Istruzioni per l’uso

FORNO

Italiano, 1 Français, 22

ES PT

Espanol, 32 Portuges, 42

English,12

Украінська,52

FH 21/HA FH 21 IX/HA FHS 21 IX /HA FHS 210 IX/HA FH 23 C /HA FH 23 C IX/HA

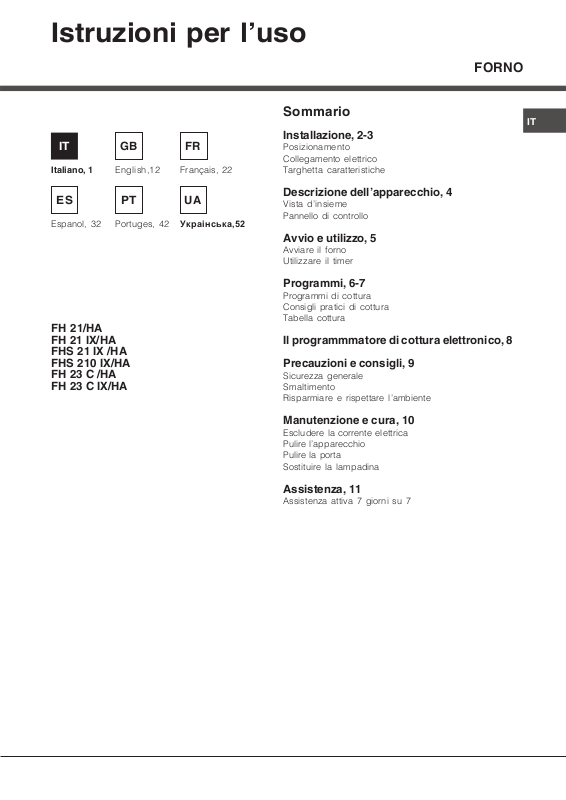

Sommario

Installazione, 2-3

Posizionamento Collegamento elettrico Targhetta caratteristiche

Descrizione dell’apparecchio, 4

Vista d’insieme Pannello di controllo

Avvio e utilizzo, 5

Avviare il forno Utilizzare il timer

Programmi, 6-7

Programmi di cottura Consigli pratici di cottura Tabella cottura

Il programmmatore di cottura elettronico, 8

Precauzioni e consigli, 9

Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente

Manutenzione e cura, 10

Escludere la corrente elettrica Pulire l’apparecchio Pulire la porta Sostituire la lampadina

Assistenza, 11

Assistenza attiva 7 giorni su 7

Page 2

Installazione

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (

vedi Precauzioni e consigli

! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.

Incasso

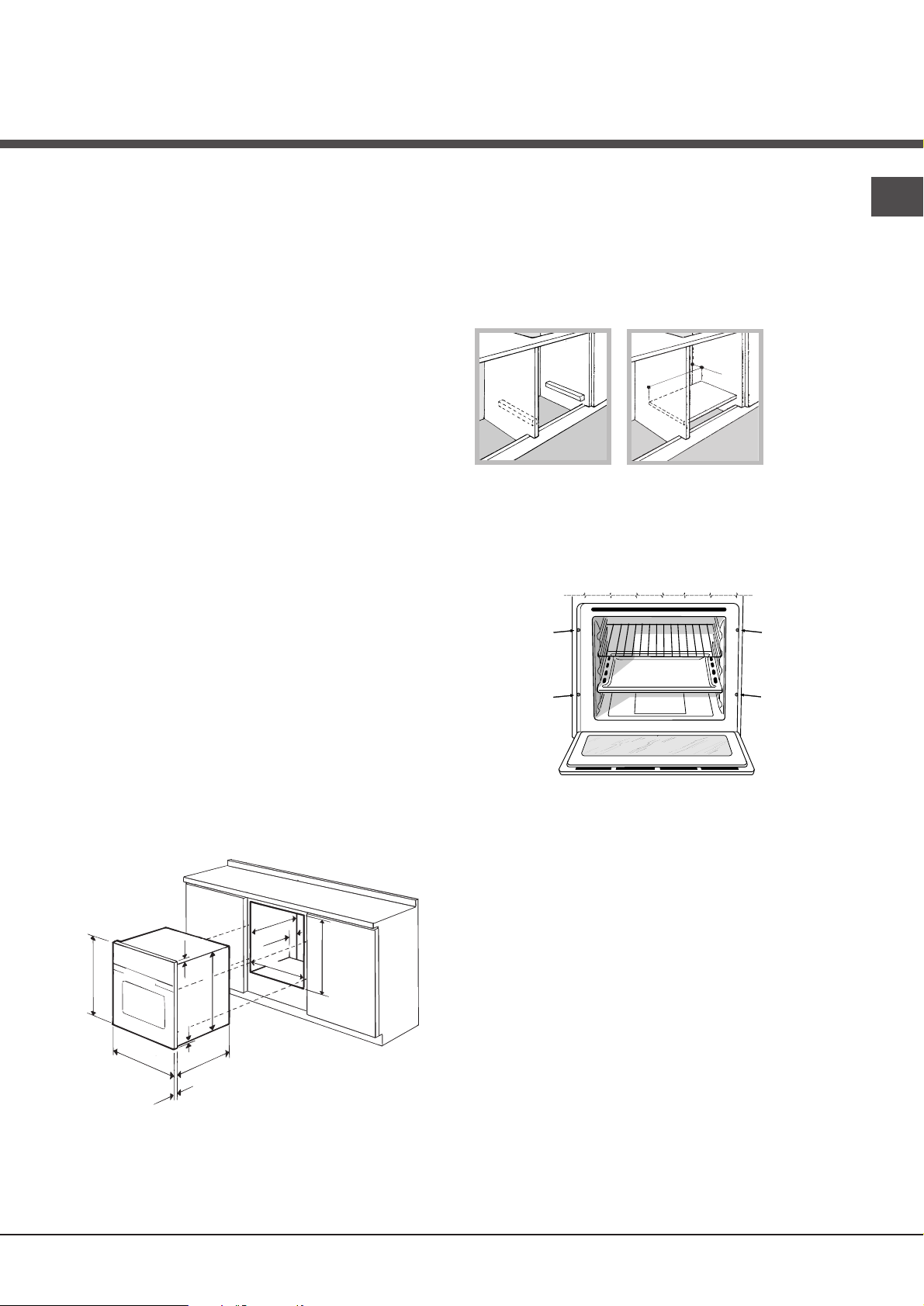

Per garantire un buon funzionamento dell’apparecchio è necessario che il mobile abbia le caratteristiche adatte:

Aerazione

Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x 560 mm (

45 mm.

560 mm.

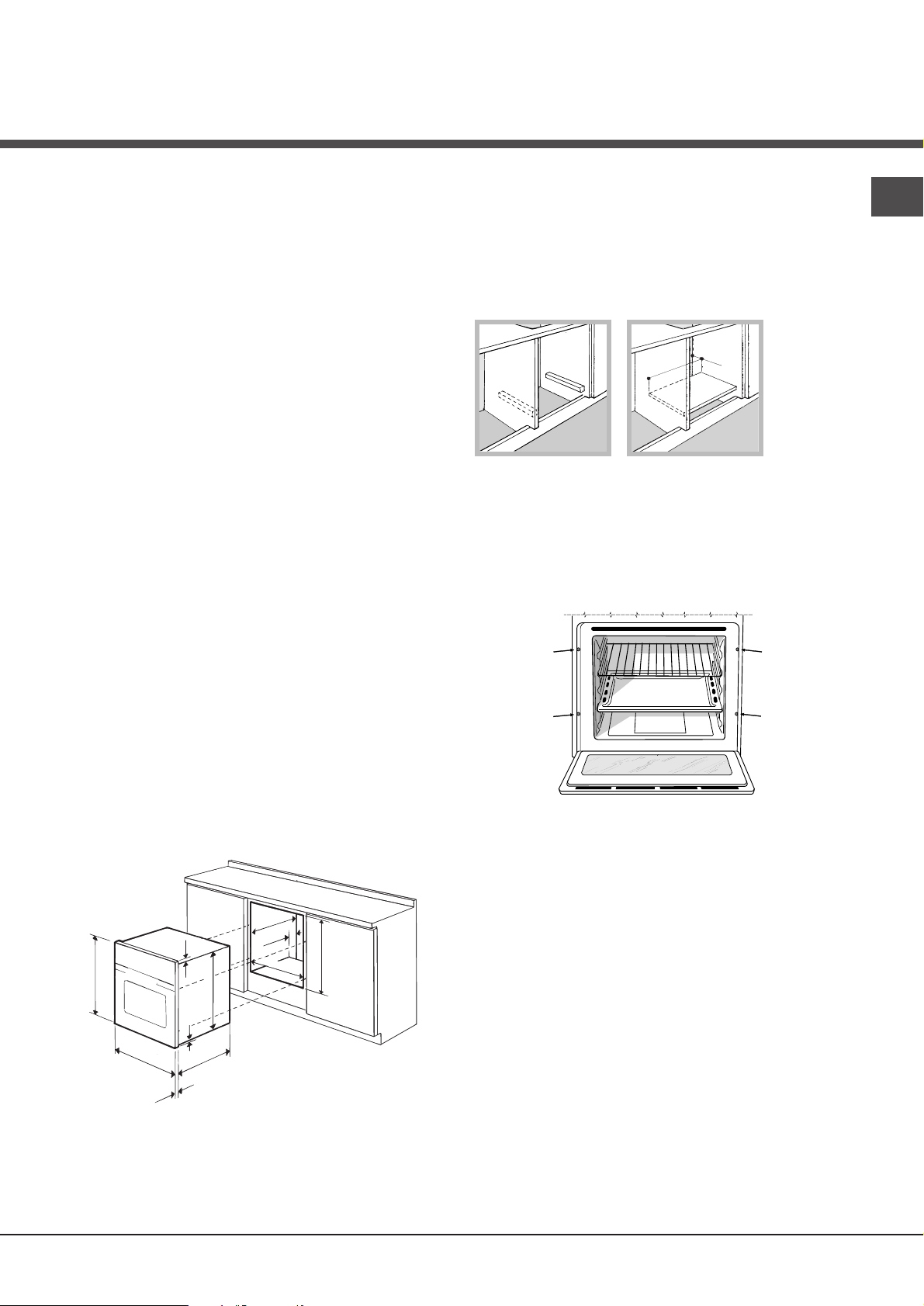

vedi figure

Centraggio e fissaggio

Per fissare l’apparecchio al mobile: aprire la porta del forno e avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale.

• i pannelli adiacenti il forno devono essere di materiale resistente al calore;

• nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100°C;

• per l’incasso del forno, sia nel caso di inserimento sottotavolo (

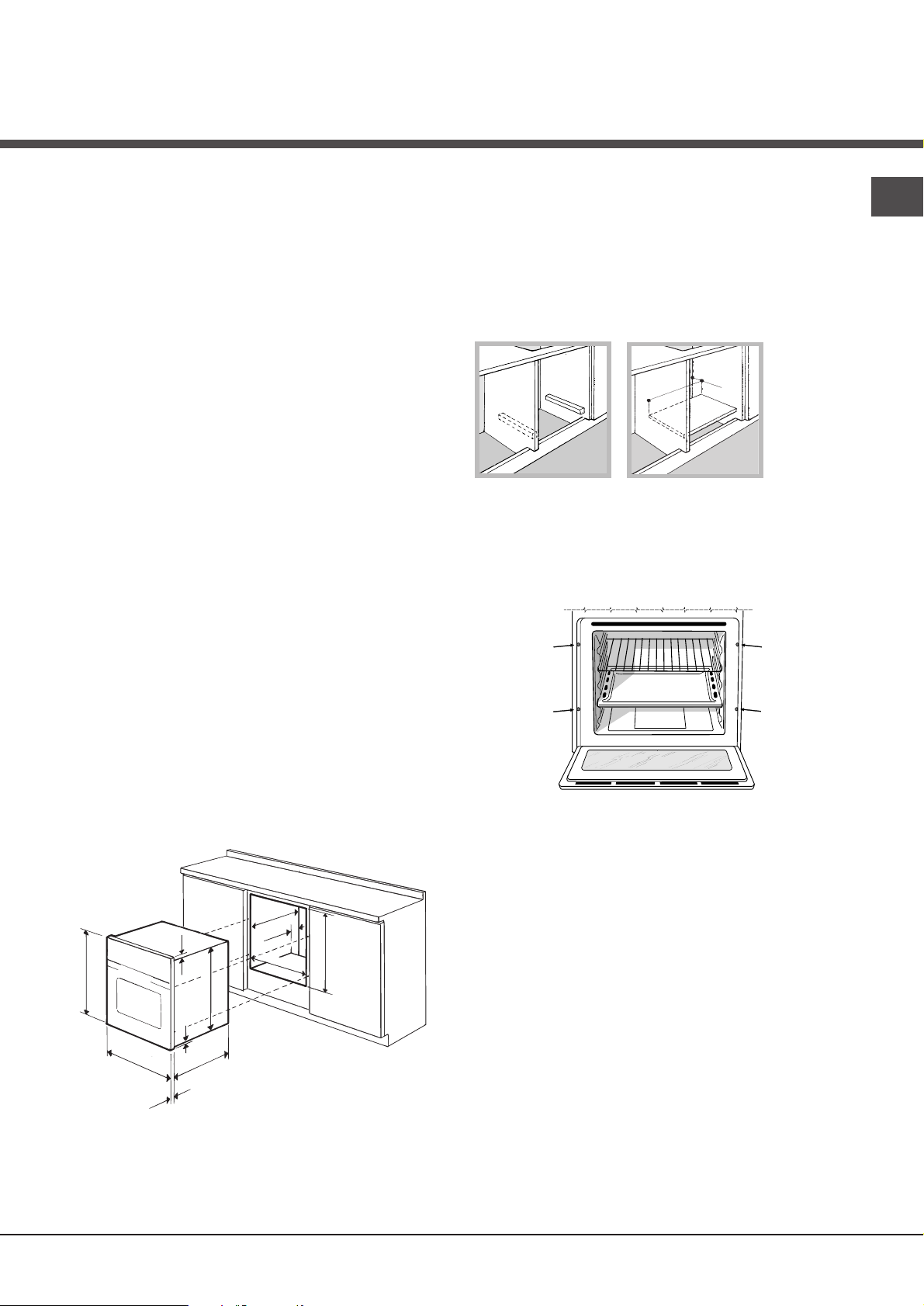

vedi figura

) che a colonna, il mobile

deve avere le seguenti dimensioni:

547 mm. min.

567 mm.

45 mm.

558 mm.

593 mm.

23 mm.

595 mm.

5 mm.

595 mm.

545 mm.

24 mm.

! Una volta incassato l’apparecchio non debbono essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con questo tipo di installazione.

! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza l’aiuto di qualche utensile.

Page 3

Collegamento elettrico

! I forni dotati di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetta caratteristiche (

vedi sotto

nella targhetta caratteristiche (

vedi sotto

);

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche (

vedi sotto

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

);

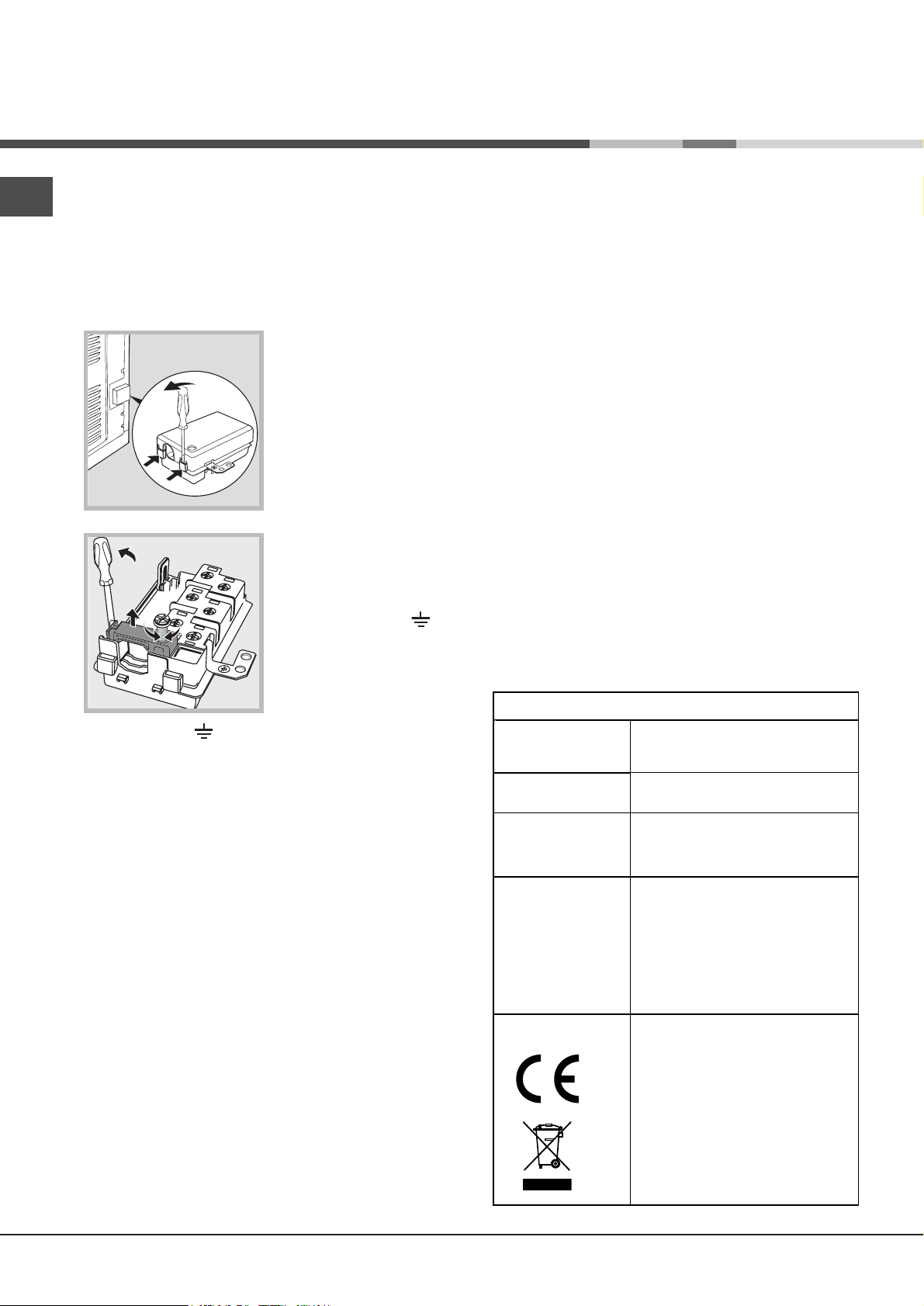

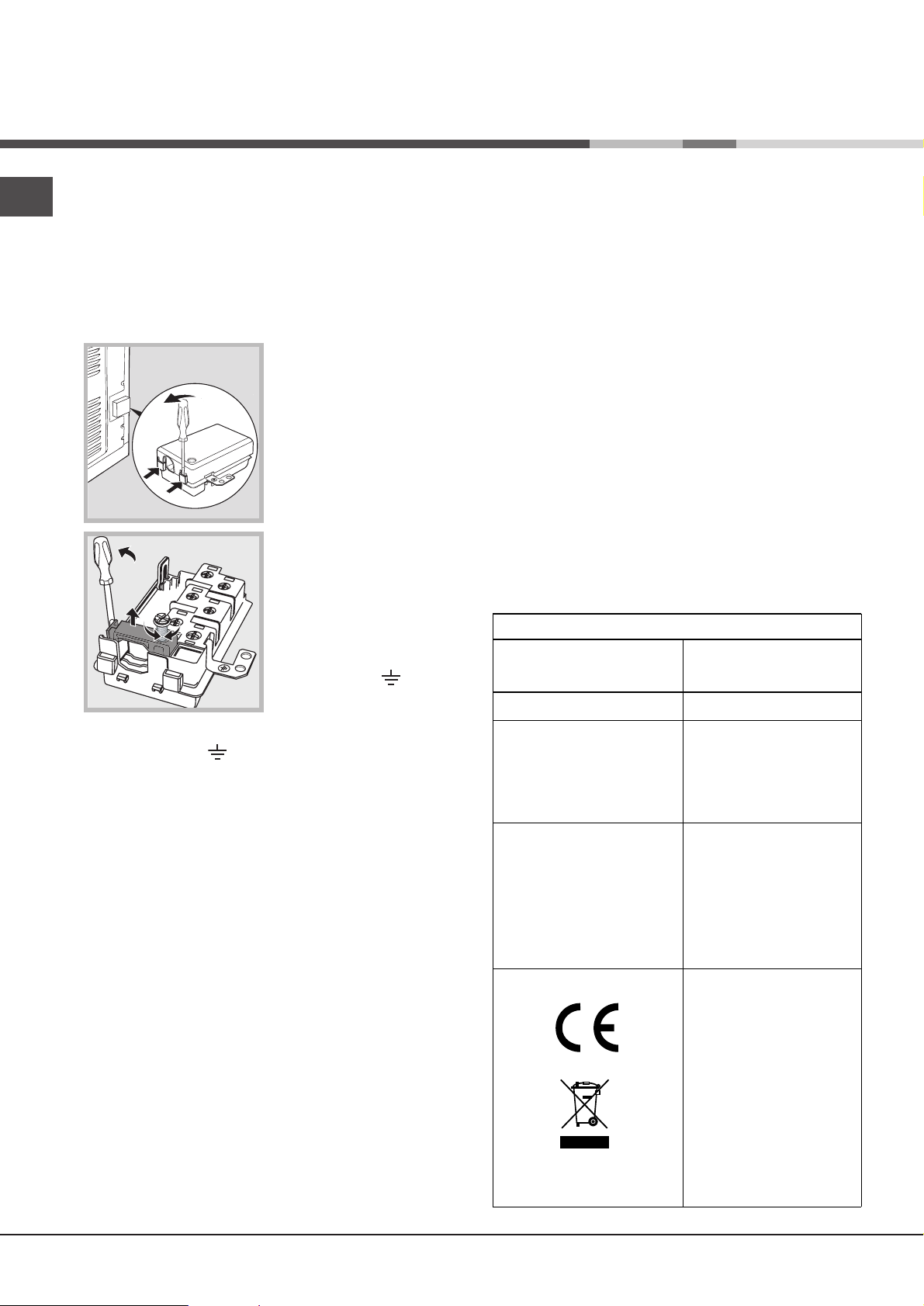

Montaggio del cavo di alimentazione

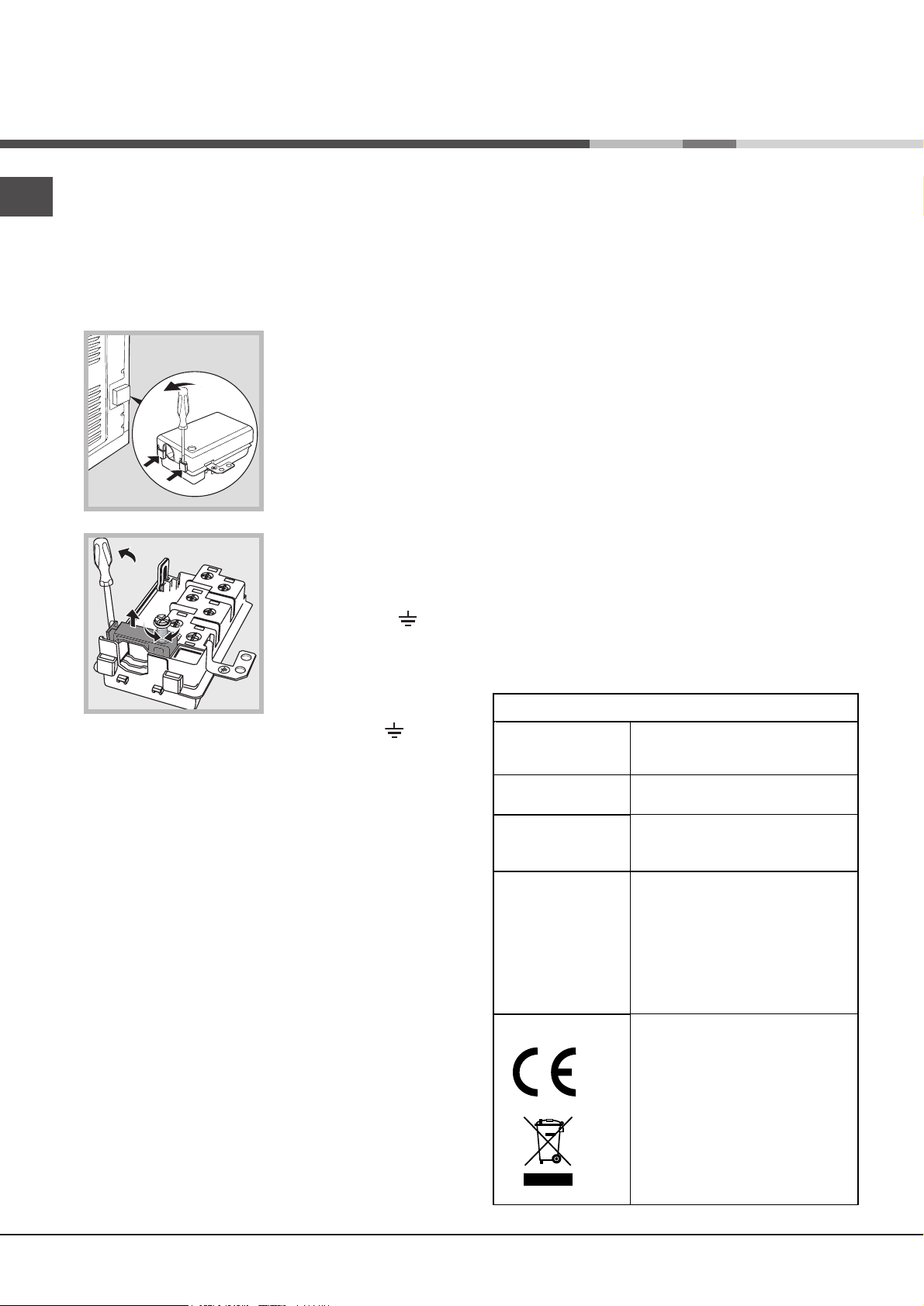

1. Aprire la morsettiera facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio (

figura

vedi

2. Svitare la vite del serracavo e toglierlo facendo leva con un cacciavite (

vedi figura

3. Togliere le viti dei contatti L-N-

e poi fissare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) GialloVerde (

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche (

fianco

vedi a

In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza.

Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e

sostituito solo da tecnici autorizzati (

Assistenza

vedi

! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

TARGHETTA CARATTERISTICHE

larghezza cm 44

Dimensioni

Volume lt. 65

Collegamenti elettrici

ENERGY LABEL

altezza cm 32,5

profondità cm 45,5

tensione a 220-240V ~ 50/60Hz o

50Hz (vedi targhetta caratteristiche) potenza massima assorbita 2250W

Direttiva 2002/40/CE

sull’etichetta dei forni elettrici. Norma EN 50304

Consumo energia dichiarazione Classe convezione Naturale -

funzione di riscaldamento:

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e

successive modificazioni 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni -

93/68/CEE del 22/07/93 e

successive modificazioni. 2002/96/CE e successive modificazioni.

a Tradizionale.

Page 4

Descrizione dell’apparecchio

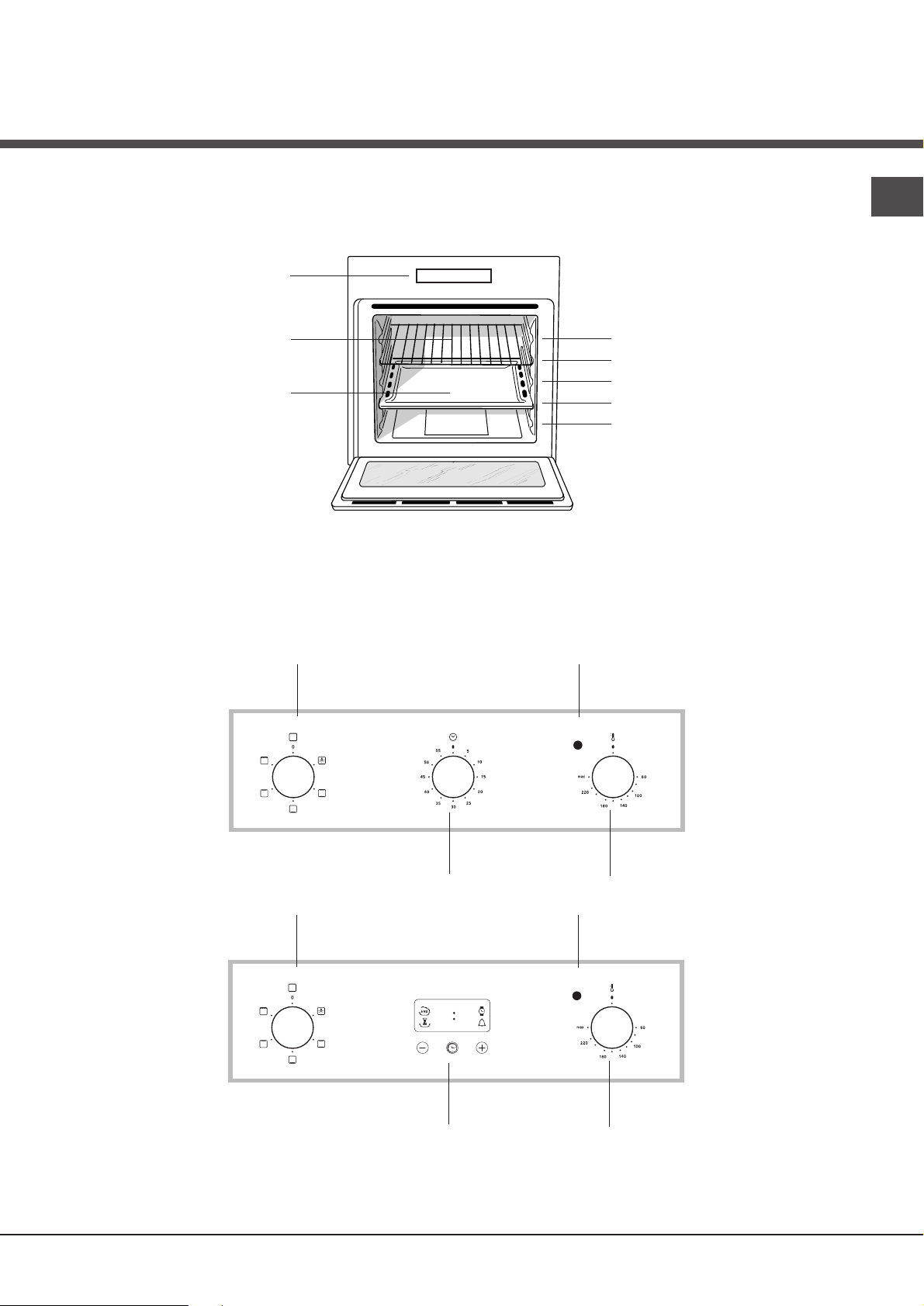

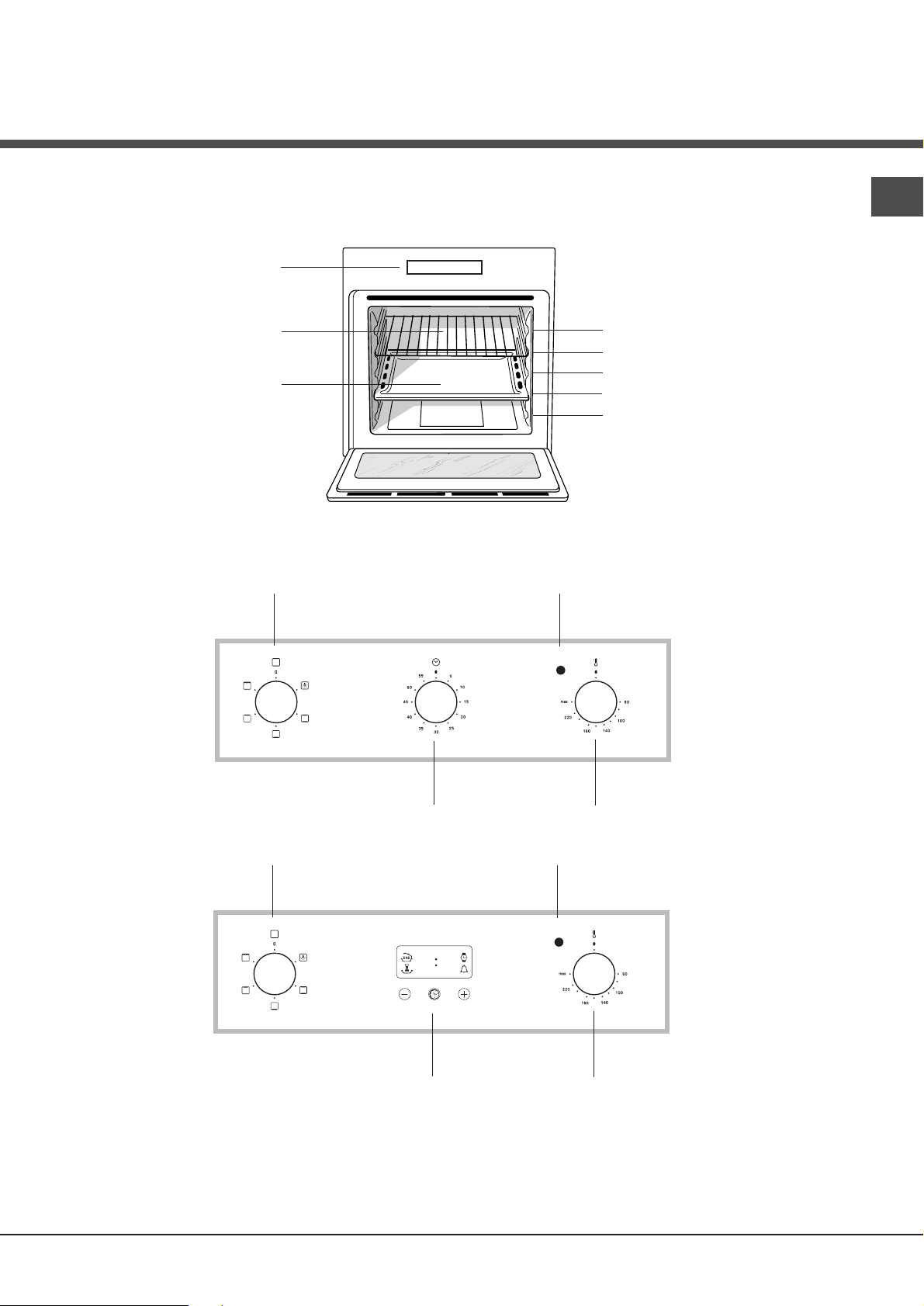

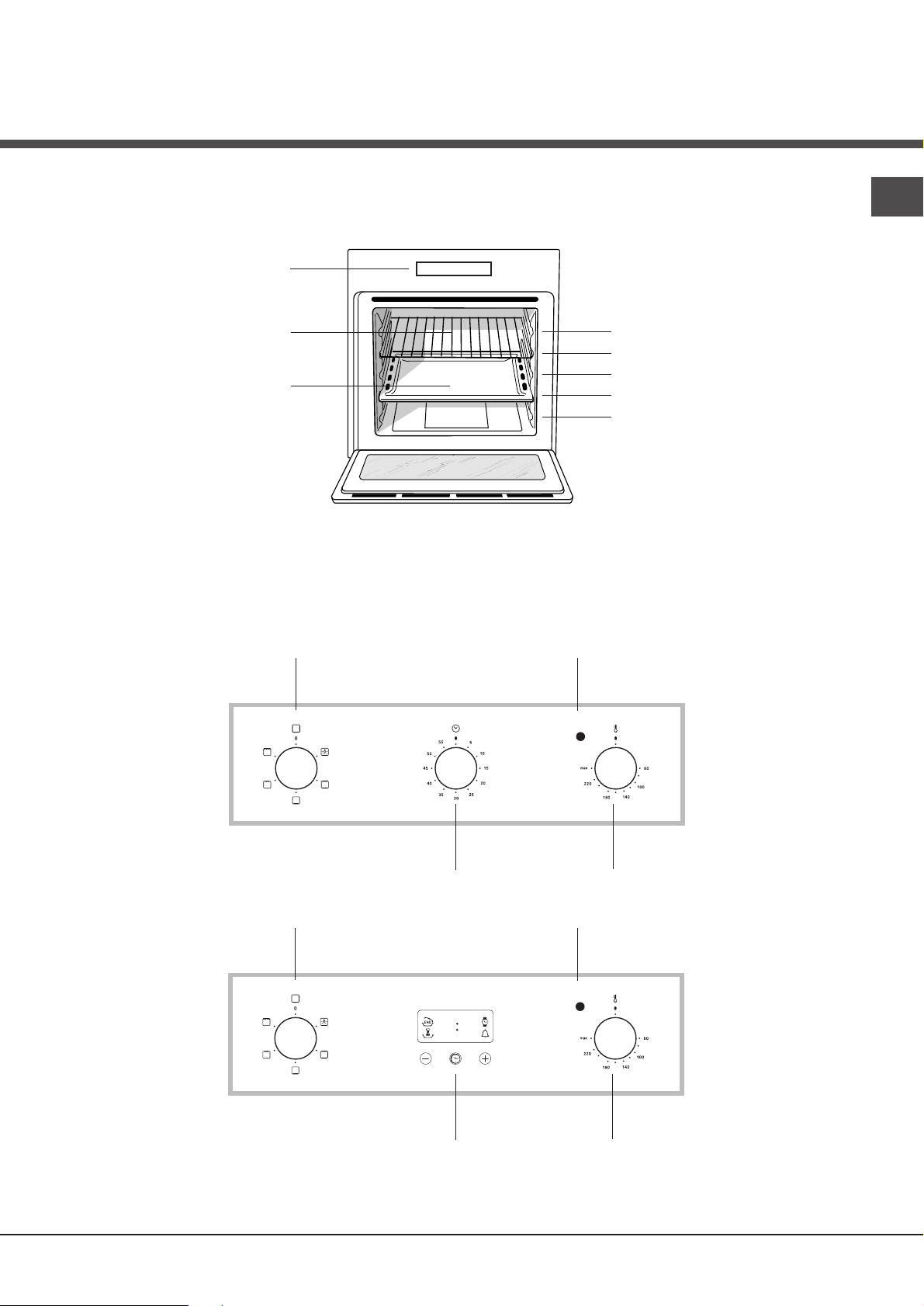

Vista d’insieme

Pannello di controllo

Ripiano GRIGLIA

Ripiano LECCARDA

Pannello di controllo

Manopola

PROGRAMMI

GUIDE

di scorrimento dei ripiani

posizione 5 posizione 4 posizione 3 posizione 2 posizione 1

Spia

TERMOSTATO

* Presente solo su alcuni modelli

Manopola

PROGRAMMI

Manopola

TIMER*

•• ••

Programmatore

ELETTRONICO*

Manopola

TERMOSTATO

Spia

TERMOSTATO

Manopola

TERMOSTATO

Page 5

Avvio e utilizzo

! Alla prima accensione fare funzionare il forno a vuoto per almeno un’ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L’odore che si avverte è dovuto all’evaporazione delle sostanze usate per proteggere il forno.

Avviare il forno

1. Selezionare il programma di cottura desiderato ruotando la manopola PROGRAMMI.

2. Scegliere la temperatura ruotando la manopola TERMOSTATO. Una lista con le cotture e le relative temperature consigliate è consultabile nella Tabella cottura (

3. La spia TERMOSTATO accesa indica la fase di riscaldamento fino alla temperatura impostata.

4. Durante la cottura è sempre possibile:

- modificare il programma di cottura agendo sulla manopola PROGRAMMI;

- modificare la temperatura agendo sulla manopola TERMOSTATO;

- interrompere la cottura riportando la manopola PROGRAMMI in posizione “0”.

! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto.

! Porre sempre i recipienti di cottura sulla griglia in dotazione.

vedi Programmi

Ventilazione di raffreddamento

Per ottenere una riduzione delle temperature esterne, alcuni modelli sono dotati di una ventola di raffreddamento. Questa genera un getto d’aria che esce tra il pannello di controllo e la porta del forno. ! A fine cottura la ventola rimane attiva finché il forno non è sufficientemente freddo.

Luce del forno

Si accende selezionando PROGRAMMI. Rimane accesa quando si seleziona un programma di cottura.

con la manopola

Utilizzare il timer *

1. Occorre anzitutto caricare la suoneria, ruotando la manopola TIMER di un giro quasi completo in senso orario.

2. Tornando indietro in senso antiorario, impostare il tempo desiderato facendo coincidere i minuti indicati sulla manopola TIMER con il riferimento fisso sul pannello di controllo.

3. Il timer è un contaminuti: a tempo scaduto emette un segnale acustico.

! Il timer non controlla l’accensione e lo spegnimento del forno.

* Presente solo su alcuni modelli

Page 6

Programmi

Programmi di cottura

! Per tutti i programmi è impostabile una temperatura tra 60°C e MAX, tranne:

• GRILL (si consiglia di impostare solo su MAX);

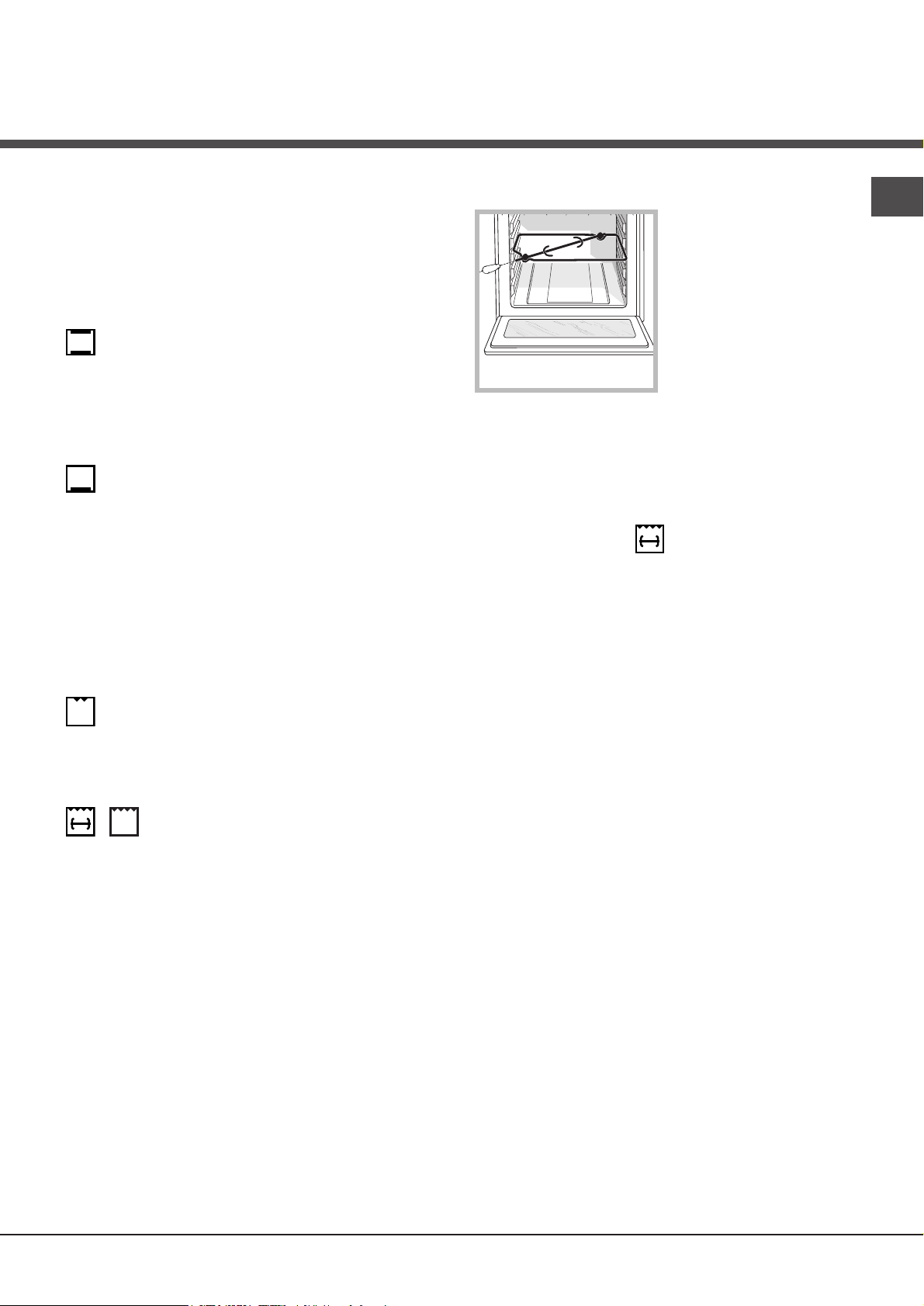

Programma FORNO TRADIZIONALE

Si attivano i due elementi riscaldanti inferiore e superiore. Con questa cottura tradizionale è meglio utilizzare un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperatura.

Programma FORNO DOLCE

Si accende l’elemento riscaldante inferiore. Questa funzione è indicata per la cottura di cibi delicati, in particolare i dolci che necessitano di lievitazione, in quanto viene facilitata dal calore proveniente dal basso. Viene fatto notare che le temperature più elevate vengono raggiunte in tempi piuttosto lunghi, pertanto in questi casi è consigliabile utilizzare la funzione “Forno Tradizionale”.

Programma

Si accende l’elemento riscaldante superiore. Questa funzione può essere utilizzata per ritocchi di cottura.

ORNO SOPRAORNO SOPRA

ORNO SOPRA

ORNO SOPRAORNO SOPRA

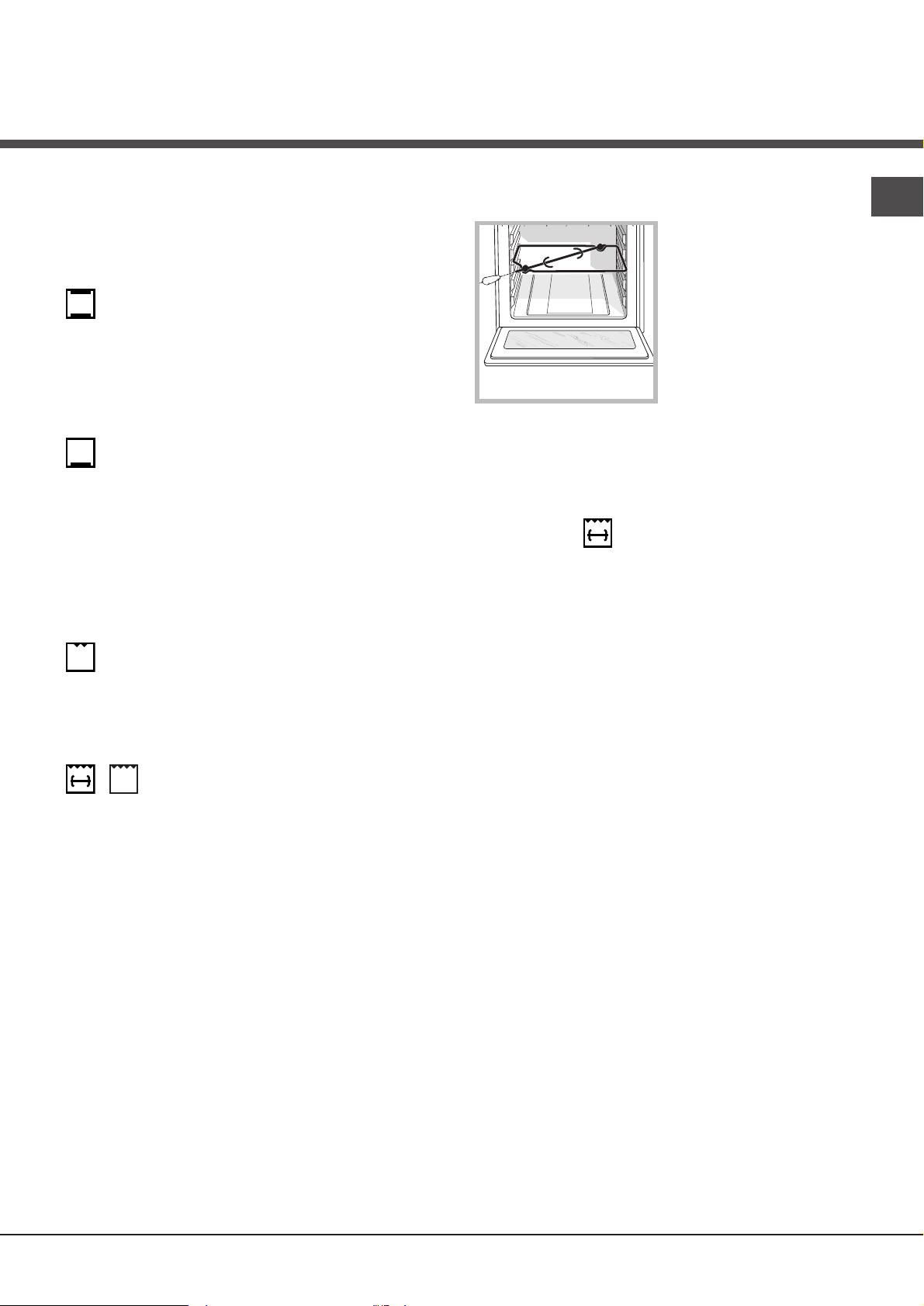

Girarrosto *

Per azionare il girarrosto

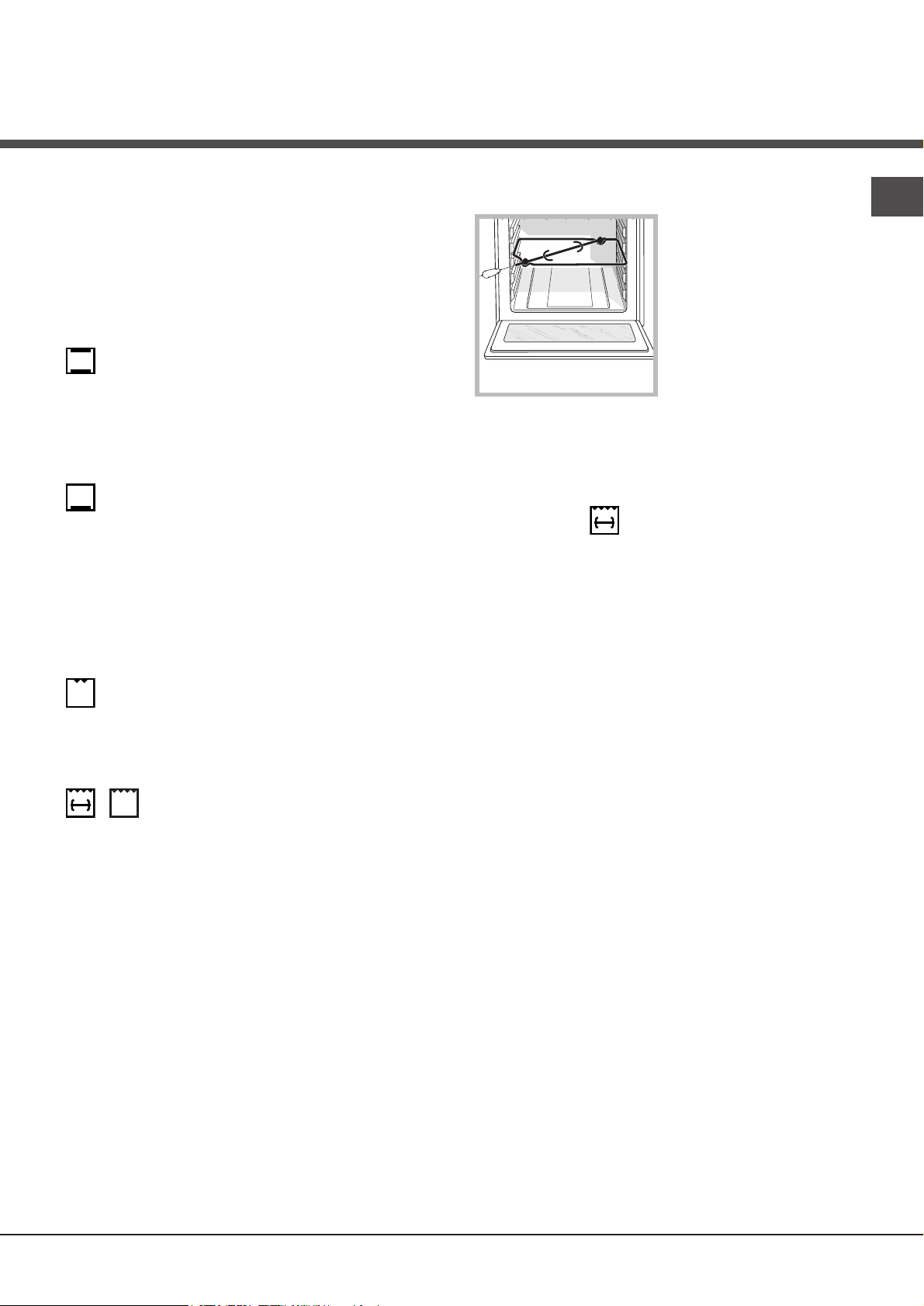

vedi figura

( come segue:

1. mettere la leccarda in posizione 1;

2. mettere il sostegno del girarrosto in posizione 3 e inserire lo spiedo nell’apposito foro posto sulla parete posteriore del forno;

3. azionare il girarrosto selezionando con la manopola il PROGRAMMA

;

) procedere

Consigli pratici di cottura

! Nelle cotture ventilate non utilizzare le posizioni dei ripiani 1 e 5: sono investite direttamente dall’aria calda, che potrebbe provocare bruciature sui cibi delicati.

! Nelle cotture GRILL, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi).

/ Programma

Si accende l’elemento riscaldante superiore. La temperatura assai elevata e diretta del grill consente la immediata rosolatura superficiale dei cibi che, ostacolando la fuoriuscita dei liquidi, li mantiene più teneri internamente. La cottura al grill è particolarmente consigliata per quei piatti che necessitano di elevata temperatura superficiale: bistecche di vitello e manzo, entrecôte, filetto, hamburger etc... al paragrafo “Consigli pratici per la cottura”. Effettuare le cotture con la porta del forno chiusa.

* Presente solo su alcuni modelli

Alcuni esempi di utilizzo sono riportati

GRILLGRILL

GRILL

GRILLGRILL

GRILL

• Inserire la griglia in posizione 3 o 4, disponendo

gli alimenti al centro della griglia.

• Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato.

Page 7

Tabella cottura

Programmi Alimenti Peso

Anatra Arrosto di vitello o manzo Arrosto di maiale Biscotti (di frolla) Crostate

Tradizionale

Forno Dolce

Forno Sopra Ritocchi di cottura - 3/4 15 220 -

Lasagne Agnello Sgombro Plum-cake Bignè Pan di spagna Torte salate

Torte lievitate Crostate Torte di frutta Brioches

(Kg)

1 1 1

1 1 1 1 1

0.3

0.5

1.5

0,5

1 1

0,5

Posizione dei ripiani

3 3 3 3 3 3 2 2 2 3 3 3

3 3 3 3

Preriscaldamento

(minuti)

15 15 15 15 15 10 10 10 10 10 10 15

15 15 15 15

Temperatura

consigliata

200 200 200

180 180 190 180 180 170 180 170

200

160 180 180 160

Durata

cottura

(minuti)

65-75 70-75 70-80 15-20 30-35 35-40 50-60 30-35 40-50 30-35 20-25 30-35

30-40 35-40 50-60 25-30

Grill

Sogliole e seppie Spiedini di calamari e gamberi Filetto di merluzzo Verdure alla griglia Bistecca di vitello Cotolette Hamburger Sgombri Toast

Con girarrosto (ove presente) Vitello allo spiedo Pollo allo spiedo

1 1 1 1 1 1 1

n.° 4

1.0

1.5

1.0

3/4

4 4

4 4 4 4 4

5 5 5 5 5 5 5 5

5 5 5

Max

Max Max Max Max Max Max Max Max

Max Max Max

8-10

6-8

10 10-15 15-20 15-20

7-10

15-20

2-3

80-90 70-80 70-80

Page 8

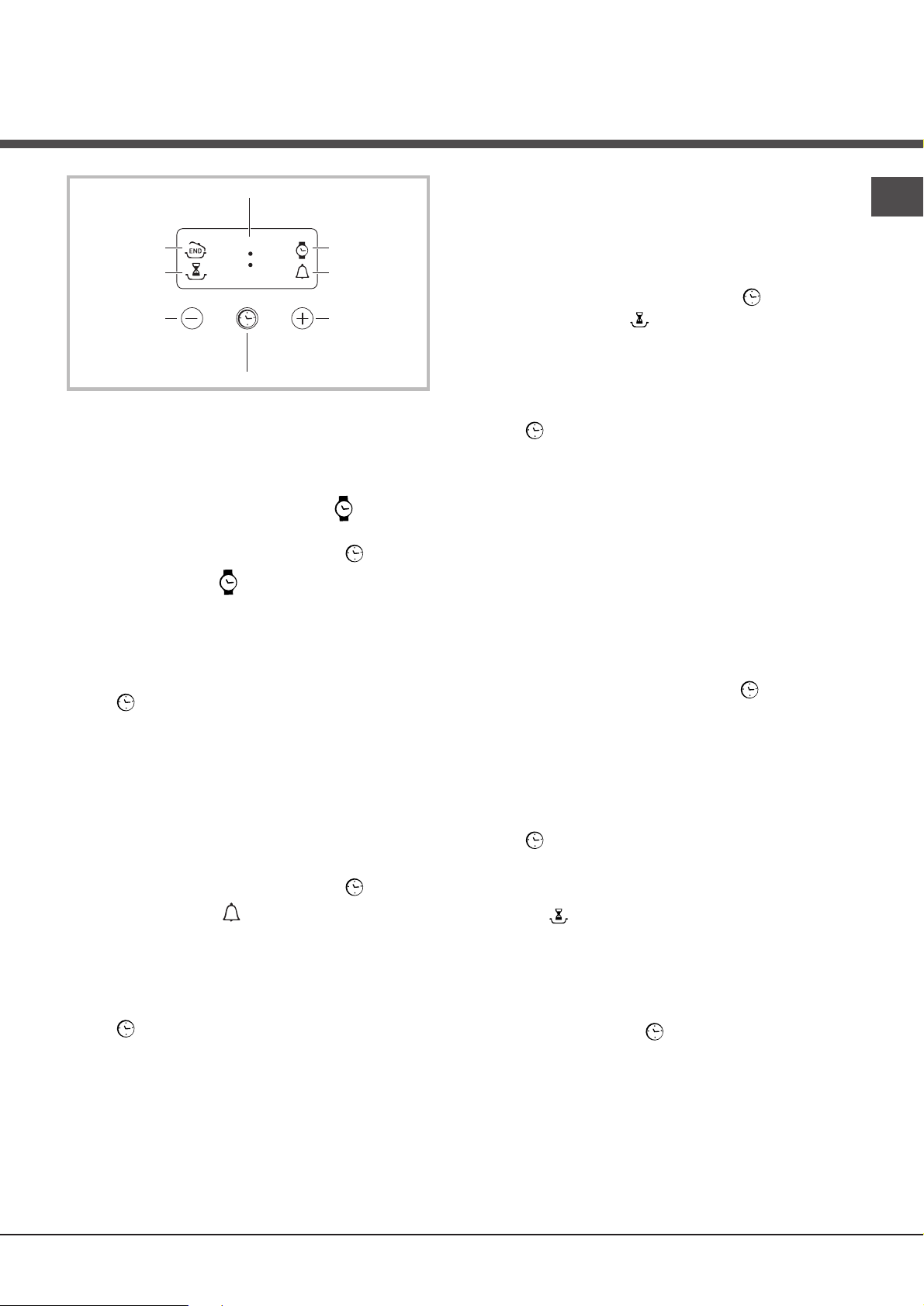

Il programmmatore di cottura elettronico

Programmare la cottura

DISPLAY

! La programmazione è possibile solo dopo aver

FINE COTTURA

Icona

DURATA

Tasto

DIMINUZIONE

TEMPI

•• ••

Tasto

IMPOSTAZIONE TEMPI

Icona

OROLOGIO

Icona

CONTAMINUTI

Tasto

AUMENTO TEMPI

Impostare l’orologio

! Si può impostare sia quando il forno è spento che quando è acceso, ma non si è programmata la fine di una cottura. Dopo l’allacciamento alla rete elettrica o dopo un

black-out, l’icona DISPLAY lampeggiano.

1. Premere più volte il tasto

lampeggiano l’icona DISPLAY;

2. con i tasti “+” e “-” regolare l’ora; se si tengono premuti, i numeri scorrono più velocemente per facilitare l’impostazione.

3. attendere 10 sec oppure premere nuovamente il tasto

per fissare l’impostazione.

e i quattro digit numerici sul

finchè non

e i quattro digit numerici sul

Impostare il contaminuti

! Questa funzione non interrompe la cottura e prescinde dall’utilizzo del forno; permette solo di azionare il segnale acustico allo scadere dei minuti impostati.

1. Premere più volte il tasto lampeggiano l’icona

DISPLAY;

2. con i tasti “+” e “-” regolare il tempo desiderato; se si tengono premuti, i numeri scorrono più velocemente per facilitare l’impostazione.

3. attendere 10 sec oppure premere nuovamente il tasto

Seguirà la visualizzazione del conto alla rovescia al termine del quale si azionerà il segnale acustico.

per fissare l’impostazione.

e i tre digit numerici sul

finchè non

selezionato un programma di cottura.

Programmare la durata di cottura

1. Premere più volte il tasto lampeggiano l’icona

DISPLAY;

2. con i tasti “+” e “-” regolare la durata desiderata; se si tengono premuti, i numeri scorrono più velocemente per facilitare l’impostazione.

3. attendere 10 sec oppure premere nuovamente il tasto

4. a tempo scaduto, sul DISPLAY compare la scritta END, il forno termina la cottura e viene emesso un segnale acustico.

• Esempio: sono le 9:00 e viene programmata una

Programmare la fine di una cottura

! La programmazione della fine di una cottura è possibile solo dopo aver impostato una durata di cottura.

1. Seguire la procedura da 1 a 3 descritta per la durata;

2. poi premere il tasto l’icona

3. con i tasti “+” e “-” regolare l’ora di fine cottura desiderata; se si tengono premuti i numeri, scorrono più velocemente per facilitare l’impostazione.

4. attendere 10 sec oppure premere nuovamente il tasto

5. a tempo scaduto, sul DISPLAY compare la scritta END, il forno termina la cottura e viene emesso un segnale acustico.

Le icone effettuata una programmazione. Sul DISPLAY vengono visualizzate alternativamente l’ora di fine cottura e la durata.

Annulare una programmazione

Per annullare una programmazione:

• premere il tasto

• tenere premuti contemporaneamente i tasti “+” e

per fissare l’impostazione.

durata di 1 ora e 15 minuti. Il programma si arresta automaticamente alle 10:15.

e i quattro digit numerici sul DISPLAY;

per fissare l’impostazione.

e accese segnalano che è stata

dell’impostazione da annullare e i digit sul display. Premere il tasto “-” finchè sul display non compaiono le cifre 00:00.

”-”; in questo modo si annullano tutte le programmazioni effettuate contaminuti compreso.

e i tre digit numerici sul

finchè non lampeggia l’icona

finchè non

finchè non lampeggiano

Page 9

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Per movimentare l’apparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno.

• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.

• L’apparecchio deve essere usato per cuocere

alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

• Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.

• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.

• Non ostruire le aperture di ventilazione e di smaltimento di calore.

• Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda.

• Utilizzare sempre guanti da forno per inserire o estrarre recipienti.

• Non rivestire il fondo del forno con fogli di alluminio.

• Non riporre materiale infiammabile nel forno: se l’apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.

• Assicurarsi sempre che le manopole siano nella posizione “z”/“ utilizzato.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

{” quando l’apparecchio non è

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza (

• Non appoggiare oggetti pesanti sulla porta del forno aperta.

• Evitare che i bambini giochino con l'apparecchio.

• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.

vedi Assistenza

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta

dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l’ambiente

• Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche.

• Si raccomanda di effettuare sempre le cotture al GRILL a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa).

• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.

Page 10

Manutenzione e cura

Escludere la corrente elettrica

Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica.

Pulire l’apparecchio

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.

• L’interno del forno va pulito preferibilmente ogni volta dopo l’uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.

• Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie.

! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.

Pulire la porta

Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro. Per una pulizia più accurata è possibile smontare la porta del forno:

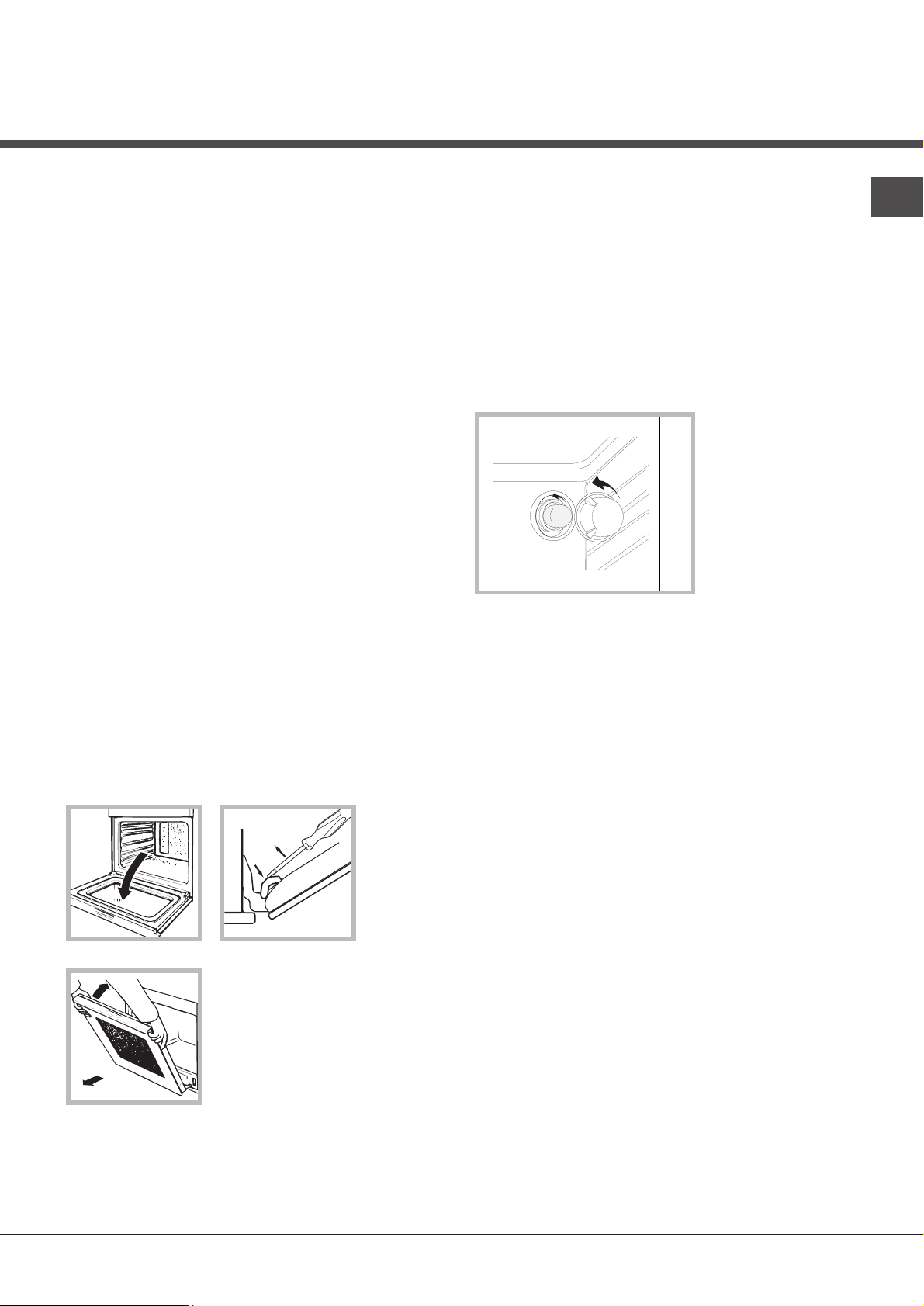

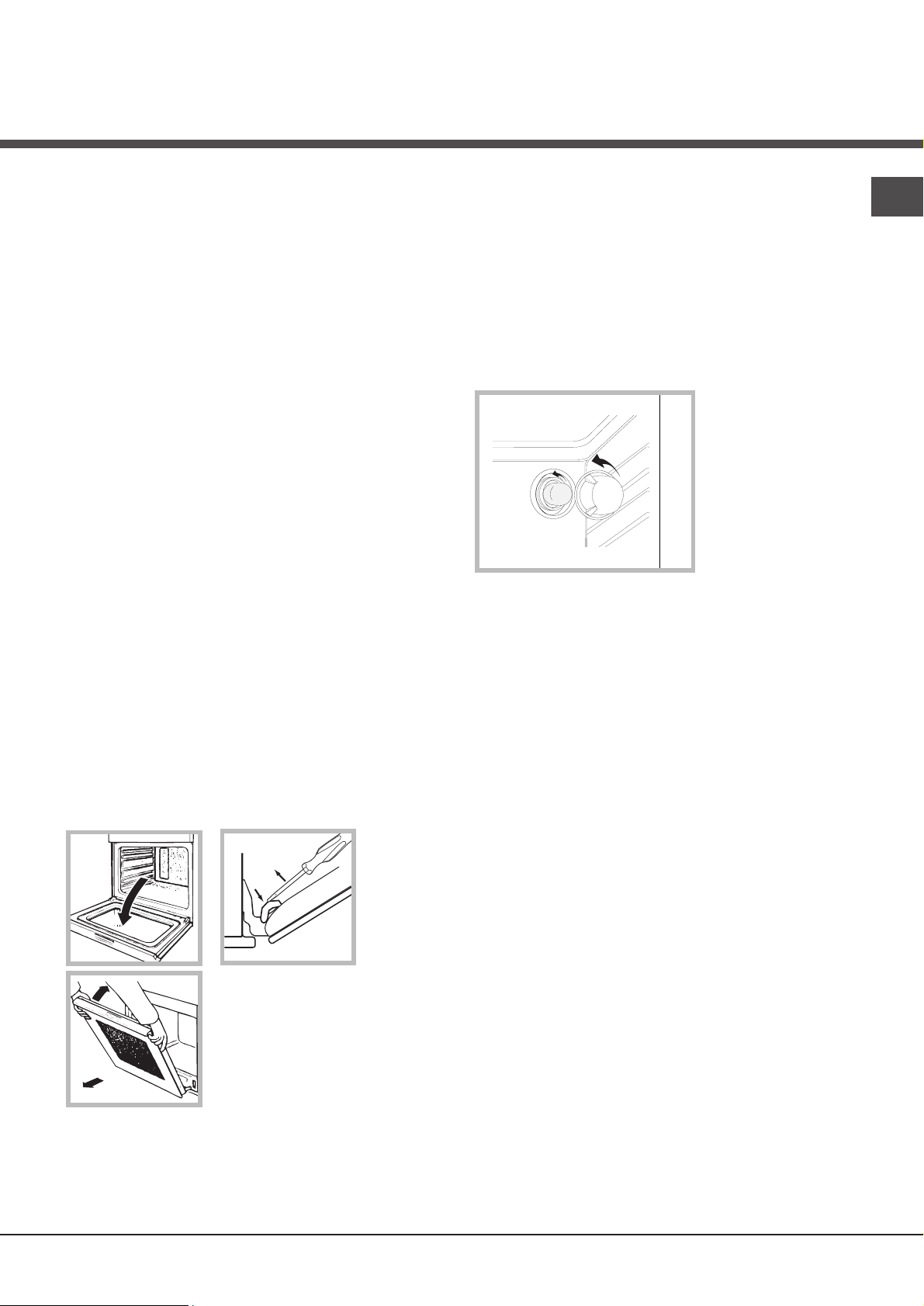

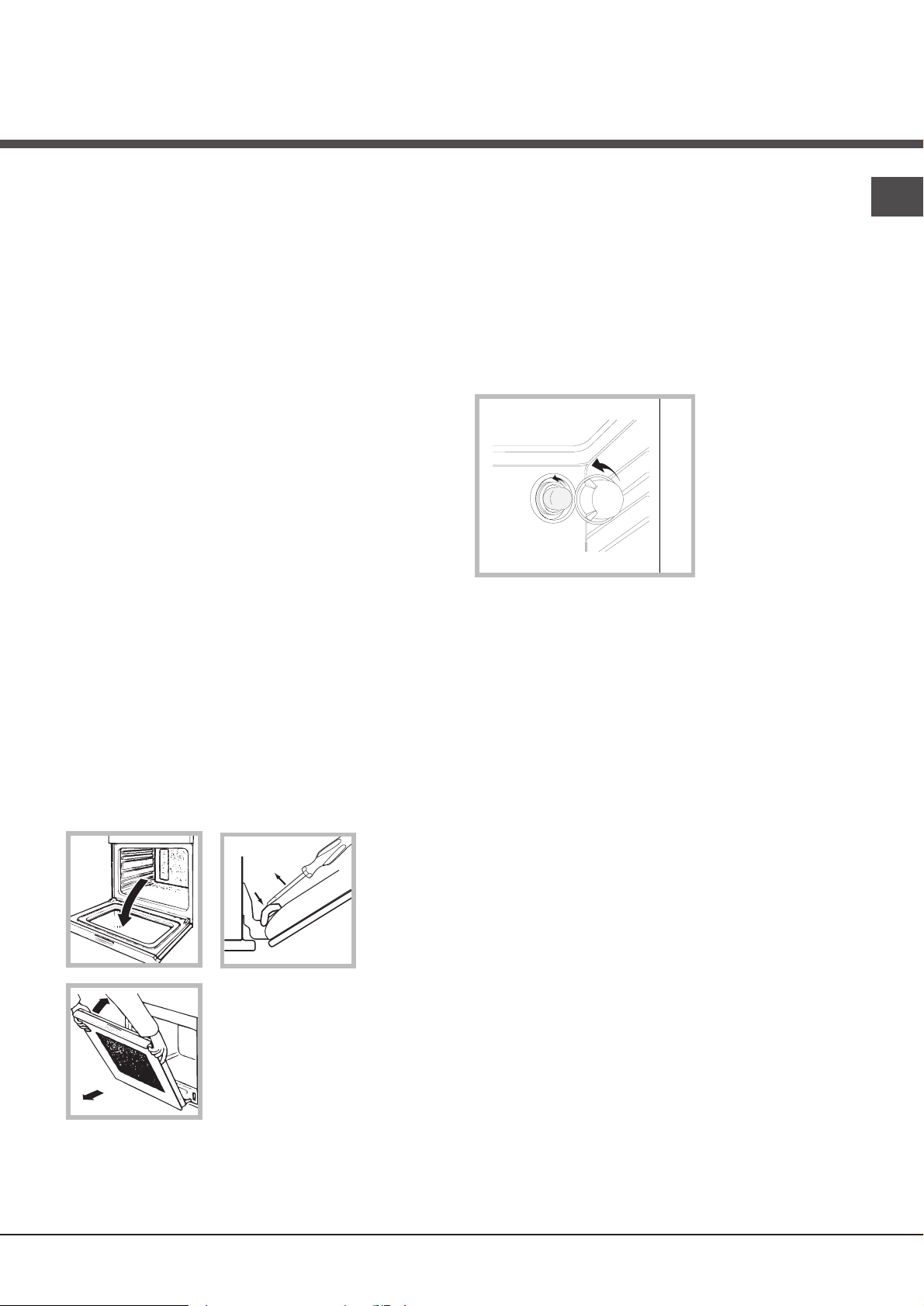

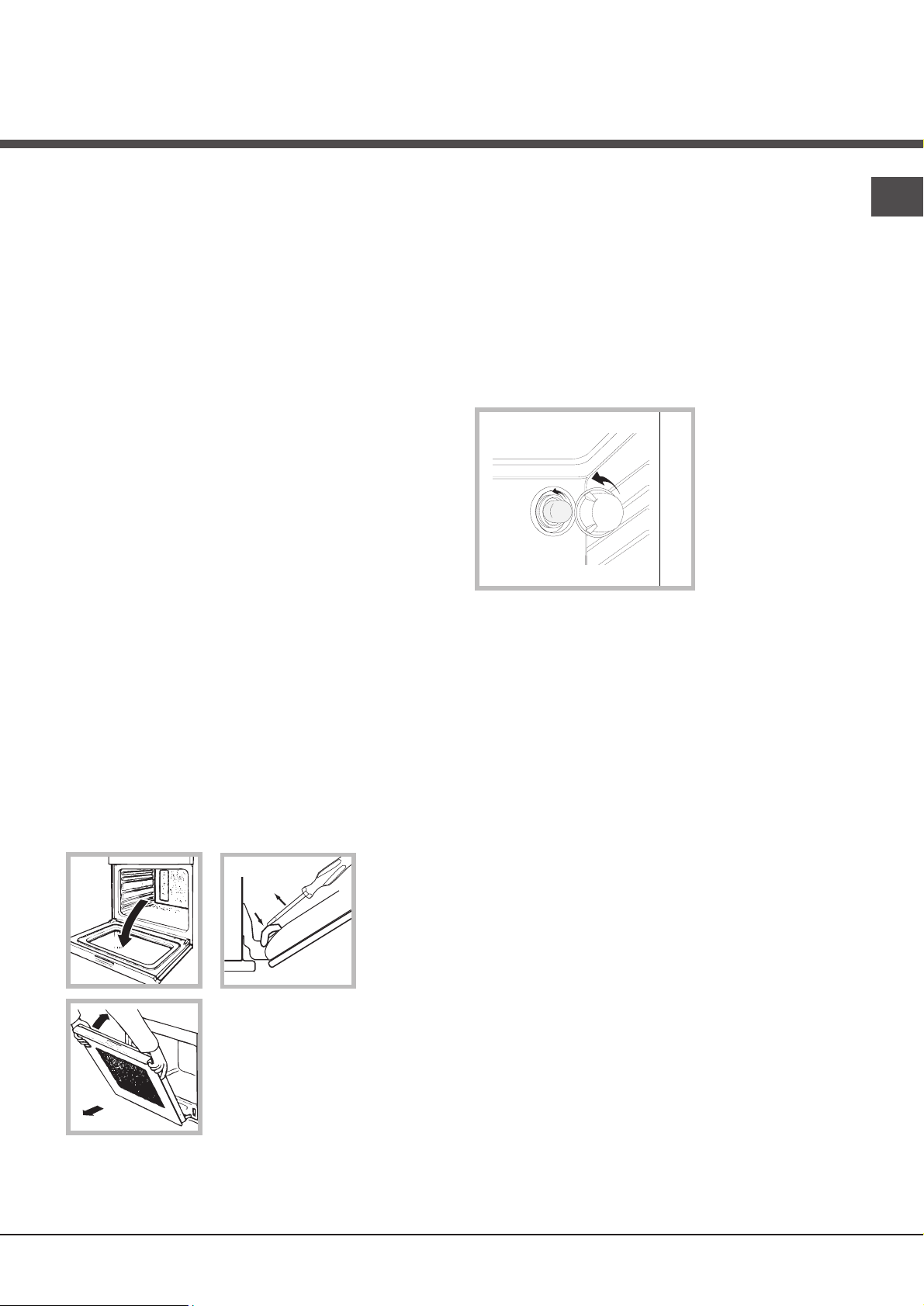

1. aprire completamente la porta (

2. servendosi di un cacciavite, alzare e ruotare le

levette

F F

F poste sulle due cerniere (

F F

vedi figura

);

Controllare le guarnizioni

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino ( forno fino all’avvenuta riparazione.

vedi Assistenza

). È consigliabile non usare il

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del forno:

1. Svitare il coperchio in vetro del portalampada.

2. Svitare la lampadina e sostituirla con una analoga: potenza 25 W, attacco E 14.

3. Rimontare il coperchio (

vedi figura

3. afferrare la porta ai due lati esterni, richiudendola lentamente ma non del tutto. Poi tirare la porta verso di sé estraendola dalle cerniere

vedi figura

( porta seguendo il procedimento in senso contrario.

). Rimontare la

Page 11

Assistenza

Prima di contattare l’Assistenza:

• Verificare se l’anomalia può essere risolta autonomamente

• Riavviare il programma per controllare se l’inconveniente è stato ovviato;

• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato.

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;

• Il modello della macchina (Mod.)

• Il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio

(vedi Anomalie e Rimedi);

Assistenza attiva 7 giorni su 7

In caso di necessità d’intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

Page 12

Operating Instructions

OVEN

IT GB

Italiano, 1 English,12

ES PT

Espanol, 32 Portuges, 42

FH 21/HA FH 21 IX/HA FHS 21 IX /HA FHS 210 IX/HA FH 23 C /HA FH 23 C IX/HA

Français, 22

Украінська,52

Contents

Installation, 13-14

Positioning Electrical connections Data plate

Description of the appliance, 15

Overall view Control panel

Start-up and use, 16

Starting the oven How to use the timer

Cooking modes, 17-18

Cooking modes Practical cooking advice Cooking advice table

The electronic cooking programmer, 19

Precautions and tips, 20

General safety Disposal Respecting and conserving the environment Assistance

Maintenance and care, 21

Switching the appliance off Cleaning the appliance Cleaning the oven door Replacing the light bulb

Page 13

Installation

! Before placing your new appliance into operation please read these operating instructions carefully. They contain important information for safe use, for installation and for care of the appliance.

! Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Positioning

! Keep packaging material out of the reach of children. It can become a choking or suffocation hazard. (

see Precautions and tips

! The appliance must be installed by a qualified person in compliance with the instructions provided. Incorrect installation may cause harm to persons, animals or may damage property.

Fitting the appliance

Use the appropriate cabinet to ensure that the appliance functions properly.

• The panels adjacent to the oven must be made of heat-resistant material.

Ventilation

To ensure good ventilation, the back panel of the cabinet must be removed. It is advisable to install the oven so that it rests on two strips of wood, or on a completely flat surface with an opening of at least 45 x 560 mm (

see diagrams

45 mm.

560 mm.

Centring and fastening

Secure the appliance to the cabinet by opening the oven door and putting 4 screws into the 4 holes of the outer frame.

• Cabinets with a veneer exterior must be assembled with glues which can withstand temperatures of up to 100°C.

• to install the oven under the counter (

see diagram

and in a kitchen unit, the cabinet must have the following dimensions:

547 mm. min.

567 mm.

45 mm.

558 mm.

593 mm.

23 mm.

595 mm.

5 mm.

595 mm.

545 mm.

24 mm.

! The appliance must not come into contact with electrical parts once it has been installed. The consumption indications on the data plate have been calculated for this type of installation.

)

! All parts which ensure the safe operation of the appliance must not be removable without the aid of a tool.

Page 14

Electrical connections

! Ovens equipped with a three-pole power supply

cable are designed to operate with alternating current at the voltage and frequency indicated on the data plate located on the appliance (

see below

Fitting the power supply cable

1. Open the terminal board by inserting a screwdriver into the side tabs of the cover. Use the screwdriver as a lever by pushing it down to open the cover

see diagram

(

2. Loosen the cable clamp screw and remove it, using a screwdriver as a lever (see figure).

3. Remove the wire contact screws L-N, then fasten the wires under the screw heads, respecting the colour code: Blue (N), Brown (L) and Yellow-Green Verde (

Connecting the supply cable to the mains

Install a standardised plug corresponding to the load indicated on the data plate (

see side

). The appliance must be directly connected to the mains using an omnipolar circuit-breaker with a minimum contact opening of 3 mm installed between the appliance and the mains, suitable for the load indicated and complying with current electrical regulations (the earthing wire must not be interrupted by the circuit-breaker). The supply cable must not come into contact with surfaces with temperatures higher than 50°C.

! The installer must ensure that the correct electrical connection has been made and that it is compliant with safety regulations.

Before connecting to the power supply, make sure that:

• The appliance is earthed and the plug is

compliant with the law.

• The socket can withstand the maximum power of

the appliance, which is indicated on the data plate (

see below

• The voltage must be in the range between the values indicated on the data plate (

see below

• The socket is compatible with the plug of the appliance. If the socket is incompatible with the plug, ask an authorised technician to replace it. Do not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed. ! The cable must be checked regularly and replaced

by authorised technicians only (

see Assistance

! The manufacturer declines any liability should these safety measures not be observed.

DATA PLATE

width cm 4 4

Dimensions

Vol um e lt. 65

El ect r ical connections

EN ERGY L ABE L

height cm 32.5 depth cm 45.5

voltag e: 22 0-240V ~ 50/60 Hz or 50Hz (see data plate) maxim um pow er absor bed 2250W

Directive 2002/40/ EC on the l abel of electric ovens. Stan dar d EN 50304

Declared energy for Natural convection Cla ss – heating mode: a Con vecti on mod e

This appliance conforms to the following European Economic Community directives:

- 2006/95/ EEC of 12/12/06 (Low Voltage) and subsequent amendments;

- 2004/108/EEC of 15/ 12/04 (Electromagnetic Compatibility) and subsequent am end ments;

- 93/68/EEC of 22/07/93 and subsequent am end ments.

- 2 002/ 96/ EC and s ub seq uen t amendments.

Page 15

Description of the appliance

Overall view

Control panel

GRILL

DRIPPING PAN

SELECTORSELECTOR

SELECTOR

SELECTORSELECTOR

Knob

GUIDES for the sliding racks

position 5 position 4 position 3 position 2 position 1

Indicator light

THERMOSTATTHERMOSTAT

THERMOSTAT

THERMOSTATTHERMOSTAT

* Only on a few models

SELECTORSELECTOR

SELECTOR

SELECTORSELECTOR

Knob

TIMER

* *

Knob

* *

•• ••

ELECTRONIC

Programmer*

THERMOSTATTHERMOSTAT

THERMOSTAT

THERMOSTATTHERMOSTAT

Knob

Indicator light

THERMOSTATTHERMOSTAT

THERMOSTAT

THERMOSTATTHERMOSTAT

THERMOSTAT

THERMOSTATTHERMOSTAT

Knob

Page 16

Start-up and use

! The first time you use your appliance, heat the

empty oven with its door closed at its maximum temperature for at least half an hour. Ensure that the room is well ventilated before switching the oven off and opening the oven door. The appliance may produce a slightly unpleasant odour caused by the burning away of protective substances used during the manufacturing process.

Starting the oven

1. Select the desired cooking mode by turning the SELECTOR knob.

2. Select the desired temperature with the THERMOSTAT knob. See the Cooking advice table for cooking modes and the suggested cooking temperatures (

3. When preheating is finished, the THERMOSTAT indicator light will stay on: place the food in the oven.

4. You may do the following during cooking:

- change the cooking mode by turning the SELECTOR knob.

- change the temperature by turning the THERMOSTAT knob.

- stop cooking by turning the SELECTOR knob to the “0” position.

see Cooking Modes

Cooling ventilation

In order to cool down the external temperature of the oven, some models are fitted with a cooling fan that blows out air between the control panel and the oven door. ! Once the cooking has been completed, the cooling fan remains on until the oven has cooled down sufficiently.

Oven light

It goes on when selecting knob. It stays on when a cooking mode is selected.

with the SELECTOR

How to use the timer *

1. To set the buzzer, turn the TIMER knob clockwise

almost one complete revolution.

2. Turn the knob anticlockwise to set the desired

time: align the minutes shown on the knob with the indicator on the control panel.

3. The timer operates in minutes: when the selected

time has elapsed, a buzzer will sound.

! The timer does not turn the oven on or off.

! Never put objects directly on the oven bottom to

avoid damaging the enamel coating.

! Always place cookware on the rack(s) provided.

* Only on a few models

Page 17

Cooking modes

! A temperature value can be set for all cooking

modes between 60°C and Max, except for

• GRILL (recommended: set only to MAX power level);

TRADITIONAL OVEN mode

Both the top and bottom heating elements will come on. With this traditional cooking mode, it is best to use one cooking rack only; if more than one rack is used, the heat will be distributed unevenly.

PASTRY mode

The bottom heating element comes on. This mode is ideal for baking and cooking delicate foods - especially cakes that need to rise because the heat coming from the bottom helps the leavening process. Please note that it takes a considerable amount of time for the higher temperatures to be reached, therefore we recommend you use the “TRADITIONAL OVEN” in these cases.

TOP OVEN mode

The Rotisserie*

To operate the rotisserie

see diagram

( follows:

1. Place the dripping pan in position 1.

2. Place the rotisserie support in position 3 and insert the spit in the hole provided on the back panel of the oven.

3. Start the rotisserie using the knob to select MODE

) proceed as

Practical cooking advice

! Do not place racks in position 1 and 5 during fan-

assisted cooking. Excessive direct heat can burn temperature sensitive foods.

! In the GRILL cooking modes, place the dripping pan in position 1 to collect cooking residues (fat and/or grease).

GRILL

The top heating element comes on. This mode can be used to brown food at the end of cooking.

/ GRILL mode

The top heating element comes on. The extremely high and direct temperature of the grill makes it possible to brown the surface of meats and roasts while locking in the juices to keep them tender. The grill is also highly recommended for dishes that require a high temperature on the surface: such as beef steaks, veal, rib steak, filets, hamburgers etc... Some grilling examples are included in the “Practical Cooking Advice” paragraph. Always cook in this mode with the oven door closed.

* Only on a few models

• Insert the rack in position 3 or 4. Place the food in the centre of the rack.

• We recommend that you set the maximum power level. The top heating element is regulated by a thermostat and may not always be on.

Page 18

Cooking advice table

Cooking

modes

Convection Oven

Pastry Mode

Top oven Browning food to perfect cooking - 3/ 4 15 220 -

Grill

Foods

Duck Roas t v eal or beef Pork roast Bisc uit s (short pastr y) Tarts Lasagne Lamb Mackerel Plu m-cake Crea m puffs Spon ge-cake Savoury pies

Raised Cakes Tarts Fruit cakes Brioches

Sol es and cuttlefish Squi d and prawn kebabs Cod fi l et Grilled vegetables Veal steak Cutl ets Hamb urgers Mackerels Toasted sandwi ches

With rotisserie (where present ) Veal on the spit Chic ken on the spit Lamb on the spit

Weight (in kg)

1 1 1

1 1 1 1 1

0.3

0.5

1.5 0,5

1 1

0,5

1 1 1 1 1 1 1 1

n.° 4

1.0

1.5

1.0

Rack position

3 3 3 3 3 2 2 2 3 3 3

3 3 3 3

4 4 4

4 4 4 4 4

Pre-heating time (m in)

15 15 15 15 15 10 10 10 10 10 10 15

15 15 15 15

5 5 5 5 5 5 5 5 5

5 5 5

Recommended temperature

200 200 200 180 180 190 180 180 170 180 170 200

160 180 180 160

Max Max Max Max Max Max Max Max Max

Max Max Max

Cooking time (minutes)

6 70-75 70-80 15-20 30-35 35-40 50-60 30-35 40-50 30-35 20-25 30-35

30-40 35-40 50-60 25-30

8-10

6-8

10 10-15 15-20 15-20

7-10

15-20

2-3

80-90 70-80 70-80

-75

Page 19

The electronic cooking programmer

DISPLAY

END OF

COOKING icon

DURATION

icon

DECREASE TIME

button

•• ••

SET TIME

button

CLOCK icon

TIMER icon

INCREASE TIME

button

Setting the clock

! The clock may be set when the oven is switched off or when it is switched on, provided that a the end time of a cooking cycle has not been programmed previously. After the appliance has been connected to the

mains, or after a blackout, the numerical digits on the DISPLAY will begin to flash.

1. Press the icon and the four digits on the display begin to flash.

2. Use the “+” and “-” buttons to adjust the time; if you press and hold either button, the display will scroll through the values more quickly, making it quicker and easier to set the desired value.

3. Wait for 10 seconds or press the to finalise the setting.

button several times until the

icon and the four

button again

Setting the timer

! This function does not interrupt cooking and does not affect the oven; it is simply used to activate the buzzer when the set amount of time has elapsed.

1. Press the icon and the three digits on the display begin to flash.

2. Use the “+” and “-” buttons to set the desired time; if you press and hold either button, the display will scroll through the values more quickly, making it quicker and easier to set the value.

3. Wait for 10 seconds or press the to finalise the setting. The display will then show the time as it counts down. When this period of time has elapsed the buzzer will be activated.

button several times until the

button again

Programming cooking

! A cooking mode must be selected before programming can take place.

Programming the cooking duration

1. Press the icon and the three digits on the DISPLAY begin to flash.

2. Use the “+” and “-” buttons to set the desired duration; if you press and hold either button, the display will scroll through the values more quickly, making it quicker and easier to set the value.

3. Wait for 10 seconds or press the to finalise the setting.

4. When the set time has elapsed, the text END appears on the DISPLAY, the oven will stop cooking and a buzzer sounds.

• For example: it is 9:00 a.m. and a time of 1 hour and 15 minutes is programmed. The programme will stop automatically at 10:15 a.m.

Setting the end time for a cooking mode

! A cooking duration must be set before the cooking end time can be scheduled.

1. Follow steps 1 to 3 to set the duration as detailed

above.

2. Next, press the

the four digits on the DISPLAY begin to flash.

3. use the “+” and “-” buttons to adjust the cooking

end time; if you press and hold either button, the display will scroll through the values more quickly, making it quicker and easier to set the desired value.

4. Wait for 10 seconds or press the

to finalise the setting.

5. When the set time has elapsed, the text END

appears on the DISPLAY, the oven will stop cooking and a buzzer sounds.

Programming has been set when the buttons are illuminated. The DISPLAY shows the cooking end time and the cooking duration alternately.

Cancelling a programme

To cancel a programme:

• press the the setting you wish to cancel and the digits on the display are no longer flashing. Press the “-” button until the digits 00:00 appear on the display.

• Press and hold the “+” and “-” buttons; this will cancel all the settings selected previously, including timer settings.

button several times until the

button again

button until the icon and

button again

and

button until the icon corresponding to

Page 20

Precautions and tips

! The appliance was designed and manufactured in

compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

General safety

• The appliance was designed for domestic use inside the home and is not intended for commercial or industrial use.

• The appliance must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

• When handling the appliance, always use the handles provided on the sides of the oven.

• Do not touch the appliance with bare feet or with wet or moist hands and feet.

• The appliance must be used by adults only for

the preparation of food, in accordance with the instructions outlined in this booklet. Any other use of the appliance (e.g. for heating the room) constitutes improper use and is dangerous. The manufacturer may not be held liable for any damage resulting from improper, incorrect and unreasonable use of the appliance.

• When the appliance is in use, the heating elements and some parts of the oven door become extremely hot. Make sure you don't touch them and keep children well away.

• Ensure that the power supply cable of other electrical appliances does not come into contact with the hot parts of the oven.

• The openings used for ventilation and dispersion of heat must never be covered.

• Always grip the oven door handle in the centre: the ends may be hot.

• Always use oven gloves to place cookware in the oven or when removing it.

• Do not use aluminium foil to line the bottom of the oven.

• Do not place flammable materials in the oven: if the appliance is switched on by mistake, it could catch fire.

• Always make sure the knobs are in the “z”/“ position when the appliance is not in use.

• When unplugging the appliance always pull the plug from the mains socket, do not pull on the cable.

• Never carry out any cleaning or maintenance work without having unplugged the plug from the mains.

• In the case of a malfunction, under no circumstances should you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or further malfunctioning of the appliance. Contact a Service Centre (

see Assistance

{”

• Do not rest heavy objects on the open oven door.

• The appliance should not be operated by people (including children) with reduced physical, sensory or mental capacities, by inexperienced individuals or by anyone who is not familiar with the product. These individuals should, at the very least, be supervised by someone who assumes responsibility for their safety or receive preliminary instructions relating to the operation of the appliance.

• Do not let children play with the appliance.

Disposal

• Observe local environmental standards when disposing packaging material for recycling purposes. Observe existing legislation when disposing of the old appliance.

• The European Directive 2002/96/EC on Waste Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out “wheeled bin” symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected.

Consumers should contact their local authority or

retailer for information concerning the correct disposal of their old appliance.

Respecting and conserving the environment

• By using the appliance in the hours between late afternoon and early morning, you can help reduce the work load placed on electrical companies.

• Always keep the oven door closed when using the GRILL and GRATIN mode to attain best results and to save energy (approximately 10%).

• Regularly check the door seals and wipe clean to ensure they are free of debris so that they stick properly to the door and do not allow heat to disperse.

Assistance

Communicating:

• appliance model (Mod.)

• serial number (S/N)

This information is found on the data plate located on the appliance and/or on the packaging.

Page 21

Maintenance and care

Switching the appliance off

Disconnect your appliance from the electricity supply before carrying out any work on it.

Cleaning the appliance

• The stainless-steel or enamel-coated external parts as well as the rubber seals may be cleaned using a sponge that has been soaked in lukewarm water and neutral soap. If these stains are difficult to remove, use only specialised products. After cleaning, rinse and dry thoroughly. Do not use abrasive powders or corrosive substances.

• Ideally, the inside of the oven should be cleaned after each use, when it is still lukewarm. Use hot water and detergent, rinse and dry with a soft cloth. Do not use abrasive products.

• The accessories can be washed like everyday crockery (even in your dishwasher).

! Never use steam cleaners or pressure cleaners on the appliance.

Cleaning the oven door

Clean the glass part of the oven door using a sponge and a non-abrasive cleaning product, then dry thoroughly with a soft cloth. Do not use rough abrasive material or sharp metal scrapers as these could scratch the surface and cause the glass to crack. To clean more thoroughly, you can remove the oven door.

1. Open the oven door fully (

2. Use a screwdriver to lift up and turn the small

F F

levers

F located on the two hinges (

F F

see diagram

Inspecting the seals

Check the door seals around the oven periodically. If the seals are damaged, please contact your nearest Aftersales Service Centre ( not using the oven until the seals have been replaced.

see Assistance

). We recommend

Replacing the light bulb

To replace the oven light bulb:

1. Remove the glass cover of the lamp-holder.

2. Remove the light bulb and replace it with a similar one: Wattage 25 W, cap E 14.

3. Replace the glass cover (

see diagram

3. Grip the door on the two outer sides and close it approximately half way. Pull the door towards you lifting it out of its seat ( To replace the door, reverse this sequence.

see diagram

Page 22

Mode d’emploi

FOUR

IT GB FR

Italiano, 1 English,12

ES PT

Espanol, 32 Portuges, 42

FH 21/HA FH 21 IX/HA FHS 21 IX /HA FHS 210 IX/HA FH 23 C /HA FH 23 C IX/HA

Français, 22

Украінська,52

Sommaire

Installation, 23-24

Positionnement Raccordement électrique Plaquette signalétique

Description de l’appareil, 25

Vue d’ensemble Tableau de bord

Mise en marche et utilisation, 26

Mise en marche du four Utilisation du minuteur

Programmes, 27-28

Programmes de cuisson Conseils de cuisson Tableau de cuisson

Le programmateur de cuisson électronique, 29

Précautions et conseils, 30

Sécurité générale Mise au rebut Economies et respect de l’environnement Assistance

Nettoyage et entretien, 31

Mise hors tension Nettoyage de l’appareil Nettoyage de la porte Remplacement de l’ampoule d’éclairage

Page 23

Installation

! Conservez ce mode d’emploi pour pouvoir le consulter

à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de votre appareil

Positionnement

! Les emballages ne sont pas des jouets pour enfants,

il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (

Précautions et conseils

! L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.

Encastrement

Pour garantir le bon fonctionnement de l’appareil, il faut que le meuble possède des caractéristiques bien précises :

voir

Aération

Pour garantir une bonne aération, la cavité d’encastrement doit être dépourvue de paroi arrière. Il est conseillé d’installer le four de manière à ce qu’il repose sur deux cales en bois ou bien sur un plan d’appui continu qui ait une découpe d’au moins 45 x 560 mm (

voir figures

45 mm.

560 mm.

Centrage et fixation

Pour fixer l’appareil au meuble : ouvrez la porte du four et vissez 4 vis à bois dans les 4 trous du cadre.

• les panneaux adjacents doivent être fabriqués dans un matériau résistant à la chaleur ;

• dans le cas notamment de meubles plaqués bois, il faut que les colles résistent à une température de 100°C ;

• la cavité du meuble pour encastrement du four, tant sous plan (

voir figure

) qu’en colonne, doit avoir les

dimensions suivantes :

547 mm. min.

567 mm.

45 mm.

558 mm.

593 mm.

23 mm.

595 mm.

5 mm.

595 mm.

545 mm.

24 mm.

! Après encastrement de l’appareil, il ne doit plus y avoir possibilité de contact avec les parties électrifiées. Les déclarations de consommation indiquées sur l’étiquette des caractéristiques ont été mesurées pour ce type d’installation

! Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu’avec l’aide d’un outil.

Page 24

Raccordement électrique

! Les fours munis d’un câble d’alimentation tripolaire

sont prévus pour un fonctionnement au courant alternatif à la tension et à la fréquence indiquées sur la plaquette signalétique (

Montage du câble d’alimentation

voir ci-dessous

1. Pour ouvrir le bornier, faites pression à l’aide d’un tournevis sur les languettes latérales du couvercle : tirez et ouvrez le couvercle (

figure

2. DEVISSER LA VIS DU SERRE-CABLE ET LE RETIRER EN FAISANT LEVIER A L'AIDE D'UN TOURNEVIS

FIGURE)

3. Retirer les vis des contacts L-Nfixer les fils sous les têtes de vis en respectant les couleurs Bleu (N) Marron (L) Jaune-Vert (

Branchement du câble d’alimentation au réseau électrique

Montez sur le câble une prise normalisée pour la charge indiquée sur l’étiquette des caractéristiques

voir ci-contre

( En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l’interrupteur). Le câble d’alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante.

! L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que:

• la prise est bien munie d’une terre conforme à la

loi;

• la prise est bien apte à supporter la puissance

maximale de l’appareil, indiquée sur la plaquette

voir

(VOIR

puis

signalétique (

• la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique

voir ci-dessous

(

• la prise est bien compatible avec la fiche de l’appareil. Si ce n’est pas le cas, remplacez la prise ou la fiche, n’utilisez ni rallonges ni prises multiples.

! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (

Assistance

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

voir ci-dessous

);

voir

PLAQUETTE SIGNALETIQUE

largeur cm 44

Dimensions

Vol ume l 65

Raccordements électriques

ETIQU ETTE ENERGI E

hauteur cm 3 2,5 profondeur cm 45,5

tension 220-240V ~ 50/60Hz ou 50Hz (voir plaquett e signalétique) puissance maxi. absorbée 2250W

Directive 2002/40/CE sur l'éti quette des fours électriques Norme EN 50304

Consommat i on éner g ie décl ara tion Class e convection Naturelle –

fonction four : a Traditio nnel

Cet ap pareil est conforme au x Dir ectives Communautai res suivantes : 2006/95/CEE du 12/ 12/06 (Bass e Ten si on ) et modific ations successives

-2004/108/ CEE du 15/12/0 4 (Compa tibilité électromagnét ique) et modifications successives

-93/68/CEE du 22/07/93 et modificati o ns successi ves

-2002/96/EC et modifications successives

Page 25

Description de l’appareil

Vue d’ensemble

Tableau de bord

Support GRILLE

Support LECHEFRITE

Tableau de bord

GLISSIERES

de coulissement

niveau 5 niveau 4 niveau 3 niveau 2 niveau 1

Bouton

PROGRAMMES

Bouton

PROGRAMMES

Bouton

MINUTEUR*

•• ••

Programmateur

ELECTRONIQUE*

Voyant THERMOSTATTHERMOSTAT

THERMOSTAT

THERMOSTATTHERMOSTAT

Bouton THERMOSTATTHERMOSTAT

THERMOSTAT

THERMOSTATTHERMOSTAT

Voyant THERMOSTATTHERMOSTAT

THERMOSTAT

THERMOSTATTHERMOSTAT

Bouton THERMOSTATTHERMOSTAT

THERMOSTAT

THERMOSTATTHERMOSTAT

* N’existe que sur certains modèles

Page 26

Mise en marche et utilisation

! Lors de son premier allumage, faites fonctionner le

four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteignez-le, ouvrez la porte et aérez la pièce. L’odeur qui se dégage est due à l’évaporation des produits utilisés pour protéger le four.

Mise en marche du four

1. Pour sélectionner le programme de cuisson souhaité, tournez le bouton PROGRAMMES.

2. Pour choisir la température, tournez le bouton THERMOSTAT. Un tableau de cuisson vous guidera dans vos cuissons en vous indiquant notamment les températures conseillées pour chacune d’elles (

Programmes

3. Le voyant THERMOSTAT reste allumé pendant la durée de montée en température.

4. En cours de cuisson, vous pouvez à tout moment :

- modifier le programme de cuisson à l’aide du bouton PROGRAMMES;

- modifier la température à l’aide du bouton THERMOSTAT;

- interrompre la cuisson en ramenant le bouton PROGRAMMES sur “0”.

! Ne posez jamais d’objets à même la sole du four, vous pourriez abîmer l’émail.

! Placez toujours vos plats sur la grille fournie avec l’appareil.

voir

Système de refroidissement

Pour obtenir un abaissement des températures extérieures, certains modèles sont équipés d’un système de refroidissement. Ce dernier souffle de l’air à l’extérieur par une fente située entre le tableau de bord et la porte du four. ! Le ventilateur continue à tourner après l’arrêt du four jusqu’à ce que ce dernier se soit suffisamment refroidi.

Eclairage du four

Pour l’allumer, sélectionnez PROGRAMMES La lampe reste allumée quand vous sélectionnez un programme de cuisson.

à l’aide du bouton

Utilisation du minuteur*

1. Il faut avant tout remonter la sonnerie en faisant

faire un tour presque complet au bouton MINUTEUR dans le sens des aiguilles d’une montre.

2. Puis en faisant marche arrière, sélectionnez le

temps désiré en amenant les minutes indiquées sur le bouton MINUTEUR en face du repère fixe du tableau de bord.

3. Le minuteur est un indicateur sonore de

fonctionnement : une fois le temps écoulé, il émet un signal sonore.

! Le minuteur ne contrôle pas l’allumage et l’arrêt du four.

* N’existe que sur certains modèles

Page 27

Programmes

Programmes de cuisson

! Pour tous les programmes vous pouvez sélectionner

une température comprise entre 60°C et MAX., sauf pour :

• GRIL (il est conseillé dans ce cas de sélectionner MAX.);

Programme FOUR TRADITION

Mise en marche des résistances de voûte et de sole. Pour cette cuisson traditionnelle mieux vaut cuire sur un seul niveau : la cuisson sur plusieurs niveaux entraînerait une mauvaise distribution de la chaleur.

Programme FOUR PÂTISSERIE

L’élément chauffant inférieur est branché. Cette fonction est tout particulièrement indiquée pour la cuisson de mets délicats, notamment de gâteaux à lever qui gonflent mieux grâce à l’arrivée de chaleur par le bas. A remarquer qu’il faut des temps assez longs pour atteindre les températures plus hautes, dans ces cas il vaut par conséquent mieux utiliser la fonction “Four Tradition”.

Tournebroche*

Pour actionner le tournebroche ( procédez comme suit :

1. placez la lèchefrite au gradin 1 ;

2. placez le berceau au gradin 3 et encastrez le bout arrière de la broche dans le trou situé au fond de l’enceinte;

3. branchez le tournebroche en amenant le sélecteur PROGRAMMES sur

;

voir figure

)

Conseils de cuisson

! Pour vos cuissons ventilées n’utilisez pas les gradins

1et 5 : ils sont directement frappés par l’air chaud qui pourrait brûler vos mets délicats.

! En cas de cuisson en mode GRIL, placez la lèchefrite au gradin 1 pour récupérer les jus de cuisson.

Programme CHALEUR VOÛTE

Mise en marche de la résistance de voûte. Cette fonction est conseillée pour parfaire la cuisson des aliments.

/ Programme GRIL

Mise en marche de la résistance de voûte. La température élevée et directe du gril permet de saisir l’aliment en surface pour qu’il ne perde pas son jus et reste tendre à souhait. La cuisson au gril est particulièrement recommandée pour les plats qui exigent une température élevée à leur surface : côtes de veau et de bœuf, entrecôtes, filet, hamburgers,

etc.......

le paragraphe “Conseils utiles pour la cuisson”. Cuisson porte du four fermée.

* N’existe que sur certains modèles

Vous trouverez des exemples d’utilisation dans

GRIL

• Placez la grille au gradin 3 ou 4, enfournez vos plats au milieu de la grille.

• Nous conseillons de sélectionner le niveau d’énergie maximum. Ne vous inquiétez pas si la résistance de voûte n’est pas allumée en permanence: son fonctionnement est contrôlé par un thermostat.

Page 28

Tableau de cuisson

Programmes Aliments

Canard Rôti de veau ou de b œuf Rôti de porc Biscuits (pâte brisée)

Four Traditionnel

Four Pâtisserie

Résistance de voûte

Gril

Tartes Lasagnes Agneau Maquereau Plum-cake Choux Génoise Quiches Gâteaux levés Tartes Gâteaux aux fruits Brioches

Pour parfaire la cuisson - 3/4 15 220 -

Soles et seiches Brochettes de calmars et Tranches de colin Légumes grillés Côte de veau Côtelettes Hamburgers Maquereaux Croque-monsieur Avec tournebroche (sur certains modèles) Veau à la broche Poulet à la broche Agneau à la broche

Poids

(Kg)

1 1 1

1 1 1 1 1

0.3

0.5

1.5 0,5

1 1

0,5

1 1 1 1 1 1 1 1

n.° 4

1.0

1.5

1.0

enfournem

Niveau

ent

3 3 3 3 3 3 2 2 2 3 3 3 3 3 3 3

4 4 4 ¾ 4 4 4 4 4

Préchauffa

(minutes)

15 15 15 15 15 10 10 10 10 10 10 15 15 15 15 15

5 5 5 5 5 5 5 5 5

5 5 5

Température

préconisée

200 200 200 180 180 190 180 180 170 180 170 200 160 180 180 160

Max Max Max Max Max Max Max Max Max

Max Max Max

Durée

cuisson

(minutes)

65-75 70-75 70-80 15-20 30-35 35-40 50-60 30-35 40-50 30-35 20-25 30-35 30-40 35-40 50-60 25-30

8-10

6-8

10 10-15 15-20 15-20

7-10

15-20

2-3

80-90 70-80 70-80

Page 29

Le programmateur de cuisson électronique

•• ••

Mise à l’heure de l’horloge

! Son réglage est possible que le four soit éteint ou allumé mais ceci ne correspond pas à une programmation de fin de cuisson. Après branchement au réseau électrique ou après

une panne de courant, l’icône chiffres de l’afficheur clignotent.

1. Appuyer plusieurs fois de suite sur la touche

jusqu’à ce que l’icône et les trois chiffres de l’AFFICHEUR se mettent à clignoter ;

2. régler l’heure avec les touches «+» et «-» ; si les touches restent enfoncées, les numéros défilent plus rapidement.

3. attendre 10 secondes ou appuyer à nouveau sur la touche

pour valider.

Programmer le minuteur

! Cette fonction ne stoppe pas la cuisson et est indépendante du fonctionnement du four ; elle sert uniquement à déclencher un signal sonore à l’expiration des minutes sélectionnées.

1. Appuyer plusieurs fois de suite sur la touche jusqu’à ce que l’icône et les trois chiffres de

l’AFFICHEUR se mettent à clignoter ;

2. régler la durée avec les touches «+» et «-» ; si les touches restent enfoncées, les numéros défilent plus rapidement.

3. attendre 10 secondes ou appuyer à nouveau sur la touche

L’affichage du compte à rebours suivra. Un signal sonore indiquera la fin du décompte.

pour valider.

et les quatre

Comment programmer une cuisson

! La programmation n’est possible qu’après avoir sélectionné un programme de cuisson.

Programmer la durée de cuisson

1. Appuyer plusieurs fois de suite sur la touche jusqu’à ce que l’icône et les trois digits numériques de l’AFFICHEUR se mettent à clignoter ;

2. régler la durée avec les touches «+» et «-» ; si les touches restent enfoncées, les numéros défilent plus rapidement.

3. attendre 10 secondes ou appuyer à nouveau sur la touche

4. à expiration de la durée sélectionnée, l’AFFICHEUR affiche END, le four stoppe la cuisson et un signal sonore retentit.

• Exemple : il est 9h00 et la durée programmée est de 1h15. Le programme s’arrête automatiquement à 10h15.

Programmer la fin d’une cuisson

! La programmation d’une fin de cuisson n’est possible qu’après avoir sélectionné une durée de cuisson.

1. Suivre la procédure de 1 à 3 décrite pour la durée ;

2. appuyer ensuite sur la touche

l’icône mettent à clignoter ;

3. régler l’heure de fin de cuisson avec les touches

«+» et «-» ; si les touches restent enfoncées, les numéros défilent plus rapidement.

4. attendre 10 secondes ou appuyer à nouveau sur

la touche

5. à expiration de la durée sélectionnée,

l’AFFICHEUR affiche END, le four stoppe la cuisson et un signal sonore retentit.

Les icônes programmation a été lancée. L’AFFICHEUR affiche à tour de rôle l’heure de fin de cuisson et la durée.

Comment annuler un programme

Pour annuler une programmation :

• appuyer sur la touche correspondant au paramètre à annuler et les chiffres correspondant s’affichent. Appuyer sur la touche «-» jusqu’à ce que s’affichent les chiffres 00:00.

• Appuyer simultanément sur les touches + et – et les garder enfoncées pour annuler tous les programmes, minuteur compris.

pour valider.

jusqu’à ce que

et les quatre chiffres de l’AFFICHEUR se

pour valider.

et éclairées signalent qu’une

jusqu’à ce que l’icône

Page 30

Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément

aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Cet appareil a été conçu pour un usage familial, de type non professionnel.

• Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

• Pour déplacer l’appareil, servez-vous des poignées prévues à cet effet sur les côtés du four.

• Ne touchez pas à l’appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides

• Cet appareil qui sert à cuire des aliments ne doit

être utilisé que par des adultes conformément aux instructions du mode d’emploi. Toute autre utilisation (comme par exemple le chauffage d’une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.

• En cours de fonctionnement, les éléments chauffants et certaines parties du four deviennent très chaudes. Attention à ne pas les toucher et à garder les enfants à distance.

• Evitez que le cordon d’alimentation d’autres petits électroménagers touche à des parties chaudes du four.

• Les orifices ou les fentes d’aération ou d’évacuation de la chaleur ne doivent pas être bouchés

• Saisissez toujours la poignée en son milieu : elle risque d’être très chaude à ses extrémités.

• Utilisez toujours des gants de protection pour enfourner ou sortir des plats du four.

• Ne tapissez jamais la sole du four de papier aluminium.

• Ne rangez pas de matériel inflammable à l’intérieur du four : si l’appareil était par inadvertance mis en marche, il pourrait prendre feu.

• Contrôlez toujours que les manettes sont bien dans la position “z”/“

• Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant.

• N’effectuez aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant.

• En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. Contactez le service d’Assistance

voir Assistance

(

{” quand l’appareil n’est pas utilisé.

• Ne posez pas d’objets lourds sur la porte du four ouverte.

• Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant d’utilisation de l’appareil.

• S'assurer que les enfants ne jouent pas avec l'appareil.

Mise au rebut

• Mise au rebut du matériel d’emballage : conformezvous aux réglementations locales, les emballages pourront ainsi être recyclés.

• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités

locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil.

Economies et respect de l’environnement

• Pour faire des économies d’électricité, utilisez autant que possible votre four pendant les heures creuses surtout pour le nettoyage pyrolyse.

• Pour vos cuissons au GRILL et GRATIN, nous vous conseillons de garder la porte du four fermée: Vous obtiendrez de meilleurs résultats tout en faisant de sensibles économies d’énergie (10% environ).

• Gardez toujours les joints propres et en bon état pour qu’ils adhèrent bien à la porte et ne causent pas de déperditions de chaleur.

Assistance

Indiquez-lui :

• le modèle de votre appareil (Mod.)

• son numéro de série (S/N)

Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.

Page 31

Nettoyage et entretien

Mise hors tension

Avant toute opération de nettoyage ou d’entretien coupez l’alimentation électrique de l’appareil.

Nettoyage de l’appareil

• Nettoyez l’extérieur émaillé ou inox et les joints en caoutchouc à l’aide d’une éponge imbibée d’eau tiède additionnée de savon neutre Si les taches sont difficiles à enlever, utilisez des produits spéciaux. Il est conseillé de rincer abondamment et d’essuyer après le nettoyage. N’utilisez ni poudres abrasives ni produits corrosifs.

• Nettoyez l’enceinte du four après toute utilisation, quand il est encore tiède. Utilisez de l’eau chaude et du détergent, rincez et séchez avec un chiffon doux. Evitez tout produit abrasif.

• Les accessoires peuvent être lavés comme de la vaisselle courante y compris en lave-vaisselle.

! Ne nettoyez jamais l’appareil avec des nettoyeurs vapeur ou haute pression.

Nettoyage de la porte

Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non grattantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériaux abrasifs ou de racloirs métalliques aiguisés qui risquent de rayer la surface et de briser le verre. Pour nettoyer plus à fond, vous pouvez déposer la porte du four :

1. ouvrez complètement la porte (

2. à l’aide d’un tournevis, soulever et faire pivoter les

leviers

F F

F situés sur les deux charnières (

F F

voir figure

);

Contrôle des joints

Contrôlez périodiquement l’état du joint autour de la porte du four. S’il est abîmé, adressez-vous au service après-vente le plus proche de votre domicile

voir Assistance

( tant qu’il n’est pas réparé.

). Mieux vaut ne pas utiliser le four

Remplacement de l’ampoule d’éclairage

Pour changer l’ampoule d’éclairage du four:

1. Dévissez le couvercle en verre du boîtier de la lampe.

2. Dévissez l’ampoule et remplacez-la par une autre de même type : puissance 25 W, culot E 14.

3. Remontez le couvercle à sa place (

);

voir figure

3. saisir la porte par les côtés, la refermer lentement mais pas complètement. Tirer ensuite la porte vers soi en la dégageant des charnières

voir figure

( en refaisant en sens inverse les mêmes opérations.

). Remonter la porte

Page 32

Manual de

instrucciones

IT GB FR

Italiano, 1 English,12

Espanol, 32

Portuges, 42

FH 21/HA FH 21 IX/HA FHS 21 IX /HA FHS 210 IX/HA FH 23 C /HA FH 23 C IX/HA

Français, 22

Украінська,52

HORNO

Sumario

Instalación, 33-34

Colocación Conexión eléctrica Placa de características

Descripción del aparato, 35

Vista de conjunto Panel de control

Puesta en marcha y uso, 36

Poner en funcionamiento el horno Utilizar el temporizador

Programas, 37-38

Programas de cocción Consejos prácticos de cocción Tabla de cocción

El programador de cocción electrónico, 39

Precauciones y consejos, 40

Seguridad general Eliminación Ahorrar y respetar el medio ambiente Asistencia

Mantenimiento y cuidados, 41

Cortar el suministro eléctrico Limpiar el aparato Limpiar la puerta Sustituir la bombilla

Page 33

Instalación

! Es importante conservar este manual para poder

consultarlo en todo momento. En caso de venta, de cesión o de mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.

! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

Colocación

! Los embalajes no son juguetes para niños y se

deben eliminar según las normas para la recolección de residuos (

ver Precauciones y consejos

! La instalación se debe realizar según estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

Empotramiento

Para garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas:

Aireación

Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listeles de madera o sobre una superficie continua que tenga una abertura de 45 x 560 mm. como mínimo (

ver las figuras

45 mm.

560 mm.

Centrado y fijación

Para fijar el aparato al mueble: abra la puerta del horno y enrosque 4 tornillos para madera en los 4 orificios del marco.

• los paneles adyacentes al horno deben ser de materiales resistentes al calor;

• en el caso de muebles de madera chapeada, las colas deben ser resistentes a una temperatura de 100°C;

• para empotrar el horno, tanto cuando se instala bajo encimera (

ver la figura

) como en columna, el

mueble debe tener las siguientes dimensiones:

547 mm. min.

567 mm.

45 mm.

558 mm.

593 mm.

23 mm.

595 mm.

5 mm.

595 mm.

545 mm.

24 mm.

! Una vez empotrado el aparato no se deben permitir contactos con las partes eléctricas. El consumo declarado en la placa de características fue medido en una instalación de este tipo.

! Todas las partes que garantizan la protección se deben fijar de modo tal que no puedan ser quitadas sin la ayuda de una herramienta.

Page 34

Conexión eléctrica

! Los hornos dotados de cable de alimentación

tripolar, están fabricados para funcionar con corriente alterna a la tensión y frecuencia indicadas en la placa de características (

Montaje del cable de alimentación eléctrica

Conexión del cable de alimentación eléctrica a la red

Instale en el cable un enchufe normalizado para la carga indicada en la placa de características (

costado

En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente.

! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad.

ver a continuación

1. Abra el panel de bornes haciendo palanca con un destornillador sobre las lengüetas laterales de la tapa: tire y ábralo (

2. Desenrosque el tornillo de la mordaza de terminal de cable y extráigalo haciendo palanca con un destornillador

figura)

3. Quite los tornillos de los contactos L-Nluego fije los cables debajo de las cabezas de los tornillos respetando los colores Azul (N), Marrón (L) y Amarillo-Verde (

ver la figura

(ver la

ver al

Antes de efectuar la conexión verifique que:

• la toma tenga conexión a tierra y que sea conforme con la ley;

• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características (

• la tensión de alimentación eléctrica esté comprendida dentro de los valores contenidos en la placa de características (

• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe ser plegado ni comprimido. ! El cable debe ser controlado periódicamente y

sustituido sólo por técnicos autorizados (

Asistencia

! La empresa declina toda responsabilidad en los

!! casos en que no hayan sido respetadas estas normas.

PLACA DE CARACTERÍSTICAS

Dimensiones

Vol umen Litros 65

Conexiones eléctricas

ENERGY LABEL

ver más abajo

longitud 44 cm. altura 32,5 cm. profundidad 45,5 cm.

t ens ió n 220-240V ~ 50 /60Hz o 50Hz (ver placa característi c as) potencia máxima absorbida 2250W

Norma 2002/40/CE en la et iqueta de los hornos eléctricos. Norma EN 50304

Clase Consumo de energ ía para f unc io namiento por conv ec ción Natural – f unci ón de calentamiento:

);

ver más abajo

ver

);

a Tradiciónal

Est e aparato es confor m e a l as siguientes Normas Comunita ri as:

- 2 006/95/ CEE del 12/12/ 06 (B aj a Tensión) y sucesivas modificaciones

- 2 004/108/CEE del 15/12 /04 (Compatibilidad Electromagn ética) y sucesivas modificaciones

- 93/68/CEE del 22/07/93 y sucesivas modificaciones

- 2002/96/CE y sucesivas modificaciones

Page 35

Descripción del aparato

Vista de conjunto

Panel de control

Bandeja

PARRILLA

Bandeja

GRASERA

GUÍAS de

deslizamiento de los estantes

posición 5 posición 4 posición 3 posición 2 posición 1

Mando

PROGRAMAS

Mando

PROGRAMAS

Mando

TEMPORIZADOR*

•• ••

Programador

ELECTRONICO*

Piloto

TERMOSTATO

Mando

TERMOSTATO

Piloto

TERMOSTATO

Mando

TERMOSTATO

* Presente sólo en algunos modelos.

Page 36

Puesta en funcionamiento y uso

! La primera vez que encienda el horno, hágalo

funcionar vacío durante media hora aproximadamente con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta del horno y airee el ambiente. El olor que se advierte es debido a la evaporación de las sustancias utilizadas para proteger el horno.

Poner en funcionamiento el horno

1. Seleccione el programa de cocción deseado girando el mando PROGRAMAS.

2. Elija la temperatura girando el mando TERMOSTATO. La Tabla de cocción ( contiene una lista con las cocciones y las correspondientes temperaturas aconsejadas.

3. El piloto TERMOSTATO encendido indica la fase de calentamiento hasta la temperatura seleccionada: introduzca los alimentos que debe cocinar.

4. Durante la cocción es posible:

- modificar el programa de cocción con la perilla PROGRAMAS;

- modificar la temperatura con el mando TERMOSTATO;

- interrumpir la cocción llevando el mando PROGRAMAS hasta la posición “0”.

ver Programas

)

Luz del horno

Se enciende seleccionando PROGRAMAS. Permanece encendida cuando se selecciona un programa de cocción.

con el mando

Utilizar el temporizador *

1. Antes que nada es necesario cargar el timbre

girando el mando TEMPORIZADOR un giro casi completo en sentido horario.

2. Volviendo hacia atrás en sentido antihorario, fije el

tiempo deseado haciendo coincidir los minutos indicados en el mando TEMPORIZADOR con la referencia fija que se encuentra en el panel de control.

3. El temporizador es un contador de minutos:

cuando se cumple el tiempo, emite una señal sonora.

! El temporizador no controla ni el encendido ni el apagado del horno.

! No apoye nunca objetos en el fondo del horno porque se puede dañar el esmalte.

! Coloque siempre los recipientes de cocción sobre la parrilla suministrada con el aparato.

Ventilación de enfriamiento

Para disminuir la temperatura externa, algunos modelos poseen un ventilador de enfriamiento. El mismo genera un chorro de aire que sale entre el panel de control y la puerta del horno. ! Al final de la cocción, el ventilador permanece en funcionamiento hasta que el horno esté suficientemente frío.

* Presente sólo en algunos modelos.

Page 37

Programas

Programas de cocción

! Per tutti i programmi è impostabile una temperatura

tra 60°C e MAX, tranne:

• GRILL (se aconseja elegir sólo MAX);

Programa HORNO TRADICIÓNAL

Se encienden los dos elementos calentadores inferior y superior. Con esta cocción tradicional es mejor utilizar una sola bandeja: si se utilizan varias bandejas se produce una mala distribución de la temperatura.

Programa HORNO DULCE

Se enciende el elemento calentador inferior. Esta función es aconsejable para la cocción de alimentos delicados, en particular, las tortas que necesitan leudado, ya que el mismo se facilita por el calor proveniente de abajo. Es importante notar que las temperaturas más elevadas se alcanzan en tiempos bastante largos, por lo tanto, en estos casos, es aconsejable utilizar la función «Horno TRADICIÓNAL».

Programa HORNO “SUPERIOR”

Se enciende el elemento calentador superior. Esta función se puede utilizar para retoques de cocción.

El asador automático *

Para accionar el asador automático ( proceda del siguiente modo:

1. coloque la grasera en la posición 1;

2. coloque el sostén del asador automático en la posición 3 e introduzca el espetón en el orificio correspondiente ubicado en la pared posterior del horno;

3. accione el asador automático seleccionando con la

perilla PROGRAMAS

;

ver la figura

)

Consejos prácticos de cocción

! En las cocciones ventiladas no utilice las posiciones

1 y 5: son las que reciben directamente el aire caliente lo cual podría provocar quemaduras de las comidas delicadas.

! En las cocciones GRILL, coloque la grasera en la posición 1 para recoger los residuos de cocción (jugos y/o grasas).

/ Programa GRILL

Se enciende el elemento calentador superior. La temperatura muy elevada y directa del asador eléctrico permite el inmediato tostado superficial de los alimentos que, obstaculizando la salida de los líquidos, los mantiene más tiernos en su interior. La cocción con el asador eléctrico es particularmente aconsejada para aquellos platos que necesitan de una elevada temperatura superficial: chuletas de ternera y de vaca, entrecôte, solomillo, hamburguesas, etc... En el párrafo “Consejos prácticos para la cocción” se encuentran algunos ejemplos de su uso. Realice las cocciones con la puerta del horno cerrada.

* Presente sólo en algunos modelos.

GRILL

• Introduzca la parrilla en la posición 3 o 4 y coloque los alimentos en el centro de la parrilla.

• Se aconseja fijar el nivel de energía en el valor máximo. No se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento está controlado por un termostato.

Page 38

Tabla de cocción

Programas Alimentos

Pato Asado de ternera o de vaca Asado de cerdo Bizcochos (de pastaflora)

Horno Tradiciónal

Horno Dulce

Horno “superior”

Grill

Torta glaseada Lasañas Corsero Caballa Plum-cake Hojaldre con crema Bizcocho Tortas saladas

Tortas leudadas Torta glaseada Tortas de fruta Brioches

Retoques de cocción

Lenguados y sepias Broquetas de calamares y cangrejos Filete de merluza Verduras a la parrill Bistec de ternera Chuletas Hamburguesas Caballa Tostadas Con asador automático (cuando existe) Asado de ternera Pollo asado Cordero asado

Posición

de los

estantes

3 3 3 3 3 3 2 2 2 3 3 3 3 3 3 3

4 4 ¾ 4 4 4 4 4

Peso

(Kg)

1 1 1

1 1 1 1 1

0.3

0.5

1.5 0,5

1 1

0,5

- 3/4 15 220 -

1 1 1 1 1 1 1

n.° 4

1.0

1.5

1.0

Precalenta

(minutos)

miento

15 15 15 15 15 10 10 10 10 10 10 15 15 15 15 15

5 5 5 5 5 5 5 5

5 5 5

Temperatura

aconsejada

200 200 200 180 180 190 180 180 170 180 170 200 160 180 180 160

Max

Max Max Max Max Max Max Max Max

Max Max Max

Duración

de la

cocción

(minutos)

65-75 70-75 70-80 15-20 30-35 35-40 50-60 30-35 40-50 30-35 20-25 30-35 30-40 35-40 50-60 25-30

8-10

6-8

10 10-15 15-20 15-20

7-10

15-20

2-3

80-90 70-80 70-80

Page 39

El programador de cocción electrónico

•• ••

Poner en hora el reloj

! Se puede realizar con el horno encendido o apagado, pero no, si se ha programado el final de una cocción. Después de la conexión a la red eléctrica o después

de un corte de corriente, el icono dígitos numéricos del DISPLAY centellean.

1. Presione varias veces el botón

centelleen el icono DISPLAY;

2. con los botones “+” y “-” regular la hora; si se mantienen presionados, los números deslizan mas velozmente para facilitar la fijación.

3. Esperar 10 seg. o bien presionar nuevamente el botón

para fijar la programación.

y las cuatro cifras en el

Programar el contador de minutos

! Esta función no interrumpe la cocción y prescinde del uso del horno; permite sólo accionar la señal sonora cuando se cumplen los minutos fijados.

1. Presione varias veces el botón centelleen el icono

DISPLAY;

2. con los botones “+” y “-” regular el tiempo deseado; si se mantienen presionados, los números deslizan mas velozmente para facilitar la fijación.

3. Esperar 10 seg. o bien presionar nuevamente el botón

Continuará la visualización de la cuenta atrás, al final de la cual se accionará la señal sonora.

para fijar la programación.

y las tres cifras en el

y los cuatro

hasta que

Programar la cocción

! La programación es posible sólo después de haber seleccionado un programa de cocción.

Programar la duración de la cocción

1. Presione varias veces el botón centelleen el icono DISPLAY;

2. 2. con los botones “+” y “-” regular la duración deseada; si se mantienen presionados, los números deslizan mas velozmente para facilitar la fijación.

3. Esperar 10 seg. o bien presionar nuevamente el botón

4. Una vez cumplido ese tiempo, en el DISPLAY aparecerá la palabra END, la cocción finalizará y se emitirá una señal sonora.

• Ejemplo: son las 9:00 horas y se programa una

Programar el final de una cocción

! La programación del final de una cocción es posible sólo después de haber fijado la duración de la cocción.

1. Siga el procedimiento de 1 a 3 descrito para la duración;

2. luego presione el botón el icono

3. 2. con los botones “+” y “-” regular la hora de cocción deseada; si se mantienen presionados, los números deslizan mas velozmente para facilitar la fijación.

4. Esperar 10 seg. o bien presionar nuevamente el botón

5. Una vez cumplido ese tiempo, en el DISPLAY aparecerá la palabra END, la cocción finalizará y se emitirá una señal sonora.

Los iconos realizado una programación. En el DISPLAY se visualizan alternativamente la hora de finalización de la cocción y la duración.

Anular una programación

Para anular una programación:

• Presionar el botón

• mantener presionados al mismo tiempo los

para fijar la programación.

duración de 1 hora y 15 minutos. El programa se detiene automáticamente a las 10:15 horas.

y las dos cifras en el DISPLAY;

para fijar la programación.

y encendidos indican que se ha

de la programación a anular y las cifras en el display. Presionar el botón “-” hasta que en el display aparezcan las cifras 00:00.

botones “+” y ”-”; de este modo se anulan todas las programaciones efectuadas incluido el contador de minutos .

y las tres cifras en el

hasta que centelleen

hasta que centellee el icono

hasta que

Page 40

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en conformidad con las

normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• El aparato ha sido concebido para un uso de tipo no profesional en el interior de una vivienda.

• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.

• Para mover el aparato utilice siempre las manijas correspondientes ubicadas en los costados del horno.

• No toque la máquina descalzo o con las manos y pies mojados o húmedos.

• El aparato debe ser utilizado para cocinar

alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por los daños derivados de usos impropios, erróneos e irracionales.

• Durante el uso del aparato los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga alejados a los niños.

• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.

• No obstruya las aberturas de ventilación y de eliminación del calor.

• Tome la manija de apertura de la puerta en el centro: a los costados podría estar caliente.

• Utilice siempre guantes para horno para introducir o extraer recipientes.

• No cubra el fondo del horno con hojas de aluminio.

• No coloque materiales inflamables en el horno: si el aparato se pone en funcionamiento inadvertidamente podría incendiarse.

• Controle siempre que los mandos estén en la posición “z”/“ no se utiliza el aparato.

• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.

• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.

• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (

Asistencia

• No apoye objetos pesados sobre la puerta del horno abierta.

• No está previsto que el aparato sea utilizado por personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.

• Evitar que los niños jueguen con el aparato.

{” cuando

ver

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.

• En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o con el vendedor

para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

• Utilizando el horno en los horarios que van desde las últimas horas de la tarde hasta las primeras horas de la mañana, se colabora reduciendo la carga de absorción de las empresas eléctricas.

• Se recomienda efectuar siempre las cocciones al GRILL y GRATIN con la puerta cerrada: ya sea para obtener mejores resultados como para un sensible ahorro de energía (10% aproximadamente).

• Mantenga eficientes y limpias las juntas para que se adhieran bien a la puerta y no provoquen dispersión del calor.

Asistencia

! No llame nunca a técnicos no autorizados.

Comunique:

• el modelo de la máquina (Mod.)

• el número de serie (S/N)

Esta información se encuentra en la placa de características ubicada en el aparato y/o en el embalaje.

La siguiente información es válida solo para España Para otros países de habla hispana consulte a su vendedor

Ampliación de garantía

Llame al 902.363.539 ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de

Piezas y componentes Mano de obra de los técnicos Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos. ESTAMOS A SU SERVICIO

y le informaremos sobre el fantástico plan de

y nuestros técnicos intervendrán con rapidez y

Page 41

Mantenimiento y cuidados

Cortar el suministro eléctrico

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

• Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar use productos específicos. Se aconseja enjuagar abundantemente y secar después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas.

• El interior del horno se debe limpiar preferentemente cada vez que se utiliza, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite los productos abrasivos.

• Los accesorios se pueden lavar como cualquier vajilla (incluso en lavavajilla).

! No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

Limpiar la puerta

Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos abrasivos o raederas metálicas afiladas que puedan rayar la superficie y quebrar el vidrio. Para realizar una limpieza más profunda es posible extraer la puerta del horno:

1. para ello, abra completamente la puerta (

2. Con un destornillador, levantar y girar las

palancas

figura

F F

F dispuestas en las dos bisagras (

F F

);

ver la figura

ver

Controle las juntas

Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada llame al Centro de Asistencia Técnica más cercano

ver Asistencia

( hasta que no haya sido reparada.

). Es aconsejable no usar el horno

Sustituir la bombilla

Para sustituir la bombilla de iluminación del horno:

1. Desenrosque la tapa de vidrio del portalámpara.

2. Extraiga la bombilla y sustitúyala con una análoga: potencia de 25 W, casquillo E 14.

3. Vuelva a colocar la tapa (

ver la figura

);

3. Sujetar la puerta de los costados y cerrarla lenta pero no completamente. Luego tire la puerta hacia afuera, sacándola de la bisagra (

la figura

puerta siguiendo el mismo procedimiento pero en sentido contrario.

). Vuelva a colocar la

ver

Page 42

Instruções para

utilização

IT GB FR

Italiano, 1 English,12

PTES

Espanol, 32 Portuges, 42

FH 21/HA FH 21 IX/HA FHS 21 IX /HA FHS 210 IX/HA FH 23 C /HA FH 23 C IX/HA

Français, 22

Украінська,52

FORNO

Índice

Instalação, 43-44

Posicionamento Ligação eléctrica Placa de identificação

Descrição do aparelho, 45

Vista de conjunto Painel de comandos

Início e utilização, 46

Início do forno Utilização do timer

Programas, 47-48

Programas de cozedura Conselhos práticos para cozedura Tabela de cozedura

O programador de cozedura electrónico, 49

Precauções e conselhos, 50

Segurança geral Eliminação Economia e respeito do meio ambiente Assistência técnica

Manutenção e cuidados, 51

Desligar a corrente eléctrica Limpeza do aparelho Limpeza da porta Substituição da lâmpada

Page 43

Instalação

! É importante guardar este folheto para poder

consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.

! Leia com atenção as instruções: nas quais há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento

! As embalagens não são brinquedos para as

crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (

Precauções e Conselhos

! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos pessoais, materiais e a animais.

Encaixe

veja em

Ventilação

Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira, ou sobre uma tábua com uma

45 mm.

veja as

figuras

abertura de pelo menos 45 x 560 mm. (

560 mm.

Colocar no centro e prender

Para prender o aparelho no móvel: abra a porta do forno e atarraxe 4 parafusos na madeira, nos 4 furos situados na moldura ao redor.

Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas.

• os painéis adjacentes ao forno devem ser de material resistente ao calor;

• no caso de móveis de madeira contraplacada, as colas devem ser resistentes à temperatura de 100°C.

• para encaixar o forno, quer no caso de instalação sob uma banca (

veja a figura

) quer em coluna, o

móvel deve ter as seguintes medidas:

547 mm. min.

567 mm.

45 mm.

558 mm.

593 mm.

23 mm.

595 mm.

5 mm.

595 mm.

545 mm.

! Todos os componentes de garantia da protecção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta.

24 mm.

! Depois de ter encaixado o aparelho, não deve ser possível contacto com as partes eléctricas. As declarações de consumo, indicadas na placa de identificação, foram medidas para este tipo de instalação.

Page 44

Ligação eléctrica

! Os fornos equipados com cabo de fornecimento

com três pólo, são preparados para funcionar com corrente alternada na tensão e frequência de fornecimento indicadas na placa de identificação (veja a seguir).

Montagem do cabo de fornecimento

1. Para abrir a caixa de terminais faça alavanca com uma chave de parafuso nas linguetas aos lados da tampa: puxe e abra a tampa ( veja a figura).

2. Desatarraxe o parafuso da braçadeira e tire-o utilizando uma chave de fendas (veja a figura).

3. Tire os parafusos dos contactos L-Nem seguida, prenda os fios embaixo das cabeças dos parafusos a obedecer as cores: Azul (N) Castanho (L)

Amarelo-Verde (

Ligação à rede do cabo de fornecimento eléctrica

Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação ( No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente.

! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança.

Antes de efectuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em

conformidade com a legislação;

• a tomada tenha a capacidade de suportar a carga

veja ao lado

máxima de potência da máquina, indicada na placa de identificação (

• a tensão de alimentação seja entre os valores da placa de identificação (

• a tomada seja compatível com a tomada do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil.

! O cabo não deve ser dobrado nem comprimido. ! O cabo deve ser verificado periodicamente e

substituído somente por técnicos autorizados (

a Assistência Técnica

! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

PLACA DAS CA RACTERÍSTICAS

Medi das

Vol ume Litros 65

Ligações eléctricas

ETIQU ETA DE ENERGIA

veja a seguir

largura cm. 44 altura cm. 3 2,5 profundidade cm. 45,5

tensão de 220-240V ~ 50/60Hz ou 50Hz (veja a placa das car a cter ística s)

otência máxima absorvida 2250W

Directiva 200 2/40/ CE acerc a dos f or nos el éctr ic os. Norma EN 5 0304

Consumo de energia da declaração de Classe com convecção Natural

– função de aquecimento: Tradicional

Est e aparelho é em conformidade com as segu intes Directiva s da Comunidade Europeia:

- 2 006/ 95/ CEE de 1 2/12/06 (Bai x a Tensão) e posteriores modi ficações

- 2 004/108/CE E de 15/12/04 (Compatibilid ade Electromagnéti ca) e posteri ores modificações

- 93/68/CEE de 22/07/93 e posteriores modificações

- 2 002/96/CE e posteri ores modificações

);

veja

Page 45

Descrição do aparelho

Vista de conjunto

Painel de comandos

Prateleira GRADE

Prateleira BANDEJA

PINGADEIRA

Painel de comandos

GUIAS de

escorrimento das prateleiras

posição 5 posição 4 posição 3 posição 2 posição 1

Selector dos

PROGRAMAS

Selector dos

PROGRAMAS

Selector dos

TIMER*

•• ••

Programador

ELECTRONICO*

Indicador luminoso

TERMOSTATO

Selector dos

TERMOSTATO

Indicador luminoso

TERMOSTATO

Selector dos

TERMOSTATO

* Há somente em alguns modelos.

Page 46

Início e utilização

! Quando o acender pela primeira vez,

aconselhamos de fazer funcionar o forno vazio pelo menos durante uma hora, com o termóstato posto à temperatura máxima e a porta fechada. Em seguida, pode apagar, abrir a porta do forno e ventilar a sala. O odor que se sente é por causa da evaporação das substâncias empregadas para proteger o forno.

Início do forno

1. Para seleccionar o programa de cozedura que desejar, rode o selector dos PROGRAMAS.

2. Para escolher a temperatura rode o selector do TERMOSTATO. Uma lista com as cozeduras e as respectivas temperaturas aconselhadas pode ser consultada na Tabela de cozedura (

Programas

3. O indicador luminosos do TERMOSTATO aceso fixo no painel dos comandos avisa que o pré aquecimento foi completado:coloque dentro os alimentos a serem cozidos.

4. Durante a cozedura é sempre possível:

- modificar o programa de cozedura mediante o selector de PROGRAMAS;

- modificar a temperatura mediante o selector do TERMÓSTATO;

- interromper a cozedura se recolocar o selector dos PROGRAMAS na posição “0”.

! Nunca encoste objectos no fundo do forno, para evitar riscos de danos ao esmalte.

! Coloque sempre os recipientes de cozedura sobre a grade fornecida.

veja os

Ventilação de arrefecimento

Para obter uma redução das temperaturas externas, alguns modelos são equipados com uma ventoinha de arrefecimento. Esta gera um jacto de ar que sai entre o painel de comandos e a porta do forno. No final da cozedura, a ventoinha continua a funcionar até o forno arrefecer suficientemente. ! No final da cozedura, a ventoinha continua a funcionar até o forno arrefecer suficientemente.

Luz do forno

Acende-se se for seleccionado selector dos PROGRAMAS. Permanece acesa quando se seleccionar um programa de cozedura.

mediante o

Utilização do timer *

1. Antes de mais nada, para dar corda na

campainha é necessário rodar o selector do TIMER uma volta quase inteira na direcção dos ponteiros do relógio.

2. Volte na direcção contrária aos ponteiros do

relógio, para configurar o tempo que desejar, faça coincidir os minutos indicados no selector do TIMER com a referência fixa do painel de comandos.

3. O timer é um contador de minutos: quando tiver

passado o tempo, toca um sinal acústico.

! O timer não comando o forno para acender-se nem se apagar.

* Há somente em alguns modelos.

Page 47

Programas

Programas de cozedura

! Para todos os programas pode ser regulada uma

temperatura entre 60°C e MÁX., excepto:

• GRILL (é aconselhável configurar somente em MÁX.);

Programa de FORNO TRADIÇÃO

Activam-se os dois elementos aquecedores inferior e superior. Com esta cozedura tradicional é melhor utilizar uma única prateleira: com mais de uma prateleira haverá má distribuição da temperatura.

Programa de FORNO PARA DOLCE

Acende-se o elemento aquecedor inferior. Esta função é indicada para cozer pratos delicados, especialmente sobremesas que precisarem levitar, porque é facilitada pelo calor proveniente de baixo. Observem que para checar à temperaturas mais altas, demora muito tempo, portanto nestes casos é aconselhável utilizar a função “Forno TRADIÇÃO”.

Programa FORNO DE CIMA

Acende-se o elemento aquecedor superior. Esta função pode ser utilizada para retoques na cozedura.

Espeto rotatório*

Para accionar o espeto rotatório ( realize as seguintes operações:

1. coloque a bandeja pingadeira na posição 1;

2. coloque o suporte do espeto rotatório na posição 3 e enfie o espeto no respectivo furo, situado na parede traseira do forno;

3. para ligar o espeto giratório coloque o selector dos

PROGRAMAS

;

veja a figura

)

Conselhos práticos para cozedura

! Nas cozeduras ventiladas não utilize as posições

das prateleiras 1 e 5: que recebem directamente ar quente porque poderão provocar queimaduras em alimentos delicados.

! Nas cozeduras de GRILL, coloque a bandeja pingadeira na posição 1 para recolher os resíduos de cozedura (molhos e/ou gordura).

/ Programade GRILL

Acende-se o elemento aquecedor superior. A temperatura muito alta e directa do grill possibilita corar imediatamente a superfície dos alimentos que, como obstruem a saída dos líquidos, mantém o interior mais macio. A cozedura no grill é especialmente aconselhada para os pratos que necessitarem de alta temperatura na superfície: bifes de vitela ou vaca, entrecôte, filés, hambúrgueres et, ... Alguns exemplos de utilização estão apresentados na parágrafo “Conselhos práticos para a cozedura”. Coza com a porta do forno fechada.

* Há somente em alguns modelos.

GRILL

• Coloque a grade na posição 3 ou 4, disponha os alimentos no centro da grade.

• É aconselhável configurar o nível de energia no máximo. Não se alarme se a resistência superior não permanecer constantemente acesa: o seu funcionamento é controlado por um termóstato;

Page 48

Tabela de cozedura

Programas Alimentos

Pato Carne de vitela ou vaca assada Carne de porco assada Biscoitos (de massa tenra)

Forno Tradicional

Forno Para Dolce

Forno de cima

Grill

Tortas doces Lasanha Cordeiro Cavala Plum cake Bignés Pão-de-ló Tortas salgadas Tortas levedadas Tortas doces Tortas de fruta Croissants

Retoques na cozedura - 3/4 15 220 -

Linguado e chocas Espetinhos de calamares e camarão Filé de bacalhau Verduras na grelha Bife de vitela Costeletas Hambúrgueres Cavala Tostas Com espeto giratório (se houver) Vitela no espeto Frango no espeto Cordeiro no espeto

prateleiras

Posição

das

3 3 3 3 3 3 2 2 2 3 3 3 3 3 3 3

4 4 4 ¾ 4 4 4 4 4

Peso (Kg.)

1 1 1

1 1 1 1 1

0.3

0.5

1.5 0,5

1 1

0,5

1 1 1 1 1 1 1 1

n.° 4

1.0

1.5

1.0

Pré

aquecimento

(minutos)

15 15 15 15 15 10 10 10 10 10 10 15 15 15 15 15

5 5 5 5 5 5 5 5 5

5 5 5

Temperatura aconselhada

200 200 200 180 180 190 180 180 170 180 170 200 160 180 180 160

Max Max Max Max Max Max Max Max Max

Max Max Max

Duração da

cozedura

(minutos)

65-75 70-75 70-80 15-20 30-35 35-40 50-60 30-35 40-50 30-35 20-25 30-35 30-40 35-40 50-60 25-30

8-10

6-8

10 10-15 15-20 15-20

7-10

15-20

2-3

80-90 70-80 70-80

Page 49

O programador de cozedura electrónico

•• ••

Regule o relógio

! Pode-se configurar, quando o forno estiver apagado, ou mesmo quando estiver aceso, mas não programar o fim de uma cozedura. Depois de ligar à rede eléctrica ou depois de um

corte de corrente o ícone do VISOR piscam.

1. Premir várias vezes a tecla três algarismos do VISOR piscarem;

2. com as teclas “+” e “-” regule a hora; se manter pressionadas as teclas, os números passarão mais rapidamente para facilitar a configuração.

3. Aguarde 10 segundos ou carregue novamente na tecla

para fixar a programação.

Programe o contador de minutos

! Esta função não interrompe a cozedura e prescinde do uso do forno; permite apenas accionar o sinal acústico quando terminarem os minutos programados.

1. Premir várias vezes a tecla três algarismos do VISOR piscarem;

2. com as teclas “+” e “-” regule o tempo desejado; se manter pressionadas as teclas, os números passarão mais rapidamente para facilitar a configuração.

3. Aguarde 10 segundos ou carregue novamente na tecla

Em seguida será mostrada a contagem regressiva no final da qual tocará o sinal acústico.

para fixar a programação.

e os quatro algarismos

até o ícone e os

Programação da cozedura

! É possível programar somente depois de ter seleccionado um programa de cozedura.

Programação da duração da cozedura

1. Carregue várias vezes na tecla e os primeiros três algarismos piscarem no VISOR;

2. com as teclas “+” e “-” regule a data desejada; se manter pressionadas as teclas, os números passarão mais rapidamente para facilitar a configuração.

3. Aguarde 10 segundos ou carregue novamente na tecla

4. depois que terminar o prazo, no VISOR aparecerá escrito END e tocará um sinal acústico.

• Exemplo: São 9:00 horas e é programada uma

Programar o fim de uma cozedura

! A programação do fim da cozedura é possível somente depois de ter definido uma duração para a cozedura.

1. Realize as operações de 1 a 3 descritas para a duração;

2. em seguida premir a tecla quatro algarismos do VISOR piscarem;

3. com as teclas “+” e “-” regule a hora do fim da cozedura desejada; se manter pressionadas as teclas, os números passarão mais rapidamente para facilitar a configuração.

4. Aguarde 10 segundos ou carregue novamente na tecla

5. depois que terminar o prazo, no VISOR aparecerá escrito END e tocará um sinal acústico.

Os ícones uma programação. No DISPLAY são mostradas a hora de final de cozedura e a duração alternadas.

Como anular uma programação

Para anular uma programação:

• em seguida premir a tecla

• mantenha pressionadas contemporaneamente as

para fixar a programação.

duração de cozedura de 1 hora e 15 minutos. O programa irá terminar automaticamente às 10:15.

para fixar a programação.

e acesos avisam que foi realizada

configuração a ser anulada e os algarismos do VISOR piscarem; Carregue na tecla “-” até que no visor apareçam os valores 00:00.

teclas “+” e ”-”; deste modo anulam-se todas as programações efectuadas, inclusive o contador de minutos.

até o ícone

até o ícone e os

até o ícone da

Page 50

Precauções e conselhos

! Este aparelho foi projectado e fabricado em

conformidade com as regras internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.

• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.

• Para deslocar o aparelho pegue-o sempre pelos cabos para este fim, situados aos lados do forno.

• Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.

• O aparelho deve ser utilizado para cozinhar

alimentos, somente por pessoas adultas e conforme as instruções contidas neste livrete. Qualquer outro uso (como por exemplo, aquecedor de ambientes) deve ser considerado impróprio e portanto perigoso. O fabricante não pode ser considerado responsável por eventuais danos derivados de usos impróprios, errados e irrazoáveis.

• Durante o uso do aparelho os elementos de aquecimento e algumas partes da porta do forno ficam muito quentes. Tome cuidado para não tocar nos mesmos e mantenha as crianças afastadas.

• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno.

• Não tape as aberturas de ventilação e de eliminação de calor.

• Pegue pelo centro a maçaneta de abertura da porta: os lados podem estar quentes.

• Utilize luvas de forno para colocar e tirar recipientes;

• Não forre o fundo do forno com folhas de alumínio.

• Não guarde material inflamável no forno: se o aparelho for inadvertidamente colocado a funcionar, poderão arder.

• Assegure-se sempre que os selectores estejam na

{{

posição “z”/” aparelho.

• Não puxe pelo cabo para deslizar a ficha da tomada eléctrica, pegue pela ficha.

• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica.

• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Técnica (

técnica

• Não coloque objectos pesados sobre a porta do forno aberta.

{” quando não estiver a utilizar o

{{

veja a Assistência

• Não permita que as crianças brinquem com o aparelho.

• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.

• A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

Os consumidores devem contactar as autoridades

locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

Economia e respeito do meio ambiente

• Se utilizar o forno nos horários a partir do fim da tarde, até as primeiras horas da manhã, colabora-se para reduzir a carga de absorção do fornecimento de electricidade.

• É recomendável realizar as cozeduras ao GRILL e GRATIN sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensível economia de energia (aproximadamente 10%).

• Mantenha as guarnições eficientes e limpas, para poderem aderir bem na porta e não causar dispersão de calor.

Assistência técnica

Comunique:

• o modelo da máquina (Mod.)

• o número de série (S/N)

Estas últimas informações encontram-se na placa de identificação situada no aparelho e/ou na embalagem.

Page 51

Manutenção e cuidados

Desligar a corrente eléctrica

Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica.

Limpeza do aparelho

• As partes externas esmaltadas ou inoxidáveis e as guarnições de borracha podem ser limpas com uma esponja molhada com água morna e sabão neutro. Se for difícil remover as manchas, empregue produtos específicos. É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Não empregue pós abrasivos nem substâncias corrosivas.

• O interior do forno deve ser sempre limpo de preferência depois de cada utilização, enquanto ainda estiver morno. Utilize água quente e detergente, enxagúe e enxugue com um pano macio. Evite abrasivos.

• Os acessórios podem ser facilmente lavados como quaisquer utensílios, inclusive numa máquina de lavar loiça.

! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

Limpeza da porta

Limpe o vidro da porta com esponjas e produtos não abrasivos e enxugue com um pano macio; não use materiais ásperos, abrasivos ou espátulas metálicas afiadas que podem arranhar a superfície e quebrar o vidro. Para uma limpeza mais cuidadosa, é possível retirar a porta do forno.

1. abra a porta inteiramente (

2. utilizando uma chave de fendas, levante e rode

as alavancas

a figura

F F

F situadas nas duas dobradiças (

F F

);

veja a figura

);

veja

Verificação das guarnições

Verifique periodicamente o estado da guarnição ao redor da porta do forno. Se houver danos, contacte o Centro de Assistência Técnica mais próximo (veja a Assistência técnica).. É aconselhável não usar o forno antes do mesmo ter sido reparado.

Substituição da lâmpada

Para substituir a lâmpada de iluminação do forno:

1. Desatarraxe a tampa em vidro do bocal da lâmpada.

2. Desenrosque a lâmpada e troque-a por outra análoga: potência 25 W, engate E 14.

3. Retire a tampa (

veja a figura

3. segure a porta dos dois lados exteriores e feche-a novamente devagar mas não inteiramente; Em seguida puxe a porta para a frente e retire-a das dobradiças (

). Para montar

figura

novamente a porta realize, na ordem contrária, as mesmas operações.

veja a

Page 52

Довідник користувача

Зміст

Встановлення, 53-54

Italiano, 1 Franзais, 22

English,12

Розташування Електричні підключення Табличка з характеристиками

ДУХОВКА

ES PT

Espanol, 32 Portuges, 42

FH 21/HA FH 21 IX/HA FH 21 IX/HA FHS 210 IX/HA FH 23 C /HA FH 23 C IX/HA

Украінська,52

Опис приладу, 55

Загальний вигляд Панель керування

Пуск і використання, 56

Як розпочати використання духовкою Як використовувати таймер

Програми, 57-58

Програми приготування їжі Корисні поради з приготування їжі Таблиця приготування

Електронний програматор готування, 59

Запобіжні заходи та поради, 60

Загальна безпека Утилiзацiя Охорона і дбайливе відношення до довкілля

Технічне обслуговування та догляд, 61

Як відключити електричний струм Як очистити прилад Як очистити дверцята Як замінити лампочку

Допомога, 62

Page 53

Установлення

! Необхідно зберігати дану брошуру, щоб мати нагоду звернутися до неї у будь-який момент. У раз продажу, передачі іншій особі або переїзду переконайтеся, що інструкція перебуває разом із приладом й новий власник може ознайомитися з принципами його роботи й відповідними запобіжними заходами.

! Уважно вивчіть інструкцію: в ній міститься важлива інформація щодо встановлення, використання та безпеки.

Розташування

! Упаковки не призначені для дитячих ігор, тому їх необхідно утилізувати згідно до норм розподільного збору відходів (див. Запобіжні заходи та поради).

! Встановлення має здійснюватися лише фахівцями та з дотриманням цих інструкцій. Помилкове встановлення може призвести до травмування осіб, тварин або до ушкодження речей.

Вбудування

Щоб гарантувати справну роботу приладу , меблі, в які має вбудовуватися прилад, повинні мати відповідні характеристики:

Вентилювання

Для гарантії належного вентилювання необхідно зняти задню стінку у відсіку. Бажано встановити духовку так, щоб вона обпиралася на дві дерев’яні планки або на суцільну поверхню з отвором щонайменш 45 x 560 мм (див.малюнки).

45 mm.

560 mm.

Центрування і закріплення

Щоб закріпити прилад до меблі: відкрити дверцята духовки і загвинтити 4 дерев’яні гвинти у 4 отвори, які знаходяться на периметральній рамці.

• панелі поблизу від духовки мають бути виконані з жароміцних матеріалів;

• якщо меблі облицьовані шпоном, застосований клей має витримувати температуру 100°C;

• для духовки, яка вбудовуватиметься під стіл (див.малюнок) або у високу шафу, меблі мають мати такі розміри:

547 mm. min.

45 mm.

558 mm.

593 mm.

595 mm.

23 mm.

567 mm.

5 mm.

595 mm.

545 mm.

24 mm.

! Всі частини, які забезпечують безпеку, мають закріплюватися так, щоб унеможливити їх витягання без спеціальних інструментів.

! Вбудований прилад не повинен контактувати з електричними частинами. Енергоспоживання, вказане на табличці з даними, було заміряно при цьому типі встановлення.

Page 54

UAUA

Електричні підключення

! Духовки оснащені триполюсним шнуром живлення та працюють від змінного струму, робоча напруга і частота вказуються на табличці з даними (див.нижче).

• напруга живлення знаходиться в межах значень, вказаних на табличці з характеристиками (див.нижче);

• розетка сумісна з вилкою приладу. В іншому випадку замініть розетку або вилку; не використовуйте подовжувачі й трійники.

Встановлення шнуру живлення

1. Відкрийте клемну коробку, скориставшись викруткою як важелем, натискуючи нею на бічні язички кришки: потягніть та відкрийте кришку (див.малюнок).

2. Розгвинтіть гвинт на затиску шнуру і витягніть його, скориставшись викруткою як важелем (див.малюнок).

3. Зніміть гвинти з контактів L-N-

, потім закріпіть дротики під голівками гвинтів,

дотримуючись кольорів Синій (N) Коричневий (L) Жовтий-Зелений (

Підключення шнуру живлення до електричної мережі

Забезпечте шнур вилкою, придатною для вказаного на табличці з даними навантаження (див.поруч). У разі безпосереднього підключення до мережі необхідно передбачити між приладом і мережею всеполюсний вимикач з мінімальною відстанню між контактами у 3 мм, який витримує навантаження і відповідає чинним нормам (дріт заземлення не має перериватися вимикачем). При розташуванні шнуру живлення слідкуйте, щоб температура у приміщенні не перевищувала 50°C в ніякій точці.

! Монтажник є відповідальним за правильне електричне підключення та дотримання норм безпеки.

Перш ніж виконувати підключення, переконайтеся в тому, що:

• розетка має заземлення у відповідності до встановлених норм;

• розетка розрахована на максимальне навантаження у межах потужності приладу, зазначене у таблиці з характеристиками (див. нижче);

! У встановленому приладі має бути забезпечений легкий доступ до електричного шнуру і розетки.

! Шнур не повинен мати згинів або утисків. ! Шнур має періодично перевірятися і

замінюватися тільки вповноваженими фахівцями (див. Допомога).

! Компанія знімає з себе відповідальність у разі недотримання вказаних норм.

ТАБ ЛИЧКА З ТЕХНІЧНИМИ ДАНИМИ

Розмiри

Об’єм 65 л

Електричні підк лючення

ENE RGY LA BEL

ширина 44 см висота 32,5 см глибина 45,5 см

напруга при 220-240В ~ 50/60Гц або 50Гц (див. табличку з технічними даними) максимальна споживана по туж н іс ть 2250Вт

Директива 2002/40/CE на етикетці еле ктри чних духовок. Норма EN 5030 4

Споживання ен ер гі ї декларацiя Клас природна конвекція -

Для нагрівання: Традиційна.

Цей прилад вiдповiдає таким Європейським Директивам: 2006/95/CEE від 12/12/06 (Ни зька напруга) з подальшими в нес ен и м и змінами -

2004/108/CEE від 15/12/04 (Електромагнітна

сумісність) з подальшими в нес ен и м и змінами 93/68/CEE від 22/07/93 з подальшими внес ен им и змінами. 2002/96/CE з подальшими внес ен им и змінами.

Page 55

Опис приладу

Загальний вигляд

Панель керування

Рівень ГРИЛЬ

Рівень ДЕКО

Панель керування

Реґулятор

ПРОГРАМ

НАПРЯМНІ для

дек та ґраток

позиція 5 позиція 4 позиція 3 позиція 2 позиція 1

Індикатор

ТЕРМОСТАТУ

Реґулятор

ПРОГРАМ

*Наявний лише в деяких моделях

Реґулятор

ТАЙМЕРУ*

•• ••

ЕЛЕКТРОННИЙ

програматор*

Реґулятор

ТЕРМОСТАТУ

Індикатор

ТЕРМОСТАТУ

Реґулятор

ТЕРМОСТАТУ

Page 56

Запуск і використання

UAUA

! При першому увімкненні запустіть духовку у холостому режимі щонайменше на одну годину з термостатом на максимумі та з закритими дверцятами. Потім вимкніть духовку, відкрийте дверцята та провітріть приміщення. Запах, що з’явився, є результатом випаровування речовин, необхідних для захисту духовки.

Як розпочати використання духовкою

1. Виберіть бажану програму приготування,

обертаючи реґулятор ПРОГРАМ.

2. Виберіть температуру, рекомендовану для

програми, або за бажанням, обертаючи реґулятор ТЕРМОСТАТУ. Список з режимами приготування і відповідними рекомендованими температурами наводиться у спеціальній таблиці (див. Програми).

3. Горіння індикатору ТЕРМОСТАТУ вказує на

нагрівання до заданої температури.

4. Під час приготування їжі надається можливість:

- змінити програму приготування, скориставшись

реґулятором ПРОГРАМ;

- змінити температуру за допомогою реґулятора

ТЕРМОСТАТУ;

- перервати приготування, повернувши реґулятор

ПРОГРАМ в положення “0”.

! Ніколи нічого не кладіть на дно духовки, оскільки ви ризикуєте пошкодити емаль.

! Все кухонне приладдя встановлюйте на ґратки з комплекту постачання.

Вентиляція для охолодження

З метою зниження зовнішньої температури деякі моделі оснащені вентилятором для охолодження. Він створює повітряний потік, який виходить між панеллю керування і дверцятами духовки. ! Наприкінці приготування їжі вентилятор продовжує працювати до повного охолодження духовки.

Освітлення духовки

Для увімкнення вибрати ПРОГРАМ. Залишається увімкненим під час вибору програми приготування.

реґулятором

Як використовувати таймер*

1. Перш за все, необхідно завести будильник, обертаючи реґулятор ТАЙМЕРУ на повний оберт за годинниковою стрілкою.

2. Обертаючи назад, проти годинникової стрілки, задайте бажаний час, стикуючи хвилини, вказані на реґуляторі ТАЙМЕРУ з нерухомою відміткою на панелі керування.

3. Таймер – це лічильник хвилин: про вичерпання часу сповіщає звуковий сигнал.

! Таймер не контролює увімкнення та вимкнення духовки.

*Наявний лише в деяких моделях

Page 57

Програми

Програми приготування їжі

! Для всіх програм можна задати температуру між 60°C і MAX, виняток складає:

• ГРИЛЬ (рекомендується виставляти тільки на MAX);

Програма ТРАДИЦІЙНА ДУХОВКА

Працюють два нагрівальні елементі – нижній і верхній. При традиційному готуванні краще вживати лише один рівень: При вживанні декількох рівнів температура розподіляється нерівномірно.

Програма ОБЕРЕЖНА ДУХОВКА

Працює нижній нагрівальний елемент. Ця функція призначена для приготування делікатних страв, зокрема, дріжджової випічки, яка краще підійде завдяки теплу знизу. Через те, що досягнення високої температури потребує багато часу, в таких випадках рекомендується використання “Традиційної духовки”.

Програма ВЕРХНЯ ДУХОВКА

Працює верхній нагрівальний елемент. Ця функція може використовуватися для завершальних дій з готування.

/ Програма ГРИЛЬ

Працює верхній нагрівальний елемент. Висока температура безпосередньо з грилю забезпечує миттєве утворення рум’яної шкірочки, яка затримує витікання соку, і тому страва всередині буде більш м’якою. Смаження на грилі особливо рекомендується для тих страв, які потребують високу температуру для поверхні: Біфштекси з телятини й яловичини, антрекоти, філейні частини, гамбургери, тощо... Деякі приклади наводяться у розділі “Корисні поради з приготування”. Під час приготування дверцята духовки мають бути зачинені.

Рожен *

Щоб увімкнути рожен (див.малюнок) виконайте такі дії:

1. Встановіть деко в позицію 1;

2. вставте опору рожна у положення 3 і вставте рожен у спеціальний отвір, що знаходиться на задній стінці духовки;

3. Увімкніть рожен за допомогою реґулятору ПРОГРАМИ

;

Корисні поради з приготування їжі

! При приготуванні їжі з конвекцією не використовуйте позиції для рівнів 1 і 5 : спрямовані потоки гарячого повітря можуть привести до підгоряння делікатних продуктів.

! У режимах приготування ГРИЛЬ розташуйте деку в позицію 1 для збирання залишків від приготування (підливи і/або жири).

ГРИЛЬ

• Вставте ґратку в позицію 3 або 4, розміщуючи харчові продукти у центрі ґратки.

• Рекомендується виставити електроенергію на максимум. Не турбуйтеся, якщо верхній нагрівальний елемент не залишається постійно увімкненим: його робота контролюється термостатом.

*Наявний лише в деяких моделях

Page 58

UAUA

Таблиця приготування

Програми Харч ові продукти

Качка Жарке з телятини або з яловичини Жарке з свинини Пісочн е печиво Сол о дк і пироги

Трад иц іне

Обережна

духовка

Вер хня

духовка

Гр ил ь

Лазан'я Молода баранина Скумбрія Кекси Еклери Бісквіти Нес ол одкі пироги

Дріжджове тіс то Сол о дк і пироги Фр укт о ві торти Булочки

Заверш увальні операції з приготування

Камбала і каркатицi Шампури з кальмарів та креветок Фі ле мерлузи Овочі гриль Біфштекс з телятини Шніцелі Гам бургери Скумбрія Тости

Ваг а

(кг)

1 1 1

1 1 1 1 1

0,3 0,5 1,5

0,5

1 1

0,5

- 3/4 15 220 -

1 1 1 1 1 1 1 1

4 шт.

Позиції

дек а

3 3 3 3 3 3 2 2 2 3 3 3

3 3 3 3

4 4 4

3/4

4 4 4 4 4

Попередній

наг рів

(хвил ин и)

15 15 15 15 15 10 10 10 10 10 10 15

15 15 15 15

5 5 5 5 5 5 5 5 5

Рекомендован а

температура

200 200 200 180 180 190 180 180 170 180 170 200

160 180 180 160

Мак с. Мак с. Мак с. Мак с. Мак с. Мак с. Мак с. Мак с. Мак с.

Трив алість

готування (хвил ин и)

65-75 70-75 70-80 15-20 30-35 35-40 50-60 30-35 40-50 30-35 20-25 30-35

30-40 35-40 50-60 25-30

8-10

6-8

10 10-15 15-20 15-20

7-10

15-20

2-3

На рожні (як щ о наявний) Телятина на рожні Курка на ро жні

1,0 1,5 1,0

5 5 5

Мак с. Мак с. Мак с.

80-90 70-80 70-80

Page 59

Електронний програматор готування

ДИСПЛЕЙ

Iконка

ЗАКІНЧЕННЯ

ПРИГОТУВАННЯ

Iконка

ТРИВАЛІСТЬ

Кнопка

ЗМЕНШЕННЯ

ЧАСУ

•• ••

Кнопка

ВСТАНОВЛЕННЯ ЧАСУ

Iконка ГОДИННИК

Iконка ТАЙМЕР

Кнопка

ЗБІЛЬШЕННЯ ЧАСУ

Як налаштувати годинник

! Годинник можна налаштувати при увімкненій або вимкненій духовці, якщо не запрограмовано кінець приготування. Після підключення до електричної мережі або

вирубання світла блиматимуть іконка чотирма цифрами на ДИСПЛЕЇ.

1. Натисніть декілька разів на кнопку

почне блимати іконка на ДИСПЛЕЇ;

2. кнопками “+” і “-” налаштуйте час; при утримуванні кнопок можна значно швидше переглянути цифри і легше задати час.

3. зачекайте 10 сек. або повторно натисніть на кнопку

, щоб підтвердити заданий час.

разом з чотирма цифрами

разом з

, доки не

Як задати таймер

! Ця функція не перериває готування, вона залежить від використання духовки; завдяки їй програмується звуковий сигнал по закінченні заданого часу.

1. Натисніть декілька разів на кнопку почне блимати іконка

на ДИСПЛЕЇ;

2. кнопками “+” і “-” задайте бажаний час; при утримуванні кнопок можна значно швидше переглянути цифри і легше задати час.

3. зачекайте 10 сек. або повторно натисніть на кнопку

Виводиться зворотній відлік, про його закінчення сповістить звуковий сигнал.

, щоб підтвердити заданий час.

разом з трьома цифрами

, доки не

Як запрограмувати готування їжі

! Програмування можливе тільки після вибору програми приготування.

Як запрограмувати тривалість приготування

1. Натисніть декілька разів на кнопку почне блимати іконка

на ДИСПЛЕЇ;

2. кнопками “+” і “-” задайте бажану тривалість; при утримуванні кнопок можна значно швидше переглянути цифри і легше задати параметр.

3. зачекайте 10 сек. або повторно натисніть на кнопку , щоб підтвердити заданий параметр.

4. після вичерпання часу на ДИСПЛЕЇ з’являється напис END, про завершення готування сповістить звуковий сигнал.

• Наприклад: поточний час: 9:00, задається тривалість 1 година 15 хвилин. Програма автоматично зупиняє роботу у 10:15.

Як запрограмувати кінець приготування ! Запрограмувати закінчення приготування можна лише після задання тривалості готування.

1. Виконайте процедуру 1 - 3 для задання

тривалості готування;

2. натисніть декілька разів на кнопку

почне блимати іконка разом з чотирма цифрами на ДИСПЛЕЇ;

3. кнопками “+” і “-” налаштуйте час закінчення

приготування; при утримуванні кнопок можна значно швидше переглянути цифри і легше задати час.

4. зачекайте 10 сек. або повторно натисніть на

кнопку

5. після вичерпання часу на ДИСПЛЕЇ з’являється

напис END, про завершення готування сповістить звуковий сигнал.

Ув імкнені програмування. На ДИСПЛЕЇ по черзі з’являється час закінчення приготування і тривалість.

Як скасувати програмування Щоб скасувати програмування:

• натискайте на кнопку іконка параметру, який слід скасувати, разом з цифрами на дисплеї. Натискайте на кнопку “-”, доки на дисплеї не з’явиться 00:00.

• утримуйте одночасно кнопки “+” і ”-”; скасовуються всі виконані програмування, включаючи таймер.

, щоб підтвердити заданий параметр.

і іконки сповіщаютьпро здійснене

разом з трьома цифрами

, доки не почне блимати

, доки не

Page 60

Запобіжні заходи та поради

UAUA

! Духовка розроблена і сконструйована відповідно до міжнародних стандартів безпеки. Цi попередження надаються задля вашої безпеки: уважно ознайомтеся з ними.

Загальна безпека

• Духовка призначена для непрофесійного використання всередині житлових приміщень.

• Забороняється встановлювати поза приміщенням, навіть в захищених мiсцях, тому що дуже небезпечно піддавати його впливу дощу і грози.

• Для пересування приладу обов’язково скористайтеся спеціальним ручками, які знаходяться з боків духовки.

• Не торкайтеся до машини голими ногами або мокрими чи вологими руками й ногами.

• Прилад має використовуватися для

приготування їжі, тільки дорослими особами з дотриманням інструкцій, наведених у цій брошурі. Будь-яке інше використання (наприклад: для обігріву приміщень) вважатиметься не за призначенням і, тобто, небезпечним. Виробник відхиляє будь-яку відповідальність за можливі збитки внаслідок використання не за призначенням, помилкового або некоректного застосування.

• Під час роботи приладу нагрівальні елементи та дверцята духовки в деяких місцях дуже нагріваються. Будьте обережні: не торкайтеся їх і тримайте дітей на безпечній відстані.

• Слідкуйте, щоб шнури живлення від інших побутових приладів не торкалися гарячих частин духовки.

• Не закривайте вентиляційні отвори й отвори для відведення тепла.

• Для відкриття дверцят беріться за ручку у центрі: з боків вона може бути гарячою.

• Завжди використовуйте рукавиці для завантаження або витягання місткостей зі стравами.

• Не покривайте дно духовки фолією.

• Не кладіть горючі матеріали в духовку: при випадковому увімкненні приладу може статися займання.

• Коли Ви не користуєтеся приладом обов’язково перевіряйте, щоб реґулятори перебували в позиції

{”.

“z”/“

• При вийманні вилки з електричної розетки тримайтеся тільки за саму вилку і ні в якому разі за шнур.

• Всі операції з чищення або технічного обслуговування мають виконуватися, попередньо витягнувши вилку з електричної розетки.

• У жодному випадку не робіть спроб самостійно виконати ремонт внутрішніх механізмів. Зверніться до сервісного центру (див. Допомога).

• Не ставте важкі предмети на відкриті дверцята духовки.

• Стежте, щоб діти не гралися з приладом.

• Не передбачається використання приладу особами (включаючи дітей) з обмеженими фізичними, сенсорними або розумовими здібностями, недосвідченими особами або такими, що не ознайомилися з виробом, за виключенням випадків нагляду з боку особи, відповідальної за їхню безпеку; не передбачається використання приладу особами, якi не отримали попередніх вказівок щодо його використання.

Утилiзацiя

• Утилізація пакувального матеріалу: додержуйтесь місцевих норм, так як пакування може бути використане повторно.

• Європейська директива 2002/96/CE з відходів від електричної й електронної апаратури (RAEE), передбачає, що побутові електроприлади не можуть перероблятися у звичайному порядку для твердих міських відходів. Зняті з експлуатації побутові прилади мають бути зібрані окремо для оптимізації ступеню відновлення й повторного застосування матеріалів, що входять до їхнього складу, та з метою усунення потенційної шкоди для здоров’я та довкілля. Символ закресленого сміттєвого контейнера, зображений на всіх виробах, нагадує про необхідність окремої утилізації.

За детальнішою інформацією про правильне

зняття з експлуатації побутових електроприладів їхні власники можуть звернутися у відповідну службу або до продавців.

Охорона і дбайливе відношення до довкілля

• Увімкнення духовки в проміжку з пізнього пiсляобiднього часу до раннього ранку дозволить зменшити навантаження на підприємства-виробники електроенергії.

• Приготування у режимі ГРИЛЬ вимагають закритих дверцят духовки: це дозволить отримати кращі результати і заощадити електроенергію (приблизно 10%).

• Підтримуйте в робочому стані і мийте ущільнювачі так, щоб вони добре прилягали до дверцят і не викликали б втрати тепла.

Page 61

Технічне обслуговування та догляд

Як відключити електричний струм

Перед проведенням будь-якої операції витягніть вилку з електричної розетки.

Як очистити прилад

• Зовнішні емальовані або неіржавіючі деталі й гумові ущільнювачі можна мити зволоженою у теплій воді губкою і нейтральним милом. Для виведення стійких плям використовуйте спеціальні засоби. Добре обполосніть водою і висушіть після миття. Не використовуйте абразивні порошки або їдкі речовини.

• Рекомендується мити духовку всередині кожного разу після використання, коли вона є ще теплою. Мийте гарячою водою і миючим засобом, потім обполосніть і висушіть м’якою ганчіркою. Уникайте абразивних засобів.

• Аксесуари можуть митися як звичайний посуд, також в посудомийній машині.

! Забороняється використання апаратів для очищення парою або високим тиском.

Як очистити дверцята

Мийте скло дверцят духовки губкою та неабразивними засобами й витирайте м’якою тканиною; не використовуйте шершаві абразивні матеріали або загострені металеві скребки, які можуть подряпати поверхні або викликати тріскання скла. Для більш ретельного очищення можна зняти дверцята духовки:

1. повністю відкрийте дверцята (див.малюнок);

2. за допомогою викрутки підведіть і оберніть

маленькі важелі, F завісах (див.малюнок);

які знаходяться на двох

Перевіряйте ущільнювачі

Періодично перевіряйте стан ущільнювачів навколо дверцят духовки. У разі їх пошкодження зверніться в найближчий сервiсний центр(див. Допомога). Не рекомендується використовувати духовку до здійснення ремонту.

Як замінити лампочку

Щоб замінити лампочку для освітлення духовки:

1. Зніміть скляну кришку патрона.

2. Вигвинтіть лампочку і замініть її аналогічною: потужність 25 Вт, цоколь E 14.

3. Поверніть кришку на місце (див.малюнок).

зворотному порядку.

3. візьміться за дверцята з двох зовнішніх боків, зачиняючи їх неповністю. Потім потягніть дверцята на себе, виймаючи їх з завіс (див.малюнок). Поверніть дверцята на місце , виконуючи процедуру у

Page 62

Допомога

UAUA

Перш ніж зателефонувати у сервiсний центр:

• Перевірте, чи можна самостійно вирішити проблему ( див. “Несправності і засоби їх усунення”);

• Запустіть програму повторно, щоб перевірити чи усунено несправність;

• При негативному результаті зверніться в уповноважений сервiсний центр.

! Не звертайтеся по допомогу до не уповноваженого персоналу.

Cлiд повiдомити:

• Тип несправності;

• Модель приладу (Mod.)

• Серійний номер (S/N) Дана інформація міститься на табличці з характеристиками, прикріпленій до духовки.

Page 63

Page 64

UAUA

03/2010 - 195078950.01

XEROX FABRIANO
