Page 1

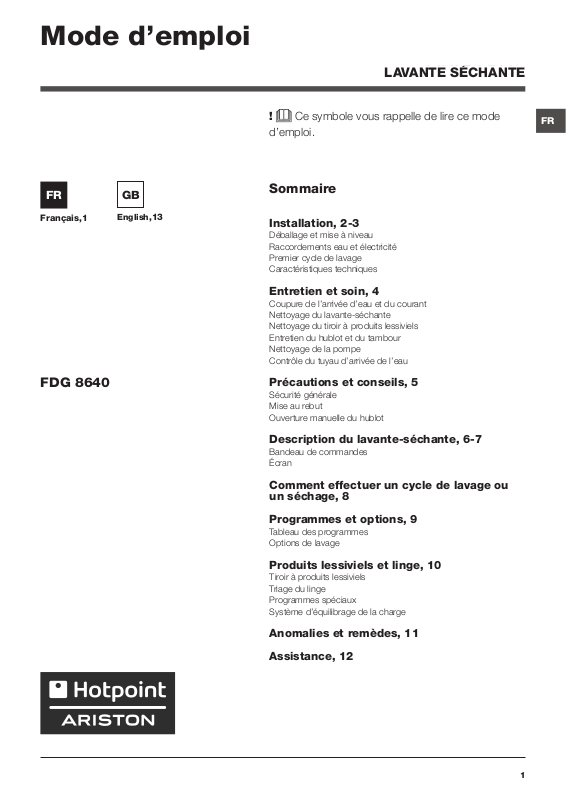

Mode d’emploi

LAVANTE SÉCHANTE

Français,1

FDG 8640

English,13

! Ce symbole vous rappelle de lire ce mode d’emploi.

Sommaire

Installation, 2-3

Déballage et mise à niveau Raccordements eau et électricité Premier cycle de lavage Caractéristiques techniques

Entretien et soin, 4

Coupure de l’arrivée d’eau et du courant Nettoyage du lavante-séchante Nettoyage du tiroir à produits lessiviels Entretien du hublot et du tambour Nettoyage de la pompe Contrôle du tuyau d’arrivée de l’eau

Précautions et conseils, 5

Sécurité générale Mise au rebut Ouverture manuelle du hublot

Description du lavante-séchante, 6-7

Bandeau de commandes Écran

Comment effectuer un cycle de lavage ou un séchage, 8

Programmes et options, 9

Tableau des programmes Options de lavage

Produits lessiviels et linge, 10

Tiroir à produits lessiviels Triage du linge Programmes spéciaux Système d’équilibrage de la charge

Anomalies et remèdes, 11

Assistance, 12

Page 2

Installation

! Conserver ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu’il suive toujours le lavante-séchante pour que son nouveau propriétaire soit informé sur son mode de optionnement et puisse profiter des conseils correspondants. ! Lire attentivement les instructions: elles fournissent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil.

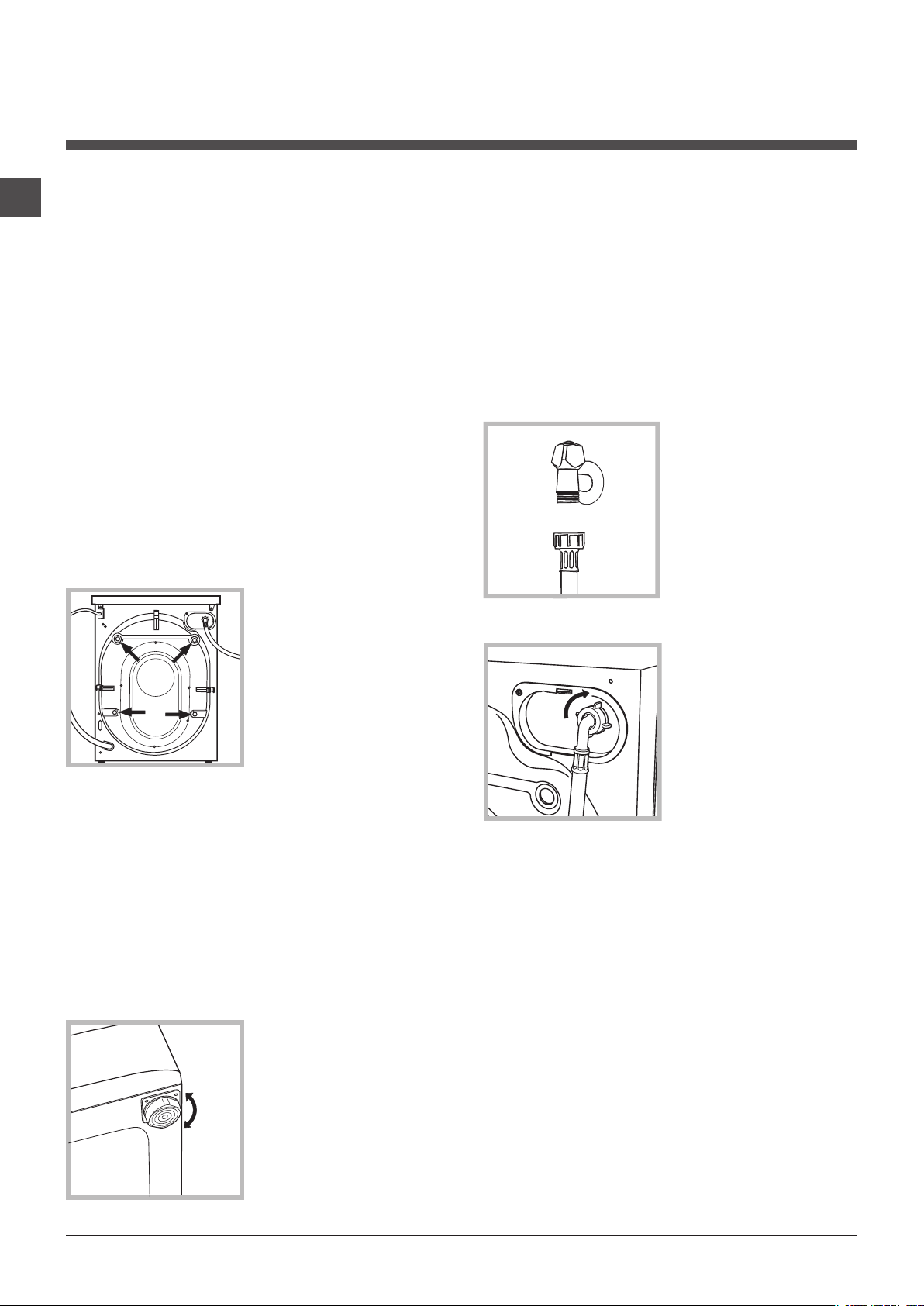

Déballage et mise à niveau

Déballage

1. Déballer le lavante-séchante.

2. Contrôler que le lavante-séchante n’a pas été endommagé pendant le transport. S’il est abîmé, ne pas le raccorder et contacter le vendeur.

3. Enlever les 4 vis de protection servant au transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).

4. Boucher les trous à l’aide des bouchons plastique fournis.

5. Conserver toutes ces pièces: il faudra les remonter en cas de transport du lavanteséchante.

! Les pièces d’emballage ne sont pas des jouets pour enfants.

Mise à niveau

1. Installer le lavante-séchante sur un sol plat et rigide, sans l’appuyer contre des murs, des meubles ou autre.

2. Si le sol n’est pas parfaitement horizontal, visser ou dévisser les pieds de réglage avant (voir figure) pour niveler l’appareil; son angle d’inclinaison, mesuré sur le plan de travail, ne doit pas dépasser 2°.

Une bonne mise à niveau garantit la stabilité de l’appareil et évite qu’il y ait des vibrations, du bruit et des déplacements en cours de optionnement. Si la machine est posée sur de la moquette ou un tapis, régler les pieds de manière à ce qu’il y ait suffisamment d’espace pour assurer une bonne ventilation.

Raccordements eau et électricité

Raccordement du tuyau d’arrivée de l’eau

1. Reliez le tuyau d’alimentation en le vissant à un robinet d’eau froide à embout fileté 3/4 gaz (voir

figure).

Faire couler l’eau jusqu’à ce qu’elle soit limpide et sans impuretés avant de raccorder.

2. Raccorder le tuyau d’arrivée de l’eau au lavante-séchante en le vissant à la prise d’eau prévue, dans la partie arrière en haut à droite (voir figure).

3. Attention à ce que le tuyau ne soit pas plié ou écrasé.

! La pression de l’eau doit être comprise entre les valeurs indiquées dans le tableau des Caractéristiques techniques (voir page ci-

contre).

! Si la longueur du tuyau d’alimentation ne suffit pas, s’adresser à un magasin spécialisé ou à un technicien agréé.

! N’utiliser que des tuyaux neufs.

! Utiliser ceux qui sont fournis avec l’appareil.

Page 3

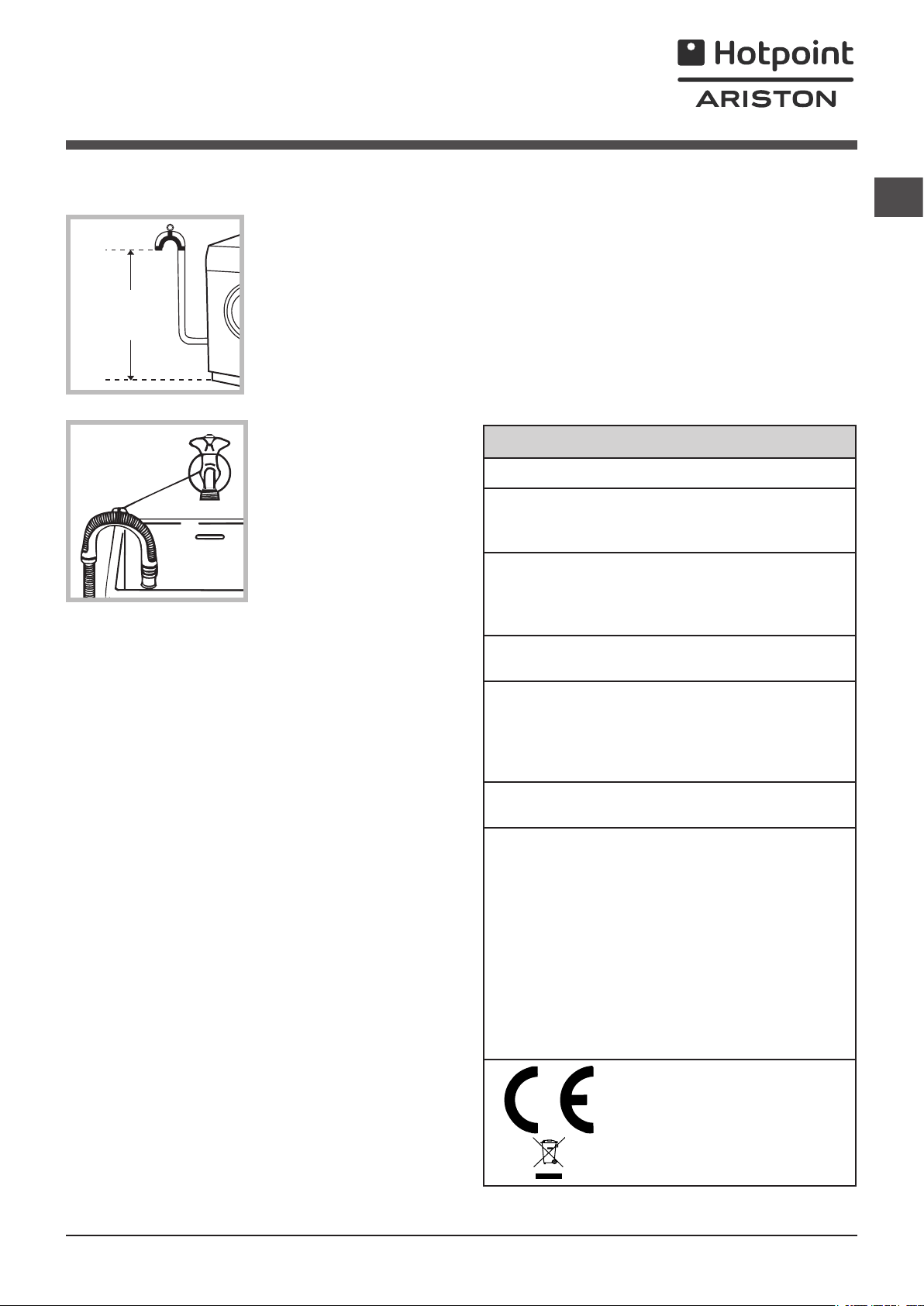

Raccordement du tuyau de vidange

65 - 100 cm

Raccorder le tuyau d’évacuation, sans le plier, à un conduit d’évacuation ou à une évacuation murale placés à une distance du sol comprise entre 65 et 100 cm ;

Attention! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Premier cycle de lavage

Avant la première mise en service de l’appareil, effectuer un cycle de lavage avec un produit lessiviel mais sans linge et sélectionner le programme «Auto nettoyage» (voir “Nettoyage

du lavante-séchante”).

ou bien l’accrocher à un évier ou à une baignoire, dans ce cas, fixer le support en plastique fourni avec l’appareil au robinet (voir figure). L’extrémité libre du tuyau d’évacuation ne doit pas être plongée dans l’eau.

! L’utilisation d’un tuyau de rallonge est absolument déconseillée mais si on ne peut faire autrement, il faut absolument qu’il ait le même diamètre que le tuyau original et sa longueur ne doit pas dépasser 150 cm.

Raccordement électrique

Avant de brancher la fiche dans la prise de courant, s’assurer que :

• la prise est bien reliée à la terre et est conforme aux réglementations en vigueur;

• la prise est bien apte à supporter la puissance maximale de l’appareil indiquée dans le tableau des Caractéristiques techniques (voir ci-contre);

• la tension d’alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre);

• la prise est bien compatible avec la fiche du lavante-séchante. Autrement, remplacer la prise ou la fiche.

! Le lavante-séchante ne doit pas être installé dehors, même à l’abri, car il est très dangereux de le laisser exposé à la pluie et aux orages. ! Après installation du lavante-séchante, la prise de courant doit être facilement accessible.

! N’utiliser ni rallonges ni prises multiples. ! Le câble ne doit être ni plié ni trop écrasé. ! Le câble d’alimentation ne doit être remplacé

que par des techniciens agréés.

Caractéristiques techniques

Modèle

Dimensions

Capacité

Raccordements électriques

Raccordements hydrauliques

Vitesse d’essorage

Programmes de contrôle selon la norme EN 50229

FDG 8640 largeur 59,5 cm

hauteur 85 m profondeur 60,5 cm

de 1 à 8 kg pour le lavage de 1 à 6 kg pour le séchage

Voir la plaque signalétique appliquée sur la machine

pression maximale 1 MPa (10 bar) pression minimale 0,05 MPa (0,5 bar) capacité du tambour 62 litres

jusqu’à 1400 tours minute

lavage: programme 5; température 60°C; effectué avec une charge de 8 kg. séchage: pour le séchage de la charge de linge réduite (2kg), sélectionner le niveau de séchage “A1” (Prêt a repasser) », le linge doit comprendre: 2 draps, 1 taie d’oreiller et 1 serviette de toilette; pour le séchage de la charge de linge restante, sélectionner le niveau de séchage “A4” (Intensif).

Cet appareil est conforme aux Directives Communautaires suivantes:

- 2004/108/CE (Compatibilité électromagnétique)

- 2006/95/CE (Basse Tension)

- 2012/19/EU (WEEE)

Page 4

Entretien et soin

Coupure de l’arrivée d’eau et du courant

• Fermer le robinet de l’eau après chaque

lavage. Cela réduit l’usure de l’installation hydraulique du lavante-séchante et évite tout danger de fuites.

• Débrancher la fiche de la prise de courant

lors de tout nettoyage du lavante-séchante et pendant tous les travaux d’entretien.

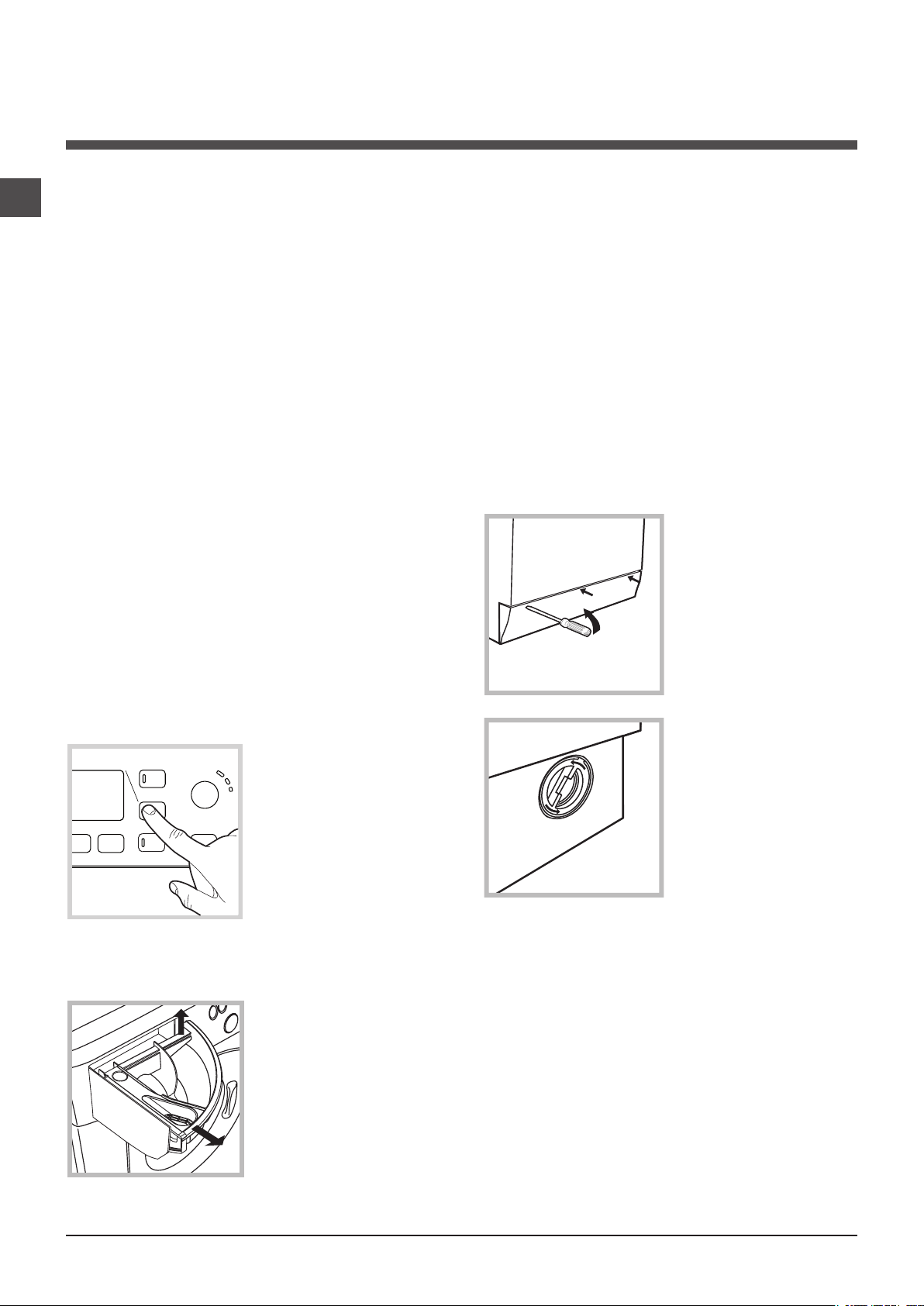

Nettoyage du lavante-séchante

• Pour nettoyer l’extérieur et les parties en

caoutchouc, utiliser un chiffon imbibé d’eau tiède et de savon. N’utiliser ni solvants ni abrasifs.

• Ce lavante-séchante est équipé d’un

programme «Auto nettoyage» des parties internes qui doit être effectué tambour complètement vide. La lessive (dans une quantité égale à 10% de celle conseillée pour du linge peu sale) ou les additifs spéciaux pour le nettoyage du lavanteséchante, pourront être utilisés comme adjuvants dans le programme de lavage. Il est conseillé d’effectuer le programme de nettoyage tous les 40 cycles de lavage. Pour activer le programme, appuyer sur la

touche A pendant 5 secondes (voir figure). Le programme démarrera automatiquement et durera environ 70 minutes. Pour stopper le cycle, appuyer sur la touche MARCHE/ PAUSE.

Entretien du hublot et du tambour

• Il faut toujours laisser le hublot entrouvert pour éviter la formation de mauvaise odeurs.

Nettoyage de la pompe

Le lavante-séchante est équipé d’une pompe autonettoyante qui n’exige aucune opération d’entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.

! S’assurer que le cycle de lavage est bien terminé et débrancher la fiche.

Pour accéder à cette préchambre:

1. démonter le panneau situé à l’avant du lavanteséchante à l’aide d’un tournevis (voir figure);

2. dévisser le couvercle en le tournant dans le sens inverse des aiguilles d’une montre (voir figure): il est normal qu’un peu d’eau s’écoule;

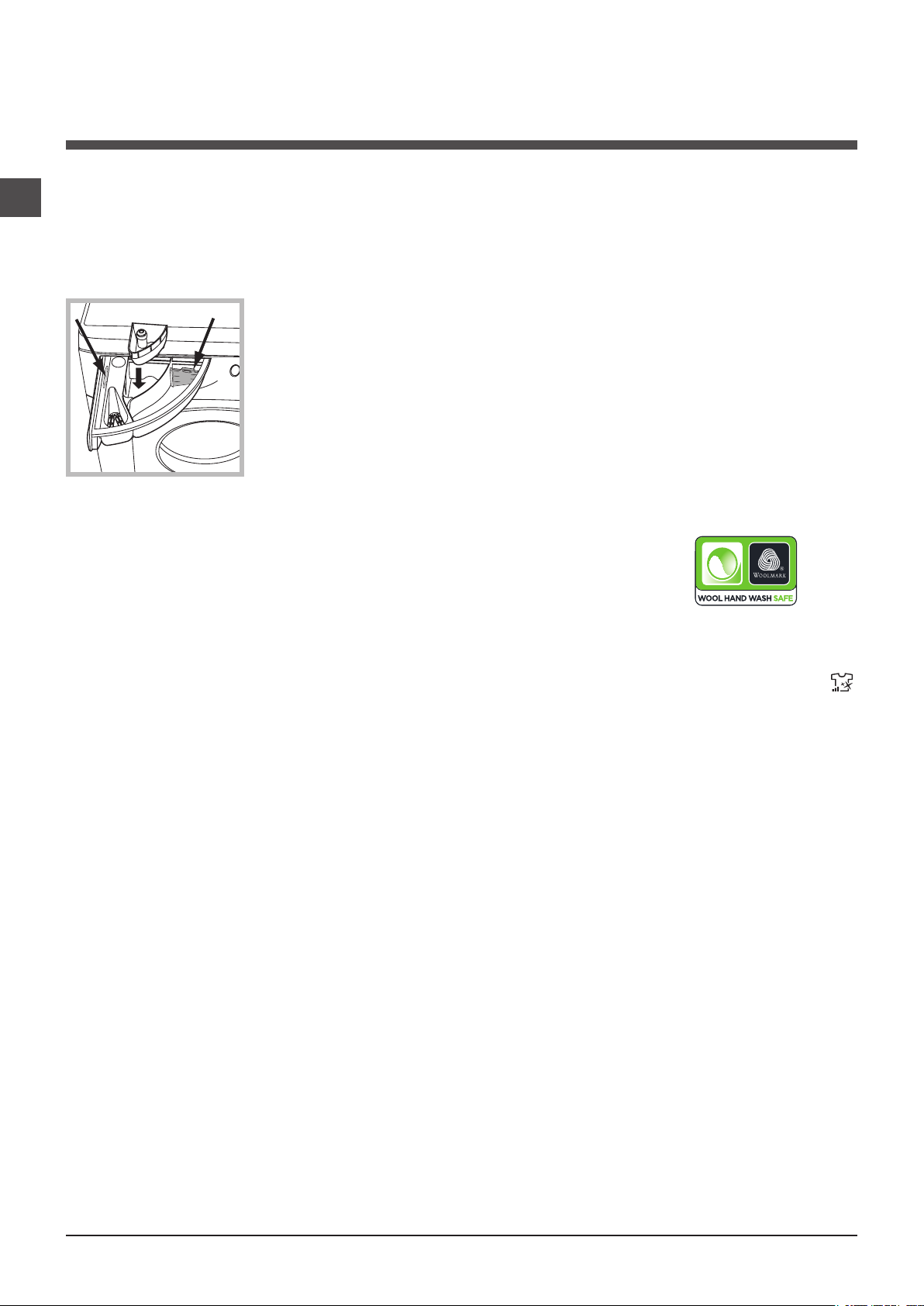

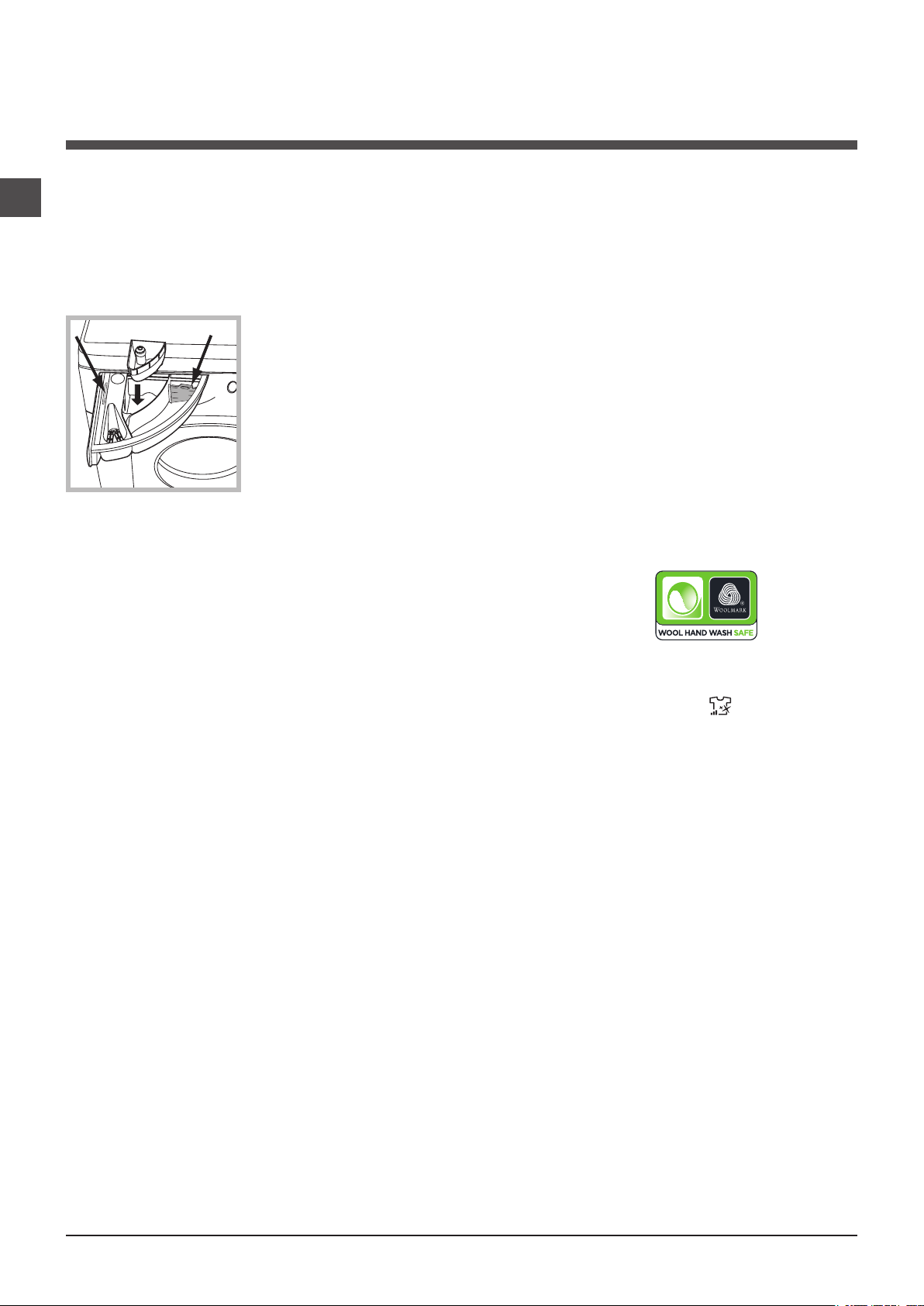

Nettoyage du tiroir à produits lessiviels

Soulever le tiroir et le tirer vers soi pour le sortir de son logement (voir figure). Le laver à l’eau courante; effectuer cette opération assez souvent.

3. nettoyer soigneusement l’intérieur;

4. revisser le couvercle;

5. remonter le panneau en veillant à bien

enfiler les crochets dans les fentes prévues avant de le pousser contre l’appareil.

Contrôle du tuyau d’arrivée de l’eau

Contrôler le tuyau d’alimentation au moins une fois par an. Procéder à son remplacement en cas de craquèlements et de fissures: car les fortes pressions subies pendant le lavage pourraient provoquer des cassures. ! N’utiliser que des tuyaux neufs.

Page 5

Précautions et conseils

! Ce lavante-séchante a été conçu et fabriqué conformément

aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les lire attentivement.

Sécurité générale

• Cet appareil est conçu pour un usage domestique.

• Cet appareil peut être utilisé par les enfants

à partir de 8 ans et par les personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui ne disposent pas des connaissances suffisantes, à condition qu’ils soient encadrés ou aient été formés de façon appropriée pour l’utilisation de l’appareil de façon sûre et en comprenant les dangers qui y sont liés. Les enfants ne doivent pas jouer avec l’appareil. L’entretien et le nettoyage ne doivent pas être effectués par les enfants sans surveillance.

- Ne pas mettre sécher du linge non lavé.

- Le linge contaminé avec des substances telles que de l’huile de cuisson, de l’acétone, de l’alcool, de l’essence, du kérosène, des détachants, de l’essence de térébenthine, de la cire et des substances pour l’enlever, doit être lavé à l’eau chaude avec une dose supplémentaire de lessive avant d’être introduit dans le sèche-linge.

- Des objets en mousse expansée (mousse de latex), des bonnets de douche, des textiles imperméables, des articles doublés de caoutchouc et des vêtements ou des coussins ayant des parties en mousse de latex ne doivent pas être séchés en sèche-linge.

- En cas d’utilisation d’assouplissants ou de tout autre produit similaire, se conformer aux instructions du fabricant.

- La partie finale d’un cycle du sèche-linge se produit sans chaleur (cycle de refroidissement) pour éviter tout endommagement du linge. ATTENTION: Ne jamais arrêter le sèche-linge avant la fin du programme de séchage. Dans ce cas, sortir immédiatement tout le linge et l’étendre pour le faire refroidir rapidement.

• Cet appareil est conçu pour un usage domestique.

• Ne jamais toucher l’appareil si l’on est pieds nus et si les mains sont mouillées ou humides.

• Ne jamais tirer sur le câble pour débrancher la fiche de la prise de courant.

• Ne pas toucher à l’eau de vidange, elle peut atteindre des températures très élevées.

• Ne pas forcer pour ouvrir la porte hublot : le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s’endommager.

• En cas de panne, éviter à tout prix d’accéder aux mécanismes internes pour tenter une réparation.

• Veiller à ce que les enfants ne s’approchent pas de l’appareil pendant son fonctionnement.

• Deux ou trois personnes sont nécessaires pour le déplacer en faisant très attention. Ne jamais le déplacer tout seul car il est très lourd.

• Avant d’introduire le linge, s’assurer que le tambour est bien vide.

• Pendant le séchage, le hublot a tendance à chauffer.

• Ne mettez pas à sécher du linge lavé avec des

solvants inflammables (trichloréthylène par ex.).

• Ne mettez pas à sécher du caoutchouc-

mousse ou des élastomères du même genre.

• Vérifiez qu’au cours du séchage, le robinet de l’eau soit bien ouvert.

• les enfants de moins de 3 ans doivent être

tenus à bonne distance du sèche-linge s’ils ne sont pas sous surveillance constante.

• Enlever tous les objets des poches,

notamment les briquets et les allumettes.

Mise au rebut

• Mise au rebut du matériel d’emballage: se conformer

aux réglementations locales de manière à ce que les emballages puissent être recyclés.

• La Directive Européenne 2012/19/EU sur les Déchets

des Equipements Electriques et Electroniques, exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘’poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil.

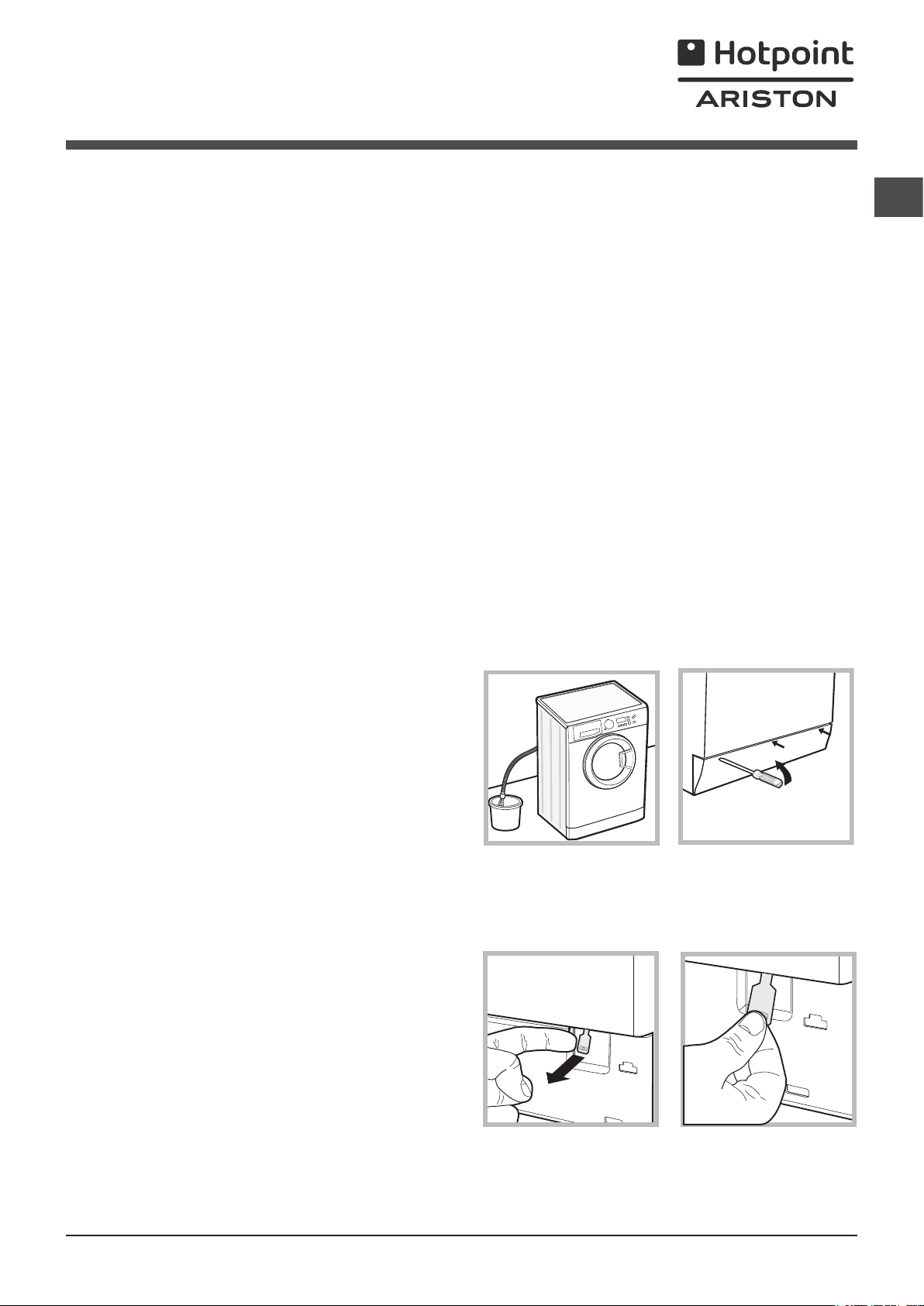

Ouverture manuelle du hublot

A défaut de pouvoir ouvrir la porte hublot à cause d’une panne de courant pour étendre le linge, procéder comme suit :

1. débrancher la fiche de la prise de courant.

2. s’assurer que le niveau de l’eau à l’intérieur de l’appareil se trouve bien au-dessous de l’ouverture du hublot, si ce n’est pas le cas vider l’eau en excès à travers le tuyau de vidange dans un seau comme illustré voir figure.

3. démonter le panneau situé à l’avant du lavanteséchante à l’aide d’un tournevis (voir figure).

4. se servir de la languette indiquée, tirer vers soi jusqu’à ce que le tirant en plastique se dégage de son cran d’arrêt; tirer ensuite vers le bas et ouvrir l’hublot en même temps.

5. remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l’appareil.

Page 6

Description du lavante-séchante

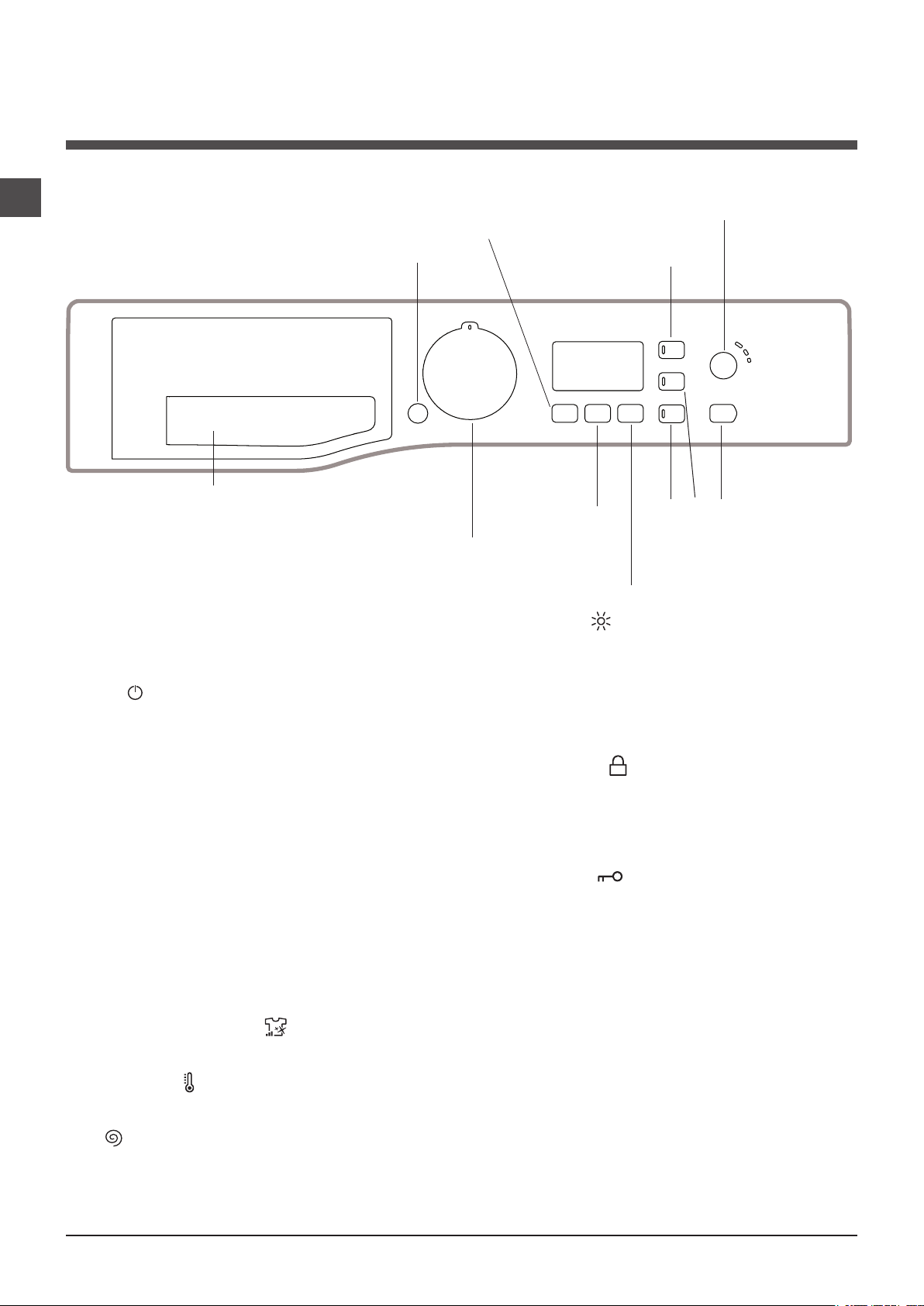

Bandeau de commandes

Touche ON/OFF

Tiroir à produits lessiviels

PROGRAMMES

Tiroir à produits lessiviels : pour charger les produits lessiviels et les additifs (voir “Produits lessiviels et linge”).

Touche ON/OFF : appuyer brièvement sur la touche pour allumer ou éteindre l’appareil. Le voyant vert MARCHE/PAUSE clignotant lentement indique que la machine est allumée. Pour éteindre le lavante-séchante en cours de lavage, appuyer sur la touche pendant au moins 3 secondes de suite ; une pression brève ou accidentelle n’entraîne pas l’arrêt de l’appareil. L’arrêt de l’appareil pendant un lavage annule le lavage en cours.

BOUTON PROGRAMMES: pour sélectionner le programme désiré (voir “Tableau des programmes”).

Touches et voyants OPTION: pour sélectionner les options disponibles. Le voyant correspondant à l’option sélectionnée restera allumé.

Touche sélectionner l’intensité de lavage désirée.

Touche TEMPÉRATURE : appuyer sur cette touche pour diminuer la température ou pour l’exclure complètement. La valeur correspondante s’affiche à l’écran.

Touche ESSORAGE : appuyer sur cette touche pour diminuer la vitesse de l’essorage ou pour l’exclure complètement. La valeur correspondante s’affiche à l’écran.

INTENSITE DE LAVAGE

: appuyer pour

BOUTON

Touche

TEMPÉRATURE

INTENSITE DE LAVAGE

Touche

VERROU ENFANT

Ecran

Touche et voyant

ESSORAGE

Touche SÉCHAGE : appuyer pour réduire ou supprimer le séchage; le niveau ou le temps de séchage sélectionné s’affiche à l’écran.

Touche avec voyant MARCHE/PAUSE: quand le voyant vert clignote lentement, appuyer sur la touche pour démarrer un lavage. Une fois le cycle lancé, le voyant passe à l’allumage fixe. Pour activer une pause de lavage, appuyer à nouveau sur la touche ; le voyant passe à l’orange et se met à clignoter. Si le symbole n’est pas allumé, il est possible d’ouvrir le hublot. Pour faire redémarrer le lavage exactement à l’endroit de l’arrêt, appuyer une nouvelle fois sur la touche.

Touche VERROU ENFANT: pour activer le verrouillage des commandes, garder la touche enfoncée pendant environ 2 secondes. Le symbole allumé indique que le bandeau de commandes est verrouillé. Ceci permet d’éviter toute modification involontaire des programmes, surtout s’il y a des enfants à la maison. Pour désactiver le verrouillage des commandes, garder la touche enfoncée pendant environ 2 secondes.

Stand-by

Ce lavante-séchante , conformément aux nouvelles normes en vigueur dans le domaine de l’économie d’énergie, est équipée d’un système d’extinction automatique (veille) activé après 30 environ minutes d’inutilisation. Appuyez brièvement sur la touche ON-OFF et attendre que la machine soit réactivée.

Consommation en off-mode : 0,5 W Consommation en Left-on : 8 W

Touche

ÉCHAGE

Touches et voyants

OPTION

MARCHE/ PAUSE

Page 7

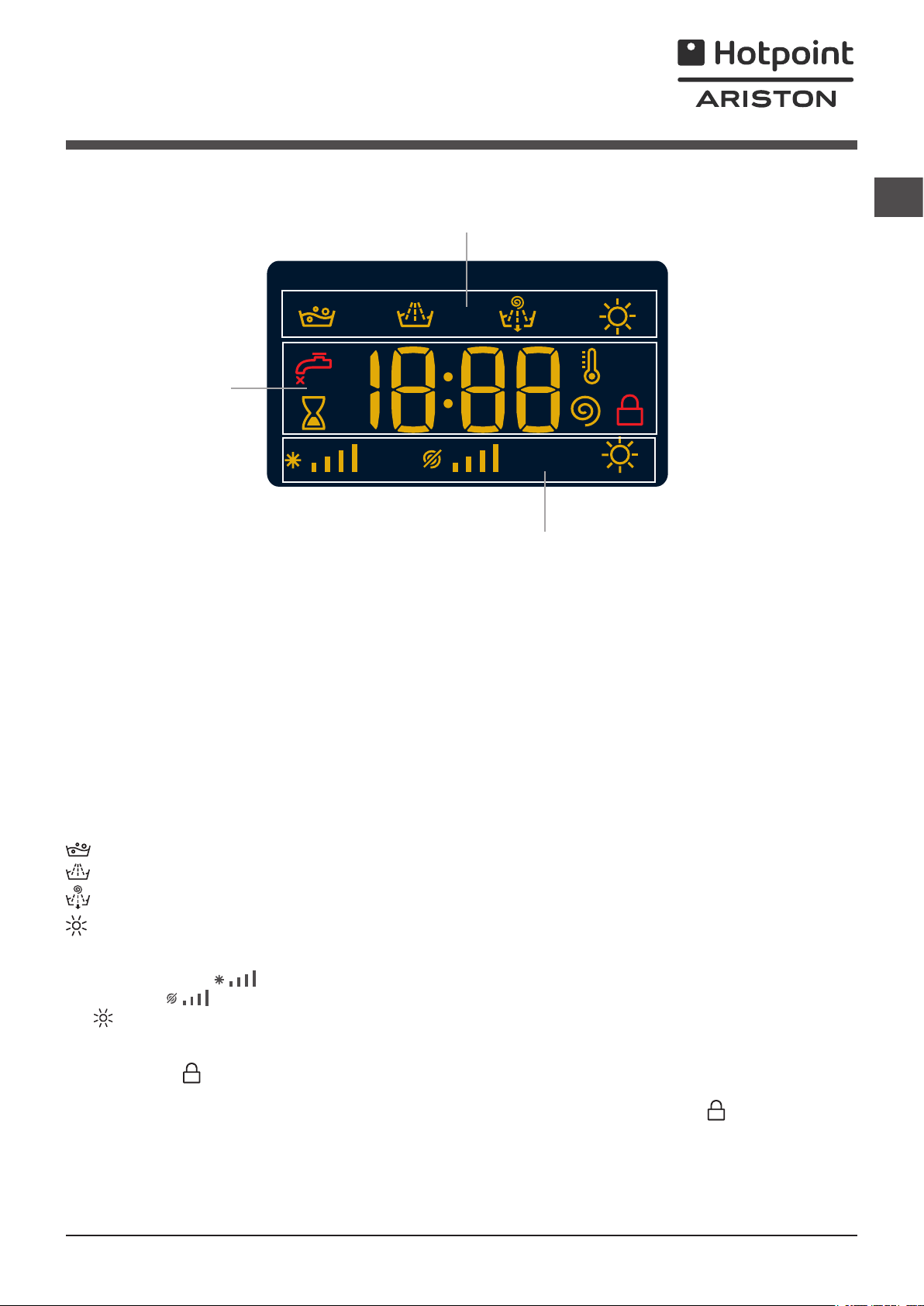

Ecran

L’écran est utile pour programmer la machine et fournit de multiples renseignements.

La section A affiche la durée des différents programmes disponibles et, une fois le cycle lancé, le temps restant jusqu’à la fin du programme (l’écran affiche la durée maximale du cycle sélectionné, cette dernière pourra diminuer au bout de quelques minutes car la durée effective du programme varie selon la charge de linge et les sélections effectuées); si un DÉPART DIFFÉRÉ a été sélectionné, le temps restant avant le démarrage du programme sélectionné est affiché. De plus, une pression sur la touche correspondante permet en outre d’afficher les valeurs maximales de température, de vitesse d’essorage ou du type de séchage prévus pour le programme sélectionné ou pour les derniers sélectionnés s’ils sont compatibles avec le programme choisi

La section B affiche les “phases de lavage” prévues pour le cycle sélectionné et, une fois le programme lancé, la “phase de lavage” en cours :

Lavage Rinçage Essorage/Vidange

Séchage

La section C contient, en partant de gauche, les icônes correspondant à la “température”, à “l’essorage” et au “séchage”. Les barres “température” indiquent le niveau de température correspondant au niveau maximum programmable pour le cycle sélectionné. Les barres “essorage” indiquent le niveau d’essorage correspondant au niveau maximum programmable pour le cycle sélectionné. Le symbole s’allume pendant le réglage du séchage.

Voyant HUBLOT VERROUILLÉ Le symbole allumé indique que le hublot est verrouillé. Pour éviter d’abîmer l’appareil, attendre que le symbole s’éteigne avant d’ouvrir le hublot. Pour ouvrir la porte tandis qu’un cycle est en cours, appuyer sur la touche MARCHE/PAUSE; si le symbole HUBLOT VERROUILLÉ est éteint, on peut ouvrir le hublot.

Page 8

Comment effectuer un cycle de lavage ou un séchage

1. METTRE L’APPAREIL SOUS TENSION. Appuyer sur la touche ; le voyant de MARCHE/PAUSE passe au vert et clignote lentement.

2. CHARGER LE LINGE. Ouvrir la porte hublot. Charger le linge en faisant attention à ne pas dépasser la quantité indiquée dans le tableau des programmes de la page suivante.

3. DOSER LE PRODUIT LESSIVIEL. Sortir le tiroir et placer le produit lessiviel dans les bacs correspondants comme indiqué au paragraphe “Produits lessiviels et linge”.

4. FERMER LE HUBLOT.

5. CHOISIR LE PROGRAMME. Sélectionner à l’aide du bouton PROGRAMMES le programme voulu; une température et une vitesse d’essorage pouvant être modifiées sont associées à ce dernier. La durée du cycle s’affiche sur l’écran.

6. PERSONNALISER LE CYCLE DE LAVAGE. Appuyer sur les touches correspondantes :

Modifier la température et/ou l’essorage. L’appareil

affiche automatiquement la température et l’essorage maximum prévus pour le programme sélectionné ou ceux qui ont été sélectionnés en dernier s’ils sont compatibles avec le programme choisi. Par pression sur la touche on peut diminuer progressivement la température de lavage jusqu’à un lavage à froid “OFF”. Par pression sur la touche

on peut diminuer progressivement la vitesse d’essorage

jusqu’à sa suppression totale “OFF”. Une autre pression sur les touches ramènera les valeurs aux maximales prévues. ! Exception: lors de la sélection du programme 4 la température peut être augmentée jusqu’à 90° (+ Prélavage).

Sélectionner le séchage

A la première pression sur la touche , l’appareil sélectionne automatiquement le niveau de séchage maximum compatible avec le programme sélectionné. Les pressions successives font diminuer le niveau et ensuite le temps de séchage jusqu’à sa suppression “OFF”.

Deux types de séchage sont disponibles:.

A - En fonction du degré d’humidité du linge: Prêt a repasser (A1): linge légèrement humide, facile à

repasser. Sur cintre (A2): idéal pour le linge n’exigeant pas de séchage complet. Prêt a ranger (A3): conseillé pour le linge à ranger dans l’armoire sans repassage. Intensif (A4): conseillé pour le linge exigeant un séchage complet, serviettes éponge et peignoirs par exemple. B - En fonction du temps: de 30 à 180 min

Si, exceptionnellement, la charge de linge à laver et faire sécher

dépasse la charge maximum prévue, procéder au lavage et une fois le programme terminé, séparer le linge dont une partie sera replacée dans le tambour. Suivre à présent les instructions pour procéder au “Séchage seulement”. Procéder de même pour le linge restant. Un cycle de refroidissement est toujours prévu quand le séchage est terminé.

Séchage seulement Sélectionner à l’aide du bouton programmes un séchage

(12-13-14) en fonction du type de tissu. Possibilité de sélectionner le niveau ou le temps de séchage souhaité à l’aide de la touche SÉCHAGE . En cas de sélection à l’aide du bouton programmes du séchage coton et en appuyant sur la touche « Eco », un

séchage automatique aura lieu. Ce dernier permet de faire des économies d’énergie grâce à une combinaison optimale entre température de l’air et durée du cycle; affichage sur l’écran du niveau de séchage “A2”.

Programmer l’intensité de lavage désirée.

L’option permet d’optimiser le lavage selon le degré de salissure des tissus et l’intensité de lavage désirée. Sélectionner le programme de lavage, le cycle se place automatiquement sur le niveau «Normal» optimisé pour du linge moyennement sale, (cette sélection n’est pas acceptée pour le cycle «Laine», qui se règle automatiquement sur le niveau «Délicat»). Pour du linge très sale, appuyer sur la touche jusqu’à ce que le niveau «Intensif» soit atteint. Ce niveau permet d’obtenir un lavage très performant car l’utilisation d’une plus grande quantité d’eau au cours de la phase initiale du cycle et un brassage mécanique plus intense permettent d’éliminer les taches les plus difficiles; possibilité d’utilisation avec ou sans eau de Javel. Pour traiter le linge avec de l’eau de Javel, ajouter le bac supplémentaire 4 fourni avec l’appareil à l’intérieur du bac 1. Au moment de verser l’eau de Javel, attention à ne pas dépasser le niveau «max» indiqué sur le pivot central (voir figure page 10). Pour du linge peu sale ou pour un traitement plus délicat des tissus, appuyer sur la touche jusqu’à ce que le niveau «Délicat» soit atteint. Ce cycle réduira le brassage mécanique pour assurer des résultats de lavage parfaits du linge délicat.

Modifier les caractéristiques du cycle.

• Appuyer sur la touche pour activer l’option ; le voyant correspondant à la touche s’allume.

• Appuyer une nouvelle fois sur la touche pour désactiver l’option; le voyant s’éteint.

! Si l’option sélectionnée est incompatible avec le programme sélectionné, le voyant se met à clignoter et l’option n’est pas activée. ! Si l’option sélectionnée n’est pas compatible avec une autre sélectionnée précédemment, le voyant correspondant à la première fonction sélectionnée se met à clignoter et seule la deuxième est activée, le voyant de l’option activée s’éclaire. ! Les options permettent de modifier le chargement conseillé et/ou la durée du cycle de lavage.

7. DEMARRER LE PROGRAMME. Appuyer sur la touche MARCHE/PAUSE. Le voyant correspondant s’allume en vert

fixe et le hublot est verrouillé (symbole HUBLOT VERROUILLÉ

allumé). Pendant le lavage, le nom de la phase en cours s’affiche à l’écran. Pour modifier un programme lorsqu’un cycle est en cours, mettre le lavante-séchante en pause en appuyant sur la touche MARCHE/PAUSE (le voyant MARCHE/PAUSE passe à l’orange et clignote lentement); sélectionner le cycle désiré et appuyer de nouveau sur la touche MARCHE/PAUSE. Pour ouvrir la porte tandis qu’un cycle est en cours, appuyer sur la touche MARCHE/PAUSE;

si le symbole HUBLOT VERROUILLÉ est éteint, on peut ouvrir le hublot. Pour faire redémarrer le programme exactement à l’endroit de l’arrêt, appuyer une nouvelle fois sur la touche MARCHE/PAUSE.

8. FIN DU PROGRAMME. Elle est signalée par l’inscription “END” qui s’affiche à l’écran ; quand le symbole HUBLOT

VERROUILLÉ s’éteint, on peut ouvrir le hublot. Ouvrir le hublot, vider le lavante-séchante et éteindre l’appareil.

! Une pression prolongée sur la touche permet d’annuler un cycle déjà lancé. Le cycle est interrompu et l’appareil s’éteint.

Page 9

Programmes et options

Tableau des programmes

Description du Programme

Programmes

LAVAGE Plus

Anti-taches

Anti-taches Rapide

Blanc

Coton: blancs et couleurs résistantes très sales.

Coton (+ Prelavage): blancs extrêmement sales. **

Eco Coton (1): blancs et couleurs résistantes très sales.

Eco Coton (2): blancs et couleurs délicates peu sales.

Synthétique: couleurs résistantes très sales.

SPÉCIAL

Anti-allergie

Laine: pour laine, cachemire, etc.

Délicat Rapide 30': pour rafraîchir rapidement du linge peu sales

(ne convient pas pour la laine, la soie et le linge à laver à la main).

Lavage sécahge 45’

SÉCHAGE

Coton

Synthétique

Laine

Programmes partiaux

Rinçage Essorage + Vidange

Vidange seulement *

* En cas de sélection du programme et de suppression de l’essorage, la machine n’effectuera que la vidange.

** En cas de températures supérieures à 60°C, l’option n’est pas activable.

La durée du cycle indiquée sur l’écran ou dans la notice représente une estimation calculée dans des conditions standard. Le temps effectif peut varier en fonction de nombreux facteurs tels que : température et pression de l’eau en entrée, température ambiante, quantité de lessive, quantité et type de charge, équilibrage de la charge, options supplémentaires sélectionnées.

Pour tous les instituts qui effectuent ces tests :

1) Programme de contrôle selon la directive EN 50229: sélectionner le programme 5 et une température de 60°C.

2) Programme coton long: sélectionner le programme 5 et une température de 40°C.

Temp.

Vitesse

maxi.

(°C)

40° 1400 40° 1200 60° 1400 60° 1400 90° 1400 60° 1400

40° 1400 60° 800

60° 1400 40° 800 30° 0

30° 800

30° 1400

maxi

(tours

minute)

- -

- 1400

- OFF

Séchage



 



- -



 



- -

Produits lessiviels

Prela-

Lavage Javel

vage



  



  



- -

Assou-

plissant

- -

- - -

Charge



- 6

- 4

- 2



maxi

(Kg)

4,5

5 8 8

8 8 4

5 2 1

3,5

8 8

Durée

cycle

La durée des programmes de lavage est contrôlable sur l’afficheur.

Options de lavage

Eco

La fonction Eco permet d’économiser l’énergie puisque l’eau utilisée pour la lessive n’est pas réchauffée : un plus pour l’environnement et pour votre facture d’électricité. L’action renforcée et l’optimisation de la consommation de l’eau garantissent d’excellents résultats pour une durée moyenne identique à celle d’un cycle standard. Pour de meilleurs résultats en matière de lavage, utilisez une lessive liquide. En cas de sélection de la fonction séchage aussi, un séchage aura lieu automatiquement à la fin du lavage. Ce dernier permet lui aussi de faire des économies d’énergie grâce à une combinaison optimale entre température de l’air et durée du cycle. ! Activable sur les programme 4.

Départ différé Pour programmer le départ différé d’un programme sélectionné, appuyer sur la touche correspondante jusqu’à ce que le retard désiré soit atteint. Quand cette option est activée, le voyant correspondant reste allumé : Pour supprimer le départ différé, appuyer sur la touche jusqu’à ce que l’écran affiche “OFF”.

Page 10

Produits lessiviels et linge

Tiroir à produits lessiviels

Un bon résultat de lavage dépend aussi d’un bon dosage de produit lessiviel: un excès de lessive ne lave pas mieux, il incruste l’intérieur du lavante-séchante et pollue l’environnement.

! Ne pas utiliser de lessives pour lavage à la main, elles

moussent trop.

Sortir le tiroir à produits lessiviels et verser la lessive ou l’additif comme suit.

bac 1: Lessive prélavage (en poudre)

Avant d’introduire la lessive, s’assurer que le bac supplémentaire 4 n’est pas présent.

bac 2: Lessive lavage (en poudre ou liquide)

En cas d’utilisation de lessive liquide, nous conseillons d’introduire le séparateur A fourni avec le lavante-séchante pour mieux déterminer la dose correcte. En cas d’utilisation de lessive en poudre, placer le séparateur dans le bac B.

bac 3: Additifs (assouplissant, etc.)

L’assouplissant ne doit pas déborder de la grille.

bac supplémentaire 4: Produit javelisé

Triage du linge

• Trier correctement le linge d’après:

- le type de textile / le symbole sur l’étiquette.

- les couleurs: séparer le linge coloré du blanc.

• Vider les poches et contrôler les boutons.

• Ne pas dépasser les valeurs indiquées correspondant au

poids de linge sec : voir “Tableau des programmes”.

Combien pèse le linge ?

1 drap 400-500 g 1 taie d’oreiller 150-200 g 1 nappe 400-500 g 1 peignoir 900-1200 g 1 serviette éponge 150-250 g

Programmes spéciaux

Anti-taches: ce programme est idéal pour le lavage

de linge très sale, aux couleurs résistantes. Il assure une classe de lavage supérieure à la classe standard (classe A). Ce programme ne permet pas de mélanger du linge de couleurs différentes. Nous conseillons d’utiliser de la lessive en poudre. En cas de taches tenaces, nous conseillons un prétraitement avec des additifs spéciaux. En cas de sélection de la fonction séchage, un séchage aura lieu automatiquement à la fin du lavage comme en plein air et mieux encore car il n’y a pas de risque de jaunissement du linge à cause du soleil ni de perte de blancheur à cause des poussières contenues dans l’air. Seuls les séchages par niveaux peuvent être sélectionnés. Il est conseillé d’utiliser le niveau de séchage “A2”. Anti-taches Rapide: ce programme été conçu pour laver

les vêtements aux taches les plus coriaces en une heure. Pour le linge coloré en fibre mixte, en garantissant un respect maximum de ce dernier.

En cas de sélection de la fonction séchage, un séchage aura lieu automatiquement à la fin du lavage comme en plein air et mieux encore car il n’y a pas de risque de jaunissement du linge à cause du soleil ni de perte de

blancheur à cause des poussières contenues dans l’air. Seuls les séchages par niveaux peuvent être sélectionnés. Il est conseillé d’utiliser le niveau de séchage “A2”. Blanc: utiliser ce cycle de lavage 3 pour le linge blanc. Ce programme est conçu pour préserver l’éclat du blanc au fil des lavages. Pour obtenir de meilleurs résultats, nous conseillons d’utiliser de la lessive en poudre. En cas de sélection de la fonction séchage, un séchage aura lieu automatiquement à la fin du lavage comme en plein air et mieux encore car il n’y a pas de risque de jaunissement du linge à cause du soleil ni de perte de blancheur à cause des poussières contenues dans l’air. Seuls les séchages par niveaux peuvent être sélectionnés. Anti-allergie: utiliser le programme 7 pour éliminer les principaux allergènes tels que pollens, acariens, poils de chien ou de chat.

Laine - Woolmark Apparel Care - Green: le cycle de lavage « Laine » de ce lave-linge a été approuvé par la société Woolmark Company pour le lavage d’articles en laine classés comme « lavables à la main », à condition que le lavage soit effectué conformément aux instructions indiquées sur l’étiquette du vêtement et aux indications fournies par le fabricant de ce lave-linge. (M1127)

Délicat: utiliser le programme 9 pour le lavage d’articles particulièrement délicats avec applications de strass ou de paillettes. Pour le lavage d’articles en soie et de rideaux, sélectionner le cycle 9 et programmer le niveau «Délicat» de l’option . Il est recommandé de mettre le linge à l’envers avant le lavage et d’introduire les articles plus petits dans le sachet prévu pour le lavage des articles délicats. Pour obtenir de meilleurs résultats, nous conseillons d’utiliser de la lessive liquide spéciale textiles délicats. En cas de sélection de la fonction de séchage temporisé, un séchage particulièrement délicat aura lieu à la fin du lavage sous forme d’un brassage léger et avec un jet d’air à une température dûment contrôlée. Les temps conseillés sont : 1 kg de synthétique --> 150 min 1 kg de synthétique et coton --> 180 min 1 kg de coton --> 180 min Le degré de séchage dépendra de la charge et de la composition du textile. Lavage séchage 45’: utiliser le programme 11 pour laver et sécher votre linge (Coton et Synthétiques) peu sale en un rien de temps. La sélection de ce cycle permet de laver et de sécher jusqu’à 1 kg de linge en à peine 45 minutes. Pour obtenir de meilleurs résultats, utiliser une lessive liquide ; pré-traiter les cols, les poignets et les taches.

Système d’équilibrage de la charge

Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le lavante-séchante fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n’est toujours pas correctement équilibrée, l’appareil procède à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le lavante-séchante préfère procéder à la répartition du linge plutôt qu’à son essorage. Pour une meilleure répartition de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pièces de linge.

Page 11

Anomalies et remèdes

Il peut arriver que le lavante-séchante ne fonctionne pas bien. Avant d’appeler le Service de dépannage (voir “Assistance”), contrôler s’il ne s’agit pas par hasard d’un problème facile à résoudre à l’aide de la liste suivante.

Anomalies :

Le lavante-séchante ne s’allume pas.

Le cycle de lavage ne démarre pas.

Il n’y a pas d’arrivée d’eau (l’écran affiche “H2O” qui clignote).

Le lavante-séchante prend l’eau et vidange continuellement.

Le lavante-séchante ne vidange pas et n’essore pas.

Causes / Solutions possibles :

• La fiche n fest pas branchée dans la prise de courant ou mal branchée.

• Il y a une coupure de courant.

• Le hublot n’est pas bien fermé.

• La touche ON/OFF n’a pas été enfoncée.

• La touche MARCHE/PAUSE n’a pas été enfoncée.

• Le robinet de l’eau n’est pas ouvert.

• Un départ différé a été sélectionné.

• Le tuyau d’arrivée de l’eau n’est pas raccordé au robinet.

• Le tuyau est plié.

• Le robinet de l’eau n’est pas ouvert.

• Il y a une coupure d’eau.

• La pression n’est pas suffisante.

• La touche MARCHE/PAUSE n’a pas été enfoncée.

• Le tuyau de vidange n’est pas installé à une distance du sol comprise entre 65 et 100 cm (voir “Installation”).

• L’extrémité du tuyau de vidange est plongée dans l’eau (voir “Installation”).

• L’évacuation murale n’a pas d’évent.

Si après ces vérifications, le problème persiste, fermer le robinet de l’eau, éteindre la machine et appeler le service Assistance. Si l’appartement est situé en étage dans un immeuble, il peut y avoir des phénomènes de siphonage qui font que le lavante-séchante prend et évacue l’eau continuellement. Pour supprimer cet inconvénient, on trouve dans le commerce des soupapes spéciales anti-siphonage.

• Le programme ne prévoit pas de vidange : pour certains programmes, il faut intervenir pour la faire démarrer.

• Le tuyau de vidange est plié (voir “Installation”).

• La conduite d’évacuation est bouchée.

Le lavante-séchante vibre beaucoup pendant l’essorage.

Le lavante-séchante a des fuites.

Les voyants des “Options” et de MARCHE/PAUSE clignotent rapidement. L’écran affiche un code d’anomalie (par ex. : F-01, F-..).

Il y a un excès de mousse.

Le lavante-séchante ne sèche pas.

• Le tambour n’a pas été débloqué comme il faut lors de l’installation du lavanteséchante (voir “Installation”).

• Le lavante-séchante n’est pas posé à plat (voir “Installation”).

• Le lavante-séchante est coincé entre des meubles et le mur (voir “Installation”).

• Le tuyau d’arrivée de l’eau n’est pas bien vissé (voir “Installation”).

• Le tiroir à produits lessiviels est bouché (pour le nettoyer voir “Entretien et soin”).

• Le tuyau de vidange n’est pas bien fixé (voir “Installation”).

• Eteindre l’appareil et débrancher la fiche de la prise de courant, attendre 1 minute environ avant de rallumer. Si l’anomalie persiste, appeler le service d’assistance.

• Le produit de lavage utilisé n’est pas une lessive spéciale machine (il faut qu’il y ait l’inscription “pour lave-linge”, “main et machine”, ou autre semblable).

• La quantité utilisée est excessive.

• La fiche n’est pas branchée dans la prise de courant ou mal branchée.

• Il y a une panne de courant.

• Le hublot n’est pas bien fermé.

• Un départ différé a été sélectionné.

• Le SÉCHAGE est en position OFF.

Page 12

Assistance

Avant d’appeler le service d’Assistance technique :

• Vérifier s’il est possible de résoudre l’anomalie par ses propres moyens (voir “Anomalies et Remèdes”);

• Remettre le programme en marche pour contrôler si l’inconvénient a disparu ;

• Si ce n’est pas le cas, contacter un Centre de dépannage.

! Ne jamais s’adresser à des techniciens non agréés.

Communiquer :

• le type de panne ;

• le modèle de l’appareil (Mod.) ;

• le numéro de série (S/N). Ces informations se trouvent sur la plaque signalétique apposée à l’arrière du lavante-séchante et à l’avant quand on ouvre la porte hublot.

Page 13

Instructions for use

WASHER-DRYER

English

FDG 8640

! This symbol reminds you to read this instruc- tion manual.

Contents

Installation, 14-15

Unpacking and levelling Connecting the electricity and water supplies The first wash cycle Technical data

Care and maintenance, 16

Cutting off the water and electricity supplies Cleaning the washer-dryer Cleaning the detergent dispenser drawer Caring for the door and drum of your appliance Cleaning the pump Checking the water inlet hose

Precautions and advice, 17

General safety Disposal Opening the porthole door manually

Description of the washer-dryer, 18-19

Control panel Display

How to run a wash cycle or a drying cycle, 20

Wash cycles and options, 21

Table of programmes and wash cycles Wash options

Detergents and laundry, 22

Detergent dispenser drawer Preparing the laundry Special wash cycles Load balancing system

Troubleshooting, 23

Service, 24

Page 14

Installation

! This instruction manual should be kept in a safe place for future reference. If the washerdryer is sold, transferred or moved, make sure that the instruction manual remains with the machine so that the new owner is able to familiarise himself/herself with its operation and features. ! Read these instructions carefully: they contain vital information relating to the safe installation and operation of the appliance.

Unpacking and levelling

Unpacking

1. Remove the washer-dryer from its packaging.

2. Make sure that the washer-dryer has not been damaged during the transportation process. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

3. Remove the 4 protective screws (used during transportation) and the rubber washer with the corresponding spacer, located on the rear part of the appliance (see figure).

4. Close off the holes using the plastic plugs provided.

5. Keep all the parts in a safe place: you will need them again if the washer-dryer needs to be moved to another location. ! Packaging materials should not be used as toys for children.

Levelling the machine correctly will provide it with stability, help to avoid vibrations and excessive noise and prevent it from shifting while it is operating. If it is placed on carpet or a rug, adjust the feet in such a way as to allow a sufficient ventilation space underneath the washer-dryer.

Connecting the electricity and water supplies

Connecting the water inlet hose

1. Connect the inlet hose by screwing it to a cold water tap using a 3/4 gas threaded connection (see

figure).

Before performing the connection, allow the water to run freely until it is perfectly clear.

2. Connect the inlet hose to the washer-dryer by screwing it onto the corresponding water inlet of the appliance, which is situated on the top right-hand side of the rear part of the appliance (see figure).

3. Make sure that the hose is not folded over or bent.

Levelling

1. Install the washer-dryer on a flat sturdy floor, without resting it up against walls, furniture cabinets or anything else.

2. If the floor is not perfectly level,

compensate for any unevenness by tightening or loosening

the adjustable front

feet (see figure); the

angle of inclination, measured in relation to the worktop, must not

exceed 2°.

! The water pressure at the tap must fall within the range of values indicated in the Technical data table (see next page).

! If the inlet hose is not long enough, contact a specialised shop or an authorised technician.

! Never use second-hand hoses.

! Use the ones supplied with the machine.

Page 15

Connecting the drain hose

65 - 100 cm

Connect the drain hose, without bending it, to a drain duct or a wall drain situated between 65 and 100 cm from the floor;

alternatively, placed it over the edge of a basin, sink or tub, fastening the duct supplied to the tap (see figure). The free end of the hose should not be underwater.

! We advise against the use of hose extensions; if it is absolutely necessary, the extension must have the same diameter as the original hose and must not exceed 150 cm in length.

Electrical connections

Before plugging the appliance into the electricity socket, make sure that:

• the socket is earthed and complies with all applicable laws;

• the socket is able to withstand the maximum power load of the appliance as indicated in the Technical data table (see

opposite);

• the power supply voltage falls within the values indicated in the Technical data table (see opposite);

• the socket is compatible with the plug of the washer-dryer. If this is not the case, replace the socket or the plug.

! The washer-dryer must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain, storms and other weather conditions. ! When the washer-dryer has been installed, the electricity socket must remain within easy reach.

! Do not use extension cords or multiple sockets. ! The cable should not be bent or compressed.

! The power supply cable must only be

replaced by authorised technicians. Warning! The company shall not be held

responsible in the event that these standards are not observed.

The first wash cycle

Once the appliance has been installed, and before you use it for the first time, run a wash cycle with detergent and no laundry, using wash cycle auto clean (see “Cleaning the

washer-dryer).

Technical data

Model

Dimensions

Capacity

Electrical connections

Water connections

Spin speed

Energy rated programmes according to regulation EN 50229

FDG 8640

width 59.5 cm height 85 cm depth 60,5 cm

from 1 to 8 kg for the wash programme from 1 to 6 kg for the drying programme

please refer to the technical data plate fixed to the machine

maximum pressure 1 MPa (10 bar) minimum pressure

0.05 MPa (0.5 bar) drum capacity 62 litres

up to 1400 rotations per minute

Wash: programme 5; temperature 60°C; using a load of 8 kg. Drying: the smaller load (2kg) must be dried by selecting the “A1” (IRON) dryness level. The load must consist of 2 sheets, 1 pillowcase and 1 hand towel; the remainder of the load must be dried by selecting the “A4” (EXTRA) dryness level.

This appliance conforms to the following EC Directives:

- 2004/108/EC (Electromagnetic Compatibility)

- 2006/95/EC (Low Voltage)

- 2012/19/EU (WEEE)

Page 16

Care and maintenance

Cutting off the water and electricity supplies

• Turn off the water tap after every wash cycle. This will limit wear on the hydraulic system inside the washer-dryer and help to prevent leaks.

• Unplug the washer-dryer when cleaning it and during all maintenance work.

Cleaning the washer-dryer

• The outer parts and rubber components

of the appliance can be cleaned using a soft cloth soaked in lukewarm soapy water. Do not use solvents or abrasives.

• The washer-dryer has a “Auto Clean”

programme for its internal parts that must be run with no load in the drum. To help the wash cycle you may want to use either the detergent (i.e. a quantity 10% the quantity specified for lightly-soiled garments) or special additives to clean the washerdryer. We recommend running a cleaning programme every 40 wash cycles. To start the programme press button A for 5 seconds (see figure). The programme will start automatically and will run for about 70 minutes. To stop the cycle press the START/PAUSE button.

Caring for the door and drum of your appliance

• Always leave the porthole door ajar in order to prevent unpleasant odours from forming.

Cleaning the pump

The washer-dryer is fitted with a self-cleaning pump which does not require any maintenance. Sometimes, small items (such as coins or buttons) may fall into the pre-chamber which protects the pump, situated in its bottom part. ! Make sure the wash cycle has finished and unplug the appliance.

To access the pre-chamber:

1. using a screwdriver, remove the cover panel on the lower front part of the washer-dryer (see

figure);

2. unscrew the lid by rotating it anticlockwise (see figure): a little water may trickle out. This is perfectly normal;

Cleaning the detergent dispenser drawer

Remove the dispenser by raising it and pulling it out (see

figure).

Wash it under running water; this operation should be repeated

frequently.

3. clean the inside thoroughly;

4. screw the lid back on;

5. reposition the panel, making sure the hooks

are securely in place before you push it onto the appliance.

Checking the water inlet hose

Check the inlet hose at least once a year. If there are any cracks, it should be replaced immediately: during the wash cycles, water pressure is very strong and a cracked hose could easily split open.

! Never use second-hand hoses.

Page 17

Precautions and tips

! This washer-dryer was designed and constructed in accordance with international safety regulations. The following information is provided for safety reasons and must therefore be read carefully.

General safety

• This appliance was designed for domestic use only.

• This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision. – Do not dry unwashed items in the tumble dryer.

– Items that have been soiled with

substances such as cooking oil, acetone, alcohol, petrol, kerosene, spot removers, turpentine, waxes and wax removers should be washed in hot water with an extra amount of detergent before being dried in the tumble dryer.

– Items such as foam rubber (latex foam),

shower caps, waterproof textiles, rubber backed articles and clothes or pillows fitted with foam rubber pads should not be dried in the tumble dryer.

– Fabric softeners, or similar products,

should be used as specified by the fabric softener instructions.

– The final part of a tumble dryer cycle occurs

without heat (cool down cycle) to ensure that the items are left at a temperature that ensures that the items will not be damaged.

WARNING: Never stop a tumble dryer before

the end of the drying cycle unless all items are quickly removed and spread out so that the heat is dissipated.

• Do not touch the machine when barefoot or with wet or

damp hands or feet.

• Do not pull on the power supply cable when unplugging

the appliance from the electricity socket. Hold the plug and pull.

• Do not open the detergent dispenser drawer while the

machine is in operation.

• Do not touch the drained water as it may reach

extremely high temperatures.

• Never force the porthole door. This could damage the

safety lock mechanism designed to prevent accidental opening.

• If the appliance breaks down, do not under any

circumstances access the internal mechanisms in an attempt to repair it yourself.

• Always keep children well away from the appliance while

it is operating.

• The door can become quite hot during the wash cycle.

• If the appliance has to be moved, work in a group of two

or three people and handle it with the utmost care. Never try to do this alone, because the appliance is very heavy.

• Before loading laundry into the washer-dryer, make sure

the drum is empty.

• During the drying phase, the door tends to get quite hot.

• Do not use the appliance to dry clothes that

have been washed with flammable solvents (e.g. trichlorethylene).

• Do not use the appliance to dry foam rubber

or similar elastomers.

• Make sure that the water tap is turned on during

the drying cycles.

• Children of less than 3 years should be kept away from the appliance unless continuou sly supervised.

• Remove all objects from pockets such as lighters and matches.

Disposal

• Disposing of the packaging materials: observe local regulations so that the packaging may be re-used.

• The European Directive 2012/19/EU on Waste

Electrical and Electronic Equipment, requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out “wheeled bin” symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected. Consumers should contact their local authority or retailer for information concerning the correct

disposal of their old appliance.

Opening the porthole door manually

In the event that it is not possible to open the porthole door due to a powercut, and if you wish to remove the laundry, proceed as follows:

1. remove the plug from the electrical socket.

2. make sure the water level inside the machine is lower

than the door opening; if it is not, remove excess water using the drain hose, collecting it in a bucket as indicated in the figure.

3. using a screwdriver, remove the cover panel on the

lower front part of the washer-dryer (see figure).

4. pull outwards using the tab as indicated in the figure,

until the plastic tie-rod is freed from its stop position; pull downwards and open the door at the same time.

5. reposition the panel, making sure the hooks are securely

in place before you push it onto the appliance.

Page 18

Description of the washer-dryer

Control panel

ON/OFF

button

Detergent dispenser drawer

Detergent dispenser drawer: used to dispense

detergents and washing additives (see “Detergents and laundry”).

ON/OFF button: press this briefly to switch the machine on or off. The START/PAUSE indicator light which flashes slowly in a green colour shows that the machine is switched on. To switch off the washer-dryer during the wash cycle, press and hold the button for approximately 3 seconds; if the button is pressed briefly or accidentally the machine will not switch off. If the machine is switched off during a wash cycle, this wash cycle will be cancelled.

WASH CYCLE SELECTOR KNOB: used to set the desired wash cycle (see “Table of programmes and wash cycles”).

OPTION buttons and indicator lights: press to select the available options. The indicator light corresponding to the selected option will remain lit.

CLEANING ACTION

wash intensity.

TEMPERATURE button: press to reduce or completely exclude the temperature; the value appears on the display.

SPIN button: press to reduce or completely exclude the spin cycle; the value appears on the display.

button : to select the desired

WASH

CYCLE

SELECTOR

KNOB

TEMPERATURE

button

DRYING button : press to decrease or exclude drying; the selected drying level or time will appear on the display.

START/PAUSE button and indicator light: when the green indicator light flashes slowly, press the button to start a wash cycle. Once the cycle has begun the indicator light will remain lit in a fixed manner. To pause the wash cycle, press the button again; the indicator light will flash in an amber colour. If the symbol is not illuminated, the door may be opened. To start the wash cycle from the point at which it was interrupted, press the button again.

CHILD LOCK button: to activate the control panel lock, press and hold the button for approximately 2 seconds. When the symbol is illuminated, the control panel is locked (apart from the ON/OFF button). This means it is possible to prevent wash cycles from being modified accidentally, especially where there are children in the home. To deactivate the control panel lock, press and hold the button for approximately 2 seconds.

Standby mode

This washer-dryer, in compliance with new energy saving regulations, is fitted with an automatic standby system which is enabled after about 30 minutes if no activity is detected. Press the ON-OFF button briefly and wait for the machine to start up again.

Consumption in off-mode: 0,5 W Consumption in Left-on: 8 W

DISPLAY

SPIN

button

CHILD LOCK

button

OPTION

buttons and indicator lights

DRYING

button

CLEANING ACTION

button

START/PAUSE

button and indicator light

Page 19

Display

The display is useful when programming the machine and provides a great deal of information.

The duration of the available wash cycles and the remaining time of a running cycle appear in section A (the display will show the maximum duration of the cycle chosen, which may decrease after several minutes, since the effective duration of the programme varies depending on the wash load and the settings chosen); if the DELAYED START option has been set, the countdown to the start of the selected wash cycle will appear. Moreover, pressing the relative button allows for visualising the maximum values for the temperature, spin speed or type of drying relative to the selected programme or the most recently selected ones, if compatible with the selected programme.

The “wash cycle phases” corresponding to the selected wash cycle and the “wash cycle phase” of the running wash cycle appear in section B:

Main wash

Rinse

Spin/Pump out

Drying

The icons corresponding to “temperature”, “spin” and “drying” (working from the left) are displayed in section C. The “temperature” bars indicate the maximum temperature level which may be selected for the set cycle. The “spin” bars indicate the maximum spin level which may be selected for the set cycle. The symbol lights up while the drying settings are being adjusted.

DOOR LOCKED indicator light: The lit symbol indicates that the door is locked. To prevent any damage, wait until the symbol turns off before opening the door. To open the door while a cycle is in progress, press the START/PAUSE button; if the DOOR LOCKED symbol is switched off the door may be opened.

Page 20

How to run a wash cycle or a drying cycle

1. SWITCH THE MACHINE ON. Press the button; the

START/PAUSE indicator light will flash slowly in a green colour.

2. LOAD THE LAUNDRY. Open the porthole door. Load the laundry, making sure you do not exceed the maximum load value indicated in the table of programmes and wash cycles on the following page.

3. MEASURE OUT THE DETERGENT. Pull out the detergent dispenser drawer and pour the detergent into the relevant compartments as described in “Detergents and laundry”.

4. CLOSE THE DOOR.

5. SELECT THE WASH CYCLE. Use the WASH CYCLE SELECTOR knob to select the desired wash cycle. A temperature and spin speed is set for each wash cycle; these values may be adjusted. The duration of the cycle will appear on the display.

6. CUSTOMISE THE WASH CYCLE. Use the relevant buttons:

Modify the temperature and/or spin speed. The machine

automatically displays the maximum temperature and spin speed values set for the selected cycle, or the most recentlyused settings if they are compatible with the selected cycle. The temperature can be decreased by pressing the button, until the cold wash “OFF” setting is reached. The spin speed may be progressively reduced by pressing the button, until it is completely excluded (the “OFF” setting). If these buttons are pressed again, the maximum values are restored. ! Exception: if the 4 programme is selected, the temperature can be increased up to a value of 90°C (+ prewash).

Setting the drying cycle

The first time the button is pressed, the machine will automatically select the maximum drying cycle which is compatible with the selected wash cycle. Subsequent presses will decrease the drying level and then the drying time, until the cycle is excluded completely (“OFF”).

Drying may be set as follows: A- Based on the desired laundry dryness level:

Iron “A1”: suitable for clothes which will need ironing

afterwards. the remaining dampness softens creases, making them easier to remove.

Hanger “A2”: ideal for clothes which do not need to be dried fully. Cupboard “A3”: suitable for laundry which can be put

back in a cupboard without being ironed.

Extra “A4”: suitable for garments which need to be dried

completely, such as sponges and bathrobes. B - Based on a set time period: between 30 and 180 minutes. If your laundry load to be washed and dried is much greater than the maximum stated load, perform the wash cycle, and when the cycle is complete, divide the garments into groups and put some of them back in the drum. At this point, follow the instructions provided for a “Drying only” cycle. Repeat this procedure for the remainder of the load. A cooling-down period is always added to the end of each drying cycle.

Drying only

Use the cycle selector knob to select a drying cycle (12-13-14) in accordance with the type of fabric. The desired drying level or time may also be set using the DRYING button . Selecting the cotton drying cycle through the programme selector knob and pressing the “Eco” button activates an

automatic drying cycle that allows for saving energy, thanks to an optimal combination of air temperature and cycle duration; the display will visualise the “A2” dryness level.

Set the desired wash intensity.

Option makes it possible to optimise washing based on the level of soil in the fabrics and on desired wash cycle intensity. Select the wash programme: the cycle will be automatically set to “Normal” as optimised for garments with an average level of soil (this setting is not applicable to the “Wool” cycle, which is automatically set to “Delicate”). For heavily-soiled garments press button until the “Intensive” level is reached. This level ensures a high- performance wash due to a larger quantity of water used in the initial phase of the cycle and due to increased drum rotation. It is useful when removing the most stubborn stains. It can be used with or without bleach. If you desire bleaching, insert the extra tray compartment (4) into compartment 1. When pouring in the bleach, be careful not to exceed the “max” level marked on the central pivot (see figure pag. 22). For lightly-soiled garments or a more delicate treatment of the fabrics, press button until the “Delicate” level is reached. The cycle will reduce drum rotation to ensure washing results that are perfect for delicate garments.

Modify the cycle settings.

• Press the button to enable the option; the indicator light corresponding to the button will switch on.

• Press the button again to disable the option; the indicator light will switch off.

! If the selected option is not compatible with the set wash cycle, the indicator light will flash and the option will not be activated. ! If the selected option is not compatible with a previously selected one, the indicator light corresponding to the first function selected will flash and only the second option will be activated; the indicator light for the option which has been activated will be illuminated. ! The options may affect the recommended load value and/ or the duration of the cycle.

7. START THE WASH CYCLE. Press the START/PAUSE button. The corresponding indicator light will turn green, remaining lit in a fixed manner, and the door will be locked

(the DOOR LOCKED symbol will be lit). To change a wash cycle while it is in progress, pause the washer-dryer using the START/PAUSE button (the START/PAUSE indicator light will flash slowly in an amber colour); then select the desired cycle and press the START/PAUSE button again. To open the door while a cycle is in progress, press the START/PAUSE button; if

the DOOR LOCKED symbol is switched off the door may be opened. Press the START/PAUSE button again to restart the wash cycle from the point at which it was interrupted.

8. THE END OF THE WASH CYCLE. This will be indicated by the text “END” on the display; when the DOOR LOCKED

symbol switches off the door may be opened. Open the

door, unload the laundry and switch off the machine.

! If you wish to cancel a cycle which has already begun, press and hold the button. The cycle will be stopped and the machine will switch off.

Page 21

Wash cycles and options

Table of programmes and wash cycles

Description of the wash cycle

Wash cycles

CLEAN Plus

Anti Stain

Anti Stain Quick

Whites

Cotton: heavily soiled whites and delicate colours. 60° 1400

Cotton (+ prewash): extremely soiled whites.

Eco Cotton (1): heavily soiled whites and delicate colours. 60° 1400

Eco Cotton (2): lightly soiled whites and delicate colours. 40° 1400

Synthetics: heavily soiled resistant colours. 60° 800

SPECIALS

Anti allergy

Wool: for wool, cashmere, etc. 40° 800

Delicates Fast Wash 30’: to refresh lightly soiled garments quickly (not suitable for

wool, silk and clothes which require washing by hand).

Wash & Dry 45’

DRYING

Cotton

Synthetics

Wool

Partials Programmes

Rinse - 1400

Spin+Pump out - 1400

Max.

temp.

(°C)

40° 1400 40° 1200 60° 1400

90° 1400

60° 1400

30° 0

30° 800

30° 1400

Max.

speed

(rpm)

- -

Detergents

Pre-

Drying

  



  



  



 



Wash Bleach

wash



- - - - 6

- - - - 4

- - - - 2

- - -

- - - - 8



  



  

   



Fabric

softener

  



 



(kg)

Max. load

The duration of the wash cycles can be checked on the display.

4,5

5 2 1

3,5

Cycle

duration

Pump out only *

* If you select programme and exclude the spin cycle, the machine will drain only. ** If the temperature exceeds 60°C, the option cannot be started.

The length of cycle shown on the display or in this booklet is an estimation only and is calculated assuming standard working conditions. The actual duration can vary according to factors such as water temperature and pressure, the amount of detergent used, the amount and type of load inserted, load balancing and any wash options selected.

For all Test Institutes:

1) Test wash cycle in compliance with regulation EN 50229: set wash cycle 5 with a temperature of 60°C.

2) Long wash cycle for cottons: set wash cycle 5 with a temperature of 40°C.

- OFF - - - - - 8

Wash options

Eco

The Eco option saves energy by not heating the water used to wash your laundry – an advantage both to the environment and to your energy bill. Instead, intensified wash action and water optimisation ensure great wash results in the same average time of a standard cycle. For the best washing results we recommend the usage of a liquid detergent.

By selecting the drying function as well, an automatic drying cycle automatically activates at the end of the wash cycle – it too allows for saving energy, thanks to the optimal combination of air temperature and cycle duration. ! It can be activated with programme 4.

Delay Timer To set a delayed start for the selected cycle, press the corresponding button repeatedly until the required delay period has been reached. When this option is enabled, the corresponding indicator light will remain lit. To remove the delayed start setting, press the button until the text “OFF” appears on the display.

Page 22

Detergents and laundry

Detergent dispenser drawer

Successful washing results also depend on the correct dose of detergent: adding too much detergent will not necessarily result in a more efficient wash, and may in fact cause build up on the inside of your appliance and contribute to environmental pollution. ! Do not use hand washing detergents; they create too much foam.

Open the detergent dispenser drawer and pour in the detergent or washing additive, as follows.

compartment 1: Prewash detergent (powder)

Before pouring in the detergent, make sure that extra compartment 4 has been removed.

compartment 2:

Detergent for the wash cycle (powder or liquid)

If liquid detergent is used, it is recommended that the removable plastic partition A (supplied) be used for proper dosage. If powder detergent is used, place the partition into slot B.

compartment 3: Additives (fabric softeners, etc.)

The fabric softener should not overflow the grid.

extra compartment 4: Bleach

Preparing the laundry

• Divide the laundry according to:

- the type of fabric/the symbol on the label

- the colours: separate coloured garments from whites.

• Empty all garment pockets and check the buttons.

• Do not exceed the listed values, which refer to

the weight of the laundry when dry: see “Table of programmes and wash cycles”.

How much does your laundry weigh?

1 sheet 400-500 g 1 pillow case 150-200 g 1 tablecloth 400-500 g 1 bathrobe 900-1,200 g 1 towel 150-250 g

Special wash cycles

Anti Stain: the programme 1 is suitable to heavily-soiled

garments with resistant colours. It ensures a washing class that is higher than the standard class (A class). When running the programme, do not mix garments of different colours. We recommend the use of powder detergent. Pre-treatment with special additives is recommended if there are obstinate stains. If the drying function is selected, a drying cycle automatically activates at the end of the wash cycle that resembles open-air drying, with the added advantages of preserving garments from yellowing due to sunlight exposure and preventing loss of whiteness caused by the possible presence of dust in the air. Drying cycles can only be selected on a level basis. Dryness level “A2” recommended. Anti Stain Quick: this programme is ideal for washing the most difficult daily stains in 1 hour. It is ideal for mixed fabrics and coloured garments, caring for your clothes as it washes.

If the drying function is selected, a drying cycle automatically activates at the end of the wash cycle that resembles openair drying, with the added advantages of preserving garments from yellowing due to sunlight exposure and preventing loss of whiteness caused by the possible presence of dust in the air. Drying cycles can only be selected on a level basis. Dryness level “A2” recommended. Whites: use this cycle 3 to wash white clothes. The programme is designed to maintain the brightness of white clothes over time. Use powder detergent for best results. If the drying function is selected, a drying cycle automatically activates at the end of the wash cycle that resembles openair drying, with the added advantages of preserving garments from yellowing due to sunlight exposure and preventing loss of whiteness caused by the possible presence of dust in the air. Drying cycles can only be selected on a level basis. Anti allergy: use programme 7 to remove major allergens such as pollen, mites, cat’s and dog’s hair.

Wool - Woolmark Apparel Care - Green:

the wool wash cycle of this machine has been approved by The Woolmark Company for the washing of wool garments labelled as “hand wash” provided that the products are washed according to the instructions on the garment label and those issued by the manufacturer of this washing machine (M1127)

Delicates: use programme 9 to wash very delicate garments having strasses or sequins. To wash silk garments and curtains select the cycle 9 and set the “Delicate” level from option . We recommend turning the garments inside out before washing and placing small items into the special bag for washing delicates. Use liquid detergent on delicate garments for best results. When selecting an exclusively time-based drying function, a drying cycle is performed at the end of the wash cycle that is particularly delicate, thanks to light handling and appropriate temperature control of the water jet. The recommended durations are: 1 kg of synthetic garments --> 150 min 1 kg of synthetic and cotton garments --> 180 min 1 kg of cotton garments --> 180 min The degree of dryness depends on the load and fabric composition. Wash & Dry 45’ select programme 11 for washing and drying lightly soiled garments (Cotton and Synthetic) in a short time. This cycle may be used to wash and dry a laundry load of up to 1 kg in just 45 minutes. To achieve optimum results, use liquid detergent and pre-treat cuffs, collars and stains.

Load balancing system

Before every spin cycle, to avoid excessive vibrations before every spin and to distribute the load in a uniform manner, the drum rotates continuously at a speed which is slightly greater than the washing rotation speed. If, after several attempts, the load is not balanced correctly, the machine spins at a reduced spin speed. If the load is excessively unbalanced, the washer-dryer performs the distribution process instead of spinning. To encourage improved load distribution and balance, we recommend small and large garments are mixed in the load.

Page 23

Troubleshooting

Your washer-dryer could occasionally fail to work. Before contacting the Technical Assistance Service (see “ Service”), make sure that the problem cannot be solved easily using the following list.

Problem:

The washer-dryer does not switch on.

The wash cycle does not start.

The washer-dryer does not fill with water (the text “H2O” flashes on the display).

The washer- dryer co ntinuously takes in and drains water.

The washer-dryer does not drain or spin.

Possible causes / Solutions:

• The appliance is not plugged into the socket fully, or not enough to make contact.

• There is no power in the house.

• The washer-dryer door is not closed properly.

• The ON/OFF button has not been pressed.

• The START/PAUSE button has not been pressed.

• The water tap has not been opened.

• A delayed start has been set.

• The water inlet hose is not connected to the tap.

• The hose is bent.

• The water tap has not been opened.

• There is no water supply in the house.

• The pressure is too low.

• The START/PAUSE button has not been pressed.

• The drain hose is not fitted at a height between 65 and 100 cm from the floor

(see “Installation”).

• The free end of the hose is under water (see “Installation”).

• The wall drainage system is not fitted with a breather pipe. If the problem persists even after these checks, turn off the water tap, switch the appliance off and contact the Technical Assistance Service. If the dwelling is on one of the upper floors of a building, there may be problems relating to water drainage, causing the washer-dryer to fill with water and drain continuously. Special antidraining valves are available in shops and help to prevent this inconvenience.

• The wash cycle does not include draining: some cycles require the draining process to be enabled manually.

• The drain hose is bent (see “Installation”).

• The drainage duct is clogged.

The washer-dryer vibrates a lot during the spin cycle.

The washer-dryer leaks.

The “option” and START/PAUSE indicator lights flash rapidly and an error code appears on the display (e.g.: F-01, F-..).

There is too much foam.

The washer-dryer does not dry.

• The drum was not unlocked correctly during installation (see “Installation”).

• The washer-dryer is not level (see “Installation”).

• The washer-dryer is trapped between cabinets and walls (see “Installation”).

• The water inlet hose is not screwed on properly (see “Installation”).

• The detergent dispenser drawer is blocked (for cleaning instructions, see “Care and maintenance”).

• The drain hose is not fixed properly (see “Installation”).

• Switch off the machine and unplug it, wait for approximately 1 minute and then switch it back on again.

If the problem persists, contact the Technical Assistance Service.

• The detergent is not suitable for machine washing (it should display the text “for washing machine” or “hand and machine wash”, or the like).

• Too much detergent was used.

• The appliance is not plugged into the socket, or not enough to make contact.

• There has been a power failure.

• The appliance door is not shut properly.

• A DELAY TIMER has been set.

• DRYING is in the OFF position.

Page 24

Service

195126692.02

10/2014 - Xerox Fabriano

Before contacting the Technical Assistance Service:

• Check whether you can solve the problem alone (see “Troubleshooting”);

• Restart the wash cycle to check whether the problem has been solved;

• If this is not the case, contact an authorised Technical Assistance Centre.

! Always request the assistance of authorised technicians.

Have the following information to hand:

• the type of problem;

• the appliance model (Mod.);

• the serial number (S/N). This information can be found on the data plate applied to the rear of the washer-dryer, and can also be found on the front of the appliance by opening the door.

Indesit Company Viale Aristide Merloni, 47 60044 Fabriano (AN) Italy www.hotpoint.eu
