Hotpoint EHP 640 User Manual
EHP 640 (X) /HA
Français
Mode d’emploi

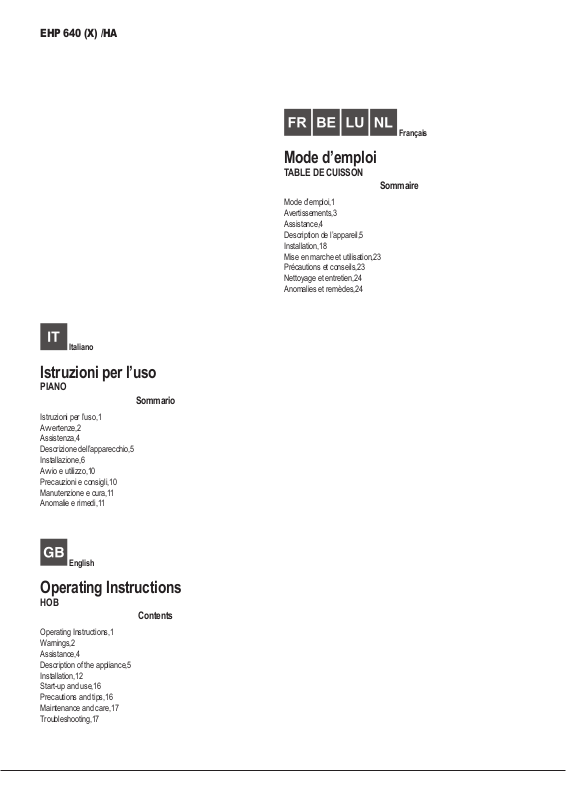

TABLE DE CUISSON
Sommaire
Mode d’emploi,1
Avertissements,3
Assistance,4
Description de l’appareil,5
Installation,18
Mise en marche et utilisation,23
Précautions et conseils,23
Nettoyage et entretien,24
Anomalies et remèdes,24
Italiano
Istruzioni per l’uso
PIANO
Sommario
Istruzioni per l’uso,1
Avvertenze,2
Assistenza,4
Descrizione dell’apparecchio,5
Installazione,6
Avvio e utilizzo,10
Precauzioni e consigli,10
Manutenzione e cura,11
Anomalie e rimedi,11
English
Operating Instructions
HOB
Contents
Operating Instructions,1
Warnings,2
Assistance,4
Description of the appliance,5
Installation,12
Start-up and use,16
Precautions and tips,16
Maintenance and care,17
Troubleshooting,17
Avvertenze
Warnings
ATTENZIONE: Questo apparecchio e le sue parti
accessibili diventano molto caldi durante l’uso.
Bisogna fare attenzione ed evitare di toccare gli
elementi riscaldanti. Tenere lontani i bambini inferiori
agli 8 anni se non continuamente sorvegliati. Il
presente apparecchio può essere utilizzato dai
bambini a partire dagli 8 anni e da persone con
ridotte capacità siche, sensoriali o mentali oppure
con mancanza di esperienza e di conoscenza se
si trovano sotto adeguata sorveglianza oppure se
sono stati istruiti circa l’uso dell’apparecchio in modo
sicuro e se si rendono conto dei pericoli correlati. I
bambini non devono giocare con l’apparecchio. Le
operazioni di pulizia e di manutenzione non devono
essere effettuate dai bambini senza sorveglianza.
ATTENZIONE: Lasciare un fornello incustodito con
grassi e olii può essere pericoloso e può provocare un
incendio. Non bisogna MAI tentare di spegnere una
amma/incendio con acqua, bensì bisogna spegnere
l’apparecchio e coprire la amma per esempio con
un coperchio o con una coperta ignifuga.
WARNING: The appliance and its accessible parts
become hot during use. Care should be taken to
avoid touching heating elements. Children less than 8
years of age shall be kept away unless continuously
supervised. This appliance can be used by children
aged from 8 years and above and persons with
reduced physical, sensory or mental capabilities or
lack of experience and knowledge if they have been
given supervision or instruction concerning use of the
appliance in a safe way and understand the hazards
involved. Children shall not play with the appliance.
Cleaning and user maintenance shall not be made
by children without supervision.
WARNING: Unattended cooking on a hob with fat or
oil can be dangerous and may result in re. NEVER
try to extinguish a re with water, but switch off the
appliance and then cover ame e.g. with a lid or a
re blanket.
WARNING: Danger of re: do not store items on the
cooking surfaces.
ATTENZIONE: Rischio di incendio: non lasciare
oggetti sulle superci di cottura.
Non utilizzare mai pulitori a vapore o ad alta pressione
per la pulizia dell’apparecchio.
Eliminare eventuali liquidi presenti sul coperchio
prima di aprirlo. Non chiudere il coperchio in vetro
(se presente) con i bruciatori gas o la piastra elettrica
ancora caldi.
L’apparecchio non è destinato a essere messo in
funzione per mezzo di un temporizzatore esterno
oppure di un sistema di comando a distanza
separato.
ATTENZIONE: l’uso di protezioni del piano
inappropriate può causare incidenti.
Never use steam cleaners or pressure cleaners on
the appliance.
Remove any liquid from the lid before opening it. Do
not close the glass cover (if present) when the gas
burners or electric hotplates are still hot.
The appliance is not intended to be operated by
means of an external timer or separate remote
control system.
CAUTION: the use of inappropriate hob guards can
cause accidents.
2
Avertissements
ATTENTION : Cet appareil ainsi que ses parties
accessibles deviennent très chauds pendant leur
fonctionnement. Il faut faire attention à ne pas toucher
les éléments chauffants. Ne pas faire approcher les
enfants de moins de 8 ans à moins qu’ils ne soient
sous surveillance constante. Le présent appareil peut
être utilisé par des enfants de plus de 8 ans et par
des personnes présentant des capacités physiques,
sensorielles ou mentales réduites ou n’ayant pas
l’expérience ou les connaissances indispensables,
à condition qu’ils soient sous bonne surveillance ou
qu’ils aient reçu les instructions nécessaires pour une
utilisation de l’appareil en toute sécurité et à condition
qu’ils se rendent compte des dangers encourus. Les
enfants ne doivent pas jouer avec l’appareil. Les
opérations de nettoyage et d’entretien ne doivent
pas être effectuées par des enfants non surveillés.
ATTENTION : Laisser un récipient de cuisson avec
de l’huile ou de la graisse sur un foyer est dangereux
et risque d’entraîner un incendie. Il ne faut JAMAIS
essayer d’éteindre une flamme ou un incendie
avec de l’eau ! Il faut éteindre l’appareil et couvrir la
amme avec un couvercle, par exemple, ou avec
une couverture anti-feu.
ATTENTION : Risque d’incendie : ne pas laisser
d’objets sur les surfaces de cuisson.
Ne jamais nettoyer l’appareil avec des nettoyeurs
vapeur ou haute pression.
Essuyer tout liquide pouvant se trouver sur le
couvercle avant de l’ouvrir. Ne pas abaisser le
couvercle en verre (s’il y en a un) tant que les brûleurs
gaz ou la plaque électrique sont chauds.
Cet appareil ne peut pas être allumé au moyen
d’un temporisateur extérieur ou d’un système de
commande à distance séparé.
ATTENTION : l’utilisation de protections de table
inappropriées peut causer des incendies.
3
Assistenza
Comunicare:
• il tipo di anomalia
• il modello della macchina (Mod.)
• il numero di serie (S/N)
Queste ultime informazioni si trovano sulla targhetta caratteristiche posta
sull’apparecchio.
Assistance
Communicating:
• appliance model (Mod.)
• serial number (S/N)
This information is found on the data plate located on the appliance and/or
on the packaging.
Non ricorrete mai a tecnici non autorizzati e rifiutate sempre
l’installazione di pezzi di ricambio non originali.
Assistenza Attiva 7 giorni su 7
Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero
Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro
Assistenza Tecnica più vicino al luogo da cui si chiama.
È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata
una richiesta.
Estensione di garanzia Airbag
Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel
tempo i contenuti della garanzia standard: con una modica cifra protegge
il cliente da ogni imprevisto riguardante l’assistenza e la manutenzione
dell’elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente
che aderisce al programma Airbag avrà diritto gratuitamente a:
Assistance
Indiquez-lui :
• le modèle de votre appareil (Mod.)
• son numéro de série (S/N)
Ces informations gurent sur la plaquette signalétique apposée sur votre
appareil et/ou sur son emballage.
• l’intervento entro 48 ore dalla chiamata;
• il contributo per spese di trasferta del Tecnico (diritto di chiamata);
• la manodopera;
• le parti di ricambio originali;
• il trasporto dell’elettrodomestico non riparabile in loco.
Inoltre, qualora l’elettrodomestico non sia riparabile la garanzia prevede
la sostituzione a prezzo agevolato in funzione dell’anzianità del prodotto.
* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven.
dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di
Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle
13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono sso.
Per chi chiama da radiomobile le tariffe sono legate al piano tariffario
dell’operatore telefonico utilizzato.
Le suddette tariffe potrebbero essere soggette a variazione da parte
dell’operatore telefonico; per maggiori informazioni consultare il sito www.
aristonchannel.com.
4
4
1
2
Descrizione dell’apparecchio
Vista d’insieme
1 Griglie di appoggio per RECIPIENTI DI COTTURA
2 BRUCIATORI GAS
3 Manopole di comando dei BRUCIATORI GAS
4 DISPOSITIVO DI SICUREZZA
5 Candela di accensione dei BRUCIATORI GAS
• BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello
più adatto al diametro del recipiente da utilizzare.
• Manopole di comando dei BRUCIATORI GAS per la regolazione della
amma o della potenza.
• Candela di accensione dei BRUCIATORI GAS permette l’accensione
automatica del bruciatore prescelto.
• DISPOSITIVO DI SICUREZZA in caso di spegnimento accidentale della
amma, interrompe l’uscita del gas.
Description of the appliance
Description de l’appareil
Vue d’ensemble
1 Grilles support de CASSEROLES
2 BRÛLEURS À GAZ
3 Manettes de commande des BRÛLEURS GAZ
4 DISPOSITIF DE SÉCURITÉ
5 Bougie d’allumage des BRÛLEURS GAZ
• BRÛLEURS GAZ ils ont plusieurs dimensions et puissances. Choisissez
celui qui correspond le mieux au diamètre de votre casserole.
• Manettes de commande des BRÛLEURS GAZ pour le réglage de la
amme ou de la puissance.
• La bougie d’allumage des BRÛLEURS GAZ permet l’allumage
automatique du brûleur sélectionné.
• DISPOSITIF DE SÉCURITÉ en cas d’extinction accidentelle de la amme,
coupez immédiatement l’arrivée du gaz.
Overall view
1 Support Grid for COOKWARE
2 GAS BURNERS
3 Control Knobs for GAS BURNERS
4 SAFETY DEVICES
5 Ignition for GAS BURNERS
• GAS BURNERS differ in size and power. Use the diameter of the cookware
to choose the most appropriate burner to cook with.
• Control Knobs for GAS BURNERS adjust the power or the size of the
ame.
• GAS BURNER IGNITION enables a specic burner to be lit automatically.
• SAFETY DEVICE stops the gas flow if the flame is accidentally
extinguished.
3
3
5
5
Installazione
555
mm
475
mm
55
mm
IT
! È importante conservare questo libretto per poterlo consultare in ogni
momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti
insieme all’apparecchio per informare il nuovo proprietario sul funzionamento
e sui relativi avvertimenti.
verso l’esterno così da permettere l’evacuazione dal basso delle eventuali
fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente
pieni, non debbono essere installati o depositati in locali o vani a livello
più basso del suolo (cantinati, ecc.). É opportuno tenere nel locale solo
il bidone in utilizzo, collocato in modo da non essere soggetto all’azione
diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a
temperature superiori ai 50°C.
! Leggere attentamente le istruzioni: ci sono importanti informazioni
sull’installazione, sull’uso e sulla sicurezza.
Posizionamento
! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le
norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L’installazione va effettuata secondo queste istruzioni e da personale
professionalmente qualicato. Una errata installazione può causare danni a
persone, animali o cose.
! Questo apparecchio può essere installato e funzionare solo in locali
permanentemente ventilati secondo le prescrizioni delle Norme UNI-CIG
7129 e 7131 e successivi aggiornamenti. Debbono essere osservati i seguenti
requisiti:
• Il locale deve prevedere un sistema di scarico all’esterno dei fumi della
combustione, realizzato tramite una cappa o tramite un elettroventilatore
che entri automaticamente in funzione ogni volta che si accende
l’apparecchio.
In camino o in canna fumaria ramificata
(riservata agli apparecchi di cottura)
• Il locale deve prevedere un sistema che consenta l’afusso dell’aria
necessaria alla regolare combustione. La portata di aria necessaria
alla combustione non deve essere inferiore a 2 m
installata.
Direttamente
all’esterno
3
/h per kW di potenza
Incasso
I piani a gas e misti sono predisposti con grado di protezione contro i
riscaldamenti eccessivi di tipo X, è pertanto possibile l’installazione a anco
di mobili la cui altezza non superi quella del piano di lavoro. Per una corretta
installazione del piano di cottura vanno osservate le seguenti precauzioni:
• I mobili situati a anco, la cui altezza superi quella del piano di lavoro,
debbono essere situati ad almeno 600 mm dal bordo del piano stesso.
• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti
istruzioni delle cappe stesse, comunque ad una distanza minima di 650
mm.
• Posizionare i pensili adiacenti alla cappa ad un’altezza minima dal top di
420 mm (vedi gura).
Allorchè il piano di cottura venga installato
sotto un pensile, quest’ultimo dovrà mantenere
600mm min.
650mm min.
una distanza minima dal top pari a 700 mm
(vedi gura).
420mm min.
Prima dell’installazione, togliere le griglie e i bruciatori del piano cottura e
capovolgerlo, facendo attenzione a non danneggiare le termocoppie e le
candele.
Applicare le guarnizioni in dotazione con
l’apparecchio sui bordi esterni del piano
cottura, per impedire il passaggio d’aria,
umidità ed acqua (vedi gura).
Per una corretta applicazione assicurarsi
che le superci da sigillare siano pulite,
asciutte ed esenti da grassi/oli.
Il sistema può essere realizzato prelevando
direttamente l’aria dall’esterno dell’edicio
tramite un condotto di almeno 100 cm
2
di
sezione utile e tale che non possa essere
A
Esempi di aperture di
ventilazione
per l’aria comburente
Locale
adiacente
Locale
da ventilare
accidentalmente ostruito.
Ovvero, in maniera indiretta da locali adiacenti,
dotati di un condotto di ventilazione con
l’esterno come sopra descritto, e che non
siano parti comuni dell’immobile, o ambienti
con pericolo di incendio, o camere da letto.
Maggiorazione della fessura
fra porta e pavimento
• I gas di petrolio liquefatti, più pesanti dell’aria, ristagnano verso il basso.
Quindi i locali contenenti bidoni di GPL debbono prevedere delle aperture
6
• Il vano del mobile dovrà avere le dimensioni indicate nella gura.
Sono previsti dei ganci di ssaggio che consentono di ssare il piano
su top da 20 a 40 mm. di spessore. Per un buon ssaggio del piano è
consigliabile usare tutti i ganci a disposizione.
Schema di ssaggio dei ganci
Posizione gancio per top H=20mm Posizione gancio per top H=30mm
Avanti
Posizione gancio per top H=40mm Dietro
! Usare i ganci contenuti nella “confezione accessori”
• Nel caso in cui il piano non sia installato su di un forno incasso, è
necessario inserire un pannello di legno come isolamento. Esso dovrà
essere posizionato ad una distanza minima di 20 mm. dalla parte inferiore
del piano stesso.
Allacciamento del cavo di alimentazione alla rete
Montare sul cavo una spina normalizzata per il carico indicato nella targhetta
caratteristiche.
In caso di collegamento diretto alla rete è necessario interporre tra
l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i
contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il
lo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione
deve essere posizionato in modo tale che in nessun punto superi di 50°C la
temperatura ambiente.
! L’installatore è responsabile del corretto collegamento elettrico e
dell’osservanza delle norme di sicurezza.
Prima di effettuare l’allacciamento accertarsi che:
• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della
macchina, indicato nella targhetta caratteristiche;
• la tensione di alimentazione sia compresa nei valori nella targhetta
caratteristiche;
• la presa sia compatibile con la spina dell’apparecchio. In caso contrario
sostituire la presa o la spina; non usare prolunghe e multiple.
! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono
essere facilmente raggiungibili.
IT
Aerazione
! Il cavo non deve subire piegature o compressioni.
Per garantire una buona aerazione è necessario eliminare la parete posteriore
del vano. È preferibile installare il forno in modo che appoggi su due listelli
in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x
! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici
autorizzati (vedi Assistenza).
560 mm (vedi gure).
! L’azienda declina ogni responsabilità qualora queste norme non vengano
rispettate.
45 mm.
560 mm.
Collegamento gas
Il collegamento dell’apparecchio alla tubazione o alla bombola del gas dovrà
essere effettuato come prescritto dalle Norme UNI-CIG 7129 e 7131 e
successivi aggiornamenti, solo dopo essersi accertati che esso è regolato per
il tipo di gas con cui sarà alimentato. In caso contrario eseguire le operazioni
indicate al paragrafo “Adattamento ai diversi tipi di gas”.
Nel caso di alimentazione con gas liquido, da bombola, utilizzare regolatori
Nel caso di installazione sopra un forno da incasso senza ventilazione forzata
di pressione conformi alle Norme UNI-EN 12864 e successivi aggiornamenti.
di raffreddamento, per consentire un’adeguata areazione all’interno del mobile
vanno garantite delle prese d’aria di ingresso e di uscita (vedi gure).
! Per un sicuro funzionamento, per un adeguato uso dell’energia e maggiore
durata dell’apparecchiatura, assicurarsi che la pressione di alimentazione
rispetti i valori indicati nella tabella 1 “Caratteristiche dei bruciatori ed ugelli”.
Allaccio con tubo rigido (rame o acciaio)
! L’allaccio all’impianto gas deve essere effettuato in modo da non provocare
sollecitazioni di alcun genere all’apparecchio.
Sulla rampa di alimentazione dell’apparecchio è presente un raccordo a “L”
orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti
necessario ruotare il raccordo sostituire tassativamente la guarnizione
Collegamento elettrico
I piani dotati di cavo di alimentazione tripolare, sono predisposti per
di tenuta (in dotazione con l’apparecchio). Il raccordo di entrata del gas
all’apparecchio è lettato 1/2 gas maschio cilindrico.
il funzionamento con corrente alternata alla tensione e frequenza di
alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore
del piano). Il conduttore di terra del cavo è contraddistinto dai colori gialloverde. Nel caso di installazione sopra un forno da incasso l’allaccio elettrico
del piano e quello del forno deve essere realizzato separatamente, sia per
ragioni di sicurezza elettrica che per facilitare l’eventuale estraibilità del forno.
Allaccio con tubo essibile in acciaio inossidabile a parete continua
con attacchi lettati
Il raccordo di entrata del gas all’apparecchio è lettato 1/2 gas maschio
cilindrico.
La messa in opera di tali tubi deve essere effettuata in modo che la loro
lunghezza, in condizioni di massima estensione, non sia maggiore di 2000
7
mm. Ad allacciamento avvenuto assicurarsi che il tubo metallico essibile non
IT
venga a contatto con parti mobili o schiacciato.
! Utilizzare esclusivamente tubi conformi alla Norma UNI-CIG 9891 e
guarnizioni di tenuta metalliche in alluminio conformi alla UNI 9001-2 o
guarnizioni in gomma conformi alla UNI EN 549.
Controllo Tenuta
! Ad installazione ultimata controllare la perfetta tenuta di tutti i raccordi
utilizzando una soluzione saponosa e mai una amma.
Adattamento ai diversi tipi di gas
Per adattare il piano ad un tipo di gas diverso da quello per il quale esso è
predisposto (indicato sulla etichetta ssata nella parte inferiore del piano o
sull’imballo), occorre sostituire gli ugelli dei bruciatori effettuando le seguenti
operazioni:
1. togliere le griglie del piano e slare i bruciatori dalle loro sedi.
2. svitare gli ugelli, servendosi di una chiave a tubo da 7mm. e sostituirli con
quelli adatti al nuovo tipo di gas (vedi tabella 1 “Caratteristiche dei bruciatori
ed ugelli”).
3. rimontare le parti eseguendo all’inverso le operazioni.
4. al termine dell’operazione, sostituite la vecchia etichetta taratura con quella
corrispondente al nuovo gas d’utilizzo, reperibile presso i Nostri Centri
Assistenza Tecnica.
• Regolazione aria primaria dei bruciatori
I bruciatori non necessitano di nessuna regolazione dell’aria primaria.
• Regolazione minimi
1. Portare il rubinetto sulla posizione di minimo;
2. Togliere la manopola ed agire sulla vite
di regolazione posta all’interno o di anco
all’astina del rubinetto no ad ottenere una
piccola amma regolare.
3. Vericare che ruotando rapidamente la manopola dalla posizione di
massimo a quella di minimo non si abbiano spegnimenti dei bruciatori.
4. Negli apparecchi provvisti del dispositivo di sicurezza (termocoppia), in
caso di mancato funzionamento del dispositivo con bruciatori al minimo
aumentare la portata dei minimi stessi agendo sulla vite di regolazione.
5. Effettuata la regolazione, ripristinate i sigilli posti sui by-pass con ceralacca
o materiali equivalenti.
! Nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo.
TARGHETTA CARATTERISTICHE
! Al termine dell’operazione sostituire la vecchia etichetta di taratura con
quella corrispondente al nuovo gas di utilizzo, reperibile presso i nostri Centri
Collegamenti
elettrici
Assistenza Tecnica.
! Qualora la pressione del gas utilizzato sia diversa (o variabile) da quella
prevista, è necessario installare, sulla tubazione d’ingresso un appropriato
regolatore di pressione (secondo EN 88-1 e EN 88-2 “regolatori per gas
canalizzati”).
vedi targhetta caratteristiche
Questa apparecchiatura è conforme alle
seguenti Direttive Comunitarie:
- 2006/95/CEE del 12/12/06 (Bassa
Tensione) e successive modificazioni
- 2004/108/CEE del 15/12/04
(Compatibilità Elettromagnetica) e
successive modificazioni
- 93/68/CEE del 22/07/93 e successive
modificazioni.
- 2009/142/CEE del 30/11/09 (Gas) e
successive modificazioni.
- 2012/19/CE e successive modificazioni.
8
Loading...
