Installazione
È importante conservare questo libretto per poterlo
consultare in ogni momento. In caso di vendita, di
cessione o di trasloco, assicurarsi che resti insieme
allapparecchio.
Leggere attentamente le istruzioni: ci sono importanti
informazioni sullinstallazione, sulluso e sulla sicurezza.
Linstallazione dellapparecchio va effettuata
secondo queste istruzioni da personale qualificato.
Qualsiasi intervento di regolazione o manutenzione
deve essere eseguito con la cucina disinserita
dallimpianto elettrico.

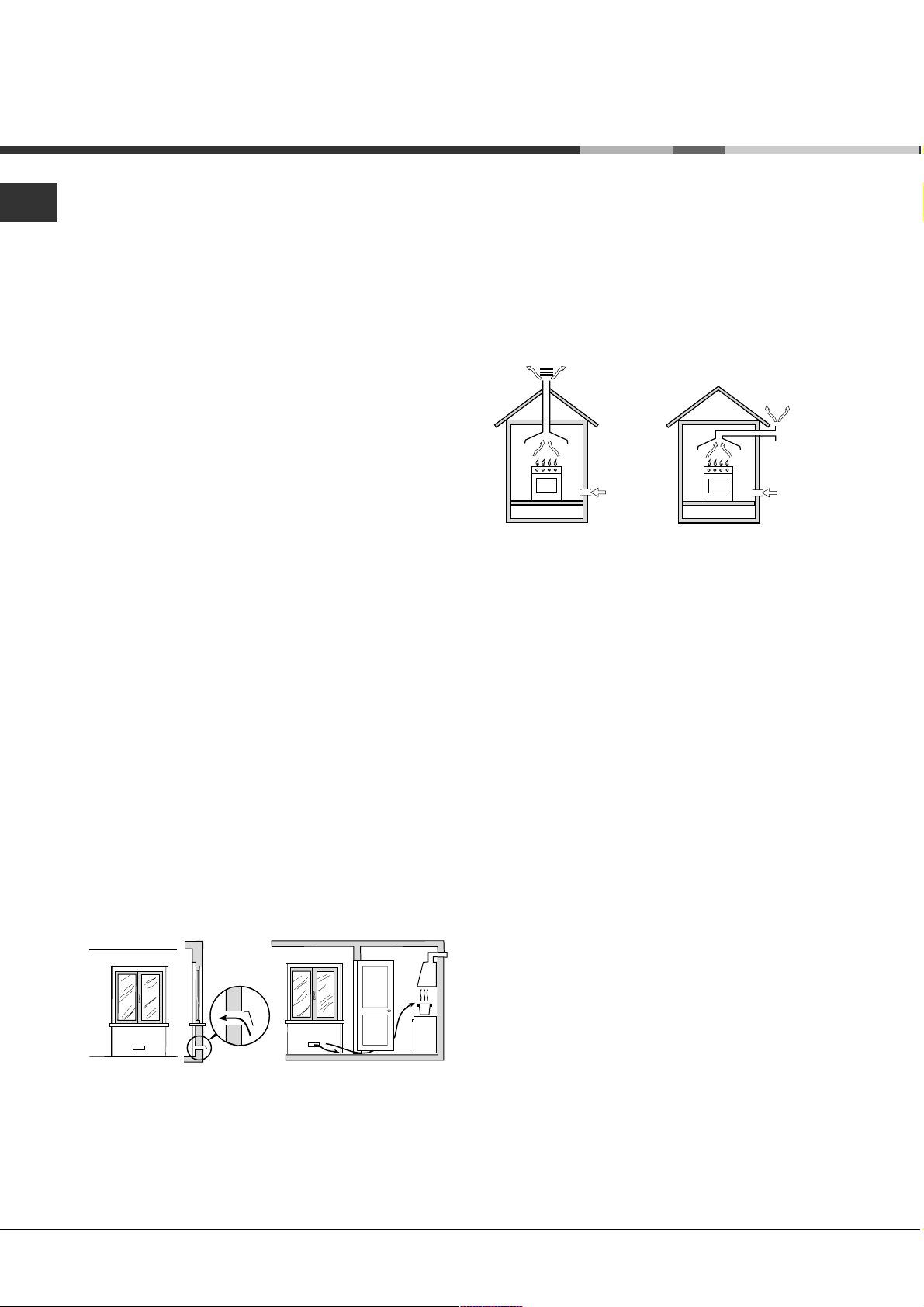

Ventilazione dei locali
Lapparecchio può essere installato solo in locali
permanentemente ventilati, secondo le norme UNICIG 7129 e 7131 e successivi aggiornamenti in vigore.
Nel locale in cui viene installato lapparecchio deve
poter affluire tanta aria quanta ne viene richiesta
dalla regolare combustione del gas (la portata di aria
non deve essere inferiore a 2 m
installata).
Le prese di immisione aria, protette da griglie, devono
avere un condotto di almeno 100 cm
ed essere collocate in modo da non poter essere
ostruite, neppure parzialmente (vedi figura A).
Tali prese devono essere maggiorate nella misura del
100% con un minimo di 200 cm
lavoro dellapparecchio sia privo del dispositivo di
sicurezza per assenza di fiamma e quando lafflusso
dellaria avviene in maniera indiretta da locali
adiacenti (vedi figura B) purché non siano parti
comuni dellimmobile, ambienti con pericolo di
incendio o camere da letto dotati di un condotto di
ventilazione con lesterno come descritto sopra.
A B
3
/h per kW di potenza
2
di sezione utile
2
qualora il piano di
Locale adiacente Locale da ventilare
Scarico dei fumi della combustione
Lo scarico dei fumi della combustione deve essere
assicurato tramite una cappa collegata a un camino a
tiraggio naturale di sicura efficienza, oppure mediante
un elettroventilatore che entri automaticamente in
funzione ogni volta che si accende lapparecchio
(vedi figure).
Scarico direttamente Scarico tramite camino o
allesterno canna fumaria ramificata
(riservata agli apparecchi
di cottura)
I gas di petrolio liquefatti, più pesanti dellaria,
ristagnano in basso, perciò i locali contenenti bidoni
di GPL devono prevedere aperture verso lesterno per
levacuazione dal basso di eventuali fughe di gas.
I bidoni di GPL, vuoti o parzialmente pieni, non
devono essere installati o depositati in locali o vani a
livello più basso del suolo (cantinati, ecc.). Tenere
nel locale solo il bidone in utilizzo, lontano da sorgenti
di calore (forni, camini, stufe) capaci di portarlo
a temperature superiori ai 50°C.
Posizionamento e livellamento
È possibile installare lapparecchio di fianco a mobili
che non superino in altezza il piano di lavoro.
Assicurarsi che la parete a contatto con il retro
dellapparecchio sia di materiale non infiammabile e
resistente al calore (T 90°C).
A
Apertura di ventilazione Maggiorazione della
per laria comburente fessura fra porta e
pavimento
Dopo un uso prolungato dellapparecchio, è
consigliabile aprire una finestra o aumentare la
velocità di eventuali ventilatori.
2
Per una corretta installazione:
porre lapparecchio in cucina, in sala da pranzo o
in un monolocale (non in bagno);
se il piano della cucina è più alto di quello dei
mobili, essi devono essere posti ad almeno 600 mm
mm.
420
Min.
HOOD
Min. mm.
600
420
Min. mm.
min. 650 mm. with hood
dallapparecchio;
se la cucina viene
installata sotto un pensile,
esso dovrà mantenere
una distanza minima dal
piano di 420 mm.
700 mm. without hood
Tale distanza deve
min.
essere di 700 mm se i
pensili sono infiammabili
(vedi figura);
targhetta caratteristiche;
la tensione di alimentazione sia compresa nei
valori nella targhetta caratteristiche;
la presa sia compatibile con la spina
dellapparecchio. In caso contrario sostituire la
presa o la spina; non usare prolunghe e multiple.
Ad apparecchio installato, il cavo elettrico e la presa
della corrente devono essere facilmente raggiungibili.
Il cavo non deve subire piegature o compressioni.
IT
non posizionare tende dietro la cucina o a meno di
200 mm dai suoi lati;
eventuali cappe devono essere installate secondo
le indicazioni del relativo libretto di istruzione.
Livellamento
Se è necessario livellare
lapparecchio, avvitare i piedini
di regolazione forniti in
dotazione nelle apposite sedi
poste negli angoli alla base
della cucina (vedi figura).
Le gambe* si montano a
incastro sotto la base della
cucina.
Collegamento elettrico
Montare sul cavo una spina normalizzata per il carico
indicato nella targhetta caratteristiche posta
sullapparecchio (vedi tabella Dati tecnici).
In caso di collegamento diretto alla rete è necessario
interporre tra lapparecchio e la rete un interruttore
onnipolare con apertura minima fra i contatti di 3 mm,
dimensionato al carico e rispondente alle norme
nazionali in vigore (il filo di terra non deve essere
interrotto dallinterruttore). Il cavo di alimentazione
deve essere posizionato in modo tale che in nessun
punto superi di 50°C la temperatura ambiente.
Il cavo deve essere controllato periodicamente e
sostituito solo da tecnici autorizzati.
Lazienda declina ogni responsabilità qualora
queste norme non vengano rispettate.
Collegamento gas
Il collegamento alla rete del gas o alla bombola del
gas può essere effettuato con un tubo flessibile in
gomma o in acciaio, secondo le norme UNI-CIG 7129
e 7131 e successivi aggiornamenti in vigore e dopo
essersi accertati che lapparecchio sia regolato per il
tipo di gas con cui sarà alimentato (vedi etichetta di
taratura sul coperchio: in caso contrario vedi sotto).
Nel caso di alimentazione con gas liquido da
bombola, utilizzare regolatori di pressione conformi
alle norme UNI EN 12864 e successivi aggiornamenti in
vigore. Per facilitare lallacciamento, lalimentazione
del gas è orientabile lateralmente*: invertire il
portagomma per il collegamento con il tappo di
chiusura e sostituire la guarnizione di tenuta fornita
in dotazione.
Per un sicuro funzionamento, per un adeguato uso
dellenergia e per una maggiore durata
dellapparecchio, assicurarsi che la pressione di
alimentazione rispetti i valori indicati nella tabella
Caratteristiche bruciatori e ugelli (vedi sotto).
Allacciamento gas con tubo flessibile in gomma
Verificare che il tubo risponda alle norme UNI-CIG
7140 in vigore. Il diametro interno del tubo deve
essere: 8 mm per alimentazione con gas liquido; 13
mm per alimentazione con gas metano.
Prima di effettuare lallacciamento accertarsi che:
la presa abbia la messa a terra e sia a norma di legge;
la presa sia in grado di sopportare il carico
massimo di potenza della macchina, indicato della
Effettuato lallacciamento assicurarsi che il tubo:
non sia in nessun punto a contatto con parti che
raggiungono temperature superiori a 50°C;
non sia soggetto ad alcuno sforzo di trazione e di
3
IT
torsione e non presenti pieghe o strozzature;
non venga a contatto con corpi taglienti, spigoli
vivi, parti mobili e non sia schiacciato;
sia facilmente ispezionabile lungo tutto il percorso
per poter controllare il suo stato di conservazione;
abbia una lunghezza inferiore a 1500 mm;
sia ben calzato alle sue due estremità, dove va
fissato con fascette di serraggio conformi alle
norme UNI-CIG 7141 in vigore.
Se una o più di queste condizioni non può essere
rispettata o se la cucina viene installata secondo le
condizioni della classe 2 - sottoclasse 1 (apparecchio
incassato tra due mobili), bisogna ricorrere al tubo
flessibile in acciaio (vedi sotto).
Allacciamento gas con tubo flessibile in acciaio
inossidabile a parete continua con attacchi filettati
Verificare che il tubo sia conforme alle norme UNICIG 9891 e le guarnizioni di tenuta metalliche in
alluminio conformi alla UNI 9001-2 o guarnizioni in
gomma conformi alla UNI EN 549.
Per mettere in opera il tubo eliminare il portagomma
presente sullapparecchio (il raccordo di entrata del
gas allapparecchio è filettato 1/2 gas maschio
cilindrico).
Effettuare lallacciamento in modo che la lunghezza
della tubatura non superi i 2 metri di estensione
massima, e assicurarsi che il tubo non venga a
contatto con parti mobili e non sia schiacciato.
Adattamento a diversi tipi di gas
È possibile adattare lapparecchio a un tipo di gas
diverso da quello per il quale è predisposto (indicato
sulletichetta di taratura sul coperchio).
Adattamento del piano cottura
Sostituzione degli ugelli dei bruciatori del piano:
1. togliere le griglie e sfilare i bruciatori dalle loro
sedi;
2. svitare gli ugelli, servendosi
di una chiave a tubo da 7 mm
(vedi figura), e sostituirli con
quelli adatti al nuovo tipo di gas
(vedi tabella Caratteristiche
bruciatori e ugelli);
3. rimettere in posizione tutti i
componenti seguendo le operazioni inverse rispetto
alla sequenza di cui sopra.
Regolazione del minimo dei bruciatori del piano:
1. portare il rubinetto sulla posizione di minimo;
2. togliere la manopola e agire sulla vite di
regolazione posta allinterno o di fianco allastina del
rubinetto fino a ottenere una piccola fiamma regolare.
Nel caso dei gas liquidi, la vite di regolazione dovrà
essere avvitata a fondo;
Controllo tenuta
A installazione ultimata, controllare la perfetta tenuta
di tutti i raccordi utilizzando una soluzione saponosa
e mai una fiamma.
3.
verificare che, ruotando rapidamente il rubinetto dalla
posizione di massimo a quella di minimo, non si
abbiano spegnimenti del bruciatore.
I bruciatori del piano non necessitano di regolazione
dellaria primaria.
Dopo la regolazione con un gas diverso da quello di
collaudo, sostituire la vecchia etichetta di taratura con
quella corrispondente al nuovo gas, reperibile presso i
Centri Assistenza Tecnica Autorizzata.
Qualora la pressione del gas sia diversa (o variabile)
da quella prevista, è necessario installare sulla
tubazione dingresso un regolatore di pressione,
secondo le norme EN 88-1 e EN88-2 in vigore per i
regolatori per gas canalizzati.
4
Tabella caratteristiche bruciatori e ugelli
Tabella 1 Gas Liquido Gas Naturale
Bruciatore
Diametro
(mm)
Tripla Corona
(TC)
Rapido
(Grande) (R)
Semi Rapido
(Medio) (S)
Ausiliario
(Piccolo) (A)
130 3.25 1.50 63 91 236 232 133 309
100 3.00 0.70 41 86 218 214 116 286
75 1.90 0.40 30 70 138 136 106 181
55 1.00 0.40 30 50 73 71 79 95
Pressioni di
alimentazione
*A 15°C 1013 mbar-gas secco
** Propano P.C.S. = 50,37 MJ/Kg
*** Butano P.C.S. = 49,47 MJ/Kg
Naturale P.C.S. = 37,78 MJ/m³
Potenza termica
kW (p.c.s.*)
By Pass
1/100
ugello
1/100
portata*
g/h
Nominale Ridotto (mm) (mm) *** ** (mm)
Nominale (mbar)
Minima (mbar)
Massima (mbar)
28-30
20
35
37
25
45
ugello
1/100
20
17
25
IT
portata*
l/h
S
R
A
TC
CX65SEA I /HA
CX65SEA X I /HA
TABELLA CARATTERISTICHE
Dimensioni
Forno HxLxP
Volume lt. 56
Dimensioni u tili
del cassetto
scaldavivande
Bruciatori
Tensione e
frequenza
d'alimentazione
ENERGY LABEL
32x43,5x40 cm
larghezza cm 42
profondità cm 44
altezza cm 8,5
adattabili a tutti i tipi di gas indicati
nella targhetta caratteristiche
vedi targhetta caratteristiche
Direttiva 2002/40/CE sulletichetta
dei forni elettrici.
Norma EN 50304
Consumo energia dichiarazione
Classe convezione Forzata funzione di
riscaldamento: Gratin.
Direttive Comunitarie: 73/23/CEE
del 19/02/73 (Bassa Tensione) e
successive modificazioni 89/336/CEE del 03/05/89
(Compatibilità Elettromagnetica) e
successive modificazioni 90/369/CEE del 29/06/90 (Gas) e
successive modificazioni 93/68/CEE del 22/07/93 e
successive modificazioni 2002/96/EC.
5
Descrizione
dellapparecchio
IT
Vista dinsieme
Bruciatore a gas
Griglia del piano di lavoro
Pannello di controllo
Ripiano GRIGLIA
Ripiano LECCARDA
Piedino di regolazione
Pannello di controllo
Coperchio in vetro
Piano di contenimento
per eventuali trabocchi
GUIDE
di scorrimento dei ripiani
posizione 5
posizione 4
posizione 3
posizione 2
posizione 1
Piedino di regolazione
*
Display
TERMOSTATO
Manopola
PROGRAMMI
Icona del ripiano
di cottura consigliato
Manopola
Tasto
LUCE
Manopola
IMPOSTAZIONE TEMPI
Indicatore del
Preriscaldamento
Icona
CONTAMINUTI
DISPLAY
Manopole BRUCIATORI
del piano cottura
Tasto
IMPOSTAZIONE TEMPI
Icone PROGRAMMI
AUTOMATICI
Digit numerici TEMPERATURA
e TEMPI
Icona
OROLOGIO
Icona
FINE COTTURA
Icona
DURATA
Presente solo su alcuni modelli.
*
6
Avvio e utilizzo
Uso del piano cottura
Accensione dei bruciatori
In corrispondenza di ogni manopola BRUCIATORE è
indicato con un cerchietto pieno il bruciatore
associato.
Per accendere un bruciatore del piano cottura:
1. avvicinare al bruciatore una fiamma o un
accendigas;
2. premere e contemporaneamente ruotare in senso
antiorario la manopola BRUCIATORE sul simbolo di
fiamma massima -.
3. regolare la potenza della fiamma desiderata,
ruotando in senso antiorario la manopola
BRUCIATORE: sul minimo +, sul massimo - o su una
posizione intermedia.
Se lapparecchio è dotato di
accensione elettronica* (vedi
figura) è sufficiente premere e
contemporaneamente ruotare
in senso antiorario la manopola
BRUCIATORE sul simbolo di
fiamma massima, fino ad
accensione avvenuta. Può
accadere che il bruciatore si spenga al momento del
rilascio della manopola. In questo caso, ripetere
loperazione tenendo premuta la manopola più a lungo.
In caso di estinzione accidentale delle fiamme,
spegnere il bruciatore e aspettare almeno 1 minuto
prima di ritentare laccensione.
Se lapparecchio è dotato di dispositivo di sicurezza*
per assenza di fiamma, tenere premuta la manopola
BRUCIATORE circa 2-3 secondi per mantenere
accesa la fiamma e per attivare il dispositivo.
Per spegnere il bruciatore ruotare la manopola fino
allarresto .
Consigli pratici per luso dei bruciatori
Per un miglior rendimento dei bruciatori e un consumo
minimo di gas occorre usare recipienti a fondo piatto,
provvisti di coperchio e proporzionati al bruciatore:
Bruciatore ø Diametro Recipienti (cm)
Rapido (R) 24 - 26
Semi Rapido (S) 16 - 20
Ausiliario (A) 10 - 14
Tripla Corona (TC) 24 - 26
Per identificare il tipo di bruciatore fate riferimento ai
disegni presenti nel paragrafo "Caratteristiche dei
bruciatori ed ugelli".
Sui modelli dotati di griglietta di riduzione,
questultima dovrà essere utilizzata solo per il
bruciatore ausiliario, quando si utilizzano dei recipienti
di diametro inferiore a 12 cm.
Impostare lorologio
Si può impostare sia quando il forno è spento che
quando è acceso, ma non si è programmata la fine di
una cottura.
1. Premere più volte il tasto
lampeggiano licona
sul DISPLAY;
2. ruotare la manopola IMPOSTAZIONE TEMPI verso il
+ e - per regolare lora;
3. premere di nuovo il tasto
lampeggiano gli altri due digit numerici sul DISPLAY;
4. ruotare la manopola IMPOSTAZIONE TEMPI verso il
+ e - per regolare i minuti;
5. premere nuovamente il tasto
finchè non
e i primi due digit numerici
finchè non
per confermare.
Impostare il contaminuti
Questa funzione non interrompe la cottura e
prescinde dallutilizzo del forno; permette solo di
azionare il segnale acustico allo scadere dei minuti
impostati.
1. Premere più volte il tasto
lampeggiano licona
DISPLAY;
2. ruotare la manopola IMPOSTAZIONE TEMPI verso il
+ e - per regolare i minuti;
3. premere nuovamente il tasto
Seguirà la visualizzazione del conto alla rovescia al
termine del quale si azionerà il segnale acustico.
e i tre digit numerici sul
finchè non
per confermare.
Uso del forno
Prima dell'uso, togliere tassativamente le pellicole
in plastica poste ai lati dell'apparecchio
Alla prima accensione fare funzionare il forno a
vuoto per almeno unora con il termostato al
massimo e a porta chiusa. Poi spegnere, aprire la
porta del forno e aerare il locale. Lodore che si
avverte è dovuto allevaporazione delle sostanze
usate per proteggere il forno.
Presente solo su alcuni modelli.
*
IT
7
IT
1. Selezionare il programma di cottura desiderato
ruotando la manopola PROGRAMMI.
2. Il forno entra nella fase di preriscaldamento,
lindicatore del preriscaldamento si illumina.
È possibile modificare la temperatura ruotando la
manopola TERMOSTATO.
3. Quando si spegne lindicatore del
preriscaldamento
acustico il preriscaldamento è completo: introdurre gli
alimenti.
e si avverte un segnale
invece, non vengono ripristinate al ritorno della
corrente e devono essere riprogrammate.
! Nel programma BARBECUE non è previsto il
preriscaldamento.
! Non appoggiare mai oggetti sul fondo del forno
perché si rischiano danni allo smalto.
! Porre sempre i recipienti di cottura sulla griglia in
dotazione.
4. Il DISPLAY visualizza licona
livello sul quale posizionare la teglia.
5. Durante la cottura è sempre possibile:
- modificare il programma di cottura agendo sulla
manopola PROGRAMMI;
- modificare la temperatura agendo sulla manopola
TERMOSTATO;
- pianificare la durata e lora di fine della cottura
(vedi programmi di cottura);
- interrompere la cottura riportando la manopola
PROGRAMMI in posizione 0.
6. Trascorse due ore il forno si spegne
automaticamente: tale tempo è preimpostato per
motivi di sicurezza in tutti i programmi di cottura.
È possibile modificare la durata della cottura
(vedi programmi di cottura).
7. In caso di black-out, se la temperatura del forno
non si è abbassata troppo, lapparecchio è dotato di
un sistema che riattiva il programma dal punto in cui è
stato interrotto. Le pianificazioni in attesa di avvio,
che consiglia il
Ventilazione di raffreddamento
Per ottenere una riduzione delle temperature esterne, una
ventola di raffreddamento genera un getto daria che esce
tra il pannello di controllo e la porta del forno.
A fine cottura la ventola rimane attiva finché il forno non è
sufficientemente freddo.
Luce del forno
A forno spento la lampadina può essere accesa in
qualunque momento premendo il tasto
&.
8
Programmi di cottura manuali
Tutti i programmi hanno una temperatura di cottura
preimpostata. Essa può essere regolata manualmente,
impostandola a piacere tra 40°C e 250°C.
Nel programma BARBECUE il valore preimpostato è
un livello di potenza espresso in %. Anchesso può
essere regolato manualmente.
Programma MULTILIVELLO
Si attivano tutti gli elementi riscaldanti ed entra in funzione la
ventola. Poiché il calore è costante in tutto il forno, laria
cuoce e rosola il cibo in modo uniforme. È possibile
utilizzare fino a un massimo di due ripiani
contemporaneamente.
Programma BARBECUE
Si attiva lelemento riscaldante superiore. Ruotando la
manopola TERMOSTATO, il DISPLAY indicherà i livelli
di potenza impostabili, che vanno da 5% fino a 100%.
La temperatura elevata e diretta del grill è consigliata per gli
alimenti che necessitano di unalta temperatura superficiale.
Effettuare le cotture con la porta del forno chiusa.
Programmi d i cottura automatici
La temperatura e la durata di cottura sono
prestabilite e non possono essere modificate tramite il
sistema C.O.P.® (Cottura Ottimale Programmata)
che garantisce automaticamente un risultato perfetto.
La cottura si interrompe automaticamente e il forno
avvisa quando la pietanza è cotta. La cottura può
essere effettuata infornando a freddo o a caldo; per il
posizionamento della teglia si consiglia di far
riferimento al livello indicato dallicona
Al raggiungimento della fase di cottura il forno emette un
segnale acustico.
Non aprite la porta forno per evitare di falsare i tempi e le
temperature di esecuzione delle cotture.
Programma CARNE
Utilizzare questa funzione per cuocere carni di vitello,
maiale, agnello. Infornare a forno freddo. E comunque
possibile infornare anche a forno caldo.
.
IT
Programma GRATIN
Si attiva lelemento riscaldante superiore e durante
una parte del ciclo anche lelemento riscaldante
circolare, entrano in funzione la ventola. Unisce
allirradiazione termica unidirezionale la circolazione
forzata dellaria allinterno del forno.
Ciò impedisce la bruciatura superficiale degli alimenti
aumentando il potere di penetrazione del calore.
Effettuare le cotture con la porta del forno chiusa.
Programmi BASSA TEMPERATURA
Questo tipo di cottura consente di lievitare,
scongelare, di preparare lo yogurth, riscaldare più o
meno rapidamente, cuocere lentamente a bassa
temperatura. Le temperature selezionabili sono: 40,
65, 90 °C.
Programma PIZZA
Utilizzare questa funzione per realizzare della pizza. Fare
riferimento al capitolo seguente per la ricetta e dettagli.
Programma PANE
Utilizzare questa funzione per realizzare del pane. Fare
riferimento al capitolo seguente per la ricetta e dettagli.
Programma DOLCI
Questa funzione è ideale per la cottura di dolci sia a
base di lievito naturale, sia a base di lievito chimico e
senza lievito.Infornare a forno freddo. E comunque
possibile infornare anche a forno caldo.
Programma PIZZA
Per ottenere i migliori risultati vi consigliamo di seguire
attentamente le indicazioni sotto riportate:
rispettare la ricetta;
il peso dellimpasto deve essere da 500g a 700g.
imburrare leggermente la leccarda.
9
IT
Ricetta per la PIZZA :
1 Leccarda, Ripiano basso, a Forno Freddo o Caldo
Ricetta per 3 pizze di circa 550g : 1000g Farina, 500g
Acqua, 20g Sale, 20g Zucchero, 10cl Olio di Oliva, 20g
lievito fresco (oppure 2 bustini in polvere)
Lievitazione nell ambiente : 1 ora.
Infornare a forno freddo o caldo
Lanciare la cottura
Programma PANE
Per ottenere i migliori risultati vi consigliamo di seguire
attentamente le indicazioni sotto riportate:
rispettare la ricetta;
il peso massimo per leccarda;
non dimenticare di mettere 1dl di acqua fredda sulla
leccarda alla posizione 5;
la lievitazione del impasto va fatto a temperatura
ambiante per 1 ora o 1 ora e mezzo, in funzione della
temperatura della stanza, e in pratica, fino al raddoppio
del impasto.
Ricetta per il PANE :
1 Leccarda di 1000g Max, Ripiano basso
2 Leccarde di 1000g Max, Ripiani basso e medio
Ricetta per 1000g dimpasto : 600g Farina, 360g Acqua,
11g Sale, 25g lievito fresco (oppure 2 bustini in polvere)
Processo:
Mescolare la farina ed il sale in un grande recipiente.
Diluire il lievito nellacqua leggermente tiepida (circa 35
gradi).
Aprite la farina a fontana.
Versare il miscuglio di acqua e lievito
Lavorare fino ad ottenimento di un impasto omogeneo e
poco colloso, stirandolo col palmo della mano e
ripiegandolo su se stesso per 10 minuti.
Formare una palla, mettere limpasto in
uninsalatiera e ricoprirla con pellicola trasparente
per evitare che la superficie dellimpasto si
secchi. Mettere linsalatiera nel forno alla funzione
manuale BASSA TEMPERATURA a 40°C e
lasciar lievitare per circa 1 ora (il volume
dellimpasto deve raddoppiare)
Dividere la palla per ottenere i diversi pani.
Disporli sulla leccarda su una carta forno.
Cospargere i pani di farina.
Fare dei tagli sui pani.
Mettere 1dl di acqua distillata fredda sul fondo del forno.
Per la pulizia, si consiglia lutilizzo di acqua e aceto.
Infornare a forno freddo.
PIZZA
Programmare la cottura
La programmazione è possibile solo dopo aver
selezionato un programma di cottura.
Programmare la durata di cottura
1. Premere più volte il tasto
lampeggiano licona
DISPLAY;
2. ruotare la manopola IMPOSTAZIONE TEMPI verso il
+ e - per regolare il tempo desiderato;
3. premere nuovamente il tasto
4. a tempo scaduto, sul DISPLAY compare la scritta
END, il forno termina la cottura e viene emesso un
segnale acustico.
Esempio: sono le 9:00 e viene programmata una
durata di 1 ora e 15 minuti. Il programma si arresta
automaticamente alle 10:15.
Programmare la fine di una cottura
La programmazione della fine di una cottura è
possibile solo dopo aver impostato una durata di
cottura.
1. Seguire la procedura da 1 a 3 descritta per la
durata;
2. poi premere il tasto
licona
3. ruotare la manopola IMPOSTAZIONE TEMPI verso il
+ e - per regolare lora;
4. premere di nuovo il tasto
lampeggiano gli altri due digit numerici sul DISPLAY;
5. ruotare la manopola IMPOSTAZIONE TEMPI verso il
+ e - per regolare i minuti;
6. premere nuovamente il tasto
7. a tempo scaduto, sul DISPLAY compare la scritta
END, il forno termina la cottura e viene emesso un
segnale acustico.
Esempio: sono le ore 9:00, viene programmata una
durata di 1 ora e 15 minuti e le 12:30 come ora di
fine. Il programma inizia automaticamente alle ore
11:15.
Le icone
effettuata una programmazione. Sul DISPLAY vengono
visualizzate alternativamente lora di fine cottura e la
durata.
Per annullare una programmazione ruotare la
manopola PROGRAMMI in posizione 0.
e i due digit numerici sul DISPLAY;
e accese segnalano che è stata
finchè non
e i tre digit numerici sul
per confermare;
finchè non lampeggiano
finchè non
per confermare;
Consigli pratici di cottura
Lanciare la cottura
Alla fine della cottura, lasciare riposare i pani su una
griglia fino a completo raffreddamento.
10
PANE
Nelle cotture ventilate non utilizzare le posizioni
1 e 5: sono investite direttamente dallaria calda che
potrebbe provocare bruciature sui cibi delicati.
Nelle cotture BARBECUE e GRATIN, in particolare
se praticate col girarrosto, disporre la leccarda in
posizione 1 per raccogliere i residui di cottura (sughi
e/o grassi).
Si consiglia di impostare il livello di energia al
massimo. Non allarmarsi se la resistenza superiore
non resta costantemente accesa: il suo
funzionamento è controllato da un termostato.
IT
MULTILIVELLO
Utilizzare le posizioni 2 e 4, mettendo alla 2 i cibi
che richiedono maggior calore.
Disporre la leccarda in basso e la griglia in alto.
PIZZA
Utilizzare una teglia in alluminio leggero,
appoggiandola sulla griglia in dotazione.
Con la leccarda si allungano i tempi di cottura
e difficilmente si ottiene una pizza croccante.
BARBECUE
Nel caso di pizze molto farcite è consigliabile
inserire la mozzarella a metà cottura.
Inserire la griglia in posizione 3 o 4, disporre
gli alimenti al centro della griglia.
Tabella cottura in forno
Programmi Alimenti Peso
(Kg)
Posizione dei ripiani Preriscaldamento Temperatura
consigliata
(°C)
Multilivello*
Barbecue*
Gratin*
Bassa
temper atura
Pizza
automatica
Pane
guide
standard
Pizza su 2 ripiani
Crostate su 2 ripiani/torte su 2 ripiani
Pan di spagna su 2 ripia ni (su leccarda)
Pollo arrosto + patate
Agnello
Sgombro
Lasagne
Bignè su 2 ripiani
Biscotti su 2 ripiani
Salatini di sfoglia al formaggio su 2 ripiani
Torte salate
Sgombri
Sogliole e seppie
Spiedini di calamari e gamberi
Filetto di merluzzo
Verdure alla griglia
Bistecca di vitello
Salsicce
Hamburger
Toast (o pane tostato)
Pollo allo spiedo con girarrosto (ov e
presente)
Agnello allo spiedo con girarrosto (ove
presente)
Pollo alla griglia
Seppie
Pollo allo spiedo con girarrosto (ov e
presente)
Anatra allo spiedo con girarrosto (ove
presente)
Arrosto di vitello o manzo
Arrosto di maiale
Agnello
Scongelamento
Lievitazione
Riscaldamento cibi
Pastorizzazione
Pizza (vedi ricetta)
Focaccia(impasto di pane)
Pane (vedi ricetta) 1 2 2 No - 55
1+1
1
1
1
1
0,7
0,7
0,7
0,5
0,8
0,7
n° 4 o 5
n° 4 o 6
1
1
1,5
1
1,5
1,5
1
1
1
1
1
2 e 4
2 e 4
2 e 4
1 e 2/3
2
1
o 2
2
2 e 4
2 e 4
2 e 4
1 e 3
4
4
4
4
3 o 4
4
4
4
4
-
-
2
2
-
-
2
2
2
2 o 3
2 o 3
2 o 3
2 o 3
2
2
guide
scorrevoli
1 e 3
1 e 3
1 e 3
1 e 3
1
1
1
1 e 3
1 e 3
1 e 3
1 e 3
3
3
3
3
2 o 3
3
3
3
3
-
-
2
2
-
-
2
2
2
2
2
2
2
2
2
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
Si
Si
Si
Si
Si
Si
Si
Si
Si
Si
Si
220-230
180
170
200-210
190-200
180
190-200
190
190
210
200
100%
100%
100%
100%
100%
100%
100%
100%
100%
100%
100%
210
200
210
210
210
210
210
-
-
-
-
-
-
automatico
Dolci
Dolci a pasta lievitata 1 2 o 3 2 No - 35- 55
automatico
Carne
Arrosti 1 2 o 3 2 No - 60- 80
automatico
* I tempi di cottura sono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento del forno sono
preimpostati e non modificabili manualmente.
Durata
cottura
(minuti)
20-25
30-35
20-25
65-75
45-50
30-35
35-40
20-25
10-20
20-25
20-30
15-20
10-15
10-15
15-20
15-20
15-20
10-12
70-80
70-80
55-60
30-35
70-80
60-70
60-75
70-80
40-45
60-90
23-33
23-33
8-10
3-5
-
-
-
11
Precauzioni e consigli
IT
Lapparecchio è stato progettato e costruito in
conformità alle norme internazionali di sicurezza.
Queste avvertenze sono fornite per ragioni di
sicurezza e devono essere lette attentamente.
Sicurezza generale
Lapparecchio è stato concepito per un uso di tipo
non professionale allinterno dellabitazione.
Lapparecchio non va installato allaperto,
nemmeno se lo spazio è riparato, perché è molto
pericoloso lasciarlo esposto a pioggia e temporali.
Non toccare la macchina a piedi nudi o con le mani
o con i piedi bagnati o umidi.
Lapparecchio deve essere usato per cuocere
alimenti, solo da persone adulte e secondo le
istruzioni riportate in questo libretto.
Il libretto riguarda un apparecchio di classe 1
(isolato) o classe 2 sottoclasse 1 (incassato tra
due mobili).
Durante l'uso dell'apparecchio gli elementi
riscaldanti e alcune parti della porta forno
diventano molto calde. Fare attenz
toccarle e tenere i bambimi a distanza.
Evitare che il cavo di alimentazione di altri
elettrodomestici entri in contatto con parti calde
dellapparecchio.
Non ostruire le aperture di ventilazione e di
smaltimento di calore.
ione a non
Non staccare la spina dalla presa della corrente
tirando il cavo, bensì afferrando la spina.
Non fare pulizia o manutenzione senza aver prima
staccato la spina dalla rete elettrica.
In caso di guasto, in nessun caso accedere ai
meccanismi interni per tentare una riparazione.
Contattare lAssistenza.
Non appoggiare oggetti pesanti sulla porta
del forno aperta.
Smaltimento
Smaltimento del materiale di imballaggio: attenersi
alle norme locali, così gli imballaggi potranno
essere riutilizzati.
La direttiva Europea 2002/96/CE sui rifiuti di
apparecchiature elettriche ed elettroniche (RAEE),
prevede che gli elettrodomestici non debbano
essere smaltiti nel normale flusso dei rifiuti solidi
urbani. Gli apparecchi dismessi devono essere
raccolti separatamente per ottimizzare il tasso di
recupero e riciclaggio dei materiali che li
compongono ed impedire potenziali danni per la
salute e lambiente. Il simbolo del cestino barrato è
riportato su tutti i prodotti per ricordare gli obblighi
di raccolta separata.
Per ulteriori informazioni, sulla corretta dismissione
degli elettrodomestici, i detentori potranno
rivolgersi al servizio pubblico preposto o ai
rivenditori.
Risparmiare e rispettare lambiente
Utilizzare sempre guanti da forno per inserire
o estrarre recipienti.
Non utilizzare liquidi infiammabili (alcol, benzina,
ecc.) in prossimità dellapparecchio quando esso
è in uso.
Non riporre materiale infiammabile nel vano
inferiore di deposito o nel forno: se lapparecchio
viene messo inavvertitamente in funzione potrebbe
incendiarsi.
Le superfici interne del cassetto (se presente)
possono diventare calde.
Quando lapparecchio non è utilizzato, assicurarsi
sempre che le manopole siano nella posizione
12
.
Azionando il forno negli orari che vanno dal tardo
pomeriggio fino alle prime ore del mattino si
collabora a ridurre il carico di assorbimento delle
aziende elettriche. Le opzioni di pianificazione dei
programmi, in particolar modo la cottura ritardata
(vedi Programmi), permettono di organizzarsi in tal
senso.
Si raccomanda di effettuare sempre le cotture
BARBECUE e GRATIN a porta chiusa: sia per
ottenere migliori risultati che per un sensibile
risparmio di energia (10% circa).
Mantenere efficienti e pulite le guarnizioni, in modo
che aderiscano bene alla porta e non procurino
dispersioni di calore.
Manutenzione e cura
Escludere la corrente elettrica
Prima di ogni operazione isolare lapparecchio dalla
rete di alimentazione elettrica.
Pulire lapparecchio
Non utilizzare mai pulitori a vapore o ad alta
pressione per la pulizia dellapparecchio.
Le parti esterne smaltate o inox e le guarnizioni in
gomma possono essere pulite con una spugnetta
imbevuta di acqua tiepida e sapone neutro. Se le
macchie sono difficili da asportare usare prodotti
specifici. Sciacquare abbondantemente e
asciugare dopo la pulizia. Non usare polveri
abrasive o sostanze corrosive.
Le griglie, i cappellotti, le corone spartifiamma
e i bruciatori del piano cottura sono estraibili
per facilitare la pulizia; lavarli in acqua calda e
detersivo non abrasivo, avendo cura di togliere
ogni incrostazione e attendere che siano
perfettamente asciutti.
Controllare le guarnizioni del forno
IT
Controllare periodicamente lo stato della guarnizione
attorno alla porta del forno. In caso risulti danneggiata
rivolgersi al Centro Assistenza Autorizzato più vicino.
È consigliabile non usare il forno fino allavvenuta
riparazione.
Sostituire la lampadina di illuminazione
del forno
1. Dopo aver disinserito il forno
dalla rete elettrica, togliere il
coperchio in vetro del
portalampada (vedi figura).
2. Svitare la lampadina e
sostituirla con una analoga:
tensione 230V, potenza 25 W,
attacco E 14.
3. Rimontare il coperchio e ricollegare il forno alla rete
elettrica.
Manutenzione rubinetti gas
Pulire frequentemente la parte terminale dei
dispositivi di sicurezza* per assenza di fiamma.
Linterno del forno va pulito preferibilmente ogni
volta dopo luso, quando è ancora tiepido. Usare
acqua calda e detersivo, risciaquare e asciugare
con un panno morbido. Evitare gli abrasivi.
Pulire il vetro della porta con spugne e prodotti non
abrasivi e asciugare con un panno morbido; non
usare materiali ruvidi abrasivi o raschietti metallici
affilati che possono graffiare la superficie e causare
la frantumazione del vetro.
Gli accessori possono essere lavati come normali
stoviglie, anche in lavastoviglie.
Evitare di chiudere il coperchio quando i bruciatori
sono accesi o sono ancora caldi.
Con il tempo può verificarsi il caso di un rubinetto che
si blocchi o presenti difficoltà nella rotazione, pertanto
sarà necessario provvedere alla sostituzione del
rubinetto stesso.
Questa operazione deve essere effettuata da un
tecnico autorizzato dal costruttore.
Presente solo su alcuni modelli.
*
13
Assistenza
IT
Attenzione:
Lapparecchio è dotato di un sistema di diagnostica automatica che consente di rilevare eventuali
malfunzionamenti. Questi vengono comunicati dal display tramite messaggi del tipo: F seguito da numeri.
In questi casi è necessario lintervento dellassistenza tecnica.
Non ricorrere mai a tecnici non autorizzati.
Comunicare:
Il tipo di anomalia;
Il modello della macchina (Mod.)
Il numero di serie (S/N)
Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sullapparecchio
Assistenza attiva 7 giorni su 7
In caso di necessità dintervento chiamare il Numero Unico Nazionale 199.199.199*.
Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico
Autorizzato più vicino al luogo da cui si chiama.
È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.
*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle
13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle
08:00 e i giorni festivi, per chi chiama da telefono fisso.
Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato.
Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori informazioni
consultare il sito www.aristonchannel.com.
14
Operating Instructions
IT
Italiano, 1
GB
English, 15
GR
Português,43PTЕллзнйкЬ, 57
CX65SEA I /HA
CX65SEA X I /HA
ES
Español, 29
Contents
Installation, 16-19
Positioning and levelling
Electrical connection
Gas connection
Adapting to different types of gas
Table of burner and nozzle specifications
Table of characteristics
Description of the appliance, 20
Overall view
Control panel
Display
Start-up and use, 21-25
Using the hob
Setting the clock
Setting the timer
Using the oven
Manual cooking modes
Automatic cooking modes
Programming cooking
Practical cooking advice
Oven cooking advice table
COOKER AND OVEN
GB
Precautions and tips, 26
General safety
Disposal
Respecting and conserving the environment
Care and maintenance, 27
Switching the appliance off
Cleaning the appliance
Replacing the oven light bulb
Gas tap maintenance
Assistance, 28
Installation
GB
Before operating your new appliance please read
this instruction booklet carefully. It contains
important information concerning the safe installation
and operation of the appliance.
Please keep these operating instructions for future
reference. Make sure that the instructions are kept
with the appliance if it is sold, given away or moved.
The appliance must be installed by a qualified
professional according to the instructions provided.
Any necessary adjustment or maintenance must be
performed after the cooker has been disconnected
from the electricity supply.
Room ventilation
The appliance may only be installed in permanentlyventilated rooms, according to current national
legislation. The room in which the appliance is
installed must be ventilated adequately so as to
provide as much air as is needed by the normal gas
combustion process (the flow of air must not be
lower than 2 m
The air inlets, protected by grilles, should have a
duct with an inner cross section of at least 100 cm
and should be positioned so that they are not liable
to even partial obstruction (see figure A).
These inlets should be enlarged by 100% - with a
minimum of 200 cm
hob is not equipped with a flame failure safety
device. When the flow of air is provided in an
indirect manner from adjacent rooms (see figure B),
provided that these are not communal parts of a
building, areas with increased fire hazards or
bedrooms, the inlets should be fitted with a
ventilation duct leading outside as described above.
3
/h per kW of installed power).
2
- whenever the surface of the
2
Disposing of combustion fumes
The disposal of combustion fumes should be
guaranteed using a hood connected to a safe and
efficient natural suction chimney, or using an electric
fan that begins to operate automatically every time
the appliance is switched on (see figure).
Fumes channelled Fumes channelled through
straight outside a chimney or a branched
flue system
(reserved for cooking
appliances)
The liquefied petroleum gases are heavier than air
and collect by the floor, therefore all rooms
containing LPG cylinders must have openings
leading outside so that any leaked gas can escape
easily.
LPG cylinders, therefore, whether partially or
completely full, must not be installed or stored in
rooms or storage areas that are below ground level
(cellars, etc.). Only the cylinder being used should
be stored in the room; this should also be kept well
away from sources of heat (ovens, chimneys,
stoves) which may cause the temperature of the
cylinder to rise above 50°C.
Positioning and levelling
Adjacent room Room requiring ventilation
AB
A
Ventilation opening for Increase in the gap between
comburent air the door and the flooring
After prolonged use of the appliance, it is advisable to
open a window or increase the speed of any fans used.
16
It is possible to install the appliance alongside
cupboards whose height does not exceed that of the
hob surface.
Make sure that the wall in contact with the back of
the appliance is made from a non-flammable, heatresistant material (T 90°C).
To install the appliance correctly:
Place it in the kitchen, the dining room or the bed-
sit (not in the bathroom).
If the top of the hob is higher than the cupboards,
the appliance must be installed at least 600 mm
away from them.
mm.
420
Min.
HOOD
Min. mm.
600
420
Min. mm.
min. 650 mm. with hood
If the cooker is
installed underneath a
wall cabinet, there must
be a minimum distance
of 420 mm between this
cabinet and the top of the
700 mm. without hood
hob. This distance should
min.
be increased to 700 mm
if the wall cabinets are
flammable (see figure).
The voltage is in the range between the values
indicated on the data plate.
The socket is compatible with the plug of the
appliance. If the socket is incompatible with the
plug, ask an authorised technician to replace it.
Do not use extension cords or multiple sockets.
Once the appliance has been installed, the power
supply cable and the electrical socket must be
easily accessible.
GB
Do not position blinds behind the cooker or less
than 200 mm away from its sides.
Any hoods must be installed according to the
instructions listed in the relevant operating
manual.
Levelling
If it is necessary to level the
appliance, screw the
adjustable feet into the places
provided on each corner of the
base of the cooker
(see figure).
The legs* fit into the slots on
the underside of the base of
the cooker.
Electrical connection
Install a standardised plug corresponding to the load
indicated on the appliance data plate (see Technical
data table).
The appliance must be directly connected to the mains
using an omnipolar switch with a minimum contact
opening of 3 mm installed between the appliance and
the mains. The switch must be suitable for the charge
indicated and must comply with current electrical
regulations (the earthing wire must not be interrupted
by the switch). The supply cable must be positioned
so that it does not come into contact with temperatures
higher than 50°C at any point.
Before connecting the appliance to the power
supply, make sure that:
The appliance is earthed and the plug is compliant
with the law.
The socket can withstand the maximum power of
the appliance, which is indicated by the data plate.
The cable must not be bent or compressed.
The cable must be checked regularly and replaced
by authorised technicians only.
The manufacturer declines any liability should
these safety measures not be observed.
Gas connection
Connection to the gas network or to the gas cylinder
may be carried out using a flexible rubber or steel
hose, in accordance with current national legislation
and after making sure that the appliance is suited to
the type of gas with which it will be supplied (see the
rating sticker on the cover: if this is not the case see
below). When using liquid gas from a cylinder, install a
pressure regulator which complies with current national
regulations. To make connection easier, the gas
supply may be turned sideways*: reverse the position
of the hose holder with that of the cap and replace the
gasket that is supplied with the appliance.
Check that the pressure of the gas supply is consistent
with the values indicated in the Table of burner and
nozzle specifications (see below). This will ensure the
safe operation and durability of your appliance while
maintaining efficient energy consumption.
Gas connection using a flexible rubber hose
Make sure that the hose complies with current
national legislation. The internal diameter of the hose
must measure: 8 mm for liquid gas supply; 13 mm
for methane gas supply.
Once the connection has been performed, make
sure that the hose:
Does not come into contact with any parts that
reach temperatures of over 50°C.
Is not subject to any pulling or twisting forces and
that it is not kinked or bent.
Does not come into contact with blades, sharp
corners or moving parts and that it is not
compressed.
17
GB
Is easy to inspect along its whole length so that
its condition may be checked.
Is shorter than 1500 mm.
Fits firmly into place at both ends, where it will be
fixed using clamps which comply with current
regulations.
If one or more of these conditions is not fulfilled or
if the cooker must be installed according to the
conditions listed for class 2 - subclass 1 appliances
(installed between two cupboards), the flexible steel
hose must be used instead (see below).
Connecting a flexible jointless stainless steel
pipe to a threaded attachment
Make sure that the hose and gaskets comply with
current national legislation.
To begin using the hose, remove the hose holder on
the appliance (the gas supply inlet on the appliance
is a cylindrical threaded 1/2 gas male attachment).
Perform the connection in such a way that the hose
length does not exceed a maximum of 2 metres,
making sure that the hose is not compressed and
does not come into contact with moving parts.
Checking th
e tightness of the connection
Adapting to different types of gas
It is possible to adapt the appliance to a type of gas
other than the default type (this is indicated on the
rating label on the cover).
Adapting the hob
Replacing the nozzles for the hob burners:
1. Remove the hob grids and slide the burners off
their seats.
2. Unscrew the nozzles using
a 7 mm socket spanner (see
figure), and replace them with
nozzles suited to the new type
of gas (see Burner and nozzle
specifications table).
3. Replace all the components
by following the above
instructions in reverse.
Adjusting the hob burners minimum setting:
1. Turn the tap to the minimum position.
2. Remove the knob and adjust the regulatory
screw, which is positioned inside or next to the tap
pin, until the flame is small but steady.
If the appliance is connected to a liquid gas
supply, the regulatory screw must be fastened as
tightly as possible.
When the installation process is complete, check the
hose fittings for leaks using a soapy solution. Never
use a flame.
3. While the burner is alight, quickly change the position
of the knob from minimum to maximum and vice versa
several times, checking that the flame is not
extinguished.
The hob burners do not require primary air adjustment.
After adjusting the appliance so it may be used with a
different type of gas, replace the old rating label with a
new one that corresponds to the new type of gas (these
labels are available from Authorised Technical Assistance
Centres).
Should the gas pressure used be different (or vary
slightly) from the recommended pressure, a suitable
pressure regulator must be fitted to the inlet hose in
accordance with current national regulations relating
to regulators for channelled gas.
18
Table of burner and nozzle specifications
Table 1 Liquid gas Natural gas
Burner Diameter
(mm)
Triple.ring (TC) 130 3.25 1.50 63 91 236 232 133 309
Rapid (Large)
(R)
Semi-rapid
(Medium) (S)
Auxiliary
(Small) (A)
Supply
pressure
* At 15°C and 1013 mbar - dry gas
** Propane P.C.S. = 50.37 MJ/kg
*** Butane P.C.S. = 49.47 MJ/kg
Natural P.C.S. = 37.78 MJ/m³
100 3.00 0.70 41 86 218 214 116 286
75 1.90 0.40 30 70 138 136 106 181
55 1.00 0.40 30 50 73 71 79 95
Maximised (mbar)
Thermal power
kW (p.c.s.*)
Nominal Reduced
Nominal (mbar)
Minimal (mbar)
Bypass
1/100
(mm)
Nozzle
1/100
(mm)
TABLE OF CHARACTERISTICS
Oven dimensions
(HxWxD)
Volume
S
R
A
TC
CX65SEA I /HA
CX65SEA X I /HA
Use ful
measurements
relating to the
oven
compartment
Burners
Voltage and
frequency
ENERGY LABEL
Capacity*
g/h
*** **
28-30
20
35
37
25
45
32x43.5x40 cm
56 l
width 42 cm
depth 44 cm
height 8.5 cm
may be adapted for use with any
type of gas shown on the data
plate
see data plate
Directive 2002/40/EC on the label
of electric ovens. Standard EN
50304
Declared energy consumption for
Forced convection Class heating
mode: Gratin
Nozzle
1/100
(mm)
Capacity*
l/h
20
17
25
GB
EC Directives: 73/23/EEC dated
19/02/73 (Low Voltage) and
subsequent amendments 89/336/EEC dated 03/05/89
(Electromagnetic Compatibility)
and subsequent amendments 90/369/EEC dated 29/06/90 (Gas)
and subsequent amendments 93/68/EEC dated 22/07/93 and
subsequent amendments 2002/96/EC.
19
Description of the appliance
GB
Overall view
DRIPPING PAN rack
Control panel
urner
Gas b
Hob grid
Control
Adjustable f
panel
GRILL rack
oot
Glass co
Containment surface
for
GUIDE RAILS
for the sliding racks
position
position 4
position
position
position
Adjustable f
ver*
spills
5
3
2
1
oot
Display
THERMOSTAT
SELECTOR
Knob
Recommended rack
position icon
knob
Preheating
indicator
LIGHT
button
TIMER
knob
TIMER
DISPLA
TIME SETTING
button
icon
Y
Hob BURNER
control knobs
AUTOMATIC COOKING
MODE icons
TEMPERATURE and
TIME digits
CLOCK
icon
END OF COOKING
icon
DURATION
icon
Only available in certain models.
*
20
Start-up and use
Using the hob
Lighting the burners
For each BURNER knob there is a complete ring
showing the strength of the flame for the relevant
burner. To light one of the burners on the hob:
1. Bring a flame or gas lighter close to the burner.
2. Press the BURNER knob and turn it in an
anticlockwise direction so that it is pointing to the
maximum flame setting.
3. Adjust the intensity of the flame to the desired
level by turning the BURNER knob in an
anticlockwise direction. This may be the minimum
setting, the maximum setting or any position in
between the two.
If the appliance is fitted with an electronic lighting
device* (see figure), press the
BURNER knob and turn it in an
anticlockwise direction, towards
the minimum flame setting, until
the burner is lit. The burner may
be extinguished when the knob
is released. If this occurs,
repeat the operation, holding
the knob down for a longer period of time.
For models equipped with a reducer grid, the latter
must be used only for the auxiliary burner, when
pans with a diameter of less than 12 cm are used.
Setting the clock
The clock may be set when the oven is switched
off or when it is switched on, provided that a the end
time of a cooking cycle has not been programmed
previously.
1. Press the button several times until the
icon and the first two digits on the display start to
flash.
2. Turn the TIMER KNOB towards + and - to
adjust the hour value.
3. Press the
digits on the DISPLAY begin to flash.
4. Turn the TIMER KNOB towards + and - to
adjust the minute value.
5. Press the
button again until the other two
button again to confirm.
Setting the timer
GB
If the flame is accidentally extinguished, switch off
the burner and wait for at least 1 minute before
attempting to relight it.
If the appliance is equipped with a flame failure
safety device*, press and hold the BURNER knob
for approximately 2-3 seconds to keep the flame
alight and to activate the device.
To switch the burner off, turn the knob until it
reaches the stop position .
Practical advi ce on using the burners
For the burners to work in the most efficient way
possible and to save on the amount of gas
consumed, it is recommended that only pans which
have a lid and a flat base are used. They should
also be suited to the size of the burner.
Burner ø Cookware Diameter (cm)
Fast (R) 24 - 26
Semi Fast (S) 16 - 20
Auxiliary (A) 10 - 14
Triple Crown (TC) 24 - 26
To identify the type of burner, please refer to the
diagrams contained in the paragraph entitled
Burner and nozzle specifications.
This function does not interrupt cooking and does
not affect the oven; it is simply used to activate the
buzzer when the set amount of time has elapsed.
1. Press the
icon and the three digits on the display begin to
flash.
2. Turn the TIMER KNOB towards + and - to
adjust the minute value.
3. Press the
The display will then show the time as it counts
down. When this period of time has elapsed the
buzzer will be activated.
button several times until the
button again to confirm.
Using the oven
Before operating the product, remove all plastic film
from the sides of the appliance.
The first time you use your appliance, heat the empty
oven with its door closed at its maximum temperature
for at least half an hour. Ensure that the room is well
ventilated before switching the oven off and opening
the oven door. The appliance may emit a slightly
unpleasant odour caused by protective substances
used during the manufacturing process burning away.
Only available in certain models.
*
21
GB
1. Select the desired cooking mode by turning the
SELECTOR knob.
2. The oven begins its preheating stage and the
preheating indicator lights up.
The temperature may be changed by turning the
THERMOSTAT knob
3. When the preheating indicator
and a buzzer sounds the preheating process is
complete: you may now place the food in the oven.
4. The DISPLAY will show the icon
indicates the recommended shelf level for the tray.
5. During cooking it is always possible to:
- change the cooking mode by turning the
SELECTOR knob
- change the temperature by turning the
THERMOSTAT knob
- set the cooking duration and the end cooking time
(see Cooking Modes)
- stop cooking by turning the SELECTOR knob to the
0 position.
6. The oven switches off automatically after two
hours: this default period of time is set for all
cooking modes for safety reasons.
The cooking time may be modified (see Cooking
Modes).
7. If a blackout occurs while the oven is already in
operation, an automatic system within the appliance
will reactivate the cooking mode from where it was
interrupted as long as the temperature has not
dropped below a certain level. Programmed cooking
modes which have not started will not be restored
and must be reprogrammed.
switches off
, which
! There is no preheating stage for the BARBECUE
mode.
! Never put objects directly on the bottom of the
oven; this will avoid the enamel coating being
damaged.
! Always place cookware on the rack(s) provided.
Cooling ventilation
In order to cool down the external temperature of the oven,
a cooling fan blows a stream of air between the control
panel and the oven door.
Once cooking has been completed, the cooling fan
remains on until the oven has cooled down sufficiently.
Oven light
When the oven is off, the lamp can be turned on at
any time by pressing the button
&.
22
Loading...
