Avvertenze

Per garantire l’efficienza e la sicurezza di questo elettr odomestico:

• rivolgetevi esclusivamente a centri di assistenza tecnica autorizzati

• richiedete sempre l’utilizzo di parti di ricambio originali

1 Questo apparecchio è stato concepito per un uso di tipo non profes-

sionale all’interno di abitazione.

2 Queste istruzioni sono valide solo per i paesi di destinazione i cui

simboli figurano sul libretto e sulla targa matricola dell’apparecchio.

3 Questo apparecchio riguarda un apparecchio di classe 1 (iso-

lato) o classe 2 - sottoclasse 1 (incassato tra 2 mobili).

4 Prima di utilizzare l’apparecchio leggere attentamente le avverten-

ze contenute nel presente libretto in quanto forniscono importanti
indicazioni riguardanti la sicurezza di installazione, d’uso e di manu­tenzione. Conservare con cura questo libretto per ogni ulteriore con­sultazione.

5 Dopo aver tolto l’imballaggio assicurarsi dell’integrità dell’apparec-

chio. In caso di dubbio non utilizzare l’apparecchio e rivolgersi a
personale professionalmente qualificato . Gli elementi dell’imballag­gio (sacchetti in plastica, polistirolo espanso, chiodi, ecc.) non de vo­no essere lasciati alla portata dei bambini in quanto potenziali fonti
di pericolo.

6 L’installazione deve essere effettuata secondo le istruzioni del

costruttore da personale professionalmente qualificato. Una err ata
installazione può causare danni a persone, animali o cose, nei con­fronti dei quali il costruttore non può essere considerato responsabi­le.

7 La sicurezza elettrica di questo apparecchio è assicurata soltanto

quando lo stesso è correttamente collegato ad un efficiente impian­to di messa a terra come previsto dalle vigenti norme di sicurezza
elettrica. E’ necessario v erificare questo fondamentale requisito di
sicurezza e, in caso di dubbio, richiedere un controllo accurato del­l’impianto da parte di personale professionalmente qualificato. Il
costruttore non può essere considerato responsabile per ev entuali
danni causati dalla mancanza di messa a terra dell’impianto.

8 Prima di collegare l’apparecchio accertarsi che i dati di targa (posti

sull’apparecchio e/o sull’imballo) siano rispondenti a quelli della rete
di distribuzione elettrica e gas.

9 Verificare che la portata elettrica dell’impianto e delle prese di cor-

rente siano adeguate alla potenza massima dell’apparecchio indi­cata in targa. In caso di dub bio rivolgersi ad una persona professio­nalmente qualificata.

10 All’installazione occorre prevedere un interruttore omnipolare con

distanza di apertura dei contatti uguale o superiore a 3 mm.

11 In caso di incompatibilità tra la presa e la spina dell’apparecchio f are

sostituire la presa con altra di tipo adatto da personale professional­mente qualificato. Quest’ultimo, in particolare, dovrà anche accerta­re che la sezione dei cavi della presa sia idonea alla potenza assor­bita dall’apparecchio. In generale è sconsigliabile l’uso di adattatori,
prese multiple e/o prolunghe. Qualora il loro uso si rendesse indi­spensabile è necessario utilizzare solamente adattatori semplici o
multipli e prolunghe conformi alle vigenti norme di sicurezza, facen­do però attenzione a non superare il limite di portata in valore di
corrente, marcato sull’adattatore semplice e sulle prolunghe, e quello
di massima potenza marcato sull’adattatore multiplo.

12 Non lasciare l’apparecchio inutilmente inserito. Spegnere l’interrut-

tore generale dell’apparecchio quando lo stesso non è utilizzato , e
chiudere il rubinetto del gas.

13 Non ostruire le aperture o fessure di ventilazione o di smaltimento

calore.

14 Il cavo di alimentazione di questo apparecchio non deve essere

sostituito dall’utente. In caso di danneggiamento del ca v o, o per la
sua sostituzione, rivolgersi esclusivamente ad un centro di assi­stenza tecnica autorizzato dal costruttore.

15 Questo apparecchio dovrà essere destinato solo all’uso per il quale

è stato espressamente concepito. Ogni altro uso (ad esempio: ri­scaldamento di ambienti) è da considerarsi improprio e quindi peri­coloso. Il costruttore non può essere considerato responsabile per
eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

16 L ’uso di un qualsiasi apparecchio elettrico comporta l’osservanza di

alcune regole fondamentali. In particolare:

• non toccare l’apparecchio con mani o piedi bagnati o umidi

• non usare l’apparecchio a piedi nudi

• non usare, se non con particolare cautela, prolunghe

• non tirare il cavo di alimentazione , o l’apparecchio stesso, per
staccare la spina dalla presa di corrente.

• non lasciare esposto l’apparecchio ad agenti atmosferici (piog­gia, sole, ecc.)

• non permettere che l’apparecchio sia usato dai bambini o da
incapaci, senza sorveglianza

17 Prima di effettuare qualsiasi operazione di pulizia o di manutenzio-

ne, disinserire l’apparecchio dalla rete di alimentazione elettrica, o
staccando la spina, o spegnendo l’interruttore dell’impianto.

18 Allorché si decida di non utilizzare più l’apparecchio, si raccomanda

di renderlo inoperante tagliandone il cavo di alimentazione, dopo
aver staccato la spina dalla presa di corrente. Si raccomanda inoltre
di rendere innocue quelle parti dell’apparecchio suscettibili di costi­tuire un pericolo, specialmente per i bambini che potrebbero servirsi
dell’apparecchio fuori uso per i propri giochi.

19 Sui bruciatori non debbono essere poste pentole instabili o defor-

mate onde evitare incidenti per rovesciamento. Posizionatele sul
piano di cottura in modo che i manici siano rivolti verso l’interno, per
evitare urti accidentali.

20 Alcune parti dell’apparecchio rimangono calde per lungo tempo dopo

l’uso. F ate attenzione a non toccarle.

21 Non utilizzate liquidi infiammabili (alcool, benzina...) in vicinanza

all’apparecchio mentre questo è in uso.

22 Usando piccoli elettrodomestici nelle vicinanze del piano fate atten-

zione che il cavo di alimentazione non finisca su parti calde.

23 Controllare sempre che le manopole siano nella posizione “•”/”¡”

quando l’apparecchio non è utilizzato.

24 Durante l'uso dell'apparecchio gli elementi riscaldanti e alcu-

ne parti della porta forno diventano molto calde. Fare attenzio­ne a non toccarle e tenere i bambimi a distanza.

25 Gli apparecchi gas necessitano, per un corretto funzionamen-

to, di un regolare ricambio d’aria. Accertarsi che nella loro in­stallazione siano rispettati i requisiti richiesti nel paragrafo re­lativo al “Posizionamento”.

26 Il coperchio vetro (presente solo su alcuni modelli) può frantumarsi

nel caso si surriscaldi, quindi è necessario che tutti i bruciatori o le
eventuali piastre elettriche risultino spente prima di chiudere il co­perchio.

27 Se la cucina viene posta su di un piedistallo, prendere adeguati

accorgimenti affinchè l'apparecchio non scivoli dal piedistallo stes­so.

2

Istruzioni per l’installazione

Le istruzioni che seguono sono rivolte all’installatore qua­lificato affinchè compia le operazioni di installazione
regolazione e manutenzione tecnica nel modo più corret­to e secondo le norme in vigore.

Importante: qualsiasi intervento di regolazione, ma­nutenzione etc. deve essere eseguito con la cucina
elettricamente disinserita.

Posizionamento
Importante: questo apparecchio può essere installato e

funzionare solo in locali permanentemente ventilati se­condo le prescrizioni delle Norme UNI-CIG 7129 e 7131
in vigore. Debbono essere osservati i seguenti requisiti:
a) Il locale deve prev edere un sistema di scarico all’ester-

no dei fumi della combustione, realizzato tramite una
cappa o tramite un elettroventilatore che entri auto­maticamente in funzione ogni volta che si accende l’ap­parecchio.

c) Un utilizzo intensivo e prolungato dell’apparecchio può

necessitare di una aerazione supplementare per esem­pio l’apertura di una finestra o una aerazione più effi­cace aumentando la potenza di spirazione meccanica
se essa esiste.

d) I gas di petrolio liquefatti, più pesanti dell’aria, rista-

gnano verso il basso. Quindi i locali contenenti bidoni
di GPL debbono prev edere delle aperture verso l’ester­no così da permettere l’evacuazione dal basso delle
ev entuali fughe di gas. P ertanto i bidoni di GPL, siano
essi vuoti o parzialmente pieni, non debbono essere
installati o depositati in locali o vani a livello più basso
del suolo (cantinati, ecc.). É opportuno tenere nel loca­le solo il bidone in utilizzo, collocato in modo da non
essere soggetto all’azione diretta di sorgenti di calore
(forni, camini, stufe, ecc.) capaci di portarlo a tempe­rature superiori ai 50°C.

Livellamento (presente solo su alcuni modelli)
Nella parte inferiore dell’apparecchio si trovano 4 piedini
di sostegno regolabili con viti che permettono di migliorare
il livellamento dell’apparecchio, se necessario . E’ indispen­sabile che l’apparecchio sia posizionato in modo unifor­me.

In camino o in canna fumaria ramificata Direttamente all’esterno

(riservata agli apparecchi di cottura)

b)

Il locale deve prevedere un sistema che consenta l’af­flusso dell’aria necessaria alla regolare combustione. La
portata di aria necessaria alla combustione non deve

3

essere inferiore a 2 m

/h per kW di potenza installata. Il
sistema può essere realizzato prelevando direttamente
l’aria dall’esterno dell’edificio tramite un condotto di al­meno 100 cm

2

di sezione utile e tale che non possa es­sere accidentalmente ostruito. P er gli apparecchi privi sul
piano di lavoro, del dispositivo di sicurezza per assenza
di fiamma, le aperture di ventilazione debbono essere
maggiorate nella misura del 100%, con un minimo di

2

200cm

(Fig. A). Ovvero, in maniera indiretta da locali
adiacenti, dotati di un condotto di ventilazione con l’ester­no come sopra descritto, e che non siano parti comuni
dell’immobile, o ambienti con pericolo di incendio, o ca­mere da letto (Fig. B).

Particolare A Locale Locale da

A

Esempi di aperture di ventilazione Maggiorazione della fessura fra

per l’aria comburente porta e pavimento

adiacente ventilare

Fig. A Fig. B

Installazione della cucina

E’ possibile l’installazione a fianco di mobili la cui altezza
non superi quella del piano di lavoro. La parete a contatto
con la parete posteriore della cucina deve essere in ma­teriale ininfiammabile. Durante il funzionamento la pare­te posteriore della cucina può raggiungere una tempera­tura di 50°C superiore a quella ambiente. P er una corretta
installazione della cucina vanno osservate le seguenti
precauzioni:
a) L’apparecchio può essere posto in cucina, in sala da

pranzo o in un monolocale, ma non in bagno .

b) I mobili attorno all’apparecchio devono essere posti

ad almeno 200 mm dal top della cucina, nel caso in
cui la superficie dell’apparecchio si trovi più in alto del
loro piano di lavoro . Le tende non devono essere posi­zionate dietro la cucina o a meno di 200 mm dai lati
dell’apparecchio.

c) Eventuali cappe devono essere installate secondo le

indicazioni contenute nel libretto di istruzioni cappe.

d) Allorché la cucina venga installata sotto un pensile,

quest’ultimo dovrà mantenere una distanza minima dal
piano di 420 mm (millimetri). La distanza minima a cui
possono essere posizionati mobili da cucina infiam­mabili direttamente sopra il piano di lavoro è di 700
mm (Fig. C e D).

e) La parete a contatto con la parete posteriore della cu-

cina deve essere in materiale ininfiammabile.

3

Allaccio con tubo flessibile in acciaio inossidabile a

HOOD

HOOD

parete continua con attacchi filettati

Eliminare il portagomma già presente sull’apparecchio. Il

Min. mm.

900

mm. with hood

mm. without hood

420

650

700

Min. mm.

min.

min.

raccordo di entrata del gas all’apparecchio è filettato 1/2
gas maschio cilindrico. Utilizzare esclusivamente tubi con­formi alla Norma UNI-CIG 9891 e guarnizioni di tenuta
conformi alla UNI-CIG 9264. La messa in opera di tali tubi
deve essere effettuata in modo che la loro lunghezza, in

mm.

420

Min.

Min. mm.

600

mm. with hood

420

650

Min. mm.

min.

mm. without hood

700

min.

mm.

420

Min.

condizioni di massima estensione, non sia maggiore di
2000 mm.

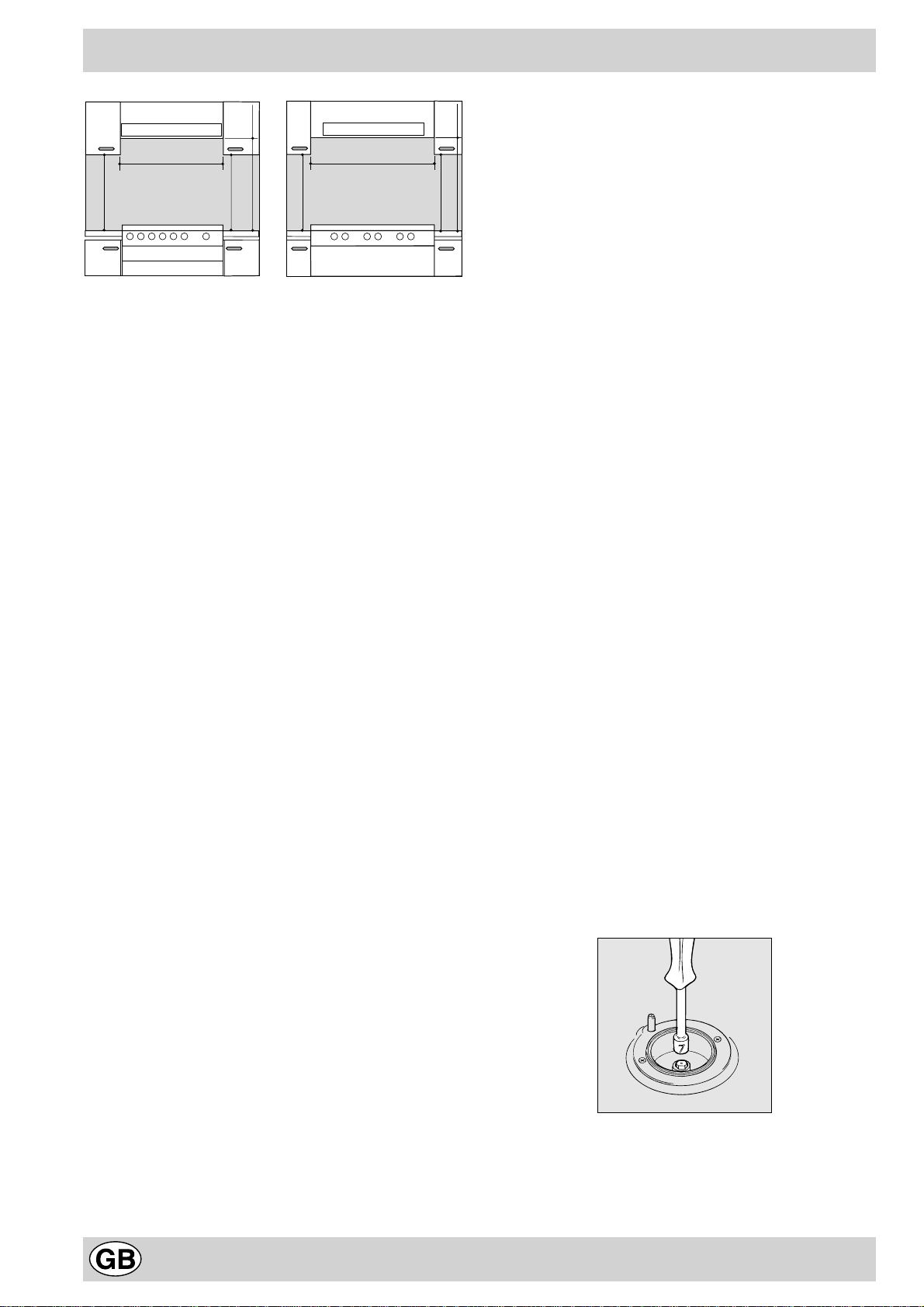

Fig. C Fig. D

Collegamento gas

Il collegamento dell’apparecchio alla tubazione o alla bombola
del gas dovrà essere effettuato come prescritto dalle Norme
UNI-CIG 7129 e 7131, solo dopo essersi accertati che esso è
regolato per il tipo di gas con cui sarà alimentato. In caso con-

Controllo tenuta
Importante: ad installazione ultimata controllare la perfetta te-

nuta di tutti i raccordi utilizzando una soluzione saponosa e mai
una fiamma.
Ad allacciamento avvenuto assicur arsi che il tubo metallico fles­sibile non venga a contatto con parti mobili o schiacciato.

trario eseguire le operazioni indicate al paragraf o “Adattamento
ai diversi tipi di gas”. Su alcuni modelli l’alimentazione del gas
può avv enire indifferentemente da destra o da sinistra a secon­da dei casi; per cambiare il collegamento è necessario invertire
il portagomma con il tappo di chiusura e sostituire la guarnizio­ne di tenuta (in dotazione con l’apparecchio). Nel caso di ali­mentazione con gas liquido, da bombola, utilizzare regolatori di
pressione conformi alle Norme UNI-CIG 7432.
Importante: per un sicuro funzionamento, per un adeguato uso
dell’energia e maggiore durata dell’apparecchiatura, assicurar­si che la pressione di alimentazione rispetti i valori indicati nella
tabella 1 “Caratteristiche dei bruciatori ed ugelli”.

Allaccio con tubo flessibile

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico in­dicato sulla targhetta caratteristiche, nel caso di collega­mento diretto alla rete è necessario interporre tra l’appa­recchio e la rete un interruttore omnipolare con apertura
minima fra i contatti di 3 mm. dimensionato al carico e
rispondente alle norme in vigore (il filo di terra non deve
essere interrotto dall’interruttore). Il cavo di alimentazio­ne deve essere posizionato in modo che non raggiunga
in nessun punto una temperatura superiore di 50°C a
quella ambiente. Prima di effettuare l’allacciamento ac­certarsi che:

• la valvola limitatrice e l’impianto domestico possano

Eseguire il collegamento per mezzo di un tubo flessibile
per gas rispondente alle caratteristiche indicate nelle nor­me UNI-CIG 7140. Il diametro interno del tubo da utilizza-

• l’impianto di alimentazone sia munito di efficace colle-

re dev e essere:

- 8mm per alimentazione con gas liquido;

- 13mm per alimentazione con gas metano.

• la presa o l’interruttore omnipolare siano facilmente

In particolare, per la messa in opera di tali tubi flessibili,
debbono essere rispettate le seguenti prescrizioni:

• Non deve essere in nessun punto del suo percorso a

N.B: non utilizzare riduzioni, adattatori o derivatori in quan­to essi potrebbero provocare riscaldamenti o bruciature.

contatto con parti che siano a temperature maggiori di
50°C;

• Abbia una lunghezza inferiore a 1500 mm;

• Non sia soggetto ad alcun sforzo di trazione e di tor­sione, inoltre non deve presentare curve eccessiva­mente strette o strozzature;

• Non venga a contatto con corpi taglienti, spigoli vivi e
con parti mobili o schiacciato;

• Deve essere facilmente ispezionabile lungo tutto il per­corso allo scopo di poter controllare il suo stato di con­servazione;

Assicurarsi che il tubo sia ben calzato alle sue due estre­mità e fissarlo per mezzo di fascette di serraggio confor­mi alla UNI-CIG 7141. Qualora una o più di queste condi­zioni non possa essere rispettata, bisognerà ricorrere ai

Adattamento del piano ai diversi tipi di gas

Per adattare la cucina ad un tipo di gas diverso da quello
per il quale essa è predisposta (indicato sulla etichetta
fissata al coperchio), occorre effettuare le seguenti ope­razioni:

a) Sostituire il portagomma già montato con quello con-
Attenzione: Il portagomma per gas liquido porta

stampigliato il numero 8, quello per gas metano il numero

13. A vvalersi comunque di una guarnizione di tenuta nuo­va.
b) Sostituzione degli ugelli dei bruciatori del piano:

• togliere le griglie e sfilare i bruciatori dalle loro sedi;

• svitare gli ugelli, servendosi di una chiave a tubo da 7

tubi metallici flessibili, conformi alla norma UNI-CIG 9891.
Allorchè la cucina venga installata secondo le condizioni
della classe 2 sottoclasse 1 è opportuno collegarsi alla
rete gas solamente tramite tubo metallico flessibile con­forme alla UNI-CIG 9891.

sopportare il carico dell’apparecchiatura (vedi targhetta
caratteristiche);

gamento a terra secondo le norme e le disposizioni di
legge;

raggiungibili con il piano installato.

tenuto nella confezione “accessori della cucina”.

mm, e sostituirli con quelli adatti al nuovo tipo di gas
(vedi tabella 1 “Caratteristiche dei bruciatori ed ugelli”).

4

• rimettere in posizione tutti i componenti seguendo le
operazioni inverse rispetto alla sequenza di cui sopra.

Sostituzione degli ugelli su bruciatore a “doppie
fiamme” indipendenti:

• togliere le g riglie e sfilare i bruciatori dalle loro sedi. Il
bruciatore è composto da due parti separate
(vedi Fig. E e Fig. F);

• svitare gli ugelli, servendosi di una chiave a tubo da 7 mm.
Il bruciatore interno ha un ugello, il bruciatore esterno ne
ha due (della stessa dimensione). Sostituire gli ugelli con
quelli adattati al nuovo tipo di gas (v edi tabella 1).

• rimettere in posizione tutti i componenti seguendo le ope­razioni inverse rispetto alla sequenza di cui sopra.

Regolazione aria primaria dei bruciatori

I bruciatori non necessitano di nessuna regolazione del­l’aria primaria.
c) Regolazione minimi dei bruciatori del piano:

•

portare il rubinetto sulla posizione di minimo;

• togliere la manopola ed agire sulla vite di regolazione
posta all’interno o di fianco all’astina del rubinetto fino
ad ottenere una piccola fiamma regolare.
N.B.: nel caso dei gas liquidi, la vite di regolazione
dovrà essere avvitata a fondo .

• verificare poi che ruotando rapidamente il rubinetto
dalla posizione di massimo a quella di minimo, non si
abbiano spegnimenti del bruciatore.

d) Regolazione aria primaria dei bruciatori del piano:
I bruciatori non necessitano di alcuna regolazione del­l’aria primaria.

Attenzione

Al termine dell’operazione sostituire la vecchia etichetta
di taratura con quella corrispondente al nuov o gas di uti­lizzo, reperibile presso i nostri Centri Assistenza Tecnica.

Nota

Qualora la pressione del gas utilizzato sia diversa (o va­riabile) da quella prevista, è necessario installare, sulla
tubazione d’ingresso un appropriato regolatore di pres­sione (secondo UNI-CIG 7430 “regolatori per gas
canalizzati”).

Fig. E Fig. F

5

Caratteristiche dei bruciatori ed ugelli

Tabella 1 Gas liquido Gas naturale

Bruciatore Diametro

(mm)

Potenza termica

kW (p .c .s.*)

By-pass

1/100

Ugello

1/100

Portata *

g/h

Ugello

1/100

Portata *

Nomin. Ridot. (mm) (mm) *** ** (mm)

Rapido
(Grande) (R)

Semi Rapido
(Medio) (S)

Ausiliario

(Piccolo) (A)

100 3,00 0,7 41 86 218 214 116 286

75 1,90 0,4 30 70 138 136 106 181

55 1,00 0,4 30 50 73 71 79 95

Tripla Corona (TC) 130 3,25 1,5 63 91 236 232 133 309
Semi-Pesciera (SP) - 1,50 0,7 41 60 109 107 98 143
Doppie Fiamme

(DCDR Interno)

30 0,90 0,40 30 44 65 64 70 86

Doppie Fiamme
(DCDR Esterno) 2

130 4,10 1,30 57 70 298 293 114 390

ugelli
Pressioni di

alimentazione

Nominale (mbar)

Minima (mbar)

Massima (mb ar )

28-30

20
35

37
25
45

20
17
25

* A 15°C e 1013 mbar-gas secco
** Propano P.C.S. = 50,37 MJ/Kg
*** Butano P.C .S. = 49,47 MJ/Kg

Naturale P.C.S. = 37,78 MJ/m

3

l/h

S

R

A

TC

C 65S P1 I C 66S P6 I

SP SP

SP

TC

A

C 67S P2 X I

S

DC

R

A

6

Caratteristiche tecniche

Dimensioni utili del forno:

larghezza cm. 43,5

profondità cm. 40

altezza cm. 32

Volume utile del forno:

litri 56

Dimensioni utili del cassetto scaldavivande:

larghezza cm. 46
profondità cm. 42

altezza cm. 8,5

ENERGY LABEL

Direttiva 2002/40/CE sull’etichetta dei forni elettrici
Norma EN 50304
Consumo energia convezione Naturale

funzione di riscaldamento: a Tradizionale

Consumo energia dichiarazione Classe convezione F orzata

funzione di riscaldamento: u P asticcer ia

Questa apparecchiatura è conforme alle seguenti
Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione) e successi­ve modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagne­tica) e successive modificazioni;

- 90/396/CEE del 29/06/90 (Gas) e successive
modificazioni;

- 93/68/CEE del 22/07/93 e successive modificazioni.

Tensioni e frequenza di alimentazione:

vedi targhetta caratteristiche

Bruciatori:

adattabili a tutti i tipi di gas indicati nella terghetta

caratteristiche

7

La cucina con forno Nuovo “7 Cuochi”

H

C

A

E

G

A

B

B

D

E

D

K

K

G

F

F

RPS

OPS

L

M

N

8

L

M

N

A

B

E

D

K

G

F

A Piano di contenimento eventuali trabocchi
B Bruciatore a gas
C Dispositivo di accensione istantanea elettronica
D Griglia del piano di lavoro
E Cruscotto
F Piedini o gambe regolabili
G Leccarda o piatto di cottura
H Dispositivo di sicurezza dei bruciatori del piano
K Griglia ripiano del forno
L Manopola di selezione

M

QP

N

S

L

M Manopola del termostato
N Manopole di comando dei bruciatori a gas del piano

di cottura

O La manopola del contaminuti (solo su alcuni modelli)
P La spia termostato
Q Programmatore elettronico (solo su alcuni modelli)
R La manopola del contaminuti fine cottur a (solo su

alcuni modelli)

S La spia verde

Istruzioni per l’uso

La selezione delle varie funzioni presenti nella cucina avviene
agendo sui dispositivi ed organi di comando posti sul cruscotto
della stessa.

Le manopole di comando dei bruciatori a gas del piano
di cottura (N)

In corrispondenza di ciascuna delle manopole è indicata, con
un cerchietto pieno

comandato. Per accendere uno dei bruciatori, avvicinare allo
stesso una fiamma o un accenditore, premere a fondo e ruotare
la manopola corrispondente in senso antiorario fino alla posizio-

ne di massimo
simo della sua potenza, al minimo, o con potenze intermedie. In
relazione a queste diverse prestazioni, sulla manopola, oltre alla

posizione di spento, individuata dal simbolo
posto in corrispondenza della tacca di riferimento, sono indicate

le posizioni di massimo
Esse si ottengono facendo ruotare la manopola im senso
antiorario dalla posizione di spento. Per spegnere il bruciatore
occorre invece ruotare la manopola in senso orario fino all’arre-

sto (corrispondente di nuovo al simbolo

•, la posizione del bruciatore a gas da essa

. Ciascun bruciatore può funzionare al mas-

• quando questo è

e di minimo .

•).

Accensione elettronica dei bruciatori del piano

Per accendere il bruciatore prescelto è sufficiente premere a
fondo la manopola corrispondente e ruotarla in senso antiorario

fino alla posizione di massimo
avvenuta accensione .

Avvertenza: nel caso di una estinzione accidentale delle
fiamme del bruciatore, chiudere la manopola di comando
e non ritentare l’accensione se non dopo almeno 1 minuto.

Modelli con dispositivo di sicurezza contro fughe di gas
per i bruciatori del piano

Potete identificare questi modelli per la presenza del dispositivo
(V edi dettaglio H).
Importante: dato che i bruciatori del piano sono dotati di dispo­sitivo di sicurezza, dopo l’accensione del bruciatore,è necessa-
rio mantenere premuta la manopola per circa 3 secondi in
modo da consentire il passaggio del gas finchè non si scalda la
termocoppia di sicurezza.

tenendola premuta fino alla

9

Il

7 Cuochi

zionali forni a convezione naturale: “statici” a quelli dei mo­derni forni a convezione forzata: “v entilati”.
E’ un apparecchio estremamente versatile che permette di
scegliere in modo facile e sicuro fra 7 div ersi metodi di cottu­ra. La selezione delle diverse funzioni offerte si ottiene agendo
sulle manopole di selezione “L” e del termostato “M” presenti
sul cruscotto.

V entilazione di raffreddamento (solo su alcuni
modelli)

Al fine di ottenere una riduzione delle temperature ester­ne, alcuni modelli sono dotati di una ventola di raffredda­mento che si attiva automaticamente a forno caldo.
Quando la ventola è in funzione è possibile sentire un
getto d’aria che esce tra frontalino e porta forno.

Nota: A fine cottura la ventola rimane attiva finchè il
forno non sarà sufficentemente freddo.

Attenzione: Alla prima accensione consigliamo di far fun-

zionare il forno a vuoto per circa mezz’ora con il termostato
al massimo e a porta chiusa. Quindi trascorso tale tempo
spegnerlo, aprite la porta ed areare il locale. L’odore che
talvolta si avverte durante questa operazione è dovuto al­l’ev apor azione delle sostanze usate per proteggere il forno
durante l’intervallo di tempo che intercorre tra la produzione
e l’installazione del prodotto.

Attenzione: Utilizzare il primo ripiano dal basso, posizio­nandoci la leccarda in dotazione per raccogliere sughi e/o
grassi, solamente nel caso di cotture al grill o con girarrosto
(presente solo su alcuni modelli). Per le altre cotture non
utilizzate mai il primo ripiano dal basso e non appoggiate
mai oggetti sul fondo del forno mentre state cuocendo perchè
potreste causare danni allo smalto. Ponete sempre i Vostri
recipienti di cottura (pirofile, pellicole di alluminio , ecc. ecc.)
sulla griglia in dotazione con l’apparecchio, appositamente
inserita nelle guide del forno.

Nota: Negli apparecchi dotati di programmatore elettroni­co per utilizzare il forno elettrico premere contemporane-

amente i tasti

) prima di selezionare la funzione di cottura desidera-

ta.

Attenzione: per utilizzare il forno in funzionamento manuale,
escludendo cioè il programmatore di fine cottura, occorre far

coincidere con il riferimento fisso del frontalino il simbolo

La luce forno

Si accende ruotando la manopola “L” sul simbolo
na il forno e resta accesa quando sia messo in funzione un
qualsivoglia elemento elettrico riscaldante del forno.

Forno T radizionale

Posizione manopola termostato “ M”: Tra 60°C e Max.
In questa posizione si accendono i due elementi riscaldanti
inferiore e superiore. E’ il classico forno della nonna che è
stato però portato ad un eccezionale livello di distribuzione
della temperatura e di contenimento dei consumi. Il forno
tradizionale resta insuperato nei casi in cui si debbano

riunisce in un unico apparecchio i pregi dei tradi-

e (sul display compare il simbolo

.

8. Illumi-

a

cucinare piatti i cui ingredienti risultano composti da due o
più elementi che concorrono a formare un piatto unico come
ad esempio: cavoli con costine di maiale, baccalà alla
spagnola, stoccafisso all’anconetana, teneroni di vitello con
riso etc... Ottimi risultati si ottengono nella preparazione di
piatti a base di carni di manzo o vitello quali: brasati,
spezzatini, gulasch, carni di selvaggina, cosciotto e lombo
di maiale etc... che necessitano di cottur a lenta con costante
aggiunta di liquidi. Resta comunque il miglior sistema di
cottura per i dolci, per la frutta e per le cotture con recipienti
coperti specifici per le cotture al forno. Nella cottur a al forno
tradizionale utilizzate un solo ripiano, in quanto su più ripiani
si avrebbe una cattiva distribuzione della temperatura.
Usando i diversi ripiani a disposizione potrete bilanciare la
quantità di calore tra la parte superiore ed inferiore. Se la
cottura necessita di maggior calore dal basso o dall’alto,
utilizzate rispettivamente i ripiani inferiori o superiori.

Forno Pasticceria

Posizione manopola termostato “ M ”: Tra 60°C e Max.
Si attiva l’elemento riscaldante posteriore ed entra in funzio­ne la ventola garantendo un calore delicato ed unif orme al­l’interno del forno. L’assorbimento elettrico di questa funzio­ne è di soli 1600 W.
Questa funzione è indicata per la cottura dei cibi delicati, in
particolare i dolci che necessitano di levitazione ed alcune
preparazioni “mignon” su 3 ripiani contemporaneamente.
Alcuni esempi: bignè, biscotti dolci e salati, salatini in sf oglia,

biscotto arrotolato e piccoli tranci di verdure g ratinate, ecc....

Forno “Fast cooking”

Posizione manopola termostato “M”: Tra 60°C e Max.
Si attivano gli elementi riscaldanti ed entra in funzione la
ventola garantendo un calore costante ed uniforme all’inter­no del forno.
Questa funzione è particolarmente indicata per cotture ve­loci (non necessita di preriscaldamento) di cibi
preconfezionati (esempio: surgelati o precotti) e per alcune
“preparazioni casalinghe”.
Nella cottura “Fast cooking” i risultati migliori si ottengono
utilizzando un solo ripiano (il 2° partendo dal basso), vedi
tabella “Consigli pratici per la cottura”.

Forno Multicottura

Posizione manopola termostato “M”: Tra 60°C e Max.
Si attivano gli elementi riscaldanti ed entra in funzione la
ventola. Poichè il calore è costante ed uniforme in tutto il
forno, l’aria cuoce e rosola il cibo in modo uniforme in tutti i
punti. Potete cuocere contemporaneamente anche pietan­ze diverse tra loro, purchè le temperature di cottura siano
simili. E’ possibile utilizzare fino ad un massimo di 2 ripiani
contemporaneamente seguendo le avvertenze riportate nel
paragrafo “Cottura contemporanea su più ripiani”.
Questa funzione è particolar mente indicata per piatti che
necessitano di gratinatura o per piatti che necessitano di
cottura abbastanza lunga ad esempio: lasagne , maccheroni
pasticciati, pollo e patate arrosto etc... Notevoli vantaggi si
ottengono nella cottura degli arrosti di carne in quanto la
migliore distribuzione della temperatura consente di utilizzare
temperature più basse che riducono la dispersione degli
umori mantenendo la carne più morbida con minor calo di
peso. Il Multicottura è particolarmente apprezzato per la

u

v

b

10

cottura dei pesci che possono essere cucinati con pochissima
aggiunta di condimenti mantenendo così inalterato l’aspetto
e il sapore. Per i contorni, eccellenti risultati si ottengono
nelle cotture di verdure brasate quali zucchine, melanzane,
peperoni, pomodori ecc..
Dessert: risultati sicuri si ottengono cuocendo torte lievitate.
La funzione “Multicottura” può anche essere usata per uno
scongelamento rapido carne bianca o rossa, pane, impo­stando una temperatura di 80 °C. Per scongelare cibi più
delicati potete impostare 60°C o usare la sola circolazione
di aria fredda impostando la manopola termostato a 0°C.

Forno Pizza

Posizione manopola termostato “M”: Tra 60°C e Max.
Si attivano gli elementi riscaldanti infe riore e circolare ed entra
in funzione la ventola. Questa combinazione consente un
rapido riscaldamento del forno grazie alla notevole potenza
erogata (2800 W), con un forte apporto di calore in preva­lenza dal basso.
La funzione forno pizza è particolarmente indicata per cibi
che richiedono una elevata quantità di calore, ad esempio:
la pizza e gli arrosti di grandi dimensioni. Utilizzate una sola
leccarda o griglia alla volta, nel caso queste siano più di una
è necessario scambiarle tra loro a metà cottura.

Grill

d

Posizione manopola termostato “M”: Max.
Si accende l’elemento riscaldante superiore centrale.
La temperatura assai elevata e diretta del grill consente la
immediata rosolatura superficiale dei cibi che, ostacolando
la fuoriuscita dei liquidi, li mantiene più teneri internamente.
La cottura al grill è particolarmente consigliata per quei piatti
che necessitano di elevata temperatura superficiale:
bistecche di vitello e manzo, entrecôte, filetto, hamburger
etc...
Alcuni esempi di utilizzo sono riportati al paragrafo “Consigli
pratici per la cottura”.

Gratin

Posizione manopola termostato “M”: Tra 60°C e 200°C.
Si accende l’elemento riscaldante superiore centrale e si
mette in funzione la ventola.
Unisce all’irradiazione termica unidirezionale la circolazione
forzata dell’aria all’interno del forno. Ciò impedisce la brucia­tura superficiale degli alimenti aumentando il potere di
penetrazione del calore. Risultati eccellenti si ottengono uti­lizzando il grill ventilato per spiedini misti di carne e verdura,
salsicce, costine di maiale, costolette di agnello, pollo alla
diavola, quaglie alla salvia, filetto di maiale etc...
Il “gratin” è insuperabile nella cottura di tranci di cernia, di
tonno, di pesce spada, seppioline ripiene etc...

Spia termostato (P)
Indica la fase di riscaldamento dello stesso, il suo spegnimento
segnala il raggiungimento all’interno del forno della temperatura
impostata con la manopola. A questo punto l’alternativo accen­dersi e spegnersi di questa spia indica che il termostato sta
lavorando correttamente per mantenere costante la temperatu­ra del forno.

La spia verde (S)
Risulta accesa quando sia messo in funzione un qualsivoglia
elemento elettrico riscaldante del forno.

w

e

La manopola del contaminuti (O) (solo su alcuni modelli)
Per utilizzare il contaminuti occorre caricare la suoneria ruotando

la manopola "S" di un giro quasi completo in senso orario
quindi, tornando indietro

cendo coincidere con il riferimento fisso del frontalino il numero
corrispondente ai minuti prefissati.

La manopola del contaminuti di fine cottura (R) (solo su
alcuni modelli)
Alcuni modelli sono dotati di programmatore di fine cottura. P er
utilizzarlo occorre caricare la suoner ia ruotando la manopola

"R" di un giro quasi completo in senso antiorario
tornando indietro

coincidere con il riferimento fisso del frontalino il numero corri­spondente ai minuti prefissati, al termine del tempo impostato
oltre all’intervento della suoneria si ha lo spegnimento automa­tico del forno.
Attenzione: per utilizzare il forno in funzionamento manuale,
escludendo cioè il programmatore di fine cottura, occorre far

coincidere con il riferimento fisso del frontalino il simbolo
Quando il forno è spento il programmatore di fine cottura può
essere usato come un normale contaminuti.

Consigli pratici per l’uso dei bruciatori

Al fine di ottenere il massimo rendimento è utile ricordare quan­to segue:

, impostare il tempo desiderato fa-

; quindi,

, impostare il tempo desiderato facendo

.

• utilizzare recipienti adeguati a ciascun br uciatore (vedere

tabella) alfine di evitare che le fiamme fuoriescano dal fondo
dei recipienti.

• utilizzare solamente recipienti a fondo piatto.

• al momento dell’ebollizione r uotare la manopola fino alla

posizione di minimo.

• utilizzare sempre recipienti con coperchio.

Bruciatore ø Diametro Recipienti (cm)

Rapido (R) 24 - 26
Semi Rapido (S) 16 - 20

Ausiliario (A) 10 - 14

Tripla Corona (TC) 24 - 26
Semi-Pesciera (SP) 16 - 20
Doppie Fiamme

(DCDR interno)
Doppie Fiamme

(DCDR esterno)

N.B. Sui modelli dotati di griglietta di riduzione, quest’ultima do­vrà essere utilizzata solo per il bruciatore ausiliario, quando si
utilizzano dei recipienti di diametro inferiore a 12 cm.
Alcuni modelli sono dotati di 2 grigliette di riduzione da utilizzare
con recipienti di diametro inferiore ai 12 cm, rispettivamente, per
i bruciatori posteriori "Semi-P esciera" destro e sinistro (Fig. A) e
per il bruciatore ausiliario (Fig. B).

10 - 14

26 - 28

;

11

Fig. A Fig. B

Consigli pratici per l’uso dei bruciatori posteriori “Semi­Pesciera”

L’utilizzo dei tre bruciator i posteriori “Semi-Pesciera” di forma
ellittica, ruotabili di 90°, dà al piano una maggiore flessibilità di
impiego.

Fig. E

Consigli pratici per l'uso della piastra grigliante

Le istruzioni che seguono sono valide per l'uso della piastra
grigliante in dotazione con l'apparecchio.
Effettuare il preriscaldamento con le manopole di comando dei

P er ruotare di 90° i bruciatori “Semi-P esciera” è necessario pro­cedere come segue:

• assicurarsi che i bruciatori siano freddi;

• sollevare completamente il bruciatore dalla sua sede;

• rimetterlo nella sua sede nella posizione desiderata;

• assicurarsi che i bruciatori risultino posizionati correttamen-

te.
In particolare, i tre bruciatori posteriori, possono essere utilizzati
insieme o separatamente con pentole di diverse f orme e dimen­sioni come segue:

• bruciatore singolo per recipienti di media dimensione (dia-

metro 20-22 cm) (Fig. C).

• bruciatore doppio come "pesciera" per recipenti ovali e per

recipienti rettangolari o quadrati (dimensioni minime 18x28

cm, massime 18x35cm) (Fig. D);

• bruciatore triplo con piastra grigliante in dotazione con l'ap-

parecchio (Fig. E);

tre bruciatori in posizione di massimo

. P er effettuare la cottu-

ra utilizzare la posizione indicata nella tabella sottoriportata.

minuti

Cottura

Posizione
manopola

Cibo Peso Tempo di

preriscalda-

mento in

minuti

manopole al

Kg

massimo

Bistecche
di maiale
(n°3)

Bistecche
di manzo
(n°2)

Salsicce
(n°4)

Spiedini di
carne (n°3)

Hamburger
(n°3)

Toast n°3 5 2-3 Massi mo
Pane 3 fette 5 2-3 Massimo

0,5-0,6 5 14-16 Minimo

0,5-0,6 5 12-14 Minimo

0,4-0,5 5 16-18 Minimo

0,4-0,5 5 14-16 Minimo

0,4-0,5 5 10-12 Minimo

Tempo in

Fig. C Fig. D

Melanzane 3-4 fette 5 4-5 Massimo
Pomodori

arrosto
Salmone 3 tranci 5 5-7 Minimo
Petto di

pollo (n°3)

i tempi di cottura sono puramente indi cativi e

Nota:

4 fette 5 10-12 Minimo

0,4 5 6-8 Massimo

possono var i are in base ai gusti personali.

12
