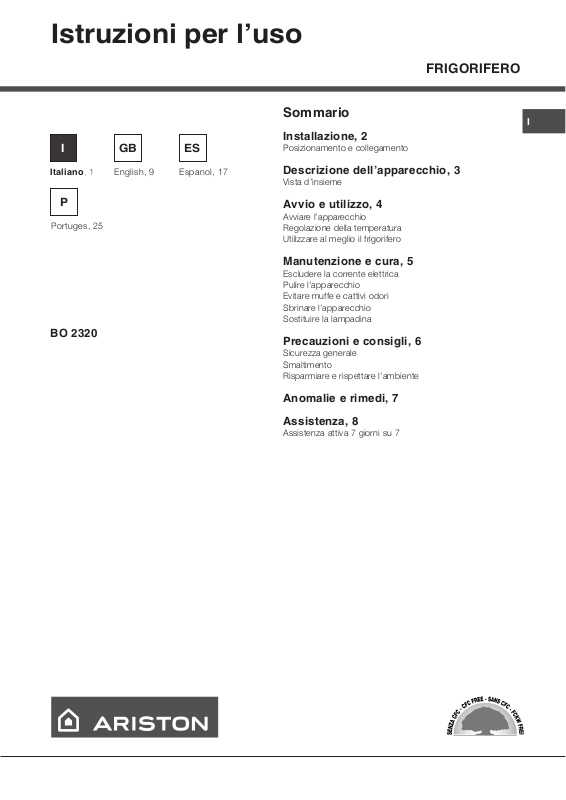

Page 1
Istruzioni per luso
FRIGORIFERO
, 1
P
Portuges, 25
BO 2320
GB ESI
English, 9
Sommario
I
Installazione, 2
Posizionamento e collegamento
Espanol, 17Italiano
Descrizione dellapparecchio, 3
Vista dinsieme
Avvio e utilizzo, 4
Avviare lapparecchio
Regolazione della temperatura
Utilizzare al meglio il frigorifero
Manutenzione e cura, 5
Escludere la corrente elettrica
Pulire lapparecchio
Evitare muffe e cattivi odori
Sbrinare lapparecchio
Sostituire la lampadina
Precauzioni e consigli, 6
Sicurezza generale
Smaltimento
Risparmiare e rispettare lambiente
Anomalie e rimedi, 7
Assistenza, 8
Assistenza attiva 7 giorni su 7
Page 2
Installazione
! È importante conservare questo libretto per poterlo
I
consultare in ogni momento. In caso di vendita,
di cessione o di trasloco, assicurarsi che resti insieme
allapparecchio per informare il nuovo proprietario
sul funzionamento e sui relativi avvertimenti.
! Leggere attentamente le istruzioni: ci sono importanti
informazioni sullinstallazione, sulluso e sulla sicurezza.
Posizionamento e collegamento
Posizionamento
1. Posizionare lapparecchio in un ambiente ben aerato e
non umido.
2. Non ostruire le griglie posteriori di ventilazione:
compressore e condensatore emettono calore e
richiedono una buona aerazione per funzionare bene
e contenere i consumi elettrici.
3. Lasciare lapparecchio lontano da fonti di calore
luce solare diretta, una cucina elettrica).
(la
Livellamento
1. Installare lapparecchio su un pavimento piano e
rigido.
2. Se il pavimento non fosse perfettamente orizzontale,
compensare svitando o avvitando i piedini anteriori.
Collegamento elettrico
Dopo il trasporto, posizionare lapparecchio verticalmente e
attendere almeno 3 ore prima di collegarlo allimpianto
elettrico. Prima di inserire la spina nella presa della
corrente, accertarsi che:
la presa abbia la messa a terra e sia a norma di legge;
la presa sia in grado di sopportare il carico massimo
di potenza della macchina, indicato nella targhetta
caratteristiche posta nel vano frigorifero in basso
a sinistra (es 150 W);
la tensione di alimentazione sia compresa nei valori
indicati nella targhetta caratteristiche, posta in basso
a sinistra (es 220-240 V);
la presa sia compatibile con la spina dellapparecchio.
In caso contrario richiedere la sostituzione della spina a
un tecnico autorizzato (vedi Assistenza); non usare
prolunghe e multiple.
! Ad apparecchio installato, il cavo elettrico e la presa della
corrente devono essere facilmente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente
e sostituito solo da tecnici autorizzati (vedi Assistenza).
! Lazienda declina ogni responsabilità qualora
queste norme non vengano rispettate.
2
Page 3
Descrizione
dellapparecchio
Vista dinsieme
Le istruzioni sulluso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a
quelli dellapparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.
Balconcino estraibile
con coperchio e
Manopola
REGOLAZIONE
DELLA
TEMPERATURA
RIPIANO
con PORTAUOVA
Balconcino estraibile
PORTAOGGETTI
I
*
Cassetto
FRUTTA e
VERDURA
Variabili per numero e/o per posizione.
Presente solo in alcuni modelli.
*
Scomparto per una
BOTTIGLIA da 2
LITRI
Balconcino
BOTTIGLIE
3
Page 4
Avvio e utilizzo
Avviare lapparecchio
I
! Prima di avviare lapparecchio, seguire
le istruzioni sullinstallazione (vedi Installazione).
! Prima di collegare lapparecchio pulire bene i vani
e gli accessori con acqua tiepida e bicarbonato.
1. Inserire la spina nella presa e accertarsi che si
accenda la lampada di illuminazione interna.
2. Ruotare la manopola per LA REGOLAZIONE DELLA
TEMPERATURA su un valore medio. Dopo qualche
ora sarà possibile inserire alimenti nel frigorifero.
Regolazione della temperatura
La temperatura all'interno del reparto frigorifero si regola
automaticamente in base alla posizione della manopola
del termostato.
1 = meno freddo 5 = più freddo
Si consiglia, comunque, una posizione media
Per aumentare lo spazio e disposizione e migliorare
l'aspetto estetico, questo apparecchio ha la "parte
raffreddante" posizionata all'interno della parete
posteriore del reparto frigo. Tale parete, durante il
funzionamento, si presenterà coperta di brina, oppure di
goccioline di acqua a secondo se il compressore è in
funzione o in pausa. Non preoccupatevi di questo! Il
frigorifero sta lavorando in modo normale.
Se si imposta la manopola per LA REGOLAZIONE
DELLA TEMPERATURA su valori alti, con grossi
quantitativi di alimenti e con una temperatura ambiente
elevata, lapparecchio può funzionare di continuo,
favorendo uneccessiva formazione di brina ed eccessivi
consumi elettrici: ovviare spostando la manopola verso i
valori più bassi (verrà effettuato uno sbrinamento
automatico).
Negli apparecchi statici laria circola in modo naturale:
quella più fredda tende a scendere perché più pesante.
Ecco come sistemare gli alimenti:
RIPIANI: pieni o a griglia.
1
2
ripiano.
Sono estraibili e regolabili in
altezza grazie alle apposite guide
(vedi figura), per linserimento di
contenitori o alimenti di notevole
dimensione. Per regolare
laltezza non è necessario
estrarre completamente il
Utilizzare al meglio il frigorifero
Per regolare la temperatura utilizzare la manopola per
LA REGOLAZIONE DELLA TEMPERATURA (vedi
Descrizione).
Inserire soltanto alimenti freddi o appena tiepidi, non
caldi (vedi Precauzioni e consigli).
Ricordarsi che gli alimenti cotti non si mantengono più
a lungo di quelli crudi.
Non inserire liquidi in recipienti scoperti:
provocherebbero un aumento di umidità con
conseguente formazione di condensa.
$JCP %JTQPTJ[JPOFOFMGSJHPSJGFSP
' EVRII T IWGITYPMXS 7S TVEMGEWWIXXMJVYXXE IZIV H Y VE
*SVQEKKMJVI WG LM 7ST VE MGE WWI XXMJVYXXEI ZI VH YV E
'MFMG SXXM 7YUYEPWMEWMVMTMERS
7EPEQM TERIMR
GEWWIXXEGMSGGSPEXE
7YUYEPWMEWMVMTMERS
*VYXXEIZI VH YVE 2IMGE WWI XXMJVYXXEIZIV H YVE
9SZE 2IPPkETTSWMXS FEPGSRGMRS
&YVVSIQEVKE VMRE 2I PPkETTSWMXSFEPGSRGMRS
&SXXMKPMIFMFMXIPEXXI 2IKPMETTSWMXMFEPGSRGMRM
4
Page 5
Manutenzione e cura
Escludere la corrente elettrica
Durante i lavori di pulizia e manutenzione è necessario
isolare lapparecchio dalla rete di alimentazione
staccando la spina dalla presa.
Non è sufficiente portare la manopola per la regolazione
della temperatura sulla posizione
spento) per eliminare ogni contatto elettrico.
(apparecchio
Pulire lapparecchio
Le parti esterne, le parti interne e le guarnizioni in
gomma possono essere pulite con una spugnetta
imbevuta di acqua tiepida e bicarbonato di sodio o
sapone neutro. Non usare solventi, abrasivi,
candeggina o ammoniaca.
Gli accessori estraibili possono essere messi a bagno
in acqua calda e sapone o detersivo per piatti.
Sciacquarli e asciugarli con cura.
Il retro dellapparecchio tende a coprirsi di polvere,
che può essere eliminata utilizzando con delicatezza,
dopo aver spento l'apparecchio e staccato la presa di
corrente, la bocchetta lunga dellaspirapolvere,
impostato su una potenza media.
Sbrinare lapparecchio
I
! Attenersi alle istruzioni sottostanti.
Per sbrinare lapparecchio non usare oggetti taglienti ed
appuntiti che potrebbero danneggiare irreparabilmente il
circuito refrigerante.
Il frigorifero è dotato di
sbrinamento automatico:
lacqua viene convogliata
verso la parte posteriore
da un apposito foro di
scarico (vedi figura) dove
il calore prodotto dal
compressore la fa
evaporare. Lunico
intervento da fare
periodicamente consiste
nel pulire il foro di scarico affinché lacqua possa defluire
liberamente.
Sostituire la lampadina
Per sostituire la lampadina di illuminazione del vano
frigorifero, staccare la spina dalla presa di corrente.
Seguire le istruzioni riportate qui sotto.
Evitare muffe e cattivi odori
Lapparecchio è fabbricato con materiali igienici
che non trasmettono odori. Per mantenere questa
caratteristica è necessario che i cibi vengano sempre
protetti e chiusi bene. Ciò eviterà anche
la formazione di macchie.
Nel caso si voglia spegnere lapparecchio per un
lungo periodo, pulire linterno e lasciare le porte
aperte.
Accedere alla lampada togliendo la protezione come
indicato in figura.
Sostituirla con una analoga di potenza a quella indicata
sulla protezione (15 W o 25 W).
5
Page 6
Precauzioni e consigli
! Lapparecchio è stato progettato e costruito
I
in conformità alle norme internazionali di sicurezza.
Queste avvertenze sono fornite per ragioni
di sicurezza e devono essere lette attentamente.
Questa apparecchiatura è conforme
alle seguenti Direttive Comunitarie:
- 73/23/CEE del 19/02/73 (Bassa Tensione)
e successive modificazioni;
- 89/336/CEE del 03/05/89 (Compatibilità
Elettromagnetica) e successive modificazioni;
- 2002/96/CE..
Sicurezza generale
Lapparecchio è stato concepito per un uso di tipo
non professionale allinterno dellabitazione.
Lapparecchio deve essere usato per conservare e
congelare cibi, solo da persone adulte e secondo le
istruzioni riportate in questo libretto.
Lapparecchio non va installato allaperto, nemmeno
se lo spazio è riparato, perché è molto pericoloso
lasciarlo esposto a pioggia e temporali.
Non toccare lapparecchio a piedi nudi o con le mani
o i piedi bagnati o umidi.
Non toccare le parti interne raffreddanti: cè pericolo
di ustionarsi o ferirsi.
Smaltimento
Smaltimento del materiale di imballaggio: attenersi alle
norme locali, così gli imballaggi potranno essere
riutilizzati.
La direttiva Europea 2002/96/CE sui rifiuti di
apparecchiature elettriche ed elettroniche (RAEE),
prevede che gli elettrodomestici non debbano essere
smaltiti nel normale flusso dei rifiuti solidi urbani. Gli
apparecchi dismessi devono essere raccolti
separatamente per ottimizzare il tasso di recupero e
riciclaggio dei materiali che li compongono ed
impedire potenziali danni per la salute e lambiente. Il
simbolo del cestino barrato è riportato su tutti i
prodotti per ricordare gli obblighi di raccolta separata.
Per ulteriori informazioni, sulla corretta dismissione
degli elettrodomestici, i detentori potranno rivolgersi al
servizio pubblico preposto o ai rivenditori.
Risparmiare e rispettare lambiente
Installare lapparecchio in un ambiente fresco e ben
aerato, proteggerlo dallesposizione diretta ai raggi
solari, non disporlo vicino a fonti di calore.
Per introdurre o estrarre gli alimenti, aprire le porte
dellapparecchio il più brevemente possibile.
Ogni apertura delle porte causa un notevole dispendio
di energia.
Non staccare la spina dalla presa della corrente
tirando il cavo, bensì afferrando la spina.
È necessario staccare la spina dalla presa prima di
effettuare operazioni di pulizia e manutenzione. Non è
sufficiente portare la manopola per LA
REGOLAZIONE DELLA TEMPERATURA sulla
posizione
contatto elettrico.
In caso di guasto, in nessun caso accedere ai
meccanismi interni per tentare una riparazione.
Non utilizzare, allinterno degli scomparti conservatori
di cibi congelati, utensili taglienti ed appuntiti o
apparecchi elettrici se non sono del tipo
raccomandato dal costruttore.
Non mettere in bocca cubetti appena estratti dal
congelatore.
Non permettere ai bambini di giocare con
lapparecchio. In nessun caso devono sedersi sui
cassetti o appendersi alla porta.
Gli imballaggi non sono giocattoli per bambini.
(apparecchio spento) per eliminare ogni
Non riempire con troppi alimenti lapparecchio: per
una buona conservazione, il freddo deve poter
circolare liberamente. Se si impedisce la circolazione,
il compressore lavorerà continuamente.
Non introdurre alimenti caldi: alzerebbero la
temperatura interna costringendo il compressore a un
grosso lavoro, con grande spreco di energia elettrica.
Sbrinare lapparecchio qualora si formasse del
ghiaccio (vedi Manutenzione); uno spesso strato di
ghiaccio rende più difficile la cessione di freddo agli
alimenti e fa aumentare il consumo di energia.
6
Page 7
Anomalie e rimedi
Può accadere che lapparecchio non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare
che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.
Anomalie:
La lampada di illuminazione
interna non si accende.
Il frigorifero raffredda poco.
Nel frigorifero gli alimenti
si gelano.
Il motore funziona di continuo.
Lapparecchio emette
molto rumore.
Possibili cause / Soluzione:
La spina non è inserita nella presa della corrente o non abbastanza da
fare contatto, oppure in casa non cè corrente.
La porta non chiude bene o la guarnizione è rovinata.
La porta viene aperta molto spesso.
La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in
posizione corretta
Il frigorifero è stato riempito eccessivamente.
La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in
posizione corretta.
Gli alimenti sono a contatto con la parete posteriore.
La porta non è ben chiusa o viene aperta di continuo.
La temperatura dellambiente esterno è molto alta.
Lapparecchio non è stato installato ben in piano (vedi Installazione).
Lapparecchio è stato installato tra mobili o oggetti che vibrano
ed emettono rumori.
Il gas refrigerante interno produce un leggero rumore anche quando
il compressore è fermo: non è un difetto, è normale.
I
La parete in fondo alla cella frigo
presenta brina o goccioline di
acqua.
Sul fondo del frigo cè dellacqua.
Si tratta del normale funzionamento del prodotto.
Il foro di scarico dellacqua è otturato (vedi Manutenzione).
7
Page 8
Assistenza
195062789.00
02/2007 - Xerox Business Services
I
Verificare se lanomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).
In caso negativo, contattare il Numero Unico Nazionale 199.199.199.
Prima di contattare lAssistenza:
modello
numero di serie
Comunicare:
il tipo di anomalia
il modello della macchina (Mod.)
il numero di serie (S/N)
Queste informazioni si trovano
sulla targhetta caratteristiche posta
nel vano frigorifero in basso a sinistra.
Gross
Bruto
Brut
TI
75
Test
P.S-I.
RG 2330
Mod.
220 - 240 V- 50 Hz 150 W
340
Total
Gross
Bruto
Brut
Compr.
R 134 a
Syst.
kg 0,090
Kompr.
Made in Italy 13918
93139180000 S/N 704211801
Net
Util
Utile
Pressure
HIGH-235
LOW 140
Cod.
Gross
Bruto
Brut
Fuse
W
A
Freez. Capac
Poder de Cong
kg/24 h
4,0
Max 15 w
Class
Clase
Classe
N
Assistenza Attiva 7 giorni su 7
Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per
essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.
È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.
* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00
alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00
alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso.
Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato.
Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori
informazioni consultare il sito www.aristonchannel.com.
8
Page 9
Operating Instructions
FRIDGE
P
Portuges, 25
BO 2320
Contents
GB
Installation, 10
GB ESI
Espanol, 17Italiano, 1 English, 9
Positioning and connection
Description of the appliance, 11
Overall view
Start-up and use, 12
Starting the appliance
Setting the temperature
Using the refrigerator to its full potential
Maintenance and care, 13
Switching the appliance off
Cleaning the appliance
Avoiding mould and unpleasant odours
Defrosting the appliance
Replacing the light bulb
Precautions and tips, 14
General safety
Disposal
Respecting and conserving the environment
Troubleshooting, 15
Assistance, 16
Page 10
Installation
GB
! Before placing your new appliance into operation please
read these operating instructions carefully. They contain
important information for safe use, for installation and for
care of the appliance.
! Please keep these operating instructions for future
reference. Pass them on to possible new owners of the
appliance.
Positioning and connection
Positioning
1. Place the appliance in a well-ventilated humidity-free
room.
2. Do not obstruct the rear fan grills. The compressor and
condenser give off heat and require good ventilation to
operate correctly and save energy.
3. Ensure the appliance is away from any sources of heat
(direct sunlight, electric stove, etc.).
Electrical connections
After the appliance has been transported, carefully place it
vertically and wait at least 3 hours before connecting it to
the electricity mains. Before inserting the plug into the
electrical socket ensure the following:
The appliance is earthed and the plug is compliant with
the law.
The socket can withstand the maximum power of the
appliance, which is indicated on the data plate located on
the bottom left side of the fridge (e.g. 150 W).
The voltage must be in the range between the values
indicated on the data plate located on the bottom left
side (e.g. 220-240V).
The socket is compatible with the plug of the appliance.
If the socket is incompatible with the plug, ask an
authorised technician to replace it (see Assistance). Do
not use extension cords or multiple sockets.
! Once the appliance has been installed, the power supply
cable and the electrical socket must be easily accessible.
! The cable must not be bent or compressed.
! The cable must be checked regularly and replaced by
authorised technicians only (see Assistance).
! The manufacturer declines any liability should these
safety measures not be observed.
10
Page 11
Description of the
appliance
Overall view
The instructions contained in this manual are applicable to different model refrigerators. The diagrams may not directly
represent the appliance purchased. For more complex features, consult the following pages.
Removable lidded
shelf with EGG
TEMPERATURE
control
TRAY
*
GB
SHELVES
FRUIT and
VEGETABLE
bin
Removable
multipurpose
SHELVES
Compartment for a 2
LITRE BOTTLE
BOTTLE shelf
Varies by number and/or position.
Available only on certain models.
*
11
Page 12
Start-up and use
GB
Starting the appliance
! Before starting the appliance, follow the
installation instructions (see Installation).
! Before connecting the appliance, clean the
compartments and accessories well with lukewarm water
and bicarbonate.
1. Insert the plug into the socket and ensure that the
internal light illuminates.
2. Turn the TEMPERATURE ADJUSTMENT knob to an
average value. After a few hours you will be able to put
food in the refrigerator.
Setting the temperature
The temperature inside the refrigerator compartment
automatically adjusts itself according to the position of the
thermostat knob.
1 = warmest 5 = coldest
We recommend, however, a medium position.
The cooling section of the refrigerator is located inside the
back wall of the refrigerator compartment for increased
space and improved aesthetics. During operation, the
back wall will be covered in frost or water droplets
depending on whether the compressor is operating or
paused. Do not worry, the refrigerator is functioning
normally.
If the TEMPERATURE ADJUSTMENT knob has been set
on high values with large quantities of food and with a
high ambient temperature, the appliance can operate
continuously, resulting in excessive frost formation and
excessive energy consumption: compensate for this by
shifting the knob towards lower values (defrosting will
occur automatically).
In static appliances, the air circulates in a natural way: the
colder air tends to move downwards as it is heavier. The
food should be stored as follows:
SHELVES: with or without grill.
1
2
Due to the special guides the
shelves are removable and the
height is adjustable (see
diagram), allowing easy storage
of large containers and food.
Height can be adjusted without
complete removal of the shelf.
Using the refrigerator to its full
potential
Use the TEMPERATURE ADJUSTMENT knob to
adjust the temperature (see Description).
Place only cold or lukewarm foods in the
compartment, not hot foods (see Precautions and
tips).
Remember that cooked foods do not last longer than
raw foods.
Do not store liquids in open containers. They will
increase humidity in the refrigerator and cause
condensation to form.
)RRG
Fresh fish and meat
Fresh cheese
Cooked food On any shelf
Salami, bread loaf,
chocolate
Fruit and vegetables In the fruit and vegetable bins
Eggs On the shelf provided
Butter and margarine On the shelf provided
Bottles, drinks, milk On the shelf provided
12
$UUDQJHPHQWLQVLGHWKH
UHIULJHUDWRU
Above the fruit and vegetable
bins
Above the fruit and vegetable
bins
On any shelf
Page 13
Maintenance and care
Switching the appliance off
During cleaning and maintenance it is necessary to
disconnect the appliance from the electricity supply:
It is not sufficient to set the temperature adjustment
knobs on
contact.
(appliance off) to eliminate all electrical
Cleaning the appliance
The external and internal parts, as well as the rubber
seals may be cleaned using a sponge that has been
soaked in lukewarm water and bicarbonate of soda or
neutral soap. Do not use solvents, abrasive products,
bleach or ammonia.
The removable accessories may be soaked in warm
water and soap or dishwashing liquid. Rinse and dry
them carefully.
The back of the appliance may collect dust which can
be removed by delicately using the hose of a vacuum
cleaner set on medium power. The appliance must be
switched off and the plug must be pulled out before
cleaning the appliance.
Defrosting the appliance
GB
! Follow the instructions below.
Do not use objects with sharp or pointed edges to defrost
the appliance as these may damage the refrigeration
circuit beyond repair.
The refrigerator has an
automatic defrosting
function: water is ducted
to the back of the
appliance by a special
discharge outlet (see
diagram) where the heat
produced by the
compressor causes it to
evaporate. It is necessary
to clean the discharge hole
regularly so that the water can flow out easily.
Replacing the light bulb
To replace the light bulb in the refrigerator compartment,
pull out the plug from the electrical socket. Follow the
instructions below.
Avoiding mould and unpleasant odours
The appliance is manufactured with hygienic materials
which are odour free. In order to maintain an odour
free refrigerator and to prevent the formation of stains,
food must always be covered or sealed properly.
If you want to switch the appliance off for an extended
period of time, clean the inside and leave the doors
open.
Access the light bulb by removing the cover as indicated
in the diagram.
Replace it with a similar light bulb within the power range
indicated on the cover (15W or 25W).
13
Page 14
Precautions and tips
GB
! The appliance was designed and manufactured in
compliance with international safety standards. The
following warnings are provided for safety reasons and
must be read carefully.
This appliance complies with the following
Community Directives:
- 73/23/EEC of 19/02/73 (Low Voltage) and
subsequent amendments;
-89/336/EEC of 03.05.89 (Electromagnetic
Compatibility) and subsequent amendments;
- 2002/96/CE..
General safety
The appliance was designed for domestic use inside the
home and is not intended for commercial or industrial
use.
The appliance must be used to store and freeze food
products by adults only and according to the
instructions in this manual.
The appliance must not be installed outdoors, even in
covered areas. It is extremely dangerous to leave the
appliance exposed to rain and storms.
Do not touch the appliance with bare feet or with wet or
moist hands and feet.
Do not touch the internal cooling elements: this
could cause skin abrasions or frost/freezer burns.
Disposal
Observe local environmental standards when
disposing packaging material for recycling purposes.
The European Directive 2002/96/EC on Waste
Electrical and Electronic Equipment (WEEE), requires
that old household electrical appliances must not be
disposed of in the normal unsorted municipal waste
stream. Old appliances must be collected separately
in order to optimise the recovery and recycling of the
materials they contain and reduce the impact on
human health and the environment. The crossed out
wheeled bin symbol on the product reminds you of
your obligation, that when you dispose of the
appliance it must be separately collected.
Consumers should contact their local authority or
retailer for information concerning the correct
disposal of their old appliance.
Respecting and conserving the
environment
Install the appliance in a fresh and well-ventilated
room. Ensure that it is protected from direct sunlight
and do not place it near heat sources.
Try to avoid keeping the door open for long periods
or opening the door too frequently in order to
conserve energy.
When unplugging the appliance always pull the plug
from the mains socket, do not pull on the cable.
Before cleaning and maintenance, always switch off the
appliance and disconnect it from the electrical supply. It
is not sufficient to set the temperature adjustment knobs
(appliance off) to eliminate all electrical contact.
on
In the case of a malfunction, under no circumstances
should you attempt to repair the appliance yourself.
Repairs carried out by inexperienced persons may
cause injury or further malfunctioning of the appliance.
Do not use any sharp or pointed utensils or electrical
equipment - other than the type recommended by the
manufacturer - inside the frozen food storage
compartments.
Do not put ice cubes taken directly from the freezer into
your mouth.
Do not allow children to tamper with the controls or play
with the appliance. Under no circumstance should they
be allowed to sit on the bins or to hang from the door.
Keep packaging material out of the reach of children! It
can become a choking or suffocation hazard.
Do not fill the appliance with too much food: cold air
must circulate freely for food to be preserved
properly. If circulation is impeded, the compressor will
work continuously.
Do not place hot food directly into the refrigerator.
The internal temperature will increase and force the
compressor to work harder and will consume more
energy.
Defrost the appliance if ice forms (see Maintenance).
A thick layer of ice makes cold transference to food
products more difficult and results in increased
energy consumption.
Regularly check the door seals and wipe clean to
ensure they are free of debris and to prevent cold air
14
Page 15
Troubleshooting
If the appliance does not work, before calling for Assistance (see Assistance), check for a solution from the following list.
Malfunctions:
The internal light does not
illuminate.
The refrigerator do not cool well.
The food inside the refrigerator is
beginning to freeze.
The motor runs continuously.
The appliance makes a lot of noise.
Possible causes / Solutions:
The plug has not been inserted into the electrical socket, or not far
enough to make contact, or there is no power in the house.
The door do not close properly or the seals are damaged.
The door are opened too frequently.
The TEMPERATURE ADJUSTMENT knob is not in the correct position
The refrigerator or the freezer have been over-filled.
The TEMPERATURE ADJUSTMENT knob is not in the correct position.
The food is in contact with the back inside wall of the refrigerator.
The door is not closed properly or is continuously opened.
The outside ambient temperature is very high.
The appliance has not been installed on a level surface (see Installation).
The appliance has been installed between cabinets that vibrate and
make noise.
The internal refrigerant makes a slight noise even when the compressor
is off. This is not a defect, it is normal.
GB
The back wall of the refrigerator unit
is covered in frost or droplets of
water.
There is water at the bottom of the
refrigerator.
This shows the appliance is operating normally.
The water discharge hole is blocked (see Maintenance).
15
Page 16
Assistance
195062789.00
02/2007 - Xerox Business Services
GB
Before calling for Assistance:
Check if the malfunction can be solved on your own (see Troubleshooting).
If after all the checks, the appliance still does not operate or the problem persists, call the nearest Service
Centre
model serial number
Communicating:
type of malfunction
appliance model (Mod.)
serial number (S/N)
This information can be found on the data plate
located on the bottom left side of the
refrigerator compartment.
Gross
Bruto
Brut
TI
75
Test
P.S-I.
RG 2330
Mod.
220 - 240 V- 50 Hz 150 W
340
Total
Gross
Bruto
Brut
Compr.
R 134 a
Syst.
kg 0,090
Kompr.
Made in Italy 13918
93139180000 S/N 704211801
Net
Util
Utile
Pressure
HIGH-235
LOW 140
Cod.
Gross
Bruto
Brut
Fuse
W
A
Freez. Capac
Poder de Cong
kg/24 h
4,0
Max 15 w
Class
Clase
Classe
N
Never call on unauthorized technicians and always refuse spare parts which are not originals.
16
Page 17
Manual de instrucciones
FRIGORÍFICO
P
Portuges, 25
BO 2320
Sumario
ES
Instalación, 18
GB ESI
Espanol, 17Italiano, 1 English, 9
Colocación y conexión
Descripción del aparato, 19
Vista en conjunto
Puesta en funcionamiento y uso, 20
Poner en marcha el aparato
Regulación de la temperatura
Uso óptimo del frigorífico
Mantenimiento y cuidados, 21
Cortar la corriente eléctrica
Limpiar el aparato
Evitar la formación de moho y malos olores
Descongelar el aparato
Sustituir la bombilla
Precauciones y consejos, 22
Seguridad general
Eliminación
Ahorrar y respetar el medio ambiente
Anomalías y soluciones, 23
Asistencia, 24
Page 18
ES
Instalación
!
Es importante conservar este manual para poder
consultarlo cuando sea necesario. En caso de venta,
cesión o traslado, verifique que permanezca junto al
aparato para informar al nuevo propietario sobre su
funcionamiento y sobre las precauciones durante su uso
!
Lea atentamente las instrucciones: contienen información
importante sobre la instalación, sobre el uso y sobre la
seguridad.
Colocación y conexión
Colocación
1. Coloque el aparato en un ambiente bien aireado y seco.
2. No obstruya las rejillas posteriores de ventilación: el
compresor y el condensador emiten calor y requieren
una buena aireación para funcionar bien y limitar el
consumo eléctrico.
3. Mantenga el aparato lejos de fuentes de calor (por ej. la
luz solar directa o una cocina eléctrica).
Nivelación
1. Instale el aparato sobre un piso plano y rígido.
2. Si el piso no fuera perfectamente horizontal, compense los
desniveles atornillando o desatornillando las patas
delanteras.
Conexión eléctrica
Después de su transporte, coloque el aparato
verticalmente y espere 3 horas como mínimo antes de
conectarlo a la red eléctrica. Antes de enchufarlo a la toma
de corriente, controle que:
la toma posea la conexión a tierra y que sea conforme a
la ley;
el enchufe sea capaz de soportar la carga máxima
de potencia de la máquina indicada en la placa de
características ubicada en la parte inferior izquierda del
frigorífico (ej. 150 W);
la tensión de alimentación esté comprendida entre los
valores indicados en la placa de características ubicada
abajo a la izquierda (ej. 220-240V);
la toma sea compatible con el enchufe del aparato.
Si no fuera así, solicite la sustitución del enchufe a un
técnico autorizado (ver Asistencia); no utilice
prolongaciones ni conexiones múltiples.
!
Una vez instalado el aparato, el cable eléctrico y la toma
de corriente deben ser fácilmente accesibles.
!
El cable no debe sufrir pliegues ni compresiones.
!
El cable debe ser revisado periódicamente y sustituido
sólo por técnicos autorizados (ver Asistencia).
! La
empresa declina toda responsabilidad en los
casos en que no hayan sido respetadas estas normas.
18
Page 19
Descripción del
aparato
Vista de conjunto
Las instrucciones sobre el uso son válidas para distintos modelos y por lo tanto es posible que la figura presente
detalles diferentes a los del aparato que Ud. ha adquirido. La descripción de las piezas más complejas se encuentra en
las páginas sucesivas.
Balconcito extraíble
con tapa ycon
Mando REGULACIÓN
DE LA
TEMPERATURA
HUEVERA
*
ES
BANDEJAS
Recipiente
FRUTA y
VERDURA
Balconcito extraíble
PORTAOBJETOS
Espacio para una
BOTELLA de 2
lITROS
Balconcito
BOTELLAS
La cantidad y/o su ubicación pueden variar.
Se encuentra solo en algunos modelos.
*
19
Page 20
Puesta en
funcionamiento y uso
ES
Poner en marcha el aparato
! Antes de poner en funcionamiento el aparato, siga
las instrucciones sobre la instalación (ver Instalación).
! Antes de conectar el aparato limpie bien los
compartimentos y los accesorios con agua tibia y
bicarbonato.
1. Enchufe el aparato en la toma de corriente y verifique
que se encienda la lámpara de iluminación interna.
2. Gire el mando de REGULACIÓN DE LA TEMPERATURA
hasta un valor medio. Después de algunas horas será
posible introducir alimentos en el frigorífico.
Regulación de la temperatura
La temperatura interna del compartimento frigorífico se
regula automáticamente en base a la posición del
mando del termostato.
1 = menos frío 5 = más frío
Se aconseja, en todo caso, poner una posición media.
Para aumentar el espacio disponible y mejorar el aspecto
estético, este aparato posee la parte refrigerante ubicada
en el interior de la pared posterior del compartimento
frigorífico. Durante el funcionamiento, dicha pared se
presentará cubierta de escarcha o de gotitas de agua según
si el compresor está en funcionamiento o en pausa. ¡No se
preocupe por ello! El frigorífico está trabajando de forma
normal.
Si se coloca el mando de REGULACIÓN DE LA
TEMPERATURA en valores altos, con grandes cantidades
de alimentos y con una temperatura ambiente elevada, el
aparato puede funcionar continuamente, produciendo una
excesiva formación de escarcha y aumentando el
consumo de electricidad. evítelo desplazando el mando
hacia valores más bajos (se efectuará una descongelación
automática).
En los aparatos estáticos el aire circula de modo natural: el
más frío tiende a descender porque es más pesado. He
aquí como colocar los alimentos:
BANDEJAS: enteras o tipo rejilla.
1
2
bandejas completamentes.
Son extraíbles y su altura es
regulable gracias a las guías
especiales (ver la figura), se
utilizan para introducir
recipientes o alimentos de gran
tamaño. Para regular la altura no
es necesario extraer las
Uso óptimo del frigorífico
Para regular la temperatura utilice el mando de
REGULACIÓN DE LA TEMPERATURA (ver
Descripción).
Introduzca sólo alimentos fríos o apenas tibios, nunca
calientes (ver Precauciones y consejos).
Recuerde que los alimentos cocidos no se mantienen
durante más tiempo que los crudos.
No introduzca recipientes destapados con líquidos:
produciría un aumento de humedad con la
consiguiente formación de condensación.
"MJNFOUP 6CJDBDJØOFOFMSFGSJHFSBEPS
&DUQH\SHVFDGR
OLPSLR
4XHVRVIUHVFR V
$OLPHQWRVFRFLGRV (QFXDOTXLHUEDQGHMD
6DOFKLFKÂQSDQ
FKRFRODWH
)UXWD\YHUGXUD
+XHYRV (QHOEDOFRQFLWRFRUUHVSRQGLHQWH
0DQWHTXLOOD\
PDUJDULQD
%RWHOODVEHELGD V
OHFKH
20
6REUHORVUHFLSLHQWHVSD UDIUXWD
\YHUGXUD
6REUHORVUHFLSLHQWHVSD UDIUXWD
\YHUGXUD
(QFXDOTXLHUEDQGHMD
(QORVUHFLSLHQWHVSDUDI UXWD \
YHUGXUD
(QHOEDOFRQFLWRFRUUHVSR QGLH QWH
(QHOEDOFRQFLWRFRUUHVSR QGLH QWH
Page 21
Mantenimiento y cuidados
Cortar la corriente eléctrica
Durante los trabajos de limpieza y mantenimiento, es
necesario aislar el aparato de la red de alimentación
eléctrica, desenchufándolo:
No es suficiente llevar el mando para la regulación de la
temperatura hasta la posición
para eliminar todo contacto eléctrico.
(aparato apagado)
Limpiar el aparato
Las partes externas, las partes internas y las juntas de
goma se pueden limpiar con una esponja empapada
en agua tibia y bicarbonato sódico o jabón neutro. No
utilice disolventes, productos abrasivos, lejía o
amoníaco.
Los accesorios extraíbles se pueden colocar en
remojo en agua caliente y jabón o detergente para
platos. Enjuáguelos y séquelos con cuidado.
La parte posterior del aparato tiende a cubrirse de
polvo que se puede eliminar, después de haber
apagado y desenchufado el aparato, utilizando con
delicadeza la boca de la aspiradora y trabajando con
una potencia media.
Descongelar el aparato
ES
! Respete las instrucciones que se dan a continuación.
Para descongelar el aparato no utilice objetos cortantes
o con punta porque podrían dañar irremediablemente el
circuito refrigerante.
El frigorífico posee
descongelación
automático: el agua se
envía hacia la parte
posterior por un orificio
de descarga (ver la
figura) donde el calor
producido por el
compresor la hace
evaporar. La única
intervención que se debe
realizar periódicamente consiste en limpiar el orificio de
descarga para que el agua pueda fluir libremente.
Sustituir la bombilla
Para sustituir la bombilla de iluminación del compartimento
frigorífico, desenchufe el aparato. Siga las instrucciones que
se dan a continuación.
Evitar la formación de moho y malos
olores
El aparato está fabricado con materiales higiénicos
que no transmiten olores. Para mantener esta
característica es necesario que los alimentos estén
siempre protegidos y bien cerrados. Esto evitará
también
la formación de manchas.
Si se debe apagar el aparato por un largo período,
limpie su interior y deje las puertas abiertas.
Acceda a la lámpara quitando la protección como se indica
en la figura. Sustitúyala con otra bombilla con una potencia
igual a la indicada en la protección (15 W o 25 W).
21
Page 22
Precauciones y consejos
ES
! El aparato ha sido proyectado y fabricado en
conformidad con las normas internacionales sobre
seguridad. Estas advertencias se suministran por razones
de seguridad y deben ser leídas atentamente.
Este equipamiento es conforme con las
siguientes Directivas Comunitarias:
- 73/23/CEE del 19/02/73 (Baja Tensión) y
sucesivas modificaciones;
-89/336/CEE del 03/05/89 (Compatibilidad
Electromagnética) y sucesivas modificaciones;
- 2002/96/CE.
Seguridad general
El aparato ha sido pensado para un uso de tipo no
profesional en el interior de una vivienda.
El aparato debe ser utilizado para conservar y
congelar alimentos sólo por personas adultas y
según las indicaciones contenidas en este manual.
El aparato no se debe instalar al aire libre ni siquiera
si el lugar está protegido debido a que es muy
peligroso dejarlo expuesto a la lluvia y tormentas.
No toque el aparato estando descalzo o con las
manos o pies mojados o húmedos.
No toque las piezas refrigerantes internas: podría
quemarse o herirse.
No desenchufe el aparato tirando del cable sino
sujetando el enchufe.
Es necesario desenchufar el aparato antes de realizar
operaciones de limpieza y de mantenimiento. No es
suficiente llevar el mando para LA REGULACIÓN DE
LA TEMPERATURA hasta la posición
apagado) para eliminar todo contacto eléctrico.
En caso de avería, nunca acceda a los mecanismos
internos para intentar una reparación.
En el interior de los compartimientos donde se
conservan alimentos congelados, no utilice utensilios
cortantes o con punta ni aparatos eléctricos, que no
sean los recomendados por el fabricante.
No introduzca en su boca cubitos apenas extraídos
del congelador.
No permita a los niños que jueguen con el aparato.
No se deben sentar en los cajones o colgarse de la
puerta.
(aparato
Eliminación
Eliminación del material de embalaje: respete las
normas locales, de esta manera los embalajes podrán
ser reutilizados.
En base a la Norma europea 2002/96/CE de
Residuos de aparatos Eléctricos y Electrónicos
(RAEE), los electrodomésticos viejos no pueden ser
arrojados en los contenedores municipales
habituales; tienen que ser recogidos selectivamente
para optimizar la recuperación y reciclado de los
componentes y materiales que los constituyen, y
reducir el impacto en la salud humana y el
medioambiente. El símbolo del cubo de basura
tachado se marca sobre todos los productos para
recordar al consumidor la obligación de separarlos
para la recogida selectiva.
El consumidor debe contactar con la autoridad local
o con el vendedor para informarse en relación a la
correcta eleminación de su electrodoméstico viejo.
Ahorrar y respetar el medio ambiente
Instale el aparato en una ambiente fresco y bien
aireado, protéjalo de la exposición directa a los rayos
solares y no lo coloque cerca de fuentes de calor.
Para introducir o extraer los alimentos, abra las
puertas del aparato el menor tiempo posible. Cada
apertura de las puertas produce un notable gasto de
energía.
No llene con demasiados alimentos el aparato:
para una buena conservación, el frío debe poder
circular libremente. Si se impide la circulación, el
compresor trabajará continuamente.
No introduzca alimentos calientes: elevarían la
temperatura interior obligando al compresor a un
mayor trabajo con un gran gasto de energía eléctrica.
Descongele el aparato si se formara hielo (ver
Mantenimiento); una espesa capa de hielo vuelve más
difícil la cesión de frío a los alimentos y hace que
aumente el consumo de energía.
Mantenga eficientes y limpias las juntas para que se
adhieran bien a las puertas y no dejen salir el frío (ver
Mantenimiento).
Los embalajes no son juguetes para los niños.
22
Page 23
Anomalías y soluciones
Puede suceder que el aparato no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia), controle
que no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista.
Anomalías:
La lámpara de iluminación interna
no se enciende.
El frigorífico enfrían poco.
En el frigorífico los alimentos se
congelan.
El motor funciona continuamente.
El aparato hace mucho ruido.
Posibles causas / Solución:
El enchufe no está introducido en la toma de corriente o no está lo suficiente
como para hacer contacto o bien en la casa no hay corriente.
La puerta no cierran bien o la junta está dañadas.
La puerta se abren demasiado frecuentemente.
El mando de REGULACIÓN DE LA TEMPERATURA no está en la posición
correcta.
El frigorífico se han llenado excesivamente.
El mando de REGULACIÓN DE LA TEMPERATURA no está en la posición
correcta.
Los alimentos están en contacto con la pared posterior.
La puerta no está bien cerrada o se abre continuamente.
La temperatura del ambiente externo es muy alta.
El aparato no fue instalado en un lugar plano (ver Instalación).
El aparato ha sido instalado entre muebles u objetos que vibran y producen
ruidos.
El gas refrigerante interior produce un ligero ruido aún cuando el compresor
está detenido: no es un defecto, es normal.
ES
En la pared del fondo de la cámara
de refrigeración se ha formado
escarcha o gotitas de agua.
En el fondo del frigorífico hay agua.
Se trata del funcionamiento normal del producto.
El orificio de descarga del agua está obstruído (ver Mantenimiento).
23
Page 24
Asistencia
195062789.00
02/2007 - Xerox Business Services
ES
Antes de llamar al Servicio de Asistencia Técnica:
Verifique si la anomalía puede ser resuelta por ud. mismo (ver Anomalías y Soluciones).
Se, apesar de todos os controlos, o aparelho não funcionar e a anomalia que notou continuar a verificar-se,
chamar o Centro de Assistência Técnica mais próximo.
modelo
número de serie
Comunique:
el tipo de anomalía
el modelo de la máquina (Mod.)
el número de serie (S/N)
Esta información se encuentra en la placa de características ubicada en el compartimento frigorífico abajo a la
izquierda.
RG 2330
Mod.
220 - 240 V- 50 Hz 150 W
340
Total
Gross
Bruto
Brut
Compr.
R 134 a
Syst.
kg 0,090
Kompr.
Made in Italy 13918
Gross
Bruto
Brut
75
Test
P.S-I.
TI
Net
Util
Utile
Pressure
HIGH-235
LOW 140
93139180000 S/N 704211801
Cod.
Gross
Bruto
Brut
W
Fuse
A
Freez. Capac
Poder de Cong
kg/24 h
4,0
Max 15 w
Class
Clase
Classe
N
No recurrir nunca a técnicos no autorizados y rechazar siempre la instalación de repuestos no
originales.
24
Page 25
Instruções para a
utilização
GB ESI
P
Portuges, 25
BO 2320
FRIGORÍFICO
Índice
P
Instalação, 26
Posicionamento e ligação
Espanol, 17Italiano, 1 English, 9
Descrição do aparelho, 27
Visão geral
Início e utilização, 28
Iniciar o aparelho
Regulação da temperatura
Utilize melhor o frigorífico
Manutenção e cuidados, 29
Interromper a corrente eléctrica
Limpar o aparelho
Evite bolor e maus cheiros
Degelar o aparelho
Substituição da lâmpada
Precauções e conselhos, 30
Segurança geral
Eliminação
Economizar e respeitar o meio ambiente
Anomalias e soluções, 31
Assistência, 32
Page 26
Instalação
P
! É importante guardar este folheto para poder consultálo a qualquer momento. No caso de venda, cessão ou
mudança, assegure-se que o mesmo permaneça junto
com o aparelho para informar ao novo proprietário sobre
o funcionamento e as suas respectivas advertências.
! Leia com atenção as instruções: há informações
importantes sobre a instalação, a utilização e a segurança.
Posicionamento e ligação
Posicionamento
1. Posicione o aparelho num ambiente bem ventilado e
não húmido.
2. Não tape as grades traseiras de ventilação: o
compressor e o condensador emitem calor e
necessitam de uma boa ventilação para funcionarem
bem e os consumos de electricidade diminuírem.
3. Deixe o aparelho longe de fontes de calor (a luz do sol
directa, um fogão eléctrico).
Nivelamento
1. Instale o aparelho sobre um piso plano e rígido.
2. Se o pavimento não for perfeitamente horizontal, para
compensar, desatarraxe ou atarraxe os pés dianteiros.
Ligação eléctrica
Depois do transporte, posicione o aparelho na vertical e
aguarde pelo menos 3 horas antes de ligar o sistema
eléctrico. Antes de colocar a ficha na tomada eléctrica,
certifique-se que:
a tomada tenha uma ligação à terra e seja em
conformidade com a legislação;
a tomada tenha a capacidade de suportar o carga
máxima.
de potência da máquina, indicada na placa de
identificação situada no compartimento frigorífico em
baixo à esquerda (p. ex.: 150 W);
a tensão de alimentação seja entre os valores
indicados na placa de identificação, situada embaixo
à esquerda (p. ex.: 220-240 V);
a tomada seja compatível com a ficha do aparelho.
Em caso contrário peça a substituição da ficha a um
técnico autorizado (veja a Assistência); não utilize
extensões nem tomadas múltiplas.
! Com o aparelho instalado, deve ser fácil o acesso ao
cabo eléctrico e à tomada eléctrica.
! O cabo não deve ser dobrado nem sofrer pressões.
! O cabo deve ser verificado periodicamente e
substituído somente por técnicos autorizados (veja a
Assistência).
! A empresa exime-se de qualquer responsabilidade
se estas regras não forem obedecidas.
26
Page 27
Descrição do
aparelho
Visão geral
Estas instruções sobre a utilização são válidas para vários modelos, portanto é possível que na figura haja pormenores
diferentes do aparelho que adquiriu. Há uma descrição dos assuntos mais complexos nas páginas seguintes.
Prateleira extraível da
porta com tampa
Manípulo
REGULAÇÃO DA
TEMPERATURA
com PORTA OVOS
*
P
PRATELEIRA
Gaveta para
FRUTAS e
HORTALIÇAS
Prateleira extraível da
porta VÃO PARA
GUARDAR
OBJECTOS
Vão para GARRAFA
de 2
Prateleira para
GARRAFAS
LITROS
Variáveis em número e/ou na posição.
Presente somente em alguns modelos.
*
27
Page 28
Início e utilização
P
! Antes de iniciar o aparelho, obedeça
as instruções para a instalação (veja a Instalação).
! Antes de ligar o aparelho limpe bem os compartimentos
e os acessórios com água morna e bicarbonato.
1. Ligue a ficha numa tomada eléctrica e assegure-se que
a lâmpada de iluminação interna.
2. Rode o selector para A REGULAÇÃO DA
TEMPERATURA num valor médio. Depois de algumas
horas será possível guardar alimentos no frigorífico.
inteiramente a prateleira.
1
2
Iniciar o aparelho
PRATELEIRAS: vidro ou de
grade. Podem ser extraídas e
têm altura regulável mediante as
guias para este fim (veja a
figura), para introduzir
recipientes ou alimentos de
tamanho grande. Para regular a
altura não é necessário retirar
Utilize melhor o frigorífico
Regulação da temperatura
A temperatura no interior do compartimento frigorífico
regula-se automaticamente em função da posição do
botão para a regulação da temperatura.
1
= menos frio 5 = mais frio.
É aconselhado em todo o caso uma posição média
Para aumentar o espaço a disposição e melhorar a
aparência do aparelho, o mesmo tem a parte
refrigeradora situada no interior do painel traseiro do
compartimento frigorífico. Este painel, durante o
funcionamento, estará coberto de gelo, ou de gotinhas de
água, dependendo se o compressor estiver a funcionar
ou em pausa. Não se preocupe com isto! O frigorífico
está a funcionar de modo normal.
Se configurarse o selector de FUNCIONAMENTO DO
FRIGORÍFICO em valores altos, com grandes
quantidades de alimentos e com uma temperatura
ambiente alta, o aparelho poderá funcionar
continuamente, e favorecer uma formação excessiva de
gelo e consumos de electricidade excessivos: para evitar
isto, coloque o selector em valores mais baixos (o gelo
será derretido automaticamente).
Nos aparelhos estáticos o ar circula de maneira natural: o
mais frio tende a subir por ser mais pesado. Veja como
guardar os alimentos:
Para regular a temperatura utilize o selector de
FUNCIONAMENTO DO CONGELADOR (veja a
Descrição).
Coloque somente alimentos frios ou levemente
mornos, mas não quentes (veja Precauções e
conselhos).
Lembre-se que os alimentos cozidos não se mantêm
mais tempo do que os crus.
Não guarde líquidos em recipientes destampados:
poderão provocar aumento de humidade com
consequente formação de condensação.
$OLPHQWR 'LVSRVLomRQRIULJRUtILFR
Carne e peixe limpo
Queijo fresco
Alimentos cozidos Em quaisquer prateleiras
Chouriço, pão de
forma, chocolate
Frutas e verduras
Ovos Na respectiva prateleira da porta
Manteiga e
margarina
Garrafas, bebidas,
leite
28
Sobre as gavetas para frutas e
verduras
Sobre as gavetas para frutas e
verduras
Em quaisquer prateleiras
Nas gavetas para frutas e
hortaliças
Na respectiva prateleira da porta
Na respectiva prateleira da porta
Page 29
Manutenção e cuidados
Interromper a corrente eléctrica
Durante as operações de limpeza e manutenção é
necessário isolar o aparelho da rede eléctrica:
Não é suficiente colocar os selectores de regulação da
temperatura na posição
eliminar todos os contactos eléctricos.
(aparelho desligado) para
Limpar o aparelho
As partes externas, as partes internas e as
guarnições de borracha podem ser limpadas com
uma esponja molhada de água morna e bicarbonato
de sódio ou sabão neutro. Não empregue solventes,
abrasivos, água de javel nem amoníaco.
Os acessórios removíveis podem ser colocados de
molho em água quente e sabão ou detergente para
pratos. Enxagúe-os e enxugue-os com cuidado.
Na parte de trás do aparelho tende a acumular-se
poeira, que pode ser eliminada, depois de ter
desligado o aparelho e retirado a ficha da tomada
eléctrica, utilizando delicadamente o bocal comprido
de um aspirador de pó, regulado numa potência
média.
Descongelar o aparelho
P
! Obedeça as seguintes instruções.
Não acelere o processo com meios ou utensílios
diferentes da espátula fornecida, porque poderá danificar
o circuito refrigerante.
Este frigorífico é equipado
com degelo automático: a
água derretida é
conduzida para a parte
traseira através de um furo
de descarga (veja a figura)
desta maneira o calor
produzido pelo
compressor evapora-se. A
única intervenção a ser
realizada periodicamente
consiste na limpeza do furo de descarga para a água
poder defluir desimpedida.
Substituição da lâmpada
Para substituir a lâmpada de iluminação do
compartimento frigorífico, desligue a ficha da tomada de
corrente. Obedeça as seguintes instruções.
Evite bolor e maus cheiros
Este aparelho foi fabricado com materiais higiénicos
que não transmitem odores. Para manter esta
característica é necessário os alimentos serem
sempre protegidos e bem fechados. Isto também
evitará a formação de manchas.
Se for deixar o aparelho muito tempo desligado,
limpe-o por dentro e deixe as portas abertas.
Para obter acesso à lâmpada, retire a protecção da
maneira indicada na figura.
Substitua-a por uma de potência análoga à indicada na
protecção (15 W o 25 W).
29
Page 30
Precauções e conselhos
P
! Este aparelho foi projectado e fabricado em
conformidade com as regras internacionais de
segurança. Estas advertências são fornecidas para
razões de segurança e devem ser lidas com atenção.
Esta aparelhagem é em conformidade com a
seguintes Directivas da Comunidade Europeia:
- 73/23/CEE do 19/02/73 (Baixa Tensão) e
sucessivas modificações;
- 89/336/CEE do 03/05/89 (Compatibilidade
Electromagnética) e sucessivas modificações;
- 2002/96/CE..
Segurança geral
Este aparelho foi concebido para uma utilização de
tipo não profissional, no âmbito de uma morada.
Este aparelho deve ser utilizado somente por pessoas
adultas, para conservar e congelar alimentos,
segundo as instruções apresentadas neste folheto.
Este aparelho não deve ser instalado ao ar livre
mesmo se num sítio abrigado, porque é muito
perigoso deixá-lo exposto à chuva e temporais.
Eliminação
Eliminação do material de embalagem: obedeça as
regras locais, ou reutilize as embalagens.
A directiva Europeia 2002/96/CE referente à gestão
de resíduos de aparelhos eléctricos e electrónicos
(RAEE), prevê que os electrodomésticos não devem
ser escoados no fluxo normal dos resíduos sólidos
urbanos. Os aparelhos desactualizados devem ser
recolhidos separadamente para optimizar a taxa de
recuperação e reciclagem dos materiais que os
compõem e impedir potenciais danos para a saúde
humana e para o ambiente. O símbolo constituído por
um contentor de lixo barrado com uma cruz deve ser
colocado em todos os produtos por forma a recordar
a obrigatoriedade de recolha separada.
Os consumidores devem contactar as autoridades
locais ou os pontos de venda para solicitar
informação referente ao local apropriado onde devem
depositar os electrodomésticos velhos.
Economizar e respeitar o meio
ambiente
Não toque neste aparelho com os pés descalços nem
com as mãos ou os pés molhados ou húmidos.
Não toque nas partes de refrigeração internas: há
perigo de queimaduras e feridas.
Não puxe o cabo eléctrico para desligar a ficha da
tomada, mas pegue pela ficha.
É necessário desligar a ficha da tomada antes de
realizar operações de limpeza e manutenção. Não é
suficiente colocar os selectores de regulação da
temperatura na posição
para eliminar todos os contactos eléctricos.
No caso de avaria, nunca mexa nos mecanismos
internos para tentar reparar.
Não utilize dispositivos ou utensílios no interior dos
compartimentos, excepto a espátula fornecida para
este fim.
Não coloque na boca cubos de gelo assim que os
retirar do congelador.
Não permita que crianças brinquem com este
aparelho. Em nenhum caso pode-se sentar-se nas
gavetas ou pendurar-se na porta.
(aparelho desligado)
Instale este aparelho num ambiente fresco e bem
ventilado, proteja-o contra a exposição directa aos
raios do sol, não o coloque perto de fontes de calor.
Para colocar ou retirar alimentos, abra as portas deste
aparelho o mais rapidamente possível. Cada vez que
abrir as portas causa um notável gasto de energia.
Não encha este aparelho com alimentos demais:
para uma boa conservação, o frio deve poder circular
livremente. Se impedir-se a circulação, o compressor
funcionará continuamente.
Não coloque dentro alimentos quentes: aumentarão a
temperatura interna forçando o compressor a
funcionar muito, com grande desperdício de energia
eléctrica.
Mantenha as guarnições eficientes e limpas, de
maneira que adiram bem nas portas e não deixem o
frio sair (veja a Manutenção).
Os embalagens não são brinquedos para as crianças.
30
Page 31
Anomalias e soluções
Pode acontecer que este aparelho não funcione. Antes de telefonar à Assistência técnica (veja a Assistência), verifique se
não se trata de um problema fácil de resolver com a ajuda da seguinte lista.
Anomalias:
A lâmpada de iluminação interna
não se acende.
O frigorífico refrigeram pouco.
Os alimentos congelam-se no
frigorífico.
O motor está a funcionar
continuamente.
O aparelho está a fazer ruído.
Possíveis cause / Solução:
A ficha não está ligada na tomada eléctrica ou não está bem ligada e
portanto não há contacto, ou então não há corrente em casa.
A porta não se fecham bem ou as guarnições estão estragadas.
A porta são abertas com frequência excessiva.
O selector para A REGULAÇÃO DA TEMPERATURA não está na
posição certa
O frigorífico foram enchidos demais.
O selector para A REGULAÇÃO DA TEMPERATURA não está na
posição certa.
Os alimentos estão encostados na parede traseira.
A porta não está bem fechada ou é aberta continuamente.
A temperatura do ambiente externo está muito alta.
O aparelho não foi instalado bem plano (veja a Instalação).
O aparelho foi instalado entre móveis ou objectos que vibram e emitem
ruídos.
O gás refrigerante interno produz um ruído leve mesmo quando o
compressor estiver parado: não é um defeito, é normal.
P
A parede no fundo da cela frigorífica
apresenta gelo ou gotas de água.
No fundo do frigorífico há água.
Trata-se do normal funcionamento do produto.
O furo de descarga da água está entupido (veja a Manutenção).
31
Page 32
Assistência
195062789.00
02/2007 - Xerox Business Services
P
Verifique se pode resolver a anomalia (veja as Anomalias e Soluções).
Se, apesar de todos os controlos, o aparelho não funcionar e a anomalia que notou continuar a verificar-se,
chamar o Centro de Assistência Técnica mais próximo.
Antes de contactar a Assistência técnica:
modelo
número de série
Comunique:
o tipo de anomalia
o modelo da máquina (Mod.)
o número de série (S/N)
Estas informações encontram-se na placa de
identificação situada no compartimento
frigorífico embaixo à esquerda.
Gross
Bruto
Brut
TI
75
Test
P.S-I.
RG 2330
Mod.
220 - 240 V- 50 Hz 150 W
340
Total
Gross
Bruto
Brut
Compr.
R 134 a
Syst.
kg 0,090
Kompr.
Made in Italy 13918
93139180000 S/N 704211801
Net
Util
Utile
Pressure
HIGH-235
LOW 140
Cod.
Gross
Bruto
Brut
Fuse
W
A
Freez. Capac
Poder de Cong
kg/24 h
4,0
Max 15 w
Class
Clase
Classe
N
Nunca recorrer a técnicos não autorizados e recusar sempre a instalação de peças sobresselentes
não originais.
32
Loading...
