Page 1

Istruzioni per luso

COMBINATO FRIGORIFERO/CONGELATORE

GBI F

Italiano, 1 Français, 25

English,13

Portuges, 49Espanol, 37

BMBL 2021 C BMBL 2022 C

Sommario

Installazione, 2

Posizionamento e collegamento Reversibilità apertura porte

Descrizione dellapparecchio, 3-4

Pannello di controllo Vista dinsieme

Avvio e utilizzo, 5-6

Avviare lapparecchio Sistema di raffreddamento Utilizzare al meglio il frigorifero Utilizzare al meglio il congelatore

Manutenzione e cura, 7-8

Escludere la corrente elettrica Pulire lapparecchio Evitare muffe e cattivi odori Sbrinare lapparecchio Sostituire la lampadina

Precauzioni e consigli, 9

Sicurezza generale Smaltimento Risparmiare e rispettare lambiente

Anomalie e rimedi, 10

Assistenza, 11

Assistenza attiva 7 giorni su 7

Page 2

Installazione

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme allapparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1. Posizionare lapparecchio in un ambiente ben aerato e non umido.

2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.

3. Lasciare una distanza di almeno 10 cm tra la parte superiore dellapparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/pareti laterali.

4. Lasciare lapparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica).

5. Per mantenere una ottimale distanza del prodotto dalla parete posteriore, montare i distanzieri presenti nel kit di installazione seguendo le istruzioni presenti sul foglio dedicato.

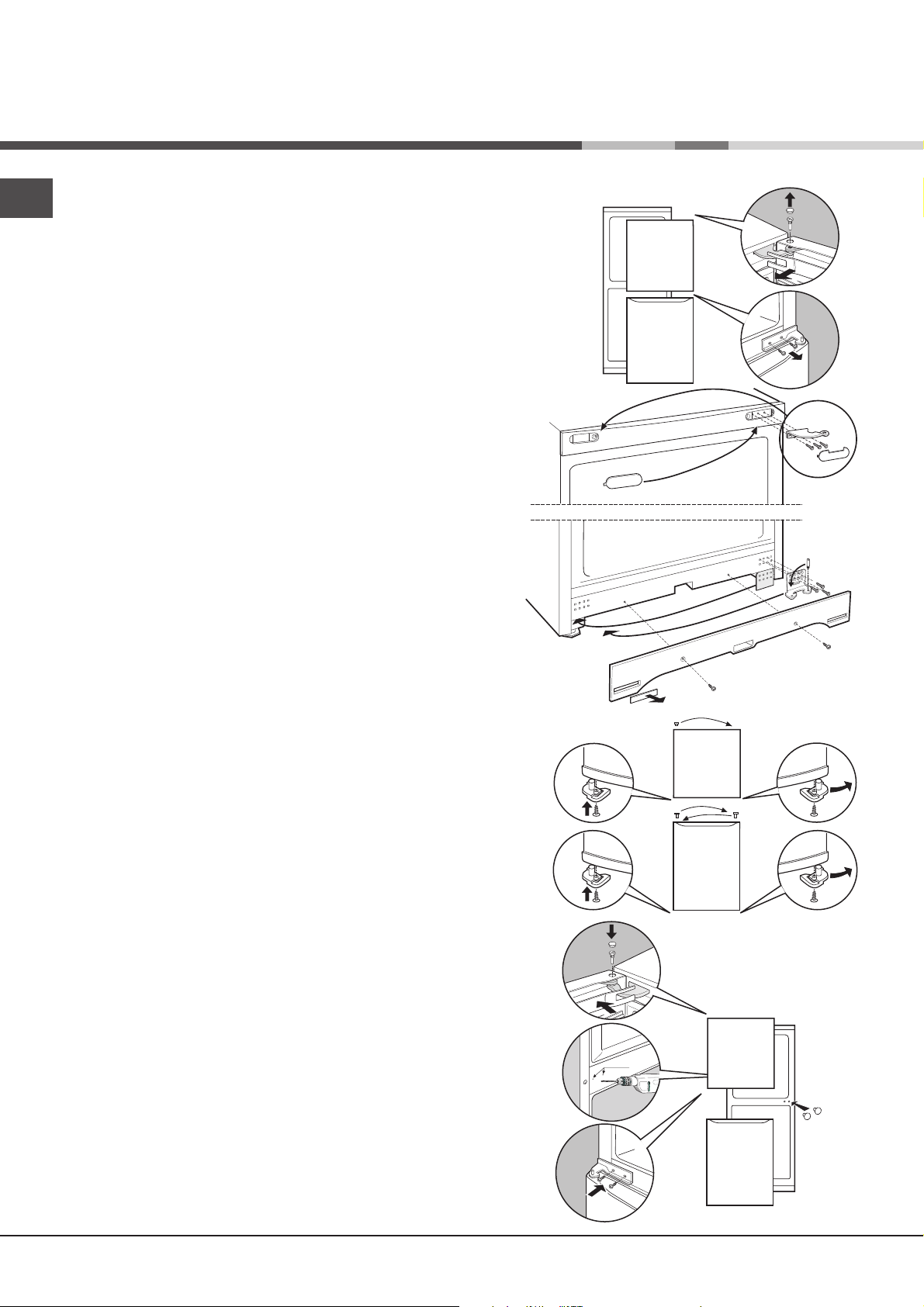

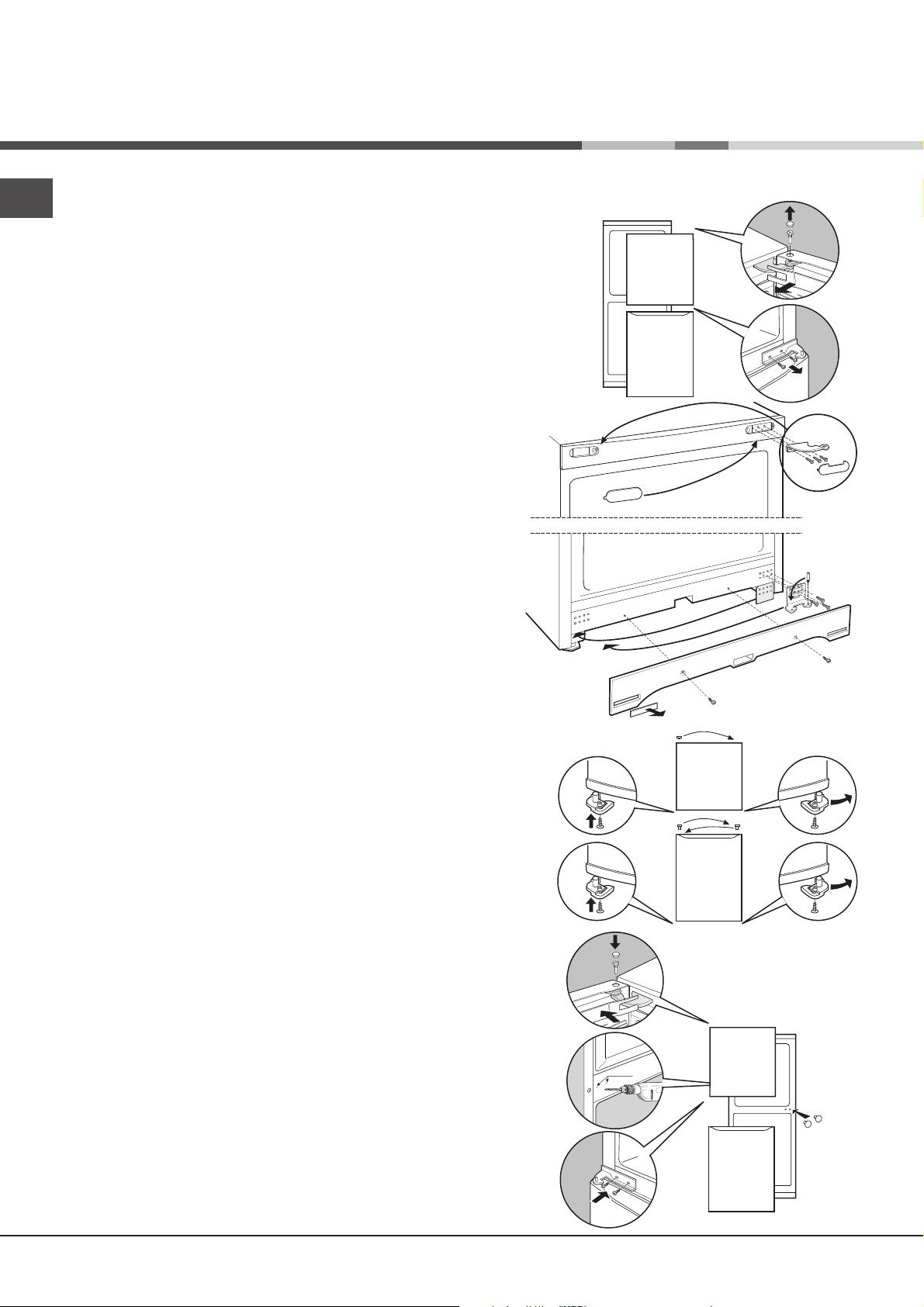

Reversibilità apertura porte

Livellamento

1. Installare lapparecchio su un pavimento piano e rigido.

2. Se il pavimento non fosse perfettamente orizzontale,

compensare svitando o avvitando i piedini anteriori.

Collegamento elettrico

Dopo il trasporto, posizionare lapparecchio verticalmente e attendere almeno 3 ore prima di collegarlo allimpianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che:

 la presa abbia la messa a terra e sia a norma di legge;  la presa sia in grado di sopportare il carico massimo

di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W);

 la tensione di alimentazione sia compresa nei valori

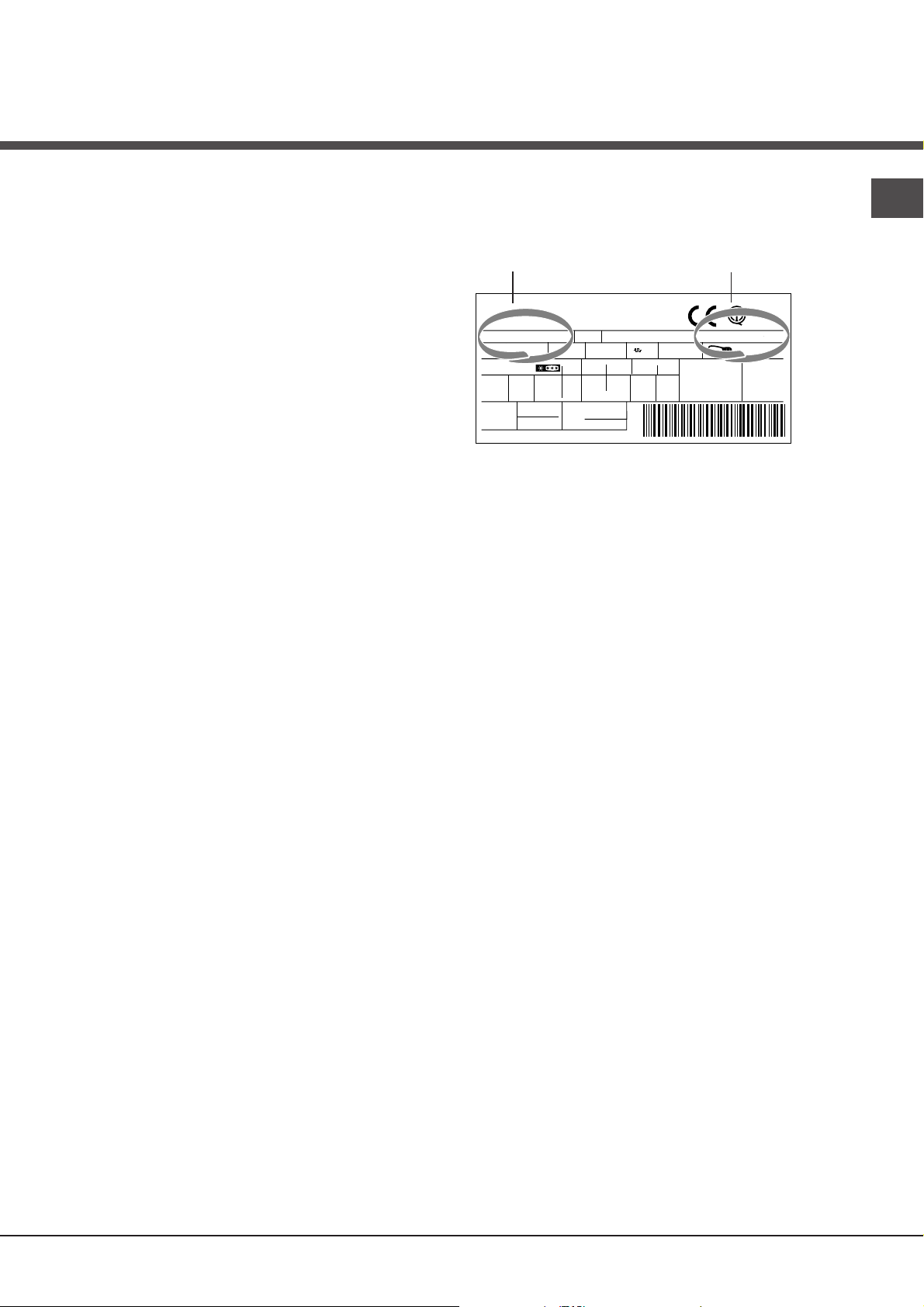

indicati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V);

 la presa sia compatibile con la spina dellapparecchio.

In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente

e sostituito solo da tecnici autorizzati (vedi Assistenza).

! Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate.

∅ 3

Page 3

Descrizione dellapparecchio

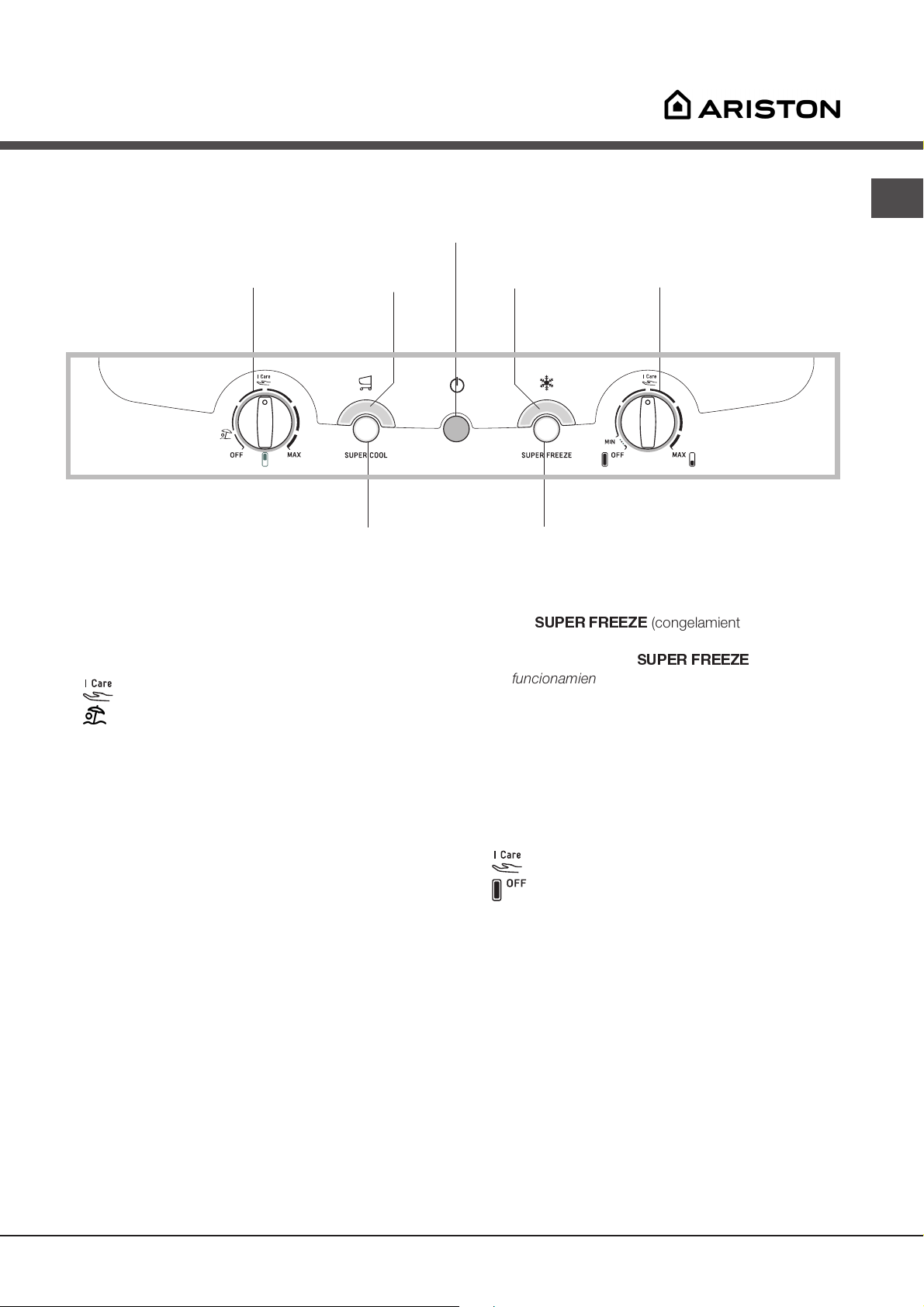

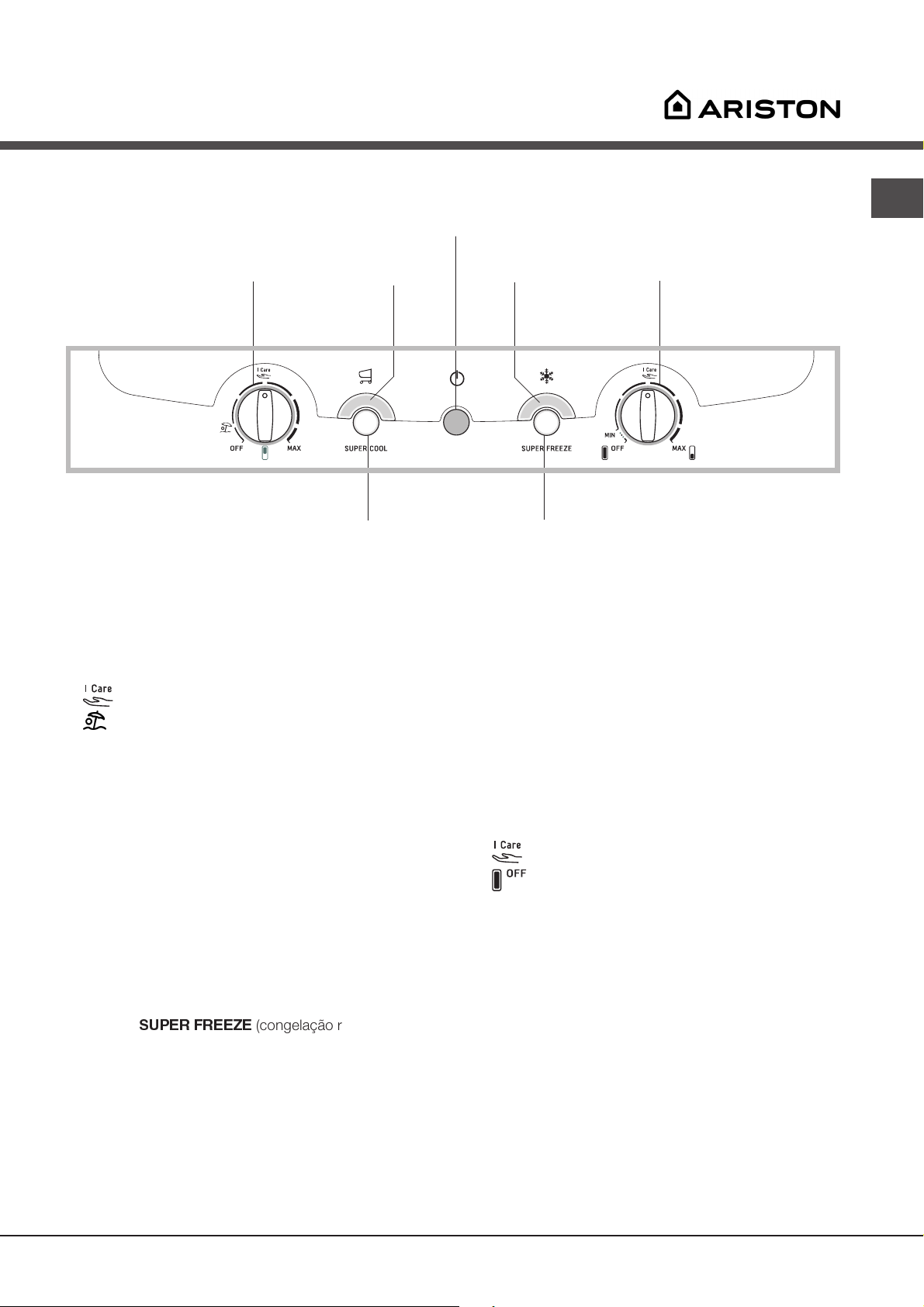

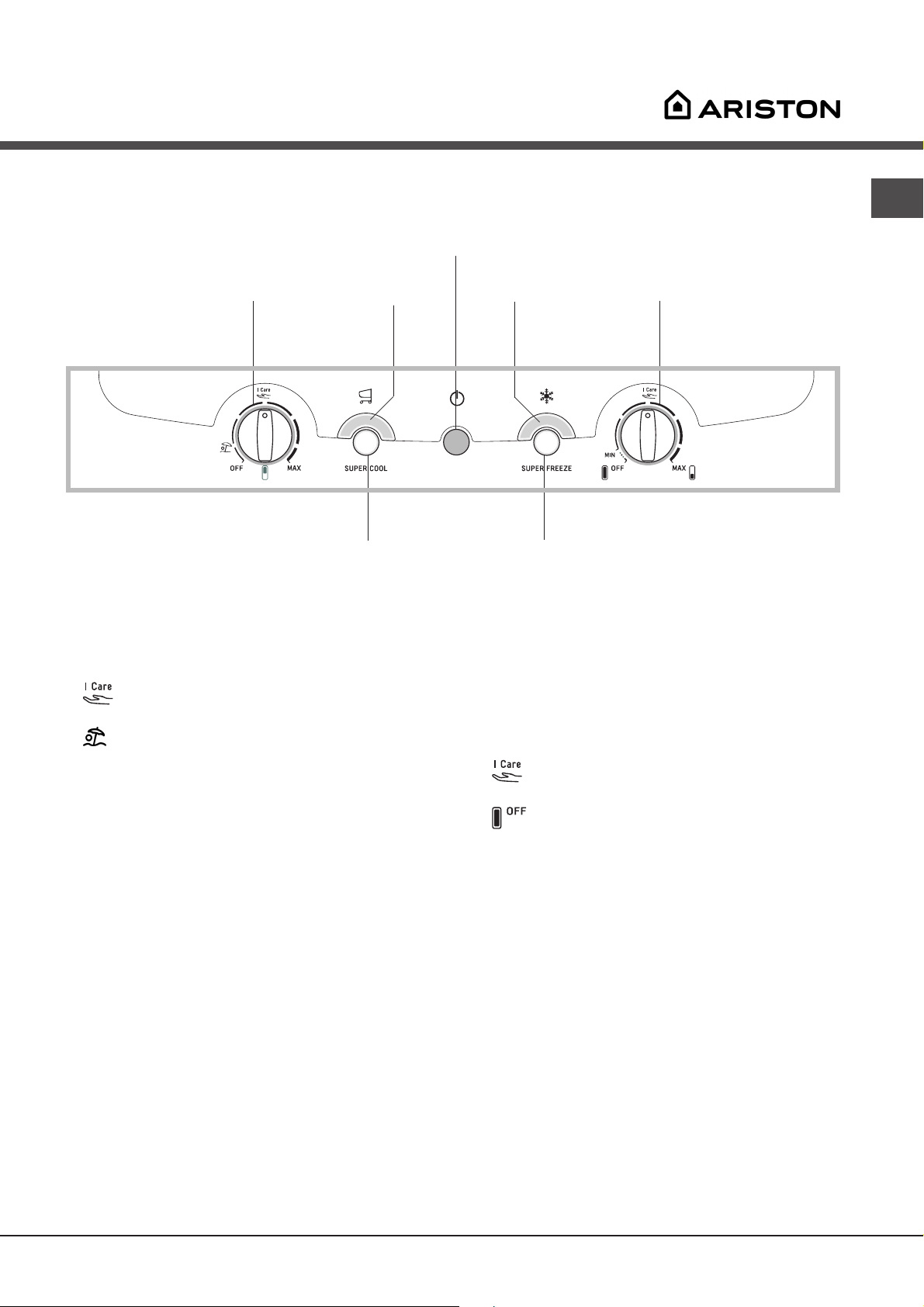

Pannello di controllo

Manopola

FUNZIONAMENTO

FRIGORIFERO

SUPER COOL

Tasto

SUPER COOL

Spia

ALIMENTAZIONE

Spia

SUPER FREEZE

Tasto

SUPER FREEZE

Manopola

FUNZIONAMENTO CONGELATORE

 Manopola FUNZIONAMENTO FRIGORIFERO

per regolare la temperatura del vano frigorifero.

è la temperatura ottimale a bassi consumi.

è la funzione holiday (vedi Manutenzione e cura).

OFF spegne il frigorifero.

 Tasto SUPER COOL (raffreddamento rapido) per

abbassare velocemente la temperatura del vano frigorifero. Quando viene premuto si accende la spia SUPER COOL (vedi Avvio e utilizzo).

 Spia gialla SUPER COOL (raffreddamento rapido):

si accende quando viene premuto il tasto SUPER COOL.

 Spia verde ALIMENTAZIONE: si accende quando

lapparecchio è collegato alla rete di alimentazione.

 Tasto SUPER FREEZE (congelamento rapido) per

congelare alimenti freschi. Quando viene premuto si accende la spia SUPER FREEZE (vedi Avvio e utilizzo).

 Spia gialla SUPER FREEZE (congelamento rapido):

si accende quando viene premuto il tasto SUPER FREEZE.

 Manopola FUNZIONAMENTO CONGELATORE

per regolare la temperatura del vano congelatore.

è la temperatura ottimale a bassi consumi.

spegne lapparecchio, frigorifero compreso.

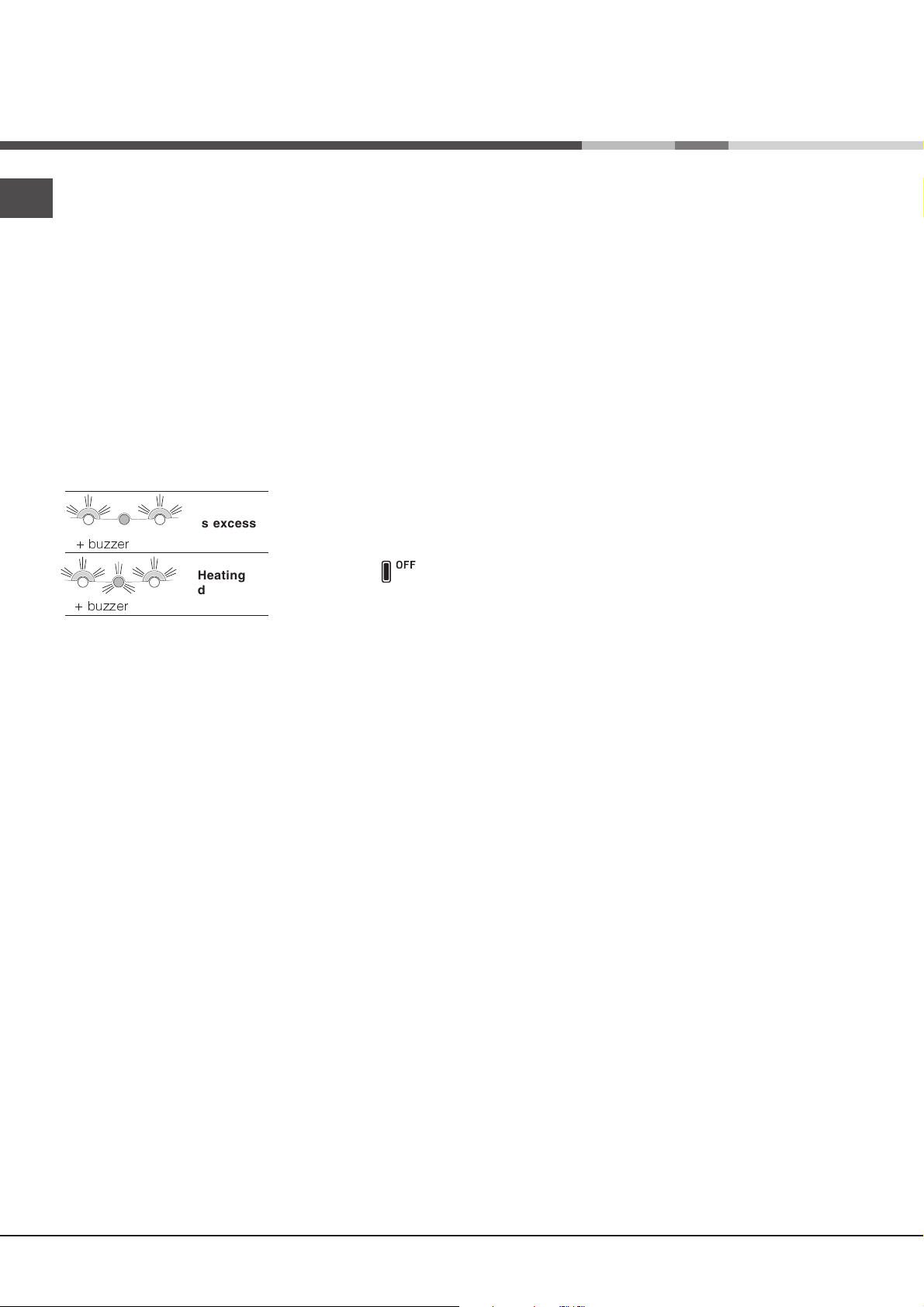

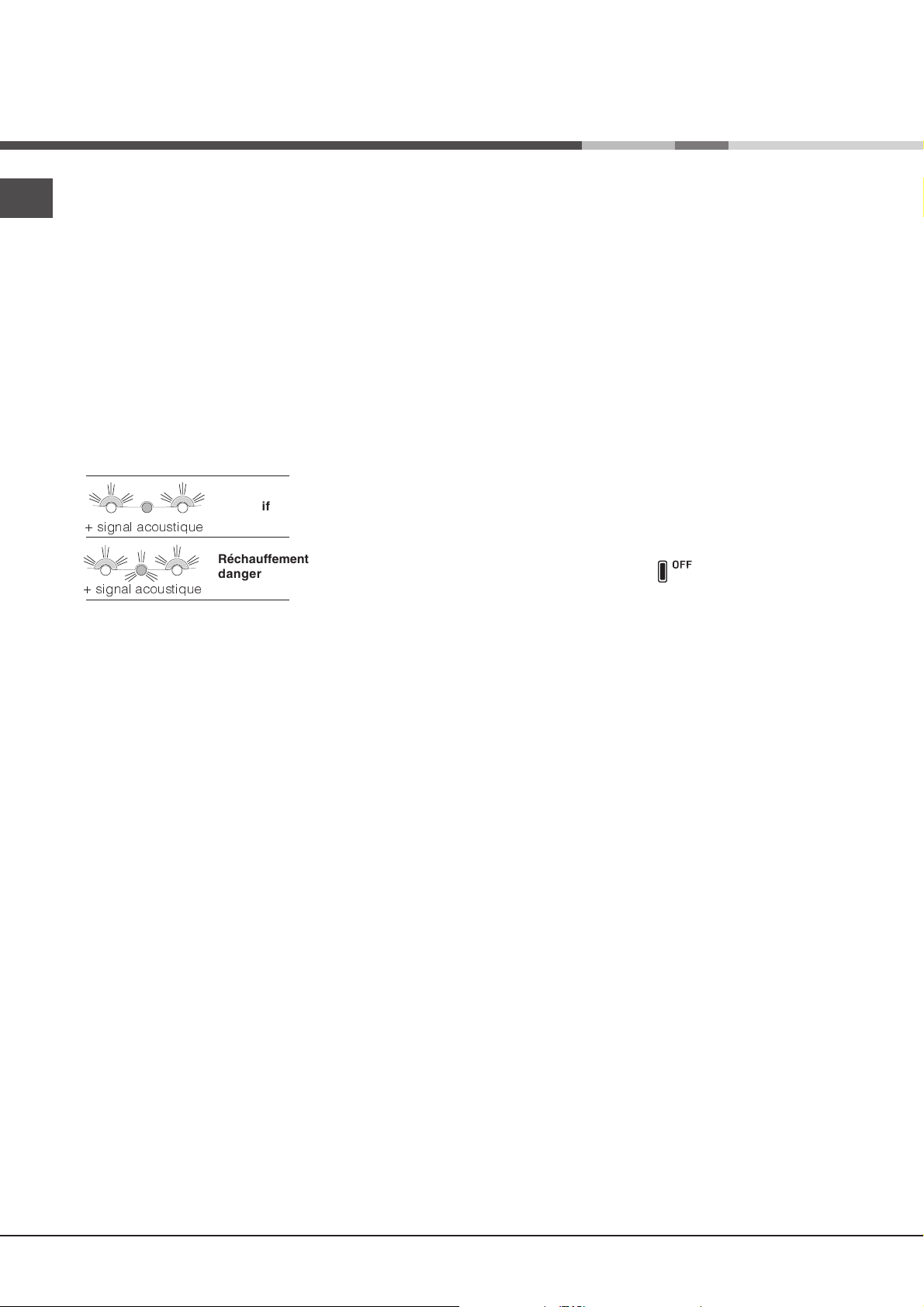

! Le spie servono anche per segnalare un anomalo aumento di temperatura nel vano congelatore (vedi Anomalie e rimedi).

Page 4

Descrizione dellapparecchio

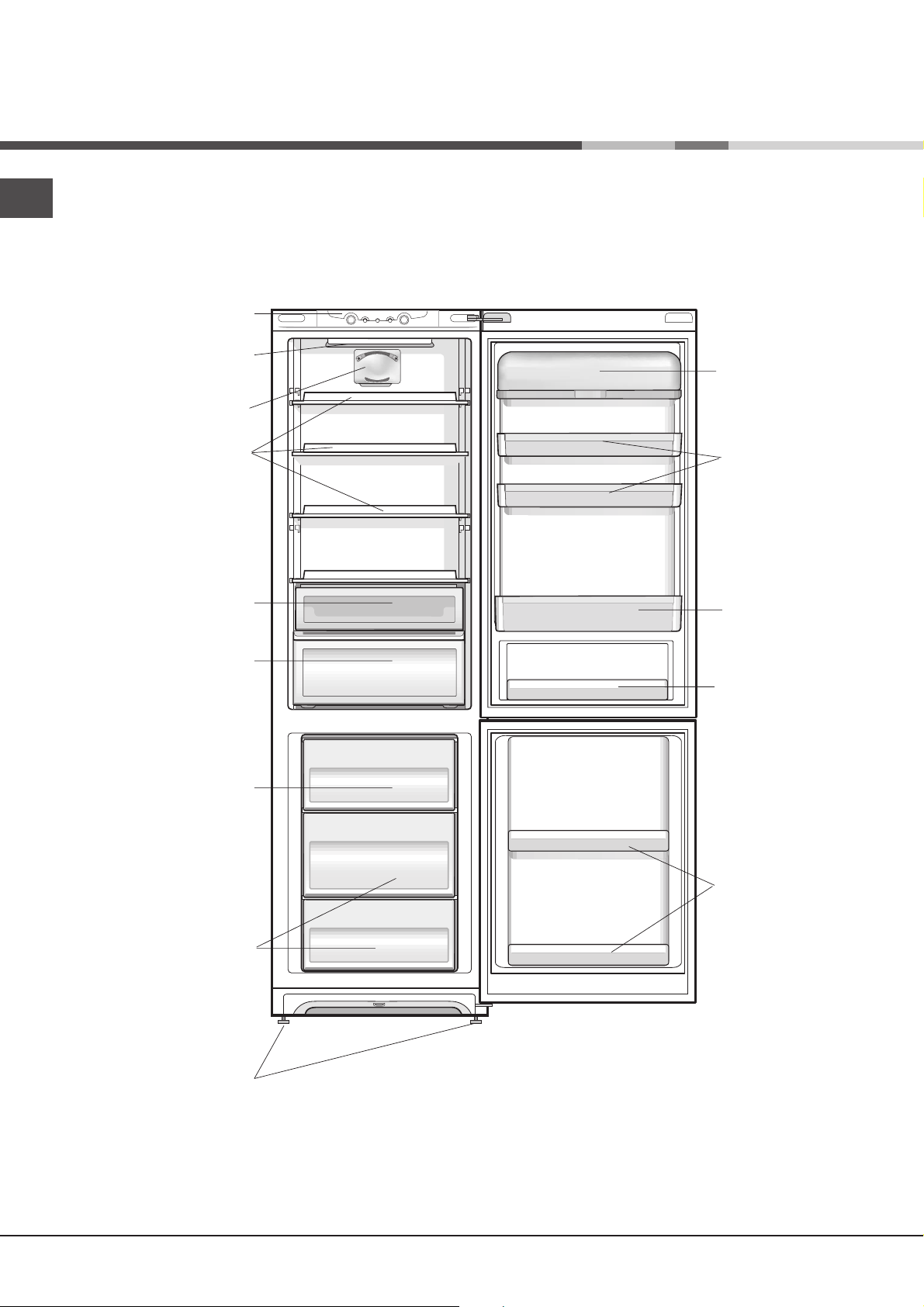

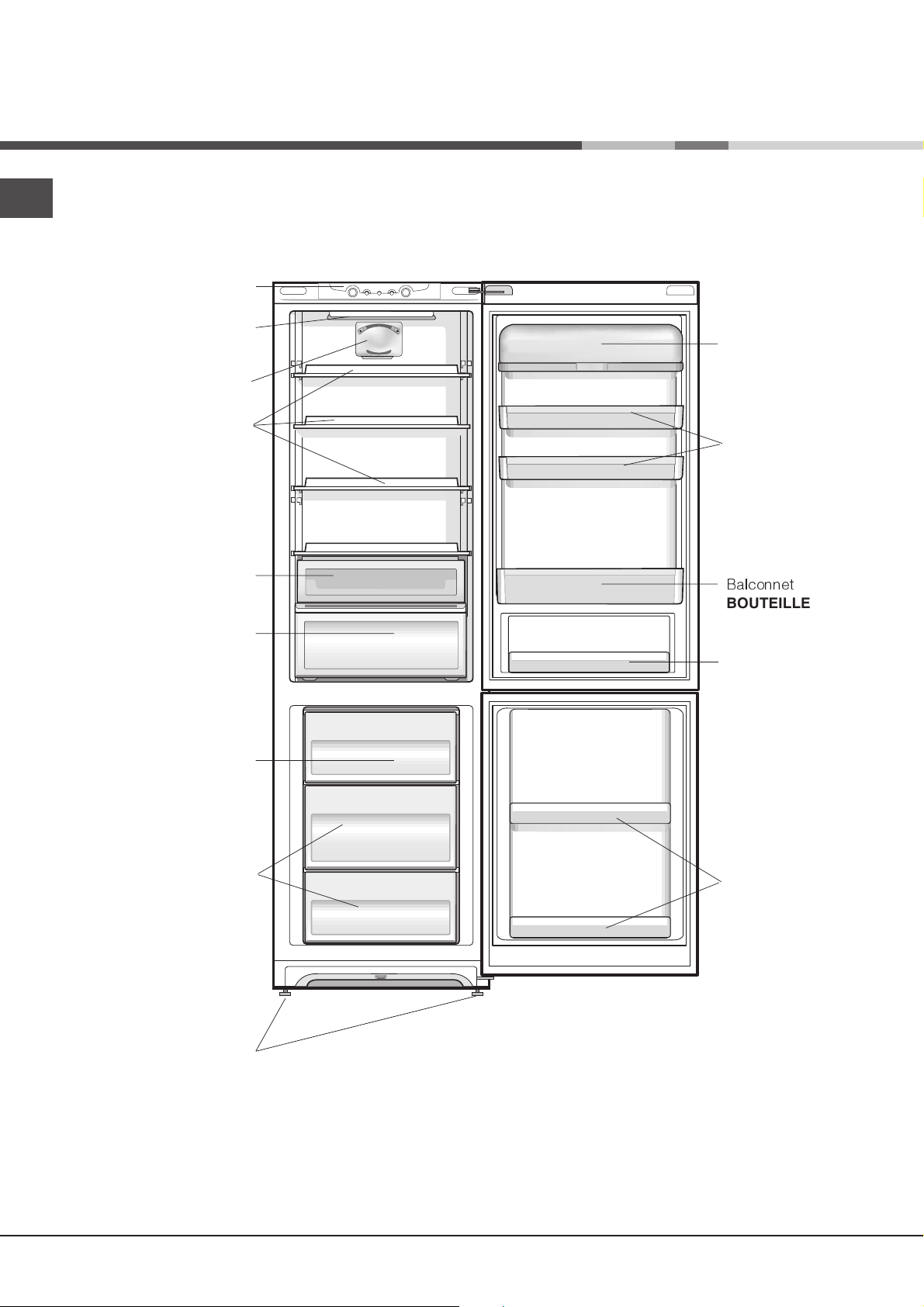

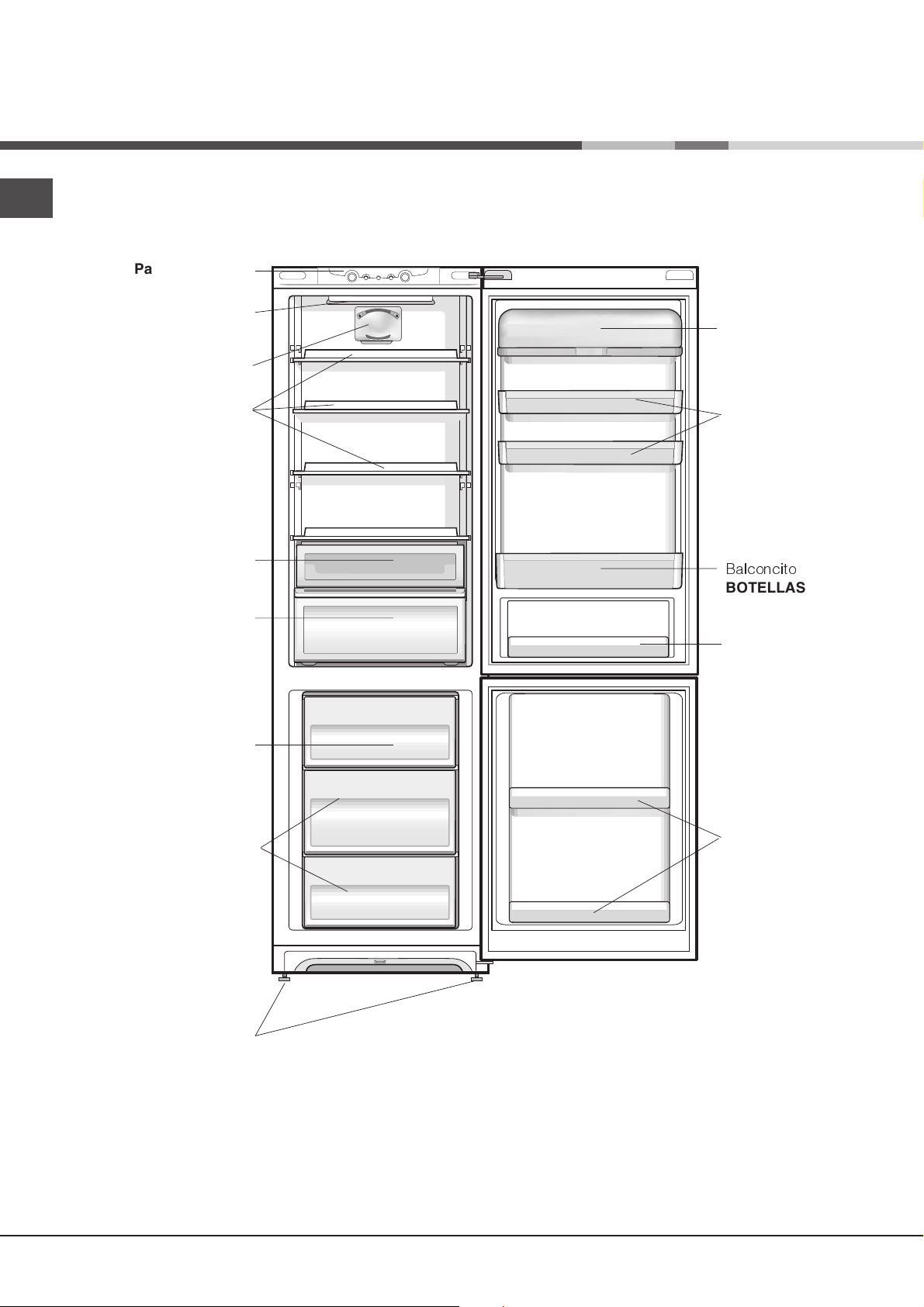

Vista dinsieme

Le istruzioni sulluso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dellapparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

Pannello di controllo

Lampadina

(vedi Manutenzione)

PURE WIND

Balconcino estraibile con coperchio e con PORTAUOVA

RIPIANO

Scomparto

FRESH BOX

Cassetto

FRUTTA

VERDURA

Vano

CONGELAMENTO

CONSERVAZIONE



Balconcino estraibile

PORTAOGGETTI

Balconcino

BOTTIGLIE

Balconcino estraibile

PORTAOGGETTI

Balconcino estraibile

PORTAOGGETTI



Vano

CONSERVAZIONE

PIEDINO

di regolazione

 Variabili per numero e/o per posizione.

Presente solo in alcuni modelli.

Page 5

Avvio e utilizzo

Avviare lapparecchio

! Prima di avviare lapparecchio, seguire le istruzioni sullinstallazione (vedi Installazione).

! Prima di collegare lapparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato. ! Lapparecchio è provvisto di un controllo salvamotore che fa avviare il compressore solo dopo circa 8 minuti dallaccensione. Questo accade anche dopo ogni interruzione dellalimentazione elettrica, volontaria o involontaria (black out).

1. Posizionare la manopola FUNZIONAMENTO CONGELATORE su

2. Inserire la spina nella presa e accertarsi che si accenda la spia verde ALIMENTAZIONE.

3. Ruotare la manopola FUNZIONAMENTO FRIGORIFERO su un valore medio. Dopo qualche ora sarà possibile inserire alimenti nel frigorifero.

4. Ruotare la manopola FUNZIONAMENTO CONGELATORE su un valore medio e premere il tasto SUPER FREEZE (congelamento rapido): si accenderà la spia gialla SUPER FREEZE. Essa si spegnerà quando il congelatore avrà raggiunto la temperatura ottimale: a quel punto sarà possibile inserire gli alimenti.

Sistema di raffreddamento

elettrici: ovviare spostando la manopola verso i valori più bassi (verrà effettuato uno sbrinamento automatico).

RIPIANI: pieni o a griglia.

FRESH BOX: per carne e pesce freschi. Lo scomparto consente lunghi tempi di conservazione, fino anche a una settimana, grazie alla bassa temperatura  la più fredda del frigorifero  e allo sportello trasparente che protegge da fenomeni di ossidazione e annerimento. Può essere utilizzato anche per piatti freddi.

Sono estraibili e regolabili in altezza grazie alle apposite guide (vedi figura), per linserimento di contenitori o alimenti di notevole dimensione. Per regolare laltezza non è necessario estrarre completamente il ripiano.

Utilizzare al meglio il frigorifero

 Per regolare la temperatura utilizzare la manopola

FUNZIONAMENTO FRIGORIFERO (vedi Descrizione).

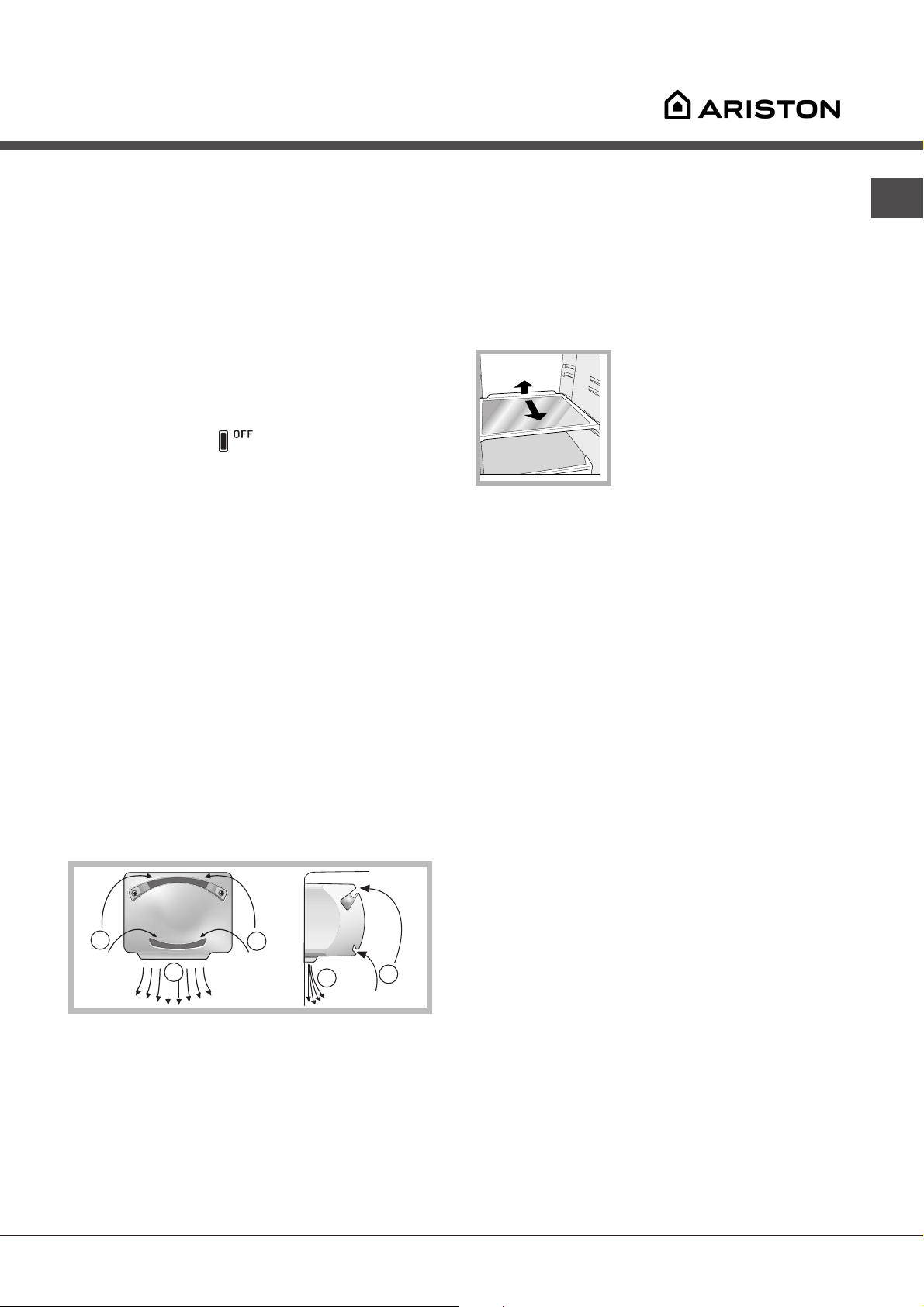

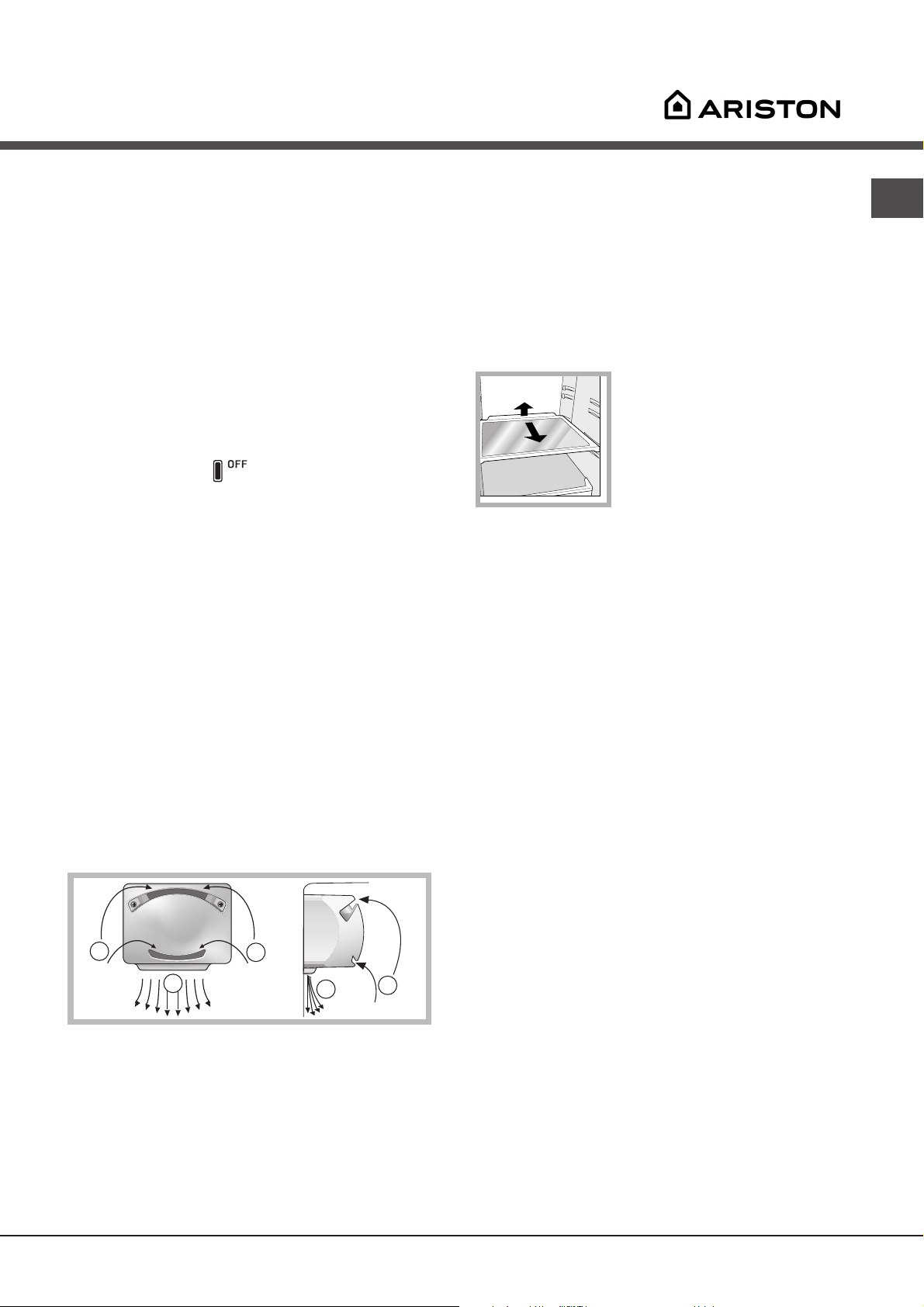

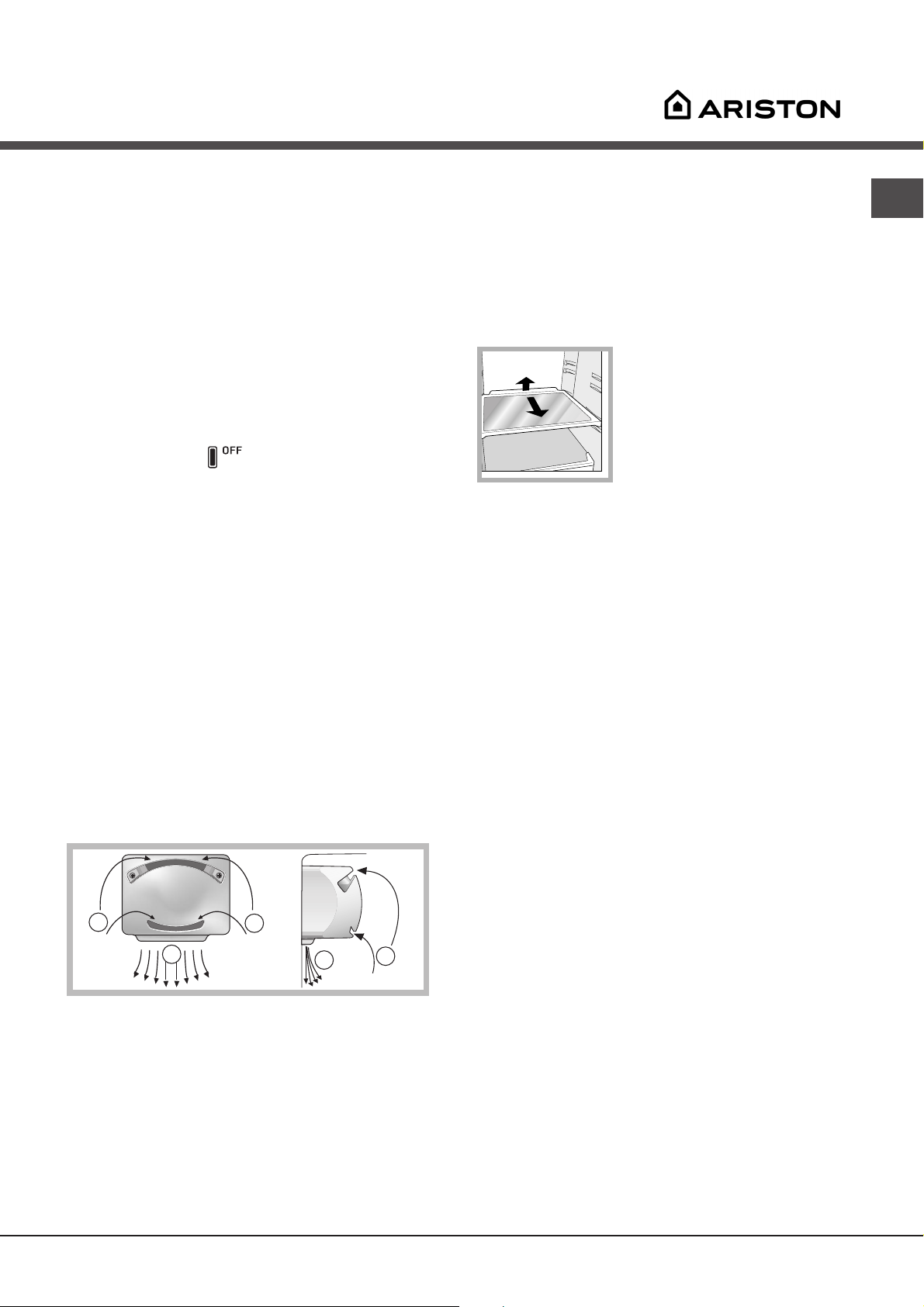

PURE WIND

È riconoscibile dalla presenza del dispositivo sulla parete superiore del vano frigorifero (vedi figura).

Wind Pure ottimizza al massimo la circolazione dellaria, migliorando lefficacia dellevaporatore e contribuendo a raggiungere più rapidamente la giusta temperatura allinterno del frigo dopo ogni apertura. Laria soffiata (A) si raffredda a contatto della parete fredda, mentre laria più calda (B) viene aspirata (vedi figura). La parete posteriore si presenta coperta di brina o goccioline dacqua a seconda che il compressore sia in funzione o in pausa. Se si imposta la manopola per LA REGOLAZIONE DELLA TEMPERATURA su valori alti, con grossi quantitativi di alimenti e con una temperatura ambiente elevata, lapparecchio può funzionare di continuo, favorendo uneccessiva formazione di brina ed eccessivi consumi

 Premere il tasto SUPER COOL (raffreddamento

rapido) per abbassare la temperatura in poco tempo, per esempio quando il vano viene riempito dopo una grossa spesa. La funzione si disattiva automaticamente trascorso il tempo necessario.

 Inserire soltanto alimenti freddi o appena tiepidi, non

caldi (vedi Precauzioni e consigli).

 Ricordarsi che gli alimenti cotti non si mantengono più

a lungo di quelli crudi.

 Non inserire liquidi in recipienti scoperti:

provocherebbero un aumento di umidità con conseguente formazione di condensa.

Page 6

Utilizzare al meglio il congelatore

 Per regolare la temperatura utilizzare

la manopola FUNZIONAMENTO CONGELATORE

(vedi Descrizione).

 Non ricongelare alimenti che stanno per scongelare o

scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).

 Gli alimenti freschi da congelare non devono essere

posti a contatto con quelli già congelati; vanno sistemati nel vano superiore CONGELAMENTO e CONSERVAZIONE dove la temperatura scende sotto i

-18°C e garantisce una buona velocità di

congelamento.

 Non mettere nel congelatore bottiglie di vetro

contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.

 La quantità massima giornaliera di alimenti da

congelare è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).

 Per congelare (se il congelatore è già in funzione):

- per piccole quantità, inferiori a quella indicata sulla targhetta caratteristiche, premere il tasto SUPER FREEZE (congelamento rapido) (accensione della relativa spia gialla), introdurre gli alimenti e chiudere la porta. La funzione si disattiva automaticamente trascorse 24 ore o raggiunte le temperature ottimali (spia spenta);

- per grosse quantità, superiori al carico massimo indicato sulla targhetta caratteristiche, tenere premuto il tasto SUPER FREEZE (congelamento rapido) finché la relativa spia non inizia a lampeggiare. Dopo 24 ore la spia smette di lampeggiare e diventa fissa: introdurre gli alimenti e chiudere la porta. Dopo altre 24 ore la funzione si disattiva automaticamente (spia spenta).

 Al fine di ottenere un spazio maggiore nel reparto

freezer potete togliere i cassetti dalle loro sedi (tranne quello più in basso e leventuale cassetto COOL CARE ZONE a temperatura variabile), sistemando gli alimenti direttamente sulle piastre evaporanti.

! Durante il congelamento evitare di aprire la porta. ! In caso di interruzione di corrente o di guasto,

non aprire la porta del congelatore: in questo modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore.

Page 7

Manutenzione e cura

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare lapparecchio dalla rete di alimentazione:

1. posizionare la manopola FUNZIONAMENTO CONGELATORE su

2. staccare la spina dalla presa.

! Se non si segue questa procedura può scattare lallarme: esso non è sintomo di anomalia. Per ripristinare il normale funzionamento è sufficiente posizionare la manopola FUNZIONAMENTO CONGELATORE sul valore desiderato. Per isolare lapparecchio procedere seguendo i punti 1 e 2.

;

Pulire lapparecchio

 Le parti esterne, le parti interne e le guarnizioni in

gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.

Se si parte per un periodo di vacanza non è necessario spegnere lapparecchio perché è dotato di una funzione che permette, con bassi consumi elettrici, di mantenere la temperatura del vano frigorifero intorno ai 15°C (per proteggere dal caldo trucchi e cosmetici); la temperatura del congelatore va impostata sul minimo (1), indispensabile per la conservazione degli alimenti. Per attivare la funzione: impostare la manopola FUNZIONAMENTO

FRIGORIFERO su Un doppio breve segnale acustico ne conferma lattivazione; la disattivazione è indicata da un segnale acustico singolo.

Sbrinare lapparecchio

! Attenersi alle istruzioni sottostanti. Per sbrinare lapparecchio non usare oggetti taglienti ed appuntiti che potrebbero danneggiare irreparabilmente il circuito refrigerante.

 Gli accessori estraibili possono essere messi a bagno

in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.

 Il retro dellapparecchio tende a coprirsi di polvere,

che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dellaspirapolvere, impostato su una potenza media.

Evitare muffe e cattivi odori

 Lapparecchio è fabbricato con materiali igienici

che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie.

 Nel caso si voglia spegnere lapparecchio per un

lungo periodo, pulire linterno e lasciare le porte aperte.

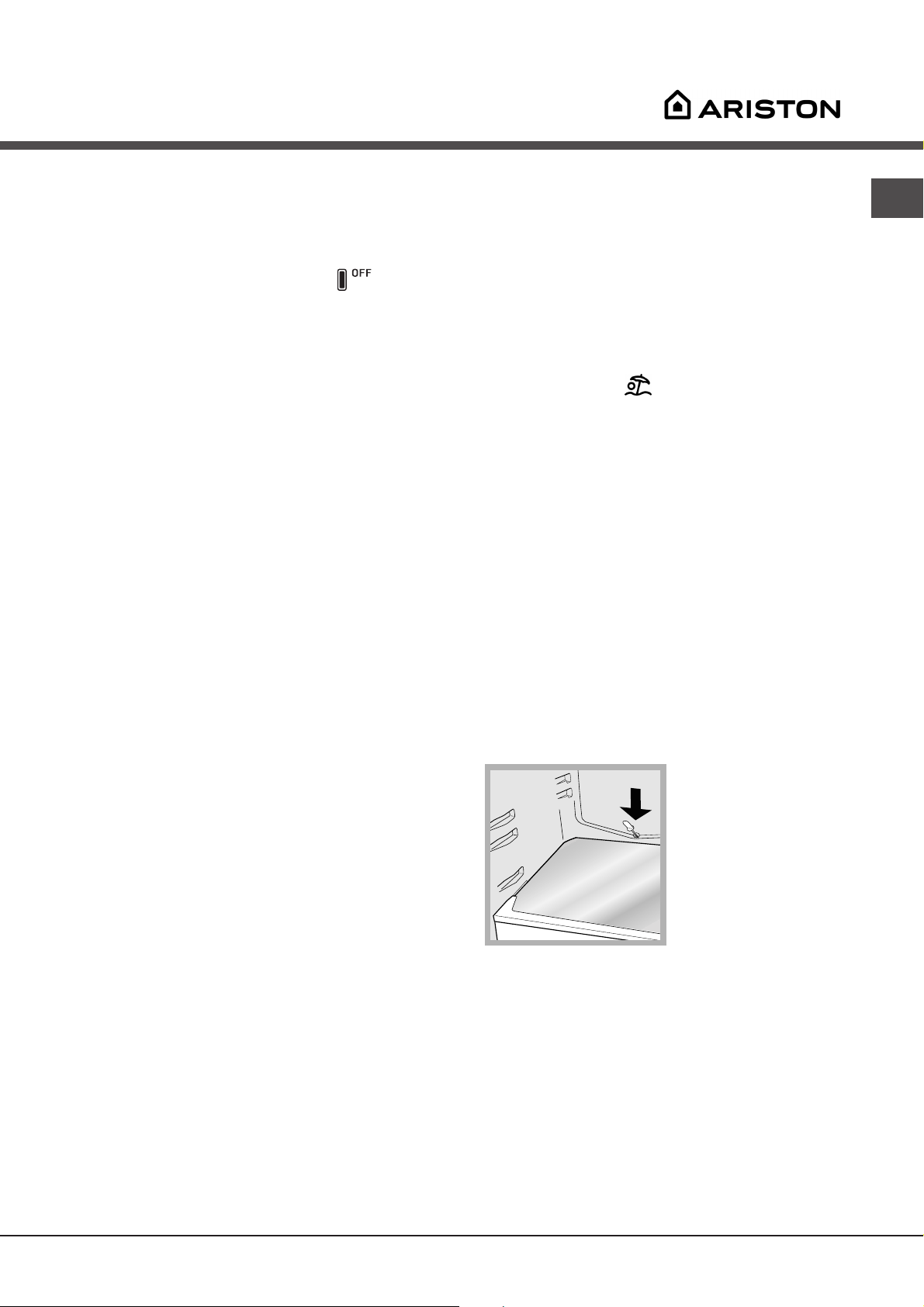

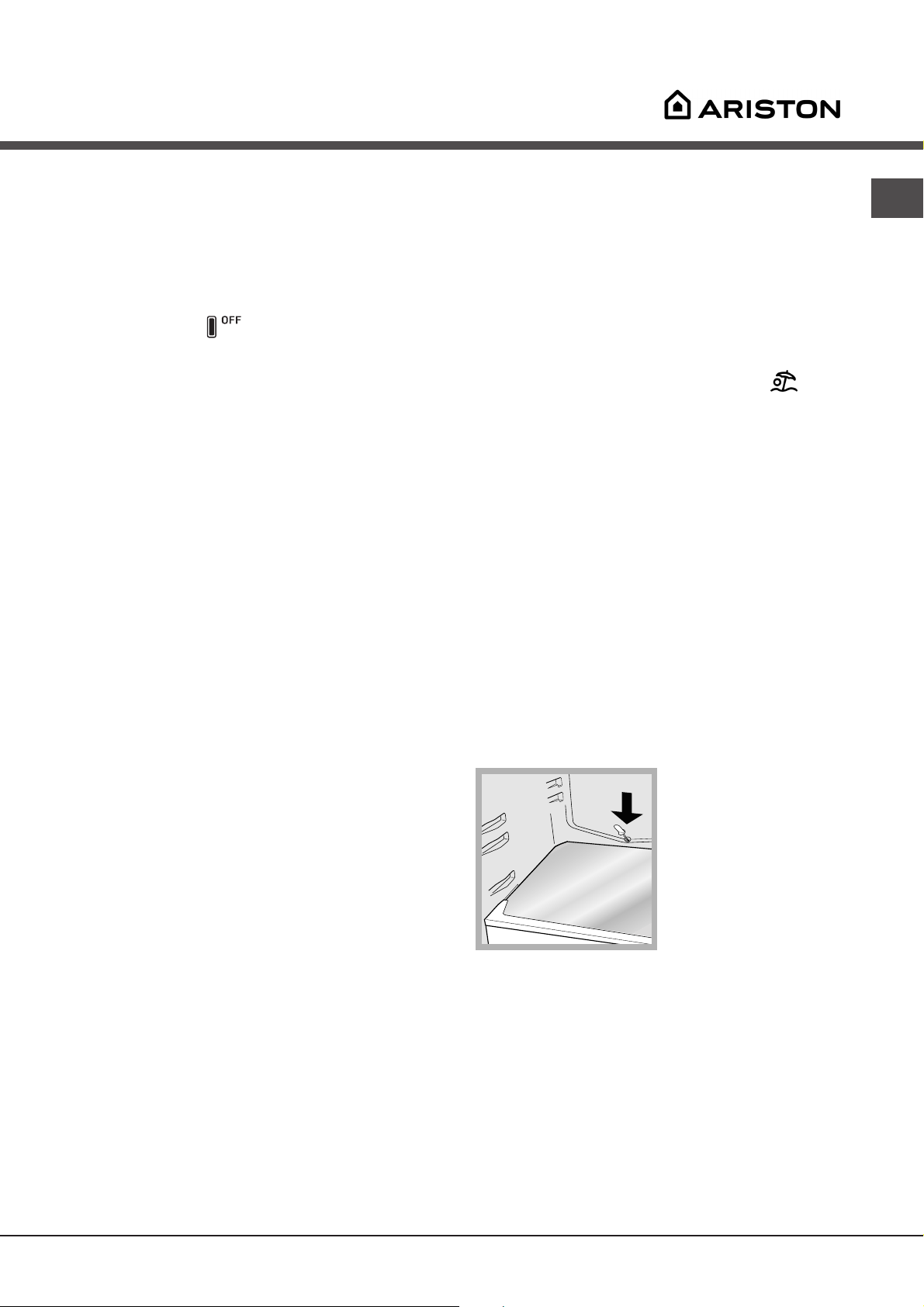

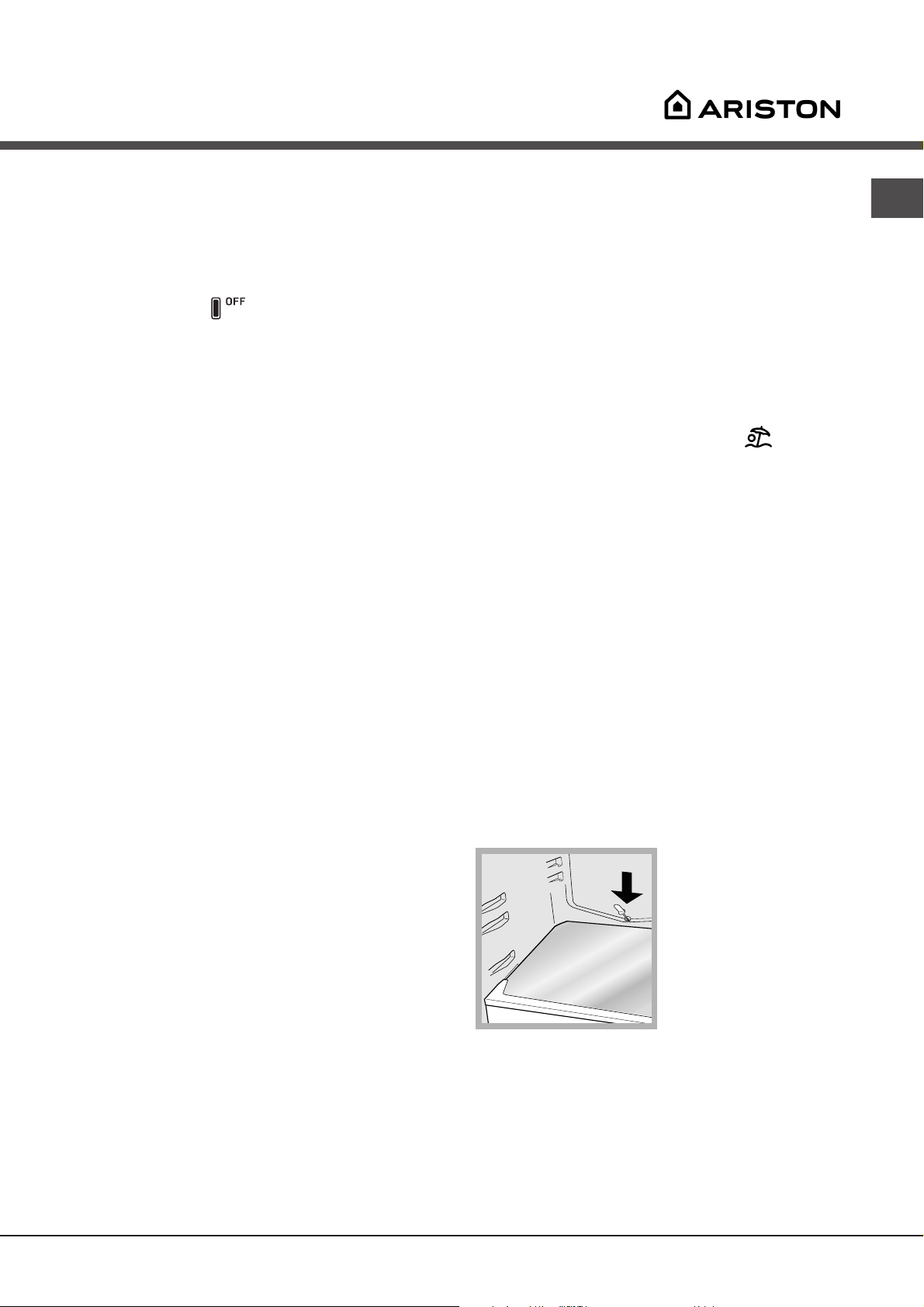

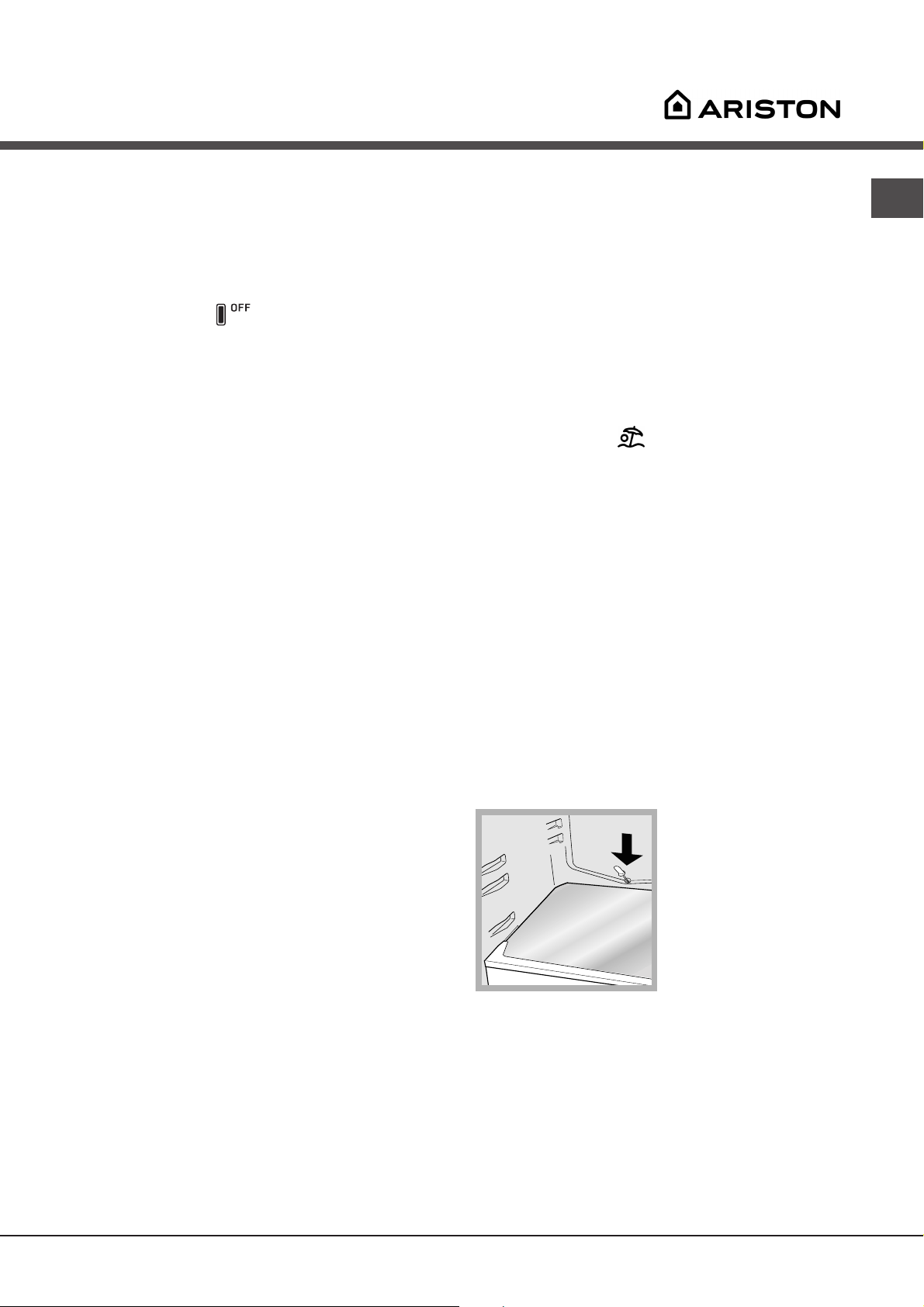

Sbrinare il vano frigorifero

Il frigorifero è dotato di sbrinamento automatico: lacqua viene convogliata verso la parte posteriore da un apposito foro di scarico (vedi figura) dove il calore prodotto dal compressore la fa evaporare. Lunico intervento da fare periodicamente consiste nel pulire il foro di scarico affinché lacqua possa defluire liberamente.

Funzione holiday

Page 8

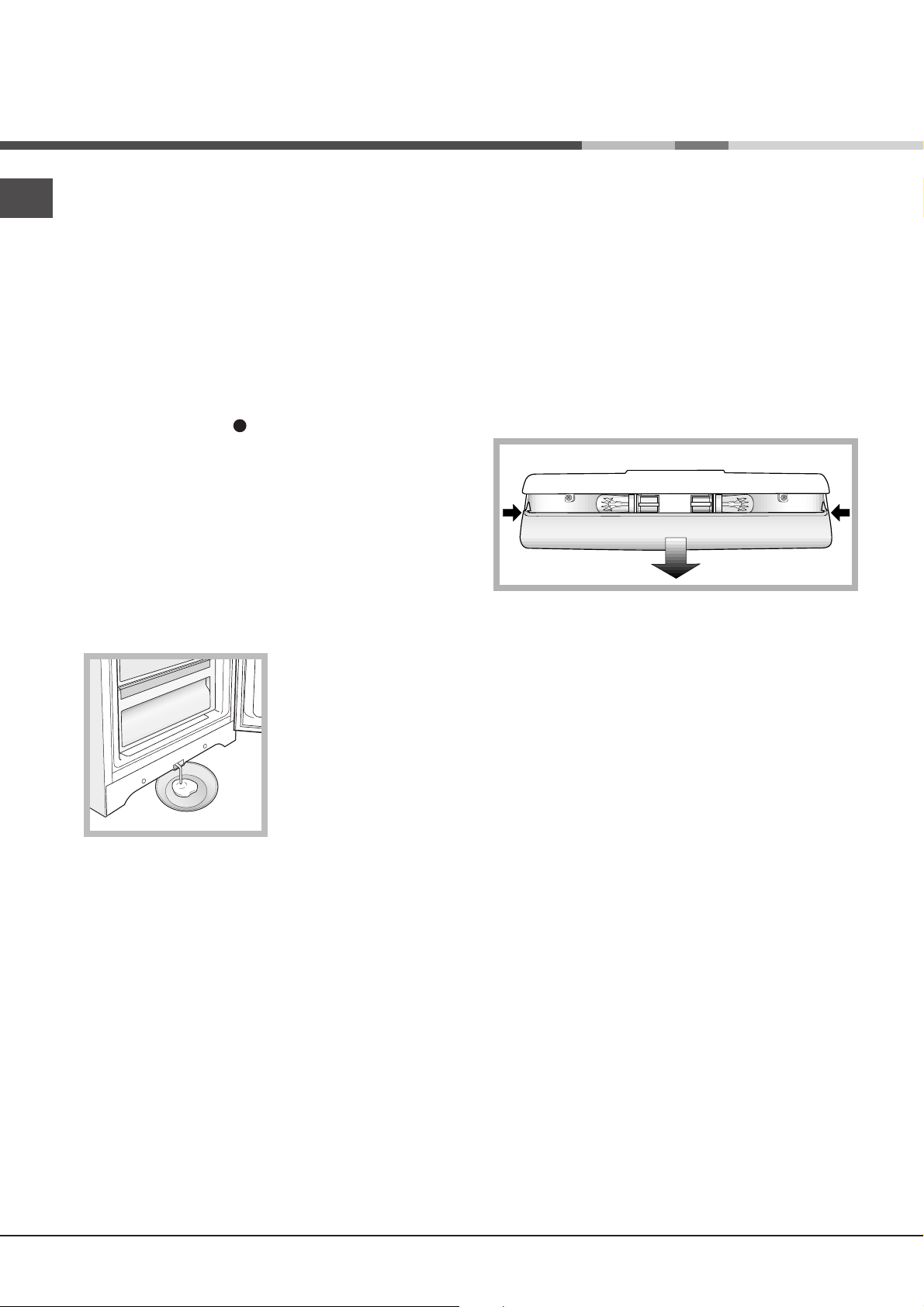

Sbrinare il vano congelatore

Se lo strato di brina è superiore ai 5 mm è necessario effettuare lo sbrinamento manuale:

1. il giorno precedente, premere il tasto SUPER FREEZE (si accende la spia gialla SUPERFREEZE) per raffreddare ulteriormente gli alimenti.

2. La funzione si disinserisce in automatico dopo 24 ore, oppure può essere disinserita in qualsiasi momento premendo di nuovo il tasto SUPER FREEZE; a questo punto posizionare la manopola FUNZIONAMENTO

CONGELATORE su operazione spegne anche il frigorifero.

, ricordandosi che questa

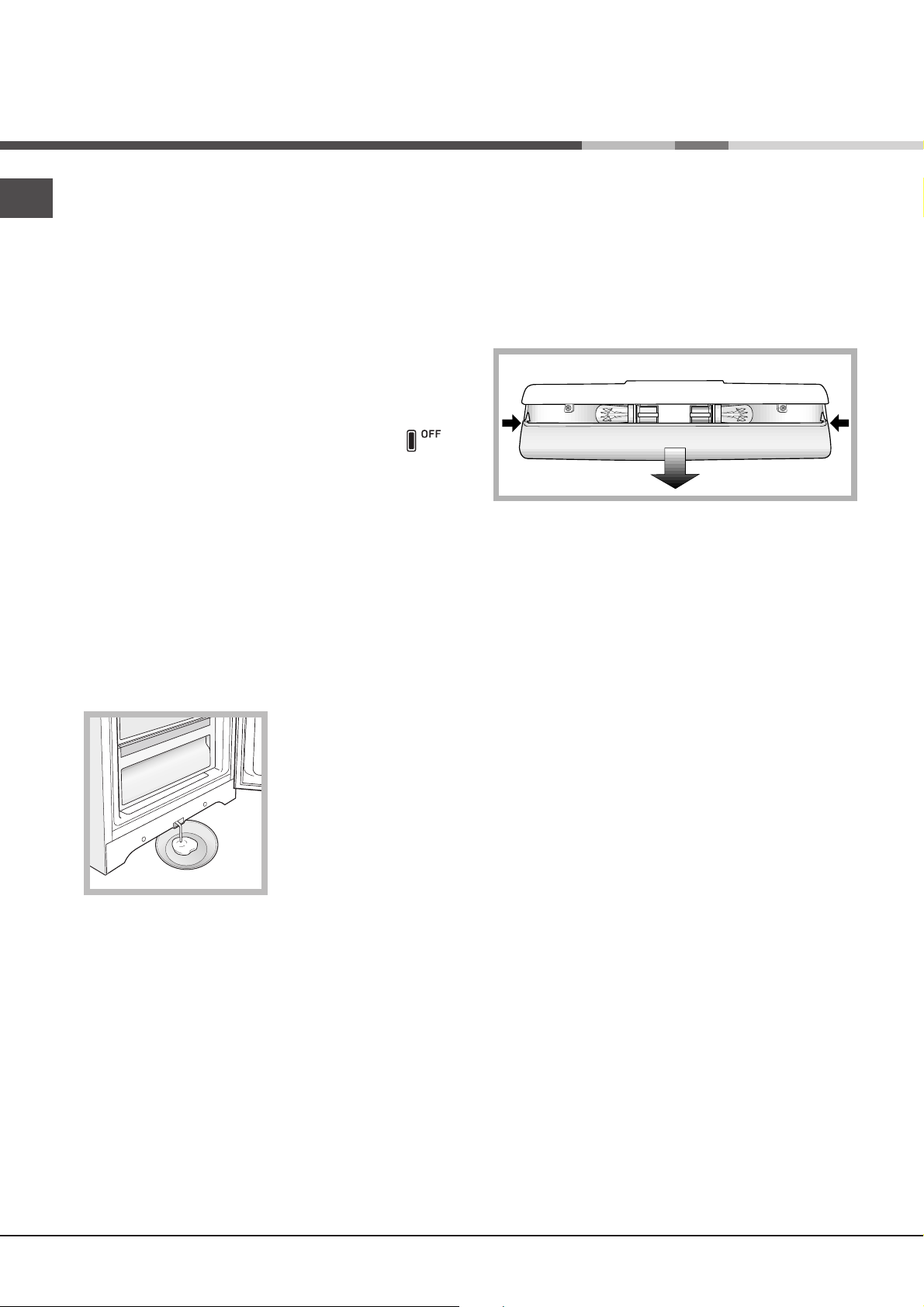

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto. Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una analoga di potenza a quella indicata sulla protezione (15W o 25W)

1 1

3. Avvolgere surgelati e congelati in carta da giornale e metterli in un altro congelatore o in un luogo fresco.

4. Lasciare aperta la porta finché la brina non si sia sciolta completamente; facilitare loperazione sistemando nel vano congelatore contenitori con acqua tiepida.

5. Alcuni apparecchi sono dotati del SISTEMA DRAIN per

convogliare lacqua allesterno: lasciare che l'acqua defluisca in un contenitore (vedi figura).

6. Pulire e asciugare con cura il vano congelatore prima di riaccendere lapparecchio.

7. Prima di inserire i cibi nel vano congelatore attendere circa 2 ore per il ripristino delle condizioni ideali di conservazione.

Page 9

Precauzioni e consigli

! Lapparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.

- 2002/96/CE..

Sicurezza generale

 Lapparecchio è stato concepito per un uso di tipo

non professionale allinterno dellabitazione.

 Lapparecchio deve essere usato per conservare e

congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

 Lapparecchio non va installato allaperto, nemmeno

se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

 Non toccare lapparecchio a piedi nudi o con le mani

o i piedi bagnati o umidi.

 Non toccare le parti interne raffreddanti: cè pericolo

di ustionarsi o ferirsi.

Smaltimento

 Smaltimento del materiale di imballaggio: attenersi alle

norme locali, così gli imballaggi potranno essere riutilizzati.

 La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e lambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare lambiente

 Installare lapparecchio in un ambiente fresco e ben

aerato, proteggerlo dallesposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.

 Per introdurre o estrarre gli alimenti, aprire le porte

dellapparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia.

 Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.

 È necessario staccare la spina dalla presa prima di

effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare le manopole per la regolazione della temperatura sulla posizione OFF (apparecchio spento) per eliminare ogni contatto elettrico.

 In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.

 Non utilizzare, allinterno degli scomparti conservatori

di cibi congelati, utensili diversi dal raschietto fornito in dotazione o apparecchi elettrici se non sono del tipo raccomandato dal costruttore.

 Non mettere in bocca cubetti appena estratti dal

congelatore.

 Non permettere ai bambini di giocare con

lapparecchio. In nessun caso devono sedersi sui cassetti o appendersi alla porta.

 Gli imballaggi non sono giocattoli per bambini.

 Non riempire con troppi alimenti lapparecchio:

per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente.

 Non introdurre alimenti caldi: alzerebbero la

temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.

 Sbrinare lapparecchio qualora si formasse del

ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia.

 Mantenere efficienti e pulite le guarnizioni, in modo

che aderiscano bene alle porte e non lascino uscire il freddo (vedi Manutenzione).

Page 10

Anomalie e rimedi

Può accadere che lapparecchio non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare

che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La spia verde ALIMENTAZIONE non si accende.

Il motore non parte.

Le spie sono debolmente accese.

a) Suona lallarme.

b) Suona lallarme e lampeggiano le due spie gialle.

c) Suona lallarme e lampeggiano le due spie gialle e quella verde.

Riscaldamento eccessivo

+ segnale acustico

Riscaldamento pericoloso

+ segnale acustico

La spia verde ALIMENTAZIONE lampeggia

Possibili cause / Soluzione:

 La spina non è inserita nella presa della corrente o non abbastanza da fare

contatto, oppure in casa non cè corrente.

 Lapparecchio è dotato di un controllo salvamotore (vedi Avvio e utilizzo).

 Staccare la spina e reinserirla nella presa dopo averla girata su se stessa.

a) La porta del frigorifero è rimasta aperta per più di due minuti.

Il segnale acustico cessa alla chiusura della porta. Oppure non si è seguita la corretta procedura di spegnimento (vedi Manutenzione).

b) Lapparecchio segnala un riscaldamento eccessivo del congelatore.

Si consiglia di verificare lo stato degli alimenti: potrebbe essere necessario gettarli.

c) Lapparecchio segnala un riscaldamento pericoloso del congelatore: gli

alimenti devono essere gettati.

b/c) In entrambi i casi il congelatore si manterrà a una temperatura intorno a

0°C per non far ricongelare gli alimenti. Per spegnere il segnale acustico: aprire e chiudere la porta del frigorifero. Per ripristinare il funzionamento normale: portare la manopola FUNZIONAMENTO CONGELATORE sulla posizione (spento) e riaccendere lapparecchio.

 Lapparecchio non funzione correttamente. Chiamare lAssistenta Tecnica

Il frigorifero e il congelatore raffreddano poco.

Nel frigorifero gli alimenti si gelano.

Il motore funziona di continuo.

La ventola AIR non gira:

Lapparecchio emette molto rumore.

La temperatura di alcune parti esterne del frigorifero è elevata.

 Le porte non chiudono bene o le guarnizioni sono rovinate.  Le porte vengono aperte molto spesso.  Le manopole FUNZIONAMENTO non sono in posizione corretta

(vedi Descrizione).

 Il frigorifero o il congelatore sono stati riempiti eccessivamente.

 La manopola FUNZIONAMENTO FRIGORIFERO non è in posizione corretta

(vedi Descrizione).

 Gli alimenti sono a contatto con la parete posteriore.

 È stato premuto il tasto SUPER FREEZE (congelamento rapido): la spia gialla

SUPER FREEZE è accesa o lampeggiante (vedi Desc.).  La porta non è ben chiusa o viene aperta di continuo.  La temperatura dellambiente esterno è molto alta.  Lo spessore della brina supera i 2-3 mm (vedi Manutenzione).

 La porta del frigorifero è aperta  I sistema AIR si attiva automaticamente solo quando necessario per

ripristinare le condizioni ottimali allinterno del vano frigorifero.

 Lapparecchio non è stato installato ben in piano (vedi Installazione).  Lapparecchio è stato installato tra mobili o oggetti che vibrano

ed emettono rumori.  Il gas refrigerante interno produce un leggero rumore anche quando

il compressore è fermo: non è un difetto, è normale.

 Le temperature elevate sono necessarie per evitare la formazioni di condensa

in particolari zone del prodotto

Sul fondo del frigo cè dellacqua.

 Il foro di scarico dellacqua è otturato (vedi Manutenzione).

Page 11

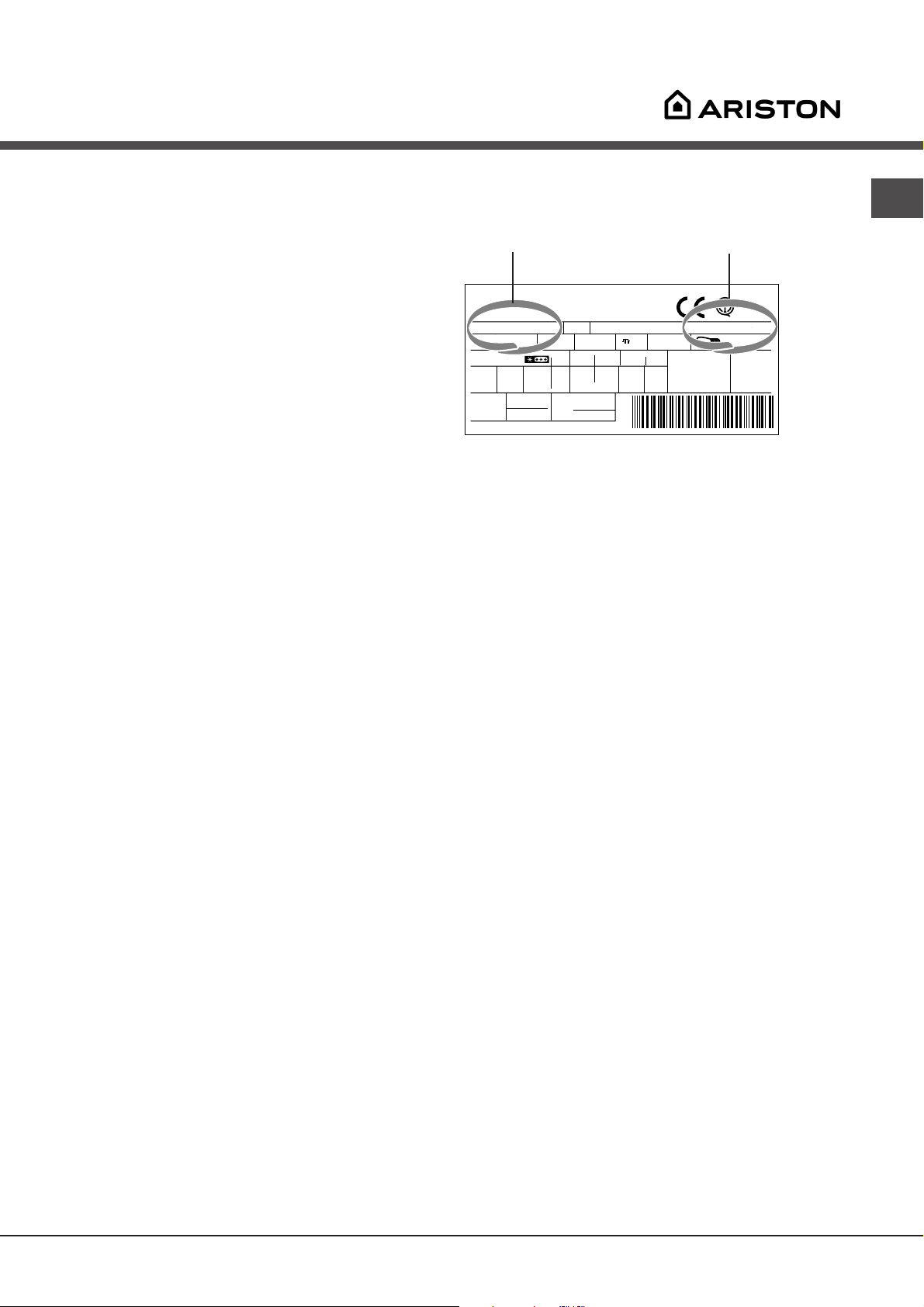

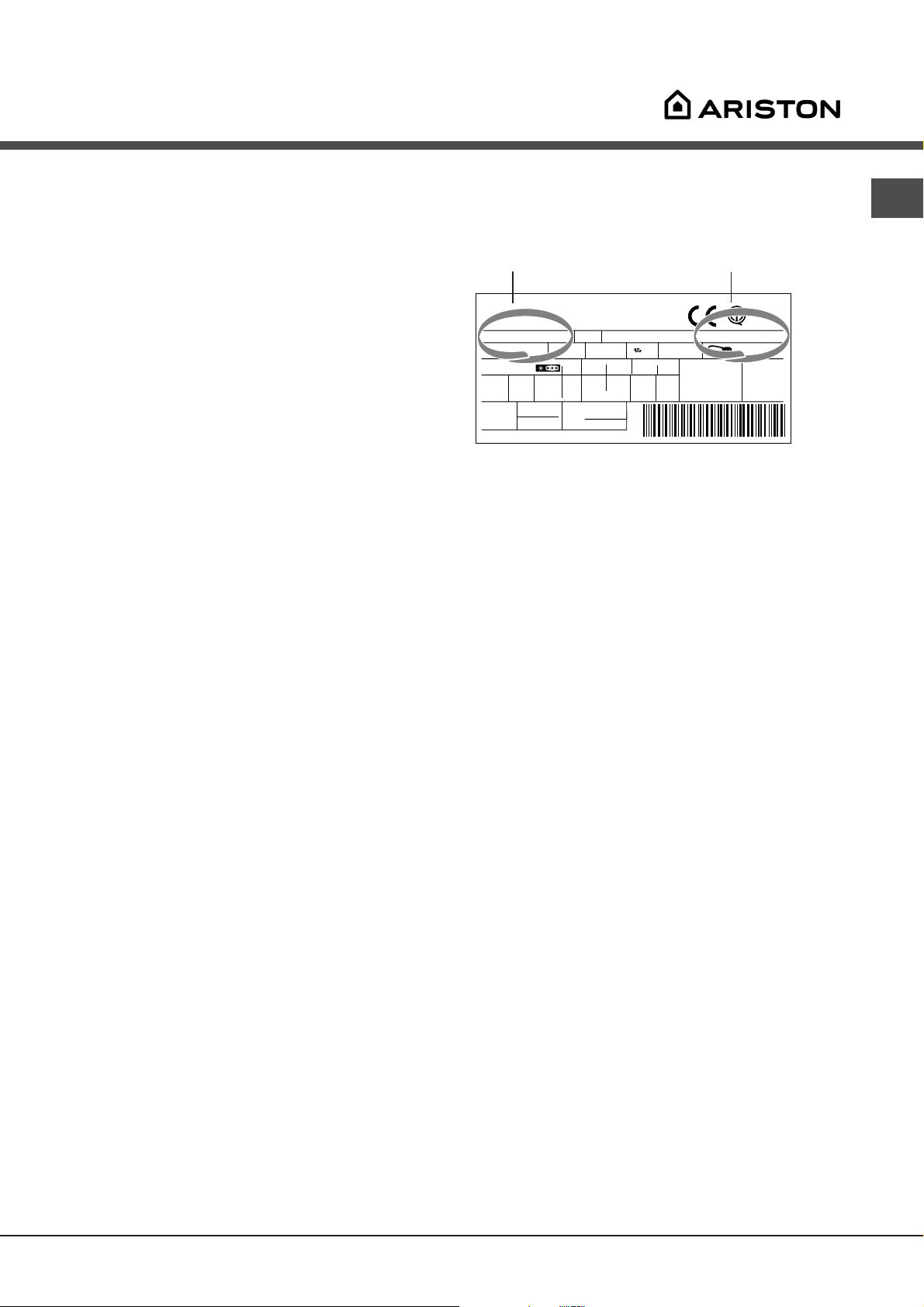

Assistenza

Prima di contattare lAssistenza:

 Verificare se lanomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).  In caso negativo, contattare il Numero Unico Nazionale 199.199.199.

modello

numero di serie

Comunicare:

 il tipo di anomalia  il modello della macchina (Mod.)  il numero di serie (S/N) Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

Gross Bruto Brut

Test P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

93139180000 S/N 704211801

Cod.

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong

kg/24 h

4,0

Max 15 w Class Clase

Classe

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* . Un operatore sarà a tua completa disposizione per fissare un appuntamento con un tecnico del Centro Assistenza Autrorizzato più vicino a casa tua. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,25 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

Page 12

195062791.03

02/2007 - Xerox Business Services

Page 13

Operating Instructions

REFRIGERATOR/FREEZER COMBINATION

GBI F

Italiano, 1 Français, 25

English,13

Portuges, 49Espanol, 37

BMBL 2021 C BMBL 2022 C

Contents

Installation, 14

Positioning and connection Reversible doors

Description of the appliance, 15-16

Control panel Overall view

Start-up and use, 17-18

Starting the appliance Chiller system Using the refrigerator to its full potential Using the freezer to its full potential

Maintenance and care, 19-20

Switching the appliance off Cleaning the appliance Avoiding mould and unpleasant odours Defrosting the appliance Replacing the light bulb

Precautions and tips, 21

General safety Disposal Respecting and conserving the environment

Troubleshooting, 22

Assistance, 23

Page 14

Installation

! Before placing your new appliance into operation please

read these operating instructions carefully. They contain important information for safe use, for installation and for care of the appliance.

! Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Positioning and connection

Positioning

1. Place the appliance in a well-ventilated humidity-free room.

2. Do not obstruct the rear fan grills. The compressor and condenser give off heat and require good ventilation to operate correctly and save energy.

3. Leave a space of at least 10 cm between the top part of the appliance and any furniture above it, and at least 5 cm between the sides and any furniture/side walls.

4. Ensure the appliance is away from any sources of heat (direct sunlight, electric stove, etc.).

5. In order to maintain the correct distance between the appliance and the wall behind it, fit the spacers supplied in the installation kit, following the instructions provided.

Levelling

1. Install the appliance on a level and rigid floor.

2. If the floor is not perfectly horizontal, adjust the refrigerator by tightening or loosening the front feet.

Reversible doors

Electrical connections

After the appliance has been transported, carefully place it vertically and wait at least 3 hours before connecting it to the electricity mains. Before inserting the plug into the electrical socket ensure the following:

 The appliance is earthed and the plug is compliant with

the law.

 The socket can withstand the maximum power of the

appliance, which is indicated on the data plate located on the bottom left side of the fridge (e.g. 150 W).

 The voltage must be in the range between the values

indicated on the data plate located on the bottom left side (e.g. 220-240V).

 The socket is compatible with the plug of the appliance.

If the socket is incompatible with the plug, ask an authorised technician to replace it (see Assistance). Do not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced by

authorised technicians only (see Assistance).

! The manufacturer declines any liability should these

safety measures not be observed.

∅ 3

Page 15

Description of the appliance

Control panel

REFRIGERATOR

OPERATION

Knob

SUPER COOL

Indicator light

SUPER COOL

Button

POWER

Indicator light

SUPER FREEZE

Indicator light

FREEZER OPERATION

Knob

SUPER FREEZE

Button

 REFRIGERATOR OPERATION Knob

to regulate the temperature of the refrigerator

compartment.

is the optimal temperature for energy saving levels.

is the holiday function (see Maintenance and care).

OFF switches the refrigerator off.

 SUPER COOL

the refrigerator compartment rapidly. When it is pressed, the SUPER COOL indicator light illuminates (see Start-up and use).

 SUPER COOL Yellow indicator light (rapid cooling)

illuminates when the SUPER COOL button is pressed.

 POWER Indicator light illuminates when the appliance

is connected to the electricity network.

 SUPER FREEZE button (rapid freezing) to freeze fresh

food. When it is pressed, the SUPER FREEZE indicator light illuminates (see Start-up and use).

(quick cool) to lower the temperature of

 SUPER FREEZE Yellow indicator light (rapid freezing)

illuminates when the SUPER FREEZE button is pressed.

 FREEZER OPERATION Knob

to regulate the temperature of the freezer compartment.

is the optimal temperature for energy saving levels.

switches the appliance off, including the

refrigerator.

! The indicator lights are also used to indicate an unusual temperature increase in the freezer compartment (see Troubleshooting).

Page 16

Description of the appliance

Overall view

The instructions contained in this manual are applicable to different model refrigerators. The diagrams may not directly represent the appliance purchased. For more complex features, consult the following pages.

Control panel

LAMP

(see Maintenance)

PURE WIND

Removable lidded shelf with EGG

TRAY

SHELVES

FRESH BOX

Compartment

FRUIT and

VEGETABLE bin

FREEZER and

STORAGE

compartment



Removable multipurpose

SHELVES

BOTTLE shelf

Removable multipurpose

SHELVES

STORAGE

compartment

Levelling FEET

 Varies by number and/or position.

Available only on certain models.

Removable multipurpose

SHELVES

Page 17

Start-up and use

Starting the appliance

! Before starting the appliance, follow the installation instructions (see Installation).

! Before connecting the appliance, clean the compartments and accessories well with lukewarm water and bicarbonate. ! The appliance comes with a motor protection control system which makes the compressor start approximately 8 minutes after being switched on. The compressor also starts each time the power supply is cut off whether voluntarily or involuntarily (blackout).

1. Set the FREEZER OPERATION knob on

2. Insert the plug into the socket and ensure that the green

POWER indicator light illuminates.

3. Turn the REFRIGERATOR OPERATION knob to an

average value. After a few hours you will be able to put food in the refrigerator.

4. Turn the FREEZER OPERATION knob to an average

value and press the SUPER FREEZE button (rapid freezing): the SUPER FREEZE indicator light will illuminate. Once the refrigerator has reached the optimal temperature, the indicator light goes out and you can begin food storage.

excessive energy consumption: compensate for this by shifting the knob towards lower values (defrosting will occur automatically).

SHELVES: with or without grill.

FRESH BOX: for fresh meat and fish. Due to the compartments low temperature (the coldest in the refrigerator) and to the clear door that provides protection against oxidation and blackening, food can be stored for even up to one week. It can also be used for cold meals.

Due to the special guides the shelves are removable and the height is adjustable (see diagram), allowing easy storage of large containers and food. Height can be adjusted without complete removal of the shelf.

Using the refrigerator to its full potential

 Use the REFRIGERATOR OPERATION knob to adjust

the temperature (see Description).

PURE WIND

It is recognizable due to the presence of the mechanism on the top part of the refrigerator compartment (see diagram).

Pure Wind maximises air circulation, improving the efficiency of the evaporator and helping to achieve the optimal temperature inside the refrigerator as quickly as possible each time it has been opened. The blown air (A) is cooled when it comes into contact with the cold wall, whereas the hotter air (B) is sucked up (see diagram). The back wall may be covered in frost or droplets of water, depending on whether the compressor is in operation or whether it is paused. If the TEMPERATURE ADJUSTMENT knob has been set on high values with large quantities of food and with a high ambient temperature, the appliance can operate continuously, resulting in excessive frost formation and

 Press the SUPER COOL button (rapid cooling) to lower

the temperature quickly. For example, when you place a large number of new food items inside a fridge the internal temperature will rise slightly. The function quickly cools the groceries by temporarily reducing the temperature until it reaches the ideal level.

 Place only cold or lukewarm foods in the compartment,

not hot foods (see Precautions and tips).

 Remember that cooked foods do not last longer than

raw foods.

 Do not store liquids in open containers. They will

increase humidity in the refrigerator and cause condensation to form.

Page 18

Using the freezer to its full potential

 Use the FREEZER OPERATION knob to adjust the

temperature (see Description).

 Do not re-freeze food that is defrosting or that has already

been defrosted. These foods must be cooked and eaten (within 24 hours).

 Fresh food that needs to be frozen must not come into

contact with food that has already been defrosted. Fresh food must be stored in the top FREEZER and STORAGE compartment where the temperature drops below -18°C and guarantees rapid freezing.

 Do not place glass bottles which contain liquids, and which

are corked or hermetically sealed in the freezer because they could break.

 The maximum quantity of food that may be frozen daily is

indicated on the plate containing the technical properties located on the bottom left side of the refrigerator compartment (for example: Kg/24h: 4).

 To freeze (if the freezer is already operating):

- for small quantities which are less than those indicated on the data plate, press the rapid freezing SUPER FREEZE button (corresponding yellow indicator light illuminates), insert the food and close the door. The function is disabled automatically after 24 hours or when optimal temperatures have been reached (indicator light goes out);

- for large quantities which are greater than the maximum load indicated on the data plate, hold down the rapid freezing SUPER FREEZE button until the corresponding indicator light begins to flash. After 24 hours the indicator light stops flashing and remains on constantly. Place the food inside the freezer and close the door. After another 24 hours, the function will be disabled automatically (indicator light goes out).



In order to obtain a greater amount of space in the

freezer compartment, you may remove the bins (except the lowest bin and the special COOL CARE ZONE bin, which has an adjustable temperature) and place the food directly onto the evaporator plates.

! Do not open the door during freezing. ! If there is a power cut or malfunction, do not open the

freezer door. This will help maintain the temperature inside the freezer, ensuring that foods are conserved for at least 9 14 hours.

Page 19

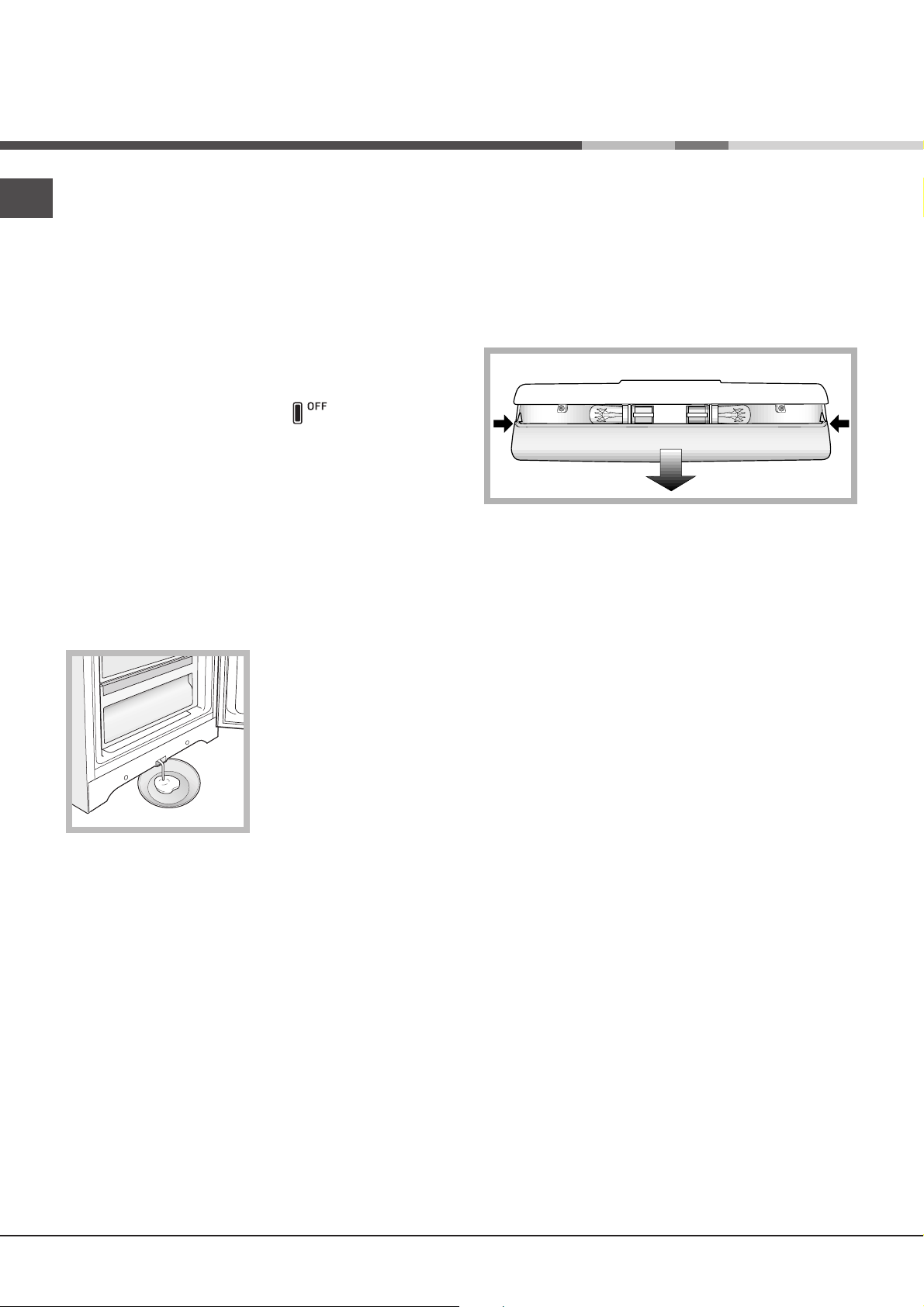

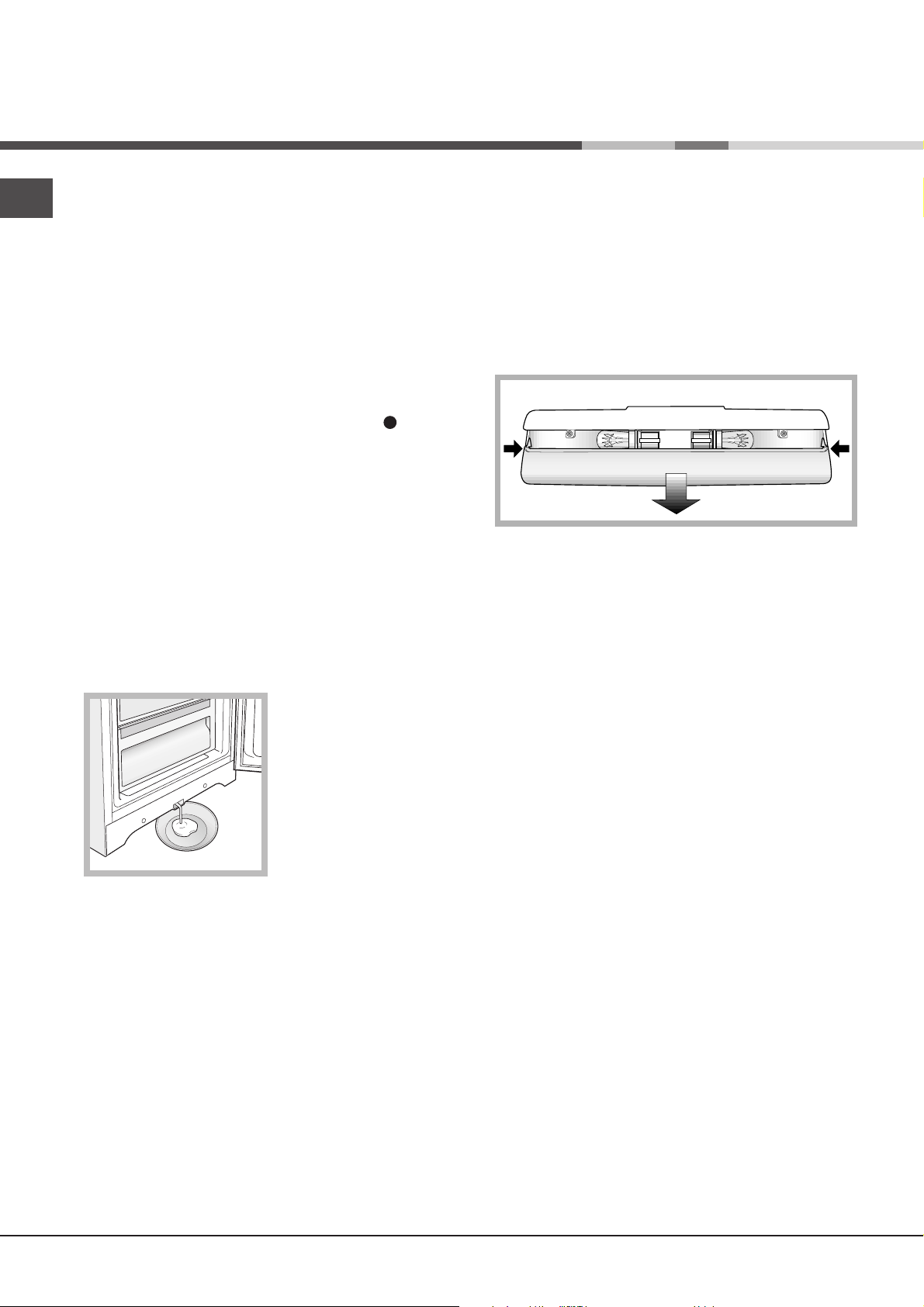

Maintenance and care

Switching the appliance off

During cleaning and maintenance it is necessary to disconnect the appliance from the electricity supply:

1. set the FREEZER OPERATION knob on

2. pull the plug out of the socket

! If this procedure is not followed, the alarm may sound. This alarm does not indicate a malfunction. To restore normal operation, it is sufficient to set the FREEZER OPERATION knob on the desired value. To disconnect the appliance, follow point 1 and 2.

Cleaning the appliance

 The external and internal parts, as well as the rubber

seals may be cleaned using a sponge that has been soaked in lukewarm water and bicarbonate of soda or neutral soap. Do not use solvents, abrasive products, bleach or ammonia.

 The removable accessories may be soaked in warm

water and soap or dishwashing liquid. Rinse and dry them carefully.

 The back of the appliance may collect dust which can

be removed by delicately using the hose of a vacuum cleaner set on medium power. The appliance must be switched off and the plug must be pulled out before cleaning the appliance.

Holiday function

To minimise energy usage when on holiday, it is not necessary to switch the appliance off. The appliance has a function which allows it to maintain the temperature of the refrigerator compartment at approximately 15°C (which can also be used to conserve make-up and beauty products). The freezer temperature must be set to the minimum value in order to preserve the food. To enable the function: set the REFRIGERATOR

OPERATION knob on A double acoustic signal informs you when it has been enabled. A single acoustic signal informs you when it has been disabled.

Defrosting the appliance

! Follow the instructions below. Do not use objects with sharp or pointed edges to defrost the appliance as these may damage the refrigeration circuit beyond repair.

Defrosting the refrigerator compartment

The refrigerator has an automatic defrosting function: water is ducted to the back of the appliance by a special discharge outlet (see diagram) where the heat produced by the compressor causes it to evaporate. It is necessary to clean the discharge hole regularly so that the water can flow out easily.

Avoiding mould and unpleasant odours

 The appliance is manufactured with hygienic materials

which are odour free. In order to maintain an odour free refrigerator and to prevent the formation of stains, food must always be covered or sealed properly.

 If you want to switch the appliance off for an extended

period of time, clean the inside and leave the doors open.

Page 20

1 1

Defrosting the freezer compartment

If the frost layer is greater than 5 mm, it is necessary to defrost manually:

1. The day before defrosting, press the SUPER FREEZE button (the yellow SUPER FREEZE indicator light illuminates) to further cool the food.

2. The function is automatically disabled after 24 hours, or it may be disabled at any moment by pressing the SUPER FREEZE button again. At this point, set the

FREEZER OPERATION knob on switch the refrigerator off.

3. Wrap frozen foods in newspaper and place them in another freezer or in a cool place.

4. Leave the door open until the frost has melted completely. This can be made easier by placing containers with lukewarm water in the freezer compartment.

5. Certain appliances are fitted with the DRAIN SYSTEM to

lead the water outside: let the water flow into a container (see diagram).

, which will

Replacing the light bulb

To replace the light bulb in the refrigerator compartment, pull out the plug from the electrical socket. Follow the instructions below. Access the light bulb by removing the cover as indicated in the diagram. Replace it with a similar light bulb within the power range indicated on the cover (15W or 25W).

6. Clean and dry the freezer compartment carefully before switching the appliance on again.

7. Wait for approximately 2 hours, i.e. until the ideal storage conditions have been restored, before placing food in the freezer compartment.

Page 21

Precautions and tips

! The appliance was designed and manufactured in compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

This appliance complies with the following Community Directives:

- 73/23/EEC of 19/02/73 (Low Voltage) and subsequent amendments;

-89/336/EEC of 03.05.89 (Electromagnetic Compatibility) and subsequent amendments;

- 2002/96/CE..

General safety

 The appliance was designed for domestic use inside the

home and is not intended for commercial or industrial use.

 The appliance must be used to store and freeze food

products by adults only and according to the instructions in this manual.

 The appliance must not be installed outdoors, even in

covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

 Do not touch the appliance with bare feet or with wet or

moist hands and feet.

 Do not touch the internal cooling elements: this could

cause skin abrasions or frost/freezer burns.

 When unplugging the appliance always pull the plug from

the mains socket, do not pull on the cable.

 Before cleaning and maintenance, always switch off the

appliance and disconnect it from the electrical supply. It is not sufficient to set the temperature adjustment knobs on OFF (appliance off) to eliminate all electrical contact.

 In the case of a malfunction, under no circumstances

should you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or further malfunctioning of the appliance.

 Do not use any sharp or pointed utensils or electrical

equipment - other than the type recommended by the manufacturer - inside the frozen food storage compartments.

 Do not put ice cubes taken directly from the freezer into

your mouth.

Disposal

 Observe local environmental standards when disposing

packaging material for recycling purposes.

 The European Directive 2002/96/EC on Waste

Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out wheeled bin symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected.

Consumers should contact their local authority or retailer for information concerning the correct disposal

of their old appliance.

Respecting and conserving the environment

 Install the appliance in a fresh and well-ventilated room.

Ensure that it is protected from direct sunlight and do not place it near heat sources.

 Try to avoid keeping the door open for long periods or

opening the door too frequently in order to conserve energy.

 Do not fill the appliance with too much food: cold air

must circulate freely for food to be preserved properly. If circulation is impeded, the compressor will work continuously.

 Do not place hot food directly into the refrigerator. The

internal temperature will increase and force the compressor to work harder and will consume more energy.

 Defrost the appliance if ice forms (see Maintenance). A

thick layer of ice makes cold transference to food products more difficult and results in increased energy consumption.

 Regularly check the door seals and wipe clean to

ensure they are free of debris and to prevent cold air from escaping (see Maintenance).

 Do not allow children to tamper with the controls or play

with the appliance. Under no circumstance should they be allowed to sit on the bins or to hang from the door.

 Keep packaging material out of the reach of children! It

can become a choking or suffocation hazard.

Page 22

Troubleshooting

Malfunctions:

The green POWER indicator light does not illuminate.

The motor does not start.

The indicator lights are on but the light is dim.

a) The alarm sounds.

b) The alarm sounds and the two yellow indicator lights flash. c) The alarm sounds and the two yellow indicator lights as well as the green one flash.

Heating is excessive

+ buzzer

Heating danger

+ buzzer

Possible causes / Solutions:

 The plug has not been inserted into the electrical socket, or not far enough to

make contact, or there is no power in the house.

 The appliance comes with a motor protection control (see Start-up and use).

 Pull out and reverse the plug before putting it back in the socket.

a) The refrigerator door has remained open for more than two minutes (the

buzzer will stop sounding when you shut the door) or the correct switching-off procedure was not followed (see Maintenance).

b) The temperature in the freezer is too high. Check the quality of the food

products and dispose if necessary.

c) The temperature in the freezer has reached a dangerous level. The food must

be disposed immediately.

b/c) In both these cases the freezer will maintain a temperature of about 0°C so

that the food does not re-freeze. To turn off the acoustic signal open and close the refrigerator door. To restore normal operation bring the FREEZER OPERATION knob setting to

(off) and turn the appliance on again.

The green POWER indicator light flashes.

The refrigerator and the freezer do not cool well.

The food inside the refrigerator is beginning to freeze.

The motor runs continuously.

The Aircooler fan does not rotate

The appliance makes a lot of noise.

 The appliance is not operating correctly. Contact the Technical Assistance

Centre.

 The doors do not close properly or the seals are damaged.  The doors are opened too frequently.  The OPERATION knobs are not on the correct setting (see Description).  The refrigerator or the freezer have been over-filled.

 The REFRIGERATOR OPERATION knob is not on the correct setting (see

Description).

 The food is in contact with the back inside wall of the refrigerator.

 The SUPER FREEZE button has been pressed (rapid freezing): the yellow

SUPER FREEZE light is on or flashing (see Description).  The door is not closed properly or is continuously opened.  The outside ambient temperature is very high.  The thickness of the frost exceeds 2-3 mm (see Maintenance).

 The refrigerator door is open.  The Aircooler system is only activated automatically when it becomes

necessary to restore perfect operational conditions inside the refrigerator

compartment.

 The appliance has not been installed on a level surface (see Installation).  The appliance has been installed between cabinets that vibrate and make

noise.  The internal refrigerant makes a slight noise even when the compressor is off.

This is not a defect, it is normal.

The back wall of the refrigerator unit is covered in frost or droplets of water

There is water at the bottom of the refrigerator.

 This shows the appliance is operating normally.

 The water discharge hole is blocked (see Maintenance).

Page 23

Assistance

Before calling for Assistance:

 Check if the malfunction can be solved on your own (see Troubleshooting).  If after all the checks, the appliance still does not operate or the problem persists, call the nearest Service

Centre

model serial number

Communicating:

 type of malfunction  appliance model (Mod.)  serial number (S/N) This information can be found on the data plate located on the bottom left side of the refrigerator compartment.

Gross Bruto Brut

Test P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong

kg/24 h

4,0

Max 15 w Class Clase

Classe

Never call on unauthorized technicians and always refuse spare parts which are not originals.

Page 24

195062791.00

07/2007 - Xerox Business Services

Page 25

Mode demploi

COMBINE REFRIGERATEUR/CONGELATEUR

GBI F

Italiano, 1 Français, 25

English,13

Portuges, 49Espanol, 37

BMBL 2021 C BMBL 2022 C

Sommaire

Installation, 26

Mise en place et raccordement Réversibilité des portes

Description de lappareil, 27-28

Tableau de bord Vue densemble

Mise en marche et utilisation, 29-30

Mise en service de lappareil Système de refroidissement Pour profiter à plein de votre réfrigérateur Pour profiter à plein de votre congélateur

Entretien et soins, 31-32

Mise hors tension Nettoyage de lappareil Contre la formation de moisissures et de mauvaises odeurs Remplacement de lampoule déclairage

Précautions et conseils, 33

Sécurité générale Mise au rebut Economies et respect de lenvironnement

Anomalies et remèdes, 34

Assistance, 35

Page 26

Installation

! Conservez ce mode demploi pour pouvoir le consulter à

tout moment. En cas de vente, de cession ou de déménagement, veillez à ce quil suive lappareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur linstallation, lutilisation et la sécurité de votre appareil.

Mise en place et raccordement

Mise en place

1. Placez lappareil dans une pièce bien aérée et non humide.

2. Ne bouchez pas les grilles daération arrière : le compresseur et le condensateur produisent de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation délectricité.

3. Prévoir au moins 10 cm entre le haut de lappareil et les meubles installés au-dessus et au moins 5 cm entre les côtés et les meubles/parois latérales.

4. Installez lappareil loin de sources de chaleur (rayons directs du soleil, cuisinière électrique).

5. Pour maintenir une distance optimale entre le produit et la paroi arrière, montez les cales despacement comprises dans le kit dinstallation et suivez les instructions de la notice spécialement prévue.

Réversibilité des portes

Mise à niveau

1. Installez lappareil sur un sol plat et rigide.

2. Si le sol nest pas parfaitement horizontal, vissez ou dévissez les petits pieds avant pour bien niveler lappareil.

Raccordement électrique

Après le transport, placez lappareil à la verticale et attendez au moins 3 heures avant de le raccorder à linstallation électrique. Avant de brancher la fiche dans la prise de courant, assurez-vous que :

 la prise est bien munie dune terre conforme à la loi;  la prise est bien apte à supporter la puissance maximale

de lappareil, indiquée sur la plaquette signalétique placée à lintérieur du compartiment réfrigérateur en bas à gauche (ex. 150 W);

 la tension dalimentation est bien comprise entre les

valeurs indiquées sur la plaquette signalétique, placée en bas à gauche (ex.220-240 V);

 la prise est bien compatible avec la fiche de lappareil.

En cas dincompatibilité, faites remplacer la fiche par un technicien agréé (voir Assistance); nutilisez ni rallonges ni prises multiples.

! Après installation de lappareil, le câble électrique et la prise de courant doivent être facilement accessibles.

! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé prériodiquement et ne peut être

remplacé que par un technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

∅ 3

Page 27

Description de lappareil

Tableau de bord

Bouton

FONCTIONNEMENT

REFRIGERATEUR

 Bouton FONCTIONNEMENT REFRIGERATEUR

pour régler la température à lintérieur du

compartiment réfrigérateur.

est la température optimale avec une faible

consommation délectricité.

est la fonction holiday (voir Entretien et soins).

 Touche SUPER COOL

abaisser rapidement la température du compartiment réfrigérateur. Si elle est enfoncée, le voyant SUPER COOL sallume(voir Mise en marche et utilisation).

(refroidissement rapide) pour

SUPER COOL

Touche SUPER

Voyant

COOL

Voyant

ALIMENTATION

Voyant

SUPER FREEZE

Touche

SUPER FREEZE

 Voyant jaune SUPER FREEZE (congélation rapide): il

sallume dès que vous appuyez sur la touche SUPER FREEZE .

 Bouton FONCTIONNEMENT CONGELATEUR

pour régler la température à lintérieur du compartiment congélateur.

est la température optimale avec une faible

consommation délectricité.

éteint lappareil, réfrigérateur inclus.

Bouton

FONCTIONNEMENT CONGELATEUR

 Voyant jaune SUPER COOL (refroidissement rapide): il

sallume dès que vous appuyez sur la touche SUPER COOL.

 Voyant VERT ALIMENTATION il sallume quand

lappareil est branché au réseau dalimentation.

 Touche SUPER FREEZE (congélation rapide) pour

congeler des aliments frais. Si elle est enfoncée, le voyant

SUPER FREEZE sallume (voir Mise en marche et utilisation).

! Les voyants servent aussi à signaler toute augmentation anormale de la température à lintérieur du compartiment congélateur (voir Anomalies et remèdes).

Page 28

Description de lappareil

Vue densemble

Tableau de bord

Eclairage

(voir Entretien)

PURE WIND

CLAYETTE

Compartiment

FRESH BOX

Bac FRUITS e

LEGUMES



Balconnet amovible à abattant, contenant un

SUPPORT A OEUFS

Balconnet amovible

PORTE-OBJETS

Balconnet

BOUTEILLES

Balconnet amovible

PORTE-OBJETS



Compartiment

CONGELATION et

CONSERVATION

Compartiment

CONSERVATION

PIED

de réglage

 Leur nombre et/ou leur emplacement peut varier.

* Nexiste que sur certains modèles.

Balconnet amovible

PORTE-OBJETS



Page 29

Mise en marche et utilisation

Mise en service de lappareil

! Avant de mettre lappareil en service, suivez bien les instructions sur linstallation (voir Installation). ! Avant de brancher votre appareil, nettoyez bien les compartiments et les accessoires à leau tiède additionnée de bicarbonate. ! Cet appareil est équipé dun système protège-moteur qui ne fait démarrer le compresseur que 8 minutes après son branchement. Cest ce qui se passera aussi après toute coupure de courant, volontaire ou involontaire (panne délectricité.

1. Amenez le bouton FONCTIONNEMENT CONGELATEUR sur

2. Branchez la fiche dans la prise et contrôlez que le voyant vert ALIMENTATION ELECTRIQUE sallume.

3. Amenez le bouton FONCTIONNEMENT REFRIGERATEUR sur une valeur intermédiaire. Au bout de quelques heures, vous pourrez commencer à stocker des aliments dans le réfrigérateur.

4. Amenez le bouton FONCTIONNEMENT CONGELATEUR sur une valeur intermédiaire et appuyez sur la touche SUPER FREEZE (congélation rapide) : le voyant jaune SUPER FREEZE sallumera. Il ne séteindra que quand le congélateur aura atteint sa température optimale : vous pourrez alors introduire les aliments.

Si vous amenez le bouton de REGLAGE DE LA TEMPERATURE sur des valeurs plus élevées, que vous stockez de grandes quantités daliments et que la température ambiante est élevée, votre appareil peut fonctionner de façon continue, ce qui entraîne une formation abondante de givre et une consommation délectricité excessive : amenez alors le bouton sur des valeurs plus basses (un dégivrage automatique sera lancé).

CLAYETTES: pleines ou

FRESH BOX: pour viandes et poissons frais. Ce compartiment sert à prolonger la durée de conservation jusquà une semaine, grâce à sa température très basse  la plus froide du réfrigérateur  et à son volet transparent qui protège contre les phénomènes doxydation et de noircissement. Il peut aussi être utilisé pour conserver des plats froids.

grillagées. réglables en hauteur grâce à des glissières spéciales (voir figure), pour le rangement de récipients ou daliments de grande dimension. Pour régler la hauteur, pas besoin de sortir la clayette complètement.

Elles sont amovibles et

Pour profiter à plein de votre réfrigérateur

Système de refroidissement

PURE WIND

On le reconnaît à la présence dun dispositif appliqué à la paroi dans le haut du compartiment réfrigérateur (voir figure).

Wind Pure qui optimise au maximum la circulation de lair, améliore lefficacité de lévaporateur et contribue à rétablir très rapidement la température à lintérieur du réfrigérateur après chaque ouverture. Lair soufflé (A) refroidit au contact de la paroi froide, tandis que lair plus chaud (B) est aspiré (voir figure). La paroi arrière est tour à tour couverte de givre ou de gouttelettes deau selon que le compresseur est en marche ou à larrêt.

 Pour régler la température, utilisez le bouton

FONCTIONNEMENT REFRIGERATEUR (voir Description).

 Appuyez sur la touche SUPER COOL (refroidissement

rapide) pour faire baisser la température rapidement, par exemple quand vous remplissez le compartiment après avoir fait de grosses provisions. Cette fonction se désactive automatiquement une fois le temps écoulé.

 Nintroduisez que des aliments froids ou à peine tièdes,

jamais chauds (voir Précautions et conseils).

 Les aliments cuits contrairement à ce que lon croit ne se

conservent pas plus longuement que les aliments crus.

 Nintroduisez pas de récipients non fermés contenant des

liquides : ces derniers entraîneraient une augmentation de lhumidité et la formation deau condensée.

Page 30

Pour profiter à plein de votre congélateur

 Pour régler la température, utilisez le bouton

FONCTIONNEMENT CONGELATEUR (voir Description).

 Ne recongelez pas des aliments décongelés ou en cours

de décongélation; il faut les faire cuire et les consommer (dans les 24 heures).

 Les aliments frais à congeler ne doivent pas être placés

au contact daliments déjà congelés; il faut les stocker dans le compartiment supérieur CONGELATION et CONSERVATION où la température qui descend audessous de -18°C garantit une vitesse de congélation adéquate.

 Ne stockez pas dans votre congélateur des bouteilles en

verre contenant des liquides, bouchées ou fermées hermétiquement, elles pourraient se briser.

 La quantité journalière maximale daliments pouvant être

congelée est indiquée sur létiquette des caractéristiques, placée dans le compartiment réfrigérateur en bas à gauche (exemple : 4 Kg/24h).

 Pour congeler (si le congélateur est déjà en service):

- pour de petites quantités, inférieures aux indications de létiquette, appuyez sur la touche SUPER FREEZE (congélation rapide) (allumage du voyant jaune correspondant), introduisez les aliments et fermez la porte. Cette fonction se désactive automatiquement au bout de 24 heures ou dès que les températures optimales sont atteintes (voyant éteint);

- pour de grosses quantités, supérieures aux indications de létiquette, gardez la touche SUPER FREEZE (congélation rapide) enfoncée jusquà ce que le voyant correspondant commence à clignoter. Au bout de 24 heures le voyant cesse de clignoter et passe au fixe : introduisez les aliments et fermez la porte. Au bout de 24 heures la fonction se désactive automatiquement (voyant éteint).

 Pour gagner de la place à lintérieur du compartiment

congélation, vous pouvez enlever les tiroirs (sauf le tiroir du bas et celui de la COOL CARE ZONE à température variable si votre appareil en est équipé) et stocker vos aliments directement sur les plaques évaporantes.

! Evitez douvrir la porte pendant la phase de congélation. ! En cas de coupure de courant ou de panne, nouvrez pas

la porte du congélateur : les produits surgelés et congelés se conserveront ainsi sans problème pendant 9 - 14 heures environ.

Page 31

Entretien et soin

Mise hors tension

Pendant les opérations de nettoyage et dentretien, débranchez lappareil du réseau dalimentation :

1. amenez le bouton FONCTIONNEMENT CONGELATEUR sur

2. débranchez la fiche de la prise de courant.

! Si cette procédure nest pas respectée, lalarme peut se déclencher : ceci ne dénote pas une anomalie. Pour rétablir le fonctionnement correct de lappareil, il suffit damener le bouton FONCTIONNEMENT CONGELATEUR sur la valeur souhaitée. Pour isoler lappareil, procédez comme indiqué aux points 1 et 2.

;

Nettoyage de lappareil

 Nettoyez lextérieur, lintérieur et les joints en

caoutchouc à laide dune éponge imbibée deau tiède additionnée de bicarbonate de soude ou de savon neutre. Nutilisez pas de solvants, de produits abrasifs, deau de Javel ou dammoniaque.

 mettez tremper les accessoires amovibles dans de

leau chaude additionnée de savon ou de liquide vaisselle. Rincez-les et essuyez-les soigneusement.

 Le dos de lappareil a tendance à sempoussiérer,

pour éliminer la poussière avec délicatesse, après avoir éteint lappareil et débranché la fiche, servezvous dun aspirateur montant un accessoire adéquat et réglé sur une puissance intermédiaire.

Fonction holiday

Si vous partez en vacances, pas besoin déteindre votre appareil car il est équipé dune fonction spéciale qui permet, avec une faible consommation délectricité, de maintenir une température denviron 15°C dans le compartiment réfrigérateur (pour protéger de la chaleur vos produits de beauté et de maquillage); réglez dans ce cas la température du congélateur sur une valeur minimale, indispensable à la conservation des aliments.

Pour activer la fonction : amenez le bouton FONCTIONNEMENT

REFRIGERATEUR sur Deux bips confirment son activation; sa désactivation est signalée par un seul bip.

(voir figure).

Dégivrage de lappareil

! Conformez-vous aux instructions suivantes. utiliser dobjets pointus et coupants pour dégivrer lappareil, ils risqueraient dendommager irréparablement le circuit réfrigérant.

Dégivrage du compartiment réfrigérateur

Le réfrigérateur est muni dun système de dégivrage automatique : leau est acheminée vers la paroi arrière par un trou dévacuation (voir figure) où la chaleur produite par le compresseur la fait évaporer. Il vous suffit de nettoyer périodiquement le trou dévacuation pour permettre à leau de sécouler normalement.

Ne pas

Contre la formation de moisissures et de mauvaises odeurs

 Cet appareil est fabriqué dans des matériaux

hygiéniques qui ne transmettent pas dodeur. Pour sauvegarder cette caractéristique, veillez à bien emballer et couvrir vos aliments. Vous éviterez par la même occasion la formation de taches.

 Si vous devez laisser votre appareil éteint pendant

une période de temps prolongée, nettoyez-le bien lintérieur et laissez les portes ouvertes.

Page 32

Dégivrage du compartiment congélateur

Si la couche de givre dépasse 5 mm, procédez à un dégivrage manuel :

1. le jour précédent appuyez sur la touche SUPER

FREEZE (le voyant jaune SUPERFREEZE sallume) pour refroidir encore plus les aliments.

2. La fonction se désactive automatiquement au bout de

24 heures mais vous pouvez choisir de la désactiver à tout moment en réappuyant sur la touche SUPER FREEZE; amenez alors le bouton FONCTIONNEMENT CONGELATEUR sur opération éteint aussi le réfrigérateur.

, noubliez pas que cette

Remplacement de lampoule déclairage

Pour remplacer lampoule déclairage du compartiment réfrigérateur, débranchez la fiche de la prise de courant. Suivez les indications fournies ci-dessous.

Pour pouvoir remplacer lampoule, démontez le couvercle de protection comme illustré (voir figure). Remplacez-la par une ampoule semblable dont la puissance doit correspondre à celle indiquée sur le couvercle de protection (15 W ou 25 W).

3. Enveloppez vos produits surgelés ou congelés dans

du papier et placez-les dans un endroit frais.

4. Laissez la porte ouverte jusquà ce que le givre fonde

complètement; pour accélérer cette opération placez dans le compartiment congélateur des récipients deau tiède.

5. Certains de nos appareils sont équipés du SYSTEME

DRAIN pour acheminer leau vers lextérieur. Laissez leau sécouler dans un récipient (voir figure).

6. Nettoyez et séchez soigneusement le compartiment

congélateur avant de rallumer lappareil.

7. Avant da ranger vos aliments dans le compartiment

congélateur, attendez environ 2 heures pour le rétablissement des conditions idéales de conservation des aliments.

1 1

Page 33

Précautions et conseils

! Lappareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Cet appareil est conforme aux Directives Communautaires suivantes :

- 73/23/CEE du 19/02/73 (Basse Tensione) et modifications suivantes;

-89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes;

- 2002/96/CE..

Sécurité générale

 Cet appareil a été conçu pour un usage familial, de

type non professionnel.

 Cet appareil qui sert à conserver et à congeler des

aliments ne doit être utilisé que par des adultes conformément aux instructions du mode demploi.

 Cet appareil ne doit pas être installé en extérieur, même

dans un endroit à labri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

 Ne touchez pas à lappareil pieds nus ou si vos mains

ou pieds sont mouillés ou humides.

 Ne touchez pas aux parties refroidissantes: vous

pourriez vous brûler ou vous blesser.

 Pour débrancher la fiche de la prise de courant, sortez

la fiche, ne tirez surtout pas sur le câble.

 Avant deffectuer toute opération de nettoyage ou

dentretien, débranchez la fiche de la prise de courant. Il ne suffit pas de placer le bouton de REGLAGE DE LA TEMPERATURE sur OFF (appareil éteint) pour éliminer tout contact électrique.

 En cas de panne, nessayez en aucun cas daccéder

aux mécanismes internes pour tenter de réparer lappareil.

 Ne pas utiliser, à lintérieur des compartiments de

conservation pour aliments congelés, dustensiles pointus et coupants ou dappareils électriques dun type autre que celui recommandé par le fabricant.

 Ne pas porter à la bouche des glaçons à peine sortis

du congélateur.

 Ne permettez pas aux enfants de jouer avec lappareil.

Il ne faut en aucun cas quils sasseyent sur les tiroirs ou quils saccrochent à la porte.

Mise au rebut

 Mise au rebut du matériel demballage : conformez-

vous aux réglementations locales, les emballages pourront ainsi être recyclés.

 La Directive Européenne 2002/96/EC sur les Déchets

des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin doptimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire limpact sur la santé humaine et lenvironnement. Le symbole de la poubelle barrée est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour lenlèvement de leur vieil appareil.

Economies et respect de lenvironnement

 Installez votre appareil dans un endroit frais et bien

aéré, protégez-le contre lexposition directe aux rayons du soleil et ne le placez pas près de sources de chaleur.

 Pour introduire ou sortir les aliments, nouvrez les

portes de lappareil que le temps strictement nécessaire. Chaque ouverture de porte cause une considérable dépense dénergie.

 Ne chargez pas trop votre appareil: pour une bonne

conservation des aliments, le froid doit pouvoir circuler librement. Si la circulation est entravée, le compresseur travaillera en permanence.

 Nintroduisez pas daliments chauds : ces derniers font

monter la température intérieure ce qui oblige le compresseur à travailler beaucoup plus en gaspillant un tas délectricité.

 Dégivrez lappareil dès que de la glace se dépose (voir

Entretien); une couche de glace trop épaisse gêne considérablement la cession de froid aux aliments et augmente la consommation délectricité.

 Gardez toujours les joints propres et en bon état pour

quils adhèrent bien aux portes et ne laissent pas le froid séchapper (voir Entretien).

 Les emballages ne sont pas des jouets pour enfants.

Page 34

Anomalies:

Causes / Solution possibles:

Le voyant vert ALIMENTATION ne sallume pas.

 La fiche nest pas branchée dans la prise de courant ou pas assez enfoncée

pour quil y ait contact ou bien il y a une coupure de courant.

Le moteur ne démarre pas.

Les voyants sont faiblement éclairés.

a) Lalarme sonne.

b) Lalarme sonne et les deux voyants jaunes clignotent. c) Lalarme sonne et les deux voyants jaunes et le voyant vert clignotent.

Réchauffement excessif

+ signal acoustique

Réchauffement dangereux

+ signal acoustique

Le voyant vert ALIMENTATION clignote.

Le réfrigérateur et le congélateur refroidissent peu.

 Lappareil est équipé dun système protège-moteur (voir Mise en marche et

utilisation).

 Débranchez la fiche et rebranchez-la dans la prise de courant après lavoir

retournée sens dessus dessous.

a) La porte du réfrigérateur est restée ouverte pendant plus de deux minutes.

Le signal sonore cesse dès fermeture de la porte. Ou bien vous ne lavez peut-être pas éteint correctement (voir Entretien).

b) Lappareil signale un réchauffement excessif du congélateur.

Nous vous conseillons de vérifier létat des aliments : il se pourrait quil faille les jeter.

c) Lappareil signale un réchauffement dangereux du congélateur. il faut jeter les

aliments.

b/c) Dans le premier cas, le congélateur maintient une température denviron

0°C pour éviter une recongélation des aliments. Dans le deuxième cas, il maintient la température autour de -18°C. Pour éteindre le signal sonore : ouvrez puis refermez la porte du réfrigérateur. Pour rétablir son fonctionnement normal : amenez le bouton

FONCTIONNEMENT CONGELATEUR sur lappareil.

 Lappareil ne fonctionne pas correctement. Faites appel au service

dassistance technique.

 Les portes ne ferment pas bien ou les joints sont abîmés.  Ouverture trop fréquente des portes.  La position des boutons FONCTIONNEMENT nest pas correcte (voir

Description).

 Le réfrigérateur et le congélateur sont excessivement remplis.

(éteint) et rallumez

Les aliments gèlent à lintérieur du réfrigérateur.

Le moteur est branché en permanence.

Le ventilateur AIR ne tourne pas.

Lappareil est très bruyant.

La température est élevée à certains endroits de lextérieur du réfrigérateur.

Il y a de leau dans le fond du réfrigérateur.

 La position du bouton FONCTIONNEMENT REFRIGERATEUR nest pas

correcte (voir Description).

 Les aliments touchent à la paroi arrière.

 Quelquun a appuyé sur la touche SUPER FREEZE (congélation rapide): le

voyant jaune SUPER FREEZE est allumé ou clignote (voir Desc.).  La porte nest pas bien fermée ou trop souvent ouverte.  La température à lextérieur est très élevée.  Lépaisseur du givre dépasse 2-3 mm (voir Entretien).

 La porte du réfrigérateur est ouverte  Le système AIR ne se met en marche automatiquement que quand il est

nécessaire afin de rétablir les conditions optimales dans le compartiment

réfrigérateur.

 Lappareil na pas été installé bien à plat (voir Installation).  Lappareil est installé entre des meubles ou des objets qui vibrent et font du

bruit.  Le gaz réfrigérant interne produit un léger bruit même quand le compresseur est à

larrêt : il ne sagit pas dun défaut, cest tout à fait normal.

 Les températures élevées sont nécessaires pour éviter la formation deau

condensée dans des zones particulières du produit

 Le trou dévacuation de leau est bouché (voir Entretien).

Page 35

Assistance

Avant de contacter le centre dAssistance :

 Vérifiez si vous pouvez résoudre lanomalie vous-même (voir Anomalies et Remèdes).  Si, malgré tous ces contrôles, lappareil ne fonctionne toujours pas et si linconvénient persiste, appelez le

service après-vente le plus proche.

modèle

numéro de série

Signalez-lui :

 le type danomalie  le modèle de lappareil (Mod.)  le numéro de série (S/N) Vous trouverez tous ces renseignements sur létiquette signalétique placée dans le compartiment réfrigérateur en bas à gauche.

Gross Bruto Brut

Test P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong

kg/24 h

4,0

Max 15 w Class Clase

Classe

Ne vous adressez jamais à des techniciens non agréés et exigez toujours linstallation de pièces détachées originales

Page 36

195062791.00

02/20075 - Xerox Business Services

Page 37

Manual de instrucciones

COMBINADO FRIGORÍFICO/CONGELADOR

GBI F

Italiano, 1 Français, 25

English,13

Portuges, 49Espanol, 37

BMBL 2021 C BMBL 2022 C

Sumario

Instalación, 38

Colocación y conexión Reversibilidad de la apertura de las puertas

Descripción del aparato, 39-40

Panel de control Vista en conjunto

Puesta en funcionamiento y uso, 41-42

Poner en marcha el aparato Sistema de enfriamiento Utilizar el refrigerador en forma óptima Utilizar el congelador en forma óptima

Mantenimiento y cuidados, 43-44

Cortar la corriente eléctrica Limpiar el aparato Evitar la formación de moho y malos olores Descongelar el aparato Sustituir la bombilla

Precauciones y consejos, 45

Seguridad general Eliminación Ahorrar y respetar el ambiente

Anomalías y soluciones, 46

Asistencia, 47

Page 38

Instalación

! Es importante conservar este manual para poder

consultarlo cuando sea necesario. En caso de venta, cesión o traslado, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las precauciones durante su uso ! Lea atentamente las instrucciones: contienen información importante sobre la instalación, sobre el uso y sobre la seguridad.

Colocación y conexión

Colocación

1. Coloque el aparato en un ambiente bien aireado y seco.

2. No obstruya las rejillas posteriores de ventilación: el compresor y el condensador emiten calor y requieren una buena aireación para funcionar bien y limitar el consumo eléctrico.

3. Deje una distancia mínima de 10 cm. entre la parte superior del aparato y los muebles situados encima y de 5 cm., como mínimo, entre los costados y los muebles o paredes laterales.

4. Mantenga el aparato lejos de fuentes de calor (por ej. la luz solar directa o una cocina eléctrica).

5. Para mantener una distancia óptima entre el producto y la pared posterior, coloque los distanciadores que se encuentran en la caja de instalación siguiendo las instrucciones presentes en la hoja correspondiente.

Reversibilidad de la apertura de las pue

Nivelación

1. Instale el aparato sobre un piso plano y rígido.

2. Si el piso no fuera perfectamente horizontal, compense los desniveles atornillando o desatornillando las patas delanteras.

Conexión eléctrica

Después de su transporte, coloque el aparato verticalmente y espere 3 horas como mínimo antes de conectarlo a la red eléctrica. Antes de enchufarlo a la toma de corriente, controle que:

 la toma posea la conexión a tierra y que sea conforme a la

ley;

 el enchufe sea capaz de soportar la carga máxima

de potencia de la máquina indicada en la placa de características ubicada en la parte inferior izquierda del frigorífico (ej. 150 W);

 la tensión de alimentación esté comprendida entre los

valores indicados en la placa de características ubicada abajo a la izquierda (ej. 220-240V);

 la toma sea compatible con el enchufe del aparato.

Si no fuera así, solicite la sustitución del enchufe a un técnico autorizado (ver Asistencia); no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe sufrir pliegues ni compresiones. ! El cable debe ser revisado periódicamente y sustituido

sólo por técnicos autorizados (ver Asistencia).

! La empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

∅ 3

Page 39

Descripción del aparato

Panel de control

Perilla de

FUNCIONAMIENTO DEL

REFRIGERADOR

Botón SUPER

 Perilla FUNCIONAMIENTO DEL REFRIGERADOR

para regular la temperatura del compartimiento

refrigerador.

es la temperatura óptima con bajo consumo.

es la función holiday (ver Mantenimiento y

cuidados).

 Botón SUPER COOL (enfriamiento rápido) para

disminuir velozmente la temperatura del compartimiento refrigerador. Cuando se presiona se enciende la luz testigo SUPER COOL (ver Puesta en funcionamiento y uso).

 Luz testigo amarilla SUPER COOL (enfriamiento

rápido):

se enciende cuando se presiona el botón SUPER

COOL.

Luz testigo

SUPER COOL

COOL

Luz testigo

ALIMENTACIÓN

Luz testigo

SUPER FREEZE

Botón

SUPER FREEZE

 Botón

 Luz testigo amarilla SUPER FREEZE (congelamiento

 Perilla FUNCIONAMIENTO DEL CONGELADOR

SUPER FREEZE

congelar alimentos frescos. Cuando se presiona se enciende la luz testigo en funcionamiento y uso).

rápido): se enciende cuando se presiona el botón SUPER FREEZE .

para regular la temperatura del compartimiento congelador.

es la temperatura óptima con bajo consumo.

apaga el aparato, incluido el refrigerador.

Perilla de

FUNCIONAMIENTO DEL CONGELADOR

(congelamiento rápido) para

SUPER FREEZE

(ver Puesta

 Luz testigo verde ALIMENTACIÓN: se enciende

cuando el aparato está conectado a la red de alimentación eléctrica.

! Las luces testigo sirven también para indicar un anómalo aumento de temperatura en el compartimiento congelador (ver Anomalías y soluciones).

Page 40

Descripción del aparato

Vista en conjunto

Panel de control

Bombilla

(ver Mantenimiento

PURE WIND

Balconcito extraíble con tapa y con

HUEVERA

ESTANTE

Compartimiento

FRESH BOX

Recipiente FRUTA y

VERDURA

Compartimiento

CONGELAMIENTO y

CONSERVACIÓN

Compartimiento

CONSERVACIÓN



Balconcito extraíble

PORTAOBJETOS

Balconcito

BOTELLAS

Balconcito extraíble

PORTAOBJETOS

Balconcito extraíble

PORTAOBJETOS



PIE

de regulación

 La cantidad y/o su ubicación pueden variar.

* Se encuentra solo en algunos modelos.

Page 41

Puesta en funcionamiento y uso

Poner en marcha el aparato

! Antes de poner en marcha el aparato, siga las instrucciones sobre la instalación (ver Instalación).

! Antes de conectar el aparato, limpie bien los compartimientos y los accesorios con agua tibia y bicarbonato. ! El aparato posee un control que lo protege contra sobrecargas, que hace funcionar el compresor sólo después de aproximadamente 8 minutos del encendido. Esto sucede también después de cada interrupción de la alimentación eléctrica, voluntaria o involuntaria (black out).

1. Coloque el mando de FUNCIONAMIENTO DEL CONGELADOR en

2. Enchufe el aparato en la toma y verifique que se encienda el piloto verde de ALIMENTACIÓN.

3. Gire la perilla de FUNCIONAMIENTO DEL REFRIGERADOR hasta un valor medio. Después de algunas horas será posible introducir alimentos en el refrigerador.

4. Gire la perilla de FUNCIONAMIENTO DEL CONGELADOR hasta un valor medio y pulse el botón SUPER FREEZE (congelamiento rápido): se encenderá la luz testigo amarilla SUPER FREEZE. La misma se apagará cuando el congelador haya alcanzado la temperatura óptima: a partir de ese momento será posible introducir los alimentos.

;

Si se coloca el mando de REGULACIÓN DE LA TEMPERATURA en valores altos, con grandes cantidades de alimentos y con una temperatura ambiente elevada, el aparato puede funcionar continuamente, produciendo una excesiva formación de escarcha y aumentando el consumo de electricidad. evítelo desplazando el mando hacia valores más bajos (se efectuará una descongelación automática).

BANDEJAS: enteras o tipo rejilla.

FRESH BOX: para carne y pescado fresco. El compartimiento permite largos tiempos de conservación, hasta de una semana, gracias a la baja temperatura  la más fría del refrigerador  y a la puerta transparente que protege de fenómenos de oxidación y ennegrecimiento. Se puede utilizar también para platos fríos.

Son extraíbles y su altura es regulable gracias a las guías especiales (ver la figura), se utilizan para introducir recipientes o alimentos de gran tamaño. Para regular la altura no es necesario extraer las bandejas completamentes.

Utilizar el refrigerador en forma óptima

Sistema de enfriamiento

PURE WIND

Es identificable por la presencia del dispositivo en la pared superior del compartimento frigorífico (ver la figura).

Wind Pure optimiza al máximo la circulación del aire, mejorando la eficiencia del evaporador y contribuyendo a alcanzar con mayor rapidez la temperatura adecuada dentro del frigorífico luego de su abertura. El aire ventilado (A) se enfría en contacto con la pared fría, mientras que el aire más caliente (B) se aspira (ver la figura). La pared posterior se encuentra cubierta de escarcha o de gotitas de agua según si el compresor está en funcionamiento o en pausa.

 Para regular la temperatura utilice la perilla de

FUNCIONAMIENTO DEL REFRIGERADOR (ver Descripción).

 Pulse el botón SUPER COOL (enfriamiento rápido) para

disminuir la temperatura en poco tiempo, por ejemplo cuando el compartimiento se llena después de una compra abundante. La función se desactiva automáticamente una vez transcurrido el tiempo necesario.

 Introduzca sólo alimentos fríos o apenas tibios, nunca

calientes (ver Precauciones y consejos).

 Recuerde que los alimentos cocidos no se mantienen

durante más tiempo que los crudos.

 No introduzca recipientes destapados con líquidos:

produciría un aumento de humedad con la consiguiente formación de condensado.

Page 42

Utilizar el congelador en forma óptima

 Para regular la temperatura utilice la perilla de

FUNCIONAMIENTO DEL CONGELADOR (ver Descripción).

 No vuelva a congelar alimentos que se están por

descongelar o descongelados; dichos alimentos deben ser previamente cocinados para ser consumidos (dentro de las 24 horas).

 Los alimentos frescos por congelar no se deben colocar

en contacto con los ya congelados; se deben colocar en el compartimiento superior CONGELAMIENTO y CONSERVACIÓN donde la temperatura desciende por debajo de los 18ºC y garantiza una mayor velocidad de congelación.

 No coloque en el congelador botellas de vidrio que

contengan líquidos, tapadas o cerradas herméticamente porque podrían romperse.

 La cantidad máxima diaria de alimentos por congelar está

indicada en la placa de características ubicada en el compartimiento refrigerador abajo a la izquierda (por ejemplo: 4 Kg/24h).

 Para congelar (si el congelar ya está en funcionamiento):

- para pequeñas cantidades, inferiores a la indicada en la placa de características, pulse el botón SUPER FREEZE (congelamiento rápido) (encendido de la correspondiente luz testigo amarilla), introduzca los alimentos y cierre la puerta. La función se desactiva automáticamente después de 24 horas o cuando se alcanza la temperatura óptima (luz testigo apagada);

- para grandes cantidades, superiores a la carga máxima indicada en la placa de características, mantenga presionado el botón SUPER FREEZE (congelamiento rápido) hasta que la luz testigo correspondiente comience a centellear. Después de 24 horas la luz testigo deja de centellear y se mantiene fija: introduzca los alimentos y cierre la puerta. Pasadas otras 24 horas, la función se desactivará automáticamente (luz testigo apagada).

 Para obtener un mayor espacio en el compartimento

congelador, podrá quitar los recipientes (excepto el inferior y el recipiente COOL CARE ZONE de temperatura variable) y colocar los alimentos directamente en las placas evaporadoras.

! Durante el congelamiento evite abrir la puerta. ! Cuando se produzca una interrupción de corriente o una

avería, no abra la puerta del congelador: de este modo, los alimentos congelados se conservarán sin alteración durante aproximadamente 9-14 horas.

Page 43

Mantenimiento y cuidados

Cortar la corriente eléctrica

Durante los trabajos de limpieza y mantenimiento, es necesario aislar el aparato de la red de alimentación eléctrica:

1. coloque la perilla de FUNCIONAMIENTO DEL CONGELADOR en

2. desenchufe el aparato.

! Si no se efectúa este procedimiento puede desconectar la alarma: dicha alarma no es síntoma de anomalía. Para restablecer el normal funcionamiento es suficiente colocar la perilla de FUNCIONAMIENTO DEL CONGELADOR en el valor deseado. Para aislar el aparato proceda siguiendo los puntos 1 y 2.

;

Limpiar el aparato

 Las partes externas, las partes internas y las juntas de

goma se pueden limpiar con una esponja embebida en agua tibia y bicarbonato de sodio o jabón neutro. No utilice solventes, productos abrasivos, lejía o amoníaco.

 Los accesorios extraíbles se pueden colocar en

remojo en agua caliente y jabón o detergente para platos. Enjuáguelos y séquelos con cuidado.

Función holiday

Si se parte por un período de vacaciones, no es necesario apagar el aparato debido a que posee una función que permite, con bajo consumo eléctrico, mantener la temperatura del compartimiento refrigerador alrededor de los 15ºC (para proteger del calor maquillaje y cosméticos); la temperatura del congelador se debe fijar en el mínimo (1) indispensable para la conservación de los alimentos. Para activar la función: coloque la perilla de

FUNCIONAMIENTO DEL REFRIGERADOR en Una doble señal sonora confirmará su activación; la desactivación se indica con una sola señal sonora.

Descongelar el aparato

! Respete las instrucciones que se dan a continuación. Para descongelar el aparato no utilice objetos cortantes o con punta porque podrían dañar irremediablemente el circuito refrigerante.

Descongelar el compartimiento refrigerador

El refrigerador posee descongelamiento automático: el agua se envía hacia la parte posterior por un orificio de descarga (ver la figura) donde el calor producido por el compresor la hace evaporar. La única intervención que se debe realizar periódicamente consiste en limpiar el orificio de descarga para que el agua pueda fluir libremente.

 La parte posterior del aparato tiende a cubrirse de

polvo que se puede eliminar, después de haber apagado y desenchufado el aparato, utilizando con delicadeza la boca de la aspiradora y trabajando con una potencia media.

Evitar la formación de moho y malos olores

 El aparato está construido con materiales higiénicos

que no transmiten olores. Para mantener esta característica es necesario que los alimentos estén siempre protegidos y bien cerrados. Esto evitará también la formación de manchas.

 Si se debe apagar el aparato por un largo período,

limpie su interior y deje las puertas abiertas.

Page 44

Descongelar el compartimiento congelador

Si la capa de escarcha es superior a los 5 mm es necesario realizar una descongelación manual:

1. el día anterior pulse el botón SUPER FREEZE (se

encenderá la luz testigo amarilla SUPER FREEZE) para enfriar ulteriormente los alimentos.

2. La función se desactiva automáticamente después de

24 horas o puede ser desactivada en cualquier momento pulsando de nuevo el botón SUPER FREEZE; a partir de ese momento, coloque la perilla

de FUNCIONAMIENTO DEL CONGELADOR en recordando que esta operación apagará también el

refrigerador.

3. Envuelva los alimentos congelados en papel de

periódico y colóquelos en otro congelador o en un lugar fresco.

4. Deje la puerta abierta hasta que la escarcha se haya

derretido completamente; facilite la operación colocando en el compartimiento congelador recipientes con agua tibia.

Sustituir la bombilla

Para sustituir la bombilla de iluminación del compartimento frigorífico, desenchufe el aparato. Siga las instrucciones que se dan a continuación. Acceda a la lámpara quitando la protección como se indica en la figura. Sustitúyala con otra bombilla con una potencia igual a la indicada en la protección (15 W o 25 W).

1 1

5. Algunos aparatos poseen el SISTEMA DRAIN para

enviar el agua hacia el exterior: deje que el agua fluya recogiéndola en un recipiente (ver la figura).

6. Limpie y seque con cuidado el compartimiento

congelador antes de volver a encender el aparato.

7. Avant da ranger vos aliments dans le compartiment

congélateur, attendez environ 2 heures pour le rétablissement des conditions idéales de conservation des aliments.

Page 45

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Este equipamiento es conforme con las siguientes Directivas Comunitarias:

- 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones;

-89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones;

- 2002/96/CE..

Seguridad general

 El aparato ha sido pensado para un uso de tipo no

profesional en el interior de una vivienda.

 El aparato debe ser utilizado para conservar y

congelar alimentos sólo por personas adultas y según las indicaciones contenidas en este manual.

 El aparato no se debe instalar al aire libre ni siquiera si

el lugar está protegido debido a que es muy peligroso dejarlo expuesto a la lluvia y tormentas.

 No toque el aparato estando descalzo o con las

manos o pies mojados o húmedos.

 No toque las piezas refrigerantes internas: podría

quemarse o herirse.

 No desenchufe el aparato tirando del cable sino

sujetando el enchufe.

 Es necesario desenchufar el aparato antes de realizar

operaciones de limpieza y de mantenimiento. No es suficiente llevar el mando para LA REGULACIÓN DE LA TEMPERATURA hasta la posición OFF (aparato apagado) para eliminar todo contacto eléctrico.

Eliminación

 Eliminación del material de embalaje: respete las normas

locales, de esta manera los embalajes podrán ser reutilizados.

En base a la Norma europea 2002/96/CE de



Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

 Instale el aparato en una ambiente fresco y bien

aireado, protéjalo de la exposición directa a los rayos solares y no lo coloque cerca de fuentes de calor.

 Para introducir o extraer los alimentos, abra las puertas

del aparato el menor tiempo posible. Cada apertura de las puertas produce un notable gasto de energía.

 No llene con demasiados alimentos el aparato:

para una buena conservación, el frío debe poder circular libremente. Si se impide la circulación, el compresor trabajará continuamente.

 No introduzca alimentos calientes: elevarían la

temperatura interior obligando al compresor a un mayor trabajo con un gran gasto de energía eléctrica.

 En caso de avería, nunca acceda a los mecanismos

internos para intentar una reparación.

 En el interior de los compartimientos donde se

conservan alimentos congelados, no utilice utensilios cortantes o con punta ni aparatos eléctricos, que no sean los recomendados por el fabricante.

 No introduzca en su boca cubitos apenas extraídos

del congelador.

 No permita a los niños que jueguen con el aparato. No

se deben sentar en los cajones o colgarse de la puerta.

 Los embalajes no son juguetes para los niños.

 Descongele el aparato si se formara hielo (ver

Mantenimiento); una espesa capa de hielo vuelve más difícil la cesión de frío a los alimentos y hace que aumente el consumo de energía.

 Mantenga eficientes y limpias las juntas para que se

adhieran bien a las puertas y no dejen salir el frío (ver Mantenimiento).

Page 46

Anomalías y soluciones

Puede suceder que el aparato no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia), controle que

no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista.

Anomalías:

La luz testigo verde de ALIMENTACIÓN no se enciende.

El motor no arranca.

Las luces testigo están débilmente encendidas.

a) Suena la alarma.

b) Suena la alarma y centellean las dos luces testigo amarillas. c) Suena la alarma y centellean las dos luces testigo amarillas y la verde.

Calentamiento excesivo

+ señal sonora

Calentamiento peligroso

+ señal sonora

Posibles causas / Solución:

 El enchufe no está introducido en el tomacorriente o no lo está suficientemente

como para hacer contacto o bien en la casa no hay corriente.

 El aparato posee un control que lo protege contra sobrecargas (ver Puesta en

funcionamiento y uso).

 Desconecte el enchufe y vuelva a introducirlo en el tomacorriente después de

haberlo girado sobre sí mismo.

a) La puerta del refrigerador ha quedado abierta durante más de dos minutos.

El sonido cesa cuando se cierra la puerta. O bien no se ha seguido el correcto

procedimiento de apagado (ver Mantenimiento).

b) El aparato señala un calentamiento excesivo del congelador. Se aconseja verificar el

estado de los alimentos: podría ser necesario desecharlos.

c) El aparato señala un calentamiento peligroso del congelador: los alimentos deben

ser desechados.

En ambos casos el congelador se mantendrá a una temperatura de

b/c)

alrededor de 0ºC para no recongelar los alimentos. Para apagar la señal sonora: abra y cierre la puerta del refrigerador. Para restablecer el funcionamiento normal: lleve la perilla de

FUNCIONAMIENTO DEL CONGELADOR hasta la posición (apagado) y vuelva a encender el aparato.

El piloto verde de ALIMENTACIÓN centellea.

El refrigerador y el congelador enfrían poco.

En el refrigerador los alimentos se congelan.

El motor funciona continuamente.

El ventilador AIR no gira.

El aparato hace mucho ruido.

La temperatura de algunas partes externas del frigorífico es elevada.

 El aparato no funciona correctamente. Llame al Servicio de Asistencia Técnica.

 Las puertas no cierran bien o las juntas están dañadas.  Las puertas se abren demasiado frecuentemente.  Las perillas de FUNCIONAMIENTO no están en la posición correcta (ver

Descripción).

 El refrigerador o el congelador se han llenado excesivamente.

 La perilla de FUNCIONAMIENTO DEL REFRIGERADOR no está en la posición

correcta (ver Descripción).

 Los alimentos están en contacto con la pared posterior.

 Fue pulsado el botón SUPER FREEZE (congelamiento rápido): la luz testigo

amarilla SUPER FREEZE está encendida o centelleante (ver Desc.).  La puerta no está bien cerrada o se abre continuamente.  La temperatura del ambiente externo es muy alta.  El espesor de la escarcha supera los 2-3 mm (ver Mantenimiento).

 La puerta del frigorífico está abierta  El sistema AIR se activa automáticamente sólo cuando es necesario restablecer las

condiciones óptimas en el interior del compartimento frigorífico.

 El aparato no fue instalado en un lugar bien plano (ver Instalación).  El aparato ha sido instalado entre muebles u objetos que vibran y producen ruidos.  El gas refrigerante interior produce un ligero ruido aún cuando el compresor está

detenido: no es un defecto, es normal.

 Las temperaturas elevadas son necesarias para evitar la formación de

condensación en zonas particulares del producto.

En el fondo del refrigerador hay agua.

 El orificio de descarga del agua está obturado (ver Mantenimiento).

Page 47

Asistencia

Antes de llamar al Servicio de Asistencia Técnica:

 Verifique si la anomalía puede ser resuelta por Ud. mismo (ver Anomalías y Soluciones).  Si, no obstante todos los controles, el aparato no funciona y el inconveniente por Ud detectado continúa,

llame al Centro de Asistencia Técnico más cercano.

modelo

número de serie

Comunique:

 el tipo de anomalía  el modelo de la máquina (Mod.)  el número de serie (S/N) Esta información se encuentra en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda.

Gross Bruto Brut

Test P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong

kg/24 h

4,0

Max 15 w Class Clase

Classe

No recurra nunca a técnicos no autorizados y rechace siempre la instalación de repuestos que no sean originales.

Page 48

195062791.00

02/2007 - Xerox Business Services

Page 49

Instruções para a utilização

COMBINADO FRIGORÍFICO/CONGELADOR

GBI F

Italiano, 1 Français, 25

English,13

Portuges, 49Espanol, 37

BMBL 2021 C BMBL 2022 C

Índice

Instalação, 50

Posicionamento e ligação Reversibilidade da abertura das portas

Descrição do aparelho, 51-52

Painel de comandos Vista geral

Início e utilização, 53-54

Iniciar o aparelho Sistema de refrigeração Utilize melhor o frigorífico Utilize melhor o congelador

Manutenção e cuidados, 55-56

Interromper a corrente eléctrica Limpar o aparelho Evite bolor e maus cheiros Degelar o aparelho Substituição da lâmpada

Precauções e conselhos, 57

Segurança geral Eliminação Economizar e respeitar o meio ambiente

Anomalias e soluções, 58

Assistência, 59

Page 50

Instalação

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permaneça junto com o aparelho para informar ao novo proprietário sobre o funcionamento e as suas respectivas advertências.

! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento e ligação

Posicionamento

1. Posicione o aparelho num ambiente bem ventilado e não húmido.

2. Não tape as grades traseiras de ventilação: o compressor e o condensador emitem calor e necessitam de uma boa ventilação para funcionarem bem e os consumos de electricidade diminuírem.

3. Deixe uma distância de pelo menos 10 cm. entre a parte superior do aparelho e os móveis que houver acima, e de pelo menos 5 cm. entre as laterais e os móveis/paredes aos lados.

4. Deixe o aparelho longe de fontes de calor (a luz do sol directa, um fogão eléctrico).

5. Para manter uma distância ideal entre o produto e a parede posterior, montar os distanciadores presentes no kit de instalação seguindo as instruções presentes na folha dedicada.

Reversibilidade da abertura das portas

Nivelamento

1. Instale o aparelho sobre um piso plano e rígido.

2. Se o pavimento não for perfeitamente horizontal, para compensar, desatarraxe ou atarraxe os pés dianteiros.

Ligação eléctrica

Depois do transporte, posicione o aparelho na vertical e aguarde pelo menos 3 horas antes de ligar o sistema eléctrico. Antes de colocar a ficha na tomada eléctrica, certifique-se que:

 a tomada tenha uma ligação à terra e seja em

conformidade com a legislação;

 a tomada tenha a capacidade de suportar o carga máxima.

de potência da máquina, indicada na placa de identificação situada no compartimento frigorífico em baixo à esquerda (p. ex.: 150 W);

 a tensão de alimentação seja entre os valores indicados na

placa de identificação, situada embaixo à esquerda (p. ex.: 220-240 V);

 a tomada seja compatível com a ficha do aparelho.

Em caso contrário peça a substituição da ficha a um técnico autorizado (veja a Assistência); não utilize extensões nem tomadas múltiplas.

! Com o aparelho instalado, deve ser fácil o acesso ao cabo eléctrico e à tomada eléctrica.

! O cabo não deve ser dobrado nem sofrer pressões.

! O cabo deve ser verificado periodicamente e substituído

somente por técnicos autorizados (veja a Assistência).

! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

∅ 3

Page 51

Descrição do aparelho

Painel de comandos

Selector de

FUNCIONAMENTO

DO FRIGORÍFICO

SUPER COOL

 Selector de FUNCIONAMENTO DO FRIGORÍFICO

para regular a temperatura do compartimento

frigorífico.

é a temperatura ideal com consumos baixos.

é a função Holiday (veja a Manutenção e

cuidados).

Indicador

luminoso de

SUPER COOL

Tecla de

Indicador luminoso da

ALIMENTAÇÃO

Indicador luminoso de SUPER

FREEZE

Tecla

SUPER FREEZE

congelar alimentos frescos. Quando for premida acende-se o indicador luminoso de SUPER FREEZE (veja Início e utilização).

 Indicador luminoso amarelo de SUPER FREEZE

(congelação rápida): acende-se quando for premida a tecla de SUPER FREEZE .

Selector de

FUNCIONAMENTO DO CONGELADOR

 Tecla de SUPER COOL

baixar rapidamente a temperatura do compartimento frigorífico. Quando for premida acende-se o indicador luminoso SUPER COOL (veja Início e utilização).

 Indicador luminoso amarelo de SUPER COOL

(refrigeração rápida):

acende-se quando for premida a tecla SUPER COOL.

 Indicador luminoso verde de ALIMENTAÇÃO:

acende-se quando o aparelho estiver ligado à rede eléctrica.

 Tecla de

SUPER FREEZE

(refrigeração rápida) para

(congelação rápida) para

 Selector de FUNCIONAMENTO DO CONGELADOR

para regular a temperatura do compartimento congelador.

é a temperatura ideal para consumos baixos.

desliga o aparelho, inclusive o frigorífico.

! Os indicadores luminosos também servem para avisar se houver um aumento anómalo de temperatura no compartimento congelador (veja as Anomalias e soluções).

Page 52

Descrição do aparelho

Visão geral

Estas instruções sobre a utilização são válidas para vários modelos, portanto é possível que na figura haja pormenores diferentes do aparelho que adquiriu. Há uma descrição dos assuntos mais complexos nas páginas seguintes.

Painel de comandos

LÂMPADA

(veja a Manutenção)

PURE WIND

PRATELEIRA

Scomparto

FRESH BOX



Prateleira extraível da porta com tampa e

PORTA OVOS

Prateleira extraível da porta VÃO PARA

GUARDAR OBJECTOS

Prateleira para

GARRAFAS



Gaveta para FRUTAS

e HORTALIÇAS

Compartimento para

CONGELAÇÃO e

CONSERVAÇÃO

Compartimento para

CONSERVAÇÃO

PEZINHO

de regulação

Prateleira extraível da porta VÃO PARA

GUARDAR OBJECTOS

Prateleira extraível da porta VÃO PARA

GUARDAR OBJECTOS



 Variáveis em número e/ou na posição.

* Presente somente em alguns modelos.

Page 53

Início e utilização

Iniciar o aparelho

! Antes de iniciar o aparelho, obedeça as instruções para a instalação (veja a Instalação).

! Antes de ligar o aparelho limpe bem os compartimentos e os acessórios com água morna e bicarbonato.

! Este aparelho é equipado com um controlo para protecção do motor que deixa o compressor iniciar somente cerca da 8 minutos depois de ser ligado. Isto acontece também depois de qualquer interrupção na alimentação eléctrica, voluntária ou involuntária (corte).

1. coloque o selector de FUNCIONAMENTO DO CONGELADOR em

2. Ligue a ficha na tomada e certifique-se que o indicador luminoso verde de ALIMENTAÇÃO acende-se.

3. Rode o selector de FUNCIONAMENTO DO FRIGORÍFICO até um valor médio. Depois de algumas horas será possível guardar alimentos no frigorífico.

4. Rode o selector de FUNCIONAMENTO DO CONGELADOR até um valor médio e prima a tecla SUPER FREEZE (congelação rápida): o indicador luminoso amarelo de SUPER FREEZE se acenderá. E se apagará quando o congelador tiver chegado à temperatura ideal: será então possível guardar alimentos dentro.

;

funcionamento ou em pausa. Se configurarse o selector de FUNCIONAMENTO DO FRIGORÍFICO em valores altos, com grandes quantidades de alimentos e com uma temperatura ambiente alta, o aparelho poderá funcionar continuamente, e favorecer uma formação excessiva de gelo e consumos de electricidade excessivos: para evitar isto, coloque o selector em valores mais baixos (o gelo será derretido automaticamente).

PRATELEIRAS: vidro ou de

FRESH BOX: para carne e peixe fresco. O compartimento consente longos prazos de conservação, de até uma semana, por causa da temperatura baixa  a mais fria do frigorífico  e da porta transparente que protege contra fenómenos de oxidação e escurecimento. Também pode ser utilizada para pratos frios.

grade. Podem ser extraídas e têm altura regulável mediante as guias para este fim (veja a figura), para introduzir recipientes ou alimentos de tamanho grande. Para regular a altura não é necessário retirar inteiramente a prateleira.

Sistema de refrigeração

PURE WIND

Pode ser reconhecido pela presença do dispositivo na parede superior do compartimento frigorífico (veja a figura).

Pure Wind optimiza ao máximo a circulação do ar, melhorando a eficácia do evaporador e ajudando a alcançar mais rapidamente a temperatura correcta no interior do frigorífico após cada abertura. O ar soprado (A) arrefece em contacto com a parede fria, enquanto que o ar mais quente (B) é aspirado (veja a figura). A parede posterior apresenta-se coberta de gelo ou gotinhas de água, conforme o compressor esteja em

Utilize melhor o frigorífico

 Para regular a temperatura utilize o selector de

FUNCIONAMENTO DO FRIGORÍFICO (veja a Descrição).

 Prima a tecla de SUPER COOL (refrigeração rápida) para

baixar a temperatura em pouco tempo, por exemplo quando encher o compartimento depois de muitas compras. A função desactiva-se automaticamente depois que tiver passado o tempo necessário.

 Coloque somente alimentos frios ou levemente mornos,

mas não quentes (veja Precauções e conselhos).

 Lembre-se que os alimentos cozidos não se mantêm mais

tempo do que os crus.

 Não guarde líquidos em recipientes destampados: poderão

provocar aumento de humidade com consequente formação de condensação.

Page 54

Utilize melhor o congelador

 Para regular a temperatura utilize o selector de

FUNCIONAMENTO DO CONGELADOR (veja a Descrição).

 Não congele novamente alimentos que estiverem a

descongelar-se ou descongelados; estes alimentos devem ser cozidos para ser consumados (dentro de 24 horas).

 Os alimentos frescos a serem congelados não devem ser

colocados encostados nos já congelados; mas devem ser guardados no compartimento superior de CONGELAÇÃO e CONSERVAÇÃO no qual a temperatura desce para menos de

-18°C e assegura uma boa velocidade de congelação.

 Não coloque no congelador garrafas de vidro contendo

líquidos, tampadas ou fechadas hermeticamente, porque poderão partir-se.

 A quantidade máxima diária de alimentos a ser congelada é

indicada na placa de identificação, situada no compartimento frigorífico, embaixo à esquerda (por exemplo: Kg/24h 4).

 Para congelar (se o congelador já estiver a funcionar):

- para pequenas quantidades, menores da indicada na placa de identificação, prima a tecla SUPER FREEZE (congelação rápida) (acende-se o respectivo indicador luminoso amarelo), coloque os alimentos dentro e feche a porta. A função desactiva-se automaticamente depois de 24 horas ou quando se chegar às temperaturas ideais (indicador luminoso apagado);

- para grandes quantidade, superiores do que a indicada na placa de identificação, mantenha pressionada a tecla SUPER FREEZE (congelação rápida) até o respectivo indicador luminoso começar a piscar. Depois de 24 horas o indicador luminoso pára de piscar a passa a estar aceso fixo: guarde os alimentos dentro e feche a porta. Depois de mais 24 horas a função desactiva-se automaticamente (apaga-se o indicador luminoso).

 A fim de obter um espaço maior no compartimento

congelador, é possível tirar as gavetas das suas posições (excepto aquela mais baixa ou a eventual gaveta COOL CARE ZONE com temperatura variável) e guardar os alimentos directamente nas chapas de evaporação.

! Durante a congelação evite abrir a porta. ! Em caso de interrupção de corrente ou de avaria, não abra

a porta do congelador: desta maneira os alimentos congelados em casa ou industriais não sofrerão alterações durante aproximadamente 9 ~ 14 horas.

Page 55

Manutenção e cuidados

Interromper a corrente eléctrica

Durante as operações de limpeza e manutenção é necessário isolar o aparelho da rede eléctrica:

1. coloque o selector de FUNCIONAMENTO DO CONGELADOR em

2. desligue a ficha da tomada eléctrica.

! Se não se obedecer este processo, o alarme poderá disparar: mas isto não será um sintoma de anomalia. Para restabelecer o funcionamento normal é suficiente colocar o selector de FUNCIONAMENTO DO CONGELADOR no valor que desejar. Para isolar o aparelho realize as operações apresentadas nos pontos 1 e 2.

;

Limpar o aparelho

 As partes externas, as partes internas e as

guarnições de borracha podem ser limpadas com uma esponja molhada de água morna e bicarbonato de sódio ou sabão neutro. Não empregue solventes, abrasivos, água de javel nem amoníaco.

 Os acessórios removíveis podem ser colocados de

molho em água quente e sabão ou detergente para pratos. Enxagúe-os e enxugue-os com cuidado.

 Na parte de trás do aparelho tende a acumular-se

poeira, que pode ser eliminada, depois de ter desligado o aparelho e retirado a ficha da tomada eléctrica, utilizando delicadamente o bocal comprido de um aspirador de pó, regulado numa potência média.

Função Holiday

Se for partir para férias longas, não é necessário desligar o aparelho, porque o mesmo é equipado com uma função que possibilita, com um pequeno consumo de electricidade, manter a temperatura do compartimento frigorífico ao redor de 15°C (para proteger produtos de maquilhagem e cosméticos contra o calor); enquanto que a temperatura do congelador deve ser configurada no mínimo indispensável para a conservação dos alimentos.

Para activar esta função: configure o selector de FUNCIONAMENTO DO FRIGORÍFICO em

Tocará um aviso acústico duplo breve para confirmar a activação; por outro lado a desactivação é indicada por um único aviso acústico.

Descongelar o aparelho

! Obedeça as seguintes instruções. Para descongelar el aparato no utilice objetos cortantes o con punta porque podrían dañar irremediablemente el circuito refrigerante.

Descongelar o compartimento frigorífico

Este frigorífico é equipado com degelo automático: a água derretida é conduzida para a parte traseira através de um furo de descarga (veja a figura) desta maneira o calor produzido pelo compressor evapora-se. A única intervenção a ser realizada periodicamente consiste na limpeza do furo de descarga para a água poder defluir desimpedida.

Evite bolor e maus cheiros

 Este aparelho foi fabricado com materiais higiénicos

que não transmitem odores. Para manter esta característica é necessário os alimentos serem sempre protegidos e bem fechados. Isto também evitará a formação de manchas.

 Se for deixar o aparelho muito tempo desligado,

limpe-o por dentro e deixe as portas abertas.

Page 56

Descongelar o compartimento congelador

Se a camada de gelo for superior a 5 mm. será necessário degelar manualmente:

1. na véspera, prima a tecla de SUPER FREEZE (acende-se o indicador luminoso amarelo de SUPERFREEZE) para esfriar ainda mais os alimentos.

2. Esta função desactiva-se automaticamente depois de 24 horas, mas também pode ser desactivada a qualquer momento se pressionar de novo a tecla de SUPER FREEZE; depois disto posicione o selector de FUNCIONAMENTO DO CONGELADOR em lembre-se que esta operação também desliga o frigorífico.

Substituição da lâmpada

Para substituir a lâmpada de iluminação do compartimento frigorífico, desligue a ficha da tomada de corrente. Obedeça as seguintes instruções.

Para obter acesso à lâmpada, retire a protecção da maneira indicada na figura. Substitua-a por uma de potência análoga à indicada na protecção (15 W o 25 W).

1 1

3. Envolva os alimentos congelados industrialmente ou em casa com folhas de papel e guarde-os num sítio fresco.

4. Deixe a porta aberta até o gelo ter-se derretido inteiramente; para facilitar a operação coloque recipientes com água morna dentro do compartimento congelador.

5. Alguns aparelhos são equipados com um SISTEMA

DE DRAIN para conduzir a água para fora. Deixe a água defluir para um recipiente (veja a figura).

6. Limpe e enxugue o compartimento congelador com cuidado antes ligar novamente o aparelho.

7. Antes de introduzir os alimentos no compartimento do congelador, aguardar aproximadamente duas horas para o restabelecimento das condições ideais de conservação.

Page 57

Precauções e conselhos

!Este aparelho foi projectado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas para razões de segurança e devem ser lidas com atenção.

Esta aparelhagem é em conformidade com a seguintes Directivas da Comunidade Europeia:

- 73/23/CEE do 19/02/73 (Baixa Tensão) e sucessivas modificações;

- 89/336/CEE do 03/05/89 (Compatibilidade Electromagnética) e sucessivas modificações.

Segurança geral

 Este aparelho foi concebido para uma utilização de tipo

não profissional, no âmbito de uma morada.

 Este aparelho deve ser utilizado somente por pessoas

adultas, para conservar e congelar alimentos, segundo as instruções apresentadas neste folheto.

 Este aparelho não deve ser instalado ao ar livre mesmo

se num sítio abrigado, porque é muito perigoso deixá-lo exposto à chuva e temporais.

 Não toque neste aparelho com os pés descalços nem

com as mãos ou os pés molhados ou húmidos.

 Não toque nas partes de refrigeração internas:

há perigo de queimaduras e feridas.

 Não puxe o cabo eléctrico para desligar a ficha da

tomada, mas pegue pela ficha.

 É necessário desligar a ficha da tomada antes de

realizar operações de limpeza e manutenção. Não é suficiente colocar os selectores de regulação da temperatura na posição OFF (aparelho desligado) para eliminar todos os contactos eléctricos.

 No caso de avaria, nunca mexa nos mecanismos

internos para tentar reparar.

 En el interior de los compartimientos donde se

conservan alimentos congelados, no utilice utensilios cortantes o con punta ni aparatos eléctricos, que no sean los recomendados por el fabricante.

 Não coloque na boca cubos de gelo assim que os

retirar do congelador.

 Não permita que crianças brinquem com este aparelho.

Em nenhum caso pode-se sentar-se nas gavetas ou pendurar-se na porta.

 Os embalagens não são brinquedos para as crianças.

Eliminação

 Eliminação do material de embalagem: obedeça as

regras locais, ou reutilize as embalagens.

 A directiva Europeia 2002/96/CE referente à gestão

de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

Economizar e respeitar o meio ambiente

 Instale este aparelho num ambiente fresco e bem

ventilado, proteja-o contra a exposição directa aos raios do sol, não o coloque perto de fontes de calor.

 Para colocar ou retirar alimentos, abra as portas

deste aparelho o mais rapidamente possível. Cada vez que abrir as portas causa um notável gasto de energia.

 Não encha este aparelho com alimentos demais:

para uma boa conservação, o frio deve poder circular livremente. Se impedir-se a circulação, o compressor funcionará continuamente.

 Não coloque dentro alimentos quentes: aumentarão a

temperatura interna forçando o compressor a funcionar muito, com grande desperdício de energia eléctrica.

 Descongele este aparelho quando se formar gelo

(veja a Manutenção); uma camada grossa de gelo torna mais difícil a transmissão do frio aos alimentos e aumenta o consumo de energia.

 Mantenha as guarnições eficientes e limpas, de

maneira que adiram bem nas portas e não deixem o frio sair (veja a Manutenção).

Page 58

Anomalias e soluções

Pode acontecer que este aparelho não funcione. Antes de telefonar à Assistência técnica (veja a Assistência), verifique se não se trata de um problema fácil de resolver com a ajuda da seguinte lista.

Anomalias:

O indicador luminoso verde de ALIMENTAÇÃO não se acende.

O motor não inicia.

Os indicadores luminosos estão acesos fracos.

a) O alarme está a tocar.

b) O alarme está a tocar e os dois indicadores luminosos amarelos a piscar.

c) O alarme está a tocar e os dois indicadores luminosos amarelos e o verde estão a piscar.

Aquecimento excessivo

+ aviso acústico

Aquecimento perigoso

+ aviso acústico

O indicador luminoso verde ALIMENTAÇÃO é intermitente.

Possíveis cause / Solução:

 A ficha não está ligada na tomada eléctrica ou não está bem ligada e portanto

não há contacto, ou então não há corrente em casa.

 Este aparelho é equipado com um controlo de protecção para o motor (veja

Início e utilização).

 Desligue a ficha e ligue-a novamente na tomada, depois da tê-la rodada para

inverter os pinos.

a) A porta do frigorífico permaneceu aberta mais do que dois minutos.

O aviso acústico pára de tocar quando a porta for fechada. Ou não foi realizado um procedimento certo para desligar (veja a Manutenção).

b) Este aparelho avisa se houver aquecimento excessivo do congelador.

É aconselhado verificar o estado dos alimentos: poderá ser necessário deitá-los fora.

c) Este aparelho avisa se o congelador aquecer-se de maneira perigosa: os

alimentos devem ser deitados fora.

b/c) Em ambos estes casos o congelador mantém-se numa temperatura ao redor

de 0°C para não congelar novamente os alimentos. Para desactivar o aviso acústico: abra e feche a porta do frigorífico. Para restabelecer o funcionamento normal: coloque o selector de

FUNCIONAMENTO DO CONGELADOR na posição de ligue novamente o aparelho.

 O aparelho não funciona correctamente. Contacte a Assistência Técnica.

(desligado) e

O frigorífico e o congelador refrigeram pouco.

Os alimentos congelam-se no frigorífico.

O motor está a funcionar continuamente.

A ventoinha AIR não gira.

O aparelho está a fazer ruído.

A temperatura de algumas partes externas do frigorífico é elevada

No fundo do frigorífico há água.

 As portas não se fecham bem ou as guarnições estão estragadas.  As portas são abertas com frequência excessiva.  Os selectores de FUNCIONAMENTO não estão na posição certa (veja a Descrição).  O frigorífico ou o congelador foram enchidos demais.

 O selector de FUNCIONAMENTO DO FRIGORÍFICO não está na posição certa

(veja a Descrição).

 Os alimentos estão encostados na parede traseira.

 A tecla de SUPER FREEZE (congelação rápida) foi premida: o indicador luminoso

amarelo de SUPER FREEZE está aceso ou a piscar (veja a Descrição).  A porta não está bem fechada ou é aberta continuamente.  A temperatura do ambiente externo está muito alta.  A espessura do gelo ultrapassa 2 ~ 3 mm. (veja a Manutenção).

 A porta do frigorífico está aberta.  O sistema AIR activa-se automaticamente somente quando necessário para

restabelecer as condições ideais no interior do compartimento frigorífico.

 O aparelho não foi instalado bem plano (veja a Instalação).  O aparelho foi instalado entre móveis ou objectos que vibram e emitem ruídos.  O gás refrigerante interno produz um ruído leve mesmo quando o compressor

estiver parado: não é um defeito, é normal.

 As temperaturas elevadas são necessárias para evitar a formação de condensa

em particulares zonas do produto

 O furo de descarga da água está entupido (veja a Manutenção).

Page 59

Assistência

Antes de contactar a Assistência técnica:

 Verifique se pode resolver sozinho a anomalia (veja as Anomalias e Soluções).  Se, apesar de todos os controlos, o aparelho não funcionar e o inconveniente detectado continuar, contactar

o Centro de Assistência mais próximo.

modelo

número de série

Comunique:

 o tipo de anomalia  o modelo da máquina (Mod.)  o número de série (S/N) Estas informações encontram-se na placa de identificação situada no compartimento frigorífico embaixo à esquerda.

Gross Bruto Brut

Test P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong

kg/24 h

4,0

Max 15 w Class Clase

Classe

Nunca recorrer a técnicos não autorizados e negar sempre a instalação de peças sobresselentes não originais para reposição.

Page 60

195062791.00

02/2007 - Xerox Business Services
