Page 1

Frigorifero No-Frost

Installazione e uso

Refrigerator No-Frost

Installation and use

Frigorífico No-Frost

Instalación y uso

Frigorífico No-Frost

Instalação e uso

Page 2

BD 293 V BD 293 V S

Frigocongelatore 2 porte 1

Istruzioni per l'installazione e l'uso

Two-door refrigerator/freezer 10

Instructions for installation and use

Refrigerador-congeladore 2 puertas 19

Instrucciones para la instalación y uso

Frigorífico-congelador de 2 portas 28 Instruções para a instalação e uso

Per garantire l’efficienza e la sicurezza di questo elettrodomestico:

- rivolgetevi esclusivamente a centri di assistenza tecnica autorizzati

- richiedete sempre l’utilizzo di parti di ricambio originali

To maintain the EFFICIENCY and SAFETY of this appliance, we recommend:

- call only the Service Centers authorized by the manufacturer

- always use original Spare Parts

Para garantizar la eficacia y seguridad de este electrodoméstico:

- diríjase exclusivamente al Servicio Técnico Oficial del Fabricante.

- solicite siempre la utilización de recambios originales.

Para garantir a eficiência e a segurança deste electrodoméstico:

- dirija-se exclusivamente a centros de assistência técnica autorizados

- solicite sempre a utilização de peças originais

Page 3

La sicurezza, una buona abitudine

ATTENZIONE Leggete attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d’uso e di manutenzione.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Basse Tensioni) e successive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.

1. Questo apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato da una tettoia; è molto pericoloso lasciarlo esposto alla pioggia e ai temporali.

2. Deve essere usato soltanto da adulti ed esclusivamente per conservare e congelare i cibi, seguendo le istruzioni d’uso scritte in questo manuale.

3. Non toccate né manovrate mai l’apparecchio a piedi nudi o con le mani o piedi bagnati.

4. Sconsigliamo di ricorrere a prolunghe e prese multiple. Se il frigorifero è installato tra i mobili, controllate che il cavo non subisca piegature o compressioni pericolose.

5. Non tirate mai il cavo né il frigorifero per staccare la spina dalla presa a muro: è molto pericoloso.

6. Non toccate le parti interne raffreddanti soprattutto con le mani bagnate poiché potreste ustionarvi o ferirvi. Né met-

tere in bocca cubetti di ghiaccio appena estratti dal freezer poiché rischiate di ustionarvi.

7. Non fate né pulizia né manutenzione senza aver prima staccato la spina; non basta, infatti, portare la manopola per la regolazione della temperatura sulla posizione per eliminare ogni contatto elettrico.

8. Prima di farvi ritirare il vecchio frigorifero, mettete fuori uso l’eventuale serratura per evitare che i bambini, giocando, possano rimanere chiusi dentro l’apparecchio.

9. In caso di guasto, prima di chiamare il servizio-assistenza, controllate al capitolo “C’è qualche problema?” per verificare se è possibile eliminare l’eventuale inconveniente. Non tentate di riparare il guasto, cercando di accedere alle parti interne.

10. In caso di danneggiamento, il cavo alimentazione di questo apparecchio deve essere sostituito obbligatoriamente dal nostro Servizio Assistenza Tecnica, essendo necessario l'uso di utensili specifici.

11. Non usate apparecchi elettrici all'interno dello scomparto conservatore di cibi, se questi non sono del tipo raccomandato dal costruttore.

12. Al termine della vita funzionale dell'apparecchio, contenente gas ciclopentano nella schiuma isolante ed eventualmente gas R600a (isobutano) nel circuito refrigerante, lo stesso dovrà essere messo in sicurezza prima dell'invio in discarica. Per questa operazione rivolgetevi al vostro negoziante o all'Ente Locale preposto.

Installazione

Per garantire un buon funzionamento e un consumo contenuto di elettricità è importante che l’installazione sia eseguita correttamente.

L’aerazione

Il compressore ed il condensatore emettono calore e richiedono perciò una buona aerazione. Sono poco adatti ambienti con una non perfetta ventilazione. L’apparecchio va quindi installato in un ambiente servito da un’apertura (finestra o portafinestra) che assicuri il necessario ricambio dell’aria. E che non sia troppo umido. Fare attenzione, durante l'installazione, a non coprire od ostruire le griglie che permettono la buona ventilazione dell'apparecchio.

Lontano dal calore

Evitare di posizionare l'apparecchio in un luogo direttamente esposto alla luce solare, accanto alla cucina elettrica o similari.

In piano

L'apparecchio deve essere ben in piano; se il pavimento non è livellato, è possibile intervenire con gli appositi piedini regolabili posti anteriormente.

Collegamento elettrico e messa a terra

Prima di procedere al collegamento elettrico, controllate che il voltaggio indicato sulla targhetta caratteristiche, posta in basso a sinistra accanto alla verduriera, corrisponda a quello del vostro impianto di casa, e che la presa sia dotata di una regolare messa a terra, come prescrive la legge sulla sicurezza degli impianti 46/90. Se manca la messa a terra, la Casa Costruttrice declina ogni responsabilità. Non usate prese multiple o adattatori.

Posizionare l’apparecchio in modo che la presa, a cui è collegato, sia accessibile.

La potenza è insufficiente?

La presa elettrica deve essere in grado di sopportare il carico massimo di potenza dell’apparecchio, indicata sulla targhetta caratteristiche posta in basso a sinistra accanto alla verduriera.

Prima di collegarlo elettricamente

Dopo il trasporto posizionare l’apparecchio verticalmente ed attendere almeno 3 ore prima di collegarlo alla presa, per consentire un corretto funzionamento.

Page 4

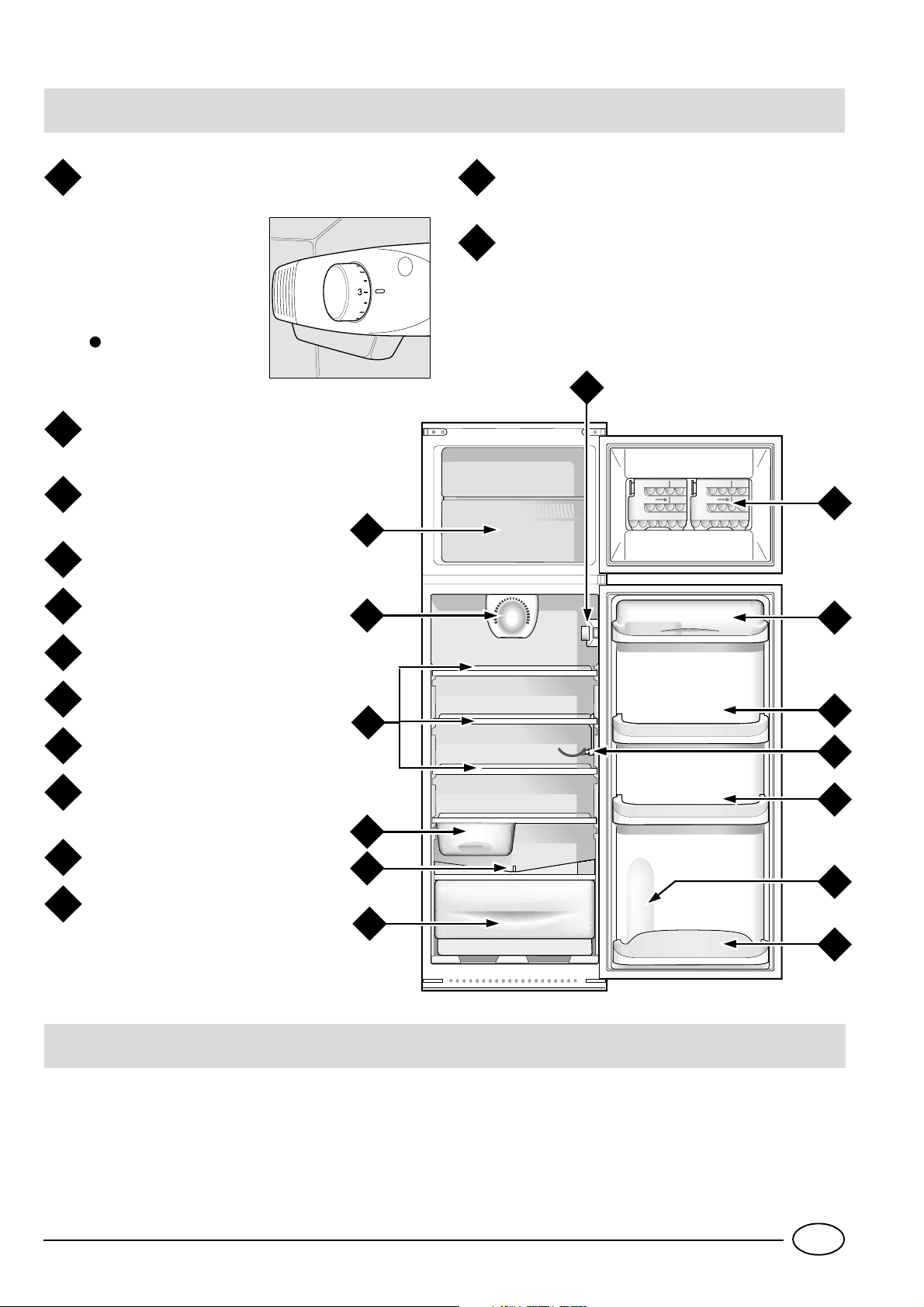

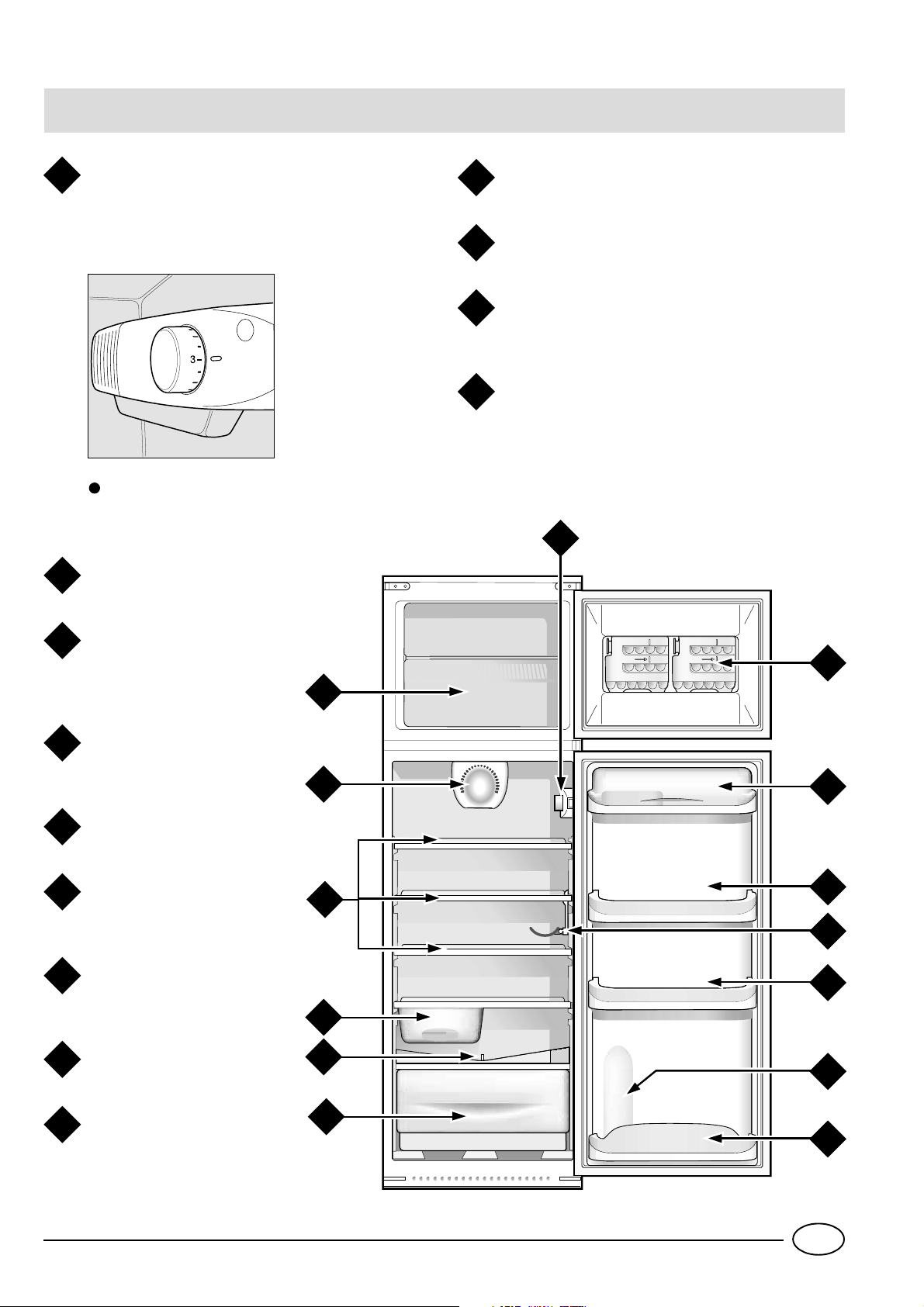

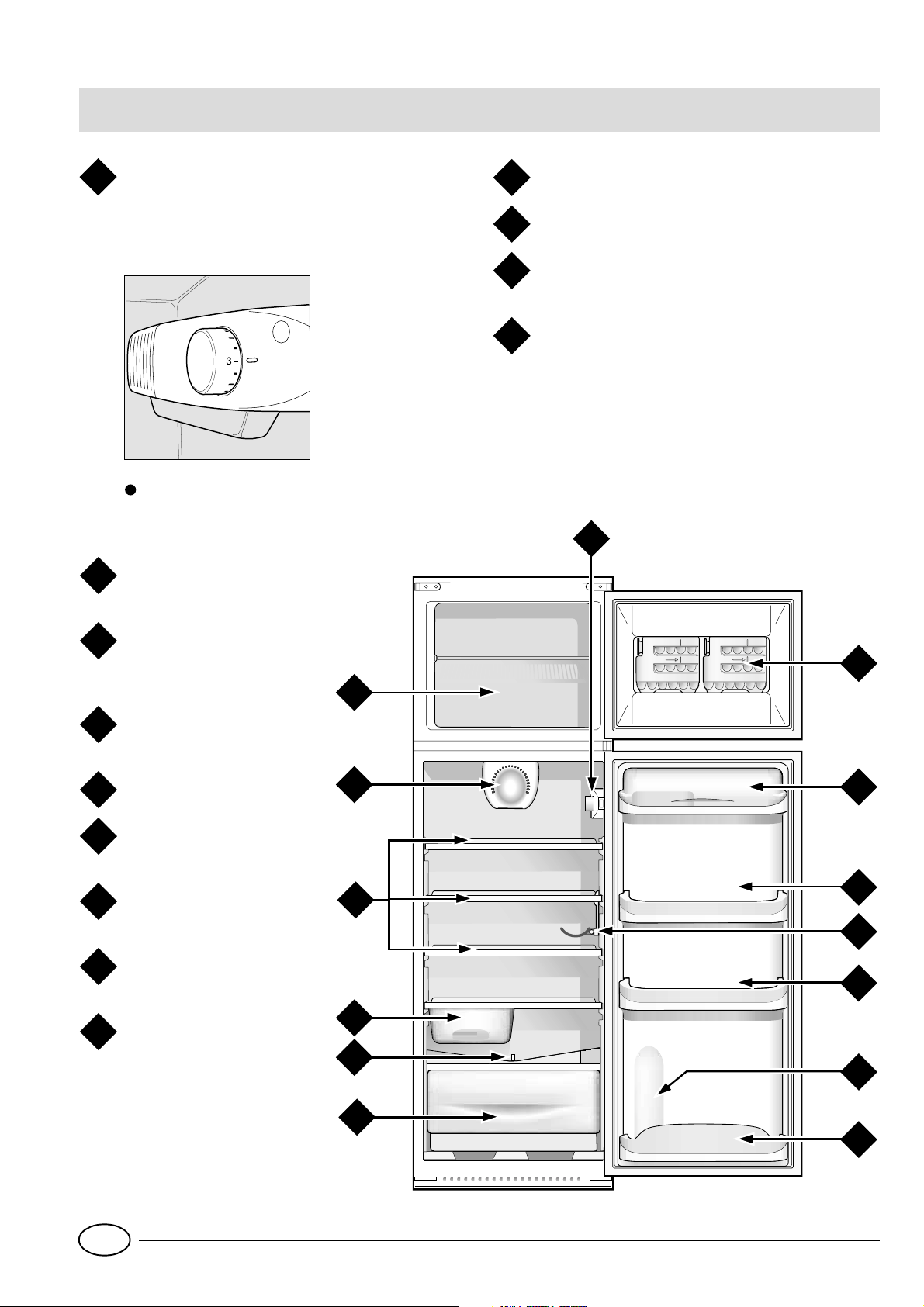

Visto da vicino

Manopola per la regolazione della

temperatura

Questa manopola consente di regolare la temperatura dei due sreparti su diverse posizioni:

il frigo è spento;

1 meno freddo; 5 più freddo

Bacinelle per la produzione

di ghiaccio

Ripiani estraibili e regolabili in altezza

"A.I.R. System"

(Ariston Integrated Refrigeration)

Reparto per la conservazione di cibi surgelati,

la congelazione dei cibi freschi e la produzione del ghiaccio

Balconcino estraibile con

coperchio, scatola burro e portauova

Balconcino regolabile in

altezza

Portabottiglia ribaltabile

Vano per bottiglia da 2 litri

Balconcino estraibile per

bottiglie

Verduriera

Convogliatore acqua di

sbrinamento

Scatola per carne e

WATER LEVEL

MAX

WATER LEVEL

MAX

formaggio

Page 5

Come avviare l'apparecchio

ATTENZIONE Dopo il trasporto, posizionare l’apparecchio verticalmente ed attendere circa 3 ore prima di collegarlo alla presa di corrente per favorire un buon funzionamento.

Prima di mettere gli alimenti nel frigorifero o nel freezer pulite bene l’interno con acqua tiepida e bicarbonato.

Dopo aver collegato la spina alla presa di corrente accertarvi che la lampada di illuminazione sia accesa quindi ruotare la manopola per la regolazione della temperatura “A” sulla posizione “3” e dopo qualche ora potrete inserire i cibi freschi nel reparto frigo e quelli congelati nel freezer.

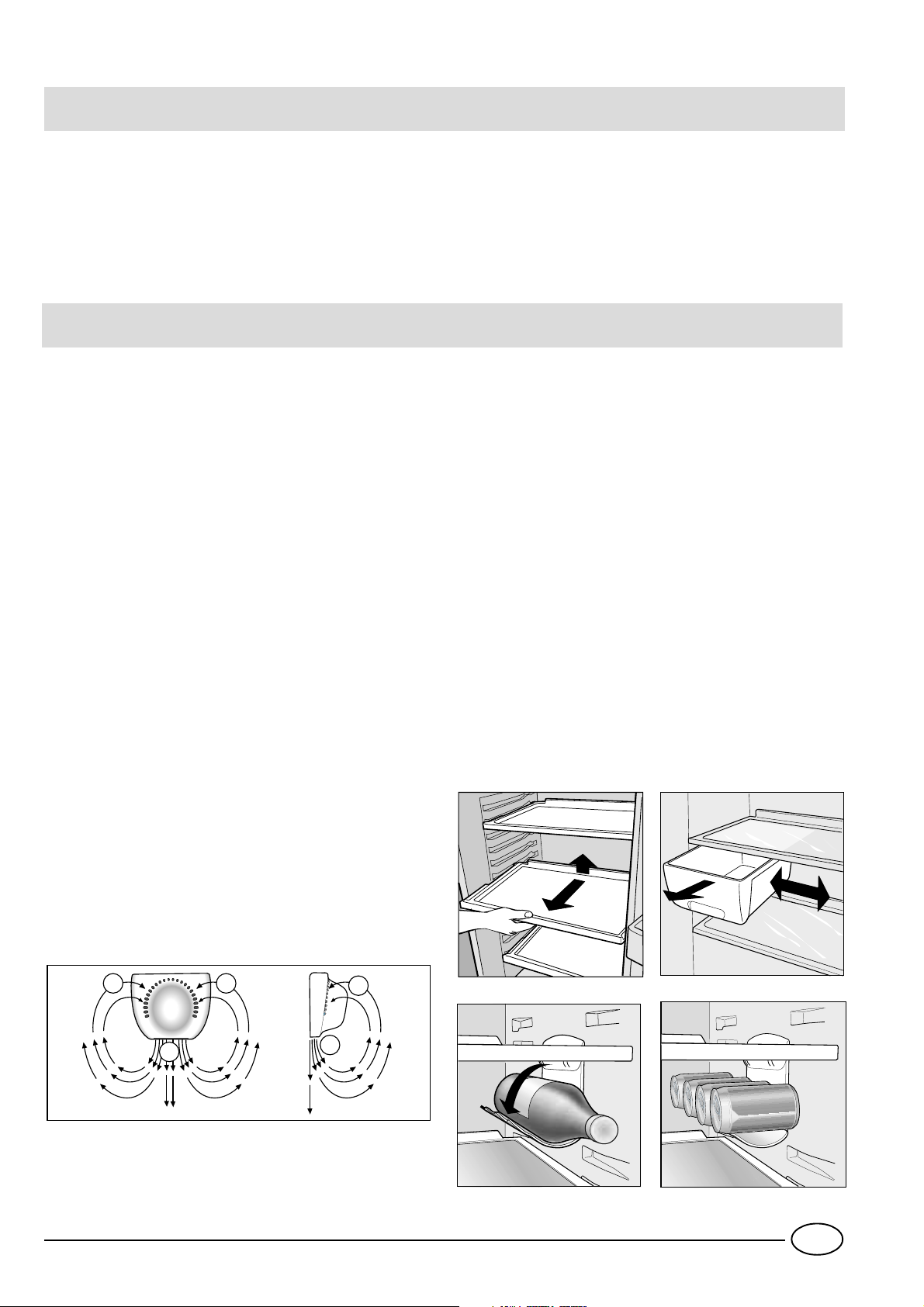

Come utilizzare al meglio il reparto frigorifero

La temperatura all'interno del reparto frigorifero si regola automaticamente in base alla posizione della manopola del termostato.

1 = meno freddo 5 = più freddo

Si consiglia, comunque, una posizione media Per aumentare lo spazio a disposizione e migliorare l'aspetto estetico, questo apparecchio ha la "parte raffreddante" posizionata all'interno della parete posteriore del reparto frigo. Tale parete, durante il funzionamento, si presenterà coperta di brina, oppure di goccioline di acqua a secondo se il compressore è in funzione o in pausa. Non preoccupatevi di questo! Il frigorifero sta lavorando in modo normale. Se si imposta la manopola su numeri alti, con notevoli quantitativi di cibi e con una temperatura ambiente elevata, l'apparecchio può funzionare di continuo favorendo la formazione di brina sulla parete posteriore raffreddante con conseguente aumento di consumo di energia elettrica.

Per ovviare a questo inconveniente è sufficiente spostare la manopola del termostato verso i numeri più bassi in modo da permettere all'apparecchio un regolare sbrinamento automatico.

Il reparto frigorifero del suo apparecchio è dotato di un dispositivo di "A.I.R. System" (Ariston Integrated Refrigeration) che consente un'ottima conservazione degli alimenti ed un utilizzo semplificato dell'apparecchio grazie a:

- un ripristino veloce della temperatura: dopo l'apertura della porta le temperature raggiungono valori ottimali velocemente, per una migliore conservazione.

- una distribuzione omogenea della temperatura che consente di riporre alimenti in qualsiasi ripiano.

- Un grado di umidità più alto per una lunga conservazione degli alimenti.

Seguite attentamente i nostri consigli sulla durata massima della conservazione: qualsiasi cibo, anche il più fresco, non rimane intatto molto a lungo. Contrariamente a quanto si crede, i cibi cotti non si mantengono più a lungo di quelli crudi. Lo scomparto frigorifero è dotato di pratici ripiani estraibili e regolabili in altezza grazie alle apposite guide (Fig. 1). Per questo è possibile inserire anche grandi contenitori e cibi di notevoli dimensioni. Mettere soltanto alimenti freddi o, al massimo, appena tiepidi, evitando di inserire quelli caldi: alzerebbero subito la temperatura interna costringendo il compressore ad un surlavoro che spreca tanta energia elettrica. Non inserite i liquidi in recipienti scoperti perché provocherebbero l’aumento di umidità all’interno del frigorifero e di conseguenza la formazione di brina. La scatola carne/formaggi appesa per essere utilizzata va estratta dal ripiano. La stessa, per ottimizzare lo spazio secondo necessità, può essere spostata in senso laterale (Fig.2). Il portabottiglie laterale è utilizzabile sia per riporre bottiglie (Fig. 3) che per più lattine (2-3) posizionate orizzontalmente (Fig. 4). In caso di non utilizzo, è possibile comunque richiudere il portabottiglie/lattine ed avere così più spazio disponibile all'interno del frigo.

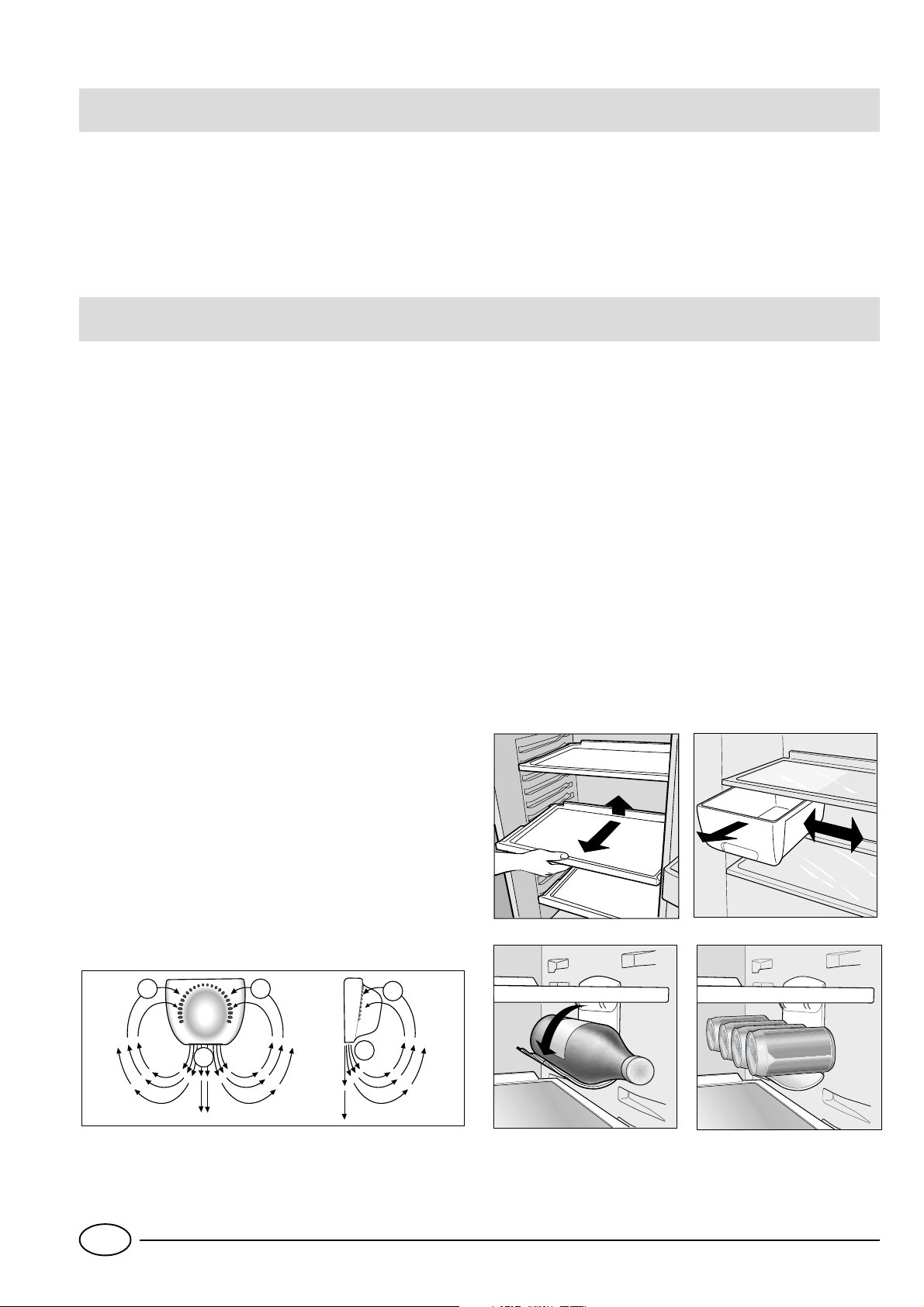

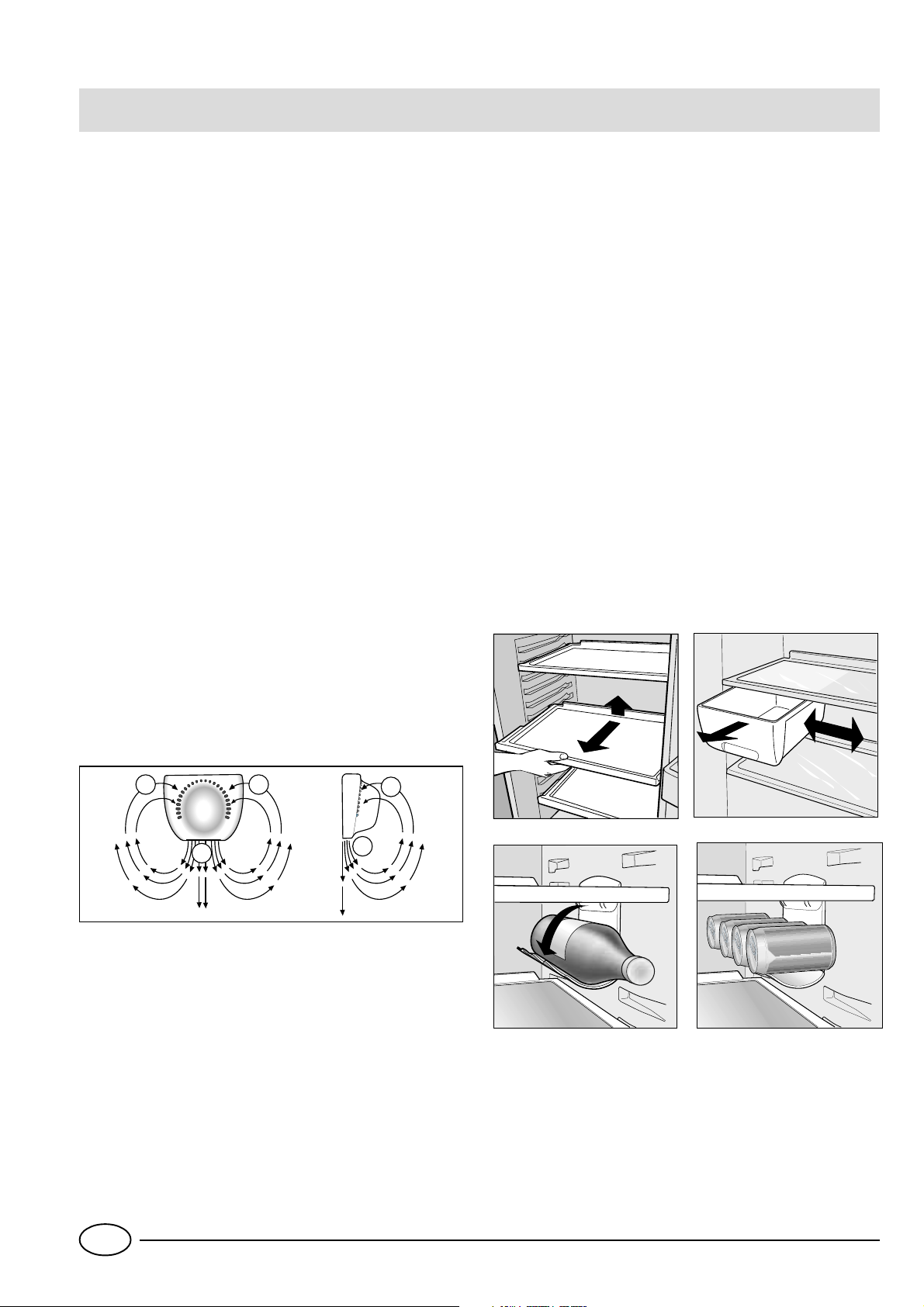

A - Aria soffiata che si raffredda a contatto della parete

fredda

B - Aria più calda aspirata

Fig. 1

Fig. 3

Fig. 2

Fig. 4

Page 6

Per congelare bene

- Per la preparazione dei cibi da congelare consultare un manuale specializzato.

- Un alimento scongelato, anche solo parzialmente, non deve mai essere ricongelato: lo dovete cuocere per consumarlo (entro 24 ore) oppure per ricongelarlo.

- Gli alimenti freschi da congelare non devono essere posti a contatto con quelli già congelati o surgelati ma vanno messi sopra la griglia del reparto freezer possibilmente a contatto delle pareti (laterali e posteriore). Non bisogna infatti dimenticare che la buona conservazione degli alimenti congelati dipende dalla velocità di congelazione.

- Durante la congelazione evitate di aprire la porta del freezer.

- La quantità massima giornaliera da congelare è indicata sulla targhetta caratteristiche posta a sinistra della verduriera.

- Per ottenere una congelazione e una successiva scongelazione ottimali è consigliabile dividere i cibi in piccole porzioni così si congeleranno rapidamente e in modo omogeneo. Sulle confezioni riportate le indicazioni sul contenuto e sulla data di congelamento.

- Non aprite la porta del freezer in caso di mancanza di corrente o di un guasto, ritarderete così l’aumento della temperatura al suo interno. In questo modo i surgelati e i congelati si conserveranno senza alterazioni per circa 9-14 ore.

- Non mettete nel freezer bottiglie piene: potrebbero rompersi poiché, gelandosi, tutti i liquidi aumentano di volume.

- Riempite le bacinelle dei cubetti di ghiaccio fino a circa 3/ 4 della loro altezza.

- Se per lungo tempo permane la temperatura ambiente più fredda di 14°C, non si raggiungono completamente le temperature necessarie per una lunga conservazione nel reparto freezer e il periodo di conservazione risulterà pertanto ridotto.

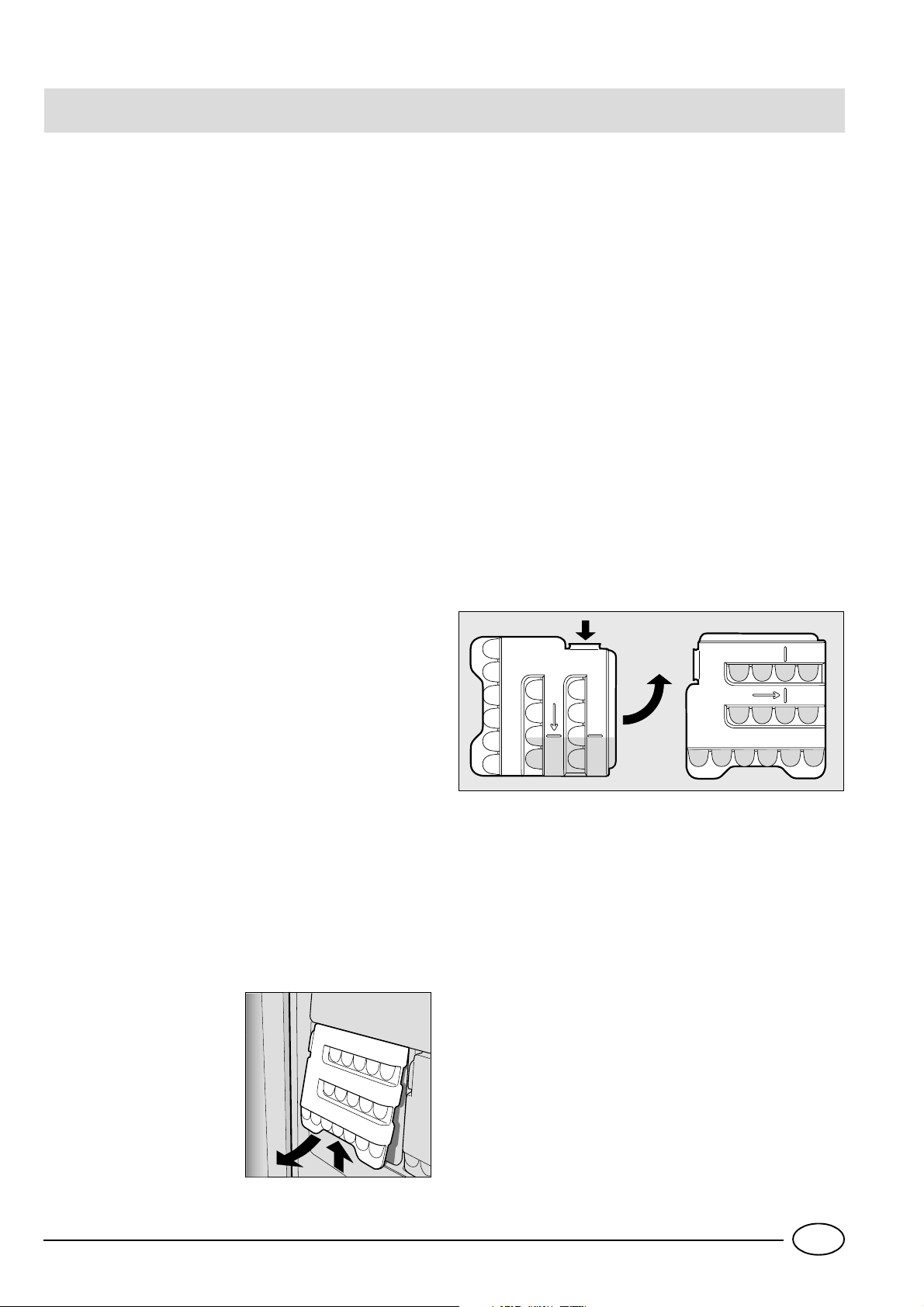

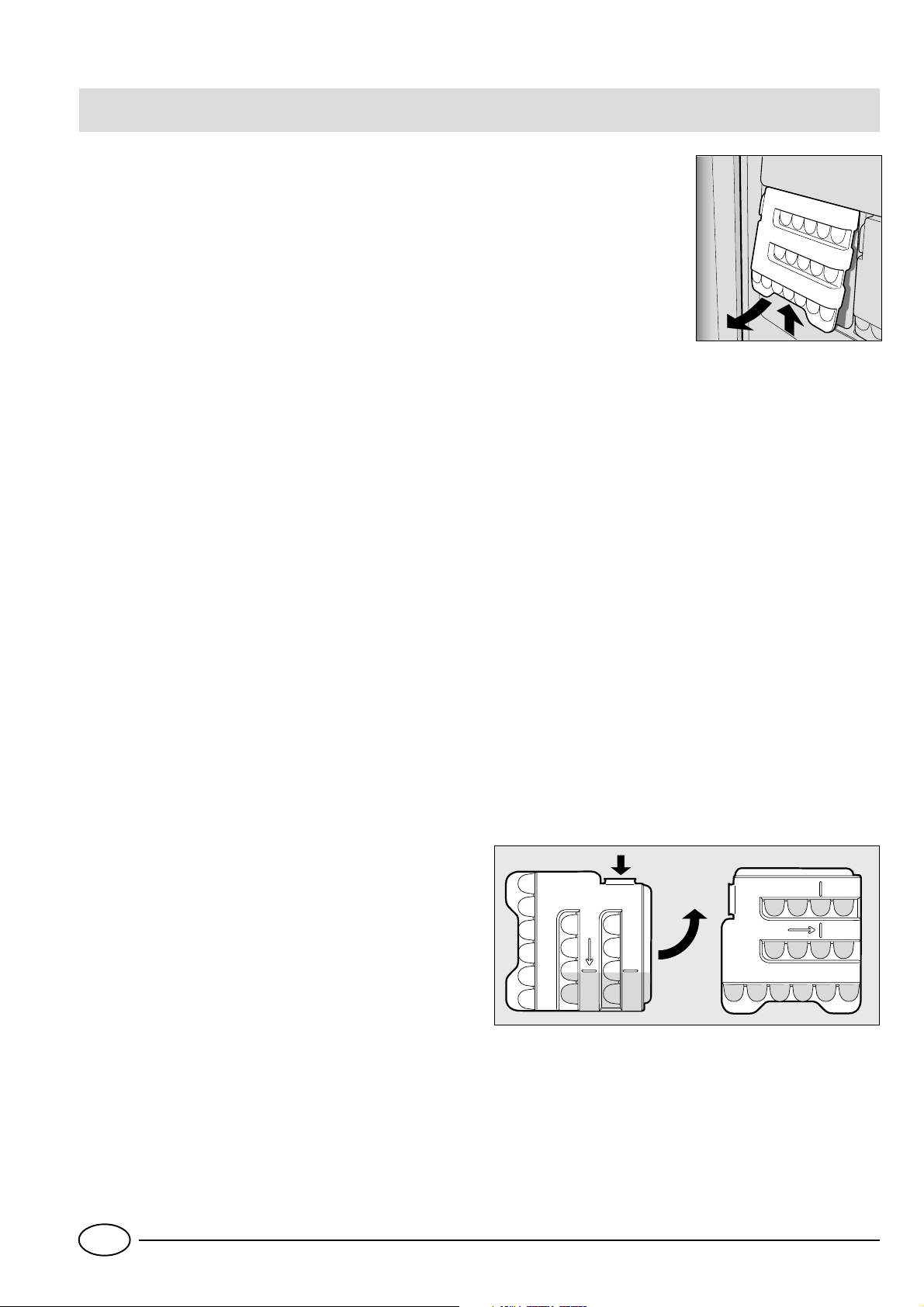

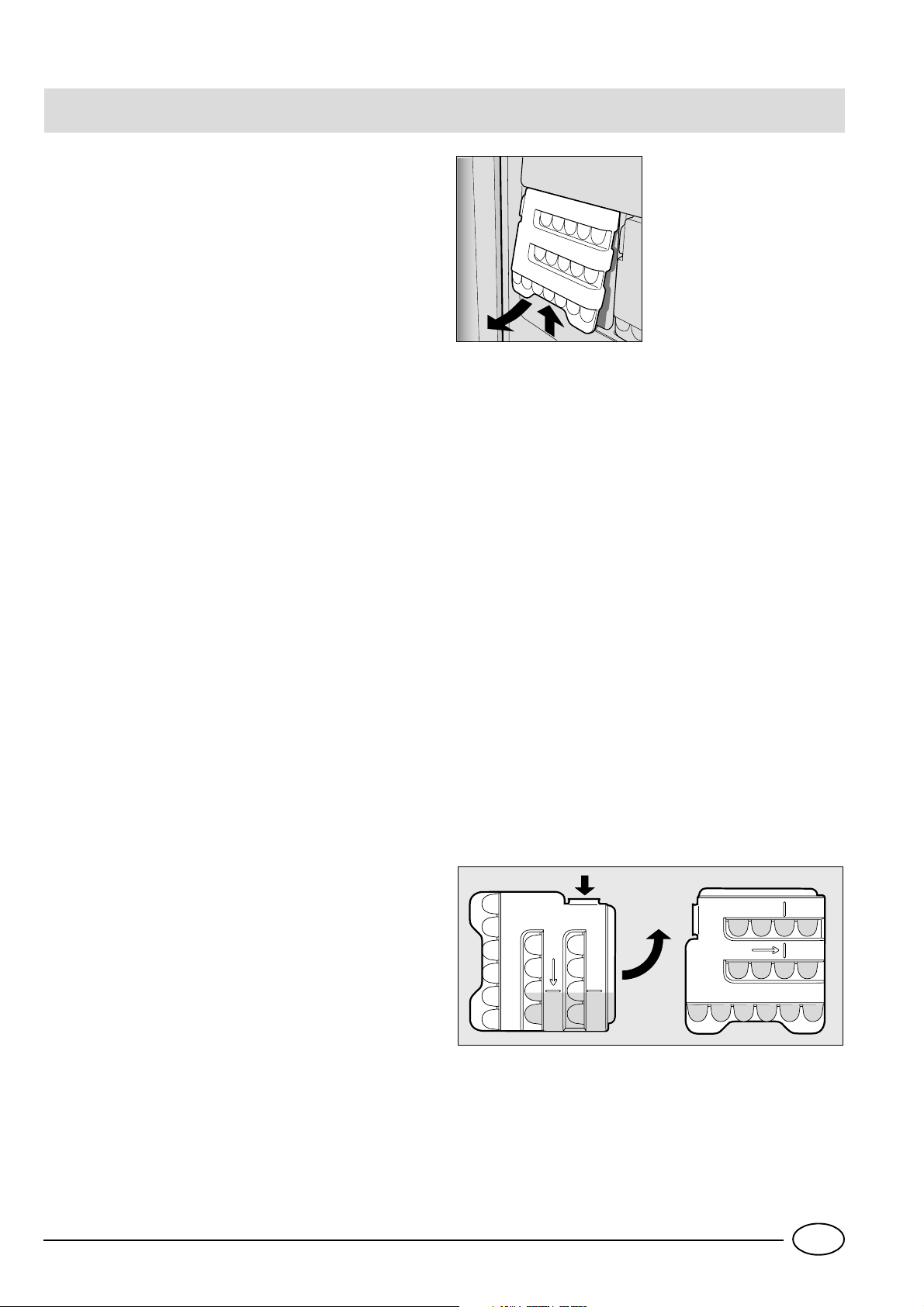

Bacinelle ghiaccio

Questo nuovo concetto di bacinelle ghiaccio, è un brevetto esclusivo Merloni. Il fatto di essere poste sulla controporta del vano freezer assicura maggiore ergonomia e pulizia: il ghiaccio non viene più a contatto con i cibi riposti nel vano freezer; inoltre si evita lo sgocciolamento dell’acqua nella fase di caricamento (in dotazione anche il coperchio per chiudere il foro dopo l’operazione di carico dell’acqua).

Modalità d’uso (Fig. 6) Riempite la bacinella con acqua attraverso l’apposito foro fino al livello indicato (MAX WATER LEVEL), prestando attenzione a non superarlo: l’inserimento dell’acqua in quantità superiore a quella necessaria, comporterà una tale formazione di ghiaccio che potrebbe ostacolare la fuoriuscita dei ghiaccioli. Nel caso in cui abbiate utilizzato una quantità eccessiva di liquido, bisognerà attendere che il ghiaccio si sciolga, svuotare la bacinella, e ripetere l’operazione di carico. Una volta effettuata l’operazione di carico attraverso il foro indicato, ruotate la bacinella di 90 °. Per il principio dei vasi comunicanti l’acqua va a riempire le apposite forme, dopodichè si potrà chiudere il foro con l’apposito tappo ed allocare la bacinella nella controporta. Dopo che il ghiaccio si sarà formato, basterà battere la bacinella su una superficie dura affinché i ghiaccioli si stacchino dalle loro sedi e siano fatti uscire dallo stesso foro da cui è stata introdotta l’acqua. Per migliorare l’uscita dei ghiaccioli bagnare con acqua l’esterno della bacinella. ATTENZIONE: ogni volta che si effettua il caricamento con acqua, verificare che la bacinella sia completamente vuota e non siano presenti residui di ghiaccio. Il tempo minimo necessario per una ottimale formazione di ghiaccio è circa 8 ore.

WATER LEVEL

MAX

Fig. 6

MAX

WATER LEVEL

Per estrarre le bacinelle ghiaccio dalla loro sede, spingere la bacinella verso l'alto e poi estrarre (fig. 5). Per riporre la bacinella, inserire la parte superiore nell'apposita sede e, una volta messa in verticale, lasciarla ricadere.

Fig. 5

Page 7

Consigli per risparmiare

- Installatelo bene

E cioè lontano da fonti di calore, dalla luce diretta del sole, in locale ben aerato e con le distanze indicate nel paragrafo "Installazione/L'aerazione".

IL CONSUMO DI ENERGIA EFFETTIVO DIPENDE DAL MODO IN CUI L’APPARECCHIO VIENE UTILIZZATO E DAL POSTO IN CUI VIENE SITUATO.

Le prove di consumo sono state eseguite in colonne di profondità 560mm, condizione più comune di installazione

- Il freddo giusto

Il troppo freddo fa aumentare i consumi

- Non riempitelo troppo

Per conservare bene i cibi il freddo deve circolare liberamente all’interno del frigorifero. Riempirlo troppo significa impedire questa circolazione facendo lavorare di continuo il compressore.

- A porte chiuse

Aprite il vostro frigorifero il meno possibile perché ogni volta che lo fate va via gran parte dell’aria fredda. Per ristabilire la temperatura il motore deve lavorare a lungo consumando molta energia.

- Occhio alle guarnizioni

Mantenetele efficienti e pulite in modo che aderiscano bene alle porte; solo così non lasceranno uscire nemmeno un po’ di freddo.

- Niente cibi caldi

Una pentola calda messa nel frigorifero alza immediatamente la temperatura di diversi gradi, lasciatela raffreddare a temperatura ambiente prima di introdurla nel frigorifero.

- Brina nel freezer

Controllate lo spessore della brina sulle pareti del freezer ed effettuate subito lo sbrinamento se lo strato è diventato troppo spesso (Vedi più avanti “Come tenerlo in forma”).

Page 8

Guida all'utilizzo del reparto freezer

Carni e pesci

Tipo Confezionamento

Arrosto e bollito di

manzo

Agnello Avvolto in foglio di alluminio 1 / 2 6 Non necessario

Arrosto di maiale Avvolto in foglio di alluminio 1 6 Non necessario

Arrosto e bollito di vitello

Bistecche e braciole di maiale

Fettine e cotolette di

agnello o manzo

Carne macinata

Cuore e fegato In sacchetti di politene 3 Non necessario

Avvolto in foglio di alluminio 2 / 3 9 / 10 Non necessario

Avvolto in foglio di alluminio 1 8 Non necessario

Ogni fetta avvolta in politene e quindi in foglio di alluminio in numero di 4-5

In contenitori di alluminio ricoperti con politene

Frollatura

(giorni)

Freschissi-

Conservazione

(mesi)

6 Non necessario

2 Lentamente in frigorifero

Scongelamento

Salsicce In fogli di politene o alluminio 2 A seconda dell’uso

Polli e tacchini Avvolti in fogli di alluminio 1 / 3 9 Lentamente in frigorifero

Anatre e oche In fogli di alluminio 1 / 4 6 Lentamente in frigorifero

Anatre selvatiche, fagiani e pernici

Conigli e lepri In fogli di alluminio 3 / 4 6 Lentamente in frigorifero

Cervo e capriolo In fogli di alluminio o politene 5 / 6 9 Lentamente in frigorifero

Pesci grossi In fogli di alluminio o politene 4 / 6 Lentamente in frigorifero

Pesci piccoli In buste di politene 2 / 3 Non necessario

Crostacei In buste di politene 3 / 6 Non necessario

Molluschi

Pesci cotti In fogli di alluminio o politene 12 In acqua calda

In fogli di alluminio 1 / 3 9 Lentamente in frigorifero

In contenitori di alluminio o plastica ricoperti con acqua e sale

3 Lentamente in frigorifero

Pesci fritti In sacchetti di politene 4 / 6 Direttamente in padella

Page 9

Frutta e verdura

Tipo Preparazione

Mele e pere

Albicocche, pesche, ciliege e prugne

Fragole, more e mirtilli

Frutta cotta

Succhi di frutta

Cavolfiori

Cavolo e cavolini

Piselli Sbucciare e lavare 2’ In sacchetti di politene 12 Non necessario

Sbucciare e tagliare a pezzetti

Snocciolare e pelare 1’ / 2’

Pulire, lavare e lasciare asciugare

Tagliare, cuocere e passare

Lavare, tagliare e schiacciare

Spezzettare e scottare in acqua e succo di limone

Pulire e lavare (spezzettare)

Scottatura

(min)

2’

2’ In sacchetti di politene 12 Non necessario

1’ / 2’ In sacchetti di politene 10 / 12 A temperatura ambiente

Confezionamento

In contenitori ricoperti di sciroppo

In contenitori ricoperti di zucchero

In contenitori, aggiungere 10% di zucchero

In contenitori, zucchero a piacere

Conservazione

(mesi)

12 Lentamente in frigorifero

10 / 12 Lentamente in frigorifero

12 Lentamente in frigorifero

10 / 12 Lentamente in frigorifero

Scongelamento

Fagiolini

Carote, peperoni e rape

Funghi e asparagi Lavare e tagliare 3’ / 4’ In sacchetti o contenitori 6 A temperatura ambiente

Spinaci Lavare e tagliuzzare 2’ In sacchetti di politene 12 A temperatura ambiente

Verdure varie per minestra

Cibi vari Preparazione Scottatura Confezionamento

Pane In sacchetti di politene 4

Torte In fogli di politene 6

Panna In contenitori di plastica 6

Burro

Lavare e tagliare a pezzetti

Tagliare a fette, pelare, lavare

Lavare e tagliare a pezzetti

2 In sacchetti di politene 10 / 12 Non necessario

3’ / 4’ In sacchetti di politene 12 Non necessario

3’

In sacchetti in piccole porzioni

Nel suo incarto originale avvolto in alluminio

6 / 7 A temperatura ambiente

Conservazione

(mesi)

6 In frigorifero

Scongelamento

A temperatura ambiente o nel frigorifero

A temperatura ambiente e cuocere a 100/200°C

A temperatura ambiente o nel frigorifero

Cibi cotti, minestrone

Uova

Suddiviso in contenitori di plastica o vetro

Congelare senza guscio in piccoli contenitori

3 / 6

A temperatura ambiente e in acqua calda

A temperatura ambiente o nel frigorifero

Page 10

Come tenerlo in forma

Prima di pulire il frigorifero scollegarlo dalla rete di alimentazione elettrica (disinserendo la spina o l’in- terruttore generale dell’appartamento).

Sbrinamento

ATTENZIONE: non danneggiare il circuito refrigerante. Fare attenzione a non usare dispositivi meccanici o altri utensili per accelerare il processo di sbrinamento, oltre a quelli raccomandati dal costruttore.

Come sbrinare il reparto frigorifero.

Questo apparecchio ha lo sbrinamento automatico e l’ac- qua viene convogliata verso la parte posteriore da un apposito scarico (Fig. 7) dove il calore prodotto dal compressore la fa evaporare. L’unico intervento che dovete fare periodi- camente consiste nel pulire il foro di scarico che si trova dietro le verduriere affinché l’acqua passi regolarmente.

Come sbrinare il reparto freezer

- Eliminate ogni tanto la brina con l’apposito raschietto in dotazione (niente coltelli od oggetti metallici).

- Se la brina ha superato i 5 mm bisogna fare lo sbrinamento. Procedete così: posizionare la manopola per la regolazione delle temperature A nella posizione ; avvolgete tutti i surgelati e i congelati in carta da giornale mettendoli o in frigorifero o in un luogo fresco. Lasciate aperta la porta in modo che la brina si sciolga del tutto, aiutandola con dei contenitori pieni di acqua tiepida.

Pulizia e manutenzioni particolari

Prima di pulire il frigorifero scollegarlo dalla rete di alimentazione elettrica (disinserendo la spina o l’in- terruttore generale dell’appartamento).

- I materiali con i quali è stato fabbricato il vostro apparecchio sono igienici e non trasmettono odori ma per mantenere queste qualità è necessario che i cibi vengano sempre protetti e ben chiusi, per evitare macchie difficilmente rimovibili o la creazione di cattivi odori.

- Solo acqua e bicarbonato. Per pulire sia l’interno che l’esterno usate una spugnetta con acqua tiepida e bicarbonato di sodio che, tra l’altro, è anche un buon disinfettante. Se non l’avete in casa potete impiegare del sapone neutro (quello di Marsiglia ad esempio).

- Cosa non usare. Mai abrasivi, mai candeggina, mai ammoniaca. Proibitissimi i solventi e altri prodotti simili.

- Tutto ciò che si può togliere, mettetelo a bagno in acqua calda con sapone o detersivo per i piatti. E prima di rimetterli a posto, risciacquateli e asciugateli bene.

- Quando sta fermo a lungo. Durante il periodo estivo, se decidete di fermare il frigorifero, bisogna pulire l’interno e lasciare le porte aperte, altrimenti si formeranno cattivi odori e muffe.

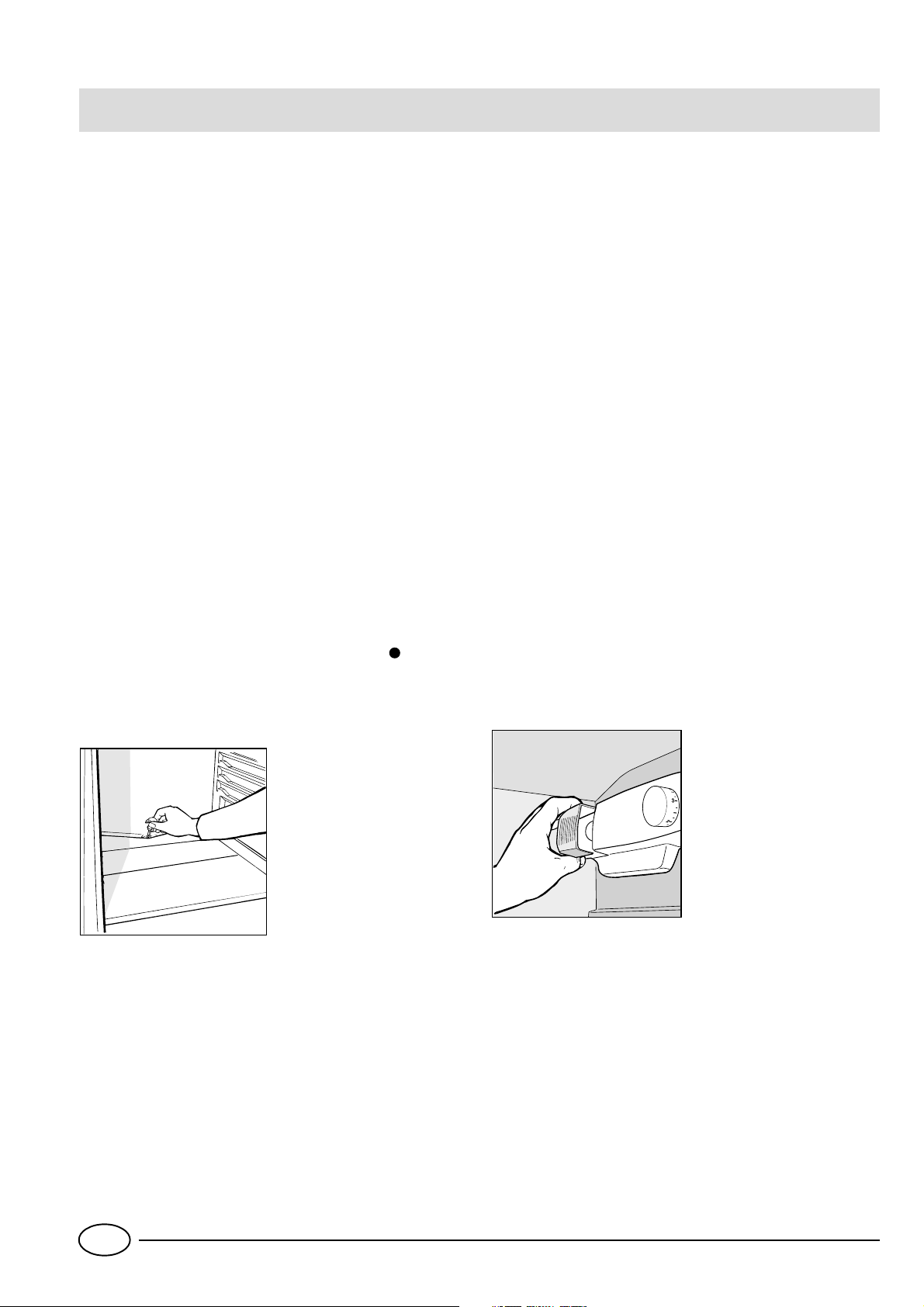

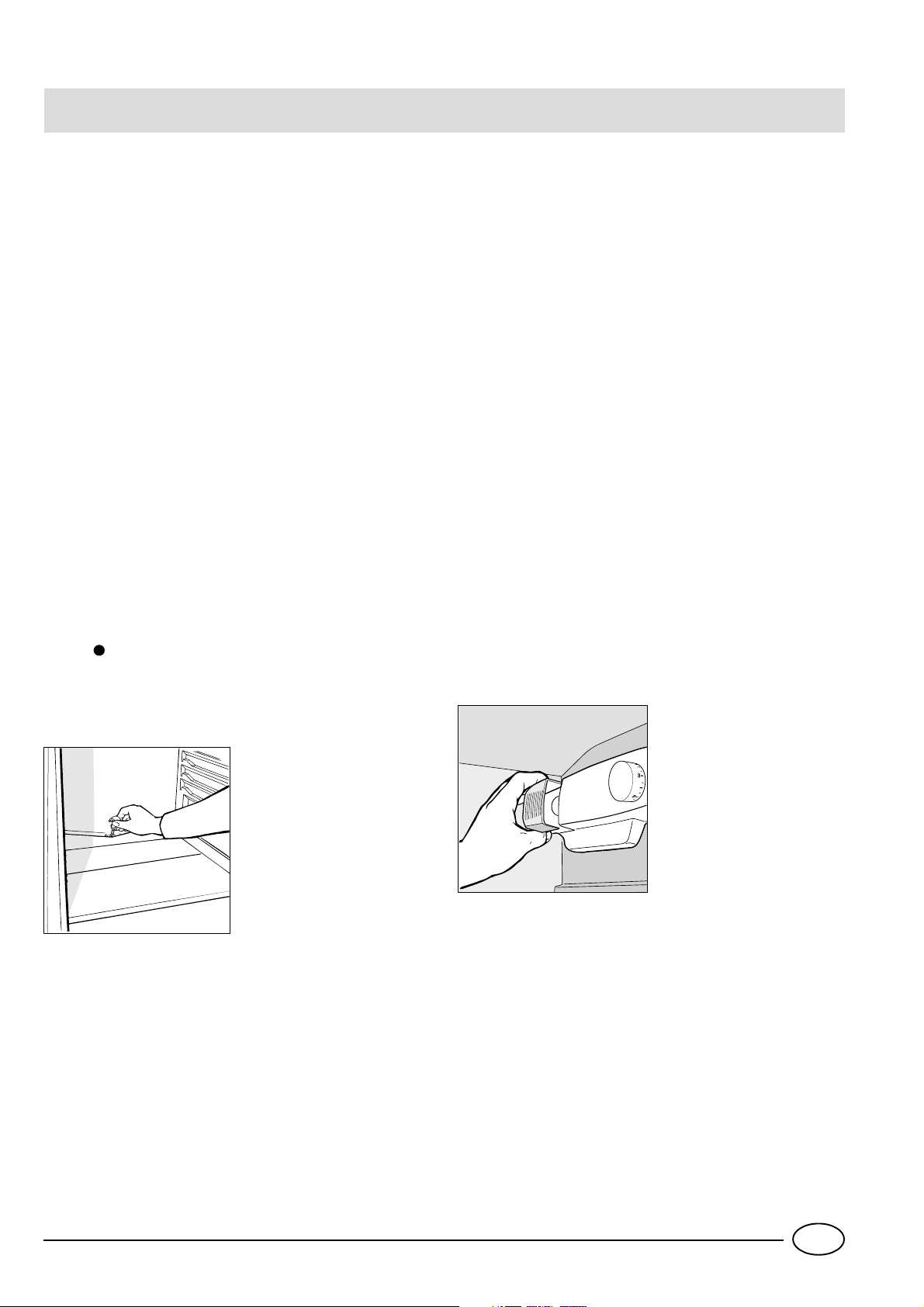

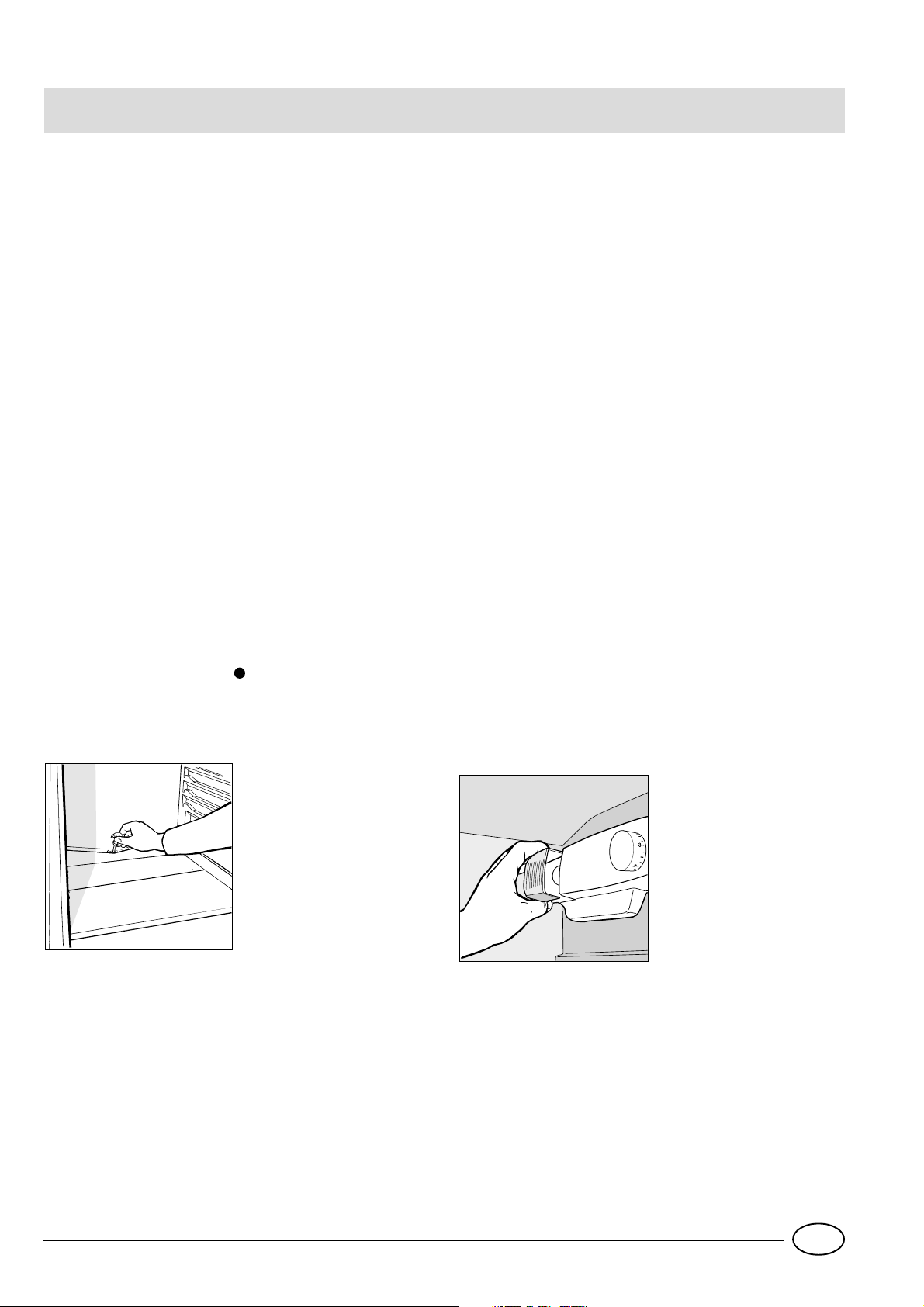

- Come sostituire la lampadina interna. Nella parte posteriore della scatola termostato è posta la lampada di illumi- nazione interna. In caso di sostituzione scollegare l’appa- recchio dalla rete elettrica, svitare la lampada non funzionante e sostituirla con un’altra di potenza non superiore a 15 W. operando come illustrato in figura 8.

Fig. 7

Fig. 8

Page 11

C'è qualche problema

Il frigorifero non funziona.

Avete controllato se:

· l’interruttore generale dell’appartamento è disinserito;

· la spina non è correttamente inserita nella presa di cor-

rente;

· la presa non è efficiente; provate a collegare la spina ad un’altra presa del locale.

Il frigorifero e il freezer raffreddano poco.

Avete controllato se:

· le porte non chiudono bene o le guarnizioni sono rovinate;

· le porte rimangono aperte per lungo tempo;

· la manopola di regolazione della temperatura non è in

posizione corretta;

· il frigorifero o il freezer sono stati riempiti eccessivamente.

Nel frigorifero gli alimenti si gelano troppo.

Avete controllato se:

· la manopola di regolazione della temperatura non è in posizione corretta;

· gli alimenti sono a contatto con la parte posteriore, la più fredda.

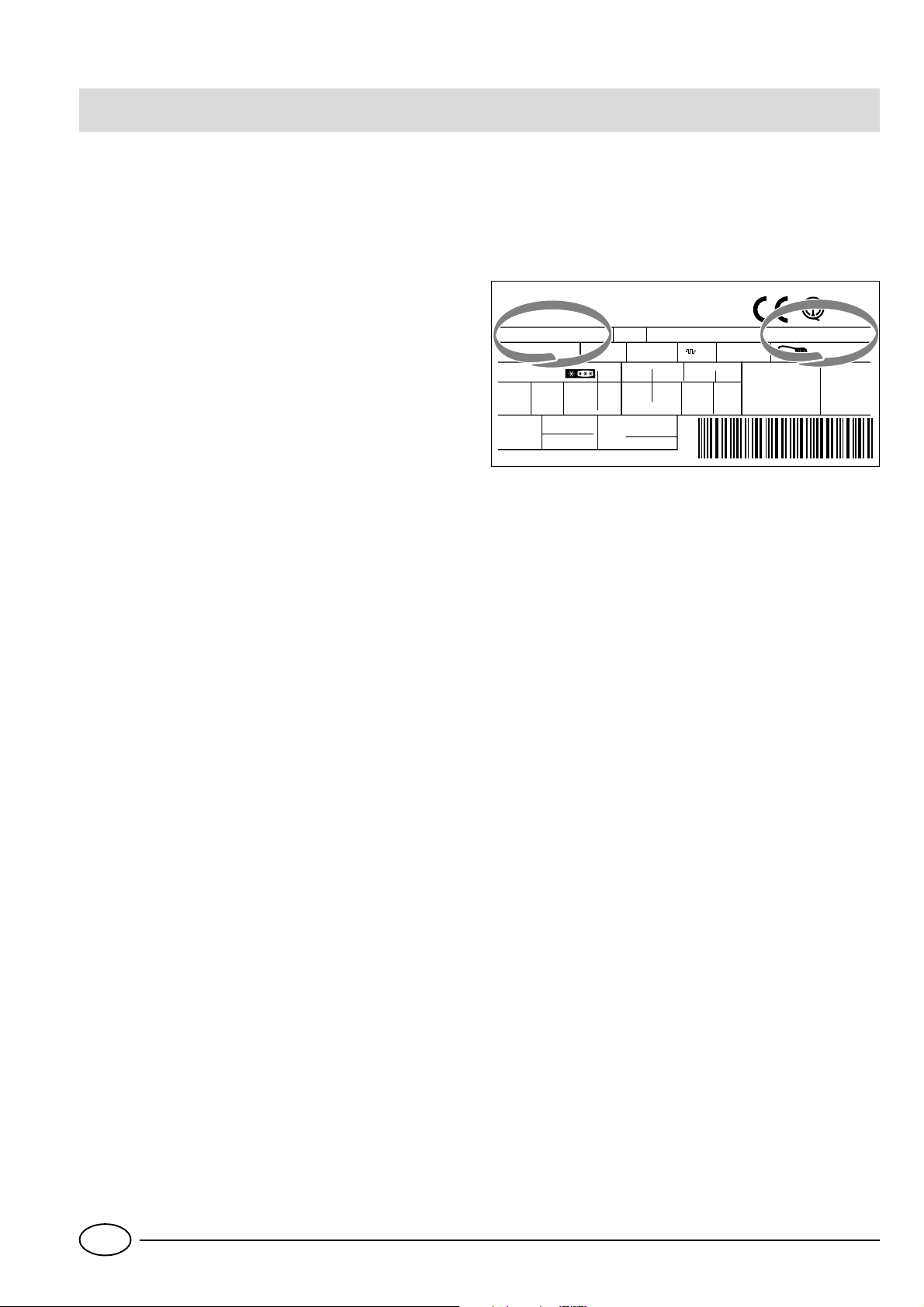

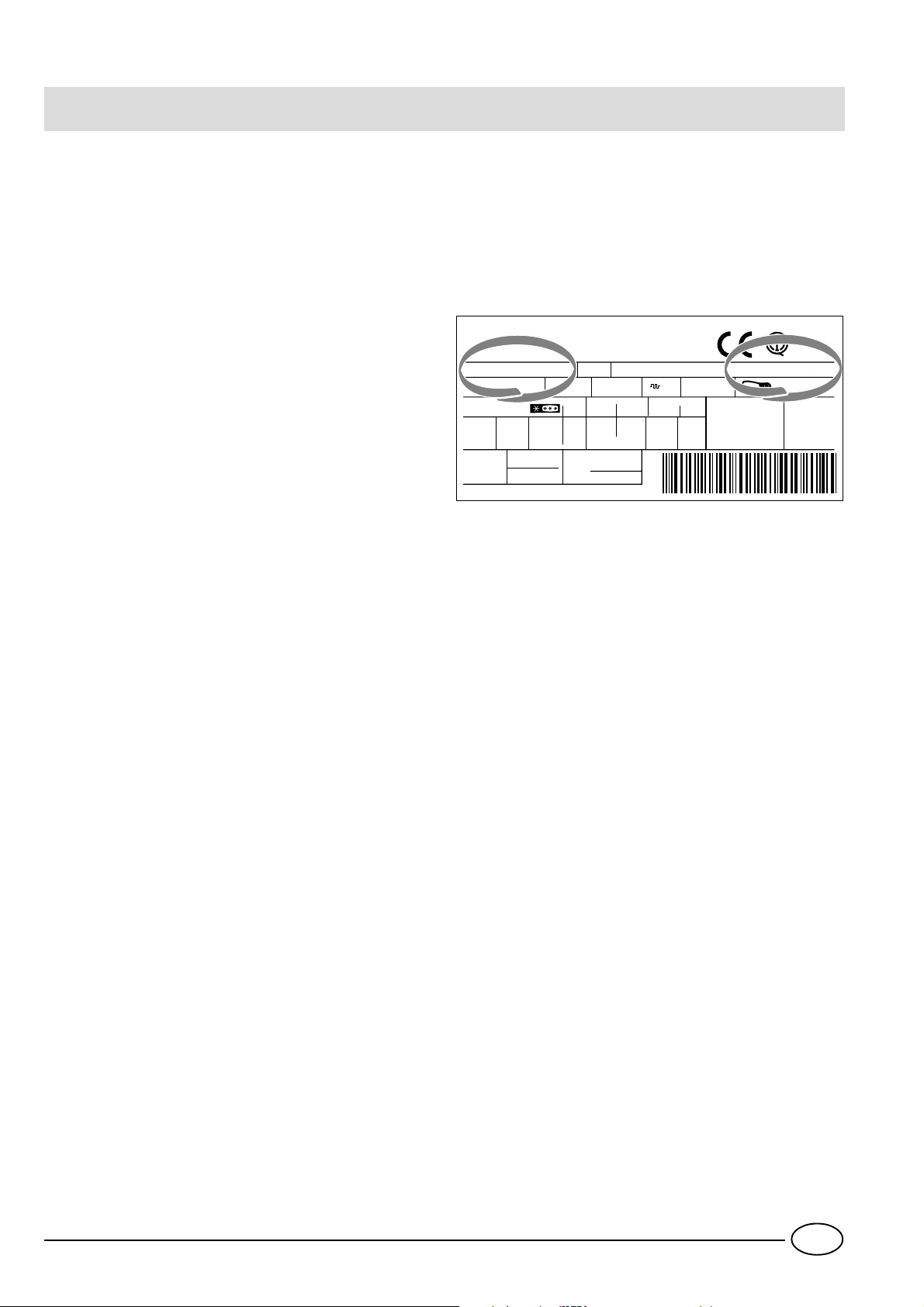

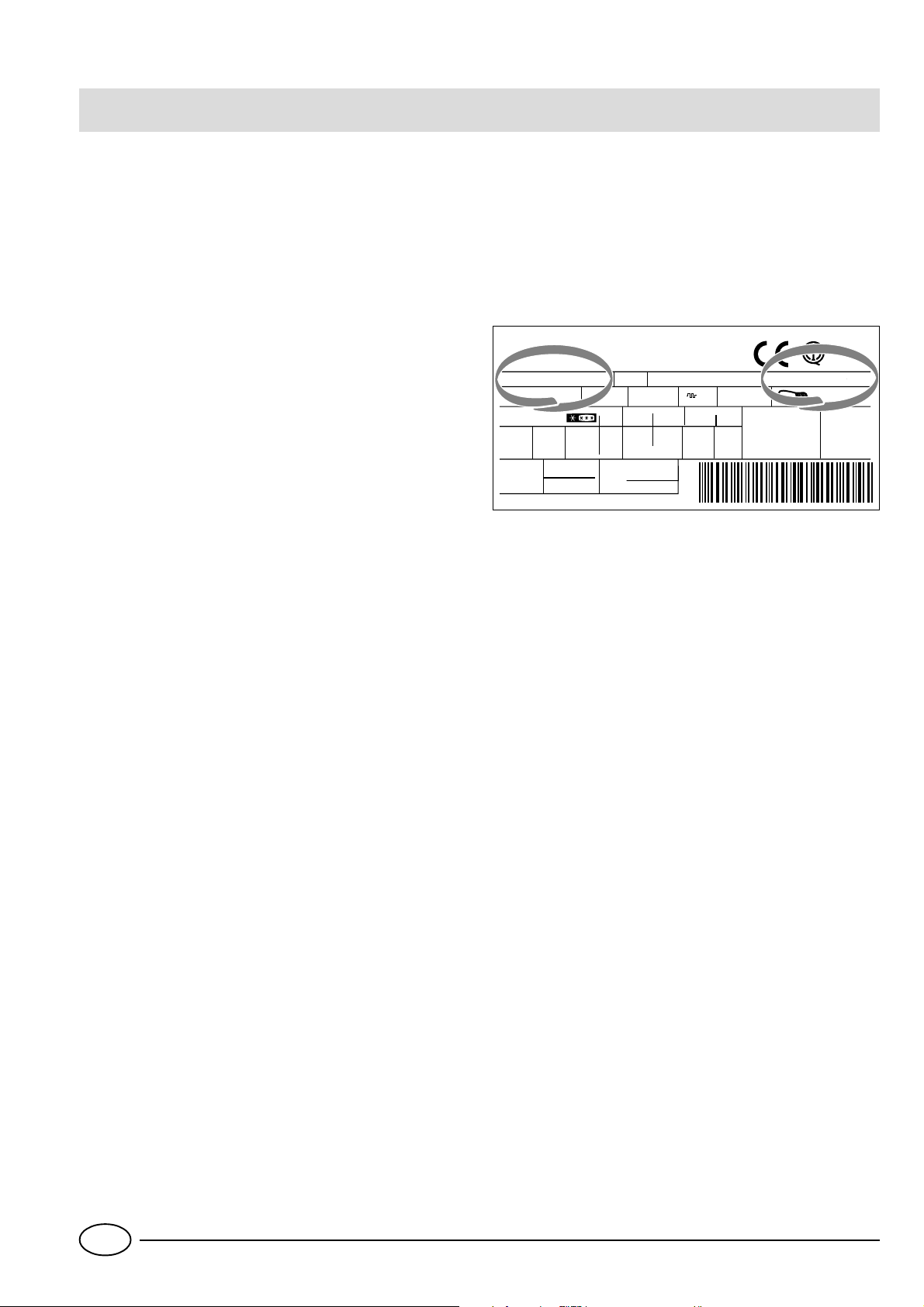

Se, nonostante tutti i controlli, l’apparecchio non funziona e l’inconveniente da voi rilevato continua ad esserci, chiamate il Centro di Assistenza più vicino, comunicando queste informazioni: il tipo di guasto, la sigla del modello (Mod.) e i relativi numeri (S/N) scritti sulla targhetta delle caratteristiche posta in basso a sinistra, accanto alla verduriera (vedi

esempi nelle figure seguenti).

Test

P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

Syst.

Kompr.

Made in Italy 13918

Gross Bruto Brut

R 134 a

kg 0,090

93139180000 S/N 704211801

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

kg/24 h

4,0

Max 15 w

Class

Clase

Classe

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l’installazione di pezzi di ricambio non originali.

Il motore funziona in continuo.

Avete controllato se:

· le porte non sono ben chiuse o sono rimaste aperte per lungo tempo;

· la temperatura esterna è molto alta;

· la manopola di regolazione della temperatura non è in

posizione corretta.

L’apparecchio emette troppo rumore.

Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo (non è un difetto).

Avete controllato se:

· Il frigorifero non è posto ben in piano:

· è stato installato tra mobili o oggetti che vibrano ed emet-

tono rumori;

Sul fondo del frigorifero c’è dell’acqua.

Avete controllato se:

· il foro dello scarico dell’acqua di sbrinamento è otturato (vedi fig. 7).

Page 12

Safety - a good habit to get into.

ATTENTION

Read your manual carefully since it contains instructions which will ensure safe installation, use and maintenance of your appliance. Your Refrigerator is built to International safety standards (EN60) and has been awarded the European approval mark (IMQ) for compliance with UK electrical safety requirements. It also meets the EC standards on the prevention and elimination of radio interference (EC directive 87/308 - 02.06.89).

1. This appliance must not be installed outdoors - not even in an area protected by a roof. It is extremely dangerous to leave it exposed to rain or storms.

2. It must only be used by adults and exclusively to refrigerate and freeze foodstuffs, following the instructions for use contained in this manual.

3. Do not ever touch or handle the appliance with bare feet or with wet hands or feet.

4. It is highly recommended that you do not use extension cords or multiple socket adapters. If the refrigerator is installed between cabinets, make sure that the cord is not bent or dangerously pinched or compressed.

5. Never pull on the cord or the refrigerator to remove the plug from the wall socket - this is very dangerous.

6. Never touch the cooling components within the appliance, especially with wet hands because this could result in injury. Never put ice cubes just removed from the freezer

into your mouth because they could stick to your mouth and cause burns.

7. Never clean or perform maintenance on the appliance without first removing the plug from the socket; in fact, turning the knob for adjusting the temperature to the · setting is not sufficient to eliminate all electrical contact with the mains.

8. Before having your old refrigerator picked up for disposal, remove or make inoperable any locking devices to prevent children who might play in or around the appliance from being locked inside.

9. Before calling for service/assistance in the case of malfunction, consult the chapter entitled “Is There a Problem? to determine whether it is possible to eliminate the problem. do not try to repair the problem by trying to access the internal components of the appliance.

10. If damaged, the power supply cord on this appliance must necessarily be replaced by our service centre because special tools are required for replacement.

11. Do not use electric appliances inside the compartment for food storage, if these are not those recommended by the manufacturer.

12. At the end of the functional life of your appliance – containing cyclopentane gas in the insulation foam and perhaps gas R600a (isobutane) in the refrigeration circuit – the latter should made safe before being sent to the dump. For this operation, please contact your dealer or the Local Organisation in charge of waste disposal.

Installation

To ensure that the appliance operates properly and to reduce energy consumption, it is important that the appliance is installed correctly.

Ventilation

The compressor and condenser generate heat and, therefore, need to be ventilated properly. Rooms with less than perfect ventilation are not very suited for installation of the appliance. Therefore, it should be installed in a room with an opening (window or French window) that provide the appropriate amount of air re-circulation. It is also important that the room not be too humid. During installation, make sure not to cover or obstruct the grates that allow for proper ventilation of the appliance.

Away from Heat

Avoid positioning the appliance in a place where it is directly exposed to sunlight or near an oven, cook top or the like.

Electrical Connection and Earthing

Before proceeding with the electrical connection, make sure that the voltage indicated on the rating plate, located at the

bottom left near the vegetable crisper, corresponds to the mains voltage in your home and that the socket is fitted with a standard earthing wire in accordance with safety standards for 46/90 systems. If the socket is not fitted with an earthing wire, the manufacturer will not be held liability for any damages and or injuries arising out of the use of the appliance. Do not use multiple sockets or adapters.

Position the appliance in such a way that you can access the socket where it is plugged in.

Insufficient power?

The electrical socket must be able to handle the maximum power load of the appliance, which is indicated on the rating plate located at the bottom left next to the vegetable crisper.

Before making the electrical connection ...

After the appliance has been delivered, place it in the vertical upright position and wait at least 3 hours before inserting the plug into the socket in order to ensure that it functions properly.

Page 13

A closer look

Thermostat knob for regulating

the temperature

Use this knob to regulate the temperature of the refrigerator. The following settings are available:

The refrigerator is off;

1 less cold; 5 colder

Meat/cheese storage box

Removable height adjustable shelves

"A.I.R. System"

(Ariston Integrated Refrigeration)

Compartment for storing frozen foods,

freezing fresh foods and making ice

Ice trays

Removable door shelves

with lid, with egg tray and lidded butter dish

Removable miscellaneous

shelf

Hinged bottle rack

Compartment for a 2 litre

bottle

Removable door shelf for

bottles

WATER LEVEL

MAX

WATER LEVEL

MAX

Fruit and vegetable drawer

Drain for defrost w ater

Page 14

How to Start the Appliance

NOTICE After the appliance has been delivered, stand it in the upright position and wait approximately 3 hours before connecting it to the electrical outlet to guarantee that it operates properly.

Before placing foodstuffs in the refrigerator or freezer, clean the interior well with warm water and baking soda. After putting the plug in the socket, make sure that the light is on inside the appliance and then turn the thermostat knob (A) to the “3” setting. After a few hours have passed, you can place fresh food in the refrigerator compartment and frozen foods into the freezer.

How to use the refrigerator compartment...

The thermostat automatically regulates the temperature inside the appliance

1 = less cold 5 = colder

It is recommended that a medium setting be used.

To increase the amount of space, optimize arrangement and improve appearance, this appliance has a “cooling area” located within the back panel of the refrigerator compartment. When the appliance is operating, this panel may be covered with frost or droplets of water depending on whether the compressor is operating or not at a given time. Do not be concerned about this! The refrigerator is operating normally. If the thermostat knob is positioned on higher settings while the refrigerator is heavily filled and the ambient temperature high, the appliance may run continuously, resulting in the formation of frost on the back cooling area. This will lead to an increase in energy consumption.

To avoid this situation, just turn the thermostat knob to a lower setting so that the appliance defrosts automatically.

The refrigerator compartment of your appliance is equipped with A.I.R. System (Ariston Integrated Refrigeration) which allows an optimal food storage while simplifying the use of the refrigerator thanks to the following features:

- Fast temperature reset: after the doors heve been opened, the internal temperatures return to optimal values faster, improving food storage.

- More uniform temperature distribution: this makes it possible to place any type of food on any shelf.

- Higher humidity level: this allows you to store food longer.

Remember to follow our instructions on the storage life of foods: If not stored properly, even the freshest food will deteriorate quite quickly. Contrary to popular belief, cooked foods do not keep longer than fresh food. The refrigerator compartment is equipped with practical slide-out shelves (Fig. 1) which can be adjusted for height using the appropriate guides. This feature allows you to store large containers and food products. Do not store liquids in unsealed containers since this will increase the humidity and lead to the formation of frost in the refrigerator. To use the meat/cheese box, unhook it and remove it from the shelf. To optimise space according to your needs, the same can be moved laterally (Fig. 2). The side bottle rack can be used either for storing bottles (Fig. 3) as well as several cans (2-4) placed horizontally (Fig.

4). If not in use, the bottle/can rack can be tipped up and away to make more room inside the refrigerator.

Fig. 1

Fig. 2

A - Blown air which is cooled when it comes into contact with the refrigeration panel B - Hotter air is drawn in

Fig. 3

Page 15

Freezing Foods Properly

- For the preparation of food to be frozen, please consult a specialized manual.

- Food that has be thawed, even partially, must not be refrozen: you must cook it in order to consume it (within 24 hours) or to freeze it once again.

- Fresh foods that you intend to freeze must not be placed in contact with those that are already frozen or those that have been fast-frozen. Rather, they must placed atop the grate in the freezer compartment, in contact with the walls of the compartment (back or side) if possible. Please keep in mind that proper conservation of frozen foods depends on the speed with which they are frozen.

- During the freezing process, avoid opening the door of the freezer.

- The maximum daily quantity of food that can be frozen is indicated on the rating plate located to the left of the vegetable crisper.

- In order to freeze and then thaw foods optimally, it is recommended that you divide food into small portions so that they freeze quickly and uniformly. The packages should be clearly marked with the content and the date they were frozen.

- Do not open the freezer door in the event of a power failure or malfunction. This precaution will slow the rise in temperature within the compartment. If the door is not opened, frozen and fast-frozen foods will remain in their current state for approximately 9-14 hours.

- Do not place full bottles in the freezer: they could easily burst because all liquids increase in volume when they freeze.

- Fill the ice cube trays about 3/4 full.

- If the ambient temperature remains below 14°C for an extended period of time, the temperature needed for extended storage of food in the freezer will not be reached, resulting in reduced storage life of the food.

Instructions for use (Fig. 6) Fill up the tray with water via the special hole up to the level indicated (MAX WATER LEVEL), taking care not to exceed it: inserting more water than is necessary will lead to the formation of ice which could obstruct the exit of the ice cubes. If you have used an excessive amount of water, you will have to wait until the ice has melted, empty out the tray and re-fill it with water. Once you have filled the ice tray up with water through the hole indicated, turn it by 90 °. Thanks to the connected compartments, the water fills up the special shapes, after which you can cover the hole up with the special cap and place the ice tray in the inner door of the freezer compartment. Once the ice has formed, all you need to do is to knock the tray against a hard surface so that the ice cubes come away from their housing and come out of the same hole used to fill the tray with water. To make it easier for the ice cubes to come out, wet the outside of the tray. WARNING: every time you fill up the ice tray with water , make sure that the same is completely empty and that there are no traces of ice left inside it. The minimum time required for ice to form well is approximately 8 hours.

WATER LEVEL

MAX

WATER LEVEL

Ice trays

This new concept of ice trays is an exclusive Merloni patent. The fact that they are situated on the inner door of the freezer compartment ensures greater ergonomics and cleanliness: the ice no longer comes into contact with the food placed inside the freezer compartment; furthermore, the dripping of the water during filling is avoided (a lid to cover up the hole after filling with water is also provided).

To remove the ice trays from their housings, push the tray upwards and then pull it out (fig. 5). To put the tray back in place, insert the top part into the special housing and, once in a vertical position, just let it drop into place.

Fig. 5

Fig. 6

Page 16

Tips on Saving Energy

- Install the Appliance Correctly

This means that the appliance should be installed away from heat sources or direct sunlight in a well ventilated room.

THE ACTUAL ENERGY CONSUMPTION OF THE APPLIANCE DEPENDS ON THE WAY THE SAME IS USED AND ON ITS LOCATION. The consumption tests were

performed in 560mm deep column units, the most common installation setting for this appliance.

- Use the Right Temperature Setting

A setting which is too cold increases energy consumption.

- Do not Overfill

To conserve food properly, the cold air must circulate freely within the refrigerator. If it is overfilled, this will prevent proper air circulation, forcing the compressor to work continuously.

- Close the Doors

Open your refrigerator as little as possible because each time you do so you loose much of the cold air. To raise the temperature to the proper level again, the motor must work for a long time, consuming energy.

- Keep an Eye on the Seals

Keep the seals clean and make sure that they adhere well to the door. This alone will ensure that no cold air escapes.

- No Hot Foods

A hot pot or pan placed in the refrigerator immediately raises the temperature several degrees. Let hot cookware and food cool to ambient temperature before placing them in the refrigerator.

- Defrost the Freezer

Check the thickness of the frost on the walls of the freezer and immediately defrost it if the layer of frost is too thick. (see the section entitled, “Keeping your Appliance in Shape”).

Page 17

Guide to Using the Freezer

Meat and Fish

Food Wrapping

Beef Roast Tinfoil 2 / 3 9 / 10 Not required.

Lamb Tinfoil 1 / 2 6 Not required.

Pork Roast Tinfoil 1 6 Not required.

Veal Roast Tinfoil 1 8 Not required.

Veal/Pork Chops

Veal/Lamb Cutlets

Minced Meat

Heart and Liver Plastic Baggies 3 Not required.

Each piece wrapped in cling wrap and then in tinfoil (4 to 6 slices)

In aluminium containers covered with cling wrap.

Tenderising

(days)

Freshly

minced

Storage

(months)

6 Not required.

2 Slowly in refrigerator.

Thawing Time

Sausages Cling Wrap or Tinfoil 2 As necessary.

Chicken and Turkey Tinfoil 1 / 3 9 Very slowly in refrigerator.

Duck and Goose Tinfoil 1 / 4 6 Very slowly in refrigerator.

Pheasant, Partrige and Wild Duck

Hare and Rabbit Tinfoil 3 / 4 6 Very slowly in refrigerator.

Venison Tinfoil or Cling Wrap 5 / 6 9 Very slowly in refrigerator.

Large Fish Tinfoil or Cling Wrap 4 / 6 Very slowly in refrigerator.

Small Fish Plastic Baggies 2 / 3 Not required.

Crustaceans Plastic Baggies 3 / 6 Not required.

Shellfish

Tinfoil 1 / 3 9 Very slowly in refrigerator.

Store in salted water in aluminium containers or plastic containers.

3 Very slowly in refrigerator.

Boiled Fish Tinfoil or Cling Wrap 12 In hot water.

Fried Fish Plastic Baggies 4 / 6 Directly in pan.

Page 18

Fruits and Vegetables

Food Preparation

Apples and Pears Peel and cut into slices. 2’

Apricots, Peaches, Cherries and Plums

Strawberries Blackberries and Raspberries

Cooked Fruit Cut, cook and strain.

Fruit Juice Wash, cut and crush.

Cauliflower

Cabbage and Brussel Sprouts

Peas Shell and wash. 2’ Plastic Baggies 12 Not required.

Peel and pit. 1’ / 2’

Rinse and fry.

Remove leaves, cut head into small pieces and blanch in water and a little lemon juice.

Wash and cut into small pieces.

Blanching

Time

2’ Plastic Baggies 12 Not required.

1’ / 2’ Plastic Baggies 10 / 12 At room temperature.

Wrapping

In Containers (cover with syrup)

In Containers (cover with sugar)

In Containers (add 10% sugar)

In Containers (sugar to taste)

Storage

(months)

10 / 12

Thawing Time

In refrigerator very slowly.

French Beans Wash and slice if required. 2 Plastic Baggies 10 / 12 Not required.

Carrots, Peppers and Turnips

Mushrooms and Asparagus

Spinach Wash and mince. 2’ Plastic Baggies 12 At room temperature.

Vegetable for Soups

Various Foods Preparation

Bread Plastic Baggies 4

Cakes Plastic Baggies 6

Cream Plastic Containers 6

Butter

Peel, wash and slice if necessary.

Wash, peel and cut up. 3’ / 4’

Wash and cut up in small pieces.

3’ / 4’ Plastic Baggies 12 Not required.

3’

Blanching

Time

Plastic Baggies or Containers

Wrapping

In original wrapping or tinfoil

6 At room temperature.

6 / 7 Not required.

Storage

(months)

6 In refrigerator.

Thawing time

At room temperature and in the oven.

About 10 minutes at room temperature, cook at 100/200°C.

At room temperature or in refrigerator.

Boiled Food or Vegetable Soup

Eggs

Plastic or Glass Containers

Freeze without shells in small containers

3 / 6

At room temperature or in hot water.

At room temperature or in refrigerator.

Page 19

Keeping Your Appliance in Shape

Before doing any cleaning, disconnect the appliance from the electricity (by pulling out the plug or turning off the general switch in your home).

Defrosting

WARNING: do not damage the refrigeration circuit. Do not use mechanical devices or other tools to speed up the defrosting process, unless they have been recommended by the manufacturer.

How to Defrost the Refrigerator

This appliance defrosts automatically and the water is channeled to the back toward the drain installed for this purpose (fig. 7). Here, the heat produced by the compressor will make it evaporate. The only thing you must do is to periodically check and clean the hole of the drain, which is located behind the vegetable crispers, so that the water drains properly.

How to Defrost the Freezer

- Every so often, remove the frost with the scraper provided with the appliance (do not use knives or metal objects).

- If the frost is more than 15 mm thick, the freezer must be defrosted. Proceed as follows: turn the thermostat knob (A) to the · setting . Then wrap all the frozen and fast-frozen food in newspaper, placing it either in the refrigerator or in a cool place. Leave the freezer door open so that the frost thaws completely. You can speed this process by placing containers of warm water in the compartment.

Cleaning and maintenance

Always unplug the appliance from the mains before cleaning.

- Your appliance is manufactured with hygienic odourless materials. To preserve these characteristics, always use sealed containers for strong smelling foods to avoid the formation of odours that are difficult to remove.

- Use only a water and bicarbonate solution: Clean the internal and exterior of your appliance with a sponge soaked with a warm water and sodium bicarbonate solution, which is also a good disinfectant. If you do not have any sodium bicarbonate at home, use neutral detergent.

- What not to use: Do not use abrasive detergents, bleach or detergents containing ammonia. Never use solvent based products.

- Dishwashable: All the removable parts can be cleaned by soaking in hot soapy water or detergent. If you own a dishwasher, you may wash these parts in the dishwasher. Remember to dry thoroughly before replacing them.

- Discontinued use of the appliance: If the appliance is not in use for any length of time, remember to clean the interior and dry thoroughly, leaving the doors open to prevent the formation of bad odours and mould.

- Replacing the light bulb. The bulb for lighting the interior of the appliance is located at the back of the thermostat box. Unscrew the burnt bulb and replace it with another bulb of no more than 15 Watt, follow the instructions illustrated in fig. 8.

Fig. 74

Fig. 8

Page 20

Is There a Problem?

The refrigerator does not function.

Have you checked whether:

• The main switch for the electricity to the apartment or home has been turned off;

• The plug is properly inserted in the outlet;

• The outlet is adequate; try inserting the plug into another

outlet in the room.

The refrigerator and the freezer do not cool properly.

Have you checked whether:

• The doors do not close well or the seals are faulty;

• The doors are left open too long;

• The thermostat knob is not on the proper setting;

• The refrigerator or freezer is overfilled.

The food in the refrigerator becomes too cold.

Have you checked whether:

• The thermostat knob is on the proper setting;

• The food is in contact with the back wall - which is the

coldest part.

If after all the checks, the appliance still does not operate or the problem persists, call the nearest Service Centre and inform them of: the type of problem, the abbreviation of the model name (Mod.) and the relative numbers (S/N) written on the rating plate located at the bottom left next to the vegetable crisper (see examples in the figures below).

Test

P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

Syst.

Kompr.

Made in Italy 13918

Gross Bruto Brut

R 134 a

kg 0,090

93139180000 S/N 704211801

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

kg/24 h

4,0

Max 15 w

Class

Clase

Classe

Never call on unauthorized technicians and always refuse spare parts which are not originals.

The motor runs continuously.

Have you checked whether

• The doors are not closed well or have remained open too long;

• The ambient temperature is too high;

• The thermostat knob is not on the proper setting.

The appliance makes too much noise.

The gas refrigerant produces a slight noise even when the compressor is not running (this is not a defect).

Have you checked whether:

• The refrigerator is level.

• The appliance was installed between cabinets or objects

that vibrate and make noise.

There is water on the bottom of the refrigerator.

Have you checked whether:

• The hole for draining the water from the frost is clogged (see fig. 7).

Page 21

La seguridad, una buena costumbre

ATENCIÓN

Lea atentamente las advertencias contenidas en este folleto, pues le proporcionará importantes indicaciones sobre la seguridad de la instalación, de uso y de mantenimiento. Este aparato ha sido fabricado en conformidad con las normas internacionales de seguridad, cuyo objeto es proteger al consumidor. Ha obtenido además la marca IMQ, otorgada por los técnicos del Instituto Italiano de Calidad, solo a los aparatos que cumplen las normas del CEI (Comité Electrotécnico Italiano).

1. Este aparato no se debe instalar al aire libre, ni siquiera si el lugar está al reparo de un cobertizo; es muy peligroso dejarlo expuesto a la lluvia o a las tormentas.

2. Lo deben usar solamente los adultos y exclusivamente para conservar y congelar alimentos siguiendo las instrucciones de uso escritas en este manual.

3. No tocar ni maniobrar nunca el aparato con los pies desnudos o con las manos o pies mojados.

4. No se aconseja usar prolongaciones o enchufes múltiples. Si el refrigerador se instala entre muebles, controlar que el cable no sufra pliegues o compresiones peligrosas.

5. No tirar nunca del cable o del refrigerador para desconectar la clavija del tomacorriente de la pared: es muy peligroso.

6. No tocar las partes internas refrigerantes, sobre todo con las manos mojadas, ya que se pueden quemar o herir. No introducir en la boca cubitos de hielo apenas quitados del congelador ya que se corre el riesgo de quemaduras.

7. No hacer limpieza ni mantenimiento sin haber desconectado primero el aparato de la red de alimentación; en efecto, no basta llevar el botón para la regulación de la temperatura a la posición para eliminar todo contacto eléctrico.

8. Antes de hacer retirar el refrigerador anterior, poner fuera de uso su eventual cerradura para evitar que los niños, jugando, puedan quedar encerrados dentro del aparato.

9. En caso de avería, antes de llamar al servicio de asistencia, controlar el capítulo “Algunos problemas” para verificar si es posible eliminar el eventual inconveniente. No intentar reparar la avería tratando de acceder a las partes internas.

10. Cuando se deba sustituir el cable de alimentación, dirigirse a nuestros Centros de Asistencia. En algunos casos las conexiones se realizan con terminales especiales, en otros casos es necesario el uso de una herramienta especial para acceder a las conexiones.

11. No use aparatos eléctricos dentro del compartimiento conservador de alimentos si los mismos no son del tipo recomendado por el fabricante.

12. Al finalizar la vida funcional del aparato – que contiene gas ciclopentano en la espuma aislante y eventualmente gas R600a (isobutano) en el circuito refrigerante – el mismo se deberá asegurar contra pérdidas antes de enviarlo al basurero. Para esta operación dirigirse al comerciante o al Ente Local encargado.

Instalación

Para garantizar un buen funcionamiento y un mínimo consumo de electricidad es importante que la instalación se realice correctamente.

La aireación

El compresor y el condensador emiten calor y por ello requieren una buena aireación. No son adecuados los ambientes con poca ventilación. Por lo tanto, el aparato se debe instalar en un ambiente que posea una apertura (ventana o puertaventana) que asegure el necesario intercambio de aire. Y que no sea demasiado húmedo. Tener cuidado, durante la instalación, de no cubrir u obstruir las rejillas que permiten la buena ventilación del aparato.

Lejos del calor

Evitar colocar el aparato en un lugar expuesto directamente a la luz solar, junto a la cocina eléctrica o similares.

Conexión eléctrica y puesta a tierra

Antes de proceder a la conexión eléctrica, controlar que el voltaje indicado en la placa de características, colocada abajo y a la izquierda junto al recipiente para verduras, corres-

ponda con la de la instalación de su casa, y que la toma de corriente posea una regular puesta a tierra, de acuerdo a lo prescripto por la ley sobre la seguridad de las instalaciones 46/90. Si no existe la puesta a tierra, el Fabricante declina toda responsabilidad. No usar tomas múltiples o adaptadores.

Coloque el aparato de modo tal que se pueda acceder fácilmente al toma al cual está conectado.

¿La potencia es insuficiente?

El tomacorriente eléctrico debe ser capaz de soportar la carga máxima de potencia del aparato, indicada en la placa de características ubicada abajo y a la izquierda junto al recipiente de verduras.

Antes de conectarlo eléctricamente

Después del transporte, colocar el aparato verticalmente y esperar 3 horas como mínimo antes de conectarlo al tomacorriente, para permitir un correcto funcionamiento.

Page 22

Visto desde cerca

MAX

WATER LEVEL

MAX

WATER LEVEL

Botón para la regulación de la temperatura

Este botón permite regular la temperatura de las dos secciones, en distintas posiciones:

la nevera está apagada;

1 menos frío; 5 más frío.

Cubetas para la

producción de hielo

Caixa deslizante para carne y queso

Rejillas extraíbles y regulables en altura

"A.I.R. System"

(Ariston Integrated Refrigeration)

Sección para la conservación de alimentos

sobrecongelados, para la congelación de los alimentos frescos y para la producción de hielo

Balconcito extraible con

huevera y recipiente pare manteca

Balconcito extraible

porta-objetos

Portabotellas volcable

Espacio para una botlla de

2 litros

Balconcito extraible para

botellas

Recipiente para la fruta y

la verdura

Transportador agua de

deshielo

Page 23

Como poner en marcha el aparato

ATENCIÓN Después del transporte, para favorecer un buen fun- cionamiento, colocar el aparato verticalmente y esperar aproximadamente 3 horas antes de conectarlo a la toma de corriente.

Antes de colocar los alimentos en el refrigerador o en el congelador, limpiar bien el interior con agua tibia y bicarbonato.

Después de haber conectado la clavija a la toma de corriente verificar que la lámpara de iluminación esté encendida, luego girar el mando para la regulación de la temperatura “A” hasta la posición “3” y después de algunas horas podrá introducir los alimentos frescos en la sección nevera y los congelados en el congelador.

Como utilizar lo mejor posible la sección nevera

El termóstato regula automáticamente la temperatura en el interior del aparato.

1 = menos frÍo 5 = más frÍo

Se aconseja, siempre, una posición intermedia Para aumentar el espacio y mejorar la disposición y el aspecto estético, este aparato posee la “parte refrigerante” ubicada dentro de la pared posterior de la sección nevera. Dicha pared, durante el funcionamiento, se presentará cubierta de escarcha, o de gotitas de agua según si el compresor está en funcionamiento o en pausa. ¡No se preocupe por ello! El refrigerador está trabajando normalmente. Si se coloca el mando en números altos, con cantidades notables de alimentos y con una temperatura ambiente elevada, el aparato puede funcionar continuamente favoreciendo la formación de escarcha en la pared posterior refrigerante con el consiguiente aumento de consumo de energía eléctrica. Para evitar este inconveniente es suficiente mover

el mando del termostato hacia los números más bajos para permitir al aparato una regular descongelación automática.

La sección frigorífica se su aparato está dotada de un dispositivo de que permite una óptima conservación de los alimentos y un simplificado del aparato gracias a:

- una restablecimiento veloz de la temperatura: después de la apertura de las puertas, las temperaturas alcanzan valores óptimos rápidamente, se logra así una mejor conservación.

- Una distribución homogénea de la temperatura que permite colocar los alimentos en cualquier estante.

- Un grado de humidad más alto para una conservación más larga de los alimentos.

"A.I.R. System" (Ariston Integrated Refrigeration)

Seguir atentamente nuestros consejos sobre la duración máxima de la conservación: cualquier alimento, aún el más fresco, no permanece intacto por mucho tiempo. Al contrario de lo que se cree, los alimentos cocidos no se mantienen más tiempo que los crudos. La sección nevera está dotada de prácticos estantes extraíbles (Fig. 1) y regulables en altura gracias a las guías correspondientes. Por ello es posible introducir también grandes recipientes y comidas de dimensiones notables. Introduzca sólo alimentos fríos o, como máximo, apenas tibios, evitando colocar alimentos calientes: ellos alzarían inmediatamente la temperatura interna obligando al compresor a realizar un mayor trabajo que desperdiciaría tanta energía eléctrica. No introducir los líquidos en recipientes descubiertos porque podrían provocar un aumento de humedad dentro del refrigerador y como consecuencia de ello la formación de escarcha. Para utilizar el recipiente para carnes/quesos suspendido, se debe extraer del estante. El mismo, para optimizar el espacio de acuerdo a las necesidades, se puede desplazar en sentido lateral (Fig.2). El portabotellas lateral se utiliza ya sea para colocar botellas (Fig.

3) como para varias latitas (2-4) colocadas horizontalmente (Fig.

4). Si no se utilizara, es posible cerrar el portabotellas/latitas y tener así más espacio disponible dentro del refrigerador.

A - Aire expulsado que se enfría en contacto con la pared

enfriadora

B - Aire más caliente aspirado

Fig. 1

Fig. 3

Fig. 2

Fig. 4

Page 24

Para congelar bien

- Para la preparación de los alimentos a congelar consultar un manual especializado.

- Un alimento descongelado, aunque sea sólo parcialmente, nunca se debe congelar nuevamente: se debe cocinar para consumirlo (dentro de las 24 horas) o para congelarlo nuevamente.

- Los alimentos frescos a congelar no se deben poner en contacto con los ya congelados, sino que se deben colocar sobre la rejilla de la sección congelador si es posible en contacto con las paredes (laterales y posterior). Recordar siempre que la buena conservación de los alimentos congelados depende de la velocidad de congelación.

- Durante la congelación evitar abrir la puerta del congelador.

- La cantidad máxima diaria a congelar está indicada en la placa de características colocada a la izquierda del recipiente para verduras.

- Para obtener óptimas congelaciones y descongelaciones es aconsejable dividir los alimentos en pequeñas porciones, así se congelarán rápidamente y en modo homogéneo. En los paquetes colocar las indicaciones del contenido y de la fecha de congelamiento.

- No abrir la puerta del congelador cuando no haya corriente o cuando se produzca una avería, de este modo se demorará el aumento de la temperatura en su interior. Es así que los congelados y sobrecongelados se conservarán sin alteraciones durante 9-14 horas aproximadamente.

- No colocar en el congelador botellas llenas: se podrían romper porque, al congelarse, todos los líquidos aumentan de volumen.

- Llenar las cubetas de los cubitos de hielo hasta aproximadamente 3/4 de su altura.

- Si la temperatura ambiente permanece por mucho tiempo inferior a 14°C, no se alcanzan completamente las temperaturas necesarias para una larga conservación en la sección congelador y por lo tanto, el período de conservación resultará reducido.

Para extraer las cubetas de hielo de su alojamiento, empuje la cubeta hacia arriba y luego extráigala (fig. 5). Para volver a colocar la cubeta, introduzca la parte superior en el alojamiento correspondiente y, una vez puesta en posición vertical, déjela caer.

Fig. 5

Modo de uso (Fig. 6) Llene la cubeta con agua a través del orificio correspondiente hasta el nivel indicado (MAX WATER LEVEL), teniendo cuidado de no superarlo: la introducción de agua en cantidad superior a la necesaria, provocará una formación de hielo tal que podría obstaculizar la salida de los cubitos. Si se ha introducido una cantidad excesiva de líquido, se deberá esperar que el hielo se derrita, vaciar la cubeta, y repetir la operación de llenado Una vez efectuada la operación de carga a través del orificio indicado, gire la cubeta 90 °. Por el principio de vasos comunicantes, el agua llena las distintas formas de la cubeta, después de lo cual, se podrá cerrar el orificio con el tapón correspondiente y colocar la cubeta en la contrapuerta. Después que se formó el hielo, bastará golpear la cubeta sobre una superficie dura para que los cubitos se despeguen de sus alojamientos y puedan salir por el mismo orificio por el cual se ha introducido el agua. Para facilitar la salida de los cubitos, vierta agua en el exterior de la cubeta. ATENCIÓN: cada vez que efectúa la carga con agua, verifique que la cubeta esté completamente vacía y que no hayan quedado residuos de hielo. El tiempo mínimo necesario para una mejor formación de hielo es de aproximadamente 8 horas.

Cubetas de hielo

Este nuevo concepto de cubetas de hielo, es una patente exclusiva Merloni. El hecho de estar colocadas en la contrapuerta del congelador asegura mayor ergonomía y limpieza: el hielo no está más en contacto con los alimentos ubicados en el congelador; además se evita el goteo de agua en el momento de la carga (se suministra también la tapa para cerrar el orificio después de la operación de carga de agua).

Fig. 6

WATER LEVEL

MAX

WATER LEVEL

Page 25

Consejos para ahorrar

- Instalarlo bien

O sea lejos de fuentes de calor, de la luz directa del sol, en un ambiente bien aireado y con las distancias indicadas en el párrafo “Instalación/La aireación”.

EL CONSUMO DE ENERGÍA EFECTIVO DEPENDE DEL MODO EN QUE SE UTILIZA EL APARATO Y DEL LUGAR EN EL QUE SE INSTALA.

Las pruebas de consumo se realizaron en columnas de 560mm. de profundidad que es la forma más común de instalación

- El frío justo

Demasiado frío hace aumentar los consumos

- No llenarlo demasiado

Para conservar bien los alimentos, el frío debe circular libremente dentro del refrigerador. Llenarlo demasiado significa impedir esta circulación haciendo trabajar continuamente el compresor.

- Con la puerta cerrada

Abrir su refrigerador lo menos posible porque cada vez que se abre sale gran parte del aire frío. Para restablecer la temperatura el motor debe trabajar mucho, consumiendo mucha energía.

- Cuidado con las juntas

Mantenerlas eficientes y limpias para que se adhieran bien a las puertas; sólo así no dejarán salir ni siquiera un poco de frío.

- Nada de alimentos calientes

Una olla caliente en el refrigerador alza inmediatamente la temperatura varios grados, dejarla enfriar a temperatura ambiente antes de introducirla en el refrigerador.

- Escarcha en el congelador

Controlar el espesor de la escarcha sobre las paredes del congelador y efectuar en seguida el descongelamiento si la capa es demasiado espesa (Ver más adelante “Como mantenerlo en buenas condiciones”).

Page 26

Guía para el uso del compartimiento congelador

Carnes y pescados

Tipo Confección

Asado y cocido de

novillo

Cordero Envuelto en hojas de aluminio 1 / 2 6 No necesario

Asado de cerdo Envuelto en hojas de aluminio 1 6 No necesario

Asado y cocido de ternera

Bistec de cerdo

Lonchas y costillas de

cordero o novillo

Carne picada

Corazón y hígado En bolsitas de politeno 3 No necesario

Envuelto en hojas de aluminio 2 / 3 9 / 10 No necesario

Envuelto en hojas de aluminio 1 8 No necesario

Cada loncha tiene que ser envuelta en politeno y luego en hojas de aluminio en número de 4-5

Cada lonchaa tiene que ser envuelta en politeno y luego en hojas de aluminio en número de 4-5

En recipientes de aluminio cubierto con

politeno

Macerado de

la carne (dias)

Fresquísima 2

Duración

(meses)

6 No necesario

Descongelación

Lentamente en frigorífico

Salchichas En hojas de politeno o aluminio 2 Según el empleo

Pollos y pavos Envuelto en hojas de aluminio 1 / 3 9

Patos y gansos En hojas de aluminio 1 / 4 6

Patos salvajes, faisanes

y perdices

Conejos y liebres En hojas de aluminio 3 / 4 6

Ciervo y corzo En hojas de aluminio o politeno 5 / 6 9

Pescados muy grandes En hojas de aluminio o politeno 4 / 6

Pescados pequeños En sobres de politeno 2 / 3 No necesario

Mariscosos En sobres de politeno 3 / 6 No necesario

Moluscos

En hojas de aluminio 1 / 3 9

En recipientes de aluminio o plástico cubiertos

con agua y sal

Lentamente en frigorífico

Pescados cocidos En hojas de aluminio o politeno 12 En agua caliente

Pescados fritos En sobres de politeno 4 / 6

Directamente en la sartén

Page 27

Fruta y verdura

Tipo Confección

Manzanas y peras

Albaricoques, melocotones, cerezas y ciruelas

Fresas, moras y arándanos

Fruta cocida

Jugos de fruta Lavar, cortar y aplastar

Coliflores

Coles y coles de Bruselas Limpiar y lavar (partir) 1' / 2' En bolsitas de politeno 10 / 12

Guisantes Pelar y lavar 2' En bolsitas de politeno 12 No necesario

Judías verdes

Zanahorias, pimientos y

nabos

Pelar y cortar en pedacitos

Deshuesar y pelar 1' / 2'

Limpiar, lavar y dejar secar

Cortar, cocinar y tamizar

Partir y calentar en agua y jugo de limón

Lavar y cortar en pedacitos

Cortar en rebanadas, pelar y lavar

Cocci-

ón

3' / 4' En bolsitas de politeno 12 No necesario

Confección

En recipientes, cubiertos

2’

de almíbar

En recipientes, cubiertos de almíbar

En recipientes, cubiertos de azúcar

En recipientes, agregar el 10% de azúcar

En recipientes, azúcar según los gustos

2' En bolsitas de politeno 12 No necesario

2 En bolsitas de politeno 10 / 12 No necesario

Duración

(meses)

10 / 12

Descongelación

Lentamente en frigorífico

A temperatura ambiente

Setas y espárragos Lavar y cortar 3' / 4' En bolsitas o recipientes 6

Espinacas Lavar y desmenuzar 2' En bolsitas de politeno 12

Verduras varias para sopa

Tipo Confección

Pan En bolsitas de politeno 4

Tortas En hojas de politeno 6

Nata

Mantequilla

Comidas cocidas, sopa de legumbres

Lavar y cortar en pedacitos

Scott-

atura

En bolsitas en pequeñas

porciones

Confección

En recipientes de plástico

En el envoltorio original y en aluminio

Divididos en recipientes de plástico o vidrio

6 / 7

Duración

(meses)

3 / 6

A temperatura ambiente

Descongelación

A temperatura ambiente y en el horno

A temperatura ambiente y cocer a

100/200°C

6 En frigorífico

A temperatura ambiente o en el frigorífico

A temperatura ambiente o en agua caliente

Huevos

Congelar sin cáscara en pequeños recipientes

A temperatura ambiente o en el frigorífico

Page 28

Como mantenerlo en buenas condiciones

Antes de limpiar el refrigerador, desconectarlo de la red de alimentación eléctrica (desenchufando la clavija o el interruptor general del departamento).

Descongelación

ATENCIÓN: no dañe el circuito refrigerante. Prestar atención de no utilizar dispositivos mecánicos u otro medios para acelerar el proceso de descongelamiento que no sean aquellos recomendados por el constructor.

Como descongelar la sección nevera.

Este aparato posee descongelación automática, el agua se conduce hacia la parte posterior a través de la descarga correspondiente (fig. 7) donde el calor producido por el compresor la hace evaporar. La única intervención que se debe hacer periódicamente consiste en limpiar el orificio de desagüe que se encuentra detrás de los recipientes para verdura, para que el agua pase regularmente.

Como descongelar la sección congelador

- Cada tanto eliminar la escarcha con la raedera correspondiente suministrada en el equipamiento base (no usar cuchillos u objetos metálicos).

- Si la escarcha ha superado los 5 mm hay que descongelarlo. Proceder del siguiente modo: colocar el botón para la regu- lación de las temperaturas "A" en la posizione ; envolver todos los alimentos sobrecongelados y congelados en papel de diario poniéndolos en el refrigerador o en un lugar fresco. Dejar la puerta abierta para que la escarcha se derrita totalmente ayudándola con recipientes llenos de agua tibia.

Limpieza y cuidados particulares

Antes de limpiar el refrigerador, desconectarlo de la red de alimentación eléctrica (desenchufando la clavija o el interruptor general del departamento).

- Los materiales con los cuales ha sido fabricado su aparato son higiénicos y no transmiten olores, pero para mantener estas cualidades es necesario que los alimentos estén siempre protegidos y bien cerrados, para evitar manchas difíciles de quitar o la formación de malos olores.

- Sólo agua y bicarbonato. Para limpiar el interior y el exterior usar una esponja con agua tibia y bicarbonato de sodio que, además, es un buen desinfectante. Si no lo tiene en casa se puede utilizar jabón neutro.

- Que cosa no usar. No usar nunca productos abrasivos, ni lejía, ni amoníaco. Están totalmente prohibidos los solventes y otros productos similares.

- Todo lo que se puede quitar, ponerlo en agua caliente con jabón o detergente para vajillas. Antes de volver a ponerlos en su lugar, enjuagarlos y secarlos bien.

- Cuando está sin funcionar por mucho tiempo. Durante el verano, si se decide no hacer funcionar el refrigerador, hay que limpiarlo por dentro y dejar las puertas abiertas, de lo contrario se formarán malos olores y mohos.

- Como sustituir la lámpara interna. En la parte posterior de la caja del termóstato se ha colocado la lámpara de iluminación interna. Si se debe sustituir, desconectar el aparato de la red eléctrica, desenroscar la lámpara que no funciona y sustituirla con otra de una potencia inferior a 15 W. operando como se muestra en la figura 8

Fig. 7

Fig. 8

Page 29

Algunos problemas

El refrigerador no funciona.

Controlar si:

• el interruptor general del departamento está desconecta- do;

• la clavija no está correctamente introducida en la toma de corriente;

• el tomacorriente no es eficiente; intentar conectar la clavija a otro tomacorriente del local.

El refrigerador y el congelador enfrían poco.

Controlar si:

• las puertas no cierran bien o las juntas están gastadas;

• las puertas permanecen abiertas por mucho tiempo;

• el botón de regulación de la temperatura no está en la

posición correcta;

• el refrigerador o el congelador se han llenado excesivamente.

En el refrigerador los alimentos se congelan demasiado.

Controlar si:

• el botón de regulación de la temperatura no está en la posición correcta;

• los alimentos están en contacto con la parte posterior, la más fría.

Si, no obstante se hayan realizado todos los controles, el aparato no funciona y el inconveniente detectado existe todavía, llamar al Centro de Asistencia más cercano, comunicando las siguientes informaciones: el tipo de avería, la sigla del modelo (Mod.) y los relativos números (S/N) escritos en la placa de características ubicada abajo y a la izquierda, junto al recipiente para verduras (ver los ejemplos en las siguientes figuras).

Test

P.S-I.

Net Util Utile

Pressure

HIGH-235 LOW 140

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

Syst.

Kompr.

Made in Italy 13918

Gross Bruto Brut

R 134 a

kg 0,090

93139180000 S/N 704211801

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

kg/24 h

4,0

Max 15 w

Class

Clase

Classe

No recurrir nunca a técnicos no autorizados y rechazar siempre la instalación de repuestos no originales.

El motor funciona continuamente.

Controlar si:

• las puertas no están bien cerradas o han quedado abiertas por mucho tiempo;

• la temperatura externa es muy alta;

• el botón de regulación de la temperatura no está en la

posición correcta.

El aparato emite demasiado ruido.

El gas refrigerante interno produce un pequeño ruido aún cuando el compresor está detenido (no es un desperfecto).

Controlar si:

• El refrigerador no está en un lugar bien plano;

• ha sido instalado entre muebles u objetos que vibran o

emiten rumores.

En el fondo del refrigerador hay agua.

Controlar si:

• el orificio de descarga del agua de descongelación está tapado (ver fig. 7).

Page 30

A segurança, um bom hábito

ATENÇÃO

Ler atentamente as advertências mencionadas neste livro de instruções dado que fornecem importantes indicações relativas à segurança da instalação, à utilização e à manutenção. Este aparelho foi concebido segundo as normas internacionais de segurança criadas fundamentalmente para a protecção do consumidor. Na realidade, este aparelho obteve o certificado de homologação IMQ passado pelos técnicos do Instituto Italiano de Qualidade, certificado que só é atribuido aos aparelhos que cumpram as normas do CEI, Comitato Elettrotecnico Italiano.

1. Este aparelho não deve ser instalado ao ar livre, mesmo se a área estiver protegida por uma cobertura; é muito perigoso deixá-lo exposto à chuva e às intempéries.

2. Deve ser utilizado somente por adultos e exclusivamente para conservar e congelar alimentos, de acordo com as instruções de utilização contidas neste manual.

3. Nunca tocar nem manusear este aparelho com os pés descalços ou com as mãos ou os pés molhados.

4. Não é aconselhável a utilização de extensões e fichas múltiplas. Se o frigorífico for instalado entre móveis, controlar que o cabo de alimentação não se dobre nem seja pressionado de maneira perigosa.

5. Nunca puxar o cabo de alimentação nem o frigorífico para soltar a ficha da tomada de parede : é muito perigoso.

6. Não tocar as partes internas de refrigeração, sobretudo com as mãos molhadas, porque poderá sofrer queimaduras

ou ferir-se. Também não colocar na boca cubos de gelo recém retirados do congelador porque podem provocar queimaduras.

7. Não limpar nem efectuar manutenção sem ter previamente retirado a ficha da tomada; de facto não basta colocar o manípulo para a regulação da temperatura na posição para interromper todos os contactos eléctricos.

8. Antes de desfazer-se do seu velho frigorífico, desmontar o seu fecho para evitar que crianças a brincar possam ficar trancadas dentro do aparelho.

9. No caso de avaria, antes de chamar o serviço de assistência técnica, controlar no capítulo “Há um problema” para verificar se é possível resolver a eventual anomalia. Não tente proceder à reparação, mexendo nas partes internas do aparelho.

10. No caso de dano, o cavo de alimentação eléctrica deste aparelho deve ser trocado obrigatoriamente pelo nosso Serviço de Assistência Técnica, porque é necessário utilizar ferramentas especiais.

11. não use aparelhos eléctricos no interior do compartimento para guardar alimentos, excepto os de tipo recomendado pelo fabricante. 12, No final da vida útil do aparelho – que contém gás ciclopentano na espuma de isolamento e eventualmente gás R600a (isobutano) no circuito de refrigeração – é necessário colocar o mesmo em segurança, antes de mandar eliminá-lo. Para esta operação, entre em contacto com o seu revendedor ou com o organismo local encarregado.

Instalação

Para garantir um bom funcionamento e um consumo reduzido de electricidade é importante que a instalação seja efectuada correctamente.

A ventilação

O compressor e o condensador emitem calor e portanto precisam de uma boa ventilação. São pouco adequados os ambientes com ventilação imperfeita. Portanto o aparelho deve ser instalado num ambiente dotado de uma abertura (janela ou porta externa) para assegurar a necessária renovação de ar. O ambiente também não deve ser demasiado húmido. Ter cuidado, durante a instalação, para não cobrir ou obstruir as grelhas que permitem a boa ventilação do aparelho.

Afastado do calor

Evitar de posicionar o aparelho num ligar directamente exposto à luz solar, ao lado do fogão eléctrico ou similar.

Ligação eléctrica e ligação à terra

Antes de proceder à ligação eléctrica, controlar se a tensão indicada na placa de características, colocada embaixo à esquerda, junto ao recipiente para verduras, corresponde a

tensão da instalação eléctrica da casa e se a tomada está equipada com uma ligação à terra regular, na maneira indicada pelas leis relativas à segurança das instalações N°. 46/90. Se não houver uma ligação à terra, o Fabricador declina toda e qualquer responsabilidade. Não utilizar fichas múltiplas ou adaptadores.

Posicione o aparelho de modo que haja acesso à tomada em que estiver ligada.

A potência é insuficiente ?

A tomada eléctrica deve ser capaz de suportar a máxima carga de potência do aparelho, indicada na placa de características, colocada embaixo à esquerda, junto ao recipiente para verduras.

Antes da ligação eléctrica

Depois do transporte, colocar o aparelho verticalmente e aguardar pelo menos 3 horas antes de ligá-lo na tomada, para permitir o seu funcionamento correcto.

Page 31

Descrição do aparelho

Manípulo para a regulação da temperatura

Este manípulo permite a regulação da temperatura dos dois compartimentos com diversas posições :

frigorífico desligado;

1 frio mínimo; 5 frio máximo.

Contenitores para a produção de

gelo

Prateleira extraível com tapa, com

porta-ovos e manteigueira

Prateleira extraível para objectos

Porta-garrafas de virar

"A.I.R. System"

(Ariston Integrated Refrigeration)

Compartimento para produção de gelo,

conservação de alimentos congelados e surgelados e congelação de alimento frescos

WATER LEVEL

MAX

WATER LEVEL

MAX

Vão ara garrafa de 2 litros

Prateleira extraível para garrafas

Caixa para fruta e verdura

Canalizador água de

descongelamento

Caixa carne/queijo

Grelha amovivel e regulável em

altura

Como pôr em funcionamento o aparelho

ATENÇÃO: Depois do transporte, colocar o aparelho verticalmente e aguardar cerca de 3 horas antes de ligá-lo na tomada eléctrica, para assegurar o seu bom funcionamento.

Antes de guardar alimentos no frigorífico ou no congelador, limpar bem o seu interior com água morna e bicarbonato de sódio.

Depois de ter ligado a ficha à tomada eléctrica, verificar se a lâmpada de iluminação está acesa, em seguida girar o manípulo para a regulação da temperatura “A” até a posição “3” e depois de algumas horas, será possível guardar os alimentos frescos no compartimento frigorífico e os congelados no congelador.

Page 32

Como utilizar melhor o compartimento frigorífico

O termostato regula automaticamente a temperatura dentro do aparelho.

1 = frio mínimo 5 = frio máximo

Entretanto é aconselhável uma posição intermediária. Para aumentar o espaço e a disposição, e melhorar o seu aspecto, este aparelho tem a sua “parte refrigeradora” situada no interno da sua parede traseira do compartimento frigorífico. Esta parede, durante o funcionamento, estará coberta de gelo ou de gotinhas de água, isto depende do compressor estar a funcionar ou numa pausa. Não se preocupar com isto! O frigorífico está a funcionar normalmente. Se regular o manípulo em números altos, com grande quantidade de alimentos e com uma temperatura ambiente alta, o aparelho pode funcionar continuamente, isto propicia a formação de gelo na parede refrigeradora traseira, com um consequente aumento no consumo de energia eléctrica.

Para evitar este problema, é suficiente deslocar o manípulo do termostato para números mais baixos, de maneira que permita ao aparelho uma normal descongelação automática.

A repartição frigorífica do seu aparelho está equipada com um dispositivo Refrigeration) alimentos e um emprege simplificado do aparelho graças a:

- Ao restabelecinento rápido da temperatura: após a abertura das portas as temperaturas alcançam antes os valores ideais e os alimentos se conservam malhor.

- Uma distribuição homogénea da temperatura que permite colocar as alimentos em qualquer prateleira.

- Um grau de umidade mais alto para poder conservar os alimentos por mais tempo.

"A.I.R. System" (Ariston Integrated

que permite uma ótima conservação dos

Seguir atentamente os nossos conselhos relativos ao tempo máxima da conservação : qualquer alimento, mesmo os mais frescos, não permanece intacto durante muito tempo. Contrariamente ao que se possa pensar, os alimentos cozidos não se conservam mais tempo que os crus. O compartimento frigorífico é dotado de práticas prateleiras extraíveis (Fig. 1) de altura regulável graças às apropriadas guias. Desta forma é possível guardar mesmo grandes recipientes assim como alimentos de grandes dimensões. Só guarde no frigorífico alimentimentos frios ou, no máximo, alimentos tépidos; nunca coloque os alimentos enquanto estiverem quentes: o aumento súbito da temperatura interna obrigará fortemente o consumo de energia eléctrica. Não guardar líquidos em recipientes abertos, porque podem causar um aumento da humidade no interior do frigorífico com a consequente formação de g elo. A caixa para carne/queijos suspensa, para poder ser utilizada, deve ser retirada da prateleira. Para melhorar o espaço conforme a necessidade, a caixa pode ser transferida em sentido lateral (veja fig. 2). O porta-garrafas lateral pode ser utilizado seja para guardar garrafas (Fig. 3) que vária latinha (2-3) colocadas horizontalmente (Fig. 4). Se não for empregado, é possível fechar o porta-garrafas/latinhas e, desta maneira, ter mais espaço no interior do frigorífico.

A - Ar soprado que se enfria em contacto com a parede

esfriante

B - Ar mais quente aspirada

Fig. 1

Fig. 3

Fig. 2

Fig. 4

Page 33

Para congelar bem

- Para a preparação dos alimentos a serem congelados consultar um manual especializado.

- Um alimento descongelado, ainda que apenas parcialmente, nunca deve voltar a ser congelado : deverá cozinhá-lo para o consumir (dentro de 24 horas) ou para o congelar novamente.

- Os alimentos frescos a serem congelados não devem ser colocados em contacto com os que já estão congelados; devem ser colocados na prateleira do compartimento congelador, se possível encostados nas paredes (laterais e traseira). De facto, não se deve esquecer que a boa conservação dos alimentos congelados depende da rapidez da congelação.

- Durante a congelação, evitar abrir a porta do congelador.

- A quantidade máxima diária a ser congelada é indicada na placa de características colocada à esquerda do recipiente para verduras.

- Para obter uma congelação e uma sucessiva descongelação ideal é aconselhável separar os alimentos em pequenas porções porque assim congelam-se rapidamente e de maneira homogénea. Nas confecções indicar o conteúdo e a data de congelação.

- Não abrir a porta do congelador em caso de falta de energia eléctrica ou de avaria, assim adiará o aumento da temperatura no seu interior. Deste modo, os alimentos comprados congelados e os congelados por si conservar-se-ão sem alterações durante cerca de 9 - 14 horas.

- Não colocar no congelado garrafas cheias : poderão partirse, dado que ao congelarem-se todos os líquidos aumentam de volume.

- Encher as formas para fazer cubos de gelo apenas até cerca de 3/4 da sua altura.

- Se por muito tempo a temperatura ambiente permanecer abaixo de 14°C, não se conseguirá alcançar plenamente as temperaturas necessárias para uma longa conservação no compartimento congelador, portanto o período de conservação se reduzirá.

Fig. 2

Modalidade de emprego (Fig. 6) Encha o recipiente de água através do furo de entrada, até o nível marcado (MAX WATER LEVEL - NÍVEL MÁXIMO D'ÁGUA), tome cuidado para não ultrapassá-lo: se for deitada uma quantidade de água superior à necessária, haverá um formação de gelo que poderá impedir que os cubos de gelo sejam tirados. Se tiver sido deitada água demais, será necessário aguardar o gelo derreter-se, esvaziar o recipiente e deitar água novamente. Depois de ter deitado água através do furo indicado, rode 90° o recipiente. Pelo princípio dos vasos comunicantes, a água irá encher as apropriadas formas, em seguida pode-se fechar o furo com a apropriada tampa e guardar o recipiente na parte interior da porta. Depois que gelo tiver se formado, será suficiente bater o recipiente numa superfície dura, para que os cubos de gelo soltem-se das formas e possam sair através do mesmo furo por onde a água foi deitada. Para facilitar a saída dos cubos de gelo, molhe com água a parte de fora do recipiente. ATENÇÃO: todas as vezes que for deitar água no recipiente, assegure-se antes que o mesmo esteja inteiramente vazio e não haja dentro restos de gelo. O prazo mínimo necessário para a melhor formação de gelo é de aproximadamente 8 horas.

Recipientes para gelo

Este novo conceito de recipientes para gelo, é uma patente exclusiva da Merloni. O facto de ser colocado na parte interior da porta do compartimento congelador, assegura maior ergonomia e higiene : o gelo já não entra mais em contacto com os alimentos guardados no compartimento congelador; evita-se também que a água respingue-se na altura em que carregar (também é fornecida a tampa para fechar a entrada, depois de ter deitado a água dentro).

Para tirar os contentores de gelo do lugar, empurre o contentor para cima e, em seguida, tire-o (fig. 5). Para colocar novamente o contentor no lugar, coloque a parte superior na própria sede e, depois de colocar na vertical, deixe descer.

Fig. 6

WATER LEVEL

MAX

WATER LEVEL

Page 34

Conselhos para economizar

- Instalar bem o aparelho

Isto é, longe das fontes de calor, da luz directa do sol e em local bem arejado.

O GASTO EFECTIVO DE ENERGIA DEPENDE DA FORMA NA QUAL O APARELHO É UTILIZADO E DO LUGAR NO QUAL É LOCALIZADO. Os ensaios de gasto foram

efectuados em colunas de profundidade de 560mm, condição mais comum de montagem.

- O frio correcto

Rodar o manípulo para a regulação das temperaturas do frigorífico para uma posição média. Demasiado frio, para além de consumir muita energia, não melhora nem aumenta a conservação dos alimentos. Pelo contrário, no frigorífico, pode estragar a verdura, os enchidos e o queijo.

- Não o encher demasiado

Para conservar bem os alimentos, o ar frio deve circular livremente no interior do frigorífico. Enchê-lo muito significa impedir esta circulação o que obriga o compressor a trabalhar continuamente.Pela mesma razão não forre, com folhas de papel ou plásticos, as grelhas.

- A porta fechada

Abra o seu aparelho o menor número de vezes possível, porque cada vez que o faça sai para o exterior grande parte do ar frio. Para restabelecer a temperatura o compressor terá que trabalhar durante muito tempo, consumindo muita energia.

- Cuidado com as guarnições

(borrachas de vedação das portas). Mantenha-as elásticas e limpas de modo a que adiram bem às portas; só assim vedaro completamente no deixando sair o ar frio.

- Não guarde alimentos quentes

Um recipiente com alimentos quentes metido no frigorífico faz subir imediatamente a temperatura de diversos graus; deixe arrefecer os alimentos à temperatura ambiente antes de os introduzir no frigorífico. Caso contrário o “frio ideal” só se restabelece passado muito tempo e com grande consumo de energia.

- Gelo no congelador

Controlar a espessura do gelo nas paredes do congelador e efectuar logo a descongelação se a camada estiver demasiado espessa (Ver a seguir : “Como mantê-lo em forma” ).

Page 35

Guia para utilização do compartimento de congelação

Parne e peixe

Tipo de alimentos Acondicionamento

Vaca assada e cozida Envolta em folha de aluminio 2 / 3 9 / 10 Não necessária

Carneiro Envolto em folha de aluminio 1 / 2 6 Não necessária

Porco assado Envolto em folha de aluminio 1 6 Não necessária

Vitela assada ou cozida Envolta em folha de aluminio 1 8 Não necessária

Bifes ou costeletas de porco ou vitela

Fatias ou costeletas de carneiro ou vaca

Carne picada

Coração e figado Em saquetas de polietileno 3 Não necessária

Salsichas

Cada peça envolta em película de polietileno e em seguida em folha de aluminio, em conjuntos de 4 e 6

Cada peça envolta em pelicula de polietileno e em seguida em folha de aluminio, em conjuntos de 4 e 6

Em sacos de aluminio, coberto com pelicula de polietileno

Envolto em folha de aluminio ou pelicula de polietileno

Maturação

(dias)

Fresquíssima 2 Lentamente no frigorífico

Conservação

(meses)

6 Não necessária

2 Em função do uso

Descongelação

Frango e perú Envolto em folha de aluminio 1 / 3 9 Lentamente no frigorífico

Pato e ganso Envolto em folha de aluminio 1 / 4 6 Lentamente no frigorífico

Pato bravo, faisão, perdiz, (caça)

Coelho e lebre Envolto em folha de aluminio 3 / 4 6 Lentamente no frigorífico

Veado, cabrito

Peixe grande (grosso)

Peixe miúdo Em sacos de polietileno 2 / 3 Não necessária

Crustáceos En sacos de polietileno 3 / 6 Não necessária

Molúscos

Peixes cozidos

Envolto em folha de aluminio 1 / 3 9 Lentamente no frigorífico

Envolto em folha de aluminio ou pelicula de polietileno

Em embalagens de aluminio ou plástico, cobertos com água salgada

Envolto em folha de aluminio ou pelicula de polietileno

5 / 6 9 Lentamente no frigorífico

4 / 6 Lentamente no frigorífico

3 Lentamente no frigorífico

12 Em água quente

Peixes fritos Em saquetas de polietileno 4 / 6 Directamente na frigideira

Page 36

Fruta e verdura

Tipo Preparação Fervura Acondicionamento

Maçãs e peras

Alperces, pêssegos, cerejas e ameixas

Morangos, amoras e mirtilo

Fruta cozida

Sumos de frutos

Couve flor

Couves e grelos Arranjar e lavar 1' / 2' Em sacos de polietileno 10 / 12 À temperatura ambiente

Ervilhas Descascar e lavar 2' Em sacos de polietileno 12 Não necessária

Feijão verde

Descascar e cortar em pedaços

Tirar os caroços e a pele

Tirar o pé, lavar e deixar secar

Cortar, cozer e coar a água

Lavar, cortar e espremer os frutos

Cortar em pedaços e escaldar em água e sumo de liimão

Lavar e cortar em pedaços

1' / 2'

2' Em sacos de polietileno 12 Não necessária

2 Em sacos de polietileno 10 / 12 Não necessária

Em recipientes, cobertas de calda de açúcar

Em recipientes, adicionar 10% de açúcar

Em recipientes, juntar açúcar a gosto

Conservação

(meses)

10 / 12

Descongelação

Lentamente no frigorífico

Cenouras, pimentos e nabos

Cogumelos e espargos

Espinafres

Legumes diversos para sopa

Outros alimentos Preparação Fervura Acondicionamento

Pão Em sacos de polietileno 4

Bolos

Natas

Manteiga

Alimentos cozidos, sopa

Cortar em tiras, descascar e lavar

Lavar e cortar 3' / 4' Em sacos ou recipientes 6 À temperatura ambiente

Lavar e cortar em pedaços

3' / 4' Em sacos de polietileno 12 Não necessária

2' Em sacos de polietileno 12 À temperatura ambiente

Em sacos com pequenas porções

Em pelicula de polietileno

Em recipientes de plástico

Na embalagem envolto em aluminio

Repartido por recipientes de plastico ou vidro

6 / 7 À temperatura ambiente

Conservação

(meses)

3 / 6

Descongelação

À temperatura ambiente e no forno

6 No frigorífico

À temperatura ambiente e cozer a 100/200°C

À temperatura ambiente ou no frigorífico

À temperatura ambiente ou em água quente

Ovos Congelar sem casca 10

À temperatura ambiente ou no frigorífico

Page 37

Como mantê-lo em forma

Antes de começar as operações de limpeza lembre de desligar o aparelho da corrente (desinserindo a ficha da tomada ou o interruptor geral do apartamento)

Descongelamento

ATENÇÃO: não estrague o circuito de refrigeração. Ter cuidado para não utilizar dispositivos mecânicos ou outros instrumentos para tornar mais veloz o processo de descongelação, além dos recomendados pelo fabricador.

Como descongelar o compartimento frigorífico.

Este aparelho tem descongelação automática e a água é captada através de uma apropriada conduta para a parte traseira (fig. 4) onde o calor produzido pelo compressor a faz evaporar. A única intervenção que deve efectuar periodicamente consiste em limpar o furo de descarga que se encontra atrás do recipiente para verduras afim de permitir que a água passe regularmente.

Como descongelar o compartimento congelador

- Eliminar periodicamente o gelo com a apropriada espátula fornecida com o aparelho (nunca utilizar facas ou objectos metálicos).

- Se a camada de gelo for superior a 5 mm., é preciso efectuar a descongelação. Proceder assim : colocar o manípulo para a regulação da temperatura "A" na posição ; envolver os alimentos congelados em folhas de jornal e guardá-los no frigorífico ou num lugar fresco. Deixar aberta a porta de modo que todo o gelo derreta, para adiantar a descongelação poderá colo- car dentro recipientes cheios de água morna.

Limpeza e manutenção especial

Antes de limpar o frigorífico desligá-lo da rede de alimentação eléctrica (retirar a ficha ou desligar o interruptor geral do apartamento).

- Os materiais com os quais foi fabricado o seu aparelho são higiénicos e não transmitem odores, no entanto para manter esta qualidade é necessário que os alimentos seja sempre protegidos e bem fechados, para evitar manchas difíceis de remover ou a criação de maus odores.

- Somente água e bicarbonato de sódio. Para limpar o aparelho por dentro e por fora utilizar uma esponja macia com água morna e bicarbonato de sódio, que é também um bom desinfectante. Se não houver bicarbonato em casa, poderá utilizar um sabão neutro (o sabão de Marselha por exemplo).

- O que não deve utilizar : Nunca utilizar produtos abrasivos, água de javel, amoníaco. É absolutamente proibido utilizar solventes ou produtos similares.

- Todas as peças que puderem ser removidas, devem ser colocadas de molho em água quente com sabão ou detergente para lavar loiça. Antes de as colocar novamente no lugar, enxaguá-las e enxugá-las bem.

- Quando estiver desligado durante muito tempo. Durante o período do verão, se decidirem desligar o frigorífico, é pre- ciso limpar o seu interior e deixar as portas abertas para evitar a formação de maus odores e de bolor.

- Como trocar a lâmpada interna. Na parte traseira da caixa do termostato está situada a lâmpada para a iluminação interna. Para a sua troca, desligar o aparelho da rede eléctrica, desenroscar a lâmpada avariada e substituí-la com outra com a mesma potência, não superior a 15 W., da maneira ilustrada na figura 5.

Fig. 4

Fig. 5

Page 38

Há um problema

O frigorífico não funciona.

Controlou se:

• o interruptor geral do apartamento está desligado;

• a ficha não está correctamente inserida na tomada eléctri-

ca;

• a tomada eléctrica não funciona; experimentar ligar a fi- cha em outra tomada eléctrica.

O frigorífico e o congelador esfriam pouco.

Controlou se:

• as portas não se fechem bem ou se as borrachas de vedação estão estragadas;

• as portas permanecem abertas durante muito tempo;

• o manípulo para a regulação da temperatura não está na

posição correcta;

• o frigorífico ou o congelador foram enchidos excessiva- mente.

No frigorífico os alimentos esfriam-se excessivamente.

Controlou se:

• o manípulo para a regulação da temperatura não está na posição correcta;

• os alimentos estão encostados na parte traseira do apare- lho, a mais fria.

Se, apesar de todos os controlos, o aparelho não funcionar e a anomalia que notou continuar a verificar-se, chamar o Centro de Assistência Técnica mais próximo, comunicando as seguintes informações : o tipo de avaria, a sigla do modelo (Mod.) e os respectivos números (S/N) escritos na placa de características colocada embaixo à esquerda, junto ao recipiente para verduras. (ver os exemplos nas figuras seguintes).

Test

P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

Syst.

Kompr.

Made in Italy 13918

Gross Bruto Brut

R 134 a

kg 0,090

93139180000 S/N 704211801

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

kg/24 h

4,0

Max 15 w

Class

Clase

Classe

Nunca recorrer a técnicos não autorizados e recusar sempre a instalação de peças sobresselentes não originais.

O motor funciona continuamente.

Controlou se:

• a portas não estão bem fechadas ou permaneceram aber- tas durante muito tempo;

• a temperatura externa é muito alta;

• o manípulo para a regulação da temperatura não está na

posição correcta.

O aparelho emite demasiado ruído.

O gás refrigerante interno pode provocar um ligeiro ruído, mesmo quando o compressor não estiver a funcionar (isto não é um defeito).

Controlou se:

• frigorífico não está bem nivelado;

• foi instalado entre móveis ou objectos que vibram e emi-

tem ruídos.

Existência de água no fundo do frigorífico.

Controlou se :

• o furo da saída de água de descongelação está obstruído (ver fig. 4).

Page 39

Page 40

Viale Aristide Merloni, 47 60044 Fabriano (AN) Italy Tel. +39 0732 6611 www.aristonchannel.com

06/2003 - 195040088.01 - Xerox Business Services DocuTech
