Page 1

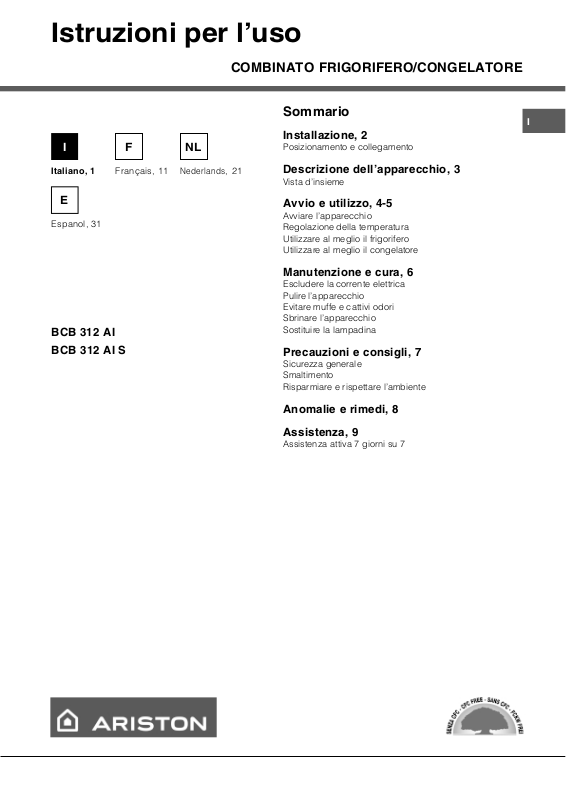

Istruzioni per luso

COMBINATO FRIGORIFERO/CONGELATORE

Italiano, 1

Espanol, 31

BCB 312 AI BCB 312 AI S

FI NL

Nederlands

Sommario

Installazione, 2

Posizionamento e collegamento

, 21Français, 11

Descrizione dellapparecchio, 3

Vista d’insieme

Avvio e utilizzo, 4-5

Avviare l’apparecchio Regolazione della temperatura Utilizzare al meglio il frigorifero Utilizzare al meglio il congelatore

Manutenzione e cura, 6

Escludere la corrente elettrica Pulire l’apparecchio Evitare muffe e cattivi odori Sbrinare l’apparecchio Sostituire la lampadina

Precauzioni e consigli, 7

Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente

Anomalie e rimedi, 8

Assistenza, 9

Assistenza attiva 7 giorni su 7

Page 2

Installazione

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti

informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1. Posizionare l’apparecchio in un ambiente ben aerato e non umido.

2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.

3. Lasciare l’apparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica).

Collegamento elettrico

Dopo il trasporto, posizionare l’apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all’impianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo

di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso

a sinistra (es 150 W);

• la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche, posta in basso

a sinistra (es 220-240 V);

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato ( prolunghe e multiple.

vedi Assistenza

); non usare

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente

e sostituito solo da tecnici autorizzati (vedi Assistenza).

! Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Page 3

Descrizione dellapparecchio

Vista dinsieme

Le istruzioni sull’uso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dell’apparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

Lampadina

vedi Manutenzione

(

RIPIANO

Ribaltina

PORTABOTTIGLIA /

PORTALATTINE

Scatola

MULTIUSO

Cassetto

FRUTTA e VERDURA

Manopola

REGOLAZIONE DELLA

TEMPERATURA

)



Balconcino estraibile con coperchio con

PORTAUOVA e SCATOLA BURRO

Balconcino estraibile

PORTAOGGETTI

Scomparto

BOTTIGLIA da 2 LITRI

Balconcino

BOTTIGLIE



Vano

CONGELAMENTO e

CONSERVAZIONE

Bacinella

GHIACCIO

CONSERVAZIONE

Vano

 Variabili per numero e/o per posizione.

Presente solo in alcuni modelli.

Page 4

Avvio e utilizzo

Avviare lapparecchio

! Prima di avviare lapparecchio, seguire le istruzioni sullinstallazione (

! Prima di collegare l’apparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato.

1. Inserire la spina nella presa e accertarsi che si accenda la lampada di illuminazione interna.

2. Ruotare la manopola per LA REGOLAZIONE DELLA TEMPERATURA su un valore medio. Dopo qualche ora sarà possibile inserire alimenti nel frigorifero.

vedi Installazione

Regolazione della temperatura

La temperatura all'interno del reparto frigorifero si regola automaticamente in base alla posizione della manopola del termostato.

1 = meno freddo 5 = più freddo

Si consiglia, comunque, una posizione media Per aumentare lo spazio e disposizione e migliorare l'aspetto estetico, questo apparecchio ha la "parte raffreddante" posizionata all'interno della parete posteriore del reparto frigo. Tale parete, durante il funzionamento, si presenterà coperta di brina, oppure di goccioline di acqua a secondo se il compressore è in funzione o in pausa. Non preoccupatevi di questo! Il frigorifero sta lavorando in modo normale. Se si imposta la manopola FUNZIONAMENTO FRIGORIFERO su valori alti, con grossi quantitativi di alimenti e con una temperatura ambiente elevata, l’apparecchio può funzionare di continuo, favorendo un’eccessiva formazione di brina ed eccessivi consumi elettrici: ovviare spostando la manopola verso i valori più bassi (verrà effettuato uno sbrinamento automatico). Negli apparecchi statici l’aria circola in modo naturale: quella più fredda tende a scendere perché più pesante. Ecco come sistemare gli alimenti:

Cibo Disposizione nel frigorifero

'EVRIITIWGITYPMXS 7STVEMGEWWIXXMJVYXXEIZIVHYVE

*SVQEKKMJVIWGLM 7STVEMGEWWIXXMJVYXXEIZIVHYVE

'MFMGSXXM 7YUYEPWMEWMVMTMERS

7EPEQMTER IMR GEWWIXXEGMSGGSPEXE

*VYXXEIZIVHYVE 2IMGEWWIXXMJVYXXEIZIVHYVE

7YUYEPWMEWMVMTMERS

RIPIANI: pieni o a griglia.

Scatola MULTI-USO

alimenti (per esempio salumi); evita anche che si rilascino odori nel frigorifero.

Ribaltina PORTABOTTIGLIA/PORTALATTINE per riporre orizzontalmente una bottiglia o più lattine (vedi figure). In caso di non utilizzo, chiudere la ribaltina per aumentare lo spazio nel vano frigorifero.

Indicatore TEMPERATURA più fredda del frigorifero.

1. Controllare che sull’indicatore risulti ben evidente OK (

2. Se non compare la scritta OK significa che la temperatura è troppo elevata: regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta (più freddo) e attendere circa 10 h finché la temperatura si sia stabilizzata.

3. Controllare nuovamente l’indicatore: se necessario, procedere con una nuova regolazione. Se si sono introdotte grosse quantità di alimenti o si è aperta frequentemente la porta del frigorifero, è normale che l’indicatore non segni OK. Attendere almeno 10 h prima di regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta.

vedi figura

Sono estraibili e regolabili in altezza grazie alle apposite guide ( l’inserimento di contenitori o alimenti di notevole dimensione. Per regolare l’altezza non è necessario estrarre completamente il ripiano.

: per conservare a lungo vari

vedi figura

: per individuare la zona

), per

9SZE 2IPPkETTSWMXSFEPGSRGMRS

&YVVSIQEVKEVMRE 2IPPkETTSWMXSFEPGSRGMRS

&SXXMKPMIFMFMXIPEXXI 2IKPMETTSWMXMFEPGSRGMRM

Presente solo in alcuni modelli.

Page 5

Ligiene alimentare

1. Dopo l’acquisto degli alimenti, eliminare qualsiasi tipo di confezione esterna in carta/cartone o altri involucri, che potrebbero introdurre nel frigo batteri o sporcizia.

2. Proteggere gli alimenti, (in particolare quelli facilmente deperibili e quelli che emanano un forte aroma), in modo da evitate il contatto tra essi, eliminando in questo modo sia la possibilità di contaminazione di germi/batteri, che la diffusione di particolari odori all’interno del frigo

3. Riporre i cibi in modo in modo che l’aria possa circolare liberamente tra essi

4. Tenere pulito l’interno del frigo, facendo attenzione a non utilizzare prodotti ossidanti o abrasivi

5. Togliere gli alimenti dal frigo una volta superata la durata massima di conservazione

6. Per una buona conservazione, i cibi facilmente deperbili (formaggi molli, pesce crudo, carne, etc…) vanno posizionati nella zona più fredda, cioè quella sopra le verduriere, dove si trova l’indicatore della temperatura.

Utilizzare al meglio il frigorifero

• Per regolare la temperatura utilizzare la manopola FUNZIONAMENTO FRIGORIFERO (

vedi Descrizione

• Inserire soltanto alimenti freddi o appena tiepidi, non caldi (

vedi Precauzioni e consigli

• Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quelli crudi.

• Non inserire liquidi in recipienti scoperti: provocherebbero un aumento di umidità con conseguente formazione di condensa.

! Durante il congelamento evitare di aprire la porta. ! In caso di interruzione di corrente o di guasto,

non aprire la porta del congelatore: in questo modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore.

! Se per lungo tempo permane la temperatura ambiente più fredda di 14°C, non si raggiungono completamente le temperature necessarie per una lunga conservazione nel reparto freezer e il periodo di conservazione risulterà pertanto ridotto.

Bacinella ghiaccio Ice

Care*.

Il fatto di essere poste sulla parte superiore dei cassetti riposti nel vano freezer assicura una maggiorepulizia: (il ghiaccio non viene più a contatto con gli alimenti) ed ergonomia (non si sgocciola in fase di caricamento).

1. Estrarre la bacinella spingendola verso l’alto. Verificare che la bacinella sia completamente vuota e riempirla d’acqua attraverso l’apposito foro.

2. Fare attenzione a non superare il livello indicato (MAX WATER LEVEL). Troppa acqua ostacola la fuoriuscita dei ghiaccioli (se succede, attendere che il ghiaccio si sciolga e svuotare la bacinella).

3. Ruotare la bacinella di 90°: l’acqua riempie le forme per il principio dei vasi comunicanti (

vedi figura

4. Chiudere il foro con il coperchio in dotazione e riporre la bacinella, inserendo la parte superiore nell’apposita sede e facendola ricadere.

5. Quando il ghiaccio sarà formato (tempo minimo circa 8 ore) battere la bacinella su una superficie dura e bagnarne l’esterno per far staccare i ghiaccioli; farli poi uscire dal foro.

Utilizzare al meglio il congelatore

• Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).

• Gli alimenti freschi da congelare non devono essere posti a contatto con quelli già congelati; vanno sistemati nel vano superiore CONGELAMENTO e CONSERVAZIONE dove la temperatura scende sotto i

-18°C e garantisce una buona velocità di congelamento.

• Non mettere nel congelatore bottiglie di vetro contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.

• La quantità massima giornaliera di alimenti da congelare è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).

MAX

WATER LEVEL

MAX

WATER LEVEL

Page 6

Manutenzione e cura

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare l’apparecchio dalla rete di alimentazione staccando la spina dalla presa. Non è sufficiente portare la manopola per la regolazione della temperatura sulla posizione 0 (apparecchio spento) per eliminare ogni contatto elettrico.

Pulire lapparecchio

• Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.

• Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.

• Il retro dell’apparecchio tende a coprirsi di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dell’aspirapolvere, impostato su una potenza media.

Evitare muffe e cattivi odori

• L’apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie.

• Nel caso si voglia spegnere l’apparecchio per un lungo periodo, pulire l’interno e lasciare le porte aperte.

Sbrinare il vano congelatore

Eliminare periodicamente la brina con l’apposito raschietto in dotazione. Se lo strato di brina è superiore ai 5 mm è necessario effettuare lo sbrinamento manuale:

1. posizionare la manopola per LA REGOLAZIONE

DELLA TEMPERATURA nella posizione

2. Avvolgere surgelati e congelati in carta da giornale e metterli in un altro congelatore o in un luogo fresco.

3. Lasciare aperta la porta finché la brina non si sia sciolta completamente; facilitare l’operazione sistemando nel vano congelatore contenitori con acqua tiepida.

4. Pulire e asciugare con cura il vano congelatore prima di riaccendere l’apparecchio.

5. Alcuni apparecchi sono dotati del SISTEMA DRAIN per convogliare l’acqua all’esterno: inserire il raschietto in dotazione nell'apposita fessura posta in basso e lasciare che l'acqua defluisca in un contenitore (

6. Prima di inserire i cibi nel vano congelatore attendere circa 2 ore per il ripristino delle condizioni ideali di conservazione.

vedi figura

Sostituire la lampadina

)

Sbrinare lapparecchio

! Attenersi alle istruzioni sottostanti. Non accelerare il processo con dispositivi o utensili diversi dal raschietto in dotazione, perché si potrebbe danneggiare il circuito refrigerante.

Sbrinare il vano frigorifero

Il frigorifero è dotato di sbrinamento automatico: l’acqua viene convogliata verso la parte posteriore da

un apposito foro di scarico ( dove il calore prodotto dal compressore la fa evaporare. L’unico intervento da fare periodicamente consiste nel pulire il foro di scarico affinché l’acqua possa defluire liberamente.

vedi figura

)

Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto.

Accedere alla lampada

(A) svitando la vite di fissaggio (B) posizionata nella parte posteriore del comprilampada, come indicato ( Sostituirla con una analoga, di potenza non superiore a 15 W.

vedi figura

Page 7

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.

- 2002/96/CE..

Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio deve essere usato per conservare e congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare l’apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi.

• Non toccare le parti interne raffreddanti: c’è pericolo di ustionarsi o ferirsi.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• È necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare le manopole per la regolazione della temperatura sulla posizione 0 (apparecchio spento) per eliminare ogni contatto elettrico.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare lambiente

• Installare l’apparecchio in un ambiente fresco e ben aerato, proteggerlo dall’esposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.

• Per introdurre o estrarre gli alimenti, aprire le porte dell’apparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia.

• Non riempire con troppi alimenti l’apparecchio: per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente.

• Non introdurre alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.

• Non utilizzare, all’interno degli scomparti conservatori di cibi congelati, utensili diversi dal raschietto fornito in dotazione o apparecchi elettrici se non sono del tipo raccomandato dal costruttore.

• Non mettere in bocca cubetti appena estratti dal congelatore.

• Non permettere ai bambini di giocare con l’apparecchio. In nessun caso devono sedersi sui cassetti o appendersi alla porta.

• Gli imballaggi non sono giocattoli per bambini.

• Sbrinare l’apparecchio qualora si formasse del ghiaccio ( di ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia.

• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alle porte e non lascino uscire il freddo (

vedi Manutenzione

); uno spesso strato

Page 8

Anomalie e rimedi

Può accadere che l’apparecchio non funzioni. Prima di telefonare all’Assistenza (

che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lampada di illuminazione interna non si accende.

Il frigorifero e il congelatore raffreddano poco.

Nel frigorifero gli alimenti si gelano.

Il motore funziona di continuo.

Lapparecchio emette molto rumore.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c’è corrente.

• Le porte non chiudono bene o le guarnizioni sono rovinate.

• Le porte vengono aperte molto spesso.

• La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta

• Il frigorifero o il congelatore sono stati riempiti eccessivamente.

• La temperatura ambiente di lavoro del prodotto è inferiore a 14°C.

• La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta.

• Gli alimenti sono a contatto con la parete posteriore.

• La porta non è ben chiusa o viene aperta di continuo.

• La temperatura dell’ambiente esterno è molto alta.

• Lo spessore della brina supera i 2-3 mm (

• L’apparecchio non è stato installato ben in piano (

• L’apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori.

• Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale.

vedi Assistenza

vedi Manutenzione

), controllare

vedi Installazione).

La temperatura di alcune parti esterne del frigorifero è elevata.

La parete in fondo alla cella frigo presenta brina o goccioline di acqua.

Sul fondo del frigo cè dellacqua.

• Le temperature elevate sono necessarie per evitare la formazioni di condensa in particolari zone del prodotto

• Si tratta del normale funzionamento del prodotto.

• Il foro di scarico dell’acqua è otturato (

vedi Manutenzione

Page 9

Assistenza

Prima di contattare lAssistenza:

•

Verificare se l’anomalia può essere risolta autonomamente (

vedi Anomalie e Rimedi

• In caso negativo, contattare il Numero Unico Nazionale 199.199.199.

modello

numero di serie

Comunicare:

• il tipo di anomalia

• il modello della macchina (Mod.)

• il numero di serie (S/N) Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

Gross Bruto Brut

Test

P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

93139180000 S/N 704211801

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

kg/24 h

4,0

Max 15 w

Class

Clase

Classe

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* . Un operatore sarà a tua completa disposizione per fissare un appuntamento con un tecnico del Centro Assistenza Autrorizzato più vicino a casa tua. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,25 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato.

Page 10

195037041.04

03/2006 - Xerox Business Services

Page 11

Mode demploi

COMBINE REFRIGERATEUR/CONGELATEUR

Italiano, 1

Espanol, 31

BCB 312 AI BCB 312 AI S

FI NL

Nederlands

Sommaire

Installation, 12

Mise en place et raccordement

, 21Français, 11

Description de lappareil, 13

Vue d’ensemble

Mise en marche et utilisation, 14-15

Mise en service de l’appareil Pour profiter à plein de votre réfrigérateur Pour profiter à plein de votre congélateur

Entretien et soins, 16

Mise hors tension Nettoyage de l’appareil Contre la formation de moisissures et de mauvaises odeurs Dégivrage de l’appareil Remplacement de l’ampoule d’éclairage

Précautions et conseils, 17

Sécurité générale Mise au rebut Economies et respect de l’environnement

Anomalies et remèdes, 18

Assistance, 19

Page 12

Installation

! Conservez ce mode d’emploi pour pouvoir le consulter

à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent

des conseils importants sur l’installation, l’utilisation et la sécurité de votre appareil.

Mise en place et raccordement

Mise en place

1. Placez l’appareil dans une pièce bien aérée et non humide.

2. Ne bouchez pas les grilles d’aération arrière : le compresseur et le condensateur produisent de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation d’électricité.

3. Installez l’appareil loin de sources de chaleur (rayons directs du soleil, cuisinière électrique).

Raccordement électrique

Après le transport, placez l’appareil à la verticale et attendez au moins 3 heures avant de le raccorder à l’installation électrique. Avant de brancher la fiche dans la prise de courant, assurez-vous que :

• la prise est bien munie d’une terre conforme à la loi;

• la prise est bien apte à supporter la puissance

maximale de l’appareil, indiquée sur la plaquette signalétique placée à l’intérieur du compartiment réfrigérateur en bas à gauche (ex. 150 W);

• la tension d’alimentation est bien comprise entre les

valeurs indiquées sur la plaquette signalétique, placée en bas à gauche (ex.220-240 V);

• la prise est bien compatible avec la fiche de l’appareil.

En cas d’incompatibilité, faites remplacer la fiche par un technicien agréé ( rallonges ni prises multiples.

! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles.

! Le câble ne doit être ni plié ni excessivement écrasé.

! Il doit être contrôlé prériodiquement et ne peut être

remplacé que par un technicien agréé (voir Assistance).

voir Assistance

); n’utilisez ni

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Page 13

Description de lappareil

Vue densemble

Ces instructions d’utilisation s’appliquent à plusieurs modèles, il se peut donc que les composants illustrés présentent des différences par rapport à ceux de l’appareil que vous avez acheté. Vous trouverez dans les pages suivantes la description des objets plus complexes.

Eclairage

voir Entretien

(

CLAYETTE

Abattant PORTE-

BOUTEILLES/PORTE-

CANETTES

)



Balconnet amovible à abattant, contenant un SUPPORT A

OEUFS et une BOITE A BEURRE

Balconnet amovible

PORTE-OBJETS



Bac

MULTIFONCTION

Bac FRUITS et

LEGUMES

Commande pour

RÉGLER LA

TEMPÉRATURE

Compartiment

CONGELATION et

CONSERVATION

Bac à GLAÇONS

Compartiment

CONSERVATION

Compartiment pour

BOUTEILLES 2 LITRES

Balconnet

BOUTEILLES

•

 Leur nombre et/ou leur emplacement peut varier.

N’existe que sur certains modèles.

Page 14

Mise en marche et utilisation

Mise en service de lappareil

! Avant de mettre lappareil en service, suivez bien les instructions sur l’installation ( ! Avant de brancher votre appareil, nettoyez bien les compartiments et les accessoires à l’eau tiède additionnée de bicarbonate.

1. Branchez la fiche dans la prise de courant et assurez-vous que l’éclairage intérieur s’allume.

2. Amenez le bouton de REGLAGE DE LA TEMPERATURE sur une valeur intermédiaire. Au bout de quelques heures, vous pourrez commencer à stocker des aliments dans le réfrigérateur.

voir Installation

Pour profiter à plein de votre réfrigérateur

Le réglage de la température à l’intérieur du compartiment réfrigérateur est automatique en fonction de la position du bouton du thermostat. 1 = moins froid 5 = plus froid Nous conseillons toutefois une position intermédiaire Pour augmenter la place disponible, simplifier le rangement et améliorer l’aspect esthétique, cet appareil loge sa “partie refroidissante” à l’intérieur de la paroi arrière du compartiment réfrigérateur. Pendant le fonctionnement de l’appareil, cette paroi est tour à tour couverte de givre ou de gouttelettes d’eau selon que le compresseur est en marche ou à l’arrêt. Ne vous inquiétez pas ! Votre réfrigérateur fonctionne normalement. Si vous amenez le bouton de REGLAGE DE LA TEMPERATURE sur des valeurs plus élevées, que vous stockez de grandes quantités d’aliments et que la température ambiante est élevée, votre appareil peut fonctionner de façon continue, ce qui entraîne une formation abondante de givre et une consommation d’électricité excessive : amenez alors le bouton sur des valeurs plus basses (un dégivrage automatique sera lancé). A l’intérieur des appareils statiques l’air circule de façon naturelle: l’air plus froid a tendance à descendre car il est plus lourd. Quelques exemples de rangement des aliments:

Aliments

Viande et poisson évidé

Fromages frais

Aliments cuits Sur n’importe quelle clayette

Saucissons, pain de mie, chocolat

Fruits et légumes

Œufs Dans le balconnet prévu

Beurre et margarine Dans le balconnet prévu

Bouteilles, boissons, lait

Rangement à l’intérieur du réfrigérateur

Au-dessus des bacs à fruits et légumes Au-dessus des bacs à fruits et légumes

Sur n’importe quelle clayette

Dans les bacs à fruits et à légumes

Dans le balconnet prévu

CLAYETTES: pleines ou

Bac MULTIFONCTION*: pour conserver plus longtemps certains aliments (la charcuterie par exemple) et éviter la diffusion d’odeurs à l’intérieur du réfrigérateur.

Abattant PORTE-BOUTEILLES/ PORTE-

CANETTES

bouteille ou plusieurs canettes (voir figures). Quand il ne sert pas, il peut être rabattu pour augmenter la place disponible dans le compartiment réfrigérateur.

Indicateur de TEMPERATURE la plus froide à l’intérieur du réfrigérateur.

1. Contrôler que l’indicateur affiche bien OK (

figure

Si le message OK n’est pas affiché, c’est que la

température est trop élevée : régler le bouton FONCTIONNEMENT REFRIGERATEUR sur un numéro plus élevé (plus froid) et attendre environ 10 h jusqu’à ce que la température se stabilise.

3. Contrôler l’indicateur une nouvelle fois : si nécessaire, procéder à un nouveau réglage. Si de grosse quantités d’aliments ont été stockées ou si la porte du réfrigérateur est ouverte très souvent, il est normal que l’indicateur n’indique pas OK. Attendre au moins 10 h avant de régler le bouton FONCTIONNEMENT REFRIGERATEUR sur un chiffre plus élevé.

N’existe que sur certains modèles.

: pour ranger horizontalement une

grillagées. Elles sont amovibles et réglables en hauteur grâce à des glissières spéciales (

), pour le rangement de

figure

récipients ou d’aliments de grande dimension. Pour régler la hauteur, pas besoin de sortir la clayette complètement.

: pour repérer la zone

voir

Page 15

L'hygiène alimentaire

1. Après achat, les aliments doivent être débarrassés de leur emballage extérieur en papier/carton ou autre qui pourrait véhiculer des bactéries ou des saletés à l’intérieur du réfrigérateur.

2. Protégez les aliments (notamment ceux qui se détériorent rapidement et ceux qui dégagent une forte odeur ) pour éviter tout contact entre eux et éliminer ainsi toute possibilité de contamination de germes/bactéries et la diffusion d’odeurs particulières à l’intérieur du réfrigérateur.

3. Rangez les aliments de manière à ce que l’air puisse circuler librement entre eux.

4. Veillez à ce que l’intérieur du réfrigérateur soit toujours propre. Attention : ne pas utiliser de produits oxydants ou abrasifs pour son nettoyage.

5. Sortez les aliments du réfrigérateur dès qu’ils dépassent leur durée limite de conservation.

6. Pour une bonne conservation, les aliments facilement périssables (fromages à pâte molle, poisson cru, viande, etc.) doivent être placés dans la zone plus froide où est situé l’indicateur de température.

Pour profiter à plein de votre réfrigérateur

• Pour régler la température, utilisez le bouton FONCTIONNEMENT REFRIGERATEUR (

• N’introduisez que des aliments froids ou à peine tièdes, jamais chauds (

• Les aliments cuits contrairement à ce que l’on croit ne se conservent pas plus longuement que les aliments crus.

• N’introduisez pas de récipients non fermés contenant des liquides : ces derniers entraîneraient une augmentation de l’humidité et la formation d’eau condensée.

voir Précautions et conseils

voir Description

Pour profiter à plein de votre congélateur

! Evitez d’ouvrir la porte pendant la phase de congélation. ! En cas de coupure de courant ou de panne, n’ouvrez

pas la porte du congélateur : les produits surgelés et congelés se conserveront ainsi sans problème pendant 9 - 14 heures environ. ! Si la température ambiante se maintient longuement au-dessous de 14°C, le compartiment freezer n’arrive pas à atteindre les températures indispensables à une longue conservation et la période de conservation sera par conséquent réduite.

Bac à GLAÇONS. Placés dans la partie supérieure des tiroirs du compartiment freezer, ils sont plus ergonomiques et garantissent davantage de propreté: en effet, les glaçons ne touchent plus aux aliments stockés dans le freezer; de plus, fini l'eau qui dégouline lorsque vous rangez votre bac (un couvercle est fourni pour boucher le récipient après l'avoir rempli).

1. Pour sortir le bac, poussez-le vers le haut . Vérifiez que le bac est bien vide avant de le remplir en introduisant l’eau par l’ouverture prévue.

2. Attention à ne pas dépasser le niveau indiqué (MAX WATER LEVEL). Une trop grande quantité d’eau gêne la sortie des glaçons (si celase produit, attendez que la glace fonde et videz le bac).

3. Faites pivoter le bac de 90° : l’eau envahit les cavités selon le principe des vases communicants (

voir figure

4. Bouchez l’ouverture à l’aide du couvercle fourni, remettez le bac à sa place en introduisant sa partie supérieure dans le logement prévu et laissez-le retomber.

5. Une fois que la glace s’est formée (il faut compter au moins 8 heures) tapez le bac contre une surface dure et mouillez-le à l’extérieur pour détacher les glaçons que vous ferez sortir par l’ouverture prévue.

• Ne recongelez pas des aliments décongelés ou en cours de décongélation; il faut les faire cuire et les consommer (dans les 24 heures).

• Les aliments frais à congeler ne doivent pas être placés au contact d’aliments déjà congelés; il faut les stocker sur la clayette du compartiment freezer et, de préférence, tout contre ses parois (latérales et arrière) où la température qui descend au-dessous de -18°C garantit une vitesse de congélation adéquate.

• Ne stockez pas dans votre congélateur des bouteilles en verre contenant des liquides, bouchées ou fermées hermétiquement, elles pourraient se briser.

• La quantité journalière maximale d’aliments pouvant être congelée est indiquée sur l’étiquette des caractéristiques, placée dans le compartiment réfrigérateur en bas à gauche (exemple : 4 Kg/24h).

MAX

WATER LEVEL

MAX

WATER LEVEL

Page 16

Entretien et soin

Mise hors tension

Pendant les opérations de nettoyage et d’entretien, mettez l’appareil hors tension en débranchant la fiche de l’appareil de la prise de courant. Il ne suffit pas de placer le bouton de réglage de la température sur 0 (appareil éteint) pour éliminer tout contact électrique.

Nettoyage de lappareil

• Nettoyez l’extérieur, l’intérieur et les joints en

caoutchouc à l’aide d’une éponge imbibée d’eau tiède additionnée de bicarbonate de soude ou de savon neutre. N’utilisez pas de solvants, de produits abrasifs, d’eau de Javel ou d’ammoniaque.

• mettez tremper les accessoires amovibles dans de

l’eau chaude additionnée de savon ou de liquide vaisselle. Rincez-les et essuyez-les soigneusement.

• Le dos de l’appareil a tendance à s’empoussiérer,

pour éliminer la poussière avec délicatesse, après avoir éteint l’appareil et débranché la fiche, servezvous d’un aspirateur montant un accessoire adéquat et réglé sur une puissance intermédiaire.

Contre la formation de moisissures et de mauvaises odeurs

• Cet appareil est fabriqué dans des matériaux

hygiéniques qui ne transmettent pas d’odeur. Pour sauvegarder cette caractéristique, veillez à bien emballer et couvrir vos aliments. Vous éviterez par la même occasion la formation de taches.

• Si vous devez laisser votre appareil éteint pendant

une période de temps prolongée, nettoyez-le bien l’intérieur et laissez les portes ouvertes.

Dégivrage de lappareil

Il vous suffit de nettoyer périodiquement le trou d’évacuation pour permettre à l’eau de s’écouler normalement.

Dégivrage du compartiment congélateur

Eliminez périodiquement le givre à l’aide de la raclette plastique fournie avec l’appareil. Si la couche de givre dépasse 5 mm, procédez à un dégivrage manuel :

1. Amenez le bouton de REGLAGE DE LA

TEMPERATURE sur 0 .

2. Enveloppez vos produits surgelés ou congelés dans du papier et placez-les dans un endroit frais.

3. Laissez la porte ouverte jusqu’à ce que le givre fonde complètement; pour accélérer cette opération placez dans le compartiment congélateur des récipients d’eau tiède.

4. Nettoyez et séchez soigneusement le compartiment congélateur avant de rallumer l’appareil.

5. Certains de nos appareils sont équipés du SYSTEME DRAIN pour acheminer l’eau vers l’extérieur: laissez l’eau s’écouler dans un récipient (

6. Avant da ranger vos aliments dans le compartiment

congélateur, attendez environ 2 heures pour le rétablissement des conditions idéales de conservation des aliments.

voir figure

! Conformez-vous aux instructions suivantes. N’accélérez pas le processus avec des dispositifs ou des ustensiles autres que la raclette à givre fournie avec l’appareil, vous risqueriez d’endommager le circuit réfrigérant.

Dégivrage du compartiment réfrigérateur

Le réfrigérateur est muni d’un système de dégivrage automatique : l’eau est acheminée vers la paroi arrière par un trou d’évacuation ( où la chaleur produite par le compresseur la fait évaporer.

voir figure

Remplacement de lampoule déclairage

Pour remplacer l’ampoule d’éclairage du compartiment réfrigérateur, débranchez la fiche de la prise de courant. Suivez les indications fournies ci-dessous. Pour remplacer l’ampoule (A) dévissez la vis de fixation

(B) située dans la partie arrière du couvercle de protection de la lampe, comme indiqué (

). Remplacez-la par

figure

)

une semblable dont la puissance ne dépasse pas 15 W.

voir

Page 17

Précautions et conseils

! L’appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Cet appareil est conforme aux Directives

Communautaires suivantes :

- 73/23/CEE du 19/02/73 (Basse Tensione) et modifications suivantes;

-89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes;

- 2002/96/CE..

Sécurité générale

• Cet appareil a été conçu pour un usage familial, de type non professionnel.

• Cet appareil qui sert à conserver et à congeler des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi.

• Cet appareil ne doit pas être installé en extérieur, même dans un endroit à l’abri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

• Ne touchez pas à l’appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides.

Mise au rebut

• Mise au rebut du matériel d’emballage : conformezvous aux réglementations locales, les emballages pourront ainsi être recyclés.

• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs pourront confier leur appareil usagé au service de collecte des collectivités locales ou de leurs groupements, ou si la législation nationale le permet, le rendre au revendeur lors de l’achat d’un nouvel appareil similaire. Tous les principaux fabricants d’appareils ménagers travaillent activement dans la création et la gestion de systèmes de collecte et d’enlèvement des appareils usagés.

• Ne touchez pas aux parties refroidissantes: vous pourriez vous brûler ou vous blesser.

• Pour débrancher la fiche de la prise de courant, sortez la fiche, ne tirez surtout pas sur le câble.

• Avant d’effectuer toute opération de nettoyage ou d’entretien, débranchez la fiche de la prise de courant. Il ne suffit pas de placer le bouton de REGLAGE DE LA TEMPERATURE sur 0 (appareil éteint) pour éliminer tout contact électrique.

• En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil.

• A l’intérieur des compartiments de conservation de produits congelés, ne pas utiliser d’ustensiles autres que la raclette à givre fournie avec l’appareil ou d’appareils électriques à moins qu’ils ne soient d’un type recommandé par le fabricant.

• Ne pas porter à la bouche des glaçons à peine sortis du congélateur.

• Ne permettez pas aux enfants de jouer avec l’appareil. Il ne faut en aucun cas qu’ils s’asseyent sur les tiroirs ou qu’ils s’accrochent à la porte.

• Les emballages ne sont pas des jouets pour enfants.

Economies et respect de lenvironnement

• Installez votre appareil dans un endroit frais et bien aéré, protégez-le contre l’exposition directe aux rayons du soleil et ne le placez pas près de sources de chaleur.

• Pour introduire ou sortir les aliments, n’ouvrez les portes de l’appareil que le temps strictement nécessaire. Chaque ouverture de porte cause une considérable dépense d’énergie.

• Ne chargez pas trop votre appareil: pour une bonne conservation des aliments, le froid doit pouvoir circuler librement. Si la circulation est entravée, le compresseur travaillera en permanence.

• N’introduisez pas d’aliments chauds : ces derniers font monter la température intérieure ce qui oblige le compresseur à travailler beaucoup plus en gaspillant un tas d’électricité.

• Dégivrez l’appareil dès que de la glace se dépose

voir Entretien

( gêne considérablement la cession de froid aux aliments et augmente la consommation d’électricité.

• Gardez toujours les joints propres et en bon état pour qu’ils adhèrent bien aux portes et ne laissent pas le froid s’échapper (

); une couche de glace trop épaisse

voir Entretien

Page 18

Anomalies et remèdes

Il peut arriver que l’appareil ne fonctionne pas. Avant de téléphoner au service de dépannage (

contrôlez s’il ne s’agit pas d’un problème facile à résoudre à l’aide de la liste suivante.

Anomalies :

Léclairage intérieur ne sallume pas.

Le réfrigérateur et le congélateur refroidissent peu.

Les aliments gèlent à lintérieur du réfrigérateur.

Le moteur est branché en permanence.

Causes / Solution possibles :

• La fiche n’est pas branchée dans la prise de courant ou pas assez enfoncée pour qu’il y ait contact ou bien il y a une coupure de courant.

• Les portes ne ferment pas bien ou les joints sont abîmés.

• Ouverture trop fréquente des portes.

• La position du bouton de REGLAGE DE LA TEMPERATURE n’est pas correcte

• Le réfrigérateur et le congélateur sont excessivement remplis.

• La température ambiante de travail du produit est inférieure à 14°C.

• La position du bouton de REGLAGE DE LA TEMPERATURE n’est pas correcte

• Les aliments touchent à la paroi arrière.

• La porte n’est pas bien fermée ou trop souvent ouverte.

• La température à l’extérieur est très élevée.

• L’épaisseur du givre dépasse 2-3 mm (

voir Entretien

voir Assistance

Lappareil est très bruyant.

La température est élevée à certains endroits de lextérieur du réfrigérateur.

Formation de givre ou de gouttelettes deau sur la paroi arrière du compartiment réfrigérateur.

Il y a de leau dans le fond du réfrigérateur.

• L’appareil n’a pas été installé bien à plat (

• L’appareil est installé entre des meubles ou des objets qui vibrent et font du bruit.

• Le gaz réfrigérant interne produit un léger bruit même quand le compresseur est à l’arrêt : il ne s’agit pas d’un défaut, c’est tout à fait normal.

• Les températures élevées sont nécessaires pour éviter la formation d’eau condensée dans des zones particulières du produit.

• Il s’agit du fonctionnement normal du produit.

• Le trou d’évacuation de l’eau est bouché (

voir Installation).

voir Entretien

Page 19

Assistance

Avant de contacter le centre dAssistance :

•

Vérifiez si vous pouvez résoudre l’anomalie vous-même (

voir Anomalies et Remèdes

• Si, malgré tous ces contrôles, l’appareil ne fonctionne toujours pas et l’inconvénient persiste, faites appel au service après-vente le plus proche de chez vous.

modèle

numéro de série

Signalez :

• le type d’anomalie

• le modèle de l’appareil (Mod.)

• le numéro de série (S/N)

Vous trouverez tous ces renseignements sur l’étiquette signalétique placée dans le compartiment réfrigérateur en bas à gauche.

Gross Bruto Brut

Test

P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

Ne faites jamais appel à des techniciens non agréés et refusez toujours des pièces détachées non originales.

Page 20

195037041.04

03/2006 - Xerox Business Services

Page 21

Gebruiksaanwijzingen

KOEL/DIEPVRIESCOMBINATIE

Italiano, 1

Espanol, 31

BCB 312 AI BCB 312 AI S

FI NL

Nederlands

Inhoud

Installatie, 22

Plaatsen en aansluiten

, 21Français, 11

Beschrijving van het apparaat, 23

Algemeen aanzicht

Starten en gebruik, 24-25

Het apparaat starten Optimaal gebruik van de koelkast Optimaal gebruik van de diepvrieskast

Onderhoud en verzorging, 26

De elektrische stroom afsluiten Het apparaat reinigen Het vermijden van schimmel en vervelende luchtjes Het apparaat ontdooien Het lampje vervangen

Voorzorgsmaatregelen en advies, 27

Algemene veiligheid Afvalverwijdering Het milieu sparen en respecteren

Storingen en oplossingen, 28

Service, 29

Page 22

Installatie

! Bewaar dit boekje zorgvuldig voor eventuele toekomstige raadpleging. Wanneer u het product weggeeft, verkoopt of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft.

! Lees de gebruiksaanwijzingen zorgvuldig door: er staat

belangrijke informatie in over installatie, gebruik en veiligheid.

Plaatsen en aansluiten

Plaatsen

1. Plaats het apparaat in een goed geventileerd en droog vertrek.

2. Laat de ventilatieroosters aan de achterzijde vrij: de compressor en de condensator geven warmte af en vereisen een goede ventilatie om goed te functioneren en het elektriciteitsverbruik te beperken.

3. Houdt het apparaat ver van hittebronnen vandaan (direct zonlicht, elektrisch gasfornuis).

Elektrische aansluiting

Zet het apparaat na het transport verticaal en wacht minstens 3 uur voordat u het aansluit aan het elektriciteitsnet. Voordat u de stekker in het stopcontact steekt, dient u zich ervan te verzekeren dat:

• het stopcontact geaard is en voldoet aan de geldende

normen;

• het stopcontact in staat is het maximale vermogen van

het apparaat te dragen, zoals aangegeven op het typeplaatje dat zich onderin links in het koelgedeelte bevindt (bv. 150 W);

• de spanning zich bevindt tussen de waarden die staan

aangegeven op het typeplaatje, dat zich onderin links bevindt (bv. 220-240 V);

• het stopcontact en de stekker overeenkomen.

Als dat niet het geval is, dient een erkende monteur de

stekker te vervangen ( verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geïnstalleerd is, moeten het snoer en het stopcontact makkelijk te bereiken zijn.

! Het snoer mag niet worden gebogen of samengedrukt.

! Het snoer moet van tijd tot tijd worden gecontroleerd en

mag alleen door erkende monteurs worden vervangen (

Service

! De fabrikant kan niet verantwoordelijkheid worden gesteld als deze normen niet worden nageleefd.

zie Service

); gebruik geen

zie

Page 23

Beschrijving van het apparaat

Algemeen aanzicht

Deze gebruiksaanwijzingen gelden voor verscheidene modellen en het is daarom mogelijk dat de figuur andere details afbeeldt dan het door u aangeschafte apparaat. De beschrijving van de meest complexe elementen vind u terug in de volgende pagina’s.

Lampje*

zie Onderhoud

(

DRAAGPLATEAU

Vak voor

FLESSEN/BLIKJES

)



Uitneembaar vak met deksel, voor

EIERREK en BOTERVLOOT

Uitneembaar vak voor VARIA



MULTI-FUNCTIE

lade

GROENTE- en

FRUITLADE

TEMPERATUURKNOP

INVRIES- en

BEWAARGEDEELTE

IJSBLOKJESHOUDER

BEWAARGEDEELTE

Ruimte voor een 2

LITER FLES

Vak voor FLESSEN

 Deze kunnen variëren voor wat betreft aantal of positie.

Alleen op enkele modellen aanwezig.

Page 24

Starten en gebruik

Het apparaat starten

! Voordat u het apparaat in gebruik stelt, dient u de instructies voor wat betreft de installatie na te volgen (

zie Installatie

! Voordat u het apparaat aansluit, dient u zowel het koel- als het diepvriesgedeelte, alsook het toebehoren met lauw water en soda te reinigen.

1. Steek de stekker in het stopcontact en verzeker u ervan dat het lampje aan de binnenkant van het apparaat aangaat.

2. Draai de knop van de TEMPERATUURREGELING op een middelmatige stand. Na enkele uren kunt u de levensmiddelen in de koelkast zetten.

Optimaal gebruik van de koelkast

De temperatuur in het koelgedeelte wordt automatisch geregeld aan de hand van de stand van de thermostaatknop. 1 = minder koud 5 = kouder Wij raden een gemiddelde stand aan. Het koelsysteem van dit apparaat bevindt zich aan de binnenkant van de achterwand van het koelgedeelte. Hiermee ontstaat een grotere en efficiëntere binnenruimte en een verbeterd esthetisch effect. Deze achterwand zal tijdens de werking van het apparaat ofwel bedekt zijn met ijs, ofwel met waterdruppels, naar gelang de compressor wel of niet in gebruik is. Maakt u zich hier dus geen zorgen om! De koelkast werkt op normale wijze. Als u de knop TEMPERATUURREGELING op een hoge stand zet en als er tegelijkertijd veel etenswaar en een hoge buitentemperatuur is, zou het kunnen gebeuren dat het apparaat constant werkt. Dit heeft een overtollige ijsproductie en een hoog elektriciteitsverbruik als gevolg: dit kan voorkomen worden door de knop op een lagere stand te zetten (er zal een automatische ontdooiing plaatsvinden). natuurlijke wijze circuleren: koude lucht daalt aangezien hij zwaarder is. Daarom dient u de etenswaren op de volgende wijze te rangschikken:

(WHQVZDUHQ

Vlees en vis

Verse kaas

Gekookte etenswaren

Vleeswaren, brood, chocolade

Groente en fruit In de groente- en fruitladen Eieren In het speciale rek Boter en margarine In het speciale rek

Flessen, frisdrank, melk

In statische apparaten zal de lucht op

3ODDWVLQJLQGHNRHONDVW

Op de laden voor groente en fruit Op de laden voor groente en fruit

Waar u maar wilt

In het speciale rek

DRAAGPLATEAUS: plateaus of

roosters. Deze kunnen dankzij de speciale gleuven worden

verwijderd of in hoogte geregeld

zie afbeelding

(

), voor het invoeren van grote verpakkingen of etenswaren. Het is niet noodzakelijk het draagplateu

volledig te verwijderen om de hoogte te regelen.

MULTI-FUNCTIE

lade: om bepaalde etenswaren langer

te kunnen bewaren (beleg bijvoorbeeld); door de etenswaren hierin te leggen vermijdt u het verspreiden van vervelende luchtjes in de koelkast.

Vak voor FLESSEN/BLIKJES

: voor het horizontaal

opbergen van een fles of meerdere blikjes (zie afbeeldingen). Wanneer u dit gedeelte niet gebruikt,

dient u het deksel af te sluiten om de ruimte in het koelgedeelte te vergroten.

TEMPERATUUR

aanwijzer: hiermee onderscheidt u

het koudste gedeelte van de koelkast.

1. Controleer of op de aanwijzer het woord OK verschijnt (

zie afbeelding

2. Als er geen OK verschijnt, betekent het dat de temperatuur te hoog is: zet de knop WERKING KOELKAST op een hogere stand (kouder) en wacht circa 10 uur tot de temperatuur stabiel is.

3. Controleer de aanwijzer nogmaals: indien nodig kunt u de koelkast opnieuw regelen. Als u grote hoeveelheden etenswaren in de koelkast heeft geplaatst, de deur herhaaldelijk heeft geopend of open heeft gelaten, is het normaal dat de aanwijzer geen OK aangeeft. Wacht minstens 10 uur voordat u de knop WERKING KOELKAST op een hogere stand zet.

Alleen op enkele modellen aanwezig.

Page 25

Hygiëne van de etenswaren

MAX

WATER LEVEL

MAX

WATER LEVEL

1. Na aankoop van de etenswaren verwijdert u de papieren/kartonnen of andere verpakking , die bacteriën of vuil in de koelkast kunnen introduceren.

2. Bescherm de etenswaren (vooral die niet lang houdbaar zijn en die een sterke lucht verspreiden) op zodanige wijze dat ze niet met elkaar in contact komen; zo vermijdt u de mogelijkheid van besmetting onder elkaar door kiemen/bacteriën zowel als het verspreiden van geuren in de koelkast

3. Zorg voor voldoende vrije luchtcirculatie om de etenswaren heen

4. Houd de binnenkant van de koelkast schoon maar vermijd gebruik van bijtende of schuurmiddelen

5. Als de vervaldatum is afgelopen moeten de etenswaren uit de koelkast worden verwijderd

6. Voor een correcte manier van conserveren moeten de minder houdbare etenswaren (verse kazen, rauwe vis, vlees enz…) op de koelste plaats worden gezet, namelijk bovenop de groenteladen, waar de temperatuurindicator zich bevindt.

Optimaal gebruik van de koelkast

• Gebruik voor het regelen van de temperatuur de knop WERKING KOELKAST (

zie Beschrijving

• Zet alleen koude of lauwe levensmiddelen in de koelkast, nooit warme (

zie Voorzorgsmaatregelen en advies

• Denk eraan dat u gekookte etenswaren niet langer kunt bewaren dan rauwe.

• Zet geen vloeistoffen in open flessen of bakken in de koelkast: dit brengt een toename van de vochtigheidsgraad teweeg en een daaropvolgende condensproductie.

! Open de deur van de diepvrieskast niet tijdens het invriezen. ! Wanneer de stroom wegvalt of wanneer er een storing optreedt, dient u de deur van de diepvrieskast niet te openen: de levensmiddelen blijven op deze manier nog ongeveer 9 à 14 uur goed bewaard. ! Als de kamertemperatuur zich voor langere tijd onder de 14°C bevindt, bereikt het diepvriesgedeelte niet de temperatuur die nodig is voor het langdurig bewaren van de levensmiddelen en zal de bewaartijd van de etenswaren als gevolg korter zijn.

IJSBLOKJESHOUDER.

Het feit dat ze bovenop de laden van de freezer zijn geplaatst zorgt voor de beste ergonomie en reinheid: de ijsblokjes komen niet meer in contact met de etenswaren in de freezer: bovendien wordt water knoeien tijdens het opvullen vermeden (ook de deksel voor het afsluiten van het gat na het opvullen is bijgeleverd).

1. Haal de ijsblokjeshouder uit de deur door hem eerst naar de houders door middel van de communicerende vaten

zie afbeelding

(

2. Zorg ervoor nooit het aangegeven niveau te overschrijden (MAX WATER LEVEL). Teveel water belemmert het loskomen van de ijsblokjes (mocht dit gebeuren, wacht dan tot het ijs gesmolten is en leeg de houder).

3. Draai de houder 90°: het water vult de houders door middel van de communicerende vaten (

zie afbeelding

4. Sluit de opening af met bijgeleverde dop en zet de houder weer op zijn plaats. Plaats eerst de bovenkant en laat hem dan naar beneden zakken.

5. Als het ijs is gevormd (minstens 8 uur) moet u de houder tegen een hard oppervlak stoten en de buitenkant ervan natmaken. Op deze manier raken de ijsblokjes los en kunt u ze er door de opening uithalen.

Optimaal gebruik van de diepvrieskast

• Vries nooit etenswaar in die op het punt staat te ontdooien of al is ontdooid; dergelijke etenswaar moet gelijk worden gekookt en gegeten (binnen 24 uur).

• Verse etenswaren die moeten worden ingevroren mogen nooit in contact raken met etenswaren die al bevroren zijn; verse etenswaren moeten op het rooster van het diepvriesgedeelte worden geplaatst, mogelijkerwijs tegen de zijkant of de achterwand, waar de temperatuur de -18°C of lager bereikt en waar ze snel worden ingevroren.

• Plaats nooit glazen flessen met vloeistof in de diepvrieskast, vooral niet als er een dop op zit of als ze hermetisch zijn afgesloten, ze zouden kunnen barsten.

• De maximum hoeveelheid die men dagelijks kan invriezen is aangegeven op het typeplaatje links onderin de koelkast (voorbeeld: Kg/24h 4).

Page 26

Onderhoud en verzorging

De elektrische stroom afsluiten

Tijdens schoonmaak of onderhoud moet u het apparaat afsluiten van de elektrische stroom door de stekker uit het stopcontact te halen. Het is niet voldoende de knop van demperatuurregeling op stand 0 te zetten (apparaat uit) om alle elektrische contacten uit te schakelen.

Het apparaat reinigen

• De buitenkant, de binnenkant en de rubberen afdichtingen kunnen worden schoongemaakt met een lauwe spons en soda of een neutraal schoonmaakmiddel. Gebruik geen oplosmiddelen, schuurmiddelen, chloor of ammonia.

• Het uitneembare toebehoren kan worden afgewassen met warm water en schoonmaak- of afwasmiddelen. Spoel en droog alles goed af.

• De achterkant van het apparaat vangt veel stof op. Na het apparaat te hebben uitgezet en de stroom te hebben afgesloten kunt u dit opzuigen met de lange buis van de stofzuiger, op middelmatig vermogen.

Het vermijden van schimmel en vervelende luchtjes

• Het apparaat is vervaardigd uit hygiënisch materiaal dat geen luchtjes absorbeert. Teneinde deze eigenschappen te behouden moet u levensmiddelen altijd goed bewaren en afsluiten. Hierdoor vermijdt u ook het vormen van vlekken.

• Als u het apparaat voor langere tijd uitzet moet u de binnenkant reinigen en de deuren openlaten.

Het enige wat u af en toe moet doen is de opening reinigen en controleren of het water vrijuit kan afvloeien.

Het ontdooien van het diepvriesgedeelte

Verwijder van tijd tot tijd het ijs dat wordt gevormd, met het speciale, bijgeleverde schrapertje. Als de ijslaag dikker is dan 5 mm moet u een handmatige ontdooiing uitvoeren:

1. Draai de knop van de TEMPERATUURREGELING op stand 0.

2. Omwikkel de etenswaren uit de diepvries met papier en leg ze op een koele plaats.

3. Laat de deur van de diepvrieskast open totdat het ijs compleet gesmolten is; dit proces kunt u versnellen door er bakken met lauw water in neer te zetten.

4. Maak de diepvrieskast goed schoon en droog hem grondig af voordat u hem weer aanzet.

5. Enkele apparaten zijn voorzien van een DRAINAGE SYSTEEM om het water naar buiten af te voeren: laat het water in een bak lopen (

afbeelding

6. Nadat u de etenswaren

in de diepvrieskast heeft

geplaatst moet u circa 2 uur wachten totdat het apparaat weer op normale wijze functioneert.

zie

Het apparaat ontdooien

! Houdt u aan onderstaande instructies. Probeer het proces niet te versnellen door middel van apparaten of gereedschap anders dan bijgeleverd schrapertje. U zou het koelcircuit kunnen beschadigen.

Het ontdooien van het koelgedeelte.

De koelkast is voorzien van een automatische ontdooifunctie: het water wordt door een speciale afvoeropening (

afbeelding

achterkant geleid waar de warmte van de compressor het doet verdampen.

zie

) naar de

Het lampje vervangen

Om het lampje van het koelgedeelte te vervangen, dient u eerst de stekker uit het stopcontact te halen. Volg de instructies die hieronder zijn aangegeven.

Verwijder het lampje (A) door de schroef (B), die zich aan de achterkant van het lampenkapje bevindt, los te schroeven, zoals aangegeven (

afbeelding

met eenzelfde soort lampje, met een vermogen van niet meer dan 15 W.

). Vervang het

zie

Page 27

Voorzorgsmaatregelen en advies

! Het apparaat is ontworpen en vervaardigd volgens de

geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Dit apparaat voldoet aan de volgende EU Richtlijnen:

- 73/23/EEG van 19/02/73 (Laagspanning) en daaropvolgende wijzigingen;

- 89/336/EEG van 03/05/89 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen;

- 2002/96/CE..

Algemene veiligheid

• Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.

• Het apparaat dient te worden gebruikt voor het bewaren en het invriezen van levensmiddelen. Het dient uitsluitend door volwassenen te worden bediend, volgens de aanwijzingen die aangegeven zijn in dit instructieboekje.

• Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of als het onweert.

• Raak het apparaat niet blootsvoets of met natte handen of voeten aan.

• Raak nooit de koelelementen aan de binnenkant aan: u zou zich kunnen verbranden of verwonden.

• Haal de stekker nooit uit het stopcontact door aan het snoer te trekken.

• Maak de koelkast niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.

Het is niet voldoende langer dan twee seconden de toets ON/OFF op de display ingedrukt te houden om elke elektrische verbinding te verbreken.

• Als het apparaat defect is, mag u nooit aan het interne systeem sleutelen om een reparatie uit te voeren.

• Gebruik in de vriesvakken geen ander gereedschap dan het bijgeleverde schrapertje en geen elektrische apparaten, tenzij van het soort dat door de fabrikant wordt aangeraden

• Plaats nooit ijsblokjes die net uit de diepvrieskast komen in uw mond.

• Laat kinderen niet met het apparaat spelen. Ze mogen in ieder geval nooit op de lades zitten of aan de deur hangen.

• Het verpakkingsmateriaal is geen speelgoed voor kinderen.

Afvalverwijdering

• Verwijdering van het verpakkingsmateriaal: houdt u aan de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.

• De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de “afvalcontainer met een kruis erdoor” herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld. Consumenten mogen hun apparaat naar publieke afvalstortplaatsen brengen of, als de nationale wetgeving dit toestaat, naar de handelaar brengen als er een soortgelijk nieuw product wordt gekocht. Alle fabrikanten van grote huishoudelijke apparaten zijn aktief bezig met het creëren van systemen om het inzamelen en de verwijdering van oude producten te regelen.

Het milieu sparen en respecteren

• Plaats het apparaat in een koele, goed geventileerde ruimte, behoedt het voor directe zonnestralen, plaats het niet dichtbij warmtebronnen.

• Laat de deur, wanneer u etenswaren in de koel- of diepvrieskast zet of eruit haalt, zo kort mogelijk openstaan. Elke keer dat de deur opengaat ontstaat een aanzienlijk energieverlies.

• Vul het apparaat niet met teveel etenswaren: voor een optimale conservering moet de koude luchtstroom vrijuit kunnen circuleren. Als u de circulatie belemmert, zal de compressor constant blijven werken.

• Zet geen warme levensmiddelen in het apparaat: deze zouden de binnentemperatuur verhogen waardoor de compressor harder werkt en er een groter elektrisch verbruik ontstaat.

• Houdt de afdichtingen efficiënt en schoon, zodat ze goed aan de deuren sluiten en de kou niet laten ontsnappen (

zie Onderhoud

Page 28

Storingen en oplossingen

Het zou kunnen gebeuren dat het apparaat niet functioneert. Voordat u de Servicedienst belt (

controleren dat het geen probleem is dat u kunt oplossen met behulp van volgende lijst.

Storingen:

Het lampje van de binnenverlichting gaat niet aan.

De koelkast en de diepvrieskast zijn niet koud genoeg.

In de koelkast bevriezen de etenswaren.

De motor blijft doorlopend draaien

Mogelijke oorzaken / Oplossingen:

• De stekker zit niet in het stopcontact, of niet voldoende om contact te maken. Wellicht zit het hele huis zonder stroom.

• De deuren sluiten niet goed of de afdichtingen zijn versleten.

• De deuren worden vaak geopend.

• De knop van de TEMPERATUURREGELING staat niet op de goede stand

• De koelkast of de diepvrieskast zijn overmatig gevuld.

• De temperatuur van het vertrek waar het apparaat zich bevindt is lager dan 14°C.

• De knop van de TEMPERATUURREGELING staat niet op de goede stand

• De levensmiddelen staan in contact met de achterwand.

• De deur is niet goed dicht of wordt constant geopend.

• De buitentemperatuur is erg hoog.

• De ijslaag is meer dan 2-3 mm dik (

zie Onderhoud

zie Service

), moet u

Het apparaat maakt veel lawaai.

Enkele delen aan de buitenkant van de koelkast zijn zeer warm.

Op de achterwand van het koelgedeelte bevindt zich ijs of waterdruppels.

Op de bodem van de koelkast ligt water.

• Het apparaat staat niet waterpas (

• Het apparaat staat tussen meubels of objecten die trillen of geluid maken.

• Het verkoelingsgas maakt een licht geluid ook wanneer de compressor stil staat: dit is normaal, het is geen storing.

• De hoge temperaturen zijn noodzakelijk om het vormen van condens te voorkomen in bepaalde gedeeltes van het product.

• Dit is de normale werking van het product.

• De afvoeropening voor het water is verstopt (

zie Installatie).

zie Onderhoud

Page 29

Service

Voordat u de Servicedienst belt:

•

Controleer of u de storing niet zelf kunt oplossen (

zie Storingen en oplossingen

• Indien, ondanks alle controles, het apparaat niet goed werkt en de storing blijft bestaan, kunt u zich tot de dichtstbijzijnde Technische Dienst wenden.

model

serienummer

U moet doorgeven:

• het type storing

• het model apparaat (Mod.)

• het serienummer (S/N)

Deze informatie bevindt zich op het typeplaatje links onderin het koelgedeelte.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

Gross Bruto Brut

Test

P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

93139180000 S/N 704211801

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

Wendt u zich nooit tot onbevoegde installateurs en weiger altijd de installatie van niet originele onderdelen

Page 30

195037041.04

04/2005 - Xerox Business Services

Page 31

Manual de instrucciones

COMBINADO FRIGORÍFICO/CONGELADOR

Italiano, 1

Espanol, 31

BCB 312 AI BCB 312 AI S

FI NL

Nederlands

Sumario

Instalación, 32

Colocación y conexión

, 21Français, 11

Descripción del aparato, 33

Vista en conjunto

Puesta en funcionamiento y uso, 34-35

Poner en marcha el aparato Regulación de la temperatura Utilizar el refrigerador en forma óptima Utilizar el congelador en forma óptima

Mantenimiento y cuidados, 36

Cortar la corriente eléctrica Limpiar el aparato Evitar la formación de moho y malos olores Descongelar el aparato Sustituir la bombilla

Precauciones y consejos, 37

Seguridad general Eliminación Ahorrar y respetar el ambiente

Anomalías y soluciones, 38

Asistencia, 39

Page 32

Instalación

! Es importante conservar este manual para poder

consultarlo cuando sea necesario. En caso de venta, cesión o traslado, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las precauciones durante su uso

! Lea atentamente las instrucciones: contienen

información importante sobre la instalación, sobre el uso y sobre la seguridad.

Colocación y conexión

Colocación

1. Coloque el aparato en un ambiente bien aireado y seco.

2. No obstruya las rejillas posteriores de ventilación: el

compresor y el condensador emiten calor y requieren una buena aireación para funcionar bien y limitar el consumo eléctrico.

3. Mantenga el aparato lejos de fuentes de calor (por ej.

la luz solar directa o una cocina eléctrica).

Conexión eléctrica

Después de su transporte, coloque el aparato verticalmente y espere 3 horas como mínimo antes de conectarlo a la red eléctrica. Antes de enchufarlo a la toma de corriente, controle que:

• la toma posea la conexión a tierra y que sea conforme

a la ley;

• el enchufe sea capaz de soportar la carga máxima

de potencia de la máquina indicada en la placa de características ubicada en la parte inferior izquierda del frigorífico (ej. 150 W);

• la tensión de alimentación esté comprendida entre los

valores indicados en la placa de características ubicada abajo a la izquierda (ej. 220-240V);

• la toma sea compatible con el enchufe del aparato.

Si no fuera así, solicite la sustitución del enchufe a un técnico autorizado ( prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe sufrir pliegues ni compresiones.

! El cable debe ser revisado periódicamente y sustituido

sólo por técnicos autorizados (ver Asistencia).

! La empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

ver Asistencia

); no utilice

Page 33

Descripción del aparato

Vista en conjunto

Bombilla

ver Mantenimiento

(

ESTANTE

Puerta volcable

PORTABOTELLAS/

PORTALATAS

Recipiente MULTI-

Recipiente FRUTA y

VERDURA

Mando de REGULACIÓN

DE LA TEMPERATURA

USO

Balconcito extraíble con tapa, con

HUEVERA y COMPARTIMENTO PARA MANTEQUILLA



Balconcito extraíble

PORTAOBJETOS

Espacio para una

BOTELLA de 2 LITROS

Balconcito

BOTELLAS



Compartimiento

CONGELAMIENTO y

CONSERVACIÓN

Cubeta de HIELO

Compartimiento

CONSERVACIÓN

 La cantidad y/o su ubicación pueden variar.

* Se encuentra solo en algunos modelos.

Page 34

Puesta en funcionamiento y uso

! Antes de poner en funcionamiento el aparato, siga las instrucciones sobre la instalación ( ! Antes de conectar el aparato limpie bien los compartimentos y los accesorios con agua tibia y bicarbonato.

1. Enchufe el aparato en la toma de corriente y verifique que se encienda la lámpara de iluminación interna.

2. Gire el mando de REGULACIÓN DE LA TEMPERATURA hasta un valor medio. Después de algunas horas será posible introducir alimentos en el frigorífico.

ver Instalación

Regulación de la temperatura

La temperatura interna del compartimento frigorífico se regula automáticamente en base a la posición del mando del termostato. 1 = menos frío 5 = más frío Se aconseja, en todo caso, poner una posición media. Para aumentar el espacio disponible y mejorar el aspecto estético, este aparato posee la “parte refrigerante” ubicada en el interior de la pared posterior del compartimento frigorífico. Durante el funcionamiento, dicha pared se presentará cubierta de escarcha o de gotitas de agua según si el compresor está en funcionamiento o en pausa. ¡No se preocupe por ello! El frigorífico está trabajando de forma normal. Si se coloca el mando de REGULACIÓN DE LA TEMPERATURA en valores altos, con grandes cantidades de alimentos y con una temperatura ambiente elevada, el aparato puede funcionar continuamente, produciendo una excesiva formación de escarcha y aumentando el consumo de electricidad. evítelo desplazando el mando hacia valores más bajos (se efectuará una descongelación automática). En los aparatos estáticos el aire circula de modo natural: el más frío tiende a descender porque es más pesado. He aquí como colocar los alimentos:

Alimento Ubicación en el refrigerador

Carne y pescado limpio

Quesos frescos

Alimentos cocidos En cualquier bandeja

Salchichón, pan, chocolate

Fruta y verdura

Huevos En el balconcito correspondiente

Mantequilla y margarina Botellas, bebidas, leche

Sobre los recipientes para fruta y verdura Sobre los recipientes para fruta y verdura

En cualquier bandeja

En los recipientes para fruta y verdura

En el balconcito correspondiente

bandejas completamentes.

Recipiente MULTI-USO*: se utiliza para conservar por mucho tiempo distintos alimentos (por ejemplo embutidos); evita también que se formen olores en el refrigerador.

Puerta volcable PORTABOTELLAS/PORTALATAS para colocar horizontalmente una botella o varias latas ( el espacio en el compartimiento refrigerador.

Indicador de TEMPERATURA zona más fría del refrigerador.

1. Controle que en el indicador se destaque en forma

2. Si no aparece el mensaje OK significa que la

3. Controle nuevamente el indicador: si es necesario,

* Se encuentra solo en algunos modelos.

ver las figuras

evidente OK (

temperatura es demasiado elevada: regule el mando de FUNCIONAMIENTO DEL FRIGORÍFICO hasta una posición más alta (más frío) y espere proximadamente 10 h hasta que la temperatura se haya estabilizado.

realice una nueva regulación. El indicador también puede estar completamente negro debido a que se han introducido grandes cantidades de alimentos o la puerta del frigorífico se ha abierto demasiadas veces. En esos casos, realice una nueva regulación de la temperatura (ver Utilizar el display).

). Si no se utiliza, ciérrela para aumentar

ver la figura

Poner en marcha el aparato

BANDEJAS: enteras o tipo rejilla. Son extraíbles y su altura es regulable gracias a las guías especiales ( utilizan para introducir recipientes o alimentos de gran tamaño. Para regular la altura no es necesario extraer las

ver la figura

: para individualizar la

), se

Page 35

La higiene de los alimentos

• Después de la compra de los alimentos, elimine todo tipo de envoltura externa de papel, cartón o de otro material que podrían introducir bacterias o suciedad en el frigorífico.

• Proteja los alimentos, (en particular aquellos que se deterioran fácilmente y los que emanan un fuerte aroma), para evitar el contacto entre ellos eliminando, de este modo, tanto la posibilidad de contaminación con gérmenes y bacterias, como la difusión de olores particulares en el interior del frigorífico

• Coloque los alimentos de modo tal que el aire pueda circular libremente entre ellos

• Mantenga limpio el interior del frigorífico sin utilizar productos oxidantes o abrasivos

• Elimine los alimentos del frigorífico una vez vencido el tiempo máximo de conservación

• Para lograr una buena conservación, los alimentos que se deterioran fácilmente ( quesos blandos, pescado crudo, carne, etc…) se deben colocar en la zona más fría, o sea, la que está sobre el recipiente para verduras.

Utilizar el refrigerador en forma óptima

• Para regular la temperatura utilice la perilla de

FUNCIONAMIENTO DEL REFRIGERADOR (

Descripción

• Introduzca sólo alimentos fríos o apenas tibios, nunca

calientes (

• Recuerde que los alimentos cocidos no se mantienen

durante más tiempo que los crudos.

• No introduzca recipientes destapados con líquidos:

produciría un aumento de humedad con la consiguiente formación de condensado.

ver Precauciones y consejos

ver

! Evite abrir la puerta durante la congelación. ! Cuando se produzca una interrupción de corriente o

una avería, no abra la puerta del congelador: de este modo, los alimentos congelados se conservarán sin alteración durante aproximadamente 9-14 horas. ! Si durante un largo período de tiempo la temperatura ambiente permanece por debajo de los 14ºC, no se alcanzan las temperaturas necesarias para una larga conservación en el compartimento congelador y, por lo tanto, el período de conservación resultará menor.

Cubeta de hielo.

Su colocación

garantiza una mayor limpieza (el hielo no está en

freezer

contacto con los alimentos) y ergonomía (no gotea cuando se carga).

1. Extraiga la cubeta empujándola hacia arriba. Controle que la cubeta esté completamente vacía y llénela de agua utilizando el orificio correspondiente.

2. Tenga cuidado de no superar el nivel indicado (MAX WATER LEVEL). Demasiada agua obstaculiza la salida de los cubitos de hielo (si esto sucede, espere hasta que el hielo se derrita y vacíe la cubeta).

3. Gire la cubeta 90º: el agua llena las formas por el principio de vasos comunicantes (

4. Cierre el orificio con la tapa que se suministra con el aparato y vuelva a colocar la cubeta introduciendo la parte superior en su lugar y dejándola caer.

5. Después de que se haya formado el hielo (tiempo mínimo: 8 horas aproximadamente) golpee la cubeta sobre una superficie dura y moje su parte externa para despegar los cubitos; luego hágalos salir por el orificio.

en la parte superior de los cajones del

ver la figura

Uso óptimo del congelador

• No vuelva a congelar alimentos que se están por descongelar o descongelados; dichos alimentos deben ser previamente cocinados para ser consumidos (dentro de las 24 horas).

• Los alimentos frescos por congelar no se deben colocar en contacto con los ya congelados; se deben colocar en el compartimiento superior CONGELAMIENTO y CONSERVACIÓN donde la temperatura desciende por debajo de los –18ºC y garantiza una mayor velocidad de congelación.

• No coloque en el congelador botellas de vidrio que contengan líquidos, tapadas o cerradas herméticamente porque podrían romperse.

• La cantidad máxima diaria de alimentos por congelar está indicada en la placa de características ubicada en el compartimiento refrigerador abajo a la izquierda (por ejemplo: 4 Kg/24h).

MAX

WATER LEVEL

MAX

WATER LEVEL

Page 36

Mantenimiento y cuidados

Cortar la corriente eléctrica

Durante los trabajos de limpieza y mantenimiento, es necesario aislar el aparato de la red de alimentación eléctrica, desenchufándolo: No es suficiente llevar el mando para la regulación de la temperatura hasta la posición 0 (aparato apagado) para eliminar todo contacto eléctrico.

Limpiar el aparato

• Las partes externas, las partes internas y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y bicarbonato sódico o jabón neutro. No utilice disolventes, productos abrasivos, lejía o amoníaco.

• Los accesorios extraíbles se pueden colocar en remojo en agua caliente y jabón o detergente para platos. Enjuáguelos y séquelos con cuidado.

• La parte posterior del aparato tiende a cubrirse de polvo que se puede eliminar, después de haber apagado y desenchufado el aparato, utilizando con delicadeza la boca de la aspiradora y trabajando con una potencia media.

Evitar la formación de moho y malos olores

• El aparato está fabricado con materiales higiénicos

que no transmiten olores. Para mantener esta

característica es necesario que los alimentos estén siempre protegidos y bien cerrados. Esto evitará también la formación de manchas.

• Si se debe apagar el aparato por un largo período, limpie su interior y deje las puertas abiertas.

Descongelar el aparato

Descongelar el compartimento congelador

Elimine periódicamente la escarcha utilizando la raedera que se suministra con el aparato. Si la capa de escarcha es superior a los 5 mm es necesario realizar una descongelación manual:

1. Coloque el mando de REGULACIÓN DE LA

TEMPERATURA en la posición 0.

2. Envuelva los alimentos congelados en papel de periódico y colóquelos en otro congelador o en un lugar fresco.

3. Deje la puerta abierta hasta que la escarcha se haya derretido completamente; facilite la operación colocando en el compartimento congelador recipientes con agua tibia.

4. Limpie y seque con cuidado el compartimento congelador antes de volver a encender el aparato.

5. Algunos aparatos poseen el SISTEMA DRAIN para

enviar el agua hacia el exterior: introduzca la raedera que se suministra con el aparato en la ranura correspondiente ubicada en la parte inferior y deje que el agua fluya recogiéndola en un recipiente (

figura

6. Antes de introducir los alimentos en el compartimento congelador, espere aproximadamente 2 horas para restablecer las condiciones ideales de conservación.

ver la

! Respete las instrucciones que se dan a continuación. No acelere el proceso con dispositivos o utensilios diferentes de la rasqueta que se suministra con el aparato porque se podría dañar el circuito refrigerante.

Descongelar el compartimento frigorífico

El frigorífico posee descongelación automático: el agua se envía hacia la parte posterior por un orificio de

descarga ( donde el calor producido por el compresor la hace evaporar. La única intervención que se debe realizar periódicamente consiste en limpiar el orificio de descarga para que el agua pueda fluir libremente.

ver la figura

)

Sustituir la bombilla

Para sustituir la bombilla de iluminación del compartimiento refrigerador, desenchufe el aparato. Siga las instrucciones que se dan a continuación.

Acceda a la bombilla (A) desenroscando el tornillo de

fijación (B) ubicado en la parte posterior del

cubrelámpara, como se indica ( Sustitúyala con una análoga de una potencia que no sea superior a 15 W.

ver la figura

Page 37

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Este equipamiento es conforme con las siguientes Directivas Comunitarias:

- 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones;

-89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones;

- 2002/96/CE..

Seguridad general

• El aparato ha sido pensado para un uso de tipo no profesional en el interior de una vivienda.

• El aparato debe ser utilizado para conservar y congelar alimentos sólo por personas adultas y según las indicaciones contenidas en este manual.

• El aparato no se debe instalar al aire libre ni siquiera si el lugar está protegido debido a que es muy peligroso dejarlo expuesto a la lluvia y tormentas.

• No toque el aparato estando descalzo o con las manos o pies mojados o húmedos.

• No toque las piezas refrigerantes internas: podría quemarse o herirse.

• No desenchufe el aparato tirando del cable sino sujetando el enchufe.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.

En base a la Norma europea 2002/96/CE de

• Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

• Instale el aparato en una ambiente fresco y bien aireado, protéjalo de la exposición directa a los rayos solares y no lo coloque cerca de fuentes de calor.

• Para introducir o extraer los alimentos, abra las puertas del aparato el menor tiempo posible. Cada apertura de las puertas produce un notable gasto de energía.

• Es necesario desenchufar el aparato antes de realizar operaciones de limpieza y de mantenimiento. No es suficiente llevar el mando para LA REGULACIÓN DE LA TEMPERATURA hasta la posición 0 (aparato apagado) para eliminar todo contacto eléctrico.

• En caso de avería, nunca acceda a los mecanismos internos para intentar una reparación.

• En el interior de los compartimentos que conservan alimentos congelados, no utilice utensilios diferentes a la rasqueta suministrada con el aparato o equipos eléctricos que no sean los recomendados por el fabricante.

• No introduzca en su boca cubitos apenas extraídos del congelador.

• No permita a los niños que jueguen con el aparato. No se deben sentar en los cajones o colgarse de la puerta.

• Los embalajes no son juguetes para los niños.

• No llene con demasiados alimentos el aparato: para una buena conservación, el frío debe poder circular libremente. Si se impide la circulación, el compresor trabajará continuamente.

• No introduzca alimentos calientes: elevarían la temperatura interior obligando al compresor a un mayor trabajo con un gran gasto de energía eléctrica.

• Descongele el aparato si se formara hielo (

Mantenimiento

más difícil la cesión de frío a los alimentos y hace que aumente el consumo de energía.

• Mantenga eficientes y limpias las juntas para que se adhieran bien a las puertas y no dejen salir el frío (

Mantenimiento

); una espesa capa de hielo vuelve

ver

Page 38

Anomalías y soluciones

Puede suceder que el aparato no funcione. Antes de llamar al Servicio de Asistencia Técnica (

controle que no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista.

Anomalías:

La lámpara de iluminación interna no se enciende.

El frigorífico y el congelador enfrían poco.

En el frigorífico los alimentos se congelan.

El motor funciona continuamente.

El aparato hace mucho ruido.

Posibles causas / Solución:

• El enchufe no está introducido en la toma de corriente o no está lo suficiente como para hacer contacto o bien en la casa no hay corriente.

• Las puertas no cierran bien o las juntas están dañadas.

• Las puertas se abren demasiado frecuentemente.

• El mando de REGULACIÓN DE LA TEMPERATURA no está en la posición correcta.

• El frigorífico o el congelador se han llenado excesivamente.

• La temperatura ambiente de trabajo del producto es menor que 14ºC.

• El mando de REGULACIÓN DE LA TEMPERATURA no está en la posición correcta.

• Los alimentos están en contacto con la pared posterior.

• La puerta no está bien cerrada o se abre continuamente.

• La temperatura del ambiente externo es muy alta.

• El espesor de la escarcha supera los 2-3 mm (

• El aparato no fue instalado en un lugar plano (

• El aparato ha sido instalado entre muebles u objetos que vibran y producen ruidos.

• El gas refrigerante interior produce un ligero ruido aún cuando el compresor está detenido: no es un defecto, es normal.

ver Asistencia

ver Mantenimiento

ver Instalación).

La temperatura de algunas partes externas del frigorífico es elevada.

En la pared del fondo de la cámara de refrigeración se ha formado escarcha o gotitas de agua:

En el fondo del frigorífico hay agua.

• Las temperaturas elevadas son necesarias para evitar la formación de condensación en zonas particulares del producto.

• Se trata del funcionamiento normal del producto.

• El orificio de descarga del agua está obstruído (

ver Mantenimiento

Page 39

Asistencia

Antes de llamar al Servicio de Asistencia Técnica:

•

Verifique si la anomalía puede ser resuelta por Ud. mismo (

ver Anomalías y Soluciones

• Si, no obstante todos los controles, el aparato no funciona y el inconveniente por Ud detectado continúa, llame al Centro de Asistencia Técnico más cercano.

modelo

número de serie

Comunique:

93139180000 S/N 704211801

Gross Bruto Brut

Test

P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

• el tipo de anomalía

• el modelo de la máquina (Mod.)

• el número de serie (S/N)

Esta información se encuentra en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

No recurra nunca a técnicos no autorizados y rechace siempre la instalación de repuestos que no sean originales.

Page 40

195037041.04

03/2006 - Xerox Business Services
