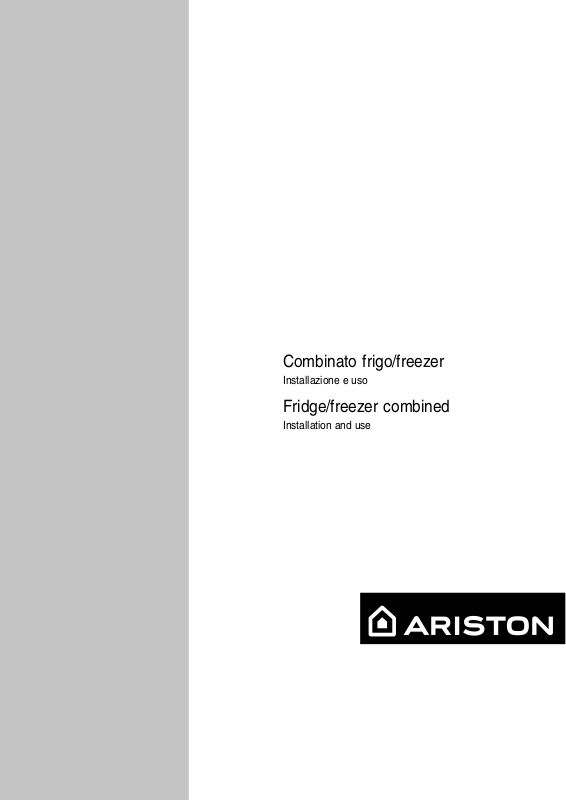

Hotpoint BCO 35 A VEI User Manual

Combinato frigo/freezer

Installazione e uso

Fridge/freezer combined

Installation and use

BCO 35 A VE

I	Combinato frigo/freezer	1
	Istruzioni per l'installazione e l'uso
GB	Fridge/freezer combined	13
	Instructions for installation and use

Per garantire l’efficienza e la sicurezza di questo elettrodomestico:

-rivolgetevi esclusivamente a centri di assistenza tecnica autorizzati

-richiedete sempre l’utilizzo di parti di ricambio originali

To maintain the EFFICIENCY and SAFETY of this appliance, we recommend:

-call only the Service Centers authorized by the manufacturer

-always use original Spare Parts

La sicurezza, una buona abitudine

ATTENZIONE

Leggete attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d’uso e di manutenzione.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

-73/23/CEE del 19/02/73 (Basse Tensioni) e successive modificazioni;

-89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.

1.Questo apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato da una tettoia; è molto pericoloso lasciarlo esposto alla pioggia e ai temporali.

2.Deve essere usato soltanto da adulti ed esclusivamente per conservare e congelare i cibi, seguendo le istruzioni d’uso scritte in questo manuale.

3.Non toccate né manovrate mai l’apparecchio a piedi nudi o con le mani o i piedi bagnati.

4.Sconsigliamo di ricorrere a prolunghe e prese multiple. Se il frigorifero è installato tra i mobili, controllate che il cavo non subisca piegature o compressioni pericolose.

5.Non tirate mai il cavo né il frigorifero per staccare la spina dalla presa a muro: è molto pericoloso.

6.Non toccate le parti interne raffreddanti soprattutto con le mani bagnate poiché potreste ustionarvi o ferirvi. Né mettete in bocca cubetti di ghiaccio appena estratti dal freezer poiché rischiate di ustionarvi.

7.Non fate né pulizia né manutenzione senza aver prima staccato la spina; per eliminare ogni contatto elettrico non basta, infatti, posizionare la manopola ON/OFF prodotto in OFF.

8.Prima di farvi ritirare il vecchio frigorifero, mettete fuori uso l’eventuale serratura per evitare che i bambini, giocando, possano rimanere chiusi dentro l’apparecchio.

9.In caso di guasto, prima di chiamare il servizio-assistenza, controllate al capitolo “C’è qualche problema?” per verificare se è possibile eliminare l’eventuale inconveniente. Non tentate di riparare il guasto, cercando di accedere alle parti interne.

10.In caso di sostituzione del cavo di alimentazione rivolgersi ai nostri Centri di Assistenza. In alcuni casi le connessioni sono eseguite con terminali speciali, in altri è richiesto l’uso di un utensile speciale per accedere ai collegamenti.

11.Non usate apparecchi elettrici all'interno dello scomparto conservatore di cibi, se questi non sono del tipo raccomandato dal costruttore.

12.Al termine della vita funzionale dell'apparecchio, contenente gas ciclopentano nella schiuma isolante ed eventualmente gas R600a (isobutano) nel circuito refrigerante, lo stesso dovrà essere messo in sicurezza prima dell'invio in discarica. Per questa operazione rivolgetevi al vostro negoziante o all'Ente Locale preposto.

Installazione

Per garantire un buon funzionamento e un consumo contenuto di elettricità è importante che l’installazione sia eseguita correttamente.

L’aerazione

Il compressore ed il condensatore emettono calore e richiedono perciò una buona aerazione. Sono poco adatti ambienti con una non perfetta ventilazione. L’apparecchio va quindi installato in un ambiente servito da un’apertura (finestra o portafinestra) che assicuri il necessario ricambio dell’aria e che non sia troppo umido.

Fare attenzione, durante l'installazione, a non coprire od ostruire le griglie che permettono la buona ventilazione del- l'apparecchio.

Lontano dal calore

Evitare di posizionare l'apparecchio in un luogo direttamente esposto alla luce solare, accanto alla cucina elettrica o similari.

Collegamento elettrico e messa a terra

Prima di procedere al collegamento elettrico, controllare che il voltaggio indicato sulla targhetta caratteristiche, posta in

basso a sinistra accanto alla verduriera, corrisponda a quello del vostro impianto di casa, e che la presa sia dotata di una regolare messa a terra, come prescrive la legge sulla sicurezza degli impianti 46/90. Se manca la messa a terra, la Casa Costruttrice declina ogni responsabilità. Non usate prese multiple o adattatori.

Posizionare l’apparecchio in modo che la presa, a cui è collegato, sia accessibile.

La potenza è insufficiente?

La presa elettrica deve essere in grado di sopportare il carico massimo di potenza dell’apparecchio, indicato sulla targhetta caratteristiche posta in basso a sinistra accanto alla verduriera.

Prima di collegarlo elettricamente

Dopo il trasporto posizionare l’apparecchio verticalmente ed attendere almeno 3 ore prima di collegarlo alla presa per consentire un corretto funzionamento.

1

I

Visto da vicino

A Balconcino estraibile con coperchio, con portauova e scatola burro

B Balconcino estraibile portaoggetti

L

M

Ripiani estraibili e regolabili in altezza

"A.I.R. System"

(Ariston Integrated Refrigeration)

C Balconcino richiudibile
D Vano per bottiglia da 2 litri
E Balconcino bottiglie
F Vani per la conservazione		M	A
G	Bacinelle per la produzione di	L	B
	ghiaccio
H	Vano utilizzabile per il conge-	L	B
	lamento e la conservazione
I	Quadro comandi		C
		K
			D
J	Cassetti per frutta e verdura	J	E
K	Scatola scorrevole per carni e	I
		H
	formaggi
		G
		F
		G
		F
I			2

Il Display

A	E	G	H	F	B
C		I	J		D

A Manopola frigo

G Funzione SUPER COOL

Gestisce l’accensione e lo spegnimento dello scomparto frigorifero e permette di impostare le relative temperature di funzionamento.

Visualizza lo stato (disattivato, selezionato o attivato) della funzione SUPER COOL (raffreddamento rapido del vano frigo).

B Manopola freezer e ON/OFF prodotto

H Funzione SUPER FREEZE

Gestisce l’accensione e lo spegnimento dell’intero prodotto e permette di impostare le temperature di funzionamento nello scomparto freezer.

I

C Pulsante MODE

Consente lo spostamento all'interno del display per arrivare alle varie impostazioni/funzioni e lo spegnimento degli allarmi sonori.

J

D Pulsante SELECT

Consente la selezione/deselezione delle varie funzioni e lo spegnimento degli allarmi sonori.

E Impostazione scomparto frigorifero

Visualizza la temperatura impostata nel vano frigo e lo stato di OFF del comparto frigorifero (scritta OFF attiva).

Visualizza lo stato (disattivato, selezionato o attivato) della funzione SUPER FREEZE (congelamento rapido).

Funzione HOLIDAY

Visualizza lo stato (disattivato, selezionato o attivato) della funzione HOLIDAY (temperature ottimali con minimi consumi in caso di lunghe assenze).

Funzione ICE PARTY

Visualizza lo stato (disattivato, selezionato o attivato ) della funzione ICE PARTY (la massima rapidità nel freddare una bottiglia calda e servirla in tavola con l’apposito secchiello adatto a mantenerne la temperatura raggiunta).

F Impostazione scomparto congelatore

Visualizza la temperatura impostata nel vano freezer e lo stato di OFF del prodotto (scritta OFF attiva).

3

I

Come avviare il combinato

ATTENZIONE

Dopo il trasporto, posizionare l’apparecchio verticalmente ed attendere circa 3 ore prima di collegarlo alla presa di corrente per favorire un buon funzionamento.

Prima di mettere gli alimenti nel frigorifero pulite bene l’interno con acqua tiepida e bicarbonato.

Tempo protezione motore.

Questo modello è provvisto di un controllo salvamotore, pertanto dopo uno spegnimento impostato dall'utente non preoccupatevi se il compressore non parte immediatamente, perché si attiverà automaticamente dopo circa 8 minuti.

Dopo aver collegato la spina alla presa di corrente accertatevi che il display sia acceso.

Scomparto congelatore

All’accensione del prodotto (ruotare la manopola ON/OFF prodotto "B" fino ad impostare la temperatura di funzionamento voluta nel vano freezer) si consiglia di inserire la funzione SUPER FREEZE per accelerare il raffreddamento del vano; quando quest’ultimo avrà raggiunto la sua temperatura ottimale, la funzione si disattiverà e potrete introdurre nel congelatore i surgelati.

Scomparto frigorifero

All’accensione dello scomparto frigo (ruotare la manopola "A" fino ad impostare la temperatura di funzionamento voluta nel vano frigorifero) si consiglia di inserire la funzione SUPER COOL per accelerare il raffreddamento del vano: dopo qualche ora potrete mettere i cibi nel frigorifero.

Come muoversi nel display

Impostazione delle temperature

Se il vano interessato è spento, sul relativo spazio di segnalazione sul display (E per il frigorifero e F per il congelatore) apparirà la scritta OFF. Se il vano è acceso appariranno invece le temperature impostate in quel momento. Per modificarle agire direttamente sulla manopola relativa al vano interessato (A per il frigorifero e B per il congelatore).

Le temperature impostabili per il comparto frigorifero vanno da +2°C a +8°C, mentre quelle per il comparto congelatore vanno da –18°C a –26°C. Gli incrementi o decrementi possibili sono comunque sempre di 1°C.

Quando è attiva la funzione HOLIDAY non sono possibili regolazioni di temperatura, ma il prodotto si posiziona automaticamente alla regolazione ottimale per la situazione: +12°C per il comparto frigorifero (se attivo) e –18°C per il comparto congelatore.

Gestione delle funzioni:

Simbolo della funzione nel normale funzionamento.

Funzione selezionata (contorno lampeggiante).

Funzione attivata (contorno acceso)

Attivazione/disattivazione delle funzioni

Premere il pulsante MODE "C" tante volte quante sono necessarie a far lampeggiare il simbolo della funzione su cui si vuole agire: ciò indica che la funzione è selezionata e pronta

ad essere attivata o disattivata. A questo punto si può gestire la funzione tramite il pulsante SELECT "D" per attivarla o disattivarla.

NOTA: se non si dà conferma premendo il pulsante SELECT entro cinque secondi dall’ultima azione sul display, quest’ultimo tornerà a visualizzare la funzione come precedentemente impostata ad indicare che nessuna modifica è stata impostata. La funzione SUPER COOL è legata al comparto frigorifero e quando questo è spento non sarà consentita alcuna azione su tale funzione; altre prevedono un funzionamento che può creare dei conflitti (ad esempio quando vengono attivate contemporaneamente le funzioni HOLIDAY e SUPER FREEZE), in questo caso si tiene conto di una priorità già stabilita in modo da aiutarvi nella gestione del prodotto.

La funzione SUPER FREEZE prevede due modalità di attivazione (vedere il paragrafo relativo alla gestione del reparto congelatore).

Attivazione/disattivazione della modalità DEMO:

Per fare una dimostrazione del funzionamento del display mantenendo il prodotto spento, si può attivare la modalità

DEMO.

Attivazione:

-posizionare la manopola della temperatura del freezer su 0;

-tenere premuti i due pulsanti “Select” e “Mode” per circa 5 secondi, fino a che si sente un suono e lampeggiano le due scritte “OFF” e “OFF” nel display; queste scritte lampeggiano per tutto il tempo che la funzione DEMO è attiva.

Disattivazione:

-posizionare la manopola della temperatura del freezer su 0;

-tenere premuti i due pulsanti “Select” e “Mode” per circa 5 secondi, fino a che si sente un suono e le due scritte “OFF” e “OFF” nel display smettono di lampeggiare.

I

4

Come utilizzare al meglio il reparto frigorifero

La temperatura all’interno del frigorifero si regola automaticamente in base all’impostazione della manopola frigo "A". Si consiglia una posizione intermedia (ad esempio +5°C).

Il reparto frigorifero del suo apparecchio è dotato di un dispositivo di "A.I.R. System" (Ariston Integrated Refrigeration) che consente un'ottima conservazione degli alimenti ed un utilizzo semplificato dell'apparecchio grazie a:

-un ripristino veloce della temperatura: dopo l'apertura della porta le temperature raggiungono valori ottimali velocemente, per una migliore conservazione.

-una distribuzione omogenea della temperatura che consente di riporre alimenti in qualsiasi ripiano.

ripiano.

Inserite soltanto alimenti a temperatura ambiente, evitando di inserire quelli caldi: alzerebbero subito la temperatura interna costringendo il compressore ad un super lavoro con consumo eccessivo di energia elettrica.

Non inserite i liquidi in recipienti scoperti perché provocherebbero l’aumento di umidità all’interno del frigorifero e di conseguenza la formazione di brina.

B B

B

A A

A - Aria soffiata che si raffredda a contatto della parete fredda

B - Aria più calda aspirata

Quando il vano frigo viene riempito dopo una grossa spesa, utilizzate la funzione SUPER COOL "G" (vedi paragrafo "Come muoversi nel display") in modo da raggiungere rapidamente un'ottima condizione di funzionamento. Una volta trascorso il tempo necessario la funzione si disattiva automaticamente.

Seguite attentamente i nostri consigli sulla durata massima della conservazione: qualsiasi cibo, anche il più fresco, non rimane intatto molto a lungo.

Contrariamente a quanto si crede, i cibi cotti non si mantengono più a lungo di quelli crudi.

Lo scomparto frigorifero è dotato di pratici ripiani estraibili e regolabili in altezza grazie alle apposite guide (Fig. 1). Per questo è possibile inserire anche grandi contenitori e cibi di notevoli dimensioni. La forma innovativa dei ripiani consente la regolazione in altezza senza estrarre completamente il

1

2

Fig. 1

5

I

Come utilizzare al meglio il reparto congelatore

Per la preparazione dei cibi da congelare consultare un manuale specializzato.

Un alimento scongelato, anche solo parzialmente, non deve mai essere ricongelato: lo dovete cuocere per consumarlo (entro 24 ore) oppure per ricongelarlo.

Gli alimenti freschi da congelare non devono essere posti a contatto con quelli già congelati o surgelati ma vanno messi nel vano superiore "I" dove la temperatura scende sotto i -18°C ed è l'ideale per congelar bene i cibi. Non bisogna infatti dimenticare che la buona conservazione degli alimenti congelati dipende dalla velocità di congelazione.

La quantità massima giornaliera da congelare è indicata sulla targhetta caratteristiche posta all'interno dello scomparto frigorifero.

La prima volta, o dopo che il congelatore è stato inattivo, potete congelare i cibi solo dopo aver fatto funzionare al massimo l’apparecchio.

Quando l'apparecchio è già in funzione la congelazione può essere fatta in due modi:

1. Per piccole quantità, inferiori alla capacità massima indicata sulla targhetta caratteristiche (posta in basso a sinistra, accanto alla verduriera), attivate dal display la funzione SUPER FREEZE nella sua modalità “24 ore” e introducete i cibi da congelare. Per attivare la funzione premere il pulsante MODE "C" tante volte quante sono necessarie a far lampeggiare il simbolo del SUPER FREEZE e, quindi, premere il

pulsante SELECT "B" per rendere attiva la funzione .

Dopo 24 ore, o una volta raggiunte le temperature ottimali, la funzione di congelamento rapido si disinserisce automaticamente.

2. Per grossi quantitativi di cibi da congelare (fino al carico massimo indicato nella targhetta delle caratteristiche posta in basso a sinistra, accanto alla verduriera) attivate dal display la funzione SUPER FREEZE nella sua modalità “48 ore”. Per attivare la funzione premere il pulsante MODE "C" tante volte quante sono necessarie a far lampeggiare il simbolo del SUPER FREEZE e, quindi, mantenere premuto per più di tre secondi il pulsante SELECT "B" per rendere attiva

la funzione (il simbolo inizia a lampeggiare lentamen-

te). Dopo 24 ore il simbolo della funzione smetterà di lampeggiare e tornerà fisso; a questo punto potete introdurre i cibi da congelare. Dopo altre 24 ore la funzione si disinserirà automaticamente.

Durante il congelamento evitate di aprire la porta del freezer. Per ottenere una conservazione e un successivo scongelamento ottimali è consigliabile dividere i cibi in piccole porzioni così da poterli congelare rapidamente e in modo omogeneo. Sulle confezioni riportate le indicazioni sul contenuto e sulla data di congelamento.

Al fine di ottenere un spazio maggiore nel reparto freezer potete togliere il cassetto centrale, sistemando gli alimenti direttamente sulla piastra evaporante. Verificare, dopo l'introduzione del carico, che la porta chiuda correttamente.

Non aprite la porta del freezer in caso di mancanza di corrente o di un guasto, ritarderete così l’aumento della temperatura al suo interno. In questo modo i surgelati e i congelati si conserveranno senza alterazioni per circa 9-14 ore. Non mettete nel congelatore bottiglie piene: potrebbero rompersi poiché, gelandosi, tutti i liquidi aumentano di volume.

Per raffreddare rapidamente le bevande.

Grazie all’apposita funzione ICE PARTY non avrete più il problema di trovare rotte le bottiglie messe a freddare nel vano freezer (tutti i liquidi, gelandosi, aumentano infatti di volume). Attivando questa funzione sarà il prodotto stesso ad avvisarvi con un segnale acustico che è giunto il momento d estrarre la bottiglia dal vano freezer. Per tacitare l’allarme sonoro è sufficiente premere il pulsante SELECT "D". Non dimenticatevi di usare l’ergonomico secchiello in dotazione per posizionare la bottiglia all’interno del vano freezer; oltre ad accelerare il raffreddamento della stessa potrete, giunto il momento di servire la bevanda, trasportarla facilmente grazie alle apposite maniglie e mantenerla fredda per lungo tempo anche in tavola.

ATTENZIONE: tenete sempre il secchiello in dotazione per la bottiglia all’interno del vano freezer (anche quando non avete bottiglie da freddare); solo così sarà garantita la bassa temperatura del liquido in tempo breve.

I

6

Bacinelle ghiaccio

Questo nuovo concetto di bacinelle ghiaccio è un brevetto esclusivo. Il fatto di essere poste sulla parte superiore dei cassetti riposti nel vano freezer assicura una maggiore ergonomia, pulizia e più spazio nei cassetti: il ghiaccio non viene più a contatto con i cibi riposti nel vano freezer; inoltre si evita lo sgocciolamento dell’acqua nella fase di caricamento (in dotazione anche il coperchio per chiudere il foro dopo l’operazione di carico dell’acqua).

Modalità d’uso (Fig. 2)

Riempite la bacinella con acqua attraverso l’apposito foro fino al livello indicato (MAX WATER LEVEL), prestando attenzione a non superarlo: l’inserimento dell’acqua in quantità superiore a quella necessaria, comporterà una tale formazione di ghiaccio che potrebbe ostacolare la fuoriuscita dei ghiaccioli.

Nel caso in cui abbiate utilizzato una quantità eccessiva di liquido, bisognerà attendere che il ghiaccio si sciolga, svuotare la bacinella, e ripetere l’operazione di carico.

Una volta effettuata l’operazione di carico attraverso il foro indicato, ruotate la bacinella di 90 °. Per il principio dei vasi comunicanti l’acqua va a riempire le apposite forme, dopodichè si potrà chiudere il foro con il tappo ed allocare la bacinella nell'apposita sede del cassetto.

Dopo che il ghiaccio si sarà formato, basterà battere la bacinella su una superficie dura affinché i ghiaccioli si stacchino dalle loro sedi e siano fatti uscire dallo stesso foro da cui è stata introdotta l’acqua. Per migliorare l’uscita dei ghiaccioli bagnare con acqua l’esterno della bacinella.

ATTENZIONE: ogni volta che si effettua il caricamento con acqua, verificare che la bacinella sia completamente vuota e non siano presenti residui di ghiaccio.

Il tempo minimo necessario per una ottimale formazione di ghiaccio è circa 8 ore.

	MAX
	WATER LEVEL
WATER	MAX
LEVEL

Fig. 2
