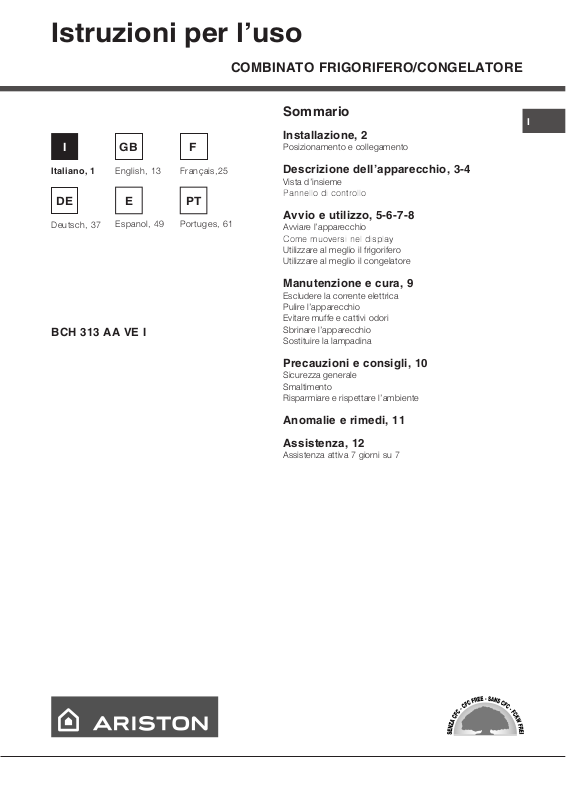

Hotpoint BCH 313 AA VE I User Manual
Istruzioni per luso
COMBINATO FRIGORIFERO/CONGELATORE
I F
Italiano, 1 Français,25
DE
Deutsch, 37
GB
English, 13
PTE
Portuges, 61Espanol, 49
BCH 313 AA VE I
Sommario
I
Installazione, 2
Posizionamento e collegamento
Descrizione dellapparecchio, 3-4
Vista dinsieme
Pannello di controllo
Avvio e utilizzo, 5-6-7-8
Avviare lapparecchio
Come muoversi nel display
Utilizzare al meglio il frigorifero
Utilizzare al meglio il congelatore
Manutenzione e cura, 9
Escludere la corrente elettrica
Pulire lapparecchio
Evitare muffe e cattivi odori
Sbrinare lapparecchio
Sostituire la lampadina
Precauzioni e consigli, 10
Sicurezza generale
Smaltimento
Risparmiare e rispettare lambiente
Anomalie e rimedi, 11
Assistenza, 12
Assistenza attiva 7 giorni su 7
Installazione
! È importante conservare questo libretto per poterlo
I
consultare in ogni momento. In caso di vendita,
di cessione o di trasloco, assicurarsi che resti insieme
allapparecchio per informare il nuovo proprietario
sul funzionamento e sui relativi avvertimenti.
! Leggere attentamente le istruzioni: ci sono importanti
informazioni sullinstallazione, sulluso e sulla sicurezza.
Posizionamento e collegamento
Posizionamento
1. Posizionare lapparecchio in un ambiente ben aerato
e non umido.
2. Non ostruire le griglie posteriori di ventilazione:
compressore e condensatore emettono calore e
richiedono una buona aerazione per funzionare bene
e contenere i consumi elettrici.
3. Lasciare lapparecchio lontano da fonti di calore (la
luce solare diretta, una cucina elettrica).
Collegamento elettrico
Dopo il trasporto, posizionare lapparecchio verticalmente
e attendere almeno 3 ore prima di collegarlo allimpianto
elettrico. Prima di inserire la spina nella presa della
corrente, accertarsi che:
la presa abbia la messa a terra e sia a norma di legge;
la presa sia in grado di sopportare il carico massimo
di potenza della macchina, indicato nella targhetta
caratteristiche posta nel vano frigorifero in basso
a sinistra (es 150 W);
la tensione di alimentazione sia compresa nei valori
indicati nella targhetta caratteristiche, posta in basso
a sinistra (es 220-240 V);
la presa sia compatibile con la spina dellapparecchio.
In caso contrario richiedere la sostituzione della spina a
un tecnico autorizzato (vedi Assistenza); non usare
prolunghe e multiple.
! Ad apparecchio installato, il cavo elettrico e la presa della
corrente devono essere facilmente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente
e sostituito solo da tecnici autorizzati (vedi Assistenza).
! Lazienda declina ogni responsabilità qualora
queste norme non vengano rispettate.
2
Descrizione
dellapparecchio
Vista dinsieme
Le istruzioni sulluso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a
quelli dellapparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.
Balconcino estraibile con
A.I.R. SYSTEM
(Ariston Integrated
Refrigeration)
RIPIANO
Scatola
MULTI-USO
Cassetto FRUTTA e
VERDURA
PANNELLO DI
CONTROLLO
*
ECO
coperchio e
PORTAUOVA
Balconcino estraibile
PORTAOGGETTI
Balconcino
PORTALATTINE
Vano per
BOTTIGLIA DA 2
LITRI
Balconcino
BOTTIGLIE
*
I
*
Vano
CONGELAMENTO e
CONSERVAZIONE
Bacinella GHIACCIO
CONSERVAZIONE
Vano
Variabili per numero e/o per posizione.
Presente solo in alcuni modelli.
*
3
Pannello di controllo
I
Manopola
FUNZIONAMENTO
FRIGORIFERO
Pulsante
MODE
Funzione
SUPER COOL
Funzione
SUPER FREEZE
Pulsante
SELECT
Manopola
FUNZIONAMENTO
CONGELATORE e
ON/OFF PRODOTTO
Impostazione
SCOMPARTO
FRIGORIFERO
Manopola FUNZIONAMENTO FRIGORIFERO
Gestisce laccensione e lo spegnimento dello
scomparto frigorifero e permette di impostare le
relative temperature di funzionamento.
Pulsante MODE
Consente lo spostamento all'interno del display per
arrivare alle varie impostazioni/funzioni e lo
spegnimento degli allarmi sonori.
Impostazione SCOMPARTO FRIGORIFERO
Visualizza la temperatura impostata nel vano frigo e lo
stato di OFF del comparto frigorifero (scritta OFF
attiva).
Funzione SUPER COOL
Visualizza lo stato (disattivato, selezionato o attivato)
della funzione SUPER COOL (raffreddamento rapido
del vano frigo).
Funzione
HOLIDAY
Impostazione
Funzione
ICE PARTY
Funzione SUPER FREEZE
Visualizza lo stato (disattivato, selezionato o attivato)
della funzione SUPER FREEZE (congelamento
rapido).
Funzione ICE PARTY
Visualizza lo stato (disattivato, selezionato o attivato)
della funzione ICE PARTY (la massima rapidità nel
freddare una bottiglia calda e servirla in tavola con
lapposito secchiello adatto a mantenerne la
temperatura raggiunta).
Impostazione SCOMPARTO CONGELATORE
Visualizza la temperatura impostata nel vano freezer e
lo stato di OFF del prodotto (scritta OFF attiva).
Pulsante SELECT
Consente la selezione/deselezione delle varie funzioni
e lo spegnimento degli allarmi sonori.
SCOMPARTO
CONGELATORE
Funzione HOLIDAY
Visualizza lo stato (disattivato, selezionato o attivato)
della funzione HOLIDAY (temperature ottimali con
minimi consumi in caso di lunghe assenze).
4
Manopola FUNZIONAMENTO CONGELATORE
ON/OFF PRODOTTO
Gestisce laccensione e lo spegnimento dellintero
prodotto e permette di impostare le temperature di
funzionamento nello scomparto freezer.
e
Avvio e utilizzo
Avviare lapparecchio
! Prima di avviare lapparecchio, seguire
le istruzioni sullinstallazione (vedi Installazione).
! Prima di collegare lapparecchio pulire bene i vani
e gli accessori con acqua tiepida e bicarbonato.
! Lapparecchio è provvisto di un controllo salvamotore
che fa avviare il compressore solo dopo circa 8 minuti
dallaccensione. Questo accade anche dopo ogni
interruzione dellalimentazione elettrica, volontaria o
involontaria (black out).
Dopo aver collegato la spina alla presa di corrente
accertarsi che il display sia acceso ((la manopola
FUNZIONAMENTO CONGELATORE e ON/OFF
PRODOTTO non deve essere su Off).
Scomparto congelatore
Allaccensione del prodotto (ruotare la manopola
FUNZIONAMENTO CONGELATORE e
PRODOTTO fino ad impostare la temperatura di
funzionamento voluta nel vano freezer) si consiglia di
inserire la funzione SUPER FREEZE per accelerare il
raffreddamento del vano; quando questultimo avrà
raggiunto la sua temperatura ottimale, la funzione si
disattiverà e potrete introdurre nel congelatore i surgelati.
Scomparto frigorifero
Allaccensione dello scomparto frigo (ruotare la manopola
FUNZIONAMENTO FRIGORIFERO fino ad impostare la
temperatura di funzionamento voluta nel vano frigorifero) si
consiglia di inserire la funzione SUPER COOL per
accelerare il raffreddamento del vano: dopo qualche ora
potrete mettere i cibi nel frigorifero.
A.I.R. SYSTEM (Ariston Integrated Refrigeration)
È riconoscibile dalla presenza del dispositivo sulla parete
superiore del vano frigorifero (vedi figura).
ON/OFF
raffredda a contatto della parete fredda, mentre laria più
calda (B) viene aspirata (vedi figura).
La parete posteriore si presenta coperta di brina o
goccioline dacqua a seconda che il compressore sia in
funzione o in pausa.
RIPIANI: pieni o a griglia.
1
2
estrarre completamente il ripiano.
Indicatore TEMPERATURA
più fredda del frigorifero.
1. Controllare che sullindicatore risulti ben evidente OK
(vedi figura).
2. Se non compare la scritta OK significa che la
temperatura è troppo elevata: regolare la manopola
FUNZIONAMENTO FRIGORIFERO su una posizione
più alta (più freddo) e attendere circa 10 h finché la
temperatura si sia stabilizzata.
Sono estraibili e regolabili in
altezza grazie alle apposite
guide (vedi figura), per
linserimento di contenitori
o alimenti di notevole
dimensione. Per regolare
laltezza non è necessario
Scatola MULTI-USO
conservare a lungo vari alimenti
(per esempio salumi); evita
anche che si rilascino odori nel
frigorifero. Va estratta per luso e
può essere spostata in senso
laterale per ottimizzare lo spazio
(vedi figura).
: per individuare la zona
*
*
: per
I
B
A
LA.I.R. System consente unottima conservazione degli
alimenti perché ripristina velocemente la temperatura
dopo lapertura della porta e distribuisce
omogeneamente la temperatura: laria soffiata (A) si
3. Controllare nuovamente lindicatore: se necessario,
procedere con una nuova regolazione. L'indicatore
può essere completamente nero anche nel caso in cui
siano state introdotte grosse quantità di alimenti o la
porta del frigorifero sia stata aperta ripetutamente. In
questo caso procedere con una nuova regolazione
della temperatura (vedi Utilizzare il display).
Presente solo in alcuni modelli.
*
5
Utilizzare il display
I
Impostare la temperatura
Se il vano interessato è spento, sul relativo spazio di
segnalazione sul display (Impostazione SCOMPARTO
FRIGORIFERO e Impostazione SCOMPARTO
CONGELATORE) apparirà la scritta OFF. Se il vano è
acceso appariranno invece le temperature impostate in
quel momento. Per modificarle agire direttamente sulla
manopola relativa al vano interessato (Manopola
FUNZIONAMENTO FRIGORIFERO e Manopola
FUNZIONAMENTO CONGELATORE e ON/OFF
PRODOTTO).
Le temperature impostabili per il comparto frigorifero
vanno da +2°C a +8°C, mentre quelle per il comparto
congelatore vanno da 18°C a 26°C. Gli incrementi o
decrementi possibili sono comunque sempre di 1°C.
Quando è attiva la funzione HOLIDAY non sono possibili
regolazioni di temperatura, ma il prodotto si posiziona
automaticamente alla regolazione ottimale per la
situazione: +12°C per il comparto frigorifero (se attivo) e
18°C per il comparto congelatore.
Gestione delle funzioni
La funzione SUPER FREEZE prevede due modalità di
attivazione (vedere il paragrafo relativo alla gestione del
reparto congelatore).
Attivare/disattivare della modalità DEMO:
Per fare una dimostrazione del funzionamento del
display mantenendo il prodotto spento, si può attivare la
modalità DEMO.
Attivazione:
- posizionare la manopola FUNZIONAMENTO
CONGELATORE e
- tenere premuti i due pulsanti Select e Mode per
circa 5 secondi, fino a che si sente un suono e
lampeggiano le due scritte OFF e OFF nel display;
queste scritte lampeggiano per tutto il tempo che la
funzione DEMO è attiva.
Disattivazione:
- posizionare la manopola FUNZIONAMENTO
CONGELATORE e
- tenere premuti i due pulsanti Select e Mode per
circa 5 secondi, fino a che si sente un suono e le due
scritte OFF e OFF nel display smettono di
lampeggiare.
ON/OFF PRODOTTO
ON/OFF PRODOTTO
su Off;
su Off;
Simbolo della funzione nel normale
funzionamento
Funzione selezionata (contorno lampeggiante)
Funzione attiva (contorno acceso)
Attivare/disattivare le funzioni
Premere il pulsante MODE tante volte quante sono
necessarie a far lampeggiare il simbolo della funzione su
cui si vuole agire: ciò indica che la funzione è selezionata
e pronta ad essere attivata o disattivata. A questo punto
si può gestire la funzione tramite il pulsante SELECT per
attivarla o disattivarla.
NOTA: se non si dà conferma premendo il pulsante
SELECT entro cinque secondi dallultima azione sul
display, questultimo tornerà a visualizzare la funzione
come precedentemente impostata ad indicare che
nessuna modifica è stata impostata.
La funzione SUPER COOL è legata al comparto
frigorifero e quando questo è spento non sarà consentita
alcuna azione su tale funzione; altre prevedono un
funzionamento che può creare dei conflitti (ad esempio
quando vengono attivate contemporaneamente le
funzioni HOLIDAY e SUPER FREEZE), in questo caso si
tiene conto di una priorità già stabilita in modo da
aiutarvi nella gestione del prodotto.
Funzione holiday
Se si parte per un periodo di vacanza non è necessario
spegnere lapparecchio perché è dotato
di una funzione che permette, con bassi consumi
elettrici, di mantenere la temperatura del vano frigorifero
intorno ai 15°C (per proteggere dal caldo trucchi e
cosmetici); la temperatura del congelatore
va impostata sul minimo, indispensabile per la
conservazione degli alimenti. Per attivare la funzione
HOLIDAY vedi Utilizzare il Display.
Utilizzare al meglio il frigorifero
Per regolare la temperatura utilizzare la manopola
FUNZIONAMENTO FRIGORIFERO (vedi Descrizione).
Attivare la funzione SUPER COOL (raffreddamento
rapido) per abbassare la temperatura in poco tempo,
per esempio quando il vano viene riempito dopo una
grossa spesa. La funzione si disattiva
automaticamente trascorso il tempo necessario.
Inserire soltanto alimenti freddi o appena tiepidi, non
caldi (vedi Precauzioni e consigli).
Ricordarsi che gli alimenti cotti non si mantengono più
a lungo di quelli crudi.
Non inserire liquidi in recipienti scoperti:
provocherebbero un aumento di umidità con
conseguente formazione di condensa.
6
Ligiene alimentare
Dopo lacquisto degli alimenti, eliminare qualsiasi tipo
di confezione esterna in carta/cartone o altri involucri,
che potrebbero introdurre nel frigo batteri o sporcizia.
Proteggere gli alimenti, (in particolare quelli facilmente
deperibili e quelli che emanano un forte aroma), in
modo da evitate il contatto tra essi, eliminando in
questo modo sia la possibilità di contaminazione di
germi/batteri, che la diffusione di particolari odori
allinterno del frigo
Riporre i cibi in modo che laria possa circolare
liberamente tra essi
Tenere pulito linterno del frigo, facendo attenzione a
non utilizzare prodotti ossidanti o abrasivi
Togliere gli alimenti dal frigo una volta superata la
durata massima di conservazione
Per una buona conservazione, i cibi facilmente
deperibili (formaggi molli, pesce crudo, carne, etc)
vanno posizionati nella zona più fredda, cioè quella
sopra le verduriere.
Per congelare (se il congelatore è già in funzione):
- Per piccole quantità, inferiori alla capacità massima
indicata sulla targhetta caratteristiche (posta in basso a
sinistra, accanto alla verduriera), attivate dal display la
funzione SUPER FREEZE nella sua modalità 24 ore e
introducete i cibi da congelare. Per attivare la funzione
premere il pulsante MODE tante volte quante sono
necessarie a far lampeggiare il simbolo del SUPER
FREEZE e, quindi, premere il pulsante SELECT per
rendere attiva la funzione. Dopo 24 ore, o una volta
raggiunte le temperature ottimali, la funzione di
congelamento rapido si disinserisce automaticamente.
- Per grossi quantitativi di cibi da congelare (fino al
carico massimo indicato nella targhetta delle
caratteristiche posta in basso a sinistra, accanto alla
verduriera) attivate dal display la funzione SUPER
FREEZE nella sua modalità 48 ore. Per attivare la
funzione premere il pulsante MODE tante volte quante
sono necessarie a far lampeggiare il simbolo del
SUPER FREEZE e, quindi, mantenere premuto per più
di tre secondi il pulsante SELECT per rendere attiva la
funzione (il simbolo SUPER FREEZE inizia a
lampeggiare lentamente). Dopo 24 ore il simbolo della
funzione smetterà di lampeggiare e tornerà fisso; a
questo punto potete introdurre i cibi da congelare.
Dopo altre 24 ore la funzione si disinserirà
automaticamente.
I
Utilizzare al meglio il congelatore
Per regolare la temperatura utilizzare la manopola
FUNZIONAMENTO CONGELATORE e
PRODOTTO
Non ricongelare alimenti che stanno per scongelare o
scongelati; tali alimenti devono essere cotti per essere
consumati (entro 24 ore).
Gli alimenti freschi da congelare non devono essere
posti a contatto con quelli già congelati; vanno
sistemati nel vano superiore CONGELAMENTO e
CONSERVAZIONE dove la temperatura scende sotto i
-18°C e garantisce una buona velocità di
congelamento.
Non mettere nel congelatore bottiglie di vetro
contenenti liquidi, tappate o chiuse ermeticamente,
perché potrebbero rompersi.
La quantità massima giornaliera di alimenti da
congelare è indicata sulla targhetta caratteristiche,
posta nel vano frigorifero in basso a sinistra (esempio:
Kg/24h 4).
(vedi Descrizione).
ON/OFF
Al fine di ottenere un spazio maggiore nel reparto
freezer potete togliere i cassetti dalle loro sedi (tranne
quello più in basso e leventuale cassetto COOL CARE
ZONE a temperatura variabile), sistemando gli alimenti
direttamente sulle piastre evaporanti.
! Durante il congelamento evitare di aprire la porta.
! In caso di interruzione di corrente o di guasto,
non aprire la porta del congelatore: in questo modo
congelati e surgelati si conserveranno senza alterazioni
per circa 9-14 ore.
7
Bacinella GHIACCIO.
I
La collocazione sulla parte superiore dei cassetti ripisti
nel vano freezer garantisce una maggior pulizia (il
ghiaccio non viene più a contatto con gli alimenti) ed
ergonomia (non si sgocciola in fase di caricamento).
1. Verificare che la bacinella sia completamente vuota e
riempirla dacqua attraverso lapposito foro.
2. Fare attenzione a non superare il livello indicato (MAX
WATER LEVEL). Troppa acqua ostacola la fuoriuscita
dei ghiaccioli (se succede, attendere che il ghiaccio si
sciolga e svuotare la bacinella).
3. Ruotare la bacinella di 90°: lacqua riempie le forme
per il principio dei vasi comunicanti (vedi figura).
4. Chiudere il foro con il coperchio in dotazione e riporre
la bacinella, inserendo la parte superiore nellapposita
sede e facendola ricadere.
5. Quando il ghiaccio sarà formato (tempo minimo circa
8 ore) battere la bacinella su una superficie dura e
bagnarne lesterno per far staccare i ghiaccioli; farli poi
uscire dal foro.
ICE PARTY: per portare a
giusta temperatura una bottiglia
di spumante o champagne.
Inserire la bottiglia nel secchiello
già congelato allinterno del
vano CONGELAMENTO e
CONSERVAZIONE e selezionare
la funzione sul display.
Estrarre la bottiglia quando segnalato.
Il secchiello può essere utilizzato per servire la bottiglia
mantenendola fresca.
MAX
WATER LEVEL
MAX
WATER LEVEL
8
Manutenzione e cura
Escludere la corrente elettrica
Durante i lavori di pulizia e manutenzione è necessario
isolare lapparecchio dalla rete di alimentazione:
1. posizionare la manopola FUNZIONAMENTO
CONGELATORE e
2. staccare la spina dalla presa.
! Se non si segue questa procedura può scattare
lallarme: esso non è sintomo di anomalia. Per
ripristinare il normale funzionamento è sufficiente
posizionare la manopola FUNZIONAMENTO
CONGELATORE e
desiderato. Per isolare lapparecchio procedere
seguendo i punti 1 e 2.
ON/OFF PRODOTTO
ON/OFF PRODOTTO
su Off;
sul valore
Pulire lapparecchio
Le parti esterne, le parti interne e le guarnizioni in
gomma possono essere pulite con una spugnetta
imbevuta di acqua tiepida e bicarbonato di sodio o
sapone neutro. Non usare solventi, abrasivi,
candeggina o ammoniaca.
Gli accessori estraibili possono essere messi a bagno
in acqua calda e sapone o detersivo per piatti.
Sciacquarli e asciugarli con cura.
Evitare muffe e cattivi odori
Lapparecchio è fabbricato con materiali igienici
che non trasmettono odori. Per mantenere questa
caratteristica è necessario che i cibi vengano sempre
protetti e chiusi bene. Ciò eviterà anche
la formazione di macchie.
Nel caso si voglia spegnere lapparecchio per un lungo
periodo, pulire linterno e lasciare le porte aperte.
intervento da fare periodicamente consiste nel pulire il
foro di scarico affinché lacqua possa defluire
liberamente.
Sbrinare il vano congelatore
Se lo strato di brina è superiore ai 5 mm è necessario
effettuare lo sbrinamento manuale.
1. Un giorno prima attivare la funzione SUPER FREEZE nella
sua modalità 24 ore; serve a dare agli alimenti un salutare
colpo di freddo in più. Dopo 24 ore la funzione di
congelamento si disinserisce automaticamente ma potete
disinserirla voi.
2. Spegnete il prodotto agendo sulla manopola
FUNZIONAMENTO CONGELATORE e ON/OFF
PRODOTTO.
! questa operazione spegne tutto l'apparecchio (reparto
frigorifero compreso).
3. Avvolgete tutti i surgelati e i congelati in carta da giornale
mettendoli o in un altro frigorifero o in un luogo fresco.
4. Lasciate aperta la porta in modo che la brina si sciolga del
tutto, aiutandola con dei contenitori pieni di acqua tiepida.
5. Alcuni apparecchi sono
dotati del SISTEMA DRAIN
per convogliare lacqua
allesterno: lasciare che
l'acqua defluisca in un
contenitore (vedi figura).
6. Pulire e asciugare con
cura il vano congelatore
prima di riaccendere
lapparecchio.
! Ricordatevi che il motore
può non partire immediatamente ma dopo circa 8
minuti.
7. Prima di inserire i cibi nel vano congelatore attendere
circa 2 ore per il ripristino delle condizioni ideali di
conservazione.
I
Sbrinare lapparecchio
! Attenersi alle istruzioni sottostanti.
Per sbrinare lapparecchio non usare oggetti taglienti ed
appuntiti che potrebbero danneggiare irreparabilmente il
circuito refrigerante.
Sbrinare il vano
frigorifero
Il frigorifero è dotato di
sbrinamento automatico:
lacqua viene convogliata
verso la parte posteriore
da un apposito foro di
scarico (vedi figura) dove
il calore prodotto dal
compressore la fa
evaporare. Lunico
Sostituire la lampadina
Per sostituire la lampadina di illuminazione del vano
frigorifero, staccare la spina dalla presa di corrente.
Seguire le istruzioni riportate qui sotto.
Accedere alla lampada
A
B
(A) svitando la vite
di fissaggio (B)
posizionata nella parte
posteriore del
comprilampada, come
indicato (vedi figura).
Sostituirla con una
analoga, di potenza non
superiore a 15 W.
9
Precauzioni e consigli
! Lapparecchio è stato progettato e costruito
I
in conformità alle norme internazionali di sicurezza.
Queste avvertenze sono fornite per ragioni
di sicurezza e devono essere lette attentamente.
Questa apparecchiatura è conforme
alle seguenti Direttive Comunitarie:
- 73/23/CEE del 19/02/73 (Bassa Tensione)
e successive modificazioni;
- 89/336/CEE del 03/05/89 (Compatibilità
Elettromagnetica) e successive modificazioni;
- 2002/96/CE..
Sicurezza generale
Lapparecchio è stato concepito per un uso di tipo
non professionale allinterno dellabitazione.
Lapparecchio deve essere usato per conservare
e congelare cibi, solo da persone adulte e secondo le
istruzioni riportate in questo libretto.
Lapparecchio non va installato allaperto, nemmeno
se lo spazio è riparato, perché è molto pericoloso
lasciarlo esposto a pioggia e temporali.
Non toccare lapparecchio a piedi nudi o con le mani
o i piedi bagnati o umidi.
Non toccare le parti interne raffreddanti: cè pericolo
di ustionarsi o ferirsi.
Non staccare la spina dalla presa della corrente
tirando il cavo, bensì afferrando la spina.
È necessario staccare la spina dalla presa prima di
effettuare operazioni di pulizia e manutenzione. Non è
sufficiente portare la manopola per
FUNZIONAMENTO CONGELATORE e ON/OFF
PRODOTTO sulla posizione OFF (apparecchio
spento) per eliminare ogni contatto elettrico.
Smaltimento
Smaltimento del materiale di imballaggio: attenersi alle
norme locali, così gli imballaggi potranno essere
riutilizzati.
La direttiva Europea 2002/96/CE sui rifiuti di
apparecchiature elettriche ed elettroniche (RAEE),
prevede che gli elettrodomestici non debbano essere
smaltiti nel normale flusso dei rifiuti solidi urbani. Gli
apparecchi dismessi devono essere raccolti
separatamente per ottimizzare il tasso di recupero e
riciclaggio dei materiali che li compongono ed
impedire potenziali danni per la salute e lambiente. Il
simbolo del cestino barrato è riportato su tutti i
prodotti per ricordare gli obblighi di raccolta separata.
Per ulteriori informazioni, sulla corretta dismissione
degli elettrodomestici, i detentori potranno rivolgersi al
servizio pubblico preposto o ai rivenditori.
Risparmiare e rispettare lambiente
Installare lapparecchio in un ambiente fresco e ben
aerato, proteggerlo dallesposizione diretta ai raggi
solari, non disporlo vicino a fonti di calore.
Per introdurre o estrarre gli alimenti, aprire le porte
dellapparecchio il più brevemente possibile.
Ogni apertura delle porte causa un notevole dispendio
di energia.
Non riempire con troppi alimenti lapparecchio: per
una buona conservazione, il freddo deve poter
circolare liberamente. Se si impedisce la circolazione, il
compressore lavorerà continuamente.
Non introdurre alimenti caldi: alzerebbero la
temperatura interna costringendo il compressore a un
grosso lavoro, con grande spreco di energia elettrica.
In caso di guasto, in nessun caso accedere ai
meccanismi interni per tentare una riparazione.
Non utilizzare, allinterno degli scomparti conservatori
di cibi congelati, utensili taglienti ed appuntiti o
apparecchi elettrici se non sono del tipo
raccomandato dal costruttore.
Non mettere in bocca cubetti appena estratti dal
congelatore.
Non permettere ai bambini di giocare con
lapparecchio. In nessun caso devono sedersi sui
cassetti o appendersi alla porta.
Gli imballaggi non sono giocattoli per bambini.
10
Sbrinare lapparecchio qualora si formasse del
ghiaccio (vedi Manutenzione); uno spesso strato di
ghiaccio rende più difficile la cessione di freddo agli
alimenti e fa aumentare il consumo di energia.
Anomalie e rimedi
Può accadere che lapparecchio non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare
che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.
Anomalie:
Il DISPLAY non si accende.
Il motore non parte.
Il frigorifero e il congelatore
raffreddano poco.
Nel frigorifero gli alimenti
si gelano.
Il motore funziona di continuo.
Possibili cause / Soluzione:
La spina non è inserita nella presa della corrente o non abbastanza da fare
contatto, oppure in casa non cè corrente.
Lapparecchio è dotato di un controllo salvamotore (vedi Avvio e utilizzo).
Le porte non chiudono bene o le guarnizioni sono rovinate.
Le porte vengono aperte molto spesso.
Le manopole FUNZIONAMENTO non sono in posizione corretta
(vedi Descrizione).
Il frigorifero o il congelatore sono stati riempiti eccessivamente.
La manopola FUNZIONAMENTO FRIGORIFERO non è in posizione corretta
(vedi Descrizione).
Gli alimenti sono a contatto con la parete posteriore.
Sono state attivate le funzioni SUPER COOL e/o SUPERFREEZE e/o ICE
PARTY (vedi Descrizione).
La porta non è ben chiusa o viene aperta di continuo.
La temperatura dellambiente esterno è molto alta.
I
Lapparecchio emette
molto rumore.
Sul fondo del frigo cè dellacqua.
Allarme porta aperta.
Allarme per riscaldamento
anomalo del freezer.
Il gas refrigerante interno produce un leggero rumore anche quando
il compressore è fermo: non è un difetto, è normale.
Il foro di scarico dellacqua è otturato (vedi Manutenzione).
Nel caso in cui la porta del frigorifero rimane aperta per un tempo superiore ai
due minuti la lampada di illuminazione interna inizia a lampeggiare; dopo alcuni
secondi è emesso un segnale acustico che è possibile tacitare chiudendo la
porta o premendo il pulsante SELECT . Se la porta rimane aperta per più di 4
minuti la lampada inizia a lampeggiare più velocemente.
1. Per segnalare un eccessivo riscaldamento del freezer (es. momentaneo black
out) viene emesso un segnale acustico e compare un messaggio sul display
A1 a segnalare un pericoloso riscaldamento. Per non far ricongelare il cibo, il
freezer si manterrà ad una temperatura intorno a 0°C, permettendovi di
consumare gli alimenti entro le 24 ore o di ricongelarli previa cottura. Si può
spegnere il segnale acustico premendo semplicemente il pulsante SELECT. Per
tornare al normale funzionamento e cancellare il messaggio sul display si dovrà
spegnere e riaccendere il prodotto, agendo sulla manopola FUNZIONAMENTO
CONGELATORE e ON/OFF PRODOTTO.
2. Se la temperatura continua a salire verso valori eccessivamente alti viene
emesso nuovamente il segnale acustico e compare un altro messaggio sul
display A2 a segnalare leccessivo riscaldamento. Si consiglia di verificare lo
stato del cibo, potrebbe essere necessario gettarlo. In ogni caso il cibo non va
ricongelato se non dopo cottura. Per non far ricongelare il cibo, il freezer verrà
mantenuto ad una temperatura intorno a 0°C. Si può spegnere il segnale
acustico premendo semplicemente il pulsante SELECT. Per tornare al normale
funzionamento e cancellare il messaggio sul display si dovrà spegnere e
riaccendere il prodotto, agendo sulla manopola FUNZIONAMENTO
CONGELATORE e ON/OFF PRODOTTO.
11
Assistenza
Prima di contattare lAssistenza:
I
Verificare se lanomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).
In caso negativo, contattare il Numero Unico Nazionale 199.199.199.
195061918.00
01/2007 - Xerox Business Services
modello
numero di serie
Comunicare:
il tipo di anomalia
il modello della macchina (Mod.)
il numero di serie (S/N)
Queste informazioni si trovano
sulla targhetta caratteristiche posta
nel vano frigorifero in basso a sinistra.
Gross
Bruto
Brut
TI
75
Test
P.S-I.
RG 2330
Mod.
220 - 240 V- 50 Hz 150 W
340
Total
Gross
Bruto
Brut
Compr.
R 134 a
Syst.
kg 0,090
Kompr.
Made in Italy 13918
93139180000 S/N 704211801
Net
Util
Utile
Pressure
HIGH-235
LOW 140
Cod.
Gross
Bruto
Brut
Fuse
W
A
Freez. Capac
Poder de Cong
kg/24 h
4,0
Max 15 w
Class
Clase
Classe
N
Assistenza Attiva 7 giorni su 7
Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* .
Un operatore sarà a tua completa disposizione per fissare un appuntamento con un tecnico del Centro
Assistenza Autrorizzato più vicino a casa tua.
È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.
12
12
*Al costo di 14,25 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle
13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle
08:00 e i giorni festivi, per chi chiama da telefono fisso.
Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato.
Operating Instructions
REFRIGERATOR/FREEZER COMBINATION
I F
Italiano, 1 Français,25
DE
Deutsch, 37
GB
English, 13
PTE
Portuges, 61Espanol, 49
BCH 313 AA VE I
Contents
GB
Installation, 14
Positioning and connection
Description of the appliance, 15-16
Overall view
Control panel
Start-up and use, 17-18-19-20
Starting the appliance
Using the display
Using the refrigerator to its full potential
Using the freezer to its full potential
Maintenance and care, 21
Switching the appliance off
Cleaning the appliance
Avoiding mould and unpleasant odours
Defrosting the appliance
Replacing the light bulb
Precautions and tips, 22
General safety
Disposal
Respecting and conserving the environment
Troubleshooting, 23
Assistance, 24
GB
Installation
! Before placing your new freezer into operation please read
these operating instructions carefully. They contain important
information for safe use, for installation and for care of the
appliance.
! Please keep these operating instructions for future
reference. Pass them on to possible new owners of the
appliance.
Positioning and connection
Positioning
1. Place the appliance in a well-ventilated humidity-free
room.
2. Do not obstruct the rear fan grills. The compressor and
condenser give off heat and require good ventilation to
operate correctly and save energy.
Electrical connections
After the appliance has been transported, carefully place it
vertically and wait at least 3 hours before connecting it to the
electricity mains. Before inserting the plug into the electrical
socket ensure the following:
The appliance is earthed and the plug is compliant with
the law.
The socket can withstand the maximum power of the
appliance, which is indicated on the data plate located on
the bottom left side of the fridge (e.g. 150 W).
The voltage must be in the range between the values
indicated on the data plate located on the bottom left side
(e.g. 220-240V).
The socket is compatible with the plug of the appliance. If
the socket is incompatible with the plug, ask an
authorised technician to replace it (see Assistance). Do
not use extension cords or multiple sockets.
! Once the appliance has been installed, the power supply
cable and the electrical socket must be easily accessible.
! The cable must not be bent or compressed.
! The cable must be checked regularly and replaced by
authorised technicians only (see Assistance).
! The manufacturer declines any liability should
these safety measures not be observed.
14
Description of the
appliance
Overall view
The instructions contained in this manual are applicable to different model refrigerators. The diagrams may not directly
represent the appliance purchased. For more complex features, consult the following pages.
Removable lidded shelf
A.I.R. SYSTEM
(Ariston Integrated
Refrigeration)
SHELVES
MULTI-USE
bin
with EGG TRAY
Removable multipurpose
SHELVES
CAN RACK
*
*
*
GB
FRUIT and
VEGETABLE bin
CONTROL PANEL
FREEZER and
STORAGE
compartment
ICE tray
STORAGE
compartments
Compartment for
A 2 LITRE BOTTLE
BOTTLE
ECO
shelf
Varies by number and/or position.
Available only on certain models.
*
15
GB
Control panel
REFRIGERATOR
OPERATION
Knob
MODE
button
REFRIGERATOR
COMPARTMENT
setting
SUPER COOL
function
HOLIDAY
function
SUPER FREEZE
function
ICE PARTY
function
SELECT
button
FREEZER
COMPARTMENT
setting
FREEZER
OPERATION and
APPLIANCE ON/OFF
Knob
REFRIGERATOR OPERATION Knob
This knob turns the refrigerator compartment on or
off and enables you to set the relative operating
temperatures.
MODE
REFRIGERATOR COMPARTMENT setting
SUPER COOL function
HOLIDAY function
button
This button allows you to navigate the display to have
access to the various settings/functions and to turn
off the alarm buzzers.
Displays the temperature set in the fridge
compartment and when the fridge compartment is
turned OFF (word OFF indicated).
Displays the status (disabled, selected or enabled) of
the SUPER COOL function (rapid cooling of the
refrigerator compartment).
Displays the status (disabled, selected or enabled) of
the HOLIDAY FUNCTION (optimal temperatures with
the minimum consumption in the event of prolonged
absence).
SUPER FREEZE function
Displays the status (disabled, selected or enabled) of
the SUPER FREEZE function (rapid freezing).
ICE PARTY function
Displays the status (disabled, selected or enabled) of
the ICE PARTY function (maximum speed in cooling a
warm bottle and serving it at the table in the special
bucket designed to maintain the temperature reached
by the bottle).
FREEZER COMPARTMENT setting
Displays the temperature set in the freezer
compartment and when the appliance is turned OFF
(word OFF indicated).
SELECT button
This button selects/deselects the different functions
and turns off the alarm buzzers.
FREEZER OPERATION
This knob turns the whole appliance on or off and
enables you to set the freezer compartment operating
temperatures.
and
APPLIANCE ON/OFF
Knob
16
Start-up and use
Starting the appliance
! Before starting the appliance, follow the
installation instructions (see Installation).
! Before connecting the appliance, clean the
compartments and accessories well with lukewarm water
and bicarbonate.
! The appliance comes with a motor protection control
system which makes the compressor start approximately
8 minutes after being switched on. The compressor also
starts each time the power supply is cut off whether
voluntarily or involuntarily (blackout).
Once you have plugged the appliance into the mains
socket, make sure the display is on (the FREEZER
COMPARTMENT knob must not be on Off).
Freezer compartment
When you turn the appliance on (by turning the
FREEZER and APPLIANCE ON/OFF Knob to the
required freezer compartment operating temperature),
we recommend you enable the SUPER FREEZE function
to speed up the cooling process inside the
compartment; when the latter has reached the optimal
temperature, the function will be disabled and you may
place the frozen foods inside the freezer.
Refrigerator compartment
When you turn the refrigerator compartment on (by
turning REFRIGERATOR OPERATION Knob to the
required refrigerator compartment operating
temperature), we recommend you enable the SUPER
COOL function to speed up the cooling process inside
the compartment: after a few hours, you may place food
inside the refrigerator.
A.I.R. SYSTEM (Ariston Integrated Refrigeration)
It is recognizable due to the presence of the mechanism
on the top part of the refrigerator compartment (see
diagram).
B
A
whereas the hotter air (B) is sucked up (see diagram).
The back wall may be covered in frost or droplets of
water, depending on whether the compressor is in
operation or whether it is paused.
SHELVES: with or without grill.
1
2
TEMPERATURE Indicator light
area in the refrigerator.
1. Check that OK appears clearly on the indicator light
(see diagram).
2. If the word OK does not appear it means that the
temperature is too high: adjust the REFRIGERATOR
OPERATION knob to a higher position (colder) and
wait approximately 10 hours until the temperature has
been stabilised.
3. Check the indicator light again: if necessary, readjust it
following the initial process. If large quantities of food
have been added or if the refrigerator door has been
opened frequently, it is normal for the indicator not to
show OK. Wait at least 10 hours before adjusting the
REFRIGERATOR OPERATION knob to a higher
setting.
Due to the special guides the
shelves are removable and the
height is adjustable (see
diagram), allowing easy storage
of large containers and food.
Height can be adjusted without
complete removal of the shelf.
MULTI-USE
(such as cold meats) for a long
time and also prevent odours
from lingering in the refrigerator.
It can be removed for use and it
may be shifted sideways to
optimise space (see diagram).
bin: to store food
*
: to identify the coldest
*
GB
The A.I.R. System maintains a constant fridge
temperature to keep food fresher for longer and will
quickly restore the temperature to the correct level, even
if the door is opened frequently: the blown air (A) is
cooled when it comes into contact with the cold wall,
Available only on certain models.
*
17
GB
Using the display
Setting the temperature
If the compartment concerned is switched off, the word
OFF will appear on the relative indication space on the
display (REFRIGERATOR COMPARTMENT setting and
FREEZER COMPARTMENT setting). If the compartment
is switched on, then the temperatures set at that time will
appear. To change them, turn the relative knob directly
(REFRIGERATOR OPERATION Knob and FREEZER
OPERATION and APPLIANCE ON/OFF Knob).
The refrigerator compartment can be set to between
+2°C and +8°C, while the freezer compartment can be
set to a temperature of between -18°C and -26°C. The
temperature in both cases can be increased or
decreased by 1°C at a time.
When the HOLIDAY function is enabled, temperature
regulations cannot be made, but the appliance
automatically sets itself to the best setting for the
situation: +12°C for the refrigerator compartment (if
enabled) and -18°C for the freezer compartment.
Function status
! The SUPER FREEZE function features a double mode
of operation (see paragraph on operating the freezer
compartment).
Enabling/disabling the DEMO mode:
To run a demonstration of the display operation while
keeping the appliance turned off, just enable the DEMO
mode.
Enabling:
- set the
OFF Knob
- keep the two buttons Select and Mode pressed for
approximately 5 seconds, until you hear the buzzer and
the two words OFF and OFF flash on the display;
these words will flash for the entire duration the DEMO
mode is enabled.
Disabling:
- set the
OFF Knob
- keep the two buttons Select and Mode pressed for
approximately 5 seconds, until you hear the buzzer and
the two words OFF and OFF on the display stop
flashing.
FREEZER OPERATION and APPLIANCE ON/
to 0ff;
FREEZER OPERATION and APPLIANCE ON/
to 0ff;
Function symbol during normal operation
Function selected (outline flashing)
Function enabled (outline on)
Enabling/disabling the functions
Press the MODE button as many times as necessary for
the red outline of the function you wish to act on to light
up: this indicates that the function has been selected
and is ready to be enabled or disabled. Now you can
enable or disable the selected function using the
SELECT button.
!
If you do not confirm your selection by pressing the
SELECT button within five seconds of the last action
performed on the display, the latter shall go back to
displaying the function previously set and indicate that
no new modification has been made.
The SUPER COOL function is linked to the refrigerator
compartment and when the latter is switched off, no
action whatsoever will be possible on the former, other
functions foresee an operation that can create conflicts
(for example, when the HOLIDAY and SUPER FREEZE
functions are enabled simultaneously), in this case a preset priority is taken into consideration in order to help you
operate the appliance.
Holiday function
To minimise energy usage when on holiday, it is not
necessary to switch the appliance off. The appliance has
a function which allows it to maintain the temperature of
the refrigerator compartment at approximately 15°C
(which can also be used to conserve make-up and
beauty products). The freezer temperature must be set to
the minimum value in order to preserve the food.
Using the refrigerator to its full potential
Use the REFRIGERATOR OPERATION knob to adjust
the temperature (see Description).
Activate the SUPER COOL function to lower the
temperature quickly. For example, when you place a
large number of new food items inside a fridge, the
internal temperature will rise slightly. The function
quickly cools the groceries by temporarily reducing the
temperature until it reaches the ideal level.
Place only cold or lukewarm foods in the compartment,
not hot foods (see Precautions and tips).
Remember that cooked foods do not last longer than
raw foods.
Do not store liquids in open containers. They will
increase humidity in the refrigerator and cause
condensation to form.
18
Food hygiene
1. Once you have bought your food, remove all external
packaging made of paper/cardboard or other
wrappers, which could introduce bacteria or dirt
inside your refrigerator.
2. Protect the food, (especially easily perishable items
and those that have a strong smell), in order to avoid
contact between them, thereby removing both the
possibility of germ/bacteria contamination as well as
the diffusion of strong odours inside the fridge.
3. Store all food in such a way as to ensure air can
circulate freely between different items.
4. Keep the inside of your fridge clean, taking care not
to use oxidiser or abrasive products.
5. Remove all food past its expiry date from the
refrigerator.
the SELECT button to enable the SUPER FREEZE
function. After 24 hours, or once the optimal
temperatures have been reached, the rapid freezing
function is automatically disabled.
- For large quantities of food to be frozen (up until the
maximum load indicated on the data plate situated on
the lower left, next to the salad crisper), enable the
SUPER FREEZE function on the display in the "48
hours" mode: To enable the function, press the MODE
button as many times as necessary for the SUPER
FREEZE symbol to start flashing and then press the
SELECT button for more than three seconds to ensure
the function is enabled (symbol SUPER FREEZE
function starts to flash slowly). After 24 hours, the
function symbol will stop flashing and go back to being
permanently lit; you can now insert the food to be
frozen. After another 24 hours, the function will be
disabled automatically.
GB
6. For the correct preservation of food, all easily
perishable items (soft cheeses, raw fish, meat, etc.)
should be stored in the coldest zone of the fridge
compartment, i.e. just above the salad crisper where
the temperature indicator is situated.
Using the freezer to its full potential
Use the FREEZER OPERATION and APPLIANCE ON/
OFF Knob to adjust the temperature (see Description).
Do not re-freeze food that is defrosting or that has
already been defrosted. These foods must be cooked
and eaten (within 24 hours).
Fresh food that needs to be frozen must not come into
contact with food that has already been defrosted.
Fresh food must be stored in the top FREEZER and
STORAGE compartment where the temperature drops
below -18°C and guarantees rapid freezing.
Do not place glass bottles which contain liquids, and
which are corked or hermetically sealed in the freezer
because they could break.
The maximum quantity of food that may be frozen daily is
indicated on the plate containing the technical properties
located on the bottom left side of the refrigerator
compartment (for example: Kg/24h: 4).
! Do not open the door during freezing.
! If there is a power cut or malfunction, do not open the
freezer door. This will help maintain the temperature
inside the freezer, ensuring that foods are conserved for
at least 9 -14 hours.
To freeze (if the freezer is already operating):
- For small quantities, less than the maximum capacity
indicated on the data plate (situated on the lower left,
next to the salad crisper), enable the SUPER FREEZE
function on the display in the "24 hour" mode and insert
the food to be frozen. To enable the function, press the
MODE button as many times as necessary for the
SUPER FREEZE symbol to start flashing and then press
19
GB
ICE
trays.
The Easy Ice trays are set into the top part of the freezer
drawers to maximise the space within the freezer. The
trays are drip-free and sealed to prevent food from
tainting the ice cubes.
1. Check that the tray is completely empty and fill it with
water through the opening provided.
2. Take care not to exceed the level indicated (MAX
WATER LEVEL). Excess water prevents the ice cubes
from dispensing (if this happens, wait for the ice to
melt and empty the tray).
3. Turn the tray 90°: due to the connected compartments
each mould fills with water (see diagram).
4. Close the opening with the lid provided and put the
tray back, placing the top part in the corresponding
housing and allowing it to drop in again.
5. When the ice has formed (minimum time approximately
8 hours) knock the tray against a hard surface and wet
the outside so that the ice cubes come loose and take
them out through the opening.
ICE PARTY: tensures bottles of
sparkling wine or champagne
reach the right temperature.
Place the bottle in the pre-frozen
ice bucket located inside the
FREEZER and STORAGE
compartment and select the
function on the display.
Remove the bottle when the alert is given.
The bucket may be used to serve the bottle, keeping it
cool after it has been removed from the appliance.
MAX
WATER LEVEL
MAX
WATER LEVEL
20
Maintenance and care
Switching the appliance off
During cleaning and maintenance it is necessary to
disconnect the appliance from the electricity supply:
1. set the
OFF Knob
2. pull the plug out of the socket
! If this procedure is not followed, the alarm may sound. This
alarm does not indicate a malfunction. To restore normal
operation, it is sufficient to set the FREEZER OPERATION and
APPLIANCE ON/OFF knob on the desired value. To
disconnect the appliance, follow point 1 and 2.
FREEZER OPERATION and APPLIANCE ON/
on Off
Cleaning the appliance
The external and internal parts, as well as the rubber
seals may be cleaned using a sponge that has been
soaked in lukewarm water and bicarbonate of soda or
neutral soap. Do not use solvents, abrasive products,
bleach or ammonia.
The removable accessories may be soaked in warm
water and soap or dishwashing liquid. Rinse and dry
them carefully.
Avoiding mould and unpleasant odours
The appliance is manufactured with hygienic materials
which are odour free. In order to maintain an odour
free refrigerator and to prevent the formation of stains,
food must always be covered or sealed properly.
If you want to switch the appliance off for an extended
period of time, clean the inside and leave the doors
open.
Defrosting the appliance
! Follow the instructions below.
Do not use objects with sharp or pointed edges to
defrost the appliance as these may damage the
refrigeration circuit beyond repair.
Defrosting the freezer compartment
provided. If the frost layer is greater than 5 mm, it is
necessary to defrost manually:
1. One day before enabling the SUPER FREEZE function
in the 24-hour mode; it helps give the food a healthy
extra "cold shock". After 24 hours, the freezing
function is automatically disabled but you can disable
it yourself.
2. Turn the appliance off by turning the
OPERATION and APPLIANCE ON/OFF
!
this operation switches off the whole appliance
(including the fridge compartment).
3. Wrap frozen foods in newspaper and place them in
another freezer or in a cool place.
4. Leave the door open until the frost has melted
completely. This can be made easier by placing
containers with lukewarm water in the freezer
compartment.
5. Certain appliances are fitted with the DRAIN SYSTEM
to lead the water outside:
insert the scraper into the
slot provided at the
bottom and let the water
flow into a container (see
diagram).
6. Clean and dry the
freezer compartment
carefully before switching
the appliance on again.
! Remember that the
motor will not start
immediately, but rather after approximately 8 minutes.
7. Wait for approximately 2 hours, i.e. until the ideal
storage conditions have been restored, before placing
food in the freezer compartment.
FREEZER
knob.
Replacing the light bulb
GB
Defrosting the refrigerator compartment
The refrigerator has an automatic defrosting function:
water is ducted to the back of the appliance by a special
discharge outlet (see diagram) where the heat produced
by the compressor
causes it to evaporate. It
is necessary to clean the
discharge hole regularly
so that the water can flow
out easily.
To replace the light bulb in the refrigerator compartment,
pull out the plug from the electrical socket. Follow the
instructions below.
Access the light bulb (A)
A
B
by unscrewing the fixing
screw (B) which is
located at the back of the
lampcover, as shown (see
diagram). Replace it with
a similar light bulb, the
power of which should
not exceed 15W.
21
Precautions and tips
GB
! The appliance was designed and manufactured in
compliance with international safety standards. The
following warnings are provided for safety reasons and
must be read carefully.
This appliance complies with the following
Community Directives:
- 73/23/EEC of 19/02/73 (Low Voltage) and
subsequent amendments;
-89/336/EEC of 03.05.89 (Electromagnetic
Compatibility) and subsequent amendments;
- 2002/96/CE..
General safety
The appliance was designed for domestic use inside the
home and is not intended for commercial or industrial
use.
The appliance must be used to store and freeze food
products by adults only and according to the
instructions in this manual.
The appliance must not be installed outdoors, even in
covered areas. It is extremely dangerous to leave the
appliance exposed to rain and storms.
Do not touch the appliance with bare feet or with wet or
moist hands and feet.
Do not touch the internal cooling elements: this
could cause skin abrasions or frost/freezer burns.
When unplugging the appliance always pull the plug
from the mains socket, do not pull on the cable.
Before cleaning and maintenance, always switch off the
appliance and disconnect it from the electrical supply. It
is not sufficient to set the
APPLIANCE ON/OFF Knob
eliminate all electrical contact.
In the case of a malfunction, under no circumstances
should you attempt to repair the appliance yourself.
Repairs carried out by inexperienced persons may
cause injury or further malfunctioning of the appliance.
Do not use any sharp or pointed utensils or electrical
equipment - other than the type recommended by the
manufacturer - inside the frozen food storage
compartments.
Do not put ice cubes taken directly from the freezer into
your mouth.
Do not allow children to tamper with the controls or play
with the appliance. Under no circumstance should they
be allowed to sit on the bins or to hang from the door.
Keep packaging material out of the reach of children! It
can become a choking or suffocation hazard.
FREEZER OPERATION and
on OFF (appliance off) to
Disposal
Observe local environmental standards when
disposing packaging material for recycling purposes.
The European Directive 2002/96/EC on Waste
Electrical and Electronic Equipment (WEEE), requires
that old household electrical appliances must not be
disposed of in the normal unsorted municipal waste
stream. Old appliances must be collected separately
in order to optimise the recovery and recycling of the
materials they contain and reduce the impact on
human health and the environment. The crossed out
wheeled bin symbol on the product reminds you of
your obligation, that when you dispose of the
appliance it must be separately collected.
Consumers should contact their local authority or
retailer for information concerning the correct disposal
of their old appliance.
Respecting and conserving the
environment
Install the appliance in a fresh and well-ventilated
room. Ensure that it is protected from direct sunlight
and do not place it near heat sources.
Try to avoid keeping the door open for long periods or
opening the door too frequently in order to conserve
energy.
Do not fill the appliance with too much food: cold air
must circulate freely for food to be preserved properly.
If circulation is impeded, the compressor will work
continuously.
Do not place hot food directly into the refrigerator. The
internal temperature will increase and force the
compressor to work harder and will consume more
energy.
Defrost the appliance if ice forms (see Maintenance).
A thick layer of ice makes cold transference to food
products more difficult and results in increased energy
consumption.
Regularly check the door seals and wipe clean to
ensure they are free of debris and to prevent cold air
from escaping (see Maintenance).
22
Loading...
