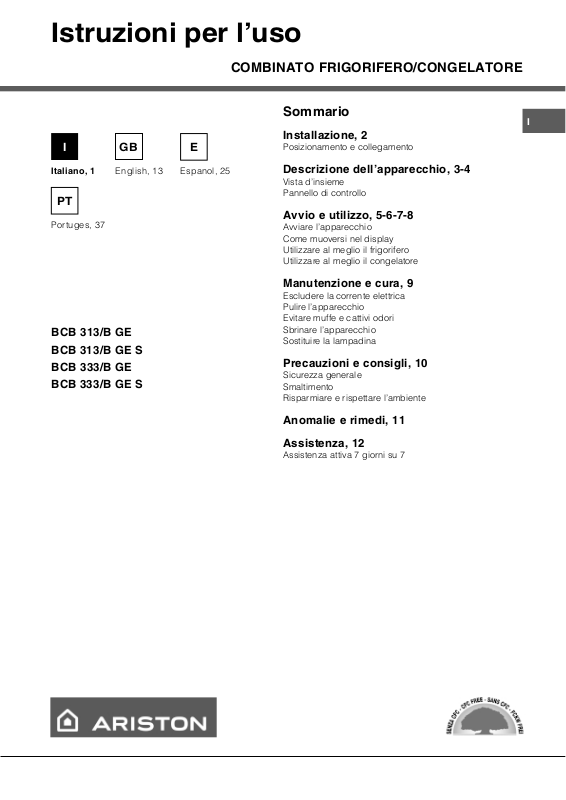

Hotpoint BCB 313/B GE S, BCB 333/B GE S User Manual

Istruzioni per luso
COMBINATO FRIGORIFERO/CONGELATORE
I
Italiano, 1 English, 13
GB
PT
Portuges, 37
BCB 313/B GE BCB 313/B GE S BCB 333/B GE BCB 333/B GE S
E
Espanol, 25
I
Installazione, 2
Posizionamento e collegamento
Descrizione dellapparecchio, 3-4
Vista d’insieme Pannello di controllo
Avvio e utilizzo, 5-6-7-8
Avviare l’apparecchio Come muoversi nel display Utilizzare al meglio il frigorifero Utilizzare al meglio il congelatore
Manutenzione e cura, 9
Escludere la corrente elettrica Pulire l’apparecchio Evitare muffe e cattivi odori Sbrinare l’apparecchio Sostituire la lampadina
Precauzioni e consigli, 10
Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente
Anomalie e rimedi, 11
Assistenza, 12
Assistenza attiva 7 giorni su 7
Installazione
! È importante conservare questo libretto per poterlo
I
consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.
! Leggere attentamente le istruzioni: ci sono importanti
informazioni sull’installazione, sull’uso e sulla sicurezza.
Posizionamento e collegamento
Posizionamento
1. Posizionare l’apparecchio in un ambiente ben aerato e non umido.
2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.
3. Lasciare l’apparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica).
Collegamento elettrico
Dopo il trasporto, posizionare l’apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all’impianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che:
• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo
di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso
a sinistra (es 150 W);
• la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche, posta in basso
a sinistra (es 220-240 V);
• la presa sia compatibile con la spina dell’apparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato ( prolunghe e multiple.
vedi Assistenza
); non usare
! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente
e sostituito solo da tecnici autorizzati (vedi Assistenza).
! Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate.
2
Descrizione dellapparecchio
Vista dinsieme
Le istruzioni sull’uso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dell’apparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.
Balconcino estraibile
A.I.R. SYSTEM
(Ariston Integrated
Refrigeration)
RIPIANO
Scatola
MULTI-USO
Cassetto FRUTTA e
VERDURA
PANNELLO DI
CONTROLLO
*
ECO
con coperchio, con
PORTAUOVA e SCATOLA BURRO
Balconcino estraibile
PORTAOGGETTI 
Balconcino
PORTALATTINE
Vano per
BOTTIGLIA DA 2 LITRI
Balconcino
BOTTIGLIE
*
I
*
Vano
CONGELAMENTO e
CONSERVAZIONE
Bacinella
GHIACCIO
CONSERVAZIONE
Vano
Variabili per numero e/o per posizione.
Presente solo in alcuni modelli.
*
3
Pannello di controllo
I
Manopola
FUNZIONAMENTO
FRIGORIFERO
Pulsante
MODE
Funzione
SUPER COOL
Funzione
SUPER FREEZE
Pulsante
SELECT
Manopola
FUNZIONAMENTO CONGELATORE e ON/OFF PRODOTTO
Impostazione
SCOMPARTO
FRIGORIFERO
• Manopola FUNZIONAMENTO FRIGORIFERO Gestisce l’accensione e lo spegnimento dello scomparto frigorifero e permette di impostare le relative temperature di funzionamento.
• Pulsante MODE Consente lo spostamento all'interno del display per arrivare alle varie impostazioni/funzioni e lo spegnimento degli allarmi sonori.
• Impostazione SCOMPARTO FRIGORIFERO Visualizza la temperatura impostata nel vano frigo e lo stato di OFF del comparto frigorifero (scritta OFF attiva).
• Funzione SUPER COOL Visualizza lo stato (disattivato, selezionato o attivato) della funzione SUPER COOL (raffreddamento rapido del vano frigo).
• Funzione HOLIDAY Visualizza lo stato (disattivato, selezionato o attivato) della funzione HOLIDAY (temperature ottimali con minimi consumi in caso di lunghe assenze).
Funzione
HOLIDAY
Impostazione
Funzione
ICE PARTY
• Funzione SUPER FREEZE Visualizza lo stato (disattivato, selezionato o attivato) della funzione SUPER FREEZE (congelamento rapido).
• Funzione ICE PARTY Visualizza lo stato (disattivato, selezionato o attivato) della funzione ICE PARTY (la massima rapidità nel freddare una bottiglia calda e servirla in tavola con l’apposito secchiello adatto a mantenerne la temperatura raggiunta).
• Impostazione SCOMPARTO CONGELATORE Visualizza la temperatura impostata nel vano freezer e lo stato di OFF del prodotto (scritta OFF attiva).
• Pulsante SELECT Consente la selezione/deselezione delle varie funzioni e lo spegnimento degli allarmi sonori.
• Manopola FUNZIONAMENTO CONGELATORE e
ON/OFF PRODOTTO
Gestisce l’accensione e lo spegnimento dell’intero prodotto e permette di impostare le temperature di funzionamento nello scomparto freezer.
SCOMPARTO CONGELATORE
4
Avvio e utilizzo
Avviare lapparecchio
! Prima di avviare lapparecchio, seguire le istruzioni sullinstallazione (
! Prima di collegare l’apparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato. ! L’apparecchio è provvisto di un controllo
salvamotore che fa avviare il compressore solo dopo circa 8 minuti dall’accensione. Questo accade anche dopo ogni interruzione dell’alimentazione elettrica, volontaria o involontaria (black out).
Dopo aver collegato la spina alla presa di corrente accertarsi che il display sia acceso ((la manopola FUNZIONAMENTO CONGELATORE e ON/OFF PRODOTTO non deve essere su Off).
Scomparto congelatore
All’accensione del prodotto (ruotare la manopola FUNZIONAMENTO CONGELATORE e PRODOTTO fino ad impostare la temperatura di funzionamento voluta nel vano freezer) si consiglia di inserire la funzione SUPER FREEZE per accelerare il raffreddamento del vano; quando quest’ultimo avrà raggiunto la sua temperatura ottimale, la funzione si disattiverà e potrete introdurre nel congelatore i surgelati.
vedi Installazione
ON/OFF
).
raffredda a contatto della parete fredda, mentre l’aria più calda (B) viene aspirata ( La parete posteriore si presenta coperta di brina o goccioline d’acqua a seconda che il compressore sia in funzione o in pausa.
1
2
estrarre completamente il ripiano.
vedi figura
RIPIANI: pieni o a griglia. Sono estraibili e regolabili in altezza grazie alle apposite guide ( l’inserimento di contenitori o alimenti di notevole dimensione. Per regolare l’altezza non è necessario
Scatola MULTI-USO
conservare a lungo vari alimenti (per esempio salumi); evita anche che si rilascino odori nel frigorifero. Va estratta per luso e può essere spostata in senso laterale per ottimizzare lo spazio (vedi figura).
vedi figura
).
), per
*
: per
I
Scomparto frigorifero
All’accensione dello scomparto frigo (ruotare la manopola FUNZIONAMENTO FRIGORIFERO fino ad impostare la temperatura di funzionamento voluta nel vano frigorifero) si consiglia di inserire la funzione SUPER COOL per accelerare il raffreddamento del vano: dopo qualche ora potrete mettere i cibi nel frigorifero.
A.I.R. SYSTEM (Ariston Integrated Refrigeration)
È riconoscibile dalla presenza del dispositivo sulla parete superiore del vano frigorifero (
L’A.I.R. System consente un’ottima conservazione degli alimenti perché ripristina velocemente la temperatura dopo l’apertura della porta e distribuisce omogeneamente la temperatura: l’aria soffiata (A) si
vedi figura
A
).
B
Presente solo in alcuni modelli.
*
5
Utilizzare il display
I
Impostare la temperatura
Se il vano interessato è spento, sul relativo spazio di segnalazione sul display (Impostazione SCOMPARTO FRIGORIFERO e Impostazione SCOMPARTO CONGELATORE) apparirà la scritta OFF. Se il vano è acceso appariranno invece le temperature impostate in quel momento. Per modificarle agire direttamente sulla manopola relativa al vano interessato (Manopola FUNZIONAMENTO FRIGORIFERO e Manopola FUNZIONAMENTO CONGELATORE e ON/OFF PRODOTTO). Le temperature impostabili per il comparto frigorifero vanno da +2°C a +8°C, mentre quelle per il comparto congelatore vanno da –18°C a –26°C. Gli incrementi o decrementi possibili sono comunque sempre di 1°C. Quando è attiva la funzione HOLIDAY non sono possibili regolazioni di temperatura, ma il prodotto si posiziona automaticamente alla regolazione ottimale per la situazione: +12°C per il comparto frigorifero (se attivo) e –18°C per il comparto congelatore.
Gestione delle funzioni
La funzione SUPER FREEZE prevede due modalità di attivazione (vedere il paragrafo relativo alla gestione del reparto congelatore).
Attivare/disattivare della modalità DEMO:
Per fare una dimostrazione del funzionamento del display mantenendo il prodotto spento, si può attivare la modalità DEMO.
Attivazione:
- posizionare la manopola FUNZIONAMENTO CONGELATORE e
- tenere premuti i due pulsanti “Select” e “Mode” per circa 5 secondi, fino a che si sente un suono e lampeggiano le due scritte “OFF” e “OFF” nel display; queste scritte lampeggiano per tutto il tempo che la funzione DEMO è attiva.
Disattivazione:
- posizionare la manopola FUNZIONAMENTO CONGELATORE e
- tenere premuti i due pulsanti “Select” e “Mode” per circa 5 secondi, fino a che si sente un suono e le due scritte “OFF” e “OFF” nel display smettono di lampeggiare.
ON/OFF PRODOTTO
ON/OFF PRODOTTO
su Off;
su Off;
Simbolo della funzione nel normale funzionamento
Funzione selezionata (contorno lampeggiante)
Funzione attiva (contorno acceso)
Attivare/disattivare le funzioni
Premere il pulsante MODE tante volte quante sono necessarie a far lampeggiare il simbolo della funzione su cui si vuole agire: ciò indica che la funzione è selezionata e pronta ad essere attivata o disattivata. A questo punto si può gestire la funzione tramite il pulsante SELECT per attivarla o disattivarla. NOTA: se non si dà conferma premendo il pulsante SELECT entro cinque secondi dall’ultima azione sul display, quest’ultimo tornerà a visualizzare la funzione come precedentemente impostata ad indicare che nessuna modifica è stata impostata. La funzione SUPER COOL è legata al comparto frigorifero e quando questo è spento non sarà consentita alcuna azione su tale funzione; altre prevedono un funzionamento che può creare dei conflitti (ad esempio quando vengono attivate contemporaneamente le funzioni HOLIDAY e SUPER FREEZE), in questo caso si tiene conto di una priorità già stabilita in modo da aiutarvi nella gestione del prodotto.
Funzione holiday
Se si parte per un periodo di vacanza non è necessario spegnere l’apparecchio perché è dotato di una funzione che permette, con bassi consumi elettrici, di mantenere la temperatura del vano frigorifero intorno ai 15°C (per proteggere dal caldo trucchi e cosmetici); la temperatura del congelatore va impostata sul minimo, indispensabile per la conservazione degli alimenti. Per attivare la funzione HOLIDAY
vedi Utilizzare il Display
.
Utilizzare al meglio il frigorifero
• Per regolare la temperatura utilizzare la manopola FUNZIONAMENTO FRIGORIFERO (
• Attivare la funzione SUPER COOL (raffreddamento rapido) per abbassare la temperatura in poco tempo, per esempio quando il vano viene riempito dopo una grossa spesa. La funzione si disattiva automaticamente trascorso il tempo necessario.
• Inserire soltanto alimenti freddi o appena tiepidi, non caldi (
• Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quelli crudi.
• Non inserire liquidi in recipienti scoperti: provocherebbero un aumento di umidità con conseguente formazione di condensa.
vedi Precauzioni e consigli
vedi Descrizione
).
).
6
Ligiene alimentare
• Dopo l’acquisto degli alimenti, eliminare qualsiasi tipo di confezione esterna in carta/cartone o altri involucri, che potrebbero introdurre nel frigo batteri o sporcizia.
• Proteggere gli alimenti, (in particolare quelli facilmente deperibili e quelli che emanano un forte aroma), in modo da evitate il contatto tra essi, eliminando in questo modo sia la possibilità di contaminazione di germi/batteri, che la diffusione di particolari odori all’interno del frigo
• Riporre i cibi in modo che l’aria possa circolare liberamente tra essi
• Tenere pulito l’interno del frigo, facendo attenzione a non utilizzare prodotti ossidanti o abrasivi
• Togliere gli alimenti dal frigo una volta superata la durata massima di conservazione
• Per una buona conservazione, i cibi facilmente deperibili (formaggi molli, pesce crudo, carne, etc…) vanno posizionati nella zona più fredda, cioè quella sopra le verduriere.
• Per congelare (se il congelatore è già in funzione):
- Per piccole quantità, inferiori alla capacità massima indicata sulla targhetta caratteristiche (posta in basso a sinistra, accanto alla verduriera), attivate dal display la funzione SUPER FREEZE nella sua modalità “24 ore” e introducete i cibi da congelare. Per attivare la funzione premere il pulsante MODE tante volte quante sono necessarie a far lampeggiare il simbolo del SUPER FREEZE e, quindi, premere il pulsante SELECT per rendere attiva la funzione. Dopo 24 ore, o una volta raggiunte le temperature ottimali, la funzione di congelamento rapido si disinserisce automaticamente.
- Per grossi quantitativi di cibi da congelare (fino al carico massimo indicato nella targhetta delle caratteristiche posta in basso a sinistra, accanto alla verduriera) attivate dal display la funzione SUPER FREEZE nella sua modalità “48 ore”. Per attivare la funzione premere il pulsante MODE tante volte quante sono necessarie a far lampeggiare il simbolo del SUPER FREEZE e, quindi, mantenere premuto per più di tre secondi il pulsante SELECT per rendere attiva la funzione (il simbolo SUPER FREEZE inizia a lampeggiare lentamente). Dopo 24 ore il simbolo della funzione smetterà di lampeggiare e tornerà fisso; a questo punto potete introdurre i cibi da congelare. Dopo altre 24 ore la funzione si disinserirà automaticamente.
I
Utilizzare al meglio il congelatore
• Per regolare la temperatura utilizzare la manopola FUNZIONAMENTO CONGELATORE e
(
PRODOTTO
• Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).
• Gli alimenti freschi da congelare non devono essere posti a contatto con quelli già congelati; vanno sistemati nel vano superiore CONGELAMENTO e CONSERVAZIONE dove la temperatura scende sotto i -18°C e garantisce una buona velocità di congelamento.
• Non mettere nel congelatore bottiglie di vetro contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.
• La quantità massima giornaliera di alimenti da congelare è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).
vedi Descrizione
).
ON/OFF
• Al fine di ottenere un spazio maggiore nel reparto freezer potete togliere i cassetti dalle loro sedi (tranne quello più in basso e l’eventuale cassetto COOL CARE ZONE a temperatura variabile), sistemando gli alimenti direttamente sulle piastre evaporanti.
! Durante il congelamento evitare di aprire la porta. ! In caso di interruzione di corrente o di guasto,
non aprire la porta del congelatore: in questo modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore.
7
Bacinella GHIACCIO.
I
La collocazione sulla parte superiore dei cassetti ripisti nel vano freezer garantisce una maggior pulizia (il ghiaccio non viene più a contatto con gli alimenti) ed ergonomia (non si sgocciola in fase di caricamento).
1. Verificare che la bacinella sia completamente vuota e riempirla d’acqua attraverso l’apposito foro.
2. Fare attenzione a non superare il livello indicato (MAX WATER LEVEL). Troppa acqua ostacola la fuoriuscita dei ghiaccioli (se succede, attendere che il ghiaccio si sciolga e svuotare la bacinella).
3. Ruotare la bacinella di 90°: l’acqua riempie le forme per il principio dei vasi comunicanti (
vedi figura
4. Chiudere il foro con il coperchio in dotazione e riporre la bacinella, inserendo la parte superiore nell’apposita sede e facendola ricadere.
5. Quando il ghiaccio sarà formato (tempo minimo circa 8 ore) battere la bacinella su una superficie dura e bagnarne l’esterno per far staccare i ghiaccioli; farli poi uscire dal foro.
ICE PARTY: per portare a giusta temperatura una bottiglia di spumante o champagne. Inserire la bottiglia nel secchiello già congelato all’interno del vano CONGELAMENTO e
CONSERVAZIONE e selezionare la funzione sul display. Estrarre la bottiglia quando segnalato. Il secchiello può essere utilizzato per servire la bottiglia mantenendola fresca.
).
MAX
WATER LEVEL
MAX
WATER LEVEL
8
Manutenzione e cura
Escludere la corrente elettrica
Durante i lavori di pulizia e manutenzione è necessario isolare l’apparecchio dalla rete di alimentazione:
1. posizionare la manopola FUNZIONAMENTO CONGELATORE e
2. staccare la spina dalla presa.
! Se non si segue questa procedura può scattare l’allarme: esso non è sintomo di anomalia. Per ripristinare il normale funzionamento è sufficiente posizionare la manopola FUNZIONAMENTO CONGELATORE e desiderato. Per isolare l’apparecchio procedere seguendo i punti 1 e 2.
ON/OFF PRODOTTO
ON/OFF PRODOTTO
su Off;
sul valore
Pulire lapparecchio
• Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.
• Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.
Evitare muffe e cattivi odori
• L’apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie.
• Nel caso si voglia spegnere l’apparecchio per un lungo periodo, pulire l’interno e lasciare le porte aperte.
Sbrinare lapparecchio
! Attenersi alle istruzioni sottostanti. Non accelerare il processo con dispositivi o utensili diversi dal raschietto in dotazione, perché si potrebbe danneggiare il circuito refrigerante.
Sbrinare il vano frigorifero
Il frigorifero è dotato di sbrinamento automatico: l’acqua viene convogliata verso la parte posteriore da un apposito foro di scarico ( dove il calore prodotto dal compressore la fa
vedi figura
)
evaporare. L’unico intervento da fare periodicamente consiste nel pulire il foro di scarico affinché l’acqua possa defluire liberamente.
Sbrinare il vano congelatore
Eliminare periodicamente la brina con l’apposito raschietto in dotazione. Se lo strato di brina è superiore ai 5 mm è necessario effettuare lo sbrinamento manuale.
1. Un giorno prima attivare la funzione SUPER FREEZE nella sua modalità 24 ore; serve a dare agli alimenti un salutare “colpo di freddo” in più. Dopo 24 ore la funzione di congelamento si disinserisce automaticamente ma potete disinserirla voi.
2. Spegnete il prodotto agendo sulla manopola FUNZIONAMENTO CONGELATORE e ON/OFF PRODOTTO. ! questa operazione spegne tutto l'apparecchio (reparto frigorifero compreso).
3. Avvolgete tutti i surgelati e i congelati in carta da giornale mettendoli o in un altro frigorifero o in un luogo fresco.
4. Lasciate aperta la porta in modo che la brina si sciolga del tutto, aiutandola con dei contenitori pieni di acqua tiepida.
5. Alcuni apparecchi sono dotati del SISTEMA DRAIN per convogliare l’acqua all’esterno: lasciare che l'acqua defluisca in un contenitore (
6. Pulire e asciugare con cura il vano congelatore prima di riaccendere l’apparecchio.
! Ricordatevi che il motore può non partire immediatamente ma dopo circa 8 minuti.
7. Prima di inserire i cibi nel vano congelatore attendere circa 2 ore per il ripristino delle condizioni ideali di conservazione.
vedi figura
).
Sostituire la lampadina
Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto.
Accedere alla lampada
A
B
(A) svitando la vite di fissaggio (B) posizionata nella parte posteriore del comprilampada, come indicato ( Sostituirla con una analoga, di potenza non superiore a 15 W.
vedi figura
).
I
9
Precauzioni e consigli
! L’apparecchio è stato progettato e costruito
I
in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.
Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:
- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;
- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni;
- 2002/96/CE..
Sicurezza generale
• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.
• L’apparecchio deve essere usato per conservare
e congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.
• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Non toccare l’apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi.
• Non toccare le parti interne raffreddanti: c’è pericolo di ustionarsi o ferirsi.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
• È necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per FUNZIONAMENTO CONGELATORE e ON/OFF PRODOTTO sulla posizione OFF (apparecchio spento) per eliminare ogni contatto elettrico.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Non utilizzare, all’interno degli scomparti conservatori di cibi congelati, utensili diversi dal raschietto fornito in dotazione o apparecchi elettrici se non sono del tipo raccomandato dal costruttore.
Smaltimento
• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.
Risparmiare e rispettare lambiente
• Installare l’apparecchio in un ambiente fresco e ben aerato, proteggerlo dall’esposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.
• Per introdurre o estrarre gli alimenti, aprire le porte dell’apparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia.
• Non riempire con troppi alimenti l’apparecchio: per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente.
• Non introdurre alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.
• Sbrinare l’apparecchio qualora si formasse del ghiaccio ( ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia.
vedi Manutenzione
); uno spesso strato di
• Non mettere in bocca cubetti appena estratti dal congelatore.
• Non permettere ai bambini di giocare con l’apparecchio. In nessun caso devono sedersi sui cassetti o appendersi alla porta.
• Gli imballaggi non sono giocattoli per bambini.
10
Anomalie e rimedi
Può accadere che l’apparecchio non funzioni. Prima di telefonare all’Assistenza ( che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.
Anomalie:
Il DISPLAY non si accende.
Il motore non parte.
Il frigorifero e il congelatore raffreddano poco.
Nel frigorifero gli alimenti si gelano.
Il motore funziona di continuo.
Possibili cause / Soluzione:
• La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c’è corrente.
• L’apparecchio è dotato di un controllo salvamotore (
• Le porte non chiudono bene o le guarnizioni sono rovinate.
• Le porte vengono aperte molto spesso.
• Le manopole FUNZIONAMENTO non sono in posizione corretta
vedi Descrizione
(
• Il frigorifero o il congelatore sono stati riempiti eccessivamente.
• La manopola FUNZIONAMENTO FRIGORIFERO non è in posizione corretta (
• Gli alimenti sono a contatto con la parete posteriore.
• Sono state attivate le funzioni SUPER COOL e/o SUPERFREEZE e/o ICE PARTY (
• La porta non è ben chiusa o viene aperta di continuo.
• La temperatura dell’ambiente esterno è molto alta.
vedi Descrizione
vedi Descrizione
).
).
).
vedi Assistenza
), controllare
vedi Avvio e utilizzo
I
).
Lapparecchio emette molto rumore.
Sul fondo del frigo cè dellacqua.
Allarme porta aperta.
Allarme per riscaldamento anomalo del freezer.
• Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale.
• Il foro di scarico dell’acqua è otturato (
Nel caso in cui la porta del frigorifero rimane aperta per un tempo superiore ai due minuti la lampada di illuminazione interna inizia a lampeggiare; dopo alcuni secondi è emesso un segnale acustico che è possibile tacitare chiudendo la porta o premendo il pulsante SELECT . Se la porta rimane aperta per più di 4 minuti la lampada inizia a lampeggiare più velocemente.
1. Per segnalare un eccessivo riscaldamento del freezer (es. momentaneo black out) viene emesso un segnale acustico e compare un messaggio sul display “A1” a segnalare un pericoloso riscaldamento. Per non far ricongelare il cibo, il freezer si manterrà ad una temperatura intorno a 0°C, permettendovi di consumare gli alimenti entro le 24 ore o di ricongelarli previa cottura. Si può spegnere il segnale acustico premendo semplicemente il pulsante SELECT. Per tornare al normale funzionamento e cancellare il messaggio sul display si dovrà spegnere e riaccendere il prodotto, agendo sulla manopola FUNZIONAMENTO CONGELATORE e ON/OFF PRODOTTO.
2. Se la temperatura continua a salire verso valori eccessivamente alti viene emesso nuovamente il segnale acustico e compare un altro messaggio sul display “A2” a segnalare l’eccessivo riscaldamento. Si consiglia di verificare lo stato del cibo, potrebbe essere necessario gettarlo. In ogni caso il cibo non va ricongelato se non dopo cottura. Per non far ricongelare il cibo, il freezer verrà mantenuto ad una temperatura intorno a 0°C. Si può spegnere il segnale acustico premendo semplicemente il pulsante SELECT. Per tornare al normale funzionamento e cancellare il messaggio sul display si dovrà spegnere e riaccendere il prodotto, agendo sulla manopola FUNZIONAMENTO CONGELATORE e ON/OFF PRODOTTO.
vedi Manutenzione
).
11
Assistenza
Prima di contattare lAssistenza:
I
Verificare se l’anomalia può essere risolta autonomamente (
• In caso negativo, contattare il Numero Unico Nazionale 199.199.199.
1950558576.00
05/2006 - Xerox Business Services
vedi Anomalie e Rimedi
).
modello
numero di serie
Comunicare:
• il tipo di anomalia
• il modello della macchina (Mod.)
• il numero di serie (S/N) Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra.
Gross Bruto Brut
TI
75
Test
P.S-I.
RG 2330
Mod.
220 - 240 V- 50 Hz 150 W
340
Total
Gross Bruto Brut
Compr.
R 134 a
Syst.
kg 0,090
Kompr. Made in Italy 13918
93139180000 S/N 704211801
Net Util Utile
Pressure HIGH-235
LOW 140
Cod.
Gross Bruto Brut
Fuse
W
A
Freez. Capac
Poder de Cong
kg/24 h
4,0
Max 15 w
Class
Clase
Classe
N
Assistenza Attiva 7 giorni su 7
Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* . Un operatore sarà a tua completa disposizione per fissare un appuntamento con un tecnico del Centro Assistenza Autrorizzato più vicino a casa tua. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.
12
12
*Al costo di 14,25 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato.
Operating Instructions
REFRIGERATOR/FREEZER COMBINATION
I
Italiano, 1 English, 13
GB
PT
Portuges, 37
BCB 313/B GE BCB 313/B GE S BCB 333/B GE BCB 333/B GE S
E
Espanol, 25
Contents
GB
Installation, 14
Positioning and connection
Description of the appliance, 15-16
Overall view Control panel
Start-up and use, 17-18-19-20
Starting the appliance Using the display Using the refrigerator to its full potential Using the freezer to its full potential
Maintenance and care, 21
Switching the appliance off Cleaning the appliance Avoiding mould and unpleasant odours Defrosting the appliance Replacing the light bulb
Precautions and tips, 22
General safety Disposal Respecting and conserving the environment
Troubleshooting, 23
Assistance, 24
GB
Installation
! Before placing your new freezer into operation please read these operating instructions carefully. They contain important information for safe use, for installation and for care of the appliance.
! Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.
Positioning and connection
Positioning
1. Place the appliance in a well-ventilated humidity-free room.
2. Do not obstruct the rear fan grills. The compressor and condenser give off heat and require good ventilation to operate correctly and save energy.
Electrical connections
After the appliance has been transported, carefully place it vertically and wait at least 3 hours before connecting it to the electricity mains. Before inserting the plug into the electrical socket ensure the following:
• The appliance is earthed and the plug is compliant with the law.
• The socket can withstand the maximum power of the appliance, which is indicated on the data plate located on the bottom left side of the fridge (e.g. 150 W).
• The voltage must be in the range between the values indicated on the data plate located on the bottom left side (e.g. 220-240V).
• The socket is compatible with the plug of the appliance. If the socket is incompatible with the plug, ask an authorised technician to replace it (
Assistance
sockets.
! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.
! The cable must not be bent or compressed.
! The cable must be checked regularly and replaced by
authorised technicians only (
! The manufacturer declines any liability should these safety measures not be observed.
). Do not use extension cords or multiple
see Assistance
see
).
14
Description of the appliance
Overall view
The instructions contained in this manual are applicable to different model refrigerators. The diagrams may not directly represent the appliance purchased. For more complex features, consult the following pages.
Removable lidded shelf
A.I.R. SYSTEM
(Ariston Integrated
Refrigeration)
SHELVES
MULTI-USE bin
*
with EGG TRAYand
BUTTER DISH
Removable multipurpose
SHELVES
CAN RACK
*
*
GB
FRUIT and
VEGETABLE bin
CONTROL PANEL
FREEZER and
STORAGE
compartment
ICE tray
STORAGE
compartments
Compartment for
A 2 LITRE BOTTLE
BOTTLE shelf
ECO
Varies by number and/or position.
Available only on certain models.
*
15
Loading...
+ 33 hidden pages
