Page 1

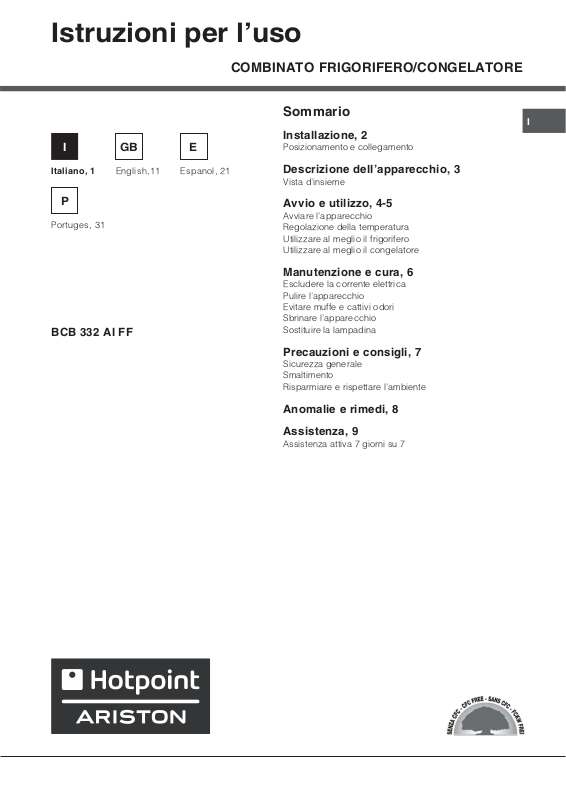

Istruzioni per luso

COMBINATO FRIGORIFERO/CONGELATORE

GBI E

Italiano, 1 Espanol, 21

English,11

Portuges, 31

BCB 332 AI FF

Sommario

Installazione, 2

Posizionamento e collegamento

Descrizione dellapparecchio, 3

Vista dinsieme

Avvio e utilizzo, 4-5

Avviare lapparecchio Regolazione della temperatura Utilizzare al meglio il frigorifero Utilizzare al meglio il congelatore

Manutenzione e cura, 6

Escludere la corrente elettrica Pulire lapparecchio Evitare muffe e cattivi odori Sbrinare lapparecchio Sostituire la lampadina

Precauzioni e consigli, 7

Sicurezza generale Smaltimento Risparmiare e rispettare lambiente

Anomalie e rimedi, 8

Assistenza, 9

Assistenza attiva 7 giorni su 7

Page 2

Installazione

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme allapparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1. Posizionare lapparecchio in un ambiente ben aerato e non umido.

2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.

3. Lasciare lapparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica).

Collegamento elettrico

Dopo il trasporto, posizionare lapparecchio verticalmente e attendere almeno 3 ore prima di collegarlo allimpianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che:

 la presa abbia la messa a terra e sia a norma di legge;

 la presa sia in grado di sopportare il carico massimo

di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso

a sinistra (es 150 W);

 la tensione di alimentazione sia compresa nei valori

indicati nella targhetta caratteristiche, posta in basso

a sinistra (es 220-240 V);

 la presa sia compatibile con la spina dellapparecchio.

In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente

e sostituito solo da tecnici autorizzati (vedi Assistenza).

! Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Page 3

Descrizione dellapparecchio

Vista dinsieme

Le istruzioni sulluso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dellapparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

Lampadina

(vedi Manutenzione)

RIPIANO

Scatola

MULTIUSO

Cassetto

FRUTTA e VERDURA

Manopola

REGOLAZIONE DELLA

TEMPERATURA



Balconcino estraibile con coperchio con

PORTAUOVA e SCATOLA BURRO

Balconcino estraibile

PORTAOGGETTI

Balconcino

PORTALATTINE

Scomparto

BOTTIGLIA da 2 LITRI

Balconcino

BOTTIGLIE



Vano

CONGELAMENTO e

CONSERVAZIONE

Bacinella ghiaccio

Ice Care

CONSERVAZIONE



Vano

 Variabili per numero e/o per posizione.

Presente solo in alcuni modelli.

Page 4

Avvio e utilizzo

Avviare lapparecchio

! Prima di avviare lapparecchio, seguire le istruzioni sullinstallazione (vedi Installazione).

! Prima di collegare lapparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato.

1. Inserire la spina nella presa e accertarsi che si accenda la lampada di illuminazione interna.

2. Ruotare la manopola per LA REGOLAZIONE DELLA TEMPERATURA su un valore medio. Dopo qualche ora sarà possibile inserire alimenti nel frigorifero.

Regolazione della temperatura

La temperatura all'interno del reparto frigorifero si regola automaticamente in base alla posizione della manopola del termostato.

1 = meno freddo 5 = più freddo

Si consiglia, comunque, una posizione media Per aumentare lo spazio e disposizione e migliorare l'aspetto estetico, questo apparecchio ha la "parte raffreddante" posizionata all'interno della parete posteriore del reparto frigo. Tale parete, durante il funzionamento, si presenterà coperta di brina, oppure di goccioline di acqua a secondo se il compressore è in funzione o in pausa. Non preoccupatevi di questo! Il frigorifero sta lavorando in modo normale. Se si imposta la manopola FUNZIONAMENTO FRIGORIFERO su valori alti, con grossi quantitativi di alimenti e con una temperatura ambiente elevata, lapparecchio può funzionare di continuo, favorendo uneccessiva formazione di brina ed eccessivi consumi elettrici: ovviare spostando la manopola verso i valori più bassi (verrà effettuato uno sbrinamento automatico). Negli apparecchi statici laria circola in modo naturale: quella più fredda tende a scendere perché più pesante. Ecco come sistemare gli alimenti:

RIPIANI: pieni o a griglia.

Sono estraibili e regolabili in altezza grazie alle apposite guide (vedi figura), per linserimento di contenitori o alimenti di notevole dimensione. Per regolare laltezza non è necessario estrarre completamente il ripiano.

Scatola MULTI-USO

conservare a lungo vari alimenti (per esempio salumi); evita anche che si rilascino odori nel frigorifero. Va estratta per luso e può essere spostata in senso laterale per ottimizzare lo spazio

vedi figura

(

: per

Utilizzare al meglio il frigorifero

 Per regolare la temperatura utilizzare la manopola

FUNZIONAMENTO FRIGORIFERO (vedi Descrizione).

 Inserire soltanto alimenti freddi o appena tiepidi,

non caldi (vedi Precauzioni e consigli).

 Ricordarsi che gli alimenti cotti non si mantengono

più a lungo di quelli crudi.

 Non inserire liquidi in recipienti scoperti:

provocherebbero un aumento di umidità con conseguente formazione di condensa.

Cibo Disposizione nel frigorifero

'EVRIITIWGITYPMXS 7STVEMGEWWIXXMJVYXXEIZIVHYVE

*SVQEKKMJVIWGLM 7STVEMGEWWIXXMJVYXXEIZIVHYVE

'MFMGSXXM 7YUYEPWMEWMVMTMERS

7EPEQMTER IMR GEWWIXXEGMSGGSPEXE

*VYXXEIZIVHYVE 2IMGEWWIXXMJVYXXEIZIVHYVE

9SZE 2IPPkETTSWMXSFEPGSRGMRS

&YVVSIQEVKEVMRE 2IPPkETTSWMXSFEPGSRGMRS

&SXXMKPMIFMFMXIPEXXI 2IKPMETTSWMXMFEPGSRGMRM

7YUYEPWMEWMVMTMERS

Presente solo in alcuni modelli.

Page 5

Utilizzare al meglio il congelatore

 Non ricongelare alimenti che stanno per scongelare

o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).

 Gli alimenti freschi da congelare non devono essere

posti a contatto con quelli già congelati; vanno sistemati nel vano superiore CONGELAMENTO e CONSERVAZIONE dove la temperatura scende sotto i

-18°C e garantisce una buona velocità di

congelamento.

 Non mettere nel congelatore bottiglie di vetro

contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.

 La quantità massima giornaliera di alimenti da

congelare è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).

! to avoid blocking the air circulation inside the freezer compartment, it is advisable not to obstruct the ventilation holes with food or containers.

! Durante il congelamento evitare di aprire la porta.

Bacinella ghiaccio Ice Care.

Il fatto di essere poste sulla parte superiore dei cassetti riposti nel vano freezer assicura una maggiorepulizia: (il ghiaccio non viene più a contatto con gli alimenti) ed ergonomia (non si sgocciola in fase di caricamento).

1. Estrarre la bacinella spingendola verso lalto. Verificare che la bacinella sia completamente vuota e riempirla dacqua attraverso lapposito foro.

2. Fare attenzione a non superare il livello indicato (MAX WATER LEVEL). Troppa acqua ostacola la fuoriuscita dei ghiaccioli (se succede, attendere che il ghiaccio si sciolga e svuotare la bacinella).

3. Ruotare la bacinella di 90°: lacqua riempie le forme per il principio dei vasi comunicanti (vedi figura).

4. Chiudere il foro con il coperchio in dotazione e riporre la bacinella.

5. Quando il ghiaccio sarà formato (tempo minimo circa 8 ore) battere la bacinella su una superficie dura e bagnarne lesterno per far staccare i ghiaccioli; farli poi uscire dal foro.

! In caso di interruzione di corrente o di guasto, non aprire la porta del congelatore: in questo modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore.

! Se per lungo tempo permane la temperatura ambiente più fredda di 14°C, non si raggiungono completamente le temperature necessarie per una lunga conservazione nel reparto freezer e il periodo di conservazione risulterà pertanto ridotto.

MAX

WATER LEVEL

MAX

WATER LEVEL

Page 6

Manutenzione e cura

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare lapparecchio dalla rete di alimentazione staccando la spina dalla presa. Non è sufficiente portare la manopola per la regolazione della temperatura sulla posizione 0 (apparecchio spento) per eliminare ogni contatto elettrico.

Pulire lapparecchio

 Le parti esterne, le parti interne e le guarnizioni in

gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.

 Gli accessori estraibili possono essere messi a

bagno in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.

 Il retro dellapparecchio tende a coprirsi di polvere,

che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dellaspirapolvere, impostato su una potenza media.

Evitare muffe e cattivi odori

 Lapparecchio è fabbricato con materiali igienici

che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie.

 Nel caso si voglia spegnere lapparecchio per un lungo

periodo, pulire linterno e lasciare le porte aperte.

Sbrinare lapparecchio

! Attenersi alle istruzioni sottostanti. Per sbrinare lapparecchio non usare oggetti taglienti ed appuntiti che potrebbero danneggiare irreparabilmente il circuito refrigerante.

Sbrinare il vano frigorifero

Il frigorifero è dotato di sbrinamento automatico: lacqua viene convogliata verso la parte posteriore da un apposito foro di scarico (vedi figura) dove il calore

prodotto dal compressore la fa evaporare. Lunico intervento da fare periodicamente consiste nel pulire il foro di scarico affinché lacqua possa defluire liberamente.

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto.

Accedere alla lampada (A) svitando la vite di fissaggio (B) posizionata nella parte posteriore del comprilampada, come indicato (vedi figura). Sostituirla con una analoga, di potenza non superiore a 15 W.

Page 7

Precauzioni e consigli

! Lapparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.

- 2002/96/CE..

Sicurezza generale

 Lapparecchio è stato concepito per un uso di tipo

non professionale allinterno dellabitazione.

 Lapparecchio deve essere usato per conservare e

congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

 Lapparecchio non va installato allaperto,

nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

 Non toccare lapparecchio a piedi nudi o con le

mani o i piedi bagnati o umidi.

Smaltimento

 Smaltimento del materiale di imballaggio: attenersi

alle norme locali, così gli imballaggi potranno essere riutilizzati.

 La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e lambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare lambiente

 Installare lapparecchio in un ambiente fresco e ben

aerato, proteggerlo dallesposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.

 Non toccare le parti interne raffreddanti: cè

pericolo di ustionarsi o ferirsi.

 Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.

 È necessario staccare la spina dalla presa prima di

effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare le manopole per la regolazione della temperatura sulla posizione 0 (apparecchio spento) per eliminare ogni contatto elettrico.

 In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.

 Non utilizzare, allinterno degli scomparti

conservatori di cibi congelati, utensili diversi dal raschietto fornito in dotazione o apparecchi elettrici se non sono del tipo raccomandato dal costruttore.

 Non mettere in bocca cubetti appena estratti dal

congelatore.

 Non permettere ai bambini di giocare con

lapparecchio. In nessun caso devono sedersi sui cassetti o appendersi alla porta.

 Per introdurre o estrarre gli alimenti, aprire le porte

dellapparecchio il più brevemente possibile.

Ogni apertura delle porte causa un notevole

dispendio di energia.

 Non riempire con troppi alimenti lapparecchio:

per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la

circolazione, il compressore lavorerà continuamente.

 Non introdurre alimenti caldi: alzerebbero la

temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.

 Sbrinare lapparecchio qualora si formasse del

ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia.

 Mantenere efficienti e pulite le guarnizioni, in modo

che aderiscano bene alle porte e non lascino uscire

il freddo (vedi Manutenzione).

 Gli imballaggi non sono giocattoli per bambini.

Page 8

Anomalie e rimedi

Può accadere che lapparecchio non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare

che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lampada di illuminazione interna non si accende.

Il frigorifero e il congelatore raffreddano poco.

Nel frigorifero gli alimenti si gelano.

Il motore funziona di continuo.

Lapparecchio emette molto rumore.

Possibili cause / Soluzione:

 La spina non è inserita nella presa della corrente o non abbastanza

da fare contatto, oppure in casa non cè corrente.

 Le porte non chiudono bene o le guarnizioni sono rovinate.  Le porte vengono aperte molto spesso.  La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in

posizione corretta  Il frigorifero o il congelatore sono stati riempiti eccessivamente.  La temperatura ambiente di lavoro del prodotto è inferiore a 14°C.

 La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in

posizione corretta.  Gli alimenti sono a contatto con la parete posteriore.

 La porta non è ben chiusa o viene aperta di continuo.  La temperatura dellambiente esterno è molto alta.

 Lapparecchio non è stato installato ben in piano (vedi Installazione).  Lapparecchio è stato installato tra mobili o oggetti che vibrano

ed emettono rumori.  Il gas refrigerante interno produce un leggero rumore anche quando

il compressore è fermo: non è un difetto, è normale.

La temperatura di alcune parti esterne del frigorifero è elevata.

La parete in fondo alla cella frigo presenta brina o goccioline di acqua.

Sul fondo del frigo cè dellacqua.

 Le temperature elevate sono necessarie per evitare la formazioni di

condensa in particolari zone del prodotto

 Si tratta del normale funzionamento del prodotto.

 Il foro di scarico dellacqua è otturato (vedi Manutenzione).

Page 9

Assistenza

Prima di contattare lAssistenza:

 Verificare se lanomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).  In caso negativo, contattare il Numero Unico Nazionale 199.199.199.

modello

numero di serie

Comunicare:

 il tipo di anomalia  il modello della macchina (Mod.)  il numero di serie (S/N) Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

Gross Bruto Brut

Test P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

93139180000 S/N 704211801

Cod.

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong

kg/24 h

4,0

Max 15 w Class Clase

Classe

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* . Un operatore sarà a tua completa disposizione per fissare un appuntamento con un tecnico del Centro Assistenza Autrorizzato più vicino a casa tua. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,25 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato.

Page 10

195069935.00

03/2008 - Xerox Business Services

Page 11

Operating Instructions

REFRIGERATOR/FREEZER COMBINATION

GBI E

Italiano, 1 Espanol, 21

English,11

Portuges, 31

BCB 332 AI FF

Contents

Installation, 12

Positioning and connection

Description of the appliance, 13

Overall view

Start-up and use, 14-15

Starting the appliance Setting the temperature Using the refrigerator to its full potential Using the freezer to its full potential

Maintenance and care, 16

Switching the appliance off Cleaning the appliance Avoiding mould and unpleasant odours Defrosting the appliance Replacing the light bulb

Precautions and tips, 17

General safety Disposal Respecting and conserving the environment

Troubleshooting, 18

Assistance, 19

Page 12

Installation

! Before placing your new appliance into operation please read these operating instructions carefully. They contain important information for safe use, for installation and for care of the appliance.

! Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Positioning and connection

Positioning

1. Place the appliance in a well-ventilated humidity-free room.

2. Do not obstruct the rear fan grills. The compressor and condenser give off heat and require good 3. Ensure the appliance is away from any sources of heat (direct sunlight, electric stove, etc.).

Electrical connections

After the appliance has been transported, carefully place it vertically and wait at least 3 hours before connecting it to the electricity mains. Before inserting the plug into the electrical socket ensure the following:

 The appliance is earthed and the plug is compliant

with the law.

 The socket can withstand the maximum power of the

appliance, which is indicated on the data plate located on the bottom left side of the fridge (e.g. 150 W).

 The voltage must be in the range between the values

indicated on the data plate located on the bottom left side (e.g. 220-240V).

 The socket is compatible with the plug of the

appliance.

If the socket is incompatible with the plug, ask an

authorised technician to replace it (see Assistance). Do not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced by

authorised technicians only (see Assistance).

! The manufacturer declines any liability should these safety measures not be observed.

Page 13

Description of the appliance

Overall view

The instructions contained in this manual are applicable to different model refrigerators. The diagrams may not directly represent the appliance purchased. For more complex features, consult the following pages.

LAMP

(see Maintenance)

SHELVES

MULTI-USE

bin

FRUIT and

VEGETABLE bin



Removable lidded shelf with EGG TRAY and BUTTER DISH

Removable multipurpose

SHELVES

CAN RACK

Compartment for a

2 LITRE BOTTLE

BOTTLE shelf

TEMPERATURE

CONTROL

FREEZER and

STORAGE

compartment

ICE CARE ice tray

STORAGE

compartment

 Varies by number and/or position.

Available only on certain models.



Page 14

Start-up and use

Starting the appliance

! Before starting the appliance, follow the installation instructions (see Installation).

! Before connecting the appliance, clean the compartments and accessories well with lukewarm water and bicarbonate.

1. Insert the plug into the socket and ensure that the internal light illuminates.

2. Turn the TEMPERATURE ADJUSTMENT knob to an average value. After a few hours you will be able to put food in the refrigerator.

Setting the temperature

The temperature inside the refrigerator compartment automatically adjusts itself according to the position of the thermostat knob. 1 = warmest 5 = coldest We recommend, however, a medium position. The cooling section of the refrigerator is located inside the back wall of the refrigerator compartment for increased space and improved aesthetics. During operation, the back wall will be covered in frost or water droplets depending on whether the compressor is operating or paused. Do not worry, the refrigerator is functioning normally. If the TEMPERATURE ADJUSTMENT knob has been set on high values with large quantities of food and with a high ambient temperature, the appliance can operate continuously, resulting in excessive frost formation and excessive energy consumption: compensate for this by shifting the knob towards lower values (defrosting will occur automatically). In static appliances, the air circulates in a natural way: the colder air tends to move downwards as it is heavier. The food should be stored as follows:

SHELVES: with or without grill.

Due to the special guides the shelves are removable and the height is adjustable (see diagram), allowing easy storage of large containers and food. Height can be adjusted without complete removal of the shelf.

MULTI-USE

(such as cold meats) for a long time and also prevent odours from lingering in the refrigerator. It can be removed for use and it may be shifted sideways to optimise space (see diagram).

bin: to store food

Using the refrigerator to its full potential

 Use the REFRIGERATOR OPERATION knob to adjust

the temperature (see Description).

 Place only cold or lukewarm foods in the compartment,

not hot foods (see Precautions and tips).

 Remember that cooked foods do not last longer than

raw foods.

 Do not store liquids in open containers. They will

increase humidity in the refrigerator and cause condensation to form.

)RRG

Fresh fish and meat

Fresh cheese

Cooked food On any shelf

Salami, bread loaf, chocolate

Fruit and vegetables In the fruit and vegetable bins

Eggs On the shelf provided

Butter and margarine On the shelf provided

Bottles, drinks, milk On the shelf provided

$UUDQJHPHQWLQVLGHWKH UHIULJHUDWRU

Above the fruit and vegetable bins Above the fruit and vegetable bins

On any shelf

Available only on certain models.

Page 15

MAX

WATER LEVEL

MAX

WATER LEVEL

Using the freezer to its full potential

 Do not re-freeze food that is defrosting or that has

already been defrosted. These foods must be cooked and eaten (within 24 hours).

 Fresh food that needs to be frozen must not come into

contact with food that has already been defrosted. Fresh food must be stored above the grill in the freezer compartment and if possible be in direct contact with the walls (side and rear), where the temperature drops below -18°C and guarantees rapid freezing.

ICE CARE tray

The fact that they are situated on the top part of the freezer drawers ensures greater cleanliness: the ice no longer comes into contact with the food placed inside the freezer compartment; furthermore, the dripping of the water during filling is avoided (a lid to cover up the hole after filling with water is also provided).

1. Pull out the tray by pushing it up. Check that the tray is ompletely empty and fill it with water through the opening provided.

 Do not place glass bottles which contain liquids, and

which are corked or hermetically sealed in the freezer because they could break.

 The maximum quantity of food that may be frozen daily is

indicated on the plate containing the technical properties located on the bottom left side of the refrigerator compartment (for example: Kg/24h: 4)

In order to obtain a greater amount of space in the



freezer compartment, you may remove the bins (except the lowest bin and the special COOL CARE ZONE bin, which has an adjustable temperature) and place the food directly onto the evaporator plates.

 Al fine di ottenere un spazio maggiore nel reparto

freezer potete togliere i cassetti dalle loro sedi (tranne quello più in basso e leventuale cassetto COOL CARE ZONE a temperatura variabile), sistemando gli alimenti direttamente sulle piastre evaporanti.

! Per evitare di ostacolare la circolazione dellaria allinterno del congelatore, si raccomanda di non ostruire con cibi o contenitori i fori di areazione.

2. Take care not to exceed the level indicated (MAX WATER LEVEL). Excess water prevents the ice cubes from dispensing (if this happens, wait for the ice to melt and empty the tray).

3. Turn the tray 90°: due to the connected compartments each mould fills with water (see diagram).

4. Close the opening with the lid provided and put the tray back.

5. When the ice has formed (minimum time approximately 8 hours) knock the tray against a hard surface and wet the outside so that the ice cubes come loose and take them out through the opening.

! Do not open the door during freezing.

! If there is a power cut or malfunction, do not open the

freezer door. This will help maintain the temperature inside the freezer, ensuring that foods are conserved for at least 9

-14 hours.

! If the room temperature drops below 14°C for an extended period of time, the ideal temperature will not be reached in the freezer compartment and food preservation will be reduced.

Page 16

Maintenance and care

Switching the appliance off

During cleaning and maintenance it is necessary to disconnect the appliance from the electricity supply. It is not sufficient to set the temperature adjustment

knobs on contact.

(appliance off) to eliminate all electrical

Cleaning the appliance

 The external and internal parts, as well as the rubber

seals may be cleaned using a sponge that has been soaked in lukewarm water and bicarbonate of soda or neutral soap. Do not use solvents, abrasive products, bleach or ammonia.

 The removable accessories may be soaked in warm

water and soap or dishwashing liquid. Rinse and dry them carefully.

 The back of the appliance may collect dust which can

be removed by delicately using the hose of a vacuum cleaner set on medium power. The appliance must be switched off and the plug must be pulled out before cleaning the appliance.

Avoiding mould and unpleasant odours

 The appliance is manufactured with hygienic materials

which are odour free. In order to maintain an odour free refrigerator and to prevent the formation of stains, food must always be covered or sealed properly.

 If you want to switch the appliance off for an extended

period of time, clean the inside and leave the doors open.

Defrosting the appliance

! Follow the instructions below. Do not speed up the defrosting process by using any devices or tools other than the scraper provided, you may damage the refrigeration circuit.

Defrosting the refrigerator compartment

The refrigerator has an automatic defrosting function:

water is ducted to the back of the appliance by a special discharge outlet (see diagram) where the heat produced by the compressor causes it to evaporate. It is necessary to clean the discharge hole regularly so that the water can flow out easily.

Replacing the light bulb

To replace the light bulb in the refrigerator compartment, pull out the plug from the electrical socket. Follow the instructions below.

Access the light bulb (A)

by unscrewing the fixing screw (B) which is located at the back of the lampcover, as shown (see diagram). Replace it with a similar light bulb, the power of which should not exceed 15W.

Page 17

Precautions and tips

! The appliance was designed and manufactured in compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

This appliance complies with the following Community Directives:

- 73/23/EEC of 19/02/73 (Low Voltage) and subsequent amendments;

-89/336/EEC of 03.05.89 (Electromagnetic Compatibility) and subsequent amendments;

- 2002/96/CE..

General safety

 The appliance was designed for domestic use inside

the home and is not intended for commercial or industrial use.

 The appliance must be used to store and freeze food

products by adults only and according to the instructions in this manual.

 The appliance must not be installed outdoors, even in

covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

 Do not touch the appliance with bare feet or with wet or

moist hands and feet.

 Do not touch the internal cooling elements: this could

cause skin abrasions or frost/freezer burns.

 When unplugging the appliance always pull the plug

from the mains socket, do not pull on the cable.

 Before cleaning and maintenance, always switch off the

appliance and disconnect it from the electrical supply. It is not sufficient to set the temperature adjustment knobs on 0 (appliance off) to eliminate all electrical contact.

 In the case of a malfunction, under no circumstances

should you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or further malfunctioning of the appliance.

 Do not use any sharp or pointed utensils or electrical

equipment - other than the type recommended by the manufacturer - inside the frozen food storage compartments.

 Do not put ice cubes taken directly from the freezer into

your mouth.

 Do not allow children to tamper with the controls or play

with the appliance. Under no circumstance should they be allowed to sit on the bins or to hang from the door.

Disposal

 Observe local environmental standards when

disposing packaging material for recycling purposes.

 The European Directive 2002/96/EC on Waste

Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out wheeled bin symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected.

Consumers should contact their local authority or retailer for information concerning the correct

disposal of their old appliance.

Respecting and conserving the environment

 Install the appliance in a fresh and well-ventilated

room. Ensure that it is protected from direct sunlight and do not place it near heat sources.

 Try to avoid keeping the door open for long periods

or opening the door too frequently in order to conserve energy.

 Do not fill the appliance with too much food:

cold air must circulate freely for food to be preserved properly. If circulation is impeded, the compressor will work continuously.

 Do not place hot food directly into the refrigerator.

The internal temperature will increase and force the compressor to work harder and will consume more energy.

 Defrost the appliance if ice forms (see Maintenance).

A thick layer of ice makes cold transference to food products more difficult and results in increased energy consumption.

 Regularly check the door seals and wipe clean to

ensure they are free of debris and to prevent cold air from escaping (see Maintenance).

 Keep packaging material out of the reach of children! It

can become a choking or suffocation hazard.

Page 18

Troubleshooting

Malfunctions: Possible causes / Solutions:

Malfunctions:

Possible causes / Solutions:

The internal light does not illuminate.

The refrigerator and the freezer do not cool well.

The food inside the refrigerator is beginning to freeze.

The motor runs continuously.

The appliance makes a lot of noise.

Some of the external parts of the refrigerator become hot.

 The plug has not been inserted into the electrical socket, or not far

enough to make contact, or there is no power in the house.

 The doors do not close properly or the seals are damaged.  The doors are opened too frequently.  The TEMPERATURE ADJUSTMENT knob is not in the correct position  The refrigerator or the freezer have been over-filled.  The atmospheric temperature of the area surrounding the appliance is

lower than 14°C.

 The TEMPERATURE ADJUSTMENT knob is not in the correct position.  The food is in contact with the back inside wall of the refrigerator.

 The door is not closed properly or is continuously opened.  The outside ambient temperature is very high.

 The appliance has not been installed on a level surface (see

Installation).

 The appliance has been installed between cabinets that vibrate and

make noise.

 The internal refrigerant makes a slight noise even when the compressor

is off. This is not a defect, it is normal.

 These raised temperatures are necessary in order to avoid the

formation of condensation on certain parts of the product.

The back wall of the refrigerator unit is covered in frost or droplets of water.

There is water at the bottom of the refrigerator.

 This shows the appliance is operating normally.

 The water discharge hole is blocked (see Maintenance).

Page 19

Assistance

Before calling for Assistance:

 Check if the malfunction can be solved on your own (see Troubleshooting).  If after all the checks, the appliance still does not operate or the problem persists, call the nearest Service

Centre

model serial number

Communicating:

 type of malfunction  appliance model (Mod.)  serial number (S/N) This information can be found on the data plate located on the bottom left side of the refrigerator compartment.

Gross Bruto Brut

Test P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong

4,0

kg/24 h

Max 15 w Class Clase

Classe

Never call on unauthorized technicians and always refuse spare parts which are not originals.

Page 20

195069935.00

03/2008 - Xerox Business Services

Page 21

Manual de instrucciones

COMBINADO FRIGORÍFICO/CONGELADOR

GBI E

Italiano, 1 Espanol, 21

English,11

Portuges, 31

BCB 332 AI FF

Sumario

Instalación, 22

Colocación y conexión

Descripción del aparato, 23

Vista en conjunto

Puesta en funcionamiento y uso, 24-25

Poner en marcha el aparato Regulación de la temperatura Utilizar el refrigerador en forma óptima Utilizar el congelador en forma óptima

Mantenimiento y cuidados, 26

Cortar la corriente eléctrica Limpiar el aparato Evitar la formación de moho y malos olores Descongelar el aparato Sustituir la bombilla

Precauciones y consejos, 27

Seguridad general Eliminación Ahorrar y respetar el ambiente

Anomalías y soluciones, 28

Asistencia, 29

Page 22

Instalación

! Es importante conservar este manual para poder consultarlo cuando sea necesario. En caso de venta, cesión o traslado, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las precauciones durante su uso ! Lea atentamente las instrucciones: contienen información importante sobre la instalación, sobre el uso y sobre la seguridad.

Colocación y conexión

Colocación

1. Coloque el aparato en un ambiente bien aireado y seco.

2. No obstruya las rejillas posteriores de ventilación: el compresor y el condensador emiten calor y requieren una buena aireación para funcionar bien y limitar el consumo eléctrico.

3. Mantenga el aparato lejos de fuentes de calor (por ej. la luz solar directa o una cocina eléctrica).

Conexión eléctrica

Después de su transporte, coloque el aparato verticalmente y espere 3 horas como mínimo antes de conectarlo a la red eléctrica. Antes de enchufarlo a la toma de corriente, controle que:

 la toma posea la conexión a tierra y que sea conforme

a la ley;

 el enchufe sea capaz de soportar la carga máxima

de potencia de la máquina indicada en la placa de características ubicada en la parte inferior izquierda del frigorífico (ej. 150 W);

 la tensión de alimentación esté comprendida entre los

valores indicados en la placa de características ubicada abajo a la izquierda (ej. 220-240V);

 la toma sea compatible con el enchufe del aparato.

Si no fuera así, solicite la sustitución del enchufe a un técnico autorizado (ver Asistencia); no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe sufrir pliegues ni compresiones.

! El cable debe ser revisado periódicamente y sustituido

sólo por técnicos autorizados (ver Asistencia).

! La empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

Page 23

Descripción del aparato

Vista en conjunto

Bombilla

(ver Mantenimiento

ESTANTE

Recipiente MULTI-

USO

Recipiente FRUTA y

VERDURA

Mando de REGULACIÓN

DE LA TEMPERATURA

Balconcito extraíble con tapa, con

HUEVERA y COMPARTIMENTO PARA MANTEQUILLA



Balconcito extraíble

PORTAOBJETOS

Balconcito

PORTALATAS

Espacio para una

BOTELLA de 2 LITROS

Balconcito

BOTELLAS



Compartimiento

CONGELAMIENTO y

CONSERVACIÓN

Cubeta de hielo

Ice Care

Compartimiento

CONSERVACIÓN

 La cantidad y/o su ubicación pueden variar.



* Se encuentra solo en algunos modelos.

Page 24

Puesta en funcionamiento y uso

! Antes de poner en funcionamiento el aparato, siga las instrucciones sobre la instalación (ver Instalación). ! Antes de conectar el aparato limpie bien los compartimentos y los accesorios con agua tibia y bicarbonato.

1. Enchufe el aparato en la toma de corriente y verifique que se encienda la lámpara de iluminación interna.

2. Gire el mando de REGULACIÓN DE LA TEMPERATURA hasta un valor medio. Después de algunas horas será posible introducir alimentos en el frigorífico.

Regulación de la temperatura

La temperatura interna del compartimento frigorífico se regula automáticamente en base a la posición del mando del termostato.

Poner en marcha el aparato

1 = menos frío 5 = más frío Se aconseja, en todo caso, poner una posición media. Para aumentar el espacio disponible y mejorar el aspecto estético, este aparato posee la parte refrigerante ubicada en el interior de la pared posterior del compartimento frigorífico. Durante el funcionamiento, dicha pared se presentará cubierta de escarcha o de gotitas de agua según si el compresor está en funcionamiento o en pausa. ¡No se preocupe por ello! El frigorífico está trabajando de forma normal. Si se coloca el mando de REGULACIÓN DE LA TEMPERATURA en valores altos, con grandes cantidades de alimentos y con una temperatura ambiente elevada, el aparato puede funcionar continuamente, produciendo una excesiva formación de escarcha y aumentando el consumo de electricidad. evítelo desplazando el mando hacia valores más bajos (se efectuará una descongelación automática). En los aparatos estáticos el aire circula de modo natural: el más frío tiende a descender porque es más pesado. He aquí como colocar los alimentos:

Utilizar el refrigerador en forma óptima

 Para regular la temperatura utilice la perilla de

FUNCIONAMIENTO DEL REFRIGERADOR (ver Descripción).

 Introduzca sólo alimentos fríos o apenas tibios, nunca

calientes (ver Precauciones y consejos).

 Recuerde que los alimentos cocidos no se mantienen

durante más tiempo que los crudos.

 No introduzca recipientes destapados con líquidos:

produciría un aumento de humedad con la consiguiente formación de condensado.

BANDEJAS: enteras o tipo rejilla. Son extraíbles y su altura es regulable gracias a las guías especiales (ver la figura), se utilizan para introducir recipientes o alimentos de gran tamaño. Para regular la altura no es necesario extraer las bandejas completamentes.

Recipiente MULTI-USO para conservar por mucho tiempo distintos alimentos (por ejemplo embutidos); evita también que se formen olores en el refrigerador. Se debe extraer para su uso y se puede desplazar en sentido lateral para optimizar el espacio (ver la figura).

: se utiliza

Alimento Ubicación en el refrig e r a dor

Carne y pescado limpio

Quesos frescos

Alimentos cocidos En cualquier bandeja

Salchichón, pan, chocolate

Fruta y verdura

Huevos En el balconcito correspondiente Mantequilla y

margarina Botellas, bebidas, leche

Sobre los recipientes para fruta y verdura Sobre los recipientes para fruta y verdura

En cualquier bandeja

En los recipientes para fruta y verdura

En el balconcito correspondiente

* Se encuentra solo en algunos modelos.

Page 25

Uso óptimo del congelador

 No vuelva a congelar alimentos que están por

descongelar o descongelados; dichos alimentos deben ser previamente cocinados para ser consumidos (dentro de las 24 horas).

 Los alimentos frescos por congelar no deben colocarse

en contacto con los ya congelados; se deben colocar sobre la rejilla del compartimento congelador, si es posible, en contacto con las paredes (laterales y posterior) donde la temperatura desciende por debajo de los 18ºC y garantiza una mayor velocidad de congelación.

 No coloque en el congelador botellas de vidrio que

contengan líquidos, tapadas o cerradas herméticamente porque podrían romperse.

 La cantidad máxima diaria de alimentos a congelar

está indicada en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda (por ejemplo: 4 Kg/24h)

Para obtener un mayor espacio en el

.

compartimento congelador, podrá quitar los recipientes (excepto el inferior y el recipiente COOL CARE ZONE de temperatura variable) y colocar los alimentos directamente en las placas evaporadoras.

Cubeta de hielo ICE CARE. Su colocación

garantiza una mayor limpieza (el hielo no está en

freezer

contacto con los alimentos) y ergonomía (no gotea cuando se carga).

1. Extraiga la cubeta empujándola hacia arriba. Controle que la cubeta esté completamente vacía y llénela de agua utilizando el orificio correspondiente.

2. Tenga cuidado de no superar el nivel indicado (MAX WATER LEVEL). Demasiada agua obstaculiza la salida de los cubitos de hielo (si esto sucede, espere hasta que el hielo se derrita y vacíe la cubeta).

3. Gire la cubeta 90º: el agua llena las formas por el principio de vasos comunicantes (ver la figura).

4. Cierre el orificio con la tapa que se suministra con el aparato y vuelva a colocar la cubeta .

5. Después de que se haya formado el hielo (tiempo mínimo: 8 horas aproximadamente) golpee la cubeta sobre una superficie dura y moje su parte externa para despegar los cubitos; luego hágalos salir por el orificio.

en la parte superior de los cajones del

MAX

WATER LEVEL

! para evitar obstaculizar la circulación de aire en el interior del congelador, se recomienda no obstruir los orificios de aireación con alimentos o recipientes.

! Evite abrir la puerta durante la congelación.

! Cuando se produzca una interrupción de corriente o

una avería, no abra la puerta del congelador: de este modo, los alimentos congelados se conservarán sin alteración durante aproximadamente 9-14 horas.

! Si durante un largo período de tiempo la temperatura ambiente permanece por debajo de los 14ºC, no se alcanzan las temperaturas necesarias para una larga conservación en el compartimento congelador y, por lo tanto, el período de conservación resultará menor.

MAX

WATER LEVEL

Page 26

Mantenimiento y cuidados

Cortar la corriente eléctrica

Durante los trabajos de limpieza y mantenimiento, es necesario aislar el aparato de la red de alimentación eléctrica, desenchufándolo: No es suficiente llevar el mando para la regulación de la temperatura hasta la posición 0 (aparato apagado) para eliminar todo contacto eléctrico.

Limpiar el aparato

 Las partes externas, las partes internas y las juntas

de goma se pueden limpiar con una esponja empapada en agua tibia y bicarbonato sódico o jabón neutro. No utilice disolventes, productos abrasivos, lejía o amoníaco.

 Los accesorios extraíbles se pueden colocar en

remojo en agua caliente y jabón o detergente para platos. Enjuáguelos y séquelos con cuidado.

 La parte posterior del aparato tiende a cubrirse de

polvo que se puede eliminar, después de haber apagado y desenchufado el aparato, utilizando con delicadeza la boca de la aspiradora y trabajando con una potencia media.

Descongelar el aparato

! Respete las instrucciones que se dan a continuación. Para descongelar el aparato no utilice objetos cortantes o con punta porque podrían dañar irremediablemente el circuito refrigerante.

Descongelar el compartimento frigorífico

El frigorífico posee descongelación automático: el agua se envía hacia la parte posterior por un orificio

de descarga (ver la figura) donde el calor producido por el compresor la hace evaporar. La única intervención que se debe realizar periódicamente consiste en limpiar el orificio de descarga para que el agua pueda fluir libremente.

Evitar la formación de moho y malos olores

 El aparato está fabricado con materiales higiénicos

que no transmiten olores. Para mantener esta

característica es necesario que los alimentos estén siempre protegidos y bien cerrados. Esto evitará también la formación de manchas.

 Si se debe apagar el aparato por un largo período,

limpie su interior y deje las puertas abiertas.

Sustituir la bombilla

Para sustituir la bombilla de iluminación del compartimiento refrigerador, desenchufe el aparato. Siga las instrucciones que se dan a continuación.

Acceda a la bombilla (A) desenroscando el tornillo de fijación (B) ubicado en la parte posterior del cubrelámpara, como se indica (ver la figura). Sustitúyala con una análoga de una potencia que no sea superior a 15 W.

Page 27

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Este equipamiento es conforme con las siguientes Directivas Comunitarias:

- 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones;

-89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones;

- 2002/96/CE..

Seguridad general

 El aparato ha sido pensado para un uso de tipo no

profesional en el interior de una vivienda.

 El aparato debe ser utilizado para conservar y

congelar alimentos sólo por personas adultas y según las indicaciones contenidas en este manual.

 El aparato no se debe instalar al aire libre ni siquiera

si el lugar está protegido debido a que es muy peligroso dejarlo expuesto a la lluvia y tormentas.

 No toque el aparato estando descalzo o con las

manos o pies mojados o húmedos.

 No toque las piezas refrigerantes internas: podría

quemarse o herirse.

 No desenchufe el aparato tirando del cable sino

sujetando el enchufe.

 Es necesario desenchufar el aparato antes de

realizar operaciones de limpieza y de mantenimiento. No es suficiente llevar el mando para LA REGULACIÓN DE LA TEMPERATURA hasta la posición 0 (aparato apagado) para eliminar todo contacto eléctrico.

 En caso de avería, nunca acceda a los mecanismos

internos para intentar una reparación.

 En el interior de los compartimientos donde se

conservan alimentos congelados, no utilice utensilios cortantes o con punta ni aparatos eléctricos, que no sean los recomendados por el fabricante.

 No introduzca en su boca cubitos apenas extraídos

del congelador.

 No permita a los niños que jueguen con el aparato.

No se deben sentar en los cajones o colgarse de la puerta.

Eliminación

 Eliminación del material de embalaje: respete las

normas locales, de esta manera los embalajes podrán ser reutilizados.

En base a la Norma europea 2002/96/CE de



Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

 Instale el aparato en una ambiente fresco y bien

aireado, protéjalo de la exposición directa a los rayos solares y no lo coloque cerca de fuentes de calor.

 Para introducir o extraer los alimentos, abra las

puertas del aparato el menor tiempo posible.Cada apertura de las puertas produce un notable gasto de energía.

 No llene con demasiados alimentos el aparato:

para una buena conservación, el frío debe poder circular libremente. Si se impide la circulación, el compresor trabajará continuamente.

 No introduzca alimentos calientes: elevarían la

temperatura interior obligando al compresor a un mayor trabajo con un gran gasto de energía eléctrica.

 Descongele el aparato si se formara hielo (ver

Mantenimiento); una espesa capa de hielo vuelve más difícil la cesión de frío a los alimentos y hace que aumente el consumo de energía.

 Mantenga eficientes y limpias las juntas para que se

adhieran bien a las puertas y no dejen salir el frío (ver Mantenimiento).

 Los embalajes no son juguetes para los niños.

Page 28

Anomalías y soluciones

Puede suceder que el aparato no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia),

controle que no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista.

Anomalías:

La lámpara de iluminación interna no se enciende.

El frigorífico y el congelador enfrían poco.

En el frigorífico los alimentos se congelan.

El motor funciona continuamente.

El aparato hace mucho ruido.

Posibles causas / Solución:

 El enchufe no está introducido en la toma de corriente o no está lo

suficiente como para hacer contacto o bien en la casa no hay corriente.

 Las puertas no cierran bien o las juntas están dañadas.  Las puertas se abren demasiado frecuentemente.  El mando de REGULACIÓN DE LA TEMPERATURA no está en la

posición correcta.  El frigorífico o el congelador se han llenado excesivamente.  La temperatura ambiente de trabajo del producto es menor que 14ºC.

 El mando de REGULACIÓN DE LA TEMPERATURA no está en la

posición correcta.  Los alimentos están en contacto con la pared posterior.

 La puerta no está bien cerrada o se abre continuamente.  La temperatura del ambiente externo es muy alta.

 El aparato no fue instalado en un lugar plano (ver Instalación).  El aparato ha sido instalado entre muebles u objetos que vibran y

producen ruidos.  El gas refrigerante interior produce un ligero ruido aún cuando el

compresor está detenido: no es un defecto, es normal.

La temperatura de algunas partes externas del frigorífico es elevada.

En la pared del fondo de la cámara de refrigeración se ha formado escarcha o gotitas de agua.

En el fondo del frigorífico hay agua.

 Las temperaturas elevadas son necesarias para evitar la formación de

condensación en zonas particulares del producto.

 Se trata del funcionamiento normal del producto.

 El orificio de descarga del agua está obstruído (ver Mantenimiento).

Page 29

Asistencia

Antes de llamar al Servicio de Asistencia Técnica:

 Verifique si la anomalía puede ser resuelta por Ud. mismo (ver Anomalías y Soluciones).  Si, no obstante todos los controles, el aparato no funciona y el inconveniente por Ud detectado continúa,

llame al Centro de Asistencia Técnico más cercano.

modelo

número de serie

Comunique:

 el tipo de anomalía  el modelo de la máquina (Mod.)  el número de serie (S/N) Esta información se encuentra en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda.

Gross Bruto Brut

Test P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong

4,0

kg/24 h

Max 15 w Class Clase

Classe

No recurra nunca a técnicos no autorizados y rechace siempre la instalación de repuestos que no sean originales.

La siguiente información es válida solo para España Para otros países de habla hispana consulte a su vendedor

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de  Piezas y componentes  Mano de obra de los técnicos  Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

Page 30

195069935.00

03/2008 - Xerox Business Services

Page 31

Instruções para a utilização

COMBINADO FRIGORÍFICO/CONGELADOR

GBI E

Italiano, 1 Espanol, 21

English, 11

Portuges, 31

BCB 332 AI FF

Índice

Instalação, 32

Posicionamento e ligação

Descrição do aparelho, 33

Vista geral

Início e utilização, 34

Iniciar o aparelho Regulação da temperatura Utilize melhor o frigorífico Utilize melhor o congelador

Manutenção e cuidados, 35-36

Interromper a corrente eléctrica Limpar o aparelho Evite bolor e maus cheiros Degelar o aparelho Substituição da lâmpada

Precauções e conselhos, 37

Segurança geral Eliminação Economizar e respeitar o meio ambiente

Anomalias e soluções, 38

Assistência, 39

Page 32

Instalação

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permaneça junto com o aparelho para informar ao novo proprietário sobre o funcionamento e as suas respectivas advertências.

! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento e ligação

Posicionamento

1. Posicione o aparelho num ambiente bem ventilado e não húmido.

2. Não tape as grades traseiras de ventilação: o compressor e o condensador emitem calor e necessitam de uma boa ventilação para funcionarem bem e os consumos de electricidade diminuírem.

4. Deixe o aparelho longe de fontes de calor (a luz do sol directa, um fogão eléctrico).

Ligação eléctrica

Depois do transporte, posicione o aparelho na vertical e aguarde pelo menos 3 horas antes de ligar o sistema eléctrico. Antes de colocar a ficha na tomada eléctrica, certifique-se que:

 a tomada tenha uma ligação à terra e seja em

conformidade com a legislação;

 a tomada tenha a capacidade de suportar o carga

máxima de potência da máquina, indicada na placa de identificação situada no compartimento frigorífico em baixo à esquerda (p. ex.: 150 W);

 a tensão de alimentação seja entre os valores indicados

na placa de identificação, situada embaixo à esquerda (p. ex.: 220-240 V);

 a tomada seja compatível com a ficha do aparelho.

Em caso contrário peça a substituição da ficha a um técnico autorizado (veja a Assistência); não utilize extensões nem tomadas múltiplas.

! Com o aparelho instalado, deve ser fácil o acesso ao cabo eléctrico e à tomada eléctrica.

! O cabo não deve ser dobrado nem sofrer pressões. ! O cabo deve ser verificado periodicamente e

substituído somente por técnicos autorizados (veja a Assistência).

! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

Page 33

Descrição do aparelho

Visão geral

Estas instruções sobre a utilização são válidas para vários modelos, portanto é possível que na figura haja pormenores diferentes do aparelho que adquiriu. Há uma descrição dos assuntos mais complexos nas páginas seguintes.

LÂMPADA

(veja a Manutenção)

PRATELEIRA

Caixa

MULTI-USO

Gaveta para FRUTAS e

HORTALIÇAS

Manípulo

REGULAÇÃO DA

TEMPERATURA



Prateleira extraível da porta com tampa, com PORTA OVOS e

CAIXA PARA MANTEIGA

Prateleira extraível da porta VÃO PARA

GUARDAR OBJECTOS

Prateleira para

LATINHAS

Vão ara GARRAFA de 2 LITROS

Prateleira para

GARRAFAS



Compartimento para

CONGELAÇÃO e

CONSERVAÇÃO

Recipiente para gelo

Ice Care

Compartimento para

CONSERVAÇÃO



 Variáveis em número e/ou na posição.

* Presente somente em alguns modelos.

Page 34

Início e utilização

Iniciar o aparelho

! Antes de iniciar o aparelho, obedeça as instruções para a instalação (veja a Instalação). ! Antes de ligar o aparelho limpe bem os compartimentos e os acessórios com água morna e bicarbonato.

1. Ligue a ficha numa tomada eléctrica e assegure-se

que a lâmpada de iluminação interna.

2. Rode o selector para A REGULAÇÃO DA

TEMPERATURA num valor médio. Depois de algumas horas será possível guardar alimentos no frigorífico.

Regulação da temperatura

A temperatura no interior do compartimento frigorífico regula-se automaticamente em função da posição do botão para a regulação da temperatura.

= menos frio 5 = mais frio.

É aconselhado em todo o caso uma posição média Para aumentar o espaço a disposição e melhorar a aparência do aparelho, o mesmo tem a parte refrigeradora situada no interior do painel traseiro do compartimento frigorífico. Este painel, durante o funcionamento, estará coberto de gelo, ou de gotinhas de água, dependendo se o compressor estiver a funcionar ou em pausa. Não se preocupe com isto! O frigorífico está a funcionar de modo normal. Se configurarse o selector de FUNCIONAMENTO DO FRIGORÍFICO em valores altos, com grandes quantidades de alimentos e com uma temperatura ambiente alta, o aparelho poderá funcionar continuamente, e favorecer uma formação excessiva de gelo e consumos de electricidade excessivos: para evitar isto, coloque o selector em valores mais baixos (o gelo será derretido automaticamente). Nos aparelhos estáticos o ar circula de maneira natural: o mais frio tende a subir por ser mais pesado. Veja como guardar os alimentos:

PRATELEIRAS: vidro ou de

inteiramente a prateleira.

grade. Podem ser extraídas e têm altura regulável mediante as guias para este fim (veja a figura), para introduzir recipientes ou alimentos de tamanho grande. Para regular a altura não é necessário retirar

Caixa MULTI-USO guardar muito tempo vários alimentos (por exemplo chouriços); também evita a emissão de odores no frigorífico. Deve ser retirada para a utilização e pode ser deslocada lateralmente para obter mais espaço (veja a figura).

: para

Utilize melhor o frigorífico

 Para regular a temperatura utilize o selector de

FUNCIONAMENTO DO FRIGORÍFICO (veja a Descrição).

 Coloque somente alimentos frios ou levemente

mornos, mas não quentes (veja Precauções e conselhos).

 Lembre-se que os alimentos cozidos não se

mantêm mais tempo do que os crus.

 Não guarde líquidos em recipientes destampados:

poderão provocar aumento de humidade com consequente formação de condensação.

$OLPHQWR 'LVSRVLomRQRIULJRUtILFR

Carne e peixe limpo

Queijo fresco

Alimentos cozidos Em quaisquer prateleiras

Chouriço, pão de forma, chocolate

Frutas e verduras

Ovos Na respectiva prateleira da porta Manteiga e

margarina Garrafas, bebidas, leite

Sobre as gavetas para frutas e verduras Sobre as gavetas para frutas e verduras

Em quaisquer prateleiras

Nas gavetas para frutas e hortaliças

Na respectiva prateleira da porta

* Presente somente em alguns modelos.

Page 35

Utilize melhor o congelador

 Não congele novamente alimentos que estiverem a

descongelar-se ou descongelados; estes alimentos devem ser cozidos para ser consumados (dentro de 24 horas).

 Os alimentos frescos a serem congelados não

devem ser colocados encostados nos já congelados; devem ser guardados sobre a grade do compartimento congelador, se possível encostados nas paredes (laterais e traseiras) nas quais a temperatura desce abaixo de - 18°C e garante uma boa velocidade de congelação.

Recipiente para gelo Ice Care

A posição na parte superior das gavetas no vão do freezer assegura uma limpeza maior (o gelo não entra mais em contacto com os alimentos) e ergonomia (não goteja quando for carregado).

1. Para retirar o recipiente empurre-o para cima.Certifique-se que o recipiente esteja inteiramente vazio e encha-o de água pelo furo para este fim.

2. Preste atenção para não ultrapassar o nível indicado (MAX WATER LEVEL). Água demais dificulta a extracção do gelo (se acontecer, aguarde o gelo derreter-se e esvazie o recipiente).

 Não coloque no congelador garrafas de vidro

contendo líquidos, tampadas ou fechadas hermeticamente, porque poderão partir-se.

 A quantidade máxima diária de alimentos a ser

congelada é indicada na placa de identificação, situada no compartimento frigorífico, embaixo à esquerda (por exemplo: Kg/24h 4).

 A fim de obter um espaço maior no compartimento

congelador, é possível tirar as gavetas das suas posições (excepto aquela mais baixa ou a eventual gaveta COOL CARE ZONE com temperatura variável) e guardar os alimentos directamente nas chapas de evaporação.

! Para evitar criar obstáculos para a circulação de ar, no interior do congelador, é recomendável não tampar os furos de ventilação com alimentos nem recipientes.

! Durante a congelação evite abrir a porta.

! Em caso de interrupção de corrente ou de avaria, não

abra a porta do congelador: desta maneira os alimentos congelados em casa ou industriais não sofrerão alterações durante aproximadamente 9 ~ 14 horas.

3. Rode o recipiente 90°: a água enche as formas pelo princípio dos vasos comunicantes (veja a figura).

4. Tape o furo com a tampa fornecida e guarde o recipiente.

5. Quando se tiver formato gelo (tempo mínimo aproximadamente 8 horas) bata o recipiente sobre uma superfície dura e molhe-o por fora para o gelo soltar-se; em seguida deixe-o sair pelo furo.

MAX

WATER LEVEL

MAX

WATER LEVEL

MAX

! Se durante muito tempo, a temperatura ambiente permanecer inferior a 14° C, não se chegará plenamente às temperaturas necessárias para uma longa conservação no compartimento congelador e, portanto, o período de conservação será reduzido.

Page 36

Manutenção e cuidados

Interromper a corrente eléctrica

Durante as operações de limpeza e manutenção é necessário isolar o aparelho da rede eléctrica: Não é suficiente colocar os selectores de regulação da temperatura na posição 0 (aparelho desligado) para eliminar todos os contactos eléctricos.

Limpar o aparelho

 As partes externas, as partes internas e as

guarnições de borracha podem ser limpadas com uma esponja molhada de água morna e bicarbonato de sódio ou sabão neutro. Não empregue solventes, abrasivos, água de javel nem amoníaco.

 Os acessórios removíveis podem ser colocados de

molho em água quente e sabão ou detergente para pratos. Enxagúe-os e enxugue-os com cuidado.

 Na parte de trás do aparelho tende a acumular-se

poeira, que pode ser eliminada, depois de ter desligado o aparelho e retirado a ficha da tomada eléctrica, utilizando delicadamente o bocal comprido de um aspirador de pó, regulado numa potência média.

Descongelar o aparelho

! Obedeça as seguintes instruções. Para descongelar el aparato no utilice objetos cortantes o con punta porque podrían dañar irremediablemente el circuito refrigerante.

Descongelar o compartimento frigorífico

Este frigorífico é equipado com degelo automático: a água derretida é conduzida para a parte traseira através de um furo de descarga (veja a figura) desta maneira o calor produzido pelo compressor evapora-se.

A única intervenção a ser realizada periodicamente consiste na limpeza do furo de descarga para a água poder defluir desimpedida.

Substituição da lâmpada

Evite bolor e maus cheiros

 Este aparelho foi fabricado com materiais higiénicos

que não transmitem odores. Para manter esta característica é necessário os alimentos serem sempre protegidos e bem fechados. Isto também evitará a formação de manchas.

 Se for deixar o aparelho muito tempo desligado,

limpe-o por dentro e deixe as portas abertas.

Para substituir a lâmpada de iluminação do compartimento frigorífico, desligue a ficha da tomada de corrente. Obedeça as seguintes instruções.

Para chegar até a

lâmpada (A) desatarraxe o parafuso de fixação (B) situado na parte traseira da capa da lâmpada, da maneira indicada (veja a figura). Substitua-a por uma análoga, de potência não superior a 15 W.

Page 37

Precauções e conselhos

! Este aparelho foi projectado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas para razões de segurança e devem ser lidas com atenção.

Esta aparelhagem é em conformidade com a seguintes Directivas da Comunidade

Europeia:

- 73/23/CEE do 19/02/73 (Baixa Tensão) e sucessivas modificações;

- 89/336/CEE do 03/05/89 (Compatibilidade Electromagnética) e sucessivas modificações.

Segurança geral

 Este aparelho foi concebido para uma utilização de

tipo não profissional, no âmbito de uma morada.

 Este aparelho deve ser utilizado somente por pessoas

adultas, para conservar e congelar alimentos, segundo as instruções apresentadas neste folheto.

 Este aparelho não deve ser instalado ao ar livre

mesmo se num sítio abrigado, porque é muito perigoso deixá-lo exposto à chuva e temporais.

 Não toque neste aparelho com os pés descalços nem

com as mãos ou os pés molhados ou húmidos.

 Não toque nas partes de refrigeração internas:

há perigo de queimaduras e feridas.

Eliminação

 Eliminação do material de embalagem: obedeça as

regras locais, ou reutilize as embalagens.

 A directiva Europeia 2002/96/CE referente à gestão

de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

Economizar e respeitar o meio ambiente

 Instale este aparelho num ambiente fresco e bem

ventilado, proteja-o contra a exposição directa aos raios do sol, não o coloque perto de fontes de calor.

 Não puxe o cabo eléctrico para desligar a ficha da

tomada, mas pegue pela ficha.

 É necessário desligar a ficha da tomada antes de

realizar operações de limpeza e manutenção. Não é suficiente colocar os selectores de regulação da temperatura na posição 0 (aparelho desligado) para eliminar todos os contactos eléctricos.

 No caso de avaria, nunca mexa nos mecanismos

internos para tentar reparar.

 En el interior de los compartimientos donde se

conservan alimentos congelados, no utilice utensilios cortantes o con punta ni aparatos eléctricos, que no sean los recomendados por el fabricante.

 Não coloque na boca cubos de gelo assim que os

retirar do congelador.

 Não permita que crianças brinquem com este

aparelho. Em nenhum caso pode-se sentar-se nas gavetas ou pendurar-se na porta.

 Os embalagens não são brinquedos para as

crianças.

 Para colocar ou retirar alimentos, abra as portas

deste aparelho o mais rapidamente possível. Cada vez que abrir as portas causa um notável gasto de energia.

 Não encha este aparelho com alimentos demais:

para uma boa conservação, o frio deve poder circular livremente. Se impedir-se a circulação, o compressor funcionará continuamente.

 Não coloque dentro alimentos quentes: aumentarão

a temperatura interna forçando o compressor a funcionar muito, com grande desperdício de energia eléctrica.

 Descongele este aparelho quando se formar gelo

(veja a Manutenção); uma camada grossa de gelo torna mais difícil a transmissão do frio aos alimentos e aumenta o consumo de energia.

 Mantenha as guarnições eficientes e limpas, de

maneira que adiram bem nas portas e não deixem o frio sair (veja a Manutenção).

Page 38

Anomalias e soluções

Pode acontecer que este aparelho não funcione. Antes de telefonar à Assistência técnica (veja a Assistência), verifique se não se trata de um problema fácil de resolver com a ajuda da seguinte lista.

Anomalias:

A lâmpada de iluminação interna não se acende.

O frigorífico e o congelador refrigeram pouco.

Os alimentos congelam-se no frigorífico.

O motor está a funcionar continuamente.

O aparelho está a fazer ruído.

Possíveis cause / Solução:

 A ficha não está ligada na tomada eléctrica ou não está bem ligada

e portanto não há contacto, ou então não há corrente em casa.

 As portas não se fecham bem ou as guarnições estão estragadas.  As portas são abertas com frequência excessiva.  O selector para A REGULAÇÃO DA TEMPERATURA não está na

posição certa  O frigorífico ou o congelador foram enchidos demais.  A temperatura ambiente de trabalho do produto é inferior a 14ºC.

 O selector para A REGULAÇÃO DA TEMPERATURA não está na

posição certa.  Os alimentos estão encostados na parede traseira.

 A porta não está bem fechada ou é aberta continuamente.  A temperatura do ambiente externo está muito alta.

 O aparelho não foi instalado bem plano (veja a Instalação).  O aparelho foi instalado entre móveis ou objectos que vibram e

emitem ruídos.  O gás refrigerante interno produz um ruído leve mesmo quando o

compressor estiver parado: não é um defeito, é normal.

A temperatura de algumas partes externas do frigorífico é elevada

A parede no fundo da cela frigorífica apresenta gelo ou gotas de água

No fundo do frigorífico há água.

 As temperaturas elevadas são necessárias para evitar a formação de

condensa em particulares zonas do produto.

 Trata-se do normal funcionamento do produto.

 O furo de descarga da água está entupido (veja a Manutenção).

Page 39

Assistência

Antes de contactar a Assistência técnica:

 Verifique se pode resolver sozinho a anomalia (veja as Anomalias e Soluções).  Se, apesar de todos os controlos, o aparelho não funcionar e o inconveniente detectado continuar,

contactar o Centro de Assistência mais próximo.

modelo

número de série

Comunique:

 o tipo de anomalia  o modelo da máquina (Mod.)  o número de série (S/N) Estas informações encontram-se na placa de identificação situada no compartimento frigorífico embaixo à esquerda.

Gross Bruto Brut

Test P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong

4,0

kg/24 h

Max 15 w Class Clase

Classe

Nunca recorrer a técnicos não autorizados e negar sempre a instalação de peças sobresselentes não originais para reposição.

Page 40

195069935.00

03/2008 - Xerox Business Services
