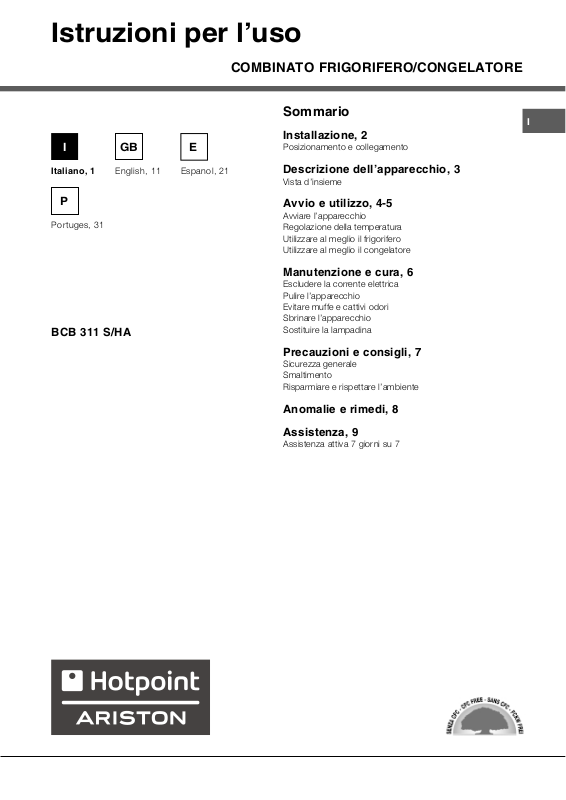

Page 1
Istruzioni per luso
COMBINATO FRIGORIFERO/CONGELATORE
GBI
Italiano, 1
English, 11
P
Portuges, 31
BCB 311 S/HA
E
Espanol, 21
Sommario
I
Installazione, 2
Posizionamento e collegamento
Descrizione dellapparecchio, 3
Vista dinsieme
Avvio e utilizzo, 4-5
Avviare lapparecchio
Regolazione della temperatura
Utilizzare al meglio il frigorifero
Utilizzare al meglio il congelatore
Manutenzione e cura, 6
Escludere la corrente elettrica
Pulire lapparecchio
Evitare muffe e cattivi odori
Sbrinare lapparecchio
Sostituire la lampadina
Precauzioni e consigli, 7
Sicurezza generale
Smaltimento
Risparmiare e rispettare lambiente
Anomalie e rimedi, 8
Assistenza, 9
Assistenza attiva 7 giorni su 7
Page 2
Installazione
! È importante conservare questo libretto per poterlo
I
consultare in ogni momento. In caso di vendita,
di cessione o di trasloco, assicurarsi che resti insieme
allapparecchio per informare il nuovo proprietario
sul funzionamento e sui relativi avvertimenti.
! Leggere attentamente le istruzioni: ci sono importanti
informazioni sullinstallazione, sulluso e sulla sicurezza.
Posizionamento e collegamento
Posizionamento
1. Posizionare lapparecchio in un ambiente ben aerato
e non umido.
2. Non ostruire le griglie posteriori di ventilazione:
compressore e condensatore emettono calore e
richiedono una buona aerazione per funzionare bene
e contenere i consumi elettrici.
3. Lasciare lapparecchio lontano da fonti di calore (la
luce solare diretta, una cucina elettrica).
Collegamento elettrico
Dopo il trasporto, posizionare lapparecchio verticalmente
e attendere almeno 3 ore prima di collegarlo allimpianto
elettrico. Prima di inserire la spina nella presa della
corrente, accertarsi che:
la presa abbia la messa a terra e sia a norma di legge;
la presa sia in grado di sopportare il carico massimo
di potenza della macchina, indicato nella targhetta
caratteristiche posta nel vano frigorifero in basso
a sinistra (es 150 W);
la tensione di alimentazione sia compresa nei valori
indicati nella targhetta caratteristiche, posta in basso
a sinistra (es 220-240 V);
la presa sia compatibile con la spina dellapparecchio.
In caso contrario richiedere la sostituzione della spina a
un tecnico autorizzato (vedi Assistenza); non usare
prolunghe e multiple.
! Ad apparecchio installato, il cavo elettrico e la presa della
corrente devono essere facilmente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente
e sostituito solo da tecnici autorizzati (vedi Assistenza).
! Lazienda declina ogni responsabilità qualora
queste norme non vengano rispettate.
2
Page 3
Descrizione
dellapparecchio
Vista dinsieme
Le istruzioni sulluso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a
quelli dellapparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.
Lampadina
(vedi Manutenzione)
RIPIANO
Cassetto
FRUTTA e VERDURA
Manopola
REGOLAZIONE DELLA
TEMPERATURA
Balconcino estraibile
con coperchio con
PORTAUOVA e
SCATOLA BURRO
Balconcino estraibile
PORTAOGGETTI
Scomparto
BOTTIGLIA da 2
LITRI
Balconcino
BOTTIGLIE
I
*
Vano
CONGELAMENTO
CONSERVAZIONE
Bacinella
GHIACCIO
Ice Care
CONSERVAZIONE
Vano
e
*
Variabili per numero e/o per posizione.
Presente solo in alcuni modelli.
*
3
Page 4
Avvio e utilizzo
Avviare lapparecchio
I
! Prima di avviare lapparecchio, seguire
le istruzioni sullinstallazione (vedi Installazione).
! Prima di collegare lapparecchio pulire bene i vani
e gli accessori con acqua tiepida e bicarbonato.
1. Inserire la spina nella presa e accertarsi che si
accenda la lampada di illuminazione interna.
2. Ruotare la manopola per LA REGOLAZIONE DELLA
TEMPERATURA su un valore medio. Dopo qualche
ora sarà possibile inserire alimenti nel frigorifero.
Regolazione della temperatura
La temperatura all'interno del reparto frigorifero si regola
automaticamente in base alla posizione della manopola
del termostato.
1 = meno freddo
5 = più freddo
Si consiglia, comunque, una posizione media
Per aumentare lo spazio e disposizione e migliorare
l'aspetto estetico, questo apparecchio ha la "parte
raffreddante" posizionata all'interno della parete
posteriore del reparto frigo. Tale parete, durante il
funzionamento, si presenterà coperta di brina, oppure di
goccioline di acqua a secondo se il compressore è in
funzione o in pausa. Non preoccupatevi di questo! Il
frigorifero sta lavorando in modo normale.
Se si imposta la manopola FUNZIONAMENTO
FRIGORIFERO su valori alti, con grossi quantitativi di
alimenti e con una temperatura ambiente elevata,
lapparecchio può funzionare di continuo, favorendo
uneccessiva formazione di brina ed eccessivi consumi
elettrici: ovviare spostando la manopola verso i valori più
bassi (verrà effettuato uno sbrinamento automatico).
Negli apparecchi statici laria circola in modo naturale:
quella più fredda tende a scendere perché più pesante.
Ecco come sistemare gli alimenti:
$JCP %JTQPTJ[JPOFOFMGSJHPSJGFSP
'EVRIITIWGITYPMXS 7STVEMGEWWIXXMJVYXXEIZIVHYVE
RIPIANI: pieni o a griglia.
1
2
Sono estraibili e regolabili in
altezza grazie alle apposite
guide (vedi figura), per
linserimento di contenitori
o alimenti di notevole
dimensione. Per regolare
laltezza non è necessario
estrarre completamente il
ripiano.
Utilizzare al meglio il frigorifero
Per regolare la temperatura utilizzare la manopola
FUNZIONAMENTO FRIGORIFERO (vedi Descrizione).
Inserire soltanto alimenti freddi o appena tiepidi, non
caldi (vedi Precauzioni e consigli).
Ricordarsi che gli alimenti cotti non si mantengono più
a lungo di quelli crudi.
Non inserire liquidi in recipienti scoperti:
provocherebbero un aumento di umidità con
conseguente formazione di condensa.
Utilizzare al meglio il congelatore
Non ricongelare alimenti che stanno per scongelare o
scongelati; tali alimenti devono essere cotti per essere
consumati (entro 24 ore).
Gli alimenti freschi da congelare non devono essere posti
a contatto con quelli già congelati; vanno sistemati nel vano
superiore CONGELAMENTO e CONSERVAZIONE dove la
temperatura scende sotto i -18°C e garantisce una buona
velocità di congelamento.
Non mettere nel congelatore bottiglie di vetro
contenenti liquidi, tappate o chiuse ermeticamente,
perché potrebbero rompersi.
La quantità massima giornaliera di alimenti da
congelare è indicata sulla targhetta caratteristiche,
posta nel vano frigorifero in basso a sinistra (esempio:
Kg/24h 4).
*SVQEKKMJVIWGLM 7STVEMGEWWIXXMJVYXXEIZIVHYVE
'MFMGSXXM 7YUYEPWMEWMVMTMERS
7EPEQMTER IMR
GEWWIXXEGMSGGSPEXE
*VYXXEIZIVHYVE 2IMGEWWIXXMJVYXXEIZIVHYVE
9SZE 2IPPkETTSWMXSFEPGSRGMRS
&YVVSIQEVKEVMRE 2IPPkETTSWMXSFEPGSRGMRS
&SXXMKPMIFMFMXIPEXXI 2IKPMETTSWMXMFEPGSRGMRM
4
7YUYEPWMEWMVMTMERS
! Durante il congelamento evitare di aprire la porta.
! In caso di interruzione di corrente o di guasto,
non aprire la porta del congelatore: in questo modo
congelati e surgelati si conserveranno senza alterazioni
per circa 9-14 ore.
! Se per lungo tempo permane la temperatura ambiente
più fredda di 14°C, non si raggiungono completamente
le temperature necessarie per una lunga conservazione
nel reparto freezer e il periodo di conservazione risulterà
pertanto ridotto.
Page 5
Bacinella GHIACCIO Ice Care.
La collocazione sulla parte superiore dei cassetti ripisti
nel vano freezer garantisce una maggior pulizia (il
ghiaccio non viene più a contatto con gli alimenti) ed
ergonomia (non si sgocciola in fase di caricamento).
1. Verificare che la bacinella sia completamente vuota e
riempirla dacqua attraverso lapposito foro.
2. Fare attenzione a non superare il livello indicato (MAX
WATER LEVEL). Troppa acqua ostacola la fuoriuscita
dei ghiaccioli (se succede, attendere che il ghiaccio si
sciolga e svuotare la bacinella).
3. Ruotare la bacinella di 90°: lacqua riempie le forme
per il principio dei vasi comunicanti (vedi figura).
4. Chiudere il foro con il coperchio in dotazione e riporre
la bacinella.
5. Quando il ghiaccio sarà formato (tempo minimo circa
8 ore) battere la bacinella su una superficie dura e
bagnarne lesterno per far staccare i ghiaccioli; farli poi
uscire dal foro.
I
MAX
WATER LEVEL
MAX
WATER LEVEL
5
Page 6
Manutenzione e cura
Escludere la corrente elettrica
I
Durante i lavori di pulizia e manutenzione è necessario
isolare lapparecchio dalla rete di alimentazione
staccando la spina dalla presa.
Non è sufficiente portare la manopola per la regolazione
della temperatura sulla posizione 0 (apparecchio
spento) per eliminare ogni contatto elettrico.
Pulire lapparecchio
Le parti esterne, le parti interne e le guarnizioni in
gomma possono essere pulite con una spugnetta
imbevuta di acqua tiepida e bicarbonato di sodio o
sapone neutro. Non usare solventi, abrasivi,
candeggina o ammoniaca.
Gli accessori estraibili possono essere messi a bagno
in acqua calda e sapone o detersivo per piatti.
Sciacquarli e asciugarli con cura.
Il retro dellapparecchio tende a coprirsi di polvere, che
può essere eliminata utilizzando con delicatezza, dopo
aver spento l'apparecchio e staccato la presa di
corrente, la bocchetta lunga dellaspirapolvere,
impostato su una potenza media.
Evitare muffe e cattivi odori
Lapparecchio è fabbricato con materiali igienici
che non trasmettono odori. Per mantenere questa
caratteristica è necessario che i cibi vengano sempre
protetti e chiusi bene. Ciò eviterà anche
la formazione di macchie.
Nel caso si voglia spegnere lapparecchio per un lungo
periodo, pulire linterno e lasciare le porte aperte.
Sbrinare lapparecchio
! Attenersi alle istruzioni sottostanti.
Per sbrinare lapparecchio non usare oggetti taglienti ed
appuntiti che potrebbero danneggiare irreparabilmente il
circuito refrigerante.
Sbrinare il vano frigorifero
Il frigorifero è dotato di sbrinamento automatico: lacqua
viene convogliata verso la parte posteriore da un
apposito foro di scarico (vedi figura) dove il calore
prodotto dal
compressore la fa
evaporare. Lunico
intervento da fare
periodicamente consiste
nel pulire il foro di scarico
affinché lacqua possa
defluire liberamente.
Sbrinare il vano congelatore
Se lo strato di brina è superiore ai 5 mm è necessario
effettuare lo sbrinamento manuale:
1. posizionare la manopola per LA REGOLAZIONE
DELLA TEMPERATURA nella posizione 0.
2. Avvolgere surgelati e congelati in carta da giornale e
metterli in un altro congelatore o in un luogo fresco.
3. Lasciare aperta la porta finché la brina non si sia
sciolta completamente; facilitare loperazione
sistemando nel vano congelatore contenitori con
acqua tiepida.
4. Pulire e asciugare con cura il vano congelatore prima
di riaccendere lapparecchio.
5. Alcuni apparecchi
sono dotati del SISTEMA
DRAIN per convogliare
lacqua allesterno:
inserire il raschietto in
dotazione nell'apposita
fessura posta in basso e
lasciare che l'acqua
defluisca in un
contenitore (vedi figura)
6. Prima di inserire i cibi nel vano congelatore attendere
circa 2 ore per il ripristino delle condizioni ideali di
conservazione.
Sostituire la lampadina
Per sostituire la lampadina di illuminazione del vano
frigorifero, staccare la spina dalla presa di corrente.
Seguire le istruzioni riportate qui sotto.
Accedere alla lampada
A
B
(A) svitando la vite di
fissaggio (B) posizionata
nella parte posteriore del
comprilampada, come
indicato (vedi figura).
Sostituirla con una
analoga, di potenza non
superiore a 15 W.
6
Page 7
Precauzioni e consigli
! Lapparecchio è stato progettato e costruito
in conformità alle norme internazionali di sicurezza.
Queste avvertenze sono fornite per ragioni
di sicurezza e devono essere lette attentamente.
Questa apparecchiatura è conforme
alle seguenti Direttive Comunitarie:
- 73/23/CEE del 19/02/73 (Bassa Tensione)
e successive modificazioni;
- 89/336/CEE del 03/05/89 (Compatibilità
Elettromagnetica) e successive modificazioni.
- 2002/96/CE..
Sicurezza generale
Lapparecchio è stato concepito per un uso di tipo
non professionale allinterno dellabitazione.
Lapparecchio deve essere usato per conservare e
congelare cibi, solo da persone adulte e secondo le
istruzioni riportate in questo libretto.
Lapparecchio non va installato allaperto, nemmeno
se lo spazio è riparato, perché è molto pericoloso
lasciarlo esposto a pioggia e temporali.
Non toccare lapparecchio a piedi nudi o con le mani
o i piedi bagnati o umidi.
Non toccare le parti interne raffreddanti: cè pericolo
di ustionarsi o ferirsi.
Smaltimento
I
Smaltimento del materiale di imballaggio: attenersi alle
norme locali, così gli imballaggi potranno essere
riutilizzati.
La direttiva Europea 2002/96/CE sui rifiuti di
apparecchiature elettriche ed elettroniche (RAEE),
prevede che gli elettrodomestici non debbano essere
smaltiti nel normale flusso dei rifiuti solidi urbani. Gli
apparecchi dismessi devono essere raccolti
separatamente per ottimizzare il tasso di recupero e
riciclaggio dei materiali che li compongono ed
impedire potenziali danni per la salute e lambiente. Il
simbolo del cestino barrato è riportato su tutti i
prodotti per ricordare gli obblighi di raccolta separata.
Per ulteriori informazioni, sulla corretta dismissione
degli elettrodomestici, i detentori potranno rivolgersi al
servizio pubblico preposto o ai rivenditori.
Risparmiare e rispettare lambiente
Installare lapparecchio in un ambiente fresco e ben
aerato, proteggerlo dallesposizione diretta ai raggi
solari, non disporlo vicino a fonti di calore.
Per introdurre o estrarre gli alimenti, aprire le porte
dellapparecchio il più brevemente possibile.
Ogni apertura delle porte causa un notevole dispendio
di energia.
Non staccare la spina dalla presa della corrente
tirando il cavo, bensì afferrando la spina.
È necessario staccare la spina dalla presa prima di
effettuare operazioni di pulizia e manutenzione. Non è
sufficiente portare le manopole per la regolazione
della temperatura sulla posizione 0 (apparecchio
spento) per eliminare ogni contatto elettrico.
In caso di guasto, in nessun caso accedere ai
meccanismi interni per tentare una riparazione.
Non utilizzare, allinterno degli scomparti conservatori
di cibi congelati, utensili taglienti ed appuntiti o
apparecchi elettrici se non sono del tipo
raccomandato dal costruttore.
Non mettere in bocca cubetti appena estratti dal
congelatore.
Non permettere ai bambini di giocare con
lapparecchio. In nessun caso devono sedersi sui
cassetti o appendersi alla porta.
Gli imballaggi non sono giocattoli per bambini.
Non riempire con troppi alimenti lapparecchio:
per una buona conservazione, il freddo deve
poter circolare liberamente. Se si impedisce la
circolazione, il compressore lavorerà continuamente.
Non introdurre alimenti caldi: alzerebbero la
temperatura interna costringendo il compressore a un
grosso lavoro, con grande spreco di energia elettrica.
Sbrinare lapparecchio qualora si formasse del
ghiaccio (vedi Manutenzione); uno spesso strato
di ghiaccio rende più difficile la cessione di freddo
agli alimenti e fa aumentare il consumo di energia.
Mantenere efficienti e pulite le guarnizioni, in modo
che aderiscano bene alle porte e non lascino uscire il
freddo (vedi Manutenzione).
7
Page 8
Anomalie e rimedi
Può accadere che lapparecchio non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare
I
che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.
Anomalie:
La lampada di illuminazione
interna non si accende.
Il frigorifero e il congelatore
raffreddano poco.
Nel frigorifero gli alimenti
si gelano.
Il motore funziona di continuo.
Lapparecchio emette
molto rumore.
Possibili cause / Soluzione:
La spina non è inserita nella presa della corrente o non abbastanza da
fare contatto, oppure in casa non cè corrente.
Le porte non chiudono bene o le guarnizioni sono rovinate.
Le porte vengono aperte molto spesso.
La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in
posizione corretta
Il frigorifero o il congelatore sono stati riempiti eccessivamente.
La temperatura ambiente di lavoro del prodotto è inferiore a 14°C.
La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in
posizione corretta.
Gli alimenti sono a contatto con la parete posteriore.
La porta non è ben chiusa o viene aperta di continuo.
La temperatura dellambiente esterno è molto alta.
Lo spessore della brina supera i 2-3 mm (vedi Manutenzione).
Lapparecchio non è stato installato ben in piano (vedi Installazione).
Lapparecchio è stato installato tra mobili o oggetti che vibrano
ed emettono rumori.
Il gas refrigerante interno produce un leggero rumore anche quando
il compressore è fermo: non è un difetto, è normale.
La temperatura di alcune parti
esterne del frigorifero è elevata.
La parete in fondo alla cella frigo
presenta brina o goccioline di
acqua.
Sul fondo del frigo cè dellacqua.
Le temperature elevate sono necessarie per evitare la formazioni di
condensa in particolari zone del prodotto
Si tratta del normale funzionamento del prodotto.
Il foro di scarico dellacqua è otturato (vedi Manutenzione).
8
Page 9
Assistenza
Prima di contattare lAssistenza:
Verificare se lanomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).
In caso negativo, contattare il Numero Unico Nazionale 199.199.199.
modello
numero di serie
Comunicare:
il tipo di anomalia
il modello della macchina (Mod.)
il numero di serie (S/N)
Queste informazioni si trovano
sulla targhetta caratteristiche posta
nel vano frigorifero in basso a sinistra.
RG 2330
Mod.
220 - 240 V- 50 Hz 150 W
340
Total
Gross
Bruto
Brut
Compr.
R 134 a
Syst.
kg 0,090
Kompr.
Made in Italy 13918
Gross
Bruto
Brut
75
Test
P.S-I.
TI
Net
Util
Utile
Pressure
HIGH-235
LOW 140
93139180000 S/N 704211801
Cod.
Gross
Bruto
Brut
W
Fuse
A
Freez. Capac
Poder de Cong
kg/24 h
4,0
Max 15 w
Class
Clase
Classe
N
Assistenza Attiva 7 giorni su 7
Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* .
Un operatore sarà a tua completa disposizione per fissare un appuntamento con un tecnico del Centro Assistenza
Autrorizzato più vicino a casa tua.
È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.
I
*Al costo di 14,25 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle
13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle
08:00 e i giorni festivi, per chi chiama da telefono fisso.
Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato.
9
Page 10
195061960.00
01/2007 - Xerox Business Services
I
10
Page 11
Operating Instructions
REFRIGERATOR/FREEZER COMBINATION
GBI
Italiano, 1
English, 11
P
Portuges, 31
BCB 311 S/HA
E
Espanol, 21
Contents
GB
Installation, 12
Positioning and connection
Description of the appliance, 13
Overall view
Start-up and use, 14-15
Starting the appliance
Setting the temperature
Using the refrigerator to its full potential
Using the freezer to its full potential
Maintenance and care, 16
Switching the appliance off
Cleaning the appliance
Avoiding mould and unpleasant odours
Defrosting the appliance
Replacing the light bulb
Precautions and tips, 17
General safety
Disposal
Respecting and conserving the environment
Troubleshooting, 18
Assistance, 19
Page 12
Installation
GB
! Before placing your new appliance into operation please
read these operating instructions carefully. They contain
important information for safe use, for installation and for
care of the appliance.
! Please keep these operating instructions for future
reference. Pass them on to possible new owners of the
appliance.
Positioning and connection
Positioning
1. Place the appliance in a well-ventilated humidity-free
room.
2. Do not obstruct the rear fan grills. The compressor and
condenser give off heat and require good 3. Ensure
the appliance is away from any sources of heat (direct
sunlight, electric stove, etc.).
Electrical connections
After the appliance has been transported, carefully place it
vertically and wait at least 3 hours before connecting it to
the electricity mains. Before inserting the plug into the
electrical socket ensure the following:
The appliance is earthed and the plug is compliant with
the law.
The socket can withstand the maximum power of the
appliance, which is indicated on the data plate located on
the bottom left side of the fridge (e.g. 150 W).
The voltage must be in the range between the values
indicated on the data plate located on the bottom left
side (e.g. 220-240V).
The socket is compatible with the plug of the appliance.
If the socket is incompatible with the plug, ask an
authorised technician to replace it (see Assistance). Do
not use extension cords or multiple sockets.
! Once the appliance has been installed, the power supply
cable and the electrical socket must be easily accessible.
! The cable must not be bent or compressed.
! The cable must be checked regularly and replaced by
authorised technicians only (see Assistance).
! The manufacturer declines any liability should
these safety measures not be observed.
12
Page 13
Description of the
appliance
Overall view
The instructions contained in this manual are applicable to different model refrigerators. The diagrams may not directly
represent the appliance purchased. For more complex features, consult the following pages.
LAMP
(see Maintenance)
SHELVES
Removable lidded
shelf with EGG TRAY
and BUTTER DISH
Removable
multipurpose
SHELVES
GB
*
FRUIT and
VEGETABLE bin
TEMPERATURE
CONTROL
FREEZER and
STORAGE
compartment
ICE
trays
Ice Care
STORAGE
compartment
Compartment for a
2 LITRE BOTTLE
BOTTLE shelf
*
Varies by number and/or position.
Available only on certain models.
*
13
Page 14
Start-up and use
Starting the appliance
GB
! Before starting the appliance, follow the
installation instructions (see Installation).
! Before connecting the appliance, clean the
compartments and accessories well with lukewarm water
and bicarbonate.
1. Insert the plug into the socket and ensure that the
internal light illuminates.
2. Turn the TEMPERATURE ADJUSTMENT knob to an
average value. After a few hours you will be able to put
food in the refrigerator.
Setting the temperature
The temperature inside the refrigerator compartment
automatically adjusts itself according to the position of the
thermostat knob.
1 = warmest 5 = coldest
We recommend, however, a medium position.
The cooling section of the refrigerator is located inside the
back wall of the refrigerator compartment for increased
space and improved aesthetics. During operation, the
back wall will be covered in frost or water droplets
depending on whether the compressor is operating or
paused. Do not worry, the refrigerator is functioning
normally.
If the TEMPERATURE ADJUSTMENT knob has been set
on high values with large quantities of food and with a
high ambient temperature, the appliance can operate
continuously, resulting in excessive frost formation and
excessive energy consumption: compensate for this by
shifting the knob towards lower values (defrosting will
occur automatically).
In static appliances, the air circulates in a natural way: the
colder air tends to move downwards as it is heavier. The
food should be stored as follows:
)RRG
Fresh fish and meat
Fresh cheese
Cooked food On any shelf
Salami, bread loaf,
chocolate
Fruit and vegetables In the fruit and vegetable bins
Eggs On the shelf provided
$UUDQJHPHQWLQVLGHWKH
UHIULJHUDWRU
Above the fruit and vegetable
bins
Above the fruit and vegetable
bins
On any shelf
SHELVES: with or without grill.
1
2
Due to the special guides the
shelves are removable and the
height is adjustable (see
diagram), allowing easy storage
of large containers and food.
Height can be adjusted without
complete removal of the shelf.
Using the refrigerator to its full potential
Use the REFRIGERATOR OPERATION knob to adjust
the temperature (see Description).
Place only cold or lukewarm foods in the compartment,
not hot foods (see Precautions and tips).
Remember that cooked foods do not last longer than
raw foods.
Do not store liquids in open containers. They will
increase humidity in the refrigerator and cause
condensation to form.
Using the freezer to its full potential
Do not re-freeze food that is defrosting or that has already
been defrosted. These foods must be cooked and eaten
(within 24 hours).
Fresh food that needs to be frozen must not come into
contact with food that has already been defrosted. Fresh
food must be stored above the grill in the freezer
compartment and if possible be in direct contact with the
walls (side and rear), where the temperature drops below
-18°C and guarantees rapid freezing.
Do not place glass bottles which contain liquids, and
which are corked or hermetically sealed in the freezer
because they could break.
The maximum quantity of food that may be frozen daily is
indicated on the plate containing the technical properties
located on the bottom left side of the refrigerator
compartment (for example: Kg/24h: 4)
! Do not open the door during freezing.
! If there is a power cut or malfunction, do not open the
freezer door. This will help maintain the temperature inside
the freezer, ensuring that foods are conserved for at least 9 14 hours.
! If the room temperature drops below 14°C for an extended
period of time, the ideal temperature will not be reached in
the freezer compartment and food preservation will be
reduced.
Butter and margarine On the shelf provided
Bottles, drinks, milk On the shelf provided
14
Page 15
Ice Care.
The Easy Ice trays are set into the top part of the freezer
drawers to maximise the space within the freezer. The
trays are drip-free and sealed to prevent food from tainting
the ice cubes.
1. Check that the tray is completely empty and fill it with
water through the opening provided.
2. Take care not to exceed the level indicated (MAX
WATER LEVEL). Excess water prevents the ice cubes
from dispensing (if this happens, wait for the ice to melt
and empty the tray).
3. Turn the tray 90°: due to the connected compartments
each mould fills with water (see diagram).
4. Close the opening with the lid provided and put the tray
back.
5. When the ice has formed (minimum time approximately 8
hours) knock the tray against a hard surface and wet the
outside so that the ice cubes come loose and take them
out through the opening.
GB
MAX
WATER LEVEL
MAX
WATER LEVEL
15
Page 16
Maintenance and care
Switching the appliance off
GB
During cleaning and maintenance it is necessary to
disconnect the appliance from the electricity supply.
It is not sufficient to set the temperature adjustment knobs
0
(appliance off) to eliminate all electrical contact.
on
Cleaning the appliance
The external and internal parts, as well as the rubber
seals may be cleaned using a sponge that has been
soaked in lukewarm water and bicarbonate of soda or
neutral soap. Do not use solvents, abrasive products,
bleach or ammonia.
The removable accessories may be soaked in warm
water and soap or dishwashing liquid. Rinse and dry
them carefully.
The back of the appliance may collect dust which can be
removed by delicately using the hose of a vacuum
cleaner set on medium power. The appliance must be
switched off and the plug must be pulled out before
cleaning the appliance.
Avoiding mould and unpleasant odours
Defrosting the freezer compartment
If the frost layer is greater than 5 mm, it is necessary to
defrost manually:
1. Set the TEMPERATURE ADJUSTMENT knob to the
0
position
2. Wrap frozen foods in newspaper and place them in
another freezer or in a cool place.
3. Leave the door open until the frost has melted
completely. This can be made easier by placing
containers with lukewarm water in the freezer
compartment.
4. Clean and dry the freezer compartment carefully before
switching the appliance on again.
.
5. Certain appliances are
fitted with the DRAIN
SYSTEM to lead the water
outside: insert the scraper
into the slot provided at the
bottom and let the water
flow into a container (see
diagram).
The appliance is manufactured with hygienic materials
which are odour free. In order to maintain an odour free
refrigerator and to prevent the formation of stains, food
must always be covered or sealed properly.
If you want to switch the appliance off for an extended
period of time, clean the inside and leave the doors
open.
Defrosting the appliance
! Follow the instructions below.
Do not use objects with sharp or pointed edges to defrost
the appliance as these may damage the refrigeration circuit
beyond repair.
Defrosting the refrigerator compartment
The refrigerator has an automatic defrosting function: water
is ducted to the back of the appliance by a special
discharge outlet (see
diagram) where the heat
produced by the
compressor causes it to
evaporate. It is necessary
to clean the discharge hole
regularly so that the water
can flow out easily.
6. Wait for approximately 2 hours, i.e. until the ideal
storage conditions have been restored, before placing
food in the freezer compartment.
Replacing the light bulb
To replace the light bulb in the refrigerator compartment,
pull out the plug from the electrical socket. Follow the
instructions below.
Access the light bulb (A) by
A
B
unscrewing the fixing
screw (B) which is located
at the back of the
lampcover, as shown (see
diagram). Replace it with a
similar light bulb, the power
of which should not
exceed 15W.
16
Page 17
Precautions and tips
! The appliance was designed and manufactured in
compliance with international safety standards. The
following warnings are provided for safety reasons and
must be read carefully.
This appliance complies with the following
Community Directives:
- 73/23/EEC of 19/02/73 (Low Voltage) and
subsequent amendments;
-89/336/EEC of 03.05.89 (Electromagnetic
Compatibility) and subsequent amendments;
- 2002/96/CE..
General safety
The appliance was designed for domestic use inside the
home and is not intended for commercial or industrial
use.
The appliance must be used to store and freeze food
products by adults only and according to the instructions
in this manual.
The appliance must not be installed outdoors, even in
covered areas. It is extremely dangerous to leave the
appliance exposed to rain and storms.
Do not touch the appliance with bare feet or with wet or
moist hands and feet.
Do not touch the internal cooling elements: this could
cause skin abrasions or frost/freezer burns.
Disposal
GB
Observe local environmental standards when disposing
packaging material for recycling purposes.
The European Directive 2002/96/EC on Waste
Electrical and Electronic Equipment (WEEE), requires
that old household electrical appliances must not be
disposed of in the normal unsorted municipal waste
stream. Old appliances must be collected separately in
order to optimise the recovery and recycling of the
materials they contain and reduce the impact on
human health and the environment. The crossed out
wheeled bin symbol on the product reminds you of
your obligation, that when you dispose of the appliance
it must be separately collected.
Consumers should contact their local authority or
retailer for information concerning the correct disposal
of their old appliance.
Respecting and conserving the
environment
Install the appliance in a fresh and well-ventilated room.
Ensure that it is protected from direct sunlight and do
not place it near heat sources.
Try to avoid keeping the door open for long periods or
opening the door too frequently in order to conserve
energy.
When unplugging the appliance always pull the plug from
the mains socket, do not pull on the cable.
Before cleaning and maintenance, always switch off the
appliance and disconnect it from the electrical supply. It is
not sufficient to set the temperature adjustment knobs on
0 (appliance off) to eliminate all electrical contact.
In the case of a malfunction, under no circumstances
should you attempt to repair the appliance yourself.
Repairs carried out by inexperienced persons may cause
injury or further malfunctioning of the appliance.
Do not use any sharp or pointed utensils or electrical
equipment - other than the type recommended by the
manufacturer - inside the frozen food storage
compartments.
Do not put ice cubes taken directly from the freezer into
your mouth.
Do not allow children to tamper with the controls or play
with the appliance. Under no circumstance should they
be allowed to sit on the bins or to hang from the door.
Keep packaging material out of the reach of children! It
can become a choking or suffocation hazard.
Do not fill the appliance with too much food: cold air
must circulate freely for food to be preserved properly.
If circulation is impeded, the compressor will work
continuously.
Do not place hot food directly into the refrigerator. The
internal temperature will increase and force the
compressor to work harder and will consume more
energy.
Defrost the appliance if ice forms (see Maintenance). A
thick layer of ice makes cold transference to food
products more difficult and results in increased energy
consumption.
Regularly check the door seals and wipe clean to
ensure they are free of debris and to prevent cold air
from escaping (see Maintenance).
17
Page 18
Troubleshooting
If the appliance does not work, before calling for Assistance (see Assistance), check for a solution from the following list.
GB
Malfunctions:
Possible causes / Solutions:
The internal light does not
illuminate.
The refrigerator and the freezer do
not cool well.
The food inside the refrigerator is
beginning to freeze.
The motor runs continuously.
The appliance makes a lot of noise.
Some of the external parts of the
refrigerator become hot.
The plug has not been inserted into the electrical socket, or not far enough
to make contact, or there is no power in the house.
The doors do not close properly or the seals are damaged.
The doors are opened too frequently.
The TEMPERATURE ADJUSTMENT knob is not in the correct position
The refrigerator or the freezer have been over-filled.
The atmospheric temperature of the area surrounding the appliance is
lower than 14°C.
The TEMPERATURE ADJUSTMENT knob is not in the correct position.
The food is in contact with the back inside wall of the refrigerator.
The door is not closed properly or is continuously opened.
The outside ambient temperature is very high.
The thickness of the frost exceeds 2-3 mm (see Maintenance).
The appliance has not been installed on a level surface (see Installation).
The appliance has been installed between cabinets that vibrate and make
noise.
The internal refrigerant makes a slight noise even when the compressor is
off. This is not a defect, it is normal.
These raised temperatures are necessary in order to avoid the formation of
condensation on certain parts of the product.
The back wall of the refrigerator unit
is covered in frost or droplets of
water.
There is water at the bottom of the
refrigerator.
This shows the appliance is operating normally.
The water discharge hole is blocked (see Maintenance).
18
Page 19
Assistance
Before calling for Assistance:
Check if the malfunction can be solved on your own (see Troubleshooting).
If after all the checks, the appliance still does not operate or the problem persists, call the nearest Service
Centre
model serial number
Communicating:
type of malfunction
appliance model (Mod.)
serial number (S/N)
This information can be found on the data plate
located on the bottom left side of the
refrigerator compartment.
Gross
Bruto
Brut
TI
75
Test
P.S-I.
RG 2330
Mod.
220 - 240 V- 50 Hz 150 W
340
Total
Gross
Bruto
Brut
Compr.
R 134 a
Syst.
kg 0,090
Kompr.
Made in Italy 13918
93139180000 S/N 704211801
Net
Util
Utile
Pressure
HIGH-235
LOW 140
Cod.
Gross
Bruto
Brut
Fuse
W
A
Freez. Capac
Poder de Cong
4,0
kg/24 h
Max 15 w
Class
Clase
Classe
N
Never call on unauthorized technicians and always refuse spare parts which are not originals.
GB
19
Page 20
GB
195061960.00
01/2007 - Xerox Business Services
20
Page 21
Manual de instrucciones
COMBINADO FRIGORÍFICO/CONGELADOR
GBI
Italiano, 1
English, 11
P
Portuges, 31
BCB 311 S/HA
E
Espanol, 21
Sumario
E
Instalación, 22
Colocación y conexión
Descripción del aparato, 23
Vista en conjunto
Puesta en funcionamiento y uso, 24-25
Poner en marcha el aparato
Regulación de la temperatura
Utilizar el refrigerador en forma óptima
Utilizar el congelador en forma óptima
Mantenimiento y cuidados, 26
Cortar la corriente eléctrica
Limpiar el aparato
Evitar la formación de moho y malos olores
Descongelar el aparato
Sustituir la bombilla
Precauciones y consejos, 27
Seguridad general
Eliminación
Ahorrar y respetar el ambiente
Anomalías y soluciones, 28
Asistencia, 29
Page 22
Instalación
E
! Es importante conservar este manual para poder
consultarlo cuando sea necesario. En caso de venta,
cesión o traslado, verifique que permanezca junto al
aparato para informar al nuevo propietario sobre su
funcionamiento y sobre las precauciones durante su uso
! Lea atentamente las instrucciones: contienen información
importante sobre la instalación, sobre el uso y sobre la
seguridad.
Colocación y conexión
Colocación
1. Coloque el aparato en un ambiente bien aireado y seco.
2. No obstruya las rejillas posteriores de ventilación: el
compresor y el condensador emiten calor y requieren
una buena aireación para funcionar bien y limitar el
consumo eléctrico.
3. Mantenga el aparato lejos de fuentes de calor (por ej. la
luz solar directa o una cocina eléctrica).
Conexión eléctrica
Después de su transporte, coloque el aparato verticalmente
y espere 3 horas como mínimo antes de conectarlo a la red
eléctrica. Antes de enchufarlo a la toma de corriente,
controle que:
la toma posea la conexión a tierra y que sea conforme a
la ley;
el enchufe sea capaz de soportar la carga máxima
de potencia de la máquina indicada en la placa de
características ubicada en la parte inferior izquierda del
frigorífico (ej. 150 W);
la tensión de alimentación esté comprendida entre los
valores indicados en la placa de características ubicada
abajo a la izquierda (ej. 220-240V);
la toma sea compatible con el enchufe del aparato.
Si no fuera así, solicite la sustitución del enchufe a un
técnico autorizado (ver Asistencia); no utilice
prolongaciones ni conexiones múltiples.
! Una vez instalado el aparato, el cable eléctrico y la toma
de corriente deben ser fácilmente accesibles.
! El cable no debe sufrir pliegues ni compresiones.
! El cable debe ser revisado periódicamente y sustituido
sólo por técnicos autorizados (ver Asistencia).
! La empresa declina toda responsabilidad en los
casos en que no hayan sido respetadas estas normas.
22
Page 23
Descripción del
aparato
Vista en conjunto
LÂMPADA
(veja a Manutenção)
PRATELEIRA
Gaveta para FRUTAS e
HORTALIÇAS
Manípulo
REGULAÇÃO DA
TEMPERATURA
E
Prateleira extraível da
porta com tampa,
com PORTA OVOS e
CAIXA PARA
MANTEIGA
Prateleira extraível da
porta VÃO PARA
GUARDAR
OBJECTOS
Vão ara GARRAFA
de 2 LITROS
Prateleira para
GARRAFAS
*
Compartimento para
CONGELAÇÃO e
CONSERVAÇÃO
Recipiente para
GELO
Ice Care
Compartimento para
CONSERVAÇÃO
La cantidad y/o su ubicación pueden variar.
*
* Se encuentra solo en algunos modelos.
23
Page 24
Puesta en
funcionamiento y uso
E
! Antes de poner en funcionamiento el aparato, siga
las instrucciones sobre la instalación (ver Instalación).
! Antes de conectar el aparato limpie bien los
compartimentos y los accesorios con agua tibia y
bicarbonato.
1. Enchufe el aparato en la toma de corriente y verifique
que se encienda la lámpara de iluminación interna.
2. Gire el mando de REGULACIÓN DE LA TEMPERATURA
hasta un valor medio. Después de algunas horas será
posible introducir alimentos en el frigorífico.
completamentes.
Utilizar el refrigerador en forma óptima
Para regular la temperatura utilice la perilla de
Regulación de la temperatura
La temperatura interna del compartimento frigorífico se
regula automáticamente en base a la posición del mando
del termostato.
1 = menos frío 5 = más frío
Se aconseja, en todo caso, poner una posición media.
Para aumentar el espacio disponible y mejorar el aspecto
estético, este aparato posee la parte refrigerante ubicada
en el interior de la pared posterior del compartimento
frigorífico. Durante el funcionamiento, dicha pared se
presentará cubierta de escarcha o de gotitas de agua
según si el compresor está en funcionamiento o en pausa.
¡No se preocupe por ello! El frigorífico está trabajando de
forma normal.
Si se coloca el mando de REGULACIÓN DE LA
TEMPERATURA en valores altos, con grandes cantidades
de alimentos y con una temperatura ambiente elevada, el
aparato puede funcionar continuamente, produciendo una
excesiva formación de escarcha y aumentando el
consumo de electricidad. evítelo desplazando el mando
hacia valores más bajos (se efectuará una descongelación
automática).
En los aparatos estáticos el aire circula de modo natural:
el más frío tiende a descender porque es más pesado. He
aquí como colocar los alimentos:
"MJN F O UP 6CJD B D JØ O F O F MSFGSJHFSBEP S
&DUQH\SHVFDGR
OLPSLR
4XHVRVIUHVFRV
$OLPHQWRVFRFLGRV (QFXDOTXLHUEDQGHMD
6DOFK LFKÂ QS DQ
FKRFRODWH
)UXWD\YHUGXUD
+XHYRV (QHOEDOFRQFLWRFRUUHVSRQGLHQWH
0DQWHTXLOOD\
PDUJDULQD
%RWH OODVEH ELGD V
OHFKH
6REUHORVUHFLSLHQWHVSDUDIUXWD
\YHUGXUD
6REUHORVUHFLSLHQWHVSDUDIUXWD
\YHUGXUD
(QFXDOTXLHUEDQGHMD
(QORVUHFLSLHQWHVSDUDIUXWD\
YHUGXUD
(QHOEDOFRQFLWRFRUUHVSRQGLHQWH
(QHOEDOFRQFLWRFRUUHVSRQGLHQWH
Introduzca sólo alimentos fríos o apenas tibios, nunca
Recuerde que los alimentos cocidos no se mantienen
No introduzca recipientes destapados con líquidos:
Uso óptimo del congelador
No vuelva a congelar alimentos que están por
Los alimentos frescos por congelar no deben colocarse
No coloque en el congelador botellas de vidrio que
La cantidad máxima diaria de alimentos a congelar está
! Evite abrir la puerta durante la congelación.
! Cuando se produzca una interrupción de corriente o
una avería, no abra la puerta del congelador: de este
modo, los alimentos congelados se conservarán sin
alteración durante aproximadamente 9-14 horas.
! Si durante un largo período de tiempo la temperatura
ambiente permanece por debajo de los 14ºC, no se
alcanzan las temperaturas necesarias para una larga
conservación en el compartimento congelador y, por lo
tanto, el período de conservación resultará menor.
1
2
FUNCIONAMIENTO DEL REFRIGERADOR (ver
Descripción).
calientes (ver Precauciones y consejos).
durante más tiempo que los crudos.
produciría un aumento de humedad con la consiguiente
formación de condensado.
descongelar o descongelados; dichos alimentos deben
ser previamente cocinados para ser consumidos (dentro
de las 24 horas).
en contacto con los ya congelados; se deben colocar
sobre la rejilla del compartimento congelador, si es
posible, en contacto con las paredes (laterales y
posterior) donde la temperatura desciende por debajo de
los 18ºC y garantiza una mayor velocidad de
congelación.
contengan líquidos, tapadas o cerradas herméticamente
porque podrían romperse.
indicada en la placa de características ubicada en el
compartimento frigorífico abajo a la izquierda (por
ejemplo: 4 Kg/24h).
Poner en marcha el aparato
BANDEJAS: enteras o tipo rejilla.
Son extraíbles y su altura es
regulable gracias a las guías
especiales (ver la figura), se
utilizan para introducir recipientes
o alimentos de gran tamaño. Para
regular la altura no es necesario
extraer las bandejas
24
Page 25
Cubeta de hielo Ice Care.
Su colocación en la parte superior de los cajones del
freezer garantiza una mayor limpieza (el hielo no está en
contacto con los alimentos) y ergonomía (no gotea
cuando se carga).
1. Extraiga la cubeta empujándola hacia arriba.
Controle que la cubeta esté completamente vacía y
llénela de agua utilizando el orificio correspondiente.
2. Tenga cuidado de no superar el nivel indicado (MAX
WATER LEVEL). Demasiada agua obstaculiza la salida
de los cubitos de hielo (si esto sucede, espere hasta
que el hielo se derrita y vacíe la cubeta).
3. Gire la cubeta 90º: el agua llena las formas por el
principio de vasos comunicantes (ver la figura).
4. Cierre el orificio con la tapa que se suministra con el
aparato y vuelva a colocar la cubeta.
5. Después de que se haya formado el hielo (tiempo
mínimo: 8 horas aproximadamente) golpee la cubeta
sobre una superficie dura y moje su parte externa para
despegar los cubitos; luego hágalos salir por el orificio.
E
MAX
WATER LEVEL
MAX
WATER LEVEL
25
Page 26
Mantenimiento y cuidados
Cortar la corriente eléctrica
E
Durante los trabajos de limpieza y mantenimiento, es
necesario aislar el aparato de la red de alimentación
eléctrica, desenchufándolo:
No es suficiente llevar el mando para la regulación de la
temperatura hasta la posición 0 (aparato apagado) para
eliminar todo contacto eléctrico.
Limpiar el aparato
Las partes externas, las partes internas y las juntas de
goma se pueden limpiar con una esponja empapada
en agua tibia y bicarbonato sódico o jabón neutro. No
utilice disolventes, productos abrasivos, lejía o
amoníaco.
Los accesorios extraíbles se pueden colocar en remojo
en agua caliente y jabón o detergente para platos.
Enjuáguelos y séquelos con cuidado.
La parte posterior del aparato tiende a cubrirse de
polvo que se puede eliminar, después de haber
apagado y desenchufado el aparato, utilizando con
delicadeza la boca de la aspiradora y trabajando con
una potencia media.
Evitar la formación de moho y malos olores
El aparato está fabricado con materiales higiénicos
que no transmiten olores. Para mantener esta
característica es necesario que los alimentos estén
siempre protegidos y bien cerrados. Esto evitará
también la formación de manchas.
Si se debe apagar el aparato por un largo período,
limpie su interior y deje las puertas abiertas.
Descongelar el compartimento congelador
Si la capa de escarcha es superior a los 5 mm es
necesario realizar una descongelación manual:
1. Coloque el mando de REGULACIÓN DE LA
TEMPERATURA en la posición 0.
2. Envuelva los alimentos congelados en papel de
periódico y colóquelos en otro congelador o en un
lugar fresco.
3. Deje la puerta abierta hasta que la escarcha se haya
derretido completamente; facilite la operación
colocando en el compartimento congelador
recipientes con agua tibia.
4. Limpie y seque con cuidado el compartimento
congelador antes de volver a encender el aparato.
5. Algunos aparatos poseen el SISTEMA DRAIN para
enviar el agua hacia el
exterior: introduzca la
raedera que se suministra
con el aparato en la
ranura correspondiente
ubicada en la parte
inferior y deje que el agua
fluya recogiéndola en un
recipiente (ver la figura).
6. Antes de introducir los alimentos en el compartimento
congelador, espere aproximadamente 2 horas para
restablecer las condiciones ideales de conservación.
Descongelar el aparato
! Respete las instrucciones que se dan a continuación.
Para descongelar el aparato no utilice objetos cortantes o
con punta porque podrían dañar irremediablemente el
circuito refrigerante.
Descongelar el compartimento frigorífico
El frigorífico posee descongelación automático: el agua se
envía hacia la parte posterior por un orificio de descarga
(ver la figura) donde el
calor producido por el
compresor la hace
evaporar. La única
intervención que se debe
realizar periódicamente
consiste en limpiar el
orificio de descarga para
que el agua pueda fluir
libremente.
26
Sustituir la bombilla
Para sustituir la bombilla de iluminación del
compartimiento refrigerador, desenchufe el aparato. Siga
las instrucciones que se dan a continuación.
Acceda a la bombilla (A)
A
B
desenroscando el tornillo
de fijación (B) ubicado en
la parte posterior del
cubrelámpara, como se
indica (ver la figura).
Sustitúyala con una
análoga de una potencia
que no sea superior a 15
W.
Page 27
Precauciones y consejos
! El aparato ha sido proyectado y fabricado en
conformidad con las normas internacionales sobre
seguridad. Estas advertencias se suministran por
razones de seguridad y deben ser leídas atentamente.
Este equipamiento es conforme con las
siguientes Directivas Comunitarias:
- 73/23/CEE del 19/02/73 (Baja Tensión) y
sucesivas modificaciones;
-89/336/CEE del 03/05/89 (Compatibilidad
Electromagnética) y sucesivas modificaciones;
- 2002/96/CE..
Seguridad general
El aparato ha sido pensado para un uso de tipo no
profesional en el interior de una vivienda.
El aparato debe ser utilizado para conservar y
congelar alimentos sólo por personas adultas y según
las indicaciones contenidas en este manual.
El aparato no se debe instalar al aire libre ni siquiera si
el lugar está protegido debido a que es muy peligroso
dejarlo expuesto a la lluvia y tormentas.
No toque el aparato estando descalzo o con las
manos o pies mojados o húmedos.
No toque las piezas refrigerantes internas: podría
quemarse o herirse.
No desenchufe el aparato tirando del cable sino
sujetando el enchufe.
Es necesario desenchufar el aparato antes de realizar
operaciones de limpieza y de mantenimiento. No es
suficiente llevar el mando para LA REGULACIÓN DE
LA TEMPERATURA hasta la posición 0 (aparato
apagado) para eliminar todo contacto eléctrico.
En caso de avería, nunca acceda a los mecanismos
internos para intentar una reparación.
En el interior de los compartimientos donde se
conservan alimentos congelados, no utilice utensilios
cortantes o con punta ni aparatos eléctricos, que no
sean los recomendados por el fabricante.
No introduzca en su boca cubitos apenas extraídos
del congelador.
No permita a los niños que jueguen con el aparato. No
se deben sentar en los cajones o colgarse de la
puerta.
Eliminación
Eliminación del material de embalaje: respete las normas
locales, de esta manera los embalajes podrán ser
reutilizados.
En base a la Norma europea 2002/96/CE de
Residuos de aparatos Eléctricos y Electrónicos
(RAEE), los electrodomésticos viejos no pueden ser
arrojados en los contenedores municipales habituales;
tienen que ser recogidos selectivamente para
optimizar la recuperación y reciclado de los
componentes y materiales que los constituyen, y
reducir el impacto en la salud humana y el
medioambiente. El símbolo del cubo de basura
tachado se marca sobre todos los productos para
recordar al consumidor la obligación de separarlos
para la recogida selectiva.
El consumidor debe contactar con la autoridad local o
con el vendedor para informarse en relación a la
correcta eleminación de su electrodoméstico viejo.
Ahorrar y respetar el medio ambiente
Instale el aparato en una ambiente fresco y bien
aireado, protéjalo de la exposición directa a los rayos
solares y no lo coloque cerca de fuentes de calor.
Para introducir o extraer los alimentos, abra las puertas
del aparato el menor tiempo posible. Cada apertura
de las puertas produce un notable gasto de energía.
No llene con demasiados alimentos el aparato:
para una buena conservación, el frío debe poder
circular libremente. Si se impide la circulación, el
compresor trabajará continuamente.
No introduzca alimentos calientes: elevarían la
temperatura interior obligando al compresor a un
mayor trabajo con un gran gasto de energía eléctrica.
Descongele el aparato si se formara hielo (ver
Mantenimiento); una espesa capa de hielo vuelve más
difícil la cesión de frío a los alimentos y hace que
aumente el consumo de energía.
Mantenga eficientes y limpias las juntas para que se
adhieran bien a las puertas y no dejen salir el frío (ver
Mantenimiento).
E
Los embalajes no son juguetes para los niños.
27
Page 28
Anomalías y soluciones
Puede suceder que el aparato no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia), controle que
E
no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista.
Anomalías:
La lámpara de iluminación interna
no se enciende.
El frigorífico y el congelador enfrían
poco.
En el frigorífico los alimentos se
congelan.
El motor funciona continuamente.
El aparato hace mucho ruido.
Posibles causas / Solución:
El enchufe no está introducido en la toma de corriente o no está lo suficiente
como para hacer contacto o bien en la casa no hay corriente.
Las puertas no cierran bien o las juntas están dañadas.
Las puertas se abren demasiado frecuentemente.
El mando de REGULACIÓN DE LA TEMPERATURA no está en la posición
correcta.
El frigorífico o el congelador se han llenado excesivamente.
La temperatura ambiente de trabajo del producto es menor que 14ºC.
El mando de REGULACIÓN DE LA TEMPERATURA no está en la posición
correcta.
Los alimentos están en contacto con la pared posterior.
La puerta no está bien cerrada o se abre continuamente.
La temperatura del ambiente externo es muy alta.
El espesor de la escarcha supera los 2-3 mm (ver Mantenimiento).
El aparato no fue instalado en un lugar plano (ver Instalación).
El aparato ha sido instalado entre muebles u objetos que vibran y producen
ruidos.
El gas refrigerante interior produce un ligero ruido aún cuando el compresor
está detenido: no es un defecto, es normal.
La temperatura de algunas partes
externas del frigorífico es elevada.
En la pared del fondo de la cámara
de refrigeración se ha formado
escarcha o gotitas de agua.
En el fondo del frigorífico hay agua.
Las temperaturas elevadas son necesarias para evitar la formación de
condensación en zonas particulares del producto.
Se trata del funcionamiento normal del producto.
El orificio de descarga del agua está obstruído (ver Mantenimiento).
28
Page 29
Asistencia
Antes de llamar al Servicio de Asistencia Técnica:
Verifique si la anomalía puede ser resuelta por Ud. mismo (ver Anomalías y Soluciones).
Si, no obstante todos los controles, el aparato no funciona y el inconveniente por Ud detectado continúa,
llame al Centro de Asistencia Técnico más cercano.
modelo
número de serie
Comunique:
el tipo de anomalía
el modelo de la máquina (Mod.)
el número de serie (S/N)
Esta información se encuentra en la placa
de características ubicada en el compartimento
frigorífico abajo a la izquierda.
Gross
Bruto
Brut
TI
75
Test
P.S-I.
RG 2330
Mod.
220 - 240 V- 50 Hz 150 W
340
Total
Gross
Bruto
Brut
Compr.
R 134 a
Syst.
kg 0,090
Kompr.
Made in Italy 13918
93139180000 S/N 704211801
Net
Util
Utile
Pressure
HIGH-235
LOW 140
Cod.
Gross
Bruto
Brut
Fuse
W
A
Freez. Capac
Poder de Cong
4,0
kg/24 h
Max 15 w
Class
Clase
Classe
N
No recurra nunca a técnicos no autorizados y rechace siempre la instalación de repuestos que no
sean originales.
E
29
Page 30
195061960.00
01/2007 - Xerox Business Services
E
30
Page 31
Instruções para a utilização
COMBINADO FRIGORÍFICO/CONGELADOR
GBI
Italiano, 1
English, 11
P
Portuges, 31
BCB 311 S/HA
E
Espanol, 21
Índice
PT
Instalação, 32
Posicionamento e ligação
Descrição do aparelho, 33
Vista geral
Início e utilização, 34-35
Iniciar o aparelho
Regulação da temperatura
Utilize melhor o frigorífico
Utilize melhor o congelador
Manutenção e cuidados, 36
Interromper a corrente eléctrica
Limpar o aparelho
Evite bolor e maus cheiros
Degelar o aparelho
Substituição da lâmpada
Precauções e conselhos, 37
Segurança geral
Eliminação
Economizar e respeitar o meio ambiente
Anomalias e soluções, 38
Assistência, 39
Page 32
PT
Instalação
! É importante guardar este folheto para poder consultá-lo a
qualquer momento. No caso de venda, cessão ou mudança,
assegure-se que o mesmo permaneça junto com o aparelho
para informar ao novo proprietário sobre o funcionamento e as
suas respectivas advertências.
! Leia com atenção as instruções: há informações importantes
sobre a instalação, a utilização e a segurança.
Posicionamento e ligação
Posicionamento
1. Posicione o aparelho num ambiente bem ventilado e não
húmido.
2. Não tape as grades traseiras de ventilação: o compressor e
o condensador emitem calor e necessitam de uma boa
ventilação para funcionarem bem e os consumos de
electricidade diminuírem.
4. Deixe o aparelho longe de fontes de calor (a luz do sol
directa, um fogão eléctrico).
Ligação eléctrica
Depois do transporte, posicione o aparelho na vertical e
aguarde pelo menos 3 horas antes de ligar o sistema eléctrico.
Antes de colocar a ficha na tomada eléctrica, certifique-se que:
a tomada tenha uma ligação à terra e seja em
conformidade com a legislação;
a tomada tenha a capacidade de suportar o carga máxima
de potência da máquina, indicada na placa de identificação
situada no compartimento frigorífico em baixo à esquerda
(p. ex.: 150 W);
a tensão de alimentação seja entre os valores indicados na
placa de identificação, situada embaixo à esquerda (p. ex.:
220-240 V);
a tomada seja compatível com a ficha do aparelho.
Em caso contrário peça a substituição da ficha a um
técnico autorizado (veja a Assistência); não utilize
extensões nem tomadas múltiplas.
! Com o aparelho instalado, deve ser fácil o acesso ao cabo
eléctrico e à tomada eléctrica.
! O cabo não deve ser dobrado nem sofrer pressões.
! O cabo deve ser verificado periodicamente e substituído
somente por técnicos autorizados (veja a Assistência).
! A empresa exime-se de qualquer responsabilidade se
estas regras não forem obedecidas.
32
Page 33
Descrição do
aparelho
Visão geral
Estas instruções sobre a utilização são válidas para vários modelos, portanto é possível que na figura haja pormenores
diferentes do aparelho que adquiriu. Há uma descrição dos assuntos mais complexos nas páginas seguintes.
LÂMPADA
(veja a Manutenção)
PRATELEIRA
Prateleira extraível da
porta com tampa,
com PORTA OVOS e
CAIXA PARA
MANTEIGA
Prateleira extraível da
porta VÃO PARA
GUARDAR
OBJECTOS
*
PT
Gaveta para FRUTAS e
HORTALIÇAS
Manípulo
REGULAÇÃO DA
TEMPERATURA
Compartimento para
CONGELAÇÃO e
CONSERVAÇÃO
Recipiente para
GELO
Ice Care
Compartimento para
CONSERVAÇÃO
*
Vão ara GARRAFA
de 2 LITROS
Prateleira para
GARRAFAS
Variáveis em número e/ou na posição.
* Presente somente em alguns modelos.
33
Page 34
Início e utilização
PT
Iniciar o aparelho
! Antes de iniciar o aparelho, obedeça
as instruções para a instalação (veja a Instalação).
! Antes de ligar o aparelho limpe bem os
compartimentos
e os acessórios com água morna e bicarbonato.
1. Ligue a ficha numa tomada eléctrica e assegure-se
que a lâmpada de iluminação interna.
2. Rode o selector para A REGULAÇÃO DA
TEMPERATURA num valor médio. Depois de algumas
horas será possível guardar alimentos no frigorífico.
Regulação da temperatura
A temperatura no interior do compartimento frigorífico
regula-se automaticamente em função da posição do
botão para a regulação da temperatura.
1
= menos frio 5 = mais frio.
É aconselhado em todo o caso uma posição média
Para aumentar o espaço a disposição e melhorar a
aparência do aparelho, o mesmo tem a parte
refrigeradora situada no interior do painel traseiro do
compartimento frigorífico. Este painel, durante o
funcionamento, estará coberto de gelo, ou de gotinhas
de água, dependendo se o compressor estiver a
funcionar ou em pausa. Não se preocupe com isto! O
frigorífico está a funcionar de modo normal.
Se configurarse o selector de FUNCIONAMENTO DO
FRIGORÍFICO em valores altos, com grandes
quantidades de alimentos e com uma temperatura
ambiente alta, o aparelho poderá funcionar
continuamente, e favorecer uma formação excessiva de
gelo e consumos de electricidade excessivos: para
evitar isto, coloque o selector em valores mais baixos (o
gelo será derretido automaticamente).
Nos aparelhos estáticos o ar circula de maneira natural:
o mais frio tende a subir por ser mais pesado. Veja
como guardar os alimentos:
$OLP HQWR 'LVSRVLomRQR IU L J RUtILFR
Carne e peixe limpo
Queijo fresco
Alimentos cozidos Em quaisquer prateleiras
Chouriço, pão de
forma, chocolate
Frutas e verduras
Ovos Na respectiva prateleira da porta
Manteiga e
margarina
Garrafas, bebidas,
leite
Sobre as gavetas para frutas e
verduras
Sobre as gavetas para frutas e
verduras
Em quaisquer prateleiras
Nas gavetas para frutas e
hortaliças
Na respectiva prateleira da porta
Na respectiva prateleira da porta
PRATELEIRAS: vidro ou de
1
2
prateleira.
grade. Podem ser extraídas e têm
altura regulável mediante as guias
para este fim (veja a figura), para
introduzir recipientes ou
alimentos de tamanho grande.
Para regular a altura não é
necessário retirar inteiramente a
Utilize melhor o frigorífico
Para regular a temperatura utilize o selector de
FUNCIONAMENTO DO FRIGORÍFICO (veja a
Descrição).
Coloque somente alimentos frios ou levemente
mornos, mas não quentes (veja Precauções e
conselhos).
Lembre-se que os alimentos cozidos não se mantêm
mais tempo do que os crus.
Não guarde líquidos em recipientes destampados:
poderão provocar aumento de humidade com
consequente formação de condensação.
Utilize melhor o congelador
Não congele novamente alimentos que estiverem a
descongelar-se ou descongelados; estes alimentos
devem ser cozidos para ser consumados (dentro de
24 horas).
Os alimentos frescos a serem congelados não devem
ser colocados encostados nos já congelados; devem
ser guardados sobre a grade do compartimento
congelador, se possível encostados nas paredes
(laterais e traseiras) nas quais a temperatura desce
abaixo de - 18°C e garante uma boa velocidade de
congelação.
Não coloque no congelador garrafas de vidro
contendo líquidos, tampadas ou fechadas
hermeticamente, porque poderão partir-se.
A quantidade máxima diária de alimentos a ser
congelada é indicada na placa de identificação,
situada no compartimento frigorífico, embaixo à
esquerda (por exemplo: Kg/24h 4).
! Durante a congelação evite abrir a porta.
! Em caso de interrupção de corrente ou de avaria, não
abra a porta do congelador: desta maneira os alimentos
congelados em casa ou industriais não sofrerão alterações
durante aproximadamente 9 ~ 14 horas.
! Se durante muito tempo, a temperatura ambiente
permanecer inferior a 14° C, não se chegará plenamente
às temperaturas necessárias para uma longa
conservação no compartimento congelador e, portanto,
o período de conservação será reduzido.
34
Page 35
Recipiente para gelo Ice Care
A posição na parte superior das gavetas no vão do
freezer assegura uma limpeza maior (o gelo não entra
mais em contacto com os alimentos) e ergonomia (não
goteja quando for carregado).
1. Para retirar o recipiente empurre-o para
cima.Certifique-se que o recipiente esteja
inteiramente vazio e encha-o de água pelo furo para
este fim.
2. Preste atenção para não ultrapassar o nível indicado
(MAX WATER LEVEL). Água demais dificulta a
extracção do gelo (se acontecer, aguarde o gelo
derreter-se e esvazie o recipiente).
3. Rode o recipiente 90°: a água enche as formas pelo
princípio dos vasos comunicantes (veja a figura).
4. Tape o furo com a tampa fornecida e guarde o
recipiente.
5. Quando se tiver formato gelo (tempo mínimo
aproximadamente 8 horas) bata o recipiente sobre
uma superfície dura e molhe-o por fora para o gelo
soltar-se; em seguida deixe-o sair pelo furo.
PT
WATER LEVEL
MAX
WATER LEVEL
MAX
MAX
WATER LEVEL
35
Page 36
Manutenção e cuidados
PT
Interromper a corrente eléctrica
Durante as operações de limpeza e manutenção é
necessário isolar o aparelho da rede eléctrica:
Não é suficiente colocar os selectores de regulação da
temperatura na posição 0 (aparelho desligado) para
eliminar todos os contactos eléctricos.
Limpar o aparelho
As partes externas, as partes internas e as guarnições
de borracha podem ser limpadas com uma esponja
molhada de água morna e bicarbonato de sódio ou
sabão neutro. Não empregue solventes, abrasivos,
água de javel nem amoníaco.
Os acessórios removíveis podem ser colocados de
molho em água quente e sabão ou detergente para
pratos. Enxagúe-os e enxugue-os com cuidado.
Na parte de trás do aparelho tende a acumular-se poeira,
que pode ser eliminada, depois de ter desligado o
aparelho e retirado a ficha da tomada eléctrica, utilizando
delicadamente o bocal comprido de um aspirador de pó,
regulado numa potência média.
Evite bolor e maus cheiros
Este aparelho foi fabricado com materiais higiénicos
que não transmitem odores. Para manter esta
característica é necessário os alimentos serem
sempre protegidos e bem fechados. Isto também
evitará a formação de manchas.
Se for deixar o aparelho muito tempo desligado,
limpe-o por dentro e deixe as portas abertas.
Descongelar o compartimento congelador
Se a camada de gelo for superior a 5 mm. será
necessário descongelar manualmente:
1. Coloque o selector para A REGULAÇÃO DA
TEMPERATURA na posição 0 .
2. Envolva os alimentos congelados industrialmente ou
em casa com folhas de papel e guarde-os num sítio
fresco.
3. Deixe a porta aberta até o gelo ter-se derretido
inteiramente; para facilitar a operação coloque
recipientes com água morna dentro do
compartimento congelador.
4. Limpe e enxugue o compartimento congelador com
cuidado antes ligar novamente o aparelho.
5. Alguns aparelhos são
equipados com um
SISTEMA DE DRAIN para
conduzir a água para
fora: enfie a espátula
fornecida na respectiva
fenda situada embaixo e
deixe a água defluir para
um recipiente (veja a
figura).
6. Antes de introduzir os alimentos no compartimento do
congelador, aguardar aproximadamente duas horas
para o restabelecimento das condições ideais de
conservação.
Descongelar o aparelho
! Obedeça as seguintes instruções.
Para degelar o aparelho não utilize objectos cortantes e
pontiagudos que poderiam danificar irremediavelmente o
circuito refrigerante.
Descongelar o compartimento frigorífico
Este frigorífico é equipado com degelo automático: a água
derretida é conduzida para a parte traseira através de um
furo de descarga (veja a
figura) desta maneira o
calor produzido pelo
compressor evapora-se. A
única intervenção a ser
realizada periodicamente
consiste na limpeza do
furo de descarga para a
água poder defluir
desimpedida.
36
Substituição da lâmpada
Para substituir a lâmpada de iluminação do
compartimento frigorífico, desligue a ficha da tomada de
corrente. Obedeça as seguintes instruções.
Para chegar até a lâmpada (A) desatarraxe o parafuso de
fixação (B) situado na parte traseira da capa da lâmpada,
da maneira indicada (veja a figura). Substitua-a por uma
análoga, de potência não superior a 15 W.
A
B
Page 37
Precauções e conselhos
! Este aparelho foi projectado e fabricado em
conformidade com as regras internacionais de
segurança. Estas advertências são fornecidas para
razões de segurança e devem ser lidas com atenção.
Esta aparelhagem é em conformidade com a
seguintes Directivas da Comunidade Europeia:
- 73/23/CEE do 19/02/73 (Baixa Tensão) e
sucessivas modificações;
- 89/336/CEE do 03/05/89 (Compatibilidade
Electromagnética) e sucessivas modificações.
Segurança geral
Este aparelho foi concebido para uma utilização de tipo
não profissional, no âmbito de uma morada.
Este aparelho deve ser utilizado somente por pessoas
adultas, para conservar e congelar alimentos, segundo
as instruções apresentadas neste folheto.
Este aparelho não deve ser instalado ao ar livre mesmo
se num sítio abrigado, porque é muito perigoso deixá-lo
exposto à chuva e temporais.
Não toque neste aparelho com os pés descalços nem
com as mãos ou os pés molhados ou húmidos.
Não toque nas partes de refrigeração internas:
há perigo de queimaduras e feridas.
Não puxe o cabo eléctrico para desligar a ficha da
tomada, mas pegue pela ficha.
É necessário desligar a ficha da tomada antes de
realizar operações de limpeza e manutenção. Não é
suficiente colocar os selectores de regulação da
temperatura na posição 0 (aparelho desligado) para
eliminar todos os contactos eléctricos.
No caso de avaria, nunca mexa nos mecanismos
internos para tentar reparar.
Não utilize, no interior dos compartimentos para
guardar alimentos congelados, utensílios cortantes e
pontiagudos ou dispositivos eléctricos se não forem
do tipo recomendado pelo construtor.
Não coloque na boca cubos de gelo assim que os
retirar do congelador.
Não permita que crianças brinquem com este aparelho.
Em nenhum caso pode-se sentar-se nas gavetas ou
pendurar-se na porta.
Os embalagens não são brinquedos para as crianças.
Eliminação
PT
Eliminação do material de embalagem: obedeça as
regras locais, ou reutilize as embalagens.
A directiva Europeia 2002/96/CE referente à gestão
de resíduos de aparelhos eléctricos e electrónicos
(RAEE), prevê que os electrodomésticos não devem
ser escoados no fluxo normal dos resíduos sólidos
urbanos. Os aparelhos desactualizados devem ser
recolhidos separadamente para optimizar a taxa de
recuperação e reciclagem dos materiais que os
compõem e impedir potenciais danos para a saúde
humana e para o ambiente. O símbolo constituído por
um contentor de lixo barrado com uma cruz deve ser
colocado em todos os produtos por forma a recordar
a obrigatoriedade de recolha separada.
Os consumidores devem contactar as autoridades
locais ou os pontos de venda para solicitar
informação referente ao local apropriado onde devem
depositar os electrodomésticos velhos.
Economizar e respeitar o meio
ambiente
Instale este aparelho num ambiente fresco e bem
ventilado, proteja-o contra a exposição directa aos
raios do sol, não o coloque perto de fontes de calor.
Para colocar ou retirar alimentos, abra as portas
deste aparelho o mais rapidamente possível.
Cada vez que abrir as portas causa um notável gasto
de energia.
Não encha este aparelho com alimentos demais:
para uma boa conservação, o frio deve poder circular
livremente. Se impedir-se a circulação, o compressor
funcionará continuamente.
Não coloque dentro alimentos quentes: aumentarão a
temperatura interna forçando o compressor a
funcionar muito, com grande desperdício de energia
eléctrica.
Descongele este aparelho quando se formar gelo
(veja a Manutenção); uma camada grossa de gelo
torna mais difícil a transmissão do frio aos alimentos e
aumenta o consumo de energia.
Mantenha as guarnições eficientes e limpas, de
maneira que adiram bem nas portas e não deixem o
frio sair (veja a Manutenção).
37
Page 38
Anomalias e soluções
PT
Pode acontecer que este aparelho não funcione. Antes de telefonar à Assistência técnica (veja a Assistência), verifique se
não se trata de um problema fácil de resolver com a ajuda da seguinte lista.
Anomalias:
A lâmpada de iluminação interna
não se acende.
O frigorífico e o congelador
refrigeram pouco.
Os alimentos congelam-se no
frigorífico.
O motor está a funcionar
continuamente.
O aparelho está a fazer ruído.
Possíveis cause / Solução:
A ficha não está ligada na tomada eléctrica ou não está bem ligada e
portanto não há contacto, ou então não há corrente em casa.
As portas não se fecham bem ou as guarnições estão estragadas.
As portas são abertas com frequência excessiva.
O selector para A REGULAÇÃO DA TEMPERATURA não está na
posição certa
O frigorífico ou o congelador foram enchidos demais.
A temperatura ambiente de trabalho do produto é inferior a 14ºC.
O selector para A REGULAÇÃO DA TEMPERATURA não está na
posição certa.
Os alimentos estão encostados na parede traseira.
A porta não está bem fechada ou é aberta continuamente.
A temperatura do ambiente externo está muito alta.
A espessura do gelo ultrapassa 2 ~ 3 mm. (veja a Manutenção).
O aparelho não foi instalado bem plano (veja a Instalação).
O aparelho foi instalado entre móveis ou objectos que vibram e emitem
ruídos.
O gás refrigerante interno produz um ruído leve mesmo quando o
compressor estiver parado: não é um defeito, é normal.
A temperatura de algumas partes
externas do frigorífico é elevada
A parede no fundo da cela frigorífica
apresenta gelo ou gotas de água
No fundo do frigorífico há água.
As temperaturas elevadas são necessárias para evitar a formação de
condensa em particulares zonas do produto.
Trata-se do normal funcionamento do produto.
O furo de descarga da água está entupido (veja a Manutenção).
38
Page 39
Assistência
Antes de contactar a Assistência técnica:
Antes de contactar a Assistência técnica:
Verifique se pode resolver sozinho a anomalia (veja as Anomalias e Soluções).
Verifique se pode resolver sozinho a anomalia (veja as Anomalias e Soluções).
Se, apesar de todos os controlos, o aparelho não funcionar e o inconveniente detectado continuar, contactar
Se, apesar de todos os controlos, o aparelho não funcionar e o inconveniente detectado continuar, contactar
o Centro de Assistência mais próximo.
o Centro de Assistência mais próximo.
Comunique:
Comunique:
o tipo de anomalia
o tipo de anomalia
o modelo da máquina (Mod.)
o modelo da máquina (Mod.)
o número de série (S/N)
o número de série (S/N)
Estas informações encontram-se na placa de
Estas informações encontram-se na placa de
identificação situada no compartimento
identificação situada no compartimento
frigorífico embaixo à esquerda.
frigorífico embaixo à esquerda.
modelo
Gross
Bruto
Brut
75
Test
P.S-I.
TI
Net
Util
Utile
Pressure
HIGH-235
LOW 140
Cod.
RG 2330
Mod.
220 - 240 V- 50 Hz 150 W
340
Total
Gross
Bruto
Brut
Compr.
R 134 a
Syst.
kg 0,090
Kompr.
Made in Italy 13918
número de série
93139180000 S/N 704211801
Fuse
Gross
Bruto
Brut
W
A
Freez. Capac
Poder de Cong
kg/24 h
4,0
Max 15 w
Class
Clase
Classe
PT
N
Nunca recorrer a técnicos não autorizados e negar sempre a instalação de peças sobresselentes não
Nunca recorrer a técnicos não autorizados e negar sempre a instalação de peças sobresselentes não
originais para reposição.
originais para reposição.
39
Page 40
PT
195061960.00
01/2007 - Xerox Business Services
40
Loading...
