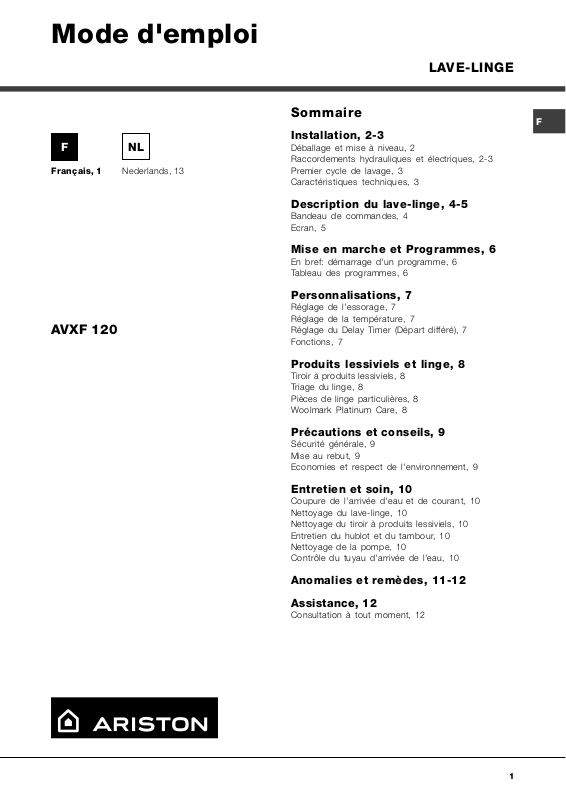

Mode d'emploi

LAVE-LINGE

Sommaire

F

							Installation, 2-3
	F		NL
							Déballage et mise à niveau, 2
							Raccordements hydrauliques et électriques, 2-3
	Français, 1
			Nederlands, 13				Premier cycle de lavage, 3
							Caractéristiques techniques, 3
							Description du lave-linge, 4-5
							Bandeau de commandes, 4
							Ecran, 5
							Mise en marche et Programmes, 6
							En bref: démarrage d'un programme, 6
							Tableau des programmes, 6
							Personnalisations, 7
							Réglage de l'essorage, 7
	AVXF 120						Réglage de la température, 7
							Réglage du Delay Timer (Départ différé), 7
							Fonctions, 7

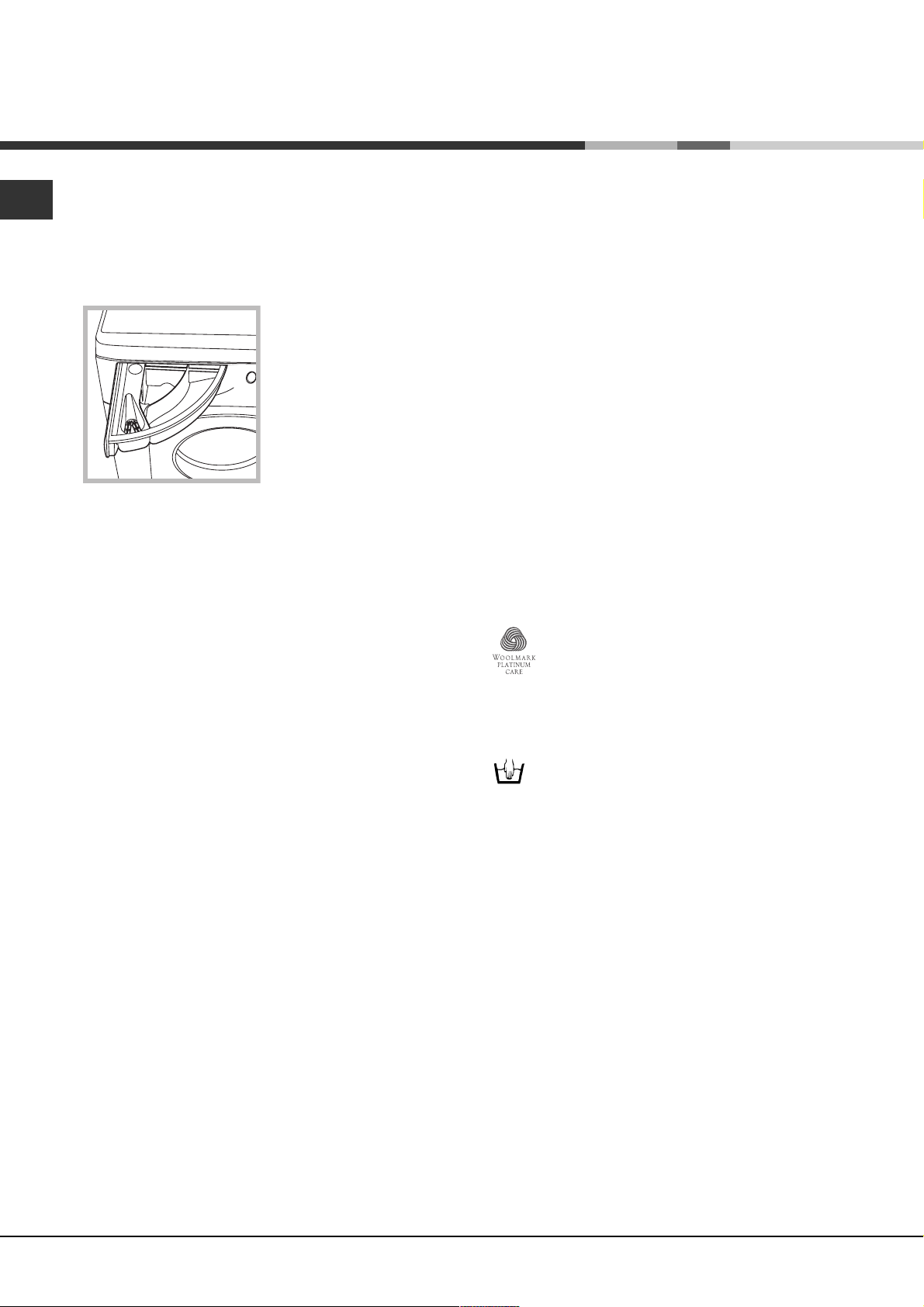

							Produits lessiviels et linge, 8
							Tiroir à produits lessiviels, 8
							Triage du linge, 8
							Pièces de linge particulières, 8
							Woolmark Platinum Care, 8
							Précautions et conseils, 9
							Sécurité générale, 9
							Mise au rebut, 9
							Economies et respect de l'environnement, 9

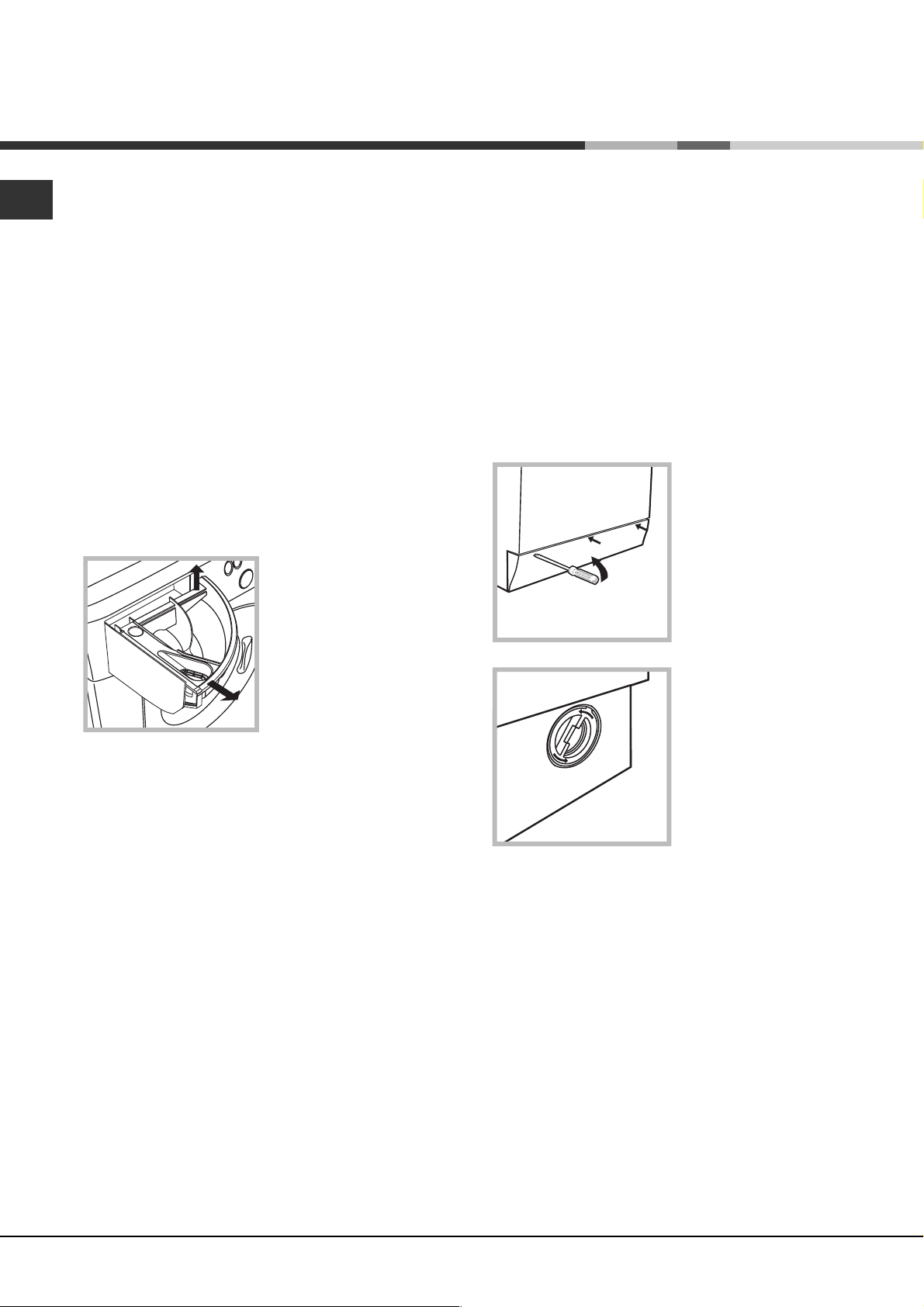

							Entretien et soin, 10
							Coupure de l'arrivée d'eau et de courant, 10
							Nettoyage du lave-linge, 10
							Nettoyage du tiroir à produits lessiviels, 10
							Entretien du hublot et du tambour, 10
							Nettoyage de la pompe, 10
							Contrôle du tuyau d'arrivée de l'eau, 10
							Anomalies et remèdes, 11-12
							Assistance, 12
							Consultation à tout moment, 12

1

Installation

Conservez ce mode d'emploi pour pouvoir le

Fconsulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive toujours le lave-linge pour que son nouveau propriétaire soit informé sur son mode de fonctionnement et puisse profiter des conseils correspondants.

Lisez attentivement les instructions: elles fournissent d'importantes informations sur l'installation, l'utilisation et la sécurité.

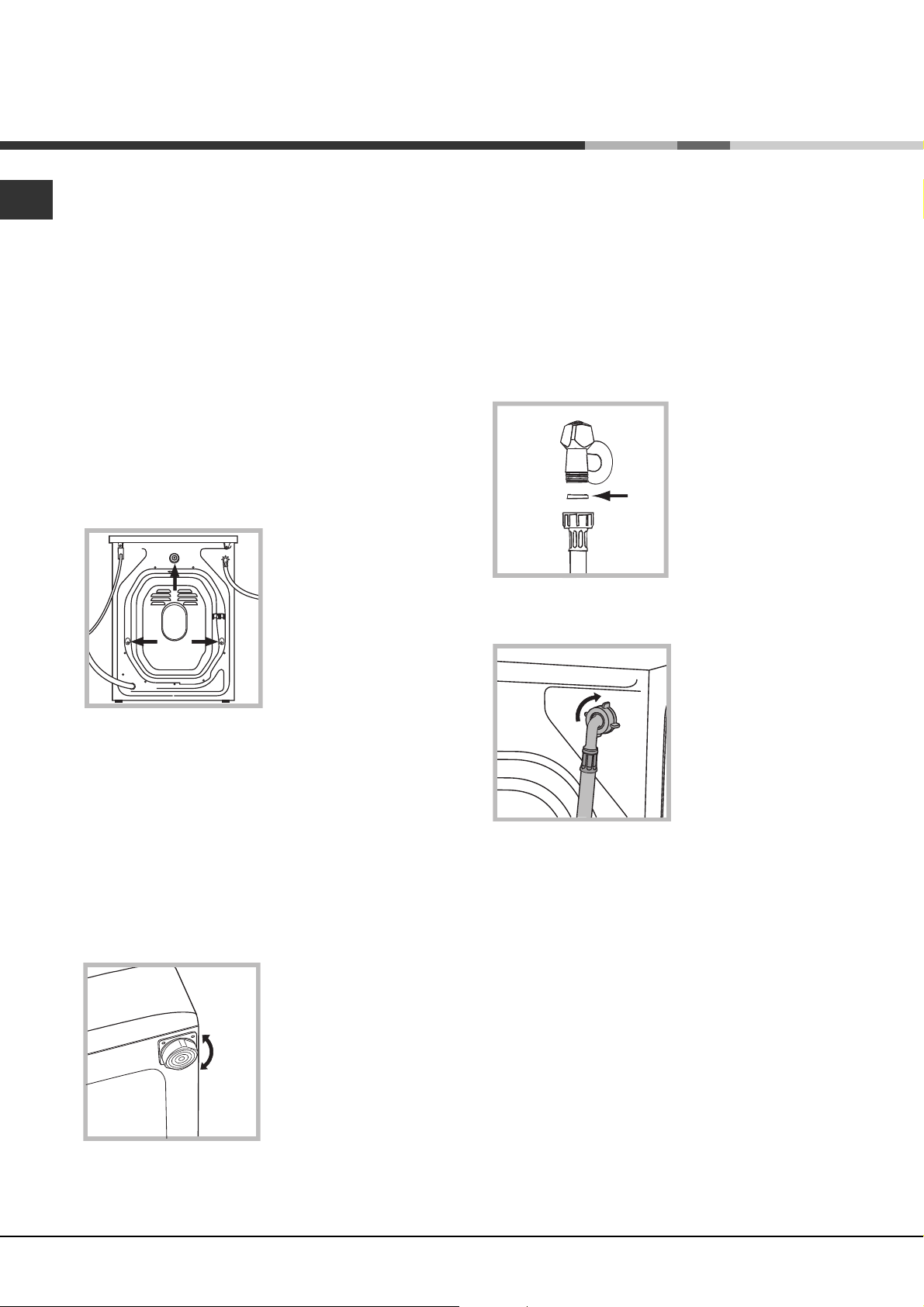

Déballage et mise à niveau

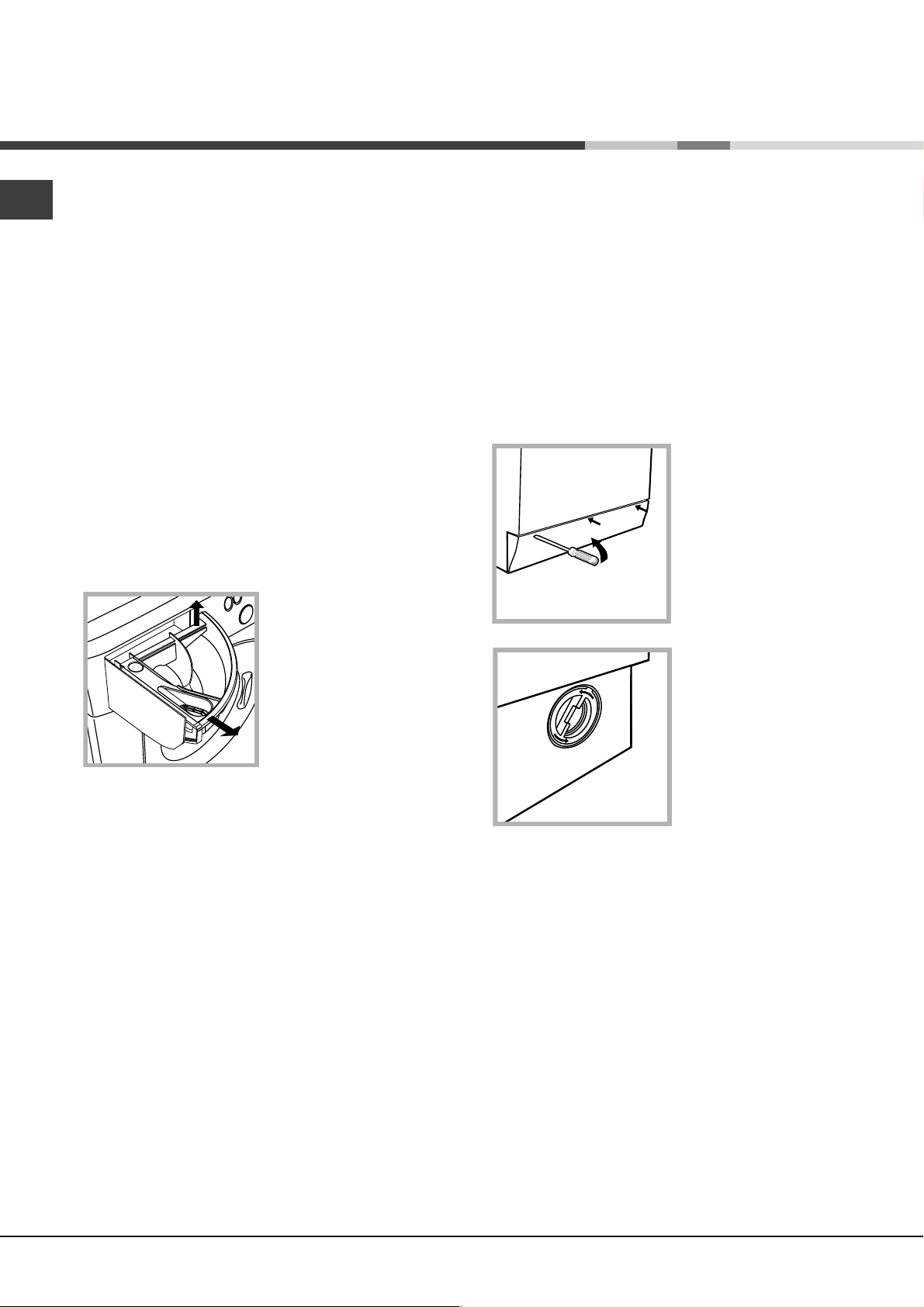

Déballage

1.Déballez le lave-linge.

2.Contrôlez que le lave-linge n'a pas été endommagé pendant le transport. S'il est abîmé, ne le raccordez pas et contactez votre revendeur.

3. Enlevez les 3 vis de protection pour le transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).

4.Bouchez les trous à l'aide des bouchons plastique fournis.

5.Conservez bien toutes ces pièces: il faudra les remonter en cas de transport du lave-linge.

Les emballages ne sont pas des jouets pour enfants.

Mise à niveau

Votre appareil peut s'avérer bruyant si vous n'avez pas bien réglé ses deux pieds avant.

1. Installez le lave-linge sur un sol plat et rigide, sans l'appuyer contre des murs, des meubles ou autre.

2. Si le sol n'est pas parfaitement horizontal, vissez ou dévissez les petits pieds avant (voir figure) pour niveler

l'appareil; son angle d'inclinaison, mesuré sur le plan de travail, ne doit pas dépasser 2°.

Une bonne mise à niveau garantit la stabilité de la machine et évite qu'il y ait des vibrations, du bruit et des déplacements en cours de fonctionnement. Si la machine est posée sur de la moquette ou un tapis, réglez les petits pieds de manière à ce qu'il y ait suffisamment d'espace pour assurer une bonne ventilation.

Raccordements hydrauliques et électriques

Raccordement du tuyau d'arrivée de l'eau

1. Montez le joint A sur l'extrémité du tuyau d'alimentation et vissezle à un robinet d'eau froide à embout fileté 3/4

		A	gaz (voir figure).
			Faites couler l'eau
			jusqu'à ce qu'elle soit
			limpide et sans
			impuretés avant de
			raccorder.
			2. Raccordez le tuyau
			d'alimentation au lave-
			linge en le vissant à la
			prise d'eau prévue, dans
			la partie arrière en haut à
			droite (voir figure).
			3. Faites attention à ce
			que le tuyau ne soit ni
			plié ni écrasé.

La pression de l'eau doit être comprise entre les valeurs indiquées dans le tableau des Caractéristiques techniques (voir page ci-contre).

Si la longueur du tuyau d'alimentation ne suffit pas, adressez-vous à un magasin spécialisé ou à un technicien agréé.

2

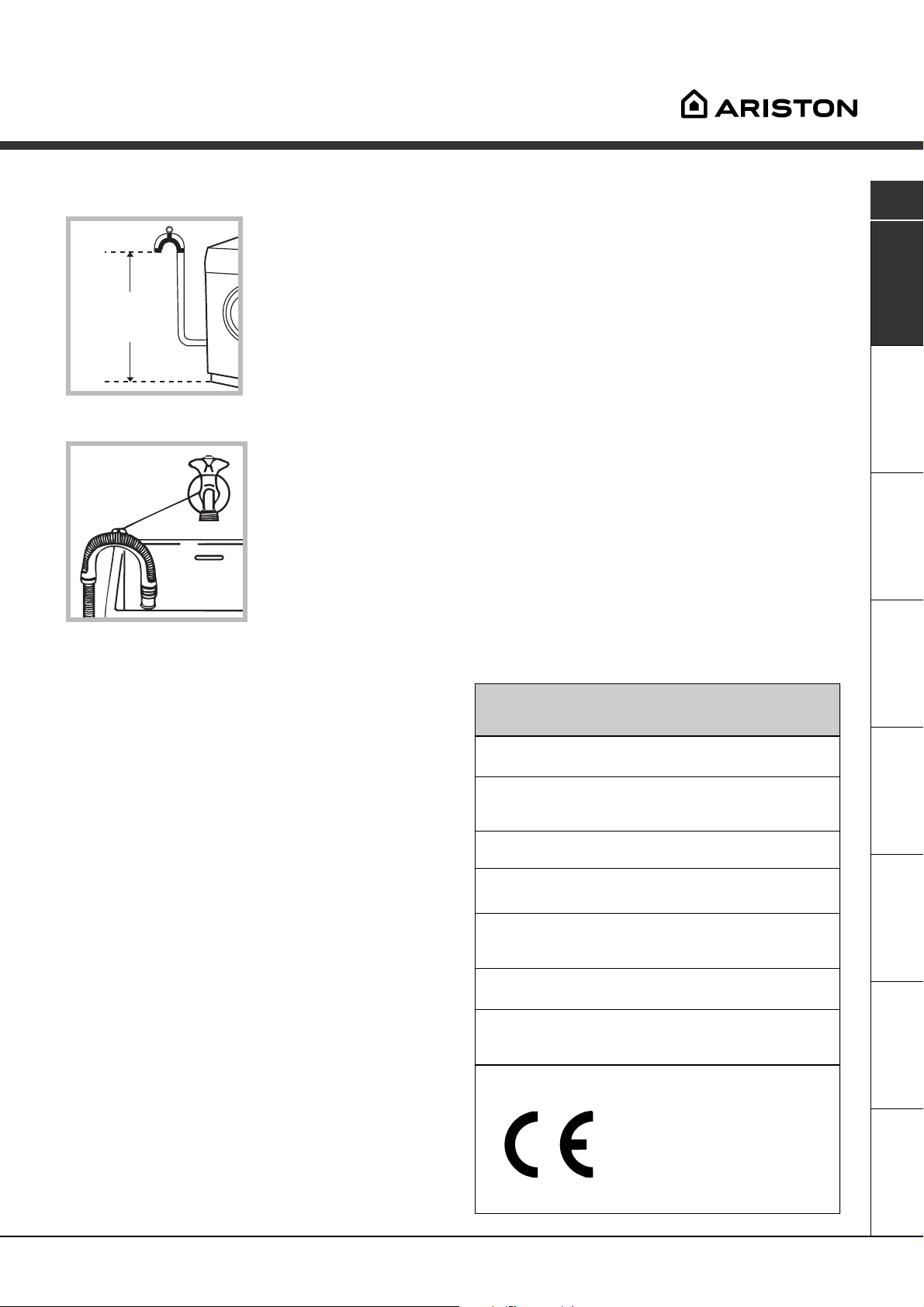

Raccordement du tuyau de vidange

65 - 100 cm

Raccordez le tuyau d'évacuation, sans le plier, à un conduit d'évacuation ou à une évacuation murale placés à une distance du sol comprise entre 65 et 100 cm;

ou bien accrochez-le à un évier ou à une baignoire, dans ce cas, fixez le support en plastique fourni avec l'appareil au robinet (voir figure). L'extrémité libre du tuyau d'évacuation ne doit pas être plongée dans l'eau.

L'utilisation de tuyaux de rallonge est absolument déconseillée, si vous ne pouvez vraiment pas faire autrement vous devrez utiliser un tuyau de même diamètre et de longueur maximum de 150 cm.

Branchement électrique

Avant de brancher la fiche dans la prise de courant, contrôlez que:

•la prise dispose de mise à la terre et est conforme aux normes;

•la prise est bien apte à supporter la puissance maximale de la machine indiquée dans le tableau des Carcatéristiques techniques (voir ci-contre);

•la tension d'alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre);

•la prise est bien compatible avec la fiche du lavelinge. Autrement, remplacez la prise ou la fiche.

Votre lave-linge ne doit pas être installé dehors, même à l'abri, car il est très dangereux de le laisser exposé à la pluie et aux orages.

Après installation du lave-linge, la prise de courant doit être facilement accessible.

N'utilisez ni rallonges ni prises multiples.

Le câble ne doit être ni plié ni écrasé.

Le câble d'alimentation ne doit être remplacé que par des techniciens agréés.

Attention! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Premier cycle de lavage

Avant la première utilisation de la machine, effectuez un cycle de lavage avec un produit lessiviel mais sans linge et sélectionnez le programme à 90°C sans prélavage.

Caractéristiques techniques

	Modèle	AVXF 120
		largeur 59,5 cm
	Dimensions	h auteur 85 cm
		profon deur 56,5 cm
	Capacité	de 1 à 6 kg
	Raccordements	ten sion 220/230 Volt 50 Hz
	électriques	puissance maximale absorbée 1850 W
	Raccordements	pression maximale 1 MPa (10 bar)
		pression minimale 0,05 MPa (0,5 bar)
	hydrauliques
		capacité du tambou r 52 litres
	Vitesse	jusqu 'à 1200 tou rs minu te
	d'essorage
	Programmes de	programme 3; températu re 60°C;
	contrôle selon la
		effectu é avec un e charge de 6 kg.
	norme IEC456
		Cet appareil est conforme aux
		Directives Communautaires suivantes:
		- 73/23/CEE du 19/02/73 (Basse
		Tension) et modifications suivantes
		- 89/336/CEE du 03/05/89
		(Compatibilité électromagnétique) et
		modifications suivantes
		- 2002/96/CE

F

Assistance Anomalies Entretien Précautions produits Bac Programmes Description Installation

3

Description du lave-linge

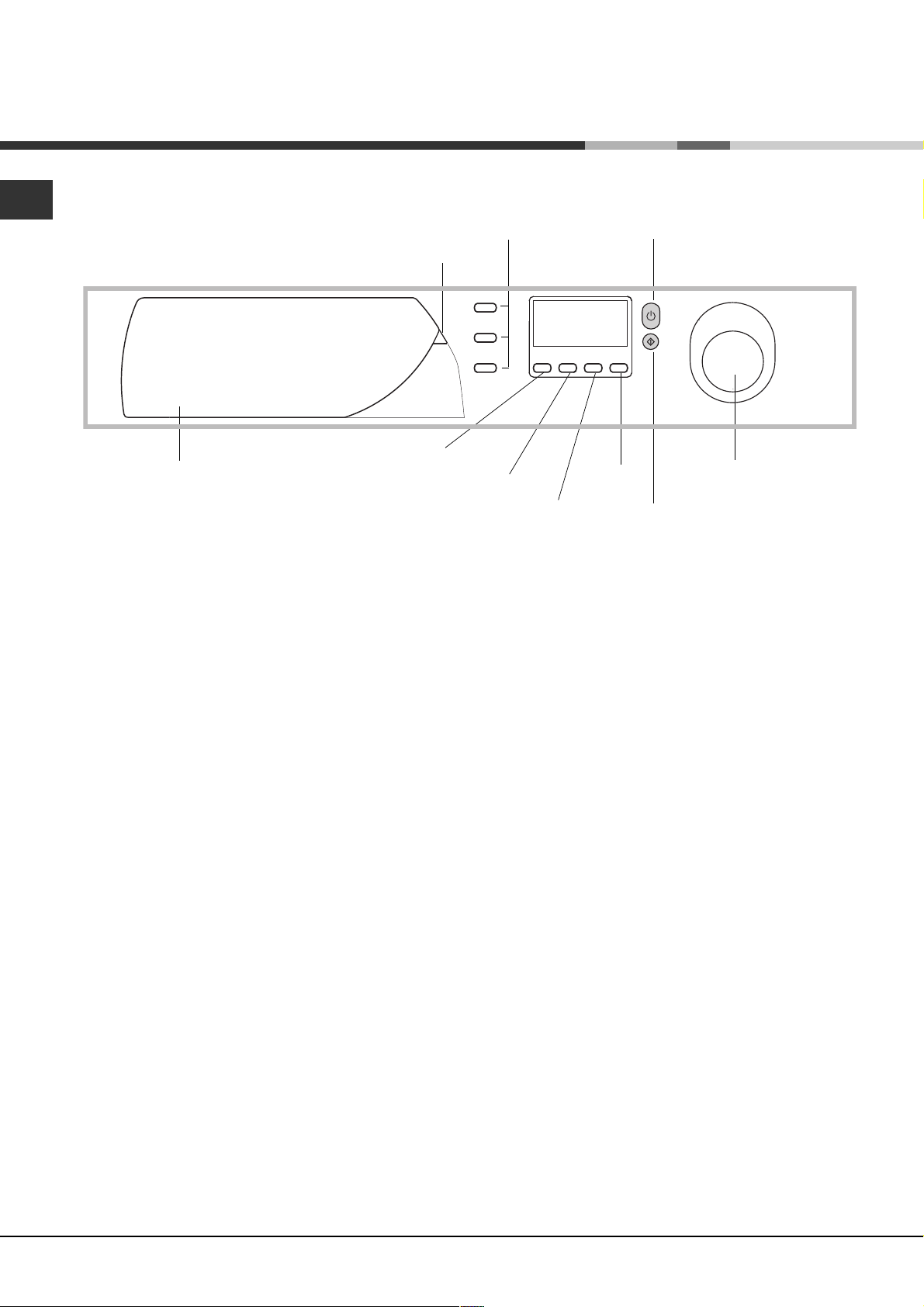

Bandeau de commandes

F

Touches	Touche
FONCTION	MISE EN MARCHE/
Légende programmes	ARRET
Ecran

	Tiroir à produits lessiviels ESSORAGE							Bouton
	TEMPÉRATURE			VERROUIL-			Touche
				LAGE DES
			DÉPART	COMMANDES			START/RESET

DIFFÉRÉ

Tiroir à produits lessiviels: chargement des produits lessiviels et additifs (voir page 8).

Légende programmes: consultation rapide des programmes: pour l'ouvrir, tirez la languette grise vers vous.

Touches FONCTION: sélection des fonctions disponibles. La touche correspondant à la fonction sélectionnée restera allumée.

Touche ESSORAGE: réglage de la vitesse d'essorage ou exclusion (voir page 7).

Touche TEMPÉRATURE: modification de la température de lavage (voir page 7).

Touche DÉPART DIFFÉRÉ pour différer le démarrage du programme sélectionné jusqu'à 24 heures maximum (voir page 7).

Touche VERROUILLAGE DES COMMANDES pour bloquer tous les touches de votre machine pendant la marche ou pendant le Stand-by.

Ecran: visualisation de l’avancement du cycle de lavage et/ou de la programmation (voir page cicontre).

Touche MISE EN MARCHE/ARRET: mise en marche ou arrêt du lave-linge (voir page 6).

Touche START/RESET: démarrage des programmes ou annulation (en cas d'erreur) (voir page 6).

Bouton: choix des programmes (voir page 6). Le bouton est escamotable: pour le faire sortir, pressez légèrement au centre.

En cours de lavage, le bouton ne bouge pas.

4

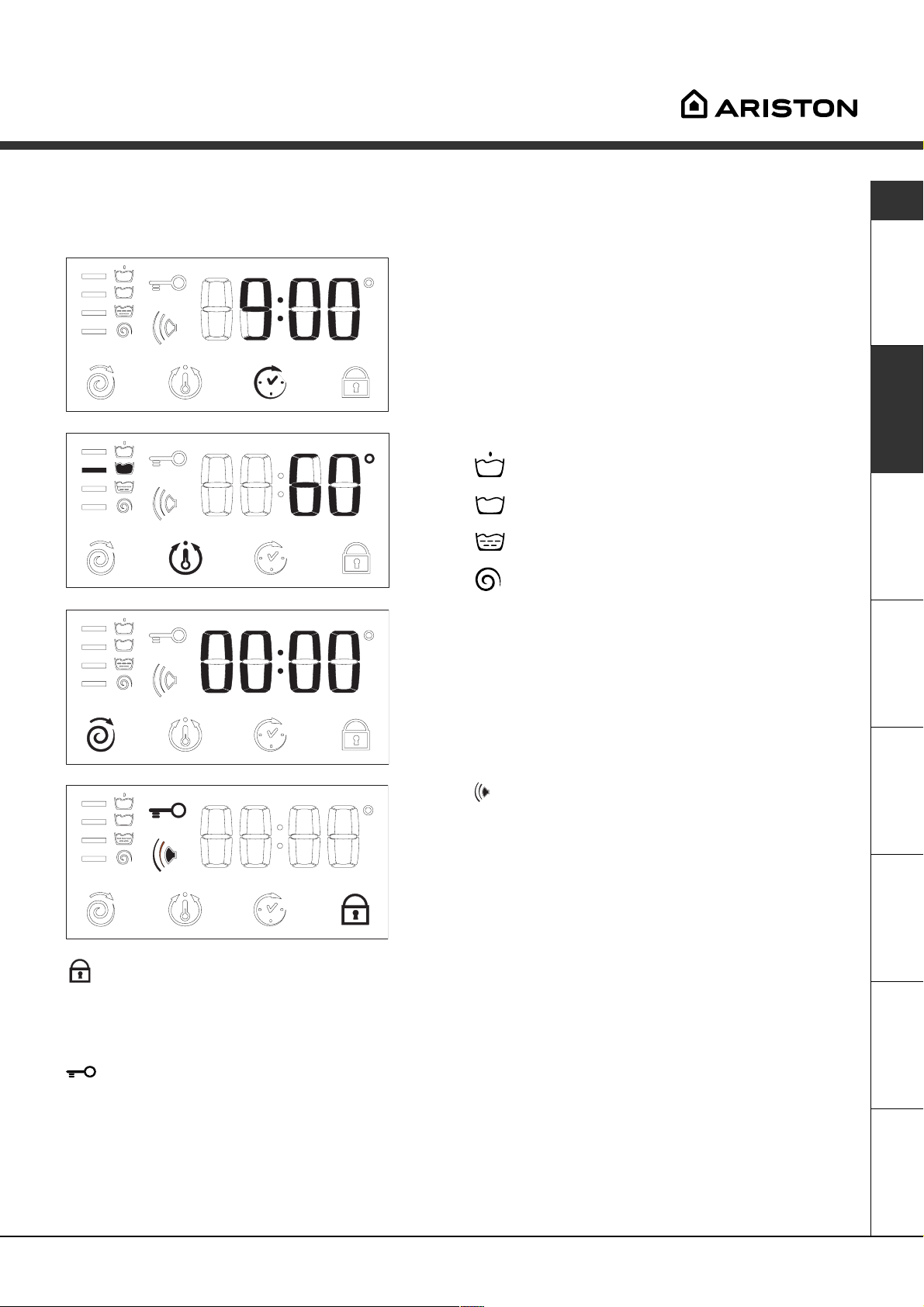

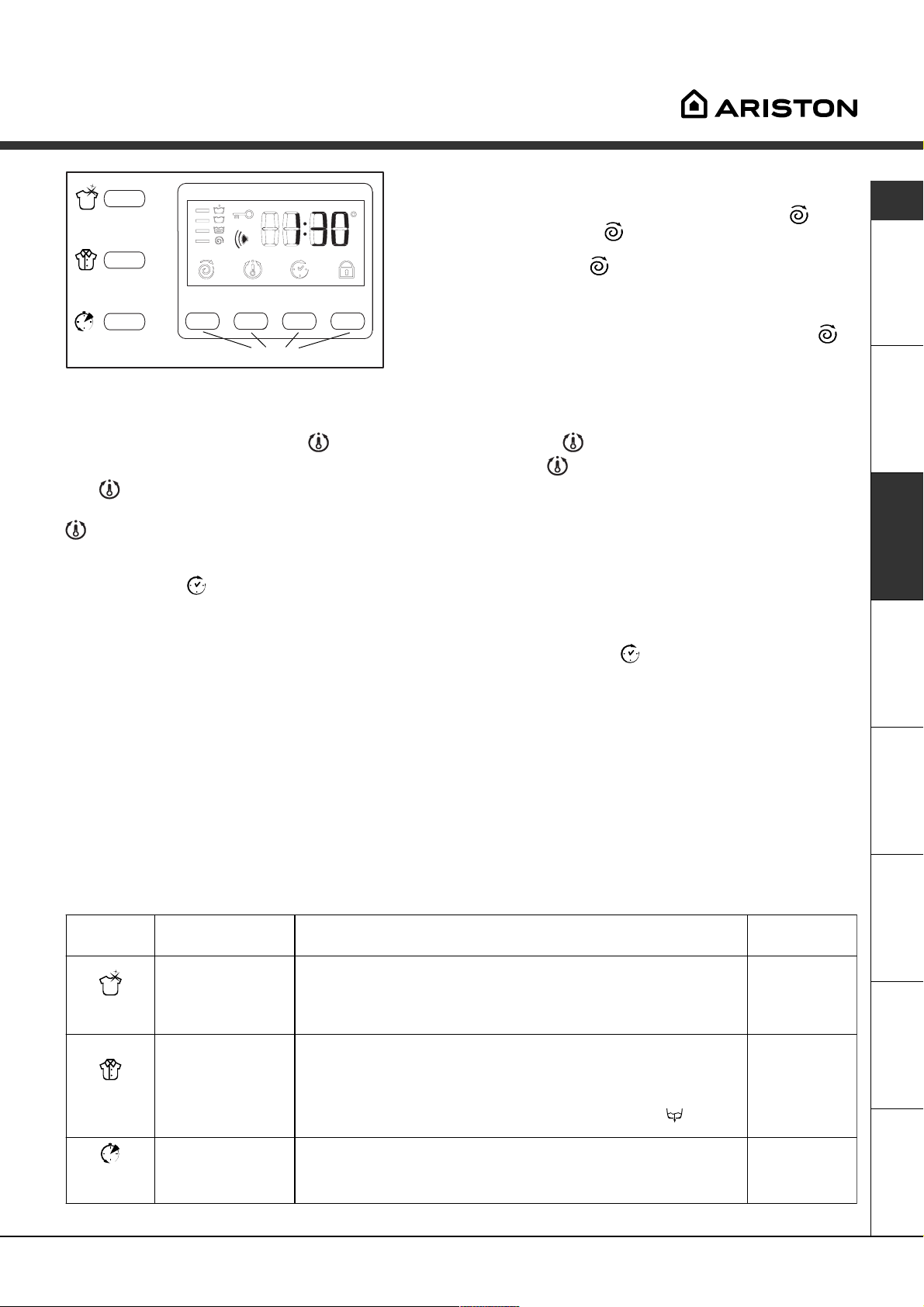

Ecran

C'est non seulement un instrument très utile pour programmer la machine (voir page 7), mais il fournit aussi des informations sur le cycle de lavage et sur son stade d'avancement.

Après avoir appuyé sur la touche START/RESET pour démarrer le programme, l'écran affiche le temps estimé qui reste avant la fin du cycle. En cas de sélection d'un départ différé (Départ différé, voir page 7), le retard sera affiché.

Pendant le cycle de lavage, il ya a affichage de:

Phases en cours :

Prélavage

Lavage

Rinçage

Essorage

Options et Fonctions de personnalisation:

Pour choisir les options/fonctions voir page 7.

Sonnerie Buzzer:

Votre appareil est équipé d'un buzzer qui vous signalera le stade de déroulement des fonctions ou tout dysfonctionnement: incompatibilité, touches options/programmes, démarrage, fin de cycle, reset.

Verrouillage des commandes:

Pour votre sécurité et celle de vos enfants, il vous suffit d'appuyer 2 secondes de suite sur la touche fonction pour verrouiller toutes les touches lorsque votre machine est en marche ou en position d'attente (départ différé - Standby). Pour le déverrouiller, gardez la touche enfoncée pendant 4 secondes.

Verrouillage de porte:

Le symbole éclairé indique que le hublot est verrouillé pour éviter toute ouverture accidentelle. Attendez que le symbole s'éteigne avant d'ouvrir le hublot, vous risqueriez d'endommager l'appareil.

Ce modèle est équipé d'un dispositif qui vous permet d'ouvrir votre hublot même pendant certains stades de déroulement du programme. Ceci est possible quand le symbole n'est pas éclairé.

L'affichage de l'inscription “END” signale la fin du programme.

En cas d'anomalie, un code erreur est affiché, exemple: F-01 (voir page 12, Anomalies et Remédes).

F

Installation

Description

Programmes

produits Bac

Précautions

Entretien

Anomalies

Assistance

5

Mise en marche et Programmes

		En bref: démarrage d'un programme
	F
		1.	Allumez le lave-linge en appuyant sur la touche .
			Toutes les icônes s'éclaireront pendant quelques
			secondes puis s'éteindront.
	2.		Chargez le lave-linge et fermez le hublot.
	3.		Sélectionnez à l'aide du bouton le programme
			désiré. L'écran affiche la durée prévue. La
			température et l'essorage sont sélectionnés
			automatiquement en fonction du programme
			(pour les modifier voir page 7).

4.Versez le produit lessiviel et les additifs (voir page 8).

5.Appuyez un touche des options (voir page 7).

6.Appuyez sur la touche START/RESET pour lancer le programme.

Pour annuler, poussez sur la touche START/ RESET pendant 2 secondes au moins.

7.L'inscription “END” est affichée à la fin du programme. Sortez le linge et laissez le hublot entrouvert pour faire sécher le tambour.

8.Eteignez le lave-linge en appuyant sur la touche .

Tableau des programmes

	Nature des tissus et degré de	Program-	Temp.	Lessive		Assouplis-	Durée
							du cycle	Description du cycle de lavage
	salissure	mes	lavage			sant	(minutes)
				prélav.	lavage.
	Coton
	Blancs extrêmement sales	1	90°C	•	•	•	160	Prélavage, lavage, rinçages,
	(draps, nappes, etc.)							essorages intermédiaires et finaux
	Blancs extrêmement sales	2	90°C		•	•	143	Lavage, rinçages, essorages
	(draps, nappes, etc.)							intermédiaires et finaux
	Blancs et couleurs résistantes très	3	60°C		•	•	115	Lavage, rinçages, essorages
	sales							intermédiaires et finaux
	Blancs peu sales et couleurs	4	40°C		•	•	85	Lavage, rinçages, essorages
	délicates (chemises, pulls, etc.)							intermédiaires et finaux
	Couleurs délicates peu sales	5	30°C		•	•	77	Lavage, rinçages, essorages
								intermédiaires et finaux
	Synthétiques
	Couleurs résistantes très sales	6	60°C		•	•	92	Lavage, rinçages, anti-froissement ou
	(linge de bébé, etc.)							essorage délicat
	Couleurs résistantes (linge en tout	6	40°C		•	•	77	Lavage, rinçages, anti-froissement ou
	genre légèrement sale)							essorage délicat
	Couleurs résistantes très sales	7	50°C		•	•	86	Lavage, rinçages, anti-froissement ou
	(linge de bébé, etc.)							essorage délicat
	Couleurs délicates (linge en tout	8	40°C		•	•	76	Lavage, rinçages, anti-froissement ou
	genre légèrement sale)							essorage délicat
	Couleurs délicates (linge en tout	9	30°C		•	•	30	Lavage, rinçages et essorage délicat
	genre légèrement sale)
	Délicats
	Laine	10	40°C		•	•	42	Lavage, rinçages et essorage délicat
	Tissus particulièrement délicats	11	30°C		•	•	52	Lavage, rinçages, anti-froissement ou
	(rideaux, soie, viscose, etc.)							vidange
	PROGRAMMES PARTIAUX
	Rinçage					•		Rinçages et essorage
	Rinçage délicat					•		Rinçages, anti-froissement ou vidange
	Essorage							Vidange et essorage énergique
	Essorage délicat							Vidange et essorage délicat
	Vidange							Vidange

Remarque

Pour la fonction anti-froissement: voir Repassage facile, page ci-contre. Les données reportées dans le tableau sont à titre indicatif.

Programme spécial

Quotidien 30' (programme 9 pour Synthétiques) spécialement conçu pour laver du linge peu sale en un rien de temps: il ne dure que 30 minutes et permet ainsi de faire des économies d'énergie et de temps. Choisissez le programme (9 à 30°C), vous pourrez laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 3 kg de charge.

Nous vous conseillons d'utiliser des lessives liquides.

6

Personnalisations

Touches options

Réglage de l'essorage

Si à l'allumage de la machine, le BOUTON est placé sur un programme qui prévoit l'essorage, l'icône apparaît fixe. Appuyez sur la touche pour afficher la vitesse d'essorage maximale autorisée pour le programme sélectionné et l'icône se met à clignoter. Si vous appuyez à nouveau, le nombre de tours s'abaisse jusqu'à OFF, qui indique la suppression de l'essorage (appuyez encore une fois pour retourner à la valeur plus élevée); arrêtez-vous sur la vitesse désirée, au bout de 2

secondes environ la sélection est acceptée : le symbole reste fixe. Le réglage de l'essorage est activé avec tous les programmes sauf 11 et Vidange.

Réglage de la température

Si à l'allumage de la machine, le BOUTON est placé sur un programme qui prévoit un réglage de la température,

l'icône	apparaît fixe.	Appuyez sur la touche		pour afficher la température maximale autorisée pour le
programme sélectionné		et l'icône	se met à clignoter. Si vous appuyez à nouveau, la température s'abaisse

jusqu'à OFF, qui indique le lavage à froid (appuyez encore une fois pour retourner à la valeur plus élevée); arrêtez-

vous sur la valeur désirée, au bout de 2 secondes environ la sélection est acceptée : le symbole	reste fixe.
Le réglage de la température est activé avec tous les programmes de lavage.

Réglage du Delay Timer (Départ différé)

Appuyez sur la touche , l'écran affiche l'inscription OFF et le symbole correspondant se met à clignoter.

Si vous appuyez une nouvelle fois sur la touche, il y a affichage de "1h" c'est à dire retard d'une heure et ainsi de suite jusqu'à 24h; arrêtez-vous sur le "retard" souhaité, au bout de 2 secondes environ la sélection est acceptée; après quoi l'écran affiche la durée prévue pour le programme sélectionné et le symbole reste allumé.

Appuyez à présent sur la touche START/RESET pour afficher à nouveau la valeur du "retard" sélectionné qui diminue d'heure en heure jusqu'au départ du cycle, pendant cette phase vous pouvez modifier la valeur du "retard" mais uniquement pour la diminuer. Le réglage du Delay Timer est activé avec tous les programmes.

Verrouillage des commandes (voir page 5).

Fonctions

Les différentes fonctions de lavage prévues par le lave-linge permettent d'obtenir la propreté et le blanc souhaités. Pour activer les fonctions:

1.appuyez sur la touche correspondant à la fonction désirée, d'après le tableau ci-dessous;

2.l'allumage de la touche correspondante signale que la fonction est activée.

Remarque: Le clignotement rapide de la touche signale que la fonction correspondante n'est pas disponible pour le programme sélectionné.

En cas de sélection d'une fonction incompatible avec une autre précédemment sélectionnée, la seule à être activée sera la dernière validée.

Option	Effet	Mode d'emploi				Activée avec les
						programmes:
Super	Pour obtenir un linge					1, 2, 3, 4,
lavage	d'une propreté					5, 6, 7, 8.
	impeccable, visiblement
	plus blanc par rapport
	au standard de lavage
	de la Classe A.
Repassage	Pour moins froisser	Si cette option est sélectionnée, les programmes 6, 7, 8, 11 et				Tous sauf
facile	les tissus et	Rinçage délicat s'interrompent en laissant le linge tremper dans				1, 2, 9, 10,
	simplifier leur	l'eau (Anti-froissement) et l'icône			clignotera :	Vidange.
	repassage.	- pour compléter le cycle appuyez sur la touche START/RESET;
		- pour n'effectuer que la vidange amenez le bouton sur le symbole
		correspondant		et appuyez sur la touche START/RESET.
Extra	Pour augmenter	Utilisation conseillée en cas de pleine charge ou de doses				1, 2, 3, 4,
rinçage	l'efficacité du	élevées de produit lessiviel.				5, 6, 7, 8,
	rinçage.					Rinçages.

F

Assistance Anomalies Entretien Précautions produits Bac Programmes Description Installation

7

Produits lessiviels et linge

Tiroir à produits lessiviels

F

Un bon résultat de lavage dépend aussi d'un bon dosage de produit lessiviel: un excès de lessive ne lave pas mieux, il incruste l'intérieur de votre lave-linge et pollue l'environnement.

1

2

3

Sortez le tiroir à produits lessiviels et versez la lessive ou l'additif comme suit.

bac 1: Lessive prélavage (en poudre)

bac 2: Lessive lavage (en poudre ou liquide)

Versez la lessive liquide juste avant la mise en marche. bac 3: Additifs (adoucissant, etc.)

L'assouplissant ne doit pas déborder de la grille.

N'utilisez pas de lessives pour lavage à la main, elles génèrent trop de mousse.

Triage du linge

•Triez correctement votre linge d'après:

-le type de textile / le symbole sur l'étiquette.

-les couleurs: séparez le linge coloré du blanc.

•Videz les poches et contrôlez les boutons.

•Ne dépassez pas les valeurs indiquées correspondant au poids de linge sec:

Textiles résistants: 6 kg max. Textiles synthétiques: 2,5 kg max. Textiles délicats: 2 kg max.

Laine: 1,5 kg max.

Combien pèse le linge ?

1drap 400-500 g

1taie d'oreiller 150-200 g

1nappe 400-500 g

1peignoir 900-1.200 g

1serviette éponge 150-250 g

Pièces de linge particulières

Rideaux: pliez-les bien et glissez-les dans une taie d'oreiller ou dans un sac genre filet. Lavez-les seuls sans dépasser la demi-charge. Sélectionnez le programme 11 qui supprime automatiquement l'essorage. Doudounes et anoraks: s'ils sont en duvet d'oie ou de canard, ils peuvent être lavés à la machine. Lavez les vêtements sur l’envers. La charge ne doit pas excéder 2-3 kg. Prévoyez 2, voire 3 rinçages et un essorage léger.

Chaussures de tennis: débarrassez-les de la boue. Lavez-les en même temps que jeans et vêtements résistants, jamais avec du linge blanc. Laine: pour obtenir d'excellents résultats utilisez un produit lessiviel spécial et ne dépassez pas une charge de 1,5 kg.

Woolmark Platinum Care

Délicat comme le lavage à la main.

Ariston a introduit un nouveau standard de performances supérieures, reconnu par The Woolmark Company qui lui a attribué le prestigieux label Woolmark Platinum Care. Si le logo Woolmark Platinum Care est appliqué sur votre lave-linge, vous pouvez laver avec d'excellents résultats vos vêtements en laine portant l'étiquette "laver à la main" (M.0303):

Sélectionnez le programme 10 pour tous les vêtements portant l'étiquette "Laver à la

main" et utilisez un produit lessiviel spécial (charge maxi 1 kg).

8
