Istruzioni per luso

LAVABIANCHERIA CARICA DALL ALTO

Italiano

English, 13

AVTXF 149

Sommario

Installazione, 2-3

Disimballo e livellamento, 2 Collegamenti idraulici ed elettrici, 2-3 Primo ciclo di lavaggio, 3 Dati tecnici, 3

Descrizione della lavabiancheria, 4-5

Pannello di controllo, 4 Come aprire e chiudere il cestello, 4 Display, 5

Avvio e Programmi, 6

In breve: avviare un programma, 6 Tabella dei programmi, 6

Personalizzazioni, 7

Impostare la temperatura, 7 Impostare la centrifuga, 7 Funzioni, 7

Detersivi e biancheria, 8

Cassetto dei detersivi, 8 Ciclo candeggio, 8 Preparare la biancheria, 8 Capi particolari, 8 Woolmark Platinum Care, 8

Precauzioni e consigli, 9

Sicurezza generale, 9 Smaltimento, 9 Risparmiare e rispettare lambiente, 9

Manutenzione e cura, 10

Escludere acqua e corrente elettrica, 10 Pulire la lavabiancheria, 10 Pulire il cassetto dei detersivi, 10 Curare sportello e cestello, 10 Pulire la pompa, 10 Controllare il tubo di alimentazione dellacqua, 10 Come pulire la vaschetta del detersivo, 10

Anomalie e rimedi, 11-12

Assistenza, 12

Assistenza Attiva 7 giorni su 7, 12 Estensione di garanzia Airbag, 12

Page 2

Installazione

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono

importanti informazioni sullinstallazione, sulluso e sulla sicurezza.

Disimballo e livellamento

Disimballo

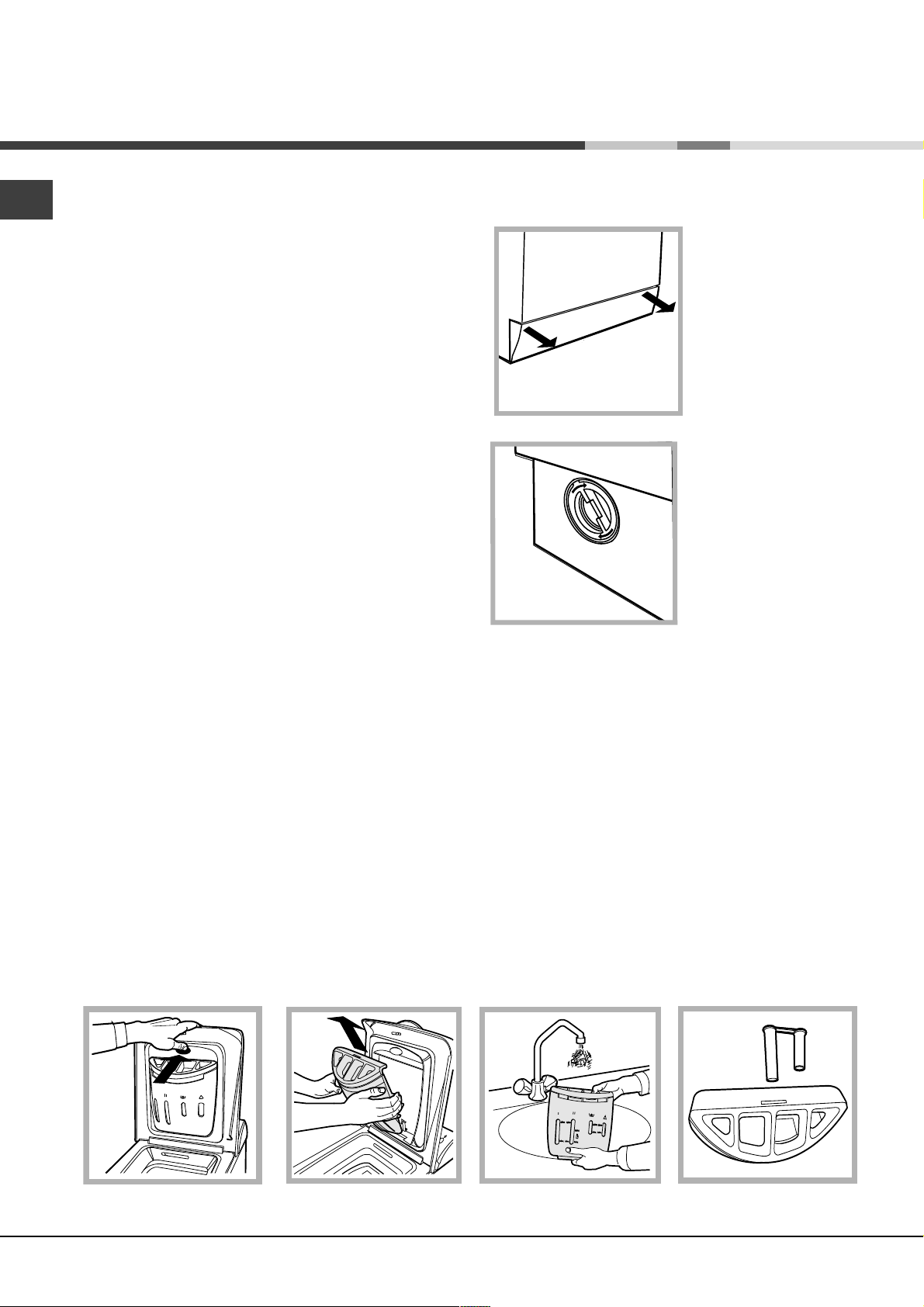

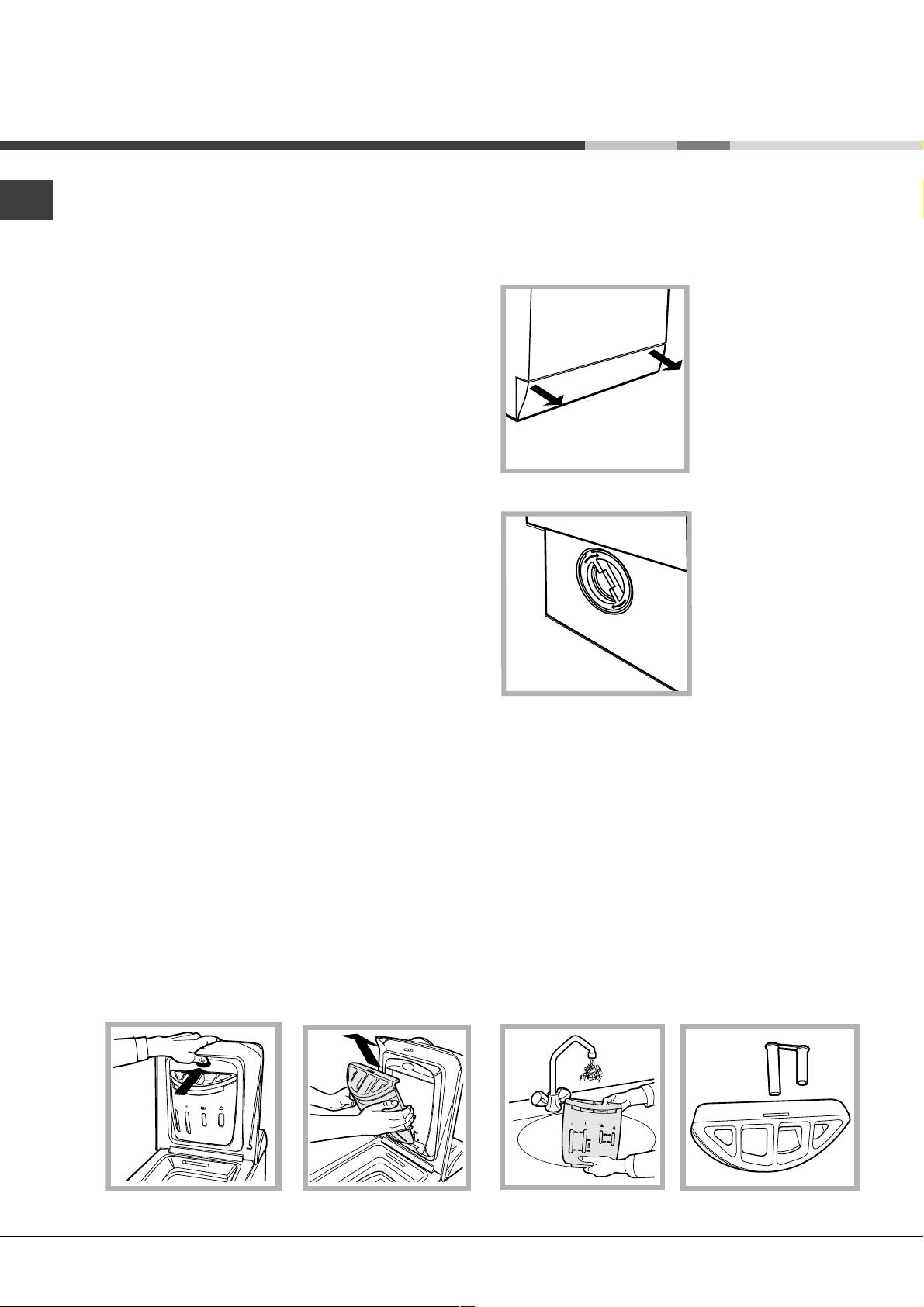

1. Disimballare la lavabiancheria.

2. Controllare che la lavabiancheria non abbia subìto danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

3. Rimuovere le quattro viti di protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

4. Chiudere i fori con i

tappi di plastica in dotazione.

5. Conservare tutti i pezzi: qualora la lavabiancheria debba essere trasportata, dovranno essere rimontati. Attenzione. In caso di riutilizzo le viti più corte devono essere montate in alto.

! Gli imballaggi non sono giocattoli per bambini.

Livellamento

La vostra lavabiancheria potrà essere rumorosa se i due piedini non sono regolati in modo che la stessa risulti perfettamente in piano.

1. Installare la lavabiancheria su un pavimento piano e rigido, senza appoggiarla a muri, mobili o altro.

2. Se il pavimento non fosse perfettamente orizzontale, compensare le irregolarità svitando o . Un accurato livellamento dà stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regola-

re i piedini in modo da conservare sotto la lavabiancheria uno spazio sufficiente per la ventilazione. avvitando i piedini anteiori (vedi figura); langolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2°.

Collocazione, spostamenti.

La tua lavatrice è dotata di uno speciale carrello con ruote retrattili puoi facilmente spostarla. Per far scendere questo carrello e poterla così movere senza sforzo, è necessario tirare la leva nera, situata in basso a

colo.

collocata. (vedi figura.)

sinistra, sotto lo zoc

Ultimato l

riportarla nella posizione iniziale. La macchina a questo punto è saldamente

o spostamento

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dellacqua

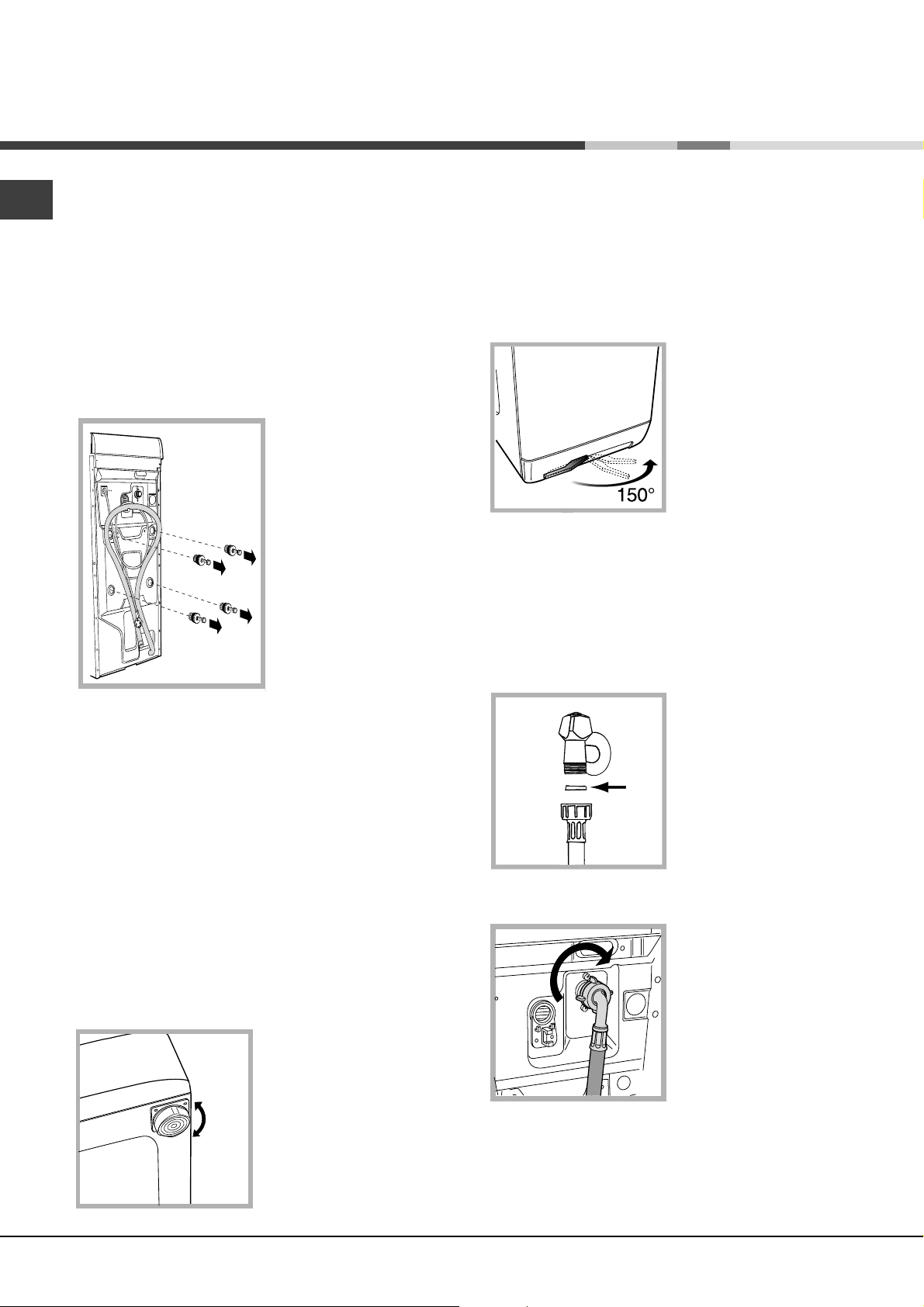

1. Inserire la guarnizione A nellestremità del tubo di alimentazione e avvitarlo a un rubinetto dacqua fredda con bocca filettata

! La pressione idrica del rubinetto deve essere compre-

sa nei valori della tabella Dati tecnici (vedi pagina a fianco).

! Se la lunghezza del tubo di alimentazione non fosse

sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato.

! Non utilizzare mai tubi già usati.

da 3/4 gas (vedi figura). Prima di allacciare, far scorrere lacqua finché non sia limpida.

2. Collegare il tubo di alimentazione alla lavabiancheria avvitandolo allapposita presa dacqua, nella parte posteriore in alto a destra (vedi figura).

3. Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

Page 3

Collegamento del tubo di scarico

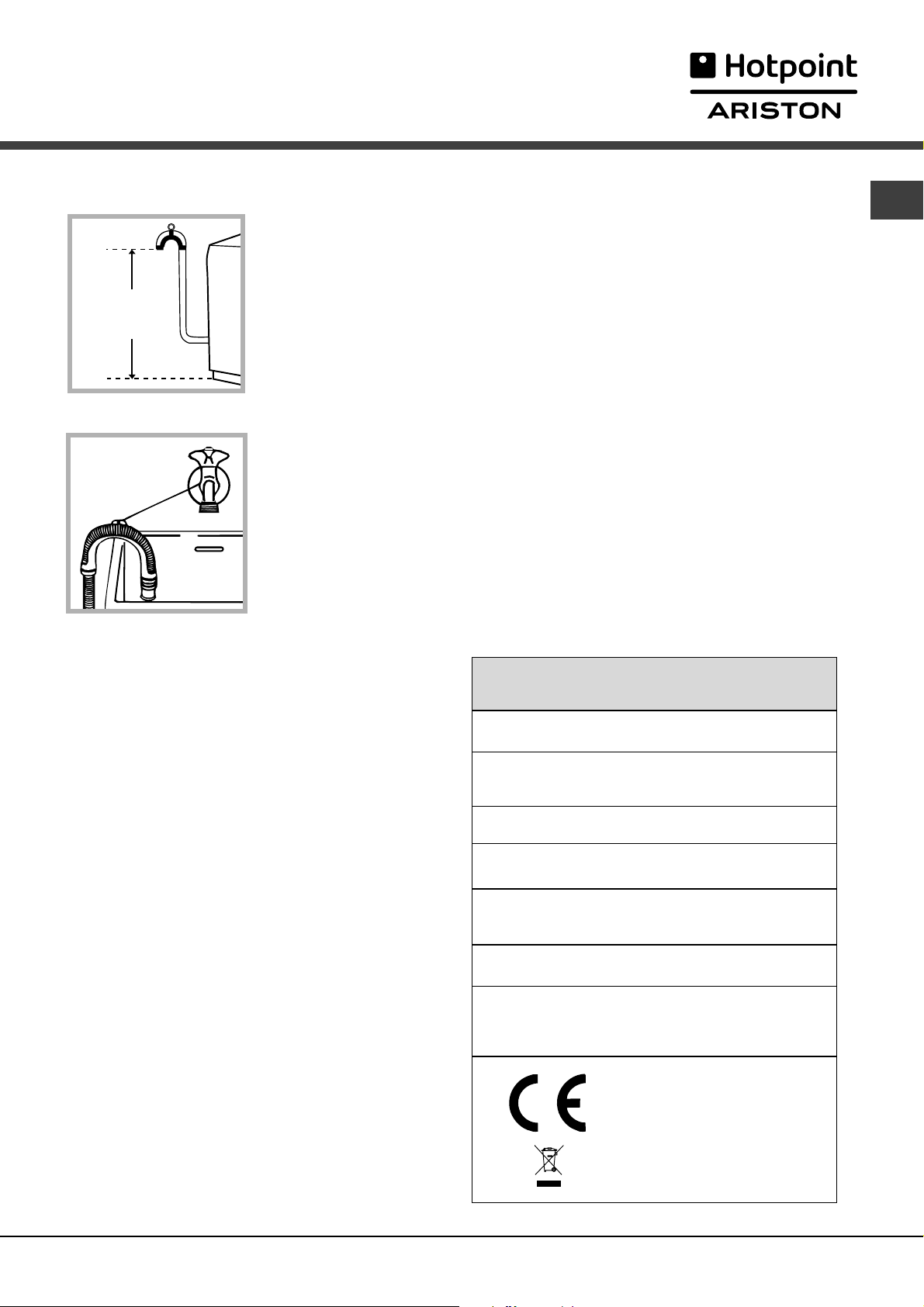

Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100

65 - 100 cm

cm da terra;

oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). Lestremità libera del tubo di scarico non deve rimanere immersa nellacqua.

! È sconsigliato usare tubi di prolunga; se indispensa-

bile, la prolunga deve avere lo stesso diametro del tubo originale e non superare i 150 cm.

! A lavabiancheria installata, la presa della corrente

deve essere facilmente raggiungibile.

! Non usare prolunghe e multiple.

! Il cavo non deve subire piegature o compressioni.

! Il cavo di alimentazione deve essere sostituito solo da

tecnici autorizzati.

Attenzione! Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate. Qualsiasi modifica apportata allattacco predisposto dalla fabbrica o un irregolare collegamento elettrico, una qualsiasi modifica elettomeccanica o idraulica della macchina farà decadere la garanzia e solleverà il costruttore ed il venditore da eventuali responsabilità.

Primo ciclo di lavaggio

Dopo linstallazione, prima delluso, effettuare un ciclo di lavaggio con detersivo e senza biancheria impostando il programma a 90°C senza prelavaggio.

Dati tecnici

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:  la presa abbia la messa a terra e sia a norma

di legge;

 la presa sia in grado di sopportare il carico

massimo di potenza della macchina, indicato nella

tabella Dati tecnici (vedi a fianco);

 la tensione di alimentazione sia compresa nei

valori indicati nella tabella Dati tecnici (vedi a fianco);

 la presa sia compatibile con la spina della

lavabiancheria. In caso contrario sostituire la presa o la spina.

! La lavabiancheria non va installata allaperto, nem-

meno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.

Modello

Dimensioni

Capacità

Collegamenti elettrici

Collegamenti i drici

Veloci tà d i centrifuga

Programmi di controllo secondo la norma EN 60456

AVTXF 149

larghezza cm 40 altezza cm 85 profondità cm 60

da 1 a 6 kg

vedi targhetta caratteristiche tecniche posta sul retro della lavatrice

pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 42 litri

sino a 1400 giri al minuto

programma 3; temperatura 60°C; effettuato con 6 kg di carico.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni

- 2002/96/CE

- 2006/95/CE (Bassa Tensione)

Page 4

Descrizione della lavabiancheria

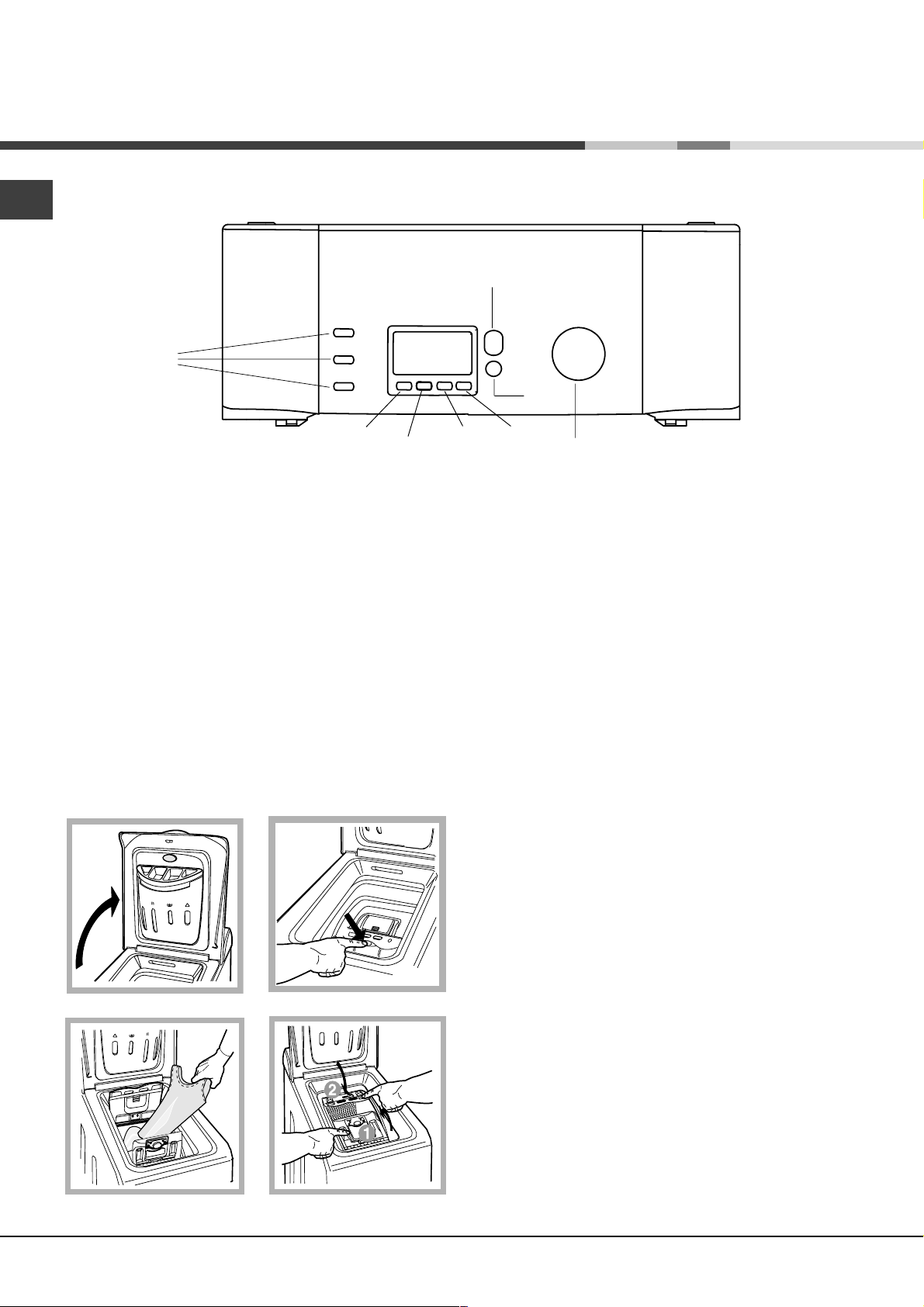

Pannello di controllo

Ta st i

FUNZIONE

Display

CENTRIFUGA

TEMPERATURA

Display: visualizza lavanzamento del ciclo di lavaggio e/o della programmazione (vedi pagine 5-7).

Tasto CENTRIFUGA *. Regola la velocità o annulla del tutto la velocità di centrifuga (vedi pag. 7). Tasto TEMPERATURA. Modifica la temperatura di lavaggio da 90° a 0°. (vedi pag. 7).

Tasto DELAY TIMER. Per differire la partenza della macchina fino a 24 ore (vedi pag.7).

* Per evitare vibrazioni eccessive prima di ogni centrifuga la macchina distribuisce il carico in modo uniforme, questo avviene effettuando delle rotazioni continue del cesto ad una velocità leggermente superiore a quella di lavaggio. Quando nonostante ripetuti tentativi il carico non viene perfettamente distribuito, la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la macchina effettua la distribuzione al posto della centrifuga. Gli eventuali tentativi di bilanciamento possono allungare la durata totale del ciclo fino ad un massimo di 10 minuti.

Tasto

ACCENSIONE/ SPEGNIMENTO

Tasto

START/ RESET

DELAY TIMER

BLOCCO TASTIERA

Tasto BLOCCO TASTIERA. Per bloccare tutti i tasti della vostra lavatrice durante il funzionamento o in Stand-by. Tasto ACCENSIONE/SPEGNIMENTO. per accendere e spegnere la lavabiancheria (vedi pag. 6).

Tasto START/RESET. Per avviare i programmi o annullare quanto erroneamente impostato (vedi pag. 6).

Manopola PROGRAMMI. Scelta dei programmi

Manopola

SELEZIONE PROGRAMMI

(a pag. 6).

Come aprire e chiudere il cestello

Fig. 1

Fig. 3 Fig. 4

Fig. 2

A) Apertura coperchio superiore (Fig. 1):

Sollevare il coperchio esterno ed aprirlo completamente.

B) Apertura cestello (Soft opening): Con un dito premere il pulsante indicato nella fig. 2

ed il cestello si aprirà delicatamente.

C) Introduzione biancheria (Fig. 3).

D) Chiusura (Fig. 4):

- richiudere bene il cestello abbassando prima lo sportel lo anteriore ed appoggiandovi quindi quello posteriore;

- assicurarsi quindi che i ganci dello sportello anteriore siano perfettamente alloggiati nella sede dello sportello posteriore;

- dopo aver sentito il clac dellavvenuto aggancio, esercitare una lieve pressione verso il basso su entram bi gli sportelli che non devono sganciarsi;

- chiudere infine il coperchio esterno.

Page 5

Display

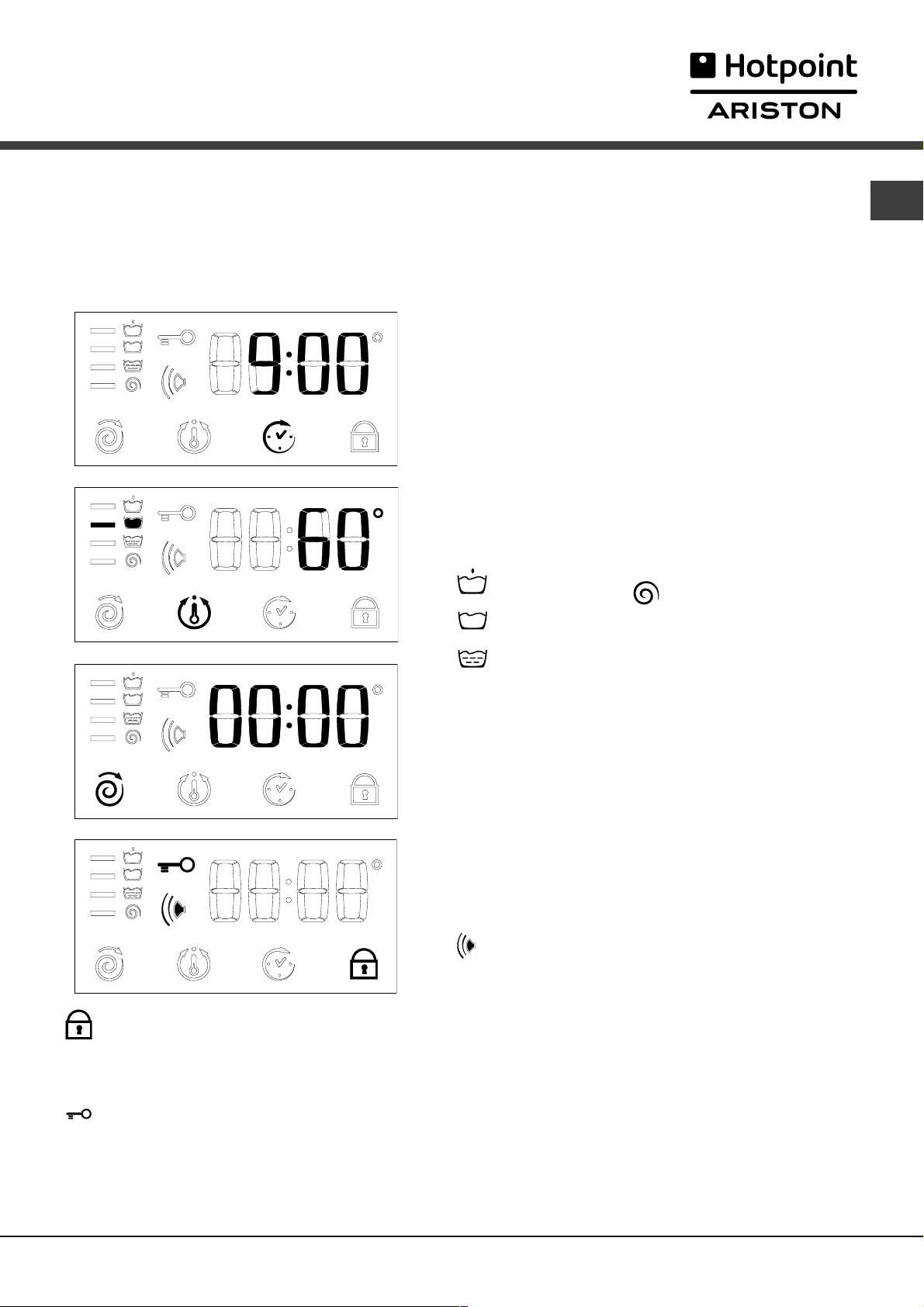

Oltre a essere un utile strumento per programmare la macchina (vedi pag. 7), il display fornisce informazioni sul ciclo di lavaggio.

Dopo aver premuto il tasto START/RESET per avviare il programma, sul display viene visualizzato il tempo che manca alla fine del ciclo. Nel caso si sia impostato un ritardo sullora di avvio (Delay Timer, vedi pag. 7), questo verrà visualizzato.

Durante il ciclo di lavaggio vengono visualizzati:

Fase in corso:

Prelavaggio Centrifuga

Lavaggio

Risciacquo

Funzioni e Opzioni di personalizzazione:

Per scegliere le funzioni e opzioni vedi sotto ed a pag. 7.

Buzzer.

La vostra macchina è dotata di un segnalatore acustico che indica lo svolgimento delle varie funzioni o eventuali disfunzioni: incompatibilità, tasti opzioni/programmi, avvio, fine ciclo, reset.

Blocco tastiera:

Per vostra sicurezza e dei vostri bambini, potete bloccare tutti i tasti durante il funzionamento della macchna o mentre è in posizione di attesa (partenza differita-Stand-by), premendo il tasto funzione per 2 secondi. Per disattivarlo, tenerlo premuto per circa 4 secondi.

Apertura coperchio bloccata:

Il simbolo acceso indica che il coperchio è bloccato per impedire aperture accidentali. Per evitare danni è necessario attendere circa due minuti per lo spegnimento prima di aprire il coperchio.

Alla fine del programma viene visualizzata la scritta End.

! In caso di anomalia compare un codice di errore, per esempio: F-01, vedi pagg. 11 e 12 Anomalie e Rimedi

Page 6

Avvio e Programmi

In breve: avviare un programma

1. Accendere la lavabiancheria premendo il tasto . Tutte le icone si accenderanno per qualche

secondo, quindi si spegneranno.

2. Caricare la biancheria, versare detersivo e additivi (vedi pag. 8) e chiudere gli sportelli e il coperchio.

3. Selezionare con la manopola il programma desiderato. Sul display verrà indicato il tempo

stimato. Temperatura e centrifuga vengono impostate automaticamente in base al programma (per modificarle vedi pag. 7).

4. Selezionare qualsiasi funzione (vedi pag. 7).

5. Avviare il programma premendo il tasto START/RESET. Per annullare il ciclo impostato premere il tasto

START/RESET per almeno 2 secondi.

6. Al termine del programma si accenderà la scritta

End. Dopo circa 2 minuti licona chiavetta si spegnerà e si potrà aprire gli sportelli. Estrarre la biancheria e lasciare gli sportelli socchiusi per far asciugare il cestello.

7. Spegnere la lavabiancheria premendo il tasto .

Tabella dei programmi

Natura dei tessuti e dello sporco

Programmi

Tempe -

ratura

Detersivo

prelav. lavag.

Ammorbi-

dente

Cotone

Bianchi estremamente sporchi (lenzuola, tovaglie, ecc.)

Bianchi e colorati resistenti molto sporchi

Bianchi poco sporchi e colori delicati (camice, maglie, ecc.)

Colorati delicati poco sporchi

90°C   

90°C  

60°C  

40°C  

30°C  

Sintetici

Colori resistenti molto sporchi (biancheria per neonati, ecc.)

Colori delicati (biancheria di

tutti i tipi leggermente sporca)

Colori delicati (biancheria di

tutti i tipi leggermente sporca)

60°C  

50°C  

40°C  

30°C  

Delicati

Lana

Tessuti molto delicati (tende,

seta, viscosa, ecc.)

PROGRAMMI PARZIALI

Risciacquo  Risciacqui e centrifuga

Risciacquo delicato  Risciacqui, antipiega o scarico

Centrifuga Scarico e centrifuga energica

Centrifuga delicata Scarico e centrifuga delicata

Scarico Scarico

40°C  

30°C  

Durata del ciclo (minuti)

155

147

175

Descrizione del ciclo di lavaggio

Prelavaggio, lavaggio, risciacqui, centrifughe intermedie e finale

Lavaggio, risciacqui, centrifughe intermedie e finale

Lavaggio, risciacqui, antipiega o centrifuga delicata

Lavaggio, risciacqui, e centrifuga delicata

Lavaggio, risciacqui e centrifuga delicata

Lavaggio, risciacqui, antipiega o scarico

Note

Alla fine del lavaggio, prima dellapertura, attendere 3 minuti affinchè gli sportelli del cestello si posizionino verso lalto. Per la descrizione dellantipiega:

vedi Stira meno, pagina a fianco. I dati riportati nella tabella hanno valore indicativo.

Programma speciale

Giornaliero 30' (programma 9 per Sintetici) è studiato per lavare capi leggermente sporchi in poco tempo: dura solo 30 minuti e fa così risparmiare energia e tempo. Impostando il programma (9 a 30°C) è possibile lavare insieme tessuti di diversa natura (esclusi lana e seta) con un carico massimo di 3 kg. Si consiglia l'uso di detersivo liquido

Page 7

Personalizzazioni

Regolare la centrifuga

Se allaccensione della macchina la MANOPOLA è posizionata su un programma che prevede la centrifuga, licona

Premendo il tasto massima consentita per il programma impostato e licona

lampeggia. Premendolo ancora i valori si abbassano fino a OFF, che indica lesclusione della centrifuga (premere ancora per tornare al valore più alto); fermarsi sulla velocità desiderata, dopo

2 secondi circa la selezione viene accettata: il simbolo resta fisso. La regolazione della centrifuga è attiva con tutti i

programmi tranne 11 e Scarico.

viene visualizzata la velocità di centrifuga

si illumina.

Regolare la temperatura

Se allaccensione della macchina la MANOPOLA è posizionata su un programma che prevede la regolazione della temperatura, licona

programma impostato e licona lavaggio a freddo (premere ancora per tornare al valore più alto); fermarsi sul valore desiderato, dopo 2 secondi circa la

selezione viene accettata: il simbolo La regolazione della temperatura è attiva con tutti i programmi di lavaggio.

si illumina. Premendo il tasto viene visualizzata la temperatura massima consentita per il

lampeggia. Premendolo ancora la temperatura si abbassa fino a OFF, che indica il

resta fisso.

Regolare il Delay Timer (Partenza differita)

Premendo il tasto sul display viene visualizzata la scritta OFF e il simbolo relativo lampeggia. Premendo ancora il tasto compare "1h" cioè ritardo di un'ora e così via fino a 24h; fermarsi sul "ritardo" desiderato, dopo 2 secondi circa la selezione viene accettata; dopodichè sul display viene visualizzato il tempo previsto per il programma impostato e il simbolo diminuisce ogni ora fino alla partenza del ciclo, in questa fase si può modificare il valore del "ritardo" solo diminuendolo. La regolazione del Delay Timer è attiva con tutti i programmi.

resta acceso. Premendo ora il tasto START/RESET ricompare il valore del "ritardo" selezionato che

Blocco tastiera (vedi pag. 5)

Funzioni

Le varie funzioni di lavaggio previste dalla lavabiancheria permettono di ottenere la pulizia e il bianco desiderati. Per attivare le funzioni:

1. premere il tasto relativo alla funzione desiderata, secondo la tabella sottostante;

2. laccensione del tasto relativo segnala che la funzione è attiva. Nota: Il lampeggio veloce del tasto indica che la funzione relativa non è selezionabile per il programma impostato. Nel caso venga impostata una funzione incompatibile con unaltra precedentemente selezionata rimarrà attiva solo lultima scelta.

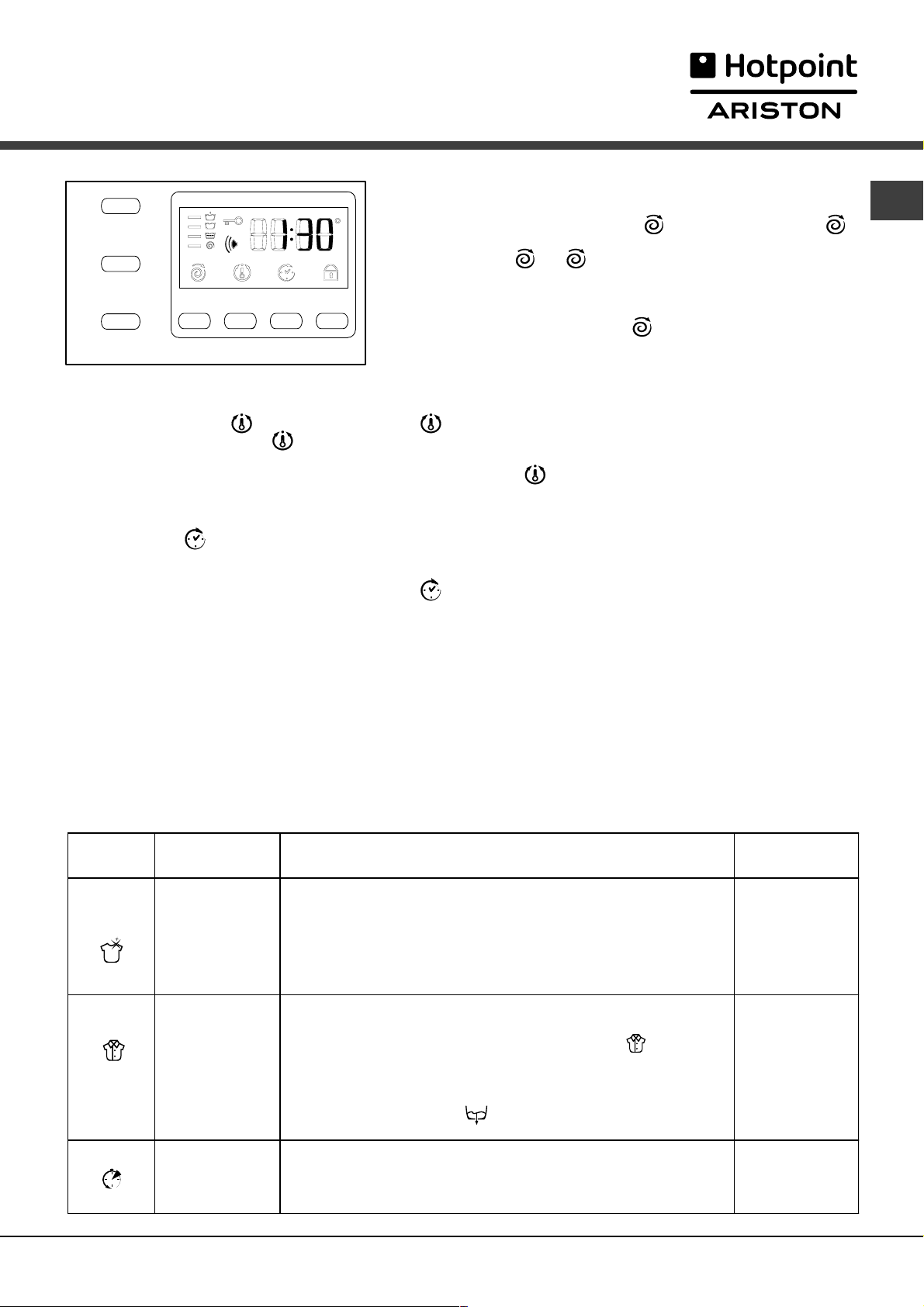

Funzioni Effetto Note per l'uso Attiva con i

Super wash

Stira meno

Rapido

Consente un pulito impeccabile,visibilmente più bianco dello standard in

Riduce le pieghe sui tessuti, agevolando la stiratura.

Riduce del 30% circa la durata del ciclo di lavaggio.

Classe A

Non è compatibile con la funzione RAPIDO 1, 2, 3, 4,

La funzione è attivabile nei programmi 5, 6, 7, 8 e 11. Nei programmi 6, 7, 8 e 11 il risciacquo si interromperà con il bucato in ammollo (Antipiega)e il tasto STIRA MENO lampeggerà:

- per completare il ciclo premere il tasto START/RESET o il tasto STIRA MENO;

- per effettuare solo lo scarico posizionare la manopola sul simbolo relativo e premere il tasto START/RESET.

Non è compatibile con la funzione SUPER WASH. 1, 2, 3, 4,

progr ammi:

5, 6, 7, 8.

Tutti tranne 1, 2, 9, 10, Scarico.

5, 6, 7, 8

Page 8

Detersivi e biancheria

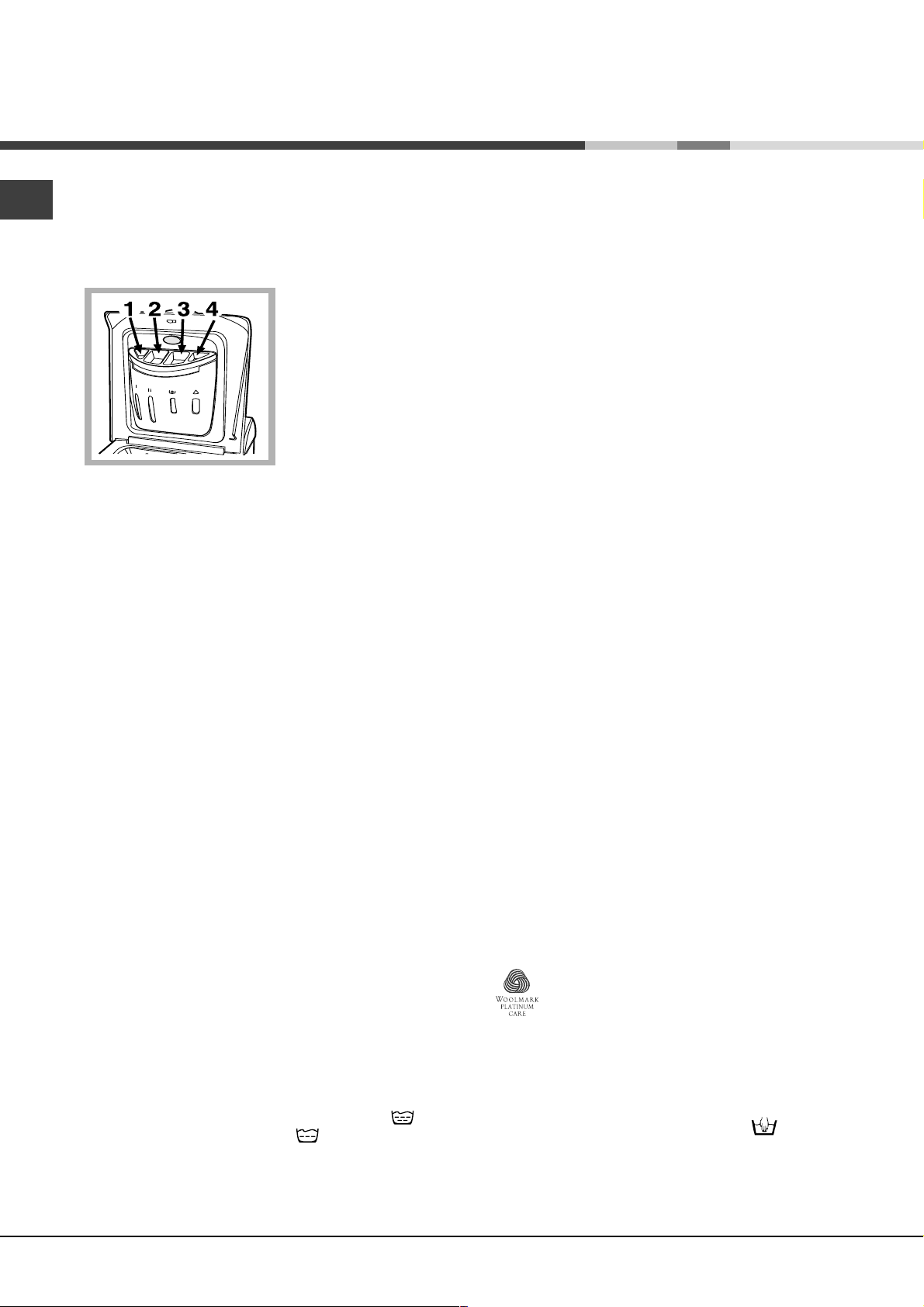

Cassetto dei detersivi

Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavabiancheria e a inquinare lambiente.

Alzare il coperchio al di sotto del quale è collocato il cassetto dei detersivi e inserire il detersivo o ladditivo come segue.

vaschetta 1: Detersivo per prelavaggio (in polvere)

Preparare la biancheria

 Suddividere la biancheria secondo:

 Vuotare le tasche e controllare i bottoni.  Non superare i valori indicati, riferiti al peso della

Quanto pesa la biancheria?

- il tipo di tessuto / il simbolo sulletichetta.

- i colori: separare i capi colorati da quelli bianchi.

biancheria asciutta:

Tessuti resistenti: max 6 kg Tessuti sintetici: max 2,5 kg Tessuti delicati: max 2 kg Lana: max 1 kg

1 lenzuolo 400-500 gr. 1 federa 150-200 gr. 1 tovaglia 400-500 gr. 1 accappatoio 900-1.200 gr. 1 asciugamano 150-250 gr.

vaschetta 2: Detersivo per lavaggio (in polvere o liquido)

E opportuno immettere direttamente il detersivo liquido in vasca a mezzo dellapposita pallina.

vaschetta 3: Additivi (ammorbidente, ecc.)

Quando si versa lammorbidente nel comparto 3, far attenzione a non superare il livello max indicato. Lammorbidente viene automaticamente immesso in macchina durante lultimo risciacquo. Al termine del programma di lavaggio nello scomparto 3 rimane un residuo dacqua. Questa serve per limmissione di ammorbidenti molto densi, ovvero per diluire quelli concentrati. Se nel comparto 3 rimanesse più acqua del normale, ciò significa che il dispositivo di svuotamento è intasato. Per la pulizia vedi pag.10.

vaschetta 4: Candeggina

Ciclo candeggio

La candeggina tradizionale si usa per i tessuti resistenti bianchi, quella delicata per i tessuti colorati, i sintetici e per la lana. Nel dosare la candeggina non superare il livello max indicato sulla vaschetta 4 (vedi figura). Per effettuare solo il candeggio versare la candeggina nella vaschetta 4 e impostare il programma Risciacquo . (per capi in cotone) o Risciacquo delicato (capi sintetici.)

! Non usare detersivi per il lavaggio a mano, perché

formano troppa schiuma.

Capi particolari

Tende: piegarle e sistemarle dentro una federa o un

sacchetto a rete. Lavarle da sole senza superare il mezzo carico. Utilizzare il programma 11 che esclude in automatico la centrifuga. Piumini e giacche a vento: se limbottitura è doca o danatra si possono lavare nella lavabiancheria. Rivoltare i capi e fare un carico massimo di 2-3 kg, ripetendo il risciacquo una o due volte e utilizzando la centrifuga delicata. Scarpe da tennis: pulirle dal fango. Si possono lavare con i jeans e i capi resistenti, ma non con i capi bianchi. Lana: per ottenere i migliori risultati utilizzare un detersivo specifico e non superare 1 kg di carico.

Woolmark Platinum Care

Delicato come il lavaggio a mano.

Hotpoint-Ariston ha introdotto un nuovo standard di prestazioni superiori riconosciuto

da The Woolmark Company con il prestigioso marchio Woolmark Platinum Care. Se sulla lavabiancheria cè il logo Woolmark Platinum Care, si possono lavare con risultati eccellenti i capi in lana recanti letichetta Lavare a mano (M.0303): Impostare il programma 10 per tutti i capi con l

indicazione Lavare a mano detersivi specifici (carico max 1 kg).

, facendo uso di

Page 9

Precauzioni e consigli

! La lavabiancheria è stata progettata e costruita in

conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

 Questo apparecchio è stato concepito esclusiva-

mente per un uso di tipo domestico.

 La lavabiancheria deve essere usata solo da

persone adulte e secondo le istruzioni riportate in questo libretto.

 Non toccare la macchina a piedi nudi o con le

mani o i piedi bagnati o umidi.

 Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.

 Non toccare lacqua di scarico, che può

raggiungere temperature elevate.

 Non forzare in nessun caso loblò: potrebbe

danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali.

 In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.

 Controllare sempre che i bambini non si avvicinino

alla macchina in funzione.

 Se devessere spostata, lavorare in due o tre

persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.

 Prima di introdurre la biancheria controlla che il

cestello sia vuoto.

Smaltimento

raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongo no ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori

Risparmiare e rispettare lambiente

Tecnologia a servizio dellambiente: risparmiare detersivo, acqua, energia e tempo

 Per non sprecare risorse bisogna utilizzare la

lavabiancheria con il massimo carico. Un carico pieno al posto di due mezzi fa risparmiare fino al 50% di energia.

 Il prelavaggio è necessario solo per biancheria

molto sporca. Evitarlo fa risparmiare detersivo, tempo, acqua e tra il 5 e il 15% di energia.

 Trattando le macchie con uno scioglimacchia o

lasciandole in ammollo prima del lavaggio, si riduce la necessità di lavare ad alte temperature. Un programma a 60°C invece di 90°C o uno a 40°C invece di 60°C, fa risparmiare fino al 50% di energia.

 Dosare bene il detersivo in base alla durezza

dellacqua, al grado di sporco e alla quantità di biancheria evita sprechi e protegge lambiente: pur biodegradabili, i detersivi contengono elementi che alterano lequilibrio della natura. Inoltre evitare il più possibile lammorbidente.

 Smaltimento del materiale di imballaggio:

attenersi alle norme locali, così gli imballaggi

potranno essere riutilizzati.

 Dismissione degli elettrodomestici La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere

 Effettuando i lavaggi dal tardo pomeriggio fino alle

prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. La funzione Delay Timer (vedi pag. 7) aiuta molto a organizzare i lavaggi in tal senso.

 Se il bucato deve essere asciugato in un

asciugatore, selezionare unalta velocità di centrifuga. Poca acqua nel bucato fa rispamiare tempo ed energia nel programma di asciugatura.

Page 10

Manutenzione e cura

Escludere acqua e corrente elettrica

 Chiudere il rubinetto dellacqua dopo ogni

lavaggio. Si limita così lusura dellimpianto idraulico della lavabiancheria e si elimina il pericolo di perdite.

 Staccare la spina della corrente quando si

pulisce la lavabiancheria e durante i lavori di manutenzione.

Pulire la lavabiancheria

 La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

Curare Coperchio e cestello

 Lasciare sempre socchiuso il coperchio per evitare che si formino cattivi odori.

Pulire la pompa

La lavabiancheria è dotata di una pompa autopulente che non ha bisogno di manutenzione. Può però succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore di essa.

! Assicurarsi che il ciclo di lavaggio sia terminato

e staccare la spina.

Per recuperare eventuali oggetti caduti nella precacamera:

1. rimuovere il pannello di copertura sul lato anteriore della lavabiancheria tirando con le mani dai lati dello zoccolo (vedi figura);

2. svitare il coperchio ruotandolo in senso antiorario (vedi figura): è normale che fuoriesca un pò dacqua;

3. pulire accuratamente linterno;

4. riavvitare il coperchio;

5. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

Controllare il tubo di alimentazione dellacqua

! Non utilizzare mai tubi già usati.

Controllare il tubo di alimentazione almeno una volta allanno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvise spaccature.

Come pulire la vaschetta del detersivo

Smontaggio:

Esercitare una leggera pressione sul pulsante sulla parte anteriore del cassetto detersivo e tirarlo verso lalto (fig. 1).

Fig. 1

Pulizia:

Pulire quindi il cassetto sotto il rubinetto (fig.3) utilizzando anche un semplice spazzolino da denti e, sfilata la coppia di sifoncini inseriti nella parte superiore degli scomparti 1 e 2 (fig. 4), controllare che gli stessi non siano ostruiti e risciacquarli.

Fig. 2

Fig. 3 Fig. 4

Rimontaggio:

Non dimenticare di reinserire la coppia di sifoncini negli appositi alloggiamenti e rimettere infine il cassetto nella sua sede agganciandolo (fig.4,2, 1).

Page 11

Anomalie e rimedi

Può accadere che la lavabiancheria non funzioni. Prima di telefonare allAssistenza (vedi pag. 12), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lavabiancheria non si accende.

Il ciclo di lavaggio non inizia.

La lavabiancheria non carica acqua.

La lavabiancheria carica e scarica acqua di continuo.

Possibili cause / Soluzione:

 La spina non è inserita nella presa della corrente, o non abbastanza

da fare contatto.

 In casa non cè corrente.

 Lo sportello non è ben chiuso (la spia Blocco porta lampeggia).  Il tasto  Il tasto START/RESET non è stato premuto.  Il rubinetto dellacqua non è aperto.  Si è impostato un ritardo sullora di avvio (Delay Timer, vedi pag. 7).

 Il tubo di alimentazione dellacqua non è collegato al rubinetto.  Il tubo è piegato.  Il rubinetto dellacqua non è aperto.  In casa manca lacqua.  Non cè sufficiente pressione.  Il tasto START/RESET non è stato premuto.

 Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi pag. 3).  Lestremità del tubo di scarico è immersa nellacqua (vedi pag. 3).  Lo scarico a muro non ha lo sfiato daria. Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dellacqua, spegnere la lavabiancheria e chiamare lAssistenza. Se labitazione si trova agli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare linconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

non è stato premuto.

La lavabiancheria non scarica o non centrifuga.

La lavabiancheria vibra molto durante la centrifuga.

La lavabiancheria perde acqua.

Si forma troppa schiuma.

segue ./.

 Il programma non prevede lo scarico: con alcuni programmi occorre

avviarlo manualmente (vedi pag. 6).

 È attiva la funzione Stira meno: per completare il programma

premere il tasto START/RESET (vedi pag. 7).  Il tubo di scarico è piegato (vedi pag. 3).  La conduttura di scarico è ostruita.

 Le viti di bloccaggio del gruppo oscillante non sono state rimosse al momento dellinstallazione. Rimuovere le viti (vedi pag. 2).  La lavabiancheria non è in piano (vedi pag. 2).  La lavabiancheria è stretta tra mobili e muro (vedi pag. 2).

 Il tubo di alimentazione dellacqua non è ben avvitato (vedi pag. 2).  Il cassetto dei detersivi è intasato (per pulirlo vedi pag. 10).  Il tubo di scarico non è fissato bene (vedi pag. 3).

 Il detersivo non è specifico per lavabiancheria (deve esserci la

dicitura per lavatrice, a mano e in lavatrice, o simili).  Il dosaggio è stato eccessivo.

./.

Page 12

Assistenza

...segue da pag 11

La lavatrice è bloccata e sul display compare un codice di errore, per esempio: F-01

Prima di contattare lAssistenza :

 Verificare se lanomalia può essere risolta da soli (vedi suggerimenti di pag. 11 e 12);  Riavviare il programma per controllare se linconveniente è stato avviato;

 In caso negativo, contattare il Numero Unico 199.199.199 *;

 Sta segnalando unanomalia. Prima di chiamare l assistenza vi preghiamo di procedere nel seguente modo: 1- Premere il tasto Accensione-Spegnimento; 2- Togliere la spina di alimentazione e aspettare almeno 40 secondi;

3- Reinserire la spina di alimentazione, 4- Premere il tasto Accensione-Spegnimento, 5- Premere il tasto Start-Reset, 6- Se dopo questa operazione persiste il difetto, chiamare lAssistenza

! In caso di errata installazione o uso non corretto potrete essere chiamati al pagamento dellintervento. ! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

 il tipo di anomalia;  il modello della macchina (Mod.);  il numero di serie (S/N); Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Estensione di garanzia AIRBAG

Ad integrazione della garanzia legale, Ariston offre lestensione di garanzia AIRBAG: una formula che con una minima spesa iniziale, garantisce al cliente 5 anni di assistenza tecnica qualificata. In caso di guasto, il cliente che abbia aderito al programma Airbag avrà diritto gratuitamente a:

 lintervento entro 48 ore dalla chiamata;  il contributo per spese di trasferta del Tecnico;  la manodopera;  le parti di ricambio originali;  il trasporto dellelettrodomestico non riparabile in loco;

La garanzia prevede inoltre la sostituzione dellelettrodomestico non riparabile con una franchigia a carico del cliente (in relazione allanzianità dellelettrodomestico). Per maggiori informazioni rivolgersi al numero unico 199.199.199*.

* Al costo di 14,25 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di

5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato.

Page 13

Instructions for use

WASHING MACHINE

English

AVTXF 149

Contents

Installation, 14-15

Unpacking and levelling, 14 Electric and water connections, 14-15 The first wash cycle, 15 Technical details, 15

Washing machine description, 16-17

Control panel, 16 How to open and shut the drum, 17 Leds, 17

Starting and Programmes, 18

Briefly: how to start a programme, 18 Programme table, 18

Personalisations, 19

Setting the temperature, 19 Setting the spin cycle, 19 Functions, 19

Detergents and laundry, 20

Detergent dispenser, 20 Bleach cycle, 20 Preparing your laundry, 20 Special items, 20 Woolmark Platinum Care, 20

Precautions and advice, 21

General safety, 21 Disposal, 21 Saving energy and respecting the environment, 21

Care and maintenance, 22

Cutting off the water or electricity supply, 22 Cleaning your appliance, 22 Caring for your appliance door and drum, 10 Cleaning the pump, 22 Checking the water inlet hose, 22 Cleaning the detergent dispenser, 22

Troubleshooting, 23

Service, 24

Before calling for Assistance, 24

Page 14

Installation

 Keep this instruction manual in a safe place for

future reference. Should the appliance be sold, transferred or moved, make sure the instruction manual accompanies the washing machine to inform the new owner as to its operation and features.

 Read these instructions carefully: they contain vital

information on installation, use and safety.

Unpacking and levelling

Unpacking

1. Unpack the washing machine.

2. Check whether the washing machine has been damaged during transport. If this is the case, do not install it and contact your retailer.

3. Remove the four protective screws and the rubber washer with the respective spacer, situated on the rear of the appliance (see figure).

4. Seal the gaps using the plastic plugs provided.

5. Keep all the parts: you will need them again if the washing machine needs to be moved to another location.

Warning: should the screws be re-used, make sure you fasten the shorter ones at the top.

 Packaging materials are not children's toys.

Levelling

1. Install the washing machine on a flat sturdy floor, without resting it up against walls, furniture cabinets or other.

2. If the floor is not perfectly level, compensate for any unevenness by tightening or loosening the adjustable front feet (see figure); the angle of inclination, measured according to the worktop, must not exceed 2°.

Levelling your appliance correctly will provide it with stability and avoid any vibrations, noise and shifting during operation. If it is placed on a fitted or loose carpet, adjust the feet in such a way as to allow enough room for ventilation beneath the washing machine.

Putting your appliance in place and moving it.

If your washing machine is equipped with a special set of retractable wheels you can easy move it. To lower the wheels and thus move the appliance effortlessly, just pull the lever, situated on the left-hand side beneath the base.

Once the appliance is in the required position, put the lever back in place. The washing machine is now firmly in place (see

figure).

Electric and water connections

Connecting the water inlet hose

1. Insert seal A into the

end of the inlet hose and

screw the latter onto a

cold water tap with a 3/

 The water pressure at the tap must be within the

values indicated in the Technical details table (on the next page).

 If the water inlet hose is not long enough, contact

a specialist store or an authorised serviceman.

4 gas threaded mouth

(see figure).

Before making the

connection, allow the

water to run freely until it

is perfectly clear.

2. Connect the other end

of the water inlet hose to

the washing machine,

screwing it onto the

appliance's cold water

inlet, situated on the top

right-hand side on the

rear of the appliance

(see figure).

3. Make sure there are

no kinks or bends in the

hose.

Page 15

Connecting the drain hose

65 - 100 cm

Connect the drain hose, without bending it, to a draining duct or a wall drain situated between 65 and 100 cm from the floor;

alternatively, place it over the edge of a basin, sink or tub, fastening the duct supplied to the tap (see figure). The free end of the hose should not be underwater.

 When the washing machine is installed, the main

socket must be within easy reach.

 Do not use extensions or multiple sockets.

 The power supply cable must never be bent or

dangerously compressed.

 The power supply cable must only be replaced by

an authorised serviceman.

Warning! The company denies all liability if and when these norms are not respected.

The first wash cycle

Once the appliance has been installed, and before you use it for the first time, run a wash cycle with detergent and no laundry, setting the 90°C programme without a pre-wash cycle.

 We advise against the use of hose extensions; in

case of absolute need, the extension must have the same diameter as the original hose and must not exceed 150 cm in length.

Electric connection

Before plugging the appliance into the mains socket, make sure that:  the socket is earthed and in compliance with the

applicable law;

 the socket is able to sustain the appliance's

maximum power load indicated in the Technical details table (on the right);

 the supply voltage is included within the values i

ndicated on the Technical details table (on the right);

 the socket is compatible with the washing machine's plug. If this is not the case, replace the socket or the plug.

 The washing machine should not be installed in an

outdoor environment, not even when the area is sheltered, because it may be very dangerous to leave it exposed to rain and thunderstorms.

Technical details

Model

Dimensions

Capacity

Electric connections

Water connections

Spi n speed

Control programmes according to EN 60456 directive

AVTXF 149

40 cm wide 85 cm high 60 cm deep

from 1 to 6 kg

Please refer to th e technical data plate fixed to the machine.

maximum pressure 1 MPa (10 bar) minimum pressure 0.05 MPa (0.5 bar) drum capacity 42 litres

up to 1400 rpm

programme 3; temperature 60°C; run with a load of 6 kg.

This appliance is compliant with the following European Community Directives:

- 89/336/CEE of 03/05/89 (Electromagnetic Compatibility) and sub sequent amendments

- 2002/96/CE

- 2006/95/CE (Low Voltage)

Page 16

Washing machine description

Control panel

ON/OFF

key

FUNCTION

buttons

SPIN CYCLE DELAY

TEMPERATURE

Display: displays the progress of the wash cycle and/or the programme (see pages 17-19).

SPIN key Regulates the speed and cancels the spin cycle speed completely (see page 19).

TEMPERATURE * key adjusts the wash temperature from 90° to 0°. (see page 19).

DELAY TIMER key. To delay the start of the wash cycle by up to 24 hours (see page 19).

Display

START/ RESET

key

TIMER

KEYBOARD LOCK

KEYBOARD LOCK key. To lock all the keys on the

washing machine during operation or during Stand-by mode.

ON/OFF key to turn the washing machine on and off (see page). 18).

START/RESET key. To start programmes or cancel incorrectly set programmes (see page 18).

PROGRAMME knob. Selection of programmes (on page 18).

PROGRAMME SELECTION

knob

* To avoid excessive vibrations, before every spin cycle the machine distributes the load in a uniform manner by continuously rotating

the drum at a speed which is slightly faster than the normal washing speed. When, despite repeated attempts, the load is still not evenly distributed, the machine spins at a lower speed than the set frequency. If the load is excessively unbalanced, the machine attempts to distribute it instead of spinning. The balancing attempts may extend the total duration of the cycle, up to a maximum of 10 minutes.

How to open and shut the drum

Fig. 1

Fig. 3

Fig. 2

Fig. 4

A) Opening (Fig. 1).

Lift the external lid and open it completely.

B) Opening the drum (Soft opening): With one finger, push the button indicated in fig. 2

and the drum will open delicately.

C) Loading the washing machine. (Fig. 3).

D) Shutting (Fig. 4).

- close the drum fully by first shutting the front door followed by the rear one;

- then ensure the hooks on the front door are perfectly housed within the seat of the rear door;

- after the hooks have clicked into position, press both doors lightly downwards to make sure they do not come loose;

- finally shut the external lid.

Drum End Stop (Fig. 2).

Once the wash cycle has been completed, the drum will position itself with the doors facing upward for ease of opening.

Page 17

Display

In addition to being a practical tool to programme your appliance (see page 19), the display provides useful information concerning the wash cycle and status.

Once you have pressed the START/RESET button to start the programme, the display will indicate the amount of time left until the end of the wash cycle. If a delayed start has been set (using the Delay Timer, see page 19), the delay time will be indicated on the display.

The following information is displayed during the wash cycle:

Cycle phase under way:

Pre-wash Spin cycle

Wash cycle

Rinse

Customised functions and options:

To select functions and options, see below and on page 19.

Buzzer : Your washing machine comes with a

buzzer, which will inform you of the various functions being carried out, or of any malfunctions: incompatibility,

Keyboard lock:

For your safety and that of your children, you can block all the keys during the machine's operation or during waiting position (delayed start - Stand-by) by pressing the function key for 2 seconds. To disable this function, hold the same button down for 4 seconds.

ON-OFF/Lid lock:

If this icon is on, the appliance door is locked to prevent it from being opened accidentally; to avoid any damages, wait for the icon is off before you open the appliance door.

When the programme has ended, the word End will light up.

 In the event of an anomaly, an error code will appear, such as: F-01, (see page 24).

Page 18

Starting and Programmes

Briefly: starting a programme

1. Switch the washing machine on by pressing button . All the icons will light up for a few seconds and then go off.

2. Load your laundry into the washing machine, add

the detergent and any fabric softener (see page 20) and shut the appliance lid.

3. Set the knob to the desired programme. The estimated duration of the selected programme is displayed. The temperature and spin speed are automatically set according to the programme (to change them, see page 19).

4. Select any options (see page 19)

5. Start the programme by pressing the START/RESET button.

To cancel it, keep the START/RESET button pressed

for at least 2 seconds.

6. When the programme has ended, the word End will light up. After approximately 3 minutes, the key icon will switch off and you will be able to open the doors. Take out your laundry and leave the doors ajar to make sure the drum dries completely.

7. Turn the washing machine off by pressing .

Programme table

Type of fabric and degree of soil

Cotton

Extremely soiled whites (sheets, tablecloths, etc.)

Heavily soiled whites and fast colours

Slightly soiled whites and delicate colours (shirts,

jumpers, etc.)

Synthetics

Heavily soiled fast colours (baby linen, etc.)

Delicate colours (all types of slightly soiled garments ) Delicate colours (all types of slightly soiled garments )

Delicate

Wool

Very delicate fabrics (curtains, silk, viscose, etc.)

PARTIAL PROGRAMMES

Rinse  Rinse cycles and spin cycle

Delicate rinse cycle 

Spin cycle

Delicate spin cycle

Draining Draining

Programmes

Wash temperat.

90°C   

90°C  

60°C  

40°C  

30°C  

60°C  

50°C  

40°C  

30°C  

40°C  

30°C  

Detergent

Pre-

wash

Was h

Fabric

softener

Bleaching

/option

Bleach

Delicate/

Traditional

Delicate/

Traditional

Delicate/

Traditional

Delicate/

Traditional

Delicate 97

Delicate 93

Delicate 83

Delicate 48

Notes



For the anti-crease function: see Easy iron, opposite page. The information contained in the table is purely indicative.

 At the end of the wash cycle, before opening the appliance, wait 3 minutes for the doors of the drum to face upwards.

Special programme

Daily 30' (programme 9 for Synthetics) is designed to wash lightly soiled garments in a short amount of time: it only lasts 30 minutes and allows you to save on both time and energy. By setting this programme (9 at 30°C), you can wash different fabrics together (except for woollen and silk items), with a maximum load of 3 kg.

We recommend the use of liquid detergent.

Cycle length (minutes)

155

147

175

Description of wash cycle

Pre-wash, was h cycle, rinse cycles, intermediate and final spin cycles Wash cycle, rinse cycles, intermediate and final spin cycles Wash cycle, rinse cycles, intermediate and final spin cycles Wash cycle, rinse cycles, intermediate and final spin cycles Wash cycle, rinse cycles, intermediate and final spin cycles

Wash cycle, rinse cycles, ant icrease or delicat e spin cycle

Wash cycle, rinse cycles and delicate spin cycl

Wash cycle, rinse cycles and delicate spin cycle

Wash cycle, rinse cycles, ant icrease or draining cycle

Rinse cycles, anti-crease or draining Draining and heavy duty spin cycle Draining and delicate spin cycle

Page 19

Personalisations

Setting the spin cycle

If, when the appliance is switched on, the KNOB is positioned on a programme with a spin cycle, a fixed and the maximum spin speed allowed for the programme set will be displayed, and the values lower until they reach OFF, which indicates that the spin cycle has been excluded (press it again to go back to the maximum value); stop on the desired speed, after approximately 2 seconds the setting is accepted: the symbol The spin cycle setting is enabled with all the programmes except for 11 (curtains, silk) and the Draining cycle.

the icon goes on. Press it again and the

appears. Press button

remains fixed.

Setting the temperature

If, when the appliance is switched on, the KNOB is positioned on a programme for which the temperature needs to be regulated, a fixed set will be displayed and the which indicates a cold wash cycle (press it again to go back to the maximum value); stop on the desired value, after approximately 2 seconds the setting is accepted: the symbol The temperature adjustment is enabled with all wash programmes.

appears. Press button and the maximum temperature allowed for the programme

icon flashes. Press it again and the temperature lowers until it reaches OFF,

remains fixed.

Setting the Delay Timer

Press the button and you will see the word OFF on the display, while the relative symbol flashes. Press the button again and "1h" appears, that is, a delay of one hour (this can reach up to 24h); stop on the "desired" delay; after approximately 2 seconds the setting is accepted, following which, the time for the set programme appears on the display and the symbol If you now press the START/RESET button, the set "delay" appears; this decreases every hour until the start of the cycle. In this phase, the "delay" can only be modified by decreasing it. The Delay Timer regulation is enabled with all programmes.

remains on.

Keyboard lock (See page 17)

Functions

To enable a function:

1. press the button corresponding to the desired function, according to the table below;

2. the function is enabled when the corresponding button is illuminated. Note: The rapid flashing of the button indicates that the corresponding function cannot be selected for the programme set. If you set a function that is incompatible with another function you selected previously, only the last one selected will be enabled.

Function Effect Comments Enabled with

S u p e r

Wa s h

E a s y i r on This option

Allows for an impeccable wash, visi bl y whiter than a standard

Class A

wash.

reduces the amount of creasing on fabrics, maki ng them easier to iron.

This function is incompatible with the RAPID function. 1, 2, 3, 4,

When this function is set, programmes 5, 6, 7, 8, 11 and Delicate rinse will end with the laundry left to soak (Anti-crease) and the Easy iron icon will flash:

- to conclude the cycle, press the START/RESET button;

- to run the draining cycle alone, set the knob to the relative symbol and press the START/RESET button.

programmes:

5, 6, 7, 8

All programmes except for 1, 2, 9, 10 and Draining.

R a p i d Cuts the

duration of the wash cycle by 30%.

This function is incompatible with the SUPER WASH function.

1, 2, 3, 4, 5, 6, 7, 8 Rin ses

Page 20

Detergents and laundry

Detergent dispenser

Good washing results also depend on the correct dose of detergent: adding too much detergent won't necessarily make for a more efficient wash, and may

in fact cause build up on the interior of your appliance and even pollute the environment.

Open up the detergent dispenser and pour in the detergent and fabric softener, as follows.

compartment 1: Detergent for pre-wash

compartment 2: Detergent for the wash cycle (powder or liquid)

It is recommended that you place liquid detergent directly into the compartment using the appropriate dosing cup.

compartment 3: Additives (softener, etc.)

When pouring the softener in compartment 3, avoid exceeding the "max" level indicated. The softener is added automatically into the machine during the last wash. At the end of the wash programme, some water will be left in compartment

3. This is used for the inlet of denser fabric softeners into the machine, i.e. to dilute the more concentrated softeners. Should more than a normal amount of water remain in compartment 3, this means the emptying device is blocked. For cleaning instructions, see page 22.

Preparing your laundry

 Divide your laundry according to:

- the type of fabric/the symbol on the label.

- the colours: separate coloured garments from

whites.  Empty all pockets and check for loose buttons.  Do not exceed the weight limits stated below,

which refer to the weight when dry:

Sturdy fabrics: max 6 kg

Synthetic fabrics: max 2.5 kg

Delicate fabrics: max 2 kg

Wool: max 1 kg

How much does your laundry weigh?

1 sheet 400-500 g

1 pillow case 150-200 g

1 tablecloth 400-500 g

1 bathrobe 900-1,200 g

1 towel 150-250 g

Special items

Curtains: fold curtains and place them in a pillow

case or mesh bag. Wash them separately without exceeding half the appliance load. Use programme 11 which excludes the spin cycle automatically. Quilted coats and windbreakers: if they are padded with goose or duck down, they can be machine-washed. Turn the garments inside out and load a maximum of 2-3 kg, repeating the rinse cycle once or twice and using the delicate spin cycle. Trainers: remove any mud. They can be washed together with jeans and other tough garments, but not with whites. Wool: for best results, use a specific detergent, taking care not to exceed a load of 1 kg.

compartment 4: Bleach

 Do not use hand wash detergent because it may

form too much foam.

Bleach cycle

Traditional bleach should be used on sturdy white

fabrics, and delicate bleach for coloured fabrics, synthetics and for wool. When pouring in the bleach, be careful not to exceed the "max" level indicated on compartment 4 . To run the bleach cycle alone, pour the bleach into compartment 4 and set the Rinse programme cotton fabrics) or delicate Rinse fabrics).

(for synthetic

(for

Woolmark Platinum Care

As gentle as a hand wash.

Hotpoint-Ariston sets a new standard of superior performance that has been

endorsed by The Woolmark Company with the prestigious Woolmark Platinum Care brand. Look for the Woolmark Platinum Care logo on the washing machine to ensure you can safely and effectively wash wool garments labelled as "hand wash" (M.0303):

Set programme 10 for all "Hand wash" using the appropriate detergent (max load 1 Kg).

garments,

Page 21

Precautions and advice

 The washing machine was designed and built in

compliance with the applicable international safety regulations. The following information is provided for your safety and should consequently be read carefully.

General safety

 This appliance has been designed for non professional, household use and its functions must

not be changed.

 This washing machine should only be used by

adults and in accordance with the instructions provided in this manual.

 Never touch the washing machine when barefoot or with wet or damp hands or feet.

 Do not pull on the power supply cable to unplug

the appliance from the electricity socket. Pull the

plug out yourself.

 Do not open the detergent dispenser while the

appliance is in operation.

 Do not touch the drain water as it could reach

very high temperatures.

 Never force the washing machine door: this could damage the safety lock mechanism designed to

prevent any accidental openings.

 In the event of a malfunction, do not under any

circumstances touch internal parts in order to attempt repairs.

 Always keep children well away from the

appliance while in operation.

 The appliance door tends to get quite hot during

the wash cycle.

 Should it have to be moved, proceed with the

help of two or three people and handle it with the utmost care. Never try to do this alone, because the appliance is very heavy.

 Before loading your laundry into the washing

machine, make sure the drum is empty.

Disposal

 Disposing of the packaging material: observe local regulations, so the packaging can be re-used.

 Disposal of old electrical appliances The European Directive 2002/96/EC on Waste Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately

in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out "wheeled bin" symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected. Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

 Disposing of an old washing machine:

before scrapping your appliance, cut the power supply cable and remove the appliance door.

Saving energy and respecting the environment

Environmentally-friendly technology

If you only see a little water through your appliance door, this is because thanks to the latest technology, your washing machine only needs less than half the amount of water to get the best results: an objective reached to respect the environment.

Saving on detergent, water, energy and time

 To avoid wasting resources, the washing machine should be used with a full load. A full load instead of two half loads allows you to save up to 50% on energy.

 The pre-wash cycle is only necessary on extremely soiled garments. Avoiding it will save on detergent, time, water and between 5 and 15% energy.

 Treating stains with a stain remover or leaving them to soak before washing will cut down the need to wash them at high temperatures. A programme at 60°C instead of 90°C or one at 40°C instead of 60°C will save up to 50% on energy.

 Use the correct quantity of detergent depending on the water hardness, how soiled the garments are and the amount of laundry you have, to avoid wastage and to protect the environment: despite being biodegradable, detergents do contain ingredients that alter the natural balance of the environment. In addition, avoid using fabric softener as much as possible.

 If you use your washing machine from late in the afternoon until the early hours of the morning, you will help reduce the electricity board's peak load. The Delay Timer option (see page 19) helps to organise your wash cycles accordingly.

 If your laundry has to be dried in a tumble dryer, select a high spin speed. Having the least water possible in your laundry will save you time and energy in the drying process.

Page 22

Care and maintenance

Cutting off the water or electricity supply

 Turn off the water tap after every wash. This will

limit the wear of your appliance's water system and also prevent leaks.

 Unplug your appliance when cleaning it and

during all maintenance operations.

Cleaning your appliance

The exterior and rubber parts of your appliance can be cleaned with a soft cloth soaked in lukewarm soapy water. Do not use solvents or abrasives.

Cleaning the detergent dispenser

Remove the dispenser by raising it and pulling it out (see figure). Wash it under running water; this operation should be repeated frequently.

Caring for your appliance door and drum

 Always leave the appliance door ajar to prevent

unpleasant odours from forming.

Cleaning the pump

The washing machine is fitted with a self-cleaning pump that does not require any maintenance. Sometimes, small items (such as coins or buttons) may fall into the pre-chamber that protects the pump, situated in the lower part of the same.

 Make sure the wash cycle has ended and unplug

the appliance. To recover any objects that have fallen into the prechamber:

1. remove the plinth at the bottom on the front side of the washing machine by pulling from the side with your hands; (see figure);

2. unscrew the lid rotating it anticlockwise (see figure): a little water may trickle

out. This is perfectly normal;

3. clean the interior thoroughly;

4. screw the lid back on;

5. reposition the panel, making sure the hooks are securely in place before you push it onto the appliance.

Checking the water inlet hose

Check the water inlet hose at least once a year. If you see any cracks, replace it immediately: during the wash cycles, water pressure is very strong and a cracked hose could easily split open.

 Never use hoses that have already been used.

Disassembly:

Press lightly on the large button on the front of the detergent dispenser and pull it upwards (fig. 1).

Fig. 1 Fig. 2

How to clean the detergent dispenser

Cleaning:

Then clean the dispenser under a tap (fig. 3) using an old toothbrush and, once the pair of siphons inserted in the top of compartments 1 and 2 (fig. 4) have been pulled out, check whether the same are not clogged and then rinse them.

Fig. 3

Reassembly:

Do not forget to reinsert the pair of siphons into the special housings and then to replace the dispenser into its seat, clicking it into place (fig. 4, 2 and 1).

Fig. 4

Page 23

Troubleshooting

Your washing machine could fail to work. Before calling for Assistance (see page 24), make sure the problem can't easily be solved by consulting the following list.

Problem

The washing machine won't start.

The wash cycle won't start.

The washing machine fails to load water (The wording H2O is displayed).

The washing machine continuously loads and unloads water.

Possible causes/Solution:

 The appliance is not plugged into the socket, or not enough to

make contact.

 There has been a power failure.

 The appliance door is not shut properly (the word door is

displayed).  The  The START/RESET button has not been pressed.  The water tap is not turned on.

 The water inlet hose is not connected to the tap.  The hose is bent.  The water tap is not turned on.  There is a water shortage.  The water pressure is insufficient.  The START/RESET button has not been pressed.

 The drain hose is not fitted between 65 and 100 cm from the floor

 The free end of the hose is underwater (see page 15).  The wall drainage system doesn't have a breather pipe.

button has not been pressed.

(see page 15).

The washing machine does not drain or spin.

The washing machine vibrates too much during the spin cycle.

The washing machine leaks.

There is too much foam.

./.

If the problem persists even after these checks, turn off the water tap, switch the appliance off and call for Assistance. If the dwelling is on one of the upper floors of a building, there may be drain trap problems causing the washing machine to load and unload water continuously. In order to avoid such an inconvenience, special anti-drain trap valves are available in shops.

 The programme does not foresee the draining: some programmes

require enabling the draining manually (see page 18).  The Easy iron option is enabled: to complete the programme, press

the START/RESET button (see page 19).  The drain hose is bent (see page 15).  The drain duct is clogged.

 The drum was not unblocked correctly during installation (see page 14).  The washing machine is not level (see page 14).  The washing machine is closed in between furniture cabinets and

the wall (see page 14).

 The water inlet hose is not screwed on correctly (see page 14).  The detergent dispenser is obstructed (to clean it, see page 22).  The drain hose is not secured properly (see page 15).

 The detergent is not suitable for machine washing (it should bear

the definition "for washing machines" or "hand and machine wash",

or the like).  You used too much detergent. ./. Cont.

Page 24

Service

195 063 464.00

03/2007 - Xerox Business Services

...Fllwg.

The machine is locked and the display flashes, indicating an error code (e.g. F-01, F- ...) .

Before calling for Assistance:

 Check whether you can solve the problem on your own (see page 71);  Restart the programme to check whether the problem has been solved;  If this is not the case, contact an authorised Technical Service Centre on the telephone number

provided on the guarantee certificate.

This means there is a problem with the machine. Before calling Assistance, please follow the set of instructions below:

1. Switch off the machine.

2. Remove the plug connecting the appliance to the mains supply and wait for at least 40 seconds.

3. Place the plug back into the socket.

4. Switch on the machine.

5. If the problem is still evident after this process has been carried out, contact Assistance.

 If the machine has been installed or used incorrectly, you may be charged for the maintenance callout service.

 Always request the assistance of authorised servicemen.

Notify the operator of:

 the type of problem;  the appliance model (Mod.);  the serial number (S/N). This information can be found on the data plate situated on the rear of the washing machine.

Service
