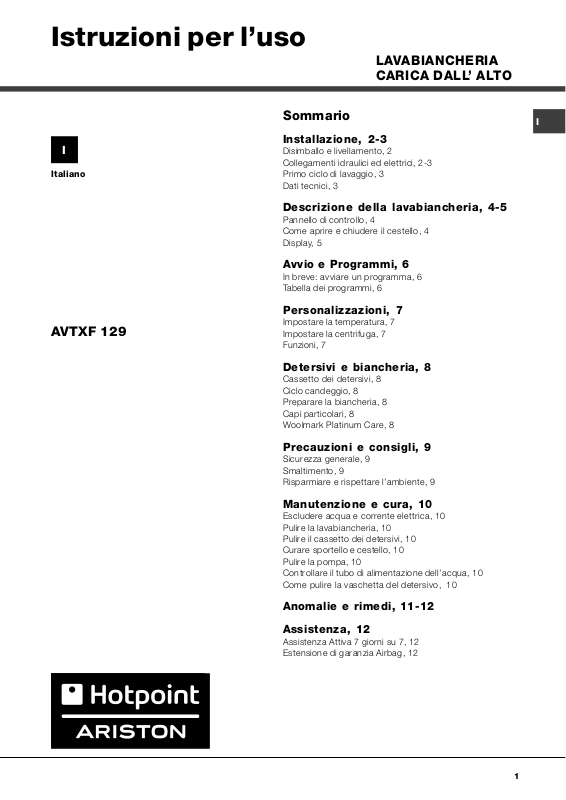

Page 1

Istruzioni per luso

LAVABIANCHERIA CARICA DALL ALTO

Italiano

AVTXF 129

Sommario

Installazione, 2-3

Disimballo e livellamento, 2 Collegamenti idraulici ed elettrici, 2-3 Primo ciclo di lavaggio, 3 Dati tecnici, 3

Descrizione della lavabiancheria, 4-5

Pannello di controllo, 4 Come aprire e chiudere il cestello, 4 Display, 5

Avvio e Programmi, 6

In breve: avviare un programma, 6 Tabella dei programmi, 6

Personalizzazioni, 7

Impostare la temperatura, 7 Impostare la centrifuga, 7 Funzioni, 7

Detersivi e biancheria, 8

Cassetto dei detersivi, 8 Ciclo candeggio, 8 Preparare la biancheria, 8 Capi particolari, 8 Woolmark Platinum Care, 8

Precauzioni e consigli, 9

Sicurezza generale, 9 Smaltimento, 9 Risparmiare e rispettare lambiente, 9

Manutenzione e cura, 10

Escludere acqua e corrente elettrica, 10 Pulire la lavabiancheria, 10 Pulire il cassetto dei detersivi, 10 Curare sportello e cestello, 10 Pulire la pompa, 10 Controllare il tubo di alimentazione dellacqua, 10 Come pulire la vaschetta del detersivo, 10

Anomalie e rimedi, 11-12

Assistenza, 12

Assistenza Attiva 7 giorni su 7, 12 Estensione di garanzia Airbag, 12

Page 2

Installazione

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono

importanti informazioni sullinstallazione, sulluso e sulla sicurezza.

Disimballo e livellamento

Disimballo

1. Disimballare la lavabiancheria.

2. Controllare che la lavabiancheria non abbia subìto danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

3. Rimuovere le quattro viti di protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

4. Chiudere i fori con i

tappi di plastica in dotazione.

5. Conservare tutti i pezzi: qualora la lavabiancheria debba essere trasportata, dovranno essere rimontati. Attenzione. In caso di riutilizzo le viti più corte devono essere montate in alto.

re i piedini in modo da conservare sotto la lavabiancheria uno spazio sufficiente per la ventilazione. avvitando i piedini anteiori (vedi figura); langolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2°.

Collocazione, spostamenti.

La tua lavatrice è dotata di uno speciale carrello con ruote retrattili puoi facilmente spostarla. Per far scendere questo carrello e poterla così movere senza sforzo, è necessario tirare la leva nera, situata in basso a sinistra, sotto lo zoc

Ultimato l

riportarla nella posizione iniziale. La macchina a questo punto è saldamente collocata (vedi figura).

o spostamento

colo.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dellacqua

1. Inserire la guarnizione A nellestremità del tubo di alimentazione e avvitarlo a un rubinetto dacqua fredda con bocca filettata

da 3/4 gas (vedi figura). Prima di allacciare, far scorrere lacqua finché non sia limpida.

! Gli imballaggi non sono giocattoli per bambini.

Livellamento

La vostra lavabiancheria potrà essere rumorosa se i due piedini non sono regolati in modo che la stessa risulti perfettamente in piano.

1. Installare la lavabiancheria su un pavimento piano e rigido, senza appoggiarla a muri, mobili o altro.

2. Se il pavimento non fosse perfettamente orizzontale, compensare le irregolarità svitando o . Un accurato livellamento dà stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regola-

2. Collegare il tubo di alimentazione alla lavabiancheria avvitandolo allapposita presa dacqua, nella parte posteriore in alto a destra (vedi figura).

3. Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

! La pressione idrica del rubinetto deve essere compre-

sa nei valori della tabella Dati tecnici (vedi pagina a fianco).

! Se la lunghezza del tubo di alimentazione non fosse

sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato.

! Non utilizzare mai tubi già usati.

Page 3

Collegamento del tubo di scarico

Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100

65 - 100 cm

cm da terra;

oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). Lestremità libera del tubo di scarico non deve rimanere immersa nellacqua.

! È sconsigliato usare tubi di prolunga; se indispensa-

bile, la prolunga deve avere lo stesso diametro del tubo originale e non superare i 150 cm.

! Non usare prolunghe e multiple.

! Il cavo non deve subire piegature o compressioni.

! Il cavo di alimentazione deve essere sostituito solo da

tecnici autorizzati.

Attenzione! Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate. Qualsiasi modifica apportata allattacco predisposto dalla fabbrica o un irregolare collegamento elettrico, una qualsiasi modifica elettomeccanica o idraulica della macchina farà decadere la garanzia e solleverà il costruttore ed il venditore da eventuali responsabilità.

Primo ciclo di lavaggio

Dopo linstallazione, prima delluso, effettuare un ciclo di lavaggio con detersivo e senza biancheria impostando il programma a 90°C senza prelavaggio.

Dati tecnici

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:  la presa abbia la messa a terra e sia a norma

di legge;

 la presa sia in grado di sopportare il carico

massimo di potenza della macchina, indicato nella

tabella Dati tecnici (vedi a fianco);

 la tensione di alimentazione sia compresa nei

valori indicati nella tabella Dati tecnici (vedi a fianco);

 la presa sia compatibile con la spina della

lavabiancheria. In caso contrario sostituire la presa o la spina.

! La lavabiancheria non va installata allaperto, nem-

meno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.

! A lavabiancheria installata, la presa della corrente

deve essere facilmente raggiungibile.

Modello

Dimensioni

Capacità

Collegamenti elettrici

Collegamenti i drici

Veloci tà d i centrifuga

Programmi di controllo secondo la norma EN 60456

AVTXF 129

larghezza cm 40 altezza cm 85 profondità cm 60

da 1 a 6 kg

vedi targhetta caratteristiche tecniche posta sul retro della lavatrice

pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 42 litri

sino a 1200 giri al minuto

programma 3; temperatura 60°C; effettuato con 6 kg di carico.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni

- 2002/96/CE

- 2006/95/CE (Bassa Tensione)

Page 4

Descrizione della lavabiancheria

Pannello di controllo

Ta st i

FUNZIONE

Display

CENTRIFUGA

TEMPERATURA

Display: visualizza lavanzamento del ciclo di lavaggio e/o della programmazione (vedi pagine 5-7).

Tasto CENTRIFUGA *. Regola la velocità o annulla del tutto la velocità di centrifuga (vedi pag. 7). Tasto TEMPERATURA. Modifica la temperatura di lavaggio da 90° a 0°. (vedi pag. 7).

Tasto DELAY TIMER. Per differire la partenza della macchina fino a 24 ore (vedi pag.7).

* Per evitare vibrazioni eccessive prima di ogni centrifuga la macchina distribuisce il carico in modo uniforme, questo avviene effettuando delle rotazioni continue del cesto ad una velocità leggermente superiore a quella di lavaggio. Quando nonostante ripetuti tentativi il carico non viene perfettamente distribuito, la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la macchina effettua la distribuzione al posto della centrifuga. Gli eventuali tentativi di bilanciamento possono allungare la durata totale del ciclo fino ad un massimo di 10 minuti.

Tasto

ACCENSIONE/ SPEGNIMENTO

Tasto

START/ RESET

DELAY TIMER

BLOCCO TASTIERA

Tasto BLOCCO TASTIERA. Per bloccare tutti i tasti della vostra lavatrice durante il funzionamento o in Stand-by.

Tasto ACCENSIONE/SPEGNIMENTO. per accendere e spegnere la lavabiancheria (vedi pag. 6).

Tasto START/RESET. Per avviare i programmi o annullare quanto erroneamente impostato (vedi pag. 6).

Manopola PROGRAMMI. Scelta dei programmi

Manopola

SELEZIONE PROGRAMMI

(a pag. 6).

Come aprire e chiudere il cestello

Fig. 1

Fig. 3 Fig. 4

Fig. 2

A) Apertura coperchio superiore (Fig. 1):

Sollevare il coperchio esterno ed aprirlo completamente.

B) Apertura cestello (Soft opening): Con un dito premere il pulsante indicato nella fig. 2

ed il cestello si aprirà delicatamente.

C) Introduzione biancheria (Fig. 3).

D) Chiusura (Fig. 4):

- richiudere bene il cestello abbassando prima lo sportel lo anteriore ed appoggiandovi quindi quello posteriore;

- assicurarsi quindi che i ganci dello sportello anteriore siano perfettamente alloggiati nella sede dello sportello posteriore;

- dopo aver sentito il clac dellavvenuto aggancio, esercitare una lieve pressione verso il basso su entram bi gli sportelli che non devono sganciarsi;

- chiudere infine il coperchio esterno.

E) Arresto finale del cestello (Fig. 2)

Al termine del lavaggio il cestello si collocherà con gli sportelli in alto per una facile apertura. (Solo su alcuni modelli).

Page 5

Display

Oltre a essere un utile strumento per programmare la macchina (vedi pag. 7), il display fornisce informazioni sul ciclo di lavaggio.

Dopo aver premuto il tasto START/RESET per avviare il programma, sul display viene visualizzato il tempo che manca alla fine del ciclo. Nel caso si sia impostato un ritardo sullora di avvio (Delay Timer, vedi pag. 7), questo verrà visualizzato.

Durante il ciclo di lavaggio vengono visualizzati:

Fase in corso:

Prelavaggio Centrifuga

Lavaggio

Risciacquo

Funzioni e Opzioni di personalizzazione:

Per scegliere le funzioni e opzioni vedi sotto ed a pag. 7.

Buzzer.

La vostra macchina è dotata di un segnalatore acustico che indica lo svolgimento delle varie funzioni o eventuali disfunzioni: incompatibilità, tasti opzioni/programmi, avvio, fine ciclo, reset.

Blocco tastiera:

Per vostra sicurezza e dei vostri bambini, potete bloccare tutti i tasti durante il funzionamento della macchna o mentre è in posizione di attesa (partenza differita-Stand-by), premendo il tasto funzione per 2 secondi. Per disattivarlo, tenerlo premuto per circa 4 secondi.

Apertura coperchio bloccata:

Il simbolo acceso indica che il coperchio è bloccato per impedire aperture accidentali. Per evitare danni è necessario attendere circa due minuti per lo spegnimento prima di aprire il coperchio.

Alla fine del programma viene visualizzata la scritta End.

! In caso di anomalia compare un codice di errore, per esempio: F-01, vedi pagg. 11 e12 Anomalie e Rimedi

Page 6

Avvio e Programmi

In breve: avviare un programma

1. Accendere la lavabiancheria premendo il tasto . Tutte le icone si accenderanno per qualche

secondo, quindi si spegneranno.

2. Caricare la biancheria, versare detersivo e additivi (vedi pag. 8) e chiudere gli sportelli e il coperchio.

3. Selezionare con la manopola il programma desiderato. Sul display verrà indicato il tempo

stimato. Temperatura e centrifuga vengono impostate automaticamente in base al programma (per modificarle vedi pag. 7).

4. Selezionare qualsiasi funzione (vedi pag. 7).

5. Avviare il programma premendo il tasto START/RESET. Per annullare il ciclo impostato premere il tasto

START/RESET per almeno 2 secondi.

6. Al termine del programma si accenderà la scritta

End. Dopo circa 2 minuti licona chiavetta si spegnerà e si potrà aprire gli sportelli. Estrarre la biancheria e lasciare gli sportelli socchiusi per far asciugare il cestello.

7. Spegnere la lavabiancheria premendo il tasto .

Tabella dei programmi

Natura dei tessuti e dello sporco

Programmi

Tempe -

ratura

Detersivo

prelav. lavag.

Ammorbi-

dente

Cotone

Bianchi estremamente sporchi (lenzuola, tovaglie, ecc.)

Bianchi e colorati resistenti molto sporchi

Bianchi poco sporchi e colori delicati (camice, maglie, ecc.)

Colorati delicati poco sporchi

90°C   

90°C  

60°C  

40°C  

30°C  

Sintetici

Colori resistenti molto sporchi (biancheria per neonati, ecc.)

Colori delicati (biancheria di

tutti i tipi leggermente sporca)

Colori delicati (biancheria di

tutti i tipi leggermente sporca)

60°C  

50°C  

40°C  

30°C  

Delicati

Lana

Tessuti molto delicati (tende,

seta, viscosa, ecc.)

PROGRAMMI PARZIALI

Risciacquo  Risciacqui e centrifuga

Risciacquo delicato  Risciacqui, antipiega o scarico

Centrifuga Scarico e centrifuga energica

Centrifuga delicata Scarico e centrifuga delicata

Scarico Scarico

40°C  

30°C  

Durata del ciclo (minuti)

167

152

160

143

Descrizione del ciclo di lavaggio

Prelavaggio, lavaggio, risciacqui, centrifughe intermedie e finale

Lavaggio, risciacqui, centrifughe intermedie e finale

Lavaggio, risciacqui, antipiega o centrifuga delicata

Lavaggio, risciacqui, e centrifuga delicata

Lavaggio, risciacqui e centrifuga delicata

Lavaggio, risciacqui, antipiega o scarico

Note

Alla fine del lavaggio, prima dellapertura, attendere 3 minuti affinchè gli sportelli del cestello si posizionino verso lalto. Per la descrizione dellantipiega:

vedi Stira meno, pagina a fianco. I dati riportati nella tabella hanno valore indicativo.

Programma speciale

Giornaliero 30' (programma 9 per Sintetici) è studiato per lavare capi leggermente sporchi in poco tempo: dura solo 30 minuti e fa così risparmiare energia e tempo. Impostando il programma (9 a 30°C) è possibile lavare insieme tessuti di diversa natura (esclusi lana e seta) con un carico massimo di 3 kg. Si consiglia l'uso di detersivo liquido

Page 7

Personalizzazioni

Regolare la centrifuga

Se allaccensione della macchina la MANOPOLA è posizionata su

si illumina.

Tasti Funzione

Tasti Regolazione

un programma che prevede la centrifuga, licona Premendo il tasto

massima consentita per il programma impostato e licona lampeggia. Premendolo ancora i valori si abbassano fino a OFF,

che indica lesclusione della centrifuga (premere ancora per tornare al valore più alto); fermarsi sulla velocità desiderata, dopo

2 secondi circa la selezione viene accettata: il simbolo resta fisso. La regolazione della centrifuga è attiva con tutti i

programmi tranne 11 e Scarico.

viene visualizzata la velocità di centrifuga

Regolare la temperatura

Se allaccensione della macchina la MANOPOLA è posizionata su un programma che prevede la regolazione della temperatura, licona

programma impostato e licona lavaggio a freddo (premere ancora per tornare al valore più alto); fermarsi sul valore desiderato, dopo 2 secondi circa la

selezione viene accettata: il simbolo La regolazione della temperatura è attiva con tutti i programmi di lavaggio.

si illumina. Premendo il tasto viene visualizzata la temperatura massima consentita per il

lampeggia. Premendolo ancora la temperatura si abbassa fino a OFF, che indica il

resta fisso.

Regolare il Delay Timer (Partenza differita)

Premendo il tasto sul display viene visualizzata la scritta OFF e il simbolo relativo lampeggia. Premendo ancora il tasto compare "1h" cioè ritardo di un'ora e così via fino a 24h; fermarsi sul "ritardo" desiderato, dopo 2 secondi circa la selezione viene accettata; dopodichè sul display viene visualizzato il tempo previsto per il programma impostato e il simbolo diminuisce ogni ora fino alla partenza del ciclo, in questa fase si può modificare il valore del "ritardo" solo diminuendolo. La regolazione del Delay Timer è attiva con tutti i programmi.

resta acceso. Premendo ora il tasto START/RESET ricompare il valore del "ritardo" selezionato che

Blocco tastiera (vedi pag. 5)

Funzioni

Le varie funzioni di lavaggio previste dalla lavabiancheria permettono di ottenere la pulizia e il bianco desiderati. Per attivare le funzioni:

1. premere il tasto relativo alla funzione desiderata, secondo la tabella sottostante;

2. laccensione del tasto relativo segnala che la funzione è attiva. Nota: Il lampeggio veloce del tasto indica che la funzione relativa non è selezionabile per il programma impostato. Nel caso venga impostata una funzione incompatibile con unaltra precedentemente selezionata rimarrà attiva solo lultima scelta.

Funzioni Effetto Note per l'uso Attiva con i

Super wash

Stira meno

Rapido

Consente un pulito impeccabile,visibilmente più bianco dello standard in

Riduce le pieghe sui tessuti, agevolando la stiratura.

Riduce del 30% circa la durata del ciclo di lavaggio.

Classe A

Non è compatibile con la funzione RAPIDO 1, 2, 3, 4,

La funzione è attivabile nei programmi 5, 6, 7, 8 e 11. Nei programmi 6, 7, 8 e 11 il risciacquo si interromperà con il bucato in ammollo (Antipiega)e il tasto STIRA MENO lampeggerà:

- per completare il ciclo premere il tasto START/RESET o il tasto STIRA MENO;

- per effettuare solo lo scarico posizionare la manopola sul simbolo relativo e premere il tasto START/RESET.

Non è compatibile con la funzione SUPER WASH. 1, 2, 3, 4,

progr ammi:

5, 6, 7, 8.

Tutti tranne 1, 2, 9, 10, Scarico.

5, 6, 7, 8

Page 8

Detersivi e biancheria

Cassetto dei detersivi

Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavabiancheria e a inquinare lambiente.

Alzare il coperchio al di sotto del quale è collocato il cassetto dei detersivi e inserire il detersivo o ladditivo come segue.

vaschetta 1: Detersivo per prelavaggio (in polvere)

Preparare la biancheria

 Suddividere la biancheria secondo:

 Vuotare le tasche e controllare i bottoni.  Non superare i valori indicati, riferiti al peso della

Quanto pesa la biancheria?

- il tipo di tessuto / il simbolo sulletichetta.

- i colori: separare i capi colorati da quelli bianchi.

biancheria asciutta:

Tessuti resistenti: max 6 kg Tessuti sintetici: max 2,5 kg Tessuti delicati: max 2 kg Lana: max 1 kg

1 lenzuolo 400-500 gr. 1 federa 150-200 gr. 1 tovaglia 400-500 gr. 1 accappatoio 900-1.200 gr. 1 asciugamano 150-250 gr.

vaschetta 2: Detersivo per lavaggio (in polvere o liquido)

E opportuno immettere direttamente il detersivo liquido in vasca a mezzo dellapposita pallina.

vaschetta 3: Additivi (ammorbidente, ecc.)

Quando si versa lammorbidente nel comparto 3, far attenzione a non superare il livello max indicato. Lammorbidente viene automaticamente immesso in macchina durante lultimo risciacquo. Al termine del programma di lavaggio nello scomparto 3 rimane un residuo dacqua. Questa serve per limmissione di ammorbidenti molto densi, ovvero per diluire quelli concentrati. Se nel comparto 3 rimanesse più acqua del normale, ciò significa che il dispositivo di svuotamento è intasato. Per la pulizia vedi pag.10.

vaschetta 4: Candeggina

Ciclo candeggio

La candeggina tradizionale si usa per i tessuti resistenti bianchi, quella delicata per i tessuti colorati, i sintetici e per la lana. Nel dosare la candeggina non superare il livello max indicato sulla vaschetta 4 (vedi figura). Per effettuare solo il candeggio versare la candeggina nella vaschetta 4 e impostare il programma Risciacquo . (per capi in cotone) o Risciacquo delicato (capi sintetici.)

! Non usare detersivi per il lavaggio a mano, perché

formano troppa schiuma.

Capi particolari

Tende: piegarle e sistemarle dentro una federa o un

sacchetto a rete. Lavarle da sole senza superare il mezzo carico. Utilizzare il programma 11 che esclude in automatico la centrifuga. Piumini e giacche a vento: se limbottitura è doca o danatra si possono lavare nella lavabiancheria. Rivoltare i capi e fare un carico massimo di 2-3 kg, ripetendo il risciacquo una o due volte e utilizzando la centrifuga delicata. Scarpe da tennis: pulirle dal fango. Si possono lavare con i jeans e i capi resistenti, ma non con i capi bianchi. Lana: per ottenere i migliori risultati utilizzare un detersivo specifico e non superare 1 kg di carico.

Woolmark Platinum Care

Delicato come il lavaggio a mano.

Hotpoint-Ariston ha introdotto un nuovo standard di prestazioni superiori riconosciuto

da The Woolmark Company con il prestigioso marchio Woolmark Platinum Care. Se sulla lavabiancheria cè il logo Woolmark Platinum Care, si possono lavare con risultati eccellenti i capi in lana recanti letichetta Lavare a mano (M.0303): Impostare il programma 10 per tutti i capi con l

indicazione Lavare a mano detersivi specifici (carico max 1 kg).

, facendo uso di

Page 9

Precauzioni e consigli

! La lavabiancheria è stata progettata e costruita in

conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

 Questo apparecchio è stato concepito esclusiva-

mente per un uso di tipo domestico.

 La lavabiancheria deve essere usata solo da

persone adulte e secondo le istruzioni riportate in questo libretto.

 Non toccare la macchina a piedi nudi o con le

mani o i piedi bagnati o umidi.

 Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.

 Non toccare lacqua di scarico, che può

raggiungere temperature elevate.

 Non forzare in nessun caso loblò: potrebbe

danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali.

 In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.

 Controllare sempre che i bambini non si avvicinino

alla macchina in funzione.

 Se devessere spostata, lavorare in due o tre

persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.

 Prima di introdurre la biancheria controlla che il

cestello sia vuoto.

Smaltimento

raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongo no ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori

Risparmiare e rispettare lambiente

Tecnologia a servizio dellambiente: risparmiare detersivo, acqua, energia e tempo

 Per non sprecare risorse bisogna utilizzare la

lavabiancheria con il massimo carico. Un carico pieno al posto di due mezzi fa risparmiare fino al 50% di energia.

 Il prelavaggio è necessario solo per biancheria

molto sporca. Evitarlo fa risparmiare detersivo, tempo, acqua e tra il 5 e il 15% di energia.

 Trattando le macchie con uno scioglimacchia o

lasciandole in ammollo prima del lavaggio, si riduce la necessità di lavare ad alte temperature. Un programma a 60°C invece di 90°C o uno a 40°C invece di 60°C, fa risparmiare fino al 50% di energia.

 Dosare bene il detersivo in base alla durezza

dellacqua, al grado di sporco e alla quantità di biancheria evita sprechi e protegge lambiente: pur biodegradabili, i detersivi contengono elementi che alterano lequilibrio della natura. Inoltre evitare il più possibile lammorbidente.

 Smaltimento del materiale di imballaggio:

attenersi alle norme locali, così gli imballaggi

potranno essere riutilizzati.

 Dismissione degli elettrodomestici La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere

 Effettuando i lavaggi dal tardo pomeriggio fino alle

prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. La funzione Delay Timer (vedi pag. 7) aiuta molto a organizzare i lavaggi in tal senso.

 Se il bucato deve essere asciugato in un

asciugatore, selezionare unalta velocità di centrifuga. Poca acqua nel bucato fa rispamiare tempo ed energia nel programma di asciugatura.

Page 10

Manutenzione e cura

Escludere acqua e corrente elettrica

 Chiudere il rubinetto dellacqua dopo ogni

lavaggio. Si limita così lusura dellimpianto idraulico della lavabiancheria e si elimina il pericolo di perdite.

 Staccare la spina della corrente quando si

pulisce la lavabiancheria e durante i lavori di manutenzione.

Pulire la lavabiancheria

 La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

Curare Coperchio e cestello

 Lasciare sempre socchiuso il coperchio per evitare che si formino cattivi odori.

Pulire la pompa

La lavabiancheria è dotata di una pompa autopulente che non ha bisogno di manutenzione. Può però succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore di essa.

! Assicurarsi che il ciclo di lavaggio sia terminato

e staccare la spina.

Per recuperare eventuali oggetti caduti nella precacamera:

1. rimuovere il pannello di copertura sul lato anteriore della lavabiancheria tirando con le mani dai lati dello zoccolo (vedi figura);

2. svitare il coperchio ruotandolo in senso antiorario (vedi figura): è normale che fuoriesca un pò dacqua;

3. pulire accuratamente linterno;

4. riavvitare il coperchio;

5. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

Controllare il tubo di alimentazione dellacqua

! Non utilizzare mai tubi già usati.

Controllare il tubo di alimentazione almeno una volta allanno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvise spaccature.

Come pulire la vaschetta del detersivo

Smontaggio:

Esercitare una leggera pressione sul pulsante sulla parte anteriore del cassetto detersivo e tirarlo verso lalto (fig. 1).

Fig. 1

Pulizia:

Pulire quindi il cassetto sotto il rubinetto (fig.3) utilizzando anche un semplice spazzolino da denti e, sfilata la coppia di sifoncini inseriti nella parte superiore degli scomparti 1 e 2 (fig. 4), controllare che gli stessi non siano ostruiti e risciacquarli.

Fig. 2

Fig. 3 Fig. 4

Rimontaggio:

Non dimenticare di reinserire la coppia di sifoncini negli appositi alloggiamenti e rimettere infine il cassetto nella sua sede agganciandolo (fig.4,2, 1).

Page 11

Anomalie e rimedi

Può accadere che la lavabiancheria non funzioni. Prima di telefonare allAssistenza (vedi pag. 12), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lavabiancheria non si accende.

Il ciclo di lavaggio non inizia.

La lavabiancheria non carica acqua.

La lavabiancheria carica e scarica acqua di continuo.

Possibili cause / Soluzione:

 La spina non è inserita nella presa della corrente, o non abbastanza

da fare contatto.

 In casa non cè corrente.

 Lo sportello non è ben chiuso (la spia Blocco porta lampeggia).  Il tasto  Il tasto START/RESET non è stato premuto.  Il rubinetto dellacqua non è aperto.  Si è impostato un ritardo sullora di avvio (Delay Timer, vedi pag. 7).

 Il tubo di alimentazione dellacqua non è collegato al rubinetto.  Il tubo è piegato.  Il rubinetto dellacqua non è aperto.  In casa manca lacqua.  Non cè sufficiente pressione.  Il tasto START/RESET non è stato premuto.

 Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi pag. 3).  Lestremità del tubo di scarico è immersa nellacqua (vedi pag. 3).  Lo scarico a muro non ha lo sfiato daria. Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dellacqua, spegnere la lavabiancheria e chiamare lAssistenza. Se labitazione si trova agli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare linconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

non è stato premuto.

La lavabiancheria non scarica o non centrifuga.

La lavabiancheria vibra molto durante la centrifuga.

La lavabiancheria perde acqua.

Si forma troppa schiuma.

segue ./.

 Il programma non prevede lo scarico: con alcuni programmi occorre

avviarlo manualmente (vedi pag. 6).

 È attiva la funzione Stira meno: per completare il programma

premere il tasto START/RESET (vedi pag. 7).  Il tubo di scarico è piegato (vedi pag. 3).  La conduttura di scarico è ostruita.

 Le viti di bloccaggio del gruppo oscillante non sono state rimosse al momento dellinstallazione. Rimuovere le viti (vedi pag. 2).  La lavabiancheria non è in piano (vedi pag. 2).  La lavabiancheria è stretta tra mobili e muro (vedi pag. 2).

 Il tubo di alimentazione dellacqua non è ben avvitato (vedi pag. 2).  Il cassetto dei detersivi è intasato (per pulirlo vedi pag. 10).  Il tubo di scarico non è fissato bene (vedi pag. 3).

 Il detersivo non è specifico per lavabiancheria (deve esserci la

dicitura per lavatrice, a mano e in lavatrice, o simili).  Il dosaggio è stato eccessivo.

./.

Page 12

Assistenza

...segue da pag 11

La lavatrice è bloccata e sul display compare un codice di errore, per esempio: F-01

Prima di contattare lAssistenza :

 Verificare se lanomalia può essere risolta da soli (vedi suggerimenti di pag. 11 e 12);  Riavviare il programma per controllare se linconveniente è stato avviato;

 In caso negativo, contattare il Numero Unico 199.199.199 *;

 Sta segnalando unanomalia. Prima di chiamare l assistenza vi preghiamo di procedere nel seguente modo: 1- Premere il tasto Accensione-Spegnimento; 2- Togliere la spina di alimentazione e aspettare almeno 40 secondi;

3- Reinserire la spina di alimentazione, 4- Premere il tasto Accensione-Spegnimento, 5- Premere il tasto Start-Reset, 6- Se dopo questa operazione persiste il difetto, chiamare lAssistenza

195 063 974.00

04/2007 - Xerox Business Services

! In caso di errata installazione o uso non corretto potrete essere chiamati al pagamento dellintervento. ! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

 il tipo di anomalia;  il modello della macchina (Mod.);  il numero di serie (S/N); Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Estensione di garanzia AIRBAG

Ad integrazione della garanzia legale, Ariston offre lestensione di garanzia AIRBAG: una formula che con una minima spesa iniziale, garantisce al cliente 5 anni di assistenza tecnica qualificata. In caso di guasto, il cliente che abbia aderito al programma Airbag avrà diritto gratuitamente a:

 lintervento entro 48 ore dalla chiamata;  il contributo per spese di trasferta del Tecnico;  la manodopera;  le parti di ricambio originali;  il trasporto dellelettrodomestico non riparabile in loco;

La garanzia prevede inoltre la sostituzione dellelettrodomestico non riparabile con una franchigia a carico del cliente (in relazione allanzianità dellelettrodomestico). Per maggiori informazioni rivolgersi al numero unico 199.199.199*.

* Al costo di 14,25 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di

5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato.
