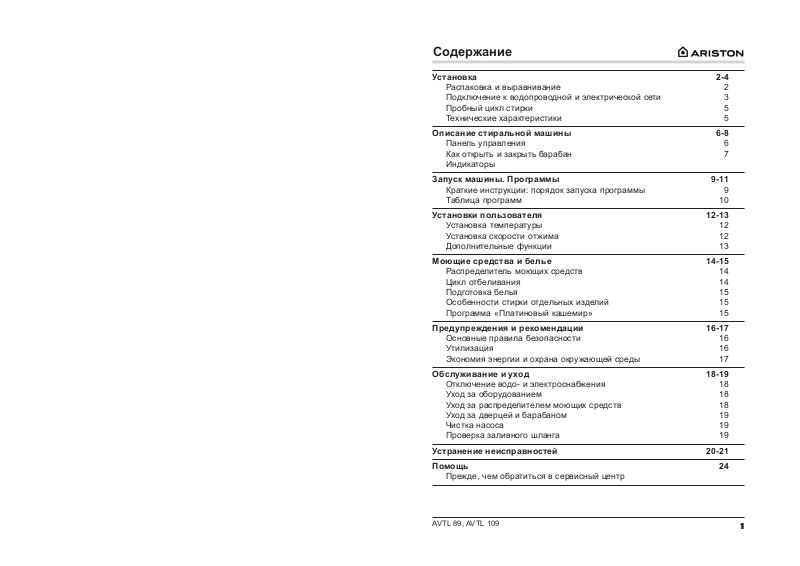

Содержание
Установка 2-4
Распаковка и выравнивание 2
Подключение к водопроводной и электрической сети 3
Пробный цикл стирки 5
Технические характеристики 5
Описание стиральной машины 6-8
Панель управления 6
Как открыть и закрыть барабан 7
Индикаторы
Запуск машины. Программы 9-11
Краткие инструкции: порядок запуска программы 9
Таблица программ 10
Установки пользователя 12-13
Установка температуры 12
Установка скорости отжима 12
Дополнительные функции 13
Моющие средства и белье 14-15
Распределитель моющих средств 14
Цикл отбеливания 14
Подготовка белья 15
Особенности стирки отдельных изделий 15
Программа «Платиновый кашемир» 15
Предупреждения и рекомендации 16-17
Основные правила безопасности 16
Утилизация 16
Экономия энергии и охрана окружающей среды 17
Обслуживание и уход 18-19
Отключение водо- и электроснабжения 18
Уход за оборудованием 18
Уход за распределителем моющих средств 18
Уход за дверцей и барабаном 19
Чистка насоса 19
Проверка заливного шланга 19
Устранение неисправностей 20-21
Помощь 24
Прежде, чем обратиться в сервисный центр
AVTL 89, AVTL 109
11
1
11
Page 2
Установка
! Внимательно прочитайте руководство: в нем содержатся важные сведения
по установке и безопасной эксплуатации стиральной машины.
! Сохраните руководство. Оно должно быть в комплекте со стиральной машиной в случае ее продажи, передачи или переезда, чтобы новый владелец
оборудования мог ознакомиться с правилами его функционирования и обслуживания.
Распаковка и выравнивание
Распаковка
1. Распакуйте стиральную машину.
2. Убедитесь, что оборудование не было повреждено во время транспортировки. При обнаружении повреждений – не устанавливайте машину –
свяжитесь с поставщиком немедленно.
3. Удалите четыре предохранительных болта и
резиновые пробки с прокладками, расположенные в задней части стиральной машины (ðèñ. 1).
4. Закройте отверстия прилагающимися пластиковыми заглушками.
5. Сохраните все детали: они понадобятся при
возможной последующей транспортировке стиральной машины.
Внимание: в случае повторного использования
более короткие винты должны быть закреплены в верхней части оборудования.
! Не разрешайте детям играть с упаковочными материалами.
Выравнивание
1. Установите стиральную машину на ровном и прочном полу, так чтобы она
не касалась стен, мебели и прочих предметов.
2. Если пол недостаточно ровный, следует выровнять положение машины,
вкручивая или выкручивая ее передние ножки
(см. ðèñ. 2); угол отклонения от горизонтали верхней крышки корпуса машины не должен превышать 2°.
Правильное выравнивание оборудования поможет избежать шума, вибраций и смещений машины во время ее работы. Если стиральная машина устанавливается на полу с ковровым покрытием, отрегулируйте ее ножки таким образом,
чтобы под основанием машины имелось достаточное пространство для вентиляции.
22
2
22
AVTL 89, AVTL 109
1
2
Установка машины на место и перемещение
Если Ваша стиральная машина оснащена специальными убирающимися колесами, Вы можете
легко передвигать ее. Чтобы опустить колеса и
передвинуть оборудование без напряжения, просто потяните за рычаг, расположенный слева под
основанием машины. После установки оборудования в требуемое положение верните рычаг в
исходную позицию. Теперь стиральная машина
прочно зафиксирована на месте (см. ðèñ. 3)
3
Подключение к водопроводной и электрической сети
Подсоединение заливного шланга
1. Вставьте прокладку А в конец заливного шланга и наверните его на вывод водопровода холодной воды с резьбовым отверстием 3/4 дюйма (ðèñ. 4).
Перед подсоединением откройте водопроводный кран и дайте стечь грязной воде.
2. Подсоедините заливной шланг к стиральной
машине, навинтив его на водоприемник, расположенный в задней верхней части справа
(см. ðèñ. 5).
3. Убедитесь, что шланг не перекручен и не пережат.
! Давление воды должно быть в пределах значений, указанных в табличке Технических характеристик (см. ñ. 5).
! Если длина водопроводного шланга окажется
недостаточной, обратитесь в Авторизованный
сервисный центр.
AVTL 89, AVTL 109
4
5
33
3
33
Установка Описание Программы
средства
Моющие
безопасности
Ìåðû
Обслуживание
è óõîä
Неисправ-
ности Помощь
Page 3
Подсоединение сливного шланга
Повесьте загнутый конец сливного шланга на край раковины, ванны, или поместите в специальный вывод канализации. Шланг не должен перегибаться.
Конец сливного шланга должен находиться на высоте 65-100 см от основания
машины (ðèñ. 6). Расположение сливного шланга должно обеспечивать разрыв струи при сливе (конец шланга не должен быть опущен в воду). В случае
крепления на край ванной или раковины, шланг вешается с помощью направляющей (входит в комплект поставки), которая крепится к крану (ðèñ. 7).
! Не рекомендуется
применять удлинители для сливного
шланга, при необходимости допускается
его наращивание
шлангом такого же
диаметра и длиной не
более 150 см.
6 7
Подсоединение к электросети
ВНИМАНИЕ! Оборудование обязательно должно быть заземлено!
1. Машина подключается к электрической сети при помощи двухполюсной розетки с заземляющим контактом (розетка не поставляется с машиной). Фазный провод должен быть подключен через автомат защиты сети, рассчитанный на максимальный ток (ток срабатывания) 16 А, и имеющий время срабатывания не более 0,1 с.
2. При наличии вблизи от предполагаемого места установки машины розетки
с заземляющим контактом, имеющей трехпроводную подводку кабеля с медными жилами сечением не менее 1,5 мм2 (или алюминиевыми жилами сечением не менее 2,5 мм2), доработка электросети не производится. При отсутствии указанной розетки и проводки следует провести их монтаж.
3. Прокладка заземления отдельным проводом не допускается.
4. Для доработки электрической сети рекомендуется применять провод
ППВ 3х1,5 380 ГОСТ 6223-79. Допускается применение других марок кабеля,
обеспечивающих пожаро- и электробезопасность при эксплуатации машины.
Перед включением машины в сеть убедитесь, что:
• Розетка имеет заземление в соответствии с нормами электробезопасности.
• Розетка может выдержать максимальную силовую нагрузку оборудования,
указанную в табличке его технических характеристик (см. ñ. 5).
Установка
• Напряжение питания соответствует значениям, указанным в табличке технических характеристик оборудования.
• Розетка подходит к вилке стиральной машины. В противном случае замените розетку или вилку.
! Стиральная машина не должна устанавливаться вне помещений (даже под
навесом: чрезвычайно опасно оставлять оборудование под воздействием дождя и других атмосферных осадков/явлений.
! После установки должен быть обеспечен свободный доступ к питающему
кабелю и вилке оборудования.
! Не используйте удлинители и многогнездовые розетки.
! Питающий кабель не должен быть перекручен или пережат (находиться под
машиной после подключения).
! Замена питающего кабеля должна производиться только специалистами Ав-
торизованного сервисного центра (см. гл. Помощь).
Производитель не несет ответственности за ущерб в результате
несоблюдения указанных норм установки и подключения оборудования.
Пробный цикл стирки
После установки, перед первым использованием машины необходимо произвести один цикл стирки со стиральным порошком, но без белья, установив
программу 90°C без предварительной стирки.
Технические характеристики
Модель AVTL 89, AVTL 109
Размеры ширина - 40 см; высота - 85 см; глубина - 60 см
Загрузка 1-5 êã
Электрические напряжение 220/230 Â 50 Ãö
параметры max мощность 1850 Âò
Гидравлические max давление 1 Ìïà (10 áàð)
параметры min давление 0,05 Ìïà (0,5 áàð)
объем барабана 42 л
Скорость отжима AVTL89 – äî 800 îá/ìèí; AVTL 109 – äî 1000 îá/ìèí
Контрольные программа 3,
программы по температура 60°С
нормативу IEC 456 при загрузке 5 кг
Соответствие Директивам Европейского Экономического сообщества:
- 73/223/ ЕЕС от 19.02.73 (низкого напряжения) и последующие модификации;
- 89/336 /ЕЕС от 03.05.89 (электромагнитной совместимости) и последующие
модификации.
Установка Описание Программы
средства
Моющие
безопасности
Ìåðû
Обслуживание
è óõîä
Неисправ-
ности Помощь
44
4
44
AVTL 89, AVTL 109
AVTL 89, AVTL 109
55
5
55
Page 4
Описание стиральной машины
Панель управления
Рукоятка
СКОРОСТЬ
ОТЖИМА
Индикаторы
Функциональные
кнопки
Распределитель моющих средств — для загрузки стирального порошка
и смягчителей (ñì. ñ. 14).
Индикаторы: горящий индикатор показывает, какой этап программы выпол-
няется.
Рукоятка «СКОРОСТЬ ОТЖИМА» — для установки скорости отжима или его
исключения (ñì. ñ. 12).
Функциональные кнопки — для выбора доступных опций. Кнопка, соответствующая выбранной фунции, остается подсвеченной.
Рукоятка «ТЕМПЕРАТУРА» — для установки температуры или цикла холод-
ной стирки (ñì. ñ. 12).
Кнопка ВКЛЮЧЕНИЯ /ВЫКЛЮЧЕНИЯ (START/STOP) — для включения и вы-
ключения стиральной машины.
Кнопка ПУСК/СБРОС (START/RESET) — для запуска программ или для отмены ошибочных установок.
Индикатор ВКЛЮЧЕНИЯ - ВЫКЛЮЧЕНИЯ / БЛОКИРОВКИ КРЫШКИ ЗАГРУ-
ЗОЧНОГО ЛЮКА: мигающий индикатор показывает, когда машина включена и
может ли быть открыта крышка загрузочного люка (см. ñ. 7).
Рукоятка СЕЛЕКТОРА ПРОГРАММ — для выбора программ стирки. В про-
цессе выполнения программы рукоятка остается неподвижной.
Рукоятка
ТЕМПЕРАТУРА
Кнопка
ВКЛЮЧЕНИЯ/
ВЫКЛЮЧЕНИЯ
Индикатор ВКЛ. -ВЫКЛ. /
БЛОКИРОВКИ КРЫШКИ
загрузочного люка
Кнопка
ПУСК / СБРОС
(Start/Reset)
Рукоятка
СЕЛЕКТОРА
ПРОГРАММ
Индикатор ВКЛ. – ВЫКЛ. / блокировки внешней крышки
Если индикатор горит, это означает, что крышка загрузочного люка блокирована, чтобы предотвратить ее случайное открывание.
Во избежание повреждения машины, прежде чем открыть крышку загрузочного люка, дождитесь пока индикатор начнет мигать.
! Быстрое мигание индикатора включения – выключения / блокировки крышки
загрузочного люка одновременно с миганием по крайней мере еще одного
индикатора указывает на наличие сбоя в нормальной работе машины. Обратитесь в Авторизованный сервисный центр за технической помощью.
Как открыть и закрыть барабан
12
8
34
Г) Закрывание (рис. 8.4).
- закройте полностью барабан, опуская сначала переднюю дверцу, а затем
заднюю;
- затем удостоверьтесь, что крюки передней дверцы точно вошли в гнезда на
задней дверце;
- после того, как крюки защелкнулись, нажмите обе дверцы слегка вниз, что-
бы убедиться — они закрыты плотно;
- и, наконец, закройте внешнюю крышку.
A) Открывание
(рис. 8.1).
Поднимите внешнюю
крышку и откройте ее
полностью.
Б) Затем обеими руками откройте барабан, как показано на
рис. 8.2:
- слегка нажмите
кнопку, обозначенную
стрелкой на рис. 8.2,
другой рукой придерживая дверцы (так вы
избежите внезапного
открывания дверок и
защемления пальцев);
- дверцы расцепятся
и легко откроются.
В) Загрузка стиральной машины
(рис. 8.3).
Установка Описание Программы
средства
Моющие
безопасности
Ìåðû
Обслуживание
è óõîä
Неисправ-
ности Помощь
66
6
66
AVTL 89, AVTL 109
AVTL 89, AVTL 109
77
7
77
Page 5
Индикаторы
С помощью индикаторов пользователь получает следующую важную информацию:
Текущая фаза цикла:
В течение цикла стирки индикаторы будут загораться поочередно, указывая,
какой этап стирки работает в данный момент:
Текущая фаза цикла:
В течение цикла стирки будут постепенно загораться индикаторы, указывая,
какой этап стирки работает в данный момент:
Предварительная стирка
Стирка
Полоскание
Отжим
Запуск машины. Программы
Коротко: порядок запуска программы
1. Включите стиральную машину, нажав кнопку . На несколько секунд за-
горятся все индикаторы и индикатор включения – выключения / блокировки крышки загрузочного люка начнет мигать.
2. Загрузите белье, добавьте в распределитель моющее средство и ополас-
киватель (см. ñ. 14) и закройте крышку люка.
3. Установите рукоятку селектора на нужную программу.
4. Установите температуру (ñì. ñ. 12).
5. Установите скорость отжима (ñì. ñ. 12).
6. Запустите программу, нажав кнопку ПУСК/СБРОС (START/RESET).
Для отмены запуска удерживайте нажатой кнопку ПУСК/СБРОС (START/
RESET) не менее 2-х секунд.
7. По окончании программы индикатор включения – выключения / блоки-
ровки крышки загрузочного люка будет мигать, показывая, что крышку можно открыть. Выньте белье и оставьте крышку люка приоткрытой для пол-
ного высыхания барабана. Выключите машину нажатием кнопки
.
Установка Описание Программы
средства
Моющие
Примечание: во время слива будет гореть индикатор, соответствующий фазе
отжима.
Функциональные кнопки
Функциональные кнопки действуют подобно индикаторам.
Когда функция выбрана, соответствующая ей кнопка подсвечена.
Если выбранная функция несовместима с установленной программой, кнопка будет мигать и функцию задействовать невозможно.
Если Вы установили функцию, которая не совместима с другой, ранее выбранной, будет задействована только последняя выбранная функция.
88
8
88
AVTL 89, AVTL 109
AVTL 89, AVTL 109
99
9
99
безопасности
Ìåðû
Обслуживание
è óõîä
Неисправ-
ности Помощь
Page 6
Установка Описание Программы
Описание цикла стирки
Предварительная стирка, стирка,
полоскание, промежуточный и
окончательный отжим
Стирка, полоскание, промежуточный и
окончательный отжим
Стирка, полоскание, промежуточный и
окончательный отжим
Стирка, полоскание, промежуточный и
окончательный отжим
Стирка, полоскание, промежуточный и
окончательный отжим
Стирка, полоскание, остановка с водой
или деликатный отжим
Стирка, полоскание, остановка с водой
или деликатный отжим
Стирка, полоскание, остановка с водой
или деликатный отжим
Стирка, полоскание и деликатный отжим
Описание цикла стирки
Стирка , полоскание и деликатный отжим
Стирка, полоскание, остановка
ñ âîäî é èëè ñëèâ
Слив и си льный о тжим
Слив и д еликатный отжим
Ñëèâ
ìèí
ность
цикла,
Длитель-
вание
ватель
Отбели-
Отбели-
(функция)/
Ñìÿã-
читель
стирка
основная
Моющее средство
предв.
стирка
Темпе-
ратура
Ïðîã-
рамма
загрязнения
Ткань и степень
137
z z z
1 90°C
129
Обычный
Деликатн./
z z
2 90°C
Деликатн./
144
Обычный
z z
3 60°C
78
Обычный
Деликатн./
z z
4 40°C
70
Обычный
Деликатн./
z z
5 30°C
79
75
Деликатн.
Деликатн.
z z
z z
65
Деликатн.
z z
32
z z
Длитель-
вание
Отбели-
Моющее средство
6 60°C
7 50°C
8 40°C
9 30°C
ность
Ñìÿã-
Темпе-
Ïðîã-
цикла,
(функция)/
читель
основная
предв.
ратура
рамма
ìèí
ватель
Отбели-
стирка
стирка
45
Деликатн.
z z
10 40°C
52
z z
11 30°C
Полоскан ие и отжим
Полоскан ие, остановк а с водой или с лив
z z
z z
средства
Моющие
безопасности
Ìåðû
Обслуживание
è óõîä
Неисправ-
ности Помощь
Таблица программ
1010
10
1010
ХЛОПОК
Очень сильно загрязненное
белое белье (простыни,
скатерти и т.п.)
Очень сильно загрязненное
белое белье (простыни,
скатерти и т.п.)
Сильно загрязненное белое и
прочно окрашенное цветное
белье
Сильно загрязненное белое и
прочно окрашенное цветное
белье
Слабо загрязненное белое и
линяющее цветное белье
(рубашки, майки и пр.)
СИНТЕТИКА
Сильно загрязненная, прочно
окрашенная цветная (детская
одежда и пр.)
Сильно загрязненная, прочно
окрашенная цветная (детская
одежда и пр.)
Слабо загрязненная,
деликатная цветная
Слабо загрязненная,
деликатная цветная (любая
одежда)
AVTL 89, AVTL 109
Ткань и степень
загрязнения
ДЕЛИКАТНЫЕ ТКАНИ
Шерсть
AVTL 89, AVTL 109
Особо деликатные ткани и
одежда (занавеси, шелк,
вискоза и пр.)
ÎÒДЕЛЬНЫЕ ПРОГРАММЫ
Полоскание
Деликатное полоскание
Отжим
Деликатный отжим
Ñëèâ
Примечание:
• О функции остановки с водой (антисминаемость) см. опцию «Легкая глажка» на с. 13.
• Данные в таблице являются показательными и могут меняться в зависимости от конкретных условий стирки.
• По окончании стирки, прежде чем открыть крышку люка, подождите 3 минуты, чтобы дверцы барабана были
обращены наверх.
СПЕЦИАЛЬНАЯ ПРОГРАММА:
Повседневная стирка (программа 9 для Синтетики) предназначена для быстрой стирки слабозагрязненного
белья: цикл длится всего 30 минут, что позволяет сэкономить и время, и электроэнергию. Установив эту про-
грамму (9 при температуре 30°С), Вы можете стирать различные виды тканей вместе (за исключением шерсти
и шелка) при максимальной загрузке белья 3 кг. Рекомендуется использовать жидкое моющее средство.
1111
11
1111
Page 7
Установки пользователя
Установка температуры
Вращайте рукоятку «Температура», чтобы установить температуру стирки (см.
«Таблицу программ» на с. 10-11). Температуру стирки можно понизить или
даже установить холодную стирку
Установка скорости отжима
Вращайте рукоятку «СКОРОСТЬ ОТЖИМА», чтобы установить скорость отжима для выбранной программы.
Максимальная скорость отжима для каждой программы, об/мин.:
Хлопок 1000
Синтетика 800
Шерсть 600
Øåëê íåò
Скорость отжима может быть снижена или цикл отжима может быть совсем
исключен при выборе символа
дотвращает выбор скорости отжима, которая превышает максимальную ско-
рость, допустимую для каждой программы.
.
. Стиральная машина автоматически пре-
Дополнительные функции
Доступ к функции:
1. Нажмите кнопку, соответствующую желаемой функции, см. приведенную
далее таблицу.
2. Функция активизирована, когда соответствующая кнопка подсвечена.
Примечание: Быстрое мигание кнопки показывает, что соответствующая функция не может быть выбрана для установленной программы.
Дополнительная
функция
Супер стирка
Легкая глажка
Быстрая стирка
Дополнительное
полоскание
Назначение Использование
Позволяет получить
безупречно чистое
белье, заметно
более белое по
сравнению со
стиркой стандарта
Кëàññ А
Уменьшает
сминаемость
тканей, облегчая
последующую
глажку белья
Сокращает
продолжительность
цикла стирки
примерно на 30%.
Повышает
эффективность
полоскания
Опция не используется с функцией
«БЫÑÒÐÀЯ СТИРКА»
При выборе этой функции программы 6,
7, 8, 11 и Деликатное полоскание будут
завершены вместе с бельем,
замоченным в воде, индикатор цикла
полоскания
- Чтобы завершить цикл, нажмите кнопку
ПУСК/СБРОС (Start/Resert).
– Чтобы закончить программу сливом
установите рукоятку селектора на
соответствующий символ
кнопку ПУСК/СБРОС (Start/Resert).
Опция не используется с функцией
«СУПЕР СТИРКА»
Применение этой ф ункции
рекомендуется при полной загрузке
машины или при использовании
большого количества моющего средства
будет мигать.
и нажмите
Доступна
ñ ïðîã-
раммами:
1, 2, 3, 4,
5, 6, 7, 8
Все
программы,
кроме 1, 2,
9, 10 и Слив
1, 2, 3, 4,
5, 6, 7, 8
1, 2, 3, 4,
5, 6, 7, 8 и
Полоскание
Установка Описание Программы
средства
Моющие
безопасности
Ìåðû
Обслуживание
è óõîä
Неисправ-
ности Помощь
1212
12
1212
AVTL 89, AVTL 109
AVTL 89, AVTL 109
1313
13
1313
Page 8
Моющие средства и белье
Распределитель моющих средств
Хороший результат стирки зависит также от правильной дозировки моющего
средства: его избыток не только не повысит эффективность стирки, но может
привести к образованию налетов внутри машины и загрязнению окружающей
среды.

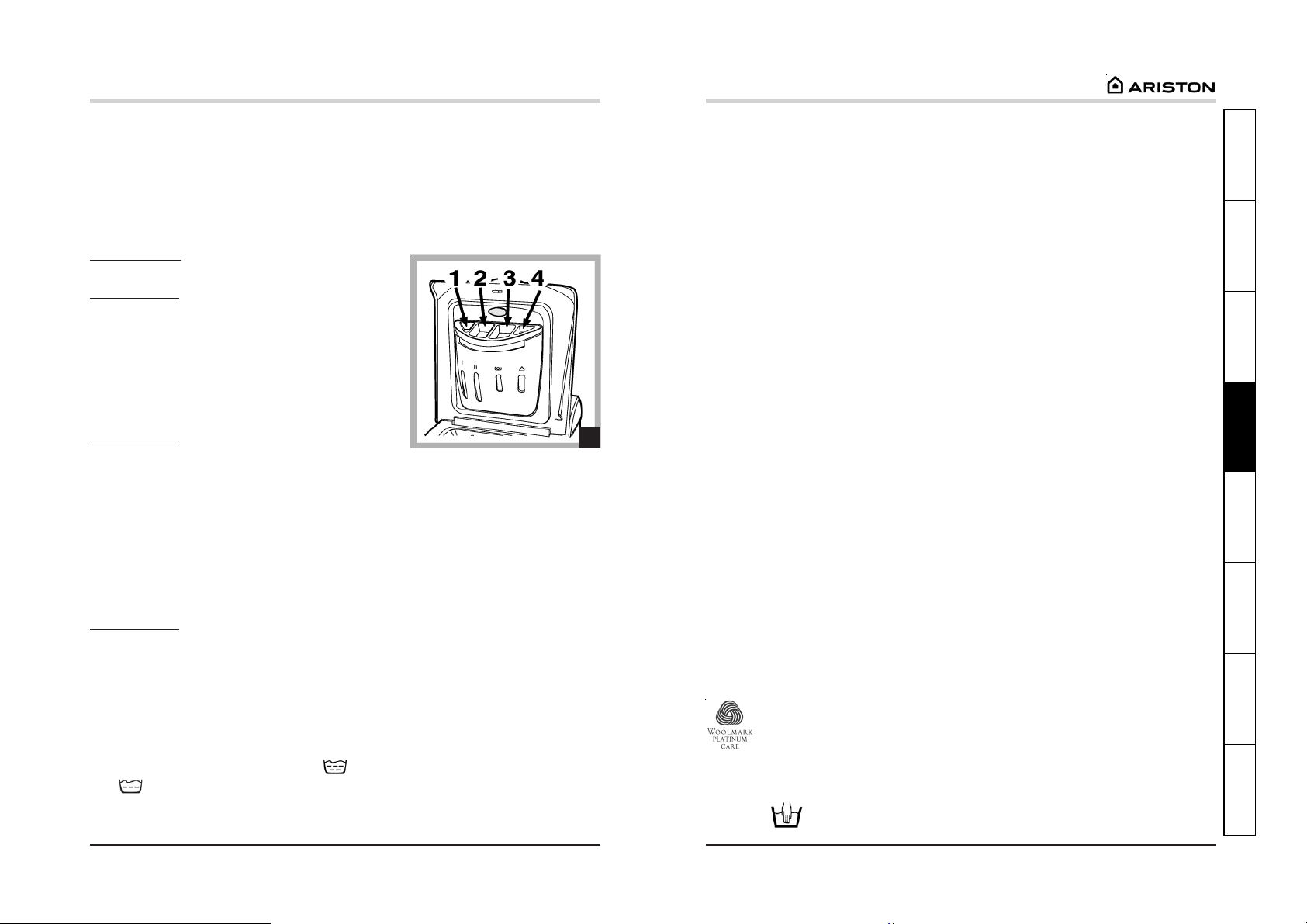

Откройте распределитель и заполните его отделения моющим средством и
смягчителем, как показано на ðèñ. 9:
Отделение 1: моющее средство для пред-
варительной стирки (порошок)
Отделение 2: моющее средство для стирки
(порошок или жидкое)
Жидкое средство для стирки заливается непосредственно перед запуском машины.
! Не используйте моющие средства, предназначенные для ручной стирки, – образующаяся
обильная пена ухудшает результат стирки и может вывести из строя стиральную машину.
Отделение 3: добавки (смягчители, ароматизаторы и пр.)
Заливая смягчитель в отделение 3, не превышайте указанный максимальный
уровень («MAX»), не переливайте смягчитель за решетку.
Смягчитель автоматически добавляется в машину во время последнего полоскания. По окончании программы стирки в отделении 3 может остаться немного воды. Она используется для ввода распределителем смягчителей в машину, т.е. для снижения концентрации (разбавления) смягчителей. Если в отделении 3 остается воды больше нормы, это означает, что блокировано
опорожняющее устройство (см. соответствующий параграф о чистке распределителя на с. 18).
Отделение 4: отбеливатель
Цикл отбеливания
Обычный отбеливатель должен использоваться для прочных белых тканей,
деликатный — для цветных тканей, синтетики или шерсти. Заливая отбели-
ватель, будьте внимательны — не превышайте максимальный уровень, указанный на отделении 4.
Чтобы выполнить только отбеливание, залейте отбеливатель в отделение 4,
установите программу полоскания
íèå (для синтетических тканей).
(для хлопка) или Деликатное полоска-
9
Подготовка белья
• Разберите белье:
- в соответствии с типом ткани / обозначением на этикетке
- по цвету: отделите цветное белье от белого.
• Выньте из карманов все предметы и проверьте, хорошо ли держатся пуго-
âèöû.
• Не превышайте максимальное нормы загрузки барабана (вес указан для
сухого белья):
Прочные ткани: макс. 5 кг
Синтетические ткани: макс. 2,5 кг
Деликатные ткани: макс. 2 кг
Шерсть: ìàêñ. 1 êã
Вес белья
1 простыня 400 – 500 г
1 наволочка 150–200 г
1 скатерть 400 – 500 г
1 банный халат 900 –1,200 г
1 полотенце 150–250 ã
Особенности стирки отдельных изделий
Занавески сверните и положите в наволочку или в сетчатый мешочек. Сти-
райте отдельно, не превышая половины загрузки барабана. Выберите программу 6, в которой автоматически исключен отжим.
Стеганные куртки и пуховики: если они на утином или гусином пуху, их можно стирать в стиральной машине. Выверните одежду наизнанку, загрузите в
барабан не более 2-3 кг изделий. Повторите полоскание 1 или 2 раза, используйте деликатный отжим.
Шерсть: Для достижения наилучших результатов стирки загружайте не более 1 кг белья и используйте специальные жидкие средства, предназначенные для стирки шерстянных изделий.
Платиновый кашемир – деликатность ручной стирки
Ariston установил новый стандарт высокоэффективаной стирки, признанный Компанией Woolmark с престижной маркой Woolmark
Platinum Care. Если на вашей стиральной машине имеется логотип
Woolmark Platinum Care, в ней можно стирать с отличным результатом шерстяные изделия на этикетке которых написано «только ручная стирка» (M.00221). Выберите программу 10 для всех изделий с этикеткой «Ручная
Установка Описание Программы
средства
безопасности
è óõîä
ности Помощь
Моющие
Ìåðû
Обслуживание
Неисправ-
1414
14
1414
AVTL 89, AVTL 109
стирка» (
AVTL 89, AVTL 109
) и используйте специальные средства для стирки шерсти.
1515
15
1515
Page 9
Предупреждения и рекомендации
! Стиральная машина спроектирована и изготовлена в соответствии с между-
народными нормами безопасности. Внимательно прочитайте настоящие предупреждения, составленные в целях вашей безопасности.
Общие правила безопасности
• Это оборудование разработано для непрофессионального, бытового исполь-
зования и не должно использоваться не по назначению.
• Стиральная машина должна использоваться только взрослыми лицами и в
соответствии с инструкциями данного руководства.
• Не касайтесь работающей машины, когда Вы босиком, или если ваши руки
/ ноги влажные.
• Не тяните за питающий кабель, чтобы отключить оборудование от элект-
росети: беритесь за вилку.
• Не открывайте распределитель моющих средств во время работы машины.
• Не касайтесь сливаемой воды, ее температура может быть очень высокой.
• Не пытайтесь с силой открыть крышку загрузочного люка машины: это мо-
жет повредить механизм блокировки, предназначенный для предотвращения случайного открывания крышки.
• В случае неисправности при любых обстоятельствах не касайтесь внут-
ренних частей машины, пытаясь починить ее.
• Следите, чтобы дети не приближались к работающей стиральной машине.
• Если необходимо переместить стиральную машину, выполняйте эту опе-
рацию вдвоем или втроем с предельной осторожностью. Никогда не пытайтесь поднять машину в одиночку — оборудование чрезвычайно тяжелое.
• Перед загрузкой в стиральную машину белья убедитесь, что барабан пуст.
Утилизация
• Уничтожение упаковочного материала: соблюдайте действующие требо-
вания по утилизации упаковочных материалов.
• Утилизация старой стиральной машины: перед сдачей машины в утиль
обрежьте питающий кабель и снимите крышку загрузочного люка.
Экономия энергии и охрана окружающей среды
Экологичная технология
Благодаря новой технологии Indesit вашей стиральной машине требуется
вдвое меньше воды для получения наилучших результатов стирки: это забота
об окружающей среде без отказа от максимальной чистоты.
Экономия моющих средств, воды, электроэнергии и времени
• Для экономии ресурсов следует максимально загружать стиральную ма-
шину. Один цикл стирки при полной загрузке вместо двух циклов с наполовину загруженным барабаном позволяет сэкономить до 50% электроэнергии.
• Цикл предварительной стирки необходим только для очень грязного
белья. При цикле предварительной стирки расходуется больше стирального порошка, времени, воды и на 5–15% больше электроэнергии.
• Если вы обработаете пятна пятновыводителем или замочите белье перед
стиркой, это поможет избежать стирки при высоких температурах. Использование программы стирки при 60°C вместо 90°C, или 40°C вместо 60°C
позволяет сэкономить до 50% электроэнергии.
• Правильная дозировка стирального порошка в зависимости от жесткости
воды, степени загрязнения и количества загружаемого белья помогает избежать нерационального расхода моющего средства и загрязнения окружающей среды: хотя стиральные порошки и являются биоразлагаемыми,
они содержат вещества, отрицательно влияющие на экологию. Кроме того,
по возможности избегайте использовать ополаскиватели.
• Использование стиральной машины утром или вечером уменьшит пико-
вую нагрузку на электросеть.
• Если белье должно сушиться в сушильном автомате, необходимо выбрать
высокую скорость отжима. Интенсивный отжим сэкономит время и электроэнергию в процессе сушки.
Установка Описание Программы
средства
безопасности
è óõîä
ности Помощь
Моющие
Ìåðû
Обслуживание
Неисправ-
1616
16
1616
AVTL 89, AVTL 109
AVTL 89, AVTL 109
1717
17
1717
Page 10
Обслуживание и уход
Отключение воды и электропитания
• Перекрывайте водопроводный кран после каждой стирки. Таким образом
сокращается износ гидравлической системы стиральной машины и исключается вероятность протечек.
• Всегда отключайте оборудование от электросети перед его мойкой и об-
служиванием.
Уход за стиральной машиной
Внешние и резиновые части машины очищайте мягкой тканью с теплой мыльной водой. Не используйте растворители или абразивные чистящие средства.
Уход за распределителем моющих средств

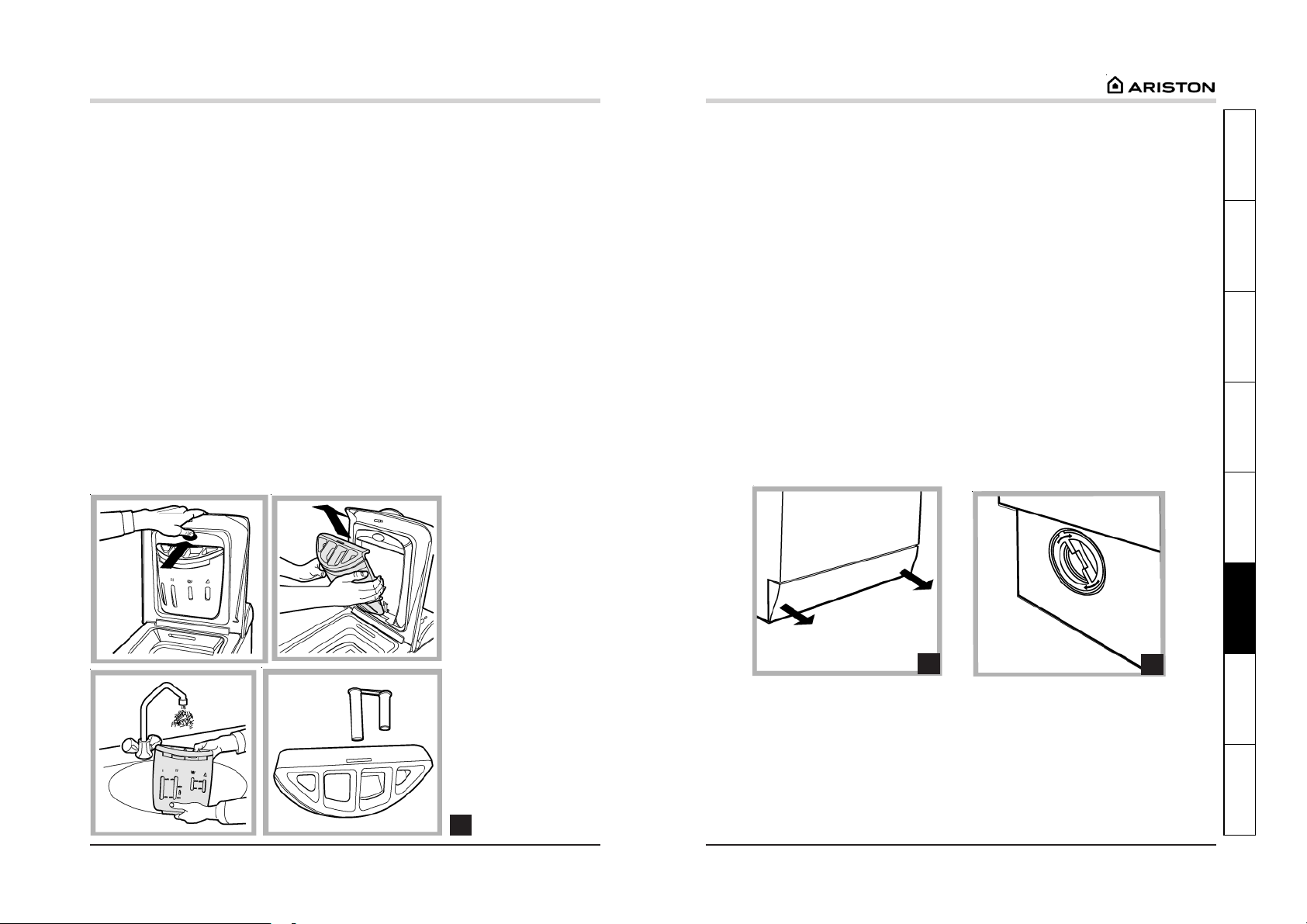

Поднимите и извлеките распределитель (см. ðèñ. 10).
Промойте распределитель под струей воды; эту операцию следует выполнять часто.
Как очистить распределитель моющих средств
Извлечение распределителя: Слегка нажмите на большую кнопку в передней части распределителя и вытяните его вверх (рис. 10.1).
Чистка: Затем промойте распределитель под краном (рис. 3), используя старую зубную щетку. Выньте пару сифонов, вставленных сверху в отделения 1 и
2 (ðèñ. 10.4), проверь-
1 2
43
те, не забиты ли они,
и промойте их.
Сборка: Установите
пару сифонов в их
гнезда и затем поместите распределитель
на место, вставляя его
до щелчка (рис. 10.4,
10.2 è 10.1).
Уход за дверцей машины и барабаном
• После каждой стирки оставляйте внешнюю крышку полуоткрытой во избе-
жание образования в барабане неприятных запахов и плесени.
Чистка насоса
Стиральная машина имеет сливной насос самоочищающегося типа, который
не требует особого ухода. Однако мелкие предметы (монеты, пуговицы и др.)
могут попадать в защищающий насос фильтр («уловитель»), расположенный
в нижней части насоса.
! Убедитесь, что цикл стирки закончился, и отключите оборудование от сети.
Для доступа к «уловителю»:
1. снимите нижнюю переднюю панель стиральной машины, оттянув ее руками
с боковых сторон (ðèñ. 11);
2. выверните крышку фильтра, вращая ее против часовой стрелки (рис. 12): èç
насоса может вылиться немного воды – это нормально.
3. тщательно прочистите фильтр изнутри;
4. заверните крышку обратно;
5. установите на место переднюю панель: прежде чем прижать ее, убедитесь,
что крюки зафиксированы на месте.
11
12
Установка Описание Программы
средства
безопасности
è óõîä
ности Помощь
Моющие
Ìåðû
Обслуживание
Неисправ-
1818
18
1818
10
AVTL 89, AVTL 109
Проверка заливного шланга
Проверяйте шланг не реже одного раза в год. При наличии любых трещин
немедленно замените шланг. Во время работы машины неисправный шланг,
находящийся под давлением воды, может легко лопнуть.
! Никогда не используйте шланги, бывшие в употреблении.
AVTL 89, AVTL 109
1919
19
1919
Page 11
Неисправности и методы их устранения
В случае неудовлетворительных результатов стирки или возникновения неисправностей, прежде чем обратиться в Авторизованный Сервисный центр (см. ñ. 24), прочитайте этот раздел. В большинстве случаев Вы можете решить возникшие проблемы самостоятельно.
Обнаруженная
неисправность:
Стиральная машина
не включается
Цикл стирки не запускается
Стиральная машина
не заливает воду
Стиральная машина
непрерывно заливает и
сливает воду
Возможные причины / Методы
устранения:
• Вилка не вставлена в розетку или вставлена плохо, не обеспечивая контакта.
• Сбой электропитания
• Дверца машины плохо закрыта.
• Не была нажата кнопка
• Не была нажата кнопка ПУСК/СБРОС
(START/RESET).
• Закрыт кран подачи воды.
• Заливной шланг не подсоединен к крану.
• Шланг пережат.
• Закрыт кран подачи воды.
• Â äîìå íåò âîäû.
• Давление воды в водопроводе недоста-
точное.
• Не была нажата кнопка ПУСК/СБРОС
(START/RESET).
• Сливной шланг расположен ниже 65 или
выше 100 см от пола (ñì. ñ. 4, ðèñ. 6).
• Конец сливного шланга погружен в воду
(ñì. ñ. 4).
• Настенный слив не имеет респираторной
трубки.
• Если сливной шланг встроен в канализацию, имейте ввиду, что на верхних этажах может создаваться «сифонный эффект» — машина одновременно сливает и заливает воду. Для предотвращения
подобного эффекта устанавливается специальный клапан (антисифон).
.
Стиральная машина
не производит слив или
отжим
Сильная вибрация
при отжиме
Протечки воды
из стиральной машины
Избыточное
пенообразование
Индикатор ВКЛ.-ВЫКЛ. /
БЛОКИРОВКИ крышки
загрузочного люка быстро
мигает одновременно, по
крайней мере, еще с одним
индикатором
• Выбранная программа не предусматривает слив воды — для некоторых программ необходимо включить слив вручную (см. ñ. 10-11).
• Активизирована дополнительная функция «Легкая глажка»: для завершения
программы нажмите кнопку ПУСК/
СБРОС (START / RESET) (см. ñ. 13).
• Сливной шланг пережат (см. ñ. 4) èëè
засорен.
• Засор в канализации.
• При установке стиральной машины был
неправильно разблокирован барабан
(см. ñ. 3).
• Стиральная машина плохо выровнена
(см. ñ. 3).
• Зазор между машиной и стеной / мебелью недостаточен (см. ñ. 3).
• Плохо закреплен заливной шланг (см.
ñ. 3).
• Распределитель моющих средств забит
остатками моющих средств (о чистке распределителя см. ñ. 18).
• Плохо закреплен сливной шланг (см.
ñ. 4).
• Используется моющее средство, неподходящее для машинной стирки (на упаковке средства должно быть обозначено
«для стиральных машин» или «ручная и
машинная стирка».
• Передозировка моющего средства.
• Это означает наличие неисправности в
машине. Обратитесьв сервисный центр
за технической помощью.
Установка Описание Программы
средства
безопасности
è óõîä
ности Помощь
Моющие
Ìåðû
Обслуживание
Неисправ-
2020
20
2020
AVTL 89, AVTL 109
AVTL 89, AVTL 109
2121
21
2121
Page 12
Компания «Merloni Elettrodomestici»,
производитель бытовой техники торговых марок
Ariston, Indesit, Stinol,
настоятельно рекомендует использовать
для ухода за Вашей бытовой техникой
средства и аксессуары профессиональной серии
«Забота о доме»
ЛЬНЫХЛЬНЫХ
ЛЬНЫХЛЬНЫХ
ЛЬНЫХ
СЕРИЯСЕРИЯ
СЕРИЯСЕРИЯ
ПРОФЕССИОНАПРОФЕССИОНА
ПРОФЕССИОНАПРОФЕССИОНА
АКСЕССУАРОВАКСЕССУАРОВ
СЕРИЯ
Фирменные средства по уходу за бытовой техникой от производителя
Вы можете ознакомиться с полным каталогом серии профессиональных акссесуаров и средств «Забота о доме» и получить информацию в Авторизованных
сервисных центрах (адреса и телефоны указаны в гарантийном документе);
на сайте www.merloni.ru
по телефонам Справочной службы компании Мерлони
в Москве: (095) 974-62-80
в Санкт-Петербурге: (812) 118-80-55
в Киеве: (044) 494-36-10
в Екатеринбурге: (343) 376-15-12
2222
22
2222
АКСЕССУАРОВАКСЕССУАРОВ
ПРОФЕССИОНА
АКСЕССУАРОВ
AVTL 89, AVTL 109
Серия включает в себя полный спектр средств по уходу за:
Посудомоечной
машиной
Стиральной и
посудомоечной
машиной
Плитой
Холодильником
Микроволновой
печью
ÄËß ÄÎÌÀ
АКСЕССУАРЫ
ДЛЯ ТЕХÍÈÊÈ
Холодильник:
Стиральная и
посудомоечная
машины, водонагреватели
Стиральная и
посудомоечная
машины
Вытяжка:
АКСЕССУАРЫ
ДЛЯ КУХÍÈ
AVTL 89, AVTL 109
• Средство для очистки и дезинфекции, 250 мл 089779
• Ополаскиватель, 250 мл 082064
• Соль в таблетках, 2 кг 082057
• Дезодорант, 2 шт. 082072
• Средство для удаления накипи, 10 пак.* 50 г 089780
• Средство по уходу за конфорками и решетками, 250 мл 082037
• Средство по уходу за стеклокерамич. поверхностью, 500 мл 089782
• Средство по уходу за духовкой, 500 мл 089772
• Средство по уходу за холодильником, 500 мл 089777
• Поглотитель запахов 082073
• Средство по уходу за микроволновой печью, 500 мл 089781
• Средство по уходу за кастрюлями и сковородами, 250 мл 082042
• Средство по уходу за нержавеющей сталью, 250 мл 089778
• Полироль для нержавеющей стали, 500 мл 093902
• Средство по уходу за деревянными поверхностями 082081
• Средство по уходу за алюминием и пластиком 082083
• Средство по уходу за цветными металлами и сплавами 082063
• Средство по уходу за стеклами и зеркалами 082068
• Защита ткани от пятен 082069
• Микрофибровая салфетка 094893
• Скребок для очистки стеклокерамической поверхности 136366
• Дополнительные решетки и противни для духовки
• Стеклянные крышки для рабочих поверхностей
• Грили и барбекю для рабочих поверхностей
• Самоочищающиеся панели для духовки
• Устройство принудительной вентиляции для охлаждения
внешних поверхностей духовки
• Защитный экран для рабочей поверхности
• Дополнительные контейнеры для хранения продуктов
•
Магнитный смягчитель воды Calblock
• Сливные и заливные шланги
• Установочные комплекты
• Антисифоны
• Фильтры
• Универсальные фильтры из полиэстера с индикатором
заполнения
• Угольные фильтры
• Направляющие, крючки и полки из нержавеющей стали
• Сервировочный столик
089789
2323
23
2323
Page 13
Помощь
Перед тем, как обратиться в Авторизованный сервисный центр:
• Убедитесь, что Вы не можете решить проблему самостоятельно (см. с. 20-
21).
• Запустите программу повторно, чтобы проверить, устранена ли проблема.
• В противном случае обратитесь в Авторизованный сервисный центр по те-
лефону, указанному в гарантийном документе.
! Не пользуйтесь услугами лиц, не уполномоченных Производителем.
При ремонте требуйте использования оригинальных запасных частей.
При обращении в Авторизованный сервисный центр сообщите:
• тип неисправности;
• номер гарантийного документа (сервисной книжки, сервисного сертифика-
òà è ò.ï.);
• модель машины (Мод.) и серийный номер (S/N), указанные в информаци-
онной табличке, расположенной на задней панели стиральной машины.
Срок службы 10 ëåò
Производитель оставляет за собой право без предупреждения вносить изменения в
конструкцию и комплектацию, не ухудшающие эффективность работы оборудования.
Некоторые параметры, приведенные в этой инструкции, являются приблизительными.
Производитель не несет ответственности за незначительные отклонения от указанных
величин.
2424
24
2424
AVTL 89, AVTL 109
Page 14
Руководство по установке и эксплуатации
RUS
ÏÏ
РОДУКЦИЯРОДУКЦИЯ
Ï
РОДУКЦИЯ
РОДУКЦИЯРОДУКЦИЯ
ÏÏ
ÑÅÐÑÅÐ
ТИФИЦИРОВАНАТИФИЦИРОВАНА
ÑÅÐ
ТИФИЦИРОВАНА
ÑÅÐÑÅÐ
ТИФИЦИРОВАНАТИФИЦИРОВАНА
тиральная
Производитель:
Indesit Company S.p.A.
Юридический адрес:
Виале А.Мерлони, 47
60044 Фабриано (АН), Италия
Тел. (0732) 6611
Продавец:
Indesit Company International
Business S.A.
Юридический адрес:
Центр Галлерея, 2, Виа Кантонале,
6928 Манно, Швейцария
Адрес и телефоны
для контактов:
Россия 129233 Москва
Проспект Мира, ВВЦ (бывш. ВДНХ)
Павильон 46
Òåë.: (095) 974-6280
Ôàêñ (095) 961-2919
974-6279
http://www.ariston.ru
Ñ
машина
AVTL 89
AVTL 109
Loading...
