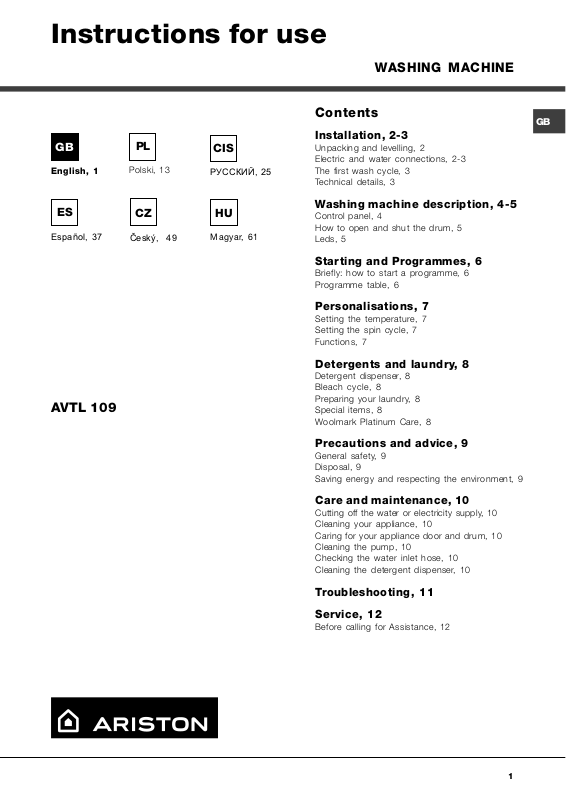

Instructions for use
WASHING MACHINE
GB
English, 1
ES
Español, 37
AVTL 109
PL
ES
Polski, 13
CZ
Èeský, 49
CIS
РУССКИЙ, 25
HU
Magyar, 61
Contents
GB
Installation, 2-3
Unpacking and levelling, 2
Electric and water connections, 2-3
The first wash cycle, 3
Technical details, 3
Washing machine description, 4-5
Control panel, 4
How to open and shut the drum, 5
Leds, 5
Starting and Programmes, 6
Briefly: how to start a programme, 6
Programme table, 6
Personalisations, 7
Setting the temperature, 7
Setting the spin cycle, 7
Functions, 7
Detergents and laundry, 8
Detergent dispenser, 8
Bleach cycle, 8
Preparing your laundry, 8
Special items, 8
Woolmark Platinum Care, 8
Precautions and advice, 9
General safety, 9
Disposal, 9
Saving energy and respecting the environment, 9
Care and maintenance, 10
Cutting off the water or electricity supply, 10
Cleaning your appliance, 10
Caring for your appliance door and drum, 10
Cleaning the pump, 10
Checking the water inlet hose, 10
Cleaning the detergent dispenser, 10
Troubleshooting, 11
Service, 12
Before calling for Assistance, 12
1
Page 2
Руководство по экпуатации
СТИРАЛЬНАЯ МАШИНА
Содержание
CIS
Установка, 26-27
РУССКИЙ
AVTL 109
Распаковка и выравнивание, 26
Подключение к водопроводной и электрической сети, 26-27
Пробный цикл стирки, 27
Технические характеристики, 27
Описание стиральной машины, 28-29
Панель управления, 28
Как открыть и закрыть барабан, 29
Индикаторы, 29
Запуск машины. Программы, 30
Краткие инструкции: Порядок запуска программы, 30
Таблица программ, 30
Персонализация стирки, 31
Выбор температуры, 31
Выбор скорости отжима, 31
Функции, 31
CIS
Моющие средства и белье, 32
Распределитель моющих средств, 32
Цикл отбеливания, 32
Подготовка белья, 32
Особенности стирки отдельных изделий, 32
Woolmark Platinum Care (Программа «Золотой кашемир»), 32
Предупреждения и рекомендации, 33
Общие правила безопасности, 33
Утилизация, 33
Экономия и охрана окружающей среды, 33
Обслуживание и уход, 34
Отключение воды и электричества, 34
Уход за стиральной машиной, 34
Уход за дверцей машины и барабаном, 34
Как чистить распределитель моющих средств, 34
Чистка насоса, 34
Проверка заливного шланга, 34
Устранение неисправностей, 35
Сервисное обслуживание, 36
#
Page 3
Установка
+15
Сохраните данное руководство. Оно должно быть в
комплекте со стиральной машиной в случае продажи, передачи оборудования или при переезде на
новую квартиру, чтобы новый владелец оборудования мог ознакомиться с правилами его функционирования и обслуживания.
Внимательно прочитайте руководство: в нем содер-
жатся важные сведения по установке и безопасной
эксплуатации стиральной машины.
Распаковка и выравнивание
Распаковка
1. Распакуйт е стиральную
машину.
2. Убедитесь, что
оборудование не было
повреждено во время
транспортировки. При
обнаружении повреждений
не подключайте машину
свяжитесь с поставщиком
немедленно.
3. Удалите четыре транспортировочных винта и
резиновые пробки с
прокладками,
расположенные в задней
части стиральной машины
(ñì. ðèñ.).
4. Закройте отверстия прилагающимися пластиковыми
заглушками.
5. Сохраняйте все детали: они Вам понадобятся при
последующей транспортировке стиральной
машины.
áолты, резиновые шайбы и большую металлическую
поперечную планку. Закройте образовавшиеся отверстия пластмассовыми заглушками.
Не разрешайте детям играть с упаковочными
материалами.
Выравнивание
1. Установите стиральную
машину на ровном и прочном
полу, так чтобы она не
касалась стен, мебели и
прочих предметов.
2. После установки машины на место отрегулируйте
ее устойчивое положение
путем вращения передних
ножек (ñì. ðèñ.). Для этого
сначала ослабьте контргайку, после завершения регулировки контргайку
затяните. После установки машины на место проверьте
по уровню горизонтальность верхней крышки корпуса,
отклонение
горизонтали должно быть не более 2°.
Правильное выравнивание оборудования поможет избежать шума, вибраций и смещений во время
работы машины.
Если стиральная машина стоит на полу,
покрытом ковром, убедитесь, что ее основание
возвышается над ковром. В противном случае
вентиляция будет затруднена или вовсе
невозможна.
Установка машины на место и перемещение
Ваша стиральная
машина может быть
оснащена специальными убирающимися
колесами для облегчения ее перемещения.
Чтобы опустить колеса
и передвинуть оборудование, просто потяните за рычаг,
расположенный слева
под основанием машины. После установки
оборудования в
требуемое положение верните рычаг в исходное
поло.
Подключение к водопроводной и
электрической сети
Подсоединение заливного шланга
1. Вставьте прокладку А
в конец заливного
шланга и наверните его
на вывод водопровода
холодной воды с резьбо-
A
Давление воды должно быть в пределах
значений, указанных в таблице Технических
характеристик (ñì. ñ. 3).
Если длина водопроводного шланга окажется
недостаточной, обратитесь в Авторизованный
Сервисный центр.
вым отверстием 3/4
дюйма (ñì. ðèñ .).
Перед подсоединением
откройте водопроводный
кран и дайте стечь
грязной воде.
2. Подсоедините
заливной шланг к
стиральной машине,
навинтив его на
водоприемник, расположенный в задней
верхней части справа
(ñì. ðèñ.).
3.Убедитесь, что
шланг не перекручен и
не пережат.
$
Page 4
+15
Описание стиральной машины
Панель управления
Рукоятка регуляции
скорости
ОТЖИМА
Рукоятка регуляции
ТЕМПЕРАТУРЫ
Кнопка
ВКЛЮЧЕНИЕ/
ВЫКЛЮЧЕНИЕ
Индикатор
ЗАБЛОКИРОВАН
ËÞÊ
Световые
индикаторы
Кнопки
ДОПОЛНИТЕЛЬНЫЕ
ФУНКЦИИ
Ячейка для стирального порошка, наполняе мая стиральным порошком и добавками
(смотреть стр. 32).
Световые индикаторы служат для контроля за
выполнением программы стирки.
Если была включена функция Таймер задержки,
индикаторы показывают время, остающееся до
запуска программы (смотреть стр. 29).
Рукоятка ОТЖИМ служит для регуляции скорости
отжима или для его исключения (смотреть стр.
31).
Кнопки ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ служат
для подключения имеющихся дополнительных
функций. Кнопка выбранной функции останется
включенной.
Кнопка
ПУСК/ОТМЕНА
Рукоятка
выбора
ПРОГРАММ
Рукоятка ТЕМПЕРАТУРА служит для регуляции
температуры или для стирки в холодной воде
(смотреть стр. 31).
Кнопка ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ служит для
включения и выключения стиральной машины.
Кнопка ПУСК/ОТМЕНА служит для запуска
программ или для отмены ошибочного
программирования.
Индикатор ВКЛЮЧЕНИЕ/ЛЮК ЗАБЛОКИРОВАН
мигает, когда стиральная машина включена, и горит,
не мигая, если люк не заблокирован (смотреть
ñòð. 29).
Рукоятка выбора ПРОГРАММ служит для выбора
программ (смотреть стр. 30).
В процессе выполнения программы рукоятка
остается неподвижной.
Индикатор ВКЛЮЧЕНИЕ/ЛЮК ЗАБЛОКИРОВАН:
Горящий индикатор означает, что люк заблокирован во избежание его случайного открывания.
во избежание повреждений перед тем как открыть люк, необходимо дождаться, когда замигает индикатор.
! Частое мигание индикатора ВКЛЮЧЕНИЕ/ЛЮК ЗАБЛОКИРОВАН одновременно с любым другим
индикатором означает неисправность. Обратитесь в Центр Технического Обслуживания.
&
Page 5

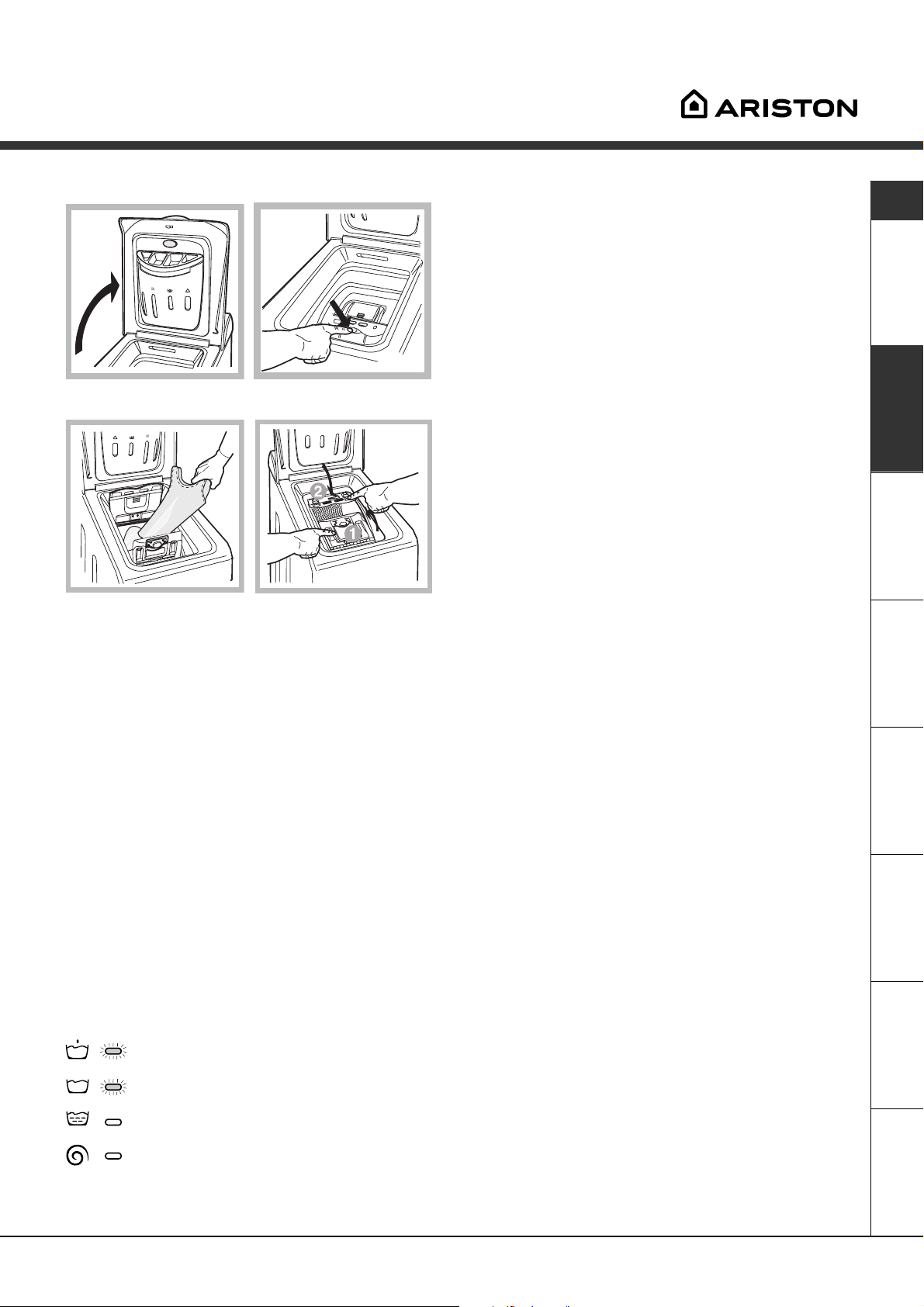

Как открыть и закрыть барабан
I) ОТКРЫВАНИЕ (рис. 1).
Поднимите внешнюю крышку и полностью ее откройте.
II) Открывание барабана (Soft opening Плавное
открывание):
Нажмите кнопку, показанную на рис. 2, крышка
барабана плавно откроется.
III) ЗАГРУЗКА СТИРАЛЬНОЙ МАШИНЫ (рис. 3).
CIS
Fig. 1
Fig. 2
Fig. 3 Fig. 4
Индикаторы
IV) ЗАКРЫВАНИЕ (рис. 4).
- закройте полностью барабан, опуская сначала переднюю
дверцу, а затем заднюю;
- затем удостоверьтесь, что крюки передней дверцы точно
вошли в предназначенные места на задней дверце;
- после того, как крюки защелкнулись, нажмите обе дверцы
слегка вниз, чтобы убедиться они закрыты плотно;
- и, наконец, закройте внешнюю крышку.
V)
ПрограммыУстановка Описание
средства
Моющие
безопасности
Ìåðû
Индикаторы сообщают пользователю важные
сведения.
Значение индикаторов:
Текущая фаза цикла:
В процессе цикла стирки индикаторы будут
загораться один за другим, показывая фазу
выполнения программы:
Предварительная стирка
Стирка
Полоскание
Отжим
Примечание: в процессе слива загорится
индикатор, соответствующий циклу Отжима.
Кнопки выбора функции
КНОПКИ ВЫБОРА ФУНКЦИИ также являются
индикаторами.
При выборе функции загорается соответствующая
кнопка.
Если выбранная функция является несовместимой с
заданной программой, кнопка будет мигать, и такая
функция не будет активирована.
Если будет выбрана функция, несовместимая с другой,
ранее выбранной функцией, останется включенной
только последняя выбранная функция.
'
Обслуживание
è óõîä
СервисНеисправности
Page 6
Запуск машины. Программы
+15
Краткие инструкции: Порядок запуска
программы
1. Включите стиральную машину, нажав на кнопку . Все
индикаторы загорятся на несколько секунд, затем
погаснут, è индиактор ВКЛЮЧЕНИЕ/ЛЮК
ЗАБЛОКИРОВАН начнет мигать.
2. Загрузите белье в барабан, засыпьте стирал-
ьное вещество и добавки (смотрите стр. 32),
закройте крышки барабана и внешний люк.
3. Выбрать при помощи рукоятки выбора ПРОГРАММ
нужную программу.
4. Выбрать температуру стирки (ñì. ñòð. 31).
5. Выбрать скорость отжима (ñì. ñòð. 31).
6. Запустите программу, нажав кнопку ПУСК/СБРОС
(Start/Reset).
Для отмены запуска держите нажатой кнопку ПУСК/
СБРОС (Start/Reset) в течение 2-х секунд.
7. По завершении программы индикатор ВКЛЮЧЕНИЕ/
ЛЮК ЗАБЛОКИРОВАН замигает, сигнализируя, что
можно открыть люк. Вынуть белье и оставить люк
полуоткрытым для сушки барабана. Выключить
стиральную машину, нажав кнопку
.
Таблица программ
Ткань и степ ень загря знен ия Пр ог-
ðàììa
Хлопок
сильным загря знением
Очень сильно загрязненное
белое бел ье (про стыни,
скатерти и т.д.)
Очень сильно загрязненное
белое бел ье (про стыни,
скатерти и т.д.)
Сильно загрязненное белое и
прочно окрашенное цветное белье
Слабо загрязненное белое и
линяющее цветное белье
(рубашки, маки и пр. )
Слабо загрязненное
линяющее цветное белье
Синтетика
Сильно загрязненная, прочно
окрашенная цветная (детская
одежда и пр.)
Сильно загрязненная, прочно
окрашенная цветная (детская
одежда и пр.)
Слабо загрязненная, деликатная
цветная (любая оде жда)
Слабо загрязненная, деликатная
цветная (любая оде жда)
Деликатные ткани
Øåðñ òü 10 40°C
Особо деликатные ткани и одежда
(занавеси, шелк, вискоза и пр.)
ЧАСТИЧНЫЕ ПРОГРАММЫ
Пол оскан ие
Деликатное полоскание
Отжим Слив и силь ный отжим
Деликатный отжим Слив и деликатный отжим
Ñëèâ Ñëèâ
Температура
1 90°C
2 90°C
3 60°C
4 40°C
5 30°C
6 60°C
7 50°C
8 40°C
9 30°C
11 30°C
Моющее средство
предв.
стирка
основная
стирка
Смя гчитель
тбеливание
(Фун кция)/
Отбеливатель
Деликат./
Обычный
Деликат./
Обычный
Деликат./
Обычный
Деликат./
Обычный
Деликатн. 79
Деликатн. 75
Деликатн. 65
Деликатн. 45
Длите-
льность
цикла,
ìèí
137
129
144
78
70
30
52
Описание цикла стирки
Предварительная стирка, стирка
при высокой температуре,
полоскание, промежуточный и
окончательный отжим
Стирка при высокой температуре,
полоскание, промежуточный и
окончательный отжим
Стирка при 60°C, полоскание,
промежуточный и окончательный отжим
Стирка при 40°C, полоскание,
промежуточный и окончательный отжим
Стирка при 30°C, полоскание,
промежуточный и окончательный отжим
Стирка при 60°C, полоскание,
останов ка с в одой или деликатный
отжим
Стирка при 50°C, полоскание,
останов ка с в одой или деликатный
отжим
Стирка при 40°C, полоскание,
останов ка с в одой или деликатный
отжим
Стирка при 30°C, полоскание и
деликатный отжим
Стирка при 40°C, полоскание и
деликатный отжим
Стирка при 30°C, полоскание,
останов ка с водой или слив
Полоскание и отжим
Пполоскание, остановка с водой
или сл ив
Примечание
«Остановка с водой»: ñì. дополнительную функцию «Легкая глажка» íà ñ. 31. Данные в таблице, являются справочными
и могут меняться в зависимости от конкретных условий стирки (объем стирки, температура воды в водопроводной
системе, температура в помещении и др.).
По завершении стирки перед тем как открыть люк подождите 3 минуты до тех пор, пока крышки барабана окажутся сверху.
Специальная программа
Повседневная стирка 30' мин (программа 9 для Синтетических тканей) предназначена для быстрой стирки слабозагрязненного белья: цикл длится всего 30 минут, что позволяет сэкономить время и электроэнергию. Установив эту программу
(9 при температуре 30°С), Вы можете стирать различные виды тканей вместе (за исключением шерсти и шелка) при
максимальной загрузке белья 3 кг. Мы рекомендуем использовать жидкое моющее средство.
!
Page 7
Персонализация стирки
Выбор температуры
Выбор температуры стирки производится при помощи рукоятки ТЕМПЕРАТУРА (см. Таблицу программ на
стр. 30).
Значение температуры может быть уменьшено вплоть до стирки в холодной воде (
Выбор скорости отжима
Выбор скорости отжима выбранной программы производится при помощи рукоятки ОТЖИМ.
Для разных программ предусматривается разная максимальная скорость отжима:
Программы Максимальная скорость отжима
Хлопок 1000 оборотов в минуту
Синтетика 800 оборотов в минуту
Шерсть 600 оборотов в минуту
Шелк без отжима
Скорость отжима может быть уменьшена или же можно совсем исключить отжим, повернув рукоятку в
положение
Машина автоматически не допускает установку скорости отжима, превышающую максимальную скорость,
предусмотренную для каждой прораммы.
.
).
CIS
ПрограммыУстановка Описание
Функции
Различные функции стирки машины позволяют достичь желаемой чистоты и белизны вашего белья. Порядок
выбора функций:
1. нажать кнопку нужной функции в соответствии с приведенной ниже таблицей;
2. включение соответствующей кнопки означает, что функция активирована.
Примечание: Частое мигание кнопки означает, что данная функция не может быть активирована для заданной
программы.
Функции Назначение Использование Доступна с
Ñóïå ð ñ ò èðêà
Лег кая глажка
Позв ол я ет
получить
безупречно
чистое белье,
заметно более
белое по
сравнению со
стандартом
Класса А.
Уменьшение
степени
сминаемости
тканей,
облегчение
последующего
глажения.
Опция не используется с функцией «БЫСТРАЯ СТИРKА». 1, 2, 3, 4
При выборе этой функции программы 6, 7 , 8, 11 прерываются
без слива воды (остановка с водой) и сигнальная лампочка
фазы Ополаскивания мигает:
Чтобы завершить цикл, нажмите кнопку ПУСK/СБРОС
(Start/Resert ).
Чтобы закончить программу сливом установите рукоятку
программатора на соответствующий символ и нажмите
кнопку
ПУСK/ СБР ОС ( St ar t / Re se r t ).
.
программами:
5, 6, 7, 8
Все прог раммы
кроме
1, 2, 9, 10
Слив.
средства
Моющие
безопасности
Ìåðû
Обслуживание
è óõîä
Быстрая стирка Сокращает
Дополнительное
полоскание
продолжительность цикла стирки
примерно на
30%.
Пов ышает
эффективность
полоскания.
Опция не используется с функцией «СУПЕР СТИРKА». 1, 2, 3, 4
Применение этой функции рекомендуется при полной
загрузке машины или при использовании большого
количества моющего средства.
5, 6, 7, 8
Полос кан ие.
1, 2, 3, 4,
5, 6, 7, 8,
Полос кан ие.
СервисНеисправности
!
Page 8
Моющие средства и белье
+15
Распределитель моющих средств
Хороший результат стирки зависит также от правильной дозировки моющего средства: его избыток не
гарантирует более эффективную стирку, напротив может привести к образованию налетов внутри маши-
ны и загрязнению окружающей среды.

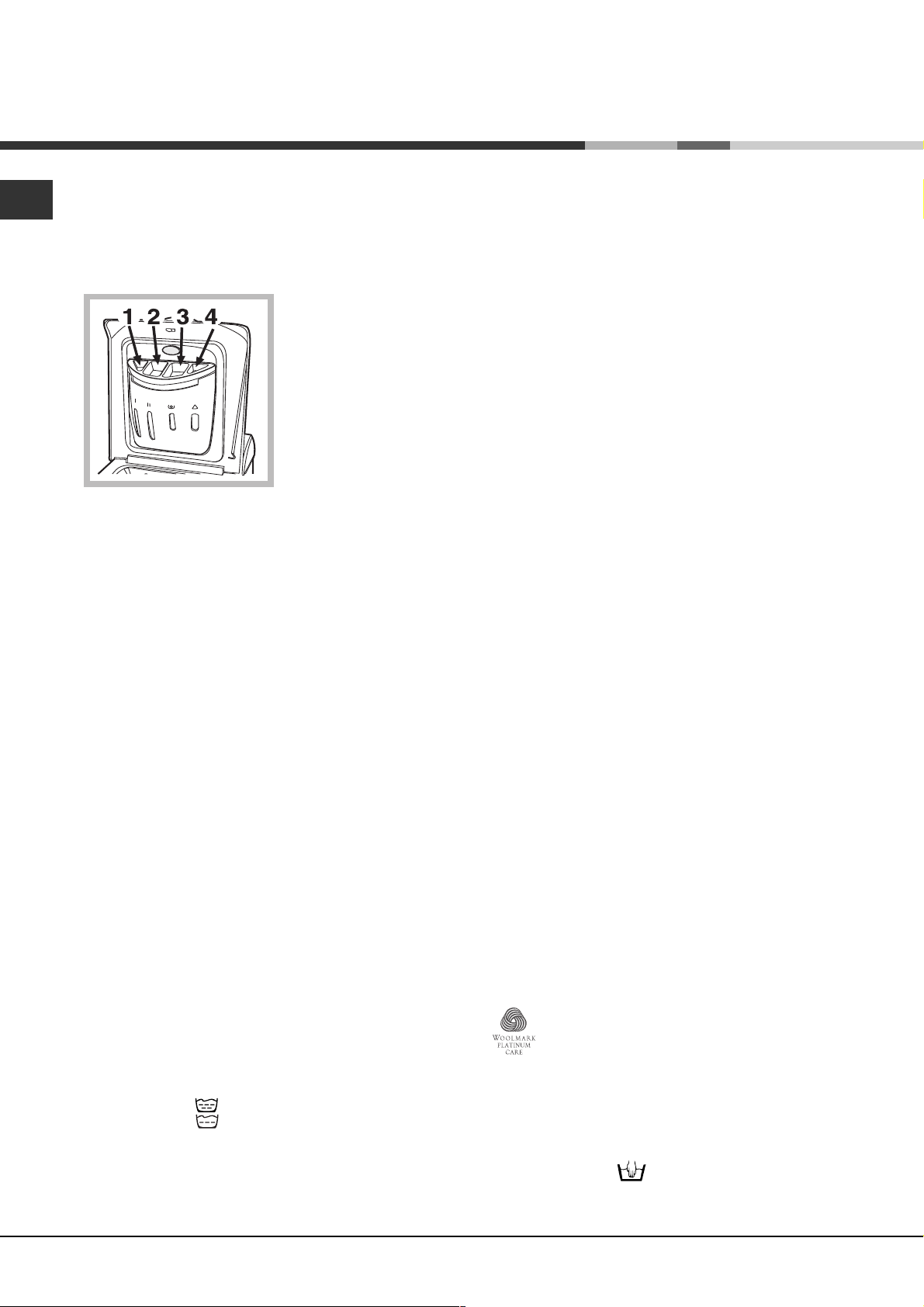

Выдвиньте распределитель и заполните его
отделения моющим
средством и смягчителем:
Отделение 1: моющее средство для предварительной стирки (порошок)
ячейка 2: Стиральное вещество
(порошок или жидкость)
Жидкое стиральное вещество следует помещать
непосредственно в барабан в специальном
круглом пластмассовом дозаторе.
ячейка 3: Добавки (ополаскиватель и т.д.)
Когда вы наливаете ополаскиватель в ячейку 3,
обращайте внимание, чтобы не превысить
максимальный уровень, указанный отметкой
«max».
Ополаскиватель автоматически подается в
барабан в процессе последнего ополаскивания.
По завершении программы стирки в ячейке 3
остается вода. Она необходима для подачи в
барабан очень густых ополаскивателей, т.е. для
разбавления концентрированных ополаскивателей.
Если в ячейке 3 останется воды больше
нормального, это значит, что канал слива
ополаскивателя в барабан засорился. Смотрите
описание чистки ячеек на стр. 34.
Подготовка белья
Разберите белье:
- в соответствии с типом ткани / обозначения на
этикетке
- по цвету: отделите цветное белье от белого.
Выньте из карманов все предметы и проверьте
хорошо ли держатся пуговицы.
Не превышайте максимальное нормы загрузки
барабана, указанные для сухого белья:
Прочные ткани: макс. 5 кг
Синтетические ткани: макс. 2,5 кг
Деликатные ткани: макс. 2 кг
Шерсть: макс. 1 кг
Вес белья
1 простыня 400 500 г
1 наволочка 150 -200 г
1 скатерть 400 500 г
1 халат 900 1,200 г
1 полотенце 150 -250 г
Особенности стирки
отдельных изделий
Занавески: сверните и положите в наволочку или в
сетчатый мешочек. Стирайте отдельно, не превышая
половины загрузки барабана. Выберите программу
11, автоматически исключающую отжим.
Стеганные куртки и пуховики: если пуховик на утином или гусином пуху, его можно стирать в стиральной машине. Выверните куртку наизнанку, загрузите
в барабан не более 2-3 кг изделий. Повторите полоскание 1-2 раза, используйте деликатный отжим.
Парусиновые туфли: Парусиновые туфли
предварительно очистите от грязи и стирайте с
прочными тканями или джинсами, если позволяет цвет.
Не стирайте с белыми вещами.
Шерсть: Для достижения наилучших результатов
стирки загружайте не более 1 кг белья и используйте специальные жидкие средства, предназначенные для стирки шерстянных изделий.
ячейка 4:
Обычный отбеливатель используется для
прочных белых тканей, деликатный - для
цветных, синтетических тканей и для шерсти.
Не заливайте отбеливатель в ячейку-дозатор 4
выше отметки «макс.» (смотрите рисунок).
Для осуществления только отбеливания налейте
отбеливатель в ячейку 4 и выберите программу
Ополаскивание
ополаскивание
Цикл отбеливания
(для х/б тканей) или Деликатное
(для синтетических тканей).
Не используйте моющие средства, предназначен-
ные для ручной стирки образующаяся обильная
пена ухудшает результат стирки и может вывести
из строя стиральную машину.
!
Woolmark Platinum Care
(Платиновый кашемир
деликатность ручной стирки)
Ariston установил новый стандарт высокоэффективаной стирки, признанный Компанией
Woolmark с престижной маркой Woolmark
Platinum Care. Если на вашей стиральной машине имеется логотип Woolmark Platinum Care, в ней
можно стирать с отличным результатом шерстяные изделия на этикетке которых написано «только ручная стирка» (M.00221).
Выберите программу 10 для всех изделий с этикеткой
«Ручная стирка»(
средства для стирки шерсти.
) и используйте специальные
Page 9
Предупреждения и
рекомендации
Стиральная машина спроектирована и изготовле-
на в соответствии с международными нормами безопасности. Внимательно прочитайте настоящие предупреждения, составленные в целях вашей безопасности.
Общие правила безопасности
Для домашнего использования. Данное изделие
является бытовым электроприбором, не
предназначенным для профессионального
использования. Запрещается модифицировать
его функции.
Стиральная машина должна использоваться
только взрослыми лицами, соблюдающими
инструкции, приведенные в данном руководстве.
Не касайтесь работающей машины, если ваши
руки или ноги сырые; не пользуйтесь
оборудованием босиком.
Не тяните за питающий кабель, чтобы вынуть вилку
из розетки: б еритесь за вилку.
Не открывайте распределитель моющих средств
во время работы машины.
Не касайтесь сливаемой воды, ее температура
может быть очень высокой.
При остановке машины разблокировка замка
дверцы срабатывает с трехминутной задержкой.
Не пытайтесь открыть дверцу в этом промежутке времени (а тем более во время работы оборудования!): это может повредить механизм
блокировки.
В случае неисправности при любых обстоятель-
ствах не касайтесь внутренних частей машины,
пытаясь починить ее.
Следите, чтобы дети не приближались к
работающей стиральной машине.
В процессе стирки дверца стиральной машины
может нагреваться.
Если необходимо переместить стиральную маши-
ну, выполняйте эту операцию вдвоем или втроем
с предельной осторожностью. Никогда не
пытайтесь поднять машину в одиночку
оборудование чрезвычайно тяжелое.
Перед помещением в стиральную машину белья
убедитесь, чтобы барабан был пуст.
Утилизация
Уничтожение упаковочного материала: соблю-
дайте действующие требования по утилизации
упаковочных материалов.
Утилизация старой стиральной машины: перед
сдачей машины в утиль обрежьте питающий кабель и снимите дверцу.
Экономия энергии и охрана
окружающей среды
Экологичная технология
С новой технологией Ariston вы затратите воды в
два раза меньше, а эффект от стирки будет в два
раза выше! Вот почему вы не можете видеть воду
через дверцу: ее очень мало. Это забота об окружающей среде без отказа от максимальной чистоты. И вдобавок ко всему, вы экономите электричество.
Экономия моющих средств, воды, электроэнергии и времени
Для экономии ресурсов следует максимально заг-
ружать стиральную машину. Один цикл стирки при
полной загрузке вместо двух циклов с наполовину
загруженным барабаном позволяет сэкономить до
50% электроэнергии.
Цикл предварительной стирки необходим только
для очень грязного белья. При цикле
предварительной стирки расходуется больше
стирального порошка, времени, воды и на 5 15%
больше электроэнергии.
Если вы обработаете пятна пятновыводителем или
замочите белье перед стиркой, это поможет избежать стирки при высоких температурах. Использование программы стирки при 60°C вместо 90°C,
или 40°C вместо 60°C позволяет сэкономить до
50% электроэнергии.
Правильная дозировка стирального порошка в за-
висимости от жесткости воды, степени
загрязнения и объема загружаемого белья
помогает избежать нерационального расхода
моющего средства и загрязнения окружающей
среды: хотя стиральные порошки и являются биоразлагаемыми, они содержат вещества, отрицательно влияющие на экологию. Кроме того, по возможности избегайте использовать ополаскиватели.
Использование стиральной машины утром или
вечером уменьшит пиковую нагрузку на электросеть. С помощью функции «Таймер»(ñì. ñ. 31)
можно запрограммировать начало стирки с вышеуказанной целью.
Если белье должно сушиться в автоматической
сушке, необходимо выбрать большую скорость
отжима. Интенсивный отжим сэкономит время и
электроэнергию при автоматической сушке.
CIS
ПрограммыУстановка Описание
средства
Моющие
безопасности
Ìåðû
Обслуживание
è óõîä
СервисНеисправности
!!
Page 10
Обслуживание и уход
Отключение воды и электричества
+15
Перекрывайте водопроводный кран после каждой
стирки. Таким образом сокращается износ
водопроводной системы стиральной машины и
устраняется вероятность протечек.
Всегда вынимайте вилку из розетки перед мойкой
и обслуживанием машины.
Уход за стиральной машиной
Внешние и резиновые части машины очищайте мягкой тканью с теплой мыльной водой. Не используйте растворители или абразивные чистящие средства.
Уход за дверцей машины
и барабаном
После каждой стирки оставляйте дверцу машины
полуоткрытой во избежание образования в
барабане неприятных запахов и плесени.

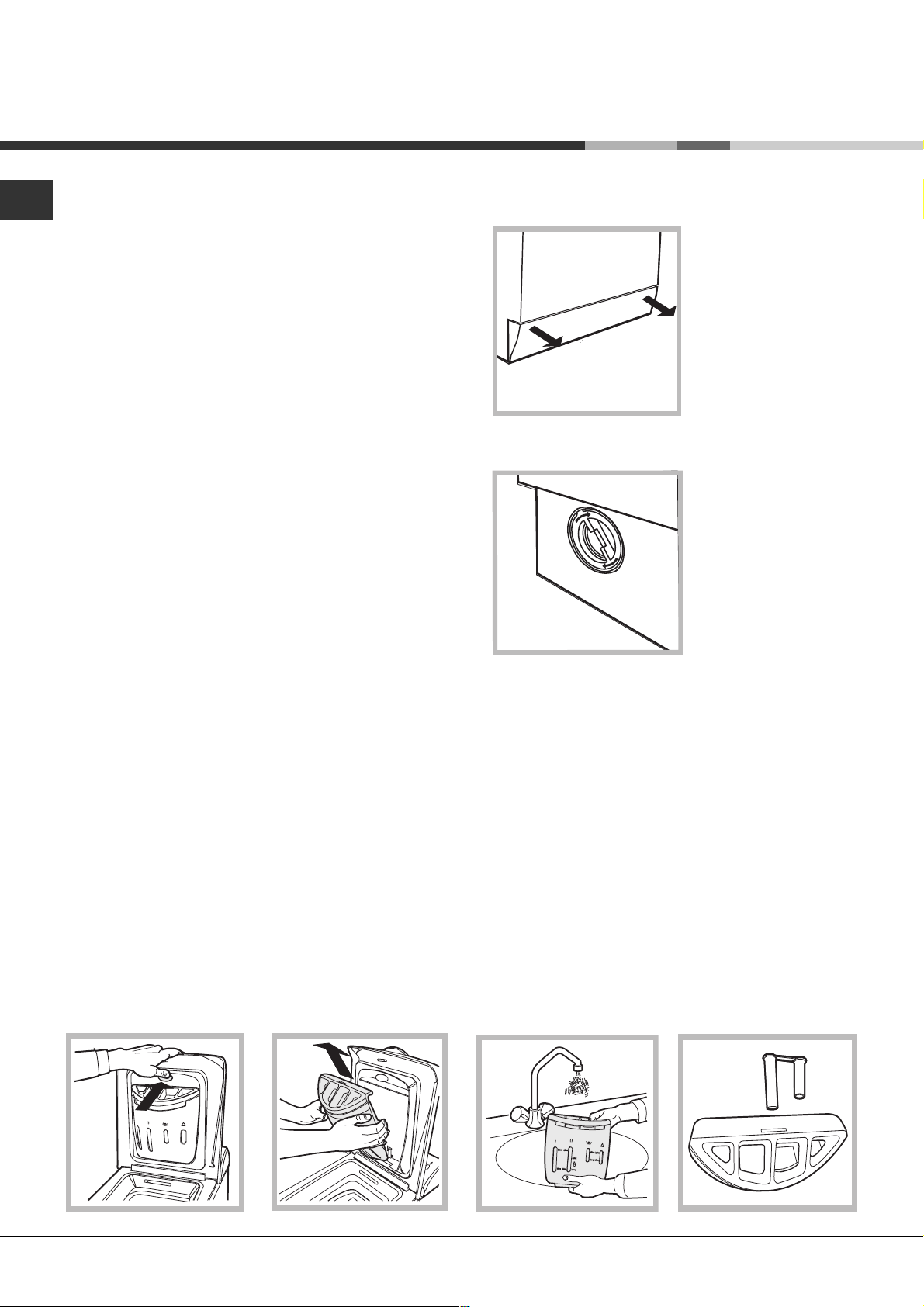

Чистка насоса
Стиральная машина имеет сливной насос самоочищающегося типа, который не требует очистки или
особого обслуживания. Однако мелкие предметы
(монеты, пуговицы и др.) могут случайно попасть в
насос. Для их извлечения насос оборудован
«уловителем» фильтром, доступ к которому закрыт нижней передней панелью.
Убедитесь, что цикл стирки закончился, и отключи-
те оборудование от сети.
Как достать предметы, упавшие в пространство
между барабаном и кожухом машины:
1. снимите нижний
плинтус в передней
части стиральной
машины, потянув
обеими руками за его
края (смотрите
рисунок);
2. выверните крышку
фильтра, вращая ее
против часовой стрелки (ñì. ðèñ.):
насоса может вылиться немного воды
это нормальное явле-
íèå.
3.тщательно
прочистите фильтр
изнутри;
4. заверните крышку
обратно;
5. установите на место переднюю панель,
предварительно
убедившись, что
крюки вошли в
соответствующие
петли.
èç
Проверка заливного шланга
Проверяйте шланг не реже одного раза в год. При
любых признаках течи или повреждения немедленно замените шланг. Во время работы машины
неисправный шланг, находящийся под давлением воды, может внезапно лопнуть.
Никогда не используйте шланги, бывшие в упот-
реблении.
Разборка:
Слегка нажмите на большую кнопку на передней
стороне распределителя и
вытяните его вверх (рис. 1).
Ðèñ. 1
!"
Как чистить распределитель моющих средств
Чистка:
Затем промойте распределитель под струей воды (рис.
3), используя старую зубную щетку. Выньте пару сифонов,
вставленных в вершину отделений 1 и 2 (рис. 4), проверьте
не забиты ли они и промойте их.
Ðèñ. 2
Ðèñ. 3
Сборка:
Установите пару сифонов в
специальные отверстия и
затем поместите распределитель íà место,
вставляя его до щелчка
(рис. 4, 2 и 1).
Ðèñ. 4
Page 11
Неисправности
и методы их устранения
В случае неудовлетворительных результатов стирки или возникновения неисправностей, прежде чем обратиться в Авторизованный Сервисный центр (ñì. ñ. 36), прочитайте этот раздел. В большинстве случаев
Вы можете решить возникшие проблемы сами.
CIS
Обнаруженная
неисправность:
Стиральная машина
не включается.
Цикл стирки не запускается.
Стиральная машина не заливает воду.
Стиральная машина непрерывно заливает и сливает воду.
Возможные причины / Методы устранения:
Вилка не вставлена в розетку или вставлена плохо, не обеспечивая контакта.
В доме отключено электричество.
Люк плохо закрыт (мигает индикатор Блокировки люка).
Не была нажата кнопка
Не была нажата кнопка ПУСК/СБРОС (Start/Reset).
Закрыт кран подачи воды.
Была запрограммирована отсрочка запуска программы (об использо-
вании таймера ñì. íà ñ. 31).
Заливной шланг не подсоединен к крану.
Шланг пережат.
Закрыт кран подачи воды.
В доме нет воды.
Недостаточное водопроводное давление.
Не была нажата кнопка ПУСК/СБРОС (Start/Reset).
Сливной шланг расположен ниже 65 или выше 100 см. от пола
(ñì. ñ. 27).
Конец сливного шланга погружен в воду (ñì. ñ. 27).
Настенный слив не имеет сливной трубы.
Если сливной шланг встроен в к анализацию, имейте ввиду, что на верхних
этажах может создаваться «сифонный эффект» машина одновременно
сливает и заливает воду. Для предотвращения подобного эффекта устанавливается специальный клапан (антисифон).
.
ПрограммыУстановка Описание
средства
Моющие
Стиральная машина не производит слив и отжим.
Сильная вибрация при отжиме.
Протечки воды из стиральной
машины.
Индикатор ВКЛЮЧЕНИЕ/ЛЮК
ЗАБЛОКИРОВАН часто мигает
одновременно
с любым другим индикатором.
Избыточное пенообразование.
Выбранная программа не предусматривает слив воды для некоторых
программ необходимо включить слив вру чную (ñì ñ. 30).
Активизирована дополнительная функция Легкая глажка: для за-
вершения программы нажмите кнопку ПУСК/СБРОС (Start/Reset)
(ñì. ñ. 31).
Сливной шланг пережат (ñì. ñ. 27 ) или засорен.
Засор в канализации.
При установке стиральной машины барабан был разблокирован непра-
вильно (ñì. ñ. 26).
Стиральная машина плохо выровнена (ñì. ñ. 26).
Зазор между машиной и стеной/мебелью недостаточен (ñì. ñ. 26).
Плохо закреплен заливной шланг (гайка на конце шланга неплотно
затянута и неправильно установлена прокладка (ñì. ñ. 26).
Распределитель моющих средств забит остатками моющих средств
(о чистке распределителя ñì. ñ. 34).
Плохо закреплен сливной шланг (ñì. ñ. 27).
Обратитесь в Авторизованный Сервисный Центр, так как это означает
неисправность.
Используется моющее средство, неподходящее для автоматических
стиральных машин с фронтальной загрузкой.
Передозировка моющего средства.
безопасности
Ìåðû
Обслуживание
è óõîä
СервисНеисправности
Если после проверки машина продолжает работать не должным образом,
обратитесь в Авторизованный Сервисный центр за помощью. (см. с. 36)
!#
Page 12

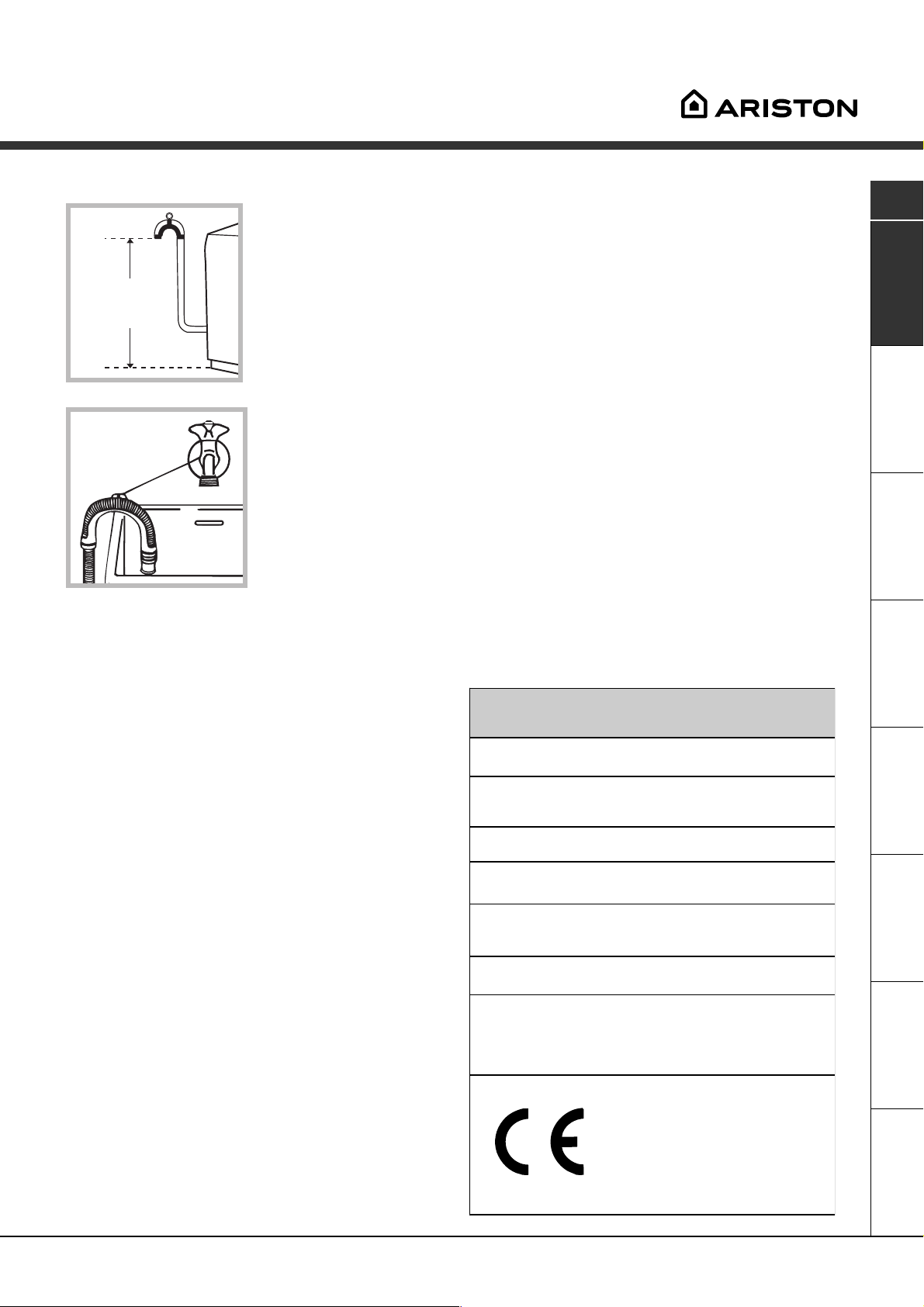

Подсоединение сливного шланга
Повесьте загнутый ко-
нец сливного шланга на
край раковины, ванны,
или поместите в
специальный вывод
65 - 100 cm
канализации. Шланг не
должен перегибаться.
Верхняя точка сливного шланга должна находиться на высоте 65100 см от пола. Распо-
ложение сливного
шланга должно обеспечивать разрыв струи
при сливе (конец шланга не должен быть
опущен в воду).
В случае крепления на
край ванной или раковины, шланг вешается
с помощью направляющей (входит в комплект поставки), которая
крепится к крану (ðèñ.).
Не рекомендуется применение удлинителей для
сливного шланга, при необходимости допускается его наращивание шлангом такого же диаметра
и длиной не более 150 см.
l розетка заземлена в соответствии с нормами безо-
пасности, описанными в данном разделе инструкции
допускается организация заземления рабочим ну-
лем, при условии, что защитная линия не имеет разрыва и подключена напрямую в обвод каких-либо
приборов (например, электрического счетчика).
Если вилка не подходит к розетке, ее следует заменить на новую, соответствующую розетке, или заменить
питающий кабель. Замена кабеля должна производиться только квалифицированным персоналом.
Запрещается использование переходников, двойных
и более розеток и удлинителей (они создают опасность
возгорания). Если Вы считаете их использование необходимым, применяйте один единственный удлинитель, удовлетворяющий требованиям безопасности.
Оборудование, подключенное с нарушением требований безопасности бытовых приборов большой
мощности, изложенных в данной инструкции, является потенциально опасным.
Производитель не несет ответственности за
ущерб здоровью и собственности, если он вызван
несоблюдением указанных норм установки.
Первый цикл стирки
По завершении установки, перед началом эксплуатации необходимо произвести один цикл стирки со стиральным порошком, но без белья, по программе 90°C без предварительной стирки.
CIS
Установка Описание
Программы
средства
Моющие
Подсоединение к электросети
Внимание! Оборудование обязательно должно
быть заземлено!
1. Машина подключается к электрической сети при помощи двухполюсной розетки с заземляющим контактом (розетка не поставляется с машиной). Фазный
провод должен быть подключен через автомат защиты сети, рассчитанный на максимальный ток (ток срабатывания) 16 А, и имеющий время срабатывания не
более 0,1 с.
2. При наличии вблизи от предполагаемого места установки машины розетки с заземляющим контактом,
имеющей трехпроводную подводку кабеля с медными
жилами сечением не менее 1,5 кв. мм (или алюминиевыми жилами сечением не менее 2,5 кв. мм), доработка электросети не производится. При отсутствии
указанной розетки и проводки следует провести их монтаж.
3. Прокладка заземления отдельным проводом не
допускается.
4. Для доработки электрической сети рекомендуется
применять провод типа ППВ 3х1,5 380 ГОСТ 6223-79.
Допускается применение других марок кабеля, обеспечивающих пожаро- и электробезопасность при эксплуатации машины.
Перед включением машины в сеть убедитесь, что:
l розетка и проводка соответствуют требованиям, из-
ложенным в данном разделе инструкции;
l напряжение и частота тока сети соответствуют дан-
ным машины;
l розетка и вилка одного типа;
Тех н ичес кие хар актер истики
Ìîä åëü
Размеры
Загрузка
Электрические
параметры
Гидравлические
параметры
Скорость
отжима
Kонтрольные
программы
согласно
нормативу IEC
456
AVT L 109
шир ин а 4 0 с м
выс ота 85 см
глубина 60 см
1 - 5 êã
напряж ение 22 0/2 30 В 50 ГЦ
max мощность 1850 Ватт
max давление 1 Мпа (10 бар)
min давление 0,05 Мпа (0,5 бар)
объе м барабана 42 л
äî 1000 îá/ìèí
программа 3; температура 60° С;
при заг ру зке до 5 кг.
Машина соотв етс тв уе т с ле дующим
Директивам Европейского
Экономического сообщес тва:
- 7 3/2 2 3/ ЕЕС от 19.02.7 3 (низкого
напряжения) и последующие модификации
- 89/336 /ЕЕС от 03.05.89 (электромагнитной совместимости) и
последующие модификации
безопасности
Ìåðû
Обслуживание
è óõîä
СервисНеисправности
%
Page 13
+15
Сервисное
обслуживание
Перед тем как обратиться в Авторизованный Сервисный центр:
Убедитесь, что вы не можете устранить неисправность самостоятельно (ñì. ñ. 35).
Запустите программу повторно для проверки исправности машины.
В противном случае обратитесь в Авторизованный Сервисный центр по телефону, указанному в
гарантийном документе.
Не пользуйтесь услугами лиц, не уполномоченных Производителем.
При ремонте требуйте использования оригинальных запасных частей.
При обращении в Авторизованный Сервисный центр сообщите:
тип неисправности;
номер гарантийного документа (сервисной книжки, сервисного сертификата и т.п.);
модель машины (Мод.) и серийный номер (S/N), указанные в информационной табличке, распо-
ложенной на задней панели стиральной машины.
Сервис
!$
Loading...
