Hotpoint AVTF 149 User Manual

Mode d'emploi

F GB

Français, 1

English, 13

AVTF 149

LAVE-LINGE TOP LOADER

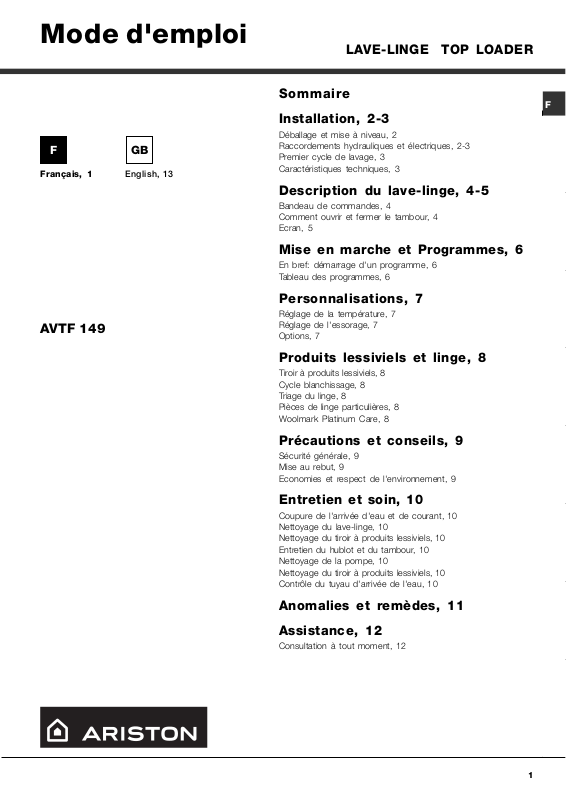

Sommaire

F

Installation, 2-3

Déballage et mise à niveau, 2

Raccordements hydrauliques et électriques, 2-3

Premier cycle de lavage, 3

Caractéristiques techniques, 3

Description du lave-linge, 4-5

Bandeau de commandes, 4

Comment ouvrir et fermer le tambour, 4

Ecran, 5

Mise en marche et Programmes, 6

En bref: démarrage d'un programme, 6

Tableau des programmes, 6

Personnalisations, 7

Réglage de la température, 7

Réglage de l'essorage, 7

Options, 7

Produits lessiviels et linge, 8

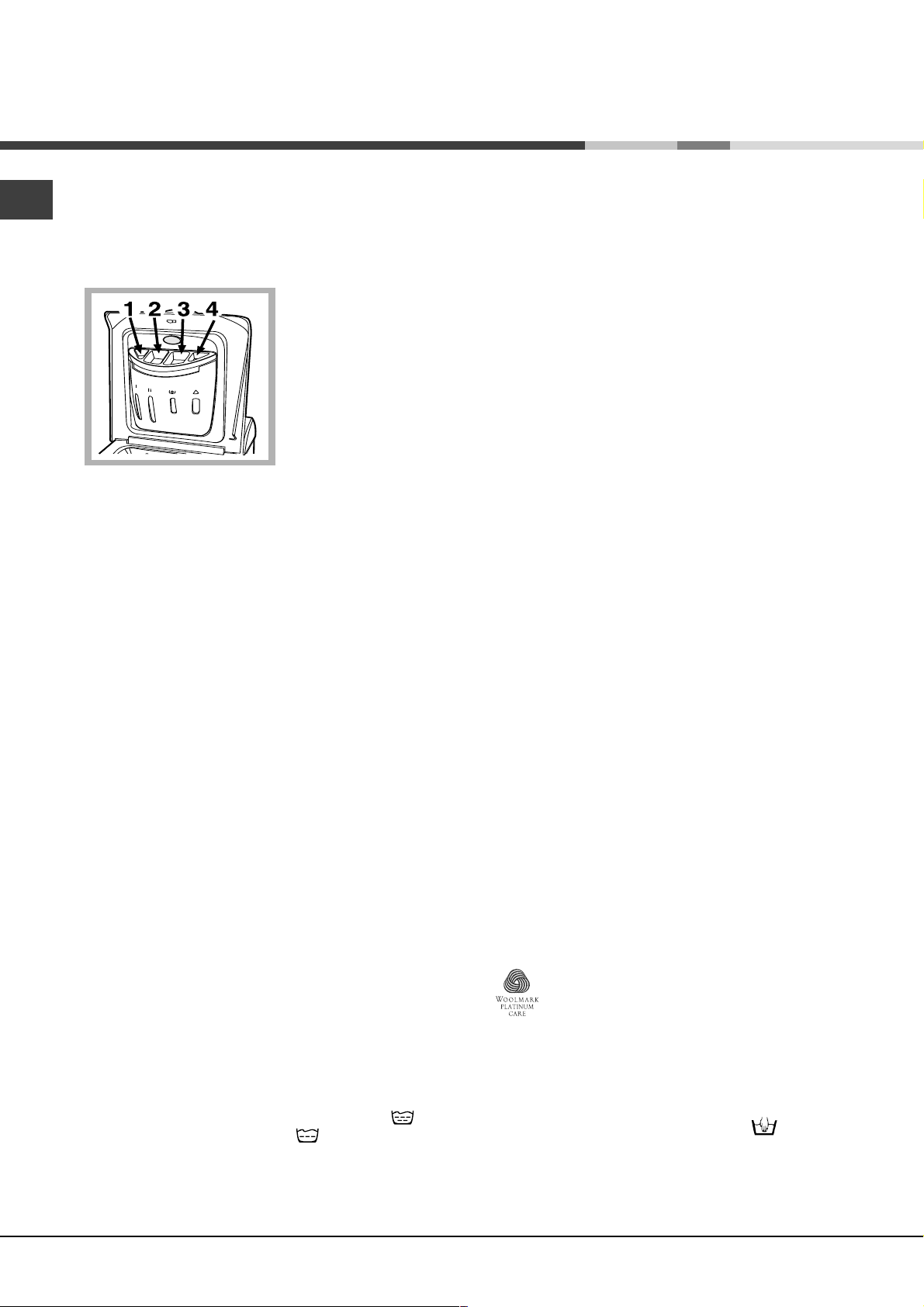

Tiroir à produits lessiviels, 8

Cycle blanchissage, 8

Triage du linge, 8

Pièces de linge particulières, 8

Woolmark Platinum Care, 8

Précautions et conseils, 9

Sécurité générale, 9

Mise au rebut, 9

Economies et respect de l'environnement, 9

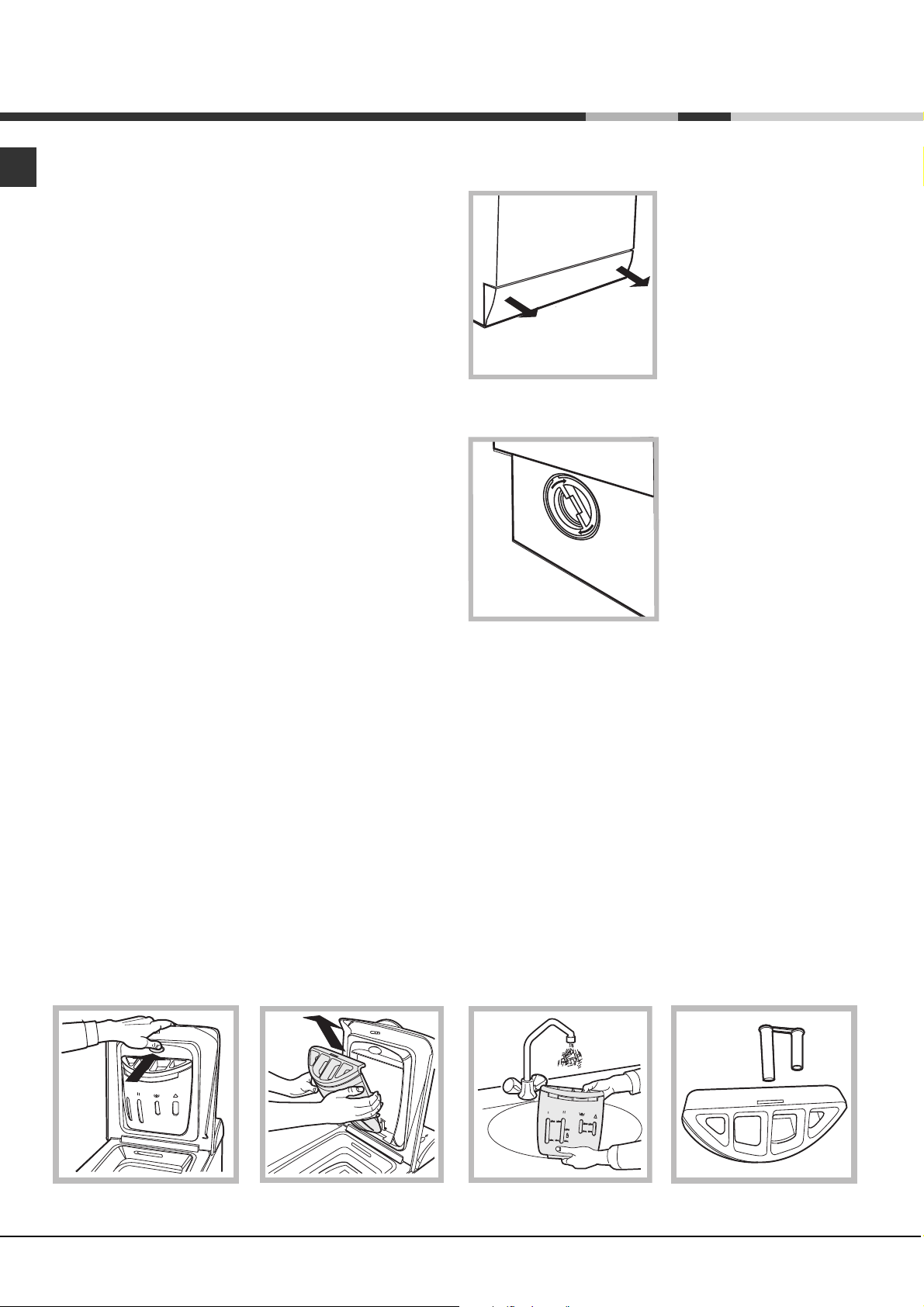

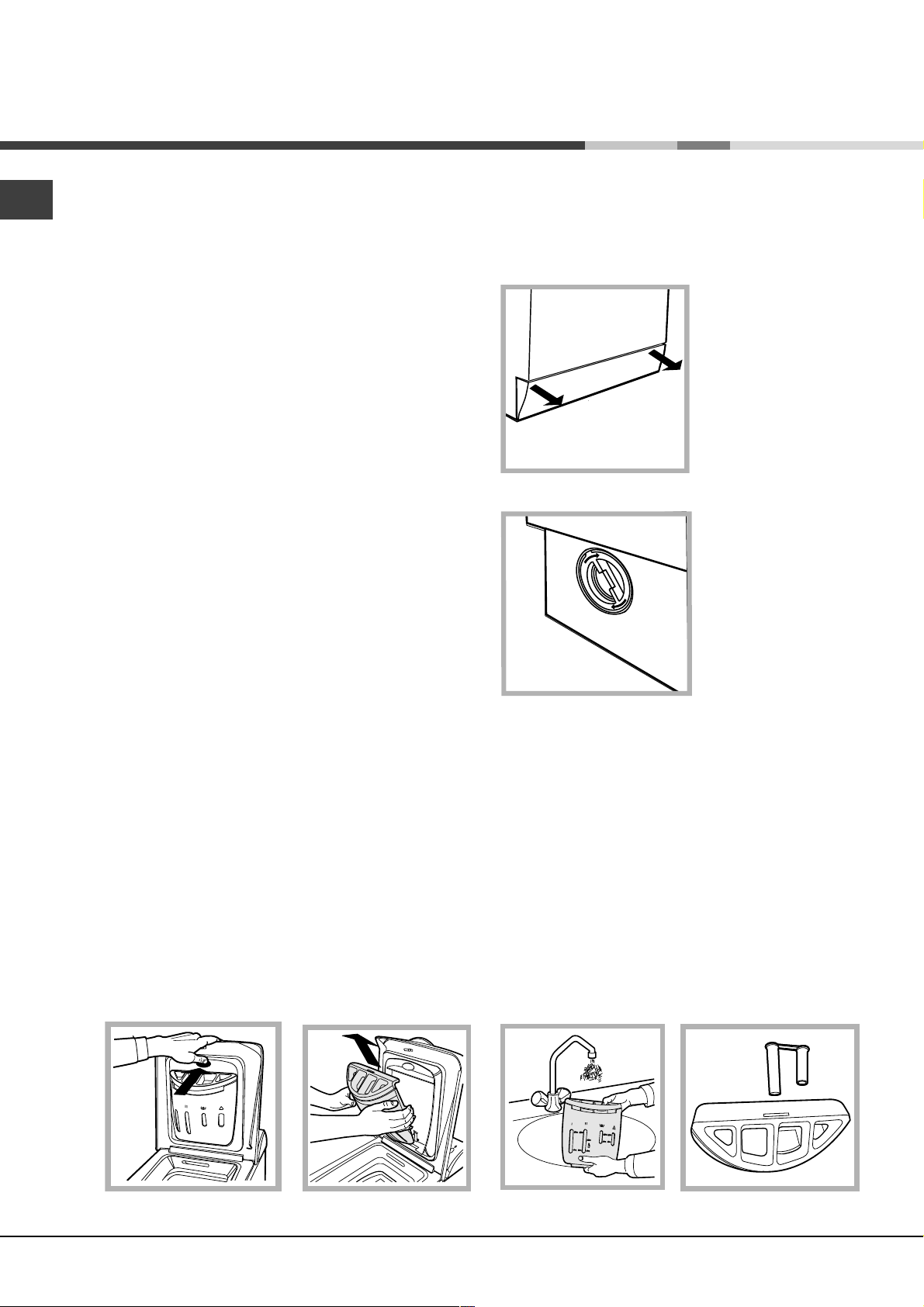

Entretien et soin, 10

Coupure de l'arrivée d'eau et de courant, 10

Nettoyage du lave-linge, 10

Nettoyage du tiroir à produits lessiviels, 10

Entretien du hublot et du tambour, 10

Nettoyage de la pompe, 10

Nettoyage du tiroir à produits lessiviels, 10

Contrôle du tuyau d'arrivée de l'eau, 10

Anomalies et remèdes, 11

Assistance, 12

Consultation à tout moment, 12

1

Installation

! Conservez ce mode d'emploi pour pouvoir le consulter à

Ftout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive toujours le lave-linge pour que son nouveau propriétaire soit informé sur son mode de fonctionnement et puisse profiter des conseils correspondants.

! Lisez attentivement les instructions: elles fournissent d'importantes informations sur l'installation, l'utilisation et la sécurité.

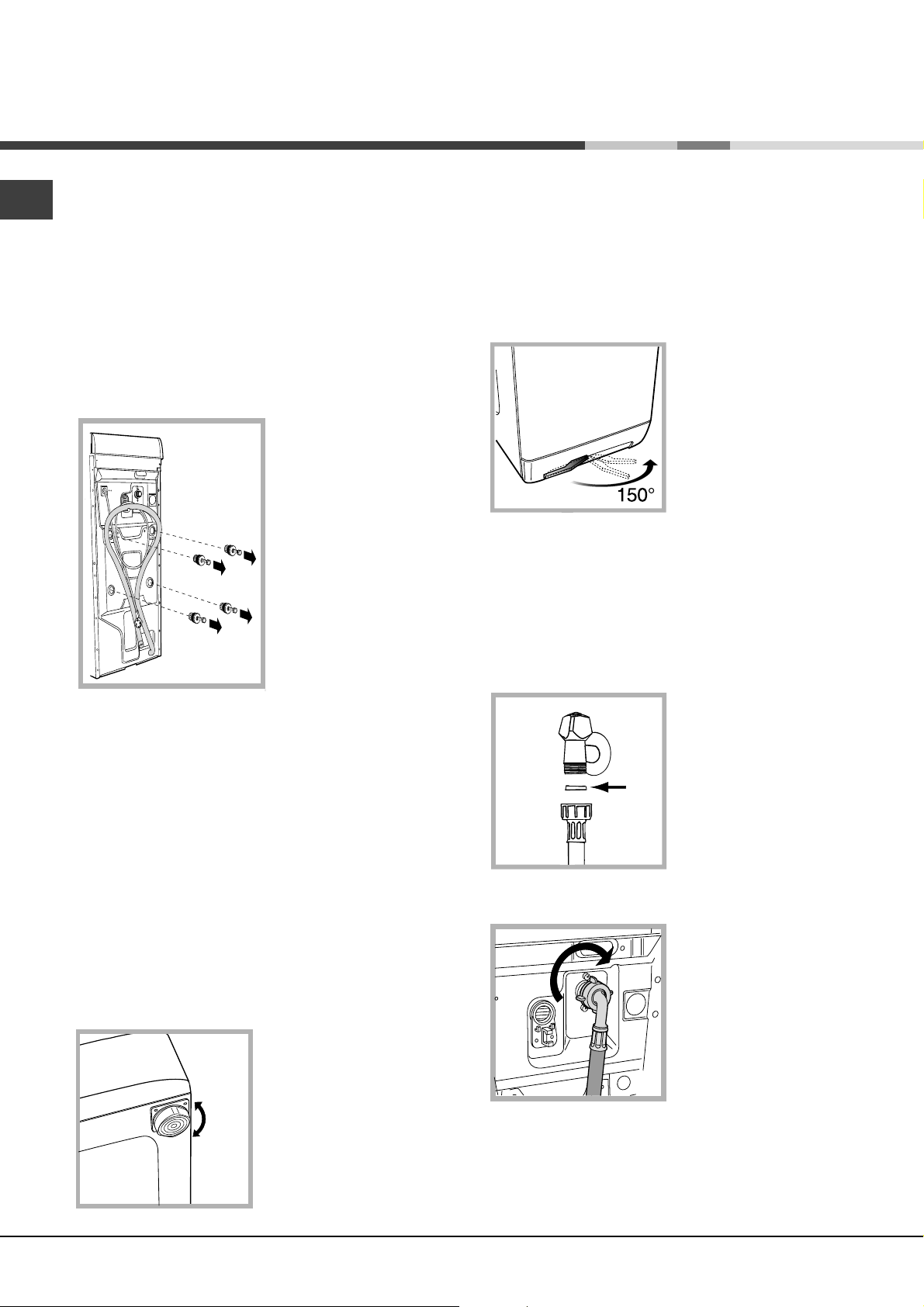

Déballage et mise à niveau

Déballage:

enlever les 4 vis

1. Déballez le lave-linge.

2. Contrôlez que le lave-linge n'a pas été endommagé pendant le transport. S'il est abîmé, ne le raccordez pas et contactez votre revendeur.

3. Enlevez les quatre vis de protection pour le transport, le caoutchouc et la cale, placés dans la partie arrière

(voir figure).

4.Bouchez les trous à l'aide des bouchons plastique fournis.

5.Conservez bien toutes ces pièces: il faudra les remonter en cas de transport du lave-linge.

Attention: en cas de réutilisation, les vis plus courtes doivent être montées dessus.

! Les emballages ne sont pas des jouets pour enfants.

Mise à niveau

1. Installez le lave-linge sur un sol plat et rigide, sans l'appuyer contre des murs, des meubles ou autre.

2. Si le sol n'est pas parfaitement horizontal, vissez ou dévissez les petits pieds avant (voir figure) pour niveler l'appareil; son angle d'inclinaison, mesuré sur le plan de

travail, ne doit pas dépasser 2°.

t Une bonne mise à niveau garantit la stabilité de la machine et évite qu'il y ait des vibrations, du bruit et des déplacements en cours de fonctionnement. Si la machine

est posée sur de la moquette ou un tapis, réglez les petits pieds de manière à ce qu'il y ait suffisamment d'espace pour assurer une bonne ventilation.

Mise en place, deplacements

Si votre lave-linge est muni d'un chariot spécial avec roues rétractiles, vous pouvez le déplacer facilement. Pour faire descendre ce chariot et pouvoir ainsi déplacer sans

effort votre lave-linge, vous

devez tirer le levier situé en

bas à gauche, sous la base. Une fois le lave-linge

déplacé, remettez-le dans la position initiale. Le lavelinge est ainsi solidement mis en place. Voir figure. (Seulement pour les modéles prevues)

Raccordements hydrauliques et électriques

Raccordement du tuyau d'arrivée de l'eau

1. Montez le joint A sur

l'extrémité du tuyau d'alimen-

tation et vissez-le à un

robinet d'eau froide à embout

fileté 3/4 gaz (voir figure).

A

Faites couler l'eau jusqu'à ce qu'elle soit limpide et sans impuretés avant de raccorder.

2. Raccordez le tuyau d'alimentation au lave-linge en le vissant à la prise d'eau prévue, dans la partie arrière en haut à droite (voir figure).

3. Faites attention à ce que le tuyau ne soit ni plié ni écrasé.

!La pression de l'eau doit être comprise entre les valeurs indiquées dans le tableau des Caractéristiques techniques

(voir page ci-contre).

!Si la longueur du tuyau d'alimentation ne suffit pas, adressez-vous à un magasin spécialisé ou à un technicien agréé.

2

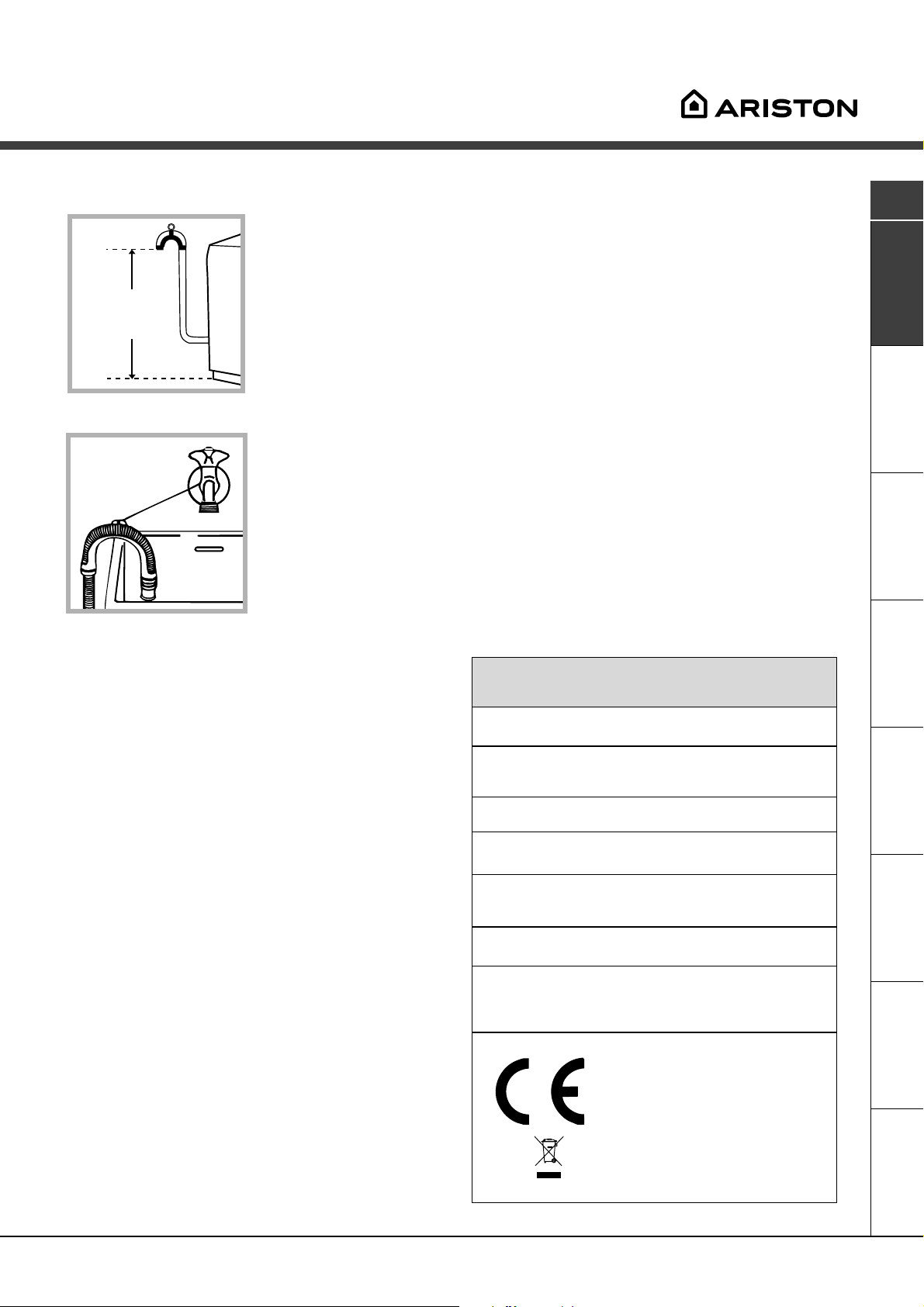

Raccordement du tuyau de vidange

65 - 100 cm

Raccordez le tuyau d'évacuation, sans le plier, à un conduit d'évacuation ou à une évacuation murale placés à une distance du sol comprise entre 65 et 100 cm;

ou bien accrochez-le à un évier ou à une baignoire, dans ce cas, fixez le support en plastique fourni avec l'appareil au robinet (voir figure). L'extrémité libre du tuyau d'évacuation ne doit pas être plongée dans l'eau.

! L'utilisation de tuyaux de rallonge est absolument déconseillée, si vous ne pouvez vraiment pas faire autrement vous devrez utiliser un tuyau de même diamètre et de longueur maximum de 150 cm.

Branchement électrique

Avant de brancher la fiche dans la prise de courant, contrôlez que:

•la prise dispose de mise à la terre et est conforme aux normes;

•la prise est bien apte à supporter la puissance maximale de la machine indiquée dans le tableau des Carcatéristiques techniques (voir ci-contre);

•la tension d'alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre);

•la prise est bien compatible avec la fiche du lave-linge. Autrement, remplacez la prise ou la fiche.

!Votre lave-linge ne doit pas être installé dehors, même à l'abri, car il est très dangereux de le laisser exposé à la pluie et aux orages.

!Après installation du lave-linge, la prise de courant doit être facilement accessible.

!N'utilisez ni rallonges ni prises multiples.

!Le câble ne doit être ni plié ni écrasé.

! Le câble d'alimentation ne doit être remplacé que par des techniciens agréés.

Attention! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Premier cycle de lavage

Avant la première utilisation de la machine, effectuez un cycle de lavage avec un produit lessiviel mais sans linge et sélectionnez le programme à 90°C sans prélavage.

Caractéristiques techniques

	Modèle	AVTF 149
		largeur 40 cm
	Dimensions	hauteur 85 cm
		profondeur 60 cm
	Capacité	de 1 à 5 kg
	Raccordements	tension 220/230 Volt 50 Hz
	électriques	puissance maximale absorbée 1850 W
	Raccordements	pression maximale 1 MPa (10 bar)
		pression minimale 0,05 MPa (0,5 bar)
	hydrauliques
		capacité du tambour 42 litres
	Vitesse	jusqu'à 1400 tours minute
	d'essorage
	Programmes de	programme 3; température 60°C;
	contrôle selon la
		effectué avec une charge de 6 kg.
	norme IEC456

Cet appareil est conforme aux

Directives Communautaires suivantes:

-73/23/CEE du 19/02/73 (Basse Tension) et modifications suivantes

-89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications suivantes

-2002/96/CE

F

Assistance Anomalies Entretien Précautions produits Bac Programmes Description Installation

3

Description du lave-linge

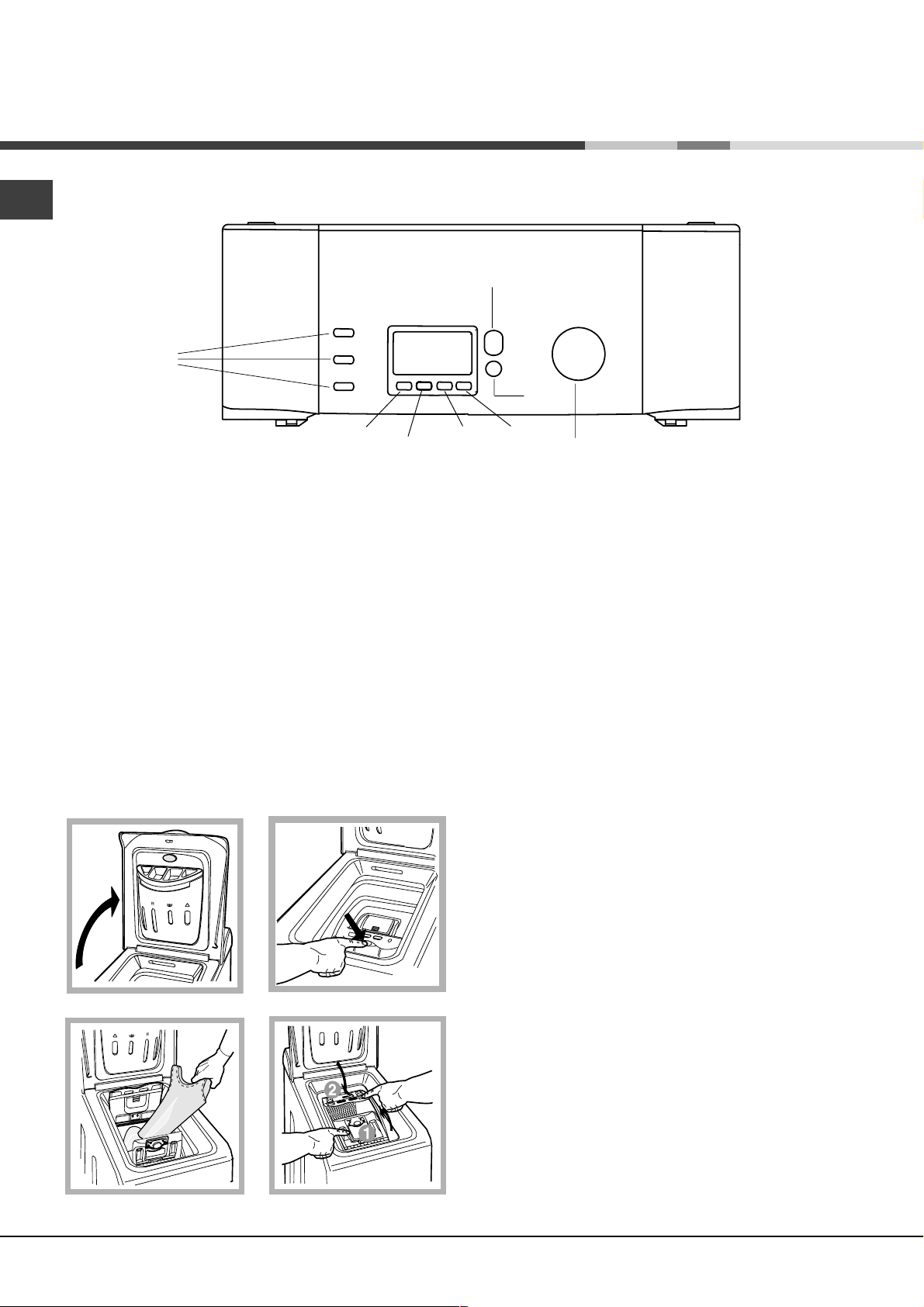

F Bandeau de commandes

Touche

MISE EN MARCHE/

ARRET

Touches	Ecran
FONCTION
	Touche
	START/
	RESET
ESSORAGE	DEPART VERROUILLAGE DES	Bouton
TEMPERATURE DIFFERE COMMANDES		SELECTION PROGRAMMES

Ecran:

il affiche le stade d'avancement du cycle de lavage et/ou de la programmation (voir pages 5-7).

Touche ESSORAGE *. Pour régler la vitesse d'essorage ou le supprimer complètement (voir page 7).

Touche TEMPERATURE. Pour modifier la température de lavage de 90° à 0°. (voir page 7).

Touche DEPART DIFFERE.Pour différer jusqu'à 24 heures le départ de l'appareil (voir page 7).

Touche VERROUILLAGE DES COMMANDES. Pour verrouiller toutes les touches de votre lave-linge quand il est en marche ou en position d'attente (Stand-by).

Touche MISE EN MARCHE/ARRET pour allumer ou éteindre votre lave-linge (voir page 6).

Touche START/RESET. Pour démarrer les programmes ou les annuler en cas d'erreur de sélection (voir page 6).

Bouton PROGRAMMES. Choix des programmes (page 6).

* Pour éviter des vibrations excessives, avant toute phase d'essorage, l'appareil imprime au tambour une série de rotations continues à une vitesse légèrement supérieure à la vitesse de lavage pour distribuer le linge de façon uniforme.

Si, malgré plusieurs tentatives, le linge n'est pas parfaitement réparti , l'appareil effectue l'essorage à une vitesse inférieure à la vitesse prévue.

En cas de déséquilibre excessif, l'appareil procède à la répartition du linge au lieu de l'essorage.

Les tentatives éventuelles d'équilibrage peuvent prolonger la durée totale du cycle de 10 minutes maximum

Comment ouvrir et fermer le tambour

Fig. 1

Fig. 3

Fig. 2

Fig. 4

A)Ouvrez le couvercle. (Fig. 1). Soulevez le Couvercle externe et ouvrez le complètement;

B)Ouverture douce du tambour (Fig. 2):

Appuyez d'un doigt sur le bouton comme illustré et le tambour s'ouvrira délicatement.

C)INTRODUISEZ LE LINGE. (Fig. 3).

D)FERMEZ. (Fig. 4).

•refermez bien le tambour en baissant d’abord la porte antérieure et posez ensuite la porte postérieure;

•faites attention à parfaitement positionner les crochets de la porte antérieure dans leur siège dans la porte postérieure;

•vous entendrez un “ clac ” qui confirmera la bonne fixation;

appuyez alors légèrement vers le bas sur les deux portes qui ne doivent pas se décrocher;

•fermez enfin le couvercle externe.

E)ARRET FINAL DU TAMBOUR (Fig. 2)

A’ la fin du lavage le tambour se rangera avec les portes en haut prêtes pour une facile ouverture. (Seulement pour certains modèles).

4

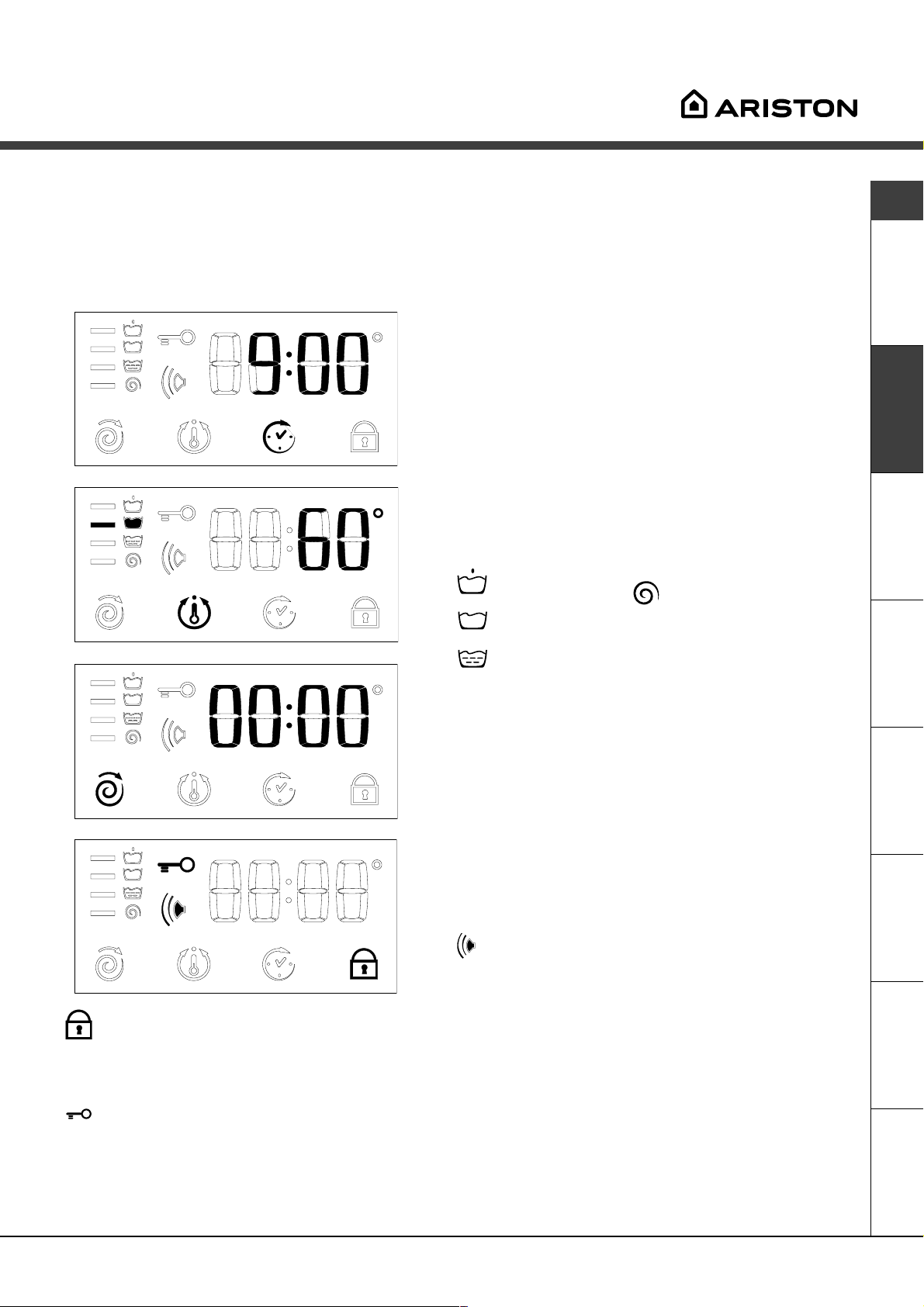

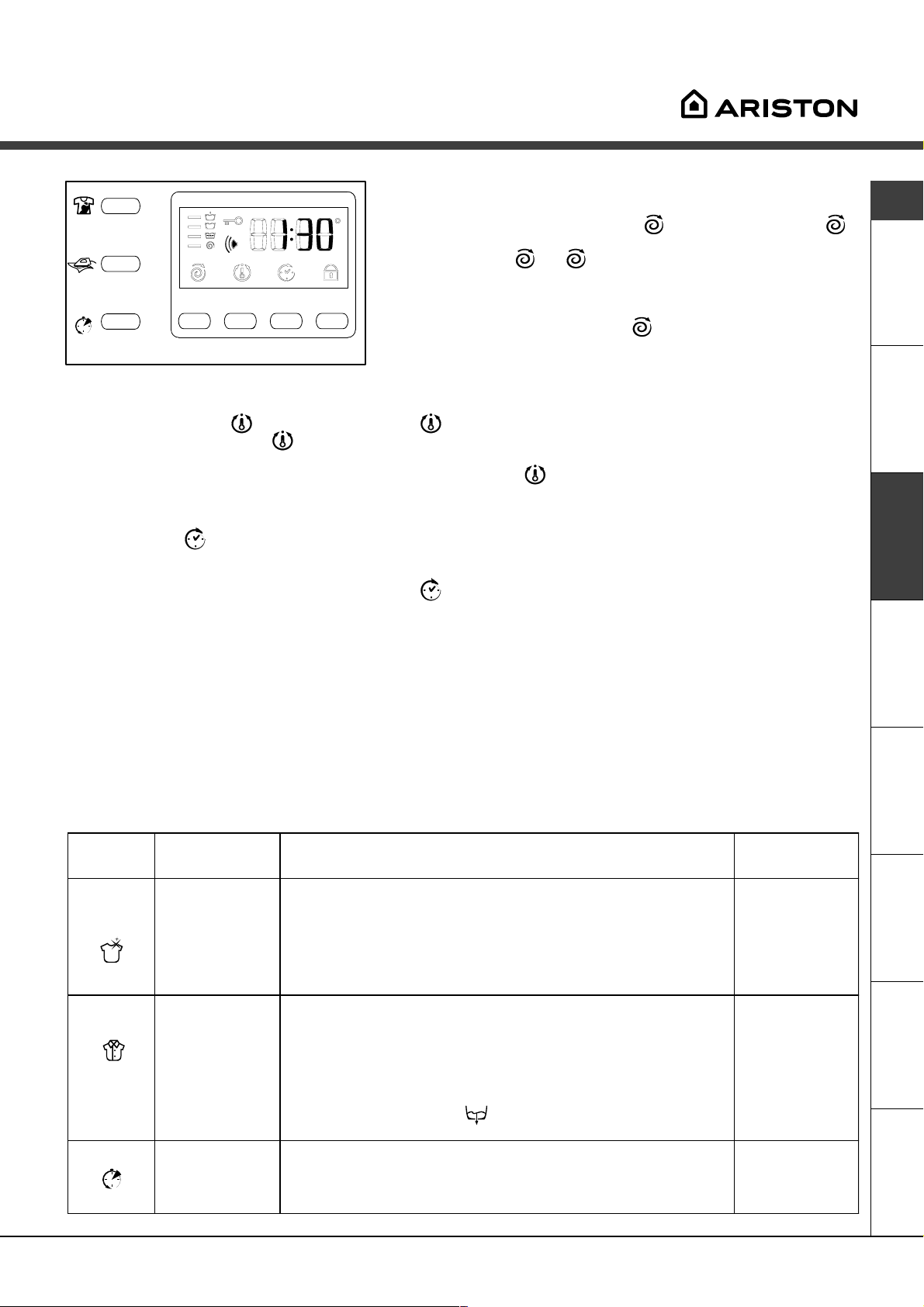

Ecran

C'est non seulement un instrument très utile pour programmer la machine (voir page 7) mais il fournit aussi des informations sur le cycle de lavage.

Après avoir appuyé sur la touche START/RESET pour démarrer le programme, l'écran affiche le temps estimé qui reste avant la fin du cycle.

En cas de sélection d'un départ différé

(Départ différé, voir page 7), le retard sera affiché.

F

Description Installation

Pendant le cycle de lavage, il ya a affichage de:

Phases en cours :
Prélavage	Essorage
Lavage
Rinçage

Fonctions et Options de personnalisation:

Pour choisir les options voir ci-dessous et page 7.

Sonnerie Buzzer:

Votre appareil est équipé d'un avertisseur sonore (buzzer) qui vous signalera le stade de déroulement des fonctions ou tout dysfonctionnement : incompatibilité, touches options/ programmes, démarrage, fin de cycle, reset.

Verrouillage des commandes:

Pour votre sécurité et celle de vos enfants, il vous suffit d'appuyer 2 secondes de suite sur la touche fonction pour verrouiller toutes les touches lorsque votre machine est en marche ou en position d'attente (départ différé - Stand-by). Pour le déverrouiller, appuyez à nouveau pendant 4 secondes de suite.

Verrouillage de porte:

Le symbole éclairé indique que le couvercle est verrouillé pour éviter toute ouverture accidentelle. Attendez que le symbole s'éteigne avant d'ouvrir le couvercle, vous risqueriez d'endommager l'appareil.

L'affichage de l'inscription «End» signale la fin du programme.

! En cas d'anomalie, un code erreur est affiché, exemple: F-01, voir page 12.

Assistance Anomalies Entretien Précautions produits Bac Programmes

5

Mise en marche et Programmes

En bref :

F démarrage d'un programme

1.Allumer le lave-linge en appuyant sur la touche . Toutes les icônes s'éclaireront pendant quelques secondes puis s'éteindront.

2.Chargez le lave-linge, versez le produit lessiviel et les additifs (voir page 8) et fermez les portes et le couvercle.

3.Sélectionnez à l'aide du bouton le programme désiré. L'écran affiche la durée prévue. La température et l'essorage sont sélectionnés automatiquement en fonction du programme (pour les modifier voir page 7).

4.Appuyez un touche des options (voir page 7)

5.Appuyez sur la touche START/RESET pour lancer le programme.

Pour annuler, poussez sur la touche START/RESET pendant 2 secondes au moins.

6.Le message "End" s'éclairera à la fin du programme. Au bout de 3 minutes environ, l'icône avec la petite clé s'éteindra et vous pourrez ouvrir les portes.

Sortez le linge et laissez les portes entrouvertes pour faire sécher le tambour.

7.Eteignez le lave-linge en appuyant sur la touche .

Tableau des programmes

Nature des tissus et degré		Program-		Temp.	Lessive		Assouplis-	Option Anti-	Durée
								tâches/ Eau	du cycle	Description du cycle de lavage
de salissure		mes		lavage			sant
					prélav.	lavage.		de Javel	(minutes)
Coton
Blancs extrêmement sales		1		90°C	•	•	•		155	Prélavage, lavage, rinçages,
(draps, nappes, etc.)										essorages intermédiaires et finaux
Blancs extrêmement sales		2		90°C		•	•	Délicate/	147	Lavage, rinçages, essorages
(draps, nappes, etc.)								Traditionnelle		intermédiaires et finaux
Blancs et couleurs		3		60°C		•	•	Délicate/	157	Lavage, rinçages, essorages
résistantes très sales								Traditionnelle		intermédiaires et finaux
Blancs peu sales et couleurs		4		40°C		•	•	Délicate/	96	Lavage, rinçages, essorages
délicates (chemises, pulls, etc.)								Traditionnelle		intermédiaires et finaux
Couleurs délicates peu sales		5		30°C		•	•	Délicate/	88	Lavage, rinçages, essorages
								Traditionnelle		intermédiaires et finaux
Synthétiques
Couleurs résistantes très		6		60°C		•	•	Délicate	97	Lavage, rinçages, anti-
sales (linge de bébé, etc.)										froissement ou essorage délicat
Couleurs résistantes très		7		50°C		•	•	Délicate	93	Lavage, rinçages, anti-
sales (linge de bébé, etc.)										froissement ou essorage délicat
Couleurs délicates (linge en		8		40°C		•	•	Délicate	83	Lavage, rinçages, anti-
tout genre légèrement sale)										froissement ou essorage délicat
Couleurs délicates (linge en		9		30°C		•	•		33	Lavage, rinçages et essorage
tout genre légèrement sale)										délicat
Délicats
Laine		10		40°C		•	•	Délicate	48	Lavage, rinçages et essorage
										délicat
Tissus particulièrement délicats		11		30°C		•	•		55	Lavage, rinçages, anti-
(rideaux, soie, viscose, etc.)										froissement ou vidange
PROGRAMMES PARTIAUX
Rinçage										Rinçages et essorage
Rinçage délicat										Rinçages, anti-froissement ou
										vidange
Essorage										Vidange et essorage énergique
Essorage délicat										Vidange et essorage délicat
Vidange										Vidange

Remarque

•Pour la fonction anti-froissement: voir Repassage facile, page ci-contre. Les données reportées dans le tableau sont à titre indicatif.

•Une fois le lavage terminé, attendez 3 minutes avant d'ouvrir le lave-linge pour permettre à l'ouverture du tambour de se

positionner vers le haut.

Programme spécial

Quotidien 30' (programme 9 pour Synthétiques) spécialement conçu pour laver du linge peu sale en un rien de temps: il ne dure que 30 minutes et permet ainsi de faire des économies d'énergie et de temps. Choisissez le programme (9 à 30°C), vous pourrez laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 3 kg de charge. Nous vous conseillons d'utiliser des lessives liquides.

6

Personnalisations

Réglage de l'essorage

Si à l'allumage de la machine, le BOUTON est placé sur un programme qui

prévoit l'essorage, l'icône s’allume. Appuyez sur la touche pour afficher la vitesse d'essorage maximale autorisée pour le programme sélectionné et l'icône se met à clignoter. Si vous appuyez à nouveau, le nombre de tours s'abaisse jusqu'à OFF, qui indique la suppression de l'essorage (appuyez encore une fois pour retourner à la valeur plus élevée); arrêtez-vous sur la vitesse désirée, au bout de 2 secondes environ la sélection est acceptée : le symbole reste fixe. Le réglage de l'essorage est activé avec tous les programmes sauf 11 et Vidange.

Réglage de la température

Si à l'allumage de la machine, le BOUTON est placé sur un programme qui prévoit un réglage de la température, l'icône s’allume. Appuyez sur la touche pour afficher la température maximale autorisée pour le programme sélectionné et l'icône se met à clignoter. Si vous appuyez à nouveau, la température s'abaisse jusqu'à OFF, qui indique le lavage à froid (appuyez encore une fois pour retourner à la valeur plus élevée); arrêtez-vous sur la valeur désirée, au bout de 2 secondes environ la sélection est acceptée : le symbole reste fixe.

Le réglage de la température est activé avec tous les programmes de lavage.Réglage du Delay Timer (Départ différé)

Réglage du Delay Timer (Départ différé)

Appuyez sur la touche , l'écran affiche l'inscription OFF et le symbole correspondant se met à clignoter.

Si vous appuyez une nouvelle fois sur la touche, il y a affichage de "1h" c'est à dire retard d'une heure et ainsi de suite jusqu'à 24h; arrêtez-vous sur le "retard" souhaité, au bout de 2 secondes environ la sélection est acceptée; après quoi l'écran affiche la durée prévue pour le programme sélectionné et le symbole reste allumé.

Appuyez à présent sur la touche START/RESET pour afficher à nouveau la valeur du "retard" sélectionné qui diminue d'heure en heure jusqu'au départ du cycle, pendant cette phase vous pouvez modifier la valeur du "retard" mais uniquement pour la diminuer. Le réglage du Delay Timer est activé avec tous les programmes.

Verrouillages des commandes (Voir page 5)

Fonctions

Les différentes fonctions de lavage prévues par le lave-linge permettent d'obtenir la propreté et le blanc souhaités. Pour activer les fonctions:

1.appuyez sur la touche correspondant à la fonction désirée, d'après le tableau ci-dessous;

2.l'allumage de la touche correspondante signale que la fonction est activée.

Remarque: Le clignotement rapide de la touche signale que la fonction correspondante n'est pas disponible pour le pro gramme sélectionné.

En cas de sélection d'une fonction incompatible avec une autre précédemment sélectionnée, la seule à être activée sera la dernière validée.

O ptio n	E ffe t		M o de d'e m plo i						A c tivé e a ve c
									le s
									pr o g r am m es:
S u p e r	P o u r o b t e n ir u n		E lle es t in co m p at ib le av ec l'o p t io n P E U					S A L E	1 , 2, 3 , 4 ,
L a v a g e	lin g e d 'u n e p ro p re t é								5 , 6, 7 , 8 .
	im p ec cab le,
	v is ib leb lem en t p lu s
	b lan c p ar ra p p o rt au
	s t a n d ard	d e lav ag e
	d e la C las s e A .
R e p a s s a g e	P o u r m o in s fro is s er		S i cet t e o p t io n e s t s éle ct io n n ée, le s				p ro g ra m m es 6 , 7 , 8 ,		To u s sa u f
fa c ile	les t is s u s	et	1 1 e t R in çag e	d élica t s 'in t erro m p en t			en	lais s an t le lin g e	1 , 2, 9 , 1 0 ,
	s im p lifier	leu r	t rem p er d a n s	l'eau (A n t i- fro is s em e n t ) le				v o ya n t	V ida n g e .
	rep a s s a g e .		R E PA S S A G E FA C IL E s e m et à clig n o t er :
			- p o u r co m p lét e r le cy cle a p p u y e z s u r la t o u c h e
			S TA R T /R E S E T o u s u r la t o u c h e R E PA S S S A G E FA C IL E ;
			- p o u r n 'eff ect u er q u e la v id a n g e am en e z le b o u t o n s u r le
			s y m b o le co rres p o n d an t			e t a p p u y ez s u r la t o u ch e
			S TA R T /R E S E T.
P e u s a le	P o u r réd u ire d e 3 0 %		E lle es t in co m p at ib le av ec l'o p t io n S U P E R L A VA G E						1 , 2, 3 , 4 ,
	en v iro n la d u rée d u								5 , 6, 7 , 8
	cy cle d e lav ag e .

F

Assistance Anomalies Entretien Précautions produits Bac Programmes Description Installation

7

Produits lessiviels et linge

F Tiroir à produits lessiviels

Un bon résultat de lavage dépend aussi d'un bon

dosage de produit lessiviel: un excès de lessive ne lave

pas mieux, il incruste l'intérieur de votre lavelinge et pollue l'environnement.

Sortez le tiroir à produits lessiviels et versez la lessive ou l'additif comme suit.

bac 1: Lessive prélavage

(en poudre)

bac 2: Lessive lavage

(en poudre ou liquide)

En cas d'utilisation de lessive liquide, il est conseillé d'introduire la boule doseuse directement dans la cuve.

bac 3 : Additifs (assouplissant, etc.)

Lors de l'introduction de l'assouplissant dans le bac 3, attention à ce qu'il ne dépasse pas le niveau "max." indiqué. Le lave-linge prélève automatiquement l'assouplissant lors du dernier rinçage. A la fin du programme de lavage il reste un peu d'eau dans le bac 3. Cette eau sert au prélèvement des assouplissants très denses ou à dissoudre les assouplissants concentrés. S'il reste plus d'eau que d'habitude dans le bac 3, c'est que le dispositif de vidange est bouché. Pour le nettoyer voir page 10.

bac 4: Eau de javel

! N'utilisez pas de lessives pour lavage à la main, elles génèrent trop de mousse.

Cycle blanchissage

N'utilisez de l'eau de Javel traditionnelle que pour les tissus blancs résistants et des détachants délicats pour les couleurs, les synthétiques et la laine.

Lorsque vous versez l'eau de Javel, attention à ne pas dépasser le niveau "max" indiqué sur le bac 4 (voir figure).

Si vous ne voulez que blanchir, versez l'eau de Javel dans le bac supplémentaire 4, sélectionnez le programme Rinçage

(pour textiles coton) ou Rinçage délicat (pour textiles Synthétiques).

Triage du linge

•Triez correctement votre linge d'après:

-le type de textile / le symbole sur l'étiquette.

-les couleurs: séparez le linge coloré du blanc.

•Videz les poches et contrôlez les boutons.

•Ne dépassez pas les valeurs indiquées correspondant au poids de linge sec:

Textiles résistants: 5 kg max. Textiles synthétiques: 2,5 kg max. Textiles délicats: 2 kg max. Laine: 1 kg max.

Combien pèse le linge ?

1 drap 400-500 g

1 taie d'oreiller 150-200 g

1 nappe 400-500 g

1 peignoir 900-1.200 g

1 serviette éponge 150-250 g

Pièces de linge particulières

Rideaux: pliez-les bien et glissez-les dans une taie d'oreiller ou dans un sac genre filet. Lavez-les seuls sans dépasser la demi-charge. Sélectionnez le programme 11 qui supprime automatiquement l'essorage.

Doudounes et anoraks: s'ils sont en duvet d'oie ou de canard, ils peuvent être lavés à la machine. Lavez les vêtements sur l’envers. La charge ne doit pas excéder 2-3 kg. Prévoyez 2, voire 3 rinçages et un essorage léger. Chaussures de tennis: débarrassez-les de la boue. Lavez-les en même temps que jeans et vêtements résistants, jamais avec du linge blanc.

Laine: pour obtenir d'excellents résultats utilisez un produit lessiviel spécial et ne dépassez pas une charge de 1 kg.

Woolmark Platinum Care

Délicat comme le lavage à la main.

Ariston a introduit un nouveau standard de performances supérieures, reconnu par The

Woolmark Company qui lui a attribué le prestigieux label Woolmark Platinum Care. Si le logo Woolmark Platinum Care est appliqué sur votre lave-linge, vous pouvez laver avec d'excellents résultats vos vêtements en laine portant l'étiquette "laver à la main" (M.0303): Sélectionnez le programme 10 pour tous les vêtements portant l'étiquette "Laver à la main"et utilisez un produit lessiviel spécial (charge max. 1 Kg).

8
