Hotpoint-ariston AVL 88 User Manual [ru]

Page 1

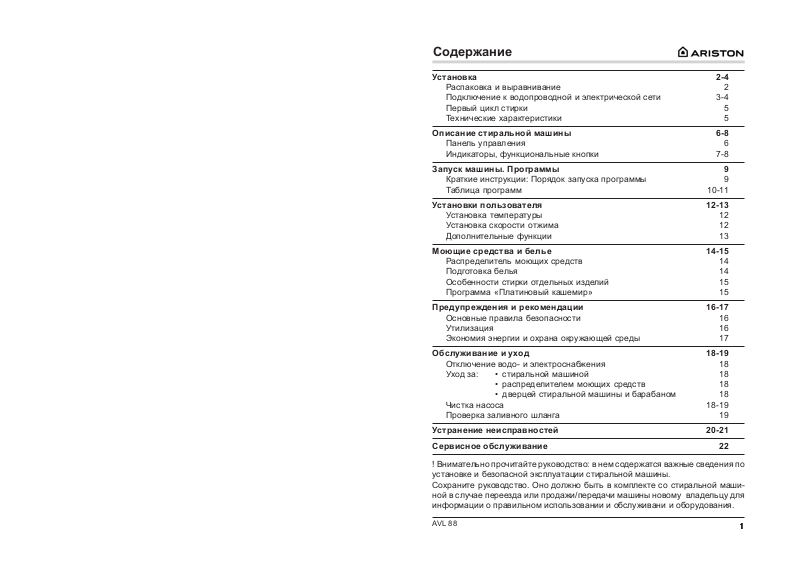

Содержание

Установка 2-4

Распаковка и выравнивание 2 Подключение к водопроводной и электрической сети 3-4 Первый цикл стирки 5 Технические характеристики 5

Описание стиральной машины 6-8

Панель управления 6 Индикаторы, функциональные кнопки 7-8

Запуск машины. Программы 9

Краткие инструкции: Порядок запуска программы 9 Таблица программ 10-11

Установки пользователя 12-13

Установка температуры 12 Установка скорости отжима 12 Дополнительные функции 13

Моющие средства и белье 14-15

Распределитель моющих средств 14 Подготовка белья 14 Особенности стирки отдельных изделий 15 Программа «Платиновый кашемир» 15

Предупреждения и рекомендации 16-17

Основные правила безопасности 16 Утилизация 16 Экономия энергии и охрана окружающей среды 17

Обслуживание и уход 18-19

Отключение водо- и электроснабжения 18 Óõîä çà: • стиральной машиной 18

• распределителем моющих средств 18

• дверцей стиральной машины и барабаном 18 Чистка насоса 18-19 Проверка заливного шланга 19

Устранение неисправностей 20-21

Сервисное обслуживание 22

! Внимательно прочитайте руководство: в нем содержатся важные сведения по установке и безопасной эксплуатации стиральной машины. Сохраните руководство. Оно должно быть в комплекте со стиральной машиной в случае переезда или продажи/передачи машины новому владельцу для информации о правильном использовании и обслуживани и оборудования.

AVL 88

Page 2

Установка

Распаковка и выравнивание

Распаковка

1. Распакуйте стиральную машину.

2. Убедитесь, что оборудование не было повреждено во время транспортировки. При обнаружении повреждений – не подключайте машину – свяжитесь с поставщиком немедленно.

3. Удалите три транспортировочных болта и резиновые пробки с прокладками, расположенные в задней части стиральной машины (ðèñ. 1).

4. Закройте отверстия прилагающимися пластиковыми заглушками.

5. Сохраните все детали: они могут понадобиться при последующей транспортировке стиральной машины.

! Не разрешайте детям играть с упаковочными материалами.

Выравнивание

1. Установите стиральную машину на ровном и прочном полу, так чтобы она не касалась стен, мебели и прочих предметов.

2. После установки машины на место отрегулируйте ее устойчивое положение путем вращения передних ножек (см. ðèñ. 2). Для этого сначала ослабьте контргайку, после завершения регулировки контргайку затяните. После установки ма- шины на место проверьте по уровню горизонтальность верхней крышки корпуса, отклонение горизонтали должно быть не более 2°.

Правильное выравнивание оборудования поможет избежать шума, вибраций и смещения машины во время ее работы.

Если стиральная машина устанавливается на полу с ковровым покрытием, отрегулируйте ее ножки таким образом, чтобы под основанием машины имелось достаточное пространство для вентиляции.

Подключение к водопроводной и электрической сети

Подсоединение заливного шланга

1. Вставьте прокладку А в конец заливного шланга и наверните его на вывод водопровода холодной воды с резьбовым отверстием 3/4 дюйма (ðèñ. 3).

Перед подсоединением откройте водопроводный кран и дайте стечь грязной воде.

2. Подсоедините заливной шланг к стиральной машине, навинтив его на водоприемник, расположенный вверху справа на задней части оборудования (ñì. ðèñ. 4).

3. Убедитесь, что шланг не перекручен и не пережат.

! Давление воды должно быть в пределах значений, указанных в таблице Технических характеристик (ñì. ñ. 5).

! Если длина водопроводного шланга окажется недостаточной, обратитесь в Авторизованный сервисный центр.

Подсоединение сливного шланга

Повесьте загнутый конец сливного шланга на край раковины, ванны, или поместите в специальный вывод канализации. Шланг не должен перегибаться. Конец сливного шланга должен находиться на высоте 65-100 см от основания машины (ðèñ. 5). Расположение сливного шланга должно обеспечивать разрыв струи при сливе (конец шланга не должен быть опущен в воду). В случае крепления на край ванной или раковины, шланг вешается с помощью направляющей (входит в комплект поставки), которая крепится к крану (ðèñ. 6).

! Не рекомендуется использовать удлинители для сливного шланга. При необходимости допускается его наращивание шлангом такого же диаметра и длиной не более 150 см.

5 6

Óстановка

Установка Описание Программы

средства

Моющие

безопасности

Ìåðû

Обслуживание

è óõîä

Неисправ-

ности Сервис

AVL 8 8

AVL 88

Page 3

Подсоединение к электросети

ВНИМАНИЕ! Оборудование обязательно должно быть заземлено!

1. Машина подключается к электрической сети при помощи двухполюсной розетки с заземляющим контактом (розетка не поставляется с машиной). Фазный провод должен быть подключен через автомат защиты сети, рассчитанный на максимальный ток (ток срабатывания) 16 А, и имеющий время срабатывания не более 0,1 с.

2. При наличии вблизи от предполагаемого места установки машины розетки с заземляющим контактом, имеющей трехпроводную подводку кабеля с медными жилами сечением не менее 1,5 кв. мм (или алюминиевыми жилами сечением не менее 2,5 кв. мм), доработка электросети не производится. При отсутствии указанной розетки и проводки следует провести их монтаж.

3. Прокладка заземления отдельным проводом не допускается.

4. Для доработки электрической сети рекомендуется применять провод

ППВ 3х1,5 380 ГОСТ 6223-79. Допускается применение других марок кабеля, обеспечивающих пожаро- и электробезопасность при эксплуатации машины.

Перед включением машины в сеть убедитесь, что:

• Розетка имеет заземление в соответствии с нормами электробезопасности.

• Розетка может выдержать максимальную нагрузку оборудования, указан-

ную в табличке технических данных (см. с. 5).

• Напряжение питания соответствует значениям, указанным в табличке технических данных.

• Розетка подходит к вилке стиральной машины. В противном случае замените розетку или вилку.

! Стиральная машина не должна устанавливаться вне помещений (даже под навесом: чрезвычайно опасно оставлять оборудование под воздействием дождя и других атмосферных осадков/явлений.

! После установки должен быть обеспечен свободный доступ к питающему кабелю и вилке оборудования.

! Не используйте удлинители и многогнездовые розетки.

! Питающий кабель не должен быть перекручен или пережат (находиться под

машиной после подключения).

! Замена питающего кабеля должна производиться только специалистами Авторизованного сервисного центра (см. Сервисное обслуживание).

Производитель снимает с себя всякую ответственность в случае несоблюдения указанных норм установки и подключения оборудования.

Первый цикл стирки

По завершении установки, перед началом эксплуатации необходимо произвести один цикл стирки со стиральным порошком, но без белья, установив программу 90°C без предварительной стирки.

Технические характеристики

Модель AVL 88

Размеры ширина - 59,5 см;

высота - 85 см; глубина - 52,5 см

Загрузка 1-5 êã

Электрические напряжение 220/230 Â 50 Ãö параметры max мощность 1850 Âò

Гидравлические max давление 1 Ìïà (10 áàð) параметры min давление 0,05 Ìïà (0,5 áàð)

объем барабана 46 л

Скорость отжима äî 1800 îá./ìèí

Контрольные программа 3, программы по температура 60°С нормативу IEC 456 при загрузке 5 кг

Соответствие Директивам Европейского Экономического сообщества:

- 73/223/ ЕЕС от 19.02.73 (низкого напряжения) и последующие модификации;

- 89/336 /ЕЕС от 03.05.89 (электромагнитной совместимости) и последующие модификации;

- 2002/96/CE

Установка Описание Программы

средства

Моющие

безопасности

Ìåðû

Обслуживание

è óõîä

Неисправ-

ности Сервис

AVL 8 8

AVL 88

Page 4

Описание стиральной машины

Индикатор включения

-выключения

/блокировки дверцы

Кнопка

ВКЛЮЧЕНИЯ/

ВЫКЛЮЧЕНИЯ

кнопки

Функциональные

Индикаторы

Селектор

программ

Кнопка

ПУСК/СБРОС

Рукоятка

«ТЕМПЕРАТУРА»

«ОТЖИМ»

Распределитель моющих средств для загрузки стирального порошка и смягчителей (ñì. ñ. 14).

ИНДИКАТОРЫ: горящий индикатор показывает, какой этап программы выполняется.

Рукоятка «ОТЖИМ» используется для регулировки скорости отжима, а также для его исключения (ñì. ñ. 12).

Функциональные кнопки: используются для выбора доступных опций. Кноп- ка, соответствующая выбранной фунции, остается подсвеченной.

Рукоятка «ТЕМПЕРАТУРА» используется для установки температуры или цик- ла стирки в холодной воде (ñì. ñ. 12).

Кнопка ВКЛЮЧЕНИЯ /ВЫКЛЮЧЕНИЯ служит для включения и выключения стиральной машины.

Кнопка ПУСК/СБРОС используется для запуска программ или отмены ошибочных установок.

Индикатор ВКЛЮЧЕНИЯ-ВЫКЛЮЧЕНИЯ / БЛОКИРОВКИ ДВЕРЦЫ: горящий индикатор показывает включена ли машина и может ли быть открыта дверца (см. ñ. 8).

Рукоятка СЕЛЕКТОРА ПРОГРАММ: служит для выбора программ стирки. Ру- коятка утоплена в панель управления: чтобы воспользоваться рукояткой, слегка нажмите на нее в центре — рукоятка выдвинется наружу. В процессе выполнения программы рукоятка остается неподвижной.

Панель управления

Распределитель

моющих средств

AVL 8 8

AVL 88

Page 5

Запуск машины. Программы

Индикаторы

С помощью индикаторов пользователь получает следующую важную информацию:

Текущая фаза цикла:

В течение цикла стирки будут постепенно загораться индикаторы, указывая, какой этап стирки работает в данный момент:

Предварительная стирка

Стирка

Полоскание

Отжим

Примечание: во время слива будет гореть индикатор, соответствующий фазе отжима.

Функциональные кнопки

Функциональные кнопки действуют подобно индикаторам.

Когда функция выбрана, соответствующая ей кнопка подсвечена.

Если выбранная функция несовместима с установленной программой, кнопка будет мигать и функция не будет задействована.

Если Вы установили функцию, которая не совместима с другой, ранее выбранной, будет задействована только последняя выбранная функция.

Коротко: как запустить программу

1. Включите стиральную машину, нажав кнопку . На несколько секунд заго-

рятся все индикаторы и индикатор включения – выключения / блокировки дверцы начнет мигать.

2. Загрузите белье и закройте дверцу машины.

3. Установите селектор программ на нужную программу.

4. Установите температуру стирки (ñì. ñ. 10).

5. Установите скорость отжима (ñì. ñ. 10).

6. Добавьте в распределитель моющее средство и ополаскиватель (ñì. ñ. 12).

7. Запустите программу, нажав кнопку ПУСК/СБРОС.

Для отмены запуска держите нажатой кнопку ПУСК/СБРОС не менее 2-х секунд.

8. По окончании программы индикатор включения – выключения / блокировки дверцы будет мигать, показывая, что дверцу можно открыть. Выньте белье и оставьте дверцу машины приоткрытой для полного высыхания барабана.

Выключите машину нажатием кнопки

Установка Описание Программы

средства

Моющие

безопасности

Ìåðû

Обслуживание

è óõîä

Индикатор включения – выключения / Блокировки дверцы:

Горящий индикатор показывает — дверца заблокирована, чтобы предотвратить ее случайное открывание. Во избежание повреждения машины, прежде чем открыть дверцу, подождите пока индикатор начнет мигать.

! Быстрое мигание индикатора включения – выключения / блокировки дверцы одновременно с миганием по крайней мере еще одного индикатора указывает на наличие неисправности. Обратитесь в Авторизованный сервисный центр за технической помощью.

AVL 8 8

AVL 88

Неисправ-

ности Сервис

Page 6

Установка Описание Программы

Описание цикла стирки

Стирка , полоскание и деликатный отжим

Стирка, полоскание, остановка

ñ âîäî é èëè ñëèâ

Предварительная стирка, стирка,

полоскание, промежуточный и

окончательный отжим

Стирка, полоскание, промежуточный и

окончательный отжим

Стирка, полоскание, промежуточный и

окончательный отжим

Стирка, полоскание, промежуточный и

окончательный отжим

Стирка, полоскание, промежуточный и

окончательный отжим

Стирка, полоскание, остановка с водой

или делика тный отжим

Стирка, полоскание, остановка с водой

или делика тный отжим

Стирка, полоскание, остановка с водой

или делика тный отжим

Стирка, полоскание, остановка с водой

или делика тный отжим

ность

Длитель-

Ñìÿã-

Моющее средство

Темпе-

Ïðîã-

ратура

цикла,

читель

основная

предв.

рамма

стирки

стирка

ìèí

137

120

 

  

105

 

30 Стирка, полоскание и деликат ный отжим

 

Длитель-

Моющее средство

ìèí

ность

цикла,

Ñìÿã-

читель

 

стирка

основная

предв.

стирка

ратура

Темпе-

1 90°C

2 90°C

3 60°C

4 40°C

5 30°C

6 60°C

6 40°C

7 50°C

8 40°C

9 30°C

Ïðîã-

рамма

10 40°C

Полоск ание и отжим



 

11 30°C

Полоск ание, остановка с водой или слив

Слив и сильный отжим

Слив и деликатный отжим

Ñëèâ



Данные в таблице, являются справочными и могут меняться в зависимости от конкретных усло-

вий стирки (объем стирки, температура воды в водопроводной системе, температура в поме-

щении и др.).

средства

безопасности

è óõîä

ности Сервис

Моющие

Ìåðû

Обслуживание

Неисправ-

Ткань и степень загрязнения

Таблица программ

1010

Ткань и степень загрязнения

ДЕЛИКАТНЫЕ ТКАНИ

Шерсть

Особо деликатные ткани и одежда

(занавеси, шелк, вискоза и пр.)

ОТДЕЛЬНЫЕ ПРОГРАММЫ

Полоскание

Деликатное полоскание

Отжим

Деликатный отжим

Ñëèâ

ХЛОПОК

Очень сильно загрязненное белое

белье (простыни, скатерти и т.п.)

Очень сильно загрязненное белое

белье (простыни, скатерти и т.п.)

Сильно загрязненное белое и прочно

окрашенное цветное белье

Слабо загрязненное белое и

линяющее цветное белье (рубашки,

майки и пр.)

Слабо загрязненное линяющее

цветное белье

СИНТЕТИКА

Сильно загрязненная, прочно

окрашенная цветная (детская

одежда и пр.)

Слабо загрязненная, прочно

окрашенная цветная (любая одежда)

Сильно загрязненная, прочно

окрашенная цветная (детская

одежда и пр.)

Слабо загрязненная, деликатная

цветная (любая одежда)

Слабо загрязненная, деликатная

цветная (любая одежда)

AVL 8 8

AVL 88

Примечание: «Остановка с водой» — см. функцию «Легкая глажка» на с. 13.

СПЕЦИАЛЬНАЯ ПРОГРАММА:

Повседневная стирка 30 мин. (программа 9 для Синтетики) предназначена для быстрой стирки слабозагрязне-

нного белья: цикл длится всего 30 минут, что позволяет сэкономить время и электроэнергию. Установив эту

программу (9 при температуре 30°С), Вы можете стирать различные виды тканей вместе (за исключением шер-

сти и шелка) при максимальной загрузке белья 3 кг. Рекомендуется использовать жидкое моющее средство.

1111

Page 7

Персонализация стирки

Установка температуры

Вращайте рукоятку «Температура», чтобы установить температуру стирки (см. «Таблицу программ» на с. 10-11). Температуру стирки можно понизить или

даже установить холодную стирку

Установка скорости отжима

Вращайте рукоятку «Отжим», чтобы установить скорость отжима для выбранной программы.

Максимальная скорость отжима для каждой программы, об/мин.:

Хлопок 800 Синтетика 800 Шерсть 600 Øåëê íåò

Скорость отжима может быть снижена или цикл отжима может быть совсем

исключен при выборе символа

. Стиральная машина автоматически пре-

дотвращает выбор скорости отжима, превышающей максимальную скорость, допустимую для каждой программы.

Как избавиться от пятен: общие рекомендации

Паста шариковых ручек или фломастер: нанесите метиловый спирт на кусочек ваты и протрите пятно, затем стирайте при 90 °С. Деготь и смазка: счистите толстый слой загрязнения, размягчите остаток маргарином или сливочным масом, оставьте на время; затем снимите скипидаром и сразу же простирайте вещь. Âîñê: счистите воск, положите ткань между двумя листами рыхлой бумаги и прогладьте горячим утюгом; сразу же обработайте ватным тампоном, смоченным скипидаром или метиловым спиртом. Жевательная резинка: удалите с помощью жидкостьи для снятия лака, затем протрите чистой тканью. Плесень: хлопковые и льняные ткани замочите в растворе 1 части жидкого моющего средства на 5 частей воды и добавьте столовую ложку уксуса. Тотчас простирайте. Загрязнения иных белых тканях смочите в 10%-ном растворе перекиси водорода и простирайте. Губная помада: хлопок или шерсть обработайте жидким моющим средством и протрите; шелк очищайте пятновыводителем. Лак для ногтей: положите ткань между двумя листами рыхлой бумаги, смочите жидкостью для снятия лака. Пятна от травы: используйте тампон, смоченный этиловым спиртом.

Дополнительные функции

Доступ к функции:

1. Нажмите кнопку, соответствующую желаемой функции, см. приведенную ниже таблицу.

2. Функция активизирована, когда соответствующая кнопка подсвечена.

Примечание: Быстрое мигание кнопки показывает, что соответствующая функция не может быть выбрана для установленной программы.

Дополнительная

функция

Суперстирка

Легкая глажка

Быстрая стирка

Дополнительное

полоскание

Назначение Использование

Позволяет получить безупречно чистое белье, заметно более белое по сравнению со стандартом стирки Класса А

Уменьшает сминаемость тканей, что облегчает их глажку

Сокращает продолжительность цикла стирки примерно на 30%.

Повышает эффективность полоскания

Опция не используется с функцией «БЫÑÒÐÀЯ СТИРКА»

При выборе этой функции программы 6,7,8,11 и Деликатное полоскание будут прерваны – белье остается замоченным в воде (остановка с водой), индикатор цикла полоскания

– Чтобы завершить цикл, нажмите кнопку START / RESET (ПУСК / CБРОС). – Чтобы закончить программу сливом установите рукоятку программатора на

соответствующий символ кнопку START / RESET (ПУСК / CБРОС).

Опция не используется с функцией «СУПЕРСТИРКА»

Применение этой ф ункции рекомендуется при полной загрузке машины или при использовании большого количества моющего средства

будет мигать.

и нажмите

Доступна

ñ ïðîã-

раммами:

1, 2, 3, 4, 5, 6, 7, 8

Все программы, кроме: 1, 2, 9, 10 и Слив

1, 2, 3, 4, 5, 6, 7, 8

1, 2, 3, 4, 5, 6, 7, 8 и Полоскание

Установка Описание Программы

средства

безопасности

è óõîä

ности Сервис

Моющие

Ìåðû

Обслуживание

Неисправ-

1212

AVL 8 8

AVL 88

1313

Page 8

Моющие средства и белье

Распределитель моющих средств

Хороший результат стирки зависит также от правильной дозировки моющего средства: его избыток не гарантирует более эффективную стирку, напротив может привести к образованию налетов внутри машины и загрязнению окружающей среды.

Выдвиньте распределитель и заполните его отделения моющим средством и смягчителем:

Отделение 1: моющее средство для предварительной стирки (порошок)

Отделение 2: моющее средство для стирки (порошок или жидкое)

Жидкое средство для стирки заливается непосредственно перед запуском машины.

Отделение 3: Добавки (смягчители, ароматизаторы и пр.)

Не заполняйте отделение 3 для ополаскивате-

лей выше решетки. ! Не используйте моющие средства, предназначенные для ручной стирки – образующаяся обильная пена ухудшает результат стирки и может вывести из строя стиральную машину.

Подготовка белья

• Разберите белье:

- в соответствии с типом ткани / обозначения на этикетке

- по цвету: отделите цветное белье от белого.

• Выньте из карманов все предметы и проверьте хорошо ли держатся пуго-

âèöû.

• Не превышайте максимальное нормы загрузки барабана, указанные для

сухого белья:

Прочные ткани: макс. 5 кг Синтетические ткани: макс. 2,5 кг Деликатные ткани: макс. 2 кг Шерсть: ìàêñ. 1 êã

Особенности стирки отдельных изделий

Занавески сверните и положите в наволочку или в сетчатый мешочек. Сти-

райте отдельно, не превышая половины загрузки барабана. Выберите программу 11, автоматически исключающую отжим.

Стеганные куртки и пуховики: если они на утином или гусином пуху, их можно стирать в стиральной машине. Выверните куртку наизнанку, загрузите в барабан не более 2-3 кг изделий. Повторите полоскание 1-2 раза, используйте деликатный отжим.

Парусиновые туфли предварительно очистите от грязи и стирайте с прочными тканями или джинсами, если позволяет цвет. Не стирайте с белыми вещами.

Шерсть: Для достижения наилучших результатов стирки загружайте не более 1 кг белья, используйте специальные жидкие средства, предназначенные для стирки шерстянных изделий.

Платиновый кашемир – деликатность ручной стирки

Ariston установил новый стандарт высокоэффективаной стирки, признанный Компанией Woolmark с престижной маркой Woolmark Platinum Care. Если на вашей стиральной машине имеется логотип

Woolmark Platinum Care, в ней можно стирать с отличным результатом шерстяные изделия на этикетке которых написано «только ручная стирка» (M.3003). Выберите программу 10 для всех изделий с этикеткой «Ручная

стирка» (

) и используйте специальные средства для стирки шерсти.

Установка Описание Программы

средства

Моющие

безопасности

Ìåðû

Обслуживание

è óõîä

Неисправ-

ности Сервис

Вес белья

1 простыня 400 – 500 г 1 наволочка 150–200 г 1 скатерть 400 – 500 г 1 халат 900 –1,200 г 1 полотенце 150–250 ã

1414

AVL 8 8

AVL 88

1515

Page 9

Предупреждения и рекомендации

! Стиральная машина спроектирована и изготовлена в соответствии с между-

народными нормами безопасности. Внимательно прочитайте настоящие предупреждения, составленные в целях вашей безопасности.

Основные правила безопасности

• Это оборудование разработано для непрофессионального, бытового исполь-

зования и не должно использоваться не по назначению.

• Стиральная машина должна использоваться только взрослыми лицами и в

соответствии с инструкциями данного руководства.

• Не касайтесь работающей машины мокрыми руками или, если Вы боси-

êîì.

• Не тяните за питающий кабель, чтобы вынуть вилку из розетки: беритесь

за вилку.

• Не открывайте распределитель моющих средств во время работы маши-

íû.

• Не касайтесь сливаемой воды, ее температура может быть очень высокой.

• При остановке машины разблокировка замка дверцы срабатывает с трех-

минутной задержкой. Не пытайтесь открыть дверцу в этом промежутке времени (а тем более во время работы оборудования!): это может повредить механизм блокировки.

• В случае неисправности при любых обстоятельствах не касайтесь внут-

ренних частей машины, пытаясь починить ее.

• Не подпускайте детей к работающей стиральной машине.

• В процессе стирки дверца стиральной машины может нагреваться.

• Если необходимо переместить стиральную машину, выполняйте эту опе-

рацию вдвоем или втроем с предельной осторожностью. Никогда не пытайтесь поднять машину в одиночку — оборудование чрезвычайно тяжелое.

• Перед помещением в стиральную машину белья убедитесь, что барабан

ïóñò.

Утилизация

• Уничтожение упаковочного материала: соблюдайте действующие требо-

вания по утилизации упаковочных материалов.

• Согласно Европейской директиве 2002/96/EC по утилизации электрическо-

го и электронного оборудования (WEEE) старые электробытовые приборы не должны помещаться в общий городской неотсортированный поток отхо-

дов: они должны собираться отдельно, чтобы оптимизировать восстановление и переработку их материалов и уменьшить негативное воздействие на здоровье человека и экологию. Указанный на изделии символ перечеркнутого ведра на колесах напоминает, что при утилизации это оборудование следует поместить отдельно. Для получения информации по правильной утилизации старого оборудования потребители должны обратиться в местные органы управления или в фирму-поставщик.

Экономия энергии и охрана окружающей среды

Экологичная технология

Благодаря новой технологии Ariston вашей стиральной машине требуется вдвое меньше воды для получения наилучших результатов стирки (вот почему вы видите мало воды через дверцу): это забота об окружающей среде без отказа от максимальной чистоты.

Экономия моющих средств, воды, электроэнергии и времени

• Для экономии ресурсов следует максимально загружать стиральную ма-

шину. Один цикл стирки при полной загрузке вместо двух циклов с наполовину загруженным барабаном позволяет сэкономить до 50% электроэнергии.

• Цикл предварительной стирки необходим только для очень грязного бе-

лья. При цикле предварительной стирки расходуется больше стирального порошка, времени, воды и на 5 – 15% больше электроэнергии.

• Если вы обработаете пятна пятновыводителем или замочите белье перед

стиркой, это поможет избежать стирки при высоких температурах. Использование программы стирки при 60°C вместо 90°C, или 40°C вместо 60°C позволяет сэкономить до 50% электроэнергии.

• Правильная дозировка стирального порошка в зависимости от жесткости

воды, степени загрязнения и объема загружаемого белья помогает избежать нерационального расхода моющего средства и загрязнения окружающей среды: хотя стиральные порошки и являются биоразлагаемыми, они содержат вещества, отрицательно влияющие на экологию. Кроме того, по возможности избегайте использовать ополаскиватели.

• Использование стиральной машины утром или вечером уменьшит пико-

вую нагрузку на электросеть.

• Если белье должно сушиться в автоматической сушке, необходимо выб-

ðàòü áóльшую скорость отжима. Интенсивный отжим сэкономит время и электроэнергию в процессе сушки.

Установка Описание Программы

средства

Моющие

безопасности

Ìåðû

Обслуживание

è óõîä

Неисправ-

ности Сервис

1616

AVL 8 8

AVL 88

1717

Page 10

Обслуживание и уход

Отключение воды и электричества

• Перекрывайте водопроводный кран после каждой стирки. Таким образом

сокращается износ водопроводной системы стиральной машины и устраняется вероятность протечек.

• Всегда вынимайте вилку из розетки перед мойкой и обслуживанием маши-

íû.

Уход за стиральной машиной

Внешние и резиновые части машины очищайте мягкой тканью с теплой мыльной водой. Не используйте растворители или абразивные чистящие средства.

Уход за распределителем моющих средств

Периодически промывайте распределитель моющих средств Выньте распределитель, приподняв и потянув его на себя (см. рис.), и промойте под струей âîäû.

Уход за дверцей машины и барабаном

• После каждой стирки оставляйте дверцу машины полуоткрытой во избежа-

ние образования в барабане неприятных запахов и плесени.

Чтобы получить доступ к «уловителю»:

1. снимите переднюю панель стиральной машины при помощи отвертки (ñì.

ðèñ. 7);

2. выверните крышку фильтра, вращая ее против часовой стрелки (ñì. ðèñ. 8):

из насоса может вылиться немного воды – это нормальное явление.

3. тщательно прочистите фильтр изнутри;

4. заверните крышку обратно;

5. установите на место переднюю панель, предварительно убедившись, что

крюки вошли в соответствующие петли.

Проверка заливного шланга

Проверяйте шланг не реже одного раза в год. При любых признаках течи или повреждения немедленно замените шланг. Во время работы машины неисправный шланг, находящийся под давлением воды, может внезапно лопнуть.

! Никогда не используйте шланги, бывшие в употреблении.

Установка Описание Программы

средства

Моющие

безопасности

Ìåðû

Обслуживание

è óõîä

Чистка насоса

Стиральная машина имеет сливной насос самоочищающегося типа, который не требует очистки или особого обслуживания. Однако мелкие предметы (монеты, пуговицы и др.) могут случайно попасть в насос. Для их извлечения насос оборудован «уловителем» — фильтром, доступ к которому закрыт нижней передней панелью.

! Убедитесь, что цикл стирки закончился, и отключите оборудование от сети.

1818

AVL 8 8

AVL 88

1919

Неисправ-

ности Сервис

Page 11

Неисправности и методы их устранения

В случае неудовлетворительных результатов стирки или возникновения неисправностей, прежде чем обратиться в Авторизованный Сервисный центр (ñì. ñ. 22), прочитайте этот раздел. В большинстве случаев Вы можете решить возникшие проблемы самостоятельно.

Обнаруженная неисправность:

Стиральная машина не включается

Цикл стирки не запускается

Стиральная машина не заливает воду

Стиральная машина непрерывно заливает и сливает воду

Возможные причины / Методы устранения:

• Вилка не вставлена в розетку или вставлена плохо, не обеспечивая контакта.

• Сбой электропитания

• Дверца машины плохо закрыта.

• Не была нажата кнопка

• Не была нажата кнопка ПУСК/СБРОС (START/

RESET).

• Закрыт кран подачи воды.

• Заливной шланг не подсоединен к крану.

• Шланг пережат.

• Закрыт кран подачи воды.

• Отключена вода в доме.

• Давление воды в водопроводе недостаточное.

• Не была нажата кнопка ПУСК/СБРОС (START/

RESET).

• Конец сливного шланг расположен ниже 65 или выше 100 см от основания машины (ñì. ñ.

3, ðèñ. 5).

• Конец сливного шланга погружен в воду (см. ñ. 3).

• Настенная сливная система не имеет респираторной трубки.

• Если сливной шланг встроен в канализацию, имейте ввиду, что на верхних этажах может создаваться «сифонный эффект» — машина одновременно сливает и заливает воду. Для предотвращения подобного эффекта устанавливается специальный клапан (антисифон).

(ÂÊË./ÂÛÊË.).

Стиральная машина не производит слив или отжим

Сильная вибрация при отжиме

Протечки воды из стиральной машины

Избыточное пенообразование

Индикатор ВКЛ.-ВЫКЛ. / блокировки дверцы быстро мигает одновременно, по крайней мере, еще с одним индикатором

• Выбранная программа не предусматривает слив воды — для некоторых программ необходимо включить слив вручную (см. Таблицу програм íà ñ. 10-11).

• Задействована дополнительная функция «Легкая глажка»: для завершения программы отжимом нажмите кнопку ПУСК/ СБРОС (START / RESET) (ñì. ñ. 13).

• Перекручен/пережат сливной шланг (ñì. ñ. 3).

• Засор в канализации.

• Неправильная разблокировка барабана

при установке оборудования (ñì. ñ. 2).

• Стиральная машина плохо выровнена (ñì. ñ. 2).

• Зазор между машиной и стеной/мебелью недостаточен (ñì. ñ. 2).

• Плохо закреплен заливной шланг (ñì. ñ. 2).

• Распределитель моющих средств забит остатками моющих средств (о чистке распределителя ñì. ñ. 18).

• Плохо закреплен сливной шланг (ñì. ñ. 3).

• Используется моющее средство, неподходящее для автоматических стиральных машин с фронтальной загрузкой.

• Передозировка моющего средства.

• Обратитесь за помощью в Авторизован-

ный сервисный центр, поскольку это означает наличие неисправности.

Установка Описание Программы

средства

Моющие

безопасности

Ìåðû

Обслуживание

è óõîä

Неисправ-

ности Сервис

2020

AVL 8 8

AVL 88

2121

Page 12

Сервисное обслуживание

Приложение

Перед тем как обратиться в Авторизованный Сервисный центр:

• Убедитесь, что вы не можете устранить неисправность самостоятельно (см.

ñ. 20-21).

• Запустите программу повторно для проверки исправности машины.

• В противном случае обратитесь в Авторизованный Сервисный центр по

телефону, указанному в гарантийном документе.

! Не пользуйтесь услугами лиц, не уполномоченных Производителем.

При ремонте требуйте использования оригинальных запасных частей.

При обращении в Авторизованный Сервисный центр сообщите:

• тип неисправности;

• номер гарантийного документа (сервисной книжки, сервисного сертифика-

òà è ò.ï.);

• модель машины (Мод.) и серийный номер (S/N), указанные в информаци-

онной табличке, расположенной на задней панели стиральной машины.

Срок службы 10 ëåò

Таблица символов

Нормальная

Стирка

Деликатная

Отбеливание

Глажение

Химчистка

Нормальная

Сушка

Деликатная

Стирка при

95°Ñ

Отбеливать

только

в холодной

âîäå

Гладить при max

200°Ñ

Химчистка

с любым

растворителем

Машинная

сушка

Стирка при

60°Ñ

Íå

отбеливать

Гладить при max

150°Ñ

Химчистка: только перхлорид, бензин, спирт, R111 и R113

Нельзя сушить

в машине

расправленным

Стирка

ïðè 40°Ñ

Гладить при max

100°Ñ

Сушить

Стирка

ïðè 30°Ñ

Íå

гладить

Химчистка:

бензин, спирт,

R111 è R113

Ручная

стиркаНестирать

Сушить

на веревке

Íå

подвергать

химчистке

Сушить

на плечиках

Установка Описание Программы

средства

Моющие

безопасности

Ìåðû

Обслуживание

è óõîä

Неисправ-

ности Сервис

без предупреждения вносить изменения в конструкцию и комплектацию,

являются приблизительными. Производитель не несет ответственности

2222

Производитель оставляет за собой право

не ухудшающие эффективность работы оборудования.

Некоторые параметры, приведенные в этой инструкции,

за незначительные отклонения от указанных величин.

AVL 8 8

AVL 88

2323

Page 13

Компания «Merloni Elettrodomestici»,

производитель бытовой техники торговых марок

Ariston, Indesit, Stinol,

настоятельно рекомендует использовать

для ухода за Вашей бытовой техникой

средства и аксессуары профессиональной серии

«Забота о доме»

ЛЬНЫХЛЬНЫХ

ЛЬНЫХ

СЕРИЯСЕРИЯ

ПРОФЕССИОНАПРОФЕССИОНА

АКСЕССУАРОВАКСЕССУАРОВ

СЕРИЯ

Фирменные средства по уходу за бытовой техникой от производителя

Вы можете ознакомиться с полным каталогом серии профессиональных акссесуаров и средств «Забота о доме» и получить информацию в Авторизованных сервисных центрах (адреса и телефоны указаны в гарантийном документе);

на сайте www.merloni.ru по телефонам Справочной службы компании Мерлони в Москве: (095) 974-62-80 в Санкт-Петербурге: (812) 118-80-55 в Киеве: (044) 494-36-10 в Екатеринбурге: (343) 376-15-22

2424

АКСЕССУАРОВАКСЕССУАРОВ

ПРОФЕССИОНА

АКСЕССУАРОВ

AVL 8 8

Серия включает в себя полный спектр средств по уходу за:

Посудомоечной машиной

Стиральной и посудомоечной машиной

Плитой

Холодильником

Микроволновой печью

ÄËß ÄÎÌÀ

АКСЕССУАРЫ ДЛЯ ТЕХÍÈÊÈ

Холодильник: Стиральная и

посудомоечная машины, водонагреватели

Стиральная и посудомоечная машины

Вытяжка:

АКСЕССУАРЫ ДЛЯ КУХÍÈ

• Средство для очистки и дезинфекции, 250 мл 089779

• Ополаскиватель, 250 мл 082064

• Соль в таблетках, 2 кг 082057

• Дезодорант, 2 шт. 082072

• Средство для удаления накипи, 10 пак.* 50 г 089780

• Средство по уходу за конфорками и решетками, 250 мл 082037

• Средство по уходу за стеклокерамич. поверхностью, 500 мл 089782

• Средство по уходу за духовкой, 500 мл 089772

• Средство по уходу за холодильником, 500 мл 089777

• Поглотитель запахов 082073

• Средство по уходу за микроволновой печью, 500 мл 089781

• Средство по уходу за кастрюлями и сковородами, 250 мл 082042

• Средство по уходу за нержавеющей сталью, 250 мл 089778

• Полироль для нержавеющей стали, 500 мл 093902

• Средство по уходу за деревянными поверхностями 082081

• Средство по уходу за алюминием и пластиком 082083

• Средство по уходу за цветными металлами и сплавами 082063

• Средство по уходу за стеклами и зеркалами 082068

• Защита ткани от пятен 082069

• Микрофибровая салфетка 094893

• Скребок для очистки стеклокерамической поверхности 136366

• Дополнительные решетки и противни для духовки

• Стеклянные крышки для рабочих поверхностей

• Грили и барбекю для рабочих поверхностей

• Самоочищающиеся панели для духовки

• Устройство принудительной вентиляции для охлаждения

внешних поверхностей духовки

• Защитный экран для рабочей поверхности

• Дополнительные контейнеры для хранения продуктов

•

Магнитный смягчитель воды Calblock

• Сливные и заливные шланги

• Установочные комплекты

• Антисифоны

• Фильтры

• Универсальные фильтры из полиэстера с индикатором

заполнения

• Угольные фильтры

• Направляющие, крючки и полки из нержавеющей стали

• Сервировочный столик

089789

Page 14

Руководство по установке и эксплуатации

RUS

ÏÏ

РОДУКЦИЯРОДУКЦИЯ

РОДУКЦИЯ

РОДУКЦИЯРОДУКЦИЯ

ÏÏ

ÑÅÐÑÅÐ

ТИФИЦИРОВАНАТИФИЦИРОВАНА

ÑÅÐ

ТИФИЦИРОВАНА

ÑÅÐÑÅÐ

ТИФИЦИРОВАНАТИФИЦИРОВАНА

тиральная

Производитель:

Indesit Company S.p.A.

Юридический адрес:

Виале А.Мерлони, 47 60044 Фабриано (АН), Италия Тел. (0732) 6611

Продавец:

Indesit Company International Business S.A.

Юридический адрес:

Центр Галлерея, 2, Виа Кантонале, 6928 Манно, Швейцария

Адрес и телефоны для контактов:

Россия 129233 Москва Проспект Мира, ВВЦ (бывш. ВДНХ) Павильон 46

Òåë.: (095) 974-6280 Ôàêñ (095) 961-2919

974-6279

http://www.ariston.ru

машина

AVL 88
