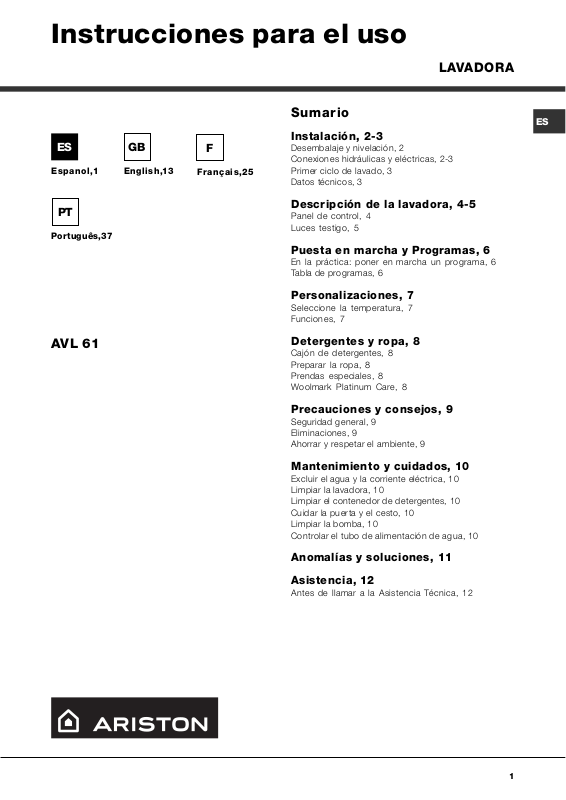

Instrucciones para el uso

LAVADORA

ES

Espanol,1

PT

Português,37

AVL 61

GB

English,13

F

Français,25

Sumario

ES

Instalación, 2-3

Desembalaje y nivelación, 2
Conexiones hidráulicas y eléctricas, 2-3
Primer ciclo de lavado, 3
Datos técnicos, 3

Descripción de la lavadora, 4-5

Panel de control, 4
Luces testigo, 5

Puesta en marcha y Programas, 6

En la práctica: poner en marcha un programa, 6
Tabla de programas, 6

Personalizaciones, 7

Seleccione la temperatura, 7
Funciones, 7

Detergentes y ropa, 8

Cajón de detergentes, 8
Preparar la ropa, 8
Prendas especiales, 8
Woolmark Platinum Care, 8

Precauciones y consejos, 9

Seguridad general, 9
Eliminaciones, 9
Ahorrar y respetar el ambiente, 9

Mantenimiento y cuidados, 10

Excluir el agua y la corriente eléctrica, 10
Limpiar la lavadora, 10
Limpiar el contenedor de detergentes, 10
Cuidar la puerta y el cesto, 10
Limpiar la bomba, 10
Controlar el tubo de alimentación de agua, 10

Anomalías y soluciones, 11

Asistencia, 12

Antes de llamar a la Asistencia Técnica, 12

1

Instalación

ES

 Es importante conservar este manual para poder

consultarlo en cualquier momento. En caso de venta,
de cesión o de traslado, verifique que permanezca
junto con la lavadora para informar al nuevo propieta­rio sobre el funcionamiento y brindar las correspon­dientes advertencias.

 Lea atentamente las instrucciones: ellas contienen

importante información sobre la instalación, el uso y la
seguridad.

Desembalaje y nivelación

Desembalaje

1. Desembale la lavadora.

2. Controle que la lavadora no haya sufrido daños
durante el transporte. Si estuviera dañada no la
conecte y llame al revendedor.

3. Quite los 3 tornillos
de protección para el
transporte y la arandela
de goma con el corres­pondiente distanciador,
ubicados en la parte
posterior (ver la figura).

4. Cierre los orificios con los tapones de plástico
suministrados con el aparato.

5. Cierre los tres orificios donde se alojaba el enchufe
situados en la parte posterior, abajo y a la derecha,
con el tapón suministrado con el aparato.

6. Conserve todas las piezas: cuando la lavadora deba ser
transportada nuevamente, deberán volver a colocarse.

Una cuidadosa nivelación brinda estabilidad a la
máquina y evita vibraciones, ruidos y desplazamien­tos durante el funcionamiento. Cuando se instala
sobre moquetas o alfombras, regule los pies para
conservar debajo de la lavadora un espacio suficien­te para la ventilación.

Conexiones hidráulicas y eléctricas

Conexión del tubo de alimentación de agua

1. Introduzca la junta A
en el extremo del tubo
de alimentación y
enrósquelo a un grifo de

A

3. Verifique que el tubo no tenga pliegues ni estran­gulaciones.

agua fría con boca
roscada de 3/4 gas
(véase la figura).
Antes de conectarlo,
haga correr el agua
hasta que salga limpia.

2. Conecte el tubo de
alimentación a la
lavadora enroscándolo
en la toma de agua
correspondiente ubica­da en la parte posterior
arriba y a la derecha
(véase la figura).

 Los embalajes no son juguetes para los niños.

Nivelación

1. Instale la lavadora sobre un piso plano y rígido, sin
apoyarla en las paredes, muebles ni en ningún otro aparato.

2. Si el piso no está
perfectamente horizontal,
compense las irregulari­dades desenroscando o
enroscando los pies
delanteros (véase la
figura); el ángulo de
inclinación medido sobre
la superficie de trabajo,
no debe superar los 2º.

2

 La presión de agua del grifo debe estar comprendi-

da dentro de los valores contenidos en la tabla de
Datos técnicos (ver la página del costado).

 Si la longitud del tubo de alimentación no fuera

suficiente, diríjase a una tienda especializada o a un
técnico autorizado.

Conexión del tubo de descarga

Conecte el tubo de
descarga, sin plegarlo, a
un desagüe de pared
ubicado a una distancia
del piso comprendida

65 - 100 cm

entre 65 y 100 cm;

o apóyelo al borde de
un lavabo o de una
bañera, uniendo la guía
suministrada con el
aparato, al grifo (véase
la figura). El extremo
libre del tubo de des­carga no debe perma­necer sumergido en el
agua.

 Una vez instalada la lavadora, la toma de corriente

debe ser fácilmente accesible.

 No utilice alargadores ni conexiones múltiples.

 El cable no debe estar plegado ni sufrir compresio-

nes.

 El cable de alimentación debe ser sustituido sólo por

técnicos autorizados.

¡Atención! La empresa fabricante declina toda respon­sabilidad en caso de que estas normas no sean
respetadas.

Primer ciclo de lavado

Después de la instalación y antes del uso, realice un
ciclo de lavado con detergente y sin ropa, seleccio­nando el programa a 90ºC sin prelavado.

ES

 No se aconseja utilizar tubos de prolongación, de

todos modos, si es indispensable, la prolongación
debe tener el mismo diámetro del tubo original y no
superar los 150 cm.

Conexión eléctrica

Antes de enchufar el aparato, verifique que:
 la toma tenga la conexión a tierra y haya sido hecha

según las normas legales;

 la toma sea capaz de soportar la carga máxima de

potencia de la máquina indicada en la tabla de
Datos técnicos (ver al costado);

 la tensión de alimentación esté comprendida dentro

de los valores indicados en la tabla de Datos
técnicos (ver al costado);

 la toma sea compatible con el enchufe de la lava-

dora. Si no es así, sustituya la toma o el enchufe.

 La lavadora no debe ser instalada al aire libre, ni

siquiera si el lugar está preparado, ya que es muy
peligroso dejarla expuesta a la lluvia o a las tormentas.

Datos técnicos

Modelo

Dimensiones

Capacidad

Conexiones

eléctricas

Conexiones
hídricas

Velocidad de
centrifugado

Programas de

control según la

norma IEC456

AVL 61

ancho 59,5 cm.
altura 85 cm.
profundidad 52,5 cm.

de 1 a 5 kg.

Voltaje de 115 voltios 60 Hz
potencia máxima consumida 1150 W

presión máxima 1 MPa (10 bar)
presión mínima 0,05 MPa (0,5 bar)
capacidad del cesto 40 litros

máxima 600 r.p.m.

programa 3; temperatura 60ºC;
efectuado con 5 kg. de carga.

Esta máquina cumple con lo
establecido por las siguientes
Directivas de la Comunidad:

- 73/23/CEE del 19/02/73 (Baja
Tensión) y sucesivas modificaciones

- 89/336/CEE del 03/05/89
(Compatibilidad Electromagnética) y
sucesivas modificaciones

AsistenciaAnomalíasPrecauciones MantenimientoProgramas DetergentesInstalación Descripción

3

Descripción de la lavadora

ES

Panel de control

Leyenda

Cajón de detergentes

Cajón de detergentes: para cargar detergentes y

aditivos (véase la pág. 8).

Botones de

FUNCIÓN

Luces testigo

Botón de ENCENDIDO/APAGADO: para encender
y apagar la lavadora.

Botón de

ENCENDIDO/APAGADO

Luz indicadora de

ENCENDIDO/PUERTA
BLOQUEADA

Mando de

PROGRAMAS

Botón de

START/RESET

Mando de

TEMPERATURA

Leyenda: para consultar en cada momento un
esquema sintético de los programas: se abre tirando
la lengüeta gris hacia afuera.

Luces testigo: para seguir el estado de avance del
programa de lavado.

Botones de FUNCIÓN: para seleccionar las funcio­nes disponibles. El botón correspondiente a la
función seleccionada permanecerá encendido.

Mando de TEMPERATURA: para seleccionar la
temperatura o el lavado en frío (ver la pág. 7).

Botón de START/RESET: para poner en marcha
los programas o anular las selecciones incorrectas.

Luz indicadora de ENCENDIDO/PUERTA BLO-
QUEADA: para saber si la lavadora está encendida
y si la puerta se puede abrir (ver la pág. 5).

Mando de PROGRAMAS: para elegir los progra­mas. El mando es del tipo retráctil: para extraerla
presiónela ligeramente en el centro. Durante el
programa el mando no se mueve.

4

Luces testigo

Las luces testigo suministran información importante.
He aquí lo que nos dicen:

Fase en curso:

Durante el ciclo de lavado, las luces testigo se
encenderán progresivamente para indicar su estado
de avance.

Prelavado

Lavado

Aclarado

Centrifugado

Nota: durante la fase de descarga se iluminará la luz
testigo correspondiente a la fase de Centrifugado.

Botones de FUNCIÓN

Los BOTONES DE FUNCIÓN también actúan como
luces testigo.
Al seleccionar una función, el botón correspondiente
se iluminará.
Si la función seleccionada no es compatible con el
programa elegido, el botón centelleará y la función
no se activará.
Cuando se seleccione una función incompatible con
otra seleccionada precedentemente, permanecerá
activa sólo la última selección realizada.

ES

Luz indicadora de ENCENDIDO/PUERTA BLOQUEADA:

La luz testigo encendida indica que la puerta está bloqueada para impedir aperturas accidentales; para evitar
daños es necesario esperar que la luz testigo centellee antes de abrir la puerta.

 El centelleo rápido de la luz indicadora de ENCENDIDO/PUERTA BLOQUEADA simultáneamente con, al

menos, el de otra luz testigo, indica una anomalía. Llame a la Asistencia Técnica.

AsistenciaAnomalíasPrecauciones MantenimientoProgramas DetergentesInstalación Descripción

5

Puesta en marcha y Programas

ES

En la práctica: poner en marcha un
programa

1. Encienda la lavadora pulsando el botón . Todas
las luces testigo se encenderán durante algunos
segundos, luego se apagarán y la luz indicadora
de ENCENDIDO/PUERTA BLOQUEADA comen­zará a centellear.

2. Cargue la ropa y cierre la puerta.

3. Seleccione el programa deseado con el mando
de PROGRAMAS.

Tabla de programas

Tipos de tejidos y de suciedad Programas

Algodón

Blancos extremadamente sucios
(sábanas, manteles, etc.)

Blancos extremadamente sucios
(sábanas, manteles, etc.)

Blancos y de color resistentes muy
sucios

Blancos poco sucios y colores
delicados (camisas, camisetas, etc.)

Colores delicados poco sucios

Sintéticos

Colores resistentes muy sucios
(ropa para recién nacidos, etc.)

Colores resistentes (ropa de todo
tipo poco sucia)

Colores resistentes muy sucios
(ropa para recién nacidos, etc.)

Colores delicados (ropa de todo
tipo poco sucia)

Colores delicados (ropa de todo
tipo poco sucia)

Delicados

Lana

Tejidos muy delicados (cortinas,
seda, viscosa, etc.)

PROGRAMAS PARCIALES

Aclarado

Aclarado

Centrifugado
Centrifugado delicado
Desagüe

delicado

10

11

Te m p e ­ratura

1

2

3

4

5

6

6

7

8

9

90°C    137

90°C   120

60°C   105

40°C   72

30°C   65

60°C   77

40°C   62

50°C   73

40°C   58

30°C   30

40°C   50

30°C   45

Detergente

Prelav.

4. Fije la temperatura de lavado (ver la pág. 7).

5. Vierta el detergente y los aditivos (véase la pág. 8).

6. Ponga en marcha el programa pulsando el botón
START/RESET.
Para anular, mantenga presionado el botón
START/RESET durante 2 segundos como mínimo.

7. Al finalizar el programa, la luz indicadora de ENCEN­DIDO/PUERTA BLOQUEADA centelleará indicando
que la puerta se puede abrir. Extraiga la ropa y deje
la puerta semicerrada para permitir que el cesto se
seque. Apague la lavadora pulsando el botón

Duración
del ciclo
(minutos)




Descripción del ciclo de lavado

Prelavado, lavado, a
centrifugados intermedios y final

Lavado, a
intermedios y final

Lavado, a
intermedios y final

Lavado, a
intermedios y final

Lavado, a
intermedios y final

Lavado, a
centrifugado delicado

Lavado, a
centrifugado delicado

Lavado, a
centrifugado delicado

Lavado, a
centrifugado delicado

Lavado, a
delicada

Lavado, a
delicada

Lavado, a

esagüe

d

Aclarados

Aclarados

D

D

D

clarados

clarados

clarados

clarados

clarados

clarados

clarados

clarados

clarados

clarados

clarados

y centrifugado

, antiarrugas o desagüe
esagüe y centrifugado enérgico
esagüe y centrifugación delicada
esagüe

clarados

, centrifugados

, centrifugados

, centrifugados

, centrifugados

, antiarrugas o

, antiarrugas o

, antiarrugas o

, antiarrugas o

y centrifugación

y centrifugación

, antiarrugas o

Lava-

do

Suavizante

.

,

Notas

Para la descripción de la función Antiarrugas consulte la pag 7. Los datos contenidos en la tabla tienen un valor
indicativo.

Programa especial

Diario 30' (programa 9 para Sintéticos) fue estudiado para lavar prendas ligeramente sucias y en poco tiempo:
dura sólo 30 minutos y de esa manera hace ahorrar energía y tiempo. Seleccionando el programa (9 a 30ºC) es
posible lavar conjuntamente tejidos de distinto tipo (excluidas lana y seda), con una carga máxima de 3 kg.

Se aconseja el uso de detergente líquido.

6

Personalizaciones

Seleccione la temperatura

Girando el mando de la TEMPERATURA se selecciona la temperatura de lavado (ver la Tabla de programas en la pág. 6).
La temperatura se puede disminuir hasta el lavado en frío (

Funciones

Las distintas funciones de lavado previstas por la lavadora permiten obtener la limpieza y el blanco deseados.
Para activar las funciones:

1. pulse el botón correspondiente a la función deseada de acuerdo con la tabla que se encuentra debajo;

2. el encendido del botón correspondiente indica que la función está activa.

Nota: El centelleo rápido del botón indica que la función correspondiente no se puede seleccionar para el progra­ma elegido.

).

ES

Funciones Efecto Notas para el uso

Permite una
limpieza impecable,
visiblemente más

Su pe r
Wash

Ráp ido

Ac lar ado
Ex t ra

Ex clu s i ó n
centri fuga­do

Antiarrugas

Esta función interrumpe el programa de lavado manteniendo la ropa en remojo en el agua antes de la descarga. Se puede
utilizar con los programas 6 - 7 - 8 - 11 y Aclarado delicado.
Para completar el ciclo pulse el botón START/RESET.
Para efectuar sólo la descarga coloque la perilla en el símbolo correspondiente

blanco del estándar

Clase A.

en

Disminuye en un
30% aproximada­mente la duración
del ciclo de lavado.

Aumenta la
eficacia del
enjuague.

La lavadora deja
de efectuar la
centrifugación
para efectuar sólo
una rotación del
cesto a velocidad
moderada a fin de
facilitar la
descarga del agua.

No es compatible con la función RÁPIDO.

No es compatible con la función SUPER WASH.

Es aconsejable con la lavadora a plena carga o con dosis elevadas
de detergente.

Aconsejamos utilizar este botón cuando se lavan prendas difíciles
de planchar.

y pulse el botón START/RESET.

Activa con
los
programas:

1, 2, 3, 4,
5, 6, 7, 8

1, 2, 3, 4,
5, 6, 7, 8

1, 2, 3, 4,
5, 6, 7, 8,
Aclarados.

Tod o s
excepto el
11 y la
descarga.

7

AsistenciaAnomalíasPrecauciones MantenimientoProgramas DetergentesInstalación Descripción

Detergentes y ropa

ES

Cajón de detergentes

El buen resultado del lavado depende también de la
correcta dosificación del detergente: si se excede la
cantidad, no se lava de manera más eficaz, sino que
se contribuye a encostrar las partes internas de la
lavadora y a contaminar el ambiente.

Extraiga el cajón de
detergentes e introduz­ca el detergente o el
aditivo de la siguiente

1

3

cubeta 1: Detergente para prelavado (en polvo)
cubeta 2: Detergente para lavado
(en polvo o líquido)

El detergente líquido se debe verter sólo antes de la
puesta en marcha.

cubeta 3: Aditivos (suavizante, etc.)

El suavizante no se debe volcar fuera de la rejilla.

2

manera:

 No use detergentes para el lavado a mano ya que

producen demasiada espuma.

Preparar la ropa

 Subdivida la ropa según:

- el tipo de tejido / el símbolo en la etiqueta.

- los colores: separe las prendas de color y las blan-

cas.
 Vacíe los bolsillos y controle los botones.
 No supere los valores indicados, referidos al peso

de la ropa seca:

Tejidos resistentes: max 5 kg.

Tejidos sintéticos: max 2,5 kg.

Tejidos delicados: max 2 kg.

Lana: max 1 kg.

Prendas especiales

Cortinas: pliéguelas y colóquelas dentro de una

funda o de una bolsa de red. Lávelas solas sin
superar la media carga. Utilice el programa 11 que
excluye automáticamente el centrifugado.

Cazadoras acolchadas con plumas y
anoraks: si el relleno es de pluma de ganso o de

pato, se pueden lavar en la lavadora. Poner las pren­das del revés y realizar una carga máxima de 2-3 kg.
repitiendo el enjuague una o dos veces y utilizando el
centrifugado delicado.
Zapatillas de tenis: quíteles el lodo. Se pueden
lavar con los jeans y con prendas resistentes pero no
con prendas blancas.
Lana: para obtener los mejores resultados, utilice un
detergente específico y no supere 1 kg. de carga.

Woolmark Platinum Care

Delicado como el lavado a mano.

Ariston introdujo un nuevo estándar de

prestaciones superiores reconocido por The
Woolmark Company con la prestigiosa marca
Woolmark Platinum Care. Si en la lavadora está el
logo Woolmark Platinum Care, se pueden lavar las
prendas de lana que posean la etiqueta "Lavar a
mano" (M.00221) obteniendo excelentes resultados:

Seleccione el programa 10 para todas las
prendas con "Lavar a mano", utilizando
detergentes específicos.

¿Cuánto pesa la ropa?

1 sábana 400/500 g
1 funda 150/200 g
1 mantel 400/500 g
1 albornoz 900/1.200 g
1 toalla 150/250 g

8

Precauciones y consejos

 La lavadora fue proyectada y fabricada en confor-

midad con las normas internacionales de seguridad.
Estas advertencias se suministran por razones de
seguridad y deben ser leídas atentamente.

Seguridad general

 Este aparato fue fabricado para uso doméstico.

 La lavadora debe ser utilizada sólo por personas

adultas y siguiendo las instrucciones contenidas en
este manual.

 No toque la máquina con los pies desnudos ni con

las manos o los pies mojados o húmedos.

 No desenchufe la máquina tirando del cable, sino

tomando el enchufe.

 No abra el contenedor de detergentes mientras la

máquina está en funcionamiento.

 No toque el agua de desagüe ya que puede

alcanzar temperaturas elevadas.

 En ningún caso fuerce la puerta: podría dañarse el

mecanismo de seguridad que la protege de apertu­ras accidentales.

 En caso de avería, no acceda nunca a los mecanis-

mos internos para intentar una reparación.

 Controle siempre que los niños no se acerquen a la

máquina cuando está en funcionamiento.

Ahorrar y respetar el medio ambiente

ES

Tecnología a servicio del medio ambiente

Si en la puerta se ve poca agua es porque con la
nueva tecnología Ariston basta menos de la mitad del
agua para alcanzar la mayor limpieza: un objetivo
alcanzado para respetar el medio ambiente.

Ahorrar detergente, agua, energía y tiempo

 Para no derrochar recursos es necesario utilizar la

lavadora con la máxima carga. Una carga completa
en lugar de dos medias cargas permite ahorrar
hasta el 50% de energía.

 El prelavado es necesario sólo para ropa muy

sucia. Evitarlo permite ahorrar detergente, tiempo,
agua y entre el 5 y el 15% de energía.

 Tratar las manchas con un quitamanchas o dejarlas

en remojo antes del lavado, disminuye la necesidad
de lavar a altas temperaturas. Un programa a 60ºC
en vez de 90ºC o uno a 40ºC en vez de 60ºC,
permite ahorrar hasta un 50% de energía.

 Dosificar bien el detergente en base a la dureza del

agua, al grado de suciedad y a la cantidad de ropa
evita derroches y protege el ambiente: aún siendo
biodegradables, los detergentes contienen elemen­tos que alteran el equilibrio de la naturaleza. Ade­más, si es posible, evite utilizar el suavizante.

 Realizando los lavados desde el atardecer hasta las

primeras horas de la mañana se colabora para
reducir la carga de absorción de las empresas
eléctricas.

 Durante el lavado, la puerta tiende a calentarse.

 Si debe ser trasladada, deberán intervenir dos o

más personas, procediendo con el máximo cuida­do. La máquina no debe ser desplazada nunca por
una persona sola ya que es muy pesada.

 Antes de introducir la ropa controle que el cesto

esté vacío.

Eliminaciones

 Eliminación del material de embalaje:

respete las normas locales, de ese modo, los
embalajes podrán volver a ser utilizados.

 Eliminación de la vieja lavadora:

antes de desguazarla, inutilícela cortando el cable
de alimentación eléctrica y quitando la puerta.

 Si el lavado debe ser secado en una secadora,

seleccione una velocidad de centrifugado alta.
Poca agua en el lavado, permite ahorrar tiempo y
energía en el programa de secado.

AsistenciaAnomalíasPrecauciones MantenimientoProgramas DetergentesInstalación Descripción

9

Mantenimiento y cuidados

ES

Excluir agua y corriente eléctrica

 Cierre el grifo de agua después de cada lavado. De

este modo se limita el desgaste de la instalación
hidráulica de la lavadora y se elimina el peligro de
pérdidas.

 Desenchufe la máquina cuando la deba limpiar y

durante los trabajos de mantenimiento.

Limpiar la lavadora

La parte externa y las partes de goma se pueden
limpiar con un paño embebido en agua tibia y jabón.
No use solventes ni productos abrasivos.

Limpiar el cajón de los detergentes

1

Extraiga el contenedor
levantándolo y tirando
hacia fuera (ver la
figura).
Lávelo debajo del agua
corriente, esta limpieza
se debe realizar fre­cuentemente.

2

Limpiar la bomba

La lavadora posee una bomba autolimpiante que no
necesita mantenimiento. Pero puede suceder que
objetos pequeños (monedas, botones) caigan en la
precámara que protege la bomba, situada en la parte
inferior de la misma.

 Verifique que el ciclo de lavado haya terminado y

desenchufe la máquina.

Para acceder a la precámara:

1. quite el panel de
cobertura delantero de la
lavadora con la ayuda de
un destornillador (ver la
figura);

2. desenrosque la tapa
girándola en sentido
antihorario (ver la figura);
es normal que se
vuelque un poco de
agua;

Cuidar la puerta y el cesto

 Deje siempre semicerrada la puerta para evitar

que se formen malos olores.

3. limpie con cuidado el interior;

4. vuelva a enroscar la tapa;

5. vuelva a montar el panel verificando, antes de
empujarlo hacia la máquina, que los ganchos se
hayan introducido en las correspondientes ranuras.

Controle el tubo de alimentación
de agua

Controle el tubo de alimentación al menos una vez al
año. Si presenta grietas o rozaduras se debe susti­tuir: durante los lavados, las fuertes presiones
podrían provocar roturas imprevistas.

 No utilice nunca tubos ya usados.

10

Anomalías y soluciones

Puede suceder que la lavadora no funcione. Antes de llamar a la Asistencia Técnica (ver la pág. 12), controle
que no se trate de un problema de fácil solución ayudándose con la siguiente lista.

Anomalías:

Posibles causas / Solución:

ES

La lavadora
no se enciende.

El ciclo de lavado
no comienza.

La lavadora no carga agua.

La lavadora carga y descarga
agua continuamente.

 El enchufe no está introducido en la toma de corriente, o no hace contacto.
 En la casa no hay corriente.

 La puerta no está bien cerrada.
 El botón
 El botón START/RESET no fue pulsado.
 El grifo del agua no está abierto.

 El tubo de alimentación de agua no está conectado al grifo.
 El tubo está plegado.
 El grifo de agua no está abierto.
 En la casa falta el agua.
 No hay suficiente presión.
 El botón START/RESET no fue pulsado.

 El tubo de desagüe no está instalado entre los 65 y 100 cm. del

suelo (ver la pág. 3).
 El extremo del tubo de descarga está sumergido en el agua (ver la pág. 3).
 La descarga de pared no posee un respiradero.
Si después de estas verificaciones el problema no se resuelve, cierre el grifo
de agua, apague la lavadora y llame a la Asistencia. Si la vivienda se en­cuentra en uno de los últimos pisos de un edificio, es posible que se verifi­quen fenómenos de sifonaje, por ello la lavadora carga y descarga agua de
modo continuo. Para eliminar este inconveniente se encuentran disponibles
en el comercio válvulas especiales que permiten evitar el sifonaje.

no fue pulsado.

La lavadora no descarga o no
centrifuga.

La lavadora vibra mucho duran­te la centrifugación.

La lavadora pierde agua.

La luz indicadora de ENCENDIDO/
PUERTA BLOQUEADA centellea
de modo rápido simultáneamente
con, al menos, otra luz testigo.

Se forma demasiada espuma.

 El programa no prevé la descarga: con algunos programas es

necesario activarlo manualmente (ver la pág. 6).
 La función Antiarrugas está activa: para completar el programa,

pulse el botón START/RESET (ver la pág. 7).
 El tubo de descarga está plegado (ver la pág. 3).
 El conducto de descarga está obstruido.

 El cesto, en el momento de la instalación, no fue desbloqueado

correctamente (ver la pág. 2).
 La lavadora no está instalada en un lugar plano (ver la pág. 2).
 Existe muy poco espacio entre la lavadora, los muebles y la pared (ver la pág. 2).

 El tubo de alimentación de agua no está bien enroscado (ver la pág. 2).
 El cajón de detergentes está obstruido (para limpiarlo ver la pág. 10).
 El tubo de descarga no está bien fijado (ver la pág. 3).

 Llame a la Asistencia Técnica porque está indicando una anomalía.

 El detergente no es específico para la lavadora (debe contener algunas

de las frases "para lavadora", "a mano o en lavadora" o similares).
 La dosificación fue excesiva.

AsistenciaAnomalíasPrecauciones MantenimientoProgramas DetergentesInstalación Descripción

11

Asistencia

ES

Antes de llamar a la Asistencia Técnica:

 Verifique si la anomalía la puede resolver solo (ver la pág. 11);
 Vuelva a poner en marcha el programa para controlar si el inconveniente fue resuelto;
 Si no es así, llame a la Asistencia técnica autorizada, al número de teléfono indicado en el certificado

de garantía.

 No recurra nunca a técnicos no autorizados.

Comunicar:

 el tipo de anomalía;
 el modelo de la máquina (Mod.);
 el número de serie (S/N ).
Estas informaciones se encuentran en la placa que está fijada en la parte posterior de la lavadora.

Asistencia

12

Instructions for use

WASHING MACHINE

GB

English

AVL 61

Contents

GB

Installation, 14-15

Unpacking and levelling, 14
Electric and water connections, 14-15
The first wash cycle, 15
Technical details, 15

Washing machine description, 16-17

Control panel, 16
Leds, 17

Starting and Programmes, 18

Briefly: how to start a programme, 18
Programme table, 18

Personalisations, 19

Setting the temperature, 19
Functions, 19

Detergents and laundry, 20

Detergent dispenser, 20
Preparing your laundry, 20
Special items, 20
Woolmark Platinum Care, 20

Precautions and advice, 21

General safety, 21
Disposal, 21
Saving energy and respecting the environment, 21

Care and maintenance, 22

Cutting off the water or electricity supply, 22
Cleaning your appliance, 22
Cleaning the detergent dispenser, 22
Caring for your appliance door and drum, 22
Cleaning the pump, 22
Checking the water inlet hose, 22

Troubleshooting, 23

Service, 24

Before calling for Assistance, 24

13

Installation

GB

 Keep this instruction manual in a safe place for

future reference. Should the appliance be sold,
transferred or moved, make sure the instruction
manual accompanies the washing machine to inform
the new owner as to its operation and features.

 Read these instructions carefully: they contain vital

information on installation, use and safety.

Unpacking and levelling

Unpacking

1. Unpack the washing machine.

2. Check whether the washing machine has been
damaged during transport. If this is the case, do not
install it and contact your retailer.

3. Remove the 3
protective screws and
the rubber washer with
the respective spacer,
situated on the rear of
the appliance (see
figure).

4. Seal the gaps using the plastic plugs provided.

5. Use the plug provided to seal the three holes
where the plug was housed, situated on the lower
right-hand side on the rear of your appliance.

6. Keep all the parts: you will need them again if the
washing machine needs to be moved to another
location.

 Packaging materials are not children's toys.

Levelling

1. Install the washing machine on a flat sturdy floor,
without resting it up against walls, furniture cabinets
or other.

2. If the floor is not
perfectly level, compen­sate for any unevenness
by tightening or
loosening the adjustable
front feet (see figure);
the angle of inclination,
measured according to
the worktop, must not
exceed 2°.

Levelling your appliance correctly will provide it with
stability and avoid any vibrations, noise and shifting
during operation. If it is placed on a fitted or loose
carpet, adjust the feet in such a way as to allow
enough room for ventilation beneath the washing
machine.

Electric and water connections

Connecting the water inlet hose

1. Insert seal A into the
end of the inlet hose
and screw the latter
onto a cold water tap

A

3. Make sure there are no kinks or bends in the
hose.

 The water pressure at the tap must be within the

values indicated in the Technical details table
(on the next page).

 If the water inlet hose is not long enough, contact

a specialist store or an authorised serviceman.

with a 3/4 gas threaded
mouth (see figure).
Before making the
connection, allow the
water to run freely until
it is perfectly clear.

2. Connect the other end
of the water inlet hose to
the washing machine,
screwing it onto the
appliance's cold water
inlet, situated on the top
right-hand side on the
rear of the appliance
(see figure).

14

Connecting the drain hose

65 - 100 cm

Connect the drain hose,
without bending it, to a
draining duct or a wall
drain situated between
65 and 100 cm from the
floor;

 Do not use extensions or multiple sockets.

GB

 The power supply cable must never be bent or

dangerously compressed.

 The power supply cable must only be replaced by

an authorised serviceman.

Warning! The company denies all liability if and when
these norms are not respected.

The first wash cycle

alternatively, place it
over the edge of a
basin, sink or tub,
fastening the duct
supplied to the tap (see
figure). The free end of
the hose should not be
underwater.

 We advise against the use of hose extensions; in

case of absolute need, the extension must have the
same diameter as the original hose and must not
exceed 150 cm in length.

Electric connection

Before plugging the appliance into the mains socket,
make sure that:
 the socket is earthed and in compliance with the

applicable law;

 the socket is able to sustain the appliance's

maximum power load indicated in the Technical
details table (on the right);

 the supply voltage is included within the values i

ndicated on the Technical details table
(on the right);

Once the appliance has been installed, and before
you use it for the first time, run a wash cycle with
detergent and no laundry, setting the 90°C
programme without a pre-wash cycle.

Technical details

Model

Dimensions

Capacity

Electric

connections

Wat er
connections

Spin speed

AVL 61

59.5 cm wide
85 cm high

52.5 cm deep

from 1 to 5 kg

voltage 115 Volts 60 Hz maximum
absorbed power 1150 W

maximum pressure 1 MPa (10 bar)
minimum pressure 0.05 MPa (0.5 bar)
drum capacity 40 litres

up to 600 rpm

 the socket is compatible with the washing

machine's plug. If this is not the case, replace the
socket or the plug.

 The washing machine should not be installed in an

outdoor environment, not even when the area is
sheltered, because it may be very dangerous to
leave it exposed to rain and thunderstorms.

 When the washing machine is installed, the mains

socket must be within easy reach.

Control
programmes

according to

IEC456 directive

programme 3; temperature 60°C;
run with a load of 5 kg.

This appliance is compliant with the
following European Community
Directives:

- 73/23/CEE of 19/02/73 (Low
Voltage) and subsequent amendments

- 89/336/CEE of 03/05/89
(Electromagnetic Compatibility) and
subsequent amendments

ServiceTroubleshootingPrecautions CareProgrammes DetergentsInstallation Description

15

Washing machine description

GB

Control panel

Programme key

Detergent dispenser

Detergent dispenser: to add detergent and fabric

softener (see page 20).

FUNCTION

Buttons

Leds

START/STOP button: to turn the washing machine
on and off.

START/STOP

Button

ON-OFF/DOOR LOCK

Led

PROGRAMME

Knob

START/RESET

Button

TEMPERATURE

Knob

Programme key: to consult a straightforward
chart of the different programmes available: pull the
grey tab outwards to open it.

LEDS: to find out which wash cycle phase is under
way.

FUNCTION buttons: to select the functions
available. The button corresponding to the function
selected will remain on.

TEMPERATURE knob: to set the temperature or
the cold wash cycle (see page 19).

START/RESET button: to start the programmes or
cancel any incorrect settings.

ON-OFF/DOOR LOCK Led: to find out whether the
washing machine is on and if the appliance door can
be opened (see page 17).

PROGRAMME knob: to select the wash
programmes. The retractable control knob: press
the centre of the knob for it to pop out. The knob
stays still during the cycle.

16

Leds

The LEDS provide important information.
This is what they can tell you:

Cycle phase under way:

During the wash cycle, the LEDs gradually illuminate
on to indicate the cycle phase under way:

Prewash

Wash

Rinse

Spin cycle

Note: during draining, the LED corresponding to the
Spin cycle phase will be turned on.

Function buttons

The FUNCTION BUTTONS also act like LEDS.
When a function is selected, the corresponding
button is illuminated.
If the function selected is incompatible with the
programme set, the button will flash and the
function will not be enabled.
If you set a function that is incompatible with
another function you selected previously, only the
last one selected will be enabled.

GB

ON-OFF/DOOR LOCK led:

If this LED is on, the appliance door is locked to prevent it from being opened accidentally; to avoid any
damages, wait for the LED to flash before you open the appliance door.

 The rapid flashing of the ON-OFF/DOOR LOCK Led together with the flashing of at least one other LED

indicates there is an abnormality. Call for Technical Assistance.

ServiceTroubleshootingPrecautions CareProgrammes DetergentsInstallation Description

17

Starting and Programmes

GB

Briefly: starting a programme

1. Switch the washing machine on by pressing button .
All the LEDS will light up for a few seconds and
the ON-OFF/DOOR LOCK Led will begin to flash.

2. Load your laundry into the washing machine and
shut the appliance door.

3. Set the PROGRAMME knob to the programme
required.

4. Set the wash temperature (see page 19).

5. Add the detergent and any fabric softener (see page 20).

6. Start he programme by pressing the START/RESET
button.
To cancel it, keep the START/RESET button pressed
for at least 2 seconds.

7. When the programme is finished, the ON-OFF/
DOOR LOCK Led will flash to indicate that the
appliance door can be opened. Take out your
laundry and leave the appliance door ajar to allow
the drum to dry thoroughly. Turn the washing
machine off by pressing button

.

Programme table

Type of fabric and degree of soil

Program­mes

Was h
temperat.

Detergent

Pre-

wash

Wash

Fabric

softener

Cotton

Extremely soiled whites
(sheets, tablecloths, etc.)

Extremely soiled whites
(sheets, tablecloths, etc.)

Heavily soiled whites and fast
colours

Slightly soiled whites and delicate
colours (shirts, jumpers, etc.)

Slightly soiled delicate colours

1

2

3

4

5

90°C    137

90°C   120

60°C   105

40°C   72

30°C   65

Synthetics

Heavily soiled fast colours
(baby linen, etc.)

Fast colours (all types of slightly
soiled garments)

Heavily soiled fast colours
(baby linen, etc.)

Delicate colours (all types of
slightly soiled garments)

Delicate colours (all types of
slightly soiled garments)

6

6

7

8

9

60°C   77

40°C   62

50°C   73

40°C   58

30°C   30

Delicate

Wool

Very delicate fabrics
(curtains, silk, viscose, etc.)

PARTIAL PROGRAMMES

Rinse  Rinse cycles and spin cycle
Delicate rinse cycle  Rinse cycles, anti-crease or draining
Spin cycle Draining and heavy duty spin cycle
Delicate spin cycle Draining and delicate spin cycle
Draining Draining

10

11

40°C   50

30°C   45

Cycle
length
(minutes)

Description of wash cycle

Pre-wash, wash cycle, rinse cycles,
intermediate and final spin cycles

Wash cycle, rinse cycles, intermediate
and final spin cycles

Wash cycle, rinse cycles, intermediate
and final spin cycles

Wash cycle, rinse cycles, intermediate
and final spin cycles

Wash cycle, rinse cycles, intermediate
and final spin cycles

Wash cycle, rinse cycles, anti-crease or
delicate spin cycle

Wash cycle, rinse cycles, anti-crease or
delicate spin cycle

Wash cycle, rinse cycles, anti-crease or
delicate spin cycle

Wash cycle, rinse cycles, anti-crease or
delicate spin cycle

Wash cycle, rinse cycles and delicate
spin cycl

Wash cycle, rinse cycles and delicate
spin cycle

Wash cycle, rinse cycles, anti-crease or
draining cycle

e

Notes

For the anti-crease function, please see page 19. The information contained in the table is purely indicative.

Special programme

Daily 30' (programme 9 for Synthetics) is designed to wash lightly soiled garments in a short amount of time: it only
lasts 30 minutes and allows you to save on both time and energy. By setting this programme (9 at 30°C), you can
wash different fabrics together (except for woollen and silk items), with a maximum load of 3 kg.

We recommend the use of liquid detergent.

18

Personalisations

Setting the temperature

Turn the TEMPERATURE knob to set the wash temperature (see Programme table on page 18).
The temperature can be lowered, or even set to a cold wash (

).

Functions

To enable a function:

1. press the button corresponding to the desired function, according to the table below;

2. the function is enabled when the corresponding button is illuminated.

Note: The rapid flashing of the button indicates that the corresponding function cannot be selected for the
programme set.

Function Effect Comments

Allows for an

Su per
Was h

Ra pid

impeccable wash,
visibly whiter
than a standard

Class A

Cuts the duration
of the wash cycle
by 30%.

wash.

This function is incompatible with the RAPID function.

This function is incompatible with the SUPER WASH function.

Enabled with
programmes:

1, 2, 3, 4,
5, 6, 7, 8.

1, 2, 3, 4,
5, 6, 7, 8

GB

Increases the
efficiency of the

Extra Rin se

Spin
excl usio n

Anti-crease

This function interrupts the wash programme, and the washing is left to soak in water before the appliance is drained. It is
enabled in programmes 6 - 7 - 8 - 11 and Delicate rinse cycle.
To conclude the cycle, press the START/RESET button.
To run the draining cycle alone, set the knob to the relative symbol

rinse.

The washing
machine will not
carry out a spin
cycle, but rather
a drum spin at
medium speed to
assist water
draining.

Recommended when the appliance has a full load or with large
quantities of detergent.

We recommend that you use it when washing garments which are
difficult to iron.

and press the START/RESET button.

1, 2, 3, 4, 5,
6, 7, 8, and
Rinse cycles.

All
programmes

except for 11
and draining.

19

ServiceTroubleshootingPrecautions CareProgrammes DetergentsInstallation Description

Detergents and laundry

GB

Detergent dispenser

Good washing results also depend on the correct
dose of detergent: adding too much detergent won't
necessarily make for a more efficient wash, and may
in fact cause build up on the interior of your
appliance and even pollute the environment.

Open up the detergent
dispenser and pour in
the detergent and fabric
softener, as follows.

1

3

compartment 1: Detergent for pre-wash
(powder)
compartment 2: Detergent for the wash cycle
(powder or liquid)

Liquid detergent should only be poured in
immediately prior to the wash cycle start.

compartment 3: Additives (fabric softeners, etc.)

The fabric softener should not overflow from the grid.

 Do not use hand wash detergent because it may

form too much foam.

2

Special items

Curtains: fold curtains and place them in a pillow

case or mesh bag. Wash them separately without
exceeding half the appliance load. Use programme
11 which excludes the spin cycle automatically.
Quilted coats and windbreakers: if they are
padded with goose or duck down, they can be
machine-washed. Turn the garments inside out and
load a maximum of 2-3 kg, repeating the rinse cycle
once or twice and using the delicate spin cycle.
Trainers: remove any mud. They can be washed
together with jeans and other tough garments, but
not with whites.
Wool: for best results, use a specific detergent,
taking care not to exceed a load of 1 kg.

Woolmark Platinum Care

As gentle as a hand wash.

Ariston sets a new standard of superior

performance that has been endorsed by
The Woolmark Company with the prestigious
Woolmark Platinum Care brand. Look for the
Woolmark Platinum Care logo on the washing
machine to ensure you can safely and effectively
wash wool garments labelled as "hand wash"
(M.00221):

Set programme 10 for all "Hand wash"
garments, using the appropriate detergent.

Preparing your laundry

 Divide your laundry according to:

- the type of fabric/the symbol on the label.

- the colours: separate coloured garments from

whites.
 Empty all pockets and check for loose buttons.
 Do not exceed the weight limits stated below,

which refer to the weight when dry:

Sturdy fabrics: max 5 kg

Synthetic fabrics: max 2.5 kg

Delicate fabrics: max 2 kg

Wool: max 1 kg

How much does your laundry weigh?

1 sheet 400-500 g

1 pillow case 150-200 g

1 tablecloth 400-500 g

1 bathrobe 900-1,200 g

1 towel 150-250 g

20

Precautions and advice

 The washing machine was designed and built in

compliance with the applicable international safety
regulations. The following information is provided for
your safety and should consequently be read carefully.

General safety

 This appliance has been designed for non-

professional, household use and its functions must
not be changed.

 This washing machine should only be used by

adults and in accordance with the instructions
provided in this manual.

 Never touch the washing machine when barefoot

or with wet or damp hands or feet.

 Do not pull on the power supply cable to unplug

the appliance from the electricity socket. Pull the
plug out yourself.

 Do not open the detergent dispenser while the

appliance is in operation.

 Do not touch the drain water as it could reach

very high temperatures.

 Never force the washing machine door: this could

damage the safety lock mechanism designed to
prevent any accidental openings.

 In the event of a malfunction, do not under any

circumstances touch internal parts in order to
attempt repairs.

 Always keep children well away from the

appliance while in operation.

 The appliance door tends to get quite hot during

the wash cycle.

 Should it have to be moved, proceed with the

help of two or three people and handle it with the
utmost care. Never try to do this alone, because
the appliance is very heavy.

 Disposing of an old washing machine:

before scrapping your appliance, cut the power
supply cable and remove the appliance door.

Saving energy and respecting the
environment

Environmentally-friendly technology

If you only see a little water through your appliance
door, this is because thanks to the latest Ariston
technology, your washing machine only needs less
than half the amount of water to get the best
results: an objective reached to respect the
environment.

Saving on detergent, water,
energy and time

 To avoid wasting resources, the washing machine

should be used with a full load. A full load instead
of two half loads allows you to save up to 50% on
energy.

 The pre-wash cycle is only necessary on

extremely soiled garments. Avoiding it will save on
detergent, time, water and between 5 and 15%
energy.

 Treating stains with a stain remover or leaving

them to soak before washing will cut down the
need to wash them at high temperatures. A
programme at 60°C instead of 90°C or one at
40°C instead of 60°C will save up to 50% on
energy.

 Use the correct quantity of detergent depending

on the water hardness, how soiled the garments
are and the amount of laundry you have, to avoid
wastage and to protect the environment: despite
being biodegradable, detergents do contain
ingredients that alter the natural balance of the
environment. In addition, avoid using fabric
softener as much as possible.

 If you use your washing machine from late in the

afternoon until the early hours of the morning, you
will help reduce the electricity board's peak load.

GB

 Before loading your laundry into the washing

machine, make sure the drum is empty.

Disposal

 Disposing of the packaging material:

observe local regulations, so the packaging can
be re-used.

 If your laundry has to be dried in a tumble dryer,

select a high spin speed. Having the least water
possible in your laundry will save you time and
energy in the drying process.

ServiceTroubleshootingPrecautions CareProgrammes DetergentsInstallation Description

21

Care and maintenance

GB

Cutting off the water or electricity
supply

 Turn off the water tap after every wash. This will

limit the wear of your appliance's water system
and also prevent leaks.

 Unplug your appliance when cleaning it and

during all maintenance operations.

Cleaning your appliance

The exterior and rubber parts of your appliance can
be cleaned with a soft cloth soaked in lukewarm
soapy water. Do not use solvents or abrasives.

Cleaning the detergent dispenser

1

Remove the dispenser
by raising it and pulling it
out (see figure).
Wash it under running
water; this operation
should be repeated
frequently.

2

Cleaning the pump

The washing machine is fitted with a self-cleaning
pump that does not require any maintenance.
Sometimes, small items (such as coins or buttons)
may fall into the pre-chamber that protects the
pump, situated in the lower part of the same.

 Make sure the wash cycle has ended and unplug

the appliance.

To access the pre-chamber:

1. using a screwdriver,
remove the cover panel
on the lower front of the
washing machine (see
figure);

2. unscrew the lid
rotating it anti­clockwise (see figure): a
little water may trickle
out. This is perfectly
normal;

Caring for your appliance door and
drum

 Always leave the appliance door ajar to prevent

unpleasant odours from forming.

3. clean the interior thoroughly;

4. screw the lid back on;

5. reposition the panel, making sure the hooks are
securely in place before you push it onto the
appliance.

Checking the water inlet hose

Check the water inlet hose at least once a year. If
you see any cracks, replace it immediately: during
the wash cycles, water pressure is very strong and
a cracked hose could easily split open.

 Never use hoses that have already been used.

22

Troubleshooting

Your washing machine could fail to work. Before calling for Assistance (see page 24), make sure the problem
can't easily be solved by consulting the following list.

Problem

The washing machine won't
start.

The wash cycle won't start.

The washing machine fails to
load water.

The washing machine
continuously loads and unloads
water.

Possible causes/Solution:

 The appliance is not plugged into the socket, or not enough to

make contact.

 There has been a power failure.

 The appliance door is not shut properly.
 The
 The START/RESET button has not been pressed.
 The water tap is not turned on.

 The water inlet hose is not connected to the tap.
 The hose is bent.
 The water tap is not turned on.
 There is a water shortage.
 The water pressure is insufficient.
 The START/RESET button has not been pressed.

 The drain hose is not fitted between 65 and 100 cm from the floor

 The free end of the hose is underwater (see page 15).
 The wall drainage system doesn't have a breather pipe.
If the problem persists even after these checks, turn off the water tap,
switch the appliance off and call for Assistance. If the dwelling is on one of
the upper floors of a building, there may be drain trap problems causing the
washing machine to load and unload water continuously. In order to avoid
such an inconvenience, special anti-drain trap valves are available in shops.

button has not been pressed.

(see page 15).

GB

The washing machine does not
drain or spin.

The washing machine vibrates
too much during the spin cycle.

The washing machine leaks.

The ON-OFF/DOOR LOCK Led
flashes rapidly at the same
time as at least one other LED.

There is too much foam.

 The programme does not foresee the draining: some programmes

require enabling the draining manually (see page 18).

 The Anti-crease function is enabled: to complete the programme,

press the START/RESET button (see page 19).
 The drain hose is bent (see page 15).
 The drain duct is clogged.

 The drum was not unblocked correctly during installation (see page 14).
 The washing machine is not level (see page 14).
 The washing machine is closed in between furniture cabinets and

the wall (see page 14).

 The water inlet hose is not screwed on correctly (see page 14).
 The detergent dispenser is obstructed (to clean it, see page 22).
 The drain hose is not secured properly (see page 15).

 Call for Assistance because this means there is an abnormality.

 The detergent is not suitable for machine washing (it should bear

the definition "for washing machines" or "hand and machine wash",

or the like).
 You used too much detergent.

ServiceTroubleshootingPrecautions CareProgrammes DetergentsInstallation Description

23

Service

GB

Before calling for Assistance:

 Check whether you can solve the problem on your own (see page 23);
 Restart the programme to check whether the problem has been solved;
 If this is not the case, contact an authorised Technical Service Centre on the telephone number

provided on the guarantee certificate.

 Always request the assistance of authorised servicemen.

Notify the operator of:

 the type of problem;
 the appliance model (Mod.);
 the serial number (S/N).
This information can be found on the data plate situated on the rear of the washing machine.

Service

24

Mode d'emploi

LAVE-LINGE

F

Français

AVL 61

Sommaire

F

Installation, 26-27

Déballage et mise à niveau, 26
Raccordements hydrauliques et électriques, 26-27
Premier cycle de lavage, 27
Caractéristiques techniques, 27

Description du lave-linge, 28-29

Bandeau de commandes, 28
Voyants, 29

Mise en marche et Programmes, 30

En bref: démarrage d'un programme, 30
Tableau des programmes, 30

Personnalisations, 31

Sélection de la température, 31
Fonctions, 31

Produits lessiviels et linge, 32

Tiroir à produits lessiviels, 32
Triage du linge, 32
Pièces de linge particulières, 32
Woolmark Platinum Care, 32

Précautions et conseils, 33

Sécurité générale, 33
Mise au rebut, 33
Economies et respect de l'environnement, 33

Entretien et soin, 34

Coupure de l'arrivée d'eau et de courant, 34
Nettoyage du lave-linge, 34
Nettoyage du tiroir à produits lessiviels, 34
Entretien du hublot et du tambour, 34
Nettoyage de la pompe, 34
Contrôle du tuyau d'arrivée de l'eau, 34

Anomalies et remèdes, 35

Assistance, 36

Avant d'appeler le service après-vente, 36

25

Installation

 Conservez ce mode d'emploi pour pouvoir le

F

consulter à tout moment. En cas de vente, de cession
ou de déménagement, veillez à ce qu'il suive toujours
le lave-linge pour que son nouveau propriétaire soit
informé sur son mode de fonctionnement et puisse
profiter des conseils correspondants.

 Lisez attentivement les instructions: elles fournissent

d'importantes informations sur l'installation, l'utilisation
et la sécurité.

Déballage et mise à niveau

Déballage

1. Déballez le lave-linge.

2. Contrôlez que le lave-linge n'a pas été endommagé
pendant le transport. S'il est abîmé, ne le raccordez
pas et contactez votre revendeur.

3. Enlevez les 3 vis de
protection pour le
transport, le
caoutchouc et la cale,
placés dans la partie
arrière (voir figure).

4. Bouchez les trous à l'aide des bouchons plastique
fournis.

5. Bouchez à l'aide du bouchon fourni les trois trous
où était logée la prise, situés sur la partie arrière, en
bas à droite.

6. Conservez bien toutes ces pièces: il faudra les
remonter en cas de transport du lave-linge.

Une bonne mise à niveau garantit la stabilité de la
machine et évite qu'il y ait des vibrations, du bruit et
des déplacements en cours de fonctionnement. Si la
machine est posée sur de la moquette ou un tapis,
réglez les petits pieds de manière à ce qu'il y ait
suffisamment d'espace pour assurer une bonne
ventilation.

Raccordements hydrauliques et
électriques

Raccordement du tuyau d'arrivée de l'eau

1. Montez le joint A sur
l'extrémité du tuyau
d'alimentation et vissez­le à un robinet d'eau

A

3. Faites attention à ce que le tuyau ne soit ni plié ni
écrasé.

froide à embout fileté 3/4
gaz (voir figure).
Faites couler l'eau
jusqu'à ce qu'elle soit
limpide et sans
impuretés avant de
raccorder.

2. Raccordez le tuyau
d'alimentation au lave­linge en le vissant à la
prise d'eau prévue, dans
la partie arrière en haut
à droite (voir figure).

 Les emballages ne sont pas des jouets pour enfants.

Mise à niveau

1. Installez le lave-linge sur un sol plat et rigide, sans
l'appuyer contre des murs, des meubles ou autre.

2. Si le sol n'est pas
parfaitement horizontal,
vissez ou dévissez les
petits pieds avant (voir
figure) pour niveler
l'appareil; son angle
d'inclinaison, mesuré
sur le plan de travail, ne
doit pas dépasser 2°.

26

 La pression de l'eau doit être comprise entre les

valeurs indiquées dans le tableau des Caractéristiques
techniques (voir page ci-contre).

 Si la longueur du tuyau d'alimentation ne suffit pas,

adressez-vous à un magasin spécialisé ou à un
technicien agréé.

Raccordement du tuyau de vidange

Raccordez le tuyau
d'évacuation, sans le
plier, à un conduit
d'évacuation ou à une
évacuation murale

65 - 100 cm

placés à une distance
du sol comprise entre
65 et 100 cm;

 N'utilisez ni rallonges ni prises multiples.

F

 Le câble ne doit être ni plié ni écrasé.

 Le câble d'alimentation ne doit être remplacé que

par des techniciens agréés.

Attention! Nous déclinons toute responsabilité en cas
de non respect des normes énumérées ci-dessus.

Premier cycle de lavage

ou bien accrochez-le à
un évier ou à une
baignoire, dans ce cas,
fixez le support en
plastique fourni avec
l'appareil au robinet
(voir figure). L'extrémité
libre du tuyau
d'évacuation ne doit
pas être plongée dans
l'eau.

 L'utilisation de tuyaux de rallonge est absolument

déconseillée, si vous ne pouvez vraiment pas faire
autrement vous devrez utiliser un tuyau de même
diamètre et de longueur maximum de 150 cm.

Branchement électrique

Avant de brancher la fiche dans la prise de courant,
contrôlez que:
 la prise dispose de mise à la terre et est conforme

aux normes;

Avant la première utilisation de la machine, effectuez
un cycle de lavage avec un produit lessiviel mais
sans linge et sélectionnez le programme à 90°C
sans prélavage.

Caractéristiques techniques

Modèle

Dimensions

Capacité

AVL 61

largeur 59,5 cm
hauteur 85 cm
profondeur 52,5 cm

de 1 à 5 kg

Bac produits

 la prise est bien apte à supporter la puissance

maximale de la machine indiquée dans le tableau
des Carcatéristiques techniques (voir ci-contre);

 la tension d'alimentation est bien comprise entre les

valeurs figurant dans le tableau des
Caractéristiques techniques (voir ci-contre);

 la prise est bien compatible avec la fiche du lave-

linge. Autrement, remplacez la prise ou la fiche.

 Votre lave-linge ne doit pas être installé dehors,

même à l'abri, car il est très dangereux de le laisser
exposé à la pluie et aux orages.

 Après installation du lave-linge, la prise de courant

doit être facilement accessible.

Raccordements

électriques

Raccordements
hydrauliques

Vitesse
d'essorage

Programmes de

contrôle selon la

norme IEC456

tension 115 Volt 60 Hz
puissance maximale absorbée 1150 W

pression maximale 1 MPa (10 bar)
pression minimale 0,05 MPa (0,5 bar)
capacité du tambour 40 litres

jusqu'à 600 tours minute

programme 3; température 60°C;
effectué avec une charge de 5 kg.

Cet appareil est conforme aux
Directives Communautaires suivantes:

- 73/23/CEE du 19/02/73 (Basse
Tension) et modifications suivantes

- 89/336/CEE du 03/05/89
(Compatibilité électromagnétique) et
modifications suivantes

AssistanceAnomaliesPrécautions EntretienProgrammesInstallation Description

27

Description du lave-linge

Bandeau de commandes

F

Légende programmes

Tiroir à produits lessiviels

Tiroir à produits lessiviels: chargement des

produits lessiviels et additifs (voir page 32).

Touches

FONCTION

Voyants

Touche MISE EN MARCHE/ARRET: mise en
marche ou arrêt du lave-linge.

Touche

MISE EN MARCHE/
ARRET

Voyant

ALLUMAGE/

HUBLOT VERROUILLE

Touche

START/RESET

Bouton

TEMPÉRATURE

Bouton

PROGRAMMES

Légende programmes: consultation rapide des
programmes: pour l'ouvrir, tirez la languette grise
vers vous.

Voyants: suivi du stade d'avancement du
programme de lavage.

Touches FONCTION: sélection des fonctions
disponibles. La touche correspondant à la fonction
sélectionnée restera allumée.

Bouton TEMPÉRATURE: sélection de la
température ou lavage à froid (voir page 31).

Touche START/RESET: démarrage des
programmes ou annulation (en cas d'erreur).

Voyant ALLUMAGE/HUBLOT VERROUILLE: pour
comprendre si le lave-linge est branché et si le
hublot peut être ouvert (voir page 29).

Bouton PROGRAMMES: choix des programmes
(voir page 30). Le bouton est escamotable: pour le
faire sortir, pressez légèrement au centre.
En cours de lavage, le bouton ne bouge pas.

28

Voyants

Les voyants fournissent des informations importantes.
Voilà ce qu'ils signalent:

Phases en cours:

Pendant le cycle de lavage, les voyants s'allument
progressivement pour indiquer son stade
d'avancement:

Prélavage

Lavage

Rinçage

Essorage

Remarque: pendant la phase de vidange, le voyant
correspondant à la phase Essorage s'allume.

Touches fonction

Les TOUCHES FONCTION servent aussi de voyants.
La sélection d'une fonction entraîne l'allumage du
voyant correspondant.
Si la fonction sélectionnée est incompatible avec le
programme sélectionné, la touche clignote et la
fonction n'est pas activée.
En cas de sélection d'une fonction incompatible
avec une autre précédemment sélectionnée, la
seule à être activée sera la dernière validée.

F

Bac produits

Voyant ALLUMAGE/HUBLOT VERROUILLE:

Le voyant allumé indique que le hublot est verrouillé pour empêcher toute ouverture accidentelle; attendez que
le voyant cesse de clignoter avant d'ouvrir le hublot, vous risqueriez d'endommager l'appareil.

 Le clignotement rapide du voyant ALLUMAGE/HUBLOT VERROUILLE en même temps qu'un autre signale

une anomalie. Appelez Service-après-vente.

AssistanceAnomaliesPrécautions EntretienProgrammesInstallation Description

29

Mise en marche et Programmes

En bref: démarrage d'un programme

F

1. Pour allumer le lave-linge appuyez sur la touche .
Tous les voyants s'allument pendant quelques
secondes puis s'éteignent et le voyant ALLUMAGE/
HUBLOT VERROUILLE commence à clignoter.

2. Chargez le lave-linge et fermez le hublot.

3. Sélectionnez à l'aide du bouton PROGRAMMES
le programme désiré.

Tableau des programmes

Nature des tissus et degré de
salissure

Coton

Blancs extrêmement sales
(draps, nappes, etc.)

Blancs extrêmement sales
(draps, nappes, etc.)

Blancs et couleurs résistantes
très sales

Blancs peu sales et couleurs
délicates (chemises, pulls, etc.)

Couleurs délicates peu sales

Synthétiques

Couleurs résistantes très sales
(linge de bébé, etc.)

Couleurs résistantes (linge en
tout genre légèrement sale)

Couleurs résistantes très sales
(linge de bébé, etc.)

Couleurs délicates (linge en tout
genre légèrement sale)

Couleurs délicates (linge en tout
genre légèrement sale)

Délicats

Laine

Tissus particulièrement délicats
(rideaux, soie, viscose, etc.)

PROGRAMMES PARTIAUX

Rinçage  Rinçages et essorage

Rinçage délicat 

Essorage Vidange et essorage énergique
Essorage délicat Vidange et essorage délicat
Vidange Vidange

Program­mes

1

2

3

4

5

6

6

7

8

9

10

11

4. Sélectionnez la température de lavage (voir page 31).

5. Versez le produit lessiviel et les additifs (voir page 32).

6. Appuyez sur la touche START/RESET pour lancer
le programme.
Pour annuler, poussez sur la touche START/
RESET pendant 2 secondes au moins.

7. A la fin du programme de lavage, le voyant ALLUMAGE/
HUBLOT VERROUILLE clignote pour indiquer que le
hublot peut être ouvert. Sortez le linge et laissez le hublot
entrouvert pour faire sécher le tambour. Eteignez le lave­linge en appuyant sur la touche

Te m p .
lavage

90°C    137

90°C   120

60°C   105

40°C   72

30°C   65

60°C   77

40°C   62

50°C   73

40°C   58

30°C   30

40°C   50

30°C   45

Lessive

prélav. lavage.

Assouplis-

sant

Durée du
cycle
(minutes)

.

Description du cycle de lavage

Prélavage, lavage, rinçages,
essorages intermédiaires et finaux

Lavage, rinçages, essorages
intermédiaires et finaux

Lavage, rinçages, essorages
intermédiaires et finaux

Lavage, rinçages, essorages
intermédiaires et finaux

Lavage, rinçages, essorages
intermédiaires et finaux

Lavage, rinçages, anti-froissement
ou essorage délicat

Lavage, rinçages, anti-froissement
ou essorage délicat

Lavage, rinçages, anti-froissement
ou essorage délicat

Lavage, rinçages, anti-froissement
ou essorage délicat

Lavage, rinçages et essorage
délicat

Lavage, rinçages et essorage
délicat

Lavage, rinçages, anti-froissement
ou vidange

Rinçages, anti-froissement ou
vidange

Remarque

Pour la description de la fonction anti-froissement voir page 31. Les données reportées dans le tableau sont à titre indicatif.

Programme spécial

Quotidien 30' (programme 9 pour Synthétiques) spécialement conçu pour laver du linge peu sale en un rien de temps:
il ne dure que 30 minutes et permet ainsi de faire des économies d'énergie et de temps. Choisissez le programme (9 à
30°C), vous pourrez laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 3 kg de charge.

Nous vous conseillons d'utiliser des lessives liquides.

30

Personnalisations

Sélection de la température

Tournez le bouton TEMPERATURE pour sélectionner la température de lavage (voir Tableau des programmes page 30).
Vous pouvez réduire la température jusqu'au lavage à froid (

).

Fonctions

Les différentes fonctions de lavage prévues par le lave-linge permettent d'obtenir la propreté et le blanc souhaités.
Pour activer les fonctions:

1. appuyez sur la touche correspondant à la fonction désirée, d'après le tableau ci-dessous;

2. l'allumage de la touche correspondante signale que la fonction est activée.

Remarque: Le clignotement rapide de la touche signale que la fonction correspondante n'est pas disponible pour le
programme sélectionné.

Fonctions Effet Mode d'emploi

Pour obtenir un linge

Su per
Lavage

Peu sale

d'une propreté
impeccable, visiblement
plus blanc par rapport
au standard de lavage
de la

Classe A

Pour réduire de 30%
environ la durée du
cycle de lavage.

.

Elle est incompatible avec la fonction PEU SALE.

Elle est incompatible avec la fonction SUPER LAVAGE.

Activée avec les

programmes:

1, 2, 3, 4,
5, 6, 7, 8.

1, 2, 3, 4,
5, 6, 7, 8

F

Bac produits

Pour augmenter

Su per
rinçage

Su ppres ­si on
essorag e

Anti-froissement

Cette fonction interrompt le programme de lavage en laissant le linge tremper dans l'eau avant la vidange. Elle est disponible
avec les programmes 6 - 7 - 8 - 11 et le Rinçage délicat.
Pour compléter le cycle appuyez sur la touche START/RESET.
Pour n'effectuer que la vidange amenez le bouton sur le symbole correspondant

l'efficacité du
rinçage.

Quand vous appuyez
sur cette touche,
votre lave-linge
n'effectue plus
d'essorage mais fait
simplement tourner
le tambour à une
vitesse réduite pour
favoriser la vidange
de l'eau.

Utilisation conseillée en cas de pleine charge ou de doses
élevées de produit lessiviel.

Nous vous conseillons de l'utiliser lors du lavage de linge
difficile à repasser.

et appuyez sur la touche START/RESET.

1, 2, 3, 4,
5, 6, 7, 8,

Rinçages.

To us sa u f l e

11 et la
vidange.

AssistanceAnomaliesPrécautions EntretienProgrammesInstallation Description

31

Produits lessiviels et linge

Tiroir à produits lessiviels

F

Un bon résultat de lavage dépend aussi d'un bon
dosage de produit lessiviel: un excès de lessive ne
lave pas mieux, il incruste l'intérieur de votre lave-linge
et pollue l'environnement.

Sortez le tiroir à produits
lessiviels et versez la
lessive ou l'additif
comme suit.

1

3

bac 1: Lessive prélavage
(en poudre)
bac 2: Lessive lavage
(en poudre ou liquide)

Versez la lessive liquide juste avant la mise en marche.

bac 3: Additifs (adoucissant, etc.)

L'assouplissant ne doit pas déborder de la grille.

2

 N'utilisez pas de lessives pour lavage à la main,

elles génèrent trop de mousse.

Triage du linge

 Triez correctement votre linge d'après:

- le type de textile / le symbole sur l'étiquette.

- les couleurs: séparez le linge coloré du blanc.
 Videz les poches et contrôlez les boutons.
 Ne dépassez pas les valeurs indiquées correspon-

dant au poids de linge sec:
Textiles résistants: 5 kg max.
Textiles synthétiques: 2,5 kg max.
Textiles délicats: 2 kg max.
Laine: 1 kg max.

Pièces de linge particulières

Rideaux: pliez-les bien et glissez-les dans une taie

d'oreiller ou dans un sac genre filet. Lavez-les seuls
sans dépasser la demi-charge. Sélectionnez le pro­gramme 11 qui supprime automatiquement l'essorage.
Doudounes et anoraks: s'ils sont en duvet d'oie ou
de canard, ils peuvent être lavés à la machine. Lavez les
vêtements sur lenvers. La charge ne doit pas excéder 2­3 kg. Prévoyez 2, voire 3 rinçages et un essorage léger.
Chaussures de tennis: débarrassez-les de la
boue. Lavez-les en même temps que jeans et
vêtements résistants, jamais avec du linge blanc.
Laine: pour obtenir d'excellents résultats utilisez un
produit lessiviel spécial et ne dépassez pas une
charge de 1kg.

Woolmark Platinum Care

Délicat comme le lavage à la main.

Ariston a introduit un nouveau standard de

performances supérieures, reconnu par The
Woolmark Company qui lui a attribué le prestigieux
label Woolmark Platinum Care. Si le logo Woolmark
Platinum Care est appliqué sur votre lave-linge, vous
pouvez laver avec d'excellents résultats vos vête­ments en laine portant l'étiquette "laver à la main"
(M.00221):

Sélectionnez le programme 10 pour tous les
vêtements portant l'étiquette "Laver à la
main" et utilisez un produit lessiviel spécial.

Combien pèse le linge ?

1 drap 400-500 g
1 taie d'oreiller 150-200 g
1 nappe 400-500 g
1 peignoir 900-1.200 g
1 serviette éponge 150-250 g

32

Précautions et conseils

 Ce lave-linge a été conçu et fabriqué conformé-

ment aux normes internationales de sécurité. Ces
avertissements sont fournis pour des raisons de
sécurité, lisez-les attentivement.

 Mise au rebut de votre vieux lave-linge:

avant de le mettre à la déchetterie, rendez-le
inutilisable en coupant le cordon d'alimentation
électrique et en démontant le hublot.

F

Installation Description

Sécurité générale

 Cet appareil a été conçu pour une utilisation

domestique, non professionnelle et ses fonctions
ne doivent pas être altérées.

 Ce lave-linge ne doit être utilisé que par des

adultes en suivant les instructions reportées dans
ce mode d'emploi.

 Nutilisez pas lappareil si vous êtes pieds nus.

ne touchez jamais lappareil si vous avez les pieds
ou les mains humides.

 Ne tirez jamais sur le câble pour débrancher la fiche

de la prise de courant.

 N'ouvrez pas le tiroir à produits lessiviels si la

machine est en marche.

 Ne touchez pas à l'eau de vidange, elle peut

atteindre des températures très élevées.

 Ne forcez pas pour ouvrir le hublot: le verrouillage

de sécurité qui protège contre les ouvertures
accidentelles pourrait s'endommager.

 En cas de panne, n'essayez en aucun cas d'accé-

der aux mécanismes internes pour tenter de la
réparer.

 Veillez à ce que les enfants ne s'approchent pas de

la machine pendant son fonctionnement.

 Pendant le lavage, le hublot a tendance à se

réchauffer.

Economies et respect de l'environnement

La technologie au service de l'environne­ment

Si vous voyez peu d'eau à travers le hublot c'est
parce que grâce à la nouvelle technologie Ariston, il
suffit de moins de la moitié d'eau pour obtenir une
propreté impeccable: un but atteint pour protéger
l'environnement.

Economie de produit lessiviel, d'eau, d'électri­cité et de temps

 Pour ne pas gaspiller de ressources, utilisez le lave-

linge à sa charge maximale. Mieux vaut une pleine
charge que deux demies, vous économiserez
jusqu'à 50% d'électricité.

 Un prélavage n'est nécessaire qu'en cas de linge

très sale. S'en passer permet de faire des écono­mies de produit lessiviel, de temps, d'eau et entre 5
et 15% d'électricité.

 Si vous traitez les taches avec un produit détachant

ou si vous les laissez tremper avant de les laver,
vous éviterez d'avoir à laver à de hautes températu­res. Un programme à 60°C au lieu de 90°C ou un à
40°C au lieu de 60°C, fait économiser jusqu'à 50%
d'électricité.

 Bien doser la quantité de produit lessiviel en fonc-

tion de la dureté de l'eau, du degré de salissure et
de la quantité de linge à laver évite les gaspillages
et protège l'environnement: bien que biodégrada­bles, les produits lessiviels contiennent des élé­ments qui altèrent l'équilibre de la nature. Evitez le
plus possible l'utilisation d'assouplissant.

Bac produits

 Deux ou trois personnes sont nécessaires pour la

déplacer en faisant très attention. Ne jamais la
déplacer seul car la machine est très lourde.

 Avant d'introduire votre linge, contrôlez si le tam-

bour est bien vide.

Mise au rebut

 Mise au rebut du matériel d'emballage:

se conformer aux réglementations locales de manière
à ce que les emballages puissent être recyclés.

 Effectuer ses lavages tard dans l'après-midi et

jusqu'aux premières heures du matin permet de
réduire la charge d'absorption des opérateurs
énergétiques.

 Si le linge doit être séché dans un sèche-linge,

sélectionnez une haute vitesse d'essorage. Du
linge qui contient moins d'eau fait écomiser du
temps et de l'électricité dans le programme de
séchage.

AssistanceAnomaliesPrécautions EntretienProgrammes

33

Entretien et soin

Coupure de l'arrivée d'eau et de courant

F

 Fermez le robinet de l'eau après chaque

lavage: vous limiterez ainsi l'usure de l'installation
hydraulique de votre lave-linge et éliminerez le
danger de fuites.

 Débranchez la fiche de la prise de courant quand

vous nettoyez votre lave-linge et pendant tous vos
travaux d'entretien.

Nettoyage du lave-linge

Pour nettoyer l'extérieur et les parties en caoutchouc,
utilisez un chiffon imbibé d'eau tiède et de savon.
N'utilisez ni solvants ni abrasifs.

Nettoyage du tiroir à produits
lessiviels

1

Pour sortir le tiroir,
soulevez-le et tirez-le
vers vous (voir figure).
Lavez-le à l'eau
courante, effectuez
cette opération assez
souvent.

2

Nettoyage de la pompe

Le lave-linge est équipé d'une pompe autonettoyante
qui n'exige aucune opération d'entretien. Il peut
toutefois arriver que de menus objets (pièces de
monnaie, boutons) tombent dans la préchambre qui
protège la pompe, placée en bas de cette dernière.

 Contrôlez que le cycle de lavage est bien terminé

et débranchez la fiche.

Pour accéder à cette préchambre:

1. démontez le panneau
situé à l'avant du lave­linge à l'aide d'un
tournevis (voir figure);

2. dévissez le couvercle
en le faisant tourner dans
le sens inverse des
aiguilles d'une montre (voir
figure): il est normal qu'un
peu d'eau s'écoule;

Entretien du hublot et du tambour

 Quand vous nutilisez pas votre lave-linge, laissez

toujours le hublot entrouvert pour éviter la
formation de mauvaises odeurs.

34

3. nettoyez soigneusement à l'intérieur;

4. revissez le couvercle;

5. remontez le panneau en veillant à bien enfiler les
crochets dans les fentes prévues avant de le pousser
contre la machine.

Contrôle du tuyau d'arrivée de l'eau

Contrôlez le tuyau d'alimentation au moins une fois
par an. Remplacez-le dès que vous remarquez des
craquèlements et des fissures: les fortes pressions
subies pendant le lavage pourraient provoquer des
cassures.

 N'utilisez jamais de tuyaux usés.

Anomalies et remèdes

Il peut arriver que le lave-linge ne fonctionne pas bien. Avant de appelez le Service après-vente (voir page 36),
contrôlez s'il ne s'agit pas d'un problème facile à résoudre grâce à la liste suivante.

Anomalies:

Le lave-linge ne s'allume pas.

Le cycle de lavage ne démarre
pas.

Il n'y a pas d'arrivée d'eau.

Le lave-linge prend l'eau et
vidange continuellement.

Causes / Solutions possibles:

 La fiche n'est pas branchée dans la prise de courant ou mal branchée.
 Il y a une panne de courant.

 Le hublot n'est pas bien fermé.
 La touche
 La touche START/RESET n'a pas été actionnée.
 Le robinet de l'eau n'est pas ouvert.

 Le tuyau d'arrivée de l'eau n'est pas raccordé au robinet.
 Le tuyau est plié.
 Le robinet de l'eau n'est pas ouvert.
 Il y a une coupure d'eau.
 La pression n'est pas suffisante.
 La touche START/RESET n'a pas été actionnée.

 le tuyau de vidange n'est pas installé à une distance du sol

comprise entre 65 et 100 cm (voir page 27).
 L'extrémité du tuyau de vidange est plongée dans l'eau (voir page 27).
 L'évacuation murale n'a pas d'évent.
Si après ces vérifications, le problème persiste, fermez le robinet de l'eau, éteignez
la machine et appelez le service Assistance. Si vous habitez en étage dans un
immeuble, il peut y avoir des phénomènes de siphonnement qui font que votre
lave-linge prend et évacue l'eau continuellement. Pour supprimer cet inconvénient,
vous pouvez trouver dans le commerce des valves spéciales anti-siphonnement.

n'a pas été actionnée.

F

Bac produits

Votre lave-linge ne vidange pas
et n'essore pas.

Votre lave-linge vibre beaucoup
pendant l'essorage.

Le lave-linge a des fuites.

Le voyant ALLUMAGE/HUBLOT
VERROUILLE clignote
rapidement en même temps
qu'un autre voyant.

Il y a un excès de mousse.

 Le programme ne prévoit pas de vidange: pour certains

programmes, il faut intervenir pour la faire démarrer (voir page 30).
 Le fonction Anti-froissement est activée: pour compléter le

programme, appuyez sur la touche START/RESET (voir page 31).
 Le tuyau de vidange est plié (voir page 27).
 La conduite de l'installation de vidage est bouchée.

 Le tambour n'a pas été débloqué (comme indiqué page 26) lors de

l'installation du lave-linge.
 Le lave-linge n'est pas posé à plat (voir page 26).
 Le lave-linge est coincé entre des meubles et le mur (voir page 26).

 Le tuyau d'arrivée de l'eau n'est pas bien vissé (voir figure page 26).
 Le tiroir à produits lessiviels est bouché (pour le nettoyer voir pag. 34).
 Le tuyau de vidange n'est pas bien fixé (voir page 27).

 Appelez le Service-après-vente car une anomalie est signalée.

 Le produit de lavage utilisé n'est pas une lessive spéciale machine

(il faut qu'il y ait l'inscription "pour lave-linge", "main et machine", ou

autre semblable).
 La quantité utilisée est excessive.

AssistanceAnomaliesPrécautions EntretienProgrammesInstallation Description

35

Assistance

F

Avant d'appeler le service après-vente:

 Vérifiez si vous ne pouvez pas résoudre vous-même le problème (voir page 35);
 Remettez le programme en marche pour contrôler si dysfonctionnement a disparu;
 Autrement, appelez le Service après-vente de votre revendeur.

 Ne vous adressez jamais à des techniciens non agréés.

Communiquez:

 le type de panne;
 le modèle de la machine (Référence);
 le numéro de série (S/N).
Vous trouverez tous ces renseignements sur la plaquette signalétique située sur le panneau arrière de
votre lave-linge.

Assistance

36

Instruções para utilização

MÁQUINA DE LAVAR ROUPA

PT

Português

AVL 61

Sumário

PT

Instalação, 38-39

Desembalar e nivelar, 38
Ligações hidráulicas e eléctricas, 38-39
Primeiro ciclo de lavagem, 39
Dados técnicos, 39

Descrição da máquina de lavar roupa,
40-41

Painel de comandos, 40
Indicadores luminosos, 41

Início e Programas, 42

Como iniciar um programa, 42
Tabela dos programas, 42

Personalizações, 43

Seleccione a temperatura, 43
Funções, 43

Detergentes e roupa, 44

Gaveta dos detergentes, 44
Preparar a roupa, 44
Roupas especiais, 44
Woolmark Platinum Care, 44

Precauções e conselhos, 45

Segurança geral, 45
Eliminação, 45
Economizar e respeitar o meio ambiente, 45

Manutenção e cuidados, 46

Interromper a alimentação de água e de corrente
eléctrica, 46
Limpar a máquina de lavar roupa, 46
Limpar a gaveta dos detergentes, 46
Cuidados com a porta de vidro e o tambor, 46
Limpar a bomba, 46
Verificar o tubo de alimentação de água, 46

Anomalias e soluções, 47

Assistência, 48

Antes de contactar a Assistência Técnica, 48

37

Instalação

PT

 É importante guardar este manual para poder

consultá-lo a qualquer momento. Se a máquina for
vendida, cedida ou transferida, certifique-se que este
manual permaneça com a máquina para informar o
novo proprietário acerca do seu funcionamento e das
respectivas advertências.

 Leia com atenção estas instruções: contém

informações importantes acerca da instalação, da
utilização e da segurança.

Desembalar e nivelar

Desembalar

1. Tire a máquina de lavar roupa da embalagem.

2. Verifique se a máquina de lavar roupa sofreu
danos no transporte. Se estiver danificada não
efectue a sua ligação e contacte o revendedor.

3. Tire os 3 parafusos
para protecção no
transporte e a
borrachinha com o
respectivo calço,
situados na parte
traseira (veja a figura).

Um cuidadoso nivelamento dá estabilidade à máqui­na e evita vibrações, ruídos e deslocamentos duran­te o funcionamento. Se tiver tapete ou alcatifa,
regule os pés de modo a que por baixo da máquina
de lavar roupa haja espaço suficiente para ventila­ção.

Ligações hidráulicas e eléctricas

Ligação do tubo de alimentação da água

1. Coloque a guarnição
A na ponta do tubo de
alimentação e atarraxe-o
a uma torneira de água

A

fria com bocal de rosca
de 3/4 (veja a figura).
Antes de realizar esta
ligação, deixe a água
escorrer até estar
límpida.

2. Ligue o tubo de
alimentação na máqui­na de lavar roupa
atarraxado no apropria­do fornecimento da
água, na parte traseira,
em cima à direita (veja
a figura).

4. Tampe os furos com as tampas em plástico
fornecidas.

5. Tampe com a tampa os três furos onde estava a
ficha, situados na parte traseira, embaixo à direita.

6. Guarde todas as peças: se for necessário transportar a
máquina de lavar roupa, terão de ser montadas outra vez.

 Embalagens não são brinquedos para as crianças.

Nivelamento

1. Instale a máquina de lavar roupa sobre um
pavimento plano e rígido, sem encostá-la a paredes,
móveis ou outros.

2. Se o pavimento não
for perfeitamente hori­zontal, para compensar
qualquer irregularidade,
desatarraxe ou atarraxe
os pés dianteiros (veja a
figura); o ângulo de
inclinação, medido no
plano de trabalho, não
deve ultrapassar 2°.

3. Tome cuidado para o tubo não ser dobrado nem
esmagado.

 A pressão hídrica da torneira deve ser entre os

valores da tabela dos dados técnicas (veja a página
ao lado).

 Se o comprimento do tubo de alimentação não for

suficiente, contacte uma oficina especializada ou um
técnico autorizado.

38

Ligação do tubo de descarga

65 - 100 cm

Ligue o tubo de descar­ga, sem dobrá-lo, a uma
conduta de descarga ou
a uma descarga na
parede situada entre 65
e 100 cm. de altura do
chão;

 Não empregue extensões nem fichas múltiplas.

PT

 O cabo não deve ser dobrado nem apertado.

 O cabo de alimentação deve ser substituído somen-

te por técnicos autorizados.

Atenção! O fabricante declina toda a responsabilidade
se estas regras não forem respeitadas.

Primeiro ciclo de lavagem

ou coloque na beira de
um lavabo ou de uma
banheira, prenda na
torneira a guia fornecida
(veja a figura). A ponta
solta do tubo de descar­ga não deve permane­cer emergida na água.

 É desaconselhado empregar tubos de extensão;

mas se for indispensável, a extensão deve ter o
mesmo diâmetro do tubo original e não medir mais de
150 cm. de comprimento.

Ligação eléctrica

Ante de ligar a ficha na tomada eléctrica, certifique­se que:
 a tomada tenha uma ligação à terra e que esteja

nos termos da legislação;

Depois da instalação, antes de usar, efectue um ciclo
de lavagem com detergente mas sem roupa, defina o
programa de 90°C sem pré-lavagem.

Dados técnicos

Modelo

Medidas

Capacidade

AVL 61

largura 59,5 cm.
altura 85 cm.
profundidade 52,5 cm.

de 1 a 5 kg.

 a tomada tem capacidade para suportar a carga

máxima de potência da máquina, indicada na
tabela de dados técnicos (veja ao lado);

 a tensão de alimentação seja entre os valores

indicados na tabela de dados técnicos (veja ao
lado);

 a tomada seja compatível com a ficha da máqui-

na de lavar roupa. Se não for, substitua a tomada
ou a ficha.

 Esta máquina de lavar roupa não deve ser instalada

ao ar livre, nem mesmo abrigada, porque é muito
perigoso deixá-la exposta à chuva e às tempestades.

 Depois de ter instalado a máquina de lavar roupa,

o acesso à tomada eléctrica deve ser fácil.

Ligações
eléctricas

Ligações hídricas

Velocidade da
centrifugação

Programas de
controlo segundo
a norma IEC456

Tensão a 115 Volts 60 Hz potência
máxima absorvida 1150 W

pressão máxima 1 MPa (10 bars)
pressão mínima 0,05 MPa (0,5 bar)
capacidade do tambor 40 litros

até 600 rotações por minuto

programa 3; temperatura 60°C;
realizado com carga de 5 kg.

Esta aparelhagem é em
conformidade com as seguintes
Directivas Comunitárias:

- 73/23/CEE de 19/02/73 (Baixa
Tensão) e posteriores modificações

- 89/336/CEE dl 03/05/89
(Compatibilidade Electromagnética) e
posteriores modificações.

AssistênciaAnomaliasPrecauções ManutençãoProgramas DetergentesInstalação Descrição

39

Descrição da máquina
de lavar roupa

PT

Painel de comandos

Mostrador de Programas

Gaveta dos detergentes

Gaveta dos detergentes: para carregar deter-

gentes e aditivos (veja a pág. 44).

Teclas das

Indicadores
luminosos

Tecla LIGA/DESLIGA: para ligar e desligar a máqui­na de lavar roupa.

FUNÇÕES

Tecla de

LIGA/DESLIGA

Indicador luminoso

ON-OFF/PORTA TRANCADA

Selector de

PROGRAMAS

Tecla de

START/RESET

Selector de

TEMPERATURA

Mostrador de Programas: para consulta a
qualquer momento do esquema resumido dos
programas: para abri-la, puxe a lingueta para fora.

Indicadores luminosos: Indicam a fase do pro­grama de lavagem.

Teclas das FUNÇÕES: para seleccionar as funções
disponíveis. A tecla correspondente à função selec­cionada permanecerá acesa.

Selector da TEMPERATURA: para definir a tempe­ratura ou a lavagem a frio (veja a pág. 43).

Tecla de START/RESET: para iniciar os programas
ou apagar programações erradas.

Indicador luminoso ON-OFF /PORTA TRANCADA:
para saber se a máquina de lavar roupa está ligada e
se é possível abri-la (veja a pág. 41).

Selector de PROGRAMAS: para escolher os progra­mas. Este selector é embutido: Para extraí-lo pressi­one ligeiramente no centro. Durante o programa o
selector permanece parado.

40

Indicadores luminosos

Os indicadores luminosos fornecem informações
importantes.
Vejamos o que significam:

Fase em curso:

Durante o ciclo de lavagem os indicadores lumino­sos acender-se-ão progressivamente para indicar a
fase do programa:

Pré-lavagem

Lavagem

Enxaguamento

Centrifugação

Observação: durante a fase de descarga acender­se-á o indicador luminoso correspondente à fase de
Centrifugação.

Teclas das funções

AS TECLAS DAS FUNÇÕES também funcionam
como indicadores luminosos.
Se seleccionar uma função a respectiva tecla
acender-se-á.
Se a função seleccionada não for compatível com o
programa definido, a tecla ficará intermitente e a
função não será activada.
Se for seleccionada uma função incompatível com
outra anteriormente seleccionada, permanecerá
activa somente a última seleccionada.

PT

Indicador luminoso ON-OFF/PORTA TRANCADA:

O indicador luminoso aceso indica que a porta está trancada para impedir aberturas acidentais; para evitar
danos é necessário aguardar que o indicador luminoso esteja intermitente antes de abrir a porta.

 O indicador luminoso ON-OFF/PORTA TRANCADA piscando rápida e intermitentemente, juntamente com

outro indicador luminoso indica uma anomalia. Deverá contactar a Assistência Técnica.

AssistênciaAnomaliasPrecauções ManutençãoProgramas DetergentesInstalação Descrição

41

Início e Programas

PT

Como iniciar um programa

1. Para ligar a máquina de lavar roupa, carregue na
tecla
se-ão alguns segundos e, em seguida, se apagarão
e o indicador luminoso ON-OFF/PORTA TRANCADA
ficará intermitente.

2. Coloque dentro a roupa e feche.

3. Seleccione através do selector de PROGRAMAS o
programa que desejar.

4. Seleccione a temperatura de lavagem (veja a pág. 43).

. Todos os indicadores luminosos acender-

5. Coloque o detergente e os aditivos (veja a pág. 44).

6. Para iniciar o programa carregue na tecla START/
RESET.
Para anular mantenha pressionada a tecla
START/RESET pelo menos 2 segundos.

7. No final do programa, o indicador luminoso ON­OFF/PORTA TRANCADA passará a intermitente
para indicar que a porta pode ser aberta. Tire a
roupa lavada de dentro e deixe a porta entreaber­ta para que o tambor seque. Para desligar a
máquina de lavar roupa, carregue na tecla

Tabela dos programas

dor

Duração
do ciclo
(minutos)

Descrição do ciclo de lavagem

Pré-lavagem, lavagem, enxagua
centrifugações intermediárias e final

Lavagem, enxaguamentos,
centrifugações intermediárias e final

Lavagem, enxaguamentos,
centrifugações intermediárias e final

Lavagem, enxaguamentos,
centrifugações intermediárias e final

Lavagem, enxaguamentos,
centrifugações intermediárias e final

Lavagem, enxaguamentos, anti­rugas ou centrifugação delicada

Lavagem, enxaguamentos, anti­rugas ou centrifugação delicada

Lavagem, enxaguamentos, anti­rugas ou centrifugação delicada

Lavagem, enxaguamentos, anti­rugas ou centrifugação delicada

Lavagem, enxaguamentos e
cent

rifugação

Lavagem, enxaguamentos e
centrifugação delicada

Lavagem, enxaguamentos,
anti-rugas ou descarga

Enxaguamentos, anti-rugas ou
descarga

delicada

ment

Natureza dos tecidos / sujidade Programas

Te m p e ­ratura

Detergente

Pré-lav. Lavag.

Amacia-

Algodão

Brancos muito sujos
(lençóis, toalhas etc.)

Brancos muito sujos
(lençóis, toalhas etc.)

Brancos e coloridos resistentes
muito sujos

Brancos pouco sujos e cores
delicadas (camisas, camisolas etc.)

Coloridos delicados
pouco sujos

1

2

3

4

5

90°C    137

90°C   120

60°C   105

40°C   72

30°C   65

Sintéticos

Coloridos resistentes muito sujos
(roupas de bebé etc.)

Cores resistentes (roupas de
todos os tipos levemente suja)

Coloridos resistentes muito sujos
(roupas de bebé etc.)

Cores delicadas (roupas de
todos os tipos ligeiramente sujas)

Cores delicadas (roupas de
todos os tipos ligeiramente sujas)

6

6

7

8

9

60°C   77

40°C   62

50°C   73

40°C   58

30°C   30

Delicados

Lã

Tecidos muito delicados (cortinas,
seda, viscose etc.)

PROGRAMAS PARCIAIS

Enxagua

Enxagua

Centrifugação Descarga e centrifugação enérgica
Centrifugação delicada Descarga e centrifugação delicada
Descarga Descarga

o  Enxaguamentos e centrifugação

ment

o delicado 

ment

10

11

40°C   50

30°C   45

.

o,

Observações

Para a descrição da função Anti-rugas veja-se pág. 43. Os dados apresentados na tabela têm valor indicativo.

Programa especial

Diário 30' (programa 9 para Sintéticos) foi estudado para lavar peças levemente sujas em pouco tempo; dura
apenas 30 minutos e, desta maneira, economiza energia e tempo. Se regular o programa (9 a 30°C) será
possível lavar juntos tecidos de natureza diferente (excepto lã e seda), com uma carga máxima de 3 Kg.

Aconselhamos a utilização de detergente líquido.

42

Personalizações

Seleccione a temperatura

Gire o selector da TEMPERATURA para seleccionar a temperatura de lavagem (veja a Tabela dos programas na pág. 42).
A temperatura pode ser diminuída até à lavagem a frio (

Funções

As várias funções de lavagem da máquina de lavar roupa possibilitam obter a máxima limpeza e branquear o que
desejar. Para activar as funções:

1. carregue na tecla correspondente à função que desejar, segundo a tabela abaixo;

2. a respectiva tecla acende-se para avisar que a função está activa.

Observação: Se a tecla acender intermitentemente, significa que a respectiva função não pode ser seleccionada
para o programa definido.

).

PT

Fu n çõ es Efeit o Observações para ut ilização

Proporciona uma

Super
Lavagem

Rápido

Enxagu a ­men to
Extra

Exclu são
centrifuga­ção

limpeza impecável,
visivelmente mais
branco do padrão
da Classe A.

Diminuiu em cerca
de 30% o duração
do ciclo de
lavagem.

Aumenta a eficácia
do enxaguamento

Carregue este
botão para a
máquina de lavar
roupa não efectuar
mais a centrífuga,
mas apenas uma
rotação do tambor
com velocidade
moderada para
facilitar o
escoamento da
água.

Não é compatível com a função RÁPIDO.

Não é compatível com a função SUPER LAVAGEM.

É aconselhável se a máquina de lavar roupa estiver muito cheia ou
com uma grande dose de detergente.

É aconselhável utilizá-lo quando lavar roupas difíceis de passar a
ferro.

Pos sível nos
programas:

1, 2, 3, 4,
5, 6, 7, 8

1, 2, 3, 4,
5, 6, 7, 8

1, 2, 3, 4,
5, 6, 7, 8,
Enxagu amen­tos

Todos os
programas
excepto o 11
e a descarga.

Anti-rugas

Esta função interrompe o programa de lavagem e mantém a roupa de molho na água antes de descarregá-la.
É activa nos programas 6 - 7 - 8 - 11 e Enxaguamento delicado.
Para completar o ciclo carregue na tecla START/RESET.
Para efectuar apenas uma descarga, coloque o selector no correspondente símbolo

e carregue na tecla START/RESET.

AssistênciaAnomaliasPrecauções ManutençãoProgramas DetergentesInstalação Descrição

43

Detergentes e roupa

PT

Gaveta dos detergentes

O bom resultado da lavagem depende também do
uso da dose certa de detergente: com excessos
não se lava melhor, e contribui-se quer para a
formação de incrostações nas peças internas da
máquina de lavar, quer para a poluição do meio
ambiente.

Tire a gaveta dos
detergentes e deite o
detergente ou o aditivo
da seguinte maneira:

1

3

gaveta 1: Detergente para pré-lavagem
(em pó)
gaveta 2: Detergente para lavagem
(em pó ou líquido )

O detergente líquido deve ser colocado depois da
máquina ter iniciado a lavagem.

gaveta 3: Aditivos (amaciador, etc.)

O amaciador não deve ultrapassar a rede.

2

 Não use detergentes para lavagem à mão, porque

fazem demasiada espuma.

Preparar a roupa

 Separe a roupa em função:

- do tipo de tecido / do símbolo na etiqueta.

- as cores: separe as peças coloridas das brancas.
 Esvazie as algibeiras e verifique se há botões soltos.
 Não ultrapasse os valores indicados referentes ao

peso da roupa enxuta:
Tecidos resistentes: máx. 5 kg.
Tecidos sintéticos: máx. 2,5 kg.
Tecidos delicados: máx. 2 kg.
Lã máx. 1 kg.

Roupas especiais

Cortinas: dobre-as bem e coloque-as dentro de

uma fronha ou de um saquinho de rede. Lave-as
separadas, sem ultrapassar a meia carga. Utilize o
programa 11 que exclui automaticamente a
centrifugação.
Edredões e anoraques: se forem acolchoadas
com penas de ganso ou pato, podem ser lavados
na máquina de lavar roupa. Vire as peças do avesso
e coloque no máximo de 2-3 kg., repita o
enxaguamento uma ou duas vezes e utilize a
centrifugação delicada.
Sapatilhas: Tire a lama e lave-as juntamente com
calças de ganga e peças resistentes (mas nunca
com peças brancas).
Lã: para obter os melhores resultados, utilize um
detergente específico e não ultrapasse 1 kg. de
carga.

Woolmark Platinum Care

Delicado como lavagem a mão.

A Ariston lançou um novo padrão de

performances superiores reconhecidas pela
The Woolmark Company com o prestigioso selo de
Woolmark Platinum Care. Se a máquina de lavar
roupa tiver o logotipo Woolmark Platinum Care, quer
dizer que será possível lavar com resultados exce­lentes também peças em lã que tenham a etiqueta
"Lavar à mão" (M.00221):

Defina o programa 10 para todas as peças
com a etiqueta "Lavar à mão" e utilize
detergentes específicos.

Quanto pesa a roupa?

1 lençol 400 - 500 g.
1 fronha 150 - 200 g.
1 toalha de mesa 400 - 500 g.
1 roupão 900 - 1.200 g.
1 toalha de rosto 150 - 250 g.

44

Precauções e conselhos

 Esta máquina de lavar roupa foi projectada e

fabricada em conformidade com os regulamentos
internacionais de segurança. Estas advertências são
fornecidas por razões de segurança e devem ser
lidas com atenção.

Segurança geral

 Este aparelho foi projectado para um uso domés-

tico.

 Esta máquina de lavar roupa deve ser utilizada

somente por pessoas adultas e conforme as
instruções apresentadas neste manual.

 Não toque na máquina com os pés descalços

nem com as mãos ou os pés molhados ou húmi­dos.

 Não puxe o cabo eléctrico para tirar a ficha da

tomada, pegue somente na ficha.

 Não abra a gaveta dos detergentes enquanto a

máquina estiver a funcionar.

 Não toque na água de descarga, pois poderá

estar muito quente.

 Em nenhum caso force a porta para abri-la:

poderá danificar o mecanismo de segurança que
a protege contra aberturas acidentais.

 Se houver avarias, não mexa em caso algum nos

mecanismos internos para tentar reparar.

 Verifique sempre que as crianças não se aproxi-

mem da máquina em funcionamento.

 Durante a lavagem a porta de vidro tende a aquecer.

 Se for preciso deslocar a máquina, são precisas

pelo menos duas ou três pessoas, não tente
fazê-lo sozinho porque a máquina é muito pesa­da.

 Eliminação de um máquina de lavar roupa velha:

antes de eliminá-la, para torná-la inutilizável, corte
o cabo de alimentação eléctrica e desmonte a
porta de vidro.

Economizar e respeitar o meio ambiente

Tecnologia ao serviço do meio ambiente

Se pela porta de vidro notar pouca água é porque,
com a nova tecnologia Ariston, é suficiente menos
de metade da água para se obter a limpeza máxi­ma: uma meta atingida para respeitar o meio ambi­ente.

Economizar detergente, água,
energia e tempo

 Para não desperdiçar recursos, é necessário

utilizar a máquina de lavar roupa com a carga
máxima. Uma carga plena em vez de duas
cargas pela metade permite economizar até 50%
de energia.

 A pré-lavagem só é necessária para roupa muito

suja. Evite-a para economizar detergente, tempo,
água e entre 5 e 15% de energia.

 Trate as nódoas com um produto anti-nódoas ou

deixe de molho antes de lavar, desta maneira
diminui a necessidade de lavar com altas tempera­turas. Um programa a 60°C em vez de 90°C ou a
40°C em vez de 60°C, economiza até 50% de
energia.

 Se dosear bem o detergente em função da

dureza da água, do nível de sujidade e da quanti­dade de roupa, evitará desperdícios e protegerá o
meio ambiente: mesmo os detergentes
biodegradáveis contêm componentes que alteram
o equilíbrio da natureza.Evite sempre que possível
o uso de amaciador.

 Lavar desde o fim da tarde até as primeiras horas

da manhã ajuda a diminuir a carga de absorção
das empresas eléctricas.

PT

 Antes de colocar a roupa verifique se o tambor

está vazio.

Eliminação

 Elimine a embalagem obedecendo aos regula-

mentos locais, de maneira a que as embalagens
possam ser reutilizadas.

 Se for secar a roupa num secador, seleccione

uma velocidade de centrifugação mais alta. Se
houver pouca água na roupa economizará tempo
e energia no programa de secagem.

AssistênciaAnomaliasPrecauções ManutençãoProgramas DetergentesInstalação Descrição

45

Manutenção e cuidados

PT

Interromper a alimentação de água e
de corrente eléctrica

 Feche a torneira da água depois de cada lava-

gem. Desta maneira diminuiu-se o desgaste do
sistema hidráulico da máquina de lavar roupa e
elimina-se o risco de inundação.

 Tire a ficha da tomada eléctrica quando for limpar

a máquina de lavar roupa e durante os trabalhos
de manutenção.

Limpar a máquina de lavar roupa

A parte externa e as peças em borracha podem ser
limpas com um pano molhado com água morna e
sabão. Não empregue solventes nem abrasivos.

Limpar a gaveta dos detergentes

1

Para tirar a gaveta,
erga-a e puxe-a para
fora (veja a figura).
Lave-a com água corren­te; esta limpeza deve ser
efectuada frequentemen­te.

2

Limpar a bomba

Esta máquina de lavar roupa é equipada com uma
bomba com limpeza automática que não precisa de
operações de manutenção. Entretanto pode acon­tecer que pequenos objectos (moedas, botões)
caiam na pré-câmara que protege a bomba, situada
na parte inferior da mesma.

 Certifique-se que o ciclo de lavagem tenha termi-

nado e tire a ficha da tomada.

Para obter acesso à pré-câmara:

1. tire o painel de
cobertura da parte
dianteira da máquina de
lavar roupa com ajuda
de uma chave de
fendas (veja a figura);

2. para desenroscar a
tampa gire-a na direcção
contrária aos ponteiros
do relógio (veja a figura):
é normal que perca um
pouco de água;

Cuidados com a porta de vidro e o tambor

 Deixe a porta sempre entreaberta para evitar que

se formem odores desagradáveis.

3. limpe o interior com cuidado;

4. enrosque outra vez a tampa;

5. monte outra vez o painel, certifique-se, antes de
empurrar a máquina, que os ganchos foram coloca­dos nas respectivas ranhuras.

Verificar o tubo de alimentação
de água

Verifique o tubo de alimentação pelo menos uma
vez por ano. Se houver rachas ou fendas, será
necessário substitui-lo: durante as lavagens as
fortes pressões podem dar origem a estas situa­ções.

 Nunca utilize tubos já usados.

46

Anomalias e soluções

Pode acontecer que a máquina de lavar roupa não funcione. Antes de telefonar para a Assistência Técnica
(veja a pág. 48), verifique que não se trata de um problema fácil de resolver com ajuda da seguinte lista:

Anomalias:

A máquina de lavar
roupa não liga.

O ciclo de lavagem
não inicia.

A máquina de lavar roupa não
carrega água.

A máquina de lavar roupa carrega
e descarrega água continuamente.

Possíveis causas / Solução:

 A ficha não está colocada na tomada eléctrica, ou não o suficiente

para haver contacto.

 Em casa não há corrente.

 A porta da máquina não está bem fechada.
 A tecla
 A tecla START/RESET não foi pressionada.
 A torneira da água não está aberta.

 O tubo de alimentação de água não está ligado à torneira.
 O tubo está dobrado.
 A torneira da água não está aberta.
 Está a faltar água em casa.
 Não há pressão suficiente.
 A tecla START/RESET não foi pressionada.

 O tubo de descarga não está instalado entre 65 e 100 cm. de

altura do chão (veja a pág. 39).
 A ponta do tubo de descarga está emergida na água (veja a pág. 39).
 A descarga na parede não tem ventilação de ar.
Se depois destas verificações o problema não for resolvido, feche a torneira
da água, desligue a máquina de lavar roupa e chame a assistência técnica.
Se a sua casa é nos últimos andares de um edifício, é possível que
aconteçam fenómenos de sifão, e por isso a máquina de lavar roupa
carrega e descarrega água continuamente. Para eliminar este inconvenien­te, há à venda no mercado válvulas apropriadas contra o efeito sifão.

não foi pressionada.

PT

A máquina de lavar roupa não
descarrega ou nem realiza
centrifugação.

A máquina de lavar roupa vibra
muito durante a centrifugação.

Da máquina de lavar roupa está
a perder água.

Se o indicador luminoso ON­OFF/PORTA TRANCADA piscar
rápida e intermitentemente ao
mesmo tempo, que pelo menos
outro indicador luminoso.

Está a formar-se demasiada
espuma.

 O programa não faz a descarga: com alguns programas será

necessário iniciar a descarga manualmente (veja a pág. 42).
 Está activada a funções Anti-rugas: para completar o programa

carregue na tecla START/RESET (veja a pág. 43).
 O tubo de descarga está dobrado (veja a pág. 39).
 A conduta de descarga está entupida.

 O tambor, no momento da instalação, não foi liberado correctamente

(veja a pág. 38).
 A máquina de lavar roupa não está nivelada (veja a pág. 38).
 A máquina de lavar roupa está apertada entre móveis e parede (veja a pág. 38).

 O tubo de alimentação da água não está bem enroscado (veja a pág. 38).
 O gaveta dos detergentes está entupida (para limpá-la veja a pág. 46).
 O tubo de descarga não está bem preso (veja a pág. 39).

 Contacte a Assistência Técnica porque está a ocorrer uma anomalia.

AssistênciaAnomaliasPrecauções ManutençãoProgramas DetergentesInstalação Descrição

 O detergente não é específico para máquina de lavar roupa (deve haver a

escrita "para máquina de lavar", "à mão e para máquina de lavar" ou similares).
 A dose de detergente foi excessiva.

47

Assistência

195040855.00

10 /2 00 3 - Xerox Business Services

PT

Antes de contactar a Assistência Técnica:

 Verifique se consegue resolver a anomalia (veja a pág. 47);
 Reinicie o programa para verificar se o inconveniente foi resolvido;
 Em caso negativo, contacte a assistência técnica autorizada no número de telefone indicado no

certificado de garantia.

 Nunca recorra a técnicos não autorizados.

Comunique:

 o tipo de anomalia;
 o modelo da máquina (Mod.);
 o número de série (S/N).
Estas informações encontram-se na placa colocada na parte traseira da máquina de lavar roupa.

Assistência

48
