Hotpoint AVL 140 User Manual

1

F

Français, 1

Sommaire

Installation, 2-3

Déballage et mise à niveau, 2

Raccordements hydrauliques et électriques, 2-3

Premier cycle de lavage, 3

Caractéristiques techniques, 3

Description du lave-linge, 4-5

Bandeau de commandes, 4

Voyants, 5

Mise en marche et Programmes, 6

En bref: démarrage d'un programme, 6

Tableau des programmes, 6

Personnalisations, 7

Sélection de la température, 7

Sélection de l'essorage, 7

Fonctions, 7

Produits lessiviels et linge, 8

Tiroir à produits lessiviels, 8

Triage du linge, 8

Pièces de linge particulières, 8

Woolmark Platinum Care, 8

Précautions et conseils, 9

Sécurité générale, 9

Mise au rebut, 9

Economies et respect de l'environnement, 9

Entretien et soin, 10

Coupure de l'arrivée d'eau et de courant, 10

Nettoyage du lave-linge, 10

Nettoyage du tiroir à produits lessiviels, 10

Entretien du hublot et du tambour, 10

Nettoyage de la pompe, 10

Contrôle du tuyau d'arrivée de l'eau, 10

Anomalies et remèdes, 11

Assistance, 12

Consultation à tout moment, 12

LAVE-LINGE

AVL 140

Mode d'emploi

F

2

F

 Conservez ce mode d'emploi pour pouvoir le

consulter à tout moment. En cas de vente, de cession

ou de déménagement, veillez à ce qu'il suive toujours

le lave-linge pour que son nouveau propriétaire soit

informé sur son mode de fonctionnement et puisse

profiter des conseils correspondants.

 Lisez attentivement les instructions: elles fournissent

d'importantes informations sur l'installation, l'utilisation

et la sécurité.

Déballage et mise à niveau

Déballage

1. Déballez le lave-linge.

2. Contrôlez que le lave-linge n'a pas été endommagé

pendant le transport. S'il est abîmé, ne le raccordez

pas et contactez votre revendeur.

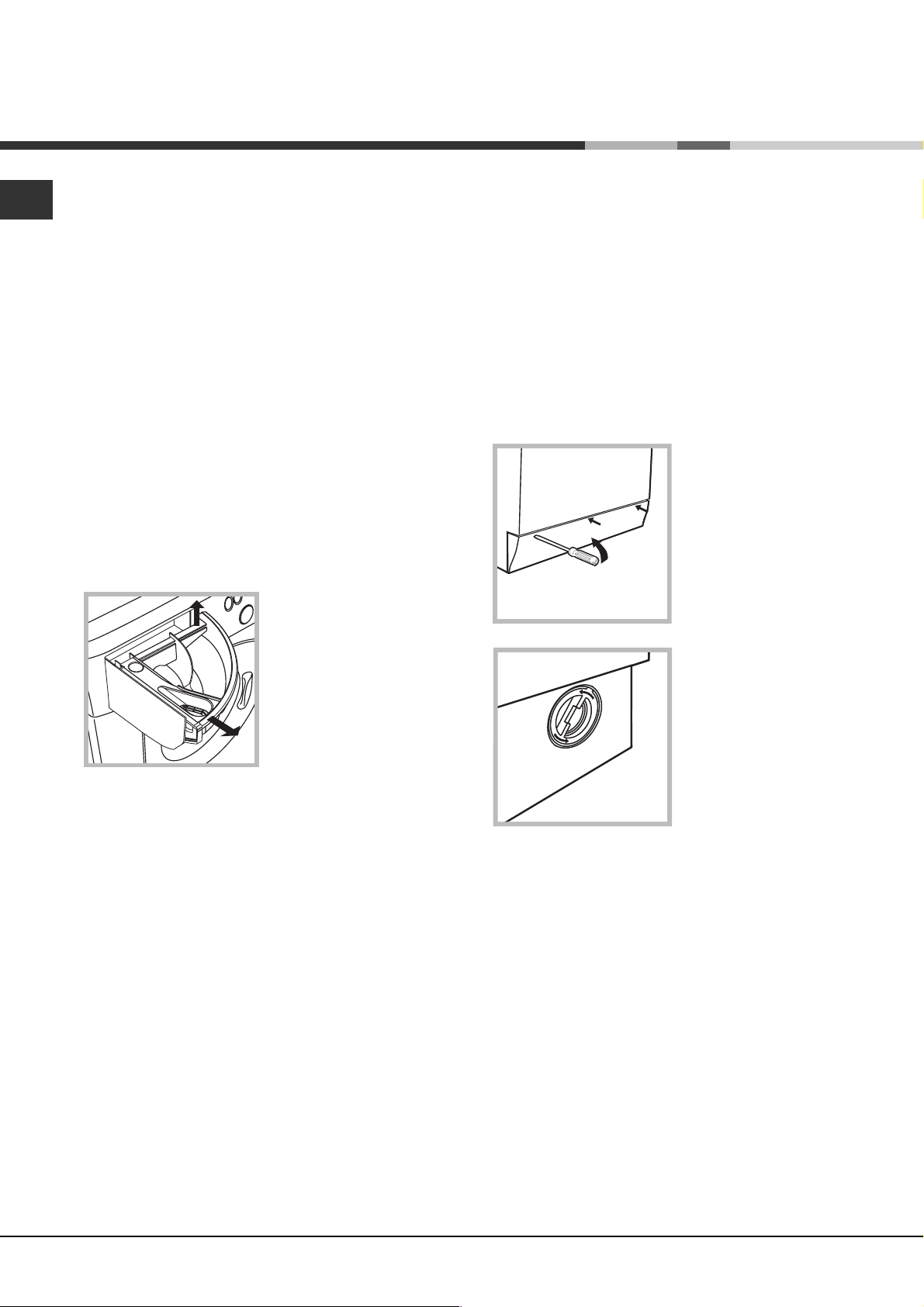

3. Enlevez les 3 vis de

protection pour le

transport, le

caoutchouc et la cale,

placés dans la partie

arrière (voir figure).

4. Bouchez les trous à l'aide des bouchons plastique

fournis.

5. Conservez bien toutes ces pièces: il faudra les

remonter en cas de transport du lave-linge.

 Les emballages ne sont pas des jouets pour enfants.

Mise à niveau

1. Installez le lave-linge sur un sol plat et rigide, sans

l'appuyer contre des murs, des meubles ou autre.

2. Si le sol n'est pas

parfaitement horizontal,

vissez ou dévissez les

petits pieds avant (voir

figure) pour niveler

l'appareil; son angle

d'inclinaison, mesuré

sur le plan de travail, ne

doit pas dépasser 2°.

Une bonne mise à niveau garantit la stabilité de la

machine et évite qu'il y ait des vibrations, du bruit et

des déplacements en cours de fonctionnement. Si la

machine est posée sur de la moquette ou un tapis,

réglez les petits pieds de manière à ce qu'il y ait

suffisamment d'espace pour assurer une bonne

ventilation.

Raccordements hydrauliques et

électriques

Raccordement du tuyau d'arrivée de l'eau

1. Montez le joint A sur

l'extrémité du tuyau

d'alimentation et vissez-

le à un robinet d'eau

froide à embout fileté 3/4

gaz (voir figure).

Faites couler l'eau

jusqu'à ce qu'elle soit

limpide et sans

impuretés avant de

raccorder.

2. Raccordez le tuyau

d'alimentation au lave-

linge en le vissant à la

prise d'eau prévue, dans

la partie arrière en haut

à droite (voir figure).

3. Faites attention à ce que le tuyau ne soit ni plié ni

écrasé.

 La pression de l'eau doit être comprise entre les

valeurs indiquées dans le tableau des

Caractéristiques techniques (voir page ci-contre).

 Si la longueur du tuyau d'alimentation ne suffit pas,

adressez-vous à un magasin spécialisé ou à un

technicien agréé.

Installation

A

3

F

Raccordement du tuyau de vidange

Raccordez le tuyau

d'évacuation, sans le

plier, à un conduit

d'évacuation ou à une

évacuation murale

placés à une distance

du sol comprise entre

65 et 100 cm;

ou bien accrochez-le à

un évier ou à une

baignoire, dans ce cas,

fixez le support en

plastique fourni avec

l'appareil au robinet

(voir figure). L'extrémité

libre du tuyau

d'évacuation ne doit

pas être plongée dans

l'eau.

 L'utilisation de tuyaux de rallonge est absolument

déconseillée, si vous ne pouvez vraiment pas faire

autrement vous devrez utiliser un tuyau de même

diamètre et de longueur maximum de 150 cm.

Branchement électrique

Avant de brancher la fiche dans la prise de courant,

contrôlez que:

 la prise dispose de mise à la terre et est conforme

aux normes;

 la prise est bien apte à supporter la puissance

maximale de la machine indiquée dans le tableau

des Carcatéristiques techniques (voir ci-contre);

 la tension d'alimentation est bien comprise entre les

valeurs figurant dans le tableau des

Caractéristiques techniques (voir ci-contre);

 la prise est bien compatible avec la fiche du lave-

linge. Autrement, remplacez la prise ou la fiche.

 Votre lave-linge ne doit pas être installé dehors,

même à l'abri, car il est très dangereux de le laisser

exposé à la pluie et aux orages.

 Après installation du lave-linge, la prise de courant

doit être facilement accessible.

 N'utilisez ni rallonges ni prises multiples.

 Le câble ne doit être ni plié ni écrasé.

 Le câble d'alimentation ne doit être remplacé que

par des techniciens agréés.

Attention! Nous déclinons toute responsabilité en cas

de non respect des normes énumérées ci-dessus.

Premier cycle de lavage

Avant la première utilisation de la machine, effectuez

un cycle de lavage avec un produit lessiviel mais

sans linge et sélectionnez le programme à 90°C

sans prélavage.

65 - 100 cm

AssistanceAnomaliesPrécautions EntretienProgrammesInstallation Description

Caractéristiques techniques

Modèle

AVL 140

Dimensions

largeur 59,5 cm

hauteur 85 cm

profondeur 52,5 cm

Capacité

de 1 à 5 kg

Raccordements

électriques

tension 220/230 Volt 50 Hz

puissance maximale absorbée 1850 W

Raccordements

hydrauliques

pression maximale 1 MPa (10 bar)

pression minimale 0,05 MPa (0,5 bar)

capacité du tambour 46 litres

Vitesse

d'essorage

jusqu'à 1400 tours minute

Programmes de

contrôle selon la

norme IEC456

programme 3; température 60°C;

effectué avec une charge de 5 kg.

Cet appareil est conforme aux

Directives Communautaires suivantes:

- 73/23/CEE du 19/02/73 (Basse

Tension) et modifications suivantes

- 89/336/CEE du 03/05/89

(Compatibilité électromagnétique) et

modifications suivantes

- 2002/96/CE

Bac produits

4

F

Bandeau de commandes

Description du lave-linge

Tiroir à produits lessiviels: chargement des

produits lessiviels et additifs (voir page 8).

Voyants: suivi du stade d'avancement du

programme de lavage.

Si la fonction Départ différé a été sélectionnée,

indiquent le temps résiduel avant le démarrage du

programme (voir page 5).

Bouton ESSORAGE: sélection de l'essorage ou

exclusion (voir page 7).

Touches FONCTION: sélection des fonctions

disponibles. La touche correspondant à la fonction

sélectionnée restera allumée.

Bouton TEMPÉRATURE: sélection de la

température ou lavage à froid (voir page 7).

Tiroir à produits lessiviels

Touche

MISE EN MARCHE/

ARRET

Touche

START/RESET

Bouton

TEMPÉRATURE

Bouton

PROGRAMMES

Voyants

Touches

FONCTION

Bouton

ESSORAGE

Voyant

ALLUMAGE/

HUBLOT VERROUILLE

Touche MISE EN MARCHE/ARRET: mise en

marche ou arrêt du lave-linge.

Touche START/RESET: démarrage des

programmes ou annulation (en cas d'erreur).

Voyant ALLUMAGE/HUBLOT VERROUILLE: pour

comprendre si le lave-linge est branché et si le

hublot peut être ouvert (voir page 5).

Bouton PROGRAMMES: choix des programmes

(voir page 6). Le bouton est escamotable: pour le

faire sortir, pressez légèrement au centre.

En cours de lavage, le bouton ne bouge pas.
