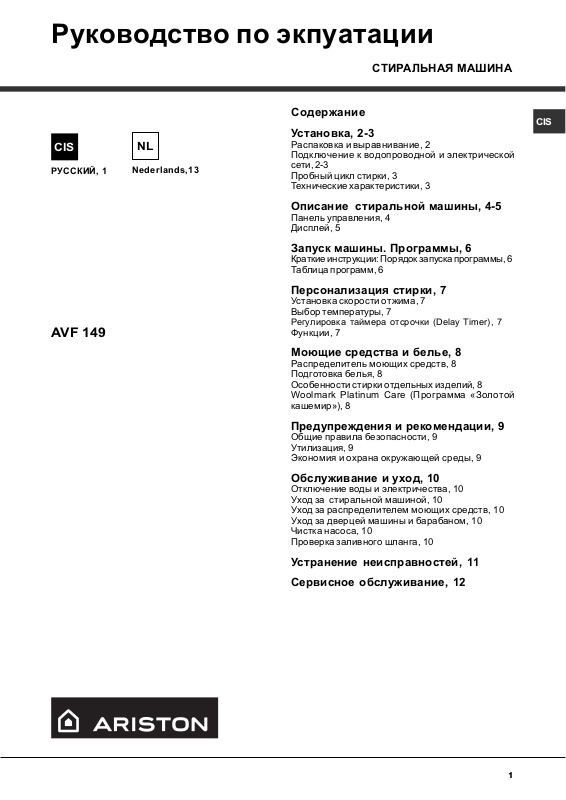

Page 1
Руководство по экпуатации
СТИРАЛЬНАЯ МАШИНА
CIS
РУССКИЙ, 1
AVF 149
NL
Nederlands,13
Содержание
CIS
Установка, 2-3
Распаковка и выравнивание, 2
Подключение к водопроводной и электрической
сети, 2-3
Пробный цикл стирки, 3
Технические характеристики, 3
Описание стиральной машины, 4-5
Панель управления, 4
Дисплей, 5
Запуск машины. Программы, 6
Краткие инструкции: Порядок запуска программы, 6
Таблица программ, 6
Персонализация стирки, 7
Установка скорости отжима, 7
Выбор температуры, 7
Регулировка таймера отсрочки (Delay Timer), 7
Функции, 7
Моющие средства и белье, 8
Распределитель моющих средств, 8
Подготовка белья, 8
Особенности стирки отдельных изделий, 8
Woolmark Platinum Care (Программа «Золотой
кашемир»), 8
Предупреждения и рекомендации, 9
Общие правила безопасности, 9
Утилизация, 9
Экономия и охрана окружающей среды, 9
Обслуживание и уход, 10
Отключение воды и электричества, 10
Уход за стиральной машиной, 10
Уход за распределителем моющих средств, 10
Уход за дверцей машины и барабаном, 10
Чистка насоса, 10
Проверка заливного шланга, 10
Устранение неисправностей, 11
Сервисное обслуживание, 12
Page 2
Установка
+15
Сохраните данное руководство. Оно должно быть
в комплекте со стиральной машиной в случае продажи, передачи оборудования или при переезде
на новую квартиру, чтобы новый владелец оборудования мог ознакомиться с правилами его функционирования и обслуживания.
Внимательно прочитайте руководство: в нем со-
держатся важные сведения по установке и безопасной эксплуатации стиральной машины.
Распаковка и выравнивание
Распаковка
1. Распакуйте стиральную машину.
2. Убедитесь, что оборудование не было повреждено
во время транспортировки. При обнаружении повреждений не подключайте машину свяжитесь с поставщиком немедленно.
3. Удалите четыре
транспортировочных
винта и резиновые
пробки с прокладками,
расположенные в задней части стиральной
машины (ñì. ðèñ.).
Правильное выравнивание оборудования поможет
избежать шума, вибраций и смещений во время работы машины.
Если стиральная машина стоит на полу, покрытом
ковром, убедитесь, что ее основание возвышается над ковром. В противном случае вентиляция
будет затруднена или вовсе невозможна.
Подключение к водопроводной и
электрической сети
Подсоединение заливного шланга
1. Вставьте прокладку А в
конец заливного шланга
и наверните его на вывод водопровода холодной воды с резьбовым от-
A
верстием 3/4 дюйма (ñì.
ðèñ. ).
Перед подсоединением
откройте водопроводный
кран и дайте стечь гряз-
íîé âîäå.
4. Закройте отверстия прилагающимися пластиковыми заглушками.
5. Сохраняйте все детали: они Вам понадобятся при
последующей транспортировке стиральной машины.
Не разрешайте детям играть с упаковочными
материалами.
Выравнивание
1. Установите стиральную машину на ровном и прочном
полу, так чтобы она не касалась стен, мебели и прочих предметов.
2. После установки машины на место отрегулируйте ее устойчивое
положение путем вращения передних ножек
(ñì. ðèñ.). Для этого
сначала ослабьте контргайку, после завершения регулировки
контргайку затяните.
После установки машины
на место проверьте по
уровню горизонтальность верхней крышки корпуса, отклонение горизонтали должно быть не более 2°.
2. Подсоедините заливной шланг к стиральной
машине, навинтив его
на водоприемник, расположенный в задней
верхней части справа
(ñì. ðèñ.).
3. Убедитесь, что шланг не перекручен и не пережат.
Давление воды должно быть в пределах значе-
ний, указанных в таблице Технических характеристик (ñì. ñ. 3).
Если длина водопроводного шланга окажется
недостаточной, обратитесь в Авторизованный
Сервисный центр.
Page 3
Подсоединение сливного шланга
Повесьте загнутый ко-
нец сливного шланга на
край раковины, ванны,
или поместите в
специальный вывод
65 - 100 cm
канализации. Шланг не
должен перегибаться.
Верхняя точка сливного шланга должна находиться на высоте 65100 см от пола. Распо-
ложение сливного
шланга должно обеспечивать разрыв струи
при сливе (конец шланга не должен быть
опущен в воду).
В случае крепления на
край ванной или раковины, шланг вешается
с помощью направляющей (входит в комплект поставки), которая
крепится к крану (ðèñ.).
Не рекомендуется применение удлинителей для
сливного шланга, при необходимости допускается его наращивание шлангом такого же диаметра
и длиной не более 150 см.
l розетка заземлена в соответствии с нормами безо-
пасности, описанными в данном разделе инструкции
допускается организация заземления рабочим ну-
лем, при условии, что защитная линия не имеет разрыва и подключена напрямую в обвод каких-либо
приборов (например, электрического счетчика).
Если вилка не подходит к розетке, ее следует заменить на новую, соответствующую розетке, или заменить
питающий кабель. Замена кабеля должна производиться только квалифицированным персоналом.
Запрещается использование переходников, двойных
и более розеток и удлинителей (они создают опасность
возгорания). Если Вы считаете их использование необходимым, применяйте один единственный удлинитель, удовлетворяющий требованиям безопасности.
Оборудование, подключенное с нарушением требований безопасности бытовых приборов большой
мощности, изложенных в данной инструкции, является потенциально опасным.
Производитель не несет ответственности за
ущерб здоровью и собственности, если он вызван
несоблюдением указанных норм установки.
Первый цикл стирки
По завершении установки, перед началом эксплуатации необходимо произвести один цикл стирки со
стиральным порошком, но без белья, по программе
90°C без предварительной стирки.
CIS
Установка Описание
Программы
средства
Моющие
Подсоединение к электросети
Внимание! Оборудование обязательно должно
быть заземлено!
1. Машина подключается к электрической сети при помощи двухполюсной розетки с заземляющим контактом (розетка не поставляется с машиной). Фазный
провод должен быть подключен через автомат защиты сети, рассчитанный на максимальный ток (ток срабатывания) 16 А, и имеющий время срабатывания не
более 0,1 с.
2. При наличии вблизи от предполагаемого места установки машины розетки с заземляющим контактом,
имеющей трехпроводную подводку кабеля с медными
жилами сечением не менее 1,5 кв. мм (или алюминиевыми жилами сечением не менее 2,5 кв. мм), доработка электросети не производится. При отсутствии
указанной розетки и проводки следует провести их монтаж.
3. Прокладка заземления отдельным проводом не
допускается.
4. Для доработки электрической сети рекомендуется
применять провод типа ППВ 3х1,5 380 ГОСТ 6223-79.
Допускается применение других марок кабеля, обеспечивающих пожаро- и электробезопасность при эксплуатации машины.
Перед включением машины в сеть убедитесь, что:
l розетка и проводка соответствуют требованиям, из-
ложенным в данном разделе инструкции;
l напряжение и частота тока сети соответствуют дан-
ным машины;
l розетка и вилка одного типа;
Техничес кие хар акте р истики
Ìîä åëü
Размер ы
Загрузка
Электрические
параметры
Гидравлические
параметры
Скорость
отжима
Kонтрольные
программы
согласно
нормативу IEC
456
AVF 149
шир ин а 59, 5 см
высота 85 см
глубина 53,5 см
1 - 5 êã
напряж ение 2 20/ 230 В 50 ГЦ
max мощность 1850 Ватт
max давление 1 Мпа (10 бар)
min давлен ие 0,05 Мпа (0,5 бар)
объе м барабана 46 л
äî 1400 îá/ìèí
программа 3; температура 60°С;
при загрузке до 5 кг.
Машин а соответств ует сл едующим
Директивам Европейског о
Экономического с ообщества:
- 73/223/ ЕЕС от 19.02.73 (низкого
напряжения) и последующие модификации
- 89/336 /ЕЕС от 03.05.89 (электромагнитной совместимости) и
посл едующие модификации
безопасности
Ìåðû
Обслуживание
è óõîä
СервисНеисправности
!
Page 4
+15
Описание стиральной машины
Панель управления
Перечень
программ
Распределитель
моющих средств
Распределитель моющих средств для загруз-
ки стирального порошка и смягчителей (ñì. ñ. 8).
Краткий перечень программ удобен для быст-
рой справки. Чтобы открыть перечень, потяните за
серый язычок.
Кнопки выбора ФУНКЦИИ служат для выбора
доступных функций. Кнопка выбранной функции
останется включенной.
Кнопка ОТЖИМ используется для выбора скорости отжима, а также для его исключения (ñì. ñ. 7).
Кнопка ТЕМПЕРАТУРА служит для выбора темпе-
ратуры стирки (ñì. ñ. 7).
ОТЖИМ
Кнопки выбора
ФУНКЦИИ
Дисплей
ТЕМПЕРАТУРА
Кнопка БЛОКИРОВКА ДВЕРЦЫ блокирует все
кнопки на панели управления вашей стиральной
машины в процессе стирки или в состоянии
ожидания (Stand-by).
Дисплей служит для программирования стираль-
ной машины и для контроля за циклами стирки
(ñì. ñ. 5).
Кнопка ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ служит для
включения и выключения стиральной машины (ñì.
ñ. 6).
Кнопка ПУСК/СБРОС используется для запуска
программ или для отмены ошибочного
программирования (ñì. ñ. 6).
БЛОКИРОВКА
ДВЕРЦЫ
Таймер
отсрочки
Кнопка ВКЛЮЧЕНИЕ/
ВЫКЛЮЧЕНИЕ
Программатор
Кнопка ПУСК/СБРОС
(Start/Reset)
Кнопка Таймер отсрочки (DELAY TIMER) служит
для отсрочки запуска заданной программы на
период максимум до 24 ч (ñì. ñòð. 7).
"
Программатор служит для выбора программ. Ру-
коятка может быть утоплена в панель управления:
для ее использования слегка нажмите на нее в
центре рукоятка выдвинется наружу.
В процессе выполнения программы рукоятка
остается неподвижной.
Page 5
Дисплей
Дисплей удобное устройство для программирования оборудования (ñì. ñ. 7), которое также информирует
пользователя о цикле стирки и текущем состоянии машины.
При нажатии кнопки ПУСК/СБРОС (Start/Reset) для
запуска программы на дисплее показывается приблизительное время, остающееся до завершения
цикла. В случае установки отложенного старта программы (пуск по таймеру, ñì. ñ. 7) дисплей будет
показывать время, оставшееся до начала стирки.
В процессе выполнения цикла стирки дисплей
показывает следующие сведения:
Текущая фаза цикла:
Предварительная стирка
Стирка
Полоскание
CIS
ПрограммыУстановка Описание
Отжим
Функции и дополнительные
персонализированные программы:
Порядок выбора дополнительных функций и опций
смотрите ниже и на ñòð. 7.
Зуммер:
Ваша стиральная машина оснащена зуммером для
сигнализации выполнения различных функций или
возможных сбоев: несовместимость функций,
кнопки доп. функции/программы, запуск, конец
цикла, обнуление
Блокировка дверцы:
Для вашей безопасности и для безопасности ваших детей можно заблокировать все кнопки на панели
управления машины в процессе ее работы или в состоянии ожидания (запуск с задержкой - Stand-by),
нажав кнопку этой функции на 2 секунды. Для отмены блокировки держите кнопку нажатой примерно 4
секунды.
Блокировка дверцы:
Горящий символ показывает дверца заблокирована, чтобы исключить ее случайное открывание.
Во избежание повреждений прежде, чем открыть дверцу, подождите пока символ погаснет.
Данная модель оснащена устройством, позволяющим открыть дверцу также в процессе выполнения некоторых фаз цикла. Это возможно, когда символ не горит.
По завершении программы на дисплее появляется сообщение END (Конец).
средства
Моющие
безопасности
Ìåðû
Обслуживание
è óõîä
СервисНеисправности
В случае неисправности на дисплее появляется код ошибки, например: F-01, который необходимо сооб-
щить в Авторизованный Сервисный центр (ñì. ñ. 12).
#
Page 6
Запуск машины. Программы
+15
Краткие инструкции: Порядок
запуска программы
1. Включите стиральную машину, нажав кнопку .
Все символы загорятся на несколько секунд,
затем погаснут.
2. Загрузите белье и закройте дверцу машины.
3. Установите рукоятку программатора на нужную
программу. На дисплее появится прогнозируемая
продолжительность выбранного цикла. Температура и скорость отжима задаются автоматически в
соответствии с выбранной программой (как изменить их ñì. íà ñ. 7).
6. Запустите программу, нажав кнопку ПУСК/СБРОС
(Start/Reset).
Для отмены запуска держите нажатой кнопку ПУСК/
СБРОС (Start/Reset) в течение 2-х секунд.
По окончании программы на дисплее появится сообщение END (Конец). Подождите пока на дисплее
погаснет символ блокировки дверцы. Выключите стиральную машину, нажав кнопку
. Откройте дверцу
машины. Вынув белье, оставьте дверцу машины приоткрытой, чтобы дать испариться оставшейся влаге.
Обязательно перекройте кран подачи воды и отключите машину из сети.
4. Добавьте в распределитель моющее средство,
ополаскиватель, отбеливатель (ñì. ñ. 8).
5. Выберите любую функцию (ñì. ñ. 7).
Таблица программ
Ткань и степень загрязнения Ïðîã-
Хлопок
Очень сильно загрязненное белое
белье (прос тыни, скатер ти и т.д.)
Очень сильно загрязненное белое
белье (прос тыни, скатер ти и т.д.)
Сильно загрязненное белое и
прочно окрашенное цветное белье
Слабо загря зненное белое и
линяющее цветное белье (рубашки,
маки и пр .)
Слабо загря зненное линяющее
цветн ое белье
Синте тика
Сильно загрязненная, прочно
окраше нная цв етн ая (детс кая
одежда и пр.)
Сильно загрязненная, прочно
окраше нная цв етн ая цв етн ая
(л юба я оде ж да)
Сильно загрязненная, прочно
окраше нная цв етн ая (детс кая
одежда и пр.)
Сл або заг ря зне нная, де ликат ная
цветн ая (любая одежда)
Сл або заг ря зне нная, де ликат ная
цветн ая (любая одежда)
Д ел икатн ы е ткани
Шерсть 10 40°C
О со бо де ли катны е ткани и од еж да
(занав ес и, шел к, вис коза и пр.)
ЧАСТИЧНЫЕ ПРОГРАММЫ
Поло скание
Деликатное полос кание
Отжим Ñë èâ è ñ èë üíû é îò æèì
Деликатный отжим Сл ив и дел икатный отж им
Ñëèâ Ñëèâ
ðàììa
Температура
1 90°C
2 90°C
3 60°C
4 40°C
5 30°C
6 60°C
6 40°C
7 50°C
8 40°C
9 30°C
11 30°C
Моющее с редство
пред в.
стирка
основн ая
стирка
Kîíäèöèîíåð
Длите-
льность
цикла,
Описание цикла стир ки
ìèí
Предв арител ьная стирка, стирка при
160
выс окой температуре, полоскание,
проме жу точн ый и оконч ател ьны й отж им
Стир ка п ри вы сокой темп ературе,
143
пол оскание, пром ежу точн ый и
окончательный отжим
Стир ка при 60° C, пол оскание,
120
проме жу точн ый и оконч ател ьны й отж им
Стир ка при 40° C, пол оскан ие,
85
проме жу точн ый и оконч ател ьны й отж им
Стир ка при 30° C, пол оскание,
77
проме жу точн ый и оконч ател ьны й отж им
Сти рка при 60 °C , пол оскание ,
92
останов ка с водой или деликатный
отжим
Сти рка при 40 °C , пол оскание ,
77
останов ка с водой или деликатный
отжим
Сти рка при 50 °C , пол оскание ,
86
останов ка с водой или деликатный
отжим
Сти рка при 40 °C , пол оскание ,
76
останов ка с водой или деликатный
отжим
Сти рка при 30 °C , пол оскание и
30
дели катный отжи м
Сти рка при 40 °C , пол оскание и
42
дели катный отжи м
Сти рка при 30 °C , пол оскание ,
52
останов ка с водой или слив
Пол ос кание и отжи м
Ппол оскание, остан овка с водой или
слив
Примечание
«Остановка с водой»: ñì. дополнительную функцию «Легкая глажка» íà ñ. 7. Данные в таблице, являются справочными и могут меняться в зависимости от конкретных условий стирки (объем стирки, температура воды в водопроводной
системе, температура в помещении и др.).
Специальная программа
Повседневная стирка 30' мин (программа 9 для Синтетических тканей) предназначена для быстрой стирки слабозагрязненного белья: цикл длится всего 30 минут, что позволяет сэкономить время и электроэнергию. Установив эту
программу (9 при температуре 30°С), Вы можете стирать различные виды тканей вместе (за исключением шерсти и
шелка) при максимальной загрузке белья 3 кг. Мы рекомендуем использовать жидкое моющее средство.
$
Page 7
Персонализация стирки
Установка скорости отжима
Если, когда машина включена, Программатор установлена на
программу, предусматривающую отжим, на дисплее устойчиво
будет гореть символ
будет отображаться максимальная допустимая для выбранной
программы скорость отжима и мигать символ
на эту кнопку, можно снизить значение скорости отжима, вплоть
до его исключения (OFF). Чтобы вернуться к максимальной
скорости отжима, нажмите кнопку еще раз. Выберите нужное
значение скорости отжима; примерно через 2 секунды установка
Кнопки опций
будет принята машиной, символ
Регулировку скорости отжима можно выполнять для всех программ стирки, кроме программы 11 и Слив.
Выбор температуры
Если, когда машина включена, Программатор установлена на программу, для которой возможна
регулировка температуры, на дисплее устойчиво будет гореть символ
будет отображаться максимально допустимая для выбранной программы температура и мигать символ
. Нажимая снова на эту кнопку, можно снизить температуру, вплоть до ее отключения (OFF) стирка в
холодной воде. Чтобы вернуться к максимальной температуре, нажмите кнопку еще раз. Выберите нужное
значение температуры; примерно через 2 секунды установка будет принята машиной, символ
устойчиво гореть. Регулировку температуры можно выполнять для всех программ стирки.
. При нажатии кнопки на дисплее
. Нажимая снова
останется устойчиво гореть.
. При нажатии кнопки на дисплее
останется
CIS
ПрограммыУстановка Описание
Регулировка таймера отсрочки (Delay Timer)
При нажатии кнопки на дисплее появится надпись (OFF), и будет мигать соответствующий символ.
Снова нажмите на эту кнопку на дисплее появится «1 ч» (1h), то есть отсрочка запуска на один час, и так далее,
вплоть до 24 часов. Выберите желаемое значение отсрочки. Примерно через 2 секунды установка будет принята
машиной, дисплей покажет заданное время отсрочки, символ
останется устойчиво гореть.
Если теперь вы нажмете кнопку ПУСК/СБРОС (START/RESET), дисплей будет показывать уменьшающееся значение
времени отсрочки (с шагом в 1 час) вплоть до запуска программы. На этом этапе можно изменить значение отсрочки
только в меньшую сторону. Регулировку таймера отсрочки можно выполнять со всеми программами.
Блокировка дверцы (ñì. ñ. 5).
Функции
Различные функции стирки машины позволяют достичь желаемой чистоты и белизны вашего белья. Порядок
выбора функций:
1. нажать кнопку нужной функции в соответствии с приведенной ниже таблицей;
2. включение соответствующей кнопки означает, что функция активирована.
Примечание: Частое мигание кнопки означает, что данная функция не может быть активирована для заданной
программы.
Если будет выбрана функция, несовместимая с другой, ранее выбранной функцией, останется включенной
только последняя выбранная функция.
Дополнительная
функция
Ñóï åð Ñòèð êà
Легкая Глажка
Быстрая Стирка
Назнач ен ие
Позволяет получить
безупречно чистое
белье, заметно
более белое по
сравнению со
стандартом ласса А.
Уменьшение
степени
сминаемости
тканей,
облегчение
последующего
глажения.
Сокращает
продолжительность цикла стирки
примерно на 30%.
Использование Доступна с
Опция не используется с ф ункцией «БЫСТРАЯ СТИРKА».
При выборе этой функции программы 6,7,8,11 и Деликатное
полоскание будут прерваны белье остается замоченным в воде
(остановка с водой), и кнопка Лeгкая Глажка будет мигать :
Чтобы завершить цикл, нажмите кнопку ПУСK/СБРОС или Ëeãêàÿ
Глажка.
Чтобы закон чить программу с ливом у ст анов ите ру коятку
программатора на соответствующий символ и нажмите кнопку
ПУСK/СБРОС.
Опция не используется с функцией «СУПЕР СТИРKА».
программами:
1, 2, 3, 4 ,
5, 6, 7, 8
Все
программы,
кроме 1, 2, 9,
10, Отжим,
Деликатный
отжим и
Слив
1, 2, 3, 4 ,
5, 6, 7, 8
средства
Моющие
безопасности
Ìåðû
Обслуживание
è óõîä
СервисНеисправности
%
Page 8
Моющие средства и белье
+15
Распределитель моющих средств
Хороший результат стирки зависит также от правильной дозировки моющего средства: его избыток не
гарантирует более эффективную стирку, напротив может привести к образованию налетов внутри машины и загрязнению окружающей среды.
Выдвиньте распределитель и заполните его
отделения моющим
средством и смягчите-
1
3
Отделение 1: моющее средство для предварительной стирки (порошок)
Отделение 2: моющее средство для стирки
(порошок или жидкое)
Жидкое средство для стирки заливается непосредственно перед запуском машины.
Отделение 3: Добавки (смягчители, ароматизаторы и пр.)
Не заполняйте отделение 3 для ополаскивателей
выше решетки.
2
ëåì:
Не используйте моющие средства, предназначен-
ные для ручной стирки образующаяся обильная
пена ухудшает результат стирки и может вывести
из строя стиральную машину.
Подготовка белья
Разберите белье:
- в соответствии с типом ткани / обозначения на
этикетке
- по цвету: отделите цветное белье от белого.
Выньте из карманов все предметы и проверьте
хорошо ли держатся пуговицы.
Не превышайте максимальное нормы загрузки
барабана, указанные для сухого белья:
Прочные ткани: макс. 5 кг
Синтетические ткани: макс. 2,5 кг
Деликатные ткани: макс. 2 кг
Шерсть: макс. 1 кг
Особенности стирки
отдельных изделий
Занавески: сверните и положите в наволочку или в
сетчатый мешочек. Стирайте отдельно, не превышая
половины загрузки барабана. Выберите программу
11, автоматически исключающую отжим.
Стеганные куртки и пуховики: если пуховик на утином или гусином пуху, его можно стирать в стиральной машине. Выверните куртку наизнанку, загрузите
в барабан не более 2-3 кг изделий. Повторите полоскание 1-2 раза, используйте деликатный отжим.
Парусиновые туфли: Парусиновые туфли
предварительно очистите от грязи и стирайте с
прочными тканями или джинсами, если позволяет цвет.
Не стирайте с белыми вещами.
Шерсть: Для достижения наилучших результатов
стирки загружайте не более 1 кг белья и используйте специальные жидкие средства, предназначенные для стирки шерстянных изделий.
Woolmark Platinum Care
(Платиновый кашемир
деликатность ручной стирки)
Ariston установил новый стандарт высокоэффективаной стирки, признанный Компанией
Woolmark с престижной маркой Woolmark
Platinum Care. Если на вашей стиральной машине имеется логотип Woolmark Platinum Care, в ней
можно стирать с отличным результатом шерстяные изделия на этикетке которых написано «только ручная стирка» (M.0303).
Выберите программу 10 для всех изделий с этикеткой
«Ручная стирка»
циальные средства для стирки шерсти.
(макс. 1 кг) и используйте спе-
Вес белья
1 простыня 400 500 г
1 наволочка 150 -200 г
1 скатерть 400 500 г
1 халат 900 1200 г
1 полотенце 150 -250 г
&
Page 9
Предупреждения и
рекомендации
Стиральная машина спроектирована и изготовле-
на в соответствии с международными нормами безопасности. Внимательно прочитайте настоящие предупреждения, составленные в целях вашей безопасности.
Общие правила безопасности
Для домашнего использования. Данное изделие
является бытовым электроприбором, не
предназначенным для профессионального
использования. Запрещается модифицировать
его функции.
Стиральная машина должна использоваться
только взрослыми лицами, соблюдающими
инструкции, приведенные в данном руководстве.
Не касайтесь работающей машины, если ваши
руки или ноги сырые; не пользуйтесь
оборудованием босиком.
Не тяните за питающий кабель, чтобы вынуть вилку
из розетки: беритесь за вилку.
Не открывайте распределитель моющих средств
во время работы машины.
Не касайтесь сливаемой воды, ее температура
может быть очень высокой.
При остановке машины разблокировка замка
дверцы срабатывает с трехминутной задержкой.
Не пытайтесь открыть дверцу в этом промежутке времени (а тем более во время работы оборудования!): это может повредить механизм
блокировки.
В случае неисправности при любых обстоятель-
ствах не касайтесь внутренних частей машины,
пытаясь починить ее.
Следите, чтобы дети не приближались к
работающей стиральной машине.
В процессе стирки дверца стиральной машины
может нагреваться.
Если необходимо переместить стиральную маши-
ну, выполняйте эту операцию вдвоем или втроем
с предельной осторожностью. Никогда не
пытайтесь поднять машину в одиночку
оборудование чрезвычайно тяжелое.
Перед помещением в стиральную машину белья
убедитесь, чтобы барабан был пуст.
Утилизация
Уничтожение упаковочного материала: соблю-
дайте действующие требования по утилизации
упаковочных материалов.
Утилизация старой стиральной машины: перед
сдачей машины в утиль обрежьте питающий кабель и снимите дверцу.
Экономия энергии и охрана
окружающей среды
Экологичная технология
С новой технологией Ariston вы затратите воды в
два раза меньше, а эффект от стирки будет в два
раза выше! Вот почему вы не можете видеть воду
через дверцу: ее очень мало. Это забота об окружающей среде без отказа от максимальной чистоты. И вдобавок ко всему, вы экономите электричество.
Экономия моющих средств, воды, электроэнергии и времени
Для экономии ресурсов следует максимально заг-
ружать стиральную машину. Один цикл стирки при
полной загрузке вместо двух циклов с наполовину
загруженным барабаном позволяет сэкономить до
50% электроэнергии.
Цикл предварительной стирки необходим только
для очень грязного белья. При цикле
предварительной стирки расходуется больше
стирального порошка, времени, воды и на 5 15%
больше электроэнергии.
Если вы обработаете пятна пятновыводителем или
замочите белье перед стиркой, это поможет избежать стирки при высоких температурах. Использование программы стирки при 60°C вместо 90°C,
или 40°C вместо 60°C позволяет сэкономить до
50% электроэнергии.
Правильная дозировка стирального порошка в за-
висимости от жесткости воды, степени
загрязнения и объема загружаемого белья
помогает избежать нерационального расхода
моющего средства и загрязнения окружающей
среды: хотя стиральные порошки и являются биоразлагаемыми, они содержат вещества, отрицательно влияющие на экологию. Кроме того, по возможности избегайте использовать ополаскиватели.
Использование стиральной машины утром или
вечером уменьшит пиковую нагрузку на электросеть. С помощью функции «Таймер»(ñì. ñ. 7)
можно запрограммировать начало стирки с вышеуказанной целью.
Если белье должно сушиться в автоматической
сушке, необходимо выбрать большую скорость
отжима. Интенсивный отжим сэкономит время и
электроэнергию при автоматической сушке.
CIS
ПрограммыУстановка Описание
средства
Моющие
безопасности
Ìåðû
Обслуживание
è óõîä
СервисНеисправности
'
Page 10
Обслуживание и уход
+15
Отключение воды и электричества
Перекрывайте водопроводный кран после каж-
дой стирки. Таким образом сокращается износ
водопроводной системы стиральной машины и
устраняется вероятность протечек.
Всегда вынимайте вилку из розетки перед мой-
кой и обслуживанием машины.
Уход за стиральной машиной
Внешние и резиновые части машины очищайте
мягкой тканью с теплой мыльной водой. Не используйте растворители или абразивные чистящие
средства.
Уход за распределителем моющих
средств
1
Периодически промывайте распределитель
моющих средств
Выньте распределитель, приподняв и потянув его на себя (ñì.
ðèñ.), и промойте под
струей воды.
2
Уход за дверцей машины
и барабаном
Чистка насоса
Стиральная машина имеет сливной насос самоочищающегося типа, который не требует очистки
или особого обслуживания. Однако мелкие предметы (монеты, пуговицы и др.) могут случайно
попасть в насос. Для их извлечения насос оборудован «уловителем» фильтром, доступ к которому закрыт нижней передней панелью.
Убедитесь, что цикл стирки закончился, и отклю-
чите оборудование от сети.
Для доступа к «уловителю»:
1. снимите переднюю
панель стиральной машины при помощи отвертки (ñì. ðèñ.);
2. выверните крышку
фильтра, вращая ее
против часовой стрелки (ñì. ðèñ.): из насоса
может вылиться немного воды это нормальное явление.
После каждой стирки оставляйте дверцу маши-
ны полуоткрытой во избежание образования в
барабане неприятных запахов и плесени.
3. тщательно прочистите фильтр изнутри;
4. заверните крышку обратно;
5. установите на место переднюю панель, пред-
варительно убедившись, что крюки вошли в
соответствующие петли.
Проверка заливного шланга
Проверяйте шланг не реже одного раза в год. При
любых признаках течи или повреждения немедленно замените шланг. Во время работы машины
неисправный шланг, находящийся под давлением воды, может внезапно лопнуть.
Никогда не используйте шланги, бывшие в упот-
реблении.
Page 11
Неисправности
и методы их устранения
В случае неудовлетворительных результатов стирки или возникновения неисправностей, прежде чем обратиться в Авторизованный Сервисный центр (см. с. 12), прочитайте этот раздел. В большинстве случаев
Вы можете решить возникшие проблемы сами.
CIS
Обнаруженная
неисправность:
Стиральная машина
не включается.
Цикл стирки не запускается.
Стиральная машина не заливает воду (На дисплее появляется сообщение H
Стиральная машина непрерывно заливает и сливает воду.
2
O).
Возможные причины / Методы устранения:
Вилка не вставлена в розетку или вставлена плохо, не обеспечи-
вая контакта.
В доме отключено электричество.
Дверца машины плохо закрыта (на дисплее появляется сообщение
DOOR (Дверца).
Не была нажата кнопка
Не была нажата кнопка ПУСК/СБРОС (Start/Reset).
Закрыт кран подачи воды.
Была запрограммирована отсрочка запуска программы (об исполь-
зовании таймера ñì. íà ñ. 7).
Заливной шланг не подсоединен к крану.
Шланг пережат.
Закрыт кран подачи воды.
В доме нет воды.
Недостаточное водопроводное давление.
Не была нажата кнопка ПУСК/СБРОС (Start/Reset).
Сливной шланг расположен ниже 65 или выше 100 см. от пола
(ñì. ñ. 3).
Конец сливного шланга погружен в воду (ñì. ñ. 3).
Настенный слив не имеет сливной трубы.
Если сливной шланг встроен в канализацию, имейте ввиду, что на верхних
этажах может создаваться «сифонный эффект» машина одновременно
сливает и заливает воду. Для предотвращения подобного эффекта устанавливается специальный клапан (антисифон).
.
ПрограммыУстановка Описание
средства
Моющие
безопасности
Стиральная машина не производит слив и отжим.
Сильная вибрация при отжиме.
Протечки воды из стиральной
машины.
Избыточное пенообразование.
Если после проверки машина продолжает работать не должным образом,
обратитесь в Авторизованный Сервисный центр за помощью. (см. с. 12)
Выбранная программа не предусматривает слив воды для некоторых
программ необходимо включить слив вручную (ñì ñ. 6).
Активизирована дополнительная функция Легкая глажка: для завер-
шения программы нажмите кнопку ПУСК/СБРОС (Start/Reset)
(ñì. ñ. 7).
Сливной шланг пережат (ñì. ñ. 3) или засорен.
Засор в канализации.
При установке стиральной машины барабан был разблокирован непра-
вильно (ñì. ñ. 2).
Стиральная машина плохо выровнена (ñì. ñ. 2).
Зазор между машиной и стеной/мебелью недостаточен (ñì. ñ. 2).
Плохо закреплен заливной шланг (гайка на конце шланга неплот-
но затянута и неправильно установлена прокладка (ñì. ñ. 2).
Распределитель моющих средств забит остатками моющих средств
(о чистке распределителя ñì. ñ. 10).
Плохо закреплен сливной шланг (ñì. ñ. 3).
Используется моющее средство, неподходящее для автоматических
стиральных машин с фронтальной загрузкой.
Передозировка моющего средства.
Ìåðû
Обслуживание
è óõîä
СервисНеисправности
Page 12
+15
Сервисное
обслуживание
Перед тем как обратиться в Авторизованный Сервисный центр:
Убедитесь, что вы не можете устранить неисправность самостоятельно (ñì. ñ. 11).
Запустите программу повторно для проверки исправности машины.
В противном случае обратитесь в Авторизованный Сервисный центр по телефону, указанному в
гарантийном документе.
Не пользуйтесь услугами лиц, не уполномоченных Производителем.
При ремонте требуйте использования оригинальных запасных частей.
При обращении в Авторизованный Сервисный центр сообщите:
тип неисправности;
номер гарантийного документа (сервисной книжки, сервисного сертификата и т.п.);
модель машины (Мод.) и серийный номер (S/N), указанные в информационной табличке, распо-
ложенной на задней панели стиральной машины.
Сервис
Page 13
Instructies voor het gebruik
WASMACHINE
NL
Nederlands
AVF 149
Inhoud
NL
Installatie, 14-15
Uitpakken en waterpas zetten, 14
Water- en elektrische aansluiting, 14-15
Eerste wasprogramma, 15
Technische gegevens, 15
Beschrijving van de wasmachine, 16-17
Bedieningspaneel, 16
Display, 17
Start en programma's, 18
In het kort: een programma starten, 18
Tabel van de programma's, 18
Persoonlijk instellen, 19
Toerental centrifuge, 19
Instellen van de temperatuur, 19
Uitgestelde start, 19
Functies, 19
Wasmiddel en wasgoed, 20
Wasmiddellaatje, 20
Prepareren van het wasgoed, 20
Speciale stukken, 20
Woolmark Platinum Care, 20
Voorzorgsmaatregelen en raadgevingen, 21
Algemene veiligheid, 21
Het afvoeren, 21
Bezuiniging en bescherming van het milieu, 21
Onderhoud, 22
Afsluiten van water en stroom, 22
Schoonmaken van de wasmachine, 22
Het wasmiddellaatje schoonmaken, 22
Reinigen van deur en trommel, 22
Reinigen van de pomp, 22
Controleer de slang van de watertoevoer, 22
Storingen en oplossingen, 23
Service, 24
Voordat u er de installateur bijhaalt, 24
13
Page 14
Installatie
NL
Het is belangrijk dit boekje te bewaren zodat u het
kunt raadplegen wanneer u maar wilt. In het geval dat u
de machine verkoopt, of u verhuist, moet het boekje bij
de machine blijven zodat de nieuwe gebruiker de
functies en betreffende raadgevingen kan leren kennen.
Lees de instructies met aandacht: u vindt er belang-
rijke informatie betreffende het installeren, gebruik en
veiligheid.
Uitpakken en waterpas zetten
Uitpakken
1. Pak de wasmachine uit.
2. Controleer of de wasmachine geen schade heeft
geleden gedurende het vervoer. Indien dit wel het
geval is moet hij niet worden aangesloten en moet u
contact opnemen met de handelaar.
3. Verwijder de vier
transportbouten met de
rubberen ring en bijbehorende afstandstukken
die zich aan de achterkant bevinden (zie
afbeelding).
4. Sluit de gaten af met de bijgeleverde plastic doppen.
5. Bewaar alle stukken: mocht de wasmachine ooit
worden vervoerd, dan moeten deze weer worden
aangebracht.
Een correcte waterpas geeft de machine stabiliteit
en vermijdt trillingen, lawaai en het zich verplaatsen
gedurende het functioneren van de machine. In het
geval van vaste vloerbedekking of een tapijt regelt u
de stelvoetjes zodanig dat onder de wasmachine
genoeg plaats is voor ventilatie.
Water- en elektrische aansluiting
Aansluiting van de watertoevoerslang
1. Plaats de pakking A
op het uiteinde van de
waterslang en schroef
hem op een koud-
A
waterkraan met een
mondstuk met schroefdraad van 3/4 gas (zie
afbeelding).
Voordat u hem aansluit
moet u het water laten
lopen totdat het helder is.
2. Verbind de slang aan
de wasmachine door
hem op de betreffende
watertoevoer aan te
schroeven, rechtsboven
aan de achterkant (zie
afbeelding).
Het verpakkingsmateriaal is geen speelgoed voor
kinderen.
Waterpassen
1. Installeer de wasmachine op een rechte en stevige
vloer en laat hem niet leunen tegen een muur, meubel
of dergelijken.
2. Als de vloer niet perfect
horizontaal is kunt u de
onregelmatigheid opheffen
door de stelvoetjes aan de
voorkant in- of uit te
schroeven (zie afbeelding);
de hoek, gemeten ten
opzichte van de aanrecht,
mag de 2° niet overschrijden.
14
3. Let erop dat er geen knellingen of kronkels in de
slang zijn.
De waterdruk van de kraan moet binnen de
waarden van de tabel Technische Gegevens liggen
(zie bladzijde hiernaast).
Als de slang niet lang genoeg is moet u zich
wenden tot een gespecialiseerde handelaar of een
bevoegde installateur.
Page 15
Aansluiting van de afvoerbuis
Verbind de buis, zonder
hem te buigen, aan een
afvoerleiding of aan een
afvoer in de muur tussen
65 en 100 cm van de
65 - 100 cm
grond af;
Gebruik geen verlengsnoeren of dubbelstekkers.
NL
Het snoer mag niet in bochten of geknikt liggen.
De voedingskabel mag alleen door een bevoegde
installateur worden vervangen.
Belangrijk! De fabrikant is niet aansprakelijk wanneer
deze normen niet gerespecteerd zijn.
Eerste wasprogramma
of hang hem op de rand
van een wasbak of bad,
en bind de bijgeleverde
leiding aan de kraan
(zie afbeelding). Het
uiteinde van de afvoerslang mag niet onder
water hangen.
Gebruik geen verlengstuk voor de slang ; indien dit
niet te vermijden is moet het verlengstuk dezelfde
doorsnee hebben als de originele slang en hij mag niet
langer zijn dan 150 cm.
Elektrische aansluiting
Voordat u de stekker in het stopcontact steekt moet u
zich ervan verzekeren dat:
het stopcontact geaard is en voldoet aan de gel-
dende normen;
het stopcontact het maximum vermogen van de
machine kan verdragen, zoals aangegeven in de
tabel Technische Gegevens (zie hiernaast);
het voltage correspondeert met de waarden die zijn
aangegeven in de tabel Technische Gegevens (zie
hiernaast);
het stopcontact geschikt is voor de stekker van de
machine. Indien dit niet zo is moet de stekker of het
stopcontact vervangen worden.
De wasmachine mag niet buiten worden geinstalleerd,
ook niet op een plaats die beschut is, aangezien het
gevaarlijk is hem aan regen en onweer bloot te stellen.
Als de wasmachine is geinstalleerd moet het stop-
contact gemakkelijk te bereiken zijn.
Voordat u de machine gaat gebruiken moet u hem een
wascycle laten uitvoeren met wasmiddel maar zonder
wasgoed, met het programma van 90° zonder voorwassen.
Technische gegevens
Model
Afmetingen
Verm og en
Elektrische
aansl uitingen
Aansluiting
waterleiding
Snelheid
centrifuge
Controle-programma's volgens de
norm IEC456
AVF 149
breedte cm 59,5
hoogte cm 85
diepte cm 53,5
van 1 tot 5 kg
spanning 220/230 Volt 50 Hz
max. aansluitwaarde 1850 W
max. druk 1 MPa (10 bar)
min. druk 0,05 MPa (0,5 bar)
Inhoud trommel 46 liters
tot 1400 toeren per minuut
programma 3; temperatuur 60°C;
uitgevoerd met 5 kg lading.
Deze apparatuur voldoet aan de
volgende EEC voorschriften:
-73/23/EEC van 19/02/73
(Laagspanning) en successievelijke
modificaties
-89/336/EEC van 03/05/89
(Elektromagnetische compatiabiliteit)
en successievelijke modificaties
- 2002/96/CE
maatregelen
Voorzorgs-
OnderhoudProgramma's WasmiddelInstallatie Beschrijving
ServiceStoringen
15
Page 16
NL
Beschrijving van de
wasmachine
Bedieningspaneel
Programmaschijf
Wasmiddellaatje
Wasmiddellaatje voor wasmiddel en verdere
toevoegingen (zie blz. 20).
Programmaschijf voor het raadplegen, op ieder
willekeurig moment, van een beknopt schema van
de programma's: Trek het grijze lipje naar buiten.
FUNCTIE knoppen voor het kiezen van de functies.
De knop van de gekozen functie blijft verlicht.
TOERENTAL CENTRIFUGE knop voor het regelen
van de snelheid van de centrifuge tot aan het
uitsluiten ervan (zie blz. 19).
TEMPERATUUR knop voor het veranderen van de
wastemperatuur (zie blz. 19).
UITGESTELDE START knop voor het uitstellen van
de start van het ingestelde programma tot een
maximum van 24 uren (zie blz. 19).
TOERENTAL
CENTRIFUGE
FUNCTIE
knoppen
Display
TEMPERATUUR
UITGESTELDE
STA RT
TOETSEN BLOKKERING voor het blokkeren van
alle knoppen op uw wasmachine terwijl hij bezig is of
in Stand-by.
Display voor het programmeren van de wasmachine en voor het volgen van de voortgang van het
wasprogramma (zie blz. hiernaast).
AAN/UIT knop voor het in- en uitschakelen van de
wasmachine (zie blz. 18).
START/RESET knop voor het starten van de
programma's of voor het annuleren als u per ongeluk verkeerd heeft ingesteld (zie blz. 18).
Knop voor het kiezen van de programma's. De
knoppen zijn van het verzonken soort: om ze naar
voren te halen drukt u licht op het midden. Gedurende het programma blijft de knop stilstaan.
TOETSEN
BLOKKERING
AAN/UIT
knop
Knop
START/RESET
knop
16
Page 17
Display
Behalve dat het een nuttig instrument is voor het programmeren van de machine (zie blz. 19) geeft de display
informatie betreffende het voortschrijden van het programma.
Nadat u de knop START/RESET heeft ingedrukt voor
het starten van het programma ziet u op de display
de tijd die resteert tot aan het einde van het wasprogramma. Als u een uitgestelde start heeft ingesteld (Uitgestelde start, zie blz. 19) wordt deze
getoond.
Gedurende het wasprogramma worden getoond:
Fase die bezig is:
Voorwassen
Wassen
Spoelen
Centrifuge
NL
Functies en Opties van persoonlijk instellen:
Voor het kiezen van de functies en opties, zie hieronder en op blz. 19.
Buzzer:
Uw machine is voorzien van een geluidssignaal dat
het uitvoeren van de verschillende functies aangeeft
of eventuele stoornissen: incompatibiliteit, knoppen
opties/programma's, start, einde cycle, reset.
Toetsen Blokkering:
Voor de veiligheid van uw kinderen en uzelf kunt u alle knoppen blokkeren gedurende het functioneren van de
machine of als de machine zich in de wachtstand bevindt (uitgestelde start-Stand-by), door de bedrijfsknop 2
seconden ingedrukt te houden.
Voor het disactiveren houdt u hem ongeveer 4 seconden ingedrukt.
Deur geblokkeerd:
Het symbool geeft aan dat de deur is geblokkeerd om eventuele ongelukken te voorkomen. Om schade te
voorkomen moet u wachten tot het symbool uitgaat en dan pas de deur openen.
Dit model is voorzien van een systeem dat het mogelijk maakt de deur ook gedurende de eerste fase van het
programma open te maken. Dit is mogelijk als het symbool niet aan is.
Aan het einde van het programma ziet u het woord END.
maatregelen
Voorzorgs-
ServiceStoringenOnderhoudProgramma's WasmiddelInstallatie Beschrijving
In het geval van storingen verschijnt een codenummer van de storing, b.v.: F-01, dat u moet mededelen aan
uw Installateur (zie blz. 24).
17
Page 18
Start en Programma's
NL
In het kort: een programma starten
1. Schakel de machine in met de knop .
Alle symbolen gaan een paar seconden aan en
gaan dan weer uit.
2. Laad het wasgoed in en sluit de deur.
3. Kies met de knop het gewenste programma. Op
de display ziet u de geschatte tijdsduur. Temperatuur en centrifuge worden automatisch ingesteld
op basis van het programma (voor het veranderen
zie blz. 19).
Tabel van de programma's
Soort stof en vuil Pr ogramma's
Te m p e ratuur
4. Giet het wasmiddel en verdere toevoegingen in
het laatje (zie blz. 20).
5. Het kiezen van de functies (zie blz. 19).
6. Start het programma met de START/RESET
knop.
Voor het annuleren houdt u de START/RESET
knop minstens 2 seconden ingedrukt.
7. Aan het einde van het programma verschijnt het
woord END. Haal het wasgoed eruit en laat de
deur op een kier staan zodat de trommel kan
drogen.
8. Schakel de machine uit met de knop
Wasmi dd el
Voo r-
was
Was
Wasverz-
achter
Duur
van de
cycle
(min.)
Beschrijving wascycle
Katoen
Zeer vuile witte was
(lakens, tafellakens enz.)
Zeer vuile witte was
(lakens, tafellakens enz.)
Zeer vuil wit en gekleurd wasgoed
Weinig vuil wit wasgoed en fijn
gekleurd wasgoed (overhemden,
truien enz.)
Fijn gekleurd wasgoed weinig vuil
1
2
3
4
5
90°C 160
90°C 143
60°C 120
40°C 85
30°C 77
Voorwas, was,
centrifuge tussendoor en einde
Was, spoelingen, centrifuge
tussendoor en einde
Was, spoelingen, centrifuge
tussendoor en einde
Was, spoelingen, centrifuge
tussendoor en einde
Was, spoelingen, centrifuge
tussendoor en einde
spoelingen,
Synthetisch
Zeer vuile gekleurde stevige stoffen
(babygoed enz.)
Kleurvaste stoffen
(weinig vuil wasgoed)
Zeer vuile gekleurde stevige stoffen
(babygoed enz.)
Licht gekleurde stoffen (ieder soort
weinig vuil wasgoed)
Licht gekleurde stoffen (ieder soort
weinig vuil wasgoed)
6
6
7
8
9
60°C 92
40°C 77
50°C 86
40°C 76
30°C 30
Was, spoelingen, kreukvrij of
centrifuge
Was, spoelingen, kreukvrij of
centrifuge
Was, spoelingen, kreukvrij of
centrifuge
Was, spoelingen, kreukvrij of
centrifuge
spoelingen en
Was,
centrifuge
licht
Wolwas
licht
licht
centrifuge
W
ol
Speciaal fijne stoffen
(gordijnen, zijde, viscose enz.)
PROGRAMMA ONDERDELEN
Spoelen Spoelingen en centrifuge
Licht
spoelen
Centrifuge
Licht
ren
centrifuge
ren
10
11
40°C 42
30°C 52
Spoelingen, kreukvrij of afpompen
Afpompen
Was, spoelingen en
centrifuge
Was, spoelingen, kreukvrij of
afpompen
Afpompen en energieke centrifuge
Afpompen en
Afpompen
.
licht
licht
licht
licht
N.B.
Kijk voor de beschrijving van kreukvrij: Zie Gemakkelijk Strijken, bladzijde hiernaast. De gevens in de tabel
hebben een indicatieve waarde.
Speciaal programma
Dagelijkse was 30' (programma 9 voor synthetische stoffen) is bedoeld voor het snel wassen van kledingstukken die
weinig vuil zijn: het duurt slechts 30 minuten en bespaart dus elektriciteit en tijd. Met programma (9 met 30 °C) kunt u
verschillende soorten stoffen tesamen wassen (behalve zijde en wol) met een lading van max. 3 kg.
Het beste is om hierbij vloeibaar wasmiddel te gebruiken.
18
Page 19
Persoonlijk instellen
Toerental centrifuge
Als bij het starten van de machine de KNOP zich bevindt op een
programma dat centrifuge inhoudt, verschijnt het symbool
niet knipperend. Als u op de toets drukt wordt de maximum
snelheid van de centrifuge getoond die is toegestaan bij het
ingestelde programma en het symbool
nogmaals drukt gaan de waarden omlaag tot aan OFF, hetgeen
betekent dat de centrifuge is uitgesloten (druk nogmaals om tot
de hoogste waarde terug te keren); stop op de gewenste
snelheid en na ongeveer 2 seconden wordt de keuze bevestigd:
Keuze-knoppen
het symbool
actief bij alle programma's behalve 11 en Waterafvoer.
knippert niet. Het instellen van de centrifuge is
Instellen van de temperatuur
Als bij het starten van de machine de KNOP zich bevindt op een programma dat voorziet in het regelen van de
temperatuur, verschijnt het symbool
tuur getoond die is toegestaan bij het ingestelde programma en het symbool
drukt gaat de temperatuur omlaag tot OFF, hetgeen koude was betekent (druk nogmaals om naar de hoogste
waarde terug te keren); stop op de gewenste waarde en na ongeveer 2 seconden wordt de keuze bevestigd: het
symbool
knippert niet. Het instellen van de temperatuur is actief bij alle wasprogramma's.
niet knipperend. Als u op de toets drukt wordt de maximum tempera-
. gaat knipperen Als u nogmaals
gaat knipperen. Als u
NL
Installatie Beschrijving
Programma's
Uitgestelde start
Door op de toets te drukken ziet u op de display het woord OFF verschijnen en het betreffende symbool gaat
knipperen.
Als u nogmaals op de toets drukt verschijnt "1h" hetgeen een uur uitgesteld betekent en zo verder tot aan 24h;
stop op de gewenste tijd van uitstel en na ongeveer 2 seconden wordt de keuze bevestigd; vervolgens ziet u op de
display de tijdsduur die voor het ingestelde programma is voorzien en het symbool
Als u nu op de START/RESET toets drukt verschijnt de gekozen tijd van uitstel die ieder uur minder wordt tot aan
het begin van de cycle; u kunt in deze fase het uitstel alleen maar korter maken.
Het regelen van de Delay Timer is actief bij alle programma's.
blijft aan.
Toetsen Blokkering (zie blz. 17).
Functies
De verschillende functies van de wasmachine zorgen voor een heldere en witte was zoals door u gewenst. Voor
het activeren van de functies:
1. druk op de knop die bij de gewenste functie hoort, volgens de hiervolgende tabel;
2. het oplichten van de betreffende knop geeft aan dat de functie actief is.
N.B.: Snel knipperen van de knop geeft aan dat de bijbehorende functie van het ingestelde programma niet gekozen kan worden.
Als een functie wordt ingesteld die niet past bij een andere eerder ingestelde functie, dan blijft alleen de laatste keuze actief.
Optie Effect Notities voor het gebruik
Voor een perfecte
was, duidelijk
Super
Wash
witter dan de
standaard in
Klasse A.
Deze optie is niet geschikt voor de KORT PROGRAMMA.
Actief bij de
programma's:
1, 2, 3, 4,
5, 6, 7, 8
Wasmiddel
maatregelen
Voorzorgs-
Onderhoud
Storingen
Gemakkelijk
strijken
Kort
programma
Vermindert het
kreuken van de
stoffen en
vergemakkelijkt het
strijken.
Reduceert de duur
van het wasprogramma met ongeveer
30%.
Met deze optie worden de programma's 6, 7, 8, 11 en Delicate
spoeling onderbroken met de was in de week (kreukvrij) en de
knop GEMAKKELIJK STRIJKEN knippert:
- voor het afmaken van de cycle drukt u op de START/RESET knop
of op de knop GEMAKKELIJK STRIJKEN.
- voor alleen waterafvoer zet u de knop op het symbool en
drukt u op de START/RESET knop.
Deze optie is niet geschikt voor de SUPER WASH.
Allen behalve
1, 2, 9, 10,
Centrifugeren,
Licht
centrifugeren,
Afpompen.
Service
1, 2, 3, 4,
5, 6, 7, 8
19
Page 20
Wasmiddel en wasgoed
NL
Wasmiddellaatje
Een goed resultaat van de was hangt ook af van
een juiste dosis wasmiddel: te veel maakt het
wassen niet beter en blijft in het wasgoed hangen
terwijl het slecht is voor het milieu.
Trek het laatje naar voren
en giet het wasmiddel
en/of de verdere toevoegingen erin als volgt.
1
3
bakje 1: voorwasmiddel (poeder)
bakje 2: wasmiddel (poeder of vloeibaar)
Het vloeibare wasmiddel wordt erin gegoten vlak voor
de start.
bakje 3: toevoegingen (wasverzachter enz.)
De wasverzachter mag niet boven het roostertje
uitkomen.
2
Gebruik nooit middelen voor handwas aangezien
die te veel schuim vormen.
Prepareren van het wasgoed
Verdeel het wasgoed volgens:
- het soort stof / het symbool op het etiket.
- de kleuren: scheid gekleurd goed van de witte was.
Maak de zakken leeg en controleer de knopen.
Ga niet boven het aangegeven gewicht, berekend
voor droog wasgoed:
stevige stoffen: max 5 kg
synthetische stoffen max 2,5 kg
fijne stoffen max 2 kg
Wol: max 1 kg
Speciale stukken
Gordijnen: vouw de gordijnen nauwkeurig en doe
ze in een kussensloop of net. Was ze apart zonder
ooit de halve lading te overschrijden. Gebruik programma 11 dat automatisch de centrifuge uitsluit.
Donzen dekbedden en met dons gevulde
windjacks: als de vulling uit ganzenveren of
eendendons bestaat kunt u ze wassen in de wasmachine. Keer de stukken binnenste buiten en ga
niet boven een max. lading van 2-3 kg; herhaal de
spoeling een of twee keer en gebruik de delicate
centrifuge.
Tennisschoenen: verwijder modder. Ze kunnen
tegelijk met jeans en sterke stoffen worden gewassen,
maar niet tegelijk met de witte was.
Wol: Gebruik voor de beste resultaten een wasmiddel
dat speciaal voor wol is bestemd en laad niet meer
dan 1kg wollen goed in de machine.
Woolmark Platinum Care
Voorzichtig als ware het met de hand
gewassen.
Ariston heeft een nieuwe standaard van
superieure prestaties geintroduceerd, door The
Woolmark Company erkend met het prestigieuze
kenmerk Woolmark Platinum Care. Als op de wasmachine het logo Woolmark Platinum Care voorkomt kunt
u met een gerust hart uw wollen goed wassen dat het
etiket "Handwas" bevat (M.0303):
Stel voor alle "Handwas"
programma 10 in, met gebruik van wasmiddel voor
wol.
(max 1 kg) stukken
Hoeveel weegt het wasgoed?
1 laken 400-500 gr.
1 sloop 150-200 gr.
1 tafelkleed 400-500 gr.
1 badjas 900-1200 gr.
1 handdoek 150-200 gr.
20
Page 21
Voorzorgsmaatregelen en
raadgevingen
De wasmachine is ontworpen en geproduceerd
volgens de internationale veiligheidsnormen. Deze
aanwijzingen worden voor uw eigen veiligheid gegeven en zij moeten met aandacht worden gelezen.
Algemene veiligheid
Dit apparaat is gemaakt voor huishoudelijk ge-
bruik, niet-professioneel, en zijn functies mogen
niet veranderd worden.
De wasmachine mag alleen door volwassen
personen en volgens de instructies in dit boekje
worden gebruikt.
Raak de machine niet aan als u blootsvoets bent
of met natte of vochtige handen of voeten.
Trek de stekker nooit aan het snoer uit het
stopcontact, maar altijd door de stekker aan te
pakken.
Open het wasmiddellaatje niet terwijl de machine
in werking is.
Raak het afvoerwater niet aan aangezien het
nogal warm kan zijn.
Forceer nooit de deur: het veiligheidsmechanisme,
dat tegen per ongeluk openen beschermt, kan
beschadigd worden.
Probeer in geval van storingen nooit zelf interne
mechanismen van de machine te repareren.
Zorg ervoor dat kleine kinderen niet te dicht bij de
machine komen als deze in werking is.
De glazen deur kan heet worden.
Als de machine verplaatst moet worden doe dit
dan met twee of drie personen en met grote
voorzichtigheid. Nooit alleen want de machine is
zwaar.
Voordat u het wasgoed in de machine laadt,
controleer dat hij leeg is.
Het afvoeren
en het milieu te reduceren. Het symbool op het
product van de "afvalcontainer met een kruis
erdoor" herinnert u aan uw verplichting, dat
wanneer u het apparaat vernietigt, het apparaat
apart moet worden ingezameld.
Consumenten moeten contact opnemen met de
locale autoriteiten voor informatie over de juiste
wijze van vernietiging van hun oude apparaat.
Bezuiniging en bescherming van het milieu
Maximale reiniging
Als er weinig water door de glazen deur te zien is
komt dat doordat met de nieuwe Ariston technologie
minder dan de helft water voldoende is voor maximum reinheid van de was: een doel dat is bereikt
ten gunste van de milieu-bescherming.
Bezuinigen op wasmiddel, water, energie en tijd
Teneinde geen energiebronnen te verkwisten
moet de machine altijd met maximum lading
worden gebruikt. U spaart 50% energie met een
volle lading i.p.v. twee half volle ladingen.
Voorwassen is alleen nodig voor erg vuil wasgoed.
Door dit te vermijden bespaart u wasmiddel, tijd,
water en ongeveer 5 tot 15% energie.
Door vlekken met een ontvlekkingsmiddel te
behandelen of in de week te zetten kunt u met
minder hoge temperaturen wassen. Een programma op 60°C in plaats van op 90°C of op
40°C in plaats van 60°C zorgt voor een besparing
van 50% aan energie.
Doseer het wasmiddel op basis van de hardheid
van het water, de vuilheidsgraad en de hoeveelheid
wasgoed, zo vermijd u onnodig energieverbruik en
beschermt u het milieu. ook al zijn de wasmiddelen
biologisch afbreekbaar, toch bevatten ze elementen
die het evenwicht in de natuur verstoren. Bovendien
moet u zoveel mogelijk wasverzachters vermijden.
NL
maatregelen
Voorzorgs-
Het afvoeren van het verpakkingsmateriaal:
houd u zich aan de plaatselijke normen zodat het
materiaal gerecycled kan worden.
De Europese Richtlijn 2002/96/EC over Vernieti
ging van Electrische en Electronische Apparatuur,
vereist dat oude huishoudelijke electrische appa
raten niet mogen vernietigd via de normale
ongesorteerde afvalstroom. Oude apparaten
moeten apart worden ingezameld om zo het
hergebruik van de gebruikte materialen te optima
liseren en de negatieve invloed op de gezondheid
Door zoveel mogelijk te wassen met goedkope
stroomtarieven (s´nachts) werkt u mee aan het
reduceren van de belasting van de elektrische
centrale.
De optie Uitgestelde start (Uitgestelde start) (zie
blz. 19) is van groot belang voor de uitvoering van
het wasprogramma gedurende de nacht.
ServiceStoringenOnderhoudProgramma's WasmiddelInstallatie Beschrijving
Als u na het wassen het wasgoed in een dryer wilt
drogen, kunt u een hoge snelheid centrifuge kiezen.
Weinig water in het wasgoed spaart tijd en energie
bij het droogprogramma.
21
Page 22
Onderhoud
NL
Afsluiten van water en stroom
Doe de kraan dicht na iedere wasbeurt. Hiermee
reduceert u de kans op lekkage.
Sluit altijd eerst de stroom af voordat u de wasma-
chine gaat schoonmaken en gedurende
onderhoudswerkzaamheden.
Schoonmaken van de wasmachine
De buitenkant en de rubber onderdelen kunnen met
een spons en lauw sopje worden schoongemaakt.
Nooit schuurmiddelen of oplosmiddelen gebruiken!
Het wasmiddellaatje schoonmaken
1
Verwijder het laatje door
het op te lichten en naar
voren te trekken
(zie afbeelding).
Was het onder stromend water: dit moet u
regelmatig doen.
2
Reinigen van de pomp
De wasmachine is voorzien van een zelfreinigende
pomp en hoeft dus niet te worden schoongemaakt.
Het kan echter gebeuren dat kleine voorwerpen
(geldstukken, knopen) in het voorvakje terecht komen
dat de pomp beschermt en zich aan de onderkant
bevindt.
Verzeker u ervan dat het wasprogramma klaar is
en trek de stekker uit het stopcontact.
Toegang tot het paneel:
1. verwijder het paneeltje aan de voorkant van
de wasmachine met
behulp van een
schroevendraaier
(zie afbeelding);
2. draai de deksel eraf,
tegen de klok in
draaiend (zie afbeelding):
het is normaal dat er een
beetje water uit komt;
Reinigen van deur en trommel
Laat de deur altijd op een kier staan om muffe lucht
te vermijden.
3. maak de binnenkant goed schoon;
4. schroef de deksel er weer op;
5. monteer het paneeltje weer, met de haakjes in de
betreffende openingen voordat u het paneeltje
tegen de machine aan drukt.
Controleer de slang van de
watertoevoer
Controleer minstens eens per jaar de slang van de
watertoevoer. Als er barstjes in zitten moet hij vervangen worden: gedurende het wassen kan de hoge
waterdruk onverwachts scheurtjes veroorzaken.
Nooit reeds eerder gebruikte slangen gebruiken.
22
Page 23
Storingen en oplossingen
Het kan gebeuren dat de machine niet werkt. Voordat u de installateur opbelt (zie blz. 24), controleert u of het
een storing betreft die gemakkelijk te verhelpen is met behulp van de volgende lijst.
Storingen:
De wasmachine
gaat niet aan.
Het wasprogramma
start niet.
De wasmachine neemt geen
water (Op de display ziet u
H2O).
De wasmachine blijft water
aan- en afvoeren.
Mogelijke oorzaken / Oplossing:
De stekker is niet in het stopcontact of niet ver genoeg ingestoken
om contact te maken.
Er is geen stroom.
De deur is niet goed dicht (op de display ziet u het woord DOOR).
De knop
De START/RESET knop is niet ingedrukt.
De waterkraan is niet open.
Uitgestelde start is ingesteld ( zie blz. 19).
De watertoevoerslang is niet aangesloten aan de kraan.
De slang ligt gekneld.
De kraan is niet open.
In huis mankeert het water.
Er is geen voldoende druk.
De START/RESET knop is niet ingedrukt.
De afvoerslang is niet geinstalleerd op 65 tot 100 cm afstand van de
grond (zie blz. 15).
Het uiteinde van de afvoerslang ligt onder water (zie blz. 15).
De afvoer in de muur heeft geen ontluchting.
is niet ingedrukt.
NL
De wasmachine pompt het water
niet af of centrifugeert niet.
De machine trilt erg tijdens het
centirfugeren.
De wasmachine lekt.
Er ontstaat teveel schuim.
Als na deze controle het probleem niet is opgelost, doet u de waterkraan dicht, de machine uit en belt u de installateur. Als u op een van
de hoogste verdiepingen van een flatgebouw woont kan zich een
probleem met het hevelen voordoen, waarbij de machine voortdurend
water aan- en afvoert. Om deze storing te verhelpen bestaan er speciale in de handel verkrijgbare ventielen.
Het programma voorziet niet in afvoer: bij enkele programma's moet
dit met de hand worden gestart (zie blz. 18).
De optie 'Gemakkelijk Strijken' is actief: voor het afmaken van het
programma drukt u op de START/RESET knop (zie blz. 19).
De afvoerslang ligt gekneld (zie blz. 15).
De afvoerleiding is verstopt.
De trommel is bij het installeren niet op de juiste wijze ontgrendeld (zie blz. 14).
De wasmachine staat niet recht (zie blz. 14).
De wasmachine staat te nauw tussen meubel en muur (zie blz. 14).
De slang van de watertoevoer is niet goed aangeschroefd (zie blz. 14).
Het wasmiddellaatje is verstopt (voor schoonmaken zie blz. 22).
De afvoerslang is niet goed bevestigd (zie blz. 15).
Het wasmiddel is niet bedoeld voor wasmachines (er moet "voor
wasmachine", "handwas en wasmachine", of dergelijke op staan).
De dosering is te veel.
maatregelen
Voorzorgs-
ServiceStoringenOnderhoudProgramma's WasmiddelInstallatie Beschrijving
23
Page 24
Service
195046635.02
06 /2005 - Xerox Business Services
NL
Voordat u er de installateur bijhaalt:
Kijk eerst even of u het probleem zelf kunt oplossen (zie blz. 23);
Start het programma om te controleren of de storing is verholpen;
Is dit niet het geval dan neemt u contact op met de bevoegde dichtsbijzijnde Technische Dienst via
het telefoonnummer dat op het garantiebewijs/gebruiksaanwijzing staat.
Nooit een niet-bevoegde installateur erbij halen.
Vermeld:
het soort storing;
het model van de machine (Mod.);
het serienummer (S/N).
Deze informatie vindt u op het typeplaatje aan de achterkant van de wasmachine.
Service
24
Loading...
