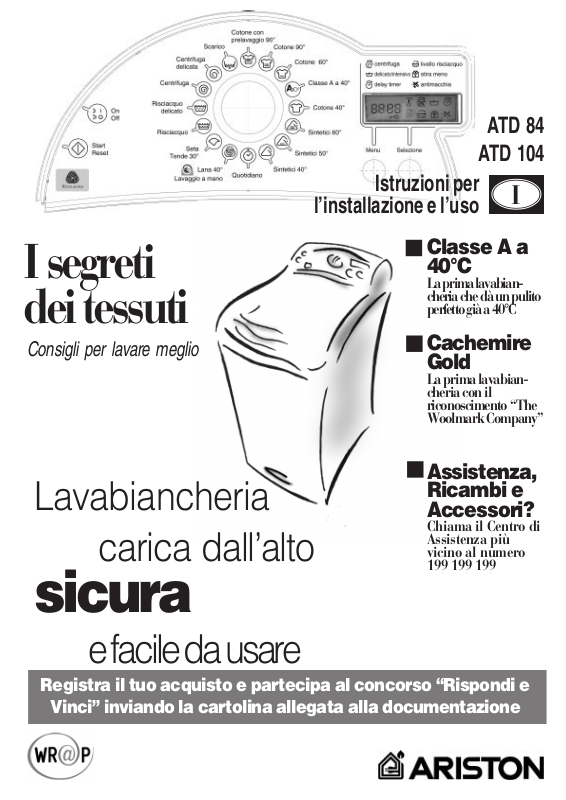

Istruzioni per
linstallazione e luso
Classe A a
I
I segreti
Consigli per lavare meglio
dei tessuti
Consigli per lavare meglio
Lavabiancheria
carica dallalto
40°C
La prima lavabiancheria che dà un pulito
perfetto già a 40°C
Cachemire
Gold
La prima lavabiancheria con il
riconoscimento The
Woolmark Company
Assistenza,
Ricambi e
Accessori?
Chiama il Centro di
Assistenza più
vicino al numero
199 199 199
sicura
e facile da usare
Registra il tuo acquisto e partecipa al concorso Rispondi e
Vinci inviando la cartolina allegata alla documentazione
Page 2
Guida rapida
Scopri qui i 13 argomenti che vengono spiegati
nelle pagine di questo manuale. Leggi, impara,
divertiti: scoprirai tanti piccoli segreti per lavare
meglio, con meno fatica e facendo durare di più
la tua lavatrice. Soprattutto, con un occhio di
riguardo alla sicurezza.
1. Installazione e trasloco (p. 2)
Linstallazione, dopo la consegna o dopo un trasloco, è loperazione
più importante per il buon funzionamento.
1. Che limpianto elettrico sia a norma;
2. Che i tubi di carico e scarico dellacqua siano collegati
correttamente. Non utilizzare mai tubi già usati;
3. Che la lavabiancheria sia a livello. Ne vale la pena: per la
durata della lavabiancheria e per la qualità del tuo bucato;
4. Che siano state rimosse le viti di fissaggio del cestello, po-
ste sullo schienale della lavabiancheria.
2. Sicurezza per te e i bambini (p. 3)
Qui trovi consigli indispensabili per la sicurezza tua e di tutta la
famiglia. Perché è la cosa più importante che cè.
Verifica sempre:
3. Cosa va in lavatrice e
come avviarla (p. 4)
Suddividere correttamente la biancheria è unoperazione importante sia per la riuscita del bucato, sia per la durata della lavatrice.
Impara tutti i trucchi e i segreti per dividere il bucato: colori, tipo di
tessuto, tendenza a produrre lanugine sono i criteri più importanti.
4. Capire il pannello dei comandi (p. 5 - 6)
Il pannello dei comandi della tua lavabiancheria è molto semplice.
Pochi comandi essenziali per decidere ogni tipo di lavaggio, dal più
energico, capace di pulire la tuta di un meccanico, fino a quello
delicatissimo per il cachemire. Prendici confidenza e laverai meglio,
facendo durare di più la tua lavatrice. È facile.
5. Guida ai programmi di lavaggio (p. 6)
Una facile tabella per decidere a colpo docchio tutti i programmi, le
temperature, i detersivi ed eventuali additivi. Usa quello giusto e
avrai un bucato migliore, risparmiando tempo, acqua ed energia, giorno dopo giorno.
6. Guida per capire le etichette vestiario e i simboli
Ariston (p. 7-8)
I simboli contenuti nelle etichette dei capi dabbigliamento sono molto
facili da capire e altrettanto importanti per la riuscita del lavaggio.
Qui trovi una facile guida per destreggiarti fra temperature consigliate, tipi di trattamento, modalità di stiratura e programmi di lavaggio.

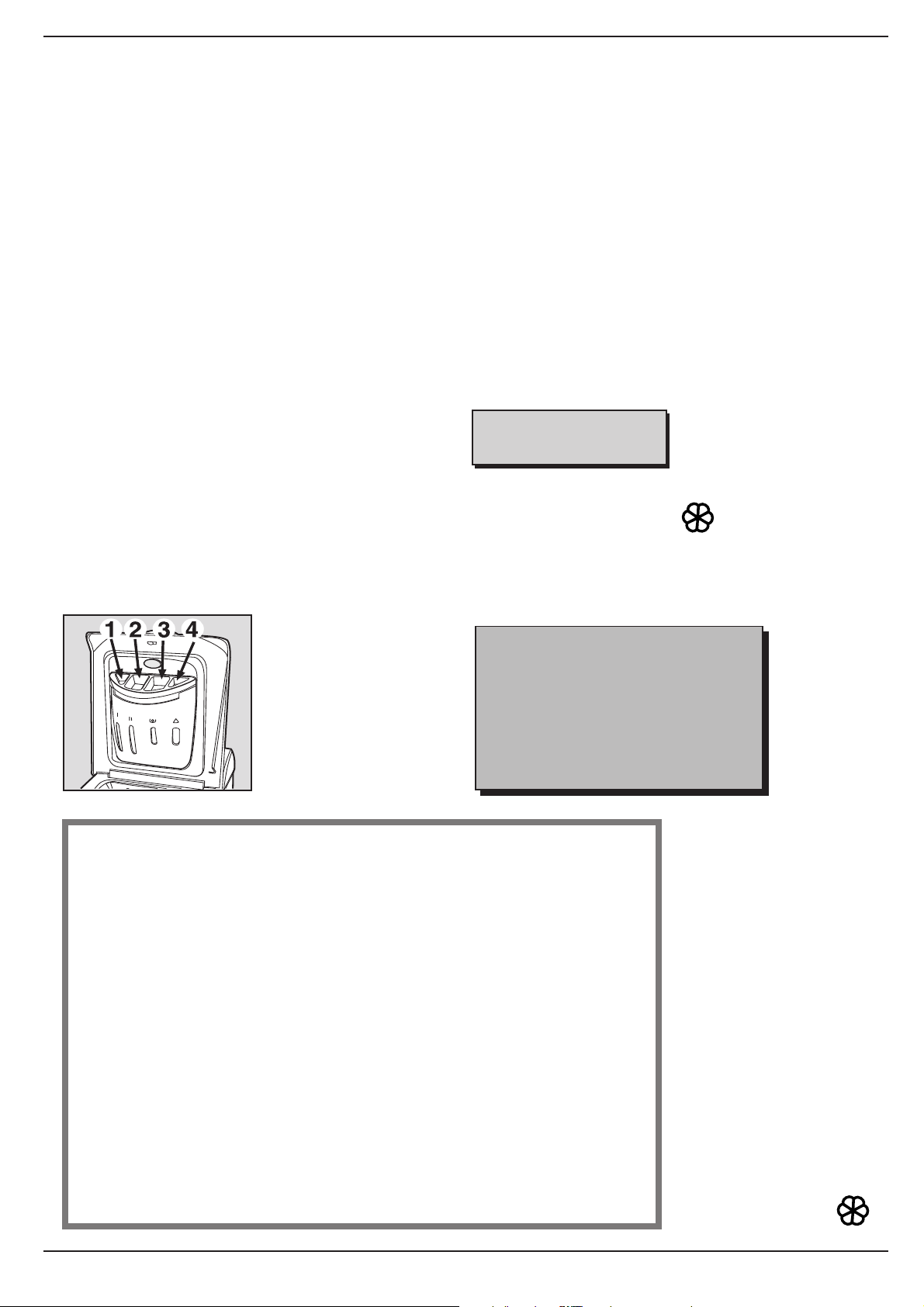

8. Il cassetto dei detersivi (p. 10)
Come utilizzare il cassetto dei detersivi e la vaschetta della
candeggina.
9. Problemi e soluzioni (p. 11 e 12)
Prima di chiamare il tecnico, guarda qui: moltissimi problemi possono
avere una soluzione immediata. Se poi non riesci a risolvere chiama il
numero dellassistenza Ariston e in poco tempo qualsiasi guasto sarà
riparato.
10. Cura e manutenzione (p. 13)
La tua lavabiancheria è unamica: bastano poche, piccole attenzioni
per ripagarti con tanta fedeltà e dedizione.
Curala con sollecitudine e laverà per te per anni e anni.
11. Caratteristiche tecniche (p. 14)
Qui trovi le caratteristiche tecniche della tua lavatrice: sigla del modello, specifiche elettriche ed idriche, dimensioni, capacità, velocità
della centrifuga e conformità alle norme e alle direttive italiane ed
europee.
12. Ariston Digital (p. 14)
La nuova generazione di elettrodomestici predisposti per collegarsi
tra loro e con il Centro Servizi Digital di Merloni Elettrodomestici.
7. Consigli utili per non sbagliare (p. 8-9)
Una volta cerano le nonne a dare buoni consigli - e i tessuti sintetici
non esistevano: per forza era facile lavare. Oggi la tua Ariston ti dà
molti buoni consigli e ti permette persino di lavare lana e cachemire
come potrebbe fare unesperta lavandaia a mano.
Istruzioni per linstallazione e luso
1
13. Ariston ti è vicina anche dopo lacquisto
(p. 15)
Ariston sostiene i suoi prodotti anche dopo l'acquisto offrendo servizi
speciali, assistenza professionale, ricambi e accessori di qualità.
Page 3
Installazione e trasloco
Quando arriva la
lavabiancheria
Che sia nuova oppure appena trasferita da una casa
all’altra, l’installazione è un momento importantissimo
per il buon funzionamento della lavabiancheria.
M
Dopo aver tolto l’imballaggio
assicurati dell’integrità dell’apparecchio. In caso di dubbio,
chiama subito un tecnico qualificato.
LL
’interno della la’interno della la
L
’interno della la
LL
’interno della la’interno della la
viene bloccato, per il trasporto,viene bloccato, per il trasporto,
viene bloccato, per il trasporto,
viene bloccato, per il trasporto,viene bloccato, per il trasporto,
da da
otto otto
da
da da
schienale.schienale.
schienale.
schienale.schienale.
Distaffaggio:Distaffaggio:
Distaffaggio:
Distaffaggio:Distaffaggio:
togliere le 4+4 viti !togliere le 4+4 viti !
togliere le 4+4 viti !
togliere le 4+4 viti !togliere le 4+4 viti !
Prima di mettere in funzione la
lavatrice,
gommini con il relativo distanziale e la grossa traversa metallica (conserva tutti i pezzi) e
chiudi i fori con i tappi di plastica forniti in dotazione.
LL
L
LL
Per il buon funzionamento della
lavatrice è importante che questa
sia bene in piano.
il livellamento basta agire sui pie-il livellamento basta agire sui pie-
il livellamento basta agire sui pie-
il livellamento basta agire sui pie-il livellamento basta agire sui piedinidini
dini; l’angolo di inclinazione, mi-
dinidini
surato sul piano di lavoro, non
deve superare i 2°. In caso di
moquette, assicurarsi che no n
non venga ostruita la ventilazione
nell’area di appoggio.
I piedini sono regolabili.
viti viti
otto
viti
otto otto
viti viti
rimuovi le vitirimuovi le viti
rimuovi le viti, togli i
rimuovi le vitirimuovi le viti
ivellamentoivellamento
ivellamento
ivellamentoivellamento
vv
abiancabianc
v
abianc
vv
abiancabianc
e gommini e gommini
e gommini
e gommini e gommini
Per effettuarePer effettuare
Per effettuare
Per effettuarePer effettuare
heriaheria
heria
heriaheria
sullosullo
sullo
sullosullo
Conserva le viti di
bloccaggio e i distanziali.
In caso di trasloco ti
saranno utili per bloccare
nuovamente le parti
interne della
lavabiancheria che sarà
così protetta dagli urti
Collegamento alla presaCollegamento alla presa
Collegamento alla presa
Collegamento alla presaCollegamento alla presa
d’acquad’acqua
d’acqua
d’acquad’acqua
La pressione idrica deve essere compresa tra i valori indicati nella targhetta posta sul
retro. Allacciare il tubo di carico (si trova smontato all’interno del cestello) a una presa
d’acqua fredda con bocca
filettata da 3/4 gas.
Se la tubazione dell’acqua è
nuova o è rimasta inattiva, prima di allacciare far scorrere
l’acqua finché non è limpida e
priva di impurità. Collegare il
tubo alla macchina, in corrispondenza dell’apposita presa d’acqua in alto a destra.
Presa dacqua da montare in
alto a destra.
Collegamento del tubo diCollegamento del tubo di
Collegamento del tubo di
Collegamento del tubo diCollegamento del tubo di
scaricoscarico
scarico
scaricoscarico
In alto, sul retro della macchina, c’è un aggancio al quale
fissare eventualmente il tubo
di scarico. Inserire l’altra estremità in una conduttura di scarico a muro oppure appoggiarlo al lavandino o alla vasca evitando strozzature e curvature
eccessive.
termini ad un’alteztermini ad un’altez
termini ad un’altez
termini ad un’alteztermini ad un’altez
100 cm.100 cm.
100 cm.
100 cm.100 cm.
Nel caso in cui sia indispensabile fissare l’estremità del
tubo a una altezza dal pavimento inferiore ai 60 cm, è necessario che il tubo venga fissato nell’apposito gancio dello schienale soparcitato.
È importante che È importante che
È importante che
È importante che È importante che
za tra 60 eza tra 60 e
za tra 60 e
za tra 60 eza tra 60 e
Il gancio da utilizzare se il tubo
di scarico termina a meno di 60
cm di altezza.
Se il tubo scarica nella vasca
o nel lavabo, applicare la guida in plastica e legare al rubinetto.
La guida per lo scarico in
vasche e lavabi.
Il tubo non deve mai rimane-Il tubo non deve mai rimane-
Il tubo non deve mai rimane-
Il tubo non deve mai rimane-Il tubo non deve mai rimanere immerso nell’acqua.re immerso nell’acqua.
re immerso nell’acqua.
re immerso nell’acqua.re immerso nell’acqua.
Sono sconsigliati tubi di prolunga. Nel caso sia assolutamente indispensabile, la prolunga deve avere lo stesso
diametro del tubo originale e
non deve superare i 150 cm.
di lunghezza. In caso di scarico a muro, far verificare la sua
efficienza da un tecnico abilitato. Se l’abitazione si trova negli ultimi piani di un edificio, è
possibile che si verifichino fenomeni di sifonaggio per cui
la lavabiancheria carica e scarica acqua di continuo.
Per eliminare questo inconveniente sono disponibili in commercio apposite valvole antisifonaggio.
Collegamento elettricoCollegamento elettrico
Collegamento elettrico
Collegamento elettricoCollegamento elettrico
Prima di collegare la macchina alla presa elettrica accertarsi che:
1) la presa elettrica sia in grado di sopportare il carico
massimo di potenza della
macchina indicato nella
targhetta caratteristiche e
che sia a norma di legge;
2) la tensione di alimentazione sia compresa nei
valori indicati nella targhetta caratteristiche;
3) la presa sia compatibile
con la spina della macchina. In caso contrario non
utilizzare adattatori ma procedere invece alla sostituzione della presa o della
spina;
4) gli impianti elettrici domestici devono essere dotati
di “messa a terra”;
5) ultimato il collegamento
la macchina non sia appoggiata sul cavo di alimentazione;
6) l’apparecchio deve essere
posto in modo che la spina sia accessibile.
A vvertenza !
Qualsiasi modifica apportata
all’attacco predisposto dalla
fabbrica o un irregolare collegamento elettrico, una
qualsiasi modifica elettrica,
meccanica o idraulica della
macchina farà decadere la
garanzia e solleverà il
costruttore ed il venditore da
eventuali responsabilità
Sacchetti in plastica,
polistirolo espanso, viti e gli
altri elementi dell’imballo
non sono giochi per bambini
in quanto potenziali fonti di
pericolo.
Istruzioni per linstallazione e luso
2
Page 4
È sempre più importante
La sicurezza per te
La tua lavabiancheria è costruita secondo
e i tuoi bambini
le più severe notme internazionali di sicurezza. Per tutelare te e la tua famiglia
Leggi attentamente queste avvertenze e tutte le informazioni
contenute in questo libretto: è
importante perché, oltre a
numerose notizie utili, forniscono importanti informazioni
su sicurezza, uso e manutenzione.
1. In caso di guasto, stacca 1. In caso di guasto, stacca
1. In caso di guasto, stacca
1. In caso di guasto, stacca 1. In caso di guasto, stacca
prima di tutto la spina dal-prima di tutto la spina dal-
prima di tutto la spina dal-
prima di tutto la spina dal-prima di tutto la spina dalla presa a muro e chiudi illa presa a muro e chiudi il
la presa a muro e chiudi il
la presa a muro e chiudi illa presa a muro e chiudi il
rubinetto dell’acqua; rubinetto dell’acqua;
rubinetto dell’acqua; in
rubinetto dell’acqua; rubinetto dell’acqua;
nessun caso accedere ai
meccanismi interni per ripararla. Questa fa anche
decadere i termini di garanzia.
22
..
La lavabiancheriaLa lavabiancheria
2
.
La lavabiancheria
22
..
La lavabiancheriaLa lavabiancheria
installata all’aperto,installata all’aperto,
installata all’aperto, nem-
installata all’aperto,installata all’aperto,
meno se lo spazio è riparato da una tettoia, perché è
molto pericoloso lasciarla
esposta alla pioggia e ai
temporali.
3.3.
Deve essere usata sol-Deve essere usata sol-
3.
Deve essere usata sol-
3.3.
Deve essere usata sol-Deve essere usata soltanto da adulti tanto da adulti
tanto da adulti ed
tanto da adulti tanto da adulti
esclusivamente per lavare
la biancheria secondo le
istruzioni scritte in questo
manuale.
non va non va
non va
non va non va
4.4.
Se dev’essere spostataSe dev’essere spostata
4.
Se dev’essere spostata,
4.4.
Se dev’essere spostataSe dev’essere spostata
tirare la leva neratirare la leva nera
tirare la leva nera, a sini-
tirare la leva neratirare la leva nera
stra in basso sotto lo zoccolo, (per i modelli dotati)
che farà scendere il carrello delle ruote retrattili e
ne permetterà una facile
movimentazione.
5.5.
5. Prima di introdurre la bian-
5.5.
cheria
cestello sia vuotocestello sia vuoto
cestello sia vuoto.
cestello sia vuotocestello sia vuoto
6.6.
Non toccare la macchinaNon toccare la macchina
6.
Non toccare la macchina
6.6.
Non toccare la macchinaNon toccare la macchina
a piedi nudi a piedi nudi
a piedi nudi oppure
a piedi nudi a piedi nudi
mani o i piedi bagnati omani o i piedi bagnati o
mani o i piedi bagnati o
mani o i piedi bagnati omani o i piedi bagnati o
umidi.umidi.
umidi.
umidi.umidi.
“Voglio solo un tecnico
specializzato e autorizzato
con ricambi originali
garantiti Ariston!”
controlla che ilcontrolla che il
controlla che il
controlla che ilcontrolla che il
con lecon le
con le
con lecon le
7.7.
Non usare prolunghe eNon usare prolunghe e
7.
Non usare prolunghe e
7.7.
Non usare prolunghe eNon usare prolunghe e
multiplemultiple
multiple, pericolose soprat-
multiplemultiple
tutto in ambienti umidi. Il
cavo di alimentazione non
deve subire piegature o
compressioni pericolose.
8.8.
Non estrarre il filtro men-Non estrarre il filtro men-
8.
Non estrarre il filtro men-
8.8.
Non estrarre il filtro men-Non estrarre il filtro mentre la macchina è in fun-tre la macchina è in fun-
tre la macchina è in fun-
tre la macchina è in fun-tre la macchina è in funzione.zione.
zione.
zione.zione.
Non Non
Non
Non Non
9.9.
9.
9.9.
10.10.
10. Durante il funzionamento
10.10.
11
1
11
usare detersivo per il usare detersivo per il
usare detersivo per il
usare detersivo per il usare detersivo per il
lavaggio a mano lavaggio a mano
lavaggio a mano poiché la
lavaggio a mano lavaggio a mano
sua schiuma abbondante
potrebbe fuoruscire anche dal coperchio e provocare danni.
Non tirare mai il cavo Non tirare mai il cavo
Non tirare mai il cavo né la
Non tirare mai il cavo Non tirare mai il cavo
lavabiancheria per staccare la spina dalla presa a
muro: è molto pericoloso.
della lavabiancheria
toccare l’acqua di scaricotoccare l’acqua di scarico
toccare l’acqua di scarico
toccare l’acqua di scaricotoccare l’acqua di scarico
perché può raggiungere
temperature elevate.
lontani i bambini.lontani i bambini.
lontani i bambini.
lontani i bambini.lontani i bambini.
zare mai lzare mai l
zare mai l
zare mai lzare mai l
ché questo potrebbe danneggiare il meccanismo di
sicurezza posto sull’apertura che ha il compito di proteggere da aperture accidentali.
11
..
Questa maccQuesta macc
1
.
Questa macc
11
..
Questa maccQuesta macc
nata ad uso domestico.nata ad uso domestico.
nata ad uso domestico.
nata ad uso domestico.nata ad uso domestico.
L’uso industriale (Alberghi,
Ristoranti, Lavanderie) ne
pregiudica le caratteristiche costruttive originarie e
ne fa decadere la garanzia.
o sportelloo sportello
o sportello
o sportelloo sportello
Non for-Non for-
Non for-
Non for-Non for-
hina è desti-hina è desti-
hina è desti-
hina è desti-hina è desti-
nonnon
non
nonnon
TT
ieniieni
T
ieni
TT
ieniieni
per-
Come cambiare il cavo di alimentazioneCome cambiare il cavo di alimentazione
Come cambiare il cavo di alimentazione
Come cambiare il cavo di alimentazioneCome cambiare il cavo di alimentazione
Il cavo di alimentazione è speciale e può essere acquistato
esclusivamente presso i Centri di Assistenza Tecnica
Ariston autorizzati.
Per sostituirlo occorre fare così:
svita le 6 viti posteriori, questa
volta alla tua sx e togli il pannello laterale inclinandolo leggermente verso l’esterno e sfilandolo. (fig 1 e 2).
3. Con l’ausilio di un cacciavite
a punta piatta e agendo dall’in-
4. Scollega i cavetti dal filtro
antidisturbo, aiutandoti con una
pinzetta a becchi lunghi, facendo attenzione alla loro posizone
(fig. 4): cavetto Blu=N; cavetto
Marrone=L, lasciando per ultimo
il cavetto di T erra
terno macchina, fai leva sul
1. Assicurati che la lavabian-
cheria sia spenta e la presa sia
scollegata.
2. Togli lo zoccolo e svita le 2 viti
poste in basso alla tua dx, quindi
Fig. 1
gancetto di bloccaggio della
morsettiera e, contemporaneamente, tira il cavo verso l’esterno in modo che la morsettierta
esca dalla sua sede (fig. 3).
Fig. 2
Nota: le lettere L, N e il simbolo
sono riportati sul filtro
antidisturbo.
Fig. 3
5. Sfila completamente il cavo
dalla lavabiancheria, svita la vite
di bloccaggio cavo e toglilo dalla
morsettiera.
Per la sostituzione ci si deve rivolgere comunque a personale
qualificato che deve attenersi alle
norme vigenti.
Fig. 4
Istruzioni per linstallazione e luso
3
Page 5
M
Cosa va in lavatrice?
Prima di lavare, puoi fare molto per lavare meglio. Suddividi i capi secondo
tessuto e colori. Guarda le etichette e segui le indicazioni. Alterna capi piccoli
e capi grandi.
Separare i capi
per tipo di tessuto
e colore, è
importante per
avere buoni
Prima di lavare.
Suddividi la biancheria secondo
il tipo di tessuto e la solidità dei
colori: i tessuti robusti vanno separati da quelli delicati.
I colori chiari vanno separati da
quelli scuri.
Vuota tutte le tasche (monetine,
carta, denaro e piccoli oggetti) e
controlla i bottoni. Ripara subito oppure togli i bottoni pericolanti perché potrebbero staccarsi durante il lavaggio.
Le etichette ti dicono
tutto.
Guarda sempre le etichette: ti dicono tutto sul capo di abbigliamento e su come lavare nel
modo migliore.
A pagina 7 trovi tutti i segreti dei
simboli riportati sulle etichette
dei capi dabbigliamento. Le loro
indicazioni sono preziose per lavare meglio e far durare di più i
capi.
Dispositivo
antisbilanciamento
carico in centrifuga.
Questa lavabiancheria è dotata di
uno speciale dispositivo di controllo elettronico per bilanciare
bene il carico: prima della centrifuga, questo dispositivo garantisce che la biancheria si disponga nel modo più uniforme possibile nel cestello, compatibilmente con il tipo di biancheria e con
Come avviare la macchina
Collocazione, sposta-Collocazione, sposta-
Collocazione, sposta-
Collocazione, sposta-Collocazione, spostamentimenti
..
menti
.
mentimenti
..
Se la tua lavatrice è dotata di
uno speciale carrello con ruote retrattili puoi facilmente spostala. Per far scendere questo carrello e poterla così
movere senza sforzo, è necessario tirare la leva nera, situata in basso a sinistra, sotto lo
zoccolo. Ultimato lo spostamento riportarla nella posizione iniziale. La macchina a
questo punto è saldamente
collocata. ( Vedi figura, solo sui
modelli previsti) .
la sua disposizione iniziale. È per
questo che la macchina, anche
al massimo dei giri, non vibra e
non produce rumori.
Appena installata, fai un ciclo di lavaggio
impostando il programma "1" a 90 gradi.
Avviare la lavabiancheria nel
modo giusto è importante sia per
la qualità del lavaggio, sia per prevenire problemi e aumentare la
durata della lavatrice.
Dopo aver caricato la biancheria, versato il detersivo e gli
eventuali additivi controlla
sempre che:
Per i capi più delicati:
chiudi biancheria
intima, calze femminili
e capi delicati
in un sacchetto
di tela per
proteggerli
A. Gli sportelli siano ben chiusi.
B. La spina sia inserita nella pre-
sa.
C. Il rubinetto dellacqua sia aper to.
1 - Scegliere il programma
Il programma si sceglie in base al
tipo di indumenti da lavare. Per
scegliere il programma, consulta
la tabella a pagina 6. Ruota la manopola A finché il suo indice coincide sul programma prescelto.
2 - Accendere la macchina
Premere il pulsante B (posizione
schiacciata I ).
3 - Impostazione opzioni
Modifica, se il caso, le opzioni
disponibili (lampeggianti) come
indicato a pag. 5 (riferimento ).
4 - Partenza/Azzeramento
Qindi premi il pulsante C (Start/
Reset - Partenza/Azzeramento).
Se vuoi interrompere il programma in corso, premi il pulsante C
per almeno 3 secondi.
5 - Alla fine del lavaggio...
Attendi che il simbolo sia
spento e compaia la scitta End.
Poi spegni la lavabiancheria premendo il pulsante di acceso-spen-
to B (posizione rilasciata O).
A questo punto puoi aprire con
sicurezza lo sportello. Dopo aver
tolto la biancheria appena lavata, lascia sempre gli sportelli aperti o semiaperti in modo che lumidità rimasta allinterno possa evaporare.
Chiudi sempre il rubinetto dell'acqua.
Ricordati che in caso di mancanza di alimentazione o di
spegnimento della lavabiancheria, il programma selezionato ripartirà dal punto in cui
è stato interrotto.
Istruzioni per linstallazione e luso
4
Page 6

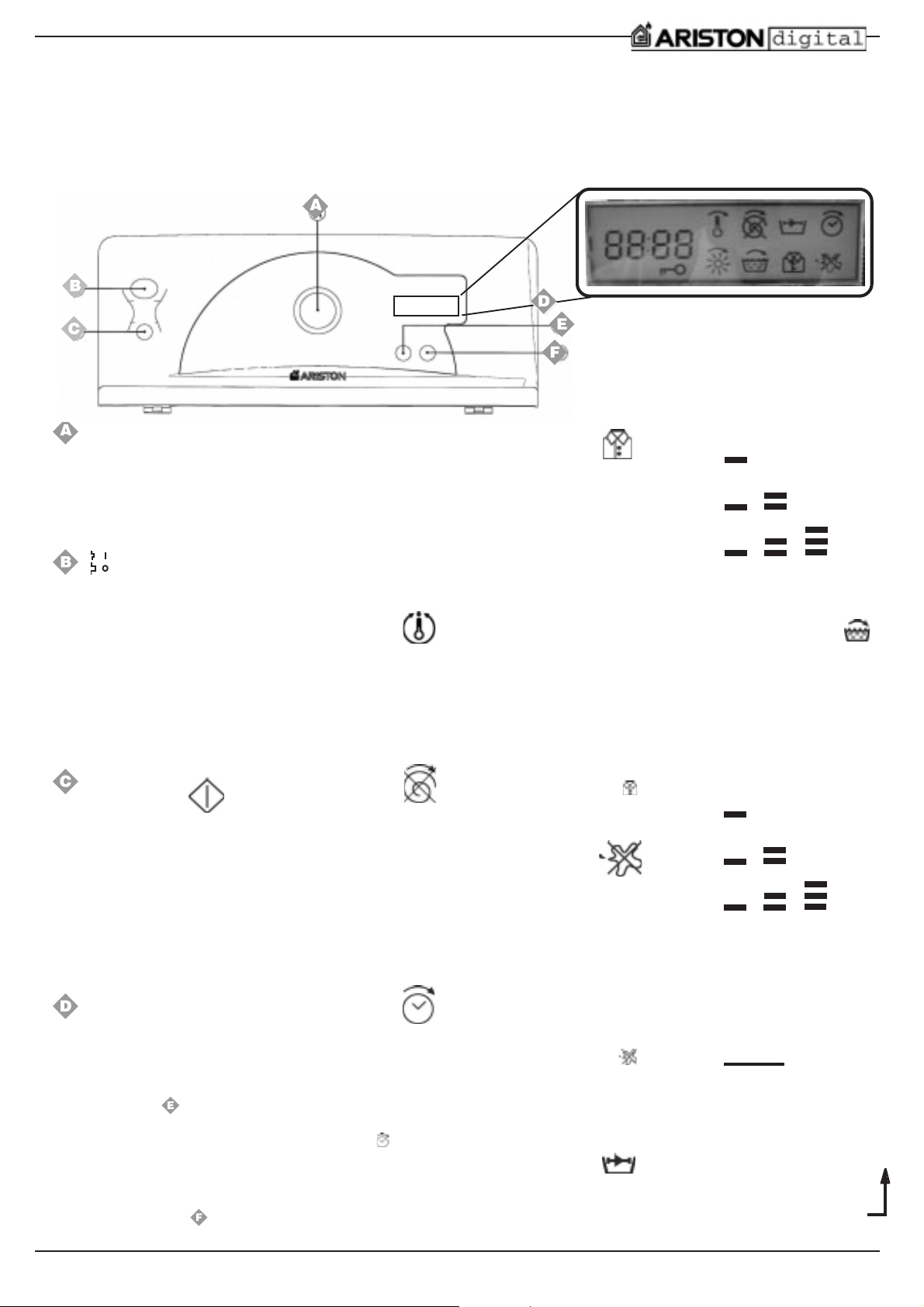

Capire il pannello dei comandi
Qui comandi tu
Scegliere i programmi giusti è importante. Ed è facile.
D
Manopola programmi
Per selezionare i programmi devi
far coincidere lindice posto sul
la a manopola A con il simbolo/
numero corrispondente al programma desiderato (vedi pag. 8)
On-Off Acceso-Spento
Quando il pulsante B è premuto,
la lavabiancheria è accesa, quando non è premuto è spenta.
Lo spegnimento della macchina non annulla il programma
selezionato.
Allaccensione della macchina
tutti i simboli presenti nel
display si illuminano per 8 secondi, dopodichè lampeggiano
solo quelli selezionabili.
Start /Reset Partenza/Azzeramento
Questo pulsante consente di far
iniziare il programma di lavaggio
impostato o di interromperlo.
Con una breve pressione il pulsante effettua lo Start, con una pressione di almeno 3 secondi il pulsante effettua il Reset.
Dopo lo Start lo spostamento della manopola programmi non ha
più alcuna influenza.
Vetrino Display/
Menu-Selezione
Nella parte destra vengono
visualizzate tutte le opzioni disponibili.
Con il tasto menu puoi selezionare lopzione desiderata il cui
simbolo inzia a lampeggiare.
Nella parte sinistra viene
visualizzato il valore o lo stato
(On-Off/Acceso-Spento) dellopzione selezionata, che puoi
modificare con il tasto sele-
zione .
Per accedere allopzione successiva premi il tasto menu, altrimenti premi il pulsante C per iniziare il ciclo di lavaggio.
Di seguito si elencano tutte le opzioni disponibili.
A seconda del programma
impostato, saranno attive solo le
seguenti opzioni specifiche :
- Temperatura
Il display indica la temperatura
massima relativa al programma
impostato, essa può essere ridotta premendo il tasto selezione
fino al lavaggio a freddo (Off).
Questa opzione è attiva con tutti
i programmi di lavaggio.
- Regolazione
centrifuga
Il display indica la velocità massima relativa al programma impostato, essa può essere ridotta
premendo il tasto selezione fino
allesclusione della stessa (Off).
A lavaggio in corso, lattivazione
dellesclusione della centrifuga
viene segnalata dallaccensione
del simbolo .
Questa opzione è attiva con tutti
i programmi tranne l11(Seta) e
lo Scarico.
- Delay timer partenza ritardata
Consente di ritardare il funzionamento della macchina da 1 a
24 ore agendo sul tasto selezio-
ne.
Lattivazione della partenza ritardata viene segnalata dallaccensione del simbolo fino alla
partenza del ciclo di lavaggio.
Questa opzione è attivabile
solo con i programmi di lavaggio e n on con i programmi Scarico
e Centrifuga.
- Stira facile
Questa funzione consente di ottenere un bucato non spiegazzato,
quindi più facile da stirare.
A seconda del tipo di tessuto la
macchina ottimizza le condizioni di lavaggio.
E attiva con i programmi 3-5-6-7-8-
11 e Risciacqui.
Per attivarla premi il tasto sele-
zione fino a far comparire la scritta On.
Nei programmi 6-7-8-11 e Risciac-
quo delicato, il ciclo di lavaggio
si interrompe mantenendo la biancheria in ammollo nell'acqua prima dello scarico.
Per completare il ciclo premi il
tasto selezione.
A lavaggio in corso, lattivazione
dellopzione viene segnalata dallaccensione del simbolo .
Nota: Non deve essere utilizzata
con lopzione Antimacchia.
- Antimacchia
(vedi pagg. 9-10)
Con questo comando la lavabiancheria effettua un lavaggio più intenso che ottimizza l'efficacia degli additivi liquidi, permettendo
di eliminare le macchie più resistenti.
Per attivarla premi il tasto sele-
zione fino a far comparire la scritta On.
A lavaggio in corso, lattivazione
dellopzione viene segnalata dallaccensione del simbolo .
Questa opzione è attiva con i programmi 2-3-5-6-7-8-10 e Risciac-
qui.
Nota: Non deve essere utilizzata con lopzione Stira facile.
- Intensità di lavaggio
Ti permette di modificare le caratteristiche del programma di lavag-
Vetrino display visualizzazione
e selezione programmi della
tua lavatrice
gio scelto, in base al grado di sporco del bucato.
I livelli sono tre, per selezionarli
premi il tasto selezione:.
Basso
Medio
Alto
Questa opzione è attiva con i programmi 1-2-3-5-6-7-8.
- Livello di risciacquo
Serve per aumentare lefficacia
del risciacquo. Ti consigliamo di
utilizzarlo quando la lavabiancheria è a pieno carico con dosi
elevate di detersivo ed ipersensibilità ai detersivi (allergie da
contatto).
I livelli sono tre, per selezionarli
premi il tasto selezione:
Basso
Medio
Alto
Questa opzione è attiva con i programmi 1-2-3-4-5-6-7-8 e Ri-
sciacqui.
Nota: La funzione simbolo (solo per
lavasciugatrici) non è attiva.
Visualizzazioni
particolari :
(parte sinistra del vetrino display)
-Appena accendi la macchina...
Puoi visualizzare il tempo residuo
dellultimo programma di lavaggio impostato.
Istruzioni per linstallazione e luso
5
Page 7
M
- Durata del programma
Durante il ciclo di lavaggio viene visualizzato il tempo residuo.
- Codice di errore
In caso di anomalia viene
visualizzato un codice, da tra-
smettere allAssistenza Tecnica
(es: F-01).
- Fine del programma
Alla fine del programma viene
visualizzata la scritta End.
- Durante il lavaggio....
Puoi visualizzare le caratteristiche del programma in corso premendo il tasto menu ed
eventulamente modificarle agendo sul tasto selezione.
- Apertura portello
Il simbolo acceso indica che
l'oblò è bloccato per impedire
aperture accidentali. Per evitare
danni è necessario attendere che
si spenga e compaia la scritta
End, prima di aprire gli sportelli.

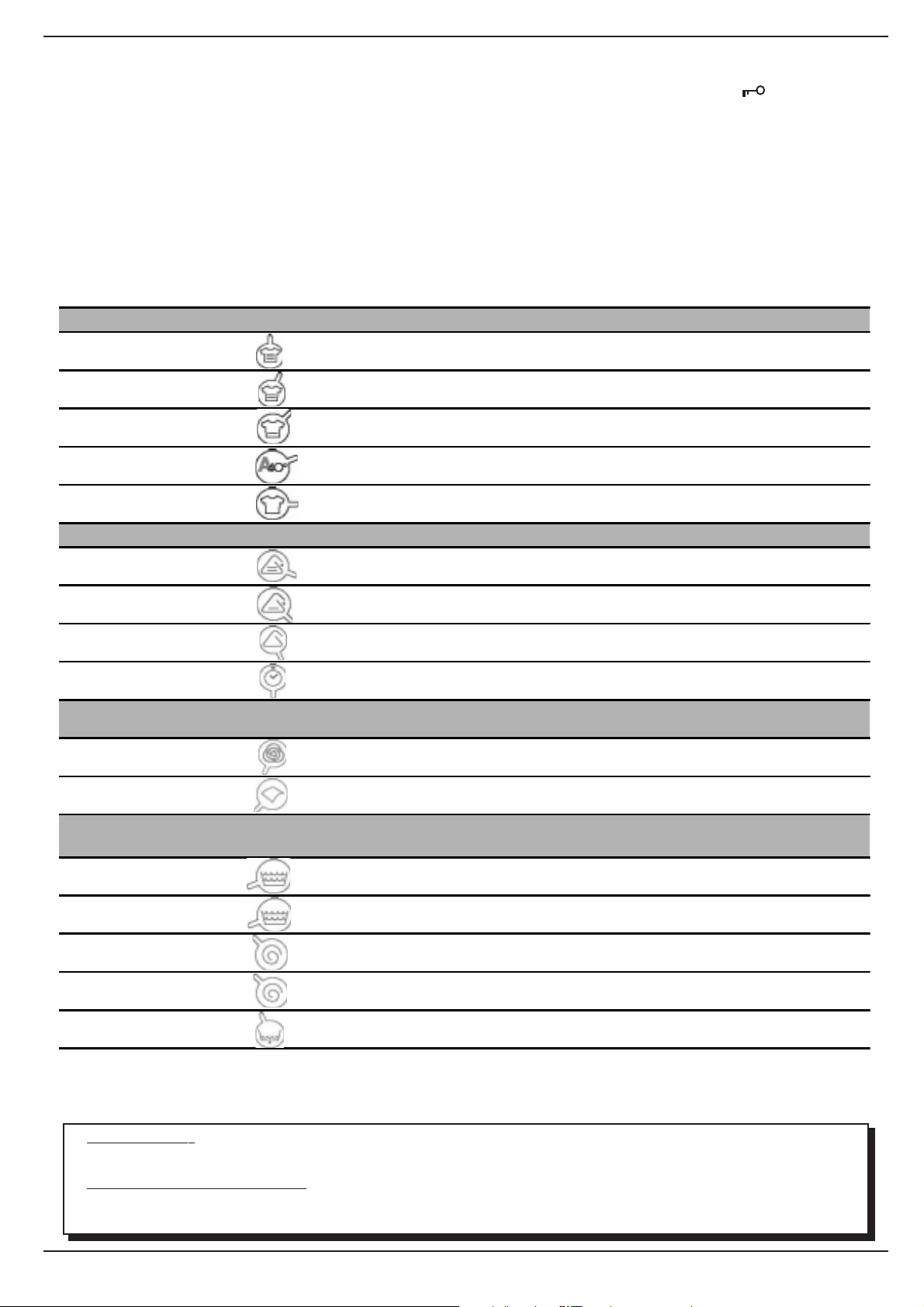

Cosa vuoi lavare, oggi?
I programmi per tutte le stagioni
N a tu r a d e i te s s u ti e
dello sporco
COTONE
Bianchi eccezionalmente sporchi
(lenzuola, tovaglie, ecc.)
Bianchi eccezionalmente sporchi
(lenzuola, tovaglie, ecc.)
Bianchi e colorati resistenti mo lto
sporchi
Bianc hi m olto spo rchi e co lori delic ati
(camice, maglie, ecc.)
Bianchi poco sporchi e colori delicati
(camice, maglie. ecc.)
Programmi
Temperatura
190°C
290°C
360°C
440°C
540°C
Detersivo
lavaggio
Amm o rb. Antimac-
uu
uu
uu
uu
uu
chia/
Candeggina
Delicata/
Tradiz.
Delicata/
Tradiz.
Delicata/
Tradiz.
Durata
del ciclo (min)
140
125
130
150
86
Descrizione del ciclo di
lavaggio
Prelavaggio, lavaggio a 90°C,
risciacqui, centrifughe intermedie e finale
Lavaggio a 90°C, risciacqui,
centrifughe intermedie e finale
Lavaggio a 60°C,
intermedie e finale
Lavaggio a 40°C lungo,
centrifughe intermedie e finale
Lavaggio a 40°C,
intermedie e finale
risciacqui, centrifughe
isciacqui,
r
risciacqui, centrifughe
SIN TETICI
Sintetici con co lori resistenti molto
sporchi (biancheria per neonati, ecc.)
Sintetici con colori resistenti
abbastanza sporchi (biancheria per
neonati, varia ecc).
Sintetici con colori delicati (biancheria
di tutti i tipi leggermente sporca)
Sintetici con colori delicati (biancheria
di tutti i tipi leggermente sporca
)
DELICATI
Lana
, Capi e tessuti particolarmente
Seta
delicati (tende, seta, viscosa, ecc.)
PR OGRAMM I
PARZIAL I
Risciacqui
Risciacqui leggeri
Centrifuga
Centrifuga leggera
660°C
750°C
840°C
930°C
10 40°C
11 30°C
uu
uu
uu
uu
uu
uu
uu
uu
Delica ta
Delica ta
Delica ta
Lavaggio a 60°C,
94
centrifuga delicata
Lavaggio a 50°C,
89
centrifuga delicata
Lavaggio a 40°C,
69
centrifuga delicata
Lavaggio a 30°C,
30
delicata
Lavaggio a 40°C,
49
delicata
Lavaggio a 30°C,
60
scarico
Risciacqui e centrifuga
Risciacqui, antipiega o scarico
Scarico e centrifuga en ergica
Scarico e centrifuga delicata
risciacqui, antipiega o
risciacqui, antipiega o
risciacqui, antipiega o
risciacqui e centrifuga
risciacqui e centrifuga
risciacqui, antipiega o
Scarico
Importante: per annullare il programma di lavaggio appena impostato, premere per almeno 3 secondi il pulsante C (Start/Reset).
I dati riportati nella tabella hanno valore indicativo, possono variare a seconda della quantità e del tipo di biancheria,
della temperatura dellacqua di rete e della temperatura dellambiente.
Scarico
Programmi Speciali
4- Classe A a 40°C.
temperature. Impostando il programma 4 alla temperatura di 40° C, i risultati sono gli stessi che normalmente hai a
60°C, grazie all'azione della lavabiancheria e all'aumento della durata del lavaggio.
9- Lavaggio Quotidiano 30° 30 minuti. La tua lavabiancheria ha un programma studiato per lavare indumenti leggermente
sporchi in poco tempo. Impostando il programma 9 alla temperatura di 30°C è possibile lavare insieme tessuti di
diversa natura (esclusi lana e seta), con un carico massimo di 3 kg. Questo programma permette di risparmiare tempo
ed energia, perché dura solo 30 minuti circa.
La tua lavabiancheria ha un programma speciale per darti ottimi risultati di lavaggio anche a basse
TI CONSIGLIAMO LUSO DI DETERSIVO LIQUIDO.
Istruzioni per linstallazione e luso
6
Page 8
Capire le etichette e i simboli
delle carica dallalto Ariston:
Impara questi simboli e laverai meglio, i tuoi capi
dureranno di più e la tua lavabiancheria ricambierà la
tua attenzione lavando meglio.
In tutta Europa ogni etichetta
contiene un messaggio, affidato
a piccoli ma importanti simboli.
Imparare a comprenderli è importante per lavare meglio e trattare
i propri capi di vestiario nel modo
giusto.
Si dividono in cinque categorie,
rappresentate da forme diverse:
lavaggio
candeggio
,
,
stiratura ,
pulitura a secco
e infine asciugatura .
Consigli Utili
Rivolta le camicie per lavarle meglio
e farle durare di più.
Togli sempre gli oggetti dalle tasche.
Guarda le etichette: ti danno
indicazioni
utili e preziose.
Nel cestello, alterna capi grandi con
capi piccoli.
Consulta e impara i simboli di questa tabella:
ti aiuteranno a lavare meglio, trattare meglio i tuoi capi,
far rendere di più la tua Ariston.
Attenta alle e tichette per non
sbagliare temperatura....
Azione
forte
Lavaggi o Candeggio Stira t ura Pul itura a secco Asc iuga tura
Azione
delic ata
c
l
Lavaggio
a 95°C
Lavaggio
a 60°C Non candeggiare
Lavaggio
a 40°C
Lavaggio
a 30°C Non stirare Non pulire a secco
Lavaggio
delicato
a mano
Si può candeggiare in
acqua fredda
Stiratura forte
max 200°C
Stiratura media
max 150°C
Stiratura
max 110°C
Pulitura a secco con
percloro, benzina avio,
alcool puro, R111 e
Pulitura a secco con
benzina avio, alcool
A
Pulitura a secco
con tu tti i so lve n ti
P
R113
F
puro e R113
Temp.
alta
Asciugabile
in macchine
asciuga-
biancheria
Non asciugabile
in macchine
asciuga-
biancheria
Asciugare
disteso
Asciugare
appeso
un capo non
centrifugato
Asciugare su
appendiabiti
Temp.
moderata
Non lav ar e in
acqua
Istruzioni per linstallazione e luso
7
Page 9

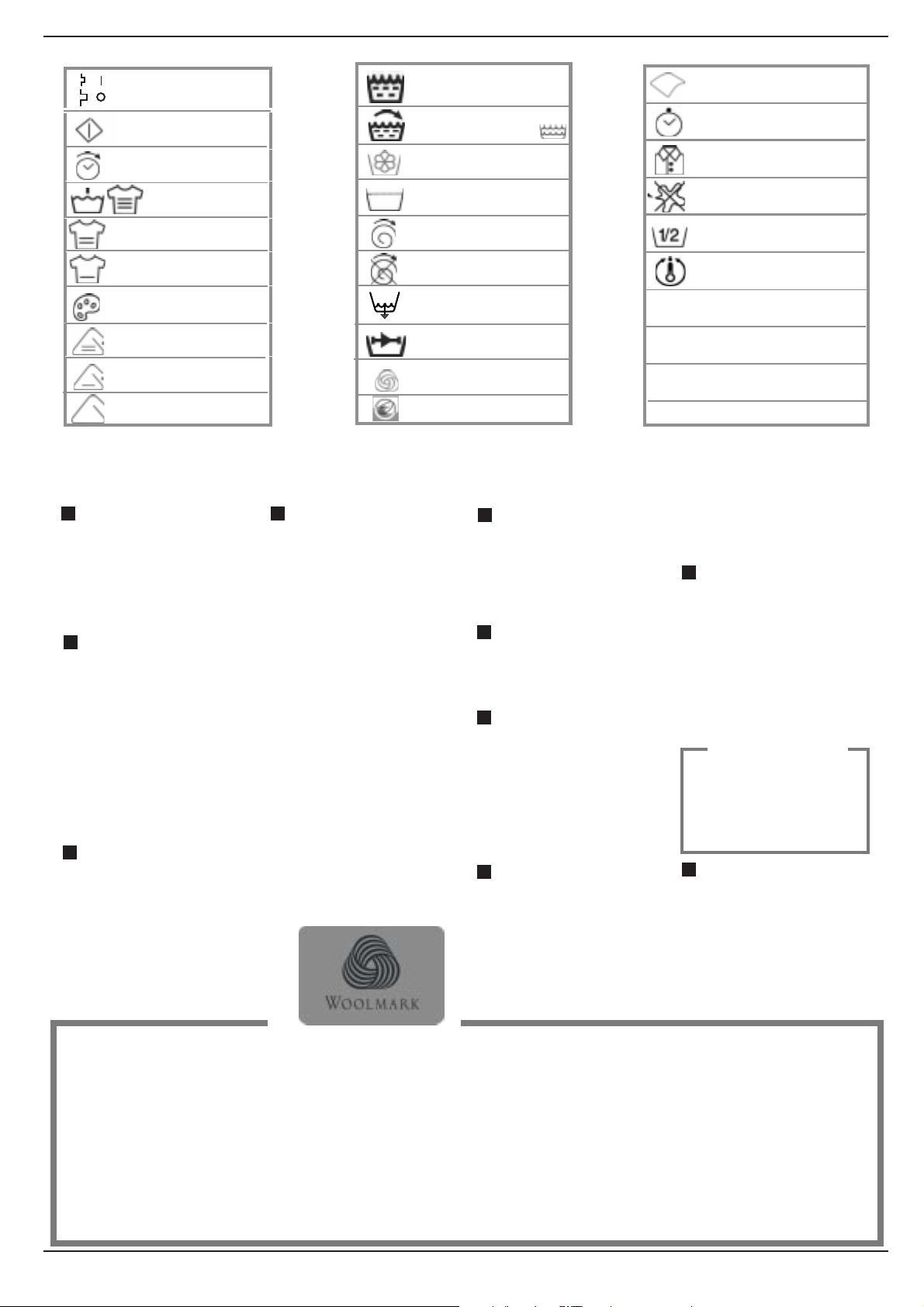

On - Acceso
Off - Spento
Partenza
Azzeramento-reset
Risciacquo
Livello risciacqui/
Extra risciacquo
M
Seta e tende
Lavaggio quotidiano
di 30’ a 30°
Partenza ritardata
Prelavaggio Lavaggio Max°
Lavaggio 90°
Lavaggio 60°
Ammorbidente
Stop con acqua Antipiega
Centrifuga
Variazione o
eliminaz. centrifuga
Lavaggio
40°délicato
Sintetici 60°
Sintetici 50°
Sintetici 40°
Scarico acqua
Intensità Lavaggio
Lana
Lavaggio a mano
Consigli utili per non sbagliare
Non lavare mai in lavatri-
ce... biancheria non orlata,
sfilacciata o stracciata. Se è necessario lavarla, chiuderla in un
sacchetto. Biancheria con colori
forti insieme a quella bianca.
Macchie persistenti
o speciali
Trattarle prima del lavaggio strofinando i punti particolarmente
sporchi con detersivo speciale,
con pasta detergente o con smacchiatori speciali (vedi riquadro sul
trattamento delle macchie speciali con smacchiatori a pag. 9)
Attenti al peso!
Per ottenere i migliori risultati,
non superare i pesi indicati, riferiti al carico massimo di biancheria
asciutta:
- Tessuti resistenti:
massimo 5 kg
- Tessuti sintetici:
massimo 2,3 kg
- Tessuti delicati:
massimo 2 kg
- Pura lana vergine:
massimo 1 kg
- Capi in spugna:
massimo 2,3 kg
Ma quanto pesi?
1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1.200 gr.
1 asciugamano 150-250 gr.
Le T-shirt colorate, quelle
stampate e le camicie durano di
più se lavate alla rovescia.
Le T-shirt e le felpe stampate vanno sempre stirate alla rovescia.
Allarme salopette.
Le diffusissime tute tipo salopette
hanno delle bretelle con ganci che
possono danneggiare il cestello o
gli altri capi durante il lavaggio. Se
Come lavare quasi tutto
Le tende.
Tendono a spiegazzarsi moltissimo. Per limitare questo effetto
ecco un consiglio: piegale bene
e sistemale dentro una federa o
un sacchetto a rete. Lavale da
sole e in modo che il peso complessivo non superi il mezzo carico. Ricordati di utilizzare il pro-
gramma specifico 11 che prevede in automatico l'esclusione della centrifuga.
Piumini e giacche a vento.
Anche i piumini e le giacche a
vento, se limbottitura è doca o
di anatra, possono essere lavate
in lavatrice. Limportante è non
fare un carico di 5 kg.
Stira facile
Anti - macchia
1/2 carico
Spécial
Regolazione
taches
temperatura
infili i ganci nella tasca della
pettorina e li fissi con spille da balia elimini ogni pericolo.
Vacanze: staccare la spina.
Quando vai in vacanza, è
consigliabile staccare la spina,
chiudere il rubinetto di ingresso
dellacqua e lasciare aperto o socchiuso lo sportello. Così facendo,
il cestello e la guarnizione resteranno ben asciutte e allinterno
non si formeranno odori sgradevoli.
CICLO LANA
Per ottenere i migliori
risultati utilizza un detersivo specifico, facendo attenzione a non supe-
rare 1kg di carico.
Scarpe da tennis.
Le scarpe da tennis devono essere prima pulite dal fango e si possono lavare anche insieme ai
jeans e ai capi più resistenti. Non
lavarle insieme a capi bianchi.
Cachemire Gold : Delicato come il lavaggio a mano
La prima Lavabiancheria con il riconoscimento "The Woolmark Company".
Il programma di lavaggio
Cachemire Gold è studiato per
lavare in lavatrice anche i capi
in lana e Cachemire più delicati
e preziosi.
Il programma Lana-Cachemire
di Merloni Elettrodomestici è sta-
to approvato da The Woolmark
Company per il lavaggio dei capi
in lana etichettati lavare a
mano che recano i Marchi The
Woolmark Company. Questo è il
primo ciclo delicato lavare a
mano di una lavabiancheria ap-
provata da The Woolmark
Company. (M.00221).
Questo risultato è possibile grazie ad una velocità del cestello
di 90 rotazioni al minuto, anche
durante la fase di risciacquo, che
evita lo sfregamento delle fibre.
Usa sempre il programma 10
(lana) con tutti i capi con il simbolo del lavaggio a mano: la
vaschetta con la manina.
Per la cura dei tuoi capi in lana è
preferibile utilizzare detergenti
specifici.
Istruzioni per linstallazione e luso
8
Page 10
Quando i detersivi e lacqua non bastano...
Come eliminare talune macchie speciali
-Vino rosso. Lasciare a mollo con del detersivo, risciacquare e trattare con acido acetico o acido citrico, poi risciacquare. Trattare
eventuali residui con candeggina.
- Sangue. Le macchie ancora fresche devono essere trattate con acqua fredda. In caso di macchie già asciutte, lasciare a mollo per una
notte con un detersivo speciale e poi strofinarle in acqua e sapone.
- Macchie asciutte di grasso. Inumidire con trementina, tamponare le macchie con la punta delle dita e un panno di cotone, dopo aver
appoggiato il capo su un ripiano morbido.
- Ruggine. Sale ossalico (reperibile in drogheria) sciolto a caldo, o un prodotto antiruggine a freddo. Macchie vecchie possono aver già
intaccato il tessuto: rischio di bucature...
- Macchie di muffa. Trattarle con candeggina, sciacquare bene (solo capi bianchi e colorati resistenti al cloro).
- Colore ad olio. Inumidire con benzina detergente, tamponare le macchie dopo aver sistemato il capo su un panno morbido, quindi
trattarle più volte con il detergente.
- Inchiostro e biro. T amponare con cotone imbevuto di alcol metilico o alcol a 90°.
- Catrame. Tamponare con burro fresco, passare della trementina a poi lavare immediatamente.
- Cera. Raschiare e poi passare con il ferro ben caldo fra due fogli di carta assorbente. Poi passare del cotone con acquaragia o
alcol metilico.
- Gomma americana. Passare il solvente dello smalto per unghie e poi uno straccio pulito.
- Muffa. Cotone e lino bianco vanno messi in una soluzione di 5 parti d’acqua, una di candeggina e un cucchiaio di aceto, poi
lavare subito. Per gli altri tessuti bianchi acqua ossigenata a 10 volumi e poi lavare immediatamente.
- Rossetto. T amponare con etere se il tessuto è lana o cotone. Per la seta usare la trielina.
- Smalto per unghie. Poggiare il tessuto dalla parte della macchia su un foglio di carta assorbente, bagnare con il solvente,
spostando il capo man mano che il foglio si colora.
- Erba. T amponare con il cotone imbevuto di alcol metilico.
Per un lavaggio sicuro
Come aprire e chiudere il cestello

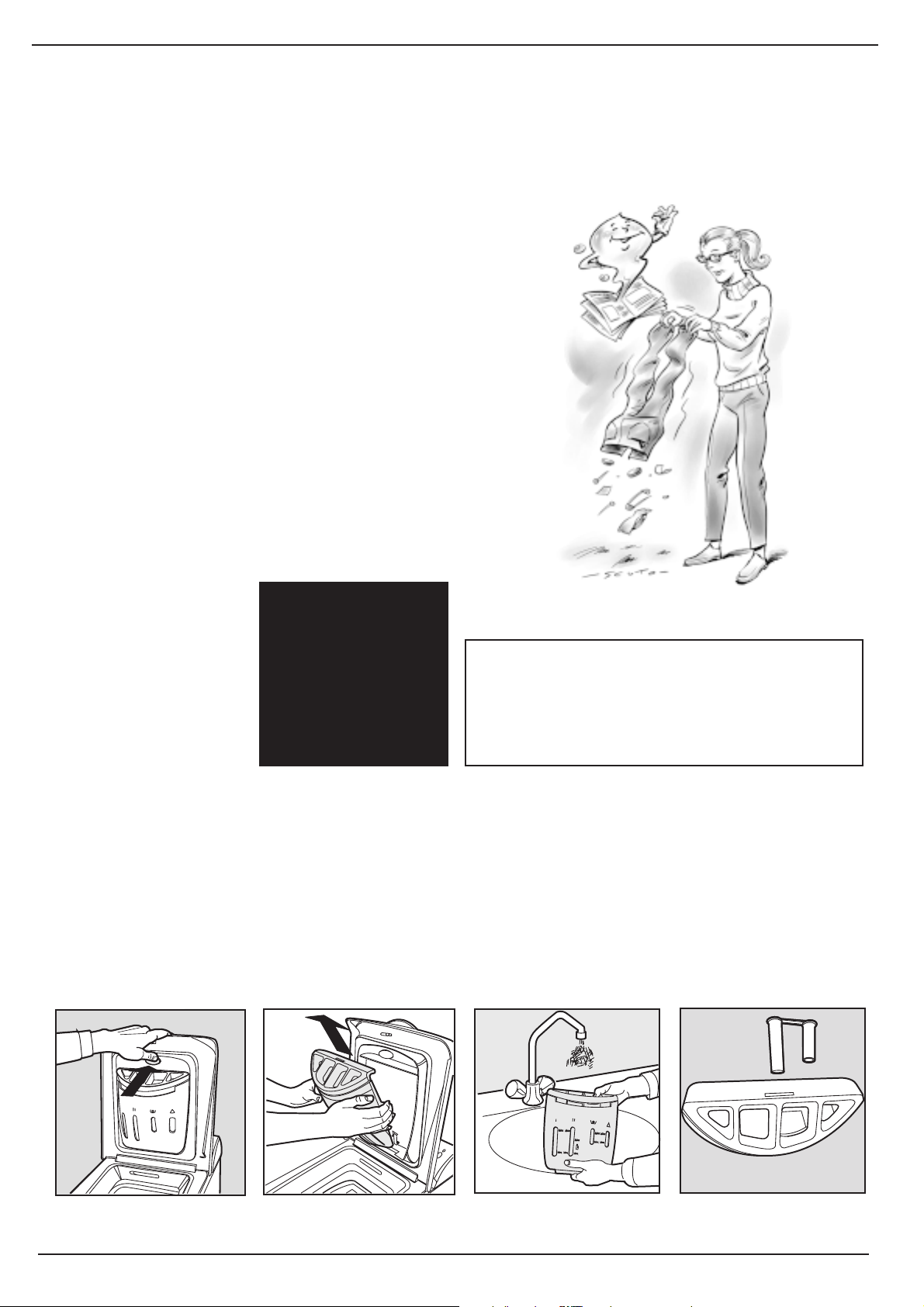

A) APERTURA. (Fig. 1). A) APERTURA. (Fig. 1).
A) APERTURA. (Fig. 1). Sollevare il coperchio esterno ed aprir-
A) APERTURA. (Fig. 1). A) APERTURA. (Fig. 1).
lo completamente
B) Aprire quindi il cestello usando ambedue le mani come B) Aprire quindi il cestello usando ambedue le mani come
B) Aprire quindi il cestello usando ambedue le mani come
B) Aprire quindi il cestello usando ambedue le mani come B) Aprire quindi il cestello usando ambedue le mani come
indicato dalla Fig. 2): indicato dalla Fig. 2):
indicato dalla Fig. 2):
indicato dalla Fig. 2): indicato dalla Fig. 2):
- -
- premere il pulsante indicato dalla freccia nella Fig. 2) ed e-
- -
sercitando una lieve pressione verso il basso, tenere appog giata una mano, ad evitare che gli sportelli aprendosi repen tinamente facciano male alle dita;
- -
- accompagnare quindi gli sportelli che si sganceranno e apri-
- -
ranno facilmente.
Fig. 1
Fig. 3 Fig. 4
Istruzioni per linstallazione e luso
9
Fig. 2

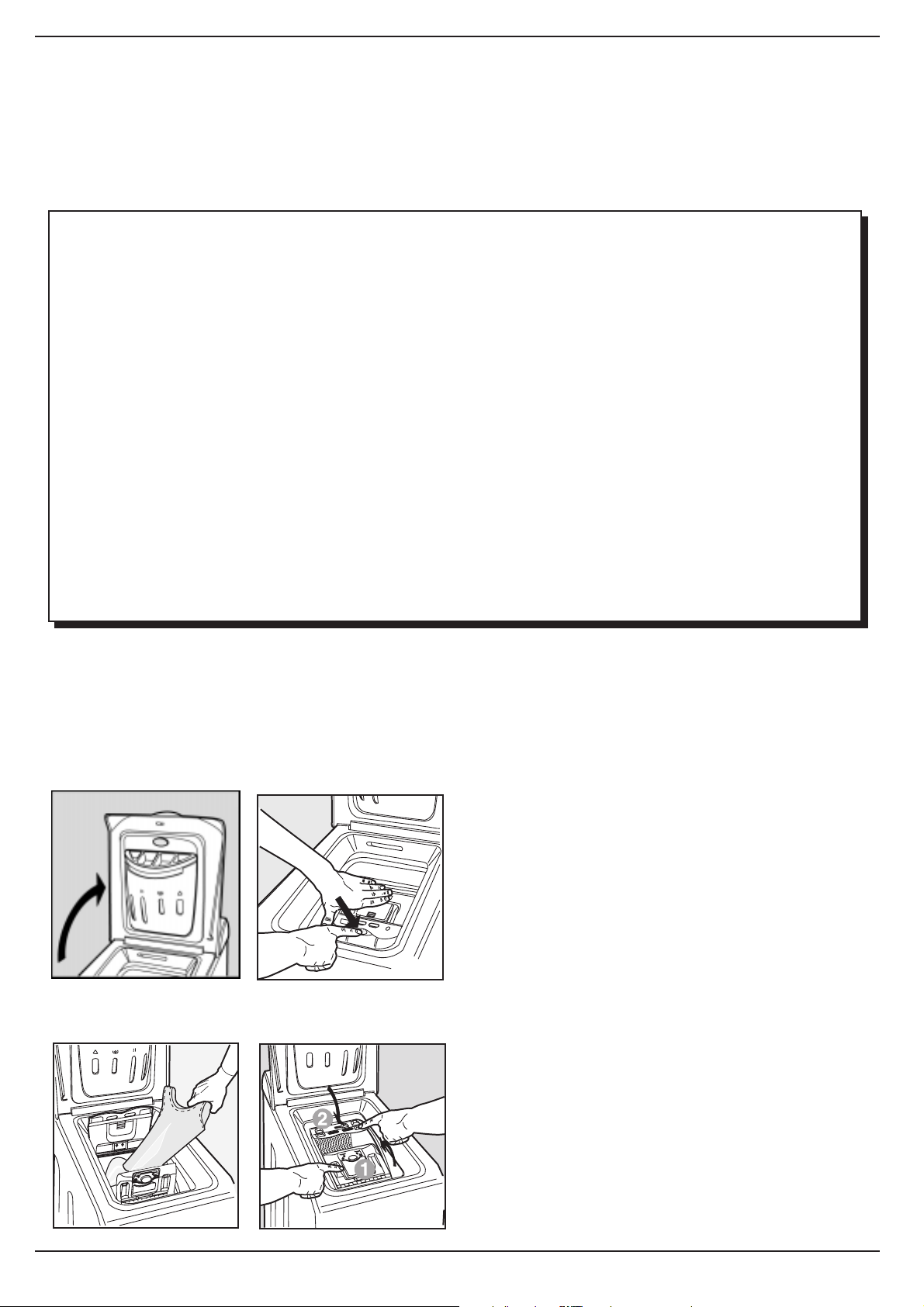

C) INTRODUZIONE BIANCHERIA. (Fig. 3)
D) CHIUSURA. (Fig. 4) D) CHIUSURA. (Fig. 4)
D) CHIUSURA. (Fig. 4)
D) CHIUSURA. (Fig. 4) D) CHIUSURA. (Fig. 4)
- -
- richiudere bene il cestello abbassando prima lo sportello an-
- -
teriore ed appoggiandovi quindi quello posteriore;
- -
- assicurarsi quindi che i ganci dello sportello anteriore siano
- -
perfettamente alloggiati nella sede dello sportello posteriore;
- -
- dopo aver sentito il “clac” dell’avvenuto aggancio, esercitare
- -
una lieve pressione verso il basso su entrambi gli sportelli
che non devono sganciarsi;
- -
- chiudere infine il coperchio esterno.
- -
Page 11
M
Importante per lavare meglio
Il segreto del cassetto dei detersivi
Il detersivo liquido va versatoIl detersivo liquido va versato
Il detersivo liquido va versato
Devi versare i detersivi e l'eventuale additivo seguendo le dosi
indicate dai fabbricanti: leggi le
informazioni sulla confezione.
Le dosi variano in funzione delLe dosi variano in funzione del
Le dosi variano in funzione del
Le dosi variano in funzione delLe dosi variano in funzione del
carico di biancheria, della du-carico di biancheria, della du-
carico di biancheria, della du-
carico di biancheria, della du-carico di biancheria, della durezza dell'acqua e del gradorezza dell'acqua e del grado
rezza dell'acqua e del grado
rezza dell'acqua e del gradorezza dell'acqua e del grado
di sporco. di sporco.
di sporco.
di sporco. di sporco.
detersivo non dà più effica-detersivo non dà più effica-
detersivo non dà più effica-
detersivo non dà più effica-detersivo non dà più efficacia lavante, anzi...cia lavante, anzi...
cia lavante, anzi...
cia lavante, anzi...cia lavante, anzi...
Con l'esperienza, imparerai a
dosare le quantità in modo quasi automatico: diventeranno il
tuo segreto.
Quando versi l’ammorbidente
nello scomparto
ne a non superare il livello
“max” indicato.
La lavabiancheria è in grado di
prelevare automaticamente
l’ammorbidente ad ogni programma di lavaggio.
Non eccedere.Non eccedere.
Non eccedere.
Non eccedere.Non eccedere.
3,3,
3, fai attenzio-
3,3,
Risparmio ben gestito
MASSIMO CARICO
Il modo migliore per non sprecare energia, acqua, detersivo e tempo è quello di
utilizzare la lavatrice con il massimo carico consigliato.
Un pieno carico al posto di due mezzi carichi permette di RISPARMIARE fino al 50% di
energia.
IL PRELAVAGGIO È PROPRIO NECESSARIO?
Solamente per biancheria davvero sporca.
Programmare un lavaggio SENZA prelavaggio per biancheria poco sporca o
mediamente sporca permette di RISPARMIARE detersivo, tempo, acqua e tra il 5 e il
15% di energia.
IL LAVAGGIO CON ACQUA CALDA È DAVVERO NECESSARIO?
Trattare le macchie con uno smacchiatore o immergere le macchie asciutte in acqua
prima del lavaggio permette di ridurre la necessità di programmare un lavaggio con
acqua calda.
Utilizzare un programma di lavaggio a 60° per RISPARMIARE fino al 50% di energia.
PRIMA DI UTILIZZARE UN PROGRAMMA DI ASCIUGATURA ...
Selezionare un'alta velocità di centrifuga se il bucato deve essere asciugato
in un asciugatore. Un ridotto contenuto di acqua nel bucato consente di
RISPARMIARE tempo ed energia nel programma di asciugatura.
Il detersivo liquido va versatoIl detersivo liquido va versato
solo pochi istansolo pochi istan
solo pochi istan
solo pochi istansolo pochi istan
vio della macchina.vio della macchina.
vio della macchina.
vio della macchina.vio della macchina.
Ricorda che il detersivo liqui-Ricorda che il detersivo liqui-
Ricorda che il detersivo liqui-
Ricorda che il detersivo liqui-Ricorda che il detersivo liquido è particolarmente adatto perdo è particolarmente adatto per
do è particolarmente adatto per
do è particolarmente adatto perdo è particolarmente adatto per
lavaggi con temperature fino alavaggi con temperature fino a
lavaggi con temperature fino a
lavaggi con temperature fino alavaggi con temperature fino a
60 gradi e per i programmi di60 gradi e per i programmi di
60 gradi e per i programmi di
60 gradi e per i programmi di60 gradi e per i programmi di
lavaggio che non prevedano lalavaggio che non prevedano la
lavaggio che non prevedano la
lavaggio che non prevedano lalavaggio che non prevedano la
PiùPiù
Più
PiùPiù
fase di prelavaggio.fase di prelavaggio.
fase di prelavaggio.
fase di prelavaggio.fase di prelavaggio.
Sono in vendita detersivi liquidi
o in polvere con contenitori speciali che vanno messi direttamente dentro il cestello, secondo le istruzioni scritte sulla confezione.
Non usare mai detersivi per il lavaggio a mano, perché formano
troppa schiuma, potenzialmente dannosa per la lavatrice.
Un ultimo segreto: quando lavi
con acqua fredda, riduci sempre
la quantità di detersivo: nell'acqua fredda si scioglie meno che
nell'acqua calda, e quindi andrebbe in parte sprecato.
Nello scomparto
prelavaggio (polvere) prelavaggio (polvere)
prelavaggio (polvere)
prelavaggio (polvere) prelavaggio (polvere)
Nello scomparto
lavaggio (polvere e liquido) lavaggio (polvere e liquido)
lavaggio (polvere e liquido)
lavaggio (polvere e liquido) lavaggio (polvere e liquido)
Nello scomparto
Nello scomparto
ti prima dell'av-ti prima dell'av-
ti prima dell'av-
ti prima dell'av-ti prima dell'av-
1: Detersivo per 1: Detersivo per
1: Detersivo per
1: Detersivo per 1: Detersivo per
2: Detersivo per 2: Detersivo per
2: Detersivo per
2: Detersivo per 2: Detersivo per
3: Ammorbidente 3: Ammorbidente
3: Ammorbidente
3: Ammorbidente 3: Ammorbidente
4: Candeggina 4: Candeggina
4: Candeggina
4: Candeggina 4: Candeggina
Prelavaggio, candeggio, ammor-Prelavaggio, candeggio, ammor-
Prelavaggio, candeggio, ammor-
Prelavaggio, candeggio, ammor-Prelavaggio, candeggio, ammorbidentebidente
bidente
bidentebidente
Qualora sia necessario candeggiare impostare i programmi appositi e inserire la
candeggina nello scomparto
44
4 del cassetto detersivi.
44
Quando versi la candeggina,
fai attenzione a non superare
il livello
L'L'
L'
L'L'
esclude la possibilità di effet-esclude la possibilità di effet-
esclude la possibilità di effet-
esclude la possibilità di effet-esclude la possibilità di effettuare il prelavaggio.tuare il prelavaggio.
tuare il prelavaggio.
tuare il prelavaggio.tuare il prelavaggio.
La candeggina tradizionaleLa candeggina tradizionale
La candeggina tradizionale
La candeggina tradizionaleLa candeggina tradizionale
va utilizzata esclusivamenteva utilizzata esclusivamente
va utilizzata esclusivamente
va utilizzata esclusivamenteva utilizzata esclusivamente
per i tessuti resistenti bian-per i tessuti resistenti bian-
per i tessuti resistenti bian-
per i tessuti resistenti bian-per i tessuti resistenti bianchi, mentre quella delicata vachi, mentre quella delicata va
chi, mentre quella delicata va
chi, mentre quella delicata vachi, mentre quella delicata va
utilizzata per i tessuti colora-utilizzata per i tessuti colora-
utilizzata per i tessuti colora-
utilizzata per i tessuti colora-utilizzata per i tessuti coloratiti
ti
titi
tuare il candeggio con il programma “Seta” e con i ”Programmi Speciali” (vedi pag.6).
"max""max"
"max" indicato.
"max""max"
utilizzo utilizzo
utilizzo
utilizzo utilizzo
e sintetici. e sintetici.
e sintetici.
e sintetici. e sintetici.
deldel
del
deldel
la candegginala candeggina
la candeggina
la candegginala candeggina
Non puoi effet-
Gradi di durezza dell’acqua
Liv .-Caratteristica
1 - Dolce
2 - Media
3 - Dura
4 - Molto dura
Una guida per un uso
economico ed ecologico
degli elettrodomestici
T edeschi Francesi
°dH °T.H
0- 7 0-15
8-14 16-25
15-21 26-37
+ di 21 + di 37
N.B.:N.B.:
N.B.:
N.B.:N.B.:
1) La candeggina concentra-1) La candeggina concentra-
1) La candeggina concentra-
1) La candeggina concentra-1) La candeggina concentrata deve essere assolutamen-ta deve essere assolutamen-
ta deve essere assolutamen-
ta deve essere assolutamen-ta deve essere assolutamente diluita.te diluita.
te diluita.
te diluita.te diluita.
2) Per detersivi concentrati2) Per detersivi concentrati
2) Per detersivi concentrati
2) Per detersivi concentrati2) Per detersivi concentrati
(in polvere o liquidi) usare un(in polvere o liquidi) usare un
(in polvere o liquidi) usare un
(in polvere o liquidi) usare un(in polvere o liquidi) usare un
programma senza prelavag-programma senza prelavag-
programma senza prelavag-
programma senza prelavag-programma senza prelavaggio.gio.
gio.
gio.gio.
3) Per detersivi contenuti in3) Per detersivi contenuti in
3) Per detersivi contenuti in
3) Per detersivi contenuti in3) Per detersivi contenuti in
pallina o in tavoletta non uti-pallina o in tavoletta non uti-
pallina o in tavoletta non uti-
pallina o in tavoletta non uti-pallina o in tavoletta non utilizzare il prelavaggiolizzare il prelavaggio
lizzare il prelavaggio
lizzare il prelavaggiolizzare il prelavaggio
Aggiunta AmmorbidenteAggiunta Ammorbidente
Aggiunta Ammorbidente
Aggiunta AmmorbidenteAggiunta Ammorbidente
L’ammorbidente rende morbida
la biancheria e diminuisce la
carica elettrostatica delle fibre
sintetiche.
Gli ammorbidenti possono
essere impiegati per tessuti
di spugna,
maglieria, tende, ecc.
Versare l’ammorbidente
nello scompar-
3 3
to
3 della vaschetta secondo le
3 3
indicazioni dei produttori.
L’ammorbidente viene automaticamente immesso in
macchina durante l’ultimo
risciacquo. Al termine del programma di lavaggio nello
scomparto 3 rimane un residuo
d’acqua. Questa serve per
l’immissione di ammorbidenti
molto densi, ovvero per diluire
quelli concentrati.
Se nello scomparto 3 rimanesse più acqua del normale, ciò
significa che il dispositivo di
svuotamento è intasato,
interrompendo così l’effetto
aspirante del dispositivo.
Per la pulizia vedi pag. 13. Non
versare mai nello scompartimento ammorbidenti e amidi
assieme, poichè potrebbe
verificarsi un intasamento del
sistema di trabocco.
Istruzioni per linstallazione e luso
10
Page 12
Problemi e soluzioni
Prima di telefonare, leggi qui
Può accadere che la lavabiancheria non funzioni. In molti casi si tratta di
problemi facilmente risolvibili senza dover chiamare il tecnico. Prima di
telefonare allassistenza, controlla sempre questi punti.
La Lavabiancheria
non parte.
La spina è ben inserita nella presa? Facendo le pulizie
potrebbe essersi mossa.
Cè corrente in casa?
Potrebbe essere scattato il
salvavita, magari perché ci
sono troppi elettrodomestici
accesi. Oppure cè un blackout generale nella tua zona.
Loblò è ben chiuso?
Per motivi di sicurezza, la lavatrice non può funzionare se
loblò è aperto oppure è chiuso
male.
Il pulsante di Acceso/Spento è premuto?
Se si, è stata impostata una
partenza programmata.
Il pulsante di Start/Reset è
premuto?
Se si, è stata impostata una
partenza programmata.
Il rubinetto dellacqua è
aperto? Per motivi di sicurezza,
se la lavatrice non carica acqua
non può partire con il lavaggio.
GIUSTO
Chiudere il
rubinetto dopo
ogni lavaggio.
Limita lusura
dellimpianto
idraulico della
lavabiancheria ed
elimina il pericolo
di perdite quando
in casa non cè
nessuno.
Lasciare sempre
socchiusi gli
sportelli.
In questo modo
non si creano
cattivi odori.
Pulire
delicatamente
lesterno.
Per pulire
lesterno e le parti
in gomma della
lavabiancheria,
usa sempre un
panno imbevuto di
acqua tiepida e
sapone.
?
SBAGLIA TO
Lasciare attaccata la
spina mentre pulisci la
lavabiancheria.
Anche durante i lavori
di manutenzione, la
spina va sempre
staccata.
Usare solventi e
abrasivi aggressivi.
Mai usare prodotti
solventi o abrasivi per
pulire lesterno e le
parti in gomma della
lavabiancheria.
Trascurare il cassetto
dei detersivi.
È estraibile e per
lavarlo basta lasciarlo
un po di tempo sotto
lacqua corrente.
Andare in vacanza
senza pensare a lei.
Prima di andare in
vacanza, controlla
sempre che la spina
sia staccata e il
rubinetto dellacqua
sia chiuso.
La lavabiancheria
non carica acqua.
Il tubo è ben collegato
al rubinetto ?
Manca lacqua? Potrebbero
essere in corso dei lavori nel
condominio o nella via.
Cè sufficiente pressione?
Potrebbe esserci un guasto
allautoclave.
Il filtro del rubinetto è pulito? Se lacqua è molto calca-
rea, oppure se recentemente
sono stati fatti lavori allacquedotto, il filtro del rubinetto
potrebbe essere ostruito da
frammenti e detriti.
Il tubo di gomma è piegato?
Il percorso del tubo di gomma
che porta lacqua alla lavatrice
deve essere il più rettilineo possibile. Controlla che non sia
schiacciato o piegato.
La lavabiancheria
carica e scarica
acqua di continuo.
Il tubo è posto troppo in
basso? Deve essere installato
ad unaltezza variabile fra 60 e
100 cm.
La bocca del tubo è immer-
sa nellacqua?
Lo scarico a muro ha lo
sfiato daria? Se dopo queste
verifiche il problema non si risolve, chiudi il rubinetto dellacqua, spegni la lavabiancheria e chiama lassistenza.
Se abiti a un piano alto, potrebbero essersi innescati fenomeni di sifonaggio.
Per risolverli occorre installare una valvola apposita.
11
Istruzioni per linstallazione e luso
Page 13

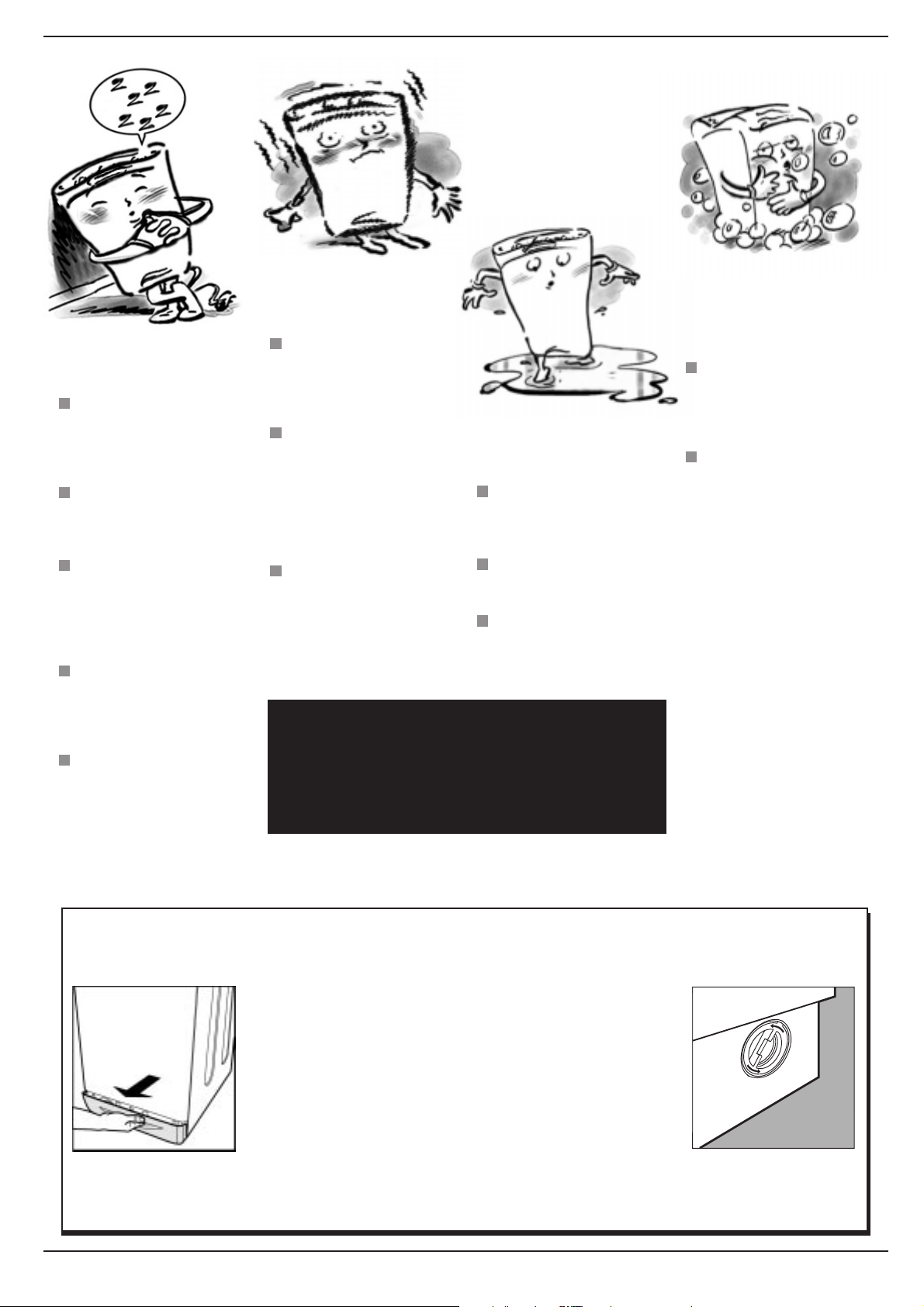

La lavabiancheria
non scarica o non
centrifuga.
Il programma scelto prevede lo scarico dellacqua? Con
alcuni programmi di lavaggio
occorre azionare lo scarico manualmente.
La funzione Stira facile" è attiva? Completa il pro-
gramma premendo il tasto
select.
La pompa di scarico è inta-
sata? Per ispezionarla, chiude-
re il rubinetto, staccare la spina e seguire le istruzioni a pagina 12, oppure chiamare lassistenza tecnica.
Il tubo di scarico è piegato?
Il percorso del tubo di scarico
deve essere il più rettilineo possibile. Controlla che non sia
schiacciato o piegato.
La conduttura dellimpianto di scarico è ostruita?
Leventuale prolunga del tubo
di scarico è irregolare e impedisce il passaggio dellacqua?
La lavabiancheria
vibra molto durante
la fase di centrifuga.
Il gruppo oscillante interno,
al momento dellinstallazione, è stato sbloccato correttamente? Vedi pagina 2 de-
dicata allinstallazione.
La lavabiancheria è ben livellata? Il livellamento del-
lapparecchio va controllato
periodicamente. Col tempo la
lavatrice potrebbe essersi spostata in modo impercettibile.
Agire sui piedini controllando
con una livella.
È stretta tra mobili e muro?
Se non è un modello da incasso, durante il ciclo di
centrifugazione la lavatrice ha
bisogno di oscillare un po. È
opportuno che intorno ad essa
ci siano alcuni cm liberi.
La lavabiancheria
perde acqua.
La ghiera del tubo di carico
è ben avvitata? Chiudi il ru-
binetto, stacca la spina e prova a stringerla senza forzare.
Il cassetto dei detersivi è
intasato? Prova ad estrarlo e
lavarlo sotto lacqua corrente.
Il tubo di scarico non è ben
fissato? Chiudi il rubinetto,
stacca la spina e prova a fissarlo meglio.
Non ricorrere mai a tecnici non
autorizzati e rifiuta sempre
linstallazione di pezzi di
ricambio non originali.
M
Si forma troppa
schiuma.
Il detersivo è adatto per
luso in lavatrice? Verifica
che contenga la definizione
per lavatrice oppure a mano
e in lavatrice, o simile.
La quantità è quella giusta?
Un eccesso di detersivo, oltre
a produrre troppa schiuma, non
lava in modo più efficace e contribuisce a produrre
incrostazioni nelle parti interne della lavatrice.
Se, nonostante tutti i controlli, la
lavabiancheria non funziona e linconveniente rilevato continua a
manifestarsi, chiama il Centro Assistenza autorizzato più vicino, comunicando queste informazioni:
- il tipo di guasto
- la sigla (Mod. ....)
- il numero di serie (S/N ....)
Trovi queste informazioni sulla
targhetta applicata nella parte
posteriore della lavabiancheria.
Quando serve, unispezione alla pompa e al tubo di gomma.
La tua lavabiancheria è dotata di una pompa autopulente che non ha bisogno di operazioni di pulizia e manutenzione. Può
però succedere che piccoli oggetti cadano accidentalmente nella pompa: monete, fermagli, bottoni pericolanti e altre
piccole cose. Per evitare danni, vengono fermati in una precamera accessibile, posta nella parte inferiore della pompa.
Fig. 1
Attenzione:
di qualsiasi operazione di manutenzione. E' normale che dopo aver tolto il coperchio fuoriesca una piccola
quantità di acqua. Nel rimontare il pannello di copertura, assicurati di inserire i ganci posti nella parte inferiore
nelle apposite asole prima di spingerlo contro la macchina.
assicurati che il ciclo di lavaggio sia terminato e stacca la spina prima di togliere il coperchio e prima
Per accedere a questa precamera è sufficiente rimuovere il
pannello di copertura posto nella parte inferiore della
lavabiancheria infilando le dita nellampia concavità (figura
1); togliere quindi il coperchio ruotandolo in senso antiorario
(figura 2) e ispezionare accuratamente linterno.
Il tubo di gomma
Controlla il tubo di gomma almeno una volta allanno. Va sostituito
subito se presenta screpolature e fessure poichè durante i lavaggi
deve sopportare forti pressioni che potrebbero provocare improvvise
spaccature.
Fig. 2
Istruzioni per linstallazione e luso
12
Page 14
Cura e Manutenzione facile
Trattala bene e sarà sempre
amica tua
La tua macchina è una lavabiancheria progettata per durare molti anni senza problemi. Qualche
semplice accorgimento aiuta a
tenerla in forma e farla durare ancora di più. Prima di tutto, devi
chiudere sempre il rubinetto dellacqua dopo ogni lavaggio: la
continua pressione dellacqua
può usurare alcuni componenti.
Inoltre, così facendo, elimini il pericolo di perdite quando in casa
non cè nessuno.
Se lacqua della tua zona è
troppo dura, usa un prodotto
anticalcare (lacqua è dura se la-
scia facilmente tracce biancastre
intorno ai rubinetti oppure intorno agli scarichi, specialmente
della vasca da bagno).
Per avere informazioni più precise sul tipo di acqua del tuo impianto, puoi rivolgerti allAcquedotto locale oppure a un idraulico di zona).
Occorre vuotare sempre le tasche, togliendo anche spille, di-
stintivi e qualsiasi oggetto duro.
Lesterno della lavabiancheria va
lavato con un panno imbevuto di
acqua tiepida e sapone.
Mai esagerare con le
dosi.
Il normale detersivo contiene già
prodotti anticalcare. Solo se lacqua è particolarmente dura, cioè
molto ricca di calcio, ti consigliamo di utilizzare ad ogni lavaggio
un prodotto specifico.
Saltuariamente può essere utile
un ciclo di lavaggio con una dose
di prodotto anti-calcare, senza
detersivo e senza biancheria.
Non utilizzare nessun detersivo o
additivo in dosi troppo abbondanti perché potrebbero causare
uneccessiva produzione di schiuma, con produzione di incrostazioni e possibili danni ai componenti della tua lavabiancheria.
È importante lavare
periodicamente il
cassetto estraibile
dei detersivi.
Per prevenire
incrostazioni basta
tenerlo qualche tempo
sotto il rubinetto
dellacqua corrente.
Vedi sotto.
La tua lavabiancheria è unaffidabile compagna di vita
e di lavoro. Tenerla in forma è importante. Anche per te.
Vuota sempre le tasche: i piccoli oggetti
possono danneggiare la tua amica lavatrice
Attenzione.
Le parti in plastica ed in particolare il cruscotto
della macchina vanno pulite unicamente con un
panno umido.
Non usare assolutamente alcol o detersivi che
potrebbero danneggiarle
Come pulire la vaschetta del detersivoCome pulire la vaschetta del detersivo
Come pulire la vaschetta del detersivo
Come pulire la vaschetta del detersivoCome pulire la vaschetta del detersivo
Pulizia:Pulizia:
Pulizia:
Smontaggio:Smontaggio:
Smontaggio:
Smontaggio:Smontaggio:
Esercitare una leggera
pressione sul grosso pulsante
sulla parte anteriore del
cassetto detersivo e tirarlo
verso l’alto (fig. 1).
Fig. 1
Istruzioni per linstallazione e luso
13
Pulizia:Pulizia:
Pulire quindi il cassetto sotto il rubinetto (fig.3) utilizzando anche
un vecchio spazzolino da denti e, sfilata la coppia di sifoncini
inseriti nella parte superiore degli scomparti 1 e 2 (fig. 4),
controllare che gli stessi non siano ostruiti e risciacquarli.
Fig. 2
Fig. 3
Rimontaggio:Rimontaggio:
Rimontaggio:
Rimontaggio:Rimontaggio:
Non dimenticare di reinserire
la coppia di sifoncini negli appositi alloggiamenti e rimettere
infine il cassetto nella sua sede agganciandolo (fig. 4, 2, 1).
Fig. 4
Page 15
Ariston Digital è la nuova generazione di elettrodomestici
completamente predisposti per collegarsi tra di loro e con il
Centro Servizi Digital di Merloni Elettrodomestici.
La rete domestica
Gli elettrodomestici e gli accessori della linea Ariston
Digital utilizzano la tecnologia WRAP (Web Ready
Appliances Protocol) per
generare una serie di informazioni relative al loro funzionamento e scambiarle utilizzando sistemi di comunicazione standard: ciò significa
che lelettrodomestico che ha
appena acquistato è predisposto per dialogare con gli
altri componenti del sistema
Ariston Digital utilizzando la
rete elettrica, con laggiunta
di un opportuno accessorio.
Non è pertanto necessario collegare cavi aggiuntivi ed ogni
nuovo elettrodomestico
Ariston Digital collegato ad
una presa di corrente entra
subito a far parte della sua
rete domestica.
I servizi
La possibilità di dialogare consente a questi elettrodomestici di sfruttare i nuovi servizi
offerti da Merloni Elettrodomestici:
Gestione Consumi.
Gli elettrodomestici possono
comunicare tra di loro e con
alcuni accessori della linea
Ariston Digital (Misuratore
di Corrente e Digital Adapter)
per regolare i consumi nella
tua casa ed evitare il rischio di
un black-out dovuto al sovraccarico.
Teleassistenza.
Gli elettrodomestici possono
anche comunicare, mediante
laccessorio TeleLink della
linea Ariston Digital, con il
Centro Servizi Digital per segnalare immediatamente i
malfun-zionamenti ed anticipare eventuali problemi.
Ariston Digital è una
nuova linea di elettrodomestici, accessori e servizi per la sicurezza tua e
della tua casa.
Per ulteriori informazioni puoi:
- contattare il
numeroverde 800-448844
- inviare una e-mail a
- oppure visitare il sito
www.aristonchannel.com
Caratteristiche tecniche
Modello
Dimensioni
Capacità
Collegamenti
elettrici
Collegamenti
idrici
Velocità di
centrifuga/min.
Programmi di
controlo seconda
la Norma IEC 456
Il costruttore si riserva il diritto di apportare, in ogni momento e senza preavviso al pubblico, qualsiasi modifica alla macchina o agli accessori dei
propri modelli, ritenuta necessaria per esigenze tecniche e commerciali.
ATD 84 ATD 104
larghezza cm 40
alte z z a cm 8 5
pro f on d ità cm 6 0
de 1 à 5 kg
tensione 230 Volt 50 Hz
potenza massima assorbita 2100 W
pressione massima 1 MPa (10 bar)
pressione minima 0,05 MPa (0,5 bar)
capacità del cesto 42 litri
Fino 800 1000 giri minuto
effettuato con 5,0 kg di carico, prgramma 3, temperatura 60°, intensità lavaggio : elevata
Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:
- 73/23/CEE del 19/02/73 (Bassa Tensione) e modificzioni successive
- 89/336/CEE du 03/05/89 (Compatibiltà Elettromegnetica) e modficacazioni succesive
Istruzioni per linstallazione e luso
14
Page 16
Ariston ti è vicina anche
dopo lacquisto
Grazie per averci scelto, ma vogliamo rimanere
sempre vicino a te e al tuo elettrodomestico
Registra il tuo acquisto
Partecipa al concorso Rispondi e vinci inviando il questionario
che troverai in allegato alla documentazione del tuo elettrodomestico,
potrai usufruire di una serie di servizi riservati ai clienti Ariston.
Aderisci subito ai servizi speciali
Da cliente speciale a cliente privilegiato.
Ti puoi garantire anni ed anni di totale tranquillità per i tuoi nuovi elettrodomestici.
Troverai in allegato le modalità per l'adesione, da effettuare entro 30 giorni dalla data di acquisto.
Assistenza
specializzata
Rivolgiti al numero 199 199 199
risponderà il centro di Assistenza Ariston, più vicino a casa tua, 7 giorni su 7.
Quando chiami questo numero per una richiesta di assistenza, ricambi e/o accessori, ricordati di fornire le seguenti
informazioni:
- natura del guasto
- la sigla del modello (Mod........)
e il numero di serie (S/N......)
riportati sulla etichetta applicata nella parte posteriore della lavabiancheria.
Merloni Elettrodomestici
Viale Aristide Merloni 47
60044 Fabriano
Italie
Tel +39 0732 6611
Fax +39 0732 662501
www.merloni.com
Ricambi
originali
Accessori
garantiti
12/2001 - 195 033 103 00 - Xerox Business Services Docutech
Loading...
