Sommaire
FR
Installation, 2-3
Déballage et mise à niveau
Raccordements eau et électricité
Premier cycle de lavage
Caractéristiques techniques
Description du lave-linge et
démarrage dun programme, 4-5
Bandeau de commandes
Voyants
Comment ouvrir et fermer le tambour
Démarrage dun programme
Programmes,6
Tableau des programmes
Personnalisations, 7
Sélection de la température
Sélection de lessorage
Fonctions
Produits lessiviels et linge, 8
Tiroir à produits lessiviels
Cycle blanchissage
Triage du linge
Linge ou vêtements particuliers
Système déquilibrage de la charge
Précautions et conseils, 9
Sécurité générale
Mise au rebut
Economies et respect de l'environnement
Entretien et soin, 10
Coupure de larrivée deau et du courant
Nettoyage du lave-linge
Entretien du couvercle et du tambour
Nettoyage de la pompe
Contrôle du tuyau darrivée de leau
Comment nettoyer le tiroir à produits lessiviels
Anomalies et remèdes, 11
Assistance, 12
1
Installation
FR
Conservez ce mode d'emploi pour pouvoir le
consulter à tout moment. En cas de vente, de cession
ou de déménagement, veillez à ce qu'il suive toujours
le lave-linge pour que son nouveau propriétaire soit
informé sur son mode de fonctionnement et puisse
profiter des conseils correspondants.
Lisez attentivement les instructions: elles fournissent
d'importantes informations sur l'installation, l'utilisation
et la sécurité.

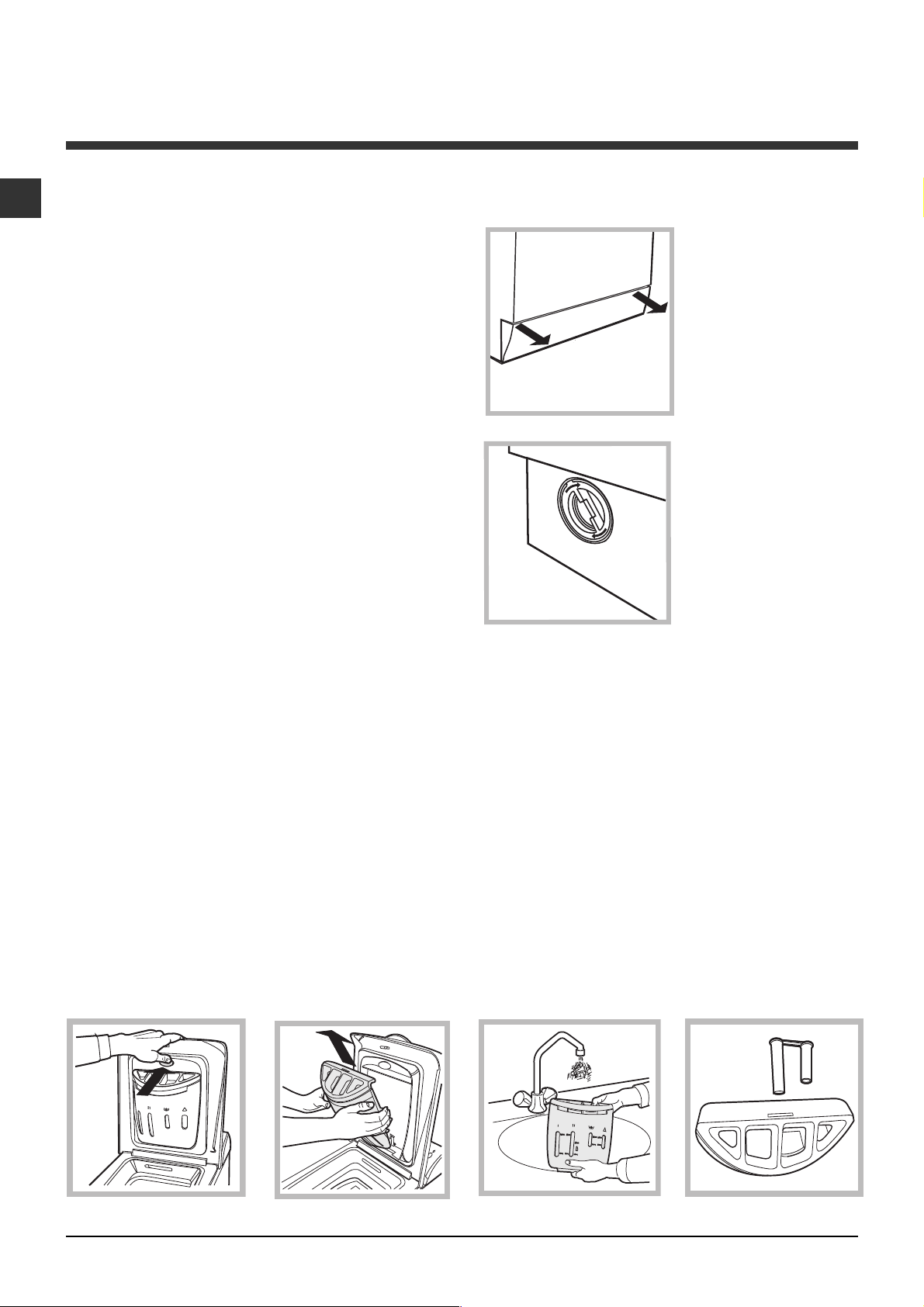

Déballage et mise à niveau

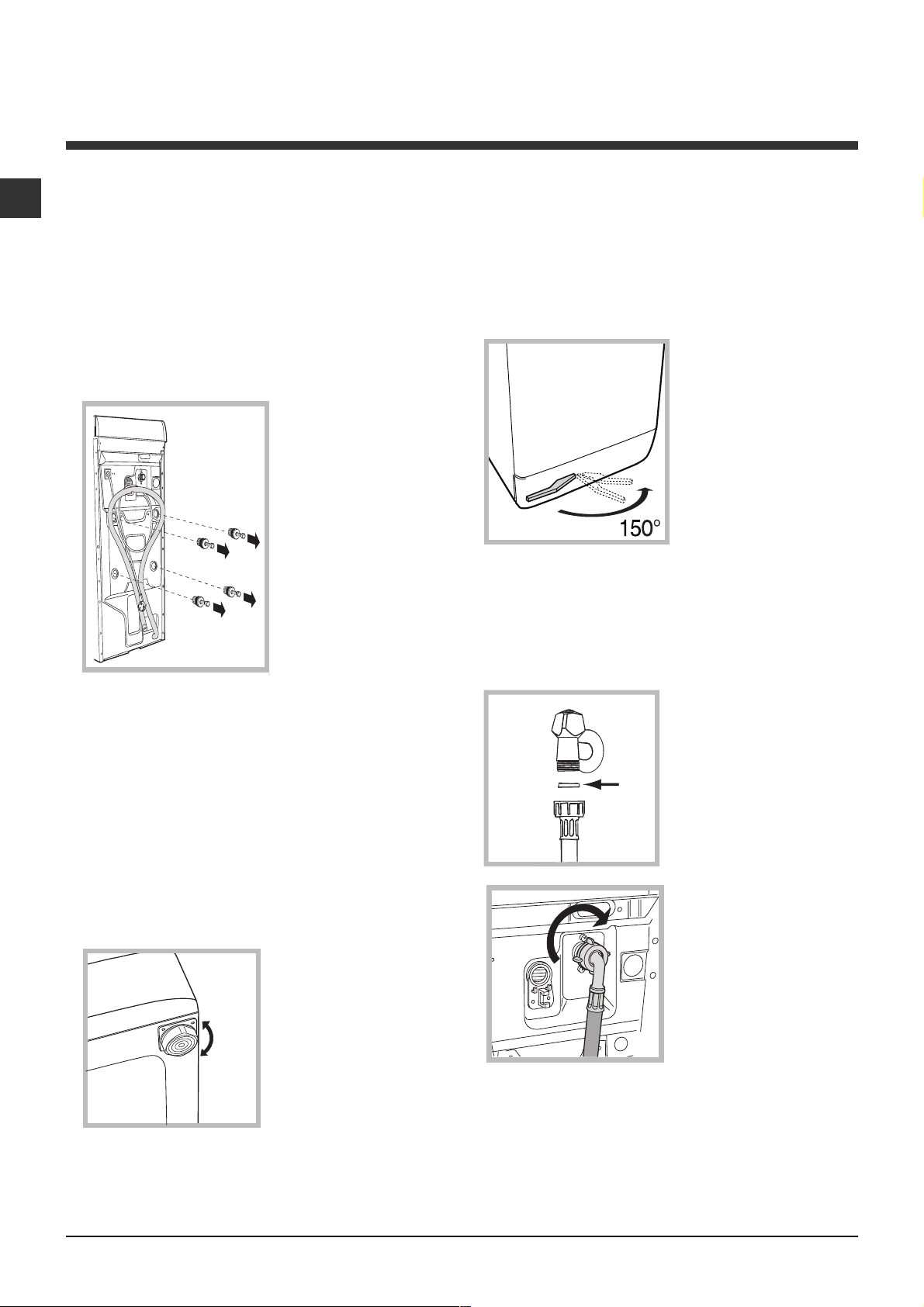

Déballage: enlever les 4 vis
1. Déballez le lave-linge.
2. Contrôlez que le
lave-linge n'a pas été
endommagé pendant le
transport. S'il est
abîmé, ne le raccordez
pas et contactez votre
revendeur.
3. Enlevez les quatre vis
de protection pour le
transport, le
caoutchouc et la cale,
placés dans la partie
arrière (voir figure).
4. Bouchez les trous à l'aide des bouchons plastique
fournis.
5. Conservez bien toutes ces pièces: il faudra les
remonter en cas de transport du lave-linge.
Attention: en cas de réutilisation, les vis plus
courtes doivent être montées dessus.
Les emballages ne sont pas des jouets pour enfants.
Mise à niveau
Votre appareil peut savérer bruyant si vous navez
pas bien réglé ses deux pieds avant.
1.Installez le lave-linge sur un sol plat et rigide, sans
l'appuyer contre des murs, des meubles ou autre.
2. Si le sol n'est pas
parfaitement horizontal,
vissez ou dévissez les
petits pieds avant (voir
figure) pour niveler
l'appareil; son angle
d'inclinaison, mesuré sur
le plan de travail, ne doit
pas dépasser 2°.
machine est posée sur de la moquette ou un tapis,
réglez les petits pieds de manière à ce qu'il y ait
suffisamment d'espace pour assurer une bonne
ventilation.
Mise en place, deplacements
Si votre lave-linge est
muni d'un chariot spécial
avec roues rétractiles,
vous pouvez le déplacer
facile-ment. Pour faire
descendre ce chariot et
pouvoir ainsi déplacer
sans effort votre lavelinge, vous devez tirer le
levier situé en bas à
gauche, sous la base.
Une fois le lave-linge
déplacé, remettez-le
dans la position initiale. Le lave-linge est ainsi solidement
mis en place. Voir figure (seulement pour les modéles
prevues).

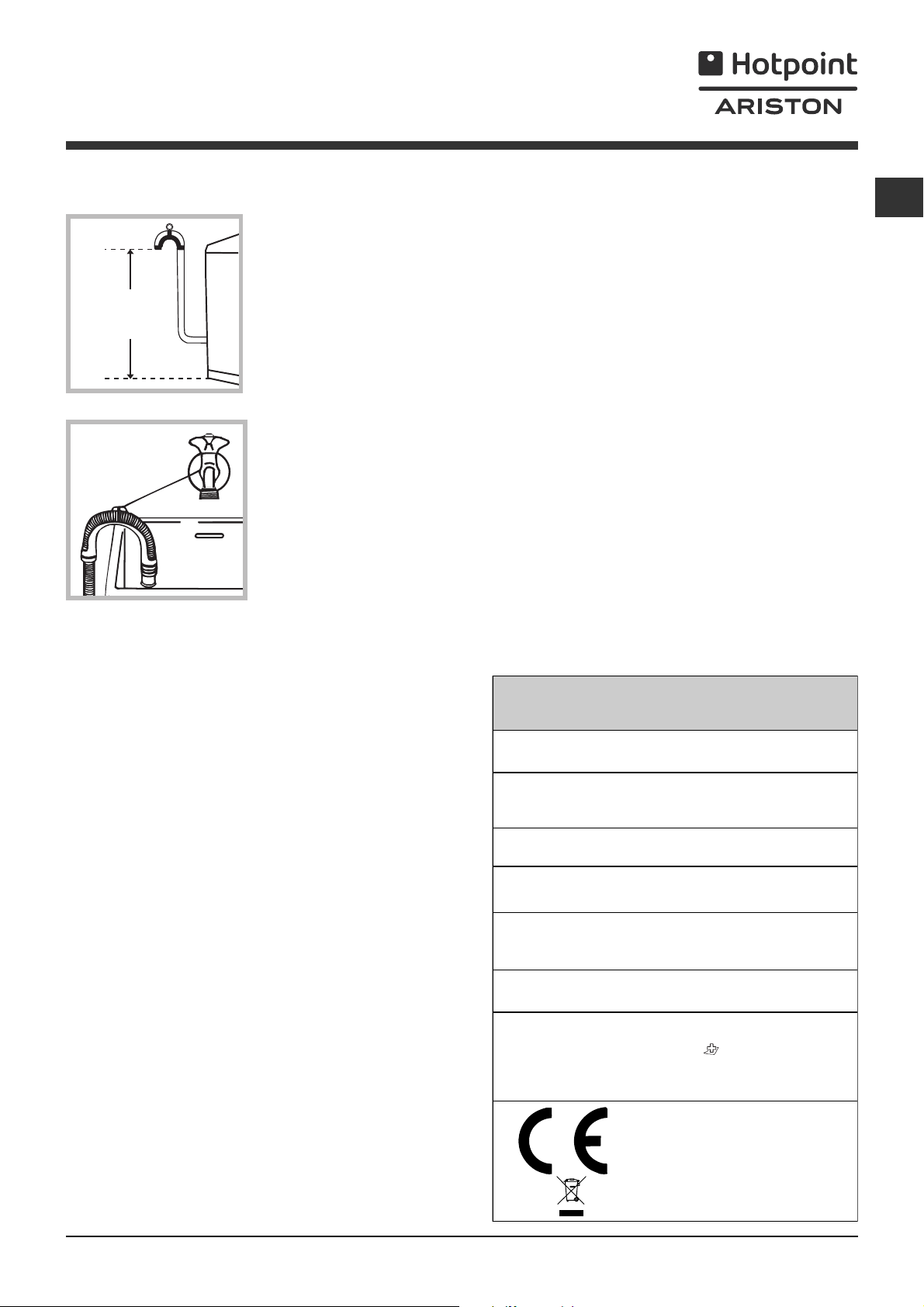

Raccordements hydrauliques et
électriques
Raccordement du tuyau d'arrivée de l'eau
1. Montez le joint A sur
l'extrémité du tuyau
d'alimentation et vissez-le
à un robinet d'eau froide
A
La pression de l'eau doit être comprise entre les
valeurs indiquées dans le tableau des Caractéristiques
techniques (voir page ci-contre).
à embout fileté 3/4 gaz
(voir figure).
Faites couler l'eau
jusqu'à ce qu'elle soit
limpide et sans impuretés
avant de raccorder.
2. Raccordez le tuyau
d'alimentation au lavelinge en le vissant à la
prise d'eau prévue, dans
la partie arrière en haut à
droite (voir figure).
3. Faites attention à ce
que le tuyau ne soit ni
plié ni écrasé.
Une bonne mise à niveau garantit la stabilité de la
machine et évite qu'il y ait des vibrations, du bruit et
des déplacements en cours de fonctionnement. Si la
2
Si la longueur du tuyau d'alimentation ne suffit pas,
adressez-vous à un magasin spécialisé ou à un
technicien agréé.
Raccordement du tuyau de vidange
Raccorder le tuyau
dévacuation, sans le
plier, à un conduit
dévacuation ou à une
évacuation murale placés
65 - 100 cm
à une distance du sol
comprise entre 65 et 100
cm;
Nutiliser ni rallonges ni prises multiples.
FR
Le câble ne doit être ni plié ni trop écrasé.
Le câble dalimentation ne doit être remplacé que
par des techniciens agréés.
Attention! Nous déclinons toute responsabilité en cas
de non-respect des normes énumérées ci-dessus.
Premier cycle de lavage
ou bien laccrocher à un
évier ou à une baignoire,
dans ce cas, fixer le
support en plastique
fourni avec lappareil au
robinet (voir figure).
Lextrémité libre du tuyau
dévacuation ne doit pas
être plongée dans leau.
Lutilisation dun tuyau de rallonge est absolument
déconseillée mais si on ne peut faire autrement, il faut
absolument quil ait le même diamètre que le tuyau
original et sa longueur ne doit pas dépasser 150 cm.
Branchement électrique
Avant de brancher la fiche dans la prise de courant,
sassurer que:
la prise est bien reliée à la terre et est conforme aux
réglementations en vigueur;
Avant la première mise en service de lappareil,
effectuer un cycle de lavage avec un produit lessiviel
mais sans linge et sélectionner le programme 1.
Caractéristiques techniques
Modèle
Dimensions
Capacité
ARTL 135
largeur 40 cm
hauteur 85 cm
profondeur 60 cm
de 1 à 5 kg
la prise est bien apte à supporter la puissance
maximale de lappareil indiquée dans le tableau des
Caractéristiques techniques (voir ci-contre);
la tension dalimentation est bien comprise entre les
valeurs figurant dans le tableau des Caractéristiques
techniques (voir ci-contre);
la prise est bien compatible avec la fiche du lave-
linge. Autrement, remplacer la prise ou la fiche.
Le lave-linge ne doit pas être installé dehors, même
à labri, car il est très dangereux de le laisser exposé
à la pluie et aux orages.
Après installation du lave-linge, la prise de courant
doit être facilement accessible.
Raccordements
électriques
Raccordements
hydrauliques
Vitesse
d'essorage
Programmes de
contrôle selon la
norme EN 60456
Voir la plaque signalétique appliquée
sur la machine
pression maximale 1 MPa (10 bar)
pression minimale 0,05 MPa (0,5 bar)
capacité du tambour 42 litres
jusqu'à 1300 tours minute
programme ; température 60°C;
effectué avec une charge de 5 kg.
Cet appareil est conforme aux
Directives Communautaires suivantes:
- 89/336/CEE du 03/05/89
(Compatibilité électromagnétique) et
modifications suivantes
- 2002/96/CE
- 2006/95/CE (Basse Tension)
3
Description du lave-linge et
démarrage dun programme
FR

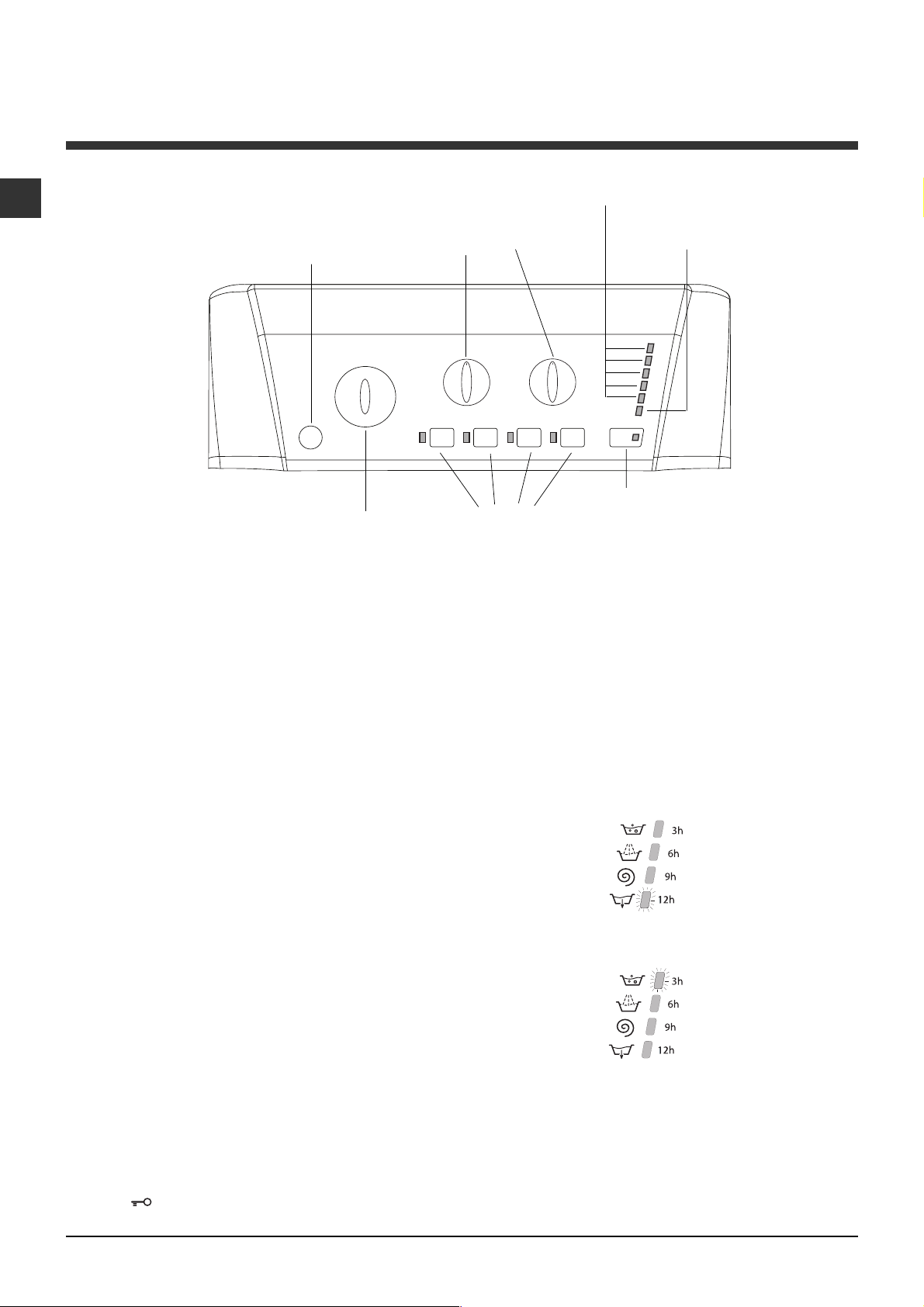

Bandeau de commandes
Touche
MARCHE/
ARRÊT
PROGRAMMES
Touche MARCHE/ARRÊT: pour allumer ou éteindre
le lave-linge.
Bouton PROGRAMMES: pour sélectionner les
programmes. Pendant le programme, le bouton ne
tournera pas.
TEMPÉRATURE
Bouton
ESSORAGE
Bouton
Bouton
Touches avec voyants
FONCTION
phase en cours restera allumé fixe. Si le voyant
COUVERCLE VERROUILLÉ
ouvrir la porte.
Pour faire redémarrer le lavage exactement de
lendroit où il a été interrompu, appuyer une nouvelle
fois sur la touche.
Voyants
CYCLE/DÉPART DIFFÉRÉ
DÉROULEMENT
Voyant
COUVERCLE
VERROUILLÉ
Touche avec voyant
MARCHE/
PAUSE
est éteint, on peut
Touches avec voyants FONCTION: pour sélectionner
les fonctions disponibles. Le voyant correspondant à
la fonction sélectionnée restera allumé.
Bouton TEMPÉRATURE: pour sélectionner la
température ou un lavage à froid (voir
Personnalisations).
Bouton ESSORAGE: pour sélectionner lessorage ou
le supprimer (voir Personnalisations).
Voyants DÉROULEMENT CYCLE/DÉPART
DIFFÉRÉ: pour suivre le stade davancement du
programme de lavage.
Le voyant allumé indique la phase de lavage en
cours.
Si la fonction Départ différé (départ différé) a été
sélectionnée, ils indiquent le temps restant jusquau
démarrage du programme (voir page ci-contre).
Voyant COUVERCLE VERROUILLÉ: indique si la
porte est verrouillée (voir page ci-contre).
Touche avec voyant MARCHE/PAUSE: pour
démarrer les programmes ou les interrompre
momentanément.
N.B.: pour effectuer une pause du lavage en cours,
appuyer sur cette touche, le voyant correspondant se
mettra à clignoter en orange tandis que celui de la

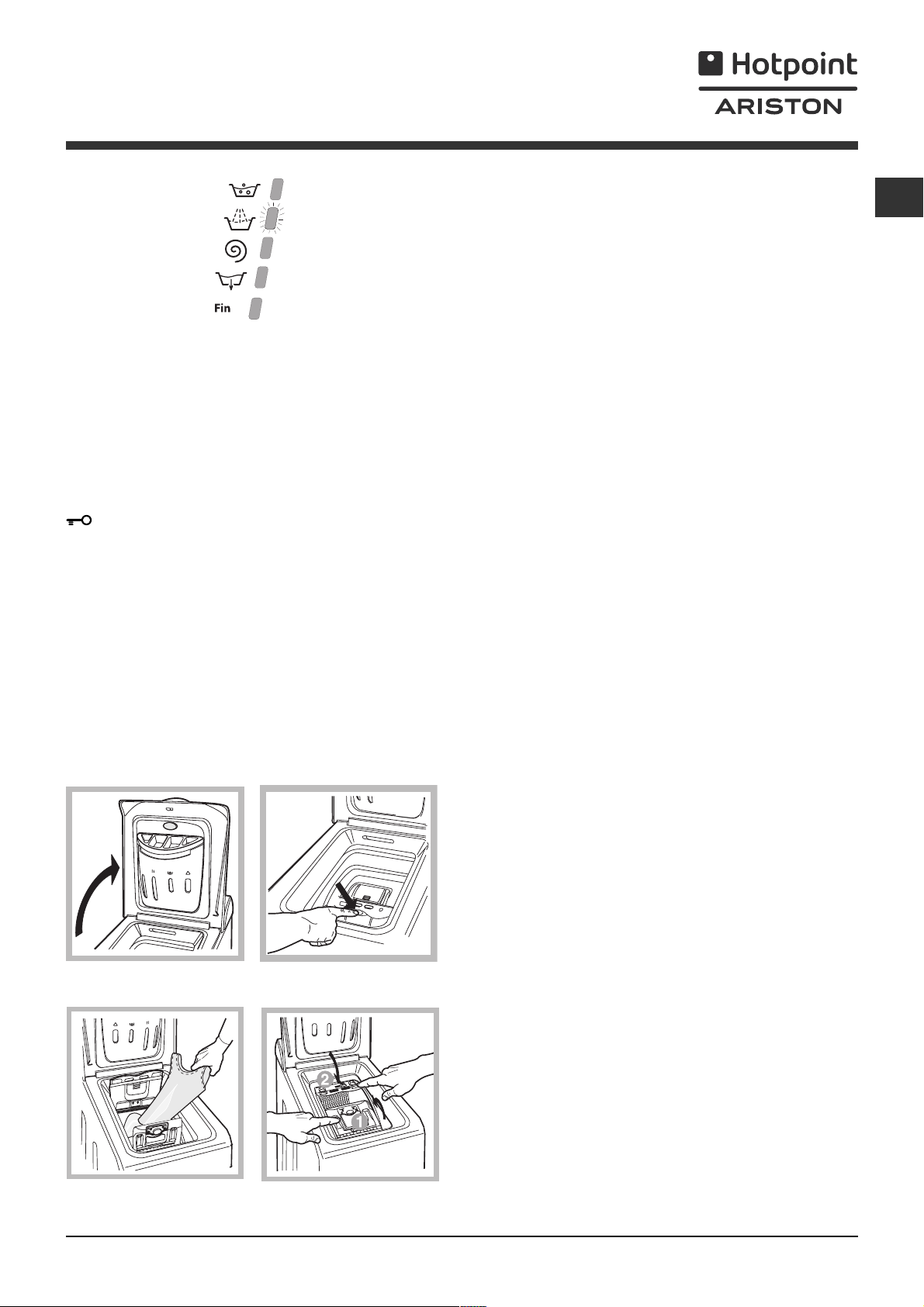

Voyants
Les voyants fournissent des informations importantes.
Voilà ce quils signalent:
Départ différé
Si la fonction Départ différé a été activée (voir
Personnalisations), le voyant correspondant au temps
sélectionné se mettra à clignoter, après avoir lancé le
programme :
Au fur et à mesure que le temps passe, le temps
restant est affiché avec clignotement du voyant
correspondant.
Quand le temps sélectionné touche à sa fin, le voyant
clignotant séteint et le programme sélectionné démarre.
Voyants phase en cours
Une fois que le cycle de lavage sélectionné a
démarré, les voyants sallument progressivement pour
indiquer son stade davancement:
4
Lavage
Rinçage
Essorage
Vidange
Fin de Lavage
Touches fonction et voyants correspondants
La sélection dune fonction entraîne lallumage du
voyant correspondant.
Si la fonction sélectionnée est incompatible avec le
programme sélectionné, le voyant correspondant se
met à clignoter et la fonction nest pas activée.
En cas de sélection dune fonction incompatible avec
une autre précédemment sélectionnée, la seule à
être activée sera celle choisie en dernier.
Voyant couvercle verrouillé
Le voyant allumé indique que le couvercle est
verrouillé pour empêcher toute ouverture accidentelle.
Pour éviter dendommager lappareil, attendre que le
voyant cesse de clignoter avant douvrir la porte
(l'attente est denviron trois minutes).
N.B: si la fonction DÉPART DIFFÉRÉ est activée, le
couvercle ne souvre pas. Pour louvrir il faut appuyer
sur la touche MARCHE/PAUSE qui met lappareil en
pause.
Un clignotement rapide du voyant MARCHE/PAUSE
(orange) simultané à celui des fonctions signale une
anomalie (voir Anomalies et remèdes).
Comment ouvrir et fermer le tambour
Fig. 1
Fig. 2
A) Ouvrez le couvercle (Fig. 1). Soulevez le
Couvercle externe et ouvrez le complètement;
Ouverture douce du tambour (Fig. 2):
B)
Appuyez d'un doigt sur le bouton comme illustré et
le tambour s'ouvrira délicatement.
C) Introduisez le linge (Fig. 3).
D) Fermer (Fig. 4).
refermez bien le tambour en baissant dabord la
porte antérieure et posez ensuite la porte
postérieure;
faites attention à parfaitement positionner les
crochets de la porte antérieure dans leur siège
dans la porte postérieure;
vous entendrez un clac qui confirmera la
bonne fixation;
appuyez alors légèrement vers le bas sur les
deux portes qui ne doivent pas se décrocher;
fermez enfin le couvercle externe.
Démarrage dun programme
1. Allumer le lave-linge en appuyant sur la touche
MARCHE/ARRÊT. Tous les voyants sallument
pendant quelques secondes puis séteignent, seul le
voyant MARCHE/PAUSE flashe.
2. Charger le linge et fermer les portes et le
couvercle.
3. Sélectionner à laide du bouton PROGRAMMES le
programme désiré.
4. Sélectionner la température de lavage (voir
Personnalisations).
5. Sélectionner la vitesse dessorage (voir
Personnalisations).
6. Verser les produits lessiviels et les additifs (voir
Produits lessiviels et linge).
7. Sélectionner les fonctions désirées.
8. Appuyer sur la touche MARCHE/PAUSE pour
démarrer le programme, le voyant correspondant vert
restera allumé en fixe.
Pour annuler le cycle sélectionné, appuyer sur la
touche MARCHE/PAUSE pour placer lappareil en
pause et choisir un nouveau cycle.
9. A la fin du programme, le voyant FIN sallume. Le
voyant COUVERCLE VERROUILLÉ séteint pour
signaler que le couvercle peut être ouvert. Sortir le
linge et laisser le couvercle entrouvert pour faire
sécher le tambour.
Eteindre le lave-linge en appuyant sur la touche
MARCHE/ARRÊT.
FR
Fig. 3
Fig. 4
5
Programmes
FR
Tableau des programmes
Vitesse
Description du Programme
Programmes
Programmes Spécial
Anti-bactérien:
Anti-bactérien (1):
Bonne Nuit:
Bébé:
couleurs délicates très sales.
Chemises
Soie/Voilages:
Laine:
pour laine, cachemire, etc.
Programmes Quotidien
Coton:
1
1
2
3
3
blancs et couleurs résistantes très sales.
Coton (2):
Coton (3):
Synthétique:
Synthétique:
MIX 30':
blancs extrêmement sales.
blancs et couleurs résistantes très sales.
couleurs délicates peu sales.
pour linge en soie, viscose, lingerie.
blancs et couleurs délicates très sales.
blancs peu sales et couleurs délicates.
couleurs résistantes très sales.
couleurs résistantes peu sales.
pour rafraîchir rapidement du linge peu sale (ne convient pas pour
la laine, la soie et le linge à laver à la main).
MIX 15':
pour rafraîchir rapidement du linge peu sale (ne convient pas pour
la laine, la soie et le linge à laver à la main).
Cycle
Te m p .
maxi
maxi.
(tours
(°C)
minute)
90° 1300
60° 1300 40° 800 40° 800 40° 600 30° 0 40° 600 -
60° 1300
40° 1300
40° 1300
60° 800 40° 800 -
30° 800 -
30° 800 -
Rinçage - 1300
Rinçage délicat - 800
Essorage - 1300 - - - 516
Essorage délicat - 800 - - - 2,5 12
Vidange - 0 - - - 52
Produits lessiviels
Javel Lavage
Assou
pli ssant
ll l
ll
ll
ll
ll
ll
ll
ll l
ll l
ll l
ll
ll
ll
ll
l
l
l
-
l
-
Charge
maxi
-
(Kg)
5165
5139
3288
2 116
269
155
155
5138
5123
589
2,5 85
2,5 73
330
1,5 15
536
2,5 31
Durée
cycle
Les données dans le tableau sont reprises à titre indicatif.
Pour tous les instituts qui effectuent ces tests :
1) Programme de contrôle selon la norme EN 60456: sélectionner le programme et une température de 60°C.
2) Programme coton long: sélectionner le programme 1 et une température de 40°C.
3) Programme coton court: sélectionner le programme 2 et une température de 40°C.
Programmes spéciaux
Anti-bactérien (programme
). Un programme hautes températures qui prévoit lutilisation de produits javelisés à des
températures supérieures à 60°C. Pour blanchir, verser le produit javelisé, les lessives et les additifs dans les
compartiments correspondants (voir paragraphe Tiroir à produits lessiviels).
Bonne nuit (programme
). Cest un cycle silencieux qui permet de faire fonctionner le lave-linge la nuit quand le tarif
délectricité est plus bas. Ce programme est spécialement conçu pour les synthétiques et le coton. A la fin du cycle
lappareil sarrête, cuve pleine. Pour procéder à lessorage et à la vidange, appuyer sur la touche MARCHE/PAUSE, à
défaut, lappareil procédera automatiquement au bout de 8 heures à lessorage et à la vidange de leau.
Bébé (programme
). Programme spécial, idéal pour le lavage des vêtements denfants souvent très sales, il élimine
toute trace de lessive du linge pour protéger leur peau délicate et éviter tout risque dallergie. Spécialement conçu pour
diminuer la charge bactérienne, ce cycle utilise une plus grande quantité deau et optimise leffet des additifs
désinfectants spécifiques ajoutés à la lessive.
Mix 30 (programme
minutes et permet ainsi de faire des économies dénergie et de temps. La sélection de ce programme (
) spécialement conçu pour laver du linge peu sale en un rien de temps: il ne dure que 30
à 30°C)
permet de laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 3 kg de charge.
Mix 15 (programme
minutes et permet ainsi de faire des économies dénergie et de temps. La sélection de ce programme (
) spécialement conçu pour laver du linge peu sale en un rien de temps: il ne dure que 15
à 30°C)
permet de laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 1,5 kg de charge.
6
Personnalisations
Sélection de la température
Tourner le bouton TEMPÉRATURE pour sélectionner la température de lavage (voir Tableau des programmes).
La température peut être abaissée jusquau lavage à froid (
La machine interdira automatiquement toute sélection dune température supérieure à la température maximale
prévue pour chaque programme.
).
Sélection de lessorage
Tourner le bouton ESSORAGE pour sélectionner la vitesse dessorage du programme sélectionné.
Les vitesses maximales prévues pour les programmes sont:
Programmes Vitesse maximale
Coton 1300 tours/minute
Synthétiques 800 tours/minute
Laine 600 tours/minute
Soie vidange seule
La vitesse dessorage peut être réduite ou lessorage supprimé en sélectionnant le symbole
La machine interdira automatiquement tout essorage à une vitesse supérieure à la vitesse maximale prévue pour
chaque programme.
.
Fonctions
Les différentes fonctions de lavage prévues par le lave-linge permettent dobtenir la propreté et le blanc souhaités.
Pour activer les fonctions:
1. appuyer sur la touche correspondant à la fonction désirée;
2. lallumage du voyant correspondant signale que la fonction est activée.
Remarque: Le clignotement rapide du voyant signale que la fonction correspondante nest pas disponible pour le
programme sélectionné.
FR
Départ différé
Pour différer la mise en marche de la machine jusquà 12 heures.
Appuyer plusieurs fois de suite sur la touche jusquà ce que le voyant correspondant au retard souhaité sallume. A
la cinquième pression sur la touche, la fonction se désactive.
N.B: Après avoir appuyé sur la touche MARCHE/PAUSE, le retard programmé ne peut être modifié que pour le
diminuer.
Il est activé avec tous les programmes.
Repassage facile
En cas de sélection de cette fonction, le lavage et lessorage seront dûment modifiés pour réduire le froissage.
Pour le programme
REPASSAGE FACILE et celui de MARCHE/PAUSE se mettent à clignoter (orange), la phase RINCAGE reste
allumée en fixe. Pour vidanger leau et pouvoir sortir le linge, il faut appuyer sur la touche MARCHE/PAUSE ou sur
la touche REPASSAGE FACILE.
lappareil arrive au bout du cycle en laissant le linge tremper, le voyant de la fonction
Cette option nest pas activable avec les programmes , , , , , , , , .
Rinçage plus
La sélection de cette fonction permet daugmenter lefficacité du rinçage et déliminer toute trace de lessive. Elle
est très utile en cas de peaux particulièrement sensibles.
Cette option nest pas activable avec les programmes
Intensif
Grâce à l'utilisation d'une plus grande quantité d'eau au cours de la phase initiale du cycle et à l'emploi de
davantage de temps, cette fonction permet d'obtenir un lavage très performant.
, , , , .
Cette option nest pas activable avec les programmes , , , , , , , , , .
7
Produits lessiviels et linge
FR

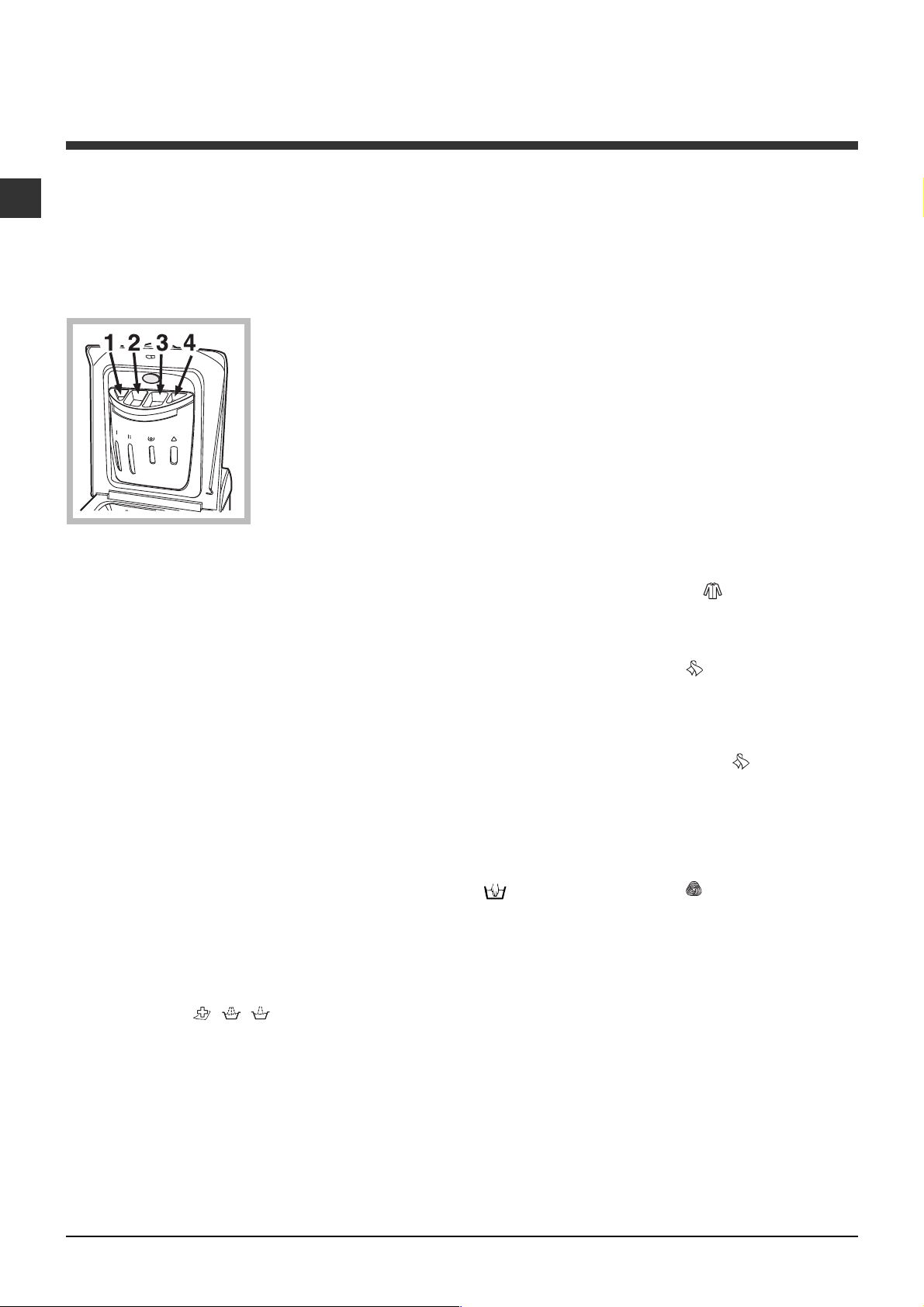

Tiroir à produits lessiviels
Un bon résultat de lavage dépend aussi d'un bon
dosage de produit lessiviel: un excès de lessive ne
lave pas mieux, il incruste l'intérieur de votre lavelinge et pollue l'environnement.
Sortez le tiroir à produits
lessiviels et versez la
lessive ou l'additif
comme suit.
bac 1: Lessive prélavage (en poudre)
bac 2: Lessive lavage (en poudre ou liquide)
En cas d'utilisation de lessive liquide, il est conseillé
d'introduire la boule doseuse directement dans la cuve.
bac 3: Additifs (adoucissant, etc.)
L'assouplissant ne doit pas déborder de la grille (max).
Le lave-linge prélève automatiquement lassouplissant
lors du dernier rinçage.
A la fin du programme de lavage il reste dans le bac 3
un résidu deau. Cette eau sert au prélèvement des
assouplissants très denses ou à dissoudre les
assouplissants concentrés. Si dans le bac 3 il reste un
peu plus deau que dhabitude, cela signifie que le
dispositif de vidange est bouché et empêche leffet
aspirant du dispositif.
bac 4: Eau de javel
Cycle blanchissage
Le blanchissage nest possible quavec les
programmes 1, 2,
Verser le produit javelisé dans le bac 4, la lessive et
lassouplissant dans les bacs correspondants, puis
sélectionner un des programmes sus-indiqués.
Conseillé en cas de linge en coton très sale.
, , .
Triage du linge
Trier correctement le linge daprès:
- le type de textile / le symbole sur létiquette.
- les couleurs: séparer le linge coloré du blanc.
Vider les poches et contrôler les boutons.
Ne pas dépasser les valeurs indiquées
correspondant au poids de linge sec :
Textiles résistants: 5 kg max.
Textiles synthétiques: 2,5 kg max.
Textiles délicats: 2 kg max.
Laine: 1 kg max.
Combien pèse le linge ?
1 drap 400-500 g
1 taie doreiller 150-200 g
1 nappe 400-500 g
1 peignoir 900-1200 g
1 serviette éponge 150-250 g
Linge ou vêtements particuliers
Chemises: sélectionner le programme approprié
au lavage de chemises de couleurs et textiles
différents. Il en prend le plus grand soin en réduisant
le froissage.
Soie: sélectionner le programme de lavage spécial
pour vêtements en soie. Il est conseillé dutiliser une
lessive spéciale pour linge délicat.
Rideaux: pliez-les bien et glissez-les dans une taie
d'oreiller ou dans un sac genre filet. Sélectionner le
programme
Laine: Hotpoint/Ariston est le seul lave-linge à avoir
obtenu le prestigieux label Woolmark Platinum Care
(M.0508) délivré par The Woolmark Company qui
garantit le lavage à la machine de tous les vêtements
en laine, y compris ceux qui portent létiquette lavage
à la main uniquement
on peut donc laver à la machine, en toute tranquillité,
tous les vêtements en laine (max. 1 kg) avec des
performances de lavage optimales.
.
. Grâce au programme
Système déquilibrage de la charge
Avant tout essorage, pour éviter toute vibration
excessive et répartir le linge de façon uniforme, le
lave-linge fait tourner le tambour à une vitesse
légèrement supérieure à la vitesse de lavage. Si au
bout de plusieurs tentatives, la charge nest toujours
pas correctement équilibrée, lappareil procède à un
essorage à une vitesse inférieure à la vitesse
normalement prévue. En cas de déséquilibre excessif,
le lave-linge préfère procéder à la répartition du linge
plutôt quà son essorage. Pour une meilleure
répartition de la charge et un bon équilibrage, nous
conseillons de mélanger de grandes et petites pièces
de linge.
8
Loading...
