Hotpoint ARTL 110 User Manual

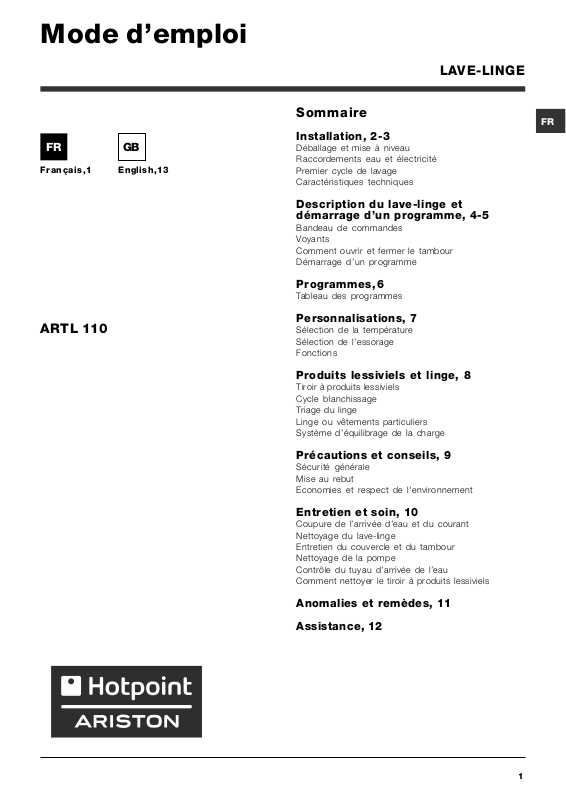

Mode d’emploi

LAVE-LINGE

					Sommaire
							FR
					Installation, 2-3
	FR		GB
					Déballage et mise à niveau
					Raccordements eau et électricité
	Français,1		English,13
					Premier cycle de lavage
					Caractéristiques techniques

ARTL 110

Description du lave-linge et démarrage d’un programme, 4-5

Bandeau de commandes Voyants

Comment ouvrir et fermer le tambour Démarrage d’un programme

Programmes,6

Tableau des programmes

Personnalisations, 7

Sélection de la température

Sélection de l’essorage

Fonctions

Produits lessiviels et linge, 8

Tiroir à produits lessiviels Cycle blanchissage Triage du linge

Linge ou vêtements particuliers Système d’équilibrage de la charge

Précautions et conseils, 9

Sécurité générale Mise au rebut

Economies et respect de l'environnement

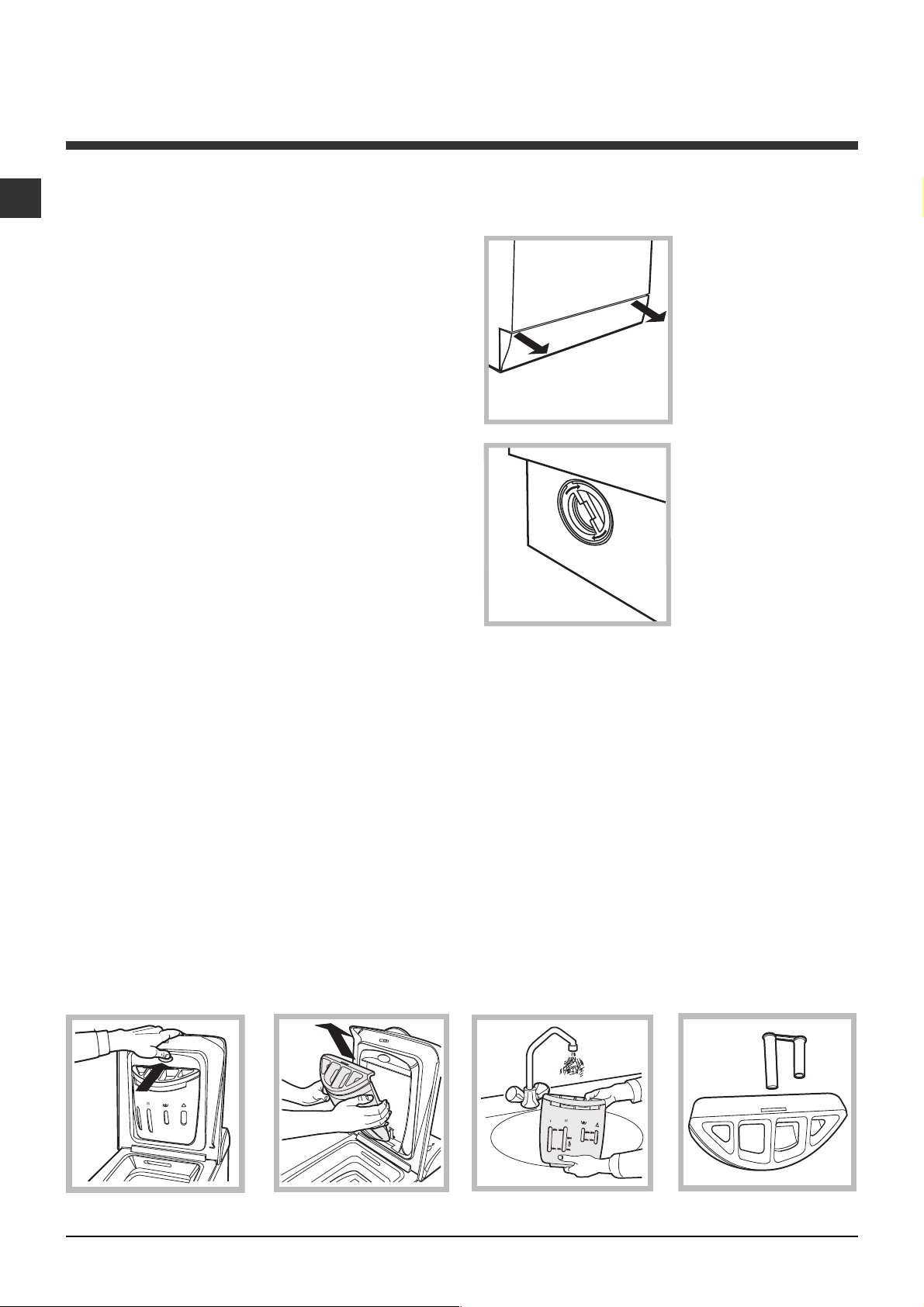

Entretien et soin, 10

Coupure de l’arrivée d’eau et du courant Nettoyage du lave-linge

Entretien du couvercle et du tambour Nettoyage de la pompe

Contrôle du tuyau d’arrivée de l’eau Comment nettoyer le tiroir à produits lessiviels

Anomalies et remèdes, 11

Assistance, 12

1

Installation

Conservez ce mode d'emploi pour pouvoir le

FR consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive toujours le lave-linge pour que son nouveau propriétaire soit informé sur son mode de fonctionnement et puisse profiter des conseils correspondants.

Lisez attentivement les instructions: elles fournissent d'importantes informations sur l'installation, l'utilisation et la sécurité.

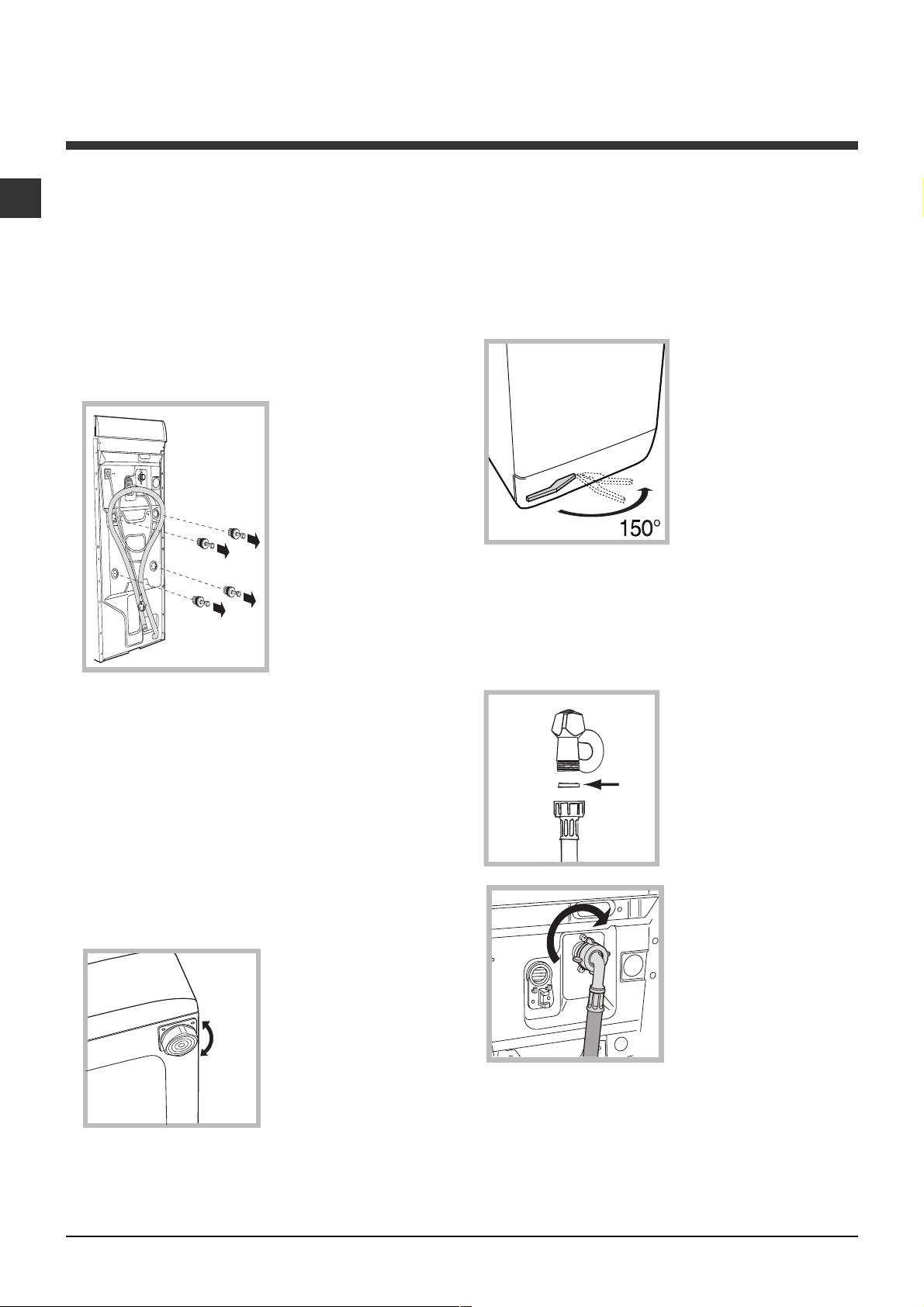

Déballage et mise à niveau

Déballage: enlever les 4 vis

1. Déballez le lave-linge.

2. Contrôlez que le lave-linge n'a pas été endommagé pendant le transport. S'il est abîmé, ne le raccordez pas et contactez votre revendeur.

3. Enlevez les quatre vis de protection pour le transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).

4.Bouchez les trous à l'aide des bouchons plastique fournis.

5.Conservez bien toutes ces pièces: il faudra les remonter en cas de transport du lave-linge.

Attention: en cas de réutilisation, les vis plus courtes doivent être montées dessus.

Les emballages ne sont pas des jouets pour enfants.

Mise à niveau

Votre appareil peut s’avérer bruyant si vous n’avez pas bien réglé ses deux pieds avant.

1.Installez le lave-linge sur un sol plat et rigide, sans l'appuyer contre des murs, des meubles ou autre.

2. Si le sol n'est pas parfaitement horizontal, vissez ou dévissez les petits pieds avant (voir figure) pour niveler l'appareil; son angle d'inclinaison, mesuré sur le plan de travail, ne doit pas dépasser 2°.

Une bonne mise à niveau garantit la stabilité de la machine et évite qu'il y ait des vibrations, du bruit et des déplacements en cours de fonctionnement. Si la

machine est posée sur de la moquette ou un tapis, réglez les petits pieds de manière à ce qu'il y ait suffisamment d'espace pour assurer une bonne ventilation.

Mise en place, deplacements

Si votre lave-linge est muni d'un chariot spécial avec roues rétractiles, vous pouvez le déplacer facile-ment. Pour faire descendre ce chariot et pouvoir ainsi déplacer

sans effort votre lave-

linge, vous devez tirer le

levier situé en bas à

gauche, sous la base. Une fois le lave-linge déplacé, remettez-le

dans la position initiale. Le lave-linge est ainsi solidement mis en place. Voir figure (seulement pour les modéles

prevues).

Raccordements hydrauliques et électriques

Raccordement du tuyau d'arrivée de l'eau

1. Montez le joint A sur l'extrémité du tuyau

d'alimentation et vissez-le

à un robinet d'eau froide à

embout fileté 3/4 gaz (voir

A figure).

Faites couler l'eau jusqu'à ce qu'elle soit limpide et sans impuretés avant de raccorder.

2. Raccordez le tuyau d'alimentation au lavelinge en le vissant à la prise d'eau prévue, dans la partie arrière en haut à droite (voir figure).

3. Faites attention à ce que le tuyau ne soit ni plié ni écrasé.

La pression de l'eau doit être comprise entre les valeurs indiquées dans le tableau des Caractéristiques techniques (voir page ci-contre).

Si la longueur du tuyau d'alimentation ne suffit pas, adressez-vous à un magasin spécialisé ou à un technicien agréé.

2

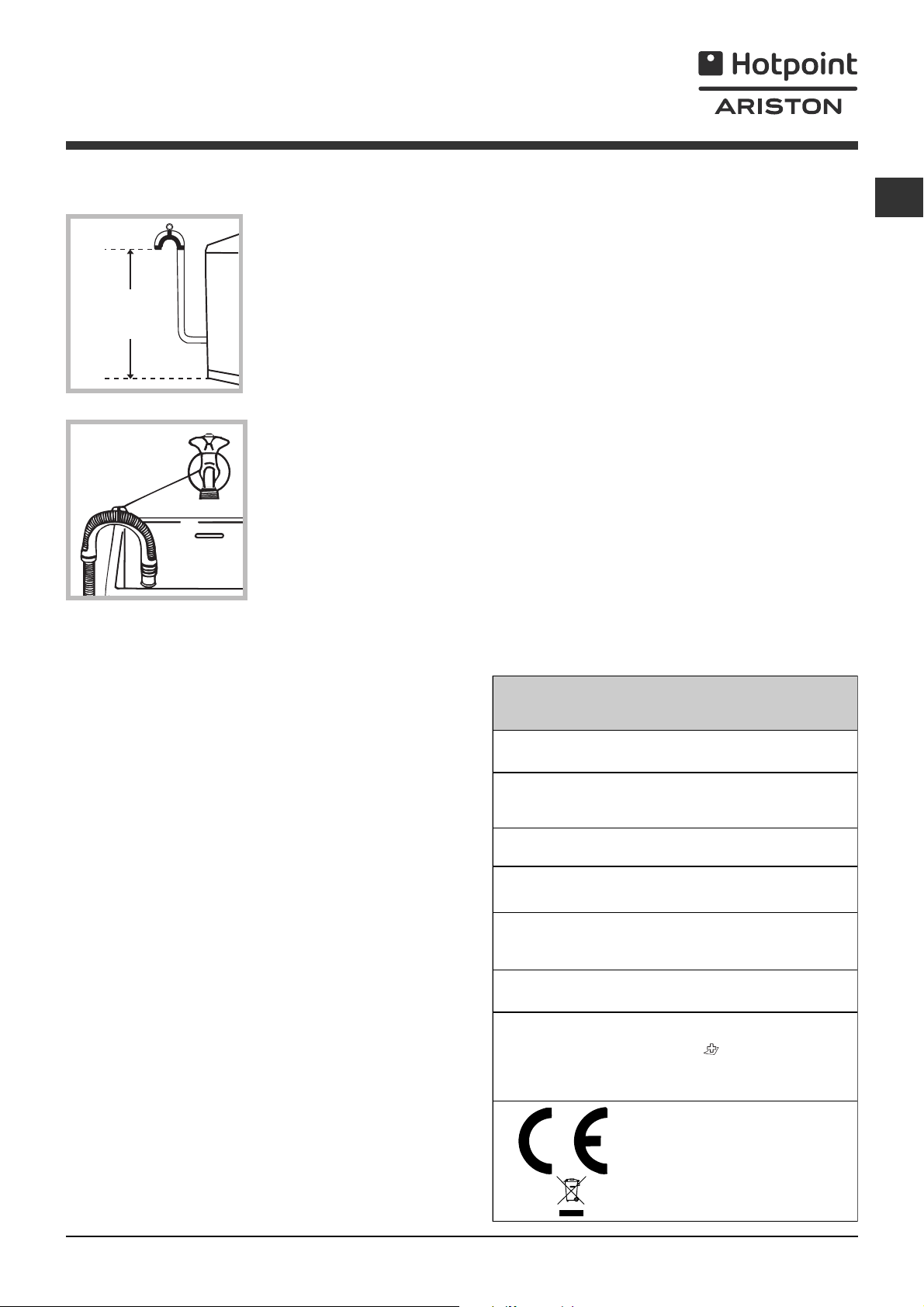

Raccordement du tuyau de vidange

65 - 100 cm

Raccorder le tuyau d’évacuation, sans le plier, à un conduit d’évacuation ou à une évacuation murale placés à une distance du sol comprise entre 65 et 100 cm;

ou bien l’accrocher à un évier ou à une baignoire, dans ce cas, fixer le support en plastique fourni avec l’appareil au robinet (voir figure). L’extrémité libre du tuyau d’évacuation ne doit pas être plongée dans l’eau.

L’utilisation d’un tuyau de rallonge est absolument déconseillée mais si on ne peut faire autrement, il faut absolument qu’il ait le même diamètre que le tuyau original et sa longueur ne doit pas dépasser 150 cm.

Branchement électrique

Avant de brancher la fiche dans la prise de courant, s’assurer que:

•la prise est bien reliée à la terre et est conforme aux réglementations en vigueur;

•la prise est bien apte à supporter la puissance maximale de l’appareil indiquée dans le tableau des Caractéristiques techniques (voir ci-contre);

•la tension d’alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre);

•la prise est bien compatible avec la fiche du lavelinge. Autrement, remplacer la prise ou la fiche.

Le lave-linge ne doit pas être installé dehors, même à l’abri, car il est très dangereux de le laisser exposé à la pluie et aux orages.

Après installation du lave-linge, la prise de courant doit être facilement accessible.

N’utiliser ni rallonges ni prises multiples.

FR

Le câble ne doit être ni plié ni trop écrasé.

Le câble d’alimentation ne doit être remplacé que par des techniciens agréés.

Attention! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Premier cycle de lavage

Avant la première mise en service de l’appareil, effectuer un cycle de lavage avec un produit lessiviel mais sans linge et sélectionner le programme 1.

Caractéristiques techniques

	Modèle			ARTL 110
				largeur 40 cm
	Dimensions			hauteur 85 cm
				profondeur 60 cm
	Capacité			de 1 à 5 kg
	Raccordements			Voir la plaque signalétique appliquée
	électriques			sur la machine
	Raccordements			pression maximale 1 MPa (10 bar)
				pression minimale 0,05 MPa (0,5 bar)
	hydrauliques
				capacité du tambour 42 litres
	Vitesse			jusqu'à 1100 tours minute
	d'essorage
	Programmes de			programme ; température 60°C;
	contrôle selon la
				effectué avec une charge de 5 kg.
	norme EN 60456
				Cet appareil est conforme aux
				Directives Communautaires suivantes:
				- 89/336/CEE du 03/05/89
				(Compatibilité électromagnétique) et
				modifications suivantes
				- 2002/96/CE
				- 2006/95/CE (Basse Tension)

3

Description du lave-linge et démarrage d’un programme

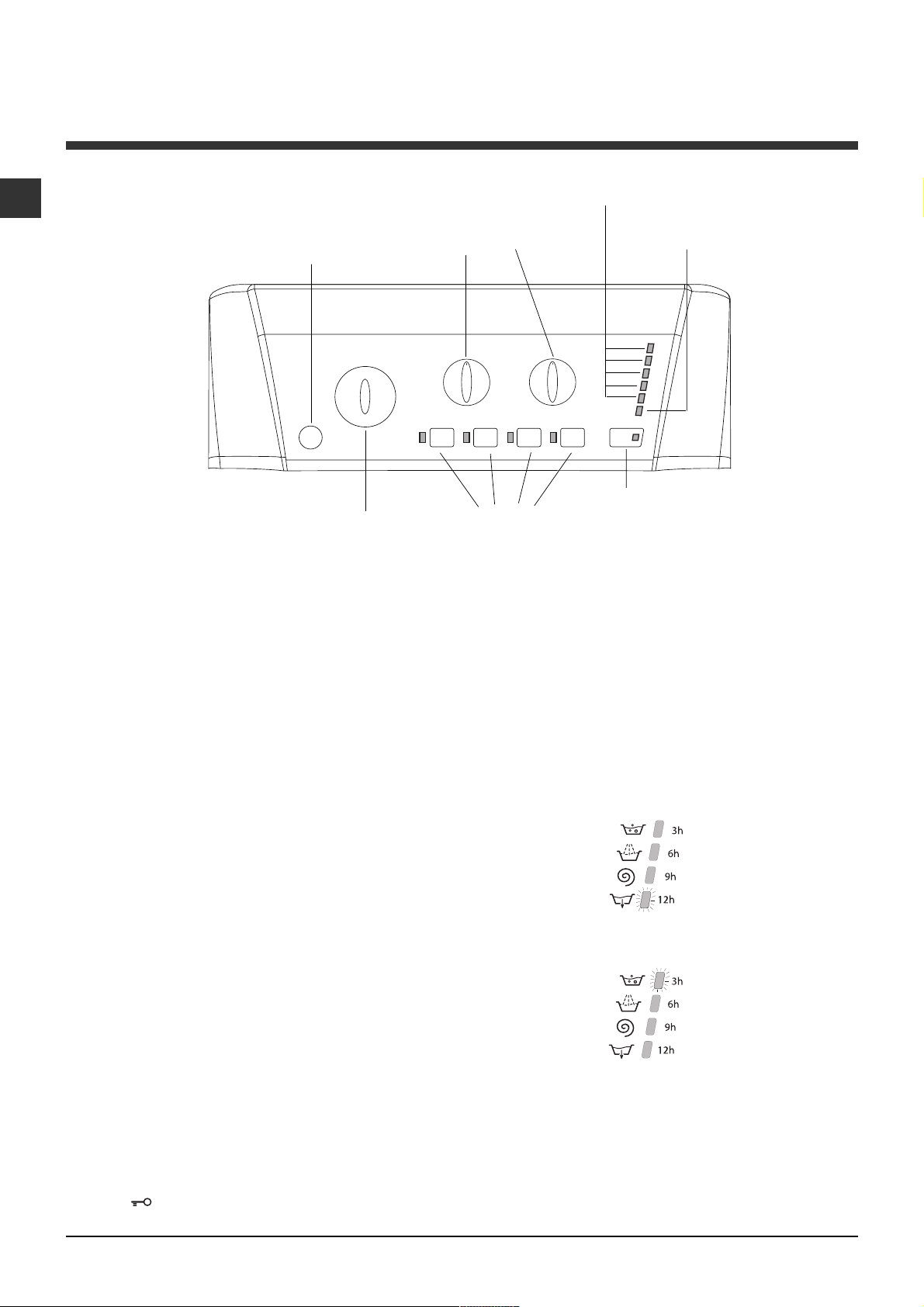

Bandeau de commandes

FR

Bouton

ESSORAGE Voyants DÉROULEMENT

CYCLE/DÉPART DIFFÉRÉ

Touche MARCHE/

Voyant

Bouton

COUVERCLE

ARRÊT

TEMPÉRATURE

VERROUILLÉ

Bouton		Touche avec voyant
PROGRAMMES	Touches avec voyants	MARCHE/
	FONCTION	PAUSE

Touche MARCHE/ARRÊT: pour allumer ou éteindre le lave-linge.

Bouton PROGRAMMES: pour sélectionner les programmes. Pendant le programme, le bouton ne tournera pas.

Touches avec voyants FONCTION: pour sélectionner les fonctions disponibles. Le voyant correspondant à la fonction sélectionnée restera allumé.

Bouton TEMPÉRATURE: pour sélectionner la température ou un lavage à froid (voir

“Personnalisations”).

Bouton ESSORAGE: pour sélectionner l’essorage ou le supprimer (voir “Personnalisations”).

Voyants DÉROULEMENT CYCLE/DÉPART DIFFÉRÉ: pour suivre le stade d’avancement du programme de lavage.

Le voyant allumé indique la phase de lavage en cours.

Si la fonction “Départ différé” (départ différé) a été sélectionnée, ils indiquent le temps restant jusqu’au démarrage du programme (voir page ci-contre).

Voyant COUVERCLE VERROUILLÉ: indique si la porte est verrouillée (voir page ci-contre).

Touche avec voyant MARCHE/PAUSE: pour démarrer les programmes ou les interrompre momentanément.

N.B.: pour effectuer une pause du lavage en cours, appuyer sur cette touche, le voyant correspondant se mettra à clignoter en orange tandis que celui de la

phase en cours restera allumé fixe. Si le voyant COUVERCLE VERROUILLÉ est éteint, on peut ouvrir la porte.

Pour faire redémarrer le lavage exactement de l’endroit où il a été interrompu, appuyer une nouvelle fois sur la touche.

Voyants

Les voyants fournissent des informations importantes. Voilà ce qu’ils signalent:

Départ différé

Si la fonction “Départ différé” a été activée (voir “Personnalisations”), le voyant correspondant au temps sélectionné se mettra à clignoter, après avoir lancé le programme :

Au fur et à mesure que le temps passe, le temps restant est affiché avec clignotement du voyant correspondant.

Quand le temps sélectionné touche à sa fin, le voyant clignotant s’éteint et le programme sélectionné démarre.

Voyants phase en cours

Une fois que le cycle de lavage sélectionné a démarré, les voyants s’allument progressivement pour indiquer son stade d’avancement:

4

Lavage

Rinçage

Essorage

Vidange

Fin de Lavage

Touches fonction et voyants correspondants

La sélection d’une fonction entraîne l’allumage du voyant correspondant.

Si la fonction sélectionnée est incompatible avec le programme sélectionné, le voyant correspondant se met à clignoter et la fonction n’est pas activée.

En cas de sélection d’une fonction incompatible avec une autre précédemment sélectionnée, la seule à être activée sera celle choisie en dernier.

Voyant couvercle verrouillé

Le voyant allumé indique que le couvercle est verrouillé pour empêcher toute ouverture accidentelle. Pour éviter d’endommager l’appareil, attendre que le voyant cesse de clignoter avant d’ouvrir la porte (l'attente est d’environ trois minutes).

N.B: si la fonction DÉPART DIFFÉRÉ est activée, le couvercle ne s’ouvre pas. Pour l’ouvrir il faut appuyer sur la touche MARCHE/PAUSE qui met l’appareil en pause.

Un clignotement rapide du voyant MARCHE/PAUSE (orange) simultané à celui des fonctions signale une anomalie (voir “Anomalies et remèdes”).

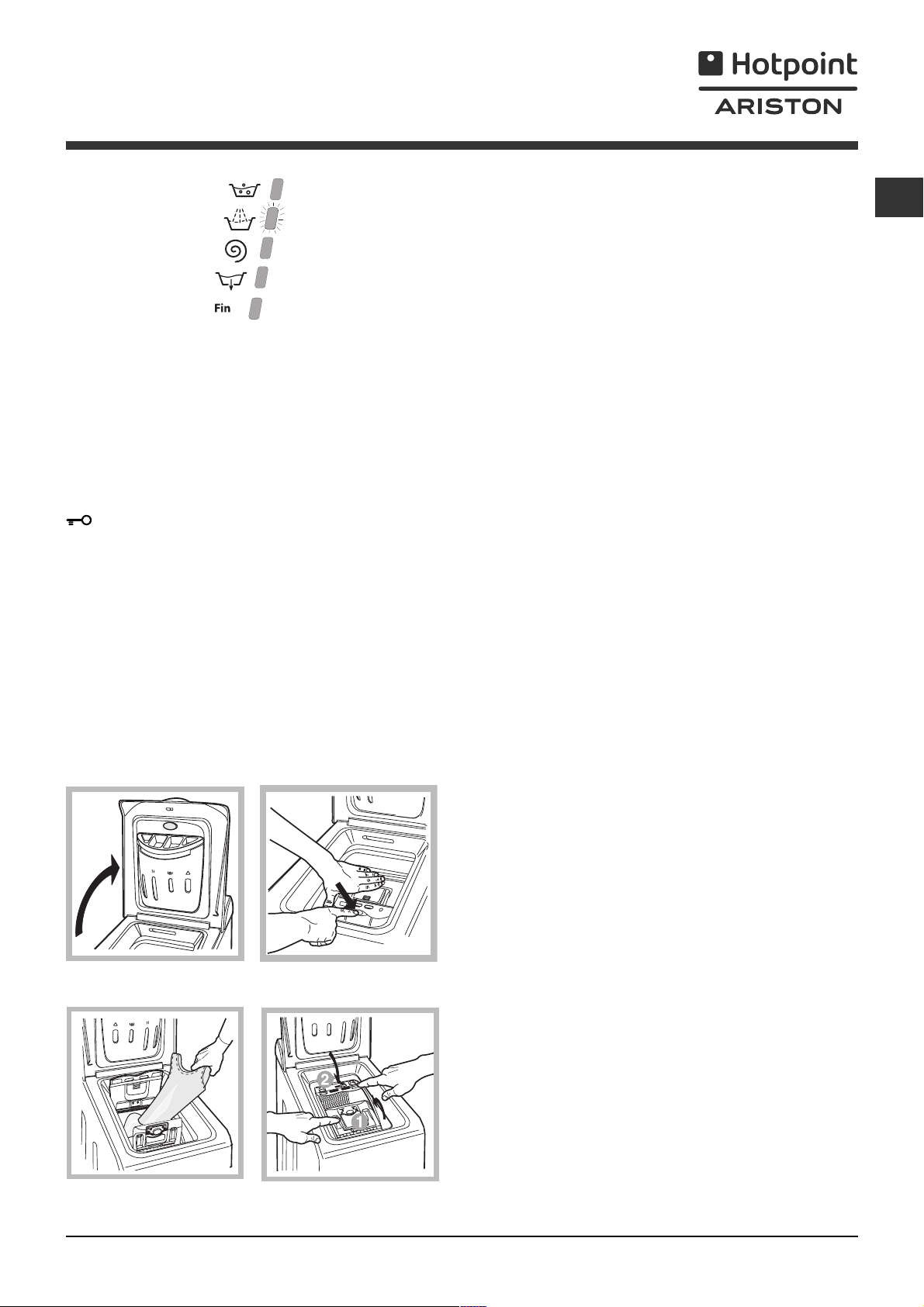

Comment ouvrir et fermer le tambour

Fig. 1			Fig. 2

Fig. 3

Fig. 4

A) Ouvrez le couvercle (Fig. 1). Soulevez le	FR
Couvercle externe et ouvrez le complètement;

B) Ouvrez ensuite les Portes du tambour à l’aide de vos deux mains comme indiqué sur la Fig. 2):

•appuyez sur la touche indiquée par la flèche sur la Fig. 2 et tout en appuyant légèrement vers le bas posez une main pour éviter que les portes ne vous fassent mal aux adoigts en s’ouvrant soudainement;

•accompagnez dans leur mouvements les portes qui

se décrocheront et s’ouvriront facilement.

C)Introduisez le linge (Fig. 3).

D)Fermer (Fig. 4).

•refermez bien le tambour en baissant d’abord la porte antérieure et posez ensuite la porte postérieure;

•faites attention à parfaitement positionner les crochets de la porte antérieure dans leur siège dans la porte postérieure;

•vous entendrez un “ clac ” qui confirmera la bonne fixation;

appuyez alors légèrement vers le bas sur les deux portes qui ne doivent pas se décrocher;

•fermez enfin le couvercle externe.

Démarrage d’un programme

1.Allumer le lave-linge en appuyant sur la touche MARCHE/ARRÊT. Tous les voyants s’allument pendant quelques secondes puis s’éteignent, seul le voyant MARCHE/PAUSE flashe.

2.Charger le linge et fermer les portes et le couvercle.

3.Sélectionner à l’aide du bouton PROGRAMMES le programme désiré.

4.Sélectionner la température de lavage (voir “Personnalisations”).

5.Sélectionner la vitesse d’essorage (voir “Personnalisations”).

6.Verser les produits lessiviels et les additifs (voir “Produits lessiviels et linge”).

7.Sélectionner les fonctions désirées.

8.Appuyer sur la touche MARCHE/PAUSE pour démarrer le programme, le voyant correspondant vert restera allumé en fixe.

Pour annuler le cycle sélectionné, appuyer sur la touche MARCHE/PAUSE pour placer l’appareil en pause et choisir un nouveau cycle.

9.A la fin du programme, le voyant FIN s’allume. Le voyant COUVERCLE VERROUILLÉ s’éteint pour signaler que le couvercle peut être ouvert. Sortir le linge et laisser le couvercle entrouvert pour faire sécher le tambour.

Eteindre le lave-linge en appuyant sur la touche MARCHE/ARRÊT.

5

Programmes

Tableau des programmes

FR
		Programmes		Temp.	Vitesse	Produits lessiviels			Charge
					maxi					Durée
			Description du Programme	maxi.	(tours				maxi	cycle
								Assou-
				(°C)					(Kg)
					minute)	Javel	Lavage
								plissant
			Programmes Spécial
			Anti-bactérien: blancs extrêmement sales.	90°	1100	l	l	l	5	165
			Anti-bactérien (1): blancs et couleurs résistantes très sales.	60°	1100	-	l	l	5	139
			Bonne Nuit: couleurs délicates peu sales.	40°	800	-	l	l	3	288
			Bébé: couleurs délicates très sales.	40°	800	-	l	l	2	116
			Chemises	40°	600	-	l	l	2	69
			Soie/Voilages: pour linge en soie, viscose, lingerie.	30°	0	-	l	l	1	55
			Laine: pour laine, cachemire, etc.	40°	600	-	l	l	1	55
			Programmes Quotidien
		1	Coton: blancs et couleurs résistantes très salesi.	60°	1100	l	l	l	5	138
		1	Coton (2): blancs et couleurs délicates très sales.	40°	1100	l	l	l	5	123
		2	Coton (3): blancs peu sales et couleurs délicates.	40°	1100	l	l	l	5	89
		3	Synthétique: couleurs résistantes très sales.	60°	800	-	l	l	2,5	85
		3	Synthétique: couleurs résistantes peu sales.	40°	800	-	l	l	2,5	73
			MIX 30': pour rafraîchir rapidement du linge peu sale (ne convient pas pour	30°	800		l	l	3	30
			la laine, la soie et le linge à laver à la main).			-
			MIX 15': pour rafraîchir rapidement du linge peu sale (ne convient pas pour	30°	800		l	l	1,5	15
			la laine, la soie et le linge à laver à la main).			-
			Cycle
			Rinçage	-	1100	l	-	l	5	36
			Rinçage délicat	-	800	l	-	l	2,5	31
			Essorage	-	1100	-	-	-	5	16
			Essorage délicat	-	800	-	-	-	2,5	12
			Vidange	-	0	-	-	-	5	2

Les données dans le tableau sont reprises à titre indicatif.

Pour tous les instituts qui effectuent ces tests :

1)Programme de contrôle selon la norme EN 60456: sélectionner le programme et une température de 60°C.

2)Programme coton long: sélectionner le programme 1 et une température de 40°C.

3)Programme coton court: sélectionner le programme 2 et une température de 40°C.

Programmes spéciaux

Anti-bactérien (programme ). Un programme hautes températures qui prévoit l’utilisation de produits javelisés à des températures supérieures à 60°C. Pour blanchir, verser le produit javelisé, les lessives et les additifs dans les compartiments correspondants (voir paragraphe “Tiroir à produits lessiviels”).

Bonne nuit (programme ). C’est un cycle silencieux qui permet de faire fonctionner le lave-linge la nuit quand le tarif d’électricité est plus bas. Ce programme est spécialement conçu pour les synthétiques et le coton. A la fin du cycle l’appareil s’arrête, cuve pleine. Pour procéder à l’essorage et à la vidange, appuyer sur la touche MARCHE/PAUSE, à défaut, l’appareil procédera automatiquement au bout de 8 heures à l’essorage et à la vidange de l’eau.

Bébé (programme ). Programme spécial, idéal pour le lavage des vêtements d’enfants souvent très sales, il élimine toute trace de lessive du linge pour protéger leur peau délicate et éviter tout risque d’allergie. Spécialement conçu pour diminuer la charge bactérienne, ce cycle utilise une plus grande quantité d’eau et optimise l’effet des additifs désinfectants spécifiques ajoutés à la lessive.

Mix 30’ (programme ) spécialement conçu pour laver du linge peu sale en un rien de temps: il ne dure que 30 minutes et permet ainsi de faire des économies d’énergie et de temps. La sélection de ce programme ( à 30°C) permet de laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 3 kg de charge.

Mix 15’ (programme ) spécialement conçu pour laver du linge peu sale en un rien de temps: il ne dure que 15 minutes et permet ainsi de faire des économies d’énergie et de temps. La sélection de ce programme ( à 30°C) permet de laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 1,5 kg de charge.

6

Personnalisations

	Sélection de la température
					FR
	Tourner le bouton TEMPÉRATURE pour sélectionner la température de lavage (voir Tableau des programmes).
	La température peut être abaissée jusqu’au lavage à froid ( ).
	La machine interdira automatiquement toute sélection d’une température supérieure à la température maximale
	prévue pour chaque programme.
	Sélection de l’essorage
	Tourner le bouton ESSORAGE pour sélectionner la vitesse d’essorage du programme sélectionné.
	Les vitesses maximales prévues pour les programmes sont:
	Programmes	Vitesse maximale
	Coton	1100 tours/minute
	Synthétiques	800 tours/minute
	Laine	600 tours/minute
	Soie	vidange seule

La vitesse d’essorage peut être réduite ou l’essorage supprimé en sélectionnant le symbole .

La machine interdira automatiquement tout essorage à une vitesse supérieure à la vitesse maximale prévue pour chaque programme.

Fonctions

Les différentes fonctions de lavage prévues par le lave-linge permettent d’obtenir la propreté et le blanc souhaités. Pour activer les fonctions:

1.appuyer sur la touche correspondant à la fonction désirée;

2.l’allumage du voyant correspondant signale que la fonction est activée.

Remarque: Le clignotement rapide du voyant signale que la fonction correspondante n’est pas disponible pour le programme sélectionné.

Départ différé

Pour différer la mise en marche de la machine jusqu’à 12 heures.

Appuyer plusieurs fois de suite sur la touche jusqu’à ce que le voyant correspondant au retard souhaité s’allume. A la cinquième pression sur la touche, la fonction se désactive.

N.B: Après avoir appuyé sur la touche MARCHE/PAUSE, le retard programmé ne peut être modifié que pour le diminuer.

Il est activé avec tous les programmes.

Repassage facile

En cas de sélection de cette fonction, le lavage et l’essorage seront dûment modifiés pour réduire le froissage. Pour le programme l’appareil arrive au bout du cycle en laissant le linge tremper, le voyant de la fonction REPASSAGE FACILE et celui de MARCHE/PAUSE se mettent à clignoter (orange), la phase RINCAGE reste allumée en fixe. Pour vidanger l’eau et pouvoir sortir le linge, il faut appuyer sur la touche MARCHE/PAUSE ou sur la touche REPASSAGE FACILE.

Cette option n’est pas activable avec les programmes , , , , , , , , .

Rinçage plus

La sélection de cette fonction permet d’augmenter l’efficacité du rinçage et d’éliminer toute trace de lessive. Elle est très utile en cas de peaux particulièrement sensibles.

Cette option n’est pas activable avec les programmes , , , , .

Intensif

Grâce à l'utilisation d'une plus grande quantité d'eau au cours de la phase initiale du cycle et à l'emploi de davantage de temps, cette fonction permet d'obtenir un lavage très performant.

Cette option n’est pas activable avec les programmes , , , , , , , , , .

7

Produits lessiviels et linge

Tiroir à produits lessiviels

FR

Un bon résultat de lavage dépend aussi d'un bon dosage de produit lessiviel: un excès de lessive ne lave pas mieux, il incruste l'intérieur de votre lavelinge et pollue l'environnement.

Sortez le tiroir à produits lessiviels et versez la lessive ou l'additif comme suit.

bac 1: Lessive prélavage (en poudre)

bac 2: Lessive lavage (en poudre ou liquide)

En cas d'utilisation de lessive liquide, il est conseillé d'introduire la boule doseuse directement dans la cuve.

bac 3: Additifs (adoucissant, etc.)

L'assouplissant ne doit pas déborder de la grille (max). Le lave-linge prélève automatiquement l’assouplissant lors du dernier rinçage.

A la fin du programme de lavage il reste dans le bac 3 un résidu d’eau. Cette eau sert au prélèvement des assouplissants très denses ou à dissoudre les assouplissants concentrés. Si dans le bac 3 il reste un peu plus d’eau que d’habitude, cela signifie que le dispositif de vidange est bouché et empêche l’effet aspirant du dispositif.

bac 4: Eau de javel

Cycle blanchissage

Le blanchissage n’est possible qu’avec les programmes 1, 2, , , .

Verser le produit javelisé dans le bac 4, la lessive et l’assouplissant dans les bacs correspondants, puis sélectionner un des programmes sus-indiqués.

Conseillé en cas de linge en coton très sale.

Triage du linge

•Trier correctement le linge d’après:

-le type de textile / le symbole sur l’étiquette.

-les couleurs: séparer le linge coloré du blanc.

•Vider les poches et contrôler les boutons.

•Ne pas dépasser les valeurs indiquées correspondant au poids de linge sec : Textiles résistants: 5 kg max.

Textiles synthétiques: 2,5 kg max. Textiles délicats: 2 kg max. Laine: 1 kg max.

Combien pèse le linge ?

1drap 400-500 g

1taie d’oreiller 150-200 g

1nappe 400-500 g

1peignoir 900-1200 g

1serviette éponge 150-250 g

Linge ou vêtements particuliers

Chemises: sélectionner le programme approprié au lavage de chemises de couleurs et textiles différents. Il en prend le plus grand soin en réduisant le froissage.

Soie: sélectionner le programme de lavage spécial pour vêtements en soie. Il est conseillé d’utiliser une lessive spéciale pour linge délicat.

Rideaux: pliez-les bien et glissez-les dans une taie d'oreiller ou dans un sac genre filet. Sélectionner le programme .

Laine: Hotpoint/Ariston est le seul lave-linge à avoir obtenu le prestigieux label Woolmark Platinum Care (M.0508) délivré par The Woolmark Company qui garantit le lavage à la machine de tous les vêtements en laine, y compris ceux qui portent l’étiquette “lavage à la main uniquement” . Grâce au programme

on peut donc laver à la machine, en toute tranquillité, tous les vêtements en laine (max. 1 kg) avec des performances de lavage optimales.

Système d’équilibrage de la charge

Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le lave-linge fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n’est toujours pas correctement équilibrée, l’appareil procède à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le lave-linge préfère procéder à la répartition du linge plutôt qu’à son essorage. Pour une meilleure répartition de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pièces de linge.

8
