Page 1

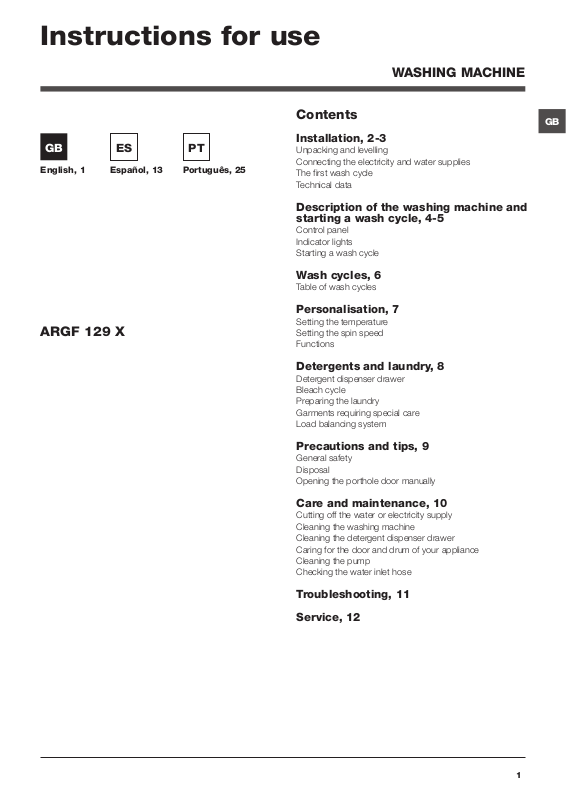

Instructions for use

WASHING MACHINE

English, 1

ARGF 129 X

ES PT

Português, 25Español, 13

Contents

Installation, 2-3

Unpacking and levelling Connecting the electricity and water supplies The first wash cycle Technical data

Description of the washing machine and starting a wash cycle, 4-5

Control panel Indicator lights Starting a wash cycle

Wash cycles, 6

Table of wash cycles

Personalisation, 7

Setting the temperature Setting the spin speed Functions

Detergents and laundry, 8

Detergent dispenser drawer Bleach cycle Preparing the laundry Garments requiring special care Load balancing system

Precautions and tips, 9

General safety Disposal Opening the porthole door manually

Care and maintenance, 10

Cutting off the water or electricity supply Cleaning the washing machine Cleaning the detergent dispenser drawer Caring for the door and drum of your appliance Cleaning the pump Checking the water inlet hose

Troubleshooting, 11

Service, 12

Page 2

Installation

! This instruction manual should be kept in a safe place for

future reference. If the washing machine is sold, transferred or moved, make sure that the instruction manual remains with the machine so that the new owner is able to familiarise himself/herself with its operation and features.

! Read these instructions carefully: they contain vital infor-

mation relating to the safe installation and operation of the appliance.

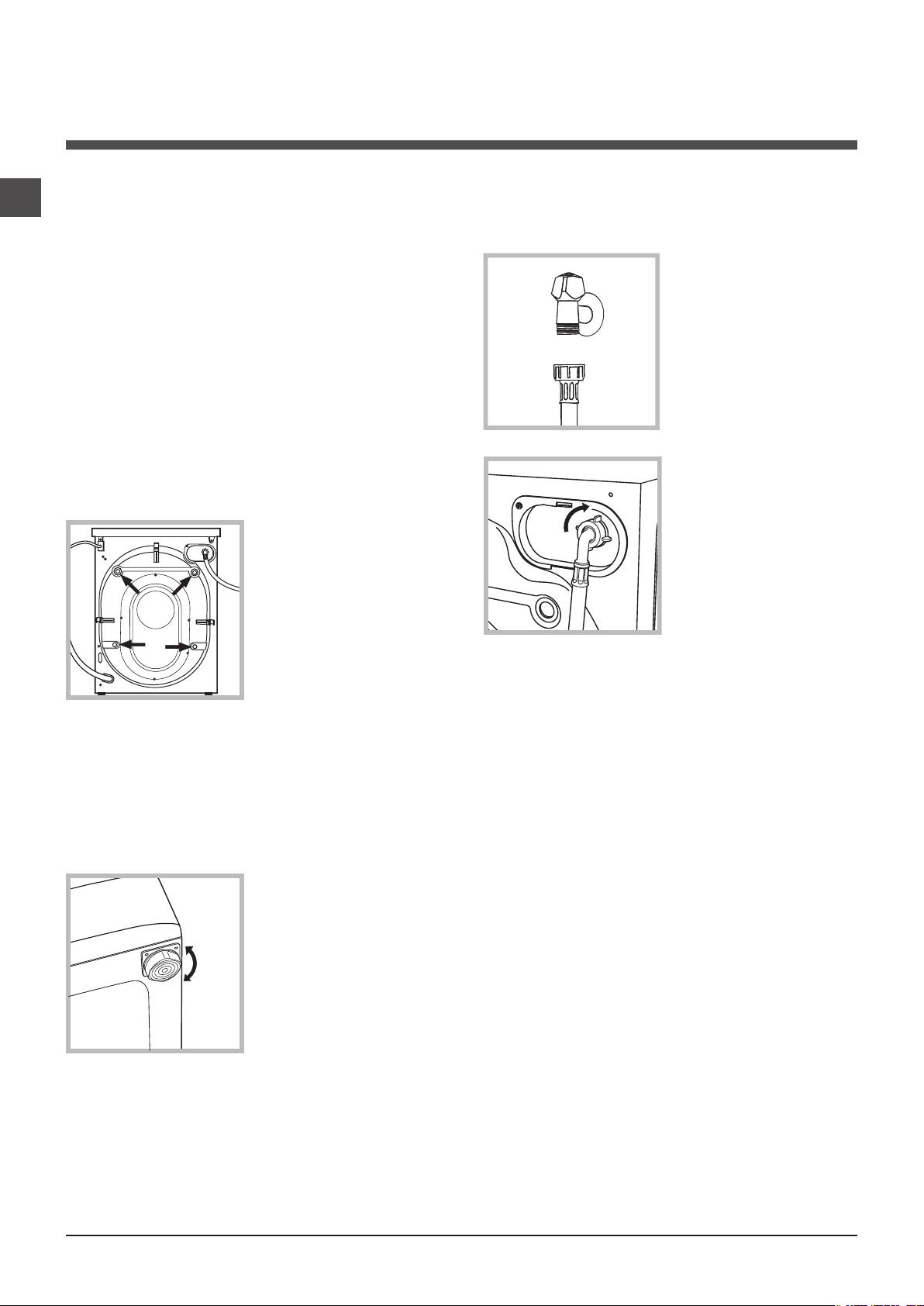

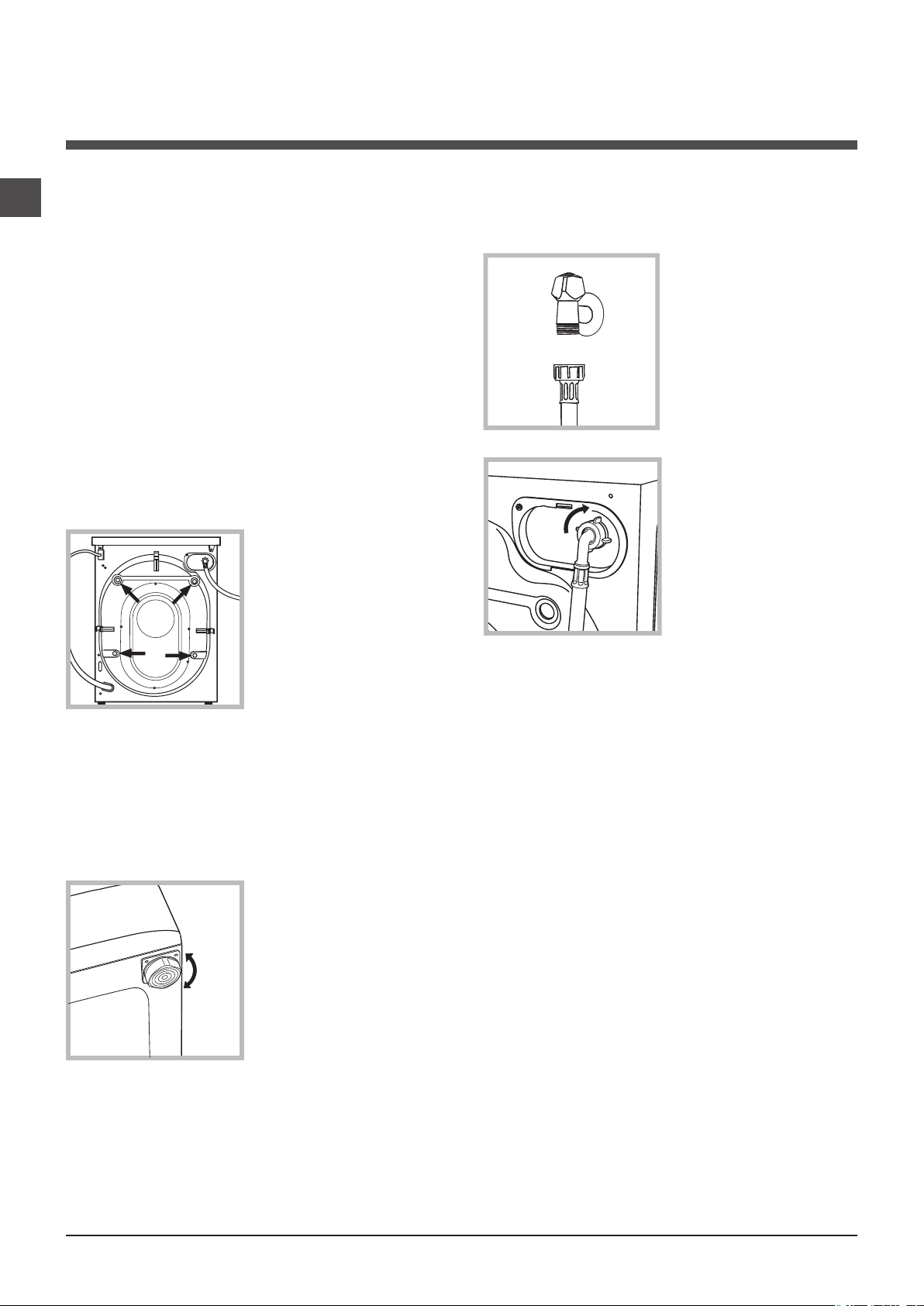

Unpacking and levelling

Unpacking

1. Remove the washing machine from its packaging.

2. Make sure that the washing machine has not been damaged during the transportation process. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

3. Remove the 4 protective screws (used during transportation) and the rubber washer with the corresponding spacer, located on the rear part of the appliance (see figure).

4. Close off the holes using the plastic plugs provided.

5. Keep all the parts in a safe place: you will need them again if the washing machine needs to be moved to another location.

! Packaging materials should not be used as toys for

children.

Levelling

1. Install the washing machine on a flat sturdy floor, without resting it up against walls, furniture cabinets or anything else.

Levelling the machine correctly will provide it with stability, help to avoid vibrations and excessive noise and prevent it from shifting while it is operating. If it is placed on carpet or a rug, adjust the feet in such a way as to allow a sufficient ventilation space underneath the washing machine.

Connecting the electricity and water supplies

Connecting the water inlet hose

1. Connect the supply pipe by screwing it to a cold water tab using a ¾ gas threaded connection (see figure). Before performing the connection, allow the water to run freely until it is perfectly clear.

2. Connect the inlet hose to the washing machine by screwing it onto the corresponding water inlet of the appliance, which is situated on the top right-hand side of the rear part of the appliance (see figure).

3. Make sure that the hose is not folded over or bent.

! The water pressure at the tap must fall within the values

indicated in the Technical details table (see next page).

! If the inlet hose is not long enough, contact a specialised

shop or an authorised technician.

! Never use second-hand hoses.

! Use the ones supplied with the machine.

2. If the floor is not perfectly level, compensate for any unevenness by tightening or loosening the adjustable

front feet (see figure); the angle of inclination, measured in relation to the worktop, must not exceed 2°.

Page 3

65 - 100 cm

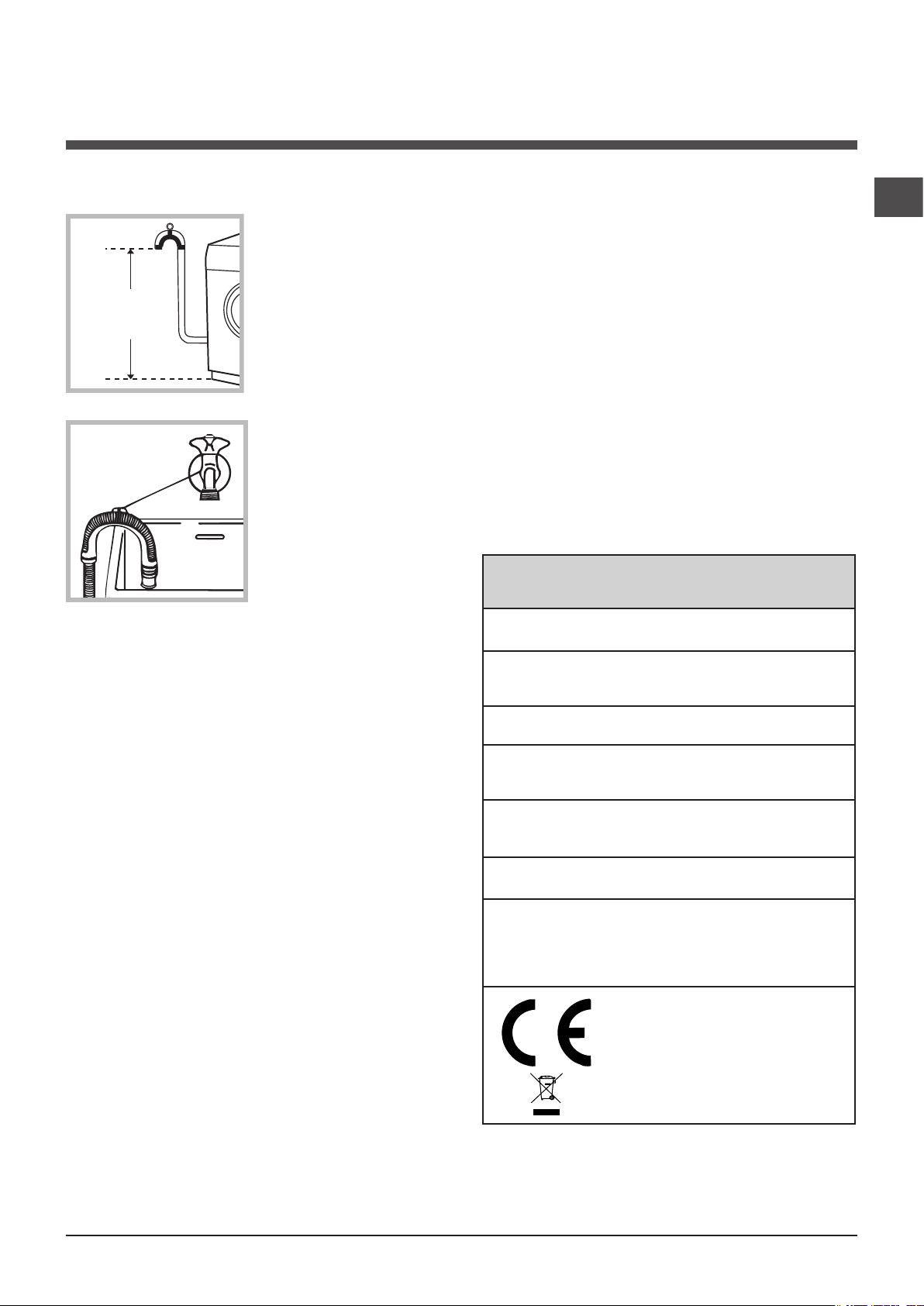

Connecting the drain hose

Connect the drain hose, without bending it, to a drainage duct or a wall drain located at a height between 65 and 100 cm from the floor;

! Do not use extension cords or multiple sockets.

! The cable should not be bent or compressed.

! The power supply cable must only be replaced by autho-

rised technicians.

Warning! The company shall not be held responsible in the event that these regulations are not respected.

The first wash cycle

alternatively, rest it on the side of a washbasin or bathtub, fastening the duct supplied to the tap (see figure). The free end of the hose should not be underwater.

! We advise against the use of hose extensions; if it is

absolutely necessary, the extension must have the same diameter as the original hose and must not exceed 150 cm in length.

Electrical connections

Before plugging the appliance into the electricity socket, make sure that:

• the socket is earthed and complies with all applicable

laws;

• the socket is able to withstand the maximum power load

of the appliance as indicated in the Technical data table

(see opposite);

• the power supply voltage falls within the values indicated

in the Technical data table (see opposite);

• the socket is compatible with the plug of the washing

machine. If this is not the case, replace the socket or the plug.

Once the appliance has been installed, and before you use it for the first time, run a wash cycle with detergent and no laundry, using the wash cycle 2.

Technical data

Model

Dimensions

Capacity

Electrical

connections

Water connections

Spin speed

Energy rated

programmes

according to

regulation

EN 60456

ARGF 129 X

width 59.5 cm height 85 cm depth 60 cm

from 1 to 8 kg

please refer to the technical data plate fixed to the machine

maximum pressure 1 MPa (10 bar) minimum pressure 0.05 MPa (0.5 bar) drum capacity 62 litres

up to 1200 rotations per minute

programme 7; temperature 60°C; using a load of 8 kg.

! The washing machine must not be installed outdoors,

even in covered areas. It is extremely dangerous to leave the appliance exposed to rain, storms and other weather conditions.

! When the washing machine has been installed, the elec-

tricity socket must be within easy reach.

This appliance conforms to the following EC Directives:

- 2004/108/EC (Electromagnetic Compatibility)

- 2006/95/EC (Low Voltage)

- 2002/96/EC

Page 4

Description of the washing machine and starting a wash cycle

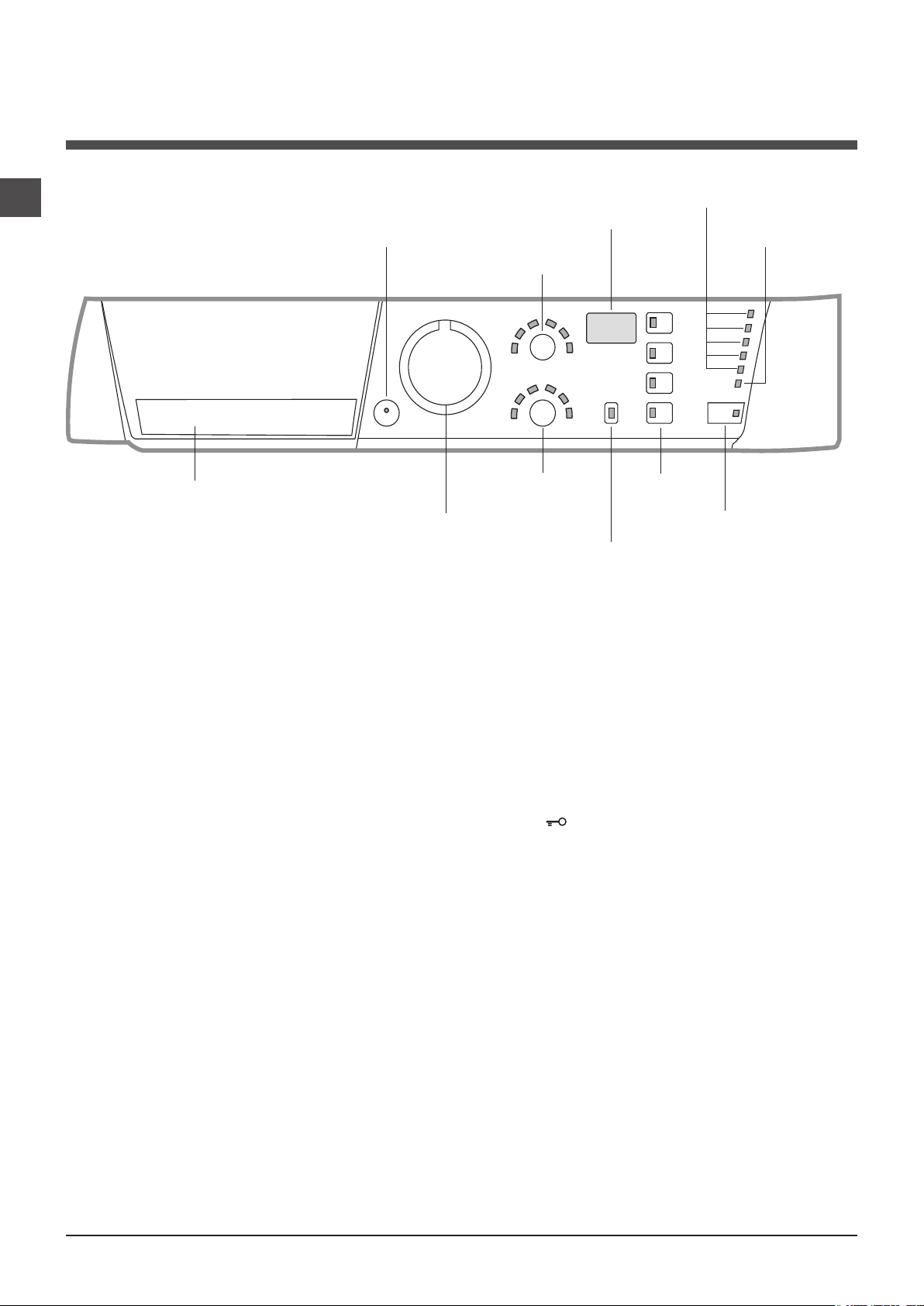

Control panel

ON/OFF

button with indicator

light

Detergent dispenser drawer

WASH CYCLE

Detergent dispenser drawer: used to dispense detergents and washing additives (see “Detergents and laundry”).

ON/OFF button with indicator light: switches the machine on and off. If the indicator light is illuminated, this indicates that the machine is switched on.

WASH CYCLE knob: programmes the wash cycles. During the wash cycle, the knob does not move.

SPIN SPEED button: sets the spin speed or exclude the spin cycle completely (see “Personalisation”).

TEMPERATURE button: sets the temperature or the cold wash cycle (see “Personalisation”).

WASH CYCLE PROGRESS

DISPLAY

TEMPERATURE

button

SPIN SPEED

button

knob

CONTROL PANEL LOCK

button with indicator light

WASH CYCLE PROGRESS

monitor the progress of the wash cycle. The illuminated indicator light shows which phase is in progress.

DOOR LOCKED indicator light: indicates whether the door may be opened or not (see next page).

START/PAUSE button with indicator light: starts or temporarily interrupts the wash cycles. N.B. To pause the wash cycle in progress, press this button; the corresponding indicator light will flash orange, while the indicator light for the current wash cycle phase will remain lit in a fixed manner. If the DOOR LOCKED indicator light is switched off, the door may be opened. To start the wash cycle from the point at which it was interrupted, press this button again.

indicator lights

FUNCTION

buttons with indicator lights

indicator light

DOOR LOCKED

indicator light

START/PAUSE

button with indicator light

s: used to

DISPLAY: indicates the time remaining for the selected wash cycle and, if a delayed start has been programmed, the time remaining until the start of the wash cycle.

CONTROL PANEL LOCK button with indicator light: activates or deactivates the control panel lock.

FUNCTION buttons with indicator light: used to select the available functions. The indicator light corresponding to the selected function will remain lit.

Standby mode

This washing machine, in compliance with new energy saving regulations, is fitted with an automatic standby system which is enabled after about 30 minutes if no activity is detected. Press the ON-OFF button briefly and wait for the machine to start up again.

Page 5

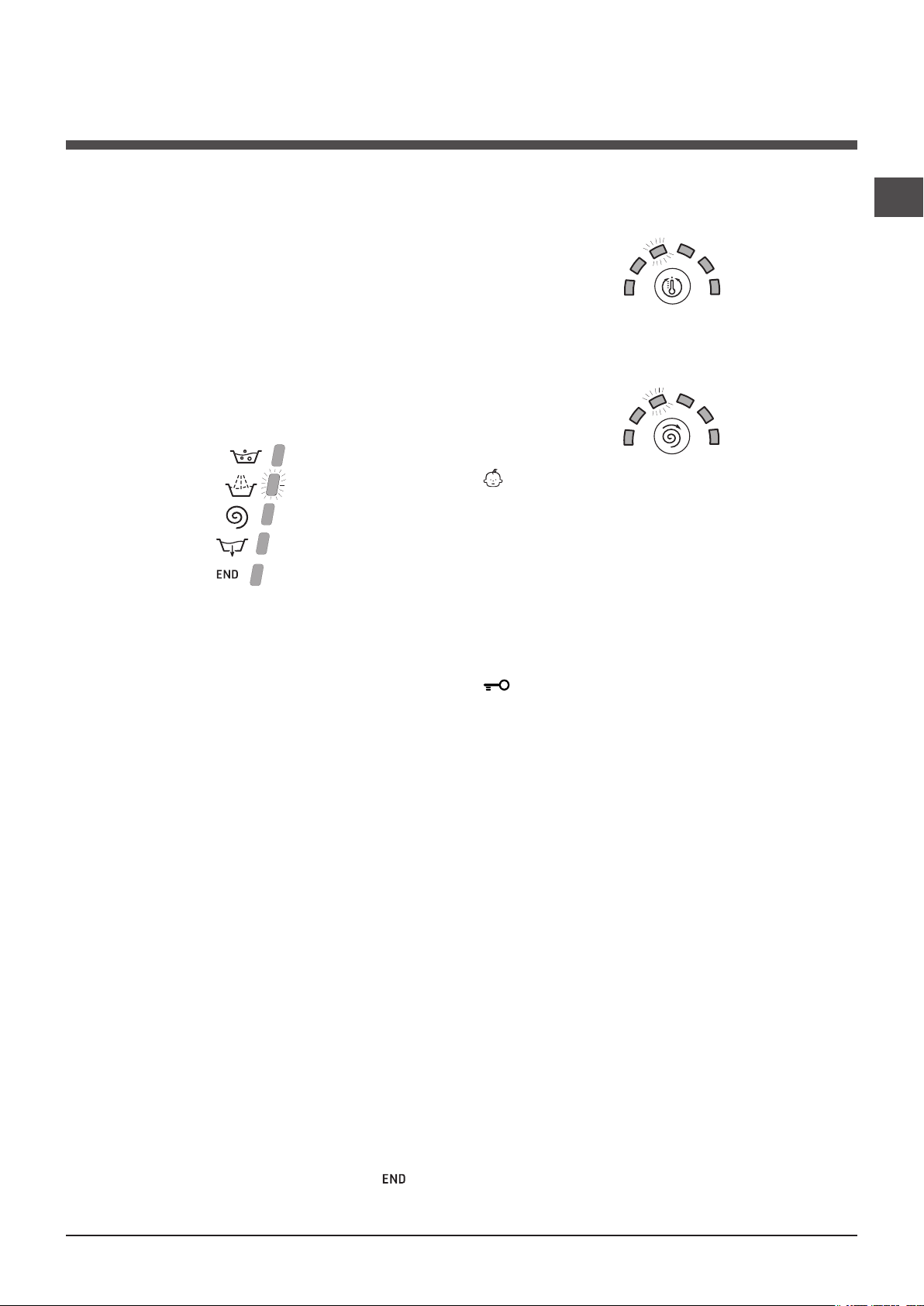

Indicator lights

The indicator lights provide important information. This is what they can tell you:

Wash cycle phase indicator lights

As the WASH CYCLE knob is rotated, the indicator lights illuminate, indicating the stages which will be performed by the machine in accordance with the selected wash cycle.

Once the desired wash cycle has been selected and has begun, the indicator lights switch on one by one to indicate which phase of the cycle is currently in progress.

Wash

Temperature indicator light

When a temperature value is selected, the corresponding indicator light will illuminate.

Spin indicator light

When a spin value is selected, the corresponding indicator light will illuminate.

Rinse

Spin

Drain no spin

End of wash cycle

Function buttons and corresponding indicator lights

When a function is selected, the corresponding indicator light will illuminate. If the selected function is not compatible with the programmed wash cycle, the corresponding indicator light will flash, a sound signal will be emitted and the function will not be activated. If a function which is incompatible with another function selected previously, only the most recent selection will remain active.

Starting a wash cycle

Control panel lock indicator light

To activate the control panel lock, press and hold the button for approximately 2 seconds. When the indicator light is illuminated, the control panel is locked. This means it is possible to prevent wash cycles from being modified accidentally, especially where there are children in the home. To deactivate the control panel lock, press and hold the button for approximately 2 seconds.

Door locked indicator light

If this indicator light is on, the appliance door is locked to prevent it from being opened accidentally; to avoid any damage, wait for the indicator light to switch off before you open the appliance door. N.B. If the DELAY TIMER function is activated, the door cannot be opened; pause the machine by pressing the START/PAUSE button if you wish to open it.

! If the START/PAUSE indicator light (orange) flashes

rapidly at the same time as the function indicator light, this indicates a problem has occurred (see “Troubleshooting”).

1. Turn the washing machine on by pressing the ON/OFF button. All the indicator lights will turn on for a few seconds, then only the indicator lights relative to the selected programme settings will remain lit and the START/PAUSE indicator light will flash.

2. Load the laundry and close the door.

3. Set the WASH CYCLE knob to the desired programme.

4. Set the washing temperature (see “Personalisation”).

5. Set the spin speed (see “Personalisation”).

6. Measure out the detergent and washing additives (see “Detergents and laundry”).

7. Select the desired functions.

8. Start the wash cycle by pressing the START/PAUSE button and the corresponding indicator light will remain lit in a fixed

manner, in green. To cancel the set wash cycle, pause the machine by pressing the START/PAUSE button and select a new cycle.

9. At the end of the wash cycle the indicator light will switch on. The DOOR LOCKED indicator light will switch off, indicating that the door may be opened. Take out your laundry and leave the appliance door ajar to make sure the drum dries completely. Switch the washing machine off by pressing the ON/OFF button.

Page 6

Wash cycles

Table of wash cycles

Description of the wash cycle

Wash cycles

Everyday wash cycles (Daily)

Cotton + Prewash 90°: Extremely soiled whites.

Cotton: Heavily soiled whites and resistant colours.

Cotton (2): Heavily soiled whites and delicate colours.

Coloured Cottons (3): Lightly soiled whites and delicate colours.

Synthetics resistents: Heavily soiled resistant colours.

Synthetics delicates: Lightly soiled resistant colours. Mix 30': To refresh lightly soiled garments quickly (not suitable for

wool, silk and clothes which require washing by hand). Mix 15': To refresh lightly soiled garments quickly (not suitable for

wool, silk and clothes which require washing by hand).

Special cycles

Sanitizing cycle: Extremely soiled whites.

Sanitizing cycle (1): Heavily soiled whites and resistant colours.

Goodnigt cycle: Lightly soiled delicate colours.

Baby cycle: Heavily soiled delicate colours.

Shirts

Silk/Curtains: For garments in silk and viscose, lingerie.

Wool: For wool, cashmere, etc.

Partials wash cycles

Rinse

Spin

Light spin

Drain no spin

Max.

temp.

(°C)

90° 60° 40° 40° 60° 40°

30°

90° 60° 40° 40° 40° 30° 40°

Max.

speed

(rpm)

1200 1200 1200 1200

800 800

800

1200 1200

800 800 600

600

1200 1200

800

Detergents

Bleach Wash

        

  

- -

- - -

 

   

 

           

Fabric

softener



Max.

load (kg)

8 8 8 8 4 4

1,5

8 8 4 2 2 2 2

8 8 4 8

Cycle

duration

The duration of the wash cycles can be checked on the display.

For all Test Institutes:

The information contained in the table is intended as a guide only.

1) Test wash cycle in compliance with regulation EN 60456: set wash cycle 7 with a temperature of 60°C.

2) Long wash cycle for cottons: set wash cycle 2 with a temperature of 40°C.

3) Short wash cycle for cottons: set wash cycle 3 with a temperature of 40°C.

Special wash cycles

Sanitizing cycle (wash cycle 7). A high-temperature hygienic wash cycle (over 60°C) which requires the use of bleach. Pour the bleach, the detergent and the additives into the relevant compartments (see paragraph entitled “Detergent dispenser drawer”). Goodnight cycle (wash cycle 8). This is a silent cycle which can be run at night, when the electricity prices are lower. The wash cycle is designed for cottons and synthetics. At the end of the cycle the machine stops while there is still water in the drum; to spin and drain the laundry press the START/PAUSE button; alternatively the machine will perform the spin cycle and drain the water automatically after 8 hours. Baby cycle (wash cycle 9). This wash cycle can be used to remove the soiling typically caused by babies, while ensuring that all detergent is removed from nappies in order to prevent the delicate skin of babies from suffering allergies. The cycle has been designed to reduce the amount of bacteria by using a greater quantity of water and optimising the effect of special disinfecting additives added to the detergent. At the end of the wash cycle, the machine will slowly rotate the drum to prevent the formation of creases; to end the cycle press the START/PAUSE button. Mix 30’ (wash cycle 5) this wash cycle was designed to wash lightly soiled garments quickly: it lasts just 30 minutes and therefore saves both energy and time. By selecting this wash cycle (5 at 30°C), it is possible to wash different fabrics together (except for wool and silk items), with a maximum load of 3 kg. Mix 15’ (wash cycle 6) this wash cycle was designed to wash lightly soiled garments quickly: it lasts just 15 minutes and therefore saves both energy and time. By selecting this wash cycle (6 at 30°C), it is possible to wash different fabrics together (except for wool and silk items), with a maximum load of 1.5 kg.

Page 7

Personalisation

Setting the temperature

By pressing the TEMPERATURE button to set the wash temperature (see Table of wash cycles). The temperature may be lowered, or even set to a cold wash ( ). The washing machine will automatically prevent you from selecting a temperature which is higher than the maximum value set for each wash cycle.

Setting the spin speed

By pressing the SPIN SPEED button to set the spin speed for the selected wash cycle. The maximum spin speeds available for each wash cycle are as follows:

Wash cycles Maximum spin speed

Cottons 1200 rpm Synthetics 800 rpm Wool 600 rpm Silk drain only

The spin speed may be lowered, or the spin cycle can be excluded altogether by selecting the symbol . The washing machine will automatically prevent you from selecting a spin speed which is higher than the maximum speed set for each wash cycle.

Functions

The various wash functions available with this washing machine will help to achieve the desired results, every time. To activate the functions:

1. Press the button corresponding to the desired function;

2. the function is enabled when the corresponding indicator light is illuminated.

Note: If the indicator light flashes rapidly, this signals that this particular function may not be selected in conjunction with the selected wash cycle.

Delay timer

To set a delayed start for the selected wash cycle, press the button repeatedly until the desired delay time is displayed (this may be between 1 hour and 24 hours). To disable the function press the button until the text is displayed. N.B. Once you have pressed the START/PAUSE button, the delay time may only be decreased if you wish to modify it.

! This option is enabled with all programmes.

Super Wash

Because a greater quantity of water is used in the initial phase of the cycle, and because of the increased cycle duration, this function offers a high-performance wash.

! This function may not be used in conjunction with wash cycles 5, 6, 7, 11, 12, A, B, C, D.

Extra rinse

By selecting this function, the efficiency of the rinse is increased and optimal detergent removal is guaranteed. It is particularly useful for sensitive skin.

! This function may not be used in conjunction with wash cycles 5, 6, B, C, D.

Easy iron

By selecting this function, the wash and spin cycles will be modified in order to reduce the formation of creases. At the end of the cycle the washing machine will perform slow rotations of the drum; the EASY IRON and START/PAUSE indicator lights will flash (orange) and the phase will remain lit in a fixed manner. To end the cycle, press the START/PAUSE button or the EASY IRON button. For the Silk wash cycle, the machine will end the cycle while the laundry is soaking, the EASY IRON and START/PAUSE indicator lights will flash (orange) and the RINSE phase will remain lit in a fixed manner. To drain the water so that the laundry may be removed, press the START/PAUSE button or the EASY IRON button.

! This function may not be used in conjunction with wash cycles 5, 6, 7, 8, 9, 12, B, C, D.

Page 8

Detergents and laundry

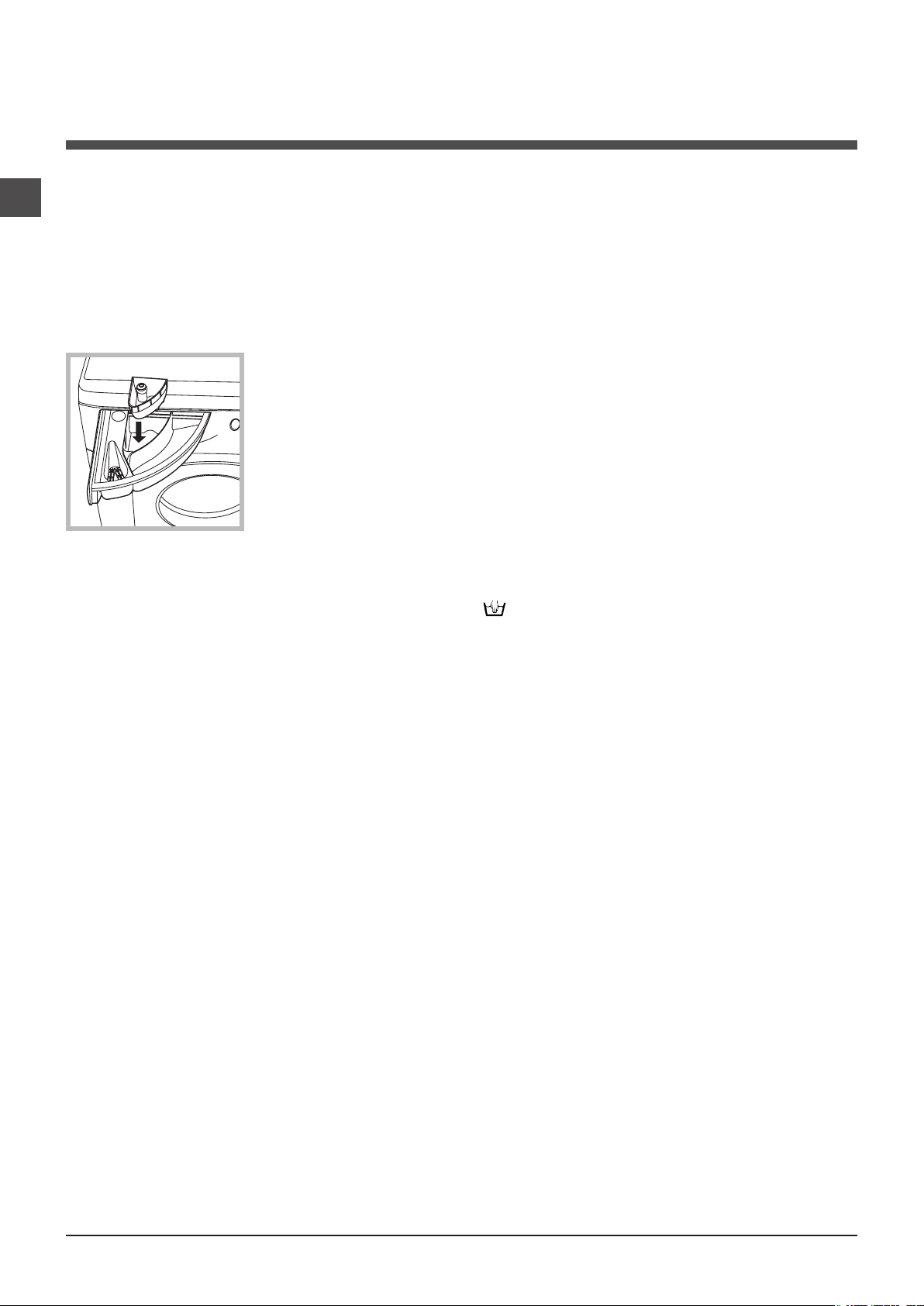

Detergent dispenser drawer

Good washing results also depend on the correct dose of detergent: adding too much detergent will not necessarily result in a more efficient wash, and may in fact cause build up on the inside of your appliance and contribute to environmental pollution.

! Do not use hand washing detergents because these

create too much foam.

Open the detergent dispenser drawer and pour in the detergent or washing additive, as follows.

compartment 1: Pre-wash detergent (powder)

Before pouring in the detergent, make sure that extra compartment 4 has been removed.

compartment 2: Detergent for the wash cycle (powder or liquid)

Liquid detergent should only be poured in immediately prior to the start of the wash cycle.

compartment 3: Additives (fabric softeners, etc.)

The fabric softener should not overflow the grid.

extra compartment 4: Bleach

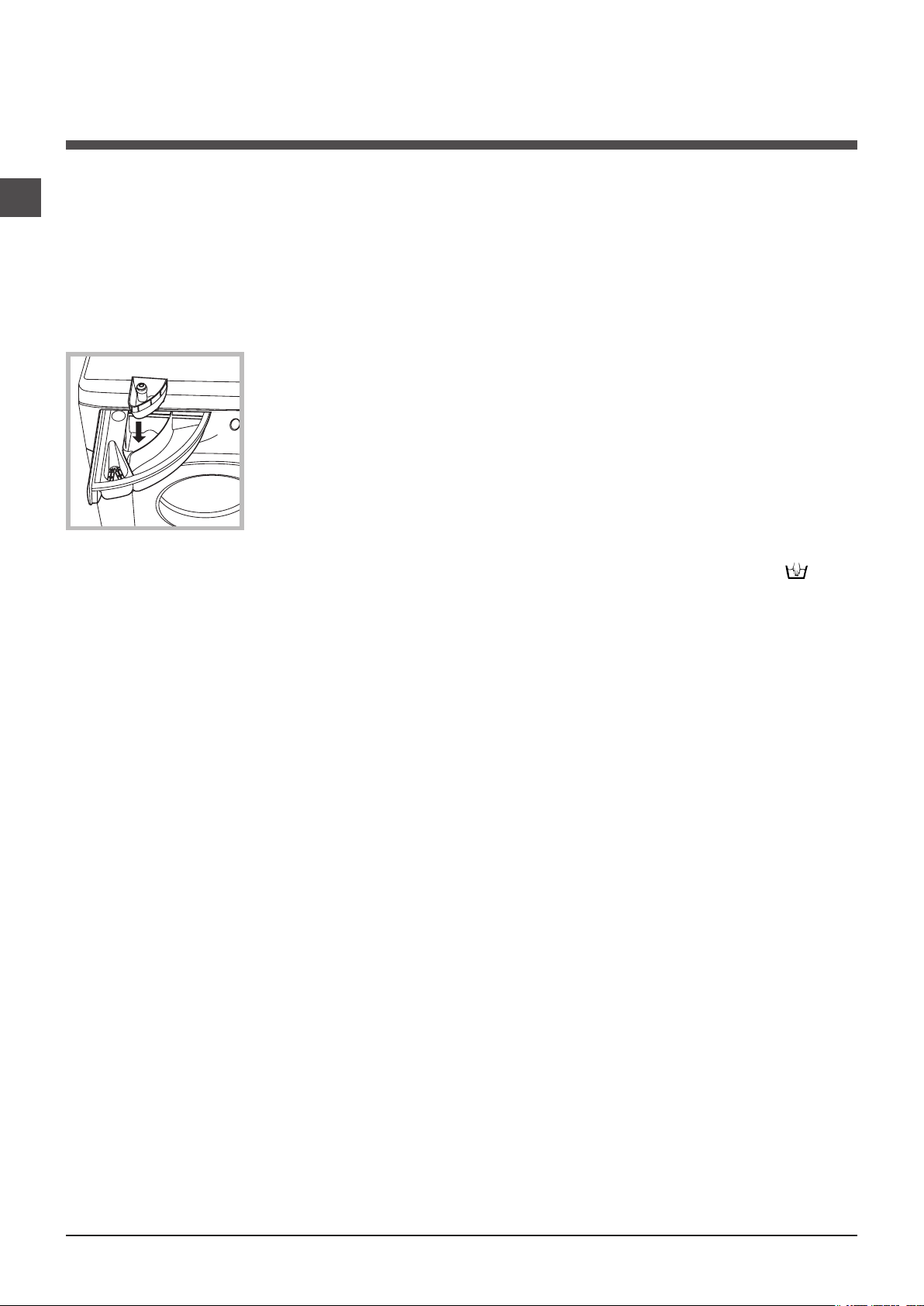

Bleach cycle

Bleaching may only be performed in conjunction with wash cycles 2, 3, 7. Pour the bleach into extra compartment 4; pour the detergent and softener into the corresponding compartments, then select one of the abovementioned wash cycles. This option is recommended only for very soiled cotton garments.

How much does your laundry weigh?

1 sheet 400-500 g 1 pillow case 150-200 g 1 tablecloth 400-500 g 1 bathrobe 900-1200 g 1 towel 150-250 g

Garments requiring special care

Shirts: use special wash cycle 10 to wash shirts in various

fabrics and colours. It guarantees maximum care is taken of the garments and minimises the formation of creases. Silk: use special wash cycle 11 to wash all silk garments. We recommend the use of special detergent which has been designed to wash delicate clothes. Curtains: fold curtains and place them in a pillow case or mesh bag. Use wash cycle 11. Wool: is the only washing machine manufacturer to have been awarded the prestigious Woolmark Platinum Care endorsement (M.0508) by the Woolmark Company, which means that all woollen garments may be washed in the washing machine, even those which state “hand wash only” on the label. Wash cycle 12 therefore offers complete peace of mind when washing woollen garments in the washing machine (max. load 2 kg) and guarantees optimal performance.

Load balancing system

Before every spin cycle, to avoid excessive vibrations and to distribute the load in a uniform manner, the drum rotates continuously at a speed which is slightly greater than the washing rotation speed. If, after several attempts, the load is not balanced correctly, the machine spins at a reduced spin speed. If the load is excessively unbalanced, the washing machine performs the distribution process instead of spinning. To encourage improved load distribution and balance, we recommend small and large garments are mixed in the load.

Preparing the laundry

• Divide the laundry according to:

- the type of fabric/the symbol on the label.

- the colours: separate coloured garments from whites

• Empty all garment pockets and check the buttons.

• Do not exceed the listed values, which refer to the weight

of the laundry when dry: Durable fabrics: max. 8 kg Synthetic fabrics: max. 4 kg Delicate fabrics: max. 2 kg Wool: max. 2 kg

Page 9

Precautions and tips

! This washing machine was designed and constructed in

accordance with international safety regulations. The following information is provided for safety reasons and must therefore be read carefully.

General safety

• This appliance is not intended for use by persons (inclu-

ding children) with reduced physical, sensory or mental

capabilities, or lack of experience and knowledge, unless

they have been given supervision or instruction concer-

ning use of the appliance by a person responsible for

their safety. Children should be supervised to ensure that

they do not play with the appliance.

• This appliance was designed for domestic use only.

• Do not touch the machine when barefoot or with wet or

damp hands or feet.

• Do not pull on the power supply cable when unplugging

the appliance from the electricity socket. Hold the plug

and pull.

• Do not open the detergent dispenser drawer while the

machine is in operation.

• Do not touch the drained water as it may reach extreme-

ly high temperatures.

• Never force the porthole door. This could damage the

safety lock mechanism designed to prevent accidental

opening.

• If the appliance breaks down, do not under any circum-

stances access the internal mechanisms in an attempt

to repair it yourself.

• Always keep children well away from the appliance while

it is operating.

• The door can become quite hot during the wash cycle.

• If the appliance has to be moved, work in a group of two

or three people and handle it with the utmost care. Never

try to do this alone, because the appliance is very heavy.

• Before loading laundry into the washing machine, make

sure the drum is empty.

Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

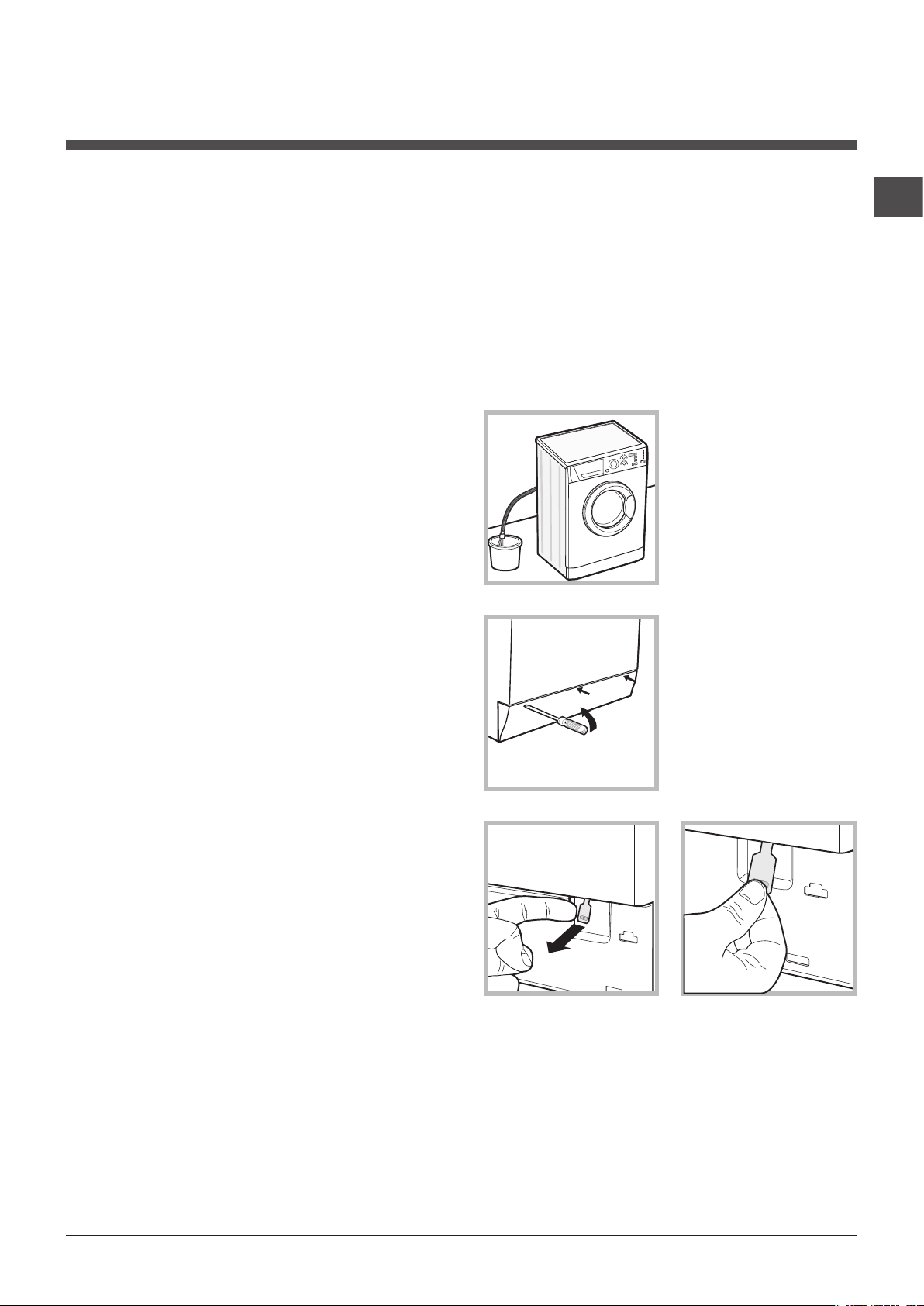

Opening the porthole door manually

In the event that it is not possible to open the porthole door due to a powercut, and if you wish to remove the laundry, proceed as follows:

1. remove the plug from the electrical socket.

2. make sure the water level inside the machine is lower than the door opening; if it is not, remove excess water using the drain hose, collecting it in a bucket as indicated in the figure.

3. using a screwdriver, remove the cover panel on the lower front part of the washing machine (see figure).

Disposal

• Disposing of the packaging materials: observe local

regulations so that the packaging may be re-used.

• The European Directive 2002/96/EC on Waste Electrical

and Electronic Equipment, requires that old household

electrical appliances must not be disposed of in the

normal unsorted municipal waste stream. Old applian-

ces must be collected separately in order to optimise

the recovery and recycling of the materials they contain

and reduce the impact on human health and the envi-

ronment. The crossed out “wheeled bin” symbol on the

product reminds you of your obligation, that when you

dispose of the appliance it must be separately collected.

4. pull outwards using the tab as indicated in the figure, until the plastic tie-rod is freed from its stop position; pull downwards and open the door at the same time.

5. reposition the panel, making sure the hooks are securely in place before you push it onto the appliance.

Page 10

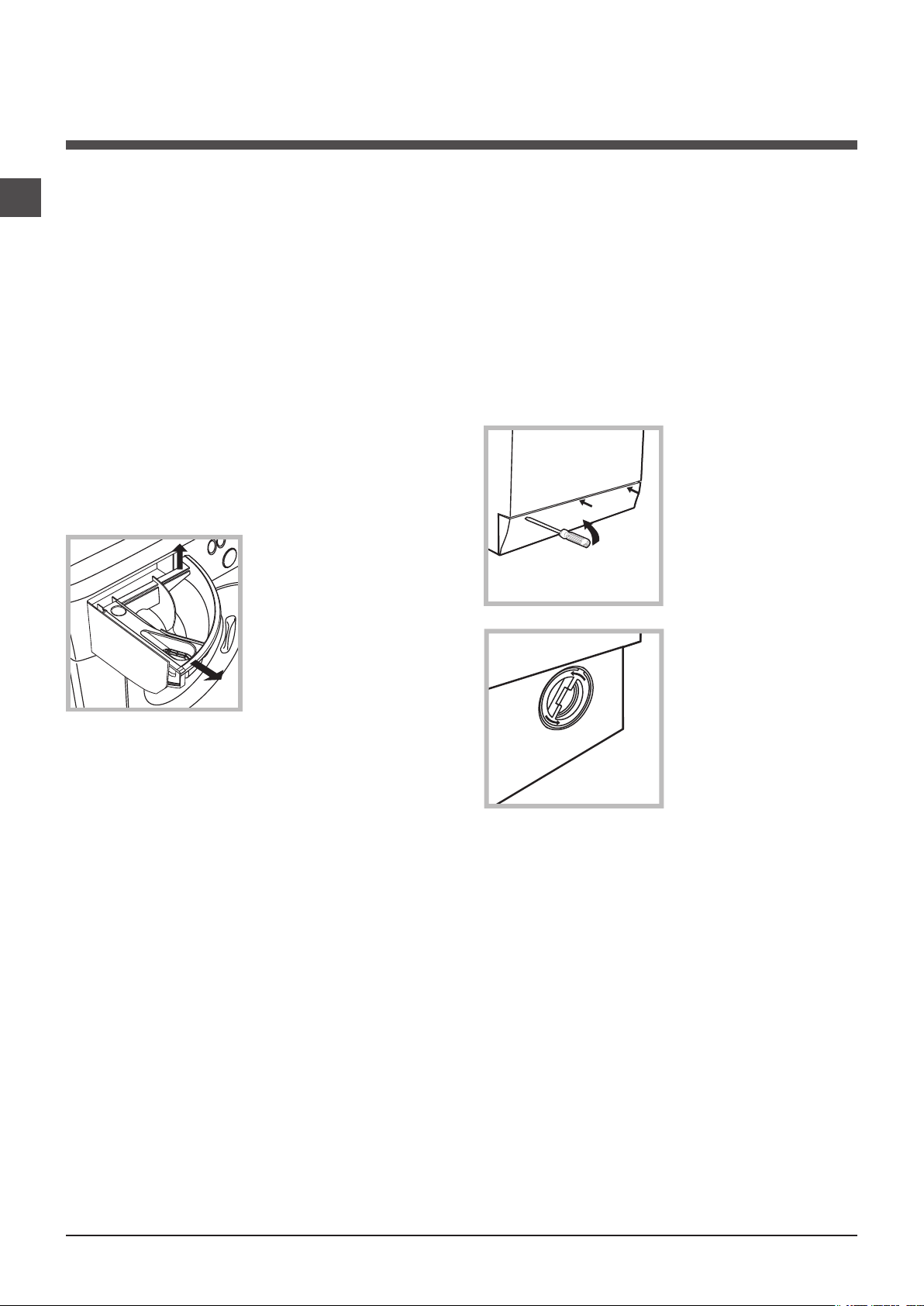

Care and maintenance

Cutting off the water and electricity supplies

• Turn off the water tap after every wash cycle. This will

limit wear on the hydraulic system inside the washing

machine and help to prevent leaks.

• Unplug the washing machine when cleaning it and du-

ring all maintenance work.

Cleaning the washing machine

The external surfaces of the machine and the control panel may be cleaned using a non-abrasive cloth which has been dampened with water. Do not use solvents or abrasive product.

Cleaning the detergent dispenser drawer

Remove the dispenser by raising it and pulling it out (see figure). Wash it under running water; this operation should be repeated frequently.

Cleaning the pump

The washing machine is fitted with a self-cleaning pump which does not require any maintenance. Sometimes, small items (such as coins or buttons) may fall into the prechamber which protects the pump, situated in its bottom part.

! Make sure the wash cycle has finished and unplug the

appliance.

To access the pre-chamber:

1. using a screwdriver, remove the cover panel on the lower front part of the washing machine (see figure);

2. unscrew the lid by rotating it anti-clockwise (see figure): a little water may trickle out. This is perfectly normal;

Caring for the door and drum of your appliance

• Always leave the porthole door ajar in order to prevent

unpleasant odours from forming.

3. clean the inside thoroughly;

4. screw the lid back on;

5. reposition the panel, making sure the hooks are securely in place before you push it onto the appliance.

Checking the water inlet hose

Check the inlet hose at least once a year. If there are any cracks, it should be replaced immediately: during the wash cycles, water pressure is very strong and a cracked hose could easily split open.

! Never use second-hand hoses.

Page 11

Troubleshooting

Your washing machine could fail to work. Before contacting the Technical Assistance Centre (see “Assistance”), make sure that the problem cannot be not solved easily using the following list.

Problem:

The washing machine does not switch on.

The wash cycle does not start.

The washing machine does not take in water (the indicator light for the first wash cycle stage flashes rapidly).

The washing machine continuously takes in and drains water.

Possible causes / Solutions:

• The appliance is not plugged into the socket fully, or is not making contact.

• There is no power in the house.

• The washing machine door is not closed properly.

• The ON/OFF button has not been pressed.

• The START/PAUSE button has not been pressed.

• The water tap has not been opened.

• A delayed start has been set (using the Delay Timer, see “Personalisation”).

• The water inlet hose is not connected to the tap.

• The hose is bent.

• The water tap has not been opened.

• There is no water supply in the house.

• The pressure is too low.

• The START/PAUSE button has not been pressed.

• The drain hose is not fitted at a height between 65 and 100 cm from the floor (see “Installation”).

• The free end of the hose is under water (see “Installation”).

• The wall drainage system is not fitted with a breather pipe.

If the problem persists even after these checks, turn off the water tap, switch the appliance off and contact the Assistance Service. If the dwelling is on one of the upper floors of a building, there may be problems relating to water drainage, causing the washing machine to fill with water and drain continuously. Special anti-draining valves are available in shops and help to avoid this inconvenience.

The washing machine does not drain or spin.

The washing machine vibrates a lot during the spin cycle.

The washing machine leaks.

The START/PAUSE indicator light (orange) and the function indicator lights flash rapidly.

There is too much foam.

• The wash cycle does not include draining: some wash cycles require the drain phase to be started manually.

• The EASY IRON function has been activated: To complete the wash cycle, press the START/PAUSE button (“Personalisation”).

• The drain hose is bent (see “Installation”).

• The drainage duct is clogged.

• The drum was not unlocked correctly during installation (see “Installation”).

• The washing machine is not level (see “Installation”).

• The washing machine is trapped between cabinets and walls (see “Installation”).

• The water inlet hose is not screwed on properly (see “Installation”).

• The detergent dispenser drawer is blocked (for cleaning instructions, see “Care and maintenance”).

• The drain hose is not fixed properly (see “Installation”).

• Switch off the machine and unplug it, wait for approximately 1 minute and then switch it back on again.

If the problem persists, contact the Technical Assistance Service.

• The detergent is not suitable for machine washing (it should display the text “for washing machines” or “hand and machine wash”, or the like).

• Too much detergent was used.

Page 12

Service

Before calling for Assistance:

• Check whether you can solve the problem alone (see “Troubleshooting”);

• Restart the programme to check whether the problem has been solved;

• If this is not the case, contact an authorised Technical Assistance Centre using the telephone number provided on the guarantee certificate.

! Always request the assistance of authorised technicians.

Have the following information to hand:

• the type of problem;

• the appliance model (Mod.);

• the serial number (S/N).

This information can be found on the data plate applied to the rear of the washing machine, and can also be found on the front of the appliance by opening the door.

Page 13

Manual de instrucciones

LAVADORA

Español

ARGF 129 X

Sumario

Instalación, 14-15

Desembalaje y nivelación Conexiones hidráulicas y eléctricas Primer ciclo de lavado Datos técnicos

Descripción de la lavadora y comienzo de un programa, 16-17

Panel de control Pilotos Poner en marcha un programa

Programas, 18

Tabla de programas

Personalizaciones, 19

Seleccionar la temperatura Seleccionar el centrifugado Funciones

Detergentes y ropa, 20

Contenedor de detergentes Ciclo de blanqueo Preparar la ropa Prendas especiales Sistema de equilibrado de la carga

Precauciones y consejos, 21

Seguridad general Eliminaciones Apertura manual de la puerta

Mantenimiento y cuidados, 22

Interrumpir el agua y la corriente eléctrica Limpiar la lavadora Limpiar el contenedor de detergentes Cuidar la puerta y el cesto Limpiar la bomba Controlar el tubo de alimentación de agua

Anomalías y soluciones, 23

Asistencia, 24

Page 14

Instalación

! Es importante conservar este manual para poder consul-

tarlo en cualquier momento. En caso de venta, de cesión o de traslado, verifique que permanezca junto con la lavadora para informar al nuevo propietario sobre el funcionamiento y brindar las correspondientes advertencias.

! Lea atentamente las instrucciones: ellas contienen

importante información sobre la instalación, el uso y la seguridad.

Desembalaje y nivelación

Desembalaje

1. Desembale la lavadora.

2. Controle que la lavadora no haya sufrido daños durante

el transporte. Si estuviera dañada no la conecte y llame al revendedor.

3. Quite los 4 tornillos de protección para el transporte y la arandela de goma con el correspondiente distanciador ubicados en la parte posterior (ver la figura).

Conexiones hidráulicas y eléctricas

Conexión del tubo de alimentación de agua

1. Conectar el tubo de tubo enroscándolo a un grifo de agua fría con la boca roscada de 3/4 gas (ver la figura). Antes de conectarlo, haga correr el agua hasta que esté límpida.

2. Conecte el tubo de alimentación a la lavadora enroscándolo en la toma de agua correspondiente ubicada en la parte posterior derecha (arriba) (ver la

figura).

3. Controle que en el tubo no hayan pliegues ni estrangulaciones.

4. Cubra los orificios con

los tapones de plástico suministrados con el aparato.

5. Conserve todas las piezas: cuando la lavadora deba ser

transportada nuevamente, deberán volver a colocarse.

! Los embalajes no son juguetes para los niños.

Nivelación

1. Instale la lavadora sobre un piso plano y rígido, sin apoyarla en las paredes, muebles ni en ningún otro aparato.

2. Si el piso no está perfectamente horizontal, compense las irregularidades desenroscando o enroscando las patas delanteras

(ver la figura); el ángulo de inclinación medido sobre la superficie de trabajo, no debe superar los 2º. Una cuidadosa nivelación brinda estabilidad a la máquina y evita vibraciones, ruidos y desplazamientos durante el funcionamiento. Cuando se instala sobre moquetas o alfombras, regule los pies para conservar debajo de la lavadora un espacio suficiente para la ventilación.

! La presión de agua del grifo debe estar comprendida

dentro de los valores contenidos en la tabla de Datos técnicos (ver la página correspondiente).

! Si la longitud del tubo de alimentación no es la suficiente,

diríjase a un negocio especializado o a un técnico autorizado.

! No utilice nunca tubos ya usados.

! Utilice los suministrados con la máquina.

Page 15

65 - 100 cm

Conexión del tubo de descarga

Conecte el tubo de de-

scarga, sin plegarlo, a una

tubería de descarga o a una

descarga de pared colo-

cadas a una altura del piso

entre 65 y 100 cm;

! No utilice prolongaciones ni conexiones múltiples.

! El cable no debe estar plegado ni sufrir compresiones.

! El cable de alimentación debe ser sustituido sólo por

técnicos autorizados.

¡Atención! La empresa fabricante declina toda responsabilidad en caso de que estas normas no sean respetadas.

Primer ciclo de lavado

o apóyelo en el borde de un lavamanos o de una bañera, uniendo la guía suministrada con el aparato, al grifo (ver la figura). El extremo libre del tubo de descarga no debe permanecer sumergido en el agua.

! No se aconseja utilizar tubos de prolongación, si fuera in-

dispensable hacerlo, la prolongación debe tener el mismo diámetro del tubo original y no superar los 150 cm.

Conexión eléctrica

Antes de enchufar el aparato, verifique que:

• la toma tenga la conexión a tierra y haya sido hecha

según las normas legales;

• la toma sea capaz de soportar la carga máxima de

potencia de la máquina indicada en la tabla de Datos técnicos (ver al costado);

• la tensión de alimentación esté comprendida dentro de

los valores indicados en la tabla de Datos técnicos (ver al costado);

• la toma sea compatible con el enchufe de la lavadora. Si

no es así, sustituya la toma o el enchufe.

! La lavadora no debe ser instalada al aire libre, ni siquiera

si el lugar está reparado, ya que es muy peligroso dejarla expuesta a la lluvia o a las tormentas.

! Una vez instalada la lavadora, la toma de corriente debe

ser fácilmente accesible.

Después de la instalación y antes del uso, realice un ciclo de lavado con detergente y sin ropa, seleccionando el programa 2.

Datos técnicos

Modelo

Dimensiones

Capacidad

Conexiones eléctricas

Conexiones hídricas

Velocidad de centrifugado

Programas de control según la norma EN 60456

ARGF 129 X

ancho 59,5 cm. altura 85 cm. profundidad 60 cm.

de 1 a 8 kg.

ver la placa de características técnicas aplicada en la máquina

presión máxima 1 MPa (10 bar) presión mínima 0,05 MPa (0,5 bar) capacidad del cesto 62 litros

máxima 1200 r.p.m.

programa 7; temperatura 60ºC; efectuado con 8 kg. de carga.

Esta máquina cumple con lo establecido por las siguientes Directivas de la Comunidad:

- 2004/108/CE (Compatibilidad Electromagnética)

- 2002/96/CE

- 2006/95/CE (Baja Tensión)

Page 16

Descripción de la lavadora y comienzo de un programa

Panel de control

Botón y piloto de

ENCENDIDO/

APAGADO

Contenedor de detergentes

Mando de

PROGRAMAS

Contenedor de detergentes: para cargar detergentes y aditivos (ver “Detergentes y ropa”).

PANTALLA

TEMPERATURA

CENTRIFUGADO

Piloto PUERTA BLOQUEADA: para saber si la puerta se puede abrir (ver la página correspondiente).

Botón

Botón y piloto de

BLOQUEO DE BOTONES

Botones con pilotos

FUNCIÓN

Pilotos DE AVANCE

DEL CICLO

Piloto

PUERTA BLOQUEADA

Botón con piloto

PUESTA EN MARCHA/ PAUSA

Botón y piloto de ENCENDIDO/APAGADO: para encen- der y apagar la máquina. El piloto iluminado indica que la máquina está encendida.

Mando de PROGRAMAS: para elegir los programas. Durante el funcionamiento del programa el mando no se mueve.

Botón CENTRIFUGADO: para seleccionar el centrifugado o excluirlo (ver “Personalizaciones”).

Botón TEMPERATURA: para seleccionar la temperatura o el lavado en frío (ver “Personalizaciones”).

PANTALLA: para visualizar el tiempo residual del ciclo de lavado seleccionado y, si se ha fijado un comienzo retrasado, el tiempo que falta para que comience el lavado.

Botón y piloto de BLOQUEO DE BOTONES: para activar o desactivar el bloqueo del panel de mandos.

Botones con pilotos de FUNCIÓN: para seleccionar las funciones disponibles. El piloto correspondiente a la función seleccionada permanecerá encendido.

Botón con piloto PUESTA EN MARCHA/PAUSA: se uti- liza para poner en marcha los programas o interrumpirlos momentáneamente. Nota: Presione este botón para poner en pausa el lavado en curso, el piloto correspondiente centelleará con color anaranjado mientras que el de la fase en curso permanecerá encendido en forma fija. Si el piloto PUERTA BLOQUEADA está apagado, se podrá abrir la puerta. Para que el lavado se reanude a partir del momento en el cual fue interrumpido, presione nuevamente este botón.

Modalidad de stand by

Esta lavasecadora está en conformidad con las nuevas normativas vinculadas al ahorro energético. Está dotada de un sistema de auto-apagado (stand by) que, en caso de no funcionamiento, se activa pasados aproximadamente 30 minutos. Presionar brevemente el botón ENCENDIDO/APAGADO y esperar que la máquina se active.

Pilotos DE AVANCE DEL CICLO: para seguir el estado de avance del programa de lavado. El piloto encendido indica la fase en curso.

Page 17

Pilotos

Los pilotos suministran información importante. He aquí lo que nos dicen:

Pilotos fase en curso

Girando el mando PROGRAMAS, los pilotos se iluminarán indicando las fases que la máquina realizará según el programa elegido.

Una vez seleccionado y puesto en marcha el ciclo de lavado deseado, las luces testigo se encenderán progresivamente para indicar su estado de avance:

Pilotos de temperatura

Seleccionando un valor de temperatura, el piloto correspondiente se iluminará.

Pilotos de centrifugado

Seleccionando un valor de centrifugado, el piloto correspondiente se iluminará.

Lavado

Aclarado

Centrifugado

Descarga

Fin del Lavado

Botones de función y pilotos correspondientes

Seleccionando una función, el piloto correspondiente se iluminará. Si la función seleccionada no es compatible con el programa elegido, el piloto correspondiente centelleará, se emitirá una señal sonora y la función no se activará. Cuando se seleccione una función incompatible con otra seleccionada precedentemente, permanecerá activa sólo la última elección realizada.

Piloto de bloqueo de botones

Para “activar” el bloqueo del panel de control, mantenga presionado el botón durante 2 segundos aproximadamente. El piloto encendido indica que el panel de control está bloqueado. De este modo, se evitan modificaciones accidentales de los programas, sobre todo si en la casa hay niños. Para “desactivar” el bloqueo del panel de control, mantenga presionado el botón durante 2 segundos aproximadamente.

Piloto puerta bloqueada:

El piloto encendido indica que la puerta está bloqueada para impedir aperturas accidentales; antes de abrir la puerta es necesario esperar que dicho piloto se apague, de este modo se evitarán daños. Nota: si la función “Programador inicio programa” está activada, la puerta no se puede abrir, para abrirla se debe poner en pausa la máquina presionando el botón PUESTA EN MARCHA/PAUSA.

! El centelleo rápido del piloto PUESTA EN MARCHA/PAU-

SA (anaranjado) simultáneamente con el de las funciones indica una anomalía (ver “Anomalías y soluciones”).

Poner en marcha un programa

1. Encienda la lavadora pulsando el botón ENCENDIDO/APAGADO. Todos los pilotos se encenderán durante algunos segundos, luego permanecerán encendidos sólo los pilotos correspondientes a las configuraciones para el programa seleccionado y centelleará el piloto PUESTA EN MARCHA/PAUSA.

2. Cargue la ropa y cierre la puerta.

3. Seleccione el programa deseado con el mando de PROGRAMAS.

4. Fije la temperatura de lavado (ver “Personalizaciones”).

5. Fije la velocidad de centrifugado (ver “Personalizaciones”).

6. Vierta detergente y aditivos (ver “Detergentes y ropa”).

7. Seleccione las funciones deseadas.

8. Ponga en marcha el programa presionando el botón PUESTA EN MARCHA/PAUSA y el piloto correspondiente perma-

necerá encendido, fijo y de color verde. Para anular el ciclo seleccionado ponga en pausa la máquina presionando el botón PUESTA EN MARCHA/PAUSA y elija un nuevo ciclo.

9. Al final del programa se iluminará el piloto . El piloto PUERTA BLOQUEADA se apagará indicando que la puerta se puede abrir. Extraiga la ropa y deje la puerta semicerrada para permitir que el cesto se seque. Apague la lavadora presionando el botón ENCENDIDO/APAGADO.

Page 18

Programas

Tabla de programas

Velo-

cidad

máx.

(r.p.m.)

1200 1200 1200

1200

800 800

800

1200 1200

800 800 600

600

1200 1200

800

Los datos contenidos en la tabla tienen un valor indicativo.

Descripción del Programa

Programas

Diario (programas para todos los días)

Prelavado Algodón 90°C: blancos sumamente sucios. 90°

Algodón: blancos y colores resistentes muy sucios. 60°

Algodón (2): blancos y colores delicados muy sucios. 40°

Algodón de color (3): blancos poco sucios y colores delicados. 40°

Sintético: colores resistentes muy sucios. 60°

Sintético: colores resistentes poco sucios. 40° Mix 30': para refrescar rápidamente prendas poco sucias (no se

aconseja utilizarlo para lana, seda y prendas para lavar a mano). Mix 15': para refrescar rápidamente prendas poco sucias (no se

aconseja utilizarlo para lana, seda y prendas para lavar a mano).

Programas Especiales

Ciclo Desinfectante: ropa blanca muy sucia. 90°

Ciclo Desinfectante (1): blancos y colores resistentes muy sucios. 60°

Ciclo Buenas Noches: colores delicados poco sucios. 40°

Baby cycle: colores delicados muy sucios. 40°

Camisas

Seda/Cortinas: para prendas de seda, viscosa, lencería. 30°

Lana: para lana, cachemira, etc. 40°

Programas Parciales

Aclarado Algodón -

Centrifugado Rápido -

Centrifugado Delicado -

Descarga -

Temp.

max.

(°C)

30°

40°

Para todos los Test Institutes:

1) Programa de control según la norma EN 60456: seleccione el programa 7 con una temperatura de 60ºC.

2) Programa algodón largo: seleccione el programa 2 con una temperatura de 40ºC.

3) Programa algodón corto: seleccione el programa 3 con una temperatura de 40ºC.

Detergentes

Blanque-

ador

Lavado

  

- -

- - - 8

- - - 4

- - - 8

Suavi-

zante

 

   

 

           



Carga

máx. (Kg.)

8 8 8

8 4 4

1,5

8 8 4 2 2 2 2

Duración

del ciclo

Se puede controlar la duración de los programas de lavado en la pantalla.

Programas particulares

Ciclo Desinfectante (programa 7). Un programa higienizante con elevadas temperaturas, prevé el uso del blanqueador con temperaturas mayores que 60ºC. compartimentos correspondientes (ver el párrafo “Contenedor de detergentes”).

Para blanquear vierta el blanqueador, los detergentes y los aditivos en los

Ciclo Buenas noches (programa 8). Es un ciclo silencioso que puede trabajar de noche cuando la tarifa energética es menor. El programa ha sido estudiado para prendas sintéticas y de algodón. Al final del ciclo, la máquina se detiene con el agua en la cuba; para realizar el centrifugado y la descarga presione el botón PUESTA EN MARCHA/PAUSA, de lo contrario, después de 8 horas, la máquina los realizará automáticamente. Baby Cycle (programa 9). Programa capaz de eliminar la suciedad característica de los niños pero garantizando la eliminación del detergente de las prendas para evitar problemas de alergia en la piel delicada de los niños. El ciclo ha sido estudiado para disminuir la carga bacteriana utilizando una mayor cantidad de agua y optimizando el efecto de aditivos específicos higienizantes agregados al detergente. Al finalizar el lavado, la máquina realizará lentas rotaciones del cesto para evitar la formación de arrugas; para terminar el ciclo, presione el botón PUESTA EN MARCHA/PAUSA. Mix 30’ (programa 5) fue estudiado para lavar prendas ligeramente sucias y en poco tiempo: dura sólo 30 minutos y de esa manera permite ahorrar energía y tiempo. Seleccionando el programa (5 a 30ºC) es posible lavar conjuntamente tejidos de distinto tipo (excluidas lana y seda), con una carga máxima de 3 kg. Mix 15’ (programa 6) fue estudiado para lavar prendas ligeramente sucias y en poco tiempo: dura sólo 15 minutos y de esa manera permite ahorrar energía y tiempo. Seleccionando el programa (6 a 30ºC) es posible lavar conjuntamente tejidos de distinto tipo (excluidas lana y seda), con una carga máxima de 1,5 kg.

Page 19

Personalizaciones

Seleccionar la temperatura

Presionando el botón TEMPERATURA se selecciona la temperatura de lavado (ver la Tabla de programas). La temperatura se puede disminuir hasta el lavado en frío ( ). La máquina impedirá automáticamente seleccionar una temperatura mayor que la máxima prevista para cada programa.

Seleccionar el centrifugado

Presionando el botón CENTRIFUGADO se selecciona la velocidad de centrifugado del programa seleccionado. Las velocidades máximas previstas para los programas son:

Programas Velocidad máxima

Algodón 1200 r.p.m. Sintéticos 800 r.p.m. Lana 600 r.p.m. Seda sólo descarga

Se puede disminuir la velocidad de centrifugado o excluirlo seleccionando el símbolo . La máquina impedirá automáticamente efectuar un centrifugado a una velocidad mayor que la máxima prevista para cada programa.

Funciones

Las distintas funciones de lavado previstas por la lavadora permiten obtener la limpieza y el blanco deseados. Para activar las funciones:

1. presione el botón correspondiente a la función deseada;

2. el encendido del piloto correspondiente indica que la función está activa. Nota: El centelleo rápido del piloto indica que la función correspondiente no se puede seleccionar para el programa elegido.

Programador inicio programa

Para seleccionar el comienzo retrasado del programa elegido, presione varias veces el botón hasta visualizar el retraso deseado (de 1 a 24 hs.) Para desactivar la función, presione el botón hasta visualizar el mensaje . Nota: Una vez presionado el botón PUESTA EN MARCHA/PAUSA, se puede modificar el valor del retraso sólo disminuyéndolo.

! Se puede utilizar en todos los programas.

Super wash

Gracias al uso de una mayor cantidad de agua en la fase inicial del ciclo y al empleo de mayor tiempo, dicha función garantiza un lavado con óptimos resultados.

! No se puede activar con los programas 5, 6, 7, 11, 12, A, B, C, D.

Aclarado extra

Al elegir esta función aumentará la eficacia del aclarado y se asegurará la máxima eliminación del detergente. Es útil para pieles particularmente sensibles.

! No se puede activar con los programas 5, 6, B, C, D.

Plancha fácil

Cuando se selecciona esta función, el lavado y el centrifugado se modificarán oportunamente para disminuir la formación de arrugas. Al finalizar el ciclo, la lavadora realizará lentas rotaciones del cesto; el piloto de la función PLANCHA FÁCIL y el de PUESTA EN MARCHA/PAUSA centellearán (anaranjado) y el de la fase permanecerá encendido en forma fija. Para finalizar el ciclo se deberá presionar el botón PUESTA EN MARCHA/PAUSA o el botón PLANCHA FÁCIL. En el programa Seda la máquina terminará el ciclo dejando la ropa en remojo, el piloto de la función PLANCHA FÁCIL y el de PUESTA EN MARCHA/PAUSA centellearán (anaranjado) y el de la fase ACLARADO permanecerá encendido en forma fija. Para descargar el agua y poder sacar la ropa, es necesario presionar el botón PUESTA EN MARCHA/PAUSA o el botón PLANCHA FÁCIL.

! No se puede activar con los programas 5, 6, 7, 8, 9, 12, B, C, D.

Page 20

Detergentes y ropa

Contenedor de detergentes

El buen resultado del lavado depende también de la correcta dosificación del detergente: si se excede la cantidad, no se lava de manera más eficaz, sino que se contribuye a encostrar las partes internas de la lavadora y a contaminar el medio ambiente.

! No use detergentes para el lavado a mano porque pro-

ducen demasiada espuma.

Extraiga el contenedor de

detergentes e introduzca el

detergente o el aditivo de la

siguiente manera:

cubeta 1: Detergente para prelavado (en polvo)

Antes de verter el detergente, verifique que no esté colocada la cubeta adicional 4.

cubeta 2: Detergente para lavado (en polvo o líquido)

El detergente líquido se debe verter sólo antes de la puesta en marcha.

cubeta 3: Aditivos (suavizante, etc.)

El suavizante no se debe volcar fuera de la rejilla.

cubeta adicional 4: Blanqueador

Ciclo de blanqueo

El blanqueo se puede realizar sólo con los programas 2, 3, 7.

Vierta el blanqueador en la cubeta adicional 4, el detergente y el suavizante en las correspondientes cubetas y luego seleccione uno de los programas indicados. Es adecuado sólo para prendas de algodón muy sucias.

¿Cuánto pesa la ropa?

1 sábana 400/500 g 1 funda 150/200 g 1 mantel 400/500 g 1 albornoz 900/1200 g 1 toalla 150/250 g

Prendas especiales

Camisas: para lavar camisas de distintos tipos de telas y

color, utilice el programa 10. Garantiza su máximo cuidado minimizando la formación de arrugas. Seda: utilice el programa correspondiente 11 para lavar todas las prendas de seda. Se aconseja el uso de un detergente específico para prendas delicadas. Cortinas: pliéguelas y colóquelas dentro de una funda o de una bolsa de red. Utilice el programa 11. Lana: es la única lavadora que ha obtenido el prestigioso reconocimiento Woolmark Platinum Care (M.0508) otorgado por The Woolmark Company que certifica el lavado en lavadora de todas las prendas de lana, incluidas aquellas que contienen la etiqueta “sólo lavado a mano” . En consecuencia, con el programa 12 se puede utilizar la lavadora con total tranquilidad para lavar todas sus prendas de lana (máx. 2 kg) garantizando la obtención de los mejores resultados.

Sistema de equilibrado de la carga

Antes de cada centrifugado, para evitar vibraciones excesivas y para distribuir la carga de modo uniforme, el cesto realiza rotaciones a una velocidad ligeramente superior a la del lavado. Si después de varios intentos, la carga todavía no está correctamente equilibrada, la máquina realiza el centrifugado a una velocidad inferior a la prevista. Cuando existe un excesivo desequilibrio, la lavadora realiza la distribución antes que el centrifugado. Para obtener una mejor distribución de la carga y su correcto equilibrado, se aconseja mezclar prendas grandes y pequeñas.

Preparar la ropa

• Subdivida la ropa según:

- el tipo de tejido / el símbolo en la etiqueta.

- los colores: separe las prendas de color y las blancas.

• Vacíe los bolsillos y controle los botones.

• No supere los valores indicados, referidos al peso de la

ropa seca: Tejidos resistentes: max 8 kg. Tejidos sintéticos: max 4 kg. Tejidos delicados: max 2 kg. Lana: max 2 kg.

Page 21

Precauciones y consejos

! La lavadora fue proyectada y fabricada en conformidad

con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• El aparato no debe ser empleado por personas (niños

incluidos) con capacidades físicas, sensoriales o men-

tales reducidas y con experiencias y conocimientos in-

suficientes, a menos que dicho uso no se realice bajo la

supervisión o las instrucciones de una persona respon-

sable de su seguridad. Los niños deben ser vigilados

para asegurarse que no jueguen con el aparato.

• Este aparato ha sido fabricado para un uso de tipo do-

méstico exclusivamente.

• No toque la máquina con los pies desnudos ni con las

manos o los pies mojados o húmedos.

• No desenchufe la máquina tirando el cable, sino toman-

do el enchufe.

• No abra el contenedor de detergentes mientras la

máquina está en funcionamiento.

• No toque el agua de descarga porque puede alcanzar

temperaturas elevadas.

• En ningún caso fuerce la puerta: podría dañarse el

mecanismo de seguridad que la protege de aperturas

accidentales.

• En caso de avería, no acceda nunca a los mecanismos

internos para intentar una reparación.

• Controle siempre que los niños no se acerquen a la

máquina cuando está en funcionamiento.

• Durante el lavado, la puerta tiende a calentarse.

• Si debe ser trasladada, deberán intervenir dos o más

personas, procediendo con el máximo cuidado. La

máquina no debe ser desplazada nunca por una sola

persona ya que es muy pesada.

• Antes de introducir la ropa controle que el cesto esté

vacío.

El símbolo del cubo de basura tachado se marca sobre

todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o

con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

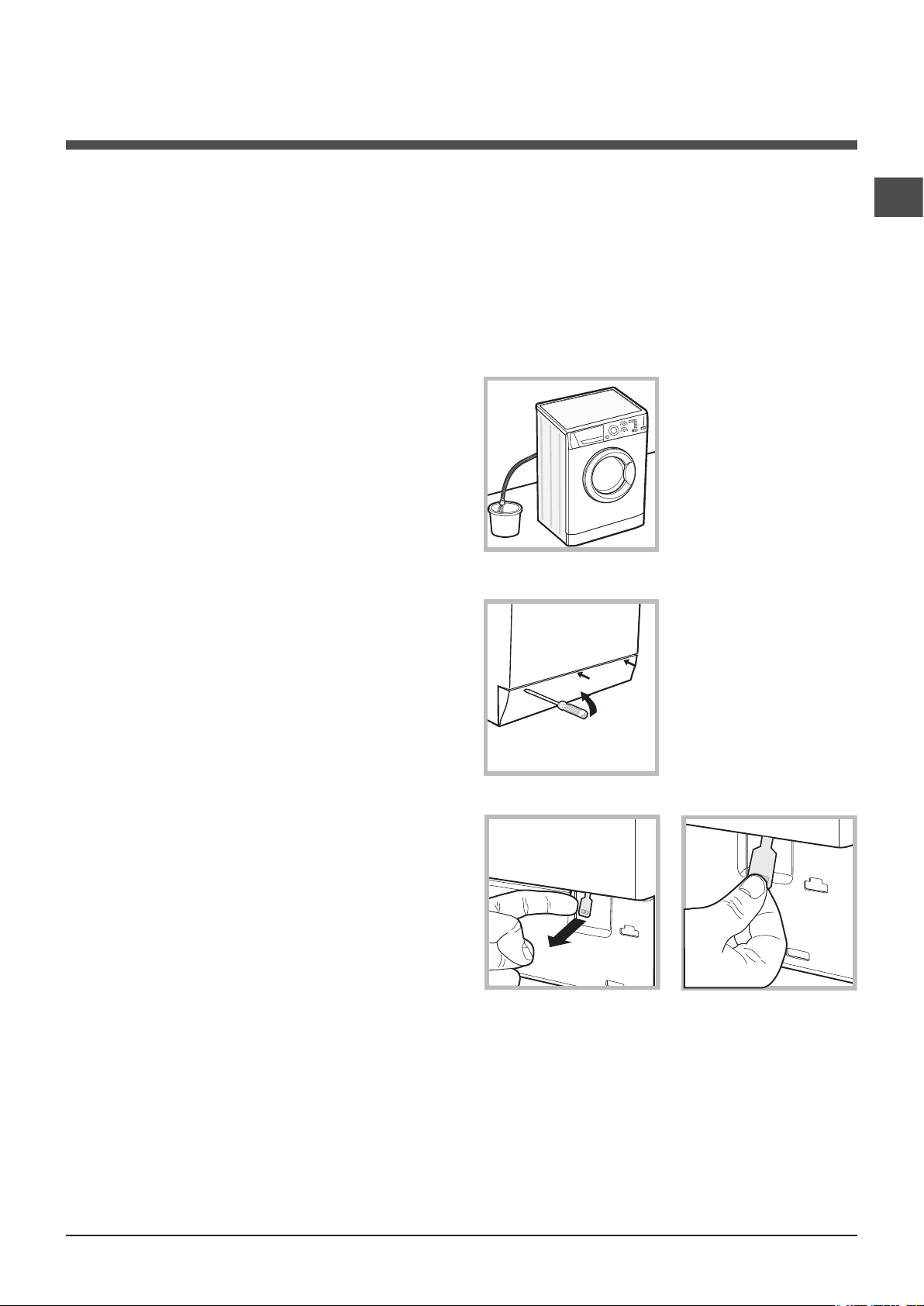

Apertura manual de la puerta

Si desea sacar la ropa de la lavadora y no es posible abrir la puerta debido a un corte de energía eléctrica, proceda del siguiente modo:

1. desenchufe la máquina.

2. verifique que el nivel de agua en el interior de la máquina sea inferior al hueco de la puerta; si no es así, extraiga el agua en exceso utilizando el tubo de descarga y recogiéndola en un balde como se indica en la figura.

3. quite el panel de cobertura delantero de la lavadora con la ayuda de un destornillador (ver la figura).

Eliminaciones

• Eliminación del material de embalaje: respete las normas

locales, de ese modo, los embalajes podrán volver a ser

utilizados.

• En base a la Norma europea 2002/96/CE de Residuos

de aparatos Eléctricos y Electrónicos, los electrodomé-

sticos viejos no pueden ser arrojados en los contene-

dores municipales habituales; tienen que ser recogidos

selectivamente para optimizar la recuperación y recicla-

do de los componentes y materiales que los constituyen,

y reducir el impacto en la salud humana y el medioam-

biente.

4. utilizando la lengüeta indicada en la figura, tire hacia fuera hasta liberar la varilla de plástico del retén; posteriormente tire hacia abajo y simultáneamente abra la puerta.

5. vuelva a montar el panel verificando, antes de empujarlo hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras.

Page 22

Mantenimiento y cuidados

Interrumpir el agua y la corriente eléctrica

• Cierre el grifo de agua después de cada lavado. De este

modo se limita el desgaste de la instalación hidráulica de

la lavadora y se elimina el peligro de pérdidas.

• Desenchufe la máquina cuando la debe limpiar y durante

los trabajos de mantenimiento.

Limpiar la lavadora

La superficie externa y el panel de control se pueden limpiar con un pãno no abrasivo empapado en agua. No utilice disolventes ni productos abrasivos.

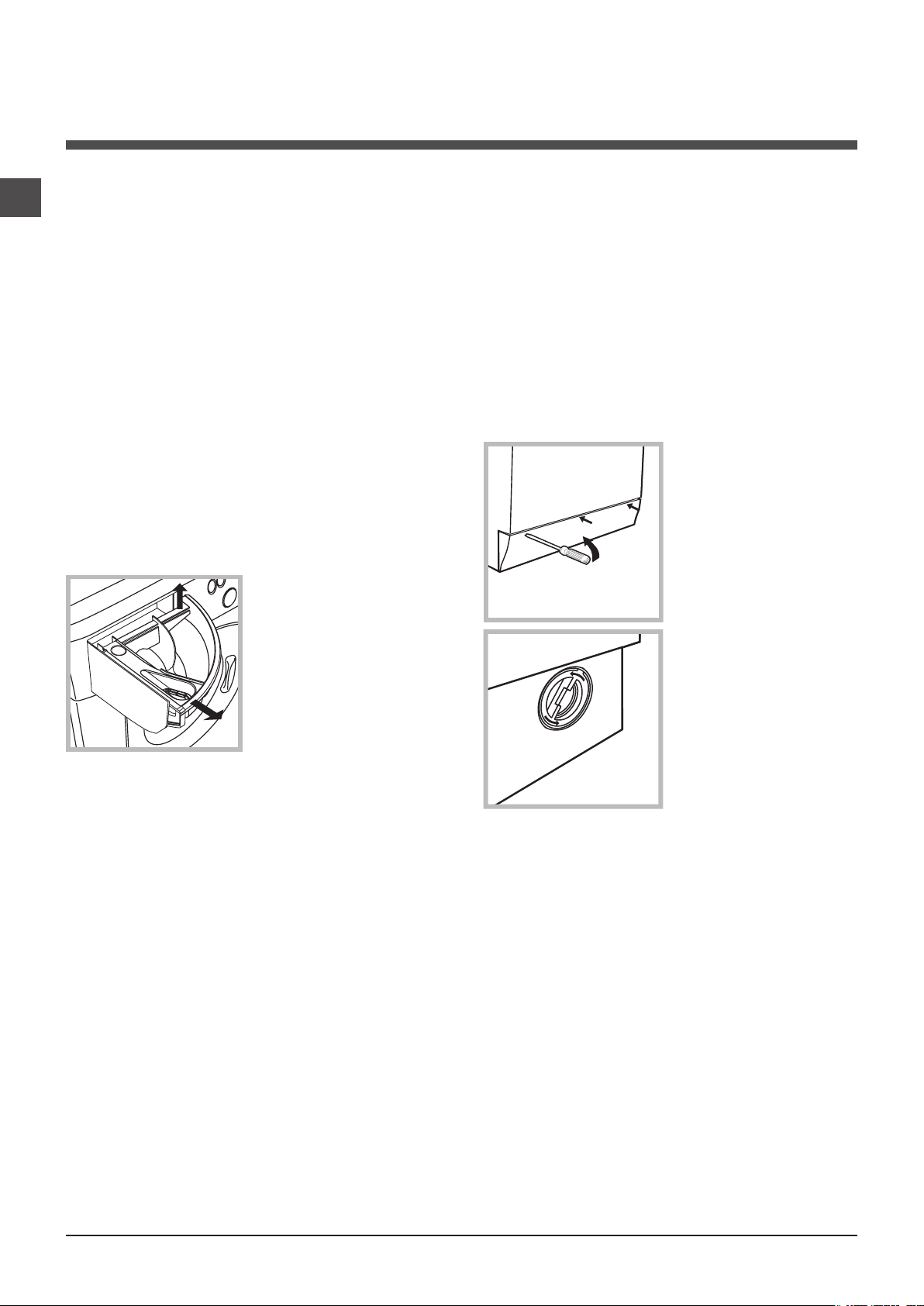

Limpiar el contenedor de detergentes

Extraiga el contenedor levantándolo y tirándolo hacia fuera (ver la figura). Lávelo debajo del agua corriente, esta limpieza se debe realizar frecuentemente.

Limpiar la bomba

La lavadora posee una bomba autolimpiante que no necesita mantenimiento. Pero puede suceder que objetos pequeños (monedas, botones) caigan en la precámara que protege la bomba, situada en la parte inferior de la misma.

! Verifique que el ciclo de lavado haya terminado y desen-

chufe la máquina.

Para acceder a la precámara:

1. quite el panel que cubre la parte delantera de la lavadora con la ayuda de un destornillador (ver la figura);

2. desenrosque la tapa girándola en sentido antihorario (ver la figura): es normal que se vuelque un poco de agua;

Cuidar la puerta y el cesto

• Deje siempre semicerrada la puerta para evitar que se

formen malos olores.

3. limpie con cuidado el interior;

4. vuelva a enroscar la tapa;

5. vuelva a montar el panel verificando, antes de empujarlo hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras.

Controlar el tubo de alimentación de agua

Controle el tubo de alimentación al menos una vez al año. Si presenta grietas o rajaduras debe ser sustituido: durante los lavados, las fuertes presiones podrían provocar roturas imprevistas.

! No utilice nunca tubos ya usados.

Page 23

Anomalías y soluciones

Puede suceder que la lavadora no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver “Asistencia”),controle que no se trate de un problema de fácil solución utilizando la siguiente lista.

Anomalías:

La lavadora no se enciende.

El ciclo de lavado no comienza.

La lavadora no carga agua (centellea rápidamente el piloto de la primera fase de lavado).

La lavadora carga y descarga agua continuamente.

Posibles causas / Solución:

• El enchufe no está introducido en la toma de corriente, o no hace contacto.

• En la casa no hay corriente.

• La puerta no está correctamente cerrada.

• El botón ENCENDIDO/APAGADO no ha sido presionado.

• El botón PUESTA EN MARCHA/PAUSA no ha sido presionado.

• El grifo de agua no está abierto.

• Se fijó un retraso de la hora de puesta en marcha (ver “Personalizaciones”).

• El tubo de alimentación de agua no está conectado al grifo.

• El tubo está plegado.

• El grifo de agua no está abierto.

• En la casa no hay agua.

• No hay suficiente presión.

• El botón PUESTA EN MARCHA/PAUSA no ha sido presionado.

• El tubo de descarga no está instalado entre los 65 y 100 cm. del suelo (ver “Instalación”).

• El extremo del tubo de descarga está sumergido en el agua (ver “Instalación”).

• La descarga de pared no posee un respiradero. Si después de estas verificaciones, el problema no se resuelve, cierre el grifo de agua, apague la lavadora y llame a la Asistencia. Si la vivienda se encuentra en uno de los últimos pisos de un edificio, es posible que se verifiquen fenómenos de sifonaje, por ello la lavadora carga y descarga agua de modo continuo. Para eliminar este inconveniente se encuentran disponibles en el comercio válvulas especiales que permiten evitar el sifonaje.

La lavadora no descarga o no centrifuga.

La lavadora vibra mucho durante la centrifugación.

La lavadora pierde agua.

El piloto PUESTA EN MARCHA/PAUSA (anaranjado) y los pilotos de las funciones centellean rápidamente.

Se forma demasiada espuma.

• El programa no prevé la descarga: con algunos programas es necesario ponerla en marcha manualmente.

• Se puede utilizar la función PLANCHA FÁCIL: para completar el programa, pulse el botón PUESTA EN MARCHA/PAUSA (“Personalizaciones”).

• El tubo de descarga está plegado (ver “Instalación”).

• El conducto de descarga está obstruido.

• El cesto, en el momento de la instalación, no fue desbloqueado correctamente (ver “Instalación”).

• La máquina no está instalada en un lugar plano (ver “Instalación”).

• Existe muy poco espacio entre la máquina, los muebles y la pared (ver “Insta- lación”).

• El tubo de alimentación de agua no está bien enroscado (ver “Instalación”).

• El contenedor de detergentes está obstruido (para limpiarlo ver “Mantenimien- to y cuidados”).

• El tubo de descarga no está bien fijado (ver “Instalación”).

• Apague la máquina y desenchúfela, espere aproximadamente 1 minuto y luego vuelva a encenderla.

Si la anomalía persiste, llame al Servicio de Asistencia Técnica.

• El detergente no es específico para la lavadora (debe contener algunas de las frases “para lavadora”, “a mano o en lavadora” o similares).

• La dosificación fue excesiva.

Page 24

Asistencia

Antes de llamar al Servicio de Asistencia Técnica:

• Verifique si la anomalía la puede resolver Ud. solo (ver “Anomalías y soluciones”);

• Vuelva a poner en marcha el programa para controlar si el inconveniente fue resuelto;

• Si no es así, llame al Servicio de Asistencia técnica autorizado, al número de teléfono indicado en el certificado de garantía.

! No recurra nunca a técnicos no autorizados.

Comunique:

• el tipo de anomalía;

• el modelo de la máquina (Mod.);

• el número de serie (S/N ). Esta información se encuentra en la placa aplicada en la parte posterior de la lavadora y en la parte delantera abriendo la puerta.

La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de

• Piezas y componentes

• Mano de obra de los técnicos

• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

Page 25

Instruções para utilização

MÁQUINA DE LAVAR ROUPA

Português

ARGF 129 X

Sumário

Instalação, 26-27

Desembalar e nivelar Ligações hidráulicas e eléctricas Primeiro ciclo de lavagem Dados técnicos

Descrição da máquina de lavar roupa e como iniciar um programa, 28-29

Painel de comandos Indicadores luminosos Iniciar um programa

Programas, 30

Tabela dos programas

Personalizações, 31

Seleccione a temperatura Seleccione a centrifugação Funções

Detergentes e roupa, 32

Gaveta dos detergentes Ciclo para branquear Preparar a roupa Peças especiais Sistema de balanceamento da carga

Precauções e conselhos, 33

Segurança geral Eliminação Abertura manual da porta de vidro

Manutenção e cuidados, 34

Interromper a alimentação de água e de corrente eléctrica Limpar a máquina de lavar roupa Limpar a gaveta dos detergentes Cuidados com a porta de vidro e o tambor Limpar a bomba Verificar o tubo de alimentação de água

Anomalias e soluções, 35

Assistência, 36

Page 26

Instalação

! É importante guardar este manual para poder consultá-lo

a qualquer momento. Se a máquina for vendida, cedida ou transferida, certifique-se que este manual permaneça com a máquina para informar o novo proprietário acerca do seu funcionamento e das respectivas advertências.

! Leia com atenção estas instruções: há importantes in-

formações acerca da instalação, da utilização e da segurança.

Desembalar e nivelar

Desembalar

1. Tire a máquina de lavar roupa da embalagem.

2. Verifique se a máquina de lavar roupa sofreu danos no transporte. Se estiver danificada não efectue a sua ligação e contacte o revendedor.

3. Tire os 4 parafusos de protecção para o transporte e a borrachinha com o respectivo calço, situados na parte traseira (veja a figura).

Ligações hidráulicas e eléctricas

Ligação do tubo de alimentação da água

1. Realize a ligação do tubo de alimentação parafusando-o a uma torneira de água fria com bocal de rosca de 3/4 gás (veja a

figura).

Antes de realizar esta ligação, deixe a água escorrer até estar límpida.

2. Ligue o tubo de alimentação na máquina de lavar roupa atarraxando-o no apropriado fornecimento da água, na parte traseira, em cima à direita (veja a figura).

4. Tampe os furos com as tampas em plástico fornecidas.

5. Guarde todas as peças: se for necessário transportar a máquina de lavar roupa, terão de ser montadas outra vez.

! Embalagens não são brinquedos para as crianças!

Nivelamento

1. Instale a máquina de lavar roupa sobre um pavimento plano e rígido, sem encostá-la em paredes, móveis nem outro.

2. Se o pavimento não for perfeitamente horizontal, para compensar qualquer irregularidade, desatarraxe ou atarraxe os pés diantei-

ros (veja a figura); o ângulo de inclinação, medido no plano de trabalho, não deve ultrapassar 2°. Um cuidadoso nivelamento dá estabilidade à máquina e evita vibrações, ruídos e deslocamentos durante o funcionamento. Se houver tapete ou alcatifa, regule os pés em modo que embaixo da máquina de lavar roupa deixe um espaço suficiente para ventilação.

3. Tome cuidado para o tubo não ser dobrado nem esmagado.

! A pressão hídrica da torneira deve ser entre os valores da

tabela dos Dados técnicos (veja a página ao lado).

! Se o comprimento do tubo de alimentação não for sufi-

ciente, contacte uma oficina especializada ou um técnico autorizado.

! Nunca utilize tubos já usados.

! Utilize aqueles fornecidos com a máquina.

Page 27

65 - 100 cm

Ligação do tubo de descarga

Ligue o tubo de descar-

ga, sem dobrá-lo, a um

conduto de descarga ou a

uma descarga de parede

colocados entre 65 e 100

cm do chão;

! Não empregue extensões nem fichas múltiplas.

! O cabo não deve ser dobrado nem apertado.

! O cabo de alimentação deve ser substituído somente por

técnicos autorizados.

Atenção! O fabricante declina toda a responsabilidade se estas regras não forem respeitadas.

Primeiro ciclo de lavagem

em alternativa, coloque na beira de um lavabo ou de uma banheira, prendendo na torneira a guia fornecida (veja a figura). A ponta solta do tubo de descarga não deve permanecer emergida na água.

! É desaconselhado empregar tubos de extensão; mas se

for indispensável, a extensão deve ter o mesmo diâmetro do tubo original e não medir mais de 150 cm de comprimento.

Ligação eléctrica

Antes de ligar a ficha na tomada eléctrica, certifique-se que:

• a tomada tenha uma ligação à terra e seja nos termos

da legislação;

• a tomada tenha a capacidade para suportar a carga

máxima de potência da máquina, indicada na tabela dos Dados técnicos (veja ao lado);

• a tensão de alimentação seja entre os valores indicados

na tabela dos Dados técnicos (veja ao lado);

Depois da instalação, antes de usar, efectue um ciclo de lavagem com detergente mas sem roupa, defina o programa 2.

Dados técnicos

Modelo

Medidas

Capacidade

Ligações eléctricas

Ligações hídricas

Velocidade da centrifugação

Programas de controlo segundo a norma EN 60456

ARGF 129 X

largura 59,5 cm. altura 85 cm. profundidade 62 cm.

de 1 a 8 kg.

veja a placa das características técnicas colocada na máquina

pressão máxima 1 MPa (10 bars) pressão mínima 0,05 MPa (0,5 bar) capacidade do tambor 62 litros

até 1200 rotações por minuto

programa 7; temperatura 60°C; realizado com carga de 8 kg.

• a tomada seja compatível com a ficha da máquina de

lavar roupa. Se não for, substitua a tomada ou a ficha.

! Esta máquina de lavar roupa não deve ser instalada ao

aberto, nem mesmo abrigada, porque é muito perigoso deixá-la exposta à chuva e às tempestades.

! Depois de ter instalado a máquina de lavar roupa, o

acesso à tomada eléctrica deve ser fácil.

Esta aparelhagem é em conformidade com as seguintes Directivas Comunitárias:

- 2004/108/CE (Compatibilidade Electromagnética)

- 2002/96/CE

- 2006/95/CE (Baixa Tensão)

Page 28

Descrição da máquina de lavar roupa e como iniciar um programa

Painel de comandos

Gaveta dos detergentes

Tecla e indicador

luminoso

LIGA/DESLIGA

TEMPERATURA

CENTRIFUGAÇÃO

Selector de

PROGRAMAS

VISOR

Tecla

Tecla e indicador luminoso

BLOQUEIO TECLAS

Indicadores LUMINOSOS DE

AVANÇO DO CICLO

Indicador luminoso

PORTA BLOQUEADA

Tecla com

Teclas com indicadores luminosos de

FUNÇÕES

indicador luminoso

INÍCIO/ PAUSA

Gaveta dos detergentes: para colocar detergentes e aditivos (veja “Detergentes e roupa”).

Tecla e indicador luminoso LIGA/DESLIGA: para ligar e desligar a máquina. O indicador luminoso aceso indica que a máquina está ligada.

Selector de PROGRAMAS: para programar os programas. Durante o programa o selector permanece parado.

Tecla CENTRIFUGAÇÃO: para seleccionar a centrifugação ou desactivá-la (veja “Personalizações”).

Tecla TEMPERATURA: para definir a temperatura ou a lavagem a frio (veja “Personalizações”).

VISOR: para visualizar o tempo residual do ciclo de lavagem seleccionado e se foi programado um início posterior, o tempo faltante ao início da lavagem.

Tecla e indicador luminoso BLOQUEIO TECLAS: para activar ou desactivar o bloqueio do painel de comandos.

Teclas com indicadores luminosos de FUNÇÕES: para selec- cionar as funções disponíveis. O indicador luminoso correspondente à função seleccionada permanecerá aceso.

Indicador luminoso PORTA BLOQUEADA: para saber se a porta de vidro pode ser aberta (veja a página ao lado).

Tecla com indicador luminoso INÍCIO/PAUSA: para acti- var os programas ou interrompê-los momentaneamente. Obs.: para colocar em pausa a lavagem em curso, carregar nesta tecla, o respectivo indicador luminoso ficará intermitente com uma luz laranja enquanto aquele da fase em curso ficará aceso fixo. Se o indicador PORTA BLOQUEADA estiver apagado, será possível abrir a porta de vidro. Para fazer iniciar a lavagem do ponto em que foi interrompida, carregar novamente nesta tecla.

Modalidade de Stand by

Esta máquina de lavar roupa, em conformidade com as novas normas sobre a economia energética, dispõe de um sistema de desligação automática (stand by) que entra em função aproximadamente 30 minutos depois, no caso de inutilização. Carregue brevemente no botão LIGA/DESLIGA e aguarde até a reactivação da máquina.

Indicadores LUMINOSOS DE AVANÇO DO CICLO: para seguir o estado do avanço do programa de lavagem. O indicador luminoso aceso indica a fase em curso.

Page 29

Indicadores luminosos

Os indicadores luminosos fornecem informações importantes. Vejamos o que significam:

Indicadores luminosos fase em curso

Girando o selector dos PROGRAMAS, os indicadores luminosos acendem-se indicando as fases que a máquina efectuará conforme o programa escolhido.

Uma vez seleccionado e iniciado o ciclo de lavagem desejado, os indicadores luminosos se acenderão progressivamente para indicar o estado de avanço:

Lavagem

Indicadores luminosos da temperatura

Seleccionando um valor de temperatura o respectivo indicador luminoso acender-se-á.

Indicadores luminosos da centrifugação

Seleccionando um valor de centrifugação o respectivo indicador luminoso acender-se-á.

Enxaguamento

Centrifugação

Descarga

Final da Lavagem

Teclas função e respectivos indicadores luminosos

Ao seleccionar uma função o respectivo indicador luminoso se acenderá. Se a função seleccionada não for compatível com o programa definido, o indicador luminoso se acenderá intermitente, será emitido um sinal acústico e a função não será activada. Se for seleccionada uma função incompatível com outra anteriormente seleccionada, permanecerá activa somente a última seleccionada.

Indicador luminoso de bloqueio das teclas

Para “activar” o bloqueio do painel de comandos, manter pressionado o botão por aproximadamente 2 segundos. O indicador luminoso aceso indica que o painel de comandos está bloqueado. Deste modo, impedem-se modificações acidentais dos programas, sobretudo se houver crianças em casa. Para “desactivar” o bloqueio do painel de comandos, manter pressionado o botão durante aproximadamente 2 segundos.

Indicador luminoso porta bloqueada:

O indicador luminoso aceso indica que a porta está trancada para impedir aberturas acidentais; para evitar danos é necessário aguardar que o indicador luminoso se apague antes de abrir a porta. Obs.: se estiver activa a função INÍCIO POSTERIOR a porta não poderá ser aberta, para abrir, colocar a máquina em pausa carregando na tecla INÍCIO/PAUSA.

! A intermitência rápida do indicador luminoso INÍCIO/

PAUSA (laranja) contemporâneo ao indicador das funções, sinaliza uma anomalia (veja “Anomalias e soluções”).

Iniciar um programa

1. Ligue a máquina de lavar roupa, carregando na tecla LIGA/DESLIGA. Todos os indicadores luminosos se acenderão por alguns segundos, em seguida ficarão acesos os indicadores relativos às configurações do programa seleccionado e o indicador luminoso INÍCIO/PAUSA ficará intermitente.

2. Coloque a roupa dentro da máquina e feche a porta.

3. Seleccione mediante o selector de PROGRAMAS o programa que desejar.

4. Seleccione a temperatura de lavagem (veja as “Personalizações”).

5. Seleccione a velocidade de centrifugação (veja as “Personalizações”).

6. Colocar detergentes e aditivos (veja “Detergentes e roupa”).

7. Seleccionar as funções desejadas.

8. Iniciar o programa carregando na tecla INÍCIO/PAUSA e o respectivo indicador luminoso permanecerá aceso fixo de cor

verde. Para anular o ciclo programado, colocar a máquina em pausa carregando na tecla INÍCIO/PAUSA e escolher um novo ciclo.

9. No fim do programa, irá iluminar-se o indicador . O indicador luminoso PORTA BLOQUEADA irá desligar-se indicado que a porta pode ser aberta. Retire a roupa lavada de dentro e deixe a porta entreaberta para deixar o tambor enxugar-se. Para desligar a máquina de lavar roupa, mete na tecla de LIGA/DESLIGA.

Page 30

Programas

Tabela dos programas

Velocità

Descrição do Programa

Programas

Quotidiano (programas para todos os dias)

Algodão Pré-lavagem 90°C: brancos e coloridos resistentes

muito sujos.

Algodão: brancos e coloridos resistentes muito sujos. 60°

Algodão (2): brancos e coloridos delicados muito sujos. 40°

Algodão Coloridos (3): brancos pouco sujos e cores delicadas. 40°

Sintéticos: coloridos delicados muito sujos. 60°

Sintéticos delicados: coloridos resistentes pouco sujos. 40° Mix 30': para refrescar rapidamente roupas levemente sujas (não

é indicado para lã, seda e roupas que deve ser lavadas à mão). Mix 15': para refrescar rapidamente roupas levemente sujas (não

é indicado para lã, seda e roupas que deve ser lavadas à mão).

Programas Especiais

Higienização: peças brancas extremamente sujas. 90°

Higienização (1): brancos e coloridos resistentes muito sujos. 60°

Ciclo Boa Noite: coloridos delicados pouco sujos. 40°

Ciclo Bébés: coloridos delicados muito sujos. 40°

Camisas

Seda / Cortinas: para roupas de seda, viscosa, lingerie. 30°

Lã: para lã, cashmere, etc. 40°

Programas Parciais

Enxaguamentos -

Centrifugação -

Centrifugação Delicada -

Descarga -

Temp.

max.

(°C)

90°

30°

40°

max.

(rotações

por mi-

nuto)

1200 1200

800 800

800

1200 1200

800 800 600

600

1200 1200

800

Para todos Test Institutes:

1) Programa de controlo segundo a norma EN 60456: configurar o programa 7 com uma temperatura de 60ºC.

2) Programa longo para algodão: configurar o programa 2 com uma temperatura de 40ºC.

3) Programa curto para algodão: configurar o programa 3 com uma temperatura de 40ºC.

Detergentes

Lixívia

Os dados apresentados na tabela têm valor indicativo.

Lava-

gem

        

  

- -

- - - 8

- - - 4

- - - 8

Ama-

ciador

 

   

 

           

Carga

max.

(Kg)

8 8

8 8 4 4

1,5

8 8 4 2 2 2 2



Duração

ciclo

É possível controlar a duração dos programas de lavagem no visor.

Programas especiais

Higienização (programa 7). Um programa higienizante com alta temperatura que prevê o uso de lixívia com temperaturas superiores aos 60ºC.

Para branquear, deite a lixívia, os detergentes e os aditivos nos respectivos compartimentos (veja o parágrafo “Gaveta dos detergentes”). Ciclo Boa noite (programa 8). É um ciclo silencioso que pode trabalhar de noite, quando a tarifa energética é reduzida. O programa foi estudado para roupas sintéticas e de algodão. No fim do ciclo, a máquina irá parar com água no tambor; para efectuar a centrifugação e a descarga mete na tecla INÍCIO/PAUSA, caso contrário, depois de 8 horas a máquina efectuará automaticamente a centrifugação e a descarga da água. Ciclo Bébés (programa 9). Programa para remover a sujidade típica das roupas das crianças, garantindo a remoção do detergente para evitar alergias na pele delicada das crianças. O ciclo foi estudado para reduzir as bactérias utilizando uma maior quantidade de água e optimizando o efeito de aditivos específicos higienizantes, acrescentados ao detergente. No fim da lavagem, a máquina efectuará lentas rotações do tambor para evitar a formação de dobras; para terminar o ciclo, mete na tecla INÍCIO/PAUSA. Mix 30’ (programa 5) foi estudado para lavar peças levemente sujas em pouco tempo: leva apenas 30 minutos e, desta maneira, economiza energia e tempo. Se regular o programa (5 a 30°C) será possível lavar juntos tecidos de natureza diferente (excepto lã e seda), com uma carga máxima de 3 Kg. Mix 15’ (programa 6) foi estudado para lavar peças levemente sujas em pouco tempo: leva apenas 15 minutos e, desta maneira, economiza energia e tempo. Se regular o programa (6 a 30°C) será possível lavar juntos tecidos de natureza diferente (excepto lã e seda), com uma carga máxima de 1,5 Kg.

Page 31

Personalizações

Seleccione a temperatura

Pressionando a tecla TEMPERATURA para seleccionar a temperatura de lavagem (veja a Tabela dos programas). A temperatura pode ser diminuída até a lavagem a frio ( ). A máquina impedirá automaticamente a configuração de uma temperatura superior à máxima prevista para cada um dos programas.

Seleccione a centrifugação

Pressionando a tecla CENTRIFUGAÇÃO para seleccionar a velocidade de centrifugação do programa seleccionado. As velocidades máximas que há para os programas são:

Programas Velocidade máxima

Algodão 1200 rotações por minuto Sintéticos 800 rotações por minuto Lã 600 rotações por minuto Seda somente descarga

A velocidade de centrifugação pode ser diminuída, ou excluída se seleccionar o símbolo . A máquina impedirá automaticamente a realização de uma centrifugação superior à máxima de cada um dos programas.

Funções

As várias funções de lavagem da máquina de lavar roupa possibilitam obter-se a limpeza e o branco que desejar. Para activar as funções:

1. mete na tecla relativa à função desejada;

2. o respectivo indicador luminoso acende-se para avisar que a função está activada. Observação: Se um indicador luminoso acender-se intermitente, significa que a respectiva função não pode ser selecciona-

da para o programa definido.

Início posterior

Para programar o início posterior do programa escolhido, carregue várias vezes no botão até visualizar o atraso desejado (de 1 a 24 h). Para desactivar a função, pressionar o botão até visualizar a escrita . Obs.: Depois de ter carregado na tecla INÍCIO/PAUSA, só é possível reduzir o valor do atraso.

! É activo com todos os programas.

Super lavagem

Graças ao uso de uma maior quantidade de água na fase inicial do ciclo e a uma maior duração, esta função garante uma lavagem de alto desempenho.

! Não pode ser activada nos programas 5, 6, 7, 11, 12, A, B, C, D.

Enxaguamento Extra

Seleccionando esta função aumenta-se a eficácia da enxaguamento e garante-se a máxima remoção do detergente. É útil para quem tem a pele particularmente sensível.

! Não pode ser activada nos programas 5, 6, B, C, D.

Engomar fácil

Seleccionando esta função, a lavagem e a centrifugação serão oportunamente modificadas para reduzir a formação de rugas. No fim do ciclo, a máquina de lavar roupa efectuará lentas rotações do tambor; o indicador luminoso da função ENGOMAR FÁCIL e aquele de INÍCIO/PAUSA ficarão intermitentes (laranja) e a fase permanecerá acesa fixa. Para terminar o ciclo, carregar no botão INÍCIO/PAUSA ou na tecla “ENGOMAR FÁCIL”. No programa Seda a máquina terminará o ciclo com a roupa de molho e o indicador luminoso da função ENGOMAR FÁCIL e aquele de INÍCIO/PAUSA ficarão intermitentes (laranja) e a fase ENXAGUAMENTO permanecerá acesa fixa. Para descarregar a água e poder retirar a roupa é necessário carregar na tecla INÍCIO/PAUSA ou na tecla ENGOMAR FÁCIL.

! Não pode ser activada nos programas 5, 6, 7, 8, 9, 12, B, C, D.

Page 32

Detergentes e roupa

Gaveta dos detergentes

O bom resultado da lavagem depende também do emprego da dose certa de detergente: com excessos não se lava de maneira mais eficaz, mas contribui-se para formar crostas nas peças internas da máquina de lavar roupa e poluir o meio ambiente.

! Não use detergentes para lavagem à mão, porque for-

mam espuma demais.

Tire a gaveta dos detergentes e deite o detergente ou o aditivo da seguinte maneira:

gaveta 1: Detergente para pré-lavagem (em pó)

Antes de deitar detergente verifique se há dentro a gaveta adicional 4.

gaveta 2: Detergente para lavagem (em pó ou líquido)

O detergente líquido deve ser deitado somente depois da máquina ter arrancado.

gaveta 3: Aditivos (amaciador etc.)

O aditivo amaciador não deve ultrapassar a grade.

gaveta adicional 4: Água de Javel

Ciclo para branquear

O branqueamento pode ser efectuado somente com os programas 2, 3, 7. Deite a água de javel no recipiente adicional 4, o detergente e o produto amaciador nos respectivos recipientes, em seguida programar um dos programas acima indicados. É indicado apenas para roupas de algodão muito sujas.

Preparar a roupa

Quanto pesa a roupa?

1 lençol 400 - 500 g. 1 fronha 150 - 200 g. 1 toalha de mesa 400 - 500 g. 1 roupão 900 - 1200 g. 1 toalha de rosto 150 - 250 g.

Peças especiais

Camisas: Utilize o programa específico 10 para lavar

camisas de vários tipos de tecido e cores. Garante a máxima limpeza minimizando a formação de dobras. Seda: utilize o programa específico 11 para lavar todas as roupas de seda. Aconselha-se o uso de um detergente específico para tecidos delicados. Cortinas: dobre-as bem e coloque-as dentro de uma fronha ou de um saquinho de rede. Utilize o programa 11. Lã: a Hotpoint/Ariston é a única máquina de lavar roupa que obteve o prestigioso reconhecimento Woolmark Platinum Care (M0508) por parte da The Woolmark Company, que certifica a lavagem à máquina de todas as roupas de lã, mesmo daquelas com etiqueta “lavar somente à mão”

. Com o programa 12 teremos portanto a absoluta tranquilidade de lavar à máquina todas as peças de lã (max. 2 kg) com a garantia das melhores performances.

Sistema de balanceamento da carga

Antes de cada centrigfugação, para evitar vibrações excessivas e para distribuir a carga em modo uniforme, o tambor efectua algumas rotações a uma velocidade levemente superior àquela de lavagem. Se no fim de repetidas tentativas a carga ainda não estiver correctamente balanceada, a máquina efectuará a centrifugação com uma velocidade inferior àquela prevista. No caso de um excessivo desbalanceamento, a máquina de lavar roupa efectuará a distribuição ao invés da centrifugação. Para favorecer uma melhor distribuição da carga e o seu correcto balanceamento, aconselha-se misturar peças grandes com peças pequenas.

• Divida a roupa em função:

- do tipo de tecido / do símbolo na etiqueta.

- das cores: separe as peças coloridas das brancas.

• Esvazie as algibeiras e verifique se há botões soltos.

• Não ultrapasse os valores indicados que se referem ao peso da roupa enxuta:

Tecidos resistentes: máx. 8 kg. Tecidos sintéticos: máx. 4 kg. Tecidos delicados: máx. 2 kg. Lã: máx. 2 kg.

Page 33

Precauções e conselhos

! Esta máquina de lavar roupa foi projectada e fabricada

em conformidade com os regulamentos internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimentos, salvo se supervisionadas ou se tiverem recebido instruções sobre a utilização do dispositivo por parte de uma pessoa responsável pela sua segurança. As crianças devem ser mantidas sob vigilância para evitar que brinquem com a máquina.

• Este aparelho foi projectado exclusivamente para um uso doméstico.

• Não toque na máquina com os pés descalços nem com as mãos ou os pés molhados ou húmidos.

• Não puxe o cabo eléctrico para tirar a ficha da tomada, pegue a ficha mesmo.

• Não abra a gaveta dos detergentes enquanto a máquina estiver a funcionar.

• Não toque a água de descarga, que poderá chegar a temperaturas altas.

• Em nenhum caso force a porta para abri-la: poderá danificar o mecanismo de segurança que a protege contra aberturas acidentais.

• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar reparar.

• Verifique sempre que criança não se aproximem da máquina a funcionar.

• Durante a lavagem a porta de vidro tende a aquecer-se.

• Se for preciso deslocá-la, são precisas pelo menos duas ou três pessoas, com a máxima atenção. Nunca sozinho porque a máquina é muito pesada.

• Antes de colocar a roupa verifique que o tambor esteja vazio.

Os consumidores devem contactar as autoridades

locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

Abertura manual da porta de vidro

Caso não seja possível abrir a porta de vidro por falta de energia eléctrica e quiser pendurar a roupa lavada, proceda da seguinte maneira:

1. tire a ficha da tomada de corrente.

2. verifique que o nível de água no interior da máquina seja inferior respeito à abertura da porta de vidro; caso contrário, tirar a água em excesso através do tubo de descarga recolhendo-a num balde como indicado na figura.

3. tire o painel de cobertura da parte dianteira da máquina de lavar roupa com ajuda de uma chave de fendas(veja a figura).

Eliminação

• Eliminação do material de embalagem: obedeça os regulamentos locais, de maneira que as embalagens possam ser reutilizadas.

• A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos, prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

4. utilizando a lingueta indicada na figura, puxe para o exterior até liberar o tirante de plástico do fecho; puxá-lo sucessivamente para baixo e contemporaneamente abrir a porta.

5. monte outra vez o painel, certifique-se, antes de empurrá-la na máquina, que os ganchos foram colocados nas respectivas ranhuras.

Page 34

Manutenção e cuidados

Interromper a alimentação de água e de corrente eléctrica

• Feche a torneira da água depois de cada lavagem. Desta maneira diminuiu-se o desgaste do sistema hidráulico da máquina de lavar roupa e elimina-se o risco de inundação.

• Tire a ficha da tomada eléctrica quando for limpar a máquina de lavar roupa e durante os trabalhos de manutenção.

Limpar a máquina de lavar roupa

A superficie externa e o painel de commandos podem ser limpos com um pano não abrasive embebido de água. Não usar solventes nem abrasivos.

Limpar a gaveta dos detergentes

Para tirar a gaveta, erga-a e puxe-a para fora (veja a figura). Lave-a com água corrente; esta limpeza deve ser efectuada frequentemente.

Limpar a bomba

Esta máquina de lavar roupa é equipada com uma bomba com limpeza automática que não precisa de operações de manutenção. Entretanto pode acontecer que pequenos objectos (moedinhas, botões) caiam na pré-câmara que protege a bomba, situada na parte inferior da mesma.

! Certifique-se que o ciclo de lavagem tenha terminado e

tire a ficha da tomada.

Para obter acesso à pré-câmara:

1. tire o painel de cobertura da parte dianteira da máquina de lavar roupa com ajuda de uma chave de fendas (veja a figura);

2. desenrosque a tampa girando-a no sentido anti-horário (veja a figura). é normal que perca um pouco de água;

Cuidados com a porta de vidro e o tambor

• Deixe a porta sempre entreaberta para evitar que se formem odores desagradáveis.

3. limpe o interior com cuidado;

4. enrosque outra vez a tampa;

5. monte outra vez o painel, certifique-se, antes de empurrá-la na máquina, que os ganchos foram colocados nas respectivas ranhuras.

Verificar o tubo de alimentação de água

Verifique o tubo de alimentação pelo menos uma vez por ano. Se houver rachaduras ou fendas, será necessário substitui-lo: durante as lavagens as fortes pressões podem provocar repentinas quebras.

! Nunca utilize tubos já usados.

Page 35

Anomalias e soluções

Pode acontecer que a máquina de lavar roupa não funcione. Antes de telefonar para a Assistência Técnica (veja “Assistência”), verifique se não se trata de um problema fácil de resolver com ajuda da seguinte lista.

Anomalias:

A máquina de lavar roupa não liga.

O ciclo de lavagem não inicia.

A máquina de lavar roupa não carrega a água (o indicador luminoso da primeira fase de lavagem pisca rapidamente).

A máquina de lavar roupa carrega e descarrega água continuamente.

Possíveis causas / Solução:

• A ficha não está colocada na tomada eléctrica, ou não o suficiente para haver contacto.

• Em casa não há corrente.

• A porta de vidro não está bem fechada.

• O botão LIGA/DESLIGA não foi pressionado.

• O botão INÍCIO/PAUSA não foi pressionado.

• A torneira da água não está aberta.

• Foi programado um início posterior (veja as “Personalizações”).

• O tubo de alimentação de água não está ligado na torneira.

• O tubo está dobrado.

• A torneira da água não está aberta.

• Está a faltar água em casa.

• Não há suficiente pressão.

• O botão INÍCIO/PAUSA não foi pressionado.

• O tubo de descarga não está instalado entre 65 e 100 cm de altura do chão (veja

“Instalação”).

• A ponta do tubo de descarga está imersa na água (veja “Instalação”).

• Da descarga na parede não foi sangrado o ar.

Se depois destas verificações o problema não for resolvido, feche a torneira da água, desligue a máquina de lavar roupa e chame a assistência técnica. Se a morada encontrar-se nos últimos andares de um edifício, é possível que aconteçam fenómenos de sifão por causa dos quais a máquina de lavar roupa carrega e descarrega água continuamente. Para eliminar este inconveniente, há a disposição no comércio apropriadas válvulas contra o efeito sifão.

A máquina de lavar roupa não descarrega ou nem realiza centrifugação.

A máquina de lavar roupa vibra muito durante a centrifugação.

Da máquina de lavar roupa está a perder água.

O indicador luminoso INÍCIO/PAUSA (laranja) e os indicadores das funções piscam rapidamente.

Está a formar-se demasiada espuma.

• No programa não há descarga: com alguns programas será necessário iniciar a descarga manualmente.

• Está activa a função ENGOMAR FÁCIL: para completar o programa mete na tecla INÍCIO/PAUSA (veja as “Personalizações”).

• O tubo de descarga está dobrado (veja “Instalação”).

• A conduta de descarga está entupida.

• O tambor, no momento da instalação, não foi liberado correctamente (veja “Instalação”).

• A máquina não está nivelada (veja “Instalação”).

• A máquina está apertada entre móveis e parede (veja “Instalação”).

• O tubo de alimentação da água não está bem enroscado (veja “Instalação”).

• O gaveta dos detergentes está entupida (para limpá-la veja “Manutenção e cuidados”).

• O tubo de descarga não está fixado correctamente (veja “Instalação”).

• Desligue a máquina e tire a ficha da tomada, aguarde aproximadamente 1 minuto e volte a ligá-la.

Se a anomalia persistir, contacte a Assistência Técnica.

• O detergente não é específico para máquina de lavar roupa (deve haver a escrita “para máquina de lavar”, “à mão e para máquina de lavar” ou similares).

• A dose foi excessiva.

Page 36

Assistência

195086542.00

06/2010 - Xerox Fabriano

Antes de contactar a Assistência Técnica:

• Verifique se consegue resolver a anomalia sozinho (veja “Anomalias e soluções”);

• Reinicie o programa para verificar se o inconveniente foi resolvido;

• Em caso negativo, contacte a o Centro de Assistência técnica autorizada no número de telefone indicado no certificado de garantia.

! Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de anomalia;

• o modelo da máquina (Mod.);

• o número de série (S/N).

Estas informações encontram-se na placa colocada na parte traseira da máquina de lavar roupa e na parte anterior abrindo a porta de vidro.
