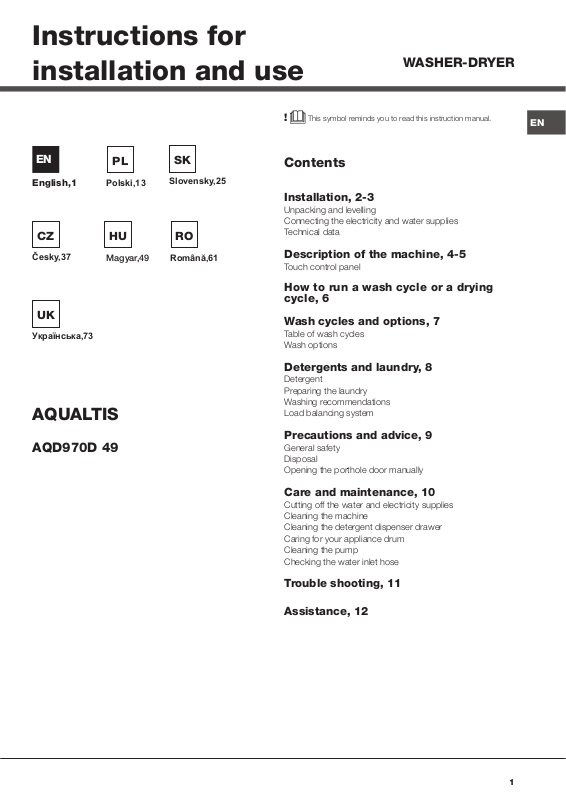

Page 1

Instructions for installation and use

WASHER-DRYER

English,1

Česky,37

Polski,13

Magyar,49

Українська,73

AQUALTIS

Slovensky,25

Română,61

! This symbol reminds you to read this instruction manual.

Contents

Installation, 2-3

Unpacking and levelling Connecting the electricity and water supplies Technical data

Description of the machine, 4-5

Touch control panel

How to run a wash cycle or a drying cycle, 6

Wash cycles and options, 7

Table of wash cycles Wash options

Detergents and laundry, 8

Detergent Preparing the laundry Washing recommendations Load balancing system

AQD970D 49

Precautions and advice, 9

General safety Disposal Opening the porthole door manually

Care and maintenance, 10

Cutting off the water and electricity supplies Cleaning the machine Cleaning the detergent dispenser drawer Caring for your appliance drum Cleaning the pump Checking the water inlet hose

Trouble shooting, 11

Assistance, 12

Page 2

Installation

! This instruction manual should be kept in a safe place for future reference. If the Washer-dryer is sold, given away or moved, please ensure the manual is kept with the machine, so that the new owner may benefit from the advice contained within it. ! Read these instructions carefully: they contain vital information relating to the safe installation and operation of the appliance. ! Inside the pack containing this manual, you will also find the guarantee and all the details necessary for installation.

Unpacking and levelling

Unpacking

1. Once you have removed all the packaging from the Washer-dryer, make sure it has not been damaged during transportation. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

2. Remove the 4 protective screws (used during transportation) and the corresponding spacer, located on the rear part of the appliance (see figure).

! If the appliance is levelled correctly, it will be more stable and much less likely to cause vibrations and noise while it is operating, particularly during the spin cycle. ! If it is placed on carpet or a rug, adjust the feet in such a way as to allow a sufficient ventilation space underneath the Washer-dryer.

Connecting the electricity and water supplies

Connecting the water inlet hose

! Before connecting the inlet hose to the water supply, run the water until it is perfectly clear.

1. Connect the inlet hose to the machine by screwing it onto the cold water inlet of the appliance, which is situated on the top righthand side of the rear part of the appliance (see figure).

2. Connect the inlet hose by screwing it to a cold water tap using a 3/4 gas threaded connection (see figure).

3. Close off the holes using the plastic plugs supplied in the pack.

4. Keep all the parts in a safe place; they will be needed again if the Washer-dryer is moved to another location, to prevent the inside of the appliance being damaged. ! Packaging materials should not be used as toys for children.

Levelling

1. Place the Washer-dryer on a flat sturdy floor, without resting it up against walls or cabinets.

2. If the floor is uneven, the front feet of the machine may be adjusted until it reaches a horizontal position (the angle of inclination must not exceed 2 degrees).

3. Make sure that the hose is not folded over or bent.

! The water pressure at the tap must fall within the values indicated in the Technical data table (see next page).

! If the inlet hose is not long enough, contact a specialised shop or an authorised technician.

! Never use second-hand or old inlet hoses; use the products supplied with the machine.

Page 3

Connecting the drain hose

65 - 100 cm

- 2004/108/EC (Electromagnetic Compatibility)

Connect the drain hose to drain duct piping or a wall drain located between 65 and 100 cm above the floor, making sure it is not bent at all.

Alternatively, rest the drain hose on the side of a washbasin or bathtub, fastening the duct supplied to the tap (see figure). The free end of the hose should not be underwater.

! Do not use extension cords or multiple sockets.

! The cable should not be bent or compressed.

! The power supply cable and plug must only be replaced

by authorised technicians.

Warning! The company shall not be held responsible in the event that these regulations are not respected.

Technical data

! We advise against the use of hose extensions; if it is absolutely necessary, the extension must have the same diameter as the original hose and must not exceed 150 cm in length.

Electrical connections

Before plugging the appliance into the electricity socket, make sure that:

• the socket is earthed and complies with all applicable laws;

• the socket is able to withstand the maximum power load of the appliance as indicated in the Technical data table

(see opposite);

• the power supply voltage falls within the values indicated in the Technical data table (see opposite);

• the socket is compatible with the plug of the appliance. If this is not the case, have the socket or the plug replaced.

! The machine must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain, storms and other weather conditions.

! The mains socket must remain within easy reach after the Washer-dryer has been installed.

Model

Dimensions

Capacity

Electrical

connections

Water connections

Spin speed

Energy rated

programmes

according to

regulation

EN 50229

AQD970D 49

width 59.5 cm height 85 cm depth 64.5 cm

from 1 to 9 kg for the wash programme from 1 to 7 kg for the drying programme

please refer to the technical data plate fixed to the machine

maximum pressure 1 MPa (10 bar) minimum pressure 0.05 MPa (0.5 bar) drum capacity 71 litres

up to 1400 rotations per minute

Wash: programme using a load of 9 kg. Drying: the smaller load must be dried by selecting the “EXTRA” dryness level. The load must consist of 2 sheets, 1 pillowcase and 1 hand towel; the remainder of the load must be dried by selecting the “EXTRA” dryness level.

This appliance conforms to the following EC Directives:

- 2006/95/EC (Low Voltage)

- 2002/96/EC

; temperature 60°C;

Page 4

Description of the machine

PORTHOLE DOOR

PORTHOLE DOOR HANDLE

KICK STRIP

Always use the handle to open the porthole door (see

figure).

CONTROL PANEL

3. extra compartment: Bleach

! The use of extra compartment 3 excludes the prewash function.

washing additives compartment: for fabric softener or liquid additives. We recommend that the maximum level indicated by the grille is not exceeded, and that concentrated fabric softeners are diluted.

TOUCH CONTROL PANEL

To adjust the settings, gently press the icon inside the

DETERGENT DISPENSER DRAWER

The detergent dispenser

sensitive (touch control) area as illustrated in the figure.

drawer is located inside the machine and can be accessed by opening the door. For more information on detergent measures, please refer to the chapter entitled

“Detergents and laundry”.

Standby mode

This Washer-dryer, in compliance with new energy saving

1. pre-wash compartment: use powder detergent.

! Before pouring in the

regulations, is fitted with an automatic standby system which is enabled after about 30 minutes if no activity is detected. Press the ON-OFF button briefly and wait for the machine to start up again.

detergent, make sure that extra compartment 3 has been removed.

2. main wash compartment: If liquid detergent is used, it is recommended that the removable plastic partition A

(supplied) be used for proper dosage.If powder detergent is used, place the partition into slot B.

Page 5

Touch control panel

WASH CYCLE

SELECTOR knob

TEMPERATURE

DISPLAY

SPIN

button

START/PAUSE button

with indicator light

ECO

indicator light

WASH CYCLE PHASE

icons

Button with ON/OFF

indicator light

Button with ON/OFF indicator light: press this briefly to switch the machine on or off. The green indicator light indicates that the machine is switched on. To switch off the Washer-dryer during the wash cycle, press and hold the button for approximately 3 seconds; if the button is pressed briefly or accidentally the machine will not switch off. If the machine is switched off during a wash cycle, this wash cycle will be cancelled.

WASH CYCLE SELECTOR knob: may be turned in either direction. To select the most suitable wash cycle, please refer to the “Table of wash cycles”. The knob will not move during the wash cycle.

M1-M2 buttons: press and hold one of the buttons to store a cycle with your own set preferences in the memory of the machine. To recall a previously-stored cycle, press the corresponding button.

DRYING

button

DRYING button : press to decrease or exclude drying; the selected drying level or time will appear on the display

(see “How to run a wash cycle or a drying cycle”).

TEMPERATURE button: press to modify or exclude

the temperature setting; the value selected will appear on the display above (see “How to run a wash cycle or a drying cycle”).

SPIN CYCLE button: press to modify or exclude the spin cycle; the value selected will appear on the display above (see

“How to run a wash cycle or a drying cycle”).

DELAYED START button: press to set a delayed start for the selected wash cycle; the set delay time will appear on the display above (see “How to run a wash cycle or a drying cycle”).

OPTION buttons: press to select the available options. The indicator light corresponding to the selected option will remain lit (see “How to run a wash cycle or a drying cycle”).

WASH CYCLE PHASE icons: these illuminate to indicate the progress of the wash cycle (Wash – Rinse – Spin/ Drain – Drying ). The text lights up when the cycle is complete.

START/PAUSE button with indicator light: when the green indicator light flashes slowly, press the button to start a wash

OPTION

buttons

CONTROL PANEL LOCK

DELAYED START

button

button with indicator light

LOCK indicator light

cycle. Once the cycle has begun the indicator light will remain lit in a fixed manner. To pause the wash cycle, press the button again; the indicator light will flash in an orange colour. If the “LOCK” indicator light is switched off, the door may be opened. To start the wash cycle from the point at which it was interrupted, press the button again.

LOCK indicator light: indicates that the porthole door is

locked. To open the door, pause the wash cycle (see “How to run a wash cycle or a drying cycle”).

CONTROL PANEL LOCK button with indicator light: to activate or deactivate the control panel lock, press and hold the button for approximately 2 seconds. when the indicator light is illuminated, the control panel is locked. This means it is possible to prevent wash cycles from being modified accidentally, especially where there are children in the home.

ECO indicator light: the icon lights up when, after altering the washing parameters, an energy saving of at least 10% is made. Furthermore, before the machine enters “Standby” mode, the icon will light up for a few seconds; when the machine is switched off the estimated energy saving will be around the 80% mark.

CHANGE LANGUAGEsThe first time the machine is switched on, the first language will flash on the display. The

“ “, “OK” and “V” symbols will appear on the display, in line with the 3 buttons on the right-hand side. The languages change automatically every 3”; alternatively, they can be changed by pressing the buttons next to the “ “ and “V” symbols. Use the “OK” button to confirm the language, which will be set after 2”. If no buttons are pressed, the automatic language change will begin again after 30”.

To change the language, switch the machine on and off again; in the 30” time period after it has been switched off, press and hold the temperature +spin

+delayed start buttons simultaneously for 5’’. A short sound alert will be emitted and the set language will flash on the display. Press the buttons next to the “ “ and “V”

symbols to change the language. Use the button next to the “OK” symbol to confirm the language, which will be set after 2”. If no buttons are pressed, the language set previously will be displayed after 30”. Switch on the machine.

Page 6

How to run a wash cycle or a drying cycle

WARNING: before you use the Washer-dryer for the first time,

run a wash cycle with detergent and no laundry, using the 90° cottons cycle without pre-wash.

1. SWITCH THE MACHINE ON. Press the button. All the indicator lights will illuminate for 1 second and the text AQUALTIS will appear on the display; the indicator light corresponding to the button will then remain lit in a constant manner and the START/PAUSE indicator light will flash.

2. SELECT THE PROGRAMME. Turn the PROGRAMME KNOB left or right, until the required programme has been selected; the name of the programme will appear on the display. A temperature and spin speed is set for each programme; these may be adjusted. The cycle duration will also appear on the display.

3. LOAD THE LAUNDRY. Open the porthole door. Load the laundry, making sure you do not exceed the maximum load value indicated in the table of wash cycles on the following page.

4. MEASURE OUT THE DETERGENT. Pull out the detergent dispenser drawer and pour the detergent into the relevant compartments as described in “Description of the machine”.

5. CLOSE THE PORTHOLE DOOR.

6. CUSTOMISE THE WASH CYCLE. Use the relevant buttons on the control panel:

Modify the temperature and/or spin speed. The machine automatically displays the maximum temperature

and spin speed values set for the selected cycle, or the most recently-used settings if they are compatible with the selected cycle. The temperature can be decreased by pressing the

button, until the cold wash “OFF” setting is reached. The spin speed may be progressively reduced by pressing the button, until it is completely excluded “OFF”. If these buttons are pressed again, the maximum values are restored.

! Exception: if the programme is selected, the

temperature can be increased up to a value of 90°C.

Setting the drying cycle.

The first time the button is pressed, the machine will automatically select the maximum drying cycle which is compatible with the selected wash cycle. Subsequent presses will decrease the drying level and then the drying time, until the cycle is excluded completely (“OFF”). If these buttons are pressed again, the maximum values are restored.

Drying may be set as follows:

A - Based on a set time period: between 20 and 180 minutes.

B- Based on the desired laundry dryness level: Iron: suitable for clothes which will need ironing afterwards.

the remaining dampness softens creases, making them easier to remove.

Hanger: ideal for clothes which do not need to be dried fully. Cupboard: suitable for laundry which can be put back in a

cupboard without being ironed.

Extra: suitable for garments which need to be dried

completely, such as sponges and bathrobes. If your laundry load to be washed and dried is much greater

than the maximum stated load, perform the wash cycle, and when the cycle is complete, divide the garments into groups and put some of them back in the drum. At this point, follow the instructions provided for a “Drying only” cycle. Repeat this procedure for the remainder of the load. A cooling-down period is always added to the end of each drying cycle.

Drying only

Use the cycle selector knob to select a drying cycle ( - - ) in accordance with the type of fabric. The desired drying level or time may also be set using the DRYING button .

Setting a delayed start.

To set a delayed start for the selected cycle, press the corresponding button repeatedly until the required delay period has been reached. During the setting procedure, the delay period and the text “Starts in:” will be displayed, along with the flashing symbol. After the delayed start has been set, the symbol will remain fixed on the display, which will also indicate the duration of the selected cycle with the text “Ends in:” and the cycle duration. Press the DELAYED START button just once to display the delay time set previously. After the countdown has begun, the display will show the text “Starts in:” and the delay period. Once the set delay time has elapsed, the machine will begin its cycle and the display will show “Ends in:” and the time remaining until the end of the cycle. To remove the delayed start option, press the button until the display shows the text OFF; the symbol will disappear.

Modify the cycle settings.

• Press the button to activate the option; the name of the option will then appear on the display and the corresponding indicator light will illuminate.

• Press the button again to deactivate the option; the

name of the option will then appear on the display followed by the text OFF, and the corresponding indicator light will switch off.

! If the selected option is not compatible with the selected

wash cycle, this incompatibility will be signalled by the flashing of the indicator light and a sound alert (3 beeps); the option will not be activated.

! If the selected option is not compatible with another

option that has been selected previously, the indicator light corresponding to the first option selected will flash and only the second option will be activated; the indicator light corresponding to the button will remain lit in a constant manner. ! The options may affect the recommended load value and/ or the duration of the cycle.

7. START THE PROGRAMME. Press the START/PAUSE button. The corresponding indicator light remains lit in a fixed manner and the porthole door locks (the LOCK indicator light illuminates). The icons corresponding to the wash cycle phases will light up during the cycle to indicate which phase is currently in progress. To change a wash cycle once it has already started, pause the Washer-dryer by pressing the START/PAUSE button; then select the desired cycle and press the START/PAUSE button again. To open the door during a wash cycle, press the START/PAUSE button; if the LOCK indicator light is switched off you may open the door. Press the START/PAUSE button again to restart the wash cycle from the point at which it was interrupted.

8. THE END OF THE WASH CYCLE. This is indicated by the illuminated text END. The porthole door may be opened immediately. If the START/PAUSE indicator light is flashing, press the button to end the cycle. Open the door, unload the laundry and switch off the machine.

! If you wish to cancel a cycle which has already begun, press and hold the button until the cycle stops and the machine switches off.

Page 7

Wash cycles and options

Table of wash cycles

Icon Description of the wash cycle

Cotton Coloureds (2): lightly soiled whites and delicate colours. 40° 1400

Synthetics Resistant 60° 800

Synthetics Resistant (4) 40° 800

Whites

Coloureds (3)

Darks

Wool Platinum Care: for wool, cashmere, etc. 40° 800

Ultradelicates

Anti Allergy

Rinse

Spin and Pump out - 1400

Wash&Dry

Drying Cottons

Drying Wool

Drying Synthetics

Cotton Hygiene Prewash

(Add detergent to the relevant compartment).

Cotton Whites (1): heavily soiled whites and resistant colours.

The length of cycle shown on the display or in this booklet is an estimation only and is calculated assuming standard working conditions. The actual duration can vary according to factors such as water temperature and pressure, the amount of detergent used, the amount and type of load inserted, load balancing and any wash options selected.

(*) Note: 10 minutes after the START, the machine will recalculate the time remaining until the end of the wash cycle on the basis of the load inside it; this value will then be shown on the display.

For all Test Institutes:

1) Test wash cycle in compliance with regulation EN 50229: set wash cycle with a temperature of 60°C.

2) Long wash cycle for cottons: set wash cycle with a temperature of 40°C.

3) Short wash cycle for cottons: set wash cycle with a temperature of 40°C.

4) Long wash cycle for synthetics: set wash cycle with a temperature of 40°C.

Max. temp.

(°C)

60° 1400

40° 1400

30° 800

30° 0

60° 1400

- 1400

30° 1400

- -

90° 1400

60°

(Max. 90°C)

Max.

speed

(rpm)

1400

Drying

Detergent and additives

Pre-

Wash Bleach

wash



  



  



- -

- - - - 9

- - - - 7

- - - - 2,5

- - - - 5

  



 



  

Fabric

softener



Max.

load

(kg)

2,5

Cycle

duration

(*) The duration of the wash cycles can be checked on the display.

Wash options

Super Wash

This option offers a highperformance wash due to the greater quantity of water

used in the initial phase of the cycle, and due to the increased wash cycle duration, is particularly useful for the removal of stubborn

stains. It can be used with or without bleach. If you desire bleaching, insert the extra tray compartment (3) into

compartment 1. When pouring in the bleach, be careful not to exceed the “max” level marked on the central pivot

(see figure). To bleach laundry without carrying out a full wash cycle, pour the bleach into the extra compartment 3,

select the “Rinse” cycle and activate the “Super Wash” option . ! It cannot be used in conjunction with , , , , , ,

, , , , .

Extra rinse

By selecting this option, the efficiency of the rinse is increased and optimal residual detergent removal is guaranteed. It is particularly useful for skin which is

sensitive to detergents. We recommend this option is used with a full load of washing, or when a large amount of detergent is required. ! It cannot be used in conjunction with , , , , ,

, , .

Easy Iron

By selecting this option, the wash and spin cycles will be modified in order to reduce the formation of creases.

At the end of the cycle the Washer-dryer drum will rotate slowly; the “Easy Iron” and START/PAUSE indicator

lights will flash. To end the cycle press the START/PAUSE button or the “Easy Iron” button.

! It cannot be used in conjunction with , , , , ,

, , .

Note: If you also want to run the drying cycle, this option is enabled only if combined with level “Iron”.

Time Saver

If you select this option, the wash cycle duration will be reduced by up to 50%, depending on the selected cycle, thereby guaranteeing simultaneous water and energy saving. Use this cycle for lightly soiled garments.

! It cannot be used in conjunction with , , , , ,

, , , , , .

Page 8

Detergents and laundry

Detergent

The type and quantity of detergent required depend on the type of fabric you are washing (cotton, wool, silk, etc.), as well as its colour, the washing temperature, the level of soiling and the hardness of the water in the area. Measuring out the detergent carefully will avoid wastage and help to protect the environment: although they are biodegradable, detergents still contain ingredients which alter the balance of nature. We recommend the following:

• use powder detergents for white cotton garments and pre-washing.

• use liquid detergents for delicate cotton garments and for all low-temperature wash cycles.

• use gentle liquid detergents for wool and silk garments.

The detergent should be poured into the relevant compartment - or the dispenser placed directly inside the drum - before the wash cycle begins. In the latter case, it will not be possible to select the Cottons with pre-wash cycle. ! Do not use hand washing detergents because these create too much foam.

Preparing the laundry

• Shake out the garments before loading them into the machine.

• Divide the laundry according fabric type (symbol on the washing instruction label) and colour, making sure you separate the coloured garments from the white ones;

• Empty all pockets and check the buttons;

• Do not exceed the values listed in the “Table of wash cycles”, which refer to the weight of the laundry when dry.

How much does your laundry weigh?

1 sheet 400-500 g 1 pillowcase 150-200 g 1 tablecloth 400-500 g 1 bathrobe 900-1200 g 1 towel 150-250 g 1 pair of jeans 400-500 g 1 shirt 150-200 g

Washing recommendations

Whites: use this cycle to wash white clothes. The

programme is designed to maintain the brightness of white clothes over time. If the drying function is selected, a drying cycle automatically activates at the end of the wash cycle that resembles open-air drying, with the added advantages of preserving garments from yellowing due to sunlight exposure and preventing loss of whiteness caused by the possible presence of dust in the air. Drying cycles can only be selected on a level basis. Coloureds: use this cycle to wash bright coloured clothes. The programme is designed to maintain bright colours over time. Darks: Use cycle to wash dark-coloured garments. This programme is designed to maintain dark colours over time. We recommend using a liquid detergent for the best results when washing dark-coloured garments. When you select the drying function, at the end of the

washing cycle the machine will automatically perform a delicate drying cycle that preserves the colours of the garments. The display will show the level “Hanger”. Max. load: 3 kg. Wool: the wool wash cycle on this Hotpoint-Ariston machine has been tested and approved by The Woolmark Company for washing wool garments labelled as hand washable provided that the garments are washed according to the instructions on the garment label and those issued by the manufacturer of this washing machine. Hotpoint-Ariston is the first washing machine brand to be approved by The Woolmark Company for Apparel CarePlatinum for its washing performance and consumption of energy and water. (M1135)

In UK, Eire, Hong Kong and India the Woolmark trade mark is a Certification trade mark.

Ultradelicates: use programme to wash very delicate garments having strasses or sequins. We recommend turning the garments inside out before washing and placing small items into the special bag for washing delicates. Use liquid detergent on delicate garments for best results. To wash Silk garments and Curtains select cycle and then option ; the machine will end the cycle while the laundry is soaking and the indicator light will flash. To drain the water so that the laundry may be removed, press the START/PAUSE button or the button. When selecting an exclusively time-based drying function, a drying cycle is performed at the end of the wash cycle that is particularly delicate, thanks to light handling and appropriate temperature control of the water jet. The recommended durations are: 1 kg of synthetic garments --> 160 min 1 kg of synthetic and cotton garments --> 180 min 1 kg of cotton garments --> 180 min The degree of dryness depends on the load and fabric composition. Anti Allergy: use programme to remove major allergens such as pollen, mites, cat’s and dog’s hair.

Wash&Dry was designed to wash and dry lightly soiled

garments quickly. This cycle may be used to wash and dry a laundry load of up to 1 kg in just 45 minutes. To achieve optimum results, use liquid detergent and pretreat cuffs, collars and stains. Stubborn stains: it is wise to treat stubborn stains with solid soap before washing, and to use the Cottons with pre-wash cycle.

Load balancing system

Before every spin cycle, to avoid excessive vibrations before every spin and to distribute the load in a uniform manner, the drum rotates continuously at a speed which is slightly greater than the washing rotation speed. If, after several attempts, the load is not balanced correctly, the machine spins at a reduced spin speed. If the load is excessively unbalanced, the Washer-dryer performs the distribution process instead of spinning. To encourage improved load distribution and balance, we recommend small and large garments are mixed in the load.

Page 9

Precautions and tips

! The machine was designed and constructed in accordance with international safety regulations. The following information is provided for safety reasons and must therefore be read carefully.

General safety

• This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

Children should be supervised to ensure that they do

not play with the appliance. – Do not dry unwashed items in the tumble dryer.

– Items that have been soiled with substances such

as cooking oil, acetone, alcohol, petrol, kerosene, spot removers, turpentine, waxes and wax removers should be washed in hot water with an extra amount of detergent before being dried in the tumble dryer.

– Items such as foam rubber (latex foam), shower caps,

waterproof textiles, rubber backed articles and clothes or pillows fitted with foam rubber pads should not be dried in the tumble dryer.

– Fabric softeners, or similar products, should be used

as specified by the fabric softener instructions.

– The final part of a tumble dryer cycle occurs without

heat (cool down cycle) to ensure that the items are left at a temperature that ensures that the items will not be damaged.

WARNING: Never stop a tumble dryer before the end of

the drying cycle unless all items are quickly removed and spread out so that the heat is dissipated.

• This appliance was designed for domestic use only.

• Do not touch the machine when barefoot or with wet or damp hands or feet.

• Do not pull on the power supply cable when unplugging the appliance from the electricity socket. Hold the plug and pull.

• Do not touch the drained water as it may reach extremely high temperatures.

• Never force the porthole door. This could damage the safety lock mechanism designed to prevent accidental opening.

• If the appliance breaks down, do not under any circumstances access the internal mechanisms in an attempt to repair it yourself.

• Always keep children well away from the appliance while it is operating.

• If it must be moved, proceed with the help of two or three people and handle it with the utmost care. Never try to do this alone, because the appliance is very heavy.

• Before loading laundry into the washer dryer, make sure the drum is empty.

• During the drying phase, the door tends to get

quite hot.

• Do not use the appliance to dry clothes that have

been washed with flammable solvents (e.g. trichlorethylene).

• Do not use the appliance to dry foam rubber or

similar elastomers.

• Make sure that the water tap is turned on during the drying cycles.

Disposal

• Disposing of the packaging materials: observe local regulations so that the packaging may be re-used.

• The European Directive 2002/96/EC relating to Waste Electrical and Electronic Equipment (WEEE) states that household appliances should not be disposed of using the normal solid urban waste cycle. Exhausted appliances should be collected separately in order to optimise the cost of re-using and recycling the materials inside the machine, while preventing potential damage to the atmosphere and to public health. The crossed-out dustbin is marked on all products to remind the owner of their obligations regarding separated waste collection.

For more information relating to the correct disposal of

household appliances, owners should contact their local authorities or appliance dealer.

Opening the porthole door manually

In the event that it is not possible to open the porthole door due to a powercut, and if you wish to remove the laundry, proceed as follows:

1. remove the plug from the electrical socket.

2. make sure the water level inside the machine is lower than the door opening; if it is not, remove excess water using the drain hose, collecting it in a bucket as indicated in the figure.

3. remove the cover panel on the lower front part of the washer dryer (see overleaf).

4. pull outwards using the tab as indicated in the figure, until the plastic tie-rod is freed from its stop position; pull downwards until you hear a “click”, which indicates that the door is now unlocked.

5. open the door; if this is still not possible repeat the procedure.

6. reposition the panel, making sure the hooks are securely in place before you push it onto the appliance.

Page 10

Care and maintenance

Cutting off the water and electricity supplies

• Turn off the water tap after every wash cycle. This will limit wear on the hydraulic system in the machine and help to prevent leaks.

• Unplug the appliance when cleaning it and during all maintenance work.

Cleaning the machine

The outer parts and rubber components of the appliance can be cleaned using a soft cloth soaked in lukewarm soapy water. Do not use solvents or abrasives.

Cleaning the detergent dispenser drawer

To remove the drawer, press lever (1) and pull the drawer outwards (2) (see figure). Wash it under running water; this procedure should be repeated frequently.

To access the pre-chamber:

1. take off the cover panel on the front of the machine by first pressing it in the centre and then pushing downwards on both sides until you can remove it (see figures);

2. position a container so that it will collect the water which flows out (approximately 1.5 l) (see figure);

3. unscrew the lid by rotating it in an anti-clockwise direction (see figure);

4. clean the inside thoroughly;

5. screw the lid back on;

6. reposition the panel, making sure the hooks are securely in place before you push it onto the appliance.

Caring for your appliance drum

• Always leave the door ajar to prevent unpleasant odours from forming.

Cleaning the pump

The Washer-dryer is fitted with a self-cleaning pump which does not require any maintenance. Sometimes, small items (such as coins or buttons) may fall into the protective prechamber at the base of the pump.

! Make sure the wash cycle has finished and unplug the appliance.

Checking the water inlet hose

Check the inlet hose at least once a year. If there are any cracks, it should be replaced immediately: during the wash cycles, water pressure is very strong and a cracked hose could easily split open.

Page 11

Trouble shooting

Your Washer-dryer could occasionally fail to work. Before contacting the Technical Assistance Centre (see “Assistance”), make sure that the problem cannot be not solved easily using the following list.

Problem:

The Washer-dryer does not switch on.

The wash cycle does not start.

The Washer-dryer does not fill with water.

The Washer-dryer door remains locked.

The machine continuously fills with water and drains.

The Washer-dryer does not drain or spin.

The machine vibrates a lot during the spin cycle.

The Washer-dryer leaks.

The icons corresponding to the “Phase in progress” flash rapidly at the same time as the ON/OFF indicator light.

Possible causes / Solutions:

• The appliance is not plugged into the socket fully, or not enough to make contact.

• There is no power in the house.

• The door is not closed properly.

• The START/PAUSE button has not been pressed.

• The water tap has not been opened.

• A delayed start has been set.

• The water inlet hose is not connected to the tap.

• The hose is bent.

• The water tap has not been opened.

• There is no water supply in the house.

• The pressure is too low.

• The START/PAUSE button has not been pressed.

• If you have selected the function, at the end of the cycle the Washer-dryer drum will rotate slowly; to end the cycle press the START/PAUSE button or the

button.

• The drain hose is not fitted at a height between 65 and 100 cm from the floor (see “Installation”).

• The free end of the hose is under water (see “Installation”).

• If the dwelling is on one of the upper floors of a building, there may be problems relating to water drainage, causing the Washer-dryer to fill with water and drain continuously. Special anti-draining valves are available in shops and help to prevent this inconvenience.

• The wall drainage system is not fitted with a breather pipe.

• The wash cycle does not include draining: Some wash cycles require the drain phase to be started manually (see “Wash cycles and options”).

• The “Easy iron” option is enabled: to complete the wash cycle, press the START/PAUSE button (“Wash cycles and options”).

• The drain hose is bent (see Installation).

• The drainage duct is clogged.

• The drum was not unlocked correctly during installation (see “Installation”).

• The machine is not level (see “Installation” ).

• The machine is trapped between cabinets and walls (see “Installation”).

• The load is unbalanced (see “Detergents and laundry”).

• The water inlet hose is not screwed on properly (see “Installation”).

• The detergent dispenser is blocked (to clean it, see “Care and maintenance”).

• The drain hose is not fixed in place properly (see “Installation”).

• Switch off the machine and unplug it, wait for approximately 1 minute and then switch it back on again. If the problem persists, contact the Technical Assistance Service.

There is too much foam.

The Washer-dryer door remains locked.

The washer-dryer does not dry.

• The detergent is not suitable for machine washing (it should display the text “for Washing machine” or “hand and machine wash”, or the like).

• Too much detergent was used.

• Perform the manual unlocking procedure (see “Precautions and tips”).

• The appliance is not plugged into the socket, or not enough to make contact.

• There has been a power failure.

• The appliance door is not shut properly.

• A DELAY TIMER has been set.

• DRYING is in the OFF position.

Page 12

Assistance

Before calling for Assistance:

• Check whether you can solve the problem by yourself (see “Trouble shooting”);

• Restart the wash cycle to check whether the problem has been solved;

• If it has not, contact the Authorised Technical Assistance Service.

! If the Washer-dryer has been installed or used incorrectly, you will have to pay for the call-out service. ! Always request the assistance of authorised technicians.

Please have the following information to hand:

• the type of problem;

• the appliance model (Mod.);

• the serial number (S/N). The above information can be found on the data plate located on the appliance itself.

! Note: to exit “Demo mode”, switch machine off, press and hold the two “START/PAUSE” and “ON/OFF” buttons

simultaneously for 3 seconds.

Page 13

Instrukcja instalacji i obsługi

PRALKA

Polski

AQUALTIS

AQD970D 49

! Ten symbol przypomina o obowiązku zapoznania się z niniejszą

instrukcją obsługi.

Spis treści

Instalacja, 14-15

Rozpakowanie i wypoziomowanie Podłączenia hydrauliczne i elektryczne Dane techniczne

Opis urządzenia, 16-17

Panel sterowania “touch control”

Jak wykonać cykl prania lub suszenie, 18

Programy i opcje, 19

Tabela programów Opcje

Środki piorące i bielizna, 20

Środek piorący Przygotowanie bielizny Zalecenia dotyczące prania System równoważenia ładunku

Zalecenia i środki ostrożności, 21

Ogólne zasady bezpieczeństwa Utylizacja Ręczne otwieranie drzwiczek

Utrzymanie i konserwacja, 22

Odłączenie wody i prądu elektrycznego Czyszczenie maszyny Czyszczenie szuadki na środki piorące Czyszczenie bębna Czyszczenie pompy Kontrola przewodu doprowadzającego wodę

Nieprawidłowości w działaniu i sposoby ich usuwania, 23

Serwis Techniczny, 24

Page 14

Instalacja

! Należy zachować niniejszą książeczkę, aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży, odstąpienia lub przeprowadzki należy upewnić się, że pozostanie razem z pralką. ! Należy uważnie przeczytać instrukcję obsługi: zawiera ona ważne informacje dotyczące instalacji oraz właściwego i bezpiecznego użytkowania pralki. !W kopercie zawierającej niniejszą instrukcję, oprócz gwarancji, znajdują się detale pomagające przy instalacji.

Rozpakowanie i wypoziomowanie

Rozpakowanie

1. Po wypakowaniu pralki upewnić się, że nie doznała uszkodzeń podczas transportu. W przypadku stwierdzenia uszkodzeń nie podłączać jej i skontaktować się ze sprzedawcą.

2. Odkręcić 4 śruby ochronne umocowane na czas transportu oraz odpowiednią rozpórkę, znajdujące się w części tylnej (patrz rysunek).

3. Zatkać otwory przy pomocy plastikowych korków znajdujących się w kopercie.

4. Przechowywać wszystkie części; jeśli pralka będzie przenoszona, powinny zostać ponownie zamontowane uszkodzeń celu uniknięcia uszkodzeń wewnętrznych. ! Części opakowania nie są zabawkami dla dzieci.

Poziomowanie

! W razie ustawienia na dywanie lub wykładzinie dywanowej należy tak wyregulować nóżki, aby pod pralką pozostawała wolna przestrzeń niezbędna dla wentylacji.

Podłączenia hydrauliczne i elektryczne

Podłączenie rury pobierania wody

! Przed podłączeniem przewodu zasilającego do sieci wodociągowej spuścić wodę aż do pojawienia się przejrzystej wody.

1. Podłączyć do urządzenia przewód doprowadzający wodę, przykręcając go do odpowiedniego otworu dopływowego, znajdującego się w tylnej części pralki, z prawej strony u góry (patrz rysunek)..

2. Podłączyć przewód zasilający poprzez przykręcenie go do zaworu wody zimnej z otworem z gwintem rurowym drobnozwojowym ¾ (patrz rysunek).

3. Zwrócić uwagę, aby na przewodzie nie było zagięć ani zwężeń.

1. Ustawić pralkę na płaskiej i twardej podłodze; nie opierać jej o ściany lub meble.

2. Skompensować nierówności odkręcając lub przykręcając nóżki aż urządzenie znajdzie się w położeniu poziomym (jego nachylenie nie powinno przekraczać 2 stopnii).

! Dokładne wypoziomowanie powoduje, że urządzenie jest stabilne i umożliwia wyeliminowanie drgań i hałasów, zwłaszcza podczas fazy wirowania.

! Ciśnienie wody w kurku powinno mieścić się w przedziale podanym w tabeli Danych technicznych (patrz

strona obok).

! Jeśli długość przewodu doprowadzającego wodę jest niewystarczająca, należy zwrócić się do specjalistycznego sklepu lub do autoryzowanego technika.

! Nigdy nie należy stosować używanych lub starych przewodów zasilających, lecz tych, które znajdują się na wyposażeniu urządzenia.

Page 15

Podłączenie przewodu odpływowego

65 - 100 cm

Podłączyć rurę odpływową wody do kanalizacji lub otworu spustowego w ścianie umieszczonego na wysokości od 65 cm do 1 m od ziemi, unikając zginania jej.

Alternatywnie można oprzeć ją na brzegu zlewu lub wanny, przymocowując do kranu załączony do pralki prowadnik (zobacz

rysunek).

Wolny koniec rury odpływowej nie powinien pozostawać zanurzony w wodzie.

! Nie używać przedłużaczy ani wtyczek wielokrotnych.

! Kabel nie powinien być zgięty ani zgnieciony.

! Kabel zasilania elektrycznego oraz wtyczka mogą być

wymieniane wyłącznie przez upoważnionych techników.

Uwaga! Producent nie ponosi żadnej odpowiedzialności, jeśli powyższe normy nie będą przestrzegane.

Dane techniczne

! Odradza się używanie rur-przedłużaczy; jeśli przedłużacz jest jednak konieczny, powinien mieć on ten sam przekrój, co rura oryginalna, i nie powinien przekraczać 150 cm długości.

Podłączenie elektryczne

Przed włożeniem wtyczki do gniazdka elektrycznego należy się upewnić, czy:

• gniazdko posiada uziemienie i jest zgodne z obowiązującymi przepisami;

• gniazdko jest w stanie wytrzymać maksymalne obciążenie mocy urządzenia, wskazane w tabeli Danych technicznych (patrz obok);

• napięcie zasilania mieści się w wartościach wskazanych w tabeli Danych technicznych (patrz obok);

• gniazdko jest kompatybilne z wtyczką urządzenia. W przeciwnym razie należy wymienić gniazdko lub wtyczkę.

! Nie należy instalować pralki na otwartym powietrzu, nawet jeśli miejsce to jest chronione daszkiem, gdyż wystawienie urządzenia na działanie deszczu i burz jest bardzo niebezpieczne.

! Po zainstalowaniu urządzenia gniazdko elektryczne powinno być łatwo dostępne.

Model AQD970D 49

szerokość cm 59,5

Wymiary

Pojemność

Dane prądu elektrycznego

Dane sieci wodociągowej

Szybkość wirowania

Programy kontrolne zgodnie z przepisami EN 50229

wysokość cm 85 głêbokość cm 64,5

od 1 do 9 kg dla prania od 1 do 7 kg dla suszenia

dane techniczne umieszczone są na tabliczce na maszynie

Maksymalne ciśnienie 1 MPa (10 barów) ciśnienie minimalne 0,05 MPa (0,5 barów) pojemność bębna 71 litrów

do 1400 obrotów na minutę

pranie: program wykonane przy 9 kg załadowanej bielizny. suszenie: suszenie mniejszego ładunku bielizny należy przeprowadzać wybierając poziom suszenia „EXTRA”, ładunek powinien składać się z 2 prześcieradeł, 1 poszewek i 1 ręczników; suszenie pozostałej części ładunku należy przeprowadzać wybierając poziom suszenia „EXTRA”.

Urządzenie to zostało wyprodukowane zgodnie z następującymi przepisami CE:

- 2004/108/CE (o Kompatybilności Elektromagnetycznej)

- 2002/96/CE

- 2006/95/CE (o Niskim Napięciu)

; temperatura 60°C;

Page 16

Opis urządzenia

DRZWICZKI

UCHWYT DRZWICZEK

PODEST

W celu otwarcia drzwiczek posługiwać się zawsze odpowiednim uchwytem

(patrz rysunek).

PULPIT STEROWANIA

REGULOWANE NÓŻKI

celu użycia środka piorącego w proszku, należy wsunąć ściankę w zgłębienie B.

3. dodatkowy pojemnik: Wybielacz

! Użycie dodatkowego pojemniczka 3 wyklucza

pranie wstępne.

pojemnik na dodatkowe środki: zmiękczające lub dodatki płynne. Zaleca się nigdy nie przekraczać maksymalnego poziomu podanego na siatce i rozcieńczać skoncentrowane środki zmiękczające.

Panel sterowania “touch control”

SZUFLADKA NA ŚRODKI PIORĄCE

Znajduje się wewnątrz maszyny, aby uzyskać do niej dostęp należy otworzyć

Aby zmienić ustawienia przycisnąć lekko ikonę wewnątrz czułego pola (touch control) jak wskazano na rysunku.

drzwiczki. Informacje dotyczące dozowania środków piorących znajdują się w rozdziale „Środki piorące i

bielizna”.

Funkcja stand by

1. pojemnik do prania wstępnego: stosować środek

piorący w proszku.

! Przed wsypaniem środka piorącego należy sprawdzić,

Pralka ta, w myśl nowych norm europejskich związanych z oszczędnością elektryczną, posiada system auto wyłączenia (stand by), który włącza się po 30 minutach nie użytkowania. Ponownie lekko wcisnąć przycisk ON-OFF i poczekać, aż pralka ponownie włączy się.

czy nie jest włożona dodatkowa przegródka 3.

płynie, zaleca się użycie ścianki A dostarczonej na wyposażeniu, która ułatwia prawidłowe dozowanie. W

2. pojemnik do prania: W przypadku stosowania środka piorącego w

Page 17

Panel sterowania “touch control”

Przycisk WIROWANIE

Przycisk z kontrolką

START / PAUSE

Pokrętło

PROGRAMÓW

Przycisk z kontrolką

ON/OFF

Przycisk z kontrolką ON/OFF: nacisnąć na chwilę przycisk w celu włączenia lub wyłączenia maszyny. Zielona kontrolka wskazuje, że maszyna jest włączona. W celu wyłączenia pralki podczas prania konieczne jest dłuższe przytrzymanie naciśniętego przycisku, przez około 3 sek.; krótkie lub przypadkowe naciśnięcie nie wystarczy do wyłączenia maszyny. Wyłączenie maszyny podczas trwającego prania anuluje program prania.

Pokrętło PROGRAMÓW: może być obracane w obydwu kierunkach. W celu wybrania najlepszego programu należy sprawdzić „Tabela programów”. W czasie trwania programu pokrętło pozostaje nieruchome.

Przyciski M1-M2: przytrzymać wciśnięty jeden z przycisków w celu zapisania w pamięci cyklu oraz własnych preferowanych ustawień. W celu przywołania cyklu zapisanego uprzednio wcisnąć odpowiedni przycisk.

Przycisk

SUSZENIE

Przycisk SUSZENIE : należy przycisnąć, aby zmniejszyć lub wyłączyć suszenie; poziom lub czas wybranego suszenia zostanie wyświetlony na wyświetlaczu (patrz „Jak wykonać cykl prania lub

suszenie”).

Przycisk TEMPERATURY: nacisnąć w celu dokonania zmiany lub wykluczenia temperatury, wartość wskazywana jest na umieszczonym wyżej ekranie (patrz „Jak wykonać

cykl prania lub suszenie”).

Przycisk WIROWANIE: nacisnąć w celu dokonania zmiany lub wykluczenia wirówki, wartość wskazywana jest na umieszczonym wyżej ekranie (patrz „Jak wykonać cykl prania

lub suszenie”).

Przycisk OPÓŹNIONE URUCHOMIENIE: nacisnąć w celu ustawienia opóźnionego uruchomienia wybranego programu, wartość ustawionego opóźnienia widoczna jest na umieszczonym wyżej ekranie (patrz ”Jak wykonać cykl prania

lub suszenie”).

Przyciski OPCJI: nacisnąć w celu wybrania dostępnych opcji. Kontrolka odpowiadająca wybranej opcji pozostanie włączona (patrz „Jak wykonać cykl prania lub suszenie lub

suszenie”).

Ikony FAZY PRANIA: włączają się wskazując zaawansowanie cyklu (Pranie – Płukanie – Wirowanie/ Wypompowanie – Suszenie ). Napis zapala się, kiedy cykl zostaje zakończony.

Przycisk TEMPERATURY

Ekran

Przyciski

OPCJI

Przycisk z kontrolką START/PAUSE: kiedy zielona kontrolka pulsuje powoli należy nacisnąć przycisk w celu uruchomienia prania. Po uruchomieniu cyklu kontrolka świeci w sposób ciągły. W celu wybrania trybu pauzy podczas prania nacisnąć ponownie przycisk, kontrolka zacznie pulsować w kolorze pomarańczowym. Jeśli kontrolka „LOCK” jest wyłączona, można otworzyć drzwiczki pralki. W celu ponownego uruchomienia prania od miejsca, w którym zostało przerwane, należy ponownie nacisnąć przycisk.

Kontrolka LOCK: wskazuje, że drzwiczki są zablokowane. W celu otwarcia drzwiczek konieczne jest włączenie pauzy cyklu (patrz „Jak wykonać cykl prania lub suszenie”).

Przycisk oraz kontrolka BLOKADA PRZYCISKÓW: w celu uruchomienia lub wyłączenia blokady panelu sterowania przytrzymać naciśnięty przycisk przez około 2 sekundy. Włączona kontrolka wskazuje, że panel sterowania został zablokowany. W ten sposób uniemożliwia się dokonywanie przypadkowych zmian w programach, zwłaszcza, jeśli w domu obecne są dzieci.

Kontrolka ECO: Ikona włączy się, gdy, podczas zmiany parametrów prania, zostanie zaoszczędzone co najmniej 10% energii. Przed wejściem maszyny w tryb „Stand by”, ikona zaświeci się przez kilka sekund; gdy maszyna jest wyłączona, odzysk energii elektrycznej określony jest na około 80%.

ZMIANA JĘZYKA Jeśli maszyna zostanie włączona po raz pierwszy na

wyświetlaczu ukaże się migająca ikona pierwszego języka. Odpowiednio do 3 przycisków, po prawej stronie wyświetlacza ukażą się symbole “ ” , “OK” i “V”. Języki zmieniają się automatycznie co 3’’ lub poprzez przyciśnięcie przycisków obok symboli ‘’ ” i “V”. Przyciskiem “OK” potwierdza się język, który ustala się po 2’’. Jeśli nie zostanie przyciśnięty żaden przycisk, po 30’’ zmiana automatyczna języka ponownie zacznie się.

W celu zmiany języka należy włączyć i wyłączyć urządzanie, a następnie w ciągu 30 sekund wcisnąć równocześnie przyciski temperatury +wirowanie

+start z opóźnieniem przez 5 sekund. Rozlegnie się krótki sygnał dźwiękowy, a na wyświetlaczu będzie migał wybrany język. Po przyciśnięciu przycisków obok symboli „ ” i „V” zmienia się język. Przyciskiem obok symbolu “OK” potwierdza się język, który ustala się po 2’’. Jeśli nie zostanie przyciśnięty żaden przycisk, po 30’’ zostanie wyświetlony język wcześniej ustalony. Włączyć urządzenie.

Przycisk

OPÓŹNIONE URUCHOMIENIE

Kontrolka

EKO

Kontrolka

LOCK

Ikony FAZY

PRANIA

Przycisk oraz kontrolka

BLOKADA PRZYCISKÓW

17PL17

Page 18

Jak wykonać cykl prania lub suszenie

UWAGA: kiedy po raz pierwszy używa się pralki należy wykonać cykl prania bez wsadu, ale z użyciem środka piorącego nastawiając program bawełny 90° bez prania wstępnego.

1. WŁĄCZENIE MASZYNY. Wcisnąć przycisk . Wszystkie

kontrolki zaświeca się przez 1 sekundę a na ekranie pojawi się napis AQUALTIS, a następnie pozostanie świecąc się stałym światłem kontrolka przycisku oraz pulsować będzie kontrolka START/PAUSE.

2. WYBÓR PROGRAMU. Obracać Pokrętło PROGRAMÓW

w prawo lub w lewo aż do odnalezienia potrzebnego programu, nazwa programu pojawi się na ekranie; teraz powiązana jest z temperaturą oraz prędkością wirowania, które mogą zostać zmienione. Na wyświetlaczu pojawi się czas trwania cyklu.

3. ZAŁADUNEK BIELIZNY. Otworzyć drzwiczki. Włożyć

bieliznę uważając, aby nie przekroczyć wielkości ładunku wskazanej w tabeli programów na następnej stronie.

4. DOZOWANIE ŚRODKA PIORĄCEGO. Wysunąć

szuadkę i wsypać środek piorący do odpowiednich pojemników, tak jak wyjaśniono to w „Opis urządzenia”.

5. ZAMKNIĘCIE DRZWICZEK.

6. PERSONALIZACJA CYKLU PRANIA Posługiwać się

odpowiednimi przyciskami panelu sterowania:

Zmienić temperaturę i/lub wirowanie. Maszyna automatycznie wyświetla temperaturę i

przewidziane maksymalne wartości dla ustawionego programu lub ostatnie wartości, jeśli są zgodne z wybranym programem. Poprzez naciśnięcie przycisku

zmniejsza się stopniowo temperaturę aż do prania w zimnej wodzie (OFF). Poprzez naciśnięcie przycisku zmniejsza się stopniowo wirowanie aż do jego wyłączenia (OFF). Dodatkowe naciśnięcie przycisków przywróci maksymalne przewidywane wartości. ! Wyjątek: wybierając program temperaturę można podnieść aż do 90°.

Ustawianie suszenia

Po przyciśnięciu przycisku maszyna automatycznie wybiera maksymalny poziom suszenia odpowiednio do wybranego programu. Następne przyciśnięcia zmniejszają poziom i następnie czas suszenia aż do jego wyłączenia “OFF”. Dodatkowe naciśnięcie przycisków przywróci maksymalne przewidywane wartości.

Możliwe jest ustawienie suszenia:

A - Zależnie od czasu: od 20 do 180 minut.

B - Na podstawie poziomu żądanego suszenia: Prasowanie: wskazany dla bielizny, która będzie

prasowana. Poziom pozostałej wilgotności zmiękcza zgięcia i ułatwia ich usunięcie.

Wieszanie: Idealny dla tej bielizny, która wymaga

kompletnego prasowania.

Szafa: Odpowiedni dla bielizny, która ma być ułożona w

szae bez jej prasowania.

Extra: Odpowiedni dla bielizny, które wymagają

całkowitego wysuszenia, czyli taka jak gąbki czy szlafroki. Jeśli wyjątkowo ilość bielizny do prania i suszenia

przewyższa maksymalny przewidziany ładunek, należy wykonać pranie, a po zakończeniu programu podzielić ładunek i włożyć do bębna tylko jego część. Dalej postępować według instrukcji dotyczących opcji „Tylko suszenie”. Powtórzyć te same czynności dla pozostałej części bielizny.

N.B: zawsze po zakończeniu suszenia wykonywane jest krótkie chłodzenie bielizny.

Tylko suszenie

Wybrać za pomocą przełącznika PROGRAMY suszenie ( -

- ) w zależności od rodzaju tkaniny, następnie ustawić

rodzaj żądanego suszenia przyciskiem SUSZENIE .

Nastawić opóźniony start. W celu ustawienia opóźnionego startu wybranego programu

należy wduszać odpowiedni przycisk aż do osiągnięcia żądanego czasu opóźnienia. Podczas ustawiania wyświetlony zostanie czas opóźnienia wraz z pulsującym napisem „Start za:” i migającym symbolem . Po nastawieniu opóźnionego startu na wyświetlaczu zostanie wyświetlony nieruchomy symbol i następnie wyświetlony zostanie ustawiony czas trwania cyklu z napisem „ Koniec za:” i czas trwania cyklu. Po jednorazowym naciśnięciu przycisku START OPÓŹNIONY wyświetlony zostaje tylko jeden raz czas ustawionego opóźnienia. Wyświetlacz pokaże napis “Start za:”. I czas opóźnienia. Po zakończeniu ustawionego czasu opóźnienia, maszyna włączy się i na wyświetlaczu ukaże się napis: „Koniec za:” i pozostały czas do zakończenia cyklu. W celu usunięcia opóźnionego uruchomienia wciskać przycisk aż do pojawienia się napisu OFF; symbol zgaśnie.

Zmiana charakterystyki cyklu.

• Wcisnąć przycisk w celu uruchomienia opcji, na ekranie pojawi się nazwa a odpowiednie zacienienie przycisku włączy się.

• Wcisnąć ponownie przycisk w celu wyłączenia

opcji; na ekranie pojawi się nazwa opcji plus OFF i podcieniowanie wyłączy się.

 !Jeśli wybrana opcja nie jest zgodna z nastawionym

programem, niezgodność zostanie zasygnalizowana przez pulsowanie kontrolki i sygnał akustyczny (3 sygnały) a opcja nie będzie aktywowana.

 ! Jeśli wybrana opcja nie jest zgodna z inną, ustawioną

uprzednio, kontrolka odpowiadająca pierwszej opcji będzie pulsować i uruchomiona zostanie jedynie opcja druga, kontrolka uruchomionej opcji będzie świecić stale. ! Opcje mogą zmieniać zalecane obciążenie i/lub czas trwania cyklu.

7. URUCHOMIENIE PROGRAMU. Nacisnąć przycisk START/PAUSE. Odpowiednia kontrolka zaświeci stałym światłem a drzwiczki zostaną zablokowane (kontrolka LOCK świeci się). Ikony odpowiadające fazom prania zaświecą się podczas cyklu wskazując bieżącą fazę. W celu dokonania zmiany programu w czasie trwania cyklu należy wybrać funkcję pauzy naciskając na przycisk START/PAUSE a następnie wybrać żądany cykl i nacisnąć ponownie przycisk START/PAUSE. W celu otworzenia drzwi, gdy cykl prania jest włączony należy nacisnąć przycisk START/PAUSE; jeśli kontrolka LOCK jest zgaszona otwarcie drzwi będzie możliwe. Nacisnąć ponownie przycisk START/PAUSE, aby uruchomić program od momentu, w którym został przerwany.

8. KONIEC PROGRAMU. Wskazywany jest przez zaświecenie napisu END. Drzwiczki pralki można otworzyć natychmiast. Jeśli kontrolka START/PAUSE pulsuje, nacisnąć przycisk w celu zakończenia cyklu. Otworzyć drzwiczki, wyjąć bieliznę i wyłączyć urządzenie.

! Jeśli uruchomiony już cykl ma być anulowany należy przytrzymać dłużej naciśnięty przycisk , aż cykl zostanie przerwany i urządzenie wyłączy się.

Page 19

Programy i opcje

Tabela programów

Ikona Opis programu

Bawełna Kolorowe (2): tkaniny białe lekko

zabrudzone i delikatne kolorowe.

Syntetyczne Odporne 60° 800 Syntetyczne Odporne (4) 40° 800 Białe 60° 1400

Kolorowe (3) 40° 1400 Ciemne 30° 800 Wełna Platinum Care: do wełny, kaszmiru, itp. 40° 800 Delikatne 30° 0 Antyalergiczne 60° 1400

Płukanie - 1400

Wirowanie i Wypompowanie - 1400 Pranie&Suszenie 30° 1400

Suszenie Bawełny Suszenie Wełna Suszenie Syntetyczne

Bawełna Pranie wstępne (Dodawaæ deter-

gent do odpowiedniego pojemnika).

Bawełna Białe (1): tkaniny białe i kolorowe, wytrzymałe, mocno zabrudzone.

Czas trwania cyklu wskazany na wyświetlaczu lub w instrukcji jest czasem oszacowanym dla standardowych warunków. Rzeczywisty czas trwania cyklu może się zmieniać w zależności od wielu czynników, takich jak temperatura i ciśnienie wody na wlocie, temperatura otoczenia, ilość detergentu, ilość i rodzaj pranej odzieży, wyważenie ładunku, wybrane opcje dodatkowe.

(*) Uwaga: po około 10 minutach od START, urządzenie na podstawie wsadu obliczy i pokaże czas pozostały do zakończenia programu.

Dla wszystkich Instytucji homologacyjnych:

1) Program kontrolny zgodny z normą EN 50229: ustawić program , wybierając temperaturę 60°C.

2) Program bawełna, długi: ustawić program , wybierając temperaturę 40°C.

3) Program bawełna, krótki: ustawić program , wybierając temperaturę 40°C.

4) Program syntetyczne, długi: ustawić program , wybierając temperaturę 40°C.

Temp. maks.

(°C)

40° 1400

90° 1400 60°

(Max. 90°C)

Prędkość

maks.

(obroty na

minutę)

- -

1400

Sus-

zenie



  



Środki piorące i dodatki

Pranie

wstępne

- -

- - - - 9

- - - - 7

- - - - 2,5

- - - - 5

Wybie-

Pranie

  



  



  

lacz

 

Środek

zmiękc-

zający



£adunek

max

(kg)

2,5

Czas

trwania

cyklu

(*) Możliwa jest kontrola czasu trwania programów prania

na wyświetlaczu.

Opcje

Super Wash

Dzięki zastosowaniu większej ilości wody

podczas fazy początkowej cyklu i zastosowaniu dłuższego czasu, opcja ta gwarantuje pranie o wysokiej skuteczności. Funkcja ta przydatna jest w celu usuwania bardziej opornych plam. Może być używana z i bez wybielacza. Jeśli zamierza się wykonać

cykl wybielania należy wstawić dodatkowy pojemniczek 3, na wyposażeniu, do przegródki 1. Nie przekraczać maksymalnej ilości wybielacza w płynie, podanej na głównym wskaźniku (zobacz rysunek). Aby wykonać tylko wybielanie bez kompletnego cyklu prania, należy wlać wybielacz do dodatkowego pojemnika 3 i nastawić program „Płukanie” oraz uruchomić opcję „Super Wash” . ! Nie można jej zastosować przy programach , , ,

, , , , , , , .

Extra Płukanie

Wybierając tę opcję zwiększa się skuteczność płukania i zapewnia się maksymalne usuwanie środka piorącego. Jest przydatne dla włókna szczególnie wrażliwego na środki piorące. Radzimy używać tej opcji z pralką o pełnym wsadzie i z większą ilością środka piorącego.

! Nie można jej zastosować przy programach , , , ,

, , , .

Łatwe Prasowanie

Wybierając tę opcję pranie oraz wirowanie zostaną odpowiednio zmienione w celu ograniczenia powstawania zgnieceń. Po zakończeniu cyklu pralka wykona powolne obroty bębna, kontrolki „Łatwe Prasowanie” oraz START/ PAUSE będą pulsowały. W celu zakończenia cyklu nacisnąć przycisk START/PAUSE lub przycisk „Łatwe Prasowanie”.

! Nie można jej zastosować przy programach , , ,

, , , , .

N.B.: Jeśli chcesz wykonać również i suszenie, przycisk ten jest aktywny tylko w połączeniu z poziomem “Prasowanie”.

Szybki

Wybierając tę opcję, skraca się czas trwania programu nawet do 50%, w zależności od wybranego cyklu, gwarantując równocześnie oszczędność wody i energii. Z cyklu należy korzystać do prania niezbyt zabrudzonej odzieży.

! Nie można jej zastosować przy programach , , ,

, , , , , , , .

19PL19

Page 20

Środki piorące i bielizna

Środek piorący

Wybór oraz ilość środka piorącego zależne są od rodzaju tkaniny (bawełna, wełna, jedwab...), od koloru, od temperatury prania, od stopnia zabrudzenia oraz od twardości wody. Dokładne dozowanie środka piorącego zapobiega marnotrawstwu i przyczynia się do ochrony środowiska: środki piorące, mimo że ulegają biodegradacji, zawsze zawierają składniki, które zakłócają równowagę środowiska naturalnego. Zaleca się:

• stosowanie środków piorących w proszku dla tkanin z białej bawełny i do prania wstępnego.

• stosowanie środków piorących w płynie dla delikatnych tkanin z bawełny oraz dla wszystkich programów z niską temperaturą.

• stosowanie płynnych środków piorących do wełny i jedwabiu.

Środek piorący powinien być włożony przed rozpoczęciem prania do odpowiedniej komory lub do dozownika wkładanego bezpośrednio do bębna. W takim przypadku nie można wybrać cyklu Bawełna z praniem wstępnym. ! Nie używać środków do prania ręcznego, ponieważ tworzą za dużo piany.

Przygotowanie bielizny

• Rozprostować dobrze ubrania przed włożeniem ich do pralki.

• Podzielić bieliznę według rodzajów tkaniny (symbol na etykiecie ubrania) oraz koloru uważając na oddzielenie odzieży kolorowej od białej;

• Opróżnić kieszenie i sprawdzić guziki;

• Nie przekraczać wartości wskazanych w „Tabela programów” odnoszących się do ciężaru bielizny suchej.

Ile waży bielizna?

1 prześcieradło 400 – 500 gr 1 poszewka 150 – 200 gr 1 obrus 400 – 500 gr 1 szlafrok 900 – 1200 gr 1 ręcznik do rąk 150 – 250 gr 1 spodnie jeansowe 400 – 500 gr 1 koszula 150 – 200 gr

Zalecenia dotyczące prania

Białe: z cyklu należy korzystać do prania białych

tkanin. Program został opracowany tak, aby chronił przed szarzeniem białych tkanin. W celu osiągnięcia najlepszych wyników zaleca się stosowanie detergentu w proszku. Po wybraniu funkcji suszenia, po zakończeniu prania zostaje automatycznie przeprowadzone suszenie porównywalne do suszenia na świeżym powietrzu, pozwalające dodatkowo uniknąć żółknięcia tkanin wskutek promieniowania słonecznego oraz powstawania zabrudzeń z powodu pyłu obecnego w powietrzu. Można ustawić jedynie suszenie oparte na poziomach. Kolorowe: z cyklu należy korzystać do prania tkanin o jasnych kolorach. Program został opracowany tak, aby chronił kolory przed blaknięciem. Ciemne: cyklu należy używać do prania ciemnej odzieży. Program został opracowany w celu ochrony ciemnych kolorów przed blaknięciem. Dla osiągnięcia najlepszych efektów, zalecamy stosowanie środka piorącego w płynie, najlepiej przeznaczonego do prania ciemnej odzieży.

Po wybraniu funkcji suszenia, po zakończeniu prania zostaje automatycznie przeprowadzone delikatne suszenie, które nie niszczy kolorów. Na wyświetlaczu zostanie wyświetlony poziom „Wieszanie”. Ładunek maks.: 3 kg. Wełna: cykl prania „Wełna” niniejszej pralki HotpointAriston został przetestowany i zatwierdzony przez Woolmark Company jako odpowiedni do prania odzieży wełnianej przeznaczonej wyłącznie do prania ręcznego, pod warunkiem, że pranie jest przeprowadzane zgodnie z instrukcjami podanymi na etykiecie ubrania oraz ze wskazówkami dostarczonymi przez producenta urządzenia. Hotpoint-Ariston to pierwsza marka pralek, która uzyskała od Woolmark Company certykat Woolmark Apparel Care - Platinum ze względu na osiągane rezultaty prania oraz zużycie wody i energii. (M1135)

Delikatne: używać programu do prania bardzo delikatnej odzieży, ozdobionej cekinami lub koralikami. Zalecamy wywrócenie ubrań na lewą stronę i włożenie małych części odzieży do woreczka przeznaczonego specjalnie do prania delikatnych ubrań. Dla osiągnięcia najlepszych efektów, zalecamy stosowanie środka piorącego w płynie do tkanin delikatnych. Do prania jedwabiu i zasłon należy wybrać cykl i włączyć opcję .; urządzenie zakończy cykl z zamoczoną bielizną, a kontrolka będzie migać. W celu odprowadzenia wody i wyjęcia prania, należy nacisnąć przycisk START/PAUSE lub przycisk . Po wybraniu opcji suszenia wyłącznie czasowego, po zakończeniu prania zostanie przeprowadzone szczególnie delikatne suszenie, dzięki lekkim obrotom i odpowiednio kontrolowanej temperaturze strumienia powietrza. Zalecane czasy to: 1 kg tkanin syntetycznych --> 160 min. 1 kg tkanin syntetycznych i bawełnianych --> 180 min. 1 kg tkanin bawełnianych --> 180 min. Stopień wysuszenia zależał będzie od wielkości wsadu i rodzaju tkanin. Antyalergiczne: programu należy używać do usuwania głównych alergenów, takich jak pyłki, roztocza, sierść kotów i psów. Pranie&Suszenie : został opracowany do prania i suszenia bielizny lekko zabrudzonej w krótkim czasie. Po wybraniu tego cyklu można prać i suszyć do 1 kg bielizny w ciągu 45 minut. Aby otrzymać jak najlepsze wyniki prania należy stosować płynny środek piorący; wcześniej wyprać kołniesze, mankiety i plamy. Uporczywe zabrudzenia: dobrze jest wyprać uporczywe zaplamienia płynnym mydłem przed praniem oraz zastosować program Bawełna z praniem wstępnym.

System równoważenia ładunku

Aby uniknąć nadmiernych drgań i jednorodnie rozłożyć wsad, przed każdym wirowaniem bęben wykonuje nieco szybsze obroty niż podczas prania. Jeśli po zakończeniu kolejnych prób wsad nie zostanie rozłożony w sposób wyważony, urządzenie dokona wirowania z szybkością mniejszą od przewidywanej. W przypadku wystąpienia nadmiernego niezrównoważenia pralka dokona rozłożenia wsadu zamiast odwirowania. Aby zapewnić lepsze rozłożenie wsadu oraz jego właściwe zrównoważenie, zaleca się wymieszanie dużych i małych sztuk bielizny.

Page 21

Zalecenia i środki ostrożności

! Pralka została zaprojektowana i wyprodukowana zgodnie z międzynarodowymi przepisami bezpieczeństwa. Niniejsze ostrzeżenia zostały tu zamieszczone ze względów bezpieczeństwa i należy je uważnie przeczytać.

Ogólne zasady bezpieczeństwa

• Urządzenie to zostało zaprojektowane wyłącznie do użytkowania w warunkach domowych.

• Urządzenie to nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej sprawności zycznej, zmysłowej lub umysłowej oraz nieposiadające odpowiedniego doświadczenia i wiedzy, chyba że używają go pod nadzorem lub po otrzymaniu wskazówek od osoby odpowiedzialnej za ich bezpieczeństwo. Należy pilnować, aby dzieci nie bawiły się urządzeniem.

– Nie suszyć ubrań niewypranych. – Odzież, która została zabrudzona takimi

substancjami, jak olej jadalny, aceton, alkohol, benzyna, kerosen, odplamiacze, terpentyna, woski i środki usuwające wosk, powinna przed rozpoczęciem suszenia zostać wyprana w gorącej wodzie z dużą ilością detergentów.

– Zabronione jest suszenie w suszarce takich rzeczy,

jak guma piankowa (pianka lateksowa), czepki prysznicowe, materiały wodoodporne, ubrania podgumowane oraz ubrania i poduszki z wkładkami z gumy piankowej.

– Środki zmiękczające tkaniny i podobne produkty

należy stosować zgodnie z instrukcjami producenta.

– Końcowa część cyklu suszenia jest przeprowadzana

bez ogrzewania (cykl chłodzenia), co gwarantuje, że suszone ubrania nie ulegną zniszczeniu.

UWAGA: Nie należy wyłączać suszarki przed

zakończeniem programu suszenia. Jeśli do tego dojdzie, należy szybko wyjąć wszystkie ubrania i rozwiesić je, tak aby mogły szybko się ochłodzić.

• Nie dotykać pralki stojąc przy niej boso lub mając mokre lub wilgotne ręce albo stopy.

• Nie wyjmować wtyczki z gniazdka ciągnąc za kabel, lecz trzymając za wtyczkę.

• Nie dotykać usuwanej wody, gdyż może ona osiągać wysokie temperatury.

• W żadnym wypadku nie otwierać drzwiczek pralki na siłę: grozi to uszkodzeniem mechanizmu zabezpieczającego drzwiczki przed przypadkowym otwarciem.

• W razie wystąpienia usterki nie należy w żadnym wypadku próbować dostać się do wewnętrznych części pralki z zamiarem samodzielnego dokonania naprawy.

• Zawsze uważać, aby dzieci nie zbliżały się do pracującej pralki.

• Jeśli trzeba maszynę przestawić muszą to zrobić dwie lub trzy osoby przy zachowaniu jak największej ostrożności. Nigdy nie należy tego robić samemu, gdyż urządzenie jest bardzo ciężkie.

• Przed włożeniem bielizny sprawdzić, czy bęben jest pusty.

• W trakcie suszenia drzwiczki nagrzewają się.

• Nie suszyć bielizny czyszczonej przy pomocy łatwopalnych rozpuszczalników (np.trichloroetylen).

• Nie suszyć gumy gąbczastej ani podobnych elastomerów.

• Upewnić się, by w trakcie suszenia kurek wody był odkręcony.

Utylizacja

• Utylizacja opakowania: przestrzegać lokalnych przepisów, dzięki temu opakowanie będzie mogło zostać ponownie wykorzystane.

• Dyrektywa europejska 2002/96/WE dotycząca odpadów urządzeń elektrycznych i elektronicznych przewiduje, że elektryczne urządzenia gospodarstwa domowego nie powinny być utylizowane w normalnym ciągu utylizacji stałych odpadów miejskich. Stare urządzenia powinny być zbierane oddzielnie w celu optymalizowania stopnia odzysku i recyrkulacji materiałów, z których są zbudowane i aby zapobiec potencjalnemu zagrożeniu dla zdrowia i środowiska. Symbol przekreślonego koszyka podany jest na wszystkich produktach w celu przypominania o obowiązku ich oddzielnego zbierania.

Właściciele urządzeń gospodarstwa domowego

mogą uzyskać dodatkowe informacje dotyczące ich prawidłowej utylizacji zwracając się do odpowiednich służb publicznych lub do sprzedawców tych urządzeń.

Ręczne otwarcie drzwiczek

W przypadku, gdy otwarcie drzwiczek nie jest możliwe z powodu braku energii elektrycznej a pranie ma być rozwieszone, należy postępować w następujący sposób:

1. wyjąć wtyczkę z gniazdka elektrycznego.

2. sprawdzić, czy poziom wody wewnątrz maszyny jest niższy od poziomu otwarcia drzwiczek, w przeciwnym przypadku usunąć nadmiar wody poprzez rurę odpływową zbierając ją do wiaderka w sposób wskazany na rysunku.

3. usunąć płytę znajdującą się z tyłu pralki (zobacz

następną stronę).

4. przy pomocy uchwytu pokazanego na rysunku pociągnąć na zewnątrz aż do zwolnienia plastikowego zatrzasku z gniazda; następnie pociągnąć go ku dołowi aż da się usłyszeć kliknięcie, wskazujące, że drzwiczki zostały odblokowane.

5. Otworzyć drzwiczki; w przypadku, gdy nie jest to jeszcze możliwe, powtórzyć czynność

6. ponownie założyć panel upewniwszy się, przed dociśnięciem go do maszyny, że zatrzaski zostały umieszczone w odpowiednich otworach.

Page 22

Utrzymanie i konserwacja

Odłączenie wody i prądu elektrycznego

• Zamknąć kurek dopływu wody po każdym praniu. Zmniejsza się w ten sposób zużycie instalacji hydraulicznej pralki oraz eliminuje się niebezpieczeństwo przecieków.

• Wyjąć wtyczkę z kontaktu przed przystąpieniem do czyszczenia pralki oraz podczas wykonywania czynności konserwacyjnych.

Czyszczenie maszyny

Obudowę zewnętrzną i gumowe części pralki należy myć wilgotną ściereczką zmoczoną w letniej wodzie z mydłem. Nie stosować rozpuszczalników ani ściernych środków czyszczących.

Czyszczenie szuadki na środki piorące

W celu wyjęcia szuadki nacisnąć dźwignię (1) i pociągnąć ją na zewnątrz (2)

(patrz rysunek).

Wypłukać szuadkę pod bieżącą wodą. Czynność tę należy wykonywać stosunkowo często.

Aby dostać się do komory wstępnej:

1. zdjąć płytę przykrywającą, znajdującą się z tyłu rządzenie naciskając ją ku środkowi, następnie popchnąć ku dołowi z dwóch stron i wyjąć ją (zobacz rysunki).

2. ustawić pojemnik do zbierania wypływającej wody (ok. 1,5 l) (patrz rysunek);

3. odkręcić pokrywę, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara (patrz rysunek);

4. dokładnie wyczyścić wnętrze;

5. ponownie przykręcić pokrywę;

6. ponownie założyć panel upewniwszy się, przed dociśnięciem go do urządzenia, czy zatrzaski zostały umieszczone w odpowiednich otworach.

Czyszczenie bębna

• Należy zawsze pozostawiać uchylone drzwiczki pralki, aby zapobiec tworzeniu się nieprzyjemnych zapachów.

Czyszczenie pompy

Pralka wyposażona jest w pompę samoczyszczącą, która nie wymaga zabiegów konserwacyjnych. Może się jednak zdarzyć, że drobne przedmioty (monety, guziki) wpadną do komory wstępnej zabezpieczającej pompę, która znajduje się w jej dolnej części.

! Należy się upewnić, że cykl prania został zakończony i wyjąć wtyczkę z gniazdka.

Kontrola przewodu doprowadzającego wodę

Przynajmniej raz do roku należy skontrolować rurę doprowadzania wody. Jeśli widoczne są na nim pęknięcia i rysy, należy go wymienić: w trakcie prania duże ciśnienie może bowiem spowodować jego nagłe rozerwanie.

Page 23

Nieprawidłowości w działaniu i sposoby ich usuwania

Może się zdarzyć, że pralka nie działa. Przed wezwaniem Serwisu Technicznego (patrz „Serwis Techniczny”) należy sprawdzić, czy problemu nie da się łatwo rozwiązać przy pomocy poniższego wykazu.

Nieprawidłowości w działaniu:

Pralka nie włącza się.

Cykl prania nie rozpoczyna się.

Pralka nie pobiera wody.

Drzwiczki maszyny pozostają zablokowane.

Pralka pobiera i usuwa wodę bez przerwy.

Pralka nie odprowadza wody i nie odwirowuje.

Pralka mocno wibruje w fazie odwirowywania.

Z pralki wycieka woda.

Ikony dotyczące „bieżącej fazy” pulsują szybko jednocześnie z kontrolką ON/OFF.

Możliwe przyczyny/Porady:

• Wtyczka nie jest włączona do gniazdka lub jest wsunięta za słabo, w taki sposób, że nie ma styku.

• W domu nie ma prądu.

• Drzwiczki nie są dokładnie zamknięte.

• Nie został przyciśnięty przycisk START/PAUSE.

• Kurek dopływu wody jest zamknięty.

• Ustawione zostało opróżnienie startu.

• Rura pobierania wody nie jest podłączona do zaworu.

• Rura jest zgięta.

• Kurek dopływu wody jest zamknięty.

• W domu nastąpiła przerwa w dostawie wody.

• Ciśnienie wody nie jest wystarczające.

• Nie został przyciśnięty przycisk START/PAUSE

• Gdy wybrany zostanie cykl opcja , pod koniec cyklu pralka wykona powolne obroty bębna. Aby zakończyć cykl, należy nacisnąć przycisk START/PAUSE lub kontrolkę .

• Rura usuwania wody nie została zainstalowana na wysokości od 65 d0 100 cm od podłogi (patrz „Instalacja”).

• Końcówka rury usuwania wody jest zanurzona w wodzie (patrz „Instalacja”).

• Jeśli mieszkanie znajduje się na najwyższych piętrach budynku, możliwe, że zaistniał efekt „syfonu”, w wyniku czego pralka nieustannie pobiera i usuwa wodę. W celu wyeliminowania tej niedogodności należy zakupić specjalny zawór, zapobiegający powstawaniu efektu syfonu.

• Otwór odpływowy w ścianie nie posiada odpowietrznika.

• Program nie przewiduje odprowadzania wody: w przypadku niektórych programów należy uruchomić go ręcznie (patrz „Programy i opcje”).

• Została uruchomiona opcja : aby zakończyć program, należy wcisnąć przycisk START / PAUSE (patrz „Programy i opcje”).

• Przewód odprowadzający wodę jest zgięty (patrz „Instalacja”).

• Instalacja ściekowa jest zatkana.

• Bęben, w chwili instalacji pralki, nie został odpowiednio odblokowany (zobacz „Instalacja”).

• Pralka nie jest właściwie wypoziomowana (patrz „Instalacja”).

• Pralka jest zbyt ściśnięta pomiędzy meblami i ścianą (patrz „Instalacja”).

• Wsad jest niewyważony (patrz „Środki piorące i bielizna”).

• Przewód doprowadzający wodę nie jest dobrze przykręcony (patrz „Instalacja”).

• Szuadka na środki piorące jest zatkana (w celu oczyszczenia jej patrz „Konserwacja i czyszczenie”).

• Rura odpływowa nie jest dobrze zamocowana (patrz „Instalacja”).

• Wyłączyć urządzenie i wyjąć wtyczkę z gniazdka, odczekać około 1 minuty, następnie włączyć ją ponownie. Jeśli niedogodność nie ustępuje wezwać Serwis.

Tworzy się zbyt duża ilość piany.

Drzwiczki maszyny pozostają zablokowane.

Pralka nie suszy.

• Środek piorący nie jest odpowiedni do pralek automatycznych (na opakowaniu musi być napisane: „do pralek”, „do prania ręcznego i pralek” lub podobne).

• Użyto za dużo środka piorącego.

• Wykonać procedurę ręcznego odblokowania (patrz „Środki ostrożności i

zalecenia”).

• Wtyczka nie jest włączona do gniazdka, lub jest wsunięta niedostatecznie, tak że nie ma kontaktu.

• W domu brak jest prądu.

• Drzwiczki nie są dobrze zamknięte.

• Zostało nastawione opóźnienie startu.

• SUSZENIE znajduje się w pozycji OFF.

Page 24

Serwis techniczny

Przed skontaktowaniem się z Serwisem Technicznym:

• Sprawdzić, czy problemu nie można rozwiązać samodzielnie (patrz „Anomalie i środki zaradcze”);

• Ponownie uruchomić program i sprawdzić, czy problem nie zniknął;

• W przeciwnym razie wezwać Autoryzowany Serwis Techniczny.

! W przypadku błędnego zainstalowania i nieprawidłowego używania pralki interwencja serwisu będzie płatna. ! Nigdy nie wzywać nieautoryzowanych techników.

Należy podać:

• rodzaj nieprawidłowości;

• model maszyny (Mod.);

• numer seryjny (S/N). Te ostatnie informacje znajdują się na tabliczce znamionowej umieszczonej na urządzeniu.

! Uwaga: aby wyjść z „trybu demo”, należy wyłączyć pralkę, należy nacisnąć równocześnie przez 3 sek. dwa przyciski i .

Page 25

Návod na inštaláciu a použitie

PRÁČKA

Slovensky

AQUALTIS

AQD970D 49

! Tento symbol upozorňuje na to, že je potrebné prečítať si návod na

použitie.

Obsah

Inštalácia, 26-27

Rozbalenie a vyrovnanie do vodorovnej polohy Pripojenie k elektrickej a k vodovodnej sieti Technické údaje

Popis zariadenia, 28-29

Ovládací panel „touch control“

Spôsob realizácie pracieho cyklu alebo cyklu sušenia, 30

Programy a voliteľné funkcie, 31

Tabuľka programov Voliteľné funkcie prania

Pracie prostriedky a prádlo, 32

Prací prostriedok Príprava prádla Rady pre pranie Systém automatického vyváženia náplne

Opatrenia a rady, 33

Základné bezpečnostné pokyny Likvidácia Manuálne otvorenie dvierok s priezorom

Údržba a starostlivosť, 34

Uzavretie prívodu vody a vypnutie elektrického napájania Čistenie zariadenia Čistenie dávkovača pracích prostriedkov Starostlivosť o bubon Čistenie čerpadla Kontrola prítokovej hadice na vodu

Poruchy a spôsob ich odstránenia, 35

Servisná služba, 36

Page 26

Inštalácia

! Je veľmi dôležité uschovať tento návod za účelom jeho ďalšej konzultácie. V prípade predaja, darovania alebo presťahovania práčky zabezpečte, aby zostal uložený v jej blízkosti. ! Pozorne si prečítajte uvedené pokyny: obsahujú dôležité informácie, týkajúce sa inštalácie, použitia a bezpečnosti pri práci. ! V obálke s týmto návodom môžete nájst okrem záruky aj súciastky potrebné na inštaláciu.

Rozbalenie a vyrovnanie do vodorovnej polohy

Rozbalenie

1. Po rozbalení práčky skontroluje, či počas prepravy nedošlo k jej poškodeniu. V prípade, že je poškodená, nezapájajte ju a obráťte sa na predajcu.

2. Odstránte 4 skrutky chrániace pred poškodením počas prepravy a príslušný dištančný clen, ktoré sa nachádzajú v zadnej časti (vid obrázok).

! Dôsledné vyrovnanie do vodorovnej polohy zaistí stabilitu a zabráni vibráciám a hlučnosti, hlavne vo fáze odstreďovania. ! V prípade inštalácie na podlahovú krytinu alebo na koberec, nastavte nožičky tak, aby pod práčkou zostal dostatočný volný priestor na ventiláciu.

Pripojenie k elektrickej a k vodovodnej sieti

Pripojenie prítokovej hadice vody

! Pred pripojením prítokovej hadice k rozvodu vody nechajte odtiecť vodu, až kým nebude číra.

1. Pripojte prítokovú hadicu k zariadeniu prostredníctvom príslušnej prípojky na vodu, umiestnenej v zadnej časti, vpravo hore (viď obrázok).

3. Uzatvorte otvory po skrutkách plastovými krytkami, nachádzajúcimi sa v obálke.

4. Odložte si všetky diely. V prípade prepravy práčky bude potrebné vykonat jej opätovnú montáž, aby ste tak predišli jej vnútornému poškodeniu. ! Obaly nie sú hračky pre deti! Všetky obaly uschovajte mimo dosahu dietata, hrozí jeho udusenie!

Vyrovnanie do vodorovnej polohy

1. Práčku je potrebné umiestnit na rovnú a pevnú podlahu tak, aby nebola opretá o stenu alebo nábytok.

2. Vykompenzujte nerovnosti odkrútením alebo zakrútením nožičiek, až kým sa zariadenie nebude nachádzat vo vodorovnej polohe (nesmie byt naklonená o viac ako 2 stupne).

2. Pripojte prívodnú hadicu jej zaskrutkovaním ku kohútiku so studenou vodou, s hrdlom so závitom 3/4“ (vid obrázok).

3. Zabezpečte, aby hadica nebola príliš ohnutá alebo stlačená.

! Tlak v rozvode vody sa musí pohybovať v rozmedzí hodnôt uvedených v tabuľke s technickými údajmi (viď

vedľajšia strana).

! V prípade, že dĺžka prítokovej hadice nebude dostatočná, obráťte sa na špecializovanú predajňu alebo na autorizovaný technický personál.

! Nikdy nepoužívajte použité alebo staré prítokové hadice, ale hadice, ktoré sú súčastou príslušenstva zariadenia.

Page 27

Pripojenie vypúšťacej hadice

65 - 100 cm

Pripojte vypúštaciu hadicu k odpadovému potrubiu alebo k odpadu v stene, nachádzajúcom sa od 65 do 100 cm nad zemou; jednoznačne zamedzte jej ohybu.

Alebo ju zachyťte na okraj umývadla či vane a pripevnite ju ku kohútiku priviazaním držiaka z príslušenstva (viď

obrázok).

Voľný koniec vypúšťacej hadice nesmie zostať ponorený do vody.

! Kábel nesmie byť ohnutý alebo pritlačený.

! Výmena kábla a zástrčky musí byť zverená výhradne

autorizovanému technickému personálu.

Upozornenie! Výrobca neponesie žiadnu zodpovednost za následky spôsobené nerešpektovaním týchto pokynov.

Technické údaje

! Použitie predlžovacích hadíc sa neodporúča; ak je však nevyhnutné, predlžovacia hadica musí mat rovnaký priemer ako originálna hadica a jej dlžka nesmie presiahnut 150 cm.

Pripojenie k elektrickej sieti

Pred zasunutím zástrčky do zásuvky sa uistite, že:

• zásuvka je uzemnená a že vyhovuje normám;

• zásuvka je schopná uniesť maximálnu záťaž odpovedajúcu menovitému príkonu zariadenia, uvedenému v tabuľke s technickými údajmi (viď

vedľa);

• hodnota napájacieho napätia odpovedá údajom uvedeným v tabulke s technickými údajmi (vid vedla);

• sa zásuvka zhoduje so zástrčkou napájacieho kábla zariadenia. V opačnom prípade je potrebné dať vymeniť zásuvku alebo zástrčku.

! Práčka nesmie byť umiestnená vonku – pod holým nebom, a to ani v prípade, keby sa jednalo o miesto chránené pred nepriazňou počasia, pretože je veľmi nebezpečné vystaviť ju pôsobeniu dažďa a búrok.

! Po denitívnom umiestnení práčky musí zásuvka zostať ľahko prístupná.

! Nepoužívajte predlžovacie káble a rozvodky.

Model AQD970D 49

šírka 59,5 cm

Rozmery

Kapacita

Elektrické zapojeni

Pripojenie k rozvodu vody

Rýchlos±z odstreïovania

Kontrolný program pod¾a normy EN 50229

Hluènost¡ (dB(A) re 1 pW

výška 85 cm håbka 64,5 cm

od 1 do 9 kg pre pranie od 1 do 7 kg pre sušenie

Vid štítok s technickými údajmi, aplikovaný na zariadení.

maximálny tlak 1 MPa (10 bar) maximálny tlak 0,05 MPa (0.5 bar) kapacita bubna 71 litrov

a±z do 1400 otáèok za minútu

Pranie: program náplò 9 kg prádla. Sušenie: menšia náplň sa musí sušiť pri úrovni sušenia „EXTRA” a táto náplň musí obsahovať 2 plachty, 1 obliečky a 1 uteráky; zvyšná náplň sa musí sušiť pri úrovni sušenia „EXTRA“.

Toto zariadenie je v zhode s nasledujúcimi smernicami Európskej únie:

- 2004/108/CE (Elektromagnetická kompatibilita)

- 2006/95/CE (Nízke napätie)

- 2002/96/CE

Pranie: 51 Odstreïovanie: 80

; teplota 60°C;

Page 28

Popis zariadenia

DVIERKA S PRIEZOROM

DRŽADLO DVIEROK S PRIEZOROM

PODSTAVEC

DVIERKA S PRIEZOROM

Na otvorenie dvierok s priezorom používajte vždy príslušné držadlo (vid

obrázok).

DÁVKOVAČ PRACÍCH PROSTRIEDKOV

Nachádza sa vo vnútri zariadenia a je k nemu umožnený prístup po otvorení dvierok. Informácie týkajúce sa dávkovania pracích prostriedkov sú uvedené v kapitole “Pracie prostriedky a

prádlo”.

OVLÁDACÍ PANEL

NASTAVITEĽNÉ

NOŽIČKY

2. priehradka na pranie: V prípade použitia tekutého pracieho prostriedku sa odporúča použiť pre správne dávkovanie malú prepážku A z príslušenstva. Pre použitie práškového pracieho prostriedku vložte malú

prepážku do priehlbiny B.

3. prídavná nádobka: Bieliaci prostriedok

! Použitie prídavnej nádobky 3 vylučuje možnosť predpierania.

priehradka pre prídavné pracie prostriedky: pre tekutú aviváž alebo iné tekuté prídavné prostriedky. Odporúča sa neprekročiť maximálnu úroveň vyznačenú mriežkou a rozriediť koncentrovanú aviváž.

Ovládací panel „touch control“

Nastavenie zmeníte jemným stlačením symbolu vo vnútri citlivej plochy (touch control) podľa obrázku.

1. priehradka na predpieranie: použite práškový prací prostriedok.

! Pred naplnením priehradky pracím prostriedkom sa uistite, že v dávkovači nie je vložená prídavná priehradka

Pohotovostný režim

Kvôli zhode s novými predpismi súvisiacimi s energetickou úsporou, je táto práčka vybavená systémom automatického vypnutia (prechodu do pohotovostného režimu – standby), ktorý je aktivovaný po uplynutí 30 minút, ak práčka nie je používaná. Krátko stlačte tlačidlo ON/OFF a vyčkajte na obnovenie činnosti zariadenia.

Page 29

Ovládací panel „touch control“

Otočný ovládač

VOĽBA

PROGRAMOV

Tlačidlo ODSTREĎOVANIE

Tlačidlo TEPLOTA

DISPLEJ

Tlačidlo s kontrolkou

START/PAUSE

Kontrolka

EKO

Ikony FÁZY

PRANIA

Tlačidlo s kontrolkou

ON/OFF

Tlačidlo

VOLITEĽNÉ FUNKCIE

SUŠENIE

Tlačidlo s kontrolkou ON/OFF: krátke stlačenie tohto tlačidla slúži na zapnutie alebo vypnutie práčky. Zelená kontrolka signalizuje, že zariadenie je zapnuté. Ak chcete vypnúť práčku počas prania, je potrebné držať tlačidlo stlačené dlhšie, približne 3 sek.; krátkym alebo náhodným stlačením práčku nevypnete. Vypnutie zariadenia počas prania spôsobí zrušenie prebiehajúceho pracieho programu.

Otočný ovládač pre VOĽBU PROGRAMOV: je možné ním otáčať v obidvoch smeroch. Aby ste nastavili najvhodnejší program, pozrite si “Tabuľka programov”. Počas prania zostane otočný ovládač bez pohybu.

Tlačidlá M1-M2: držte stlačené jedno z tlačidiel, aby ste cyklus uložili do pamäte spolu s vlastnými osobnými nastaveniami. Pre vyvolanie predtým uloženého cyklu do pamäte, stlačte príslušné tlačidlo.

Tlačidlo SUŠENIE : Stlačte kvôli nastaveniu oneskoreného štartu zvoleného programu; nastavené oneskorenie bude zobrazené na displeji (vid “Spôsob realizácie pracieho cyklu alebo cyklu sušenia”).

Tlačidlo TEPLOTA: Jeho stlačenie slúži na zmenu teploty alebo vylúčenie ohrevu; zvolená hodnota bude zobrazená na displeji nad tlacidlom (vid “Spôsob realizácie pracieho cyklu

alebo cyklu sušenia”).

Tlačidlo ODSTREĎOVANIE: Jeho stlačenie slúži na zmenu rýchlosti alebo vylúčenie odstreďovania; zvolená hodnota bude zobrazená na displeji nad tlačidlom (viď

“Spôsob realizácie pracieho cyklu alebo cyklu sušenia”).

Tlačidlo ONESKORENÝ START: Jeho stlačenie slúži na nastavenie oneskorenia štartu zvoleného programu; hodnota nastaveného oneskorenia bude zobrazená na displeji nad tlačidlom

(viď “Spôsob realizácie pracieho cyklu alebo cyklu sušenia”).

Tlačidlá s kontrolkami VOLITEĽNÉ FUNKCIE: Slúži na voľbu jednotlivých ponúknutých voliteľných funkcií. Príslušná kontrolka zvolenej voliteľnej funkcie zostane rozsvietená (viď

“Spôsob realizácie pracieho cyklu alebo cyklu sušenia”).

Ikony FÁZY PRANIA: Ich rozsvietenie signalizuje priebeh cyklu (Pranie - Plákanie - Odstreďovanie/ Vypúšťanie

– Sušenie ). Nápis sa rozsvieti po ukončení cyklu.

Tlačidlá

Tlačidlo

ONESKORENÝ

START

Kontrolka

Tlačidlo s kontrolkou

ZABLOKOVANIE TLAČIDIEL

LOCK

Tlačidlo s kontrolkou START/PAUSE: Keď zelená kontrolka začne pomaly blikať, stlačte tlačidlo, aby ste spustili pranie. Po zahájení cyklu sa kontrolka rozsvieti stálym svetlom. Ak si želáte prerušiť pranie, opätovne stlačte tlačidlo; kontrolka bude blikať oranžovým svetlom. Keď je kontrolka „LOCK“ zhasnutá, je možné otvoriť dvierka s priezorom. Aby ste opätovne spustili cyklus z miesta kde bol prerušený, opätovne stlačte tlačidlo.

Kontrolka LOCK: signalizuje, že dvierka s priezorom sú zablokované. Na otvorenie dvierok je potrebné prerušiť cyklus

(viď “Spôsob realizácie pracieho cyklu alebo cyklu sušenia”).

Tlačidlo s kontrolkou ZABLOKOVANIE TLAČIDIEL: Aby ste aktivovali alebo zrušili zablokovanie ovládacieho panelu, držte stlačené tlačidlo približne 2 sekundy. Rozsvietená kontrolka signalizuje, že ovládací panel je zablokovaný. Týmto spôsobom sa zamedzí náhodným zmenám programov, obzvlášť, keď sú v domácnosti deti.

Kontrolka EKO: K rozsvieteniu ikony dôjde v prípade, ked sa pri zmene parametrov prania dosiahne energetická úspora najmenej 10%. Okrem toho, ešte pred aktiváciou režimu „Stand by“, sa ikona rozsvieti na pár sekúnd; pri vypnutom zariadení je odhad energetickej úspory približne 80%.

ZMENA JAZYKA Pri prvom zapnutí zariadenia začne na displeji blikať prvý

jazyk v poradí. V mieste 3 tlačidiel v pravej časti displeja sa zobrazia symboly „ “ , „OK“ a „V“. Jazyk sa bude meniť automaticky každé 3’’ alebo stlačením tlačidiel vedľa symbolov „ “ a „V“. Tlačidlom „OK“ sa potvrdzuje výber jazyka, ktorý bude nastavený po 2’’. Keď nestlačíte žiadne tlačidlo, po uplynutí 30” sa bude procedúra pre zmenu jazyka opakovať. Pre zmenu jazyka je potrebné zapnúť

a vypnúť zariadenie a v priebehu nasledujúcich 30 sekúnd po vypnutí stlačiť súčasne tlačidlá teploty

+ odstreďovania + oneskoreného štartu na dobu 5 sekúnd a okrem zaznenia krátkeho akustického signálu sa na displeji zobrazí nastavený jazyk, ktorý bude blikať . Stlačením tlačidiel vedľa symbolov „ “ a „V“ je možné zmeniť nastavený jazyk. Tlačidlom „OK“ sa potvrdzuje zvolený jazyk, ktorý bude nastavený po 2’’. Keď nedôjde k stlačeniu žiadneho tlačidla, po uplynutí 30” bude znovu zobrazený pôvodne zvolený jazyk. Zapnutíe pračku.

Page 30

Spôsob realizácie pracieho cyklu alebo cyklu sušenia

POZNÁMKA: pri prvom použití práčky vykonajte prací cyklus bez prádla, s pracím prostriedkom a nastaveným pracím programom pre vlnu 90 °C, bez predpierania.

1. ZAPNUTIE ZARIADENIA. Stlačte tlačidlo . Všetky kontrolky

sa rozsvietia na dobu 1 sekundy a na displeji sa zobrazí nápis AQUALTIS; Kontrolka tlačidla zostane rozsvietená stálym svetlom a kontrolka START/PAUSE bude blikať.

2. ZVOĽTE PRACÍ PROGRAM. Pootočte OTOČNÝM

GOMBÍKOM PRE VOĽBA PROGRAMOV smerom doprava alebo doľava, aby ste zvolili požadovaný program; názov programu bude zobrazený na displeji; k zvolenému programu je priradená teplota a rýchlosť odstreďovania, ktoré môžu byť menené. Na displeji sa zobrazí doba trvania cyklu.

3. NAPLŇTE PRÁČKU PRÁDLOM. Otvorte dvierka s

priezorom. Naplňte práčku prádlom, pričom dbajte, aby nedošlo k prekročeniu množstva náplne, uvedeného v tabuľke programov na nasledujúcej strane.

4. NAPLNTE DÁVKOVAC PRACÍCH PROSTRIEDKOV.

Vytiahnite dávkovač pracích prostriedkov a naplnte príslušné priehradky pracím prostriedkom, spôsobom vysvetleným v časti „Popis zariadenia“.

5. ZATVORTE DVIERKA S PRIEZOROM.

6. NASTAVTE PRACÍ PROGRAM PODĽA VAŠICH POTRIEB. Použite k tomu príslušné tlačidlá ovládacieho panelu:

Zmena teploty a/alebo rýchlosti odstredovania. Zariadenie automaticky zobrazuje maximálnu teplotu a

rýchlosť odstreďovania pre nastavený program alebo posledné zvolené hodnoty, ak sú vhodné pre zvolený program. Stlačením tlačidla je možné postupne znížiť teplotu až po pranie v studenej vode (OFF). Stlačením tlačidla

je možné postupne znížiť rýchlosť odstreďovania až po jeho úplné vylúčenie (OFF). Ďalšie stlačenie tlačidiel obnoví nastavenie maximálnych prednastavených hodnôt.

! Výnimka: pri volbe programu bude možné zvýšit

teplotu až na 90°C.

Nastavenie sušenia

Po prvom stlačení tlačidla zariadenie automaticky zvolí maximálnu úroveň sušenia, vhodnú pre zvolený program. Následné stlačenia znižujú zvolenú úroveň a následne aj dobu sušenia, až po jeho úplné vyradenie – „OFF“.

Je možné nastaviť sušenie:

A - Podľa nastavenej doby: od 20 do 180 minút. B - Na základe požadovanej úrovne sušenia:

Žehlenie: Určené pre prádlo, ktoré musí byť následne

žehlené. Úroveň zvyškovej vlhkosti zjemní záhyby a uľahčí ich odstránenie.

Zavesenie: Ideálne pre prádlo, ktoré nevyžaduje úplné

vysušenie.

Skriňa: Vhodné pre prádlo určené na odloženie do skrine

bez potreby jeho vyžehlenia.

Extra: Vhodné pre prádlo, ktoré vyžaduje úplné

vysušenie, ako sú froté uteráky a župany..

Keď je vo výnimočných prípadoch množstvo prádla vyššie

ako maximálne povolená náplň, vykonajte prací cyklus a po jeho ukončení prádlo rozdeľte a jednu z dvoch častí vložte naspäť do bubna. Ďalej sa riaďte pokynmi pre samotné sušenie. Zopakujte rovnaký postup aj pri sušení zostávajúcej

časti prádla.

POZN.: Po ukončení sušenia bude zakaždým nasledovať

fáza ochladenia prádla.

Samotné sušenie Otočným ovládačom zvoľte sušenie ( - - ) podľa druhu

tkaniny. Je možné nastaviť aj požadovanú úroveň alebo dobu sušenia tlačidlom SUŠENIA .

Nastavenie oneskoreného štartu. Aby ste nastavili oneskorený štart pre zvolený program,

stláčajte príslušné tlačidlo, až kým sa nezobrazí požadovaná doba oneskorenia. Počas nastavovania bude zobrazená doba oneskorenia spolu s nápisom „Začne za”: a blikajúci symbol . Po nastavení oneskoreného štartu bude na displeji zobrazený symbol a na displeji bude opäť zobrazená doba trvania nastaveného cyklu s nápisom „Skončí za”: a doba trvania cyklu. Pri jednom stlačení tlačidla ONESKORENÝ START bude zobrazená predtým nastavená doba oneskorenia. Po uvedení do činnosti bude na displeji zobrazený nápis „Začne za”: a doba oneskorenia. Po uplynutí nastavenej doby oneskorenia sa spustí nastavený program a na displeji bude zobrazený nápis „Skončí za”: a doba zostávajúca do konca cyklu. Oneskorený štart zrušíte stláčaním tlačidla, až kým sa na displeji nezobrazí nápis OFF; symbol bude blikať.

Zmeňte vlastnosti cyklu.

• Stlačením tlačidla aktivujte voliteľnú funkciu; na displeji sa zobrazí názov voliteľnej funkcie a dôjde k rozsvieteniu kontrolky odpovedajúcej danému tlačidlu.

• Opätovným stlačením tlačidla môžete zrušiť voľbu použitia

voliteľnej funkcie; na displeji sa objaví názov voliteľnej funkcie a nápis OFF, a príslušná kontrolka zhasne.

 ! Ak zvolená funkcia nie je vhodná pre nastavený program,

bude to signalizované blikaním kontrolky a akustickým signálom (3 pípnutia) a funkcia nebude aktivovaná.

 ! V prípade, že zvolená volitelná funkcia nie je kompatibilná

s inou predtým zvolenou funkciou, kontrolka prvej volitelnej funkcie bude blikat a bude aktivovaná len druhá, pricom kontrolka zvolenej funkcie sa rozsvieti stálym svetlom. ! Voliteľné funkcie môžu zmeniť doporučenú náplň a/ alebo dobu trvania cyklu.

7. SPUSTTE PROGRAM. Stlačte tlačidlo START/PAUSE. Príslušná kontrolka sa rozsvieti stálym svetlom a dvierka s priezorom sa zablokujú (rozsvietená kontrolka LOCK ). Počas pracieho cyklu sa postupne rozsvietia príslušné ikony, odpovedajúce jednotlivým fázam prania, informujúce o jeho priebehu. Ak chcete zmeniť program počas pracieho cyklu, prerušte činnosť práčky stlačením tlačidla START/PAUSE; následne zvoľte požadovaný cyklus a opätovne stlačte tlačidlo START/PAUSE. Aby bolo možné otvoriť dvierka počas pracieho cyklu, je potrebné stlačiť tlačidlo START/PAUSE; ak je kontrolka LOCK zhasnutá, bude možné dvierka otvorit. Opätovným stlacením tlacidla START/PAUSE opätovne uvedte do činnosti prací program z bodu, v ktorom bol prerušený.

8. UKONČENIE PROGRAMU. Je signalizované rozsvietením nápisu END. Dvierka s priezorom bude možné okamžite otvorit. Ked kontrolka START/PAUSE bliká, ukončite cyklus stlačením tlačidla. Otvorte dvierka, vyložte prádlo a vypnite zariadenie.

! Ak si prajete zrušit už zahájený cyklus, držte stlačené tlačidlo , až kým nedôjde k prerušeniu cyklu a k vypnutiu zariadenia.

Page 31

Programy a voliteľné funkcie

Tabuľka programov

Popis programu

Ikona

BAVLNA Farebné (2): Značne znečistené biele a farebné prádlo z chúlostivých tkanín.

SYNTETIKA Silne znečistené SYNTETIKA Silne znečistené (4) BIELE FAREBNÉ (3) TMAVÉ VLNA: Pre vlnu, kašmír, atď. JEMNÉ ANTIALEGÉNNE PLÁKANIE

ODSTREĎOVANIE a VYPÚŠŤANIE

PRANIE A SUŠENIE

SUŠENIE BAVLNA SUŠENIE VLNA SUŠENIE SYNTETIKA

BAVLNA Predpieranie

(Pridajte prací prostriedok do prílušnej priehradky).

BAVLNA Biele (1): Značne znečistené biele a farebné prádlo z odolných tkanín.

Doba trvania cyklu, uvedená na displeji alebo v návode, je stanovená na základe štandardných podmienok. Skutočná doba sa môže meniť v závislosti na mnohých faktoroch, ako sú napr. teplota a tlak vody na vstupe, teplota prostredia, množstvo pracieho prostriedku, množstvo a druh náplne, vyváženie náplne a zvolené funkcie.

(*) Poznámka: Približne po 10 minútach od START zariadenie na základe naplnenia prepočíta a zobrazí dobu zostávajúcu do ukončenia programu.

Pre všetky Test Institutes:

1) Skúšobný program podľa normy EN 50229: nastavte program s teplotou 60°C.

2) Dlhý program na pranie bavlny: nastavte program s teplotou 40°C.

3) Krátky program na pranie bavlny: nastavte program s teplotou 40°C.

4) Dlhý program na pranie syntetika: nastavte program s teplotou 40°C.

Max.

teplota

(°C)

40° 1400

60° 800

40° 800

60° 1400

40° 1400

30° 800

40° 800

30° 0

60° 1400

- 1400

30° 1400

- -

90° 1400

60°

(Max. 90°C)

Max.

rýchlosť

(otáčky za

minútu)

1400

Sušenie

Pracie prostriedky a prídavné

Predpie-

ranie



prostriedky

Pranie

  



  



- -

- - - - 9



- - - -

 

  

Bieliaci prostri-

edok

 

Aviváž



Max.

náplň

(kg)

2,5

Doba

trvania

cyklu

(*) Je mo�né kontrolova� dobu trvania pracích programov na displeji.

Voliteľné funkcie prania

Super Wash

Vdaka použitiu väčšieho množstva vody v počiatočnej fáze cyklu a vdaka použitiu dlhšej doby, táto volitelná funkcia zarucuje pranie s vysokou kvalitou. Môže sa používať s bieliacim prostriedkom alebo bez neho. Ak si prajete vykonať takéto bielenie, vložte prídavnú nádobku 3 z príslušenstva

do nádobky 1. Pri dávkovaní bieliaceho prostriedku neprekračujte úroveň „max“ vyznačenú na stredovom čape(viď obrázok). Ak si prajete vykonať samostatné

bielenie, nalejte bieliaci prostriedok do prídavnej nádobky 3, nastavte program „Extra Plákanie“ a aktivujte voliteľnú

funkciu “Super Wash“ . ! Nie je možné ju aktivovať pri programoch , , , , ,

, , , , , .

Extra Plákanie

Volbou tejto volitelnej funkcie sa zvýši účinnost plákania a zaistí sa maximálny stupen odstránenia pracieho prostriedku. Je užitočné hlavne pre pokožky so zvýšenou

citlivostou na pracie prostriedky. Odporúca sa použit túto funkciu pri plne naloženej práčke alebo pri použití vysokých dávok pracieho prostriedku. ! Nie je možné ju aktivovat pri programoch , , , , ,

, , .

Ľahké Žehlenie

Voľbou tejto voliteľnej funkcie bude pranie a odstreďovanie náležite zmenené, aby sa predišlo tvorbe záhybov. Po ukončení cyklu práčka vykoná pomalé otáčanie bubna sprevádzané blikaním kontroliek „Ľahké žehlenie“ a „START/ PAUSE. Ukončenie cyklu sa vykonáva stlačením tlačidla START/PAUSE alebo tlačidla „Ľahké žehlenie“. ! Nie je možné ju aktivovať pri programoch , , , , ,

, , .

POZN.: Ak chceš prádlo aj vysušiť, pamätaj, že táto funkcia je aktívna len v spojení s úrovňou “Žehlenie”.

Úspora Času

Po zvolení tejto funkcie dôjde k skráteniu doby trvania programu až o 50%, v závislosti od zvoleného cyklu, pri súčasnej úspore vody a energie. Použite tento cyklus pre nie príliš znečistené prádlo. ! Nie je možné ju aktivovať pri programoch , , , , ,

, , , , , .

Page 32

Pracie prostriedky a prádlo

Prací prostriedok

Voľba druhu a množstva pracieho prostriedku závisí od druhu tkaniny (bavlna, vlna, hodváb…), od farby, od teploty prania, od stupňa znečistenia a od tvrdosti vody. Správne dávkovanie pracieho prostriedku zabranuje plytvaniu a šetrí životné prostredie: aj ked sa jedná o biodegradabilné látky, pracie prostriedky narušujú prirodzenú rovnováhu v prírode. Odporúča sa:

• používať práškové pracie prostriedky pre prádlo z bielej bavlny a na predpieranie.

• používať tekuté pracie prostriedky pre chúlostivé bavlnené prádlo a pre všetky programy pri nízkej teplote.

• používať tekuté pracie prostriedky pre chúlostivé tkaniny na pranie vlny a hodvábu.

Prací prostriedok musí byť naliaty pred zahájením prania do príslušnej priehradky alebo do dávkovača, ktorý sa vkladá priamo do bubna. V tomto prípade nie je možné zvoliť cyklus Bavlna s predpieraním. ! Nepoužívajte pracie prostriedky určené na pranie v rukách, pretože spôsobujú tvorbu nadmerného množstva peny.

Príprava prádla

• Pred naložením prádlo riadne rozprestrite.

• Rozdeľte prádlo podľa druhu tkaniny (symbol na visačke prádla) a farby, pričom dbajte na oddelenie farebného prádla od bieleho;

• Vyprázdnite vrecká a skontrolujte gombíky;

• Neprekračujte hodnoty povolenej náplne uvedenej v “Tabuľka programov”, vzťahujúce sa na hmotnosť suchého prádla:

Koľko váži prádlo?

1 prestieradlo 400-500 g 1 obliečka 150-200 g 1 obrus 400-500 g 1 župan 900-1200 g 1 uterák 150-250 g 1 džínsy 400-500 g 1 košela 150-200 g

Rady pre pranie

Biele: použite cyklus pre pranie bieleho prádla.

Program je navrhnutý pre dlhodobé zachovanie žiarivej bielej farby. Pre dosiahnutie najlepších výsledkov sa odporúča použiť práškový prací prostriedok. Po zvolení funkcie sušenia prebehne automaticky na konci prania sušenie ako na čerstvom vzduchu, pričom sa ale zabráni zažltnutiu prádla následkom slnečného žiarenia a prádlo nestratí lesk následkom vírenia prachu, nachádzajúcom sa v ovzduší. Je možné nastaviť len sušenie na určených úrovniach. Farebné: použite program pre pranie prádla svetlej farby. Program je navrhnutý pre dlhodobé zachovanie živých farieb. Tmavé: použite program pre pranie prádla tmavej farby. Program je navrhnutý pre dlhodobé zachovanie tmavých farieb. Pre dosiahnutie čo najlepších výsledkov sa odporúča použiť tekutý prací prostriedok pre pranie tmavého prádla.

Ak zvolíte sušenie, bude na konci prania automaticky vykonané jemné sušenie, ktoré chráni farby prádla. Na displeji bude zobrazená úroveň „Zavesenie“. Max. náplň: 3 kg. Vlna: prací cyklus „Vlna“ práčky Hotpoint-Ariston bol testovaný a schválený spoločnosťou Woolmark Company pre pranie prádla z vlny, klasikovaného ako „prádlo pre ručné pranie“, za podmienky, že pranie bude vykonané v súlade s pokynmi uvedenými na visačke oblečenia a pokynmi dodanými výrobcom elektrického spotrebiča. Hotpoint-Ariston je prvý typ práčky, ktorá získala od spoločnosti Woolmark Company certikát Woolmark Apparel Care - Platinum za svoju výkonnosť a za spotrebu vody a energie. (M135)

Jemné: pre pranie veľmi jemného prádla, ktoré obsahuje aplikácie ako je štras alebo pajetky, použite program . Odporúča sa prádlo pred praním prevrátiť naruby a vložiť malé kusy prádla do príslušného vrecúška pre pranie jemného prádla. Pre dosiahnutie najlepších výsledkov sa odporúča použiť tekutý prací prostriedok pre jemné prádlo. Pre pranie hodvábneho prádla a záclon zvoľte cyklus

a a aktivujte funkciu ; zariadenie ukončí cyklus s prádlom namočeným vo vode a blikajúcou kontrolkou . Za účelom odčerpania vody a vyloženia prádla z práčky je potrebné stlačiť tlačidlo START/PAUSE alebo tlačidlo . Po zvolení funkcie výhradne časovo vymedzeného sušenia, prebehne na konci prania mimoriadne jemné sušenia, vďaka miernemu pohybu a prúdu vzduchu s vhodne riadenou teplotou. Odporúčané doby sú: 1 kg syntetického prádla --> 160 min. 1 kg syntetického a bavlneného prádla --> 180 min. 1 kg bavlneného prádla --> 180 min. Stupeň vysušenia bude závisieť od náplne a od druhu tkaniny. Antialergénne: použite program pre odstránenie hlavných alergénov, ako je peľ, roztoče a mačacie a psie chlpy. Pranie a Sušenie : bol navrhnutý pre pranie mierne znečisteného oblečenia počas krátkej doby: Pri voľbe tohto cyklu je možné oprať a vysušiť až do 1 kg prádla iba za 45 minút. Pre dosiahnutie optimálnych výsledkov použite tekutý prací prostriedok; predbežne predperte manžety, goliere a škvrny. Odolné škvrny: Odolné škvrny je vhodné pred praním potrieť pevným mydlom a použiť program Bavlna s predpierkou.

Systém automatického vyváženia náplne

Pred každým odstreďovaním bubon vykoná otáčanie rýchlosťou o málo prevyšujúcou rýchlosť prania, aby sa tak odstránili vibrácie a aby sa náplň rovnomerne rozložila. V prípade, že po niekoľko násobných pokusoch o vyváženie prádlo ešte nebude správne vyvážené, zariadenie vykoná odstreďovanie nižšou rýchlosťou, ako je prednastavená rýchlosť. Ak je práčka nadmerne nevyvážená, vykoná namiesto odstreďovania vyváženie. Za účelom dosiahnutia rovnomernejšieho rozloženia náplne a jej správneho vyváženia, odporúča sa pomiešať veľké a malé kusy prádla.

Page 33

Opatrenia a rady

! Práčka bola navrhnutá a vyrobená v súlade s platnými medzinárodnými bezpečnostnými predpismi. Tieto upozornenia sú uvádzané z bezpečnostných dôvodov a je potrebné si ich pozorne prečítať.

Základné bezpečnostné pokyny

• Toto zariadenie bolo navrhnuté výhradne na použitie ako spotrebič.

• Zariadenie nesmú používať osoby (vrátane detí) so zníženými fyzickými, senzorickými alebo mentálnymi schopnosťami a s nedostatočnými skúsenosťami a znalosťami, s výnimkou prípadu, keď je zariadenie používané pod dozorom alebo na základe pokynov osoby, zodpovednej za ich bezpečnosť. Deti musia byť pod dozorom, aby bolo zabezpečené, že sa so zariadením nehrajú. – Nesušte neoprané oblečenie. – Prádlo znečistené látkami ako je olej z varenia, acetón, lieh, benzín, kerozín, odstraňovače škvŕn, terpentín, vosk a látky na jeho odstránenie, musí byť pred sušením v sušičke prádla vyprané v teplej vode s väčším množstvom pracieho prostriedku. – Predmety ako penová guma (latexová pena), sprchové čiapky, nepremokavé textilné látky, výrobky z jednej strany pogumované a šaty alebo hlavnice, ktoré majú časti z latexovej gumy, nesmú byť sušené v sušičke prádla. – Aviváž alebo podobné prostriedky musia byť používané v súlade s pokynmi výrobcu. – V poslednej fáze sušenia už nie je v sušičke prádla zvýšená teplota (chladiaci cyklus), aby sa sušené prádlo nepoškodilo. UPOZORNENIE: Nikdy nezastavujte sušičku prádla pred ukončením programu. Ak k tomu dôjde, rýchlo vyberte všetko prádlo zo sušičky a zaveste ho, aby sa rýchlo ochladilo.

• Nedotýkajte sa zariadenia bosí, alebo v prípade, keď máte mokré ruky alebo nohy.

• Nevyťahujte zástrčku zo zásuvky ťahaním za kábel, ale uchopením za zástrčku.

• Neotvárajte dávkovač pracích prostriedkov počas činnosti zariadenia.

• Nedotýkajte sa odčerpávanej vody, pretože môže mať veľmi vysokú teplotu.

• V žiadnom prípade sa nepokúšajte o násilné otvorenie dvierok: mohlo by dôjsť k poškodeniu bezpečnostného uzáveru, ktorý zabraňuje náhodnému otvoreniu.

• Pri výskyte poruchy sa v žiadnom prípade nepokúšajte o opravu vnútorných častí zariadenia.

• Vždy majte pod kontrolou deti a zabráňte tomu, aby sa približovali k zariadeniu počas pracieho cyklu.

• Počas pracieho cyklu majú dvierka tendenciu zohrievať sa.

• Ak je potrebné ju presunúť, je dobré poveriť dve alebo tri osoby a vykonať to s maximálnou pozornosťou. Nikdy sa nepokúšajte zariadenie premiestňovať sami, pretože je veľmi ťažké.

• Pred zahájením vkladania prádla skontrolujte, či je bubon prázdny.

• Dvierka sa počas sušenia zohrievajú.

• V sušičke nesuš prádlo umývané v zápalných

rozpúšťadlách (napr. trichlóretylén).

• V sušičke nesuš materiály typu molitan alebo podobné.

• Ubezpeč sa, že počas sušenia bude prívod vody

otvorený.

Likvidácia

• Likvidácia obalových materiálov: pri ich odstránení postupujte v súlade s miestnymi predpismi a dbajte na možnú recykláciu.

• Európska smernica 2002/96/ES o odpade tvorenom elektrickými a elektronickými zariadeniami predpokladá, že elektrospotrebiče nesmú byť likvidované v rámci bežného pevného komunálneho odpadu. Vyradené zariadenia musia byť zozbierané osobitne za účelom zvýšenia počtu recyklovaných a znovu použitých materiálov, z ktorých sa skladajú a zabráneniu možných ublížení na zdraví a škôd na životnom prostredí. Symbolom je preškrtnutý kôš uvedený na všetkých výrobkoch, s cieľom pripomenúť povinnosti spojené so separovaným zberom.

Podrobnejšie informácie týkajúce sa správneho

spôsobu vyradenia elektrospotrebičov z prevádzky môžu ich držitelia získať od poverenej verejnej inštitúcie alebo na predajcu.

Manuálne otvorenie dvierok s priezorom

V prípade, ak nie je možné otvoriť dvierka s priezorom z dôvodu výpadku elektrickej energie a chceli by ste vybrať prádlo, postupujte nasledovne:

1. vytiahnite zástrčku zo zásuvky elektrickej siete.

2. Skontrolujte, či je hladina vody vo vnútri zariadenia nižšia ako je úroven otvorenia dvierok; ak nie je, vypustte prebytočnú vodu vypúštacou hadicou a zachytte ju do vedra, ako je znázornené na obrázku.

3. Odložte krycí panel na prednej strane práčky (vid

nasledujúca strana).

4. S použitím jazýčka znázorneného na obrázku potiahnite smerom von plastové tiahlo, čím ho uvoľníte z dorazu; súčasne ho potiahnite smerom von, až kým nebudete počuť „cvaknutie“ poukazujúce na odblokovanie dvierok.

5. Otvorte dvierka; v prípade, keď to nie je možné, zopakujte uvedený postup znovu.

6. namontujte naspät krycí panel, pricom sa pred jeho prisunutím k práčke uistite, že došlo k správnemu zachyteniu háčikov do príslušných otvorov.

Page 34

Údržba a starostlivosť

Uzavretie prívodu vody a vypnutie elektrického napájania

• Po každom praní uzatvorte prívod vody. Týmto spôsobom dochádza k obmedzeniu opotrebenia rozvodu vody zariadenia a ku zníženiu nebezpečenstva úniku vody.

• Pred zahájením čistenia práčky a počas operácií údržby je potrebné vytiahnuť zástrčku prívodného kábla zo zásuvky.

Čistenie zariadenia

Vonkajšie časti a časti z gumy môžu byť čistené utierkou navlhčenou vo vlažnej vode a saponáte. Nepoužívajte rozpúšťadlá alebo abrazívne prostriedky.

Čistenie dávkovača pracích prostriedkov

Dávkovač vytiahnete tak, že stlačíte páčku (1) a potiahnete ho smerom von (2) (viď obrázok). Dávkovač umyte pod prúdom vody; toto čistenie je potrebné vykonávať pravidelne.

Prístup k vstupnej časti čerpadla:

1. Odložte krycí panel na prednej strane zariadenia zatlačením na jeho stred a následným zatlačením smerom nadol z obidvoch strán a potom ho vytiahnite

(viď obrázky).

2. pripravte nádobu na zachytenie vody, ktorá vyjde von (približne 1,5 l) (vid obrázok);

3. odskrutkujte veko otáčaním proti smeru hodinových ručičiek (vid obrázok);

4. dokonale vyčistite vnútro;

5. nasaďte naspäť veko;

6. namontujte naspät krycí panel, pričom sa pred jeho prisunutím k práčke uistite, že došlo k správnemu zachyteniu háčikov do príslušných otvorov.

Starostlivosť o bubon

• Dvierka s priezorom ponechajte zakaždým pootvorené, aby sa zabránilo tvorbe nepríjemných zápachov.

Čistenie čerpadla

Súcastou práčky je samočistiace čerpadlo, ktoré nevyžaduje údržbu. Môže sa však stat, že sa v jeho vstupnej ochrannej časti, nachádzajúcej na spodku, zachytia drobné predmety (mince, gombíky).

! Uistite sa, že prací cyklus bol ukončený a vytiahnite zástrčku zo zásuvky.

Kontrola prítokovej hadice na vodu

Stav prítokovej hadice je potrebné skontrolovať aspoň raz ročne. Ak sú na nej viditeľné praskliny alebo trhliny, je potrebné ju vymeniť: silný tlak v hadici počas pracieho cyklu by mohol spôsobiť jej náhle roztrhnutie.

Page 35

Poruchy a spôsob ich odstránenia

Môže sa stat, že zariadenie nebude fungovat. Skôr, ako zatelefonujete na Servisnú službu (vid „Servisná služba“) skontrolujte, či sa nejedná o problém lahko odstránitelný pomocou nasledujúceho zoznamu.

Poruchy:

Zariadenie nie je možné zapnúť.

Nedochádza k zahájeniu pracieho cyklu.

Zariadenie nenapúšta vodu.

Dvierka zariadenia zostávajú zablokované.

Zariadenie nepretržito napúšťa a odčerpáva vodu.

Zariadenie neodčerpáva vodu alebo neodstreďuje.

Zariadenie vo fáze odstreďovania veľmi vibruje.

Zo zariadenia uniká voda.

Ikony týkajúce sa „Prebiehajúcich fáz“ rýchlo blikajú súčasne s kontrolkou ON/OFF.

Možné príčiny / Spôsob ich odstránenia:

• Zástrčka nie je zasunutá v elektrickej zásuvke, alebo nie je zasunutá dostatočne, aby došlo k spojeniu kontaktov.

• V celom dome je vypnutý prúd.

• Dvierka s priezorom nie sú dostatočne zatvorené.

• Nebolo stlačené tlačidlo START/PAUSE.

• Nebol otvorený kohútik prívodu vody.

• Bol nastavený oneskorený štart.

• Prítoková hadica nie je pripojená k vodovodnému kohútiku.

• Hadica je príliš ohnutá.

• Nebol otvorený kohútik prívodu vody.

• V celom dome je uzatvorený prívod vody.

• V rozvode vody nie je dostatočný tlak.

• Nebolo stlačené tlačidlo START/PAUSE.

• Po zvolení funkcie pračka vykoná na konci cyklu pomalé otáčania bubna; na ukončenie cyklu je potrebné stlačiť tlačidlo START/PAUSE alebo tlačidlo .

• Vypúštacia hadica sa nachádza mimo urceného rozmedzia od 65 do 100 cm nad zemou(vid “Inštalácia”).

• Koncová časť vypúšťacej hadice je ponorená vo vode (viď “Inštalácia”).

• V prípade, že sa byt nachádza na jednom z najvyšších poschodí, je možné, že dochádza k sifónovému efektu, následkom ktorého práčka nepretržite napúšta a odčerpáva vodu. Na odstránenie uvedeného efektu sú v predaji bežne dostupné špeciálne „protisifónové“ ventily.

• Odpadové potrubie v stene nie je vybavené odvzdušňovacím otvorom.

• Odčerpanie vody netvorí súčast nastaveného programu: pri niektorých programoch je potrebné aktivovat ho manuálne (vid “Programy a volitelné funkcie”).

• Bola aktivovaná volitelná funkcia „Lahké žehlenie“: aby ste ukončili program, stlačte tlačidlo START/PAUSE(vid “Programy a volitelné funkcie”).

• Vypúšťacia hadica je ohnutá (viď „Inštalácia“).

• Odpadové potrubie je upchaté.

• Počas inštalácie nebol bubon odistený predpísaným spôsobom (viď „Inštalácia“).

• Zariadenie nie je dokonale vyrovnané do vodorovnej polohy (vid „Inštalácia“).

• Zariadenie je stlačené medzi nábytkom a stenou (vid „Inštalácia“).

• Náplň je nevyvážená (viď “Pracie prostriedky a prádlo”).

• Prítoková hadica nie je správne pripojená (vid „Inštalácia“).

• Dávkovač pracích prostriedkov je upchatý (spôsob jeho vycistenia vid “Údržba a starostlivost”).

• Vypúšťacia hadica nie je upevnená predpísaným spôsobom (viď „Inštalácia“).

• Vypnite zariadenie a vytiahnite zástrčku zo zásuvky, vyčkajte 1 minútu a opätovne ho zapnite. Ak porucha pretrváva, obrátte sa na Servisnú službu.

Dochádza k tvorbe nadmerného množstva peny.

Dvierka zariadenia zostávajú zablokované.

Práčka nesuší.

• Použitý prací prostriedok nie je vhodný na použitie v automatickej práčke (musí obsahovať označenie „pre pranie v práčke“, „pre pranie v rukách alebo v práčke“ alebo podobné označenie).

• Bolo použité jeho nadmerné množstvo.

• Vykonajte manuálne odblokovanie (vid „Opatrenia a rady“).

• Zástrčka nie je zasunutá v zásuvke, alebo nie dostatočne na to, aby došlo k spojeniu kontaktov.

• V celom dome je vypnutý prúd.

• Dvierka nie sú správne zatvorené.

• Bol nastavený oneskorený štart.

• SUŠENIA sa nachádza v polohe 0FF.

Page 36

Servisná služba

Pred obrátením sa na Servisnú službu:

• Skontrolujte, či nie ste schopní poruchu odstrániť sami (viď „Poruchy a spôsob ich odstránenia);

• Opätovne uveďte do chodu prací program, s cieľom overiť, či bola porucha odstránená;

• V prípade negatívneho výsledku sa obráťte na Servisnú službu alebo na špecializovaný technický personál.

! V prípade chybnej inštalácie alebo nesprávneho použitia práčky bude potrebné za servisný zásah zaplatiť. ! Nikdy sa neobracajte so žiadosťou o pomoc na technikov, ktorí nie sú na vykonávanie tejto činnosti oprávnení.

Pri hlásení poruchy uvedte:

• druh poruchy;

• model zariadenia (Mod.);

• výrobné číslo (S/N). Tieto informácie sú uvedené na štítku s údajmi, umiestnenom na zariadení.

! Poznámka: na ukončenie „Demo Mode“, vypnúť počítač, stlačte súčasne na 3 sek. dve tlačidlá „START/PAUSE“ a „ON/OFF“ .

Page 37

Návod k instalaci a použití

PRAČKA

Česky

AQUALTIS

AQD970D 49

! Tento symbol vám připomíná potřebu přečtení návodu k použití.

Obsah

Instalace, 38-39

Rozbalení a vyrovnání do vodorovné polohy Připojení k elektrické a k vodovodní síti Technické údaje

Popis zařízení, 40-41

Ovládací panel “touch control”

Jak provést prací cyklus nebo cyklus sušení, 42

Programy a volitelné funkce, 43

Tabulka programů Možnosti

Prací prostředky a prádlo, 44

Prací prostředek Příprava prádla Rady pro praní Systém automatického vyvážení náplně

Opatření a rady, 45

Základní bezpečnostní pokyny Likvidace Manuální otevření dvířek s průzorem

Údržba a péče, 46

Uzavření přívodu vody a vypnutí elektrického napájení Čištění zařízení Čištění dávkovače pracích prostředků Péče o buben Čištění čerpadla Kontrola přítokové hadice na vodu

Poruchy a způsob jejich odstranění, 47

Servisní služba, 48

Page 38

Instalace

! Je velmi důležité uschovat tento návod za účelem jeho další konzultace. V případě prodeje, darování nebo přestěhování pračky se ujistěte, že zůstane uložen v její blízkosti. ! Pozorně si přečtěte uvedené pokyny: Obsahují důležité informace týkající se instalace, použití a bezpečnosti při práci. ! V obálce s tímto návodem mužete najít kromě záruky také součástky potřebné k instalaci.

Rozbalení a vyrovnání do vodorovné polohy

Rozbalení

1. Po rozbalení pračky zkontrolujte, zda během přepravy nedošlo k jejímu poškození. V případě, že je poškozena, ji nezapojujte a obraťte se na prodejce.

2. Odstraňte 4 šrouby chránící před poškozením během přepravy a příslušnou rozpěrku; tyto komponenty se nacházejí v zadní části (viz obrázek).

! V případě instalace na podlahovou krytinu nebo na koberec nastavte nožky tak, aby pod pračkou zůstal dostatečný volný prostor pro ventilaci.

Připojení k elektrické a k vodovodní síti

Připojení přítokové hadice vody

! Před připojením přítokové hadice k rozvodu vody nechte odtékat vodu, dokud nebude průzračná.

1. Připojte přítokovou hadici k zařízení prostřednictvím příslušné přípojky na vodu, umístěné v zadní části vpravo nahoře (viz

obrázek).

2. Připojte přívodní hadici jejím zašroubováním ke kohoutku studené vody s hrdlem se závitem 3/4 (viz obrázek).

3. Uzavřete otvory po šroubech plastovými krytkami, které se nacházejí v obálce.

4. Uschovejte všechny díly; v prípadě přepravy pračky bude třeba provést jejich opětovnou montáž, aby se zamezilo vnitřním poškozením. ! Obaly nejsou hračky pro děti!

Vyrovnání do vodorovné polohy

1. Pračku je třeba umístit na rovnou a pevnou podlahu, aniž by byla opřena o stěnu nebo nábytek.

2. Vykompenzujte nerovnosti odšroubováním nebo zašroubováním nožek, dokud se zařízení nebude nacházet ve vodorovné poloze (nesmí být nakloněno o více než 2 stupně).

! Důsledné vyrovnání do vodorovné polohy zajistí stabilitu a zabrání vibracím a hlučnosti, a to zejména ve fázi odstřed’ování.

3. Dbejte na to, aby hadice nebyla příliš ohnutá ani stlačená.

! Tlak v rozvodu vody se musí pohybovat v rozmezí hodnot uvedených v tabulce s technickými údaji

(viz vedlejší strana).

! V případě, že délka přítokové hadice nebude dostatečná, obraťte se na specializovanou prodejnu nebo na autorizovaný technický personál.

! Nikdy nepoužívejte použité nebo staré přítokové hadice, ale hadice, které jsou součástí příslušenství zařízení.

Page 39

65 - 100 cm

Připojení vypouštěcí hadice

Připojte vypouštěcí hadici k odpadovému potrubí nebo k odpadu ve stěně, který se nachází od 65 do 100 cm nad zemí; jednoznačně zamezte jejímu ohybu.

Nebo ji zachyťte na okraj umyvadla či vany a připevněte ji ke kohoutku přivázáním držáku z příslušenství (viz

obrázek).

Volný konec vypouštěcí hadice nesmí zůstat ponořený ve vodě.

! Kabel nesmí být ohnutý ani stlačený.

! Výměna kabelu a zástrčky musí být svěřena výhradně

autorizovanému technickému personálu.

Upozornění! Výrobce neponese žádnou odpovědnost za následky nerespektování uvedených předpisů.

Technické údaje

! Použití prodlužovacích hadic se nedoporučuje; jeli to však nezbytné, prodlužovací hadice musí mít stejný průměr jako originální hadice a její délka nesmí přesáhnout 150 cm.

Připojení k elektrické síti

Před zasunutím zástrčky do zásuvky se ujistěte, že:

• Je zásuvka uzemněna a že vyhovuje normám;

• Je zásuvka schopna snést maximální zátěž odpovídající jmenovitému příkonu zařízení, uvedenému v tabulce s technickými údaji (viz vedle);

• Hodnota napájecího napětí odpovídá údajům uvedených v tabulce s technickými údaji (viz vedle);

• Se zásuvka shoduje se zástrčkou napájecího kabelu zařízení. V opačném případě je třeba dát vyměnit zásuvku nebo zástrčku.

! Zařízení nesmí být umístěno venku – pod širým nebem, a to ani v případě, že by se jednalo o místo chráněné před nepřízní počasí, protože je velmi nebezpečné vystavit jej působení deště a bouří.

! Po denitivním umístění zařízení musí zásuvka zůstat snadno přístupná.

! Nepoužívejte prodlužovací kabely a rozvodky.

Model AQD970D 49

šíøka 59,5 cm

Rozmìry

Kapacita

Napájení

Pøipojení k rozvodu vody

Rychlost odstøeïování

Kontrolní program podle normy EN 50229

Hluènost (dB(A) re 1 pW)

výška 85 cm hloubka 64,5 cm

od 1 do 9 kg pro praní od 1 do 7 kg pro sušení

Viz štítek s technickými údaji, aplikovaný na zarízení.

maximální tlak 1 MPa (10 bar) minimální tlak 0.05 MPa (0.5 bar) kapacita bubnu 71 litrù

a¡z do 1400 otáèek za minutu

praní: program náplò 9 kg prádla. sušení: sušení menší náplně musí být provedeno volbou úrovně sušení „EXTRA“ a tato náplň musí být tvořena 2 prostěradly, 1 povlaky a 1 ručníky; sušení zbývající náplně musí být provedeno volbou úrovně sušení „EXTRA“.

Toto zaøízení odpovídá následujícím normám Evropské unie:

- 2004/108/CE (Elektromagnetická kompatibilita)

- 2006/95/CE (Nízké napìtí)

- 2002/96/CE

Praní: 51 Odstøeïování: 80

; teplota 60°;

Page 40

Popis zařízení

DVÍŘKA S PRŮZOREM

MADLO DVÍŘEK S PRŮZOREM

PODSTAVEC

DVÍŘKA S PRŮZOREM

NASTAVITELNÉ NOŽKY

K otevření dvířek s průzorem používejte vždy příslušné madlo (viz

obrázek).

OVLÁDACÍ PANEL

3. přídavná nádobka: Bělicí prostředek

! Použití přídavné nádobky 3 vylučuje možnost

předpírky.

přihrádka pro přídavné prací prostředky: pro tekutou aviváž nebo jiné tekuté přídavné prostředky. Doporučujeme, abyste nikdy nepřekračovali maximální úroveň, která je vyznačena mřížkou, a rozředili koncentrovanou aviváž.

Ovládací panel “touch control”

Za účelem změny nastavení mírně stiskněte ikonu uvnitř

DÁVKOVAČ PRACÍCH PROSTŘEDKŮ

Nachází se uvnitř zařízení a

citlivé plochy (touch control) podle obrázku.

je k němu umožněn přístup po otevření dvířek. Informace týkající se dávkování pracích prostředků jsou uvedeny v kapitole „Prací prostředky

a prádlo“.

Pohotovostní režim

Za účelem shody s novými předpisy souvisejícími s

1. přihrádka pro předpírku: použijte práškový prací prostředek.

! Před naplněním přihrádky pracím prostředkem se ujistěte, že v dávkovači není

energetickou úsporou je tato pračka vybavena systémem automatického vypnutí (přechodu do pohotovostního režimu – standby), který je aktivován po uplynutí 30 minut, když se pračka nepoužívá. Krátce stiskněte tlačítko ON/OFF a vyčkejte na obnovení činnosti zařízení.

vložena přídavná přihrádka 3.

2. přihrádka pro praní: V případě použití tekutého pracího prostředku se doporučuje použít pro

správné dávkování malou přepážku A z příslušenství. Pro použití práškového pracího prostředku vložte malou

přepážku do prohloubeniny B.

Page 41

Ovládací panel “touch control”

Otočný ovladač

PROGRAMŮ

Tlačítko ODSTŘEĎOVÁNÍ

Tlačítko TEPLOTA

DISPLEJ

Tlačítko s kontrolkou

START/PAUSE

Kontrolka

EKO

Ikony

FÁZE PRANÍ

Tlačítko s kontrolkou

ON/OFF

Tlačítko

SUŠENÍ

VOLITELNÉ

FUNKCE

Tlačítko skontrolkou ON/OFF: Krátké stisknutí tohoto tlačítka slouží k zapnutí nebo vypnutí zařízení. Zelená kontrolka poukazuje na to, že je zařízení zapnuté. Pro vypnutí pračky během praní je třeba držet tlačítko stisknuté déle, přibližně 3 sek.; krátké nebo náhodné stisknutí neumožní vypnutí pračky. Vypnutí zařízení během praní způsobí zrušení probíhajícího pracího programu.

Otočný ovladač VOLBY PROGRAMŮ: je možné jím otáčet v obou směrech. Za účelem nastavení nejvhodnějšího programu si prohlédněte “Tabulka programů”. Během pracího programu zůstane otočný knoík bez pohybu.

Tlačítka M1-M2: držte stisknuté jedno z tlačítek za účelem uložení cyklu do paměti spolu s vlastními osobními nastaveními. Pro vyvolání cyklu, který byl předem uložen do paměti, stiskněte příslušné tlačítko.

Tlačítko SUŠENÍ : Jeho stisknutí slouží k omezení nebo úplnému vyloucení sušení; zvolená úroven nebo doba sušení bude zobrazena na displeji (viz Jak provést

prací cyklus nebo cyklus sušení).

Tlačítko TEPLOTA: Jeho stisknutí slouží ke změně teploty nebo vyloučení ohřevu; zvolená hodnota bude zobrazena na displeji nad tlačítkem (viz Jak provést prací

cyklus nebo cyklus sušení).

Tlačítko ODSTŘEĎOVÁNÍ: Jeho stisknutí slouží ke změně rychlosti nebo k úplnému vyloučení odstřeďování; zvolená hodnota nad tlačítkem (viz Jak provést prací

cyklus nebo cyklus sušení).

Tlačítko ODLOŽENÝ START: Jeho stisknutí slouží k nastavení odloženého startu zvoleného programu; hodnota nastaveného odložení bude zobrazena na displeji nad tlačítkem (viz Jak provést prací cyklus nebo

cyklus sušení).

Tlačítka s kontrolkami VOLITELNÉ FUNKCE: Slouží k volbě jednotlivých nabízených volitelných funkcí. Příslušná kontrolka zvolené volitelné funkce zůstane rozsvícena (viz

Jak provést prací cyklus nebo cyklus sušení).

Ikony FÁZE PRANÍ: se rozsvítí za účelem zobrazování průběhu cyklu (Praní - Extra Máchání Odstřeďování/ Vypouštění - Sušení ). Nápis se rozsvítí po ukončení cyklu.

Tlačítka

Tlačítko

ODLOŽENÝ START

Tlačítko s kontrolkou

ZABLOKOVÁNÍ TLAČÍTEK

Kontrolka

LOCK

Tlačítko s kontrolkou START/PAUSE: když zelená kontrolka začne pomalu blikat, stiskněte toto tlačítko za účelem zahájení praní. Po zahájení cyklu se kontrolka rozsvítí stálým světlem. Přejete-li si přerušit praní, znovu stiskněte tlačítko; kontrolka bude blikat oranžovým světlem. Když je kontrolka „LOCK“ zhasnutá, je možné otevřít dvířka s průzorem. Pro opětovné zahájení cyklu z místa, ve kterém byl přerušen, znovu stiskněte tlačítko.

Kontrolka LOCK: poukazuje na to, že dvířka s průzorem jsou zablokována. Pro otevření dvířek je třeba přerušit prací cyklus (viz Jak provést prací cyklus

nebo cyklus sušení).

Tlačítko s kontrolkou ZABLOKOVÁNÍ TLAČÍTEK: za úcelem aktivace nebo zrušení zablokování ovládacího panelu držte stisknuté tlačítko přibližně 2 sekundy. Rozsvícená kontrolka poukazuje na to, že ovládací panel je zablokován. Tímto způsobem se zamezí náhodným změnám programu, zejména v případě, že jsou v domácnosti děti.

Kontrolka EKO: K rozsvícení ikony dojde v případě, že se při změně parametru praní dosáhne energetické úspory nejméne 10%. Kromě toho se ještě před aktivací režimu „Stand by“ na zařízení ikona rozsvítí na několik málo sekund; při vypnutém zařízení je odhad energetické úspory přibližně 80%.

ZMĚNA JAZYKA

Při prvním zapnutí zařízení se na displeji zobrazí blikající první jazyk. V místě 3 tlačítek v pravé části displeje se zobrazí symboly „ “, „OK“ a „V“. Jazyky se budou měnit automaticky každé 3’’ nebo stisknutím tlačítek vedle symbolů „ “ a „V“. Tlačítkem „OK“ se potvrzuje jazyk zvolený po 2’’. Když nebude stisknuto žádné tlačítko, po uplynutí 30” bude znovu zahájena automatická změna jazyka. Pro změnu jazyka je třeba zapnout a vypnout zařízení, v průběhu následujících 30 sekund po vypnutí stisknout současně tlačítka teploty + odstřeďování + odloženého startu na dobu 5 sekund a kromě zaznění krátkého akustického signálu se na displeji zobrazí blikající nastavený jazyk. Stisknutím tlačítek vedle symbolů „ “ a „V“ se provádí změna jazyka. Tlačítkem „OK“ se potvrzuje zvolený jazyk, který bude nastaven po 2’’. Když nebude stisknuto žádné tlačítko, po uplynutí 30” bude znovu zobrazen předtím nastavený jazyk. ZAPNUTÍ

ZAŘÍZENÍ.

Page 42

Jak provést prací cyklus nebo cyklus sušení

POZNÁMKA: při prvním použití pračky spusťte prací cyklus bez prádla, s pracím práškem a nastaveným pracím programem pro vlnu 90°C, bez předpírky.

1. ZAPNUTÍ ZAŘÍZENÍ. Stisknete tlacítko . Všechny kontrolky

se rozsvítí na dobu 1 sekundy a na displeji se zobrazí nápis AQUALTIS; kontrolka tlacítka zustane rozsvícena stálým svetlem a kontrolka START/PAUSE bude blikat.

2. ZVOLTE PRACÍ PROGRAM. Pootočte OTOČNÝM

KNOFLÍKEM PROGRAMŮ směrem doprava nebo doleva za účelem volby požadovaného programu; název programu bude zobrazen na displeji; ke zvolenému programu je přiřazena teplota a rychlost odstřeďování, které se dají měnit. Na displeji bude zobrazena doporučená hladina naplnění bubnu a doba trvání cyklu. Na displeji bude zobrazena doba trvání cyklu.

3. NAPLŇTE PRAČKU PRÁDLEM. Otevřete dvířka. Naplňte

práčku prádlem a dbejte přitom, aby nedošlo k překročení množství náplně, které je uvedeno v tabulce programů na následující straně nebo na displeji.

4. NADÁVKUJTE PRACÍ PROSTŘEDEK. Vytáhněte dávkovač

pracích prostředků a naplňte prací prostředek do příslušných přihrádek způsobem vysvětleným v části „Popis zařízení“.

5. ZAVŘETE DVÍŘKA S PRŮZOREM.

6. NASTAVTE PRACÍ PROGRAM DLE VAŠICH POTŘEB.

Použijte k tomu příslušná tlačítka ovládacího panelu:

Změňte teplotu a/nebo odstřeďování. Zařízení automaticky zobrazuje maximální teplotu a rychlost

odstřeďování pro nastavený program nebo poslední zvolené hodnoty, jsou-li kompatibilní se zvoleným programem. Stisknutím tlačítka je možné postupně snížit teplotu až po praní ve studené vodě (OFF). Stisknutím tlačítka

je možné postupně snížit rychlost odstřeďování až po jeho úplné vyloučení (OFF). Další stisknutí tlačítek obnoví nastavení maximálních přednastavených hodnot. ! Výjimka: při volbě programu bude možné zvýšit teplotu až na 90°C.

Nastavení sušení

Při prvním stisknutí tlačítka zařízení automaticky zvolí maximální úroveň sušení, kompatibilní se zvoleným programem. Následující stisknutí snižují zvolenou úroveň a následně i dobu sušení až po jeho úplné vyloučení – „OFF“. Další stisknutí tlačítek obnoví nastavení maximálních přednastavených hodnot.

K dispozici jsou dva druhy sušení:

A - Podle nastavené doby: od 20 do 180 minut.

B - Na základě požadované úrovně sušení: K Žehlení: Určené pro kusy oblečení, které se následně

musí žehlit. Úroveň zbytkové vlhkosti zjemní záhyby a usnadní jejich odstranění.

Ramínko: Ideální pro ty kusy oblečení, které nevyžadují

úplné vysušení.

Prádelník: Vhodné pro prádlo, které je určeno k uložení

do skříně bez potřeby žehlení.

Extra: Vhodné pro kusy oblečení, které vyžadují úplné

vysušení, jako jsou froté ručníky a župany.

Když je množství prádla ve výjimečných případech

vyšší než maximální povolená náplň, proveďte prací cyklus, po jeho ukončení prádlo rozdělte a jednu ze dvou častí vložte zpět do bubnu. Dále se řiďte pokyny pro

samostatné sušení. Zopakujte stejný postup i při sušení zbývající části prádla. Na konci cyklu sušení proběhne fáze ochlazování.

Samostatné sušení

Otočným ovladačem zvolte sušení ( - - ) podle druhu tkaniny. Lze nastavit také požadovanou úroveň nebo dobu sušení tlačítkem SUŠENÍ .

Nastavení odloženého startu. Pro nastavení odloženého startu zvoleného programu stiskněte

příslušné tlačítko až do dosažení požadované doby. Během nastavování bude zobrazena doba odložení spolu s nápisem „Začne za:“ a blikající symbol . Po nastavení odloženého startu bude na displeji zobrazen symbol a displej se vrátí na zobrazování doby trvání nastaveného cyklu s nápisem „Skončí za:“ a doba trvání cyklu. Při jednom stisknutí tlačítka ODLOŽENÝ START bude zobrazena předtím nastavená doba odložení. Po uvedení do činnosti bude na displeji zobrazen nápis „Začne za:“ a doba odložení. Po uplynutí nastavené doby odložení dojde k zahájení nastaveného programu a na displeji bude zobrazen nápis “Skončí za:“ a doba zbývající do konce cyklu. Zrušení odloženého startu se provádí stisknutím tlačítka až do zobrazení nápisu OFF na displeji; symbol bude blikat.

Změňte vlastnosti cyklu.

• Stisknutím tlačítka aktivujte volitelnou funkci; na displeji se zobrazí název volitelné funkce a rozsvítí se kontrolka odpovídající danému tlačítku.

• Opětovným stisknutím tlačítka můžete zrušit volbu použití volitelné funkce; na displeji se objeví název volitelné funkce a nápis OFF a příslušná kontrolka zhasne.

 ! Když zvolená volitelná funkce není kompatibilní

s nastaveným programem, tato nekompatibilita bude signalizována blikáním kontrolky a akustickým signálem (3 pípnutí) a volitelná funkce nebude aktivována.

 ! V případě, že zvolená volitelná funkce není kompatibilní

s jinou předem zvolenou funkcí, kontrolka první volitelné funkce bude blikat a bude aktivována pouze druhá, přičemž kontrolka zvolené funkce se rozsvítí stálým světlem. ! Volitelné funkce mohou změnit doporučenou náplň a/ nebo dobu trvání cyklu.

7. SPUSŤTE PROGRAM. Stiskněte tlačítko START/PAUSE. Příslušná kontrolka se rozsvítí stálým světlem a dvířka se zablokují (kontrolka LOCK se rozsvítí). Během pracího cyklu se postupně rozsvítí příslušné ikony, odpovídající jednotlivým fázím praní, informující o jeho průběhu. Za účelem změny programu během pracího cyklu přerušte činnost pračky stisknutím tlačítka START/PAUSE; poté zvolte požadovaný cyklus a opětovně stiskněte tlačítko START/ PAUSE. Aby bylo možné otevrít dvírka behem pracího cyklu, je treba stisknout tlacítko START/PAUSE; když je kontrolka LOCK zhasnutá, je možné otevřít dvířka. Opětovným stisknutím tlačítka START/PAUSE opětovně uveďte do činnosti prací program z bodu, ve kterém byl přerušen.

8. UKONČENÍ PROGRAMU. Je oznámeno rozsvícením nápisu END. Dvířka s průzorem bude možné okamžitě otevřít. Když kontrolka START/PAUSE bliká, ukončete cyklus stisknutím tlačítka. Otevřete dvířka, vyložte prádlo a vypněte zařízení.

! Přejete-li si zrušit již zahájený cyklus, znovu dlouze stiskněte tlačítko . Cyklus bude přerušen a dojde k automatickému vypnutí zařízení.

Page 43

Programy a volitelné funkce

Tabulka programů

Popis programu

Ikona

BAVLNA Barevné (2): částečně znečišteně barevné prádlo

z odolných tkanin.

SYNTETIKA Silně znečištěné SYNTETIKA Silně znečištěné (4) 40° 800 BÍLÉ PRÁDLO BAREVNÉ (3) TMAVÉ PRÁDLO VLNA Platinum Care: pro vlnu, kašmír apod. JEMNÉ PRÁDLO ANTIALERGENNÍ MÁCHÁNÍ

ODSTŘEĎOVÁNÍ a VYPOUŠTĚNÍ

PRANÍ&SUŠENÍ SUŠENÍ BAVLNA

SUŠENÍ VLNA SUŠENÍ SYNTETIKA

BAVLNA S předpírkou

(Přidejte prací prostředek do příslušné přihrádky).

BAVLNA Bílé prádlo (1): mimořádně znečištěné bílé prádlo.

Doba trvání cyklu uvedená na displeji nebo v návodu představuje odhad vypočítaný na základě standardních podmínek. Skutečná doba se může měnit v závislosti na četných faktorech, jako je např. teplota a tlak vody na vstupu, teplota prostředí, množství pracího prostředku, množství a druh náplně, vyvážení náplně a zvolené volitelné funkce.

(*) Poznámka: Přibližně po 10 minutách od START zařízení na základě naplnění přepočítá a zobrazí dobu, která zbývá do ukončení programu.

Pro všechny Kontrolní ústavy:

Kontrolní program podle normy EN 50229

2) Dlouhý program na praní bavlny: nastavte program s teplotou 40°C.

3) Krátký program na praní bavlny: nastavte program s teplotou 40°C.

4) Dlouhý program pro syntetiku: nastavte program s teplotou 40°C

: nastavte program s teplotou 60°C.

Max. teplot

(°C)

40° 1400

60° 800

60° 1400

40° 1400

30° 800

40° 800

30° 0

60° 1400

- 1400

60° 1400

30° 0

40° 800

30° 800

90° 1400

60°

(Max. 90°C)

Max.

rychlost

(otácky za

minutu)

1400

Sušení



  



Prací prostředky

Před-

Praní

pírka

- -

- - - - 9

- - - - 7

- - - - 2,5

- - - - 5

Bělicí

prostředek

  



  



  

Aviváž

 



Max.

náplň

(kg)

2,5

Doba

trvání

cyklu

(*) Je možné kontrolovat dobu trvání pracích programù na displeji.

Možnosti

Super Wash

Díky použití většího množství vody v počáteční fázi cyklu a díky použití delší doby tato volitelná funkce zaručuje praní vysoké kvality. Může se používat

s bělicím prostředkem nebo bez něj. Když si přejete

provést také bělení, vložte přídavnou nádobku 3 z příslušenství do nádobky

1. Při dávkování bělícího

prostředku nepřekračujte úroveň „max“ vyznačenou na středové přihrádce (viz obrázek). Pokud si přejete provést samostatné bělení, nalijte bělicí prostředek do přídavné nádobky 3, nastavte program „Extra Máchání“

a aktivujte volitelnou funkci „Super Wash“ .

! Tuto volitelnou funkci není možné aktivovat u programu

, , , , , , , , , , .

Extra Máchání

Volbou této volitelné funkce se zvýší účinnost máchání a zajistí se maximální stupeň odstranění pracího prostředku. Je užitečná zejména pro pokožky se

zvýšenou citlivostí na prací prostředky. Tuto volitelnou funkci doporučujeme používat na zcela naplněnou pračku nebo při použití vysokých dávek pracího prostředku. ! Tuto volitelnou funkci není možné aktivovat u programu

, , , , , , , .

Snadné žehlení

Volbou této volitelné funkce se praní a odstřeďování náležitě změní za účelem snížení tvorby záhybů. Po ukončení cyklu pračka provede pomalé otáčení bubnu, provázené blikáním kontrolek „Snadné žehlení“ a „START/PAUSE. Ukončení cyklu se provádí stisknutím tlačítka START/PAUSE nebo tlačítka „Snadné žehlení“. ! Tuto volitelnou funkci není možné aktivovat u programu

, , , , , , , .

! Chcete-li spustit také cyklus sušení, lze toto tlačítko pouzít pouze v kombinaci s volbou úrovně “K ehlení”.

Úspora Času

Při volbě této volitelné funkce dojde ke zkrácení doby trvání programu až o 50% v závislosti na zvoleném cyklu a současně bude zaručena úspora vody a energie. Tento cyklus použijte na nepříliš znečištěné kusy prádla. ! Tuto volitelnou funkci není možné aktivovat u programu

, , , , , , , , , , .

Page 44

Prací prostředky a prádlo

Prací prostředek

Volba druhu a množství pracího prostředku závisí na druhu tkaniny (bavlna, vlna, hedvábí…), na barvě, teplotě praní, stupni znečištění a na tvrdosti vody. Správné dávkování pracího prostředku zabraňuje plýtvání a šetří životní prostředí: i když se jedná o biodegradabilní látky, prací prostředky narušují přirozenou rovnováhu v přírodě. Doporučuje se:

• používat práškové prací prostředky pro prádlo z bílé bavlny a pro předpírku.

• používat tekuté prací prostředky pro choulostivé bavlněné prádlo a pro všechny programy při nízké teplotě.

• Používat tekuté prací prostředky pro choulostivé tkaniny pro praní vlny a hedvábí.

Prací prostředek se musí nalít před zahájením praní do příslušné přihrádky nebo do dávkovače, který se vkládá přímo do bubnu. V tomto případě není možné zvolit cyklus Bavlna s předpírkou. ! Nepoužívejte prací prostředky určené pro praní v ruce, protože způsobují tvorbu nadměrného množství pěny.

Příprava prádla

• Před vložením prádlo řádně rozprostřete.

• Rozdělte prádlo podle druhu tkaniny (symbol na visačce prádla) a barvy a dbejte přitom na oddělení barevného prádla od bílého;

• Vyprázdněte kapsy a zkontrolujte knoíky;

• Nepřekračujte hodnoty povolené náplně, uvedené v „Tabulka programů“, vztahující se na hmotnost suchého prádla.

Kolik váží prádlo?

1 prostěradlo 400-500 g 1 povlak 150-200 g 1 ubrus 400-500 g 1 župan 900-1200 g 1 ručník 150-250 g 1 džíny 400-500 g 1 košile 150-200 g

Rady pro praní

Bílé prádlo: použijte cyklus pro praní bílého prádla.

Program je navržen pro dlouhodobé zachování zářivosti bílé barvy. Pro dosažení nejlepších výsledků se doporučuje použít práškový prací prostředek. V případě volby funkce sušení bude na konci praní automaticky provedeno sušení jako na čerstvém vzduchu s výhodami spočívajícími v zabránění zažloutnutí následkem slunečního záření a v zabránění ztráty zářivosti následkem možného prachu přítomného v ovzduší. Je možné nastavit pouze sušení na určených úrovních. Barevné : použijte program pro praní prádla světlé barvy. Program je navržen pro dlouhodobé zachování živosti barev. Tmavé prádlo: použijte program pro praní prádla tmavé barvy. Program je navržen pro dlouhodobé zachování tmavých barev. Pro dosažení co nejlepších výsledků se doporučuje použít tekutý prací prostředek pro praní tmavého prádla. V případě volby sušení bude na konci praní automaticky provedeno jemné sušení, které chrání barvy prádla. Na displeji bude zobrazena úroveň „Ramínko“. Max. náplň: 3 kg.

Vlna: prací cyklus „Vlna“ této pračky Hotpoint-Ariston byl testován a schválen společností Woolmark Company pro praní prádla z vlny, které je klasikováno jako „prádlo určené pro ruční praní“, za podmínky, že bude praní provedeno v souladu s pokyny uvedenými na visačce oblečení a s pokyny dodanými výrobcem elektrického spotřebiče. Hotpoint-Ariston je první značkou praček, která získala od společnosti Woolmark Company certikát Woolmark Apparel Care - Platinum za svou výkonnost při praní a spotřebu vody a energie. (M1135)

Jemné Prádlo: pro praní velmi choulostivého prádla, které obsahuje aplikace, jako je štras nebo pajetky, použijte program . Doporučuje se prádlo před praním převrátit naruby a vložit malé kusy prádla do příslušného sáčku pro praní choulostivého prádla. Pro dosažení nejlepších výsledků se doporučuje použít tekutý prací prostředek pro choulostivé prádlo. Pro praní hedvábného prádla a záclon zvolte cyklus a aktivujte volitelnou funkci ; zařízení ukončí cyklus s prádlem namočeným ve vodě a s blikající kontrolkou . Za účelem odčerpání vody a vyjmutí prádla z pračky je třeba stisknout tlačítko START/PAUSE nebo tlačítko . V případě volby funkce výhradně časově vymezeného sušení bude na konci praní provedeno mimořádně jemné sušení díky mírnému pohybu a proudu vzduchu s vhodně řízenou teplotou. Doporučené doby jsou: 1 kg syntetického prádla --> 160 min. 1 kg syntetického a bavlněného prádla --> 180 min. 1 kg bavlněného prádla --> 180 min. Stupeň vysušení bude záviset na náplni a složení tkaniny. Antialergenní: použijte program pro odstranění hlavních alargenů, jako jsou pyl, roztoči a kočičí a psí chlupy. Praní&Sušení byl navržen pro praní mírně znečištěného oblečení během krátké doby: Při volbě tohoto cyklu je možné vyprat a vysušit až do 1 kg prádla během pouhých 45 minut. Pro dosažení optimálních výsledků použijte tekutý prací prostředek; předběžně ošetřete manžety, límce a skvrny. Odolné skvrny: odolné skvrny je vhodné před praním potřít pevným mýdlem a použít program Bavlna s předpírkou.

Systém automatického vyvážení náplně

Před každým odstřeďováním buben provede otáčení rychlostí, která mírně převyšuje rychlost praní, aby se odstranily vibrace a aby se náplň rovnoměrně rozložila. V případě, že po několikanásobných pokusech o vyvážení prádlo ještě nebude správně vyváženo, zařízení provede odstřeďování nižší rychlostí, než je přednastavená rychlost. Při nadměrném nevyvážení pračka provede namísto odstřeďování vyvážení. Pro dosažení rovnoměrnějšího rozložení náplně a jejího správného vyvážení se doporučuje míchat velké a malé kusy prádla.

Page 45

Opatření a rady

! Pračka byla navržena a vyrobena v souladu s platnými mezinárodními bezpečnostními předpisy. Tato upozornění jsou uváděna z bezpečnostních důvodů a je třeba si je pozorně přečíst.

Základní bezpečnostní pokyny

• Toto zařízení bylo navrženo výhradně pro použití v domácnosti.

• Zařízení nesmí být používáno osobami (včetně dětí) se sníženými fyzickými, senzorickými nebo mentálními schopnostmi a s nedostatečnými zkušenostmi a znalostmi, s výjimkou případu, kdy toto použití probíhá pod dozorem nebo na základě pokynů osoby zodpovědné za jejich bezpečnost. Děti musí být pod dohledem, aby se zajistilo, že si nebudou se zařízením hrát. – Nesušte nevyprané oblečení. – Oblečení znečištěné látkami, jako je olej z vaření, aceton, líh, benzin, kerosen, odstraňovače skvrn, terpentýn, vosk a látky na jeho odstranění, se musí před sušením v sušičce prádla vyprat v teplé vodě s vyšším množstvím pracího prostředku. – Předměty jako pěnová guma (latexová pěna), sprchové čepice, nepromokavé textilní látky, výrobky s jednou stranou z gumy a šaty nebo polštáře, které mají části z latexové gumy, se nesmí sušit v sušičce prádla. – Aviváž nebo podobné prostředky se musí používat v souladu s pokyny výrobce. – Závěrečná část cyklu sušičky prádla pobíhá bez tepla (chladicí cyklus), aby se zabránilo poškození sušeného prádla. UPOZORNĚNÍ: Nikdy nezastavujte sušičku prádla před ukončením programu sušení. V takovém případě rychle vyjměte všechno prádlo ze sušičky a pověste jej, aby se rychle ochladilo.

• Pračku mohou používat pouze dospělé osoby podle pokynů uvedených v tomto návodu.

• Nedotýkejte se zařízení bosí nebo v případě, že máte mokré ruce či nohy.

• Nevytahujte zástrčku ze zásuvky tahem za kabel, ale uchopením za zástrčku.

• Neotvírejte dávkovač pracích prostředků během činnosti zařízení.

• Nedotýkejte se odčerpávané vody, protože může mít velmi vysokou teplotu.

• Nepokoušejte se o násilné otevření dvířek: mohlo by dojít k poškození bezpečnostního uzávěru, který zabraňuje náhodnému otevření.

• Při výskytu poruchy se v žádném případě nepokoušejte o opravu vnitřních částí zařízení.

• Vždy mějte pod kontrolou děti a zabraňte tomu, aby se přibližovaly k zařízení během pracího cyklu.

• Během pracího cyklu mají dvířka tendenci ohřát se.

• V případě potřeby přemísťujte pračku ve dvou nebo ve třech a věnujte celé operaci maximální pozornost. Nikdy se nepokoušejte zařízení přemísťovat sami, je totiž velmi těžké.

• Před zahájením vkládání prádla zkontrolujte, zda je buben prázdný.

• Nepoužívejte toto zařízení k sušení oděvů, které

byly čištěny hořlavými látkami (např. trichloretylénem).

• Nepoužívejte toto zařízení k sušení molitanu a

podobných elastomerů.

• Ujistěte se, že během cyklu sušení je vodovodní

kohoutek otevřený.

• Tato pračka se sušičkou může být používána pouze k sušení oděvů, které byly předtím vyprány ve vodě.

Likvidace

• Likvidace obalových materiálů: při jejich odstranění postupujte v souladu s místními předpisy a dbejte na možnou recyklaci.

• Evropská směrnice 2002/96/ES o odpadu tvořeném elektrickými a elektronickými zařízeními nařizuje, že elektrospotřebiče nesmí být likvidovány v rámci běžného pevného městského odpadu. Vyřazená zařízení musí být sesbírána zvlášť, aby se zvýšilo množství recyklovaných a znovupoužitých materiálů, ze kterých jsou tato zařízení složena, a aby se zabránilo možným ublížením na zdraví a škodám na životním prostředí. Symbolem je přeškrtnutý koš, uvedený na všech výrobcích s cílem připomenout povinnosti spojené se separovaným sběrem.

Podrobnější informace týkající se správného způsobu

vyřazení elektrospotřebičů z provozu mohou jejich držitelé získat tak, že se obrátí na navrženou veřejnou instituci nebo na prodejce.

Manuální otevření dvířek s průzorem

V případě, že není možné otevřít dvířka s průzorem z důvodu výpadku elektrické energie a přejete si prádlo pověsit, postupujte následovně:

1. Vytáhněte zástrčku ze zásuvky elektrické sítě.

2. Zkontrolujte, zda je hladina vody uvnitř zařízení nižší, než je úroveň otevření dvíře; v opačném případě vypusťte přebytečnou vodu a vypouštěcí hadicí a zachyťte ji do vědra, jak je znázorněno na obrázku.

3. Sejměte kdycí panel na přední straně pračky (viz následující strana).

4. S použitím jazýčku znázorněného na obrázku potáhněte směrem ven plastové táhlo, aby se uvolnilo z dorazu; současně jej táhněte směrem ven, dokud neuslyšíte „cvaknutí“ poukazující na odblokování dvířek.

5. Otevřete dvířka; v případě, že to ješte není možné, zopakuje operaci znovu.

6. namontujte zpět panel, přičemž se před jeho přisunutím k zařízení ujistěte, že došlo ke správnému zachycení háčků do příslušných podélných otvorů.

Page 46

Údržba a péče

Uzavření přívodu vody a vypnutí elektrického napájení

• Po každém praní uzavřete přívod vody. Tímto způsobem dochází k omezení opotřebení rozvodu vody zařízení a ke snížení nebezpečí úniku vody.

• Před zahájením čištění zařízení a během operací údržby je třeba vytáhnout zástrčku přívodního kabelu ze zásuvky.

Čištění zařízení

Vnější části a části z gumy mohou být čištěny hadrem navlhčeným ve vlažné vodě a saponátu. Nepoužívejte rozpouštědla ani abrazivní látky.

Čištění dávkovače pracích prostředků

Za účelem vytažení dávkovače stiskněte páčku (1) a táhněte ji směrem ven (2) (viz obrázek). Umyjte jej pod proudem vody; tento druh vyčištění je třeba provádět pravidelně.

Přístup ke vstupní části čerpadla:

1. Sejměte krycí panel na přední straně zařízení zatlačením na jeho střed a následným zatlačením směrem dolů z obou stran a poté jej vytázněte (viz obrázky).

2. Připravte nádobu na zachycení vody, která vyteče ven (približne 1,5 l) (viz obrázek);

3. Odšroubujte víko otáčením proti směru hodinových ručiček (viz obrázek);

Péče o buben

• Dvířka nechte pokaždé pootevřená, aby se zabránilo tvorbě nepříjemných zápachů.

Čištění čerpadla

Součástí pračky je samočisticí čerpadlo, které nevyžaduje údržbu. Může se však stát, že se v jeho vstupní části, určené k jeho ochraně a nacházející se v jeho spodní části, zachytí drobné předměty (mince, knoíky).

! Ujistěte se, že byl prací cyklus ukončen, a vytáhněte zástrčku ze zásuvky.

4. Dokonale vyčistěte vnitřek;

5. Zašroubujte zpět víko;

6. Namontujte zpět panel, přičemž se před jeho přisunutím k zařízení ujistěte, že došlo ke správnému zachycení háčků do příslušných podélných otvorů.

Kontrola přítokové hadice na vodu

Stav přítokové hadice je třeba zkontrolovat alespoň jednou ročně. Jsou-li na ní viditelné praskliny nebo trhliny, je třeba ji vyměnit: silný tlak působící na hadici během pracího cyklu by mohl způsobit její náhlé roztržení.

Page 47

Poruchy a způsob jejich odstranění

Může se stát, že zařízení nebude fungovat. Dříve než zatelefonujete na servisní službu (viz “Servisní služba”), zkontrolujte, zda se nejedná o problém, který lze snadno vyřešit s pomocí následujícího seznamu.

Poruchy:

Zařízení nelze zapnout.

Nedochází k zahájení pracího cyklu.

Zařízení nenapouští vodu.

Dvířka zařízení zůstávají zablokovaná.

Zařízení nepřetržitě napouští a odčerpává vodu.

Zařízení neodčerpává vodu nebo neodstřeďuje.

Během odstřeďování je možné pozorovat silné vibrace zařízení.

Ze zařízení uniká voda.

Ikony týkající se „Probíhajících fází“ rychle blikají současně s kontrolkou ON/OFF.

Možné příčiny / Způsob jejich odstranění:

• Zástrčka není zasunuta v zásuvce nebo není zasunuta natolik, aby došlo ke spojení kontaktů.

• V celém dome je vypnutý proud.

• Dvířka s průzorem nejsou řádně zavřená.

• Nebylo stisknuto tlačítko START/PAUSE.

• Nebyl otevřen kohout přívodu vody.

• Byl nastaven odložený start.

• Přívodní hadice není připojena k vodovodnímu kohoutu.

• Hadice je příliš ohnutá.

• Nebyl otevřen kohout přívodu vody.

• V celém domě je uzavřený přívod vody.

• V rozvodu vody není dostatečný tlak.

• Nebylo stisknuto tlačítko START/PAUSE.

• Při volbě volitelné funkce pračka po ukončení cyklu provede několik otočení bubnu; pro ukončení cyklu je treba stisknout tlačítko START/PAUSE nebo tlačítko .

• Vypouštěcí hadice se nachází mimo určené rozmezí od 65 do 100 cm nad zemí (viz “Instalace”).

• Koncová část vypouštěcí hadice je ponořená ve vodě (viz “Instalace”).

• V případě, že se byt nachází na jednom z nejvyšších poschodí, je možné, že dochází k sifonovému efektu, jehož následkem zařízení nepřetržitě napouští a odčerpává vodu. Pro odstranění uvedeného efektu jsou v prodeji běžně dostupné speciální protisifonové ventily.

• Odpad ve stěně není vybaven odvzdušňovacím otvorem.

• Odčerpání vody netvoří součást nastaveného programu: u některých programů je třeba jej aktivovat manuálně (viz “Programy a volitelné funkce”).

• Byla aktivována volitelná funkce : za účelem ukončení programu stiskněte tlačítko START/PAUSE (viz “Programy a volitelné funkce”).

• Vypouštěcí hadice je ohnutá (viz „Instalace“).

• Odpadové potrubí je ucpané.

• Během instalace nebyl buben odjištěn předepsaným způsobem (viz „Instalace“).

• Zařízení není dokonale vyrovnáno do vodorovné polohy (viz „Instalace“).

• Zařízení je stlačeno mezi nábytkem a stěnou (viz „Instalace“).

• Náplň je nevyvážená (viz “Prací prostředky a prádlo”).

• Přítoková hadice není správně připojena (viz „Instalace“).

• Dávkovač pracích prostředků je ucpaný (způsob jeho vyčištěný viz “Údržba a péce”).

• Vypouštěcí hadice není upevněna předepsaným způsobem (viz „Instalace“).

• Vypněte zařízení a vytáhněte zástrčku ze zásuvky, vyčkejte přibližně 1 minutu a zařízení znovu zapněte. Když porucha přetrvává, obraťte se na Servisní službu.

Dochází k tvorbě nadměrného množství pěny.

Dvířka zařízení zůstávají zablokovaná.

Pračka nesuší.

• Použitý prací prostředek není vhodný pro použití v automatické pračce (musí obsahovat označení „pro praní v pračce“, „pro ruční praní nebo pro praní v pračce“ nebo podobné označení).

• Bylo použito nadměrné množství pracího prostředku.

• Proveďte manuální odblokování (viz „Opatření a rady“).

• Zástrčka není zasunuta v zásuvce, anebo ne natolik, aby došlo ke spojení kontaktů.

• V celém domě je vypnut proud.

• Dvířka nejsou správně zavřena.

• Byl nastaven odložený start.

• Tlačítko SUŠENÍ se nachází v poloze OFF.

Page 48

Servisní služba

Před přivoláním Servisní služby:

• Zkontrolujte, zda nejste schopni poruchu odstranit sami (viz „Poruchy a způsob jejich odstranění);

• Znovu uved’te do chodu prací program, abyste ověřili, zda byla porucha odstraněna;

• V případě negativního výsledku se obrat’te na Servisní službu nebo na specializovaný technický personál.

! V případě chybné instalace nebo nesprávného použití pračky bude třeba za servisní zásah zaplatit. ! Nikdy se neobracejte s žádostí o pomoc na techniky, kteří nejsou k výkonu této činnosti oprávněni.

Při hlášení poruchy uveďte:

• druh poruchy;

• model zařízení (Mod.);

• výrobní číslo (S/N). Tyto informace jsou uvedeny na štítku s údaji, umístěném na zařízení.

! Poznámka: pro ukončení „Demo Mode“, vypněte pračku, stiskněte současně na 3 sek. obě tlačítka „START/PAUSE“ a

„ON/OFF“ .

Page 49

Beépítési és használati utasítás

MOSÓGÉP

Magyar

AQUALTIS

AQD970D 49

! Ez a szimbólum arra gyelmeztet, hogy olvassa el ezt a használati

utasítást.

Összefoglalás

Üzembe helyezés, 50–51

Kicsomagolás és vízszintbe állítás Víz- és elektromos csatlakozás Műszaki adatok

A készülék leírása, 52–53

Érintőgombos kezelőpanel

A mosási ciklusok, illetve a szárítás végrehajtása, 54

Programok és opciók, 55

Programtáblázat Opciók

Mosószerek és mosandók, 56

Mosószer A mosandó ruhák előkészítése Mosási tanácsok A bepakolt ruhák kiegyensúlyozására szolgáló rendszer

Óvintézkedések és tanácsok, 57

Általános biztonság Hulladékelhelyezés Az ajtó kézi nyitása

Karbantartás és ápolás, 58

A víz elzárása és az elektromos áram kikapcsolása A készülék tisztítása A mosószer-adagoló ók tisztítása A dob tisztítása A szivattyú tisztítása A vízbevezető cső ellenőrzése

Rendellenességek és elhárításuk, 59

Szerviz, 60

Page 50

Üzembe helyezés

! E kézikönyv megőrzése azért fontos, hogy bármikor elővehesse, és megnézhesse. A készülék eladása, továbbadása, vagy költöztetése esetén gyeljen arra, hogy a kézikönyv a mosógéppel maradjon. ! Figyelmesen olvassa el az utasításokat: fontos információkat tartalmaznak az üzembe helyezésről, a használatról és a biztonságról. ! A garancia mellett az üzembehelyezéshez szükséges eszközök is a kézikönyvet tartalmazó csomagban találhatók.

Kicsomagolás és vízszintbe állítás

Kicsomagolás

1. A mosógép kicsomagolása után ellenőrizze, hogy az nem szenvedett-e sérülést a szállítás során. Ha a készüléken sérülést talál, ne csatlakoztassa, és forduljon a viszonteladóhoz.

2. A készülék hátsó részén csavarozza ki a szállításhoz szükséges 4 védőcsavart és távolítsa el a hozzájuk tartozó távtartót (lásd ábra).

! Amennyiben a készüléket szőnyegpadlón vagy szőnyegen helyezi el, a lábakat úgy állítsa be, hogy a mosógép alatt elegendő hely maradjon a szellőzésre!

Víz- és elektromos csatlakozás

A vízbevezető cső csatlakoztatása

! A vízbevezető cső hálózatba való bekötése előtt folyassa ki a vizet, míg az áttetszővé nem válik.

1. A vízbevezető cső csatlakoztatásához csavarozza a csövet a készülék hátoldalán jobbra fent található vízbemeneti csonkra (lásd ábra).

2. A vízbevezető cső csatlakoztatásához csavarozza fel a csövet egy 3/4”-os külső menettel rendelkező hidegvíz-csapra (lásd ábra).

3. A furatokat zárja le a csomagban található műanyag dugókkal!

4. Őrizzen meg minden darabot, mert a mosógép esetleges elszállításakor a készülék belső károsodásának megelőzése érdekében szükség lesz azok visszaszerelésére. ! A csomagolóanyag nem gyermekjáték!

Vízszintbe állítás

1. A mosógépet sík és kemény padlóra állítsa, úgy, hogy ne érjen falhoz, vagy bútorhoz!

2. Az egyenetlenségeket a talpak ki-, illetve becsavarásával kompenzálhatja. Állítsa vízszintbe a készüléket (a lejtésnek 2 foknál kisebbnek kell lenni).

! A pontos szintezés stabilitást nyújt és megakadályozza a főképp a centrifugálási fázisban jelentkező rezgések és zaj keletkezését.

3. Ügyeljen arra, hogy a csövön ne legyen törés vagy szűkület.

! A csap víznyomásának a műszaki adatok táblázatában szereplő határértékek között kell lennie (lásd a szemben

lévő oldalt).

! Amennyiben a vízbevezető cső nem elég hosszú, forduljon szaküzlethez vagy engedéllyel rendelkező szakemberhez.

! Sohase szereljen fel használt, vagy öreg vízbevezető csövet, hanem a készülékhez mellékelt csöveket használja.

Page 51

65 - 100 cm

A leeresztőcső csatlakoztatása

A leeresztőcsövet csatlakoztassa lefolyóhoz vagy a padlótól 65 és 100 cm közötti magasságban lévő fali lefolyószifonhoz, vigyázva arra, nehogy megtörje!

A leeresztőcsövet a mosdó vagy a kád szélére is akaszthatja úgy, hogy a tartozékok között lévő vezetőt a csaphoz erősíti

(lásd ábra).

A leeresztőcső szabad végének nem szabad vízbe merülnie.

! A kábel ne legyen se megtörve, se összenyomva.

! A hálózati kábelt, valamint a csatlakozódugót csak engedéllyel rendelkező szakember cserélheti.

Figyelem! A fenti előírások gyelmen kívül hagyása esetén a gyártó elhárít minden felelősséget.

Mûszaki adatok

! Toldások használata nem javasolt. Amennyiben feltétlenül szükséges, a toldás átmérője egyezzen meg az eredeti csőével, és semmiképpen se legyen 150 cmnél hosszabb.

Elektromos csatlakoztatás

Mielőtt a csatlakozódugót az aljzatba dugná, bizonyosodjon meg az alábbiakról:

• Az aljzat földelése megfelel a törvény által előírtnak.

• Az aljzat képes elviselni a készülék műszaki adatait tartalmazó táblázatban megadott maximális teljesítményfelvételt (lásd szemben).

• A hálózat feszültsége a műszaki adatokat tartalmazó táblázatban szereplő értékek közé esik (lásd szemben).

• Az aljzat kompatíbilis a készülék csatlakozódugójával. Ellenkező esetben cseréltesse ki az aljzatot vagy a csatlakozódugót.

! A készülék nem állítható fel nyílt téren, még akkor sem, ha a tér tetővel van fedve, mert nagyon a készüléket esőnek vagy zivataroknak kitenni nagyon veszélyes.

! A csatlakozódugónak a készülék helyére állítása után is könnyen hozzáférhetőnek kell maradnia.

! Ne használjon hosszabbítót vagy elosztót.

Modell AQD970D 49

szélesség 59,5 cm

Méretek

Ruhatöltet:

Elektromos

csatlakozás

Vízcsatlakozások

Centrifuga

fordulatszám

Az EN 50229 rende-

let szerinti vizsgálati

programok

magasság 85 cm mélység 64,5 cm

mosáshoz 1-tõl 9 kg között szárításhoz 1-tõl 7 kg között

lásd a készüléken található, muszaki jellemzoket tartalmazó adattáblát!

maximális nyomás 1 MPa (10 bar) minimális nyomás 0,05 MPa (0,5 bar) dob ûrtartalma 71 lite

1400 fordulat/perc-ig

mosáshoz: hőmérséklet; 9 kg ruhatöltettel végezve. szárítás: egy kis adag szárításához ki kell választani az “EXTRA” szárítási szintet, az ágyneműadag 2 lepedőből, 1 párnahuzatból és 1 törölközőből álljon; a maradandó szárítási adag végrehajtásához válassza ki az “EXTRA” szárítási szintet.

Ez a berendezés megfelel a következõ Uniós Elõírásoknak:

- 2004/108/CE elõírás (Elektromágneses összeférhetõség)

- 2002/96/CE

- 2006/95/CE (Alacsony feszültség

-as program; 60 C-os

Page 52

A készülék leírása

AJTÓ

AJTÓFOGANTYÚ

LÁBAZAT

Az ajtó kinyitásához mindig a megfelelő fogantyút használja (lásd ábra).

KEZELŐPANEL

ÁLLÍTHATÓ LÁBAK

3. Berakható rekesz: Fehérítőszer

! A 3-as berakható rekesz használata kizárja az

előmosást.

Adalékanyagos rekesz: öblítőhöz és folyékony adalékokhoz. Kérjük, sohase töltse túl a rácson jelzett szintet, és az öblítőkoncentrátumokat mindig hígítsa föl!

Érintőgombos kezelőpanel

A beállítások módosításához az ábra szerint enyhén nyomja meg az érintőgomb

MOSÓSZER-ADAGOLÓ FIÓK

A mosószer-adagoló ók

területén található szimbólumot.

a készülék belsejében található, és az ajtó kinyitásával érhető el. A mosószerek adagolásához lásd a „Mosószerek és mosandók” fejezetet.

Készenléti üzemmód

Ez a mosógép – az energiatakarékosságra vonatkozó legújabb előírásoknak megfelelően – automatikus kikapcsolási (készenléti) rendszerrel van ellátva, mely a

1. Mosószeres rekesz előmosáshoz: használjon mosóport!

használat 30 percnyi szüneteltetése esetén bekapcsol. Nyomja meg röviden a ON/OFF gombot, és várjon, amíg a készülék újrabekapcsol.

! A mosószer betöltése előtt győződjön meg arról, hogy a 3-as berakható rekesz nincs ebben a rekeszben.

2. Mosószeres rekesz mosáshoz: Ha folyékony

mosószert használ, a

érdekében tanácsos az A elválasztólapot használni. Ha mosóport használ, tegye az elválasztólapot a B térbe.

megfelelő adagolás

Page 53

Érintőgombos kezelőpanel

PROGRAMOK

tekerőgomb

CENTRIFUGA gomb

HŐMÉRSÉKLET gomb

Kijelző

START/PAUSE

jelzőlámpás gomb

ECO

jelzőlámpá

MOSÁSI FÁZIS

szimbólumok

ON/OFF jelzőlámpás

gomb

ON/OFF jelzőlámpás gomb : a készülék be- vagy kikapcsolásához nyomja meg röviden ezt a gombot. A készülék bekapcsolását zöld jelzőlámpa jelzi. A mosógép mosás közben történő leállításához hosszan, kb. 3 másodpercig tartsa lenyomva a nyomógombot – a gomb rövid, vagy véletlen megnyomása nem kapcsolja le a készüléket. A mosógép mosás közben történő leállítása magát a mosást is nullázza.

PROGRAMOK tekerőgomb: a tekerőgomb mindkét irányban elforgatható. A helyes program beállításához lásd „Programtáblázat”. A mosás során a tekerőgomb nem mozdul.

M1-M2 nyomógombok: az egyéni igényeknek megfelelően beállított program memorizálásához tartsa lenyomva a gombok egyikét! A korábban memorizált programokat a hozzájuk tartozó nyomógombok, megnyomásával lehet előhívni.

SZÁRÍTÁS gomb: a szárítási beállítások módosításához nyomja meg ezt a gombot – a szárítási szint, illetve szárítási idő kiválasztott értéke megjelenik a kijelzőn (lásd „A mosási ciklusok, illetve a szárítás végrehajtása”).

HŐMÉRSÉKLET gomb : a hőmérséklet-beállítások megváltoztatásához nyomja meg ezt a gombot – a kiválasztott érték megjelenik a fenti kijelzőn (lásd „A mosási

ciklusok, illetve a szárítás végrehajtása”).

CENTRIFUGA gomb : a centrifugabeállítások megváltoztatásához nyomja meg a gombot – a kiválasztott érték megjelenik a fenti kijelzőn (lásd „A mosási ciklusok,

illetve a szárítás végrehajtása”).

KÉSLELTETETT INDÍTÁS gomb : a kiválasztott program késleltetett indításának beállításához nyomja meg ezt a gombot – a kiválasztott érték megjelenik a fenti kijelzőn (lásd

„A mosási ciklusok, illetve a szárítás végrehajtása”).

OPCIÓK jelzőlámpás gombok: az alkalmazható opciók kiválasztásához nyomja meg ezt a gombot. A kiválasztott opcióhoz tartozó jelzőlámpa kigyullad (lásd „A mosási

ciklusok, illetve a szárítás végrehajtása”).

MOSÁSI FÁZIS ikonok: kigyulladásukkal jelzik, hogy éppen hol tart a ciklus (Mosás - Öblítés - Centrifugá/ Szivattyúzás - Szárítás ). A felirat a ciklus legvégén gyullad csak ki.

START/PAUSE jelzőlámpás gomb: ha a zöld jelzőlámpa lassan villog, a mosás indításához nyomja meg a gombot. A ciklus elindításával a jelzőlámpa állandó fénnyel kezd világítani. A mosás szüneteltetéséhez ismételten nyomja

SZÁRÍTÁS

gomb

OPCIÓK

gombok

meg a gombot; a jelzőlámpa narancssárga fénnyel kezd el villogni. Amennyiben az „LOCK” lámpa világít, kinyithatja az ajtót. Hogy a mosást a készülék onnan folytassa, ahol azt ön korábban megszakította, nyomja meg ismét a gombot.

LOCK lámpa : jelzi, hogy az ajtó zárva van. Az ajtó kinyitásához a ciklust szüneteltetni kell (lásd

„A mosási ciklusok, illetve a szárítás végrehajtása”).

GYEREKZÁR jelzőlámpás gomb : a kezelőpanel gombjainak lezárásához, illetve aktiválásához tartsa a gombot kb. 2 másodpercig lenyomva. Ha a lámpa világít, az azt jelenti, hogy a gyerekzár be van kapcsolva. Ez a funkció megakadályozza a programok véletlen átállítását, főképp, ha gyerekek is vannak a lakásban.

ECO jelzőlámpa: a szimbólum akkor gyullad ki, ha a mosási paraméterek megváltoztatásával 10%-nál nagyobb az elektromosenergia-megtakarítás; Ezenkívül, mielőtt a készülék készenléti üzemmódra kapcsolna, a szimbólum néhány másodpercre bekapcsol; kikapcsolt készüléknél a becsült energiamegtakarítás nagyjából 80%-os.

NYELV MÓDOSÍTÁSA

A készülék első bekapcsolásakor a kijelzőn az első nyelv jelenik meg villogva. A kijelzőtől jobbra található 3 nyomógombnak megfelelően a kijelzőn megjelenik az „ ”, „OK” és a „V” szimbólum. A nyelv 3 másodpercenként automatikusan átkapcsol, illetve az „ ” és „V” szimbólumok melletti gombok megnyomásával kézileg is átkapcsolható. Az „OK” gombbal a nyelvválasztás jóváhagyható, mely 2 másodperc után folyamatos fénnyel jelenik meg. Amennyiben 30 másodpercen keresztül nem nyom meg semmilyen gombot, a nyelvek automatikus léptetése újrakezdődik.

A nyelvválasztást csak a készülék kikapcsolt állapotában lehet módosítani.

A nyelv módosításához be- és ki kell kapcsolni a berendezést, a kikapcsolás utáni 30 mp alatt 5 másodpercig egyszerre nyomja le a hőmérséklet ,

a centrifugálás és a késleltetett indítás gombokat; a hangjelzésen kívül a kijelzőn villogva megjelenik a beállított nyelv neve is. Az „ ” és „V” szimbólumok melletti

nyomógombok megnyomásával a nyelv átkapcsolható. Az „OK” szimbólum melletti nyomógombbal a nyelvválasztás jóváhagyható, mely 2 másodperc után folyamatos fénnyel jelenik meg. Amennyiben 30 másodpercen keresztül nem nyom meg semmilyen gombot, a korábban beállított nyelv jelenik meg. Kapcsoljuk be a gépet.

KÉSLELTETETT INDÍTÁS gomb

LOCK

lámpa

GYEREKZÁR

jelzőlámpás gomb

Page 54

A mosási ciklusok, illetve a szárítás végrehajtása

MEGJEGYZÉS: a mosógép első használatakor végezzen el egy üres mosást 90°C-os pamutprogrammal, előmosás nélkül, mosószer használatával.

1. A KÉSZÜLÉK BEKAPCSOLÁSA. Nyomja meg a gombot!

Az összes lámpa felvillan 1 másodpercre és a kijelzőn az AQUALTIS felirat jelenik meg; a nyomógomb lámpája égve marad, míg az START/PAUSE lámpa villogni kezd.

2. VÁLASSZA KI A PROGRAMOT. A kívánt program

kiválasztásához forgassa a PROGRAMOK tekerőgombot jobbra vagy balra; minden programhoz tartozik egy hőmérséklet-, egy centrifugasebesség-, valamint egy mosásiintenzitás-érték, melyek mind megváltoztathatók. A kijelzőn megjelenik a ciklusidő.

3. PAKOLJA BE A MOSANDÓ RUHÁKAT. Nyissa

ki az ajtót! Tegye be a mosandó ruhákat, ügyelve arra, hogy ne lépje túl a következő oldalon található programtáblázatban feltüntetett, illetve a kijelzőn megjelenő ruhatöltet-mennyiséget.

4. ADAGOLJA BE A MOSÓSZERT. Vegye ki a ókot és

az „A készülék leírása” című fejezet szerint öntse a mosószert a megfelelő rekeszekbe.

5. ZÁRJA BE AZ AJTÓT.

6. VÉGEZZE EL A MOSÁSI CIKLUS EGYÉNI BEÁLLÍTÁSÁT. A beállítást a kezelőpanel megfelelő gombjaival végezheti el.

A hőmérséklet és/vagy a centrifugasebesség

megváltoztatása.

A készülék automatikusan kijelzi az elindított programhoz

tartozó legmagasabb hőmérsékletet és centrifugasebességet, vagy a legutóbb kiválasztottakat, amennyiben azok kompatíbilisek a kiválasztott programmal. A gomb nyomogatásával a hőmérséklet fokozatosan csökkenthető egészen a hideg mosásig (OFF). A gomb nyomogatásával a centrifugasebesség fokozatosan csökkenthető egészen annak megállításáig (OFF). A gomb legalsó értéken történő megnyomásával visszatérhet a maximális értékekhez.

! Kivétel: a program kiválasztása esetén a hőmérséklet

egészen 90°C-ig növelhető.

A szárítás beállítása

A gomb első megnyomása esetén a készülék a kiválasztott programnak megfelelően automatikusan kiválasztja a maximális szárítási szintet. A gomb minden egyes további megnyomása esetén a készülék eggyel alacsonyabb szintre állítja a szárítási szintet, közvetetten pedig a szárítási időt is, egészen annak kikapcsolásáig, azaz az „OFF” értékig.

A szárítás beállítható: A -az ido alapján: 20 - 180 percig. B- Beállítás a megszárított ruhadarabok

nedvességtartalma alapján:

Vasalás: Azon ruhadarabok mosására szolgál, melyeket

mosás után vasalni kell. A ruhában maradt nedvesség puhává teszik a ráncokat, és megkönnyíti azok eltávolítását.

Akasztó: Ideális a teljes szárítást nem igénylo

ruhadarabokhoz.

Szekrény: Azon mosandó ruhák mosására szolgál, melyeket

mosás után vasalás nélkül a szekrénybe lehet tenni.

Extra: Azon ruhadarabok mosására szolgál, melyek teljes

szárítást igényelnek (pl. frottírtörülközok és fürdoköpenyek).

Ha a mosni és szárítani kívánt ruhanemű mennyisége

jóval több, mint a megengedett, végezze el a mosást, és a program végeztével válasssza szét a ruhaneműt és egy

részét tegye vissza a dobba. Ezután kövesse a „Csak szárítás” végrehajtásához megadott instrukciókat. Ismételje meg ugyanezt a maradék ruhaneművel is.

Megjegyzés: A szárítás végét mindig hűtési folyamat követi. Csak szárítás

Forgassa a PROGRAMOK tekerőgombot a kelme típusának megfelelő szárítási beállításra ( - - ), azaz válassza ki a kívánt szárítási típust a SZÁRÍTÁS tekerőgomb segítségével.

Késleltetett indítás beállítása. A kiválasztott program késleltetett indításához nyomogassa

a vonatkozó gombot, míg a késleltetés kívánt értéke meg nem jelenik! A beállítás közben a kijelző a késleltetés idejét, a „Késleltet:” és a villogó szimbólumot fogja mutatni. A késleltetett indítás beállítását követően a kijelzőn állandó fénnyel megjelenik a szimbólum, majd a kijelző visszatér a „Prg vége:” felirat és azt követő, beállított ciklusidő feltüntetéséhez. A KÉSLELTETETT INDÍTÁS gomb megnyomását követően a kijelzőn megjelenik a korábban beállított becsült maradékidő. Az indítást követően a kijelzőn megjelenik a „Késleltet:” felirat és a késleltetés értéke. A beállított késleltetési idő leteltekor a készülék elindul, és a kijelzőn megjelenik a „Prg vége:” felirat és a ciklus végéig hátra lévő maradékidő. A késleltetett indítás törléséhez nyomogassa a gombot mindaddig, míg a kijelzőn meg nem jelenik az OFF felirat; a szimbólum eltűnik.

A program tulajdonságainak módosítása.

• Az opció aktiválásához nyomja meg a gombot; a kijelzőn megjelenik az opció neve, a nyomógombhoz tartozó lámpa pedig kigyullad.

• Az opció kikapcsolásához ismét nyomja meg a gombot; a kijelzőn megjelenik az opció neve, majd az OFF felirat, a lámpa pedig kikapcsol.

! Ha a kiválasztott opció a beállított programmal nem

fér össze, a lámpa villogni kezd, a készülék hangjelzést bocsát ki (3 sípszó), az opció pedig nem lesz bekapcsolva.

 ! Ha a kiválasztott opció egy korábban beállított programmal

nem fér össze, az elsőként kiválasztott opció lámpája villogni kezd, és csak a második opció lesz bekapcsolva, az ennek gombjához tartozó lámpa folyamatosan világít. ! Az opciók megváltoztathatják az ajánlott ruhatöltetmennyiséget és/vagy a programidőt.

7. INDÍTSA EL A PROGRAMOT. Nyomja meg az START/ PAUSE gombot. A vonatkozó lámpa folyamatosan ég és az ajtó bezár (az LOCK lámpa ég). A ciklus során az aktuális fázis jelzésére mindig az éppen folyamatban lévő mosási fázis szimbóluma világít. A programok menet közbeni módosításához az START/PAUSE gombbal állítsa a mosógépet szüneteltetésre; majd válassza ki a kívánt ciklust, és ismét nyomja meg az START/PAUSE gombot. Az ajtó menet közbeni kinyitásához nyomja meg az START/PAUSE gombot. Amennyiben az LOCK lámpa kialudt, kinyithatja az ajtót. Hogy a mosást a készülék onnan folytassa, ahol azt ön korábban megszakította, ismét nyomja meg az START/PAUSE gombot.

8. A PROGRAM VÉGE.Ezt a világító END felirat jelzi. Az ajtó azonnal kinyitható. Amennyiben villogna az START/ PAUSE gomb lámpája, a ciklus befejezéséhez nyomja meg a gombot. Nyissa ki az ajtót, szedje ki a mosott holmit, és kapcsolja ki a készüléket.

! Amennyiben nullázni szeretne egy már elindított programot, tartsa mindaddig lenyomva a gombot, míg a program meg nem szakad, és a készülék ki nem kapcsol.

Page 55

Programok és opciók

Programtáblázat

Szimbólum Programleírás

Szimbólum

PAMUT Színes (2): erősen szennyezett kényes fehér és színes

ruhák.

MŰSZÁLAS Makacs foltok MŰSZÁLAS Makacs foltok (4) 40° 800 FEHÉR SZÍNES (3) SÖTÉT

GYAPJÚ Platinum Care: gyapjú, kasmír stb. ruhaneműk mo-

sásához.

ULTRA KÉNYES ANTIALLERGÉN ÖBLÍTÉS

CENTRIFUGA és SZIVATTYÚZÁS

WASH&DRY

SZÁRÍTÁS PAMUT SZÁRÍTÁS GYAPJÚ SZÁRÍTÁS MŰSZÁLAS

PAMUT Előmosással PAMUT Fehér (1): erősen szennyezett fehér és magasabb

hőmérsékleten mosható színes ruhák.

A kijelzőn megjelenő vagy a kézikönyben feltüntetett ciklusidők szokásos körülmények alapján becsült értékek. A tényleges időt számos tényező befolyásolhatja – pl. a bemeneti víznyomás, a környezeti hőmérséklet, a mosószer mennyisége, a ruhatöltet mennyisége és típusa, a ruhatöltet kiegyensúlyozása, a kiválasztott további opciók.

(*) Megjegyzés: Nagyjából 10 perccel az indítás után a készülék a ruhatöltet-mennyiség alapján újraszámítja, és megjeleníti a program végéig hátralévő időt.

A viszgálószervek számára:

1) Az EN 50229 rendelet szerinti vizsgálati programok: állítsa be a -os programot 60 °C-ra..

2) Hosszú pamut program: állítsa be a -os programot 40 °C-ra.

3) Rövid pamut program: állítsa be a -es programot 40 °C-ra.

4) Hosszú műszálas program:

állítsa be a -es programot 40 °C-ra.

Max. hőm

(°C)

40° 1400

60° 800

60° 1400

40° 1400

30° 800

40° 800

30° 0

60° 1400

- 1400

30° 1400

- -

90° 1400

60°

(Max. 90°C)

Max.

sebesség

(ford./

perc)

1400

Szárítás



Mosószerek és adalékok

Előmo-

sás

- -

- - - - 9

- - - - 7

- - - - 2,5

- - - - 5

 

Fehér-

Mosás

ítőszer

  



  



 



  

Öblítő



Max.

töltet

(kg)

2,5

Progra-

midő

(*) A mosási programok mosási ideje leolvasható a kijelzőről.

Opciók

Szuper Mosás

A ciklus kezdetén felhasznált nagy mennyiségű víznek, valamint a hosszabb mosásidőnek köszönhetően a szupermosás opció nagy mosóhatást biztosít. Használható fehérítőszerrel vagy anélkül. Amennyiben fehéríteni is szeretne, tegye be a 3-as berakható tartályt az 1-es rekeszbe.

A fehérítőszer betöltése közben vigyázzon arra, hogy az a központi csapon jelzett „max” szintet ne lépje túl (lásd ábra).

Amennyiben csak fehérítést szeretne végezni, teljes mosást nem, töltse be a fehérítőt a 3-as berakható

rekeszbe, állítsa be az “Öblítés” programot , és kapcsolja be a “Szuper Mosás” opciót . ! Ez a funkció nem használható a , , , , , ,

, , , , .

Extra Öblítés

Ezen opció alkalmazásával nő az öblítés, valamint a mosószermaradvány-eltávolítás hatékonysága. Használata a mosószerekre különösen érzékeny bőrű embereknél

ajánlott. Tanácsos ezt az opciót maximális ruhatöltetmennyiséggel, illetve emelt mosószeradaggal használni. ! Ez a funkció nem használható a , , , , ,

, , .

Vasaláskönnyítés

Ez az opció a gyűrődések keletkezésének csökkentése érdekében a megfelelő időben módosítja a mosási beállításokat és a centrifugasebességet. A ciklus végén a mosott holmik lassan forognak a dobban; a „Vasaláskönnyítés” lámpa, valamint az START/PAUSE lámpa villog. A ciklus leállításához nyomja meg az START/ PAUSE gombot, vagy a „Vasaláskönnyítés” gombot!

! Ez a funkció nem használható a , , , , , , , . ! Amennyiben a szárítást is végre szeretnéd hajtani, úgy

ezen nyomógomb csak akkor aktív, ha egybe van kötve az “Vasalás” pozícióval.

Programgyorsító

Ezzel az opcióval a kiválasztott ciklustól függően akár 50%-kal alacsonyabb programidő érhető el, egyúttal csökken a víz- és energiafogyasztás is. Ezt a ciklust a nem különösen koszos ruhadarabokhoz használja. ! Ez a funkció nem használható a , , , , ,

, , , , , .

Page 56

Mosószerek és mosandók

Mosószer

A mosószer kiválasztása és adagolt mennyisége a szövet típusának (pamut, gyapjú, selyem...), színének, a mosási hőmérsékletnek, a szennyezettség mértékének, valamint a víz keménységének a függvénye. A mosószer megfelelő adagolása megakadályozza a pazarlást és kíméli a környezetet: még, ha biológiailag lebomló fajtájúk is, a mosószerek olyan összetevőket tartalmaznak, amelyek megváltoztatják a természet egyensúlyát. A következőket tanácsoljuk:

• A pamutból készült ruhaneműkhöz, valamint az előmosáshoz használjon mosóport.

• A kényesebb pamut ruhadarabokhoz, valamint az összes alacsony hőmérsékletű programhoz használjon folyékony mosószert.

• A gyapjú és selyem ruhadarabokhoz használjon kímélő folyékony mosószert.

A mosószert a mosás elindítása előtt be kell tölteni a megfelelő rekeszbe, vagy az adagolótégelybe, melyet utána közvetlenül be kell helyezni a dobba. Ebben az esetben viszont ne válassza ki a Pamut előmosással programot! ! Ne használjon kézi mosószert, mert túlzottan sok hab képződik.

A mosandó ruhák előkészítése

• A berámolás hajtsa jól ki a ruhadarabokat.

• A mosandót szövettípusuk (a ruhanemű címkéjén található szimbólum), illetve színük szerint válogassa szét, különösen odagyelve arra, hogy a színes holmikat elválassza a fehérektől.

• Ürítse ki a zsebeket, és vizsgálja meg a gombokat.

• Ne lépje túl a mosandók száraz tömegére vonatkozóan a “Programtáblázat” megadott értékeket.

Milyen nehezek a mosandó ruhák?

1 lepedő 400–500 g 1 párnahuzat 150–200 g 1 asztalterítő 400–500 g 1 fürdőköpeny 900–1200 g 1 törölköző 150–250 g 1 farmernadrág 400–500 g 1 ing 150–200 g

Mosási tanácsok

FEHÉR: ezt a ciklust fehér anyagok mosásához

használja. A program a fehér szín fényességének megtartására lett kifejlesztve. A jobb mosási eredmény érdekében mosópor használatát javasoljuk. A szárítási opció kiválasztásával a mosás végén automatikusan elindul egy szárítási program, mintha a szabad levegőn szárítanánk a ruhadarabokat, azzal az előnnyel, hogy a szárítás nem segíti elő a napsugárzás okozta sárgulást, és elkerüli a szürkülést, melyet a levegőben lévő lehetséges por vált ki. Csak a szárítási fokozatokat lehet beállítani SZÍNES: a ciklust világos színű anyagok mosásához használja. A program a színek élénkségének megtartására lett kifejlesztve. SÖTÉT: a sötét anyagok mosásához használja a programot. A program sötét színű ruhadarabok színének megtartására lett kifejlesztve. A jobb mosási eredmény érdekében – lehetőleg sötét ruhadarabok mosásához való – folyékony mosószer használatát javasoljuk. Ha a szárítás funkciót bekapcsolja, a mosás végén a készülék automatikusan egy, a ruhadarabok színét

megőrző, kímélő mosást hajt végre. A kijelzőn az „Akasztó” mosási fokozatot mutatja. Max. ruhamennyiség: 3 kg. Gyapjú: ezen Hotpoint-Ariston mosógép gyapjú” mosási ciklusát a Woolmark Company tesztelte és engedélyezte “kézzel mosható” gyapjú ruhaneműk mosásához, amennyiben a mosást a ruhanemű címkéjén feltűntetett és a háztartási gép gyártója által előírt útmutatásoknak megfelelően hajtja végre. Hotpoint-Ariston az első mosógép márka, mely megszerezte a Woolmark Company Woolmark Apparel Care - Platinum igazolását a mosási teljesítményéért és a gazdaságos víz- és energiafogyasztásáért. (M1135)

ULTRA KÉNYES: A nagyon kényes – pl. itterekkel, csillogókkal ellátott – anyagok mosásához használja a programot. A mosás előtt tanácsos kifordítani a ruhadarabokat, és a kisebb holmikat a kényes anyagok mosására szolgáló megfelelő mosózsákba rakni. A jobb mosási eredmény érdekében kényes anyagokhoz való folyékony mosószer használatát javasoljuk. A selyem ruhadarabokhoz és függönyökhöz válassza a ciklust, és kapcsolja be a opciót; a ciklus a mosandó ruhák öblítésével végződik, a jelzőlámpa pedig villogni kezd. Az öblítővíz leeresztéséhez és a mosott holmik kiszedéséhez meg kell nyomni az START/ PAUSE gombot, vagy a gombot.

4. Ha a szárítási opció csak az időtartam alapján kerül kiválasztásra, a mosás végén egy különlegesen kíméletes szárítási ciklus indul el gyengéd mozgatással és megfelelően ellenőrzött levegősugárral. A javasolt időtartamok: 1 kg műszálas --> 160 perc 1 kg műszálas és pamut --> 180 perc 1 kg pamut --> 180 perc A szárítási fokozat a szárítandó mennyiségtől és a ruhanemű alapanyagától függ. ANTIALLERGÉN: használja a programot, hogy az elsődleges allergének (pl. pollenek, atkák, macska- és kutyaszőr) el legyenek távolítva. WASH&DRY: enyhén koszos ruhadarabok rövid ido alatt történo kimosására lett kifejlesztve. E ciklussal akár 1 kg mosandó ruhát is ki lehet mosni mindössze 45 perc alatt. A legjobb eredmény elérése érdekében használjon folyékony mosószert. A mandzsettákat, gallérokat és foltokat kezelje elo. Makacs szennyeződések: a mosás előtt tanácsos beszappanozni a makacs szennyeződéseket, és ajánlatos a Pamut előmosással programot használni.

A bepakolt ruhák kiegyensúlyozására szolgáló rendszer

A túlzott zajhatás megelőzésére, valamint a mosandók egyenletes eloszlása érdekében a forgódob a centrifugafázis előtt a mosási centrifugasebességnél kicsit nagyobb sebességre kapcsol. Amennyiben a töltet kiegyensúlyozására irányuló próbálkozások nem vezetnek eredményre, a készülék az elméleti centrifugasebességnél lassabb centrifugálásra kapcsol. Jelentős kiegyensúlyozatlanság esetén a mosógép, centrifugálás előtt megpróbálja a töltetet megfelelően eloszlatni. A töltet megfelelő eloszlásának biztosítása érdekében ajánlatos a nagy ruhaneműket a kicsikkel összekeverni.

Page 57

Óvintézkedések és tanácsok

! A készüléket a nemzetközi biztonsági szabványoknak megfelelően tervezték és gyártották. Ezeket a gyelmeztetéseket biztonsági okokból írjuk le, és gyelmesen el kell olvasni őket

Általános biztonság

• Ez a készüléket háztartási használatra lett tervezve.

• A készüléket működtetésre alkalmatlan személyek (a gyerekeket is beleértve) nem használhatják, kivéve, amennyiben ezeket a személyeket egy, a biztonságukért felelős személy felügyeli, illetve a készülék használatát nekik elmagyarázza. Ne hagyja a gyerekeket felügyelet nélkül, és győződjön meg arról, hogy nem játszanak a készülékkel.

– Ne szárítson nem mosott holmikat. – A főzőolajjal, acetonnal, alkohollal, benzinnel,

kerozinnal, folttisztítóval terpentinnel, viasszal és az azok eltávolítására használt anyagokkal bekoszolódott ruhadarabokat a szárítógépben való szárításuk előtt meleg vízben kell mosni, sok mosószerrel.

– Az olyan anyagokat, mint a habszivacs (polifoam

szivacsok), a fürdősapka, a vízálló szövetek, az egy oldalon gumival bevont ruhaneműk, valamint a habszivacs részekkel rendelkező ruhadarabok, nem szabad szárítógépben szárítani.

– Az öblítőket és hasonló termékeket a gyártó által

megadott utasításoknak megfelelően kell használni.

– A szárítógép ciklusainak a befejező részén nincs

hőközlés (hűtési ciklus), hogy a ruhaneműket a rendszer ne károsítsa.

FIGYELEM: Soha ne állítsa le a szárítógépet a

szárítási program vége előtt. Ilyen esetben gyorsan vegyen ki minden ruhadarabot, és teregesse ki őket, hogy gyorsan kihűlhessenek.

• Ne érjen a géphez mezítláb, illetve vizes vagy nedves kézzel vagy lábbal!

• A csatlakozódugót az aljzatból ne a kábelnél, hanem a csatlakozónál fogva húzza ki!

• Működés közben ne nyissa ki a mosószer-adagoló ókot.

• Ne nyúljon a leeresztett vízbe, mert forró lehet!

• Semmiképpen ne feszegesse az ajtót: megsérülhet a véletlen nyitást megakadályozó biztonsági retesz.

• Hiba esetén semmiképpen se nyúljon a gép belső részeihez, és ne próbálja megjavítani!

• Mindig ügyeljen arra, hogy gyermekek ne mehessenek a működő gép közelébe.

• A mosás során az ajtó meleg lehet.

• Amennyiben a gépet át kell helyezni, az áthelyezést két vagy három személy végezze, maximális odagyeléssel. Soha ne próbálja egyedül elmozdítani, mert a készülék nagyon nehéz.

• A mosandó berakása előtt ellenőrizze, hogy a forgódob üres-e.

• A szárítási folyamat közben a készülék ajtaja felmelegszik.

• A készüléket ne használja olyan ruhaneműk szárítására, melyek előzetesen nyúlékony adalékokkal lettek kezelve (például triklór-etilén, benzin).

• A mosószárítógépben tilos habszivacsot vagy gumírozott anyagokat szárítani.

• Ellenőrízze, hogy a szárítási programnál a vízcsap nyitva van-e.

Hulladékelhelyezés

• A csomagolóanyag megsemmisítése: tartsa be a helyi előírásokat, így a csomagolás újrahasznosítható.

• Az Európai Parlament és Tanács, elektromos és elektronikus berendezések hulladékairól (WEEE) szóló 2002/96/EK irányelve előírja, hogy e hulladékok nem kezelhetők háztartási hulladékként. A forgalomból kivont berendezéseket, az azokat alkotó anyagok hatékonyabb visszanyerése, illetve újrahasznosítása, valamint az emberi egészség és a környezet védelme érdekében szelektíven kell gyűjteni. Az összes terméken megtalálható áthúzott szemetes szimbólum a szelektív gyűjtési kötelezettségre emlékeztet.

A tulajdonosok, háztartási készülékük forgalomból

történő helyes kivonásával kapcsolatban, további információért a megfelelő közszolgálathoz, illetve a forgalmazóhoz is fordulhatnak.

Az ajtó kézi nyitása

Amennyiben ki akarja teregetni a mosott ruhaneműt, de áramhiány miatt nem tudja kinyitni a mosógép ajtaját, tegye a következőket:

1. Húzza ki a dugót az aljzatból.

2. Győződjön meg arról, hogy a készülékben maradt víz szintje az ajtószint alatt van – ellenkező esetben a leeresztőcsövön keresztül eressze le a fölösleges vizet egy vödörbe, ahogy azt az ábra is mutatja.

3. Távolítsa el a burkolópanelt a mosógép elejéről (lásd következő oldal).

4. Az ábrán látható fülecske kihúzásával szabadítsa ki a műanyag húzókát; húzza lefelé egészen addig, míg meg nem hallja az ajtó kinyitását jelző kattanást.

5. Nyissa ki az ajtót; amennyiben ez nem sikerülne, ismételje meg a fenti lépéseket.

6. Szerelje vissza a panelt – mielőtt a gép felé nyomná, győződjön meg arról, hogy a horgok a hozzájuk tartozó furatokba illeszkednek.

Page 58

Karbantartás és ápolás

A víz elzárása és az elektromos áram kikapcsolása

• Minden mosás után zárja el a vízcsapot. Így kíméli a készülék vízrendszerét, és megszünteti a vízszivárgás kockázatát.

• A készülék tisztítása vagy karbantartása esetén húzza ki a hálózati csatlakozódugót az aljzatból!

A készülék tisztítása

A külső részeket és a gumi részeket langyos szappanos vizes ronggyal tisztíthatja. Ne használjon oldószert vagy súrolószert!

A mosószer-adagoló ók tisztítása

A ók kiszedéséhez nyomja meg a kart (1) és húzza ki a ókot (2) (lásd ábra). Mossa ki folyó víz alatt! Ezt a tisztítást gyakran el kell végezni.

Az előkamra eléréséhez tegye a következőket:

1. távolítsa el a burkolópanelt a készülék elejéről úgy, hogy középre nyomja, majd a két oldalról lefelé húzza, és kiveszi (lásd ábrák).

2. A kifolyó víz összegyűjtéséhez toljon egy edényt (körülbelül 1,5 literes) a készülékhez (lásd ábra).

3. Órairánnyal ellentétesen forgatva csavarja le a fedelet (lásd ábra).

A dob tisztítása

• Az ajtót a kellemetlen szagok keletkezésének megakadályozása érdekében mindig hagyja résnyire nyitva!

A szivattyú tisztítása

A készülék öntisztító szivattyúval van felszerelve, melynek nincs szüksége tisztítási és karbantartási műveletekre. Előfordulhat azonban, hogy apró tárgyak (aprópénz, gomb) esnek a szivattyú alsó részén található szivattyúvédő előkamrába.

! Győződjön meg róla, hogy a mosási ciklus véget ért, és húzza ki a csatlakozódugót.

4. Gondosan tisztítsa ki az üreg belsejét.

5. Csavarja vissza a fedelet.

6. Szerelje vissza a panelt – mielőtt a gép felé nyomná, győződjön meg arról, hogy a horgok a hozzájuk tartozó furatokba illeszkednek.

A vízbevezető cső ellenőrzése

Évente legalább egyszer ellenőrizze a gumicsövet! Ha repedezett vagy hasadozott, ki kell cserélni – a mosás során a nagy nyomás hirtelen szakadást okozhat.

Page 59

Rendellenességek és elhárításuk

Előfordulhat, hogy a készülék nem működik. Mielőtt felhívná a szervizt (lásd „Szerviz”), ellenőrizze, hogy nem olyan problémáról van-e szó, amely a következő lista segítségével egyszerűen megoldható.

Rendellenességek:

A készülék nem kapcsol be.

A mosási ciklus nem indul el.

A készülék nem kap vizet.

A készülék ajtaja zárva marad.

A készülék folyamatosan szívja, és leereszti a vizet.

A készülék nem ereszti le a vizet vagy nem centrifugál.

A készülék nagyon rázkódik a centrifugálás alatt.

A készülékből elfolyik a víz.

A „Folyamatban lévő mosási fázis” szimbólumai, valamint a ON/OFF

Lehetséges okok / megoldás:

• A hálózati csatlakozódugó nincs bedugva az aljzatba, vagy nem eléggé ahhoz, hogy jól érintkezzen.

• Nincs áram a lakásban.

• Az ajtó nincs jól becsukva.

• Nem nyomta meg az START/PAUSE gombot.

• A vízcsap nincs kinyitva.

• Az indítás időjelzőjén késletetés lett beállítva.

• A vízbevezető cső nincs csatlakoztatva a csaphoz.

• A cső meg van törve.

• A vízcsap nincs kinyitva.

• A lakásban nincs víz.

• Nincs elegendő nyomás.

• Nem nyomta meg az START/PAUSE gombot.

• A opció kiválasztása esetén a program végeztével a mosógép lassan forgatja a dobot. A ciklus leállításához nyomja meg az START/PAUSE gombot, vagy a gombot.

• A leeresztőcső nem a padlószinttől 65 és 100 cm közötti magasságban van felszerelve (lásd „Üzembe helyezés”).

• A leeresztőcső vége vízbe merül (lásd „Üzembe helyezés”).

• Ha a lakás egy épület legfelsőbb emeleteinek egyikén található, lehetséges, hogy a csatornaszellőző eltömődésének jelensége (szivornyahatás) lépett fel, ezért a készülék folytonosan szívja és leereszti a vizet. E kellemetlenség elkerülésére a kereskedelmi forgalomban rendelkezésre állnak csatornaszellőző-szelepek.

• A fali szifonnak nincs szellőzése.

• A program nem ereszti le a vizet: néhány programnál a vizet kézileg kell leereszteni (lásd „Programok és opciók”).

• Be van kapcsolva a opciók: a program befejezéséhez nyomja meg az START/PAUSE gombot (lásd „Programok és opciók”).

• A leeresztőcső meg van törve (lásd „Üzembe helyezés”).

• A lefolyó el van dugulva.

• Az üzembe helyezéskor a forgódob rögzítése nem lett eltávolítva (lásd

„Üzembe helyezés”).

• A készülék nincs vízszintben (lásd „Üzembe helyezés”).

• A készülék bútorok és falak közé van szorítva (lásd „Üzembe helyezés”).

• A ruhatöltet nincs kiegyensúlyozva (lásd „Mosószerek és mosandók”).

• A vízbevezető cső nincs jól felcsavarva (lásd „Üzembe helyezés”).

• A mosószer-adagoló ók eltömődött (tisztításához lásd „Karbantartás és ápolás”).

• A leeresztőcső nincs szorosan rögzítve (lásd „Üzembe helyezés”).

• Kapcsolja ki a készüléket, és húzza ki a dugót az aljzatból, várjon körülbelül 1 percet, majd indítsa újra! Ha a hiba továbbra is fennáll, forduljon a szervizhez.

gomb lámpája gyorsan villognak. Sok hab képződik.

A készülék ajtaja zárva marad.

• A mosószer nem mosógépekhez való (kell, hogy szerepeljen rajta, hogy „gépi”, „kézi vagy gépi mosáshoz”, vagy hasonló).

• Túl sok mosószert használt.

• Hajtsa végre a kézi kioldást (lásd „Óvintézkedések és tanácsok”).

A Mosógép nem szárít.

• A hálózati csatlakozódugó nincs bedugva az aljzatba, vagy nem eléggé ahhoz,

hogy jól érintkezzen.

• Nincs áram a lakásban.

• Az ajtó nincs jól becsukva.

• Az indítás késletetése van beállítva.

• A SZÁRÍTÁS a OFF helyzetben van.

Page 60

Szerviz

Mielőtt a szervizhez fordulna, tegye a következőket:

• Győződjön meg arról, hogy a hibát nem tudja saját maga is elhárítani (lásd „Rendellenességek és elhárításuk”);

• Indítsa el újból a programot, hogy lássa, elhárította-e a hibát;

• Amennyiben nem sikerült, forduljon a hivatalos szakszervizhez.

! A mosógép hibás beszerelése vagy nem megfelelő használata esetén a szerviz beavatkozása pénzbe kerülhet. ! Soha ne forduljon engedéllyel nem rendelkező szerelőhöz!

Közölje az alábbiakat:

• A meghibásodás jellege;

• A mosógép típusa (Mod.);

• Gyártási szám (S/N). Az utóbbi információk a készüléken elhelyezett adattáblán találhatók.

! Megjegyzés: a demó módból való kilépéshez, állítsa le a gép, 3 másodpercig nyomja meg egyidejűleg az „START/PAUSE” gombot és az

„ON/OFF” gombot .

Page 61

Instrucţiuni de instalare

MAŞINĂ DE SPĂLAT RUFE

şi folosire

Română

AQUALTIS

AQD970D 49

! Acest simbol îţi aminteşte să citeşti acest manual de instrucţiuni.

Sumar

Instalare, 62-63

Despachetare şi punere la nivel Racorduri hidraulice şi electrice Date tehnice

Descrierea maşinii de spălat, 64-65

Panoul de comenzi “touch control”

Cum se efectuează un ciclu de spălare sau de uscare, 66

Programe şi opţiuni, 67

Tabel programe Opţiuni

Detergenţi şi rufe, 68

Detergent Pregătirea rufelor Recomandări pentru spălare Sistemul de echilibrare a sarcinii

Precauţii şi sfaturi, 69

Norme de protecţie şi siguranţă generale Scoaterea aparatului din uz Deschiderea manuală a uşii

Întreţinere şi curăţire, 70

Întreruperea alimentării cu apă şi curent electric Curăţarea maşinii de spălat Curăţarea sertarului pentru detergenţi Curăţarea cuvei Curăţarea pompei Controlarea furtunului de alimentare cu apă

Anomalii şi remedii, 71

Asistenţă, 72

Page 62

Instalare

! Este important să păstraţi acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cedare sau mutare, asiguraţi-vă că acesta rămâne cu maşina de spălat rufe. ! Citiţi cu atenţie instrucţiunile: veţi găsi informaţii importante cu privire la instalare, la folosire şi la siguranţă. ! În plicul unde se aă manualul veţi găsi, în afara garanţiei, şi câteva piese care vă vor servi la instalare.

Despachetare şi punere la nivel

Scoaterea din ambalaj

1. După scoaterea maşinii de spălat din ambalaj, controlaţi că aceasta nu a suferit nici o daună în timpul transportului. Dacă este deteriorată, nu o conectaţi şi contactaţi agentul de vânzare.

2. Scoateţi cele patru şuruburi de protecţie pentru transport şi distanţierul respectiv, toate situate în partea posterioară (a se vedea gura).

! În cazul în care maşina este instalată pe mochetă sau covor, reglaţi picioruşele la o înălţime care să asigure maşinii de spălat un spaţiu sucient pentru ventilare.

Racorduri hidraulice şi electrice

Racordarea furtunului de alimentare cu apă

! Înainte de a racorda furtunul de alimentare la reţeaua de apă, lăsaţi apa să curgă până când aceasta este limpede.

1. Racordaţi furtunul de alimentare la maşina de spălat, înşurubândul la priza de apă, în partea posterioară, sus în dreapta (a se vedea gura).

2. Conectaţi tubul de alimentare, înşurubându-l la un robinet de apă rece cu gura letată de ľ gaz

(a se vedea gura).

3. Închideţi oriciile cu dopurile din plastic din pungă.

4. Păstraţi toate piesele; în cazul în care maşina de spălat va  transportată, este necesar să le montaţi din nou pentru a evita deteriorarea ei internă. ! Ambalajele nu sunt jucării pentru copii!

Punere la nivel

1. Instalaţi maşina de spălat pe o suprafaţă plană şi rigidă, fără a o sprijini de ziduri sau mobilă.

2. Echilibraţi maşina deşurubând sau înşurubând, după caz, picioarele letate, până când maşina va  perfect orizontală (ea poate  înclinată nu mai mult de 2 grade).

! Punerea la nivel a maşinii îi oferă acesteia stabilitate şi elimină vibraţiile şi zgomotul, mai ales în faza de stoarcere a rufelor.

3. Fiţi atenţi ca furtunul să nu e nici pliat, nici îndoit.

! Presiunea apei de la robinet trebuie să e cuprinsă în valorile din tabelul cu Date tehnice (a se vedea pagina

alăturată).

! Dacă lungimea furtunului de alimentare nu este sucientă, adresaţivă unui magazin specializat sau unui instalator autorizat.

! Nu folosiţi niciodată un furtun uzat sau vechi, ci doar cel din dotare.

Page 63

Conectarea furtunului de golire

65 - 100 cm

Conectaţi furtunul de golire a apei la canalizare sau la un robinet de golire pus pe perete, la o distanţă de 65-100 cm de la pământ, evitând îndoirea sa.;

Ca alternativă, sprijiniţi furtunul de golire pe marginea unei chiuvete sau a unei căzi, legând cotul din dotare la robinet

(vezi gura).

Extremitatea liberă a tubului de descărcare nu trebuie să rămână cufundată în apă.

! Nu se recomandă folosirea furtunurilor prelungitoare; dacă este indispensabil, acestea trebuie să aibă acelaşi diametru ca şi furtunul original şi nu trebuie să depăşească 150 cm lungime.

Racordarea electrică

Înainte de a introduce ştecherul în priza de curent, asiguraţi-vă că:

• priza să e cu împământare şi conformă prevederilor legale;

• priza să poată suporta sarcina maximă de putere a maşinii, indicată în tabelul cu Date tehnice (a se vedea

alături);

• tensiunea de alimentare să e cuprinsă în valorile indicate în tabelul cu Date tehnice (a se vedea alături);

• priza să e compatibilă cu ştecherul maşinii de spălat. În caz contrar, înlocuiţi priza sau ştecherul.

! Maşina de spălat nu trebuie instalată afară, nici chiar în cazul în care spaţiul este adăpostit, deoarece expunerea maşinii la ploi şi furtuni este foarte periculoasă.

! După instalarea maşinii de spălat, priza de curent trebuie să e uşor accesibilă.

! Nu folosiţi prelungitoare şi prize multiple.

! Cablul nu trebuie să e îndoit sau comprimat.

! Cablul de alimentare sau ştecherul trebuie să e

înlocuite doar de tehnicieni autorizati ai retelei de service indicata de producator in certicatul de garantie.

Atenţie! Firma îşi declină orice responsabilitate în cazul în care aceste norme nu se respectă.

Date tehnice

Model AQD970D 49

lãrgime 59,5 cm

Dimensiuni

Capacitate

Legãturi electrice

Legãturi hidrice

Viteza de centrifugare

Programe de control pe baza normei EN 50229

Zgomot (dB(A) re 1 pW

înãlþime 85 cm profunzime 64,5 cm

de la 1 la 9 kg pentru spãlare de la 1 la 7 kg pentru uscare

Vezi placuta cu caracteristicile tehnice, aplicata pe masina.

presiune maximã 1 MPa (10 bari) presiune minimã 0,05 MPa (0,5 bari) capacitatea cuvei 71 litri

pânã la 1400 de rotaþii pe minut

spãlare: programul 60°C; efectuatã cu 9 kg de rufe. uscare: uscarea cantităţii mai mici trebuie efectuată selectând nivelul de uscare „EXTRA”, cantitatea de lenjerie trebuie să se compună din 2 cearceafuri, 1 feţe de pernă şi 1 prosoape; uscarea cantităţii rămase trebuie să se facă prin selectarea nivelului de uscare “EXTRA”.

Acest aparat este conform cu urmãtoarele Directive Comunitare:

- 2004/108/CE (Compatibilitate Electromagneticã)

- 2006/95/CE (Tensiuni Joase)

- 2002/96/CE

Spãlare: 51 Centrifugare: 80

temperatura

Page 64

Descrierea maşinii de spălat

UŞA

MÂNER UŞĂ

PICIOR

Pentru a deschide uşa maşinii utilizaţi întotdeauna mânerul respectiv (vezi

gura).

PANOUL DE COMANDĂ

PICIOARE REGLABILE

recomandat să folosiţi peretele despărţitor A prevăzut pentru dozarea corectă. Pentru utilizarea de detergent

praf puneţi peretele despărţitor în cavitatea B.

3. sertar adiţional: Decolorant

! Folosirea sertarului adiţional 3 exclude prespălarea.

compartimentul pentru aditivi: pentru balsam sau alte aditive lichide. Se recomandă să nu depăşiţi niciodată nivelul maxim indicat de grătar şi să diluaţi balsamul concentrat.

Panoul de comenzi “touch control”

SERTARUL PENTRU DETERGENŢI

Sertarul pentru detergenţi se aă în interiorul maşinii; îl puteţi folosi deschizând uşa maşinii de spălat.

Pentru a modica setările apăsaţi uşor pe pictograma din interiorul zonei sensibile (touch control) aşa cum este indicat în gură.

Pentru dozarea detergentului, citiţi capitolul

“Detergenţi şi rufe”.

Modalitatea de stand by

1. compartimentul pentru prespălare: se recomandă

utilizarea unui detergent praf.

! Înainte de a adăuga detergentul vericaţi ca sertarul adiţional 3 să nu e introdus.

2. compartimentul pentru spălare: Când utilizaţi

detergent lichid este

Această maşină de spălat rufe, conform noilor norme legate de economia de curent electric, este dotată cu un sistem de oprire automat (stand-by) care intră în funcţiune după 30 minute de neutilizare. Apăsaţi scurt tasta ON/OFF şi aşteptaţi repunerea în funcţiune a maşinii.

Page 65

Panoul de comenzi “touch control”

Selector

PROGRAME

DISPLAY

Tasta

CENTRIFUGARE

Tasta

TEMPERATURĂ

Tastă cu indicator luminos

START/PAUSE

Indicator

luminos

ECO

Icoane ETAPE

DE SPĂLARE

Buton cu led

ON/OFF

Tasta

USCARE

OPŢIUNI

Buton cu led ON/OFF: apăsaţi scurt butonul pentru a porni sau opri maşina de spălat. Ledul verde vă arată că maşina este în funcţiune. Pentru a opri funcţionarea maşinii de spălat în timpul spălării, este necesar să ţineţi apăsată tasta circa 3 secunde; o apăsare de scurtă durată sau accidentală nu va opri maşina. Oprirea maşinii de spălat în timpul executării unui ciclu va anula programul în curs de desfăşurare.

Selector PROGRAME: poate  rotit în ambele sensuri. Pentru seta programul adecvat, consultaţi “Tabel Programe”. Pe durata desfăşurării programului selectorul nu se mişcă.

Tasta M1-M2: ţineţi apăsată una din taste pentru a memora un program şi opţiunile preferate de dvs. Pentru a activa un program memorat anterior, apăsaţi tasta respectivă.

Tasta USCARE : apăsaţi pentru a reduce sau exclude uscarea; nivelul şi durata de uscare alese vor  aşate pe ecran (a se vedea „Cum se efectuează un ciclu de

spălare sau de uscare”).

Tasta TEMPERATURĂ: apăsaţi pentru a modica sau exclude temperatura; valoarea aleasă este indicată de display-ul de deasupra (a se vedea “Cum se

efectuează un ciclu de spălare sau de uscare”).

Tasta CENTRIFUGARE: apăsaţi pentru a modica sau exclude centrifuga; valoarea aleasă este indicată de display-ul de deasupra (a se vedea “Cum se efectuează

un ciclu de spălare sau de uscare”).

Tasta PORNIRE ÎNTÂRZIATĂ: apăsaţi pentru a regla pornirea întârziată a programului ales; valoarea întârzierii este indicată de display-ul de deasupra (a se vedea

“Cum se efectuează un ciclu de spălare sau de uscare”).

Taste PŢIUNI:apăsaţi pentru a selecta opţiunile disponibile. Ledul corespunzător opţiunii selectate va rămâne aprins (a se vedea “Cum se efectuează un ciclu

de spălare sau de uscare”).

Icoane ETAPE DE SPĂLARE: se aprind pentru a indica stadiul de avansare a unui ciclu (Spălare - Clătire

- Centrifugare/Evacuare apă - Uscare ). Mesajul se aprinde la terminarea ciclului.

Taste

Tasta PORNIRE

ÎNTÂRZIATĂ

Led

LOCK

Buton cu led

BLOCARE BUTOANE

Tastă cu indicator luminos START/PAUSE când ledul verde emite un semnal intermitent, apăsaţi tasta pentru a porni ciclul de spălare. După activarea ciclului, ledul rămâne aprins. Pentru a introduce o pauză în timpul spălării, apăsaţi din nou butonul: ledul va emite o lumină intermitentă, de culoare portocalie. Dacă ledul “LOCK” este stins, puteţi deschide uşa maşinii de spălat. Pentru a continua spălarea, de unde a fost întreruptă, apăsaţi din nou tasta.

Led LOCK: vă arată că uşa este blocată. Pentru a deschide uşa, ciclul de spălare trebuie pus în pauză (vezi

“Cum se efectuează un ciclu de spălare sau de uscare”).

Buton cu led BLOCARE BUTOANE: pentru a bloca sau debloca panoul de comenzi, ţineţi apăsată tasta timp de 2 secunde circa. Dacă ledul se aprinde, atunci panoul de comenzi este blocat. În acest fel, se evită modicarea accidentală a unui program, în special de către copii.

Indicator luminos ECO icoana se va aprinde atunci când, modicând parametrii de spălare, se va obţine o economie de energie de cel puţin 10%; în timp ce maşina intră în Standby se va aprinde şi se va stinge încet, indicând o economie de energie de până la 80%.

MODIFICARE LIMBĂ La prima pornire a maşinii apare pe display prima limbă

luminând intermitent. În corespondenţă cu cele 3 taste din dreapta display-ului apar simbolurile “ ” , “OK” şi “V” Limbile se schimbă automat la ecare 3’’ sau apăsînd tastele de la simbolurile “ “ e “V”. Cu tasta “OK” se conrmă limba care se xează după 2’’. Dacă nu se apasă nicio tastă, după 30’’ schimbarea automată a limbilor reîncepe.

Pentru a modica limba trebuie să porniţi şi să opriţi maşina, în primele 30” după oprire apăsaţi simultan butoanele temperatură + centrifugă + pornire

întârziată pentru 5’’, pe lângă un scurt semnal acustic, pe display apare limba setată aprinzându-se intermitent.

Apăsînd tastele din dreptul simbolurilor “ “ şi “V” se schimbă limba. Cu tasta din dreptul simbolului “OK” se conrmă limba care se xează după 2’’. Dacă nu se apasă nicio tastă, după 30’’ se va aşa limba xată anterior. Porniţi maşina.

Page 66

Cum se efectuează un ciclu de spălare sau de uscare

NOTĂ: la prima folosire a maşinii de spălat, efectuaţi un ciclu de spălare fără rufe, dar cu detergent, cu programul pentru bumbac, la 90°, fără prespălare.

1. PUNEREA ÎN FUNCŢIUNE A MAŞINII. Apăsaţi tasta

. Toate ledurile se vor aprinde timp de 1 secundă iar pe display va apărea mesajul AQUALTIS; ledul corespunzător tastei va rămâne aprins iar ledul de START/PAUSE va lumina intermitent.

2. ALEGEREA PROGRAMULUI. Rotiţi SELECTORUL

DE PROGRAME spre dreapta sau spre stânga pentru a alege programul dorit; numele programului va  aşat pe display, împreună cu temperatura şi turaţia centrifugei, acestea din urmă putând  modicate. Pe ecran va apărea şi durata ciclului.

3. INTRODUCEREA RUFELOR.Deschideţi uşa.

Introduceţi rufele în maşină, ind atenţi să nu depăşiţi cantitatea indicată în tabelul de programe de la pagina următoare (sau nivelul de greutate indicat pe display).

4. DOZAREA DETERGENTULUI Extrageţi sertarul şi

turnaţi detergent în compartimentele respective, după indicaţiile din cap. „Descrierea maşinii de spălat”.

5. ÎNCHIDEŢI UŞA.

6. PERSONALIZAREA CICLULUI DE SPĂLARE.

Apăsaţi butoanele respective de pe panoul de comenzi:

Modicare temperaturii şi/sau a vitezei de stoarcere Maşina aşează automat temperatura şi centrifuga maxime

prevăzute pentru programul ales, sau ultimele selectate, dacă sunt compatibile cu programul. Apăsând butonul puteţi micşora treptat temperatura până la cea corespunzătoare spălării la rece (OFF). Apăsând butonul puteţi micşora treptat viteza de stoarcere, până la excluderea centrifugei (OFF). Din acest moment, apăsarea ulterioară a butoanelor va aduce valorile la cele maxime prevăzute.

! Excepţie: dacă selectaţi programul temperatura poate  crescută până la 90°.

Alegerea programului de uscare

La prima apasare a tastei , masina alege automat nivelul de uscare maxim, compatibil cu programul selectat. Urmatoarele apasari reduc nivelul si ulterior durata de uscare, pâna la excluderea completa a fazei (OFF). Din acest moment, apăsarea ulterioară a butonelor va aduce valorile la cele maxime prevăzute.

Sunt prevăzute două posibilităţi:

A - În funcţie de timp: de la 20 la 180 de minute. B - În funcţie de gradul de umiditate al rufelor de uscat: Călcare: Indicat ptr rufele ce necesită călcare

Nivelul de umiditate reziduală înmoaie pliurile şi deci facilită întinderea lor, prin călcare. Mediu: Indicat ptr rufele care nu au nevoie de o uscare completă.

Uscat: Ideal ptr hainele de pus în dulap, fără călcare. Extra: Indicat ptr hainele care au nevoie de o uscare

perfectă, ca de ex., prosoapele şi halatele de baie. La încheierea procesului de uscare se activează o fază de

răcire. Dacă în mod excepţional cantitatea de rufe de spălat şi uscat este superioară maximului prevăzut, efectuaţi spălarea, iar la încheierea programului, subdivizaţi cantitatea şi repuneţi o parte în maşină. După care urmaţi instrucţiunile prevăzute pentru efectuarea doar a uscării.

Repetaţi aceeaşi procedură pentru rufele rămase.

Doar a uscării

Alegeţi cu selectorul programelor un anumit tip de uscare

( - - ) în baza ţesutului. Se poate xa nivelul sau

durata de uscare, după dorinţă, cu tasta USCARE .

Setaţi pornirea întârziată. Pentru a programa pornirea întârziată a maşinii, apăsaţi

tasta respectivă pentru a alege timpul de întârziere dorit. Pentru a seta pornirea întîrziată a programului ales, apăsaţi tasta respectivă pînă se ajunge la timpul de întîrziere dorit. În timpul setării se aşează timpul de întîrziere odată cu textul “Start în:” iar simbolul luminează intermitent. După setarea pornirii întîrziate display-ul va aşa simbolul

x şi va reveni la aşarea duratei ciclului setat cu textul

“Stop în:” şi durata ciclului. Apăsînd tasta PORNIRE ÎNTÎRZIATĂ o singură dată se aşează timpul de întîrziere setat anterior. După pornire display-ul va aşa textul “Start în:” şi timpul de întîrziere. După trecerea timpului de întîrziere setat, maşina va porni şi display-ul va aşa “Stop în:” şi timpul rămas pentru terminarea ciclului. Pentru a anula pornirea întârziată, apăsaţi tasta corespunzătoare până când pe display apare mesajul OFF; în acel moment se va stinge şi ledul .

Modicarea caracteristicilor unui ciclu.

• Apăsaţi tasta corespunzătoare pentru a activa această opţiune; pe display va apărea numele opţiunii iar ledul tastei se va aprinde.

• Apăsaţi din nou tasta corespunzătoare pentru a

dezactiva opţiunea; pe display va apărea numele opţiunii plus OFF iar ledul tastei se va stinge.

! Dacă opţiunea selectată nu este compatibilă cu

programul setat, incompatibilitatea va  semnalată prin aprinderea intermitentă a ledului şi printr-un semnal acustic (3 bip), iar opţiunea nu va  activată.

! Dacă opţiunea selectată nu este compatibilă cu o altă

opţiune, reglată anterior, ledul corespunzător primei opţiuni va emite un semnal intermitent şi va  activată numai a doua opţiune (ledul corespunzător acesteia se va aprinde). ! Cantitatea de rufe admisă precum şi durata ciclului pot varia în funcţie de opţiunea aleasă.

7. ACTIVAREA UNUI PROGRAMApăsaţi tasta START/ PAUSE. Ledul corespunzător se va aprinde x, iar uşa maşinii se va bloca (ledul LOCK va  aprins). Icoanele corespunzătoare diferitelor etape de spălare se vor aprinde în timpul spălării, pentru a indica stadiul de avansare a ciclului. Pentru a modica un program în timpul executării unui ciclu, puneţi maşina de spălat în pauză apăsând butonul START/PAUSE; apoi selectaţi ciclul dorit şi apăsaţi din nou butonul START/PAUSE. Pentru a deschide uşa în timpul executării unui ciclu, apăsaţi butonul START/PAUSE; dacă ledul LOCK este stins, se va putea deschide uşa. Apăsaţi din nou tasta START/ PAUSE pentru a continua programul de unde era oprit.

8. TERMINAREA PROGRAMULUIEste indicată de mesajul END aprins. Uşa va putea  deschisă imediat. Dacă ledul START/PAUSE emite un semnal intermitent, apăsaţi butonul pentru a termina ciclul. Deschideţi uşa, scoateţi rufele şi opriţi maşina de spălat.

! Dacă doriţi să anulaţi un ciclu deja pornit, ţineţi apăsat butonul

până când ciclul va înceta denitiv, iar maşina se va opri.

Page 67

Programe şi opţiuni

Tabel programe

Durata

rufe



Sar-

cina

Max.

(Kg)

2,5

ciclului

spalare

(*) Puteþi vizualiza durata programelor de spãlare pe display.

Descrierea Programului

Icoana

BUMBAC Rufe colorate (2): albe şi colorate delicate

foarte murdare.

SINTETICE Rezistente SINTETICE Rezistente (4) RUFE ALBE RUFE COLORATE (3) RUFE NEGRE LÂNĂ Platinum care: pentru lână, caşmir, etc. ULTRA DELICATE ANTIALERGIE CLĂTIRE

CENTRIFUGARE şi EVACUARE APĂ

SPALĂ&USUCĂ

USCARE BUMBAC USCARE LÂNĂ USCARE SINTETICE

BUMBAC Cu Prespălare

(Adăugaþi detergent în sertarul respectiv). BUMBAC Rufe albe (1): albe şi colorate rezistente

foarte murdare.

Durata ciclului indicată pe display sau în carte este calculată în baza unor condiţii standard. Timpul efectiv poate varia în baza a numeroşi factori, precum temperatura şi presiunea apei la intrare, temperatura mediului, cantitatea de detergent, cantitatea şi tipul încărcăturii, echilibrarea încărcăturii, opţiunile suplimentare selectate.

(*) Notă: după aprox. 10 minute de la START, pe baza sarcinii efectuate, maşina va recalcula şi va aşa timpul rămas până la sfârşitul programului. Pentru toate Instituţiile de Testare:

Programul de control conform normei 50229

2) Program pentru bumbac, prelungit: selectaţi programul şi temperatura de 40°C.

3) Program

4) Program sintetic lung:

pentru

bumbac, rapid: selectaţi programul şi temperatura de 40°C.

selectaţi programul şi temperatura de 40°C.

: selectaţi programul şi temperatura de 60°C..

Temp.

max. (°C)

40° 1400

60° 800

40° 800

60° 1400

40° 1400

30° 800

40° 800

30° 0

60° 1400

- 1400

30° 1400

- -

90° 1400

60°

(Max. 90°C)

Viteza

max.

(rotaþii

pe minut)

1400

Uscare

Pre-

spãlare



  



Detergenþi

Spã-

Decolo-

lare

  



  



- -

- - - - 9



- - - - 7

- - - - 2,5

- - - - 5

  

Balsam

rant

 

Opţiuni

Super Wash

Datorită utilizării unei cantităţi mai mari de apă în faza iniţială a ciclului şi duratei îndelungate a programului, această opţiune garantează o spălare de mare performanţă. Această funcţie este utilă pentru a elimina petele rezistente. Poate  utilizată cu sau fără decolorant. Dacă se doreşte şi efectuarea înălbirii

introduceţi recipientul auxiliar 3, din dotare, în recipientul

1. La dozarea decolorantului, nu depăşiţi nivelul “max” indicat pe pivotul central (a se vedea gura). Dacă se doreşte numai înălbire fără spălare completă, vărsaţi decolorantul în recipientul auxiliar 3, setaţi programul “Clătire” şi activaţi opţiunea “Super Wash” .

! Nu poate  activată cu programele , , , , , ,

, , , , .

Extra Clătire

Selectând această opţiune, clătirea va  mai ecientă, ceea ce asigură eliminarea totală a reziduurilor de detergent. Este utilă pentru persoanele cu pielea sensibilă la detergent. Se recomandă selectarea acestei

opţiuni dacă maşina de spălat este plină sau dacă aţi folosit mult detergent. ! Nu poate  activată cu programele , , , , ,

, , .

Clăcare Uşoară

Selectând această opţiune, spălarea şi centrifuga vor  modicate în mod oportun, pentru a reduce plierea rufelor. La terminarea ciclului, maşina de spălat va efectua turaţii lente ale cuvei; indicatoarele luminoase corespunzătoare tastelor “Călcare Uşoară” şi START/ PAUSE vor emite un semnal intermitent. Pentru a termina ciclul de spălare, apăsaţi butonul START/PAUSE sau “Călcare Uşoară”.

! Nu poate  activată cu programele , , , , ,

, , .

N.B.: Dacă doriţi să efectuaţi şi uscarea, acest buton este activ doar în cazul în care este cuplat cu nivelul “Călcare”.

Timp Redus

Prin selectarea acestei opţiuni, se reduce durata programului cu până la 50% în funcţie de ciclul ales, asigurând în acelaşi timp o economie de apă şi de energie. Folosiţi acest ciclu pentru rufe care nu sunt excesiv de murdare.

! Nu poate  activată cu programele , , , , ,

, , , , , .

Page 68

Detergenţi şi rufe

Detergent

Alegerea detergentului precum şi cantitatea acestuia depind de tipul de material (bumbac, lână, mătase,...), de culoarea rufelor, de temperatura de spălare, de gradul de mizerie şi de conţinutul de calcar al apei (de duritatea ei). Dozarea corectă a detergentului evită consumul excesiv şi protejează mediul înconjurător: deşi sunt biodegradabili, detergenţii conţin elemente care alterează echilibrul naturii. Se recomandă să:

• utilizaţi detergenţi praf pentru rufele albe, de bumbac, precum şi pentru prespălare.

• utilizaţi detergenţi lichizi pentru articolele delicate din bumbac şi pentru toate programele care funcţionează la temperatură scăzută.

• utilizaţi detergenţi lichizi delicaţi pentru lână şi mătase.

Detergentul trebuie să e turnat în sertar înainte de a începe spălarea, sau în dozatorul de introdus în cuva maşinii de spălat. În acest caz nu puteţi selecta ciclul Bumbac cu prespălare. ! Nu folosiţi detergenţi pentru spălarea manuală: aceştia formează prea multă spumă.

Pregătirea rufelor

• Deschideţi bine rufele înainte de a le introduce.

• Separaţi rufele în funcţie de tipul de material (a se vedea simbolul de pe eticheta rufelor) şi culoare, ind atenţi să nu amestecaţi rufele colorate şi cele albe;

• Goliţi buzunarele şi controlaţi nasturii;

• Nu depăşiţi valorile indicate în “Tabel Programe” referitoare la greutatea rufelor uscate:

Cât cântăresc rufele?

1 cearceaf 400-500 gr. 1 faţă de pernă 150-200 gr. 1 faţă de masă 400-500 gr. 1 halat de baie 900-1200 gr. 1 prosop 150-250 gr. 1 jeans 400-500 gr. 1 cămaşă 150-200 gr.

Recomandări pentru spălare

Rufe Albe: folosiţi acest ciclu pentru spălarea

rufelor albe. Programul este conceput pentru a păstra strălucirea culorii albe în timp. Pentru rezultate mai bune, se recomandă folosirea unui detergent praf. Selecţionând funcţia de uscare, la sfârşitul spălării se va efectua în mod automat o uscare ca în aer liber cu avantajul că rufele nu se îngălbenesc din cauza razelor solare şi nu devin gri din cauza prafului care ar putea  în aer. Se pot programa doar uscări pe grade. Rufe Colorate: folosiţi ciclul pentru spălarea rufelor de culori deschise. Programul este conceput pentru a păstra strălucirea vie a culorilor în timp. Rufe Negre: folosiţi programul pentru spălarea rufelor de culoare închisă. Programul este conceput pentru întreţinerea culorilor închise în decursul timpului. Pentru cele mai bune rezultate, vă recomandăm utilizarea unui detergent lichid pentru rufe de culori închise.

Dacă selectaţi funcţia de uscare, la terminarea spălării se efectuează automat o uscare delicată care protejează culorile rufelor.Pe display se va aşa nivelul „Mediu“. Sarcina Max.:3 kg.

Lână: ciclul de spălare “Lână” al acestei maşini de spălat Hotpoint-Ariston a fost testat şi aprobat de Woolmark Company pentru spălarea articolelor de lână clasicate ca ind lavabile de mână, cu condiţia ca spălarea să se efectueze în conformitate cu instrucţiunile specicate pe eticheta articolului şi cu indicaţiile furnizate de producătorul aparatului. Hotpoint-Ariston este prima marcă de maşini de spălat care a obţinut de la Woolmark Company certicarea Woolmark Apparel Care - Platinum pentru performanţele sale de spălare şi consumul de apă şi energie. (M1135)

Ultra Delicate: folosiţi programul pentru spălarea rufelor foarte delicate, care au aplicaţii, cum ar  strass sau paiete. Se recomandă să întoarceţi pe dos rufele înainte de spălare şi să introduceţi articolele mici într-un sac special pentru spălarea rufelor delicate. Pentru cele mai bune rezultate, vă recomandăm utilizarea unui detergent lichid pentru rufe delicate. Pentru a spăla articole din mătase şi perdele selectaţi ciclul

şi activaţi opţiunea ; maşina de spălat va termina ciclul cu rufele la înmuiat, iar ledul se va aprinde intermitent. Pentru a goli apa din maşină şi a scoate rufele, este necesar să apăsaţi butonul START/PAUSE sau butonul . Selecţionând funcţia de uscare bazată doar pe timp, la sfârşitul spălării va  efectuată o uscare deosebit de delicată datorită unei mişcări uşoare şi unui jet de aer la o temperatură controlată corespunzător. Duratele recomandate sunt următoarele: 1 kg de material sintetic --> 160 min. 1 kg de material sintetic şi bumbac --> 180 min. 1 kg de bumbac --> 180 min. Gradul de uscare va depinde de încărcarea maşinii şi de compoziţia ţesăturii. Antialergie: folosiţi programul pentru îndepărtarea principalilor alergeni, cum ar  polenul, acarienii din praf, părul de pisică şi de câine. Spală&Usucă: este creat pentru a spăla şi usca hainele puţin murdare în timp scurt. Alegând acest ciclu se pot spăla şi usca max 1 kg de rufe în numai 45 de minute. Pentru a obţine rezultate mai bune, folosiţi un detergent lichid şi, înainte a introduce rufele în maşină, puneţi produsele de scos pete sau de albit pe gulere, manşete sau pete în general. Pete rezistente: înainte de introducerea rufelor în maşina de spălat, este bine să spălaţi cu săpun petele rezistente, iar în maşină să utilizaţi programul pentru Bumbac cu prespălare.

Sistemul de echilibrare a sarcinii

Pentru a evita trepidaţiile excesive, înainte de stoarcere, cuva maşinii va distribui cantitatea de rufe în mod uniform, centrifuga efectuând câteva rotaţii la o viteză mai mare decât viteza de spălare. Dacă, după numeroase încercări, maşina nu reuşeşte să echilibreze greutatea, stoarcerea rufelor se va face la o viteză mai mică decât cea prevăzută în program. Dacă instabilitatea este prea mare, maşina va distribui greutatea în locul centrifugei. Pentru a favoriza o mai bună repartizare a rufelor şi echilibrarea corectă a maşinii, se recomandă să introduceţi în maşină atât articole mari cât şi mici.

Page 69

Precauţii şi sfaturi

! Maşina de spălat a fost proiectată şi construită conform normelor internaţionale de siguranţă. Aceste avertizări sunt furnizate din motive de siguranţă şi trebuie să e citite cu atenţie.

Norme de protecţie şi siguranţă generale

• Acest aparat a fost conceput exclusiv pentru utilizarea în locuinţe unifamiliale.

• Aparatul nu trebuie utilizat de către persoane (inclusiv copii) cu capacităţi zice, senzoriale sau mentale reduse şi cu experienţă sau cunoştinţe insuciente, exceptînd cazul în care această utilizare are loc sub supravegherea sau instrucţiunile unei persoane responsabile cu securitatea lor. Copiii trebuie supravegheaţi pentru a vă asigura că nu se joacă cu aparatul. – Nu uscaţi rufele nespălate. – Rufele murdărite cu substanţe precum ulei comestibil, acetonă, alcool, benzină, kerosen, substanţe de scos petele, răşină, ceară şi substanţele de îndepărtare a acesteia trebuie spălate în apă caldă cu o cantitate mai mare de detergent înainte de a le usca în maşina de uscat. – Obiectele precum cauciuc expandat (spumă de latex), cască de duş, materiale textile impermeabile, articole cu o parte din cauciuc şi haine sau perne care au părţi din spumă de latex nu trebuie uscate în maşina de uscat. – Emolientele sau produsele similare trebuie folosite conform instrucţiunilor producătorului. – Partea nală a unui ciclu al maşinii de uscat are loc fără căldură (ciclu de răcire) pentru ca articolele să nu e deteriorate. ATENŢIE: Nu opriţi niciodată maşina înainte de terminarea programului de uscare. În acest caz scoateţi repede toate rufele şi întindeţi-le pentru a le răci rapid.

• Nu atingeţi maşina când sunteţi desculţi sau cu mâinile sau picioarele ude sau umede.

• Nu scoateţi stecherul din priză trăgând de cablu.

• Nu deschideţi compartimentul pentru detergent în timp ce maşina se aă în funcţiune.

• Nu atingeţi apa golită din maşină: poate avea o temperatură ridicată.

• Nu forţaţi în nici un caz uşa: s-ar putea deteriora mecanismul de siguranţă care evită deschiderea accidentală.

• În caz de defecţiune, nu umblaţi în nici un caz la mecanismele din interior şi nu încercaţi să o reparaţi singuri.

• Controlaţi mereu ca în apropierea maşinii aate în funcţiune, să nu se ae copii.

• Pe durata spălării uşa se poate încălzi.

• Dacă trebuie să deplasaţi maşina, cereţi ajutor unei alte (sau 2) persoane şi ţi foarte atenţi. Niciodată nu deplasaţi maşina singuri deoarece aceasta este foarte grea.

• Înainte de a introduce rufele, controlaţi cuva să e goală.

• În timpul uscării, uşa maşinii de spălat se încălzeşte.

• Nu uscaţi rufele pe care le-aţi spălat cu solvenţi

inamabili (de ex. trielină).

• Nu uscaţi rufele cu aplicaţii din cauciuc sintetic sau

elastomeri asemănători.

• Fiţi atenţi ca pe durata fazelor de uscare robinetul de apă să e deschis.

Scoaterea aparatului din uz

• Eliminarea ambalajelor: respectaţi reglementările locale, în acest fel ambalajele vor putea  refolosite.

• Directiva Europeană 2002/96/CE cu privire la deşeurile care provin de la aparatura electrică sau electronică prevede ca aparatele electrocasnice să nu e colectate împreună cu deşeurile urbane solide, obişnuite. Aparatele scoase din uz trebuie să e colectate separat atât pentru a optimiza recuperarea şi reciclarea materialelor componente cât şi pentru a evita pericolele care pot duce la dăunarea sănătăţii omului sau poluarea mediului înconjurător. Simbolul tomberonului tăiat care apare pe toate produsele vă aminteşte tocmai obligaţia de a le colecta separat. Pentru informaţii suplimentare cu privire la scoaterea din uz a electrocasnicelor, deţinătorii acestora pot apela la centrele de colectare a deşeurilor sau la vânzătorii de la care au achiziţionat produsele respective.

Deschiderea manuală a uşii

Dacă nu este posibil să deschideţi uşa din cauza întreruperii curentului electric şi doriţi totuşi să întindeţi rufele, procedaţi după cum urmează:

1. scoateţi ştecherul din priză..

2. vericaţi ca nivelul de apă din maşină să e sub marginea uşii; în caz contrar, scoateţi apa în exces cu ajutorul furtunului de golire, punând-o într-un vas, după indicaţiile din gură.

3. îndepărtaţi panoul de acoperire de pe latura anterioară a maşinii de spălat (a se vedea pagina următoare).

4. utilizând tija din gură, trageţi spre voi până când cârligul de plastic iese din opritor; împingeţi-l apoi în jos, până când veţi auzi un clic care vă semnalează că uşa este deblocată.

5. deschideţi uşa; dacă nu aţi reuşit, repetaţi operaţiile.

6. montaţi din nou panoul vericând, înainte de a-l împinge spre maşină, de a  introdus cârligele în oriciile respective.

Page 70

Întreţinere şi curăţire

Întreruperea alimentării cu apă şi curent electric

• Închideţi robinetul de apă după ecare spălare. Se limitează astfel uzura instalaţiei hidraulice a maşinii de spălat şi se elimină pericolul scurgerilor.

• Scoateţi ştecărul din priza de curent atunci când curăţaţi maşina de spălat şi când se efectuează lucrări de întreţinere..

Curăţarea maşinii de spălat

Partea externă şi părţile din cauciuc pot  curăţate cu o lavetă înmuiată în apă călduţă şi săpun. Nu folosiţi solvenţi sau substanţe abrazive.

Curăţarea sertarului pentru detergenţi

Pentru a scoate sertarul, apăsaţi pe levierul (1) şi trageţi-l spre exterior (2)

(vezi gura).

Spălaţi-l sub un jet de apă; această operaţie trebuie efectuată cât mai des posibil.

Curăţarea cuvei

Pentru a avea acces la anticameră:

1. îndepărtaţi panoul de acoperire de pe latura anterioară a maşinii, apăsând spre centru, apoi împingeţi în jos de pe ambele laturi şi scoateţi-l (a se vedea gurile).

2. amplasaţi sub partea anterioară a maşinii un vas pentru colectarea apei (circa 1,5 l ) (a se vedea gura).

3. deşurubaţi capacul rotindu-l în sens antiorar (a se vedea gura).

4. curăţaţi cu grijă interiorul;

5. înşurubaţi la loc capacul;

6. montaţi din nou panoul vericând, înainte de a-l împinge spre maşină, de a  introdus cârligele în oriciile respective.

• Lăsaţi mereu uşa întredeschisă pentru a evita formarea unui miros urât.

Curăţarea pompei

Maşina de spălat este dotată cu o pompă de autocurăţare, care nu necesită nici o întreţinere. Se poate întâmpla însă ca unele obiecte mici (monede, nasturi) să cadă în anticamera care protejează pompa, situată în partea inferioară a acesteia.

! Vericaţi ca ciclul de spălare să e încheiat şi scoateţi ştecărul din priză.

Controlarea furtunului de alimentare cu apă

Controlaţi furtunul de alimentare cel puţin o dată pe an. Dacă prezintă crăpături sau suri trebuie înlocuit: pe parcursul spălărilor, presiunea puternică ar putea provoca crăpături neaşteptate.

Page 71

Anomalii şi remedii

Se poate întâmpla ca maşina de spălat să nu funcţioneze. Înainte de a apela serviciul de Asistenţă (a se vedea “Asistenţa”), vericaţi dacă nu este vorba de o problemă uşor de rezolvat:

Anomalii:

Maşina nu porneşte.

Ciclul de spălare nu porneşte.

Maşina nu se umple cu apă.

Uşa maşinii rămâne blocată.

Maşina de spălat încarcă şi descarcă apă în mod continuu.

Maşina de spălat nu evacuează apa sau nu stoarce.

Maşina de spălat vibrează foarte mult în timpul stoarcerii.

Maşina de spălat pierde apă.

Icoanele referitoare la “Etapa în curs” emit un semnal rapid intermitent, concomitent cu ledul

Cauze posibile / Rezolvare:

• Ştecărul nu este introdus în priza de curent, sau nu face contact.

• Aveţi o pană de curent la domiciliu.

• Uşa nu este bine închisă.

• Butonul START/PAUSE nu a fost apăsat.

• Robinetul de apă nu este deschis.

• A fost setată o întârziere faţă de ora pornirii.

• Furtunul de alimentare cu apă nu este racordat la robinet.

• Furtunul este îndoit.

• Robinetul de apă nu este deschis.

• Apa la domiciliul dvs. este oprită.

• Apa nu are presiune sucientă.

• Butonul START/PAUSE nu a fost apăsat.

• Prin selectarea opţiunii , la sfârşitul ciclului, maşina de spălat va efectua rotaţii lente ale cuvei; pentru a termina ciclul, apăsaţi butonul START/PAUSE sau butonul .

• Furtunul de evacuare nu a fost instalat la o distanţă cuprinsă între 65 şi 100 cm de pământ (a se vedea “Instalare”).

• Capătul furtunului de evacuare este cufundat în apă (a se vedea “Instalare”).

• Dacă locuinţa se aă la ultimele etaje ale unui ediciu, este posibil să aibă loc fenomene de sifonare, motiv pentru care maşina de spălat încarcă şi descarcă apă continuu. Pentru a elimina acest inconvenient, se găsesc în comerţ supape anti-sifonare.

• Evacuarea din perete nu are răsuare pentru aer.

• Programul nu prevede golirea apei: cu unele programe este necesar să-l porniţi manual (a se vedea “Programe şi opţiuni”).

• Este activă opţiunea . pentru a completa programul apăsaţi pe START/ PAUSE (a se vedea “Programe şi opţiuni”).

• Furtunul de evacuare este îndoit (a se vedea “Instalare”).

• Conducta de descărcare este înfundată.

• Cuva, în momentul instalării, nu a fost deblocată în mod corespunzător (a se

vedea “Instalare”).

• Maşina de spălat este înclinată (a se vedea “Instalare”).

• Maşina de spălat este înghesuită între mobilă şi zid (a se vedea “Instalare”).

• Greutatea rufelor nu este echilibrată (a se vedea “Detergenţi şi rufe”).

• Furtunul de alimentare cu apă nu este bine înşurubat (a se vedea “Instalare”).

• Sertarul detergenţilor este înfundat (pentru a-l curăţa a se vedea “Întreţinere şi

curăţare”).

• Furtunul de evacuare nu este xat bine (a se vedea “Instalare”).

• Opriţi maşina şi scoateţi ştecărul din priză; aşteptaţi aprox. 1 minut înainte de a o reaprinde. Dacă nu obţineţi nici un rezultat, apelaţi la Centrul de Service pentru asistenţă.

ON/OFF.

Se formează prea multă spumă.

Uşa maşinii rămâne blocată.

Maşina de spălat nu usucă.

• Detergentul nu este compatibil cu maşina de spălat (trebuie să e scris „pentru maşina de spălat”, „de mână şi în maşina de spălat”, sau ceva asemănător).

• Dozajul a fost excesiv.

• Executaţi procedeul de deblocare manuală (a se vedea “Precauţii şi sfaturi”).

• Ştecherul nu este introdus sau nu a fost sucient introdus în priza de curent astfel încât să existe conexiune electrică.

• În casă nu este curent electric.

• Hubloul nu este bine închis.

• A fost xată o întârziere de pornire.

• USCARE este poziţionat în dreptul valorii OFF.

Page 72

Asistenţă

Înainte de a lua legătura cu Asistenţa:

• Vericaţi dacă puteţi remedia singuri anomalia (vezi Anomalii şi remedii);

• Porniţi din nou programul pentru a controla dacă inconvenientul a fost eliminat;

• În caz contrar, apelaţi Serviciul de Asistenţă Tehnică Autorizat.

! În cazul instalării greşite sau al folosirii incorecte a maşinii de spălat, intervenţia serviciului de asistenţă se va face cu plată. ! Nu apelaţi niciodată la persoane neautorizate.

Comunicaţi:

• tipul de anomalie;

• modelul maşinii (Mod.);

• numărul de serie (S/N). Aceste informaţii se găsesc pe eticheta de caracteristici lipită de aparat.

! Notă: pentru a ieşi din “Demo Mode”, opriţi maşina, apăsaţi în acelaşi timp, pentru 3 sec., cele două butoane “START/

PAUSE” şi “ON/OFF” .

Page 73

Інструкція з монтажу та експлуатації

Українська

ПРАЛЬНА МАШИНА

! Така позначка нагадує Вам про обов’язок ознайомитися з

керівництвом користувача.

Зміст

Встановлення, 74-75

Розпакування і вирівнювання Підключення води й електроенергії Технiчнi данi

Опис машини, 76-77

Панель команд “з сенсорним керуванням”

Як здiйснювати цикл прання або сушiння, 78

Програми й опції, 79

Таблиця програм Опції прання

AQUALTIS

AQD970D 49

Пральні засоби і білизна, 80

Засіб для прання Підготовка білизни Поради з прання Система балансування завантаження

Запобіжні заходи та поради, 81

Загальна безпека Утилізація Ручне відкривання дверцят люку

Технічне обслуговування та догляд, 82

Відключення води й електричного живлення Миття машини Чистка касети для миючих засобів Догляд за барабаном для білизни Чищення насосу Стеження за шлангом для подачі води

Несправності та засоби їх усунення, 83

Допомога, 84

Page 74

Встановлення

! Необхідно зберігати дану брошуру, щоб мати можливість проконсультуватися з нею у будь-який момент. У випадку продажу, передачі або переїзду, переконайтеся у тому, що вона залишається разом із пральною машиною ! Уважно вивчіть інструкцію: в ній міститься важлива інформація про встановлення, використання та безпеку. ! У пакеті з інструкцією ви знайдете, окрім гарантії, докладну інформацію для встановлення.

Розпакування і вирівнювання

Розпакування

1. Розпакувавши пральну машину, перевірте її на наявність пошкоджень під час транспортування. Якщо такі є, не виконуйте нiяких пiдключень та негайно зверніться до постачальника.

2. Видаліть 4 запобіжних гвинти для транспортування і відповідну розпірну деталь, розташовану ззаду ( див. малюнок).

3. Закрийте отвір пробками з пластмаси, що містяться у пакеті.

4. Зберігайте всі деталі; якщо пральна машина має перевозиться, вони знову можуть бути потрібними, щоб уникнути внутрішніх пошкоджень. ! Забороняйте дiтям гратися з упаковками.

Вирівнювання

1. Встановіть пральну машину на плоскій та твердій підлозі, не притуляючи її до стін або меблів.

2. Компенсуйте нерівності, відкручуючи або вкручуючи ніжки, доки машина не стане горизонтально (вона не повинна відхилятися більш ніж на 2 градуси).

! У випадку встановлення машини на килимовому покритті або килимах, ніжки необхідно відрегулювати таким чином, щоб гарантувати під пральною машиною необхідний простір для вентиляції.

Підключення води й електроенергії

Контроль шланга для подачі води

! До підключення шланга подачі води до водопроводу, злийте деяку кількість води, доки вона не йтиме чистою.

1. Підключіть шланг подачі води до машини, під’єднавши його до виходу на задньому боці угорі праворуч (див.

малюнок).

2. Підключити живлячий трубопровід, прикрутивши його до крану холодної води за допомогою штуцеру з газовою різьбою 3/4 (див. малюнок). Перед пiдключенням спустiть воду, доки вона не стане прозорою.

3. Зверніть увагу, щоб шланг не мав згинів та утисків.

! Тиск води в крані має відповідати значенням у таблиці Технічних даних (див. сторінку поруч).

! Якщо довжини шланга для води не вистачає, зверніться у спеціалізовану крамницю або до уповноваженого фахівця.

! Ніколи не використовуйте уживані або старі шланги для роботи під тиском, а тільки шланги, що поставляються разом із машиною.

! Правильне вирівнювання надасть стабільність й усуне вібрацію, а також знизить рівень шуму, особливо під час роботи центрифуги.

Page 75

Підключення шланга для зливу води

65 - 100 cm

Підключіть зливний шланг до каналізації або до зливного отвору у стіні на висоті від 65 до 100 см від підлоги, не допускаючи його згинання.

Або ж встановіть вихід зливного шланга на край рукомийника або ванни, використавши дугу, що спрямовує кінець шланга

(див. малюнок).

Не залишайте вільний кінець зливного шланга зануреним у воду.

! Не використовуйте подовжувачі й трійники.

! Кабель не повинен мати згинів або утисків.

! Заміна кабелю живлення й вилки мають

виконуватися тільки фахівцями.

Увага! Підприємство знімає з себе відповідальність, якщо вказані норми не дотримуватимуться.

Технiчнi данi

Модель AQD970D 49

! Використання подовжувача шланга не рекомендоване. В разi необхiдностi використання подовжувача шланга, переконайтеся у тому, що він має той самий діаметр та його довжина не перевищує 150 см.

Електричні підключення

Перш нiж увiмкнути вилку в електричну розетку, переконайтеся, що:

• розетка має заземлення у відповідності до встановлених норм;

• розетка розрахована на максимальне навантаження у межах потужності машини, зазначене у таблиці Технічних даних (див. малюнок

поруч);

• напруга живлення перебуває у межах, зазначених у таблиці Технічних даних (див. малюнок поруч);

• розетка підходить до вилки машини. В іншому випадку замініть розетку або вилку.

! Машину не можна встановлювати поза приміщенням, навіть, під час його ремонту, тому що дуже небезпечно піддавати її впливу дощу і грози.

! Коли машина вже встановлена, має забезпечуватися вільний доступ до її розетки.

Розмiри

Кiлькiсть бiлизни

Електричні підключення

Водопровднi пiдключення

Швидкiсть центрифуги

Програма випробувань відповідно до Директиви EN 50229

ширина 59,5 см висота 85 см глибина 64,5 см

Вiд 1 до 9 кг для одного циклу прання. Вiд 1 до 7 кг для одного циклу сушiння.

див. шильдік з технiчними даними на машинi

максимальний тиск 1 мПа (10 бар) мiнiмальний тиск 0,05 мПа (0,5 бар) об’єм баку – 71 лiтри

до 1400 обертiв на хвилину

Прання: програма виконується з завантаженням 9 кг. Сушiння: Щоб запрограмувати сушіння для меншого завантаження, необхідно вибрати рівень сушіння «EXTRA», передбачене завантаження включає 2 простирадла, 1 наволочки і 1 рушника; сушіння решти завантаженої білизни виконується шляхом вибору рівня сушіння «EXTRA».

Цей прилад вiдповiдає таким європейським директивам:

- 2004/108/CE (Електромагнітна сумiснiсть)

- 2002/96/CE

- 2006/95/CE (Низька напруга)

; температура 60°C;

Page 76

Опис машини

ДВЕРЦЯТА ЛЮКУ

РУЧКА ДВЕРЦЯТ ЛЮКУ

ДЕКОРАТИВНА НИЖНЯ ПАНЕЛЬ

ДВЕРЦЯТА ЛЮКУ

Для відкриття дверцят люку завжди використовуйте спеціальну ручку (див.

малюнок).

КАСЕТА ДЛЯ ПРАЛЬНИХ ЗАСОБIВ

Касета для пральних засобiв знаходиться всередині машини; щоб її дiстатися, відкрийте дверцята. Про дозування пральних засобів йдеться у розділі

“Пральні засоби і білизна”.

ПАНЕЛЬ КОМАНД

НІЖКИ, ЩО РЕГУЛЮЮТЬСЯ

вимірювальний компонент A з комплекту постачання для правильного дозування. При використанні порошкового прального засобу вставьте цей компонент у нішу B.

3. додаткова ванночка: Відбілювач

! Використання додатковоі ванночки 3 виключає

попереднє прання.

ванночка для додаткових засобів: для пом’якшувачів або додаткових рідин. Рекомендується ніколи не перевищувати максимальний рівень, відмічений сіткою, і розбавляти концентровані пом’якшувачі.

Панель команд “з сенсорним керуванням”

Для змiни параметрiв злегка натиснiть на значок на сенсорному екранi (touch control), як вказано на малюнку.

1. ванночка для попереднього прання: використовуйте миючий засіб у порошку.

! Перш нiж додати миючии засіб, перевірте, щоб не була вставлена додаткова ванночка 3.

Режим очiкування

Вiдповiдно до норм, пов’язаних з заощадження енергiї, цю пральну машину оснащено системою автовимкнення (stand by), яка активується через декiлька (30) секунд вiдсутностi роботи з боку машини. Швидко натиснiть кнопку ON/OFF та зачекайте вiдновлення роботи машини.

2. ванночка для прання:

рідкий пральний засіб, рекомендується застосовувати

Якщо використовується

Page 77

Панель команд “з сенсорним керуванням”

Ручка

ПРОГРАМИ

ДИСПЛЕЙ

Кнопка

ВІДЖИМ

Кнопка

ТЕМПЕРАТУРА

Кнопка з індикаторною лампою START/PAUSE

Індикаторна лампа EКO

Піктограми

ФАЗИ ПРАННЯ

Кнопка з індикаторною лампою ON/OFF

Кнопка з індикаторною лампою ON/OFF: швидко натисніть і відпустіть кнопку для вмикання або вимикання машини. Зелена індикаторна лампа означає, що машина ввімкнена. Для вимикання пральної машини під час прання необхідно утримувати кнопку натиснутою приблизно більш ніж 3 сек.; короткочасне або випадкове натискання не дозволить вимкнути машину. Вимикання машини під час циклу прання вiдмiнює це прання.

Ручка ПРОГРАМИ: може обертатися в обох напрямках. Щоб встановити найбільш придатну програму див. “Таблицю програм”. Під час прання ручка залишається нерухомою.

Кнопки M1-M2: тримайте натиснутою одну з кнопок, щоб запам’ятати цикл і відповідні персоналізовані опції. Для виклику попередньо внесеного у пам’ять циклу натисніть відповідну кнопку.

Кнопка СУШIННЯ : натиснiть, щоб зменшити або виключити взагалi сушiння; заданий рiвень або час сушiння виводиться на дисплей (див. “Як здiйснювати

цикл прання або сушiння”).

Кнопка ТЕМПЕРАТУРА: натисніть для внесення змін або виключення температури; значення відображається на дисплеї, який знаходиться вище (див. “Як

здiйснювати цикл прання або сушiння”).

Кнопка ВIДЖИМУ: натисніть для внесення змін або виключення центрифуги; значення відображається на дисплеї, який знаходиться вище (див. “Як здiйснювати

цикл прання або сушiння”).

Кнопка ВIДКЛАДЕНЕ ПРАННЯ: натиснiть для використання машини в режимі відкладеного прання; значення часу затримки відображається на дисплеї, який знаходиться вище (див. “Як здiйснювати цикл прання

або сушiння”).

Кнопки ОПЦІЇ: натиснiть для вибору наявних опцій. Горить індикаторна лампа, що відноситься до вибраної опції прання (див. “Як здiйснювати цикл прання або сушiння”).

Піктограми ФАЗИ ПРАННЯ: загораються при проходженні відповідних фаз циклу (Прання Полоскання - Віджим/Злив – Сушiння ).

Надпис спалахує після закінчення циклу. Кнопка з індикаторною лампою START/PAUSE: коли

зелена індикаторна лампа блимає з повільними інтервалами, натисніть на кнопку для запуску прання.

Кнопка

СУШIННЯ

Кнопки

ОПЦІЇ

Кнопка

ВIДКЛАДЕНЕ ПРАННЯ

Якщо цикл розпочався, індикаторна лампа горить постійно. Щоб війти в режим паузи під час прання, знову натисніть на кнопку; індикаторна лампа почне горіти

оранжевим кольором. Якщо індикаторна лампа “LOCK”

погасне, можна відкривати люк для завантаження білизни. Щоб продовжити прання з місця, де воно було перервано, знову натисніть на кнопку.

Iндикаторна лампа LOCK: показує, що люк для завантаження заблокований. Щоб вiдкрити дверцята, встановiть цикл у режим паузи (див. “Як здiйснювати

цикл прання або сушiння”).

Кнопка з індикаторною лампою БЛОКУВАННЯ КОМАНД: щоб активувати або дезактивувати блок

панелі команд, натисніть і утримуйте кнопку приблизно 2 секунди. Увімкнена індикаторна лампа вказує, що панелькоманд заблоковано. У цей спосіб перешкоджають випадковій зміні програм, передусім, якщо у домі є діти.

Індикаторна лампа ЕКО: Пiктограма спалахує, якщо пiд час змiни параметрiв миття, вiдбувається заожадження енергiї не менше за 10%. Крiм того, перш нiж машина увiйде у режим очiкування “Stand by”, позначка спалахне на декiлька секунд; у вимкненiй машинi оцiнюване енергозбереження складатиме приблизно 80%.

ЗМIНА МОВИ При першому увiмкненнi машини на екранi почне

блимати перша мова. Навпроти 3 кнопок праворуч екрану з’являться позначки “ ”, “OK” та “V”. Змiна мов вiдбувається автоматично кожнi 3 секунди. Або ж можна натиснути кнопки поруз з позначками “ “ та “V”. Через 2 секунди можна обрати мову та пiдтвердити її за допомогою кнопки “OK”. Якщо не натиснути нi на яку кнопку, через 30 секунд мови знову розпочнуть змiнюватися автоматично.

Щоб змінити мову, необхідно увімкнути і вимкнути машину, потім протягом 30 секунд після вимкнення

машини одночасно натиснути на кнопки температури

+віджиму +відстроченого пуску і утримати їх 5 секунд. На дисплеї почне блимати нова обрана мова, про що сповіщає короткочасний звуковий сигнал. При натисканнi на кнопки поруч з позначками “ “ та “V” вiдбувається змiна мови. Через 2 секунди можна обрати мову та пiдтвердити її за допомогою кнопки поруч з “OK”. Якщо не натиснути нi на яку кнопку, через 30 секунд з’явиться остання задана мова. Перемикач машини.

Кнопка з індикаторною лампою

БЛОКУВАННЯ КОМАНД

Iндикаторна лампа LOCK

Page 78

Як здiйснювати цикл прання або сушiння

ПРИМІТКА: при першому використанні пральної машини, здійсніть цикл прання без білизни, але з миючим засобом, в режимі прання бавовняних виробів при температурі 90 градусів без попереднього прання.

1. УВІМКНЕННЯ МАШИНИ. Натисніть кнопку . Всі

індикаторні лампи загоряться на 1 секунду і на дисплеї з’явиться напис AQUALTIS; залишиться горіти індикаторна лампа кнопки , а індикаторна лампа START/PAUSE блиматиме.

2. ВИБІР ПРОГРАМИ. Обертайте РУЧКУ ПРОГРАМ ліворуч

або праворуч, щоб вибрати бажану програму; назва програми відобразиться на дисплеї; кожна програма має відповідну температуру та швидкість віджиму, які можуть бути змінені. На дисплеї з’явиться тривалiсть циклу.

3. ЗАВАНТАЖЕННЯ БІЛИЗНИ. Відкрийте дверцята

люку. Завантажте білизну, звертаючи увагу, щоб не перевищити кількість білизни, зазначену в таблиці програм на наступній сторінці або вказану на екранi.

4. додавання засобу для прання. Витягніть касету і

додайте миючий засіб у відповідні ванночки як вказано в “Описі машини”.

5. ЗАКРИЙТЕ ЛЮК.

6. ПЕРСОНАЛИЗАЦІЯ ЦИКЛУ ПРАННЯ. Використовуйте

спеціальні кнопки на панелі команд:

Зміна температури та/або швидкостi віджиму. На дисплеї автоматично вiдображається максимальна

температура i швидкiсть центрифуги, передбаченi для заданої програми. Або останнi заданi параметри, якщо вони є сумiсними з вибраною програмою. Натискаючи на кнопку

, зменшують температуру прання до прання у холодній воді “OFF”. Натискаючи на кнопку , поступово зменшують швидкість віджиму, аж до його відключення взагалi “OFF”. Наступне натискання на кнопки призводить до повернення у верхню позицію – до максимальних значень. ! Виключення: при виборі програми , температура може збільшитися до 90 градусів.

Встановлення сушiння

При першому натисканнi на кнопку машина автоматично вибирає максимальний рiвень сушiння, сумiсний з заданою програмою. При повторному натисканнi зменшується рiвень, а потiм й час сушiння, аж до повного його виключення - “OFF”. Наступне натискання на кнопки призводить до повернення у верхню позицію – до максимальних значень.

Можна встановити сушiння: A - За часом: вiд 20 до 180 хвилин. B- залежно вiд бажаного рiвня сушiння: Iron (Праска): для речей, якi мають прасуватися у

подальшому. Рiвень залишкової вологостi пом’якшує складки та полегшує їхнє зникнення.

Hanger (Вiшалка): iдеально для речей , якi не

потребують повного висушування.

Cupboard (Шафа): для випраних речей, якi мають

складатися у шафу без прасування.

Extra: для речей, якi потребують повного

висушування, наприклад, рушникiв та банних халатiв.

Якщо завантажена бiлизна перевищує передбаченi межi для прання та сушiння, виконайте прання та пiсля завершення програми роздiлiть бiлизну та розташуйте одну частину у барабанi. Тепер виконуйте iнструкцiю для “Тiльки сушiння”. Повтор ц ж операцiї для бiлизни, яка залишилася.

Увага: наприкiнцi сушiння завжди провадитеметься перiод охолодження.

Тiльки сушiння

Встановити за допомогою ручки програм сушiння ( - - ), зважаючи на тип тканини. За допомогою кнопки СУШIННЯ можна також задати бажаний рiвень або час сушiння .

Задати вiдстрочене прання. Для встановлення вiдстроченого прання обраної

програми натискайте на вiдповiдну кнопку, доки не з’явиться необхiдний час вiдстрочення. Пiд час встановлення з’являється час вiдстрочення разом з написом “Starts in:” (Початок через) та блимаючою позначкою . Пiсля встановлення вiдстроченого прання позначка на дисплеї горiтиме постiйним свiтлом та з’явиться тривалiсть заданного циклу з написом “Ends in:” (Завершення через). При одноразовому натисканнi на кнопку ВIДСТРОЧЕНОГО ПРАННЯ з’явиться попередньо заданий час вiдстрочення. Пiсля пуску на дисплеї з’явиться напис “Starts in:” (Початок через) та час вiдстрочення. Пiсля вичерпання заданого часу вiдстрочення машина розпочне роботу, та на дисплеї з’явиться напис “Ends in:” (Завершення через) та час, якого бракує до кiнця циклу. Щоб скасувати вiдстрочене прання, натискайте на кнопку, доки на дисплеї не з’явиться напис OFF; позначка згасне.

Модифiкацiя характеристик циклу.

• Натисніть кнопку, щоб активувати опцію; на дисплеї відобразиться назва опції і загориться індикаторна лампа, що відповідає кнопці.

• Знову натисніть на кнопку, щоб дезактивувати дану

опцію; на дисплеї з’явиться назва опції плюс OFF, а індикаторна лампа згасне.

 ! Якщо вибрано опцiю, несумiсною з заданою програмою,

надається сигнализацiя через блимання iндикаторної лампи та звуковий сигнал (тричi); опцiя не активується.

 ! Якщо вибрана опція несумісна з іншою раніше

вибраною, індикаторна лампа, що відповідає первинній опції почне блимати, при цьому буде активована тільки друга опція, індикаторна лампа кнопки горітиме постійно. ! За допомогою опцiй можна змiнювати рекомендоване завантаження та/або тривалiсть циклу.

7. ЗАПУСК ПРОГРАМИ. Натисніть кнопку START/PAUSE. Загориться відповідна індикаторна лампа, і люк заблокується (ввімкнена індикаторна лампа LOCK ). Піктограми, що відносяться до фаз прання, загоряться під час циклу, показуючи зміну фаз. Для зміни програми, під час виконання циклу, переведіть пральну машину в режим паузи, натиснувши на кнопку START/PAUSE; виберіть бажаний цикл і знову натисніть кнопку START/PAUSE. Щоб вiдкрити дверцята пiд час циклу, натиснiть кнопку START/PAUSE; згасла iндикаторна лампа LOCK дозволяє вiдкрити люк. Знову натисніть на кнопку START/PAUSE, щоб запустити програму з того моменту, на якому вона була перервана.

8. ЗАВЕРШЕННЯ ПРОГРАМИ. Відображається вмиканням надпису END. Дверцята люку можна відкрити відразу. Якщо індикаторна лампа START/PAUSE блимає, натисніть на кнопку, щоб завершити цикл. Відкрийте дверцята люку, витягніть білизну й вимкнiть машину.

! Для вiдмiни вже працюючого циклу натиснiть кнопку

, утримуючи її, й цикл буде перервано, пiсля чого

машина вимкнеться.

Page 79

Програми й опції

Таблиця програм

Макс.

Опис програми

Програми

Бавовна (2): дуже забрудненi делiкатнi бiлi та

кольоровi тканини.

Синтетичнi мiцнi тканини

Синтетичнi мiцнi тканини (4) Білі речі Кольорові речі (3) Темні речі Вовна: для речей з вовни, кашемiру, тощо. Делікатне

Протиалергійне прання

Полоскання

Вiджим і Злив

Wash & Dry Сушiння Бавовна Сушiння Вовна Сушiння Синтетичнi

Бавовна з попереднiм пранням: вкрай

забруднен бiл. (Додати миючого засобу в відсі). Бiла бавовна (1): дуже забрудненi стiйкi бiлi та

кольоровi тканини.

Тривалість циклу, вказана на дисплеї або в керівництві, разрахована на основі стандартних умов роботи. Фактичний час може залежати від чисельних факторів, таких як температура і тиск подаваної води, температура у приміщенні, кількість миючого засобу, кількість і тип завантаженої білизни, зрівноваження завантаженої білизни, додаткові обрані опції.

(*) Примiтка: приблизно за 10 хвилин пiсля пуску (START) машина розрахує та вiдобразить час, який залишився до завершення програми, який залежитиме вiд завантаження.

Для всiх Установ з проведення випробувань:

1) Програма керування згiдно до норми EN 50229: встановiть програму з температурою 60°C

2) Довга програма бавовна: встановiть програму з температурою 40°C.

3) Коротка програма бавовна: встановiть програму з температурою 40°C.

4) Довга програма

Синтетичнi

: встановiть програму з температурою 40°C.

темп.

(°C)

40° 1400

60° 800

40° 800

60° 1400

40° 1400

30° 800

40° 800

30° 0

60° 1400

- 1400

30° 1400

- -

90° 1400

60°

(Max. 90°C)

Макс.

швидкiсть

(обертiв

за

хвилину)

1400

Сушiння

Пральнi засоби та додатковi засоби

Попереднiм

пранням



  



Прання

- -

- - - - 9

- - - - 7

- - - - 2,5

- - - - 5

Відбіл-

  



  



  

ювач

 

Пом’

якшувач



Макс.

завант-

аження

(кг)

2,5

Трива-

лiсть

циклу

(*) Тривалiсть програм вiдображується на дисплеї.

Опції прання

Super Wash

Завдяки використанню більшої кількості води на початку циклу та бiльшiй тривалостi програми, така опція гарантує високоякісне прання. Може використовуватися з або без відбілювача. При необхiдностi виконати також відбілювання вставте додаткову ванночку 3, що

входить до комплекту постачання, у ванночку 1. Пiд час дозування вiдбiлювача не перевищуйте максимальний рiвень “max” на центральному стрижнi

(див.малюнок). Якщо ви бажаєте тільки відбілювати без виконання повного прання, заповнiть вiдбiлювачем

додаткову ванночку 3, задайте програму “Полоскання” та активуйте опцiю “Super Wash” . ! Не активується на програмах , , , , , , ,

, , , .

Додаткове полоскання

При виборі даної опції збільшується ефективність полоскання й гарантується максимальне видаленняпральногозасобу. Він зручний для людей

зі шкірою, особливо чутливою до миючих засобів. Рекомендується її використання із пральною машиною при повному завантаженні або з використанням підвищених доз пральних засобів. ! Не працює з програмами , , , , , , , .

Полегшене прасування

При виборі даної опції, режими прання і віджиму будуть відповідно змінені для зменшення утворення складок. Після закінчення циклу пральна машина почне виконувати повільне обертання барабана; індикаторні лампи “ Полегшене прасування” і START/PAUSE блимають. Щоб закінчити цикл, натисніть на кнопку START/PAUSE або кнопку “Подовжений цикл”. ! Цикл неможливо активувати на програмах , , ,

, , , , .

Увага: При бажаннi виконати також сушiння слiд пам’ятати, що ця функцiя працює лише на рiвнi “Праска”.

Заощадження часу

Завдяки цiєї опцiї тривалiсть програми зменшується до 50% залежно вiд вибраного циклу, заощаджуючи воду та електричну енергiю. Цей цикл призначений для не дуже забруднених речей. ! Не активується у програмах , , , , , , ,

, , , .

Page 80

Миючі засоби і білизна

Засіб для прання

Вибір і кількість миючого засобу залежать від типу тканини (бавовна, вовна, шовк...), кольорів, температури прання, ступеню забруднення і жорсткості води. Правильне дозування миючих засобів дозволяє уникнути зайвих витрат й захищає довкілля: миючі засоби, які здатні біологічно руйнуватися, містять елементи, що змінюють рівновагу навкiлля. Рекомендується:

• використовувати миючі засоби в порошку для білизни з білої бавовни і для попереднього прання.

• використовувати рідкі миючі засоби для тонких речей з бавовни і для всіх програм при низькій температурі.

• використовувати рідкі делікатні миючі засоби для вовни і шовку.

Миючий засіб необхідно додати ще до початку прання у спеціальну ванночку, або у дозатор, який потрібно покласти прямо у бак. У цьому випадку не можна вибирати цикл Бавовна з попереднім пранням. ! Не використовуйте миючі засоби для ручного прання, тому що вони утворюють надто багато піни.

Підготовка білизни

• Перш нiж завантажувати речi, добре розкрийте їх.

• Розсортуйте білизну згідно типу тканини (символ на етикетці) і кольору, звернувши увагу на розділення білої і кольорової білизни;

• Перевірте кишені й ґудзики;

• Не перевищуйте значення, вказані у “Таблиці програм” , що відносяться до ваги сухої білизни.

Скільки важить білизна?

1 простирадло 400-500 гр. 1 наволочка 150-200 гр. 1 скатертина 400-500 гр. 1 халат 900-1200 гр. 1 рушник 150-250 гр. 1 джинси 400-500 гр. 1 сорочка 150-200 гр.

Поради з прання

Білі речі: цей програму використовується для прання

білих речей. Завдяки цій програмі забезпечується тривале зберігання сяючого білого кольору. Кращі результати отримуються при використанні порошкового миючого засобу. Якщо вибрати функцію сушіння, наприкінці прання автоматично виконується сушіння, як на відкритому повітрі, але при цьому можна уникнути пожовтіння від сонячного випромінювання та утрати білизни через дрібний пил, наявний у повітрі. Можна задати лише сушіння за рівнями.

Кольорові речі: цей програму використовується

для прання світлих речей. Завдяки цій програмі забезпечується тривале зберігання насичених кольорів.

Темні речі: використовуйте програму для прання

речей темного кольору. программа розроблена з метою збереження темного кольору з часом. Кращі результати досягаються при використанні рідкого прального засобу для речей темного кольору. Якщо обрати функцію сушіння, наприкінці прання автоматично виконується делікатне сушіння, яке

уберігає кольори речей. На дисплеї з’являється рівень “Hanger (Вiшалка)”. Макс.завантаження: 3 кг. Вовна: Цикл прання “Вовна” цієї пральної машини Hotpoint-Ariston протестований і затверджений компанією Woolmark у відношенні до прання вовняних речей, класифікованих як для “ручного прання”, за умови виконання прання згідно до інструкцій, наведених на етикетці виробу, і вказівок виробника електропобутового приладу. Hotpoint-Ariston - перша марка пральних машин, яка отримала від компанії Woolmark сертифікацію Woolmark Apparel Care Platinum за власні показники прання і витрати води й електроенергії. (M1135)

Делікатне: використовуйте програму для прання

дуже делікатних речей, наприклад, зі стразами або іншими оздобленнями. Перш ніж запускати прання, рекомендується вивернути речі навиворіт і вкласти дрібні речі в спеціальний мішечок для прання делікатних речей. Кращі результати досягаються при використанні рідкого прального засобу для делікатних речей. Для прання шовкових речей або портьєр виберіть цикл і активуйте опцію ; машина закінчить цикл із замоченою білизною й блиманням відповідної індикаторної лампи . Щоб злити воду й отримати можливість витягнути білизну, натисніть на кнопку START/PAUSE або кнопку . Якщо вибрати функцію сушіння виключно за часом, наприкінці прання виконується особливо делікатне сушіння завдяки неінтенсивному руху і повітряному потоку, який контролюється належним чином. Рекомендований час: 1 кг синтетичних речей --> 160 хв. 1 кг синтетичних і бавовняних речей --> 180 хв. 1 кг бавовняних речей --> 180 хв. Рівень сушіння залежатиме від завантаженої ваги і від складу тканин.

Протиалергійне прання: використовуйте програму

для видалення основних алергенів, таких як пилок, кліщі, котяча і собача шерсть.

Wash & Dry

злегка забруднених речей за короткий час. Вибравши цей цикл, можна випрати та висушити до 1 кг речей лише за 45 хвилин. Для отримання найкращих результатiв скористуйтеся рiдким пральним засобом; попередньо обробiть манжети, комір і плями.

Стійки плями: рекомендується обробити стійки плями за допомогою твердого мила ще до прання й використати програму Бавовна з попереднім пранням.

розрахована для прання та сушiння

Система балансування завантаження

Перед кожним віджимом, для запобігання надмірній вібрації і для рівномірного розподілу навантаження, барабан здійснює оберти на дещо більшій швидкості, ніж швидкість прання. Якщо по закінченні декількох спроб завантажені речі ще не були правильно відбалансовані, машина здійснює віджим на швидкості, нижчій від передбаченої. У випадку надмірної незбалансованості пральна машина здійснює розподіл замість віджиму. З метою оптимального розподілу завантаження та його правильного балансування рекомендується одночасне прання великих і малих речей.

Page 81

Запобіжні заходи та поради

! Машина була спроектована і вироблена у відповідності з міжнародними нормами безпеки. Дані попередження складені для забезпечення безпеки і тому їх треба уважно прочитати.

Загальна безпека

• Дане обладнання було розроблене виключно для побутового використання.

• Цей апарат не має використовуватися дітьми або особами з обмеженими фізичними, сенсорними чи розумовими можливостями, або якщо їм бракує досвіду та необхідних знань. Винятки складають ситуації, коли користування відбувається під наглядом або за вказівками осіб, відповідальних за їхню безпеку. Дорослі мають стежити, щоб діти не гралися з апаратом. – Не висушуйте речі, якщо вони не були випрані.

– Речі, забруднені такими речовинами, як олія,

утворювана в процесі приготування їжі, оцет, спирт, бензин, керосин, плямовивідники, мають пратися у гарячій воді з більшою кількістю прального засобу, після чого висушуватися у сушільній машині.

– Такі речі, як губчаста ґума (латексний пінопласт),

шапочки для душу, вологонепроникні текстильні матеріали, прогумовані речі, а також одяг або подушки, в склад яких входить латексний пінопласт, не мають висушуватися у сушільній машині.

– Пом’якшувальні засоби, тощо мають

використовуватися з дотриманням інструкцій від виробника.

– Завершу вальний етап циклу сушільної машини

відбувається без нагрівання (цикл охолодження), щоб не ушкодити речі. УВАГА: Забороняється зупиняти сушільну машину, якщо не завершено програму сушіння. В такому випадку швидко зберіть всі речі і розвісьте їх, щоб вони швидко охолонули.

• Не торкайтеся до машини голими ногами або мокрими чи вологими руками й ногами.

• Не виймайте штепсель з електричної розетки, витягуючи його за провід, тримайтеся тільки за самий штепсель.

• Будьте обережні: вода, що зливається, може мати високу температуру.

• У жодному випадку не застосовуйте силу до дверцят люку: це може ушкодити запобiжний механiзм проти випадкових вiдкривань.

• Якщо машина не працює у разi поломки, у жодному випадку не намагайтеся дiстатися внутрiшнiх механiзмiв з метою самостійного ремонту.

• Слiдкуйте, щоб дiти не наближалися до працюючої машини.

• Якщо необхідно перенести машину, такі дії мають виконуватися двома або трьома вантажниками (а не одним!) за умови максимальної уваги, Нi в якому разi однiєю особою, тому що машина дуже важка.

• Перш ніж завантажити білизну, перевірте, щоб барабан був порожній.

• Пiд час сушiння люк нагрiватиметься.

• Пiд час сушНе виконуйте сушiння випраної бiлизни з

використанням горючих розчинникiв (напр., трiелiну).

• Не сушiть мiкропористу гуму або подiбнi еластомери.

• Переконайтеся, що пiд час сушiння водопровiдний кран вiдкрито.

Утилізація

• Утилізація пакувального матеріалу: додержуйтесь

місцевих норм, так як пакування може бути використане повторно.

• Європейська директива 2002/96/CE з відходів від

електричної й електронної апаратури передбачає, що побутові електроприлади не можуть перероблятися у звичайному порядку для твердих міських відходів. Зняті з експлуатації побутові прилади мають бути зібрані окремо для оптимізації ступеню відновлення й рециклу матеріалів, що входять до їхнього складу, та з метою усунення потенційної шкоди для здоров’я та довкілля. Символ закресленої корзини, зображений на всіх виробах, нагадує про необхідність окремої утилізації.

Щодо подальшої iнформацiї стосовно правильної

утилiзацiї електропобутових приладiв, власники можуть звернутися до вiдповiдних мiських служб або до продавцiв.

Ручне відкривання дверцят люку

У випадку, якщо неможливо відкрити дверцята люку із-за відсутності електроенергії і ви хотіли б відкласти прання, треба діяти таким чином:

1. витягніть штепсель з електричної розетки.

2. Перевірте, щоб рівень води усередині машини був нижче рівня дверцят люку; якщо це не так, злиите надлишок води через зливнии шланг, збираючи іі у відрі, як показано на

малюнку.

3. знiмiть з пральної машини передню захисну панель

(див.наступну сторiнку).

4. Потягніть за язичок, показаний на малюнку, назовні до звільнення пластмасової тяги зі стопора; тягніть послідовно вниз доки не відчуєте що усередині клацнуло, це означає, що дверцята розблоковано.

5. відкрийте дверцята; у випадку, якщо це досі ще неможливо – повторіть процедуру.

6. встановіть панель на місце, пересвідчіться у тому, що крюки були вставлені у спеціальні петлі, пiсля чого притиснiть її до машини.

Page 82

Технічне обслуговування та

догляд

Відключення води й електричного живлення

• Закривайте водопровідний кран після кожного прання. У такий спосіб зменшується знос гідравлічної частини машини й усувається небезпека витоку.

• Виймайте штепсель з розетки під час миття машини і під час робіт з технічного обслуговування.

Миття машини

Зовнішня частина і гумові деталі можуть бути вимиті тканиною, змоченою у теплій воді й милі. Не використовуйте розчинники або абразиви.

Чистка касети для миючих засобів

Щоб витягти касету, натисніть на важіль (1) і потягніть касету назовні (2)

( див. малюнок).

Промийте під проточною водою; ця процедура має проводитися регулярно.

Догляд за барабаном для білизни

Щоб потрапити до форкамери:

1. знiмiть захисну панель з передньої частини машини шляхом натискання у центрi, потiм натиснiть униз з обох бокiв та витягнiть її (див.малюнки).

2. встановіть контеинер, щоб зібрати воду, яка виходить (приблизно 1.5 л) (див. малюнок).

3. відкрутіть кришку, обертаючи іі проти годинниковоі стрілки (див. малюнок);

4. акуратно очистіть внутрішню частину;

5. накрутіть кришку;

• Завжди залишайте відкритими дверцята люку, тоді не утворюватимуться неприємні запахи.

Чищення насосу

Машина обладнана насосом з автоматичною чисткою, що не вимагає технічного обслуговування. Може трапитися так, що малі предмети (монети, ґудзики) потраплять до форкамери, що захищає насос, розташований у її нижній частині.

! Переконайтеся у тому, що цикл прання закінчено, і витягніть штепсель з розетки.

Стеження за шлангом для подачі води

Перевіряйте шланг для подачі води не менше одного разу на рік. Якщо на ньому є тріщини, він підлягає заміні: під час прання високий тиск може призвести до розірвання.

Page 83

Несправності та засоби їх ліквідації

Може трапитися так, що машина не буде працювати. До того як зателефонувати у Сервiсний центр (див. “Допомога”), перевірте, чи не є дана несправність проблемою, що легко вирішується, звернувшись до списку нижче.

Несправності:

Пральна машина не вмикається.

Цикл прання не розпочинається.

У машину не надходить вода.

Дверцята люку машини залишаються заблокованими.

Машина безперервно заливає і зливає воду.

Пральна машина не зливає воду чи не вiджимає.

Пральна машина дуже вiбрує пiд час вiджиму.

Машина пропускає воду.

Піктограми, що відносяться до “Поточної фази” швидко блимають одночасно з індикаторною лампою ON/OFF.

Можливі причини/Рішення:

• Штепсель не вставлений в електричну розетку або вставлений не до кiнця.

• У будинку немає електроенергії.

• Дверцята люку погано закриті.

• Кнопка START/PAUSE не була натиснута.

• Водопровідний кран закритий.

• Якщо вiдстрочення задане на час запуску.

• Шланг подачі води не підключено до водопровiдного крану.

• Перегин у шлангу.

• Водопровідний кран закритий.

• У водопроводі немає води.

• Недостатній тиск.

• Кнопка START/PAUSE не була натиснута.

• Вибір опції наприкінці циклу прання призведе до повільного обертання барабану; для завершення циклу натиснiть кнопку START/ PAUSE або кнопку .

• Зливний шланг не знаходиться на відстані від 65 до 100 см від підлоги

(див. див. “Встановлення”).

• Кінець зливного шланга занурений у воду (див. див. “Встановлення”).

• Якщо квартира знаходиться на верхніх поверхах будинку, можливо, відбувається сифонний ефект, при якому машина безперервно заливає й зливає воду. Щоб його ліквідувати, існують спеціальні антисифонні клапани, які можна придбати у торговельній мережі.

• Стiнний каналiзацiйний злив не має віддушини для виходу повiтря.

• Програма не передбачає зливання: у деяких програмах його потрібно вмикати вручну (див. “Програми і опції”).

• Активована опція : для завершення програми, натисніть кнопку START/PAUSE (див. “Програми і опції”).

• Перегин зливного шланга (див. див. “Встановлення”).

• Засмітився зливний шланг.

• Барабан, у момент встановлення, не був правильно розблокований

(див. “Встановлення”).

• Машина стоїть не на плоскій поверхні (див. “Встановлення”).

• Машина затиснута між меблями і стіною (див. див. “Встановлення”).

• Дисбаланс завантаження (див. “Миючі засоби і білизна”).

• Погано пригвинчений шланг подачі води (див. “Встановлення”).

• Забруднена касета для миючих засобів (як вимитидив. “Технічне

обслуговування і догляд”).

• Погано закріплений зливний шланг (див. “Встановлення”).

• Вимкніть машину й витягніть штепсель з розетки, зачекайте близько 1 хвилини й увімкніть її повторно. Якщо несправність не усунено, зателефонуйте у Сервiсний центр.

Утворюється занадто багато піни.

Дверцята люку машини залишаються заблокованими.

Пральна машин не призначена суто для суш.

• Миючий засіб не підходить для пральної машини (має бути напис “для машинного прання”, “для ручного й машинного прання”, або подібний).

• Перевищена доза миючого засобу.

• Виконайте процедуру ручного розблокування (див. “Запобіжні заходи й

поради”).

• Штепсель не вставлений в електричну розетку або вставлений не до кiнця.

• У будинку немає електроенергії.

• Люк погано закрито.

• Якщо вiдстрочення задане на час запуску.

• СУШIННЯ – в положеннi OFF.

Page 84

Допомога

195097137.01

07/2012 - Xerox Fabriano

Перш ніж телефонувати у Сервiсний центр:

• Перевірте, чи можна самостійно вирішити проблему (див. “Несправності і засоби їх усунення”);

• Запустіть програму повторно, щоб перевірити чи усунено несправність;

• При негативному результаті, зверніться у Авторизований сервiсний центр.

! В разi помилкового встановлення обо неправильного використання пральної машини операцiї, якi проводитимуть фахiвцi Сервiсного центру, будуть платними. ! Звертайтеся виключно до уповноважених фахівців.

Повідомити:

• тип несправності;

• модель машини (Мод.);

• серійний номер (С/Н). Ці дані знаходяться на інформаційній пластині на самій машині.

! Примiтка: для виходу з “Режим демо”, закрити машину, натискайте одночасно протягом 3 секунд кнопки та .
