Hotpoint AQD1071D 69 EU-A Operating Instructions

Instructions for installation and use

WASHER-DRYER

English,1

Français,13

Português,37

Nederlands,49

AQUALTIS

Español,25

Deutsch,61

! This symbol reminds you to read this instruction manual.

Contents

Installation, 2-3

Unpacking and levelling Connecting the electricity and water supplies Technical data

Care and maintenance, 4

Cutting off the water and electricity supplies Cleaning the machine Cleaning the detergent dispenser drawer Caring for your appliance drum Cleaning the pump Checking the water inlet hose

Precautions and advice, 5

General safety Disposal Opening the porthole door manually

AQD1071D 69

Description of the machine, 6-7

Touch control panel

How to run a wash cycle or a drying cycle, 8

Wash cycles and options, 9

Table of wash cycles Wash options

Detergents and laundry, 10

Detergent Preparing the laundry Washing recommendations Load balancing system

Trouble shooting, 11

Assistance, 12

Installation

! This instruction manual should be kept in a safe place for future reference. If the Washerdryer is sold, given away or moved, please ensure the manual is kept with the machine, so that the new owner may benefit from the advice contained within it. ! Read these instructions carefully: they contain vital information relating to the safe installation and operation of the appliance. ! Inside the pack containing this manual, you will also find the guarantee and all the details necessary for installation.

Unpacking and levelling

Unpacking

1. Once you have removed all the packaging from the Washer-dryer, make sure it has not been damaged during transportation. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

2. Remove the 4 protective screws (used during transportation) and the corresponding spacer, located on the rear part of the appliance (see figure).

! If the appliance is levelled correctly, it will be more stable and much less likely to cause vibrations and noise while it is operating, particularly during the spin cycle. ! If it is placed on carpet or a rug, adjust the feet in such a way as to allow a sufficient ventilation space underneath the Washer-dryer.

Connecting the electricity and water supplies

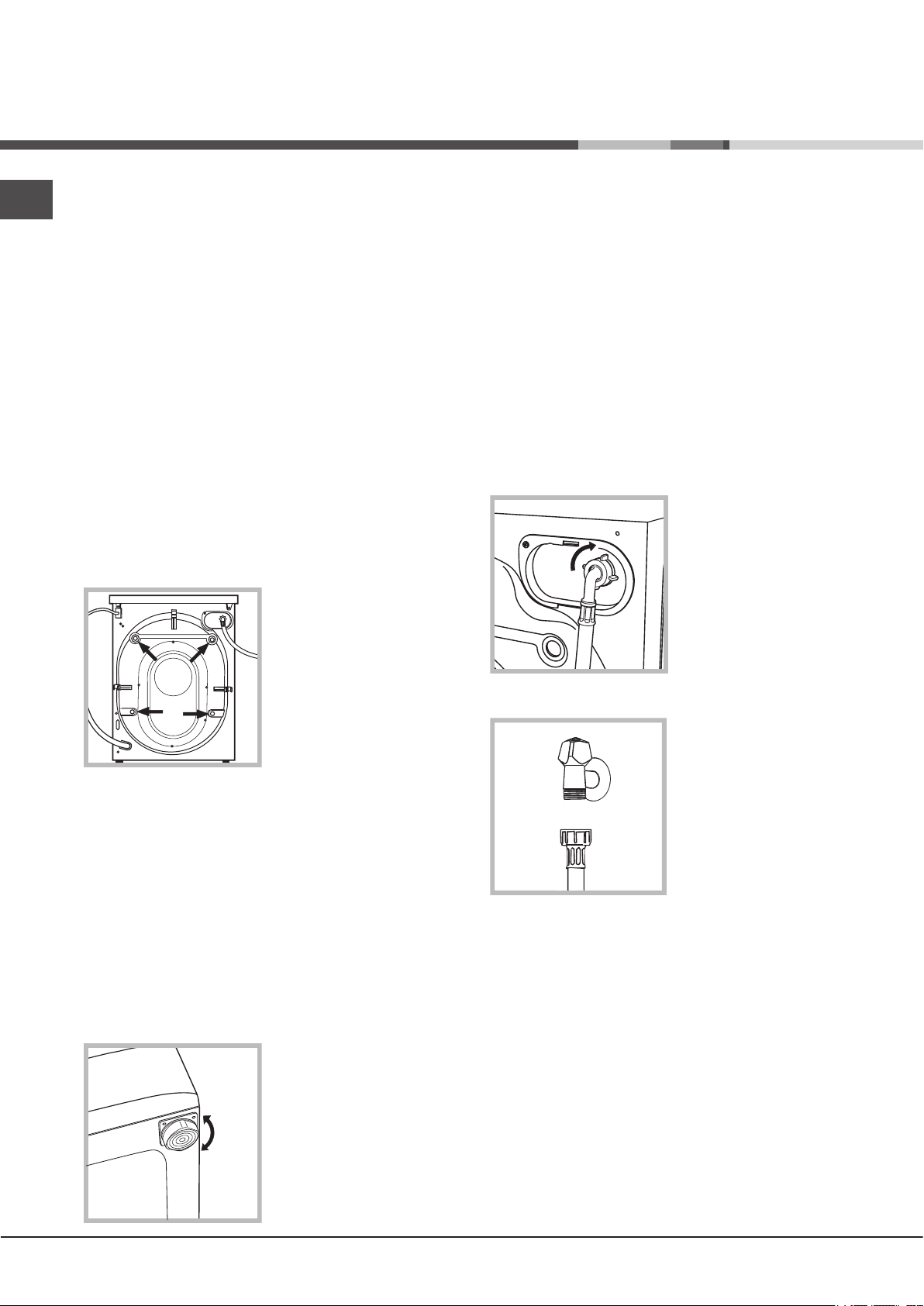

Connecting the water inlet hose

! Before connecting the inlet hose to the water supply, run the water until it is perfectly clear.

1. Connect the inlet hose to the machine by screwing it onto the cold water inlet of the appliance, which is situated on the top right-hand side of the rear part of the appliance (see figure).

2. Connect the inlet hose by screwing it to a cold water tap using a 3/4 gas threaded connection (see figure).

3. Close off the holes using the plastic plugs supplied in the pack.

4. Keep all the parts in a safe place; they will be needed again if the Washer-dryer is moved to another location, to prevent the inside of the appliance being damaged. ! Packaging materials should not be used as toys for children.

Levelling

1. Place the Washerdryer on a flat sturdy floor, without resting it up against walls or cabinets.

2. If the floor is uneven, the front feet of the machine may be adjusted until it reaches a horizontal position (the angle of

inclination must not exceed 2 degrees).

3. Make sure that the hose is not folded over or bent.

! The water pressure at the tap must fall within the values indicated in the Technical data table

(see next page).

! If the inlet hose is not long enough, contact a specialised shop or an authorised technician.

! Never use second-hand or old inlet hoses; use the products supplied with the machine.

Connecting the drain hose

65 - 100 cm

! Do not use extension cords or multiple sockets.

Connect the drain hose to drain duct piping or a wall drain located between 65 and 100 cm above the floor, making sure it is not bent at all.

Alternatively, rest the drain hose on the side of a washbasin or bathtub, fastening the duct supplied to the tap (see figure). The free end of the hose should not be underwater.

! We advise against the use of hose extensions; if it is absolutely necessary, the extension must have the same diameter as the original hose and must not exceed 150 cm in length.

! The cable should not be bent or compressed.

! The power supply cable and plug must only

be replaced by authorised technicians.

Warning! The company shall not be held responsible in the event that these regulations are not respected.

Technical data

Model

Dimensions

Capacity

Electrical connections

AQD1071D 69

width 59.5 cm height 85 cm depth 64.5 cm

from 1 to 10 kg for the wash programme from 1 to 7 kg for the drying programme

please refer to the technical data plate fixed to the machine

Electrical connections

Before plugging the appliance into the electricity socket, make sure that:

• the socket is earthed and complies with all applicable laws;

• the socket is able to withstand the maximum power load of the appliance as indicated in the Technical data table (see opposite);

• the power supply voltage falls within the values indicated in the Technical data table

(see opposite);

• the socket is compatible with the plug of the appliance. If this is not the case, have the socket or the plug replaced.

! The machine must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain, storms and other weather conditions.

! The mains socket must remain within easy reach after the Washer-dryer has been installed.

Water connections

Spin speed

Energy rated programmes according to regulation EN 50229

maximum pressure 1 MPa (10 bar) minimum pressure

0.05 MPa (0.5 bar) drum capacity 71 litres

up to 1600 rotations per minute

Wash: programme

; temperature 60°C; using a load of 10 kg. Drying: the smaller load (3kg) must be dried by selecting the “Hanger” dryness level. The load must consist of 3 sheets, 2 pillowcases and 2 hand towels; the remainder of the load must be dried by selecting the “Extra” dryness level.

This appliance conforms to the following EC Directives:

- 2004/108/EC (Electromagnetic Compatibility)

- 2006/95/EC (Low Voltage)

- 2012/19/EU

Care and maintenance

Cutting off the water and electricity supplies

• Turn off the water tap after every wash cycle. This will limit wear on the hydraulic system in the machine and help to prevent leaks.

• Unplug the appliance when cleaning it and during all maintenance work.

Cleaning the machine

The outer parts and rubber components of the appliance can be cleaned using a soft cloth soaked in lukewarm soapy water. Do not use solvents or abrasives.

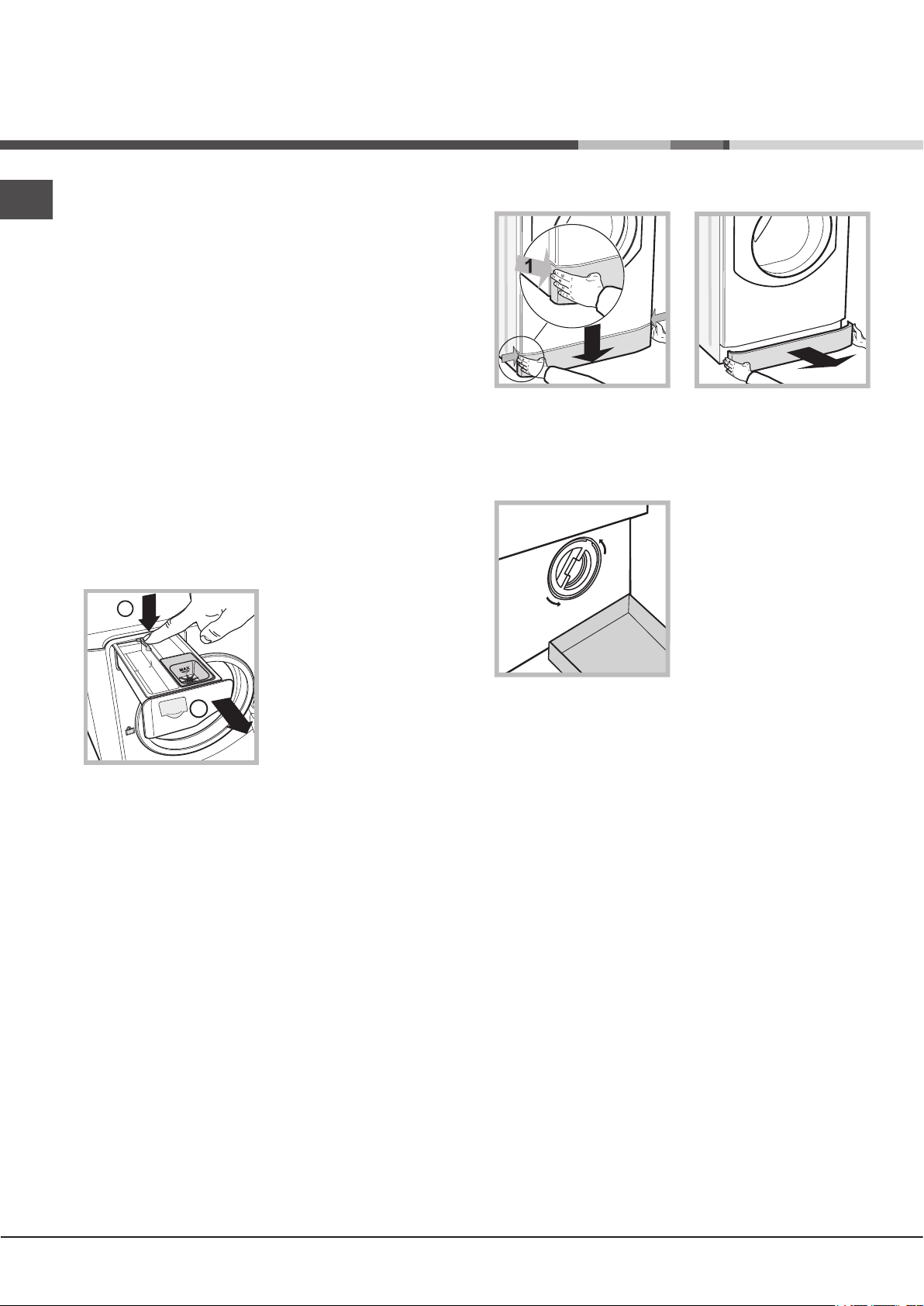

Cleaning the detergent dispenser drawer

To remove the drawer, press lever (1) and pull the drawer outwards (2)

(see figure).

Wash it under running water; this procedure should be repeated frequently.

Caring for your appliance drum

To access the pre-chamber:

1. take off the cover panel on the front of the machine by first pressing it in the centre and then pushing downwards on both sides until you can remove it (see figures);

2. position a container so that it will collect the water which flows out (approximately 1.5 l) (see figure);

3. unscrew the lid by rotating it in an anticlockwise direction (see figure);

4. clean the inside thoroughly;

5. screw the lid back on;

6. reposition the panel, making sure the hooks are securely in place before you push it onto the appliance.

• Always leave the door ajar to prevent unpleasant odours from forming.

Cleaning the pump

The Washer-dryer is fitted with a selfcleaning pump which does not require any maintenance. Sometimes, small items (such as coins or buttons) may fall into the protective pre-chamber at the base of the pump.

! Make sure the wash cycle has finished and unplug the appliance.

Checking the water inlet hose

Check the inlet hose at least once a year. If there are any cracks, it should be replaced immediately: during the wash cycles, water pressure is very strong and a cracked hose could easily split open.

Precautions and tips

! The machine was designed and constructed in accordance with international safety regulations. The following information is provided for safety reasons and must therefore be read carefully.

General safety

• This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

Children should be supervised to ensure that they do

not play with the appliance. – Do not dry unwashed items in the tumble dryer.

– Items that have been soiled with substances such

as cooking oil, acetone, alcohol, petrol, kerosene, spot removers, turpentine, waxes and wax removers should be washed in hot water with an extra amount of detergent before being dried in the tumble dryer.

– Items such as foam rubber (latex foam), shower caps,

waterproof textiles, rubber backed articles and clothes or pillows fitted with foam rubber pads should not be dried in the tumble dryer.

– Fabric softeners, or similar products, should be used

as specified by the fabric softener instructions.

– The final part of a tumble dryer cycle occurs without

heat (cool down cycle) to ensure that the items are left at a temperature that ensures that the items will not be damaged.

WARNING: Never stop a tumble dryer before the end of

the drying cycle unless all items are quickly removed and spread out so that the heat is dissipated.

• This appliance was designed for domestic use only.

• Do not touch the machine when barefoot or with wet or damp hands or feet.

• Do not pull on the power supply cable when unplugging the appliance from the electricity socket. Hold the plug and pull.

• Do not touch the drained water as it may reach extremely high temperatures.

• Never force the porthole door. This could damage the safety lock mechanism designed to prevent accidental opening.

• If the appliance breaks down, do not under any circumstances access the internal mechanisms in an attempt to repair it yourself.

• Always keep children well away from the appliance while it is operating.

• If it must be moved, proceed with the help of two or three people and handle it with the utmost care. Never try to do this alone, because the appliance is very heavy.

• Before loading laundry into the washer dryer, make sure the drum is empty.

• During the drying phase, the door tends to get

quite hot.

• Do not use the appliance to dry clothes that have

been washed with flammable solvents (e.g. trichlorethylene).

• Do not use the appliance to dry foam rubber or

similar elastomers.

• Make sure that the water tap is turned on during the drying cycles.

Disposal

• Disposing of the packaging materials: observe local regulations so that the packaging may be re-used.

• The European Directive 2012/19/EU relating to Waste Electrical and Electronic Equipment (WEEE) states that household appliances should not be disposed of using the normal solid urban waste cycle. Exhausted appliances should be collected separately in order to optimise the cost of re-using and recycling the materials inside the machine, while preventing potential damage to the atmosphere and to public health. The crossed-out dustbin is marked on all products to remind the owner of their obligations regarding separated waste collection.

For more information relating to the correct disposal of

household appliances, owners should contact their local authorities or appliance dealer.

Opening the porthole door manually

In the event that it is not possible to open the porthole door due to a powercut, and if you wish to remove the laundry, proceed as follows:

1. remove the plug from the electrical socket.

2. make sure the water level inside the machine is lower than the door opening; if it is not, remove excess water using the drain hose, collecting it in a bucket as indicated in the figure.

3. remove the cover panel on the lower front part of the washer dryer (see overleaf).

4. pull outwards using the tab as indicated in the figure, until the plastic tie-rod is freed from its stop position; pull downwards until you hear a “click”, which indicates that the door is now unlocked.

5. open the door; if this is still not possible repeat the procedure.

6. reposition the panel, making sure the hooks are securely in place before you push it onto the appliance.

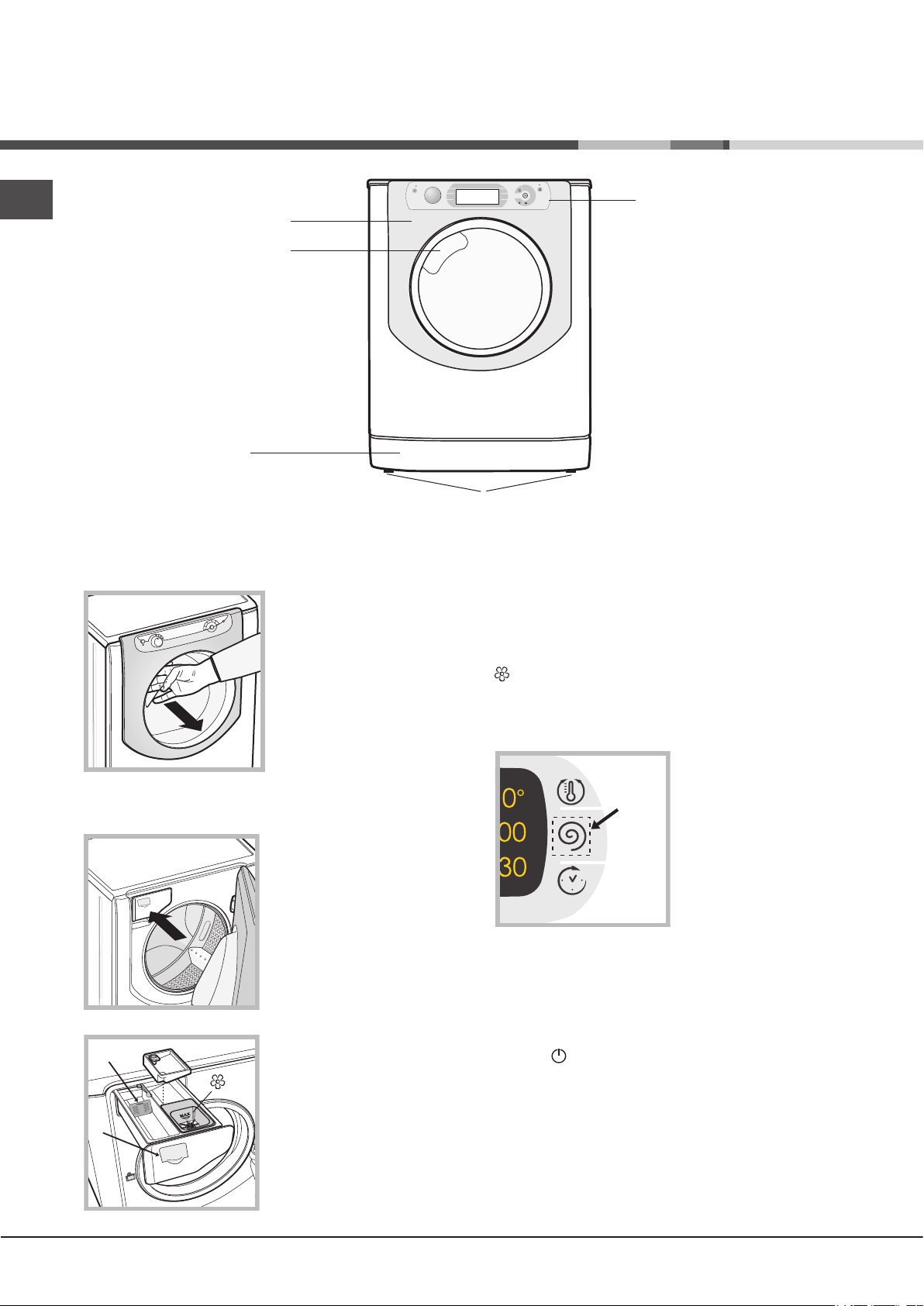

Description of the machine

PORTHOLE DOOR

PORTHOLE DOOR HANDLE

KICK STRIP

Always use the handle to open the porthole door (see

figure).

CONTROL PANEL

ADJUSTABLE FEET

3. extra compartment: Bleach

! The use of extra compartment 3 excludes the prewash function.

washing additives compartment: for fabric softener or liquid additives. We recommend that the maximum level indicated by the grille is not exceeded, and that concentrated fabric softeners are diluted.

TOUCH CONTROL PANEL

To adjust the settings, gently press the icon inside the

DETERGENT DISPENSER DRAWER

The detergent dispenser

sensitive (touch control) area as illustrated in the figure.

drawer is located inside the machine and can be accessed by opening the door. For more information on detergent measures, please refer to the chapter entitled

“Detergents and laundry”.

Standby mode

This Washer-dryer, in compliance with new energy saving

1. pre-wash compartment: use powder detergent.

! Before pouring in the detergent, make sure that extra compartment 3 has

regulations, is fitted with an automatic standby system which is enabled after about 30 minutes if no activity is detected. Press the ON-OFF button briefly and wait for the machine to start up again.

Consumption in off-mode: 0,5 W Consumption in Left-on: 8 W

been removed.

2. main wash compartment: If liquid detergent is used, it is recommended that the removable plastic partition A

(supplied) be used for proper dosage.If powder detergent is used, place the partition into slot B.

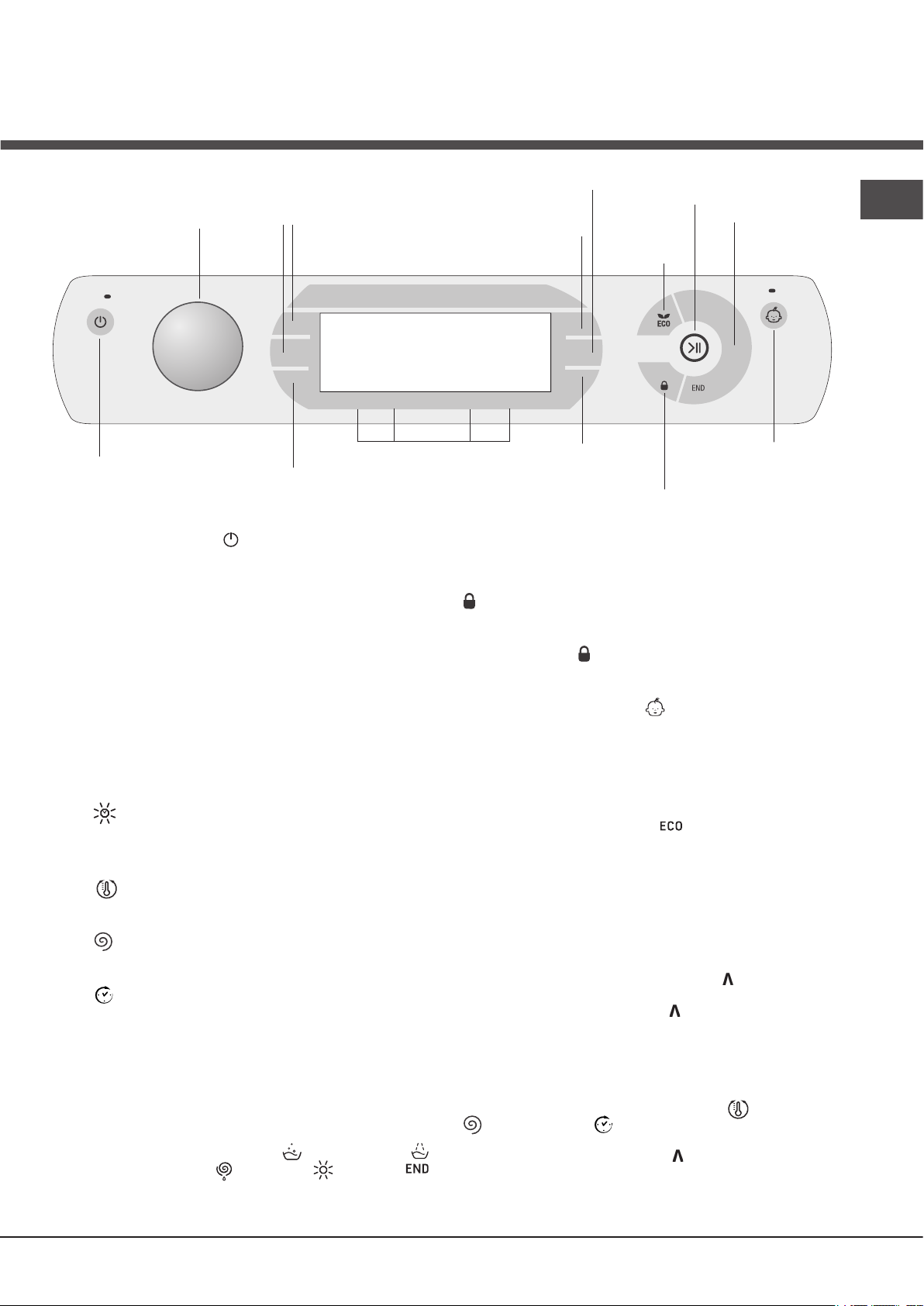

Touch control panel

WASH CYCLE

SELECTOR knob

TEMPERATURE

DISPLAY

SPIN

button

START/PAUSE button

with indicator light

ECO

indicator light

WASH CYCLE PHASE

icons

Button with ON/OFF

indicator light

Button with ON/OFF indicator light: press this briefly to switch the machine on or off. The green indicator light indicates that the machine is switched on. To switch off the Washer-dryer during the wash cycle, press and hold the button for approximately 3 seconds; if the button is pressed briefly or accidentally the machine will not switch off. If the machine is switched off during a wash cycle, this wash cycle will be cancelled.

WASH CYCLE SELECTOR knob: may be turned in either direction. To select the most suitable wash cycle, please refer to the “Table of wash cycles”. The knob will not move during the wash cycle.

M1-M2 buttons: press and hold one of the buttons to store a cycle with your own set preferences in the memory of the machine. To recall a previously-stored cycle, press the corresponding button.

DRYING

button

DRYING button : press to decrease or exclude drying; the selected drying level or time will appear on the display

(see “How to run a wash cycle or a drying cycle”).

TEMPERATURE button: press to modify or exclude

the temperature setting; the value selected will appear on the display above (see “How to run a wash cycle or a drying cycle”).

SPIN CYCLE button: press to modify or exclude the spin cycle; the value selected will appear on the display above (see

“How to run a wash cycle or a drying cycle”).

DELAYED START button: press to set a delayed start for the selected wash cycle; the set delay time will appear on the display above (see “How to run a wash cycle or a drying cycle”).

OPTION buttons: press to select the available options. The indicator light corresponding to the selected option will remain lit (see “How to run a wash cycle or a drying cycle”).

WASH CYCLE PHASE icons: these illuminate to indicate the progress of the wash cycle (Wash – Rinse – Spin/ Drain – Drying ). The text lights up when the cycle is complete.

START/PAUSE button with indicator light: when the green indicator light flashes slowly, press the button to start a wash cycle. Once the cycle has begun the indicator light will remain

OPTION

buttons

CONTROL PANEL LOCK

DELAYED START

button

button with indicator light

LOCK indicator light

lit in a fixed manner. To pause the wash cycle, press the button again; the indicator light will flash in an orange colour. If the “LOCK” indicator light is switched off, the door may be opened. To start the wash cycle from the point at which it was interrupted, press the button again.

LOCK indicator light: indicates that the porthole door is

locked. To open the door, pause the wash cycle (see “How to run a wash cycle or a drying cycle”).

CONTROL PANEL LOCK button with indicator light: to activate or deactivate the control panel lock, press and hold the button for approximately 2 seconds. when the indicator light is illuminated, the control panel is locked (apart from the

ON/OFF button). This means it is possible to prevent wash

cycles from being modified accidentally, especially where there are children in the home.

ECO indicator light: the icon lights up when, after altering the washing parameters, an energy saving of at least 10% is made. Furthermore, before the machine enters “Standby” mode, the icon will light up for a few seconds; when the machine is switched off the estimated energy saving will be around the 80% mark.

CHANGE LANGUAGEsThe first time the machine is switched on, the first language will flash on the display. The

“ “, “OK” and “V” symbols will appear on the display, in line with the 3 buttons on the right-hand side. The languages change automatically every 3”; alternatively, they can be changed by pressing the buttons next to the “ “ and “V” symbols. Use the “OK” button to confirm the language, which will be set after 2”. If no buttons are pressed, the automatic language change will begin again after 30”.

To change the language, switch the machine on and off again; in the 30” time period after it has been switched off, press and hold the temperature +spin

+delayed start buttons simultaneously for 5’’. A short sound alert will be emitted and the set language will flash on the display. Press the buttons next to the “ “ and “V”

symbols to change the language. Use the button next to the “OK” symbol to confirm the language, which will be set after 2”. If no buttons are pressed, the language set previously will be displayed after 30”. Switch on the machine.

How to run a wash cycle or a drying cycle

WARNING: before you use the Washer-dryer for the first time,

run a wash cycle with detergent and no laundry, using the 90° cottons cycle without pre-wash.

1. SWITCH THE MACHINE ON. Press the button. All the indicator lights will illuminate for 1 second and the text AQUALTIS will appear on the display; the indicator light corresponding to the button will then remain lit in a constant manner and the START/PAUSE indicator light will flash.

2. SELECT THE PROGRAMME. Turn the PROGRAMME KNOB left or right, until the required programme has been selected; the name of the programme will appear on the display. A temperature and spin speed is set for each programme; these may be adjusted. The cycle duration will also appear on the display.

3. LOAD THE LAUNDRY. Open the porthole door. Load the laundry, making sure you do not exceed the maximum load value indicated in the table of wash cycles on the following page.

4. MEASURE OUT THE DETERGENT. Pull out the detergent dispenser drawer and pour the detergent into the relevant compartments as described in “Description of the machine”.

5. CLOSE THE PORTHOLE DOOR.

6. CUSTOMISE THE WASH CYCLE. Use the relevant buttons on the control panel:

Modify the temperature and/or spin speed. The machine automatically displays the maximum temperature

and spin speed values set for the selected cycle, or the most recently-used settings if they are compatible with the selected cycle. The temperature can be decreased by pressing the

button, until the cold wash “OFF” setting is reached. The spin speed may be progressively reduced by pressing the button, until it is completely excluded “OFF”. If these buttons are pressed again, the maximum values are restored.

! Exception: if the programme is selected, the

temperature can be increased up to a value of 90°C.

Setting the drying cycle.

The first time the button is pressed, the machine will automatically select the maximum drying cycle which is compatible with the selected wash cycle. Subsequent presses will decrease the drying level and then the drying time, until the cycle is excluded completely (“OFF”). If these buttons are pressed again, the maximum values are restored.

Drying may be set as follows:

A - Based on a set time period: between 20 and 180 minutes.

B- Based on the desired laundry dryness level: Iron: suitable for clothes which will need ironing afterwards.

the remaining dampness softens creases, making them easier to remove.

Hanger: ideal for clothes which do not need to be dried fully. Cupboard: suitable for laundry which can be put back in a

cupboard without being ironed.

Extra: suitable for garments which need to be dried

completely, such as sponges and bathrobes. If your laundry load to be washed and dried is much greater

than the maximum stated load, perform the wash cycle, and when the cycle is complete, divide the garments into groups and put some of them back in the drum. At this point, follow the instructions provided for a “Drying only” cycle. Repeat this procedure for the remainder of the load. A cooling-down period is always added to the end of each drying cycle.

Drying only

Use the cycle selector knob to select a drying cycle ( - - ) in accordance with the type of fabric. The desired drying level or time may also be set using the DRYING button .

Setting a delayed start.

To set a delayed start for the selected cycle, press the corresponding button repeatedly until the required delay period has been reached. During the setting procedure, the delay period and the text “Starts in:” will be displayed, along with the flashing symbol. After the delayed start has been set, the symbol will remain fixed on the display, which will also indicate the duration of the selected cycle with the text “Ends in:” and the cycle duration. Press the DELAYED START button just once to display the delay time set previously. After the countdown has begun, the display will show the text “Starts in:” and the delay period. Once the set delay time has elapsed, the machine will begin its cycle and the display will show “Ends in:” and the time remaining until the end of the cycle. To remove the delayed start option, press the button until the display shows the text OFF; the symbol will disappear.

Modify the cycle settings.

• Press the button to activate the option; the name of the option will then appear on the display and the corresponding indicator light will illuminate.

• Press the button again to deactivate the option; the

name of the option will then appear on the display followed by the text OFF, and the corresponding indicator light will switch off.

! If the selected option is not compatible with the selected

wash cycle, this incompatibility will be signalled by the flashing of the indicator light and a sound alert (3 beeps); the option will not be activated.

! If the selected option is not compatible with another

option that has been selected previously, the indicator light corresponding to the first option selected will flash and only the second option will be activated; the indicator light corresponding to the button will remain lit in a constant manner. ! The options may affect the recommended load value and/ or the duration of the cycle.

7. START THE PROGRAMME. Press the START/PAUSE button. The corresponding indicator light remains lit in a fixed manner and the porthole door locks (the LOCK indicator light illuminates). The icons corresponding to the wash cycle phases will light up during the cycle to indicate which phase is currently in progress. To change a wash cycle once it has already started, pause the Washer-dryer by pressing the START/PAUSE button; then select the desired cycle and press the START/PAUSE button again. To open the door during a wash cycle, press the START/PAUSE button; if the LOCK indicator light is switched off you may open the door. Press the START/PAUSE button again to restart the wash cycle from the point at which it was interrupted.

8. THE END OF THE WASH CYCLE. This is indicated by the illuminated text END. The porthole door may be opened immediately. If the START/PAUSE indicator light is flashing, press the button to end the cycle. Open the door, unload the laundry and switch off the machine.

! If you wish to cancel a cycle which has already begun, press and hold the button until the cycle stops and the machine switches off.

Wash cycles and options

Table of wash cycles

Icon Description of the wash cycle

Cotton Coloureds (2): lightly soiled whites and delicate colours. 40° 1600

Synthetics Resistant 60° 800

Whites

Coloureds

Darks

Wool Platinum Care: for wool, cashmere, etc. 40° 800

Ultradelicates

Anti Allergy

Rinse

Spin and Pump out - 1600

Wash&Dry

Drying Cottons

Drying Wool

Drying Synthetics

Cotton Hygiene Prewash

(Add detergent to the relevant compartment).

Cotton Whites (1): heavily soiled whites and resistant colours.

The length of cycle shown on the display or in this booklet is an estimation only and is calculated assuming standard working conditions. The actual duration can vary according to factors such as water temperature and pressure, the amount of detergent used, the amount and type of load inserted, load balancing and any wash options selected.

(*) Note: 10 minutes after the START, the machine will recalculate the time remaining until the end of the wash cycle on the basis of the load inside it; this value will then be shown on the display.

For all Test Institutes:

1) Test wash cycle in compliance with regulation EN 50229: set wash cycle with a temperature of 60°C.

2) Long wash cycle for cottons: set wash cycle with a temperature of 40°C.

Max. temp.

(°C)

60° 1600

40° 1600

30° 800

30° 0

60° 1600

- 1600

30° 1600

- -

90° 1600

60°

(Max. 90°C)

Max.

speed

(rpm)

1600

Drying

Detergent and additives

Pre-

Wash Bleach

wash



  



  



- -

- - - - 10

- - - - 7

- - - - 2,5

- - - - 5

  



 



  

Fabric

softener



Max.

load

(kg)

2,5

Cycle

duration

(*) The duration of the wash cycles can be checked on the display.

Wash options

Super Wash

This option offers a highperformance wash due to the greater quantity of water

used in the initial phase of the cycle, and due to the increased wash cycle duration, is particularly useful for the removal of stubborn

stains. It can be used with or without bleach. If you desire bleaching, insert the extra tray compartment (3) into

compartment 1. When pouring in the bleach, be careful not to exceed the “max” level marked on the central pivot

(see figure). To bleach laundry without carrying out a full wash cycle, pour the bleach into the extra compartment 3,

select the “Rinse” cycle and activate the “Super Wash” option . ! It cannot be used in conjunction with , , , , , ,

, , , , .

Extra rinse

By selecting this option, the efficiency of the rinse is increased and optimal residual detergent removal is guaranteed. It is particularly useful for skin which is

sensitive to detergents. We recommend this option is used with a full load of washing, or when a large amount of detergent is required. ! It cannot be used in conjunction with , , , , ,

, , .

Easy Iron

By selecting this option, the wash and spin cycles will be modified in order to reduce the formation of creases.

At the end of the cycle the Washer-dryer drum will rotate slowly; the “Easy Iron” and START/PAUSE indicator

lights will flash. To end the cycle press the START/PAUSE button or the “Easy Iron” button.

! It cannot be used in conjunction with , , , , , ,

, , .

Note: If you also want to run the drying cycle, this option is enabled only if combined with level “Iron”.

Time Saver

If you select this option, the wash cycle duration will be reduced by up to 50%, depending on the selected cycle, thereby guaranteeing simultaneous water and energy saving. Use this cycle for lightly soiled garments.

! It cannot be used in conjunction with , , , , ,

, , , , , .

Detergents and laundry

Detergent

The type and quantity of detergent required depend on the type of fabric you are washing (cotton, wool, silk, etc.), as well as its colour, the washing temperature, the level of soiling and the hardness of the water in the area. Measuring out the detergent carefully will avoid wastage and help to protect the environment: although they are biodegradable, detergents still contain ingredients which alter the balance of nature. We recommend the following:

• use powder detergents for white cotton garments and pre-washing.

• use liquid detergents for delicate cotton garments and for all low-temperature wash cycles.

• use gentle liquid detergents for wool and silk garments.

The detergent should be poured into the relevant compartment - or the dispenser placed directly inside the drum - before the wash cycle begins. In the latter case, it will not be possible to select the Cottons with pre-wash cycle. ! Do not use hand washing detergents because these create too much foam.

Preparing the laundry

• Shake out the garments before loading them into the machine.

• Divide the laundry according fabric type (symbol on the washing instruction label) and colour, making sure you separate the coloured garments from the white ones;

• Empty all pockets and check the buttons;

• Do not exceed the values listed in the “Table of wash cycles”, which refer to the weight of the laundry when dry.

How much does your laundry weigh?

1 sheet 400-500 g 1 pillowcase 150-200 g 1 tablecloth 400-500 g 1 bathrobe 900-1200 g 1 towel 150-250 g 1 pair of jeans 400-500 g 1 shirt 150-200 g

Washing recommendations

Whites: use this cycle to wash white clothes. The

programme is designed to maintain the brightness of white clothes over time. If the drying function is selected, a drying cycle automatically activates at the end of the wash cycle that resembles open-air drying, with the added advantages of preserving garments from yellowing due to sunlight exposure and preventing loss of whiteness caused by the possible presence of dust in the air. Drying cycles can only be selected on a level basis. Coloureds: use this cycle to wash bright coloured clothes. The programme is designed to maintain bright colours over time. Darks: Use cycle to wash dark-coloured garments. This programme is designed to maintain dark colours over time. We recommend using a liquid detergent for the best results when washing dark-coloured garments. When you select the drying function, at the end of the washing cycle the machine will automatically perform a delicate drying cycle that preserves the colours of the

garments. The display will show the level “Hanger”. Max. load: 3 kg. Wool: the wool wash cycle on this Hotpoint-Ariston machine has been tested and approved by The Woolmark Company for washing wool garments labelled as hand washable provided that the garments are washed according to the instructions on the garment label and those issued by the manufacturer of this Washer-dryer. Hotpoint-Ariston is the first Washer-dryer brand to be approved by The Woolmark Company for Apparel CarePlatinum for its washing performance and consumption of energy and water. (M1135)

In UK, Eire, Hong Kong and India the Woolmark trade mark is a Certification trade mark.

Ultradelicates: use programme to wash very delicate garments having strasses or sequins. We recommend turning the garments inside out before washing and placing small items into the special bag for washing delicates. Use liquid detergent on delicate garments for best results. To wash Silk garments and Curtains select cycle and then option (in this case it will also be possible to enable the “Extra Rinse” option); the machine will end the cycle while the laundry is soaking and the indicator light will flash. To drain the water so that the laundry may be removed, press the START/PAUSE button or the button. When selecting an exclusively time-based drying function, a drying cycle is performed at the end of the wash cycle that is particularly delicate, thanks to light handling and appropriate temperature control of the water jet. The recommended durations are: 1 kg of synthetic garments --> 160 min 1 kg of synthetic and cotton garments --> 180 min 1 kg of cotton garments --> 180 min The degree of dryness depends on the load and fabric composition. Anti Allergy: use programme to remove major allergens such as pollen, mites, cat’s and dog’s hair. Wash&Dry: select programme for washing and drying lightly soiled garments (Cotton and Synthetic) in a short time. This cycle may be used to wash and dry a laundry load of up to 1 kg in just 45 minutes. To achieve optimum results, use liquid detergent and pre-treat cuffs, collars and stains. Stubborn stains: it is wise to treat stubborn stains with solid soap before washing, and to use the Cottons with pre-wash cycle.

Load balancing system

Before every spin cycle, to avoid excessive vibrations before every spin and to distribute the load in a uniform manner, the drum rotates continuously at a speed which is slightly greater than the washing rotation speed. If, after several attempts, the load is not balanced correctly, the machine spins at a reduced spin speed. If the load is excessively unbalanced, the Washer-dryer performs the distribution process instead of spinning. To encourage improved load distribution and balance, we recommend small and large garments are mixed in the load.

Trouble shooting

Your Washer-dryer could occasionally fail to work. Before contacting the Technical Assistance Centre (see “Assistance”), make sure that the problem cannot be solved easily using the following list.

Problem:

The Washer-dryer does not switch on.

The wash cycle does not start.

The Washer-dryer does not fill with water.

The Washer-dryer door remains locked.

The machine continuously fills with water and drains.

The Washer-dryer does not drain or spin.

The machine vibrates a lot during the spin cycle.

The Washer-dryer leaks.

The icons corresponding to the “Phase in progress” flash rapidly at the same time as the ON/OFF indicator light.

Possible causes / Solutions:

• The appliance is not plugged into the socket fully, or not enough to make contact.

• There is no power in the house.

• The door is not closed properly.

• The START/PAUSE button has not been pressed.

• The water tap has not been opened.

• A delayed start has been set.

• The water inlet hose is not connected to the tap.

• The hose is bent.

• The water tap has not been opened.

• There is no water supply in the house.

• The pressure is too low.

• The START/PAUSE button has not been pressed.

• If you have selected the function, at the end of the cycle the Washer-dryer drum will rotate slowly; to end the cycle press the START/PAUSE button or the

button.

• The drain hose is not fitted at a height between 65 and 100 cm from the floor (see “Installation”).

• The free end of the hose is under water (see “Installation”).

• If the dwelling is on one of the upper floors of a building, there may be problems relating to water drainage, causing the Washer-dryer to fill with water and drain continuously. Special anti-draining valves are available in shops and help to prevent this inconvenience.

• The wall drainage system is not fitted with a breather pipe.

• The wash cycle does not include draining: Some wash cycles require the drain phase to be started manually (see “Wash cycles and options”).

• The “Easy iron” option is enabled: to complete the wash cycle, press the START/PAUSE button (“Wash cycles and options”).

• The drain hose is bent (see Installation).

• The drainage duct is clogged.

• The drum was not unlocked correctly during installation (see “Installation”).

• The machine is not level (see “Installation” ).

• The machine is trapped between cabinets and walls (see “Installation”).

• The load is unbalanced (see “Detergents and laundry”).

• The water inlet hose is not screwed on properly (see “Installation”).

• The detergent dispenser is blocked (to clean it, see “Care and maintenance”).

• The drain hose is not fixed in place properly (see “Installation”).

• Switch off the machine and unplug it, wait for approximately 1 minute and then switch it back on again. If the problem persists, contact the Technical Assistance Service.

There is too much foam.

The Washer-dryer door remains locked.

The washer-dryer does not dry.

• The detergent is not suitable for machine washing (it should display the text “for Washer-dryer” or “hand and machine wash”, or the like).

• Too much detergent was used.

• Perform the manual unlocking procedure (see “Precautions and tips”).

• The appliance is not plugged into the socket, or not enough to make contact.

• There has been a power failure.

• The appliance door is not shut properly.

• A DELAY TIMER has been set.

• DRYING is in the OFF position.

Assistance

Before calling for Assistance:

• Check whether you can solve the problem by yourself (see “Trouble shooting”);

• Restart the wash cycle to check whether the problem has been solved;

• If it has not, contact the Authorised Technical Assistance Service.

! If the Washer-dryer has been installed or used incorrectly, you will have to pay for the call-out service. ! Always request the assistance of authorised technicians.

Please have the following information to hand:

• the type of problem;

• the appliance model (Mod.);

• the serial number (S/N). The above information can be found on the data plate located on the appliance itself.

! Note: to exit “Demo mode”, switch machine off, press and hold the two “START/PAUSE” and “ON/OFF” buttons

simultaneously for 3 seconds.

Mode d’installation et d’emploi

LAVANTE SÉCHANTE

Français

AQUALTIS

AQD1071D 69

! Ce symbole vous rappelle de lire ce mode d’emploi.

Sommaire

Installation, 14-15

Déballage et mise à niveau Raccordements eau et électricité Caractéristiques techniques

Entretien et soin, 16

Coupure de l’arrivée d’eau et du courant Nettoyage de l’appareil Nettoyage du tiroir à produits lessiviels Entretien du tambour Nettoyage de la pompe Contrôle du tuyau d’arrivée de l’eau

Précautions et conseils, 17

Sécurité générale Mise au rebut Ouverture manuelle de la porte hublot

Description de l’appareil, 18-19

Tableau de bord “touch control”

Comment effectuer un cycle de lavage ou un séchage, 20

Programmes et options, 21

Tableau des programmes Options de lavage

Produits lessiviels et linge, 22

Lessive Triage du linge Conseils de lavage Système d’équilibrage de la charge

Anomalies et remèdes, 23

Assistance, 24

Installation

! Conserver ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu’il accompagne toujours le Lavante séchante. ! Lire attentivement les instructions : elles fournissent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil. ! Cette notice, la garantie et les pièces servant à l’installation sont réunies dans un sachet.

Déballage et mise à niveau

Déballage

1. Sitôt le Lavante séchante déballé, s’assurer qu’il n’a pas été endommagé pendant son transport. S’il est abîmé, ne pas le raccorder et contacter le vendeur.

2. Enlever les quatre vis de protection pour le transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).

! Une mise à niveau minutieuse garantit une bonne stabilité de l’appareil et évite toute vibration et bruit surtout pendant l’essorage. ! Si l’appareil est posé sur de la moquette ou un tapis, agir sur les pieds de réglage de manière à ce qu’il y ait suffisamment de place pour assurer une bonne ventilation.

Raccordements eau et électricité

Raccordement du tuyau d’arrivée de l’eau

! Avant de raccorder le tuyau d’arrivée de l’eau, laisser couler l’eau jusqu’à ce quelle soit limpide.

1. Raccorder le tuyau d’arrivée de l’eau à l’appareil en le vissant à la prise d’eau prévue, dans la partie arrière en haut à droite (voir figure).

3. Boucher les trous à l’aide des bouchons plastique fournis dans le sachet.

4. Ces pièces sont à conserver car il faut les remonter en cas de déplacement du Lavante séchante pour éviter d’endommager l’intérieur de l’appareil pendant le transport. ! Les pièces d’emballage ne sont pas des jouets pour enfants.

Mise à niveau

1. Poser le Lavante séchante sur un sol plat et rigide, sans l’adosser à un mur ou à un meuble.

2. Pour compenser les irrégularités du sol, visser ou dévisser les pieds de réglage jusqu’à ce que l’appareil soit parfaitement à l’horizontale (il ne doit pas être incliné de plus de 2 degrés).

2. Reliez le tuyau d’alimentation en le vissant à un robinet d’eau froide à embout fileté 3/4 gaz (voir figure).

3. Attention à ce que le tuyau ne soit pas plié ou écrasé.

! La pression de l’eau doit être comprise entre les valeurs indiquées dans le tableau des Caractéristiques techniques (voir page ci-

contre).

! Si la longueur du tuyau d’alimentation ne suffit pas, s’adresser à un magasin spécialisé ou à un technicien agréé.

! Ne jamais utiliser de tuyaux d’arrivée usés mais uniquement ceux fournis avec l’appareil.

Raccordement du tuyau de vidange

65 - 100 cm

! N’utiliser ni rallonges ni prises multiples.

Raccorder le tuyau de vidange à un conduit d’évacuation ou à une évacuation murale placés à une distance du sol comprise entre 65 et 100 cm en évitant à tout prix de le plier.

Autrement, accrocher le tuyau de vidange à un évier ou à une baignoire, dans ce cas, fixer le support plastique fourni avec l’appareil au robinet (voir figure). L’extrémité libre du tuyau d’évacuation ne doit pas être plongée

dans l’eau.

! L’utilisation d’un tuyau de rallonge est absolument déconseillée mais si on ne peut faire autrement, il faut absolument qu’il ait le même diamètre que le tuyau original et sa longueur ne doit pas dépasser 150 cm.

! Le câble ne doit être ni plié ni trop écrasé.

! Le câble d’alimentation et la fiche ne doivent

être remplacés que par des techniciens agréés.

Attention! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Caractéristiques techniques

Modèle

Dimensions

Capacité

Raccordements électriques

Raccordements hydrauliques

AQD1071D 69

largeur 59,5 cm hauteur 85 m profondeur 64,5 cm

de 1 à 10 kg pour le lavage de 1 à 7 kg pour le séchage

Voir la plaque signalétique appliquée sur la machine

pression maximale 1 MPa (10 bar) pression minimale 0,05 MPa (0,5 bar) capacité du tambour 71 litres

Raccordement électrique

Avant de brancher la fiche dans la prise de courant, s’assurer que :

• la prise est bien reliée à la terre et est conforme aux réglementations en vigueur;

• la prise est bien apte à supporter la puissance maximale de l’appareil indiquée dans le tableau des Caractéristiques techniques (voir ci-contre);

• la tension d’alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre);

• la prise est bien compatible avec la fiche de l’appareil. Autrement, remplacer la prise ou la fiche.

! Cet appareil ne doit pas être installé à l’extérieur, même à l’abri, car il est très dangereux de le laisser exposé à la pluie et aux orages.

! Après installation de l’appareil, la prise de courant doit être facilement accessible.

Vitesse d’essorage

Programmes de contrôle selon la norme EN 50229

jusqu’à 1600 tours minute

lavage: programme

; température 60°C; effectué avec une charge de 10 kg. séchage: pour le séchage de la charge de linge réduite (3kg), sélectionner le niveau de séchage «Sur cintre», le linge doit comprendre: 3 draps et 2 taies d’oreiller et 2 serviettes de toilette; pour le séchage de la charge de linge restante, sélectionner le niveau de séchage «Intensif».

Cet appareil est conforme aux Directives Communautaires suivantes:

- 2004/108/CE (Compatibilité électromagnétique)

- 2006/95/CE (Basse Tension)

- 2012/19/EU

Entretien et soin

Coupure de l’arrivée d’eau et du courant

• Fermer le robinet de l’eau après chaque lavage. Cela réduit l’usure de l’installation hydraulique de l’appareil et évite tout danger de fuites.

• Débrancher la fiche de la prise de courant lors de toute opération de nettoyage et de travaux d’entretien.

Nettoyage de l’appareil

Pour nettoyer l’extérieur et les parties en caoutchouc, utiliser un chiffon imbibé d’eau tiède et de savon. N’utiliser ni solvants ni abrasifs.

Nettoyage du tiroir à produits lessiviels

Pour sortir le tiroir, appuyer sur le levier (1) et tirer vers soi (2) (voir

figure).

Le laver à l’eau courante ; effectuer cette opération assez souvent.

Pour accéder à cette préchambre:

1. retirer le panneau situé à l’avant du lavelinge en appuyant vers le centre. Appuyer ensuite vers le bas de chaque côté et l’extraire

(voir figures).

2. placer un récipient pour recueillir l’eau qui s’écoule (1,5 l environ) (voir figure);

3. dévisser le couvercle en le tournant dans le sens inverse des aiguilles d’une montre (voir figure);

4. nettoyer soigneusement l’intérieur;

5. revisser le couvercle;

6. remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l’appareil.

Entretien du tambour

• Laisser toujours la porte hublot entrouverte pour éviter la formation de mauvaises odeurs.

Nettoyage de la pompe

L’appareil est équipé d’une pompe autonettoyante qui n’exige aucune opération d’entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.

! S’assurer que le cycle de lavage est bien terminé et débrancher la fiche.

Contrôle du tuyau d’arrivée de l’eau

Contrôler le tuyau d’alimentation au moins une fois par an. Procéder à son remplacement en cas de craquèlements et de fissures : car les fortes pressions subies pendant le lavage pourraient provoquer des cassures.

Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les lire attentivement.

Sécurité générale

• Cet appareil peut être utilisé par les enfants

à partir de 8 ans et par les personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui ne disposent pas des connaissances suffisantes, à condition qu’ils soient encadrés ou aient été formés de façon appropriée pour l’utilisation de l’appareil de façon sûre et en comprenant les dangers qui y sont liés. Les enfants ne doivent pas jouer avec l’appareil. L’entretien et le nettoyage ne doivent pas être effectués

par les enfants sans surveillance.

- Ne pas mettre sécher du linge non lavé.

- Le linge contaminé avec des substances telles que de l’huile de cuisson, de l’acétone, de l’alcool, de l’essence, du kérosène, des détachants, de l’essence de térébenthine, de la cire et des substances pour l’enlever, doit être lavé à l’eau chaude avec une dose supplémentaire de lessive avant d’être introduit dans le sèche-linge.

- Des objets en mousse expansée (mousse de latex), des bonnets de douche, des textiles imperméables, des articles doublés de caoutchouc et des vêtements ou des coussins ayant des parties en mousse de latex ne doivent pas être séchés en sèche-linge.

- En cas d’utilisation d’assouplissants ou de tout autre produit similaire, se conformer aux instructions du fabricant.

- La partie finale d’un cycle du sèche-linge se produit sans chaleur (cycle de refroidissement) pour éviter tout endommagement du linge. ATTENTION: Ne jamais arrêter le sèche-linge avant la fin du programme de séchage. Dans ce cas, sortir immédiatement tout le linge et l’étendre pour le faire refroidir rapidement.

• Cet appareil est conçu pour un usage domestique.

• Ne jamais toucher l’appareil si l’on est pieds nus et si les mains sont mouillées ou humides.

• Ne jamais tirer sur le câble pour débrancher la fiche de la prise de courant.

• Ne pas toucher à l’eau de vidange, elle peut atteindre des températures très élevées.

• Ne pas forcer pour ouvrir la porte hublot : le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s’endommager.

• En cas de panne, éviter à tout prix d’accéder aux mécanismes internes pour tenter une réparation.

• Veiller à ce que les enfants ne s’approchent pas de l’appareil pendant son fonctionnement.

• Deux ou trois personnes sont nécessaires pour le déplacer en faisant très attention. Ne jamais le déplacer tout seul car il est très lourd.

• Avant d’introduire le linge, s’assurer que le tambour est

bien vide.

Mise au rebut

• Mise au rebut du matériel d’emballage : se conformer aux réglementations locales de manière à ce que les emballages puissent être recyclés.

• La directive européenne 2012/19/EU sur les déchets d’équipements électriques et électroniques prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains ordinaires. Les appareils usagés doivent faire l’objet d’une collecte séparée pour optimiser le taux de récupération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour l’environnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu’ils font l’objet d’une collecte sélective.

Pour tout autre renseignement sur la collecte des

électroménagers usés, prière de s’adresser au service public préposé ou au vendeur.

Ouverture manuelle de la porte hublot

A défaut de pouvoir ouvrir la porte hublot à cause d’une panne de courant pour étendre le linge, procéder comme suit :

1. débrancher la fiche de la prise de courant.

2. s’assurer que le niveau de l’eau à l’intérieur de l’appareil se trouve bien au-dessous de l’ouverture du hublot, si ce n’est pas le cas vider l’eau en excès à travers le tuyau de vidange dans un seau comme illustré voir figure.

3. démonter le panneau situé à l’avant du Lavante

séchante (voir page suivante).

4. se servir de la languette indiquée, tirer vers soi jusqu’à ce que le tirant en plastique se dégage de son cran d’arrêt; tirer ensuite vers le bas jusqu’à ce qu’un “clic” indique que la porte est déverrouillée.

5. ouvrir la porte ; si elle est encore verrouillée, refaire la même opération.

6. remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l’appareil.

Description de l’appareil

PORTE HUBLOT

PORTE

HUBLOT

POIGNEE

PORTE

HUBLOT

SOCLE

PIEDS REGLABLES

Pour ouvrir la porte, se servir de la poignée prévue (voir

illustration).

TABLEAU DE BORD

En cas d’utilisation de lessive en poudre, placer le séparateur dans le bac B.

3. Bac supplémentaire: Eau de Javel

! L’utilisation du bac supplémentaire 3 exclut le prélavage.

bac à additifs : pour assouplissant ou additifs liquides. Il est recommandé de ne jamais dépasser le niveau maximal indiqué par la grille et de diluer des assouplissants concentrés.

Tableau de bord “touch control”

Pour modifier les sélections,

TIROIR A PRODUITS LESSIVIELS

Le tiroir est situé à l’intérieur de l’appareil et il faut ouvrir la porte pour y accéder.

appuyer légèrement sur l’icône à l’intérieur de la zone sensible (touch control)

comme illustré (voir figure). Pour le dosage des produits lessiviels, consulter le chapitre

“Produits lessiviels et linge”.

Stand-by

1. bac à produit de prélavage : utiliser de la lessive en poudre.

! Avant d’introduire la lessive, s’assurer que le bac supplémentaire 3 n’est pas présent.

2. bac à produit de lavage : En cas d’utilisation de lessive liquide, nous conseillons

Ce Lavante séchante, conformément aux nouvelles normes en vigueur dans le domaine de l’économie d’énergie, est équipée d’un système d’extinction automatique (veille) activé après 30 minutes environ d’inutilisation. Appuyez brièvement sur la touche ON-OFF et attendre que la machine soit réactivée.

Consommation en off-mode : 0,5 W Consommation en Left-on : 8 W

d’introduire le séparateur

séchante pour mieux déterminer la dose correcte.

A fourni avec le Lavante

Tableau de bord “touch control”

Bouton

PROGRAMMES

Touche ESSORAGE

Touche TEMPÉRATURE

Écran

Touche avec voyant

START/PAUSE

Voyant

ECO

Icônes PHASES

DE LAVAGE

Bouton avec témoin

ON/OFF

Bouton avec témoin ON/OFF: appuyer brièvement sur la touche pour allumer ou éteindre l’appareil. Le témoin vert indique que l’appareil est sous tension. Pour éteindre le Lavante séchante en cours de lavage, appuyer sur la touche pendant au moins 3 secondes de suite; une pression brève ou accidentelle n’entraîne pas l’arrêt de l’appareil. L’arrêt de l’appareil pendant un lavage annule le lavage en cours.

Bouton PROGRAMMES: il peut tourner dans les deux sens. Pour sélectionner le programme plus adapté, consulter le “Tableau des programmes”. Pendant le lavage, le bouton reste fixe.

Touches M1-M2: exercer une pression sur une des touches pour mémoriser un cycle et les personnalisations préférées. Pour retourner à un cycle précédemment mémorisé appuyer sur la touche correspondante.

Touche SÉCHAGE: appuyer pour réduire ou supprimer le séchage; le niveau ou le temps de séchage sélectionné s’affiche à l’écran (voir “Comment effectuer un cycle de lavage ou un séchage”).

Touche TEMPERATURE: appuyer sur la touche pour régler ou supprimer la température; la valeur est indiquée par les voyants situés au-dessus (voir “Comment effectuer un

cycle de lavage ou un séchage”).

Touche ESSORAGE: appuyer sur la touche pour régler ou supprimer l’essorage; la valeur est indiquée par les voyants situés audessus (voir “Comment effectuer un cycle de lavage ou un séchage”).

Touche DEPART DIFFÉRÉ: appuyer sur la touche pour sélectionner un départ différé du programme choisi; le retard programmé est indiqué par l’écran situé au-dessus (voir

“Comment effectuer un cycle de lavage ou un séchage”).

Touches et Voyants OPTIONS: appuyez pour sélectionner les options disponibles. Le voyant correspondant à l’option sélectionnée reste allumé (voir “Comment effectuer un cycle

de lavage ou un séchage”).

Icônes PHASES DE LAVAGE: elles s’allument pour indiquer le stade d’avancement du cycle (Lavage - Rinçage

- Essorage/Vidange – Séchage ). L’inscription s’allume quand le cycle est terminé.

Touche avec voyant START/PAUSE: quand le voyant vert clignote lentement, appuyer sur la touche pour démarrer un

Touche

ÉCHAGE

Touches

OPTIONS

Bouton avec témoin

VERROU ENFANT

Touche DEPART

DIFFÉRÉ

lavage. Une fois le cycle lancé, le voyant passe à l’allumage fixe. Pour activer une pause de lavage, appuyer à nouveau sur la touche; le voyant passe à l’orange et se met à clignoter. Si le voyant “LOCK” est éteint, on peut ouvrir la porte. Pour faire redémarrer le lavage exactement à l’endroit de l’arrêt, appuyer une nouvelle fois sur la touche.

Voyant LOCK: il indique que la porte hublot est verrouillée. Pour pouvoir ouvrir la porte, il faut mettre le cycle en pause

(voir “Comment effectuer un cycle de lavage ou un séchage”).

Bouton avec témoin VERROU ENFANT: pour activer ou désactiver le verrouillage des commandes, garder la touche enfoncée pendant environ 2 secondes. L’allumage du voyant signale que le tableau est verrouillé. Ceci permet d’éviter toute modification involontaire des programmes, surtout s’il y a des enfants à la maison.

Voyant ECO: l’icône s’allume quand la modification des paramètres de lavage permet d’atteindre au moins 10% d’économie d’électricité. De plus, avant que l’appareil ne se mette en mode “Stand by”, l’icône s’allume pendant quelques secondes. Appareil éteint, la récupération d’énergie estimée est d’environ 80%.

MODIFICATION DE LA LANGUE

A la première mise en service de l’appareil, la première langue clignote à l’écran. En correspondance des 3 touches à droite de l’écran, il y a affichage des symboles “ ” , “OK” et “V”. Les langues changent automatiquement toutes les 3 secondes ou par pression des touches à côté des symboles “ “ et “V”. La touche “OK” permet de confirmer la langue qui devient fixe au bout de 2 secondes. Si aucune pression n’est exercée, le changement de langue automatique reprend au bout de 30 secondes.

Voyant LOCK

Pour modifier la langue, il faut allumer et éteindre l’appareil puis, dans les 30 secondes qui suivent, appuyer simultanément pendant 5 secondes de suite sur

les touches température + essorage + départ différé

, un bref signal sonore retentit et l’écran affiche la langue

sélectionnée en mode clignotant. Pour changer de langue,

appuyer sur les touches à côté des symboles “ ” et “V”. La touche à côté du symbole “OK” permet de confirmer la langue qui devient fixe au bout de 2 secondes. Si aucune pression n’est exercée, le changement de langue automatique reprend au bout de 30 secondes. Allumer l’appareil.

19FR19

Comment effectuer un cycle de lavage ou un séchage

REMARQUE: lors de la première mise en service du Lavante

séchante, lancer un cycle de lavage à vide mais avec du produit lessiviel en sélectionnant un programme coton 90° sans prélavage.

1. METTRE L’APPAREIL SOUS TENSION. Appuyer sur la touche . Tous les voyants s’allument pendant 1 seconde et AQUALTIS est affiché à l’écran; le voyant de la touche reste allumé et le voyant START/PAUSE se met à clignoter.

2. CHOISIR LE PROGRAMME. Tourner le BOUTON PROGRAMMES vers la droite ou vers la gauche pour sélectionner le programme désiré. Le nom du programme est affiché à l’écran avec attribution d’une température et d’une vitesse d’essorage qui peuvent être modifiées. L’écran affiche la durée du cycle de lavage.

3. CHARGER LE LINGE. Ouvrir la porte hublot. Charger le linge en faisant attention à ne pas dépasser la quantité indiquée dans le tableau des programmes de la page suivante.

4. DOSER LE PRODUIT LESSIVIEL. Sortir le tiroir et placer le produit lessiviel dans les bacs correspondants comme indiqué au paragraphe “Description de l’appareil”.

5. FERMER LA PORTE HUBLOT.

6. PERSONNALISER LE CYCLE DE LAVAGE. Agir sur les touches correspondantes du tableau de bord:

Modifier la température et/ou la vitesse d’essorage. L’appareil affiche automatiquement la température et l’essorage

maximum prévus pour le programme sélectionné ou ceux qui ont été sélectionnés en dernier s’ils sont compatibles avec le programme choisi. En appuyant sur la touche , on peut diminuer progressivement la température de lavage jusqu’à un lavage à froid (OFF). En appuyant sur la touche , on peut diminuer progressivement la vitesse d’essorage jusqu’à sa suppression totale (OFF). Une autre pression sur les touches ramènera les valeurs aux maximums prévus. ! Exception: lors de la sélection du programme la température peut être augmentée jusqu’à 90°.

Sélectionner le séchage

A la première pression sur la touche , l’appareil sélectionne automatiquement le niveau de séchage maximum compatible avec le programme sélectionné. Les pressions successives font diminuer le niveau et ensuite le temps de séchage jusqu’à sa suppression “OFF”. Une autre pression sur les touches ramènera les valeurs aux maximums prévus.

Deux types de séchage sont disponibles:

A - En fonction du temps : de 20 à 180 min. B - En fonction du degré d’humidité du linge:

A repasser: linge légèrement humide, facile à repasser. Sur cintre: idéal pour le linge n’exigeant pas de séchage

complet. A ranger: conseillé pour le linge à ranger dans l’armoire sans repassage. Intensif: conseillé pour le linge exigeant un séchage complet, serviettes éponge et peignoirs par exemple.

Si, exceptionnellement, la charge de linge à laver et faire

sécher dépasse la charge maximum prévue, procéder au lavage et une fois le programme terminé, séparer le linge dont une partie sera replacée dans le tambour. Suivre à présent les instructions pour procéder au “Séchage seulement”. Procéder de même pour le linge restant. Un cycle de refroidissement est toujours prévu quand le séchage est terminé.

Séchage seulement Sélectionner à l’aide du bouton programmes un séchage

( - - ) en fonction du type de tissu. Possibilité de sélectionner le niveau ou le temps de séchage souhaité à l’aide de la touche SÉCHAGE .

Sélectionner un départ différé. Pour programmer le départ différé d’un programme

sélectionné, appuyer sur la touche correspondante jusqu’à ce que le retard désiré soit atteint. Pendant le réglage, le temps de décalage est affiché ainsi que le message “Part dans:” et le symbole clignotant. Après avoir programmé le départ différé, l’écran affiche le symbole

en fixe et l’écran retourne à l’affichage de la durée du cycle sélectionné, du message “Finit dans:” et de la durée du cycle. Une seule pression sur la touche DÉPART DIFFÉRÉ permet d’afficher le délai d’attente sélectionné précédemment. Après le lancement, l’écran affiche le message “Part dans:” et le temps de décalage. Une fois que le délai d’attente sélectionné touche à sa fin, l’appareil démarre et l’écran affiche le message “Finit dans:” et le temps restant jusqu’à la fin du cycle. Pour annuler le départ différé, appuyer sur la touche jusqu’à ce que l’écran affiche OFF; le symbole s’éteindra.

Modifier les caractéristiques du cycle.

• Appuyer sur la touche pour activer l’option, l’écran affiche le nom de l’option et le croissant de lune correspondant à la touche s’allume.

• Appuyer une nouvelle fois sur la touche pour désactiver

l’option, l’écran affiche le nom de l’option plus OFF et le croissant de lune s’éteint.

 ! Si la fonction sélectionnée est incompatible avec le programme

sélectionné, le voyant correspondant se met à clignoter, un signal sonore (3 bips) retentit et la fonction n’est pas activée.

 ! Si l’option sélectionnée est incompatible avec une autre

option précédemment sélectionnée, le voyant correspondant à la première option se met à clignoter et seule la deuxième option est activée le voyant de la touche reste fixe. ! Les options permettent de modifier la charge conseillée et/ou la durée du cycle de lavage.

7. DEMARRER LE PROGRAMME. Appuyer sur la touche START/PAUSE. Le voyant correspondant reste fixe et la porte hublot est verrouillée (voyant LOCK allumé). Les icônes correspondant aux phases de lavage s’allument pendant le cycle pour indiquer la phase en cours. Pour changer un programme tandis qu’un cycle est en cours, activer une pause du Lavante séchante par pression sur la touche START/PAUSE; sélectionner enfin le cycle désiré et appuyer à nouveau sur la touche START/PAUSE. Pour ouvrir la porte tandis qu’un cycle est en cours, appuyer sur la touche START/PAUSE; si le voyant LOCK est éteint, on peut ouvrir la porte. Pour faire redémarrer le programme exactement à l’endroit de l’arrêt, appuyer une nouvelle fois sur la touche START/PAUSE.

8. FIN DU PROGRAMME. Elle est signalée par l’inscription END allumée. La porte hublot peut alors être ouverte aussitôt. Si le voyant START/PAUSE clignote, appuyer sur la touche pour terminer le cycle. Ouvrir la porte, vider le Lavante séchante et éteindre l’appareil.

! Une pression prolongée sur la touche permet d’annuler un cycle déjà lancé. Le cycle est interrompu et la machine s’éteint.

Programmes et options

Tableau des programmes

Icône Description du Programme

Coton Couleurs (2) 40° 1600 Synthetique Résistant 60° 800

Blanc

Couleurs

Noir et Foncé Laine (Platinum Care): pour laine, cachemire, etc. 40° 800

Ultra Délicat

Antiallergique

Rinçage

Essorage et Vidange - 1600

Lave&Seche

Séchage Coton

Séchage Laine

Séchage Synthétique Coton avec Prélavage: pour enlever les taches tenaces.

(Ajouter le produit lessiviel dans le bac prévu).

Coton Blanc (1): Blancs et couleurs résistantes très sales.

La durée du cycle indiquée sur l’écran ou dans la notice représente une estimation calculée dans des conditions standard. Le temps effectif peut varier en fonction de nombreux facteurs tels que : température et pression de l’eau en entrée, température ambiante, quantité de lessive, quantité et type de charge, équilibrage de la charge, options supplémentaires sélectionnées.

(*) Remarque : environ 10 minutes après le début du programme, selon la charge, la machine effectuera un nouveau calcul et affichera le temps restant jusqu’à la fin du programme.

Pour tous les instituts qui effectuent ces tests :

1) Programme de contrôle selon la directive EN 50229: sélectionner le programme et une température de 60°C.

2) Programme coton long: sélectionner le programme et une température de 40°C.

Temp. maxi

(°C)

60° 1600

40° 1600

30° 800

30° 0

60° 1600

30° 1600

90° 1600

60°

(max. 90°C)

Vitesse

maxi

(tours

minute)

- 1600

- -

1600

Séchage

Produits lessiviels

Prélavage



  



  



  



- -

- - - - 10



- - - - 7

- - - - 2,5

- - - - 5

  

Lavage

 

Javel

sant

Charge maxi

Adoucis-



2,5



(Kg)

(*) La durée des programmes de lavage est indiquée

sur l’afficheur.

Durée cycle

Options de lavage

Super Lavage

Grâce à l’utilisation d’une plus grande quantité d’eau au cours de la phase initiale du cycle et à une durée prolongée, cette option permet d’obtenir un lavage très performant, est très utile pour éliminer les taches les plus résistantes. Possibilité d’utilisation avec ou sans eau de Javel. Pour effectuer un blanchiment aussi, il faut introduire le bac supplémentaire

3, fourni, dans le bac 1. Au moment de verser l’eau de Javel, attention à ne pas dépasser le niveau “max” indiqué sur le pivot central (voir figure). Pour

n’effectuer qu’un blanchissage sans effectuer un lavage complet, verser l’eau de Javel dans le bac supplémentaire 3,

sélectionner le programme “Rinçage” et activer la fonction “Super Lavage” .

! Elle n’est pas disponible pour les programmes , , , ,

, , , , , , .

Rinçage Plus

La sélection de cette option permet d’augmenter l’efficacité du rinçage et d’éliminer totalement toute trace de lessive. Elle est très utile pour les personnes particulièrement sensibles aux produits lessiviels. Son utilisation est conseillée en cas de pleine charge ou de doses élevées de produit lessiviel.

! Elle n’est pas disponible pour les programmes , , , ,

, , , .

Repassage Facile

En cas de sélection de cette option, le lavage et l’essorage seront dûment modifiés pour réduire la formation de plis. A la fin du cycle de lavage, le Lavante séchante fait tourner le tambour lentement; les voyants “Repassage Facile” et START/ PAUSE se mettent à clignoter. Pour finir le cycle, appuyer sur la touche START/PAUSE ou sur la touche “Repassage Facile”.

! Elle n’est pas disponible pour les programmes , , , ,

, , , , .

Note: si vous voulez aussi effectuer le séchage, ce bouton agit uniquement s’il est utilisé avec le niveau “A repasser”.

Gain de temps

La sélection de cette option permet de réduire jusqu’à 50 % la durée de lavage du cycle choisi et de faire des économies d’eau et d’énergie. Utiliser ce programme pour les vêtements modérément sales. ! Cette option n’est pas disponible avec les programmes

, , , , , , , , , , .

21FR21

Produits lessiviels et linge

Lessive

Le choix et la quantité de lessive dépendent du type de textile (coton, laine, soie...), de la couleur, de la température de lavage, du degré de salissure et de la dureté de l’eau. Bien doser la quantité de produit lessiviel permet d’éviter les gaspillages et protège l’environnement : bien que biodégradables, les produits lessiviels contiennent des éléments qui altèrent l’équilibre de la nature. Il est conseillé de:

• utiliser des lessives en poudre pour le linge en coton blanc et pour le prélavage.

• utiliser des lessives liquides pour linge délicat en coton et pour tous les programmes basse température.

• utiliser des lessives liquides délicates pour la laine et la soie.

Le produit lessiviel doit être versé juste avant le démarrage du lavage dans le bac prévu à cet effet ou dans la boule doseuse directement dans le tambour. Dans ce cas, le cycle Coton avec prélavage n’est pas disponible. ! Ne pas utiliser de lessives pour lavage à la main, elles génèrent trop de mousse.

Triage du linge

• Bien déployer le linge avant de le charger.

• Trier le linge selon le type de textile (symbole sur l’étiquette du vêtement) et la couleur en veillant à bien séparer le linge couleur du linge blanc;

• Vider les poches et contrôler les boutons ;

• Ne pas dépasser les valeurs indiquées dans le “Tableau des programmes” correspondant au poids de linge sec.

Combien pèse le linge ?

1 drap 400-500 g 1 taie d’oreiller 150-200 g 1 nappe 400-500 g 1 peignoir 900-1200 g 1 serviette de toilette 150-250 g 1 jeans 400-500 g 1 chemise 150-200 g

Conseils de lavage

Blanc: utiliser ce cycle de lavage pour le linge blanc.

Ce programme est conçu pour préserver l’éclat du blanc au fil des lavages. Pour obtenir de meilleurs résultats, nous conseillons d’utiliser de la lessive en poudre. En cas de sélection de la fonction séchage, un séchage aura lieu automatiquement à la fin du lavage comme en plein air et mieux encore car il n’y a pas de risque de jaunissement du linge à cause du soleil ni de perte de blancheur à cause des poussières contenues dans l’air. Seuls les séchages par niveaux peuvent être sélectionnés. Couleurs: utiliser le cycle pour le lavage de textiles de couleur claire. Ce programme est conçu pour préserver l’éclat des couleurs au fil des lavages. Noir et foncé: utiliser le cycle pour le lavage des textiles de couleur foncée. Ce programme est conçu pour préserver les couleurs foncées au fil des lavages. Pour obtenir de meilleurs résultats, nous conseillons d’utiliser de la lessive liquide spéciale textiles foncés. En cas de sélection de la fonction de séchage, un séchage délicat protégeant les couleurs du linge aura lieu à la fin du lavage. L’écran affiche le niveau “Sur cintre”. Charge maxi: 3 kg.

Laine: le cycle de lavage « Laine » de ce Lavante séchante Hotpoint-Ariston a été testé et approuvé par la société Woolmark Company pour le lavage d’articles en laine classés comme « lavables à la main », à condition que le lavage soit effectué conformément aux instructions indiquées sur l’étiquette du vêtement et aux indications fournies par le fabricant de l’électroménager. HotpointAriston est la première marque de Lavante séchante à avoir obtenu la certification Woolmark Apparel Care Platinum délivrée par la société Woolmark Company pour ses performances de lavage et pour sa consommation d’eau et d’énergie. (M1135)

Ultra délicat: utiliser le programme pour le lavage d’articles particulièrement délicats avec applications de strass ou de paillettes. Il est recommandé de mettre le linge à l’envers avant le lavage et d’introduire les articles plus petits dans le sachet prévu pour le lavage des articles délicats. Pour obtenir de meilleurs résultats, nous conseillons d’utiliser de la lessive liquide spéciale textiles délicats. Pour le lavage d’articles en Soie et de Rideaux, sélectionner le cycle et activer le option (dans ce cas, il sera

possible d’activer aussi l’option « Rinçage Plus »); l’appareil arrive

au bout du cycle en laissant le linge tremper, le voyant clignote. Pour vidanger l’eau et pouvoir sortir le linge, il faut appuyer sur la touche START/PAUSE ou sur la touche . En cas de sélection de la fonction de séchage temporisé, un séchage particulièrement délicat aura lieu à la fin du lavage sous forme d’un brassage léger et avec un jet d’air à une température dûment contrôlée. Les temps conseillés sont : 1 kg de synthétique --> 160 min 1 kg de synthétique et coton --> 180 min 1 kg de coton --> 180 min Le degré de séchage dépendra de la charge et de la composition du textile. Antiallergique: utiliser le programme pour éliminer les principaux allergènes tels que pollens, acariens, poils de chien ou de chat. Lave&Séche: utiliser le programme pour laver et sécher votre linge (Coton et Synthétiques) peu sale en un rien de temps. La sélection de ce cycle permet de laver et de sécher jusqu’à 1 kg de linge en à peine 45 minutes. Pour obtenir de meilleurs résultats, utiliser une lessive liquide ; pré-traiter les cols, les poignets et les taches. Taches tenaces: mieux vaut traiter les taches tenaces avec du savon solide avant le lavage et sélectionner ensuite le programme Coton avec prélavage.

Système d’équilibrage de la charge

Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le Lavante séchante fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n’est toujours pas correctement équilibrée, l’appareil procède à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le Lavante séchante préfère procéder à la répartition du linge plutôt qu’à son essorage. Pour une meilleure répartition de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pièces de linge.

+ 50 hidden pages
