Sommario

IT

Installazione, 2-3

Posizionamento
Collegamento elettrico
Targhetta caratteristiche

Descrizione dell’apparecchio, 4

Vista d’insieme
Pannello di controllo

Avvio e utilizzo, 5

Avviare il forno

Il programmmatore di cottura elettronico, 6

Programmi, 7-9

Programmi di cottura
Consigli pratici di cottura
Tabella cottura

Precauzioni e consigli, 10

Sicurezza generale
Smaltimento
Risparmiare e rispettare l’ambiente

Manutenzione e cura, 11

Escludere la corrente elettrica
Pulire l’apparecchio
Pulire la porta
Sostituire la lampadina
Montaggio del Kit Guide Scorrevoli

Assistenza, 12

Assistenza attiva 7 giorni su 7
Estensione di garanzia Airbag

1

560 mm.

45 mm.

Installazione

IT

! È importante conservare questo libretto per poterlo
consultare in ogni momento. In caso di vendita, di
cessione o di trasloco, assicurarsi che resti insieme
all’apparecchio per informare il nuovo proprietario sul
funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti
informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e
vanno eliminati secondo le norme per la raccolta
differenziata (vedi Precauzioni e consigli).

! L’installazione va effettuata secondo queste
istruzioni e da personale professionalmente
qualificato. Una errata installazione può causare danni
a persone, animali o cose.

Incasso

Per garantire un buon funzionamento dell’apparecchio
è necessario che il mobile abbia le caratteristiche adatte:

Aerazione

Per garantire una buona aerazione è necessario
eliminare la parete posteriore del vano. È preferibile
installare il forno in modo che appoggi su due listelli
in legno oppure su un piano continuo che abbia
un’apertura di almeno 45 x 560 mm (vedi figure).

Centraggio e fissaggio

Per fissare l’apparecchio al mobile:

• aprire la porta del forno;

• togliere i 2 gommini che coprono i fori di fissaggio
posti sulla cornice perimetrale;

• fissare il forno al mobile utilizzando 2 viti a legno;

• riposizionare i gommini coprifori.

• i pannelli adiacenti il forno devono essere di
materiale resistente al calore;

• nel caso di mobili in legno impiallacciato, le colle
devono essere resistenti alla temperatura di 100°C;

• per l’incasso del forno, sia nel caso di inserimento
sottotavolo (vedi figura) che a colonna, il mobile
deve avere le seguenti dimensioni:

550 mm.

min.

45 mm.

560 mm.

575-585 mm.

570 mm.

590 mm.

595 mm.

20 mm.

550 mm.

20,5 mm.

22,5 mm.*

* Solo per modelli inox

! Una volta incassato l’apparecchio non debbono
essere possibili contatti con le parti elettriche.
Le dichiarazioni di consumo indicate in targhetta
caratteristiche sono state misurate con questo tipo
di installazione.

! Tutte le parti che assicurano la protezione debbono
essere fissate in modo tale da non poter essere tolte
senza l’aiuto di qualche utensile.

2

Collegamento elettrico

! I forni dotati di cavo di alimentazione tripolare sono
predisposti per il funzionamento con corrente
alternata, con tensione e frequenza indicate nella
targhetta caratteristiche posta sull’apparecchio (vedi
sotto).

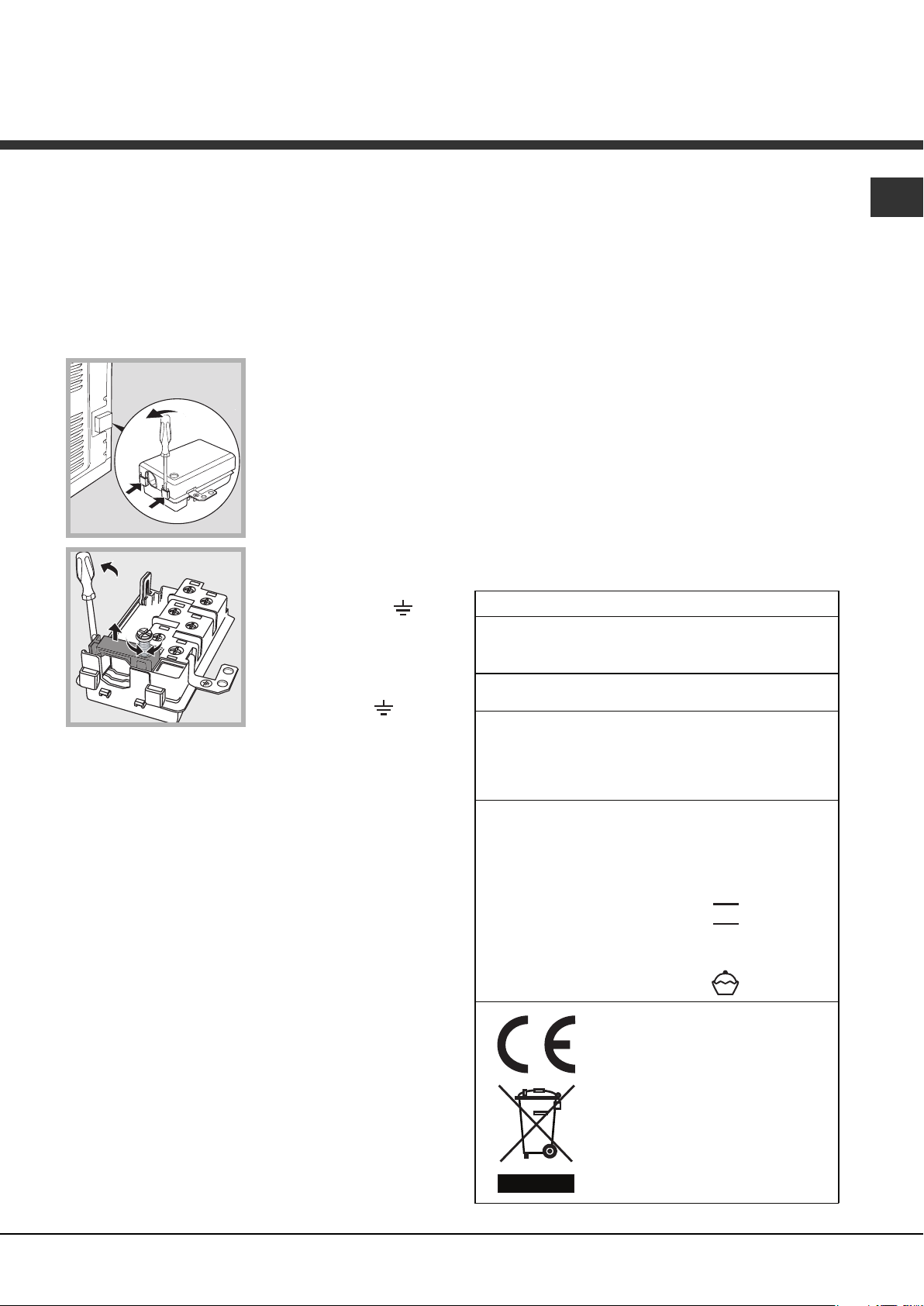

Montaggio del cavo di alimentazione

1. Aprire la morsettiera
facendo leva con un
cacciavite sulle
linguette laterali del
coperchio: tirare e
aprire il coperchio (vedi
figura).

2. Svitare la vite del
serracavo e toglierlo
facendo leva con un
cacciavite (vedi figura).

• la tensione di alimentazione sia compresa nei
valori nella targhetta caratteristiche (vedi sotto);

• la presa sia compatibile con la spina
dell’apparecchio. In caso contrario sostituire la
presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la
presa della corrente devono essere facilmente
raggiungibili.

! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente e

sostituito solo da tecnici autorizzati (vedi
Assistenza).

! L’azienda declina ogni responsabilità qualora
queste norme non vengano rispettate.

IT

3. Togliere le viti dei
contatti L-N-

e poi
fissare i cavetti sotto le
teste delle viti
rispettando i colori Blu
(N) Marrone (L) Giallo­Verde (

).

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il
carico indicato nella targhetta caratteristiche (vedi a
fianco).
In caso di collegamento diretto alla rete è necessario
interporre tra l’apparecchio e la rete un interruttore
onnipolare con apertura minima fra i contatti di 3 mm
dimensionato al carico e rispondente alle norme in
vigore (il filo di terra non deve essere interrotto
dall’interruttore). Il cavo di alimentazione deve
essere posizionato in modo tale che in nessun punto
superi di 50°C la temperatura ambiente.

! L’installatore è responsabile del corretto
collegamento elettrico e dell’osservanza delle norme
di sicurezza.

Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di
legge;

• la presa sia in grado di sopportare il carico
massimo di potenza della macchina, indicato
nella targhetta caratteristiche (vedi sotto);

TARGHETTA CARATTERISTICHE

Dimensioni

Volume

Collegamenti
elettrici

ENERGY
LABEL

larghezza cm 43,5
altezza cm 32
profondità cm 41,5

lt. 58

tensione a 220-240V~ 50/60Hz o
50Hz (vedi targhetta
caratteristiche)
potenza massima assorbita
2800W

Direttiva 2002/40/CE
sull’etichetta dei forni elettrici.
Norma EN 50304

Consumo energia convezione
Naturale – funzione di
riscaldamento: Tradizionale;

Consumo energia dichiarazione
Classe convezione Forzata ­funzione di
riscaldamento: Pasticceria.

Questa apparecchiatura è
conforme alle seguenti Direttive
Comunitarie: 2006/95/CEE del
12/12/06 (Bassa Tensione) e
successive modificazioni ­2004/108/CEE del15/12/04
(Compatibilità Elettromagnetica)
e successive modificazioni ­93/68/CEE del 22/07/93 e
successive modificazioni.
2002/96/CE e successive
modificazioni.

3

Descrizione
dell’apparecchio

IT

Vista d’insieme

Pannello di controllo

Ripiano GRIGLIA

Ripiano LECCARDA

Pannello di controllo

Manopola

PROGRAMMI

Spia

TERMOSTATO

GUIDE di
scorrimento dei
ripiani

posizione 5

posizione 4
posizione 3
posizione 2
posizione 1

Manopola

TERMOSTATO

Programmatore

ELETTRONICO*

Presente solo in alcuni modelli.

*

4

Avvio e utilizzo

! Alla prima accensione fare funzionare il forno a
vuoto per almeno un’ora con il termostato al
massimo e a porta chiusa. Poi spegnere, aprire la
porta del forno e aerare il locale. L’odore che si
avverte è dovuto all’evaporazione delle sostanze
usate per proteggere il forno.

Avviare il forno

1. Selezionare il programma di cottura desiderato

ruotando la manopola PROGRAMMI.

2. Scegliere la temperatura ruotando la manopola

TERMOSTATO. Una lista con le cotture e le relative
temperature consigliate è consultabile nella Tabella
cottura (vedi Programmi).

3. La spia TERMOSTATO accesa indica la fase di

riscaldamento fino alla temperatura impostata.

4. Durante la cottura è sempre possibile:

- modificare il programma di cottura agendo sulla

manopola PROGRAMMI;

- modificare la temperatura agendo sulla manopola

TERMOSTATO;

- interrompere la cottura riportando la manopola

PROGRAMMI in posizione “0”.

Ventilazione di raffreddamento

Per ottenere una riduzione delle temperature esterne,
una ventola di raffreddamento genera un getto d’aria
che esce tra il pannello di controllo, porta del forno ed
anche nella parte inferiore della porta forno.
! A fine cottura la ventola rimane attiva finché il forno
non è sufficientemente freddo.

Luce del forno

Si accende selezionando
PROGRAMMI. Rimane accesa quando si seleziona
un programma di cottura.

con la manopola

IT

! Non appoggiare mai oggetti sul fondo del forno
perché si rischiano danni allo smalto.

! Porre sempre i recipienti di cottura sulla griglia
in dotazione.

5

Il programmmatore di
cottura elettronico

IT

DISPLAY

FINE COTTURA

Icona

Icona

DURATA

Tasto

DIMINUZIONE

TEMPI

•• ••

Tasto

IMPOSTAZIONE
TEMPI

Icona

OROLOGIO

Icona

CONTAMINUTI

Tasto

AUMENTO
TEMPI

Impostare l’orologio

! Si può impostare sia quando il forno è spento che
quando è acceso, ma non si è programmata la fine di
una cottura.
Dopo l’allacciamento alla rete elettrica o dopo un

black-out, l’icona
DISPLAY lampeggiano.

1. Premere più volte il tasto

lampeggiano l’icona
DISPLAY;

2. con i tasti “+” e “-” regolare l’ora; se si tengono
premuti, i numeri scorrono più velocemente per
facilitare l’impostazione.

3. attendere 10 sec oppure premere nuovamente il
tasto

per fissare l’impostazione.

e i quattro digit numerici sul

finchè non

e i quattro digit numerici sul

Impostare il contaminuti

! Questa funzione non interrompe la cottura e
prescinde dall’utilizzo del forno; permette solo di
azionare il segnale acustico allo scadere dei minuti
impostati.

1. Premere più volte il tasto
lampeggiano l’icona

DISPLAY;

2. con i tasti “+” e “-” regolare il tempo desiderato; se
si tengono premuti, i numeri scorrono più velocemente
per facilitare l’impostazione.

3. attendere 10 sec oppure premere nuovamente il
tasto

Seguirà la visualizzazione del conto alla rovescia al
termine del quale si azionerà il segnale acustico.

per fissare l’impostazione.

e i tre digit numerici sul

finchè non

Programmare la cottura

! La programmazione è possibile solo dopo aver
selezionato un programma di cottura.

Programmare la durata di cottura

1. Premere più volte il tasto
lampeggiano l’icona

DISPLAY;

2. con i tasti “+” e “-” regolare la durata desiderata;
se si tengono premuti, i numeri scorrono più
velocemente per facilitare l’impostazione.

3. attendere 10 sec oppure premere nuovamente il
tasto

4. a tempo scaduto, sul DISPLAY compare la scritta
END, il forno termina la cottura e viene emesso un
segnale acustico.

• Esempio: sono le 9:00 e viene programmata una

Programmare la fine di una cottura

! La programmazione della fine di una cottura è
possibile solo dopo aver impostato una durata di
cottura.

1. Seguire la procedura da 1 a 3 descritta per la
durata;

2. poi premere il tasto
l’icona

3. con i tasti “+” e “-” regolare l’ora di fine cottura
desiderata; se si tengono premuti i numeri, scorrono
più velocemente per facilitare l’impostazione.

4. attendere 10 sec oppure premere nuovamente il
tasto

5. a tempo scaduto, sul DISPLAY compare la scritta
END, il forno termina la cottura e viene emesso un
segnale acustico.

Le icone
effettuata una programmazione. Sul DISPLAY vengono
visualizzate alternativamente l’ora di fine cottura e la
durata.

Annulare una programmazione

Per annullare una programmazione:

• premere il tasto

• premere contemporaneamente i tasti “+” e ”-”; in

per fissare l’impostazione.

durata di 1 ora e 15 minuti. Il programma si arresta
automaticamente alle 10:15.

e i quattro digit numerici sul DISPLAY;

per fissare l’impostazione.

e accese segnalano che è stata

dell’impostazione da annullare e i digit sul display.
Premere il tasto “-” finchè sul display non
compaiono le cifre 00:00.

questo modo si annullano tutte le programmazioni
effettuate contaminuti compreso.

e i tre digit numerici sul

finchè non lampeggia l’icona

finchè non

finchè non lampeggiano

6

Programmi

Programmi di cottura

! Per tutti i programmi è impostabile una temperatura
tra 60°C e MAX, tranne:

• GRILL (si consiglia di impostare solo su MAX);

• GRATIN (si consiglia di non superare la

temperatura di 200°C).

Programma SCONGELAMENTO

La ventola posta sul fondo del forno fa circolare l’aria
a temperatura ambiente attorno al cibo. E’ indicato
per lo scongelamento di qualsiasi tipo di cibo, ma in
particolare per cibi delicati che non vogliono calore
come ad esempio: torte gelato, dolci alla crema o
con panna, dolci di frutta. Il tempo di
scongelamento viene all’incirca dimezzato. Nel caso
di carni pesci o pane è possibile accelerare utiliz­zando la funzione “multicottura” impostando una
temperatura di 80° - 100°C.

Programma FORNO TRADIZIONALE

Si attivano i due elementi riscaldanti inferiore e
superiore. Con questa cottura tradizionale è meglio
utilizzare un solo ripiano: con più ripiani si ha una
cattiva distribuzione della temperatura.

Programma FORNO PIZZA

Si attivano gli elementi riscaldanti inferiore e
circolare ed entra in funzione la ventola. Questa
combinazione consente un rapido riscaldamento del
forno, con un forte apporto di calore in prevalenza
dal basso. Nel caso si utilizzi più di un ripiano alla
volta, è necessario cambiarli di posizione tra loro a
metà cottura.

Programma GRILL

Si attiva l’elemento riscaldante superiore ed entra in
funzione il girarrosto (ove presente).
La temperatura elevata e diretta del grill è
consigliata per gli alimenti che necessitano di un’alta
temperatura superficiale. Effettuare le cotture con la
porta del forno chiusa.

Programma GRATIN

Si attiva l’elemento riscaldante superiore ed entrano in
funzione la ventola e il girarrosto (ove presente).
Unisce all’irradiazione termica unidirezionale, la
circolazione forzata dell’aria all’interno del forno. Ciò
impedisce la bruciatura superficiale degli alimenti
aumentando il potere di penetrazione del calore.
Effettuare le cotture con la porta del forno chiusa.

Girarrosto (solo in alcuni modelli)

IT

Programma FORNO PASTICCERIA

Si attiva l’elemento riscaldante posteriore ed entra in
funzione la ventola, garantendo un calore delicato e
uniforme all’interno del forno. Questo programma è
indicato per la cottura dei cibi delicati (ad es. dolci
che necessitano di lievitazione) e preparazioni
“mignon” su tre ripiani contemporaneamente.

Programma FAST COOKING

Si attivano gli elementi riscaldanti ed entra in funzione
la ventola offrendo un calore costante e uniforme.
Il programma non necessita di preriscaldamento.
Questo programma è particolarmente indicato per
cotture veloci di cibi preconfezionati (surgelati o
precotti). I risultati migliori si ottengono utilizzando un
solo ripiano

Programma MULTICOTTURA

Si attivano tutti gli elementi riscaldanti (superiore,
inferiore e circolare) ed entra in funzione la ventola.
Poiché il calore è costante in tutto il forno, l’aria
cuoce e rosola il cibo in modo uniforme. È possibile
utilizzare fino a un massimo di due ripiani
contemporaneamente.

Per azionare il girarrosto
(vedi figura) procedere
come segue:

1. mettere la leccarda in
posizione 1;

2. mettere il sostegno
del girarrosto in
posizione 3 e inserire lo
spiedo nell’apposito foro
posto sulla parete
posteriore del forno;

3. azionare il girarrosto

selezionando con la manopola PROGRAMMI

;

! Col programma
girarrosto si arresta.

avviato, se si apre la porta il

o

7

IT

Consigli pratici di cottura

! Nelle cotture ventilate non utilizzare le posizioni dei
ripiani 1 e 5: sono investite direttamente dall’aria
calda, che potrebbe provocare bruciature sui cibi
delicati.
! Nelle cotture GRILL e GRATIN, disporre
la leccarda in posizione 1 per raccogliere i residui
di cottura (sughi e/o grassi).

MULTICOTTURA

• Utilizzare le posizioni dei ripiani 2 e 4, mettendo

alla 2 i cibi che richiedono maggior calore.

• Disporre la leccarda in basso e la griglia in alto.

GRILL

• Inserire la griglia in posizione 3 o 4, disponendo

gli alimenti al centro della griglia.

• Si consiglia di impostare il livello di energia al

massimo. Non allarmarsi se la resistenza
superiore non resta costantemente accesa: il suo
funzionamento è controllato da un termostato.

FORNO PIZZA

• Utilizzare una teglia in alluminio leggero,

appoggiandola sulla griglia in dotazione.
Con la leccarda si allungano i tempi di cottura
e difficilmente si ottiene una pizza croccante.

• Nel caso di pizze molto farcite è consigliabile

inserire la mozzarella a metà cottura.

8

Tabella cottura

g

Programmi Alimenti Peso

(Kg)

Scongelamento

Tradizionale

Pasticceria

Fast cooking

Multicottura

Pizza

Grill

Gratin

Tutti i cibi surgelati

Anatra
Arrosto di vitell o o manzo
Arrosto di maiale
Biscotti (di frolla)
Crostate

Crostate
Torta di frutta
Plum-cake
Pan di spagna
Crêpes farcite (su 2 ripiani)
Cake piccoli (su 2 ripiani)
Salatini di sfoglia al formaggio (su 2 ripiani)
Bignè (su 3 ripiani)
Biscotti (su 3 ripiani)
Meringhe (su 3 ripiani)

Surgelati

Pizza
Misto zucchine e gamberi in pastella
Torta rustica di spinaci
Panzerotti
Lasagne
Panetti d orati
Bocconcini di pollo

Precotti

Ali di pollo dorate

Cibi Freschi

Biscotti (di frolla)
Plum-cake
Salatini di sfoglia al formaggio

Pizza (su 2 ripiani)
Lasagne
Agnello
Pollo arrosto + patate
Sgombro
Plum-cake
Bignè (su 2 ripiani)
Biscotti(su 2 ripiani)
Pan di spagna (su 1 ripiano)
Pan di spagna(su 2 ripiani)
Torte salate

Pizza
Arrosto di vitell o o manzo
Pollo

Sogliole e seppie
Spiedini di calamari e gamberi
Seppie
Filetto di merluzzo
Verdure alla griglia
Bistecca di vitello
Salsicce
Hamburger
Sgombri
Toast (o pane tostato)

Con girarrosto (ove presente)
Vitello allo spiedo
Pollo allo spiedo
Agnello allo spiedo

Pollo alla griglia
Seppie

Con girarrosto (ove presente)
Vitello allo spiedo
Agnello allo spiedo
Pollo (allo spiedo) +
patate (sulla leccarda)

n.° 4 e 6

! I tempi di cottura sono indicativi e possono essere modificati in base ai propri gusti personali.
Nelle cotture al

rill la leccarda va posta sempre al 1° ripiano a partire dal basso.

Posizione
dei ripiani

1
1
1

­1

0.5
1

0.7

0.5

1.2

0.6

0.4

0.7

0.7

0.5

0.3

0.4

0.5

0.3

0.5

0.4

0.4

0.4 1 - 200 20-25

0.3

0.6

0.2

1
1
1

1+1

1
1

0.5

0.5

0.5
1

1.5

0.5
1
1

0.7

0.6

0.6

0.8

0.4

0.8

0.6

0.6
1

1.0

1.5

1.0

1.5

1.5

1.5

1.5

1.5

-

2
2
2
2
2

2

1 o 2

2

2
1 e 3
1 e 3
1 e 3

1 e 2 e 4
1 e 2 e 4
1 e 2 e 4

1

1

1

1

1

1

1

1

1

1

1 e 3

2

2
1 e 3
1 e 2
1 e 2
1 e 3
1 e 3
1 e 2
1 e 3

2

2

1
1 o 2

3

3

3

3
1 o 3

3

3

3

3

3

-

-

-

2 e 3
2 e 3

-

-

-

2

Preriscaldamento

(minuti)

15
15
15
15
15

15
15
15
15
15
15
15
15
15
15

-

-

-

-

-

-

-

-

-

-

15
10
10
15
10
10
10
10
10
10
15

15
10
10

-

-

-

-

-

-

-

-

-

-

-

-

-

10
10

10
10
10
10

Temperatura

consigliata

200
200
200
180
180

180
180
180
160
200
190
210
180
180

90

250
200
220
200
200
180
220

200
180
210

230
180
180
200
180
170
190
180
170
170
200

220
220
180

Max
Max
Max
Max
Max
Max
Max
Max
Max
Max

Max
Max
Max
Max

200
200

200
200
200
200

Durata

IT

cottura

(minuti)

65-75
70-75
70-80
15-20
30-35

20-30
40-45
40-50
25-30
30-35
20-25
15-20
20-25
20-25

180

12
20

30-35

25

35
25-30
15-20

15-18

45
10-12

15-20
30-35
40-45
60-70
30-35
40-50
20-25
10-15
15-20
20-25
25-30

15-20
25-30
60-70

10-12

8-10
10-15
10-15
15-20
15-20
15-20
10-12
15-20

3-5

80-90
70-80
70-80

55-60
30-35

70-80
70-80
70-75
70-75

9

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito in

IT

conformità alle norme internazionali di sicurezza.
Queste avvertenze sono fornite per ragioni di
sicurezza e devono essere lette attentamente.

Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo
non professionale all’interno dell’abitazione.

• L’apparecchio non va installato all’aperto,
nemmeno se lo spazio è riparato, perché è molto
pericoloso lasciarlo esposto a pioggia e
temporali.

• Per movimentare l’apparecchio servirsi sempre
delle apposite maniglie poste sui fianchi del
forno.

• Non toccare la macchina a piedi nudi o con le
mani o i piedi bagnati o umidi.

• L’apparecchio deve essere usato per cuocere

alimenti, solo da persone adulte e secondo le
istruzioni riportate in questo libretto. Ogni
altro uso (ad esempio: riscaldamento di
ambienti) è da considerarsi improprio e quindi
pericoloso. Il costruttore non può essere
considerato responsabile per eventuali danni
derivanti da usi impropri, erronei ed
irragionevoli.

• Durante l'uso dell'apparecchio gli elementi
riscaldanti e alcune parti della porta forno
diventano molto calde. Fare attenzione a non
toccarle e tenere i bambimi a distanza.

• Evitare che il cavo di alimentazione di altri
elettrodomestici entri in contatto con parti calde
del forno.

• Non ostruire le aperture di ventilazione e di
smaltimento di calore.

• Impugnare la maniglia di apertura della porta al
centro: ai lati potrebbe essere calda.

• Utilizzare sempre guanti da forno per inserire o
estrarre recipienti.

• Non rivestire il fondo del forno con fogli di
alluminio.

• Non riporre materiale infiammabile nel forno: se
l’apparecchio viene messo inavvertitamente in
funzione potrebbe incendiarsi.

• Assicurarsi sempre che le manopole siano nella
posizione “”/“
utilizzato.

• Non staccare la spina dalla presa della corrente
tirando il cavo, bensì afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima
staccato la spina dalla rete elettrica.

” quando l’apparecchio non è

• In caso di guasto, in nessun caso accedere ai
meccanismi interni per tentare una riparazione.
Contattare l’Assistenza (vedi Assistenza).

• Non appoggiare oggetti pesanti sulla porta del
forno aperta.

• Non è previsto che l'apparecchio venga utilizzato
da persone (bambini compresi) con ridotte
capacità fisiche, sensoriali o mentali, da persone
inesperte o che non abbiano familiarità con il
prodotto, a meno che non vengano sorvegliate da
una persona responsabile della loro sicurezza o
non abbiano ricevuto istruzioni preliminari sull'uso
dell'apparecchio.

• Evitare che i bambini giochino con l'apparecchio.

Smaltimento

• Smaltimento del materiale di imballaggio:
attenersi alle norme locali, così gli imballaggi
potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di
apparecchiature elettriche ed elettroniche (RAEE),
prevede che gli elettrodomestici non debbano
essere smaltiti nel normale flusso dei rifiuti solidi
urbani. Gli apparecchi dismessi devono essere
raccolti separatamente per ottimizzare il tasso di
recupero e riciclaggio dei materiali che li
compongono ed impedire potenziali danni per la
salute e l’ambiente. Il simbolo del cestino barrato
è riportato su tutti i prodotti per ricordare gli
obblighi di raccolta separata.
Per ulteriori informazioni, sulla corretta
dismissione degli elettrodomestici, i detentori
potranno rivolgersi al servizio pubblico preposto o
ai rivenditori.

Risparmiare e rispettare l’ambiente

• Azionando il forno negli orari che vanno dal tardo
pomeriggio fino alle prime ore del mattino si
collabora a ridurre il carico di assorbimento delle
aziende elettriche.

• Si raccomanda di effettuare sempre le cotture al
GRILL e GRATIN a porta chiusa: sia per ottenere
migliori risultati che per un sensibile risparmio di
energia (10% circa).

• Mantenere efficienti e pulite le guarnizioni, in
modo che aderiscano bene alla porta e non
procurino dispersioni di calore.

10

Manutenzione e cura

F

Escludere la corrente elettrica

Prima di ogni operazione isolare l’apparecchio dalla
rete di alimentazione elettrica.

Pulire l’apparecchio

• Le parti esterne smaltate o inox e le guarnizioni in
gomma possono essere pulite con una spugnetta
imbevuta di acqua tiepida, e sapone neutro. Se le
macchie sono difficili da asportare usare prodotti
specifici. Si consiglia di sciacquare
abbondantemente e di asciugare dopo la pulizia.
Non usare polveri abrasive o sostanze corrosive.

• L’interno del forno va pulito preferibilmente ogni
volta dopo l’uso, quando è ancora tiepido. Usare
acqua calda e detersivo, risciaquare e asciugare
con un panno morbido. Evitare gli abrasivi.

• Gli accessori possono essere lavati come normali
stoviglie, anche in lavastoviglie ad eccezione delle
guide scorrevoli.

! Non utilizzare mai pulitori a vapore o ad alta
pressione per la pulizia dell’apparecchio.

Pulire la porta

Pulire il vetro della porta con spugne e prodotti non
abrasivi e asciugare con un panno morbido; non
usare materiali ruvidi abrasivi o raschietti metallici
affilati che possono graffiare la superficie e causare
la frantumazione del vetro.
Per una pulizia più accurata è possibile smontare la
porta del forno:

1. aprire completamente la porta (vedi figura);

2. servendosi di un cacciavite, alzare e ruotare le

levette

F F

F poste sulle due cerniere (vedi figura);

F F

Controllare le guarnizioni

Controllare periodicamente lo stato della guarnizione
attorno alla porta del forno. In caso risulti
danneggiata rivolgersi al Centro Assistenza più
vicino (vedi Assistenza). È consigliabile non usare il
forno fino all’avvenuta riparazione.

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del forno:

1. Svitare il
coperchio in vetro
del portalampada.

2. Svitare la
lampadina e
sostituirla con una
analoga: potenza
25 W, attacco E

14.

3. Rimontare il
coperchio (vedi
figura).

Montaggio del Kit Guide Scorrevoli

Per montare le guide scorrevoli:

1. Togliere i due telai
estraendoli dai distanzieri A
(vedi figura).

A

IT

Guida
sinistra

Guida
destra

2. Scegliere il ripiano in cui
inserire la guida scorrevole.
Facendo attenzione al verso di

B

Verso di

C

estrazione

estrazione della guida stessa,
posizionare sul telaio prima
l’incastro B e poi l’incastro C.

3. afferrare la porta ai due lati
esterni, richiudendola
lentamente ma non del tutto.
Poi tirare la porta verso di sé
estraendola dalla sua sede
(vedi figura). Rimontare la
porta seguendo il
procedimento in senso

D

3. Fissare i due telai con le
guide montate negli appositi
fori posti sulle pareti del forno
(vedi figura). I fori per il telaio
sinistro sono posizionati in alto,
mentre i fori per quello destro
sono in basso.

contrario.

4. Infine incastrare i telai sui distanzieri A.

! Non inserire le guide scorrevoli alla posizione 5.

11

Assistenza

! Non ricorrere mai a tecnici non autorizzati.

IT

Comunicare:

• Il tipo di anomalia;

• Il modello della macchina (Mod.)

• Il numero di serie (S/N)
Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per
essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.
È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Estensione di garanzia Airbag

Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia
standard: con una modica cifra protegge il cliente da ogni imprevisto riguardante l’assistenza e la manutenzione
dell’elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente che aderisce al programma Airbag avrà
diritto gratuitamente a:

• l’intervento entro 48 ore dalla chiamata;

• il contributo per spese di trasferta del Tecnico (diritto di chiamata);

• la manodopera;

• le parti di ricambio originali;

• il trasporto dell’elettrodomestico non riparabile in loco.
Inoltre, qualora l’elettrodomestico non sia riparabile la garanzia prevede la sostituzione a prezzo agevolato in
funzione dell’anzianità del prodotto.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle
13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle
08:00 e i giorni festivi, per chi chiama dal telefono fisso.
Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato.
Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni
consultare il sito www.aristonchannel.com.

12

Operating Instructions

OVEN

IT GB FR

Italiano, 1

English,13

ES PT

Espanol, 35 Portuges, 47

FK 83 /HA
FK 83 X /HA
7OFK 838J X RU/HA
7OFK 838J RU/HA
7OFK 837J X RU/HA
7OFK 837J RU/HA
7OFK 838JC X RU/HA
7OFK 838JC RU/HA
FK 837J X/HA
FK 837J /HA
FK 93J X /HA
FK 93J /HA
FK 939J X /HA
FK 939J /HA
FK 932C X /HA
FK 932C /HA

Français, 24

Contents

GB

Installation, 14-15

Positioning
Electrical connection
Data plate

Description of the appliance, 16

Overall view
Control panel

Start-up and use, 17

Starting the oven

The electronic cooking programmer, 18

Modes, 19-21

Cooking modes
Practical cooking advice
Cooking advice table

Precautions and tips, 22

General safety
Disposal
Respecting and conserving the environment

Care and maintenance, 23

Switching the appliance off
Cleaning the appliance
Cleaning the oven door
Replacing the light bulb
Sliding rack kit assembly

Assistance

13

560 mm.

45 mm.

Installation

GB

! Please keep this instruction booklet in a safe place
for future reference. If the appliance is sold, given
away or moved, please make sure the booklet is
also passed on to the new owners so that they may
benefit from the advice contained within it.

! Please read this instruction manual carefully: it
contains important information on installation,
operation and safety.

Positioning

! Do not let children play with the packaging
material; it should be disposed of in accordance
with local separated waste collection standards (see
Precautions and tips).

! The appliance must be installed by a qualified
professional in accordance with the instructions
provided. Incorrect installation may damage
property or cause harm to people or animals.

Built-in appliances

Use an appropriate cabinet to ensure that the
appliance functions properly.

• The panels adjacent to the oven must be made of
heat-resistant material.

The indications for consumption given on the data
plate have been calculated for this type of installation.

Ventilation

To ensure adequate ventilation is provided, the back
panel of the cabinet must be removed. It is
advisable to install the oven so that it rests on two
strips of wood, or on a completely flat surface with
an opening of at least 45 x 560 mm (see diagrams).

Centring and fixing

Secure the appliance to the cabinet:

• Open the oven door.

• Remove the 2 rubber plugs covering the fixing
holes on the perimeter frame.

• Fix the oven to the cabinet using the 2 wood
screws.

• Replace the rubber plugs.

• Cabinets with a veneer exterior must be
assembled with glues which can withstand
temperatures of up to 100°C.

• To install the oven under the counter (see
diagram) or in a kitchen unit, the cabinet must
have the following dimensions:

550 mm.

min.

45 mm.

560 mm.

575-585 mm.

570 mm.

590 mm.

595 mm.

20 mm.

550 mm.

20,5 mm.

22,5 mm.*

* Only inox models

! The appliance must not come into contact with
electrical parts once it has been installed.

! All parts which ensure the safe operation of the
appliance must not be removable without the aid of
a tool.

14

Electrical connection

! Ovens equipped with a three-pole power supply
cable are designed to operate with alternating
current at the voltage and frequency indicated on
the data plate located on the appliance (see below).

Fitting the power supply cable

1. Open the terminal board by inserting a
screwdriver into the
side tabs of the cover.
Use the screwdriver as
a lever by pushing it
down to open the cover
(see diagram).

2. Loosen the cable
clamp screw and
remove it, using a
screwdriver as a lever
(see figure).

3. Remove the wire
contact screws L-N­then fasten the wires
under the screw heads,
observing the colour
code: Blue (N), Brown
(L) and Yellow-Green
(

).

• the socket can withstand the maximum power of
the appliance, which is indicated on the data

GB

plate (see below);

• the voltage is in the range between the values
indicated on the data plate (see below);

• the socket is compatible with the plug of the
appliance. If the socket is incompatible with the
plug, ask an authorised technician to replace it.
Do not use extension cords or multiple sockets.

! Once the appliance has been installed, the power
supply cable and the electrical socket must be
easily accessible.

! The cable must not be bent or compressed.
! The cable must be checked regularly and replaced

by authorised technicians only (see Assistance).

! The manufacturer declines any liability should
these safety measures not be observed.

,

APPLIANCE SPECIFICATIONS

Dimensions

Volume

width 43.5 cm
height 32 cm
depth 41.5 cm

58 l

Connecting the electricity supply cable to the
mains

Install a standardised plug corresponding to the
load indicated on the data plate (see table).
The appliance must be directly connected to the
mains using an omnipolar switch with a minimum
contact opening of 3 mm installed between the
appliance and the mains. The switch must be
suitable for the charge indicated and must comply
with current electrical regulations (the earthing wire
must not be interrupted by the switch). The supply
cable must be positioned so that it does not come
into contact with temperatures higher than 50°C at
any point.

! The installer must ensure that the correct electrical
connection has been performed and that it is fully
compliant with safety regulations.

Before connecting the appliance to the power
supply, make sure that:

• the appliance is earthed and the plug is compliant
with the law;

Electrical
connections

ENERGY
LABEL

Voltage at 220-240 V~ 50/60 Hz or
50 Hz (see data plate)
maximum power absorbed 2800 W

Directive 2002/40/EEC on the
label of electric ovens.
Standard EN 50304

Energy consumption for Natural
convection – heating mode:
Traditional mode

Declared energy consumption
Forced convection class ­heating mode:
Baking.

This appliance conforms to the
following EEC Directives:
2006/95/EEC dated 12/12/06
(Low Voltage) and subsequent
amendments - 2004/108/EEC
dated 15/12/04 (Electromagnetic
Compatibility) and subsequent
amendments - 93/68/EEC dated
22/07/93 and subsequent
amendments. 2002/96/EEC
and subsequent amendments.

15

Description of the appliance

GB

Overall view

Control panel

SELECTOR

Control panel

GRILL

DRIPPING PAN

knob

THERMOSTAT

indicator light

GUIDES for the
sliding racks

position 5

position 4
position 3
position 2
position 1

THERMOSTAT

knob

Only available in certain models.

*

ELECTRONIC
programmer*

16

Start-up and use

! The first time you use your appliance, heat the
empty oven with its door closed at its maximum
temperature for at least half an hour. Make sure that
the room is well ventilated before switching the oven
off and opening the oven door. The appliance may
emit a slightly unpleasant odour caused by
protective substances used during the
manufacturing process burning away.

Starting the oven

1. Select the desired cooking mode by turning the

SELECTOR knob.

2. Select the desired temperature using the

THERMOSTAT knob. A list detailing cooking modes
and suggested cooking temperatures can be found
in the Cooking advice table (see Cooking modes).

3. The THERMOSTAT indicator light indicates that the

oven is heating up to the temperature set.

4. During cooking it is always possible to:

- change the cooking mode by turning the

SELECTOR knob;

- adjust the temperature by turning the

THERMOSTAT knob;

- stop cooking by turning the SELECTOR knob to the

“0” position.

Cooling ventilation

In order to cool down the external temperature of the
oven, a cooling fan blows a stream of air between the
control panel and the oven door, as well as towards the
bottom of the oven door.
! Once cooking has been completed, the cooling fan
continues to operate until the oven has cooled down
sufficiently.

Oven light

When selecting
oven light goes on. It remains lit when a cooking

mode is selected.

with the SELECTOR knob the

GB

! Never put objects directly on the bottom of the
oven; this will prevent the enamel coating from being
damaged.

! Always place cookware on the rack(s) provided.

17

The electronic programmer

GB

END OF

COOKING icon

DURATION

icon

DECREASE TIME

button

DISPLAY

•• ••

SET TIME

button

Setting the clock

! The clock may be set when the oven is switched
off or when it is switched on, provided that a the end
time of a cooking cycle has not been programmed
previously.
After the appliance has been connected to the

mains, or after a blackout, the
numerical digits on the DISPLAY will begin to flash.

1. Press the

icon and the four digits on the display begin to
flash.

2. Use the “+” and “-” buttons to adjust the time; if

you press and hold either button, the display will
scroll through the values more quickly, making it
quicker and easier to set the desired value.

3. Wait for 10 seconds or press the

to finalise the setting.

button several times until the

icon and the four

button again

Setting the timer

! This function does not interrupt cooking and does
not affect the oven; it is simply used to activate the
buzzer when the set amount of time has elapsed.

1. Press the

icon and the three digits on the display begin to
flash.

2. Use the “+” and “-” buttons to set the desired

time; if you press and hold either button, the display
will scroll through the values more quickly, making it
quicker and easier to set the value.

3. Wait for 10 seconds or press the

to finalise the setting.
The display will then show the time as it counts
down. When this period of time has elapsed the
buzzer will be activated.

button several times until the

button again

CLOCK icon

TIMER icon

INCREASE TIME

button

Programming cooking

! A cooking mode must be selected before
programming can take place.

Programming the cooking duration

1. Press the
icon and the three digits on the DISPLAY begin to
flash.

2. Use the “+” and “-” buttons to set the desired
duration; if you press and hold either button, the
display will scroll through the values more quickly,
making it quicker and easier to set the value.

3. Wait for 10 seconds or press the
to finalise the setting.

4. When the set time has elapsed, the text END
appears on the DISPLAY, the oven will stop cooking
and a buzzer sounds. Press any button to stop it.

• For example: it is 9:00 a.m. and a time of 1 hour
and 15 minutes is programmed. The programme
will stop automatically at 10:15 a.m.

Setting the end time for a cooking mode

! A cooking duration must be set before the cooking
end time can be scheduled.

1. Follow steps 1 to 3 to set the duration as detailed

above.

2. Next, press the

the four digits on the DISPLAY begin to flash.

3. use the “+” and “-” buttons to adjust the cooking

end time; if you press and hold either button, the
display will scroll through the values more quickly,
making it quicker and easier to set the desired
value.

4. Wait for 10 seconds or press the

to finalise the setting.

5. When the set time has elapsed, the text END

appears on the DISPLAY, the oven will stop cooking
and a buzzer sounds.

Programming has been set when the and
buttons are illuminated. The DISPLAY shows the
cooking end time and the cooking duration
alternately.

• For example: It is 9:00 a.m. and a duration of 1
hour has been programmed. 12:30 is scheduled
as the end time. The programme will start
automatically at 11:30 a.m.

Cancelling a programme

To cancel a programme:

• press the
the setting you wish to cancel and the digits on the
display are no longer flashing. Press the “-” button
until the digits 00:00 appear on the display.

• Press and hold the “+” and “-” buttons; this will
cancel all the settings selected previously,
including timer settings.

button several times until the

button again

button until the icon and

button again

Press any button to stop it.

button until the icon corresponding to

18

Modes

Cooking modes

! A temperature value between 60°C and MAX can
be set for all cooking modes except the following:

• GRILL (recommended: set only to MAX power level)

• GRATIN (recommended: do not exceed 200°C).

DEFROST mode

The fan at the bottom of the oven circulates room­temperature air around the food. This mode is
suitable for defrosting any type of food, especially
delicate items that should not be heated, for
example: ice-cream cakes or cakes made with
custard, cream or fruit. The defrosting time will be
approximately halved. When defrosting meat, fish or
bread, the process may be accelerated by selecting
the “multilevel” mode and setting a temperature
between 80°C and 100°C.

TRADITIONAL OVEN mode

Both the top and bottom heating elements will come
on. When using this traditional cooking mode, it is
best to use one cooking rack only. If more than one
rack is used, the heat will be distributed unevenly.

is activated. This combination heats the oven rapidly
by producing a considerable amount of heat,
particularly from the element at the bottom. If you
use more than one rack at a time, switch the position
of the dishes halfway through the cooking process.

GRILL mode

The top heating element and the rotisserie (where
present) come on. The high and direct temperature
of the grill is recommended for food which requires a
high surface temperature. Always cook in this mode
with the oven door closed.

FAN GRILLING mode

The top heating element as well as the fan and the
rotisserie (where present) come on. This combination
of features increases the effectiveness of the
unidirectional thermal radiation provided by the
heating elements through forced circulation of the air
throughout the oven. This helps prevent food from
burning on the surface and allows the heat to
penetrate right into the food. Always cook in this
mode with the oven door closed.

The Rotisserie (only available on certain models)

GB

BAKING mode

The rear heating element and the fan are switched
on, thus guaranteeing the distribution of heat in a
delicate and uniform manner throughout the entire
oven. This mode is ideal for baking temperature
sensitive foods (such as cakes, which need to rise)
and for the preparation of “bitesize pastries” on 3
shelves simultaneously.

FAST COOKING mode

The heating elements and the fan are activated,
guaranteeing the distribution of heat consistently and
uniformly throughout the oven.
Preheating is not necessary for this cooking mode.
This mode is particularly suitable for cooking pre­packed food quickly (frozen or pre-cooked). The best
results are achieved using one cooking rack only.

MULTILEVEL mode

All the heating elements (top, bottom and circular)
switch on and the fan begins to operate. Since the
heat remains constant throughout the oven, the air
cooks and browns food in a uniform manner. A
maximum of two racks may be used at the same
time.

PIZZA OVEN mode

The circular heating elements and the elements at
the bottom of the oven are switched on and the fan

To operate the rotisserie
(see diagram) proceed as
follows:

1. Place the dripping
pan in position 1.

2. Place the rotisserie
support in position 3
and insert the spit in
the hole provided on
the back panel of the
oven.

3. Start the rotisserie

using the knob to select MODE

! When
door is opened.

mode is on, the rotisserie will stop if the

or .

Practical cooking advice

! Do not place racks in position 1 or 5 during fan­assisted cooking. Excessive direct heat can burn
temperature sensitive foods.
! When using the GRILL and GRATIN modes, place
the dripping pan in position 1 to collect cooking
residues (sauces and/or fats).

MULTILEVEL

• Use positions 2 and 4, placing the food which

requires more heat on the rack in position 2.

• Place the dripping pan on the bottom and the rack

on top.

19

GB

GRILL

• Place the rack in position 3 or 4. Make sure the
food is in the centre of the rack.

• We recommend that the power level is set to
maximum. The top heating element is regulated
by a thermostat and may not always operate
constantly.

PIZZA OVEN

• Use a lightweight aluminium pizza pan. Place it on
the rack provided.
For a crispy crust, do not use the dripping pan as
this extends the total cooking duration and
prevents the crust from forming.

• If the pizza has a lot of toppings, we recommend
adding the mozzarella cheese to the top of the
pizza halfway through the cooking process.

20

Cooking advice table

Modes Foods Weight

(in kg)

Defrosting

Traditional

Baking

Fast cooking

Multilevel

Pizza

All frozen foods

Duck
Roast veal or beef
Roast pork
Biscuits (shortcrust pastry)
Tarts

Tarts
Fruit cakes
Sponge cake made with yoghurt
Sponge cake
Stuffed pancakes (on 2 racks)
Small cakes (on 2 racks)
Cheese puffs (on 2 racks)
Cream puffs (on 3 racks)
Biscuits (on 3 racks)
Meringues (on 3 racks)

Frozen food

Pizza
Courgette and prawn pie
Country style spinach pie
Turnovers
Lasagne
Golden rolls
Chicken bites

Pre-cooked food

Golden chicken wings

Fresh Food

Biscuits (shortcrust pastry)
Sponge cake made with yoghurt
Cheese puffs

Pizza (on 2 racks)
Lasagne
Lamb
Roast chicken + potatoes
Mackerel
Sponge cake made with yoghurt
Cream puffs (on 2 racks)
Biscuits (on 2 racks)
Sponge cake (on 1 rack)
Sponge cake (on 2 racks)
Savoury pies

Pizza
Roast veal or beef
Chicken

Soles and cuttlefish
Squid and prawn kebabs
Cuttlefish
Cod filet

Grill

Grilled vegetables
Veal steak
Sausages
Hamburgers
Mackerels
Toasted sandwiches (or toast)

4 and 6

With rotisserie (where present)
Veal on the spit
Chicken on the spit
Lamb on the spit
Grilled chicken
Cuttlefish
With rotisserie (where present)

Gratin

Veal on the spit
Lamb on the spit
Chicken on the spit +
potatoes (roasted)

! cooking times are approximate and may vary according to personal taste. When cooking using the grill or
gratin, the dripping pan must always be placed on the 1st oven rack from the bottom.

Position of

shelves

Preheating

(minutes)

Recommended

temperature

Cooking
duration

(minutes)

1
1
1

­1

0.5
1

0.7

0.5

1.2

0.6

0.4

0.7

0.7

0.5

0.3

0.4

0.5

0.3

0.5

0.4

0.4

0.4 1 - 200 20-25

0.3

0.6

0.2

1
1
1

1+1

1
1

0.5

0.5

0.5
1

1.5

0.5
1
1

0.7

0.6

0.6

0.8

0.4

0.8

0.6

0.6
1

1.0

1.5

1.0

1.5

1.5

1.5

1.5

1.5

-

2
2
2
2
2

2

1 or 2

2

2
1 and 3
1 and 3
1 and 3

1, 2 and 4
1, 2 and 4
1, 2 and 4

1

1

1

1

1

1

1

1

1

1

1 and 3

2

2
1 and 3
1 and 2
1 and 2
1 and 3
1 and 3
1 and 2
1 and 3

2

2

1

1 or 2

4

4

4

4

3 or 4

4

4

4

4

4

-

-

­2
2

-

-

-

2

15
15
15
15
15

15
15
15
15
15
15
15
15
15
15

15
10
10
15
10
10
10
10
10
10
15

15
10
10

10
10

10
10
10
10

200
200
200
180
180

180
180
180
160
200
190
210
180
180

90

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

250
200
220
200
200
180
220

200
180
210

230
180
180
200
180
170
190
180
170
170
200

220
220
180

Max
Max
Max
Max
Max
Max
Max
Max
Max
Max

Max
Max

Max
200
200

200
200
200
200

65-75
70-75
70-80
15-20
30-35

20-30
40-45
40-50
25-30
30-35
20-25
15-20
20-25
20-25

180

12
20

30-35

25

35
25-30
15-20

15-18

45
10-12

15-20
30-35
40-45
60-70
30-35
40-50
20-25
10-15
15-20
20-25
25-30

15-20
25-30
60-70

10 -12

8-10
10 -15
10 -15
15 -20
15 -20
15 -20
10 -12
15 -20

3-5

80-90
70-80
70-80

55-60
30-35

70-80
70-80
70-75
70-75

GB

21

Precautions and tips

! This appliance has been designed and

GB

manufactured in compliance with international safety
standards. The following warnings are provided for
safety reasons and must be read carefully.

General safety

• The appliance was designed for domestic use
inside the home and is not intended for
commercial or industrial use.

• The appliance must not be installed outdoors,
even in covered areas. It is extremely dangerous
to leave the appliance exposed to rain and
storms.

• When moving or positioning the appliance, always
use the handles provided on the sides of the
oven.

• Do not touch the appliance when barefoot or with
wet or damp hands and feet.

• The appliance must be used by adults only for

the preparation of food, in accordance with the
instructions provided in this booklet. Any other
use of the appliance (e.g. for heating the room)
constitutes improper use and is dangerous.
The manufacturer may not be held responsible
for any damage caused as a result of improper,
incorrect and unreasonable use of the
appliance.

• Do not touch the heating elements or certain
parts of the oven door when the appliance is in
use; these parts become extremely hot. Keep
children well away from the appliance.

• Make sure that the power supply cables of other
electrical appliances do not come into contact
with the hot parts of the oven.

• The ventilation and heat dispersal openings must
never be obstructed.

• Always grip the oven door handle in the centre:
the ends may be hot.

• Always use oven gloves when placing cookware
in the oven or when removing it.

• Do not use aluminium foil to line the bottom of the
oven.

• Do not place flammable materials in the oven: if
the appliance is switched on accidentally, the
materials could catch fire.

• Always make sure the knobs are in the “”/“
position when the appliance is not in use.

• When unplugging the appliance, always pull the
plug from the mains socket; do not pull on the
cable.

• Do not perform any cleaning or maintenance work
without having disconnected the appliance from
the electricity mains.

”

• If the event of malfunctions, under no
circumstances should you attempt to perform the
repairs yourself. Contact an authorised Service
Centre (see Assistance).

• Do not rest heavy objects on the open oven door.

• The appliance should not be operated by people
(including children) with reduced physical,
sensory or mental capacities, by inexperienced
individuals or by anyone who is not familiar with
the product. These individuals should, at the very
least, be supervised by someone who assumes
responsibility for their safety or receive
preliminary instructions relating to the operation of
the appliance.

• Do not let children play with the appliance.

Disposal

• When disposing of packaging material: observe
local legislation so that the packaging may be
reused.

• The European Directive 2002/96/EC relating to
Waste Electrical and Electronic Equipment
(WEEE) states that household appliances should
not be disposed of using the normal solid urban
waste cycle. Exhausted appliances should be
collected separately in order to optimise the cost
of re-using and recycling the materials inside the
machine, while preventing potential damage to
the atmosphere and to public health. The
crossed-out dustbin is marked on all products to
remind the owner of their obligations regarding
separated waste collection.

For further information relating to the correct

disposal of exhausted household appliances,
owners may contact the relevant public service or
their local dealer.

Respecting and conserving the
environment

• You can help to reduce the peak load of the
electricity supply network companies by using the
oven in the hours between late afternoon and the
early hours of the morning.

• Always keep the oven door closed when using the
GRILL and GRATIN modes: this will achieve
improved results while saving energy
(approximately 10%).

• Check the door seals regularly and wipe them
clean to ensure they are free of debris so that
they adhere properly to the door, thus avoiding
the dispersal of heat.

22

Care and maintenance

F

Switching the appliance off

Disconnect your appliance from the electricity
supply before carrying out any work on it.

Cleaning the appliance

• The stainless steel or enamel-coated external
parts and the rubber seals may be cleaned using
a sponge that has been soaked in lukewarm water
and neutral soap. Use specialised products for
the removal of stubborn stains. After cleaning,
rinse and dry thoroughly. Do not use abrasive
powders or corrosive substances.

• The inside of the oven should ideally be cleaned
after each use, while it is still lukewarm. Use hot
water and detergent, then rinse well and dry with
a soft cloth. Do not use abrasive products.

• All accessories - with the exception of the sliding
racks - can be washed like everyday crockery,
and are even dishwasher safe.

! Never use steam cleaners or pressure cleaners on
the appliance.

Cleaning the oven door

Clean the glass part of the oven door using a
sponge and a non-abrasive cleaning product, then
dry thoroughly with a soft cloth. Do not use rough
abrasive material or sharp metal scrapers as these
could scratch the surface and cause the glass to
crack.
For more thorough cleaning purposes, the oven door
may be removed:

1. Open the oven door fully (see diagram).

2. Use a screwdriver to lift up and turn the small

F F

levers

F located on the two hinges (see diagram).

F F

Replacing the light bulb

To replace the oven light bulb:

Sliding rack kit assembly

To assemble the sliding racks:

1. Remove the two frames,
lifting them away from the
spacers A (see figure).

A

Guida
sinistra

B

Guida
destra

C

Verso di

estrazione

2. Choose which shelf to use
with the sliding rack. Paying
attention to the direction in
which the sliding rack is to be
extracted, position joint B and
then joint C on the frame.

GB

1. Remove the
glass cover of the
lamp-holder.

2. Unscrew the
light bulb and
replace it with a
similar one:
Wattage 25 W,
cap E 14.

3. Replace the
glass cover (see
diagram).

3. Secure the two frames with
the guide rails using the holes
provided on the oven walls
(see diagram). The holes for
the left frame are situated at

D

the top, while the holes for the
right frame are at the bottom.

3. Grip the door on the two
outer sides and close it
approximately half way. Pull
the door towards you, lifting it
out of its slot (see diagram).
To replace the door, reverse
this sequence.

4. Finally, fit the frames on the spacers A.

! Do not place the sliding racks in position 5.

Assistance

! Never use the services of an unauthorised technician.

Inspecting the seals

Please have the following information to hand:

Check the door seals around the oven regularly. If
the seals are damaged, please contact your nearest
Service Centre (see Assistance). We recommend
that the oven is not used until the seals have been
replaced.

• The type of problem encountered.

• The appliance model (Mod.).

• The serial number (S/N).
The latter two pieces of information can be found on
the data plate located on the appliance.

23

Mode d’emploi

FOUR

FR

GB FRIT

Italiano, 1

English,13

ES PT

Espanol, 35 Portuges, 47

FK 83 /HA
FK 83 X /HA
7OFK 838J X RU/HA
7OFK 838J RU/HA
7OFK 837J X RU/HA
7OFK 837J RU/HA
7OFK 838JC X RU/HA
7OFK 838JC RU/HA
FK 837J X/HA
FK 837J /HA
FK 93J X /HA
FK 93J /HA
FK 939J X /HA
FK 939J /HA
FK 932C X /HA
FK 932C /HA

Français, 24

Sommaire

Installation, 25-26

Positionnement
Raccordement électrique
Plaque signalétique

Description de l’appareil, 27

Vue d’ensemble
Tableau de bord

Mise en marche et utilisation, 28

Mise en marche du four

Le programmateur de cuisson électrique, 29

Programmes, 30-32

Programmes de cuisson
Conseils de cuisson
Tableau de cuisson

Précautions et conseils, 33

Sécurité générale
Mise au rebut
Economies et respect de l’environnement

Nettoyage et entretien, 34

Mise hors tension
Nettoyage de l’appareil
Nettoyage de la porte
Remplacement de l’ampoule d’éclairage
Montage du Kit glissières

Assistance

24

560 mm.

45 mm.

Installation

! Conserver ce mode d’emploi pour pouvoir le
consulter à tout moment. En cas de vente, de
cession ou de déménagement, veiller à ce qu’il
suive l’appareil pour informer le nouveau propriétaire
sur son fonctionnement et lui fournir les conseils
correspondants.

! Lire attentivement les instructions : elles
contiennent des conseils importants sur l’installation,
l’utilisation et la sécurité de l’appareil.

Positionnement

! Les emballages ne sont pas des jouets pour
enfants, il faut les mettre au rebut en respectant la
réglementation sur le tri sélectif des déchets (voir
Précautions et conseils).

! L’installation doit être effectuée par un
professionnel du secteur conformément aux
instructions du fabricant. Une mauvaise installation
peut causer des dommages à des personnes, des
animaux ou des biens.

Encastrement

Pour garantir le bon fonctionnement de l’appareil, il
faut que le meuble possède des caractéristiques
bien précises:

• les panneaux adjacents doivent être fabriqués
dans un matériau résistant à la chaleur;

mesurées pour ce type d’installation.

FR

Aération

Pour garantir une bonne aération, la cavité
d’encastrement doit être dépourvue de paroi arrière.
Il est conseillé d’installer le four de manière à ce
qu’il repose sur deux cales en bois ou bien sur un
plan d’appui continu qui ait une découpe d’au moins
45 x 560 mm (voir figures).

Centrage et fixation

Pour fixer l’appareil au meuble :

• ouvrir la porte du four;

• Retirer les 2 caoutchouc qui couvrent les trous de
fixation situés sur le cadre;

• Fixer le four au meuble en utilisant 2 vis à bois

• Repositionner les caoutchouc couvre-trous.

• dans le cas notamment de meubles plaqués bois,
il faut que les colles résistent à une température
de 100°C;

• la cavité du meuble pour encastrement du four,
tant sous plan (voir figure) qu’en colonne, doit
avoir les dimensions suivantes :

550 mm.

min.

45 mm.

560 mm.

575-585 mm.

570 mm.

590 mm.

595 mm.

20 mm.

550 mm.

20,5 mm.

22,5 mm.*

* Seulement pour l’acier

! Après encastrement de l’appareil, il ne doit plus y
avoir possibilité de contact avec les parties
électrifiées. Les déclarations de consommation
indiquées sur l’étiquette des caractéristiques ont été

! Toutes les parties qui servent de protection doivent
être fixées de manière à ne pouvoir être enlevées
qu’avec l’aide d’un outil.

25

Raccordement électrique

FR

! Les fours munis d’un câble d’alimentation tripolaire
sont prévus pour un fonctionnement au courant
alternatif à la tension et à la fréquence indiquées sur
la plaque signalétique apposée sur l’appareil (voir
ci-dessous).

Montage du câble d’alimentation

1. Pour ouvrir le bornier,
faire pression à l’aide
d’un tournevis sur les
languettes latérales du
couvercle : tirer et ouvrir
le couvercle (voir
figure).

2. dévisser la vis du
serre-câble et le retirer
en faisant levier à l’aide
d’un tournevis (voir
figure).

3. Retirer les vis des
contacts L-N­fixer les fils sous les
têtes de vis en
respectant les couleurs
Bleu (N) Marron (L)
Jaune-Vert (

puis

).

signalétique (voir ci-dessous) ;

• la tension d’alimentation est bien comprise entre
les valeurs indiquées sur la plaque signalétique
(voir ci-dessous) ;

• la prise est bien compatible avec la fiche de
l’appareil. Si ce n’est pas le cas, remplacer la
prise ou la fiche, ne pas utiliser de rallonges ni de
prises multiples.

! Après installation de l’appareil, le câble électrique
et la prise de courant doivent être facilement
accessibles.
! Le câble ne doit être ni plié ni excessivement
écrasé.
! Il doit être contrôlé périodiquement et ne peut être
remplacé que par un technicien agréé (voir
Assistance).

! Nous déclinons toute responsabilité en cas de
non respect des normes énumérées ci-dessus.

PLAQUE SIGNALETIQUE

Dimensions

Volume

Largeur 43,5 cm
hauteur 32 cm
Profondeur 41.5cm

fr. 58

Branchement du câble d’alimentation au réseau
électrique

Monter sur le câble une prise normalisée pour la
charge indiquée sur l’étiquette des caractéristiques
(voir ci-contre).
En cas de raccordement direct au réseau, il faut
intercaler entre l’appareil et le réseau un interrupteur
à coupure omnipolaire ayant au moins 3 mm
d’écartement entre les contacts, dimensionné à la
charge et conforme aux normes en vigueur (le fil de
terre ne doit pas être interrompu par l’interrupteur).
Le câble d’alimentation ne doit atteindre, en aucun
point, une température dépassant de 50 C la
température ambiante.

! L’installateur est responsable du bon raccordement
électrique de l’appareil et du respect des normes de
sécurité.

Avant de procéder au branchement, s’assurer que :

• la prise est bien munie d’une terre conforme à la
loi;

• la prise est bien apte à supporter la puissance
maximale de l’appareil, indiquée sur la plaque

Raccordements
électriques

ENERGY
LABEL

Tension entre 220 et 240V~
50/60Hz o 50 Hz (voir plaque
signalétique). Puissance maximum
absorbée: 2800W

Directive 2002/40/CE
Sur l’étiquette des fours
électriques. Norme EN 50304

Consommation énergie convection
Naturelle – fonction four :
Traditionnel ;

Déclaration de consommation
énergétique Classe convention
Forçée fonction four Pâtisserie.

Cet appareil est Conforme aux
Directives suivantes
Communautaires : 2006/95/CEE du
12/12/06 (Basse tension) et
modifications successives ­2004/108/CEE du15/12/04
(Compatibilité Électromagnétique)
et modifications successives ­93/68/CEE du 22/07/93 et
modifications successives ­2002/96/CE et modifications
successives.

26

Description de l’appareil

Vue d’ensemble

Tableau de bord

Support GRILLE

Support LECHEFRITE

Tableau de bord

PROGRAMMES

Bouton

Voyant

THERMOSTAT

FR

GLISSIERES de
coulissement

niveau 5

niveau 4
niveau 3
niveau 2
niveau 1

Bouton

THERMOSTAT

Programmateur

ELECTRONIQUE*

N’existe que sur certains modèles

*

27

Mise en marche et
utilisation

! Lors de son premier allumage, faire fonctionner le

FR

four à vide, porte fermée, pendant au moins une
heure en réglant la température à son maximum.
Puis éteindre le four, ouvrir la porte et aérer la pièce.
L’odeur qui se dégage est due à l’évaporation des
produits utilisés pour protéger le four.

Mise en marche du four

1. Pour sélectionner le programme de cuisson

souhaité, tourner le bouton PROGRAMMES.

2. Pour choisir la température, tourner le bouton

THERMOSTAT. Un tableau de cuisson fournit de
précieux conseils sur les cuissons en indiquant
notamment les températures les plus appropriées
pour chacune d’elles (voir Programmes).

3. Le voyant THERMOSTAT reste allumé pendant la

durée de montée en température.

4. En cours de cuisson, il est possible à tout

moment de :

- modifier le programme de cuisson à l’aide du

bouton PROGRAMMES;

- modifier la température à l’aide du bouton

THERMOSTAT ;

- stopper la cuisson en ramenant le bouton

PROGRAMMES sur 0;

Système de refroidissement

Pour obtenir un abaissement des températures
extérieures, un système de refroidissement souffle de
l’air à l’extérieur par une fente située entre le tableau de
bord, la porte du four et la partie basse de la porte du
four.
! Le ventilateur continue à tourner après l’arrêt du
four jusqu’à ce que ce dernier se soit suffisamment
refroidi.

Eclairage du four

Pour l’allumer, sélectionnez
PROGRAMMES La lampe reste allumée en cas de

sélection d’un programme de cuisson.

à l’aide du bouton

! Ne jamais poser d’objets à même la sole du four,
l’émail risque de s’abîmer.

! Il faut toujours enfourner les plats sur la grille
fournie avec l’appareil.

28

Le programmateur
électronique

•• ••

Mise à l’heure de l’horloge

! Son réglage est possible que le four soit éteint ou
allumé mais ceci ne correspond pas à une
programmation de fin de cuisson.
Après branchement au réseau électrique ou après

une panne de courant, l’icône
chiffres de l’afficheur clignotent.

1. Appuyer plusieurs fois de suite sur la touche

jusqu’à ce que l’icône et les trois chiffres de
l’AFFICHEUR se mettent à clignoter ;

2. régler l’heure avec les touches «+» et «-» ; si les

touches restent enfoncées, les numéros défilent plus
rapidement.

3. attendre 10 secondes ou appuyer à nouveau sur

la touche

pour valider.

Programmer le minuteur

! Cette fonction ne stoppe pas la cuisson et est
indépendante du fonctionnement du four ; elle sert
uniquement à déclencher un signal sonore à
l’expiration des minutes sélectionnées.

1. Appuyer plusieurs fois de suite sur la touche

jusqu’à ce que l’icône et les trois chiffres de
l’AFFICHEUR se mettent à clignoter ;

2. régler la durée avec les touches «+» et «-» ; si les

touches restent enfoncées, les numéros défilent plus
rapidement.

3. attendre 10 secondes ou appuyer à nouveau sur

la touche
L’affichage du compte à rebours suivra. Un signal
sonore indiquera la fin du décompte.

pour valider.

et les quatre

3. attendre 10 secondes ou appuyer à nouveau sur
la touche

4. à expiration de la durée sélectionnée,
l’AFFICHEUR affiche END, le four stoppe la cuisson
et un signal sonore retentit. Pour l'arrêter, appuyer
sur une touche quelconque.

• Exemple : il est 9h00 et la durée programmée est
de 1h15. Le programme s’arrête automatiquement
à 10h15.

Programmer la fin d’une cuisson

! La programmation d’une fin de cuisson n’est
possible qu’après avoir sélectionné une durée de
cuisson.

1. Suivre la procédure de 1 à 3 décrite pour la durée ;

2. appuyer ensuite sur la touche

l’icône
mettent à clignoter ;

3. régler l’heure de fin de cuisson avec les touches

«+» et «-» ; si les touches restent enfoncées, les
numéros défilent plus rapidement.

4. attendre 10 secondes ou appuyer à nouveau sur

la touche

5. à expiration de la durée sélectionnée,

l’AFFICHEUR affiche END, le four stoppe la cuisson
et un signal sonore retentit. Pour l'arrêter, appuyer
sur une touche quelconque.

Les icônes et éclairées signalent qu’une
programmation a été lancée. L’AFFICHEUR affiche à
tour de rôle l’heure de fin de cuisson et la durée.

• Exemple : il est 9h00, la durée programmée est
de 1 heure. L'heure finale est fixée à 12h30. Le
programme démarre automatiquement à 11h30.

Comment annuler un programme

Pour annuler une programmation :

• appuyer sur la touche
correspondant au paramètre à annuler et les
chiffres correspondant s’affichent. Appuyer sur la
touche «-» jusqu’à ce que s’affichent les chiffres
00:00.

• Appuyer simultanément sur les touches + et – et
les garder enfoncées pour annuler tous les
programmes, minuteur compris.

pour valider.

jusqu’à ce que

et les quatre chiffres de l’AFFICHEUR se

pour valider.

jusqu’à ce que l’icône

FR

Comment programmer une cuisson

! La programmation n’est possible qu’après avoir
sélectionné un programme de cuisson.

Programmer la durée de cuisson

1. Appuyer plusieurs fois de suite sur la touche
jusqu’à ce que l’icône et les trois digits

numériques de l’AFFICHEUR se mettent à clignoter ;

2. régler la durée avec les touches «+» et «-» ; si les
touches restent enfoncées, les numéros défilent plus
rapidement.

29

Programmes

FR

Programmes de cuisson

! Pour tous les programmes, il est possible de
sélectionner une température comprise entre 60? et
MAX., sauf pour :

• GRIL (il est conseillé dans ce cas de sélectionner
MAX.);

• GRATIN (il est conseillé de ne pas dépasser 200°C).

Programme DECONGELATION

Le ventilateur au fond du four fait circuler l’air à
température ambiante autour des aliments. Cette
fonction convient à la décongélation de n’importe
quel type d’aliment, mais est particulièrement
indiquée pour les aliments délicats qui ne
supportent pas la chaleur comme par exemple : les
vacherins, les gâteaux à la crème ou à la chantilly,
les gâteaux aux fruits. La durée de décongélation
est pratiquement réduite de moitié. Pour la viande,
le poisson ou le pain, la décongélation peut être
accélérée grâce à la fonction “multicuisson” en
réglant une température de 80° - 100°C.

Programme FOUR TRADITION

Mise en marche des résistances de voûte et de
sole. Pour cette cuisson traditionnelle, mieux vaut
cuire sur un seul niveau : la cuisson sur plusieurs
niveaux entraînerait une mauvaise distribution de la
chaleur.

Programme FOUR PATISSERIE

Mise en marche de la résistance arrière et du
ventilateur pour obtenir une chaleur douce et
uniforme à l’intérieur du four. Ce programme est
particulièrement indiqué pour la cuisson de mets
délicats (comme des gâteaux levés par ex.) et
certains petits-fours sur trois niveaux en même
temps.

Programme FAST COOKING

Mise en marche des résistances et du ventilateur pour
obtenir une chaleur constante et uniforme.
Pas besoin de préchauffage. Ce programme est tout
particulièrement recommandé pour les cuissons
rapides de plats préparés (surgelés ou précuits). Pour
obtenir d’excellents résultats, n’enfourner que sur un
seul niveau.

deux niveaux en même temps.

Programme FOUR PIZZA

Mise en marche de la résistance de sole et de la
résistance circulaire ainsi que du ventilateur. Cette
combinaison permet une montée en température
rapide avec un fort apport de chaleur provenant
surtout de la sole. En cas de cuisson sur plusieurs
niveaux, ne pas oublier de les changer de place à
mi-cuisson.

Programme GRIL

Mise en marche de la résistance de voûte et du
tournebroche (si l’appareil en est équipé).
La température élevée et directe du gril est
conseillée pour tous les aliments qui exigent une
haute température en surface. Cuisson porte du four
fermée.

Programme GRATIN

Mise en marche de la résistance de voûte, du
ventilateur et du tournebroche (si l’appareil en est
équipé). L’irradiation thermique unidirectionnelle
s’ajoute au brassage de l’air pour une répartition
uniforme de la chaleur dans l’enceinte du four. Plus
de risque de brûler les aliments en surface et plus
grande pénétration de la chaleur. Cuisson porte du
four fermée.

Tournebroche (n’existe que sur certains modèles)

Pour actionner le
tournebroche (voir figure)
procédez comme suit :

1. placez la lèchefrite
au gradin 1 ;

2. placez le berceau au
gradin 3 et encastrez le
bout arrière de la
broche dans le trou
situé au fond de
l’enceinte;

3. branchez le

tournebroche en amenant le sélecteur

PROGRAMMES sur

! Quand le programme
tournebroche s’arrête dès ouverture de la porte du

four.

ou ;

est lancé, le

Programme MULTICUISSON

Mise en marche de toutes les résistances (sole,
voûte et circulaire) ainsi que du ventilateur. La
chaleur est constante et bien répartie à l’intérieur du
four, l’air cuit et dore de façon uniforme en tous
points. Il est possible de cuire au maximum sur

30

Conseils de cuisson

! Pour les cuissons ventilées ne pas utiliser les
gradins 1 et 5 : ils sont directement frappés par l’air
chaud qui pourrait brûler les préparations délicates.
! Pour vos cuissons GRIL et GRATIN, placez la
lèche-frite au gradin 1 pour récupérer les fonds de
cuisson (jus et/ou graisses).

MULTICUISSON

• Utiliser les gradins 2 et 4 et placer au 2 les plats
qui exigent davantage de chaleur.

• Placer la lèchefrite en bas et la grille en haut.

GRIL

• Placer la grille au gradin 3 ou 4, enfourner les
plats au milieu de la grille.

• Nous conseillons de sélectionner le niveau
d’énergie maximum. Ne pas s’inquiéter si la
résistance de voûte n’est pas allumée en
permanence: son fonctionnement est contrôlé par
un thermostat.

FOUR PIZZA

• Utiliser un plat en aluminium léger et l’enfourner
sur la grille du four.
En cas d’utilisation du plateau émaillé, le temps
de cuisson sera plus long et la pizza beaucoup
moins croustillante.

• Si les pizzas sont bien garnies, n’ajouter la
mozzarelle qu’à mi-cuisson.

FR

31

FR

Tableau de cuisson

Programmes Aliments Poids

Décongélation

Traditionnel

Pâtisserie

Fast cooking

Multicuisson

Pizza

Tous les aliments surgelés

Canard
Rôti de veau ou de bœuf
Rôti de porc
Biscuits (pâte brisée)
Tartes

Tartes
Tarte aux fruits
Cake aux fruits
Génoise
Crêpes farcies (sur 2 niveaux)
Petits gâteaux (sur 2 niveaux)
Friands au fromage (sur 2 niveaux)
Choux (sur 3 niveaux)
Biscuits (sur 3 niveaux)
Meringues (sur 3 niveaux)

Surgelés

Pizza
Mélange de courgettes et crevettes en croûte
Feuilleté aux épinards
Chaussons salés
Lasagnes
Petits pains dorés
Poulet en morceaux

Précuits

Ailes de poulet dorées

Aliments Frais

Biscuits (pâte brisée)
Cake aux fruits
Friands au fromage

Pizza (sur 2 niveaux)
Lasagnes
Agneau
Poulet rôti + pommes de terre
Maquereau
Cake aux fruits
Choux (sur 2 niveaux)
Biscuits (sur 2 niveaux)
Génoise (sur 1 niveau)
Génoise (sur 2 niveaux)
Tartes salées

Pizza
Rôti de veau ou de bœuf
Poulet

Soles et seiches
Brochettes de calmars et de crevettes
Seiches
Tranches de colin
Légumes grillés
Steaks de veau

Grill

Saucisses
Hamburgers
Maquereaux
Croque-monsieur ou toasts

Avec tournebroche

(si votre appareil en est équipé)

Veau à la broche
Poulet à la broche
Agneau à la broche
Poulet grillé
Seiches
Avec tournebroche (si votre appareil en est

Gratin

équipé)
Veau à la broche
Agneau à la broche
Poulet (à la broche) +
pommes de terre (sur plateau émaillé)

! les temps de cuisson sont purement indicatifs et peuvent être modifiés selon les goûts de chacun. En cas de cuisson au
gril ou au gratin placez toujours la lèchefrite sur le 1er gradin en partant du bas.

(Kg)

Emplacement

des niveaux

Préchauffage

(minutes)

Température

conseillée

cuisson

(minutes)

1
1
1

­1

0.5
1

0.7

0.5

1.2

0.6

0.4

0.7

0.7

0.5

0.3

0.4

0.5

0.3

0.5

0.4

0.4

0.4 1 - 200 20-25

0.3

0.6

0.2

1
1
1

1+1

1
1

0.5

0.5

0.5
1

1.5

0.5
1
1

0.7

0.6

0.6

0.8

0.4

0.8

0.6

0.6
1

n.° 4 e 6

1.0

1.5

1.0

1.5

1.5

1.5

1.5

1.5

-

2
2
2
2
2

2

1 ou 2

2

2
1 et 3
1 et 3
1 et 3

1, 2 et 4
1, 2 et 4
1, 2 et 4

1

1

1

1

1

1

1

1

1

1

1 et 3

2

2
1 et 3
1 et 2
1 et 2
1 et 3
1 et 3
1 et 2
1 et 3

2

2

1
1 ou 2

4

4

4

4

3 o 4

4

4

4

4

4

-

-

-

2

2

-

-

-

2

15
15
15
15
15

15
15
15
15
15
15
15
15
15
15

-

-

-

-

-

-

-

-

-

-

15
10
10
15
10
10
10
10
10
10
15

15
10
10

10
10

10
10
10
10

200
200
200
180
180

180
180
180
160
200
190
210
180
180

90

250
200
220
200
200
180
220

200
180
210

230
180
180
200
180
170
190
180
170
170
200

220
220
180

-

-

-

-

-

-

-

-

-

-

-

-

-

Max
Max
Max
Max
Max
Max
Max
Max
Max
Max

Max
Max
Max

200
200

200
200
200
200

Durée

65-75
70-75
70-80
15-20
30-35

20-30
40-45
40-50
25-30
30-35
20-25
15-20
20-25
20-25

180

12
20

30-35

25

35
25-30
15-20

15-18

45
10-12

15-20
30-35
40-45
60-70
30-35
40-50
20-25
10-15
15-20
20-25
25-30

15-20
25-30
60-70

10-12

8-10
10-15
10-15
15-20
15-20
15-20
10-12
15-20

3-5

80-90
70-80
70-80
55-60
30-35

70-80
70-80
70-75
70-75

32

Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément
aux normes internationales de sécurité. Ces
consignes de sécurité sont très importantes et
doivent être lues attentivement.

Sécurité générale

• Cet appareil a été conçu pour un usage familial,
de type non professionnel.

• Cet appareil ne doit pas être installé en extérieur,
même dans un endroit à l’abri, il est en effet très
dangereux de le laisser exposé à la pluie et aux
orages.

• Pour déplacer le four, se servir des poignées
prévues à cet effet sur les côtés de l’appareil.

• Ne pas toucher à l’appareil si l’on est pieds nus
ou si l’on a les mains ou les pieds mouillés ou
humides.

• Cet appareil qui sert à cuire des aliments ne

doit être utilisé que par des adultes
conformément aux instructions du mode
d’emploi. Toute autre utilisation (comme par
exemple le chauffage d’une pièce) est impropre
et donc dangereux. Le fabricant décline toute
responsabilité en cas de dommages provoqués
par un usage impropre ou erroné.

• En cours de fonctionnement, les éléments
chauffants et certaines parties de la porte
peuvent devenir très chauds. Attention à ne
pas les toucher et à garder les enfants à
distance.

• Éviter que le cordon d’alimentation d’autres
électroménagers touche à des parties chaudes du
four.

• Les orifices ou les fentes d’aération ou
d’évacuation de la chaleur ne doivent pas être
bouchés

• Toujours saisir la poignée en son milieu : elle
risque d’être très chaude à ses extrémités.

• Utiliser toujours des gants de protection pour
enfourner ou sortir les plats du four.

• Ne jamais tapisser la sole du four de papier
aluminium.

• Ne pas ranger de matériel inflammable à l’intérieur
du four : si l’appareil était par inadvertance mis
en marche, il pourrait prendre feu.

• Il faut toujours s’assurer que les boutons sont
bien dans la position ““”/“
n’est pas utilisé.

• Ne pas tirer sur le cordon de l’appareil pour
débrancher la fiche de la prise de courant.

• N’effectuer aucune opération de nettoyage ou
d’entretien sans avoir auparavant débranché la
fiche de la prise de courant.

” quand l’appareil

• En cas de panne, n’essayer en aucun cas
d’accéder aux mécanismes internes pour tenter
de réparer l’appareil. Contacter le service
d’Assistance (voir Assistance).

• Ne pas poser d’objets lourds sur la porte du four
ouverte.

• Il n’est pas prévu que cet appareil soit utilisé par
des personnes (enfants compris) présentant des
capacités physiques, sensorielles ou mentales
réduites ou n’ayant pas l’expérience ou les
connaissances indispensables, à moins qu’elles
ne le fassent sous la surveillance de quelqu’un
responsable de leur sécurité ou qu’elles aient été
dûment formées sur l’utilisation de l’appareil.

• Éviter que les enfants ne jouent avec l’appareil.

Mise au rebut

• Mise au rebut du matériel d’emballage : se
conformer aux réglementations locales, les
emballages pourront ainsi être recyclés.

• La directive européenne 2002/96/CE relative aux
déchets d’équipements électriques et
électroniques (DEEE), prévoit que les
électroménagers ne peuvent pas être traités
comme des déchets solides urbains courants.
Les appareils usagés doivent faire l’objet d’une
collecte séparée pour optimiser le taux de
récupération et de recyclage des matériaux qui
les composent et empêcher tout danger pour la
santé et pour l’environnement. Le symbole de la
poubelle barrée est appliqué sur tous les produits
pour rappeler qu’ils font l’objet d’une collecte
sélective.

Pour de plus amples renseignements sur la mise

au rebut des électroménagers, les possesseurs
peuvent s’adresser au service public prévu à cet
effet ou aux commerçants.

Economies et respect de
l’environnement

• Pour faire des économies d’électricité, utiliser
autant que possible le four pendant les heures
creuses.

• Pour les cuissons au GRIL et GRATIN, nous
recommandons de garder la porte du four
fermée : les résultats obtenus sont meilleurs et la
consommation d’énergie est moindre (environ
10% d’économie).

• Garder les joints propres et en bon état pour qu’ils
adhèrent bien à la porte et ne causent pas de
déperdition de chaleur.

FR

33

Nettoyage et entretien

F

FR

Mise hors tension

Avant toute opération de nettoyage ou d’entretien
couper l’alimentation électrique de l’appareil.

Nettoyage de l’appareil

• Nettoyer l’extérieur émaillé ou inox et les joints en
caoutchouc à l’aide d’une éponge imbibée d’eau
tiède additionnée de savon neutre Si les taches
sont difficiles à enlever, utiliser des produits
spéciaux. Il est conseillé de rincer abondamment
et d’essuyer après le nettoyage. Ne pas utiliser
de poudres abrasives ni de produits corrosifs.

• Nettoyer l’enceinte après toute utilisation, quand
le four est encore tiède. Utiliser de l’eau chaude et
du détergent, rincer et essuyer avec un chiffon
doux. Eviter tout produit abrasif.

• Tous les accessoires peuvent être lavés
normalement comme de la vaisselle courante et
passent au lave-vaisselle, sauf les glissières
coulissantes.

! Ne jamais nettoyer l’appareil avec des nettoyeurs
vapeur ou haute pression.

Nettoyage de la porte

Nettoyer la vitre de la porte avec des produits non
abrasifs et des éponges non grattantes, essuyer
ensuite avec un chiffon doux. Ne pas utiliser de
matériaux abrasifs ou de racloirs métalliques
aiguisés qui risquent de rayer la surface et de briser
le verre.
Pour nettoyer plus à fond, il est possible de
démonter la porte du four:

1. ouvrir la porte complètement (voir figure);

2. à l’aide d’un tournevis, soulever et faire pivoter les

leviers

F F

F situés sur les deux charnières (voir figure)

F F

qu’il n’est pas réparé.

Remplacement de l’ampoule d’éclairage

Pour changer l’ampoule d’éclairage du four :

1. Dévisser le couvercle en verre du boîtier de la
lampe.

2. Dévisser
l’ampoule et la
remplacer par une
autre de même
type : puissance
25 W, culot E 14.

3. Remettre le
couvercle à sa
place (voir figure).

Montage du Kit glissières

Pour monter les glissières coulissantes :

1. Enlever les deux cadres en
les dégageant des entretoises
A (voir figure).

A

Glissière
gauche

Glissière
droite

B

Sens

C

d'extraction

2. Choisir le niveau sur lequel
monter la glissière
coulissante. Positionner sur le
cadre d’abord le dispositif de
fixation B puis le C en veillant
à bien respecter le sens
d’extraction de la glissière.

3. Fixer les deux cadres avec
glissières assemblées dans
les trous prévus sur les parois
du four (voir figure). Les trous
pour le cadre de gauche sont

D

placés en haut tandis que les
trous pour celui de droite sont
placés en bas.

3. saisir la porte par les côtés,
la refermer lentement mais
pas complètement. Tirer
ensuite la porte vers soi en la
dégageant de son logement

4. Emboîter enfin les cadres sur les entretoises A.

! Ne pas introduire les glissières coulissantes au
niveau 5.

(voir figure). Remonter la porte
en refaisant en sens inverse

Assistance

les mêmes opérations.

Contrôle des joints

Contrôler périodiquement l’état du joint autour de la
porte du four. S’il est abîmé, s’adresser au service
après-vente le plus proche de son domicile (voir
Assistance). Mieux vaut ne pas utiliser le four tant

34

! Ne jamais faire appel à des techniciens non agréés.

Indiquer :

• le type d’anomalie;

• le modèle de l’appareil (Mod.);

• son numéro de série (S/N).

Ces informations figurent sur la plaque signalétique
apposée sur l’appareil.

Manual de instrucciones

HORNO

GB

Italiano, 1

ES

Espanol, 35 Portuges, 47

English,13

PT

FK 83 /HA
FK 83 X /HA
7OFK 838J X RU/HA
7OFK 838J RU/HA
7OFK 837J X RU/HA
7OFK 837J RU/HA
7OFK 838JC X RU/HA
7OFK 838JC RU/HA
FK 837J X/HA
FK 837J /HA
FK 93J X /HA
FK 93J /HA
FK 939J X /HA
FK 939J /HA
FK 932C X /HA
FK 932C /HA

FRIT

Français, 24

Sumario

ES

Instalación, 36-37

Colocación
Conexión eléctrica
Placa de características

Descripción del aparato, 38

Vista de conjunto
Panel de control

Puesta en funcionamiento y uso, 39

Poner en funcionamiento el horno

El programador de cocción electrónica, 40

Programas, 41-43

Programas de cocción
Consejos prácticos para cocinar
Tabla de cocción

Precauciones y consejos, 44

Seguridad general
Eliminación
Ahorrar y respetar el medio ambiente

Mantenimiento y cuidados, 45

Interrumpir el suministro de corriente eléctrica
Limpiar el aparato
Limpiar la puerta
Sustituir la bombilla
Montaje del Kit Guías Deslizables

Asistencia, 46

35

560 mm.

45 mm.

Instalación

ES

! Es importante conservar este manual para poder
consultarlo en cualquier momento. En el caso de
venta, de cesión o de mudanza, verifique que
permanezca junto al aparato para informar al nuevo
propietario sobre su funcionamiento y sobre las
advertencias correspondientes.

! Lea atentamente las instrucciones:: contienen
información importante sobre la instalación, el uso y
la seguridad.

Montaje

! Los embalajes no son juguetes para niños y se
deben eliminar según las normas para la recolección
diferenciada de desechos (ver Precauciones y
consejos).

! La instalación se debe realizar siguiendo estas
instrucciones y por personal profesionalmente
calificado. Una instalación incorrecta puede producir
daños a personas, animales o cosas.

Empotramiento

Para garantizar un buen funcionamiento del aparato
es necesario que el mueble tenga las características
adecuadas:

• Los paneles adyacentes al horno deben ser de
materiales resistentes al calor

• En el caso de muebles de madera chapeada, las
colas deben ser resistentes a una temperatura de
100°C

• para empotrar el horno, ya sea cuando se instala
bajo encimera (ver la figura) o en columna, el
mueble debe tener las siguientes dimensiones:

Aireación

Para garantizar una buena aireación es necesario
eliminar la pared posterior del compartimiento. Es
preferible instalar el horno apoyado sobre dos
listeles de madera o sobre una superficie continua
que tenga una abertura de 45 x 560 mm. como
mínimo (ver las figuras).

Centrado y fijación

Para fijar el aparato al mueble:

• Abrir la puerta del horno

• Quitar las 2 arandelas de goma que cubren los
orificios de fijación situados en el marco
perimetral.

• Fijar el horno al mueble usando los 2 tornillos de
madera.

• Reposicionar las arandelas de goma que cubren
los orificios.

550 mm.

min.

45 mm.

560 mm.

575-585 mm.

570 mm.

590 mm.

595 mm.

20 mm.

550 mm.

20,5 mm.

22,5 mm.*

* Sólo para el acero

! Una vez empotrado el aparato no se deben
permitir contactos con las partes eléctricas.
El consumo declarado en la placa de características
ha sido medido en una instalación de este tipo.

36

! Todas las partes que garantizan la protección se
deben fijar de modo tal que no puedan ser quitadas
sin la ayuda de una herramienta.

Conexión eléctrica

! Los hornos dotados de cable de alimentación
tripolar, están fabricados para funcionar con
corriente alterna a la tensión y frecuencia indicadas
en la placa de características que se encuentra en el
aparato (ver a continuación).

Montaje del cable de alimentación eléctrica

1. Abrir el panel de
bornes haciendo
palanca con un
destornillador sobre las
lengüetas laterales de
la tapa: tirar y abrir (ver
la figura).

2. Desenrosque el
tornillo de la mordaza
del terminal del cable y
extráigalo haciendo
palanca con un
destornillador (ver la
figura).

3. Quite los tornillos de
los contactos L-N­luego fije los cables
debajo de las cabezas
de los tornillos
respetando los colores
Azul (N), Marrón (L) y
Amarillo-Verde (

Conexión del cable de alimentación eléctrica a la
red

Instale en el cable un enchufe normalizado para la
carga indicada en la placa de características (ver al
costado).
En el caso de conexión directa a la red, es
necesario interponer entre el aparato y la red, un
interruptor omnipolar con una distancia mínima entre
los contactos de 3 mm., dimensionado para esa
carga y que responda a las normas vigentes (el
cable a tierra no debe ser interrumpido por el
interruptor). El cable de alimentación eléctrica se
debe colocar de modo tal que no alcance en ningún
punto una temperatura que supere en 50°C la
temperatura ambiente.

! El instalador es responsable de la correcta
conexión eléctrica y del cumplimiento de las normas
de seguridad.

Antes de efectuar la conexión verifique que:

• La toma tenga conexión a tierra y que sea
conforme con la ley

y

).

• la toma sea capaz de soportar la carga máxima
de potencia de la máquina indicada en la placa
de características (ver más abajo);

• la tensión de alimentación eléctrica esté
comprendida dentro de los valores indicados en
la placa de características (ver más abajo);

• la toma sea compatible con el enchufe del
aparato. Si no es así, cambie la toma o el
enchufe; no utilice prolongaciones ni conexiones
múltiples.

! Una vez instalado el aparato, el cable eléctrico y la
toma de corriente deben ser fácilmente accesibles.
!El cable no debe estar plegado ni sufrir
compresiones.
! El cable debe ser revisado periódicamente y
sustituido sólo por técnicos autorizados (ver
Asistencia).

! La empresa fabricante declina toda
responsabilidad si estas normas no sean
respetadas.

PLACA DE CARACTERÍSTICAS

Dimensiones

Volumen

Conexiones
eléctricas

ENERGY
LABEL

ancho 43,5 cm.
altura 32 cm.
profundidad 41,5 cm.

litros 58

tensión a 220-240V~ 50/60Hz o
50Hz (ver placa con
características) potencia máxima
absorbida 2800W

Directiva 2002/40/CE en la etiqueta
de los hornos eléctricos.
Norma EN 50304

Consumo de energía por
convección Natural –función de
calentamiento: Tradicional;

Clase consumo de energía
Clase convección Forzada - función
calentamiento: Pastelería.

Este aparato es conforme con las
siguientes Directivas: Comunitarias:
2006/95/CEE del 12/12/06 (Baja
tensión) y posteriores
modificaciones - 2004/108/CEE
del 15/12/04 (Compatibilidad
Electromagnética) y sucesivas
modificaciones - 93/68/CEE del
22/07/93 y sucesivas
modificaciones. 2002/96/CE
y posteriores modificaciones.

ES

37

Descripción del aparato

ES

Vista de conjunto

Panel de control

Bandeja PARRILLA

Bandeja GRASERA

Panel de control

Mando de

PROGRAMAS

Piloto

TERMOSTATO

GUÍAS de

deslizamiento de
las bandejas

posición 5
posición 4
posición 3
posición 2
posición 1

Mando del

TERMOSTATO

Programador

ELECTRÓNICO*

Presente sólo en algunos modelos.

*

38

Puesta en
funcionamiento y uso

! La primera vez que encienda el horno, hágalo
funcionar vacío, durante una hora como mínimo, con
el termostato al máximo y con la puerta cerrada.
Luego apáguelo, abra la puerta y airee el ambiente
en el que se encuentra. El olor que se advierte se
debe a la evaporación de las sustancias utilizadas
para proteger el horno.

Poner en funcionamiento el horno

1. Seleccione el programa de cocción deseado
girando el mando PROGRAMAS.

2. Elija la temperatura girando el mando
TERMOSTATO. La Tabla de cocción (ver Programas)
contiene una lista con las cocciones y las
correspondientes temperaturas aconsejadas.

3. El piloto TERMOSTATO encendido indica la fase de
calentamiento hasta alcanzar la temperatura
seleccionada

4. Durante la cocción es posible:

- modificar el programa de cocción con el mando
PROGRAMAS;

- modificar la temperatura con el mando
TERMOSTATO;

- interrumpir la cocción llevando el mando
PROGRAMAS hasta la posición “0”.

Ventilación de enfriamiento

Para lograr una disminución de la temperatura externa,
un ventilador de enfriamiento genera un chorro de aire
que sale entre el panel de control y la puerta del horno
y también en la parte inferior de la puerta del horno.
! Al final de la cocción, el ventilador permanece en
funcionamiento hasta que el horno esté
suficientemente frío.

Luz del horno

Se enciende seleccionando
PROGRAMAS. Permanece encendida cuando se

selecciona un programa de cocción.

con el mando

ES

! No apoyar nunca objetos en el fondo del horno
porque se puede dañar el esmalte.

! Colocar siempre los recipientes de cocción sobre
la parrilla suministrada con el aparato.

39

El programador
electrónico

ES

•• ••

2. 2. con los botones “+” y “-” regular la duración

deseada; si se mantienen presionados, los números
deslizan mas velozmente para facilitar la fijación.

3. Esperar 10 seg. o bien presionar nuevamente el

botón

4. Una vez cumplido ese tiempo, en el DISPLAY

aparecerá la palabra END, la cocción finalizará y se
emitirá una señal sonora. Para detenerlo presionar
un botón cualquiera.

• Ejemplo: son las 9:00 horas y se programa una

para fijar la programación.

duración de 1 hora y 15 minutos. El programa se
detiene automáticamente a las 10:15 horas.

Poner en hora el reloj

! Se puede realizar con el horno encendido o
apagado, pero no, si se ha programado el final de
una cocción.
Después de la conexión a la red eléctrica o después

de un corte de corriente, el icono
dígitos numéricos del DISPLAY centellean.

1. Presione varias veces el botón

centelleen el icono
DISPLAY;

2. con los botones “+” y “-” regular la hora; si se
mantienen presionados, los números deslizan mas
velozmente para facilitar la fijación.

3. Esperar 10 seg. o bien presionar nuevamente el
botón

para fijar la programación.

y las cuatro cifras en el

y los cuatro

hasta que

Programar el contador de minutos

! Esta función no interrumpe la cocción y prescinde
del uso del horno; permite sólo accionar la señal
sonora cuando se cumplen los minutos fijados.

1. Presione varias veces el botón
centelleen el icono

DISPLAY;

2. con los botones “+” y “-” regular el tiempo
deseado; si se mantienen presionados, los números
deslizan mas velozmente para facilitar la fijación.

3. Esperar 10 seg. o bien presionar nuevamente el
botón

Continuará la visualización de la cuenta atrás, al
final de la cual se accionará la señal sonora.

para fijar la programación.

y las tres cifras en el

hasta que

Programar la cocción

! La programación es posible sólo después de
haber seleccionado un programa de cocción.

Programar la duración de la cocción

1. Presione varias veces el botón
centelleen el icono

DISPLAY;

y las tres cifras en el

hasta que

Programar el final de una cocción

! La programación del final de una cocción es
posible sólo después de haber fijado la duración de
la cocción.

1. Siga el procedimiento de 1 a 3 descrito para la

duración;

2. luego presione el botón

el icono

3. 2. con los botones “+” y “-” regular la hora de

cocción deseada; si se mantienen presionados, los
números deslizan mas velozmente para facilitar la
fijación.

4. Esperar 10 seg. o bien presionar nuevamente el

botón

5. Una vez cumplido ese tiempo, en el DISPLAY

aparecerá la palabra END, la cocción finalizará y se
emitirá una señal sonora.
un botón cualquiera.

Los iconos y encendidos indican que se ha
realizado una programación. En el DISPLAY se
visualizan alternativamente la hora de finalización de
la cocción y la duración.

• Ejemplo: son las 9:00 horas, se programa una
duración de 1 hora. Se programa las 12:30 como
hora de finalización. El programa comenzará
automáticamente a las 11:30 horas.

Anular una programación

Para anular una programación:

• Presionar el botón
de la programación a anular y las cifras en el
display. Presionar el botón “-” hasta que en el
display aparezcan las cifras 00:00.

• mantener presionados al mismo tiempo los
botones “+” y ”-”; de este modo se anulan todas
las programaciones efectuadas incluido el
contador de minutos .

y las dos cifras en el DISPLAY;

para fijar la programación.

hasta que centelleen

Para detenerlo presionar

hasta que centellee el icono

40

Programas

Programas de cocción

! En todos los programas se puede fijar una
temperatura entre 60°C y MÁX, excepto en:

• GRILL (se aconseja elegir sólo MAX);

• GRATIN (se aconseja no superar una temperatura
de 200ºC).

Programa DESCONGELACIÓN

El ventilador colocado en el fondo del horno, hace
circular el aire a temperatura ambiente alrededor del
alimento. Es aconsejable para la descongelación de
cualquier tipo de alimento, pero en particular para
alimentos delicados que no deben recibir calor, por
ejemplo: tortas heladas, dulces con crema, dulces
de fruta. El tiempo de descongelación se reduce
aproximadamente a la mitad. Cuando se trate de
carne, pescado o pan, es posible reducir los
tiempos utilizando la función “multicocción” y
seleccionando una temperatura de 80°100°C.

Programa HORNO TRADICIONAL

Se encienden los dos elementos calentadores
inferior y superior. Con esta cocción tradicional es
mejor utilizar un solo nivel: si se utilizan varias
bandejas se produce una mala distribución de la
temperatura.

Programa HORNO PASTELERÍA

Se enciende el elemento calentador posterior y se
pone en funcionamiento el ventilador garantizando
un calor suave y uniforme en el interior del horno.
Este programa es aconsejable para la cocción de
alimentos delicados (por ej. las tortas que necesitan
leudado) y algunas preparaciones “mignon” en 3
bandejas simultáneamente.

Programa COCCIÓN RÁPIDA

Se encienden los elementos calentadores y se pone
en funcionamiento el ventilador ofreciendo un calor
constante y uniforme.
El programa no necesita precalentamiento. Este
programa es particularmente indicado para cocciones
veloces de alimentos congelados o precocidos. Los
mejores resultados se obtienen utilizando un solo
nivel.

Programa HORNO PIZZA

Se encienden los elementos calentadores inferior y
circular y se pone en funcionamiento el ventilador.
Esta combinación permite un rápido calentamiento
del horno, con un fuerte aporte de calor
preferentemente desde abajo. Cuando utilice más
de un nivel a la vez, en la mitad de la cocción es
necesario intercambiar sus posiciones.

Programa GRILL

Se enciende el elemento calentador superior y se
pone en funcionamiento el asador automático
(cuando existe). La temperatura elevada y directa
del grill es aconsejada para los alimentos que
necesitan una temperatura superficial alta. Utilice el
horno con la puerta cerrada.

Programa GRATINADO

Se enciende el elemento calentador superior y se
ponen en funcionamiento el ventilador y el asador
automático (cuando existe). A la irradiación térmica
unidireccional, le agrega la circulación forzada del
aire en el interior del horno. Esto impide que se
quemen superficialmente los alimentos aumentando
el poder de penetración del calor. Utilice el horno
con la puerta cerrada.

El asador automático (sólo en algunos modelos)

Para accionar el asador
automático (ver la figura)
proceda del siguiente
modo:

1. coloque la grasera
en la posición 1;

2. coloque el sostén
del asador automático
en la posición 3 e
introduzca el espetón
en el orificio
correspondiente

ubicado en la pared posterior del horno;

3. accione el asador automático seleccionando

con la perilla PROGRAMAS

! Si se abre la puerta cuando el programa
funcionando, el asador automático se detiene.

o ;

está

ES

Programa MULTICOCCIÓN

Se encienden todos los elementos calentadores
(superior, inferior y circular) y se pone en
funcionamiento el ventilador. Debido a que el calor
es constante en todo el horno, el aire cocina y dora
la comida de modo uniforme. Es posible utilizar
hasta un máximo de dos niveles simultáneamente.

41

ES

Consejos prácticos para cocinar

! En las cocciones ventiladas no utilice las
posiciones 1 y 5: son las que reciben directamente
el aire caliente que podría quemar las comidas
delicadas.
! En las cocciones BARBACOA y GRATIN, coloque
la grasera en posición 1 para recoger los residuos
de la cocción (jugos y/o grasas).

MULTICOCCIÓN

• Utilice las posiciones 2 y 4 colocando en la 2 los
alimentos que requieren mayor calor.

• Coloque la grasera abajo y la parrilla arriba.

GRILL

• Introduzca la parrilla en la posición 3 o en la 4 y
coloque los alimentos en el centro de la misma.

• Se aconseja fijar el nivel de energía en el valor
máximo. No se alarme si la resistencia superior
no permanece constantemente encendida: su
funcionamiento es controlado por un termostato.

HORNO PIZZA

• Utilice una bandeja para pizza de aluminio liviano
apoyándola sobre la parrilla suministrada con el
horno.
Utilizando la grasera aumenta el tiempo de
cocción y difícilmente se obtiene una pizza
crocante.

• En el caso de pizzas muy condimentadas, es
aconsejable colocar la mozzarella (queso típico
de Italia) en la mitad de la cocción.

42

g

Tabla de cocción

Programas Alimentos Peso

(Kg)

Descongelación

Horno

Tradiciónal

Horno

Pastelería

Cocción

rápida

Multicocción

Horno Pizza

Barbacoa

Gratin

Todos los alimentos congelados

Pato
Asado de ternera o de vaca
Asado de cerdo
Bizcochos (de pastaflora)
Tortas glaseadas
Tortas glaseadas
Torta de fruta
Plum-cake
Bizcocho
Creps rellenos (en 2 niveles)
Tortas pequeñas (en 2 niveles)
Bizcochitos salados de hojaldre y queso
(en 2 niveles)
Hojaldre relleno con crema (en 3 niveles)
Bizcochos (en 3 niveles)
Merengue (en 3 niveles)

Alimentos congelados

Pizza
Mixto de calabacín y cangrejos
Torta rústica de espinaca
Panzerotti (ravioles grandes italianos)
Lasañas
Panecillos dorados
Bocaditos de pollo

Precocidos

Alas de pollo doradas

Alimentos Frescos

Bizcochos (de pastaflora)
Plum-cake
Bizcochitos salados de hojaldre y queso
Pizza (en 2 niveles)
Lasañas
Cordero
Pollo asado + patatas
Caballa
Plum-cake
Hojaldre relleno con crema (en 2 niveles)
Bizcochos (en 2 niveles)
Bizcocho (en 1 nivel)
Bizcocho (en 2 niveles)
Tortas saladas
Pizza
Asado de ternera o de vaca
Pollo
Lenguados y sepias
Broquetas de calamares y cangrejos
Sepias
Filete de merluza
Verduras a la parrilla
Bistec de ternera
Salchichas
Hamburguesas
Caballa
Bocadillo caliente con jamón y queso (o
pan tostado)
Con asador automático (cuando existe)
Asado de ternera
Pollo asado
Cordero asado
Pollo a la parrilla
Sepias
Con asador automático (cuando existe)
Asado de ternera
Cordero asado
Pollo (asado) +
patatas (en la grasera)

0.5

0.7

0.5

1.2

0.6

0.4

0.7

0.7

0.5

0.3

0.4

0.5

0.3

0.5

0.4

0.4

0.4

0.3

0.6

0.2

1+1

0.5

0.5

0.5

1.5

0.5

0.7

0.6

0.6

0.8

0.4

0.8

0.6

0.6

n.° 4 y 6

1.0

1.5

1.0

1.5

1.5

1.5

1.5

1.5

! los tiempos de cocción son indicativos y se pueden modificar en base a sus gustos personales. En las
cocciones al

rill la grasera se coloca siempre en el 1° piso contando desde abajo.

1
1
1

-

1

1

1
1
1

1
1

1

1
1

1

-

Posición de

los estantes

3
3
3
3
3
3

2 o 3

3

3
2 y 4
2 y 4

2 y 4

1 y 3 y 5
1 y 3 y 5
1 y 3 y 5

2

2

2

2

2

2

2

2

2

2

2
2 y 4

3

2
2 y 4

2

2
2 y 4
2 y 4

2
2 y 4

3

3

2
2 o 3

4

4

4

4
3 o 4

4

4

4

4

4

-

-

-

2

2

-

-

-

2

Precalenta-

miento

(minutos)

15
15
15
15
15
15
15
15
15
15
15

15
15
15
15

-

-

-

-

-

-

-

-

-

-

­15
10

10
15
10
10
10
10
10
10
15
15
10
10

-

-

-

-

-

-

-

-

-

-

-

-

­10

10

10
10
10
10

Temperatura

aconsejada

200
200
200
180
180
180
180
180
160
200
190

210
180
180

90

250
200
220
200
200
180
220

200

200
180
210
230
180
180
200
180
170
190
180
170
170
200
220
220

180
Max
Max
Max
Max
Max
Max

Max
Max
Max

Max

Max
Max
Max

200

200

200

200

200

200

Duración

de la

cocción

(minutos)

65-75
70-75
70-80
15-20
30-35
20-30
40-45
40-50
25-30
30-35
20-25

15-20
20-25
20-25

30-35

25-30
15-20

20-25

15-18

10-12
15-20
30-35

40-45
60-70
30-35
40-50
20-25
10-15
15-20
20-25
25-30
15-20
25-30
60-70
10-12

8-10
10-15
10-15
15-20
15-20
15-20
10-12
15-20

80-90
70-80
70-80
55-60
30-35

70-80
70-80
70-75
70-75

ES

180

12
20

25
35

45

3-5

43

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en

ES

conformidad con las normas internacionales sobre
seguridad. Estas advertencias se suministran por
razones de seguridad y deben ser leídas
atentamente.

Seguridad general

• El aparato ha sido fabricado para un uso de tipo
no profesional en el interior de una vivienda.

• El aparato no se debe instalar al aire libre,
tampoco si el espacio está protegido porque es
muy peligroso dejarlo expuesto a la lluvia y a las
tormentas.

• Para mover el aparato utilice siempre las manijas
correspondientes ubicadas en los costados del
horno.

• No toque el aparato descalzo o con las manos y
pies mojados o húmedos.

• El aparato debe ser utilizado para cocinar

alimentos, sólo por personas adultas y
siguiendo las instrucciones contenidas en este
manual. Cualquier otro uso (como por
ejemplo: calefacción de ambientes) se debe
considerar impropio y, por lo tanto, peligroso.
El fabricante no puede ser considerado
responsable por eventuales daños derivados
de usos impropios, erróneos e irracionales.

• Mientras se utiliza el aparato, los elementos
calentadores y algunas partes de la puerta del
horno se calientan mucho. Tenga cuidado de
no tocarlos y mantenga a los niños alejados de
ellos.

• Evite que el cable de alimentación eléctrica de
otros electrodomésticos entre en contacto con
partes calientes del horno.

• No obstruya las aberturas de ventilación y de
eliminación del calor.

• Tome la manija de apertura de la puerta en el
centro: en los costados podría estar caliente.

• Utilice siempre guantes para horno para introducir
o extraer recipientes.

• No cubra el fondo del horno con hojas de
aluminio.

• No coloque materiales inflamables en el horno: si
el aparato se pone en funcionamiento
inadvertidamente, podría incendiarse.

• Cuando el aparato no se utiliza, controle siempre
que los mandos estén en la posición “”/“

• No desconecte el aparato de la toma de corriente
tirando del cable sino sujetando el enchufe.

• No realice la limpieza o el mantenimiento sin
haber desconectado primero el aparato de la red
eléctrica.

”.

• En caso de avería, no acceda nunca a los
mecanismos internos para intentar una
reparación. Llame al Servicio de Asistencia
Técnica (ver Asistencia).

• No apoye objetos pesados sobre la puerta del
horno abierta.

• No está previsto que el aparato sea utilizado por
personas (incluidos los niños) con capacidades
físicas, sensoriales o mentales disminuidas, por
personas inexpertas o que no tengan familiaridad
con el producto, salvo que estén vigiladas por
una persona responsable de su seguridad, o que
hayan recibido instrucciones preliminares sobre el
uso del aparato.

• Evite que los niños jueguen con el aparato.

Eliminación

• Eliminación del material de embalaje: respete las
normas locales, de esta manera los embalajes
podrán ser reutilizados.

• La norma europea 2002/96/CE sobre la
eliminación de aparatos eléctricos y electrónicos
(RAEE), establece que los electrodomésticos no
se deben eliminar de la misma manera que los
desechos sólidos urbanos. Los aparatos en
desuso se deben recoger separadamente para
optimizar el porcentaje de recuperación y reciclaje
de los materiales que los componen e impedir
potenciales daños para la salud y el medio
ambiente. El símbolo de la papelera tachada se
encuentra en todos los productos para recordar la
obligación de recolección separada.

Para obtener mayor información sobre la correcta

eliminación de electrodomésticos, los poseedores
de los mismos podrán dirigirse al servicio público
responsable o a los revendedores.

Ahorrar y respetar el medio ambiente

• Utilizando el horno en los horarios que van desde
las últimas horas de la tarde hasta las primeras
horas de la mañana, se colabora en la reducción
de la carga de absorción de las empresas
eléctricas.

• Se recomienda efectuar siempre las cocciones
con GRILL o GRATIN con la puerta cerrada: se
obtendrán así mejores resultados y también un
sensible ahorro de energía (10%
aproximadamente).

• Mantenga las juntas en buen estado y limpias
para que se adhieran bien a la puerta y no
provoquen dispersión del calor.

44

Mantenimiento y cuidados

F

Interrumpir el suministro de corriente
eléctrica

Antes de realizar cualquier operación, desconecte el
aparato de la red de alimentación eléctrica.

Limpiar el aparato

• Las partes externas esmaltadas o de acero
inoxidable y las juntas de goma se pueden
limpiar con una esponja empapada en agua tibia
y jabón neutro. Si las manchas son difíciles de
eliminar use productos específicos. Se aconseja
enjuagar abundantemente y secar después de la
limpieza. No utilice polvos abrasivos ni
sustancias corrosivas.

• El interior del horno se debe limpiar
preferentemente cada vez que se utiliza, cuando
todavía está tibio. Utilice agua caliente y
detergente, enjuague y seque con un paño suave.
Evite el uso de productos abrasivos.

• Los accesorios se pueden lavar como cualquier
vajilla, incluso en lavavajillas, con excepción de
las guías deslizables.

! No utilice nunca limpiadores de vapor o de alta
presión para la limpieza del aparato.

Limpiar la puerta

Limpie el vidrio de la puerta con esponjas y
productos no abrasivos y séquelo con un paño
suave; no utilice materiales ásperos abrasivos o
raederas metálicas afiladas que puedan rayar la
superficie y quebrar el vidrio.
Para realizar una limpieza más profunda es posible
extraer la puerta del horno:

1. Para ello, abra completamente la puerta (ver la

figura);

2. Con un destornillador, levantar y girar las

palancas
figura);

F F

F dispuestas en las dos bisagras (ver

F F

contrario.

Controlar las juntas

Controle periódicamente el estado de la junta que
rodea la puerta del horno. Si se encontrara dañada
llame al Centro de Asistencia Técnica más cercano
(ver Asistencia). Es aconsejable no usar el horno
hasta que no haya sido reparada.

Sustituir la bombilla

Para sustituir la
bombilla de
iluminación del
horno:

1. Desenrosque la
tapa de vidrio del
portalámpara.

2. Extraiga la
bombilla y
sustitúyala con
una análoga:

potencia de 25 W, casquillo E 14.

3. Vuelva a colocar la tapa (ver la figura).

Montaje del Kit Guías Deslizables

Para montar las guías deslizables:

1. Quite los dos bastidores
extrayéndolos de los
distanciadores A (ver la
figura).

A

2. Elija el nivel en el que va a

Guía
izquierda

Guía
derecha

B

C

Sentido de

extracción

introducir la guía deslizable.
Prestando atención al sentido
de extracción de dicha guía,
coloque sobre el bastidor la
pieza de encastre B primero y
luego la C.

ES

3. Fije los dos bastidores, con
las guías montadas, en los
orificios correspondientes
ubicados en las paredes del
horno (ver la figura). Los
orificios para el bastidor

3. Sujete la puerta de los
costados y ciérrela lenta pero
no completamente. Luego tire
la puerta hacia sí,

D

izquierdo están ubicados
arriba, mientras que los
orificios para el derecho están
abajo.

extrayéndola de su lugar (ver
la figura). Vuelva a colocar la
puerta siguiendo el mismo
procedimiento pero en sentido

4. Por último, encastre los bastidores en los
distanciadores A.
! No coloque las guías deslizables en la posición 5.

45

Asistencia

ES

! No recurra nunca a técnicos no autorizados.

Comunique:

• El tipo de anomalía;

• El modelo del aparato (Mod.)

• El número de serie (S/N)

Esta información se encuentra en la placa de características colocada en el aparato.

La siguiente información es válida solo para España
Para otros países de habla hispana consulte a su vendedor

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.
Consiga una cobertura total adicional de

· Piezas y componentes

· Mano de obra de los técnicos

· Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico
a sus condiciones óptimas de funcionamiento.
En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su
electrodoméstico a precios competitivos.
ESTAMOS A SU SERVICIO

46

Instruções para a
utilização

IT

Italiano, 1

ES

Espanol, 35 Portuges, 47

FK 83 /HA
FK 83 X /HA
7OFK 838J X RU/HA
7OFK 838J RU/HA
7OFK 837J X RU/HA
7OFK 837J RU/HA
7OFK 838JC X RU/HA
7OFK 838JC RU/HA
FK 837J X/HA
FK 837J /HA
FK 93J X /HA
FK 93J /HA
FK 939J X /HA
FK 939J /HA
FK 932C X /HA
FK 932C /HA

GB

English,13

PT

FR

Français, 24

FORNO

Índice

PT

Instalação, 48-49

Posicionamento
Ligação eléctrica
Placa de identificação

Descrição do aparelho, 50

Vista de conjunto
Painel de comandos

Início e utilização, 51

Início do forno

O programador de cozedura electrónico,
52

Programas, 53-55

Programas de cozedura
Conselhos práticos para a cozedura
Tabela de cozedura

Precauções e conselhos, 56

Segurança geral
Eliminação
Economia e respeito do meio ambiente

Manutenção e cuidados, 57

Desligar a corrente eléctrica
Limpeza do aparelho
Limpeza da porta
Substituição da lâmpada
Montagem do Kit Guias corrediças

Assistência técnica, 58

47

560 mm.

45 mm.

Instalação

PT

! É importante guardar este folheto para poder
consultá-lo a qualquer momento. No caso de venda,
cessão ou mudança, assegure-se que o mesmo
permanece com o aparelho para informar o novo
proprietário sobre o funcionamento e sobre as
respectivas advertências.

! Leia com atenção as instruções: nas quais há
informações importantes sobre a instalação, a
utilização e a segurança.

Posicionamento

! As embalagens não são brinquedos para as
crianças e devem ser eliminadas em conformidade
com as regras de colecta diferenciada (veja em
Precauções e Conselhos).

! A instalação deve ser realizada segundo estas
instruções e por pessoal profissional qualificado.
Uma instalação errada pode causar danos a
pessoas, animais ou objectos.

Encaixe

Para garantir um bom funcionamento do aparelho é
necessário que o móvel seja de características
adequadas:

• os painéis adjacentes ao forno devem ser de
material resistente ao calor;

• no caso de móveis de madeira contraplacada, as
colas devem ser resistentes à temperatura de
100°C.

• para encaixar o forno, quer no caso de instalação
sob uma banca (veja a figura) quer em coluna, o
móvel deve ter as seguintes medidas:

instalação.

Ventilação

Para garantir uma boa ventilação é necessário
eliminar a parede traseira do vão. É preferível
instalar o forno de maneira que apoie-se sobre duas
ripas de madeira, ou sobre uma tábua com uma
abertura de pelo menos 45 x 560 mm. (veja as
figuras).

Colocar no centro e prender

Para prender o aparelho no móvel:

• abra a porta do forno;

• tire as 2 borrachas que cobrem os furos de
fixação colocados na moldura perimetral;

• fixe o forno ao móvel utilizando os 2 parafusos
para madeira;

• posicione novamente as borrachas para cobrir os
furos.

550 mm.

min.

45 mm.

560 mm.

575-585 mm.

570 mm.

590 mm.

595 mm.

20 mm.

550 mm.

20,5 mm.

22,5 mm.*

* Somente para o aço

! Depois de ter encaixado o aparelho, não deve ser
possível contacto com as partes eléctricas.
As declarações de consumo indicadas na placa das
características foram medidas com este tipo de

48

! Todos os componentes de garantia da protecção
precisam estar presos de modo que não possam
ser tirados sem o emprego de uma ferramenta.

Ligação eléctrica

! Os fornos equipados com cabo de fornecimento
com três pólos, são preparados para funcionar com
corrente alternada na tensão e frequência de
fornecimento indicadas na placa de identificação
situada no aparelho (veja a seguir).

Montagem do cabo de fornecimento

1. Para abrir a caixa de
terminais faça alavanca
com uma chave de
parafuso nas linguetas
aos lados da tampa:
puxe e abra a tampa
(veja a figura).

2. Desatarraxe o
parafuso da braçadeira
e tire-o utilizando uma
chave de fendas (veja a
figura).

• a tensão de alimentação seja entre os valores da
placa de identificação (veja a seguir);

• a tomada seja compatível com a ficha do
aparelho. Em caso contrário, substitua a tomada
ou a ficha; não empregue extensões nem
tomadas múltiplas.

! Depois de ter instalado o aparelho, o acesso ao
cabo eléctrico e à tomada da corrente deve ser
fácil.

! O cabo não deve ser dobrado nem comprimido.
! O cabo deve ser verificado periodicamente e

substituído somente por técnicos autorizados (veja
a Assistência técnica).

! A empresa exime-se de qualquer
responsabilidade se estas regras não forem
obedecidas.

PT

3. Tire os parafusos
dos contactos L-N-

e,
em seguida, prenda os
fios em baixo das
cabeças dos parafusos
a obedecer as cores:
Azul (N) Castanho (L)
Amarelo-Verde (

).

Ligação do cabo de alimentação à rede

Monte no cabo uma ficha em conformidade com as
normas para a carga indicada na placa de
identificação (veja ao lado).
No caso de uma ligação directa à rede, será
necessário interpor, entre o aparelho e a rede, um
interruptor omnipolar com abertura mínima entre os
contactos de 3 mm. na dimensão certa para a carga
e em conformidade com as normas em vigor (a
ligação à terra não deve ser interrompida pelo
interruptor). O cabo de alimentação deve ser
colocado de maneira que em nenhum ponto
ultrapasse de 50°C a temperatura do ambiente.

! O técnico instalador é responsável pela realização
certa da ligação eléctrica e da obediência das
regras de segurança.

Antes de efectuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em
conformidade com a legislação;

• a tomada tenha a capacidade de suportar a carga
máxima de potência da máquina, indicada na
placa de identificação (veja a seguir);

PLACA DAS CARACTERÍSTICAS

Medidas

Volume

Ligações
eléctricas

ETIQUETA DE
ENERGIA

largura 43,5 cm
altura 32 cm
profundidade 41,5 cm

Litros 58

tensão a 220-240V~ 50/60Hz ou
50 Hz (vide a placa das características)
potência máxima absorvida
2800W

Directiva 2002/40/CE
sobre a etiqueta dos fornos eléctricos.
Norma EN 50304
Consumo de energia
com convecção Natural –
função de
aquecimento: Tradicional;

Consumo energia declaração
Classe com convecção Forçada ­função de
aquecimento: Pastéis.

Este aparelho está
em conformidade com as seguintes
Directivas da Comunidade Europeia:
2006/95/CEE de 12/12/06 (Baixa Tensão)
e posteriores modicações -
2004/108/CEE de 15/12/04
(Compatibilidade Electromagnética)
e posteriores modicações -
93/68/CEE de 22/07/93 e
posteriores modicações.
2002/96/CE e posteriores modicações.

49

Descrição do aparelho

PT

Vista de conjunto

Painel de comandos

Prateleira GRADE

Prateleira BANDEJA

PINGADEIRA

Painel de comandos

Selector de

PROGRAMAS

Indicador luminoso do

TERMÓSTATO

GUIAS de
escorrimento das
prateleiras

posição 5

posição 4
posição 3
posição 2
posição 1

Selector do

TERMÓSTATO

Programador

ELECTRÓNICO*

Presente apenas em alguns modelos.

*

50

Início e utilização

! Quando o acender pela primeira vez,
aconselhamos de fazer funcionar o forno vazio pelo
menos durante uma hora, com o termóstato posto à
temperatura máxima e a porta fechada. Em seguida,
pode apagar, abrir a porta do forno e ventilar a sala.
O odor que se sente deve-se à evaporação das
substâncias empregadas para proteger o forno.

Início do forno

1. Para seleccionar o programa de cozedura que

desejar, rode o selector dos PROGRAMAS.

2. Para escolher a temperatura rode o selector do

TERMÓSTATO. Uma lista com as cozeduras e as
respectivas temperaturas aconselhadas pode ser
consultada na Tabela de cozedura (veja os
Programas).

3. O indicador luminoso do TERMÓSTATO aceso

indica a fase de aquecimento até a temperatura
definida.

4. Durante a cozedura é sempre possível:

- modificar o programa de cozedura mediante o

selector dos PROGRAMAS;

- modificar a temperatura mediante o selector do

TERMOSTATO;

- interromper a cozedura se recolocar o selector dos

PROGRAMAS na posição “0”.

Ventilação de arrefecimento

Para obter uma redução das temperaturas externas,
uma ventoinha de arrefecimento gera um jacto de ar
que sai entre o painel de comandos, a porta do forno e
a parte inferior da porta do forno.
! No final da cozedura, a ventoinha continua a
funcionar até o forno arrefecer suficientemente.

Luz do forno

Acende-se se for seleccionado
selector dos PROGRAMAS. Permanece acesa

quando se seleccionar um programa de cozedura.

mediante o

PT

! Nunca encoste objectos no fundo do forno, para
evitar riscos de danos ao esmalte.

! Coloque sempre os recipientes de cozedura sobre
a grelha fornecida.

51

PT

O programador
electrónico

•• ••

Regule o relógio

! Pode-se configurar, quando o forno estiver
apagado, ou mesmo quando estiver aceso, mas não
programar o fim de uma cozedura.
Depois de ligar à rede eléctrica ou depois de um

corte de corrente o ícone
do VISOR piscam.

1. Premir várias vezes a tecla
três algarismos do VISOR piscarem;

2. com as teclas “+” e “-” regule a hora; se manter
pressionadas as teclas, os números passarão mais
rapidamente para facilitar a configuração.

3. Aguarde 10 segundos ou carregue novamente na
tecla

para fixar a programação.

Programe o contador de minutos

! Esta função não interrompe a cozedura e
prescinde do uso do forno; permite apenas accionar
o sinal acústico quando terminarem os minutos
programados.

1. Premir várias vezes a tecla
três algarismos do VISOR piscarem;

2. com as teclas “+” e “-” regule o tempo desejado;
se manter pressionadas as teclas, os números
passarão mais rapidamente para facilitar a
configuração.

3. Aguarde 10 segundos ou carregue novamente na
tecla

Em seguida será mostrada a contagem regressiva
no final da qual tocará o sinal acústico.

para fixar a programação.

Programação da cozedura

! É possível programar somente depois de ter
seleccionado um programa de cozedura.

e os quatro algarismos

até o ícone e os

até o ícone e os

2. com as teclas “+” e “-” regule a data desejada;
se manter pressionadas as teclas, os números
passarão mais rapidamente para facilitar a
configuração.

3. Aguarde 10 segundos ou carregue novamente na
tecla

4. depois que terminar o prazo, no VISOR aparecerá
escrito END e tocará um sinal acústico. Para
interrompê-lo, carregue numa tecla qualquer.

• Exemplo: São 9:00 horas e é programada uma

Programar o fim de uma cozedura

! A programação do fim da cozedura é possível
somente depois de ter definido uma duração para a
cozedura.

1. Realize as operações de 1 a 3 descritas para a
duração;

2. em seguida premir a tecla
quatro algarismos do VISOR piscarem;

3. com as teclas “+” e “-” regule a hora do fim da
cozedura desejada; se manter pressionadas as
teclas, os números passarão mais rapidamente para
facilitar a configuração.

4. Aguarde 10 segundos ou carregue novamente na
tecla

5. depois que terminar o prazo, no VISOR aparecerá
escrito END e tocará um sinal acústico.
interrompê-lo, carregue numa tecla qualquer.

Os ícones e acesos avisam que foi realizada
uma programação. No DISPLAY são mostradas a
hora de final de cozedura e a duração alternadas.

• Exemplo: são 9:00 horas e é programada uma

Como anular uma programação

Para anular uma programação:

• em seguida premir a tecla

• mantenha pressionadas contemporaneamente as

para fixar a programação.

duração de cozedura de 1 hora e 15 minutos. O
programa irá terminar automaticamente às 10:15.

até o ícone e os

para fixar a programação.

Para

duração de 1 hora. Planeia-se as 12:30 como hora
de final. O programa iniciará automaticamente às
11:30.

até o ícone da
configuração a ser anulada e os algarismos do
VISOR piscarem; Carregue na tecla “-” até que no
visor apareçam os valores 00:00.

teclas “+” e ”-”; deste modo anulam-se todas as
programações efectuadas, inclusive o contador
de minutos.

Programação da duração da cozedura

1. Carregue várias vezes na tecla
e os primeiros três algarismos piscarem no VISOR;

52

até o ícone

Programas

Programas de cozedura

! Para todos os programas pode ser regulada uma
temperatura entre 60°C e MÁX., excepto:

• GRILL (é aconselhável configurar somente em
MÁX.);

• GRATIN (é aconselhável não ultrapassar a
temperatura de 200°C).

Programa de DESCONGELAMENTO

A ventoinha situada no fundo do forno faz circular o
ar a temperatura ambiente ao redor dos alimentos. É
indicado para descongelar quaisquer tipos de
comida, mas especialmente para comidas delicadas
que não se devem aquecer, tais como por exemplo:
tartes geladas, bolos de creme ou de nata, bolos de
frutas. O tempo de descongelamento diminui pela
metade. No caso de carne, peixe ou pão, é possível
acelerar se utilizar a função “cozedura múltipla” e
definir a temperatura entre 80° e 100 °C.

Programa de FORNO TRADICIONAL

Activam-se os dois elementos aquecedores inferior
e superior. Com esta cozedura tradicional é melhor
utilizar uma única prateleira: com mais de um
tabuleiro haverá má distribuição da temperatura.

Programa do FORNO PARA PASTÉIS

Liga-se o elemento aquecedor traseiro e entra em
funcionamento a ventoinha para garantir um calor
suave e uniforme no interior do forno. Esta função é
indicada para a cozedura de comidas delicadas,
(especialmente doces que necessitarem de
levedação) e algumas preparações “mignon” em 3
prateleiras simultaneamente.

Programa de FAST COOKING

Activam-se os elementos aquecedores e entra em
funcionamento a ventoinha para proporcionar um calor
constante e uniforme.
Este programa não necessita de aquecimento prévio.
Este programa é especificamente indicado para
cozeduras rápidas de alimentos previamente
preparados (congelados ou previamente cozidos). Os
melhores resultados são obtidos se utilizar apenas
uma prateleira.

combinação possibilita um aquecimento rápido do
forno, com um grande fluxo de calor principalmente
por baixo. Se utilizar mais de uma prateleira de
cada vez, será necessário trocar a posição das
mesmas na metade da cozedura.

Programa de GRILL

Activa-se o elemento aquecedor superior e começa
a funcionar o espeto rotatório (se houver). Uma
temperatura alta e directa do grill é aconselhada
para os alimentos que necessitarem de uma alta
temperatura superficial. Coza com a porta do forno
fechada.

Programa de GRATIN

Activa-se o elemento aquecedor superior e
começam a funcionar a ventoinha e o espeto
rotatório (se houver). Une a irradiação térmica
unidireccional com a circulação forçada do ar no
interior do forno. Deste modo, impede-se a
queimadura da superfície dos alimentos ao
aumentar-se o poder de penetração do calor. Coza
com a porta do forno fechada.

Espeto rotatório (somente em alguns modelos)

Para accionar o espeto
rotatório (veja a figura)
realize as seguintes
operações:

1. coloque a bandeja
pingadeira na posição
1;

2. coloque o suporte
do espeto rotatório na
posição 3 e enfie o
espeto no respectivo
furo, situado na parede
traseira do forno;

3. para ligar o espeto giratório coloque o

selector dos PROGRAMAS

! Depois do programa
porta, o espeto rotatório pára.

em ;

ter iniciado, se abrir a

PT

Programa de COZEDURA MÚLTIPLA

Activam-se todos os elementos aquecedores
(superior, inferior e circular) e entra em
funcionamento a ventoinha. Como o calor é
constante e uniforme em todo o forno, o ar coze e
cora os alimentos de maneira uniforme. É possível
utilizar até duas prateleiras no máximo
contemporaneamente.

Programa do FORNO PARA PIZZA

Activam-se os elementos aquecedores inferior e
circular e entra em funcionamento a ventoinha. Esta

53

PT

Conselhos práticos para cozedura

! Nas cozeduras ventiladas não utilize as posições
das prateleiras 1 e 5: estes recebem directamente
ar quente que poderia provocar queimaduras em
alimentos delicados.
! Nas cozeduras GRILL e GRATIN, posicione
a bandeja pingadeira na posição 1 para recolher os
resíduos
de cozedura (molhos e/ou gordura).

COZEDURA MÚLTIPLA

• Utilize as posições 2 e 4 dos tabuleiros, coloque
na 2 os alimentos que necessitarem de mais
calor.

• Coloque a bandeja pingadeira em baixo e a grade
em cima.

GRILL

• Coloque a grade na posição 3 ou 4, disponha os
alimentos no centro da grade.

• É aconselhável configurar o nível de energia no
máximo. Não se alarme se a resistência superior
não permanecer constantemente acesa: o seu
funcionamento é controlado por um termóstato.

FORNO PARA PIZZA

• Utilize uma forma de alumínio leve, apoie-a na
grelha do forno.

Se utilizar o tabuleiro de recolha aumentará os

tempos de cozedura e dificilmente será obtida
uma pizza crocante.

• No caso de pizzas com muita cobertura é
aconselhável colocar o queijo mozzarella na
metade da cozedura.

54

Tabela de cozedura

Programmas Alimentos Peso

(Kg)

Descongelamento

Forno

Tradicional

Forno para

Pastéis

Cozinha

Rápida

Cozedura

Múltipla

Forno para

Pizza

Barbecue

Gratinado

Todos os alimentos congelados

Pato
Carne de vitela ou vaca assada
Carne de porco assada
Biscoitos (de massa tenra)
Tortas doces
Tortas doces
Torta de fruta
Plum cake
Pão-de-ló
Crêpes recheadas (em 2 prateleiras)
Queques pequenos (em 2 prateleiras)
Salgadinhos folhados como queijo (em 2
prateleiras)
Bignés (em 3 prateleiras)
Biscoitos (em 3 prateleiras)
Merengues (em 3 prateleiras)

Congelados

Pizza
Misto abóbora e camarão panado
Torta rústica de espinafre
Panzerotte
Lasanha
Pãezinhos doirados
Bolinhos de frango

Pré-cozidos

Asas de frango doiradas

Comidas Frescas

Biscoitos (de massa tenra)
Plum cake
Salgadinhos folhados de queijo

Pizza (em 2 prateleiras)
Lasanha
Cordeiro
Frango assado com batatas
Cavala
Plum cake
Bignés (em 2 prateleiras)
Biscoitos (em 2 prateleiras)
Pão-de-ló (em 1 prateleira)
Pão-de-ló (em 2 prateleiras)
Tortas salgadas

Pizza
Carne de vitela ou vaca assada
Frango
Linguado e chocas
Espetinhos de calamares e camarão
Chocas
Filé de bacalhau
Verduras na grelha
Bife de vitela
Chouriças
Hambúrgueres
Cavala
Tostas
Com espeto giratório (se houver)
Vitela no espeto
Frango no espeto
Cordeiro no espeto

Frango na grelha
Chocas

Com espeto giratório (se houver)
Vitela no espeto
Cordeiro no espeto
Frango (no espeto) com
batatas (na bandeja pingadeira)

1+1

n.° 4 e 6

! os tempos de cozedura são indicativos e poderão serem modificados em função dos próprios gostos pessoais. Para
cozedura no grill ou no gratinado necessário colocar a bandeja pingadeira sempre na 1a prateleira a partir de baixo.

1
1
1

-

1

0.5
1

0.7

0.5

1.2

0.6

0.4

0.7

0.7

0.5

0.3

0.4

0.5

0.3

0.5

0.4

0.4

0.4

0.3

0.6

0.2
1

1
1

1
1

0.5

0.5

0.5
1

1.5

0.5
1
1

0.7

0.6

0.6

0.8

0.4

0.8

0.6

0.6
1

1.0

1.5

1.0

1.5

1.5

1.5

1.5

1.5

-

Posição das

prateleiras

3
3
3
3
3
3

2 o 3

3

3
2 e 4
2 e 4

2 e 4

n°1,3 e 5
n°1,3 e 5
n°1,3 e 5

2

2

2

2

2

2

2

2

2

2

2
2 e 4

3

2
2 e 4

2

2
2 e 4
2 e 4

2
2 e 4

3

3

2
2 o 3

4

4

4

4

3 ou 4

4

4

4

4

4

-

-

-

2

2

-

-

-

2

Pré

aquecimento

(minutos)

15
15
15
15
15
15
15
15
15
15
15

15
15
15
15

-

-

-

-

-

-

-

-

-

-

-

15
10
10
15
10
10
10
10
10
10
15

15
10
10

-

-

-

-

-

-

-

-

-

-

-

-

-

10
10

10
10
10
10

Temperatura
aconselhada

200
200
200
180
180
180
180
180
160
200
190

210
180
180

90

250
200
220
200
200
180
220

200

200
180
210
230
180
180
200
180
170
190
180
170
170
200
220
220

180
Max
Max
Max
Max
Max

Max
Max
Max
Max
Max

Max
Max
Max

200

200

200

200

200

200

Duração

cozedura

(minutos)

65-75
70-75
70-80
15-20
30-35
20-30
40-45
40-50
25-30
30-35
20-25

15-20
20-25
20-25

30-35

25-30
15-20

20-25

15-18

10-12
15-20

30-35
40-45
60-70
30-35
40-50
20-25
10-15
15-20
20-25
25-30
15-20
25-30
60-70
10-12

8-10
10-15
10-15
15-20
15-20
15-20
10-12
15-20

80-90
70-80
70-80

55-60
30-35

70-80
70-80
70-75
70-75

PT

da

180

12
20

25
35

45

3-5

55

Precauções e conselhos

! Este aparelho foi projectado e fabricado em

PT

conformidade com as normas internacionais de
segurança. Estas advertências são fornecidas por
razões de segurança e devem ser lidas com
atenção.

Segurança geral

• Este aparelho foi concebido para utilização de
tipo não profissional no âmbito de moradas.

• Este aparelho não deve ser instalado ao ar livre,
mesmo num sítio protegido, porque é muito
perigoso deixá-lo exposto a chuva e temporais.

• Para deslocar o aparelho pegue-o sempre pelos
específicos manípulos, situados aos lados do
forno.

• Não toque na máquina se estiver descalço, ou se
as suas mãos ou pés estiverem molhados ou
húmidos.

• Este aparelho deve ser empregado para cozer

alimentos, somente por pessoas adultas e
segundo as instruções apresentadas neste
folheto. Qualquer outro uso (como por
exemplo, aquecedor de ambientes) deve ser
considerado impróprio e portanto perigoso. O
fabricante não poderá ser considerado
responsável pelos danos que houver
derivantes de usos impróprios, errados ou
irracionais.

• Durante o uso deste aparelho, os elementos
aquecedores e algumas das partes da porta do
forno esquentam-se muito. Tome cuidado para
não tocar nos mesmos e mantenha as crianças
afastadas.

• Evite que o cabo de alimentação de outros
electrodomésticos encoste-se em partes quentes
do forno.

• Não tape as aberturas de ventilação e de
eliminação de calor.

• Pegue pelo centro a maçaneta de abertura da
porta: os lados podem estar quentes.

• Utilize luvas de forno para colocar e tirar
recipientes.

• Não forre o fundo do forno com folhas de
alumínio.

• Não guarde material inflamável no forno: se o
aparelho for inadvertidamente colocado a
funcionar, poderia incendiar-se.

• Assegure-se sempre que os selectores estejam
na posição “”/“
aparelho.

• Não puxe pelo cabo para desligar a ficha da
tomada eléctrica, pegue pela ficha.

• Não realize limpeza nem manutenção sem
antes ter desligado a ficha da rede eléctrica.

• Se houver avarias, em nenhum caso mexa nos
mecanismos internos para tentar repará-las.
Contacte a Assistência Técnica (veja a

” quando não estiver a utilizar o

Assistência técnica).

• Não coloque objectos pesados sobre a porta do
forno aberta.

• Não é previsto que este aparelho seja utilizado
por pessoas (incluso crianças) com reduzidas
capacidades físicas, sensoriais ou mentais, por
pessoas inexperientes ou que não tenham
familiaridade com o produto, a não ser que seja
vigiadas por uma pessoa responsável pela sua
segurança ou que tenham recebido instruções
preliminares sobre o uso do aparelho.

• Evite que as crianças brinquem com o aparelho.

Eliminação

• Eliminação do material de embalagem: obedeça
as regras locais, de maneira que as embalagens
possam ser reutilizadas.

• A directiva Europeia 2002/96/CE relativa aos
resíduos de equipamentos eléctricos e
electrónicos (REEE) prevê que os
electrodomésticos não devem ser eliminados no
normal fluxo dos resíduos sólidos urbanos. Os
aparelhos não mais utilizados devem ser
recolhidos separadamente para optimizar a taxa
de recuperação e reciclagem dos materiais que
os compõem e impedir potenciais danos à saúde
e ao meio ambiente. O símbolo da lixeira
cancelada está indicado em todos os produtos
para lembrar o dever de colecta selectiva.

Para maiores informações sobre a correcta

eliminação dos electrodomésticos, os
proprietários poderão contactar o serviço de
colecta público ou os revendedores.

Economia e respeito do meio ambiente

• Utilizando o forno nos horários a partir do fim da
tarde, até as primeiras horas da manhã, estará
contribuindo para reduzir a carga de absorção
das empresas de fornecimento de electricidade.

• É recomendável realizar as cozeduras GRILL e
GRATIN sempre com a porta fechada: quer para
obter melhores resultados, quer para uma
sensível economia de energia (aproximadamente
10%).

• Mantenha as guarnições eficientes e limpas, para
poderem aderir bem na porta e não causar
dispersão de calor.

56

Manutenção e cuidados

F

Desligar a corrente eléctrica

Antes de realizar qualquer operação, desligue o
aparelho da alimentação eléctrica.

Limpeza do aparelho

• As partes externas esmaltadas ou inoxidáveis e
as guarnições de borracha podem ser limpas
com uma esponja molhada com água morna e
sabão neutro. Se for difícil remover as manchas,
empregue produtos específicos. É aconselhado
enxaguar com água abundante e enxugar depois
da limpeza. Não empregue pós abrasivos nem
substâncias corrosivas.

• O interior do forno deve ser sempre limpo de
preferência depois de cada utilização, enquanto
ainda estiver morno. Utilize água quente e
detergente, enxagúe e enxugue com um pano
macio. Evite abrasivos.

• Os acessórios podem ser lavados como
quaisquer utensílios, inclusive numa máquina de
lavar loiça, excepto as guias corrediças.

! Nunca utilize equipamento de limpeza a vapor ou
de alta pressão para limpar a aparelhagem.

Limpeza da porta

Limpar o vidro da porta com esponjas e produtos
não abrasivos e enxugue com um pano macio; não
usar materiais ásperos, abrasivos ou espátulas
metálicas afiadas que podem arranhar a superfície e
partir o vidro.
Para uma limpeza mais cuidadosa, é possível retirar
a porta do forno.

1. abra a porta inteiramente (veja a figura);

2. utilizando uma chave de fendas, levante e rode

as alavancas
a figura);

F F

F situadas nas duas dobradiças (veja

F F

Verificação das guarnições

Verifique periodicamente o estado da guarnição ao
redor da porta do forno. Se houver danos, contacte
o Centro de Assistência Técnica mais próximo (veja
a Assistência técnica). É aconselhável não usar o
forno antes do mesmo ter sido reparado.

Substituição da lâmpada

Para substituir a
lâmpada de
iluminação do
forno:

1. Desatarraxe a
tampa em vidro
do bocal da
lâmpada.

2. Desenrosque a
lâmpada e troque­a por outra

análoga: potência 25 W, engate E 14.

3. Monte novamente a tampa (veja a figura).

Montagem do Kit Guias corrediças

Para montar as guias corrediças:

1. Remova os dois caixilhos
tirando-os dos espaçadores A
(veja a figura).

A

Guia
esquerda

B

Guia
direita

C

Sentido de

extracção

2. Escolher a prateleira na
qual inserir a guia. Prestando
atenção ao sentido de
extracção da guia, posicione
no caixilho antes o encaixe B
e depois o encaixe C.

PT

3. Fixar os dois caixilhos com
as guia montadas nos
específicos furos situados nas

3. segure a porta dos dois
lados exteriores e feche-a
novamente devagar mas não
inteiramente; Em seguida
puxe a porta para a frente e

D

paredes do forno (veja a
figura). Os furos para caixilho

esquerdo estão posicionados
no alto, os furos para o caixilho
direito estão em baixo.

retire-a do seu lugar (veja a
figura). Para montar
novamente a porta realize, na

4. Finalmente, encaixe os caixilhos nos espaçadores
A.

ordem contrária, as mesmas
operações.

! Não inserir as guias corrediças na posição 5.

57

Assistência técnica

PT

! Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de avaria;

• o modelo da máquina (Mod.)

• o número de série (S/N).

Estas últimas informações encontram-se na placa de identificação situada no aparelho.

58

PT

59

PT

02/2011 - 195085900.01

XEROX FABRIANO

60
