MAN0886-4-CN 规格/安装
HE-XL103 / HE-XL1M3 / HEXT350C113
HEXT280C113 / HE-XL1E3 / HEXT351C113
12 通道开关量输入 /12 通道开关量输出
2 通道模拟量输入
1 规格
规格
开关量直流输入
输入点数
公共端数量 1 公共端数量
输入电压范围
通道最大电压
输入阻抗
输入电流 正逻辑 负逻辑
ON 限值
OFF 限值
ON 限值电压 8 VDC 最小输出电压
OFF 限值电压
OFF 到 ON 的
响应时间
ON 到 OFF 的
响应时间
HSC 最大频率
模拟量输入 XL103 XL104
输入通道数
输入范围
安全输入
电压范围
输入阻抗
精度 10 位 电压允许 范围
%AI 寄存器
比例分度
最大 过电流 35 mA 时 钟精度
转换速度 每扫描周期转换一次 运行环境温度 -10℃ 至 +60℃
25 ℃时最大误差
滤波
CE
UL
显示设备
屏幕分辨率
画面存储器
扫描速率
串口
以太网
USB-A
USB-B
MicroSD 卡
CAN
支持 的 I/O
12,其中 4 路可配置 HSC 24,其中 4 路可配置 HSC
请于 以下 页面查看详细信息:
http://www.heapg.com/Pages/TechSupport/ProductCert.html
XL103 XL104 开关量直流输出
输出点数
12 VDC / 24 VDC
35 VDC
10 K 欧
0.8 mA -1.6 mA
0.3 mA -2.1 mA
3 VDC
1 ms 最大浪涌电流
1 ms 最小负载
10 kHZ 累加/ 脉冲,边沿
5 kHZ 频率/ 脉冲,宽度
2.5 kHZ 正交计数
2 2
0 – 10 VDC
0 - 20 mA
4 – 20 mA
-0.5 V 至 +12 V
电流模式:100 欧
电压模式:500K 欧
32000 分度 相对湿度
4 – 20 mA,1.00%
0 – 20 mA,1.00%
0 – 10 VDC,1.50%
160 Hz Hash 滤波器
1-128 扫描周期滤波器
显示属性
5.7″ VGA TFT
320 X 240
2.75 MB
控制器 0.2mS/K
外部接口规格
2 个串口 – 都可配置为 RS232 或 RS485
10/100Mbps – 线序 自适应
Mini B 口可用于编程, Envision...
最大支持 2GB, 可 用于装载程序 ,数据存储 ,截取 屏幕...
用于连接 远程 I/O, 控制器 和第三方设备 ,编程...
SmartStix, SmartMod, SmartBlock, SmartRail
输出类型
绝对最大电压
输出保护
单通道最大
输出电流
最大输出总电流
最大输出电压
额定电流下
最大电压降
OFF 到 ON 的
响应时间
ON 到 OFF 的
响应时间
输出特性
电源要求
(稳态)
电源要求
(浪涌)
端子 类型 螺丝 安装,5mm,可移动
显示寿命
最大 页面数量
显示颜色
用于 连接 USB 闪 存盘
注意 : PWM 的最大输出频率为 65KHz
HE-XL104 / HE-XL1M4 / HEXT350C114
HEXT280C114 / HE-XL1E4 / HEXT351C114
24 通道开关量输入 /16 通道开关量输出
2 通道模拟量输入
XL103 XL104
12,其中 2 路可配置
PWM 输出
源型 /10K 下拉电阻
28 VDC
短路保护
30 VDC
10 VDC
0.25 VDC
每通道 650 mA
电流源型(正逻辑)
通用规格
500 mA @ 24VDC
30A,小于 1mS @ 24VDC - DC
10-30VDC
0 - 95%RH,无凝露
每 月误差+/- 1.53 分钟 (环境温 度 25℃ )
重量 26.5 盎司(0.751 千克)
大于 40000 小时 (50%亮 度 , 25 ℃ )
按键
5 个用 户自定 义按键, 1 个系统按键
1023 页
32768 色 / 16 灰度 级 (仅 XL6M)
12,其中 2 路可配置
PWM 输出
1
0.5 A
4 A
无
1 ms
1 ms
4/14/2011 Page 1 of 6 ECN#947
MAN0886-4-CN 规格/安装
2 安装
1 .在安装 之前 ,请先查看 OCS XL10e 系列手册(MAN0883),观
察面 板布局设计 和安装 距离/间 距的要求。
2.切割柜体上的 前面板。
3.把 OCS 控制器从切割出的 缺口中 推入,填充垫片须在柜体主
面 板和 OCS 控制器 之间 。
注意:如果开口尺寸有误,不要把 OCS 控制
器强行推入,否则可能会损坏 OCS 控制器
4.安装并锁紧金属 卡子(控制器自 带),直到垫片和主面 板密封
紧密为 止。
5 .使用 提供 的端子 将各种 电 缆 , 如 通信 , 编程 ,电源, CsCAN
等连接到对应的端 口 。
6 .开 始 配置步骤。
。
3 设备和面板开孔尺寸
注意:最大面 板厚度为 5mm
柜体信息 和所需要求请 参考用户 手册(MAN0883)
0.978’’
[24.83mm]
1.835’’
[46.62mm]
注意:公差符合 NEMA 标准,为±0.005 ″(±0.1mm)
5.653’’
[143.58mm]
7.326’’
[186.08mm]
5.156’’
[131mm]
6.875’’
[175mm]
4/14/2011 Page 2 of 6 ECN#947
XL6 / XL6M /XL6e 上有 4 个 金 属 卡 子安装孔。
MAN0886-4-CN 规格/安装

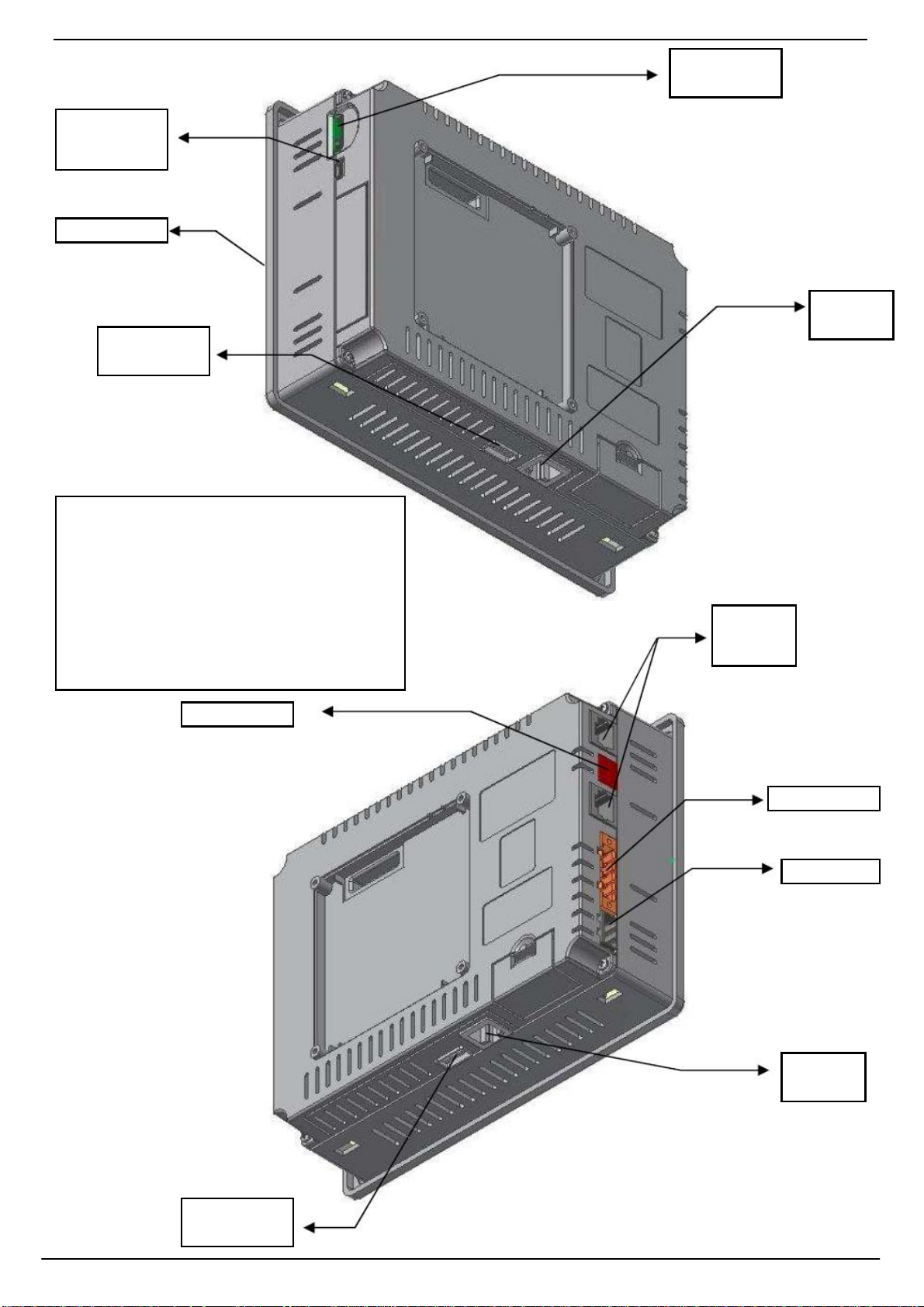

4 端口
可 移动存储卡
插槽
Mini B USB 5 针
编程口
USB A 口
Micro SD 存储卡插槽:
使用 Micro SD 卡可 进行数 据 记录,下载程 序等功能。
Horner 的 Micro SD 卡订货号:HE-MC1
USB A 口:可连接 闪存 盘
串口 MJ1/MJ2 :(RS232/RS485)
以太网端口:可用作 Cscape 编程或 和其 他设备 通信。
USB B 口:可用于 Cscape 编程或 Envision 软件 通信。
CAN 端口:可用作 Cscape 编程或 和其 他设备通 信 。
可用 作 Cscape 编程 或和 其 他设备 通 信。
以太网
仅
MJ1
MJ2
以太网
仅 XL6e
4/14/2011 Page 3 of 6 ECN#947
USB A 口
MAN0886-4-CN 规格/安装

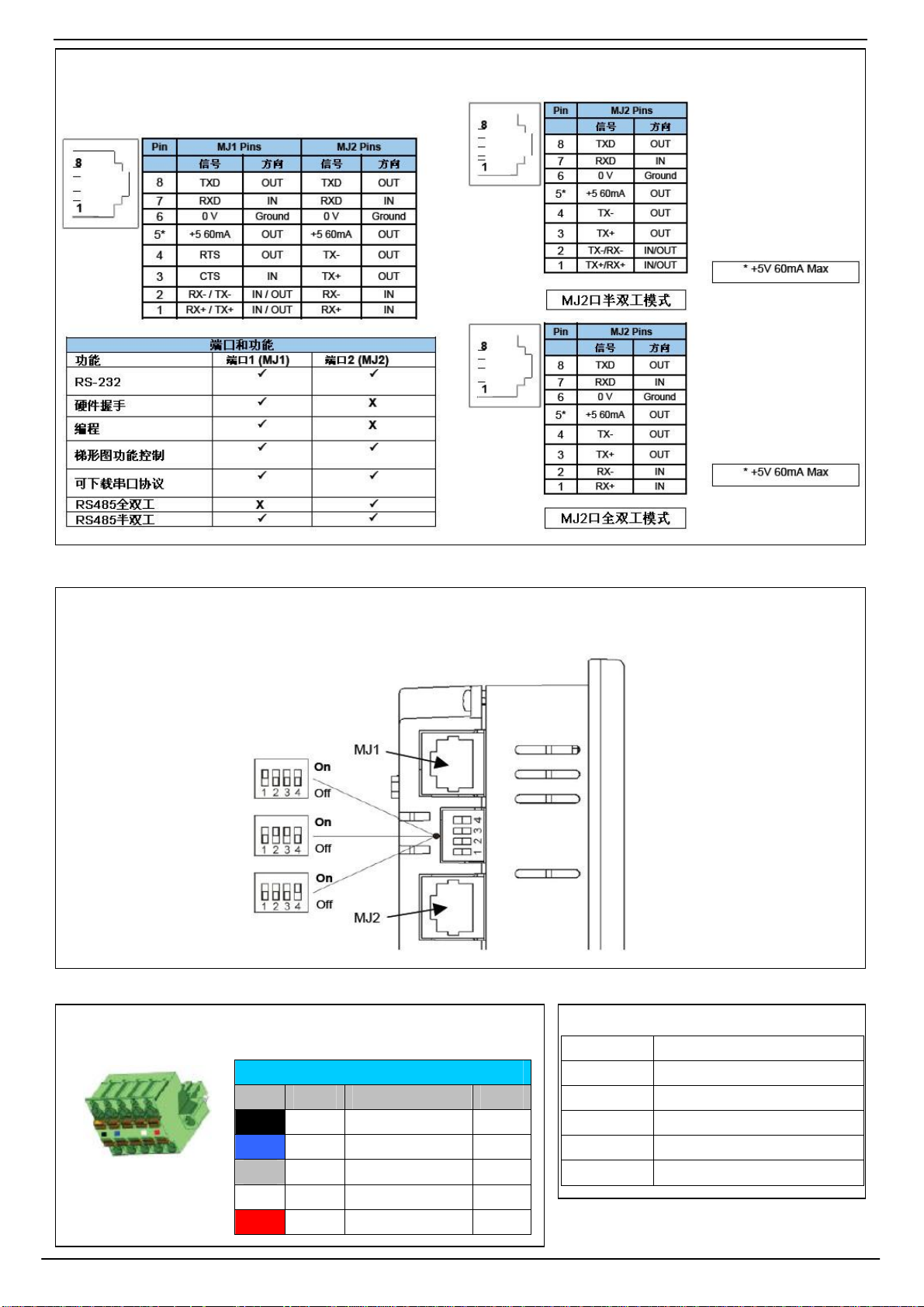

4.1 串口通信: MJ2口在全双工和半双工模式下的针脚定义
MJ1:(RS232/RS485) 可用作 Cscape 编程或
和其 他设备通 信
MJ2:(RS232/RS485) 可用 作和其 他设备通 信
4.2 外部拨动开关设置
从 XL6e 侧面可 看到 如下 4 个 拨动开关
拨动开关是为 MJ1 和 MJ2
封终端电阻所用。出厂时,
其均在未启 用(OFF)状态 。
要使 用对应 的终端电阻,
按说明把 对应的开关拨
至启用(ON) 状态。
开关 1:
ON 启用 MJ2 口 RS485 终端电阻
OFF 不启用 MJ2 口 RS485 终端电阻
开关 2 和 开关 3:
都为 ON 时 MJ2 口为半双工 模式
都为 OFF 时 MJ2 口为全双工 模式
开关 4:
ON 启用 MJ1 口 RS485 终端电阻
OFF 不启用 MJ1 口 RS485 终端电阻
4.3 CAN 网络 端子及接线
当 连接 CAN 网 络 时请使 用 该 端子
CAN 端子
额定 扭矩 0.5-0.78 Nm
CAN 端子针脚 定义
针 脚 信 号 信 号 描 述 方 向
1 V- CAN 共地 -黑色 -
2 CN_L CAN 数据低 -蓝色 IN/OUT
3 SHLD 屏蔽地-无色 -
4 CN_H CAN 数据高 -白色 IN/OUT
5 V+(NC)
无 连接-红 色 -
4.4 以太网端口
速 度 10/100Mbps 以太网
模式 半双工或 全双工
自动 协商 支持 10/100Mbps 和半/全 双工
端子 类型 带屏蔽 的 RJ45 接头
线型(推荐 )
端口 线序 自适 应(Auto MDI/MDI-X)
5 类非屏 蔽线 (或更好 )
4/14/2011 Page 4 of 6 ECN#947
MAN0886-4-CN 规格/安装
5.2 接线示意
4.5 电源 端子 和接线
针 脚 信 号 信 号 描 述
1 Ground 接地
电源端子针脚 定义
电源端子
连接至大地
提供 10-30V 直流电源
额定 扭矩0.5-0.78 Nm
2 V- 电源输入端 0V
3 V+ 电源输入端正极
5 接线及跳线
根据输入/输出的不同类型,选择合适 的跳线方式 。
·当连接开关量 I/O 点时, 请 使用下面 的
线 缆 或 与之参数相同 的其 他线 缆 :
Belden 9918, 18AWG(0.8mm2)或更粗
·当 连接模拟量 I/O 点时, 请 使 用下面的
线缆 或与之参数相同 的其他线缆:
Belden 8441 , 18AWG(0.8mm2) 或更粗
·当连接 CAN 总线 时, 请 使用下面的 线缆
或 与之参数 相 同的其他线 缆 :
Belden 3084, 24AWG(0.2mm2)或更粗
正逻辑 接线 VS 负逻辑 接线
XLe 控制器可 设置 为正逻辑输入或 负逻辑输入。
12-24VDC
正逻辑输入 负逻辑输入
接线规格
J1 橙色
接线端 子
I1 开关量输入 1
I2 开关量输入 2
I3 开关量输入 3
I4 开关量输入 4
I5 开关量输入 5
I6 开关量输入 6
I7 开关量输入 7
I8 开关量输入 8
H1 HSC1 / 开关量输入 9
H2 HSC2 / 开关量输入 10
H3 HSC3 / 开关量输入 11
H4 HSC4 / 开关量输入 12
A1 模拟量输入 1
A2 模拟量输入 2
0V 0V
注意: 请根据所接信号源/变送器的
类型选择是否接 入环路电源。
名称
J2 黑色
接线端 子
0V 0V
V+ V+*
NC 无连接
Q12 开关量输出 12
Q11 开关量输出 11
Q10 开关量输出 10
Q9 开关量输出 9
Q8 开关量输出 8
Q7 开关量输出 7
Q6 开关量输出 6
Q5 开关量输出 5
Q4 开关量输出 4
Q3 开关量输出 3
Q2 PWM2 / 开关量输出 2
Q1 PWM1 / 开关量输出 1
XL 103 XL 104
开关量输
出 13
V+* 为输出提供电压源
开关量正逻辑输入 /模拟量输入
J1 橙色端 子
J2 黑色端 子
开关量正逻辑输出
5.1 I/O 跳线设定 (JP1-JP2)
IO 跳线端 子 (JP) 和
接线端 子(J1-J4)的位置
开关量输入跳线 JP1
正逻辑 负逻辑
默认
模拟量输入跳线 JP2
电流 电压
默认
注意:配置 JP2 跳线端 子 时,2 个 通道可分别 单独 配置。
注意:Cscape 内 的配置信息须同 所选 IO 跳 线设 定相同。
J3 橙色
接线端 子
I13 开关量输入 13
I14 开关量输入 14
I15 开关量输入 15
I16 开关量输入 16
I17 开关量输入 17
I18 开关量输入 18
I19 开关量输入 19
I20 开关量输入 20
I21 开关量输入 21
I22 开关量输入 22
I23 开关量输入 23
I24 开关量输入 24
0V 0V
J4 橙色
接线端 子
Q16 开关量输出 16
Q15 开关量输出 15
Q14 开关量输出 14
XL 104
12-24 VDC
J4 橙色端子
开关量正逻辑输出
XL 104
J3 黑色端 子
开关量正逻辑输入
4/14/2011 Page 5 of 6 ECN#947
MAN0886-4-CN 规格/安装
6 数字滤波
滤波系数的 滤波效果可 由下 图 显示.
8 安全
产品上的相 关 符号表示以下含 义:
警告:电 气危害 警告:请查阅手册相关
数 字滤波:上图 显示 了模 块 对 温 度变化 响应的数 字 滤波 效果
(通过在 Cscape 中 调整滤波系数 )
7 I/O 寄存器 表
寄存器 描述
%I1 至 %I24 开关量输入
%I32 输出故障
%I25 至 %I31 保留
%Q1 至 %Q16 开关量输出
%Q17 将 HSC1 通道的累加器清 0
%Q18
%Q19 将 HSC3 通道的累加器清 0
%Q20
%Q21 至 %Q32 保留
%AI1 至 %AI4 模拟量输入
%AI5, %AI6 HSC1 累加器
%AI7, %AI8 HSC2 累加器
%AI9, %AI10 HSC3 累加器
%AI11, %AI12 HSC4 累加器
%AQ1, %AQ2 PWM1 占空比
%AQ3, %AQ4 PWM2 占空比
%AQ5, %AQ6 PWM 预分频
%AQ7, %AQ8 PWM 周期
%AQ9 至 %AQ14
累加计数模式: 将 HSC2 通 道的累加器清 0
正交计数模式 1-2:将 累加器 1 复 位 到最大值-1
累加计数模式: 将 HSC4 通 道的累加器清 0
正交计数模式 3-4:将 累加器 3 复 位 到最大值-1
模拟量输出
注意: 不是所有的 XLe 设备均含有 表 中列 出的 所有 I/O 点
寄存器 PWM HSC 步进
%AQ1 启动频率
%AQ2
%AQ3
%AQ4
%AQ5
%AQ6
%AQ7
%AQ8
%Q1 运行
%I30 准备/ 完成
%I31
PWM1 占空比
(32 位 )
PWM2 占空比
(32 位 )
PWM 预分频
(32 位 )
PWM 周期
(32 位)
HSC1
预设值
HSC2
预 设值
错误
运行 频率
加速 脉冲数
(32 位)
运行 脉冲数
(32 位)
减 速脉冲数
(32 位)
9 技术支持
若要 获取 帮助和 技术更新,请 联系以下 技术支持信息:
北美:
电话:317 916-4274
传真:317 639-4279
网站:http://www.heapg.com
邮箱:techsppt@heapg.com
中国:
电话:022-23367571
传真:022-23662715
网站:http://www.hornerchina.com.cn
邮箱:info@hornerchina.com.cn
该设备仅适 用用于防爆等级 Class 1,Division 2,Group A,B,C,D 或无危害场合.
警告-爆炸危害-在电源 切断后或无 危害场合才允许断开 设备连 接。
警告:为避免受电击或 烧伤,在连接 任何设备时必须 保持接地。
警告:为避免火灾,电 击 或物理伤害, 这里强烈建议在电源输入端安装 熔断
器,安装时熔断器 应尽 可能靠近 电源输入端。
警告:为避免火灾或电 击危 险,更换 熔断 器时应使 用相同 的类型。
警告:如果熔断器 多次 熔断, 在找出线 路 异常 之前请 先不要再 安装新 的熔断
器和使用 设备。
警告-爆炸危害-其他组 件 可能会削弱对 防爆 等级 Class 1,Division 2 的适 应性
警告:USB 口仅限维 护时使 用。在有危害场合下 不要 使 USB 设备一直保持连 接
警告-爆炸危害-只有在无危害场合下才能 更换电池。
警告:电池处 置不当 可能会 有爆炸 危险 。不 要分解电 池,不 要对电 池充电,
也不要把 电 池置于火中。
警告 :只有 具 有电 气资质 并对该 设备的 构 成和 操 作以 及 工作环境 熟悉 的 人员
才能安装,调试 ,操作 ,维护该设备 。在使用 前,应当阅读并 理解该 手册以
及与其相 关的其他手册。预防措施不当或 操作 不当可能会造 成严重的 人身伤
害甚至 危及生命。
该设备 遵循 FCC Part 15 规范。该 规范主 要针 对以 下 两种 情况:
1. 该设备不会 产生严重的 干扰。
2. 该设备必须能承受一定 程度的干扰, 包括可能 会造成 未知操作的 干扰
电磁辐射标准 :按标准要求, 一 枚磁环(HORNER 产品订货号 FBD006) 须安装在
AC/DC 线路的线 路上。
u 安装设备 时须遵守 所有适用守则 和标准 。
u 无论进行 何种 类型连接 时,都 应坚持使用 如下 安全措施 :
n 在试图 做任何连接 之前,先将电源端子接地。
n 当连接到电路或 脉冲 启动设备前, 先断开其相连的断 路器。
n 不要在线 路带电的情况 下连接电源 线 。
n 先安装控制器,再 连接要监控的电路。
n 按照当地规范和现场实际情况 选择合适 的电源布线 方 式。
n 连接电源电路时应穿戴 好防护眼镜,绝缘手套 等个 人防护用 品。
n 连接电源电路 之前应确 保双手,鞋和地 板干燥。
n 连接端 子线路前确 保 设备处于关闭状 态。
n 在连接任何线路前确 保 设备 处于 断电状 态。
n 每次使 用前 ,请检 查电缆 绝缘层是否断开或 开裂。如 果 电 缆有缺 陷 应立
即更换。
未经 HORNER APG,Inc 之允许,该手册的任何部分都不
可被转载或改写。如有变动,恕不另行通知。
4/14/2011 Page 6 of 6 ECN#947
