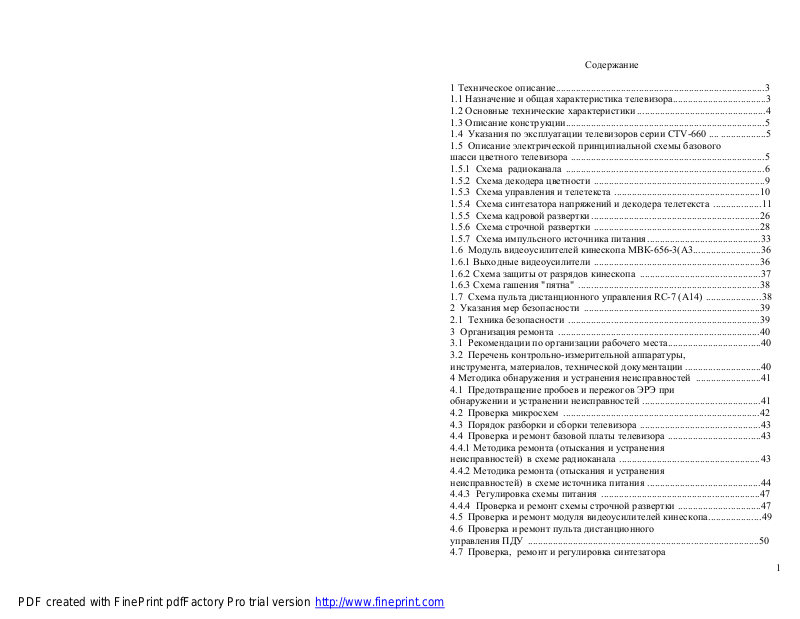

Содержание

1 Техническое описание...................................................................................3

1.1 Назначение и общая характеристика телевизора.....................................3

1.2 Основные технические характеристики ...................................................4

1.3 Описание конструкции...............................................................................5

1.4 Указания по эксплуатации телевизоров серии СТV-660 ......................5

1.5 Описание электрической принципиальной схемы базового

шасси цветного телевизора .............................................................................5

1.5.1 Схема радиоканала ...............................................................................6

1.5.2 Схема декодера цветности ....................................................................9

1.5.3 Схема управления и телетекста ..........................................................10

1.5.4 Схема синтезатора напряжений и декодера телетекста ...................11

1.5.5 Схема кадровой развертки ...................................................................26

1.5.6 Схема строчной развертки ..................................................................28

1.5.7 Схема импульсного источника питания .............................................33

1.6 Модуль видеоусилителей кинескопа МВК-656-3(А3...........................36

1.6.1 Выходные видеоусилители ..................................................................36

1.6.2 Схема защиты от разрядов кинескопа ................................................37

1.6.3 Схема гашения "пятна" ........................................................................38

1.7 Схема пульта дистанционного управления RC-7 (A14) ......................38

2 Указания мер безопасности ......................................................................39

2.1 Техника безопасности ............................................................................39

3 Организация ремонта ................................................................................40

3.1 Рекомендации по организации рабочего места.....................................40

3.2 Перечень контрольно-измерительной аппаратуры,

инструмента, материалов, технической документации ..............................40

4 Методика обнаружения и устранения неисправностей ..........................41

4.1 Предотвращение пробоев и пережогов ЭРЭ при

обнаружении и устранении неисправностей ...............................................41

4.2 Проверка микросхем ..............................................................................42

4.3 Порядок разборки и сборки телевизора ................................................43

4.4 Проверка и ремонт базовой платы телевизора .....................................43

4.4.1 Методика ремонта (отыскания и устранения

неисправностей) в схеме радиоканала ........................................................43

4.4.2 Методика ремонта (отыскания и устранения

неисправностей) в схеме источника питания .............................................44

4.4.3 Регулировка схемы питания ...............................................................47

4.4.4 Проверка и ремонт схемы строчной развертки .................................47

4.5 Проверка и ремонт модуля видеоусилителей кинескопа .....................49

4.6 Проверка и ремонт пульта дистанционного

управления ПДУ ............................................................................................50

4.7 Проверка, ремонт и регулировка синтезатора

1

напряжений моноплаты ................................................................................51

4.7.1 Методика ремонта (отыскания и устранения неисправ-

ностей) синтезатора напряжений моноплаты ШЦТ-660 ...........................51

4.7.2 Проверка синтезатора после ремонта .................................................56

4.8 Проверка и ремонт декодера телетекста ..............................................58

4.8.1 Методика ремонта (отыскания и устранения

неисправностей) декодера телетекста .........................................................58

5 Регулировка и настройка телевизора ......................................................59

5.1 Общие указания ......................................................................................59

5.2 Комплексная регулировка телевизора ..................................................60

5.3 Проверка качества изображения и звукового

сопровождения ...............................................................................................61

6 Техническое обслуживание ......................................................................62

6.1 Перечень работ, относящихся к техническому

обслуживанию ................................................................................................62

6.2 Порядок проведения периодических профилактических

осмотров и регламентных работ ..................................................................62

7 Испытания и контроль телевизоров после ремонта ................................63

7.1 Основные параметры и методы их проверки .......................................63

7.2 Методы испытаний .................................................................................64

7.3 Электропрогон .........................................................................................65

Приложение А - Каталог запасных частей собственного

изготовления и перечень радиоэлементов на телевизор ............................66

Приложение Б - Рисунки ...............................................................................90

Приложение В – Схема автоматического баланса белого (АББ)...................

2

Настоящая инструкция по ремонту предназначена для организаций,
осуществляющих гарантийное техническое обслуживание и ремонт
телевизоров цветного изображения (в дальнейшем - телевизоров).

Прежде, чем приступать к ремонту телевизора, специалист ремонтной
организации обязан ознакомиться и изучить требования настоящей
инструкции. Недостаточная осведомленность может привести к выходу из
строя телевизора или отдельных его узлов.

Инструкция распространяется на телевизоры цветного изображения
"HORIZONT" серии CTV-660. Базовая модель "HORIZONT 54CTV-660T-I".

1 Техническое описание

1.1 Назначение и общая характеристика телевизора

Телевизоры "HORIZONT" серии СТV-660 представляет собой
стационарные аналого-цифровые многостандартные телевизоры цветного
изображения на полупроводниково- интегральной элементной базе высокой
степени интеграции с моноплатной конструкцией шасси и дистанционным
управлением на ИК-лучах и предназначены для приема радиосигналов и
воспроизведения изображения и звукового сопровождения телевизионных
передач в МВ, ДМВ и кабельных диапазонах частот по стандартам
вещательного телевидения МОРТ(D/K) и MKKP(B/G) системам цветного
телевидения ПАЛ (PAL) и СЕКАМ (SECAM), а также для воспроизведения и
записи видеопрограмм.

В телевизоре применены: импортный кинескоп, всеволновой селектор
каналов, синтезатор напряжений на 60 программируемых каналов и
процессор управления телевизором с отображением информации на его
экране, схемы автобаланса белого и универсального устройства
согласования с соединителем типа SCART, импульсный источник питания
со схемой автоматического выключения и перевода в дежурный режим
(режим ожидания), акустическая система из двух головок
громкоговорителей динамических.

В телевизорах имеется дистанционное цифровое управление с ото­бражением на экране информации о выполняемых командах в виде "меню".
Декодер телетекста совмещен с процессором управления.

Запись сведений об элементах в устройствах и их порядковых номерах
приведены в сокращенной форме на принципиальной схеме телевизора.

3

В связи с постоянной работой по совершенствованию телевизора,
повышающей его надежность, в конструкцию могут быть внесены незна­чительные изменения, не отраженные в данном издании.

1.2 Основные технические характеристики

Модификации и варианты исполнения телевизоров цветного
изображения серии CTV-660 приведены в таблице 1. Технические условия на
серию моделей ТУ РБ 14538275.067-97 и ТУ РБ 14538275.006-94.

Таблица 1

Модификации базовой

модели

37CTV-660T

37CTV-660T-I

51CTV-660T-I-3

51CTV-660T-I-6

54CTV-660T-I

54CTV-660T-4

54CTV-660T-I-5

63CTV-660T-I

Основные технические характеристики телевизоров:

Источник питания 220 В (+10..-20)%, 50Гц;

Потребляемая мощность 65 Вт;

Потребляемая мощность

в режиме ожидания 5 Вт;

Вид кинескопа 90 градусов, планарный;

Принимаемые системы цветного ТВ вещания:

Вариант исполнения
конструкторской
документации

ГМИЛ.463244.009

ГМИЛ.463244.009-01

ГМИЛ.463234.080

ГМИЛ.463234.092

ГМИЛ.463234.073

ГМИЛ.463234.081

ГМИЛ.463234.085

ГМИЛ.463234.078

Отличительные
характеристики

ПДУ RC-7,
телетекст
ПДУ RC-7,
телетекст
ПДУ RC-7,
телетекст
ПДУ RC-7,
телетекст
ПДУ RC-7,
телетекст
ПДУ RC-7,
телетекст
ПДУ RC-7,
телетекст
ПДУ RC-7,
телетекст,кор­рекция растра

4

SECAM B/G, SECAM D/K,
PAL B/G, PAL D/K.

Воспроизводимые системы цветного телевидения:

SECAM (воспроизведение по НЧ);
PAL (воспроизведение по НЧ);

Количество запоминаемых программ 60;
Выходная мощность звука 2 Вт;
Громкоговоритель 2 шт, 8 Ом, овальный;
Частотная характеристика звука 150 - 10000 Гц;
Пульт ДУ RC-7;
Батареи пульта ДУ 1,5 В, типа "LR03", 2 шт;
Вход антенны 75 Ом, коаксиальный;
Вход внешних видеоустройств Scart-EUROCONNECTOR:
Выход звука 0,5 В/10 кОм;
Вход звука 0,5 В/10 кОм;
R, G, B вход 1 В/75 Ом;
Выход видео 1 В/75 Ом;
Вход видео 1 В/75 Ом.

1.3 Описание конструкции

Телевизор "HORIZONT" серии СТV-660 имеет мониторное

(вертикальное) исполнение с расположением оперативных органов

управления в нижней части передней панели.

Вид телевизора спереди и вид на органы управления на передней
панели телевизора приведен на рисунке 1. Вид телевизора сзади приведен на
рисунке 2.

Вид на кнопки пульта RC-7 приведен на рисунке 3.

1.4 Указания по эксплуатации телевизоров серии CTV-660

Вставить штекер антенны в антенную розетку телевизора на задней
стенке. Включить вилку шнура питания в розетку сети.

Ознакомиться с органами управления телевизором, приведенными на
(см.рисунки 1,2). Порядок работы приведен в руководстве по эксплуатации
на конкретную модель телевизора.

1.5 Описание электрической принципиальной схемы базового

шасси цветного телевизора

Принципиальная электрическая схема телевизора приведена в
руководстве по эксплуатации на телевизор.

Схемы электрических соединений приведены на рисунках 4-7.

5

На рисунке 4 приведена схема электрических соединений телеви-зора

"HORIZONT 37CTV-660T".

На рисунке 5 приведена схема электрических соединений телеви-зора

"HORIZONT 63CTV-660T-1".

На рисунке 6 приведена схема электрических соединений телеви-зора

"HORIZONT 51 CTV - 660T-I-3"(51 СTV - 660T-I-6).

На рисунке 7 приведена схема электрических соединений телеви-зора

"HORIZONT 54 CTV – 660 T-4"(54 CTV – 660 T-7).

1.5.1 Схема радиоканала

Тракт радиоканала включает в себя селектор каналов всеволновый,
тракт промежуточной частоты изображения (УПЧИ), тракт промежуточной
частоты звука (УПЧЗ) и усилитель звуковой частоты (УЗЧ). Функциональная
схема ИМС DA100 типа TDA8362A приведена на рисунке 8.

1.5.1.1 Схема УПЧИ

Функциональная схема тракта ПЧ видео ИМС DA100 типа TDA8362A
приведена на рисунке 9.

С контакта 17 селектора А1.1 сигнал ПЧ поступает на схему ПЧ.
Нагрузкой всеволнового селектора каналов типа KS-K-91-0 является фильтр
на поверхностных акустических волнах (ПАВ) типа РБ ФПА 2011. С выхода
фильтра ZQ105 (выводы 4,5) сформированный сигнал ПЧ поступает на ИМС
DA100, выводы 46,45 и далее на регулируемый УПЧИ в ИМС.

В качестве видеодетектора в ИМС DA100 применен синхронный
демодулятор, к которому через выводы 2,3 подключен опорный контур
видеодетектора на элементах C109, R132, L103, настроенный на частоту 38.0
МГц. Резистор R132 предназначен для ограничения напряжения,
возникающего в контуре в момент резкого возрастания входного сигнала ПЧ.

Синхронный демодулятор в отличие от амплитудного обладает более
высокой линейностью преобразования при малых уровнях сигнала, что
позволяет добиться лучшего качества детектирования при меньшем усилении
сигнала.

С синхронного демодулятора ИМС DA100 полный видеосигнал через
предварительный видеоусилитель поступает на вывод 7 ИМС DA100 и далее
через резистор R148 на эмиттерный повторитель на транзисторе VT104, а
затем через резистор R108 на параллельно включенные пьезокерамические
фильтры ZQ103 и ZQ104, которые обеспечивают подавление в канале
изображения сигналов второй промежуточной частоты звукового
сопровождения (6,5 МГц или 5,5 МГц). Параллельно фильтрам ZQ103 и

ZQ104 включена фазосдвигающая индуктивность - дроссель L101. Вместе с

6

тем полный видеосигнал через конденсатор C100 подается на схему
обработки сигнала звукового сопровождения.

Пройдя режекторные фильтры ZQ103 и ZQ104 видеосигнал поступает

на эмиттерный повторитель на транзисторе VT103, а затем на вывод 13 ИМС

DA100.

С выхода эмиттерного повторителя на транзисторе VT103 через

резистор R189 видеосигнал поступает на контакт 19 соединителя XS2 типа

SCART.

1.5.1.2 Схема АРУ

ИМС DA100 содержит схему ключевой АРУ, которая вырабатывает
управляющее напряжение для регулировки усиления УПЧИ и селектора
каналов. После усиления напряжение АРУ через вывод 47 ИМС DA100
подается на вывод 5 селектора каналов А1.1, обеспечивая тем самым
постоянство размаха видеосигнала на выходе ИМС DA100 (вывод 7).
Резистивный делитель R131, R141 определяет величину напряжения АРУ
селектора каналов.

Схема задержки действия АРУ собрана на элементах R137, R143,
R145, C118 и подключена к усилителю АРУ в ИМС DA100 через вывод 49.
Величина задержки АРУ устанавливается подстроечным резистором R143.

1.5.1.3 Схема АПЧГ

В схеме АПЧГ используется колебательный контур на элементах C109,
L103, являющийся опорным контуром видеодетектора ИМС DA100.

Напряжение ошибки с вывода 9 ИМС DA100, суммированное с
постоянным напряжением от источника напряжения +8 В через резистор
R136 подается на базу транзистора VT106, а с эмиттера транзистора через
резистивный делитель R474, R482 на вывод 9 ИМС DD402.

1.5.1.4 Схема УПЧЗ и УЗЧ

Функциональная схема тракта ПЧ звука ИМС DA100 типа TDA8362A
приведена на рисунке 10.

С вывода 7 ИМС DA100 телевизионный сигнал через конденсатор
C100 и резистор R100, дроссель L105 поступает на параллельно включенные
полосовые фильтры ZQ102 и ZQ101 со средней частотой 5,5 МГц и 6,5 МГц
соответственно. Сигнал с полосовых фильтров через конденсатор С104
поступает на вывод 5 ИМС DA100.

С нерегулируемого вывода 1 ИМС DA100 НЧ сигнал поступает на
эмиттерный повторитель на транзисторе VT109, предназначенного для

7

согласования выходного сопротивления усилителя с входным
сопротивлением прибора, подключаемого к соединителю типа SCART.

Кроме того, к выводу 1 ИМС DA100 подключен конденсатор C159,

выполняющий роль коррекции высокочастотных предыскажений 50 mks.

НЧ сигнал с регулируемого выхода ИМС DA100 (вывод 50) через
RC-цепи (R160,R301,R300,C304,C302), формирующие частотную
характеристику тракта звукового сопровождения, поступает на вывод 1 ИМС
DA300 типа TDA1519А оконечного усилителя звуковой частоты.

Делитель служит для получения максимально плоской АЧХ по
звуковому давлению. Конденсатор С304 создает подьем АЧХ на высоких
частотах.

Нагрузка УЗЧ подключена между выходами усилителей ИМС DA300 ­инвертирующего и неинвертирующего (выводы 6,4). Усиление последних
фиксировано и составляет 40 дБ (100 раз).

Резистор R160 (вывод 50 ИМС DA100) и конденсатор С300 устраняют
высокочастотные паразитные напряжения по входам ИМС.

Напряжение питания подается на вывод 7 ИМС через НЧ фильтр на
элементах: R302, C301, C303.

С выводов 4, 6 ИМС DA300 через соединитель Х6(А1) напряжение
звуковой частоты подается на динамические громкоговорители.

Источник питания в данной модели телевизора имеет некоторые
существенные отличия от источников питания предыдущих моделей.

Так, например, в режиме ожидания сохраняются напряжения на всех
основных источниках (+5 В,+15 В,+115 В), поэтому и на УЗЧ поступает
напряжение питания +15 В, которое в режиме ожидания необходимо
отключать. Это реализовано с применением ИМС TDA1519A, которая
позволяет отключать питание оконечных каскадов усилителя звуковой
частоты по отдельному входу (вывод 8).

Схема режима ожидания УЗЧ работает следующим образом: при
включении телевизора в рабочий режим напряжение +12 В подается на
вывод 8 ИМС DA300 с некоторой задержкой, осуществляемой медленным
зарядом конденсатора С305 через резистор R304 на промежуток времени,
пока не пройдут переходные процессы в предварительных каскадах ИМС
DA100, что вызывало бы "щелчки" в динамических громкоговорителях.
Соответственно включение УЗЧ ИМС DA300 в рабочий режим происходит с
некоторой задержкой. При выведении телевизора из рабочего режима в
режим ожидания на выводе 19 процессора ИМС DD402 исчезает напряжение
+5 В. Поэтому отключается стабилизатор +12 В ИМС DA801.

Затем конденсатор С305 разряжается до напряжения +5 В, которое
подается через диод VD301. Это напряжение сохраняется на все время
нахождения телевизора в режиме ожидания.

Режим работы ИМС DA300 по выводу 8:

в рабочем режиме 10 -15 В;

8

в режиме ожидания 4 - 8 В.

1.5.2 Схема декодера цветности

На рисунке 11 приведена схема фильтров и переключателей ИМС
DA100, на рисунке 12 - схема декодера цветности ИМС DA100, на рисунке
13 - схема R,G,B сигналов ИМС DA100.

1.5.2.1 Схема декодера цветности и матрицирования для сигналов

системы SECAM

Выделенный в ИМС TDA8362A сигнал цветности с вывода 27 ИМС
DA100 поступают на вывод 16 ИМС DA102 для декодирования. ИМС DA102
(TDA8395) является декодером SEKAM. Цветоразностные сигналы с

выводов 30,31 ИМС DА100 (PAL) или с выводов 9,10 ИМС DA102 (SECAM)
поступают через конденсаторы С151 и С152 на выводы 16 (R-Y) и 14 (B-Y)
для дальнейшей обработки в ИМС DТ101.

1.5.2.2 Схема декодера цветности и матрицирования для сигналов

системы PAL

Декодирование сигналов PAL происходит в ИМС DA100.ИМС DТ101
(TDA4665) является низкочастотной линией задержки на 64 мкс.
Цветоразностные сигналы (R-Y) и (B-Y) поступают на входы ИМС DA101
(соответственно, 16 и 14). Цветоразностный сигнал (R-Y) с выво-да 11 ИМС
DA101 через разделительный конденсатор C143 поступает на вывод 29 ИМС
DA100 для дальнейшей обработки. Сигнал (B-Y) c выво-да 12 через раздели­тельный конденсатор C144 поступает на вывод 28 ИМС DA100.

1.5.2.3 Регулировки яркости, контрастности, насыщенности

Регулировки яркости, контрастности, насыщенности осуществля-ются
подачей напряжения, изменяющегося в пределах 0-3 В соответствен-но на
выводы 17, 25, 26 ИМС DA100.

С вывода 18 ИМС DA100 снимается сигнал основного цвета "B" и
через резистор R153 подается на контакт 1 соединителя X11, а сигнал "G"

- с вывода 19 через резистор R159 подается на контакт 3 соединителя X11,
сигнал "R" через резистор R152 - на контакт 2 соединителя X11.

Входы 22(R), 23(G), 24(B) ИМС DA100 через конденсаторы C129,
C141, C131 соответственно, подключены к корпусу, т.к. не используются.
Вывод 21 предназначен для коммутации на входах видеоусилителей

(контакты 2,3,1 соединителя Х11) сигналов R,G,B основного изображения

9

(выводы 20,19,18 ИМС DA100) и сигналов R,G,B индикации управления и

телетекста (выводы 34,33,32 ИМС DD402.

При напряжении не более 0,2 В на выводе 21 ИМС DA100 на входы
видеоусилителей поступают RGB сигналы основного изображения, которые
отключаются импульсным напряжением амплитудой не менее 4 В,
поступающим с вывода 35 ИМС DD402 на вывод 21 ИМС DA100.

1.5.3 Схема управления и телетекста

В состав схемы управления и телетекста входят:

- пульт дистанционного управления RC-7;

- синтезатор напряжения с декодером телетекста, размещенные на

базовом шасси телевизора.

1.5.3.1 Общая характеристика системы управления и ее основные

параметры

Схема управления и телетекста предназначена для дистанционного и
обычного (с передней панели) управления телевизором, обеспечения
настройки на 60 программ, а также приема телетекста.

Дистанционно осуществляется управление следующими функция-ми
телевизора:

- включение и выключение меню;

- регулировка характеристики звука через меню "ЗВУК";

- регулировка характеристики изображения через меню

"ИЗОБРАЖЕНИЕ";

- переключение программ через меню "ОБЗОР" первого цикла меню;

- переключение функций через меню "ФУНКЦИИ": выбор источника

сигнала телевизора, постоянная индикация номера программы, таймер
выключения;

- автоматический поиск всех станций и автоматическое занесение
данных их настройки в нестираемую память, возможность скрытия,
перемещения и удаления найденных программ, а также присвоение имен
найденным программам через меню "ОБЗОР" второго цикла меню;

- поочередный поиск станций и запоминание данных настройки через
меню "УСТАНОВКА";

- переключение программ по кольцу в сторону увеличения и умень­шения номера программы;

- непосредственное регулирование громкости;

- прямой выбор программ;

- вызов информации о состоянии телевизора;

- включение предпочтительных значений характеристик изображе-ния
и звукового сопровождения;

10

- включение таймера с дискретностью установки времени выключения

5 мин;

- включение предпоследней программы;

- непосредственное переключение источников сигнала телевизора;

- выключение звукового сопровождения.

С передней панели телевизора и дистанционно через МЕНЮ

осуществляется управление следующими функциями телевизора:

- включение и выключение меню;

- регулировка громкости звукового сопровождения, запоминание

предпочтительных значений громкости через меню "ЗВУК";

- регулировка яркости, контрастности изображения, насыщенности

цвета, запоминание предпочтительных значений яркости, контрастности,
насыщенности через меню "ИЗОБРАЖЕНИЕ";

- выбор программы перемещением курсора по списку программ через

меню "ОБЗОР";

- выбор источника сигнала, включение/выключение постоянной
индикации номера программы, управление таймером выключения телевизора
через меню "ФУНКЦИИ";

- автопоиск станций в полуавтоматическом режиме, запоминание
данных настройки через меню "УСТАНОВКА";

- автопоиск станций и запоминание данных настройки в
автоматическом режиме, редактирование списка программ, присвоение
имени программам через меню "ОБЗОР";

- переключение программ по кольцу в сторону увеличения или
уменьшения номеров программ;

- непосредственное регулирование громкости;

- включение и выключение режима AV.

Управление следующими функциями в режиме приема телетекста:

- выбор страниц телетекста при помощи цифровых кнопок;

- выбор подстраниц телетекста;

- удержание страниц при приеме телетекста;

- смешанный прием;

- удаление текстовой информации в режиме приема телетекста;

- прием скрытой информации в режиме приема телетекста;

- изменение формата принимаемых страниц.

1.5.4 Схема синтезатора напряжений и декодера телетекста

Схема синтезатора напряжений содержит:

- фотоприемник (ИМС 2D1);

- микроконтроллер синтезатора напряжений и декодера телетекста
(ИМС DD402);

- коммутатор диапазонов (ИМС DD403);

11

- программируемое постоянное запоминающее устройство (ИМС

DD401);

- инверторы (транзисторы VT407,VT408);

- схему блокирования включения (транзистор VT403), ключ (тран-

зистор VT406), каскад настройки (транзистор VT411), контактную систе-му
на передней панели управления.

1.5.4.1 Схема фотоприемника

Фотоприемник собран на ИМС D1 и предназначен для приема ИК
сигнала, излучаемого пультом, преобразования его в электрический сигнал,
демодуляции и последующего усиления.

При облучении фотодиода фотоприемника сигнал с его выхода через
резистор R404 поступает на вывод 47 ИМС DD402. Резистор R1 и
конденсатор С1 - фильтрующие.

1.5.4.2 Декодирование команд управления и телетекста

Микроконтроллер схемы синтезатора напряжений и декодера теле­текста реализован на ИМС DD402.

Функциональная схема ИМС DD402 типа SAA5290 приведена на
рисунке 14. Каскады на схеме обозначены:

1 - селектор данных телетекста; 2 - блок синхронизации телетекста; 3 ­блок приема телетекста; 4 - одностраничное ОЗУ; 5 - блок синхронизации
индикации; 6 - блок индикации на экране; 7 - задающий генератор; 8 ­микропроцессор; 9 - ПЗУ; 10 - АЦП; 11 - ОЗУ микроконтроллера; 12 ­широтно - импульсный модулятор; 13 - интерфейс телетекста; 14 - таймер ­счетчик и интерфейс шины I2C; 15,16,17,18 - порты Р3,Р2,Р1,Р0
соответственно.

К выводам 41,42 ИМС DD402 подключен кварцевый резонатор ZQ401,
который совместно с конденсаторами С402,С403 обеспечивает работу
задающего генератора на частоте 12 МГц.

Вывод 43 ИМС DD402 предназначен для сброса счетчика программ
микроконтроллера ИМС DD402 и задания его нулевого адреса. При
поступлении напряжения +5 В с вывода 7 ИМС DА801 на конденсатор С400,
на выводе 43 ИМС DD402 возникает напряжение логической "1".
Длительность этой логической единицы определяется постоянной цепи
заряда конденсатора С400 через внутреннее сопротивление ИМС DD402,
подключенное к выводу 43 и резисторы R422,R423. Указанным сигналом
логической "1" происходит сброс счетчика программ. После заряда
конденсатора С400 ток заряда прекращается, напряжение на выводе 43 ИМС

DD402 становится равным 0 и начинается работа микропроцессора (8) в

12

ИМС DD402 в соответствии с программой, записанной в ПЗУ (9) ИМС
DD401.

При поступлении команды с пульта ПДУ, с вывода 3 ИМС D1
фотоприемника сигнал команды поступает на вход прерывания ИМС DD402
(вывод 47) микроконтроллера, в результате происходит его декодирование
программным методом.

Декодированная команда поступает на соответствующие выводы ИМС
DD402 или на интерфейс телетекста (13) в ИМС DD402.

Декодирование команд непосредственного управления (с клавиатуры
передней панели) также происходит программным методом.
Микропроцессор осуществляет сканирование клавиатуры и при обнаружении
замкнутого контакта, после нескольких циклов опроса, происходит
декодирование и исполнение команды.

Функциональное назначение кнопок клавиатуры передней панели
приведено в таблице на принципиальной схеме телевизора.

1.5.4.3 Схема включения и выключения

Включение и выключение телевизора осуществляется при помощи
сетевого триггера (вывод 19 ИМС DD402). При замыкании выключателя
"СЕТЬ" на цифровую часть микроконтроллера (вывод 44 ИМС DD402) с
вывода 7 ИМС DА801 поступает напряжение +5 В. При этом, а также при
поступлении команды выключения (переход в дежурный режим) с пульта
ПДУ на выводе 19 ИМС DD402 появляется напряжение логического "0",
которое поступает на вывод 3 ИМС DА801 и запрещает поступление
напряжения +12 В на вывод 6 ИМС DА801. В связи с этим телевизор
находится в дежурном режиме.

В связи с отсутствием напряжения +12 В на выводе 6 ИМС DА801
напряжение на базе транзистора VT406 равно 0, транзистор VT406 закрыт,
напряжение +5 В с его коллектора не поступает на вывод 38 ИМС DD402 ­питание аналоговой схемы ИМС, на вывод 39 ИМС DD402 - питание схемы
декодера телетекста и на вывод 31 ИМС DD402 - питание схемы R,G,B. В
результате ИМС DD402 находится в дежурном режиме.

В то же время в связи с отсутствием напряжения +12 В течет ток по
цепи: источник +5 В, светодиод красного свечения индикатора HL1, контакт
1 соединителя Х7, резистор R403, выходное сопротивление источника
напряжения +12 В. При этом светодиод светится красным цветом, индицируя
состояние дежурного режима.

При сбросе микроконтроллера ИМС DD402 во время включения
телевизора пока имеется напряжение логической "1" на выводе 43 ИМС
DD402 протекает ток базы транзистора VT403 по цепи: источник +5 В,
конденсатор С400, резистор R422, переход база-эмиттер транзистора VT403.
Ток коллектора транзистора VT403 течет по цепи: источник +5 В, резистор

13

R823, цепь коллектор-эмиттер транзистора VT403, корпус. Напряжение 0 В с

коллектора транзистора VT403 поступает на вывод 3 ИМС DА801 и
принудительно удерживает телевизор в дежурном режиме в течение времени
сброса микроконтроллера.

При подаче команды "Р+","Р-" с пульта ПДУ или с передней панели
телевизора сетевой триггер микроконтроллера опрокидывается и на выводе
19 ИМС DD402 появляется напряжение логической "1", которое поступает на
вывод 3 ИМС DА801. На выводе 6 ИМС DA801 появляется напряжение +12
В и телевизор включается в рабочий режим.

Напряжение +12 В с вывода 7 ИМС DА801 поступает на резистор
R412. Течет ток базы по цепи: источник +12 В, резистор R412, переход база­эмиттер транзистора VT406, выводы 38,39,31 ИМС DD402, корпус.
Транзистор VT406 открывается, и напряжение +5 В с его коллектора
поступает на эмиттер и выводы 31,38,39 ИМС DD402. В результате ИМС
DD402 переходит из дежурного режима в активный режим.

При появлении напряжения +12 В течет ток по цепи: источник +12 В,
резистор R403, контакт 1 соединителя Х7, светодиод зеленого свечения
индикатора HL1, источник +5 В, корпус. При этом светодиод красного цвета
оказывается с запирающим напряжением и гаснет, а светится све-тодиод
зеленого свечения индикатора HL1 - индицируя включенное со-стояние
телевизора.

При пропадании напряжения сети и последующем его появлении
(выключатель "СЕТЬ" включен) ИМС DD402 включается в состояние, при
котором на выводе 19 ИМС DD402 появляется напряжение логического "0",
что соответствует дежурному состоянию телевизора. Следует иметь ввиду,
что такое свойство телевизора обеспечивается установкой пятого бита
второго операционного байта в состояние "1", которая производится заводом­изготовителем телевизоров (подробнее об этом смотри в разделе "Сервисный
режим").

Работа схемы синтезатора при отсутствии сигнала опознавания
синхронизации (СОС) и отсутствии команд дистанционного и местного
управления более 5 минут приводит к опрокидыванию сетевого триггера и
выключению телевизора в дежурный режим.

Схема синтезатора при помощи внутреннего таймера счетчика ИМС
DD402 позволяет задавать время отключения телевизора от 5 до 120 минут с
дискретностью 5 минут. Установка времени отключения производится через
меню "ФУНКЦИИ".

1.5.4.4 Схема формирования напряжения настройки

Схема формирования напряжения настройки содержит ключевой
транзистор VT411 и двухзвенный RC-фильтр на элементах R477,C433, R479,

14

C436. Резисторы R473,R476 определяют верхний и нижний уровни

напряжения настройки.

При подаче одной из команд "Настройка" или "Подстройка" через
меню "УСТАНОВКА" на выводе 1 ИМС DD402 формируется импульсный
сигнал положительной полярности с изменяющейся скважностью и периодом
следования 40 мкс, амплитудой 5 В.

При значении скважности "1" транзистор VT411 все время открыт, т.к.
протекает его ток базы по цепи: источник +5 В, резисторы R449,R461,
переход эмиттер-база транзистора VT411, корпус. При этом протекает ток
коллектора транзистора VT411 по цепи: источник +31 В (катод стабилитрона
VD103), резисторы R481,R476, цепь коллектор-эмиттер транзистора VT411,
корпус. Напряжение в точке соединения резисторов R476,R477 и напряжение
на выходе фильтра (контакт 11 соединителя Х1(СКВ) не превышает +0,7 В.

При максимальном значении скважности практически в течение всего
периода повторения 40 мкс транзистор VT411 закрыт, т.к. отсутствует ток его
базы. При этом отсутствует ток коллектора транзистора VT411 и напряжение
на его коллекторе определяется резистивным делителем R481,R476,R473 и
равно примерно +28 В.

При промежуточных значениях скважности фильтр R477,C433
преобразует импульсный сигнал на коллекторе транзистора VT411 в уровень
постоянного напряжения на выходе фильтра. При этом значение уровня
напряжения пропорционально скважности импульсного напряжения на
выводе 1 ИМС DD402.

Таким образом, при изменении скважности импульсного сигнала на
выводе 1 ИМС DD402 при помощи команд "Настройка" или "Подстройка"
меню "УСТАНОВКА" напряжение на конденсаторе С436 будет изменяться в
пределах 0,7-28 В.

1.5.4.5 Схема переключения диапазонов

Схема переключения диапазонов собрана на ИМС DD403 и
предназначена для декодирования двоичного сигнала диапазонов на выводах
14,21 ИМС DD402 и преобразования выходных сигналов в уровень
напряжения 12 В. Сигналы включения диапазонов поступают с выводов
21,14 ИМС DD402 на выводы 1,2 ИМС DD403 соответственно.

Зависимость напряжения на выводах 5,7,6 ИМС DD403 от сигналов на
выводах 14,21 ИМС DD402 приведена в таблице 2.

15

Таблица 2

Диапазон

Напряжение на выводах

Напряжение на выводах

ИМС DD403, В

ИМС DD402, В

2114576

VHF-1

VHF-3

UHF

Не более

0,2
5,0

Не более

0,2

Не более

0,2

Не более

0,2
5,0

Не менее

11,4

Не более

0,2

Не более

0,2

Не более

0,2

Не менее

11,4

Не более

0,2

Не более

0,2

Не более

0,2

Не менее

11,4

1.5.4.6 Схема формирования управляющих напряжений

громкости, яркости, насыщенности, контрастности

Для формирования управляющих напряжений регулирования
громкости, яркости, насыщенности, контрастности на выводах 2,7,4,5 ИМС
DD402 имеются импульсные сигналы положительной полярности с
изменяющейся скважностью с периодом повторения 19,2 мкс.

При значениях скважности (q=1 и q=oo) управляющие напряжения
имеют значения и формируются резистивными делителями в соответствии с
данными, приведенными в таблице 3.

Функция

16

Таблица 3

Номер
вывода

ИМС

DD402

Резистивный

делитель

Фильтрующий
конденсатор

Значение управля­ющего напряже­ния,В

q=1q=0

Громкость
Яркость
Насыщенность
Контрастность

2

R454,R467,R472

7

R453,R466,R471

4

R452,R464,R469

5

R451,R463,R468

C427,C434
C426
C424
C423

2,2
3,2
3,2
3,2

0
0
0
0

При изменении скважности импульсного напряжения на выводах 2,7

4,5 ИМС DD402 от максимального значения до значения "1", управляющие

напряжения на соответствующих фильтрующих конденсаторах изменяются
от 0 до максимального значения, приведенного в таблице для скважности

q=1.

На выводе 2 ИМС DD402 скважность импульсного напряжения
изменяется при нажатии и удержании на пульте ПДУ одной из кнопок "+","-"
или на передней панели телевизора одной из кнопок " +"," -". При
отпускании указанных кнопок изменение указанной скважности импульсного
напряжения прекращается. То же изменение скважности можно получить,
если нажатием кнопки "МЕНЮ" войти в меню "ЗВУК", затем курсор
установить на позицию "Громкость" при помощи кнопок пульта ПДУ " ", "
", затем нажать и удерживать в нажатом
состоянии одну из кнопок " ", " " пульта ПДУ.

При помощи кнопок пульта ПДУ " ", " " можно изменять
скважность импульсного напряжения на выводах 7,5,4 ИМС DD402, если
предварительно нажатием кнопки "МЕНЮ" вызвать меню "Изображение" и
установить курсор одной из кнопок " ", " " на позицию "Яркость",
"Контрастность", "Цвет" соответственно.

1.5.4.7 Цепь сигнала АПЧГ

Управляющий сигнал АПЧГ поступает с вывода 9 ИМС DА100 через
эмиттерный повторитель на транзисторе VT106 через резистивный делитель
R474,R482 на вывод 9 ИМС DD402, где происходит его преобразование
трехразрядным аналого-цифровым преобразователем в цифровой код.

Далее происходит суммирование программным методом в ИМС
DD402 данного кода напряжения АПЧГ и кода, соответствующего
напряжению настройки.

Номинальное значение напряжения АПЧГ на контрольной точке XN2
равно 2,5 В.

В ИМС DD402 суммирование кодов напряжения настройки и
напряжения АПЧГ происходит путем коррекции напряжения настройки в

17

зависимости от уровня напряжения АПЧГ. Если после настройки на станцию
на контрольной точке XN2 напряжение превысит значение 3 В, то
напряжение настройки автоматически увеличится на один шаг на выходе 14­ти разрядного ЦАПа настройки (вывод 1 ИМС DD402). Величина одного
шага примерно 1,8 мВ. При этом за счет работы петли АПЧГ напряжение
АПЧГ уменьшится на 1,8 мВ. Далее описанный цикл повторяется, пока
напряжение АПЧГ не станет меньше 3 В. В результате полученное
напряжение настройки станет равным сумме первоначального значения
напряжения настройки и напряжения АПЧГ.

Если на контрольной точке XN2 напряжение меньше 1,6 В, то в первом
цикле настройки автоматически уменьшается на один шаг и так далее, пока
напряжение АПЧГ не станет более 1,6 В. Для исключения возникновения
автоколебаний предусмотрена следующая периодичность изменения
напряжения настройки на один шаг: 30 мс - на I-II диапазонах; 60 мс – на III
диапазоне; 100 мс - на IV-V диапазонах. Автоматическая коррекция
напряжения настройки отключается при наличии команды "точная
настройка".

1.5.4.8 Цепь формирования сигнала подключения

видеомагнитофона (АV)

Сигнал подключения видеомагнитофона (АV) формируется с
помощью каскада на транзисторе VT108.

В исходном состоянии (режим TV) на выводе 12 ИМС DD402 имеется
напряжение логической единицы (не менее 2,4 В). Ток базы транзистора
VT108 протекает по цепи: источник +5 В, резистор R414, база-эмиттер
транзистора VT108, корпус. Ток коллектора транзистора VT108 течет по
цепи: источник +8 В, резистор R174, коллектор-эмиттер транзистора VT108,
корпус и создает падение напряжения на резисторе R174. Следовательно, в
исходном состоянии транзистор VT108 открыт и с его коллектора на вывод

16 ИМС DА100 поступает уровень не более
0,4 В.

При нажатии кнопки "АV", кнопки " " пульта ПДУ (при включенной
0 программе), включении режима AV в меню "Функция" с ПДУ или кнопки
"AV" на передней панели телевизора на выводе 12 ИМС DD402 появляется

уровень не более 0,4 В. Транзистор VT106 закрывается и напряжение не
менее 7,5 В поступает на вывод 16 ИМС DА100.

При нажатии кнопок "TV"," ", " ", "1","2",..."9", или включении
режима TV в меню "Функция" с ПДУ, или нажатии кнопок "Р+","Р-","AV" на
передней панели телевизора на выводе 12 ИМС DD402 появляется уровень
не менее 2,4 В. Транзистор VT108 открывается и напряжение не более 0,4 В
поступает на вывод 16 ИМС DА100.

18

1.5.4.9 Схема формирования сигналов индикации на экране (ОSD)

и телетекста

Сигнал индикации на экране (ОSD) и телетекста формируется на
выводах 34 ("R"), 33 ("G"), 32 ("B"), 35 ("Fb"), ИМС DD402. Сигналы R,G,B
поступают через резисторы R409,R410,R415 на видеоусилители (соединитель
Х11(А3), контакты 2,3,1 соответственно). Сигнал "Fb" по-ступает на вывод
21 ИМС DА100, отключая ее выходы сигналов R,G, B от соответствующих
входов видеоусилителей.

Для синхронизации сигналов R,G,B используются строчный импульс
обратного хода (СИОХ) и кадровый гасящий импульс (КГИ). Импульс СИОХ
с контрольной точки XN7 амплитудой 10 В поступает на инвертор,
собранный на транзисторе VT407, с выхода которого инвертированные
импульсы амплитудой 5 В поступают на вывод 36 ИМС DD402.

Импульс КГИ амплитудой 5 В поступает с резистора R617 на
инвертор, собранный на транзисторе VT408, с выхода которого
инвертированные импульсы амплитудой 5 В поступают на вывод 37 ИМС

DD402.

1.5.4.10 Схема программируемого постоянного запоминающего

устройства (ППЗУ)

Схема ППЗУ содержит ИМС DD401. ИМС DD401 является энер­гонезависимыми ППЗУ, т.е. обладает свойством при снятии питания хра-нить
записанную информацию в течение длительного промежутка времени.

Информация между процессором ИМС DD402 и ППЗУ ИМС DD401
передается при помощи стандартной шины I2С: порт данных SDA (вывод 50
ИМС DD402 и вывод 5 ИМС DD401), порт синхронизации SCL (вывод 49
ИМС DD402 и вывод 6 ИМС DD401). Резисторы R433,R434,R436,
R437,R438,R439 служат для уменьшения помех за счет снижения крутизны
фронтов импульсов.

1.5.4.11 Режим автоматической настройки на канал

ИМС DD402 позволяет производить автоматическую настройку на
канал, с помощью цикла настроечных меню. Для автопоиска всех доступных
каналов сразу необходимо в меню "ОБЗОР" нажать кнопку
" " ПДУ.

При включении поиска одного канала в меню "Установка" в стро-ке
"Настройка" кнопками " " и " " ПДУ можно выбрать направление поиска (
в сторону уменьшения или увеличения номеров).

При включении поиска в сторону увеличения номеров программ:

19

- скважность импульсного сигнала на выводе 1 ИМС DD402 увели-

чивается пошагово (шаг более 1 МГц). При увеличении скважности про­исходит увеличение напряжения настройки;

- при увеличении скважности сигнала на выводе 1 ИМС DD402 от "1"
до максимальной величины происходит переключение диапазонов в
последовательности: VHF-I, VHF-III, UHF, т.е. происходит увеличение
напряжения настройки в каждом диапазоне от 0 до 28 В;

- в процессе настройки на станцию при появлении сигнала
опознавания синхронизации (СОС) шаг изменения напряжения настройки
уменьшается (соответствует изменению частоты не более 250 кГц) и далее,
при появлении сигнала АПЧГ порядка 4,2 В шаг изменения напряжения
настройки опять уменьшается (соответствует изменению частоты не более
62,5 кГц). При уменьшении напряжения АПЧГ до 1,1 В с последующим
возрастанием до 2,3 В происходит прекращение поиска (получена настройка
на станцию).

Для стабилизации режимов работы радиоканала в процессе поиска
после каждого шага изменения напряжения настройки вводится задержка 40
мс.

При включении автопоиска в режим поиска всех станций в меню
"ОБЗОР" в окне режима, находящегося в правом нижнем углу появляется
надпись "Поиск". При нахождении телевизионного канала напротив
очередного номера канала появляется надпись "Найден". После окончания
поиска всех станций в окне режима появляется надпись "Завершено".

При включении автопоиска в режиме поиска одной станции в меню
"Установка" в строке "Настройка" отображается шкала изменяющегося
напряжения настройки, которая останавливается после окончания поиска.

При работе в режиме автопоиска и отсутствии сигнала опознавания
синхронизации (СОС) происходит отключение громкости, т.е. имеет место
режим бесшумной настройки (БШН). Сигнал ident поступает с вывода 4
ИМС DА100 на вывод 45 ИМС DD402, его максимальное значение
определяется резистивным делителем R475, R483.

1.5.4.12 Режим "Точная настройка"

Режим "Точная настройка" включается путем выбора в меню
"Установка" позиции "Подстройка". При этом на экране телевизора в

позиции "Подстройка" индицируется шкала с курсором, перемещающимся в
направлении , выбираемом кнопками " " и " " ПДУ. В режиме "точной
настройки" цепь АПЧГ размыкается и остается разомкнутой после окончания
точной настройки. При запоминании настройки на программу после "точной
настройки" в памяти соответствующим битом информации запоминается, что
АПЧГ выключено. Поэтому в дальнейшем при включении указанной
программы АПЧГ будет выключено.

20

Указанный режим используется, если при слабом сигнале отсутствует

"захват" станции при автопоиске, а также в случаях, когда имеет место

слабый сигнал на антенном вводе и незначительная ручная настройка
приводит к улучшению качества изображения.

1.5.4.13 Схема декодера телетекста

ИМС DD402 содержит также встроенный декодер телетекста. Он
предназначен для приема сигнала телетекста, который передается в течение
нескольких строк во время обратного хода по кадру и телевизорами без
установленного декодера телетекста на экране не воспроизводится.

Полный видеосигнал подается на вывод 23 ИМС DD402 (внутренний
видеосигнал телевизора) и на вывод 24 ИМС DD402 (внешний видеосигнал с
соединителя типа SCART) и поступает через коммутатор на селектор данных
в ИМС DD402. Селектор данных предназначен для выделения из полного
аналогового видеосигнала цифровых данных телетекста и сигналов
синхронизации. Селектор данных содержит следящий синхрогенератор,
который обеспечивает формирование строчных импульсов синхронизации на
уровне 50% от входных синхроимпульсов. Следящая система обеспечивает
устойчивую синхронизацию телетекста в широком диапазоне амплитуд
входных синхроимпульсов. Конденсатор С416, подключенный к выводу 25
ИМС DD402 предназначен для фиксации уровня черного входного
видеосигнала. Схема синхронизации приема (2) в ИМС DD402 содержит
адаптивный цифровой ФАПЧ входных синхроимпульсов.

К выводу 26 ИМС DD402 подключен резистор R448, предназначенный
для создания опорного тока аналоговой части селектора данных (1) в ИМС

DD402.

На блок приема телетекста (3) в ИМС DD402 кроме цифровых данных
телетекста с селектора данных (1) ИМС DD402 и синхроимпульсов со схемы
синхронизации приема (2) в ИМС DD402 также с интерфейса телетекста (13)
ИМС DD402 поступают данные о номере запрашиваемой страницы
телетекста.

Страница телетекста, выделенная блоком приема (3) в ИМС DD402,
записывается в одностраничное ОЗУ (4).

Для вывода данных телетекста на экран телевизора используется блок
индикации на экране (6) ИМС DD402, который содержит ПЗУ для вывода
символов на экран телевизора в режиме построчной развертки. Блок
индикации (6) ИМС DD402 формирует сигналы R,G,B и Fb (соответственно
выводы 34,33,32 и 35 ИМС DD402). Сигналы R,G,B подаются
непосредственно на входы видеоусилителей.

21

Сигнал Fb с вывода 35 ИМС DD402 через эмиттерный повторитель

VT402 поступает на вывод 21 ИМС DА100, обеспечивая высокоомное

состояние выходов R,G,B ИМС DА100 в момент поступления на входы
видеоусилителей сигналов R,G,B телетекста.

Для синхронного с разверткой вывода информации телетекста на экран
телевизора используется блок синхронизации индикации (5) ИМС DD402, на
который через выводы 37 и 36 ИМС DD402 подаются соответственно
кадровый гасящий импульс и строчный импульс обратного хода
отрицательной полярности.

Кроме того, блок синхронизации индикации (5) ИМС DD402 на 27
выводе формирует сигнал компенсации дрожания кадра, который через
резистор R418 поступает на транзистор VT600.

Через схему интерфейса телетекста (13) происходит управление все-ми
режимами работы телетекста.

1.5.4.14 Сервисный режим

В ППЗУ ИМС DD401 записаны два опционных байта (байт 1 и байт 2),
информация в которых записана на заводе-изготовителе телевизоров и
определяет целый ряд свойств и функций телевизора.

Каждый из опционных байт содержит 8 бит, каждый бит может быть в
состоянии "0" или "1".

Значения функций телевизора в зависимости от значения битов
опционных байтов приведены в таблицах 4 - 7.

Таблица 4

Опционный байт 1

номер бита

b7b6b5b4b3b2b1b0

Таблица 5

Номер
бита

123

22

Значение

7

Цветовой тон

1 - используется
0 - не используется

6 Четкость

5 Турбо БАСС

Окончание таблицы 5

123

4Аналоговое управление

стереозвуком

3

2 Количество соединителей

0,1

Телетекст 1 - имеется

типа SCART

Диапазоны

настройки

1 - имеется
0 - не имеется

1 - имеется
0 - не имеется

1 - имеется

0 - не имеется

0 - не имеется

0 - 1 SCART

1 - 2 SCARTa

00 - не используется
01 - только VHF(I диапазон)
10 - VHF и UHF (II диапазон)
11 - VHF-L,VHF-H,UHF

(III диапазон)

Таблица 6

Опционный байт 2

номер бита

b7b6b5b4b3b2b1b0

Таблица 7

23

Номер
бита

123

Значение

7Изображение позиций

МЕНЮ

Окончание таблицы 7

123

6Не используется

5 Режим после нажатия

кнопки "СЕТЬ":

4 Языки телетекста 1 – восточные, 0 - западные

3 Стандарт Франции 1 - имеется

2NTSC

1SECAM 1 - имеется

1 - текстовое
0 - символьное

1 - дежурный режим
0 - режим бывший в момент

снятия сети

0 - не имеется

1 - имеется
0 - не имеется

0 - не имеется

0 Cтандарты 1 - многостандартная

0 - один стандарт

На заводе-изготовителе приняты такие значения битов опционных
байтов, что последние имеют следующий вид:

Опционный байт 1

24

b7b6b5b4b3b2b1b0

00001011

|--------------------------------||-------------------------------|

0 В
|---------------------------------------|

0В

Опционный байт 2

b7b6b5b4b3b2b1b0

10110000

|-------------------------------||--------------------------------|

В 0
|--------------------------------------|

В0

Каждый опционный байт состоит из двух полубайт. Каждый полубайт

выражается числом в шестнадцатиричном исчислении.

Соответствие между числами в десятичной, двоичной и

шестнадцатиричной системах исчисления приведено в таблице 8.

Таблица 8

Десятичная

система

Двоичная
система

Шестнадца­тиричная
система

Десятичная

система

Двоичная
система

Шестнадца­тиричная
система

000000810008

100011910019

200102101010A

300113111011B

25

401004121100C

501015131101D

601106141110E

701117151111F

Таким образом: опционный байт 1 = 0В

опционный байт 2 = В0

Для входа в сервисный режим (например, после замены ИМС DD401)
необходимо произвести включение телевизора кнопкой "СЕТЬ" при
предварительно замкнутых контактах контрольной точки XN10. При этом
после прогрева кинескопа на экране появится сервисное меню, на котором
отображены числа в шестнадцатиричном исчислении, записанные в
опционный байт 1 (позиция op.byte1) и в опционный байт 2 (позиция
op.byte2). Это должны быть числа ОВ и В0 соответственно. Если в
указанных позициях находятся другие числа (например, если заменили
ИМСDD401), то необходимо при помощи кнопок " ",
" " ПДУ установить курсор в позицию op.byte1. Затем последовательно
нажимая и отпуская одну из кнопок " "," " ПДУ добиться появления числа
ОВ. Затем кнопкой " " ПДУ установить курсор в позицию op.byte2.
Последовательно нажимая одну из кнопок " "," " ПДУ добиться появления
шестнадцатиричного числа В0.

Для выхода из сервисного режима необходимо нажать кнопку "TV"
ПДУ.

1.5.5 Схема кадровой развертки

Задающий каскад кадровой развертки выполнен на ИМС DA100.
Выходной каскад кадровой развертки выполнен на ИМС DA600 типа
К1051ХА1. Функциональная схема ИМС DА600 (К1051ХА1) приведена на
рисунке 15.

Сформированный в ИМС DА100 кадровый пилообразный сигнал с ее
выходного усилителя через вывод 44, интегрирующую цепочку R601, C600
подается соответственно на аналоговый (вывод 1 ИМС DА600) и ключевой
(вывод 3 ИМС DА600) входы драйвера (буферного каскада) оконечной
ступени кадровой развертки.

Драйвер осуществляет токовое управление выходным каскадом и
генератором обратного хода кадровой развертки, включенных по схеме с

26

вольтдобавкой. С выхода драйвера сигналы в противофазе поступают на
транзисторы выходного каскада, включенные по двухтактной схеме.

В первую половину прямого хода (от верхнего края экрана до его
середины) кадровый отклоняющий ток протекает по цепи: источник
+26 В, фильтр C603, диод VD600, вывод 6 ИМС DА600, верхнее плечо
выходного каскада, вывод 5 ИМС DА600, контакт 1 соединителя Х8(А5),
кадровые отклоняющие катушки, контакт 3 соединителя Х8, разделитель­ный конденсатор С609, резистор R618, корпус. Конденсатор С609 при этом
заряжается.

Ток второй половины прямого хода кадровой развертки (от середины
экрана до его нижнего края) обусловлен разрядом конденсатора С609 по
цепи: плюсовая обкладка конденсатора С609, контакт 3 соединителя Х8,
кадровые отклоняющие катушки, контакт 1 соединителя Х8, вывод 5 ИМС
DА600, нижнее плечо выходного каскада, вывод 4 ИМС DА600, корпус,
резистор R618, минусовая обкладка конденсатора С609.

Генератор обратного хода ИМС DА600 формирует импульс
напряжения источника питания ИМС DА600, за счет которого лучи
кинескопа быстро возвращаются от нижнего края к верхнему, т.е. формирует
обратный ход лучей. Этот импульс создает схема вольтдобавки в генераторе
обратного хода, имеющая внешние элементы VD600,C607,R612,R617,
подключенные к выводам 6,8 ИМС DА600.

Во время прямого хода конденсатор С607 заряжается до напряжения,
близкого по величине к напряжению источника питания, по цепи: источник
+26 В, диод VD600, конденсатор С607, резисторы R612,R617, корпус. Во
время обратного хода кадровой развертки ключ генератора включает
конденсатор С607 последовательно с напряжением источника питания, при
этом диод VD600 запирается, и на выводе 6 ИМС D600 формируется импульс
напряжения равный почти удвоенному значению источника питания.

С части нагрузки ключа вольтдобавки (резисторы R612,R617)
снимается кадровый гасящий импульс и подается на синтезатор напряжения
через резистор R421, транзистор VT408 на вывод 37 ИМС DD402.

Параллельно кадровым отклоняющим катушкам подключена
демпферная цепочка R604,C604, гасящая паразитные колебания,
возникающие в отклоняющих катушках.

Выходная ступень кадровой развертки ИМС DА600 охвачена
отрицательной обратной связью по высоким частотам через конденсатор
С602.

Весь усилитель сигнала кадрового отклонения охвачен отрицатель-ной
обратной связью по току и напряжению.

Обратная связь по напряжению осуществляется подачей напряжения с
выходного каскада через кадровые отклоняющие катушки и резисторы R607,
R608 на инвертирующий вход выходного усилителя, вывод 42 ИМС DА100.
Конденсатор С126 выполняет функцию фильтра низкой частоты.

27

Напряжение обратной связи по переменному току снимается с резистора
R618. Напряжение на этом резисторе пропорционально току отклонения и

подается через переменный резистор R614 с его движка через резистор R611
на вывод 42 ИМС DА100. Переменным резистором R614 можно изменять
амплитуду пилообразного напряжения обратной связи, а, следовательно, и
размах отклоняющего тока, т.е. размер по вертикали.

Резисторы R607,R609 и конденсатор С608 образуют интегрирующую
цепочку в схеме отрицательной обратной связи по напряжению. Переменный
резистор R609 является регулятором линейности изображения по вертикали.

Центровка изображения по вертикали осуществляется подачей
постоянной составляющей тока в кадровые отклоняющие катушки, величина
и направление которого определяется резистором регулировки центровки
R616 и токоограничивающим резистором R613.

ИМС DА600 содержит схему токовой защиты от перегрева, пороговую
схему защиты от импульсного перенапряжения транзисторов выходного
каскада.

Транзистор VT600 включен в схему центровки по кадрам и выполняет
функцию ключа. С модуля декодера телетекста А1.2 на базу транзистора
VT600 поступает меандр частотой 25 Гц, что позволяет устранить мерцание
текстовых символов при просмотре информации на экране.

1.5.6 Схема строчной развертки

1.5.6.1 Селектор синхроимпульсов и задающий генератор строчной

и кадровой разверток

Функциональная схема ИМС DA100 TDA 8362A в части селектора
синхроимпульсов и задающих генераторов приведенан на рисунке 16. ИМС
DA100 расположена на базовой плате телевизора (А1).

Видеосигнал поступает на схему выделения синхроимпульсов через
конденсатор С108 и вывод 13 ИМС DA100, либо через конденсатор С139 и
вывод 15 для внешнего источника видеосигнала. Внутри схемы выделения
синхроимпульсов определяются уровни черного и верхний уровень
синхроимпульса, затем синхроимпульсы усиливаются до фиксированного
уровня и ограничиваются до 50% этого уровня. Это позволяет получить
хорошую синхронизацию.

Схема выделения синхроимпульсов подключена к первому фазовому
детектору ФД1 и детектору совпадений. К выводу 40 ИМС DA100
подключены элементы R157,C123,C136, которые определяют петлевой
коэффициент усиления ФД1 и формируют фильтр нижних частот детектора.
Детектор совпадения используется только для определения наличия
синхронизации строчного генератора.

28

Строчный генератор автоматически регулируется на строчную
частоту, запускается от двойной строчной частоты, в качестве опорной
используется частота поднесущей цвета (кварца). Максимальное отклонение
частоты 2% от номинальной.

Фазовый детектор ФД2 формирует импульсы для управления строчной
разверткой (вывод 37 ИМС DA100) ФД2 необходим для получения
правильного фазового соотношения между поступающим видеосигналом и
импульсом обратного хода строчной развертки (следовательно, положением
изображения на экране). Конденсатор фильтра С121 подключен к выводу 39
ИМС DA100. Регулировка фазы осуществляется резистором R139,
включенным последовательно с резистором R147 к выводу 39 ИМС DA100.

ИМС DA100 имеет схему запуска строчного генератора (вывод 36).
Вывод 36 подключен к источнику питания +8 В. Импульсы запуска с вывода
37 ИМС DA100 через резистор R155 поступают на базу транзистора
управления строчным отклонением VT700.

Кадровые импульсы запуска (вывод 44 ИМС DA100) формируются
схемой деления. К выводу 43 подключены элементы формирования
пилообразного напряжения кадрового задающего генератора на элементах

R129,R146,C116. Резистор R129 подключен к источнику +31 В, а резистор
R146 к схеме ограничения тока лучей через резистор R133. Таким образом

осуществляется стабилизация размера изображения по вертикали при
изменении тока луча кинескопа.

На вывод 42 ИМС DA100 подается сигнал обратной связи по
напряжению и постоянному току от каскада кадровой развертки.

В ИМС DA100 формируется также специальный трехуровневый
импульс для использования в других каскадах телевизора.

Максимальный уровень этого сигнала определяет импульс ­"вспышка", который поступает на формирователь трехуровневого импульса с
генератора импульса "вспышки".

Второй логический уровень несет информацию о строчном гасящем
импульсе (СГИ), который формируется из строчного импульса обратного
хода.

Третий логический уровень используется для передачи информации о
кадровом гасящем импульсе (КГИ), который формируется в схеме гашения
по кадрам.

1.5.6.2 Предварительный и выходной каскады строчной развертки

Выходное напряжение строчных импульсов запуска прямоугольной
формы, длительностью 2О-3О мкс с периодом следования 64 мкс с вывода 37
ИМС 1DA100 поступает на предварительный усилитель, собранный на
транзисторе VT700. Нагрузкой этого транзистора служит первичная обмотка
переходного трансформатора Т700 (выводы 1,2), вторичная (понижающая)

29

обмотка которого включена в базовую цепь транзистора выходного каскада
строчной развертки VT701.

Питание предварительного усилителя строчных импульсов запуска
осуществляется напряжением +26 В от обмотки (4-5) трансформатора Т701
через выпрямитель на элементах VD712,С716, фильтр R701,С701.

В первый момент времени после включения питающего сетевого
напряжения, пока напряжение этого источника (+26 В) отсутствует, для
запуска строчной развертки подается напряжение +12 В через диод VD701
для стартового питания усилителя.

Предварительный каскад усиливает строчные импульсы запуска и
обеспечивает оптимальный режим переключения транзистора выходного
каскада VT701.

Транзистор VT700 открывается положительными управляющими
импульсами напряжения, поступающими с вывода 37 ИМС DA100. Во время
открытого состояния транзистора VT700 ток, протекающий от источника +26
В через первичную обмотку трансформатора Т700, накапливает энергию в
магнитном поле обмотки трансформатора.

При этом на вторичной обмотке трансформатора Т700 (выводы 3,4)
отрицательная полуволна напряжения приводит к рассасыванию неосновных
носителей в базе насыщенного транзистора VT701 и резкому запиранию его.

По окончании действия положительного импульса запуска транзистор
VT700 запирается и за счет энергии, накопленной в магнитном поле
первичной обмотки трансформатора Т700, на коллекторе транзистора VT701
возникает положительный импульс напряжения. Длительность и амплитуда
этого импульса определяется конденсатором С702 и резистором R704,
подключенных к первичной обмотке трансформатора Т700. Этот импульс
трансформируется во вторичную обмотку трансформатора Т700 и
используется для формирования оптимального нарастающего базового тока,
открывающего транзистор VT701.

Выходной каскад строчной развертки выполнен по схеме
двухстороннего электронного ключа на мощном составном транзисторе
VT701 с демпферным диодом внутри, содержит отклоняющую систему,
трансформатор диодно -каскадный Т701, разделительный конденсатор С717,
электромагнитный корректор линейности строк L700.

Для стабилизации тока базы транзистора VT701 включен резистор
R706, который используется также для осциллографического контроля
формы и величины тока базы.

Питающее напряжение +115 В подается с источника питания
(выпрямитель VD812, конденсатор С827) через короткозамкнутую
перемычку, установленную в соединителе Х10(А5) отклоняющей системы
между контактами 3 и 1, контакт 1 соединителя Х10(А5), развязывающий
фильтр R709, С712, первичную обмотку трансформатора Т701 (выводы 1,10),
коллектор транзистора VT701.

30

Резистор R709 ограничивает ток при разрядах, возникающих в ки­нескопе. Электрический разряд в кинескопе равносилен короткому за­мыканию вторичной высоковольтной обмотки трансформатора Т701, что
приводит к значительному уменьшению индуктивности первичной обмотки
на время разряда. Происходит резкое увеличение тока коллектора
транзистора VT701, который ограничивается резистором R709 до безопасной
для транзистора величины.

В установившемся режиме схема работает следующим образом.

В первую половину прямого хода строчного отклонения магнитная
энергия, накопленная в строчных отклоняющих катушках во время
предыдущего процесса отклонения, создает линейно уменьшающийся ток
отклонения, перемещающий электронный луч от левого края экрана до его
середины. Этот ток протекает по цепи: строчные отклоняющие катушки
системы А5, контакты 5, 6 соединителя Х10(А5), разделительный
конденсатор С717, корпус, демпферный диод транзистора VT701, корректор
линейности строк L700, контакты 10, 11 соединителя Х10 (А5), строчные
отклоняющие катушки. Конденсатор С717 подзаряжается протекающим
током отклонения.

К моменту прихода лучей к середине экрана, когда ток отклонения
уменьшается до нуля, от предварительного каскада на базу транзистора
VT701 поступает положительный импульс, который открывает его.

В момент времени, когда ток в строчных катушках отклоняющей
системы равен нулю, вся энергия строчного контура сосредоточена в
разделительном конденсаторе С717. Этот конденсатор, разряжаясь через
открытый транзистор VT701 и строчные катушки, создает нарастающий ток
отклонения второй половины прямого хода, перемещающий электронный
луч от середины экрана до его правого края. Ток течет по цепи: конденсатор
С717, контакты 5,6 соединителя Х10(А5), строчные катушки, контакты 10,11
соединителя Х10(А5), корректор линейности строк L700, открытый переход
коллектор-эмиттер транзистора VT701, корпус, конденсатор С717.

К моменту прихода лучей к правому краю экрана телевизора
транзистор VT701 закрывается отрицательными импульсами напряжения,
поступающими на его базу со вторичной обмотки трансформатора Т700. На
коллекторе транзистора VT701 при этом возникает положительный
синусоидальный импульс напряжения в результате колебательного процесса,
возникающего в контуре (парал-лельно соединенные катушки ОС, первичная
обмотка трансформатора Т701 и конденсатор обратного хода С708). Импульс
напряжения обратного хода в этом контуре вызывает быстрое изменение
полярности отклоняющего тока, что и обуславливает быстрое перемещение
электронного луча от правого края экрана к левому, т.е. обратный ход луча.

Трансформатор Т701 выполняет роль источника вторичных напря­жений. Импульс напряжения на коллекторе закрытого транзистора VT701 (во
время обратного хода) достигает величины 1100 В и прикла-дывается к

31

первичной обмотке трансформатора Т701 (выводы 1,10). Этот импульс
трансформируется во вторичные обмотки и используется для создания
вторичных питающих напряжений.

Обмотка питания накала кинескопа (выводы 3,5) подключена через

токоограничивающие резисторы R716,R718,R721 к цепи накала кинескопа.

С обмотки трансформатора Т701 (выводы 1,2) снимается напряжение
питания видеоусилителей модуля МВК-656-3(А3). Вывод 1 данной обмотки
подключен через резистор R709 к источнику напряжения +115 В. На обмотке
создается импульсное напряжение порядка 85 В, которое выпрямляется
диодом VD709 и складывается с постоянным напряжением источника +115
В, что в сумме дает напряжение +20О В. Конденсатор С711 сглаживает
пульсации напряжения в этой цепи.

Высоковольтное постоянное напряжение 25000 В для питания второго
анода кинескопа снимается с диодно-каскадного импульсного выпрямителя
трансформатора Т701 (вывод А) и через высоковольтный соединителя Х15
(VL1) подается на второй анод кинескопа.

Фокусирующее и ускоряющее напряжения формируются делителем
высоковольтного напряжения и снимаются соответственно с движков
регуляторов фокусирующего (вывод F) и ускоряющего (вывод S)
напряжения, которые также расположены на трансформаторе Т701.

Вывод 8 диодно-каскадного выпрямителя соединен с корпусом через
конденсатор С718, который заряжается отрицательным током этого
выпрямителя.

Обмотка (4,5) трансформатора Т701 служит для формирования
напряжения +26 В, сформированного выпрямителем VD712 и фильтром
С716, через резисторы R719,R720 конденсатор С718 заряжается
противоположным положительным током до некоторого положительного
напряжения. Таким образом, величина напряжения на конденсаторе С718
зависит от тока выпрямителя, т.е. тока лучей кинескопа, и имеет обратно
пропорциональную зависимость от него. Это напряжение используют для
ограничения тока лучей кинескопа (ОТЛ) в канале яркости и как сигнал для
схемы стабилизации размеров изображения по горизонтали и вертикали.

Перемычки SA5, SA6 позволяют подключать конденсаторы обратного
хода С704, С709 изменяя тем самым размер изображения, длительность
обратного хода и величину анодного напряжения кинескопа. Это
необходимо, т.к. в схеме отсутствует диодный модулятор и нет возможности
регулировать размер изображения.

На вывод 38 ИМС DA100 для схемы АПЧ подается импульс ОХ
формируемый резисторами R700, R703, диодом VD700 и поступающий с
коллектора транзистора строчной развертки VT701 через делитель на
конденсаторах С703, С700. На этом делителе формируется напряжение
гашения пятна в момент выключения телевизора. Импульс ОХ, поступающий

32

на ИМС DA100, выпрямляется диодом VD704 и с конденсатора С706
подается на контакт 6 соединителя Х5.

1.5.7 Схема импульсного источника питания

Схема питания формирует вторичные постоянные напряжения,
гальванически развязанные от сети, необходимые для питания телевизора в
рабочем или дежурном режиме.

Принцип работы источника питания основан на преобразовании
выпрямленного сетевого напряжения в высокочастотное импульсное, с
последующей трансформацией и выпрямлением этого напряжения во
вторичных цепях.

Схема питания состоит из элементов фильтра питания, выпрямителя
сетевого напряжения, схемы стабилизации и защиты, силового транзистора ­преобразователя, импульсного трансформатора, выпрямителей вторичных
напряжений, стабилизатора напряжений +5 В и +12 В, схемы переключения
режимов работы модуля.

Напряжение питающей сети 220 В, частотой 50 Гц через соединитель
Х1, переключатель QS1, соединитель Х3(А1), предохранитель FU800
поступает на помехоподавляющий фильтр, состоящий из конденсаторов
C801, C802, дросселя фильтра L800 и служащий для подавления помех,
проникающих из схемы питания в питающую сеть.

Через выпрямительные диоды сетевое напряжение поступает на
мостовую схему выпрямления (диоды VD800,VD801,VD803,VD804),
выпрямляется и через резистор R805, который ограничивает величину
пускового тока, заряжает конденсатор С814. Конденсаторы С806, C807,
С808, С809, включенные параллельно диодам выпрямителя ­выравнивающие, они устраняют выбросы обратного напряжения при
переходных процессах.

Управление силовым ключевым транзистором VT800 типа BUZ-80A
обеспечивает микросхема DА800 (КР1087ЕУ1). При включении теле-визора
напряжение питающей сети через резистор R808 заряжает конден-сатор
С812, который соединен с выводом 6 ИМС DА800. При достиже-нии
напряжения на выводе 6 ИМС DА800 порога включения, ИМС вырабатывает
пусковой импульс, который с вывода 5 ИМС DА800 через резистор R816
подается на затвор ключевого транзистора VT800 и от-крывает его.

Во время открытого состояния транзистора VT800 протекает ток по
цепи: плюсовой вывод конденсатора С814, выводы 1, 19 обмотки

33

трансформатора T800, сток-исток транзистора VT800, минусовой вывод
конденсатора С814. При протекании тока через обмотку 1-19 трансформатора
T800, в магнитном поле сердечника накапливается энергия, значение которой
определяется временем открытого состояния транзистора VT800.

По окончании пускового импульса транзистор VT800 закрывается, а за
счет запасенной энергии в магнитном поле на выводах 5, 6, 8, 10, 18
трансформатора T800 появляется импульсное напряжение, которое через
выпрямительные диоды VD802, VD807, VD811-VD814 заряжает
конденсаторы С804, C814, С826-С828, С831.

Ограничитель пиковых выбросов защищает транзистор VT800 от
превышения напряжения сток-исток и выполнен на диоде VD809, резисторе
R819 и конденсаторе С816. Демпферная цепочка из конденсатора С817,
резистора R818 устраняет паразитные колебания.

Импульсное напряжение, снимаемое с обмотки 3-5 трансформатора
T800, поступает через резисторы R809, R804 на вывод 8 ИМС DА800.
Конденсатор С803 фильтрует выбросы импульсного напряжения.

В момент времени, когда ток в обмотке 3-5 трансформатора T800
проходит через нулевое значение, ИМС DА800 вырабатывает следующий
пусковой импульс. Длительность пускового и всех последующих импульсов
определяется ИМС. Конденсатор С811, подключенный к выводу 7 ИМС
DА800, плавно заряжается внутренним опорным напряжением ИМС,
нарастание которого приводит к пропорциональному увеличению
длительности управляющего (и пускового) импульса на выводе 5 ИМС, что
обеспечивает "мягкий" запуск схемы питания. Резистор R809 ограничивает
ток через диод VD802 при разряженном конденсаторе С804.

Управление ИМС DА800 выполняется по выводу 1. Напряжение с
обмотки обратной связи (выводы 3-5) трансформатора T800 выпрямляется
диодом VD802, фильтруется конденсатором С803 и поступает на делитель
напряжения на резисторах R802, R803, R806. Последовательно в эту цепь
включен стабилитрон VD806. Начальную величину напряжения на выводе 1
ИМС DА800 устанавливают переменным резистором R803, которое потом
сравнивается с опорным напряжением ИМС. В зависимости от изменения
напряжения на выводе 1 ИМС DА800 будет изменяться длительность
управляющих импульсов, что позволяет поддерживать выходные напряжения
постоянными независимо от изменения тока нагрузки во вторичных цепях и
напряжения питающей сети.

Резистор R811 и конденсатор С813, подключенные к выводу 2 ИМС
DА800 предназначены для формирования пилообразного напряжения,
которое пропорционально изменению тока в обмотке 3-5 трансформатора
T800. Увеличение пилообразного напряжения на выводе 2 ИМС DА800 до
порогового значения, которое сравнимо с напряжением на выводе 1 ИМС

DА800, приводит к исчезновению управляющих импульсов на выводе 5 ИМС
DА800, тем самым позволяя ограничить ток стока транзистора VT800.

34

Делитель напряжения на резисторах R812, R813 задает пороговое
напряжение на выводе 3 ИМС DА800 при номинальном напряжении сети.
Снижение напряжения сети приводит к снижению напряжения на выводе 3
ИМС и ИМС не будет вырабатывать управляющие импульсы.

Питание ИМС DА800 в рабочем режиме осуществляется напряжением
с обмотки 3-5 трансформатора T800, которое через диод VD807 подается на
накопительный конденсатор С812 и вывод 6 ИМС DА800.

Выпрямители вторичных напряжений выполнены по
однополупериодной схеме на диодах VD811-VD814, параллельно которым
включены конденсаторы С819, С821-С824, устраняющие выбросы
напряжений при коммутации диодов.

Индуктивности L801, L802 сглаживают пиковые выбросы тока через
диод VD812. Резистор R826 - нагрузка по цепи +115 В, предотвращает при
работе в дежурном режиме перегрузку на конденсаторе С827.

Напряжения +5 В и +12 В дополнительно стабилизируются в ИМС
DА801, которая представляет собой стабилизатор напряжений 5 В и 12 В с
возможностью отключения напряжения +12 В.

Конденсаторы С826- С828, С831- С833 - фильтрующие развязки на
выходах вторичных выпрямителей.

В схеме импульсного питания возможны два режима работы - рабочий
и дежурный (режим ожидания).

В дежурном режиме на выходе схемы питания будут напряжения +115
В, +15 В и +5 В.

Напряжение +5 В используются для питания сервисных устройств
телевизора в дежурном режиме.

Дежурный режим работы модулей осуществляется отключением
выходных напряжений +8 В и +12 В: +8 В отключается в схеме ИМС DA300
от усилительных каскадов УЗЧ при исчезновении напряжения +15 В на
выводе 8 ИМС DA800, а +12 В отключается с помощью ИМС DA801. При
этом вывод 3 ИМС DA801 оказывается подключенным на корпус через
вывод 19 ИМС DD402. При этом напряжение +12 В отключается, а также и
напряжение +8 В на ИМС DA802.

Переход источника питания в рабочий режим осуществляется при
подаче напряжения +5 В с вывода 19 ИМС DD402 на вывод 3 ИМС DA801. В
результате на выводе 7 ИМС появляется напряжение +12 В.

Напряжение +15 В включается в схеме УЗЧ.

Для перехода источника питания в дежурный режим работы необ­ходимо прекратить подачу управляющего импульса на вывод 3 ИМС DA801.

35

1.5.7.1 Схема автоматического размагничивания теневой маски

ки-нескопа

Схема автоматического размагничивания теневой маски кинескопа
предназначена для подачи затухающего переменного напряжения питающей
сети на катушку размагничивания кинескопа - L1 (А11) в момент включения
телевизора.

В первый момент подачи питающего напряжения терморезистор R800
имеет малое сопротивление (выводы 1,3) и практически все напряжение
питающей сети подается на катушку размагничивания L1 устройства А11
через контакты 1,4 и перемычку между контактами 2,3 соединителя Х4
устройства А11. При протекании тока терморезистор R800 разогревается,
величина его сопротивления возрастает, напряжение на катушке L1
устройства А11 уменьшается.

До появления свечения растра на экране кинескопа сопротивление
терморезистора R800 становится таким, что ток через катушку L1 (А11) не
протекает, а температура резистора R800 поддерживается на заданном уровне
за счет тока, протекающего по цепи: сеть питания, выводы 1,2 резистора
R800, резистор R801, перемычка между контактами 2 и 3 соединителя Х4,
сеть питания.

1.6 Модуль видеоусилителей кинескопа МВК-656-3(А3)

1.6.1 Выходные видеоусилители

Выходные видеоусилители, собранные на транзисторах (VT1-VT4,
VT6-VT9, VT11-VT14), осуществляют усиление сигналов R, G, B до

размахов, необходимых для подачи на катоды кинескопа.

Напряжение питания выходных видеоусилителей +200 В подается с
шасси через контакт 7 соединителя Х5(A1). Видеоусилители во всех каналах
идентичны, поэтому рассмотрим работу одного из них, например,
видеоусилителя канала R.

Каскад усиления выполнен на транзисторе VT4. Эмиттерные
повторители, транзисторы VT1,VT8 предназначены для увеличения входного
и уменьшения выходного сопротивления каскада соответственно. Это
необходимо для улучшения амплитудно-частотной характеристики каскада.
Ток катодов кинескопа протекает через измерительный транзистор VT12, в
цепи коллектора которого установлен защитный резистор R26. С выхода
видеоусилителя через защитный резистор R32, сигнал R поступает на катод
кинескопа. Прохождение сигналов G, B идентично сигналу R.

Диоды VD4, VD8 необходимы для создания цепей разряда
нагрузочных емкостей при запертых транзисторах VT8,VT12 соответственно.

Сигнал основного цвета R с вывода 20 ИМС DA100 ЩЦТ-656 через
резистор R152, контакт 2 соединителя Х11(А3), резистор R1 на плате МВК

36

поступает на базу транзистора VT1 (эмиттерный повторитель) и далее на
каскад на транзисторе VT4 (общий эмиттер), который и осуществляет
основное усиление видеосигнала. Нагрузкой каскада является резистор R14, с
которого сигнал поступает на транзистор VT8 (эмиттерный повторитель).

Видеоусилитель, работающий как инвертор, охвачен отрицатель-ной
обратной связью через резистор R16, подключенный между эмитте-ром
транзистора VT8 и базой транзистора VT1.

Переменными резисторами R2, R3 устанавливаются размахи сиг-налов
в канале "зеленого" и "синего" соответственно.

В нормальном режиме работы уровни импульсов гашения
устанавливаются схемой АББ на значения, обеспечивающие баланс по
уровню "черного" кинескопа. При длительной эксплуатации телевизора
изменение эмиссии катодов кинескопа отрабатывается схемой АББ, которая,
изменяя уровни черного видеосигналов, поддерживает цветовой баланс
кинескопа.

1.6.2 Схема защиты от разрядов кинескопа

Для защиты элементов схемы телевизора от междуэлектродных
пробоев в кинескопе применяются разрядники, ограничительные резис-торы
и защитные диоды, которые установлены на плате МВК (А3).

Разрядники расположены в панели кинескопа Х1 и подключаются
параллельно между общей шиной заземления, соединенной с аквадагом
кинескопа через соединитель Х14 и выводами каждого из электродов
кинескопа.

Таким образом, при повышении напряжения на электродах кинескопа
свыше установленного предела, происходит пробой разрядников и
высоковольтная энергия отводится с общей шины заземления в МВК
непосредственно на внешнее покрытие кинескопа, минуя элементы схемы.

В точку соединения общей шины заземления МВК с внешним
покрытием кинескопа (соединитель Х14) подключается и общая шина
заземления шасси цветного телевизора - соединитель Х13.

Защитные диоды VD12-VD14 включены между выходами каналов и
выводом напряжения питания. Эти диоды вместе с элементами 3R29, 3R31,
3R32, 3C4, 3C11 образуют еще одну цепь защиты МВК от разрядов в
кинескопе. Если, в результате разряда в кинескопе, напряжение на каком
либо катоде превысит напряжение питания МВК, открывается защитный
диод и энергия разряда уходит на заряд достаточно большой емкости
конденсатора С4. Резисторы 3R29, 3R31, 3R32 ограничивают пиковый ток
через диоды на допустимом уровне.

1.6.3 Схема гашения "пятна"

37

Питание модулятора кинескопа обеспечивается следующим образом.
При включенном телевизоре модулятор кинескопа через защитный резистор
3R34 и открытый диод 3VD16 соединен с корпусом. По переменной
составляющей модулятор зашунтирован конденсатором 3С12.

Импульсы обратного хода строчной развертки, выпрямленные диодом

1VD704 через стабилитрон 1VD706 шасси цветного телевизора (А1), контакт
6 соединителя Х5(А3) заряжают конденсатор 3С14 модуля МВК до

напряжения 250 - 300 В через открытый диод 3VD16.

При выключении телевизора стабилитрон 1VD706 разрывает цепь
заряда конденсатора 3С14 и на верхней обкладке конденсатора выделится
отрицательное напряжение около 300 В, которое прикладывается к
модулятору, запирая кинескоп, предотвращая тем самым появление на экране
кинескопа "пятна".

1.7 Схема пульта дистанционного управления RC-7 (A14)

Схема пульта RC7 (A14) выполнена на основе микроконтроллера
PCA84C122 производства фирмы PHILIPS.

Команды ДУ формируются при нажатии одной из кнопок SB1 - SB40.
При этом один из сканирующих выходов P00-P07 (выводы 3,2,23,

22,10,11,14,15 ИМС D1) соединяется с одним из тестируемых входов P10-P17
(выводы 19,18, 17,16,1,24,12,13 ИМС D1) и т.о. однозначно определяется

команда, которая с вывода 21 поступает на транзисторный каскад VT1. При
отсутствии нажатия на кнопки (состояние покоя) на вы-воде 21 ИМС D1
присутствует уровень логической "1". При этом ток базы транзистора VT1
отсутствует, отсутствует ток его коллектора, и диод VD1 не излучает. При
подаче команды (нажатии на кнопку) на выводе 21 формируются импульсы
отрицательной полярности, которые открывают транзистор VT1, и течет ток
коллектора, определяемый сопротивлением резистора R3, Диод VD1 при
этом излучает ИК-сигнал, по временным характеристикам идентичный
сигналу на выводе 21 ИМС D1.

Конденсатор C1 служит для накопления энергии источника питания

(элементов G1, G1) и отдачи ее в цепь во время излучения диода VD1
(вследствие большого кратковременного тока через диод VD1 во время

излучения).

Кварцевый резонатор ZQ1 и конденсаторы C2, C3 служат для задания

тактовой частоты микроконтроллера D1.

2 Указание мер безопасности

Перед ремонтом и техническим обслуживанием телевизора
необходимо ознакоммиться с требованиями безопасности и

38

предупреждениями по поводу излучений, мерам осторожности, по поводу
безопасности изделий.

2.1 Техника безопасности

В связи с тем, что в телевизоре имеются опасные для жизни
напряжения, при его ремонте и обслуживании специалист ремонтной
организации должен строго соблюдать "Правила техники безопасности при
работах по установке, ремонту и обслуживанию бытовых
радиотелевизионных устройств (аппаратов)."

На рабочем месте необходимо иметь следующие средства
индивидуальной защиты: инструмент с изолированными ручками, ковер
диэлектрический резиновый, нарукавники, защитную маску или очки,
диэлектрические перчатки.

Во всех случаях работы с включенным телевизором, когда имеется
опасность прикосновения к токоведущим частям, необходимо пользоваться
инструментом с изолированными ручками. Работать следует одной рукой.
Специалист должен быть в одежде с длинными рукавами или в
нарукавниках.

В процессе выполнения профилактических работ или при проведении
ремонта телевизора в участках схемы строчной развертки или импульсного
источника питания, имеющих мощные или высоковольтные цепи,
необходимо обеспечивать требуемые изоляционные зазоры, качество
укладки монтажа и паек, исключающие возникновение коронирования,
пробоев или искрений.

Путем протирки необходимо убрать на высоковольтных элементах
электромонтажа скопившуюся пыль, снижающую их электроизоляционные
свойства.

Ремонтировать и проверять телевизор под напряжением разрешается
только в тех случаях, когда выполнение работ в отключенном от сети
телевизоре невозможно (регулировка, измерение режимов, нахождение
ложных контактов и т.п.).

Часть схемы источника питания непосредственно связана с питающей
сетью. Эта часть выделена на печатной плате кассеты разверток и питания
наклонной штриховкой и защищена от случайного прикосновения
защитным пластмассовым кожухом.

В домашних условиях ремонт импульсного источника питания,
выполненного в отдельном модуле, разрешается проводить только при
отключении телевизора от питающей сети для внешнего осмотра, проверки
номиналов и замены вышедших из строя элементов.

Сложный ремонт источника питания производить в стационарных
условиях ремонтной организации при включении его в сеть только через
разделительный трансформатор.

39

При замене предохранителей и деталей необходимо отключать
телевизор от сети питания. Перед заменой деталей необходимо при помощи
специального разрядника снять остаточный заряд с конденсаторов фильтра
схемы питания, со второго анода кинескопа.

Запрещается ремонтировать включенный в сеть телевизор, если он
находится в сыром помещении, в помещениях, имеющих цементные или
иные токопроводящие полы. В этих случаях телевизор следует направлять в
стационарную ремонтную организацию.

Запрещается ремонтировать телевизор вблизи заземленных
конструкций (батарей центрального отопления, труб и т.п.), если они не
имеют специального изолирующего ограждения.

3 Организация ремонта

3.1 Рекомендации по организации рабочего места

При организации рабочего места радиомеханика необходимо
располагать приборы справа, ремонтируемый (или технологический)
телевизор слева. Телевизионный приемник не должен загораживать
проходы между соседними рабочими местами. Переключатель
телевизионных сигналов (с транзитеста, с эфира) должен располагаться
справа, на уровне рабочего стола.

Необходимо предусмотреть крепление зеркала перед экраном
проверяемого телевизора и принципиальной схемы на уровне глаз.

3.2 Перечень контрольно-измерительной аппаратуры,

инструмента, материалов, технической документации

3.2.1 Контрольно - измерительная аппаратура

Цветной телевизионный транзитест SECAM TR-О660

Цветной телевизионный транзитест PAL TR-О658

Осциллограф (телевизионный минископ) С1-112

Генератор сигналов низкочастотный Г3-117

Вольтметр C510

Вольтметр TR-1340/P

Комбинированный прибор Ц-4341

Цветной телевизионный комплексный генератор ТR-0884

Технологический телевизор

3.2.2 Техническая документация

40

Инструкция по ремонту телевизора.
Схема электрическая принципиальная телевизора.
Руководство по эксплуатации соответствующего прибора.

4 Методика обнаружения и устранения неисправностей

4.1 Предотвращение пробоев и пережогов ЭРЭ при обнаружении и

устранении неисправностей

Необходимо помнить:

- все ИМС и ПП приборы чувствительны к разрядам статического

электричества;

- все ЭРЭ чувствительны к повреждению статическим электриче-

ством, даже тогда, когда они смонтированы в схему.

До начала работы необходимо убедиться в наличии и правильности
заземления всех устройств и приборов, находящихся на рабочем месте и
используемых при ремонте и регулировке.

Работая с осциллографом и цифровым вольтметром необходимо
помнить, что незаземленные приборы представляют опасность.

Случайное касание "земляным" щупом потенциальной цепи приводит
к повреждению одной из ИМС или даже ее полному отказу. Беря ИМС в
руки, предварительно следует коснуться сначала рукой любой доступной
точки "земля","корпус". Применять антистатический браслет

Замена ЭРЭ при ремонте должна производиться только при
выключенном источнике питания телевизора. При замене транзисторов
базовый вывод транзистора необходимо подключать к схеме первым и
отключать последним. Запрещается подавать напряжение на транзистор,
базовый вывод которого отключен от схемы.

Пайку выводов полупроводниковых приборов необходимо произ­водить с применением теплоотвода (пинцета) между корпусом ПП и местом
пайки.

С целью предотвращения отслаивания фольги от чрезмерного
перегрeвания ее при выпаивании неисправных ИМС следует производить
ремонт с соблюдением следующих требований:

- время пайки - минимальное, не более 4 с;

- температура жала паяльника не должна превышать 260 градусов;

- рекомендуется использовать паяльник с заземлением.

Отключать наружную антенну от антенной розетки телевизора. При
ремонте необходимо защищать ИМС и ПП приборы от случайных
электрических разрядов. Поэтому пайку ИМС и ПП приборов следует
производить с применением антистатического браслета.

41

Для лучшего охлаждения ряд транзисторов и ИМС установлены на
радиаторах. Во избежание выхода из строя этих приборов из-за перегрева,
при их установке (в случае замены при ремонте) должны соблюдаться
следующие правила:

- контактная поверхность должна быть чистой, без шероховато-стей и

заусениц, без наплывов пластмассы, мешающих их плотному прилеганию;

- контактные поверхности должны быть смазаны теплопроводя-щей

пастой, на электроизоляционные прокладки паста наносится с двух сторон;

- винты, крепящие ПП прибор, должны затягиваться с усилием. При
недостаточной затяжке винтов резко возрастает тепловое сопротивление
контакта, что в ряде случаев может привести к выходу этого прибора из
строя;

- в каждом отдельном случае должны устанавливаться только те
электроизоляционные прокладки, которые используются заводом
изготовителем телевизоров.

При замене ИМС и ПП приборов необходимо учитывать, что
согласно ТУ на эти приборы в разделах указаний по эксплуатации и
применению приведена допустимая величина потенциала статического
электричества не более 200 В.

В реальных условиях величина потенциала значительно выше и
колеблется в широких пределах, если не принять соответствующих мер по
его снижению.

4.2 Проверка микросхем

Проверка микросхем сводится к измерениям постоянных и
импульсных напряжений на их выводах и исправности подсоединенных к
ним элементов схемы.

При проверке постоянных и импульсных напряжений на выводах
ИМС необходимо помнить, что отсчет выводов ведется от имеющейся
маркировки ключа на корпусе. Со стороны печати плат модулей и кассет
начало отсчета выводов ИМС маркируется цифрой 1 (отсчет ведется по
часовой стрелке).

Если указанные выше проверки не дали положительного результата,
то наиболее эффективным методом проверки исправности субмодулей и мо­дулей является их временная замена на другие, заведомо исправные.

Не допускается производить проверку ИМС при помощи омметра.
Так как ИМС является наиболее дорогостоящей деталью, следует с особой
тщательностью решать вопрос об ее замене.

Не допускается произвольная замена резисторов в цепях питания
ИМС, так как при этом их режимы могут выйти за пределы допусков.

4.3 Порядок разборки и сборки телевизора

42

Телевизор состоит из функционально законченных модулей, со-

единенных с помощью соединителей типа ОНП.

Применение соединителей обеспечивает свободное отключение

любого модуля без применения инструментов.

4.3.1 Снятие кожуха

Для снятия кожуха необходимо повернуть 2 зажима в верхней части
телевизора и выдвинуть кожух на себя, отложить кожух (или 2 зажима в
верхней части).

4.3.2 Снятие головки динамической

Для снятия головки динамической необходимо отсоединить жгут,
соединяющий головку с шасси телевизора. Отвернуть четыре шурупа и
отложите головку динамическую.

4.3.3 Снятие шасси телевизора

Для снятия шасси телевизора нужно отсоединить жгуты, развести в
стороны держатели и выдвинуть шасси телевизора на себя.

4.3.4.Снятие модуля управления

Модуль управления крепится к лицевой панели внутри телевизора. Для
снятия модуля управления нужно отсоединить жгуты и вывернуть шурупы.

4.3.5 Снятие модуля видеоусилителей

Для снятия модуля видеоусилителей кинескопа нужно отсоединить
жгуты, провод аквадага и снять модуль на себя.

Сборка производится в обратной последовательности.

4.4 Проверка и ремонт базового шасси цветного телевизора

4.4.1 Методика ремонта (отыскания и устранения неисправностей)

в схеме радиоканала

4.4.1.1 Нет изображения и звука, на экране шумы

Возможные причины: неисправен селектор каналов, неисправен тракт
ПЧ изображения.

Проверить наличие соответствующего напряжения питания на
выводах селектора в соответствии с включенным диапазоном. (I диапазон ­на выводе 7 напряжение +12 В, III диапазон - на выводе 8 напряжение +12
В, IV-V диапазоны - напряжение +12 В на выводе 10 селектора каналов).

При отсутствии какого либо напряжения проверить цепи комму-татора
диапазонов на ИМС 1DD403.

43

Проверить напряжение АРУ на выводе 5 селектора каналов, оно
должно быть в пределах 8,7-9,2 В (при отсутствии сигнала). При
несоответствии напряжения АРУ проверить правильность установки
напряжения АРУ и элементы R131,R141,C107.

Проверить режимы работы ИМС DD403. При несоответствии
проверить исправность элементов обвязки ИМС. При их исправности
заменить ИМС DD403 на заведомо исправную.

При соответствии режимов ИМС DD403 заменить фильтр ZQ405 на
заведомо исправный.

4.4.1.2 Есть изображение, нет звука (шум или рокот)

Возможные причины: неисправен тракт ПЧ звука, неисправен УЗЧ.

Проверить режимы ИМС 1DA300. При несоответствии режимов
проверить исправность элементов обвязки ИМС, отсутствие обрывов и
замыканий в печатном монтаже. При отсутствии дефектов заменить ИМС
1DA300 на заведомо исправную.

4.4.2 Методика ремонта (отыскания и устранения неисправностей)

в схеме источника питания

Схема импульсного источника питания имеет цепи, подключенные
непосредственно к сети переменного тока.

4.4.2.1 При включении перегорают сетевые предохранители

Возможные причины: неисправны элементы сетевого помехопо­давляющего фильтра, выпрямителя.

Проверить исправность элементов L800, C801, C802, C818, диодов
VD800-VD804, конденсатора С814.

При исправном выпрямителе контакты 1, 3 соединителя X1 должны
прозваниваться одинаково в обе стороны.

Проверить исправность транзистора VT800 и убедиться в отсут-ствии
замыкания корпуса транзистора на радиатор. В случае выхода из строя
транзистора VT800 проверить резисторы R814,R816, ИМС DA800 путем
подстановки заведомо исправной. При необходимости заменить прокладку
под транзистором VT800.

4.4.2.2 При включении схема питания не запускается (нет

выходных напряжений) как в рабочем, так и в дежурном режиме

44

Возможные причины: неисправна цепь запуска и питания ИМС

DA800, неисправны цепи управления транзистором VT800, неисправна

ИМС DA800.

Проверить наличие напряжения питания ИМС DA800 на выводе 6
величиной порядка 12 В. Если его нет, либо оно существенно отличается
(меньше), то проверить элементы R808, C812, VD807 либо ИМС DA800.

Если напряжение в норме, то проверить наличие стартовых управ­ляющих импульсов на выводе 5 ИМС DA800 и элементы в данной цепи,
проверьте прохождение импульсов до затвора транзистора VT800. Про­верить элементы VD808, R814, R816, R817.

При отсутствии импульсов управления на выводе 5 ИМС DA800
проверить исправность конденсатора С811, в случае его исправности ­заменить ИМС DA800 на заведомо исправную.

Если импульсы управления есть, то проверить вольтметром
напряжение между истоком и стоком транзистора VT800, которое должно
быть величиной порядка 250 - 315 В.

Если напряжение отсутствует, то проверить элементы сетевого
выпрямителя по методике, приведенной выше.

Если напряжение есть, но модуль питания на запускается, то убедитесь
в соответствии параметров трансформатора Т800, в отсутствии дефектов
монтажа или трансформатора (обрывы обмоток, короткие замыкания,
механические повреждения сердечника и т.п.).

Если все указанные элементы исправны, то заменить транзистор
VT800. В случае, если модуль после этого не запускается, произвести за-мену
трансформатора T800 на заведомо исправный.

4.4.2.3 Выходные напряжения изменяются в пределах, больших
допустимого значения при изменении напряжения электрической сети
либо тока нагрузки

Возможные причины: неисправна схема стабилизации; неисправ-на

ИМС DA800.

Проверить исправность элементов схемы стабилизации: R802, VD802,
VD806,C803,C804. Проверить цепь формирования пилообразного
напряжения, пропорционального току стока транзистора VТ800, элементы
R811,C813, а также целостность обмотки обратной связи (выводы 5-3)
трансформатора Т800.

4.4.2.4 Отсутствует одно из выходных напряжений источника

пита-ния +115 В, +15 В, +12 В или +5 В (для дежурного питания)

Возможные причины: неисправна схема выпрямителей; обрывы в
обмотках трансформатора Т800.

Проверить омметром целостность обмоток трансформатора Т800,
надежность и качество паек и токоведущих печатных проводников.

45

Проверить исправность элементов выпрямителей VD811 - VD814, C826­C831, ИМС DA801.

Кроме того, при отсутствии в рабочем режиме одного из напряжений

+15 В,+12 В, проверить исправность соответствующих цепей схемы.

4.4.2.5 Большой размах пульсаций одного из выходных напряже-

ний

В телевизоре этот дефект может проявляться в виде фона на изо-

бражении и рокота в канале звукового сопровождения.

Возможные причины: утечки или потери емкости сглаживающих

электролитических конденсаторов, неисправность ИМС DA801.

Проверить емкости и токи утечки конденсаторов C826-C831 и их

соответствие допустимым отклонениям. Проверить исправность ИМС

DA801.

4.4.2.6 Схема питания не выходит на номинальный режим
работы, т.е. все или отдельные из выходных напряжений выше или
ниже нормы и не регулируются

Возможные причины: неисправна цепь управления транзистором

VT800, неисправна схема групповой стабилизации, имеется перегрузка по

току на выходных цепях.

Проверить исправность элементов схемы стабилизации по методике,
приведенной выше. Проверить исправность цепи управления (см.выше).
Проверить исправность элементов выходных выпрямителей. Проверить
соответствие нагрузок номинальным.

4.4.2.7 Схема питания работает в повторно - кратковременном ре-

жиме (режим "вспышки"), т.е. выходное напряжение +115 В

появляется и исчезает с постоянной частотой, остальные

напряжения отсутствуют

Возможные причины: неисправны цепи вторичных выпрямителей или
их нагрузок, низкий порог срабатывания защиты.

Проверить цепи вторичных выпрямителей: диоды VD811-VD814,
конденсаторы С826-С831 и убедиться в отсутствии коротких замыканий в
монтаже или в цепях нагрузки указанных элементов.

Убедившись, что вторичные выпрямители и их нагрузки исправны,
проверить величину порога срабатывания схемы защиты (описание методики
приведено в разделе регулировки схемы импульсного питания).

Если порог срабатывания защиты ниже нормы (600-700 мА), то
проверить элементы, определяющие порог защиты - R811, R812, C813,

VD807. Неисправные элементы заменить, устранить дефекты монтажа.

46

4.4.2.8 Схема питания не переходит из дежурного режима в

рабочий и наоборот

Возможные причины: неисправны управляющие ключи, низкое

напряжение управления.

Убедиться в наличии на выводе 3 ИМС DA801 постоянного

управляющего напряжения не ниже +4,5 В.

Если оно имеется, проверить цепи управляющих ключей на тран-

зисторе VT401, на диоде VD300 и VD301, элементы их обрамления.

Путем измерения напряжений на выводах транзистора, которые
должны соответствовать величинам, указанным на принципиальной схеме,
убедитесь, что транзистор VT401 в рабочем режиме закрыт, в дежурном
режиме работы - открыт.

4.4.3 Регулировка схемы питания

Регулировка схемы питания включает в себя: установка величины
выходного напряжения +115 В и проверку остальных выходных
напряжений, а также проверку перехода схемы питания из рабочего режима
в дежурный и наоборот, проверку функционирования схемы защиты от
перегрузок.

Проконтролировать вольтметром напряжение +115 В между
перемычкой на контактах 1,3 соединителя Х10(А1) и корпусом. Вращением
движка переменного резистора R803 на шасси цветного телевизора
установить требуемую величину напряжения +115 В (в зависимости от типа
кинескопа) с погрешностью +-1,5 В.

Если после включения схемы величина напряжения превышает +170
В, телевизор должен быть немедленно выключен во избежание выхода из
строя транзистора VT800 и ИМС DA800.

Проверить вольтметром наличие остальных выходных напряжений
источника относительно общего корпуса.

Проверить функционирование схемы защиты. Для этого плавно
увеличить ток нагрузки по выходу +115 В путем уменьшения
сопротивления нагрузки. При токе нагрузки 600 - 700 мА должны
отключаться все выходные напряжения кроме +115 В, которое должно
появляться в повторно - кратковременном режиме и напряжение для
дежурного режима +5 В.

Проверить переход схемы питания из дежурного режима в рабочий и
наоборот путем включения и выключения телевизора и измерения
питающих напряжений на соответствующих выпрямителях.

4.4.4 Проверка и ремонт схемы строчной развертки

Схема разверток имеет выходное напряжение 25 кВ.

47

Замену неисправных элементов в схеме разверток производить после
выключения телевизора и разряда электролитического конденсатора С814
(закорачиванием его выводов или контактов соединителя XN1 резистором
величиной 10-150 Ом с номинальной мощностью 2-5 Вт).

4.4.4.1 Методика ремонта (отыскания и устранения

неисправностей) в схеме разверток

Перед ремонтом необходимо ознакомиться с размещением радио­элементов и органов регулировки на плате ШЦТ (А1)

4.4.4.2 Нет растра на экране кинескопа

Возможные причины: нет накала кинескопа; нет ускоряющего
напряжения; кинескоп погашен высоким уровнем на катодах; кинескоп
погашен низким уровнем по цепи ограничения тока лучей.

Проверить наличие ускоряющего напряжения на выводе 7 панели
кинескопа. Проверить визуально наличие напряжения накала по свечению
нитей накала кинескопа.

Проверить осциллографом напряжение на катодах кинескопа и в
случае их высокого уровня проверить исправность элементов яркостного
канала. Проверить вольтметром напряжение ограничения тока лучей
кинескопа на выводе 8 трансформатора Т701 и в случае его низкого значения
проверить на обрыв резисторы R719,R720 и их цепи.

4.4.4.3 Нет растра, нет высокого напряжения, питающее

напряжение есть

Возможные причины: не поступают импульсы запуска на транзистор
VT700; обрыв диода VD701; не исправны транзисторы VT700,VT701; обрыв

обмотки трансформатора Т700.

Проверить с помощью осциллографа наличие запускающих им­пульсов на контрольной точке XN8.

Проверить с помощью осциллографа наличие запускающих
импульсов на базе транзистора VT701, в случае их отсутствия проверить
исправность транзисторов VT700, VT701, отсутствие обрыва в обмотках
трансформатора Т700.

Проверить вольтметром наличие стартового напряжения +12 В на
положительной обкладке конденсатора С701, в случае его отсутствия
проверить исправность диода VD701.

Проверить отсутствие обрыва в цепи строчных отклоняющих катушек
отклоняющей системы А5.

При отсутствии высокого напряжения на аноде кинескопа проверить
наличие импульсов обратного хода на выводе 6 трансформатора Т701. При
отсутствии импульсов проверить исправность элементов выходного каскада
строчной развертки и трансформатора Т701.

48

4.4.4.4 Изображение сильно смещено по горизонтали. Регулировка

фазы изображения действует скачкообразно

Возможные причины: обрыв цепи импульсов гашения обратного хода

строчной развертки; не работает ограничитель импульсов обратного хода.

Проверить наличие импульсов гашения обратного хода строчной
развертки на контрольной точке XN7. В случае их отсутствия проверить
исправность цепи R703, C705, C700.

Проверить исправность контактов и наличие соединения в цепи
импульса обратного хода строчной развертки между схемой развертки и
трактом радиоканала (коллектор транзистора VT701 и вывод 38 ИМС

DA100).

4.4.4.5 Регулировка схемы разверток

Регулировку начинают проводить со схемы импульсного источни-ка
питания. Регулировка параметров развертки производится в составе
телевизора под конкретный кинескоп (см. комплексную регулировку те­левизора).

Переключатели SA5, SA6 устанавливают номинальный размер
изображения.

4.5 Проверка и ремонт модуля видеоусилителей кинескопа

4.5.1 Экран кинескопа не светится, при вращении движка

"Ускоряющее" на RET-31 на экране не наблюдается изменений

Проверить исправность цепи накала кинескопа, наличие на выводах
кинескопа ускоряющего напряжения

4.5.2 Экран кинескопа не светится, при увеличении ускоряющего

напряжения на растре видны линии обратного хода на светлом фоне

Проверить наличие напряжения питания +12 В на выводе 7 соеди­нителя Х11.

4.5.3 При включении телевизора в рабочий режим на экране
кине-скопа видны линии обратного хода, которые не исчезают при
вращении движка регулятора "Ускоряющее"

Проверить наличие напряжения +200 В на контакте 7 соединителя Х5.
Проверить исправность элементов фильтра 200 В. Проверить исправность
элементов схемы измерения темновых токов кинескопа (VT12, VD8,R26,

VT13, VD9, R27,VD11, VT14, R28).

49

Проверить исправность элементов схемы привязки модулятора

(R13,R17,VD2).

4.5.4 В рабочем режиме один из цветов светится слабее

Проверить исправность диодов VD12, VD13, VD14.

4.5.5 При включении телевизора в рабочий режим на экране

заметно преобладание одного из основных цветов

Проверить исправность цепи измерения темнового тока (VT12,VD8,

R26, VT13, VD9, R27,VD11, VT14, R28).

4.6 Проверка и ремонт пульта дистанционного управления ПДУ

Подать одну из команд с пульта RC6-2 (RC6-3) нажатием любой

кнопки на заведомо исправный телевизор.

Если команда не исполняется, то проверить при помощи осцилло­графа напряжение питания на контактах Х1,Х2, которое должно быть не
менее +2 В. В противном случае заменить элементы питания на заведомо
исправные. Если элементы питания исправные, то необходимо измерить
осциллографом напряжение на выводах 28,2 ИМС D1, которое должно быть
не менее +2 В. В противном случае проверить исправность резистора R2.

Нажать любую кнопку пульта и при помощи осциллографа проверить
наличие импульсного напряжения на выводе 7 ИМС D1, амплитуда которого
должна быть (2+-0,2) В при напряжении питания +3 В. Если импульсное
напряжение отсутствует, то возможно неисправны резонатор ZQ1, резистор
R3, ИМС D1 или токопроводящие проводники печатной платы.

Для проверки исправности печатной платы необходимо отпаять ИМС
D1, отсоединить резистор R2, диод VD2 и при помощи омметра проверить
сопротивление изоляции между контактными площадками ИМС D1,
которое должно быть не менее 1 МОм.

Если импульсное напряжение на выводе 7 ИМС D1 при нажатии на
любую кнопку имеется, то необходимо при нажатой кнопке измерить
осциллографом напряжение на затворе транзистора VT1. Если амплитуда
напряжения имеет значение (2+-0,2) В, то возможно неисправны или
излучающий диод VD1 или транзистор VT1. Если импульсное напряжение
на затворе транзистора VT1 отсутствует, то необходимо проверить
исправность проводника между выводом 7 ИМС D1 и затвором транзистора

VT1.

Если дальность дистанционного управления при напряжении питания
2-3 В не более 1 м, то возможно неисправен конденсатор С1.

Если при нажатии некоторых кнопок ПДУ команды телевизором не
исполняются, то возможной причиной может быть неисправность ИМС D1,
резинового контакта кнопочной системы или печатной платы. Проверка
исправности ИМС D1 производится замыканием пинцетом выводов ИМС

50

D1, соединенных с соответствующими контактными площадками платы

нефункционирующего контактного переключателя. Если при этом команда
исполняется телевизором, то ИМС D1 исправна. Исправность резинового
контакта проверяется измерением при помощи омметра сопротивления
проводящей поверхности резинового контакта, соответствующего
нефункционируюему кнопочному переключателю. Сопротивление на
расстоянии 1 мм на проводящей поверхности не должно превышать 1 кОм.
Исправность платы проверяется измерением сопротивления между каждой
контактной площадкой платы нефункционирующего кнопочного
переключателя и соответствующим выводом ИМС D1. Суммарное
измеренное сопротивление для обеих конактных площадок не должно
превышать 5 кОм.

4.7 Проверка, ремонт и регулировка синтезатора напряжений

моноплаты

4.7.1 Методика ремонта (отыскания и устранения неисправностей)

синтезатора напряжений моноплаты ШЦТ-660

Перед ремонтом необходимо ознакомиться с размещением радио­элементов на плате синтезатора напряжений и с указаниями по эксплуа­тации телевизора.

4.7.1.1 Отсутствует индикация дежурного режима

Включить переключатель "Сеть" на передней панели управления
телевизора и убедиться при помощи вольтметра в наличии напряжения
+(5+-0,5) В на выводах 42,33 ИМС DD402.

Возможны два случая:

- если напряжения нет, то проверить отсутствие разрывов и замы-

каний на контакте 5 соединителя Х2;

- если напряжение есть, то проверить отсутствие разрывов цепи
светодиода HL400, контакта 1 соединителя Х2, резистора R403, вывода 6
ИМС DA801.

Если дефекты не обнаружены, то проверить исправность светодиода

HL400, резистора R403.

4.7.1.2 Отсутствует исполнение команд с ПДУ (ПДУ исправен, ко­манды с передней панели телевизора выполняются)

Проверить при помощи осциллографа наличие импульсов команды на

выводе 3 ИМС DА400 при подаче команды с ПДУ.

Возможны два случая:

- если импульсов нет, то проверить наличие напряжения +5 В на
выводе 2 ИМС DА400. При этом:

51

1) если напряжения нет, то проверить цепь питания (элементы R400,
С400), а так же отсутствие разрывов и замыканий на выводы 2,3 ИМС
DA400. Выявленные дефекты устранить;

2) если импульсов нет, то неисправна ИМС DA400. Заменить ее. При

наличии импульсов команды на выводе 3 ИМС DА400 проверить их
наличие на выводе 47 ИМС DD402. При их отсутствии проверить
отсутствие разрывов и замыканий на вывод 47 ИМС DD402 и исправность
резистора R404. Выявленные дефекты устранить. Если дефектов не
выявлено, то неисправна ИМС DD402. Заменить ее.

4.7.1.3 Отсутствует исполнение команд с передней панели телеви­зора (команды с ПДУ выполняются)

Проверить величину сопротивления замкнутого контакта контактной
системы передней панели телевизора, величина которого должна быть
незначительной ( не более 5 кОм). Если величина большая, то заменить
контактный элемент. Проверить исправность резисторов R400, R401, R406­R408, а также отсутствие разрывов и замыканий в их цепях, в цепях
контактной системы и на выводы 16-18 ИМС DD402. Выявленные дефекты
устранить. Если дефектов не выявлено, то неисправна ИМС DD402. Заменить
ее.

4.7.1.4 Отсутствует исполнение команд и с ПДУ и с передней пане-

ли телевизора

Проверить наличие напряжения +5 В на выводах 31,38,39,44 ИМС
DD402. При его отсутствии проверить нет ли разрывов и замыканий на вывод
44 ИМС DD402, исправность элементов R412, VT406.

Проверить при помощи осциллографа, что при включении телевизора
длительность фронта спада напряжения 5 В на выводе 43 ИМС DD402 не
менее 40 мс. В противном случае проверить исправность элементов
С400,R422,R423,VT403, отсутствие разрывов и замыканий в их цепях.

Проверить при помощи осциллографа, подключенного через
конденсатор емкостью 10 пФ, наличие напряжения с уровнем около 3 В
частотой 12 МГц на выводе 41 ИМС DD402. При отсутствии напряжения
проверить отсутствие разрывов и замыканий на выводы 40,41,42 ИМС
DD402. Если дефектов не выявлено, то неисправны или ИМС DD402 или
кварцевый резонатор ZQ401 или конденсаторы С402, С403. Заменить
неисправный элемент.

Проверить отсутствие разрывов и замыканий на выводы 16-18,47
ИМС DD402. Проверить наличие напряжения +5 В на выводах 49,50 ИМС
DD402, а после подачи команды - наличие импульсов на них. При их
отсутствии проверить нет ли разрывов и замыканий на эти выводы и на
резисторы R434,R436,R438,R439. Выявленные дефекты устранить,

52

неисправные элементы заменить. Если дефектов не выявлено, то неисп­равна ИМС DD402. Заменить ее.

4.7.1.5 Отсутствует запоминание данных настройки (остальные

команды выполняются)

Если при проведении процедуры записи в меню запись данных
настройки не происходит, проверить наличие напряжения +5 В на выводе 8
ИМС DD401.

Проверить наличие напряжения +5 В на выводах 5,6 ИМС DA401, а
также импульсов на этих выводах при подаче команды запись. Если
напряжения и импульсов нет, проверить отсутствие разрывов и замыканий
на выводы 5,6 ИМС DA401, выводы 49,50 ИМС DD402, а также резисторы

R434,R436,R438,R439.

Если дефектов не выявлено, а также при наличии импульсов на
выводах 5,6 ИМС DA401, неисправна ИМС DA401. Заменить ее.

4.7.1.6 Отсутствует индикация символов и меню на экране

телевизора

Проверить при помощи осциллографа наличие импульсов сигналов
R,G,B,Fb амплитудой 2,4-5,0 В на выводах 32-35 ИМС DD402 после
нажатия кнопки SB5 ("Меню"), а также их поступление через резисторы
R409, R410, R415 на контакты 2,3,1 соединителя Х11(А3) амплитудой не

менее 0,5 В и на вывод 21 ИМС DA100 амплитудой не менее 4,5 В
соответственно.

При их отсутствии проверить наличие кадрового гасящего импульса
(КГИ) и строчного импульса обратного хода (СИОХ) амплитудой 2,4-5,0 В
на выводах 37, 36 ИМС DD402 соответственно.

При их отсутствии, проверить отсутствие разрывов и замыканий на
выводы 37,36 ИМС DD402, а так же в цепях их поступления со схемы
кадровой и строчной разверток через резисторы элементы R421, VT408 и
R419, R426, VT407 соответственно, исправность конденсатора С412 и
резисторов R424, R427.

При наличии импульсов КГИ и СИОХ на выводах 37 и 26 ИМС
DD402, проверить исправность элементов R409,R415,R410 отсутствие
разрывов и замыканий в их цепях. Выявленные дефекты устранить,
неисправные элементы заменить.

Если дефектов не выявлено, то неисправна ИМС DD402. Заменить ее.

4.7.1.7 Отсутствует настройка на станцию

53

Продолжительным нажатием кнопки SB5 ("Меню") войти в меню

"Обзор", а затем вторичным нажатием на кнопку SB5 ("Меню") войти в

меню "Установка", нажатием кнопки SB2 ("Р-") или SB4 ("Р+") установить
курсор в строку "Диапазон" и нажатием кнопки SB3 ("V+") проверить
соответствие напряжений включения диапазонов VHF-1,VHF-3,UHF
данным, приведенным (см.таблицу 2) на выводах 21,14 ИМС DD402 и на
выводах 5,7,6 ИМС DD403 соответственно.

Если напряжение на выводах 21,14 ИМС DD402 и на выводах 1,2
ИМС DD403 не соответствует данным, приведенным в таблице 2, проверить
отсутствие разрывов и замыканий в их цепях, исправность резисторов
R447,R457 и поступление на них напряжения +5 В от источника питания.
При отсутствии дефектов произвести разрыв цепи поступления сигналов с
выводов 21,14 ИМС DD402 на выводы 1,2 ИМС DD403 и снова проверить
соответствие напряжений на выводах 21,14 ИМС DD402 данным таблицы 2.
Если данные не соответствуют приведенным в таблице 2, неисправна ИМС
DD402. Заменить ее. Если данные соответствуют данным таблицы 2, то
неисправна ИМС DD403. Заменить ее.

Восстановить цепи поступления сигналов с выводов 21,14 ИМС
DD402. Если напряжения на выводах 5,7,6 ИМС DD403 не соответствуют
данным таблицы 2, проверить отсутствие разрывов и замыканий в их цепях,
исправность конденсаторов С428,С429,С432, а также наличие питающего
напряжения +12 В на выводе 8 ИМС DD403. Выявленные дефекты
устранить, неисправные элементы заменить. Если дефектов не выявлено,
разорвать цепи поступления сигналов с выводов 5,7,6 ИМС DD403 на
контакты 7,8,10 селектора каналов. Снова проверить соответствие
напряжений на выводах 5,7,6 ИМС DD403 данным таблицы 2. Возможны два
случая:

- если данные не соответствуют напряжениям, неисправна ИМС

DD403. Заменить ее;

- если данные соответствуют напряжениям, неисправен селектор

каналов. Заменить его.

Если напряжения включения диапазонов соответствуют данным
таблицы 2, то проверить наличие импульсов с плавно меняющейся
скважностью, амплитудой 2,5-5,0 В на выводе 1 ИМС DD402, для этого
нажатием кнопки SВ2 ("Р-") установить курсор в строку "Настройка" и
нажать кнопку SB3 ("V+").

Возможны два случая:

- если импульсов нет, то проверить отсутствие замыканий в цепи
вывода 1 ИМС DD402, исправность резистора R449 и поступления на него
напряжения +5 В с источника питания. При этом:

1) если замыкание есть, то устранить его;

2) если замыкания нет и резистор R449 исправный, то заменить ИМС

DD402.

54

- если импульсы есть, то проверить наличие напряжения +30 В на

контрольной точке ХN4. При этом:

1) Если нет напряжения, то устранить дефекты в цепи подачи

питания;

2) если напряжение есть, то проверить при помощи цифрового
вольтметра наличие меняющегося постоянного напряжения в пределах от
+0,7 В до +28 В на контакте 11 селектора каналов. При наличии его

неисправен селектор каналов. Заменить его. При отсутствии меняющегося
напряжения неисправен транзисторный каскад на транзисторе VT411.
Выявленные дефекты устранить.

4.7.1.8 Отсутствует захват станции в режиме "Настройка" в меню
"Установка" или в режиме "Автонастройка" в меню "Обзор"

Проверить при помощи вольтметра правильность установки
напряжения АПЧГ величиной (2,50+-0,25) В на выводе 9 ИМС DD402 при
подаче сигнала ПЧ (38,0 МГц) на соединитель Х12. Возможны два случая:

- если напряжения нет, то проверить его наличие на выводе 9 ИМС

DА100, исправность каскада на транзисторе VT106, отсутствие разрывов и

замыканий в его цепях, а также замыканий на вывод 9 ИМС DD402. Если
нет напряжения на выводе 9 ИМС DА100, проверить исправность ИМС

DА100;

- если напряжение +2,5 В на выводе 9 ИМС DD402 есть, а захвата

станции нет, то проверить наличие сигнала "СОС" величиной 3,5-5,0 В на
выводе 45 ИМС DD402 при ручной настройке. Для этого в меню
"Установка" нажатием кнопки ("Р-") установить курсор в строку "Под­стройка", затем нажатием кнопки " +" настроиться на любой канал и
получить устойчивое изображение на экране.

Если сигнала "СОС" нет, то проверить отсутствие разрывов и
замыканий на вывод 45 ИМС DD402 и на вывод 4 ИМС DА100, а также
элементы С110, R483, R457. Проверить наличие сигнала "СОС" на выводе 4
ИМС DА100. При его отсутствии проверить исправность ИМС DА100.

Если нет напряжения на выводе 45 ИМС DD402 и есть на выводе 4
ИМС DА100, то неисправна ИМС DD402. Заменить ее.

4.7.1.9 При подаче команды включения с передней панели
телевизора (нажатием на кнопки SB2 или SB4) или с пульта телевизор
не включается (высвечивается красный индикатор)

Проверить наличие напряжения уровнем (5,0+-0,5) В на выводе 19

ИМС DD402 после подачи команды включения а также наличие напряжения

+12 В на выводе 6 ИМС DA801 и аноде диода VD701. Возможны два случая:

- если на выводе 6 ИМС DA801 напряжение отсутствует, то
неисправна ИМС DA801;

55

- если напряжение имеется на выводе 6 ИМС DA801, а на аноде диода
VD701 отсутствует, то проверить перемычку SA4 и исправность цепи между
ними.

4.7.1.10 При подаче команды включения с передней панели
телевизора или с пульта, телевизор включается, а индикатор зеленого
цвета не загорается, при этом индикатор красного цвета гаснет

Проверить исправность светодиода HL1.

4.7.1.11 Отсутствует регулирование громкости при наличии на
экране меню регулировки параметров звука

Проверить при помощи вольтметра наличие напряжения опознавания
синхронизации (СОС) на выводе 45 ИМС DD402 величиной не менее 3,5 В
при наличии изображения на экране телевизора.

При его отсутствии проверить наличие сигнала СОС амплитудой не
менее 3,5 В на выводе 4 ИМС DА100. При его отсутствии проверить
исправность элементов R483,C110, отсутствие разрывов и замыканий в их
цепях.

Если дефектов не выявлено, проверить исправность ИМС DА100.

При наличии сигнала СОС на выводе 4 ИМС DА100 - неисправна
ИМС DD402. Заменить ее.

4.7.2 Проверка синтезатора после ремонта

4.7.2.1 Проверка управляющих напряжений переключения диапа-

зонов и настройки

Для проверки управляющего напряжения переключения диапазонов
необходимо продолжительным нажатием кнопки SB5 ("Меню") на передней
панели телевизора войти в меню "Обзор", а затем вторичным нажатием на
кнопку SB5 ("Меню") войти в меню "Установка", нажатием кнопки SB2 ("Р­") или SB4 ("Р+") установить курсор в строку "Диапазон" и поочередным
нажатием кнопки SB3 ("V+") наблюдать переключение диапазонов в строке
"Диапазон" на экране кинескопа. Включить каждый из трех диапазонов и,
подав на вход телевизора телевизионный сигнал, с помощью кнопки SB2 ("P­") установить курсор на строку "Настройка" и произвести настройку на
станции на каждом из диапазонов при помощи кнопок SB3 ("V+"),SB6 ("V-")
следующим образом: на диапазоне VHF-1 - на первый канал; на диапазоне
VHF-3 - на 6 канал; на диапазоне UHF - на 60 канал.

4.7.2.2 Проверка управляющего напряжения регулирования

яркости, насыщенности, контрастности, громкости

Для проверки управляющего напряжения регулирования яркости,
насыщенности, контрастности войти в меню регулировки параметров

56

изображения с помощью кнопки SB5 ("Меню") нажав ее два раза.
Устанавливая курсор с помощью кнопок SB2 ("P-") и SB4 ("P+") в строку
соответствующего параметра, с помощью кнопок SB3 ("V+") и SB6 ("V-")
изменять и наблюдать на экране по изображению изменение
соответствующего параметра, контролируя при этом изменение шкалы этого
параметра.

Для проверки управляющего напряжения регулирования громкости
войти в меню регулировки параметров звука нажав один раз кнопку SB5
("Меню"). С помощью кнопок SB3 ("V+") и SB6 ("V-") проверить изменение
громкости звукового сопровождения на слух, контролируя при этом
изменение шкалы громкости в данном меню.

4.7.2.3 Проверка переключения телевизора в режим TV-AV

Для проверки переключения телевизора в режим TV-AV необходимо
войти в меню выбора функций, нажав четыре раза кнопку SB5 ("Меню") на
передней панели телевизора. Курсор будет установлен в строке "Источник".
С помощью кнопок SB3 ("V+") и SB6 ("V-") проконтролировать
переключение телевизора в режим AV (по пропаданию изображения и
звукового сопровождения принятого сигнала передающего телецентра),
наблюдая при этом появление на экране соответствующей индикации
режима AV в левом верхнем углу экрана и в строке "Источник".

4.7.2.4 Проверка запоминания данных настройки на канал и
средних значений регулировок громкости, яркости, насыщенности,
контрастности

Для проверки запоминания данных настройки на канал необходимо
произвести в меню "Установка" запоминание телевизионного канала на
выбранный номер программы в соответствии с руководством по
эксплуатации данного телевизора. Затем выключить телевизор и включить
его снова. Набрать данный номер программы. На экране телевизора должен
появиться тот телевизионный канал, который был записан в этот номер
программы.

Для проверки запоминания значений регулировок параметров
изображения и звукового сопровождения произвести запоминание
номинальных значений этих регулировок в меню "Изображение" в
соответствии с руководством по эксплуатации телевизора. Затем произвести
существенные изменения этих параметров и нажать на пульте кнопку "РР".
Убедиться, что все параметры автоматически установились в соответствии с
установленными и записанными в память ранее.

Проверка запоминания значений уровня громкости производится
аналогично, но в меню "Звук".

57

4.7.2.5 Проверка работы таймера

Для проверки работы таймера необходимо с помощью кнопки SB5

("Меню") войти в мею "Функции". Установить курсор в строку "Таймер" и

установить время 15 минут, например.

Через 15 минут телевизор должен выключиться в режим готовности

(дежурный режим).

Проверить также, что телевизор выключится в режим готовности,
если отсутствует передача телевизионного сигнала более 5 минут и в
течение этого времени не поступают команды на синтезатор напряжения как
с ПДУ, так и с передней панели управления телевизора.

4.8 Проверка и ремонт декодера телетекста

4.8.1 Методика ремонта (отыскания и устранения

неисправностей) декодера телетекста

4.8.1.1 При подаче команды включения телетекста, телевизор не

включается в режим телетекста

Неисправна ИМС DD402. Заменить ее.

4.8.1.2 При подаче команды включения телетекста телевизор не
включается в режим телетекста (остается в режиме отображения
телевизионных программ), но на кнопки 0-9 ПДУ не реагирует

Неисправна ИМС DD402. Заменить ее.

4.8.1.3 При подаче команды включения телетекста, отсутствует
прием и отображение телетекстовой информации

Проверить наличие видеосигнала размахом (1,0+-0,3) В на выводе 23
ИМС DD402 в режиме TV и на выводе 24 в режиме AV. При отсутствии
видеосигнала проверить исправность конденсатора С414 в режиме TV или
конденсатора С413 в режиме AV. Если они исправны, то проверить на
отсутствие разрывов и замыканий на соответствующие конденсаторы и
выводы ИМС в зависимости от режима. Если видеосигнал есть и ведется
передача текстовой информации, а на экране нет ее отображения, то
проверить конденсатор С416.

Если дефект не обнаружен, то проверить синалы R, G, B, Fb на
выводах 34,33,32,35 ИМС DD402 соответственно.

Если дефекты не выявлены, то неисправна ИМС DD402.

4.8.1.4 При включении режима "Телетекст", информация

телетекста отображается с ошибками

58

Проверить качество прохождения внутреннего и внешнего

видосигналов на выводы 23 и 24 ИМС DD402 соответственно.

Если видеосигналы качественные, то неисправна ИМС DD402.

4.8.1.5 При включении режима "Телетекст" (при наличии

внешнего источника видеосигнала) нет синхронизации

Проверить наличие импульсов КГИ и СИОХ на выводах коммутатора
видеосигналов на выводах 37 и 36 ИМС DD402 соответственно.
Выявленные дефекты устранить, заменить неисправные элементы.

4.8.1.6 При включении режима "Телетекст" символы телетекста

имеют вертикальное дрожание

Проверить наличие на базе транзистора VT600 в режиме "Телетекст"
импульсов (меандр) частотой 25 Гц, амплитудой 0,6-0,7 В. При их наличии
проверить исправность каскада на транзисторе VT600 на шасси ШЦТ-660,
отсутствие разрывов и замыканий в его цепях. Выявленные дефекты
устранить, неисправные элементы заменить на заведомо исправные.

При отсутствии импульсов на базе транзистора VT600 в режиме
"Телетекст", проверить наличие импульсов амплитудой 5 В на выводе 27
ИМС DВ402. При их отсутствии неисправна ИМС DD402. Заменить ее.

4.8.1.7 При включении телевизора нет изображения (темный

экран). На команды с ПДУ телевизор не реагирует

Проверить исправность резистора R448, а также отсутствие раз-рывов
или замыканий в его цепи и на вывод 26 ИМС DD402.

Если дефектов не выявлено, то неисправна ИМС DD402, заменить ее.

5 Регулировка и настройка телевизора

5.1 Общие указания

После ремонта телевизора - замены кинескопа, регулировки и
ремонта отдельных его кассет, модулей, блоков, узлов, замены
комплектующих изделий - производится комплексная проверка и
регулировка телевизора.

При замене элемента, влияющего на настройку телевизора,
рекомендуется проверка и настройка только той части схемы, где был
заменен элемент.

Настройку следует производить при номинальном напряжении сети
Приборы и телевизор должны быть включены за 15 мин до начала
настройки.

При работе следует соблюдать правила безопасности, указанные в
разделе 2 настоящей инструкции.

59

В тех случаях, когда точность измерений не оговаривается,

допускается отклонение измеренных величин от номинальных на +-10%.

5.2 Комплексная регулировка телевизора

Включить телевизор в сеть. Выдержать телевизор во включенном

состоянии не менее 3 минут.

Подать на вход телевизора испытательный сигнал "Цветные поло-сы".

5.2.1 Регулировка тракта радиоканала

5.2.1.1 Регулировка опорного контура синхронного детектора

Опорный контур синхронного детектора состоит из элементов: L103,
С109, R132. Подать на вход фильтра ZQ1 с ВЧ генератора сигнал "ЦП" с
уровнем 20 мВ, частотой 38,9 МГц (38,0 МГц).

Установить вращением сердечника катушки L103 напряжение
величиной (2,5+-0,1) В на контрольной точке XN2. При этом необходимо
контролировать качество видеосигнала по осциллографу на контакте 19
соединителя XS1 типа SCART.

5.2.1.2 Контроль тракта звукового сопровождения

Выходное напряжение контролировать на контакте 3 соединителя
XS1 осциллографом при подаче на антенный ввод сигналов стандарта D/K и
B/G.

5.2.1.3 Проверка работы регулировки фазы

Вращая движок переменного резистора R139 убедиться, что
изображение смещается в обе стороны относительно центральной
вертикальной линии. Установить изображение симметрично центральной
вертикальной линии.

5.2.1.4 Установка задержки АРУ на селектор каналов

Уменьшить входной сигнал до величины 1 мВ. Подключить
вольтметр к контакту 1 соединителя селектора. Переменным резистором
R143 установить напряжение на 0,1-0,2 В меньше максимального.

5.2.1.5 Центровка изображения по вертикали

Переменным резистором R616 произвести центровку изображения по
вертикали.

5.2.1.6 Регулировка линейности по вертикали

С помощью переменного резистора R609 установить минимально
возможные нелинейные искажения изображения по вертикали (разница двух
смежных клеток сетчатого поля в верхней, нижней и средней частях
изображения не более 5мм).

60

5.2.1.7 Регулировка размера по вертикали

Вращая движок переменного резистора R614 по изображению на
экране убедиться в наличии запасов регулирования и возможности
установки необходимого размера изображения по вертикали.

5.2.2 Регулировка канала яркости и баланса "белого"

Настроиться на качественный прием испытательного сигнала.

Установить регулировки в следующие положения:

ЯРКОСТЬ - в минимальное;

КОНТРАСТНОСТЬ - в минимальное;

НАСЫЩЕННОСТЬ - в минимальное;

SCREEN (на 1Т701 РЕТ-31) - в минимальное.

Установить подстроечные резисторы на модуле видеоусилителей
кинескопа 3R2 (размах сигнала "G") и 3R3 (размах сигнала "B") в среднее
положение. Поочередно подключая щуп осциллографа к контрольным
точкам 3XN2, 3XN3, 3XN4 определить какой из сигналов R,G,B имеет
максимальный уровень "черного". Регулировкой SCREEN (на 1Т701 РЕТ-

31) установить в выбранном канале разность уровня гашения и уровня
"черного" 10 В. Регулировкой КОНТРАСТНОСТЬ установить на

контрольной точке 3XN2 в канале "R" размах сигнала от уровня "черного"
до уровня "белого" 60 В. Регулировкой ЯРКОСТЬ установить на
контрольной точке 3XN2 в канале "R" уровень "черного" 140 В.

Движками подстроечных резисторов 3R2, 3R3 установить на
контрольных точках 3XN3, 3XN4, соответственно, размахи сигналов от
уровня "черного" до уровня "белого" 60 В.

Регулировками ЯРКОСТЬ и КОНТРАСТНОСТЬ установить
пониженную яркость изображения, при которой становится различимыми
только 3-4 градации серой шкалы. Визуально оценить оттенки цветности
серой шкалы и в случае различия по цвету подкорректировать баланс
"белого" вращением движков переменных резисторов 3R2, 3R3 в малых
пределах.

Установить регулировки ЯРКОСТЬ, КОНТРАСТНОСТЬ и
НАСЫЩЕННОСТЬ в максимальное положение. Подать на вход телевизора
ВЧ сигнал "Белое поле". При этом визуально проконтролировать качество
изображения на экране, которое должно быть без видимых искажений.

5.3 Проверка качества изображения и звукового сопровождения

61

Методика проверки качества изображения и звукового сопровож-

дения приведена в разделе 7 данной инструкции.

6 Техническое обслуживание

6.1 Перечень работ, относящихся к техническому обслуживанию

Работы, выполняемые при необходимости, в соответствии с

действующими правилами, относящиеся к техническому обслуживанию:

- размагничивание кинескопа внешними устройствами;

- регулировка размеров и центровка изображения;

- регулировка качества изображения внешними элементами

управления.

6.2 Порядок проведения периодических профилактических

осмотров и регламентных работ

Профилактические осмотры и регламентные работы проводятся в
соответствии с договором на абонентное обслуживание телевизора, а также
по вызову владельца телевизора за его счет и в согласованные с ремонтным
предприятием сроки.

Профилактические осмотры и регламентные работы

предусматривают:

- проверку работоспособности телевизора;

- очистку всех участков схемы кассеты разверток, кинескопа,

внутренних поверхностей корпуса и задней стенки телевизора от пыли и
загрязнений;

- проверку состояния монтажа схемы кассеты разверток;

- замену дефектных радиоэлементов, проводов, пропайку

сомнительных паек, укладку монтажа кассеты разверток.

При проведении профилактических осмотров и регламентных работ
необходимо строго выполнять требования правил техники безопасности,
изложенные в разделе 2 данной инструкции.

При проведении работ следует придерживаться следующего по-рядка:

- проверить правильность установки телевизора в соответствии с

мерами пожарной безопасности;

- включить телевизор и оценить качество его работы;

- снять заднюю стенку;

- разрядить второй анод кинескопа на шасси;

- отключить модуль видеоусилителей от кинескопа, отключить

высоковольтный провод анода кинескопа и разрядить его на шасси;

62

- проверить жесткость крепления и соответствие номинальным

значениям предохранителей, проверить качество крепления сетевого
провода;

- удалить из телевизора накопившуюся пыль (ОС, кинескоп, печатные
платы и их элементы); осмотреть и уложить монтаж, обратив особое
внимание на высоковольтные цепи кассеты разверток, цепей фокусировки,
платы видеоусилителей кинескопа; убедиться в отсутствии холодных паек и
пропаять обнаруженные холодные пайки;

- подключить анод кинескопа, плату видеоусилителей кинескопа,
антенну и сетевую вилку к розетке питания;

- включить телевизор и убедиться в отсутствии коронирования и
пробоев в высоковольтных цепях строчного отклонения;

- проверить качество работы телевизора;

- выключить телевизор, установить заднюю стенку, проверить

работоспособность телевизора в собранном состоянии, опломбировать,
оформить документы на проведенную работу с подписью владельца
телевизора и лица, проводившего профилактический осмотр;

- провести инструктаж владельца телевизора по правилам пожарной

безопасности и методам ликвидации возгорания телевизора. Вручить
владельцу телевизора памятку о мерах пожарной безопасности при
эксплуатации телевизора.

7 Испытание и контроль телевизоров после ремонта

7.1 Основные параметры и методы их проверки

После настройки (ремонта) модулей в стационарных условиях
мастерской необходимо проверить те из параметров, указанных в таблице 8,
значения которых зависят от результатов проведенной настройки (ремонта).
После ремонта телевизора на дому у владельца необходимо проверить его
работоспособность визуально и на слух.

Таблица 8

Наименование параметра Норма

Методы

испытаний

63

1.Чувствительность тракта изображения,

ограниченная синхронизацией,
мкВ, не хуже

2.Разрешающая способность по
горизонтали в центре линий,
не менее

3.Нелинейные искажения растра, %,
не более:

по горизонтали
по вертикали

4.Качество звукового сопровождения

40

300

+-6
+-6

Звук дол-

жен быть
чистым,раз­борчивым

7.2.1

7.2.2

7.2.3

7.2.3

7.2.4

7.2 Методы испытаний

Все испытания телевизоров, за исключением оговоренных особо,
проводят при нормальном напряжении питания в нормальных климати­ческих условиях.

Перед испытаниями телевизор должен быть выдержан в нормальных
климатических условиях не менее 4 часов.

Элементы телевизора находятся под напряжением, опасным для
жизни. Во избежание несчастных случаев следует строго соблюдать правила
техники безопасности. Корпуса всех измерительных приборов должны быть
надежно заземлены, кроме оговоренных особо.

7.2.1 Проверка чувствительности, ограниченной синхронизацией

Подать на антенный ввод телевизора от генератора Г4-176 (Г4-116)
несущую изображения, модулированную сигналами шахматного или
сетчатого поля от телевизионного транзитеста. Переключатель АПЧГ
установить в положение ВЫКЛ. Настроить телевизор, добиваясь наилучшей
четкости изображения при отсутствии окантовок и тянучек. Затем уровень
сигнала уменьшить до величины, при которой начинают-ся дефекты
синхронизации, которые нельзя устранить регулировками (срыв
синхронизации, выбивание строки или группы строк, подергива-ние
изображения по вертикали, искривление вертикальных линий сверх
допустимых геометрических искажений).

Чувствительность телевизора определяют по показанию аттенюатора
генератора, при котором еще не возникают дефекты синхронизации.

7.2.2 Проверка разрешающей способности

64

На антенный вход телевизора подать сигнал, модулированный
испытательной таблицей, содержащий составляющие для определения
четкости изображения.

Включить телевизор на требуемый канал. Регулировками
КОНТРАСТНОСТЬ и ЯРКОСТЬ установить оптимальное изображение.

Допускается использовать сигналы испытательных таблиц типа
УЭИТ (универсальная электронная испытательная таблица) или ТИТ0249.

При переключении с канала на канал и возвращении вновь на канал,
где передается испытательный сигнал, разрешающая способность должна
быть не хуже требования п.2 таблицы 8.

7.2.3 Проверка нелинейных искажений растра

Подать на антенный вход телевизора сигнал, который имеет
составляющие сигнала сетчатого поля.

Визуально оценить правильность квадратов (клеток) изображения.
При необходимости для определения коэффициента нелинейных искажений
произвести измерение линейкой или полоской миллиметровой бумаги
ширину или высоту трех смежных наиболее широких и трех смежных
наиболее узких клеток, расположенных в одном ряду вблизи центральных
горизонтальных или вертикальных линий. Неполные клетки и по одной
клетке от каждого края экрана не учитывать.

Величину нелинейных искажений растра (К н ) в процентах вычис­ляют по формулам (1, 2):

К н мах = [(L max - L ср ) / L ср ]*100% (1)

К н мин = [(L мин - L ср ) / L ср ]*100%, (2)

где L мах - общая ширина (или высота) смежных наиболее

широких клеток, мм;

L мин - общая ширина (или высота) смежных

наиболее узких клеток, мм;

L ср - средняя ширина клеток, рассчитываемая по

формуле (7.3) при приеме сигнала сетчатое поле.

L ср = 3L / n, (3)

где L - полный размер изображения, включающий в себя

полные клетки;

n - число полных клеток.

7.2.4 Проверка качества звукового сопровождения

Подать на антенный вход телевизора сигнал таблицы УЭИТ или
ТИТ0249 с сигналом звукового сопровождения.

Проверить качество звукового сопровождения на слух при различных
положениях регулировок громкости и тембра в положении ручной и
автоматической (АПЧГ) подстройки частоты гетеродина селектора каналов.

65

Звуковое сопровождение должно быть чистым, разборчивым, без

искажений, шумов, хрипов и посторонних дребезгов.

7.3 Электропрогон

После ремонта или регулировки телевизора в стационарных условиях

необходимо провести электропрогон.

В случае ремонта, связанного с заменой любых радиоэлементов,

продолжительность прогона - 4 часа.

В случае настройки и регулировки, не связанной с заменой

радиоэлементов, продолжительность прогона - 2 часа.

Электропрогон следует проводить с закрытой задней стенкой при
поданном сигнале и при номинальном напряжении сети, при нормальных
климатических условиях.

ПРИЛОЖЕНИЕ А

(обязательное)

Каталог запасных частей

собственного изготовления и перечень радиоэлементов на телевизор

Каталог деталей и сборочных единиц предназначен для составле-ния
заявок на запасные части, необходимые при техническом обслужи-вании и
ремонте телевизора.

Каталог распространяется на телевизоры "HORIZONT" серии CTV-

660.

Сборочные детали и единицы приведены в таблицах А.1- А3 в
последовательности их позиций на конкретный телевизор.

В таблице А.4 приведен перечень схемных элементов в порядке,
соответствующем ведомости покупных изделий на конкретный телеви-зор.

Таблица А.1 - Детали собственного изготовления на телевизор

"HORIZONT 54CTV-660T-I" (ГМИЛ.463234.073)

Наименование сборочной

единицы, детали

Обозначение сбо­рочной единицы

Где применяется в

модели

66

Годовая
норма
рас­хода на

100 шт.

1234

Корпус ГМИЛ.301412.159 ГМИЛ.463234.073 0,1

Шасси цветного телевизора
ШЦТ-660 (А1)

Модуль управления МУ-660
(А2)

Система кнопочная ГМИЛ.753781.026 ГМИЛ.468373.088 0,1

Модуль видеоусилителей
кинескопа МВК-656-3(А3)

Катушка размагничивания
кинескопа КРК-61 (А11)

ГМИЛ.301411.043 ГМИЛ.463234.073 0,1

ГМИЛ.468373.070 ГМИЛ.468373.088 0,1

ГМИЛ.469245.033 телевизор 0,1

ГМИЛ.685432.005- -01ГМИЛ.687447.007--060,1

Продолжение таблицы А.1

1234

Коммутатор сетевой ГМИЛ.642134.001 телевизор 0,5

Стойка ГМИЛ.752171.004 телевизор 0,5

Прокладка ГМИЛ.741121.071 ГМИЛ.468373.088 0,1

Крышка ГМИЛ.735211.023 -

01

телевизор 0,5

Стойка ГМИЛ.752171.007 телевизор 0,5

Стойка

Держатель

Кожух ГМИЛ.735214.133 телевизор 0,5

ГМИЛ.752171.007--

01

ГМИЛ.734341.037--

01

телевизор 0,5

телевизор 0,5

67

Кнопка ГМИЛ.753711.046 ГМИЛ.301412.159 0,5

Винт самонарезной ГМИЛ.687415.001 телевизор 0,1

Пульт RC-7 (А14) ГМИЛ.468373.047 телевизор 0,1

Кронштейн ГМИЛ.733125.009 телевизор 0,5

Держатель ГМИЛ.734341.037 ГМИЛ.301412.159 0,1

Пружина ГМИЛ.753511.001 ГМИЛ.301412.159 0,1

Кнопка ГМИЛ.753711.036 ГМИЛ.301412.159 0,1

Радиатор (VT800) ГМИЛ.301417.126 ГМИЛ.301411.044 0,5

Радиатор (DA600) ГМИЛ.301417.128 ГМИЛ.301411.044 0,5

Радиатор (DA300) ГМИЛ.301417.129 ГМИЛ.301411.044 0,5

Окончание таблицы А.1

1234

Радиатор (DA801) ГМИЛ.301417.143 ГМИЛ.301411.044 0,5

Трансформатор ТМС-45 ГМИЛ.671114.001 ГМИЛ.301411.044 0,5

Трансформатор ТПИ-656

Трансформатор ТMC-690

(L700)

Катушка ЭКЛС-501 (L700) ГМИЛ.685442.008 ГМИЛ.301411.044 0,5

Дроссель ДФ-501 (L800) ГМИЛ.671342.002 ГМИЛ.301411.044 0/5

ГМИЛ.671159.008 ГМИЛ.301411.044 0,5

ГМИЛ.671342.015 ГМИЛ.301411.044 -010,5

Таблица А.2 - Детали собственного изготовления на телевизор

"HORIZONT 54CTV-660T-I-5" (ГМИЛ.463234.085)

68

Наименование сборочной

единицы, детали

1234

Корпус ГМИЛ.301412.252 ГМИЛ.463234.085 0,1

Обозначение сбо­рочной единицы

Где применяется в
модели

Годовая
норма
рас­хода на
100 шт.

Шасси цветного телевизора
ШЦТ-660 (А1)

Модуль управления МУ

– 660-5

Модуль видеоусилителей
кинескопа МВК-656-3(А3)

Катушка размагничивания
кинескопа КРК-61 (А11)

ГМИЛ.301411.043 ГМИЛ.463234.085 0,1

ГМИЛ.468373.092 ГМИЛ.463234.085 0,1

ГМИЛ.469245.033 телевизор 0,1

ГМИЛ.685432.005--01ГМИЛ.687447.007--

06

0,1

Продолжение таблицы А.2

1234

Коммутатор сетевой(А12) ГМИЛ.642134.003 телевизор 0,5

Светофильтр ГМИЛ.755418.034 ГМИЛ.301412.252 0,5

Система кнопочная ГМИЛ.753781.029 ГМИЛ.301412.252 0,5

Втулка ГМИЛ.713471.001 ГМИЛ.301412.252 0,5

Дно ГМИЛ.733471.042 ГМИЛ.301412.252 0,5

Держатель ГМИЛ.734341.045 тоже 0,5

Держатель ГМИЛ.734341.045--

01

тоже 0,5

69

Кожух ГМИЛ.735214.190 ГМИЛ.301156.007 0,5

Панель ГМИЛ.733522.009 ГМИЛ.301156.007 0,5

Винт самонарезной ГМИЛ.687415.001 телевизор 0,1

Пульт RC-7 (А14) ГМИЛ.468373.047 телевизор 0,1

Кронштейн ГМИЛ.733125.009 ГМИЛ.301412.252 0,5

Держатель ГМИЛ.734341.055 ГМИЛ.301412.252 |0,1

Пружина ГМИЛ.753511.001 ГМИЛ.301412.252 0,1

Кнопка ГМИЛ.753711.062 ГМИЛ.301412.252 0,1

Радиатор (VT800) ГМИЛ.301417.126 ГМИЛ.301411.044 0,5

Радиатор (DA600) ГМИЛ.301417.128 ГМИЛ.301411.044 0,5

Радиатор (DA300) ГМИЛ.301417.129 ГМИЛ.301411.044 0,5

Радиатор (DA801) ГМИЛ.301417.143 ГМИЛ.301411.044 0,5

Окончание таблицы А.2

1234

Трансформатор ТМС-45 ГМИЛ.671114.001 ГМИЛ.301411.044 0,5

Трансформатор ТПИ-656 ГМИЛ.671159.008 ГМИЛ.301411.044 0,5

Трансформатор ТMC-690

(L700)

Катушка ЭКЛС-501 (L700) ГМИЛ.685442.008 ГМИЛ.301411.044 0,5

Дроссель ДФ-501 (L800) ГМИЛ.671342.002 ГМИЛ.301411.044 0,5

ГМИЛ.671342.015 ГМИЛ.301411.044--010,5

Таблица А.3 - Детали собственного изготовления на телевизор

"HORIZONT 63CTV-660T-I" (ГМИЛ.463234.078)

70

Наименование сборочной

единицы, детали

1234

Корпус ГМИЛ.301412.252 ГМИЛ.463234.078 0,1

Обозначение сбо­рочной единицы

Где применяется в

модели

Годовая
норма рас­хода на
100 шт.

Шасси цветного телеви- зора
ШЦТ-660-01 (А1)

Модуль управления МУ­660-5 (А2)

Модуль видеоусилителей
кинескопа МВК-656-3(А3)|

Катушка размагничивания|
кинескопа КРК-61 (А11)

ГМИЛ.301411.043-

-01

ГМИЛ.468373.070 ГМИЛ.463234.078 0,1

ГМИЛ.469245.033 телевизор 0,1

ГМИЛ.685432.005 ГМИЛ.687447.007-

ГМИЛ.463234.078 0,1

0,1

-06

Продолжение таблицы А.3

1234

Модуль коррекции растра
МКР-656 (А1.3)

Коммутатор сетевой(А12) ГМИЛ.642134.003 телевизор 0,5

Светофильтр ГМИЛ.755418.034 ГМИЛ.301412.252 0,5

Система кнопочная ГМИЛ.753781.029 ГМИЛ.301412.252 0,5

ГМИЛ.463326.005 телевизор 0,1

Втулка ГМИЛ.713471.001 ГМИЛ.301412.252 0,5

Дно ГМИЛ.733471.042 ГМИЛ.301412.252 0,5

Держатель ГМИЛ.734341.045 тоже 0,5

71

Держатель ГМИЛ.734341.045--

01

Кожух ГМИЛ.735214.190 ГМИЛ.301156.007 0,5

Панель ГМИЛ.733522.009 ГМИЛ.301156.007 0,5

Винт самонарезной ГМИЛ.687415.001 телевизор 0,1

Пульт RC-7 (А14) ГМИЛ.468373.047 телевизор 0,1

Кронштейн ГМИЛ.733125.009 ГМИЛ.301412.252 0,5

Держатель ГМИЛ.734341.055 ГМИЛ.301412.252 0,1

Пружина ГМИЛ.753511.001 ГМИЛ.301412.252 0,1

Кнопка ГМИЛ.753711.062 ГМИЛ.301412.252 0,1

тоже 0,5

Радиатор (VT800)

Радиатор (VT701)

ГМИЛ.301417.126--01ГМИЛ.301411.044--

01

ГМИЛ.301417.143 -01ГМИЛ.301411.044 -

01

Окончание таблицы А.3

1234

Радиатор (DA600) ГМИЛ.301417.128 ГМИЛ.301411.044 0,5

Радиатор (DA300) ГМИЛ.301417.129 ГМИЛ.301411.044 0,5

Радиатор (DA801) ГМИЛ.301417.143 ГМИЛ.301411.044 0,5

Трансформатор ТМС-45 ГМИЛ.671114.001 ГМИЛ.301411.044 0,5

Трансформатор ТПИ-656--05

(T800)

Трансформатор ТMC-690 ГМИЛ.671342.015 ГМИЛ.301411.044 0,5

ГМИЛ.671159.008- -02ГМИЛ.301411.044 -

01

72

0,5

0,5

0,5

Катушка КЛС-690 (L700) ГМИЛ.671342.013 ГМИЛ.301411.044 0,5

Дроссель ДФ-501 (L800) ГМИЛ.671342.002 ГМИЛ.301411.044 0,5

|

Таблица А.4 - Схемные элементы телевизоров серии CTV-660

Номер
стро-

ки

12345

1 NFR25-H-1 Ом+-5% 1R714.11

2PR01-1,5 Ом+-5% 1R706.11

Наименование

1 Резисторы

1.1 Резисторы постоянные непроволочные Импортный

Обозначение
элементов на

схеме и

документа на

поставку

Норма рас-

хода на 100

изделий

при
гара­нтии

после
гара­нтии

Продолжение таблицы А.4

12345

3PR01-8,2 кОм+-5% 1R717.11

4PR01-10 кОм+-5% 1R703.11

5PR01-15 кОм+-5% 1R127.11

6|PR02-1,8 Ом+-5% 1R302.11

7PR02-2,2 Ом+-5% 1R709.11

8PR02-27 Ом+-5% 1R818,1R820.22

73

9 PR02-100 Ом+-5% 1R701,1R704.22

1R438,1R439,1R816.

10 PR02-470 Ом+-5% 1R801.11

11 PR02-1 кОм+-5% 1R712.11

12 PR02-24 кОм+-5% 1R819.11

13 PR02-47 кОм+-5% 1R80811

14 PR02-470 кОм+-5% 1R811.11

15 PR02-820 кОм+-5% 1R812.11

16 SQM-7W-4,7 Ом+-5% 1R80511

17 VR68- 4,7 МOм+-5% 1R821.11

C1-4-AПШK.434110.001ТУ

18 C1-4-0.125- 1 Oм+-10% 14R3.11

19 C1-4-0.125- 10 Oм+-10% 1R128,3R3.22

20 C1-4-0.125- 12 Oм+-10% 14R2.11

21 C1-4-0.125- 15 Oм+-10% 1R61711

Продолжение таблицы А.4

12345

22 C1-4-0.125- 47 Oм+-10% 1R11611

23 C1-4-0.125- 75 Oм+-10% 1R180,1R189,3R9,3R11,

24 C1-4-0.125-100 Oм+-10%

25 C1-4-0.125-110 Oм+-10% 1R108.11

74

3R12

1R148,1R434,1R436,2R2,

33

55

26 C1-4-0.125-150 Oм+-10% 1R11911

27 C1-4-0.125-180 Oм+-10% 1R118.11

28 C1-4-0.125-220 Oм+-10% 1R161,1R476,1R806.23

29 C1-4-0.125-300 Oм+-10% 1R102,1R104,1R177.23

30 C1-4-0.125-330 Oм+-10% 1R403,2R111

31 C1-4-0.125-390 Oм+-10% 1R150.11

32 C1-4-0.125-470 Oм+-10% 1R15511

33 C1-4-0.125-560 Oм+-10% 1R100,1R160,1.3R1233

34 |C1-4-0.125-680 Oм+-10% 1R112,1.3R16,3R1.33

35 C1-4-0.125-820 Oм+-10% 1R409,1R410,1R415.33

36 C1-4-0.125- 1 кOм+-10% 1R124,1R152,1R153,

1R159,1R175,1R187,
1R188,1R191,1R192,
1R400,1R401,1R402,
1R404,1R421,1R432,
1R461,1R478,1R600,
3R22,3R23,3R24.

55

Продолжение таблицы А.4

12345

37 C1-4-0.125- 1.2 кOм+-10%

38 C1-4-0.125- 1.5 кOм+-5% 1R300,3R6-3R8.22

39 C1-4-0.125- 1.5 кOм+-10% 1R405,1R462,1.3R122

40 C1-4-0.125- 1.8 кOм+-10% 1R174.11

1R144,1R145,1R412,
1R416,1R482,14R1.

55

75

41 C1-4-0.125- 2.2 кOм+-10% 1R106,1R15811

42 C1-4-0.125- 2.7 кOм+-10% 1R601,1R823.11

43 C1-4-0.125- 3,3 кOм+-10% 1R409,1R410,1R415,

1R449.

44 C1-4-0.125- 3,9 кOм+-10% 1R13212

45 C1-4-0.125- 4,7 кOм+-10%

46 C1-4-0.125- 5,1 кOм+-10% 1R169,1R803.22

47 C1-4-0.125- 5,6 кOм+-10% 1R137.11

48 C1-4-0.125- 6,2 кOм+-10% 1.3R15.11

49 C1-4-0.125- 10 кOм+-10% 1R131,1R140,1R142,

50 C1-4-0.125- 12 кOм+-10% 1R157,1R48122

51 C1-4-0.125- 15 кOм+-10% R419,1R477.22

1R433,1R437,1R474,
1R817,1.3R3.

1R179,1R186,1R414,
1R418,1R422-1R424,
1R426,1R427,1R435,
1R447,1R451-1R454,
1R457,1R463,1R464,
1R466,1R606,1R804,
1R813,1.3R19.

33

33

55

Продолжение таблицы А.4

12345

52 C1-4-0.125- 18 кOм+-10% 1R301,1R467.22

53 C1-4-0.125- 22 кOм+-10% 1R304,1R611,1R702.22

54 C1-4-0.125- 27 кOм+-10% 1R448,1R70022

55 C1-4-0.125- 33 кOм+-5% 3R26,3R27,3R2833

76

56 |C1-4-0.125- 33 кOм+-10% 1R141,1.3R5,1.3R13.33

57 C1-4-0.125- 36 кOм+-10% 1R151.11

58 C1-4-0.125- 39 кOм+-10% 1R468,1R469,1R471,

1R607.

59 C1-4-0.125- 47 кOм+-10%

60 C1-4-0.125- 56 кOм+-10% 1R472,1R608.11

61 C1-4-0.125-100 кOм+-10% 1R129,1R134,1R136,

1R138,1R406-1R408,
1R442,1R449,1.3R7,

1.3R17

1R156,1R483.

33

55

55

62 C1-4-0.125-180 кOм+-10% 1R473,1.3R6,1.3R14.33

63 C1-4-0.125-200 кOм+-10% 1R475.11

64 C1-4-0.125-330 кOм+-10% 1R720,1.3R18.22

65 C1-4-0.125-510 кOм+-10% 1.3R9.11

66 C1-4-0.125-820 кOм+-10% 1R147.11

67 C1-4-0.125-2,2 MOм+-10% 1.3R8.11

С2-33Н- OЖO.467.173TУ

68 С2-33Н-0.125-3,0 МОм+-10%-A 1R146.11

Продолжение таблицы А.4

12345

69 С2-33Н-0.5- 2 Oм+-5%-A 1R72111

70 С2-33Н-0.5- 2 Oм+-10%-A 1R618.11

71 С2-33Н-0.5- 3 Oм+-5%-A 1R71611

77

72 С2-33Н-0.5- 10 Oм+-10%-A 3R13.11

73 С2-33Н-0.5- 270 Oм+-10%-A 1R604.11

74 С2-33Н-0.5- 390 Oм+-10%-A 1R612.11

75 С2-33Н-0.5- 470 Oм+-10%-A 1R613,1.3R20.22

76 С2-33Н-0.5- 1 кOм+-10%-A 3R29,3R31,3R32.22

77 С2-33Н-0.5- 1.5 кOм+-10%-A 3R34.11

78 С2-33Н-0.5- 2,2 кOм+-10%-A 1.3R4.11

79 С2-33Н-0.5- 30 кOм+-10%-A 1R719.11

80 С2-33Н-0.5- 68 кOм+-5% 3R16,3R18,3R21.23

81 С2-33Н-0.5- 68 кOм+-10%-A 1R826.11

82 С2-33Н-0.5- 330 кOм+-10% 3R36.11

83 С2-33Н-0.5- 4,7 MOм+-10% 1R133,3R33.22

84 С2-33Н-1.0- 2 Oм+-5%-D1 1R718.11

86 С2-33Н-1.0- 10 кOм+- 10%-D1 3R37.11

87 С2-33Н-2.0- 18 +- 10% 1.3R2.11

88 С2-33Н-2.0- 18 кOм+- 5%-D1 3R14,3R17,3R19.22

Продолжение таблицы А.4

12345

1.2 Резисторы переменные PП1-63 - OЖ0.468.396TУ

непроволочные

89 PП1-63aМ-4.7 кOм+-20% 1R616.11

78

90 PП1-63вМ-100 Oм+-20% 1R614.11

K10-17б-M47- 12 пФ+-5%

K10-17б-M47- 22 пФ+-10%

K10-17б-M47- 33 пФ+-10%

K10-17б-M47- 150 пФ+-10%

K10-17б-M1500-100 пФ+-20%

91 PП1-63вМ-1,0 кOм+-20% 3R2,3R4.11

92 PП1-63вМ-4.7 кOм+-20% 1R609.22

93 PП1-63вМ-10 кOм+-20% 1R139.11

94 PП1-63гМ-1.5 кOм+-20% 1R802.11

95 PП1-63гМ-6,8 кOм+-20% 1.3R10.11

96 PП1-63гМ-10 кOм+-20% 1R143.11

97 PП1-63гМ-22 кOм+-20% 1.3R11.11

1.3 Терморезистор

98 СТ-15-2-220 B-ОЖО.468.204 ТУ 1R800.11

2 Конденсаторы

2.1 Конденсаторы керамические

K10-17 - OЖ0.460.172TУ

99 K10-17б-M47-8,2 пФ+-5% 1C418.11

100

101

102

Продолжение таблицы А.4

12345

103

104

1C115.11

1C402,1C403,14C2,
14C3

3C311

1C412.11

1C100,1C106,1C164

11

79

105

K10-17б-M1500-470 пФ+-20%

K10-17б-M1500-1000 пФ+-10%

K10-17б-M1500-1000 пФ+-20%

K10-17б-M1500-2200 пФ+-10%

K10-17б-M1500-2200 пФ+-20%

K10-17б-M1500-5600 пФ+-10%

K10-17б-H50-0.022мкФ+50-20%

K10-17б-H90-0.01 мкФ+80-20%

K10-17б-H90-0,022мкФ+80-20%

K10-17б-H90-0,047мкФ+80-20%

1C810.

106

107

108

109

110

111 K10-17б-H50-2200 пФ+50-20% 1C121.11

112 K10-17б-H50-3300 пФ+50-20% 1C159.11

113 K10-17б-H50-4700 пФ+50-20%

114 K10-17б-H50-6800 пФ+50-20% 1C300.11

115

116

117

1C304.

C104,1C126,1C151,
1C152.

3C6,3C7,3C8.11

1C42111

1C813.11

1C111,1C122,1C600,
1C803.

1C112,1C113,1C147,
1C148,1C156,1C303.

1C165,1C428,1C429,
1C431,1C432.

3C1.11

33

55

55

118

Продолжение таблицы А.4

12345

80

1C108,1C139.22

119

K10-17б-H90-0,1 мкФ+80-20%

K10-17б-H90-0,22мкФ+80-20%

K10-47Б-500B-75 пФ+-10% МПО

1C118,1C129,1C131,
1C132,1C134,1C141,
1C143,1C144,1C157,
1C407,1C409,1C410,
1C411,1C603.

55

120

1C811.11

K10-47 - OЖ0.460.174TУ

121

K10-62- OЖ0.460.217TУ

122 K10-62-H20-470 пФ+50-20%-2 1C602,1C821,1C822,.

2.2 Конденсаторы керамические высоковольтные

K15-5- OЖO.460.147TУ

123 K15-5-1,6кB-470 пФ+-10%-H50 1C713,1C819,1C709.33

124 K15-5-1,6кB-1000пФ+-10%-H50 1C703,1C704,1C817,

125 K15-5-5кB-1500 пФ+-20%-H70 1C818.11

2.3 Конденсаторы оксидные и электролитические

K50-35- OЖ0.464.214TУ

126 K50-35-25 B- 22 мкФ 3C2.11

1C705.11

55

1C808,1C809,1C823.

33

1C820.

127 K50-35-160B- 100 мкФ 1C827.11

128 K50-35-315B- 10 мкФ 3C4.11

Продолжение таблицы А.4

81

12345

2.4 Конденсаторы оксидно-полупроводниковые

K53-19- OЖ0.464.133TУ

129 K53-19-16B- 1 мкФ+-30% 1C105,1C110,1C128,

1C427.

130 K53-19-16B- 2.2 мкФ+-30% 1C137,1C163.22

131 K53-19-16B- 4.7 мкФ+-30% 1C423,1C424,1C426.23

132 K53-19-16B- 6.8 мкФ+-30% 1C161.11

2.5 Конденсаторы пленочные

K73-17- OЖ0.461.104TУ

133 K73-17-63B-0,022мкФ+-20% 1C114,1C124.22

134 K73-17-63B-0,1мкФ+-20% 1C157.11

135 K73-17-63B-0,22мкФ+-20% 1C136,1C158.22

136 K73-17-63B-0,47мкФ+-20% 1.3C6,1.3C10.22

137 K73-17-63B-4,7мкФ+-20% 1.3C2.11

138 K73-17-630B- 0,1 мкФ+-20% 1C801,1C802.22

139 K73-17в-250B-0,1 мкФ+-10% 1.3C5,1.3C9,1.3C11.33

33

140 K73-17в-250B-0,15 мкФ+-10% 1C718.11

141 K73-17в-250B-0,33 мкФ+-10% 1C712.11

142 K73-17в-400B-0,047мкФ+-20% 3C12.11

143 K73-17в-400B- 0.1 мкФ+-20% 1C706,3C11.22

Продолжение таблицы А.4

82

12345

144 K73-17в-400B- 1мкФ+-10% 1C714,3C14.22

145 K73-17в-630B- 0.1 мкФ+-20% 3C9,3C13.22

K78-2- OЖ0.461.112TУ

146 K78-2-1000B- 1800пФ+-10% 1C700.11

147 K78-2-1000B- 0.022мкФ+-10% 1C816.11

148 K78-2-1600B- 4700пФ+-5% 1C708.11

Импортный

149683-18pF/100V+-2% NPO1C138.11

150MKP379-0,47 mF/250V+-5%1C717.11

151MKT370-0,1 mF/63V+-10%1C413,1C414,1C416,

1C433,1C436.

152MKT370-0,47 mF/63 V+-10%1C133,1C434.22

153MKT370-0,1 mF/100 V+-10%1C116,1C302,1C604,

1C702.

154MKT370-0,0047 mF/400 V+-10%1C123.11

155PSM-SI-0,57-220 mF/385V+-20%|1C814.11

156RSHO44-4,7mF/200V+-20%1C711.11

157RSMO37- 47mF/10V+-20%

158RSMO37-100mF/10V+-20%1C408,14С1. 22

159RSMO35-220mF/16V+-20%1C11911

1C162,1C406,2C1,
4С400.

33

33

33

83

Продолжение таблицы А.4

12345

160RSMO37-100mF/25V+-20%1C422,1C83111

161RSMO37-470mF/25V+-20%1C826,1C828,1C83322

162RSMO37- 2200mF/25V+-20%1C301,1C609.11

163RSMO37- 22mF/35V+-20%1C107,1C142,1C153,

1C832,1C834.

164RSMO37-100mF/40V+-20%1C812.11

165RSMO37-470mF/40V+-20%1C716.11

166RSMO37-1000mF/40V+-20%1.3C1.11

167RSMO37- 10mF/50V+-20%1C117,1C127,1C305,

1C400.

168RSMO37-100mF/50V+-20%1C607,1C701.22

169RSMO37- 1mF/63V+-20%1C804.11

170RSMO37- 2,2mF/63V+-20%1C608.11

3 Приборы полупроводниковые

3.1 Диоды

171 KД243Б - aAO.336.800TУ 1VD600.11

172 KД247A - aAO.336.838TУ 1VD701.11

173 KД247Б - aAO.336.838TУ 1VD104,1VD709,

1VD802,1VD807,
1VD814.

44

33

33

174 KД247B - aAO.336.838TУ 3VD12-3VD14,

3VD16.

84

33

Продолжение таблицы А.4

12345

175 KД247Г - aAO.336.838TУ 1VD704.11

176 KД257A - АДБК.432121.034ТУ 1VD711,1VD811,

1VD813.

177 KД257Б - АДБК.432121.034ТУ 1VD712.11

178 KД257B - АДБК.432121.034ТУ 1VD800,1VD801,

1VD803,1VD804.

179 KД257Г - АДБК.432121.034ТУ 1VD809,1VD812.22

180 KД521B - дP3.362.035TУ 1VD301,1VD401,

1VD700, 1VD702.

181 KД522Б - дP3.362.029TУ 3VD1-3VD4,3VD6-

3VD9, 3VD11.

3.2 Стабилитроны

182 KC156A - CM3.362.812TУ 1VD109.23

183 KC224Ж - аAO.336.110TУ 1VD706.23

184 KC531B2 - XЫO.336.000TУ 1VD103.23

3.3 Диод светоизлучающий

185 АЛ147А1 - аА0.336.856ТУ 14VD1.23

22

33

33

55

3.4 Транзисторы

186 BUZ90A - импортный 1VT800.35

187 KT361Г - ФЫО.336.201TУ 1.3VT2.23

85

188 KT645A - аA0.336.333TУ 1VT106,1VT411.33

Продолжение таблицы А.4

12345

189 KT645Г - аA0.336.334TУ 1.3VT3.23

190 KT646Б - аAO.336.334TУ 1VT700.23

191 KT660БM - аAO.336.669TУ 1VT406.23

192 KT872Г - aA0.336.681ТУ/02 1VT701.35

193 KT940A - аAO.336.246TУ

194 KT3102БМ - аAO.336.122TУ/02| 1VT600.23

195 KT3102ГМ - аAO.336.122TУ/03

196 KT3157A - аAO.336.727TУ/02 3VT12-3VT14.23

197 KT6127Е - АДБК.432140.519ТУ 14VT1.23

198 KT8116B - АДБК.432140.067ТУ 1.3VT1.23

3.5 Микросхемы

199 PCA84C122AT/073 - импортная 14D1.23

200 PCF 8594E-2P/660- импортная 1DD401.23

201 SAA5290 - импортная 1DD402.23

202 SFH506-36- импортная 2D1.23

3VT4,3VT6,3VT7­3VT9, | 3VT11.

1VT103,1VT104,
1VT108,1VT109,
1VT401,1VT403,
1VT407,1VT408,
3VT1-3VT3.

55

55

203 TDA1519A - импортная 1DA300.23

86

204 TDA4665 - импортная 1DT101.23

Продолжение таблицы А.4

12345

205 TDA8138A - импортная 1DA801.23

206 TDA8362A - импортная 1DA100.23

207 TDA8395 - импортная 1DA102.23

208 TFMS5360 - импортная 4DA400.23

209 K1051XA1 -AДБК.431260.041ТУ 1DA600.23

210 KP1087ЕУ1-AДБК.431200.288 --

10ТУ

211 KP1180ЕP8Б-AДБК.431420.478ТУ 1DA802.23

ЭKР1568KH1-AДБК.431200.197--

212

08ТУ

3.6 Изделия электровакуумные

213 Индикатор сдвоенный КИПД

45БМ АДБК.432220.623ТУ

214 Kинескоп A51EAL11X01 VL123

4 Изделия соединительные и коммутационные

4.1 Изделия соединительные. Вилки - бPO.364.056TУ

215 ОНП-BГ-25-2/8х4,6-B34--3(1,3) X8(A1)11

216 ОНП-BГ-25-4/10.5х4,6-

B34-4(1,2,3,4)

1DA800.23

1DD403.23

2HL123

X6(A1)11

87

217 OHП-BГ-25-4/13х4,6-B34|-

-5(1,3,4,5)

2X1(A1)

Продолжение таблицы А.4

12345

218 OHП-BГ-25-4/18х4,6-B34-|-

-7(1,3,5,7)

OHП-BГ-25-5/18х4,6-B34--

219

-7(1,2,4,5,7)

220 OHП-BГ-25-5/18х4,6-B34-

-7(1,3,4,6,7)

221 OHП-BГ-25-6/18х4,6- B34-

-7(1,2,3,5,6,7)

222 OHП-BГ-25-6/28х4,6-B34-

-11(1,3,5,6,10,11)-П

Вилка СНП39-3ВП-

223

-бPO.364.007TУ

4.2 Изделия соединительные Розетки - бPO.364.056TУ 11

224 OHп-KГ-22-2/8х7,7 - Р50-3(1,3) 1X8,1X12.11

225 OHп-KГ-22-4/10.5х7,7 -

P50-4(1,2,3,4)

226 OHп-KГ-22-4/13х7,7-

P50-5(1,3,4,5)

X4(A1)11

X2(A1)11

3X5 (A1)11

3X11(A1)11

X10(A1)11

1X3(A12)11

1X6.11

1X1(A2)11

227 OHп-KГ-22-4/18х7,7-

P50-7(1,3,5,7)

OHп-KГ-22-4/18х7,7-

228

P50-7(1,4,5,7)

88

1X4.11

1X2(А2) 11

229 OHп-KГ-22-5/23х7,7-

P50-9 (2,4,5,7,8)H

OHп-KГ-22-6/18х7,7-

230

P50-7(1,2,3,5,6,7)

1X5.11

1X11.11

Продолжение таблицы А.4

12345

231 OHп-KГ-22-6/30,5х7,7-

P50-12(2,4,6,7,11,12)H-П

232 СНО45-3РП-бРО.364.007ТУ 12Х3. 11

4.3 Изделия коммутационные

233 Переключатель сети ПKн-41-1-2П

- ЮБ0.360.006TУ

234 Переключатель кнопочный 2SB1-2SB6.23

JTP-1230A - импортный

4.4 Изделия установочные

235 Панель ламповая N6150 под базу

В10-27 - импортная

5 Моточные изделия

5.1 Дроссели

ДПМ-0.2-22+-5%-Пе0.477.006ТУ

236

КИГ-ТУ РБ.28603668.041-94

237 КИГ-0.1-1 +-5% 1L102.11

1X10.11

12QS1.

X1(VL1)23

3L1-3L3.33

238 КИГ-0.1-4 +-5% 1L106.11

239 КИГ-0.1-8 +-5% 1L101.11

89

240 КИГ-0.4-20+-5% 1L104.11

241 Катушка индуктивности ТОКО

7КМН2920СS-7017Z 521A -

импортная

1L103.11

Продолжение таблицы А.4

12345

Трансформатор PET-23-02 -

242

импортный

6 Разные изделия

243 Головка громкоговорителя

динамическая GD5-9/8/3(8Ом) | -
импортная

244 Селектор каналов KS-K-91E

- импортный

Bставка плавкая ВПТ-19 2A

245

- AГO.481.502TУ

7 Резонаторы кварцевые и фильтры

1T701.35

BA1.22

1A1.111

1FU800.55

246 Резонатор кварцевый 4,332

9922.520.00189 - импорт

247 Резонатор кварцевый 4433.619кГц

-импортный

248 Резонатор кварцевый PK169 MA-

8АП-12000кГц - импортный

249 Фильтр SFE5,5MB - импортный 1ZQ102.11

250 Фильтр SFE6.5MB- импортный 1ZQ101.11

1ZQ106.11

1ZQ106.11

1ZQ401.11

90

251 Фильтр TPS5.5MB- импортный 1ZQ103.11

252 Фильтр TPS6.5MB - импортный 1ZQ10411

253 Фильтр РБ1 ФПА2011

ТУ РБ14738005.001/02-95

1ZQ105.11

Примечание. В различных сериях телевизоров могут иметь место

незначительные схемные и конструктивные изменения, не влияющие на работу
телевизора и не отраженные в каталоге.

91

ПРИЛОЖЕНИЕ В

(справочное)

СХЕМА АВТОМАТИЧЕСКОГО БАЛАНСА БЕЛОГО (АББ)

Схема АББ обеспечивается замкнутой системой автоматического
регулирования с отрицательной обратной связью, в которую входят: схема
АББ и выходные каскады R,G,B каналов в составе ИМС 1DA100 типа
TDA8362A, оконечные видеоусилители, измерительные транзисторы и вход
схемы АББ - вывод 14 ИМС 1DA100.

Работа схемы АББ основана на автоматическом поддержании
одинаковых "темновых" токов лучей электронных пушек кинескопа путем
автоматического регулирования уровней "черного" в R,G,B видеосигналах
на катодах кинескопа вблизи точек запирания соответствующих
электронных пушек и предназначена для быстрой установки баланса белого
изображения при прогреве телевизора после включения, а также для
поддержания баланса белого в процессе длительной эксплуатации
телевизора при снижении электронной эмиссии катодов электронных
пушек.

Видеосигналы, поступающие с каскадов регулировки яркости в ИМС
1DA100, проходят сначала через каскад, в котором во время кадрового
гасящего импульса осуществляется гашение сигнала на уровень "чернее
черного" для полного запирания кинескопа, при котором запоминается ток
утечки кинескопа и учитывается при последующей работе схемы АББ.

За каскадом гашения в ИМС следует сумматор для введения в
видеосигнал измерительных импульсов темнового тока, которые выводят
видеосигнал на искуственный уровень "черного", соответствующий току
луча каждой электронной пушки кинескопа, равному 10 мкА.

Три управляющих импульса и, тем самым, измерительные импульсы,
расположенны на 22,23,24 полных строках кадрового импульса гашения, в
одной строке для соответствующего R,G,B канала. Сформированные таким
образом сигналы поступают через суммирующие и выходные каскады на
выводы 20,19,18 ИМС 1DA100.

Видеосигнал с введенными измерительными импульсами с выводов
20,19,18 ИМС 1DA100 через контакты 2,3,1 соединителя Х11(А3) подаются
на модуль видеоусилителей кинескопа МВК-656-3(А3). Управление по
катодам кинескопа происходит через переход база-эмиттер измерительных
транзисторов 3VT12, 3VT13, 3VT14.

В коллектора данных транзисторов включены измерительные
резисторы: R26 - в канале красного; R27 - в канале зеленого; R28 - в канале
синего. Ток коллектора каждого измерительного транзистора определяется
током луча, вызванного измерительным импульсом в видеосигнале и током

106

утечки. Диоды 3VD8, 3VD9, 3VD11 защищают измерительные транзисторы
от отрицательных бросков тока.

Измерительные токи,соответствующие токам коллекторов
измерительных транзисторов, подаются на вывод 14 ИМС 1DA100 и далее
насхему автобаланса "темновых" токов в ИМС. Внутренний переключатель
в ИМС подключает схему АББ к выводу 14 ИМС только во время
прохождения каждого строчного измерительного импульса.

Вход каскада автобаланса "темнового" тока подключен
последовательно через внутренний источник опорного напряжения к
инвертирующим входам трех операционных усилителей.

Выходы операционных усилителей подключаются через ключи
выборки, контакты которых поочередно замыкаются во время прохождения
измерительных импульсов ко входам суммирующих каскадов каналов
R,G,B. Замыкание контактов определенных ключей выборки происходит
точно во время, когда измерительные импульсы "темнового" тока вводятся в
соответствующие видеосигналы, и через оконечные каскады управляют по
катодам кинескопа и при этом соответствующие "темновые" токи
измеряются операционными усилителями.

Напряжения, пропорциональные "темновым" токам, запоминаются и
подаются на одни входы суммирующих каскадов, в то время как на другие
входы данных каскадов подаются сигналы Е(R), Е(G), Е(B) с введенными
измерительными импульсами. Скорректированные сигналы с выходов
суммирующих каскадов через выходные каскады ИМС 1DА100 подаются на
соответствующие выходные видеоусилители, на этом цепь регулировки всех
трех сигналов замыкается и осуществляется регулировка баланса белого
последовательно в течение трех строк поочередно для каждого
видеоусилителя.

Если, предположим, при изменении эмиссии зеленого катода
кинескопа изменится "темновой" ток в сторону уменьшения, следовательно,
уменьшится измерительный ток через транзистор 3VT13 и резистор 3R27, в
то время как напряжение, создаваемое током утечки остается неизменным.
При этом уменьшится величина напряжения, поступающего на
инвертирующий вход операционного усилителя зеленого канала, на выходе
которого появится сигнал ошибки. Сигнал ошибки воздействует на схему
таким образом, чтобы повысить уровень видеосигнала зеленого канала на
выводе 19 ИМС 1DА100, что приведет к снижению уровня видеосигнала на
катоде кинескопа и, как следствие, к увеличению тока этого катода.
Увеличение тока будет происходить до тех пор пока на входы
операционного усилителя зеленого канала не поступят равные напряжения и
не прекратится выработка сигнала ошибки.

107
