Horisont Rd-37-664M Schematics

Page 1

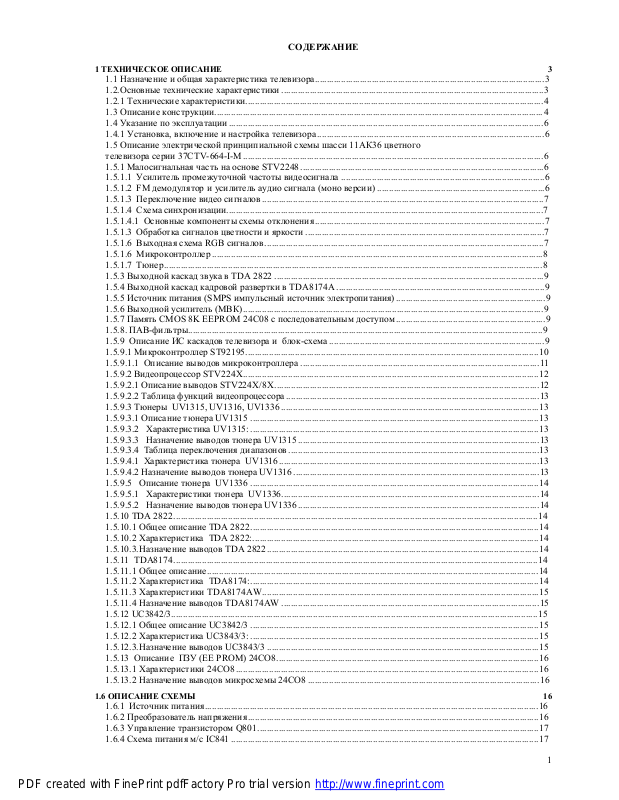

СОДЕРЖАНИЕ

1 ТЕХНИЧЕСКОЕ ОПИСАНИЕ 3

1.1 Назначение и общая характеристика телевизора.................................................................................................3

1.2.Основные технические характеристики ...............................................................................................................3

1.2.1 Технические характеристики..............................................................................................................................4

1.3 Описание конструкции...........................................................................................................................................4

1.4 Указание по эксплуатации .....................................................................................................................................6

1.4.1 Установка, включение и настройка телевизора ................................................................................................6

1.5 Описание электрической принципиальной схемы шасси 11АК36 цветного

телевизора серии 37CTV-664-I-M...............................................................................................................................6

1.5.1 Малосигнальная часть на основе STV2248 .......................................................................................................6

1.5.1.1 Усилитель промежуточной частоты видеосигнала ......................................................................................6

1.5.1.2 FM демодулятор и усилитель аудио сигнала (моно версии) .......................................................................6

1.5.1.3 Переключение видео сигналов .......................................................................................................................7

1.5.1.4 Схема синхронизации......................................................................................................................................7

1.5.1.4.1 Основные компоненты схемы отклонения .................................................................................................7

1.5.1.3 Обработка сигналов цветности и яркости .....................................................................................................7

1.5.1.6 Выходная схема RGB сигналов ......................................................................................................................7

1.5.1.6 Микроконтроллер ............................................................................................................................................8

1.5.1.7 Тюнер................................................................................................................................................................8

1.5.3 Выходной каскад звука в TDA 2822..................................................................................................................9

1.5.4 Выходной каскад кадровой развертки в TDA8174А ........................................................................................9

1.5.5 Источник питания (SMPS импульсный источник электропитания) ...............................................................9

1.5.6 Выходной усилитель (МВК)...............................................................................................................................9

1.5.7 Память CMOS 8K EEPROM 24C08 с последовательным доступом ...............................................................9

1.5.8. ПАВ-фильтры......................................................................................................................................................9

1.5.9 Описание ИС каскадов телевизора и блок-схема ...........................................................................................9

1.5.9.1 Микроконтроллер ST92195............................................................................................................................10

1.5.9.1.1 Описание выводов микроконтроллера .....................................................................................................11

1.5.9.2 Видеопроцессор STV224X.............................................................................................................................12

1.5.9.2.1 Описание выводов STV224X/8X................................................................................................................12

1.5.9.2.2 Таблица функций видеопроцессора ...........................................................................................................13

1.5.9.3 Тюнеры UV1315, UV1316, UV1336.............................................................................................................13

1.5.9.3.1 Описание тюнера UV1315 ..........................................................................................................................13

1.5.9.3.2 Характеристика UV1315: ..........................................................................................................................13

1.5.9.3.3 Назначение выводов тюнера UV1315......................................................................................................13

1.5.9.3.4 Таблица переключения диапазонов ..........................................................................................................13

1.5.9.4.1 Характеристика тюнера UV1316 ..............................................................................................................13

1.5.9.4.2 Назначение выводов тюнера UV1316 ........................................................................................................13

1.5.9.5 Описание тюнера UV1336..........................................................................................................................14

1.5.9.5.1 Характеристики тюнера UV1336.............................................................................................................14

1.5.9.5.2 Назначение выводов тюнера UV1336......................................................................................................14

1.5.10 TDA 2822..........................................................................................................................................................14

1.5.10.1 Общее описание TDA 2822..........................................................................................................................14

1.5.10.2 Характеристика TDA 2822:.........................................................................................................................14

1.5.10.3.Назначение выводов TDA 2822...................................................................................................................14

1.5.11 TDA8174..........................................................................................................................................................14

1.5.11.1 Общее описание............................................................................................................................................14

1.5.11.2 Характеристика TDA8174:..........................................................................................................................14

1.5.11.3 Характеристики TDA8174AW.....................................................................................................................15

1.5.11.4 Назначение выводов TDA8174AW.............................................................................................................15

1.5.12 UC3842/3...........................................................................................................................................................15

1.5.12.1 Общее описание UC3842/3 ..........................................................................................................................15

1.5.12.2 Характеристика UC3843/3:..........................................................................................................................15

1.5.12.3.Назначение выводов UC3843/3 ...................................................................................................................15

1.5.13 Описание ПЗУ (EE PROM) 24CO8...............................................................................................................16

1.5.13.1 Характеристики 24СО8 ................................................................................................................................16

1.5.13.2 Назначение выводов микросхемы 24СО8 ..................................................................................................16

1.6 ОПИСАНИЕ СХЕМЫ 16

1.6.1 Источник питания.............................................................................................................................................16

1.6.2 Преобразователь напряжения...........................................................................................................................16

1.6.3 Управление транзистором Q801.......................................................................................................................17

1.6.4 Схема питания м/с IC841 ..................................................................................................................................17

Page 2

1.6.5 Управление шириной импульсов .....................................................................................................................17

1.6.6 Выпрямители вторичных напряжений.............................................................................................................17

1.6.7.1 Дежурный режим ............................................................................................................................................18

1.6.7.2 Рабочий режим ................................................................................................................................................18

1.6.8 Микропроцессор IC501 ....................................................................................................................................18

1.6.8.1 Управление .....................................................................................................................................................18

1.6.8.2 Настройка .......................................................................................................................................................18

1.6.8.3 Регулировка громкости .................................................................................................................................19

1.6.8.4 Телетекст ........................................................................................................................................................19

1.6.8.5 Переключение в режим AV..........................................................................................................................19

1.6.8.6 Сервисный режим ..........................................................................................................................................19

1.6.8.7 Hotel режим ....................................................................................................................................................19

1.6.8.8 Задание начальных условий EEPROM (памяти) (инсталляция) ...............................................................19

1.6.9 Тракт прохождения телевизионного сигнала (радиоканал)...........................................................................20

1.6.9.1 Тюнер ...............................................................................................................................................................20

1.6.10 Тракт видеосигнала..........................................................................................................................................20

1.6.11 Звуковой тракт .................................................................................................................................................20

1.6.12 Сигнальная часть входа АV ...........................................................................................................................20

1.6.13 Сигналы RGB ...................................................................................................................................................20

1.6.14 Схема строчной развертки ..............................................................................................................................21

1.6.15 Выходной каскад кадровой настройки .........................................................................................................21

1.6.16 Ограничение тока луча ....................................................................................................................................21

2 РЕГУЛИРОВКА ТЕЛЕВИЗОРОВ 21

2.1 Ручная настройка шасси.......................................................................................................................................21

2.2 Использование цветных кнопок пульта ДУ в сервисном меню ......................................................................22

2.3 Настройка баланса белого ....................................................................................................................................23

2.4 Настройка АРУ......................................................................................................................................................23

2.5 Отрицательная настройка ПЧ (без системы L’) .................................................................................................23

2.6 Положительная настройка ПЧ (с системой L’) ..................................................................................................23

2.7 Настройка позиции по горизонтали OSD (центровка по горизонтали) ..........................................................23

2.8 Настройка яркости телетекста .............................................................................................................................23

2.9 Опциональные установки.....................................................................................................................................23

Page 3

Настоящая инструкция по ремонту предназначена для организаций, осуществляющих гарантийное техни-

ческое обслуживание и ремонт телевизоров цветного изображения (в дальнейшем – телевизоров).

Прежде, чем приступать к ремонту телевизора, специалист ремонтной организации обязан ознакомиться и изучить требования настоящей инструкции. Недостаточная осведомленность может привести к выходу из строя телевизора или отдельных его узлов.

Инструкция распространяется на телевизоры цветного изображения «Horizont 37CTV-664M».

1 ТЕХНИЧЕСКОЕ ОПИСАНИЕ

1.1 Назначение и общая характеристика телевизора

1.1.1 Телевизор «Horizont 37CTV-664M».представляет собой стационарный многостандартный телевизор цветного изображения на полупроводниково-интегральной элементной базе высокой степени интеграции с моноплатной конструкцией шасси и дистанционным управлением на ИК-лучах и предназначен для приема радиосигналов и воспроизведения изображения и звукового сопровождения телевизионных передач в МВ, ДМВ и кабельных диапазонах частот вещательных стандартов D/K, B/G по системам цветного телевидения ПАЛ (PAL) и СЕКАМ (SECAM), а также для воспроизведения и записи видеопрограмм по видео и радиочастоте.

1.1.2 В телевизоре применены: всеволновой селектор каналов, синтезатор напряжений на 100 программируемых каналов и процессор управления телевизором с отображением информации на его экране, универсальное устройство согласования с соединителем типа SCART и «Тюльпан», импульсный источник питания со схемой автоматического выключения и перевода в режим ожидания.

1.1.3 Запись сведений об элементах в устройствах и их порядковых номерах приведены в сокращенной форме.

В связи с постоянной работой по совершенствованию телевизора, повышающей его надежность и улучшающей условия эксплуатации, в конструкцию могут быть внесены незначительные изменения, не отраженные в данном издании

1.1.4 Многосистемный телевизор «Horizont 37CTV-664M» позволяет принимать передачи по системам телевидения: СЕКАМ B/G или СЕКАМ D/K; ПАЛ B/G или ПАЛ D/K; СЕКАМ (воспроизведение с видеодиска); ПАЛ (воспроизведение с видеодиска).

1.1.5 Дистанционное управление телевизором позволяет осуществлять управление различными функциями телевизора с помощью пульта дистанционного управления.

1.1.6 Отображение меню на экране телевизора

Управление телевизором обеспечивается через меню – совокупность таблиц команд, которые отображаются на экране телевизора при нажатии кнопок на пульте ДУ или на передней панели телевизора. Система меню обеспечивает простоту и удобство при обращении с телевизором.

1.1.7 Синтезатор напряжения обеспечивает предварительную настройку на 100 принимаемых программ, включая кабельные, ручной поиск поочередно по одной станции, автоматический поиск сразу всех станций и их автоматическое предварительное запоминание, сортировку и окончательное запоминание.

1.1.8 Таймер выключения позволяет выключать телевизор через заданные интервалы времени и по окончании вещания на выбранной программе.

Таймер позволяет выбрать время автоматического выключения телевизора в режим ожидания в интервале

от 15 до 120 минут с дискретностью 15 минут.

1.1.9 Подключение внешних устройств

Имеется возможность подключения таких видеоустройств, как видеомагнитофон, проигрыватель видеодисков, игровых видеоприставок. Подключение производится посредством 21-контактной розетки SCART и разъемами типа «Тюльпан». Подключение игровых видеоприставок производится через антенну.

1.1.10 Стабилизированное питание

Эффективная схема питания телевизора не требует дополнительных внешних устройств стабилизации при изменениях напряжения в сети питания в пределах 170-242В.

1.1.11 Имеется возможность с пульта ДУ включить защиту от детей, при этом устанавливается блокировка управления телевизором с передней панели. Таким образом, управление телевизором возможно только с пульта ДУ пока защита не будет выключена, что позволяет ограничить доступ детей к просмотру телевизора.

1.2.Основные технические характеристики

Модификации и варианты исполнения телевизоров цветного изображения 37CTV-664М приведены в таб-

лице 1.

Технические условия на серию телевизоров – ТУ РБ 14538275.102-98. Таблица 1

Модификация телевизора

Базовая модель HORIZONT 37CTV-664Т-I-M ГМИЛ.463244.036-01 Кинескоп 37см, телетекст Модификации базовой модели HORIZONT 37CTV-664-I-M ГМИЛ.463244.036 Кинескоп 37см

Обозначение конструкторской

документации

Отличительные характеристики

Page 4

1.2.1 Технические характеристики

2 1 1

4 2 3

Источник питания 220В(+10...-20)%, 50Гц; Потребляемая мощность, не более 75Вт; Размер экрана 37см; Вид кинескопа 90º, планарный ; Системы телевидения: СЕКАМ B/G или СЕКАМ D/K;

ПАЛ B/G или ПАЛ D/K; СЕКАМ (воспроизведение с видеодиска); ПАЛ (воспроизведение с видеодиска);

Количество запоминаемых программ 100; Выходная мощность звука 2Вт; Громкоговоритель 2шт., 8Ом, круглый; Элементы питания пульта ДУ 1,5В, тип «LR03», 2шт.; Вход антенны 75Ом, коаксиальный; Вход внешних видеоустройств SCART и соединитель RCA; Выход видео 1В/75Ом; Вход видео 1В/75Ом; Габаритные размеры (ШхВхГ) 380х335х390мм; Масса телевизора 9,5кг. Масса и размеры приведены приблизительно. Технические характеристики могут отличаться от приве-

денных вследствие модификации изделий.

1.3 Описание конструкции

Оперативные органы управления телевизора расположены в нижней части передней панели. Вид телевизора спереди и вид на органы управления на передней панели приведены на рисунке 1. Вид телевизора сзади приведен на рисунке 2. Вид на кнопки пульта ДУ приведен на рисунке 3. Подключение внешних видеоустройств приведено на рисунке 4. Подключение антенны приведено на рисунке 5

1 – кнопка включения сети; 1 – антенное гнездо; 2 – кнопки регулирования громкости звука; 2 – гнездо для подключения внешних 3 – кнопки выбора программ; источников сигнала. 4 – индикатор; 5 – гнезда для подключения внешних источников сигнала.

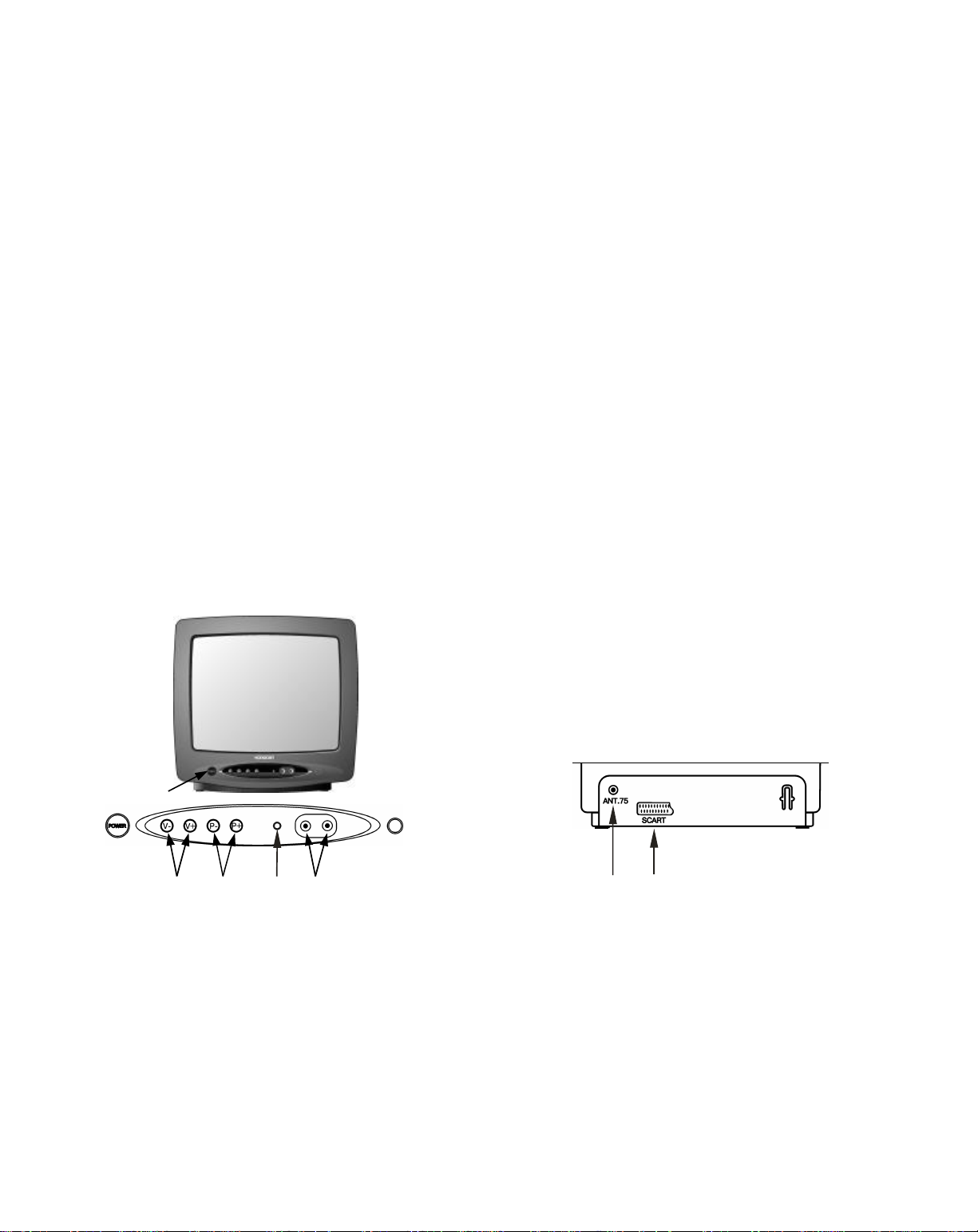

Рисунок 1 – Вид телевизора спереди. Рисунок 2 – Вид телевизора сзади.

Page 5

НАЗНАЧЕНИЕ КНОПОК ПУЛЬТА ДУ В РЕЖИМЕ "TV"

Игровая

КРАСНАЯ

ЗЕЛЕНАЯ

ЖЕЛТАЯ

–

выключение/включение телевизора (переход в режим ожидания)

PP –

0 - 9 –

Ð Ð –

AV –

переключение предустановок изображения и звука

вызов программ прямым набором

включение предыдущей программы

включение/выключение в режим работы от внешнего источника видеосигналов

-/--

, –

–

выбор двузначного номера программы

переключение номеров программ в сторону уменьшения/увеличения, перемещение курсора меню вниз/вверх

–

– +

включение основного МЕНЮ (MENU)

–

уменьшение/увеличение регулировок в меню ИЗОБРАЖЕНИЕ (PICTURE). Перемещение курсора влево/вправо

TV –

- VOL+ –

включение режима "TV". Выход из МЕНЮ (MENU)

уменьшение/увеличение громкости звукового сопровождения

СИНЯЯ

i –

красная

зеленая

желтая

синяя

–

вызов меню программ (PROGRAM.)

– вызов меню ЗВУК (SOUND)

– вызов меню ИЗОБРАЖЕНИЕ (PICTURE)

–

вызов меню специальных функций (FEATURE)

– вызов меню УСТАНОВКА (INSTALL)

выключение/включение звукового сопровождения

Остальные кнопки в режиме "TV" не используются

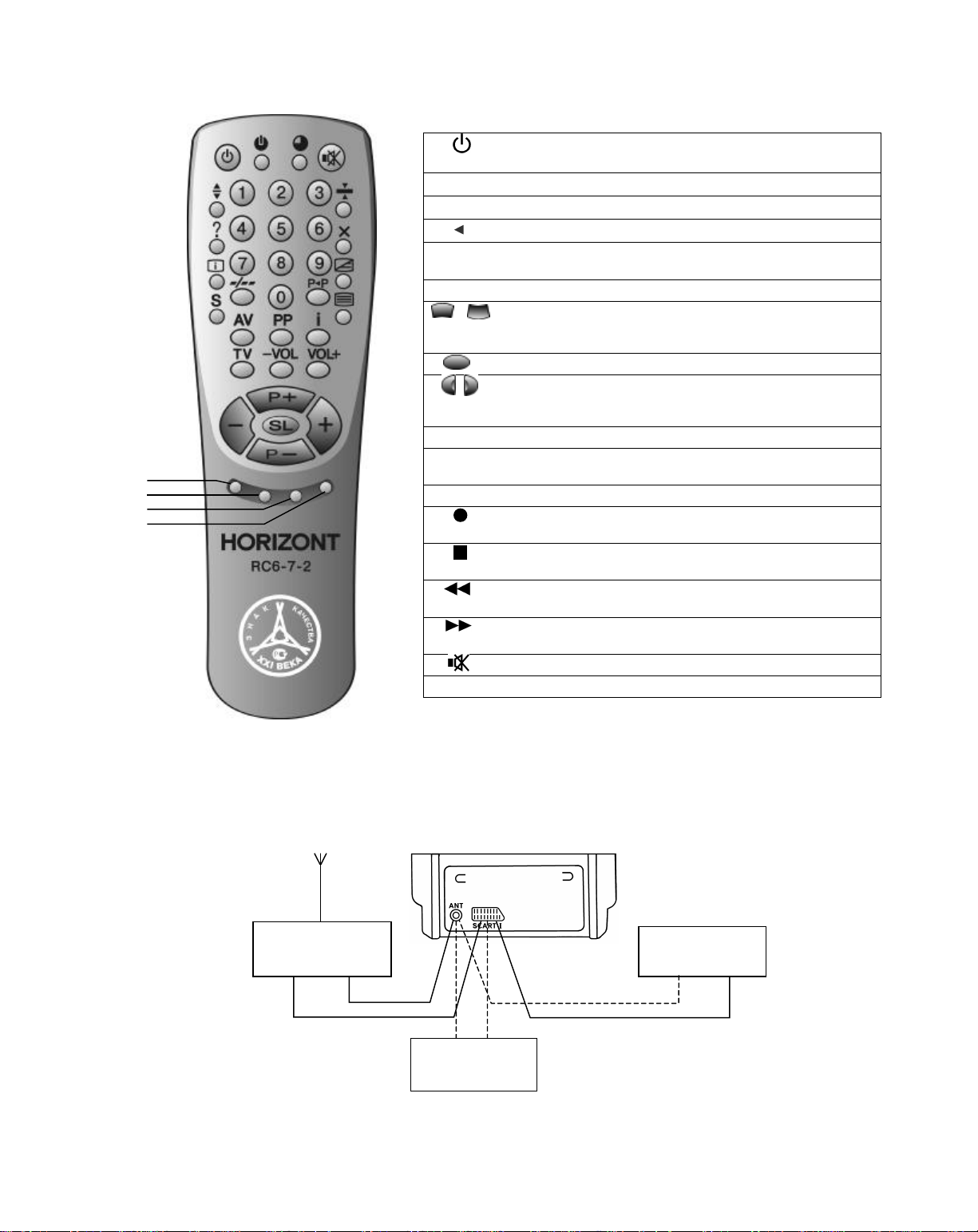

Рисунок 3 – Пульт дистанционного управления.

Видеомагнитофон

Проигрыватель

видеодисков

видеоприставка

Рисунок 4 – Подключение внешних видеоустройств.

Page 6

Антенна МВ

75Ом коаксиальный кабель

Антенный штекер

диапазона

Сумматор

Антенна ДМВ

диапазона

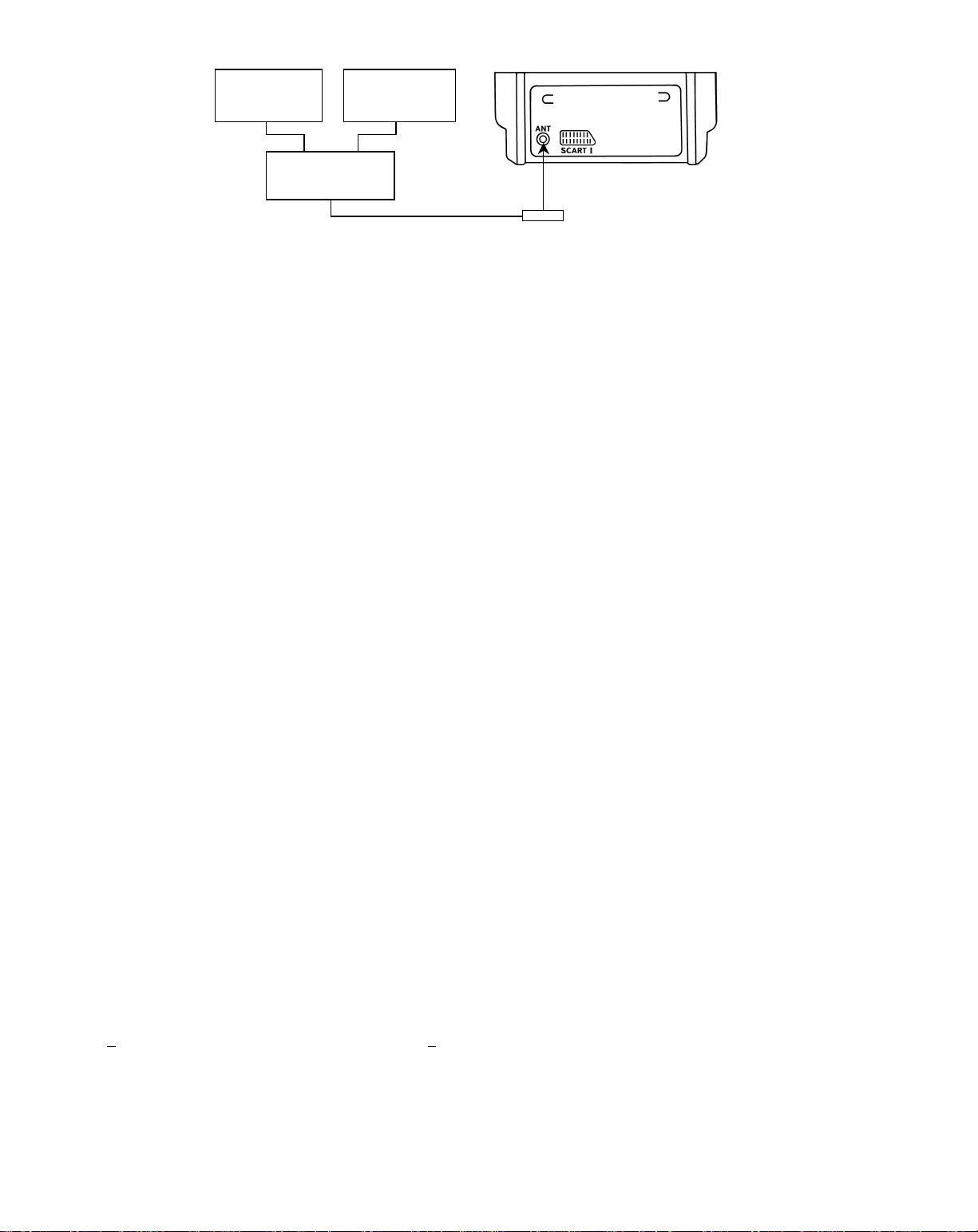

Рисунок 5 – Подключение антенны.

1.4 Указание по эксплуатации

Ознакомьтесь с органами управления телевизора и пульта ДУ, а также с подключением антенны и внеш-

них видеоустройств, приведенными на рисунках 1, 2, 3, 4, 5. Ознакомьтесь с руководством по эксплуатации.

1.4.1 Установка, включение и настройка телевизора

Установку, включение и настройку телевизора проводите в соответствии с руководством по эксплуата-

ции.

1.5 Описание электрической принципиальной схемы шасси 11АК36 цветного телевизора серии

37CTV-664-I-M

11АК36 – это шасси, используемое с кинескопом 37см , угол отклонения луча которого 90°. Шасси может работать в стандартах PAL, SECAM и NTSC. Звуковая система выдает сигнал мощностью 3 Вт для нагрузки в 16 Ом. Эта плата предоставляет одностраничный, семистраничный SIMLETEXT, TOPTEXT, FASTEXT и US Closed Caption. Шасси снабжено 21 контактным разъемом SCART.

1.5.1 Малосигнальная часть на основе STV2248

Видеопроцессор STV2248 применяется для реализации малосигнальных функций цветного телеприемника.

1.5.1.1 Усилитель промежуточной частоты видеосигнала

Видеоусилитель ПЧ может демодулировать сигналы с положительной и отрицательной модуляцией. Демодуляторы с фазовой автоподстройкой частоты (ФАПЧ) полностью самонастраиваемые. Не смотря на то, что опорный контур (катушка Toko) в цепи ФАПЧ является внешним, его частота фиксируется на нужном первоначальном значении изготовителем таким образом, что катушку Toko необязательно настраивать вручную. Установка различных частот (38,9 или 45,75 МГц) может производиться посредством изменения самой катушки.

1.5.1.2 FM демодулятор и усилитель аудио сигнала (моно версии)

FM демодулятор выполнен в виде узкополосной схемы фазовой автоподстройки с внешним ФНЧ синхронного детектора, который обеспечивает необходимую избирательность без использования внешнего полосового фильтра. Для достижения хорошей избирательности необходимо наличие линейного фазового детектора и постоянство амплитуды входного сигнала. По этой причине разностный сигнал подается внутри к демодулятору через усилитель с регулировкой усиления и через схему АРУ. Номинальная частота демодулятора настраивается на необходимую частоту (4,5/5,5/6,0/6,5 МГц) при помощи схемы калибровки, которая использует синхронизирующую частоту микроконтроллера/ декодера телетекста как опорную. Установка на необходимую частоту осуществляется при помощи программного обеспечения. Можно прочитать, находится ли частота ФАПЧ внутри или вне окна, либо зафиксирована или нет. При помощи этой информации можно организовать систему автоматического поиска для входящей звуковой частоты. Это осуществляется с помощью ПО (программного обеспечения), которое изменяет демодулятор для различных частот, затем выбирает частоту, на которой было обнаружено состояние синхронизации. Амплитуда устранения высокочастотной составляющей в выходном сигнале не зависит от телевизионного стандарта и имеет то же значение для отклонения частоты + 25кГц при стандарте 4,5МГц и для отклонения + 50кГц для других стандартов. Когда схема ПЧ переключается в положительную модуляцию, внутренний сигнал на выводе устранения высокочастотной составляющей автоматически подавляется. Цепь аудио управления содержит аудио переключатель и регулятор громкости. В одноканальных моно версиях выделения сигнала звукового сопровождения активизируется функция автоматического выравнивания звука. Вывод, к которому должен присоединяться внешний конденсатор, зависит от версии ИС. Для телевизоров с углом отклонения луча 900 конденсатор присоединяется к выходному выводу EW (вывод 20). При активизации автоматической подстройки звука, автоматически происходит стабилизация выходного аудио сигнала на определенный уровень.

Page 7

1.5.1.3 Переключение видео сигналов

У видеопроцессора (STV224X) имеется 3 входа CVBS сигналов и 2 входа сигналов RGB. Первый CVBS вход используется для внешнего CVBS сигнала от разъема SCART1, второй вход используется для CVBS из FAV (разъем RCA на передней панели), а третий – для внутренних видео сигналов. Выбор между двумя внешними входными видеосигналами осуществляется при помощи программных и аппаратных переключений.

1.5.1.4 Схема синхронизации

Видеопроцессор (STV224X) осуществляет синхронизацию кадровых и строчных сигналов. Выходной каскад строчной развертки управляется выходными импульсами строчной развертки (HOUT). Выходной каскад кадровой развертки управляется внешним генератором пилообразного напряжения. ИС (микросхема) кадровой развертки управляется выходным импульсом кадровой развертки (VOUT).

1.5.1.4.1 Основные компоненты схемы отклонения

- ФАПЧ 1: первая петля фазовой синхронизации, которая синхронизирует генератор строчной частоты выходным сигналом CVBS. Она состоит из интегрального ГУН (12МГц), которому необходимо опорная частота цветности (4.43МГц или 3.58МГц опорный сигнал кварцевого генератора), делителя на 768, линейного декодера и фазового компаратора;

- ФАПЧ 2: вторая петля фазовой синхронизации, которая управляет фазой строчной развертки. Подстройка фазы также осуществляется с помощью ФАПЧ 2;

- устройство выделения импульсов кадровой развертки;

- система обратного хода луча кадровой развертки для генерирования всех кадровых импульсов (им- пульсов кадровой синхронизации, кадровых гасящих импульсов, 50/60 Гц импульсов идентификации);

- автоматическая идентификация 50/60 Гц развертки;

- управление постоянной времени ФАПЧ 1;

- детектор шума, схемы идентификации видео изображения и детектор совпадений строчной развертки;

- выходной каскад кадровой развертки, включая функции центровки изображения по вертикали;

- выход управляющего напряжения кадровой развертки (с опорным выходным сигналом цветности и Xtal индикации)

1.5.1.3 Обработка сигналов цветности и яркости

Декодер сигнала цветности демодулирует сигналы систем PAL, NTSC и SECAM. Декодер, предназначенный для поднесущей PAL и NTSC, работает как синхронный детектор с ФАПЧ Xtal, захватывающей опорный фазовый сигнал.

SECAM демодуляция основана на ФАПЧ со схемой автоматической калибровки.

Идентификация стандарта цвета основана на распознании импульсов цветовой поднесущей.

Автоматическое и принудительное распознавание выбирается с помощью шины I2C.

Цветовой тон NTSC и auto flesh управляются шиной I2C.

ФАПЧ Xtal может управлять 3 кварцевыми генераторами для работы в PAL M, PAL N и NTSC M для Южной Америки.

Перегрузка автоматической регулировки цветности и контрастности управляет амплитудой поднесущей цветности в пределах 26 dB. Обе регулировки цветности и контрастности работают как цифровые системы и не нуждаются во внешних конденсаторах.

Все фильтры сигнала цветности выполнены в интегральном исполнении и управляются с помощью ФАПЧ, захватывающей сигнал ГУН Xtal.

Вторая петля фазовой автоподстройки частоты используется для точной настройки SECAM клешфильтра. Эта настройка осуществляется во время гашения обратного хода кадровой развертки. Внешний конденсатор запоминает напряжение настройки клеш-фильтра.

Линия задержки сигнала цветности из полосы модулирующих частот восстанавливает недостающую поднесущую цвета в SECAM и убирает фазовые ошибки передачи в PAL. Линия задержки сигнала цветности полосы модулирующих частот синхронизирована сигналом 6МГц строчной развертки ГУН.

Процессор сигнала яркости состоит из режекторного фильтра сигнала цветности, линии задержки сигнала яркости, функции ВЧ коррекции с характеристикой шумового ограничения, схемы растягивания видеосигнала в области черного.

Режекторный фильтр и линия задержки сигнала яркости выполнены в интегральном исполнении при помощи биквадратных фильтров, автоматически выровненных с помощью петли фазовой синхронизации фильтра.

1.5.1.6 Выходная схема RGB сигналов

Видеопроцессор осуществляет обработку сигналов R, G, B.

Три источника:

1- входы Y, U, V (поступающие из части сигнала яркости (Y-выход), и выходы декодера сигнала цветности (R-Y, B-Y выходы);

Page 8

2- внешние входы сигналов R, G, B из SCART (преобразованные внутри в Y, U, V), а также выходные

сигналы YUV от DVD плеера (параметры YUV такие: Y=0.7 V PP, U=0.7 V PP, V=0.7V PP для сигнала 100% цветные полосы);

3- внутренние входы RGB (для OSD и отображения телетекста).

Основные функции видео канала:

- Y, U, V входы с интегрированной схемой фиксации, позволяющей привязывать уровень постоянной со-

ставляющей к входам YUV;

- внешние входы RGB (RGB с преобразованием в YUV) или прямые входы YUV;

- коммутаторы Y, U, V;

- регулировка контрастности, насыщенности, яркости;

- матрица преобразования сигналов RGB из YUV;

- входные каскады OSD RGB (с регулировкой контрастности);

- коммутаторы RGB;

- функция APR;

- настройка по постоянному току красного и зеленого каналов;

- регулировки управлением (R, G, B усиления);

- управление схемой цифрового автоматического запирания;

- возможность ручного отключения с помощью регулировок через шину I2C;

- полутон, гашение изображения выходящего за экран, обнаружение внешней вставки, «синий» экран;

- управление гашением и выходные каскады RGB.

1.5.1.6 Микроконтроллер

ST92195 –это микроконтроллер, который используется в цветных телевизионных приемниках.

ST92195D1 – это версия с одностраничным телетекстом, ST92195D7 – версия с 7-ми страничным телетекстом.

ИС имеет напряжения питания в 5В и корпус PSDIP с 56 выводами.

Микроконтроллер обладает следующими характеристиками:

- отображение номера программы, номера канала, телевизионного стандарта, аналоговых значений, тай-

мера сна, все управление и выключение звука выполняется через OSD;

- один светодиод для дежурного режима и для индикации рабочего режима;

- конфигурация системы с помощью сервисного режима;

- 3-х уровневый логический выход для SECAM и переключения диапазонов тюнера.

1.5.1.7 Тюнер

Тюнер применяется как с синтезатором частоты (PLL) так и с синтезатором напряжения (VST). UV1316 (МВ/ДМВ) является тюнером с PLL. Только для PALM/N, NTSC M UV1336 используется как тюнер с PLL. UV1315 (МВ/ДМВ) является VST тюнером.

Сетка каналов для UV1316

Диапазоны

Low Band (I-II) от E2 до C от 48,25 до 82,25 (1) от S01 до S08 от 69,25 до 154,25 Mid Band (III) от E5 до E12 от 175,25 до 224,25 от S09 до S38 от 161,25 до 439,25 High Band (IV-V) от E21 до E69 от 471,25 до 855,25 (2) от S39 до S41 от 447,25 до 463,25

(1) - наиболее низкая частота настройки 45,25 МГц; (2) - наиболее высокая частота настройки 863,25 МГц.

Шум Тип. макс. Коэффициент усиления Мин. Тип. Макс. Low band: 5dB 9dB все каналы: 38dB 44dB 52dB Mid band: 5dB 9dB Неравномерность 8dB High band: 6dB 9dB коэффициента усиления (эфирных каналов)

Сетка каналов для UV1336

Диапазоны

Low Band (I-II) от 2 до D от 55,25 до 139,25 Mid Band (III) от E до PP от 145,25 до 391,25 High Band (IV-V) от QQQ до 69 от 397,25 до 801,25

Шумы 6dB типичны для всех каналов. Минимальное усиление 38dB и максимальное усиление 50dB для

всех каналов.

Каналы Диапазон частот Каналы Диапазон частот

Каналы Диапазон частот

Эфирные каналы Кабельные каналы

Эфирные каналы

Page 9

Сетка каналов для UV1315

Диапазоны

Low Band (I-II) от E2 до C от 48,25 до 82,25 (1) от S01 до S08 от 69,25 до 168,25 Mid Band (III) от E5 до E12 от 175,25 до 224,25 от S11 до S39 от 231,25 до 447,25 High Band (IV-V) от E21 до E69 от 471,25 до 855,25 (2) от S40 до S41 от 455,25 до 463,25

(1) - наиболее низкая частота настройки 45,25 МГц; (2) - наиболее высокая частота настройки 863,25 МГц.

Шум Тип. макс. Коэффициент усиления Мин. Тип. Макс. Low band: 6dB 9dB все каналы: 38dB 44dB 50dB Mid band: 6dB 10dB Неравномерность 8dB High band: 6dB 11dB коэффициента усиления (эфирных каналов)

1.5.3 Выходной каскад звука в TDA 2822

TDA2822 используется как выходной ЗЧ-усилитель (усилитель звуковой частоты). Питается от +12В по постоянному току от отдельной обмотки SMPS трансформатора. Выходная мощность 3 Вт (THD=10%) подается в нагрузку в 16 Ом.

1.5.4 Выходной каскад кадровой развертки в TDA8174А

TDA8174А –это схема выходного каскада кадровой развертки, используемая в 900 и 1100 цветных системах отклонения для 25 –200 Гц частот полей, а также для 4:3 и 16:9 размеров кинескопов.

1.5.5 Источник питания (SMPS импульсный источник электропитания)

Напряжения по постоянному току, необходимые в различных частях шасси, вырабатываются SMPS трансформатором, управляемым ИС UC3842/3, разработанной для управления и защиты переключающего транзистора в импульсном источнике питания. Источник питания вырабатывает 115В для выходного каскада строчной развертки, + 12В для схемы аудио выхода, S + 5В, S+5В и 8В для ST92195.

1.5.6 Выходной усилитель (МВК)

Высокочастотные транзисторы высокого напряжения используются для усилителей RGB. Эти усилители работают на фиксированном усилении по постоянному и переменному токах. Усилители выполнены на трех дискретных транзисторах.

1.5.7 Память CMOS 8K EEPROM 24C08 с последовательным доступом

24С08 – это 8-ми Кбит электрически стираемое программируемое ПЗУ (EEPROM), организованное как 4 блока 256х08 бит. Память совместима со стандартом шины I2C, двухпроводным последовательным интерфейсом, использующим двунаправленную шину данных и шину синхронизации.

1.5.8. ПАВ-фильтры

Каналы Диапазон частот Каналы Диапазон частот

Эфирные каналы Кабельные каналы

Типы ПАВ-фильтров Модель

G1975M PAL B/G MONO K2966M PAL SECAM B/G/D/K/I MONO

J1981 PAL-I MONO K2966M PAL SECAM B/G/D/K/I/I’MONO K2962M PAL SECAM B/G/D/K/I/I’MONO

L9653 Secam L/L’ AUDIO

M1962M PAL M/N NTSC M MONO

1.5.9 Описание ИС каскадов телевизора и блок-схема

- ST92195

- STV224X

- TUNER (UV1315, UV1316, UV1336)

- TDA2822

- TDA8174A

- UC3842/3

- 24C08

- ПАВ-фильтры: G1975M, K2966M, K2962M, M1962M

Page 10

1.5.9.1 Микроконтроллер ST92195

ST92195 входит в семейство микроконтроллеров ST9+, полностью разработанных и изготовленных компанией SGS-THOMSON Microelectronics с использованием запатентованной комплиментарной МОПструктурой с высокой плотностью компоновки. Ядро ST92195 представляет собой ядро нового типа с центральным процессором, с АЛУ с файлом регистров и контроллером прерываний. Ядро имеет независимые шины памяти и регистры для эффективности кодирования. Набор периферийных устройств на кристалле формирует готовую систему для телевизионного приемника и видеомагнитофона:

- синтез напряжения;

- схема выделения VPS/WSS;

- схема выделения данных телетекста;

- ОЗУ страницы телетекста;

- OSD.

Дополнительные периферийные устройства включают регулируемый таймер, последовательный периферийный интерфейс, 16 бит таймер и А/Ц преобразователь.

Таблица версий микроконтроллера

Характеристика Описание

NO TXT MONO IC ST92195C 48K SW-A

NO TXT MONO IC ST92185B SW-B

1 P MONO IC ST92195C 48K SW-D

1 P MONO/STR IC ST92195C 48K SW-E

7 P MONO/STR/WSS IC ST92195C 64K SW-F

1 P MONO/STR/APS/WSS IC ST92195C 64K SW-G

Page 11

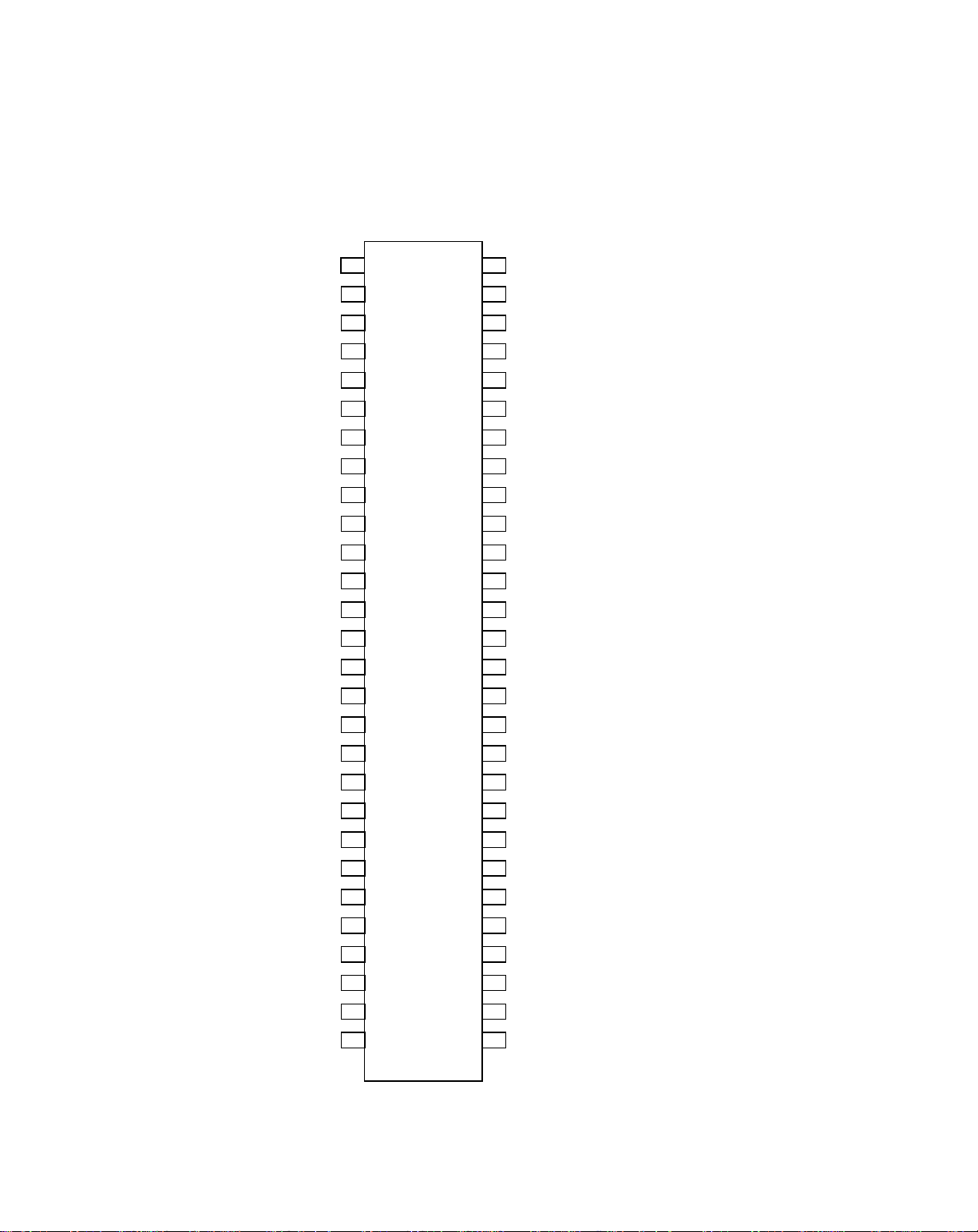

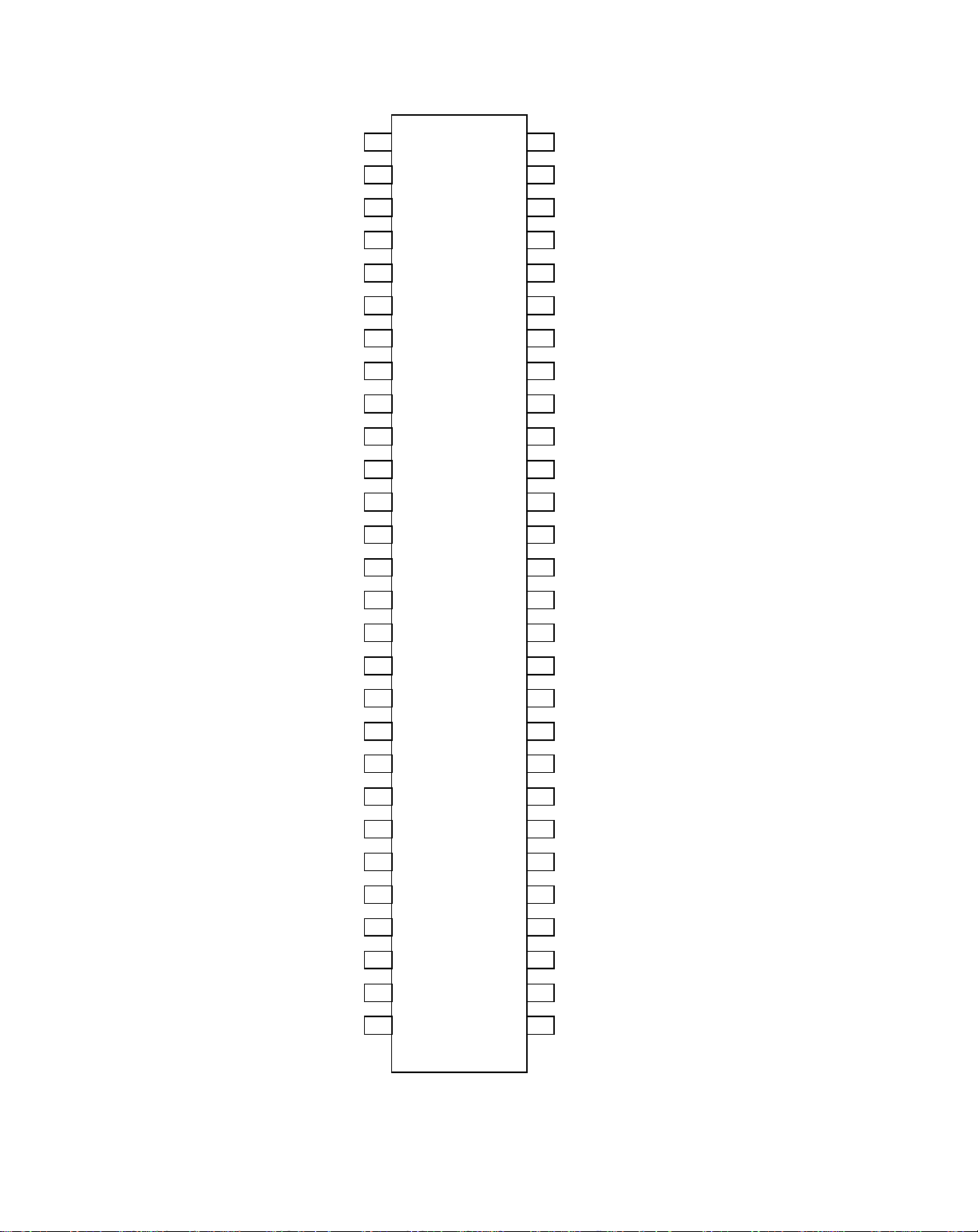

1.5.9.1.1 Описание выводов микроконтроллера

23 24

34 33

RESET

PO7

PO6

P05

PO4

PO3

AIN4/PO2

P01

PO0

CSO/RESETO/P37

P36

P35

P34 B G

SDA1/SD1/SD0/P51

SCL1/SCK/INT2/P50

JTDD

WSCF

V/WSCR

AVDD3

TEST0

MCFM

JTCK

INT7/P2

P21/INT5/AIN1

P22/INT0/AIN2

P23/INT6/VS01

P24/NMI

P25/AIN3/INT4/VS

P47/PWM7/EXTRG/STOUT

OSCIN

OSCOUT

P46/PVM6

P45/PWM5/SDA2

P44/PWM4/SCL2

P43/PWM3/TSLU/

P42/PWM2

P41/PWM1

P40/PWM0

VSYNC

HSYNC/CSYNC

AVDD1

PXFM

JTRST0

GND

AGND

CVBS1

CVBS2

JTMS

AVDD2

CVBS0

TXCF

Page 12

1.5.9.2 Видеопроцессор STV224X

2 3 4

5 6 7 8 9

SIFIN1

SIFIN2

AGCSIFCAP

VPEFIF

AGCPIFCAP

PIFIN1

PIFIN2

TUNERAGCO

IFPLL

GNDIF

AM...FMOUT...

VCCIF

INTCVBSOUT

EXTAUDION

PIFLC1

PIFLC2

VCC2

CVBSIN1

GND2

CVBSIN2

Y...CVBSIN3

CHR

APR

BEXT...UEXT

GEXT...YEXT

REXT...VEXT

FBEXT

FMCAP

AUDIOOUT

GNDD

VCCD

SDA

SCL

SLPF

LFB...SSC

HOUT

VERT

BCL...SAF

VCC1

CVBSOUT

GND1

X1VAMPCHR

CLPF

XTAL1

XTAL2

XTAL3...BTUN

FBOSD...HC

ROSD

GOSD

BOSD

ICATH

ROUT

GOUT

BOUT

STV2246/2247/2248 – это полностью управляемые шиной интегральные схемы для телевизоров, включая

обработку промежуточной частоты изображения, ПЧ-звука, яркости, цветности и схем разверток. Используемые выходные кадровые микросхемы (TDA1771 или TDA8174 для 900 шасси, STV9306 для 1100 шасси), позволяют разрабатывать многостандартные (BGDKIMNLL, PAL/SECAM/NTSC) наборы с небольшим количеством внешних компонентов и без ручной настройки.

1.5.9.2.1 Описание выводов STV224X/8X

Page 13

1.5.9.2.2 Таблица функций видеопроцессора

VIDEO IC AUDIO STEREO PAL SECAM NTSC

STV2246 OK - OK - OK STV2247 - OK OK - OK STV2248 OK OK OK OK OK

1.5.9.3 Тюнеры UV1315, UV1316, UV1336

1.5.9.3.1 Описание тюнера UV1315

Тюнер UV1315 принадлежит к семейству тюнеров UV 1300, которые разработаны для широкого приме-

нения. Он представляет собой комбинацию VHF, UHF тюнеров для CCIR систем B/G, H, L, L’, I и I’.

1.5.9.3.2 Характеристика UV1315:

- один из видов серии тюнеров UV 1300 VHF/UHF;

- системы CCIR:B/G, H, L, L’, I и I’; OIRT:D/K;

- синтезатор напряжения настройки (VCT);

- эфирные каналы, S-кабельные каналы и гипердиапазон;

- стандартизируемые размеры и назначение выводов.

1.5.9.3.3 Назначение выводов тюнера UV1315

1. напряжение АРУ

2. напряжение настройки

3. включение диапазона высоких частот (IV-V диапазон)

4. включение диапазона средних частот (III диапазон)

5. включение диапазона низких частот (I-II диапазон)

6. напряжение питания

7. не подключен

8. не подключен

9. не подключен

10. симметричный выход 1 ПЧ

11. симметричный выход 2 ПЧ

1.5.9.3.4 Таблица переключения диапазонов

BAND PIN 3 PIN 3 PIN3 Low Band 0 V 0 V +5 V Mid Band 0 V +5 V 0 V

High Band +5 V 0 V 0 V

1.5.9.4 Описание тюнера UV1316

Тюнер UV1316 принадлежит к семейству тюнеров UV 1300, которые разработаны для широкой области применения. Он представляет собой комбинацию VHF, UHF тюнеров для CCIR систем B/G, H, L, L’, I и I’ стандартов.

1.5.9.4.1 Характеристика тюнера UV1316

- принадлежит семейству тюнеров небольшого размера UV 1300 VHF/UHF;

- системы CCIR:B/G, H, L, L’, I и I’; OIRT:D/K;

- цифровая настройка с помощью шины I2C;

- эфирные каналы, S-кабельные каналы и Hyper-band;

- механические размеры и назначение выводов соответствуют мировому стандарту;

- совместимость с “CENELEC EN55020” и “EN55013”.

1.5.9.4.2 Назначение выводов тюнера UV1316

1. напряжение АРУ

2. напряжение настройки

3. выбор адреса шины I2C

4. импульсы синхронизации шины I2C

5. последовательно передаваемые данные шины I2C

6. не подключен

7. напряжение ФАПЧ (PLL)

8. вход АЦП

9. напряжение питания тюнера

10. симметрический ПЧ выход 1

11. симметрический ПЧ выход 2

Page 14

1.5.9.5 Описание тюнера UV1336

Тюнеры серии UV1336 разработаны для приема каналов телевидения согласно M, N стандартам.

1.5.9.5.1 Характеристики тюнера UV1336

- соответствие выводов международным стандартам;

- интегрированная функция Преобразователь-Генератор и ФАПЧ;

- удовлетворяет требованиям CISPR 13, FCC и DOC (Канада);

- низкое потребление мощности;

- имеются частотный соединитель типа F и звуковой соединитель.

1.5.9.5.2 Назначение выводов тюнера UV1336

1. напряжение АРУ

2. напряжение настройки

3. выбор адреса шина I2C

4. шина синхронизации I2C

5. последовательно передаваемые данные шины I2C

6. не подключен

7. напряжение питания

8. вход АЦП (необяз.)

9. напряжение питания настройки

10. земля

11. выход ПЧ

1.5.10 TDA 2822

1.5.10.1 Общее описание TDA 2822

TDA 2822 представляет собой одноканальный мостовой усилитель, специально разработанный для малогабаритных телевизоров и переносных радиоприемников . Требует небольшое количество внешних компонентов.

1.5.10.2 Характеристика TDA 2822:

- широкий диапазон питающего напряжения (3-15в);

- минимально количество внешних компонентов;

- без svr конденсатора;

- без самонастройки;

- без boucherot cells;

- защита от короткого замыкания;

- защита от перегрева (тепловая защита).

1.5.10.3.Назначение выводов TDA 2822

1 - выход 1

2 - Vcc (напряжение питания)

3 - выход 2

4 - GND

5 - вход 2 (-)

6 - вход 2 (+)

7 - вход 1 (+)

8 - вход 1 (-)

1.5.11 TDA8174

1.5.11.1 Общее описание

TDA8174AA и TDA8174AW являются мощными твердотельными интегральными схемами. Они являются высокоэффективными схемами кадровой развертки, разработанными для прямого управления кинескопами в цветных и черно-белых телевизорах, а также для мониторов и информационных дисплеев.

1.5.11.2 Характеристика TDA8174:

- независимая настройка размера по горизонтали;

- буферный каскад;

- тепловая защита;

- усилитель мощности;

- генератор импульсов обратного хода;

- внутреннее опорное напряжение.

Page 15

1.5.11.3 Характеристики TDA8174AW

- независимая регулировка размера по вертикали;

- буферный каскад;

- усилитель мощности;

- генератор обратного хода;

- тепловая защита;

- независимое внутреннее опорное напряжение

1.5.11.4 Назначение выводов TDA8174AW

1. выход

2. напряжение питания Vs выходного каскада

3. вход триггерной схемы

4. регулировка размера

5. развязка опорного напряжения

6. земля

7. генератор кадровой развертки

8. выход буфера

9. инвертирующий вход

10. Vs

11. генератор обратного хода

1.5.12 UC3842/3

1.5.12.1 Общее описание UC3842/3

ИС UC3842/3/4/5 является микросхемой управления источника питания и имеет необходимые характеристики для работы в независимом режиме или в режиме преобразования из постоянного тока в постоянный с минимальным количеством внешних элементов. Микросхема включает в себя схему блокировки недостаточного напряжения, характеризующую ток при запуске менее 1 мА, точный опорный сигнал на входе усилителя ошибок, логику для обеспечения фиксации (защелкивания), PWM компаратор с управлением ограничения тока, а также выходной каскад или каскад с высоким значением тока стока. Выходной каскад для управления Nканальным MOSFET транзистором имеет низкий уровень в выключенном состоянии. Разница между модификациями этого семейства – пороги блокировки напряжения и максимально допустимые параметры. UC3842 и UC3844 имеют пороги UVLO в 16 В (вкл) и 10 В (выкл), идеально подходят для автономных источников. Соответствующие пороги для UC3843 и UC3845 – 8,5 В и 7,9 В. UC3842 и UC3843 имеют КПД в рабочем цикле, приближающиеся к 100 %.

1.5.12.2 Характеристика UC3843/3:

- предназначен для автономных преобразователей и преобразователей постоянного тока;

- низкий ток запуска (< 1 мА);

- автоматическая feed forward компенсация;

- ограничение импульсного тока;

- улучшенная нагрузочная характеристика чувствительности;

- блокировка низкого напряжения с гистерезисом;

- подавление двойных импульсов;

- мощный (сильноточный) каскадный выход;

- внутренне настраиваемый опорный уровень межпороговой (запрещенной) зоны;

- работа 500 КГц;

- Lowro erroeamp.

1.5.12.3.Назначение выводов UC3843/3

Назначение выводов Значения

1. Comp Вход компенсации

2. Vfb Вход усилителя ошибок (управление)

3. I sense Напряжение защиты от сверхтоков 1 В тип.

4. Rt/ Ct Цепь синхронизации

5. Земля

6. Выход Управление полевым транзистором (MOSFET)

7. Vcc Напряжение питания

8. Vref + 5 В выход опорного напряжения

Page 16

1.5.13 Описание ПЗУ (EE PROM) 24CO8

24СО8 - это 8-ми Кбит электрически перепрограммируемое ПЗУ (EEPROM), организованное как 4 блока

из 256х08 бит. Память работает при 2,5 В напряжения питания.

1.5.13.1 Характеристики 24СО8

- минимум 1 миллион циклов Стирание/Запись при хранении данных более 10 лет;

- одно напряжение питания от 4,5 до 5,5В;

- двухпроводный последовательных интерфейса полностью совместимый с шиной I2C;

- запись одного байта или массива байт;

- страничная запись (до 16 байт);

- байтовый режим и режимы выборочного и последовательного считывания; само устанавливаемый цикл программирования.

1.5.13.2 Назначение выводов микросхемы 24СО8

Назначение выводов Параметры 1 Защита записи ОВ 2 Не подключается ОВ 3 Вход доступа к кристаллу ОВ 4 Земля ОВ 5 Вход/выход адреса данных Входное низкое напряжение : min - 0,3V; max - 0,3xVcc

Входное высокое напряжение: min - 0,7хVсс; max -Vcc+1

6 Вход синхронизации Входное низкое напряжение : min - 0,3V; max - 0,3xVcc

Входное высокое напряжение: min - 0,7хVсс; max -Vcc+1

7 Вид записи: много байтовый/ страничный Входное низкое напряжение : min - 0,3V; max - 0,5V

Входное высокое напряжение: min -Vсс-0,5; max -Vcc+1

8 Напряжение питания min - 2,5V; max - 5,5V

1.6 ОПИСАНИЕ СХЕМЫ

1.6.1 Источник питания

Телевизионные приемники на основе шасси АК-36 включают в себя импульсный источник питания, используя ИС регулирующего контроллера UС3842/3. Схема источника питания формирует вторичные постоянные напряжения, гальванически развязанные от сети, необходимые для питания телевизора в рабочем или дежурном режиме.

Принцип работы источника питания основан на преобразовании выпрямленного сетевого напряжения в высокочастотное импульсное напряжение, с последующей трансформацией и выпрямлением этого напряжения во вторичных цепях.

Схема источника питания состоит из элементов фильтра питания, выпрямителя сетевого напряжения, схемы стабилизации, защиты и управления, силового транзистора - преобразователя, импульсного трансформатора, выпрямителей вторичных напряжений, стабилизаторов напряжений +5В; +8В, схемы переключения режимов работы источника питания.

Напряжение питающей сети 220В, частотой 50Гц через соединитель PL802, переключатель SW801, предохранитель F801 поступает на помехоподавляющий фильтр, состоящий из конденсаторов С801, С802, дросселя фильтра L801, которые служат для подавления помех, проникающих из схемы питания в питающую сеть.

Дальше сетевое напряжение поступает на мостовую схему выпрямления (диоды D811, D813, D837, D838), выпрямляется и заряжает конденсатор С808. Конденсаторы С803, С804 подавляют синфазную помеху, проникающую от источника питания в сеть и обратно.

1.6.2 Преобразователь напряжения

Преобразователь напряжения выполнен на мощном полевом транзисторе Q801 и трансформаторе TR801 по обратно-ходовому принципу.

При открытом транзисторе Q801 (на прямом ходу) происходит накопление энергии в магнитном поле трансформатора TR801. При закрытии транзистора (на обратном ходу) происходит передача накопленной энергии в нагрузку.

Энергия из первичной обмотки трансформатора никогда не может быть передана без потерь во вторичную обмотку, ввиду наличия некоторой индуктивности рассеивания в первичной цепи трансформатора. Эта индуктивность является причиной возникновения паразитных колебаний на стоке транзистора Q801, а также выбросов напряжения при переключении управляющего транзистора. Для уменьшения этих явлений применена специальная схема подавления, собранная на элементах L809, R809, C812, C834, C826, D802. При закрытии транзистора Q801 энергия, накопленная в индуктивности рассеивания, вызывает резкое увеличение напряжения на стоке транзистора Q801, что вызывает открытие диода D802. В результате паразитный колебательный про-

Page 17

цесс гасится за счет тока заряда конденсатора С812. При открытии управляющего транзистора Q801 эта емкость разряжается через резистор R809.

Для уменьшения скорости нарастания напряжения на стоке транзистора Q801 при его закрытии применена демпферная цепочка на элементах С813, С832, включенная между стоком транзистора Q801 и нулевой шиной, что необходимо для исключения видимых помех источника питания на изображении.

1.6.3 Управление транзистором Q801

Для управления транзистором Q801 во всех режимах работы телевизора и осуществления групповой стабилизации на м/с IC841 выполнено устройство управления и защиты преобразователя напряжения.

Управляющие импульсы для транзистора Q801 снимаются с вывода 6 м/с IC841. Резистор R808 служит для ограничения тока затвора транзистора Q801. Резистор R820 и дроссель L802 предназначены для сглаживания паразитных токов затвора транзистора Q801, вызванных емкостью перехода затвор-исток транзистора Q801 и особенностями работы выходных каскадов м/с.

М/с IC841 обеспечивает генерацию широтно-импульсно модулированных сигналов управления силовым транзистором на постоянной частоте генерации, которая осуществляется времязадающей цепью на элементах R804, C807, подключенной к выводу 8 (опорное напряжение +5В) и выводу 4 (вход задающего генератора). При разряде емкости С807 через резистор R804 до значения 1,7В срабатывает внутренний ключ м/с IC841, вызывая разряд емкости С807. Во время разряда этой емкости генератор внутри м/с формирует опорный импульс, служащий для формирования импульса запуска силового транзистора.

1.6.4 Схема питания м/с IC841

Питание м/с IC841осуществляется через вывод 7. При подаче сетевого напряжения на вход схемы питания, через резистор запуска R807 течет ток зарядки конденсатора С829. При достижении на нем напряжения 16В, м/с IC841 включается, т.е. начинает вырабатывать импульсы запуска.

Когда схема питания входит в рабочий режим, питание по выводу 7 м/с поступает через выпрямительный диод D803 с обмотки обратной связи трансформатора (1-3). Если в силу каких-либо причин это напряжение упадет ниже 10В, то м/с IC841 отключается, т.е. на выводе 6 будет присутствовать низкий уровень напряжения.

Время открытого состояния транзистора Q801, а также параметры импульсного трансформатора определяет величину энергии, накапливаемой в первичной цепи и передаваемой во вторичные цепи. Таким образом, регулируя время открытого и закрытого состояния транзистора Q801, можно управлять энергией, передаваемой во вторичные цепи, т.е. осуществлять стабилизацию выходных напряжений.

Это возможно, если управлять шириной импульсов управления м/с IC841, которая может изменяться практически от 0 до 100%.

1.6.5 Управление шириной импульсов

Управление шириной импульсов происходит по выводам 2 и 3 м/с IC841. Вывод 3 представляет собой вход токового компаратора, сигнал на который снимается с резистора R810, стоящего в истоковой цепи силового транзистора Q801. Если напряжение на нем превысит 1В, то на выходе 6 м/с IC841 появится низкий уровень, что вызовет закрывание силового транзистора. Таким образом, по этому выводу ограничивается ток выходного транзистора в каждом такте работы схемы питания. Интегрирующая цепочка на элементах R805, C806 служит для сглаживания выброса на переднем фронте импульса тока, возникающего при открывании силового транзистора, что обусловлено межобмоточными емкостями в трансформаторе демпфирующими цепями.

На вывод 2 м/с IC841 поступает сигнал обратного хода с обмотки 1-3 трансформатора через элементы L803, D801, C826, R803, R802, R801, VR1. Этот вывод является входом усилителя ошибки выходных напряжений и работает по принципу сравнения поступающего напряжения с внутренним опорным напряжением, равным 2,5В. Если напряжение на выводе 2 превышает эту величину, то на выводе 6 появится низкий уровень, т.е. уменьшится ширина управляющего импульса, количество передаваемой энергии во вторичную цепь, и, следовательно напряжения во вторичных обмотках трансформатора, в том числе и на выводах 1-3. Таким образом, осуществляется групповая стабилизация вторичных напряжений источника питания. Резистор VR1 служит для установки значений выходных напряжений, элементы С826 и L803 предназначены для сглаживания паразитных выбросов напряжений, которые могут вызвать ложные срабатывания схемы усилителя ошибки. Цепь R802, C805 образует обратную связь, которая формирует требуемую АЧХ системы регулирования выходных напряжений.

1.6.6 Выпрямители вторичных напряжений

Выпрямители вторичных напряжений выполнены по однополупериодной схеме на диодах D805, D806, D804, параллельно которым включены конденсаторы С816, С817, С818, устраняющие выбросы напряжений

при коммутации диодов. Индуктивности L806, L810, L810 value, L808, L804, L805 сглаживают пиковые выбросы тока через диоды D805, D806.

Для кинескопа 37см по диагонали, на который рассчитано шасси АК-36 напряжение В+ равно 107±2В.

Напряжения +5В, +8В дополнительно стабилизируется м/с IC810 и транзисторным стабилизатором компенсационного типа на транзисторе Q804, стабилитроне D810 и диоде D812. Диод D812 служит для термокомпенсации. Стабилизатор +8В на м/с IC810 представляет собой «взвешенный» стабилизатор напряжения с возможностью отключения напряжения +8В. Конденсаторы С820, С827, С822, С824, С825, С823, С819 – фильтрующие развязки на выходах вторичных выпрямителей и стабилизаторов.

Page 18

В схеме импульсного питания возможны два режима работы – рабочий и дежурный (режим ожидания).

1.6.7.1 Дежурный режим

В дежурном режиме на выходе схемы питания будет напряжение +5В на выходе Q805 для питания сер-

висных устройств телевизора в дежурном режиме.

Дежурный режим работы схемы питания осуществляется отключением выходного напряжения +8В с помощью м/с IC810. При этом транзистор Q803 открывается высоким уровнем напряжения с вывода 47 м/с IC501 и вывод 1 м/с IC810 через открытый транзистор оказывается подключенным на корпус. При этом напряжение +8В отключается и отключается напряжение +5В с выхода Q804. Напряжение В+ уменьшается до значения примерно 12В, а напряжение на выходе диода D804 становится примерно 3В. И в дежурном режиме остается только напряжение +5В на выходе Q805.

1.6.7.2 Рабочий режим

Переход источника питания в рабочий режим осуществляется при подаче низкого потенциала на базу транзистора Q803 с вывода 47 м/с IC501. При этом транзистор закрывается, на его коллекторе появляется высокий уровень напряжения, который поступает на вывод 1 м/с IC810. В результате на выводе 2 м/с IC810 появляется напряжение +8В. Это напряжение поступает на компенсационный стабилизатор на транзисторе Q804 и с него напряжение +5В поступает на питание цифровой части видеопроцессора м/с IC403 (выводы 12, 53). На выводы 17, 45 м/с IC403 поступает также напряжение питания +8В с вывода 2 м/с IC810 для питания аналоговой части видеопроцессора. Видеопроцессор при появлении напряжения питания начинает вырабатывать импульсы запуска кадровой и строчной развертки (выводы 47, 48). И начинает работать строчная и кадровая развертка.

1.6.8 Микропроцессор IC501

IC501 управляет всеми функциями приемника, работающего от ДУ и от управления на передней панели. Он представляет всю графику на экране, совершает настройку, а также заключает в себе все функции телетекста. Он также управляет видеопроцессором, аудиопроцессором и тюнером. Вышеупомянутые схемы управляются при помощи шины I2C. IC501 управляет переключением видеоисточника, настройкой вертикального положения и настройкой линейности по кадрам через свои порты.

Внешнее электрически стираемое программируемое 8К ПЗУ используется микроконтроллером. EЕprom (ППЗУ) полностью программируемое. Основной генератор синхросигналов работает на частоте 4,0 МГц и представляет собой кварцевый резонатор Х501, подсоединенный к выводам 50 и 51. Сброс происходит по выводу 2 через Q501. При переключении, на выводе 2 устанавливается сигнал высокого уровня, и контроллер выдаёт сигнал сброса, который остается до тех пор, пока на этом выводе не установится сигнал низкого уровня.

1.6.8.1 Управление

Командная информация от инфракрасного ДУ поступает через фотоприемник IC502 на вывод 1 микропроцессора. Работа ключей передней панели детектируется выводом 8, это аналого-цифрового преобразователя. При нажатии выключателя 5В подсоединяется на землю через особый резистор, который определяет значение напряжения на выводе 8 в данном случае. Это значение обрабатывается микропроцессором и производится соответствующая операция. Смотрите следующую таблицу:

Кнопка Напряжение Сопротивление

PROG.+ 3,0V R502

-PROG. 4,0V R503

-VOLUME 2,0V R504 VOLUME+ 1,5V R506

IC501 автоматически переключается из TV режима в AV1, AV2 путем детектирования сигнала из вывода 29 или 8 на соединителе SСART через его выводы 56, 55. Режим изображения определяется согласно следую-

щей таблице:

Прямое напряжение Приращение напряжения Режим изображения

0 до 2,0V 0 до 4,5V Режим TV 2,0 до 7,0V 4,5 до 9,5V 16:9 7,0 до 12V 9,5 до 12V 4:3

1.6.8.2 Настройка

Все функции настройки осуществляются микропроцессором IC501. Возможны три режима настройки шасси: – VST настройка напряжением, настройка с ФАПЧ, настройка частоты. Возможен как ручной, так и автоматический режимы. Если выбран автоматический режим настройки, приемник настраивает Band1, Band2 и

UHF, при этом вводит в память канал, силу сигнала (амплитуду сигнала для VST и видео размах для ФАПЧ) и

Page 19

данные настройки для каждой найденной телестанции. Накопленная информация затем автоматически запоминается, каналы становятся по порядку, начиная с низких частот, и заканчивая высокими. В телевизорах с APS (автоматическая система программирования) каналы запоминаются, согласно таблице стандартов частоты, предоставляемой каждой стране. В режиме VST IC501 генерирует напряжение настройки как выход широтноимпульсной модуляции на выводе 54. Эти импульсы производят переключение напряжения Q502, преобразуя импульсы от 0 до 5В в импульсы от 0 до 33В для настройки на 2 выводе тюнера. IC501 также управляет переключением диапазонов тюнера на выводах 12/13/14 через Q507, Q506, Q505 для различных полос частот UHF,

Band1, Band2.

В режимах настройки с ФАПЧ и настройки частоты процесс настройки контролируется IC501 при помощи шины I2C. В режиме с ФАПЧ устанавливается таблица всех возможных каналов согласно стандартам частоты, микроконтроллер использует эти значения для установки несущей частоты требуемого канала. Такой режим быстрее VST режима.

Настройка частоты – новая характеристика этого шасси, она пользуется большим преимуществом, чем настройки VST и ФАПЧ. Как и в режиме с ФАПЧ процесс настройки управляется шиной I2C, тем не менее, каналы не записаны ПО в виде таблицы, наоборот происходит сканирование, как и в VST, и изменяется частота, а не напряжение. При настройке частоты микросхема генерирует сигналы I2C представляющие 1МГц приращения частоты на тюнере, затем сканируются частоты либо вручную, либо автоматически. Такой метод быстрее, чем VST и более точный, чем настройка с ФАПЧ.

Поправочное напряжение точной автоматической настройки (AFT) создается внутри в IC403 и поступает к микропроцессору через шину I2C. Это используется программным обеспечением для модификации расположения отметки по выходу 54, создающего напряжение настройки. Напряжение точной автоматической настройки также используется в режиме настройки для идентификации наличия сигнала во время настройки.

Напряжение тюнера АРУ с выхода 8 IC403 поставляется прямо к тюнеру.

1.6.8.3 Регулировка громкости

Выход широтно-импульсной модуляции начинается внутри процессора и поступает к аудио процессору в стерео установках и к видеопроцессору в моно установках через шину I2C для управления громкостью. Физическое управление на передней панели телевизора работает по тому же принципу.

1.6.8.4 Телетекст

Микропроцессор IC501 выполняет все функции телетекста. CVBS сигнал (полный телевизионный сигнал) поступает на вывод 33 микропроцессора с вывода 29 IC403. Когда текст выбран, текстовая графика поступает как сигнал RGB на выводы 15/16/17 микропроцессора и посылается на выводы 34/35/36 IC403. В то же время вывод 18 микропроцессора приходит в высокое состояние, приводя вывод 37 IC403 тоже в высокое состояние, при этом гасится изображение и выбирается текстовый вход/выход RGB. Примечание - Возможен смешанный режим и фаст текст с восьми страничной памятью.

1.6.8.5 Переключение в режим AV

AV вход может быть выбран на ПДУ или при подаче 6 –12 вольт из вывода 8 SCART. Это приводит выводы 55/56 микропроцессора к уровню 5 вольт. Когда внешний вход AV запрашивается, на выводах 55 или 56 микропроцессора становится высокий уровень. Затем передается через I2C в IC403, выбирая внешние сигналы от SCART-разъема.

1.6.8.6 Сервисный режим

Шасси АК30 имеет электронный сервисный режим, управляемый микропроцессором. Подробности описаны в разделе 5. В этот режим входят нажатием комбинации кнопок (4-7-2-5) при отображении основного меню на экране. Вы можете выбрать любую настройку и поменять ее.

Список настроек такой: положение OSD, настройка центральной промежуточной частоты, АРУ, линейность по кадрам, размер, центровка, центровка по горизонтали, усиление R.G.B., APR, установки для тюнеров с ФАПЧ, 5 опций телевизионных характеристик.

1.6.8.7 Hotel режим

Hotel режим – особая функция в ПО этого телевизора. Тем не менее мы предлагаем специальный пульт управления, который имеет доступ к требуемому меню.

Это означает, что телевизор может быть настроен и отрегулирован с помощью оригинального ПДУ, и затем выполнять эти специальные функции.

1.6.8.8 Задание начальных условий EEPROM (памяти) (инсталляция)

Если EEPROM IC500 меняется в телевизоре, оно полностью программируется, и необязательно устанавливать в исходное состояние новое устройство. В некоторых случаях EEPROM может выйти из строя, т.е. статистический разряд или разряд в кинескопе. В таком случае рекомендуется заменить EEPROM.

Page 20

1.6.9 Тракт прохождения телевизионного сигнала (радиоканал)

1.6.9.1 Тюнер

Управляемый напряжением тюнер UV используется в шасси АК36, работающий от питания в 5 вольт. Напряжение 0-33 вольт используемое для настройки (вывод 2), управляется микропроцессором IC501. Вывод AFT на тюнере не используется, вместо этого точная автоматическая настройка осуществляется по шине управления настройкой. Осуществляется процесс при помощи ПО в IC501. Усиление тюнера может быть изменено управляющим напряжением АРУ, поступающим на вывод 1.

У тюнера симметричный выход на выводах 10, 11. Ни один из них не подсоединен к земле. Сигнал проходит через фильтр на поверхностных волнах Z402 к входу ПЧ IC403 (выводы 6 и 7).

IC403 включает в себя усилитель ПЧ, каскады AFT (точная автоматическая настройка) и АРУ, детекторы видео сигнала и сигнала звука, коммутатор режима AV. Для этих функций ИC необходимы: оба напряжения 5 и 8В; резонансные контуры, L401, L402, L403, L406.

1.6.10 Тракт видеосигнала

Детектируемый видеосигнал поступает с вывода 13 IC403 к звуковым режекторным фильтрам Z403/404. Видеосигнал, поступающий с другой стороны через соответствующий фильтр к выводу 18 IC403. Выход CVBS_TXT с вывода 29 подается на вывод 34 IC501 (для телетекста). Видеосигналы на схеме соединений помечаются иногда как CVBS. Это обозначает Composite video blanking synchronizing signal - полный цветной телевизионный сигнал (ПЦТС).

Полный сигнал поступает на вывод 13 в IC403. Эта ИС осуществляет внутри обработку цветности/яркости и предлагает пользователю функции управления яркостью, контрастностью, четкостью и насыщенностью. RGB сигналы выходят на выводах 30, 31 и 32. RGB проходят через разъем PL405 к МВК. Здесь сигналы RGB усиливаются с помощью транзисторов до величины, необходимой для управления токов катодов электронно-лучевой трубки.

1.6.11 Звуковой тракт

Демодулированный моно звук поступает из вывода 55 IC403 прямо к выходному каскаду звука IC401 вывод 7. Выходной сигнал из IC401 имеет регулировку громкости, которая происходит внутри IC403, используя шину I2C. Для ограничения громкости посылается сигнал к выводу 55 IC401 через делитель напряжения R455 и R454. Выключение выходного каскада осуществляется сигналом с вывода 46 IC501 в вывод 3 IC401/6 IC301.

В стерео модели ПЧ из выводов 10-11 тюнера сигнал проходит через Z401 и поступает на выводы 1-2 IC403. Выходной сигнал квазипараллельного звукового тракта из IC403 выходит с вывода 11 и поступает к аудио процессору IC700. Левый канал выходит на вывод 29, а выход правого канала на выводе 28. Потом сигнал поступает к IC301 через делитель напряжения R454/R455 для правого канала и R463/R464 для левого канала.

IC403 управляет также амплитудой демодуляции АМ сигналов в системе L/L’ по вы водам 1и 2.

1.6.12 Сигнальная часть входа АV

Видео и звук

IC403 имеет три входа CVBS сигнала на выводах 18, 20, 22. Полный видео сигнал AV1 поступает с вывода 41 разъема SCART к выводу 20 IC403. Звуковой моно сигнал поступает с выводов 2 и 6 гнезд SCART к переключающему транзистору Q101. Сигнал CVBS, поступающий из AV2 или AV3, берется с вывода 20 разъема SCART, из JK1 («тюльпан» на заднем кожухе) ( BAV) или JK4 («тюльпан» на переднем кожухе)( FAV). Эти сигналы переключаются транзисторами Q141, Q142, в зависимости от источника. Полученный сигнал подается на вывод 22 IC403.

SCART поддерживает также сигналы SVHS, сигнал цветности идет с вывода 15 разъема PL101 прямо к выводу 23 IC403, яркость использует тот же самый тракт, как и CVBS тракт AV2.

Когда выбирается вход AV, на выводах 5,6,7 микропроцессора IC500 уровень становится высоким. Это переключает IC403 во внешний входной режим через шину I2C. Видео входы на выводах 20 или 22 подсоединяются к IC403 и аудио входы на выводе 14 к аудио выходу на выводе 55 (через внутреннюю цепь управления громкостью).

Шасси может определять видео сигналы на SCART 1 и 2, используя коммутирующие напряжения вывода 8 на выводах 56 и 55 IC501.

1.6.13 Сигналы RGB

Сигналы RGB с выводов 7, 11 и 15 разъема SCART (PL101) поступают на выводы входящих RGB (25, 26,

27) сигналов IC403. Работа IC403 возобновляется либо при повышении уровня на выводе 16 разъема SCART

или через шину I2C для воспроизведения режима RGB, в котором видеопроцессор генерирует свой собственный сигнал быстрой коммутации. Это приводит ИС в режим внешних RGB и выбирает входы на выводах 25, 26 и 27, подменяя видеовходы на выводах 20/22.

Примечание: при использовании входа RGB будет осуществляться управление контрастностью, яркостью, цветом.

Page 21

1.6.14 Схема строчной развертки

Строчные и кадровые импульсы запуска генерируются IC403. Синхроимпульсы отделяются от входящих видеосигналов на выводе 18/20/22 и используются для управления внутренних цепей. Строчные импульсы получаются при делении частоты кварца 4,43МГц на выводе 40 до частоты 15,625 Кгц, засинхронизированной с входящим синхронизирующим сигналом. Эти импульсы получаются на выводе 48 и прямо поступают к транзистору управляющего каскада строчных импульсов Q601. Примечание - Выход IC403 вывод 48 – открытый коллектор, которому необходим нагрузочный резистор. Коллектор Q601 питается от напряжения +11В с катода диода D806 источника питания. Выходной каскадный трансформатор (ТДКС) - предназначен для получения сверхвысокого напряжения. Настройка размера по горизонтали осуществляется подбором конденсатора С611.

Особенностью выходного каскада строчной развертки является отсутствие ТМС. Роль ТМС выполняет разделительный конденсатор С607. Выходной транзистор Q602 типа BU808 DF.

Выходной каскад строчной развертки, кроме высокого напряжения, вырабатывает напряжение накала кинескопа (выводы 13, 8 ТДКС TR601), напряжение для питания кадровой развертки (+26В с диода D606), напряжение питания транзисторов МВК (VIDEO B+ = 200B с диода D604), и напряжения H.SYNC, BCL, LFB.

1.6.15 Выходной каскад кадровой настройки

Импульс обратного хода луча (LFB) поступает с вывода 8 ТДКС. Это требует IC403 (вывод 49) для стробирования импульса сигнала цветовой синхронизации и строчного гашения RGB. Кадровый синхронизирующий сигнал выходит с вывода 47 и подается на вывод 41 IC501. Строчный синхроимпульс (H.SYNC)поступает с вывода 8 ТДКС и поступает на м/с IC501 по выводу 40. Эти два сигнала необходимы микросхеме для графической и текстовой синхронизации.

IC403 генерирует кадровые импульсные сигналы VER OUT и V AMP, которые поступают к IC600. IC600 питается от 26В по постоянному току через диод D606. Микросхема генерирует свой собственный пилообразный сигнал и получает VER OUT и V AMP сигналы. Изменение линейности по кадрам управляется Q603. Настройка позиции по вертикали осуществляется Q603. Переключение Q603 изменит напряжение по постоянному току на выводе 9 IC600, которое либо понизит либо повысит изображение. Уровень постоянного тока поддерживается на выводе 4 IC600 для стабилизации изображения и для возможности изменения его размера.

1.6.16 Ограничение тока луча

Ограничение тока луча предназначено для защиты микросхем в телевизоре, ЭЛТ (кинескопа), а так же для предотвращения вредного излучения при неисправностях. Ток ЭЛТ снимается с обмотки трансформатора строчной развертки (ТДКС), которая вырабатывает ЕНТ для анода ЭЛТ. Вывод обмотки (вывод 10) соединяется с IC403 через вывод 46, ток луча ЭЛТ проходит через Q603 и достигает напряжения на коллекторе, пропорционального току (V=IxR). Напряжение на коллекторе будет меняться в зависимости от тока луча, уменьшающего яркость и контрастность изображения. Если напряжение достаточно отрицательное (отражается повышение тока луча), выход будет уменьшен, уменьшив при этом яркость и контрастность изображения.

2 РЕГУЛИРОВКА ТЕЛЕВИЗОРОВ

Для включения режима регулировки необходимо нажать синюю кнопку пульта ДУ, при этом на экране телевизора должно появиться меню УСТАНОВКА.

Нажмите последовательно кнопки 4,7.2 и 5 пульта ДУ . На экране появится меню СЕРВИС следующего вида:

СЕРВИС

РЕГУЛИРОВКА

ОПЦИИ

2.1 Ручная настройка шасси

Для выбора нужных параметров нажмите кнопки «Р+» или «Р-» пульта ДУ, для изменения выбранных параметров используйте кнопки «+» или «-».

Параметры всего сервисного меню шасси АК30 указаны ниже. Для некоторых параметров даны значения по умолчанию.

Page 22

Регистры

OSD OSD позиция по горизонтали Настраивает позицию по горизонтали для OSD IF1 Грубая настройка ПЧ 5 IF2 Точная регулировка ПЧ 63 IF3 Грубая настройка ПЧ для L-prime 5 IF4 Точная регулировка ПЧ для L-prime 63 AGC АРУ 63 VLIN Линейность по кадрам Настраивает линейность по кадрам VS1A Вертикальный размер для 50 Гц/ 4:3 Настраивает вертикальный размер в формате 4:3 (50Гц) VS1B Вертикальный размер для 50 Гц/ 16:9 Настраивает вертикальный размер в формате 16:9 (50Гц) VP1 Позиция по вертикали для 50 Гц Настраивает позицию по вертикали (50Гц) HP1 Позиция по горизонтали для 50 Гц Настраивает позицию по горизонтали (50Гц) VS2A Вертикальный размер для 60 Гц/ 4:3 Настраивает вертикальный размер в формате 4:3 (50Гц) VS2B Вертикальный размер для 60 Гц/ 16:9 Настраивает вертикальный размер в формате 16:9 (60Гц)

VP2 Позиция по вертикали для 60 Гц Настраивает позицию по вертикали (60Гц) HP2 Позиция по горизонтали для 60 Гц Настраивает позицию по горизонтали (60Гц) RGBH RGB horizontal shift offset CVBS-RGB компенсация позиции по горизонтали WR Настройка уровня белого для красного 40 WG Настройка уровня белого для зеленого 40 WB Настройка уровня белого для синего 40 BR Разбаланс для красного 31 BG Разбаланс для зеленого 31 APR Порог APR (автоматического управления

уровнями RGB) FMP1 Предустановка FM, когда AVL в OFF 9 NIP1 Предустановка NICAM, когда AVL в OFF 20 SCP1 Предустановка SCART, когда AVL в OFF 14 FMP2 Предустановка FM, когда AVL в ON 18 NIP2 Предустановка NICAM, когда AVL в ON 39 SCP2 Предустановка SCART, когда AVL в ON 14 F1H Старший байт частоты перехода каналов

для VHF1-VHF3 F1L Младший байт частоты перехода каналов

для VHF1-VHF3 F2H Старший байт частоты перехода каналов

для VHF3-UHF F2L Младший байт частоты перехода каналов

для VHF3-UHF BS1 Байт переключателя диапазонов для

VHF1 BS2 Байт переключателя диапазонов для

VHF3 BS3 Байт переключателя диапазонов для UHF Имеет значение только для тюнера с ФАПЧ (см. устано-

CB Управляющий байт только для тюнера с

ФАПЧ OP1 Опция 1 Опция периферийных устройств (SCART, RCA, SVHS) OP2 Опция 2 Опции принимаемых стандартов OP3 Опция 3 Видео опции OP4 Опция 4 Опции телевизионных характеристик OP5 Опция 5 Опции таблицы каналов TXT Опция 1 телетекста Опция телетекста

2.2 Использование цветных кнопок пульта ДУ в сервисном меню

Красная кнопка

ню. В сервисном меню видно слово AVL, когда AVL в режиме ON.

Зеленая кнопка

дима при настройке вертикального размера режима изображения 16:9.

Параметры Примечание (цифры - значения по умолчанию)

Имеет значение только для тюнера с ФАПЧ (см. установочную таблицу для тюнера) Имеет значение только для тюнера с ФАПЧ (см. установочную таблицу для тюнера) Имеет значение только для тюнера с ФАПЧ (см. установочную таблицу для тюнера) Имеет значение только для тюнера с ФАПЧ (см. установочную таблицу для тюнера) Имеет значение только для тюнера с ФАПЧ (см. установочную таблицу для тюнера) Имеет значение только для тюнера с ФАПЧ (см. установочную таблицу для тюнера)

вочную таблицу для тюнера) Имеет значение только для тюнера с ФАПЧ (см. установочную таблицу для тюнера)

(только для стерео моделей): переключает AVL в ON или OFF режимы в сервисном ме-

переключает формат изображения в 4:3 или 16:9 в сервисном меню. Особенно необхо-

Page 23

Желтая кнопка

01 02 03 04 05 06 07 08 09 10

переключает в режим vertical scan disable. Используется при настройке ускоряющего на-

пряжения.

Синяя кнопка

используется для автоматической настройки АРУ и ПЧ в сервисном меню.

2.3 Настройка баланса белого

Следующие три параметра используются для настройки баланса белого. Для этого используйте цветоанализатор. Используя параметры WR (настройка уровня белого для красного), WG (настройка уровня белого для зеленого), WB (настройка уровня белого для синего), вставьте знак + в квадрат в середине экрана.

Предлагаемые значения для этих параметров показаны в таблице выше.

2.4 Настройка АРУ

Для того, чтобы настроить АРУ, подайте ВЧ сигнал уровнем 60 dBmV канала С-12 (224,25МГц).

Выберите в сервисном меню параметры АРУ. Нажмите синюю кнопку на ПДУ. Настройка будет произведена автоматически программным обеспечением. Проверьте индикатор АРУ на сервисном меню, должна быть 1. Проверьте качество изображения при нормированном сигнале 90 dBmV.

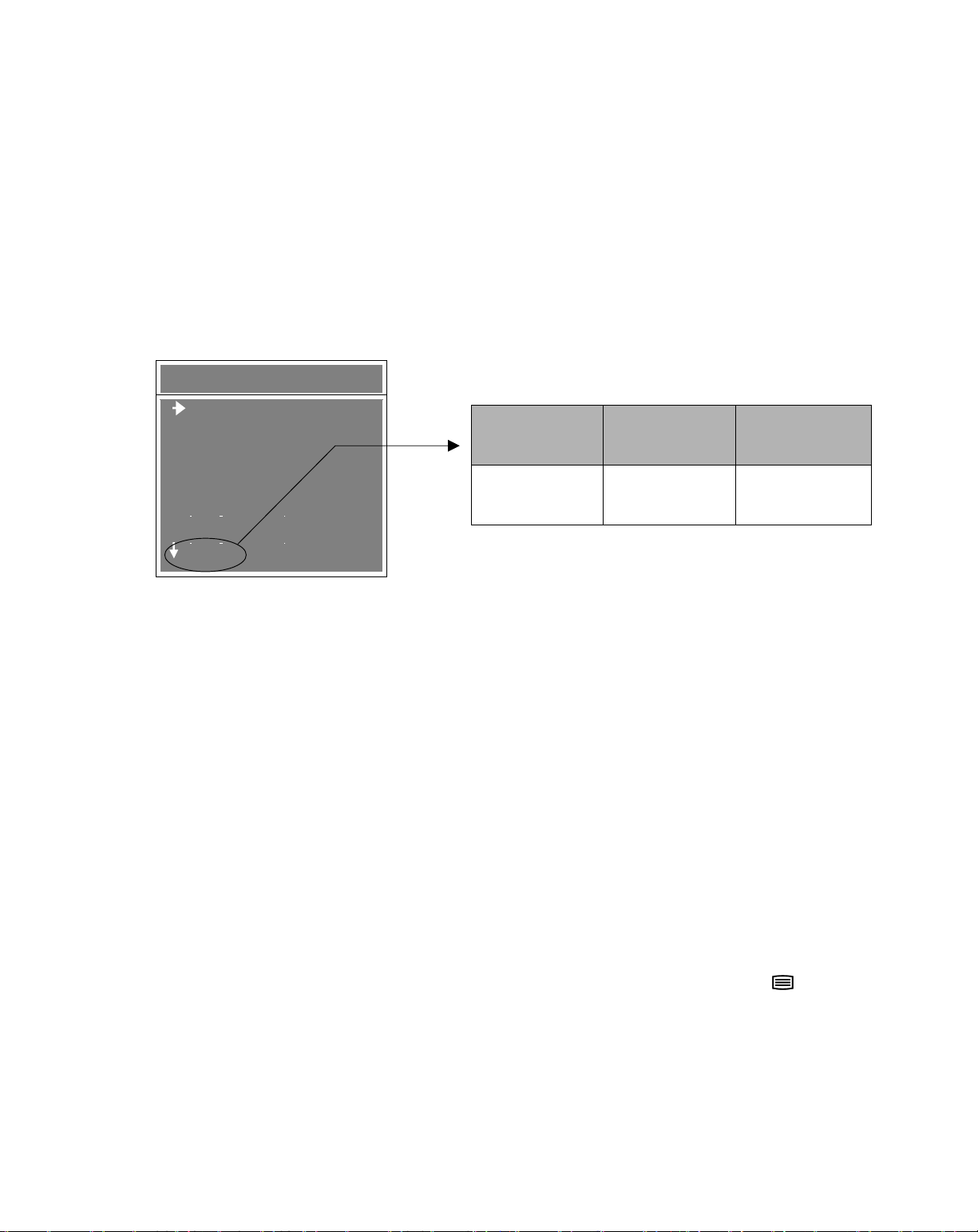

TITANIUM B010

: 0 1

ACC 039 VS1 031 VS2 054 VS3 014 VS4 030 VPOS 010 VLIN 050 HPOS 033 WR 025 WG 025

: 1 1

IF INDIATOR AGG INDIATOR

NONE

Рисунок 12

2.5 Отрицательная настройка ПЧ (без системы L’)

Установите испытательную таблицу PAL в виде цветных полос с частотой 38,9МГц. Подайте сигнал ПЧ к выводам 10 и 11 тюнера. Нажмите PROG-1 и после этого синюю кнопку на ПДУ. Выберите стандарт BG или I, (если BG невозможно). Войдите в сервисное меню. Выберите параметр IF1 из сервисного меню и нажмите синюю кнопку на ПДУ. Настройка ПЧ осуществляется автоматически программным обеспечением. Проверьте индикатор ПЧ на сервисном меню, он должен быть как на рисунке 12.

2.6 Положительная настройка ПЧ (с системой L’)

Установите испытательную таблицу SECAM в виде полос с частотой 33,9МГц.

Подайте сигнал ПЧ к выводам 10 и 11 тюнера. Нажмите PROG-1 и после этого синюю кнопку на ПДУ. Выберите BAND VHF-1 и стандарт L’. Войдите в сервисное меню. Выберите параметр IF1 из сервисного меню и нажмите синюю кнопку на ПДУ. Настройка ПЧ осуществляется автоматически программным обеспечением. Проверьте индикатор ПЧ на сервисном меню, он должен быть как на рисунке 12.

2.7 Настройка позиции по горизонтали OSD (центровка по горизонтали)

Выберите параметр OSD на сервисном меню. Настройте позицию по горизонтали OSD на середину экрана с использованием опорной полосы внизу сервисного меню.

2.8 Настройка яркости телетекста

Настройте телевизор на канал с телетекстом. Войдите в сервисное меню. Нажмите кнопку на пульте ДУ. Настройте параметры яркости на значение 39 кнопками «+» или «-» пульта ДУ. Нажмите кнопки TV и SL на пульте ДУ. Настройка выполнена.

2.9 Опциональные установки

Выберите опцию в сервисном меню. Для изменения бита в выбранной опции, необходимо нажать ту же цифру на пульте ДУ. Так это бит может быть изменен с 1 на 0, и с 0 на 1. Если какая-либо опция выбирается в сервисном меню, то на экране телевизора показывается ряд с номерами битов.

Page 24

ОР 1 Опции периферийных устройств

Примечание

BIT-7 не используется 0 отсутствует значение BIT-6 1, показывает “AV-3” как “F-AV” (как разъемы RCA на пе-

редней панели) 0, показывает “AV-3” как “B-AV” (как разъемы RCA на заднем кожухе)

BIT-5 1, возвращает обратно режим TV после последнего режима

AV (кнопка AV пульта ДУ)

BIT-4 1, SVHS имеется в режиме AV

0, SVHS не доступен в режиме AV

BIT-3 1, RGB имеется в режиме AV

0, RGB не доступен в режиме AV

BIT-2 1, AV-3 имеется в режиме AV

0, AV-3 не доступен в режиме AV

BIT-1 1, AV-2 имеется в режиме AV

0, AV-2 не доступен в режиме AV

BIT-0 1, AV-1 имеется в режиме AV

0, AV-1 не доступен в режиме AV

ОР 2 Опции принимаемых стандартов

Примечание BIT-7 1, 3-х кнопочная клавиатура (V-, P+, V+)

0, 4/5 кнопочная клавиатура (V-, V+, P-, P+, Menu)

BIT-6 1, L/L’ стандарт возможен

0, L.L’ стандарт не доступен

BIT-5 1, I стандарт возможен

0, I стандарт не доступен

BIT-4 1, DK стандарт возможен

0, DK стандарт не доступен

BIT-3 1, BG стандарт возможен

0, BG стандарт не доступен BIT-2 резервируется (сохраняется как «О») 0, не имеет смысла BIT-1 резервируется (сохраняется как «О») 0, не имеет смысла BIT-0 резервируется (сохраняется как «О») 0, не имеет смысла

ОР 3 Опции видео

FAV или BAV в выбранной оп- ции

1, если AV-2 выбирается

1, если AV-1 выбирается

1, если FAV-IN или BAV-IN имеются

0, не имеет смысла

Примечание BIT-7 BIT-6

BIT-5 1, голубой фон, когда нет сигнала в режиме AV

BIT-4 1, белая вставка ВКЛ.

BIT-3 1, голубой фон, когда нет сигнала в режиме TV

BIT-2 1, полупрозрачный фон на меню для OSD

BIT-1 1, растягивание сигнала в области черного ВКЛ.

BIT-0 1, APR ВКЛ.

Xtal конфигурация (конфигурация кварцев0

00, 1 Xtal PAL 4,43

01, 2 Xtal PAL/NTSC 4,43/3,58

10, 1 Xtal PAL/SEC/NTSC 4,43

11, 2 Xtal PAL/SEC/NTSC 4,43/3,58

0, нет фона, когда нет сигнала в режиме AV

0, белая вставка ВЫКЛ.

0, нет голубого фона в TV режиме

0, сплошной фон на меню для OSD

0, растягивание сигнала в области черного ВЫКЛ.

0, APR ВЫКЛ.

1, не имеет смысла

0, не имеет смысла

1, не имеет смысла

Page 25

ОР 4 Характеристики TV

Примечание BIT-7 1, наушники можно подключить (для стерео моделей)

0, наушники нельзя подключить

BIT-6 1, в меню возможны арабский/персидский языки

0, в меню нет арабского/персидского языков

BIT-5 1, в меню возможен еврейский язык

0, в меню нет еврейского языка

BIT-4 1, режим Hotel может быть активирован

0, режим Hotel не может быть активирован

BIT-3 1, таймер отсутствия сигнала включается

0, таймер отсутствия сигнала не включается

BIT-2 1, частотный поиск для PLL тюнера

0, таблица поиска каналов для PLL тюнера не предназначенная для VST тюнера

BIT-1 1,3 - диапазона настройки (VHF1, VHF3, UHF)

0,1 - диапазон настройки (только UHF)

BIT-0 1, дополнительное 200 msec гашение для VST

0, нет дополнительного гашения

ОР 5 Таблица каналов

Примечание BIT-7 1, дополнительное 150 msec гашение для VST

0, нет дополнительного гашения

BIT-6 1, подраздел «Программирование» в меню AUTOSTORE является

видимым 0, подраздел «Программирование» в меню AUTOSTORE является

невидимым BIT-5 Не используется BIT-4 1, таблица каналов “French ” имеется

0, таблицы каналов “French ” нет BIT-3 1, таблица каналов “French OS” имеется

0, таблицы каналов “French OS” нет BIT-2 1, таблица каналов “England” имеется

0, таблицы каналов “ England ” нет BIT-1 1, таблица каналов “East Europe” (Восточная Европа) имеется

0, таблицы каналов ““East Europe” (Восточная Европа) нет BIT-0 1, таблица каналов “West Europe” (Западная Европа) имеется

0, таблицы каналов “West Europe” (Западная Европа) нет

5 минутный обратный от-

счет времени и выключается, когда нет сигнала

0, не имеет смысла

1, не имеет смысла

1, когда L/L’ имеется

1, когда I/I’ имеется

1, когда B/G имеется

1, когда D/K имеется

Page 26

ТХ1 Опции телетекста

Примечание BIT-7 Не используется BIT-6 изменяется (должно быть 0) 0, не имеет смысла BIT-5 BIT-4 BIT-3

BIT-2 BIT-1 BIT-0

5,4,3 группы языков телетекста 0 0 0 группа 1 West (Запад) (английский, французский, шведский, чешский, немецкий, португальский, итальянский, румынский) 0 0 1 группа 2 West/East (Запад/Восток) (польский, французский, шведский, чешский, немецкий, сербский, итальянский, румынский) 0 1 0 группа 3 West/Turkish (Запад/Турция) (английский, французский, шведский, турецкий, немецкий, португальский, итальянский, румынский) 0 1 1 группа 4 West/Cyrilic (Запад/Кирилица) (английский, кирилица, шведский, чешский, немецкий, сербский, литовский, румынский) 1 0 0 группа 5 Arabic (арабский) (английский, французский, шведский, турецкий, немецкий, еврейский, итальянский, арабский) 2 1 0 Выбор типа устройств (памяти) 0 0 0 , EPROM M6A 0 0 1 , ROM HSP 0 1 0 , ROMLESS HSP 0 1 1 , EPROM M6R 1 0 0 , ROM M6R 1 0 1 , OSDEPROM M6R 1 1 0 , ROM M6P 1 1 1 , Read Auto Gain Table for the device from EEPROM (автоматическое считывание таблицы установок для уст- ройств памяти из EEPROM)

101, не имеет смысла

УСТАНОВКА ТЮНЕРОВ

VHF1 - VHF3

Frg. (MHz) Philips UV 1316S MK3 156,25 441,25 Thomson CTT5020 114,25 401,25 Samsung TECC2949PG28B 170,25 465,25 Samsung TECC2949PG35B 170,25 449,25 Alps TEDE9X226A 142,25 425,25 Alps TEDE9-004A 149,25 424,25

AK30 SERVICE MENU ITEMS

F1H F1L F2H F2L BS1 BS2 BS3 CB

00001100 00110010 00011110 00000010 00000001 00000010 00000100 10001110 00001001 10010010 00011011 10000010 00000011 00000110 10000101 10001110 00001101 00010010 00011111 10000010 00000001 00000010 00000100 10001110 00001101 00010010 00011110 10000010 00000001 00000010 00001000 10001110 00001011 01010010 00011101 00000010 00000001 00000010 00001000 10001110 00001011 11000010 00011100 11110010 00000001 00000010 00001000 10001110

VHF3 - UHF

Frg. (MHz)

Page 27

Пояснение F1H старший байт при переходе частоты VHF1 - VHF3 F1L младший байт при переходе частоты VHF1 - VHF3 F2H старший байт при переходе частоты VHF3 - UHF F2L младший байт при переходе частоты VHF3 - UHF BS1 байт переключения диапазона для VHF1 BS2 байт переключения диапазона для VHF3 BS3 байт переключения диапазона для UHF CB контрольный байт

Примечание - В случае неисправности EEPROM не нужно оригинальное EEPROM для повторного запуска TV. Из-за специальной характеристики ПО, шасси АК-36 работает с непрограммируемым EEPROM (даже без EEPROM). В таком случае сервисные установки должны быть выполнены на новом EEPROM того же типа при установке его на шасси и регулировку всех опций выполняют в соответствии с процедурами выше указанными в Руководстве по ремонту.
