HOOVER HVH 551 1 B, HVH 551 1 X, HVH 750 1 X, HVH 750 1 B User Manual

INSTRUCTIONS FOR USE AND INSTALLATION

CERAMIC HOBS

ISTRUZIONI D’USO E INSTALLAZIONE

PIANI VETROCERAMICA

INSTALLATIONS- UND BEDIENUNGSANLEITUNG

CERANFELDER

MANUAL DE UTILIZAÇÃO E DE INSTALLAÇÃO

PLACAS VITROCERÂMICAS

INSTALLATIE- EN GEBRUIKSINDTRUCTIES

VITROKERAMISCHE KOOKVLAKKEN

GB

IT

DE

PT

ES

NL

BRUGS- OG INSTALLATIONSVEJLEDNING

KERAMISKE PLADER

KÄYTTÖ- JA ASENNUSOHJEET

KERAAMISET LIEDET

DA

FIN

HOOVER - Via Privata Eden Fumagalli - 20047 Brugherio (Milano) - Italy

GENERAL WARNINGS

READ THE INSTRUCTIONS BOOKLET CAREFULLY TO MAKE THE MOST OF YOUR HOB.
We recommend you keep the instructions for installation and use for later reference, and before installing the hob, note its serial number
below in case you need to get help from the after sales service.

Identification plate

Mod : FE GD21 RB

P. Maxi (Oven) - 2350 W

Made in FRANCE - 232 -

220 - 240 V
P. Motors = 30 W

(located under the hob's bottom casing)

Mod: FE GD21 RB

Code: 39354774 - 0306 0511

220 - 240 V

Code: 39354774 -0306 0511

Code: 39354774

Code: 39354774

- 0306 0511

- 0306 0511

Code: 39354774

- 0306 0511

• It is strongly recommended to keep children away from the cooking zones while they are in operation or when they are switched off,
so long as the residual heat indicator is on, in order to prevent the risks of serious burns.

• When cooking with fats or oils, take care always to watch the cooking process as heated fats and oils can catch fire rapidly.

• The hob’s control area is sensitive, do not place hot containers on it.

• Aluminium foil and plastic pans must not be placed on heating zones.

• After every use, some cleaning of the hob is necessary to prevent the build up of dirt and grease. If left, this is recooked when the
hob is used and burns giving off smoke and unpleasant smells, not to mention the risks of fire propagation.

• It is advisable not to stare directly at the halogen elements.

• Do not touch the heat zones during operation or for a while after use.

• Never cook food directly on the glass ceramic hob. Always use the appropriate cookware.

• Always place the pan in the centre of the unit that you are cooking on.

• Do not use the surface as a cutting board.

• Do not slide cookware across the hob.

• Do not store heavy items above the hob. If they drop onto the hob, they may cause damage.

• Do not use the hob as a working surface.

• Do not use the hob for storage of any items.

• In the unlikely event of a surface crack appearing, do not use the hob. Immediately disconnect the hob from the electrical power supply
and call the After Sales Service.

HVHCOOKING HOB

Burners

Supply voltage (V/Hz)
Installed electric power (W)

Product size (l x p) mm.
Building-in dimensions (AxB)

We are constantly striving to improve product quality and as such may modify appliances to incorporate the latest technical improvements.

Glass Ceramic Hobs conform to directives 73/23/CEE and 89/336/CEE.

4 Hilight

220-240/50

7100
B 595x510
X 570x500

560x490

4 Hilight

220-240/50

7600
B 775x510
X 750x500

560x490

1 GB

INSTALLATION

Installing a domestic appliance can be a complicated operation which if not carried out correctly, can seriously affect consumer
safety. It is for this reason that the task should be undertaken by a professionally qualified person who will carry it out in
accordance with the technical regulations in force. In the event that this advice is ignored and the installation is carried out
by an unqualified person, the manufacturer declines all responsibility for any technical failure of the product whether or not
it results in damage to goods or injury to individuals.

BUILT-IN

The furniture in which your hob will be installed and all adjacent
furniture, should be made from materials that can withstand high
temperatures. In addition, all decorative laminates should be fixed
with heat-resistant glue.

Installation:

• A watertight seal is supplied with the hob.

Before fitting:

- turn the hob upside down, with the glass surface facing downwards.

Make sure the glass is protected.

- fit the seal round the hob.

- make sure that it is correctly fitted to avoid any leakage into the
supporting cabinet.

• Leave a gap of at least 5 cm between the appliance and the
vertical sides of the adjacent furniture.

• If, when installing the hob, the lower hob face is adjacent to an
area normally accessible when handling or cleaning, fit a partition
1 cm below the base of the hob to avoid any risk of scorching
or damage.

Hob

Seal

A power cord is not supplied with the appliance, but the hob is
equipped with a terminal block which enables you to choose the
correct connection for the particular power supply.

CONNECTION TO THE TERMINALS ON THE TERMINAL BLOCK:

To proceed with the connection, you must adhere to the following
instructions.

• Before making the connection, make sure that the installation
is protected by a suitable fuse, see table, and that it is fitted
with wires of a large enough section to supply the appliance
normally.

• Choose the supply cord in accordance with the recommendations
in the table.

• Turn the hob, with the glass side against the worktop, providing

you have protected the glass !

• Open the cover in the following
sequence:

• find the two tabs located on the
sides,

• put the blade of a flat screw­driver in front of each tab, push
in and press,

• remove the cover.

min 10 mm

50 mm

10 mm
mini

Accessible

space

Sp da 25 a 45 mm

min 15 cm

min 5,5 cm

It is forbidden
to fit the hob
above a non-

Opening
500 X 50

Opening
500 X 10

ventilated oven

ELECTRICAL CONNECTION

"The installation must conform to the standard directives."
The manufacturer declines all responsibility for any damage that
may be caused by unsuitable or unreasonable use.

Warning :

• Always check before any electrical operation, the supply tension
shown on the electricity meter, the adjustment of the circuit­breaker, the continuity of the connection to earth to the installation
and that the fuse is suitable.

• The electrical connection to the installation should be made via
a socket with a plug with earth, or via an omnipole cut-out switch
with an opening gap of at least 3 mm.

If the appliance has a socket outlet, it must be installed so that
the socket outlet is accessible.

• The yellow/green wire of the power supply cable must be
connected to the earth of both power supply and appliance
terminals.

• The manufacturer cannot be held responsible for any accidents
resulting from the use of an appliance which is not connected
to earth, or with a faulty earth connection continuity.

• Any queries regarding the power supply cord should be referred
to After Sales Service or a qualified technician.

min 70 cm

• Connect the power supply cable:

• comply with the information of the table and the markings
on the terminal board and install the shunts (the shunts, inserted
in the terminal board, make a bridge between two terminals),

SHUNT

• strip the end of each
conductor and attach
them to the terminals,
complying with the infor­mation given in the table,

• unscrew the cable clamp,

• pass the lead through the
cable clamp.

When you have finished
the connection operation
to the appliance terminals,
tighten the cable clamp and
close the cover.

Note: make sure the terminal board screws are tight.

ELECTRICAL CONNECTION

CABLE

AREA

TYPE

CONNEC-

TION TO

THE

TERMIMAL

BLOCK

Monophase

220-240V~

25 A 25 A 25 A 25 A 16 AFUSE

3 G 2,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

2 Phase
shunt 1-2
shunt 2-3

5 Neutral
shunt 4-5

T Earth

Two phases

220-240V2~

3 G 2,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

2 Phase
shun 1-2
shunt 2-3

5 Phase
shunt 4-5

T Earth

Two phases

220-415V2N~

4 G 2,5 mm2

H05RR-F,

H05VV-F,

H05V2V2-F

1 Phase

3 Phase
shunt 2-3

5 Neutral
shunt 4-5

T Earth

Three phases

220-240V3~

4 G 2,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

L2

L3

1 Phase
shunt 1-2

3 Phase
shunt 3-4

5 Phase

T Earth

Three phases

380-415V3N~

5 G 1,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

1 Phase

2 Phase

3 Phase

5 Neutral
shunt 4-5

T Earth

2 GB

HOB COOKWARE ADVICE

Using good quality cookware is critical for setting the best

• Always use good quality cookware with perfectly flat and
thick bases : using this type of cookware will prevent hot spots
that cause food to stick. Thick metal pots and pans will provide
an even distribution of heat.

• Ensure that the base of the pot or pan is dry : when filling
pans with liquid or using one that has been stored in the
refrigerator, ensure that the base of the pan is completely dry
before placing it on the hob. This will help to avoid staining the hob.

• Use pans whose diameter is wide enough to completely
cover the surface unit : the size of the pan should be no smaller

than the heating area. If it is slightly wider the energy will be
used at its maximum efficiency.

THE CHOICE OF COOKWARE - The following information will
help you to choose cookware which will give good performance.

Stainless Steel :

sandwich clad base. The sandwich base combines the benefits
of stainless steel (appearance, durability and stability) with the
advantages of aluminium or copper (heat conduction, even heat
distribution).

Aluminium :

Aluminium residues sometimes appear as scratches on the hob,
but can be removed if cleaned immediately.
Because of its low melting point, thin aluminium should not be
used.

Cast Iron :

May scratch the surface.

Copper Bottom / stoneware:

performance, but copper may leave residues which can appear
as scratches. The residues can be removed, as long as the hob
is cleaned immediately. However, do not let these pots boil
dry. Overheated metal can bond to glass hobs. An overheated
copper pot will leave a residue that will permanently stain the hob.

Porcelain/enamel : Good perfomance only with a thiny smooth,
flat base.

Glass-ceramic :

scratch the surface.

performance from your hob.

highly recommended.

Especially good with a

heavy weight recommended.

usable, but not recommended.

heavy weight recommended.

not recommended.

Poor performance. May

Good conductivity.

Poor performance.

Good

HOW TO OPERATE THE GLASS CERAMIC HOB

Cooking zone programming indicator

Control LED

• After powering up the hob, wait 8 seconds to activate the
electronic controls.

- Press the button , for 3 seconds.

Electronic control of the hob is activated. In each display zone
the heat level is displayed and the control LED blinks.

- After 10 seconds whithout use, the electronic control goes off
and the starting operation has to be repeated.

• STARTING A COOKING ZONE

- Press the selection button of
the required cooking zone. In
the display zone, the control
LED is on steady. It shows that
the zone is live.

Locking indicator lamp

- Press the or button to select a heat level between 1 and

9. Hold down the or button and the heat level increases
or decreases gradually.

The following examples are for information only. Personal
experience should then let you adapt these settings to your taste
and habits.

0 : Off
1 : )

2 : ) ..... Melting heat

3 : Keeping hot
4 : Heating up
5 : Thawing, stewing, full cooking, low temperature

cooking
6 : Cooking without lid
7 : Frying, meat browning and roasting
8 : High temperature cooking and roasting, seizing

9 : Frying, boiling large quantities of water.......

• STOPPING A COOKING ZONE

- Press the selection button of the required cooking zone.

- Press the button to display heat level . Now the zone goes
off, the indicator goes off after 10 seconds.

- To stop rapidly, press the and buttons at the same time.
The heat level automatically goes down to .
The cooking zone goes off.

• GENERAL STOP

The cooking zones and the timer can be stopped at any
moment by pressing for 3 seconds on the On-Off button.

• RESIDUAL HEAT INDICATOR

The control panel tells the user when the surface temperature of
the cooking zones exceeds about 60°C, by the following displaying:
. When the temperature goes back below 60°C, the display
goes off.

For ending the cooking, we advise switching off the cooking zone
and using the residual heat of the zone to finish cooking gently.

N.B. After a cut in the current, the residual heat indicator disappears
completely, even if the surface temperature exceeds 60°C.

• OPERATING THE ADDITIONAL COOKING ZONE
( Only on some models)

• TO START THE ADDITIONAL COOKING ZONE:

- Press the button . In the next 10 seconds

- Press the button for the zone with the addition. In the display
zone, the blinking lamp goes steady. It shows that the zone is
live.

- Select a heat level between 1 and 9. ( or )

- Press the button to start the additional zone.

• TO STOP THE ADDITIONAL ZONE:

- The cooking zone with addition must be live: in the display zone,
the lamp must be on. If not, select the relevant zone again.

- Press de button . The display LED for the additional zone
disappears. The additional cooking zone goes off.

- To rapidly stop the complete cooking zone, press the o
buttons at the same time. The heat level automatically goes
down to . The cooking zone goes off.

• PROGRAMMING A COOKING ZONE

Every cooking zone can be programmed for a maximum time of
99 minutes. Only one zone, at a time, can be programmed.

- Start the required zone by following the previous instructions.
The control LED near the heat level must be displayed, it shows
that the zone is live.

- Press the Timer button.

The zone mark around the timer display shows the controlled
zone.

- Press the button to select the time in minutes.

This is saved automatically after three seconds.

The programmed time can be modified at any moment by pressing

the timer selection button, the timer control LED must be on.
When the time has run, the cooking zone goes off automatically
and an audible beep sounds for 1 minute. Press any button to
stop it.

3 GB

The programmed time can be reset to using the button
or pressing the and buttons at the same time, the cooking
zone is then no longer linked to the timer but stays operational.
So you will have to stop the zone independently.

The timer can be used alone as a reminder, it will ring at the end
of the programmed time.

• LOCKING BUTTON OPERATION

The locking function holds the current settings, or prevents anyone
from starting the hob. It is also used for cleaning the control strip
as the controls can be locked without the hob being on.

- Start the required cooking zones.

- Select a heat level for each of them.

- Press the button to set the data; in this way no other
button works, except the On/Off button.

The locking indicator lamp comes on.

To release the locking function, just press the button;
the indicator lamp goes off, all the controls work again.

If when the controls are locked, the timer is on, the time will be
counted automatically and the zone switched off at the end of the
programmed time.

If the locking control is on when the hob is finally shut down, the
locking control stays operational and prevents any action when

the hob is restarted, press the button to release the
locking function.

• FAST HEATER OPERATION

Every cooking zone on the hob is equipped with a fast heater for
raising the cooking zone’s temperature faster:

Starting the fast heater

- Start the required zone, press the button to obtain position

release the button briefly and press it again; the display
alternates showing “fast heater” and heat level.

- If necessary reduce to the required heat position.

Cooking

position

0 : 0 % : 0 : 0 H
1 : 3 % : 1 : 6 H
2 : 6 % : 3 : 6 H
3 : 11 % : 5 : 5 H
4 : 16 % : 6,5 : 5 H
5 : 19 % : 8,5 : 4 H
6 : 32 % : 2,5 : 1,5 H
7 : 45 % : 3,5 : 1,5 H
8 : 65 % : 4,5 : 1,5 H
9 : 100 % : 0 : 1,5 H

Power

released

(%)

Time of

fast heater

(minutes)

Maximum

operating

time before

automatic

cut off*

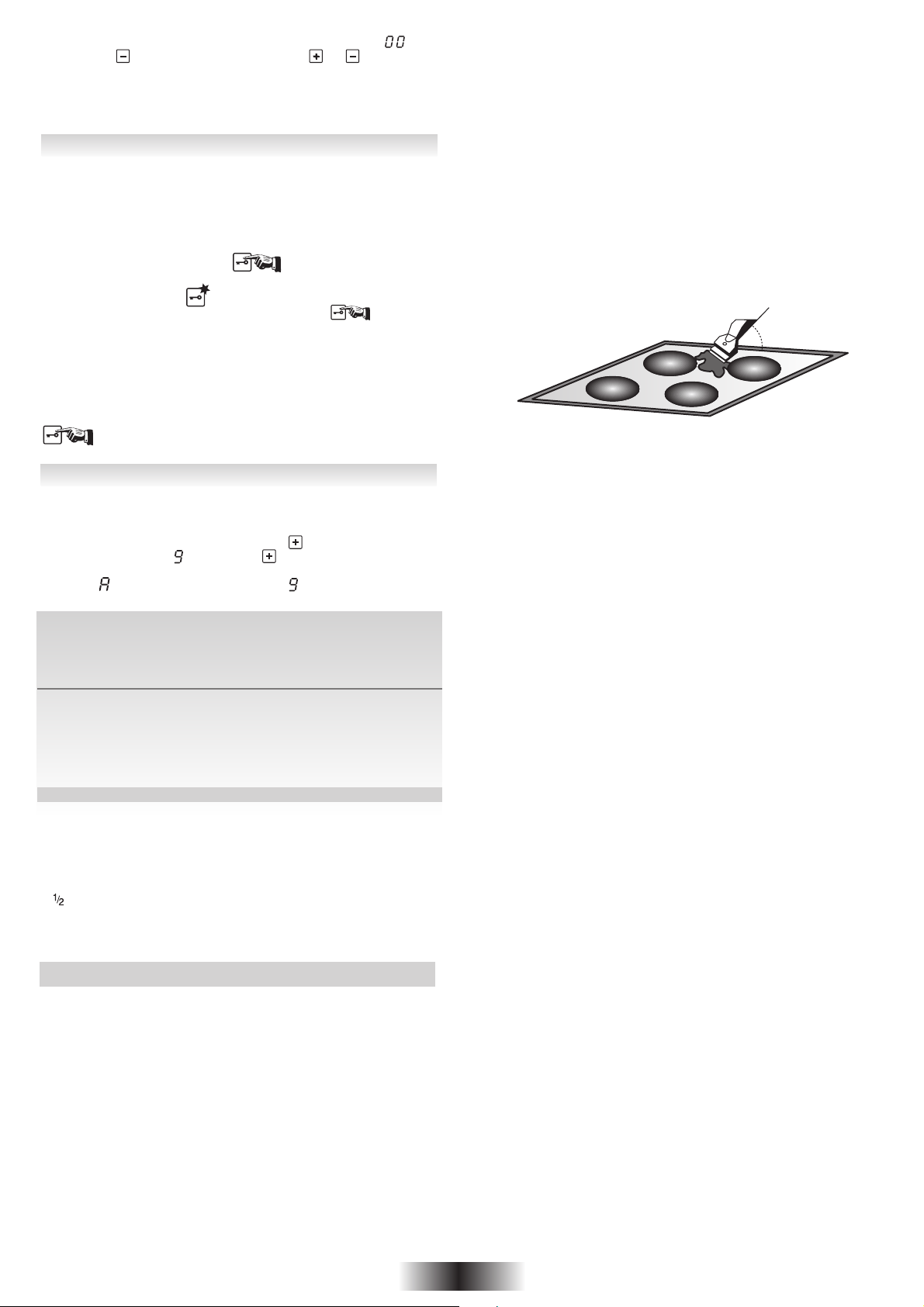

If there are still some stubborn stains:

- Place a few more drops of specialised cleaning fluid on the
surface.

- Scrape with a scraper, holding it at an angle of 30° to the hob,
until the stains disappear.

- Wipe with a soft cloth or dry kitchen paper until the surface is
clean.

- Repeat the operation if necessary.

A FEW HINTS:
Frequent cleaning leaves a protective layer which is essential to
prevent scratches and wear. Make sure that the surface is clean
before using the hob again. To remove marks left by water, use
a few drops of white vinegar or lemon juice. Then wipe with
absorbent paper and a few drops of specialised cleaning fluid.
The control knobs can be removed for a complete cleaning.

However, you must care not to let any liquid go into the open
zones, and then to push the knobs fully on fitting back.

The glass ceramic surface will withstand scraping from flat­bottomed cooking vessels, however, it is always better to lift them
when moving them from one zone to another.

NB:

30° Maxi

Do not use a sponge which is too wet.
Never use a knife or a screwdriver.
A scraper with a razor blade will not damage the surface, as
long as it is kept at an angle of 30°.
Never leave a scraper with a razor blade within the reach of
children.
Never use abrasive products or scouring powders.

• The metal surround (on some models): to safely clean the

metal surround wash with soap and water, rinse, then dry with
a soft cloth.

E.g. 1800 W zone at position 6 = 32% of 1800 W power released

When the “Fast heater” is on, the zone supplies 1800 W power
for 2.5 minutes, and adjusts to 576 W after this time.

* For increased safety, the cooking zones cut off automatically if
they are left on too long. The cut off depends on the heat level
used.

CLEANING AND MAINTENANCE

• Before carrying out any maintenance work on the hob, allow it
to cool down.

• Only products, (creams and scrapers) specifically designed for
glass ceramic surfaces should be used. They are obtainable
from hardware stores.

• Avoid spillages, as anything which falls on to the hob surface
will quickly burn and will make cleaning more difficult.

• It is advisable to keep away from the hob all substances which
are liable to melt, such as plastic items, sugar, or sugar-based
products.

MAINTENANCE:

- Place a few drops of the specialised cleaning product on the
hob surface.

- Rub any stubborn stains with a soft cloth or with slightly damp
kitchen paper.

- Wipe with a soft cloth or dry kitchen paper until the surface is
clean.

4 GB

AFTERCARE

Before calling out a Service Engineer please check the
following:

— that the plug is correctly inserted and fused;
If the fault cannot be identified:
switch off the appliance — do not tamper with it — call the Aftercare
Service Centre. The appliance is supplied with a guarantee
certificate that ensures that it will be repaired free of charge at
the Service Centre.

PROBLEM SOLVING

Cooking zones that do not maintain a rolling boil or a fast
enough frying rate.

• You must use pans which are absolutely flat. If light is visual

between the pan base and a straight edge, the surface unit will
not transfer heat properly.

• Pan bottoms should closely match the diameter of the heat zone

selected.

Foods cook slowly.

• Improper cookware being used. Pan bases should be flat, fairly

heavy-weight and the same diameter as the heat zone selected.

Tiny scratches (may appear as cracks or abrasions) on the
glass surface of the hob.

• Incorrect cleaning methods, cookware with rough bases, or

coarse particles (salt or sand) trapped between the cookware
and the surface of the hob.
Use recommended cleaning procedures, be sure cookware
bases are clean before use and use cookware with smooth
bases.

Metal markings (may appear as scratches).

• Do not slide aluminium cookware across the surface.

Use recommended cleaning procedure to remove marks.

• Incorrect cleaning materials have been used, spillage or grease

stains remain on the surface, use a razor scraper and
recommended cleaning product.

Dark streaks or specks.

• Use a razor scraper and recommended cleaning product.

Areas of discoloration on cooktop.

• Marks from aluminium and copper pans as well as mineral

deposits from water or food can be removed with the cleaning
cream.

Hot sugar mixtures / plastic melted to the surface.

• See the Glass Hob Cleaning section.

The hob is out of order, or some heat zones do not work.

• The shunt bars are not properly fitted on the terminal block.

Check the connection is made in conformity with the instructions
page 2.

The hob does not operate.

• A big spill or object covers at least two buttons, for at least 10

seconds. Clean up the spill or remove the object.

• The control panel is locked. Press the “Locking” button to release.

The hob does not cut off

• The control panel is locked. Press the “Locking” button to release.

Refer to the section, page 4.

The hob stops automatically

• A spill covers at least two buttons for more than 10 seconds; the

hob switches to safety, and an audible beep sounds so long as
the buttons are covered. Clean up the spill or remove the object.

• The cooking zones stop automatically if they are left on for too

long. Refer to the section, page 4.

Frequency of on/off operations for cooking zones

• The on-off cycles vary according to the required heat level:

- low level: short operating time,

- high level: long operating time.

“H” display, residual heat indicator, blinking

• The electronic temperature is too high. A technician should verify

the fitting in compliance with the recommendations, page 2.

This appliance is marked according to the
European directive 2002/96/EC on Waste
Electrical and Electronic Equipment (WEEE).
By ensuring this product is disposed of correctly,
you will help prevent potential negative
consequences for the environment and human
health, which could otherwise be caused by
inappropriate waste handling of this product.
The symbol on the product indicates that this

product may not be treated as household waste.
Instead it shall be handed over to the applicable collection point
for the recycling of electrical and electronic equipment
Disposal must be carried out in accordance with local
environmental regulations for waste disposal.
For more detailed information about treatment, recovery and
recycling of this product, please contact your local city office,
your household waste disposal service or the shop where you
purchased the product.

5 GB

AVVERTENZE GENERALI

LEGGERE ATTENTAMENTE LE ISTRUZIONI INCLUSE IN QUESTO LIBRETTO. Vi danno importanti indicazioni sulla sicurezza
d'installazione, d'impiego e di pulizia, ed anche qualche consiglio per un'ottimale utilizzo del piano di cottura. Conservare con cura
questo documento per consultazione ulteriore e notare qui sotto, prima dell'installazione del piano, il numero di serie dell'apparecchio,
nel caso di un ulteriore richiesta d'intervento del servizio di assistenza.

Placca segnaletica

Mod : FE GD21 RB

P. Maxi (Oven) - 2350 W

Made in FRANCE - 232 -

220 - 240 V
P. Motors = 30 W

(situata sotto la cassetta inferiore del piano)

Mod: FE GD21 RB

Code: 39354774 - 0306 0511

220 - 240 V

Code: 39354774 -0306 0511

Code: 39354774

Code: 39354774

- 0306 0511

- 0306 0511

Code: 39354774

- 0306 0511

• Tutti le parti accessibili sono calde durante il funzionamento del piano, tenere lontano i bambini durante il funzionamento del prodotto
e fino a quando non si spegneranno le spie di calore residuo.

• Si raccomanda, dopo ogni utilizzo, un minimo di pulizia dell'apparecchio, per evitare l'accumulo di sporcizie e grassi.
Questi, infatti, ricuocerebbero ad ogni uso dell'apparecchio, carbonizzandosi e liberando fumi ed odori sgradevoli, con il rischio di
incendiarsi.

• I grassi di cottura o l'olio caldo provocano degli schizzi. Badare di non allontanarsi dall'apparecchio, tali sostanze possono
infiammarsi.

• Non depositare oggetti sulla parte comandi dei piani con comandi digitali.

• La carta stagnola e i recipienti in materia plastica non devono essere appoggiati sulle superfici calde.

• Il bruciatore alogeno emette una luce abbastanza forte, non fissarla costantemente.

• Quando la spia del calore residuo è accesa, non toccare il fuoco in funzionamento o appena spento.

• Non cucinare mai direttamente sul piano, utilizzare sempre le pentole.

• Appoggiare sempre la pentola ben centrata sul bruciatore da utilizzare.

• Non utilizzare la superficie vetroceramica né come piano per tagliare né come piano di lavoro.

• Non far scivolare le pentole sul piano: rischio di graffiature.

• Non appoggiare oggetti pesanti sul piano, potrebbero cascare e rovinare il piano.

• Non lasciare oggetti depositati sul piano di qualunque tipo essi siano.

• Nel raro caso che possa esserci un’incrinatura sotto il piano in vetroceramica, staccare immediatamente l’apparecchio dall’alimentazione,
e chiamare direttamente il Servizio Assistenza.

HVHPIANO COTTURA

Beuciatori

Tensione alimentazione (V/Hz)
Potenza elettrica installata (W)

Dimensioni prodotto (l x p) mm.
Dimensioni foro incasso (AxB)

Tutte queste caratteristiche sono indicative, il produttore non è responsabile per errori di stampa. Perseguendo una politica di aggiornamento
tecnico-qualitative, il produttore si riserva il diritto di apportarvi modifiche migliorative, rispettando le norme vigenti.

DICHIARAZIONE DI CONFORMITÀ:Questa apparecchiatura, nelle parti destinate a venire a contatto con sostanze alimentari,
É conforme alla prescrizione della Direttiva CEE 89/109 e al D.L. di attuazione n° 108 del 25.01.92.
Apparecchio conforme alle Direttive Europee 89/336/CEE, 73/23/CEE e successive modifiche.

4 Hilight

220-240/50

7100
B 595x510
X 570x500

560x490

4 Hilight

220-240/50

7600
B 775x510
X 750x500

740x490

6 IT

INSTALLAZIONE

Il collegamento e la messa in funzione degli apparecchi elettrodomestici nel loro ambiente è un’operazione delicata che, se non
viene effettuata correttamente, può causare delle conseguenze anche gravi per la sicurezza dei consumatori. Per questo è
importantissimo che l’operazione di collegamento venga svolta da un professionista , che DEVE attenersi alle norme tecniche in
vigore. Se nonostante questa raccomandazione, il consumatore deciderà di realizzare personalmente il collegamento, il produttore
non sarà ritenuto responsabile per eventuali incidenti tecnici sul prodotto, e neppure per eventuali incidenti a cose o persone.

INSERIMENTO NEL MOBILE

Il mobile o il supporto in cui deve essere incassato il piano e le
pareti dei mobili attigui devono essere di un materiale resistente
per sopportare una temperatura elevata.
Inoltre è necessario che il rivestimento che ricopre il mobile o il
supporto sia fissato con una colla resistente alle alte temperature
affinché non si scolli.

Una guarnizione di tenuta stagna è consegnata con il piano di
cottura.

• Prevedere uno spazio di 5 cm. tra l’apparecchio e le pareti
verticali adiacenti.

• Prevedere un divisore orizzontale sotto il cassone del piano,
delle stesse dimensioni del vano. Lasciare almeno 1 cm di spazio
sotto il cassone del piano.

Prima dell’installazione:

Girare il piano, parte in vetro verso il basso.

Abbiate cura di proteggere il vetro.

Mettere la guarnizione avvolta intorno al piano.
Abbiate cura nell’eseguire il lavoro, in quanto tutto questo eviterà
qualsiasi infiltrazione dentro il mobile di supporto.

Piano

Guarnizione

min 10 mm

50 mm

10 mm
mini

Spazio

accessibile

Sp da 25 a 45 mm

min 15 cm

min 5,5 cm

E’ vietato

installare il

piano su un

forno non

Apertura
500 X 50

Apertura
500 X 10

raffreddato.

COLLEGAMENTO ELETTRICO

L’installazione deve essere conforme alle norme vigenti del Paese
d'installazione.
Il produttore declina ogni responsabilità nel caso questa disposizione
non venga rispettata.

Attenzione:

- Prima di effettuare il collegamento, controllare la tensione
d’alimentazione indicata sul contatore, la regolazione del
disgiuntore, il calibro del fusibile e la continuità della “terra”.

- Il collegamento alla rete deve essere effettuato mediante una
presa di corrente munita di messa a terra o mediante dispositivo
a interruzione omnipolare con una distanza di apertura dei contatti
di almeno 3 mm.

- Il filo di protezione verde/giallo deve essere collegato ai morsetti
di terra, da una parte per l’apparecchio e dall’altra parte per il
collegamento.

- Non possiamo essere ritenuti responsabili per incidenti o per le
eventuali conseguenze di incidenti dall’uso di un apparecchio
non collegato a terra o cui la messa a terra sia difettosa.

- Qualsiasi intervento dovrà essere effettuato dal Servizio di
Assistenza o comunque da una persona qualificata.

min 70 cm

Il piano vetroceramica viene fornito senza cavo di alimentazione
ed è quindi munito di una morsetteria. La morsetteria vi offre
diverse possibilità di collegamento.

COLLEGAMENTO ALLA MORSETTIERA DELL’APPARECCHIO

Per procedere al collegamento, attenersi scrupolosamente alle
indicazioni di sotto indicate:

• Prima di realizzare il collegamento, verificare che l’installazione
sia protetta da un fusibile appropriato, vedere la tabella sottostante,
controllare la sezione dei fili dell’installazione.

• Scegliere il cavo d’alimentazione attenendosi sempre alla tabella.

• Girare il piano, con la parte del vetro contro il piano di lavoro,

facendo molta attenzione a proteggere il vetro!

• Per aprire il coperchio della
morsettiera:

• individuare le due linguette
situate ai lati,

• inserire la punta di un cacciavite
piatto davanti ad ogni linguetta,
spingere e premere,

• sollevare il coperchio.

• Collegare il cavo alimentazione:

• svitare il passacavo,

• posizionare il cavo nel passacavo,

• spelare l’estremità dei conduttori e collegarli ai terminali. far

SHUNT

riferimento alle informazioni
della tabella seguente ed alla
numerazione presente sulla
morsettiera, inserire i
ponticelli (shunt)- i ponticelli,
che trovate nella morsettiera,
servono a collegare tra loro
diversi punti dei terminali.

Quando la connessione è
terminata riavvitare il
passacavo e chiudere il
coperchio della morsettiera.

Attenzione ! : un serraggio non corretto delle viti dei terminali
può comportare il rischio di surriscaldamento del cavo di
alimentazione.

CONNESSIONI ELETTRICHE

CAVO

SEZIONE

TIPO

COLLEGA-

MENTO

ALLA

MORSET-

TIERA

Monofase

220-240V~

25 A 25 A 25 A 25 A 16 AFUSIBILE

3 G 2,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

2 Fase

Ponticello 1-2
Ponticello 2-3

5 Neutro
Ponticello 4-5

T Terra

Bifase

220-240V2~

3 G 2,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

2 Fase

Ponticello 1-2
Ponticello 2-3

5 Fase
Ponticello 4-5

T Terra

Bifase

220-415V2N~

4 G 2,5 mm2

H05RR-F,

H05VV-F,

H05V2V2-F

1 Fase

3 Fase
Ponticello 2-3

5 Neutro
Ponticello 4-5

T Terra

Trifase

220-240V3~

4 G 2,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

L2

L3

1 Fase
Ponticello 1-2

3 Fase
Ponticello 3-4

5 Fase

T Terra

Trifase

380-415V3N~

5 G 1,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

1 Fase

2 Fase

3 Fase

5 Neutro
Ponticello 4-5
T Terra

7 IT

CONSIGLI D’UTILIZZO

Per ottenere dei buoni risultati di cottura, è necessario

utilizzare dei recipienti di buona qualità.

• Utilizzare recipienti di buona qualità con fondo piatto e
spesso: il fondo assolutamente piatto elimina tutti i punti di

surriscaldamento sui quali si attaccano gli alimenti e lo spessore
del metallo permette una perfetta distribuzione del calore.

• Assicurarsi che il fondo del recipiente sia asciutto: al momento
di riempire il recipiente o quando viene utilizzata una pentola
che esce direttamente dal frigorifero, ad esempio, assicurarsi
che il fondo sia perfettamente asciutto; questa precauzione
eviterà che il piano di cottura si sporchi.

• Utilizzare recipienti di diametro sufficientemente grande da
coprire completamente il fuoco: è consigliabile assicurarsi

che il fondo sia grande almeno quanto la zona di cottura. Se il
fondo è leggermente più grande, l’energia viene utilizzata in
maniera ottimale.

LA SCELTA DEI RECIPIENTI

Le informazioni seguenti vi aiuteranno a scegliere i recipienti più
adatti e migliori per ottenere dei buoni risultati.

Inox: consigliato. Particolarmente buono con il fondo “Sandwich”.
Il fondo “Sandwich” unisce le qualità dell’Inox (aspetto, durata e
stabilità) con i vantaggi dell’alluminio o del rame (trasmissione del
calore e ripartizione uniforme).

Alluminio: raccomandato fondo spesso. Buona conduttività.
Talvolta i residui di alluminiopossono lasciare qualche macchia
sul piano, che possono essere tolte se pulite rapidamente.
L’alluminio con poco spessore non deve essere utilizzato.

Ghisa/Vetroceramica: sconsigliato. Prestazioni scarse. Può rigare
la superficie.

Fondo in rame: raccomandato fondo spesso. Buona performance,
ma il rame può lasciare delle macchie che possono sembrare
delle righe, che si possono togliere se il piano viene pulito
rapidamente. Tuttavia, non lasciare evaporare l’acqua
completamente dai recipienti, il metallo surriscaldato può aderire
alla superficie. Un recipiente in rame surriscaldato può lasciare
delle macchie che rischiano di sporcare definitivamente il piano.

Porcellana/Acciaio smaltato: buone prestazioni. Solamente con
fondo piatto, poco spesso e liscio.

UTILIZZO DEL PIANO VETROCERAMICA

Spia programmazione zona di cottura

LED di controllo

• Attendere alcuni secondi dopo la prima accensione del piano
per permettere l’attivazione dei comandi elettronici.

- Premere il tasto per 3 secondi.

I comandi del piano sono attivi. Viene visualizzato il livello di
potenza di ogni zona di cottura. I LED di controllo lampeggiano.

-Trascorsi 10 secondi senza alcun utilizzo, i controlli elettronici
si spengono e la procedura di accensione deve essere ripetuta.

• ACCENDERE UNA ZONA DI COTTURA

- Premere il tasto di selezione
della zona di cottura desiderata.
Il led di controllo dellazona
interessata diventa fisso,
indicando che la zona è attiva.

Spia blocco comandi

- Premere i tasti o e selezionare il livello di potenza da 1 a

9. Tenendo premuti i tasti o il livello di potenza aumenta o
diminuisce progressivamente.

Le seguenti indicazioni sono fornite solo a titolo indicativo. La
Vostra personale esperienza Vi permetterà di adattare le cotture
al Vostro gusto.

0 : Spento
1 : )

2 : ) ..... Sciogliere, fondere

3 : Mantenimento in caldo
4 : Riscaldamento
5 : Scongelamento, cotture lente
6 : Cotture senza coperchio
7 : Friggere, rosolare, arrostire
8 : Cotture a temperatura elevata, arrostire
9 : Friggere, portare ad ebollizione importanti

quantità di acqua

• SPEGNERE UNA ZONA DI COTTURA

- Premere il tasto della zona di cottura desiderata.

- Premere il tasto fino a che il display indica . Ora la zona di
cottura è spenta, il display si spegne dopo 10 secondi.

- Per spegnere immediatamente premere contemporaneamente
i tasti e . Il display scende subito a e la zona di cottura
si spegne.

• SPEGNERE TUTTO IL PIANO

Le zone di cottura ed il timer possono essere fermati
quando si desidera premendo il tasto On \ Off

• INDICATORE DI CALORE RESIDUO

Sul display compare la lettera quando la superficie della zona
di cottura supera la temperatura di 60°C. La lettera si spegne
quando la temperatura scende sotto i 60°C.

Suggerimento: utilizzare il calore residuo della zona di cottura per
completare la cottura in modo lento.

N.B. dopo una interruzione di corrente, la spia di calore residuo
si spegne, amche se la temperatura di superficie supera i 60°C.

• UTILIZZO DELLA ZONA DI COTTURA ESTESA
( solo su alcuni modelli )

• PER ATTIVARE LA ZONA ESTESA:

- Premere il tasto Nei successivi 10 secondi

- Premere il tasto della zona di cottura interessata. Sul display il
led lampeggiante diventa fisso, indicando che la zona è attiva.

- Scegliere un livello di potenza tra 1 e 9. ( tasti o )

- Premere il tasto per attivare la zona di cottura estesa.

• PER SPEGNERE LA ZONA ESTESA:

- La zona di cottura deve essere attiva; la spia sul display deve
essere accesa. Se la zona non è attiva, selezionarla.

- Premere il tasto . Il LED della zona estesa si spegne. La zona
estesa si spegne.

- Per fermare rapidamente l’intera zona di cottura premere
contemporaneamente i tasti e . Il livello di potenza scende
automaticamente a e la zona cottura si spegne

• PROGRAMMAZIONE DELLA ZONA DI COTTURA

Ogni zona di cottura può essere programmata per funzionare sino
ad un massimo di 99 minuti. E’ possibile programmare una zona
alla volta.

- Attivare la zona di cottura seguendo le indicazioni precedenti.
Il LED di controllo vicino all’indicatore di potenza deve essere
acceso; questo indica che la zona è attiva

- Premere il tasto Timer.

Di fianco al display del timet si accende la spia di programmazione
della zona cottura che viene programmata.

- Premere il tasto per selezionare il tempo in minuti.

L’impostazione è memorizzata dopo 3 secondi.

Il tempo di programmazione può essere modificato a piacere
premendo il tasto timer, il LED di controllo deve essere acceso.
Trascorso il tempo impostato la zona di cottura si spegne
automaticamente. Un segnale sonoro è emesso per 1 minuto
(premere qualsiasi tasto per spegnerlo prima).

8 IT

Il tempo impostato può essere riportato utilizzando il tasto

o premendo contemporaneamente i tasti e , il funzionamento

della zona di cottura è ora indipendente dal timer ma rimane
funzionante.
Per spegnere la zona di cottura seguire le istruzioni precedenti.
Il timer può essere utilizzato come promemoria, suonerà allo
scadere del tempo impostato.

• BLOCCO DI SICUREZZA

La funzione di blocco mantiene inalterate le scelte effettuate o
previene l’accensione accidentale del piano cottura. E’ utile anche
durante la pulizia della zona dei comandi.

- Attivare le zone cottura richieste.

- Selezionare il livello di potenza desiderato.

- Premere il tasto per bloccare le scelte. Ad eccezione
del tasto ON/OFF nessun altro tasto è ora attivo.

La spia di blocco comandi si accende.

Per togliere la funzione di blocco premere il tasto ; la
spiasi spegne ed i comandi funzionano nuovamente.

Se il timer è attivo quando i controlli vengono bloccati, il conto
alla rovescia prosegue e la zona di cottura interessata viene
automaticamente spenta allo scadere del tempo impostato.

Se la funzione di blocco è attivata a piano spento, i comandi sono
bloccati e questo evita qualsiasi accensione accidentale o non
voluta. Premere il tasto per togliere la funzione di blocco.

• BOOSTER

Ogni zona di cottura è equipaggiata con una funzione booster
che permette un aumento veloce della temperatura.

Attivare il booster

- Attivare la zona di cottura desiderata, premere il tasto sino

ad ottenere il livello di potenza , rilasciare brevemente il tasto

e premerlo di nuovo; sul display appaiono alternativamente

(booster) e (livello di potenza).

- Se necessario ridurre la potenza al livello desiderato.

Livello

impostato

0 : 0 % : 0 : 0 H
1 : 3 % : 1 : 6 H
2 : 6 % : 3 : 6 H
3 : 11 % : 5 : 5 H
4 : 16 % : 6,5 : 5 H
5 : 19 % : 8,5 : 4 H
6 : 32 % : 2,5 : 1,5 H
7 : 45 % : 3,5 : 1,5 H
8 : 65 % : 4,5 : 1,5 H
9 : 100 % : 0 : 1,5 H

Potenza

fornita

(%)

Tempo

inserimento

booster
(minuti)

Massimo

tempo di

funzione prima

dello spegnimento

automatico*

- Asciugare con uno straccio asciutto fino a quando la superficie
non sia pulita.

Se dopo questa manutenzione le macchie persistono:

- Versare di nuovo qualche goccia di un prodotto specifico.

- Strofinare con l’aiuto di una lametta rispettando l’angolo di 30°
rispetto al piano, insistendo fino alla scomparsa delle macchie.

- Asciugare con uno straccio asciutto o della carta assorbente
fino a che la superficie non sia pulita.

- Ripetere l’operazione se necessario.

CONSIGLI:

Una pulizia frequente farà in modo di mantenere sempre lucido
il vostro piano.
Assicurarsi che la superficie sia pulita prima di riutilizzare il piano.
Per togliere le tracce d’acqua e di calcare, utilizzare qualche
goccia d’aceto bianco, o di succo di limone. Per concludere
asciugare con l’aiuto di un foglio di carta assorbente poi applicare
qualche goccia di prodotto specifico e asciugare.

Le manopole possono essere tolte per una pulizia in profondità,

tuttavia bisogna stare molto attenti di non far penetrare del
liquido nelle parti aperte, e fare attenzione a rimontare le
manopole.

Il vetro del piano in vetroceramica sopporta lo sfregamento degli
utensili da cucina a fondo piatto, ma è comunque consigliabile
sollevarli prima di appoggiarli.

NOTA :

30° Maxi

- Evitare d’usare una spugna troppo bagnata.

- Non utilizzare mai utensili affilati.

- L’utilizzo di una lametta da barba non può danneggiare la
superficie, se la si tiene inclinata di 30° rispetto al piano.

- Tenere lontano dalla portata dei bambini la lametta.

- Non utilizzare dei prodotti abrasivi o delle pagliette metalliche.

• La cornice del piano (solo su alcuni modelli): per pulire senza

danneggiare la cornice del vostro piano, lavarla con acqua e
sapone ed asciugare con un panno pulito ed asciutto.

Esempio zona cottura da 1800 W in posizione 6 = 32% di 1800
W = 576 W forniti. Quando il booster è attivo, lazona funziona a
1800W per 2,5 minuti, poi si porta ai 576 W impostati.

* Per motivi di sicurezza le zone di cottura si spengono
automaticamente se fatte funzionare in continuo per un tempo
troppo lungo. Il tempo dipende dal livello di potenza impostato.

MANUTENZIONE DEL PIANO VETROCERAMICA

• E’ importante prima di iniziare la pulizia della superficie in
vetroceramica, attendere che la stessa si sia completamente
raffreddata.

• Per la pulizia della superficie in vetroceramica devono essere
utilizzati solo prodotti specifici: crema e lametta. I suddetti prodotti
si trovano facilmente in commercio, nei supermercati.

• Evitare le fuoriuscite di liquido, le sostanze che cadono sul piano
di cottura si carbonizzano rapidamente e sono quindi più difficili
da pulire.

• Si raccomanda di tenere lontano dal piano di cottura tutto quanto
possa fondere, come ad esempio, tutti gli oggetti di plastica, la
carta stagnola, lo zucchero……

MANUTENZIONE:

- Versare qualche goccia di un prodotto specifico per la pulizia
della superficie in vetroceramica.

- Strofinare con insistenza dove vi fossero delle macchie insistenti,
con l’aiuto di uno straccio asciutto, o di una spugna leggermente
umida.

9 IT

SERVIZIO ASSISTENZA CLIENTI

Prima di chiamare il servizio di Assistenza Tecnica in caso di
mancato funzionamento vi consigliamo di verificare il buon
inserimento della spina nella presa di corrente.
Nel caso non si individui la causa di mal funzionamento:
spegnere l’apparecchio non manometterlo e chiamare il Servizio
di Assistenza Tecnica.

• CERTIFICATO DI GARANZIA: cosa fare?

Il Suo prodotto è garantito, alle condizioni e nei termini riportati
sul certificato inserito nel prodotto ed in base alle previsioni del
decreto legislativo 24/02, fino a 24 mesi decorrenti dalla data di
consegna del bene.
Il certificato di garanzia dovrà essere da Lei conservato,
debitamente compilato, per essere mostrato al Servizio Assistenza
Tecnica Autorizzato, in caso di necessità, unitamente ad un
documento fiscalmente valido rilasciato dal rivenditore al momento
dell’acquisto (bolla di consegna, fattura, scontrino fiscale, altro)
sul quale siano indicati il nominativo del rivenditore, la data di
consegna, gli estremi identificativi del prodotto ed il prezzo di
cessione.
Il Servizio di Assistenza Tecnica Autorizzato, verificato il diritto
all’intervento, lo effettuerà senza addebitare il diritto fisso di
intervento a domicilio, la manodopera ed i ricambi che sono
totalmente gratuiti.

• ESTENSIONE DELLA GARANZIA FINO A 5 ANNI: come?

Le ricordiamo inoltre che sullo stesso certificato di garanzia
convenzionale Lei troverà le informazioni ed i documenti necessari
per prolungare la garanzia dell’apparecchio sino a 5 anni e così,
in caso di guasto, non pagare il diritto fisso di intervento a domicilio,
la manodopera ed i ricambi.
Per qualsiasi informazione necessitasse, La preghiamo rivolgersi
al numero telefonico del Servizio Clienti 0392086811.

• ANOMALIE E MALFUNZIONAMENTI: a chi rivolgersi?

Per qualsiasi necessità il centro assistenza autorizzato è a Sua
completa disposizione per fornirLe i chiarimenti necessari;
comunque qualora il Suo apparecchio presenti anomalie o mal
funzionamenti, prima di rivolgersi al Servizio Assistenza Autorizzato,
consigliamo vivamente di effettuare i controlli indicati sopra.

• UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA

Qualora il problema dovesse persistere, componendo il “Numero
Utile” sotto indicato, sarà messo in contatto direttamente, con il
Servizio Assistenza Tecnica Autorizzato che opera nella Sua zona
di residenza.

• MATRICOLA DEL PRODOTTO. Dove si trova?

È importante che comunichi al Servizio
Assistenza Tecnica Autorizzato la sigla
del prodotto ed il numero di matricola
(16 caratteri che iniziano con la cifra 3)

che troverà sul certificato di garanzia op­pure sulla targa matricola del prodotto.
In questo modo Lei potrà contribuire ad evitare trasferte inutili del
tecnico, risparmiando oltretutto i relativi costi.

PROBLEMI E SOLUZIONI

I fuochi non mantengono i sughi o le fritture a fuoco basso.

Utilizzare esclusivamente recipienti a fondo piatto. Se una luce
filtra tra il recipiente e il piano, il fuoco non trasmette il calore
correttamente. Il fondo del recipiente deve ricoprire interamente
il diametro del fuoco scelto.

Macchie scure

Utilizzare una lametta da barba e seguire il capitolo
“MANUTENZIONE”.

Macchie sul piano

Macchie causate da recipienti in alluminio, dall’acqua o da alimenti,
possono essere eliminate con una crema pulente.

Segni di caramello o di plastica fusa sul piano.

Controllare il capitolo “MANUTENZIONE”.

Il piano non funziona oppure alcuni fuochi non sono
funzionanti.

I ponticelli (shunt) sulla morsettiera non sono posizionati
correttamente. Fate controllare da un professionista che il raccordo
sia stato effettuato conformemente alle raccomandazioni della
pagina 7.

Il piano non funziona (piani con comandi digitali).

• Un oggetto o residuo di cibo sta coprendo almeno due comandi
per almeno 10 secondi. Effettuare la pulizia o rimuovere l’oggetto

• Il pannello comandi è bloccato, sbloccarlo.

Il piano non si spegne

• Il pannello comandi è bloccato, sbloccarlo.

Il piano si spegne automaticamente

• Un residuo di cibo copre almeno due comandi per almeno 10
secondi; il piano si spegne per sicurezza ed un segnale sonoro
viene emesso sino alla pulizia del residuo di cibo.

• Le zone di cottura si spengono automaticamente se vengono
fatte funzionare per un tempo troppo lungo. Vedere la tabella di
pagina 9.

ON \ OFF frequenti delle zone di cottura

• I cicli ON \ OFF variano a seconda del livello di potenza scelto:

- bassa potenza: tempi di funzionamento brevi,

- alta potenza: tempi di funzionamento lunghi.

Simbolo “H” , indicatore del calore residuo, lampeggia

• La temperatura del modulo elettronico di comando è troppo
elevata. Un tecnico qualificato deve verificare le condizioni di
installazione; vedere pagina 7.

Questo elettrodomestico è marcato conformemente
alla Direttiva Europea 2002/96/CE sui rifiuti da
apparecchiature elettriche ed elettroniche (WEEE).
Assicurandovi che questo prodotto sia smaltito
correttamente, aiuterete ad evitare possibili
conseguenze negative all’ambiente e alla salutedelle

persone, che potrebbero verificarsi a causa d’un
errato trattamento di questo prodotto giunto a fine vita. Il simbolo
sul prodotto indica che questo apparecchio non può essere
trattato come un normale rifiuto domestico; dovrà invece essere
consegnato al punto più vicino di raccolta per il riciclo delle
apparecchiature elettriche ed elettroniche. Lo smaltimento deve
essere effettuato in accordo con le regole ambientali vigenti per
lo smaltimento dei rifiuti. Per informazioni più dettagliate sul
trattamento, recupero e riciclo di questo prodotto, per favore
contattare l’ufficio pubblico di competenza (del dipartimento
ecologia e ambiente), o il vostro servizio di raccolta rifiuti a
domicilio, o il negozio dove avete acquistato il prodotto.

Cotture troppo lente.

Utilizzo dei recipienti non adatti. Utilizzare solo degli utensili a
fondo piatto pesante e con un diametro almeno uguale al fuoco.

Graffi o scalfitture sulla superficie in vetro del piano.

Errato sistema di pulizia, utilizzo di recipienti con fondo ruvido,
presenza di particelle abrasive (sale, sabbia, zucchero) tra il piano
e il fondo del recipiente.
Consultare il capitolo relativo alla pulizia, assicurarsi che i fondi
dei recipienti siano adatti prima dell’utilizzo e utilizzare solo
recipienti con fondo liscio.

Segni di metallo (possono sembrare graffi)

Non far scivolare dei recipienti di alluminio sul piano. Attenersi
alle istruzioni di pulizia. Se non vengono utilizzati dei materiali di
buona qualità, le macchie di qualsiasi tipo esse siano persisteranno.
Aiutatevi con una lametta da barba e seguite le istruzioni del
capitolo "MANUTENZIONE”.

10 IT

ALLGEMEINE HINWEISE

LESEN SIE DIE BEDIEUNGSANLEITUNG SORGFÄLTIG DURCH, UM DEN GRÖßTMÖGLICHEN NUTZEN AUS IHREM GERÄT ZU
ZIEHEN. Wir empfehlen Ihnen, die Installations- und Bedienungsanleitung für eine spätere Nutzung aufzubewahren. Notieren Sie auf
diesem Heft VOR DER INSTALLATION die Seriennummer des Gerätes, die bei einem eventuellen späteren Einsatz des Kundendienstes
nötig ist.

Matrikelschild:

Mod : FE GD21 RB

P. Maxi (Oven) - 2350 W

Made in FRANCE - 232 -

220 - 240 V
P. Motors = 30 W

(befindet sich auf der Unterseite des Gerätes)

Mod: FE GD21 RB

Code: 39354774 - 0306 0511

220 - 240 V

Code: 39354774 -0306 0511

Code: 39354774

Code: 39354774

- 0306 0511

- 0306 0511

Code: 39354774

- 0306 0511

• Um das Risiko von Verbrennungen auszuschließen, halten Sie Kleinkinder fern, wenn das Gerät im Betrieb ist, auch nachdem die
Kochstellen abgeschaltet wurden, solange die Restwärmeanzeige leuchtet,.

• Wenn Sie mit Fett oder Öl kochen, achten Sie darauf, immer den Kochvorgang zu überwachen, da sich zu heißes Fett oder Öl leicht
entzünden kann.

• Keine Alufolie oder Kunststoffbehälter auf die heiße Ceranoberfläche abstellen.

• Die Halogenkochzone des Ceranfeldes strahlt ein starkes Licht aus, vermeiden Sie daher, direkt in die Halogenkochzone zu schauen.

• Wir empfehlen Ihnen, das Ceranfeld nach jeder Benutzung zu reinigen, um eine Ansammlung von Verschmutzungen und Fettrückständen
zu vermeiden. Sie würden sich bei jeder neuen Benutzung erhitzen und verkohlen und dabei störenden Rauch und unangenehme
Ausdünstungen verbreiten. Außerdem stellen sie ein Brandrisiko dar.

• Die Steuerplatine des Gerätes ist empfinlich. Achten Sie darauf, keine heißen Behälter darauf abzustellen.

• Niemals direkt auf dem Ceranfeld kochen. Benutzen Sie stets Kochgeschirr.

• Stellen Sie Töpfe und Pfannen immer in die Mitte des Kochfelds.

• Benutzen Sie die Ceranoberfläche nicht als Schneidebrett oder Arbeitsfläche.

• Schieben Sie das Kochgeschirr nicht von Kochfeld zu Kochfeld: das könnte Kratzer verursachen.

• Bewahren Sie keine schweren Gegenständen über dem Ceranfeld auf, sie könnten herunterfallen und das Ceranfeld beschädigen.

• Benutzen Sie die Ceranoberfläche nicht als Aufbewahrungsort für irgendwelche Gegenstände

• Im unwahrscheinlichen Fall, daß auf der Kochfläche ein Riß auftreten sollte, unterbrechen Sie sofort die Stromzufuhr zum Ceranfeld
und setzen Sie sich mit unserem Kundendienst in Verbindung.

KOCHMULDEN

Kochstellen

Spannung/Frequenz (V/Hz)
Gesamtanschulußwert (W)

Maße (B x T) in mm.
Einbaumaße (AxB)

4 Hilight

220-240/50

7100
B 595x510
X 570x500

560x490

HVH

4 Hilight

220-240/50

7600
B 775x510
X 750x500

740x490

Alle Daten dienen der Information. Bemüht, die Qualität ihrer Produkte stets zu verbessern, behält sich Der Hersteller leichte Änderungen
in Verbindung mit technischen Innovationen vor.

Ceranfelder gemäß den Bestimmungen 73/23/CEE et 89/336/CEE.

11 DE

INSTALLATION

Der Einbau und die Installation eines Elektrogerätes sind Arbeiten, die mit besonderer Sorgfalt durchgeführt werden müssen. Eine nicht
fachgerechte Installation kann die Sicherheit des Gerätes beeinträchtigen und die Unversehrtheit des Benutzers gefährden. Es ist daher
zwingend notwendig, die Installationsarbeiten einem qualifizierten Fachmann zu überlassen, der sie nach allen Regeln der Kunst und gemäß
der geltenden Normen durchführen kann. Sollte der Endverbraucher trotz dieser dringenden Empfehlung die Installation selber vornehmen, lehnt
Der Hersteller Gruppe jede Verantwortung für technische Defekte am Gerät oder für eventuell resultierende Schäden an Personen oder Sachen ab.

EINBAU

Das Möbel oder die Arbeitsplatte, in die das Ceranfeld eingebaut
werden soll, so wie die Wände der angrenzenden Möbel müssen
aus hitzebeständigem Material bestehen.
Insbesondere bei Schränken aus Furnierholz müssen die
verwendeten Klebstoffe hitzebeständig sein, um Verformungen
und Entleimungen zu vermeiden..

Installation:

• Mit dem Ceranfeld wird einen Dichtungsstreifen mitgeliefert.
Gehen Sie wie folgt vor:

- drehen Sie das Gerät mit dem Glas nach unten um. Schützen
Sie dabei die Glasoberfläche.

- Kleben Sie den Dichtungsstreifen rund um das Gerät.

- achten Sie auf einen einwandfreien Sitz des Dichtungsstreifens,
um das Durchsickern von Feuchtigkeit in das untenstehende
Möbel zu verhindern

• Der Abstand des Gerätes zu den angrenzenden Wänden muß
mindestens 5 cm betragen

• Falls das Gerät so eingebaut wird, daß unterhalb des Ceranfeldes
ein zugängliches Möbelteil vorgesehen ist, muß unterhalb des
Gerätegehäuses eine Zwischenplatte eingebaut werden, um
das Risiko einer Verbrennung bzw. einer Beschädigung
auszuschließen. Diese muß einen Abstand von mindestens
1 cm vom Geräteboden haben.

Gerätegehäuse

Dichtungsstreifen

min 10 mm

50 mm

10 mm
mini

Sp da 25 a 45 mm

min 15 cm

min 5,5 cm

Der Einbau in

Kombination mit

einem Backofen

ohne

Abkühlventilator

Öffnung

500 X 50

Öffnung

500 X 10

ist nicht gestattet.

ELEKTRISCHER ANSCHLUß

«Die Installation des Gerätes muß gemäß den im Land der
Installation geltenden Normen erfolgen.».
Die Hersteller lehnt jede Verantwortung für die Mißachtung dieser
Richtlinie ab.

Achtung:

• Vor dem elektrischen Anschluß überprüfen Sie die auf dem
Zähler angegebene Netzspannung, die Sicherung und die
einwandfreie Erdung der Hausinstallation

• Der elektrische Anschluß ans Stromnetz erfolgt mit einem Stecker
mit Erdung oder mittels einer Vorrichtung zur allpoligen
Unterbrechung mit einem Öffnungsabstand zwischen den
Kontakten von mindestens 3 mm.

Wenn das Gerät an einer Steckdose angeschlossen wird, muß
diese auch nach der Installation leicht zugänglich sein.

• Das gelb-grüne Erdungskabel muß an die Klemmleiste des
Gerätes einerseits und der Hausinstallation andererseits
angeschlossen werden.

• Wir lehnen jegliche Verantwortung für Schäden oder deren
Folgen ab, die aus der Benutzung eines nicht oder mangelhaft
geerdeten Gerätes resultieren.

min 70 cm

• Alle Eingriffe am Versorgungskabel sind ausschließlich durch
den Werkskundendienst oder durch ähnlich qualifiziertes
Fachpersonal durchzuführen.

Das Ceranfeld wird ohne Versorgungskabel geliefert. Sie ist mit
einem Klemmbrett versehen, das die Wahl des für die Installation
geeigneten Anschlusses ermöglicht.

ANSCHLUß AN DAS KLEMMBRETT DES CERANFELDS:

Die folgenden Hinweise sind unbedingt zu beachten:

- Die Installation muß durch eine geeignete Sicherung abgesichert
sein. Siehe hierzu Tabelle. Die Kabel müssen einen der Last
entsprechenden Querschnitt haben.

- Das Versorgungskabel muß entsprechend den Angaben der
Tabelle auf gewählt werden.

Um den Anschluß vorzunehmen, gehen Sie wie folgt vor:

- drehen Sie das Ceranfeld mit dem Glas nach unten um. Schützen
sie dabei die Glasoberfläche!

Öffnen Sie das Gehäuse wie
nachfolgend beschrieben:

• suchen Sie die beiden Laschen
an den Seitenteilen,

• Schieben Sie die Spitze eines
Schraubenziehers vor jede
Lasche und drücken Sie

• heben Sie das Gehäuse ab

Verbindung des Versorgungskabels :

• Platzieren Sie unter Beachtung der Hinweise und unter
Berücksichtigung der Markierungen auf dem Klemmbrett die
Shunt-Brücken an ihre Stelle (die Shunts des Klemmbretts
ermöglichen die Herstellung einer Brücke zwischen zwei Klemmen)

• Isolieren Sie die Leiter ab

SHUNT

und befestigen Sie diese an
den Klemmen unter
Berücksichtigung der
Angaben in der Tabelle.

• Schrauben Sie den
Kabelschoner ab

• Ziehen Sie das Versorgun­gskabel durch den
Kabelschoner

Wenn Sie den Abschluß an
das Klemmbrett des Gerätes

abgeschlossen ist, schrauben
Sie den Kabelschoner wieder fest und schließen Sie das Gehäuse
Anmerkung: Achten Sie darauf, die Schrauben des Klemmbretts

fest anzuziehen.

SICHERUNG

QUER-

SCHNIT

TYP

ANSCHLUß
AUF DEM
KLEMMB­RETT

Shunter:
Brücke mit

Shunter
herstellen

Einphasig
220-240V

25 A 25 A 25 A 25 A 16 A

3 G 2,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

2 Phase
Shunter 1-2
Shunter 2-3

5 Neutral
Shunter 4-5

T Erde

Zweiphasig

~

220-240V2~

3 G 2,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

2 Phase
Shunter 1-2
Shunter 2-3

5 Phase
Shunter 4-5

T Erde

Zweiphasig

220-415V2N~

4 G 2,5 mm2

H05RR-F,

H05VV-F,

H05V2V2-F

1 Phase

3 Phase
Shunter 2-3

5 Neutral
Shunter 4-5

T Erde

Drei Phasen

220-240V3~

4 G 2,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

L2

L3

1 Phase
Shunter 1-2

3 Phase
Shunter 3-4

5 Phase 5

T Erde

12 DE

Drei Phasen

380-415V3N~

5 G 1,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

1 Phase

2 Phase

3 Phase

5 Neutral
Shunter 4-5

T Erde

WAHL DES RICHTIGEN KOCHGESCHIRRS

Die Benutzung von guten Kochgeschirr ist sehr wichtig, um

beste Ergebnisse mit Ihrem Ceranfeld zu erzielen:

• Benutzen Sie immer Kochgeschirr von guter Qualität mit
gleichmäßig flachem Boden: Der flache Boden verhindert

verinzelte heiße Stellen und somit das Anbrennen der Speisen.
Dicke Metalltöpfe und Pfannen ermöglichen eine gleichmäßige
Verteilung der Hitze.

• Vergewissern Sie sich, daß der Boden Ihres Kochgeschirrs
trocken ist: Wenn Sie die Töpfe mit Flüssigkeit füllen, oder

wenn Sie Kochgeschirr benutzen, das im Kühlschrank aufbewahrt
wurde, vergewissern Sie sich, daß der Boden völlig trocken ist.
Das ist eine notwendige Maßnahme, um Ihr Kochfeld nicht zu
verschmutzen.

• Benutzen Sie Kochgeschirr, dessen Durchmesser groß
genug ist, um das Kochfeld völlig abzudecken: Der

Durchmesser des Kochgeschirrs sollte nicht kleiner sein als das
Kochfeld. Wenn der Durchmesser etwas größer ist, wird die
Energie der Kochstelle optimal genutzt.

Die nachfolgenden Informationen werden Ihnen bei der Auswahl
des Kochgeschirrs mit guter Kochleistung helfen:

Rostfreier Edelstahl:

Besonders gut durch den sogenannten “Sandwich-Boden”. Der
Sandwich-Boden kombiniert die Vorteile des Edelstahls
(Erscheinung, Haltbarkeit und Stabilität) mit denen von Aluminium
oder Kupfer (Leitfähigkeit, gleichmäßige Hitzeverteilung).

Aluminium:
Gute Leitfähigkeit. Manchmal bleiben Aluminiumrückstände in
Form von Kratzern auf der Kochfläche zurück, aber sie können
entfernt werden, wenn die Kochfläche sofort gereinigt wird. Dünnes
Aluminium sollte nicht verwendet werden.

Glas-Keramik:

Schlechte Leistung. Kann die Oberfläche verkratzen.

Kupferböden:

Gute Leistung, aber Kupfer könnte Rückstände in Form von
Kratzern hinterlassen. Sie können jedoch entfernt wrden, wenndie
Kochfläche sofort gereinigt wird. Lassen Sie dieses Geschirr nie
ohne Inhalt auf dem Herd. Überhitztes Metall kann auf dem Glas
verschmelzen. Ein überhitzter Kupfertopf hinterläßt nicht mehr zu
entfernenden Rückstände auf der Ceranfläche.

Porzellan/ Email:

Gute Ergebnisse werden nur mit dünnen, flachen, glatten Böden
erzielt.

~~~~~~~~~~~~~~~~~~~~~

sehr empfehlenswert

es wird schweres Aluminium empfohlen

nicht empfehlenswert

es wird schweres Kupfer empfohlen.

gute Ergebnisse.

BEDIENUNG DES CERANFELDS

Anzeige Programmierung Kochzone

Leuchtanzeige Steuerung

• Nachdem Sie das Ceranfeld eingeschaltet haben, warten Sie
ca. 8 Sekunden, um die elektronische Steuerung zu aktivieren.

- Drücken Sie die Taste für 3 Sekunden

Nun ist die elektronische Steuerung des Gerätes aktiviert. Für

jede Kochzone erscheint die Hitzeleistung und die
Leuchtanzeige der Steuerung blinkt.

- Wenn Sie 10 Sekunden lang nichts unternehmen, schaltet sich
die elektronische Steuerung ab und Sie müssen den
Einschaltvorgang wiederholen.

• KOCHSTELLE EINSCHALTEN

- Drücken Sie die Wahltaste der
gewünschten Kochzone. Die
Leuchtanzeige der Steuerung
bleibt an und zeigt somit, daß
die Kochzone aktiv ist.

Bedienfeldes

13 DE

- Drücken Sie die Taste oder um eine Leistung zwischen 1
und 9 zu wählen.

- Wenn Sie die Taste oder gedrückt halten, erhöhen bzw.
vermindern Sie die eingestellte Leistung.

Die nachfolgenden Beispiele dienen zu Ihrer Information. Die
persönliche Erfahrung wird Ihnen ermöglichen, die vorgeschlagenen
Einstellungen Ihren Bedürfnissen und Ihrem Geschmack
anzupassen.

0 : Aus
1 : )

2 : ) ..... Schmelzen

3 : Warmhalten
4 : Aufwärmen
5 : Auftauen, schmoren, garen bei niedriger Temperatur
6 : Garen ohne Deckel
7 : Anbraten, rösten, Fleischbraten
8 : Garen und braten bei hoher Temperatur, backen

9 : Fritieren, Wasser zum Kochen bringen ....

• KOCHSTELLE ABSCHALTEN

Die Kochstelle muß aktiv sein. Die Leuchtanzeige für die Steuerung
im Einstellungsfeld muß leuchten. Sollte das nicht er Fall sein,
wählen sie erneut die gewünschte Kochzone.

- Drücken Sie die Taste bis die Leistung erscheint. Die

Kochzone schaltet sich augenblicklich ab. Nach 10 Sekunden
erscheint die Anzeige .

- Um schnell abzuschalten, drücken Sie gleichzeitig die Tasten

und . Die Leistung geht sofort auf zurück und die Kochzone
schaltet sich ab.

• CERANFELD ABSCHALTEN

Es ist möglich, die Funktion der Kochzonen und des
Minutenzählers durch Drücken der Taste ON-OFF für 3
Sekunden jederzeit abzuschalten.

• RESTWÄRMEANZEIGE

Um anzuzeigen, daß die Temperatur der Kochstellenoberfläche
über 60°C beträgt, erscheint im Steuerungsfeld die Anzeige: .

Wir empfehlen, gegen Ende der Garzeit die Kochzone abzuschalten
und die Restwärme auszunutzen, um den Garvorgang schonend
zu Ende zu bringen.

Wenn die Temperatur unter 60°C gefallen ist, erlischt die Anzeige .
HINWEIS: nach einem eventuellen Stromausfall bleibt die

Restwärmeanzeige ausgeschaltet, selbst wenn die Temperatur
der Glasoberfläche über 60°C beträgt.

• ZUSCHALTBARE KOCHZONE EINSCHALTEN
(Bei einigen modellen)

• AKTIVIEREN

- Drücken Sie die Taste . Innerhalb der nachfolgenden 10

Sekunden:

- Drücken Sie die Taste, die der Kochzone mit zuschaltbarem Feld

entspricht. Im Einstellungsbereich bleibt der blinkende Punkt an
und zeigt an, daß die Kochzone aktiv ist.

- Wählen Sie eine Leistung zwischen 1 und 9

- Drücken sie die Taste um die zuschaltbare Zone zu aktivieren.

Die Leuchtanzeige der zusachalbaren Zone leuchtet auf (PVD
605 - PVD 756)

• ABSCHALTEN

- Die Kochstelle mit zuschaltbarer Zone muß aktiv sein. Im

Einstellungsfeld muß der Punkt leuchten. Sollte dies nicht der
Fall sein, wählen Sie erneut die gewünschte Kochzone.

- Drücken Sie die Taste . Die Leuchtanzeige der zuschaltbaren

Zone erlischt. Die zuschaltbare Kohzone schaltet sich ab.

- Um schnell abzuschalten, drücken Sie gleichzeitig die Tasten

und . Die Leistung geht sofort auf zurück und die Kochzone

schaltet sich ab.

• PROGRAMMIERUNG EINER KOCHSTELLE

Jede Kochzone ist für eine maximale Dauer von 99 Minuten
programmierbar. Man kann nur jeweils EINE Kochstelle
programmieren.

- Schalten Sie die gewünschte Kochzone mit den oben beschrie­benen Anweisungen ein.

Die Leuchtdiode für die Leistungsanzeige

muß leuchten, um anzuzeigen, daß die Kochzone aktiv ist.

- Drücken Sie die Taste Minutenzähler

Die Anzeige der Kochstelle um das Einstellungsfeld des
Minutenzählers weist auf die gesteuerte Kochzone hin

- Drücken Sie die Taste um eine Dauer in Minuten zu wählen

Die eingestellte Zeit wird nach drei Sekunden automatisch
gespeichert.

die eingestellte Zeit kann jederzeit verändert werden. Drücken
Sie die Wahltaste für den Minutenzähler, die Leuchtdiode des
Minutenzählers muß leuchten. Wenn die Zeit abgelaufen ist,
schaltet sich die Kochzone automatisch ab und es ertönt ein
akustisches Signal. Drücken Sie irgendeine Taste, um es zu
unterbrechen.
Die eingestellte Zeit kann wieder auf gebracht werden,
entweder mit der Taste oder durch gleichzeitiges Drücken auf
die tasten und . Somit wird die Kochzone nicht mehr über
den Minutenzähler gesteuert und muß manuell abgeschaltet werden.
Der Minutenzähler kann auch einzeln als Eieruhr benutzt werden.
Am Ende der Zeit ertönt ein Klingelzeichen.

• TASTE SPERREN (KINDERSICHERUNG)

Die Taste Sperren ermöglicht die Festlegung der vorgenom­menen Einstellungen bzw. verhindert das ungewollte
Einschalten der Kochzonen. Sie ist ebenfalls nützlich während
der Reinigung des Gerätes, da man die Steuerungstasten
blockieren kann, auch wenn das Ceranfeld nicht in Betrieb ist.

- Schalten Sie die gewünschte(n) Kochzone(n) ein.

- Wählen Sie die gewünschte Leistungseinstellung

- Drücken Sie die Taste um die Einstellungen zu fixieren
Ab sofort kann keine andere Taste als die ON/OFF Taste aktiviert

werden

Die Anzeige Sperrfunktion leuchtet auf

Um die Sperrfunktion zu deaktivieren, drücken Sie erneut die
Taste ; die Anzeige erlischt, und alle Steuertasten können

wieder betätigt werden.

Wenn der Minutenzähler eingeschaltet ist, während die
Sperrfunktion aktiv ist, wird die Kochzone nach Ablauf der
eingestellten Zeit automatisch abgeschaltet.

Wenn die Sperrfunktion nach dem Abschalten des Ceranfelds
eingeschaltet wird, bleibt die Sperre erhalten und verhindert
jegliche Einstellung beim erneuten Einschalten des Gerätes.

Drücken Sie Taste um die Sperrfunktion aufzuheben.

REINIGUNG UND PFLEGE DES
CERANFELDES

• Vor der Reinigung der Glaskeramikoberfläche warten Sie
bitte ab, bis diese vollständig abgekühlt ist.

• Benutzen Sie ausschließlich speifische Reinigungsmittel
für Ceranoberflächen, wie z.B. Reinigungscremen und
Schaber. Nehmen Sie handelsübliche Produkte, die leicht
auf dem Markt zu finden sind.

• Vermeiden Sie das Überlaufen von Speisen auf die
Glasoberfläche. Diese verkohlen schnell während des
Kochvorgangs und erschweren die Reinigung.

• Halten Sie alles, was schnell schmelzen kann, wie
Gegenstände aus Kunststoff, Alufolie aber auch Zucker und
stark zuckerhaltige Produkte, von der Glasoberfläche fern.

PFLEGE :

- Beträufeln Sie die Ceranoberfläche mit einigen Tropfen eines
spezifischen Reinigungsmittel für Ceranfelder

- Wischen Sie die Flecken weg mit einem weichen Tuch oder mit
leicht befeuchtetem Küchenpapier

- Trocknen Sie die Oberfläche mit einem wichen Tuch oder mit
Küchenpapier ab.

Sollten noch hartnäckige Flecken vorhanden sein:

- Beträufeln Sie die Oberfläche erneut mit dem Reinigungsmittel.

- Entfernen Sie die Flecken mit einem Schaber, wobei
dieser in einem Winkel von ca. 30° zur Ceranoberfläche gehalten
werden soll.

- Trocknen Sie die Oberfläche mit einem weichen Tuch oder mit
Küchenpapier ab.

- Wiederholen Sie den Vorgang falls notwendig.

30° Maxi

• LEISTUNGSVERSTÄRKER

Alle Kochzonen des Ceranfelds sind mit einem Leistun­gsverstärker ausgestattet, der bei Bedarf einen schnelleren
Temperaturanstieg der Kochzonen ermöglicht.

Leistungsverstärker einschalten:

- Schalten Sie die gewünschte Kochzone ein, drücken Sie die
Taste bis zur Position “9”, lassen Sie kurz los und drücken
Sie erneut die Taste . Die Anzeige zeigt blinkend “Leistun­gsverstärker” und Hitzeleistung.

- Schalten Sie bei Bedarf auf die gewünschte Hitzeleistung zurück

Einstellung

der

Kochzone

0 : 0 % : 0 : 0 STD.
1 : 3 % : 1 : 6 STD.
2 : 6 % : 3 : 6 STD.
3 : 11 % : 5 : 5 STD.
4 : 16 % : 6,5 : 5 STD.
5 : 19 % : 8,5 : 4 STD.

6 : 32 % : 2,5 : 1,5 STD.

7 : 45 % : 3,5 : 1,5 STD.
8 : 65 % : 4,5 : 1,5 STD.
9 : 100 % : 0 : 1,5 STD.

entwickelte

Leistung

(%)

Dauer der

erhöhten

Leistung

(Minuten)

maximale

Funktionsdauer

vor

automatischem

Abschalten *

EINIGE EMPFEHLUNGEN:

Durch häufiges Reinigen bildet sich eine Schutzschicht, die
Abnutzung und Kratzer vorbeugt.
Versichern Sie sich, daß die Ceranoberfläche sauber ist, bevor
Sie das Ceranfeld erneut benutzen.
Um Kalk- und Wasserflecken zu entfernen, benutzen Sie einige
Tropfen Essig oder Zitronensaft. Trocknen Sie mit Küchenkrepp
gut ab. Wischen Sie schließlich mit einigen Tropfen eines
spezifischen Reinigungsmittel ab.
Die Ceranoberfläche kann die Reibung von flachen Geschirrböden
zwar gut aushalten, es ist jedoch empfehlenswert, Töpfe und
Pfannen anzuheben, um sie zu verschieben.

ACHTUNG:

- Vermeiden Sie den Gebrauch eines zu nassen Schwammes.

- Benutzen Sie niemals Werkzeuge aus Stahl wie Messer oder
Schraubenzieher.

- Die Benutzung eines Schabers mit Rasierklinge kann die
Oberfläche nicht beschädigen, wenn ein Neigungswinkel
con 30° zwischen Schaber und Oberfläche eingehalten wird.

- Lassen Sie bitte den Schaber mit Klinge nicht in Reichweite
von Kindern.

- Benutzen Sie keine ätzenden Mittel oder Stahlwolle zur
Reinigung der Ceranoberfläche.

• Reinigung des Bedienfeldes, ja nch Modell:

Um das Bedienfeld Ihres Ceranfeldes zu reinigen, ohne es zu
beschädigen, benutzen Sie Seifenwasser, wischen Sie ab und
trocknen Sie mit einem weichen Tuch.

BEISPIEL: eine Kochzone mit 1800 W Leistung ist auf Pos.
6 eingestellt: entwickelte Leistung: 32% von 1800 W

Wenn die Funktion “Leistungsverstärker” eingeschaltet ist, liefert
die Kochzone die volle Leistung von 1800 W während 2,5 Minuten
und schaltet erst nach dieser Zeit auf 576 W herunter.

* Die Kochzonen schalten sich nach einer bestimmten Zeit

automatisch ab, wenn sie zu lange in Betrieb bleiben. Diese Zeit
hängt von der eingestellten Leistung ab.

14 DE

TECHNISCHER KUNDENDIENST

Sollte Ihr Backofen einmal nicht richtig funktionieren, prüfen
Sie zuerst, ob die Stromversorgung gewährleistet ist. Ist die
Uhrsache der Fehlfunktion nicht ausfindig zu machen, wenden
Sie sich bitte an Ihren zuständigen Werkskundendienst unter
Angabe des Modells und der Seriennummer, die auf dem
Typenschild angegeben sind. Auf Ihr Gerät gewähren wir eine
Garantie von 24 Monaten ab Kaufdatum. Bewahren Sie Ihre
Kaufrechnung sorgfältig auf und legen Sie sie bei Bedarf als
Garantienachweis dem Kundendienst vor. Die
Garantiebedingungen sind im beigefügten Serviceheft angegeben.

PROBLEMLÖSUNGEN

Die Kochzonen halten keine konstante Kochtemperatur oder
das Anbraten geht nicht schnell genug

• Sie sollten Kochgeschirr mit absolut flachem Boden verwenden.
Wenn Licht zwischen dem Boden des Kochgeschirrs und dem
Kochfeld durchdringt, wird die Hitze nicht richtig weitergeleitet.

• Der Boden des Kochgeschirrs muß den Durchmesser

der Kochfläche völlig bedecken.

Die Speisen kochen zu langsam

• Das falsche Kochgeschirr wurde ausgesucht. Wählen Sie ziemlich
schweres Geschirr mit flachem Boden, dessen Durchmesser
mindestens dem Durchmesser der Kochfläche entspricht..

Leic hte Kratzer oder Abreibungen erscheinen auf dem Glas
Ihres Ceranfeldes.

• Es wurden die falschen Reinigungsmethoden angewendet,
Kochgeschirr mit rauem Boden wurde benutzt oder raue
Gegenstände wie Salz oder Sand befanden sich zwischen
Kochtopf und Ceranfeld. Verwenden Sie die empfohlenen

Reinigungsmethoden, vergewissern Sie sich, daß die Böden
Ihrer Kochtöpfe und das Kochgeschirr sauber sind und achten
Sie auf glatte Böden. Kleine Kratzer sind nicht mehr zu entfernen,
aber sie werden im Laufe der Zeit mit einer guten Reinigung
weniger sichtbar.

Metallrückstände:

• Schieben Sie Aluminiumtöpfe nicht über die Kochflächen.
Verwenden Sie die empfohlenen Reinigungsmethoden.

• Die falschen Reinigungsmittel/Gegenstände wurden verwendet,

die Flecken bleiben auf der Oberfläche. Verwenden Sie den
Schaber mit der Rasierklinge und die empfohlene
Reinigungsmethode.

Dunkle Flecken

• Verwenden Sie den Schaber mit der Rasierklinge und die
empfohlene Reinigungsmethode.

Helle Verfärbungen auf dem Ceranfeld

• Rückstände von Aluminium- oder Kupferpfannen, sowie

Mineralablagerungen durch Wasser oder Lebensmittel können
mit der Reinigungscreme entfernt werden.

Geschmolzener Zucker oder Plastik

• Lesen Sie den Abschnitt zur Reinigung und Pflege des
Ceranfeldes.

Das Ceranfeld funktioniert nicht.

• Größere Überlaufreste oder ein Gegenstand bedecken
mindestens 2 Tasten für mehr als 10 Sekunden. Reinigen Sie
die Oberfläche oder entfernen Sie den Gegenstand.

• Das Bedienfeld ist durch die Sperrfunktion blockiert.

Um die Sperre aufzuheben, drücken Sie die Taste
“Sperrfunktion”

Das Ceranfeld läßt sich nicht ausschalten.

• Das Bedienfeld ist durch die Sperrfunktion blockiert.

Um die Sperre aufzuheben, drücken Sie die Taste
“Sperrfunktion”. Schauen Sie im Kapitel “Leistungsverstärker”
unter dem Punkt über die “maximale Funktionsdauer” auf Seite
14 nach.

Das Ceranfeld schaltet sich automatisch ab

• Größere Überlaufreste oder ein Gegenstand bedecken
mindestens 2 Tasten für mehr als 10 Sekunden. Das Ceranfeld
schaltet auf Sicherheitsbetrieb um und ein akustisches Signal

ertönt, solange die Tasten bedeckt bleiben. Reinigen Sie die
Oberfläche oder entfernen Sie den Gegenstand..

• Die Kochflächen schalten sich nach einer gewissen Zeit

automatisch ab, wenn sie für längere Zeit in Betrieb sind. Siehe
Kapitel “Leistungsverstärker” unter dem Punkt über die “maximale
Funktionsdauer” auf Seite 14.

Ein- und Abschaltphasen der Kochzonen

• Die Ein- und Abschaltphasen der Kochstellen variieren je nach
der eingestellten Leistungsstufe

- niedrige Leistung: kurze Einschaltphasen

- hohe Leistung: lange Einschaltphasen

Das Ceranfeld bzw. eine oder mehrere Kochflächen
funktionieren nicht.

• Die Shunt-Brücken wurden nicht korrekt auf dem Klemmbrett
positioniert. Lassen Sie durch einen Fachmann überprüfen, daß
der elektrische Anschluß nach den Anweisungen auf Seite 11
und 12 erfolgt ist.

Die Aufschrift “H” in der Restwärmeanzeige blinkt.

• Die Temperatur des elektronischen Moduls ist zu hoch.

Lassen Sie durch einen Fachmann überprüfen, daß der Einbau
nach den Anweisungen auf Seite 12 erfolgt ist.

Dieses Elektrohaushaltsgerät ist entsprechend
der EU-Richtlinie 2002/96/CE über Elektro- und
Elektronik-Altgeräte (WEEE) gekennzeichnet.
Bitte sorgen Sie dafür, dass das Gerät
ordnungsgemäß entsorgt wird, damit mögliche
negative Auswirkungen auf Umwelt und
Gesundheit vermieden werden, die bei einer
unsachgemäßen Entsorgung des Altgerätes

entstehen könnten.
Das Symbol auf dem Produkt bedeutet, dass dieses Gerät nicht
in den normalen Hausmüll gehört, sondern den jeweiligen
kommunalen Rücknahmesystemen für Elektro- und Elektronik­Altgeräte übergeben werden muss. Die Entsorgung muss im
Einklang mit den geltenden Umweltrichtlinien für die
Abfallentsorgung erfolgen.
Für nähere Informationen über Entsorgung und Recycling dieses
Produktes wenden Sie sich bitte an Ihre kommunalen
Einrichtungen (Umweltamt) oder an die
Abfallentsorgungsgesellschaft Ihrer Stadt bzw. an Ihren Händler.

15 DE

INDICAÇÕES DE CARÁCTER GERAL

LER ATENTAMENTE ESTE MANUAL, PARA PODER TIRAR TODO O PARTIDO DO APARELHO. Aconselhamos que este manual seja
guardado para posterior consulta e que nele seja anotado, antes da instalação do aparelho, o respectivo número de série
para os casos em que, eventualmente, seja necessário recorrer à intervenção do Serviço Após Venda.

Placa de identificação

Mod : FE GD21 RB

P. Maxi (Oven) - 2350 W

Made in FRANCE - 232 -

220 - 240 V
P. Motors = 30 W

(na parte inferior do aparelho)

Mod: FE GD21 RB

Code: 39354774 - 0306 0511

220 - 240 V

Code: 39354774 -0306 0511

Code: 39354774

Code: 39354774

- 0306 0511

- 0306 0511

Code: 39354774

- 0306 0511

• Durante o funcionamento do aparelho ou após desligar uma das placa de cozedura, aconselha-se a manter as crianças afastadas
enquanto o indicador de calor residual estiver aceso, para evitar o risco de queimaduras graves.

• Sempre que cozinhar com margarina, óleo ou qualquer outra gordura, ter o cuidado de ir vigiando o cozinhado, porque as gorduras,
quando muito aquecidas, podem rapidamente inflamar.

• As folhas de alumínio e os recipientes de plástico não devem ser colocados sobre as superfícies quentes.

• A placa de cozedura de halogéneo que equipa alguns aparelhos emite uma luz bastante forte. Não olhar fixamente para as lâmpadas
desta placa.

• Após utilização da placa vitrocerâmica, convém fazer uma pequena limpeza para evitar a acumulação de sujidade e de gordura, pois
estas, se tornarem a cozer, queimam e provocam fumo e cheiros desagradáveis, sem contar com o risco de propagação de
incêndio.

• O painel de comando da placa é muito sensível; não lhe pôr em cima recipientes quentes.

• Nunca cozinhar directamente sobre a placa sem utilizar recipientes.

• Colocar sempre os recipientes bem ao centro da placa de cozedura seleccionada.

• Não utilizar a superfície da placa como tábua para cortar alimentos ou para efectuar outros trabalhos.

• Não arrastar os recipientes sobre a placa, pois pode riscar.

• Não colocar objectos pesados em cima placa, porque podem cair e danificá-la.

• Não colocar sobre a placa nenhum objecto seja ele de que natureza for.

• No caso improvável de aparecer uma racha no vidro, desligar imediatamente o aparelho da corrente e contactar directamente o
Serviço Após Venda.

HVH

Zonas de calor

Voltagem/Frequencia (V/Hz)
Potencia eléctrica (W)

Dimensões do produto (l x p) mm.
Dimensões de encastramento (AxB)

4 Hilight

220-240/50

7100
B 595x510
X 570x500

560x490

Todas as características são dadas a título meramente indicativo. O fabricante, sempre com a constante preocupação de melhorar a
qualidade da sua produção, pode introduzir modificações nos seus aparelhos por evolução da técnica, no estrito cumprimento das
normas de consumo em vigor.

As placas vitrocerâmicas estão em conformidade com as directivas 73/23/CEE e 89/336/CEE.

4 Hilight

220-240/50

7600
B 775x510
X 750x500

740x490

16 PT

INSTALAÇÃO

A instalação de aparelhos electrodomésticos no local a que se destinam é uma operação delicada que, caso não seja
devidamente efectuada, pode ter graves consequências relativamente à segurança dos seus utilizadores.
Assim sendo, torna-se imperativo confiar esta tarefa a um profissional, para que a sua execução seja feita de acordo com
as normas técnicas em vigor. Se apesar deste aviso a instalação for feita por alguém não qualificado, o Fabricante declina
qualquer responsabilidade em caso de avaria técnica do produto, quer provoque ou não danos materiais e/ou pessoais.

ENCASTRAMENTO

O móvel ou o suporte, em que vai ser encastrado o aparelho,
assim como as paredes desse móvel que lhe poderão ficar
justapostas devem ser de material resistente a altas temperaturas.
Além disso, a colagem do revestimento desse móvel ou desse
suporte deverá ser de cola resistente ao calor, para evitar que descole.

Instalação:

• Com a placa vitrocerâmica é fornecida uma junta vedante. Para
sua aplicação:

- virar a placa, com a face de vidro para baixo; ter o cuidado de
proteger o vidro;

- colocar a junta à volta da placa;

- ter o cuidado de aplicar devidamente a junta, para evitar
infiltrações no móvel que lhe serve de suporte.

• Deixar um espaço de 5 cm, no mínimo, entre o aparelho e as
paredes verticais que lhe são próximas.

• Se a parte inferior da caixa que forma o aparelho ficar próximo
de uma zona a que se acede habitualmente para manipular e/ou
guardar objectos, colocar, quando se proceder à sua instalação,
uma divisória que fique a 1 cm do fundo da caixa, para evitar
o risco de queimaduras ou quaisquer danos.

Caixa que forma o

aparelho

Junta

min 10 mm

50 mm

10 mm
mini

Sp da 25 a 45 mm

min 15 cm

min 5,5 cm

É interdito o

encastramento de

um Forno

Não Ventilado por

Abertura
500 X 50

Abertura
500 X 10

debaixo da placa

vitrocerâmica

LIGAÇÃO ELÉCTRICA

A instalação eléctrica a que vai ser ligado o aparelho deve estar
conforme às normas vigentes no país.
O fabricante declina qualquer responsabilidade em caso de incum­primento desta disposição.

Atenção:

• Antes da ligação, verificar o seguinte: a corrente de alimentação
indicada no contador, a regulação do disjuntor, a adequação do
fusível e a continuidade da terra da instalação.

• A ligação à rede deve ser feita através de tomada de corrente
com ligação à terra ou através de um dispositivo de corte
omnipolar, com uma distância de abertura dos contactos de pelo
menos 3 mm.

Caso o aparelho possua ficha eléctrica, esta deve ficar acessível
quando o aparelho for instalado.

• Um dos lados do fio de protecção (verde/amarelo) deve ser
ligado aos bornes de terra do aparelho e o outro lado do fio à
instalação.

• Declinamos qualquer responsabilidade por acidentes ou pelas
suas eventuais consequências, em caso de não ligação à terra
do aparelho ou por uma ligação à terra com deficiente
continuidade.

min 70 cm

• Qualquer intervenção no cabo de alimentação deve ser impera­tivamente efectuada pelo Serviço Após Venda ou por um técnico
com qualificação idêntica. A placa vitrocerâmica é fornecida sem
cabo de alimentação. Possui uma placa de bornes que permite
escolher o tipo de ligação eléctrica adequada à instalação.

LIGAÇÃO AOS BORNES DA PLACA:

Para ligação, há que respeitar obrigatoriamente as instruções
abaixo indicadas.

- A instalação deve estar protegida por um fusível apropriado (ver
quadro) e possuir fios com secção suficiente para alimentar
normalmente o aparelho.

- Escolher o cabo de alimentação em função das indicações do
quadro.

Para efectuar a ligação, é necessário:

- Virar a placa; a parte de vidro deve ficar assente na superfície
de trabalho. Ter o cuidado de proteger o vidro!

Abrir a tampa e seguir as
etapas abaixo indicadas:

- identificar as duas linguetas que
se encontram nos lados;

- com uma chave de fendas
carregar na parte da frente de
cada uma das linguetas;

- levantar a tampa.

Ligar o cabo de alimentação:

- respeitar as marcações da placa de bornes e as indicações do
quadro e aplicar as caixas de derivação (as caixas de derivação,
inseridas na placa de bornes , dão a possibilidade de se
estabelecer uma ponte eléctrica entre dois bornes);

- descarnar a extremidade de

SHUNT

cada fio condutor e fixá-los
aos bornes, respeitando
as indicações do quadro

- desapertar o cerra-cabos;

- passar o cabo pelo cerra­cabos.

Uma vez concluída a ope­ração de ligação aos bornes
do aparelho, apertar o
cerracabos e fechar a tampa.

Nota: Ter o cuidado de apertar os parafusos da placa de bornes.

SECÇÃO

TIPO

LIGAÇÃO

Á PLACA

DE

BORNES

Derivar:

fazer uma

ligação

com

caixa de

derivação

Monofásica

220-240V~

25 A 25 A 25 A 25 A 16 AFUS ÍVEL

3 G 2,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

2 Phase
shunter 1-2
shunter 2-3

5 Neutre
shunter 4-5

T Terre

Bifásica

220-240V2~

3 G 2,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

2 Phase
shunter 1-2
shunter 2-3

5 Phase
shunter 4-5

T Terre

Bifásica

220-415V2N~

4 G 2,5 mm2

H05RR-F,

H05VV-F,

H05V2V2-F

1 Phase

3 Phase
shunter 2-3

5 Neutre
shunter 4-5

T Terre

Trifásica

220-240V3~

4 G 2,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

L2

L3

1 Phase
shunter 1-2

3 Phase
shunter 3-4

5 Phase 5

T Terre

17 PT

Trifásica

380-415V3N~

5 G 1,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

1 Phase

2 Phase

3 Phase

5 Neutre
shunter 4-5

T Terre

A ESCOLHA DOS RECIPIENTES

Há que utilizar recipientes de qualidade para obter bons

• Usar recipientes de boa qualidade com o fundo plano. O

fundo rigorosamente plano elimina os pontos de aquecimento
excessivo que fazem com que os alimentos peguem e a
espessura de um metal de boa qualidade permite a perfeita
distribuição do calor.

• Ter o cuidado de verificar que o fundo dos recipientes está
seco. Quando se enche um recipiente ou quando, por exemplo,
se retira do frigorífico, há que ter esta precaução para evitar
sujar a placa.

• Utilizar recipientes com diâmetro suficiente para cobrir toda

a placa de cozedura.

O fundo do recipiente deve ser pelo menos tão grande como
a zona de cozedura; se for ligeiramente maior, a energia é
aproveitada da melhor forma.

As informações que se seguem vão ajudar na selecção dos
recipientes mais adequados, de forma a obterem-se os melhores
resultados.

Inox:

aconselhado

Especialmente com fundo “sanduíche”. Este fundo alia as
qualidades do inox (aspecto, durabilidade e estabilidade) às
vantagens do alumínio ou do cobre (transmissão do calor e
repartição uniforme).

Alumínio:

Boa condutividade. O alumínio deixa por vezes marcas na placa,
que desaparecem se forem rapidamente limpas. Não deve ser
utilizado alumínio pouco espesso.

Ferro fundido / Vitrocerâmica:

Fraca prestação. Pode riscar a superfície.

Fundo de cobre:

Boa prestação, mas o cobre pode deixar marcas que aparecem
por vezes sob a forma de riscos; desaparecem se a placa for
limpa rapidamente. Não deixar evaporar a água completamente
dos recipientes. O metal bastante aquecido pode aderir à superfície.
Um recipiente de cobre demasiado quente pode deixar marcas
que podem ficar para sempre na placa.

Porcelana / Esmalte:

Só com fundo plano, pouco espesso e liso.

~~~~~~~~~~~~~~~~~~~~~

recomendado o fundo espesso

recomendado o fundo espesso

resultados:

desaconselhado

boa prestação

UTILIZAÇÃO DO APARELHO

Identificação de programação

Testemunho de comando

• Depois de ligar a placa vitrocerâmica, esperar 8 segundos
para activar o comando electrónico.

- Pressionar a tecla durante 3 segundos.

O comando electrónico da placa fica activo. O nível de potência

surge em cada zona de afixação e o testemunho de comando

pisca.

- Caso não haja qualquer intervenção durante 10 segundos, o

comando electrónico desactiva-se, pelo que deve novamente
proceder-se à activação.

• ACTIVAÇÃO DE UMA PLACA DE COZEDURA

- Pressionar a tecla da placa que

pretende utilizar. O testemunho
de comando da zona de
afixação torna-se fixo, o que
indica que essa zona está ligada.

De trancamento testemunho

- Pressionar a tecla ou para seleccionar o nível de potência
entre 1 e 9.

- Se se mantiver premida a tecla ou , o nível de potência au­menta ou diminui progressivamente.

Os exemplos que se seguem são dados a título meramente
indicativo. A experiência de cada utilizador levará à adaptação
destas regulações, conforme o seu gosto e hábitos pessoais.

0 : Desligado
1 : )

2 : ) ..... Derreter

3 : Manter quente
4 : Aquecer
5 : Descongelar, estufar, cozer no ponto, cozer a

6 : Cozer sem tampa
7 : Saltear, corar e assar carne
8 : Cozer e assar a alta temperatura, alourar
9 : Fritar, ferver grandes quantidades de água ...

• DESACTIVAÇÃO DE UMA PLACA DE COZEDURA

A zona de cozedura deve estar a funcionar. O testemunho de
comando deve estar aceso na zona de afixação. Caso contrário,
seleccionar novamente a placa de cozedura pretendida.

- Pressionar a tecla até aparecer afixado o nível de potência
A placa de cozedura desliga então instantaneamente e a
indicação desaparece ao fim de 10 segundos.

- Para desligar rapidamente, pressionar ao mesmo tempo as
teclas e . O nível de potência baixa automaticamente para
. A placa desliga-se.

• ARRET GENERAL

Pode parar-se, a qualquer momento, o funcionamento
das placas de cozedura e do conta-minutos, pressionando
para tal a tecla ligar/desligar, durante 3 segundos.

• INDICAÇÃO DE CALOR RESIDUAL

Quando a temperatura da superfície das zonas de cozedura
ultrapassa cerca de 60°C, o utilizador é de tal informado através
da afixação do painel de comando, . Logo que a temperatura

baixa temperatura

baixa para menos de 60°C, a afixação apaga-se.
No final da cozedura dos alimentos, aconselhamos a desligar a

placa e a aproveitar o seu calor residual, para que o cozinhado
possa terminar brandamente.

N.B.: Após corte da corrente, a indicação de calor residual
desaparece definitivamente e o mesmo acontece quando a
temperatura da superfície ultrapassa os 60°C.

• FUNCIONAMENTO DA PLACA DE COZEDURA
COMPLEMENTAR (Em alguns modelos)

• PARA ACTIVAR

- Carregar na tecla . Nos 10 segundos seguintes,

- Pressionar a tecla correspondente à placa de cozedura com

complemento. Na zona de afixação, o testemunho deixa de
piscar e fica fixo, o que indica a sua activação.

- Escolher um nível de potência entre entre 1 e 9.

- Pressionar a tecla para activar a zona de cozedura

complementar.

O testemunho da placa complementar (PVD 605

- PVD 756) acende.

• PARA DESACTIVAR

A zona de cozedura deve estar a funcionar. O testemunho de
comando deve estar aceso na zona de afixação. Caso contrário,
seleccionar novamente a placa de cozedura em causa.

- Pressionar a tecla . O testemunho de activação da zona

complementar da placa de cozedura apaga-se, o que indica que
a zona complementar de cozedura está desligada.

- Para paragem instantânea da zona complementar de cozedura,

pressionar ao mesmo tempo as teclas e . O nível de potência
baixa automaticamente para . A placa complementar desliga-se.

• PROGRAMAÇÃO DE UMA PLACA DE COZEDURA

Podem programar-se as placas de cozedura com uma duração
máxima de 99 minutos.
As placas podem ser programadas uma de cada vez.

- Ligar a placa de cozedura pretendida, repetindo para tal as
operações anteriormente indicadas.

O testemunho de comando,
junto de nível de potência, deve ficar afixado, indicando assim
que a placa está ligada.

- Pressionar a tecla do conta-minutos .

A identificação da placa, junto à afixação do conta-minutos, recorda
qual a placa accionada.

-

Pressionar a tecla para seleccionar os minutos.

18 PT

O registo é feito automaticamente ao fim de três segundos.

O tempo programado pode ser modificado em qualquer momento,
voltando para tal a pressionar a tecla de selecção do conta­minutos. O testemunho de comando do conta-minutos deve
acender. Uma vez esgotado o tempo marcado, a placa de
cozedura desliga automaticamente, ouvindo-se então um sinal
sonoro durante 1 minuto. Pressionar qualquer tecla para o parar.

O tempo programado pode ser posto a com tecla : a placa
de cozedura deixa então de estar sob controlo do conta-minutos,
mas permanece em funcionamento, pelo que será necessário
desligá-la manualmente.

O conta-minutos pode ser utilizado apenas como auxiliar de
memória; ouvir-se-á um sinal sonoro no final do tempo programado.

• FUNCIONAMENTO DA TECLA DE TRANCIAMENTO

A função de trancamento fixa as regulações do momento ou evita
que alguém ponha a funcionar a placa vitrocerâmica. Também
se utiliza para limpeza do painel de comandos, já que os comandos
podem trancar-se sem que a placa esteja a funcionar.

- Pôr a funcionar a ou as placas pretendidas.

- Escolher a potência que se deseja para cada uma delas.

- Pressionar a tecla para registo dos dados.
Só fica então acessível a tecla ligar/desligar, pois todas as outras

deixam de ficar operacionais.

O testemunho do trancamento acende-se.

Para anular o trancamento, basta voltar a pressionar a tecla
;o testemunho apaga-se e todos os comandos ficam
novamente operacionais

Se o conta-minutos estiver activo quando os comandos são
trancados, no final do tempo programado, o tempo será descontado
automaticamente e a placa desligada.

Se o comando do trancamento estiver activo quando se
desliga definitivamente a placa, este ficará operacional e
impedirá qualquer acção quando a placa for posta novamente
a funcionar. Pressionar a tecla para destrancar os
comandos da placa.

• FONCTIONNEMENT DE L’ACCELERATEUR DE CHAUFFE

Todas as placas de cozedura que equipam a placa
vitrocerâmica têm um acelerador de aquecimento, que permite
uma subida mais rápida da temperatura nas zonas de
cozedura:

Activação do acelerador de aquecimento:

- Pôr a funcionar a placa de cozedura pretendida. Pressionar a
tecla até à posição 9 e deixar brevemente de nela carregar.

Voltar a pressionar a referida tecla : o visor indicará então
alternadamente «acelerador de aquecimento» e «nível de
potência».

- Reduzir, se necessário, para a posição de aquecimento pretendida.

Posição de

cozedura

0 : 0 % : 0 : 0 H
1 : 3 % : 1 : 6 H
2 : 6 % : 3 : 6 H
3 : 11 % : 5 : 5 H
4 : 16 % : 6,5 : 5 H
5 : 19 % : 8,5 : 4 H

6 : 32 % : 2,5 : 1,5 H

7 : 45 % : 3,5 : 1,5 H
8 : 65 % : 4,5 : 1,5 H
9 : 100 % : 0 : 1,5 H

Potência
libertada

(%)

Duração de

aceleração

de aquecimento

(minutos)

Duração de

funcionamento

máx. antes de

esactivação
automática*

LIMPEZA DA PLACA VITROCERÂMICA

• É importante esperar que a superfície vitrocerâmica da placa
arrefeça completamente, antes de a limpar.

• Utilizar apenas produtos de limpeza próprios para superfícies
vitrocerâmicas (creme e raspador), à venda vulgarmente no
comércio.

• Evitar que os alimentos transbordem. Os alimentos que
caem na superfície de cozedura queimam rapidamente, o
que torna difícil a sua limpeza.

• Recomenda-se a manter afastado da superfície de cozedura
tudo o que é susceptível de derreter, tal como objectos
plásticos, açúcar ou produtos à base de açúcar.

LIMPEZA:

- Aplicar algumas gotas de produto de limpeza próprio para
superfícies vitrocerâmicas.

- Nas zonas manchadas, caso existam, passar, com mais
insistência, um pano macio ou papel de cozinha ligeiramente
humedecido.

- Lavar, se necessário.

- Limpar depois com um pano macio ou papel de cozinha secos,
até a superfície ficar limpa.

Se após esta limpeza corrente as manchas continuarem:

- Aplicar novamente algumas gotas do produto próprio.

- Raspar com um raspador, mantendo um ângulo de
30º em relação à superfície, até as manchas persistentes
desaparecerem. Se necessário, lavar.

- Limpar com um pano macio ou papel de cozinha secos, até a
superfície ficar limpa.

- Repetir a operação, se necessário.

CONSELHOS:

As limpezas frequentes deixam uma camada protectora essencial
à prevenção de riscos e desgaste.
Certificar-se de que a superfície está limpa, antes de utilizar a
placa.
Para retirar manchas de água e de calcário, aplicar algumas gotas
de vinagre branco ou sumo de limão. Lavar e limpar com papel
absorvente e depois utilizar o produto de limpeza próprio para
limpeza final.
O vidro vitrocerâmico suporta o arrastar dos recipientes de cozinha
com fundo plano, mas, apesar de tudo, é aconselhável levantá­los para os deslocar.

NOTA :

30° Maxi

- Evitar usar uma esponja demasiado húmida.

- Nunca utilizar utensílios de aço, tais como facas ou chaves de
fendas.

- Se o raspador com lâmina de barbear for utilizado de forma a
fazer um ângulo de 30º em relação à superfície não causará
quaisquer danos.

- Não deixar o raspador com a lâmina ao alcance de crianças.

- Não utilizar produtos abrasivos ou pós que possam riscar.

• Enquadramento da placa, consoante o modelo:

Para limpar o enquadramento da placa sem o danificar, lavá-lo
com água e sabão, enxaguá-lo e depois secá-lo com um pano
macio.

Ex.: Placa de cozedura de 1800 W na posição 6 = potência
libertada 32 % de 1800 W.

Quando o “'D2acelerador de aquecimento”'D3 está activo, a placa
fornece uma potência de 1800 W, durante 2,5 minutos, e ficará
regulada a 576 W, após este lapso de tempo.

* Para maior segurança, as placas de cozedura param

automaticamente se forem deixadas a funcionar durante muito
tempo. A paragem depende do nível de potência utilizado.

19 PT

ASSISTÊNCIA TÉCNICA

Antes de telefonar para a assistência técnica
Se o forno não estiver a trabalhar, recomendamos que:

- verifique se o forno está devidamente ligado à corrente (ficha
correctamente introduzida na tomada).

Se lhe for impossível detectar a causa da avaria:
desligue o forno da corrente, não o tente reparar e ligue para
os serviços de assistência técnica.
Antes de ligar para os serviços de assistência técnica, porém,
tome nota do número de série do forno, constante da respectiva
placa de características.

PROBLEMAS E SOLUÇÕES

As placas de cozedura não conseguem manter de forma
pouco viva a fervura ou a fritura

• Utilizar apenas recipientes com fundo plano. Se for vista uma
luz entre o recipiente e a placa vitrocerâmica, tal significa que
a placa de cozedura não está a transmitir o calor correctamente.

• O fundo do recipiente deve cobrir totalmente o diâmetro da placa
de cozedura seleccionada

Cozeduras demasiado lentas.

• Utilização de recipientes não adequados. Usar apenas recipientes
com fundo plano, pesado e com diâmetro pelo menos igual ao
da placa de cozedura.

Pequenos riscos ou superfície vidrada da placa vitrocerâmica
arranhada

• Mau método de limpeza ou uso de recipientes com o fundo
irregular, podendo haver areia ou sal entre a placa e o fundo do
recipiente. Consultar o capítulo «LIMPEZA». Certificar-se de
que o fundo dos recipientes está limpo, antes de os utilizar, e

usar apenas recipientes com fundo plano. Os riscos só podem
ser atenuados se for feita uma limpeza correcta.

Marcas de metal

• Não arrastar os recipientes de alumínio sobre a placa. Consultar
os conselhos de limpeza.

• Não estão a ser usados bons materiais e as manchas, sejam

de que natureza forem, continuam. Consultar o capítulo
“LIMPEZA” e usar uma lâmina de barbear.

Manchas escuras

• Consultar o capítulo «LIMPEZA» e usar uma lâmina de barbear

Marcas ténues na placa

• Marcas provenientes de recipientes de alumínio ou de cobre e
também de depósitos de minerais, de água ou de alimentos.
Podem ser retiradas com creme de limpeza.

Caramelização ou plástico derretido sobre a placa
vitrocerâmica

• Consultar o capítulo «LIMPEZA».

O aparelho não funciona

• Houve bastante transbordo de alimento ou um objecto a tapar,
durante 10 segundos, no mínimo, duas teclas. Limpar o
transbordo ou retirar o objecto.

• O painel de comando está trancado. Para o destrancar carregar

na tecla “Trancamento”.

O aparelho não desliga

• O painel de comando está trancado. Para o destrancar carregar
na tecla «Trancamento». Consultar o capítulo «Duração de
funcionamento» na página 19.

O aparelho pára automaticamente

• Houve bastante transbordo de alimento ou um objecto a tapar,
durante mais de 10 segundos, duas teclas, pelo que o sistema
de segurança da placa vitrocerâmica foi accionado, dando origem
a um sinal sonoro. Limpar o alimento que veio por fora

ou retirar o objecto.

• As placas de cozedura param automaticamente se forem

deixadas a funcionar durante bastante tempo. Consultar o
capítulo “Duração de funcionamento” na página 19.

Frequência de funcionamento da acção ligar/desligar das
placas de cozedura

• Os ciclos de corte/funcionamento variam em função do nível de
potência solicitado:

- nível baixo: tempo de funcionamento curto,

- nível forte: tempo de funcionamento longo.

O aparelho ou algumas placas de cozedura não funcionam

• As caixas de derivação não estão bem posicionadas na placa

de bornes. Mandar verificar se a ligação está de acordo com as
instruções das página 17.

A indicação de calor residual, letra «H», aparece a piscar

• A temperatura electrónica é demasiado elevada. Deve ser

verificado, por um técnico, o encastramento, que deve obedecer
às instruções das página 17.

20 PT

Este electrodoméstico está marcado de acordo
com o disposto na directiva europeia 2002/96/CE
relativa aos resíduos de equipamentos eléctricos
e electrónicos (REEE).
Ao assegurar que este produto seja
correctamente eliminado, estará a prevenir
eventuais consequências negativas para o
ambiente e para a saúde, que, de outra forma,

poderiam resultar de um tratamento incorrecto
deste produto, quando eliminado.
O símbolo patente neste produto indica que ele não pode ser
tratado como lixo doméstico. Em vez disso, deve ser entregue
no centro de recolha apropriado, para reciclagem do equipamento
eléctrico e electrónico.
A eliminação deste produto deve ser levada a cabo de acordo
com os regulamentos localmente aplicáveis à eliminação e ao
tratamento de lixo e resíduos.
Para obter informações mais detalhadas sobre o tratamento, a
recuperação e a reciclagem deste produto, agradecemos que
entre em contacto com a entidade municipal competente, com
o serviço de eliminação de lixos e resíduos ou com o
estabelecimento comercial onde adquiriu o produto.

CONSIGNAS DE SEGURIDAD - RECOMENDACIONES

LEA ATENTAMENTE ESTE MANUAL PARA SACAR TODO EL PARTIDO DE SU ENCIMERA. Le recomendamos conserve el manual
de instalación y uso para poder consultarlo en el futuro, y anote más abajo, antes de la instalación de la encimera, el número de serie
del aparato por si requiere la intervención del Servicio de Asistencia Técnica.

Placa de características

Mod : FE GD21 RB

P. Maxi (Oven) - 2350 W

Made in FRANCE - 232 -

220 - 240 V
P. Motors = 30 W

(está bajo el cajón inferior de la encimera)

Mod: FE GD21 RB

Code: 39354774 - 0306 0511

220 - 240 V

Code: 39354774 -0306 0511

Code: 39354774

Code: 39354774

- 0306 0511

- 0306 0511

Code: 39354774

- 0306 0511

• Durante el funcionamiento o tras haber apagado un quemador, y mientras el indicador de calor residual permanezca encendido, se
recomienda encarecidamente mantener a los niños alejados de la placa para evitar riesgos de quemaduras graves.

• Cuando cocine con grasas o aceite, no deje la cocción sin vigilancia pues las grasas o el aceite sobrecalentados pueden inflamarse
con rapidez.

• Nunca deje sobre las superficies calientes hojas de papel de aluminio ni recipientes de plástico.

• El quemador halógeno de la encimera vitrocerámica emite una luz fuerte: nunca mire fijamente las lámparas de este quemador.

• Después de cada utilización es necesario limpiar ligeramente la encimera para evitar la acumulación de suciedad y grasas. Éstas, a
cada nuevo uso, se irían requemando hasta carbonizarse, lo que desprende humo y olores desagradables además de suponer un
riesgo de incendio.

• La zona de mandos de la encimera es delicada, así que nunca deje sobre la misma recipientes calientes.

• Nunca cocine directamente sobre la encimera: utilice recipientes.

• Coloque siempre el recipiente bien centrado sobre el quemador a utilizar.

• Nunca utilice la superficie de la encimera para cortar alimentos o como mesa de trabajo.

• Nunca deslice los recipientes sobre la encimera: podría rayar su superficie.

• Nunca deje objetos pesados por encima de la encimera, pues podrían caerse y dañarla.

• No deposite nunca sobre la encimera ningún objeto, sea el que sea.

• En el improbable caso de que aparezca una fisura en el cristal, desenchufe inmediatamente el aparato de la red y diríjase directamente
al Servicio de Asistencia Técnica.

ENCIMERAS

Fuegos

Tensión / frecuencia (V/Hz)
Potencia eléctrica instalada (W)

Dimensión, producto (l x p) mm.
Dimensión de empotramiento (AxB)

4 Hilight

220-240/50

7100
B 595x510
X 570x500

560x490

HVH

4 Hilight

220-240/50

7600
B 775x510
X 750x500

560x490

Todas las características se dan a título meramente indicativo. A causa de su intención de mejorar constantemente la calidad de su
producción, el fabricante se reserva el derecho de aportar a sus aparatos modificaciones fruto de la evolución técnica, respetando
siempre las condiciones establecidas en el Código del Consumo.

Las encimeras vitrocerámicas cumplen los requisitos exigidos por las directivas 73/23/CEE y 89/336/CEE.

21 ES

INSTALACIÓN

La instalación funcional de electrodomésticos en su entorno es una operación delicada que, de no efectuarse correctamente,
puede tener graves consecuencias para la seguridad de los usuarios. En estas circunstancias, es imprescindible confiar esta
tarea a un profesional, que la llevará a cabo según las normas técnicas vigentes. Si, a pesar de esta recomendación, el
usuario efectúa por sí mismo la instalación, el fabricante declina toda responsabilidad en caso de fallo técnico del aparato,
tenga o no como consecuencia daños materiales o personales.

EMPOTRAMIENTO

El mueble o el soporte en los cuales debe empotrarse la encimera,
así como las paredes del mueble que podrían yuxtaponerse al
mismo, deben ser de un material resistente a las altas temperaturas.
Además, es necesario que el revestimiento que recubre el mueble
o el soporte se fije con una cola resistente al calor para evitar que
se despegue.

Instalación:

• Con la encimera se entrega una junta de estanqueidad. Para
proceder a su colocación,

- darle la vuelta a la encimera, con la parte del cristal hacia abajo,
con cuidado de no dañar el cristal.

- colocar la junta alrededor de todo el perímetro de la encimera.

- colocarla cuidadosamente en su lugar para evitar cualquier
infiltración en el mueble soporte.

• Hay que dejar un espacio libre de como mínimo 5 cm entre el
aparato y las paredes verticales cercanas.

• Si, en función de la instalación de la encimera, la parte inferior
de su cajón se encuentra cerca de una zona normalmente
accesible al manipular u ordenar, colocar una separación a
1 cm del fondo del cajón para evitar todo riesgo de quemadura
o deterioro.

Cajón de la

encimera

Junta

• Cualquier intervención relacionada con el cable de alimentación
debe obligatoriamente ser efectuada por el Servicio de Asistencia
Técnica, o por una persona de cualificación similar.

No se suministra cable con el aparato, pero la encimera está
provista de un borne que permite elegir el mejor tipo de conexión
a la instalación.

CONEXIÓN CON LOS BORNES DEL APARATO :

Para proceder a la conexión, es imperativo respetar las consignas
siguientes.

• Antes de realizar la conexión, verificar que la instalación esta
protegida por un fusible apropiado, ver datos tecnicos en la
página de enfrente y inclue cables de sección suficiente para
suministrar energía al aparato correctamente.

• Elegir el cable de alimentación como el indicado en los datos
tecnicos.

Para proceder a la conexión, es necesario :

• darle la vuelta a la encimera, de forma que el cristal quede contra
el plan de trabajo, con mucho cuidado para no dañar el cristal !

• abrir la tapa siguiendo estos
pasos :

• localice las dos lengëtas que
se encuentran a los lados,

• coloque la hoja de un destor­nillador delante de cada
lengüeta, húndala y presione,

• levanta la tapa.

min 10 mm

50 mm

10 mm
mini

Compartimiento

accesible

Sp da 25 a 45 mm

min 15 cm

min 5,5 cm

Se prohibe el

empotramiento

de un horno

sin ventilación

por debajo la

Apertura
500 X 50

Apertura
500 X 10

encimera.

CONEXION ELÉCTRICA

«La instalación del aparato citado en la referencia debe cumplir
la normativa vigente en el país de su instalación».
El Fabricante declina toda responsabilidad en caso de
incumplimiento de esta disposición.

Atención:

• Antes de proceder a la conexión, compruebe el voltaje de
alimentación de su contador, el ajuste del disyuntor, el calibre
del fusible y la continuidad de la toma de tierra de la instalación.

• La conexión eléctrica a la red debe hacerse mediante una toma
de corriente con toma de tierra, o mediante un interruptor de
corte omnipolar que tenga un espacio de apertura entre los
contactos de por lo menos 3 mm.
Si el aparato requiere una toma de corriente, debe instalarse de
forma que dicha toma sea accesible.

• El cable de protección verde/amarillo debe estar conectado a
las bornas de tierra, al aparato por un extremo y a la instalación
por el otro.

• No seremos responsables de ningún incidente, ni de sus
eventuales consecuencias, derivado del uso de un aparato sin
toma de tierra, o conectado a una toma de tierra cuya continuidad
sea defectuosa.

min 70 cm

• Conecte el cable de alimentación :

• respetando las marcas en la placa de bornas y las indicaciones
de la tabla, coloque los puentes derivadores (los puentes
derivadores, en la placa de bornas, permiten establecer un

puente entre dos bornas),

SHUNT

• pele el extremo de cada
conductor y fíjelos en las
bornas, respetando las
indicaciones de la tabla,

• desatornille el sujetacables,
pase el cable por el
sujetacables.
Una vez acabada la conexión
a las bornas del aparato,
vuelva a atornillar el
sujetacables -y cierre la tapa.

Asegúrese de que los tornillos
de la placa de bornas queden
atornillados.

INSTALLACIÓN - CONEXIÓN ELÉCTRICA

CABLE

AREA

TIPE

CONEXIÓN

A LA

PLACA DE

BORNES

Derivador:
establecer

un puente

con puente

derivador

Monofásico
220-240V~

25 A 25 A 25 A 25 A 16 AFUSIBLE

3 G 2,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

2 Fase
Derivador 1-2
Derivador 2-3

5 Neutro
Derivador 4-5

T: Tierra

Bifásico

220-240V2~

3 G 2,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

2 Fase
Derivador 1-2
Derivador 2-3

5 Fase
Derivador 4-5

T: Tierra

Bifásico

220-415V2N~

4 G 2,5 mm2

H05RR-F,

H05VV-F,

H05V2V2-F

1 Fase

3 Fase
Derivador 2-3

5 Neutro
Derivador 4-5

T: Tierra

Trifásico

220-240V3~

4 G 2,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

L2

L3

1 Fase
Derivador 1-2

3 Fase
Derivador 3-4

5 Fase

T: Tierra

Trifásico

380-415V3N~

5 G 1,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

1 Fase

2 Fase

3 Fase

5 Neutro
Derivador 4-5
T: Tierra

22 ES

LA ELECCIÓN DE LOS UTENSILIOS

Para obtener óptimos resultados de cocción es necesario

• Utilizar recipientes de buena calidad, de fondo plano y
espeso: el fondo rigurosamente plano suprimirá los puntos de

sobrecalentamiento sobre los que los alimentos tienden a
pegarse, y el espesor del metal permitirá una perfecta distribución
del calor.

• Asegurarse de que el fondo de los recipientes esté seco:

al llenar un recipiente o cuando se utiliza una cazuela que ha
estado en la nevera, por ejemplo, asegúrese de que el recipiente
esté bien seco; esta precaución evitará que la encimera se ensucie.

• Utilizar recipientes de un diámetro suficiente para cubrir
completamente el quemador: hay que asegurarse de que el

fondo sea por lo menos igual de grande que la zona de cocción.
Si el fondo es ligeramente mayor, la energía se aprovechará mejor.

A continuación encontrará información que le será útil a la hora
de elegir los recipientes más indicados para obtener buenos
resultados.

Acero inoxidable:

recomendable si tiene una base revestida en doble capa. La base
en doble capa combina las ventajas del acero inoxidable
(aspecto, duración y estabilidad) con las del aluminio o cobre
(conducción del calor, distribución uniforme del calor).

Aluminio:

Atención:

rayas sobre la encimera, pero pueden eliminarse si se limpian
inmediatamente. Debido a su bajo punto de fusión, el aluminio
pesado fino no debe usarse.

Hierro colado / Vitrocerámica:
rendimiento. Puede rayar la superficie.

Base de cobre:
pero el cobre puede dejar residuos que aparecen como rayaduras.
Estos residuos pueden eliminarse si la encimera se limpia
inmediatamente. Sin embargo, nunca lleve nada a ebullición en
este tipo de recipiente. El metal sobrecalentado podría pegarse
a la superficie vítrea. Un recipiente de cobre sobrecalentado
dejará un residuo que permanecerá para siempre en la encimera.

Porcelana / Esmalte:

base fina, plana y lisa.

utilizar recipientes de buena calidad:

altamente recomendado.

recomendado el aluminio pesado.

Los residuos de aluminio a veces aparecen como

no recomendado.

recomendado el cobre pesado.

Especialmente

Buena conductividad.

Pobre

Buen rendimiento,

Buen rendimiento, pero solo si tiene una

PRESENTACIÓN DEL QUADRO DE MANDOS

Piloto del programador del quemador

Diodo de comando

• Una vez conectada la encimera, esperar 8 segundos antes

de activar los comandos electrónicos

- Pulse la tecla , durante 3 segundos.

El comando electrónico de la encimera está activado. En cada
zona de visualización puede verse el nivel de potencia y el
diodo de comando parpadea.

- Si no se hace nada en 10 segundos, el comando electrónico se

apaga y hay que volver a empezar el proceso de encendido.

• ACTIVACIÓN DE UN QUEMADOR

- Pulse la tecla de selección del

quemador deseado. En la zona
de visualización, el diodo de
comando ya no parpadea sino
que está encendido. Esto indica
que la zona está activada.

Piloto de bloqueo

- Pulse la tecla o para elegir un nivel de potencia entre 1 y 9.

• Si mantiene la presión sobre la tecla o , el nivel de potencia
aumenta o disminuye progresivamente.

Los ejemplos siguientes se dan meramente a título indicativo. Al
final, su experiencia personal le permitirá adaptar estos ajustes
a sus gustos y costumbres.

0 : Paro
1 : )

2 : ) ..... Fundir

3 : Mantener el calor
4 : Recalentamiento
5 : Descongelación, estofados, cocción en su punto,

6 : Cocción sin tapadera
7 : Saltear, dorar carnes y asados
8 : Cocciones y asados a alta temperatura, soasar

9 : Fritura, ebullición de grandes cantidades de agua.......

• PARO DE UN QUEMADOR

La zona de cocción debe estar activada. En la zona de visualización
el diodo de comando debe estar encendido. Si no es así, seleccione
de nuevo el quemador deseado.

- Pulse la tecla hasta que se visualice el nivel de potencia .
Instantáneamente el quemador se apaga, y la indicación
desaparece pasados 10 segundos.

- Para un paro rápido, pulsar simultáneamente las teclas y .
El nivel de potencia desciende automáticamente a . El quemador

se apaga.

• PARO GENERAL

El funcionamiento de los quemadores y del reloj puede
detenerse en cualquier momento pulsando durante 3
segundos la tecla Encendido-Apagado.

• INDICADOR DE CALOR RESIDUAL

El cuadro de mandos informa al usuario de que la temperatura
de la superficie de las zonas de cocción sobrepasa
aproximadamente los 60°C, mostrando la letra . Cuando la
temperatura baje de los 60°C, la letra desaparecerá.

cocción a baja temperatura

Para finalizar las cocciones, le recomendamos apague la zona
de cocción y aproveche el calor residual del quemador para acabar
la cocción suavemente.

Nota: tras un corte del suministro eléctrico, el indicador de calor
residual desaparece definitivamente, aunque la temperatura de
la superficie sobrepase los 60°C.

• FUNCIONAMIENTO DE LA ZONA COMPLEMENTARIA
( Algunos modelos)

• PARA ACTIVAR:

- Pulse la tecla . En los 10 segundos que siguen,

- Aprete la tecla referente al quemador dotado con la zona
complementaria. En la zona de visualización, el diodo de comando
se vuelve fijo, indicando que el quemador está activo.

- Elija un nivel de potencia entre 1 y 9.

- Aprete la tecla para activar la zona complementaria.

PARA DESACTIVAR:

el quemador dotado de la zona complementaria debe estar
activado. En la zona de visualización el diodo de comando debe
estar encendido. Si no es asi, seleccione de nuevo el quemador
referente.

- Pulse la tecla . El piloto de la zona complementaria desaparece.
La zona complementaria del quemador se apaga.

- Para un paro completo de la zona de cocción, pulsar simulta­neamente las teclas y . El nivel de potencia desciende
automaticamente a . El quemador se apaga.

• PROGRAMACIÓN DE UN QUEMADOR

Cada quemador es programable por un tiempo total de 99 minutos.
Solo puede programarse un solo quemador a la vez.

- Encender el quemador deseado repitiendo el proceso antes
citado.

El diodo de comando cerca del nivel de potencia debe

activarse: indica que el quemador está activado.

- Pulsar la tecla Reloj.

El piloto del quemador alrededor de la visualización del reloj indica
de qué quemador se trata.

. Pulse la tecla para elegir una duración en minutos.

Se registra automáticamente pasados tres segundos.

el tiempo programado puede modificarse en cualquier momento
reactivando la tecla de selección del reloj. El diodo de comando
del reloj debe estar encendido. Una vez transcurrido el tiempo,
el quemador se apaga automáticamente y se oye una
indicación sonora durante 1 minuto. Para detenerla, pulse

23 ES

cualquier tecla.

el tiempo programado puede ponerse a con la tecla , o
pulsando simultaneamente las teclas y de modo que el
quemador ya no está controlado por el reloj pero sigue siendo
operativo. Así, habrá que apagar el quemador independientemente.

El reloj puede utilizarse simplemente como recordatorio: al final
del tiempo programado sonará un timbre.

• FUNCIONAMIENTO DE LA TECLA DE BLOQUEO

La función bloqueo permite fijar los ajustes del momento, o evitar
que alguien pueda poner en marcha la encimera. Se utiliza también
para la limpieza de los comandos, ya que así es imposible que
la encimera se ponga en marcha involuntariamente durante la
limpieza.

- Poner en marcha el quemador o quemadores deseados.

- Elegir un nivel de potencia para cada uno de ellos.

- Pulsar la tecla para fijar los parámetros; de hecho,
ninguna otra tecla es accesible, a excepción de la tecla

Encendido/Apagado.

El piloto de bloqueo se enciende .

Para detener la función de bloqueo, basta con volver

a pulsar la tecla ; el piloto se apaga y todos los

comandos son accesibles de nuevo.

Si en el momento de bloquear los comandos el reloj estuviera
activo, el tiempo se descontará automáticamente y se apagará
el quemador al final del tiempo programado.

Si el comando de bloqueo estuviera activado en el momento del
apagado definitivo de la encimera, el comando de bloqueo
permanecerá operativo e impedirá el funcionamiento hasta nueva
orden. Pulsar la tecla para detener la función de bloqueo.

• FUNCIONAMIENTO DEL ACELERADOR DE CALOR

Todos los quemadores de la encimera están provistos de un
acelerador de calor que permite obtener un aumento de
temperatura más rápido de las zonas de cocción.

Activación del acelerador de calor:

- Ponga en marcha el quemador deseado pulsando la tecla

hasta la posición 9, reducir brevemente la presión y volver a
pulsar la tecla : en el visualizador se muestran alternadamente

- "acelerador de calor" y - "nivel de potencia".

- Reducir si es necesario a la posición de calor deseada.

Posición

de cocción

0 : 0 % : 0 : 0 H
1 : 3 % : 1 : 6 H
2 : 6 % : 3 : 6 H
3 : 11 % : 5 : 5 H
4 : 16 % : 6,5 : 5 H
5 : 19 % : 8,5 : 4 H
6 : 32 % : 2,5 : 1,5 H
7 : 45 % : 3,5 : 1,5 H
8 : 65 % : 4,5 : 1,5 H
9 : 100 % : 0 : 1,5 H

Ej : Quemador de 1800 W en posición 6 = potencia liberada 32%
de 1800 W

Potencia

liberada

(%)

Duración de

aceleración de

calor (minutos)

Duración de

funcionamiento

máx. antes de

desconexión

automática*

cuando la función «Acelerador de calor» está activada,
el quemador proporciona una potencia de 1800 W durante 2,5
minutos, y se regula hasta 576 W transcurrido este tiempo.

* Para mayor seguridad, los quemadores se apagan automática­mente si se dejan demasiado tiempo sin funcionar. El apagado
depende del nivel de potencia utilizado.

MANTENIMIENTO:

- vierta algunas gotas de un producto limpiador específico para
la superficie vitrocerámica.

- frote, insistiendo en las zonas manchadas si las hubiera, con
un trapo suave o un papel de cocina ligeramente humedecido.

- enjuague, si es necesario.

- seque con un trapo suave o papel de cocina seco hasta que la
superficie quede limpia.

Si después aún persisten algunas manchas:

- vierta de nuevo algunas gotas de un producto específico.

- rasque, ayudándose de un rascador, manteniéndolo siempre en
un ángulo de 30° en relación a la encimera hasta que desapa­rezcan las manchas más recalcitrantes.

Enjuague, si es necesario.

- seque con un trapo suave o papel de cocina seco hasta que la
superficie quede perfectamente limpia.

- repita el proceso si es necesario.

CONSEJOS:

La limpieza frecuente produce una película protectora esencial
para evitar las rayaduras y el desgaste.
Asegúrese de que la superficie esté limpia antes de volver a
utilizar la encimera.
Para eliminar los rastros de agua y cal, utilice algunas gotas de
vinagre blanco o zumo de limón. Enjuague y seque con papel de
cocina, y después aplique algunas gotas de un producto específico
y seque.
El cristal vitrocerámico resiste el rozamiento con los recipientes
de cocción de fondo plano, pero es recomendable levantarlos de
la superficie para desplazarlos.

NB:

- Evite el uso de una esponja demasiado húmeda.

- Nunca utilice un objeto de acero, como un cuchillo o un
destornillador.

- La utilización de un rascador con una hoja de afeitar no
dañará la superficie, siempre que se respete un ángulo de 30°.

- Nunca deje el rascador con la hoja de afeitar al alcance de
los niños.

- No utilice productos abrasivos ni polvos detergentes.

• El cuadro de la encimera, según el modelo:

Para limpiar el cuadro de su encimera sin dañarla, lávelo con
agua y jabón, enjuague y después seque con un trapo suave.

30° Maxi

MANTENIMIENTO DE LA ENCIMERA
VITROCERÁMICA

• Es muy importante, antes de efectuar la limpieza de la superficie
vitrocerámica de la encimera, esperar a que ésta esté
completamente fría.

• Solo deben utilizarse los productos específicos para la limpieza
de la superficie vitrocerámica, crema y rascador. No le será
difícil encontrarlos en establecimientos de productos de limpieza.

• Evite los desbordamientos: la suciedad resultante se carboniza
rápidamente sobre el cristal y después es mucho más difícil de limpiar.

• Recomendamos mantener alejado del plan de cocción cualquier
objeto que pueda fundirse, como objetos de plástico, azúcar o
productos con alto contenido del mismo.

24 ES

ASISTENCIA TÉCNICA

En caso de incorrecto funcionamiento del horno le aconsejamos:
— verificar la buena conexión del enchufe en la toma de corriente.

En caso de que no se determine la causa del mal funcionamiento:
apagar el aparato sin manipularlo y llamar al Servicio de

Asistencia Técnica. Antes de llamar al Centro de Asistencia
recuerde tomar nota del número de matrícula situado en la
tarjeta matrícula del producto.

El aparato está dotado de un certificado de garantía que le permite
disponer del Servicio Asistencia Técnica.

PROBLEM SOLVING

Los quemadores no mantienen las ebulliciones en recipientes
pequeños o las frituras son poco potentes.

• Utilice solo recipientes de fondo plano. Si puede verse luz entre

el recipiente y la encimera, esto significa que el quemador no
transmite correctamente el calor.

• El fondo del recipiente debe cubrir por completo el diámetro del

quemador elegido.

Cocciones demasiado lentas.

• Utilización de recipientes no adaptados. Utilice solo recipientes

de fondo plano, pesados y de un diámetro por lo menos igual
al del quemador.

Pequeñas rayaduras o arañazos en la superficie vitrocerámica
de la encimera.

• Si se utiliza un método de limpieza inadecuado, o se utilizan

recipientes de fondo rugoso, aparecerán entre la encimera y el
fondo del recipiente partículas como arenilla o sal. Consulte el
capítulo “MANTENIMIENTO”, asegúrese de que los fondos
de los recipientes están limpios antes de usarlos y utilice solo
recipientes de fondo liso. Las rayaduras pueden atenuarse
únicamente si se realiza una buena limpieza.

Marcas de metal.

• No deslice recipientes de aluminio sobre la encimera. Siga las

recomendaciones de mantenimiento.

• No utiliza materiales adecuados, y las manchas persisten. Utilice

una hoja de afeitar y siga las recomendaciones del capítulo
“MANTENIMIENTO”.

Manchas oscuras.

• Utilice una hoja de afeitar y siga las recomendaciones del capítulo

“MANTENIMIENTO”.

Zonas claras sobre la encimera.

• Se trata de marcas procedentes de recipientes de aluminio o

cobre, pero también sedimentos minerales, restos de agua o
alimentos; pueden eliminarse con crema limpiadora.

Restos de caramelización o plástico fundido sobre la encimera.

• Siga las recomendaciones del capítulo “MANTENIMIENTO“.

Este electrodomestico está marcado conforme
a la directiva Europea 2002/96/CE sobre los
residuos de aparatos eléctricos y electrónicos
(WEEE).
Asegurándose que este producto ha sido
eliminado correctamente, ayudará a evitar
posibles consecuencias negativas en el ambiente
y la salud de las personas, que pudiera verificarse
por causa de un anómalo tratamiento de este

producto
El simbolo sobre el producto indica que este aparato no puede
ser tratado como un residuo doméstico normal, en su ligar deberá
ser entregado al centro de recogidas para reciclaje de aparatos
eléctricos y electrónicos.
La eliminación debe ser efectuada de acuerdo con las reglas
medioambientales vigentes para el tratamiento de los residuos.
Para informacion más detallada sobre el tratamiento, recuperación
y reciclaje de este producto, por favor contacte con la oficina
compentente (del departamento de ecología y mediomabiente),
o su servicio de recogida a domicilio si lo hubiera o el punto de
venta donde compró el producto.

La encimera no funciona.

• Un desbordamiento considerable o un objeto cubre por lo menos
2 teclas, durante 10 segundos como mínimo. Limpie el
desbordamiento o bien retire el objeto.

• El cuadro de mandos está bloqueado. Para desbloquearlo, pulse
la tecla “Bloqueo”.

La encimera no se apaga.

• El cuadro de mandos está bloqueado. Para desbloquearlo, pulse
la tecla “Bloqueo”. Consulte el capítulo “Duración de
funcionamiento” en la pág. 24.

La encimera se apaga automáticamente

• Un desbordamiento o un objeto cubre durante más de 10
segundos por lo menos 2 teclas, la encimera entra en modo
seguridad y se oye un bip. Limpie el desbordamiento o bien
retire el objeto.

• Los quemadores se apagan automáticamente si se dejan en
funcionamiento durante demasiado tiempo. Consulte el capítulo
“Duración de funcionamiento” en la pág. 24.

Frecuencia de funcionamiento apagado/encendido sobre
quemadores

• Los ciclos apagado/encendido varían en función del nivel de
potencia solicitado:

- nivel bajo: tiempo de funcionamiento corto,

- nivel elevado: tiempo de funcionamiento largo.

La letra «H», que indica el calor residual, parpadea.

• La temperatura electrónica es demasiado elevada.
Un técnico debe comprobar que el empotramiento se haya hecho
según las recomendaciones de las pág. 22.

25 ES

ALGEMENE AANWIJZINGEN

LEES AANDACHTIG DEZE GEBRUIKSAANWIJZING TENEINDE UW KOOKVLAK OPTIMAAL TE KUNNEN BENUTTEN. Wij raden
u aan deze installatie- en gebruiksaanwijzing te bewaren voor toekomstige raadpleging, en vooraleer het kookvlak in te bouwen, hieronder
het serienummer van het kookvlak te noteren voor een eventuele tussenkomst van onze naverkoopdienst.

Identificatieplaatje

Mod : FE GD21 RB

P. Maxi (Oven) - 2350 W

Made in FRANCE - 232 -

220 - 240 V
P. Motors = 30 W

(aan de onderkant van het kookvlak)

Mod: FE GD21 RB

Code: 39354774 - 0306 0511

220 - 240 V

Code: 39354774 -0306 0511

Code: 39354774

Code: 39354774

- 0306 0511

- 0306 0511

Code: 39354774

- 0306 0511

• Het is ten zeerste aangeraden kinderen op afstand te houden tijdens het opwarmen en het koelen van een kookzone zolangde icoonje
voor resthitte brandt, om ernstige brandwonden te voorkomen.

• Wanneer u met olie of vet kookt, houd het kookproces onder ogen daar verhitte olie of vet snel kan vuur vatten.

• Plaats geen aluminiumfolie of plastieken bakjes op de warme kookzones.

• De halogeenzone waarmee het kookvlak is uitgerust straalt een aanzienlijk sterk licht uit; vermijd deze lampen langdurig aan te staren.

• Wij raden u aan na elk gebruik het kookvlak schoon te maken om accumulatie van vuil en vetten te vermijden. Zoniet koken en verkolen
deze resten en verwekken ze bij elk verder gebruik rook en onaangename geuren. Ze kunnen eveneens een brand verwekken.

• De bedieningsconsole van het kookvlak is zeer gevoelig, plaats hier geen hete pannen.

• Nooit direct op het kookvlak koken, maak gebruik van kookpannen.

• De pan steeds centraal op de kookzone plaatsen.

• Gebruik het oppervlak van de kookzone niet als snijd- of werkvlak.

• Verschuif de pannen niet op het kookvlak; risico voor krassen.

• Geen zware voorwerpen boven het kookvlak plaatsen, ze zouden kunnen vallen en het kookvlak beschadigen.

• Sla geen voorwerpen op het kookvlak op.

KOOKPLATEN

Kookzones

Spanning / frequentie (V/Hz)
Vermogen elektrische installatie(W)

Afmeting (l x p) mm.
Inbouwruimte (AxB)

4 Hilight

220-240/50

7100
B 595x510
X 570x500

560x490

HVH

4 Hilight

220-240/50

7600
B 775x510
X 750x500

740x490

Alle gegevens worden ter informatie verstrekt. Met als doel een voortdurende verbetering van de productkwaliteit, behoudt De fabrikant
zich het recht voor de apparaten te wijzigen volgens de laatste stand van de technische evolutie en rekening houdend met de
voorwaarden bepaald in de Verbruikscode.

De vitrokeramische kookvlakken zijn gefabriceerd in overeenstemming met de richtlijnen 73/23/CEE en 89/336/CEE.

26 NL

INSTALLATIE

Huishoudapparaten in werking stellen is een delicate taak die, indien niet correct uitgevoerd, ernstige gevolgen kan hebben voor de veiligheid
van de gebruiker. Onder deze voorwaarden is het imperatief deze taak aan een beroepsinstallateur over te laten, die deze volgens de geldende
technische normen uitvoert. Indien ondanks deze aanbeveling de verbruiker zelf voor de installatie zorgt, wijst de fabrikant groep alle
verantwoordelijkheid af in geval van technisch defect dat al of niet schade heeft veroorzaakt aan personen en/of aan goederen.

INBOUW

Het meubel of de tafel waarin het kookvlak wordt geïntegreerd
alsook de eventueel aangrenzende meubelwanden moeten
vervaardigd zijn uit een temperatuurbestendig materiaal. Het is
dan ook vereist dat de bekleding die het meubel of de tafel afdekt
wordt bevestigd door een temperatuurbestendige lijm om te
voorkomen dat deze loskomt.

Installatie:

• Het kookvlak wordt geleverd met een dichtingstrip. Voor de
plaatsing van deze strip,

- bescherm zorgvuldig het glasoppervlak en keer het kookvlak
om, met het glasoppervlak naar onder.

- plaats de afdichtstrip rondom het kookvlak.

- installeer deze heel zorgvuldig teneinde alle infiltratie in het
steunmeubel te vermijden.

• Voorzie een ruimte van minstens 5 cm tussen het kookvlak en
de aangrenzende wanden.

• Indien de onderkant van het kookvlakframe zich dichtbij een
zone bevindt die normaal toegankelijk is bij het opbergen of
andere werkzaamheden, plaats een scheidingswand op 1 cm
onder de kookvlakbodem om alle risico’s voor brandwonden
of beschadiging te vermijden.

Kookvlakframe

Afdichtstrip

min 10 mm

50 mm

Niche

accessible

Sp da 25 a 45 mm

min 15 cm

min 5,5 cm

Het is verboden

10 mm
mini

een nietgen-

ventileerde

oven onder het

werkbald

in te bouwen.

Uitsparing
500 X 50

Uitsparing
500 X 10

ELEKTRISCHE AANSLUITING

De installatie voor het apparaat moet worden uitgevoerd in
overeenstemming met de geldende normen in het land van
installatie. De fabrikant groep wijst alle verantwoordelijkheid
af in geval deze schikking niet wordt nageleefd.

Opgelet :

• Vooraleer het apparaat aan te sluiten, controleer de voedin­gsspanning op de teller, de instelling van de stroomverbreker,
het kaliber van de smeltveiligheid en de aardleidingcontinuïteit
van de installatie.

• De elektriciteitsvoorziening moet gebeuren via een stopcontact
met aardleiding of via een omnipolaire breukvoorziening met
een contactopening van minstens 3 mm. Indien het kookvlak is
voorzien van een stekker, moet het stopcontact op een
toegankelijke plaats worden aangebracht.

• De groen/gele beveiligingsdraad moet verbonden worden aan
aardingklemmen van het apparaat enerzijds en van de installatie
anderzijds.

• Onze verantwoordelijkheid dekt geen enkel incident of eventuele
gevolgen hiervan die kunnen voorkomen bij het gebruik van een
apparaat zonder aardingleiding of waarvan de
aardingleiding defect is.

min 70 cm

27 NL

• Elke tussenkomst in verband met de stroomvoorzieningskabel
moet imperatief door de naverkoopdienst of door een persoon
met een gelijkwaardige beroepsbekwaamheid verwezenlijkt
worden.

Het kookvlak wordt zonder aansluitsnoer geleverd. Het is voorzien
van een klembord dat toelaat de geschikte aansluiting van de
elektrische installatie te kiezen.

AANSLUITINGEN AAN HET KLEMBORD:

Om het apparaat aan te sluiten, moeten de hieronder vermelde
instructies absoluut worden nagevolgd.

• De installatie moet door een aangepaste smeltveiligheid
beschermd worden (zie tabel op), en de diameter van de
bedrading moet voldoende zijn om het apparaat op een
normale wijze te voeden.

• Kies de gepaste stroomvoorzieningkabel in functie van de
aanbevelingen op de tabel op.

Om het kookvlak aan te sluiten:

• bescherm zorgvuldig het glasoppervlak en keer het kookvlak
om, met het glasoppervlak naar onder.

verwijder de afdekplaat als
volgt:

• lokaliseer de twee bevestigin­gstongen aan de zijkanten
van de plaat,

• plaats het blad van een schro­evendraaier aan het uiteinde
van elke tong, en druk deze in.

• verwijder de afdekplaat.

sluit de stroomvoorzieningkabel als volgt aan:

• plaats de shuntplaatjes in overeenstemming met de aanduidingen
op het klembord en met de gegevens van de tabel op (

de

shuntplaatjes zorgen voor de verbinding van twee klemmen

• maak de uiteinden van elke

SHUNT

geleider van de stroomvoor­zieningkabel bloot en beve­stig deze aan de klemmen,
rekening houdend met de
gegevens van de tabel op.

• schroef de kabelklem los,

• plaats de stroomvoorzienin­gkabel in de kabelklem.

Zodra de stroomvoorzienin­gkabel aan het klembord is
aangesloten, schroef de ka­belklem vast aan en installeer
de afdekplaat.

Nota: zorg ervoor dat de schroeven van het klembord vast zijn
aangeschroefd.

Enkelfasig

220-240V~

SMELTVEILIGHEID

DIKTE

TYPE 3 G 2,5 mm2

AANSLUIT­ING AAN
KLEMBOD

Shunter:
verbinden
met
shuntplaatje

25 A 25 A 25 A 25 A 16 A

3 G 2,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

2 Fase
shunter 1-2
shunter 2-3

5 Neutraal
shunter 4-5

T Aarding

Tweefasing

220-240V2~

H05RR-F,
H05VV-F,

H05V2V2-F

2 Fase
shunter 1-2
shunter 2-3

5 Fase
shunter 4-5

T Aarding

Tweefasing

220-415V2N~

4 G 2,5 mm2

H05RR-F,

H05VV-F,

H05V2V2-F

1 Fase

3 Fase
shunter 2-3

5 Neutraal
shunter 4-5

T Aarding

Driefasing

220-240V3~

4 G 2,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

L2

L3

1 Fase
shunter 1-2

3 Fase
shunter 3-4

5 Fase 5

T Aarding

Driefasing

380-415V3N~

5 G 1,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

1 Fase

2 Fase

3 Fase

5 Neutraal
shunter 4-5

T Aarding

).

SELECTIE VAN KOOKGERIEF

Het gebruik van kwaliteitspannen is onontbeerlijk voor

het bekomen van goede kookresultaten

• Gebruik kwaliteitspannen met een vlakke bodem: de volmaakt

vlakke bodem vermijdt verhittingspunten waarop het voedsel
kan aanbranden en de dikte van het metaal verschaft een perfecte
warmteverdeling.

• Controleer of de panbodem droog is: bij het vullen van de

pan of bij gebruik van bijvoorbeeld een pan uit de koelkast,
controleer of deze volledig droog is; deze voorzorg vermijdt de
vervuiling van het kookvlak.

• Gebruik pannen met een doormeter die de kookzone volledig
dekt: zorg ervoor dat de panbodem minstens even groot is als
de kookzone. Indien de bodem lichtjes groter is, wordt de energie
optimaal gebruikt.

~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~

De volgende informatie zal u helpen bij het selecteren van de best
aangepaste pannen voor het bekomen van optimale kookresultaten.

Roestvrij staal:
Best met “Sandwich” bodem. De “Sandwich” bodem combineert
de kwaliteiten van roestvrij staal (uitzicht, duurzaamheid en
stabiliteit) met de voordelen van aluminium of koper
(warmteoverdracht en gelijkmatige warmteverdeling).

Aluminium:
Goede warmtegeleiding. Aluminiumrestjes laten soms sporen op
het kookvlak, maar kunnen bij snelle ingreep makkelijk verwijderd
worden. Vermijd dunwandige aluminiumplaat.

Gietijzer / vitrokeramiek:

Zwakke prestaties.

Koperen bodem:
Goede prestaties, maar koper kan sporen nalaten met het uitzicht
van krassen. Deze kunnen verwijderd worden door een spoedige
reiniging van het kookvlak. Let erop het water in de
pan niet volledig te laten verdampen, daar het verhitte metaal aan
het oppervlak kan blijven plakken. Een verhitte koperen pan kan
op het kookvlak definitieve sporen nalaten.

Porselein / geëmailleerd staal:

Uitsluitend met vlakke bodem, dunwandige en gladde bodem.

aanbevolen.

dikwandige bodem aangeraden.

afgeraden.

Kan het glasoppervlak krassen.

dikwandige bodem aangeraden.

goede prestaties.

GEBRUIK VAN HET VITROKERAMISCH
KOOKVLAK

Programmatie-icoon van kookzone

In werking icoon

• Wacht 8 seconden na het aanzetten van het kookvlak vooraleer
de elektronische bediening te activeren.

- Druk op de toets gedurende 3 seconden.

De elektronische bediening van het kookvlak is ingeschakeld.
Elke displayzone geeft nu het vermogenniveau aan en de in
werking icoon knippert.

- Tenzij u binnen 10 seconden reageert, dooft de elektronische
bediening en de opstartprocedure moet herhaald worden.

• ACTIVEREN VAN EEN KOOKZONE

- Druk op de selectietoets van
de gewenste kookzone. De
bedieningsdiode op het
displayscherm blijft constant
branden. Dit betekent dat de
kookzone in werking is.

Bedieningvergrendelingtoets

met verklikkerlicht

- Druk op de of toets om het vermogenniveau van 1 tot 9
in te stellen.

- Bij het aanhoudend indrukken van de of toetsen verhoogt

of verlaagt het vermogenniveau geleidelijk.

De volgende voorbeelden worden ter informatie aangegeven. De
ervaring zal u toelaten deze instellingen aan uw persoonlijke
smaak en gewoonten aan te passen.

0 : U i t
1 : )
2 : ) Smelten
3 : Warm houden
4 : Opwarmen
5 : Ontdooien, stoven, garen, op lage temperatuur

6 : Koken zonder deksel
7 : Doorbakken vlees en gebraad
8 : Gebraad aan hoge temperatuur koken
9 : Frituren, op kooktemperatuur brengen van een

• UITZETTEN VAN EEN KOOKZONE

Hiervoor moet de kookzone in werking zijn. De bedieningsdiode
op het displayscherm moet constant branden. Indien dit niet het
geval is, selectioneer opnieuw de gewenste kookzone.

- Druk op de toets tot het vermogenniveau op het displayscherm

verschijnt. De kookzone gaat onmiddellijk uit, de icoon verdwijnt
na 10 seconden.

- Om snel uit te zetten, druk gelijktijdig op de en toetsen. Het

vermogenniveau loopt automatisch tot terug. De kookzone

wordt uitgeschakeld.

• UITZETTEN VAN HET VOLLEDIGE KOOKVLAK

De werking van de kookzones en van de timer kunnen
ten allen tijde worden stopgezet door de aan/uit toets
gedurende 3 seconden in te drukken.

• WAARSCHUWINGICOON VOOR RESTHITTE

Zodra de temperatuur van het kookzone-oppervlak ongeveer 60°
overschrijdt verschijnt de volgende indicatie op de
bedieningsconsole: .

koken

grote hoeveelheid water

We raden u aan de kookzone uit te schakelen voor het einde van
de bereidingstijd en van de residuele hitte gebruik te maken om
het kookproces zachtjes te voleindigen.

Zodra de temperatuur minder dan 60° bedraagt verdwijnt de
indicatie.

N.B. : na het uitzetten mits stroomonderbreking verdwijnt de
resthitte-icoon definitief zelfs wanneer de oppervlaktemperatuur
meer dan 60° bedraagt.

• WERKING VAN DE UITGEBREIDE KOOKZONE
(Op bepaalde modellen)

• ACTIVEREN:

- Druk op de toets. Druk binnen 10 seconden op de toets die

overeenstemt met de uitgebreide kookzone.

- De in werking icoon op het displayscherm blijft constant branden.

Dit betekent dat de kookzone in werking is.

- Selecteer een vermogenniveau tussen 1 en 9.

- Druk op de toets om de uitgebreide zone te activeren. De

uitgebreide zone icoon (PVD 605 –'D0 PVD 756)

• SCHAKELEN:

Hiervoor moet de kookzone in werking zijn. De in werking icoon
op het displayscherm moet branden. Indien dit niet het geval is,
selectioneer opnieuw de gewenste kookzone.

- Druk op de toets. De in werking icoon van de uitgebreide

zone verdwijnt. Het uitgebreide deel van de kookzone is
uitgeschakeld.

- Voor een snel uitzetten van de gehele kookzone, druk gelijktijdig

op de en toets.
Het vermogenniveau loopt automatisch tot terug. De kookzone
is uitgeschakeld.

• PROGRAMMEREN VAN EEN KOOKZONE

Elke kookzone kan worden geprogrammeerd voor een maximale
duur van 99 minuten.
De kookzones moeten individueel geprogrammeerd worden.

- Zet de gewenste kookzone aan volgens de voorgaande instructies.

is nu zichtbaar.

De bedieningsdiode bij het vermogenniveau moet branden, ze
duidt aan dat de kookzone actief is.

- Druk op de timer toets .

28 NL

Het symbool van de kookzone op de timerdisplay duidt de
geactiveerde kookzone aan.

- Druk op de toets tot de gewenste kooktijd op het displayscherm
verschijnt.

De ingestelde tijd wordt na 3 seconden automatisch geregistreerd

de ingestelde kooktijd kan op ieder ogenblik gewijzigd worden
door de selectietoets van de timer te heractiveren; de in werking
icoon moet branden. Zodra de ingestelde tijd is verlopen gaat
de kookzone automatisch uit en het kookvlak bliept gedurende
1 minuut. Druk op eender welke toets om het bliepen te stoppen.

De ingestelde kooktijd kan op worden teruggebracht met de
toets, het kookvlak is dus niet meer aan de timer gebonden
maar blijft operationeel. De kookzone moet dus manueel worden
uitgezet.

De timer kan afzonderlijk worden als alarmsignaal gebruikt
worden; een bel rinkelt dan na afloop van de ingestelde tijd.

• WERKING VAN DE VERGRENDELINGSTOETS

De vergrendelingfunctie laat toe de momentane instellingen
vast te zetten, of vermijdt dat iemand het kookvlak aanzet.
Ze wordt eveneens gebruikt voor het wissen van de
bedieningscommando’'D5s aangezien het mogelijk is de
bedieningen te vergrendelen zonder dat het kookvlak
geactiveerd is.

- Start de gewenste kookzone(s) op.

- Kies een vermogenniveau voor elke gewenste kookzone.

- Druk op de vergrendelingtoets om de gegevens vast
te zetten; geen enkele andere toets is nu nog beschikbaar, met

uitzondering van de aan/uit toets.

De vergrendeling icoon at branden.

Om de vergrendelingfunctie uit te schakelen, druk op de
toets;
De icoon verdwijnt, alle bedieningen zijn weer beschikbaar.
De icoon gaat uit, alle bedieningen zijn opnieuw beschikbaar.

Indien de timer actief is tijdens het vergrendelen van de bedieningen
zal de tijd automatisch ingekort worden en zal de kookzone na
verloop van de ingestelde tijd uitgeschakeld worden.

Indien de vergrendeling actief is bij het definitief uitschakelen
van het kookvlak blijft deze operationeel en verhindert alle
commando’s bij een nieuwe opstartprocedure. Druk op de
toets om de bedieningen te ontgrendelen.

ONDERHOUD VAN HET VITROKERAMISCH
KOOKVLAK

• Voor de schoonmaak van het glasoppervlak van de kookzone
is het belangrijk te wachten tot deze volledig is afgekoeld.

• Gebruik slechts specifieke schoonmaakproducten voor het
reinigen van het oppervlak van de kookzone, zoals smeer en
krabber. Deze zijn makkelijk verkrijgbaar in de handel.

• Vermijd overkoken; de resten die op het kookvlak vallen branden
snel aan en zijn nadien moeilijk te verwijderen.

• Het is aanbevolen alle stoffen die kunnen smelten zoals plastieken
voorwerpen, suiker en suikerbevattende producten op afstand
te houden van het kookvlak.

ONDERHOUD:

- breng enkele druppels van een specifiek reinigingsmiddel op
het vitrokeramisch oppervlak aan.

- poets met een licht bevochtigde zachte doek of keukenrolpapier,
vooral de vervuilde delen.

- spoel af indien nodig.

- wis het oppervlak af met een droge zachte doek of
keukenrolpapier, tot het volledig schoon is.

Indien na deze onderhoudsbeurt de vlekken aanhouden

- breng opnieuw enkele druppels van een specifiek reinigingsmiddel
op het vitrokeramisch oppervlak aan.

- verwijder met de hulp van een krabber de hardnekkigste vlekken,
rekening houdend met een hoek van 30° ten opzichte
van het kookvlak.

- spoel af indien nodig.

- wis het oppervlak af met een droge zachte doek of
keukenrolpapier, tot het volledig schoon is.

- herhaal de voorgaande procedure indien nodig.

RAADGEVINGEN:

Regelmatige schoonmaakbeurten vormen een beschermende
laag die essentieel is voor het behoeden van krassen en slijtage.
Zorg ervoor dat het kookvlak zuiver is alvorens deze weer te
gebruiken.
Gebruik enkele druppels witte azijn of citroensap om de water­en kalksporen weg te werken.
Wis vervolgens af met een keukenrolpapier, breng enkele druppels
van een specifiek reinigingsmiddel aan en droog het oppervlak af.
Het vitrokeramisch kookvlak is bestand tegen de wrijving van
kookgerief met vlakke bodem, maar het is aanbevolen deze tijdens
het verplaatsen op te heffen.

• WERKING VAN DE SNELLE OPWARMFUNCTIE

Alle kookzones zijn voorzien van een snelle opwarmfunctie
die toelaat de kookzone snel op temperatuur te brengen

Activeren van de snelle opwarmfunctie

- Start de gewenste kookzone op, kies met behulp van de toets
de positie “9”, laat de toets even los en druk ze vervolgens
weer in; het scherm vertoont afwisselend (snel opwarmen)
en (vermogenniveau).

- Verminder indien nodig door de gewenste kookpositie te selecteren.

Kookpositie Geleverd

vermogen

(%)

0 : 0 % : 0 : 0 H
1 : 3 % : 1 : 6 H
2 : 6 % : 3 : 6 H
3 : 11 % : 5 : 5 H
4 : 16 % : 6,5 : 5 H
5 : 19 % : 8,5 : 4 H

6 : 32 % : 2,5 : 1,5 H

7 : 45 % : 3,5 : 1,5 H
8 : 65 % : 4,5 : 1,5 H
9 : 100 % : 0 : 1,5 H

Bvb.: kookzone van 1800 W in positie 6 = geleverd vermogen
32 % van 1800 W

Temperatuur-

stijgingduur

(minuten)

Max. werkingsduur

vooraleer

automatische

uitschakeling*

met geactiveerde “snelle opwarmfunctie” levert de kookzone een
vermogen van 1800 W gedurende 25 minuten en stelt deze na
deze periode in op 576 W.

De kookzones worden automatisch uitgeschakeld wanneer ze te
lang in werking zijn. De uitschakelingduur is afhankelijk van het
gebruikte vermogen.

NOTA :

30° Maxi

- Vermijd het gebruik van een te vochtige spons.

- Gebruik nooit stalen voorwerpen zoals messen en
schroevendraaiers.

- Bij gebruik van een krabber zal dit het oppervlak niet
beschadigen zolang een invalhoek van 30° wordt
aangehouden.

- Houd de krabber met scheermes op afstand van kinderen.

- Gebruik geen bijtende producten of schuurpoeders.

• De kookvlaklijst, naargelang het model:

Om het kookvlak te reinigen zonder de lijst te beschadigen, was
het geheel af met water en zeep, spoel af en droog met een
zachte doek.

29 NL

SERVICE DIENST

Alvorens u de Service Dienst belt
Indien de oven niet werkt, raden wij u aan:
— na te gaan of het apparaat goed is aangesloten.

Indien u de oorzaak niet kunt ontdekken:
— haal de stekker uit het stopcontact of sluit de elektriciteit van
de oven af middels de hoofdschakelaar
— gebruik de oven niet meer en ga er niet zelf aan sleutelen
— bel de Service Dienst
Noteert u, voordat u de Service Dienst belt, het typenummer van
uw oven (zie binnenzijde van de ovendeur) Bij de oven zit een
garantiecertificaat, welke u recht geeft op één jaar garantie vanaf
de datum van aankoop.

PECHVERHELPING

De kookzones handhaven geen lichte bouillon of frituur.

• Gebruik uitsluitend pannen met vlakke bodem. Bij de minste
afstand tussen de pan en het kookvlak is een correcte
warmteoverdracht tussen de kookzone en de pan onmogelijk.

• De bodem van de pan moet volledig de diameter van de
geselecteerde kookzone dekken.

Te traag kookproces.

• Gebruik van niet aangepaste pannen. Gebruik uitsluitend
kookgerief met een vlakke, zware bodem en met een diameter
die overeenstemt met de kookzone.

Kleine krassen op het glazen oppervlak.

• Verkeerde reinigingsmethode, of pannen met ruwe bodem, of
zand- of zoutdeeltjes tussen het kookvlak en de pan. Raadpleeg
het hoofdstuk “ONDERHOUD”.
Zorg ervoor dat de panbodem vóór gebruik zuiver is
en gebruik uitsluitend pannen met een gladde bodem.
De krassen kunnen slechts beperkt worden door een
doelmatige schoonmaak.

Sporen van metaal

• Verschuif geen voorwerpen in aluminium op het kookvlak;
raadpleeg de schoonmaakinstructies.

• U gebruikt verkeerd kookgerief.
De vlekken blijven. Neem een krabber en volg de instructies van
het hoofdstuk “ONDERHOUD”.

Donkere vlekken

• Neem een krabber en volg de instructies van het hoofdstuk
“ONDERHOUD”.

Heldere vlekken op het kookvlak.

• Sporen van aluminium of koperen pannen, maar eventueel ook
van water, mineraal- of voedselresten.
Deze kunnen verwijderd worden met een reinigingscrème.

Gesmolten suiker of plastiek op het kookvlak.

• Raadpleeg het hoofdstuk “ONDERHOUD”.

Het kookvlak werkt niet.

• Een grote overborreling of voorwerp bedekt minstens 3
bedieningstoetsen gedurende minimum 10 seconden. Reinig de
overborreling of verwijder het voorwerp.

• De bedieningsconsole is vergrendeld. Druk op de vergrende­lingtoets om de bedieningen te ontgrendelen.

Het kookvlak schakelt niet uit.

• De bedieningsconsole is vergrendeld. Druk op de vergrende­lingtoets om de bedieningen te ontgrendelen. Raadpleeg het
hoofdstuk “Werkingsduur” op pagina 29.

Het kookvlak schakelt automatisch uit.

• Een grote overborreling bedekt minstens 2 bedieningstoetsen
gedurende minimum 10 seconden, het kookvlak schakelt in
veiligheidsmodus en bliept. Reinig de overborreling of verwijder
het voorwerp.

• De kookzones stoppen automatisch wanneer ze gedurende een
tamelijk lange periode zijn ingeschakeld. Raadpleeg het hoofdstuk
“Werkingsduur” op pagina 29.

Stop/start cyclusduur van kookzones.

• De stop/startcyclus hangt af van het gewenste vermogenniveau:

- laag vermogen: korte werkingsduur,

- hoog vermogen: lange werkingsduur.

Het gehele kookvlak of sommige kookzones werken niet.

• Vraag een technieker te controleren of de aansluiting
overeenstemt met de instructies op pagina 27.

De «H» resthitte icoon knippert.

• De temperatuur van de elektronische componenten is te hoog.
Vraag een technieker de installatie van het kookvlak te controleren
in overeenstemming met de instructies van pagina 27.

Dit apparaat voldoet aan de Europese richtlijnen
2002/96/EC voor elektrische en elektronische
afval.
Door dit apparaat correct te verwijderen, helpt
u het potentiële negatieve gevolg voor de
omgeving en menselijke gezondheid te
voorkomen., welke anders door onjuiste
verwijdering zou kunnen worden veroorzaakt.

Het symbool op het product duidt aan dat dit
product niet behandeld zal worden als huishuidelijk afval. In
plaats daarvan zal het apparaat naar het verzamelpunt voor de
recycling van elektrische en elektronische uitrusting gaan.
De verwijdering moet in overeenstemming met plaatselijke
milieuvoorschriften voor afvalverwerking uitgevoerd worden
Voor meer gedetailleerde informatie over de verwijderingvan dit
product, neemt u contact op met uw gemeenlijke reinigingsdienst
of de dealer waar u het apparaat heeft gekocht.

30 NL

GENERELLE ADVARSLER

LÆS INSTRUKTIONSVEJLEDNINGEN OMHYGGELIGT FOR AT FÅ STØRST MULIGT UDBYTTE AF PLADEN
Vi anbefaler, at du gemmer brugs- og installationsvejledningen til senere brug, samt at du noterer serienummeret nedenfor, inden du
installerer pladen, hvis du får behov for at få hjælp fra servicecenteret.

Mærkeplade

Mod : FE GD21 RB

P. Maxi (Oven) - 2350 W

Made in FRANCE - 232 -

220 - 240 V
P. Motors = 30 W

(placeret under pladens bundbeklædning)

Mod: FE GD21 RB

Code: 39354774 - 0306 0511

220 - 240 V

Code: 39354774 -0306 0511

Code: 39354774

Code: 39354774

- 0306 0511

- 0306 0511

Code: 39354774

- 0306 0511

• Hold børn væk fra kogezonerne, mens disse anvendes, eller efter at de er slukket, så længe indikatoren for restvarme er tændt, for
at undgå alvorlige forbrændinger.

• Overvåg altid tilberedningen af mad med fedt eller olie nøje, da varmt fedt eller olie hurtigt kan bryde i brand.

• Pladens kontrolområde er meget følsomt, placer ikke varme genstande derpå.

• Placer ikke aluminiumsfolie og plastemballage på kogezonerne.

• Hver gang pladen bruges, er det nødvendigt at rengøre den for at forhindre, at der samler sig snavs og fedt. Hvis der sidder rester,
varmes disse op igen, næste gang pladen bruges, og der afgives røg og ubehagelige lugte. Desuden er der risiko for, at der opstår
brand.

• Det frarådes at kigge direkte på halogenelementerne.

• Undgå at berøre varmezonerne, mens de er i brug eller et stykke tid, efter at de har været brugt.

• Tilbered aldrig mad direkte på den glaskeramiske plade. Brug altid egnet kogegrej.

• Placer altid panden på midten af den kogezone, du bruger.

• Brug ikke kogepladen som skærebræt.

• Skub ikke køkkenudstyr hen over kogepladen.

• Opbevar ikke tunge genstande over kogepladen. De kan medføre skader, hvis de falder ned på kogepladen.

• Brug ikke kogepladen som arbejdsbord.

• Brug ikke kogepladen til opbevaring af ting.

• Brug ikke kogepladen, hvis det usandsynlige skulle ske, at overfladen sprækker. Træk straks stikket ud af kontakten, og ring til
servicecenteret.

HVHKOGEPLADE

Brændere

Forsyningsspænding (V/Hz)
Installeret elektrisk effekt (W)

Produktstørrelse (l x p)mm.
Indbygningsmål (AxB)

Vi bestræber os hele tiden på at forbedre kvaliteten af vores produkter, og derfor kan vi ændre apparaterne for at inkorporere de seneste
tekniske forbedringer.

Alle glaskeramiske plader overholder bestemmelserne i Rådets direktiv 73/23/EØF og 89/336/EØF.

4 Hilight

220-240/50

7100
B 595x510
X 570x500

560x490

4 Hilight

220-240/50

7600
B 775x510
X 750x500

740x490

31 DA

INSTALLATION

Installation af en husholdningsmaskine kan være kompliceret, som kan få alvorlig betydning for brugerens sikkerhed, hvis
den ikke udføres korrekt. Derfor skal installationen udføres af en kvalificeret fagmand i overensstemmelse med gældende
tekniske bestemmelser. I tilfælde af at dette råd ignoreres, og installationen udføres af en person uden kvalifikationer, afviser
fabrikanten ethvert ansvar for tekniske problemer med produktet, uanset om dette resulterer i tings- eller personskade.

INDBYGNING

Det møbel, hvori kogepladen skal installeres, og alle tilstødende
møbler skal være fremstillet af materialer, som kan modstå høje
temperaturer. Endvidere skal alle dekorationslaminater være
fastgjort med varmebestandig lim.

Installation:

• Med pladen følger en vandtæt forsegling.

Inden montering:

- vend pladens øverste side nedad, således at glasfladen peger
nedad.

Sørg for, at glasset er beskyttet.

- placer forseglingen rundt om pladen.

- sørg for, at den placeres korrekt for at undgå utætheder ind til
det understøttende kabinet.

• Efterlad en åbning på mindst 5 cm mellem apparatet og de
lodrette sider på det tilstødende møbel.

• Under installationen af pladen skal du, hvis pladens underside
vender ind mod et område, der normalt er tilgængeligt, indsætte
en adskillelse på 1 cm under pladens bund for at undgå risiko
for brandmærker og skader.

Kogeplade

Forsegling

min 10 mm

50 mm

10 mm
mini

Tilgængelig

plads

Sp da 25 a 45 mm

min 15 cm

min 5,5 cm

Det er forbudt

at montere

kogepladen

oven på en ovn

Åbning

500 X 50

Åbning

500 X 10

uden

ventilation

ELTILSLUTNING

"Installationen skal overholde standarddirektiverne".
Producenten fralægger sig ethvert ansvar for skader, som skyldes
upassende eller urimelig brug.

Advarsel!

• Kontroller altid følgende inden enhver elinstallation: Den spænding,
der fremgår af elmåleren, effektafbryderens justering,
installationens jordforbindelse, samt at den anvendte sikring er
korrekt.

• Installationens strømforsyning skal føres via et stik med
jordforbindelse eller via en flerpolet afbryder med en kontaktåbning
på mindst 3 mm.

Hvis maskinen er forsynet med en stikkontakt, skal den installeres,
så der er adgang til stikkontakten.

• Den gule/grønne tråd på elledningen skal tilsluttes jordforbindelsen
på både netledningen og apparatets klemmer.

• Fabrikanten kan ikke holdes ansvarlig for ulykker, der skyldes
brugen af et apparat uden jordforbindelse eller med defekt
jordforbindelse.

• Kontakt servicecenteret eller en kvalificeret tekniker, hvis du har
spørgsmål angående netledningen.

min 70 cm

Dette apparat leveres ikke med en netledning, men kogepladen
er forsynet med en klemrække, som gør det muligt at vælge det
korrekte stik til den pågældende strømforsyning.

TILSLUTNING TIL KLEMMERNE PÅ KLEMRÆKKEN:

Tilslutning sker ved at følge nedenstående anvisninger.

• Inden du foretager tilslutning, skal du sikre, at installationen er
beskyttet af en passende sikring (se tabel), og at den er forsynet
med tråde med tilstrækkeligt tværsnit til at klare almindelig
forsyning.

• Vælg ledning i overensstemmelse med anbefalingerne i tabellen.

• Vend kogepladen, så glassiden vender ind mod bordpladen,

forudsat at du har beskyttet glasset!

• Åbn dækpladen efter
følgende fremgangsmåde:

• Find de to tapper på siderne.

• Sæt spidsen af en flad
skruetrækker foran hver tap,
skub indad og tryk ned.

• Fjern dækpladen.

• Tilslutning af elledning:

• Følg oplysningerne i tabellen og mærkerne på klembrættet, og
installer shunterne (når de er sat i klembrættet, udgør de en bro
mellem to klemmer).

• Fjern det yderste på hver

SHUNT

ledning, og tilslut dem til
klemmerne ud fra de
oplysninger, du finder i
tabellen.

• Skru kabelklemmen af.

• Træk ledningen igennem
kabelklemmen.

Spænd kabelklemmen, og luk
dækpladen, når ledningen er
forbundet med apparatets
stik.

Bemærk! Kontroller, at skuerne til klembrættet er spændt fast.

ELTILSLUTNING

KABEL

OMRÅDE

TYPE

TILSLUT­NING
TIL
KLEMRK­KEN

Monofase

220-240V~

25 A 25 A 25 A 25 A 16 ASIKRING

3 G 2,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

2 Fase
shunt 1-2
shunt 2-3

5 Neutral
shunt 4-5

T Jord

Tofaset

220-240V2~

3 G 2,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

2 Fase
shun 1-2
shunt 2-3

5 Fase
shunt 4-5

T Jord

Tofaset

220-415V2N~

4 G 2,5 mm2

H05RR-F,

H05VV-F,

H05V2V2-F

1 Fase

3 Fase
shunt 2-3

5 Neutral
shunt 4-5

T Jord

Trefaset

220-240V3~

4 G 2,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

L2

L3

1 Fase
shunt 1-2

3 Fase
shunt 3-4

5 Fase

T Jord

Trefaset

380-415V3N~

5 G 1,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

1 Fase

2 Fase

3 Fase

5 Neutral
shunt 4-5

T Jord

32 DA

RÅD ANGÅENDE KOGEGREJ TIL PLADEN

Det er afgørende at bruge kogegrej af god kvalitet for at

• Anvend altid kogegrej af god kvalitet med tyk og helt flad
bund: Hvis du bruger den slags kogegrej, undgår du varme

steder, der får maden til at brænde på. Gryder og pander med
tyk metalbund giver en jævn varmefordeling.

• Sørg for, at gryden eller panden er tør under bunden: Når
du hælder væske i panden eller bruger en pande, der har stået
i køleskabet, skal du kontrollere, om bunden på panden er helt
tør, inden du sætter den på pladen. På denne måde undgår du,
at pladen bliver snavset.

• Brug pander med en diameter, der er stor nok til at dække
kogezonen helt: Panden må ikke være mindre end varmezonen.

Hvis den er en lidt bredere, bruges energien optimalt.

VALG AF KOGEGREJ – Følgende oplysninger hjælper dig til at
vælge kogegrej, som sikrer et godt resultat.

Rustfrit stål: Anbefales varmt. Især velegnet med sandwichbund.
Sandwichbunden kombinerer fordelene ved rustfrit stål (udseende,
holdbarhed og stabilitet) med fordelene ved aluminium eller kobber
(varmeledning, jævn varmefordeling).

Aluminium: Det anbefales at bruge tungt kogegrej. God
konduktivitet. Der kan sommetider forekomme ridser i form af
aluminiumrester på kogepladen, men disse kan fjernes ved
øjeblikkelig rengøring.
Tyndt aluminium må ikke anvendes pga. det lave smeltepunkt.

Støbejern: Anvendeligt, men kan ikke anbefales. Dårlig ydeevne.
Kan ridse overfladen.

Kobberbund/stentøj: Det anbefales at bruge tungt kogegrej.
Giver et godt resultat, men kobberet kan efterlade rester, der kan
medføre ridser. Resterne kan fjernes, hvis kogepladen rengøres
øjeblikkeligt. Lad ikke gryder af denne type koge tørre. Overophedet
metal kan smelte fast på glaskogeplader. En overophedet
kobbergryde kan afsætte rester, som laver permanente pletter på
kogepladen.

Porcelæn/emalje: Giver kun et godt resultat med en tynd, glat
og flad bund.

Glaskeramisk: Anbefales ikke. Dårlig ydeevne. Kan ridse
overfladen.

få mest muligt ud af kogepladen.

SÅDAN BRUGER DU DEN GLASKERAMISKE
PLADE

Indikator for programmering af kogezone

LED-kontrolindikator

• Når du tænder for pladen, skal du vente 8 sekunder med at
aktivere den elektroniske kontrol.

- Tryk på knappen i 3 sekunder.

Nu aktiveres den elektroniske kontrol af pladen. I hvert
displayområde vises varmeniveauet, og LED-kontrolindikatoren
blinker.

- Efter 10 sekunder uden at blive brugt slukker den elektroniske
kontrol, og startproceduren skal gentages.

• SÅDAN TÆNDER DU FOR EN KOGEZONE

- Tryk på knappen for at vælge
den ønskede kogezone. I
displayområdet lyser LED­kontrolindikatoren konstant. Det
betyder, at zonen er aktiveret.

Indikator for lås

- Tryk på knappen eller for at vælge et varmeniveau mellem
1 og 9. Hold knappen eller ned, hvorefter varmeniveauet
stiger eller falder lidt efter lidt.

Følgende eksempler er kun illustrative. På baggrund af dine egne
erfaringer kan du nu foretage disse indstillinger ud fra smag og
brug.

0 : Slukket
1 : )

2 : ) ..... Smeltevarme

3 : Varmevedligeholdelse
4 : Opvarmning
5 : Optøning, lavt blus, fuldt blus, småkogning
6 : Kogning uden låg
7 : Stegning, bruning og ristning
8 : Stærk kogning og stegning, brænding

9 : Stegning, kogning af store mængder vand.......

• SÅDAN SLUKKER DU FOR EN KOGEZONE

- Tryk på knappen for at vælge den ønskede kogezone.

- Tryk på knappen for at få vist varmeniveauet. Nu slukkes
zonen, indikatoren slukker efter 10 sekunder.

- Hvis du ønsker at slukke hurtigt, skal du trykke på knapperne

og samtidigt.

Varmeniveauet sænkes nu automatisk til .
Kogezonen slukkes.

• TOTALSTOP

Kogezonerne og timeren kan slukkes når som helst ved
at trykke i 3 sekunder på tænd/sluk-knappen.

• INDIKATOR FOR RESTVARME

Kontrolpanelet fortæller brugeren, hvornår overfladetemperaturen
på kogezonerne kommer op over 60°C, ved at vise følgende: )
Når temperaturen falder ned under 60°C, forsvinder -visningen.

Når madlavningen er ved at være færdig, anbefaler vi, at du
slukker for kogezonen og bruger restvarmen, indtil maden stille
og roligt er færdig.

NB! Ved strømafbrydelser forsvinder indikatoren for restvarme
fuldstændigt, selvom overfladetemperaturen er over 60°C.

• SÅDAN BRUGER DU DEN UDVIDEDE KOGEZONE
(Gælder kun nogle modeller)

• SÅDAN TÆNDER DU FOR DEN UDVIDEDE KOGEZONE:

- Tryk på knappen de næste 10 sekunder.

- Tryk på knappen for den udvidede zone. I displayområdet lyser
den blinkende indikator nu konstant. Det betyder, at zonen er
aktiveret.

- Vælg et varmeniveau mellem 1 og 9 ( eller ).

- Tryk på knappen for at starte den udvidede zone.

• SÅDAN SLUKKER DU FOR DEN UDVIDEDE KOGEZONE:

- Kogezonen med udvidelse skal være aktiveret: Indikatoren skal
være tændt i displayområdet. Hvis dette ikke er tilfældet, skal
du vælge den relevante zone igen.

- Tryk på knappen LED-displayet for den udvidede zone
forsvinder. Den udvidede kogezone slukkes.

- Hvis du ønsker at slukke for hele kogezonen hurtigt, skal du
trykke på knapperne og samtidigt. Varmeniveauet sænkes
nu automatisk til . Kogezonen slukkes.

• SÅDAN PROGRAMMERER DU EN KOGEZONE

Alle kogezoner kan programmeres for højst 99 minutter. Der kan
kun programmeres én zone ad gangen.

- Tænd for den ønskede zone ved at følge ovenstående anvisninger.
LED-kontrolindikatoren tæt på varmeniveauet skal være vist.
Den angiver, at zonen er aktiveret.

- Tryk på knappen Timer.

Zonemarkeringen omkring timerdisplayet viser den kontrollerede
zone.

- Tryk på knappen for at vælge tiden i minutter.

Denne indstilling gemmes automatisk efter tre sekunder.

Den programmerede tid kan ændres når som helst ved at trykke

på knappen Timer. LED-kontrolindikatoren for timeren skal lyse.
Når tiden er gået, slukker kogezonen automatisk, og du hører
en biplyd i 1 minut. Tryk på en hvilken som helst knap for at
stoppe den.

33 DA

Den programmerede tid kan nulstilles vha. knappen eller
ved at trykke på knapperne og samtidigt, hvorefter kogezonen
ikke længere er knyttet til timeren, men dog stadigvæk er aktiveret.
Så du bliver nødt til at slukke for zonen separat.

Timeren kan bruges udelukkende som alarm. Den lyder ved
udløbet af den programmerede tid.

• BRUG AF LÅSEKNAPPEN

Låsefunktionen blokerer de aktuelle indstillinger eller forhindrer,
at der tændes for pladen. Den kan også bruges ved rengøring af
kontrolknapperne, da disse kan låses, uden at pladen er tændt.

- Tænd for de ønskede kogezoner.

- Vælg et varmeniveau for hver af dem.

- Tryk på knappen for at indstille data. På denne måde
fungerer ingen andre knapper, bortset fra TÆND/SLUK-knappen.

Indikatoren for lås begynder at lyse.

Hvis du ønsker at frigøre låsefunktionen, skal du bare trykke på
knappen . Så slukker indikatoren, og alle kontrolknapperne
fungerer igen.

Hvis timeren er tændt, mens kontrolknapperne er låst, tælles tiden
automatisk, og zonen slukker ved udløbet af den programmerede
tid.

Hvis låsefunktionen er aktiveret, når der slukkes for pladen, virker
den fortsat og forhindrer enhver handling, når der tændes for
pladen igen. Tryk på knappen for at frigøre låsefunktionen.

Hvis der er genstridige pletter tilbage:

- Dryp nogle flere dråber specialrengøringsmiddel på overfladen.

- Skrab pletterne af med en skraber, som holdes i en vinkel på
30° i forhold til kogepladen.

- Tør af med en blød klud eller tør køkkenrulle, indtil overfladen
er ren.

- Gentag processen, hvis det er nødvendigt.

NOGLE FÅ TIPS:
Hyppig rengøring giver et beskyttende lag, som er vigtigt til
forebyggelse af ridser og slitage. Kontroller, at overfladen er ren,
inden kogepladen anvendes igen. Fjern mærker fra vand med
nogle få dråber eddike eller citronsaft. Tør herefter af med
køkkenrulle og nogle få dråber specialrengøringsmiddel.
Kontrolknapperne kan tages af ved grundig rengøring.

Du skal imidlertid sørge for, at rengøringsmidlet ikke trænger
ind i åbne områder, samt at knapperne bliver skubbet ordentlig
på plads igen.

Den glaskeramiske overflade kan modstå ridser fra kogegrej med
flad bund, men det er altid bedre at løfte delene, når de flyttes fra
en zone til en anden.

Bemærk!

30° Maxi

• BRUG AF LYNOPVARMNING

Hver kogezone på pladen er forsynet med en lynopvarmnin­gsfunktion, der får kogezonetemperaturen til at stige hurtigere.

Sådan tænder du for lynopvarmningen

- Tænd for den ønskede zone, tryk på knappen for at indstille
niveau , tryk kort på knappen , og tryk på den igen. Der
vises nu skiftevis “lynopvarmning” og for varmeniveau.

- Hvis det er nødvendigt, sættes varmeindstillingen ned til det
ønskede niveau.

Indstilling Frigjort

0 : 0 % : 0 : 0 H
1 : 3 % : 1 : 6 H
2 : 6 % : 3 : 6 H
3 : 11 % : 5 : 5 H
4 : 16 % : 6,5 : 5 H
5 : 19 % : 8,5 : 4 H
6 : 32 % : 2,5 : 1,5 H
7 : 45 % : 3,5 : 1,5 H
8 : 65 % : 4,5 : 1,5 H
9 : 100 % : 0 : 1,5 H

Eks.: 1.800 W-zone i indstilling 6 = 32 % frigjort energi af 1.800
W.

Når “Lynopvarmning” er aktiveret, yder zonen en effekt på

energi

(%)

Tid for

lynopvarmning

(minutter)

Maks. driftstid

inden

automatisk

slukning*

1.800 W i 2,5 minutter og indstiller sig herefter på 576 W.

* Til forbedring af sikkerheden slukker kogezonerne automatisk,
hvis de står tændt for længe. Hvornår de slukker, afhænger af det
anvendte varmeniveau.

Brug ikke en svamp med for meget vand.
Brug aldrig knive eller skruetrækkere.
En skraber med et barberblad beskadiger ikke overfladen, så
længe den holdes i en vinkel på 30°.
Hold altid skrabere med barberblade uden for børns
rækkevidde.
Brug aldrig slibemidler eller skurepulvere.

• Metaldele (kun nogle modeller): Til sikker rengøring af metaldele

kan du bruge sæbe og vand, skylle af og så tørre efter med en
blød klud.

RENGØRING OG VEDLIGEHOLDELSE

• Inden du udfører vedligeholdelsesarbejde på pladen, skal den
være helt afkølet.

• Der må kun benyttes produkter (cremer og skrabere), der er
fremstillet specielt til glaskeramiske overflader. De kan købes
hos supermarkeder.

• Undgå spild, da alt, hvad der bliver liggende på pladens overflade,
hurtigt brænder og gør rengøringen vanskeligere.

• Hold alle smeltelige materialer væk fra kogepladen, f.eks.
plastgenstande, sukker eller sukkerbaserede produkter.

VEDLIGEHOLDELSE:

- Dryp nogle få dråber specialrengøringsmiddel på overfladen.

- Tør eventuelle genstridige pletter af med en blød klud eller et
stykke let fugtet køkkenrulle.

- Tør af med en blød klud eller tør køkkenrulle, indtil overfladen
er ren.

34 DA

EFTERSALGSSERVICE

Inden du ringer efter Eftersalgsservice, skal du kontrollere
følgende:

– At stikket er sat korrekt i, og at sikringen er ok. Hvis fejlen ikke
kan findes:
Sluk for apparatet – forsøg ikke at reparere det – ring til
eftersalgsservicecenteret. Apparatet leveres med et garantibevis,
der sikrer gratis reparation på servicecenterets regning.

PROBLEMLØSNING

Kogezoner, der ikke holder en regelmæssig varme, eller hvor
stegning ikke sker hurtigt nok.

• Du skal bruge grej med helt flad bund. Hvis der kan skimtes lys

mellem bund og et punkt på overfladen, overføres varmen ikke
korrekt.

• Bunden på kogegrejet skal passe nøjagtigt til diameteren på den

valgte varmezone.

Langsom tilberedning af maden.

• Der anvendes forkert kogegrej. Bundene skal være flade, ret

tunge og have den samme diameter som den valgte kogezone.

Småridser (kan optræde som sprækker eller afskrabninger)
på glaspladen.

• Forkerte rengøringsmetoder, kogegrej med grov bund eller

grovkornede partikler (salt eller sand) mellem kogegrej og pladens
overflade.
Brug de anbefalede fremgangsmåder for rengøring. Kontroller,
at bundene er rene, inden kogegrejet tages i brug, og brug gryder
og pander med glat bund.

Metalmærker (kan optræde som ridser).

• Skub ikke kogegrej af aluminium hen over kogepladen. Brug

den anbefalede fremgangsmåde for rengøring for at fjerne
mærkerne.

• Der er anvendt forkerte materialer til rengøring. Spild eller

fedtpletter bliver siddende på overfladen, brug en skraber (med
barberblad) og det anbefalede rengøringsprodukt.

Mørke striber eller pletter.

• Brug en skraber med barberblad og det anbefalede

rengøringsprodukt.

Områder med misfarvning på kogepladen.

• Mærker fra gryder og pander af aluminium og kobber samt

mineralaflejringer fra vand eller mad kan fjernes med rensecremen.

Varme sukkerblandinger/plastik, der er smeltet fast til
overfladen.

• Se afsnittet Rengøring af glaskogeplader.

Pladen eller nogle varmezoner fungerer ikke.

• Parallelkredsene er ikke sat ordentlig fast i klemrækken.

Kontroller, at tilslutningen er foretaget i overensstemmelse med

anvisningerne på side 32.

Pladen fungerer ikke.

• Et stort spild eller en stor genstand har dækket to knapper i

mindst 10 sekunder. Tør det spildte op, eller fjern genstanden.

• Kontrolpanelet er låst. Tryk på knappen “Lås” for at låse op.

Pladen slukker ikke

• Kontrolpanelet er låst. Tryk på knappen “Lås” for at låse op.

Se afsnittet side 34.

Pladen slukker automatisk

• Et spild har dækket mindst to knapper i over 10 sekunder. Pladen

går over på sikkerhed, og der kommer en biplyd, lige så længe
knapperne er tildækket. Tør det spildte op, eller fjern genstanden.

• Kogezonerne slukker automatisk, hvis de er tændt for længe.

Se afsnittet side 34.

Varighed af tænd-/slukfunktion for kogezonerne

• Tænd-/slutcyklusserne varierer i forhold til det ønskede

varmeniveau:

- Lavt niveau: kort funktionstid.

- Højt niveau: lang funktionstid.

Indikatoren for restvarme "H" blinker

• Den elektroniske temperatur er for høj. En tekniker skal kontrollere

installationen ud fra anbefalingerne på side 32.

35 DA

YLEISIÄ TURVAOHJEITA

LUE OPAS HUOLELLISESTI, JOTTA SAAT LIEDESTÄSI PARHAAN MAHDOLLISEN HYÖDYN.
Suosittelemme, että säilytät asennus- ja käyttöoppaan myöhempää tarvetta varten ja merkitset ennen lieden asentamista sen sarjanumeron
alla olevaan ruutuun siltä varalta, että tarvitset huollon apua.

Laitekilpi

Mod : FE GD21 RB

P. Maxi (Oven) - 2350 W

Made in FRANCE - 232 -

220 - 240 V
P. Motors = 30 W

(sijaitsee lieden pohjassa)

Mod: FE GD21 RB

Code: 39354774 - 0306 0511

220 - 240 V

Code: 39354774 -0306 0511

Code: 39354774

Code: 39354774

- 0306 0511

- 0306 0511

Code: 39354774

- 0306 0511

• On ehdottoman suositeltavaa pitää lapset loitolla keittotasosta sen käytön aikana tai käytön jälkeen, kun kuumista keittoalueista
varoittavat merkkivalot vielä palavat, jotta ei ole vaaraa vakavista palovammoista.

• Valmistaessasi ruokaa rasvaa tai öljyä käyttäen, pidä aina tarkkaan silmällä paistoastiaa, koska kuuma rasva tai öljy syttyy helposti.

• Lieden ohjaustaulu on herkkä laite; älä laske kuumia astioita sen päälle.

• Keittoalueille ei saa laittaa alumiinifoliota tai muovisia astioita.

• Liettä on hieman puhdistettava jokaisen käyttökerran jälkeen, jotta siihen ei keräänny likaa ja rasvaa. Puhdistamatta jäänyt lika ja rasva
kuumenee seuraavalla käyttökerralla ja synnyttää savua ja epämiellyttävää käryä palonvaarasta puhumattakaan.

• On parempi olla katsomatta pitkään suoraan halogeenielementteihin.

• Älä koske keittoalueisiin niiden käytön aikana tai liian pian sen jälkeen.

• Älä milloinkaan kypsennä ruokaa pelkällä keraamisella keittotasolla. Käytä aina asianmukaisia keittoastioita.

• Aseta astia aina käyttämäsi keittoalueen keskelle.

• Älä käytä tasoa leikkuulautana.

• Älä siirrä astioita vetämällä tasoa pitkin.

• Älä säilytä raskaita esineitä lieden yläpuolella. Ne voivat vaurioittaa sitä, jos ne sattuvat putoamaan liedelle.

• Älä käytä liettä työtasona.

• Älä käytä liettä säilytyspaikkana.

• Jos keittotasoon vastoin odotuksia syntyy halkeama, älä käytä liettä. Kytke välittömästi liesi irti sähköverkosta ja ota yhteyttä huoltoon.

HVHLIESI

Keittoalueet

Käyttöjännite (V/Hz)
Liitäntäteho (W)

Lieden mitat (l x p) mm.

Asennusaukon mitat kalusteisiin
upotettaessa (AxB)

Parannamme jatkuvasti tuotteidemme laatua ja saatamme tehdä kodinkoneisiin uusimpien teknisten parannusten mukaisia muutoksia.

Keraamiset liedet täyttävät direktiivien 73/23/ETY ja 89/336/ETY määräykset.

4 Hilight

220-240/50

7100
B 595x510
X 570x500

560x490

4 Hilight

220-240/50

7600
B 775x510
X 750x500

740x490

36 FIN

ASENNUS

Kodinkoneen asennus voi olla vaativa työ, joka virheellisesti tehtynä saattaa aiheuttaa vakavan vaaran kodinkoneen käyttäjälle.
Tämän vuoksi asennus pitäisi antaa ammatillisesti pätevän henkilön tehtäväksi voimassa olevien teknisten määräysten
mukaisesti. Jos tätä neuvoa ei noudateta, vaan asennuksen tekee epäpätevä henkilö, valmistaja ei vastaa mistään tuotteen
toimintahäiriöstä riippumatta siitä, aiheutuuko siitä vahinkoa tai tapaturmia.

ASENNUS KALUSTEISIIN

Kalusteiden, joihin liesi on tarkoitus asentaa, sekä kaikkien sen
vieressä olevien kalusteiden on oltava kuumuuden kestäviä.
Lisäksi kaikki koristelaminaatit on kiinnitettävä kuumuutta kestävällä
liimalla.

Asennus:

• Lieden mukana tulee vedenpitävä tiiviste.

Ennen asennusta:

- Käännä liesi ylösalaisin niin, että keraaminen taso on alaspäin.

Varmista, että keraaminen taso on suojattu.

- Asenna tiiviste lieden ympärille.

- Varmista, että se on kunnolla paikoillaan, jottei mitään pääse
valumaan kalusteiden sisään.

• Jätä vähintään 5 cm:n väli lieden ja viereisten kalusteiden välille.

• Jos liesi asennetaan niin, että sen alla olevaan tilaan on pääsy,
on 1 cm lieden pohjan alapuolelle asennettava välipohja, jottei
ole vaaraa palovammoista tai muista vaurioista.

Liesi

Tiiviste

min 10 mm

50 mm

10 mm
mini

Tila, johon

on pääsy

Sp da 25 a 45 mm

min 15 cm

min 5,5 cm

Liettä ei saa

asentaa

sellaisen uunin

päälle, jonka

ilmanvaihdosta

Aukko

500 X 50

Aukko

500 X 10

ei ole

huolehdittu

SÄHKÖLIITÄNTÄ

"Asennuksen on oltava tavanomaisten direktiivien mukainen."
Valmistaja ei ota vastuuta vahingoista, jotka ovat seurausta
sopimattomasta käytöstä.

Varoitus:

• Tarkista aina ennen sähkötöitä mittariin merkitty verkkojännite,
ylivirtasuojan asetus, maadoituskytkennän johtavuus ja sulakkeen
sopivuus.

• Laite tulee kytkeä käyttämällä maadoitettua pistoketta tai
moninapaista kytkintä, jonka kosketinpinnat aukeavat vähintään
3 mm.

Jos liedessä on pistoke, se on asennettava niin, että siihen
tarvittaessa päästään käsiksi.

• Virtajohdon keltavihreä johdin on kytkettävä maaliittimeen sekä
virtalähteen että lieden päässä.

• Valmistaja ei vastaa onnettomuuksista, jotka aiheutuvat
maadoittamattoman laitteen käytöstä tai huonosta
maadoituskontaktista.

• Kaikissa virtajohtoon liittyvissä ongelmatilanteissa on otettava
yhteyttä huoltopalveluun tai valtuutettuun sähköasentajaan.

min 70 cm

Lieden mukana ei toimiteta virtajohtoa, vaan liedessä on
kytkentärima, jonka avulla voidaan valita kullekin verkkovirtalähteelle
sopiva kytkentä.

LIITTÄMINEN KYTKENTÄRIMAN LIITTIMIIN

Asennuksessa on noudatettava seuraavia ohjeita:

• Varmista ennen kytkemistä, että laitteen suojana on sopivan
kokoinen sulake (ks. taulukko) ja että johtimien poikkipinta-ala
on laitteen liitäntätehon mukainen.

• Valitse virtajohto taulukon suositusten mukaisesti.

• Käännä liesi ylösalaisin, keraaminen pinta työtasoa vasten, kun

olet ensin suojannut keraamisen pinnan!

• Avaa kansi seuraavasti:

• Paikanna kaksi sivuilla olevaa
kielekettä.

• Aseta tavallisen ruuvitaltan kärki
kummankin kielekkeen eteen,
työnnä sisään ja paina.

• Irrota kansi.

• Kytke virtakaapeli seuraavasti:

• Noudata taulukon ohjeita ja kytkentäriman merkintöjä ja asenna
suntit (kytkentärimaan asennetuilla sunteilla kytketään liitosnapoja
yhteen).

• Kuori johtimien päät ja aseta

SHUNT

ne liitosnapoihin taulukon
tietojen mukaisesti.

•Avaa virtajohdon
vedonpoistin.

•Pujota virtajohto

vedonpoistimen läpi.

Kun olet tehnyt kaikki
tarvittavat kytkennät, kiristä
vedonpoistin ja sulje kansi.

Huom: Varmista, että kytkentäriman ruuvit ovat kunnolla kiinni.
SÄHKÖLIITÄNTÄ

JOHTO

POIKKI-

PINTA

TYYPPI

KYTKEN-

TÄ

LIITINRA-

SIAAN

Yksi vaihe

220-240V~

25 A 25 A 25 A 25 A 16 ASULAKE

3 G 2,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

2 Vaihe
suntti 1-2
suntti 2-3

5 Nollajohdin
suntti 4-5

T Maa

Kaksi vaihetta

220-240V2

3 G 2,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

2 Vaihe
suntti 1-2
suntti 2-3

5 Vaihe
suntti 4-5

T Maa

Kaksi vaihetta

~

220-415V2N

4 G 2,5 mm2

H05RR-F,

H05VV-F,

H05V2V2-F

1 Vaihe

3 Vaihe
suntti 2-3

5 Nollajohdin
suntti 4-5

T Maa

Kolme

vaihetta

~

220-240V3~

4 G 2,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

L2

L3

1 Vaihe
suntti 1-2

3 Vaihe
suntti 3-4

5 Vaihe

T Maa

Kolme

vaihetta

380-415V3N~

5 G 1,5 mm2

H05RR-F,
H05VV-F,

H05V2V2-F

1 Vaihe

2 Vaihe

3 Vaihe

5 Nollajohdin
suntti 4-5

T Maa

37 FIN

KEITTOASTIAT

Parhaan tuloksen saat käyttämällä korkealuokkaisia

astioita.

• Käytä aina laadukkaita keittoastioita, joissa on paksu ja
tasainen pohja: Tämän tyyppisissä keittoastioissa ei synny
paikallisia kuumia kohtia, joihin ruoka tarttuu. Paksut metalliset
padat ja kattilat jakavat lämmön tasaisesti.

• Varmista, että padan tai kattilan pohja on kuiva: Kun lisäät
pataan nestettä tai kun käytät keittoastiaa, joka on ollut
jääkaapissa, varmista, että astian pohja on täysin kuiva, ennen
kuin laitat sen liedelle. Näin vältät liesitason tahriintumista.

• Käytä kattiloita, joiden pohjan halkaisija on riittävän suuri
kokonaan peittämään keittoalueen: Kattila ei saisi olla pienempi

kuin kuumennusalue. Kun se on hieman suurempi, energiaa
käytetään mahdollisimman tehokkaasti.

KEITTOASTIOIDEN VALITSEMINEN - Seuraavassa on tietoja,
joiden avulla valitset parhaiten toimivat keittoastiat.

Ruostumaton teräs: Erittäin suositeltava materiaali. Erityisen
hyvä, kun kattilassa on monikerrospohja. Monikerrospohjassa
yhdistyvät ruostumattoman teräksen edut (ulkonäkö, kestävyys
ja lujuus) alumiinin tai kuparin hyviin ominaisuuksiin
(lämmönjohtavuus, lämmön jakautuminen tasaisesti).

Alumiini: Suositellaan raskaita astioita. Hyvä lämmönjohtavuus.
Alumiinihiukkaset näyttävät joskus keittotasossa olevilta naarmuilta,
mutta ne saadaan pois puhdistamalla välittömästi.
Alumiinin alhaisen sulamispisteen takia ei ohuita alumiiniastioita
pitäisi käyttää.

Valurauta: Voidaan käyttää, mutta ei suositella. Ei toimi kovin
hyvin. Voi naarmuttaa keraamista pintaa.

Kuparipohjaiset / keraamiset astiat: Suositellaan raskaita astioita.
Toimivat hyvin, mutta kuparista voi keittotasoon jäädä naarmuilta
näyttäviä hiukkasia. Ne voidaan poistaa puhdistamalla taso
välittömästi. Näiden astioiden ei kuitenkaan saa antaa kiehua
tyhjäksi. Ylikuumentunut metalli saattaa tarttua kiinni keraamiseen
tasoon. Ylikuumentunut kuparipohja jättää pysyvän jäljen.

Posliini/emali: Toimii hyvin vain, kun astian pohja on ohut, sileä
ja tasainen.

Lasi-keramiikka: Ei suositella. Ei toimi kovin hyvin. Saattaa
naarmuttaa keittotason pintaa.

KERAAMISEN LIEDEN KÄYTTÄMINEN

Keittoalueiden ohjelmointinäyttö

- Valitse haluamasi kuumennusteho 1–9 painamalla tai
painiketta. Kun pidät tai painiketta painettuna,
kuumennusteho suurenee tai pienenee vähitellen.

Seuraavat tiedot ovat vain suuntaa-antavia. Kokemuksen avulla
osaat soveltaa niitä omien mieltymystesi mukaan.

0 : Pois päältä
1 : )

2 : ) ..... Sulatuslämpö

3 : Ruoan lämpimänä pitämien
4 : Lämmittäminen
5 : Sulattaminen, hauduttaminen, keittäminen, pienellä

lämmöllä keittäminen
6 : Ilman kantta keittäminen
7 : Paistaminen, lihan ruskistaminen tai paahtaminen
8 : Keittäminen ja paahtaminen korkeassa lämpötilassa

9 : Friteeraaminen, suurten vesimäärien keittäminen.......

• KEITTOALUEEN SAMMUTTAMINEN

- Paina haluamasi keittoalueen valintapainiketta.

- Paina painiketta, kunnes näkyy kuumennusteho . Keittoalue

kytkeytyy pois päältä ja näyttö sammuu 10 sekunnin kuluttua.

- Keittoalueen voi nopeasti kytkeä pois päältä painamalla ja
painikkeita samanaikaisesti.
Kuumennusteho laskee automaattisesti arvoon .
Keittoalue kytkeytyy pois päältä.

• KOKO LIEDEN SAMMUTTAMINEN

Kaikki keittoalueet ja ajastin voidaan milloin tahansa
kytkeä pois päältä painamalla päävirtakytkintä kolmen
sekunnin ajan.

• VAROITUS JÄLKILÄMMÖSTÄ

Ohjaustaulusta käyttäjä näkee, minkä alueiden lämpötila on vielä
yli 60°C. Niiden kohdalla näytössä on . Kun alueen lämpötila
laskee alle 60°C:n, -näyttö sammuu.

Ruokaa valmistettaessa on suositeltavaa kytkeä loppuvaiheessa
keittoalue pois päältä ja käyttää alueen jälkilämpöä ruoan
hauduttamiseen.

HUOM: Sähkökatkoksen sattuessa jälkilämmön varoitusnäyttö
sammuu, vaikka alueen lämpötila olisikin vielä yli 60°C.

• LISÄKEITTOALUEEN KÄYTTÖ
(koskee vain tiettyjä malleja)

• LISÄKEITTOALUEEN KÄYNNISTÄMINEN:

- Paina painiketta 10 sekunnin ajan.

- Paina lisäalueen painiketta. Näytön vilkkuminen loppuu. Se
osoittaa, että alue on käytössä.

- Valitse haluamasi kuumennusteho 1-9 ( tai ).

- Käynnistä lisäalue painamalla painiketta.

Valvonta-LED

• Kun olet kytkenyt lieteen virran päälle, odota 8 sekuntia, jotta
elektronisella ohjauksella on aikaa käynnistyä.

- Paina -painiketta 3 sekunnin ajan.

Lukituksen merkkivalo

Lieden elektroninen ohjauslaite käynnistyy. Jokaisen keittoalueen
lämpötila näkyy ja valvonta-LED vilkkuu.

- Jos mitään ei tehdä 10 sekunnin kuluessa, elektroninen ohjauslaite
kytkeytyy pois päältä ja käynnistäminen on tehtävä uudelleen.

• KEITTOALUEEN KÄYNNISTÄMINEN

- Paina haluamasi keittoalueen
valintapainiketta. Näytön
valvonta-LED palaa jatkuvasti.
Se osoittaa, että kyseinen
keittoalue on käytössä.

• LISÄKEITTOALUEEN SAMMUTTAMINEN:

- Lisäkeittoalueen on oltava päällä. Näytön merkkivalon tulee
palaa. Jos näin ei ole, valitse kyseinen alue uudelleen.

- Paina painiketta. Lisäalueen LED-merkkivalo sammuu.
Lisäalue kytkeytyy pois päältä.

- Koko keittoalueen voi nopeasti kytkeä pois päältä painamalla

ja painikkeita samanaikaisesti. Kuumennusteho laskee
automaattisesti arvoon . Keittoalue kytkeytyy pois päältä.

• KEITTOALUEEN AJASTAMINEN

Jokainen keittoalue voidaan ajastaa enintään 99 minuutiksi.
Kerrallaan vain yksi keittoalue voi olla ajastettuna.

- Käynnistä haluamasi alue edellä annettujen ohjeiden mukaisesti.
Alueen kuumennustehonäytön vieressä olevan valvonta-LEDin
tulee palaa. Se osoittaa, että alue on päällä.

- Paina ajastinpainiketta.

Alueen merkki ajastimen näytön vieressä osoittaa, mitä aluetta
ajastetaan.

- Valitse haluamasi aika minuutteina painamalla painiketta.

Aika tallentuu automaattisesti muistiin kolmen sekunnin kuluttua.

Ohjelmoitua aikaa voidaan milloin tahansa muuttaa painamalla
ajastinpainiketta; ajastimen LEDin tulee palaa. Kun aika on kulunut,
keittoalue sammuu automaattisesti ja kuulet minuutin mittaisen
äänimerkin. Äänimerkki lakkaa, kun painat mitä tahansa painiketta.

38 FIN

Ajastimeen ohjelmoitu aika voidaan palauttaa arvoon joko
painamalla painiketta tai painamalla ja painikkeita
samanaikaisesti; keittoalue ei tällöin ole enää kytkettynä ajastimeen,
mutta pysyy päällä. Se on siis sammutettava erikseen.

Ajastinta voidaan käyttää yksinään muistutuksena jostain; se
antaa äänimerkin asetetun ajan kuluttua.

• LUKITUSPAINIKKEEN TOIMINTA

Lukitustoiminto säilyttää senhetkiset asetukset ja estää ketään
vahingossa käynnistämästä liettä. Sitä voidaan käyttää myös
muita ohjauspainikkeita puhdistettaessa, koska näin niitä voidaan
painella ilma, että liesi käynnistyy.

- Käynnistä haluamasi keittoalueet.

- Valitse jokaiselle alueelle haluamasi kuumennusteho.

- Lukitse asetukset painamalla painiketta; nyt ei mikään
muu painike päävirtakytkintä lukuun ottamatta toimi.

Lukituksen merkkivalo syttyy.
Lukitus otetaan pois päältä painamalla uudelleen painiketta;

merkkivalo sammuu ja muut painikkeet toimivat jälleen.
Jos ajastin on käynnissä painikkeiden ollessa lukittuna, se toimii

normaalisti ja ajastettu keittoalue sammuu, kun aika on kulunut
loppuun.

Jos lukitus on päällä silloin, kun liesi kokonaan sammutetaan,
lukitus pysyy päällä liettä uudelleen käynnistettäessä ja estää siis
muiden painikkeiden käytön. Ota lukitus posi päältä painamalla
painiketta.

• PIKAKUUMENTIMEN TOIMINTA

Kaikissa lieden alueissa on pikakuumennin, jolla alueen lämpötila
saadaan kohoamaan nopeammin.

Pikakuumentimen käynnistäminen

- Käynnistä haluamasi alue, paina painiketta, kunnes

kuumennusteho on , ja vapauta painike hetkeksi ja paina
sitä uudelleen; näytössä vilkkuu vuorotellen pikakuumennuksen
symboli ja kuumennustehon symboli .

- Vähennä sitten kuumennusteho haluamaasi arvoon.
Kuumen-

nusteho

Enimmäistehosta

käytössä

(%)

Pikakuumen-

nusaika

(minuuttia)

Enimmäiskäyt-

töaika ennen

automaattista

katkaisua*

Jos itsepäisimmät tahrat eivät hävinneet:

- Laita liesitasolle vielä muutama pisara puhdistusainetta.

- Raaputa tahroja kaapimella pitäen sitä 30 asteen kulmassa
liesitasoon nähden kunnes tahrat irtoavat.

- Pyyhi pinta puhtaaksi pehmeällä kankaalla tai kuivalla
talouspaperilla.

- Toista nämä vaiheet tarpeen mukaan.

VIHJEITÄ:
Kun liesi puhdistetaan usein, liesitason pintaan jää naarmuilta ja
kulumiselta suojaava kerros. Varmista, että liesitaso on puhdas
ennen kuin käytät sitä. Veden jättämät jäljet voi poistaa muutamalla
pisaralla etikkaa tai sitruunamehua. Pyyhi lopuksi imukykyisellä
paperilla ja käytä muutama pisara liedenpuhdistusainetta.
Ohjausnupit voidaan perinpohjaista puhdistusta varten irrottaa.

Varo kuitenkin kaatamasta mitään nestettä avoimiin aukkoihin
ja paina lopuksi nupit huolellisesti takaisin paikoilleen.

Keraaminen pinta kestää tasapohjaisten keittoastioiden hankausta.
On kuitenkin parempi siirtää ne alueelta toiselle nostamalla.

HUOM:

30° Maxi

Älä käytä liian kosteaa sientä.
Älä missään tapauksessa käytä veistä tai ruuvitalttaa.
Parranajokoneen terällä varustettu kaavin ei vahingoita
liesitason pintaa, kunhan se pidetään 30 asteen kulmassa.
Älä jätä terävää kaavinta lasten ulottuville.
Älä käytä hionta-aineita tai hankausjauheita.

• Metallireunus (tietyissä malleissa): metallireunuksen voi

turvallisesti puhdistaa pesemällä sen vedellä ja saippualla,
huuhtelemalla ja lopuksi kuivaamalla pehmeällä kankaalla.

0 : 0 % : 0 : 0 H
1 : 3 % : 1 : 6 H
2 : 6 % : 3 : 6 H
3 : 11 % : 5 : 5 H
4 : 16 % : 6,5 : 5 H
5 : 19 % : 8,5 : 4 H
6 : 32 % : 2,5 : 1,5 H
7 : 45 % : 3,5 : 1,5 H
8 : 65 % : 4,5 : 1,5 H
9 : 100 % : 0 : 1,5 H

Esimerkki: 1 800 W:n keittoalue teholla 6 käyttää 32 % 1 800
W:sta. Kun pikakuumennus on päällä, alue toimii 1 800 W:n teholla
2 minuutin ajan ja säätää tehon sitten arvoon 576 W.

* Turvallisuuden parantamiseksi keittoalueet kytkeytyvät
automaattisesti pois päältä, jos ne jätetään päälle liian pitkäksi
aikaa. Tämä aika vaihtelee valitun kuumennustehon mukaan.

PUHDISTUS JA KUNNOSSAPITO

• Anna lieden jäähtyä ennen kuin huollat sitä.

• Käytä vain erityisesti keraamisille liesitasoille suunniteltuja tuotteita
(puhdistusaineita ja kaapimia). Niitä saa rautakaupasta.

• Vältä kaatamasta liedelle mitään, koska kaikki kuumalle liedelle
kaatuneet aineet palavat nopeasti kiinni, mikä vaikeuttaa
puhdistamista.

• Lieden lähistöllä ei kannata säilyttää mitään, mikä voi sulaa,
kuten muoviesineitä, sokeria tai sokeripohjaisia tuotteita.

KUNNOSSAPITO:

- Laita liesitasolle muutama pisara siihen tarkoitettua
puhdistusainetta.

- Hankaa itsepäisiä tahroja pehmeällä kankaalla tai hieman
kostutetulla talouspaperilla.

- Pyyhi pinta puhtaaksi pehmeällä kankaalla tai kuivalla
talouspaperilla.

39 FIN

HUOLTO

Tarkista seuraavat asiat ennen huoltokorjaajan kutsumista
paikalle:

Varmista, että pistoke on pistorasiassa ja sulake ehjä. Jos vikaa
ei voida paikallistaa, sammuta liesi – älä kajoa siihen itse – ja ota
yhteyttä huoltopalveluun. Liedellä on takuutodistus, jonka voimassa
ollessa se korjataan huoltokorjaamolla ilmaiseksi.

VIANSELVITYS

Keittoalueet eivät kiehuta tai paista kunnolla.

• Sinun tulee käyttää kattiloita, joissa on ehdottoman tasainen
pohja. Jos asetat kattilan pohjan suoran tason kulmaa vasten ja
välistä näkyy valoa, pohja ei ole suora eikä kykene siirtämään
riittävästi lämpöä.

• Kattilan pohjan halkaisijan tulisi vastata valitun keittoalueen
halkaisijaa.

Ruoka kypsyy hitaasti.

• Käytät vääränlaista keittoastiaa. Kattilan pohjan tulisi olla suora,
kohtuullisen paksu ja halkaisijaltaan samaa luokkaa kuin valittu
keittoalue.

Liesitasolla on pieniä naarmuja (jotka saattavat näyttää
halkeamilta tai kulumilta).

• Liettä on puhdistettu väärällä tavalla, keittoastioissa on karheat
pohjat tai keittoastioiden pohjien alla on kiinteitä hiukkasia (suolaa
tai hiekkaa).
Käytä suositeltuja puhdistustapoja, varmista keittoastioiden puhtaus
ennen käyttöä ja käytä keittoastioita, joiden pohja on sileä.

Metallijälkiä (saattavat näyttää naarmuilta).

• Älä vedä alumiinisia keittoastioita pitkin liesitasoa. Poista jäljet
käyttäen suositeltua puhdistusmenetelmää.

• Liettä on puhdistettu vääriä puhdistusaineita käyttäen ja pinnassa
on edelleen sille kaatuneiden aineiden jälkiä tai rasvatahroja.
Käytä kaavinta ja suositeltua puhdistusainetta.

Tummia juovia tai pilkkuja.

• Käytä kaavinta ja suositeltua puhdistusainetta.

Liesitasossa on värivirheitä.

• Alumiini- ja kuparijäljet sekä vedestä tai elintarvikkeista peräisin
olevat suolajäämät voidaan poistaa puhdistusaineella.

Liesitasoon on sulanut kuumia sokeriliuoksia tai muovia.

• Katso edellä olevia puhdistusohjeita.

Liesi on kokonaan epäkunnossa tai jotkin alueet eivät toimi.

• Suntteja ei ole oikein kytketty kytkentärimaan.
Varmista, että kytkentä on sivulla 37 annettujen ohjeiden mukainen.

Liesi ei toimi.

• Vähintään kahden painikkeen päälle on kaatunut tai pudonnut
jotain vähintään 10 sekuntia aikaisemmin. Poista kaatunut aine
tai pudonnut esine.

• Ohjaustaulu on lukittu. Vapauta lukitus painamalla lukitusnäppäintä.

Liesi ei sammu.

• Ohjaustaulu on lukittu. Vapauta lukitus painamalla
lukitusnäppäintä.
Katso tätä käsittelevää kohtaa sivulla 39.

Liesi sammuu itsekseen.

• Vähintään kahden painikkeen päälle on kaatunut tai pudonnut
jotain vähintään 10 sekuntia aikaisemmin; liesi kytkeytyy turvatilaan
ja kuuluu äänimerkki, joka kestää siihen saakka, kun painikkeet
vapautetaan. Poista kaatunut aine tai pudonnut esine.

• Keittoalueet kytkeytyvät automaattisesti pois päältä oltuaan
päällä liian kauan. Katso tätä käsittelevää kohtaa sivulla 39.

Keittoalueiden päällä- ja pois-aikojen suhde

• Päällä- ja pois-ajat vaihtelevat sen mukaan, mikä kuumennusteho
on valittu:

- pieni teho – lyhyt päällä-aika,

- suuri teho – pitkä päällä-aika.

Jälkilämmöstä varoittava H-näyttö vilkkuu

• Elektroniikka on ylikuumentunut. Huoltokorjaajan on tarkastettava,
että asennus on tehty sivun 37 vaatimusten mukaisesti.

40 FIN

The manufacturer will not be responsible for any inaccuracy resulting from printing or transcript errors contained in this brochure. We reserve the right to carry out

GB

modifications to products as required, including the interests of consumption, without prejudice to the characteristics relating to safety or function.

Der Hersteller übernimmt keine Hauftung für eventuelle Druck-oder Übersetzungsfehler dieser Bedienungsanleitung. Der Hersteller behält sich vor, technische

DE

Änderungen zur Verbesserung der Produktqualität im Interesse des Endverbrauchers vorzunehmen.

O fabricante declina toda e qualquer responsabilidade por gralhas, erros tipográficos ou de transcrição/tradução contidos neste manual. Reservamo-nos o direito de

PT

introduzir alterações nos nossos produtos, conforme necessário, tendo inclusive em atenção os interesses relativos ao respectivo consumo, sem prejuízo das
características associadas à segurança ou ao funcionamento dos electrodomésticos.

La empresa constructora declina toda responsabilidad derivada de eventuales errores de impresión contenidos en el presente libro. Se reserva además el derecho

ES

de realizar las modificaciones que se consideren útiles a los productos sin comprometer las características esenciales.

De fabrikant stelt zich niet aansprakelijk voor eventuele drukfouten in deze brochure. Kleine veranderingen en technische ontwikkelingen zijn voorbehouden.

NL

Producenten påtager sig ikke noget ansvar for unøjagtigheder, der opstår pga. tryk- eller udskriftsfejl i denne brochure. Vi forbeholder os ret til at foretage nødvendige

DA

ændringer i produkterne, herunder forbrugsinteresser, uden præjudice for egenskaberne for sikkerhed eller funktion.

Valmistaja ei vastaa mistään tämän asiakirjan paino- tai kirjoitusvirheistä johtuvista vääristä tiedoista. Varaamme oikeuden tehdä tuotteisiin muutoksia tarpeen mukaan,

FIN

kuluttajien edut mukaan lukien, huonontamatta turvallisuuteen tai toimintaan liittyviä ominaisuuksia.

11-2005 • Cod. 44002978
