HOOVER RBC3181, HBC3150, HBC3150K, HBC3050AK, RBC3181A User Manual

COMBINATO INCASSO BICOMPRESSORE . . . . . . . . . . . . . . . . . . . . . . . . . . . . .da pag. 2 a pag. 5

IT

BULT-IN FRIDGE FREEZER WITH DUAL COMPRESSOR. . . . . . . . . . . . . . . . . . . page 6 to page 9

COMBINÉ ENCASTRABLE BICOMPRESSEUR. . . . . . . . . . . . . . . . . . . . . . . de page 10 à page 13

EINBAU-KÜHL-/GEFRIER-KOMBINATION MIT 2 KOMPRESSOREN . . . . . . . . . . . . Seite 14 bis 17

FRIGORÍFICO COMBINADO DE ENCASTRE BI-COMPRESOR . . . . . . . . . . .de pág. 18 a pág. 21

COMBINADO DE ENCASTRE COM COMPRESSOR DUPLO . . . . . . . . . . . . . .de pág. 22 à pág. 25

ΕΝΤΟΙΧΙΣΜΈΝΟΣ ΨΥΓΕΙΟΚΑΤΑΨΎΚΤΗΣ ΜΕ ΔΙΠΛΌ ΣΥΜΠΙΕΣΤΉ. . . . . . . . . . από σελ. 26 έωλ. 29

DWUKOMPRESOROWA CHŁODZIARKO-ZAMRAŻARKA DO ZABUDOWY . . . . . . . . str. 30 - 33

VESTAVNÁ CHLADNIČKA S MRAZÁKEM SE DVĚMA KOMPRESORY . . . . . . . . . . od str. 34 na str. 37

INBOUW KOEL/VRIESCOMBINATIE MET DUBBELE COMPRESSOR . . .van pagina 38 tot pagina 41

INTEGROITAVA JÄÄ-PAKASTINKAAPPI KAKSOISKOMPRESSORILLA . . . . . . . . . . .sivu 42 - 45

INNEBYGD KJØLESKAPFRYSER MED DOBBEL KOMPRESSOR . . . . . . . . . . . . . . .side 46 til 49

INBYGGD KYL OCH FRYS MED DUAL KOMPRESSOR . . . . . . . . . . . . . . . från sida 50 till sida 53

INDBYGNINGSKØLESKAB/-FRYSER MED DOBBELT KOMPRESSOR . . . . . . . . fra side 54 til side 57

EN

FR

DE

ES

PT

EL

PL

CZ

NL

FI

NO

SV

DA

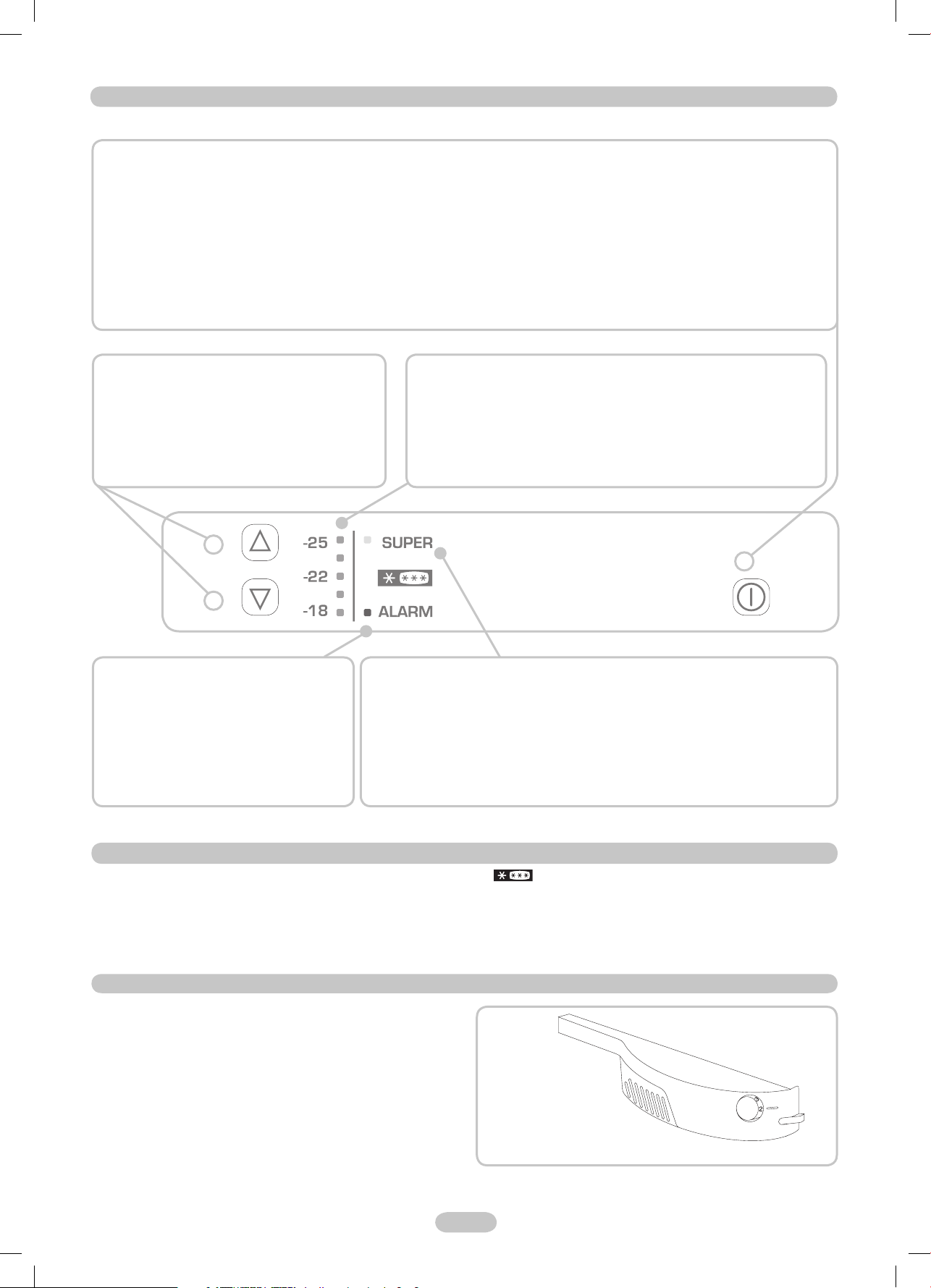

QUADRO COMANDI VANO FREEZER

Per raggiungere il quadro comandi è suffi ciente aprire la porta superiore del frigorìfero.

Il tasto (1 ) permette l‘accensione o lo spegnimento del vano freezer.
Generalmente il prodotto viene fornito dalla casa produttrice con una temperatura intermedia, è necessario quindi solo inserire la spina nella
presa della corrente elettrica.

ATTENZIONE: Nel caso in cui all‘inserimento della spina di rete non venga visualizzata alcuna temperatura, premere il pulsante (1)
per accendere la sezione freezer.

La scheda elettronica di questo prodotto memorizza le impostazioni del pannello comandi impostate al momento dello spegnimento, sarà dunque
necessario solo digitare il tasto (1), per far funzionare nuovamente il vano freezer.
Nel caso in cui si verifìchi un calo di tensione elettrica e il prodotto sia spento, una volta che la corrente sia ripristinata il prodotto andrà riavviato
premendo il tasto (1).

ATTENZIONE: Qualora il pulsante venga premuto e il vano freezer venga spento, occorrono 15 secondi prima che il compressore si
fermi. Se durante questo lasso di tempo il pulsante viene ripremuto, il prodotto continuerà a funzionare senza un’interruzione del
funzionamento dell‘apparecchio. Questo accorgimento è stato introdotto per evitare spegnimenti accidentali, ad esempio durante la
periodica pulizia dei prodotto.

Questi pulsanti permettono di impostare la temperatura
del vano freezer.
Il pulsante (2) diminuisce la temperatura, mentre il
pulsante (3) alza la temperatura del congelatore.

(Figura 1)

2

3

La spia rossa dell‘Allarme si accende quando la
temperatura del vano freezer è di 7°C. Qualora
la temperatura scenderà sotto i -8°C, la spia si
spegnerà automaticamente.

ATTENZIONE: Ogni qual volta il prodotto
venga spento per un lungo periodo o si avvia
per la prima volta, la spia rossa si accenderà
fi no a quando la temperatura del vano freezer
non diminuirà.

Queste spie luminose (LED) indicano l‘aumento o la diminuzione della
temperatura nel vano freezer.

La temperatura diminuisce con l‘aumento delle spie accese e con l‘aumento
dell‘intensità luminosa dei led.

Quando tutti i LED sono spenti il vano freezer è spento. Ogni LED ha 2 stati
di accensione, lo stato di bassa luminosità corrisponde ad una temperatura
intermedia, mentre un’alta luminosità corrisponde ad una temperatura più
fredda.

1

La spia arancio si accende quando la funzione SUPER è attivata. Per poter attivare questa
funzione premere ripetutamente il pulsante (2) in modo che tutti i LED si accendano con alta
luminosità e quindi premere nuovamente il tasto fi no a che la spia arancio si illumini.
Questa funzione alimenta il compressore del vano freezer in modo continuo per un tempo
massimo di 50 ore ed è indicata per effettuare congelazioni rapide. Per uscire dalla funzione
Super, prima che siano trascorse 50 ore è suffi ciente premere il pulsante (3).

ATTENZIONE: Se il compressore è in pausa all‘azionamento della funzione SUPER,
il sistema ultimerà la suddetta pausa prima di attivare la funzione SUPER.

CONGELAZIONE

Per ridurre notevolmente i tempi di congelazione è possibile togliere temporaneamente il cassetto . Impostare il pannello di controllo
del freezer sulla funzione SUPER, contemporaneamente si accenderà la relativa spia arancio (vedi fi gura 1). Dopo 24 ore introdurre i cibi
direttamente sulla griglia metallica. Trascorse altre 24 ore la congelazione è terminata, sì può reintrodurre il cassetto e ridistribuire i cibi all‘interno
del congelatore. Trascorse circa 50 ore la scheda elettronica automaticamente si posizionerà sulla termica intermedia precedentemente
impostata.
La quantità massima di alimenti che è possibile congelare è indicata nella targhetta matricola, (vedi fi gura 2). Per le prove normative di
congelazione e conservazione togliere tutti i cassetti ad esclusione di quello in basso.

SCATOLA COMANDI VANO FRIGORIFERO

Per poter accendere e modifi care la temperatura del frigorifero è
necessario agire sulla manopola della scatola comandi. La scatola
termostato è collocata all‘interno del frigorifero in alto a destra.
Il frigorifero è spento se la manopola è sulla posizione „0“. Le posizioni
consigliate sono 2-3.

2 IT

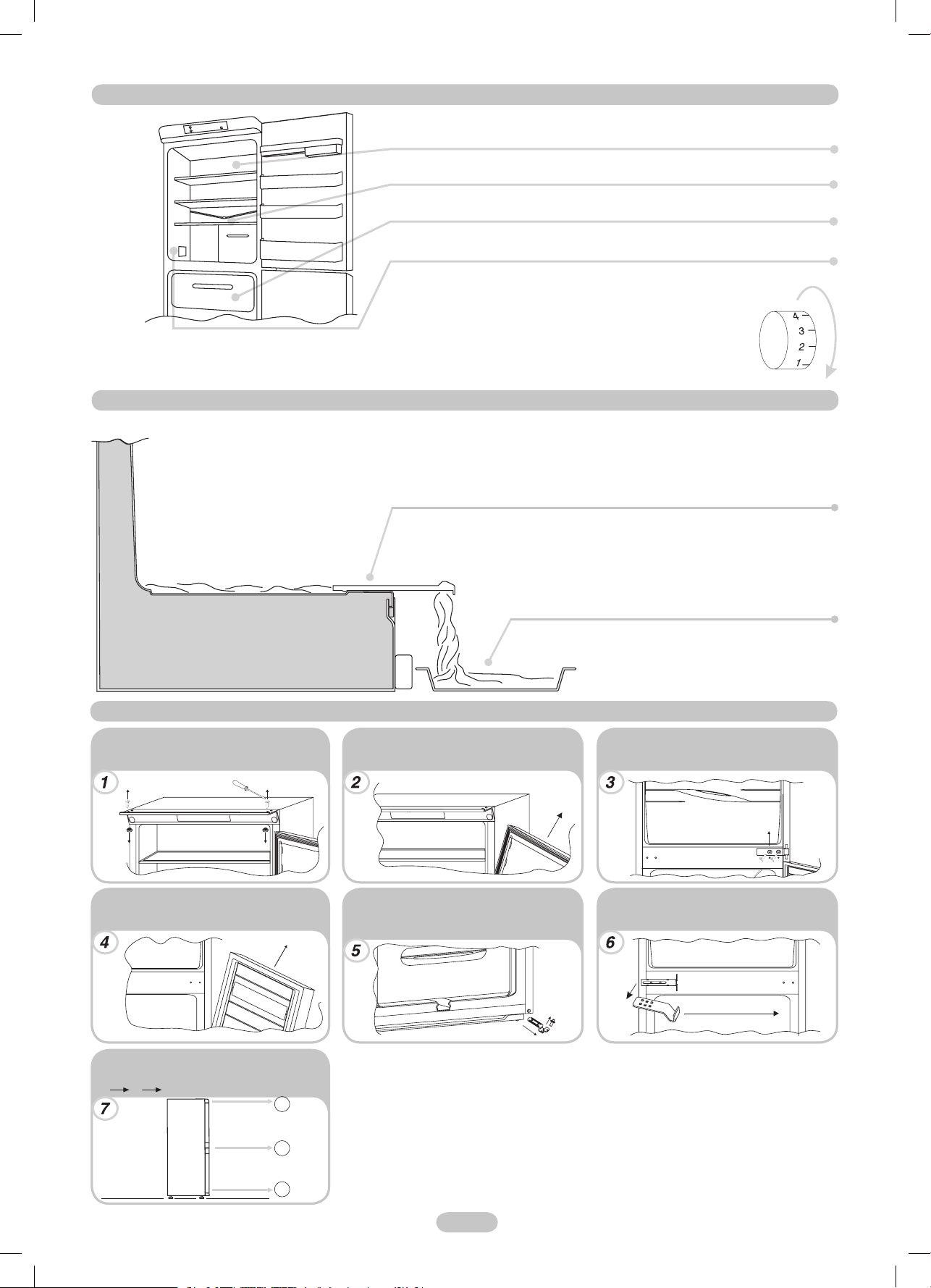

LO SBRINAMENTO

(Figura 2)

Importante: In presenza di temperatura ambiente molto calda, l‘apparecchio potrebbe funzionare in continuo, con conseguente
formazione anomala di brina sulla parete di fondo della cella frigo. In questi casi è necessario ruotare la manopola frigo su numeri
più bassi (1-2).

Lo sbrinamento della cella frigo avviene automaticamente durante le pause del
compressore.

La presenza di un lieve strato di brina o dì gocce di acqua durante il funzionamento è
da considerarsi normale.

E’ importante mantenere sempre pulito il condotto di scarico ed evitare di porre i cibi a
contatto con la parete della cella.

E’ consigliabile sbrinare la zona congelatore quando lo strato di ghiaccio supera i 3 mm di
spessore.

N.B. In questa posizione è possibile trovare la targa matrìcola, contenente i dati da
comunicare all‘Assistenza Tecnica qualora si verifi casse un guasto.

IL DRENAGGIO DELL’ACQUA

II Congelatore è dotato di un sistema di evacuazione dell‘acqua di sbrinamento.

Tale sistema è costituito da:

Una leva che deve essere rimossa durante lo sbrinamento per permettere il defl usso
dell‘acqua.

INVERSIONE DEL SENSO DI APERTURA DELLE PORTE

Togliere il perno e la relativa bussola della
traversa superiore.

Rimuovere la porta inferiore.

Bacinella di raccolta acqua non in dotazione.

Rimuovere la porta superiore.

Rimuovere il perno della cerniera inferiore
destra e rimontarlo sulla cerniera inferiore
sinistra.

Smontare la cerniera centrale e le relative
rondelle.

Invertire sul mobile il coprisquadretta
montato a scatto sulla squadretta.

Rimontare le cerniere e le porte operando
dal basso verso l’alto 1

2 3.

3

2

1

3 IT

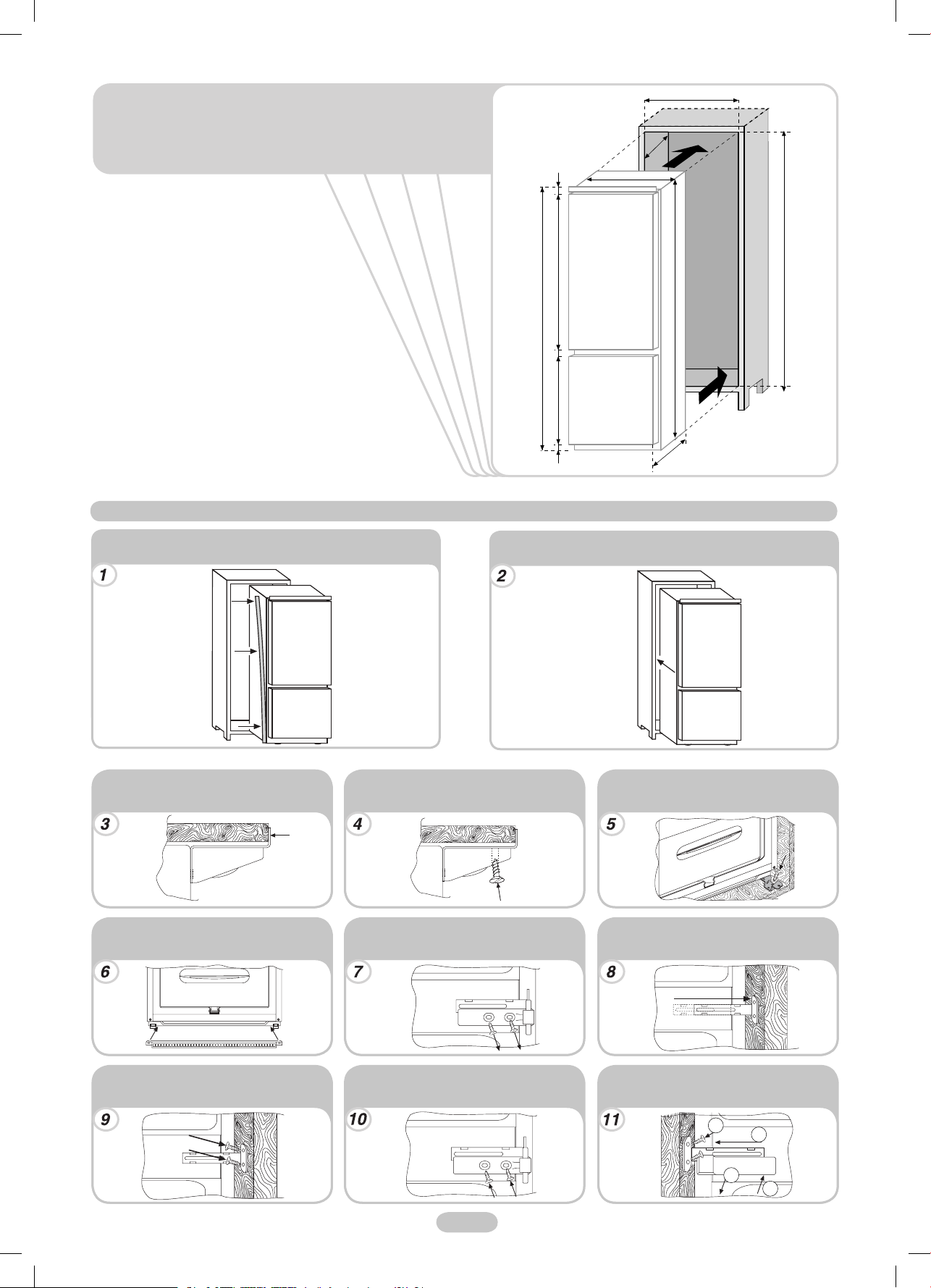

DIMENSIONI DEL

PRODOTTO E DEL VANO DA

INCASSO

INSTALLAZIONE DELL’APPARECCHIO NELLA COLONNA

560 mm

550 mm

24

1040 mm650 mm27

1772 mm

31

540 mm

1772 mm ÷ 1776 mm

1745 mm

535 mm

Fissare la guarnizione in dotazione all’apparecchio sul lato
opposto alle cerniere.

Far aderire perfettamente la squadretta
superiore dell‘apparecchio al mobile.

Applicare a scatto la griglia di aerazione. Allentare le viti di fi ssaggio della cerniera

Blocc are la parte sup eriore dell‘a pparecch io
al mobile, utilizzando le viti in dotazione.

centrale destra.

Inserire l‘apparecchio nella colonna, accostandolo sul lato
opposto alle cerniere.

Bloccare la parte inferiore dell’apparecchio
mediante le viti in dotazione.

Avvicinare la squadretta alla colonna.

Avvitare la squadretta alla colonna
mediante le viti in dotazione.

Avvitare le viti di fi ssaggio della cerniera
centrale destra.

4 IT

Effettuare le stesse operazioni sulla
squadretta centrale sinistra.

3

2

1

4

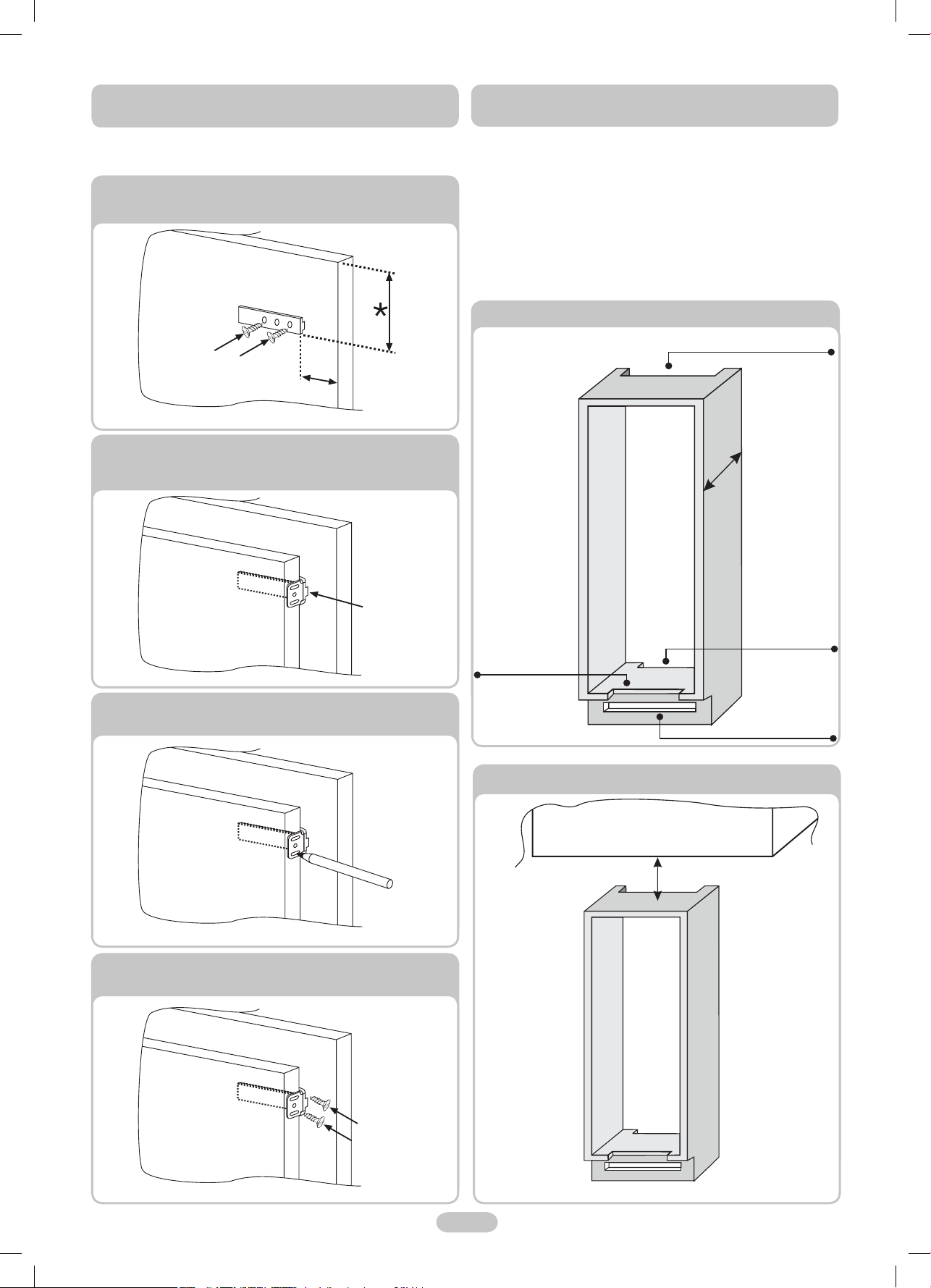

ACCOPPIAMENTO DELLE ANTE DELLA COLONNA

INCASSO ALLE PORTE DELL’APPARECCHIO

L‘apparecchio è corredato di dispositivi di accoppiamento delle porte
dell‘apparecchio con le ante della colonna (slitte di traino).

Fissare la slitta nella parte interna dell’anta della colonna incasso
all’altezza desiderata e a circa 20 mm. Dal fi lo esterno della porta.

20

Aprire le porte della colonna incasso e del frigorifero. Posizionare
il traino ad incastro sulla slitta, quindi farlo aderire alla porta del
frigorifero.

PRECAUZIONI PER IL CORRETTO

FUNZIONAMENTO

Una volta incassato il prodotto, posizionare la parte posteriore della
colonna a contatto con la parete in modo da impedire l‘accesso al vano
compressore.

Per un corretto funzionamento del prodotto è indispensabile che sia
consentita un‘opportuna circolazione d‘aria in modo da raffreddare il
condensatore che è collocato nella parte posteriore dell‘apparecchio.

A tal proposito la colonna deve essere provvista di un camino posteriore,
la cui apertura verso l’alto non deve essere ostruita e di una fessura
anteriore che verrà coperta da una griglia di areazione.

Dimensioni degli scassi della colonna.

540x50mm

580

Contrassegnare i punti di fi ssaggio per le viti e forare con una punta
di diametro 2,5.

Collegare la porta dell’apparecchio all’anta del mobile avendo come
riferimenti le asole del traino.

540x50mm

380x50mm

380x37mm

Dimensioni dello spazio da lasciare tra la colonna e il soffi tto.

50mm

5 IT

FREEZER COMPARTMENT CONTROL PANEL

Open the top door of the fridge-freezer to access the control panel.

Press button (1) to turn the freezer compartment on/off.
The manufacturer normally supplies the appliance with the temperature on an intermediate setting, so you simply have to connect the
appliance.

NOTE: if no temperature is displayed when you connect the appliance, press button (1) to turn on the freezer compartment.

The appliance‘s electronic memory stores the control panel settings when you turn off the appliance, so you simply have to press button (1) to
turn the freezer compartment on again.
If the appliances stops because the electricity goes off, press button (1) to start up the fridge-freezer when the electricity comes back on.

NOTE: When you press the button and the freezer compartment is turned off, the compressor takes 15 seconds before it stops. If you
press in the button again this time, the appliance will keep working. This prevents the appliance being accidentally turned off, when
cleaning it for example.

Use these buttons to set the freezer compartment
temperature.
Press button (2) to lower the temperature and button
(3) to raise the temperature.

(Figure 1)

2

3

The red alarm light comes on if the freezer
compartment temperature is -7°C. If the
temperature goes below -8°C the fight will
automatically turn off.

NOTE: If the appliance is turned off for a
long time or is switched on for the fi rst time,
the red light will come on until the freezer
temperature decreases.

These LEDs show whether the temperature increases or decreases in the
freezer compartment.

More LEDs come on and the lights get brighter as the temperature
decreases.

The freezer compartment is off when all the LEDs are off. Each LED has two
display modes. A dull light means the freezer is set to an intermediate temperature,
while a bright light means the freezer is set to a colder temperature.

1

The orange light comes on when SUPER mode is working. To select this mode keep pressing
button (2) so that all LEDs come on with a bright light and press the button again until the
orange light comes on.
This mode powers the compressor of the freezer compartment continually for a maximum
of 50 hours, for quick freezing. Press button (3) to stop Super mode, before the end of the
50-hour period.

NOTE: If the compressor is not operating when you select SUPER mode, the system
will watt for the compressor to work before starling SUPER mode.

FREEZING

If you want considerably faster freezing times, you can also remove the box. Set the freezer control panel to SUPER and the orange light will
come on (see fi gure 1). After 24 hours, put foods directly on the metal rack. Freezing takes 24 hours and you can then put the box back and arrange the
foods in the freezer. After 50 hours the electronic memory board will automatically reset the temperature to the previous intermediate setting.
The maximum quantities of food that you can freeze are indicated on the rating plate (see fi gure 2).
Remove all boxes apart from the bottom one for freezing and storage standards‘ tests.

FREEZER COMPARTMENT CONTROL PANEL

Turn the knob on the control panel to set and adjust the temperature of
the fridge and freezer.
The thermostat panel is inside the fridge, in the top right-hand corner.
The appliance is turned off when the knob is set to „0“. We recommend
you set the temperature to 2 or 3.

6 EN

DEFROSTING

(Figure 2)

Note: If the room temperature is very warm, the appliance may work continuously and a layer of frost will deposit on the back of
the fridge compartment. In this case, turn the knob to lower settings (1-2).

The fridge compartment is automatically defrosted when the compressor is not
working.

A small amount of frost or drops of water on the back of the fridge compartment when
the fridge is working is normal.

Make sure the water outlet is always clean. Make sure foods do not touch the back or
sides of the fridge.

We recommend you defrost the freezer compartment when the frost is more than 3 mm
thick.

N.B. This is the rating plate. If you need to contact our Service Department in the
event of faults, remember to give them the information on the plate.

DRAINING WATER

The appliance has a system for draining water from defrosting.

This system comprises:

A bar to remove when defrosting so water can fl ow into a basin.

Remove the pin and bushing from
the toppanel.

Remove the bottom door.

A drainage basin (not supplied).

REVERSING THE FRIDGE-FREEZER DOORS

Remove the top door.

Remove the pin of the bottom right-hand
hinge and refi t it on the bottom left-hand
hinge.

Remove the middle hinge and washers.

Reverse the bracket cover snap, which is
snap-fi tted on the bracket.

Fit the hinge and doors, working from top to
bottom 1 2 3.

3

2

1

7 EN

SIZE OF THE APPLIANCE

AND UNIT

560 mm

550 mm

INSTALLING THE APPLIANCE IN A UNIT

Secure the seal (supplied) to the appliance, on the opposite
side from the hinges.

24

1040 mm650 mm27

1772 mm

31

Install the appliance in the unit, Aligning it on the opposite
side from the hinges.

540 mm

1745 mm

535 mm

1772 mm ÷ 1776 mm

Make sure the top bracket of the appliance
is against the unit.

Fit the ventilation grid. Loosen the screws on the middle

Fit the bracket to the unit with the
screws provided.

Secure the top of the appliance to the unit
with the screws provided.

right-hand hinge.

Tighten the screws in the middle
right-hand hinge.

Secure the bottom of the appliance with the
screws provided.

Position the plate close to the column.

Repeat the same steps for the middle
left-hand hinge.

3

2

1

4

8 EN

ALLIGNING UNIT DOORS WITH THE

FRIDGE-FREEZER DOORS

The appliance is supplied with fi ttings (slides and slide brackets) to
align the fridge-freezer doors with the doors of the unit.

Fix the slide on the inside of the unit door, at the height you want.
Make sure it is approximately 20 mm from the outside edge of the
door.

20

Open the doors of the unit and fridge. Position the slide bracket
around the slide and secure to the appliance door.

ENSURING YOUR FRIDGE-FREEZER

WORKS PROPERLY

After fi tting the appliance, place the rear of the unit against the wall to
prevent access to the compressor unit.

To make sure the fridge-freezer works properly, air must circulate to cool
the condenser which is situated at the bottom of the appliance.

The unit must have a rear outlet with top opening that is not obstructed
and a front opening which is covered by the ventilation grid.

Size of the unit cut outs.

540x50mm

580

Mark the holes for the screws and drill with a 2.5 mm diameter bit.

Fit the appliance door to the door of the unit, using the slots on the
slide bracket as a guide.

540x50mm

380x50mm

380x37mm

Room to leave between the unit and ceiling.

50mm

9 EN

PANNEAU DE COMMANDE DU FREEZER

Pour accéder au panneau de commande, il suffît d‘ouvrir la porte supérieure du réfrigérateur.

La touche (1) permet d‘allumer et d‘éteindre le freezer.
Le produit étant généralement règlé par le constructeur sur une température intermédiaire, il suffi t d‘insérer la fi che dans la prise de courant.

ATTENTION: si aucune température ne s‘affi che après avoir inséré la fi che dans la prise de courant, appuyez sur la touche (1) pour
allumer le freezer.

La carte électronique de ce produit mémorisant les paramètres du panneau de commande actifs lors de I’arrêt du freezer, il suffi ra d’appuyer
sur la touche (1) pour rallumer le freezer.
En cas de chute de tension électrique et d‘arrêt du produit, une fois le courant rétabli, rallumez le produit en appuyant sur la touche (1).

ATTENTION: en cas de pression de la touche et d‘arrêt du freezer, le compresseur s‘arrête au bout de 15 secondes. En cas de nouvelle
pression de la touche pendant ce laps de temps, le produit continuera de fonctionner sans que l‘appareil s‘arrête. Cette fonction évite
les arrêts accidentels, pendant le nettoyage périodique du produit par exemple.

Ces touches permettent de régler la température
du freezer.
La touche (2) permet de diminuer la température, alors
que la touche (3) permet d’augmenter la température
du congélateur.

(Figura 1)

2

3

Le témoin rouge de l‘alarme s‘allume lorsque
la température du freezer est de -7 °C. Si la
température descend en dessous de -8 C, le
témoin s‘éteint automatiquement .

ATTENTION: si le produit est longtemps à
l‘arrêt ou mis en marche pour la première
fois, le témoin rouge reste allumé tant que la
température du freezer ne diminue pas.

Ces témoins lumineux (LED) indiquent l‘augmentation ou la diminution de la
température du freezer.

La température diminue en fonction du nombre de témoins allumés et de
l‘augmentation de l‘intensité lumineuse des LED.

Lorsque tous les LED sont éteints, le freezer est éteint. Chaque LED a 2
intensités lumineuses. La faible intensité lumineuse correspond à une température
intermédiaire, alors que la forte intensité lumineuse correspond à une température
plus froide.

1

Le témoin orange s‘allume en cas d‘activation de la fonction SUPER. Pour activer cette
fonction, appuyez plusieurs fois sur la touche (2) de sorte que tous les LED aient une
forte intensité lumineuse, puis appuyez à nouveau sur la touche jusqu‘à ce que le témoin
orange s‘allume.
Cette fonction alimente le compresseur du freezer en continu pendant une durée maximale
de 50 heures. Elle est indiquée pour congeler rapidement les aliments. Pour désactiver
la fonction SUPER avant que les 50 heures ne soient écoulées, il suffi t d’appuyer sur la
touche (3).

ATTENTION: si le compresseur est en pause à l‘activation de la fonction.

CONGÉLATION

Pour réduire considérablement les temps de congélation, il est possible de retirer temporairement le tiroir le panneau de commande du
freezer sur la fonction SUPER, le témoin orange s‘allumera (voir fi gure 1). Après 24 heures, posez directement les aliments sur la grille métallique.
La congélation sera terminée au bout de 24 heures; le tiroir pourra alors être remis en place et les aliments redistribués dans le congélateur. Au
bout de 50 heures environ, la carte électronique se règlera automatiquement sur la dernière température intermédiaire réglée.
La quantité maximale d‘aliments pouvant être congelés est indiquée sur la plaque de données (voir fi gure 2).
Pour les essais de congélation et de conservation, retirez tous les tiroirs sauf celui du bas.

BOÎTIER DE COMMANDE DU RÉFRIGÉRATEUR

Pour allumer le réfrigérateur et modifi er sa température, il est
nécessaire d’actionner le bouton de réglage du thermostat.
Le boîtier du thermostat se trouve à l‘intérieur du réfrigérateur, en haut
à droite.
Le réfrigérateur est éteint si le bouton de réglage est sur „0“. Les
positions 2-3 sont conseillées.

10 FR

DÉGIVRAGE

(Figura 2)

Important: si la température ambiante est très élevée, l‘appareil pourrait fonctionner en continu, provoquant la formation anormale
de givre sur la paroi de fond du réfrigérateur. Dans ce cas, il est nécessaire de régler le thermostat du réfrigérateur sur des
numéros plus bas (1 -2).

Le dégivrage du refrigérateur se fait automatiquement durant la pause du
compresseur.

La présence d’une fi ne couche de givre ou de gouttes d’eau durant le fonctionnement
de I’appareil est normale.

Il est important que la conduite d‘évacuation sort toujours propre et d‘éviter que les
aliments touchent la paroi du compartiment.

Il est conseillé de dégivrer le congélateur lorsque la couche de givre dépasse 3 mm.
d‘épaisseur.

N.B. Plaque de données de l‘appareil, à communiquer a l‘assistance technique
en cas de panne.

ÉVACUATION DE L’EAU

Le congélateur est doté d‘un système d‘évacuation de l’eau de dégivrage.

Ce système est constitué par:

Un levier, à retirer durant le dégivrage pour permettre à I’eau de s‘écouler.

INVERSION DU SENS D‘OUVERTURE DES PORTES

Retirez la tige et sa douille de la traverse
supérieure.

Démontez la porte du bas.

Un bac d‘évacuation (non fourni).

Démontez la porte du haut.

Retirez la tige du gond inférieur droit
et remontez-le sur te gond inférieur gauche.

Démontez le gond central et ses rondelles.

Placez le cache enclenche sur I‘equerre
de l‘autre côté de l‘appareil.

Remontez les gonds et les portes de bas
en haut 1

2 3.

3

2

1

11 FR

DIMENSIONS DE L‘APPAREIL

ET DE LA COLONNE

560 mm

550 mm

INSTALLATION DE L’APPAREIL DANS LA COLONNE

Fixez le joint fourni avec l’appareil du côté opposé aux gonds.

24

1040 mm650 mm27

1772 mm

31

Insérez l’appareil dans la colonne, contre le côté opposé
aux gonds.

540 mm

1745 mm

535 mm

1772 mm ÷ 1776 mm

Faites adhérer parfaitement l’équerre du
haut de l’appareil à la colonne.

Enclenchez la grille d’aération. Desserrez les vis de fi xation du gond

Fixez l’équerre à la colonne avec
les vis fournies.

Fixez le haut de l’appareil à la colonne
avec les vis fournies.

central droit.

Serrez les vis de fi xation du gond
central droit.

Fixez le bas de l’appareil avec les vis
fornies.

Positionnez la plaque près de la colonne.

Faites de même avec l’équerre centrale
gauche.

3

2

1

4

12 FR

COUPLAGE DES PORTES DE LA

COLONNE ET DES PORTES DE L’APPAREIL

Lappareil est doté de dispositifs de couplage des portes de l‘appareil et
des portes de la colonne (glissières à tirette).

Fixez la glissière à l’intérieur de la porte de la colonne à la hauteur
voulue et à environ 20 mm du bord extérieur de la porte.

20

Ouvrez les portes de la colonne et du réfrigérateur. Placez la tirette
sur la glissière, puis faites-la adhérer à la porte du réfrigérateur.

PRÉCAUTIONS À PRENDRE POUR

ASSURER LE BON FONCTIONNEMENT DE

L’APPAREIL

L‘appare il encastré, plac ez l‘arrière de la col onne en contact avec l a paroi
de manière à empêcher l‘accès au compartiment du compresseur.
Pour que l‘appareil fonctionne correctement, il est indispensable que
l‘air puisse circuler librement afi n de refroidir le condenseur situé à
l‘arrière de l‘appareil.
La colonne doit être pourvue, à l‘arrière, d‘une cheminée d‘aération,
dont le haut ne doit pas être obstrué, et à l‘avant, d‘une fente qui sera
recouverte d‘une grille d‘aération.

Dimensions des découpes de la colonne.

540x50mm

580

Marquez les emplacements des vis et percer avec un foret de 2,5
mm de diamètre.

Couplez la porte de l‘appareil et la porte de la colonne en vous
référant aux trous de la tirette.

540x50mm

380x50mm

380x37mm

Dimensions de l’espace à laisser entre la colonne et le plafond.

50mm

13 FR

STEUERUNG GEFRIERRAUM

Um an die Steuereinheit zu gelangen, braucht man nur die obere Kühlschranktür zu öffnen.

Mit Taste (1) schaltet man den Gefrierraum an oder aus.
Generell wird das Produkt vom Hersteller mit einer Mitteltemperatur geliefert, man braucht also nur noch den Stecker in die Steckdose zu
stecken.

ACHTUNG: Wenn nach Anschluss an den Stromkreis keinerlei Temperatur angezeigt wird, drücken Sie auf Taste (1), um den Gefrierraum
in Betrieb zu nehmen.

Auf der elektronischen Anzeige dieses Produktes werden alle Einstellungen der Steuerung gespeichert, die im Moment des Anschaltens aktiviert
waren, es muss also lediglich auf Taste (1) gedrückt werden, um den Gefrierraum erneut in Gang zu setzen.
Falls es zu einem Spannungsabfall kommt und das Produkt ausgeschaltet ist, braucht nach Wiederherstellung der Stromzufuhr nur die Taste
(1) gedrückt zu werden.

ACHTUNG: Falls die Taste gedrückt und der Gefrierraum ausgeschaltet wird, braucht der Kompressor 15 Minuten, bevor er sich ausschaltet.
Wenn während dieser Zeitspanne die Taste erneut betätigt wird, funktioniert das Produkt weiter, ohne dass der Betrieb des Geräts unterbrochen
wird. Zweck dieser Einrichtung ist die Vermeidung eines versehentlichen Ausschaltens, insbesondere während der regelmäßigen Reinigung
des Produkts.

Diese Tasten ermöglichen die Einstellung der
Temperatur des Gefrierraums. Mit Taste (2) wird
die Temperatur gesenkt, während mit Taste (3) die
Temperatur des Gefrierschranks erhöht wird.

(Abbildung 1)

2

3

Die rote Anzeige des Alarms leuchtet auf, wenn
die Temperatur des Gefrierraums -7°C beträgt.
Wenn die Temperatur unter -8°C absinkt, erlischt
die Anzeige automatisch.

ACHTUNG: Bei der erstmaligen Inbetriebnahme
des Gerätes und jedes Mal, wenn es für
längere Zeit ausgeschaltet war, leuchtet die
rote Anzeige so lange, bis die Temperatur des
Gefrierraums absinkt.

Diese Leuchtanzeigen (LEDs) zeigen die Erhöhung oder Verringerung der
Temperatur im Gefrierraum an.

Je mehr Leuchtanzeigen sich einschalten und je stärker deren Leuchtkraft
ist, desto geringer wird die Temperatur.

Wenn alle LEDs aus sind, ist der Gefrierraum ausgeschaltet. Jedes LED hat zwei
Leuchtstärken, die niedrigere entspricht einer mittleren Temperatur, die höhere
entspricht einer kälteren Temperatur.

1

Die orangefarbene Anzeige leuchtet auf, wenn die Funktion SUPER aktiviert ist. Um diese
Funktion zu aktivieren, muss man wiederholt die Taste (2) drücken, damit alle LEDs mit voller
Intensität aufl euchten und dann erneut die Taste so lange drücken, bis die orangefarbene
Anzeige aufl euchtet.
Diese Funktion versorgt den Kompressor des Gefrierraums kontinuierlich für eine
Höchstdauer von 50 Stunden und eignet sich für ein schnelles Einfrieren. Um die Funktion
Super vor dem Ablauf von 50 Stunden zu beenden, muss die Taste (3) betätigt werden.

ACHTUNG: Falls sich der Kompressor bei Aktivierung der Funktion SUPER gerade
in der Stillstandsphase befi ndet, beendet das System diese Pause vor Aktivierung
der Funktion SUPER.

EINFRIEREN

Um die Gefrierzeiten beträchtlich zu reduzieren, ist es möglich, das Fach vorübergehend herauszunehmen. Stellen Sie die Steuerung
des Gefrierschranks auf die Funktion SUPER, gleichzeitig leuchtet die entsprechende orangefarbene Anzeige auf (siehe Abbildung 1). Nach 24
Stunden legen Sie die Speisen direkt auf den Metallrost. Nach weiteren 24 Stunden ist der Gefriervorgang abgeschlossen: das Fach kann wieder
hineingeschoben und die Speisen im Gefrierschrank verteilt werden. Nach circa 50 Stünden stellt sich die elektronische Anzeige automatisch
auf die vorher eingestellte Mitteltemperatur.

STEUERGEHÄUSE KÜHLRAUM

Um den Kühls chrank einzuschal ten und dessen Temperatur regul ieren
zu können, ist es erforderlich, den Drehknopf am Thermostatgehäuse
zu betätigen.
Das Thermostatgehäuse befi ndet sich im Inneren des Kühlschranks
oben rechts.
Der Kühlschrank ist ausgeschaltet, wenn der Drehknopf auf ,,0“ steht.
Durch Drehen des Drehknopfs von Position „1“ auf „5“ erhält man
zunehmend kältere Temperaturen. Zu empfehlen ist die Einstellung
auf Position „2“ bis „3“.

14 DE

DAS ABTAUEN

(Abbildung 2)

Wichtig: Bei sehr hoher Umgebungstemperatur kann es vorkommen, dass das Gerät ununterbrochen arbeitet, was zu einer
anomalen Reifbildung an der Rückwand des Kühlraums führt. In diesem Fall muss der Drehknopf auf niedrigere Werte gestellt
werden (1-2).

Das Abtauen der Kühlzelle erfolgt automatisch während der Pause des Kompressors.

Das Vorhandensein einer leichten Reifschicht oder von Wassertropfen während des
Betriebs ist als normal anzusehen.

Es ist wichtig, die Abfl ussöffnung immer sauber zu halten und darauf zu achten, dass
die Speisen keine Wand des Kühlraums berühren.

Wenn die Reifschicht dicker als 3mm ist, sollte der Kühlraum abgetaut werden.

Achtung: Hier befi ndet sich das Typenschild, auf dem alle Daten verzeichnet sind,
die im Falle eines Defekts dem Kundendienst mitgeteilt werden müssen.

DER WASSERABFLUSS

Der Gefrierschrank ist mit einem Tauwasser-Ableitungssystem ausgestattet.

Dieses System besteht aus:

Einem Hebel, der während des Abtauens entfernt werden muss damit das Wasser
abfl ießen kann.

Entfernen Sie den Stift und die zugehörige
Buchse von der oberen Querleiste.

Nehmen Sie die untere Tür ab.

Einem Auffangbecken, das nicht mitgeliefert wird.

WECHSSEL DES TÜRANSCHLAGS

Nehmen Sie die obere Tür ab.

Nehmen Sie den Stift von dem unteren
rechten Scharnier ab und bringen Sie ihn
am unteren Scharnier links an.

Montieren Sie das zentrale Scharnier und
die zugehörigen Scheiben ab.

Montieren Sie die Winkelabdeckung, die
durch Einrasten auf dem Winkel befestigt
ist, an der anderen Seite des Schrankes.

Bringen Sie die Scharniere und Türen
wieder an, beginnen Sie dabei unten:
1 2 3.

3

2

1

15 DE

ABMESSUNGEN DES PRODUKTS UND DES

EINBAUSCHRANKS

560 mm

550 mm

INSTALLATION DES GERÄTES IN DEN EINBAUSCHRANK

Befestigen Sie die beiliegende Dichtung an der Seite des
Gerätes, welche der Scharnierseite gegenüber liegt.

24

1040 mm650 mm27

1772 mm

31

Schieben Sie das Gerät so in den Schrank, dass es an der
Seite ohne Scharniere anliegt.

540 mm

1745 mm

535 mm

1772 mm ÷ 1776 mm

Achten Sie darauf, dass der obere Winkel
des Gerätes perfekt am Schrank anliegt.

Setzen Sie den Belüftungsrost ein, er
muss dabei einrasten.

Schrauben Sie den Winkel mit Hilfe der
beiliegenden Schrauben am Schrank an.

Befestigen Sie mit Hilfe der beiliegenden
Schrauben den oberen Teil des Gerätes
am Schrank.

Lockern Sie die Befestigungsschrauben
des zentralen rechten Scharniers.

Schrauben Sie die Befestigungsschrauben
des rechten zentralen Scharniers fest.

Befestigen Sie mit Hilfe der beiliegenden
Schrauben den unteren Teil des Gerätes.

Positionieren Sie den Winkel nahe am
Schrank.

Führen Sie dieselben Arbeitsgänge mit
dem zentralen linken Winkel aus.

3

2

1

4

16 DE

VERBINDUNG DER TÜREN DES

SCHRANKS MIT DEN TÜREN DES GERÄTES

Das Gerät ist mit Vorrichtungen versehen, mit Hilfe derer die Türen
des Gerätes mit den Türen des Schranks verbunden werden können
(Schleppscharniere)

Befestigen Sie den Schlitten im Inneren der Tür des Schranks in der
gewünschten Höhe, circa 20 mm vom Außenrand der Tür entfernt.

20

Öffnen Sie die Türen des Einbauschranks und des Kühlschranks.
Positionieren Sie das Gegenstück des Schlittens im Schlitten und
nähern Sie Tür des Gerätes daran an.

VORSICHTSMASSNAHMEN FÜR EINE

KORREKTE BETRIEBSWEISE

Nachdem das Gerät im Schrank befestigt wurde, stellen Sie den
hinteren Teil des Schranks an die Wand, damit der Zugang zum
Kompressorraum versperrt ist.

Zur Sicherung einer korrekten Betriebsweise des Produktes ist die
Gewährleistung einer entsprechenden Luftzirkulation unerlässlich,
damit sich der an der Hinterseite des Gerätes befi ndliche Kondensator
abkühlen kann.

Daher muss der Einbauschrank mit einem hinteren Abzug, dessen
Öffnung nach oben nicht verstopft sein darf, und mit einer vorderen
Spalte, die von einem Belüftungsrost bedeckt wird, versehen sein.

Abmessungen der Schrankausschnitte.

540x50mm

580

Markieren Sie die Befestigungspunkte für die Schrauben und bohren
Sie mit einem 2,5er Bohren ein Loch.

Verbinden Sie die Tür des Gerätes mit der Tür des Schranks an den
Ösen des Gegenstück des Schlittens.

540x50mm

380x50mm

380x37mm

Erforderlicher Abstand, der zwischen Schrank und Decke
eingehalten werden muss.

50mm

17 DE

CAUDRO DE MANDOS DEL CONGELADOR

Para ver el cuadro de mandos, basta con abrir la puerta superior del frigorífi co.

La tecla (1) permite encender o apagar el congelador.
Generalmente, el aparato viene de fábrica con una temperatura intermedia, por lo que únicamente es necesario enchufarlo a la toma de
corrinente eléctrica.

ATENCIÓN: en caso de que al enchufarlo a la toma de red no visualizara ninguna temperatura, pulse el botón (1) para encender la
sección congelador.

La placa electrónica de este aparato memoriza la programación del panel de mandos en el momento del encendido, por lo tanto sólo será
necesario pulsar la tecla (1) para poner de nuevo en marcha el congelador.
En caso de que se produzca un corte del suministro eléctrico y el aparato se apague, una vez recuperada la corriente el aparato se volverá a
poner en marcha con sólo pulsar la tecla (1).

ATENCIÓN: en caso de que pulse el botón y se apague el congelador, el compresor tardará 15 segundos en apagarse. Si durante este
lapso de tiempo vuelve a pulsar el botón, el aparato seguirá funcionando sin que se interrumpa su funcionamiento. Esta medida está
destinada a evitar desconexiones accidentales, por ejemplo durante la limpieza periódica del aparato.

Estos botones permiten seleccionar la temperatura
del congelador.
El botón (2) reduce la temperatura, mientras que el
botón (3) aumenta la temperatura del congelador.

(Figura 1)

2

3

El indicador rojo de Alarma se enciende cuando la
temperatura del congelador es de –7ºC. Cuando
la temperatura es más fría que –8ºC, el indicador
se apaga automáticamente.

ATENCIÓN: cada vez que el aparato se encienda
después de un largo período de desconexión o
se encienda por primera vez, el indicador rojo
permanecerá encendido hasta que disminuya
la temperatura del congelador.

Los indicadores luminosos (LED) indican el aumento o la disminución de la
temperatura en el congelador.

La temperatura disminuye con el aumento de los indicadores encendidos
y con el aumento de la intensidad luminosa de los LED.

Cuando todos los LED están apagados, el congelador está apagado Cada LED
dispone de 2 estados de encendido, el estado de baja luminosidad corresponde
a una temperatura intermedia, mientras que una alta luminosidad corresponde
a una temperatura más baja.

1

El indicador naranja se enciende cuando se activa la función SUPER. Para poder activar
esta función, pulse repetidamente el botón (2) de manera que todos los LED se enciendan
y presenten una alta luminosidad; a continuación vuelva a pulsar el botón hasta que el
indicador naranja se ilumine.
Esta función alimenta el compresor del congelador de modo continuo durante un tiempo
máximo de 50 horas y es ideal para proceder a congelaciones rápidas. Para salir de la
función Super antes de que hayan transcurrido 50 horas, basta con pulsar el botón (3).

ATENCIÓN: si el compresor está en pausa en el momento de activar la función SUPER,
el sistema fi nalizará dicha pausa antes de activar la función SUPER.

CONGELACIÓN

Si desea reducir considerablemente los tiempos de congelación, retire temporalmente el cajón y seleccione la función SUPER en el
panel de control del congelador; inmediatamente se encenderá el correspondiente indicador naranja (véase la fi gura 1). Al cabo de 24 horas,
introduzca los alimentos directamente en la rejilla metálica. Una vez transcurridas otras 24 horas, la congelación habrá fi nalizado y podrá
volver a introducir el cajón y repartir de nuevo los alimentos en el interior del congelador. Al cabo de 50 horas, la placa electrónica recuperará
automáticamente la temperatura intermedia anteriormente seleccionada.

CUADRO DE MANDOS DEL FRIGORÍFICO

Para poder encender y modifi car la temperatura del frigorífi co deberá
accionar la rueda del cuadro de mandos. La rueda del termostato
est situada en la parte superior derecha del interior del frigorífi co.
Si la rueda está en la posición „0“, el frigorífi co estará apagado. Las
posiciones recomendadas son 2-3.

18 ES
