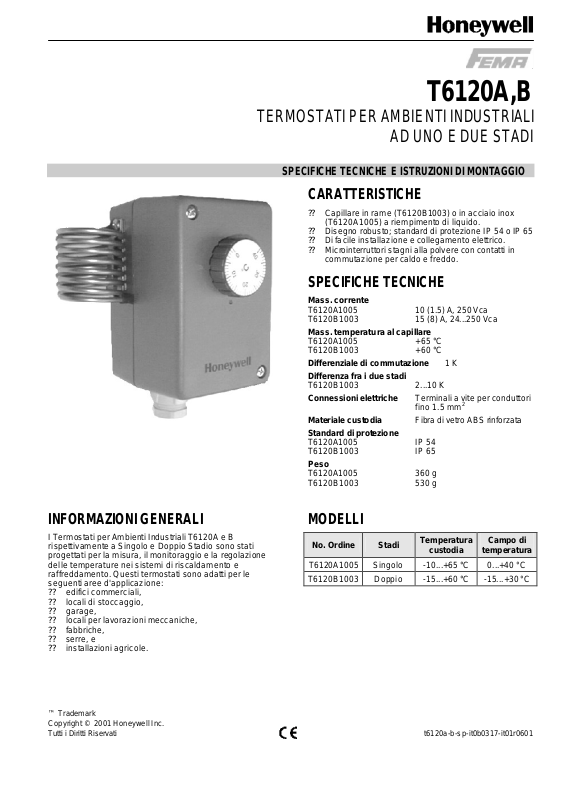

T6120A,B
TERMOSTATI PER AMBIENTI INDUSTRIALI
AD UNO E DUE STADI
SPECIFICHE TECNICHE E ISTRUZIONI DI MONTAGGIO
CARATTERISTICHE
?? Capillare in rame (T6120B1003) o in acciaio inox
(T6120A1005) a riempimento di liquido.
?? Disegno robusto; standard di protezione IP 54 o IP 65
?? Di facile installazione e collegamento elettrico.
?? Microinterruttori stagni alla polvere con contatti in
commutazione per caldo e freddo.
SPECIFICHE TECNICHE
Mass. corrente
T6120A1005 10 (1.5) A, 250 Vca
T6120B1003 15 (8) A, 24...250 Vca
Mass. temperatura al capillare
T6120A1005 +65 °C
T6120B1003 +60 °C
Differenziale di commutazione 1 K
Differenza fra i due stadi
T6120B1003 2...10 K
INFORMAZIONI GENERAL I
Connessioni elettriche Terminali a vite per conduttori
Materiale custodia Fibra di vetro ABS rinforzata
Standard di protezione
T6120A1005 IP 54
T6120B1003 IP 65
Peso
T6120A1005 360 g
T6120B1003 530 g
MODELLI
fino 1.5 mm2
I Termostati per Ambienti Industriali T6120A e B
rispettivamente a Singolo e Doppio Stadio sono stati
progettati per la misura, il monitoraggio e la regolazione
delle temperature nei sistemi di riscaldamento e
raffreddamento. Questi termostati sono adatti per le
seguenti aree d'applicazione:
?? edifici commerciali,
?? locali di stoccaggio,
?? garage,
?? locali per lavorazioni meccaniche,
?? fabbriche,
?? serre, e
?? installazioni agricole.
™ Trademark
Copyright © 2001 Honeywell Inc.
Tutti i Diritti Riservati t6120a-b-sp-it0b0317-it01r0601
No. Ordine Stadi
T6120A1005 Singolo -10...+65 °C 0...+40 °C
T6120B1003 Doppio -15...+60 °C -15...+30 °C
Temperatura
custodia
Campo di
temperatura
T6120A,B TERMOSTATI PER AMBIENTI INDUSTRIALI AD UNO E DUE STADI
DIMENSIONI
T6120A1005
FUNZIONI E COLLEGAMENTI
T6120B1003
ELETTRICI
T6120A1005
Per raffreddamento collegare i terminali 1 e 2 (vedere
Fig. 1). I contatti saranno chiusi quando la temperatura
aumenta.
Per riscaldamento collegare i terminali 2 e 3 (vedere
Fig. 1). I contatti saranno chiusi quando la temperatura
diminuisce.
T6120B1003
Per raffreddamento collegare i terminali rosso e bianco
(vedere Fig. 1). I contatti saranno chiusi quando la
temperatura aumenta in sequenza: stadio 1 e quindi
stadio 2.
Per riscaldamento collegare i terminali rosso e blu
(vedere Fig. 1). ). I contatti saranno chiusi quando la
temperatura diminuisce in sequenza: stadio 2 e quindi
stadio 1.
Divisione Automazione Edifici Il Tuo Mondo Sotto Controllo
Honeywell S.p.A
Via P. Gobetti, 2/b
20063 Cernusco sul Naviglio (MI)
Centralino: (02) 92146.1
Fax: (02) 92146.888
Telex 311092 Honwel I
Suscettibile di modifiche senza preavviso. Stampato in Italia Stabilimento di produzione certificato
Fig. 1Collegamenti elettrici
DIN EN
ISO 9001
t6120a-b-sp-it0b0317-it01r0601
