Honda SH MODE 125 (2021) User guide

MANUAL DEL PROPIETARIO

SH MODE 125

(

FSH125

)

Este manual ha de considerarse como parte permanente del
vehículo y deberá permanecer con él si el usuario lo vende.

Esta publicación incluye la información más reciente del producto
disponible antes de la impresión. Honda Motor Co., Ltd. se reserva
el derecho a realizar cambios en cualquier momento sin previo aviso
y sin incurrir en ningún tipo de obligación.

Ninguna parte de la presente publicación puede reproducirse sin el
permiso previo por escrito.

Puede que las ilustraciones del vehículo incluidas en este manual del
propietario no coincidan con su propio vehículo.

© 2020 Honda Motor Co., Ltd.

Bienvenido

¡Felicidades por la compra de su nuevo
vehículo Honda! Al haber elegido Honda,
pasa a formar parte de una familia de
clientes satisfechos en todo el mundo que
aprecian la reputación de la que Honda
disfruta como fabricante de productos de
calidad.

Para garantizar su seguridad y disfrute en
marcha:

Lea con detenimiento este manual del

●

propietario.

●

Siga todas las recomendaciones y
procedimientos incluidos en el mismo.

●

Preste especial atención a los mensajes
de seguridad incluidos en el manual y en
el vehículo.

● Los siguientes códigos del manual indican

cada uno de los países.

● Las ilustraciones incluidas en esta

publicación corresponden al tipo FSH125
ED.

Códigos de países

Código País
FSH125

ED Ventas directas a Europa
E Reino Unido

* Las especificaciones pueden cambiar según
el lugar.

Breve información sobre seguridad

Su seguridad y la de otras personas es muy im‐
portante. Es una responsabilidad importante
manejar este vehículo con seguridad.
Para ayudarle a tomar decisiones bien funda‐
das en relación con la seguridad, hemos in‐
cluido procedimientos de funcionamiento y
otra información en las etiquetas de seguri‐
dad y en el manual. Esta información le ad‐
vierte sobre posibles peligros que podrían
causarle daños a usted o a otras personas.
Como es natural, no es práctico ni posible ad‐
vertirle acerca de todos los peligros asociados
con la conducción y el mantenimiento de un
vehículo. Debe usar el sentido común.

Encontrará información de seguridad
importante expresada de estas formas:

●

Etiquetas de seguridad del vehículo.

●

Mensajes de seguridad precedidos por un
símbolo de alerta y una de estas tres
palabras de seguridad:
PELIGRO, ADVERTENCIA o PRECAUCIÓN.
Estas palabras de aviso significan:

3PELIGRO

Si no sigue las instrucciones, PERDERÁ LA
VIDA o SUFRIRÁ LESIONES GRAVES.

3ADVERTENCIA

Si no sigue las instrucciones, PODRÍA
PERDER LA VIDA o SUFRIR LESIONES
GRAVES.

3PRECAUCIÓN

Si no sigue las instrucciones, PODRÍA
SUFRIR LESIONES.

Se incluye también otra información
importante con los siguientes títulos:

AVISO

Información cuyo objetivo es ayu‐
darle a evitar que se produzcan da‐
ños en el vehículo, otras propieda‐
des o el medioambiente.

Índice

Seguridad del vehículo P. 2

Guía de funcionamiento P. 18

Mantenimiento P. 63

Solución de problemas P. 101

Información P. 124

Especificaciones P. 138

Seguridad del vehículo

Esta sección incluye información importante para una conducción segura de su vehículo.
Lea detenidamente esta sección.

Directrices de seguridad .........................................P. 3

Pictogramas................................................................ P. 6

Precauciones de seguridad ..................................P. 10

Precauciones de conducción ...............................P. 11

Accesorios y modificaciones................................P. 15

Carga.......................................................................... P. 16

Directrices de seguridad

Directrices de seguridad

Siga estas directrices para garantizar su seguridad:

● Lleve a cabo todas las inspecciones habituales

y normales especificadas en este manual.

●

Antes de repostar, detenga el motor y mantenga
el vehículo alejado de chispas y llamas.

●

No arranque el motor en un recinto cerrado o par‐
cialmente cerrado. El monóxido de carbono de los
gases de escape es tóxico y podría resultar mortal.

Conduzca siempre con el casco puesto

Se trata de un hecho probado: los cascos y elemen‐
tos de protección reducen de manera importante el
número y la gravedad de las lesiones en la cabeza y
otras zonas del cuerpo. Por ello, utilice siempre casco
y el equipo de protección homologados. 2 P. 10

Antes de circular

Asegúrese de que se encuentra física y mental‐
mente capacitado, sin haber consumido alcohol ni
drogas. Compruebe que tanto usted como su pa‐
sajero utilicen casco y el equipo de protección de‐
bidamente homologados. Indique al pasajero que
se sujete al asidero o a su cintura, que se incline

con usted en las curvas y que mantenga los pies
en las estriberas, incluso cuando el vehículo esté
parado.

Tómese el tiempo necesario para
aprender y practicar

Aunque haya conducido otros vehículos, practique
primero en una zona segura para familiarizarse con el
funcionamiento y la conducción del vehículo, y acos‐
tumbrarse a su peso y tamaño.

Conduzca siempre alerta

Preste atención en todo momento a los vehículos
que circulen a su alrededor y no dé por hecho que
el resto de conductores ha advertido su presencia.
Esté listo para detenerse rápidamente o para
realizar una maniobra evasiva.

Haga lo posible para que se le vea con
facilidad

Para hacerse más visible, especialmente de noche,
puede usar ropa reflectante brillante, colocarse de tal
forma que los demás conductores le vean, usar los
intermitentes correctamente antes de girar o cambiar
de carril, y utilizar la bocina si fuera necesario.

Continuación

Seguridad del vehículo

3

Directrices de seguridad

Circule sin sobrepasar sus límites

Seguridad del vehículo

Nunca conduzca más allá de su habilidad personal
ni más rápido de lo permitido por las circunstan‐
cias. El cansancio y la falta de atención pueden dis‐
minuir su capacidad para actuar con buen criterio
y conducir de forma segura.

No conduzca bajo los efectos del
alcohol ni las drogas

El alcohol o las drogas y la conducción no son
compatibles. Una sola copa puede reducir su
capacidad de respuesta ante los continuos
cambios de condiciones y el tiempo de reacción
empeora con cada copa adicional. Lo mismo
sucede al consumir drogas. No conduzca bajo los
efectos del alcohol ni las drogas, y tampoco
permita que sus amigos lo hagan.

Mantenga su Honda en buenas
condiciones de funcionamiento

Es importante que dispense un mantenimiento
apropiado al vehículo y que lo mantenga en
buenas condiciones de funcionamiento.

4

Inspeccione el vehículo antes de cada uso y realice
todas las tareas de mantenimiento recomendadas.
No supere nunca los límites de carga (2 P. 16), no
modifique su vehículo ni instale accesorios que
hagan que su vehículo resulte inseguro (2 P. 15).

Si se ve implicado en un accidente

La seguridad personal es su prioridad. Si usted o
alguna otra persona han resultado heridos, juzgue
con serenidad la gravedad de las heridas y decida
si resulta seguro seguir conduciendo. En caso
necesario, solicite ayuda de emergencia. Siga
también las normas y leyes aplicables si alguna
otra persona u otro vehículo se han visto
involucrados en el accidente.
Si decide continuar conduciendo, primero gire el
interruptor de encendido a la posición (Off) y
evalúe el estado del vehículo. Compruebe si
existen fugas de líquidos, así como el apriete de las
tuercas y los tornillos esenciales, y compruebe el
manillar, las manetas, los frenos y las ruedas.
Conduzca despacio y con precaución.
El vehículo podría haber sufrido daños que no
resulten evidentes en ese momento. Lleve el
vehículo a un taller cualificado lo antes posible
para que lo revisen a fondo.

Directrices de seguridad

Peligro por monóxido de carbono

Los gases de escape contienen monóxido de
carbono, un gas incoloro e inodoro que resulta
venenoso. Respirar monóxido de carbono puede
provocar la pérdida de consciencia e incluso
resultar mortal.

Si pone en marcha el motor en un recinto cerrado
o parcialmente cerrado, el aire que respira podría
contener una cantidad peligrosa de monóxido de
carbono.
Nunca ponga en marcha el vehículo en un garaje
u otro recinto cerrado.

3ADVERTENCIA

Arrancar el motor de su vehículo en una
zona cerrada o parcialmente cerrada
puede provocar una rápida acumula‐
ción de monóxido de carbono tóxico.

Respirar este gas incoloro e inodoro
puede dejarle inconsciente rápidamen‐
te o provocarle la muerte.

Arranque el motor del vehículo única‐
mente en zonas bien ventiladas y al aire
libre.

Seguridad del vehículo

5

Pictogramas

Pictogramas

Seguridad del vehículo

En las siguientes páginas se describen los
significados de las etiquetas. Algunas etiquetas
le avisan sobre peligros potenciales que pueden
ocasionar lesiones graves. Otras ofrecen
información importante sobre seguridad. Lea
esta información con atención y no retire las
etiquetas.

Si una etiqueta se despega o se vuelve ilegible,
póngase en contacto con su concesionario para
obtener una de repuesto.

En cada etiqueta hay un símbolo específico.
A continuación, se explica el significado de cada
símbolo.

6

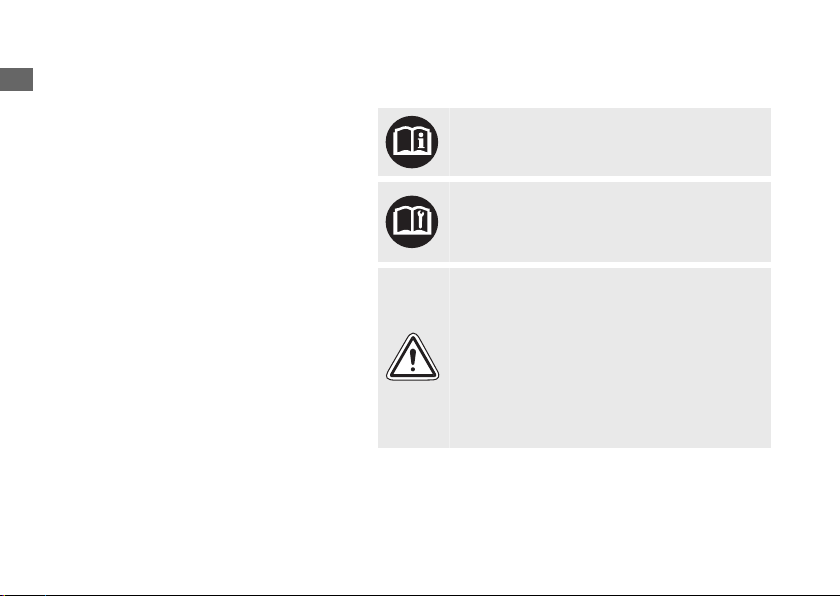

Lea con detenimiento las instrucciones incluidas
en el manual del propietario.

Lea con detenimiento las instrucciones incluidas
en el manual de taller. Por su seguridad, lleve el
vehículo solo a su concesionario para que
realice las revisiones y el mantenimiento.

PELIGRO (con fondo ROJO)

Si no respeta las instrucciones, PERDERÁ LA
VIDA o SUFRIRÁ LESIONES GRAVES.

ADVERTENCIA (con fondo NARANJA)

Si no respeta las instrucciones PUEDE PERDER
LA VIDA o SUFRIR LESIONES GRAVES.

PRECAUCIÓN (con fondo AMARILLO)

Si no respeta las instrucciones, PODRÍA SUFRIR
LESIONES.

Pictogramas

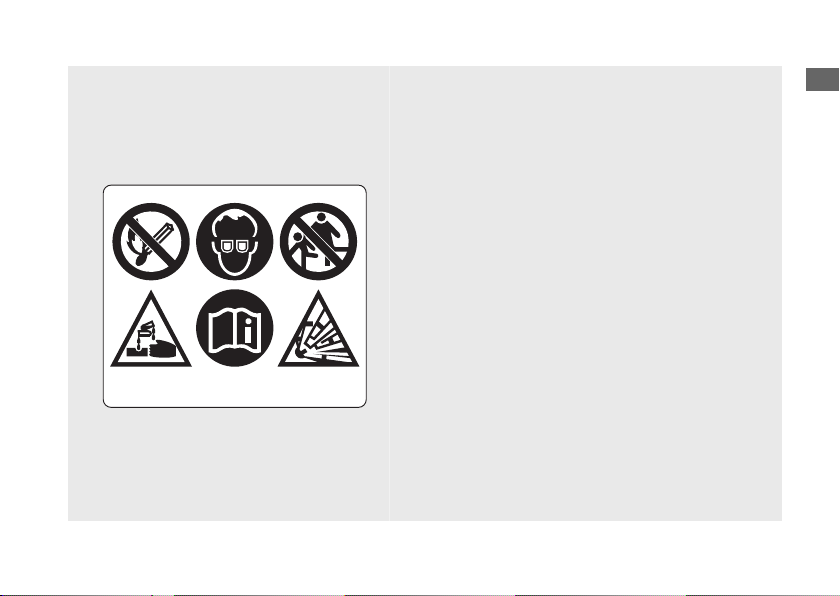

ETIQUETA DE LA BATERÍA
PELIGRO

• Mantenga las llamas y las chispas apartadas de la
batería. La batería produce un gas que puede
provocar una explosión.

• Lleve protección para los ojos y guantes de goma
cuando manipule la batería, de lo contrario, podría
quemarse o perder la vista a causa del electrolito de
la batería.

• No permita que los niños y otras personas toquen la
batería a menos que tengan un excelente conoci‐
miento tanto de su manipulación como de los riesgos
que acarrea.

• Manipule con extrema precaución el electrolito de la
batería, ya que contiene ácido sulfúrico diluido. El
contacto con la piel o los ojos puede derivar en
quemaduras o provocarle ceguera.

• Lea este manual detenidamente antes de manipular
la batería. Si no respeta las instrucciones, puede
resultar herido o provocar daños al vehículo.

•

No use una batería si el electrolito está a la altura de
la marca de nivel inferior o por debajo de esta. Podría
explotar y causar lesiones graves.

Continuación

Seguridad del vehículo

7

Pictogramas

Seguridad del vehículo

8

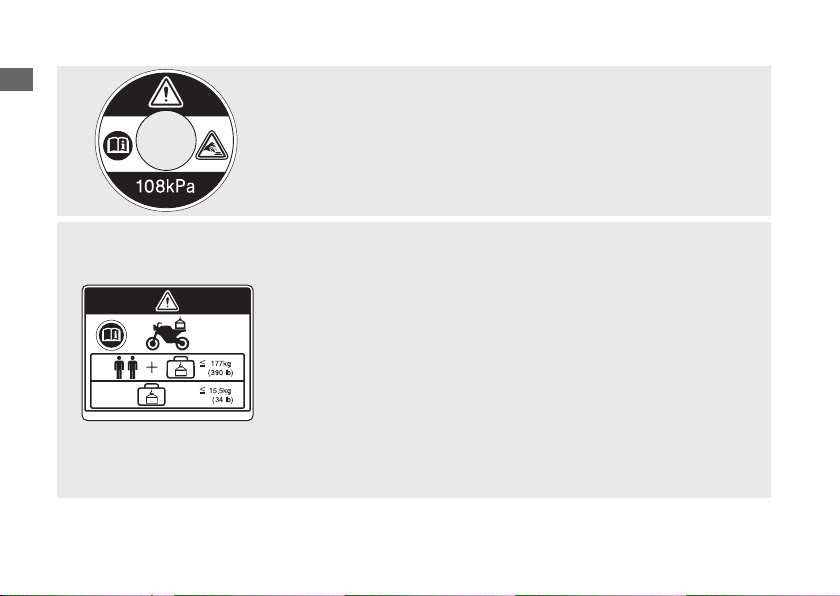

ETIQUETA DEL TAPÓN DEL RADIADOR
PELIGRO

NO ABRIR CUANDO ESTÉ CALIENTE.
El refrigerante caliente provoca quemaduras.
La válvula de descarga de presión comienza a abrirse a 108 kPa.

ETIQUETA DE ADVERTENCIA SOBRE ACCESORIOS Y CARGA
ADVERTENCIA

ACCESORIOS Y CARGA

• La estabilidad y el manejo de este vehículo pueden verse afectados
por la incorporación de accesorios y equipaje.

• Lea detenidamente las instrucciones incluidas en el manual del
usuario y la guía de instalación antes de instalar algún accesorio.

• El peso total de los accesorios y el equipaje, añadido al peso del
conductor y del pasajero, no debe superar los 177 kg, que es la
capacidad de carga máxima.

• El peso del equipaje no debe superar en ningún caso los 15,5 kg.

• No se recomienda la instalación de carenados de grandes

dimensiones sobre la horquilla o el manillar.

Pictogramas

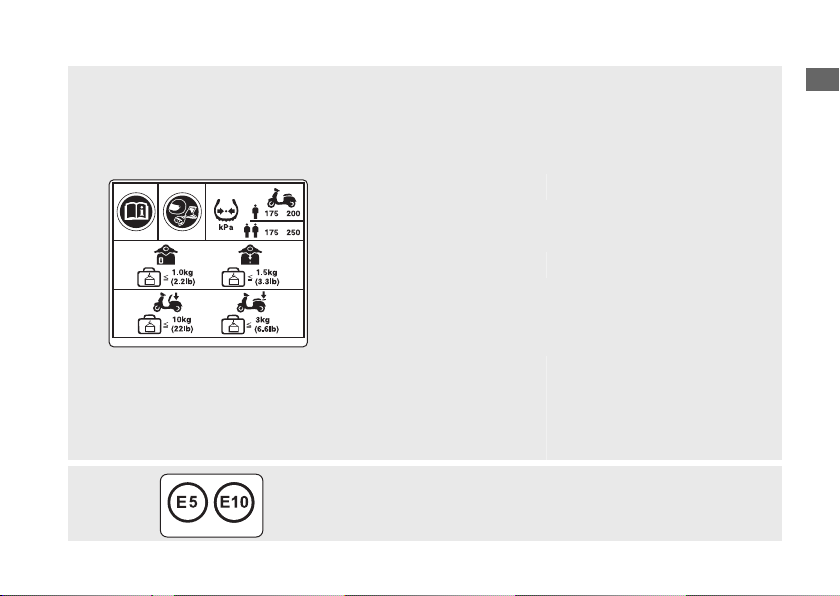

INFORMACIÓN SOBRE NEUMÁTICOS Y ETIQUETA DE
LÍMITE DE CARGA

Para su protección, utilice siempre casco y elementos
protectores.

Presión de los neumáticos en frío:
[Solo piloto]

Delantero 175 kPa (1,75 kgf/cm2)
Trasero 200 kPa (2,00 kgf/cm2)

[Piloto y pasajero]

Delantero 175 kPa (1,75 kgf/cm2)
Trasero 250 kPa (2,50 kgf/cm2)

Límite de carga:

Guantera 1,0 kg
Gancho para bolsas 1,5 kg
Compartimento central 10 kg
Transportín trasero 3 kg

ETIQUETA DEL COMBUSTIBLE

Solo gasolina sin plomo.
ETANOL hasta el 10 % por volumen.

Seguridad del vehículo

9

Precauciones de seguridad

Precauciones de seguridad

Seguridad del vehículo

● Conduzca con cautela y mantenga las manos

en el manillar y los pies en el suelo.

● Mantenga las manos del pasajero en el asidero

o en su cintura y los pies en las estriberas
mientras conduce.

●

Tenga siempre presente la seguridad de su
pasajero, así como la del resto de conductores.

Equipo de protección

Asegúrese de que tanto usted como su pasajero
utilicen un casco homologado, así como protección
ocular y ropa protectora de alta visibilidad. Evite las
ropas holgadas que puedan engancharse en alguna
parte del vehículo. Conduzca siempre alerta,
adaptándose a las condiciones climatológicas y de la
carretera.

Casco

#

Homologado, de alta visibilidad y del tamaño
adecuado para su cabeza.

● Debe adaptarse con comodidad pero con

seguridad, abrochado con la cinta de mentón.

10

● Visera con campo de visión despejado u otra

protección ocular homologada.

3ADVERTENCIA

No utilizar casco aumenta la posibilidad
de sufrir lesiones graves o incluso de
perder la vida en caso de colisión.

Asegúrese de que tanto usted como el
pasajero utilizan siempre un casco homo‐
logado y elementos de protección.

Guantes

#

Guantes de cuero enterizos con alta resistencia a la
abrasión.

Botas o calzado de conducción

#

Botas resistentes con suelas antideslizantes y
protección para el tobillo.

Chaqueta y pantalones

#

Chaqueta protectora de manga larga y alta
visibilidad, y pantalones resistentes para
conducción (o un mono de protección).

Precauciones de conducción

Precauciones de conducción

Rodaje

Durante los primeros 500 km, siga estas directrices
para garantizar la fiabilidad y las prestaciones
futuras del vehículo.

● Evite arrancar con el acelerador a fondo y

también las aceleraciones bruscas.

● Evite las frenadas bruscas.

● Conduzca con prudencia.

Frenos

Respete las siguientes directrices:

● Evite las frenadas excesivamente bruscas.

u Una frenada repentina puede reducir la

estabilidad del vehículo.

u Siempre que sea posible, reduzca la

velocidad antes de tomar una curva; de lo
contrario, corre el riesgo de patinar.

● Extreme las precauciones en superficies con

baja tracción.

u Los neumáticos patinan con mayor facili‐

dad en dichas superficies y las distancias de
frenado son mayores.

● Evite las frenadas continuas.

u Las frenadas repetidas, como por ejemplo

al bajar pendientes largas y pronunciadas,
pueden sobrecalentar bastante los frenos,
lo que reduce su eficacia.

Para obtener la máxima eficacia de frenado,

●

utilice a la vez los frenos delantero y trasero.

Freno combinado

#

Su vehículo dispone de un sistema de frenos que
distribuye la fuerza de frenado entre los frenos
delantero y trasero.
La distribución de la fuerza de frenado aplicada a
los frenos delantero y trasero al usar solamente la
maneta del freno delantero o la maneta del freno
trasero es diferente.
Para obtener la máxima eficacia de frenado, utilice
a la vez los frenos delantero y trasero.

Continuación

Seguridad del vehículo

11

Precauciones de conducción

Terreno mojado o lluvia

#

Seguridad del vehículo

Cuando están mojadas, las superficies de las
carreteras se vuelven resbaladizas y los frenos
mojados reducen aún más la eficacia de frenado.
Extreme las precauciones al frenar en mojado.
Si los frenos se mojan, accione los frenos
conduciendo a baja velocidad para ayudar a
secarlos.

12

Estacionamiento

● Estacione en una superficie firme y nivelada.

● Si debe estacionar en una superficie ligeramen‐

te inclinada o poco firme, hágalo de forma que
el vehículo no pueda moverse ni volcar.

● Asegúrese de que las piezas que alcanzan

temperaturas elevadas no puedan entrar en
contacto con materiales inflamables.

● No toque el motor, el silenciador, los frenos ni

ninguna otra pieza que alcance temperaturas
elevadas hasta que se hayan enfriado.

● Para reducir las probabilidades de robo,

bloquee siempre el manillar y el interruptor de
encendido (2 P. 41) y llévese con usted la
Honda SMART Key cuando deje el vehículo.
Desactive el sistema Honda SMART Key si es
necesario. 2 P. 36
También es recomendable el uso de algún
sistema antirrobo.

Estacionamiento con el caballete lateral o

#

central

1.

Pare el motor.

2.

Con el caballete lateral

Baje el caballete lateral.
Incline lentamente el vehículo hacia la izquier‐
da hasta que el peso descanse sobre el caba‐
llete lateral.

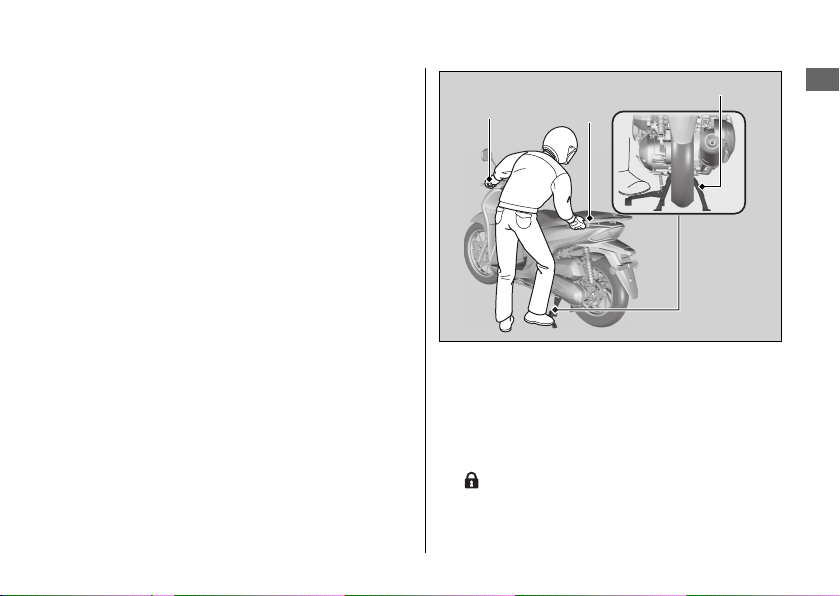

Con el caballete central

Para bajar el caballete central, colóquese en el
lado izquierdo del vehículo.

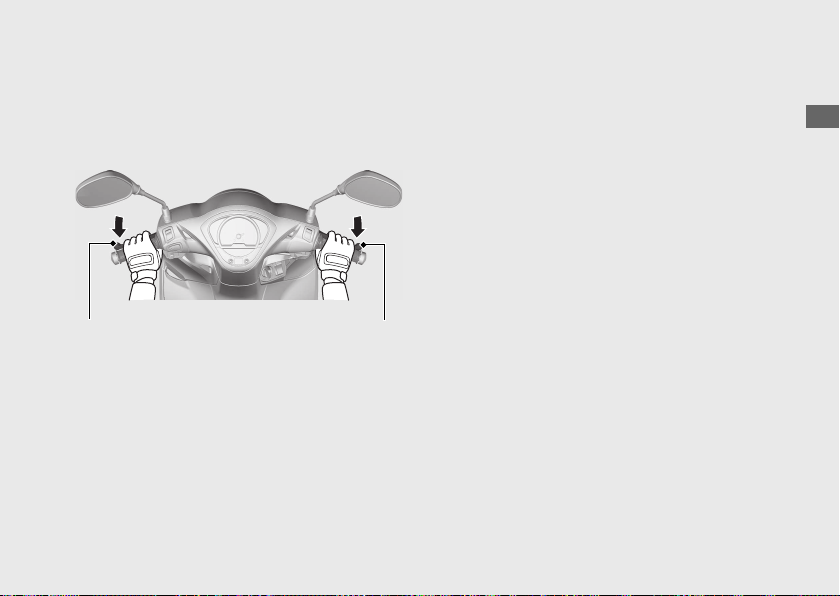

Sujete el puño izquierdo del manillar y el
Asidero.
Presione hacia abajo en la punta del caballete
central con el pie derecho y, al mismo tiempo,
tire hacia arriba y hacia atrás.

Precauciones de conducción

Puño izquierdo del
manillar

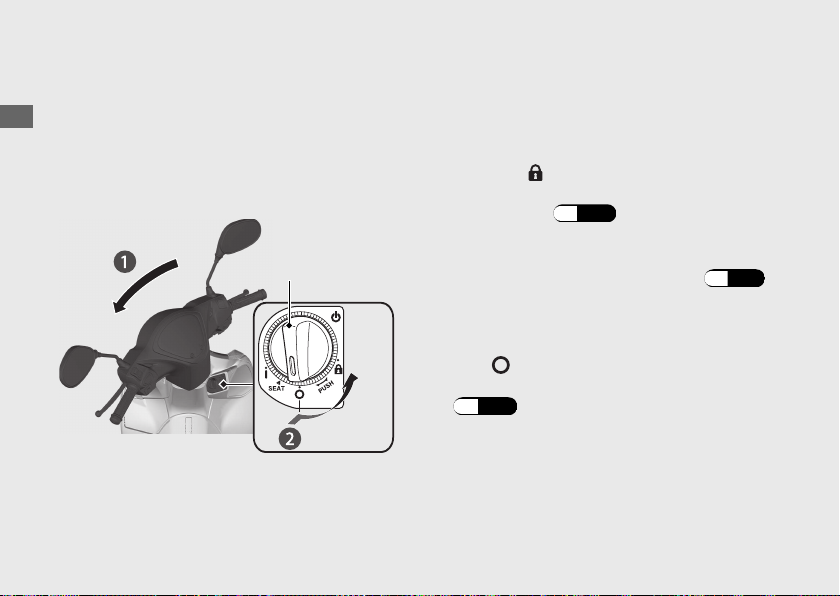

3.

Gire el manillar completamente hacia la
izquierda.

u Si gira el manillar a la derecha, se reduce la

4.

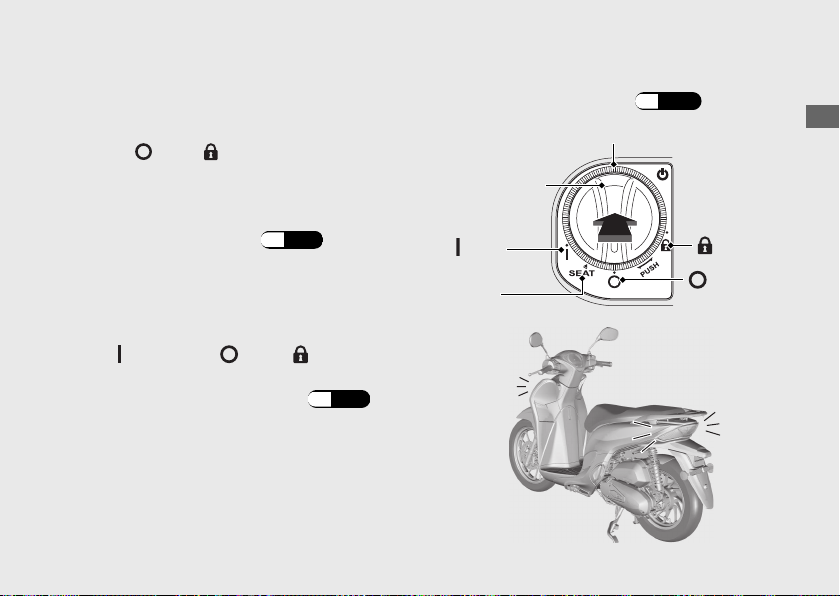

Gire el interruptor de encendido a la posición

(Lock) (2 P. 34) y bloquee el interruptor de

encendido (2 P. 41).

Asidero

estabilidad y puede hacer que el vehículo
vuelque.

Caballete central

Seguridad del vehículo

Continuación

13

Precauciones de conducción

Repostaje y sugerencias sobre el

Seguridad del vehículo

combustible

Siga estas indicaciones para proteger el motor, el
sistema de combustible y el catalizador:

● Utilice únicamente gasolina sin plomo.

● Esta debe ser del octanaje recomendado. Si

utiliza una gasolina con un octanaje menor, el
rendimiento del motor disminuirá.

● No utilice combustibles que contengan una

elevada concentración de alcohol. 2 P. 136

● No utilice gasolina pasada o sucia, ni mezclas

de aceite/gasolina.

●

Evite la entrada de suciedad o agua en el
depósito de combustible.

14

Accesorios y modificaciones

Accesorios y
modificaciones

Recomendamos encarecidamente que no añada
ningún accesorio que Honda no haya diseñado
específicamente para su vehículo y que no realice
modificaciones que afecten a su diseño original.
Hacerlo podría afectar a la seguridad de la
motocicleta.
Las modificaciones del vehículo también pueden
anular la garantía y hacer que resulte ilegal su uso
en vías públicas. Antes de decidirse a instalar
accesorios en el vehículo, asegúrese de que la
modificación sea segura y legal.

3ADVERTENCIA

Los accesorios o las modificaciones
inadecuados podrían provocar un
accidente en el que podría sufrir
lesiones graves o incluso perder la vida.

Siga todas las instrucciones de este
manual del propietario relacionadas
con los accesorios y las modificaciones.

No enganche un remolque ni acople un sidecar al
vehículo. Su vehículo no se diseñó para estos
accesorios y su utilización puede afectar
gravemente a la maniobrabilidad del vehículo.

Seguridad del vehículo

15

Carga

Carga

Seguridad del vehículo

● Transportar peso extra afecta a la conducción,

la frenada y la estabilidad del vehículo.
Conduzca siempre a una velocidad segura
para la carga que transporta.

● Evite transportar una carga excesiva y mantén‐

gase siempre dentro de los límites de carga.

Capacidad de peso máximo / Capacidad
máxima de equipaje 2 P. 138

● Sujete el equipaje con firmeza, con el peso

equilibrado y cerca del centro del vehículo.

●

No coloque objetos cerca de las luces ni del
silenciador.

16

3ADVERTENCIA

Una carga excesiva o incorrecta puede
provocar un accidente en el que podría
sufrir lesiones graves o incluso perder la
vida.

Respete todos los límites de carga y
otras directrices incluidas en este
manual.

Seguridad del vehículo

17

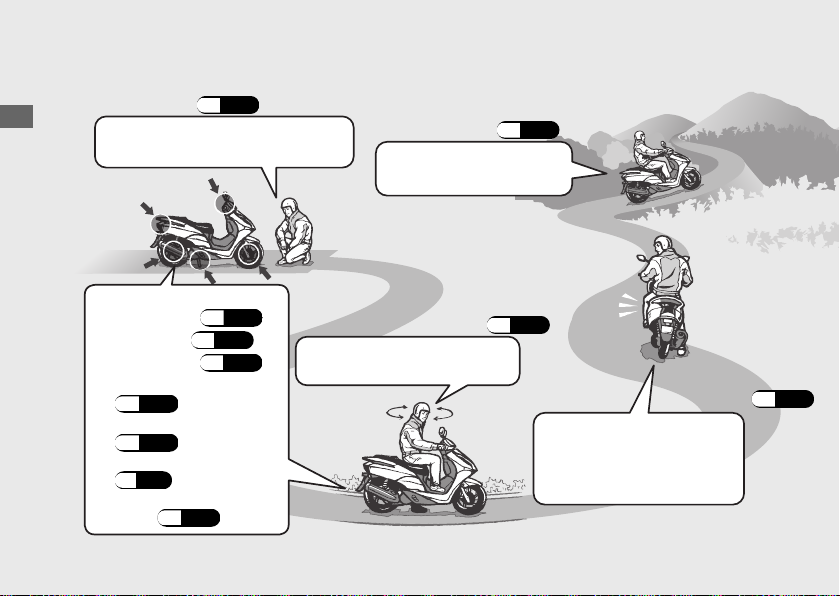

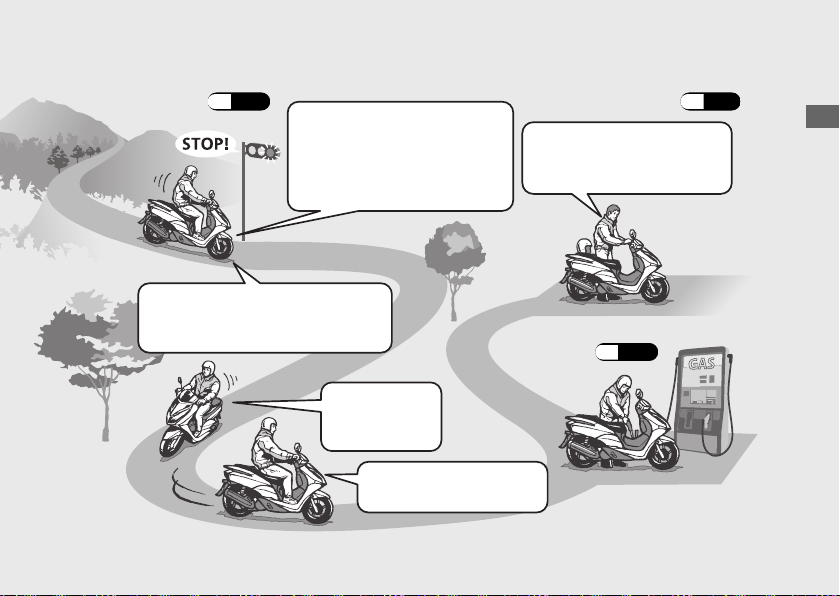

Flujo del funcionamiento básico

Inspección previa a la

#

conducción (P.68 )

Guía de funcionamiento

18

Inspeccione con atención el vehículo
y determine si es seguro circular.

Cómo utilizar las funciones básicas.

• Instrumentos (P.22)

• Indicadores (P.29)

• Interruptores (P.32)

• Bloqueo de la dirección

(P.34)

• Sistema de respuesta

(P.43)

•

Sistema Honda SMART Key

(P.35)

• Sistema de parada en

ralentí (P.45)

#

Ponga en marcha el motor y deje que se caliente.
No lo revolucione.

Aceleración (P.52)

#

Accione gradualmente el acelerador.
Respete el límite de velocidad.

Arranque del motor (P.48)

Antes de ponerse en marcha,
indique su dirección con el
interruptor del intermitente y
vigile el tráfico.

Arranque del

#

vehículo (P.52)

Frenado (P.53 )

#

Parada

#

Si va a salir de la carretera, indique con
suficiente antelación que va a apartarse
de la misma y hágalo con suavidad.

Cierre el acelerador y accione a la
vez los frenos delantero y trasero.

u

La luz de freno indicará que ha
aplicado los frenos.

Giros

#

Frene antes de
entrar en la
curva.

Vaya aplicando el acelerador a
medida que salga de la curva.

Estacionamiento (P.12)

#

Estacione en una superficie
firme y nivelada.

Utilice el caballete y bloquee
la dirección.

Repostaje (P.54)

#

Guía de funcionamiento

19

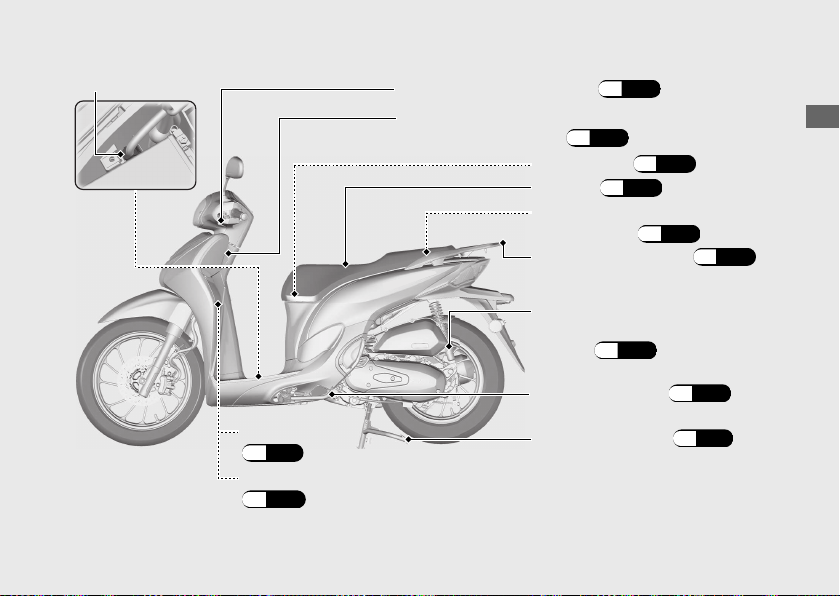

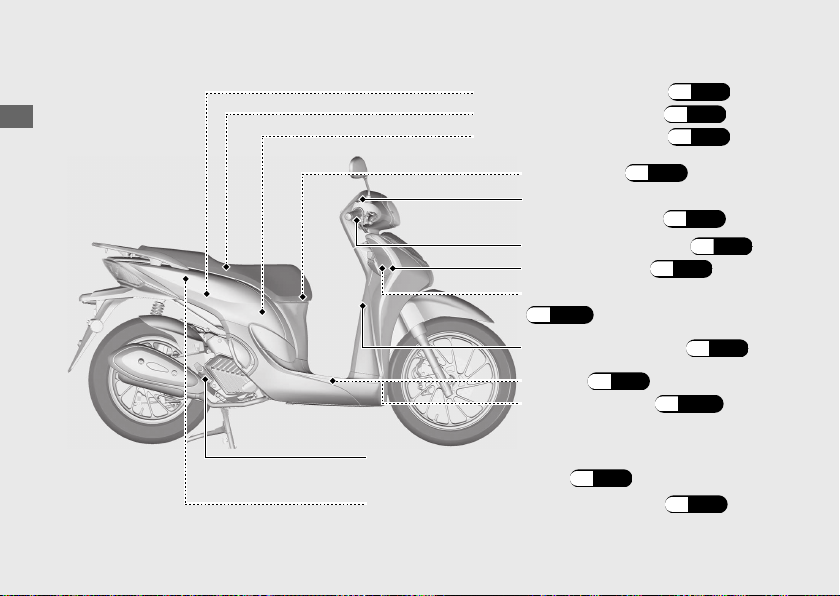

Ubicación de los componentes

Guía de funcionamiento

20

Bolsa para documentos (P.62
Juego de herramientas (P.62
Compartimento central (P.60

Portacascos (P.59

)

)

)

)

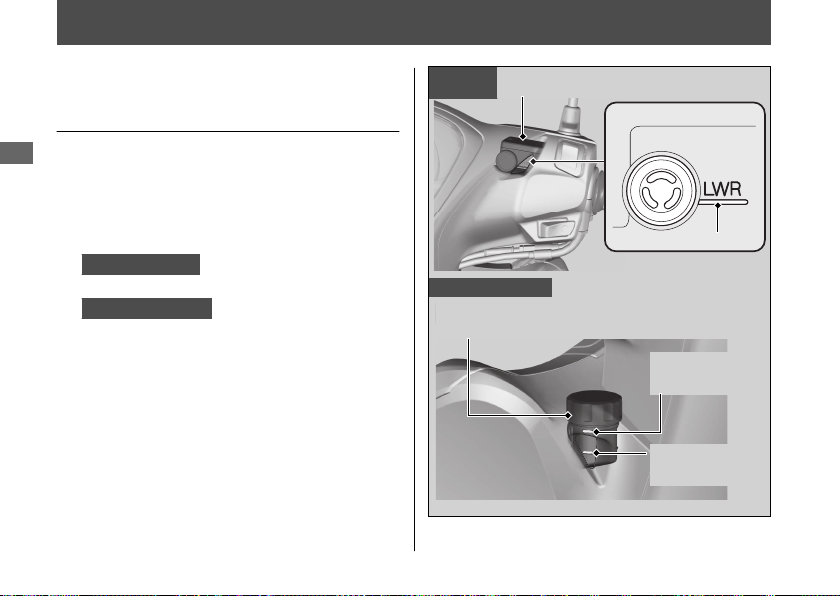

Depósito de líquido de
frenos delantero

(P.90)

Puño del acelerador (P.97
Tapa delantera (P.83

)

Conector de modo EM

(P.113)

Gancho para bolsas (P.60

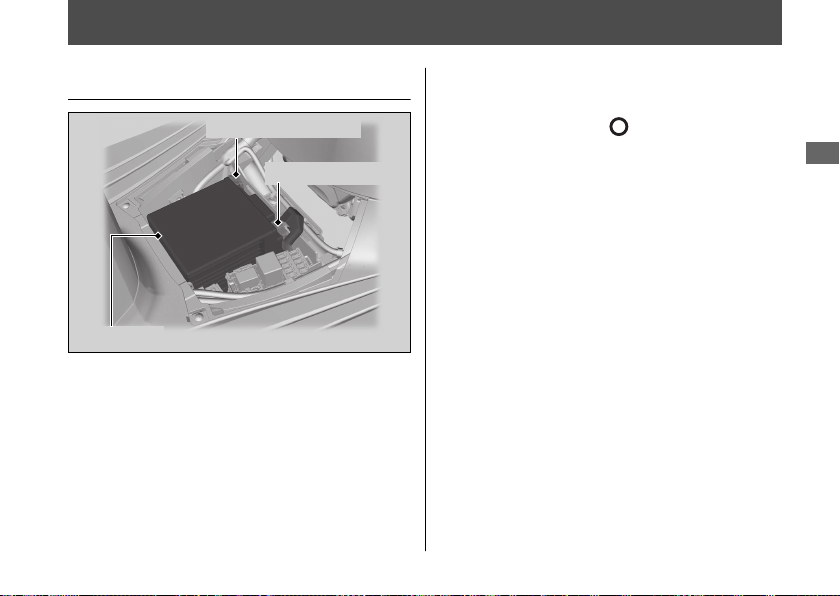

Batería (P.79
Caja de fusibles (P.122

)

)

Tapón de llenado/varilla de comprobación del
nivel de aceite de motor

Depósito de reserva del refrigerante (P.88

(P.86)

)

)

)

Conector de enlace de datos

Maneta de freno trasero (P.92

)

Depósito de líquido de frenos del sistema
de freno combinado

(P.90)

Portacascos (P.59
Asiento (P.58

)

)

Tapón de llenado de
combustible

(P.54)

Transportín trasero (P.58

Ajustador de precarga de
muelle de la suspensión

(P.98)

trasera

Guía de funcionamiento

)

Guantera

(P.61)

Toma USB

(P.56)

Caballete lateral (P.96

Caballete central (P.13

)

)

21

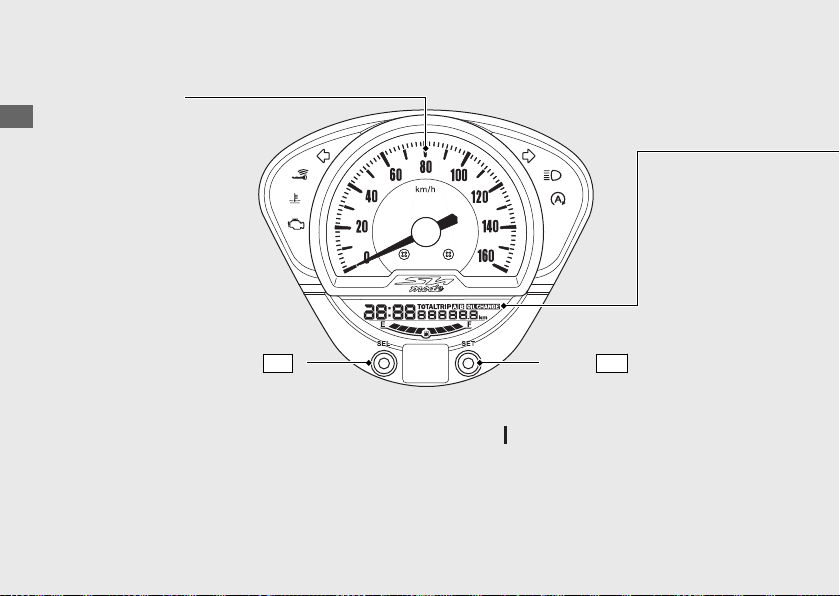

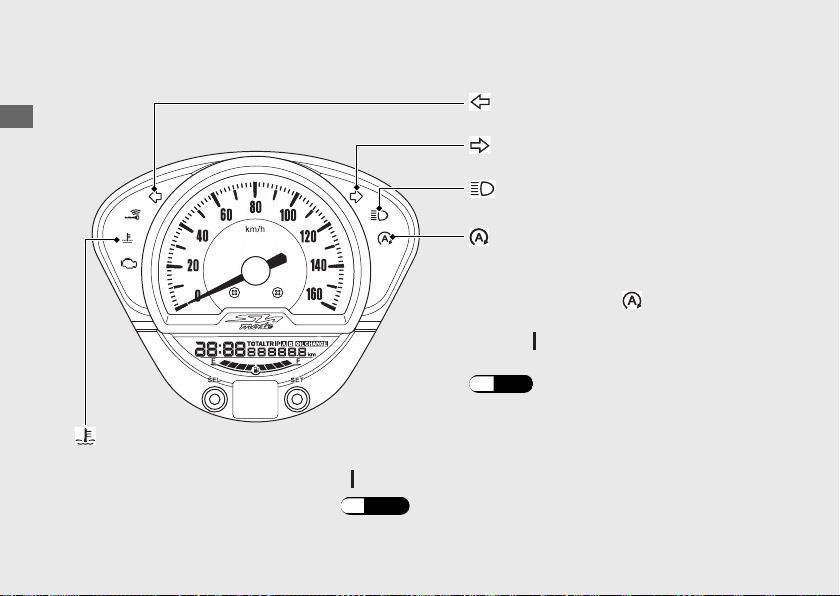

Instrumentos

Velocímetro

Indica la velocidad en

Guía de funcionamiento

kilómetros por hora (km/h)
o en millas por hora (mph)
en función del modelo.

SEL

Botón

Comprobación de visualización

Cuando se coloca el interruptor de encendido en la posición (On), se encienden todos los
segmentos de modo y elementos digitales.

Si alguna parte de estas visualizaciones no se enciende cuando debiera, haga que revisen su
motocicleta en el concesionario.

22

Botón

SET

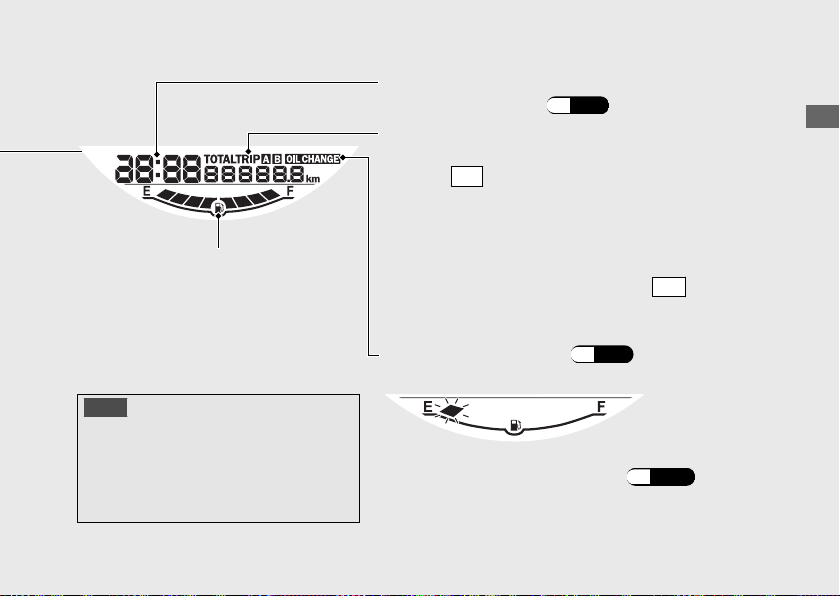

Indicador de combustible

Combustible restante aproximado
cuando solo queda el primer segmento
(E): aproximadamente 1,51 L.

Este segmento parpadea a medida que
el combustible disminuye.

AVISO

Debe repostar cuando la lectura se
aproxime al segmento E (1.°).
Quedarse sin combustible puede provocar
fallos de encendido en el motor y dañar el
catalizador.

Reloj (formato de 12 horas o de 24 horas)
Para ajustar el reloj: (P.25

)

Odómetro [TOTAL] y cuentakilómetros parcial
[TRIP A/B]

El botón

SEL

cambia entre el odómetro y el

cuentakilómetros parcial.

• Odómetro: distancia total recorrida.

• Cuentakilómetros parcial: distancia recorrida

desde que se reinició el cuentakilómetros parcial
(mantenga presionado el botón

SET

para
reiniciar el valor a 0,0 km mientras se muestra el
cuentakilómetros parcial A o B).

Indicador OIL CHANGE (P.24

)

Si el indicador de combustible parpadea
de forma repetida o se apaga:

(P.106)

Guía de funcionamiento

Continuación

23

Instrumentos (Continuación)

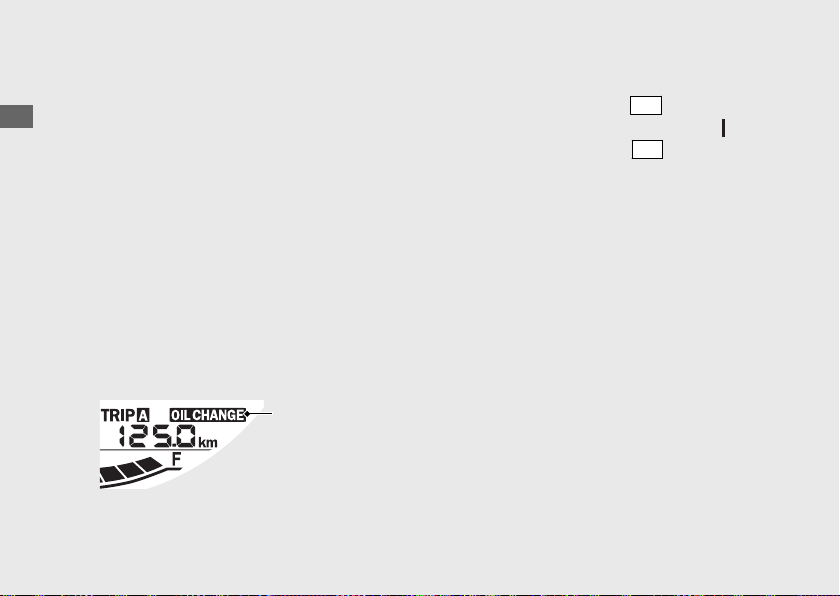

Indicador OIL CHANGE

El indicador se enciende cuando la distancia de
funcionamiento alcanza el intervalo de cambio

Guía de funcionamiento

de aceite programado.
Si se enciende el indicador OIL CHANGE,
deberá reiniciarlo después de cambiar el aceite
del motor.

u El indicador OIL CHANGE aparece por primera

vez cuando la distancia de funcionamiento
alcanza 1000 km.

u El indicador OIL CHANGE aparece cada

6000 km recorridos después de haber
reiniciado el indicador por primera vez.

u El indicador no se apagará hasta que se

reinicie.

Indicador OIL
CHANGE

24

Para reiniciar el indicador OIL CHANGE

#

Mantenga pulsado el botón
el interruptor de encendido a la posición
Continúe pulsando el botón

SET

mientras gira

SET

durante más

(On).

de 3 segundos.
Si se cambia el aceite antes de que se encienda
el indicador de cambio de aceite, asegúrese de
reiniciar este indicador después de cambiar el
aceite.
Si reinicia el indicador sin que haya ninguna
indicación, el indicador se encenderá durante
2 segundos y luego desaparecerá.

Configuración de la pantalla

Los siguientes elementos se modifican o se
restablecen secuencialmente.

• Ajuste del formato horario
Ajuste del reloj

•

• Ajuste de intensidad de retroiluminación

Solo el modelo E

•

Cambio de la unidad de kilometraje

Visualización normal

Ajuste del formato horario

Ajuste del reloj

Ajuste de intensidad de retroiluminación

Solo el modelo E

Cambio de la unidad de kilometraje

Mantenga pulsados los botones

SEL

SET

y

Pulse el botón

SET

Guía de funcionamiento

Continuación

25

Instrumentos (Continuación)

Si el interruptor de encendido se pone en la
posición (Off) o si no se presiona el botón
durante aproximadamente 30 segundos, el

Guía de funcionamiento

control cambiará automáticamente del modo
de configuración a la visualización normal.
Si no se presiona el botón durante
aproximadamente 30 segundos, se descartarán
los elementos que estén en proceso de
configurarse y solo se aplicarán los elementos
cuya configuración haya finalizado.
Únicamente si se desconecta el interruptor de
encendido en la posición
los elementos que estén en proceso de
configurarse y aquellos cuya configuración haya
finalizado.

(Off), se aplicarán

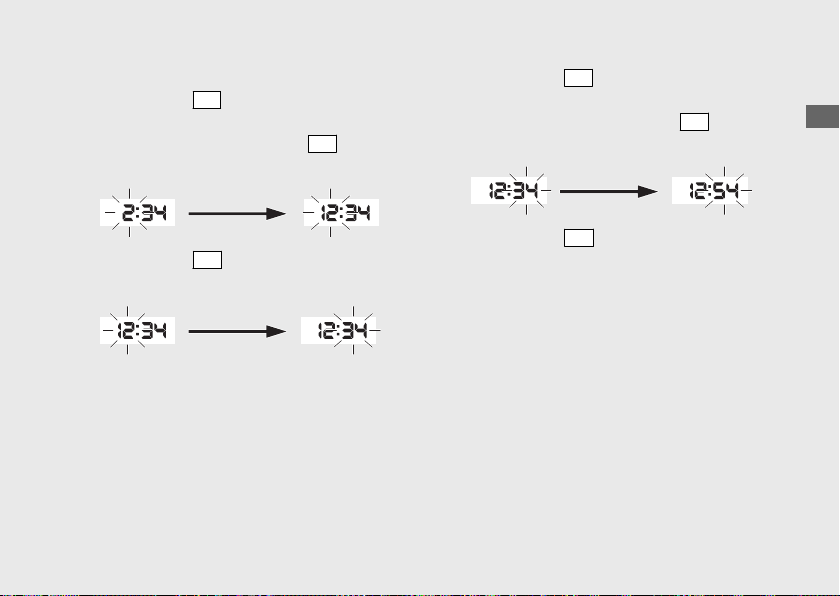

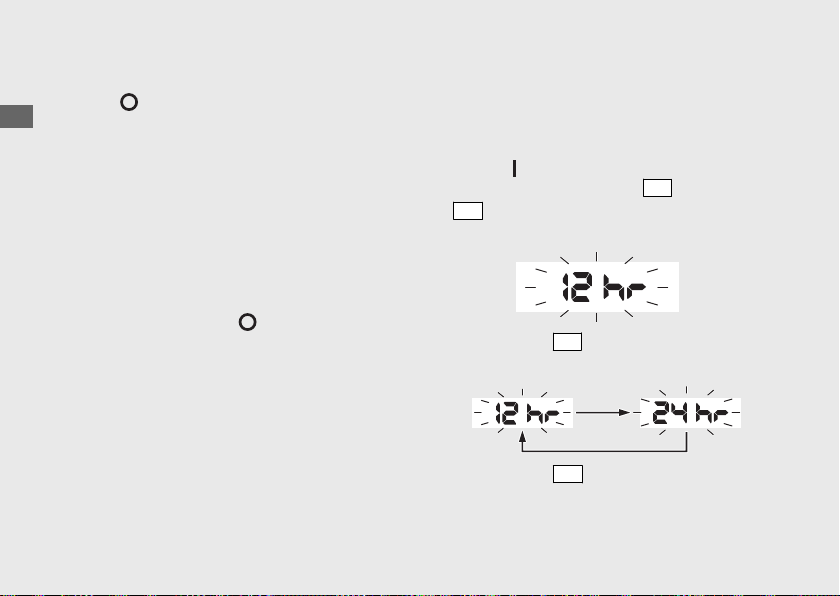

1 Ajuste del formato horario:

Puede seleccionar que la hora se visualice en
formato de 12 horas o en formato de 24 horas.

a

Gire el interruptor de encendido a la
posición (On).

b

Mantenga pulsado el botón

SET

. El formato de hora actual empezará a

parpadear.

c

Pulse el botón
"24 hr".

SEL

para seleccionar "12 hr" o

SEL

y el botón

26

d

Pulse el botón
ajusta y, a continuación, la pantalla pasa al
ajuste del reloj.

SET

. El formato horario se

2 Ajuste del reloj:

a

Pulse el botón

SEL

hasta que se visualice la

hora que desee.

u Mantenga pulsado el botón

avanzar la hora rápidamente.

SEL

para

c

Pulse el botón

SEL

hasta que se visualicen los

minutos que desee.

u Mantenga pulsado el botón

avanzar el minuto rápidamente.

SEL

para

Guía de funcionamiento

b

Pulse el botón
comienzan a parpadear.

SET

. Los dígitos de los minutos

d

Pulse el botón

SET

. El reloj se ajusta y, a
continuación, la pantalla pasa al ajuste de la
intensidad de la retroiluminación.

Continuación

27

Instrumentos (Continuación)

3 Ajuste de la intensidad de la
retroiluminación:

Puede ajustar la intensidad de uno a cinco

Guía de funcionamiento

niveles.

a

Pulse el botón

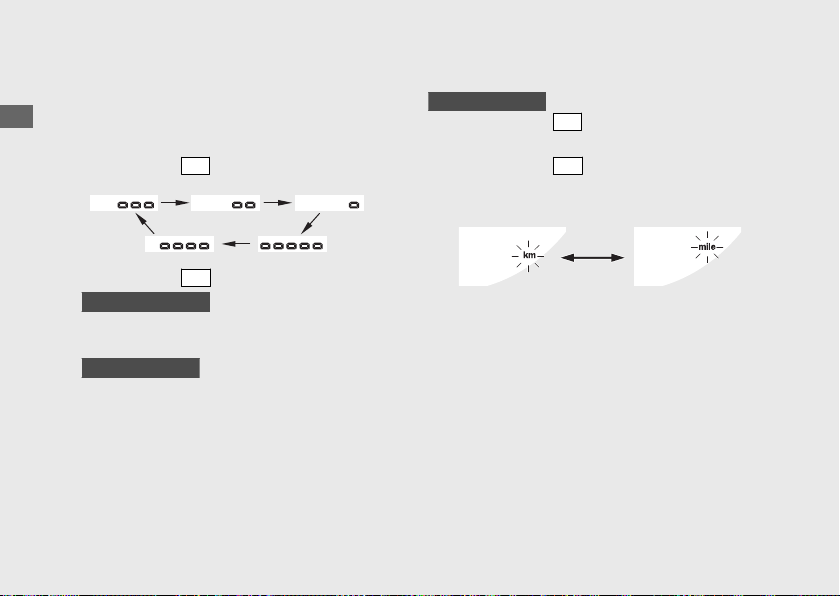

SEL

. La intensidad cambia.

4 Cambio de la unidad de kilometraje:

Solo el modelo E

a

Pulse el botón

SEL

para seleccionar "km" o

"mile".

b

Pulse el botón

SET

. La unidad de kilometraje
queda ajustada; a continuación, la pantalla
vuelve a la visualización normal.

b

Pulse el botón

Solo el modelo ED

SET

.

La retroiluminación se ajusta y, a continua‐
ción, la pantalla regresa a la vista normal.

Solo el modelo E

La retroiluminación se ajusta y, a continua‐
ción, la pantalla pasa al cambio de la unidad
de kilometraje.

28

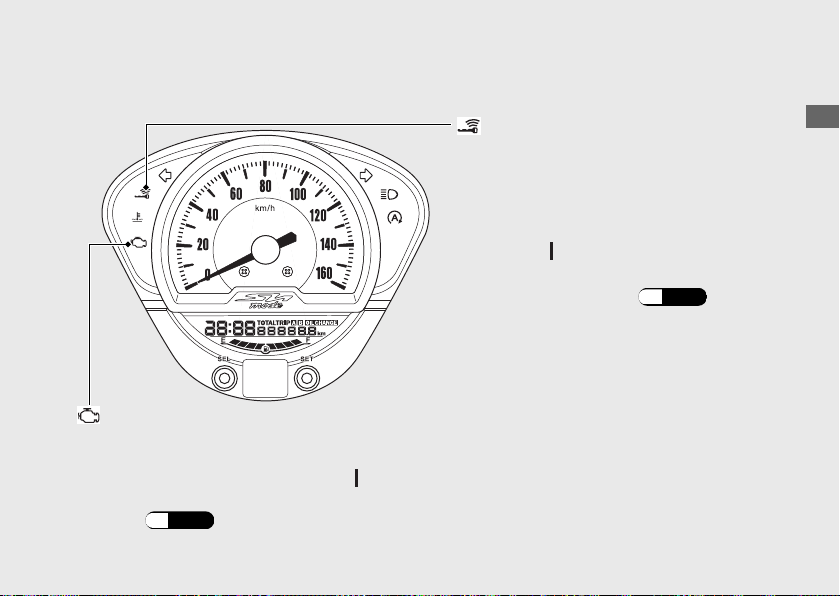

Indicadores

Si uno de estos indicadores no se enciende cuando debiera, acuda a su concesionario.

Testigo de avería (MIL) de la PGM-FI (inyección
de combustible programada)

Se enciende brevemente cuando el interruptor de
encendido se encuentra en la posición

Si se enciende mientras el motor está en
marcha:

(P.104)

(On).

Indicador de la Honda SMART Key

Se enciende cuando la verificación del
vehículo y del sistema Honda SMART Key
se ha completado, y el interruptor de
encendido puede accionarse. Se apaga
cuando se gira el interruptor de encendido
a la posición

Cuando el indicador de la Honda
SMART Key parpadea:

(On).

(P.105)

Continuación

Guía de funcionamiento

29

Indicadores (Continuación)

Guía de funcionamiento

Indicador de alta temperatura del refrigerante

Se enciende brevemente cuando el interruptor de
encendido se encuentra en la posición

Si se enciende mientras conduce: (P.103

30

(On).

Indicador del intermitente
izquierdo

Indicador del intermitente
derecho

Testigo de las luces de
carretera

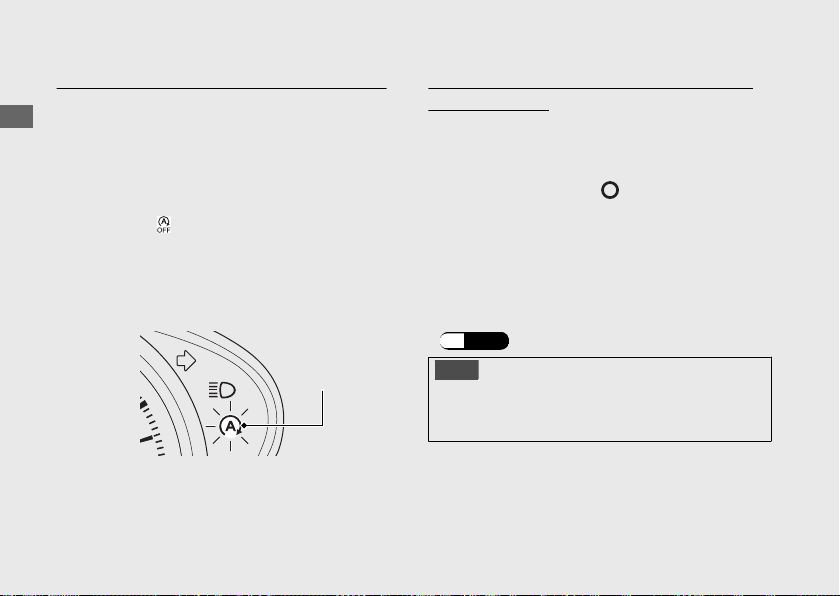

Indicador de parada en ralentí

Se enciende brevemente cuando el
interruptor de parada en ralentí se
coloca en la posición

(Idling stop)
con el interruptor de encendido en la
posición (On).

Sistema de parada en ralentí:

(P.45)

)

Guía de funcionamiento

31

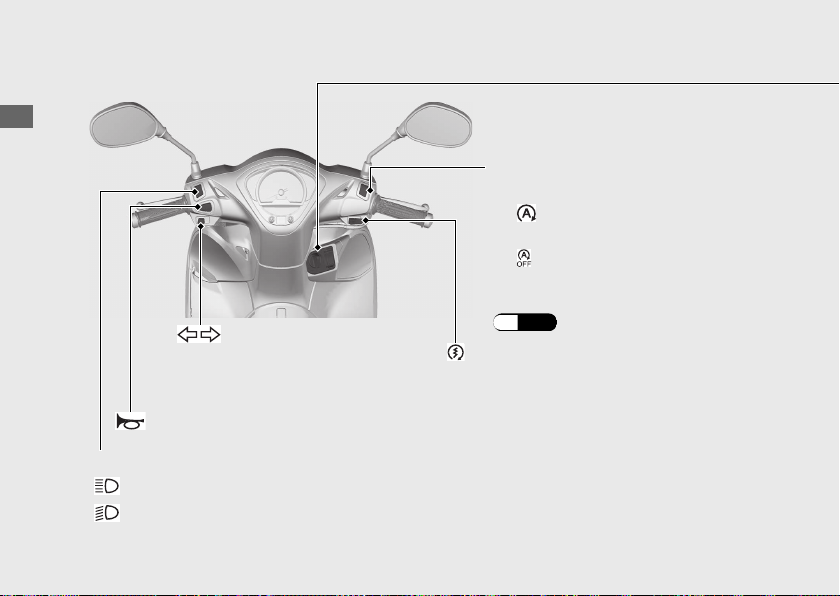

Interruptores

Guía de funcionamiento

Interruptor de los

intermitentes

u Al presionar el interruptor

se apaga el intermitente.

Botón del claxon

Interruptor de intensidad de la luz del faro

• Luz de carretera.

• Luz de cruce.

32

Interruptor de parada
en ralentí

• : el sistema de parada en
ralentí está activado.

• : el sistema de parada en
ralentí está desactivado.

Sistema de parada en ralentí:

(P.45)

Botón de arranque

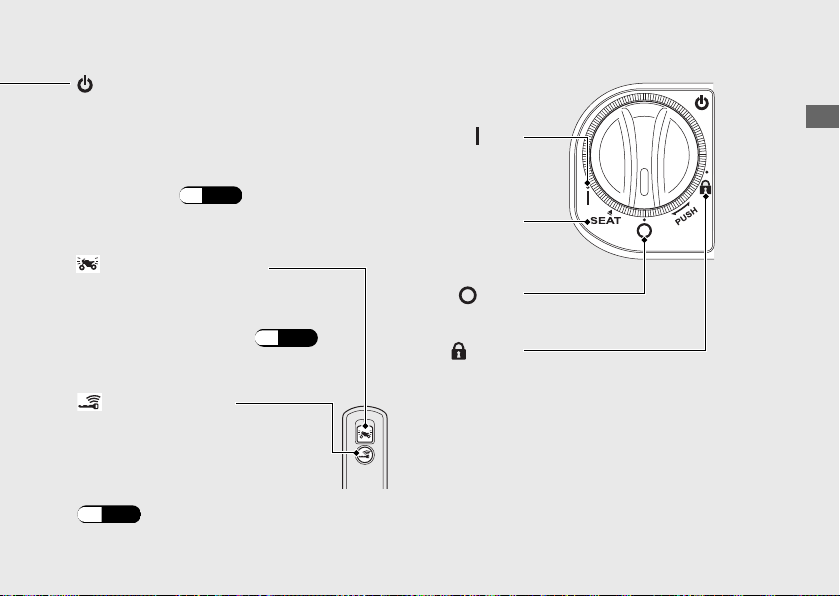

Interruptor de encendido

Conecta y desconecta el sistema
eléctrico, bloquea la dirección y acciona
el interruptor de apertura del asiento.

u Para desbloquear el interruptor de

encendido. (P.40)

Acciona el interruptor de

Botón de respuesta

Este botón se utiliza para accionar el
sistema de respuesta.

Sistema de respuesta: (P.43

)

Botón ON/OFF

Este botón se utiliza para activar o
desactivar el sistema Honda
SMART Key y también para
confirmar el estado de activación.

(P.36)

(On)

Activa el sistema

eléctrico para el

arranque/conducción.

SEAT

apertura del asiento.

(Off)

Apaga el motor.

(Lock)

Bloquea la dirección.

Guía de funcionamiento

Continuación

33

Interruptores (Continuación)

Bloqueo de la dirección

Bloquee la dirección al estacionar para evitar

Guía de funcionamiento

posibles robos del vehículo.
También se recomienda el uso de un candado
en forma de U para la rueda o de un dispositivo
similar.

Interruptor de
encendido

Presionar

34

Girar

Bloqueo

#

a

Gire el manillar completamente hacia la
derecha o izquierda.

b

Empuje el interruptor de encendido y gírelo a
la posición (Lock).

u Para desbloquear el interruptor de

encendido (P.40 )

u Mueva un poco el manillar si resulta algo

difícil aplicar el bloqueo.

c

Bloquee el interruptor de encendido. (P.41)

Desbloqueo

#

Pulse el interruptor de encendido y gírelo a la
posición (Off).

Para desbloquear el interruptor de encendido

u

(P.40

)

Sistema Honda SMART Key

El sistema Honda SMART Key permite accionar
el interruptor principal sin insertar la llave en la
bocallave.
El sistema ejecuta una autenticación bidireccio‐
nal entre el vehículo y la Honda SMART Key pa‐
ra verificar si se trata de una Honda SMART Key
registrada.

El sistema Honda SMART Key emplea ondas de
radio de baja intensidad. Pueden afectar a
dispositivos médicos tales como los marcapasos
cardíacos.

Guía de funcionamiento

Continuación

35

Sistema Honda SMART Key (Continuación)

Activación y desactivación del sistema
Honda SMART Key

Guía de funcionamiento

Para activar o desactivar el sistema

#

Honda SMART Key

Pulse el botón ON/OFF hasta que el LED de la
Honda SMART Key cambie de color.

Para comprobar el estado del sistema

#

Honda SMART Key

Pulse ligeramente el botón ON/OFF. El LED de
la Honda SMART Key mostrará el estado.
Cuando el LED de la Honda SMART Key se
ilumina en:

Verde:
(activado)

Rojo:
(desactivado)

36

La autenticación del sistema
Honda SMART Key se puede
llevar a cabo.

La autenticación del sistema
Honda SMART Key no se
puede llevar a cabo.

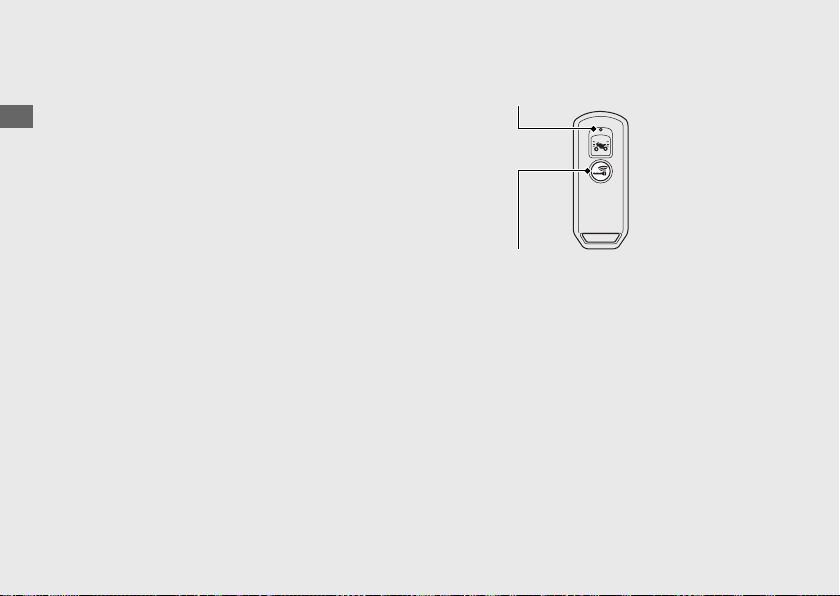

LED

Botón ON/OFF

Distancia de funcionamiento

La distancia de funcionamiento varía cuando el
interruptor de encendido está bloqueado o
desbloqueado.

El sistema Honda SMART Key emplea ondas de
radio de baja intensidad. Por tanto, la distancia
de operación puede ser mayor o menor, o el
sistema Honda SMART Key puede dejar de
funcionar correctamente en las siguientes
situaciones:

• Cuando la pila de la Honda SMART Key está
agotada.

• Cuando hay instalaciones cercanas que
generan ondas de radio fuertes o ruido,
como torres de televisión, centrales
eléctricas, emisoras de radio o aeropuertos.

• Cuando se transporta la Honda SMART Key
con un portátil o un dispositivo de comuni‐
cación inalámbrica, como una radio o un te‐
léfono móvil.

• Cuando la Honda SMART Key entra en
contacto con objetos metálicos o queda
cubierta por estos.

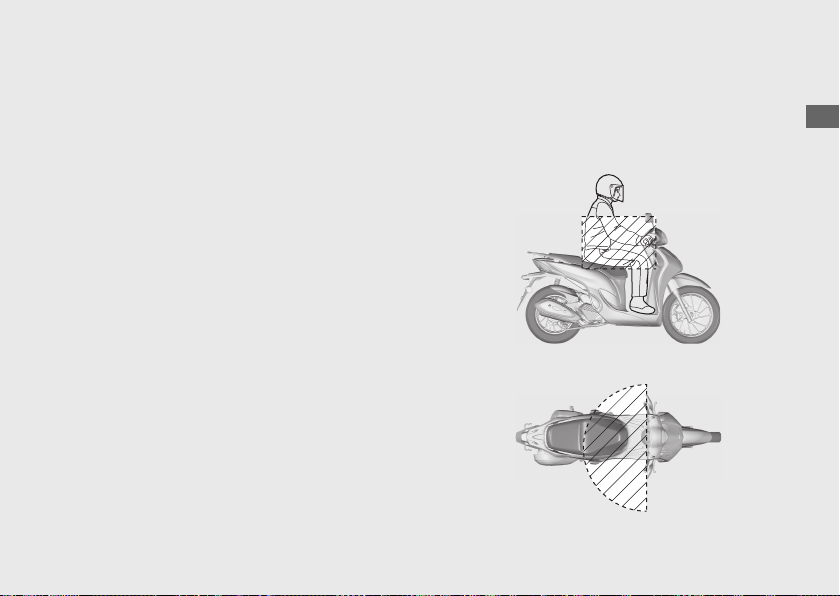

Cuando el interruptor de encendido

#

está desbloqueado:

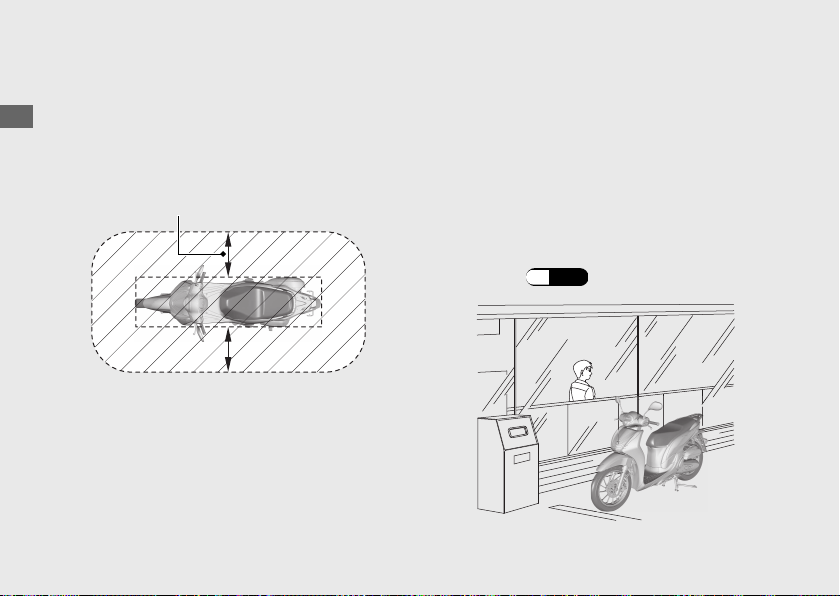

El sistema puede operarse dentro de la zona
sombreada mostrada en la ilustración.

Continuación

Guía de funcionamiento

37

Sistema Honda SMART Key (Continuación)

Cuando el interruptor de encendido

#

está bloqueado:

Guía de funcionamiento

El sistema puede operarse dentro de la zona
sombreada mostrada en la ilustración.

Aproximadamente 2 m

38

Cualquiera podrá desbloquear el interruptor de
encendido y poner en marcha el motor si su
Honda SMART Key está dentro del radio de
acción del vehículo, aunque usted esté al otro
lado de una pared o de una ventana. Si usted
está alejado del vehículo, pero la Honda SMART
Key está todavía dentro del radio de acción,
desactive el sistema Honda SMART Key.

Para activar y desactivar el sistema Honda
SMART Key

(P.36)

Cualquiera que lleve la Honda SMART Key
podrá realizar las siguientes operaciones si la
Honda SMART Key está dentro de la distancia
de operación:

Arranque del motor

•

• Desbloqueo del interruptor de encendido

• Liberación del bloqueo del asiento

• Desbloqueo del bloqueo de la dirección

Debe llevar siempre consigo la Honda SMART
Key después de subir o bajar del vehículo o
durante la conducción.

No coloque la Honda SMART Key en ningún
compartimento.

Si el interruptor de encendido está en la
posición (On), cualquiera podrá utilizar el
vehículo, aunque no tenga una Honda SMART
Key verificada.
Cuando aparque el vehículo, bloquee la
dirección y el interruptor de encendido.

(P.41)

Asegúrese de que entonces se apague el anillo
del interruptor de encendido y parpadeen una
vez todos los intermitentes.

Guía de funcionamiento

Continuación

39

Sistema Honda SMART Key (Continuación)

Activación y desactivación del interruptor
de encendido

Guía de funcionamiento

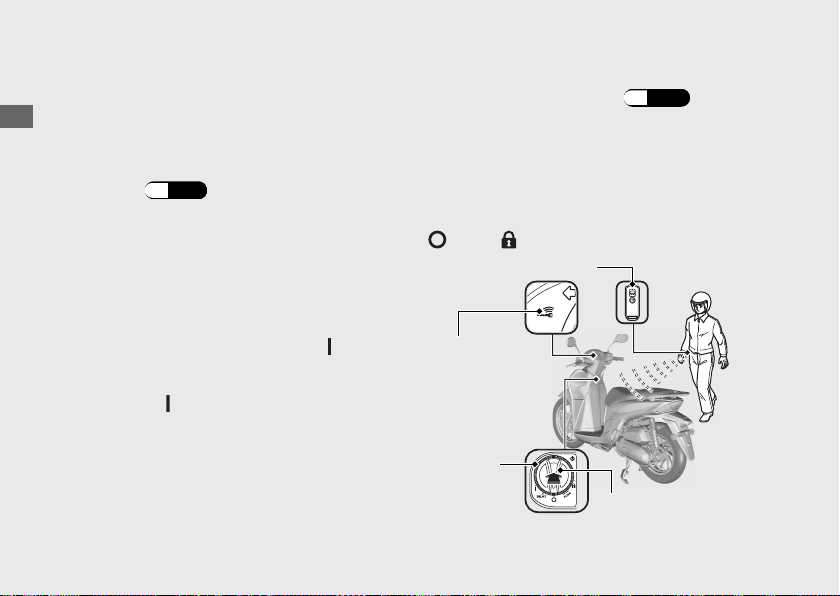

Para desbloquear el interruptor de

#

encendido

a

Asegúrese de que la Honda SMART Key está
activada. (P.36)

b

Para autenticar el sistema Honda SMART Key,
pulse el interruptor de encendido.

Cuando se haya autenticado correctamente

u

y el interruptor de encendido se haya
desbloqueado, el indicador de la Honda
SMART Key y el anillo del interruptor de
encendido se iluminan.

c

Gire el interruptor de encendido a la posición (On) con el
indicador de la Honda SMART Key iluminado.

Si no gira el interruptor de encendido a la

u

posición (On) transcurridos 20 segundos
después de haber pulsado el interruptor de
encendido, el indicador de la Honda
SMART Key y el anillo del interruptor de
encendido se apagarán, los intermitentes
parpadearán 1 vez y, a continuación, el
interruptor de encendido se bloqueará.

40

Si el sistema Honda SMART Key no
funciona correctamente (P.110)

Si alguien que no tiene la Honda SMART Key
intenta girar el interruptor de encendido, este
girará sin impedimentos. Si observa que el
interruptor de encendido está en una posición
diferente, gírelo a la posición original, ya fuese

(Off) o (Lock).

Honda SMART Key

Indicador de
la Honda
SMART Key

Anillo del
interruptor
de encendido

Interruptor de encendido

Para bloquear el interruptor de

#

encendido

a

Gire el interruptor de encendido a la posición
SEAT, (Off) o (Lock).

b

Bloquee el interruptor de encendido mediante
una de las siguientes opciones:

• Salga de la distancia de operación con la

Honda SMART Key. (P.38 )
Presione el interruptor de encendido.

•

• Espere durante aproximadamente

20 segundos después de girar el
interruptor de encendido de la posición

(On) a SEAT, (Off) o (Lock) .

• Gire el sistema Honda SMART Key a la

posición de desactivación. (P.36)

c

Asegúrese de que el indicador de la Honda
SMART Key y el anillo del interruptor de encen‐
dido se apagan, y de que los intermitentes par‐
padean una vez. Esto indica que el interruptor
de encendido está bloqueado.

Si el sistema Honda SMART Key no
funciona correctamente (P.110)

Anillo del interruptor de
encendido

Interruptor de
encendido

(On)

SEAT

Guía de funcionamiento

(Lock)

(Off)

Continuación

41

Sistema Honda SMART Key (Continuación)

Asegúrese de que el interruptor de encendido se
encuentra en las posiciones (Off) o (Lock)
cuando abandone el vehículo.

Guía de funcionamiento

Cuando el interruptor de encendido está
bloqueado en la posición SEAT, el interruptor
de encendido solo se puede ajustar en la
posición (Off) una vez.

Cuando el interruptor de encendido está
bloqueado en la posición
no se puede bloquear. Para bloquear la
dirección, desbloquee el interruptor de
encendido.

42

(Off), la dirección

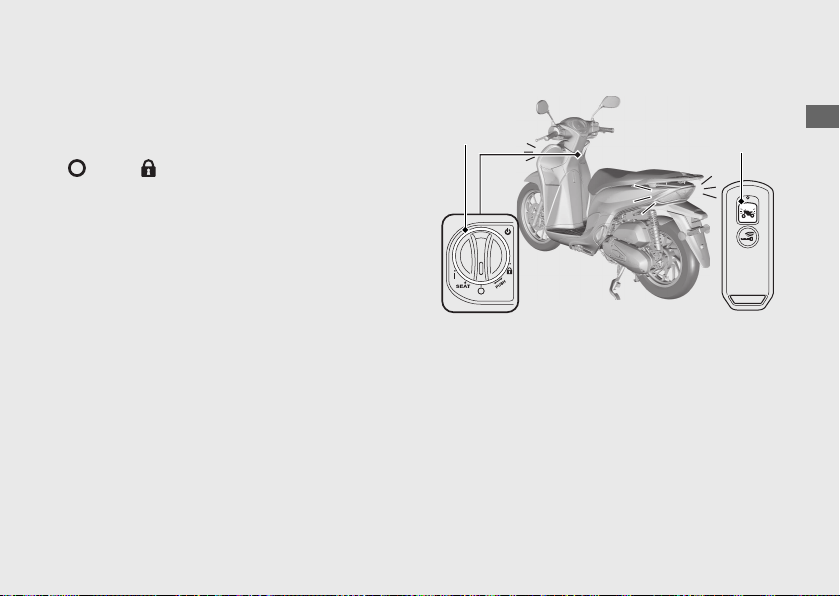

Sistema de respuesta

El sistema de respuesta es un dispositivo para
encontrar la ubicación del vehículo. Si pulsa el
botón de respuesta de la Honda SMART Key
con el interruptor de encendido en la posición

(Off) o (Lock) mientras el inmovilizador
está activado, los intermitentes y el anillo del
interruptor de encendido se iluminarán para
informarle de la ubicación de su vehículo. El
anillo del interruptor de encendido se iluminará
durante aproximadamente 1 minuto.

El sistema de respuesta utiliza ondas de radio
de baja intensidad. Pueden afectar a dispositi‐
vos médicos tales como los marcapasos cardía‐
cos.

Anillo del
interruptor
de encendido

Botón de
respuesta

Guía de funcionamiento

Continuación

43

Sistema de respuesta (Continuación)

Funcionamiento

#

Pulse el botón de respuesta de la Honda
SMART Key.

Guía de funcionamiento

u El sistema de respuesta no funcionará cuando

el interruptor de encendido esté en la posición

(On).

Si el interruptor de encendido se mantiene en la
posición
10 días, el sistema de respuesta dejará de
funcionar.
Si el sistema está activado y el vehículo recibe
una señal cuando se pulsa el botón de
respuesta o alarma, el sistema seguirá activado
durante 10 días más.
Para reiniciar el sistema, gire el interruptor de
encendido a la posición (On) una vez.

u Para desbloquear el interruptor de encendido

Si la batería del vehículo tiene poca carga, es
posible que el sistema de respuesta no
funcione.

44

(Off) o (Lock) durante más de

(P.40)

Sistema de parada en ralentí

El sistema de parada en ralentí está diseñado para ayu‐
dar a reducir el consumo de combustible y el ruido; se
para en ralentí cuando la moto está detenida, por ejem‐
plo mientras espera en una intersección.

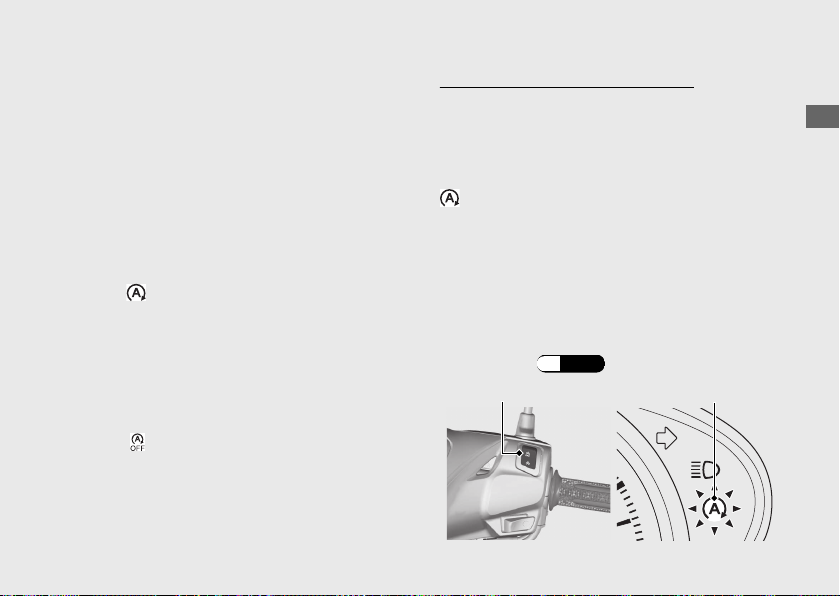

Activación y desactivación del sistema

#

de parada en ralentí

Activa o desactiva el sistema de parada en ralentí
utilizando el interruptor de parada en ralentí.

ON: (Idling Stop)

•

u

El indicador de parada en ralentí se enciende
cuando el sistema de parada en ralentí está
preparado para detener el motor durante la
conducción. El indicador de parada en ralentí
parpadea cuando el sistema de parada en ralentí
detiene el motor.

OFF: (Idling)

•

u

El indicador de parada en ralentí no se enciende
cuando el sistema de parada en ralentí está
apagado.

Activación del sistema de parada en ralentí
El sistema de parada en ralentí estará
preparado para detener el motor y el indicador
de parada en ralentí se encenderá cuando se
cumplan las siguientes condiciones con el
interruptor de parada en ralentí en la posición

(Idling Stop):

Pulse el botón de arranque para arrancar el

•

motor.

• Caliente el motor lo suficiente.

•

Conduzca el vehículo a una velocidad superior
a 10 km/h.

El indiciador de parada en ralentí no se

#

enciende: (P.107

Interruptor de parada en ralentí

Guía de funcionamiento

)

Indicador de parada en ralentí

Continuación

45

Sistema de parada en ralentí (Continuación)

Parada del motor con el sistema de parada en ralentí
El motor se detiene y el indicador de parada en
ralentí comienza a parpadear después de dejar

Guía de funcionamiento

de accionar completamente el acelerador y de
detener el vehículo mientras el indicador de
parada en ralentí está encendido.

u Si coloca el interruptor de parada en ralentí en

la posición
parada en ralentí detiene el motor, se
cancelará el sistema de parada en ralentí. El
motor no se volverá a poner en
funcionamiento aunque abra el acelerador.

46

(Idling) mientras el sistema de

Indicador de
parada en
ralentí

Precauciones de seguridad para el sistema de
parada en ralentí
No deje el vehículo mientras el indicador de
parada en ralentí esté parpadeando. Cuando
deje el vehículo, gire siempre el interruptor de
encendido a la posición (Off).

Puede que el motor arranque de forma

u

inesperada si el acelerador está abierto.

El sistema de parada en ralentí no

#

detiene el motor mientras el indicador
de parada en ralentí está encendido:

(P.108)

AVISO

Si utiliza el sistema de parada en ralentí durante un
periodo de tiempo prolongado, puede que se
descargue la batería.

Volver a arrancar el motor
Compruebe que el indicador de parada en
ralentí está parpadeando y, a continuación,
abra el acelerador.

u Si no parpadea, no puede volver a arrancar el

motor con el sistema de parada en ralentí,
incluso si abre el acelerador.

u Cuando el sistema de parada en ralentí detiene

el motor, si acciona el caballete lateral, el
indicador de parada en ralentí que parpadea
se detiene y permanece encendido. El motor
no se pondrá en funcionamiento aunque abra
el acelerador.

El motor no arranca incluso si el

#

acelerador está abierto: (P.109)

AVISO

El faro permanece encendido cuando el sistema de
parada en ralentí detiene el motor. Puede que se
descargue la batería y que no pueda volver a
arrancar el motor.
Si el nivel de carga de la batería es bajo, cambie el
interruptor de parada en ralentí a la posición

(Idling) y no use el sistema de parada en ralentí.
Consulte con su concesionario para comprobar la
batería.

Vaya al concesionario para que se compruebe
la batería según las especificaciones del
programa de mantenimiento.

Programa de mantenimiento: (P.65

#

Guía de funcionamiento

)

47

Arranque del motor

Arranque el motor con uno de los siguientes
procedimientos, independientemente de si el
motor está frío o caliente.

Guía de funcionamiento

Este vehículo está equipado con un sistema de
corte del encendido en el caballete lateral.

El motor no podrá ponerse en marcha si el

u

caballete lateral está bajado.
Si baja el caballete lateral con el motor en

u

marcha, se detendrá automáticamente.

Este vehículo está equipado con un sistema
Honda SMART Key. Lleve siempre consigo la
Honda SMART Key cuando conduzca el vehículo.

(P.37)

Si el motor de este vehículo se detiene mientras
el interruptor de encendido está en la posición

(On), la autenticación se desactivará después
de un tiempo determinado o si sale del radio
de autenticación. Arranque de nuevo el motor
realizando los pasos c y d del procedimiento
de arranque.

48

u Si el motor de este vehículo se detiene

mediante el sistema de parada en ralentí, la
autenticación no se deshabilitará.

AVISO

• Si el motor no arranca antes de que transcurran
5 segundos, ponga el interruptor de encendido
en la posición (Off) y espere 10 segundos
antes de intentar arrancar el motor de nuevo
para que se recupere la tensión de la batería.

• Un periodo prolongado a ralentí rápido y una
subida repentina de revoluciones pueden dañar
el motor y el sistema de escape.

• Si el vehículo vuelca, en primer lugar ponga el
interruptor de encendido en la posición (Off)
y, a continuación, inspeccione el vehículo
detenidamente.

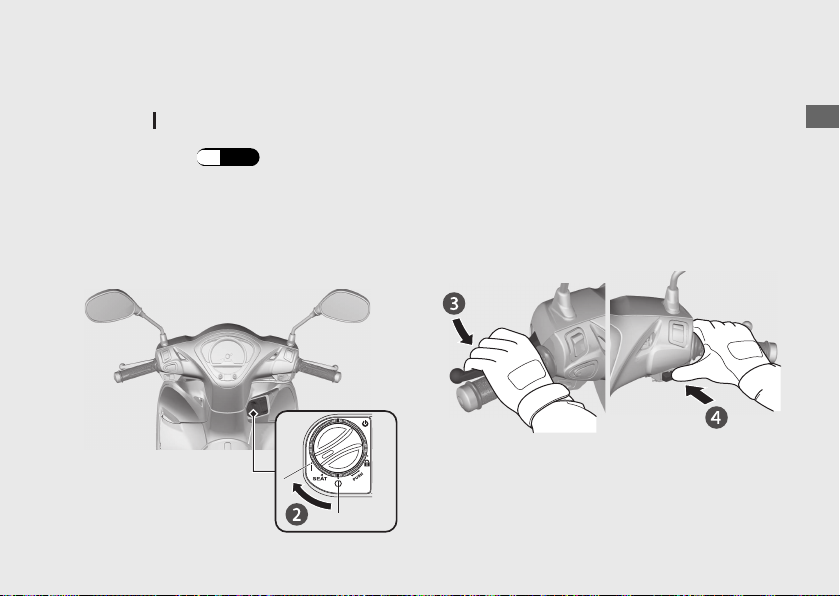

a

Apoye el vehículo en su caballete central.

b

Gire el interruptor de encendido a la
posición (On).

u Para desbloquear el interruptor de

encendido. (P.40)

Confirme lo siguiente:

• El testigo de avería (MIL) del PGM‐FI está
apagado.

• El indicador de alta temperatura del
refrigerante está apagado.

c

Apriete la maneta de freno trasero.

u El motor de arranque solamente funcionará

cuando se haya apretado la maneta de
freno trasero y el caballete lateral esté
levantado.

d

Pulse el botón de arranque con el acelerador
completamente cerrado. Suelte el botón de
arranque cuando se ponga en marcha el
motor.

Guía de funcionamiento

Continuación

49

Arranque del motor (Continuación)

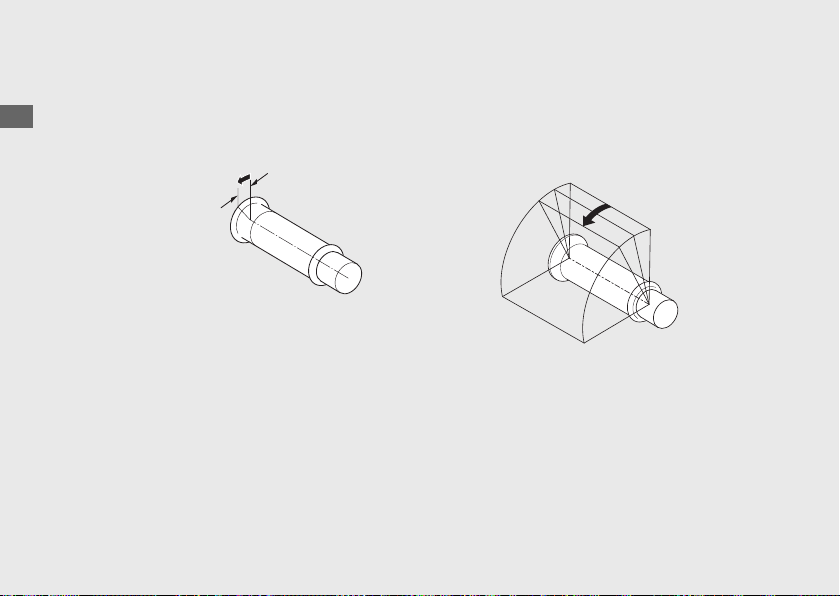

Si no se puede arrancar el motor:

Presione el botón de arranque con el
acelerador un poco abierto (3 mm

Guía de funcionamiento

aproximadamente, sin holgura).

Aproximadamente
3 mm, sin holgura

50

Si no se puede arrancar con el motor
caliente:

Gire el acelerador 1/8 ‐ 1/4 de vuelta mientras
arranca el motor.

1/8

1/4

Si el motor no arranca:

a

Abra el acelerador totalmente y pulse el botón
de arranque durante 5 segundos.

b

Repita el procedimiento de arranque normal.

c

Si el motor arranca pero el ralentí resulta
inestable, abra ligeramente el acelerador.

d

Si el motor no arranca, espere 10 segundos
antes de intentar de nuevo los pasos a y b.

Si el motor no arranca (P.102)

#

Guía de funcionamiento

51

Conducir

Arranque del vehículo

a

Empuje el vehículo hacia adelante para retirar el

Guía de funcionamiento

caballete central.

u Apriete la maneta del freno trasero.
u Mantenga el acelerador cerrado.

Asegúrese de que el caballete lateral y el
central están subidos.

b

Súbase al vehículo.

u

Móntese en el vehículo por el lado izquierdo,
manteniendo al menos un pie en el suelo.

c

Suelte la maneta del freno.

52

d

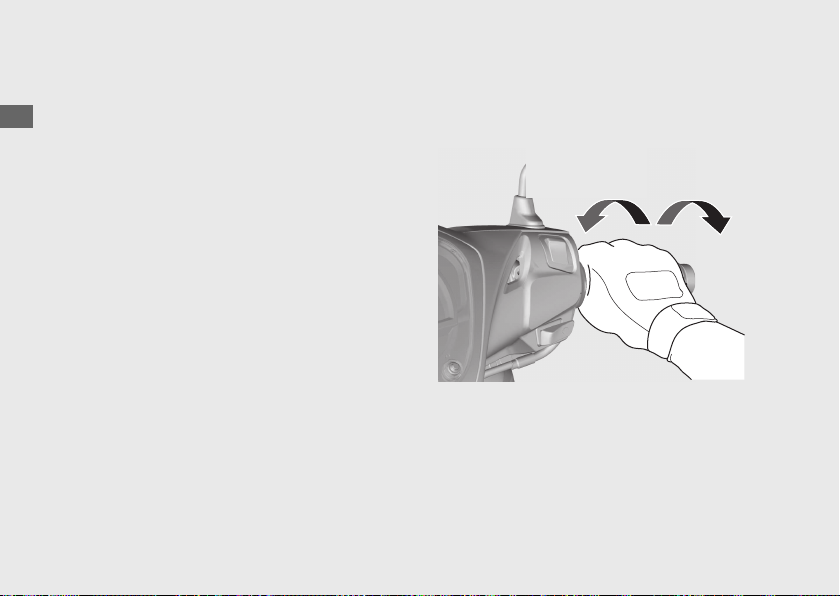

Aceleración y desaceleración

Para acelerar: abra lentamente el acelerador.
Para desacelerar: cierre el acelerador.

Cerrar
(desacelerar)

Abrir
(acelerar)

Frenado

Cierre el acelerador y aplique a la vez las
manetas de los frenos delantero y trasero.

Guía de funcionamiento

Maneta del freno
trasero

Maneta del freno

delantero

53

Repostaje

Tipo de combustible: solo gasolina sin plomo
Índice de octanaje: su vehículo se ha

diseñado para usar combustible con un índice

Guía de funcionamiento

de octanaje (RON) de 95 o superior

Capacidad del depósito: 5,6 L

Repostaje y sugerencias sobre el

#

combustible (P.14)

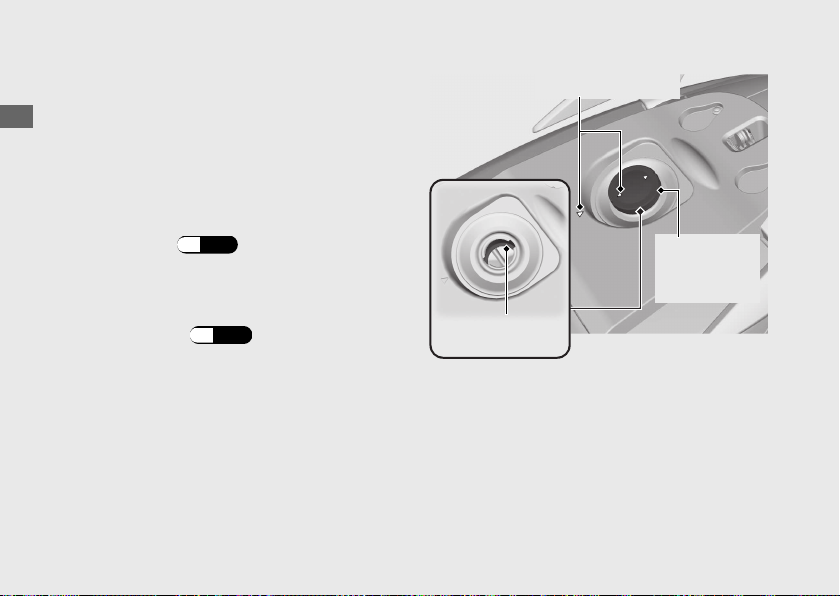

Apertura del tapón de llenado de
combustible

a

Abra el asiento. (P.58

b

Gire el tapón de llenado del combustible hacia
la izquierda hasta que haga tope y retire el
tapón.

54

)

Marcas de flecha

Tapón de
llenado de
combustible

Borde inferior del
cuello de llenado

No llene de combustible por encima del borde
inferior del cuello de llenado.

Cierre del tapón de llenado de
combustible

a

Instale y apriete el tapón de llenado de
combustible con firmeza, para ello gírelo hacia
la derecha.

u Asegúrese de que las marcas en forma de

flecha de la tapa de llenado de combustible
estén alineadas con las del depósito de
combustible.

b

Cierre el asiento.

3ADVERTENCIA

La gasolina es muy inflamable y
explosiva. Al manipular combustible,
puede sufrir quemaduras o lesiones
graves.

• Pare el motor y mantenga apartados
el calor, las chispas y el fuego.

• Manipule el combustible solo en
exteriores.

• Limpie inmediatamente el líquido
derramado.

Guía de funcionamiento

55

Toma USB

La toma USB está situada en la guantera.
El uso de dispositivos USB corre bajo su propia
responsabilidad. Honda no se hará responsable

Guía de funcionamiento

en ningún caso de los daños o problemas
derivados del uso de los dispositivos USB.

Solo se pueden conectar dispositivos USB con
las siguientes especificaciones.
Abra la tapa para acceder a la toma USB.
La capacidad nominal es de
7,5 W (5 V, 1,5 A).
No conecte dispositivos USB que superen la
capacidad nominal. Puede que no se carguen o
no funcionen correctamente incluso si están
conectados.
Para obtener información sobre el uso o el mal
funcionamiento del dispositivo USB conectado,
consulte su manual de instrucciones.

56

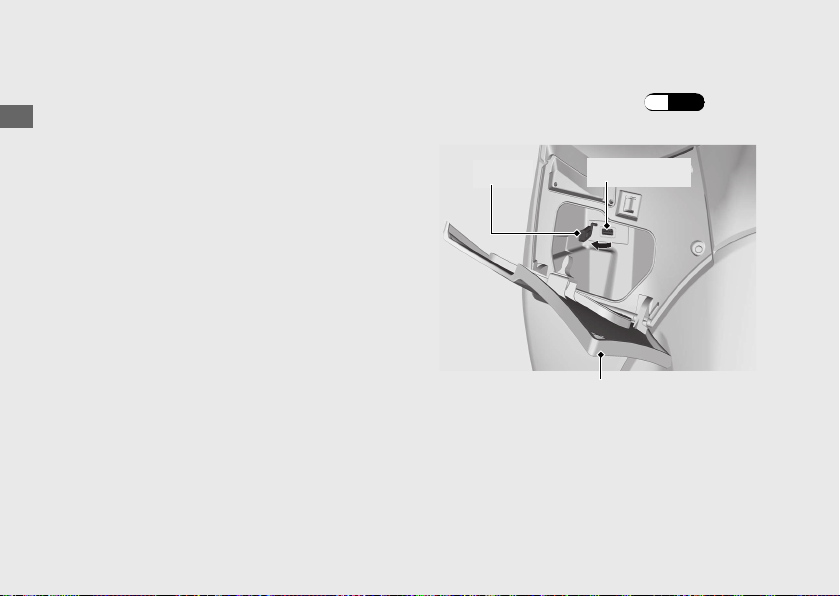

Para conectar el dispositivo USB

a

Abra la tapa de la guantera. (P.61)

b

Abra la tapa para acceder a la toma USB.

Tapa

c

Conecte a la toma USB un cable USB
homologado.

Toma USB

Tapa de la guantera

u

Para evitar que la batería se debilite (o se agote),
mantenga el motor en marcha mientras circule
corriente desde la toma USB.

u Para evitar la entrada de sustancias extrañas en

el enchufe, asegúrese de cerrar la tapa cuando
no utilice la toma USB.

u Sujete correctamente todos los dispositivos

que conecte, ya que las vibraciones pueden
hacer que sufran daños o se desplacen
inesperadamente.

AVISO

• El uso de cualquier dispositivo USB que genere
calor o con una carga nominal incorrecta
puede dañar la toma USB.

• No utilice la toma USB en condiciones
húmedas, durante el lavado ni cualquier otra
condición de humedad que pueda dañarla.

•

No permita que el mazo de cables USB quede
atrapado o aplastado.

Guía de funcionamiento

57

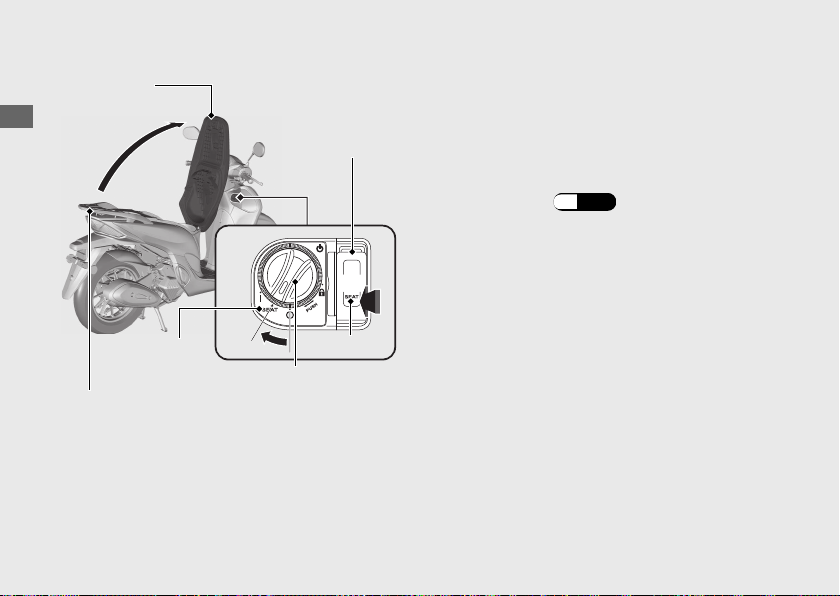

Equipo de almacenaje

Asiento

Interruptor

Guía de funcionamiento

SEAT

Interruptor de encendido

Transportín trasero

No exceda nunca el límite de peso máximo.

Peso máximo: 3 kg

58

de apertura
del asiento

SEAT

Apertura del asiento

a

Gire el manillar para ponerlo apuntando hacia
adelante.

b

Gire el interruptor de encendido a la posición
SEAT.

u Para desbloquear el interruptor de

encendido (P.40 )

c

Pulse el lado SEAT del interruptor de apertura
del asiento.

d

Abra el asiento.

Cierre del asiento

Cierre y presione en la parte trasera del asiento
hasta que quede bloqueado. Asegúrese de que
el asiento queda bloqueado con firmeza, para
ello tire hacia arriba ligeramente del mismo.
Tenga cuidado de no dejarse la llave en el
compartimento situado debajo del asiento.

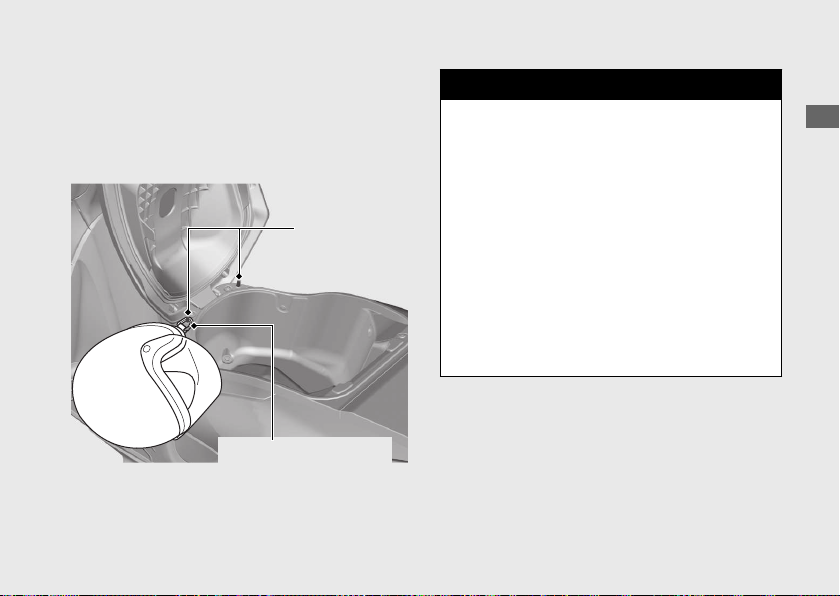

Portacascos

Los portacascos están situados debajo del
asiento.

u Utilice los portacascos solamente mientras esté

estacionado.

Portacascos

Anillo en D del casco

3ADVERTENCIA

Si conduce con un casco sujeto en el
portacascos, el casco podría interferir
en su capacidad de utilizar el vehículo
de forma segura y ocasionar un
accidente en el que podría sufrir
lesiones de gravedad o incluso perder
la vida.

Utilice el portacascos solamente
mientras el vehículo esté estacionado.
No conduzca con un casco en el
portacascos.

Guía de funcionamiento

Continuación

59

Equipo de almacenaje (Continuación)

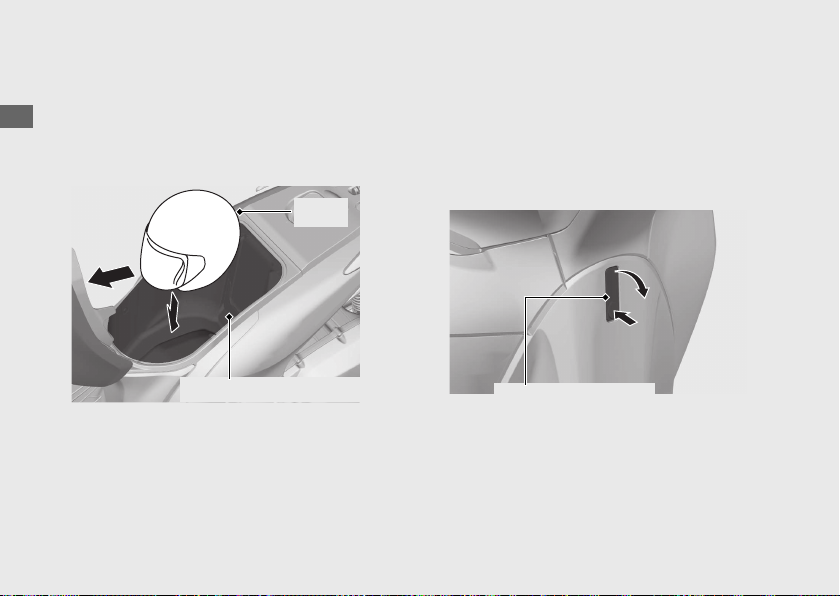

En el compartimento central se puede guardar
un casco.
Coloque el frontal del casco hacia adelante.

Guía de funcionamiento

u Es posible que algunos cascos no encajen en el

compartimento debido a su tamaño o diseño.

Casco

Gancho para bolsas

El gancho para bolsas se encuentra debajo del
manillar.

u No cuelgue bolsas grandes que puedan

sobresalir del vehículo y/o que estorben a los
movimientos de los pies.

Compartimento central

Compartimento central

No exceda nunca el límite de peso máximo.
Peso máximo: 10 kg

u No almacene ningún objeto que sea inflamable

o que se pueda dañar por el calor.

u No guarde objetos de valor ni artículos frágiles.

60

Gancho para bolsas

La carga máxima permitida del gancho para
bolsas no deberá superar 1,5 kg.

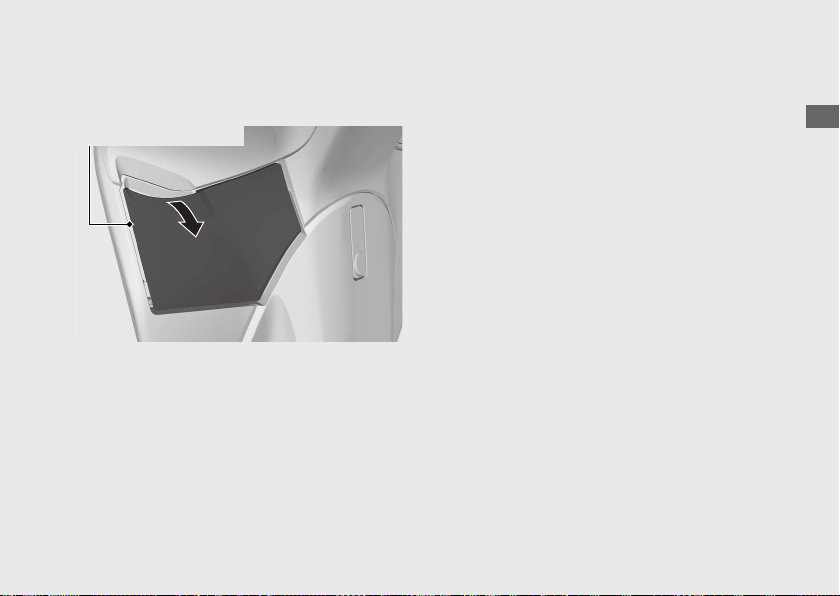

Guantera

La guantera se encuentra debajo del manillar.

Tapa de la guantera

Abrir

#

Tire de la tapa de la guantera.

Cerrar

#

Empuje la tapa de la guantera hacia delante
hasta que quede bien cerrada.

La carga máxima permitida de la guantera no
deberá superar 1,0 kg.

u No guarde objetos de valor ni artículos frágiles.

Guía de funcionamiento

Continuación

61

Equipo de almacenaje (Continuación)

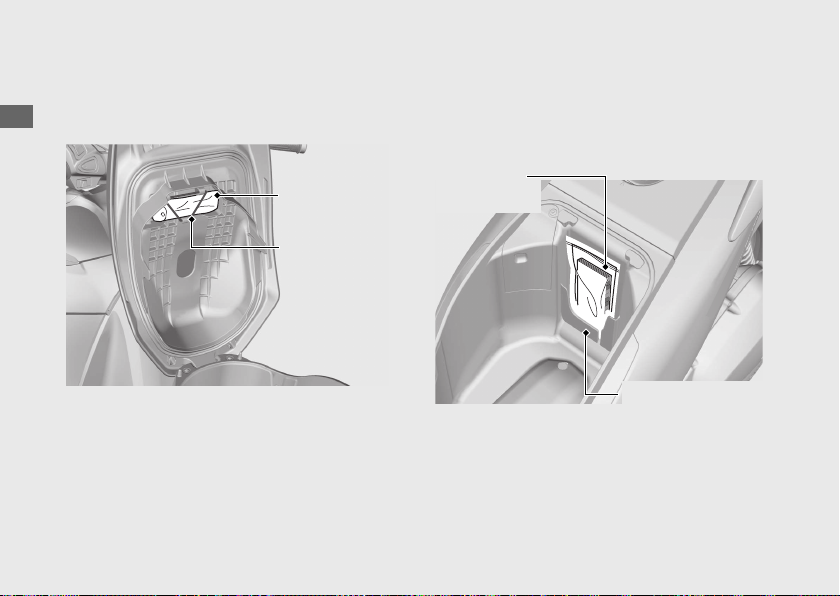

Juego de herramientas

El juego de herramientas está fijado al lado
opuesto del asiento mediante una cinta elástica.

Guía de funcionamiento

Juego de
herramientas

Cinta elástica

62

Bolsa para documentos

La bolsa para documentos se encuentra en el
compartimento para documentos del
compartimento central.

Bolsa para
documentos

Compartimento
para documentos

Mantenimiento

Lea cuidadosamente "Importancia del mantenimiento" y "Fundamentos del

mantenimiento" antes de intentar llevar a cabo alguna de las tareas de mantenimiento.

Consulte "Especificaciones" para conocer los datos de servicio.

Importancia del mantenimiento.........................P. 64

Programa de mantenimiento ..............................P. 65

Fundamentos del mantenimiento......................P. 68

Herramientas ...........................................................P. 78

Desmontaje e instalación de los componentes del

carenado .................................................................P. 79

Batería.......................................................................... P. 79

Cubierta de la batería..............................................P. 80

Tapa de la batería..................................................... P. 81

Clip ............................................................................... P. 82

Tapa delantera .......................................................... P. 83

Cubierta del depósito de combustible y cubierta

central trasera.......................................................... P. 84

Tapa de mantenimiento.......................................... P. 85

Aceite del motor .....................................................P. 86

Refrigerante ............................................................. P. 88

Frenos........................................................................P. 90

Caballete lateral ...................................................... P. 96

Acelerador ................................................................P. 97

Otros ajustes............................................................P. 98

Ajuste de la suspensión trasera............................. P. 98

Otras sustituciones.................................................P. 99

Sustitución de la pila de la Honda SMART

Key.............................................................................. P. 99

Importancia del mantenimiento

Importancia del mantenimiento

Llevar un buen mantenimiento del vehículo es
absolutamente esencial para su seguridad y para proteger
su inversión, obtener las máximas prestaciones, evitar

Mantenimiento

averías y reducir la contaminación. El mantenimiento es
responsabilidad del propietario. Asegúrese de inspeccionar
el vehículo antes de cada conducción y realice las
comprobaciones periódicas especificadas en el programa
de mantenimiento. 2 P. 65

3ADVERTENCIA

Si no dispensa un mantenimiento
apropiado al vehículo o si no corrige un
problema antes de conducir, puede
tener un accidente en el que puede
sufrir lesiones graves o incluso perder la
vida.

Siga siempre las recomendaciones de
inspección y mantenimiento, y los pro‐
gramas de este manual del propietario.

64

Seguridad del mantenimiento

Lea siempre todas las instrucciones de manteni‐
miento antes de iniciar la tarea y asegúrese de que
dispone de las herramientas y piezas adecuadas y
que tiene los conocimientos técnicos necesarios.
Nos resulta imposible alertarle de todos los riesgos
concebibles que puedan surgir al realizar el man‐
tenimiento. Usted es el único que puede decidir si
debe realizar una tarea determinada.

Siga estas indicaciones al realizar el
mantenimiento.

●

Detenga el motor y coloque el interruptor de
encendido en la posición (Off).

●

Coloque el vehículo sobre una superficie firme
y nivelada con el caballete lateral, el caballete
central o un caballete de mantenimiento que le
permita apoyarlo.

●

Deje que se enfríe el motor, el silenciador, los
frenos y otros elementos que estén calientes
antes de realizar la revisión. De lo contrario,
podría sufrir quemaduras.

●

Ponga en marcha el motor solo cuando se le
indique y hágalo en una zona bien ventilada.

Programa de mantenimiento

El programa de mantenimiento especifica los
requisitos de mantenimiento necesarios para
garantizar un rendimiento seguro y fiable, así
como un control apropiado de las emisiones.

El trabajo de mantenimiento debe llevarse a cabo
de acuerdo con las normas y especificaciones de
Honda, y siempre por técnicos cualificados y
debidamente formados. Su concesionario cumple
todos estos requisitos. Mantenga un registro
preciso del mantenimiento para asegurarse de que
el vehículo reciba el mantenimiento apropiado.
Asegúrese de que la persona que realiza el
mantenimiento cumplimente este registro.

Todo mantenimiento programado se considera un
coste operativo normal del propietario y le será
cobrado por el concesionario. Conserve todos los
recibos. Si vende el vehículo, estos recibos deben
transferirse junto con el vehículo a su nuevo
propietario.

Honda recomienda que su concesionario realice
una prueba en carretera tras cada mantenimiento
periódico.

Continuación

Mantenimiento

65

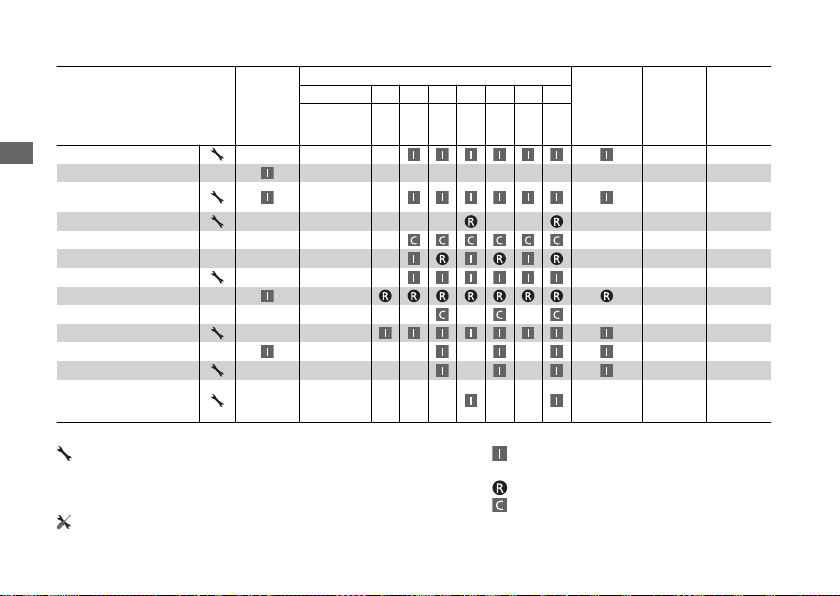

Programa de mantenimiento

*1

*1

Frecuencia

Compro‐

bación

Elementos

Línea de combustible

Mantenimiento

Nivel de combustible –
Funcionamiento del

acelerador
Filtro de aire
Respiradero del cárter
Bujía –
Holgura de las válvulas –
Aceite del motor –
Filtro tamiz de aceite de motor
Régimen del motor a ralentí
Refrigerante del radiador
Sistema de refrigeración –
Sistema de control de

emisiones de vapor de
combustible

*2

*3

*4

previa a la

conduc‐

× 1000 km 1 6 12 18 24 30 36

ción

× 1000 mi 0,6 4 8 12 16 20 24

68

2 P.

Frecuencia

Comprobación

anual

Sustitución

Nivel de mantenimiento Leyenda de mantenimiento

:

Intermedio. Recomendamos que la revisión la realice su concesionario, a
menos que usted cuente con las herramientas y las capacidades técnicas
necesarias.
Los procedimientos están incluidos en un manual de taller oficial de Honda.

:

Técnico. Por su seguridad, lleve el vehículo a su concesionario

:

Inspeccionar (limpiar, ajustar, lubricar o reemplazar si
fuera necesario)

:

Sustituir

:

Limpiar

para que realicen la revisión.

66

Consultar

normal

3 años 88

página

–

97

–
–

–
–

–

Programa de mantenimiento

*1

Comproba‐

Elementos

Correa de transmisión –
Aceite del grupo final
Pila 70
Líquido de frenos
Desgaste de las zapatas/

pastillas de freno
Sistema de frenos 68
Reglaje del faro –
Luces/bocina –
Desgaste de las zapatas

del embrague
Caballete lateral 96
Suspensión 98
Tuercas, tornillos, fijadores
Llantas/neumáticos 75
Rodamientos de la pipa

de dirección

*4

*4

ción previa a

la conduc‐

ción 2 P. 68

× 1000 km 1 6 12 18 24 30 36

× 1000 mi 0,6 4 8 12 16 20 24

Notas:

*

1 Cuando la lectura del odómetro sea mayor, repita el trabajo de mantenimiento al cumplirse los intervalos aquí indicados.

*

2 Realice el mantenimiento con mayor frecuencia cuando circule por zonas húmedas o polvorientas.

*

3 Realice el mantenimiento con mayor frecuencia al conducir con lluvia o a máxima apertura del acelerador.

*

4 Las tareas de reemplazo requieren ciertas capacidades técnicas.

Frecuencia

Comprobación

anual

Sustitución

normal

2 años –

2 años 90

Consultar

página

91, 95

–

–

–

Mantenimiento

67

Fundamentos del mantenimiento

Inspección previa a la circulación

Para garantizar su seguridad, es responsabilidad del
usuario realizar una inspección previa a la conducción y
asegurarse de que se resuelve cualquier problema que

Mantenimiento

pudiera encontrarse. La inspección previa a la
conducción es imprescindible, no solo por razones de
seguridad, sino porque cualquier avería, aunque solo
sea un neumático pinchado, puede ocasionar serios
problemas.

Compruebe los elementos siguientes antes de
subir al vehículo:

●

Nivel de combustible: llene el depósito cuando
sea necesario. 2 P. 54

●

Acelerador: compruebe si se abre suavemente y si
se cierra por completo en todas las posiciones en
que se ponga el manillar. 2 P. 97

●

Nivel de aceite del motor: añada aceite de
motor si fuese necesario. Compruebe si hay
fugas. 2 P. 86

●

Nivel de refrigerante: añada refrigerante si
fuese necesario. Compruebe si hay fugas.

2 P. 88

68

● Frenos: compruebe su funcionamiento.

Rueda delantera: compruebe el nivel del líquido de
frenos y el desgaste de las pastillas. 2 P. 90, 2 P. 91
Rueda trasera: compruebe el desgaste y la
holgura de las zapatas, y ajústelas si fuese
necesario. 2 P. 92, 2 P. 95
Freno combinado: compruebe el nivel de
líquido de frenos. 2 P. 90
Luces y claxon: compruebe que las luces, los

●

indicadores y el claxon funcionan
correctamente.
Sistema de corte de encendido del caballete

●

lateral: compruebe si el sistema funciona
correctamente. 2 P. 96

●

Ruedas y neumáticos: compruebe el estado y la presión
de aire, y ajústela en caso necesario. 2 P. 75

Fundamentos del mantenimiento

Sustitución de piezas

Utilice siempre piezas originales de Honda o sus
equivalentes para garantizar la fiabilidad y
seguridad del vehículo.
Cuando realice pedidos de componentes con
color, especifique el nombre del modelo, el color y
el código mencionado en la etiqueta de color.

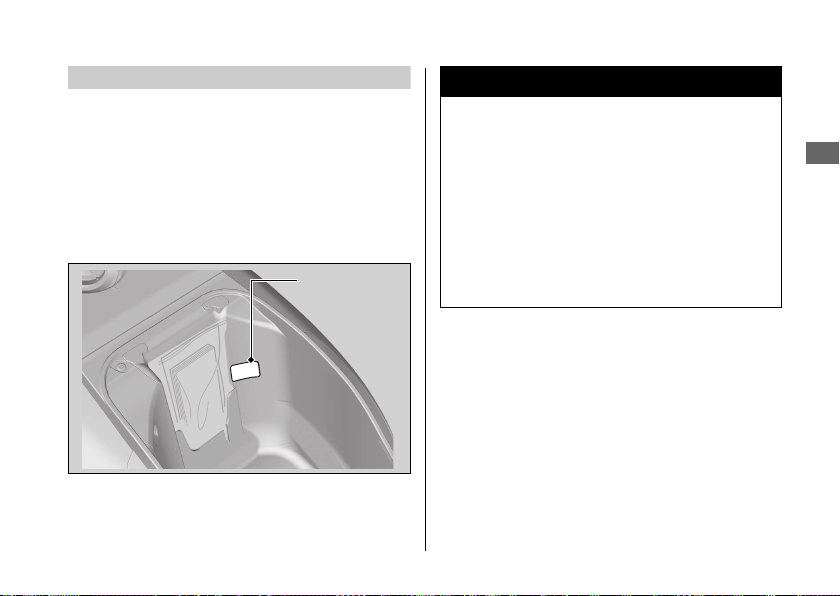

La etiqueta de color se encuentra colocada en el
compartimento central, debajo del asiento. 2 P. 58

Etiqueta de
color

3ADVERTENCIA

La instalación de piezas ajenas a Honda
puede hacer que su vehículo resulte
inseguro y provocar un accidente en el
que puede sufrir lesiones graves o
incluso perder la vida.

Utilice siempre piezas originales Honda
o equivalentes que se hayan diseñado y
homologado para su vehículo.

Mantenimiento

69

Fundamentos del mantenimiento

Batería

El vehículo tiene un tipo de batería que no
requiere mantenimiento. No tiene que comprobar
el nivel del electrolito de la batería ni añadir agua

Mantenimiento

destilada. Limpie los terminales de la batería si
tienen suciedad o corrosión.
No retire las juntas de los tapones de la batería.
No tiene que retirar el tapón al cargar la batería.

AVISO

Su batería no necesita mantenimiento y podría
dañarse de forma permanente si se quita la tira de
tapones.

Este símbolo que hay en la batería
significa que el producto no debe
tratarse como un residuo doméstico.

AVISO

La eliminación inadecuada de la batería puede ser
perjudicial para el medio ambiente y la salud
pública.
Para obtener instrucciones adecuadas sobre su
eliminación, respete siempre la normativa local.

70

Qué hacer en caso de emergencia

#

Si se presenta alguna de las siguientes situaciones,
acuda al médico inmediatamente.

● Salpicadura de electrolito en los ojos:

Lávese los ojos repetidamente con agua

u

fría durante al menos 15 minutos. El uso de
agua a presión podría dañarle los ojos.

Salpicadura de electrolito en la piel:

●

Quítese la ropa salpicada y lave bien la piel

u

con agua.

Salpicadura de electrolito en la boca:

●

Enjuáguese bien la boca con agua, pero no

u

se la trague.

3ADVERTENCIA

Durante el uso normal, la batería
desprende gas de hidrógeno explosivo.

Una chispa o llama puede hacer que la
batería explote con fuerza suficiente
como para causar lesiones graves o
incluso la muerte.

Fundamentos del mantenimiento

3.

Si los terminales están muy oxidados, limpie y
pula los terminales con un cepillo de alambre o
papel de lija. Utilice gafas de seguridad.

Mantenimiento

Utilice ropa protectora y una mascarilla,
o bien haga que un mecánico
cualificado realice el mantenimiento de
la batería.

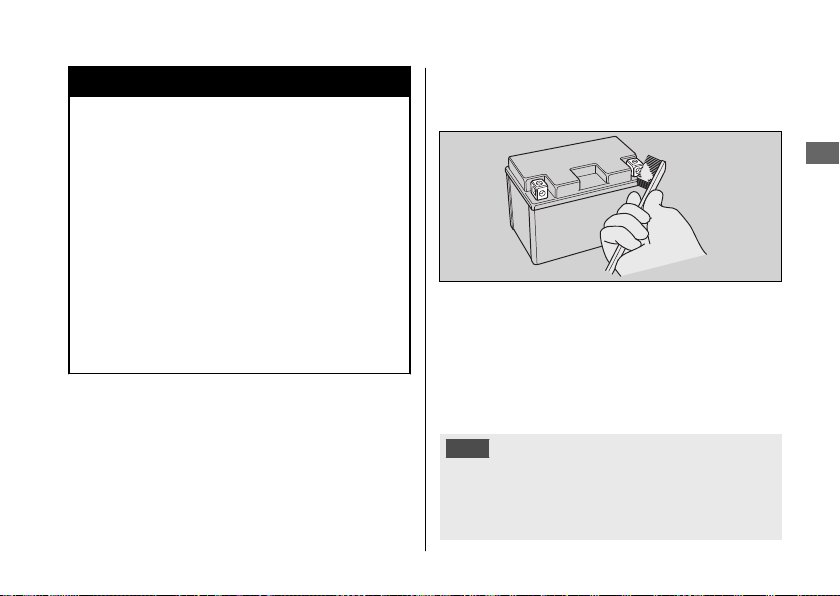

Limpieza de los terminales de la batería

#

1.

Quite la batería. 2 P. 79

2.

Si los terminales comienzan a oxidarse y están
recubiertos de una sustancia blanca, lávela con
agua caliente y límpiela.

Tras la limpieza, vuelva a instalar la batería.

4.

La batería dispone de una vida útil limitada.
Consulte con su concesionario el momento de
sustituir la batería. Sustituya siempre la batería por
otra batería del mismo tipo que esté exenta de
mantenimiento.

AVISO

La instalación de accesorios eléctricos de marcas
distintas a Honda puede sobrecargar el sistema
eléctrico, descargar la batería y posiblemente dañar
el sistema.

71

Fundamentos del mantenimiento

Fusibles

Los fusibles protegen los circuitos eléctricos de su
vehículo. Si algún elemento eléctrico de su vehículo deja
de funcionar, compruebe y sustituya cualquier fusible

Mantenimiento

que esté fundido. 2 P. 122

Inspección y sustitución de fusibles

#

Gire el interruptor de encendido a la posición

(Off) para retirar e inspeccionar los fusibles. Si
un fusible está fundido, sustitúyalo por uno del
mismo amperaje. Para conocer el amperaje de los
fusibles, consulte "Especificaciones". 2 P. 140

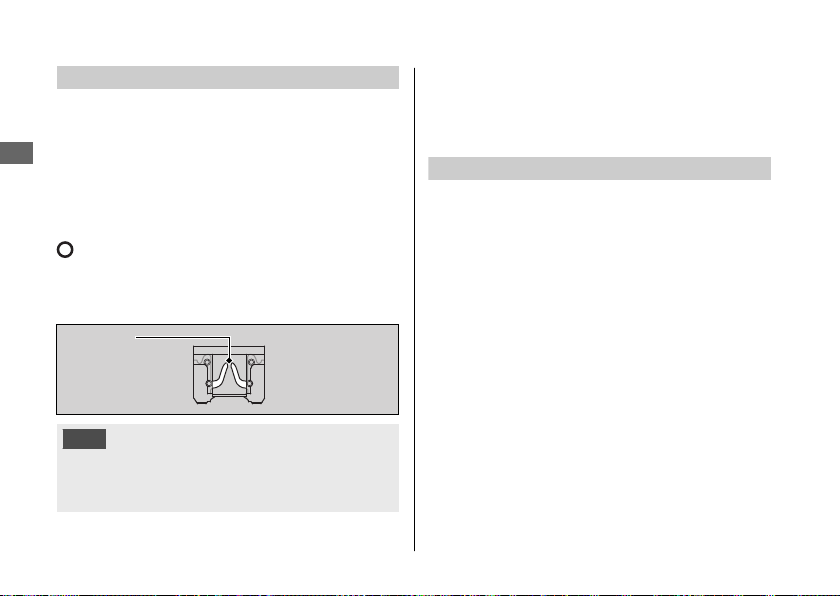

Fusible
fundido

AVISO

Si sustituye un fusible por otro de mayor amperaje,
aumentarán las posibilidades de ocasionar daños en el
sistema eléctrico.

72

Si un fusible falla repetidas veces, es posible que
exista un problema eléctrico. Lleve el vehículo a su
concesionario para que lo inspeccionen.

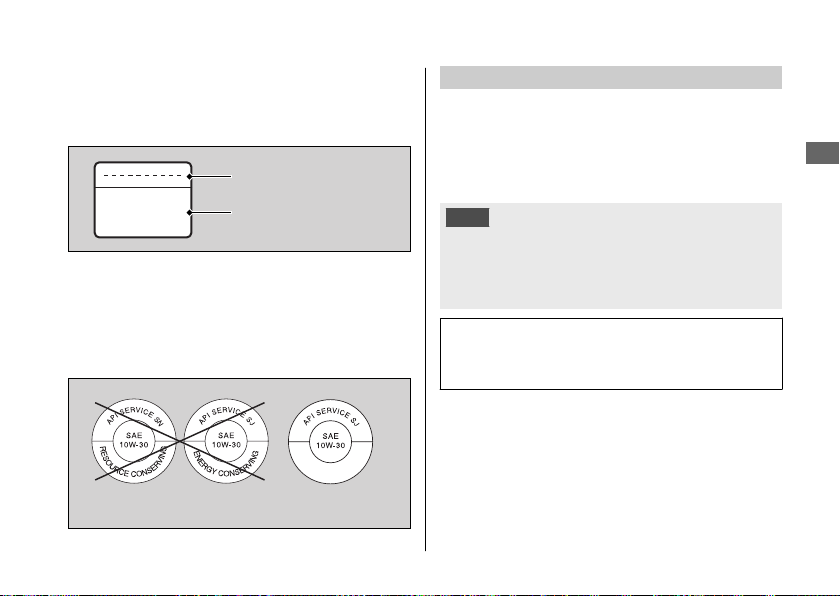

Aceite de motor

El consumo de aceite de motor varía y la calidad
del mismo se deteriora en función de las
condiciones de conducción y del tiempo
transcurrido.
Compruebe el nivel de aceite del motor con regularidad y
rellene si fuera necesario con el aceite recomendado. El
aceite sucio o viejo debe cambiarse lo antes posible.

Selección del aceite del motor

#

Para conocer el aceite de motor recomendado,
consulte "Especificaciones". 2 P. 139

Si utiliza aceites de marcas diferentes a Honda,
compruebe la etiqueta para asegurarse de que el
aceite cumple las siguientes normas:

●

Norma JASO T 903*1: MB

●

Norma SAE*2: 10W‐30

●

Clasificación API*3: SG o superior

MB

*1.

La norma JASO T 903 es una referencia para
aceites de motor para motocicletas de 4 tiempos.
Hay dos tipos: MA y MB. Por ejemplo, la etiqueta
siguiente muestra la clasificación MB.

Código del aceite

Clasificación del
aceite

*2.

La norma SAE clasifica los aceites según su viscosidad.

*3.

La clasificación API especifica la calidad y el rendi‐
miento de los aceites de motor. Utilice aceites de
grado SG o superior, excepto los aceites marcados
como "Energy Conserving" o "Resource Conserving"
en el símbolo de servicio API circular.

Fundamentos del mantenimiento

Líquido de frenos

No añada ni sustituya líquido de frenos a menos
que sea un caso de emergencia. Utilice solo líquido
de frenos nuevo de un recipiente sellado. Si añade
líquido, haga que revisen el sistema de frenos en
su concesionario lo antes posible.

AVISO

El líquido de frenos puede dañar las superficies
plásticas y las pintadas.
Limpie inmediatamente cualquier derrame y lave a
conciencia la zona afectada.

Líquido de frenos recomendado:

Líquido de frenos Honda DOT 3 o
DOT 4, o equivalente

Mantenimiento

No recomendado

Recomendado

73

Fundamentos del mantenimiento

Refrigerante recomendado

El refrigerante Pro Honda HP es una solución
premezclada de anticongelante y agua destilada.

Concentración:

Mantenimiento

50 % de anticongelante y 50 % de agua
destilada

Una concentración de anticongelante por debajo
del 40 % no proporcionará una protección ade‐
cuada contra la corrosión y las bajas temperaturas.
Una concentración de hasta el 60 % proporcionará
una mejor protección en climas fríos.

AVISO

El uso de refrigerantes no especificados para
motores de aluminio o agua del grifo/mineral puede
provocar corrosión.

74

Respiradero del cárter

Realice el mantenimiento con mayor frecuencia
cuando conduzca bajo la lluvia, con el acelerador a
tope, o después de lavar o volcarse el vehículo.
Realice el mantenimiento si los sedimentos
acumulados pueden verse en la sección
transparente del tubo de drenaje.
Si el tubo de drenaje rebosa, el filtro de aire puede
contaminarse con el aceite del motor, lo que
podría causar un rendimiento deficiente del motor.

Fundamentos del mantenimiento

Neumáticos (inspección/sustitución)

Comprobación de la presión de los

#

neumáticos

Inspeccione visualmente los neumáticos y utilice un
manómetro para medir la presión al menos una
vez al mes o siempre que piense que los neumáti‐
cos están algo deshinchados. Compruebe siempre
la presión de aire cuando estén fríos.

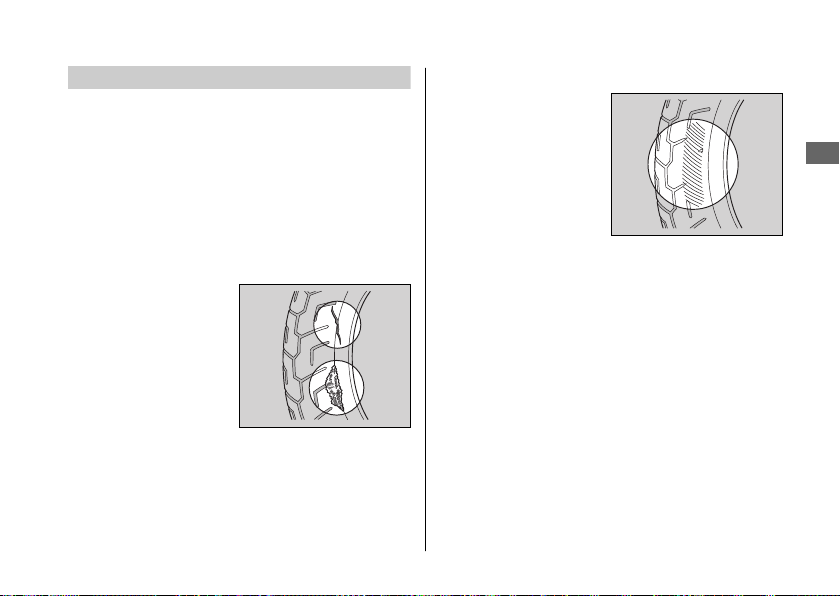

Inspección de daños

#

Compruebe la existencia
de cortes, rajas o grietas
que dejen a la vista la
tela o los cordajes, o la
presencia de clavos u
otros objetos extraños
en el lateral del
neumático o en su
banda de rodadura. Inspeccione también posibles
bultos o protuberancias anormales en las paredes
laterales de los neumáticos.

Inspección de desgaste anómalo

#

Inspeccione los
neumáticos en busca de
signos de desgaste
anormal en la superficie
de contacto.

Continuación

Mantenimiento

75

Fundamentos del mantenimiento

Inspección de la profundidad de la banda

#

de rodadura

Inspeccione los indicadores de desgaste de la
banda de rodadura. Si pueden verse, sustituya
inmediatamente los neumáticos.

Mantenimiento

3ADVERTENCIA

Conducir con neumáticos excesivamen‐
te gastados o incorrectamente inflados
puede ocasionar un accidente en el que
podría sufrir lesiones graves o incluso
perder la vida.

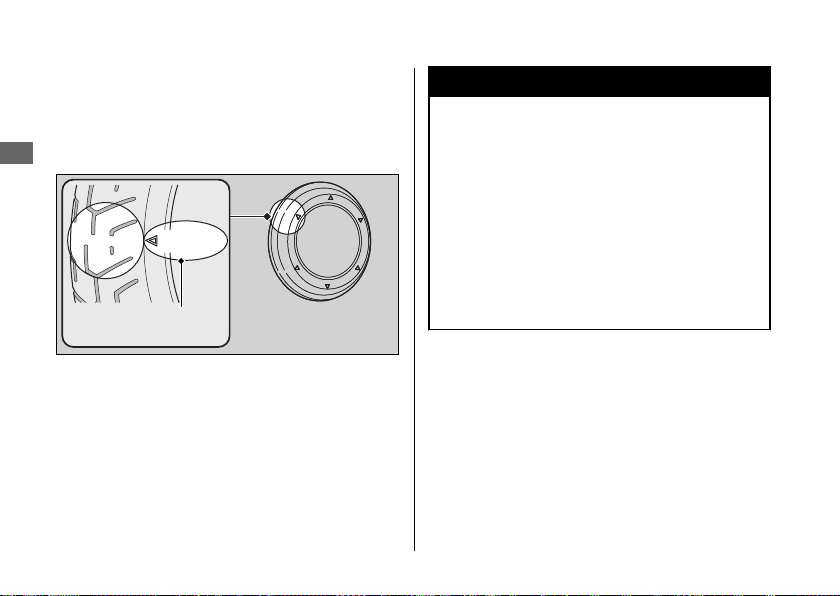

Marca de ubicación del
indicador de desgaste

76

o TWI

Siga todas las instrucciones de este
manual del propietario relacionadas
con el inflado y el mantenimiento de
los neumáticos.

Fundamentos del mantenimiento

Haga que sustituyan los neumáticos en su
concesionario.
Para conocer los neumáticos recomendados y la
presión de los mismos, consulte "Especificaciones".

2 P. 139

Siga estas directrices siempre que cambie los
neumáticos.

Utilice los neumáticos recomendados o unos

●

equivalentes del mismo tamaño, construcción,
índice de velocidad y capacidad de carga.
No instale una cámara en un neumático sin

●

cámara en este vehículo. La acumulación
excesiva de calor puede hacer que la cámara
explote.

● Utilice únicamente neumáticos sin cámara en

este vehículo.
Las llantas están diseñadas para neumáticos sin
cámara y, durante la aceleración rápida o el
frenado, los neumáticos con cámara pueden
deslizarse sobre la llanta y hacer que el
neumático se desinfle rápidamente.

3ADVERTENCIA

La instalación de neumáticos inadecua‐
dos en su vehículo puede afectar a la
conducción y a la estabilidad, lo que
podría dar lugar a un accidente en el
que podría sufrir lesiones graves o in‐
cluso perder la vida.

Emplee siempre neumáticos del tamaño
y tipo recomendados en este manual
del propietario.

Mantenimiento

77

Herramientas

El juego de herramientas está en la parte inferior
del asiento. 2 P. 62

Con las herramientas proporcionadas, puede
realizar algunas reparaciones y ajustes secundarios,

Mantenimiento

así como sustituciones de piezas.

Llave fija de 8 × 12 mm

●

Llave fija de 10 × 14 mm

●

Llave para pasadores

●

Barra de extensión

●

Destornillador recto/Phillips

●

● Mango de destornillador

● Conector de modo EM

78

Desmontaje e instalación de los componentes del carenado

Desmontaje

Batería

Terminal negativo

Terminal positivo

Batería

#

Asegúrese de que el interruptor de encendido se
encuentra en la posición (Off).

1.

Extraiga la cubierta de la batería. 2 P. 80

2.

Desconecte el terminal negativo - de la
batería.

Desconecte el terminal positivo + de la

3.

batería.

4.

Extraiga la batería con cuidado de que no
caigan las tuercas de los terminales.

Instalación

#

Instale las piezas en el orden inverso al de la
extracción. Conecte siempre el terminal posi‐

tivo + en primer lugar. Asegúrese de que los
tornillos y las tuercas estén apretados.
Asegúrese de que la información del reloj sea
correcta tras volver a conectar la batería. 2 P. 25
Para saber cómo manipular adecuadamente
la batería, consulte “Fundamentos del
mantenimiento”. 2 P. 70
“La batería se agota”. 2 P. 117

Mantenimiento

79

Desmontaje e instalación de los componentes del carenado u Cubierta de la batería

Desmontaje

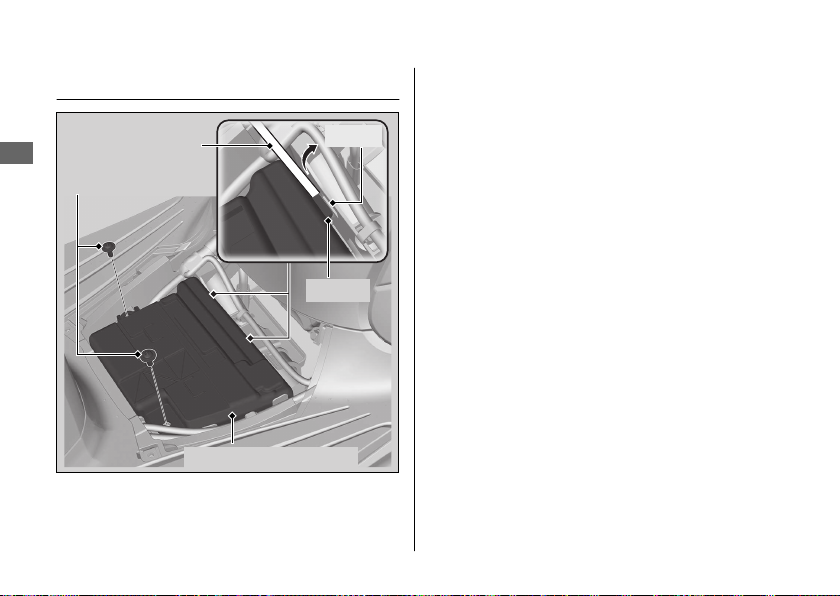

Cubierta de la batería

Destornillador

Mantenimiento

Tornillos

Cubierta de la batería

80

Ranura

Pestaña

#

1.

Extraiga la tapa de la batería. 2 P. 81

2.

Extraiga los tornillos.

3.

Utilice un destornillador de cabeza plana
para aumentar el espacio existente y
suelte las pestañas de sus ranuras.

4.

Extraiga la cubierta de la batería.

Instalación

#

Instale las piezas en el orden inverso al de la
extracción.

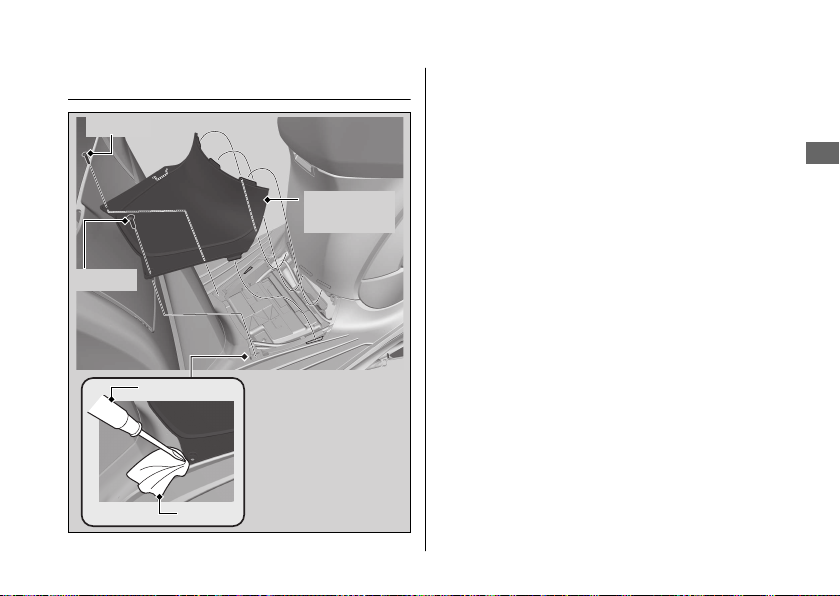

Desmontaje e instalación de los componentes del carenado u Tapa de la batería

Tapa de la batería

Tornillo

Tornillo

Destornillador

Paño

Tapa de la
batería

Desmontaje

#

1.

Extraiga los tornillos.

2.

Extraiga la tapa de la batería utilizando un
destornillador de cabeza plana cubierto
con un paño protector.

Instalación

#

Instale las piezas en el orden inverso al de la
extracción.

Mantenimiento

81

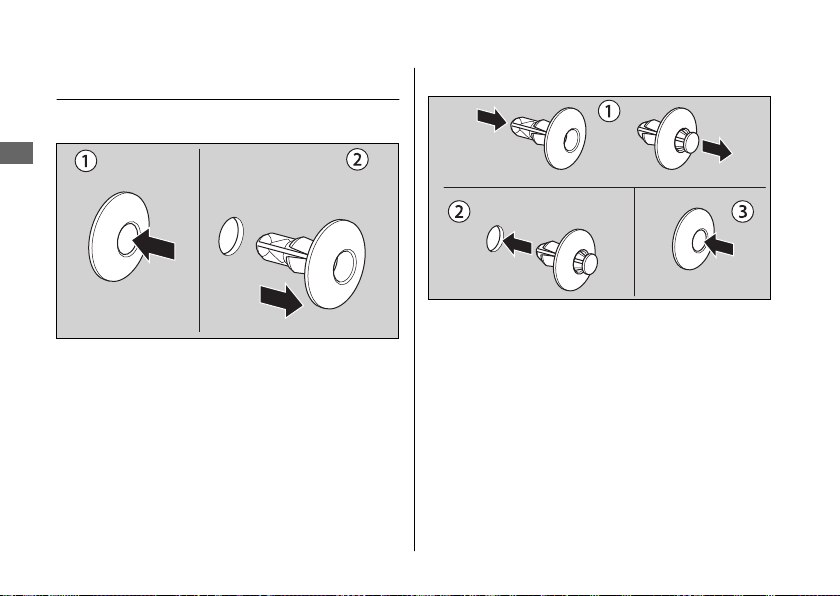

Desmontaje e instalación de los componentes del carenado u Clip

Instalación

Clip

Desmontaje

#

Mantenimiento

1.

Presione el pasador central para abrir el
bloqueo.

2.

Extraiga el clip del orificio.

82

#

1.

2.

3.

Presione la parte inferior del pasador
central.
Introduzca el clip en el orificio.
Presione sobre el pasador central para
bloquear el clip.

Desmontaje e instalación de los componentes del carenado u Tapa delantera

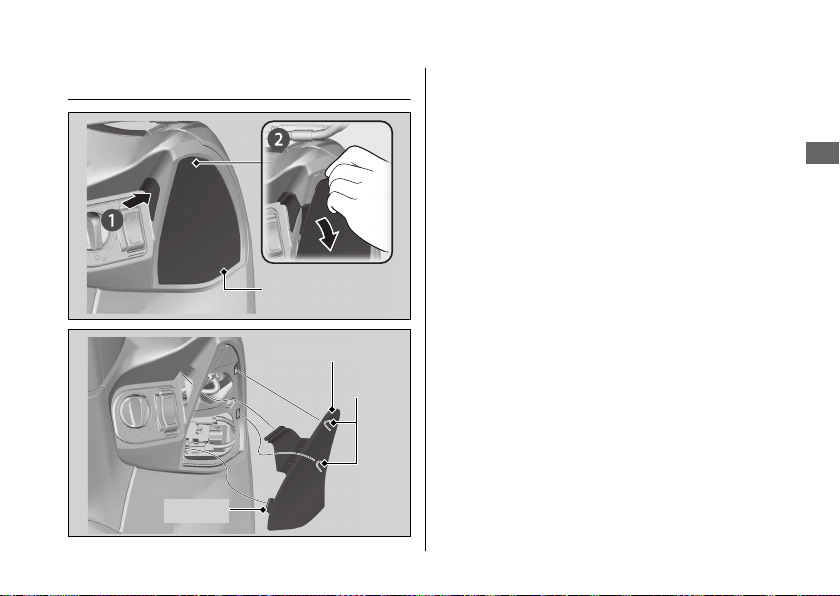

Tapa delantera

Pestaña

Tapa delantera

Tapa delantera

Pestañas

Desmontaje

#

1.

Empuje el lateral de la tapa delantera.

u Hay un hueco en la parte superior de

la tapa delantera.

2.

Coloque el dedo en el hueco de la parte
superior de la tapa delantera y tire de ella
hacia atrás.

Instalación

#

Instale la tapa delantera en el orden inverso
al del desmontaje.
Compruebe que todas las pestañas están
bien colocadas.

Mantenimiento

83

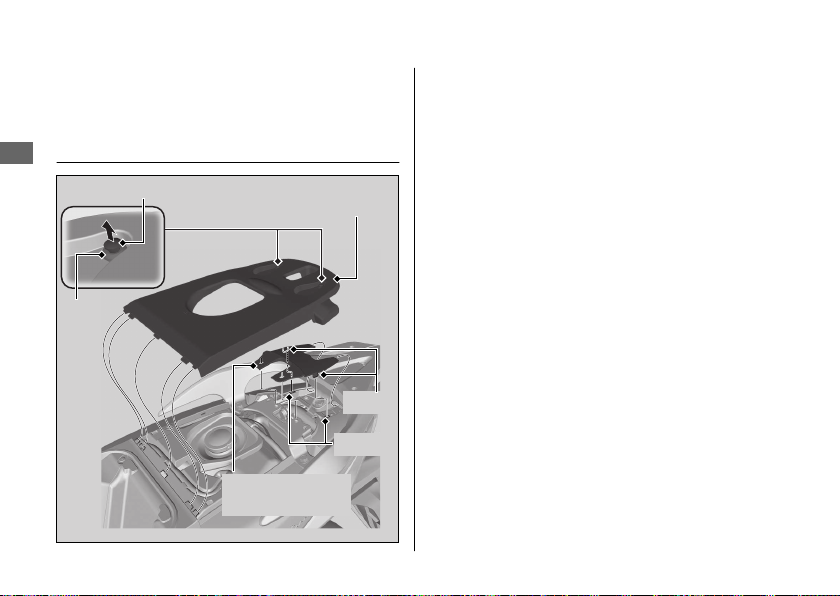

Desmontaje e instalación de los componentes del carenado u Cubierta del depósito de combustible y cubierta central trasera

Desmontaje

Cubierta del depósito de
combustible y cubierta central
trasera

Mantenimiento

Pasador central

Clip

84

Tapa del depósito
de combustible

Ranuras

Cubierta central
trasera

Pestañas

#

1.

Abra el asiento. 2 P. 58

2.

Tire del pasador central hacia arriba.

u El clip no se desprende de la tapa del

depósito de combustible.

3.

Extraiga la tapa del depósito de
combustible.

4.

Extraiga la cubierta central trasera
soltando las pestañas de sus ranuras.

Instalación

#

Instale las piezas en el orden inverso al de la
extracción.

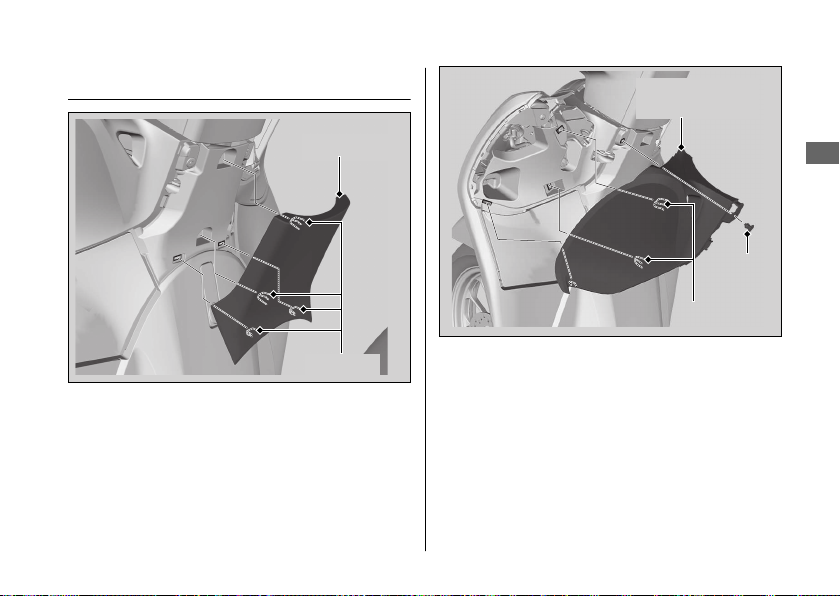

Desmontaje e instalación de los componentes del carenado u Tapa de mantenimiento

Tapa de mantenimiento

Tapa interior

Salientes

Desmontaje

#

1.

Extraiga la tapa interior soltando los
salientes de sus ranuras.

Tapa de
mantenimiento

Clip

Salientes

2.

Retire el clip. 2 P. 82

3.

Extraiga la tapa de mantenimiento
soltando los salientes de sus ranuras.

Instalación

#

Instale las piezas en el orden inverso al de la
extracción.

Mantenimiento

85

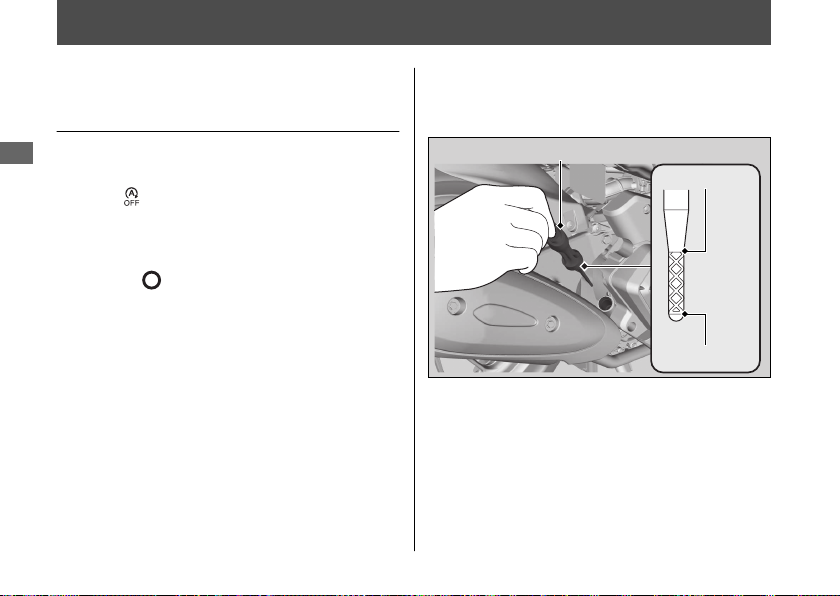

Aceite del motor

Comprobación del aceite del
motor

Compruebe el aceite del motor con el

Mantenimiento

interruptor de parada en ralentí en la
posición (Idling).

Si el motor está frío, déjelo en ralentí entre

1.

3 y 5 minutos.

2.

Coloque el interruptor de encendido en la
posición (Off) y espere entre 2 y 3 minutos.

3.

Coloque el vehículo sobre el caballete
central en una superficie firme y nivelada.

4.

Extraiga el tapón de llenado/varilla de
comprobación del nivel de aceite y
límpielo.

5.

Inserte el tapón de llenado/varilla de
comprobación del nivel de aceite hasta
que se asiente, pero no lo enrosque.

6.

Compruebe que el nivel del aceite queda
entre las marcas de nivel superior e
inferior del tapón de llenado/varilla de
comprobación del nivel de aceite.

86

7.

Coloque correctamente el tapón de
llenado/varilla de comprobación del nivel
de aceite.

Tapón de llenado/varilla de comprobación del nivel de aceite

Nivel superior

Nivel inferior

Aceite del motor u Adición de aceite del motor

Adición de aceite del motor

Si el aceite del motor queda por debajo o cerca
de la marca de nivel inferior, añada el aceite del
motor recomendado. 2 P. 72, 2 P. 139

1.

Extraiga el tapón de llenado/varilla de
comprobación del nivel de aceite. Añada
el aceite recomendado hasta que alcance
la marca de nivel superior.

u Coloque el vehículo sobre su caballete

central en una superficie firme y
nivelada cuando compruebe el nivel
del aceite.
No rellene por encima de la marca de

u

nivel superior.
Asegúrese de que no penetren

u

cuerpos extraños por la abertura de
llenado del aceite.

u

Limpie de inmediato cualquier derrame.

2.

Vuelva a colocar con firmeza el tapón de
llenado/varilla de comprobación del nivel
de aceite.

AVISO

El funcionamiento con una cantidad excesiva o
insuficiente de aceite puede producir daños al
motor. No mezcle diferentes marcas ni grados de
aceite.

Para conocer el aceite recomendado y las
indicaciones de selección del aceite, consulte
"Fundamentos del mantenimiento". 2 P. 72

Mantenimiento

87

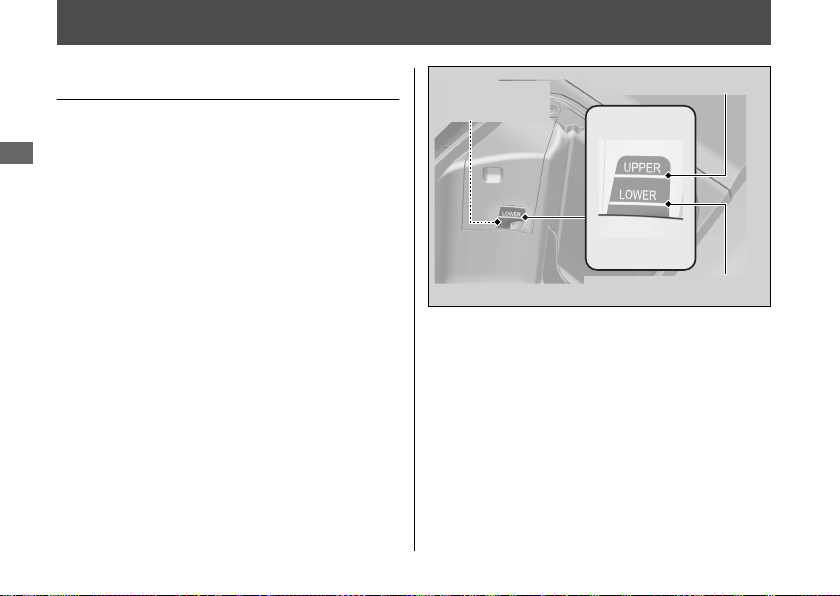

Refrigerante

Comprobación del refrigerante

Compruebe el nivel de refrigerante del
depósito de reserva con el motor frío.

Mantenimiento

1.

Coloque el vehículo en una superficie
firme y nivelada.

2.

Manténgalo en posición vertical.

3.

Abra el asiento. 2 P. 58

4.

Compruebe que el nivel de refrigerante
se encuentra entre las marcas de nivel
UPPER (superior) y LOWER (inferior) en el
depósito de reserva.

Si el nivel del refrigerante cae de forma
evidente o el depósito de reserva está vacío,
es probable que tenga una fuga grave. Lleve
el vehículo a su concesionario para que lo
inspeccionen.

88

Depósito de
reserva

Marca de nivel UPPER

Marca de nivel LOWER

Refrigerante u Adición de refrigerante

Adición de refrigerante

Si el nivel del refrigerante está por debajo de la
marca de nivel inferior (LOWER), añada el refrige‐
rante recomendado (2 P. 74) hasta que el nivel al‐
cance la marca de nivel superior (UPPER).
Añada líquido únicamente por el tapón del
depósito de reserva y no retire el tapón del
radiador.

1.

Retire el clip. 2 P. 82

2.

Extraiga la tapa del depósito de reserva.

3.

Retire el tapón del depósito de reserva y
añada líquido mientras supervisa el nivel
del refrigerante.

u No llene por encima de la marca de

nivel UPPER.

u Asegúrese de que no penetren

cuerpos extraños por la abertura del
depósito de reserva.

4.

Vuelva a colocar con firmeza el tapón del
depósito de reserva.

5.

Instale la tapa del depósito de reserva y el clip.
Cierre el asiento.

6.

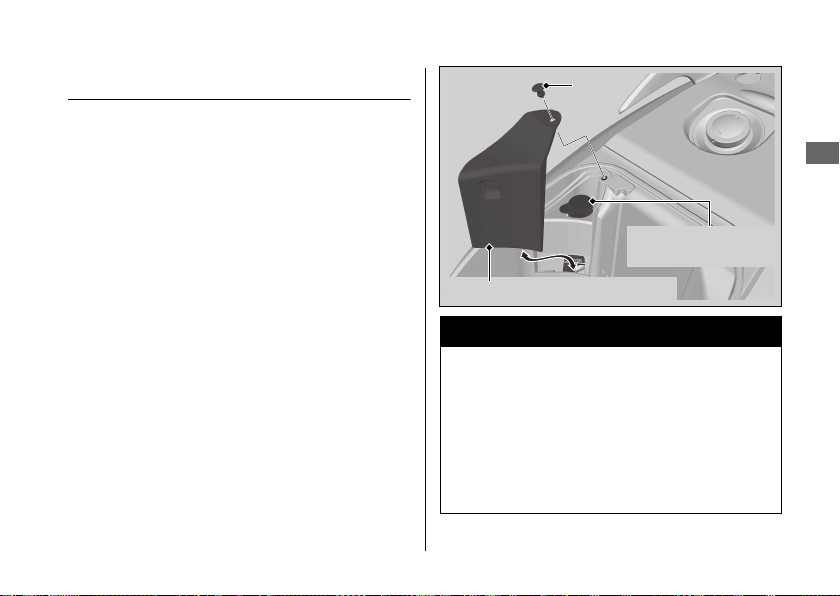

Clip

Mantenimiento

Tapón del depósito
de reserva

Tapa del depósito de reserva

3ADVERTENCIA

Si retira el tapón del radiador con el motor ca‐
liente, podrían producirse salpicaduras de re‐
frigerante que pueden causarle quemaduras.

Antes de retirar el tapón del radiador,
deje siempre que se enfríen el motor y
el radiador.

89

Frenos

Comprobación del
líquido de frenos

1.

Mantenimiento

Coloque el vehículo en posición vertical
sobre una superficie firme y nivelada.

2.

Compruebe que el depósito del líquido
de frenos está en posición horizontal y
que el nivel del líquido está:

Freno delantero

por encima de la marca

LWR.

Freno combinado

entre las marcas de

nivel LOWER y UPPER.
Si el nivel del líquido de frenos en cualquiera
de los depósitos queda por debajo de la
marca de nivel LWR o LOWER o el juego
libre en la maneta del freno llega a ser
excesivo, inspeccione el desgaste de las
pastillas de freno.
Si estas no están desgastadas, es probable
que exista una fuga. Lleve el vehículo a su
concesionario para que lo inspeccionen.

90

Freno
delantero

Freno combinado

Depósito de líquido de frenos del sistema
de freno combinado

Depósito de líquido de frenos delantero

Marca LWR

Marca de
nivel UPPER

Marca de
nivel LOWER

Frenos u Inspección de las pastillas de freno delanteras

Inspección de las pastillas de
freno delanteras

Compruebe el estado de los indicadores de
desgaste de las pastillas de freno.

Las pastillas deben sustituirse si una de las
pastillas de freno está desgastada hasta el
fondo del indicador.
Inspeccione las pastillas de freno desde la
parte delantera de la pinza de freno.

Si fuera necesario, haga que sustituyan las
pastillas de freno en su concesionario.
Sustituya siempre las pastillas de freno
izquierda y derecha simultáneamente.

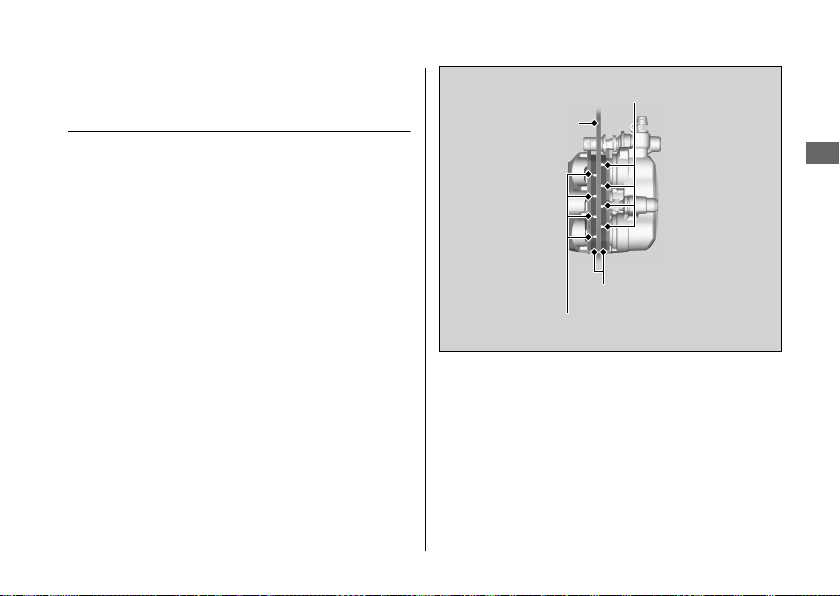

Indicadores de desgaste

Disco

Mantenimiento

Pastillas de freno

Indicadores de desgaste

91

Frenos u Inspección de la holgura de la maneta del freno trasero

Inspección de la holgura de la
maneta del freno trasero

1.

Mantenimiento

Apoye el vehículo en su caballete central.

2.

Mida la distancia recorrida por la maneta

del freno trasero antes de que el freno

empiece a frenar.

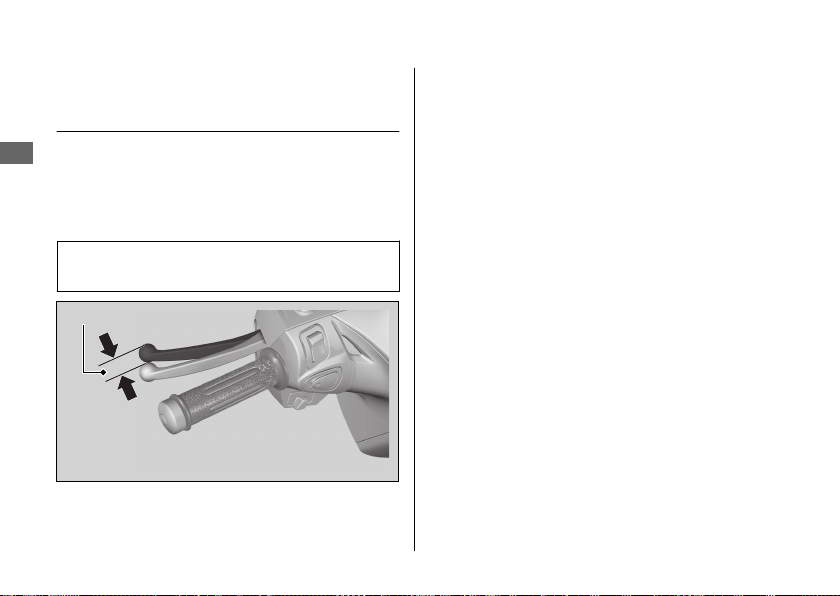

Juego libre en la punta de la maneta
de freno: 10 ‐ 20 mm

Holgura

92

Compruebe que el cable del freno no esté
retorcido y que no muestre señales de
desgaste. Si fuera necesario, haga que se lo
cambien en su concesionario.
Lubrique el cable del freno con un lubricante
de cables de venta en comercios
especializados para evitar que se desgaste o
corroa prematuramente.

Asegúrese de que el brazo del freno, el
muelle y el dispositivo de fijación estén en
buenas condiciones.

Frenos u Ajuste del juego libre de la maneta del freno trasero

Ajuste del juego libre de la
maneta del freno trasero

Ajuste la holgura de la maneta del freno con la
rueda delantera orientada en el sentido de avance
en línea recta.
Cuando ajuste la holgura, asegúrese de que la
muesca de la tuerca de ajuste esté asentada en el
pasador del brazo del freno.

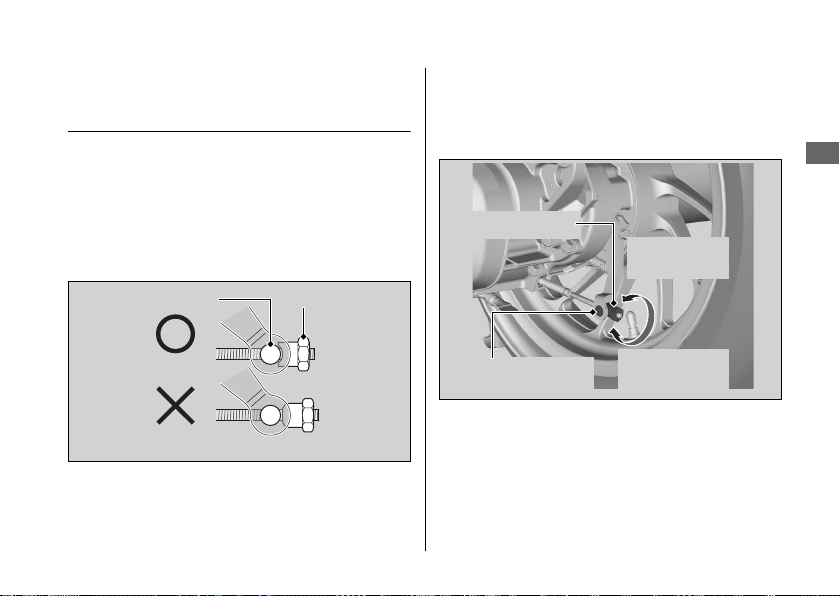

Pasador del brazo
del freno

Si no se pudiese lograr el ajuste apropiado
siguiendo este método, póngase en contacto
con su concesionario.

Tuerca de ajuste

1.

Realice el ajuste girando la tuerca de
ajuste del freno trasero media vuelta cada
vez.

Tuerca de ajuste

Aumento de
la holgura

Pasador del
brazo del freno

2.

Accione el freno varias veces y

Reducción de
la holgura

compruebe si la rueda gira libremente al
soltar la maneta del freno.

Continuación

Mantenimiento

93

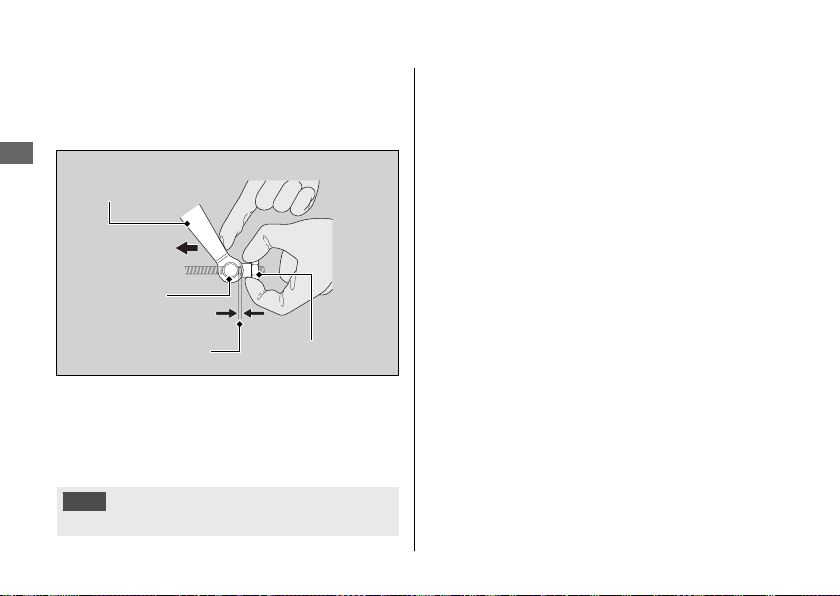

Frenos u Ajuste del juego libre de la maneta del freno trasero

Empuje el brazo del freno para confirmar

3.

que hay cierta holgura entre la tuerca de

ajuste del freno trasero y el pasador del

brazo del freno.

Mantenimiento

Brazo del freno

Presionar

Pasador del
brazo del freno

Holgura Tuerca de ajuste

Después del ajuste, confirme la holgura de la
maneta del freno.
Asegúrese de que el brazo del freno, el
muelle y el dispositivo de fijación estén en
buenas condiciones.

AVISO

No gire el ajustador más allá de su límite natural.

94

Frenos u Inspección del desgaste de las zapatas del freno trasero

Inspección del desgaste de las
zapatas del freno trasero

El freno trasero está equipado con un
indicador de desgaste del freno.

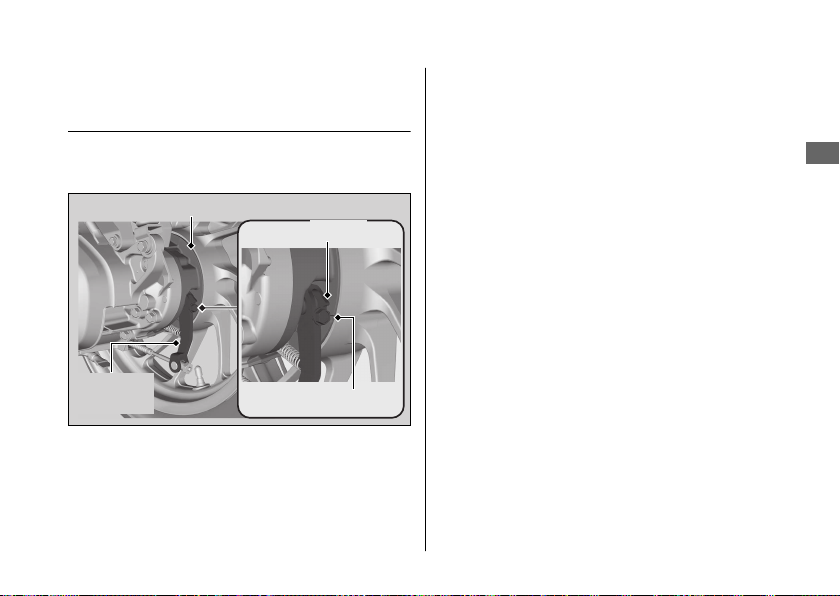

Panel del freno

Flecha

Brazo del
freno

Marca de referencia

Cuando se acciona el freno, la flecha unida al
brazo del freno se mueve hacia una marca
de referencia en el panel del freno. Si la
flecha se alinea con la marca de referencia al
accionar el freno a fondo, es necesario
reemplazar las zapatas de freno.
Vaya a su concesionario para esta operación.

Cuando sea necesario realizar operaciones
de mantenimiento en los frenos, diríjase a su
concesionario. Emplee solo piezas Honda
originales o sus equivalentes.

Mantenimiento

95

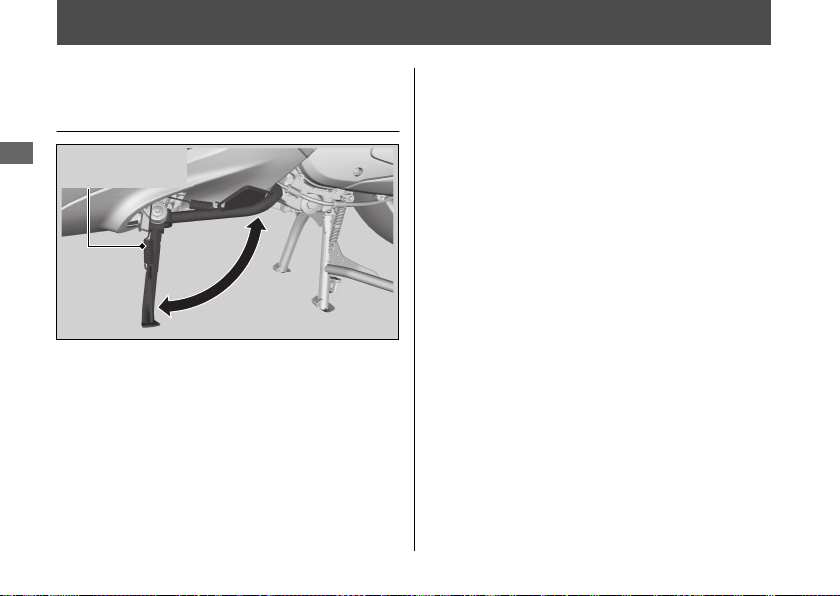

Caballete lateral

Comprobación del caballete
lateral

Muelle del

Mantenimiento

caballete lateral

1.

Coloque el vehículo sobre el caballete

central en una superficie firme y nivelada.

2.

Compruebe que el caballete lateral

funciona debidamente. Si el caballete

lateral resulta difícil de colocar o chirría,

limpie la zona de giro y lubrique el

tornillo de giro con grasa limpia.

3.

Compruebe si hay posibles daños o falta

de tensión del muelle.

96

4.

Siéntese en el vehículo y levante el
caballete lateral.

5.

Arranque el motor.
Baje por completo el caballete lateral. El

6.

motor deberá pararse cuando baje el
caballete lateral. Si no es así, lleve el
vehículo al concesionario para que lo
inspeccionen.
