Buku Pedoman Pemilik ini harus dianggap sebagai pelengkap yang permanen dari kendaraan dan harus diikutsertakan dengan kendaraan sewaktu dijual kembali.

Materi publikasi di dalam buku ini mencakup semua informasi produksi terbaru yang tersedia saat sebelum dicetak. Honda Motor Co., Ltd. mempunyai hak untuk melakukan perubahan pada setiap waktu tanpa pemberitahuan dan tanpa kewajiban apa pun.

Dilarang mengutip atau mencetak ulang bagian dari penerbitan ini tanpa izin tertulis dari penerbit.

Gambar kendaraan yang ada dalam buku pedoman pemilik ini mungkin tidak sesuai dengan kendaraan Anda yang sebenarnya.

 Anda dapat melihat buku pedoman pemilik untuk kendaraan Anda secara online. Silahkan mengakses situs web Honda sebagai berikut.



2 Web: Akses situs web berikut dibawah ini saat Anda melihat tanda

referensi seperti ini. Situs web buku pedoman pemilik http://www.hondamotopub.com/AHJ

Page 4

Selamat datang

Selamat atas pembelian kendaraan baru Honda Anda. Pilihan Anda pada produk kami membuat Anda menjadi salah satu bagian dari keluarga Honda di seluruh dunia yang puas terhadap reputasi Honda dalam hal membangun kualitas ke dalam setiap produknya.

Untuk memastikan keselamatan dan kenyamanan berkendara Anda:

● Bacalah buku pedoman pemilik ini dengan

cermat.

● Ikuti semua saran dan prosedur yang terdapat

dalam buku pedoman ini.

● Perhatikan baik-baik pesan-pesan keselamatan

yang terdapat dalam buku pedoman ini dan yang ada pada kendaraan.

● Kode berikut yang ada dalam buku pedoman ini

menunjukkan negara.

● Semua ilustrasi yang ada berdasarkan pada tipe

ACF110CBT II IN (PRESTIGE).

Kode Negara

Kode Negara ACF110CBT

IN (SPORTY), II IN (PRESTIGE), III IN (FASHION), IV IN (STYLISH)

Indonesia

Page 5

Perihal Keselamatan

BAHAYA

PERINGATAN

HATI-HATI

PERHATIAN

Keselamatan Anda, dan keselamatan orang lain sangat penting. Mengoperasikan kendaraan ini dengan aman merupakan tanggung jawab yang penting. Untuk membantu Anda dalam bertindak berdasarkan pengetahuan tentang keselamatan, kami telah memberikan prosedur-prosedur pengoperasian dan informasi lainnya pada label-label tentang keselamatan yang ada pada kendaraan dan di dalam buku pedoman ini. Informasi ini dimaksudkan untuk mengingatkan Anda pada keadaan-keadaan yang berpotensi bahaya yang dapat melukai Anda atau orang lain. Tentunya, tidak praktis atau tidak memungkinkan untuk memperingatkan Anda tentang semua keadaan berbahaya yang dapat timbul pada saat mengendarai atau menyervis kendaraan. Anda harus memakai pertimbangan yang baik menurut Anda sendiri.

Anda akan menemukan informasi penting tentang keselamatan dalam berbagai-macam bentuk termasuk:

●

Label-label tentang keselamatan pada kendaraan

●

Pesan-Pesan Tentang Keselamatan didahului dengan simbol waspada dan salah satu dari tiga kata sebagai berikut: BAHAYA, PERINGATAN, atau HATI-HATI. Kata-kata ini berarti:

Anda AKAN MENINGGAL atau TERLUKA PARAH jika Anda tidak mengikuti petunjuk.

Anda DAPAT MENINGGAL atau TERLUKA PARAH jika Anda tidak mengikuti petunjuk.

Anda DAPAT TERLUKA jika Anda tidak mengikuti petunjuk.

Informasi penting lainnya terdapat di juduljudul berikut ini:

Informasi untuk membantu Anda menghindari kerusakan pada kendaraan Anda, benda-benda milik orang lain, atau lingkungan hidup.

Page 6

Page 7

Daftar Isi

Keamanan Berkendara Hal. 2

Petunjuk Pengoperasian Hal. 18

Perawatan Berkala Hal. 84

Mengatasi Masalah Hal. 120

Informasi Hal. 141

Spesifikasi Hal. 157

Page 8

Keamanan Berkendara

Bagian ini berisi informasi penting agar aman berkendara dengan kendaraan Anda. Bacalah bagian ini dengan saksama.

Petunjuk Aman Berkendara...................... Hal. 3

Label Gambar ............................................. Hal. 6

Hal-Hal Yang Perlu Diperhatikan Untuk

Keamanan Berkendara........................... Hal. 10

Hal-Hal Yang Perlu Diperhatikan Dalam

Berkendara.............................................. Hal. 11

Aksesoris & Modifikasi............................ Hal. 15

Beban......................................................... Hal. 16

Page 9

Petunjuk Aman Berkendara

Keamanan Berkendara

Petunjuk Aman Berkendara

Ikuti petunjuk-petunjuk berikut ini untuk meningkatkan keamanan berkendara Anda:

● Lakukan semua pemeriksaan rutin dan reguler

seperti yang ditentukan dalam buku pedoman ini.

● Matikanlah mesin dan jauhkan dari percikan api dan

nyala api sebelum mengisi tangki bahan bakar.

● Jangan hidupkan mesin di area yang tertutup

atau tertutup sebagian. Karbon monoksida dalam gas buang mengandung racun dan dapat membunuh Anda.

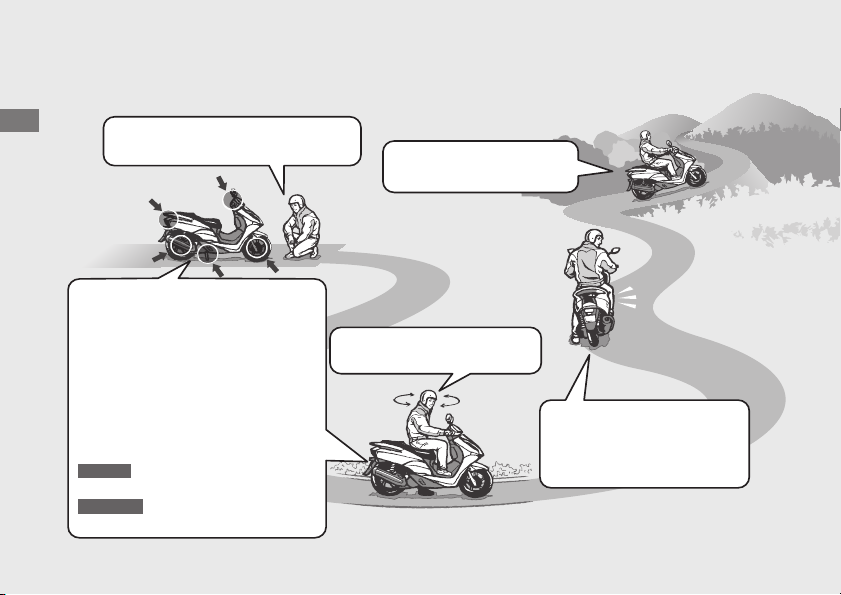

Gunakan selalu helm

Fakta membuktikan: helm dan pakaian pelindung sangat membantu mengurangi cedera serius di kepala dan cedera-cedera lainnya. Jadi gunakan selalu helm dan pakaian pelindung yang sesuai standar.

2 Hal. 10

Sebelum Berkendara

Pastikan bahwa Anda fit secara fisik, fokus secara mental dan bebas dari alkohol dan obat-obatan. Periksa bahwa Anda dan penumpang Anda

mengenakan helm dan pakaian pelindung sesuai standar. Perintahkan penumpang Anda untuk memegang pada grab rail (pegangan tangan) atau pinggang Anda, memiringkan badan sesuai dengan Anda saat membelok, dan selalu meletakkan kaki di pijakan kaki, bahkan saat kendaraan berhenti.

Luangkan Waktu untuk Belajar & Berlatih

Walaupun Anda pernah mengendarai kendaraan yang lain, berlatihlah mengendarai di tempat yang aman agar Anda lebih mengenal cara kerja kendaraan ini, dan menjadi terbiasa dengan ukuran dan berat kendaraan.

Berkendaralah dengan Waspada

Perhatikan selalu dengan baik kendaraankendaraan lain di sekitar Anda, dan jangan beranggapan bahwa pengemudi lain melihat Anda. Bersiaplah untuk berhenti dengan cepat atau melakukan gerakan mengelak.

Bersambung

Page 10

Petunjuk Aman Berkendara

Keamanan Berkendara

Buatlah Diri Anda Mudah Dilihat

Buatlah diri Anda lebih mudah terlihat, terutama pada malam hari, dengan mengenakan pakaian terang yang memantulkan cahaya, posisikan diri Anda sehingga pengemudi lain dapat melihat Anda, berikan sein sebelum membelok atau mengubah jalur, dan gunakan klakson Anda bila diperlukan.

Berkendaralah Sesuai Batas Kemampuan Anda

Jangan pernah berkendara melebihi batas kemampuan Anda atau lebih cepat dari batas yang telah ditetapkan. Kelelahan dan kurangnya kewaspadaan dapat mengganggu kemampuan Anda untuk mengambil keputusan dengan benar dan berkendara dengan aman.

Jangan Minum Minuman Beralkohol atau Obat-Obatan saat Berkendara

Alkohol atau obat-obatan dan berkendara tidak dapat disatukan. Walau hanya sekali minum dapat mengurangi kemampuan Anda untuk merespon perubahan kondisi di jalan dan kecepatan reaksi

Anda menjadi buruk seiring dengan jumlah minuman beralkohol yang Anda minum. Hal yang sama berlaku untuk penggunaan obat-obatan. Jangan minum minuman beralkohol atau obatobatan dan mengendarai kendaraan, dan juga jangan biarkan teman Anda melakukannya.

Jagalah Kendaraan Anda Tetap pada Kondisi Aman

Sangatlah penting untuk menjaga agar kendaraan Anda dirawat dengan baik dan dalam kondisi yang aman untuk dikendarai. Periksa kendaraan Anda setiap sebelum berkendara dan lakukan semua perawatan yang dianjurkan. Jangan sampai melebihi batas beban ( jangan melakukan modifikasi pada kendaraan Anda atau memasang aksesoris yang dapat menyebabkan kendaraan Anda menjadi tidak aman (

2 Hal. 16), dan

2 Hal. 15).

Jika Anda Terlibat dalam Kecelakaan

Keselamatan diri adalah prioritas utama Anda. Jika Anda atau siapapun terluka ketika kecelakaan, luangkan waktu sejenak untuk melihat keparahan

Page 11

Petunjuk Aman Berkendara

Keamanan Berkendara

PERINGATAN

luka-luka dan menentukan apakah aman untuk melanjutkan perjalanan. Mintalah bantuan darurat bila diperlukan. Patuhi juga undang-undang dan peraturan yang berlaku jika ada orang atau kendaraan lain yang terlibat dalam kecelakaan tersebut. Jika Anda memutuskan untuk melanjutkan berkendara, pertama putar kunci kontak ke posisi (Off), dan amati kondisi kendaraan Anda. Periksa adanya kebocorankebocoran cairan, periksa kekencangan mur-mur dan baut-baut yang kritis, dan periksa juga stang kemudi, handel-handel pengontrol, rem, dan roda. Berkendaralah dengan perlahan-lahan dan hati-hati. Kendaraan Anda mungkin mengalami kerusakan yang tidak langsung terlihat. Periksakan kendaraan Anda secara keseluruhan di bengkel yang mempunyai fasilitas servis yang berkualitas sesegera mungkin.

Bahaya Karbon Monoksida

Knalpot mengandung karbon monoksida beracun, yaitu gas yang tidak berwarna dan tidak berbau. Menghirup karbon monoksida dapat menyebabkan kehilangan kesadaran dan dapat menyebabkan kematian.

Jika Anda menghidupkan mesin di tempat yang tertutup atau bahkan hanya sebagian tertutup, maka udara yang Anda hirup dapat mengandung karbon monoksida dalam jumlah yang berbahaya. Jangan pernah menghidupkan kendaraan Anda di dalam garasi atau tempat tertutup lainnya.

Menyalakan mesin kendaraan Anda saat di ruangan tertutup atau sebagian tertutup dapat menyebabkan pembentukan racun gas karbon monoksida.

Menghirup gas yang tidak berwarna dan tidak berbau seperti ini dapat segera menyebabkan ketidaksadaran dan berujung kematian.

Hidupkan mesin kendaraan Anda pada saat berada di area yang berventilasi atau di tempat terbuka.

Page 12

Label Gambar

Keamanan Berkendara

Label Gambar

Halaman-halaman berikut menjelaskan arti label. Beberapa label memberi Anda peringatan tentang setiap potensi bahaya yang bisa menyebabkan luka serius. Yang lainnya menjelaskan informasi penting keselamatan. Baca informasi ini dengan hati-hati dan jangan melepas label.

Jika label lepas atau menjadi sulit untuk dibaca, kunjungi bengkel AHASS Anda untuk mengganti label.

Ada simbol spesifik pada masing-masing label. Pengertian masing-masing simbol dan label adalah sebagai berikut.

Bacalah petunjuk yang terdapat pada Buku Pedoman Pemilik dengan saksama.

Bacalah petunjuk yang terdapat pada Buku Pedoman Reparasi dengan saksama. Demi keamanan, bawa kendaraan untuk diservis hanya di bengkel AHASS Anda.

BAHAYA (dengan latar MERAH)

Anda AKAN MENINGGAL atau TERLUKA PARAH jika Anda tidak mengikuti petunjuk.

PERINGATAN (dengan latar ORANYE)

Anda DAPAT MENINGGAL atau TERLUKA PARAH jika Anda tidak mengikuti petunjuk.

PERHATIAN (dengan latar KUNING)

Anda DAPAT TERLUKA jika Anda tidak mengikuti petunjuk.

Page 13

Label Gambar

Keamanan Berkendara

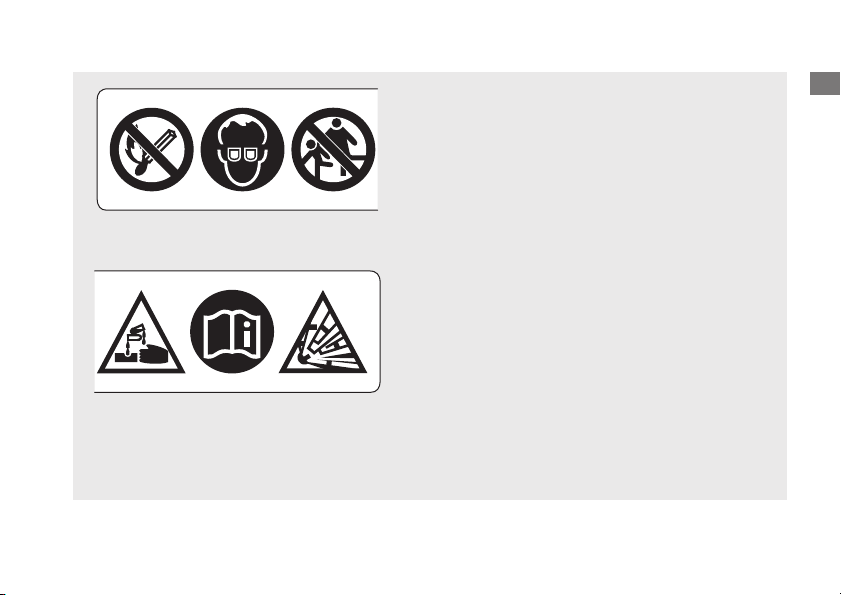

LABEL BATERAI BAHAYA

Ń Jauhkan api dan percikan api dari baterai. Baterai

menghasilkan gas yang dapat menyebabkan ledakan.

Ń Gunakan pelindung mata dan sarung tangan karet saat

menangani baterai, atau Anda bisa terbakar atau kehilangan penglihatan Anda karena elektrolit baterai.

Ń Jangan biarkan anak-anak dan orang-orang lain

menangani baterai kecuali mereka mengerti dengan baik penanganan dan bahaya dari baterai.

Ń Tangani elektrolit baterai dengan perlakuan khusus

karena mengandung cairan asam sulfat. Sentuhan dengan kulit atau mata bisa membuat Anda menderita luka bakar atau kehilangan penglihatan mata Anda.

Ń Bacalah pedoman ini dengan cermat dan pahami

sebelum menangani baterai. Mengabaikan instruksi dapat menyebabkan seseorang terluka dan merusak kendaraan.

Ń Jangan gunakan baterai dengan elektrolit pada atau di

bawah tanda batas terbawah. Baterai bisa meledak dan menyebabkan luka yang serius.

Bersambung

Page 14

Label Gambar

Keamanan Berkendara

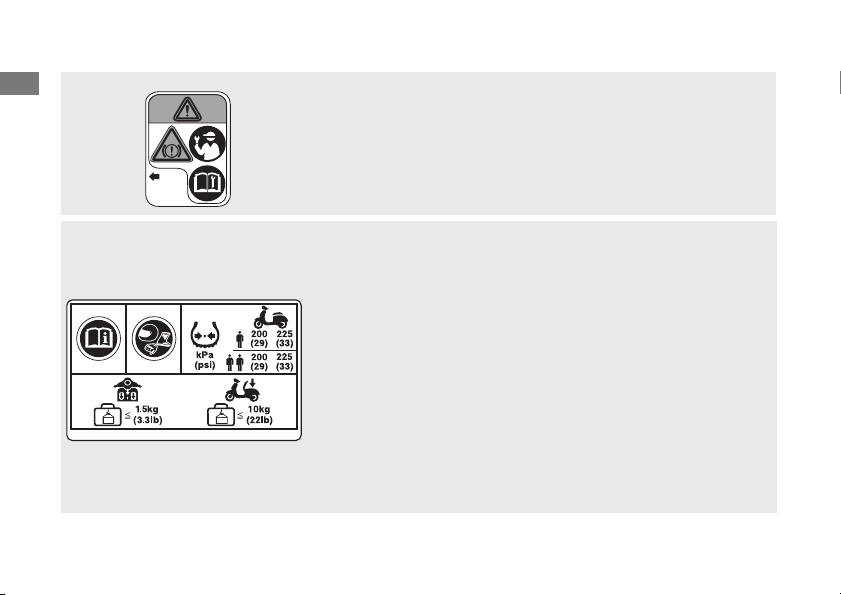

LABEL PERHATIAN CBS

Penyetelan kabel harus dilakukan di bengkel AHASS.

LABEL INFORMASI BAN & LABEL BATAS KARGO

Untuk keselamatan Anda, selalu gunakan helm, pakaian pelindung. Tekanan ban dingin: [Pengemudi saja]

Depan Belakang

200 kPa (2,00 kgf/cm2, 29 psi)

225 kPa (2,25 kgf/cm

, 33 psi)

[Pengemudi dan seorang penumpang]

Depan Belakang

200 kPa (2,00 kgf/cm2, 29 psi)

225 kPa (2,25 kgf/cm

, 33 psi)

Batas kargo:

Gantungan barang & Bagasi depan Kotak bagasi

1,5 kg 10 kg

Page 15

Label Gambar

Keamanan Berkendara

LABEL BAHAN BAKAR

Bensin tanpa timbal ETHANOL hingga 10 % berdasarkan volume

LABEL PERHATIAN ELEMEN SARINGAN UDARA

Tekanan udara yang besar atau pembersihan lainnya dapat menurunkan kinerja dari elemen berperekat dan berakibat masuknya debu. Jangan lakukan perawatan. Harus diservis oleh bengkel AHASS Anda.

Page 16

Hal-Hal Yang Perlu Diperhatikan Untuk Keamanan Berkendara

Keamanan Berkendara

PERINGATAN

Hal-Hal Yang Perlu Diperhatikan Untuk Keamanan Berkendara

● Berkendaralah dengan hati-hati dan letakkan

tangan Anda pada stang kemudi dan kaki di lantai pijakan kaki.

● Arahkan agar tangan penumpang berpegangan

pada grab rail atau pinggang Anda, serta kedua kaki penumpang pada pijakan kaki saat berkendara.

● Pikirkan selalu keselamatan penumpang Anda, dan

juga pengendara dan pengemudi lainnya.

Pakaian Pelindung

Pastikan bahwa Anda dan penumpang Anda mengenakan helm yang sesuai standar, pelindung mata, dan pakaian pelindung yang mudah dilihat. Hindari mengenakan pakaian yang longgar yang dapat terlilit pada ban sepeda motor Anda. Sebelum berkendara bersiaplah dari segala kemungkinan cuaca dan kondisi jalan yang buruk.

Helm

Bersertifikasi standar keselamatan, mudah terlihat, ukuran yang pas untuk kepala Anda

● Dapat dipakai dengan nyaman tapi aman,

dengan tali dagu dikencangkan

● Pelindung wajah dengan bidang penglihatan

yang tidak terhalang atau pelindung mata lainnya sesuai standar

Tidak menggunakan helm dapat meningkatkan cedera serius atau kematian saat terjadi kecelakaan. Pastikan bahwa Anda dan penumpang Anda selalu mengenakan helm dan pakaian pelindung yang sesuai standar.

Sarung Tangan

Sarung tangan kulit yang menutupi seluruh jari dengan ketahanan gores yang tinggi

Sepatu Boot atau Sepatu Khusus untuk Berkendara

Sepatu berkualitas tinggi dengan sol anti-slip dan melindungi pergelangan kaki

Jaket dan Celana

Jaket pelindung lengan panjang yang mudah terlihat dan celana panjang yang tahan untuk berkendara (atau pakaian pelindung)

Page 17

Hal-Hal yang Perlu Diperhatikan dalam Berkendara

Keamanan Berkendara

Hal-Hal yang Perlu Diperhatikan dalam Berkendara

Periode Pemakaian Mula

Selama 500 km pertama, ikutilah petunjuk berikut ini untuk memastikan keandalan dan kinerja kendaraan Anda di masa mendatang.

● Hindari penggunaan gas secara penuh dan

akselerasi dengan sangat cepat.

● Hindari pengereman mendadak.

● Berkendaralah dengan biasa saja.

Rem

Perhatikan petunjuk-petunjuk berikut:

●

Hindari pengereman mendadak secara berlebihan

u Pengereman secara mendadak dapat

mengurangi stabilitas kendaraan.

u Apabila memungkinkan, kurangi kecepatan

sebelum membelok, jika tidak maka Anda akan berisiko tergelincir.

● Berhati-hatilah pada permukaan jalan yang

mudah slip.

u Ban akan lebih mudah tergelincir pada

permukaan seperti ini dan jarak pengereman akan lebih panjang.

● Hindari pengereman secara terus menerus.

u Pengereman berulang kali, seperti ketika

melaju di jalan yang menurun dan panjang, dapat mengakibatkan panas berlebihan pada rem, yang menyebabkan berkurangnya efektivitas pengereman.

● Untuk efektivitas pengereman yang maksimum,

gunakan kedua rem depan dan belakang secara bersamaan.

Combi Brake

Kendaraan Anda dilengkapi dengan sistem rem yang mendistribusikan gaya pengereman di antara rem depan dan belakang.

Hal ini berarti bahwa mengoperasikan handel rem belakang akan mengerem rem belakang dan sebagian rem depan, sedangkan mengoperasikan handel rem depan hanya akan mengerem rem depan saja. Untuk efektivitas pengereman yang maksimum, gunakan kedua rem depan dan belakang secara bersamaan.

Bersambung

Page 18

Hal-Hal yang Perlu Diperhatikan dalam Berkendara

Keamanan Berkendara

IN, III IN

II IN, IV IN

Kondisi Basah atau Hujan

Permukaan jalan akan licin saat basah, dan rem yang basah akan mengurangi efisiensi pengereman. Anda harus ekstra hati-hati saat mengerem dalam kondisi basah. Jika rem basah, lakukan pengereman sambil mengendarai kendaraan pada kecepatan rendah untuk membantu mengeringkan rem.

Memarkir Kendaraan

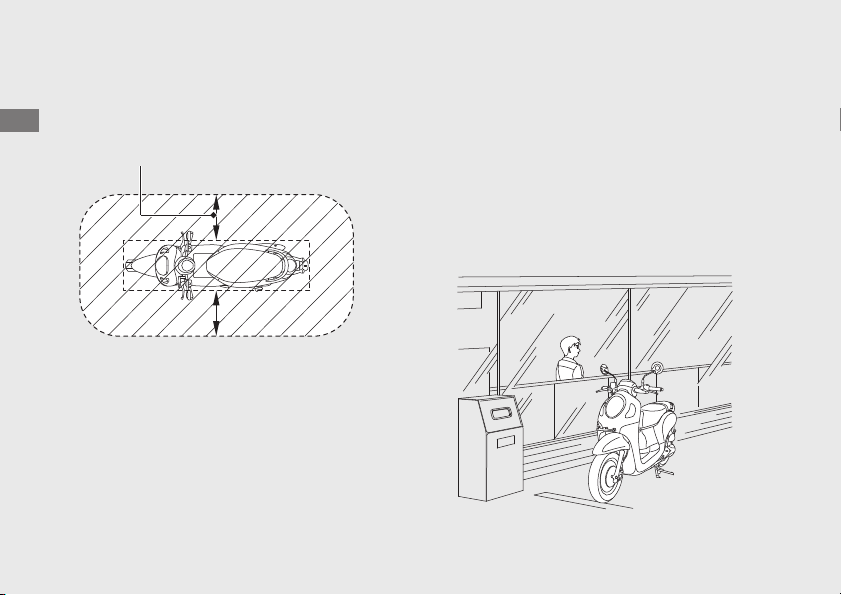

● Parkirlah pada permukaan yang keras dan rata.

● Jika Anda memang harus parkir di permukaan

yang agak menanjak atau yang mudah bergeser, parkirlah kendaraan sedemikian rupa sehingga tidak bergerak atau jatuh.

● Pastikan bahwa bagian-bagian kendaraan yang

bersuhu tinggi tidak bersentuhan dengan bahanbahan yang mudah terbakar.

● Jangan menyentuh mesin, knalpot, rem dan

bagian-bagian kendaraan lainnya yang bersuhu tinggi sebelum mendingin.

●

Untuk mengurangi kemungkinan terjadinya pencurian, kuncilah selalu stang kemudi dan

lepaskan kunci dan tutuplah pengaman kunci kontak ketika meninggalkan kendaraan tanpa ada penjagaan. Kami juga menganjurkan Anda untuk menggunakan perangkat anti-pencurian. Aktifkan juga sistem alarm anti-pencurian.

●

Untuk mengurangi kemungkinan pencurian, kuncilah selalu stang kemudi, kuncilah kunci

2 Hal. 43) dan tinggalkan kendaraan

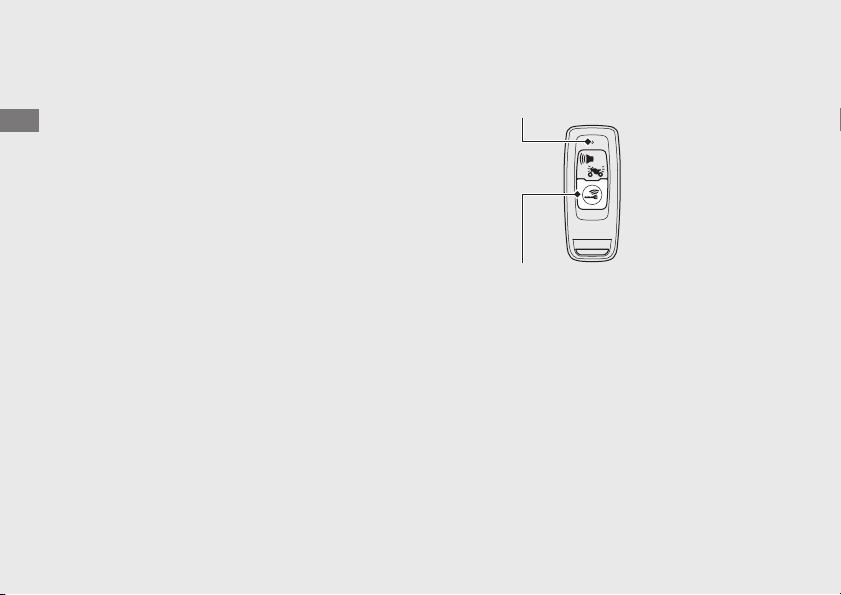

kontak ( Anda sambil membawa Honda SMART Key bersama Anda. Non-aktifkan sistem Honda SMART Key jika perlu. Kami juga menganjurkan Anda untuk menggunakan perangkat anti-pencurian. Aktifkan juga sistem alarm anti-pencurian.

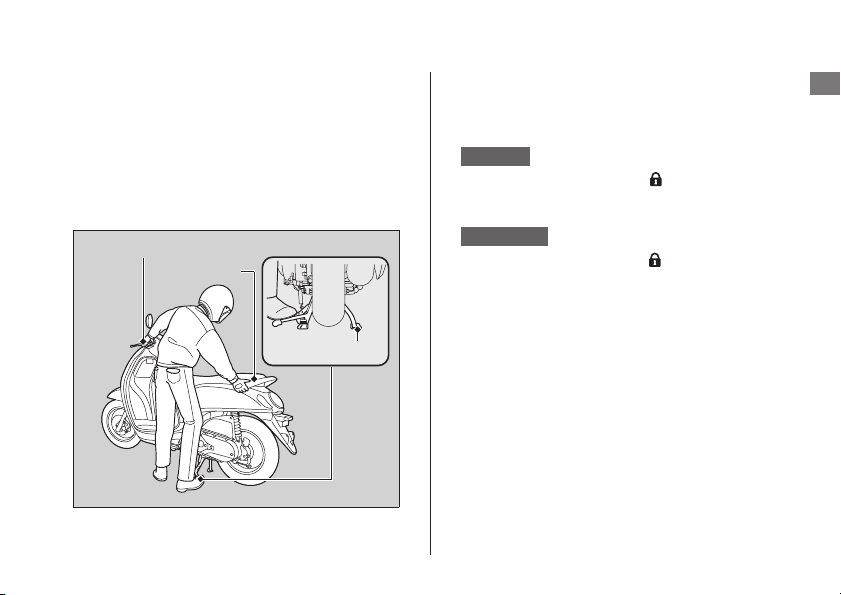

Parkir dengan Standar Samping atau Standar Tengah

Matikan mesin.

Menggunakan standar samping

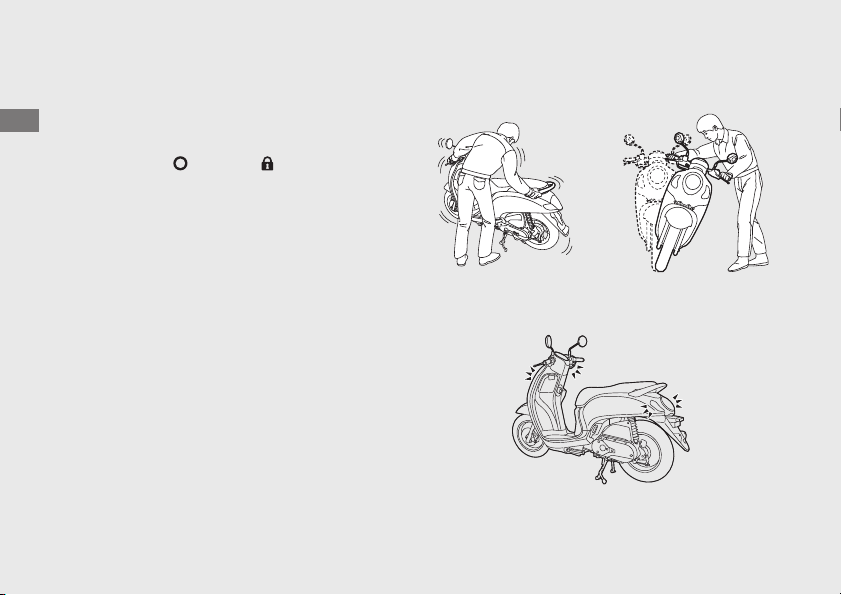

Tekan standar samping ke bawah. Miringkan kendaraan ke kiri secara perlahan sampai seluruh berat kendaraan bertumpu pada standar samping.

2 Hal. 38

Page 19

Hal-Hal yang Perlu Diperhatikan dalam Berkendara

Keamanan Berkendara

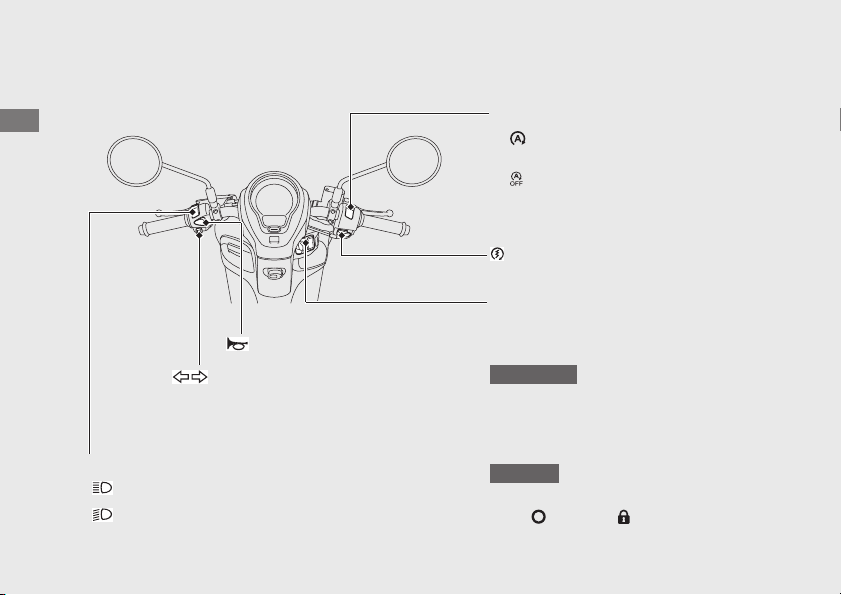

Handel stang kiri

Grab rail

Standar tengah

IN, III IN

II IN, IV IN

Menggunakan standar tengah

Untuk menurunkan standar tengah, berdirilah di sisi kiri kendaraan. Peganglah handel stang kiri dan grab rail sebelah kiri. Tekan ujung standar tengah ke bawah dengan kaki kanan Anda dan secara bersamaan, tarik kendaraan ke atas dan ke belakang.

Putar stang kemudi sepenuhnya ke kiri.

u Memutar stang kemudi ke kanan akan

mengurangi stabilitas dan dapat menyebabkan kendaraan terjatuh.

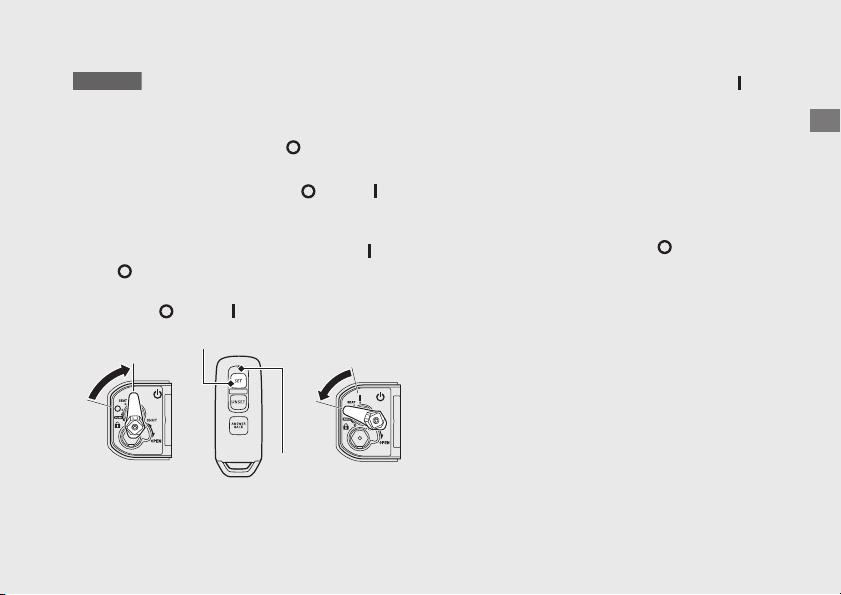

Putar kunci kontak ke posisi (Lock) (

2 Hal. 34),

lepaskan kunci dan tutup pengaman kunci kontak (

2 Hal. 36).

Putar kunci kontak ke posisi (Lock) ( dan kuncilah kunci kontak (

2 Hal. 43).

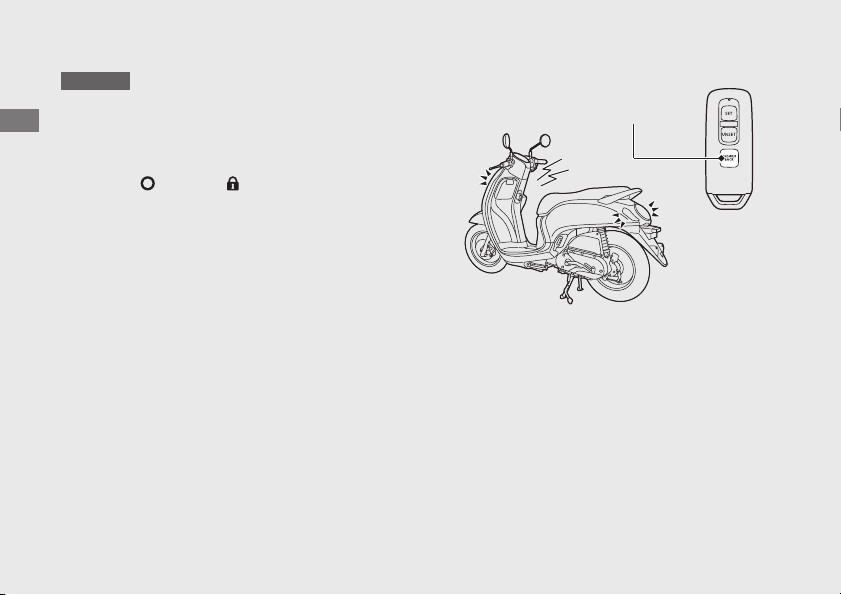

5. Aktifkan alarm anti-pencurian.

2 Hal. 34)

2 Hal. 48

Bersambung

Page 20

Hal-Hal yang Perlu Diperhatikan dalam Berkendara

Keamanan Berkendara

Petunjuk Mengenai Bahan Bakar dan Mengisi Bahan Bakar

Ikutilah petunjuk-petunjuk berikut ini untuk melindungi mesin, sistem bahan bakar, dan catalytic converter:

● Gunakan selalu bensin tanpa timbal.

● Gunakan angka oktan sesuai yang dianjurkan.

Menggunakan bensin dengan angka oktan yang lebih rendah akan mengakibatkan kinerja mesin menurun.

● Jangan gunakan bahan bakar yang mengandung

kadar alkohol tinggi.

● Jangan gunakan bensin yang sudah basi atau

terkontaminasi atau campuran minyak/bensin.

● Jangan sampai kotoran atau air masuk ke dalam

tangki bahan bakar.

2 Hal. 155

Page 21

Aksesoris dan Modifikasi

Keamanan Berkendara

PERINGATAN

Aksesoris dan Modifikasi

Kami sangat menyarankan Anda untuk tidak menambahkan aksesori yang tidak secara khusus dirancang untuk kendaraan Anda oleh Honda atau membuat modifikasi pada kendaraan Anda dari desain aslinya. Penambahan aksesoris dan modifikasi tersebut dapat membuat sepeda motor Anda menjadi tidak aman. Memodifikasi kendaraan Anda juga dapat membatalkan garansi Anda dan membuat kendaraan Anda ilegal untuk dikendarai di jalan raya. Sebelum memutuskan untuk memasang aksesoris pada kendaraan Anda, pastikan bahwa modifikasi tersebut aman dan legal.

Aksesoris dan modifikasi yang tidak sesuai dapat menimbulkan kecelakaan dimana Anda dapat terluka parah atau meninggal.

Ikuti semua instruksi di buku pedoman pemilik ini mengenai aksesoris dan modifikasi.

Jangan menarik kereta gandeng dengan, atau menempelkan kereta samping pada kendaraan Anda. Kendaraan Anda tidak dirancang untuk tambahan-tambahan tersebut, dan penambahannya dapat menyebabkan terganggunya pengendalian kendaraan Anda.

Page 22

Beban

Keamanan Berkendara

PERINGATAN

Beban

● Membawa beban berlebihan akan

mempengaruhi pengereman, stabilitas dan penguasaan kendaraan Anda. Berkendaralah selalu dengan kecepatan aman sesuai dengan beban yang Anda bawa.

● Hindari membawa beban berlebihan dan jaga

beban agar berada dalam batas yang telah ditentukan.

Kapasitas berat maksimum/Berat barang bawaan maksimum

● Ikatlah semua barang bawaan dengan erat,

seimbang dan dekat dengan titik pusat kendaraan.

● Jangan letakkan benda-benda dekat dengan

lampu-lampu atau knalpot.

2 Hal. 157

Membawa beban yang melebihi kapasitas atau peletakan barang yang salah dapat menyebabkan kecelakaan dan Anda dapat terluka parah atau meninggal.

Ikuti petunjuk batas beban maksimum yang dianjurkan buku pedoman ini.

Page 23

Keamanan Berkendara

Page 24

Petunjuk Pengoperasian

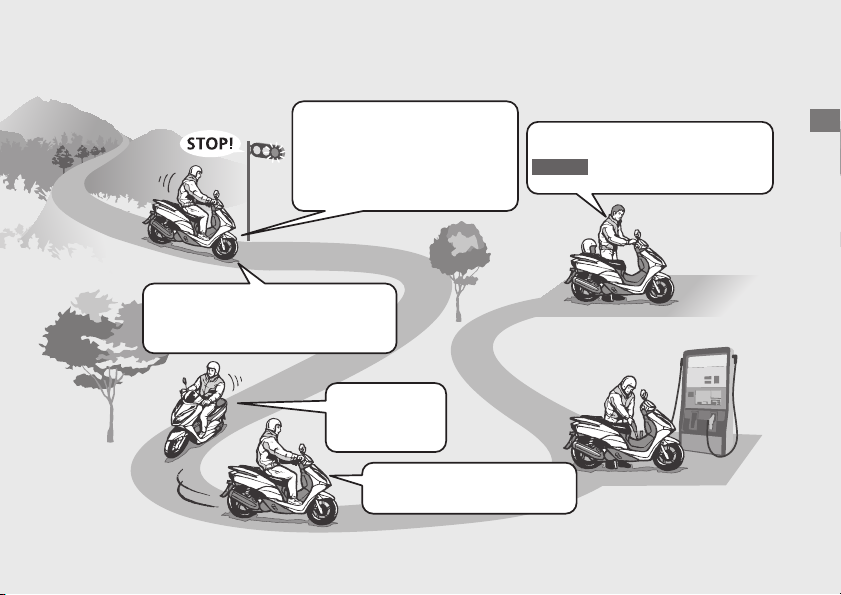

Alur Pengoperasian Sepeda Motor Secara Umum

Pemeriksaan Sebelum Berkendara (H. 89)

Periksalah dengan saksama kendaraan Anda untuk memastikan bahwa kendaraan Anda aman untuk dikendarai.

Akselerasi (H. 74)

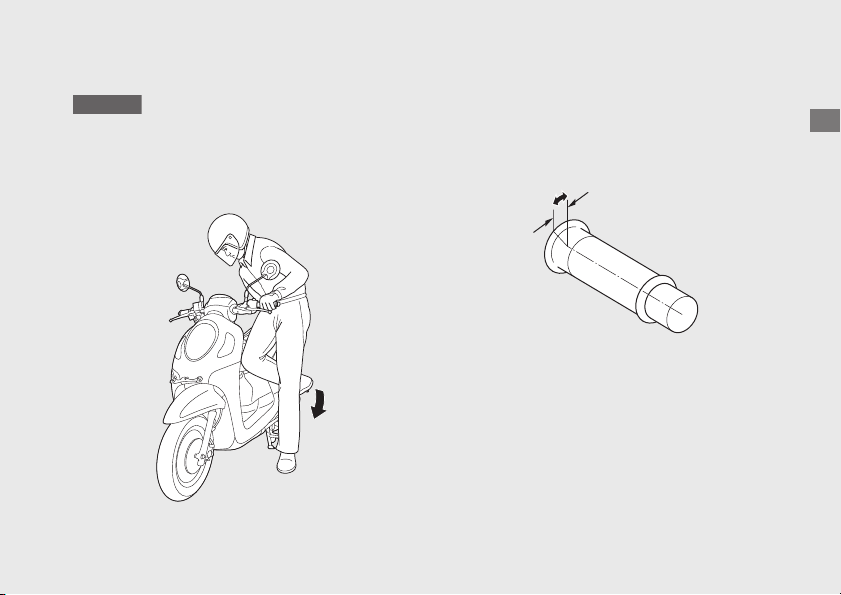

Putar gas tangan secara bertahap.

Patuhi batas kecepatan.

Cara menggunakan fitur-fitur dasar.

Instrumen (H. 24)

ŃIndikator (H. 30) ŃTombol & Sakelar (H. 32) ŃKunci Stang Kemudi (H. 34)

Menghidupkan Mesin

(H. 68)

Hidupkan dan panaskan mesin. Hindari menggeber-geber mesin.

Memulai Berkendara

(H. 73)

Sebelum mulai melaju, berikan isyarat arah Anda dengan sakelar lampu sein, dan perhatikan lalu lintas di depan Anda.

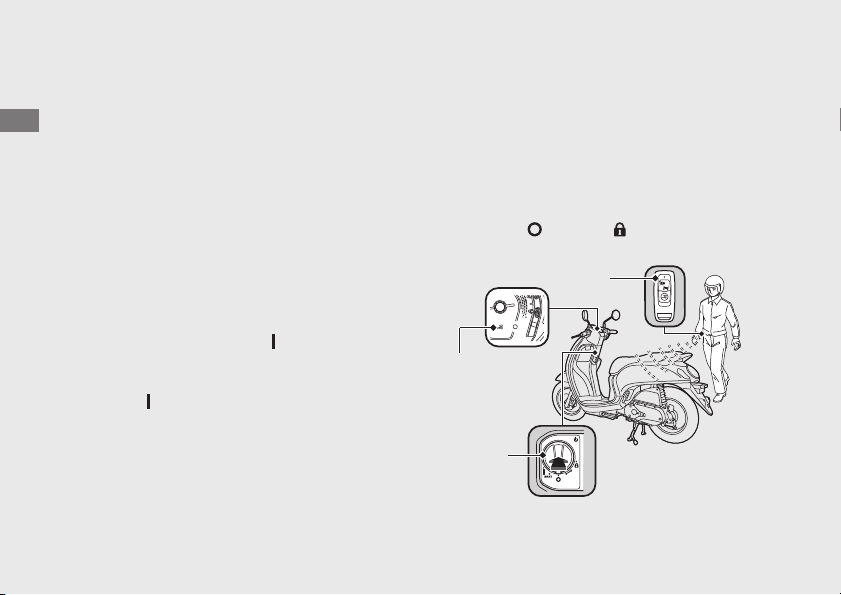

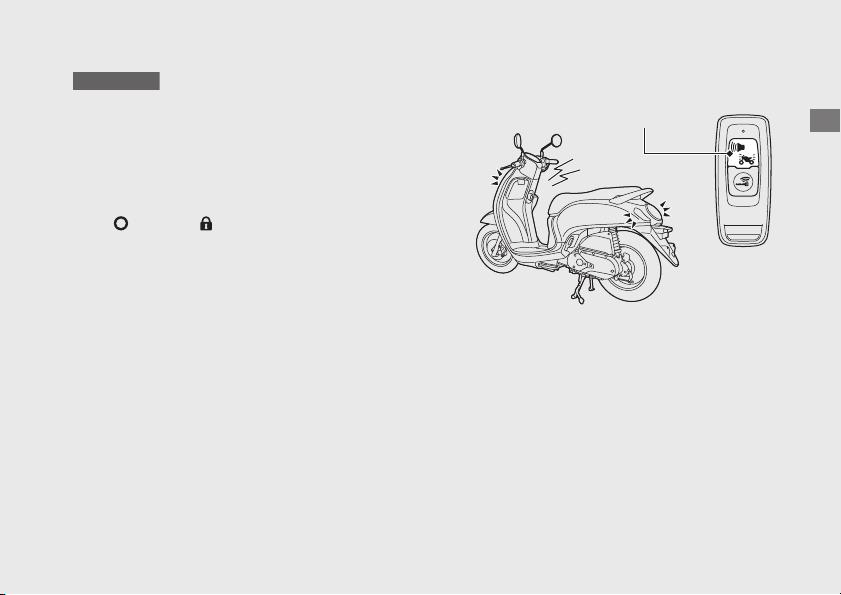

Sistem Alarm Anti-Pencurian

(

H. 46

)

ŃSistem Answer Back (H. 55)

ŃKunci Rem Belakang (H. 64)

Pengaman kunci kontak

(H. 36

)

IN, III IN

ŃIdling Stop System (H. 65) ŃSocket USB (H. 77)

Sistem Honda SMART Key

(H. 37)

II IN, IV IN

Page 25

Petunjuk Pengoperasian

SPBU

Mengerem (H. 74 )

Tutuplah gas tangan dan gunakan rem depan dan belakang secara bersamaan.

u Lampu rem akan menyala,

menunjukkan bahwa Anda telah melakukan pengereman.

Memarkir (H. 12)

Berhenti

Jika ingin menepi jalan, berikan isyarat cukup dini untuk menunjukkan bahwa Anda akan menepi, dan menepilah dengan perlahan-lahan.

Menikung

Lakukan pengereman sebelum memasuki tikungan.

Bukalah gas tangan kembali secara bertahap saat keluar dari tikungan.

Mengisi bahan bakar

(H. 75)

Parkirlah pada permukaan yang keras dan rata. Gunakanlah standar, kuncilah kemudi.

Tutup pengaman kunci kontak.

IN, III IN

Page 26

Petunjuk Pengoperasian

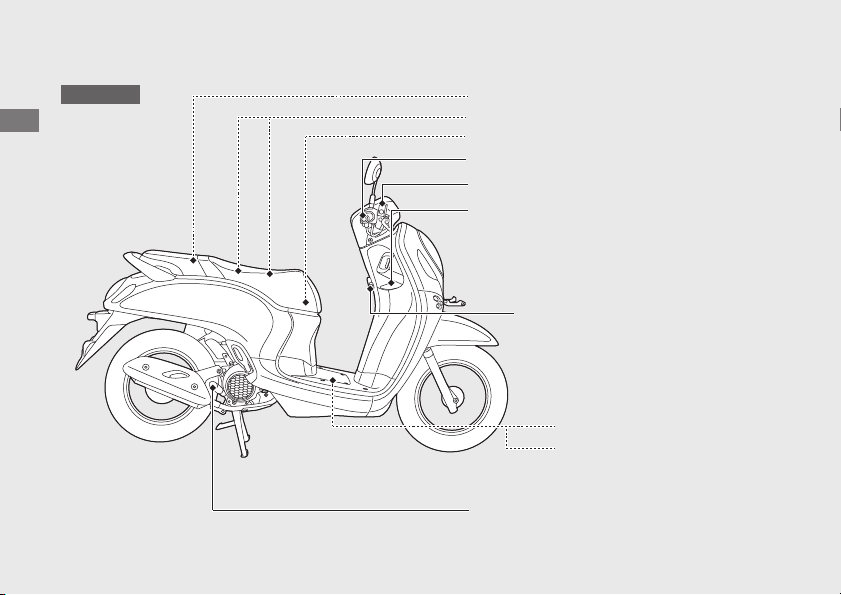

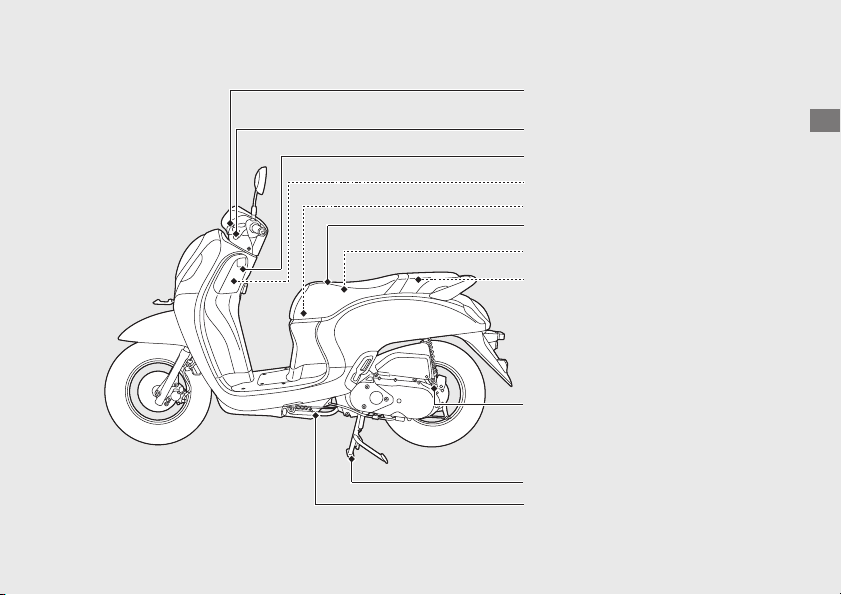

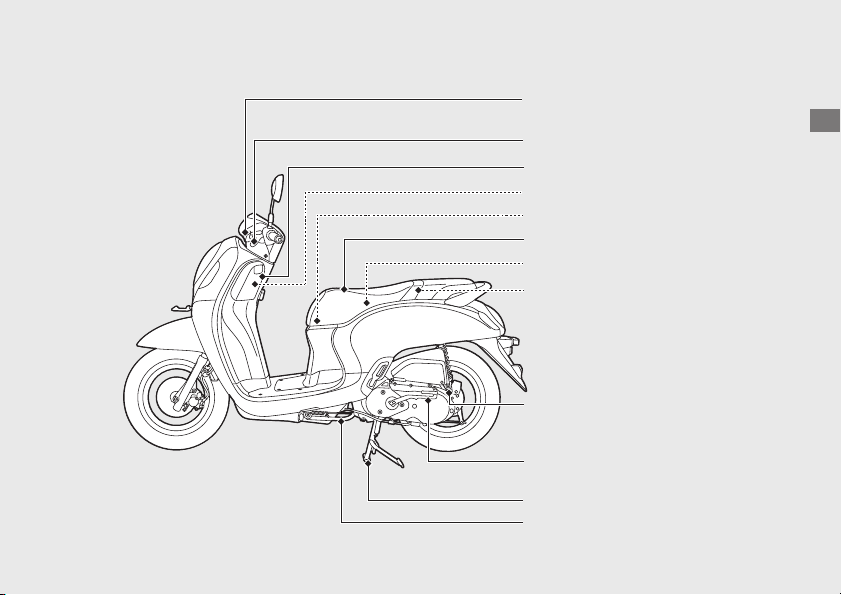

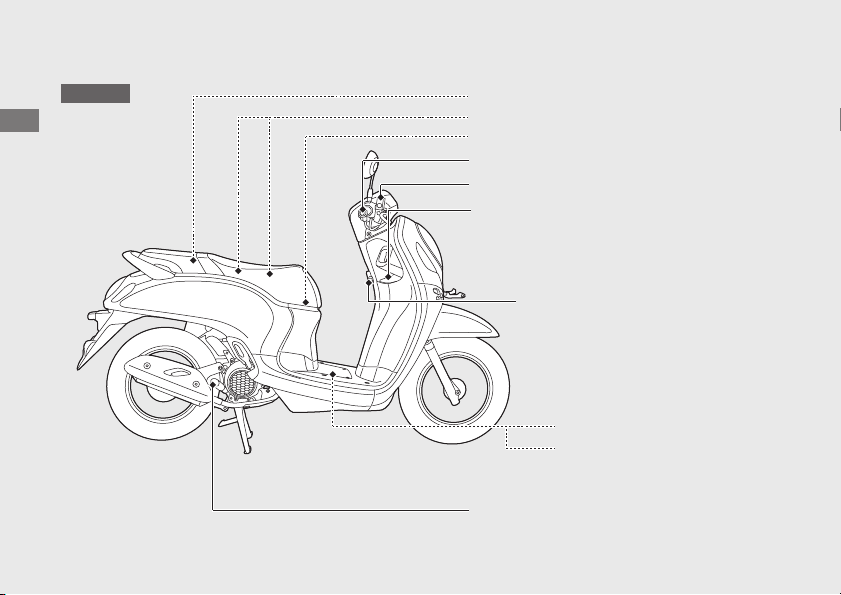

Lokasi Part-Part

Gas Tangan (H. 113)

Kantong dokumen (H. 81)

Reservoir minyak rem depan (H. 106)

Tool Kit (H. 81)

Tutup pengisian oli mesin/tangkai pengukur

(H. 104)

Gantungan helm (H. 80)

Gantungan barang (H. 83)

Bagasi depan kanan (H. 82)

Kotak sekring (H. 139)

Baterai (H. 99)

II IN, IV IN

Page 27

Petunjuk Pengoperasian

Standar samping (H. 112)

Pernapasan bak mesin (H. 95)

Bagasi depan kiri (H. 82) Socket USB (H. 77)

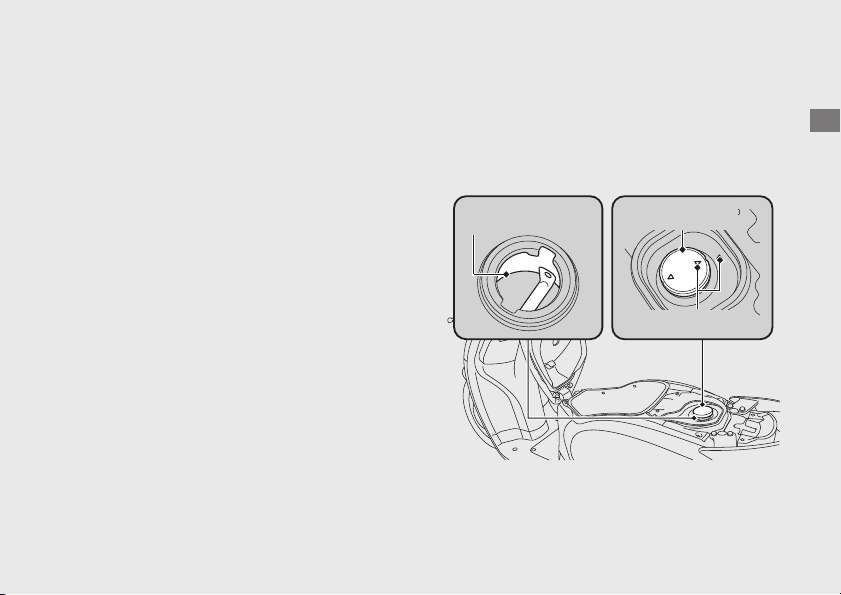

Tutup tangki bahan bakar

(H. 75)

Gantungan helm (H. 80)

Standar tengah (H. 13)

Kotak Bagasi (H. 81)

Jok (H. 79)

Tuas kunci rem belakang

(H. 64)

Handel rem belakang (H. 108)

Bersambung

Page 28

Lokasi Part-Part

Petunjuk Pengoperasian

Gas tangan (H. 113)

Kantong dokumen (H. 81)

Reservoir minyak rem depan (H. 106)

Tool Kit (H. 81)

Tutup pengisian oli mesin/tangkai pengukur

(H. 104)

Gantungan helm (H. 80)

Gantungan barang (H. 83)

Bagasi depan kanan (H. 82)

Kotak sekring (H. 139)

Baterai (H. 99)

IN, III IN

(Bersambung)

Page 29

Petunjuk Pengoperasian

Standar samping (H. 112)

Pernapasan bak mesin (H. 95)

Bagasi depan kiri (H. 82) Socket USB (H. 77)

Tutup tangki bahan bakar

(H. 75)

Gantungan helm (H. 80)

Standar tengah (H. 13)

Kotak Bagasi (H. 81)

Jok (H. 79)

Tuas kunci rem belakang

(H. 64)

Handel rem belakang (H. 108)

Kickstarter (H. 71)

Page 30

Petunjuk Pengoperasian

Instrumen

Tampilan Awal

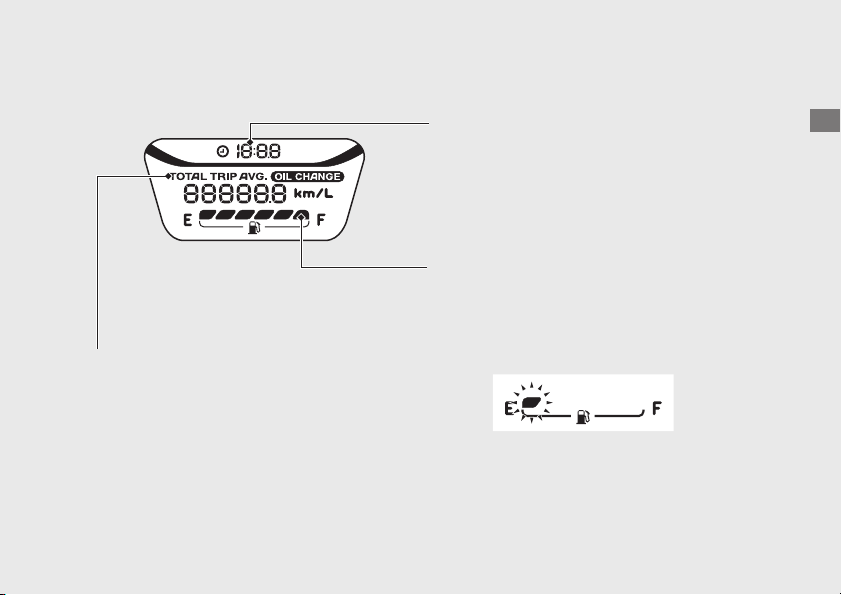

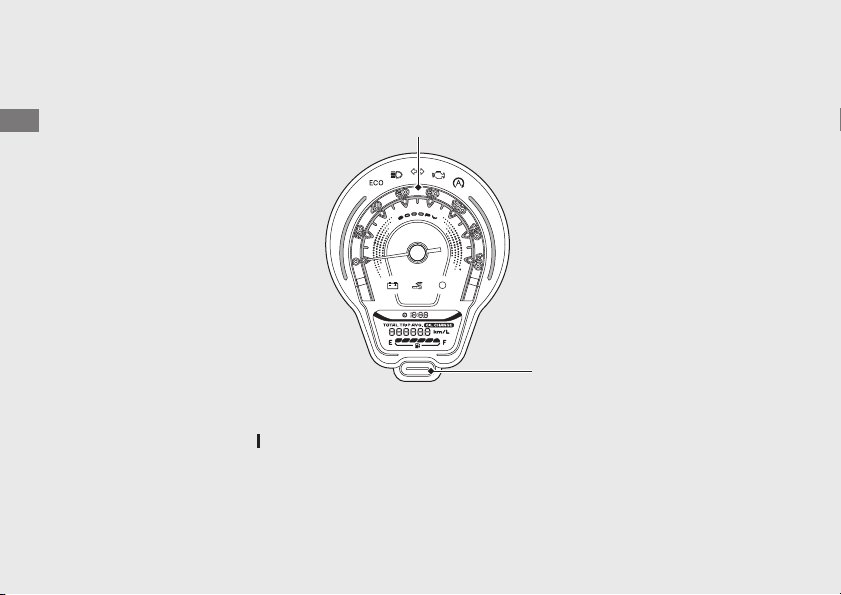

Saat kunci kontak diputar ke (On), jarum speedometer berputar ke skala maksimum sebanyak satu kali, semua segmen mode dan digital ditampilkan. Jika ada bagian dari tampilan ini yang tidak menyala pada saat yang seharusnya, mintalah AHASS Anda untuk memeriksa masalah yang ada.

Speedometer

Tombol MODE

Page 31

Petunjuk Pengoperasian

Jam (Tampilan 12-jam) Untuk mengatur jam:

(H. 29)

Meter Bahan Bakar

Sisa bahan bakar ketika hanya segmen ke 1 (E) mulai berkedip-kedip: sekitar 1,58 L Segmen ini akan terus berkedip bila bahan bakar

Odometer total [TOTAL] Tripmeter [TRIP]

(H. 27)/

Jarak tempuh bahan bakar instan

(H. 27)/

semakin menipis.

Jarak tempuh bahan bakar rata-rata [AVG]

(H. 27)

Jika indikator meter bahan bakar berkedip-kedip dengan pola berulang atau mati:

(H. 124)

Bersambung

Page 32

Instrumen

Petunjuk Pengoperasian

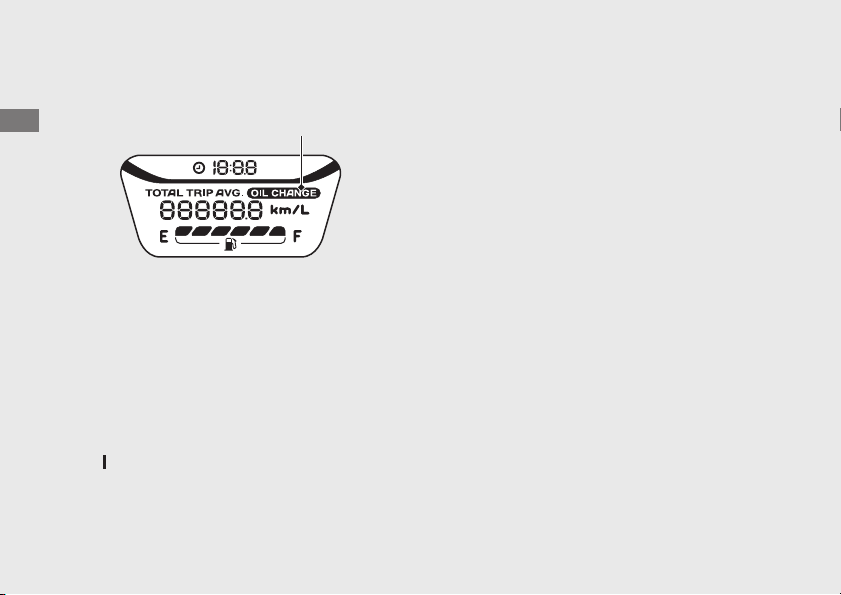

Indikator OIL CHANGE (GANTI OLI)

Menyala saat jarak mencapai sekitar 1.000 km untuk pertama kali dan setiap 6.000 km setelah reset indikator.

Untuk melakukan reset indikator, tekan dan tahan tombol MODE sambil memutar kunci kontak ke posisi (On) dan terus tekan tombol MODE selama lebih dari 3 detik.

u Saat jarak tempuh mencapai sekitar 1.000 km:

Reset indikator untuk yang pertama kali.

(Bersambung)

u Saat jarak berkendara mencapai sekitar kelipatan

6.000 km setelah reset yang pertama kali: Setelah mengganti oli mesin, pastikan melakukan reset indikator.

u Indikator tidak mati sampai selesai dilakukan

reset.

u Jika oli diganti sebelum indikator penggantian oli

menyala, pastikan melakukan reset indikator setelah mengganti oli. Saat melakukan reset indikator, indikator akan muncul selama 2 detik, lalu menghilang.

Page 33

Petunjuk Pengoperasian

Odometer total [TOTAL]

Jarak total yang telah ditempuh. Pada saat “------” ditampilkan kunjungi bengkel AHASS Anda untuk servis.

Jarak tempuh bahan bakar rata-rata [AVG]

Menampilkan jarak tempuh bahan bakar rata-rata sejak tripmeter direset. Jarak tempuh bahan bakar rata-rata dapat dihitung berdasarkan nilai yang ditampilkan pada tripmeter.

Tripmeter [TRIP]

Jarak yang ditempuh sejak tripmeter direset (tekan

Saat tripmeter direset, jarak tempuh bahan bakar

rata-rata juga akan direset. dan tahan tombol MODE untuk reset ke 0,0 km). Pada saat “-----.-” ditampilkan, kunjungi bengkel AHASS Anda untuk diservis.

Rentang tampilan: 0,0 hingga 299,9 km/L

Lebih dari 299,9 km/L: “299.9” ditampilkan.

Ń Pada saat masing-masing tripmeter direset:

Jarak tempuh bahan bakar instan

Rentang tampilan: 0,0 hingga 299,9 km/L Lebih dari 299,9 km/L: “299.9” ditampilkan. Apabila “---.-” ditampilkan, kunjungi bengkel

“---.-” ditampilkan. Pada saat “---.-” ditampilkan kecuali untuk kasuskasus yang disebut di atas, kunjungi bengkel AHASS Anda untuk diservis.

AHASS Anda untuk diservis.

Bersambung

Page 34

Instrumen

Petunjuk Pengoperasian

Odometer total

Tripmeter

Jarak tempuh bahan bakar instan

Jarak tempuh bahan bakar rata-rata

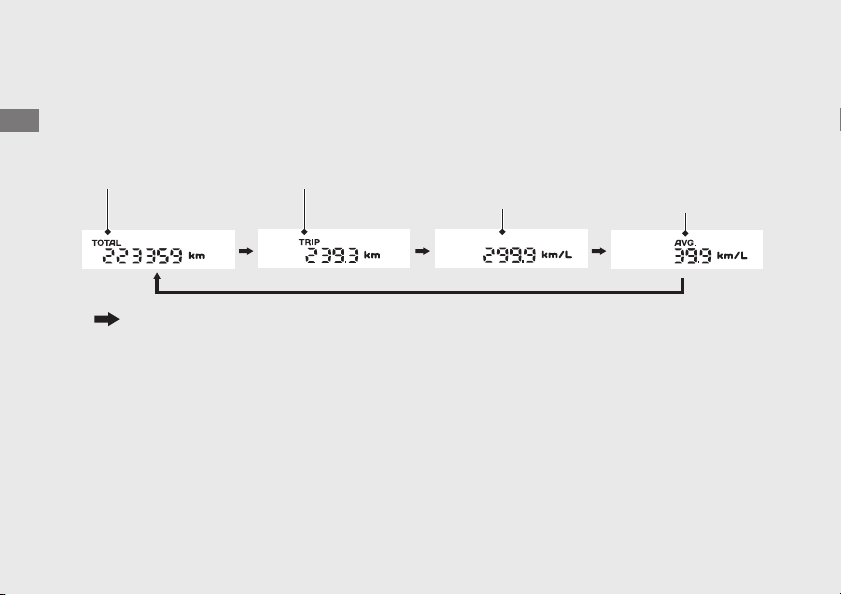

Mengganti tampilan

Tombol MODE untuk mengganti Odometer total, Tripmeter, Jarak tempuh bahan bakar instan dan Jarak tempuh bahan bakar rata-rata.

(Bersambung)

Tekan tombol MODE

Page 35

Petunjuk Pengoperasian

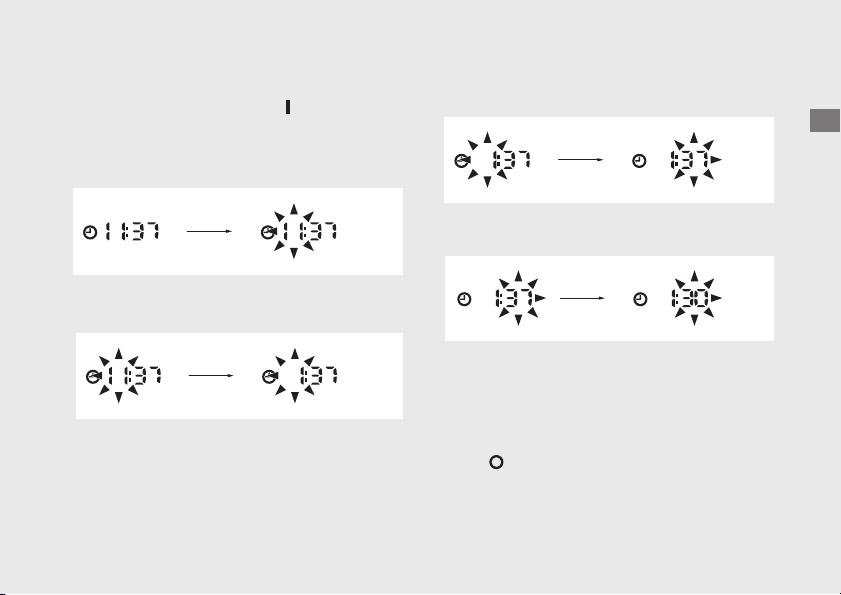

Untuk mengatur jam :

a Putar kunci kontak ke posisi (On).

e Tekan dan tahan tombol MODE. Angka menit

akan mulai berkedip-kedip.

!b Pilih Odometer total. (H. 28)

c Tekan dan tahan tombol MODE sampai angka

jam mulai berkedip-kedip.

f Tekan tombol MODE sampai menit yang

d Tekan tombol MODE sampai jam yang

diinginkan ditampilkan.

g Tekan dan tahan tombol MODE sampai

tampilan berhenti berkedip. Penyetelan jam telah selesai.

u Pengaturan jam juga dapat diselesaikan

dengan cara memutar kunci kontak ke posisi

(Off).

u Apabila tombol tidak ditekan selama kurang

lebih 30 detik, maka tampilan akan berhenti berkedip secara otomatis dan penyetelan akan dibatalkan.

Page 36

Petunjuk Pengoperasian

Indikator

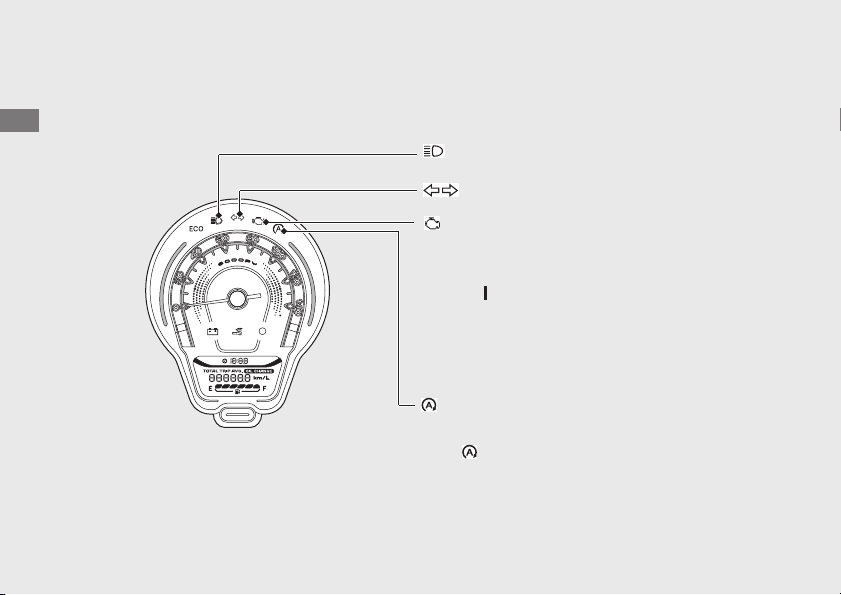

Jika salah satu dari indikator-indikator ini ada yang tidak menyala sesuai fungsinya, maka mintalah bengkel AHASS Anda untuk memeriksa masalah yang ada.

Indikator lampu jauh

Apabila indikator menyala saat mesin hidup:

(H. 122)

Indikator lampu sein

PGM-FI (Programmed Fuel Injection) Malfunction Indicator Lamp (MIL)

Menyala sesaat pada waktu kunci kontak diputar ke posisi (On).

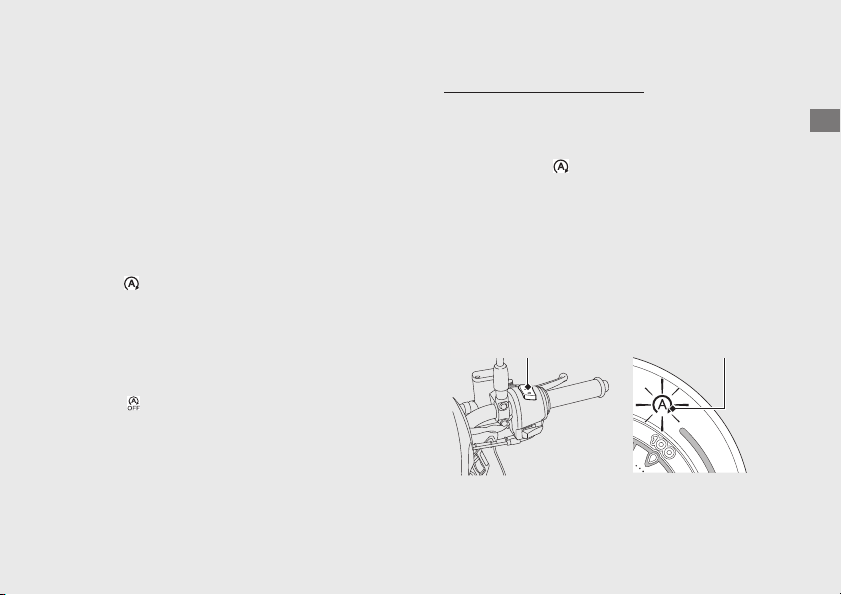

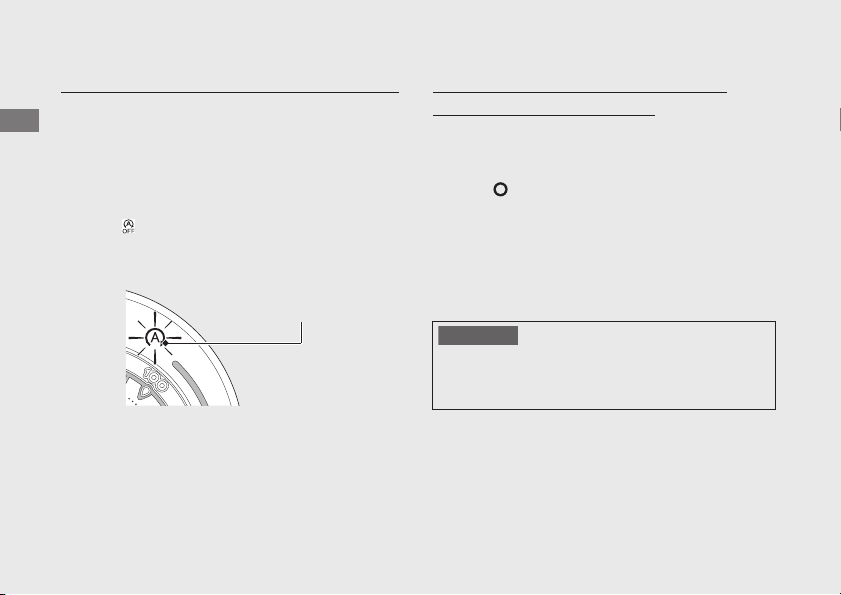

Indikator Idling Stop

Menyala sesaat ketika sakelar Idling Stop pada posisi (Idling Stop) dan kunci kontak diputar ke on.

Idling Stop System: (H. 65)

Page 37

Petunjuk Pengoperasian

Indikator ECO

Saat konsumsi bahan bakar menjadi lebih hemat, indikator ECO akan ditampilkan. Jika konsumsi bahan bakar terus membaik, indikator ECO menjadi semakin terang.

u Saat kendaraan berhenti, indikator ECO akan mati.

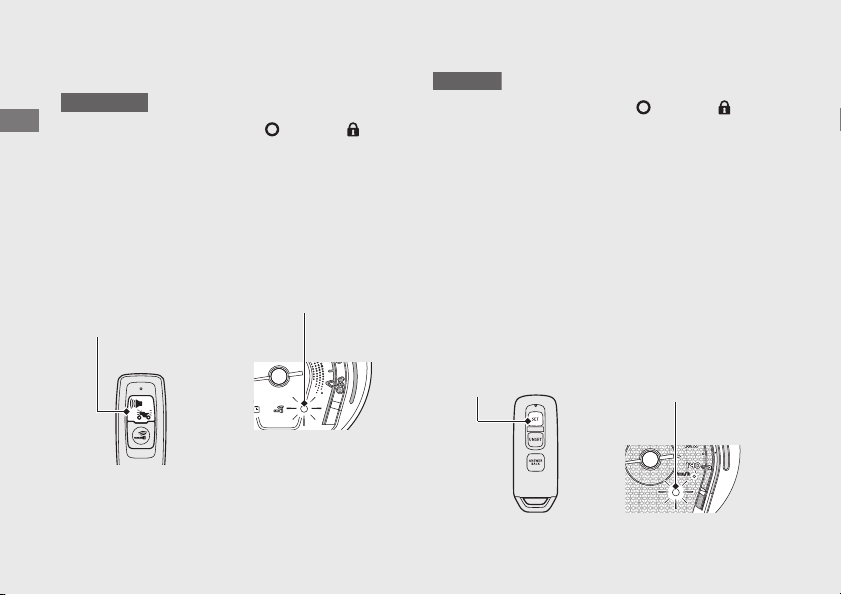

Menyala saat verifikasi kendaraan dan Honda SMART Key selesai dan kunci kontak dapat dioperasikan. Mati saat kunci kontak diputar ke posisi (On).

Saat indikator Honda SMART Key berkedip:

(H. 123)

II IN, IV IN

Indikator Honda SMART Key

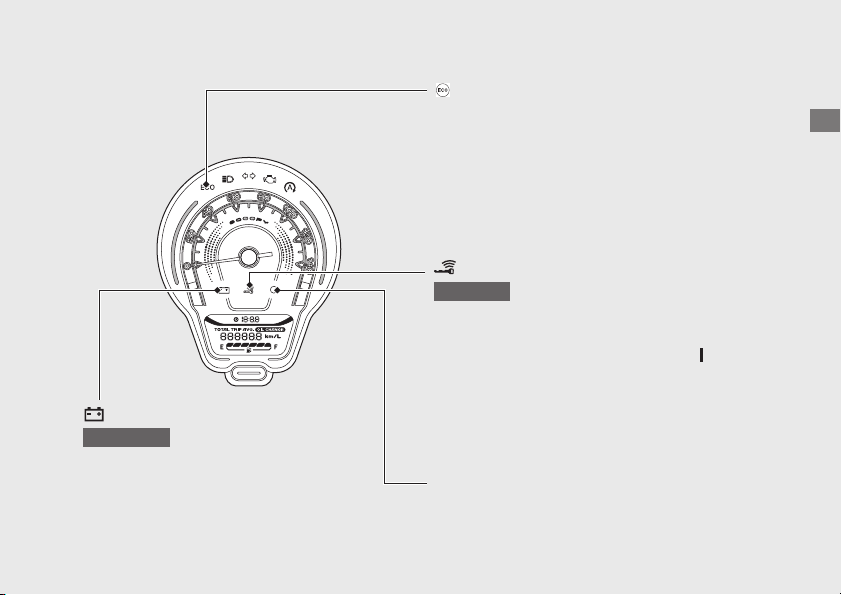

Indikator Kondisi Pengisian Baterai

Saat Indikator Kondisi Pengisian Baterai Menyala:

(H. 122)

Indikator alarm Sistem Alarm Anti-pencurian: (H. 46)

Page 38

Petunjuk Pengoperasian

Tombol & Sakelar

Sakelar idling stop

Sakelar dim lampu depan

Ń : Sinar lampu jauh

Ń : Sinar lampu dekat

Ń (Idling) : Idling Stop System mati.

II IN, IV IN

IN, III IN

Tombol klakson

Sakelar lampu sein

u Menekan sakelar ini akan

mematikan lampu sein.

Ń (Idling Stop) : Idling Stop

System menyala.

Idling Stop System: (H. 65)

Tombol starter

Kunci kontak

Menyalakan/mematikan sistem kelistrikan dan mengunci kemudi.

Untuk membuka kunci kontak.

(H. 42)

Kunci dapat dilepaskan pada saat posisi (Off) atau (Lock).

Page 39

Petunjuk Pengoperasian

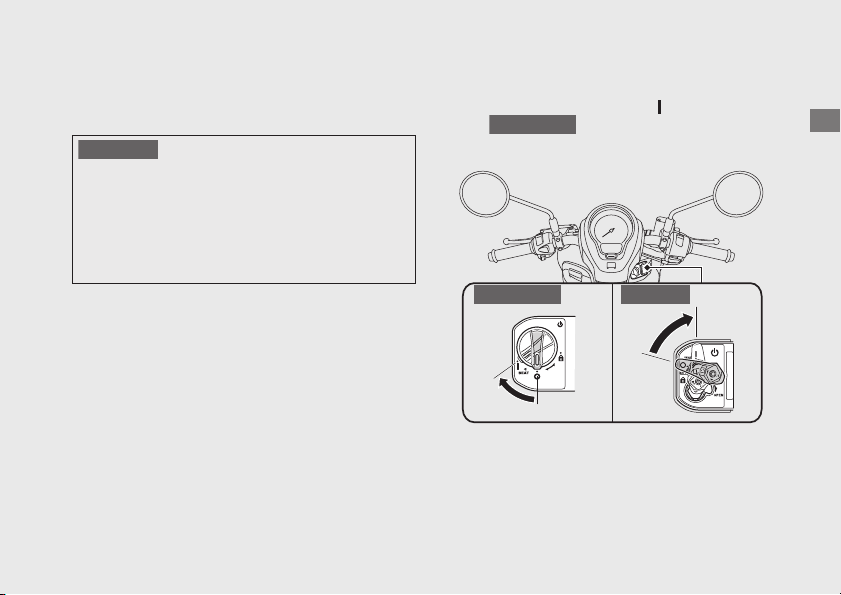

(On)

II IN, IV IN

IN, III IN

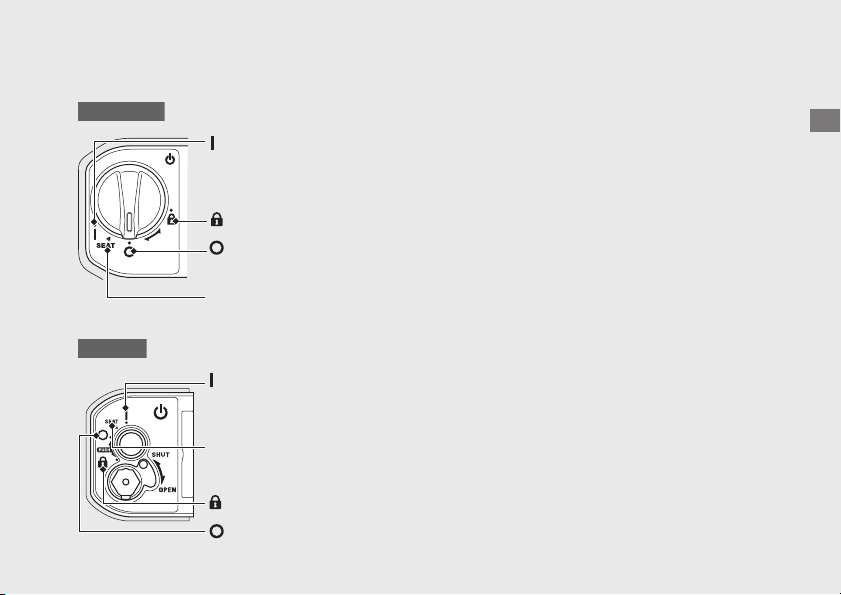

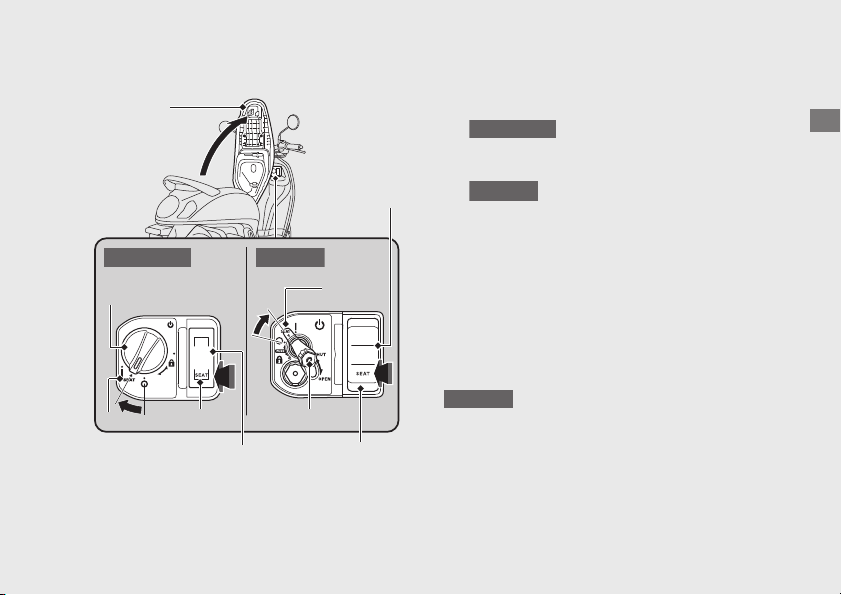

Menyalakan sistem kelistrikan untuk menghidupkan mesin/berkendara.

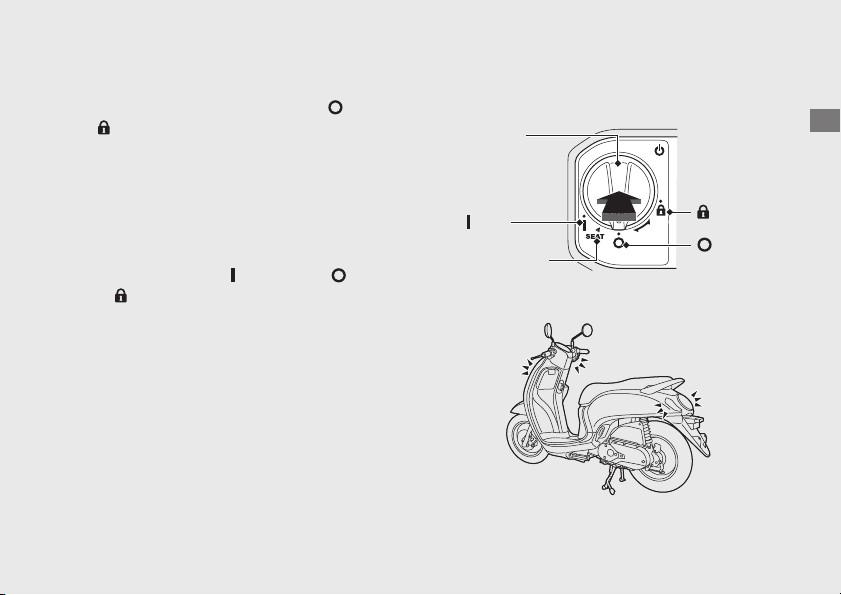

(Lock) Mengunci stang kemudi.

USH

(Off) Mematikan mesin.

SEAT

Mengoperasikan tombol pembuka jok.

(On)

Menyalakan sistem kelistrikan untuk menghidupkan mesin/berkendara.

SEAT

Mengoperasikan tombol pembuka jok.

(Lock) Mengunci stang kemudi.

(Off) Mematikan mesin.

Bersambung

Page 40

Tombol & Sakelar

Petunjuk Pengoperasian

Kunci

Tekan

Putar

PutarTekan

Kunci kontak

II IN, IV IN

IN, III IN

II IN, IV IN

IN, III IN

(Bersambung)

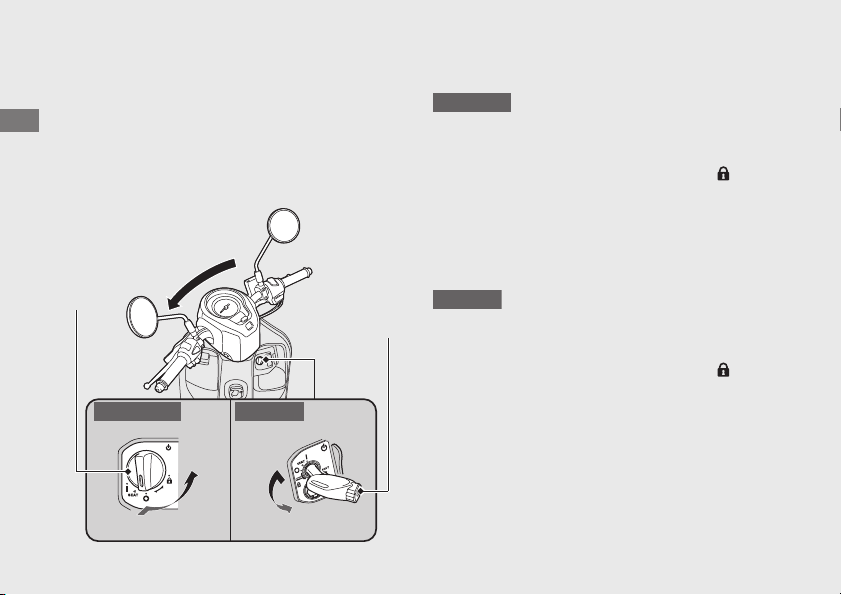

Kunci Kemudi

Kuncilah kemudi saat parkir untuk mencegah terjadinya pencurian. Kami juga menganjurkan Anda untuk menggunakan kunci roda berbentuk U atau kunci sejenis yang mirip.

Mengunci

a Putar stang kemudi sepenuhnya ke kiri atau

kanan.

b Tekan kunci kontak, dan putar ke posisi (Lock).

u Putar stang kemudi sedikit ke kanan dan ke

kiri apabila sulit mengunci.

u Untuk membuka kunci kontak. (H. 42)

!c Mengunci kunci kontak. (H. 43)

a Putar stang kemudi sepenuhnya ke kiri atau

kanan.

b Tekan kunci kontak, dan putar ke posisi (Lock).

u Putar stang kemudi sedikit ke kanan dan ke

kiri apabila sulit mengunci.

c Lepaskan kunci.

Page 41

Petunjuk Pengoperasian

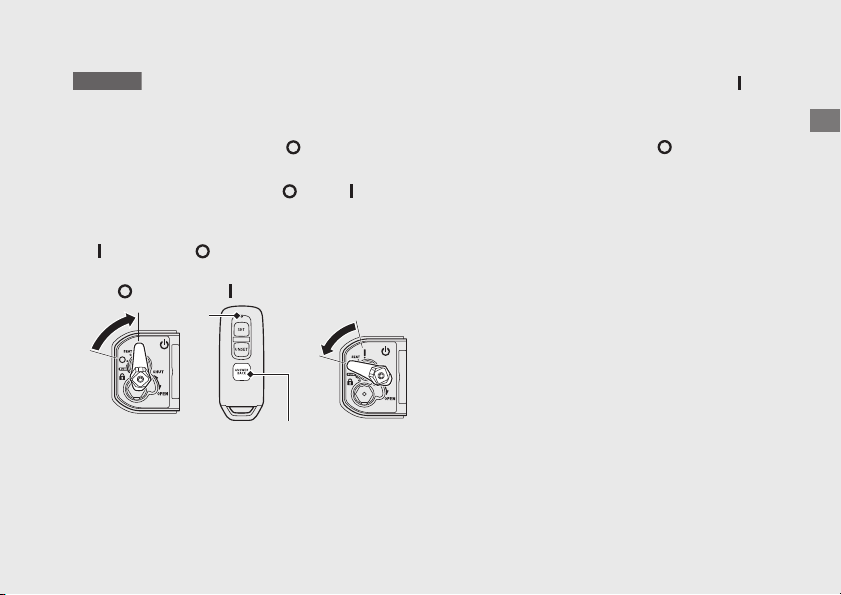

Membuka kunci

II IN, IV IN

IN, III IN

Tekan kunci kontak, dan putar ke posisi (Off).

u Untuk membuka kunci kontak. (H. 42)

Masukkan kunci, tekan ke dalam, dan putar kunci kontak ke posisi (Off).

Bersambung

Page 42

Tombol & Sakelar

Petunjuk Pengoperasian

IN , III IN

(Bersambung)

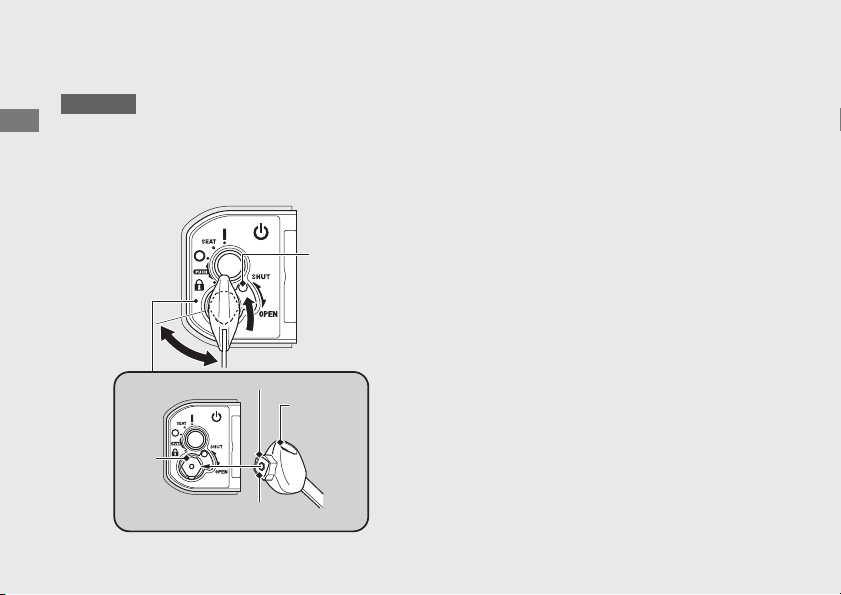

Pengaman kunci kontak

Kunci kontak pada kendaraan ini dilengkapi dengan pengaman. Setelah memarkir kendaraan, tutup pengaman kunci kontak untuk mencegah pencurian.

Buka

Tutup

Kunci pengaman kunci kontak

Celah

Tonjolan

Knob

Kunci

Tutup

a Lepaskan kunci dari kunci kontak.

b Tepatkan tonjolan pada kunci pengaman kunci

kontak dengan celah pada pengaman kunci kontak, dan putar kunci pengaman kunci kontak berlawanan arah jarum jam.

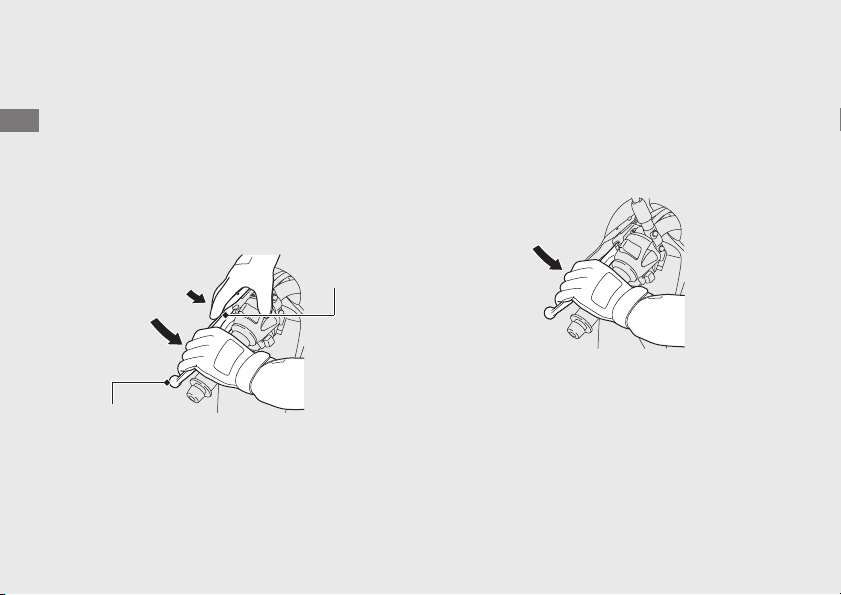

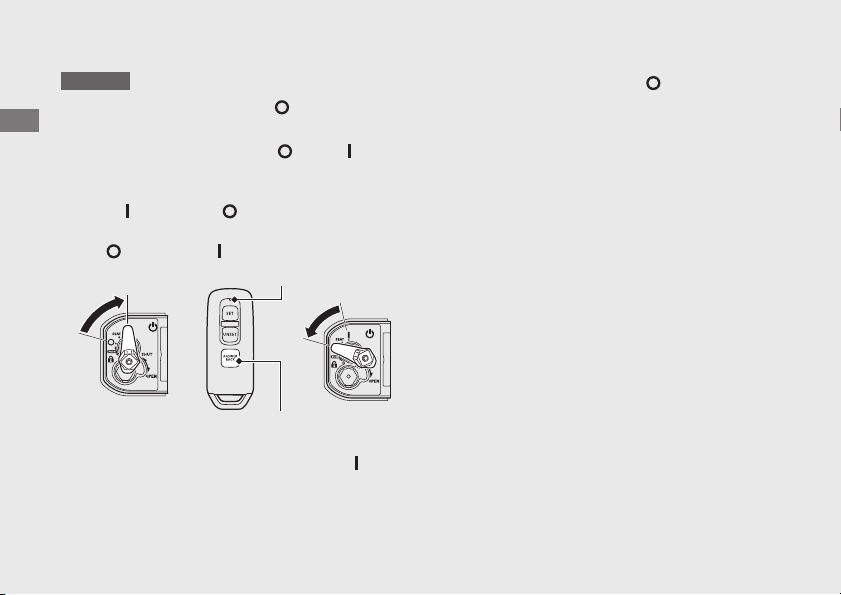

u Anda juga dapat menutup pengaman kunci

kontak dengan menggerakkan knob ke atas tanpa kunci pengaman kunci kontak.

c Lepaskan kunci.

Buka

Tepatkan tonjolan pada kunci pengaman kunci kontak dengan celah pada pengaman kunci kontak, dan putar kunci pengaman kunci kontak searah jarum jam.

Page 43

Petunjuk Pengoperasian

Sistem Honda SMART Key

II IN, IV IN

Sistem Honda SMART Key memungkinkan Anda mengoperasikan kunci kontak tanpa memasukkan kunci ke dalam lubang kunci. Sistem menjalankan otentikasi dua arah antara kendaraan dan Honda SMART Key untuk memverifikasi apakah Honda SMART Key sudah teregistrasi atau belum.

Sistem Honda SMART Key menggunakan gelombang radio berintensitas-rendah. Gelombang ini dapat mempengaruhi peralatan medis seperti misalnya alat pacu jantung.

Bersambung

Page 44

Sistem Honda SMART Key

Petunjuk Pengoperasian

LED

Tombol ON/OFF

Mengoperasikan Sistem Honda SMART Key

Untuk mengaktifkan atau menonaktifkan sistem Honda SMART Key

Tekan tombol ON/OFF sampai LED di Honda SMART Key berubah warna.

Untuk memeriksa status sistem Honda SMART Key

Tekan sebentar tombol ON/OFF. LED Honda SMART Key akan menunjukkan status. Saat LED Honda SMART Key:

Hijau: (aktif)

Merah: (tidak aktif)

Otentikasi sistem Honda SMART Key dapat dilakukan.

Otentikasi sistem Honda SMART Key tidak dapat dilakukan.

(Bersambung)

Page 45

Petunjuk Pengoperasian

Rentang Pengoperasian

Rentang pengoperasian saat kunci kontak terkunci atau terbuka.

Sistem Honda SMART Key menggunakan gelombang radio berintensitas-rendah. Karena itu, rentang pengoperasian dapat melebar atau menyempit, atau sistem Honda SMART Key mungkin tidak berfungsi dengan benar di lingkungan berikut ini.

Ń Saat baterai Honda SMART Key habis. Ń Saat ada fasilitas di dekatnya yang menghasilkan

gelombang radio atau noise yang kuat seperti pemancar TV, pembangkit listrik, stasiun radio, atau bandara.

Ń Saat Anda membawa Honda SMART Key

bersama laptop atau perangkat komunikasi nirkabel seperti radio atau ponsel.

Ń Saat Honda SMART Key bersentuhan atau

ditutupi oleh benda logam.

Saat kunci kontak terbuka:

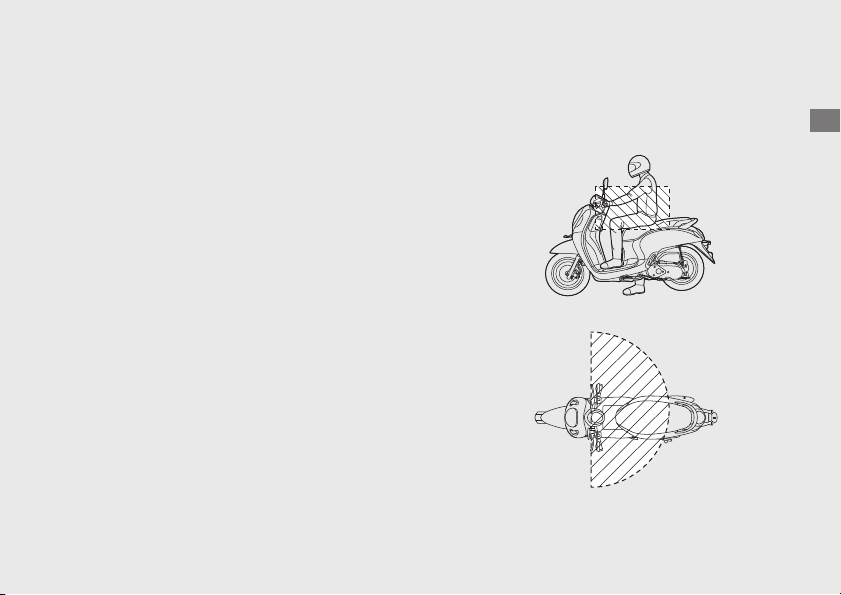

Sistem dapat beroperasi di dalam area berarsir yang diperlihatkan pada ilustrasi ini.

Bersambung

Page 46

Sistem Honda SMART Key

Petunjuk Pengoperasian

Saat kunci kontak terkunci:

Sistem dapat beroperasi di dalam area berarsir yang diperlihatkan pada ilustrasi ini.

Sekitar 2 m

(Bersambung)

Siapa pun dapat membuka kunci kontak dan menyalakan mesin jika Honda SMART Key Anda berada dalam rentang pengoperasian kendaraan, walaupun Anda berada di balik tembok atau jendela. Jika Anda berada jauh dari kendaraan tetapi Honda SMART Key Anda masih dalam rentang pengoperasian kendaraan, nonaktifkan sistem Honda SMART Key. Mengoperasikan sistem Honda SMART Key

(H. 38)

Page 47

Petunjuk Pengoperasian

Siapa pun yang memiliki Honda SMART Key dapat melakukan operasi berikut ini jika Honda SMART Key berada dalam rentang pengoperasian:

Ń Menghidupkan mesin Ń Membuka kunci kontak Ń Membuka kunci jok Ń Membuka kunci stang kemudi

Anda harus selalu membawa Honda SMART Key setelah menaiki atau turun dari kendaraan atau saat berkendara.

Jika kunci kontak berada di posisi (On), kendaraan dapat dioperasikan bahkan oleh orang yang tidak memiliki Honda SMART Key yang sudah terverifikasi. Setiap kali Anda meninggalkan kendaraan, kunci

stang kemudi dan kuncilah kunci kontak.

(H. 43)

Pastikan indikator Honda SMART Key mati, lampu sein berkedip satu kali, dan buzzer berbunyi pada saat ini.

Jangan simpan Honda SMART Key di dalam kotak bagasi.

Bersambung

Page 48

Sistem Honda SMART Key

Petunjuk Pengoperasian

PUSH

Indikator Honda SMART Key

Honda SMART Key

Kunci

kontak

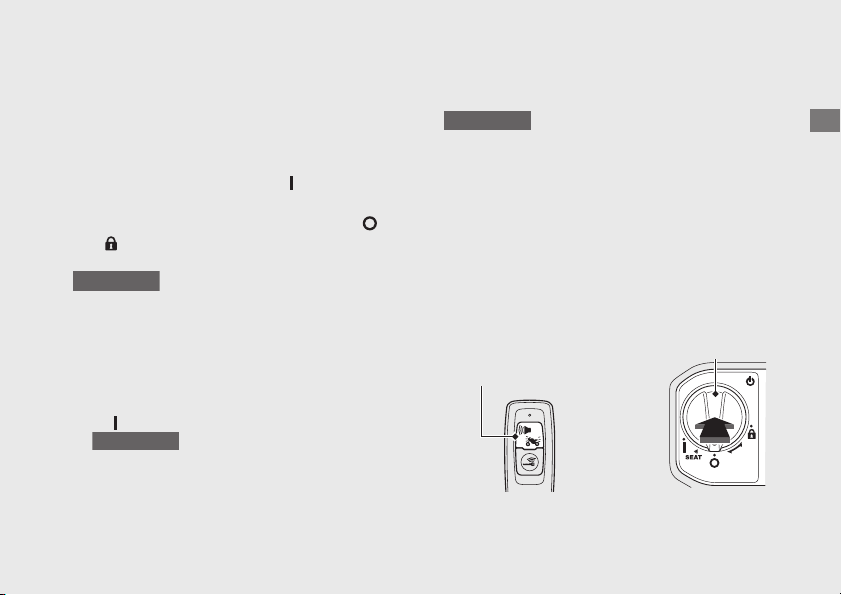

Mengoperasikan kunci kontak

Untuk Membuka Kunci Kontak

!a Pastikan bahwa sistem Honda SMART Key

diaktifkan.

b Untuk mengotentikasi sistem Honda SMART

Key, tekan kunci kontak.

u Saat terotentikasi dengan benar dan kunci

u Bunyi buzzer dapat dimatikan. (H. 45)

c Putar kunci kontak ke posisi (On) saat indikator

Honda SMART Key menyala.

u Jika Anda tidak memutar kunci kontak ke

(H. 38)

kontak membuka, indikator Honda SMART Key menyala. Buzzer juga berdering 2 kali pada saat ini.

posisi (On) dalam waktu 20 detik setelah kunci kontak ditekan, indikator Honda SMART Key akan mati, lampu sein berkedip 1 kali, lalu kunci kontak terkunci. Buzzer juga berbunyi di waktu ini.

(Bersambung)

Apabila sistem Honda SMART Key tidak beroperasi dengan benar

Jika seseorang yang tidak memiliki Honda SMART Key berusaha memutar kunci kontak, kunci kontak akan berputar bebas. Jika Anda melihat kunci kontak berada di posisi berbeda, putar kunci kontak ke posisi asal ( (Off) atau (Lock)).

(H. 128)

Page 49

Petunjuk Pengoperasian

Untuk Mengunci Kunci Kontak

SEAT

(Lock)

a Putar kunci kontak ke posisi SEAT, (Off) atau

(Lock).

b Kuncilah kunci kontak dengan melakukan salah

Apabila sistem Honda SMART Key tidak beroperasi dengan benar

Kunci

kontak

(H. 128)

satu dari hal berikut ini:

Ń Keluar dari rentang pengoperasian dengan

membawa Honda SMART Key.

Ń Menekan kunci kontak. Ń Tunggu sekitar 20 detik setelah memutar kunci

kontak dari posisi (On) ke SEAT, (Off) atau

(Lock).

(H. 39)

(On)

USH

(Off)

Ń Ubah sistem Honda SMART Key ke nonaktif.

(H. 38)

c Pastikan indikator Honda SMART Key mati,

lampu sein berkedip satu kali, dan buzzer berbunyi 1 kali. Ini mengindikasikan bahwa kunci kontak sudah terkunci.

u Bunyi buzzer dapat dimatikan. (H. 45)

Bersambung

Page 50

Sistem Honda SMART Key

Petunjuk Pengoperasian

Selalu pastikan bahwa posisi kunci kontak berada di posisi (Off) atau (Lock) saat Anda meninggalkan kendaraan.

Saat kunci kontak diputar ke posisi SEAT, kunci kontak dapat diputar ke posisi (Off) hanya satu kali saja.

Saat kunci kontak terkunci di posisi (Off), stang kemudi tidak dapat dikunci. Untuk mengunci stang kemudi, bukalah kunci kontak.

(Bersambung)

Mengganti Suara Buzzer Ketika Kunci Kontak Terkunci/Terbuka

Aktifkan

!a Non-aktifkan sistem Honda SMART Key.

(H. 38)

b Tekan sebentar tombol ON/OFF. LED merah di

Honda SMART Key menyala.

c Saat LED merah menyala, tekan tombol answer

back/alarm.

u LED merah mulai berkedip saat suara buzzer

diaktifkan dengan benar.

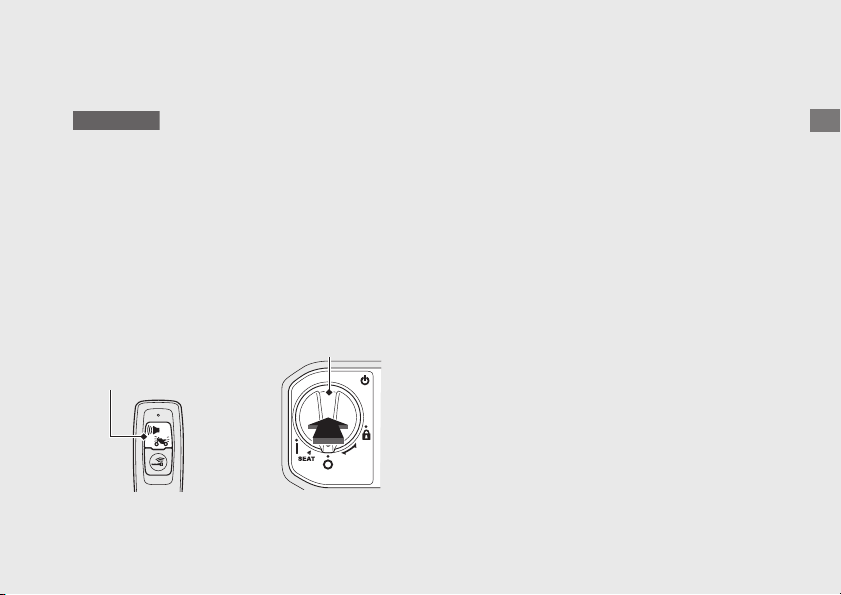

Tombol answer back/alarm

Page 51

Petunjuk Pengoperasian

Non-aktifkan

!a Non-aktifkan sistem Honda SMART Key.

(H. 38)

b Tekan sebentar tombol ON/OFF. LED merah di

Honda SMART Key berkedip.

c Saat LED merah berkedip, tekan tombol answer

back/alarm.

u LED merah berhenti berkedip tetapi tetap

menyala saat suara buzzer dinon-aktifkan dengan benar.

Page 52

Petunjuk Pengoperasian

Sistem Alarm Anti-pencurian

Sistem alarm anti-pencurian adalah suatu alat untuk mengurangi kemungkinan terjadinya pencurian. Pada saat sensor mendeteksi adanya getaran atau gerakan pada saat kunci kontak berada di posisi (Off) atau (Lock) dan sistem disetel, maka alarm akan diaktifkan.

Buzzer berbunyi dan lampu sein berkedip selama sekitar 10 detik ketika sistem alarm anti-pencurian mendeteksi getaran yang disebabkan oleh adanya sentuhan atau gerakan.

Buzzer berbunyi dan lampu sein berkedip selama sekitar 60 detik ketika sistem alarm anti-pencurian mendeteksi adanya perubahan besar pada posisi kendaraan. Setelah buzzer berbunyi selama 60 detik, sistem alarm anti-pencurian akan mereset pada posisi tersebut.

Page 53

Petunjuk Pengoperasian

Jika kunci kontak dibiarkan di posisi (Off) atau

(Lock) selama lebih dari 10 hari, sistem alarm anti-pencurian tidak akan beroperasi lagi. Selama sistem diaktifkan dan saat kendaraan menerima sinyal dengan menekan tombol alarm/ answer back, aktivasi sistem akan diperpanjang selama 10 hari. Untuk melakukan reset sistem, putar kunci kontak ke posisi (On) satu kali.

Sistem alarm anti-pencurian menggunakan gelombang radio intensitas-rendah. Gelombang ini dapat mempengaruhi peralatan medis seperti misalnya alat pacu jantung.

Pada saat baterai kendaraan lemah, sistem alarm anti-pencurian kemungkinan tidak bisa berfungsi.

Bersambung

Page 54

Sistem Alarm Anti-pencurian

Petunjuk Pengoperasian

II IN, IV IN

IN, III IN

Tombol SET

Indikator alarm

Menyetel Sistem Alarm Anti-pencurian

a Putar kunci kontak ke posisi (Off) atau (Lock).

b Tekan tombol answer back/alarm. Dalam waktu

1 detik, lampu sein akan berkedip-kedip dan buzzer berbunyi 1 kali. Setelah 2,5 detik, buzzer akan berbunyi 1 kali. Sistem alarm anti-pencurian telah diaktifkan. Indikator alarm akan berkedip-kedip selama sistem alarm anti-pencurian diaktifkan.

Tombol answer back/alarm

Indikator alarm

(Bersambung)

a Putar kunci kontak ke posisi (Off) atau (Lock).

b Tekan tombol SET. Dalam waktu 1 detik, lampu

sein akan berkedip-kedip dan buzzer berbunyi 1 kali. Setelah 2 detik, buzzer akan berbunyi 1 kali. Sistem alarm anti-pencurian telah diaktifkan. Indikator alarm akan berkedip-kedip selama sistem alarm anti-pencurian diaktifkan. Sistem alarm anti-pencurian akan mati ketika kunci kontak diputar ke ON.

u Bunyi buzzer dapat dimatikan dengan

menggunakan mode senyap sementara.

(H. 63)

Page 55

Petunjuk Pengoperasian

Membatalkan Sistem Alarm Anti-Pencurian

II IN, IV IN

IN, III IN

Untuk membatalkan sistem alarm anti-pencurian, buka kunci kontak.

Saat kunci kontak terbuka, buzzer berbunyi 2 kali, dan indikator alarm mati.

u Bunyi buzzer dapat dimatikan. (H. 45)

(H. 42)

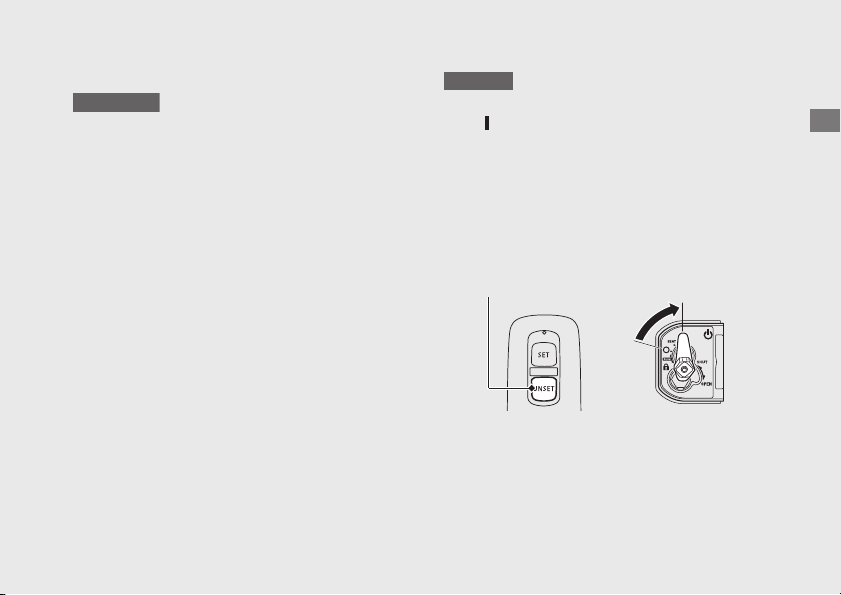

Tekan tombol UNSET atau putar kunci kontak ke posisi (On). Ketika tombol UNSET ditekan, lampu sein berkedipkedip, indikator alarm berkedip-kedip, dan alarm berbunyi 2 kali.

u Bunyi buzzer dapat dimatikan dengan

menggunakan mode senyap sementara.

(H. 63)

Tombol UNSET

Bersambung

Page 56

Sistem Alarm Anti-pencurian

Petunjuk Pengoperasian

II IN, IV IN

Tombol answer back/alarm

IN, III IN

Menghentikan Aktivasi Sistem Alarm Antipencurian

Untuk menghentikan aktivasi sistem alarm antipencurian, lakukan salah satu dari berikut ini: Ń Tekan tombol answer back/alarm di Honda

SMART Key.

u Setelah menghentikan aktivasi sistem alarm

anti-pencurian, sistem alarm anti-pencurian akan direset.

Ń Membuka kunci kontak. (H. 42)

u Setelah menghentikan aktivasi sistem alarm

anti-pencurian, sistem alarm anti-pencurian akan dibatalkan.

(Bersambung)

Untuk menghentikan aktivasi sistem alarm antipencurian, lakukan salah satu dari berikut ini:

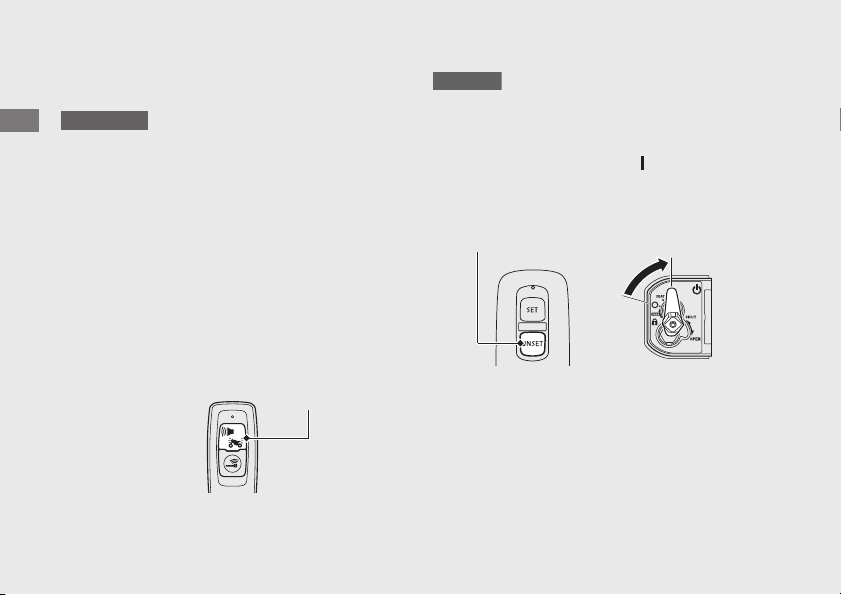

Ń Tekan tombol UNSET pada remote. Ń Putar kunci kontak ke posisi (ON).

Setelah menghentikan sistem alarm, sistem alarm anti-pencurian akan dibatalkan.

Tombol UNSET

Page 57

Petunjuk Pengoperasian

Menyetel Sensitivitas Sistem Alarm Anti-

II IN, IV IN

USH

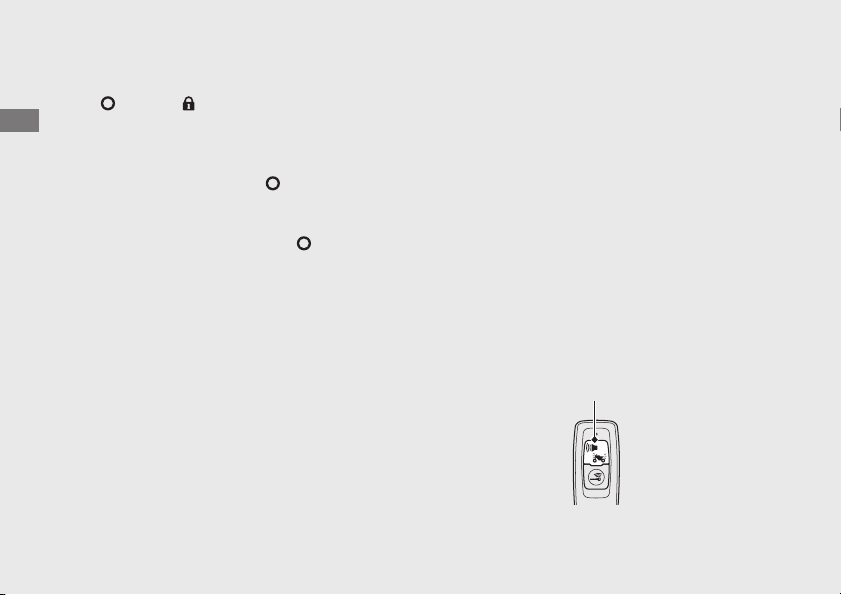

Tombol answer back/alarm

Kunci kontak

pencurian

d Tekan kunci kontak 1 kali saat indikator Honda

SMART Key berkedip.

u Indikator Honda SMART Key menyala, dan

Anda dapat memilih salah satu dari 3 tingkat sensitivitas sistem alarm anti-pencurian.

!a Pastikan bahwa sistem Honda SMART Key

diaktifkan.

!b Tekan kunci kontak untuk mengotentikasi sistem

Honda SMART Key.

c Tekan dan tahan kunci kontak selama lebih dari

(H. 38)

(H. 42)

4 detik.

u Saat indikator Honda SMART Key berkedip.

buzzer berbunyi.

e Ulangi 3 kali berikut ini:

Tekan tombol answer back/alarm pada Honda SMART Key 4 kali dan kunci kontak 1 kali.

u Saat kunci kontak ditekan, indikator Honda

SMART Key mati, dan buzzer berbunyi. Saat indikator Honda SMART Key menyala lagi, lakukan input selanjutnya.

u Saat tombol answer back/alarm ditekan, LED

pada Honda SMART Key menyala. Pastikan LED mati sebelum menekan tombol lagi.

Bersambung

Page 58

Sistem Alarm Anti-pencurian

Petunjuk Pengoperasian

u Ketika tombol answer back/alarm atau kunci

kontak tidak ditekan selama 1 menit, indikator Honda SMART Key berkedip 3 kali, kemudian buzzer berbunyi dan mode dibatalkan. Kembali ke prosedurnya lagi.

u Jika Anda salah menekan tombol answer

back/alarm dalam beberapa kali sebelum Anda mengulangi prosedur 3 kali, kemudian ulangi prosedur 3 kali lagi.

f Tekan tombol answer back/alarm untuk memilih

salah satu dari 3 tingkat sensivitas. 3 kali bunyi alarm: sensitivitas tinggi 2 kali bunyi alarm: sensitivitas sedang 1 kali bunyi alarm: sensitivitas rendah Indikator di Honda SMART Key menyala saat menyetel.

g Tekan dan tahan kunci kontak selama lebih dari

2 detik. Level sensitivitas telah di setel.

u Indikator Honda SMART Key mati dan buzzer

berbunyi satu kali.

u Ketika tombol answer back/alarm tidak

ditekan selama 10 detik, indikator Honda

!a dan lakukan

(Bersambung)

SMART Key berkedip 3 kali, kemudian buzzer berbunyi dan level sensitivitas telah diatur.

Page 59

Petunjuk Pengoperasian

c Putar dan biarkan kunci kontak di posisi (On).

IN, III IN

Anda dapat memilih salah satu dari 3 tingkat sensitivitas sistem alarm anti-pencurian.

a Putar kunci kontak ke posisi (Off).

b Ulangi 3 kali berikut ini:

Putar kunci kontak dari posisi (Off) ke (On) dan tekan tombol SET pada remote sebanyak 2 kali. Kemudian putar kunci kontak dari posisi (On) ke (Off) dalam waktu 5 detik.

u Anda harus melakukan prosedur ini dari

posisi (Off) ke (On) dalam waktu 5 detik.

Tombol SET

OFF

LED

Tekan tombol SET untuk memilih salah satu dari 3 tingkat sensivitas. 3 kali bunyi alarm: sensitivitas tinggi 2 kali bunyi alarm: sensitivitas sedang 1 kali bunyi alarm: sensitivitas rendah Lampu indikator alarm menyala saat penyetelan.

d Putar kunci kontak ke posisi (Off) untuk

mengakhiri penyetelan tingkat sensitivitas.

Anda harus melakukan penyetelan sampai dengan langkah 3 dalam waktu kurang dari 60 detik.

Pastikan bahwa lampu LED pada remote menyala hijau sebelum menyetel tingkat sensitivitas. Karena jika menyala merah, Anda tidak dapat menyetel tingkat sensitivitas.

Bersambung

Page 60

Sistem Alarm Anti-pencurian

Petunjuk Pengoperasian

Apabila Sistem Alarm Anti-pencurian Tidak Bekerja Dengan Benar

Jika salah satu situasi berikut muncul, kemungkinan tegangan baterai ( kosong atau ada masalah pada sistem alarm. Keluarkan baterai dan kunjungi bengkel AHASS Anda.

Ń Alarm tidak berbunyi. Ń Alarm berbunyi tetapi suaranya menghilang. Ń Alarm tidak bisa dihentikan.

(H. 99)) pada kendaraan

(Bersambung)

Page 61

Petunjuk Pengoperasian

Sistem Answer Back

II IN, IV IN

Sistem answer back adalah suatu alat untuk menemukan posisi kendaraan Anda dan untuk memberitahu Anda bahwa fungsi immobilizer pada sistem Honda SMART Key telah aktif. Saat Anda menekan tombol answer back/alarm pada Honda SMART Key dengan kunci kontak pada posisi (Off) atau (Lock) dan sistem alarm antipencurian di setel, lampu sein menyala, dan buzzer berbunyi, memberi tahu Anda tentang lokasi kendaraan Anda dan mengaktifkan fungsi immobilizer.

Sistem answer back menggunakan gelombang radio intensitas-rendah. Gelombang ini dapat mempengaruhi peralatan medis seperti misalnya alat pacu jantung.

Tombol answer back/alarm

Bersambung

Page 62

Sistem Answer Back

Petunjuk Pengoperasian

IN, III IN

(Bersambung)

Sistem answer back adalah suatu alat untuk menemukan posisi kendaraan Anda. Saat immobilizer aktif dan Anda menekan tombol ANSWER BACK pada remote dengan kunci kontak pada posisi (Off) atau (Lock), lampu sein menyala, buzzer berbunyi, memberi tahu Anda tentang lokasi kendaraan Anda.

Sistem answer back menggunakan gelombang radio intensitas-rendah. Gelombang ini dapat mempengaruhi peralatan medis seperti misalnya alat pacu jantung.

Tombol ANSWER BACK

Page 63

Petunjuk Pengoperasian

Pengoperasian

II IN, IV IN

Tombol answer back/alarm

Kunci kontak

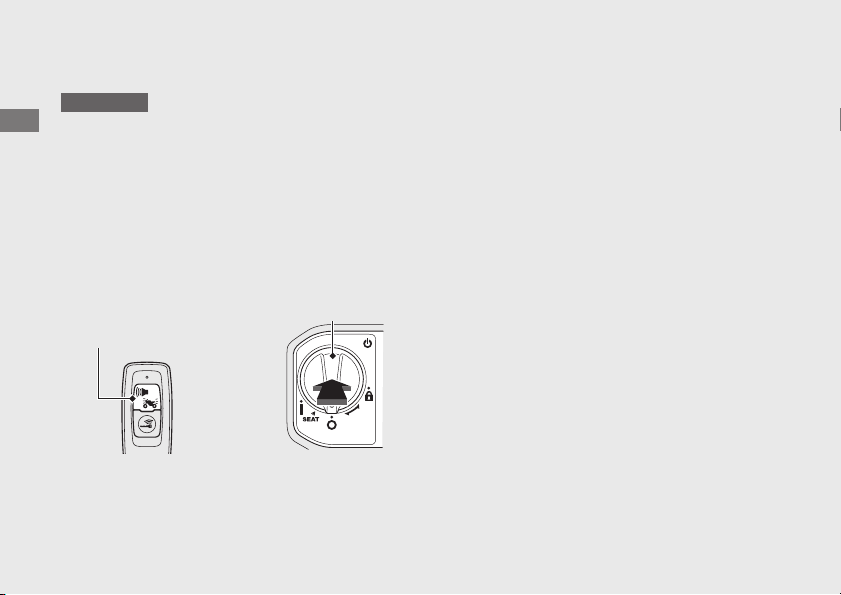

Tekan tombol alarm/answer back atau tombol ANSWER BACK pada Honda SMART Key atau remote.

u Sistem answer back tidak akan berfungsi apabila

kunci kontak berada di posisi (On).

Jika kunci kontak dibiarkan berada di posisi (Off) atau (Lock) se lama lebih da ri 10 hari, ma ka sistem answer back akan tidak dapat bekerja lagi.

Selama sistem diaktifkan dan saat kendaraan menerima sinyal dengan menekan tombol alarm/ answer back, aktivasi sistem akan diperpanjang selama 10 hari.

Untuk melakukan reset sistem, putar kunci kontak ke posisi (On) satu kali.

Untuk membuka kunci kontak

Pada saat baterai kendaraan lemah, sistem answer back kemungkinan tidak bisa berfungsi.

(H. 42)

Menyetel Tingkat Volume Bunyi Buzzer Answer Back

Anda bisa memilih salah satu dari 3 tingkat volume bunyi buzzer.

!a Pastikan bahwa sistem Honda SMART Key

diaktifkan.

(H. 38)

!b Tekan kunci kontak untuk mengotentikasi sistem

Honda SMART Key.

c Tekan dan tahan kunci kontak selama lebih dari

4 detik.

u Saat indikator Honda SMART Key berkedip.

(H. 42)

PUSH

Bersambung

Page 64

Sistem Answer Back

Petunjuk Pengoperasian

d Tekan kunci kontak 1 kali saat indikator Honda

SMART Key berkedip.

u Indikator Honda SMART Key menyala, dan

buzzer berbunyi.

e Ulangi 3 kali berikut ini:

Tekan tombol answer back/alarm di Honda SMART Key 2 kali dan kunci kontak 1 kali.

u Saat kunci kontak ditekan, indikator Honda

SMART Key mati, dan buzzer berbunyi. Saat indikator Honda SMART Key menyala lagi, lakukan input berikutnya.

u Saat tombol answer back/alarm ditekan, LED

pada Honda SMART Key menyala. Pastikan LED mati sebelum menekan tombol lagi.

(Bersambung)

u Ketika tombol answer back/alarm atau kunci

kontak tidak ditekan selama 1 menit, indikator Honda SMART Key berkedip 3 kali, kemudian buzzer berbunyi dan mode dibatalkan. Kembali ke prosedurnya lagi.

u Jika Anda salah menekan tombol answer

back/alarm dalam beberapa kali sebelum Anda mengulangi prosedur 3 kali, kemudian ulangi prosedur 3 kali lagi.

f Tekan tombol answer back/alarm untuk memilih

salah satu dari 3 tingkat volume suara. Indikator di Honda SMART Key menyala saat menyetel.

g Tekan dan tahan kunci kontak selama lebih dari

2 detik. Level volume suara sudah diatur.

u Indikator Honda SMART Key mati dan buzzer

berbunyi satu kali.

u Ketika tombol answer back/alarm tidak

ditekan selama 10 detik, indikator Honda SMART Key berkedip 3 kali, kemudian buzzer berbunyi dan tingkat volume bunyi buzzer di setel.

!a dan lakukan

Page 65

Petunjuk Pengoperasian

IN, III IN

OFF

Tombol ANSWER BACK

LED

Anda bisa memilih 3 tingkat volume bunyi buzzer atau senyap.

a Putar kunci kontak ke posisi (Off).

b Ulangi 3 kali berikut ini:

Putar kunci kontak dari posisi (Off) ke (On) dan tekan tombol ANSWER BACK pada remote sebanyak 2 kali. Lalu, putar kunci kontak dari posisi

(On) ke posisi (Off) dalam waktu 5 detik.

u Anda harus melakukan prosedur ini dari posisi

(Off) ke posisi (On) dalam waktu 5 detik.

c Putar dan biarkan kunci kontak di posisi (On).

Tekan tombol ANSWER BACK untuk memilih salah satu dari 3 tingkat volume suara.

d Putar kunci kontak ke posisi (Off) untuk

mengakhiri penyetelan tingkat volume bunyi buzzer.

Anda harus melakukan penyetelan sampai dengan langkah 3 dalam waktu kurang dari 60 detik.

Pastikan bahwa lampu LED pada remote menyala hijau sebelum menyetel tingkat volume bunyi buzzer. Karena jika menyala merah, Anda tidak dapat menyetel tingkat volume bunyi buzzer.

Bersambung

Page 66

Sistem Answer Back

Petunjuk Pengoperasian

II IN, IV IN

USH

Tombol answer back/alarm

Kunci kontak

Mengganti Pola Bunyi Buzzer Answer Back

(Bersambung)

Anda dapat memilih 3 pola bunyi buzzer.

!a Pastikan bahwa sistem Honda SMART Key

diaktifkan.

(H. 38)

!b Tekan kunci kontak untuk mengotentikasi sistem

Honda SMART Key.

c Tekan dan tahan kunci kontak selama lebih dari

4 detik.

(H. 42)

u Saat indikator Honda SMART Key berkedip.

d Tekan kunci kontak 1 kali saat indikator Honda

SMART Key berkedip.

u Indikator Honda SMART Key menyala, dan

buzzer berbunyi.

e Ulangi 3 kali berikut ini:

Tekan tombol answer back/alarm di Honda SMART Key 3 kali dan kunci kontak 1 kali.

u Saat kunci kontak ditekan, indikator Honda

SMART Key mati, dan buzzer berbunyi. Saat indikator Honda SMART Key menyala lagi, lakukan input berikutnya.

u Saat tombol answer back/alarm ditekan, LED

pada Honda SMART Key menyala. Pastikan LED mati sebelum menekan tombol lagi.

Page 67

Petunjuk Pengoperasian

u Ketika tombol answer back/alarm atau kunci

kontak tidak ditekan selama 1 menit, indikator Honda SMART Key berkedip 3 kali, kemudian buzzer berbunyi dan mode dibatalkan. Kembali ke prosedurnya lagi.

u Jika Anda salah menekan tombol answer

back/alarm dalam beberapa kali sebelum Anda mengulangi prosedur 3 kali, kemudian ulangi prosedur 3 kali lagi.

f Tekan tombol answer back/alarm untuk memilih

di antara 3 pola bunyi buzzer. Indikator di Honda SMART Key menyala saat menyetel.

!a dan lakukan

g Tekan dan tahan kunci kontak selama lebih dari

2 detik. Pola suara sudah diatur.

u Indikator Honda SMART Key mati dan buzzer

berbunyi satu kali.

u Ketika tombol answer back/alarm tidak

ditekan selama 10 detik, indikator Honda SMART Key berkedip 3 kali, kemudian buzzer berbunyi, dan pola suara diatur.

Bersambung

Page 68

Sistem Answer Back

Petunjuk Pengoperasian

IN, III IN

OFF

Tombol ANSWER BACK

LED

a Putar kunci kontak ke posisi (Off).

b Ulangi 3 kali berikut ini:

Putar kunci kontak dari posisi (Off) ke (On) dan tekan tombol ANSWER BACK pada remote sebanyak 3 kali. Lalu, putar kunci kontak dari posisi (On) ke posisi (Off) dalam waktu 5 detik.

u Anda harus melakukan prosedur ini dari posisi

(Off) ke posisi (On) dalam waktu 5 detik.

(Bersambung)

d Putar kunci kontak ke posisi (Off) untuk

mengakhiri penyetelan pola bunyi buzzer.

Anda harus melakukan penyetelan sampai dengan langkah 3 dalam waktu kurang dari 60 detik. Pastikan bahwa lampu LED pada remote menyala hijau sebelum menyetel tingkat volume bunyi buzzer. Karena jika menyala merah, Anda tidak dapat menyetel tingkat volume bunyi buzzer.

c Putar dan biarkan kunci kontak di posisi (On).

Tekan tombol ANSWER BACK untuk memilih di antara 3 pola bunyi buzzer.

Page 69

Petunjuk Pengoperasian

Mode Senyap Sementara

II IN, IV IN

IN, III IN

Mode senyap sementara adalah jalan pintas untuk mematikan bunyi buzzer sistem answer back.

Aktifkan:

Tekan dan tahan tombol answer back/alarm sekitar 2 detik, lampu LED pada Honda SMART Key berubah menjadi merah.

Non-aktifkan:

Tekan kembali dan tahan tombol answer back/ alarm selama 2 detik, lampu LED pada Honda SMART Key berubah menjadi hijau.

Aktifkan:

Tekan dan tahan tombol ANSWER BACK sekitar 2 detik, lampu LED pada remote akan berubah menjadi merah.

Non-aktifkan:

Tekan kembali dan tahan tombol ANSWER BACK sekitar 2 detik, lampu LED pada remote akan berubah menjadi hijau.

Page 70

Petunjuk Pengoperasian

Kunci Rem Belakang

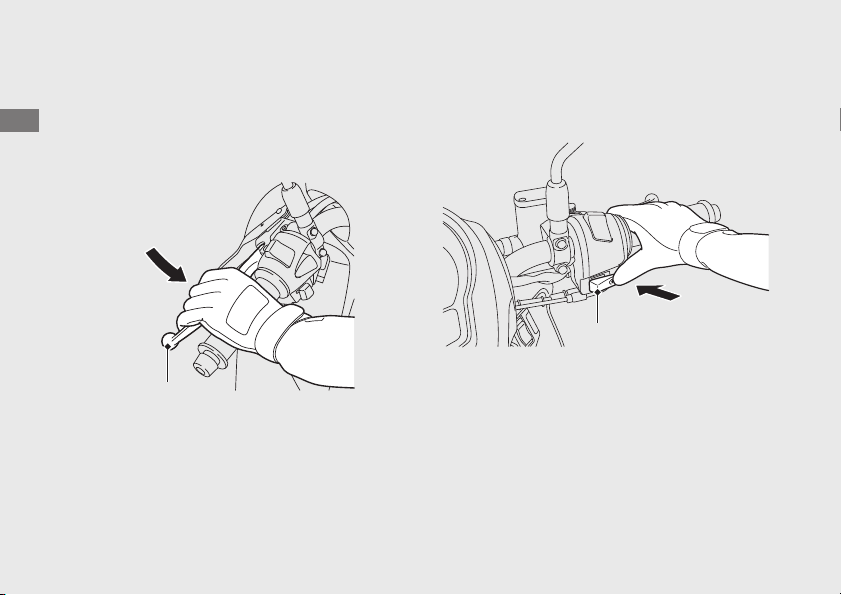

Tuas kunci rem belakang

Handel rem belakang

Pastikan kunci rem belakang diterapkan saat menghidupkan dan memanaskan mesin.

Mengunci

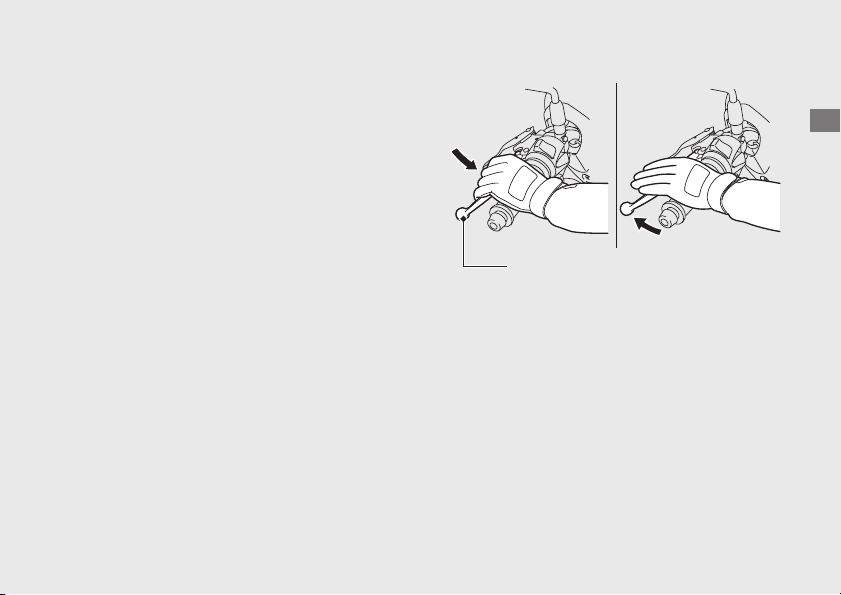

Tarik handel rem belakang dan posisikan tuas kunci rem belakang mengunci.

u Kunci rem belakang tidak akan berfungsi jika rem

belakang tidak disetel dengan benar.

(H. 109)

Membuka

Tarik handel rem belakang.

u Sebelum berkendara, pastikan bahwa kunci rem

belakang sudah terlepas penuh sehingga roda belakang tidak seret.

Page 71

Petunjuk Pengoperasian

Idling Stop System

Sakelar Idling Stop Indikator Idling Stop

Idling Stop System dirancang untuk membantu mengurangi konsumsi bahan bakar dan kebisingan, dengan cara menghentikan putaran mesin pada saat kendaran berhenti misalnya pada waktu menunggu di lampu merah.

Memindahkan Idling Stop System ke On

atau Off

Memindahkan Idling Stop System ke on atau off dengan menggunakan sakelar Idling Stop. Ń ON: (Idling Stop)

u Indikator Idling Stop menyala ketika Idling

Stop System siap untuk mematikan mesin saat mengendarai kendaraan. Indikator Idling Stop berkedip-kedip ketika mesin dimatikan oleh Idling Stop System.

Ń OFF: (Idling)

u Indikator Idling Stop tidak dapat menyala

ketika Idling Stop System mati.

Aktivasi Idling Stop System

Idling Stop System siap untuk mematikan mesin dan indikator Idling Stop akan menyala apabila hal-hal berikut telah dipenuhi pada saat sakelar Idling Stop berada di posisi (Idling Stop):

Ń Mesin dihidupkan dengan tombol starter Ń Mesin telah cukup panas Ń Kendarai kendaraan dengan kecepatan lebih

10 km/jam

Indikator Idling Stop Tidak Menyala:

(H. 125)

Bersambung

Page 72

Idling Stop System

Petunjuk Pengoperasian

PERHATIAN

(Bersambung)

Mematikan mesin dengan Idling Stop System

Mesin mati dan indikator Idling Stop berubah menjadi berkedip setelah Anda menutup gas tangan sepenuhnya dan menghentikan kendaraan saat indikator Idling Stop menyala.

u Selama mesin dihentikan oleh Idling Stop

System, jika Anda menekan sakelar Idling Stop ke posisi (Idling), maka Idling Stop System akan mati. Mesin tidak akan hidup kembali ketika Anda memutar gas tangan.

Indikator Idling Stop

Hal-Hal Yang Perlu Diperhatikan untuk Keamanan Idling Stop System

Jangan meninggalkan kendaraan selama indikator Idling Stop masih berkedip-kedip. Ketika Anda meninggalkan kendaraan, selalu putar kunci kontak ke posisi (Off).

u Mesin akan hidup secara tiba-tiba jika gas

tangan dibuka.

Mesin Tidak Mati dengan Idling Stop System Meskipun Indikator Idling Stop Menyala:

(H. 126)

Menghentikan kendaraan dengan Idling Stop System untuk jangka waktu yang lama dapat menyebabkan berkurangnya tegangan baterai.

Page 73

Petunjuk Pengoperasian

Menghidupkan Kembali Mesin

PERHATIAN

Periksa bahwa indikator Idling Stop berkedip-kedip, dan lalu buka gas tangan.

u Apabila indikator tidak berkedip-kedip, Anda

tidak dapat menghidupkan mesin kembali dengan Idling Stop System, walaupun Anda memutar gas tangan.

u Selama mesin dimatikan oleh Idling Stop System,

jika Anda menurunkan standar samping, maka lampu indikator Idling Stop akan mati atau berhenti berkedip dan terus menyala, lalu mesin tidak dapat dihidupkan kembali walaupun Anda memutar gas tangan.

Mesin Tidak Dapat Dihidupkan Meskipun Putaran Gas Tangan Dibuka:

Lampu depan akan tetap menyala setelah mesin dihentikan oleh Idling Stop System. Baterai akan semakin kosong dan kemungkinan Anda tidak dapat menghidupkan mesin kembali. Apabila baterai lemah, pindahkan sakelar Idling Stop ke posisi (Idling) jangan gunakan Idling Stop System. Kunjungi bengkel AHASS Anda untuk memeriksa baterai.

Kunjungi bengkel AHASS Anda untuk memeriksa baterai sesuai jadwal perawatan berkala.

Jadwal Perawatan Berkala: (H. 86)

(H. 127)

Page 74

Petunjuk Pengoperasian

Menghidupkan Mesin

II IN, IV IN

PERHATIAN

IN, III IN

Hidupkan mesin Anda dengan menggunakan prosedur berikut ini, dalam keadaan mesin dingin maupun panas.

Kendaraan ini dilengkapi dengan sistem pemutus pengapian di standar samping.

u Jika standar samping diturunkan ke bawah,

mesin tidak dapat dihidupkan.

u Jika Anda menurunkan standar samping saat

mesin hidup, maka mesin akan mati secara otomatis.

Kendaraan ini dilengkapi dengan sistem Honda SMART Key. Selalu kantungi Honda SMART Key saat Anda mengendarai kendaraan.

2 Hal. 39

Jika mesin tidak dapat dihidupkan dalam waktu kurang dari 5 detik, putar kunci kontak ke posisi (Off) dan tunggu selama 10 detik sebelum mencoba kembali untuk memulihkan tegangan baterai.

Membiarkan mesin berputar stasioner secara berkepanjangan dan menggeber-geber mesin dapat merusak mesin dan sistem knalpot.

Mesin tidak akan hidup jika putaran gas tangan terbuka penuh.

Jangan mengoperasikan kickstarter pada saat mesin hidup karena dapat mengakibatkan kerusakan pada mesin. Jangan menggunakan tenaga yang berlebihan pada kickstarter.

Lipatlah pedal kickstarter ke posisinya setelah digunakan.

Page 75

Petunjuk Pengoperasian

Konsultasikan dengan bengkel AHASS Anda jika

PERHATIAN

II IN, IV IN

IN, III IN

Anda berencana untuk berkendara pada ketinggian

2.500 m di atas permukaan laut.

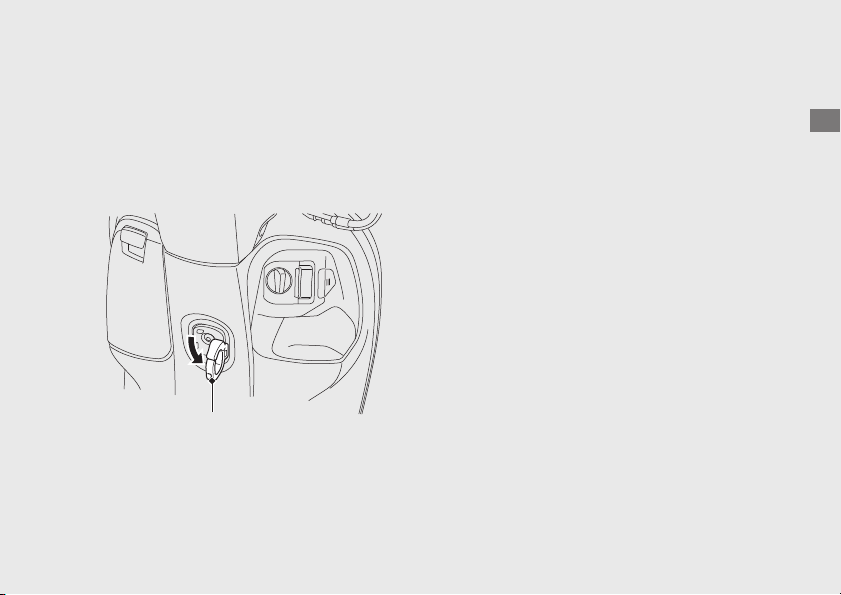

a Posisikan kendaraan pada standar tengahnya.

b Putar kunci kontak ke posisi (On).

Untuk membuka kunci kontak.

(H. 42)

Jika kendaraan dibawa ke tempat dengan ketinggian

2.000 m lebih atau kurang dari titik berangkat, kinerja mesin kendaraan Anda mungkin tidak maksimal pada ketinggian dari permukaan laut yang baru. Konsultasikan dengan bengkel AHASS sebelum berkendara dengan kendaraan Anda.

Bersambung

Page 76

Menghidupkan Mesin

Petunjuk Pengoperasian

c Tarik handel rem belakang.

u Motor starter hanya bekerja jika handel rem

belakang ditarik dan standar samping terlipat ke atas.

(Bersambung)

d Menggunakan tombol starter

Dengan posisi gas tangan tertutup sepenuhnya, tekan tombol starter.

Page 77

Petunjuk Pengoperasian

d Menggunakan kickstarter

IN, III IN

Sekitar 3 mm, tanpa jarak main bebas

Dengan posisi gas tangan tertutup sepenuhnya, operasikan kick starter dari langkah pergerakan paling atas sampai ke bawah dengan gerakan cepat dan secara terus menerus.

Jika mesin susah dihidupkan:

Dengan gas tangan sedikit terbuka (sekitar (3 mm), tanpa jarak main bebas) sambil menghidupkan mesin.

Bersambung

Page 78

Menghidupkan Mesin

Petunjuk Pengoperasian

IN, III IN

Jika mesin tidak dapat dihidupkan: Menggunakan tombol starter

a Putar gas tangan sampai terbuka penuh dan

tekan tombol starter selama 5 detik.

b Lakukan prosedur menghidupkan mesin secara

normal.

c Jika mesin hidup, buka gas tangan sedikit

apabila putaran stasioner mesin tidak stabil.

!d Jika mesin tidak hidup, tunggu 10 detik sebelum

mencoba langkah

Menggunakan kickstarter

a Putar kunci kontak ke posisi OFF.

b Putar gas tangan sampai terbuka penuh.

c Putar mesin beberapa kali dengan kickstarter.

d Lakukan prosedur menghidupkan mesin secara

normal.

e Jika mesin hidup, dengan putaran stasioner

tidak stabil, buka sedikit gas tangan.

Jika Mesin Tidak Dapat Dihidupkan

!a & !b kembali.

(Bersambung)

(H. 121)

Page 79

Petunjuk Pengoperasian

Mengendarai Kendaraan

Memulai Berkendara

a Dorong kendaraan ke depan lepas dari standar

tengah.

u Kuncilah kunci rem belakang. u Biarkan gas tangan tertutup.

Pastikan bahwa standar samping dan standar tengah terlipat ke atas.

b Menaiki kendaraan.

u Naiki kendaraan dari samping kiri, dengan

satu kaki masih berpijak pada permukaan tanah.

c Lepaskanlah kunci rem belakang.

Handel rem belakang

Bersambung

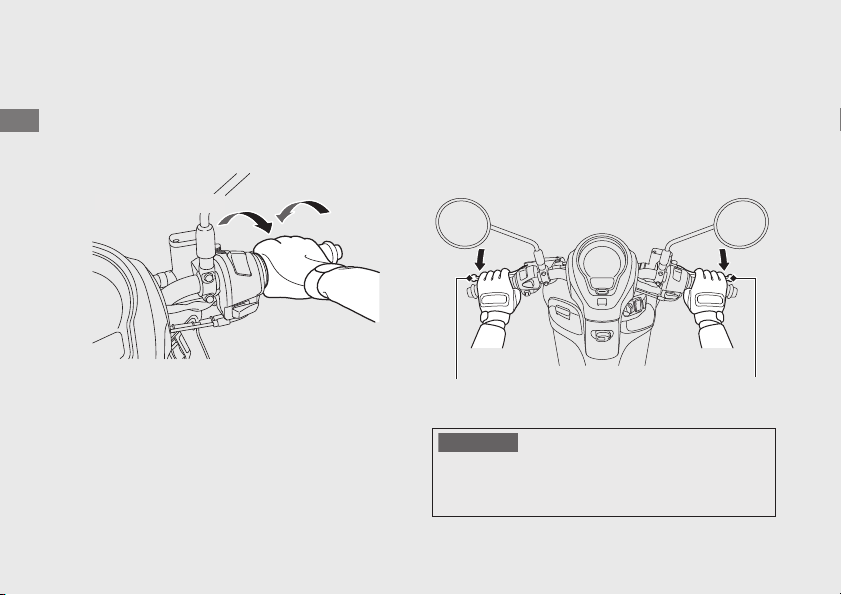

Page 80

Mengendarai Kendaraan

Petunjuk Pengoperasian

Buka (Akselerasi)

Tutup (Menurunkan

akselerasi)

PERHATIAN

Handel rem belakang Handel rem depan

d Akselerasi dan menurunkan akselerasi

Untuk berakselerasi: Putar gas tangan perlahanlahan. Untuk menurunkan akselerasi: Tutup gas tangan.

(Bersambung)

Mengerem

Tutuplah gas tangan dan tarik handel rem depan dan belakang secara bersamaan. Jangan menggunakan kunci rem saat berkendara. Karena hal ini dapat menyebabkan roda terkunci, dan mengurangi kendali kendaraan.

Untuk mencegah kerusakan kopling, jangan gunakan gas tangan untuk menahan gerak kendaraan ke belakang saat berhenti pada jalan yang menanjak.

Page 81

Petunjuk Pengoperasian

Mengisi Bahan Bakar

Jenis bahan bakar: Bensin tanpa timbal

Angka oktan bahan bakar: Kendaraan Anda

dirancang untuk menggunakan angka oktan RON (Research Octane Number) 88 atau lebih tinggi.

Kapasitas tangki: 4,2 L

Petunjuk Mengenai Bahan Bakar dan

Mengisi Bahan Bakar

(H. 14)

Membuka Tutup Tangki Bahan Bakar

!a Buka jok. (H. 79)

b Putar tutup tangki bahan bakar berlawanan

arah jarum jam sampai tidak dapat diputar lagi dan lepaskan tutup.

Tepi bawah leher tangki

Jangan mengisi bahan bakar lebih dari tepi bawah leher tangki.

Tutup tangki

bahan bakar

Tanda panah

Bersambung

Page 82

Mengisi Bahan Bakar

Petunjuk Pengoperasian

PERINGATAN

Menutup Tutup Tangki Bahan Bakar

a Pasang dan kencangkan tutup tangki bahan

bakar erat-erat dengan memutarnya searah jarum jam.

u Pastikan bahwa tanda panah pada tutup

pengisian dan tangki bahan bakar bertepatan.

b Tutup jok.

Bensin sangat mudah terbakar dan dapat meledak. Anda dapat terbakar atau terluka parah saat menangani bensin.

Ń Matikan mesin dan jauhkan dari panas,

percikan bunga api dan nyala api.

Ń Menangani bahan bakar harus dilakukan di

udara terbuka.

Ń Lap segera bensin yang tertumpah.

(Bersambung)

Page 83

Petunjuk Pengoperasian

Socket USB

Socket USB berada di bagian dalam rak bagasi depan kiri.

Gunakan perangkat USB dengan risiko Anda sendiri. Honda tidak akan bertanggung jawab atas segala kerusakan pada perangkat USB Anda saat menggunakan socket ini. Hanya perangkat USB dalam spesifikasi berikut yang dapat tersambung. Konektor USB tipe-A dapat digunakan. Buka penutup untuk mengakses socket USB.

Kapasitas maksimum adalah

10,5 W (5 V, 2,1 A).

u Socket USB hanya untuk mengisi daya.

Jangan menyambungkan perangkat USB yang melebihi kapasitas maksimum. Perangkat USB mungkin tidak dapat mengisi daya atau berfungsi dengan baik meskipun tersambung. Untuk informasi tentang penggunaan atau kegagalan fungsi perangkat USB yang Anda sambungkan, bukalah buku pedoman perangkat USB.

(H. 82)

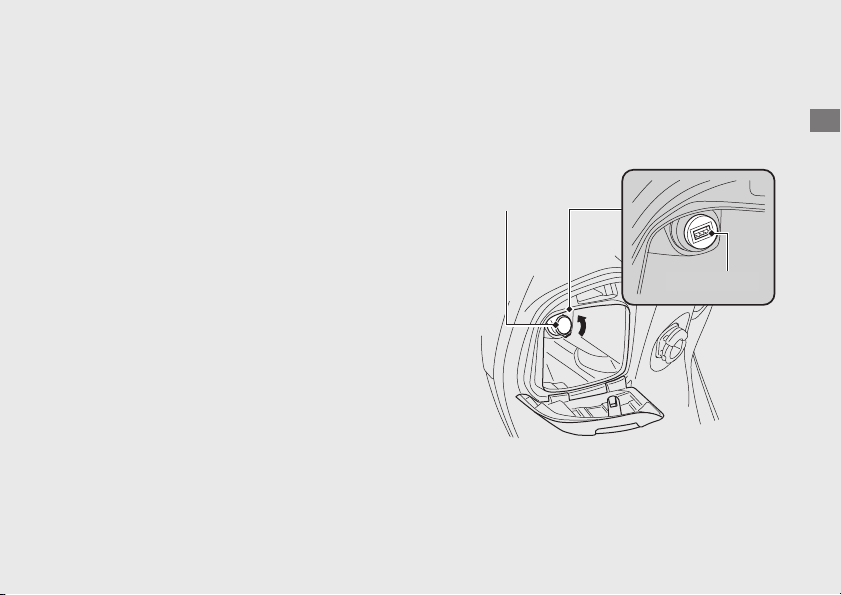

Untuk Menyambungkan Perangkat USB Anda

!a Buka bagasi depan kiri. (H. 82)

b Buka penutup untuk mengakses socket USB.

Penutup

Socket USB

Bersambung

Page 84

Socket USB

Petunjuk Pengoperasian

PERHATIAN

(Bersambung)

c Sambungkan kabel USB yang tersertifikasi ke

socket USB.

u Untuk mencegah melemahnya daya baterai

(atau mati), tetap nyalakan mesin saat mengisi daya dari socket USB.

u Untuk mencegah masukkan benda asing ke

dalam socket USB, pastikan Anda menutup penutupnya ketika socket USB tidak digunakan.

u Kencangkan semua perangkat yang

terhubung dengan hati-hati, karena getaran dapat menyebabkan kerusakan pada perangkat USB atau dapat bergeser secara tak terduga.

Penggunaan aksesoris yang menyebabkan panas atau perangkat USB dengan peringkat yang tidak tepat dapat merusak socket USB.

Jangan menggunakan socket USB dalam kondisi basah, atau saat mencuci atau kondisi basah lainnya karena dapat merusak socket USB.

Jangan biarkan kabel USB menjadi terjepit atau tergencet.

Page 85

Petunjuk Pengoperasian

Peralatan Penyimpanan

PUSH

Jok

SEAT

Tombol

pembuka jok

Kunci

II IN, IV IN

SEAT

Sisi SEAT

Kunci kontak

Tombol pembuka jok

IN, III IN

II IN, IV IN

IN, III IN

Membuka Jok

a Putar stang kemudi mengarah lurus ke depan.

Putar kunci kontak ke posisi SEAT.

u Untuk membuka kunci kontak. (H. 42)

Masukkan kunci dan putar ke posisi SEAT.

c Tekan pada sisi SEAT pada tombol pembuka

jok.

d Buka jok.

Menutup Jok

Tutup dan tekan ke bawah pada bagian belakang jok hingga terkunci. Pastikan bahwa jok terkunci rapat dengan mencoba mengangkatnya sedikit.

Berhati-hatilah agar kunci Anda tidak terkunci di dalam kotak bagasi di bawah jok.

Bersambung

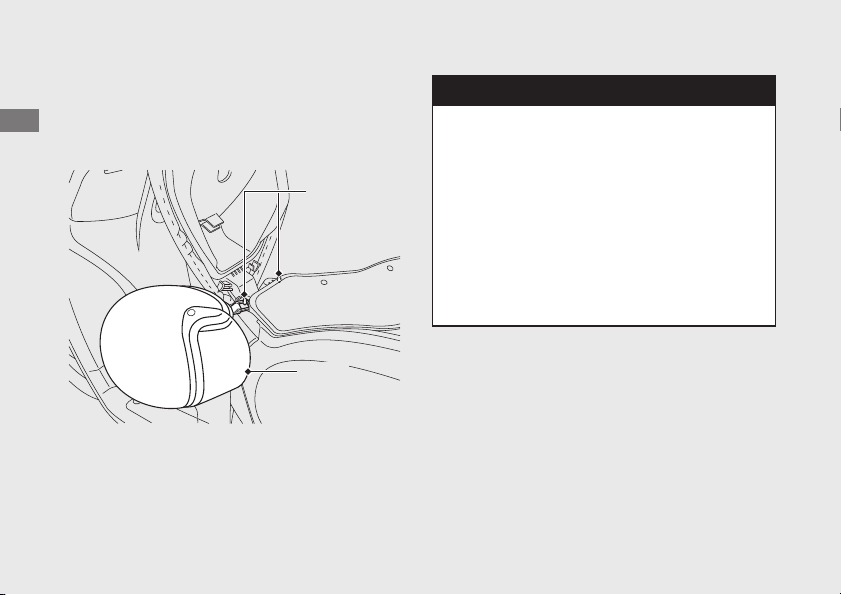

Page 86

Peralatan Penyimpanan

Petunjuk Pengoperasian

Gantungan helm

Helm

PERINGATAN

Gantungan Helm

Gantungan helm terletak di bawah jok.

u Gunakan gantungan helm hanya pada saat

parkir.

(Bersambung)

Mengendarai dengan helm tergantung pada gantungan helm dapat mengganggu kemampuan Anda untuk mengendalikan kendaraan dan dapat menimbulkan kecelakaan dimana Anda dapat terluka parah atau meninggal.

Gunakan gantungan helm hanya pada saat parkir. Jangan mengendarai kendaraan dengan helm terikat pada gantungan.

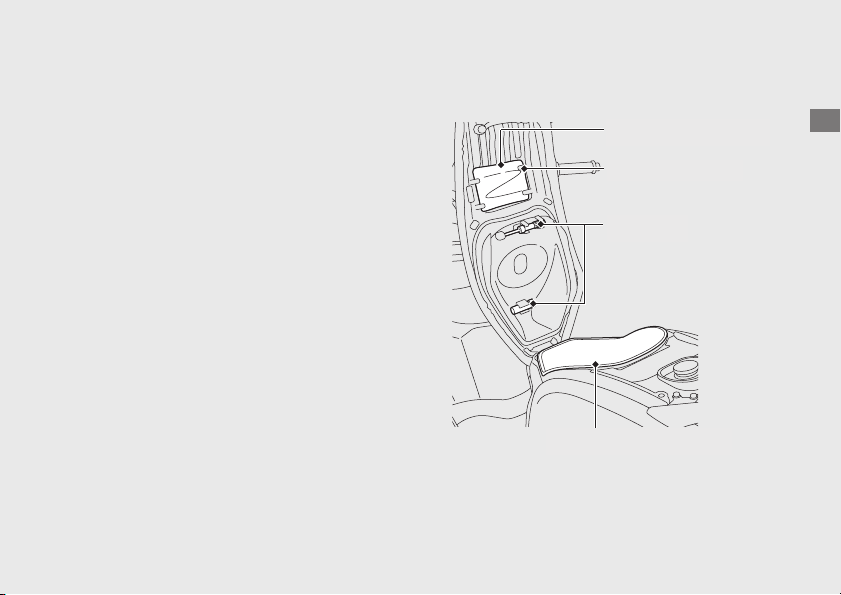

Page 87

Petunjuk Pengoperasian

Tool Kit

Tool kit berada dibalik jok.

Kantong Dokumen

Kantong dokumen berada di tempat dokumen di balik jok.

Kantong dokumen

Tempat dokumen

Kotak bagasi

Jangan pernah melebihi batas berat maksimum.

Berat Maksimum: 10 kg

Tool kit

u Jangan menyimpan barang-barang yang mudah

terbakar atau rentan terhadap kerusakan akibat panas.

u Jangan menyimpan barang-barang berharga

atau rapuh.

Kotak bagasi

Bersambung

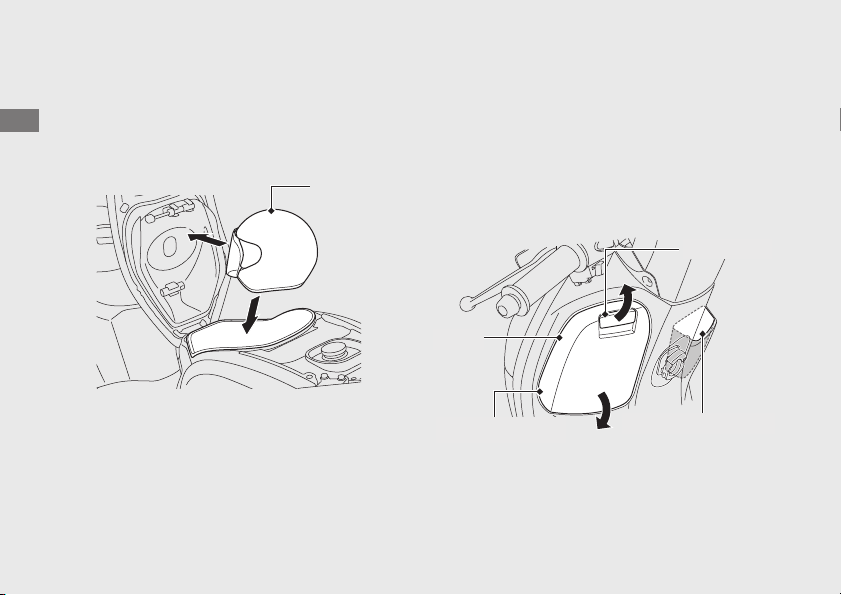

Page 88

Peralatan Penyimpanan

Petunjuk Pengoperasian

Helm

Bagasi depan kiri

Bagasi depan kanan

Knob tutup

Tutup

Helm dapat disimpan di dalam kotak bagasi. Posisikan bagian depan dari helm ke arah depan.

u Dikarenakan ukuran atau desainnya, maka

kemungkinan ada beberapa jenis helm yang tidak dapat masuk di dalam kotak bagasi.

Membuka jok (H. 79)

(Bersambung)

Bagasi depan

Bagasi depan berada di bawah stang kemudi.

Buka bagasi depan kiri

Tarik knob tutup ke atas dan buka tutup.

Tutup bagasi depan kiri

Tutup penutup sampai mengunci.

Beban maksimum yang diizinkan pada gantungan barang dan bagasi depan tidak boleh lebih dari 1,5 kg.

Page 89

Petunjuk Pengoperasian

Gantungan barang

Gantungan barang berada di bawah stang kemudi.

u Jangan membawa barang yang besar pada

gantungan hingga menggantung keluar dari kendaraan dan/atau sampai mengganggu pergerakan kaki Anda.

Gantungan barang

Beban maksimum yang diizinkan pada gantungan barang dan bagasi depan tidak boleh lebih dari 1,5 kg.

Page 90

Perawatan Berkala

Bacalah "Pentingnya Perawatan Berkala" dan "Dasar-Dasar Perawatan Berkala" dengan saksama sebelum melakukan pekerjaan perawatan berkala apapun. Lihat pada "Spesifikasi" untuk data-data servis.

Pentingnya Perawatan Berkala .............. Hal. 85

Jadwal Perawatan Berkala ......................Hal. 86

Dasar-Dasar Perawatan Berkala .............Hal. 89

Tool Kit...................................................... Hal. 98

Melepaskan & Memasang Komponen

Body......................................................... Hal. 99

Baterai.................................................................Hal. 99

Klip .....................................................................Hal. 101

Cover Atas Depan..........................................Hal. 102

Cover Tengah Belakang ...............................Hal. 103

Oli Mesin ................................................. Hal. 104

Rem.......................................................... Hal. 106

Standar Samping .................................... Hal. 112

Gas Tangan.............................................. Hal. 113

Penggantian Lain.................................... Hal. 114

Mengganti Baterai Remote......................... Hal. 114

Mengganti Baterai Honda SMART Key .... Hal. 117

Page 91

Perawatan Berkala

Pentingnya Perawatan Berkala

PERINGATAN

Pentingnya Perawatan Berkala

Menjaga kendaraan Anda agar terawat dengan baik adalah sangat penting bagi keamanan Anda pribadi dan untuk melindungi kendaraan Anda, mendapatkan performa yang maksimal, menghindari kerusakan, dan mengurangi polusi udara. Perawatan berkala merupakan tanggung jawab pemilik. Pastikan untuk memeriksa kendaraan Anda setiap kali sebelum berkendara dan melakukan pemeriksaan secara periodik sesuai Jadwal Perawatan Berkala. 2 Hal. 86

Tidak merawat kendaraan Anda sebagaimana

mestinya atau tidak memperbaiki masalah

sebelum berkendara, akan menyebabkan

terjadinya kecelakaan dimana Anda dapat

terluka parah atau meninggal.

Selalu ikuti rekomendasi pemeriksaan dan

perawatan dan jadwal di buku pedoman

pemilik ini.

Keamanan Saat Perawatan Berkala

Bacalah selalu petunjuk-petunjuk perawatan berkala sebelum memulai sesuatu pekerjaan dan pastikan bahwa Anda memiliki semua tool, partpart dan ketrampilan yang diperlukan. Kami tidak dapat memperingatkan Anda setiap bahaya yang mungkin terjadi saat melakukan perawatan berkala. Hanya Anda yang dapat mengambil keputusan apakah Anda perlu melakukan sesuatu tindakan tertentu.

Ikutilah petunjuk-petunjuk berikut ini ketika melakukan perawatan berkala.

● Matikan mesin dan putar kunci kontak ke posisi

(Off).

● Letakkan kendaraan Anda pada permukaan keras

dan datar dengan menggunakan standar samping, standar tengah atau peralatan lainnya untuk menyangga kendaraan.

● Biarkan mesin, knalpot, rem, dan bagian-bagian

lainnya yang bersuhu tinggi untuk mendingin sebelum melakukan servis karena Anda bisa terluka bakar.

● Hidupkan mesin hanya bila diinstruksikan, dan

lakukanlah di tempat yang mempunyai ventilasi cukup.

Page 92

Perawatan Berkala

Jadwal Perawatan Berkala

Jadwal perawatan berkala menjelaskan persyaratan yang diperlukan dalam perawatan berkala untuk memastikan keamanan, kinerja yang handal, dan kontrol emisi yang sesuai.

Pekerjaan perawatan berkala harus dilakukan sesuai dengan standar dan spesifikasi Honda oleh teknisi yang dilatih dan diperlengkapi secara memadai. Bengkel AHASS Anda telah memenuhi semua persyaratan ini. Simpanlah catatan yang akurat mengenai perawatan berkala kendaraan Anda untuk membantu memastikan bahwa kendaraan Anda dirawat dengan baik. Pastikan bahwa siapa pun yang melakukan perawatan berkala selalu melengkapi catatan ini.

Semua perawatan berkala yang sudah terjadwal dianggap sebagai biaya operasional yang normal bagi pemilik sepeda motor dan akan dikenakan biaya oleh bengkel AHASS Anda. Simpanlah semua kwitansi. Jika Anda menjual kendaraan, kwitansikwitansi ini harus diserahkan bersama dengan kendaraan ke pemilik baru.

Honda menyarankan agar bengkel AHASS Anda menguji jalankan kendaraan Anda setelah setiap kali perawatan berkala dilakukan.

Page 93

Perawatan Berkala

Jadwal Perawatan Berkala

Pemeriksaan

Bagian-bagian

Saluran Bahan Bakar

Ketinggian Bahan Bakar

Cara Kerja Gas Tangan

Saringan Udara

Pernapasan Bak Mesin

Busi

Jarak Renggang Klep

Oli Mesin 104

Saringan Kasa Oli Mesin

Putaran Stasioner Mesin –

Drive Belt

Sebelum

× 1.000 km1 4 8 12162024283236404448

Berkendara

Hal. 89

Bulan 2 4 8 12 16 20 24 28 32 36 40 44 48

- - - - - -

- - -

-- - -

Frekuensi

- - - - -

- - - - - –

----- -- –

--- –

Pemeriksaan

- 75

Tahunan

Penggan

tian

teratur

Lihat pada

hal.

113

–

Tingkat Kesulitan Perawatan Berkala Keterangan

: Menengah. Kami menganjurkan untuk diservis oleh bengkel

AHASS, kecuali apabila Anda mempunyai peralatan khusus, data servis yang diperlukan dan memiliki keahlian teknis yang cukup.

Periksa (bersihkan, setel, lumasi, atau ganti jika diperlukan)

Ganti

Bersihkan

: Prosedur-prosedurnya ada di dalam Buku Pedoman Reparasi untuk model ini.

: Teknikal. Demi keamanan, servislah kendaraan Anda di bengkel

AHASS.

Bersambung

Page 94

Jadwal Perawatan Berkala

Perawatan Berkala

- -

Frekuensi

Pemeriksaan

Tahunan

--- –

- - - –

- - - - –

Pemeriksaan

Bagian-bagian

Oli Final Drive

Baterai

Minyak rem

Keausan kampas rem

Sistem Rem 89

Cara Kerja Kunci Rem

Arah Sinar Lampu Depan

Lampu/Klakson

Keausan Kampas Kopling

Standar Samping

Suspensi

Mur, Baut, Pengencang

Roda/Ban

Bantalan Kepala Kemudi

Catatan:

1 : Pada pembacaan odometer lebih tinggi, ulangilah pada interval frekuensi yang telah ditentukan.

2 : Servis lebih sering jika seringkali dikendarai di area yang sangat basah atau berdebu.

3 : Servis lebih sering jika seringkali dikendarai dalam hujan atau pada kecepatan tinggi.

4 : Penggantian membutuhkan keterampilan mekanis.

Sebelum

× 1.000 km1 4 8 12162024283236404448

Berkendara

Hal. 89

Bulan 2 4 8 12 16 20 24 28 32 36 40 44 48

-------

- - - - - - - - - - - - -

-- - -

- - -

- -

Penggan

tian

teratur

2 tahun 106

Lihat pada

hal.

–

107, 111

–

112

–

Page 95

Perawatan Berkala

Dasar-Dasar Perawatan Berkala

Pemeriksaan Sebelum Berkendara

Demi keamanan dan keselamatan, maka merupakan tanggung jawab Anda untuk melakukan pemeriksaan sebelum berkendara dan memastikan bahwa setiap masalah yang Anda temui diperbaiki. Pemeriksaan sebelum berkendara adalah suatu keharusan, tidak hanya demi keamanan dan keselamatan, akan tetapi dikarenakan apabila Anda mengalami kerusakan, atau bahkan hanya ban kempes saja, maka hal ini bisa menjadi suatu hal yang sangat tidak nyaman.

Periksa bagian-bagian berikut ini sebelum Anda mengendarai kendaraan Anda:

● Persediaan bahan bakar î Isilah tangki bahan

bakar bila perlu

● Gas tangan î Periksa kelancaran pembukaan dan

penutupan penuh pada semua posisi kemudi

2 Hal. 113

● Tinggi permukaan oli mesin - Tambahkanlah oli

mesin bila perlu. Periksa dari kebocoran

2 Hal. 104

2 Hal. 75

● Rem - Periksalah cara kerja;

Depan: periksa tinggi permukaan minyak rem dan keausan kampas rem depan

2 Hal. 107

2 Hal. 106,

Belakang : periksa kampas rem belakang dan jarak main bebas, setel bila perlu

2 Hal. 108

● Lampu-lampu dan klakson - Periksa bahwa

2 Hal. 111,

lampu-lampu, indikator-indikator dan klakson berfungsi dengan benar

● Sistem pemutus pengapian di standar samping -

Periksa apakah berfungsi dengan baik

● Roda dan ban - Periksa kondisi, tekanan udara

dan setel bila perlu

2 Hal. 95

2 Hal. 112

Page 96

Dasar-Dasar Perawatan Berkala

Perawatan Berkala

PERINGATAN

PERHATIAN

Mengganti Part-Part

Gunakan selalu suku cadang asli Honda atau yang setara untuk menjamin keandalan dan keamanan sepeda motor.

Memasang part-part non-Honda dapat membuat kendaraan Anda menjadi tidak aman dan menyebabkan kecelakaan dimana Anda dapat terluka parah atau meninggal.

Gunakan selalu suku cadang asli Honda atau yang setara yang telah dirancang untuk kendaraan Anda.

Baterai

Kendaraan Anda memiliki baterai tipe bebas perawatan. Anda tidak perlu memeriksa kadar elektrolit baterai atau menambah air suling. Bersihkan terminal-terminal baterai jika sudah kotor atau mulai berkarat. Jangan lepaskan segel penutup baterai. Tidak perlu melepaskan tutup saat mengisi baterai.

Baterai Anda adalah tipe bebas-perawatan dan dapat rusak secara permanen jika strip pelindung tutup pengisian dilepaskan.

Simbol ini terdapat pada baterai yang berarti bahwa baterai tidak dapat diperlakukan seperti limbah rumah tangga.

Baterai yang dibuang tidak pada tempatnya dapat membahayakan lingkungan dan kesehatan manusia. Karenanya ikutilah selalu peraturan setempat untuk instruksi pembuangan limbah baterai yang benar.

Page 97

Perawatan Berkala

PERINGATAN

Tindakan dalam kondisi darurat

Jika salah satu dari berikut ini terjadi, segera temui dokter.

● Percikan elektrolit ke mata Anda:

u Bilas mata berulang kali dengan air dingin

selama setidaknya 15 menit. Menggunakan air bertekanan dapat merusak mata Anda.

● Percikan elektrolit ke kulit Anda:

u Lepaskan pakaian yang terkena dan cuci kulit

Anda dengan air.

● Percikan elektrolit ke mulut Anda:

u Bilas mulut sepenuhnya dengan air, dan

jangan ditelan.

Dasar-Dasar Perawatan Berkala

Baterai mengeluarkan gas hidrogen yang dapat meledak selama pengoperasian normal.

Percikan bunga api atau lidah api dapat menyebabkan meledaknya baterai dengan kekuatan cukup besar untuk membunuh atau melukai Anda dengan parah.

Gunakan pakaian pelindung dan pelindung muka, atau serahkan pekerjaan servis baterai kepada teknisi yang berpengalaman.

Bersambung

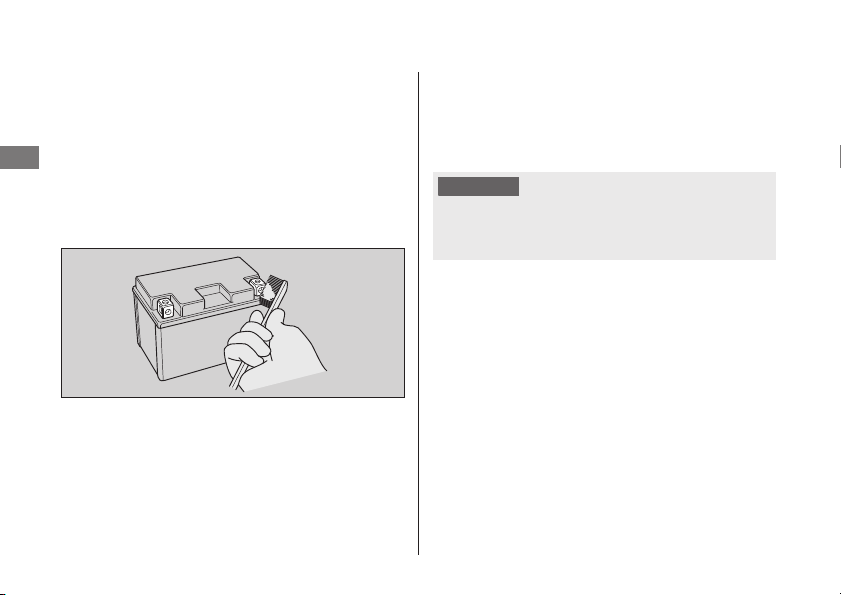

Page 98

Dasar-Dasar Perawatan Berkala

Perawatan Berkala

PERHATIAN

Membersihkan Terminal-Terminal Baterai

1. Lepaskan baterai. 2 Hal. 99

Jika terminal-terminal mulai berkarat dan sudah dilapisi dengan zat berwarna putih, cucilah dengan air hangat dan lap bersih.

Jika terminal-terminal sudah sangat berkarat, bersihkan dan gosok terminal-terminal dengan sikat kawat atau amplas. Kenakanlah kacamata pengaman.

Setelah dibersihkan, pasang kembali baterai.

Baterai mempunyai jangka waktu hidup yang terbatas. Konsultasikan dengan bengkel AHASS Anda mengenai kapan Anda harus mengganti baterai. Gantilah selalu baterai dengan baterai bebas perawatan lainnya dari jenis yang sama.

Memasang aksesori elektrik non-Honda dapat membebani sistem kelistrikan, menguras baterai, dan kemungkinan bisa merusak sistem sepeda motor.

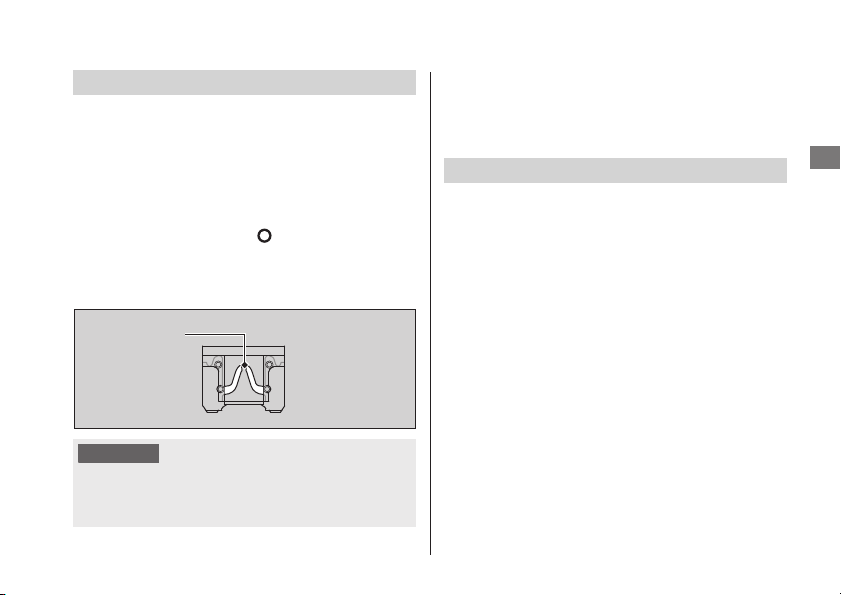

Page 99

Dasar-Dasar Perawatan Berkala

Perawatan Berkala

PERHATIAN

Sekring

Sekring melindungi rangkaian listrik pada kendaraan Anda. Jika ada sesuatu yang bersifat kelistrikan di kendaraan Anda rusak, periksalah dan gantilah sekring-sekring yang putus.

Memeriksa dan Mengganti Sekring

Putar kunci kontak ke posisi (OFF) untuk melepas dan memeriksa sekring. Jika ada sekring yang putus, gantilah dengan sekring yang berukuran sama. Untuk ukuran sekring, lihat "Spesifikasi."

Sekring putus

Mengganti sekring lama dengan sekring baru yang memiliki ukuran lebih tinggi sangat memperbesar kemungkinan kerusakan pada sistem kelistrikan.

2 Hal. 139

2 Hal. 159

Jika sekring seringkali putus, kemungkinan ada kerusakan pada sistem kelistrikan. Periksakan kendaraan Anda di bengkel AHASS Anda.

Oli Mesin

Konsumsi oli mesin bisa berbeda-beda dan kualitas oli akan menurun sesuai dengan kondisi pengendaraan dan waktu. Periksalah tinggi permukaan oli mesin secara teratur, dan tambahkan oli mesin yang dianjurkan jika diperlukan. Oli yang kotor atau oli yang sudah lama harus diganti sesegera mungkin.

Memilih Oli Mesin

Untuk oli mesin sesuai dengan yang direkomendasikan, lihat “Spesifikasi".

Jika Anda menggunakan oli mesin non-Honda, periksalah labelnya untuk memastikan bahwa oli tersebut memenuhi semua standar berikut ini:

● Standar JASO T 903

● Standar SAE

● Klasifikasi API

: MB

: 10W-30

: SJ atau lebih tinggi

2 Hal. 158

Bersambung

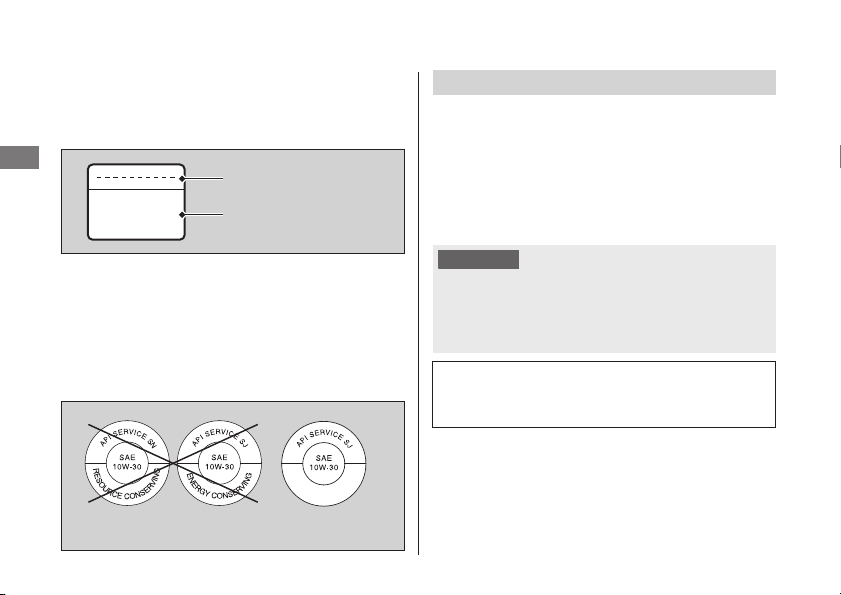

Page 100

Dasar-Dasar Perawatan Berkala

Perawatan Berkala

PERHATIAN

*1.

Standar JASO T 903 adalah angka penunjuk oli mesin untuk mesin sepeda motor 4-langkah. Ada dua kelas: MA dan MB. Contoh berikut memperlihatkan label untuk klasifikasi MB.

*2.

Standar SAE mengklasifikasikan oli berdasarkan viskositasnya.

*3.

Klasifikasi API menentukan kualitas dan tingkat performa oli mesin. Gunakan oli SJ atau lebih tinggi, kecuali oli yang diberi label "Energy Conserving" atau "Resource Conserving" pada simbol API service yang berbentuk melingkar.

Tidak dianjurkan Dianjurkan

Kode oli

Klasifikasi oli

Minyak Rem

Jangan menambahkan atau mengganti minyak rem, kecuali dalam keadaan darurat. Gunakan hanya minyak rem yang benar-benar baru dari wadah yang masih disegel. Jika Anda melakukan penambahan minyak rem, servislah sistem rem sepeda motor di bengkel AHASS Anda sesegera mungkin.

Minyak rem dapat merusak permukaan plastik dan permukaan yang dicat. Lap dengan segera tumpahan minyak rem dan cuci sampai bersih.

Minyak rem yang dianjurkan:

Minyak Rem Honda DOT 3 atau DOT 4 atau yang setara
