リッドオープナー
品目名 部品番号 対象機種 発行日 Publication No. 取付工数
Installation Instructions
リッドオープナー 08L71-K1Z-J10
はじめに
• 記載内容や仕様などは、車両の改良のため予告なく変更することがあります。あらかじめご了承ください。
• このマニュアルはメカニックなど Honda モーターサイクルの基本的な技能や知識を持った人を対象として編集しています。
したがって、技能や知識を持っていない人が本書のとおりに整備しても正しい整備ができないことがあります。
Honda 二輪販売店様へ
この取扱説明書は、必ずお客様へお渡しください。
お客様へ
用品の取付には専門知識と特殊工具及び設備が必要になるため、自動車整備有資格者のいる販売店での取付をお勧めします。
シンボルマーク
下記のシンボルマークはこのマニュアルを通して作業場の注意事項、案内を示している。
指示に従わないと、死亡または重大な傷害に至るもの
指示に従わないと、死亡または重大な傷害に至る可能性があるもの
指示に従わないと、傷害をうける可能性があるもの
守らないと車両や構成部品が損傷するため、行ってはいけない事項および作業要領
作業を行う上で、知っておくと作業の効率化につながる情報や補足説明
本機サービスマニュアルを参照
"Installation Instructions BASIC 編 "(70HSS000) を参照
その他のシンボル
各シンボルの説明は "Installation Instructions BASIC 編 "(70HSS000) を参照してください。
PCX/PCX HV/PCX160
2020.11 MII 0.5 H
取付について
• 取り付け作業はエンジン、マフラが完全に冷えてから行ってください。
高温のまま作業を行うと、火傷などを負う可能性が高くなります。
• 部品の脱着をするときは、塗装面への傷付きに注意して作業をしてください。
• 取り外した部品は、元の仕様に戻すとき必要になりますのでお客様にお渡しください。
• 外装部品などの再取り付け時、配線類のかみ込みがないことを確認してください。
• 取り付けは、必ずバッテリ（-）ケーブルを外してから行ってください。
• バッテリを外したときは、車両のオーナーズマニュアルを参照してメータを再設定してください。
© Honda Motor Co., Ltd. 2020 70K1Y060
1
of 6
Page 2

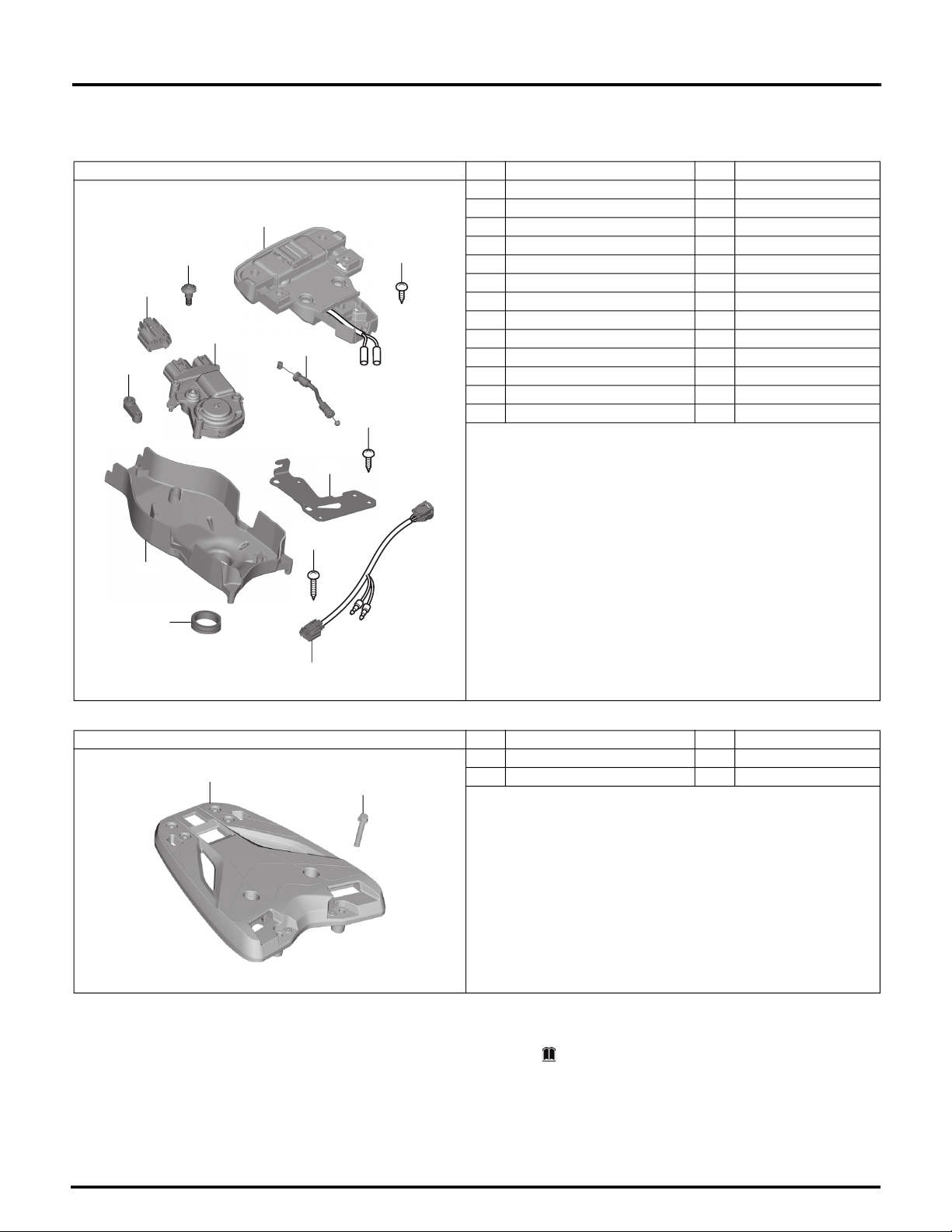

構成品
取扱説明書及び取付要領書が同梱されているときは、必ずお客様にお渡しください。
＜リッドオープナー＞
構成部品 No. 部品名 個数 部品番号
(1) オープナーケーブルカバー 1 (2) 4×10 mm スクリュ 2 93903-24220
(3) リッドオープナーケーブル 1 (4) リッドスイッチサブハーネス 1 (5) ケーブルジョイント 1
(6) アクチュエータステー 1 (7) 4×20 mm スクリュ 2 93903-34580
(8) 4×12 mm スクリュ 6 93903-34310
(9) グロメット 1 -
(10)
リッドオープナー
(11) 5×17 mm スクリュ 4 90105-K40-F70
アクチュエータ
(12)
(13) ダミーカプラ 1 32144-MKC-A00
(5)
(13)
(11)
(12)
(10)
(2)
(3)
(8)
(6)
Installation Instructions
-
-
1
1
36520-MKV-D01
-
(1)
(9)
＜トップボックスベース＞
(14)
(7)
(4)
構成部品 No. 部品名 個数 部品番号
(14) リアキャリアベース 1 -
(15)
(15) 8×50 mm フランジボルト 4 95701-08050-07
トルクについて
車両の部品の締め付けトルクはサービスマニュアルを参照してください。( )
© Honda Motor Co., Ltd. 2020 70K1Y060
2 of 6
Page 3
Installation Instructions
取付方法

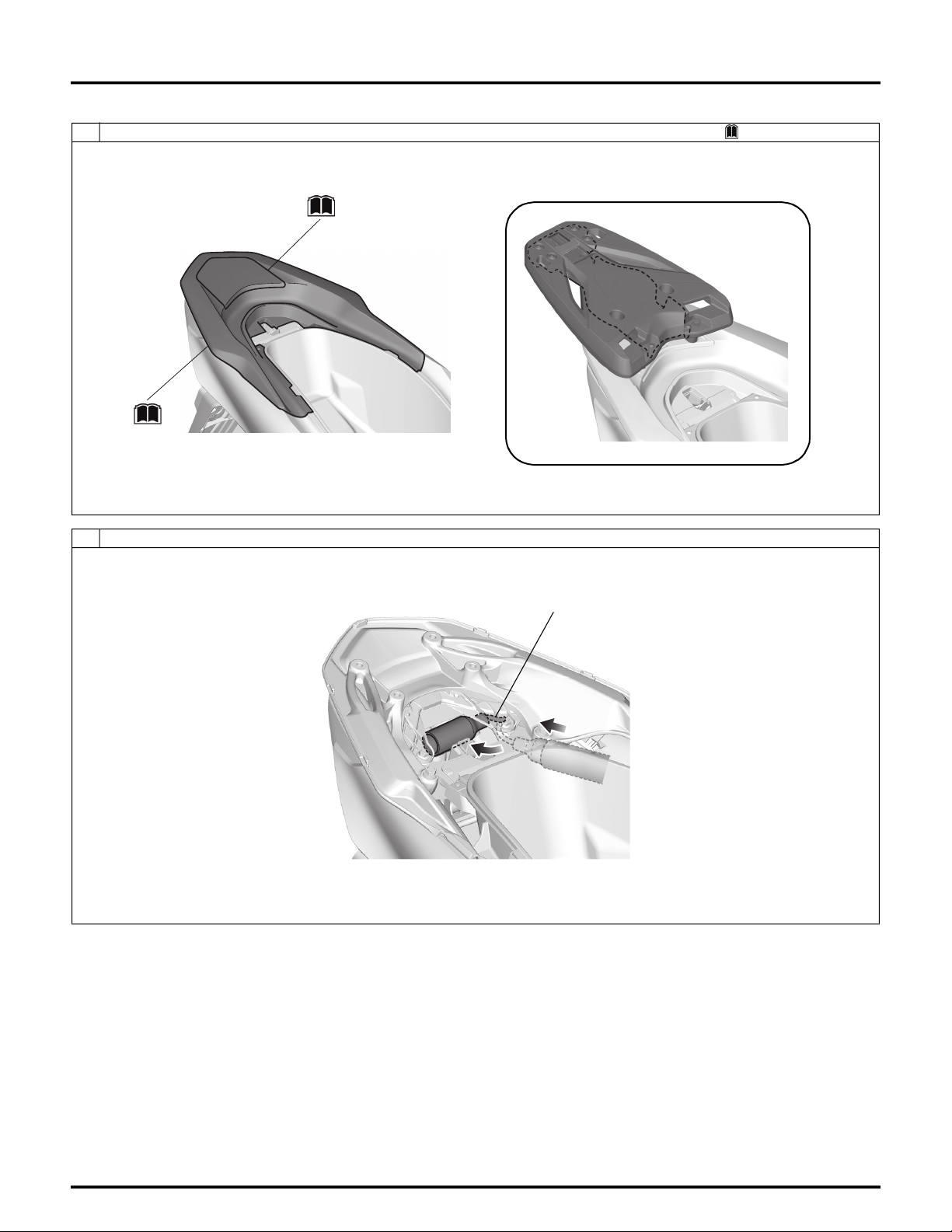

1. サービスマニュアルを参照し、図の車両部品を取り外し、バッテリ（－）ケーブルの接続を外す。( )
用品取付イメージ
2. 図のように車両のハーネスを取り廻す。
車両のハーネス
© Honda Motor Co., Ltd. 2020 70K1Y060
3 of 6
Page 4

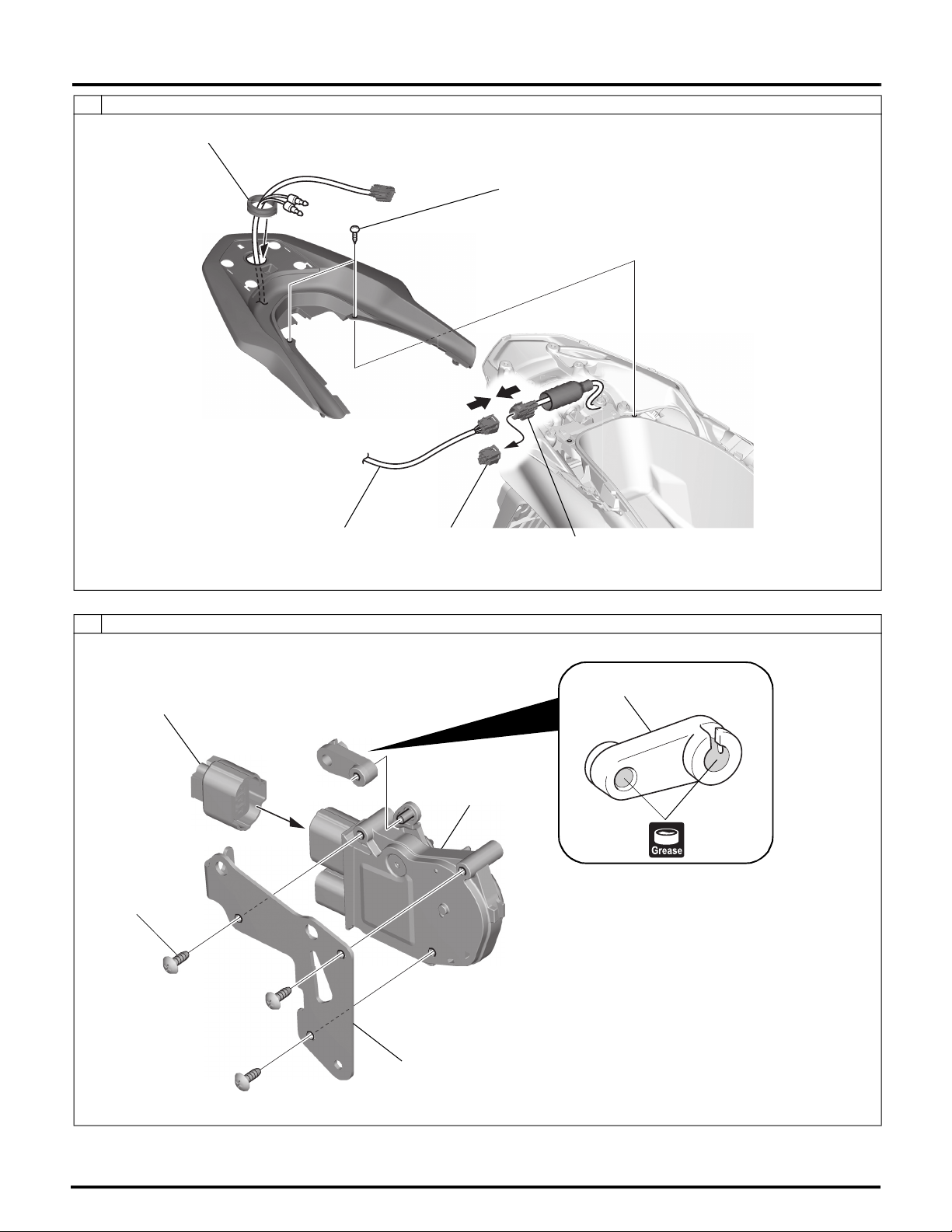

3. 図のように取り付ける。
(9)
スクリュ
（再使用）
Installation Instructions
4. 図のように取り付ける。
(13)
(8)
1 N·m
(4)
ダミーカプラ
(12)
車両のカプラ
(5)
(6)
© Honda Motor Co., Ltd. 2020 70K1Y060
4 of 6
Page 5

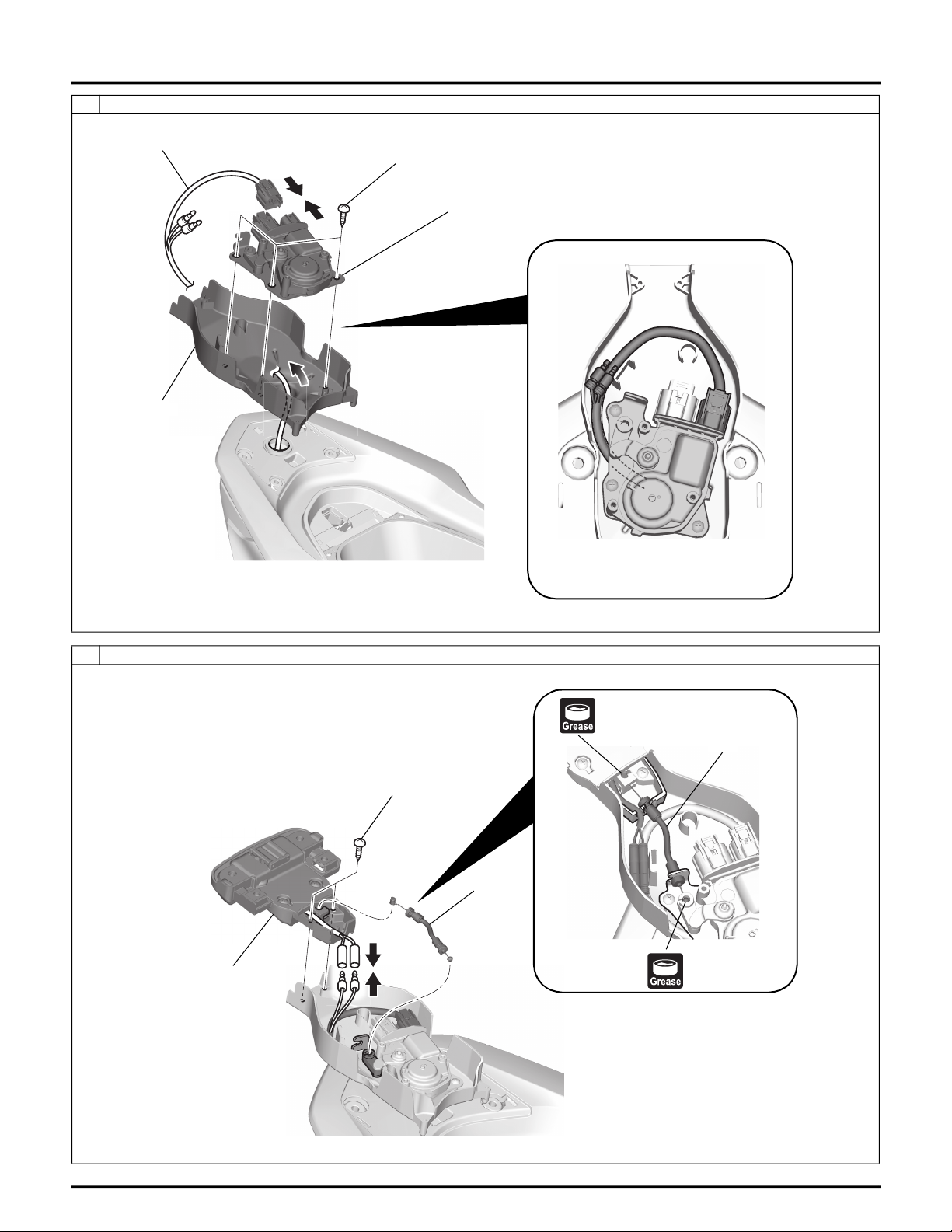

5. 図のように取り付ける。
Installation Instructions
(4)
(8)
1 N·m
リッドオープナー Assy.
(1)
6. 図のように取り付ける。
(10)
(3)
(2)
1 N·m
(3)
© Honda Motor Co., Ltd. 2020 70K1Y060
5 of 6
Page 6

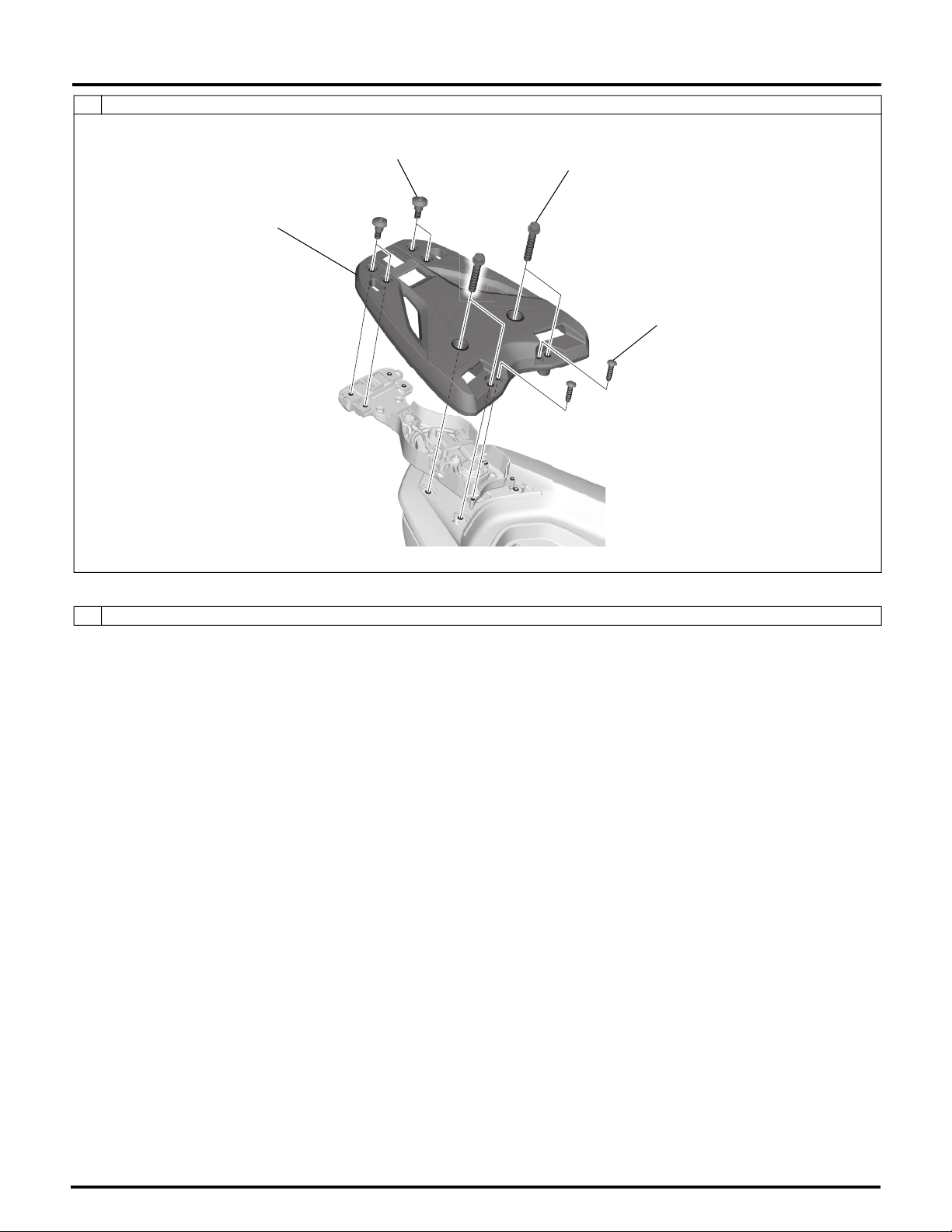

7. 図のように取り付ける。
(14)
(11)
4.2 N·m
Installation Instructions
(15)
(7)
8. トップボックスの取扱・取付説明書、または純正アクセサリ取扱説明書を参照して、トップボックスを取り付ける。
© Honda Motor Co., Ltd. 2020 70K1Y060
6 of 6
