INSTRUCTIEBOEKJE

NC750XA/XD

Deze handleiding dient als een permanent onderdeel van het
voertuig te worden beschouwd en moet bij doorverkoop van het
voertuig aan de nieuwe eigenaar worden verstrekt.

Deze publicatie bevat de meest recente productinformatie die
beschikbaar was voor het ter perse gaan. Honda Motor Co., Ltd.
behoudt zich het recht voor om te allen tijde wijzigingen aan te
brengen zonder voorafgaande kennisgeving en zonder het aangaan
van enige verplichting.

Niets uit deze publicatie mag zonder schriftelijke toestemming
worden gereproduceerd.

Het kan zijn dat het afgebeelde voertuig in dit instructieboekje
verschilt van uw voertuig.

© 2020 Honda Motor Co., Ltd.

Welkom

Van harte gefeliciteerd met de aanschaf van
uw nieuwe Honda-voertuig. Door te kiezen
voor een Honda maakt u deel uit van een
wereldwijde familie van tevreden klanten die
Honda's reputatie voor het leveren van
hoogwaardige producten waarderen.

Met het oog op uw veiligheid en rijplezier:

Lees dit instructieboekje aandachtig door.

●

Volg alle aanbevelingen op en voer alle

●

procedures uit die in deze handleiding
zijn vermeld.

●

Besteed extra aandacht aan
veiligheidsinformatie in deze handleiding
en op het voertuig.

●

De volgende codes in deze handleiding
duiden de landen aan.

●

De afbeeldingen hierin zijn gebaseerd op
het type NC750XA ED.

Landcodes
Code

Land

NC750XA

Directe verkoop Europa
Singapore, Hongkong,

ED

Macau, Oekraïne, Turkije,
Zuid-Afrika, Nieuw-Zeeland,

Argentinië
II ED Directe verkoop Europa
GS GCC-landen
KO Korea

NC750XD

Directe verkoop Europa

Singapore, Hongkong,
ED

Macau, Oekraïne, Turkije,

Zuid-Afrika, Nieuw-Zeeland,

Argentinië
II ED Directe verkoop Europa
FO Taiwan

*De specificaties kunnen van land tot land
verschillen.

Enkele opmerkingen over veiligheid

Uw veiligheid en de veiligheid van anderen zijn
zeer belangrijk. Het veilig rijden op dit voertuig
is een belangrijke verantwoordelijkheid.
Om u te helpen goed geïnformeerde
veiligheidsbeslissingen te nemen, hebben wij
bedieningsprocedures en andere informatie
in deze handleiding en op veiligheidslabels
verstrekt. Deze informatie maakt u attent op
potentiële gevaren waardoor u of anderen
letsel kunnen oplopen.
Het is vanzelfsprekend niet praktisch of niet
mogelijk om u te waarschuwen voor alle
gevaren die kunnen optreden bij het rijden op
en onderhouden van een voertuig. U moet dan
ook uw eigen gezonde verstand gebruiken.

U zult belangrijke veiligheidsinformatie in
verschillende vormen tegenkomen, waaronder:

●

Veiligheidslabels op het voertuig

● Veiligheidsinformatie voorafgegaan door

een waarschuwingssymbool en een
van de drie waarschuwingswoorden:
GEVAAR, WAARSCHUWING of LET OP.
Deze signaalwoorden betekenen:

3GEVAAR

U ZULT DODELIJK of ERNSTIG LETSEL
OPLOPEN als u de instructies niet
opvolgt.

3WAARSCHUWING

U KUNT DODELIJK of ERNSTIG LETSEL
OPLOPEN als u de instructies niet
opvolgt.

3LET OP

U KUNT LETSEL OPLOPEN als u de
instructies niet opvolgt.

Andere belangrijke informatie vindt u
onder de volgende koppen:

LET OP

Informatie om beschadiging van uw
voertuig, andere eigendommen of
het milieu te voorkomen.

Inhoudsopgave

Veiligheid van het voertuig BLZ. 2

Bedieningshandleiding BLZ. 18

Onderhoud BLZ. 102

Verhelpen van storingen BLZ. 143

Informatie BLZ. 156

Specificaties BLZ. 173

Veiligheid van het voertuig

Dit gedeelte bevat belangrijke informatie voor het veilig rijden met uw voertuig.
Lees dit gedeelte aandachtig door.

Veiligheidsrichtlijnen........................................... BLZ. 3

Waarschuwingslabels .......................................... BLZ. 6

Veiligheidsmaatregelen.................................... BLZ. 11

Voorzorgsmaatregelen voor het rijden ........ BLZ. 12

Accessoires & aanpassingen............................ BLZ. 16

Beladen................................................................. BLZ. 17

Veiligheidsrichtlijnen

Veiligheidsrichtlijnen

Volg deze richtlijnen met het oog op uw veiligheid:

● Voer alle routine- en periodieke inspecties uit

die in deze handleiding zijn beschreven.

● Zet de motor uit en houd vonken en vuur uit

de buurt als u tankt.

●

Laat de motor niet draaien in afgesloten of
gedeeltelijk afgesloten ruimten. Koolmonoxide in
uitlaatgassen is giftig en kan uw dood veroorzaken.

Draag altijd een helm

Het is bewezen dat helmen en beschermende kleding het
aantal en de ernst van hoofdletsel en ander letsel aanzienlijk
kunnen verminderen. Draag dus altijd een goedgekeurde
helm en beschermende kleding. 2 BLZ. 11

Voordat u gaat rijden

Zorg ervoor dat u in goede lichamelijke conditie bent,
geconcentreerd bent en niet onder de invloed van alcohol
of drugs verkeert. Zorg ervoor dat u en uw duopassagier
allebei een goedgekeurde helm en beschermende kleding
dragen. Draag duopassagiers op om zich aan de
handgrepen of aan uw middel vast te houden, met u mee
te leunen tijdens het schuinleggen van het voertuig in
bochten en hun voeten altijd op de voetsteunen te houden,
zelfs wanneer het voertuig stilstaat.

Neem de tijd om te leren en te oefenen

Zelfs als u al op andere voertuigen hebt gereden,
kunt u het beste in een veilige omgeving oefenen om
vertrouwd te raken met de werking en het
stuurgedrag van dit voertuig en om gewend te raken
aan de afmetingen en het gewicht van het voertuig.

Rijd defensief

Besteed altijd aandacht aan ander verkeer om u
heen en veronderstel niet dat andere bestuurders
u zien. Zorg dat u snel kunt stoppen of een
uitwijkmanoeuvre kunt maken.

Vervolg

Veiligheid van het voertuig

3

Veiligheidsrichtlijnen

Zorg dat u goed zichtbaar bent

Veiligheid van het voertuig

Zorg ervoor dat u beter zichtbaar bent, vooral 's
avonds, door heldere reflecterende kleding te
dragen, te rijden op plaatsen waar andere
bestuurders u kunnen zien, uw richting aan te
geven voordat u afslaat of van rijstrook verandert
en uw claxon te gebruiken indien nodig.

Rijd binnen uw grenzen

Rijd nooit harder dan u aankunt of sneller dan de
situatie toestaat. Vermoeidheid en
onoplettendheid kunnen afbreuk doen aan uw
beoordelingsvermogen en het veilig rijden.

Rijd niet onder de invloed van alcohol
of drugs

Alcohol of drugs en motorrijden gaan niet samen.
Zelfs één alcoholisch drankje kan uw vermogen om
op wisselende omstandigheden te reageren
verminderen en uw reactiesnelheid wordt minder na
elk aanvullend drankje. Hetzelfde geldt voor het
gebruik van drugs. Rijd niet onder de invloed van
alcohol of drugs en laat uw vrienden dit ook niet
doen.

4

Houd uw Honda in veilige staat

Het is belangrijk voor uw veiligheid en uw rijplezier
dat u het voertuig goed onderhoudt.
Inspecteer uw voertuig voor elke rit en voer al het
aanbevolen onderhoud uit. Houd u aan de
beladingslimieten (2 BLZ. 17), bouw uw voertuig
niet om en installeer geen accessoires die uw
voertuig onveilig maken (2 BLZ. 16).

Betrokken zijn bij ongevallen

Persoonlijke veiligheid is uw eerste prioriteit. Als u of ie­mand anders letsel heeft opgelopen, neem dan de tijd om
de ernst van het letsel te beoordelen en te bepalen of het
veilig is om door te rijden. Schakel indien nodig de hulp­diensten in. Volg tevens de geldende wet- en regelgeving
indien een andere persoon of een ander voertuig bij het
ongeval is betrokken.

Veiligheidsrichtlijnen

Als u besluit verder te rijden, zet dan eerst de
contactschakelaar in de stand (Off) en
controleer de staat van uw voertuig. Inspecteer op
vloeistoflekkage, controleer of cruciale moeren en
bouten goed vastzitten en controleer het stuur, de
bedieningshendels, remmen en wielen. Rijd
langzaam en voorzichtig.
Het kan zijn dat uw voertuig schade heeft
opgelopen die niet onmiddellijk zichtbaar is. Laat
uw voertuig zo snel mogelijk grondig inspecteren
door een erkend reparatiebedrijf.

Gevaar voor koolstofmonoxide

Uitlaatgassen bevatten giftig koolstofmonoxide,
een kleurloos, reukloos gas. Het inademen van
koolstofmonoxide kan bewusteloosheid veroorza­ken en tot uw dood leiden.

Als u de motor in een besloten of zelfs gedeeltelijk
afgesloten ruimte laat draaien, kan de lucht die u
inademt een gevaarlijke hoeveelheid koolstofmo­noxide bevatten.
Laat uw voertuig nooit in een garage of andere
besloten ruimte draaien.

3WAARSCHUWING

Het laten draaien van de motor van uw
voertuig in een afgesloten of zelfs in
een gedeeltelijk afgesloten ruimte, kan
leiden tot een snelle opbouw van het
giftige gas koolmonoxide.

Het inademen van dit kleur- en
geurloze gas kan leiden tot
bewusteloosheid en zelfs tot de dood.

Laat de motor van uw voertuig alleen
draaien in een goed geventileerde
ruimte buiten.

Veiligheid van het voertuig

5

Waarschuwingslabels

Waarschuwingslabels

Veiligheid van het voertuig

Behalve type KO

Op de volgende pagina's wordt de betekenis
van de labels beschreven. Sommige labels
waarschuwen u voor potentiële gevaren die
ernstig letsel kunnen veroorzaken. Andere
bieden belangrijke veiligheidsinformatie. Lees
deze informatie aandachtig en verwijder de
labels niet.

Als een label eraf valt of moeilijk te lezen is,
neem dan contact op met uw dealer voor een
vervangingslabel.

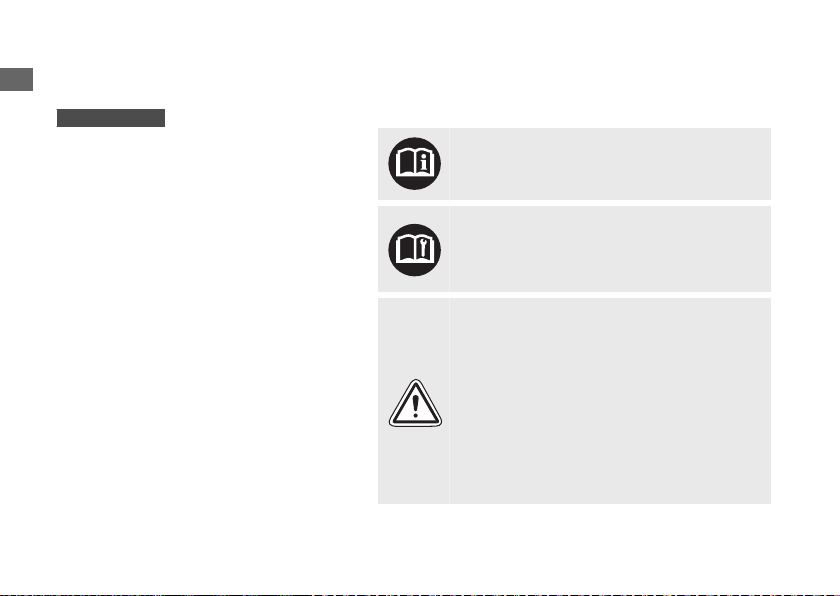

Elk label is voorzien van een specifiek symbool.
De betekenis van elk symbool en label is als
volgt.

6

Lees de instructies in het instructieboekje
aandachtig door.

Lees de instructies in de werkplaatshandleiding
aandachtig door. Laat om veiligheidsredenen
het onderhoud aan uw voertuig alleen
uitvoeren door uw dealer.

GEVAAR (met RODE achtergrond)

U ZULT ERNSTIG of zelfs DODELIJK LETSEL
oplopen als u deze aanwijzingen niet opvolgt.

WAARSCHUWING (met ORANJE
achtergrond)

U KUNT ERNSTIG of zelfs DODELIJK LETSEL
oplopen als u deze aanwijzingen niet opvolgt.

LET OP (met GELE achtergrond)

U KUNT GEWOND RAKEN als u deze
aanwijzingen niet opvolgt.

Waarschuwingslabels

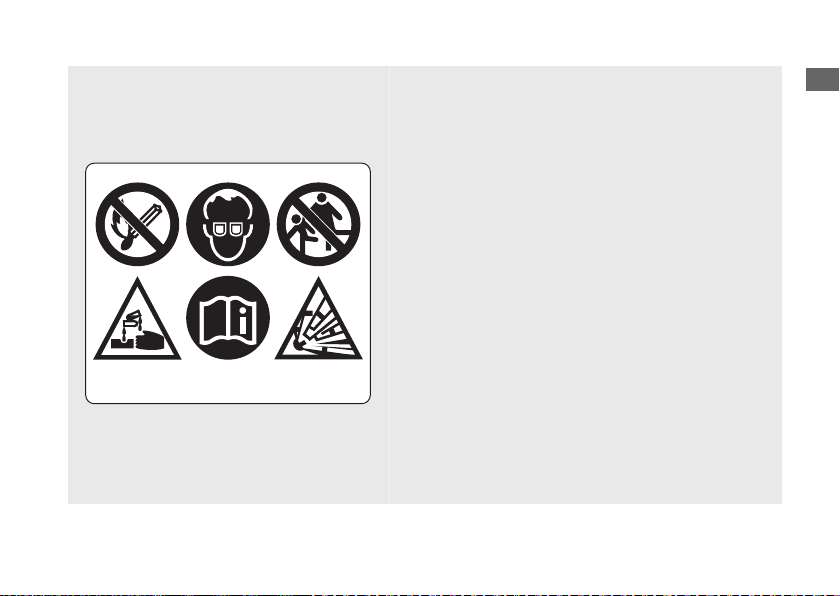

ACCULABEL
GEVAAR

•

Houd vonken en vlammen uit de buurt van de accu. Accu's
produceren gas dat een explosie kan veroorzaken.

•

Draag een beschermbril en rubberen handschoenen bij het
hanteren van de accu, anders kunt u brandwonden oplopen
of uw gezichtsvermogen verliezen door het elektrolyt van
de accu.

•

Laat kinderen en andere personen geen accu aanraken
tenzij ze op de hoogte zijn van de voorschriften voor het
hanteren van accu's en de hieraan verbonden gevaren.

•

Wees buitengewoon voorzichtig bij het hanteren van de
accuvloeistof aangezien deze verdund zwavelzuur bevat.
Contact met uw huid of ogen kan brandwonden
veroorzaken of leiden tot verlies van uw gezichtsvermogen.

•

Lees deze handleiding aandachtig door en zorg ervoor dat
u de inhoud begrijpt voordat u de accu hanteert. Het niet
opvolgen van de instructies kan lichamelijk letsel en
beschadiging van het voertuig veroorzaken.

•

Gebruik geen accu met het elektrolyt op of onder het
onderste merkstreepje. De accu kan exploderen en ernstig
lichamelijk letsel veroorzaken.

Vervolg

Veiligheid van het voertuig

7

Waarschuwingslabels

Veiligheid van het voertuig

8

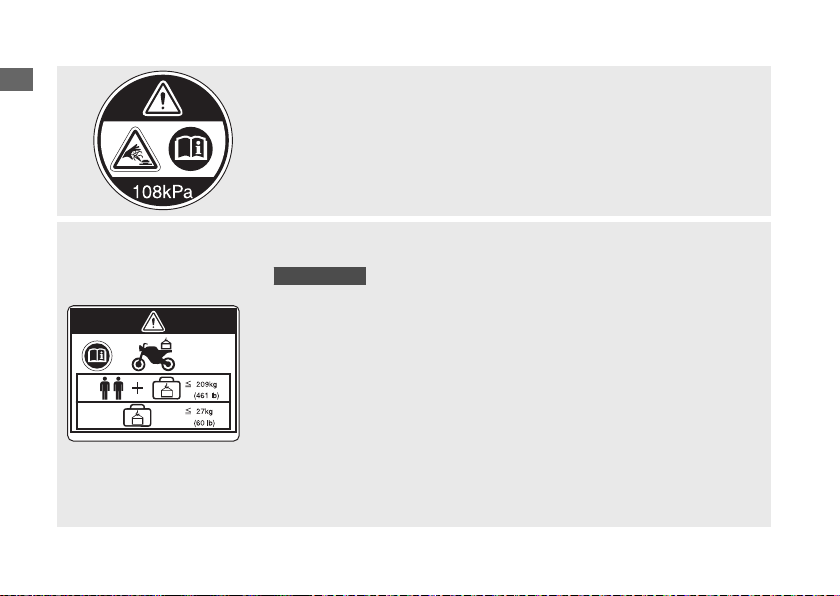

LABEL RADIATEURDOP
GEVAAR

NOOIT OPENEN BIJ WARME MOTOR.
Hete koelvloeistof veroorzaakt brandwonden.
De overdrukklep opent bij 108 kPa.

WAARSCHUWINGSLABEL ACCESSOIRES EN BELADING
WAARSCHUWING

Type ED, II ED

ACCESSOIRES EN BELADING

•

De veiligheid, stabiliteit en het weggedrag van dit voertuig kunnen nadelig
worden beïnvloed door de toevoeging van accessoires en bagage.

•

Lees de instructies in de gebruikers- en montagehandleiding aandachtig door
voordat u een accessoire monteert.

•

Het totale gewicht van accessoires en bagage en het gewicht van de
bestuurder en de passagier mag niet meer zijn dan 209 kg, oftewel de
maximale gewichtscapaciteit.

•

Het gewicht van de bagage mag niet meer zijn dan 27 kg onder alle
omstandigheden.

•

Het monteren van grote kuipdelen op de voorvork of het stuur wordt niet
aanbevolen.

Waarschuwingslabels

LABEL ACHTERSCHOKDEMPER

GEVULD MET GAS
Niet openen. Niet verwarmen.

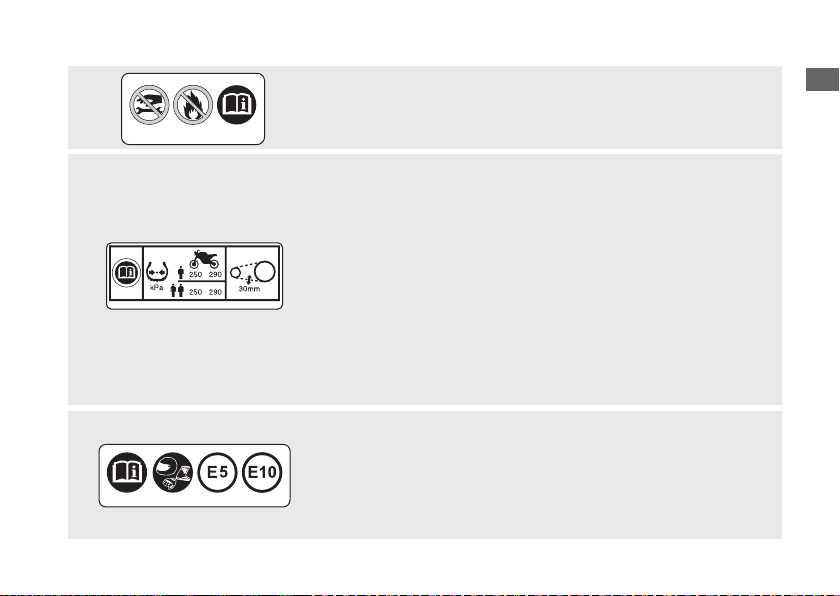

LABEL BANDENINFORMATIE & AANDRIJFKETTING

Bandenspanning in koude
toestand:

[Alleen bestuurder]

Voor 250 kPa (2,50 kgf/cm2)
Achter 290 kPa (2,90 kgf/cm2)

[Bestuurder en passagier]

Voor 250 kPa (2,50 kgf/cm2)
Achter 290 kPa (2,90 kgf/cm2)

Zorg ervoor dat de aandrijfketting juist is afgesteld en gesmeerd.
Speling 25 - 35 mm

VEILIGHEIDSLABEL

Draag altijd een helm en beschermende kleding met het oog op uw
veiligheid.

BRANDSTOFLABEL

Uitsluitend loodvrije benzine
ETHANOL tot 10 volumeprocent

Vervolg

Veiligheid van het voertuig

9

Waarschuwingslabels

Veiligheid van het voertuig

10

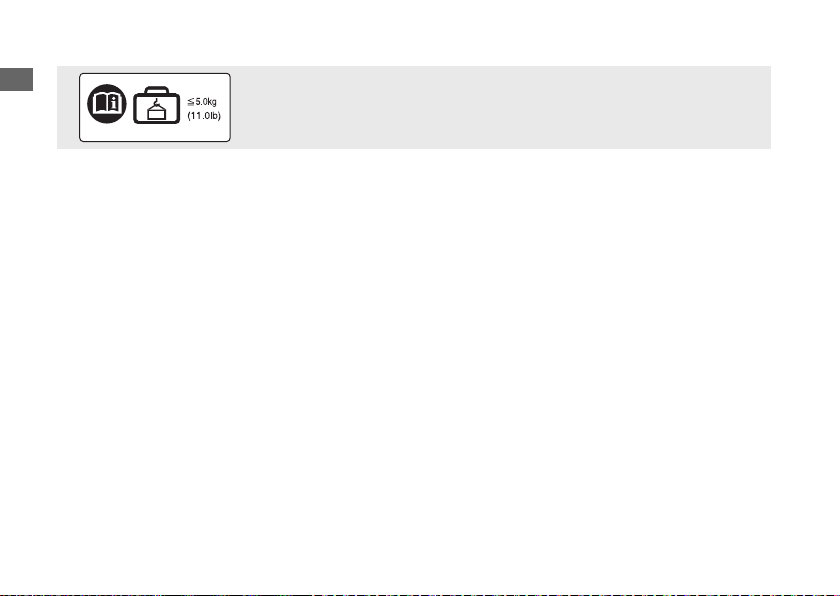

LABEL BELADINGSLIMIET
Maximaal 5,0 kg.

Veiligheidsmaatregelen

● Rijd voorzichtig met uw beide handen aan het

stuur en uw voeten op de voetsteunen.

●

Passagiers moeten zich aan de handgrepen of aan
uw middel vasthouden, en hun voeten moeten zich
tijdens het rijden op de voetsteunen bevinden.

● Denk altijd aan de veiligheid van uw passagier

en andere bestuurders en rijders.

Beschermende uitrusting

Zorg ervoor dat u en uw duopassagier een
goedgekeurde motorfietshelm, beschermbril en duidelijk
zichtbare beschermende kleding dragen. Draag geen
loshangende kleding om het gevaar dat er iets tussen
de bewegende delen van het voertuig komt, te
voorkomen. Rijd defensief en houd altijd rekening met
de weers- en wegomstandigheden.

Helm

#

Moet voldoen aan de veiligheidsnorm, duidelijk
zichtbaar zijn en de juiste afmetingen voor uw hoofd
hebben

●

De motorhelm moet comfortabel passen en veilig
met de kinriem zijn vastgemaakt.

Veiligheidsmaatregelen

●

Vizier met een onbelemmerd gezichtsveld of
andere goedgekeurde oogbescherming

3WAARSCHUWING

Het niet dragen van een helm verhoogt het
risico op ernstig of dodelijk letsel in geval
van een botsing.

Zorg ervoor dat u en uw duopassagier altijd
een goedgekeurde helm en beschermende
kleding dragen.

Handschoenen

#

Leren handschoenen met volledige vingers en een hoge
slijtweerstand

Motorlaarzen of -schoenen

#

Stevige motorlaarzen met antislipzolen en
enkelbeschermers

Motorjas en -broek

#

Beschermende, duidelijk zichtbare motorjas met lange
mouwen en duurzame broek voor het rijden (of een
beschermend motorpak)

Veiligheid van het voertuig

11

Voorzorgsmaatregelen voor het rijden

Voorzorgsmaatregelen

Veiligheid van het voertuig

voor het rijden

Inrijperiode

Volg deze richtlijnen tijdens de eerste 500 km om
de toekomstige betrouwbaarheid en prestaties van
uw voertuig te waarborgen.

● Vermijd het vol gas starten en snel accelereren.

● Vermijd sterk afremmen en snel

terugschakelen.

● Rijd behoedzaam.

Remmen

Neem de volgende richtlijnen in acht:

● Vermijd bijzonder sterk afremmen en

terugschakelen.

u Door plotseling remmen kan de stabiliteit

van het voertuig verminderen.

u Ga waar mogelijk langzamer rijden voor

een bocht; anders bestaat het gevaar dat u
uit de bocht vliegt.

12

● Wees voorzichtig op oppervlakken met een

lage tractie.

u De banden slippen sneller op dit soort

oppervlakken en de remweg is langer.

● Vermijd continu remmen.

u Door herhaaldelijk te remmen, zoals bij

heuvelafwaarts rijden, kunnen de remmen
ernstig oververhit raken waardoor de
remwerking vermindert. Verminder
snelheid door afwisselend te remmen op
de motor en de remmen te gebruiken.

Bedien de voor- en achterrem tegelijkertijd

●

voor de meest efficiënte remwerking.

Antiblokkeersysteem (ABS)

#

Dit model is uitgerust met een antiblokkeersysteem
(ABS) dat is ontwikkeld om te voorkomen dat de
remmen blokkeren tijdens abrupt remmen.

●

De remweg is niet korter met het ABS. In
bepaalde gevallen kan het gebruik van het ABS
een langere remweg tot gevolg hebben.

●

ABS werkt niet bij snelheden lager dan 10 km/h.

Voorzorgsmaatregelen voor het rijden

● Het kan zijn dat de remhendel en het rempe-

daal lichtjes terugspringen wanneer u de rem
bedient. Dit is normaal.

● Gebruik altijd de aanbevolen voor-/

achterbanden en tandwielen om de werking
van ABS te waarborgen.

Remmen op de motor

#

Remmen op de motor helpt om de snelheid van
uw voertuig te verminderen wanneer u gas
mindert. Schakel terug naar een lagere versnelling
om meer snelheid te verminderen. Rem op de
motor en gebruik met tussenpozen de rem om
snelheid te minderen wanneer u lange, steile
hellingen afrijdt.

Natte of regenachtige omstandigheden

#

Wegoppervlakken zijn glad wanneer ze nat zijn, en
natte remmen zorgen voor een verminderde
remwerking.
Wees bijzonder voorzichtig bij het remmen onder
natte omstandigheden.
Als de remmen nat worden, rem dan tijdens het
rijden op lage snelheid om ze te laten drogen.

Parkeren

●

Parkeer op een stevige, horizontale
ondergrond.

● Als u op een helling of onverhard terrein moet

parkeren, parkeer het voertuig dan zodanig dat
dit niet kan wegrollen of omvallen.

● Zorg ervoor dat hete onderdelen niet in

contact kunnen komen met ontvlambare
materialen.

● Raak de motor, geluiddemper, remmen en

andere hete onderdelen niet aan voordat ze
zijn afgekoeld.

●

Zet het stuur altijd op slot en verwijder de
sleutel als u het voertuig onbewaakt achterlaat
om de kans op diefstal te verminderen.
Het gebruik van een antidiefstalvoorziening
wordt ook aanbevolen.

Vervolg

Veiligheid van het voertuig

13

Voorzorgsmaatregelen voor het rijden

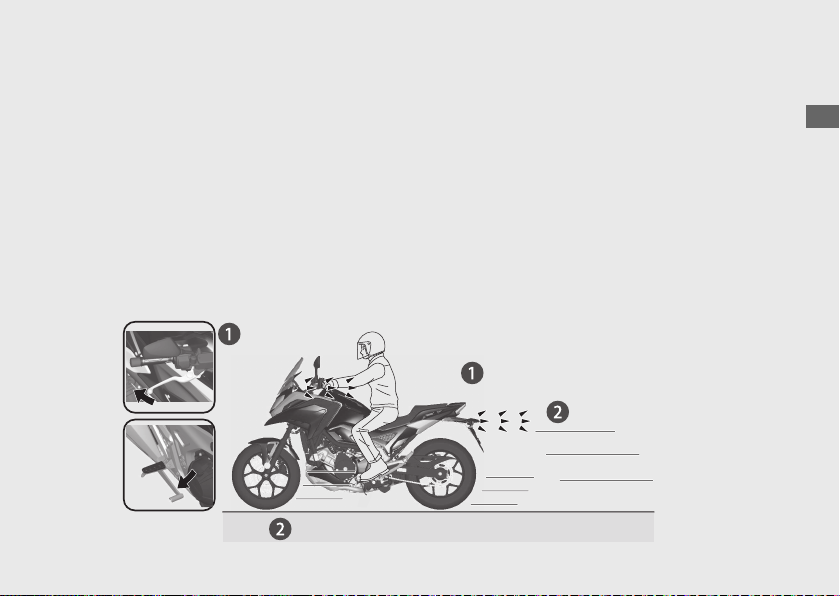

Parkeren op de zijstandaard

#

Veiligheid van het voertuig

1.

Zet de motor uit.

2.

Klap de zijstandaard omlaag.

3.

Laat het voertuig langzaam naar links leunen
totdat het volle gewicht op de zijstandaard
steunt.

4.

Draai het stuur volledig naar links.

u Het draaien van het stuur naar rechts

reduceert de stabiliteit en kan tot gevolg
hebben dat het voertuig omvalt.

5.

Zet de contactschakelaar in de stand (Lock)
en verwijder de sleutel. 2 BLZ. 77

14

Richtlijnen voor tanken en brandstof

Volg deze richtlijnen om de motor, het
brandstofsysteem en de katalysator te
beschermen:

● Gebruik uitsluitend loodvrije benzine.

● Gebruik benzine met het aanbevolen

octaangetal. Het gebruik van benzine met een
lager octaangetal heeft een verminderde
motorprestatie tot gevolg.

● Gebruik geen brandstof met een hoog

alcoholgehalte. 2 BLZ. 171

● Gebruik geen oude of verontreinigde benzine

of een olie-benzinemengsel.

●

Laat geen vuil of water in de brandstoftank
binnendringen.

Voorzorgsmaatregelen voor het rijden

Honda Selectable Torque Control

Als de Honda Selectable Torque Control (Torque
Control) wielspin van het achterwiel detecteert
tijdens acceleratie, wordt het koppel naar het
achterwiel verlaagd volgens het geselecteerde
Torque Control-niveau.

Torque Control laat enige wielspin tijdens
acceleratie toe bij lage instellingen van het Torque
Control-niveau. Selecteer een niveau dat geschikt
is voor uw vaardigheid en de rijomstandigheden.

Torque Control werkt niet tijdens het vertragen en
voorkomt niet dat het achterwiel wegglijdt tijdens
het remmen op de motor. Sluit de gashendel niet
abrupt, zeker niet wanneer u op gladde
oppervlakken rijdt.

Torque Control biedt mogelijk geen compensatie
voor een ruw wegdek of snelle bediening van de
gashendel. Houd altijd rekening met de weg- en
weersomstandigheden en uw vaardigheden en
conditie als u de gashendel bedient.

Als uw voertuig is vastgelopen in modder, sneeuw
of zand, kunt u het mogelijk gemakkelijker losrijden
door Torque Control tijdelijk uit te schakelen.
Het tijdelijk uitschakelen van Torque Control kan
ook helpen om de controle en het evenwicht te
bewaren wanneer u op terrein rijdt.

Gebruik altijd de aanbevolen banden en
kettingwielen om de juiste werking van Torque
Control te waarborgen.

Veiligheid van het voertuig

15

Accessoires & aanpassingen

Accessoires &

Veiligheid van het voertuig

aanpassingen

Wij raden u ten sterkste aan om geen accessoires
te installeren die niet specifiek door Honda voor
uw voertuig zijn ontworpen en geen modificaties
aan het oorspronkelijke ontwerp van uw voertuig
aan te brengen. Hierdoor kan uw voertuig onveilig
worden.
Het ombouwen van uw voertuig kan tevens uw
garantie doen vervallen en het gebruik van uw
voertuig op de openbare weg illegaal maken.
Voordat u besluit om accessoires op uw voertuig
te installeren, moet u nagaan of dit veilig en legaal
is.

16

3WAARSCHUWING

Ondeugdelijke accessoires of
aanpassingen kunnen leiden tot een
ongeval waarbij u ernstig of dodelijk
letsel kunt oplopen.

Volg alle aanwijzingen in dit
instructieboekje betreffende accessoires
en aanpassingen.

Trek geen aanhangwagen met uw voertuig en
koppel geen zijspan aan uw voertuig. Uw voertuig
is niet ontworpen voor dit toebehoren en het
gebruik hiervan kan het stuurgedrag van uw
voertuig nadelig beïnvloeden.

Beladen

Beladen

● Het vervoeren van extra gewicht heeft invloed

op het rijgedrag, het remgedrag en de
stabiliteit van uw voertuig.
Rijd altijd met een veilige snelheid die is
afgestemd op de belading.

● Vermijd overbeladen en houd u aan de

voorgeschreven beladingslimieten.

Maximale gewichtscapaciteit/maximaal
bagagegewicht 2 BLZ. 173

● Maak alle bagage stevig vast, verdeel het

gewicht van de bagage gelijkmatig en plaats
de bagage dicht bij het midden van het
voertuig.

●

Plaats geen bagage dicht bij de lampen of de
geluiddemper.

3WAARSCHUWING

Overbelasting of verkeerd beladen kan
een ongeval veroorzaken waarbij u
ernstig of dodelijk letsel kunt oplopen.

Volg alle limieten en richtlijnen voor
belading in deze handleiding.

Veiligheid van het voertuig

17

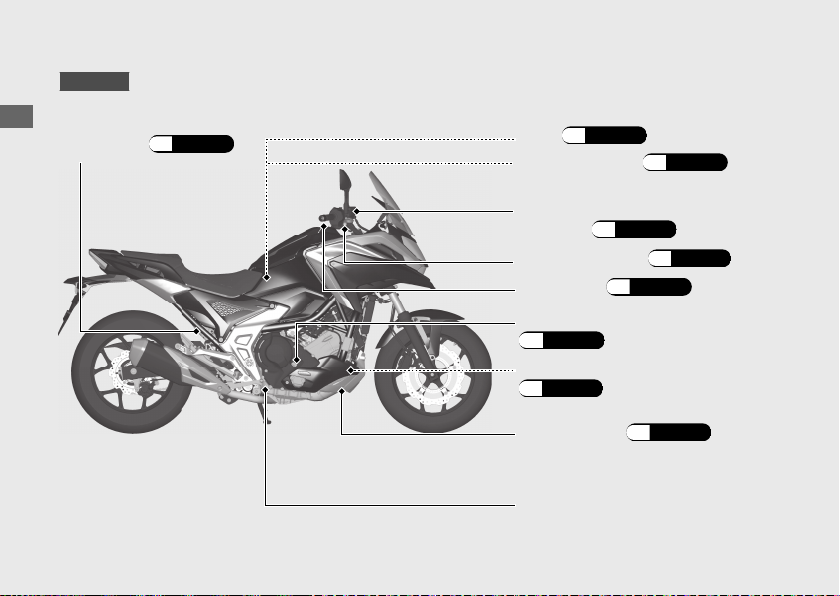

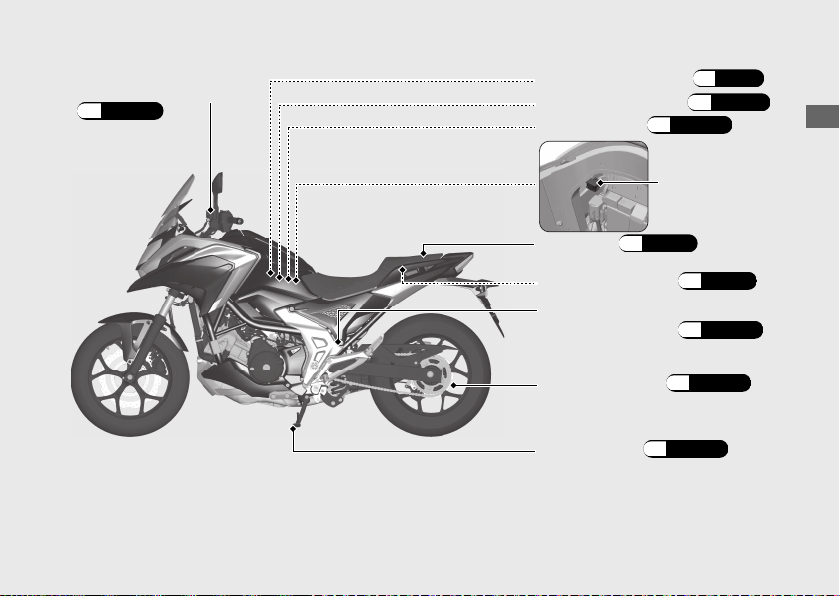

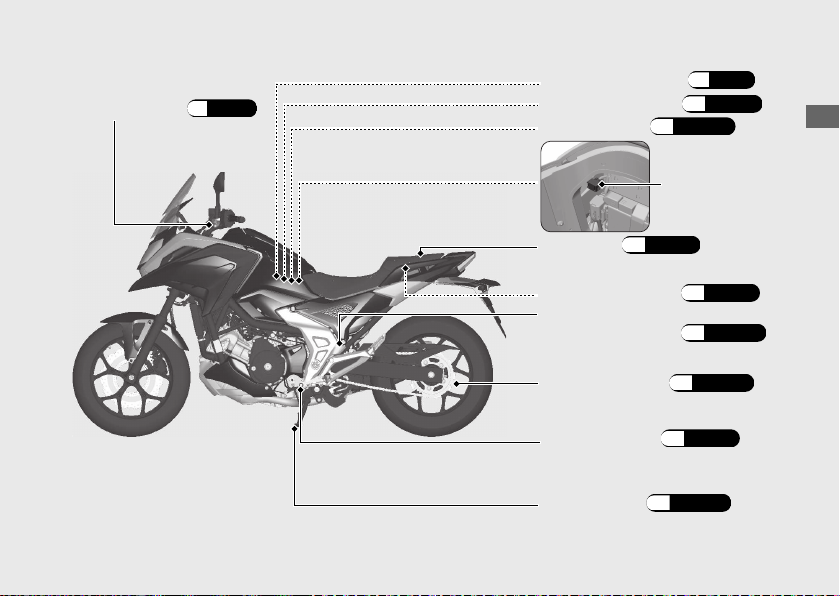

Locatie van onderdelen

NC750XA

Remvloeistofreservoir van

Bedieningshandleiding

achterrem

(BLZ.132)

Accu (BLZ.122
Hoofdzekering (BLZ.155

)

)

Remvloeistofreservoir van
voorrem

Voorremhendel (BLZ.141
Gashendel (BLZ.140

(BLZ.132)

)

)

Motorolievuldop/peilstok

(BLZ.128)

Koelvloeistofexpansiereservoir

(BLZ.130)

18

Onderpaneel (BLZ.125

Achterrempedaal

)

Koppelingshendel (BLZ.137

Bagagecompartiment (BLZ.99

)

Onderhoudsdeksel (BLZ.127

Zekeringkast (BLZ.154

)

)

)

Bedieningshandleiding

Datalinkstekker

Duozadel (BLZ.97

)

Brandstofvuldop (BLZ.97

Stelbout veervoorspanning

van achtervering

(BLZ.142)

Aandrijfketting (BLZ.136

Schakelpedaal (BLZ.89

Zijstandaard (BLZ.135

)

)

Vervolg

)

)

19

Locatie van onderdelen (Vervolg)

NC750XD

Remvloeistofreservoir van

Bedieningshandleiding

achterrem

(BLZ.132)

Accu (BLZ.122
Hoofdzekering (BLZ.155

)

)

Remvloeistofreservoir van
voorrem

Voorremhendel (BLZ.141

Gashendel (BLZ.140

(BLZ.132)

)

)

Motorolievuldop/peilstok

(BLZ.128)

Koelvloeistofexpansiereservoir

(BLZ.130)

20

Onderpaneel (BLZ.126

Achterrempedaal

)

Parkeerremhendel

(BLZ.134)

Bagagecompartiment (BLZ.99
Onderhoudsdeksel (BLZ.127
Zekeringkast (BLZ.154

)

Datalinkstekker

)

)

Bedieningshandleiding

Duozadel (BLZ.97

)

Brandstofvuldop (BLZ.97

Stelbout veervoorspanning
van achtervering

(BLZ.142)

Aandrijfketting (BLZ.136

Zijstandaard (BLZ.135

)

)

)

21

Instrumenten

SEL

Bedieningshandleiding

-toets

SEL

-toets

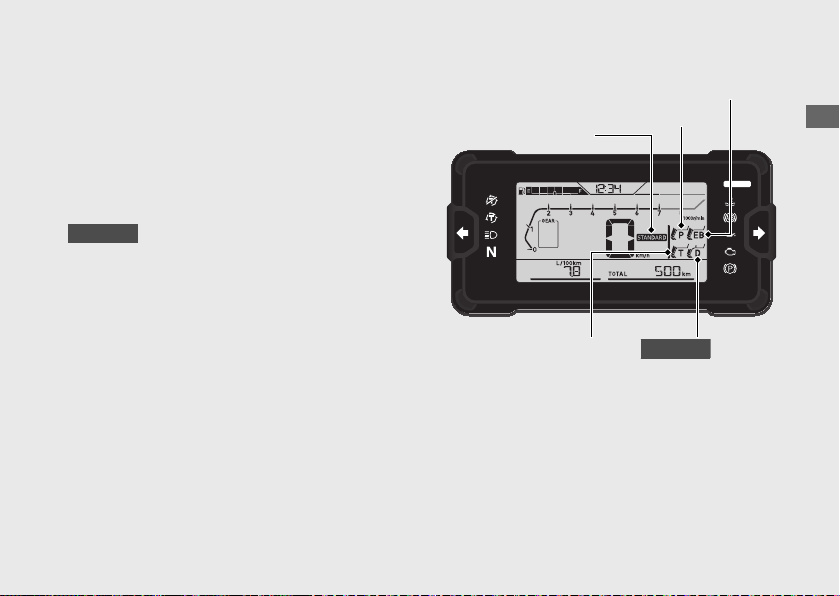

Displaycontrole

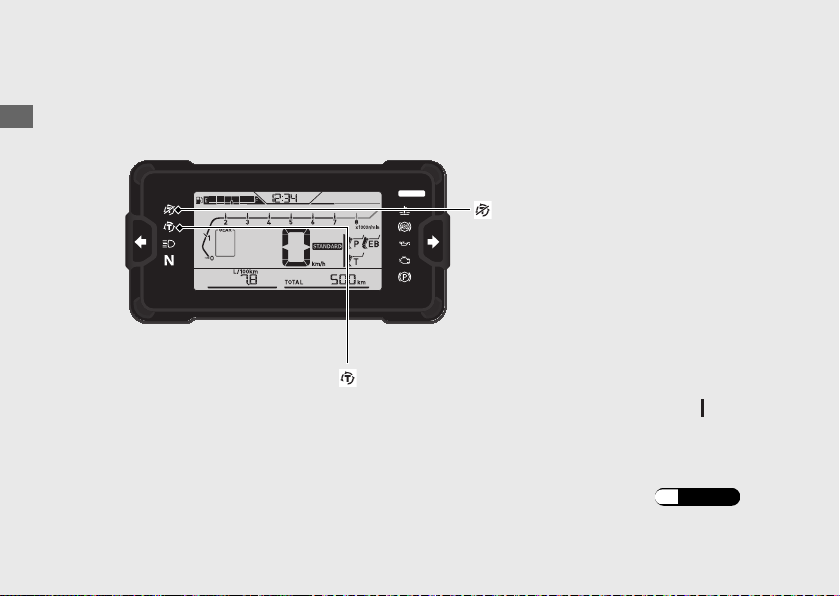

Wanneer de contactschakelaar in de stand (On) wordt gezet, worden alle modus- en digitale
segmenten weergegeven. Als een deel van deze displays niet wordt weergegeven zoals het hoort,
laat dan uw dealer controleren op problemen.

NC750XA

De "D"-modus wordt niet weergegeven in de rijmodus.

Type FO, KO

"mph", "mile/gal" en "mile/L" worden niet weergegeven.

22

MODE

-toets

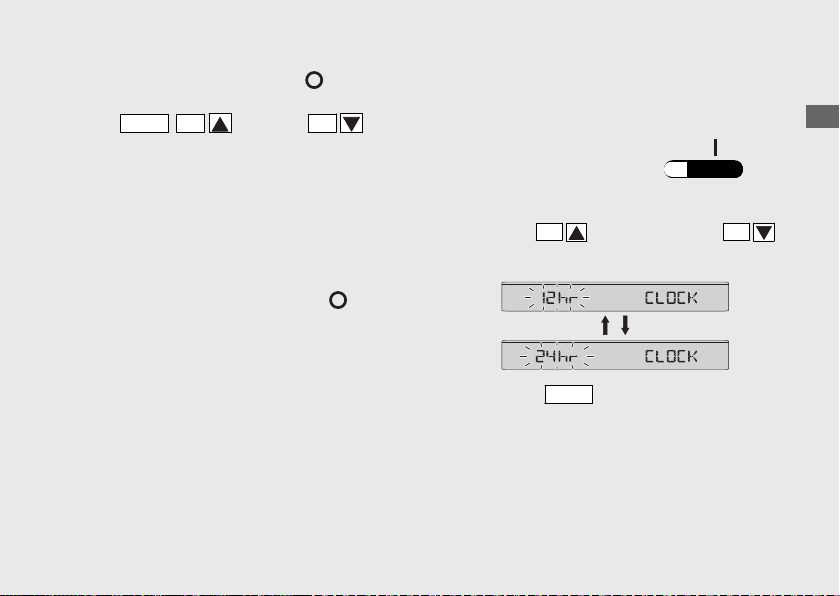

Klok (12-uur of 24-uur weergave)

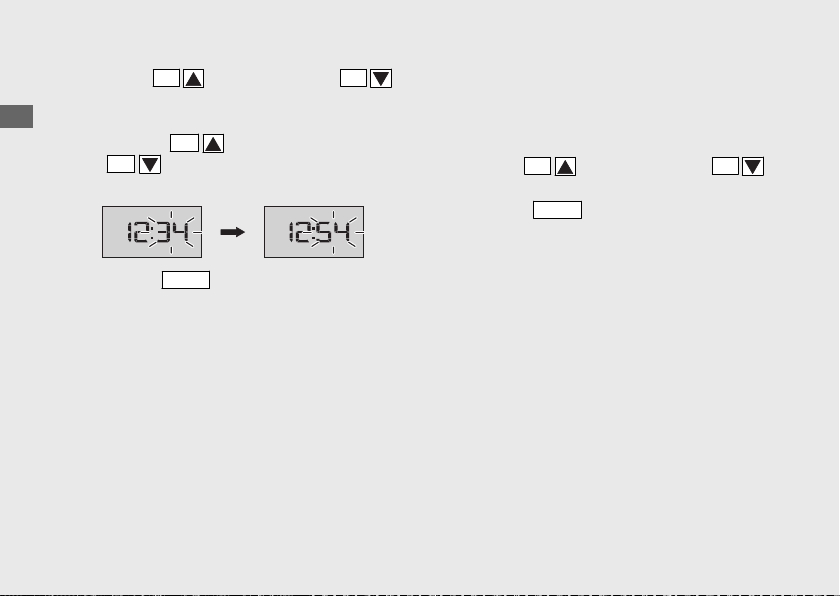

Klok instellen:

(BLZ.47)

Toerenteller

LET OP

Laat de motor niet draaien met de toerenteller in de rode
zone. Een te hoog motortoerental kan de levensduur van
de motor nadelig beïnvloeden.

Rode zone toerenteller

(te hoog motortoerentalbereik)

Bedieningshandleiding

Snelheidsmeter

Vervolg

23

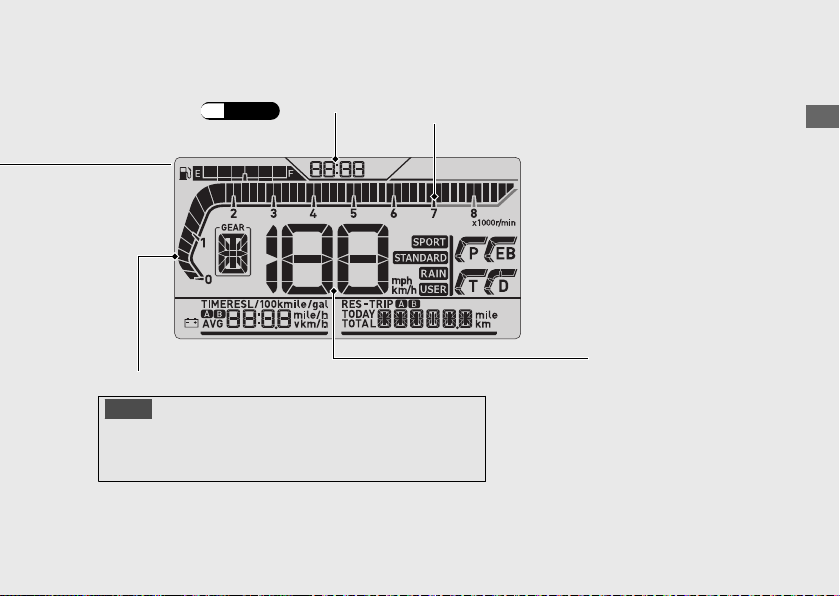

Instrumenten (Vervolg)

Bedieningshandleiding

Brandstofniveaumeter

Reservebrandstof wanneer alleen het 1e segment (E) gaat knipperen:
circa 3,0 L

De velden reserve-ritteller en reserve brandstofverbruik worden op hetzelfde moment weergegeven.

Als de indicator van de brandstofniveaumeter knippert of uitgaat: (BLZ.151)

LET OP

U moet tanken wanneer de waarde segment E (1e) nadert. Als de brandstof opraakt, kan de motor
overslaan en de katalysator beschadigd raken.

24

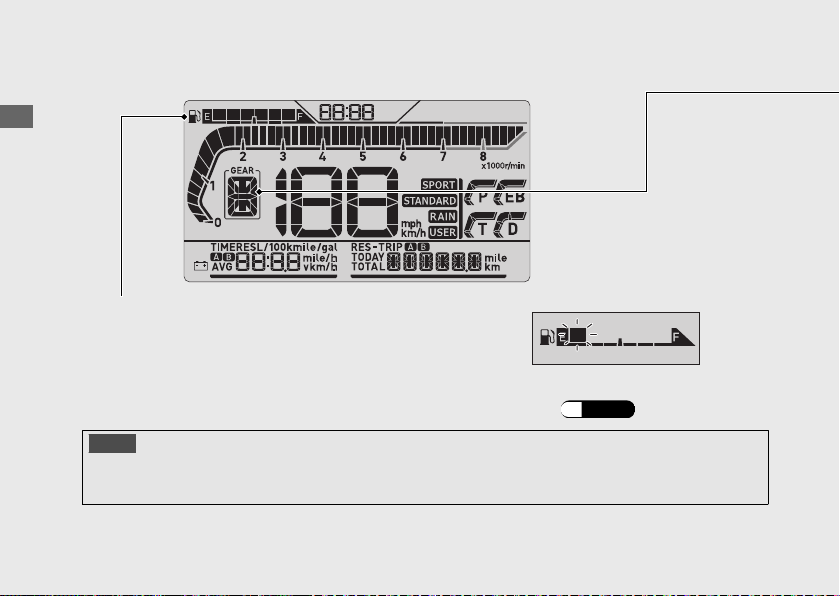

Versnellingsstandindicator

NC750XA

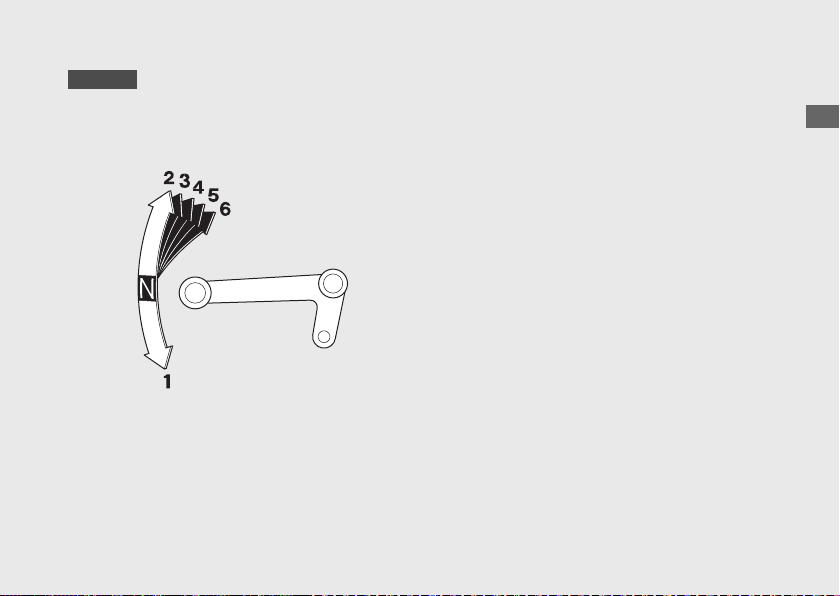

De schakelstand wordt weergegeven door de versnellingsstandindicator.

u Neutraal (N) wordt niet weergegeven als de transmissie in de neutraalstand staat.
u "-" verschijnt wanneer niet goed in een versnelling is geschakeld.

NC750XD

De schakelstand wordt weergegeven door de versnellingsstandindicator.
De indicator kan knipperen als:

u Het voorwiel van de grond komt.

u U aan het wiel draait terwijl het voertuig rechtop staat op de middenbok.

Dit is normaal. Zet de contactschakelaar in de stand (Off) en weer in de stand (On) om het
systeem opnieuw in te schakelen.

Als de "-"-indicator knippert in het versnellingsstandvenster tijdens het rijden:

(BLZ.150)

Bedieningshandleiding

Vervolg

25

Instrumenten (Vervolg)

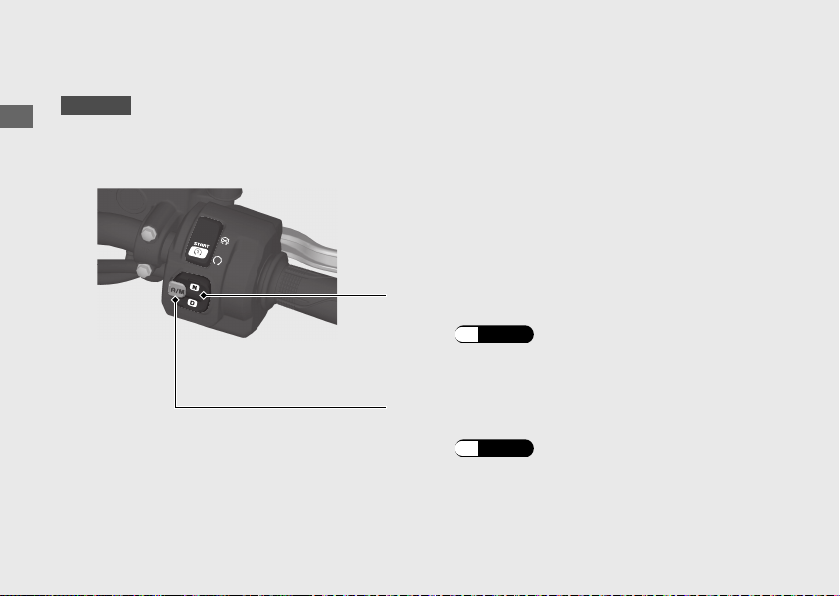

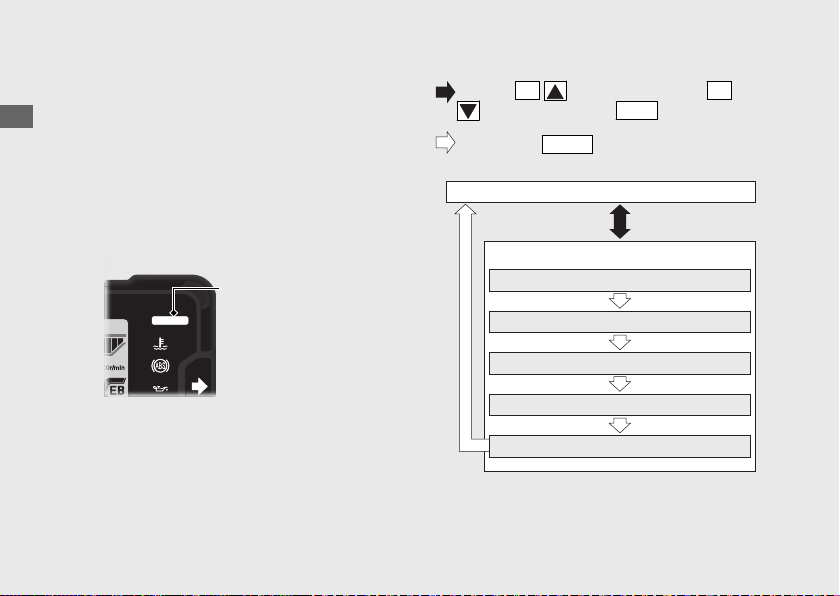

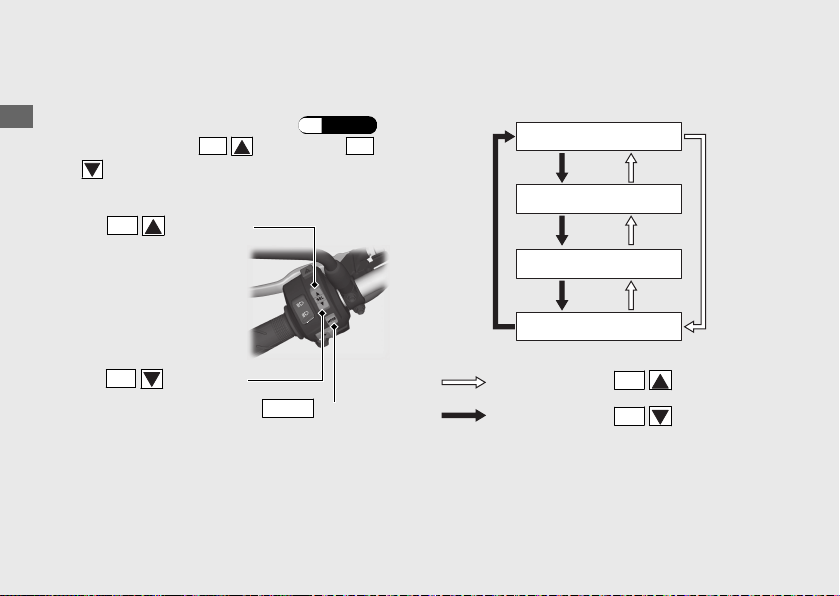

Druk op de
bewegen.

Bedieningshandleiding

MODE

-toets om de cursor naar een gewenste weergave te

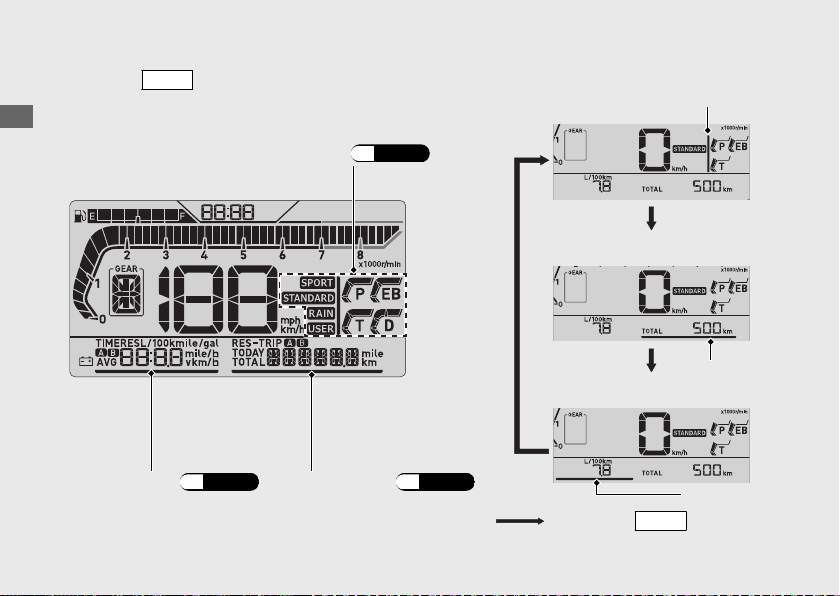

Rijmodus (BLZ.79

)

Rijmodus

INFO 1-display

INFO 2-display

Cursor

Cursor

INFO 2-display (BLZ.34

26

)

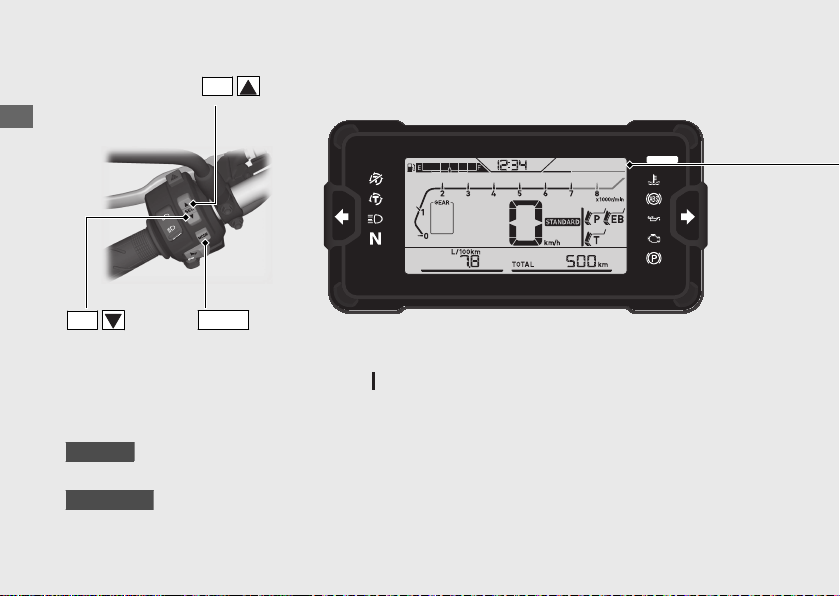

INFO 1-display (BLZ.28

)

Druk op de

MODE

Cursor

-toets

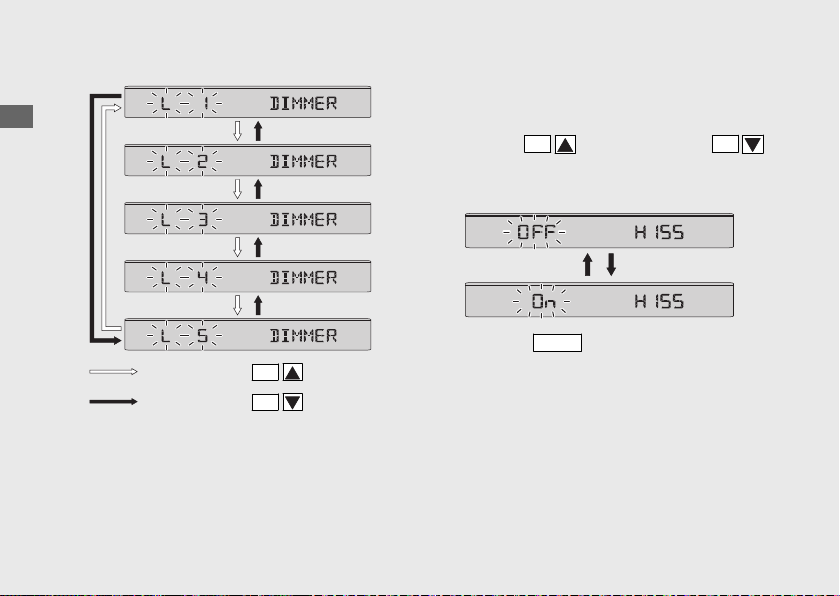

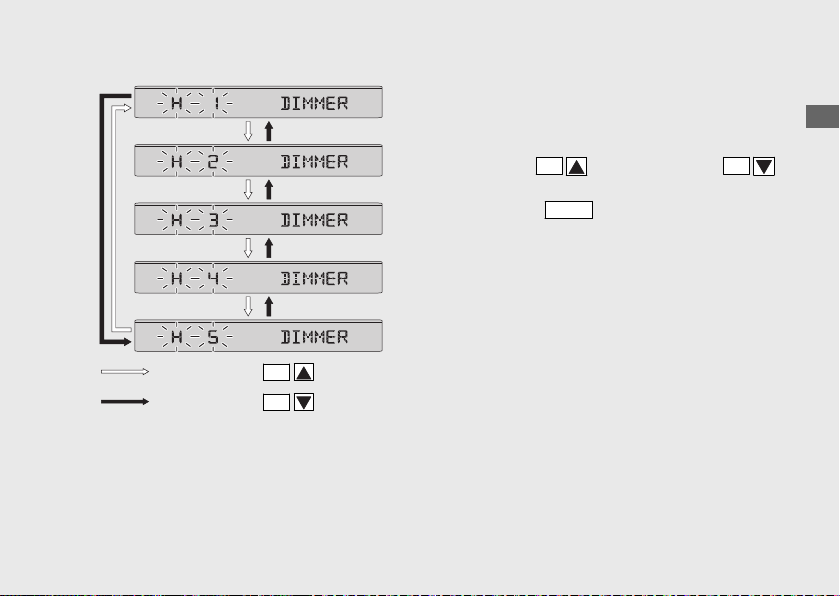

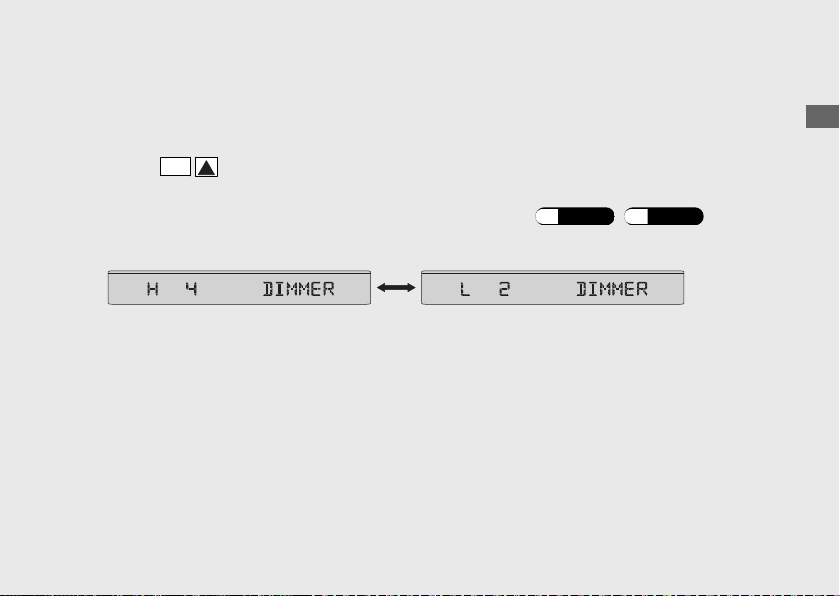

Helderheid van LCD-achtergrondverlichting instellen

De helderheid van het display kan worden ingesteld op H (hoog) of L (laag).
Wanneer de

SEL

-toets (omhoog) ingedrukt wordt gehouden, verschijnt het volgende scherm

en wordt de helderheid ingesteld.

u U kunt ook het helderheidsniveau H (hoog) of L (laag) aanpassen. (BLZ.48) (BLZ.49)

H (hoog) L (laag)

Bedieningshandleiding

Vervolg

27

Instrumenten (Vervolg)

INFO 1-display

#

U kunt het volgende selecteren:

● Kilometerteller [TOTAL]

Bedieningshandleiding

● Ritteller [TRIP A/B]

● Negatieve ritteller [-TRIP]

Datum [TODAY]

●

Reserve-ritteller [RES]

●

28

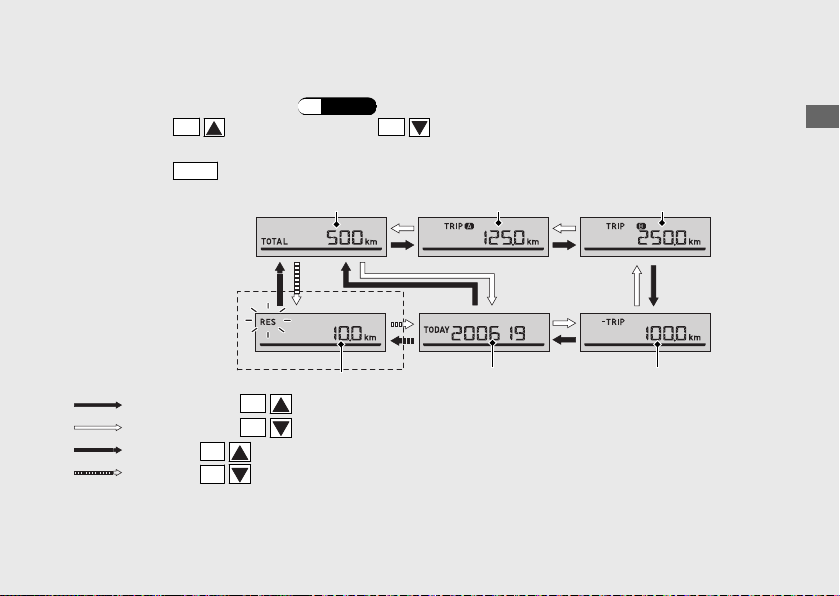

Het INFO 1-display wijzigen

#

a

Het INFO 1-display selecteren. (BLZ.26)

b

Druk op de
weergegeven.

c

Druk op de

SEL

-toets (omhoog) of de

MODE

-toets. Het INFO 1-display is ingesteld en de cursor gaat naar het INFO 2-display.

Kilometerteller

SEL

-toets (omlaag) totdat de gewenste indicatie wordt

Ritteller A Ritteller B

Wanneer het 1e
segment (E) van de
brandstofniveaumeter
begint te knipperen

Druk op de toets
Druk op de toets
Druk op de
Druk op de

SEL

SEL

Reserve-ritteller

SEL

(omhoog)

SEL

(omlaag)

-toets (omhoog) als het 1e segment (E) van de brandstofmeter begint te knipperen

-toets (omlaag) als het 1e segment (E) van de brandstofmeter begint te knipperen

Negatieve rittellerDatum

Wanneer het 1e segment (E) van de brandstofmeter begint te knipperen, schakelt het INFO 1-display
naar de reserve-ritteller.

Bedieningshandleiding

Vervolg

29

Instrumenten (Vervolg)

Kilometerteller [TOTAL]

#

Totale afgelegde afstand.

Bedieningshandleiding

Als "------" wordt weergegeven, ga dan naar uw dealer voor onderhoud.

Ritteller A/B [TRIP A/B]

#

Afstand gereden na het terugstellen van de ritteller.
Als "----.-" wordt weergegeven, ga dan naar uw dealer voor onderhoud.

u De ritteller terugstellen: (BLZ.32)

Datum [TODAY]

#

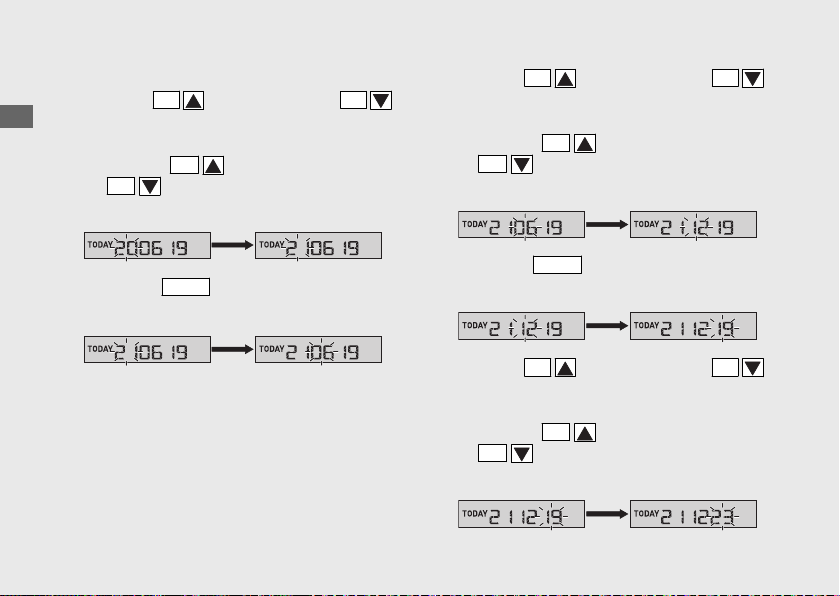

De datum instellen:

Negatieve ritteller [-TRIP]

#

De afgelegde afstand wordt afgetrokken van een vooraf ingestelde waarde, sinds de negatieve
ritteller werd ingesteld.

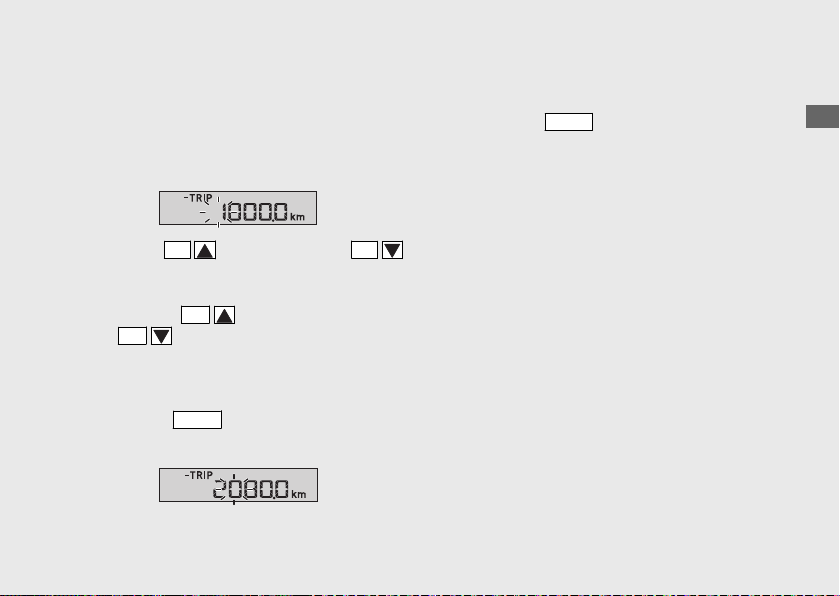

Weergavebereik: 1,6088.3 tot -9,999.9 km of 9999.0 tot -6,214.9 mijl
Het display knippert bij "-9999.9" km ("-6214.9" mile) als de waarde groter is dan -9999.9 km
(-6214.9 mijl).

u Negatieve ritteller terugstellen: (BLZ.33)

30

(BLZ.46)

Reserve-ritteller [RES]

#

Afgelegde afstand nadat het 1e segment (E) van de brandstofniveaumeter ging knipperen.
Wanneer het 1e segment (E) van de brandstofmeter begint te knipperen, schakelt het INFO 1-display
naar de reserve-ritteller. U moet zo snel mogelijk bijtanken.
Weergavebereik: 0.0 tot 9999.9 km (mile)
Als "----.-" wordt weergegeven, ga dan naar uw dealer voor onderhoud.
Nadat er meer dan de reservehoeveelheid is getankt, wordt de normale weergave hervat.

Bedieningshandleiding

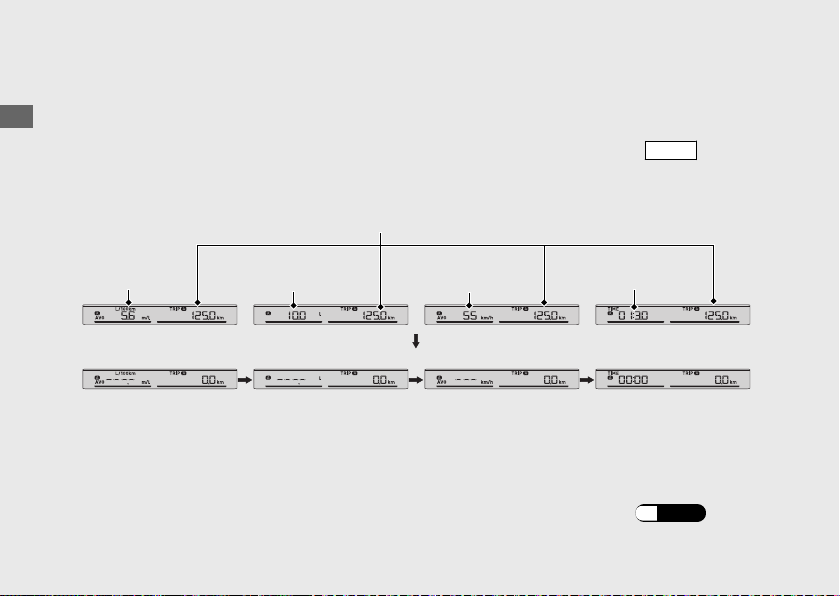

Vervolg

31

Instrumenten (Vervolg)

Ritteller, gemiddelde brandstofverbruik, brandstofverbruik, gemiddelde snelheid

#

en rittijd terugstellen

Bedieningshandleiding

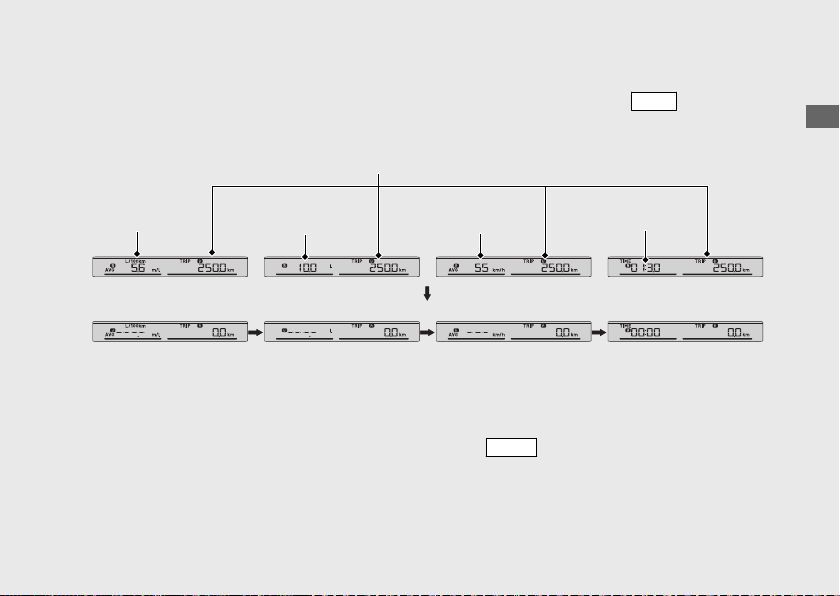

Om ritteller A, het gemiddelde brandstofverbruik, het brandstofverbruik, de gemiddelde snelheid en
de rittijd (die zijn gebaseerd op ritteller A) samen terug te stellen, houdt u de toets
terwijl ritteller A of kilometerteller en het gemiddelde brandstofverbruik, het brandstofverbruik, de
gemiddelde snelheid en de rittijd wordt weergegeven.

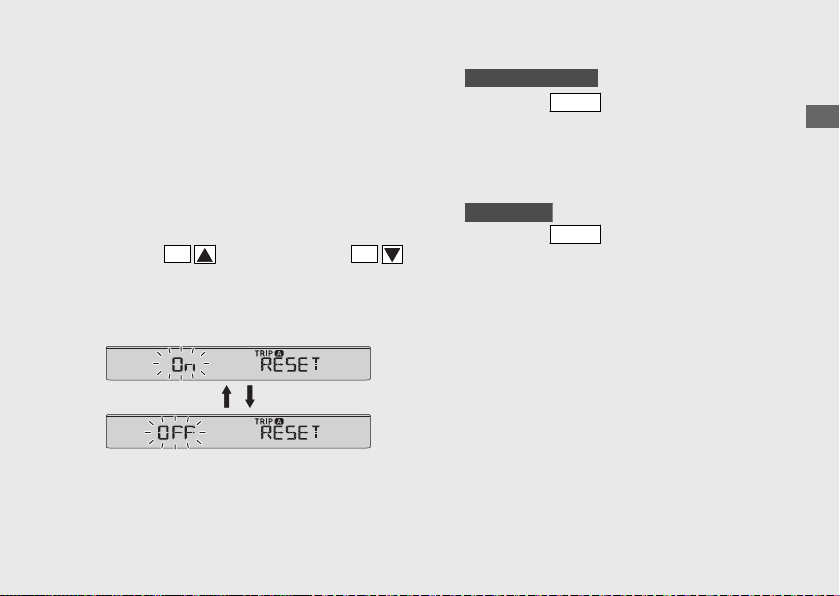

Ritteller A

MODE

ingedrukt

Gemiddeld
brandstofverbruik

Het display keert vervolgens terug naar de laatst geselecteerde weergave.

Bovendien worden ritteller A, het gemiddelde brandstofverbruik, het brandstofverbruik, de gemiddelde
snelheid en de rittijd automatisch teruggesteld wanneer u meer dan de reservehoeveelheid tankt en 0,1 km
met uw voertuig rijdt. U kunt de automatische resetmodus bij tanken in- of uitschakelen. (BLZ.51)

32

Brandstofverbruik

Gemiddelde snelheid

Rittijd

Om de ritteller B, het gemiddelde brandstofverbruik, het brandstofverbruik, de gemiddelde snelheid en
de rittijd (die zijn gebaseerd op ritteller B) samen terug te stellen, houdt u de toets
terwijl ritteller B wordt weergegeven.

Ritteller B

Gemiddeld
brandstofverbruik

Het display keert vervolgens terug naar de laatst geselecteerde weergave.

Negatieve ritteller terugstellen

#

Voor het terugstellen van de negatieve ritteller houdt u de
negatieve ritteller wordt weergegeven.

u Het display keert terug naar de ingestelde waarde.

Brandstofverbruik

Gemiddelde snelheid

MODE

-toets ingedrukt wanneer de

MODE

Rittijd

ingedrukt

Bedieningshandleiding

Vervolg

33

Instrumenten (Vervolg)

INFO 2-display

#

U kunt het volgende selecteren:

● Huidig brandstofverbruik

Bedieningshandleiding

● Gemiddeld brandstofverbruik

● Brandstofverbruik

Gemiddelde snelheid

●

Rittijd

●

● Bedrijfsuren

● Accuspanningsmeter

● Reservebrandstofverbruik

34

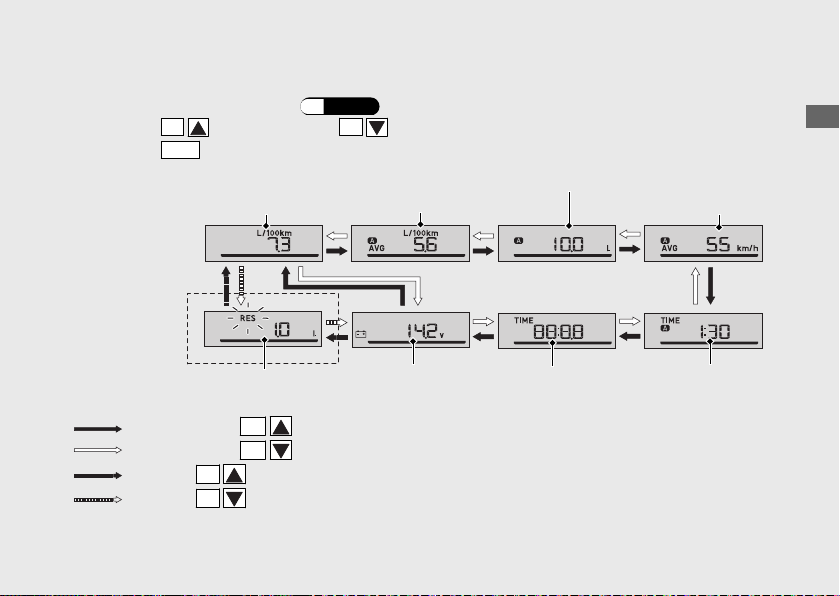

Het INFO 2-display wijzigen

#

a

Het INFO 2-display selecteren. (BLZ.26)

b

Druk op de

c

Druk op de

SEL

-toets (omhoog) of de

MODE

-toets. Het INFO 2-display is ingesteld en de cursor gaat naar de weergave van de rijmodus.

Huidig
brandstofverbruik

Wanneer het 1e
segment (E) van
de brandstofni­veaumeter begint
te knipperen

Druk op de toets
Druk op de toets
Druk op de
Druk op de

Reservebrandstof­verbruik

SEL

(omhoog)

SEL

(omlaag)

SEL

-toets (omhoog) als het 1e segment (E) van de brandstofmeter begint te knipperen

SEL

-toets (omlaag) als het 1e segment (E) van de brandstofmeter begint te knipperen

SEL

-toets (omlaag) totdat de gewenste indicatie wordt weergegeven.

Gemiddeld
brandstofverbruik

Brandstofverbruik

BedrijfsurenAccuspanningsmeter

Gemiddelde
snelheid

Rittijd

Bedieningshandleiding

Vervolg

35

Instrumenten (Vervolg)

Wanneer het 1e segment (E) van de brandstofniveaumeter begint te knipperen, worden het huidige
brandstofverbruik, het gemiddelde brandstofverbruik, het brandstofverbruik, de gemiddelde
snelheid of de rittijd omgeschakeld naar het verbruik van reservebrandstof.

Bedieningshandleiding

36

Huidig brandstofverbruik

#

Toont het huidige of momentele brandstofverbruik.
Weergavebereik: 0,0 tot 300,0 L/100km (km/L, mile/L of mile/gal)

●

Wanneer uw snelheid lager is dan 5 km/h: "---.-" wordt weergegeven.

●

Meer dan 300,0 L/100km: "---.-" wordt weergegeven.

Als "---.-" wordt weergegeven in andere dan de bovenvermelde gevallen, ga dan naar uw dealer voor onderhoud.

Gemiddeld brandstofverbruik

#

Toont het gemiddelde brandstofverbruik sinds het terugstellen van de geselecteerde ritteller.
Het gemiddelde brandstofverbruik wordt berekend op basis van de waarde weergegeven op de
geselecteerde ritteller (A of B). Alleen als ritteller B is geselecteerd in het INFO 1-display wordt het
gemiddelde brandstofverbruik van ritteller B weergegeven. In alle andere gevallen wordt het gemiddelde
brandstofverbruik van ritteller A weergegeven.
Weergavebereik: 0,0 tot 300,0 L/100km (km/L, mile/L of mile/gal)

●

Meer dan 300,0 L/100km: "---.-" wordt weergegeven.

●

Beginweergave: "---.-" wordt weergegeven.

●

Wanneer ritteller A of B wordt teruggesteld: "---.-" wordt weergegeven.

Als "---.-" wordt weergegeven in andere dan de bovenvermelde gevallen, ga dan naar uw dealer voor onderhoud.
Het gemiddelde brandstofverbruik resetten: (BLZ.32

)

Bedieningshandleiding

Vervolg

37

Instrumenten (Vervolg)

Brandstofverbruik

#

Bedieningshandleiding

Toont het brandstofverbruik sinds het terugstellen van de geselecteerde ritteller.
Het brandstofverbruik wordt berekend op basis van de waarde die wordt weergegeven op de geselecteerde
ritteller (A of B). Alleen als ritteller B is geselecteerd in het INFO 1-display wordt het brandstofverbruik van
ritteller B weergegeven. In alle andere gevallen wordt het brandstofverbruik van ritteller A weergegeven.
Weergavebereik: 0,0 tot 300,0 L (liter) of 0,0 tot 300,0 gal (gallon)

Wanneer ritteller A of B wordt teruggesteld: "---.-" wordt weergegeven.

●

Als "---.-" wordt weergegeven in andere dan de bovenvermelde gevallen, ga dan naar uw dealer voor
onderhoud.

Het brandstofverbruik terugstellen: (BLZ.32)

38

Gemiddelde snelheid

#

Weergavebereik: 0 tot 199 km (0 tot 124 mph)
De gemiddelde snelheid wordt berekend op basis van de waarde die wordt weergegeven op de
geselecteerde ritteller (A of B). Alleen als ritteller B is geselecteerd in het INFO 1-display wordt de gemiddelde
snelheid van ritteller B weergegeven. In alle andere gevallen wordt de gemiddelde snelheid van ritteller A
weergegeven.

Beginweergave: "---" wordt weergegeven.

●

●

Als met ritteller A of B minder dan 0,2 km is gereden sinds het starten van de motor: "---" wordt
weergegeven.

●

Als de bedrijfstijd van A of B minder dan 15 seconden is sinds het starten van de motor: "---" wordt
weergegeven.

Als "---" wordt weergegeven in andere dan de bovenvermelde gevallen, ga dan naar uw dealer voor
onderhoud.
De gemiddelde snelheid terugstellen: (BLZ.32

)

Bedieningshandleiding

Vervolg

39

Instrumenten (Vervolg)

Rittijd

#

Toont de bedrijfstijd sinds het terugstellen van de geselecteerde ritteller.
De rittijd wordt berekend op basis van de weergegeven waarde van de geselecteerde ritteller (A of B). Alleen

Bedieningshandleiding

als ritteller B is geselecteerd in het INFO 1-display wordt de rittijd van ritteller B weergegeven. In alle andere
gevallen wordt de rittijd van ritteller A weergegeven.
Weergavebereik: 00:00 tot 99:59 (uren:minuten)

De rittijd keert terug naar 00:00 wanneer de waarde hoger is dan 99:59.

●

De rittijd terugstellen: (BLZ.32)

Bedrijfsuren

#

Toont de bedrijfsuren sinds het starten van de motor. De bedrijfsuren keren terug naar 0:00 wanneer de
waarde hoger is dan 99:59 (uren:minuten).
Weergavebereik: 00:00 tot 99:59 (uren:minuten)

●

De bedrijfsuren keren terug naar 00:00 wanneer de waarde hoger is dan 99:59.

●

Als de contactschakelaar in de stand (Off) wordt gezet, worden de bedrijfuren teruggezet.

Accuspanningsmeter

#

Toont de huidige accuspanning.

40

Reservebrandstofverbruik

#

Geeft het brandstofverbruik weer sinds het 1e (E) segment van de brandstofniveaumeter is gaan knipperen.
Wanneer het 1e segment (E) van de brandstofniveaumeter begint te knipperen, worden het huidige
brandstofverbruik, het gemiddelde brandstofverbruik, het brandstofverbruik, de gemiddelde snelheid, de
rittijd, de bedrijfsuren of de accuspanningsmeter omgeschakeld naar het verbruik van reservebrandstof. U
moet zo snel mogelijk bijtanken.
Weergavebereik: 0,0 tot 300,0 L (liter) of 0,0 tot 300,0 gal (gallon)

●

Knippert vanaf "0.0" L of gal.

Wanneer de hoeveelheid verbruikte brandstof meer dan 1,6 l bedraagt, knippert de RES-markering op het

u

display sneller.

Nadat er meer dan de reservehoeveelheid is getankt, wordt de normale weergave hervat.

Bedieningshandleiding

Vervolg

41

Instrumenten (Vervolg)

Display instellen

Selecteer de items die u wilt instellen uit de volgende instelmodi.

Bedieningshandleiding

Instelling informatie meerkleurige balk

Houd de
toets (omlaag) en de

Normale weergave

ADJUST-modus

Houd de

LINE-modus

Druk op de

SP-modus

Voor het instellen van de ADJUST-modus, de LINE-modus of de SP-modus, drukt u op de
toets.
Als de contactschakelaar in de stand (Off) wordt gezet of er ongeveer 30 seconden niet op de
toetsen

MODE, SEL

(omhoog) en

SEL

(omlaag) wordt gedrukt, wordt de bediening

automatisch omgeschakeld van de instelmodus naar de normale weergave.

42

SEL

-toets (omhoog) of de

• Druk op de

• Houd de

• Houd de

ingedrukt

SEL

SEL

SEL

-toets (omlaag)

MODE

-toets ingedrukt

MODE

-toets

MODE

-toets ingedrukt

SEL

-toets (omhoog)

-toets (omlaag) ingedrukt

-toets (omhoog) of de

SEL

MODE

-

-

ADJUST-modus

De volgende items kunnen sequentieel worden gewijzigd.

● Tijdsindeling instellen

● Datum instellen

● Klok instellen

● Aanpassen van helderheid achtergrondverlichting H (hoog)

● Aanpassen van helderheid achtergrondverlichting L (laag)

● Instellen HISS-controlelampje

Automatische resetmodus in-/uitschakelen voor ritteller A, gemiddeld brandstofverbruik,

●

brandstofverbruik, gemiddelde snelheid en rittijd

Behalve type FO, KO

●

Eenheid van snelheid en afgelegde afstand wijzigen

Behalve type FO, KO

●

Eenheid van de brandstofverbruikmeter wijzigen

● Negatieve ritteller instellen

Bedieningshandleiding

Vervolg

43

Instrumenten (Vervolg)

Bedieningshandleiding

ADJUST-modus

Tijdsindeling instellen

Normale weergave

Negatieve ritteller instellen

44

Datum instellen

Klok instellen

Aanpassen van helderheid achtergrondverlichting H (hoog)

Aanpassen van helderheid achtergrondverlichting L (laag)

Houd de
toets (omlaag) en de

Druk op de

SEL

-toets (omhoog) of de

MODE

MODE

-toets

SEL

-toets ingedrukt

Behalve type FO, KO

Eenheid van de brandstofverbruikmeter wijzigen

Behalve type FO, KO

Eenheid van snelheid en afgelegde afstand wijzigen

Automatische resetmodus in-/uitschakelen voor ritteller A, gemiddeld
brandstofverbruik, brandstofverbruik, gemiddelde snelheid en rittijd

Instellen HISS-controlelampje

-

Als de contactschakelaar in de stand (Off) wordt
gezet of er ongeveer 30 seconden niet op de
toetsen

MODE, SEL

(omhoog),

SEL

(omlaag) wordt gedrukt, wordt de bediening
automatisch omgeschakeld van de instelmodus naar
de normale weergave.
Als er gedurende ongeveer 30 seconden niet op de
toetsen wordt gedrukt, worden items waarvoor de
instelling aan de gang is genegeerd en worden
alleen items met voltooide instellingen toegepast.
Pas als de contactschakelaar in de stand

(Off)
wordt gezet, worden items waarvoor de instelling
aan de gang is en items met voltooide instellingen
toegepast.

1 Tijdsindeling instellen:

U kunt de tijdsindeling omschakelen tussen 12­uurindeling en 24-uurindeling.

a

Zet de contactschakelaar in de stand (On).

b

Selecteer de ADJUST-modus. (BLZ.42

De huidige tijdsindeling begint te

u

knipperen.

c

Druk op de
toets (omlaag) om "12hr" of "24hr" te selecteren.

d

Druk op de
ingesteld en de weergave schakelt over naar
het instellen van de datum.

SEL

-toets (omhoog) of de

MODE

-toets. De tijdsindeling is

SEL

)

-

Bedieningshandleiding

Vervolg

45

Instrumenten (Vervolg)

2 Datum instellen:

a

Druk op de

Bedieningshandleiding

toets (omlaag) totdat het gewenste jaar wordt
weergegeven.

u Houd de

SEL

-toets (omhoog) of de

SEL

SEL

-toets (omlaag) ingedrukt om het

jaar versneld in te stellen.

SEL

-toets (omhoog) of de

-

c

Druk op de

SEL

-toets (omhoog) of de
toets (omlaag) totdat de gewenste maand wordt
weergegeven.

u Houd de

SEL

SEL

-toets (omhoog) of de

-toets (omlaag) ingedrukt om de

maand versneld in te stellen.

SEL

-

46

b

Druk op de
knipperen.

MODE

-toets. De maand begint te

d

Druk op de

MODE

-toets. De dag begint te

knipperen.

e

Druk op de

SEL

-toets (omhoog) of de
toets (omlaag) totdat de gewenste dag wordt
weergegeven.

u Houd de

SEL

SEL

-toets (omhoog) of de

-toets (omlaag) ingedrukt om de

dag versneld in te stellen.

SEL

-

f

Druk op de

MODE

-toets. De datum is
ingesteld en de weergave schakelt over naar
het instellen van de klok.

3 Klok instellen:

a

Druk op de

SEL

-toets (omhoog) of de
toets (omlaag) totdat het gewenste uur wordt
weergegeven.

u Houd de

SEL

SEL

-toets (omhoog) of de

-toets (omlaag) ingedrukt om het

uur versneld in te stellen.

SEL

-

Bedieningshandleiding

b

Druk op de

MODE

beginnen te knipperen.

-toets. De minuten

Vervolg

47

Instrumenten (Vervolg)

c

Druk op de

toets (omlaag) totdat de gewenste minuten worden

Bedieningshandleiding

weergegeven.

u Houd de

d

Druk op de
en de weergave schakelt over naar het
aanpassen van helderheid
achtergrondverlichting H (hoog).

48

SEL

-toets (omhoog) of de

SEL

SEL

-toets (omlaag) ingedrukt om de

minuten versneld in te stellen.

MODE

SEL

-toets (omhoog) of de

-toets. De klok is ingesteld

-

4 Aanpassen van helderheid
achtergrondverlichting H (hoog):

U kunt een van de vijf helderheidsniveaus
instellen.

a

Druk op de

SEL

-toets (omhoog) of de

toets (omlaag). De helderheid wordt omgeschakeld.

b

Druk op de

MODE

-toets. De helderheid H
(hoog) is ingesteld en de weergave schakelt
over naar het instellen van de helderheid
achtergrondverlichting L (laag).

SEL

-

5 Aanpassen van helderheid
achtergrondverlichting L (laag):

U kunt een van de vijf helderheidsniveaus
instellen.

a

Druk op de

SEL

-toets (omhoog) of de

toets (omlaag). De helderheid wordt omgeschakeld.

b

Druk op de

MODE

-toets. De helderheid L
(laag) is ingesteld en de weergave schakelt
over naar knipperen van het HISS­controlelampje aan/uit.

SEL

Bedieningshandleiding

-

Druk op de toets

Druk op de toets

SEL

(omhoog)

SEL

(omlaag)

Vervolg

49

Instrumenten (Vervolg)

Bedieningshandleiding

6 Instellen HISS-controlelampje:

U kunt de knipperfunctie van het HISS­controlelampje aan- of uitzetten.

a

Druk op de

SEL

-toets (omhoog) of de
toets (omlaag) om "On" (knippert) of "OFF" (uit) te
selecteren.

SEL

-

50

Druk op de toets

Druk op de toets

SEL

(omhoog)

SEL

(omlaag)

b

Druk op de

MODE

-toets. Het HISS­controlelampje is ingesteld en het display
schakelt over naar de automatische
resetmodus in-/uitschakelen voor ritteller A,
gemiddeld brandstofverbruik,
brandstofverbruik, gemiddelde snelheid en
rittijd.

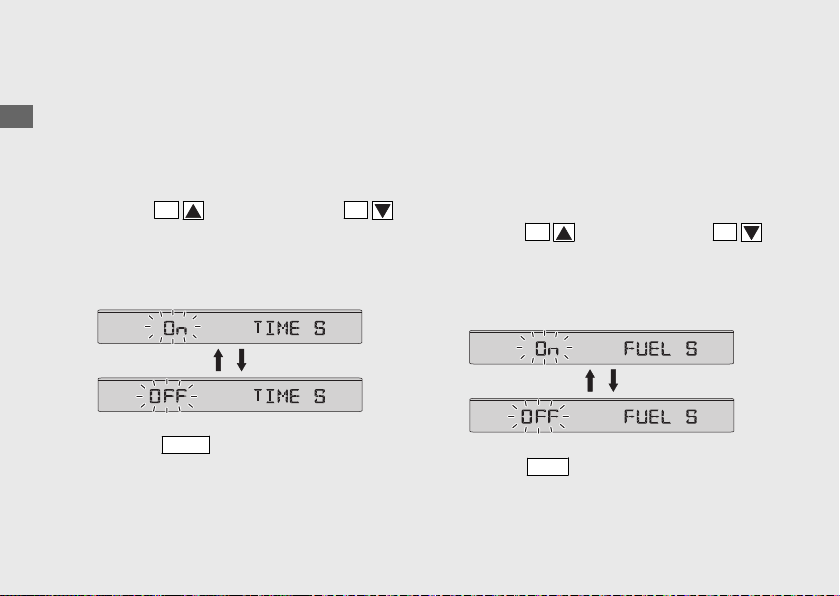

7 Automatische resetmodus in-/
uitschakelen voor ritteller A, gemiddeld
brandstofverbruik, brandstofverbruik,
gemiddelde snelheid en rittijd:

U kunt de automatische resetmodus ook in- of
uitschakelen door de segmenten van de
brandstofmeter met twee of meer te verhogen.
Deze modus is standaard ingeschakeld.

a

Druk op de
toets (omlaag) om "On"(inschakelen) of "OFF"
(uitschakelen) van de automatische resetmodus te
selecteren.

SEL

-toets (omhoog) of de

SEL

-

Behalve type FO, KO

b

Druk op de

MODE

-toets. Het in-/
uitschakelen van de automatische
resetmodus is ingesteld. De weergave
schakelt over naar het wijzigen van de
eenheid voor snelheid en afgelegde afstand.

Type FO, KO

Druk op de

MODE

-toets. Het in-/
uitschakelen van de automatische
resetmodus is ingesteld en de weergave
schakelt over naar het instellen van de
negatieve ritteller.

Bedieningshandleiding

Vervolg

51

Instrumenten (Vervolg)

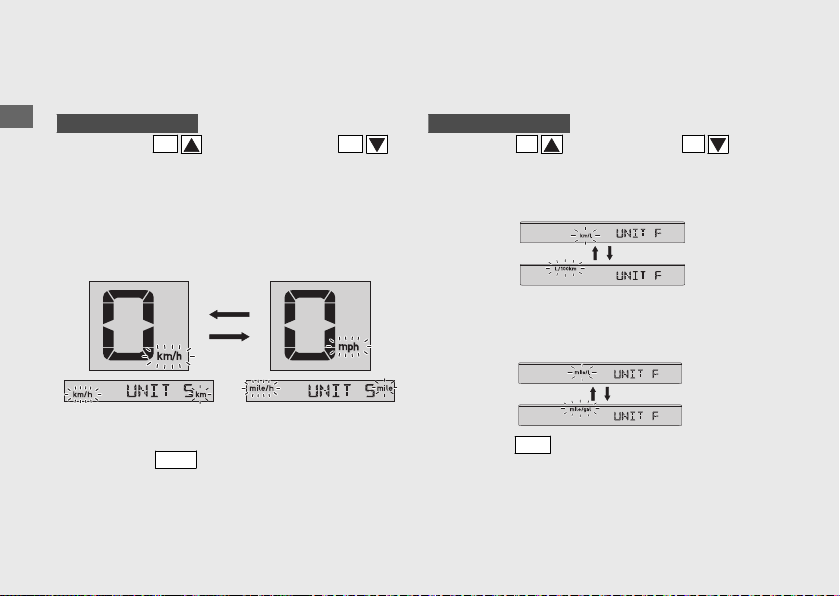

8 Eenheid van snelheid en afgelegde
afstand wijzigen:

Behalve type FO, KO

Bedieningshandleiding

a

Druk op de

toets (omlaag) om "km/h" & "km" of "mph" & "mile"
& "mile/h" te selecteren.

u

SEL

-toets (omhoog) of de

De melding "UNIT SPEED" scrolt over het
INFO 1-display.

SEL

-

9 Eenheid van de brandstofverbruikmeter
wijzigen:

Behalve type FO, KO

a

Druk op de

SEL

-toets (omhoog) of de

SEL

-toets

(omlaag) om "L/100km" of "km/L" te selecteren.

u

De melding "UNIT FUEL CON" scrolt over het
INFO 1-display.

Als "mph" is geselecteerd voor snelheid en "mile" voor
afgelegde afstand, wordt het brandstofverbruik
weergegeven met "mile/gal" of "mile/L".

b

Druk op de

MODE

-toets. De eenheid van snelheid
en afgelegde afstand is ingesteld en het display
schakelt over naar het wijzigen van eenheid van
brandstofverbruikmeter.

52

b

Druk op de

MODE

-toets. De eenheid van de
brandstofverbruikmeter is ingesteld en de weergave schakelt
over naar het instellen van de negatieve ritteller.

10 Instellen van negatieve ritteller:

U kunt ook de waarde van de negatieve ritteller
aanpassen.

a

Het vooraf ingestelde getal wordt
weergegeven en het vierde cijfer knippert.

d

Herhaal de stappen b en c voor het tweede
en eerste cijfer.

e

Druk op de

MODE

-toets. De afstand van de rit
is ingesteld en de weergave keert terug naar
de normale weergave.

Bedieningshandleiding

b

Druk op de

SEL

-toets (omhoog) of de
toets (omlaag) totdat de gewenste waarde wordt
weergegeven.

u Houd de

SEL

SEL

-toets (omhoog) of de

-toets (omlaag) ingedrukt om de

waarde versneld in te stellen.

u Beschikbaar instelbereik: 9,999.0 tot 0.0 km

(mijl)

c

Druk op de

MODE

-toets. Het derde cijfer

begint te knipperen.

SEL

-

Vervolg

53

Instrumenten (Vervolg)

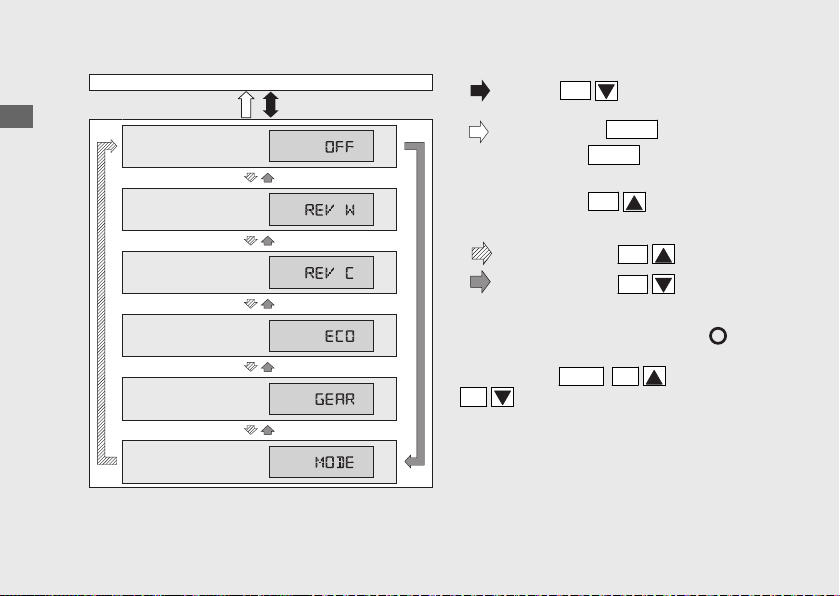

LINE-modus

De volgende items kunnen sequentieel worden
gewijzigd.

Bedieningshandleiding

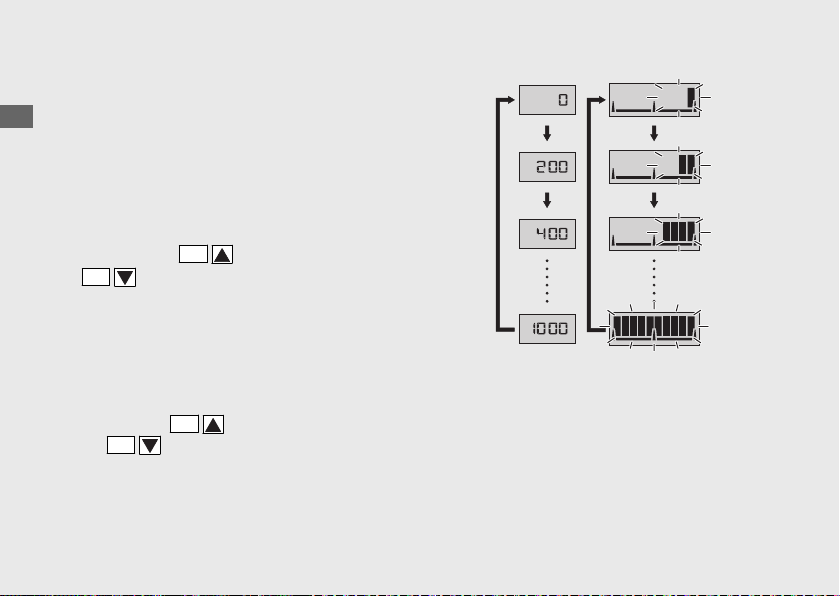

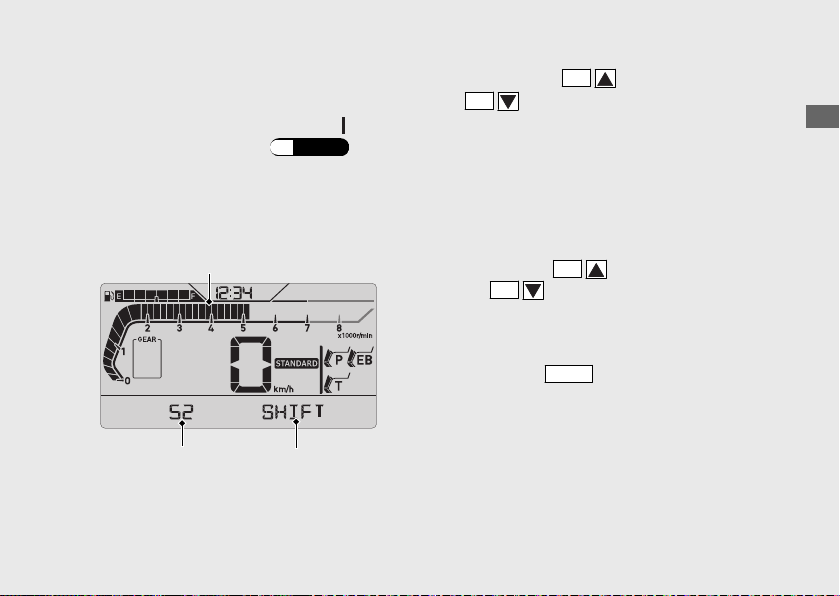

● Instelling opschakeltoerental

● Instelling schakelinterval

● Instelling tijdsymbool

● Instelling brandstofsymbool

● Instelling schakelsymbool

Meerkleurige balk

54

Houd de

SEL

-toets (omhoog) of de

-toets (omlaag) en de

Druk op de

MODE

Normale weergave

LINE-modus

Instelling opschakeltoerental

Instelling schakelinterval

Instelling tijdsymbool

Instelling brandstofsymbool

Instelling schakelsymbool

MODE

-toets

SEL

-toets ingedrukt

1 Instelling opschakeltoerental

U kunt het opschakelpunt afstellen.

a

Zet de contactschakelaar in de stand (On).

b

Selecteer de LINE-modus. (BLZ.42)

u De toerentellerbalk en de toerentalwaarde

(x 100) op het INFO 2-display gaan
knipperen en de melding "SHIFT REV" scrolt
over het INFO 1-display.

Toerentellerbalk

INFO 2-display

INFO 1-display

c

Telkens als de

SEL

-toets (omlaag) wordt ingedrukt, gaan

SEL

-toets (omhoog) of de

de toerentellerbalk en de toerentalwaarde op
het INFO 2-display met 200 omw/min (rpm)
(één segment) omhoog of omlaag. Indien de
ingestelde waarde de toelaatbare waarde
overschrijdt, keert de ingestelde waarde
automatisch terug naar 4,000 r/min (rpm) of
7,000 r/min (rpm).

u Houd de

SEL

SEL

-toets (omhoog) of de

-toets (omlaag) ingedrukt om de

RPM-waarde versneld in te stellen.

u Beschikbaar instelbereik: 4,000 tot

7,000 r/min (rpm)

d

Druk op de

MODE

-toets. Het
opschakeltoerental is ingesteld en de weergave
schakelt over naar de instelling van het
schakelinterval.

Bedieningshandleiding

Vervolg

55

Instrumenten (Vervolg)

2 Schakelinterval instellen

U kunt u het interval-RPM op de meerkleurige
balk instellen van knipperen tot het

Bedieningshandleiding

opschakelpunt.
De toerentellerbalk en de toerentalwaarde op
het INFO 2-display gaan knipperen en de
melding "SHIFT WIDTH" scrolt over het INFO 1­display.

a

Telkens als de

SEL

-toets (omlaag) wordt ingedrukt, gaan
de toerentellerbalk of het numerieke toerental
op het INFO 2-display met 200 omw/min (rpm)
omhoog of omlaag. Indien de ingestelde
waarde de toelaatbare waarde overschrijdt,
keert de ingestelde waarde automatisch terug
naar 0 omw/min (rpm) of 1000 omw/min (rpm).

u Houd de

SEL

RPM-waarde versneld in te stellen.

u Beschikbaar instelbereik: 0 tot

1000 omw/min (rpm) (10 segmenten)

u Standaardinstelling: 600 omw/min (rpm)

56

SEL

-toets (omhoog) of de

SEL

-toets (omhoog) of de

-toets (omlaag) ingedrukt om de

Toerentalwaarde

Toerentellerbalk

Voor-

Wanneer het opschakeltoerental is

beeld:

ingesteld op 6,000 r/min (rpm) en het
schakelinterval is ingesteld op 600 r/min
(rpm).

Wanneer de informatie van de meerkleurige
balk is ingesteld op de opschakelmodus (witte
kleurenmodus) (BLZ.63)

meerkleurige balk omw/min (rpm)

Knippert 4.800

Knippert snel 5.400

Knippert sneller 6.000

Wanneer de informatie van de meerkleurige
balk is ingesteld op de opschakelmodus
(kleurenmodus) (BLZ.64)

meerkleurige balk omw/min (rpm)

Geel 4.800

Amber 5.400

Roze 6.000

Als het schakelinterval is ingesteld op
0 omw/min (rpm) begint de meerkleurige balk
te knipperen als de ingestelde waarde voor het
opschakeltoerental wordt bereikt.

Bedieningshandleiding

b

Druk op de
ingesteld en de weergave schakelt over naar
het instellen van het tijdsymbool.

MODE

-toets. Het schakelinterval is

Vervolg

57

Instrumenten (Vervolg)

3 Tijdsymbool instellen

U kunt de tijd weergeven met een meerkleurige
balk.

Bedieningshandleiding

Wanneer de minuten van de klok van 59 naar
00 springen, knippert de meerkleurige balk drie
keer als de functie is ingeschakeld.

a

Druk op de
toets (omlaag) om "On" of "OFF" te selecteren.

u

SEL

-toets (omhoog) of de

De melding "TIME SIGN" scrolt over het INFO
1-display.

SEL

-

4 Brandstofsymbool instellen

U kunt het brandstofsymbool instellen met de
meerkleurige balk.
Wanneer het 1e (E) segment van de brandstofmeter
begint te knipperen, gaat de balk gedurende 15
seconden amber branden als de functie is
ingeschakeld.

a

Druk op de

SEL

-toets (omhoog) of de

SEL

-

toets (omlaag) om "On" of "OFF" te selecteren

u

De melding "FUEL SIGN" scrolt over het INFO
1-display.

b

Druk op de

MODE

-toets. Het tijdsymbool is
ingesteld en de weergave schakelt over naar
het instellen van het brandstofsymbool.

58

b

Druk op de

MODE

-toets. Het brandstofsymbool is
ingesteld en de weergave schakelt over naar het
instellen van het schakelsymbool.

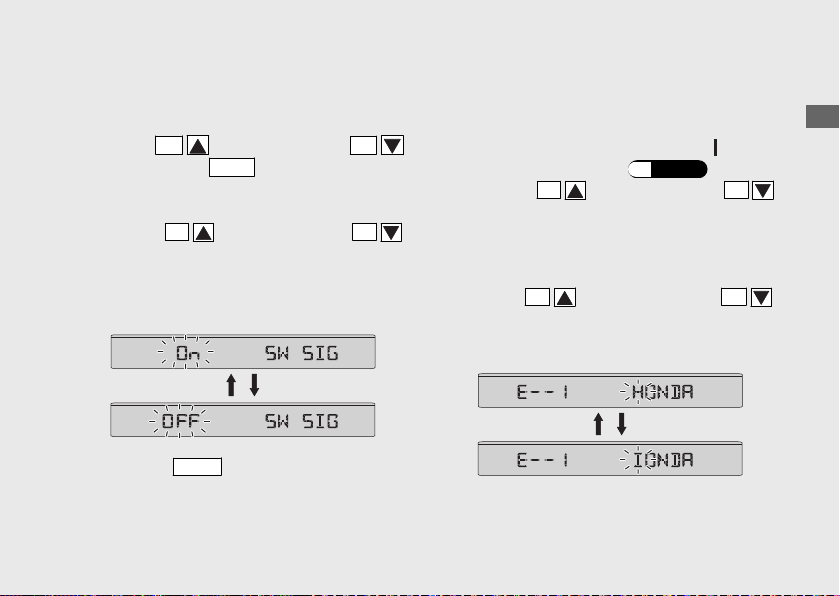

5 Schakelsymbool instellen

U kunt het schakelsymbool instellen met de
meerkleurige balk.
Wanneer de

SEL

-toets (omhoog), de

toets (omlaag) of de

MODE

-toets wordt ingedrukt,

SEL

-

gaat de meerkleurige balk kort branden als de
functie is ingeschakeld.

a

Druk op de

SEL

-toets (omhoog) of de

SEL

-

toets (omlaag) om "On" of "OFF" te selecteren.

u

De melding "SW SIGN" scrolt over het INFO 1­display.

SP-instelmodus
Het afsluitbericht invoeren:

Het afsluitbericht kan 6 letters bevatten.

a

Zet de contactschakelaar in de stand (On).

b

Selecteer de SP-modus. (BLZ.42

c

Druk op de

SEL

-toets (omhoog) of de

)

toets (omlaag) totdat de gewenste letter wordt
weergegeven.

u U kunt hier letters, cijfers en symbolen

invoeren.

u

Houd de

SEL

-toets (omhoog) of de

SEL

toets (omlaag) ingedrukt om de letter versneld in
te stellen.

SEL

Bedieningshandleiding

-

-

b

Druk op de

MODE

-toets. Het schakelsignaal is
ingesteld en de weergave keert terug naar de
normale weergave.

Vervolg

59

Instrumenten (Vervolg)

d

Druk op de
en de volgende letter begint te knipperen. Volg

Bedieningshandleiding

stap c en d van de procedure tot de laatste
letter is ingesteld.

De instelling van het afsluitbericht is voltooid en
het display keert terug naar de normale
weergave.

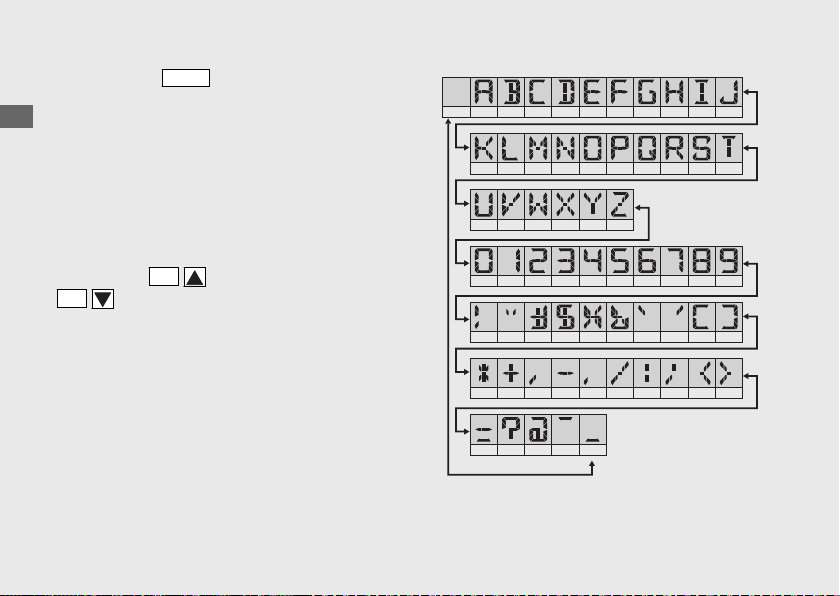

Letters selecteren in het afsluitscherm:
Wanneer de

SEL

-toets (omlaag) wordt ingedrukt,
worden de letters in de volgende volgorde
weergegeven.

MODE

-toets. De letter is ingesteld

SEL

-toets (omhoog) of de

(Spatie)

A B C D E F G H I J

K L M N O P Q SR T

U V W YX Z

1 2 3 4 5 6 7 8 90

! # $ % &

“

' '

( )

60

,

- . / :

+

*

@ ^

_

=

?

;

＜ ＞

Instelling informatie meerkleurige balk

U kunt de verschillende rijomstandigheden
weergeven door de informatie van de
meerkleurige balk in te stellen.

u Behalve tijdens het instellen van de rijmodus

door de gebruiker. (BLZ.82)

De volgende items kunnen sequentieel worden
ingesteld.

● Kleur UIT-modus

Opschakelmodus (wit)

●

●

Opschakelmodus (kleurmodus)

●

ECO-modus

●

Schakelstandmodus

●

Rijmodus

Meerkleurige balk

Bedieningshandleiding

Vervolg

61

Instrumenten (Vervolg)

Bedieningshandleiding

Kleur UIT-modus

Opschakelmodus (wit)

Opschakelmodus
(kleurmodus)

Normale weergave

Houd de

SEL

-toets (omlaag)

ingedrukt

• Druk op de

• Houd de

MODE

ingedrukt

• Houd de

SEL

(omhoog) ingedrukt

Druk op de toets

Druk op de toets

MODE

-toets

-toets

SEL

(omhoog)

SEL

(omlaag)

-toets

62

ECO-modus

Schakelstandmodus

Rijmodus

Als de contactschakelaar in de stand (Off)
wordt gezet of er ongeveer 30 seconden niet
op de toetsen

SEL

(omlaag) wordt gedrukt, wordt de

MODE, SEL

(omhoog) en

bediening automatisch omgeschakeld van de
instelmodus naar de normale weergave.

Volgorde van prioriteit voor de kleur:

ECO-modus

Opschakelmodus

Kleur UIT-modus

#

Alle kleurmodi zijn uitgeschakeld.

Opschakelmodus (wit)

#

Wanneer het motortoerental het ingestelde opschakelpunt bereikt, knippert de meerkleurige balk
wit. Dit geeft aan dat u moet opschakelen.

Voorbeeld: Wanneer het opschakeltoerental is ingesteld op 6,000 r/min (rpm) en het

schakelinterval is ingesteld op 600 r/min (rpm).

meerkleurige balk omw/min (rpm)

Knippert 4.800

Knippert snel 5.400

Knippert sneller 6.000

Het opschakeltoerental instellen: (BLZ.55)
Het schakelinterval instellen: (BLZ.56)

>

Schakelstandmodus

Rijmodus

Bedieningshandleiding

Vervolg

63

Instrumenten (Vervolg)

Opschakelmodus (kleurmodus)

#

Wanneer het motortoerental het ingestelde opschakelpunt bereikt, verandert de kleur van de
meerkleurige balk. Dit geeft aan dat u moet opschakelen.

Bedieningshandleiding

Voorbeeld: Wanneer het opschakeltoerental is ingesteld op 6,000 r/min (rpm) en het

schakelinterval is ingesteld op 600 r/min (rpm).

meerkleurige balk omw/min (rpm)

Geel 4.800

Amber 5.400

Roze 6.000

Het opschakeltoerental instellen: (BLZ.55)
Het schakelinterval instellen: (BLZ.56

ECO-modus

#

Afhankelijk van het brandstofverbruik verandert de kleur van de meerkleurige balk.
Als het brandstofverbruik verbetert, verandert de kleur van de meerkleurige balk in aqua.
Als het brandstofverbruik nog verder wordt verbeterd, wordt de kleur groen.

u De ECO-modus omvat de opschakelmodus (kleurenmodus).
u Wanneer de rijmodus [SPORT] is ingesteld, werkt de eco-modus niet. (BLZ.82)

64

)

Schakelstandmodus

#

Afhankelijk van de versnelling verandert de kleur van de meerkleurige balk als volgt.

Versnelling 1e 2e 3e 4e 5e 6e

Kleur Geel Roze Violet Blauw Aqua Groen

u

De schakelstandmodus omvat de opschakelmodus (witte kleurmodus).

Rijmodus

#

Afhankelijk van de rijmodus verandert de meerkleurige balk als volgt.

Rijmodus SPORT STANDARD RAIN USER

Kleur Roze Violet Aqua Blauw

u De rijmodus omvat de opschakelmodus (witte kleurmodus).

Bedieningshandleiding

65

Controlelampjes

Als één van deze indicatoren niet gaat branden terwijl dat zou moeten, laat dan uw dealer
controleren op problemen.

Bedieningshandleiding

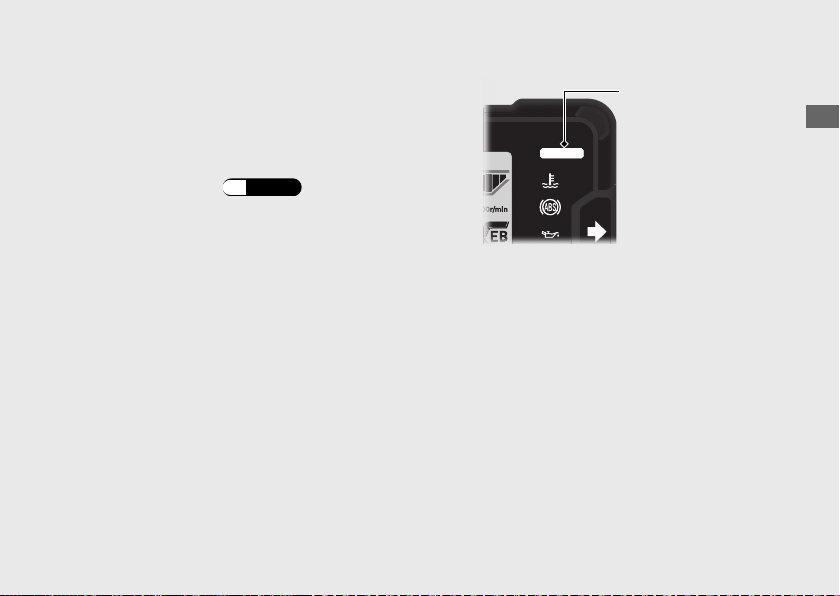

Controlelampje Torque Control

UIT

Gaat branden als Torque Control wordt
uitgeschakeld.

Controlelampje Torque Control

Gaat branden als de contactschakelaar in de stand (On)
wordt gezet. Gaat uit als uw motorfiets een snelheid van
ongeveer 5 km/h bereikt om aan te geven dat Torque
Control klaar is voor gebruik.

Als het gaat branden tijdens het rijden: (BLZ.149

66

)

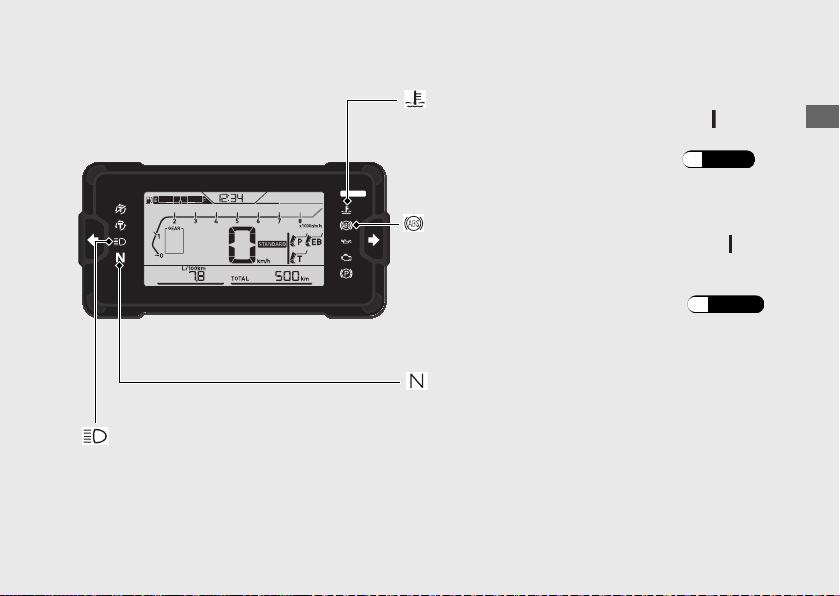

Controlelampje grootlicht

Controlelampje hoge koelvloeistoftemperatuur

Gaat branden als de contactschakelaar in de stand (On)
wordt gezet.

Als deze gaat branden tijdens het rijden: (BLZ.145)

Controlelampje ABS (antiblokkeersysteem)

Gaat branden als de contactschakelaar in de stand (On)
wordt gezet. Gaat uit bij een snelheid van ongeveer
10 km/h.
Als het gaat branden tijdens het rijden: (BLZ.148)

Controlelampje neutraalstand

Gaat branden als de transmissie in de
neutraalstand staat.

Bedieningshandleiding

Vervolg

67

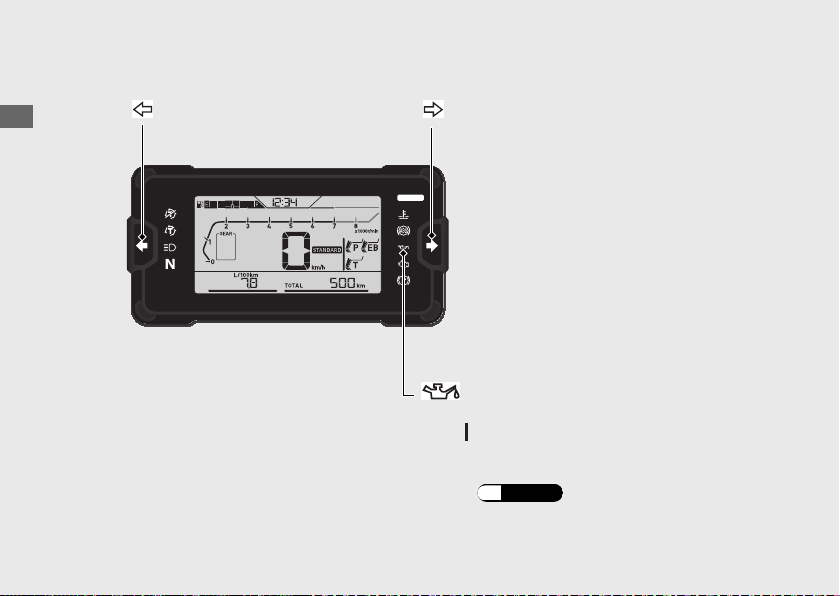

Controlelampjes (Vervolg)

Bedieningshandleiding

Richtingaanwijzer links Richtingaanwijzer rechts

68

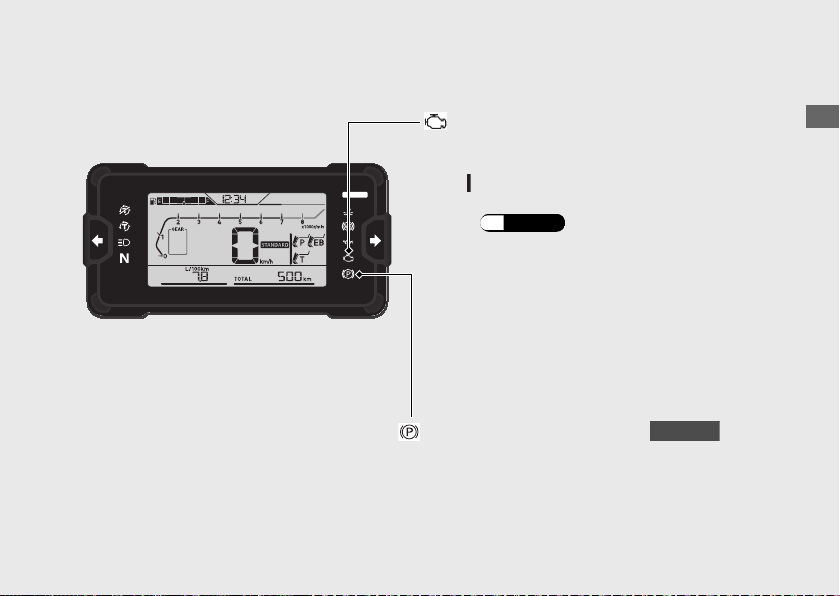

Oliedrukcontrolelampje

Gaat branden als de contactschakelaar in de

(On) wordt gezet.

stand
Gaat uit na het starten van de motor.

Als het gaat branden terwijl de motor
draait: (BLZ.146

)

PGM-FI-storingslampje (elektronisch

geregelde brandstofinspuiting) (MIL)

Gaat kort branden als de contactschakelaar in de

(On) wordt gezet.

stand

Als het gaat branden terwijl de motor
draait: (BLZ.147

)

Bedieningshandleiding

Controlelampje parkeerrem

NC750XD

Gaat branden om u erop te wijzen dat u de
parkeerremhendel niet hebt vrijgezet.

69

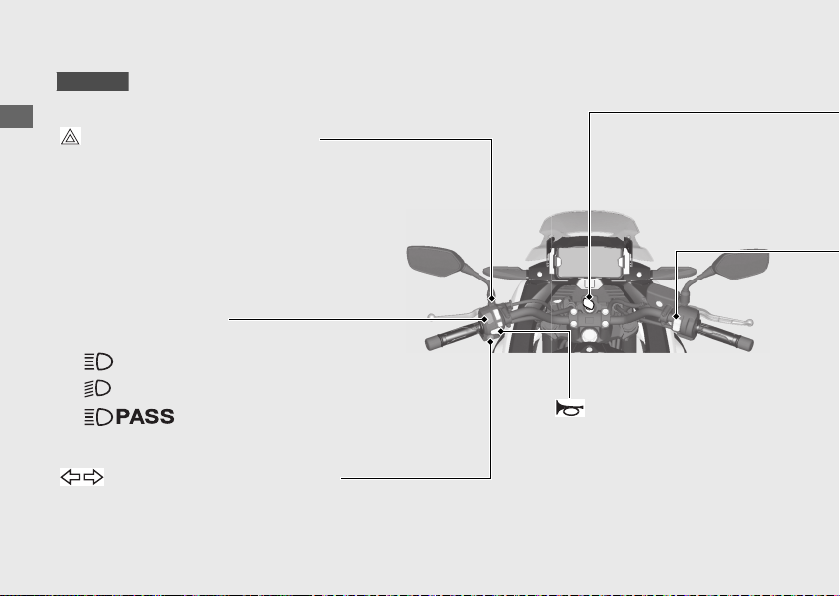

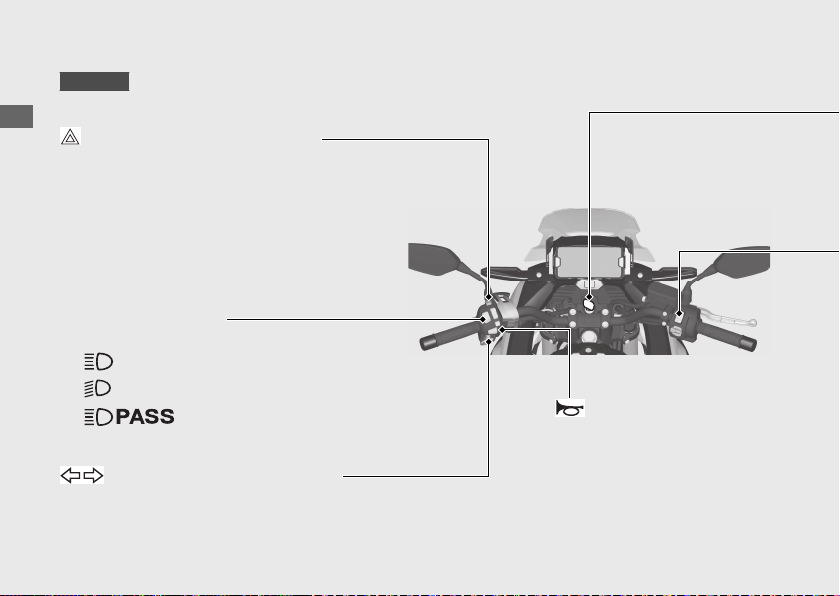

Schakelaars

NC750XA

NC750XA

Bedieningshandleiding

Alarmknipperlichtschakelaar

Kan op uit of aan worden gezet als de
contactschakelaar op aan staat.

Dimlichtschakelaar/
Passeerlichtschakelaar

• : Grootlicht

• : Dimlicht

• :

Richtingaanwijzerschakelaar

u Door op de schakelaar te drukken, wordt de

richtingaanwijzer uitgeschakeld.

70

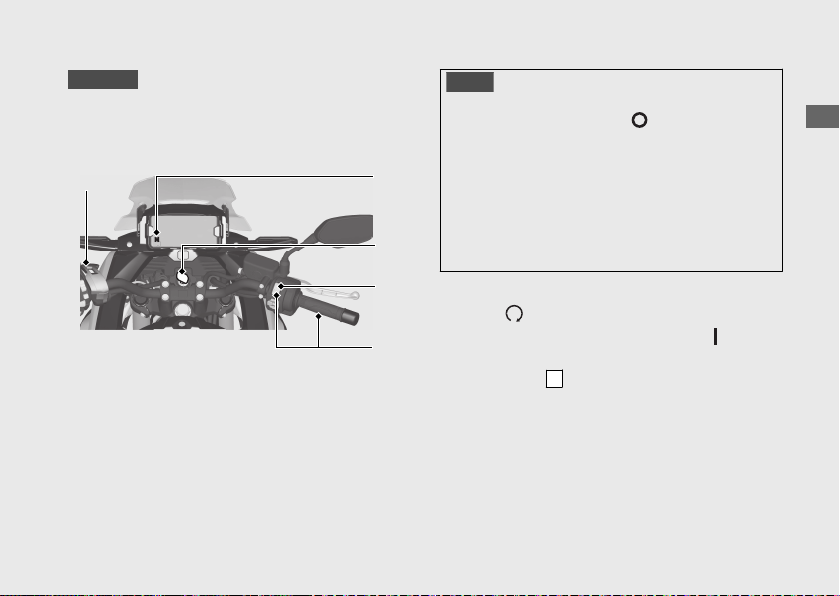

Knipperen met grootlicht.

Claxonknop

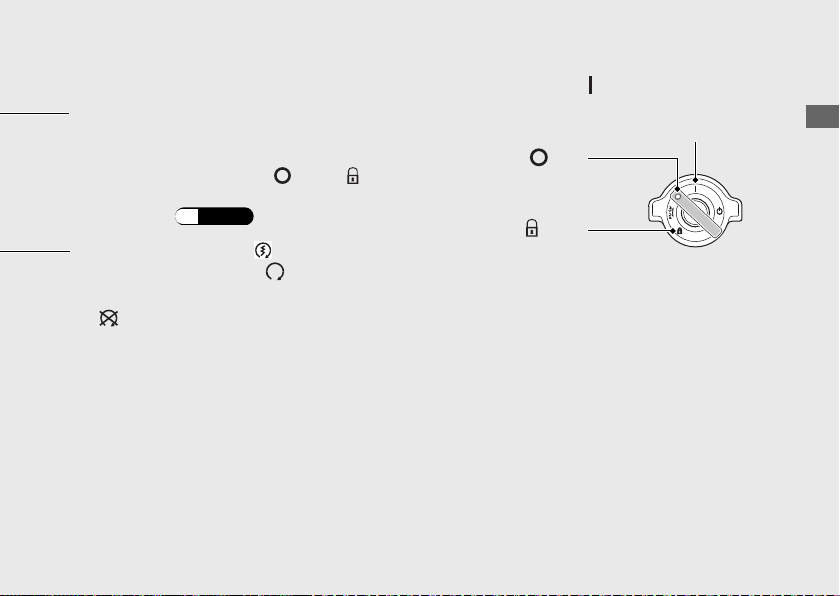

Contactschakelaar

Schakelt het elektrische systeem in/uit, vergrendelt het
stuur.

u De sleutel kan in de stand (Off) of (Lock)

worden verwijderd.

Stuurslot: (BLZ.77)

Motorstopschakelaar/ Starttoets

Moet normaal in de stand (Run) blijven staan.

u Schakel in geval van nood over naar de stand

(Stop) (de startmotor werkt niet) om de

motor te stoppen.

(Off)

Schakelt de motor

uit.

(Lock)

Vergrendelt het

stuur.

(On)
Schakelt het elektrische systeem
in voor het starten/rijden.

Bedieningshandleiding

Vervolg

71

Schakelaars (Vervolg)

NC750XD

Bedieningshandleiding

Alarmknipperlichtschakelaar

Kan op uit of aan worden gezet als de
contactschakelaar op aan staat.

Dimlichtschakelaar/
Passeerlichtschakelaar

• : Grootlicht

• : Dimlicht

• :

Richtingaanwijzerschakelaar

u Door op de schakelaar te drukken, wordt de

richtingaanwijzer uitgeschakeld.

72

Knipperen met grootlicht.

Claxonknop

Contactschakelaar

Schakelt het elektrische systeem in/uit, vergrendelt het
stuur.

u De sleutel kan in de stand (Off) of (Lock)

worden verwijderd.

Stuurslot: (BLZ.77)

Motorstopschakelaar/ Starttoets

Moet normaal in de stand (Run) blijven staan.

u Schakel in geval van nood over naar de stand

(Stop) (de startmotor werkt niet) om de

motor te stoppen.

(Off)

Schakelt de motor

uit.

(Lock)

Vergrendelt het

stuur.

(On)
Schakelt het elektrische systeem
in voor het starten/rijden.

Bedieningshandleiding

Vervolg

73

Schakelaars (Vervolg)

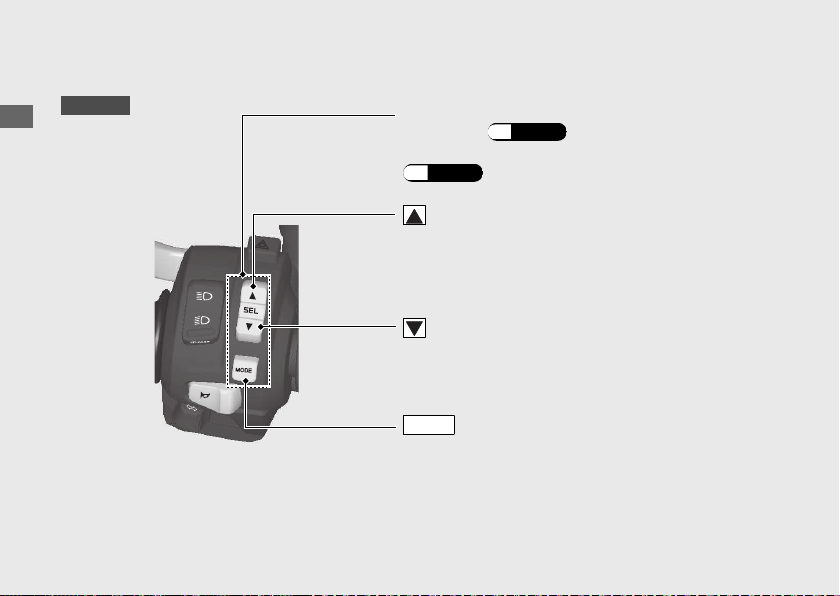

Schakelaars op handgreep links

#

NC750XA

Bedieningshandleiding

74

Wordt gebruikt voor het bedienen en instellen van
het display.
Wordt ook gebruikt om de rijmodus te wijzigen.

(BLZ.79)

sel omhoog-schakelaar

sel omlaag-schakelaar

MODE

(BLZ.22)

-schakelaar

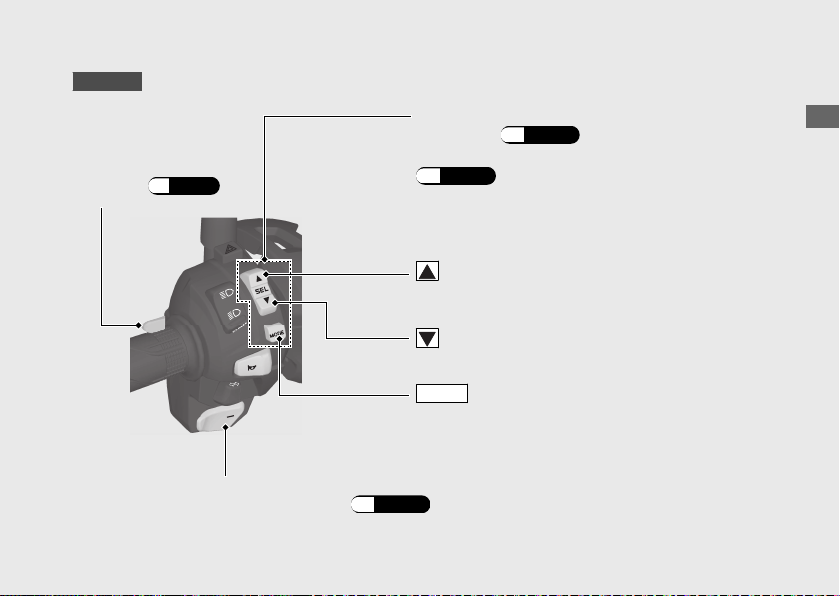

NC750XD

Opschakelknop (+)

Om de versnelling op te
schakelen. (BLZ.94)

Wordt gebruikt voor het bedienen en instellen van
het display.

(BLZ.22)

Wordt ook gebruikt om de rijmodus te wijzigen.

(BLZ.79)

sel omhoog-schakelaar

sel omlaag-schakelaar

MODE

-schakelaar

Bedieningshandleiding

Terugschakelknop (-)

Om de versnelling terug te schakelen. (BLZ.94

)

Vervolg

75

Schakelaars (Vervolg)

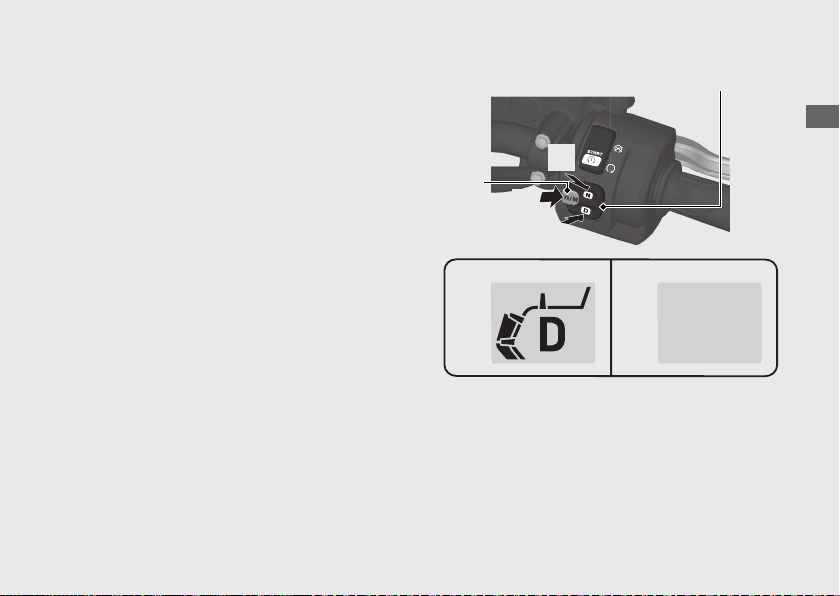

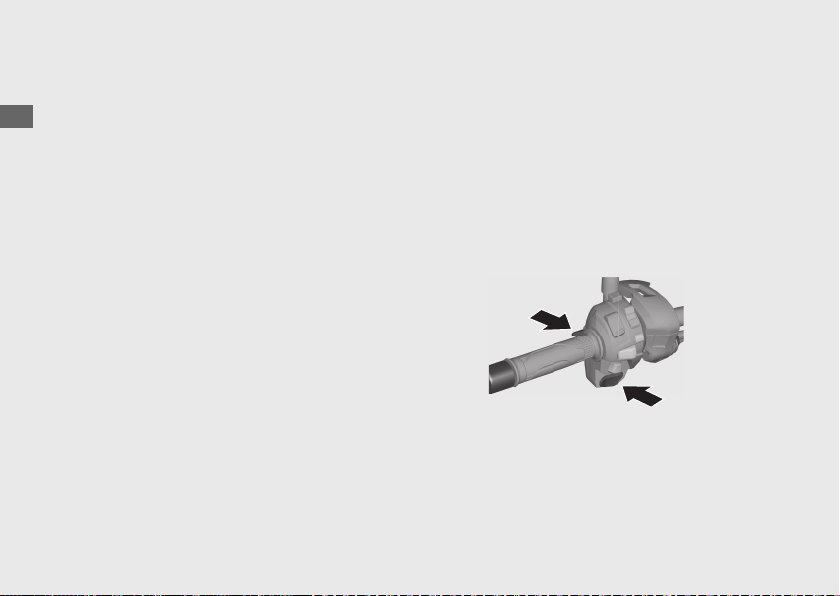

Schakelaars op stuurgreep rechts

#

NC750XD

Bedieningshandleiding

76

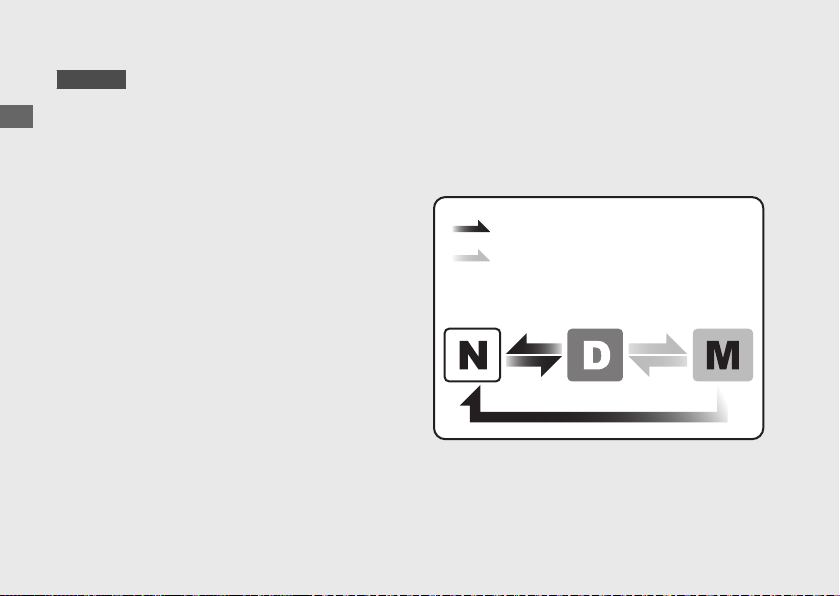

N-D-schakelaar

Om te schakelen tussen neutraalstand en AT­MODUS.

A/M-schakelaar

Om te schakelen tussen de AT-MODUS en MT­MODUS.

(BLZ.93)

(BLZ.93)

Stuurslot

Vergrendel het stuur wanneer u parkeert om
diefstal te voorkomen.
Een U-vormig wielslot of iets vergelijkbaars
wordt ook aanbevolen.

a

Duwen

Draaien

b

Contactsleutel

Vergrendelen

#

a

Draai het stuur volledig naar links.

b

Duw de sleutel omlaag en zet de contactscha­kelaar in de stand (Lock).

u Draai het stuur als het stuur moeilijk

vergrendeld kan worden.

c

Verwijder de sleutel.

Ontgrendelen

#

Steek de sleutel in het slot, duw de sleutel erin
en zet de contactschakelaar in de stand
(Off).

Bedieningshandleiding

77

Parkeerrem

NC750XD

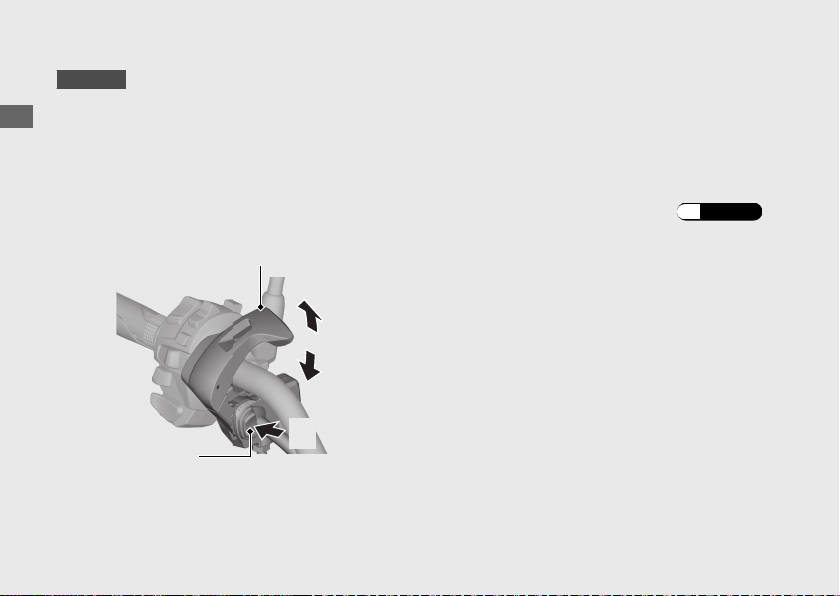

Parkeerremhendel en ontgrendeltoets

Bedieningshandleiding

Zorg ervoor dat de motorfiets op de
parkeerrem staat tijdens het parkeren en het
warmdraaien van de motor.

u Controleer of de parkeerremhendel is vrijgezet

voordat u gaat rijden.

Parkeerremhendel

b

Ontgrendelknop

78

a

Vergrendelen

#

Trek de parkeerremhendel (a) naar achteren
om het achterwiel te blokkeren.

u Controleer of de ontgrendelknop uitspringt en

de parkeerremhendel niet is ontgrendeld.

u De parkeerremvergrendeling werkt niet als de

parkeerrem niet juist is afgesteld. (BLZ.134)

Ontgrendelen

#

Ontgrendel de parkeerremhendel door de
hendel (a) lichtjes in te trekken en op de
ontgrendelknop (b) te drukken.

u Controleer voordat u gaat rijden of het

parkeerremcontrolelampje uit is en of de
parkeerrem volledig is ontgrendeld zodat het
achterwiel niet zwaar loopt.

Rijmodus

U kunt de rijmodus wijzigen.
De rijmodus bestaat uit de volgende
parameters.

P: Niveau motorvermogen
EB: Niveau motorrem
T: Niveau Torque Control

NC750XD

D: DCT-modus

Huidige rijmodus

EB-niveau

P-niveau

Bedieningshandleiding

T-niveau

NC750XD

D-niveau

Vervolg

79

Rijmodus (Vervolg)

Rijmodus heeft vier modi.
Er zijn vier modi beschikbaar: [SPORT],
[STANDARD], [RAIN] en [USER].

Bedieningshandleiding

u [SPORT]: Deze modus is geschikt voor sportief

rijden. U voelt de meeste reactie van de motor.

u [STANDARD]: Standaard, allround modus

voor uiteenlopende situaties.

u [RAIN]: Goed voor stabiel rijden op glad

wegdek, zoals bij regen.

Het oorspronkelijke instelniveau kan niet
worden gewijzigd.

Oorspronkelijke instelling

P-niveau T-niveau EB-niveau

SPORT 3 1 3 4

STANDARD 2 2 2 2

RAIN 1 3 1 1
USER 2

Opmerkingen:
*1: Niveau kan worden gewijzigd.
*2: Als 0 is geselecteerd, verandert het niveau in 2 wanneer het contact weer wordt ingeschakeld.

80

*1

u [USER]: Het oorspronkelijke instelniveau kan

worden gewijzigd.

*1, 2

2

*1

2

D-niveau

NC750XD

*1

2

P-niveau (niveau motorvermogen)

P-niveau heeft drie instelniveaus.
Beschikbaar instelbereik: 1 tot 3

u Niveau 1 geeft het minste vermogen.
u Niveau 3 geeft het meeste vermogen.

EB-niveau (niveau motorrem)

EB-niveau heeft drie instelniveaus.
Beschikbaar instelbereik: 1 tot 3

u Niveau 1 geeft het zwakste remeffect.
u Niveau 3 geeft het sterkste remeffect.

Bedieningshandleiding

T-niveau (Torque Control-niveau)

T-niveau heeft drie instelniveaus of kan worden
uitgeschakeld.
Beschikbaar instelbereik: 0 tot 3

u Niveau 1 is het minimale Torque Control-

niveau.

u Niveau 3 is het maximale Torque Control-

niveau.

u Level 0 schakelt Torque Control uit.
u Als het elektrische systeem van uit op aan wordt

gezet terwijl het T-niveau is ingesteld op 0, wordt
het T-niveau automatisch ingesteld op 2.

NC750XD

D-niveau (DCT-modus)

D-niveau (DCT-modus) heeft vier instelniveaus.
Beschikbaar instelbereik: 1 tot 4

u Er kan een hoger motortoerental worden

gebruikt door het niveau te verhogen.

u Niveau 1 is het laagste motortoerental.
u Niveau 4 is het hoogste motortoerental.

Vervolg

81

Rijmodus (Vervolg)

Rijmodus selecteren

a

Breng het voertuig tot stilstand.

b

Bedieningshandleiding

Selecteer de rijmodusweergave. (BLZ.26)

c

Druk op de toets

(omlaag) terwijl de gashendel volledig

gesloten is.

SEL

Toets

Toets

82

(omhoog)

SEL

(omlaag)

SEL

(omhoog) of

MODE

-toets

SEL

SPORT

STANDARD

RAIN

USER

Druk op de toets

Druk op de toets

SEL

(omhoog)

SEL

(omlaag)

Rijmodus instellen

NC750XA

U kunt de P, EB en T-niveaus van de rijmodus
USER.

NC750XD

U kunt de P, EB, T en D-niveaus van de
rijmodus USER.

a

Breng het voertuig tot stilstand.

b

Selecteer de rijmodus USER. (BLZ.82)

c

Houd de

MODE

-toets ingedrukt tot de P-

waarde knippert.

d

Druk op de toets

SEL

(omhoog) of
(omlaag) tot het gewenste niveau wordt
weergegeven.

e

Druk op de

MODE

-toets. Het P-niveau is

ingesteld en de EB-waarde knippert.

f

Druk op de toets

SEL

(omhoog) of
(omlaag) tot het gewenste niveau wordt
weergegeven.

g

Druk op de

MODE

-toets. Het EB-niveau is

ingesteld en de T-waarde knippert.

h

Druk op de toets

SEL

(omhoog) of
(omlaag) tot het gewenste niveau wordt
weergegeven.

u T-niveau kan worden ingesteld op Uit door

SEL

de

-toets (omlaag) ingedrukt te

houden.

NC750XA

i

Druk op de

MODE

-toets. Het T-niveau is

ingesteld.

NC750XD

Druk op de

MODE

-toets. Het T-niveau is
ingesteld en de D-waarde knippert.
Druk op de toets

SEL

(omhoog) of
(omlaag) tot het gewenste niveau wordt
weergegeven.

j

Houd de

MODE

-toets ingedrukt tot de

normale weergave weer verschijnt.

U kunt op elk gewenst moment stoppen met
instellen van de rijmodi door de

MODE

-toets

ingedrukt te houden.

Vervolg

Bedieningshandleiding

83

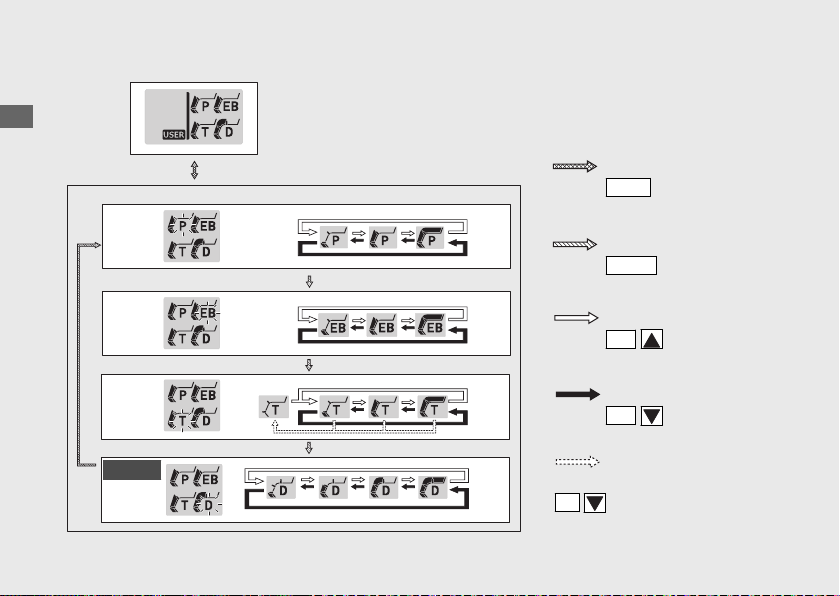

Rijmodus (Vervolg)

Bedieningshandleiding

Houd de

MODE

-knop ingedrukt

Druk op de

MODE

-toets

Druk op de toets

SEL

(omhoog)

Druk op de toets

SEL

(omlaag)

84

NC750XD

Houd de

SEL

-toets (omlaag) ingedrukt

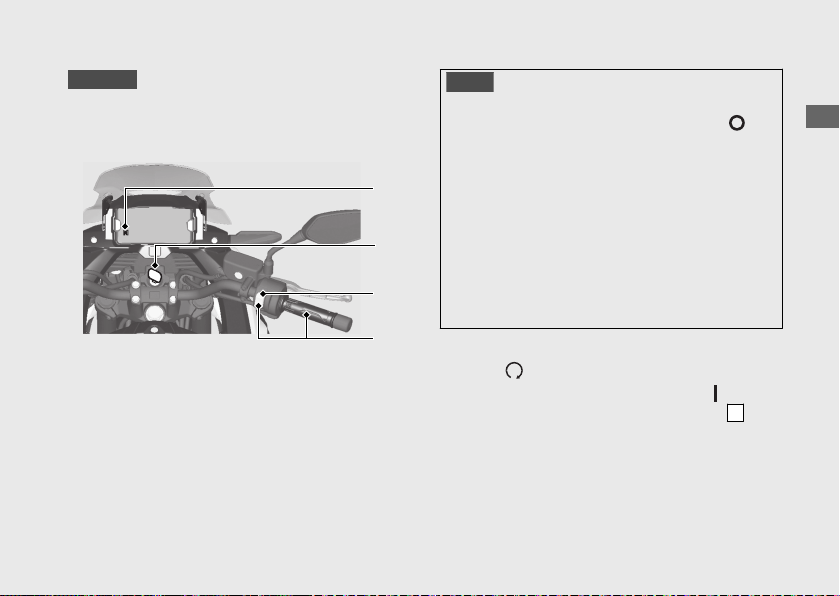

Motor starten

NC750XA

Start de motor volgens de volgende procedure,
ongeacht of de motor koud of warm is.

c

b

a

d

LET OP

• Als de motor niet binnen 5 seconden start,

moet u de contactschakelaar in de stand
(Off) zetten en 10 seconden wachten voordat u
de motor opnieuw probeert te starten om de
accuspanning te verhogen.

•

Het langdurig versneld stationair draaien en het
verhogen van het toerental kunnen de motor en het
uitlaatsysteem beschadigen.

• Het snel openen van de gashendel of het

langer dan ongeveer 5 minuten versneld
stationair laten draaien van de motor kan
verkleuring van de uitlaatpijp veroorzaken.

a

Zorg ervoor dat de motorstopschakelaar in de
stand (Run) staat.

b

Zet de contactschakelaar in de stand (On).

c

Zet de transmissie in de neutraalstand (N­controlelampje gaat branden). U kunt ook de
koppelingshendel intrekken om uw voertuig te
starten met de transmissie in de versnelling
wanneer de zijstandaard omhoog is geklapt.

Bedieningshandleiding

Vervolg

85

Motor starten (Vervolg)

d

Druk op de startknop met een volledig
gesloten gashendel.

Bedieningshandleiding

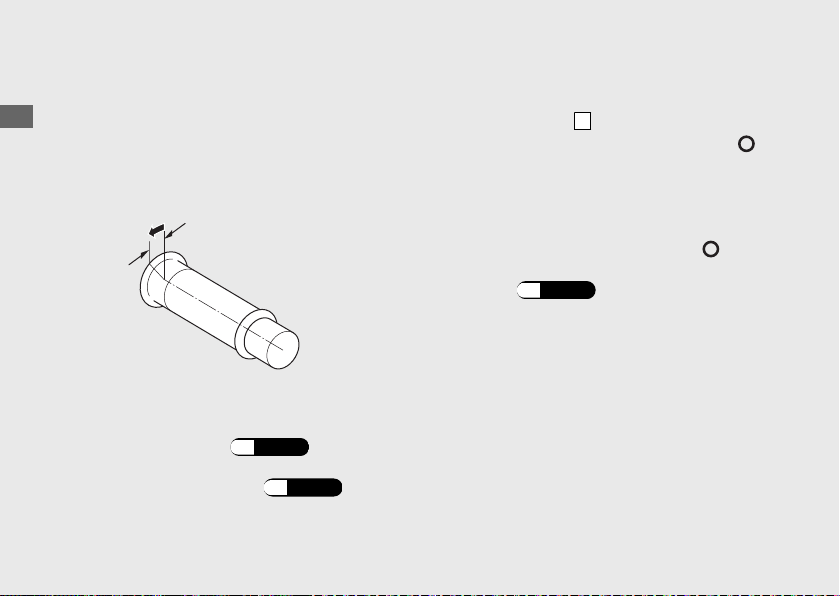

u Als u de motor niet kunt starten, draai dan

de gashendel iets open (circa 3 mm,
zonder speling) en druk op de startknop.

Circa 3 mm, zonder speling

86

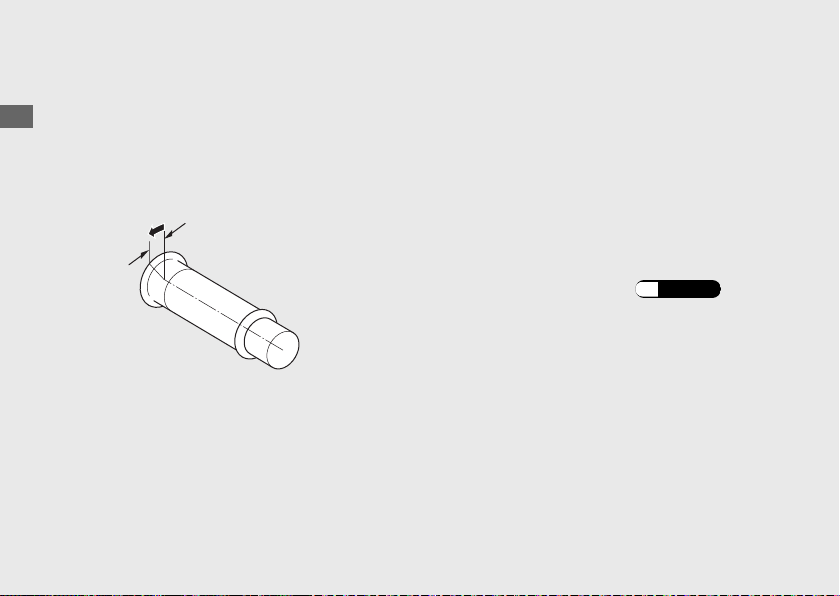

Als de motor niet start:

a

Open de gashendel volledig en druk
gedurende 5 seconden op de startknop.

b

Herhaal de normale startprocedure.

c

Als de motor start en het stationair toerental
instabiel is, moet u de gashendel een klein
beetje openen.

d

Als de motor niet start, wacht dan 10 seconden
voordat u stappen a en b opnieuw probeert.

Als de motor niet start (BLZ.144)

#

NC750XD

Start de motor volgens de volgende procedure,
ongeacht of de motor koud of warm is.

e

c

b

a

d

LET OP

•

Als de motor niet binnen 5 seconden start, moet u de
contactschakelaar in de stand (Off) zetten en 10 se­conden wachten voordat u de motor opnieuw probeert
te starten om de accuspanning te verhogen.

•

Het langdurig versneld stationair draaien en het
verhogen van het toerental kunnen de motor en
het uitlaatsysteem beschadigen.

•

Het snel openen van de gasklep of het langer dan ongeveer
5 minuten versneld stationair laten draaien van de motor kan
een verkleuring van de uitlaatpijp veroorzaken.

a

Zorg ervoor dat de motorstopschakelaar in de
stand (Run) staat.

b

Zet de contactschakelaar in de stand (On).

c

Controleer of de transmissie in de neutraal­stand staat (N-controlelampje gaat branden).

Bedieningshandleiding

Vervolg

87

Motor starten (Vervolg)

d

Druk op de startknop met een volledig
gesloten gashendel.

Bedieningshandleiding

u Als u de motor niet kunt starten, draai dan

de gashendel iets open (circa 3 mm,
zonder speling) en druk op de startknop.

Circa 3 mm, zonder speling

e

Controleer of de parkeerremhendel is vrijgezet
voordat u gaat rijden.

Als de motor niet start (BLZ.86)

#

88

(BLZ.78)

Wanneer u de motor afzet

a

Zet om de motor af te zetten de transmissie in
de neutraalstand (N-indicator gaat branden).

u Als u de contactschakelaar in de stand

(Off) zet wanneer het voertuig in
versnelling staat, wordt de motor
uitgeschakeld met de koppeling
ontkoppeld.

b

Zet de contactschakelaar in de stand (Off).

c

Activeer de parkeerrem wanneer u het voertuig
parkeert. (BLZ.78)

Schakelen

NC750XA

De transmissie van uw voertuig is uitgerust met
6 vooruitversnellingen in een schakelpatroon
van één omlaag, vijf omhoog.

Als u het voertuig in de versnelling zet met een
omlaag geklapte zijstandaard, wordt de motor
uitgeschakeld.

Bedieningshandleiding

Vervolg

89

Schakelen (Vervolg)

NC750XD

Uw voertuig is uitgerust met een automatische
6-traps transmissie. Deze kan automatisch (via

Bedieningshandleiding

de AT-MODUS) of handmatig (via de MT­MODUS) worden geschakeld.

Het systeem van de transmissie met dubbele
koppeling voert onmiddellijk na het starten van
de motor een zelfcontrole uit.
U kunt de AT-MODUS (D) enkele seconden niet
wijzigen.

Transmissie met dubbele koppeling

Om aan de behoeften van bestuurders in een
breed scala van situaties te beantwoorden, is de
transmissie uitgerust met twee bedieningsmodi:
AT-MODUS (D) (automatisch schakelen voor
gewone bediening) en MT-MODUS (M) (voor 6­traps handgeschakelde bediening). De laatste
geeft hetzelfde schakelgevoel als een
handgeschakelde transmissie.

u Gebruik altijd de aanbevolen banden en

tandwielen om de correcte werking van de
transmissie met dubbele koppeling te
verzekeren.

90

N-D-schakelaar

A/M-schakelaar

AT-

MODUS

MT-

MODUS

Neutraal (N): De neutraalstand wordt automa-

tisch geselecteerd wanneer u de contactschake­laar in de stand (On) zet.

Als de neutraalstand niet wordt
geselecteerd wanneer u de
contactschakelaar in de stand (On) zet.

Zet de contactschakelaar in de stand (Off)

u

en weer in de stand (On).
Als de neutraalstand nog steeds niet wordt

u

geselecteerd wanneer u de contactschakelaar
in de stand (Off) en weer in de stand (On)
zet. (BLZ.150

)

U hoort mogelijk (klik)geluiden wanneer de
transmissie naar de neutraalstand (N)
schakelt. Dit is normaal.

Wanneer u kunt schakelen tussen N en D

u Voertuig is gestopt en motor draait stationair.
u Gashendel is volledig gesloten. Schakelen van

neutraalstand naar D-modus is niet mogelijk
terwijl de gashendel is opengedraaid.
U kunt niet schakelen tussen de N- en D-

u

modus terwijl de wielen draaien.
Zijstandaard is ingeklapt.

u

LET OP

Om schade aan de koppeling te voorkomen, mag
de gashendel niet worden gebruikt om het voertuig
in stilstand te houden op een helling.

Bedieningshandleiding

Vervolg

91

Schakelen (Vervolg)

AT-MODUS: In deze modus worden de
versnellingen automatisch geschakeld in
overeenstemming met de rijomstandigheden.

Bedieningshandleiding

U kunt ook tijdelijk op- of terugschakelen met
behulp van de opschakelschakelaar (+) of de
terugschakelschakelaar (−). Deze schakelaars
zijn nuttig als u kort wilt terugschakelen voor
een bocht, enz. (BLZ.94)
U kunt het D-niveau wijzigen wanneer u meer
vermogen nodig hebt in de AT-MODUS, zoals
bij het inhalen, heuvels oprijden of optrekken.
Er kan een hoger motortoerental worden
gebruikt door het niveau te verhogen.
D-niveau kan alleen worden gewijzigd als de
rijmodus USER is geselecteerd.

Rijmodus:

92

(BLZ.79)

MT-MODUS: MT-MODUS (6-traps
handschakelbediening) In deze modus kunt u
kiezen tussen 6 versnellingen.

Schakelen tussen neutraal en AT­MODUS/MT-MODUS
Schakelen van neutraal (N) naar AT­MODUS

Druk op de D-zijde van de N-D-schakelaar
(a).
De weergegeven parameter verandert in D
(b), op de versnellingsstandindicator wordt "1"
weergegeven en de eerste versnelling wordt
geselecteerd.

Schakelen van AT- of MT-MODUS naar
neutraal

Druk op de N-zijde van de N-D-schakelaar
(c).

Schakelen tussen AT-MODUS en MT­MODUS

Druk op de A/M-schakelaar (d).
De D-indicator (AT-MODUS) gaat uit als de MT­MODUS is geselecteerd (e).

A/M­schake­laar

b

N-D-schakelaar

Bedieningshandleiding

c

d

a

e

Vervolg

93

Schakelen (Vervolg)

Rijden in MT-MODUS

Op- en terugschakelen met de opschakelknop
(+) en terugschakelknop (−).

Bedieningshandleiding

De geselecteerde versnelling wordt getoond op
de schakelstandindicator.

u Als de MT-MODUS is geselecteerd, wordt de

transmissie niet automatisch opgeschakeld.
Laat het motortoerental niet in de rode zone
komen.

u De transmissie wordt automatisch terugge-

schakeld wanneer u vertraagt, zelfs in de MT­MODUS.

u U start vanaf de 1e versnelling, zelfs als de MT-

MODUS is geselecteerd.

94

Schakelbediening

Opschakelen:
Druk op de opschakelschakelaar (+) (f).
Terugschakelen:
Druk op de terugschakelschakelaar (−) (g).
U kunt niet blijven schakelen door de
schakelschakelaar ingedrukt te houden.
Om verder te schakelen moet u de schakelaar
loslaten en opnieuw indrukken.

f

g

Schakellimiet

U kunt niet terugschakelen als het
motortoerental daardoor de limiet overschrijdt.

Noodstopsignaal

Het noodstopsignaal wordt ingeschakeld
wanneer het systeem detecteert dat u hard
remt bij een snelheid van ongeveer 50 km/h of
hoger om achteropkomende bestuurders via
snel knipperende richtingaanwijzers te
waarschuwen dat plots geremd wordt. Hiermee
kunnen achteropkomende bestuurders
gewaarschuwd worden en de juiste

Inschakeling van het systeem:

Hard remmen

Beide indicators van de richtingaanwijzers knipperen

maatregelen treffen om een mogelijke botsing
met uw voertuig te voorkomen.
Het noodstopsignaal stopt met werken als:

● U de remmen loslaat.

● Het ABS wordt uitgeschakeld.

● Het afremmen van uw voertuig wordt

gematigd.

● U op de schakelaar voor de

alarmknipperlichten drukt.

Remlicht gaat branden

Beide richtingaanwijzers knipperen

Bedieningshandleiding

Vervolg

95

Noodstopsignaal (Vervolg)

u Het noodstopsignaal is geen systeem dat een

mogelijke botsing van achteren door te hard

Bedieningshandleiding

remmen voorkomt. Het is altijd raadzaam om
hard remmen te voorkomen, tenzij dit absoluut
noodzakelijk is.

u Het noodstopsignaal werkt niet wanneer de

schakelaar voor de alarmknipperlichten is
ingedrukt.

u Als het ABS een tijdje niet meer werkt tijdens

het remmen, wordt het noodstopsignaal
mogelijk helemaal niet geactiveerd.

96
