Thank you,
for purchasing the Miimo Robotic
Mower.
Please read the safety instructions
provided below before installing the
Miimo.

Safety Notes
Warning! Read all safety warnings
and all instructions. Make yourself
familiar with the controls and the
proper use of the machine. Please
keep the instructions safe for later
use!

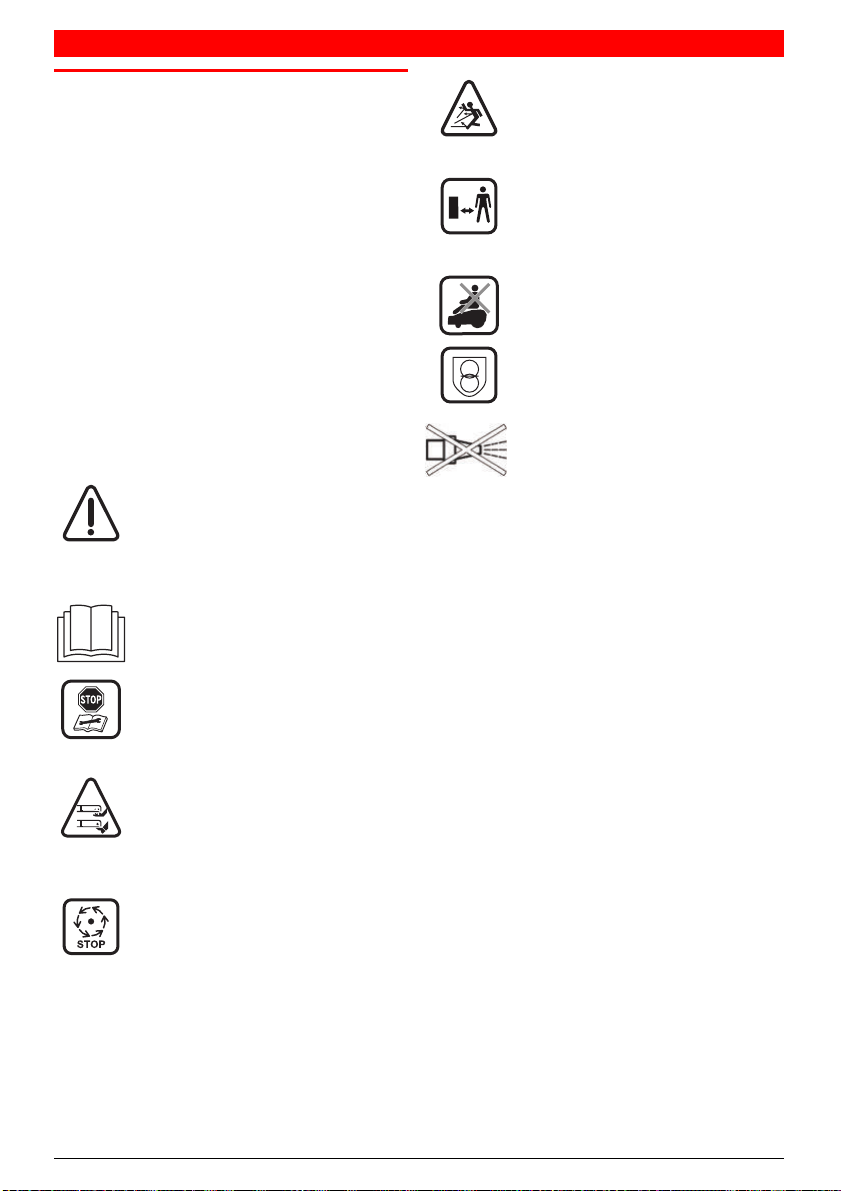

Explanation of symbols on the
machine

General hazard safety alert.

Ensure no exits are blocked or
obstructed by the machine.

Warning: Read user
instructions before
operating the machine.

Warning: Operate the On/Off
switch before working on or
lifting the machine.

Caution: Do not touch
rotating blades. The blades
are sharp. Beware of
severing toes or fingers.

Wait until all machine
components have
completely stopped before
touching them. The blades
continue to rotate after the
machine is switched off, a
rotating blade can cause
injury.

Make sure that bystanders
are not injured by foreign
objects being thrown away.

Warning: Keep a safe
distance to the product
when operating.

Do not ride on the machine.

Battery charger contains a
safety transformer.

Do not use a high-pressure
washer or a garden hose to
clean the machine.

Operation

f Before working on the mower

itself (e. g. maintenance, tool
change, etc.) as well as during
transport and storage, switch off
the mower by the On/Off switch.

f Children should be supervised to

ensure that they do not play with
the machine.

f Never allow children, persons

with physical, sensory or mental
limitations or a lack of experience
and/or knowledge and/or people
unfamiliar with these instructions
to use the mower. Local
regulations may restrict the age
of the operator.

f Do not operate the machine

when barefoot or wearing open
sandals, always wear substantial
footwear and long trousers.

f Avoid mowing in bad weather

conditions especially when there
is a risk of lightning.

f While operating and as well while

approaching the mower,

English | 5

take sufficient precaution to keep
balance at all times particularly
on slopes and wet grass. Do
not stretch yourself too much
forwards. Do not operate the
mower in a rush.

f The user is responsible for

accidents or hazards occurring to
other people or their property.

f If any hazard occurs whilst the

machine is operating immediately
press the red STOP button.

f Ensure correct installation of the

perimeter wire as instructed in
the installation guide.

For complete instructions on
the Miimo installation, please
refer to the Installation Guide
provided with the product.

f Periodically inspect the area

where the mower is used and
remove all stones, sticks, wires
and other foreign objects.

f Do not run any live mains cables

in the working area. If a mains
cable becomes entangled in the
robotic mower it must be isolated
before any attempt to remove it.

f Periodically inspect to see that

the blades, blade bolts and
cutter assembly are not worn
or damaged. Replace worn or
damaged blades and bolts in sets
to preserve balance.

f Never operate the machine with

defective guards or without
safety devices.

f Do not put hands or feet near or

under rotating parts.

f Never pick up or carry the machine

while the motor is running.

f Do not leave the machine to

operate unattended if you know
that there are pets, children or
people in the immediate vicinity.

f Start the machine according to

the instructions standing well
away from rotating parts.

f Do not use the product at the

same time as a sprinkler or
use the schedule to ensure
that the two systems never run
simultaneously.

f If for any reason the product is

submerged, take it away from
water and turn it off using the
On/Off switch. Do not attempt to
switch the product on but contact
your Honda authorised dealer.

f Do not modify this product.

Unauthorized modifications may
impair the safety of your product
and may result in increased noise
and vibration.

Turn off the product using the On/Off
switch:

– before clearing a blockage,
– before checking, cleaning or

working on the machine,
– before storage,
– if the machine vibrates abnormally

(stop and check immediately),
– after striking a foreign object,

inspect the machine for damage

and get advice on necessary

repairs from your Honda

authorised dealer.

6 | English

Maintenance

f Always wear gardening gloves

when handling or working near
the sharp blades.

f Before working on the mower,

turn it off using the On/Off switch.

f Before working on the docking

station or power supply, remove
plug from mains.

Clean the exterior of the machine
thoroughly using a soft brush and
cloth. Do not use water, solvents
or polishes. Remove all grass
and debris, especially from the
ventilation slots.
Turn the mower upside down and
clean the blade area and the swivel
castors regularly. Use a stiff brush or
scraper to remove compacted grass
clippings (see figure J).

Blades are reversible.

f Make sure all nuts, bolts and

screws are tight to ensure safe
working with the garden tool.
(see figure K)

f Periodically visually inspect the

machine and replace worn or
damaged parts for safety.

f Ensure that only official Honda

replacement parts are used.

f Replace all blades and bolts as

a set as required.

Storage in winter

f Turn off the mower using the

On/Off switch.

f The mower will operate between

5 °C and 45 °C. During the winter
season once the temperature
in the garden is consistently

below 5 °C store the mower and
the docking station in a secure,
dry place, out of the reach of
children.

Do not place other objects on the
mower or docking station.

It is recommended to use
the original packaging when
transporting Miimo over long
distances.

f Store the mower only within a

temperature range between
–20 °C and 50 °C. As an example,
do not leave the mower in the car
in summer.

USB

f The mower has a USB interface

which is to be used exclusively
for software updates that is
performed by your Honda
authorized dealer. Use only
approved USB.org sticks
(formatted to FAT 32) and
approved USB.org OTG cables.

f Do not use the USB interface for

any additional purposes. Do not
plug any external devices.

Battery Hazards

f Recharge only in the Honda

approved docking station.

f Miimo will operate between

5 °C and 45 °C. If the battery
temperature is outside this range,
Miimo will display a message
and will not leave the docking
station. If operating, Miimo will
return to the docking station
or stay in place.

English | 7

f If the battery becomes defective,

liquid can escape and come
into contact with adjacent
components. Check any parts
concerned and contact the
Honda authorised dealer.

f In the unlikely event of liquid

being ejected from the battery
avoid all contact with the
machine. If contact with the liquid
occurs, seek medical advice.

f Do not open the machine or

battery. Danger of short circuit
and electric shock.

f Protect the machine against fire.

Danger of battery explosion. In
case of fire or battery explosion
contact the emergency services.

f In case of damage and improper

use of the machine, vapours
may be emitted from the battery.
Provide for fresh air and seek
medical attention in case of
complaints. The vapours can

irritate the respiratory system.

Safety Warnings for Docking Station
and Power Supply

supply yourself. Have repairs
performed only by a qualified
Honda technician and only using
original spare parts. A damaged

docking station, power supply,
cable or plug increases the risk of
an electric shock.

f Do not operate the docking

station and power supply on
easily flammable surfaces
(e. g., paper, textiles, etc.) or
surroundings. The heating of the

docking station and power supply
during the charging process can
pose a fire hazard.

f Supervise children at all times.

This will ensure that children do
not play with the docking station,
power supply or the machine.

f The voltage indicated on the

power supply must correspond to
the voltage of the power source.

f We recommend that the power

supply is only connected into a
socket which is protected by a
circuit-breaker that would be
actuated by a 30 mA residual
current. Check your Residual

f Only use the original Honda

docking station and power cord

Current Device (RCD) at regular
intervals.

to charge the mower. Otherwise
there is danger of fire and
explosion.

f Check the docking station, power

supply unit, cables and plugs
periodically. If damage or ageing
is detected, isolate from the
docking station or power supply
and do not use them. Never open
the docking station or power

f The supply cord must be

inspected for signs of damage at
regular intervals.

f In the event of flooding of the

docking station turn off power
supply at mains and contact
Honda authorised dealer.

f Never touch the mains plug or

any other plugs with wet hands.

8 | English

f Do not run over, crush or pull the

cables. Protect the cables from
heat, oil and sharp edges.

The power supply is double
insulated for safety and requires
no earth connection. The operating
voltage is 230 V AC, 50 Hz (for

Symbols

The following symbols are important for reading and
understanding the operating instructions especially the

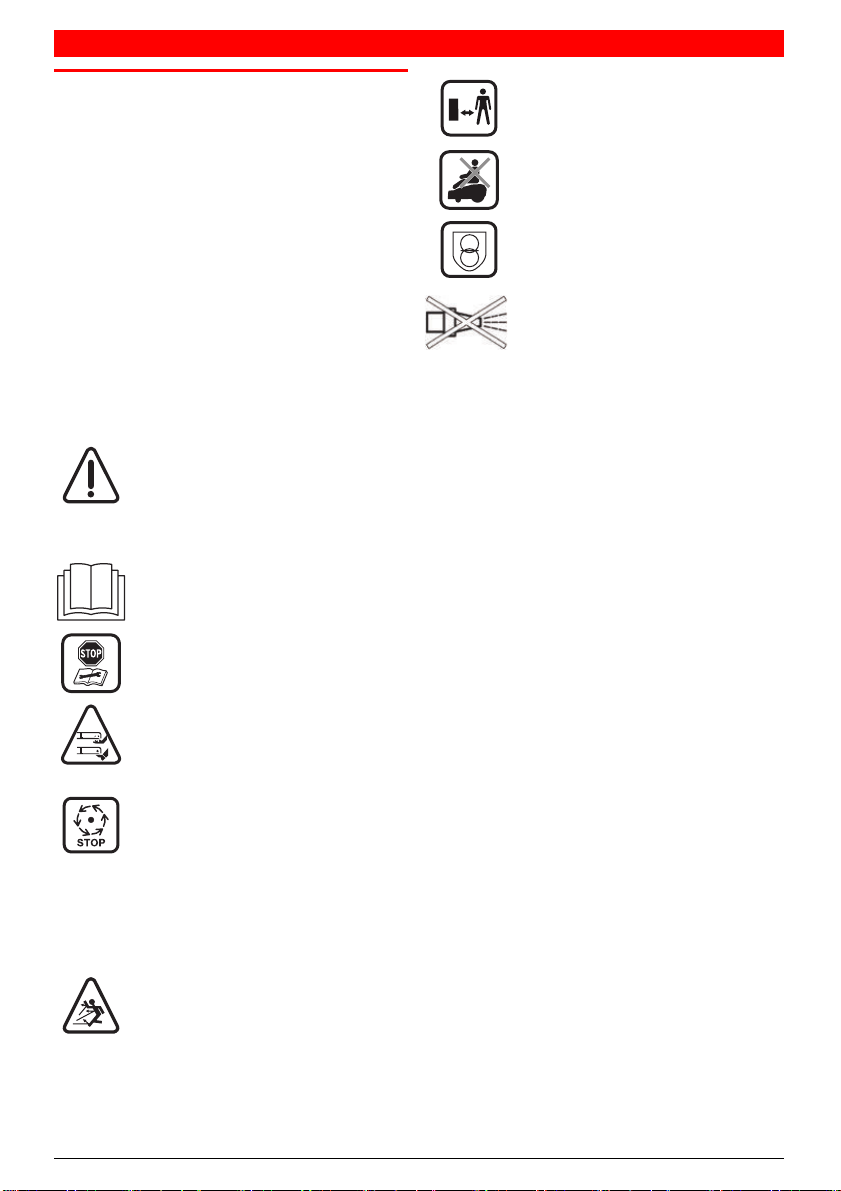

diagrams. Please take note of the symbols and their
meaning. The correct interpretation of the symbols will
help you to use the garden product in a better and safer
manner.

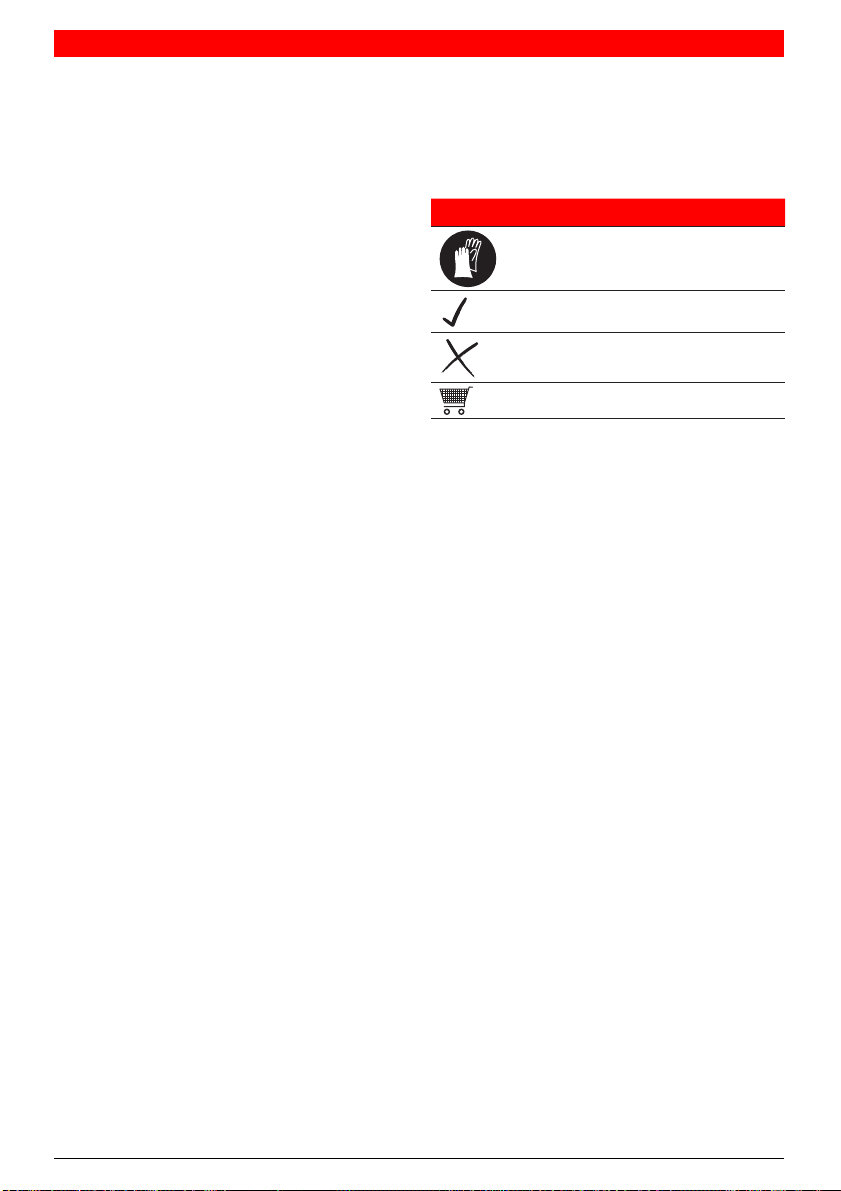

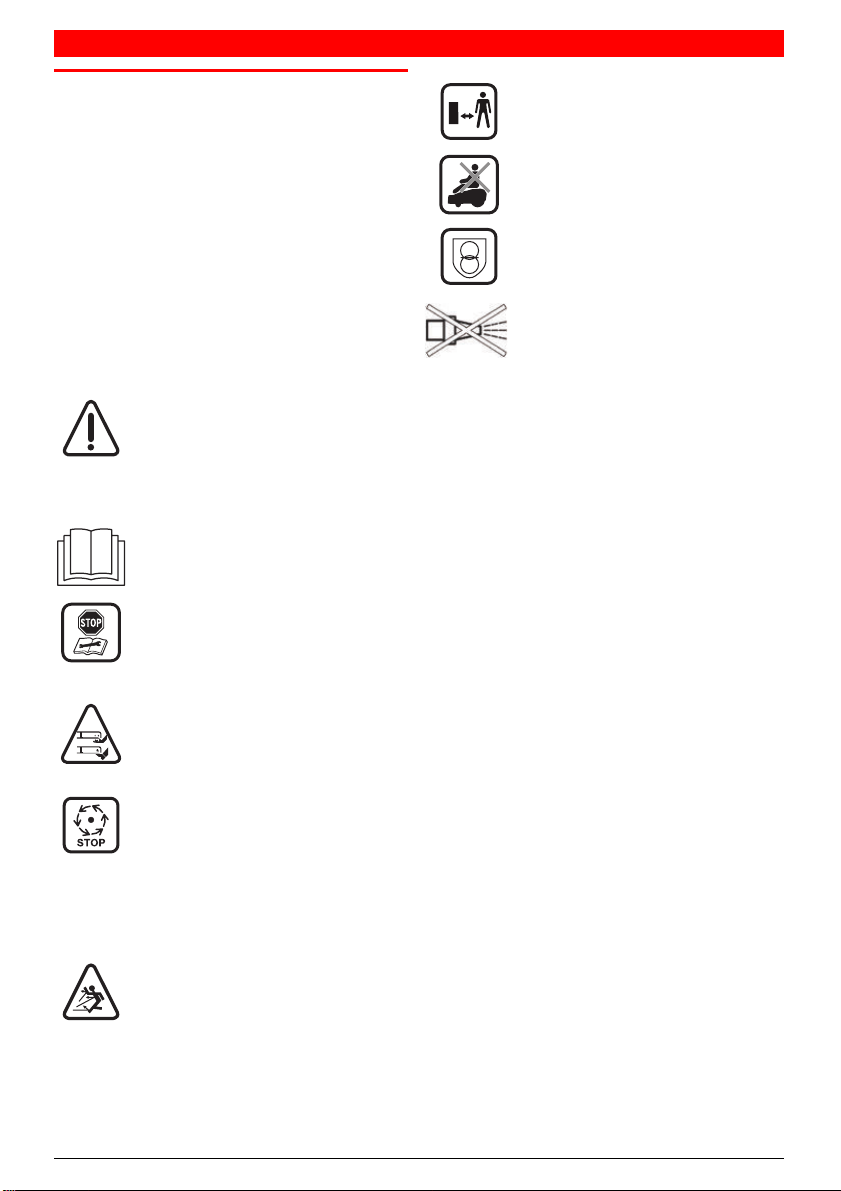

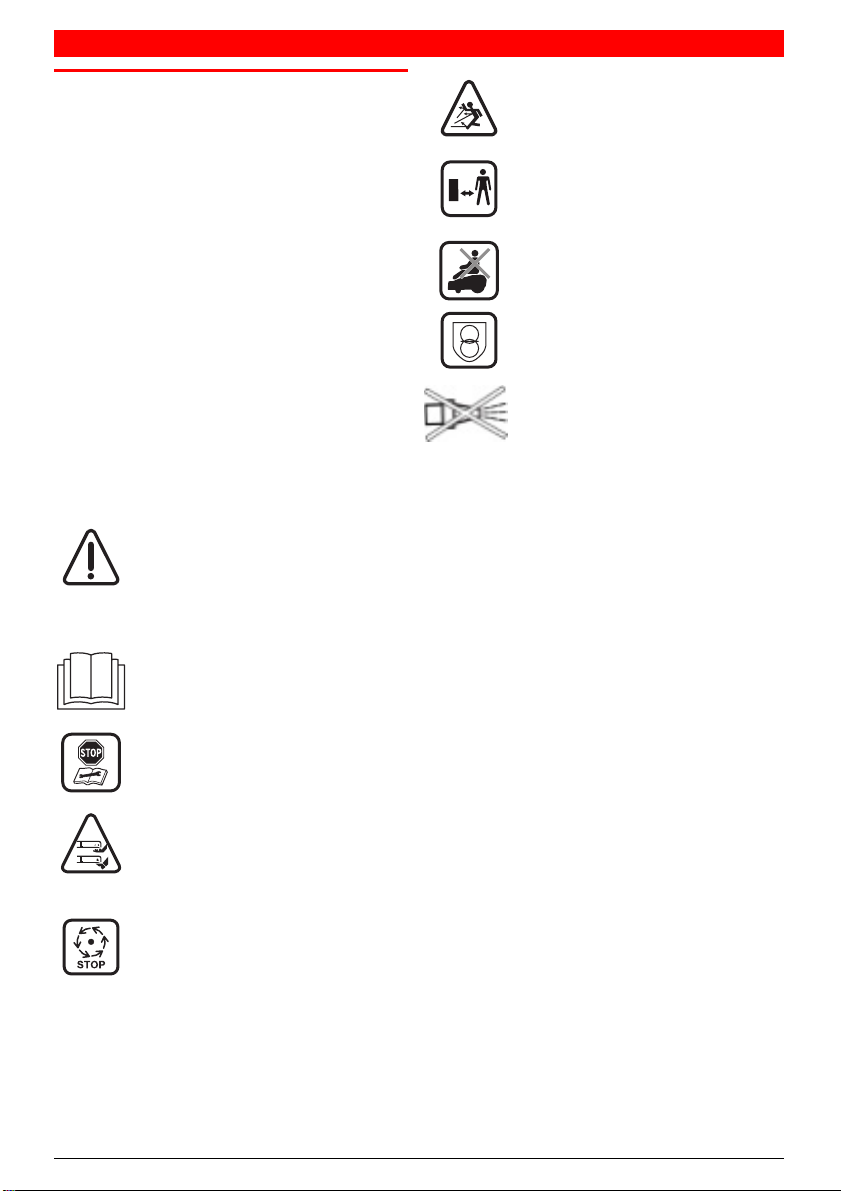

Symbol Meaning

Wear protective gloves

non-EU countries 220 V, 240 V as
applicable). Contact your Honda
authorised dealer for details.

If in doubt contact a qualified

Permitted action

Prohibited action

electrician or the nearest Honda
authorised dealer.

Accessories/Spare Parts

Intended Use

The mower is intended for domestic lawn mowing.
Do not operate the mower indoors.
Do not use the mower for any other purpose because
of the increased risk of accidents and damage to the
mower. Never attempt to modify the mower in any way
since this may result in accidents or damage to the
mower.

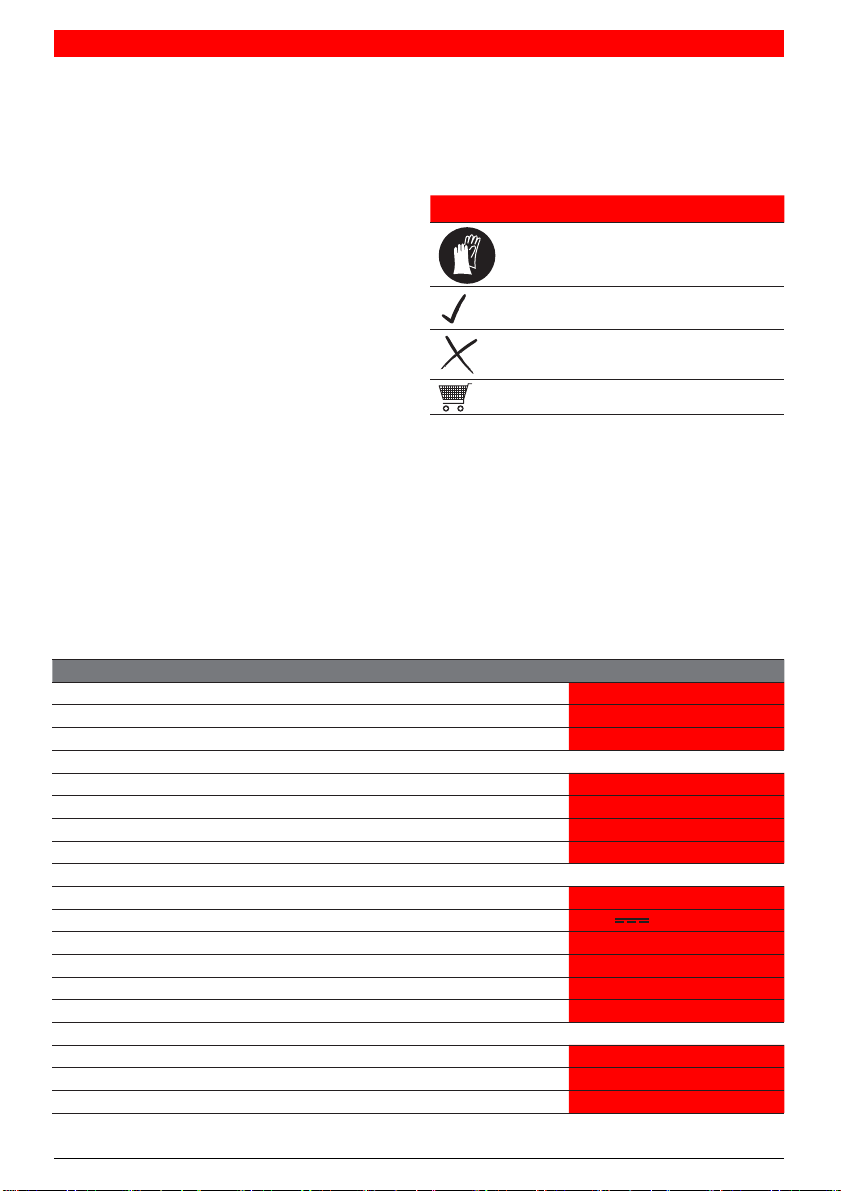

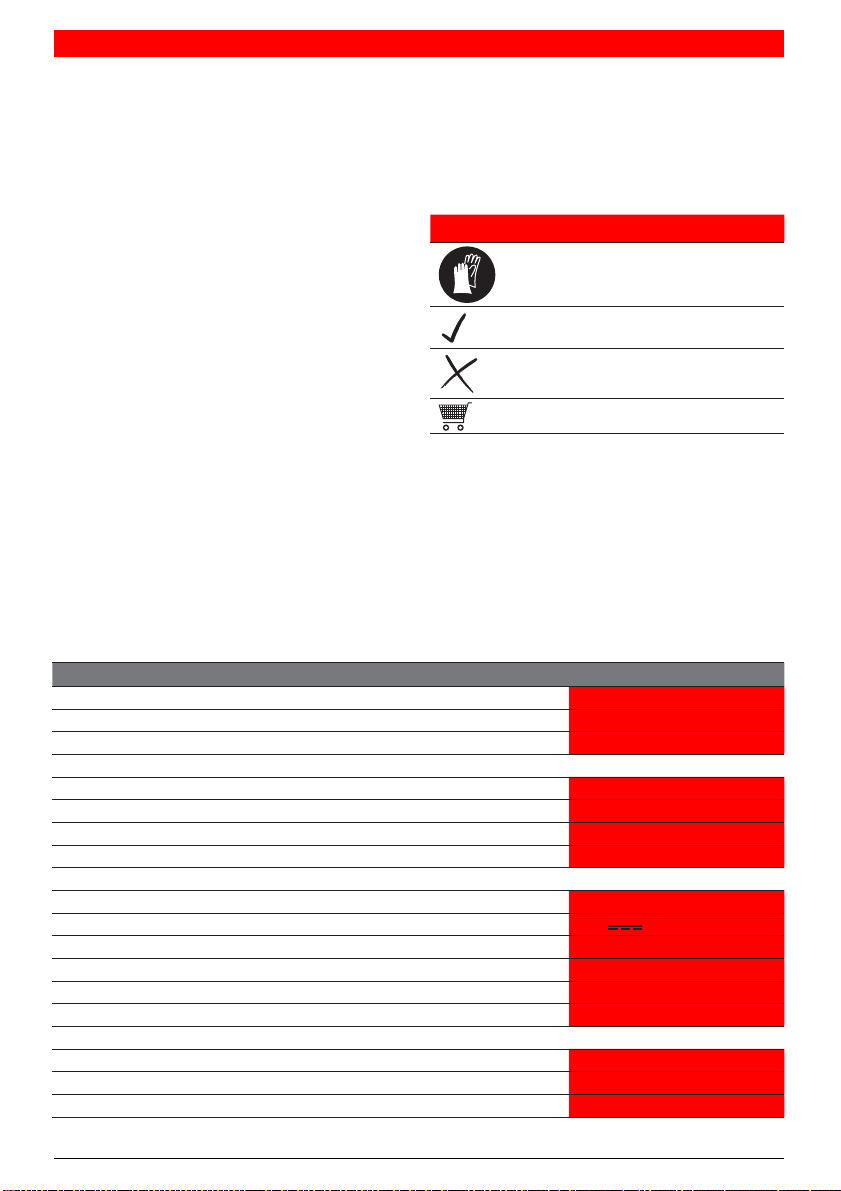

Technical Data

Robotic Lawnmower Unit Miimo HRM40

Cutting width cm 19
Height of cut mm 30–50
Slope angle (max.) °/% 15/27
Size of lawn area
– maximal m
– per charge up to
Weight according to EPTA-Procedure 01:2014 kg 7.6
Protection type IPX4
Serial number see type plate on the mower

Battery Li-Ion

Rated voltage VDC
Capacity Ah 2.5
Number of battery cells 5
Operating time, average
Charging period (max.) min 45

Perimeter wire

– wire supplied m 125
– minimum required length m 20
– maximum permissible length m 250

A)

A)

2

2

m

min 45

400

45

18

English | 9

Robotic Lawnmower Unit Miimo HRM40

Docking station

Input voltage VDC 24
Power consumption charging/perimeter wire switched on W 55/2.6
Charging current (up to) A 2.3
Allowable charging temperature range
Weight according to EPTA-Procedure 01:2014 kg 1.65
Protection type IPX4

Power supply unit

Switzerland 80016-Y0E-003X
United Kingdom 80015-Y0E-003X
Rest of Europe 80014-Y0E-003X
Input voltage (AC) V 220–240
Protection class
Frequency Hz 50–60
Output voltage (DC) V 24
Protection type IPX7
Weight kg 0.8

A) Depends on cutting height, grass conditions and moisture
B) Internal battery temperature
The specifications apply to a rated voltage [U] of 230 V. These specifications may vary at different voltages and in country-specific models.

B)

°C 5–45

/ II

Noise/Vibration Information

Noise emission values determined according to
EN 50636-2-107.
Typically the A-weighted noise levels of the product are:
Sound power level 61 dB(A). Uncertainty K = 2 dB.

Explanation of Figures

Action Figure Page

Accessories
Delivery scope/unpacking the

mower
Laying out perimeter wire
Extending perimeter wire
Laying perimeter wire around new

inner object
Lifting up and carrying the mower
Setting the height of cut
Place & Mow
Adding a further lawn area

– with additional docking station

(right)

– without additional docking station

(top left)
Cleaning
Maintenance

A 22
B 23

C 23
D 24
E 24

F 25
G 25
H 26
I 26

J 27
K 27

Installation

Check if the perimeter wire is fully pegged
to the ground avoiding any slack lengths of
wire. Any loose wire can be a trip hazard.

Remove straw, stones, loose pieces of wood, wire, live
mains cables and other foreign objects from the cutting
area. Make sure that the cutting area is even and has no
ditches, grooves and steep slopes above 15°/27 % that
are clear obstructions for the mower.
The docking station must be positioned on the wire at an
outer edge of the cutting area. It may not be positioned
on the side of a tool or garden shed standing as an island
within the lawn to be mowed.
It is recommended that you mow your lawn once with a
conventional lawnmower before installing and before the
first mowing of the new season and whenever the grass
clippings would be longer than 5 mm.
The mower’s cutting system is designed to cut small
lengths of grass (30–50 mm). The clippings can remain as
mulch to fertilize the lawn. The height of cut for mower
can be adjusted to 30, 40 and 50 mm.
For the first few weeks of usage, set the height of
cut to 50 mm to prevent the perimeter wire being cut.
Afterwards, the wire will be covered by the lawn.
Additional perimeter wire can be added using a wire
connector (see figures D–E).
The perimeter wire can be extended up to a maximum
length of 250 m.

10 | English

The perimeter wire can be buried up to 5 cm under the
ground (or non-metallic slabs).
To avoid causing damage to the perimeter wire, do not
verticut or rake the area where it is positioned.
When laying out the wire avoid angles of less than 45°.
This can affect the performance.

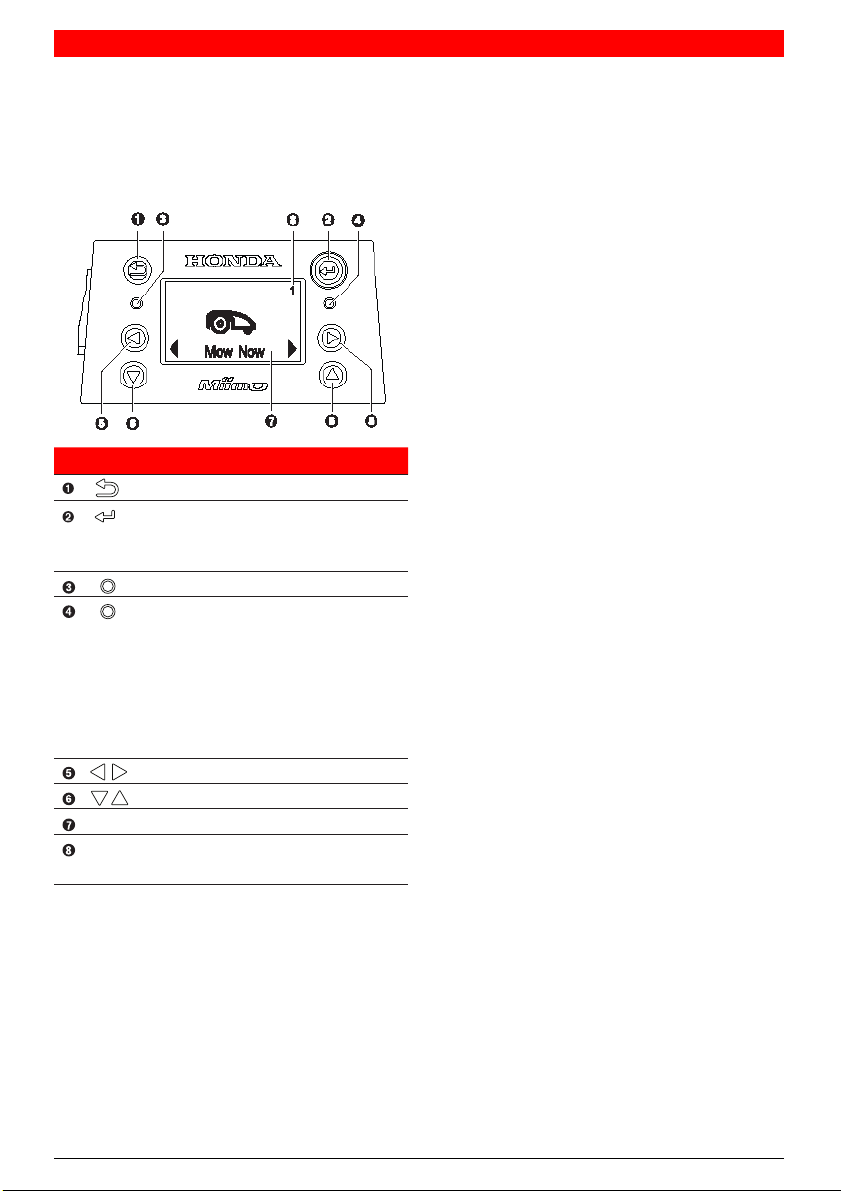

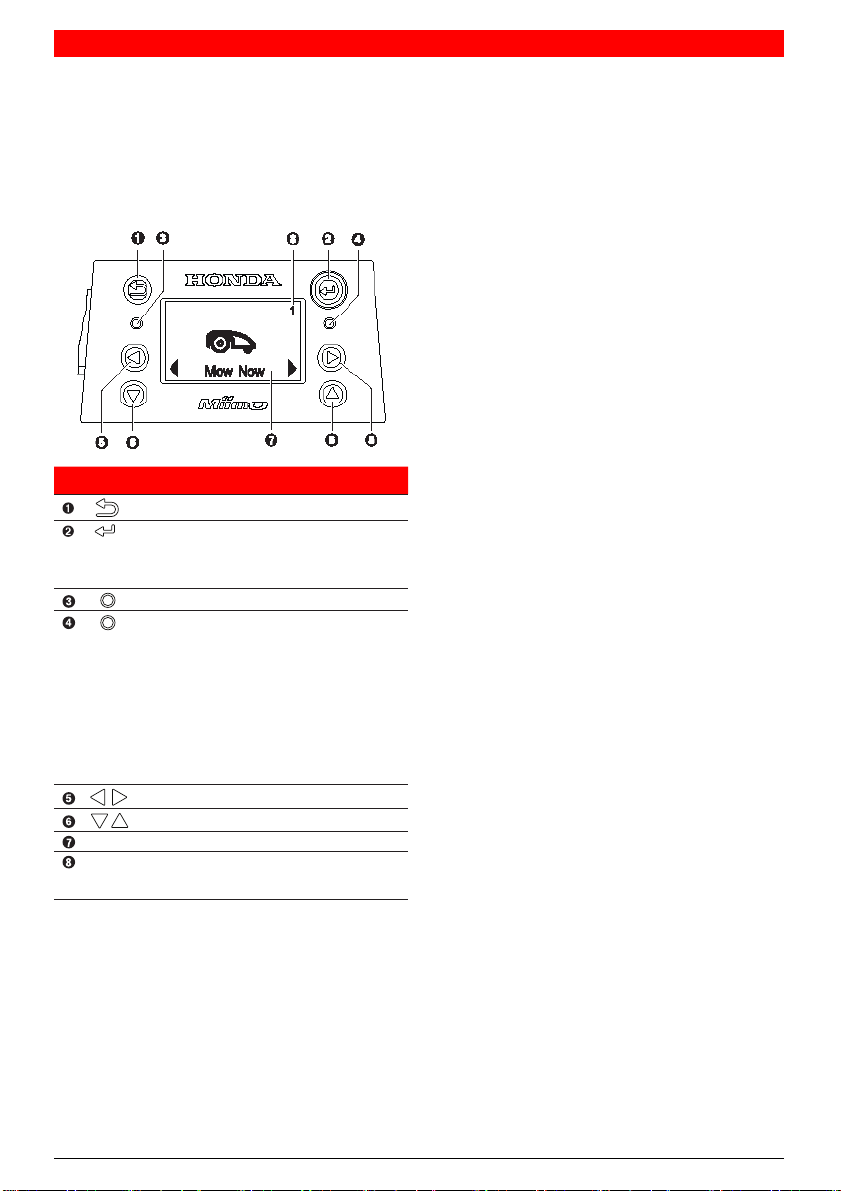

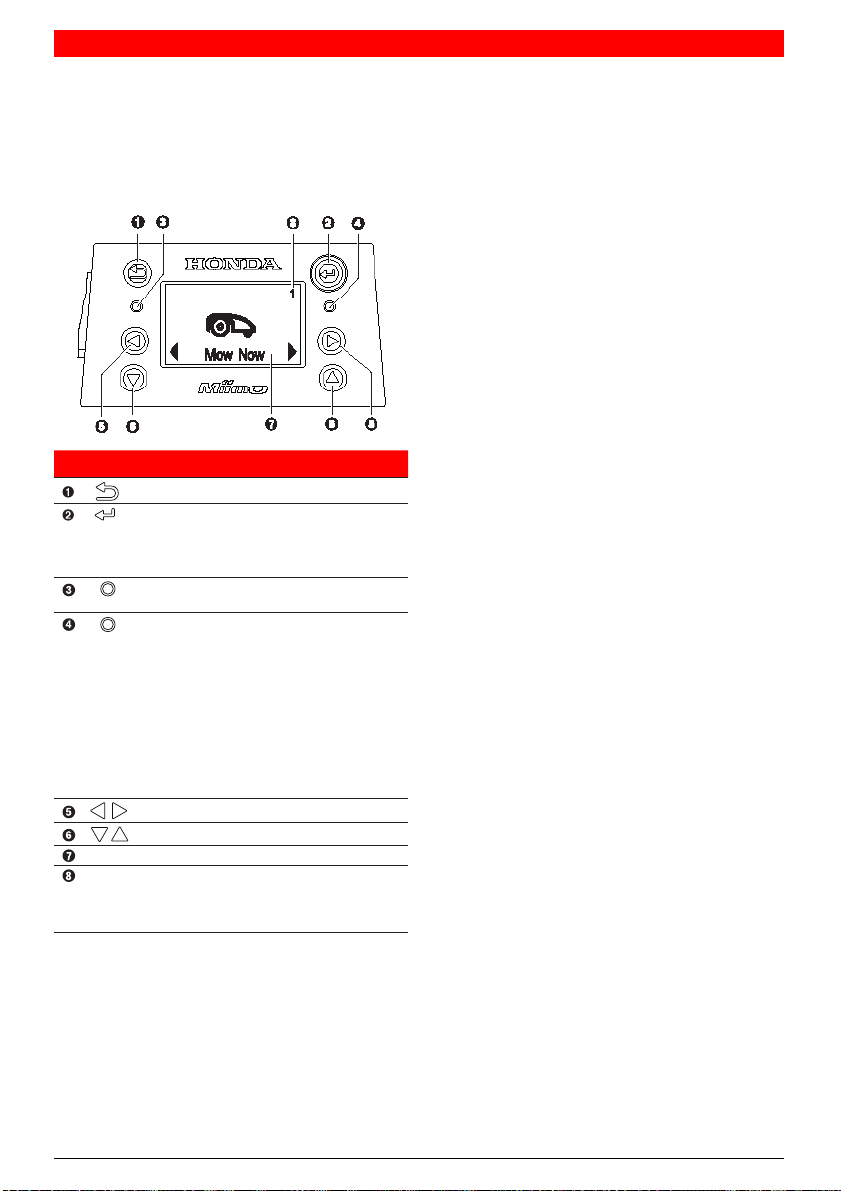

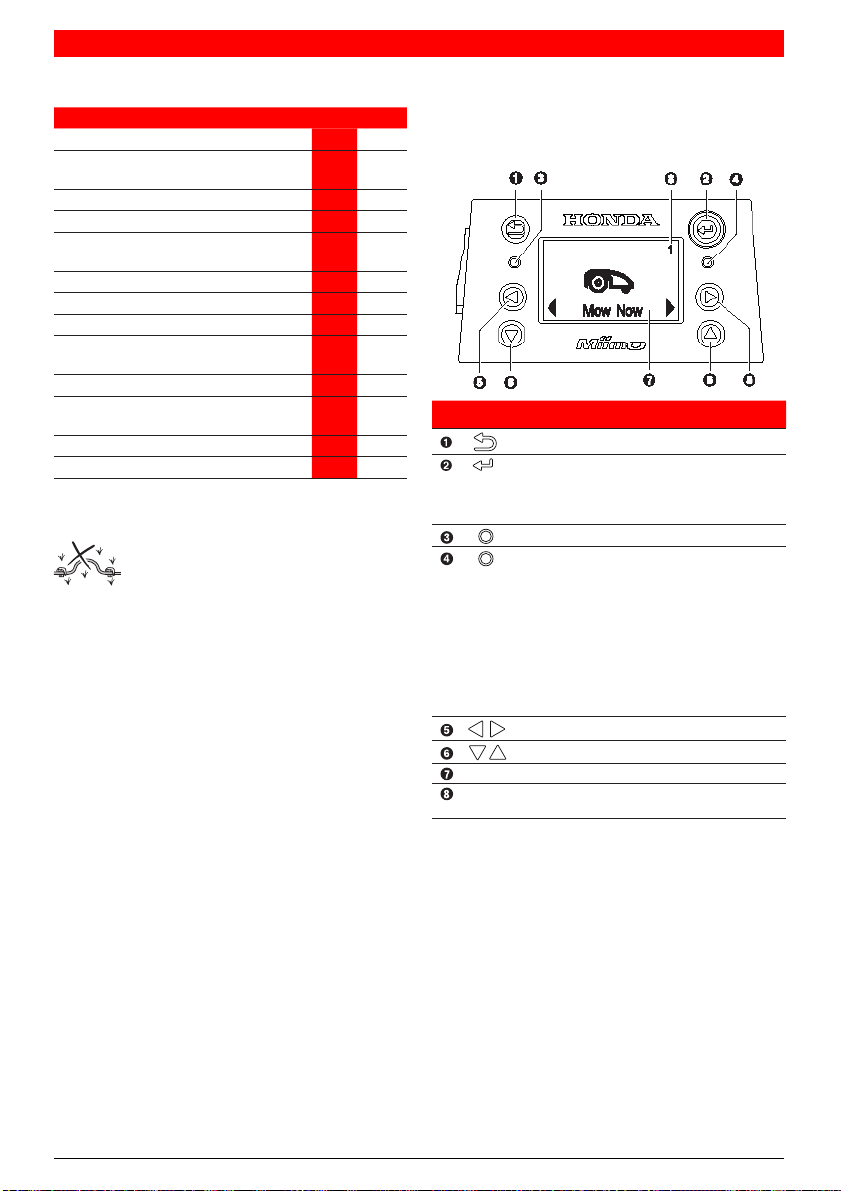

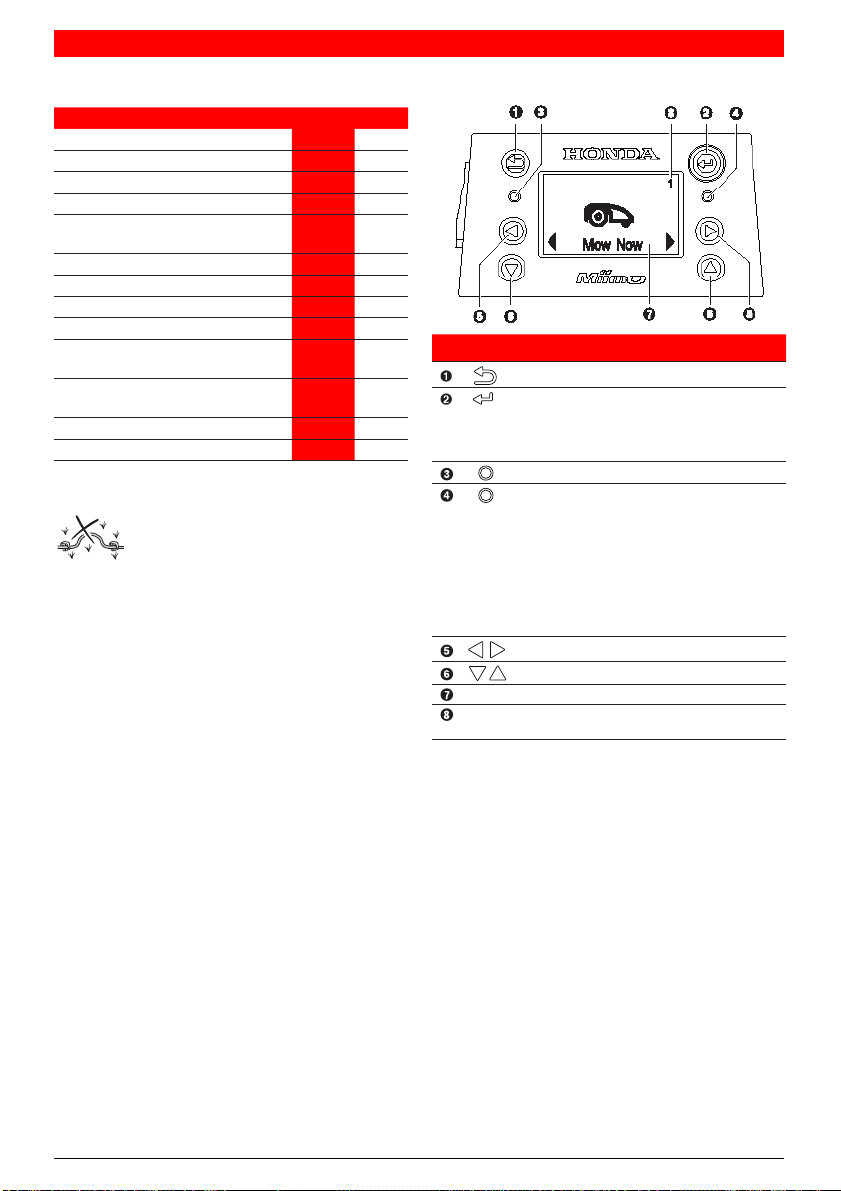

Display

Symbol Meaning

Back button

Confirm button
If the confirm button is pressed whilst

mowing, the mower will return to the
docking station

Red LED on: mower error
Green LED on: mower is switched on
Green LED off: The mower is inactive and

your four-digit PIN code is required for
activation.
Or the mower is shut off, the On/Off
switch must be turned on and your four
digit PIN code must be entered to activate
the mower.
Note: during a software update, the green
LED and red LED will be on.

Left/right button

Down/up button
Display with dialog screen

1 2 3

The display switches into sleep mode, if no input is made
for 10 minutes.

Garden number (shown when more than
one garden map in the mower memory)

Switch off the mower when transporting it between
different gardens.
Note: software updates have to be carried out on the
mower in every docking station.
To ensure remembering which docking station belongs
to which garden, it is recommended to label the docking
stations with the garden number and description when
storing them for winter.
Without separate docking station: It is possible to connect
the lawn areas by placing the perimeter wire between the
two lawn areas parallel to each other as close as possible
(see figure I, top left). The additional lawn area without
docking station is not recorded in the map memory and
the mower will not use the Map & Mow cutting strategy in
this lawn area without the docking station. The maximum
recommended lawn area without a docking station is 40
m2. The mower will mow until it runs out of battery and will
need to be carried back to the docking station for charging.

Mowing

f Do not let children ride the mower.
f Press the stop button on top of the mower before

lifting. Always lift the mower by its handle. (see
figure F).

Make sure the cutting area is free of small animals such
as hedgehogs or tortoises.
After successful installation you can either immediately
be-gin to mow by confirming "Mow now" on the
display, or wait for the next scheduled cutting period,
as programmed by the Easy Timer Calendar Function
(previous setting required).

A mowing schedule can also be set up according to your
needs.

The mower must mow a lawn area 3 times completely
(do 3 full cuts) to learn the lawn area. During the learning
phase, the visual result may not be optimal.

Approximate runtimes for complete garden coverage
using Map & Mow are listed below. Please note that the
run times will vary depending on the lawn complexity and
number of objects within the garden.

100 m2 4 h
350 m2 12 h
400 m2 14 h
Set a schedule with frequent repetitions. For best mowing
results, set up a frequent mowing schedule for longer
lasting battery and for preventing debris on the lawn.

Adding a Further Garden/Lawn Area
(see figure I)

To install an additional lawn area, please follow the
instructions in the Installation Guide.

With separate docking station, separate gardens (see
figure I, right): The mower can be used on up to three

different gardens. For an additional garden, a separate
docking station (see figure A) and the necessary
perimeter wire and pegs are required. If a schedule or
the Easy Timer calendar function is selected it will cut the
grass of the area it is in, within the time slots.

When the mower is mowing

In "manual" mode, the mower works until the lawn is
mowed. Mowing is interrupted only for charging the
battery. When the lawn area is mowed, the mower
returns to the docking station.
In the programmable "Schedule" mode or with the
Easy Timer calendar function, the mower operates
continuously for a set period of time. Mowing is
interrupted only for charging the battery. If the lawn area
is mowed before the end of a time slot, the mower returns
to the docking station.

English | 11

To stop mowing prematurely, press the Stop button or
send the mower back to the docking station by pressing

the confirm button H.

Energy saving mode

The mower reduces its energy consumption by
automatically switching off the power to the perimeter
wire when it is not mowing and not being charged.
To wake up the mower manually from the energy saving

mode, press the confirm button H and afterwards select

either "Mow now" or another "Mowing mode", while the
mower is in the docking station.
When a schedule or the Easy Timer Function becomes
active, the wire signal will start up automatically.

Mowing small lawn areas with Place & Mow

Place & Mow is intended for mowing small areas that

require special treatment without having to mow the
whole lawn, such as the area under a piece of garden
furniture that has been removed. The mower is to be
positioned at the lower left corner of the intended area
to mow. (see figure H). The finally mowed area depends
on the lawn conditions; it will not necessarily be an exact
square. After completion of Place & Mow, follow the
instructions on the screen.

Note: For safety reasons, Place & Mow cannot be used
outside the perimeter wire.

Sensors

The mower is equipped with the following sensors:

– The lift-up sensor is activated when the mower is

lifted.
– The rollover sensor detects when the mower tips over.
– The tilt sensor is activated when the mower reaches a

slope angle of 32°.

When one of the sensors is activated, e.g. the lift-up
sensor, the drive motors and cutting blades are stopped.
A message is indicated in the display, e.g. "lift-up".

– The obstacle sensor detects objects/obstacles

alongside the entire front edge of the mower and

causes a change of direction.

Battery charging

The battery is equipped with temperature monitoring that
allows charging only if the battery internal temperature is
in the range between 5 °C and 45 °C.
The lithium-ion battery is supplied partially charged. It is
recommended to charge the mower during installation of
the perimeter wire in the docking station.
The lithium-ion battery can be charged at any time
without reducing its service life. Interrupting the charging
procedure does not damage the battery.
When the battery is run flat or discharged, the mower is
shut off by means of a protective circuit: the blades no
longer move.

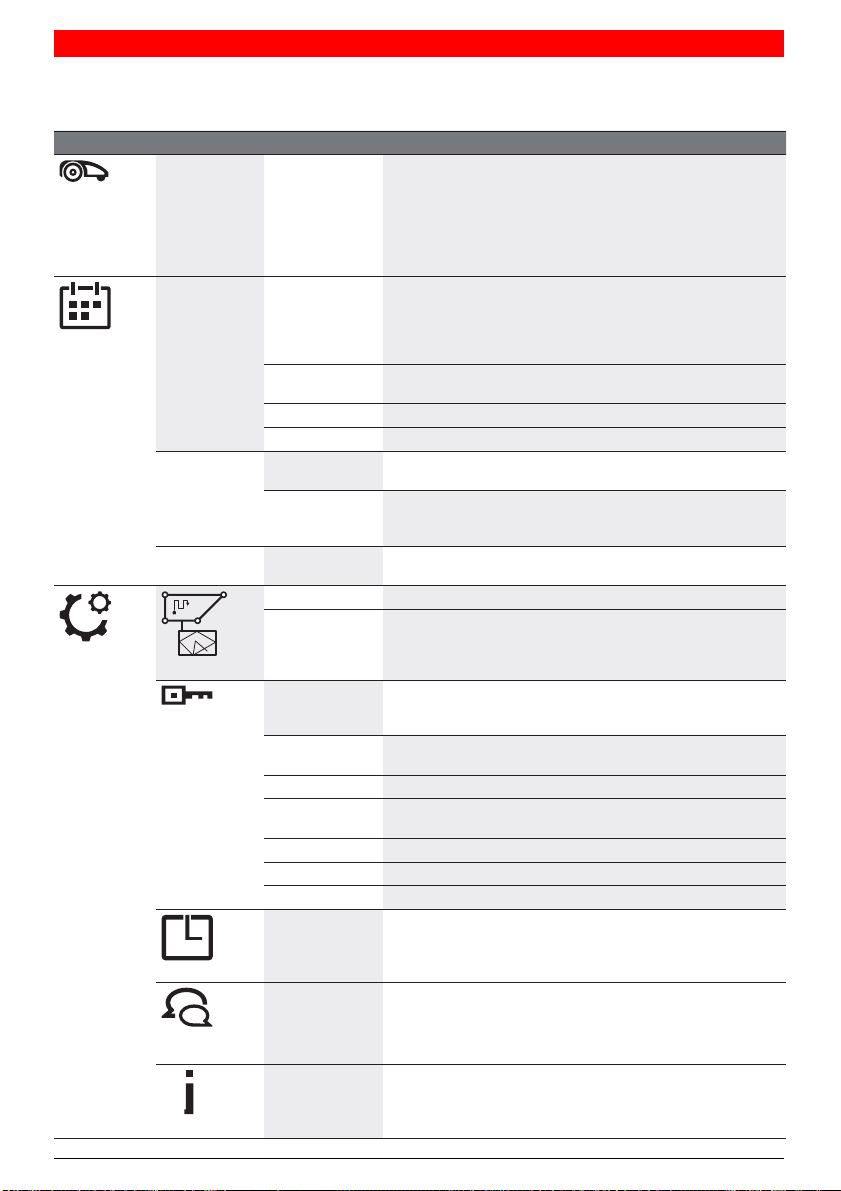

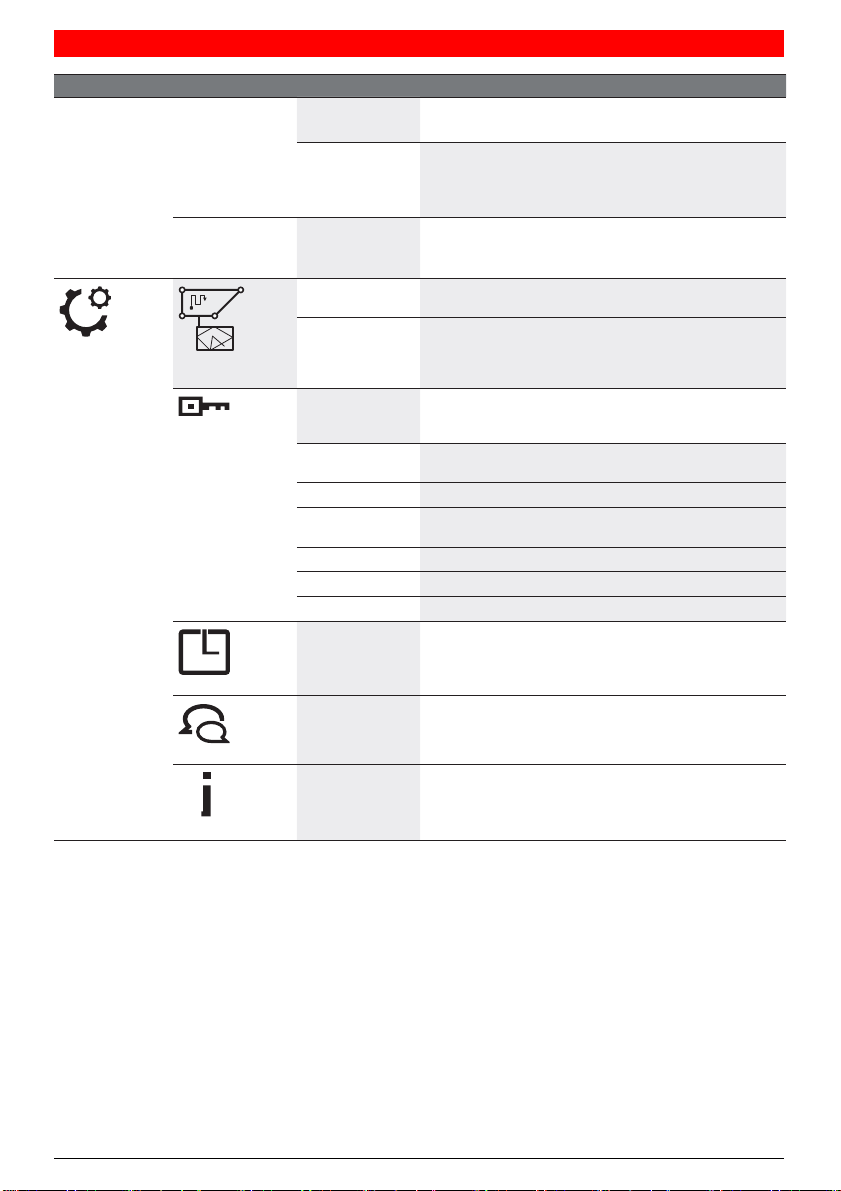

Menu Navigation

The table below explains the various menu items.

Main Menu Sub-menu 1 Sub-menu 2 Explanation

Pressing the confirm button will send the mower to mow.

Mow now

Easy Timer The Easy Timer Calendar Function is optimised based on

Calendar

Number of full
cuts per week

Weekday Days on which mowing is allowed (e.g. to exclude

Start time Only possible to edit the first time slot (applies to all

In "Off/Manual" mode, the mower works until the display
shows "garden complete".

In "Schedule" mode or with the Easy Timer Calendar
Function, the mower will operate until the end of the
time period or until the display shows "garden complete"
(whichever comes first).

the size of the lawn area.
In the default setting, the mower does two full cuts a
week and starts at 8 am.
The following settings are possible:

1 to 3

Sundays).

active days).

12 | English

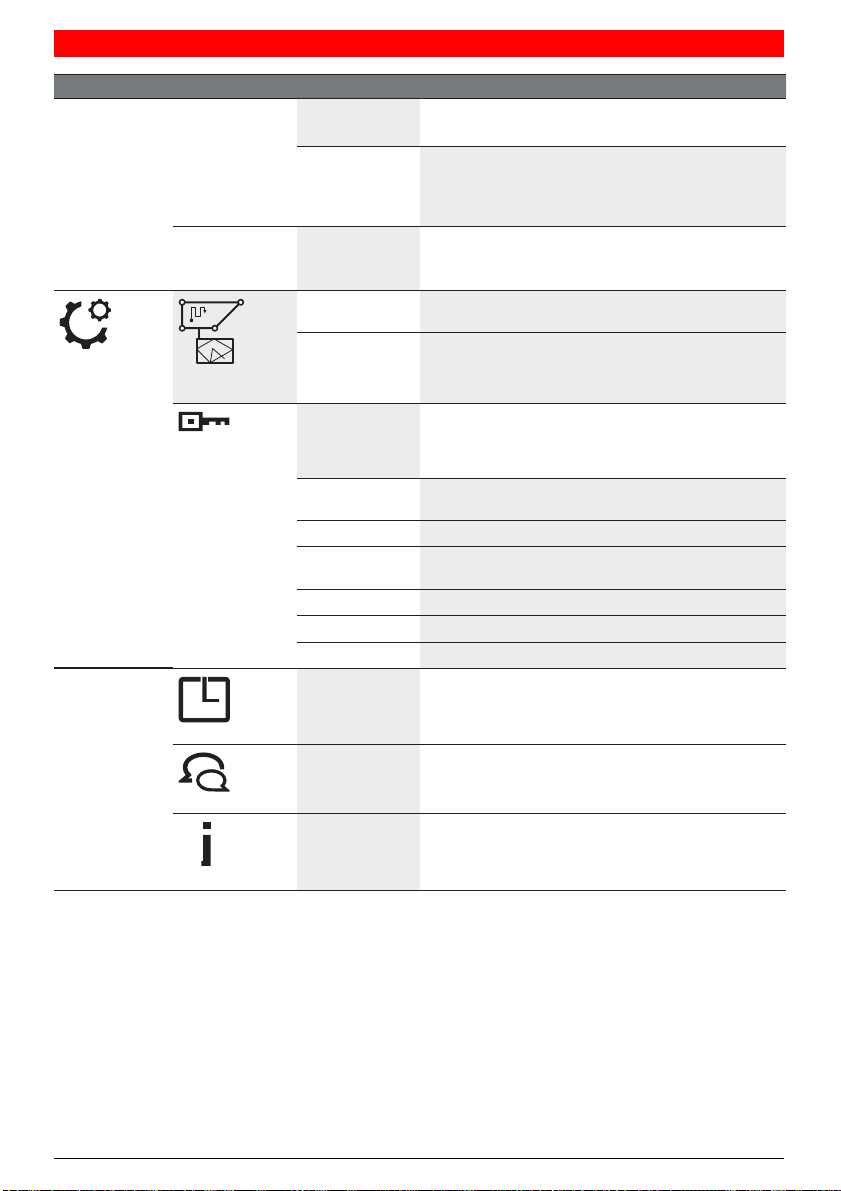

Main Menu Sub-menu 1 Sub-menu 2 Explanation

Schedule Edit (selected

day)

Don’t mow/Delete
slot

Program a mowing schedule by setting individual mowing
days and slots (up to 2 per day).

This will delete the corresponding slot for the selected
day.
The number of full cuts per week for the actual schedule
are shown at the bottom of the display.

Off/Manual Choose this option when no schedule should be used.

The mower starts mowing only by activating "Mow now".

Place & Mow Select between a size of 2 m x 2 m and 3 m x 3 m.

Settings

Mow without
docking station-

Mowing mode

Mower will mow in the additional lawn area without
docking station in random mode until it runs out of
battery.

Auto Lock If buttons are not pressed for 3 min. they will be

Security

automatically locked.
Recommended for safety reasons and protection against
theft.

– On PIN code is required for reactivation after Auto Lock.

– Off The buttons are always ready for input.

Change PIN Changing of a PIN code requires entering of existing PIN

code first.

Alarm

– On Alarm is activated.

– Off Alarm is deactivated and it will not sound.

Change the time and date.

Date & Time

Change the display language.

Set Language

System status Information on battery charge, system information and

operating and charging time for the mower.

Info

Main Menu Sub-menu 1 Sub-menu 2 Explanation

Advanced

Tools

Wire ID Change the perimeter wire ID when possible

Sensor setting/
Lawn condition

Remap Deletes the current map of the garden.

Factory Reset Reset the mower to factory settings will delete all

Garden overview Displays the number of mapped gardens, their size, their

Delete garden Delete one specific garden map or select to delete all

Name mower Change the name shown in the display. Only letters of

Level check Information about the ground angle of the mower. If the

Wire signal Detects the wire signal received from the perimeter wire,

interferences are nearby.

Select between Low (uneven ground), Normal and High
(slippery ground). Mower bump sensor will become more
or less sensitive depending on lawn condition selected.

personal settings (not PIN).
After a factory reset, the mower will need to remap the
gardens.

wire ID and the date of the last time the garden was cut.

maps at once.

the Latin alphabet are possible. The number of letters is
limited. This function is not available in every language.
In some languages (e.g. Czech or Polish) a name change
doesn’t have effect on display due to specific grammar
requests.

mower is in the docking station and the dot on the display
is not within the indicated circle, the docking station must
be repositioned in a new, more level location.

indicating its strength (for Service Agent).
The mower will not receive any wire signal while in the
docking station.

English | 13

Troubleshooting

Problem Possible Cause Corrective Action

The LED on the
docking station
flashes

Excessive vibrations/
noise

Mower not docking
reliably

The perimeter wire is
interrupted, too long or too
short. Wire not connected
and mower not in the docking
station.

Blade bolt loose Tighten blade bolt to torque of 2.5 Nm.

Cutting blade damaged/bent Replace cutting blade (see figure K).

Perimeter wire not properly
layed out around docking
station

Perimeter wire close to a
source of interference

Check that the perimeter wire is not interrupted and is
between 20 and 250 meters in length. Then switch power
supply off and then on again.

Follow instructions in Installation Guide on installing the
mower.

Follow instructions in Installation Guide on layout of
perimeter wire.

Remove any excess (e.g. coiled up) perimeter wire
around the docking station.
Change perimeter wire ID in the menu.

14 | English

Problem Possible Cause Corrective Action

Mower fails to
operate

On/Off switch not turned on Remove mower out of docking station, turn On/Off switch

on and place mower back into docking station (ensure
docking station is on – LED lights up green).

Possible clogging Always turn On/Off switch off first, then check

underneath the mower and clear out as necessary
(always wear protective gloves).

Battery not fully charged Place mower in the docking station to allow to charge.

Docking station must be powered on.

Grass too long Mow lawn with conventional lawnmower to its lowest

height-of-cut setting before using the mower.

Battery too hot/cold The mower operates when the battery internal battery

temperature is between 5 °C – 45 °C. Allow mower to
cool down/warm up. If the error occurs frequently, the
docking station should be positioned in the shade.

Mower standing on
lawn with the display

Problems whilst running Press confirm button for screen to light up, or place

mower in docking station.

switched off

Mower does not
charge

Battery too hot/cold The mower operates when the battery internal

temperature is between 5 °C – 45 °C. Allow mower to
cool down/warm up. If the error occurs frequently, the
docking station should be positioned in the shade.

Docking station not switched on Switch on power supply to docking station. If docking

station does not start, contact your Honda authorised
dealer.

Charging pins corroded Clean the charging pins.

Mower out of
perimeter wire

Perimeter wire on a slope Leave 30 cm between the perimeter wire and the slope

should be 15°/27%.

Obstacle near perimeter wire Remove obstacle.

Parts of the lawn
area left uncut

Mower requires more cuts to
finish garden

Time slot not long enough for
garden size

Distance between perimeter
wires too small

Allow mower to run for 3 full cuts to cover whole lawn
area.

Increase mowing time slot or use Easy Timer Calendar
Function.

Increase distance between the perimeter wires to a
minimum of 75 cm.

Rough mowing conditions Select "uneven ground/low sensitivity" option from menu

item "lawn condition/bump sensor".
Flatten garden/remove/bumps/mark out unsuitable areas

with the perimeter wire – Please follow the instructions
in the Installation Guide.

Grass too long Select "uneven ground/low sensitivity" option from menu

item "lawn condition/bump sensor".

Slopes in garden too steep Ensure mower only operates on slopes of 15 degrees or

less and full garden is not on a slope.

Problem Possible Cause Corrective Action

Mower gets stuck in
garden

Objects/obstacles not marked
out

Use the perimeter wire to mark off obstacles where the
mower often gets stuck.

Newly laid turf Allow a few weeks for the soil to settle before using the

mower.
Change setting in menu item "lawn condition/bump

sensor".
After watering, wait as long as possible until you start

the mower.

Mower
unintentionally cuts

Objects/obstacles below 5 cm
not marked out

Mark obstacle using perimeter wire leaving 30 cm from

object or remove objects/obstacles.
flowers, etc. or
runs over certain
obstacles

Mower does not
appear to cut
logically

Map & Mow system depends
on the garden conditions (e.g.
mower may go to the closest

Further information can be found on the Installation

Guide.

If behaviour re-occurs often, remap garden.

unmowed area rather than to
the last mowed spot). Mower
does not necessarily have to
continue in the next uncut area.

Mower does not always go in

No corrective action needed.

a straight line when travelling
between areas

Mower frequently does not

Change wire ID.

find right position or turns on
the spot

Wire crossed while marking an
object

Mower runs in random paths in
an additional lawn area without

Check that laid perimeter wire does not cross.

Follow instructions in the Installation Guide.

Normal behavior. The Map & Mow system only works in

areas with docking station.

docking station.

Perimeter wire keeps
being cut

Wire is not taut between pegs
Distance between pegs is more

than 75 cm

Make wire taut and ensure distance between pegs is

maximum 75 cm. Follow instructions in the Installation

Guide. Use wire connectors to repair the disconnection.

Avoid using a verticutter, scarifier, etc. over the

perimeter wire.

Mower leaves ragged
finish/poor quality
of cut

The mower does not mow often
enough

Mow more frequently for a good result (e.g. by means of

more/longer slots in schedule).

Cutting blades blunt Reverse or replace cutting blades (see figure K).

Possible clogging Always turn On/Off switch off first, then check

underneath the mower and clear out as necessary

(always wear protective gloves).

English | 15

16 | English

Problem Possible Cause Corrective Action

Perimeter wire not
detected

Height-of-cut button
stuck

No power at the docking station Check if the docking station is powered up (LED is on).

Perimeter wire damaged/cut Check perimeter wire for damage.

Wrong installation (e.g. not
enough distance between
wires)

Perimeter wire close to a
source of interference

Possible clogging Always turn On/Off switch off first, then check

Follow instructions in the Installation Guide.

Change wire ID.

underneath the mower and clear out as necessary

(always wear protective gloves).

After-sales Service and Application
Service

In all correspondence and spare part orders, please
always include the 10-digit article number given on the
type plate of the mower.

It is possible, that the software version of your mower is
required (see "Menu > Settings > Info").

If the mower is requested to be Returned to the
authorised Honda dealer, the mower and docking station
must always be return together.

The product must be periodically inspected and
maintained for safety and to keep it running at a high
level of performance.

Periodic maintenance will also help to extend service life.

Honda recommends annual service to be completed by
your local authorised Honda dealer.

Transport

The contained lithium-ion batteries are subject to the
Dangerous Goods Legislation requirements. The batteries
are suitable for road-transport by the user without further
restrictions.

When shipping through third parties (e.g.: by air
transport or forwarding agency), special requirements
on packaging and labelling must be observed. For
preparation of the item being shipped, consulting an
expert for hazardous material is required.

Disposal

The garden product, batteries, accessories and
packaging should be sorted for environmental­friendly recycling.

Do not dispose of garden products and
batteries/rechargeable batteries into
household waste!

Only for EC countries:

According to the European law 2012/19/EU, electrical
and electronic equipments that are no longer usable,
and according to the European law 2006/66/EC, defective
or used battery packs/batteries, must be collected
separately and disposed of in an environmentally correct
manner.

f Integrated batteries may only be removed for

disposal.

Opening the housing shell can damage or destroy
the garden product.

f Integrated batteries may only be removed for

disposal by service agents.

Battery packs/batteries:

Li-Ion:

Please observe the instructions under Transport.

Inhalt

| 17

German

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Betrieb ................................................................18

Wartung ...............................................................20

Lagerung im Winter .....................................................20

USB ...................................................................20

Gefahren durch Akkus ...................................................20

Sicherheitswarnungen für die Ladestation und das Netzteil ..................21

Symbole ...............................................................22

Verwendungszweck .....................................................22

Technische Daten .......................................................22

Informationen zu Geräuschen/Vibrationen .................................23

Erläuterung der Abbildungen ............................................23

Installation .............................................................23

Hinzufügen eines weiteren Gartens/einer weiteren Rasenfläche (siehe

Abbildung I) ............................................................24

Mähen ................................................................24

Menünavigation ........................................................25

Fehlersuche ............................................................27

Kundendienst und Anwendungsservice ...................................30

Transport ..............................................................30

Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

18 | Deutsch

Deutsch

Vielen Dank, dass Sie sich für den Kauf des
Mähroboters Miimo entschieden haben.
Bitte lesen Sie die folgenden
Sicherheitshinweise, bevor Sie den
Miimo installieren.

Sicherheitshinweise
Achtung! Lesen Sie alle
Sicherheitswarnungen und alle
Anweisungen. Machen Sie sich mit
den Bedienelementen und mit der
ordnungsgemäßen Verwendung des Geräts
vertraut. Bewahren Sie die Anweisungen
zur späteren Verwendung sicher auf!

Erläuterung der Symbole am Gerät

Allgemeiner Gefahrenhinweis.

Achten Sie darauf, dass das Gerät keine
Ausgänge blockiert oder verstellt.

Achtung: Lesen Sie die
Bedienungsanleitung, bevor Sie
das Gerät in Betrieb nehmen.

Achtung: Betätigen Sie den Ein/
Aus-Schalter, bevor Sie an dem
Gerät arbeiten oder es anheben.

Vorsicht: Berühren Sie keine
rotierenden Messer. Die Klingen
sind scharf. Es könnten Zehen
oder Finger abgetrennt werden.

Warten Sie, bis alle
Gerätekomponenten vollständig
zum Stillstand gekommen sind,
bevor Sie sie berühren. Die
Messer drehen sich noch weiter,
nachdem das Gerät abgeschaltet
wurde. Ein rotierendes Messer
kann Verletzungen verursachen.

Achten Sie darauf, dass
umstehende Personen nicht
durch wegfliegende Fremdkörper
verletzt werden können.

Achtung: Halten Sie beim Betrieb
einen Sicherheitsabstand zum
Gerät ein.

Nutzen Sie das Gerät nicht als
Fahrgelegenheit.

Das Akkuladegerät enthält einen
Sicherheitstransformator.

Reinigen Sie das Gerät nicht mit
einem Hochdruckreiniger oder
Gartenschlauch.

Betrieb

f Schalten Sie den Mäher am Ein/

Aus-Schalter aus, bevor Sie am
Gerät selbst arbeiten (z. B. Wartung,
Werkzeugwechsel usw.) bzw. den
Mäher transportieren oder lagern.

f Achten Sie darauf, dass Kinder nicht mit

dem Gerät spielen.

f Gestatten Sie Kindern, Personen

mit körperlichen, sensorischen oder
psychischen Einschränkungen oder
mangelnden Erfahrungen und/oder
Kenntnissen und/oder Personen, die
mit dieser Anleitung nicht vertraut sind,
niemals die Benutzung des Mähers. Vor Ort
geltende Bestimmungen schränken das
Alter des Bedieners möglicherweise ein.

f Betreiben Sie das Gerät nicht, wenn

Sie barfuß sind oder offene Sandalen
tragen, sondern tragen Sie immer stabile
Schuhe und eine lange Hose.

f Mähen Sie nicht bei schlechtem Wetter,

insbesondere wenn Blitzgefahr besteht.

f Wenn der Mäher in Betrieb ist und

wenn Sie sich dem Gerät nähern, treffen
Sie stets geeignete Vorkehrungen,
das Gleichgewicht nicht zu verlieren,

Deutsch | 19

insbesondere an Steigungen und bei
nassem Gras. Strecken Sie sich nicht
zu weit nach vorn. Betreiben Sie den
Mäher nicht überhastet.

f Der Benutzer ist für Unfälle oder

Gefahren verantwortlich, denen
andere Personen oder deren Eigentum
ausgesetzt sind.

f Wenn beim Betrieb des Geräts Gefahren

auftreten, drücken Sie sofort die rote
STOP-Taste.

f Stellen Sie sicher, dass der

Begrenzungsdraht entsprechend
den Anweisungen in der
Installationsanleitung ordnungsgemäß
installiert ist.

Vollständige Anweisungen zur
Installation des Miimo finden Sie in
der Installationsanleitung, die dem
Produkt beiliegt.

f Überprüfen Sie regelmäßig den

Bereich, in dem der Mäher tätig ist, und
entfernen Sie alle Steine, Stöcke, Drähte
und anderen Fremdkörper.

f Überfahren Sie im Arbeitsbereich keine

stromführenden Netzkabel. Wenn sich
ein Netzkabel im Mähroboter verfängt,
muss es isoliert werden, bevor es
entfernt werden kann.

f Überprüfen Sie die Messerklingen,

die Messerschrauben und die
Schneidvorrichtung regelmäßig auf
Verschleiß und Beschädigung. Tauschen
Sie verschlissene oder beschädigte
Messer und Schrauben immer als
kompletten Satz aus, damit die Balance
erhalten bleibt.

f Betreiben Sie das Gerät niemals mit

defekten Schutzblenden oder ohne
Sicherheitsvorrichtungen.

f Halten Sie Hände und Füße nicht

in die Nähe von oder unterhalb von
rotierenden Teilen.

f Nehmen Sie das Gerät niemals hoch

und tragen Sie es nicht, während der
Motor läuft.

f Lassen Sie das Gerät nicht

unbeaufsichtigt, wenn Sie wissen, dass
sich Haustiere, Kinder oder Personen in
unmittelbarer Nähe befinden.

f Starten Sie das Gerät gemäß den

Anweisungen und halten Sie dabei
genügend Abstand zu rotierenden
Teilen.

f Nehmen Sie das Produkt nicht

gleichzeitig mit einem Sprinkler in
Betrieb oder stellen Sie mithilfe des
Zeitplans sicher, dass die beiden
Systeme nie gleichzeitig in Betrieb sind.

f Wenn das Produkt aus irgendeinem

Grund in Wasser eingetaucht wurde,
nehmen Sie es aus dem Wasser und
schalten Sie es mit dem Ein/Aus­Schalter aus. Versuchen Sie nicht,
das Produkt einzuschalten, sondern
wenden Sie sich an Ihren Honda
Vertragshändler.

f Nehmen Sie keine Änderungen am

Produkt vor. Unzulässige Änderungen

können die Sicherheit des Produkts
beeinträchtigen sowie Geräusche und
Vibrationen verstärken.

Schalten Sie das Gerät mit dem Ein/Aus­Schalter aus:

– bevor Sie eine Blockade beseitigen
– bevor Sie das Gerät überprüfen, reinigen

oder daran arbeiten
– bevor Sie das Gerät lagern
– wenn das Gerät in ungewöhnlicher Weise

vibriert (anhalten und sofort prüfen)
– wenn das Gerät auf einen Fremdkörper

getroffen ist. Überprüfen Sie das Gerät in

einem solchen Fall auf Beschädigungen

und lassen Sie sich von Ihrem Honda

Vertragshändler über nötige Reparaturen

informieren.

20 | Deutsch

Wartung

f Tragen Sie immer Gartenhandschuhe,

wenn Sie mit den Messern hantieren
oder in deren Nähe arbeiten.

f Schalten Sie den Mäher mit dem Ein/

Aus-Schalter aus, bevor Sie am Gerät
arbeiten.

f Ziehen Sie den Netzstecker aus der

Steckdose, bevor Sie an der Ladestation
oder am Netzteil arbeiten.

Reinigen Sie die Außenseite des Geräts
gründlich mit einer weichen Bürste und
einem weichen Tuch. Verwenden Sie kein
Wasser, keine Lösungs- oder Poliermittel.
Entfernen Sie sämtliches Gras und alle
Verunreinigungen, insbesondere von den
Lüftungsschlitzen.
Drehen Sie den Mäher um und reinigen Sie
regelmäßig den Messerbereich und die
Schwenkrollen. Entfernen Sie verdichtete
Grasrückstände mit einer harten Bürste
oder einem Schaber (siehe Abbildung J).

Die Messerklingen sind umkehrbar.

f Stellen Sie sicher, dass alle Muttern,

Schrauben und Bolzen fest angezogen
sind, damit das Gartengerät sicher
eingesetzt werden kann. (siehe
Abbildung K)

f Unterziehen Sie das Gerät regelmäßig

einer Sichtprüfung und tauschen Sie
verschlissene oder beschädigte Teile
aus Sicherheitsgründen aus.

f Verwenden Sie ausschließlich offizielle

Honda Ersatzteile.

f Tauschen Sie alle Messerklingen und

Schrauben je nach Bedarf als ganzen
Satz aus.

Lagerung im Winter

f Schalten Sie den Mäher mit dem Ein/

Aus-Schalter aus.

f Der Mäher funktioniert zwischen 5 °C

und 45 °C. Wenn die Temperatur im
Garten während der Wintersaison
konstant unter 5 °C liegt, lagern Sie den
Mäher und die Ladestation an einem
sicheren, trockenen Ort außerhalb der
Reichweite von Kindern.

Legen Sie keine anderen Gegenstände auf
den Mäher oder die Ladestation.

Es wird empfohlen, beim Transport
des Miimo über längere Strecken die
Originalverpackung zu verwenden.

f Bewahren Sie den Mäher nur in einem

Temperaturbereich zwischen -20 °C
und 50 °C auf. Lassen Sie den Mäher
beispielsweise im Sommer nicht im
Auto.

USB

f Der Mäher verfügt über eine USB-

Schnittstelle, die ausschließlich für
Software-Aktualisierungen durch
den Honda Vertragshändler zu nutzen
ist. Verwenden Sie nur gemäß USB.
org zugelassene Sticks (formatiert
nach FAT 32) sowie gemäß USB.org
zugelassene OTG-Kabel.

f Nutzen Sie die USB-Schnittstelle nicht

für zusätzliche Zwecke. Schließen Sie
keine externen Geräte an.

Gefahren durch Akkus

f Laden Sie Akkus nur in der von Honda

zugelassenen Ladestation auf.

f Der Miimo funktioniert zwischen 5 °C

und 45 °C. Wenn die Akkutemperatur
außerhalb dieses Bereichs liegt,
zeigt der Miimo eine Meldung an und
verlässt die Ladestation nicht. Wenn
der Miimo gerade in Betrieb ist, kehrt
er zur Ladestation zurück oder bleibt an
seinem Platz.

Deutsch | 21

f Wenn der Akku defekt ist, kann

Flüssigkeit austreten und mit
angrenzenden Bauteilen in Berührung
kommen. Überprüfen Sie alle
betroffenen Teile und wenden Sie sich
an Ihren Honda Vertragshändler.

f Für den unwahrscheinlichen Fall, dass

Flüssigkeit aus dem Akku herausspritzt,
vermeiden Sie jeglichen Kontakt mit dem
Gerät. Holen Sie ärztlichen Rat ein, wenn
Sie mit der Flüssigkeit in Berührung
gekommen sind.

f Öffnen Sie das Gerät oder den Akku

nicht. Es besteht Kurzschluss- und

Stromschlaggefahr.

f Schützen Sie das Gerät vor Feuer.

Es besteht die Gefahr, dass der Akku
explodiert. Verständigen Sie bei einem
Brand oder einer Akku-Explosion den
Notfalldienst.

f Bei Beschädigung und unsachgemäßer

Verwendung des Geräts können
Dämpfe aus dem Akku austreten.
Führen Sie Frischluft zu und suchen Sie
bei Beschwerden einen Arzt auf. Die

Dämpfe können die Atemwege reizen.

Sicherheitswarnungen für die Ladestation
und das Netzteil

f Laden Sie den Mäher nur mit der

Original-Ladestation und dem Original­Netzkabel von Honda auf. Andernfalls

besteht Brand- und Explosionsgefahr.

f Überprüfen Sie regelmäßig die

Ladestation, das Netzteil, die Kabel
und die Stecker. Wenn Sie Schäden
oder Alterung feststellen, isolieren
Sie die betreffenden Komponenten
von der Ladestation oder dem Netzteil
und verwenden Sie sie nicht. Öffnen
Sie die Ladestation oder das Netzteil
niemals selbst. Lassen Sie Reparaturen
nur von einem qualifizierten Honda
Mechaniker und nur unter Verwendung
von Original-Ersatzteilen durchführen.

Bei Beschädigung der Ladestation, des
Netzteils, eines Kabels oder Steckers
besteht erhöhte Stromschlaggefahr.

f Betreiben Sie die Ladestation und das

Netzteil nicht auf leicht entzündlichen
Oberflächen (z. B. Papier, Textilien
usw.) bzw. in solchen Umgebungen.

Die Erwärmung der Ladestation und des
Netzteils während des Ladevorgangs
kann eine Brandgefahr darstellen.

f Beaufsichtigen Sie Kinder zu jeder Zeit.

Dadurch stellen Sie sicher, dass Kinder
nicht mit der Ladestation, dem Netzteil
oder dem Gerät spielen.

f Die auf dem Netzteil angegebene

Spannung muss mit der Spannung der
Stromquelle übereinstimmen.

f Wir empfehlen, das Netzteil nur an eine

Steckdose anzuschließen, die mit einem
Schutzschalter versehen ist, der durch
einen Reststrom von 30 mA ausgelöst
würde. Überprüfen Sie die Fehlerstrom­Schutzeinrichtung in regelmäßigen
Abständen.

f Das Netzkabel muss in regelmäßigen

Abständen auf Anzeichen von Schäden
überprüft werden.

f Schalten Sie bei einer

Überschwemmung der Ladestation die
Stromversorgung am Hauptschalter aus
und setzen Sie sich mit Ihrem Honda
Vertragshändler in Verbindung.

f Berühren Sie den Netzstecker oder

andere Stecker niemals mit nassen
Händen.

f Kabel dürfen nicht überfahren oder

gequetscht werden. Ziehen Sie nicht an
den Kabeln. Schützen Sie die Kabel vor
Hitze, Öl und scharfen Kanten.

22 | Deutsch

Das Netzteil ist aus Sicherheitsgründen
doppelt isoliert und erfordert keinen
Erdungsanschluss. Die Betriebsspannung
beträgt 230 V AC, 50 Hz (bei Nicht­EU-Ländern 220 V oder 240 V, wie im
jeweiligen Fall zutreffend). Weitere
Informationen erhalten Sie von Ihrem Honda
Vertragshändler.

Symbole

Die folgenden Symbole sind wichtig für das Verständnis
der Betriebsanleitung, insbesondere der Diagramme. Bitte
beachten Sie die Symbole und ihre Bedeutung. Die korrekte
Interpretation der Symbole hilft Ihnen, das Gerät besser und
sicherer einzusetzen.

Symbol Bedeutung

Schutzhandschuhe tragen

Wenden Sie sich im Zweifelsfall an einen
qualifizierten Elektriker oder an einen Honda

Zulässige Handlung

Vertragshändler in Ihrer Nähe.

Verbotene Handlung

Zubehör/Ersatzteile

Verwendungszweck

Der Mäher ist darauf ausgelegt, einen Rasen im Privatbereich
zu mähen.
Betreiben Sie den Mäher nicht in Innenräumen.
Nutzen Sie den Mäher nicht für andere Zwecke, da ansonsten
ein erhöhtes Unfall- und Schadensrisiko für den Mäher
besteht. Versuchen Sie niemals, den Mäher in irgendeiner
Weise zu verändern, da dies zu Unfällen oder zu Schäden am
Mäher führen kann.

Technische Daten

Mähroboter Einheit Miimo HRM40

Schnittbreite cm 19
Schnitthöhe mm 30–50
Neigungswinkel (max.) °/% 15/27
Größe der Rasenfläche
– maximal m
– pro Ladung bis zu
Gewicht gemäß EPTA-Verfahren 01:2014 kg 7,6
Schutzklasse IPX4
Seriennummer siehe Typenschild am Mäher

Akku Li-Ionen

Nennspannung VDC 18
Kapazität Ah 2,5
Anzahl der Akkuzellen 5
Betriebsdauer, Durchschnitt
Ladedauer (max.) min 45

Begrenzungsdraht

– Kabel im Lieferumfang enthalten m 125
– erforderliche Mindestlänge m 20
– maximal zulässige Länge m 250

A)

A)

2

2

m

min 45

400

45

Deutsch | 23

Mähroboter Einheit Miimo HRM40

Ladestation

Eingangsspannung VDC 24
Leistungsaufnahme des Ladekabels/Begrenzungsdrahts eingeschaltet W 55/2,6
Ladestrom (bis zu) A 2,3
Zulässiger Temperaturbereich beim Aufladen
Gewicht gemäß EPTA-Verfahren 01:2014 kg 1,65
Schutzklasse IPX4

Netzteil

Schweiz 80016-Y0E-003X
Großbritannien 80015-Y0E-003X
Übriges Europa 80014-Y0E-003X
Eingangsspannung (AC) V 220–240
Schutzklasse
Frequenz Hz 50–60
Ausgangsspannung (DC) V 24
Schutzklasse IPX7
Gewicht kg 0,8

A) Je nach Schnitthöhe, Grasverhältnissen und Feuchtigkeit
B) Akku-Innentemperatur
Die technischen Angaben gelten für eine Nennspannung [U] von 230 V und können bei abweichenden Spannungen und bei landesspezifischen Modellen
variieren.

B)

°C 5–45

/II

Informationen zu Geräuschen/Vibrationen

Geräuschemissionswerte ermittelt gemäß EN 50636-2-107.
In der Regel lauten die A-gewichteten Geräuschpegel des
Produkts: Schallpegel 61 dB(A). Unsicherheit K = 2 dB.

Erläuterung der Abbildungen

Handlungsschritt

Zubehör
Lieferumfang/Auspacken des Mähers
Verlegen des Begrenzungsdrahts
Verlängerung des Begrenzungsdrahts
Verlegen des Begrenzungsdrahts um ein

neues Innenobjekt
Anheben und Tragen des Mähers
Einstellen der Schnitthöhe
Platzieren und Mähen
Hinzufügen einer weiteren Rasenfläche

– mit zusätzlicher Ladestation (rechts)
– ohne zusätzliche Ladestation (oben

links)
Reinigung
Wartung

Abbil­dung

A 22
B 23
C 23
D 24
E 24

F 25
G 25
H 26
I 26

J 27
K 27

Seite

Installation

Überprüfen Sie, ob die Stifte des
Begrenzungsdrahts fest im Boden sitzen,
damit der Draht nicht durchhängt. Lose Drähte

Entfernen Sie Stroh, Steine, lose Holzstücke, Draht,
stromführende Netzkabel und andere Fremdkörper aus dem
Schnittbereich. Stellen Sie sicher, dass der Schnittbereich
eben ist und keine Gräben, Rillen und steilen Hänge über
15°/27 % aufweist, da diese eindeutige Hindernisse für den
Mäher darstellen.
Die Ladestation muss auf dem Draht an einer Außenkante des
Schnittbereichs positioniert werden. Sie darf nicht an der Seite
eines Werkzeug- oder Gartenschuppens aufgestellt werden,
der isoliert auf der Rasenfläche steht, die gemäht werden soll.
Es wird empfohlen, dass Sie Ihren Rasen einmal mit
einem herkömmlichen Rasenmäher mähen, bevor Sie den
Mähroboter installieren, bevor Sie den Mähroboter zum ersten
Mal in einer neuen Saison einsetzen sowie jedes Mal, wenn
der Grasschnitt länger als 5 mm ist.
Das Messersystem des Mähers ist auf den Schnitt von kurzen
Graslängen (30–50 mm) ausgelegt. Das Schnittgut kann als
Mulch zum Düngen des Rasens liegenbleiben. Die Schnitthöhe
des Mähers kann auf 30, 40 und 50 mm eingestellt werden.
Stellen Sie in den ersten Wochen der Nutzung die Schnitthöhe
auf 50 mm ein, damit der Begrenzungsdraht nicht durchtrennt
wird. Danach bedeckt der Rasen den Draht.
Über einen Kabelstecker (siehe Abbildungen D–E) kann ein
weiterer Begrenzungsdraht hinzugefügt werden.
Der Begrenzungsdraht kann auf maximal 250 m verlängert
werden.

können eine Stolpergefahr darstellen.

24 | Deutsch

Der Begrenzungsdraht kann bis zu 5 cm unter dem Boden (oder
unter nichtmetallischen Platten) vergraben werden.
Um Schäden am Begrenzungsdraht zu vermeiden, dürfen Sie
den Bereich, in dem sich der Draht befindet, nicht vertikutieren
oder harken.
Wenn Sie den Draht verlegen, vermeiden Sie Winkel von weniger

als 45°. Ansonsten kann die Leistung beeinträchtigt sein.

Display

Symbol Bedeutung

Taste „Zurück“

Bestätigungstaste
Wenn Sie die Bestätigungstaste drücken,

während der Mäher in Betrieb ist, kehrt der
Mäher zur Ladestation zurück.

Rote LED leuchtet: Mäherfehler
Grüne LED leuchtet: Mäher ist eingeschaltet
Grüne LED aus: Der Mäher ist inaktiv. Zur

Aktivierung müssen Sie Ihren vierstelligen
PIN-Code eingeben.
Falls der Mäher ausgeschaltet ist, muss er
über den Ein/Aus-Schalter eingeschaltet
werden und Sie müssen Ihren vierstelligen
PIN-Code eingeben, um den Mäher zu
aktivieren.
Hinweis: Bei einer Softwareaktualisierung
leuchten die grüne und die rote LED.

Taste „Nach links/rechts“
Taste „Nach unten/Nach oben“
Display mit Dialogbildschirm

1 2 3

Gartennummer (wird angezeigt, wenn mehr
als eine Gartenkarte im Speicher des Mähers
abgelegt ist)

Das Display wechselt in den Ruhezustand, wenn
10 Minuten lang keine Eingabe erfolgt.

Hinzufügen eines weiteren Gartens/einer
weiteren Rasenfläche (siehe Abbildung I)

Um eine zusätzliche Rasenfläche einzurichten, befolgen Sie die
Anweisungen in der Installationsanleitung.

Separate Gärten mit separater Ladestation (siehe
Abbildung I, rechts): Der Mäher kann in maximal drei Gärten

verwendet werden. Für einen zusätzlichen Garten sind eine
separate Ladestation (siehe Abbildung A) sowie der nötige
Begrenzungsdraht und die Stifte erforderlich. Wenn ein
Zeitplan oder die Kalenderfunktion Easy Timer ausgewählt ist,
schneidet der Mäher das Gras in den festgelegten Zeiträumen

in dem Bereich, in dem er sich befindet.
Schalten Sie den Mäher aus, wenn Sie ihn zwischen
verschiedenen Gärten transportieren.
Hinweis: Software-Aktualisierungen müssen in jeder
Ladestation am Mäher durchgeführt werden.
Damit Sie nicht vergessen, welche Ladestation zu welchem
Garten gehört, empfehlen wir, die Ladestationen bei der
Einlagerung für den Winter mit der Gartennummer und einer
Beschreibung zu versehen.
Ohne separate Ladestation: Sie können die Rasenflächen
miteinander verbinden, indem Sie den Begrenzungsdraht
zwischen den beiden Rasenflächen so nah wie möglich
parallel zueinander verlegen (siehe Abbildung I, oben links).
Die zusätzliche Rasenfläche ohne Ladestation wird nicht im
Kartenspeicher aufgezeichnet. Der Mäher nutzt auf dieser
Rasenfläche die Funktion „Kartieren und Mähen“ nicht ohne
Ladestation. Die empfohlene maximale Rasenfläche ohne
Ladestation beträgt 40 m2. Der Mäher bleibt in Betrieb, bis der
Akku leer ist, und muss zum Aufladen zurück zur Ladestation
gebracht werden.

Mähen

f Lassen Sie Kinder nicht mit dem Mäher fahren.
f Drücken Sie die Stopptaste auf der Oberseite des Mähers,

bevor Sie das Gerät anheben. Heben Sie den Mäher immer
am Griff an. (siehe Abbildung F).

Stellen Sie sicher, dass sich im Schnittbereich keine kleinen
Tiere wie Igel oder Schildkröten aufhalten.
Nach erfolgreicher Installation können Sie entweder sofort den
Mähvorgang beginnen, indem Sie auf dem Display die Anzeige
„Jetzt mähen“ bestätigen, oder auf den nächsten geplanten
Mähbetrieb warten, wie er mit der Kalenderfunktion Easy Timer
programmiert wurde (vorherige Einstellung erforderlich).

Es kann auch ein auf Ihre Bedürfnisse zugeschnittener
Mähplan eingerichtet werden.

Der Mäher muss eine Rasenfläche 3 Mal vollständig mähen
(3 vollständige Schnitte durchführen), um die betreffende
Rasenfläche zu erlernen. In der Lernphase ist das Ergebnis
möglicherweise visuell nicht optimal.

Die ungefähre Dauer für die vollständige Bearbeitung einer
Gartenfläche mit der Funktion „Kartieren und Mähen“ ist unten
aufgeführt. Beachten Sie, dass die Dauer je nach Komplexität
des Rasens und der Anzahl der Objekte im Garten variieren kann.

100 m2 4 Std.
350 m2 12 Std.
400 m2 14 Std.
Richten Sie einen Zeitplan mit häufigen Wiederholungen ein.
Richten Sie einen Zeitplan mit häufigem Mähbetrieb ein, damit
die besten Ergebnisse erzielt werden, der Akku länger hält und
keine Mährückstände auf dem Rasen verbleiben.

Wenn der Mäher in Betrieb ist

Im Modus „Manuell“ bleibt der Mäher in Betrieb, bis der
Rasen gemäht ist. Der Mähvorgang wird nur zum Laden des
Akkus unterbrochen. Wenn die Rasenfläche gemäht wurde,
kehrt der Mäher zur Ladestation zurück.
Im programmierbaren Modus „Zeitplan“ oder mit der
Kalenderfunktion Easy Timer bleibt der Mäher über einen
festgelegten Zeitraum dauerhaft in Betrieb. Der Mähvorgang
wird nur zum Laden des Akkus unterbrochen. Wenn die
Rasenfläche bereits vor Ablauf eines programmierten Zeitraums
gemäht wurde, kehrt der Mäher zur Ladestation zurück.

Um den Mähvorgang vorzeitig abzubrechen, drücken Sie die

Deutsch | 25

Stopptaste oder schicken Sie den Mäher zur Ladestation

zurück, indem Sie die Bestätigungstaste H drücken.

Energiesparmodus

Der Mäher senkt seinen Energieverbrauch, indem er die
Stromversorgung zum Begrenzungsdraht automatisch
abschaltet, wenn er nicht mäht und nicht aufgeladen wird.
Um den Mäher manuell aus dem Energiesparmodus zu

holen, drücken Sie die Bestätigungstaste H und wählen Sie

anschließend entweder „Jetzt mähen“ oder einen anderen
„Mähmodus“ aus, während sich der Mäher in der Ladestation
befindet.
Wenn ein Zeitplan oder die Easy Timer-Funktion aktiviert wird,
startet das Leitungssignal automatisch.

Mähen kleiner Rasenflächen mit „Platzieren
und Mähen“

Mit der Funktion Platzieren und Mähen lassen sich kleine
Flächen mähen, die eine besondere Behandlung erfordern,
ohne dass der gesamten Rasen gemäht werden muss, wie
z. B. der Bereich unter weggeräumten Gartenmöbeln. Der
Mäher muss in der linken unteren Ecke des gewünschten
Mähbereichs positioniert werden (siehe Abbildung H).
Der tatsächlich gemähte Bereich hängt von den
Rasenbedingungen ab und ist nicht unbedingt ein exaktes
Quadrat. Befolgen Sie nach Beendigung von Platzieren und
Mähen die Anweisungen auf dem Bildschirm.
Hinweis: Aus Sicherheitsgründen kann Platzieren und Mähen
nicht außerhalb des Begrenzungsdrahts verwendet werden.

Sensoren

Der Mäher ist mit den folgenden Sensoren ausgestattet:

– Der Hubsensor wird aktiviert, wenn der Mäher angehoben

wird.
– Der Überschlagsensor erkennt, ob der Mäher umkippt.
– Der Neigungssensor wird aktiviert, wenn der Mäher einen

Neigungswinkel von 32° erreicht.

Bei Aktivierung eines der Sensoren, z. B. des Hubsensors,
werden die Antriebsmotoren und die Schneidmesser
angehalten. Auf dem Display wird eine Meldung angezeigt,
z. B. „Heben“.

– Der Hindernissensor erkennt Objekte/Hindernisse entlang

der gesamten Vorderseite des Mähers und leitet eine

Richtungsänderung ein.

Laden des Akkus

Der Akku ist mit einer Temperaturüberwachung ausgestattet,
die den Ladevorgang nur dann gestattet, wenn die
Innentemperatur des Akkus zwischen 5 °C und 45 °C liegt.
Der Lithium-Ionen-Akku ist bei Lieferung teilweise aufgeladen.
Es wird empfohlen, den Mäher in der Ladestation aufzuladen,
während der Begrenzungsdraht installiert wird.
Der Lithium-Ionen-Akku kann jederzeit aufgeladen werden,
ohne dass sich dadurch seine Lebensdauer verkürzt. Durch
eine Unterbrechung des Ladevorgangs wird der Akku nicht
beschädigt.
Wenn der Akku entladen ist, wird der Mäher über eine
Schutzschaltung abgeschaltet: Die Messer bewegen sich
nicht mehr.

Menünavigation

In der folgenden Tabelle werden die einzelnen Menüpunkte erläutert.

Hauptmenü Untermenü 1 Untermenü 2 Erläuterung

Durch Drücken der Bestätigungstaste wird der Mähbetrieb

Jetzt mähen

Kalender

Easy Timer

Anzahl
Komplettschnitte
pro Woche

Wochentag Tage, an denen gemäht werden darf (z. B. Sonntage

Startzeit Nur der erste Zeitraum kann bearbeitet werden (gilt für alle

gestartet. Im Modus „Aus/Manuell“ bleibt der Mäher in
Betrieb, bis auf dem Display „Garten fertig“ angezeigt wird.
Im Modus „Zeitplan“ oder bei der Kalenderfunktion Easy
Timer bleibt der Mäher in Betrieb, bis das Ende des geplanten
Zeitraums erreicht ist oder auf dem Display „Garten fertig“
angezeigt wird (je nachdem, was zuerst eintritt).

Die Kalenderfunktion Easy Timer ist je nach Größe der
Rasenfläche optimiert.
In der Standardeinstellung führt der Mäher zwei
Komplettschnitte pro Woche durch und beginnt um 8:00 Uhr.
Folgende Einstellungen sind möglich:

1 bis 3

ausgeschlossen).

aktiven Tage).

26 | Deutsch

Hauptmenü Untermenü 1 Untermenü 2 Erläuterung

Einstellungen

Zeitplan Bearbeiten

Aus/Manuell Wählen Sie diese Option, wenn kein Zeitplan genutzt werden

Mähmodus

(ausgewählter Tag)

Nicht mähen/
Zeitraum löschen

Platzieren und
Mähen

Mähen ohne
Ladestation

Programmieren Sie einen Mähplan, indem Sie einzelne
Mähtage und Zeiträume festlegen (bis zu 2 pro Tag).

Hiermit wird der betreffende Zeitraum für den ausgewählten
Tag gelöscht.
Die Anzahl der Komplettschnitte pro Woche für den aktuellen
Zeitplan wird unten auf dem Display angezeigt.

soll. Der Mäher beginnt den Mähvorgang nur, wenn Sie „Jetzt
mähen“ aktivieren.

Wählen Sie zwischen einer Größe von 2 m x 2 m und 3 m x 3 m.

Der Mäher mäht auf der zusätzlichen Rasenfläche ohne
Ladestation nach dem Zufallsprinzip, bis der Akku leer ist.

Sicherheit

Datum und Uhrzeit

Sprache einstellen

Info

Automatische
Sperre

– Ein Für die Reaktivierung nach einer automatischen Sperre ist eine

– Aus Die Tasten sind immer eingabebereit.
PIN ändern Zum Ändern einer PIN muss zunächst die geltende PIN

Alarm
– Ein Der Alarm ist aktiviert.
– Aus Der Alarm ist deaktiviert und ertönt nicht.

Systemstatus Angaben zum Ladezustand des Akkus, zu Systeminformationen

Wenn Sie die Tasten 3 Minuten lang nicht betätigen, werden
sie automatisch gesperrt.
Empfohlen aus Sicherheitsgründen und als Diebstahlschutz.

PIN erforderlich.

eingegeben werden.

Ändern Sie Uhrzeit und Datum.

Ändern Sie die Bildschirmsprache.

sowie zur Betriebs- und Ladedauer des Mähers.

Hauptmenü Untermenü 1 Untermenü 2 Erläuterung

Erweitert

Werkzeuge

Drahtkennung Ändern Sie die Kennung des Begrenzungsdrahts, wenn sich

Sensoreinstellung/
Rasenzustand

Neu kartieren Löscht die aktuelle Karte des Gartens.
Werkseinstellungen Wenn Sie den Mäher auf die Werkseinstellungen zurücksetzen,

Gartenübersicht Zeigt die Anzahl der kartierten Gärten, ihre Größe, ihre

Garten löschen Löschen Sie gezielt eine bestimmte Gartenkarte oder alle

Name des Mähers Ändern Sie den auf dem Display angezeigten Namen. Es sind

Winkelprüfung Angaben zum Bodenwinkel des Mähers. Wenn sich der Mäher

Drahtsignal Erkennt das vom Begrenzungsdraht empfangene

mögliche Interferenzen in der Nähe befinden.
Wählen Sie zwischen „Niedrig“ (unebener Boden), „Normal“

und „Hoch“ (rutschiger Boden). Der Aufprallsensor des
Mähers reagiert je nach eingestelltem Rasenzustand mehr
oder weniger empfindlich.

werden alle persönlichen Einstellungen (außer der PIN)
gelöscht.
Nach dem Zurücksetzen auf die Werkseinstellungen müssen
die Gärten für den Mäher neu kartiert werden.

Drahtkennung und das Datum, an dem der Garten das letzte
Mal gemäht wurde.

Karten auf einmal.

nur Buchstaben des lateinischen Alphabets möglich. Die
Anzahl der Buchstaben ist begrenzt. Diese Funktion ist nicht
bei allen Sprachen verfügbar.
Bei einigen Sprachen (z. B. Tschechisch oder Polnisch) haben
Namensänderungen aufgrund grammatischer Anforderungen
keine Auswirkung auf die Anzeige.

in der Ladestation befindet und der Punkt auf dem Display nicht
innerhalb des angegebenen Kreises liegt, muss die Ladestation
an einer neuen, ebeneren Stelle neu positioniert werden.

Leitungssignal und zeigt dessen Stärke an (für den
Servicemitarbeiter).
Der Mäher empfängt kein Drahtsignal, solange er sich in der
Ladestation befindet.

Deutsch | 27

Fehlersuche

Problem Mögliche Ursache Maßnahme zur Behebung

Die LED an der
Ladestation blinkt.

Übermäßige
Vibrationen/Geräusche

Der Mäher lässt sich
nicht zuverlässig
andocken.

Der Begrenzungsdraht ist
unterbrochen, zu lang oder zu kurz.
Der Draht ist nicht angeschlossen
und der Mäher befindet sich nicht
in der Ladestation.

Messerschraube lose Ziehen Sie die Messerschraube mit einem Anzugsmoment von

Schneidmesser beschädigt/
verbogen

Der Begrenzungsdraht ist nicht
richtig um die Ladestation herum
verlegt.

Der Begrenzungsdraht befindet
sich in der Nähe einer Störquelle.

Vergewissern Sie sich, dass der Begrenzungsdraht nicht
unterbrochen und zwischen 20 und 250 Meter lang ist.
Schalten Sie dann die Stromversorgung aus und wieder ein.

Installieren Sie den Mäher gemäß den Anweisungen im
Installationshandbuch.

2,5 Nm fest.

Tauschen Sie das Schneidmesser aus (siehe Abbildung K).

Verlegen Sie den Begrenzungsdraht gemäß den Anweisungen
im Installationshandbuch.

Entfernen Sie überschüssigen (z. B. aufgewickelten)
Begrenzungsdraht aus dem Umkreis der Ladestation.
Ändern Sie im Menü die Kennung des Begrenzungsdrahts.

28 | Deutsch

Problem Mögliche Ursache Maßnahme zur Behebung

Der Mäher funktioniert
nicht.

Der Mäher steht mit
ausgeschaltetem
Display auf dem Rasen.

Der Mäher wird nicht
aufgeladen.

Der Mäher befindet
sich außerhalb des
Begrenzungsdrahts.

Teile der Rasenfläche
wurden nicht
geschnitten.

Ein/Aus-Schalter nicht betätigt Nehmen Sie den Mäher aus der Ladestation, schalten Sie

Mögliche Verstopfungen Schalten Sie das Gerät zunächst immer mit dem Ein/Aus-

Akku nicht vollständig geladen Stellen Sie den Mäher in die Ladestation, damit er aufgeladen

Das Gras ist zu lang Mähen Sie den Rasen mit einem herkömmlichen Rasenmäher auf

Akku zu heiß/zu kalt Der Mäher funktioniert, wenn die Innentemperatur des

Probleme während des Betriebs Drücken Sie die Bestätigungstaste, damit der Bildschirm

Akku zu heiß/zu kalt Der Mäher funktioniert, wenn die Innentemperatur des

Ladestation nicht eingeschaltet Schalten Sie die Stromversorgung der Ladestation ein. Wenn

Ladestifte korrodiert Reinigen Sie die Ladestifte.

Begrenzungsdraht an einem Hang Lassen Sie 30 cm zwischen zwei Abschnitten des

Hindernis in der Nähe des
Begrenzungsdrahts

Der Mäher benötigt weitere
Mähvorgänge, um den Rasen
komplett zu schneiden.

Zeitraum nicht lang genug für die
Gartengröße

Abstand zwischen den
Begrenzungsdrähten zu klein

Schwierige Mähbedingungen Wählen Sie unter dem Menüpunkt „Rasenzustand/

Das Gras ist zu lang Wählen Sie unter dem Menüpunkt „Rasenzustand/

Hänge im Garten zu steil Stellen Sie sicher, dass der Mäher nur an Hängen mit

ihn mit dem Ein/Aus-Schalter ein und setzen Sie den Mäher
wieder in die Ladestation (Ladestation muss eingeschaltet
sein – LED leuchtet grün).

Schalter aus, überprüfen Sie dann die Unterseite des Mähers
und entfernen Sie ggf. etwaige Rückstände (dabei immer
Schutzhandschuhe tragen).

werden kann. Die Ladestation muss eingeschaltet sein.

niedrigster Schnitthöhe, bevor Sie den Mähroboter verwenden.

Akkus zwischen 5 °C und 45 °C liegt. Lassen Sie den Mäher
abkühlen/aufwärmen. Wenn der Fehler häufig auftritt, sollte
die Ladestation im Schatten aufgestellt werden.

aufleuchtet, oder stellen Sie den Mäher in die Ladestation.

Akkus zwischen 5 °C und 45 °C liegt. Lassen Sie den Mäher
abkühlen/aufwärmen. Wenn der Fehler häufig auftritt, sollte
die Ladestation im Schatten aufgestellt werden.

die Ladestation außer Betrieb bleibt, wenden Sie sich an Ihren
Honda Vertragshändler.

Begrenzungsdrahts frei. Die Hangneigung darf 15°/27 % nicht
überschreiten.

Entfernen Sie das Hindernis.

Lassen Sie den Mäher 3 Komplettschnitte durchführen, um die
gesamte Rasenfläche abzudecken.

Verlängern Sie den Zeitraum für den Mähbetrieb oder nutzen
Sie die Kalenderfunktion Easy Timer.

Vergrößern Sie den Abstand zwischen den
Begrenzungsdrähten auf mindestens 75 cm.

Aufprallsensor“ die Option „Unebener Boden/Geringe
Empfindlichkeit“.

Glätten Sie die Gartenfläche, beseitigen Sie Bodenwellen und
grenzen Sie ungeeignete Bereiche mit dem Begrenzungsdraht
aus. Befolgen Sie hierzu die Anweisungen in der
Installationsanleitung.

Aufprallsensor“ die Option „Unebener Boden/Geringe
Empfindlichkeit“.

höchstens 15 Grad Neigung betrieben wird und dass sich
nicht der gesamte Garten an einem Hang befindet.

Problem Mögliche Ursache Maßnahme zur Behebung

Der Mäher bleibt im
Garten stecken.

Der Mäher schneidet
unabsichtlich Blumen
usw. oder fährt über
bestimmte Hindernisse.

Der Mäher scheint
keinem logischen
Schnittmuster zu folgen.

Der Begrenzungsdraht
wird immer wieder
durchtrennt.

Der Mäher hinterlässt
eine ungleichmäßige
Oberfläche/schlechte
Schnittqualität.

Objekte/Hindernisse sind nicht
ausgegrenzt

Neu verlegte Rasenfläche Warten Sie einige Wochen, bis sich der Boden gesetzt hat,

Gegenstände/Hindernisse unter
5 cm nicht ausgegrenzt

Das System „Kartieren und
Mähen“ hängt von den
Gartenbedingungen ab (z. B. fährt
der Mäher möglicherweise zum
nächstgelegenen ungemähten
Bereich und nicht zu der zuletzt
gemähten Stelle). Der Mäher
muss nicht unbedingt im nächsten
ungemähten Bereich fortfahren.

Der Mäher bewegt sich zwischen
zwei Bereichen nicht immer auf
einer geraden Linie.

Der Mäher findet häufig nicht die
richtige Position oder dreht sich
auf der Stelle.

Der Draht wurde bei der
Markierung eines Objekts
überkreuzt.

Der Mäher fährt nach dem
Zufallsprinzip über die zusätzliche
Rasenfläche ohne Ladestation.

Der Draht verläuft nicht straff
gespannt zwischen den Stiften.

Der Abstand zwischen den Stiften
beträgt mehr als 75 cm.

Der Mäher mäht nicht oft genug. Nehmen Sie den Mäher häufiger in Betrieb, um ein gutes

Die Schneidmesser sind stumpf. Kehren Sie die Schneidmesser um bzw. tauschen Sie sie aus

Mögliche Verstopfungen Schalten Sie das Gerät zunächst immer mit dem Ein/Aus-

Grenzen Sie Hindernisse, bei denen der Mäher oft
steckenbleibt, mit dem Begrenzungsdraht aus.

bevor Sie den Mäher in Betrieb nehmen.
Ändern Sie die Einstellung unter dem Menüpunkt „Unebener

Boden/Aufprallsensor“.
Warten Sie nach der Bewässerung so lange wie möglich mit

der Inbetriebnahme des Mähers.

Grenzen Sie das Hindernis mit dem Begrenzungsdraht aus und
halten Sie dabei einen Abstand von 30 cm zu dem Gegenstand
ein oder entfernen Sie die Gegenstände/Hindernisse.

Weitere Informationen finden Sie im Installationshandbuch.
Wenn das Verhalten sich häufig wiederholt, kartieren Sie den
Garten neu.

Keine Korrekturmaßnahmen erforderlich.

Ändern Sie die Drahtkennung.

Stellen Sie sicher, dass der Begrenzungsdraht nicht über
Kreuz verlegt wurde.
Befolgen Sie die Anweisungen im Installationshandbuch.

Das ist normales Verhalten. Das System „Kartieren und
Mähen“ funktioniert nur in Bereichen mit Ladestation.

Spannen Sie das Kabel und stellen Sie sicher, dass der
Abstand zwischen den Stiften maximal 75 cm beträgt.
Befolgen Sie die Anweisungen im Installationshandbuch.
Verbinden Sie durchtrennte Abschnitte mit Kabelsteckern.
Fahren Sie nicht mit einem Vertikutierer, Tiefenlüfter usw. über
den Begrenzungsdraht.

Ergebnis zu erzielen (z. B. durch mehr/längere Zeiträume im
Zeitplan).

(siehe Abbildung K).

Schalter aus, überprüfen Sie dann die Unterseite des Mähers
und entfernen Sie ggf. etwaige Rückstände (dabei immer
Schutzhandschuhe tragen).

Deutsch | 29

30 | Deutsch

Problem Mögliche Ursache Maßnahme zur Behebung

Begrenzungsdraht nicht
erkannt

Die Taste für die
Schnitthöhe klemmt.

Die Ladestation wird nicht mit
Strom versorgt.

Begrenzungsdraht beschädigt/
durchtrennt

Falsche Installation (z. B. zu
geringer Abstand zwischen
Drahtabschnitten)

Der Begrenzungsdraht befindet
sich in der Nähe einer Störquelle.

Mögliche Verstopfungen Schalten Sie das Gerät zunächst immer mit dem Ein/Aus-

Überprüfen Sie, ob die Ladestation eingeschaltet ist
(LED leuchtet).

Überprüfen Sie den Begrenzungsdraht auf Schäden.

Befolgen Sie die Anweisungen im Installationshandbuch.

Ändern Sie die Drahtkennung.

Schalter aus, überprüfen Sie dann die Unterseite des Mähers
und entfernen Sie ggf. etwaige Rückstände (dabei immer
Schutzhandschuhe tragen).

Kundendienst und Anwendungsservice

Geben Sie bei jeder Korrespondenz und allen
Ersatzteilbestellungen immer die 10-stellige Artikelnummer auf
dem Typenschild des Mähers an.

Möglicherweise wird die Softwareversion Ihres Mähers
benötigt (siehe „Menü > Einstellungen > Info“).

Wenn der Mäher an den autorisierten Honda Händler
zurückgegeben werden soll, müssen Mäher und Ladestation
immer zusammen zurückgegeben werden.

Das Produkt muss aus Sicherheitsgründen regelmäßig
überprüft und gewartet werden, damit es auf einem hohen
Leistungsniveau funktioniert.

Regelmäßige Wartung trägt ebenfalls zu einer längeren
Lebensdauer bei.

Honda empfiehlt, den jährlichen Service von Ihrem
autorisierten Honda Händler vor Ort durchführen zu lassen.

Transport

Die enthaltenen Lithium-Ionen-Akkus unterliegen den
gesetzlichen Vorschriften für Gefahrgüter. Die Akkus sind ohne
weitere Einschränkungen für den Straßentransport durch den
Benutzer geeignet.

Beim Versand durch Dritte (z. B. per Lufttransport oder mit
einer Spedition) sind besondere Anforderungen an Verpackung
und Kennzeichnung zu beachten. Zur Vorbereitung auf den
Transport des Artikels muss ein Experte für Gefahrstoffe zu
Rate gezogen werden.

Entsorgung

Das Gartenprodukt, die Akkus, das Zubehör und die
Verpackung sollten getrennt entsorgt werden,
damit sie umweltfreundlich recycelt werden
können.

Entsorgen Sie Gartenprodukte und Batterien/
Akkus nicht über den Hausmüll!

Nur für EG-Länder:

Nach EU-Richtlinien 2012/19/EU und 2006/66/EG müssen
elektrische und elektronische Geräte, die nicht mehr
verwendet werden können, sowie defekte oder gebrauchte
Batterien und Akkus separat gesammelt und umweltgerecht
entsorgt werden.

f Integrierte Akkus dürfen nur zur Entsorgung

entnommen werden.

Durch das Öffnen der Gehäuseschale kann das
Gartengerät zerstört werden.

f Integrierte Akkus dürfen zur Entsorgung nur durch

eine Kundendienststelle entnommen werden.

Akkupacks/Batterien:

Li-Ionen:

Bitte beachten Sie die Anweisungen unter „Transport“.

Italiano

| 31

Sommario

Italiano .................................................................32

Funzionamento .........................................................32

Manutenzione ..........................................................34

Rimessaggio in inverno ..................................................34

USB ...................................................................34

Rischi relativi alla batteria ...............................................34

Avvertenze di sicurezza per la base di ricarica e l'alimentatore ...............35

Simboli ................................................................36

Uso previsto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Dati tecnici. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Informazioni su rumorosità/vibrazioni .....................................37

Spiegazione delle figure .................................................37

Installazione ...........................................................37

Aggiunta di un ulteriore giardino/area di prato (vedere la figura I) .............38

Taglio .................................................................38

Navigazione nei menu ...................................................39

Ricerca guasti ..........................................................41

Servizio post-vendita e servizio applicativo ................................44

Trasporto ..............................................................44

Smaltimento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

32 | Italiano

Italiano

Grazie per aver acquistato Miimo, il
rasaerba robotizzato.
Leggere le istruzioni di sicurezza riportate
di seguito prima di installare Miimo.

Note sulla sicurezza
Attenzione! Leggere tutte le istruzioni e
tutte le avvertenze di sicurezza. Acquisire
familiarità con i comandi e con l'uso corretto
della macchina. Conservare le istruzioni in un
luogo sicuro per utilizzarle in seguito.

Spiegazione dei simboli sulla macchina

Avviso di sicurezza generale.

Assicurarsi che la macchina non ostruisca
o blocchi uscite.

Attenzione: Leggere le istruzioni
per l'utente prima di utilizzare la
macchina.

Attenzione: Azionare l'interruttore
di accensione/spegnimento
prima di eseguire operazioni sulla
macchina o sollevarla.

Avvertenza: Non toccare le lame
rotanti. Le lame sono affilate. Fare
attenzione per evitare di tagliare le
dita delle mani o dei piedi.

Attendere che tutti i componenti
della macchina si siano
completamente arrestati prima
di toccarli. Le lame continuano a
ruotare dopo lo spegnimento della
macchina; una lama rotante può
causare lesioni.

Assicurarsi che le persone nelle
vicinanze non vengano ferite
da corpi estranei che vengono
gettati via.

Attenzione: Mantenere una
distanza di sicurezza dal prodotto
durante il funzionamento.

Non salire sulla macchina.

Il caricabatteria contiene un
trasformatore di sicurezza.

Non utilizzare una lancia a
pressione o un tubo flessibile da
giardino per pulire la macchina.

Funzionamento

f Prima di intervenire sul rasaerba (ad

esempio per manutenzione, sostituzione
degli attrezzi, ecc.) e durante il
trasporto e lo stoccaggio, spegnere
il rasaerba mediante l'interruttore di
accensione/spegnimento.

f I bambini devono essere sorvegliati per

assicurarsi che non giochino con la
macchina.

f Non consentire mai l'utilizzo del rasaerba

a bambini, persone con limitate capacità
fisiche, sensoriali o mentali, persone
che non dispongono dell'esperienza e/o
conoscenze necessarie o che non hanno
dimestichezza con il presente manuale di
istruzioni. Le normative locali potrebbero
limitare l'età dell'operatore.

f Non utilizzare la macchina a piedi scalzi

o indossando sandali aperti; indossare
sempre calzature robuste e pantaloni
lunghi.

f Evitare di tagliare l'erba in condizioni

atmosferiche avverse, soprattutto
quando esiste un rischio di fulmini.

Italiano | 33

f Durante il funzionamento e quando

ci si avvicina al rasaerba, adottare le
precauzioni necessarie per mantenere
sempre l'equilibrio, in particolare su
pendenze o erba bagnata. Non sporgersi
troppo in avanti. Non utilizzare il rasaerba
frettolosamente.

f L'utente è responsabile di eventuali

incidenti o danni a terzi o a beni di loro
proprietà.

f Se si presenta un pericolo mentre

la macchina è in funzione, premere
immediatamente il pulsante rosso STOP.

f Assicurarsi che il cavo perimetrale sia

installato correttamente, come indicato
nella guida di installazione.

Per istruzioni complete
sull'installazione di Miimo,
consultare la Guida all'installazione
fornita con il prodotto.

f Ispezionare periodicamente l'area in cui

viene utilizzato il rasaerba e rimuovere
tutte le pietre, i rametti, i fili e gli altri
oggetti estranei.

f Non far passare cavi elettrici sotto

tensione nell'area di lavoro. Se un cavo
elettrico rimane impigliato nel rasaerba
robotizzato, deve essere isolato prima di
tentare di rimuoverlo.

f Controllare periodicamente che il

gruppo di taglio, le lame e i relativi
bulloni non siano usurati o danneggiati.
Sostituire in blocco le lame e i bulloni
danneggiati per garantire l'adeguato
bilanciamento.

f Non utilizzare mai la macchina con

protezioni difettose o senza dispositivi di
sicurezza.

f Non avvicinare le mani o i piedi alle parti

rotanti.

f Non trasportare o sollevare mai

la macchina quando il motore è in
funzione.

f Non lasciare incustodita la macchina

in funzione se sono presenti animali
domestici, bambini o persone nelle
immediate vicinanze.

f Avviare la macchina attenendosi alle

istruzioni e rimanendo a debita distanza
dalle parti rotanti.

f Non utilizzare il prodotto

contemporaneamente a un irrigatore
o utilizzare la programmazione per
assicurarsi che i due sistemi non siano
mai in funzione allo stesso tempo.

f Se per qualsiasi motivo il prodotto è

immerso in acqua, rimuoverlo dall'acqua
e spegnerlo utilizzando l'interruttore di
accensione/spegnimento. Non tentare
di accendere il prodotto, ma contattare il
concessionario autorizzato Honda.

f Non modificare questo prodotto. Le

modifiche non autorizzate possono
compromettere la sicurezza del prodotto
e causare un aumento del rumore e
delle vibrazioni.

Spegnere il prodotto utilizzando
l'interruttore di accensione/spegnimento:

– prima di rimuovere un'ostruzione;
– prima di procedere a qualsiasi operazione

di ispezione, pulizia o riparazione della

macchina;

– prima del rimessaggio;
– se la macchina vibra in modo anomalo

(arrestarla e controllare immediatamente);

– dopo aver urtato un corpo estraneo,

controllare la macchina per verificare che

non sia danneggiata e rivolgersi al proprio

concessionario autorizzato Honda per

informazioni sulle riparazioni necessarie.

34 | Italiano

Manutenzione

f Indossare sempre guanti da giardinaggio

quando si toccano le lame affilate o si
lavora in prossimità delle stesse.

f Prima di intervenire sul rasaerba,

spegnerlo utilizzando l'interruttore di
accensione/spegnimento.

f Prima di intervenire sulla base di ricarica

o sull'alimentazione, rimuovere la spina
dalla rete elettrica.

Pulire accuratamente l'esterno della
macchina con una spazzola morbida e un
panno. Non utilizzare acqua, solventi o
lucidanti. Rimuovere tutta l'erba e i detriti, in
particolare dalle fessure di ventilazione.
Capovolgere il rasaerba e pulire regolarmente
l'area delle lame e le rotelle orientabili.
Utilizzare una spazzola rigida o un raschietto
per rimuovere i detriti di erba compattata
(vedere la figura J).

Le lame sono reversibili.

f Assicurarsi che tutti i dadi, i bulloni

e le viti siano serrati per garantire la
sicurezza di chi lavora con l'utensile da
giardino. (Vedere la figura K)

f Ispezionare periodicamente la macchina e

sostituire le parti usurate
o danneggiate per motivi di sicurezza.

f Assicurarsi di utilizzare solo parti di

ricambio ufficiali Honda.

f Sostituire tutte le lame e i bulloni in

blocco secondo necessità.

Rimessaggio in inverno

f Spegnere il rasaerba utilizzando

l'interruttore di accensione/spegnimento.

f Il rasaerba funziona a temperature

comprese tra 5 °C e 45 °C. Durante la

stagione invernale, quando la temperatura
nel giardino è costantemente inferiore
a 5 °C, riporre il rasaerba e la base di
ricarica in un luogo sicuro e asciutto, fuori
dalla portata dei bambini.

Non posizionare altri oggetti sul rasaerba o
sulla base di ricarica.

Si consiglia di utilizzare l'imballaggio
originale per il trasporto del Miimo su
lunghe distanze.

f Conservare il rasaerba solo a una

temperatura compresa tra -20 °C e
50 °C. Ad esempio, non lasciare il
rasaerba in auto in estate.

USB

f Il rasaerba è dotato di un'interfaccia USB

che deve essere utilizzata esclusivamente
per gli aggiornamenti software eseguiti dal
proprio concessionario autorizzato Honda.
Utilizzare solo stick USB.org approvati
(formattati in FAT 32) e cavi OTG USB.org
approvati.

f Non utilizzare l'interfaccia USB per altri

scopi. Non collegare alcun dispositivo
esterno.

Rischi relativi alla batteria

f Ricaricare solo nella base di ricarica

approvata da Honda.

f Miimo funziona a temperature comprese

tra 5 °C e 45 °C. Se la temperatura della
batteria non rientra in questo intervallo,
Miimo visualizzerà un messaggio e
non lascerà la base di ricarica. Se in
funzione, Miimo tornerà alla base di
ricarica o rimarrà fermo.

Italiano | 35

f Se la batteria si guasta, il liquido può

fuoriuscire e venire a contatto con
i componenti adiacenti. Controllare
le parti interessate e contattare il
concessionario autorizzato Honda.

f Nell'improbabile caso in cui il liquido

venga espulso dalla batteria, evitare
ogni contatto con la macchina. In caso
di contatto con il liquido, consultare un
medico.

f Non aprire la macchina o la batteria.

Pericolo di cortocircuito e di scossa
elettrica.

f Proteggere la macchina dal fuoco.

Pericolo di esplosione della batteria.
In caso di incendio o di esplosione
della batteria, contattare i servizi di
emergenza.

f In caso di danni o uso improprio della

macchina, potrebbero fuoriuscire
vapori dalla batteria. Ventilare l'area e
consultare un medico in caso di disturbi.

I vapori possono irritare l'apparato
respiratorio.

Avvertenze di sicurezza per la base di
ricarica e l'alimentatore

f Per caricare il rasaerba, utilizzare

esclusivamente la base di ricarica e il
cavo di alimentazione originali Honda. In

caso contrario può sussistere un rischio di
incendio ed esplosione.

f Controllare periodicamente la base

di ricarica, l'unità di alimentazione,
i cavi e le spine. Se si rilevano danni
o segni di usura, isolarli dalla base
di ricarica o dall'alimentatore e non
utilizzarli. Non aprire mai da soli la

base di ricarica o l'alimentatore. Far
eseguire le riparazioni esclusivamente
da un tecnico Honda qualificato e
utilizzando esclusivamente ricambi
originali. Una base di ricarica, un

alimentatore, un cavo o una spina
danneggiati aumentano il rischio di
scosse elettriche.

f Non utilizzare la base di ricarica e

l'alimentatore in ambienti o su superfici
facilmente infiammabili (ad esempio,
carta, tessuti, ecc.). Il riscaldamento

della base di ricarica e dell'alimentatore
durante il processo di carica può
costituire un pericolo di incendio.

f Supervisionare i bambini in ogni momento.

Questo garantirà che i bambini non
giochino con la base di ricarica,
l'alimentatore o la macchina.

f La tensione indicata sull'alimentatore deve

corrispondere alla tensione della sorgente
di alimentazione.

f Si consiglia di collegare l'alimentatore solo

a una presa protetta da un interruttore
automatico che viene azionato da una
corrente residua di 30 mA. Controllare il
dispositivo di corrente residua (RCD) a
intervalli regolari.

f Il cavo di alimentazione deve essere

ispezionato a intervalli regolari per
verificare l'eventuale presenza di segni
di danni.

f In caso di allagamento della base di

ricarica, disinserire l'alimentatore
dalla rete elettrica e contattare il
concessionario autorizzato Honda.

f Non toccare mai la spina di rete o altre

spine con le mani bagnate.

36 | Italiano

f Non passare sopra ai cavi con ruote e

non schiacciarli o tirarli. Proteggere i
cavi da calore, olio e bordi affilati.

L'alimentatore è dotato di doppio
isolamento di sicurezza e non richiede
alcun collegamento a terra. La tensione

Simboli

I seguenti simboli sono importanti per la lettura e la
comprensione del manuale d'uso, in particolare degli
schemi. Prendere nota dei simboli e del loro significato.
La corretta interpretazione dei simboli aiuterà a utilizzare
il prodotto da giardino in modo migliore e più sicuro.

Simbolo Significato

Indossare guanti protettivi

d'esercizio è 230 V CA, 50 Hz (per i paesi
non UE, 220 V o 240 V a seconda dei casi).
Contattare il concessionario autorizzato
Honda per i dettagli.

Azione consentita

Azione proibita

In caso di dubbi, contattare un elettricista
qualificato o il concessionario autorizzato

Accessori/parti di ricambio

Honda più vicino.

Uso previsto

Il rasaerba è destinato alla falciatura di prati domestica.
Non azionare il rasaerba al coperto.
Non utilizzare il rasaerba per altri scopi, poiché ciò
aumenterebbe il rischio di incidenti e danni al rasaerba.
Non tentare mai di modificare il rasaerba in alcun modo,
poiché ciò potrebbe causare incidenti o danni al rasaerba.

Dati tecnici

Rasaerba robotizzato Unità Miimo HRM40

Larghezza di taglio cm 19
Altezza di taglio mm 30–50
Inclinazione (max.) °/% 15/27
Dimensioni dell'area di prato
– massima m
– per ricarica, fino a
Peso in base alla procedura EPTA 01:2014 kg 7,6
Tipo di protezione IPX4
Numero di serie vedere la targhetta sul rasaerba

Stoccaggio della batteria Li-ion

Tensione nominale
Capacità Ah 2,5
Numero di celle della batteria 5
Tempo di funzionamento medio
Periodo di carica (max.) min 45

Cavo perimetrale

– cavo in dotazione m 125
– lunghezza minima richiesta m 20
– lunghezza massima consentita m 250

A)

A)

2

2

m

VDC

min 45

400

45

18

Italiano | 37

Rasaerba robotizzato Unità Miimo HRM40

Base di ricarica

Tensione di ingresso VDC 24
Consumo energetico durante la carica / con il cavo perimetrale attivato W 55/2,6
Corrente di carica (fino a) A 2,3
Gamma di temperatura di carica ammessa

B)

°C 5-45
Peso in base alla procedura EPTA 01:2014 kg 1,65
Tipo di protezione IPX4

Unità di alimentazione

Svizzera 80016-Y0E-003X
Regno Unito 80015-Y0E-003X
Resto d'Europa 80014-Y0E-003X
Tensione di ingresso (CA) V 220-240
Classe di protezione
Intervallo Hz 50-60
Tensione di uscita (CC) V 24
Tipo di protezione IPX7
Peso kg 0,8

A) Dipende dall'altezza di taglio, dalle condizioni dell'erba e dall'umidità
B) Temperatura interna della batteria
Le specifiche si applicano a una tensione nominale [U] di 230 V. Queste specifiche possono variare a tensioni diverse e in modelli specifici per paese.

/ II

Informazioni su rumorosità/vibrazioni

Valori delle emissioni di rumore stabiliti in conformità a
EN 50636-2-107 .
In genere, i livelli di rumorosità ponderati A del prodotto
sono: Livello di potenza sonora 61 dB(A). Incertezza K = 2 dB.

Spiegazione delle figure

Azione Figura Pagina

Accessori A 22
Contenuto della confezione/

disimballaggio del rasaerba
Posa del cavo perimetrale C 23
Estensione del cavo perimetrale D 24
Posa del cavo perimetrale attorno a

un nuovo oggetto interno
Sollevamento e trasporto del rasaerba F 25
Impostazione dell'altezza di taglio E 25
Posiziona e falcia H 26
Aggiunta di un'altra area di prato I 26

– con base di ricarica aggiuntiva

(a destra)

– senza base di ricarica aggiuntiva

(in alto a sinistra)
Pulizia J 27
Manutenzione K 27

B 23

M 24

Installazione

Controllare che il cavo perimetrale sia
completamente fissato a terra, evitando tratti
di cavo allentati. Gli eventuali cavi allentati
possono rappresentare un pericolo di inciampo.

Rimuovere paglia, pietre, pezzi di legno, fili, cavi di rete
sotto tensione e altri oggetti estranei dall'area di taglio.
Assicurarsi che l'area di taglio sia uniforme e non presenti
fossati, solchi o pendenze ripide superiori a 15°/27%, che
costituiscono ostruzioni evidenti per il rasaerba.
La base di ricarica deve essere posizionata sul cavo in
corrispondenza del bordo esterno dell'area di taglio. Non
deve essere posizionata sul lato di un capanno da giardino o
per attrezzi isolato all'interno del prato da tagliare.
Si consiglia di tagliare il prato una volta con un rasaerba
convenzionale prima dell'installazione, prima del primo taglio
della nuova stagione e ogni volta che l'altezza dell'erba sia
tale per cui il taglio produrrebbe sfalci più lunghi di 5 mm.
Il sistema di taglio del rasaerba è progettato per tagliare
brevi segmenti di erba (30-50 mm). Gli sfalci possono
essere lasciati come mulching per fertilizzare il prato.
L'altezza di taglio per il rasaerba può essere regolata a
30, 40 e 50 mm.
Per le prime settimane di utilizzo, impostare l'altezza di
taglio a 50 mm per evitare di tagliare il cavo perimetrale.
Successivamente, il cavo sarà coperto dal prato.
È possibile collegare un cavo perimetrale aggiuntivo
utilizzando un connettore (vedere le figure D-E).
Il cavo perimetrale può essere esteso fino a una
lunghezza massima di 250 m.

38 | Italiano

Il cavo perimetrale può essere sepolto fino a 5 cm sotto
terra (o sotto lastre non metalliche).
Per evitare di danneggiare il cavo perimetrale, non
scarificare o rastrellare l'area in cui è posizionato.
Quando si posa il cavo, evitare angoli inferiori a 45°.
Ciò può incidere sulle prestazioni.

Display

Simbolo Significato

Pulsante Indietro
Pulsante di conferma

Se il pulsante di conferma viene premuto
durante il taglio, il rasaerba torna alla
base di ricarica

LED rosso acceso: errore del rasaerba
LED verde acceso: rasaerba acceso

LED verde spento: il rasaerba non è attivo
e per l'attivazione è necessario il codice
PIN a quattro cifre.
Oppure il rasaerba è spento, è necessario
premere l'interruttore di accensione/
spegnimento e inserire il codice PIN a
quattro cifre per attivare il rasaerba.
Nota: durante un aggiornamento software,
il LED verde e il LED rosso sono accesi.

Pulsante sinistra/destra
Pulsante giù/su
Display con schermata di dialogo

1 2 3

Il display passa alla modalità di sospensione se non viene
utilizzato per 10 minuti.

Numero giardino (visualizzato quando la
memoria del rasaerba contiene più di una
mappa del giardino)

Aggiunta di un ulteriore giardino/area di
prato (vedere la figura I)

Per installare un'area di prato aggiuntiva, seguire le
istruzioni riportate nella Guida all'installazione.

Con una base di ricarica separata, giardini separati (vedere
la figura I, a destra): il rasaerba può essere utilizzato su un

massimo di tre diversi giardini. Per un giardino aggiuntivo è
necessaria una base di ricarica separata (vedere la figura A),
nonché il cavo perimetrale e i picchetti richiesti. Se si
seleziona una programmazione o la funzione del calendario
Easy Timer, il rasaerba taglia l'erba dell'area in cui si trova,
nelle fasce orarie previste.

Spegnere il rasaerba durante il trasporto tra giardini diversi.
Nota: gli aggiornamenti software del rasaerba devono
essere eseguiti in ogni base di ricarica.
Per ricordare quale base di ricarica corrisponde a
ciascun giardino, si consiglia di etichettare le basi di
ricarica con il numero e la descrizione del giardino
quando vengono riposte per l'inverno.
Senza base di ricarica separata: è possibile collegare le
aree di prato posizionando il cavo perimetrale tra le due
aree di prato in linee parallele il più vicino possibile tra
loro (vedere la figura I, in alto a sinistra). L'area di prato
aggiuntiva senza base di ricarica non viene registrata
nella memoria delle mappe e il rasaerba non utilizza
la strategia di taglio "Mappa e falcia" in quest'area di
prato senza base di ricarica. L'area di prato massima
consigliata senza base di ricarica è di 40 m2. Il rasaerba
continua a tagliare finché non esaurisce la batteria e
deve essere riportato alla base per la ricarica.

Taglio

f Impedire ai bambini di salire sul rasaerba.

f Premere il pulsante di arresto sulla parte superiore del

rasaerba prima di sollevarlo. Sollevare sempre il rasaerba
utilizzando l'apposita maniglia. (vedere la figura F).

Assicurarsi che l'area di taglio non contenga piccoli
animali, come porcospini o tartarughe.
Una volta completata con successo l'installazione, è
possibile iniziare immediatamente a tagliare confermando
il messaggio "Mow now" (Taglia ora) sul display, oppure
attendere il successivo periodo di taglio programmato dalla
funzione del calendario "Easy Timer" (che deve essere stata
impostata in precedenza).

È inoltre possibile impostare un programma di falciatura in
base alle proprie esigenze.

Il rasaerba deve tagliare completamente un'area di prato
per 3 volte (eseguire 3 tagli completi) per memorizzare
tale area. Durante la fase di apprendimento, il risultato
visivo potrebbe non essere ottimale.

Di seguito sono elencati i tempi di esecuzione
approssimativi per la copertura completa del giardino
utilizzando il metodo "Map & Mow". Si noti che i tempi
di esecuzione variano a seconda della complessità del
prato e del numero di oggetti all'interno del giardino.

100 m2 4 ore
350 m2 12 ore
400 m2 14 ore
Impostare un programma con ripetizioni frequenti. Per
ottenere risultati ottimali, impostare un programma di
taglio frequente per migliorare la durata della batteria e
per evitare l'accumulo di detriti sul prato.

Quando il rasaerba è in funzione

In modalità "Manual" (Manuale), il rasaerba continua
a funzionare finché tutto il prato non è stato tagliato.
Il taglio viene interrotto solo per caricare la batteria.
Quando tutta l'area del prato è stata tagliata, il rasaerba
torna alla base di ricarica.
Nella modalità programmabile "Schedule" (Programmazione) o
con la funzione del calendario Easy Timer, il rasaerba funziona
in modo continuo per un periodo di tempo prestabilito. Il taglio
viene interrotto solo per caricare la batteria. Se l'area di prato
è stata completamente tagliata prima della fine di una fascia
oraria, il rasaerba torna alla base di ricarica.

Italiano | 39

Per arrestare anticipatamente il taglio, premere il
pulsante Stop o inviare il rasaerba alla base di ricarica

premendo il pulsante di conferma H.

Modalità di risparmio energetico

Il rasaerba riduce il proprio consumo energetico
disinserendo automaticamente l'alimentazione del cavo
perimetrale quando non sta tagliando e non è in carica.
Per riattivare manualmente il rasaerba dalla modalità di

risparmio energetico, premere il pulsante di conferma H e

poi selezionare "Mow now" (Taglia ora) o un'altra "Mowing
Mode" (Modalità di taglio) mentre il rasaerba si trova nella
base di ricarica.
Quando si avvia un programma o la funzione Easy Timer,
il segnale del cavo si attiva automaticamente.

Taglio di piccole aree di prato con Posiziona e falcia

La funzione Place & Mow (Posiziona e falcia) è progettata
per il taglio di piccole aree che richiedono un trattamento
speciale senza dover tagliare l'intero prato, come l'area sotto
un arredo da giardino che è stato rimosso. Il rasaerba deve
essere posizionato nell'angolo inferiore sinistro dell'area da
tagliare. (vedere la figura H). L'area che verrà effettivamente
tagliata dipende dalle condizioni del prato; potrebbe non
avere una forma esattamente quadrata. Al termine del
programma Place & Mow (posiziona e falcia), seguire le
istruzioni visualizzate sullo schermo.

Nota: Per motivi di sicurezza, Posiziona e falcia non può
essere utilizzato all'esterno del cavo perimetrale.

Sensori

Il rasaerba è dotato dei seguenti sensori:

– Il sensore di sollevamento si attiva quando il rasaerba

viene sollevato.

– Il sensore di ribaltamento rileva quando il rasaerba si

capovolge.

– Il sensore di inclinazione si attiva quando il rasaerba

raggiunge un angolo di pendenza di 32°.
Quando uno dei sensori viene attivato, ad esempio il
sensore di sollevamento, i motori di azionamento e le
lame di taglio si arrestano. Sul display viene visualizzato
un messaggio, ad esempio "lift up" (sollevamento).

– Il sensore di ostacoli rileva oggetti/ostacoli lungo

l'intero bordo anteriore del rasaerba e causa un

cambiamento di direzione.

Ricarica della batteria

La batteria è dotata di monitoraggio della temperatura,
che consente la ricarica solo se la temperatura interna
della batteria è compresa tra 5 °C e 45 °C.
La batteria Li-ion viene fornita parzialmente carica. Si
consiglia di caricare il rasaerba durante l'installazione
del cavo perimetrale nella base di ricarica.
La batteria Li-ion può essere caricata in qualsiasi
momento senza ridurne la durata. L'interruzione della
procedura di carica non danneggia la batteria.
Quando la batteria è completamente scarica, il rasaerba
si spegne per mezzo di un circuito di protezione: le lame
non si muovono più.

Navigazione nei menu

La tabella seguente illustra le varie voci dei menu.

Menu principale Sottomenu 1 Sottomenu 2 Spiegazione

Premendo il pulsante di conferma, il rasaerba inizia a tagliare.

Mow now
(Taglia ora)

Easy Timer La funzione del calendario Easy Timer è ottimizzata in base alle

Calendar
(Calendario)

Number of full cuts
per week (Numero
di tagli completi a
settimana)

Weekday (Giorno
della settimana)

Start time (Ora di
avvio)

In modalità "Off/Manual" (Spento/manuale), il rasaerba funziona
finché sul display non compare il messaggio "garden complete"
(giardino completato).
In modalità "Schedule" (Programmazione) o con la funzione

del calendario Easy Timer, il rasaerba funziona fino alla fine
del periodo programmato o finché sul display non compare il
messaggio "garden complete" (giardino completato), a seconda di
quale condizione si verifica per prima.

dimensioni dell'area di prato.
Per impostazione predefinita, il rasaerba effettua due tagli
completi alla settimana e inizia alle ore 8:00.
Sono disponibili le seguenti impostazioni:

1 - 3

Giorni in cui è consentito il taglio (ad es. escludendo la
domenica).

È possibile modificare solo la prima fascia oraria (si applica a
tutti i giorni attivi).

40 | Italiano

Menu principale Sottomenu 1 Sottomenu 2 Spiegazione

Impostazioni

Schedule
(Programmazione)

Off/Manual
(Spento/manuale)

Modalità di taglio

Sicurezza

Edit (selected day)
(Modifica giorno
selezionato)

Don’t mow/Delete
slot (Non tagliare/
Elimina fascia
oraria)

Posiziona e falcia Selezionare un'area di 2 m x 2 m o di 3 m x 3 m.
Mow without

docking station
(Taglia senza base
di ricarica)

Auto Lock (Blocco
automatico)

– On (Attivato) Per riattivare il rasaerba dopo il blocco automatico è

– Off (Disattivato) I pulsanti sono sempre pronti per l'immissione.
Change PIN

(Modifica PIN)
Allarme
– On (Attivato) L'allarme è attivato.
– Off (Disattivato) L'allarme è disattivato e non suona.

Definisce un programma di taglio impostando singoli giorni e
fasce orarie (fino a 2 al giorno).

Questa casella consente di eliminare la fascia oraria
corrispondente per il giorno selezionato.
Il numero di tagli completi alla settimana in base alla
programmazione effettiva viene visualizzato nella parte
inferiore del display.

Scegliere questa opzione quando non si deve utilizzare alcun
programma. Il rasaerba inizia a tagliare solo attivando "Mow
now" (Taglia ora).

Il rasaerba taglia nell'area di prato aggiuntiva senza base di
ricarica in modalità casuale fino a quando la batteria non si
esaurisce.

Se i pulsanti non vengono premuti per 3 minuti, vengono
bloccati automaticamente.
Consigliato per motivi di sicurezza e protezione contro i furti.

necessario il codice PIN.

Per modificare il codice PIN è necessario prima inserire il
codice PIN esistente.

Consente di modificare la data e l'ora.

Date & Time
(Data e ora)

Consente di modificare la lingua del display.

Set Language
(Imposta la lingua)

System status
(Stato del sistema)

Informazioni

Informazioni sulla carica della batteria, sul sistema e sul tempo
di funzionamento e di carica del rasaerba.

Menu principale Sottomenu 1 Sottomenu 2 Spiegazione

Advanced
(Avanzate)

Attrezzi

Wire ID (ID cavo) Consente di modificare l'ID del cavo perimetrale quando sono

Sensor setting/
Lawn condition
(Impostazione dei
sensori/Condizioni
del prato)

Remap (Rigenera
mappa)

Factory Reset
(Ripristino
impostazioni di
fabbrica)

Garden overview
(Panoramica dei
giardini)

Delete garden
(Elimina giardino)

Name mower
(Nome rasaerba)

Level check
(Controllo
dell'inclinazione)

Segnale del cavo Rileva il segnale ricevuto dal cavo perimetrale, indicandone

presenti possibili interferenze nelle vicinanze.
Selezionare tra Low (Bassa, terreno irregolare), Normal

(Normale) e High (Alta, terreno sdrucciolevole). Il sensore
d'urto del rasaerba diventa più o meno sensibile a seconda
della condizione del prato selezionata.

Elimina la mappa corrente del giardino.

Ripristina le impostazioni di fabbrica del rasaerba, eliminando
tutte le impostazioni personali (ma non il PIN).
Dopo un ripristino delle impostazioni di fabbrica, il rasaerba
dovrà mappare nuovamente i giardini.

Visualizza il numero di giardini mappati con le dimensioni, l'ID
cavo e la data dell'ultima volta in cui il giardino è stato tagliato.

Consente di eliminare una specifica mappa del giardino o di
selezionare l'eliminazione di tutte le mappe contemporaneamente.

Consente di modificare il nome visualizzato sul display. Sono
consentite solo le lettere dell'alfabeto latino. Il numero di lettere è
limitato. Questa funzione non è disponibile in tutte le lingue.
In alcune lingue (ad es. ceco o polacco), la modifica del nome non
ha effetto sul display a causa di specifici requisiti grammaticali.

Informazioni sull'inclinazione del rasaerba sul terreno. Se il
rasaerba si trova nella base di ricarica e il punto sul display
non si trova all'interno del cerchio indicato, la base di ricarica
deve essere spostata in una posizione più orizzontale.

l'intensità (per l'incaricato dell'assistenza).
Il rasaerba non riceve alcun segnale dal cavo mentre si trova
nella base di ricarica.

Italiano | 41

Ricerca guasti

Problema Possibile causa Azione correttiva

Il LED sulla base di
ricarica lampeggia

Vibrazioni o rumore
eccessivi

Il rasaerba non
rientra affidabilmente
alla base

Il cavo perimetrale è interrotto,
troppo lungo o troppo corto. Il cavo
non è collegato e il rasaerba non si
trova nella base di ricarica.

Bullone della lama allentato Serrare il bullone della lama a una coppia di 2,5 Nm.

Lama di taglio danneggiata/piegata Sostituire la lama di taglio (vedere la figura K).

Cavo perimetrale non
correttamente posizionato

Controllare che il cavo perimetrale non sia interrotto e che
abbia una lunghezza compresa tra 20 e 250 metri. Quindi
spegnere e riaccendere l'alimentazione.

Seguire le istruzioni riportate nella Guida di installazione per
installare il rasaerba.

Seguire le istruzioni riportate nella Guida all'installazione
per la posa del cavo perimetrale.

intorno alla base di ricarica

Cavo perimetrale vicino a una
fonte di interferenza

Rimuovere l'eventuale cavo perimetrale in eccesso (ad
esempio arrotolato) intorno alla base di ricarica.
Modificare l'ID del cavo perimetrale nel menu.

42 | Italiano

Problema Possibile causa Azione correttiva

Il rasaerba non funziona Interruttore di accensione/

Rasaerba fermo sul
prato con il display
spento

Il rasaerba non si
carica

Rasaerba fuori dal cavo
perimetrale

Parti dell'area di prato
non tagliate

spegnimento non attivato

Possibile intasamento Spegnere sempre prima l'interruttore di accensione/

Batteria non completamente carica Collocare il rasaerba nella base di ricarica per consentire la

Erba troppo lunga Prima di utilizzare il rasaerba, tagliare il prato con un rasaerba

Batteria troppo calda/fredda Il rasaerba funziona quando la temperatura interna della

Problemi durante il funzionamento Premere il pulsante di conferma per accendere il display o

Batteria troppo calda/fredda Il rasaerba funziona quando la temperatura interna della

La base di ricarica non è accesa Accendere l'alimentazione della base di ricarica. Se la base

Pin di carica corrosi Pulire i pin di carica.

Cavo perimetrale in pendenza Lasciare 30 cm tra il cavo perimetrale e la pendenza di 15°/27%.

Ostacolo vicino al cavo perimetrale Rimuovere l'ostacolo.

Il rasaerba richiede più tagli per
finire il giardino

La fascia oraria non è abbastanza
lunga per le dimensioni del giardino

Distanza troppo ridotta tra i cavi
perimetrali

Condizioni di taglio difficili Selezionare l'opzione "uneven ground/low sensitivity" (terreno

Erba troppo lunga Selezionare l'opzione "uneven ground/low sensitivity" (terreno

Pendenze troppo ripide nel giardino Assicurarsi che il rasaerba funzioni solo su pendenze di

Rimuovere il rasaerba dalla base di ricarica, accendere
l'interruttore di accensione/spegnimento e reinserire il
rasaerba nella base di ricarica (verificare che la base di
ricarica sia accesa, ossia che il LED verde sia illuminato).

spegnimento, quindi controllare sotto il rasaerba e pulire
secondo necessità (indossare sempre guanti protettivi).

ricarica. La base di ricarica deve essere accesa.

convenzionale impostato sull'altezza di taglio più bassa.

batteria è compresa tra 5 °C e 45 °C. Lasciare raffreddare/
riscaldare il rasaerba. Se l'errore si verifica frequentemente,
la base di ricarica deve essere posizionata all'ombra.

posizionare il rasaerba nella base di ricarica.

batteria è compresa tra 5 °C e 45 °C. Lasciare raffreddare/
riscaldare il rasaerba. Se l'errore si verifica frequentemente,
la base di ricarica deve essere posizionata all'ombra.

di ricarica non si avvia, contattare il proprio concessionario
autorizzato Honda.

Lasciare che il rasaerba esegua 3 tagli completi per coprire
l'intera area del prato.

Aumentare il tempo di taglio o utilizzare la funzione del
calendario Easy Timer.

Aumentare la distanza tra i cavi perimetrali a un minimo di
75 cm.

irregolare/bassa sensibilità) dalla voce di menu "lawn
condition/bump sensor" (condizioni del prato/sensore d'urto).

Spianare il giardino/rimuovere le irregolarità/contrassegnare
le aree non idonee con il cavo perimetrale. Seguire le
istruzioni riportate nella Guida all'installazione.

irregolare/bassa sensibilità) dalla voce di menu "lawn
condition/bump sensor" (condizioni del prato/sensore d'urto).

15 gradi o meno e che il giardino non sia in pendenza.

Problema Possibile causa Azione correttiva

Il rasaerba si blocca nel
giardino

Il rasaerba taglia
erroneamente i fiori,
ecc. o passa sopra ad
alcuni ostacoli

Il rasaerba non
sembra tagliare in
modo logico

Oggetti/ostacoli non
contrassegnati

Zolle appena posate Attendere qualche settimana per consentire al terreno di

Oggetti/ostacoli al di sotto dei 5 cm
non contrassegnati

Il sistema "Mappa e falcia"
dipende dalle condizioni del
giardino (ad esempio, il rasaerba
potrebbe dirigersi verso l'area

Utilizzare il cavo perimetrale per contrassegnare gli ostacoli
su cui il rasaerba si blocca spesso.

assestarsi prima di utilizzare il rasaerba.
Modificare l'impostazione nella voce di menu "lawn condition/

bump sensor" (condizioni del prato/sensore d'urto).
Dopo l'irrigazione, attendere il più a lungo possibile prima di

avviare il rasaerba.

Contrassegnare gli ostacoli utilizzando un cavo perimetrale
lasciando 30 cm di distanza dall'oggetto o rimuovere gli
oggetti/ostacoli.

Ulteriori informazioni sono disponibili nella Guida
all'installazione.
Se questo comportamento si ripete spesso, ripetere la

mappatura del giardino.
non tagliata più vicina invece
che verso l'ultimo punto
tagliato). Il rasaerba non deve
necessariamente continuare
nell'area non tagliata successiva.

Il rasaerba non sempre procede

Non è necessaria alcuna azione correttiva.
in linea retta quando si sposta
da un'area all'altra

Il rasaerba spesso non trova

Modificare l'ID del cavo.
la posizione corretta o gira sul
posto

Cavo incrociato durante la
marcatura di un oggetto

Il rasaerba si sposta secondo
percorsi casuali in un'area di

Controllare che il cavo perimetrale posato non sia incrociato.

Seguire le istruzioni riportate nella Guida all'installazione.

Comportamento normale. Il sistema Mappa e falcia

funziona solo nelle aree con base di ricarica.
prato aggiuntiva senza base di
ricarica.

Il cavo perimetrale
continua a venire
tagliato

Il cavo non è teso tra i picchetti
La distanza tra i picchetti è

superiore a 75 cm

Tendere il cavo e assicurarsi che la distanza tra i picchetti

non superi i 75 cm. Seguire le istruzioni riportate nella

Guida all'installazione. Utilizzare connettori per riparare

l'interruzione. Evitare di utilizzare uno scarificatore o simili

sopra il cavo perimetrale.

Il rasaerba produce
un taglio di qualità
scadente / finitura
irregolare

Il rasaerba non taglia
abbastanza spesso

Tagliare più frequentemente per ottenere un buon

risultato (ad es. impostando fasce temporali più lunghe o

più numerose nella programmazione).

Lame di taglio smussate Girare o sostituire le lame di taglio (vedere la figura K).

Possibile intasamento Spegnere sempre prima l'interruttore di accensione/

spegnimento, quindi controllare sotto il rasaerba e pulire

secondo necessità (indossare sempre guanti protettivi).

Italiano | 43

44 | Italiano

Problema Possibile causa Azione correttiva

Cavo perimetrale non
rilevato

Pulsante dell'altezza di
taglio inceppato

Assenza di alimentazione alla base
di ricarica

Cavo perimetrale danneggiato/
tagliato

Installazione errata (ad es. distanza
insufficiente tra i cavi)

Cavo perimetrale vicino a una fonte
di interferenza

Possibile intasamento Spegnere sempre prima l'interruttore di accensione/

Verificare che la base di ricarica sia accesa (il LED è acceso).

Controllare se il cavo perimetrale è danneggiato.

Seguire le istruzioni riportate nella Guida all'installazione.

Modificare l'ID del cavo.

spegnimento, quindi controllare sotto il rasaerba e pulire

secondo necessità (indossare sempre guanti protettivi).

Servizio post-vendita e servizio applicativo

In tutta la corrispondenza e gli ordini di ricambi, includere
sempre il numero di articolo di 10 cifre riportato sulla
targhetta del rasaerba.

Potrebbe essere necessaria la versione software del
rasaerba (vedere "Menu > Settings (Impostazioni) > Info").

Se il rasaerba deve essere restituito al concessionario
autorizzato Honda, il rasaerba e la base di ricarica
devono sempre essere restituiti insieme.

È necessario eseguire controlli e interventi di manutenzione
periodica sul prodotto per garantire sia la sicurezza sia un
alto livello di prestazioni.

La manutenzione periodica contribuisce anche a prolungare
la vita utile.

Honda raccomanda di far eseguire la manutenzione
annuale presso il proprio rivenditore autorizzato Honda.

Trasporto

Le batterie Li-ion contenute nel prodotto sono soggette
ai requisiti della legislazione sui prodotti pericolosi. Le
batterie sono adatte per il trasporto su strada da parte
dell'utente senza ulteriori limitazioni.

Durante la spedizione tramite terze parti (ad es. trasporto
aereo o agenzia di spedizione), devono essere osservati
requisiti speciali sull'imballaggio e l'etichettatura. Per
preparare l'articolo per la spedizione, è necessario
consultare un esperto di materiali pericolosi.

Smaltimento

Il prodotto da giardino, le batterie, gli accessori
e la confezione devono essere correttamente
separati per un riciclaggio ecologico.

Non smaltire i prodotti da giardino e le batterie
o batterie ricaricabili nei rifiuti domestici!

Solo per i paesi CE:

Ai sensi della legge europea 2012/19/UE, le
apparecchiature elettriche ed elettroniche non più
utilizzabili e, ai sensi della legge europea 2006/66/CE,
i pacchi batterie/batterie difettosi o esauriti devono
essere raccolti separatamente e smaltiti nel rispetto
dell'ambiente.

f Batterie ricaricabili integrate possono essere

rimosse esclusivamente per lo smaltimento.

Aprendo la copertura della carcassa l’apparecchio
per il giardinaggio può essere danneggiato
irreparabilmente.

f Batterie ricaricabili integrate possono essere

rimosse per lo smaltimento esclusivamente da
parte di un Punto di Assistenza Clienti.

Batterie/pacchi batterie:

Li-ion:

Attenersi alle istruzioni riportate nella sezione Trasporto.

Français

| 45

Sommaire

Français ................................................................46

Fonctionnement ........................................................46

Stockage en hiver. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

USB ...................................................................48

Risques liés à la batterie .................................................48

Avertissements de sécurité relatifs à la station de charge et à l'alimentation ...49

Symboles ..............................................................50

Utilisation prévue .......................................................50

Données techniques ....................................................50

Informations sur le bruit/vibrations ........................................51

Explication des figures ..................................................51

Installation .............................................................51

Ajout d'un autre jardin/gazon (voir figure I) .................................52

T onte .................................................................. 52

Navigation dans le menu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Dépannage ............................................................55

Service après-vente et service Application ................................58

Transport ..............................................................58

Mise au rebut ..........................................................58

46 | Français

Français

Merci d'avoir acheté Miimo,
la tondeuse robot.
Avant d'installer Miimo, lire les
consignes de sécurité fournies
ci-dessous.

Consignes de sécurité
Avertissement ! Lire tous les
avertissements de sécurité et toutes les
instructions. Se familiariser avec les
commandes et l'utilisation correcte de
la machine. Conserver les instructions
en lieu sûr pour une utilisation
ultérieure !

Explication des symboles indiqués sur
la machine

Alerte de sécurité générale en
cas de danger.

S'assurer qu'aucune sortie n'est
bloquée ou obstruée par la machine.

Avertissement : lire les
instructions d'utilisation avant
d'utiliser la machine.

Avertissement : actionner
le commutateur marche/
arrêt avant d'intervenir sur la
machine ou de la soulever.

Attention : ne pas toucher les
lames rotatives. Elles sont
tranchantes. Prendre garde à
ne pas se sectionner les orteils
ou les doigts.

Attendre que tous les
composants de la machine
soient complètement arrêtés
avant de les toucher. Les
lames continuent de tourner
après l'arrêt de la machine. En
effet, une lame rotative peut
provoquer des blessures.

Veiller à ce que les personnes
se trouvant à proximité ne
soient pas blessées par la
projection de corps étrangers.

Avertissement : maintenir
une distance de sécurité par
rapport au produit lors de son
utilisation.

Ne pas monter sur la machine.

Le chargeur de batterie est
équipé d'un transformateur de
sécurité.

Ne pas utiliser de nettoyeur
haute pression ou de tuyau
d'arrosage pour nettoyer la
machine.

Fonctionnement

f Avant d'intervenir sur la tondeuse

(Entretien, remplacement d'outil,
etc.) et pendant son transport et
son stockage, l'éteindre à l'aide de
l'interrupteur de marche/arrêt.

f Les enfants doivent être surveillés

pour s'assurer qu'ils ne jouent pas
avec la machine.

f Les enfants, les personnes

présentant des handicaps physiques,
sensoriels ou mentaux ou un manque
d'expérience ou de connaissances
ou encore les personnes non
habituées à ces instructions ne
doivent pas utiliser la tondeuse. Les
réglementations locales peuvent
imposer des restrictions quant à l'âge
de l'opérateur.

f Ne pas utiliser la machine pieds nus

ou avec des sandales ouvertes ;
toujours porter des chaussures
adaptées et des pantalons longs.

f Éviter de tondre par mauvais

temps, notamment en cas de risque
d'orage.

Français | 47

f Lors de l'utilisation et à l'approche

de la tondeuse, prendre les
précautions nécessaires pour
maintenir l'équilibre en permanence,
notamment sur les pentes et l'herbe
humide. Ne pas trop s'étirer vers
l'avant. Ne pas utiliser la tondeuse
avec précipitation.

f L'utilisateur est responsable des

accidents ou des dangers causés à
d'autres personnes ou à leur propriété.

f En cas de danger pendant

l'utilisation de la machine, appuyer
immédiatement sur le bouton rouge
STOP.

f S'assurer que le fil périmétrique est

correctement installé, comme indiqué
dans le guide d'installation.

Pour obtenir des instructions
complètes sur l'installation de
Miimo, se reporter au guide
d'installation fourni avec le produit.

f Inspecter régulièrement la zone

d'utilisation de la tondeuse et retirer
toutes les pierres, bâtons, câbles et
autres corps étrangers.

f Ne pas faire passer de câbles

d'alimentation sous tension dans
la zone de travail. Si un câble
d'alimentation s'emmêle dans la
tondeuse robot, il doit être isolé
avant toute tentative de retrait.

f Vérifier régulièrement que les lames,

les boulons de lame et l'ensemble
de dispositif de coupe ne sont ni
usés ni endommagés. Lorsque vous
remplacez les lames et les boulons
usés ou endommagés, remplacer
l'ensemble de ces pièces pour ne
pas créer de déséquilibre.

f Ne jamais utiliser la machine en cas

de protections défectueuses ou en
l'absence de dispositifs de sécurité.

f Ne pas placer les mains ou les pieds

à proximité ou en dessous de pièces
en rotation.

f Ne jamais soulever ou transporter la

machine lorsque le moteur tourne.

f Ne pas laisser la machine fonctionner

sans surveillance en cas d'animaux
domestiques, d'enfants ou de
personnes à proximité immédiate.

f Démarrer la machine conformément

aux instructions en se tenant bien à
l'écart des pièces en rotation.

f Ne pas utiliser le produit en même

temps qu'un arroseur ou utiliser le
système de programmation pour que
les deux appareils ne fonctionnent
jamais simultanément.

f Si, pour une raison quelconque, le

produit est immergé, le sortir de
l'eau et le mettre hors tension à
l'aide du commutateur marche/arrêt.
Contacter votre concessionnaire
Honda agréé au lieu d'essayer de
mettre le produit sous tension.

f Ne pas modifier ce produit. Toute

modification non autorisée peut
compromettre la sécurité de votre
produit et entraîner davantage de
bruit et de vibrations.

Mettre le produit hors tension à
l'aide du commutateur marche/arrêt :

– avant de dégager un blocage ;
– avant de vérifier, de nettoyer ou

d'intervenir sur la machine ;
– avant le stockage ;
– si la machine vibre anormalement

(l'arrêter et vérifier immédiatement) ;
– si la machine a heurté un corps

étranger. Vérifier alors que la machine

n'est pas endommagée et demander

conseil à un concessionnaire Honda

agréé pour connaître les réparations

nécessaires.

48 | Français

Entretien

f Toujours porter des gants de

jardinage en cas de manipulation
ou d'intervention près des lames
tranchantes.

f Avant d'intervenir sur la tondeuse,

la mettre hors tension à l'aide du
commutateur marche/arrêt.

f Avant d'intervenir sur la station

de charge ou l'alimentation,
débrancher la prise secteur.

Nettoyer soigneusement l'extérieur de
la machine à l'aide d'une brosse douce
et d'un chiffon. Ne pas utiliser d'eau,
de solvants ou de produits de lustrage.
Retirer complètement l'herbe et les
déchets, en particulier au niveau des
ouvertures d'aération.
Retourner la tondeuse et nettoyer
régulièrement la zone de la lame et
les roulettes pivotantes. Utiliser une
brosse dure ou un grattoir pour éliminer
les résidus de tonte compactés (voir
figure J).

Les lames sont réversibles.

f S'assurer que tous les écrous,

boulons et vis sont serrés pour
garantir un travail en toute sécurité
avec l'outil de jardinage (voir
figure K).

f Effectuer régulièrement un contrôle

visuel de la machine et remplacer les
pièces usées ou endommagées pour
garantir la sécurité.

f S'assurer que seules des pièces

de rechange Honda officielles sont
utilisées.

f Remplacer toutes les lames et tous

les boulons si nécessaire.

Stockage en hiver

f Mettre la tondeuse hors tension à

l'aide du commutateur marche/arrêt.

f La tondeuse fonctionne entre 5 °C et

45 °C. Pendant la saison hivernale,
lorsque la température dans le jardin
est en permanence inférieure à 5 °C,
ranger la tondeuse et la station de
charge dans un endroit sûr et sec, hors
de la portée des enfants.

Ne pas placer d'autres objets sur la
tondeuse ou la station de charge.

Il est recommandé d'utiliser l'emballage
d'origine lors du transport de Miimo sur
de longues distances.

f Ne ranger la tondeuse qu'à des

températures comprises entre -20 °C
et 50 °C. Par exemple, ne pas laisser
la tondeuse dans la voiture en été.

USB

f La tondeuse est dotée

d'une interface USB utilisée
uniquement pour les mises à jour
logicielles effectuées par votre
concessionnaire Honda agréé.
Utiliser uniquement des clés USB.
org approuvées (formatées en
FAT 32) et des câbles OTG USB.org
approuvés.

f Ne pas utiliser l'interface USB à

d'autres fins. Ne brancher aucun
périphérique externe.

Risques liés à la batterie

f La batterie doit être rechargée dans

la station de charge approuvée par
Honda.

f Miimo fonctionne entre 5 °C et 45 °C.

Si la température de la batterie se
situe en dehors de cette plage, Miimo
affiche un message et ne quitte pas la
station de charge. En cas d'utilisation,
Miimo retourne à la station de charge
ou reste en place.

Français | 49

f Si la batterie se détériore, du

liquide peut se déverser et entrer
en contact avec des composants
adjacents. Vérifier l'état de toutes les
pièces concernées et contacter un
concessionnaire Honda agréé.

f Dans le cas peu probable où du

liquide serait éjecté de la batterie,
éviter tout contact avec la machine.
En cas de contact avec le liquide,
consulter un médecin.

f Ne pas ouvrir la machine ou la

batterie. Risque de court-circuit et
de choc électrique.

f Protéger la machine contre

les risques d'incendie. Risque
d'explosion de la batterie. En cas
d'incendie ou d'explosion de la
batterie, contacter les services
d'urgence.

f En cas de dommages et d'utilisation

incorrecte de la machine, la batterie
peut émettre des vapeurs. En cas
de problème, prendre de l'air
frais et consulter un médecin. Les

vapeurs peuvent irriter le système
respiratoire.

Avertissements de sécurité
relatifs à la station de charge et à
l'alimentation

f Utiliser uniquement la station de

charge et le cordon d'alimentation
Honda d'origine pour charger la
tondeuse. Le non-respect de cette

consigne peut provoquer un incendie
ou une explosion.

f Vérifier régulièrement la station

de charge, l'unité d'alimentation,
les câbles et les prises. Si des
dommages ou des signes de
vieillissement sont détectés, mettre
ces éléments à l'écart de la station
de charge ou de l'alimentation et ne

pas les utiliser. Ne jamais ouvrir la
station de charge ou l'alimentation
vous-même. Ne confier les
réparations qu'à un technicien
Honda qualifié et n'utiliser que des
pièces de rechange d'origine. Une

station de charge, une alimentation,
un câble ou une prise endommagé(e)
augmente le risque de choc
électrique.

f Ne pas utiliser la station de charge

ni l'alimentation sur des surfaces
facilement inflammables (papier,
textiles, etc.) ou à proximité de
ce type de surface. Le chauffage

de la station de charge et de
l'alimentation au cours du processus
de charge peut présenter un risque
d'incendie.

f Surveiller les enfants en

permanence.
De cette façon, les enfants ne
pourront pas jouer avec la station de
charge, l'alimentation ou la machine.

f La tension indiquée sur

l'alimentation doit correspondre à la
tension de la source d'alimentation.

f Nous recommandons de ne brancher

l'alimentation que sur une prise
protégée par un disjoncteur qui serait
actionné par un courant résiduel de
30 mA. Le dispositif à courant résiduel
(RCD) doit être vérifié à intervalles
réguliers.

f Le cordon d'alimentation doit être

vérifié à intervalles réguliers pour
s'assurer qu'il n'est pas endommagé.

f Si de l'eau pénètre la station de

charge, couper l'alimentation et
contacter un concessionnaire Honda
agréé.

f Ne jamais toucher la prise secteur

ou toute autre prise avec les mains
mouillées.

50 | Français

f Ne pas écraser, tirer ou passer sur

les câbles. Protéger les câbles de

Symbole Signification

Porter des gants de protection

la chaleur, de l'huile et des bords
tranchants.

L'alimentation est dotée d'une double
isolation pour plus de sécurité et ne

Action autorisée

Action interdite

nécessite aucune mise à la terre.
La tension de fonctionnement est de
230 V CA, 50 Hz (pour les pays hors UE :

Accessoires/pièces de rechange

220 V, 240 V le cas échéant).
Pour plus d'informations, contacter un
concessionnaire Honda agréé.

En cas de doute, contacter un électricien
qualifié ou le concessionnaire Honda
agréé le plus proche.

Utilisation prévue

La tondeuse est destinée à la tonte du gazon de jardin.
Ne pas l'utiliser en intérieur.
Ne pas utiliser la tondeuse à d'autres fins en raison du
risque accru d'accidents et d'endommagement de la
tondeuse. Ne jamais tenter de modifier la tondeuse d'une
manière quelconque, car cela pourrait provoquer des
accidents ou endommager la tondeuse.

Symboles

Les symboles suivants sont importants pour la lecture
et la compréhension des instructions d'utilisation,
notamment les schémas. Veuillez prendre connaissance
des symboles et de leur signification. L'interprétation
correcte des symboles vous aidera à utiliser le produit de
jardin de manière plus efficace et plus sûre.

Données techniques

Tondeuse robot Unité Miimo HRM40

Largeur de coupe cm 19
Hauteur de coupe mm 30-50
Angle d'inclinaison (max.) °/% 15/27
Taille de la superficie de gazon

- maximum m

- par charge jusqu'à
Poids conforme à la procédure EPTA 01:2014 kg 7,6
Type de protection IPX4
Numéro de série voir la plaque d'identification de la tondeuse

Batterie Li-ion

Tension nominale
Capacité Ah 2,5
Nombre de cellules de batterie 5
Autonomie, moyenne
Période de charge (max.) min 45

Fil périmétrique

- fil fourni m 125

- longueur minimale requise m 20

- longueur maximale autorisée m 250

A)

VCC

A)

2

2

m

min 45

400

45

18

Français | 51

Tondeuse robot Unité Miimo HRM40

Station de charge

Tension d'entrée VCC 24
Consommation électrique en charge/fil périmétrique activé W 55/2,6
Courant de charge (jusqu'à) A 2,3
Plage de température de charge autorisée
Poids conforme à la procédure EPTA 01:2014 kg 1,65
Type de protection IPX4

Unité d'alimentation

Suisse 80016-Y0E-003X
Royaume-Uni 80015-Y0E-003X
Reste de l'Europe 80014-Y0E-003X
Tension d'entrée (CA) V 220-240
Classe de protection
Fréquence Hz 50-60
Tension de sortie (CC) V 24
Type de protection IPX7
Poids kg 0,8

A) En fonction de la hauteur de coupe, des conditions de tonte et de l'humidité
B) Température intérieure de la batterie
Les spécifications s'appliquent à une tension nominale [U] de 230 V. Ces spécifications peuvent varier en fonction des tensions et des modèles
spécifiques au pays.

B)

°C 5-45

/ II

Informations sur le bruit/vibrations

Valeur des émissions sonores déterminée selon la norme
EN 50636-2-107.
En général, les niveaux sonores pondérés en A du produit
sont les suivants : Niveau sonore 61 dB(A). Incertitude K
= 2 dB.

Explication des figures

Action Figure Page

Accessoires
Livraison/déballage de la tondeuse
Pose du fil périmétrique
Extension du fil périmétrique
Pose du fil périmétrique autour d'un

nouvel objet intérieur
Levage et transport de la tondeuse
Réglage de la hauteur de coupe
Positionner et tondre
Ajout de superficie de gazon

– avec station de charge

supplémentaire (à droite)

– sans station de charge

supplémentaire (en haut à gauche)
Nettoyage
Entretien

A 22
B 23
C 23
D 24
E 24

F 25
G 25
H 26
I 26

J 27
K 27

Installation

Vérifier que le fil périmétrique est fixé
au sol sur toute la longueur et qu'il est
parfaitement tiré. Tout fil lâche peut
présenter un risque de chute.

Retirer la paille, les pierres, les morceaux de bois, les
câbles, les câbles secteurs sous tension et les autres
corps étrangers de la zone de tonte. S'assurer que la
zone de coupe est plane et ne présente pas de fossés,
de tranchées et de pentes raides supérieures à 15°/27 %
pouvant être un obstacle pour la tondeuse.
La station de charge doit être placée sur le fil au niveau
d'un bord extérieur de la zone de coupe. Elle ne doit
pas être placée le long d'un outil ou d'un abri de jardin,
dépassant au milieu du gazon à tondre.
Une tondeuse à gazon classique est recommandée avant
l'installation et avant la première tonte de la saison, ainsi que
lorsque les résidus de tonte dépassent 5 mm de longueur.
Le système de coupe de la tondeuse est conçu pour
couper de petites longueurs d'herbe (30-50 mm). Les
résidus de tonte peuvent être utilisés comme mulching
pour fertiliser le gazon. La hauteur de coupe de la
tondeuse peut être réglée sur 30, 40 et 50 mm.
Pendant les premières semaines d'utilisation, régler
la hauteur de coupe à 50 mm pour éviter que le fil
périmétrique soit sectionné. Le fil sera ensuite recouvert
par le gazon.
Un fil périmétrique supplémentaire peut être ajouté à
l'aide d'un connecteur de câble (voir figures D-E).
Le fil périmétrique peut être allongé jusqu'à 250 m.

52 | Français

Le fil périmétrique peut s'enterrer jusqu'à 5 cm sous le
sol (ou sous des dalles non métalliques).
Pour éviter d'endommager le fil périmétrique, ne pas
scarifier ni ratisser l'endroit où il se trouve.
Lors de la pose du câble, éviter les angles inférieurs à
45°. Cela peut nuire aux performances.

Affichage

Symbole Signification

Bouton de retour
Bouton de confirmation

Si le bouton de confirmation est enfoncé
pendant la tonte, la tondeuse retourne à
la station de charge

LED rouge allumée : la tondeuse présente
une erreur

LED verte allumée : tondeuse allumée
LED verte éteinte : la tondeuse est

désactivée et il est nécessaire de saisir le
code PIN à quatre chiffres pour l'activer.
Ou bien, la tondeuse est éteinte, le
commutateur marche/arrêt doit être
enclenché et le code PIN à quatre chiffres
doit être saisi pour activer la tondeuse.
Remarque : lors d'une mise à jour
logicielle, la LED verte et la LED rouge
s'allument.

Bouton gauche/droite
Bouton bas/haut
Affichage avec message

1 2 3

L'écran passe en mode veille au bout de 10 minutes si
aucune entrée n'est effectuée.

Numéro de jardin (s'affiche lorsque
plusieurs cartes de jardin sont
enregistrées dans la mémoire de la
tondeuse)

Ajout d'un autre jardin/gazon
(voir figure I)

Pour définir une zone de gazon supplémentaire, suivre les
instructions du guide d'installation.

Une station de charge utilisée séparément permet d'ajouter
des jardins séparés (voir figure I, à droite) : la tondeuse

peut être utilisée sur trois jardins différents au maximum.
Pour ajouter un jardin, une station de charge séparée
(voir figure A) ainsi qu'un fil périmétrique et des repose­pieds appropriés sont nécessaires. Si un programme ou

la fonction de calendrier Easy Timer est sélectionné, la
tondeuse tondra l'herbe de la zone dans laquelle elle se
trouve, dans les intervalles de temps définis.
Éteindre la tondeuse lors de son transport d'un jardin à
l'autre.
Remarque : les mises à jour logicielles doivent être
effectuées sur la tondeuse dans chaque station de charge.
Pour ne pas oublier quelle station de charge appartient
à quel jardin, il est recommandé, avant de les ranger
pendant l'hiver, d'étiqueter les stations de charge en
indiquant le numéro et la description du jardin.
Sans station de charge utilisée séparément : il est
possible de relier les superficies de gazon en plaçant le
fil périmétrique entre les deux superficies de gazon aussi
près que possible l'une de l'autre (voir figure I, en haut
à gauche). La superficie de gazon ajouté sans station
de charge n'est pas enregistrée dans la mémoire de la
carte et la tondeuse n'utilisera pas la stratégie de coupe
Positionner et tondre dans cette superficie de gazon sans
station de charge. La superficie de gazon maximale sans
station de charge recommandée est de 40 m2. La tondeuse
tond jusqu'à ce qu'elle soit déchargée et doit être
reconduite à la station de charge pour la recharger.

Tonte

f Ne pas laisser les enfants monter sur la tondeuse.
f Appuyer sur le bouton d'arrêt situé sur la partie

supérieure de la tondeuse avant de la soulever. Toujours
soulever la tondeuse par la poignée (voir figure F).

S'assurer qu'aucun petit animal tel qu'un hérisson ou une
tortue ne se trouve dans la zone de coupe.
Une fois l'installation effectuée avec succès, vous pouvez
soit commencer à tondre immédiatement en appuyant sur
« Tondre maintenant » à l'écran, soit attendre la prochaine
période de coupe planifiée, comme définie par la fonction
de calendrier Easy Timer (réglage précédent nécessaire).

Un programme de tonte peut également être configuré en
fonction de vos besoins.

La tondeuse doit effectuer 3 tontes complètes (3 coupes
complètes) pour mémoriser la superficie de gazon.
Pendant la phase d'apprentissage, le résultat visuel peut
ne pas être optimal.

Les durées d'exécution approximatives pour une
couverture complète du jardin à l'aide de Positionner
et tondre sont indiquées ci-dessous. Les durées de
fonctionnement varient en fonction des caractéristiques
du gazon et du nombre d'objets présents dans le jardin.

100 m2 4 h
350 m2 12 h
400 m2 14 h
Prévoir un programme avec des répétitions fréquentes.
Pour des résultats de tonte optimaux, définir un
programme de tonte fréquent pour une plus longue durée
de vie de la batterie et pour empêcher la présence de
débris sur la pelouse.

Lors du fonctionnement de la tondeuse

En mode « Manuel », la tondeuse fonctionne jusqu'à
ce que le gazon soit tondu. La tonte est interrompue
uniquement pour charger la batterie. Lorsque la pelouse
est tondue, la tondeuse retourne à la station de charge.
En mode programmable « Programme » ou avec la
fonction de calendrier Programmateur facile, la tondeuse
fonctionne sans interruption pendant une période définie.
La tonte est interrompue uniquement pour charger la
batterie. Si la tondeuse a terminé la tonte avant la fin du
créneau défini, elle retourne à la station de charge.

Français | 53

Pour arrêter prématurément la tonte, appuyer sur le
bouton Stop ou renvoyer la tondeuse à la station de

charge en appuyant sur le bouton de confirmation H.

Mode d'économie d'énergie

Afin de réduire sa consommation d'énergie, la tondeuse
coupe automatiquement l'alimentation dans le fil
périmétrique lorsqu'elle n'est pas en train de tondre ni
en charge.
Pour sortir manuellement la tondeuse du mode
d'économie d'énergie, appuyer sur le bouton de

confirmation H, puis sélectionner « Tondre maintenant »

ou un autre « Mode de tonte » lorsque la tondeuse se
trouve sur la station de charge.
À l'activation d'un programme ou de la fonction
Programmateur facile, le signal démarre automatiquement.

Tonte de petites zones avec la fonction
« Positionner et tondre »

La fonction Positionner et tondre est destinée à tondre de
petites zones nécessitant un traitement spécial sans avoir
à tondre toute la pelouse, comme la zone située sous un
meuble de jardin que l'on a retiré. La tondeuse doit être
placée à l'angle inférieur gauche de la zone à tondre (voir
l'illustration H). La zone tondue finale dépend de l'état du
gazon. Elle ne forme pas nécessairement un carré parfait.
Une fois l'opération « Positionner et tondre » effectuée,
suivre les instructions indiquées à l'écran.

Remarque : pour des raisons de sécurité, l'opération
« Positionner et tondre » ne peut pas être utilisée en
dehors du fil périmétrique.

Capteurs

La tondeuse est équipée des capteurs suivants :

– Le capteur de levage est activé lorsque la tondeuse

est soulevée.

– Le capteur de retournement détecte le retournement

de la tondeuse.

– Le capteur d'inclinaison est activé lorsque la tondeuse

atteint un angle d'inclinaison de 32°.
Lorsque l'un des capteurs est activé, par exemple le
capteur de levage, les moteurs d'entraînement et les
lames de coupe s'arrêtent. Un message s'affiche à
l'écran, par exemple « Levage ».

– Le capteur d'obstacle détecte la présence d'objets/

obstacles le long de l'ensemble du bord avant de la

tondeuse et provoque un changement de direction.

Charge de la batterie

La batterie est équipée d'un système de surveillance de
la température qui empêche la batterie de se charger
lorsque sa température intérieure n'est pas comprise
entre 5 °C et 45 °C.
La batterie lithium-ion est fournie partiellement chargée. Il
est recommandé de charger la tondeuse lors de l'installation
du fil périmétrique dans la station de charge.
La batterie lithium-ion peut être chargée à tout moment
sans réduire sa durée de vie. L'interruption de la
procédure de charge n'endommage pas la batterie.
Lorsque la batterie est déchargée, la tondeuse s'arrête au
moyen d'un circuit de protection et les lames se bloquent.

Navigation dans le menu

Le tableau ci-dessous explique les différents éléments du menu.

Menu principal Sous-menu 1 Sous-menu 2 Explication

Appuyer sur le bouton de confirmation pour que la

Tondre
maintenant

Programmateur
facile

Calendrier

Nombre de coupes
complètes par
semaine

Jours de la
semaine

Heure de début Il est uniquement possible de modifier le premier créneau

tondeuse se mette à tondre. En mode « Désactivé/
Manuel », la tondeuse fonctionne jusqu'à ce que l'écran
affiche « Jardin tondu ».
En mode « Programme » ou avec la fonction de calendrier
Programmateur facile, la tondeuse fonctionne jusqu'à la
fin de la durée définie ou jusqu'à ce que l'écran affiche
« Jardin terminé » (selon la première éventualité).

La fonction de calendrier Programmateur facile est

optimisée en fonction de la taille de la pelouse.
Par défaut, la tondeuse effectue deux coupes complètes
par semaine et commence à 8 h.
Les réglages suivants sont possibles :

1 à 3

Jours pendant lesquels la tonte est autorisée (par exemple,
hors dimanche).

(s'applique à tous les jours actifs).

54 | Français

Menu principal Sous-menu 1 Sous-menu 2 Explication

Programme Modifier (jour

sélectionné)

Ne pas tondre/
Supprimer le
créneau

Définir un programme de tonte en programmant des jours
et des créneaux de tonte individuels (jusqu'à 2 par jour).

Cette opération supprime le créneau correspondant pour
le jour sélectionné.
Le nombre de coupes complètes par semaine pour le
programme actuel est indiqué en bas de l'affichage.

Arrêt/Manuel Choisir cette option lorsqu'aucun programme ne doit

être utilisé. La tondeuse commence à tondre uniquement
lorsque le mode « Tondre maintenant » est activé.

Positionner et

Sélectionner une taille entre 2 m × 2 m et 3 m × 3 m.

tondre

Réglages

Mode de tonte

Tondre sans
station de charge

La tondeuse tond la zone de pelouse supplémentaire sans
station de charge de manière aléatoire jusqu'à ce qu'elle
soit déchargée.

Sécurité

Date et heure

Définir la langue

Infos

Verrouillage
automatique

Si pendant 3 minutes vous appuyez sur aucun bouton,
ils se verrouillent automatiquement.
Recommandé pour des raisons de sécurité et de
protection contre le vol.

- Marche Le code PIN sert à réactiver la tondeuse après un
verrouillage automatique.

- Arrêt Il est toujours possible d'appuyer sur les boutons.

Modifier le
code PIN

La modification du code PIN nécessite d'abord la saisie
du code PIN actuel.

Alarme

- Marche L'alarme est activée.

- Arrêt L'alarme est désactivée et ne retentit pas.
Modifier l'heure et la date.

Modifier la langue de l'écran.

État du système Informations sur la charge de la batterie, informations

sur le système, l'autonomie et la durée de charge de la
tondeuse.

Menu principal Sous-menu 1 Sous-menu 2 Explication

Avancé

Outils

Identifiant du
câble

Réglage du
capteur/
État de la pelouse

Recartographier Supprime la carte actuelle du jardin.
Réinitialisation La réinitialisation de la tondeuse supprime tous les

Vue d'ensemble
du jardin

Supprimer le jardin Sélectionner pour supprimer une carte de jardin

Nommer la
tondeuse

Contrôle de
niveau

Signal du câble Détecte le signal provenant du fil périmétrique indiquant

Modifier l'identifiant du fil périmétrique lorsque des
interférences possibles se trouvent à proximité.

Choisir entre Faible (terrain irrégulier), Normale et Haute
(sol glissant). Le capteur de collisions de la tondeuse
devient plus ou moins sensible en fonction de l'état de
la pelouse sélectionnée.

réglages personnels (pas le code PIN).
Suite à une réinitialisation d'usine, la tondeuse doit
cartographier de nouveau les jardins.

Affiche le nombre de jardins cartographiés, leur taille,
leur identifiant de câble et la date de la dernière tonte du
jardin.

spécifique ou toutes les cartes à la fois.
Modifier le nom affiché à l'écran. Seules les lettres de

l'alphabet latin sont disponibles. Le nombre de lettres est
limité. Cette fonction n'est pas disponible dans toutes les
langues.
Pour certaines langues (par exemple le tchèque ou le
polonais), le nom modifié peut ne pas s'afficher pour des
raisons grammaticales spécifiques.

Informations sur l'angle de la tondeuse par rapport au
sol. Si la tondeuse est dans la station de charge, mais
que le point sur l'écran ne se trouve pas dans le cercle
indiqué, la station de charge doit être repositionnée sur
une surface plus plane.

sa force (pour l'agent de service).
La tondeuse ne reçoit pas de signal de fil lorsqu'elle se
trouve dans la station de charge.

Français | 55

Dépannage

Problème Cause possible Action corrective

Le voyant à LED de
la station de charge
clignote

Vibrations
excessives/bruit

La tondeuse ne
retourne pas
correctement à la
station de charge

Le fil périmétrique est coupé,
trop long ou trop court. Le
câble n'est pas connecté et la
tondeuse ne se trouve pas sur
la station de charge.

Boulon de lame desserré Serrer le boulon de lame à un couple de 2,5 Nm.

Lame de coupe endommagée/
pliée

Le fil périmétrique n'est pas
correctement installé autour de
la station de charge

Le fil périmétrique se trouve
à proximité d'une source
d'interférence

Vérifier que le fil périmétrique n'est pas interrompu et
qu'il mesure entre 20 et 250 mètres de long. Ensuite,
mettre la tondeuse hors tension puis sous tension.

Pour installer la tondeuse, suivre les instructions du
guide d'installation.

Remplacer la lame de coupe (voir l'illustration K).

Suivre les instructions du guide d'installation concernant
la configuration du fil périmétrique.

Retirer tout excès de fil périmétrique (par exemple,
câble enroulé) autour de la station de charge.
Modifier l'identifiant du câble périmétrique dans le menu.

56 | Français

Problème Cause possible Action corrective

La tondeuse ne
fonctionne pas

La tondeuse se trouve
sur la pelouse et son
écran est éteint

La tondeuse ne se
charge pas

L'interrupteur marche/arrêt
n'est pas activé

Obstruction possible Toujours commencer par activer/désactiver

La batterie n'est pas
complètement chargée

Herbe trop longue Tondre la pelouse à l'aide d'une tondeuse classique à

Batterie trop chaude/froide La tondeuse fonctionne lorsque la température intérieure de la

Problèmes lors de la tonte Appuyer sur le bouton de confirmation de l'écran pour

Batterie trop chaude/froide La tondeuse fonctionne lorsque la température intérieure de la

La station de charge n'est pas
allumée

Retirer la tondeuse de la station de charge, activer
l'interrupteur marche/arrêt et replacer la tondeuse sur la
station de charge (s'assurer que la station de charge est
allumée : le voyant à LED s'allume en vert).

l'interrupteur marche/arrêt, puis vérifier sous la
tondeuse et la nettoyer si nécessaire (toujours porter
des gants de protection).

Placer la tondeuse sur la station de charge pour
permettre le chargement. La station de charge doit être
sous tension.

sa hauteur de coupe la plus basse avant d'utiliser la
tondeuse.

batterie est comprise entre 5 °C et 45 °C. Laisser la tondeuse
refroidir/chauffer. Si l'erreur se produit fréquemment, la station
de charge doit être positionnée à l'ombre.

allumer la tondeuse ou la placer sur la station de charge.

batterie est comprise entre 5 °C et 45 °C. Laisser la tondeuse
refroidir/chauffer. Si l'erreur se produit fréquemment, la station
de charge doit être positionnée à l'ombre.

Mettre la station de charge sous tension. Si la station de
charge ne démarre pas, contacter votre concessionnaire
Honda agréé.

Broches de charge corrodées Nettoyer les broches de charge.

Tondeuse hors de la
zone délimitée par le
fil périmétrique

Parties de la pelouse
non tondues

Fil périmétrique en pente Laisser un espace de 30 cm entre le fil périmétrique et

Obstacle près du fil
périmétrique

Plus de coupes sont nécessaires
pour terminer le jardin

Le créneau n'est pas assez long
pour la taille du jardin

Distance trop courte entre les
câbles périmétriques

Conditions de tonte difficiles Sélectionner l'option « sol irrégulier/faible sensibilité »

Herbe trop longue Sélectionner l'option « sol irrégulier/faible sensibilité » dans

Les pentes du jardin sont trop
raides

une pente de 15°/27%.

Retirer l'obstacle.

Laisser la tondeuse fonctionner pendant 3 coupes
complètes afin de couvrir toute la surface de la pelouse.

Augmenter le temps de tonte ou utiliser la fonction de
calendrier « Programmateur facile » de Honda.

Augmenter la distance entre les câble périmétriques à
75 cm minimum.

dans l'élément de menu « état du gazon/capteur de
collisions ».

Aplatir le jardin/enlever les bosses/délimiter les zones
inappropriées avec le fil périmétrique : se reporter aux
instructions du guide d'installation.

l'élément de menu « état du gazon/capteur de collisions ».

S'assurer que la tondeuse ne fonctionne que sur des
pentes de 15 degrés maximum et que l'ensemble du
jardin ne se trouve pas sur une pente.

Problème Cause possible Action corrective

La tondeuse
s'immobilise dans le
jardin

Objets/obstacles non délimités Utiliser le fil périmétrique pour délimiter les obstacles où

la tondeuse est fréquemment coincée.

Gazon récemment posé Attendre quelques semaines pour que le sol se stabilise

avant d'utiliser la tondeuse.
Modifier le réglage de l'élément de menu « État de la

pelouse/capteur de collisions ».
Après arrosage, attendre le plus longtemps possible

avant de faire fonctionner la tondeuse.

La tondeuse coupe
involontairement
des fleurs, etc. ou

Les objets/obstacles situés
à moins de 5 cm ne sont pas
délimités

Délimiter l'obstacle à l'aide d'un fil périmétrique installé
à 30 cm de l'objet ou retirer l'objet/l'obstacle.

passe au-dessus de
certains obstacles

La tondeuse ne
semble pas tondre de
manière logique

Le système Cartographier et
tondre dépend de l'état du
jardin (par exemple, la tondeuse
peut se rendre à la zone non

Pour plus d'informations, consulter le guide
d'installation.
Si ce comportement se reproduit fréquemment, procéder

à une nouvelle cartographie du jardin.
tondue la plus proche plutôt
qu'au dernier endroit tondu).
La tondeuse ne doit pas
nécessairement continuer dans
la prochaine zone non tondue.

La tondeuse ne se déplace pas

Aucune action corrective n'est nécessaire.
toujours en ligne droite lors des
déplacements entre les zones

La tondeuse ne trouve souvent

Modifier l'identifiant du câble.
pas la bonne position ou tourne
sur place

Câble croisé lors du détourage
d'un objet

La tondeuse avance de manière
aléatoire dans une zone de
pelouse supplémentaire sans

Vérifier que le fil périmétrique posé ne se croise pas.

Suivre les instructions du guide d'installation.

Comportement normal. Le système Cartographier et

tondre fonctionne uniquement dans les zones où la

station de charge est installée.
station de charge.

Le fil périmétrique est
toujours coupé

La tondeuse
laisse une finition
irrégulière/une coupe
de mauvaise qualité

Le fil n'est pas tendu entre les
cavaliers

La distance entre les cavaliers
est supérieure à 75 cm

La tondeuse ne tond pas assez
fréquemment

Lames de coupe émoussées Inverser ou remplacer les lames de coupe (voir

Obstruction possible Toujours commencer par activer/désactiver

Tendre le fil et s'assurer que la distance maximale entre

les cavaliers est de 75 cm. Suivre les instructions du

guide d'installation. Utiliser des connecteurs de câble

pour réparer l'interruption de câble. Éviter d'utiliser un

scarificateur, etc. sur le câble périmétrique.

Tondre plus fréquemment pour obtenir un bon résultat

(par exemple, au moyen de créneaux plus longs/

supplémentaires).

l'illustration K).

l'interrupteur marche/arrêt, puis vérifier sous la

tondeuse et la nettoyer si nécessaire (toujours porter

des gants de protection).

Français | 57

58 | Français

Problème Cause possible Action corrective

Fil périmétrique non
détecté

Bouton de hauteur de
coupe coincé

La station de charge n'est pas
alimentée

Fil périmétrique endommagé/
coupé

Installation incorrecte (par
exemple, distance insuffisante
entre les câbles)

Le fil périmétrique se trouve
à proximité d'une source
d'interférence

Obstruction possible Toujours commencer par activer/désactiver

Vérifier si la station de charge est sous tension (le

voyant à LED est allumé).

Vérifier l'état du fil périmétrique.

Suivre les instructions du guide d'installation.

Modifier l'identifiant du fil.

l'interrupteur marche/arrêt, puis vérifier sous la

tondeuse et la nettoyer si nécessaire (toujours porter

des gants de protection).

Service après-vente et service
Application

Dans toutes vos correspondances et commandes de
pièces de rechange, veuillez toujours inclure la référence
d'article à 10 chiffres indiquée sur la plaque signalétique
de la tondeuse.

Il est possible que la version logicielle de la tondeuse soit
nécessaire (voir « Menu > Réglages > Informations »).

Si la tondeuse doit être renvoyée chez le
concessionnaire Honda agréé, la tondeuse et la station
de charge doivent toujours être renvoyées ensemble.

Le produit doit être inspecté et entretenu périodiquement
pour des raisons de sécurité et afin qu'il continue à
fonctionner à un niveau de performance élevé.

L'entretien périodique contribue également à prolonger
la durée de vie.

Honda recommande qu'un entretien annuel soit effectué
par votre concessionnaire Honda agréé local.

Transport

Les batteries lithium-ion fournies sont soumises aux
exigences de la législation sur les marchandises
dangereuses. Les batteries sont adaptées au transport
sur route par l'utilisateur sans aucune restriction
supplémentaire.

Lors de l'expédition par des tiers (par exemple par
transport aérien ou agence d'expédition), il convient
de respecter des exigences particulières en matière
d'emballage et d'étiquetage. Pour la préparation de
l'article expédié, il est nécessaire de consulter un expert
en matière de matières dangereuses.

Mise au rebut

Les produits de jardin, les batteries, les
accessoires et les emballages doivent être
triés en vue d'un recyclage respectueux de
l'environnement.

Ne pas jeter les produits de jardinage et les
batteries/batteries rechargeables avec les
ordures ménagères !

Uniquement pour les pays de l'Union européenne :

Conformément à la directive européenne 2012/19/UE,
les équipements électriques et électroniques qui ne
sont plus utilisables, et conformément à la directive
européenne 2006/66/CE, les assemblages en batterie/
batteries défectueuses ou usagées, doivent être
collectés séparément et mis au rebut d'une manière
respectueuse de l'environnement.

f Il ne faut retirer les batteries intégrées que pour

les éliminer. Ouvrir la coque du carter peut détruire

l’outil de jardin.

f Les batteries intégrées ne doivent être retirées

que par une station de Service Après-Vente et
seulement pour les éliminer.

Blocs-batteries/batteries :

Lithium-ion :

Veuillez respecter les instructions de la section Transport.

Nederlands

| 59

Inhoud

Nederlands ..............................................................60

Bediening ..............................................................60

Onderhoud .............................................................62

Opslag in de winter .....................................................62

USB ...................................................................62

Gevaren van de accu ....................................................62

Veiligheidswaarschuwingen voor het laadstation en de voeding ..............63

Symbolen ..............................................................64

Beoogd gebruik. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Technische gegevens ...................................................64

Informatie over geluid/trillingen ..........................................65

Verklaring van afbeeldingen .............................................65

Montage ...............................................................65

Een extra tuin/gazongebied toevoegen (zie afbeelding I) .....................66

Maaien ................................................................66

Menunavigatie .........................................................67

Probleemoplossing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Aftersales-service en toepassingsservice .................................72

Vervoer ................................................................72

Afvoeren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

60 | Nederlands

Nederlands

Dank u voor het aanschaffen van de
Miimo robotmaaier.
Lees de onderstaande
veiligheidsinstructies voordat u de
Miimo installeert.

Veiligheidsvoorschriften
Waarschuwing! Lees alle
veiligheidswaarschuwingen en alle
instructies. Maak uzelf vertrouwd met
de bediening en het juiste gebruik van
de machine. Bewaar de instructies op
een veilige plaats voor later gebruik!

Verklaring van de symbolen op de machine

Algemene
veiligheidswaarschuwing
voor gevaar.

Zorg ervoor dat de machine geen
uitgangen blokkeert of belemmert.

Waarschuwing: Lees de
gebruiksaanwijzing door
voordat u de machine gaat
gebruiken.

Waarschuwing: Gebruik de
aan/uit-schakelaar voordat u
aan de machine gaat werken
of de machine optilt.

Waarschuwing: Raak
draaiende messen niet aan.
De messen zijn scherp. Pas
op voor het snijden in tenen of
vingers.

Wacht tot alle onderdelen
van de machine volledig tot
stilstand zijn gekomen voordat
u ze aanraakt. De messen
draaien nog even nadat de
machine is uitgeschakeld.
Een draaiend mes kan letsel
veroorzaken.

Zorg ervoor dat omstanders
niet gewond raken door het
wegschieten van vreemde
voorwerpen.

Waarschuwing: Blijf op een
veilige afstand van het product
wanneer het in bedrijf is.

Ga niet op de machine zitten.

De acculader bevat een
veiligheidstransformator.

Gebruik geen
hogedrukreiniger of tuinslang
om de machine te reinigen.

Bediening

f Schakel de maaier uit met de aan/

uit-schakelaar voordat u aan de
maaier zelf werkt (bijv. onderhoud,
gereedschapswissel, enz.) en
tijdens transport en opslag.

f Houd toezicht op kinderen om te

voorkomen dat ze met de machine
gaan spelen.

f Deze maaier mag niet worden

gebruikt door kinderen, personen
met een lichamelijke, zintuiglijke
of geestelijke handicap, of gebrek
aan ervaring en kennis, of personen
die onvoldoende bekend zijn met
deze instructies. Het is mogelijk
dat plaatselijke verordeningen een
minimumleeftijd van de gebruiker
voorschrijven.

f Bedien de machine niet op blote

voeten of met open sandalen, draag
altijd stevig schoeisel en een lange
broek.

f Vermijd het maaien in slechte

weersomstandigheden, vooral
wanneer er kans is op bliksem.

Nederlands | 61

f Tijdens de bediening van de maaier

en ook wanneer u dicht bij de maaier
komt, moet u er altijd voldoende op
letten dat u uw evenwicht behoudt,
vooral op hellingen en nat gras. Rek
niet te veel naar voren. Bedien de
maaier niet in een haastig tempo.

f De gebruiker is verantwoordelijk

voor eventuele ongevallen en gevaar
voor letsel/schade aan derden of
hun eigendom.

f Als er een gevaar optreedt terwijl

de machine in bedrijf is, druk dan
onmiddellijk op de rode STOP-knop.

f Controleer of de begrenzingsdraad

correct is aangebracht volgens de
instructies in de installatiehandleiding.

Raadpleeg de
installatiehandleiding die bij
het product is geleverd voor
volledige instructies voor het
installeren van de Miimo.

f Inspecteer regelmatig het gebied

waar de maaier wordt gebruikt en
verwijder alle stenen, takken, draden
en andere vreemde voorwerpen.

f Zorg dat er geen onder spanning

staande netkabels in het werkgebied
lopen. Als een netkabel in de
robotmaaier verstrikt raakt, moet
u de kabel isoleren voordat u deze
probeert te verwijderen.

f Voer regelmatig een visuele

inspectie uit om te controleren
of de messen, mesbouten en
maai-eenheid niet versleten of
beschadigd zijn. Vervang versleten
of beschadigde messen en bouten
als set om onbalans te voorkomen.

f Gebruik de machine nooit als de

afschermingen defect zijn of zonder
veiligheidsvoorzieningen.

f Plaats uw handen of voeten niet

nabij of onder draaiende onderdelen.

f U mag de machine nooit optillen of

dragen met draaiende motor.

f Laat de machine niet onbeheerd

achter als u weet dat er huisdieren,
kinderen of personen in de directe
omgeving zijn.

f Start de machine volgens de

instructies, en zorg er hierbij
voor dat u op een afstand van de
draaiende onderdelen staat.

f Gebruik het product niet op hetzelfde

moment als een sprinkler of gebruik
het schema om ervoor te zorgen dat
de twee systemen nooit tegelijkertijd
werken.

f Als het product om welke reden dan

ook is ondergedompeld, haal het dan
weg van water en schakel het uit
met de aan/uit-schakelaar. Probeer
het product niet in te schakelen,
maar neem contact op met uw
officiële Honda-dealer.

f Wijzig dit product niet. Onbevoegde

wijzigingen kunnen de veiligheid van
uw product in gevaar brengen en
leiden tot meer geluid en trillingen.

Schakel het product uit met de aan/
uit-schakelaar:

– voordat u een blokkade verwijdert,
– voordat u de machine controleert,

reinigt of eraan werkt,
– vóór opslag,
– als de machine abnormaal trilt

(stop en controleer onmiddellijk),
– na het raken van een vreemd

voorwerp; controleer op

beschadiging en vraag advies over

noodzakelijke reparaties bij uw

officiële Honda-dealer.

62 | Nederlands

Onderhoud

f Draag altijd tuinhandschoenen bij

het hanteren van of werken in de
buurt van de scherpe messen.

f Schakel de maaier uit met de aan/

uit-schakelaar voordat u aan de
maaier gaat werken.

f Haal de stekker uit het stopcontact

voordat u aan het laadstation of de
voeding gaat werken.

Reinig de buitenkant van de machine
grondig met een zachte borstel
en een doek. Gebruik geen water,
oplosmiddelen of poetsmiddelen.
Verwijder al het gras en vuil, met name
uit de ventilatiesleuven.
Draai de maaier ondersteboven
en reinig het mesgebied en de
zwenkwielen regelmatig. Gebruik een
stijve borstel of schraper om opgehoopt
maaisel te verwijderen (zie afbeelding J).

Messen zijn omkeerbaar.

f Zorg ervoor dat alle moeren, bouten

en schroeven goed vastzitten zodat
er veilig met het tuingereedschap kan
worden gewerkt. (zie afbeelding K)

f Controleer de machine regelmatig

visueel en vervang versleten
of beschadigde onderdelen om
veiligheidsredenen.

f Zorg ervoor dat alleen officiële

Honda-vervangingsonderdelen
worden gebruikt.

f Vervang, indien nodig, alle messen

en bouten als een set.

Opslag in de winter

f Schakel de maaier uit met de aan/

uit-schakelaar.

f De maaier kan worden gebruikt

tussen 5 °C en 45 °C. Als de
temperatuur in de tuin tijdens het
winterseizoen constant lager is

dan 5 °C, berg de maaier en het
laadstation dan op een veilige, droge
plaats op, buiten het bereik van
kinderen.

Plaats geen andere voorwerpen op de
maaier of het laadstation.

Het wordt aanbevolen de originele
verpakking te gebruiken wanneer u de
Miimo over lange afstanden vervoert.

f Bewaar de maaier alleen bij

temperaturen tussen -20 °C en
50 °C. Laat de maaier in de zomer
bijvoorbeeld niet in de auto liggen.

USB

f De maaier heeft een USB-interface

die uitsluitend bedoeld is voor
software-updates. Deze worden
uitgevoerd door uw officiële Honda­dealer. Gebruik alleen goedgekeurde
USB-sticks (geformatteerd naar
FAT 32) en goedgekeurde USB OTG­kabels.

f Gebruik de USB-interface niet

voor andere doeleinden. Sluit geen
externe apparaten aan.

Gevaren van de accu

f Laad de machine alleen op in

het door Honda goedgekeurde
laadstation.

f De Miimo kan worden gebruikt

tussen 5 °C en 45 °C. Als de
accutemperatuur buiten dit bereik
ligt, geeft de Miimo een bericht weer
en verlaat hij het laadstation niet. Als
de Miimo in bedrijf is, keert hij terug
naar het laadstation of blijft hij ter
plekke staan.

Nederlands | 63

f Als de accu defect raakt, kan er

vloeistof ontsnappen en in contact
komen met de aangrenzende
onderdelen. Controleer de
betreffende onderdelen en neem
contact op met de officiële Honda­dealer.

f In het onwaarschijnlijke geval

dat er vloeistof uit de accu komt,
dient u contact met de machine te
vermijden. Raadpleeg bij contact met
de vloeistof een arts.

f Open de machine of accu niet.

Gevaar voor kortsluiting en
elektrische schokken.

f Bescherm de machine tegen brand.

Gevaar voor explosie van de accu.
Neem in geval van brand of explosie
van de accu contact op met de
hulpdiensten.

f Bij beschadiging en onjuist gebruik

van de machine kunnen er dampen
uit de accu komen. Zorg voor frisse
lucht en raadpleeg een arts in geval
van klachten. De dampen kunnen

het ademhalingssysteem irriteren.

Veiligheidswaarschuwingen voor
het laadstation en de voeding

f Gebruik alleen het originele

laadstation en netsnoer van Honda
om de maaier op te laden. Anders

bestaat er brand- en explosiegevaar.

f Controleer regelmatig het

laadstation, de voedingseenheid,
kabels en stekkers. Als
beschadiging of slijtage van kabels
of stekkers wordt vastgesteld,
isoleer deze dan van het laadstation
of de voeding en gebruik ze
niet. Open het laadstation of de
voeding nooit zelf. Laat reparaties

alleen uitvoeren door een
gekwalificeerde Honda-monteur
en gebruik uitsluitend originele
reserveonderdelen. Bij schade aan

het laadstation, de voeding, een
kabel of stekker neemt het risico op
een elektrische schok toe.

f Gebruik het laadstation en de

voeding niet op gemakkelijk
ontvlambare oppervlakken (bijv.
papier, textiel, enz.) of in dergelijke
omgevingen. Door het warm

worden van het laadstation en de
voeding tijdens het opladen kan er
brandgevaar ontstaan.

f Houd kinderen te allen tijde in de

gaten. Zo zorgt u ervoor dat kinderen
niet met het laadstation, de voeding
of de machine kunnen spelen.

f De spanning die op de voeding

wordt aangegeven, moet
overeenkomen met de spanning van
de voedingsbron.

f Wij raden u aan de voeding

alleen aan te sluiten op een
contactdoos die is beveiligd door
een stroomonderbreker die wordt
geactiveerd bij een reststroom
van 30 mA. Controleer uw
aardlekschakelaar regelmatig.

f Het netsnoer moet regelmatig

worden gecontroleerd op tekenen
van beschadiging.

f In geval van overstroming van het

laadstation schakelt u de netvoeding
uit en neemt u contact op met een
officiële Honda-dealer.

f Raak de netstekker of andere

stekkers nooit met natte handen aan.

64 | Nederlands

f Loop niet over de kabels, plet ze niet

en trek er niet aan. Bescherm de
kabels tegen hitte, olie en scherpe
randen.

De voeding is voor de veiligheid
dubbel geïsoleerd en vereist geen
aardverbinding. De bedrijfsspanning is

Symbolen

De volgende symbolen zijn belangrijk voor het lezen
en begrijpen van de bedieningsinstructies, met name
de schema's. Let op de symbolen en hun betekenis.
De juiste interpretatie van de symbolen helpt u het
tuingereedschap beter en veiliger te gebruiken.

Symbool Betekenis

Draag beschermende handschoenen

230 V AC, 50 Hz (voor niet-EU-landen
220 V, 240 V waar van toepassing).
Neem voor gedetailleerde informatie
contact op met uw officiële Honda­dealer.

Neem bij twijfel contact op met een

Toegestane actie

Verboden actie

Accessoires/reserveonderdelen

gekwalificeerde elektricien of de
dichtstbijzijnde officiële Honda-dealer.

Beoogd gebruik

De maaier is bedoeld voor het maaien van particuliere
gazons.
Gebruik de maaier niet binnenshuis.
Gebruik de maaier niet voor andere doeleinden vanwege
het grotere risico op ongelukken en schade aan de
maaier. Probeer de maaier nooit op enige manier te
wijzigen, omdat dit tot ongevallen of schade aan de
maaier kan leiden.

Technische gegevens

Robotmaaier Eenheid Miimo HRM40

Maaibreedte cm 19
Maaihoogte mm 30–50
Hellingshoek (max.) °/% 15/27
Oppervlakte van gazon
– maximaal m
– max. per acculading
Gewicht volgens EPTA-Procedure 01:2014 kg 7,6
Beschermingsklasse IPX4
Serienummer zie typeplaatje op de maaier

Accu Li-ion

Nominale spanning VDC
Capaciteit Ah 2,5
Aantal accucellen 5
Bedrijfstijd, gemiddeld
Oplaadtijd (max.) min 45

Begrenzingsdraad

– draad meegeleverd m 125
– minimaal vereiste lengte m 20
– maximaal toegestane lengte m 250

A)

A)

2

2

m

min 45

400

45

18

Nederlands | 65

Robotmaaier Eenheid Miimo HRM40

Laadstation

Ingangsspanning VDC 24
Stroomverbruik opladen/begrenzingsdraad ingeschakeld W 55/2,6
Laadstroom (max.) A 2,3
Toegestaan laadtemperatuurbereik
Gewicht volgens EPTA-Procedure 01:2014 kg 1,65
Beschermingsklasse IPX4

Voedingseenheid

Zwitserland 80016-Y0E-003X
Verenigd Koninkrijk 80015-Y0E-003X
Rest van Europa 80014-Y0E-003X
Ingangsspanning (AC) V 220-240
Beschermingsklasse
Frequentie Hz 50–60
Uitgangsspanning (DC) V 24
Beschermingsklasse IPX7
Gewicht kg 0,8

A) Afhankelijk van maaihoogte, grasomstandigheden en vochtgehalte
B) Interne accutemperatuur
De specificaties gelden bij een nominale spanning [U] van 230 V. Deze specificaties kunnen variëren bij andere spanningen en in landspecifieke modellen.

B)

°C 5–45

/ II

Informatie over geluid/trillingen

Geluidsemissiewaarden vastgesteld volgens
EN 50636-2-107.
De A-gewogen geluidsniveaus van het product
zijn gewoonlijk: Geluidsvermogenniveau 61 dB(A).
Onzekerheid K = 2 dB.

Verklaring van afbeeldingen

Actie Afbeelding Bladzijde

Accessoires
Leveringsomvang/maaier

uitpakken
Begrenzingsdraad leggen
Begrenzingsdraad verlengen
Begrenzingsdraad leggen

rond nieuw voorwerp binnen
maaigebied

Maaier optillen en dragen
Maaihoogte instellen
Plaatsen & maaien
Extra gazongebied toevoegen

– met extra laadstation

(rechts)

– zonder extra laadstation

(linksboven)
Reiniging
Onderhoud

A 22
B 23

C 23
D 24
E 24

F 25
G 25
H 26
I 26

J 27
K 27

Montage

Controleer of de begrenzingsdraad volledig
aan de grond is vastgepind, zodat er geen
losse stukken draad zijn. Losse draden
kunnen een struikelgevaar vormen.

Verwijder stro, stenen, losse stukken hout, draad,
onder spanning staande netkabels en andere vreemde
voorwerpen uit het maaigebied. Zorg ervoor dat het
maaigebied vlak is en vrij van zichtbare obstakels voor
de maaier zoals greppels, groeven en steile hellingen van
meer dan 15°/27%.
Het laadstation moet op de draad aan de buitenrand van
het maaigebied worden geplaatst. Het mag niet aan de
zijkant van een gereedschaps- of tuinschuurtje worden
geplaatst dat als een eiland in het gazon staat dat moet
worden gemaaid.
Het wordt aanbevolen uw gazon eenmaal met een
conventionele gazonmaaier te maaien voordat u de maaier
installeert, het gazon voor het eerst in het nieuwe seizoen
gaat maaien en als het maaisel langer dan 5 mm zou zijn.
Het maaisysteem van de maaier is ontworpen voor
het maaien van kort gras (30-50 mm). Het maaisel kan
als mulch blijven liggen om het gazon te bemesten. De
maaihoogte van de maaier kan worden ingesteld op 30,
40 en 50 mm.
Stel de maaihoogte eerst enkele weken in op 50 mm
om te voorkomen dat de begrenzingsdraad wordt
doorgesneden. Daarna wordt de draad bedekt door het gazon.
Extra begrenzingsdraad kan worden toegevoegd met
behulp van een draadverbinding (zie afbeeldingen D-E).
De begrenzingsdraad kan worden verlengd tot een
maximale lengte van 250 m.

66 | Nederlands

De begrenzingsdraad kan tot 5 cm onder de grond (of
niet-metalen tegels) worden ingegraven.
Om schade aan de begrenzingsdraad te voorkomen, mag u
het gebied waar deze is geplaatst niet verticuteren of harken.
Vermijd bij het leggen van de draad hoeken van minder
dan 45°. Deze kunnen van invloed zijn op de prestaties.

Display

Symbool Betekenis

Terug-toets

Bevestigingsknop
Als de bevestigingsknop wordt ingedrukt

tijdens het maaien, keert de maaier terug
naar het laadstation

Rode LED aan: storing van maaier
Groene LED aan: maaier is ingeschakeld
Groene LED uit: De maaier is niet actief

en uw viercijferige pincode is vereist voor
activering.
Of de maaier is uitgeschakeld; schakel
de maaier in met de aan/uit-schakelaar
en voer uw viercijferige pincode in om de
maaier te activeren.
Opmerking: tijdens een software-update
branden de groene LED en de rode LED.

Knop links/rechts

Knop omlaag/omhoog
Display met dialoogscherm

1 2 3

Het display schakelt over naar de slaapstand als er
gedurende 10 minuten geen invoer plaatsvindt.

Tuinnummer (wordt weergegeven
als er meer dan één tuinkaart in het
maaiergeheugen staat)

Een extra tuin/gazongebied
toevoegen (zie afbeelding I)

Volg de instructies in de installatiehandleiding om een
extra gazongebied toe te voegen.

Met afzonderlijk laadstation, aparte tuinen (zie afbeelding
I, rechts): De maaier kan op maximaal drie verschillende tuinen

worden gebruikt. Voor een extra tuin zijn een apart laadstation
(zie afbeelding A) en de noodzakelijke begrenzingsdraad
en pinnen vereist. Als u een schema of de kalenderfunctie
Easy Timer selecteert, wordt het gras van het gebied
waarin de maaier zich bevindt binnen de tijdvakken gemaaid.
Schakel de maaier uit wanneer deze tussen verschillende
tuinen wordt getransporteerd.

Opmerking: software-updates moeten op elk laadstation
van de maaier worden uitgevoerd.
Om te onthouden welk laadstation bij welke tuin hoort,
raden wij u aan de laadstations te voorzien van het
tuinnummer en de tuinbeschrijving wanneer u deze voor
de winter opslaat.
Zonder afzonderlijk laadstation: Het is mogelijk om de
gazongebieden te verbinden door de begrenzingsdraden
tussen de twee gazongebieden evenwijdig en zo dicht
mogelijk bij elkaar te plaatsen (zie afbeelding I, linksboven).
Het extra gazongebied zonder laadstation wordt niet in het
kaartgeheugen geregistreerd en de maaier gebruikt de
maaistrategie Map & Mow niet in dit gazongebied zonder
laadstation. Het aanbevolen maximale gazongebied zonder
laadstation is 40 m2. De maaier maait totdat de accu leeg is
en moet voor het opladen worden teruggebracht naar het
laadstation.

Maaien

f Laat kinderen niet meerijden op de maaier.
f Druk op de stopknop boven op de maaier voordat

u de maaier optilt. Til de maaier altijd op aan de
handgreep. (Zie afbeelding F.)

Zorg ervoor dat er zich geen kleine dieren, zoals egels of
schildpadden, in het maaigebied bevinden.
Na een geslaagde installatie kunt u direct beginnen met
maaien door "Nu maaien" op het display te bevestigen,
of wachten op de volgende geplande maaitijd die is
geprogrammeerd met de kalenderfunctie Easy Timer
(moet vooraf worden ingesteld).

U kunt ook een maaischema instellen dat aan uw
behoeften voldoet.

De maaier moet een gazon 3 keer volledig maaien
(3 volledige maaibeurten uitvoeren) om het gazon in
te leren. Tijdens de inleerfase is het visuele resultaat
mogelijk niet optimaal.

Hieronder vermelden we de geschatte bedrijfstijden voor
volledige dekking van de tuin met behulp van Map &
Mow. Houd er rekening mee dat de bedrijfstijden variëren
afhankelijk van de complexiteit van het gazon en het
aantal voorwerpen in de tuin.

100 m2 4 u
350 m2 12 u
400 m2 14 u
Stel een schema met regelmatige herhalingen in.
Voor optimale maairesultaten stelt u een regelmatig
maaischema in. Zo gaat de accu langer mee en voorkomt
u rommel op het gazon.

Wanneer de maaier aan het maaien is

In de modus "Handmatig" werkt de maaier totdat het
gazon is gemaaid. Het maaien wordt alleen onderbroken
om de accu op te laden. Wanneer het gazon is gemaaid,
keert de maaier terug naar het laadstation.
In de programmeerbare modus "Schema" of met de
kalenderfunctie Easy Timer werkt de maaier continu
gedurende een ingestelde tijdsduur. Het maaien wordt
alleen onderbroken om de accu op te laden. Als het
maaien van het gazon vóór het einde van een tijdvak is
voltooid, keert de maaier terug naar het laadstation.
Als u het maaien voortijdig wilt stoppen, drukt u op
de Stop-knop of stuurt u de maaier terug naar het

laadstation door op de bevestigingsknop H te drukken.

Nederlands | 67

Energiebesparende modus

De maaier verlaagt het energieverbruik door de stroom
naar de begrenzingsdraad automatisch uit te schakelen
wanneer hij niet maait en niet wordt opgeladen.
Als u de maaier handmatig wilt activeren vanuit
de energiebesparende modus, drukt u op de

bevestigingsknop H en selecteert u vervolgens "Nu

maaien" of een andere "Maaimodus" terwijl de maaier
zich in het laadstation bevindt.
Bij het activeren van een schema of de Easy
Timer-functie wordt het draadsignaal automatisch
ingeschakeld.

Kleine gazons maaien met Place & Mow

Place & Mow is bedoeld voor het maaien van kleine

gebieden waarvoor een speciale behandeling nodig is
zonder dat het hele gazon moet worden gemaaid, zoals
het gebied onder een stuk tuinmeubilair dat is verwijderd.
De maaier moet in de linkerbenedenhoek van het te
maaien gebied worden geplaatst. (Zie afbeelding H.) Het
uiteindelijk gemaaide gebied hangt af van de toestand
van het gazon en is niet noodzakelijkerwijs een exact
vierkant. Volg na het voltooien van Place & Mow de
instructies op het scherm.

Opmerking: Om veiligheidsredenen kan Place & Mow niet
buiten de begrenzingsdraad worden gebruikt.

Sensors

De maaier is uitgerust met de volgende sensoren:

– De tilsensor wordt geactiveerd wanneer de maaier

wordt opgetild.
– De omvalsensor detecteert wanneer de maaier omvalt.
– De kantelsensor wordt geactiveerd wanneer de

maaier een hellingshoek van 32° bereikt.

Wanneer een van de sensoren wordt geactiveerd, bijv. de
tilsensor, worden de aandrijfmotoren en de maaibladen
gestopt. Op het display verschijnt een bericht,
bijvoorbeeld "opgetild".

– De obstakelsensor detecteert voorwerpen/

obstakels langs de gehele voorkant van de maaier en

veroorzaakt een richtingsverandering.

De accu opladen

De accu is voorzien van een temperatuurbewaking
die het opladen alleen mogelijk maakt als de interne
temperatuur van de accu tussen 5 °C en 45 °C ligt.
De lithium-ionaccu wordt gedeeltelijk opgeladen
geleverd. Het wordt aanbevolen de maaier in het
laadstation op te laden tijdens het aanbrengen van de
begrenzingsdraad.
De lithium-ionaccu kan op elk moment worden opgeladen
zonder dat de levensduur wordt verkort. Het onderbreken
van de oplaadprocedure leidt niet tot beschadiging van
de accu.
Wanneer de accu bijna leeg of ontladen is, wordt
de maaier uitgeschakeld door middel van een
beveiligingscircuit: de messen bewegen niet meer.

Menunavigatie

In de onderstaande tabel worden de verschillende menu-items uitgelegd.

Hoofdmenu Submenu 1 Submenu 2 Uitleg

Als u op de bevestigingsknop drukt, wordt de maaier

Nu maaien

Easy Timer De kalenderfunctie Easy Timer is geoptimaliseerd op basis

Kalender

Aantal volledige
maaibeurten per week

Weekdag Dagen waarop maaien is toegestaan (bijvoorbeeld

Begintijd Alleen het eerste tijdvak kan worden bewerkt (geldt voor

uitgestuurd om te maaien. In de modus "Uit/Handmatig"
werkt de maaier totdat op het display "tuin voltooid" wordt
weergegeven.

In de modus "Schema" of met de kalenderfunctie Easy
Timer werkt de maaier tot het verstrijken van de tijdsduur of

totdat "tuin voltooid" op het display verschijnt (afhankelijk
van wat zich eerst voordoet).

van de oppervlakte van het gazon.
In de standaardinstelling maait de maaier twee keer per
week het volledige gazon, waarbij de maaier om 8 uur 's
ochtends begint te maaien.
De volgende instellingen zijn mogelijk:

1 tot 3

uitgezonderd zondag).

alle actieve dagen).

68 | Nederlands

Hoofdmenu Submenu 1 Submenu 2 Uitleg

Schema Bewerken

(geselecteerde dag)

Niet maaien/Tijdvak
verwijderen

Programmeer een maaischema door specifieke maaidagen
en tijdvakken in te stellen (maximaal 2 per dag).

Hiermee wordt het overeenkomstige tijdvak voor de
geselecteerde dag verwijderd.
Het aantal volledige maaibeurten per week voor het huidige
schema wordt onderaan op het display weergegeven.

Uit/Handmatig Kies deze optie als u geen schema wilt gebruiken. De

maaier begint alleen te maaien door "Nu maaien" te
activeren.

Plaatsen & maaien Selecteer een grootte van 2 m x 2 m of 3 m x 3 m.

Instellingen

Maaimodus

Beveiliging

Maaien zonder
laadstation-

Automatisch
vergrendelen

De maaier maait het extra gazongebied zonder laadstation
in willekeurige modus totdat de accu leeg is.

Als er gedurende 3 minuten niet op de knoppen wordt
gedrukt, worden deze automatisch vergrendeld.
Aanbevolen om veiligheidsredenen en als bescherming
tegen diefstal.

– Aan Een pincode is vereist om de maaier na automatische

vergrendeling opnieuw te activeren.

– Uit De knoppen zijn altijd gereed voor invoer.

PIN wijzigen Voor het wijzigen van een pincode moet u eerst de

bestaande pincode invoeren.

Alarm

– Aan Het alarm is geactiveerd.

– Uit Het alarm is uitgeschakeld en is niet hoorbaar.

Hiermee wijzigt u de tijd en datum.

Datum en tijd

Hiermee wijzigt u de taal van het display.

Taal instellen

Systeemstatus Informatie over het opladen van de accu, systeeminformatie

en de bedrijfs- en oplaadtijd voor de maaier.

Info

Hoofdmenu Submenu 1 Submenu 2 Uitleg

Geavanceerd

Gereedschap

Draad-ID Hiermee wijzigt u de ID van de begrenzingsdraad wanneer

Sensorinstelling/
Toestand van gazon

Opnieuw in kaart
brengen

Fabrieksinstellingen
herstellen

Tuinoverzicht Hiermee geeft u het aantal in kaart gebrachte tuinen,

Tuin verwijderen Hiermee verwijdert u één specifieke tuinkaart of selecteert

Naam van maaier Hiermee wijzigt u de naam die op het display wordt

Controle niveau Informatie over de hoek van de maaier ten opzichte van het

Draadsignaal Hiermee detecteert u het draadsignaal dat wordt

er mogelijke interferenties in de buurt zijn.

Kies tussen Laag (oneffen terrein), Normaal en Hoog (glad
terrein). Afhankelijk van de geselecteerde toestand van het
gazon is de hobbelsensor van de maaier meer of minder gevoelig.

Hiermee verwijdert u de huidige kaart van de tuin.

Als u de fabrieksinstellingen van de maaier herstelt,
worden alle persoonlijke instellingen (behalve de pincode)
verwijderd.
Na het herstellen van de fabrieksinstellingen moet de
maaier de tuinen opnieuw in kaart brengen.

hun grootte, hun draad-ID en de datum van de laatste
maaibeurt van de tuin weer.

u het verwijderen van alle kaarten tegelijk.

weergegeven. Alleen letters van het Latijnse alfabet
kunnen worden gebruikt. Het aantal letters is beperkt. Deze
functie is niet in elke taal beschikbaar.
In sommige talen (bijv. Tsjechisch of Pools) heeft een
naamswijziging geen invloed op de weergave vanwege
specifieke grammaticale verzoeken.

terrein. Als de maaier zich in het laadstation bevindt en de
stip op het display zich niet binnen de aangegeven cirkel
bevindt, moet het laadstation worden verplaatst naar een
nieuwe, vlakkere locatie.

ontvangen van de begrenzingsdraad, met aanduiding van
de sterkte (voor servicevertegenwoordiger).
De maaier ontvangt geen draadsignaal wanneer hij in het
laadstation staat.

Nederlands | 69

Probleemoplossing

Probleem Mogelijke oorzaak Corrigerende maatregel

Het LED-lampje
op het laadstation
knippert

Overmatige
trillingen/overmatig
geluid

Maaier gaat niet
betrouwbaar naar
het laadstation

De begrenzingsdraad is
onderbroken, te lang of te kort.
Draad niet aangesloten en
maaier niet in het laadstation.

Loszittende mesbout Haal de mesbout aan met een aanhaalmoment van 2,5 Nm.

Maaiblad beschadigd/verbogen Vervang het maaiblad (zie afbeelding K).

Begrenzingsdraad niet goed
rond het laadstation gelegd

Begrenzingsdraad dicht bij een
storingsbron

Controleer of de begrenzingsdraad niet is onderbroken
en een lengte tussen 20 en 250 meter heeft. Schakel
vervolgens de voeding uit en weer in.

Volg de instructies in de installatiehandleiding bij het
installeren van de maaier.

Volg de instructies in de installatiehandleiding voor het
leggen van de begrenzingsdraad.

Verwijder overtollige (bijv. opgerolde) begrenzingsdraad
rond het laadstation.
Wijzig de ID van de begrenzingsdraad in het menu.

70 | Nederlands

Probleem Mogelijke oorzaak Corrigerende maatregel

Maaier werkt niet Aan/uit-schakelaar niet

ingeschakeld

Verwijder de maaier uit het laadstation, schakel de aan/uit­schakelaar in en plaats de maaier terug in het laadstation
(zorg ervoor dat het laadstation is ingeschakeld - LED
brandt groen).

Mogelijke verstopping Schakel altijd eerst de aan/uit-schakelaar uit, controleer

vervolgens onder de maaier en maak de onderkant indien
nodig vrij (draag altijd beschermende handschoenen).

Accu niet volledig opgeladen Plaats de maaier in het laadstation zodat deze kan worden

opgeladen. Het laadstation moet zijn ingeschakeld.

Gras te hoog Maai het gazon met een conventionele grasmaaier op de

laagste maaihoogte voordat u de maaier gebruikt.

Accu te warm/koud De maaier werkt bij een interne accutemperatuur tussen

5 °C en 45 °C. Laat de maaier afkoelen/opwarmen. Als de
storing zich regelmatig voordoet, moet u het laadstation in
de schaduw plaatsen.

Maaier staat
op het gazon

Problemen tijdens bedrijf Druk op de bevestigingsknop om het scherm te laten

oplichten of plaats de maaier in het laadstation.
met het display
uitgeschakeld

Maaier laadt niet op Accu te warm/koud De maaier werkt bij een interne temperatuur tussen

5 °C en 45 °C. Laat de maaier afkoelen/opwarmen. Als de

storing zich regelmatig voordoet, moet u het laadstation in

de schaduw plaatsen.

Laadstation niet ingeschakeld Schakel de voeding van het laadstation in. Als het

laadstation niet kan worden ingeschakeld, neem dan

contact op met uw officiële Honda-dealer.

Laadpennen gecorrodeerd Reinig de laadpennen.

Maaier is buiten
begrenzingsdraad

Begrenzingsdraad op een
helling

Obstakel nabij

Zorg voor een afstand van 30 cm tussen de begrenzingsdraad

en de helling, die maximaal 15°/27% mag zijn.

Verwijder het obstakel.

begrenzingsdraad

Delen van het
gazon zijn niet
gemaaid

De maaier moet meer
maaibeurten uitvoeren om de
tuin te voltooien

Tijdvak niet lang genoeg voor
tuingrootte

Afstand tussen de
begrenzingsdraden te klein

Laat de maaier 3 volledige maaibeurten uitvoeren om het

hele gazon te dekken.

Verleng het maaitijdvak of gebruik de kalenderfunctie Easy

Timer.

Vergroot de afstand tussen de begrenzingsdraden tot

minimaal 75 cm.

Zware maai-omstandigheden Selecteer de optie "ongelijk terrein/lage gevoeligheid" bij

het menu-item "Toestand van gazon/hobbelsensor".

Maak de tuin vlak/verwijder hobbels/baken ongeschikte

gebieden af met de begrenzingsdraad - Volg de instructies

in de installatiehandleiding.

Gras te hoog Selecteer de optie "ongelijk terrein/lage gevoeligheid" bij

het menu-item "Toestand van gazon/hobbelsensor".

Hellingen in de tuin te steil Zorg ervoor dat de maaier alleen wordt gebruikt op

hellingen van 15 graden of minder en dat de volledige tuin

zich niet op een helling bevindt.

Probleem Mogelijke oorzaak Corrigerende maatregel

Maaier komt vast te
zitten in de tuin

Voorwerpen/obstakels niet
afgebakend

Gebruik de begrenzingsdraad voor het afbakenen van

obstakels waar de maaier vaak vast komt te zitten.

Nieuw gelegd gazon Wacht een paar weken tot de bodem zich heeft

gestabiliseerd voordat u de maaier gebruikt.

Wijzig de instelling bij het menu-item "Toestand van gazon/

hobbelsensor".

Wacht na het sproeien zo lang mogelijk voordat u de

maaier inschakelt.

De maaier maait
per ongeluk
bloemen, enz. of

Voorwerpen/obstakels lager
dan 5 cm niet afgebakend

Baken het obstakel af met de begrenzingsdraad, waarbij

u zorgt voor een afstand van 30 cm tot het voorwerp, of

verwijder de voorwerpen/obstakels.
rijdt over bepaalde
obstakels

Maaier lijkt niet
logisch te maaien

Het Map & Mow-systeem
is afhankelijk van de
omstandigheden in de tuin

Meer informatie vindt u in de installatiehandleiding.

Als dit gedrag vaak opnieuw optreedt, breng de tuin dan

opnieuw in kaart.

(de maaier kan bijvoorbeeld
naar het dichtstbijzijnde
ongemaaide gebied gaan
in plaats van naar de laatst
gemaaide plek). De maaier
hoeft niet noodzakelijkerwijs
verder te gaan in het volgende
ongemaaide gebied.

De maaier rijdt niet altijd in een

Geen corrigerende maatregelen nodig.

rechte lijn tussen gebieden

De maaier vindt vaak niet de

Wijzig de draad-ID.

juiste positie of draait vaak ter
plekke

Draad gekruist bij het afbakenen
van een voorwerp

Controleer of de gelegde begrenzingsdraad niet is

gekruist.

Volg de instructies in de installatiehandleiding.

De maaier rijdt in willekeurige
banen in een extra gazongebied

Normaal gedrag. Het Map & Mow-systeem werkt alleen in

gebieden met een laadstation.

zonder laadstation.

De
begrenzingsdraad
wordt steeds
opnieuw
doorgesneden

Draad zit niet strak tussen de
pinnen

De afstand tussen de pinnen is
groter dan 75 cm

Trek de draad strak en zorg ervoor dat de afstand tussen

de pinnen maximaal 75 cm is. Volg de instructies in

de installatiehandleiding. Gebruik draadverbindingen

om de onderbreking te repareren. Vermijd het gebruik

van een verticuteermachine, cultivator, enz. boven de

begrenzingsdraad.

Maaier levert
een onverzorgde
afwerking/
maairesultaat van
slechte kwaliteit af

De maaier maait niet vaak
genoeg

Maai vaker voor een goed resultaat (bijv. door meer/

langere tijdvakken in het schema).

Botte maaimessen Draai de messen om of vervang ze (zie afbeelding K).

Mogelijke verstopping Schakel altijd eerst de aan/uit-schakelaar uit, controleer

vervolgens onder de maaier en maak de onderkant indien

nodig vrij (draag altijd beschermende handschoenen).

Nederlands | 71

72 | Nederlands

Probleem Mogelijke oorzaak Corrigerende maatregel

Begrenzingsdraad
wordt niet
gedetecteerd

De knop voor de
maaihoogte zit vast

Geen voeding bij het laadstation Controleer of het laadstation is ingeschakeld (LED brandt).

Begrenzingsdraad beschadigd/
doorgesneden

Onjuiste installatie (bijv.
onvoldoende afstand tussen
draden)

Begrenzingsdraad dicht bij een
storingsbron

Mogelijke verstopping Schakel altijd eerst de aan/uit-schakelaar uit, controleer

Controleer de begrenzingsdraad op beschadiging.

Volg de instructies in de installatiehandleiding.

Wijzig de draad-ID.

vervolgens onder de maaier en maak de onderkant indien

nodig vrij (draag altijd beschermende handschoenen).

Aftersales-service en
toepassingsservice

Vermeld bij alle correspondentie en bestellingen van
reserveonderdelen altijd het 10-cijferige artikelnummer
dat op het typeplaatje van de maaier is vermeld.

Mogelijk is ook de softwareversie van uw maaier vereist
(zie "Menu > Instellingen > Info").

Als u wordt verzocht de maaier aan de officiële Honda­dealer terug te bezorgen, moeten de maaier en het
laadstation altijd samen worden geretourneerd.

Het product moet regelmatig worden gecontroleerd
en onderhouden om veilig gebruik en hoogstaande
prestaties te waarborgen.

Door regelmatig onderhoud zal het apparaat ook langer
mee gaan.

Honda raadt u aan de jaarlijkse onderhoudsbeurt door
uw officiële Honda-dealer te laten uitvoeren.

Vervoer

Voor de meegeleverde lithium-ionaccu's gelden de
wettelijke vereisten voor gevaarlijke goederen. De accu's
zijn geschikt voor wegtransport door de gebruiker zonder
verdere beperkingen.

Bij verzending via derden (bijv. luchttransport of
expediteur) moeten speciale eisen op het gebied van
verpakking en etikettering worden opgevolgd. Voor de
voorbereiding van het te verzenden item moet u een
expert in gevaarlijk materiaal raadplegen.

Afvoeren

Het tuingereedschap, de accu's, accessoires
en verpakking moeten worden gesorteerd voor
milieuvriendelijke recycling.

Zorg ervoor dat tuingereedschappen en accu's/
oplaadbare accu's niet met het huisvuil worden
afgevoerd!

Alleen voor EU-landen:

In overeenstemming met de Europese wet 2012/19/
EU moeten elektrische en elektronische apparaten
die niet meer bruikbaar zijn afzonderlijk en op een
milieuvriendelijke manier worden afgevoerd. Hetzelfde
geldt voor defecte of gebruikte accupakketten/accu's, in
overeenstemming met de Europese wet 2006/66/EG.

f Geïntegreerde accu’s mogen alleen worden

verwijderd als deze moeten worden afgevoerd.

Door het openen van de behuizing kan het
tuingereedschap onherstelbaar beschadigd
worden.

f Geïntegreerde accu’s mogen, als deze worden

afgevoerd, alleen door een klantenservice worden
verwijderd.

Accupakketten/accu's

Li-ion:

Houd u aan de instructies onder Transport.

Svenska

| 73

Contents

Svenska ................................................................74

Körning ................................................................74

Underhåll ..............................................................76

Förvaring under vintern ..................................................76

USB ...................................................................77

Batteririsker. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

Säkerhetsvarningar för dockningsstationen och strömförsörjningen ..........77

Symboler ..............................................................78

Avsedd användning .....................................................78

Tekniska data ..........................................................79

Ljud-/vibrationsinformation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Förklaring av figurer ....................................................80

Installation .............................................................80

Lägga till ytterligare trädgård/klippområde (se figur I) .......................80

Klippa gräset ...........................................................81

Navigera i menyn .......................................................82

Felsökning .............................................................83

Service efter försäljning och för applikationen ..............................86

Transport ..............................................................86

Kassering ..............................................................86

74 | Svenska

Svenska

Tack för att du köpte gräsklipparen
Miimo Robotic.
Vänligen läs säkerhetsinstruktion­erna som finns här nedan innan du
installerar Miimo.

Säkerhetsanmärkningar
Varning! Läs alla säkerhetsföresk­rifter och instruktioner. Bekanta dig
med de olika reglagen och korrekt
användning av maskinen. Förvara
instruktionerna så att du kan ta fram
dem vid ett senare tillfälle.

Förklaring av symboler på maskinen

Allmänna
säkerhetsvarningar.

Försäkra dig om att inga utgångar
blockeras eller hindras av
maskinen.

Varning: Läs instruktionerna
innan du använder
maskinen.

Varning: Stäng av med
På/Av-knappen innan arbete
utförs på den eller maskinen
lyfts.

Försiktighet: Rör inte vid
de roterande knivarna.
Knivarna är vassa. Var
försiktig så att du inte
skadar tår eller fingrar.

Vänta tills alla maskinens
delar har stannat helt och
hållet innan du rör vid
dem. Knivarna fortsätter
att rotera även efter att
maskinen stängts av. En
roterande kniv kan orsaka
skada.

Se till att människor i
närheten inte blir träffade
av föremål som slungas
iväg av maskinen.

Varning: Håll säkert avstånd
från maskinen när den är
i drift.

Sitt inte på maskinen.

Batteriladdaren innehåller
en säkerhetstransformator.

Använd inte högtryckstvätt
eller trädgårdsslangen för
att rengöra maskinen.

Körning

f Innan något arbete görs på själva

gräsklipparen (t.ex. underhåll,
byte av verktyg osv.) samt under
transport och förvaring, ska
maskinen stängas av med
På/Av-knappen.

f Håll uppsikt över barn så att de

inte leker med maskinen.

f Låt aldrig barn, personer med

fysiska, sensoriska eller mentala
begränsningar, eller med
brist på erfarenhet och/eller
kunskap och/eller som är dåligt
insatta i dessa instruktioner,
använda gräsklipparen. Lokala
bestämmelser kan inskränka
åldern för operatören.

f Kör inte maskinen när du är

barfota eller har öppna sandaler.
Se alltid till att ha heltäckande
skor och långbyxor.

f Undvik att klippa gräset när det är

dåligt väder, i synnerhet om det
finns risk för blixtnedslag.

Svenska | 75

f När gräsklipparen är igång

och även när du närmar
dig den, ska du alltid vidta
försiktighetsåtgärder så att du
inte tappar balansen, i synnerhet
på sluttningar och om gräset
är vått. Luta dig inte för mycket
framåt. Kör inte gräsklipparen i
ett högt tempo.

f Operatören eller användaren

ansvarar för personskador eller
faror som andra människor eller
deras egendom utsätts för.

f Om något riskfyllt inträffar

när maskinen är igång ska du
omedelbart trycka på den röda
STOP-knappen.

f Försäkra dig om att installationen

av begränsningskabeln har gjorts
i enlighet med installationsguiden.

Se installationsguiden, som
följer med den här produkten,
för fullständiga instruktioner
om hur man installerar Miimo.

f Kontrollera med jämna mellanrum

området där gräsklipparen
används och ta bort alla stenar,
pinnar, kablar och andra
främmande föremål.

f Låt aldrig några anslutna

elkablar ligga i det område
där gräsklipparen arbetar.
Om en strömkabel fastnar i
robotgräsklipparen måste
den kopplas bort från
strömförsörjningen innan försök
görs för att ta bort den.

f Du ska med jämna mellanrum

kontrollera att inte knivarna,

knivbultarna eller klippenheten är
slitna eller skadade. Byt ut slitna
eller skadade blad och bultar
som en enhet för att bibehålla
balansen.

f Använd aldrig maskinen med

trasiga skydd eller om inte
säkerhetsanordningar är på plats.

f Låt inte händer eller fötter

komma i närheten av eller
under roterande delar.

f Lyft aldrig upp eller bär maskinen

när motorn är igång.

f Lämna aldrig maskinen i drift utan

uppsikt om du vet att det finns
husdjur, barn eller människor
precis i närheten av den.

f Starta maskinen så som beskrivs

i instruktionerna samtidigt som
du håller dig på avstånd från
roterande delar.

f Använd aldrig produkten

samtidigt som en vattenspridare
är igång, schemalägg inte heller
de två systemen så att de körs
samtidigt.

f Om av någon anledning

produkten hamnar under vatten,
ska du lyfta bort den från vattnet
och stänga av den med hjälp av
På/Av-knappen. Försök inte sätta
igång produkten utan kontakta
din auktoriserade Honda­återförsäljare.

f Gör inga modifieringar av den här

produkten. Otillåtna modifieringar
kan påverka säkerheten för din
produkt och kan orsaka att oljud
och vibrationer ökar.

76 | Svenska

Stäng av produkten med
På/Av-knappen:

– innan du tar bort hinder
– innan du kontrollerar, rengör eller

utför arbete på maskinen
– före förvaring
– om maskinen börjar vibrera

onormalt (stoppa den och

kontrollera omedelbart)
– efter att den kört på ett

främmande föremål. Kontrollera

om maskinen blivit skadad och

kontakta din auktoriserade

Honda-återförsäljare för råd om

nödvändiga reparationer.

Underhåll

f Använd alltid trädgårdshandskar

när du hanterar eller arbetar nära
de vassa knivarna.

f Stäng av gräsklipparen med

På/Av-knappen innan du arbetar
med den.

f Ta ur kontakten från eluttaget

innan du arbetar med
dockningsstationen eller
strömförsörjningen.

Rengör maskinens utsida noggrant
med hjälp av en mjuk borste eller
trasa. Använd inte vatten, lösnings-
eller polermedel. Ta bort allt
gräs och skräp, i synnerhet från
ventilationshålen.
Rengör regelbundet knivområdet
och de svängbara hjulen genom att
vända gräsklipparen uppochner.
Använd en hård borste eller en
skrapa för att ta bort kompakt
gräsklipp (se figur J).

Knivarna är vändbara.

f Se till att alla muttrar, bultar och

skruvar är ordentligt åtdragna
så det är säkert att arbeta med
trädgårdsredskapet. (se figur K)

f Av säkerhetsskäl ska man med

jämna mellanrum kontrollera
maskinen visuellt och byta ut
slitna eller skadade delar.

f Använd bara reservdelar som

godkänts av Honda.

f Byt ut alla knivar och bultar som

en enhet, när så krävs.

Förvaring under vintern

f Stäng av produkten med

På/Av-knappen.

f Gräsklipparen kan arbeta vid

temperaturer mellan 5 °C och
45 °C. Under vintersäsongen,
när temperaturen i trädgården
konsekvent går under 5 °C,
ska gräsklipparen och
dockningsstationen flyttas till
och förvaras i ett säkert, torrt
utrymme, utom räckhåll för barn.

Placera inte några andra
föremål på gräsklipparen eller
dockningsstationen.

Vi rekommenderar att man använder
originalförpackningen när man
transporterar Miimo längre sträckor.

f Förvara gräsklipparen inom ett

temperaturintervall på mellan
–20 °C och 50 °C. Du får till
exempel inte lämna gräsklipparen
i bilen på sommaren.

Svenska | 77

USB

f Gräsklipparen har ett USB-

gränssnitt som enbart används
för uppdatering av mjukvaran.
Detta utförs av din auktoriserade
Honda-återförsäljare. Använd
endast USB-minnen som godkänts
av USB.org (formaterade med
FAT 32) och OTG-kablar som
godkänts av USB.org.

f Använd inte USB-gränssnittet i

något annan syfte. Koppla inte in
några externa enheter.

Batteririsker

f Ladda endast med

dockningsstationen som är
godkänd av Honda.

f Gräsklipparen kan arbeta mellan

5 °C och 45 °C. Om batteriets
temperatur hamnar utanför detta
område kommer Miimo att visa
ett meddelande och inte lämna
dockningsstationen. Om Miimo är
i drift kommer den att återvända
till dockningsstationen eller
stanna där den befinner sig.

f Om batteriet blir defekt kan

det komma ut vätska som kan
komma i kontakt med närliggande
komponenter. Kontrollera alla
delar som berörts och kontakta
en auktoriserad Honda­återförsäljare.

f Om, trots att det är osannolikt,

sådan vätska skulle komma ut
ur batteriet ska du undvika all
beröring av maskinen. Om du
ändå kommer i kontakt med
vätskan ska du kontakta läkare.

f Öppna inte maskinen eller

batteriet. Risk för kortslutning
och elektriska stötar.

f Skydda maskinen mot brand.

Risk för att batteriet exploderar.
Kontakta räddningstjänsten om
brand inträffar eller batteriet
exploderar.

f Ångor kan komma ut ur batteriet

om maskinen skadas eller
används på ett felaktigt sätt. Sörj
för frisk luft och sök läkare om
någon form av krämpor skulle
uppstå. Ångorna kan irritera

andningsorganen.

Säkerhetsvarningar för
dockningsstationen och
strömförsörjningen

f Använd endast dockningsstation

och elkabel som är Honda
original för att ladda
gräsklipparen. Annars finns det

risk för brand och explosion.

f Kontrollera regelbundet dock-

ningsstationen, strömförsör­jningsenheten, kablarna samt
kontakterna. Om du upptäcker
skador eller ålderstecken, ska
dockningsstationen eller
strömförsörjningen kopplas ur
och inte längre användas. Öppna
aldrig dockningsstationen eller
strömförsörjningen själv. Låt
endast en kvalificerad Honda­tekniker utföra reparationer och
använd endast originaldelar. En

skadad dockningsstation, ström­försörjning, kabel eller kontakt
ökar risken för elektriska stötar.

78 | Svenska

f Använd inte dockningsstationen

eller strömförsörjningen
på lättantändliga ytor (t.ex.
papper, textilier etc.) eller
omgivningar. Uppvärmningen

av dockningsstationen och
strömförsörjningen under
laddningsprocessen kan
utgöra brandrisk.

f Håll hela tiden uppsikt

över barnen. Detta för att
säkerställa att barnen inte
leker med dockningsstationen,
strömförsörjningen eller
maskinen.

f Spänningen som anges på

strömförsörjningen måste
motsvara spänningen för
strömkällan.

f Vi rekommenderar att

strömförsörjningen endast
ansluts till ett uttag som skyddas
av en jordfelsbrytare som ska
utlösas vid 30 mA läckström.
Kontrollera din jordfelsbrytare
(RCD) regelbundet.

f Strömförsörjningskabeln måste

kontrolleras med avseende på
skada regelbundet.

f Kör inte över, krossa eller dra i

kablarna. Skydda kablarna från
värme, olja och vassa föremål.

Av säkerhetsskäl är
strömförsörjningen dubbelisolerad
och kräver ingen jordanslutning.
Driftspänningen är 230 V AC, 50 Hz
(för länder utanför EU 220 V, 240 V
så som är tillämpligt). Kontakta din
auktoriserade Honda-återförsäljare
för mer information.

Om du är tveksam ska du kontakta
en kvalificerad elektriker eller
närmaste auktoriserade Honda­återförsäljare.

Symboler

Följande symboler är viktiga för att läsa och förstå
bruksanvisningarna, i synnerhet figurerna. Var
uppmärksam på symbolerna och deras innebörd. Genom
att tolka symboler på rätt sätt kommer du att kunna
använda trädgårdsprodukten på ett bättre och säkrare
sätt.

Symbol Innebörd

Använd skyddshandskar

Tillåten åtgärd

Förbjuden åtgärd

Tillbehör/reservdelar

f Om dockningsstationen

hamnar under vatten ska man
stänga av strömförsörjningen
vid huvudströmbrytaren och
kontakta en auktoriserad Honda­återförsäljare.

f Rör aldrig vid elkontakten eller

någon annan kontakt med blöta
händer.

Avsedd användning

Gräsklipparen är avsedd att användas för klippning av
gräsmatta i privat bruk.
Kör inte gräsklipparen inomhus.
Använd inte gräsklipparen i något annat syfte eftersom
det kan öka risken för personskador och skador på
gräsklipparen. Försök aldrig att på något sätt modifiera
gräsklipparen eftersom det kan leda till personskador
eller skador på gräsklipparen.

Svenska | 79

Tekniska data

Robotgräsklippare Enhet Miimo HRM40

Klippbredd cm 19
Klipphöjd mm 30–50
Lutningsvinkel (max.) °/% 15/27
Storlek på gräsmattans yta
– maximal m
– per laddning upp till

A)

Vikt i enlighet med EPTA-procedur 01:2014 kg 7,6
Kapslingsklassning IPX4
Serienummer se typskylt på gräsklipparen

Batteri Li-ion

Märkspänning VDC
Kapacitet Ah 2,5
Antal battericeller 5
Drifttid, genomsnitt

A)

Laddningstid (max.) min 45

Begränsningskabel

– kabel medföljer m 125
– minsta längd som krävs m 20
– maximal tillåten längd m 250

Dockningsstation

Ingångsspänning VDC 24
Strömförbrukning laddning/begränsningskabeln på W 55/2,6
Laddningsström (upp till) En 2,3
Tillåtet intervall för laddningstemperatur

B)

Vikt i enlighet med EPTA-procedur 01:2014 kg 1,65
Kapslingsklassning IPX4

Strömförsörjningsenhet

Schweiz 80016-Y0E-003X
Storbritannien 80015-Y0E-003X
Resten av Europa 80014-Y0E-003X
Ingångsspänning (AC) V 220-240
Skyddsklass
Frekvens Hz 50-60
Utspänning (DC) V 24
Kapslingsklassning IPX7
Vikt kg 0,8

A) Beror på klipphöjd, gräsförhållanden och fukt
B) Temperatur för internt batteri
Specifikationerna gäller för märkspänning [U] på 230 V. Dessa specifikationer kan variera vid olika spänningar och i olika landspecifika modeller.

2

2

m

min 45

°C 5-45

400

45

18

/ II

Ljud-/vibrationsinformation

Bullervärden fastslagna enligt EN 50636-2-107.
De typiska A-viktade ljudnivåerna är:
Ljudeffektnivå 61 dB(A). Osäkerhet K = 2 dB.

80 | Svenska

Förklaring av figurer

Händelse Figur Sidan

Tillbehör
Leveransomfattning/packa upp

gräsklipparen
Lägga ut begränsningskabel
Förlänga begränsningskabel
Lägga ut begränsningskabel runt nya

inre objekt
Lyfta upp och bära gräsklipparen
Ställa in klipphöjd
Placera och klippa
Lägga till ytterligare område som ska

klippas

– med extra dockningsstation (höger)
– utan extra dockningsstation (längst

upp till vänster)
Rengöring
Underhåll

A 22
B 23

C 23
D 24
E 24

F 25
G 25
H 26
I 26

J 27
K 27

Installation

Kontrollera om begränsningskabeln är helt
fastsatt i marken och undvik att kabeln slackar.
En lös kabel kan innebära en risk att snubbla.

Ta bort strån, stenar, lösa träbitar, kablar, anslutna
elkablar och andra främmande föremål från klippområdet.
Se till att klippområdet har en jämn yta och inga diken,
fåror eller sluttningar brantare än 15°/27 %, vilka utgör ett
verkligt hinder för gräsklipparen.
Dockningsstationen måste vara placerad på kabeln vid
klippområdets ytterområde. Den får inte placeras vid
sidan av ett redskap eller trädgårdsskjul som står för sig
själv i gräsmattan som ska klippas.
Vi rekommenderar att du först klipper gräsmattan med
en konventionell gräsklippare innan du installerar Miimo.
Gör även detta före första gången som gräsmattan ska
klippas när en ny säsong börjar eller när gräset ska
klippas mer än 5 mm.
Gräsklipparens klippsystem är utformat för att klippa
korta bitar av grässtråna (30–50 mm). Gräsklippet kan
ligga kvar som gödsel för gräsmattan. Gräsklipparens
klipphöjd kan justeras till 30, 40 eller 50 mm.
De första veckorna som gräsklipparen används bör
klipphöjden vara inställd på 50 mm, för att förhindra att
begränsningskabeln klipps av. Därefter kommer kabeln
att vara täckt av gräsmattan.
Ytterligare begränsningskabel kan läggas till med hjälp av
en skarvkoppling (se figurerna D–E).
Begränsningskabeln kan förlängas upp till en maximal
total längd på 250 m.
Begränsningskabeln kan grävas ner maximalt 5 cm
i marken (eller under icke-metalliska plattor).
För att inte begränsningskabeln ska skadas, ska man inte
vertikalskära eller kratta det område där den är dragen.

När man lägger ut kabeln ska man undvika vinklar
som är mindre än 45°. Det kan påverka gräsklipparens
prestanda.

Display

Symbol Innebörd

Bakåt-knapp
Bekräftelseknapp

Om bekräftelseknappen trycks in när
gräsklipparen kör kommer den att
återvända till dockningsstationen

Röd LED på: fel på gräsklipparen
Grön LED på: gräsklipparen är på
Grön LED av: gräsklipparen är inaktiv och

du måste mata in din fyrsiffriga PIN-kod
för att aktivera den.
Eller så är gräsklipparen avstängd och du
måste slå på På/Av-knappen och mata in
din fyrsiffriga PIN-kod för att aktivera den.
Obs: när uppdatering av mjukvaran pågår,
lyser både den gröna och den röda
LED-lampan.

Vänster/höger-knapp
Ner/upp-knapp
Display med dialogskärm

1 2 3

Om ingen knapp tryckts in inom 10 minuter övergår
displayen till viloläge.

Trädgårdsnummer (visas när fler än en
trädgård kartlagts i gräsklipparens minne)

Lägga till ytterligare trädgård/
klippområde (se figur I)

Följ instruktionerna i installationsguiden när du ska
installera ytterligare klippområde.

Vid separat dockningsstation, separata trädgårdar
(se figur I, höger): Gräsklipparen kan användas för upp

till tre separata trädgårdar. För en extra separat trädgård,
krävs en separat dockningsstation (se figur A) och även
nödvändig mängd begränsningskabel samt märlor. Om man
valt kalenderfunktionen för ett schema eller Enkel timer
kommer gräsklipparen att klippa gräset i det område där
den befinner sig, inom de aktuella tidsinställningarna.
Stäng av gräsklipparen när den förflyttas mellan de
separata trädgårdarna.

Svenska | 81

Obs: uppdatering av gräsklipparens mjukvara måste
genomföras i varje dockningsstation.
Vi rekommenderar att man sätter på etiketter med nummer
på dockningsstationerna för respektive trädgård. På så
sätt vet man vilken dockningsstation som hör till vilken
trädgård, vilket annars kan vara lätt att glömma när man
tar fram dem igen efter vinterförvaringen.
Utan separat dockningsstation: Det går att koppla samman
separata gräsmattor genom att dra begränsningskabeln
mellan de två gräsmattorna. Placera i detta fall
kabeldragningarna parallellt och så nära varandra
som möjligt (se figur I, överst till vänster). Det extra
klippområdet utan dockningsstation är inte registrerat
i kartläggningsminnet. Gräsklipparen kommer därför
inte att använda klippfunktionen Map & Mow (kartlägg
och klipp) för klippområdet utan dockningsstation.
Maximal rekommenderad storlek för klippområde utan
dockningsstation är 40 m2. Gräsklipparen kommer att
fortsätta att klippa till dess att batteriet tar slut och måste
sedan bäras tillbaka till dockningsstationen för att laddas.

Klippa gräset

f Låt aldrig barn åka på gräsklipparen.
f Tryck på stoppknappen ovanpå gräsklipparen

innan du lyfter den. Lyft alltid gräsklipparen i dess
bärhandtag. (se figur F).

Se till att det inte finns några små djur på klippområdet,
såsom igelkottar eller sköldpaddor.
När installationen är helt klar kan du antingen börja
klippningen omedelbart, genom att välja Klipp nu på
displayen eller vänta till nästa schemalagda klipperiod
som är programmerad med kalenderfunktionen Enkel
timer (vilket kräver föregående inställning).

Ett klippschema kan även ställas in i enlighet med dina
egna behov.

Gräsklipparen måste klippa ett klippområde 3 gånger
helt och hållet (3 fullständiga klippningar) för att lära
sig klippområdet. Under inlärningsperioden kanske inte
klippningen blir optimal.

Ungefärliga körtider för att slutföra hela trädgården med
hjälp av Map & Mow (kartlägg och klipp) listas här nedan.
Observera att körtiderna kommer att variera beroende på
gräsmattans komplexitet och antalet objekt i trädgården.

100 m2 var 4:e tim
350 m2 var 12:e tim
400 m2 var 14:e tim
Ställa in ett schema med täta upprepningar. För att uppnå
bästa klippresultat ska man ställa in ett klippschema med
täta klippningar. Detta för att batteriet ska hålla länge och
för att förhindra att det lägger sig skräp på gräsmattan.

När gräsklipparen klipper i

läget ”manuellt” kommer den att arbeta till dess att
gräsmattan är klippt. Gräsklipparen gör endast avbrott för
att ladda batteriet. När gräsmattan är klipp återvänder
gräsklipparen till dockningsstationen.
Med det programmerabara läget ”Schema” eller
kalenderfunktionen Enkel timer kör gräsklipparen
kontinuerligt under en inställd tidsperiod. Gräsklipparen
gör endast avbrott för att ladda batteriet. När gräsmattan

är klippt innan tidsperioden är slut, återvänder
gräsklipparen till dockningsstationen.
Om du vill avsluta klippningen i förtid ska du trycka
på knappen Stopp eller skicka tillbaka gräsklipparen
till dockningsstationen genom att trycka på

bekräftelseknappen H.

Energisparläge

Gräsklipparen sänker sin energiförbrukning genom att
automatiskt stänga av strömmen till begränsningskabeln
när den inte klipper och inte laddas.
Om du manuellt vill väcka gräsklipparen ur energisparläget

trycker du på bekräftelseknappen H och väljer sedan

antingen Klipp nu eller ett annat klippläge medan
gräsklipparen befinner sig i dockningsstationen.
När ett schema eller funktionen Enkel timer aktiveras,
startar signalen i begränsningskabeln automatiskt.

Klippa små gräsmattor med Placera och klippa

Placera och klippa är avsedd för att klippa små områden

utan att för den skull hela gräsmattan behöver klippas.
T.ex. en gräsplätt där man flyttat undan trädgårdsmöbler.
Gräsklipparen ska placeras i det nedre vänstra hörnet
av området som ska klippas. (se figur H). Slutresultatet
för det klippta området beror på markförhållandena.
Det kommer inte nödvändigtvis att bli en perfekt fyrkant.
Följ instruktionerna på skärmen när Placera och klippa
slutförts.

Obs: Av säkerhetsskäl ska inte Placera och klippa
användas utanför begränsningskabeln.

Sensorer

Gräsklipparen är utrustad med följande sensorer:

– En lyftsensor som aktiveras när man lyfter upp

gräsklipparen.

– En rullningssensor som upptäcker om gräsklipparen

välter.

– En lutningssensor som aktiveras när gräsklipparen

hamnar på en sluttning vars vinkel är 32°.
När någon av sensorerna aktiveras, t.ex. lyftsensorn,
stannar drivmotorerna och knivarna. Ett meddelande
visas på displayen, t.ex. ”lyftning”.

– Hindersensorn känner av föremål/hinder utmed hela

gräsklipparens framsidan och ser till att den ändrar

riktning.

Batteriladdning

Batteriet är utrustat med temperaturövervakning
som innebär att det bara laddas om batteriets interna
temperatur håller sig inom området 5 °C till 45 °C.
Litiumjonbatteriet levereras delvis laddat. Vi rekommenderar
att man laddar gräsklipparen i dockningsstationen under
tiden som man installerar begränsningskabeln.
Litiumjonbatteriet kan laddas när som helst utan att
minska dess livslängd. Att avbryta laddningsförfarandet
skadar inte batteriet.
När batteriet är helt slut eller urladdat stänger en
skyddskrets av gräsklipparen, vilket innebär att knivarna
inte längre roterar.

82 | Svenska

Navigera i menyn

Tabellen nedan förklarar olika menyalternativ.

Huvudmeny Undermeny 1 Undermeny 2 Förklaring

Om man trycker på bekräftelseknappen åker gräsklipparen iväg

Klipp nu

Kalender

Inställningar

Enkel timer Kalenderfunktionen Enkel timer är optimerad baserat på

Antalet fullständiga
klippningar per
vecka

Veckodagar Dagar när inte klippning ska ske (t.ex. på söndagar).
Starttid Det går bara att ändra den första tidsperioden (gäller för alla

Schema Redigera (vald dag) Programmera ett klippschema genom att ställa in individuella

Klipp inte/Radera
tidsperiod

Av/Manuell Välj det här alternativet om inget schema ska användas.

Placera och klippa Välj en yta på mellan 2 m x 2 m och 3 m x 3 m.
Klippa utan

dockningsstation-

Klippläge

Autolås Om ingen knapp trycks på inom 3 minuter, låses de automatiskt.

Säkerhet

– På PIN-kod krävs för aktivering efter Autolås.
– Av Knapparna är alltid redo att aktiveras.
Ändra PIN Om man vill ändra PIN-kod måste man först mata in befintlig

Alarm
– På Larmet är aktiverat.
– Av Larmet är inaktiverat och kommer inte att ljuda.

och börjar klippa. I läget Av/Manuell arbetar gräsklipparen till
dess att displayen visar ”trädgård slutförd”.

Med ”Schema” eller kalenderfunktionen Enkel timer arbetar
gräsklipparen till dess att den när slutet på tidsperioden eller till
dess att displayen visar ”trädgård slutförd” (beroende på vilket
som inträffar först).

storleken på klippområdet.
Med standardinställningen genomför gräsklipparen två
fullständiga klippningar per vecka med början kl. 08.00.
Följande inställningar kan göras:

1 till 3

aktiva dagar).

klippdagar och tidsperioder (upp till 2 per dag).
Detta raderar motsvarande tidsperiod för vald dag.

Antalet fullständiga klippningar per vecka för det aktuella
schemat visas längst ner på displayen.

Gräsklipparen kommer bara att börja klippa om man aktiverar
Klipp nu.

Gräsklipparen kommer att klippa ett extra klippområde utan
dockningsstation i ett slumpmässigt läge till dess att batteriet
tar slut.

Rekommenderas av säkerhetsskäl och som stöldskydd.

PIN-kod.

Ändra tid och datum.

Datum och tid

Ställa in displayens språk.

Ställa in
språk

Systemstatus Information om batteriladdning, systeminformation samt drift-

Info

och laddningstid för gräsklipparen.

Huvudmeny Undermeny 1 Undermeny 2 Förklaring

Avancerat

Verktyg

Kabel-ID Ändra begränsningskabelns ID när det finns störningar i

Sensorinställningar/
Markförhållanden

Göra om
kartläggning

Fabriksåterställning Om man återställer gräsklipparen till fabriksinställningar raderas

Trädgårdsöversikt Visa antalet kartlagda trädgårdar, deras storlek, deras kabel-ID

Radera trädgård Radera kartläggningen av en specifik trädgård eller välja att

Ge gräsklipparen
ett namn

Nivåkontroll Information om gräsklipparens vinkel i förhållande till marken.

Kabelsignal Känner av kabelsignalen som kommer från begränsningskabeln

närheten.
Välj mellan Låg (ojämnt underlag), Normal eller Hög (halt

underlag). Gräsklipparens stötsensor blir mer eller mindre
känslig beroende på vilket markförhållande man valt.

Raderar den befintliga kartläggningen av trädgården.

alla personliga inställningar (förutom PIN).
Efter fabriksåterställning måste gräsklipparens kartläggning av
trädgårdarna göras om.

samt datum och tid för senaste gången som trädgården klipptes.

radera alla kartläggningar på en gång.
Ändra namnet som visas på displayen. Endast bokstäver ur det

latinska alfabetet kan användas. Antalet bokstäver är begränsat.
Den här funktionen finns inte för alla språk.
För en del språk (t.ex. tjeckiska och polska) går det inte att
ändra namnet som visas på displayen på grund av specifika
grammatiska krav.

Om gräsklipparens är i dockningsstationen men pricken på
displayen inte befinner sig inom den angivna cirkeln, måste
dockningsstationen placeras om på en annan, mer plan yta.

och visar dess styrka (för servicetekniker).
Gräsklipparen tar inte emot någon kabelsignal när den är
i dockningsstationen.

Svenska | 83

Felsökning

Problem Tänkbar orsak Åtgärd

LED-lampan på
dockningsstationen
blinkar

Kraftiga vibrationer/
högt ljud

Gräsklipparen dockar
inte ordentligt

Begränsningskabeln
är av, för lång eller
för kort. Kabeln är
inte ansluten och
gräsklipparen är inte
i dockningsstationen.

Knivbultarna sitter löst Dra åt knivbultarna med ett åtdragningsmoment på 2,5 Nm.

Knivblad som är
skadat eller böjt

Begränsningskabeln
är inte korrekt dragen
vid dockningsstationen

Begränsningskabeln
är nära en
störningskälla

Kontrollera att det inte finns något brott på kabeln och att den är
mellan 20 och 250 meter lång. Stäng av strömförsörjningen och
slå sedan på den igen.

Följ instruktionerna i installationsguiden om hur man installerar
gräsklipparen.

Byt ut knivblad (se figur K).

Följ instruktionerna i installationsguiden om hur man installerar
begränsningskabeln.

Ta bort all överskott (t.ex. hoprullad) av begränsningskabel
i närheten av dockningsstationen.
Ändra begränsningskabelns ID i menyn.

84 | Svenska

Problem Tänkbar orsak Åtgärd

Gräsklipparen
fungerar inte

På/Av-knappen är
inte på

Ta bort gräsklipparen från dockningsstationen, sätt på På/Av­knappen och sätt tillbaka gräsklipparen i dockningsstationen
(försäkra dig om att dockningsstationen är på – LED-lampan lyser
grönt).

Möjlig tilltäppning Stäng alltid av På/Av-knappen först, kontrollera sedan undertill

på gräsklipparen och rensa sedan om så krävs (använd alltid
skyddshandskar).

Batteriet är inte
fulladdat

Placera gräsklipparen i dockningsstationen så att den får laddas.
Dockningsstationen måste vara påslagen.

Gräset är för långt Klipp gräsmattan med en konventionell gräsklippare med

den lägsta klipphöjdsinställningen innan du använder
robotgräsklipparen.

Batteriet för varmt/
kallt

Gräsklipparen kan vara i drift när batteriets interna temperatur är
mellan 5 °C och 45 °C. Låt gräsklipparen svalna/bli varm. Om detta
fel inträffar ofta ska dockningsstationen flyttas till en plats som
ligger i skugga.

Gräsklipparen
har stannat på

Problem under körning Tryck på bekräftelseknappen för att skärmen ska tändas eller

placera gräsklipparen i dockningsstationen.
gräsmattan med
släckt display

Gräsklipparen laddas
inte

Batteriet för varmt/
kallt

Gräsklipparen kan vara i drift när batteriets interna temperatur är

mellan 5 °C och 45 °C. Låt gräsklipparen svalna/bli varm. Om detta

fel inträffar ofta ska dockningsstationen flyttas till en plats som

ligger i skugga.

Dockningsstationen är
inte påslagen

Sätt på strömförsörjningen till dockningsstationen. Om

dockningsstationen inte startar ska du kontakta din auktoriserade

Honda-återförsäljare.

Laddningsstiften har

Rengör laddningsstiften.

korroderat

Gräsklipparen
är utanför
begränsningskabeln

Begränsningskabel
i en sluttning

Hinder nära

Lämna ett mellanrum på 30 cm mellan begränsningskabeln och

sluttningen, som ska vara 15°/27%.

Ta bort hindren.

begränsningskabeln

Delar av klippområdet
har lämnats oklippt

Gräsklipparen behöver
fler klippningar för

Låt gräsklipparen köra 3 fullständiga klippningar av hela området

som ska klippas.

att genomföra hela
trädgården

Tidsperioden är
inte lång nog för

Öka klipptidsperioden eller använd kalenderfunktionen Enkel

timer.

trädgårdens storlek
Avståndet mellan

Öka avståndet mellan begränsningskablarna till minst 75 cm.

begränsningskablarna
är för litet

Ojämna
klippförhållanden

Välj alternativet ”ojämnt underlag/låg känslighet” bland

menyalternativen ”markförhållanden/stötsensor”.

Jämna till gräsmattan/ta bort gropar/exkludera olämpliga områden

med begränsningskabeln. Följ instruktionerna i installationsguiden.

Gräset är för långt Välj alternativet ”ojämnt underlag/låg känslighet” bland

menyalternativen ”markförhållanden/stötsensor”.

Sluttningar i
trädgården är för
branta

Se till att gräsklipparen bara behöver arbeta på sluttningar som

är 15 grader eller mindre och att hela trädgården inte ligger i en

sluttning.

Problem Tänkbar orsak Åtgärd

Gräsklipparen fastnar
i trädgården

Föremål/hinder har
inte exkluderats

Använd begränsningskabeln för att utesluta hinder där

gräsklipparen ofta fastnar.

Nylagd gräsmatta Låt det går några veckor så att marken kan stabilisera sig innan du

använder gräsklipparen.

Ändra inställningar för menyalternativet ”markförhållanden/

stötsensor”.

Vänta så länge som möjligt innan du startar gräsklipparen efter att

du vattnat.
Gräsklipparen kan

av misstag klippa
av blommor etc.

Föremål/hinder lägre
än 5 cm har inte
exkluderats

Exkludera hinder med hjälp av begränsningskabeln, och se till att

den är 30 cm från föremålet, eller ta bort föremålen/hindren.

eller köra över vissa
hinder

Gräsklipparen verkar
inte klippa logiskt

Systemet Map & Mow
(kartlägg och klipp)
är beroende av

Ytterligare information finns i installationsguiden.

Om beteendet inträffar ofta bör man göra om kartläggningen av

trädgården.

markförhållandena
(t.ex. så kanske
gräsklipparen kör till
närmaste oklippta
område snarare än
till den senast klippta
ytan). Gräsklipparen
fortsätter inte
nödvändigtvis i nästa
oklippta område.

Gräsklipparen kör

Ingen korrigerande åtgärd krävs.

inte alltid i en rak linje
när den kör mellan
områden

Det händer ofta att

Byt kabel-ID.

gräsklipparen inte
hittar rätt position eller
kör runt på samma
plats

Kablarna ligger i kors
vid ett exkluderat

Kontrollera så att begränsningskabeln inte korsar sig själv.

Följ instruktionerna i installationsguiden.

föremål

Gräsklipparen kör
i ett slumpmässigt

Normalt beteende. Systemet Map & Mow (kartlägg och klipp)

fungerar bara i områden utan dockningsstation.

mönster på det extra
klippområdet utan
dockningsstation.

Begränsningskabeln
har kapats

Kabeln är inte sträckt
mellan märlorna

Avståndet mellan
märlor är större än
75 cm

Försäkra dig om att kabeln är sträckt och att avståndet

mellan märlorna är maximalt 75 cm. Följ instruktionerna i

installationsguiden. Använd skarvkopplingar för att reparera

kabelbrottet. Undvik att använda vertikalskärare, räfsa etc.

ovanför begränsningskabeln.

Svenska | 85

86 | Svenska

Problem Tänkbar orsak Åtgärd

Klippresultatet blir
ojämnt eller dåligt

Begränsningskabeln
kan inte kännas av

Klipphöjdsknappen
har fastnat

Gräsklipparen klipper
inte tillräckligt ofta

Knivbladen är slöa Vänd på eller byt ut knivbladen (se figur K).

Möjlig tilltäppning Stäng alltid av På/Av-knappen först, kontrollera sedan undertill

Ingen ström i
dockningsstationen

Begränsningskabeln
skadad/avklippt

Felaktig installation
(t.ex. inte tillräckligt
avstånd mellan
kablarna)

Begränsningskabeln
är nära en
störningskälla

Möjlig tilltäppning Stäng alltid av På/Av-knappen först, kontrollera sedan undertill

Klipp gräsmattan oftare för ett bra resultat (t.ex. genom att ha

tätare/längre tidsperioder i schemat).

på gräsklipparen och rensa sedan om så krävs (använd alltid

skyddshandskar).

Kontrollera om dockningsstationen är påslagen (LED är på).

Kontrollera om begränsningskabeln är skadad.

Följ instruktionerna i installationsguiden.

Byt kabel-ID.

på gräsklipparen och rensa sedan om så krävs (använd alltid

skyddshandskar).

Service efter försäljning och för
applikationen

Vid all korrespondens och beställning av reservdelar
ska man alltid uppge det 10-siffriga numret som står på
gräsklipparens typskylt.

Det kan även vara så att versionen på gräsklipparens
mjukvara behöver uppges (se Meny > Inställningar > Info).

Om det krävs att gräsklipparen lämnas in till den
auktoriserade Honda-återförsäljaren, ska alltid
gräsklipparen och dockningsstationen lämnas in
tillsammans.

Produkten ska kontrolleras och underhållas regelbundet,
av säkerhetsskäl och för att den ska prestera på hög nivå.

Regelbundet underhåll kommer även att öka livslängden.
Honda rekommenderar att årlig service utförs av en lokal

auktoriserad Honda-återförsäljare.

Transport

De medföljande litiumjonbatterierna omfattas av
lagstiftningskraven för farligt gods. Batterierna är
lämpliga för vägtransport av användaren utan ytterligare
begränsningar.

När leverans sker genom tredje part (t.ex. via
flygtransport eller speditionsfirma) finns speciella
krav vad gäller förpackning och märkning som måste
efterföljas. För att förbereda artikeln som skickas, krävs
en expert för farligt material.

Kassering

Trädgårdsprodukten, batterierna, tillbehören
och förpackningen ska sorteras på ett
miljövänligt sätt för återvinning.

Släng inte trädgårdsprodukter eller batterier/
laddningsbara batterier i hushållsavfallet!

Endast för EU-länder:

Enligt europeisk lag 2012/19/EU ska elektrisk och
elektronisk utrustning som inte längre används, och som
enligt europeisk lag 2006/66/EG, är trasig eller förbrukade
batteripack/batterier, samlas in separat och avyttras på
ett sätt som är miljömässigt korrekt.

f Inbyggda batterier får demonteras endast för

avfallshantering. Om kåpan öppnas finns risk för

att trädgårdsredskapet förstörs.

f Endast en kundtjänst får demontera inbyggda

batterier för avfallshantering.

Batteripack/batterier:

Li-ion:

Följ instruktionerna som står under Transport.

| 87

Slovak

Contents

Slovak ..................................................................88

Prevádzka .............................................................88

Údržba ................................................................90

Uskladnenie počas zimy .................................................90

USB ...................................................................90

Nebezpečenstvo batérie .................................................91

Bezpečnostné upozornenia pre nabíjaciu stanicu a napájací zdroj ............91

Symboly ...............................................................92

Určené použitie .........................................................92

Technické údaje ........................................................93

Informácie o hluku/vibráciách ............................................93

Vysvetlenie obrázkov ...................................................94

Inštalácia ..............................................................94

Pridanie ďalšej záhrady/trávnika (pozri obrázok I) ........................... 94

Kosenie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

Navigácia v menu .......................................................96

Odstraňovanie porúch ................................................... 97

Popredajný servis a servis aplikácii ......................................100

Preprava. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

Likvidácia .............................................................100

88 | Slovak

Slovak

Ďakujeme Vám,
že ste si kúpili robotickú kosačku
Miimo.
Pred inštaláciou kosačky Miimo
si prečítajte nižšie uvedené
bezpečnostné pokyny.

Bezpečnostné pokyny
Pozor! Prečítajte si všetky

upozornenia a inštrukcie.
Oboznámte sa s ovládaním a
správnym použitím zariadenia.
Uschovajte si návod na použitie
bezpečne pre neskoršie použitie!

Vysvetlenie symbolov na stroji

Všeobecné výstražné
upozornenie na
nebezpečenstvo.

Uistite sa, že stroj neblokuje žiadne
východy.

Pozor: Pred použitím
zariadenia si prečítajte
návod na použitie.

Pozor: Pred začatím práce
alebo zdvíhaním stroja
použite vypínač.

Výstraha: Nedotýkajte sa
rotujúcich nožov. Čepele
nožov sú ostré. Dajte si
pozor na useknutie prstov.

Predtým, ako sa ich
dotknete, počkajte, kým
sa úplne zastavia všetky
súčasti stroja. Nože sa aj
po vypnutí stroja ešte točia,
rotujúci nôž môže spôsobiť

zranenie.

Zaistite, aby nedošlo k
zraneniam okolostojacich
osôb odhodenými cudzími
predmetmi.

Pozor: Počas prevádzky
udržujte bezpečnú
vzdialenosť od zariadenia.

Na stroji sa nevozte.

Nabíjačka batérií
obsahuje bezpečnostný
transformátor.

Na čistenie zariadenia
nepoužívajte vysokotlakovú
umývačku ani záhradnú
hadicu.

Prevádzka

f Pred prácou na samotnej

kosačke (napr. údržba, výmena
nástroja atď.), ako aj počas
prepravy a skladovania, kosačku
vypnite pomocou vypínača.

f Deti by mali byť pod dozorom,

aby sa zaistilo, že sa so strojom
nebudú hrať.

f Nikdy nedovoľte deťom, osobám

so zníženými fyzickými alebo
mentálnymi schopnosťami,
zníženými schopnosťami
vnímania alebo s nedostatočnými
skúsenosťami alebo znalosťami,
ani osobám, ktoré nie sú
oboznámené s týmito pokynmi,
aby používali kosačku. Miestne
predpisy môžu obmedzovať
minimálny vek užívateľa.

f Nepoužívajte stroj, keď ste bosí

alebo v otvorených sandáloch,
vždy noste uzavretú obuv a dlhé
nohavice.

Slovak | 89

f Vyhnite sa koseniu v

nepriaznivých poveternostných
podmienkach, najmä v prípade
nebezpečenstva blesku.

f Pri prevádzke a tiež pri

približovaní sa ku kosačke
robte dostatočné preventívne
opatrenia, aby ste vždy udržiavali
rovnováhu, najmä na svahoch
a na mokrej tráve. Nenaťahujte
sa príliš dopredu. Pri práci s
kosačkou sa neponáhľajte.

f Užívateľ je zodpovedný za nehody

alebo ohrozenie iných osôb alebo
ich majetku.

f Ak sa počas prevádzky

stroja vyskytne akékoľvek
nebezpečenstvo, stlačte červené
tlačidlo STOP.

f Zaistite správnu inštaláciu

obvodového drôtu podľa pokynov
v inštalačnej príručke.

Kompletné pokyny k inštalácii
kosačky Miimo nájdete
v inštalačnej príručke
dodávanej s výrobkom.

f Pravidelne kontrolujte miesto, kde

sa kosačka používa, a odstráňte
všetky kamene, konáre, drôty a
iné cudzie predmety.

f V pracovnej oblasti neveďte

žiadne sieťové káble pod napätím.
Ak sa do robotickej kosačky
zamotá sieťový kábel, musí byť
pred akýmkoľvek pokusom o jeho
odstránenie izolovaný.

f Pravidelne kontrolujte, či žacie

nože, skrutky žacích nožov
alebo žacie zariadenie nie sú
opotrebované alebo poškodené.

Opotrebované alebo poškodené
žacie nože a skrutky vymeňte ako
celú sadu, aby sa zabezpečila
vyváženosť.

f Nikdy nepoužívajte zariadenie, ak

má poškodené ochranné kryty,
alebo bez ochranných zariadení.

f Ruky ani nohy nedávajte do

blízkosti rotujúcich častí.

f Nikdy nedvíhajte ani neprenášajte

kosačku keď beží motor.

f Nenechávajte stroj bez dozoru,

ak viete, že v bezprostrednej
blízkosti sa nachádzajú zvieratá,
deti alebo ľudia.

f Stroj naštartujte podľa pokynov a

buďte v dostatočnej vzdialenosti
od rotujúcich častí.

f Nepoužívajte výrobok v rovnakom

čase ako postrekovacie
zariadenie a používajte
plánovanie činnosti tak, aby ste
zaistili, že dva systémy sa nikdy
nespustia súčasne.

f Ak sa zariadenie z nejakého

dôvodu ponorí do vody, vyberte
ho z vody a vypnite ho pomocou
vypínača. Nepokúšajte sa
zariadenie zapínať, ale obráťte
sa na vášho autorizovaného
predajcu Honda.

f Zariadenie neupravujte.

Neautorizované úpravy môžu
narušiť bezpečnosť vášho
zariadenia a môžu spôsobiť
zvýšenie hluku a vibrácii.

90 | Slovak

Vypnite zariadenie pomocou
vypínača:

– pred odstraňovaním upchatia,
– pred kontrolou, čistením alebo

údržbou stroja,

– pred uskladnením,
– ak zariadenie abnormálne vibruje

(zastavte a okamžite skontrolujte),

– po náraze na cudzí predmet,

skontrolujte stroj, či nie je
poškodený, a požiadajte o
radu a potrebné opravy vášho
autorizovaného predajcu Honda.

Údržba

f Pri manipulácii alebo práci v

blízkosti ostrých nožov vždy
používajte záhradné rukavice.

f Pred prácou na kosačke ju

vypnite pomocou vypínača.

f Pred prácou na nabíjacej

stanici alebo napájacom zdroji
vytiahnite zástrčku zo siete.

Vonkajšie časti zariadenia dôkladne
očistite mäkkou kefou a handričkou.

Nepoužívajte vodu, rozpúšťadlá ani
leštidlá. Odstráňte všetku trávu a

zvyšky, najmä z vetracích otvorov.
Kosačku otočte hore nohami a
pravidelne čistite oblasť nožov a
otočné kolieska. Na odstránenie
zhutnených odrezkov trávy použite
tvrdú kefku alebo škrabku (pozri
obrázokJ).

Nože sú použiteľné z oboch strán.

f Skontrolujte, či sú všetky matice a

skrutky utiahnuté, aby ste zaistili
bezpečnú prácu so záhradným
náradím. (viď obrázokK)

f Pravidelne vizuálne kontrolujte

stroj a z dôvodu bezpečnosti
vymeňte opotrebované alebo
poškodené časti.

f Zaistite, aby sa používali iba

ociálne náhradné diely Honda.

f Vymeňte všetky nože a skrutky

podľa potreby.

Uskladnenie počas zimy

f Kosačku vypnite pomocou

vypínača.

f Kosačka bude pracovať pri

teplote od 5°C do 45°C. Počas
zimnej sezóny, keď je teplota
v záhrade neustále pod 5°C,
kosačku a nabíjaciu stanicu
uskladnite na bezpečnom a
suchom mieste mimo dosahu detí.

Na kosačku ani nabíjaciu stanicu
neklaďte iné predmety.

Pri preprave na veľké vzdialenosti sa
odporúča používať originálny obal.

f Kosačku skladujte iba v teplotnom

rozmedzí od –20°C do 50°C.
Napríklad nenechajte kosačku
vlete v aute.

USB

f Kosačka má rozhranie USB,

ktoré sa má používať výhradne
na aktualizácie softvéru, ktoré
vykonáva autorizovaný predajca
Honda. Používajte iba schválené
USB.org kľúče (formátované na
FAT 32) a schválené káble USB.

org OTG.

f Nepoužívajte rozhranie USB na

žiadne ďalšie účely. Nezapájajte
žiadne externé zariadenia.

Slovak | 91

Nebezpečenstvo batérie

f Nabíjajte iba v nabíjacej stanici

schválenej Hondou.

f Miimo bude pracovať pri teplote

od 5°C do 45°C. Ak je teplota
batérie mimo tohto rozsahu,
Miimo zobrazí správu a neopustí
nabíjaciu stanicu. Ak je v
prevádzke, Miimo sa vráti do
nabíjacej stanice alebo zostane
na svojom mieste.

f Ak je batéria vadná, môže z

nej uniknúť tekutina a prísť
do kontaktu so susednými
komponentmi. Skontrolujte všetky
príslušné diely a kontaktujte
autorizovaného predajcu Honda.

f V nepravdepodobnom prípade,

že z batérie vytečie tekutina,
zabráňte akémukoľvek kontaktu
so strojom. Ak dôjde ku kontaktu
s tekutinou, vyhľadajte lekársku
pomoc.

f Stroj ani batériu neotvárajte.

Nebezpečenstvo skratu a úrazu
elektrickým prúdom.

f Chráňte stroj pred ohňom.

Nebezpečenstvo výbuchu batérie.
V prípade požiaru alebo výbuchu
batérie kontaktujte záchrannú
službu.

f V prípade poškodenia a

nesprávneho použitia stroja sa
môžu z batérie uvoľňovať výpary.
Zabezpečte čerstvý vzduch a v
prípade problémov vyhľadajte
lekársku pomoc. Výpary môžu

podráždiť dýchacie ústrojenstvo.

Bezpečnostné upozornenia pre
nabíjaciu stanicu a napájací zdroj

f Na nabíjanie kosačky používajte

iba originálnu nabíjaciu stanicu
Honda a napájací kábel. V

opačnom prípade hrozí riziko
požiaru alebo výbuchu.

f Pravidelne kontrolujte nabíjaciu

stanicu, napájací zdroj,
káble a zástrčky. Ak sa zistí
poškodenie alebo starnutie,
odpojte ich od nabíjacej stanice
alebo od napájacieho zdroja
a nepoužívajte ich. Nikdy
neotvárajte nabíjaciu stanicu ani
napájací zdroj. Opravy nechajte
vykonávať iba kvalikovaným
technikom Honda a používajte
iba originálne náhradné diely.

Poškodená nabíjacia stanica,
napájací zdroj, kábel alebo
zástrčka zvyšuje riziko úrazu
elektrickým prúdom.

f Nabíjaciu stanicu a napájací

zdroj nepoužívajte na ľahko
horľavých povrchoch (napr.
papier, textil atď.) alebo v
ich blízkosti. Zahrievanie

nabíjacej stanice a napájacieho
zdroja počas nabíjania môžu
predstavovať nebezpečenstvo
požiaru.

f Robte stály dohľad nad deťmi.

Tým sa zabezpečí, že sa deti
nebudú hrať s nabíjacou stanicou,
napájacím zdrojom alebo so
strojom.

f Napätie uvedené na napájacom

zdroji musí zodpovedať napätiu
zdroja napájania.

92 | Slovak

f Odporúčame, aby bol zdroj

napájania zapojený iba do
zásuvky, ktorá je chránená
prúdovým chráničom s citlivosťou
30 mA. Pravidelne kontrolujte
prúdový chránič (RCD).

f Napájací kábel musí byť v

pravidelných intervaloch
skontrolovaný na známky

poškodenia.

f V prípade zaplavenia nabíjacej

stanice vypnite napájanie a
kontaktujte autorizovaného
predajcu Honda.

f Nikdy sa nedotýkajte sieťovej

zástrčky ani žiadnej inej zástrčky
mokrými rukami.

f Káble neprechádzajte,

nestláčajte ani neťahajte. Káble
chráňte pred teplom, olejom a
ostrými hranami.

Symboly

Nasledujúce symboly sú dôležité pre prečítanie a
porozumenie návodu na obsluhu, najmä schém. Prosím
zoberte na vedomie symboly a ich význam. Správna
interpretácia symbolov vám pomôže používať záhradný
produkt lepšie a bezpečnejšie.

Symbol Význam

Použite ochranné rukavice

Povolená akcia

Zakázaná akcia

Príslušenstvo/Náhradné diely

Určené použitie

Kosačka je určená na kosenie trávnika v domácnosti.
Nepoužívajte kosačku vnútri.
Nepoužívajte kosačku na žiadne iné účely z dôvodu
zvýšeného rizika nehôd a poškodenia kosačky. Nikdy sa
nepokúšajte upravovať kosačku akýmkoľvek spôsobom,
pretože to môže mať za následok nehody alebo
poškodenie kosačky.

Napájací zdroj je z bezpečnostných
dôvodov dvojito izolovaný a
nevyžaduje žiadne uzemnenie.
Prevádzkové napätie je 230V
AC, 50Hz (v prípade krajín mimo
EÚ 220V, prípadne 240 V). Pre
podrobnosti kontaktujte vášho
autorizovaného predajcu Honda.

V prípade pochybností kontaktujte
kvalikovaného elektrikára alebo
najbližšieho autorizovaného
predajcu Honda.

Slovak | 93

Technické údaje

Robotická kosačka Jednotka Miimo HRM40

Šírka záberu cm 19
Výška kosenia mm 30-50
Uhol svahu (max.) °/% 15/27
Veľkosť trávnika
–maximálne m
–na jedno nabitie do

A)

Hmotnosť podľa procedúry EPTA 01:2014 kg 7,6
Stupeň ochrany IPX4
Výrobné číslo viď typový štítok na kosačke

Batéria Li-Ion

Menovité napätie VDC
Kapacita Ah 2,5
Počet článkov batérie 5
Pracovný čas, priemerne

A)

Doba nabíjania (max.) min 45

Obvodový drôt

–drôt v balení m 125
–minimálna požadovaná dĺžka m 20
–maximálna dovolená dĺžka m 250

Nabíjacia stanica

Vstupné napätie VDC 24
Spotreba energie zapnuté nabíjanie/obvodový drôt W 55/2,6
Nabíjací prúd (do) A 2,3
Povolený rozsah teplôt pri nabíjaní

B)

Hmotnosť podľa procedúry EPTA 01:2014 kg 1,65
Stupeň ochrany IPX4

Napájací zdroj

Švajčiarsko 80016-Y0E-003X
Spojené kráľovstvo 80015-Y0E-003X
Ostatná Európa 80014-Y0E-003X
Vstupné napätie (AC) V 220-240
Ochranná trieda
Frekvencia Hz 50-60
Výstupné napätie (DC) V 24
Stupeň ochrany IPX7
Hmotnosť kg 0,8

A) Závisí od výšky kosenia, stavu trávy a vlhkosti
B) Vnútorná teplota batérie
Špecikácie sa vzťahujú na menovité napätie [U] 230 V. Tieto špecikácie sa môžu líšiť pri rôznych napätiach a v modeloch špecických pre danú krajinu.

2

2

m

400

min 45

°C 5-45

/ II

45

18

Informácie o hluku/vibráciách

Hodnoty emisií hluku stanovené podľa EN 50636-2-107.
Hladiny hluku produktu vážené A sú zvyčajne: Hladina
hluku 61 dB(A). Nepresnosť K = 2 dB.

94 | Slovak

Vysvetlenie obrázkov

Akcia Obrázok Strana

Príslušenstvo A 22
Rozsah dodávky/vybalenie kosačky B 23
Položenie obvodového drôtu C 23
Predlžujúci obvodový drôt D 24
Položenie obvodového drôtu okolo

vnútorného objektu
Zdvíhanie a prenášanie kosačky F 25
Nastavenie výšky kosenia G 25
Place & Mow H 26
Pridanie ďalšieho trávnika I 26

– s dodatočnou nabíjacou stanicou

(vpravo)

– bez dodatočnej nabíjacej stanice

(hore vľavo)
Čistenie J 27
Údržba K 27

E 24

Inštalácia

Skontrolujte, či je obvodový drôt úplne
pripevnený k zemi, aby ste predišli
uvoľňovaniu dlhých úsekov drôtu.
Akýkoľvek uvoľnený drôt môže predstavovať
nebezpečenstvo zakopnutia.

Z oblasti kosenia odstráňte slamu, kamene, voľné kúsky
dreva, drôty, živé káble a ďalšie cudzie predmety. Uistite
sa, že oblasť kosenia je rovná a nemá priekopy, drážky a
strmé svahy nad 15°/27%, ktoré sú pre kosačku čistými
prekážkami.
Nabíjacia stanica musí byť umiestnená na drôte na
vonkajšom okraji oblasti kosenia. Nesmie byť umiestnená
na strane nástroja alebo záhradného prístrešku stojaceho
ako ostrov vo vnútri koseného trávnika.
Pred inštaláciou a pred prvým kosením novej sezóny a
vždy, keď by bola tráva vyššia ako 5 mm, odporúčame
pokosiť trávnik najskôr konvenčnou kosačkou.
Žací mechanizmus kosačky je navrhnutý na kosenie
malých trávnych porastov (30 - 50 mm). Odrezky ostávajú
ako mulč na hnojenie trávnika. Výška kosenia je
nastaviteľná na 30, 40 a 50 mm.
Počas prvých týždňov používania nastavte výšku kosenia
na 50 mm, aby ste zabránili rezaniu obvodového drôtu.
Potom bude drôt zakrytý trávnikom.
Dodatočný obvodový drôt je možné pridať pomocou
konektora drôtu (pozri obrázky D–E).
Obvodový drôt môže byť predĺžený až na maximálnu dĺžku
250m.
Obvodový drôt môže byť zahrabaný až 5 cm pod zemou
(alebo pod nekovovými doskami).
Aby ste predišli poškodeniu obvodového drôtu, nerýpajte
a nehrabte oblasť, kde je umiestnený.
Pri pokladaní drôtu sa vyhýbajte uhlom menším ako 45°.
Môže to ovplyvniť výkon.

Displej

Symbol Význam

Tlačidlo späť
Potvrdzujúce tlačidlo

Ak počas kosenia stlačíte potvrdzujúce
tlačidlo, kosačka sa vráti do nabíjacej
stanice

Červená LED svieti: chyba kosačky
Zelená LED svieti: kosačka je zapnutá
Zelená LED nesvieti: kosačka je neaktívna

a na aktiváciu sa vyžaduje váš štvorciferný
kód PIN.
Alebo je kosačka vypnutá, musí byť zapnutý
vypínač a na aktiváciu kosačky musí byť
zadaný štvormiestny PIN kód.
Poznámka: počas aktualizácie softvéru sa
rozsvieti zelená a červená LED.

Tlačidlo vľavo/vpravo
Tlačidlo hore/dole
Displej s dialógovou obrazovkou

1 2 3

Ak do 10 minút nezadáte žiadny vstup, displej sa prepne
do režimu spánku.

Číslo záhrady (zobrazuje sa, keď je v pamäti
kosačky viac ako jedna mapa záhrady)

Pridanie ďalšej záhrady/trávnika
(pozri obrázok I)

Na inštaláciu ďalšieho trávnika postupujte podľa pokynov
v inštalačnej príručke.

So samostatnou nabíjacou stanicou, samostatnými
záhradami (pozri obrázok I, vpravo): Kosačku je možné

používať až na troch rôznych záhradách. Pre ďalšiu
záhradu, samostatná nabíjacia stanica (viď obrázok A)
a potrebné obvodové drôty a kolíky sa vyžadujú. Ak je
zvolený plán alebo funkcia Easy Timer bude kosiť trávu v
rámci časových úsekov v oblasti v ktorej sa nachádza.
Pri prenášaní medzi rôznymi záhradami kosačku vypnite.
Poznámka: softvérové aktualizácie sa musia vykonávať na
kosačke v každej nabíjacej stanici.
Aby sa pri uskladnení na zimné obdobie zabezpečilo
zapamätanie ktorá nabíjacia stanica patrí do ktorej
záhrady, odporúča sa označiť nabíjacie stanice číslom
záhrady a popisom.

Slovak | 95

Bez samostatnej nabíjacej stanice: Je možné prepojiť
trávniky umiestnením obvodového drôtu medzi oboma
trávnikovými plochami čo najbližšie k sebe (pozri obrázok
I, vľavo hore). Dodatočná plocha trávnika bez nabíjacej
stanice sa nezaznamená do pamäte mapy a kosačka
nebude používať stratégiu kosenia Map & Mow v tejto
oblasti trávnika bez nabíjacej stanice. Maximálna
odporúčaná plocha trávnika bez nabíjacej stanice je
40m2. Kosačka bude kosiť, až kým sa nevybije batéria a na
nabíjanie sa musí presunúť späť do nabíjacej stanice.

Kosenie

f Nedovoľte deťom voziť sa na kosačke.
f Pred zdvíhaním stlačte tlačidlo zastavenia na hornej

časti kosačky. Kosačku vždy zdvíhajte za rukoväť.
(pozri obrázok F).

Uistite sa, že v oblasti kosenia nie sú malé zvieratá, ako
sú ježkovia alebo korytnačky.
Po úspešnej inštalácii môžete buď okamžite začať kosiť
potvrdením "Mow now" na displeji, alebo počkať na
ďalší naplánovaný čas kosenia, ako je naprogramované
pomocou plánovacej funkcie Easy Timer (vyžaduje sa
predchádzajúce nastavenie).

Plán kosenia je tiež možné nastaviť podľa vašich potrieb.
Kosačka musí pokosiť trávnik trikrát úplne (urobiť 3 úplné

kosenia), aby sa trávnik naučila. Počas fázy učenia
nemusí byť vizuálny výsledok optimálny.

Približné časy kosenia na úplné pokrytie záhrady
pomocou Map & Mow sú uvedené nižšie. Upozorňujeme,
že časy kosenia sa budú líšiť v závislosti od zložitosti
trávnika a počtu objektov v záhrade.

100 m2 4 h
350 m2 12 h
400 m2 14 h
Nastavte plán s častými opakovaniami. Najlepšie výsledky
kosenia nastavte plán častého kosenia pre dlhšiu výdrž
batérie a pre predchádzanie nečistotám na trávniku.

Keď kosačka kosí

v režime "manual", kosačka bude kosiť pokým nepokosí
trávnik. Kosenie sa preruší iba na nabíjanie batérie. Po
kosení trávnika sa kosačka vráti do nabíjacej stanice.
V programovateľnom "Schedule" režime alebo s
plánovacou funkciou Easy Timer kosačka pracuje
nepretržite po nastavenú dobu. Kosenie sa preruší iba
na nabíjanie batérie. Ak je trávnik kosený pred koncom
časového úseku, kosačka sa vráti do nabíjacej stanice.
Ak chcete predčasne zastaviť kosenie, stlačte tlačidlo
Stop alebo pošlite kosačku späť do nabíjacej stanice

stlačením potvrdzujúceho tlačidla H.

Režim šetrenia energie

Kosačka znižuje svoju spotrebu energie tým, že
automaticky vypína napájanie obvodového drôtu, keď
nekosí a nie je nabíjaná.
Ak chcete kosačku prebudiť manuálne z úsporného

režimu, stlačte potvrdzujúce tlačidlo H a potom zvoľte

"Mow now" alebo iný "Mowing mode", keď je kosačka
vnabíjacej stanici.

Keď je aktívny plán kosenia alebo funkcia Easy Timer,
automaticky sa spustí drôtový signál.

Kosenie malých trávnikov pomocou programu
Place & Mow

Place & Mow je určený na kosenie malých plôch, ktoré si

vyžadujú špeciálne ošetrenie bez toho, aby bolo potrebné
kosiť celý trávnik, ako je napríklad plocha pod kúskom
záhradného nábytku, ktorý bol odstránený. Kosačka musí
byť umiestnená v ľavom dolnom rohu zamýšľanej oblasti
na kosenie. (viď obrázok H). Konečná kosená plocha
závisí od podmienok trávnika; nebude to nevyhnutne
presný štvorec. Po skončení Place & Mow, postupujte
podľa pokynov na obrazovke.

Poznámka: Z bezpečnostných dôvodov nie je možné
používať Place & Mow mimo obvodového drôtu.

Snímače

Kosačka je vybavená nasledujúcimi snímačmi:

– Snímač zdvihu sa aktivuje, keď sa kosačka zdvihne.
– Snímač prevrátenia zistí, kedy sa kosačka prevráti.
– Snímač náklonu sa aktivuje, keď kosačka dosiahne

uhol sklonu 32°.
Keď je jeden zo senzorov aktivovaný, napr. snímač zdvihu,
hnacie motory a žacie nože sa zastavia. Na displeji sa
zobrazí správa, napr. "lift-up".

– Snímač prekážky detekuje predmety/prekážky pozdĺž

celého predného okraja kosačky a spôsobuje zmenu

smeru.

Nabíjanie batérie

Batéria je vybavená monitorovaním teploty, ktoré
umožňuje nabíjanie, iba ak je vnútorná teplota batérie
vrozsahu od 5°C do 45°C.
Lítium-iónová batéria sa dodáva čiastočne nabitá. Počas
inštalácie obvodového drôtu sa odporúča kosačku nabíjať
v nabíjacej stanici.
Lítium-iónové batérie možno nabíjať kedykoľvek bez toho,
aby sa znížila ich životnosť. Prerušenie nabíjania nemá za
následok poškodenie batérie.
Ak je batéria takmer vybitá alebo je vybitá, kosačka sa
vypne ochranným obvodom: nože sa už nehýbu.

96 | Slovak

Navigácia v menu

V nasledujúcej tabuľke sú vysvetlené rôzne položky ponuky.

Hlavné menu Sub-menu 1 Sub-menu 2 Vysvetlenie

Stlačením tlačidla potvrdenia odošlete kosačku na kosenie.

Mow now

Plánovacia
funkcia

Nastavenie

Easy Timer Plánovacia funkcia Easy Timer je optimalizovaná na základe

Počet úplných
kosení za týždeň

Pracovné dni Dni, v ktorých je povolené kosenie (napr. vylúčenie v nedeľu).
Čas spustenia Prvý časový úsek je možné upraviť (platí pre všetky aktívne dni).

Plán Upraviť (zvolený

Vypnúť/
Manuálne

Režim kosenia

Bezpečnosť

deň)
Programový blok

Nekosiť/Odstrániť

Place & Mow Vyberte veľkosť medzi 2 m x 2 m a 3 m x 3 m.
Kosenie bez

nabíjacej
stanice-

Automatické
uzamknutie

–On PIN kód je vyžadovaný pre reaktiváciu po automatickom

–O Tlačidlá sú vždy pripravené na zadanie.
Zmena PINu Zmena PIN kódu si vyžaduje najskôr zadanie existujúceho PIN

Alarm
–On Alarm je aktivovaný.
–O Alarm je deaktivovaný a nebude znieť.

Vrežime "O/Manual", bude kosačka bude kosiť pokým sa na
displeji nezobrazí "garden complete".

V režime "Schedule" alebo s plánovacou funkciou Easy Timer,
bude kosačka pracovať až do konca časového obdobia alebo
pokým sa na displeji nezobrazí "garden complete" (podľa toho,
čo nastane skôr).

veľkosti trávnika.
V predvolenom nastavení kosačka vykonáva dva úplné kosenia
týždenne a začína o 8:00.
Možné sú nasledujúce nastavenia:

1 až 3

Naprogramujte plán kosenia nastavením jednotlivých dní
kosenia a prevádzkových intervalov (do 2 na deň).

Týmto sa odstráni zodpovedajúci blok pre vybraný deň.
Počet úplných kosení za týždeň pre aktuálny plán sa zobrazuje
v dolnej časti displeja.

Vyberte túto možnosť, keď sa nemá použiť žiadny plán. Kosačka
začne kosiť iba aktiváciou funkcie "Mow now".

Kosačka bude kosiť v dodatočnom trávniku bez nabíjacej
stanice v náhodnom režime, kým sa nevybije batéria.

Pokiaľ nie sú tlačidlá stlačené 3 minúty automaticky sa
uzamknú.
Odporúča sa z bezpečnostných dôvodov a proti krádeži.

uzamknutí

kódu.

Zmena času a dátumu.

Dátum a čas

Zmena jazyka.

Nastavenie
jazyka

Stav systému Informácie o nabíjaní batérie, informácie o systéme a čase

Info

prevádzky a nabíjania kosačky.

Hlavné menu Sub-menu 1 Sub-menu 2 Vysvetlenie

ID drôtu Zmeňte ID obvodového drôtu, keď sú možné interferencie.

Slovak | 97

Pokročilé

Náradie

Odstraňovanie porúch

Nastavenie
snímača/
stav trávnika

Remap Vymaže aktuálnu mapu záhrady.
Fabrický reset Obnovením pôvodných fabrických nastavení kosačky sa

Prehľad záhrady Zobrazuje počet zmapovaných záhrad, ich veľkosť, ID drôtu a

Zmazanie
záhrady

Pomenovanie
kosačky

Kontrola hladiny Informácie o zemnom uhle kosačky. Ak je kosačka v nabíjacej

Signál drôtu Detekuje signál drôtu prijatý z obvodového drôtu a indikuje jeho

Vyberte spomedzi možností Nízka (nerovná zem), Normálna a
Vysoká (klzká zem). Senzor nárazu kosačky bude viac alebo
menej citlivý v závislosti od vybraného stavu trávnika.

vymažú všetky osobné nastavenia (nie PIN).
Po obnovení fabrických nastavení si bude musieť kosačka
záhradu znova namapovať.

dátum posledného kosenia záhrady.
Vymažte jednu konkrétnu záhradnú mapu alebo vyberte

vymazanie všetkých máp súčasne.
Zmeňte názov zobrazený na displeji. Možné sú iba písmená

latinskej abecedy. Počet znakov je obmedzený. Táto funkcia nie
je k dispozícii vo všetkých jazykoch.
V niektorých jazykoch (napríklad v češtine alebo poľštine)
nemá zmena názvu vplyv na zobrazenie kvôli špecickým
požiadavkám gramatiky.

stanici a bodka na displeji nie je v označenom kruhu, nabíjacia
stanica sa musí premiestniť na nové, vodorovnejšie miesto.

silu (pre servisného agenta).
Kosačka nebude v nabíjacej stanici prijímať žiadny drôtový

signál.

Problém Možná príčina Nápravné opatrenia

LED na nabíjacej
stanici bliká

Nadmerné vibrácie/
hluk

Kosačka spoľahlivo
nedokuje

Obvodový drôt je prerušený,
príliš dlhý alebo príliš krátky.
Vodič nie je pripojený a kosačka
nie je v nabíjacej stanici.

Uvoľnená skrutka noža Utiahnite skrutku čepele na krútiaci moment 2,5 Nm.

Žací nôž je poškodený/ohnutý Vymeňte nôž (pozri obrázok K).

Obvodový drôt nie je správne
položený okolo nabíjacej
stanice

Obvodový drôt blízko zdroja
rušenia

Skontrolujte, či obvodový drôt nie je prerušený a má dĺžku
medzi 20 a 250 metrov. Potom vypnite a znovu zapnite
napájanie.

Pri inštalácii kosačky postupujte podľa pokynov v
Inštalačnej príručke.

Pri pokladaní obvodového drôtu postupujte podľa pokynov
v inštalačnej príručke.

Odstráňte akýkoľvek prebytočný (napr. stočený) obvodový
drôt okolo nabíjacej stanice.
Zmeňte ID obvodového drôtu v menu.

98 | Slovak

Problém Možná príčina Nápravné opatrenia

Kosačka nefunguje Vypínač nie je zapnutý Vytiahnite kosačku z nabíjacej stanice, zapnite vypínač a

vložte kosačku späť do nabíjacej stanice (uistite sa, že je
nabíjacia stanica zapnutá - LED sa rozsvieti na zeleno).

Možné upchatie Najskôr vždy vypnite hlavný vypínač, potom skontrolujte

pod kosačkou a podľa potreby ho vyčistite (vždy noste
ochranné rukavice).

Batéria nie je úplne nabitá Umiestnite kosačku do nabíjacej stanice, aby ste ju mohli

nabíjať. Nabíjacia stanica musí byť zapnutá.

Tráva je príliš vysoká Pred použitím kosačky koste trávnik s bežnou kosačkou na

najnižšiu výšku kosenia.

Batéria je príliš studená/horúca Kosačka pracuje, keď je vnútorná teplota batérie medzi

5°C - 45°C. Nechajte kosačku vychladnúť/zahriať sa. Ak
sa chyba vyskytuje často, nabíjacia stanica by mala byť
umiestnená do tieňa.

Kosačka stojí na
trávniku s vypnutým

Problémy počas práce Stlačením tlačidla potvrdenia sa obrazovka rozsvieti alebo

umiestnite kosačku do nabíjacej stanice.

displejom
Kosačka sa nenabíja Batéria je príliš studená/horúca Kosačka pracuje, keď je vnútorná teplota batérie medzi

5°C - 45°C. Nechajte kosačku vychladnúť/zahriať sa. Aksa
chyba vyskytuje často, nabíjacia stanica by mala byť
umiestnená do tieňa.

Nabíjacia stanica nie je zapnutá Zapnite napájanie nabíjacej stanice. Ak sa nabíjacia stanica

nespustí, obráťte sa na autorizovaného predajcu Honda.

Nabíjacie kolíky sú skorodované Vyčistite nabíjacie kolíky.

Kosačka je mimo
obvodového drôtu

Obvodový drôt na svahu Medzi obvodovým drôtom a svahom so sklonom 15°/27%

ponechajte 30 cm.

Prekážka v blízkosti obvodového

Odstráňte prekážku.

drôtu

Časti trávnika zostali
nepokosené

Kosačka vyžaduje viac kosení na
dokončenie záhrady

Časový úsek nie je dostatočne
dlhý na veľkosť záhrady

Vzdialenosť medzi obvodovými
drôtmi je príliš malá

Nechajte kosačku bežať 3 celé kosenia, aby ste pokryli
celú plochu trávnika.

Predĺžte čas kosenia alebo použite plánovaciu funkciu

Easy Timer.

Zväčšite vzdialenosť medzi obvodovými drôtmi na minimum
75 cm.

Hrubé podmienky kosenia Zvoľte "nerovná zem/nízka citlivosť" možnosť z položky

menu "podmienky trávnika/nárazový snímač".
Zrovnajte záhradu/odstráňte/hrbole/vyznačte obvodové

drôty nevyhovujúce oblasti - Postupujte podľa pokynov v
inštalačnej príručke.

Tráva je príliš vysoká Zvoľte "nerovná zem/nízka citlivosť" možnosť z položky

menu "podmienky trávnika/nárazový snímač".

Svahy v záhrade sú príliš strmé Zaistite, aby kosačka pracovala iba na svahoch 15stupňov

alebo menej a plná záhrada nie je na svahu.

Kosačka uviazne v
záhrade

Objekty / prekážky, ktoré nie sú
vyznačené

Použite obvodový drôt na označenie prekážok, na ktorých
sa kosačka často zasekne.

Novo položený trávnik Pred použitím kosačky nechajte niekoľko týždňov usadiť sa.

Zmeňte nastavenie v položke menu "Stav trávnika/nárazový
snímač".

Po zalievaní počkajte, kým sa kosačka nespustí.

Problém Možná príčina Nápravné opatrenia

Kosačka
neúmyselne kosí

Predmety/prekážky pod 5 cm nie
sú vyznačené

Prekážku označte obvodovým drôtom opúšťajúcim 30cm

od objektu alebo odstráňte predmety/prekážky.
kvety atď. Alebo
prechádza cez
určité prekážky

Kosenie sa nezdá

byť logické

Systém Map & Mow závisí
od podmienok záhrady (napr.

Ďalšie informácie nájdete v Inštalačnej príručke.

Ak sa správanie opakuje často, premapujte záhradu.

Kosačka môže ísť skôr do
najbližšej kosenej oblasti, než do
posledného koseného miesta).
Kosačka nemusí nevyhnutne
pokračovať v ďalšej nepokosenej
oblasti.

Kosačka nie je vždy v priamom

Nie sú potrebné žiadne nápravné opatrenia.

smere, keď cestujete medzi
oblasťami

Kosačka často nenájde správnu

Zmeňte ID drôtu.

polohu alebo sa otočí na mieste
Drôty prekrížené pri označovaní

predmetu
Kosačka beží v náhodných

cestách v ďalšej trávnatej

Skontrolujte, či položený obvodový drôt nekrižuje.

Postupujte podľa pokynov v inštalačnej príručke.

Normálne správanie. Systém Map & Mow funguje iba

vpriestoroch s nabíjacou stanicou.

ploche bez nabíjacej stanice.

Obvodový drôt sa
stále urezáva

Drôt nie je napnutý medzi kolíkmi
Vzdialenosť medzi kolíkmi je viac

ako 75 cm

Drôt napnite a zaistite, aby vzdialenosť medzi kolíkmi bola

maximálne 75 cm. Postupujte podľa pokynov v inštalačnej

príručke. Na opravu odpojenia použite drôtové konektory.

Nad obvodovým drôtom nepoužívajte vertikulátor, rozrývač

a pod.

Kosačka zanecháva
nerovnomerný
povrch/nízku kvalitu

kosenia

Kosačka nekosí dostatočne
často

Koste častejšie, aby ste dosiahli dobrý výsledok (napr.

pomocou väčšieho alebo dlhšieho časového úseku).

Žacie nože sú tupé Žacie nože obráťte alebo vymeňte (pozri obrázok K).
Možné upchatie Najskôr vždy vypnite hlavný vypínač, potom skontrolujte

pod kosačkou a podľa potreby ho vyčistite (vždy noste

ochranné rukavice).
Obvodový drôt nebol

detekovaný

V nabíjacej stanici nie je
napájanie

Obvodový drôt je poškodený/

Skontrolujte, či je nabíjacia stanica zapnutá (LED svieti).

Skontrolujte obvodový drôt, či nie je poškodený.

odrezaný
Nesprávna inštalácia (napr.

Postupujte podľa pokynov v inštalačnej príručke.

nedostatočná vzdialenosť medzi
drôtmi)

Obvodový drôt blízko zdroja

Zmeňte ID drôtu.

rušenia

Tlačidlo výšky
kosenia je
zaseknuté

Možné upchatie Najskôr vždy vypnite hlavný vypínač, potom skontrolujte

pod kosačkou a podľa potreby ho vyčistite (vždy noste
ochranné rukavice).

Slovak | 99
