Installation Instructions
サイドボックス
品目名 部品番号 対象機種 発行日 Publication No. 取付工数
サイドボックスブラケット 08L70-K2E-J10
サイドボックス 08L76-K2E-J10
はじめに
• 記載内容や仕様などは、車両の改良のため予告なく変更することがあります。あらかじめご了承ください。
• このマニュアルはメカニックなど Honda モーターサイクルの基本的な技能や知識を持った人を対象として編集しています。
したがって、技能や知識を持っていない人が本書のとおりに整備しても正しい整備ができないことがあります。
Honda 二輪販売店様へ
この取扱説明書は、必ずお客様へお渡しください。
お客様へ
用品の取付には専門知識と特殊工具及び設備が必要になるため、自動車整備有資格者のいる販売店での取付をお勧めします。
シンボルマーク
下記のシンボルマークはこのマニュアルを通して作業上の注意事項、案内を示している。
指示に従わないと、死亡または重大な傷害に至るもの
指示に従わないと、死亡または重大な傷害に至る可能性があるもの
指示に従わないと、傷害をうける可能性があるもの
守らないと車両や構成部品が損傷するため、行ってはいけない事項および作業要領
作業を行う上で、知っておくと作業の効率化につながる情報や補足説明
本機サービスマニュアルを参照
"Installation Instructions BASIC 編 "(70HSS000) を参照
CT125・ハンターカブ 2022.09 MII 0.5 H
その他のシンボル
各シンボルの説明は "Installation Instructions BASIC 編 "(70HSS000) を参照してください。
取付について
• 各スクリュ、ボルト、ナットは確実に締め付けてください。
締め付けが不確実なときは走行中に脱落し、運転者または後続車の乗員や歩行者を死亡または重大な傷害に至らしめる可
能性が高くなります。
• 取り付け作業はエンジン、マフラが完全に冷えてから行ってください。
高温のまま作業を行うと、火傷などを負う可能性が高くなります。
• 部品の脱着をするときは、塗装面への傷付きに注意して作業をしてください。
© Honda Motor Co., Ltd. 2022 70K2E080
1
of 14
構成品
取扱説明書及び取付要領書が同梱されているときは、必ずお客様にお渡しください。
< サイドボックスブラケット >
構成部品 No. 部品名 個数 部品番号
サ イ ド ボ ッ ク ス ブ ラ ケ ッ ト
(1)
Assy.
(2) インナシリンダ 1 -
(1)
(2)
使用しません。
(8)
(7)
(6)
(5)
(4)
(3)
(9)
(18)
(19)
(10)
(12)
(11)
(20)
(13)
(14)
(3) No.1 タンブラ 6 (4) No.2 タンブラ 6 (5) No.3 タンブラ 6 (6) No.4 タンブラ 6 (7) No.5 タンブラ 6 (8) No.6 タンブラ 6 -
(9) サブロックタンブラ A 1 (10) サブロックタンブラ B 1 (11) スプリング ( 銀 ) 13 (12) ストッパタンブラ 2 (13) ストッパスプリング ( 黒 ) 2 (14) グリース 1 (15) カラー 4 44125-MN5-000
ソケットボルト
(16)
(8×16 mm)
スクリュ
(17)
(6×16 mm)
(18) サイドボックスブラケット 1 -
サイ ド ボッ ク ス イ ン サ イ ド カ
(19)
バー
フランジボルト
(20)
(6×12 mm)
Installation Instructions
1 -
2 90128-MEJ-J00
5 90105-KWT-FB0
1 -
2 95701-0601200
(16)
< サイドボックス >
(17)
(15)
構成部品 No. 部品名 個数 部品番号
(21) サイドボックス 1 -
(21)
(23)
(22)
(22) 許容積載量ラベル 1 87520-MJS-J70
(23) サイドボックスラベル 1 87521-MAM-700
© Honda Motor Co., Ltd. 2022 70K2E080
2 of 14
Installation Instructions
許容積載量について
• 荷物の積載は下記になります。
許容積載量
サイドボックス 2.0 kg
トルクについて
ITEM N·m kgf·m
ソケットボルト
(8×16 mm)
スクリュ
(6×16 mm)
フランジボルト
(6×12 mm)
車両の部品の締め付けトルクはサービスマニュアルを参照してください。( )
22 2.2
10 1.0
10 1.0
< キーシリンダについて >
• 本製品は 6 種類のタンブラを組み合わせる事で車両のキーに合ったキーシリンダを作ることができます。
• このキーシリンダをボックスなどの用品に取り付けると、車両のキーで取り付けた用品の鍵操作ができます。
6 種類のタンブラを組み合わせる。
(8) (7) (6) (5) (4) (3)
(2)
© Honda Motor Co., Ltd. 2022 70K2E080
3 of 14
取付方法
1. サービスマニュアルを参照し、図の車両部品を取り外す。 ( )
Installation Instructions
用品取付イメージ
図の 2 種類のサブロックタンブラを用意する。
2.
• 2 種類のサブロックタンブラは 部の幅が違います。
• タンブラは小さな部品のため、使用するまで袋から出さないでください。
(9) (10)
ストッパタンブラ（12）は後で使用します。
(12)
© Honda Motor Co., Ltd. 2022 70K2E080
4 of 14
図の 6 種類のタンブラを用意する。
3.
• 6 種類のタンブラは 部の幅が違います。
• タンブラは小さな部品のため、使用するまで袋から出さないでください。
(8) (7) (6) (5) (4) (3)
Installation Instructions
© Honda Motor Co., Ltd. 2022 70K2E080
5 of 14
図のようにタンブラ、スプリング（銀）を取り付ける。
4.
• 最初に No.1 タンブラを 4 つ取り付けてください。
• 取り付けたタンブラの位置を下表に記録してください。
図の位置にタンブラ、スプリングを入れる。
A
B
C
D
Installation Instructions
スプリング側
タンブラ
(11)
No.1 タンブラ
No.2 タンブラ
No.3 タンブラ
No.4 タンブラ
No.5 タンブラ
No.6 タンブラ
(2)
誤った組立
A B C D
正常な組立
© Honda Motor Co., Ltd. 2022 70K2E080
6 of 14
図のようにキーを差し込む。
5.
• タンブラを上から軽く押さえ、キーを差し込んでください。
(2)
タンブラ
軽く押さえる。
タンブラ
軽く押さえる。
図のように飛び出ているタンブラの位置を確認する。
6.
• タンブラの飛び出す位置、高さはキーによって異なります。
Installation Instructions
キー
(2)
飛び出たタンブラ
正常
タンブラを上から軽く押さえ、キーを抜く。
7.
• タンブラを軽く押さえないとタンブラ、スプリングが飛び出すことがあります。
(2)
タンブラ
軽く押さえる。
タンブラ
キー
キー
タンブラ
軽く押さえる。
© Honda Motor Co., Ltd. 2022 70K2E080
7 of 14
飛び出ていたタンブラを抜く。
8.
• スプリングは取り付けたままにしてください。
抜いた位置に別の種類のタンブラを入れる。
9.
• 次の番号のタンブラを入れてください。
Installation Instructions
タンブラ
飛び出たタンブラ
(2)
(2)
手順 5 ～ 9 を繰り返し行い、図のようにタンブラが飛び出さない状態にする。
10.
• タンブラを上から軽く押さえ、キーを差し込んでください。
キー
タンブラ
タンブラ
(2)
© Honda Motor Co., Ltd. 2022 70K2E080
8 of 14
図のようにインナシリンダの裏側にタンブラ、スプリング（銀）を取り付ける。
11.
• 最初に No.1 タンブラを 2 つ取り付けてください。
図の位置にタンブラ、スプリングを入れる。
E
F
· 取り付けたタンブラの位置を下表に記録してください。
E F
Installation Instructions
スプリング側
タンブラ
(11)
(2)
No.1 タンブラ
No.2 タンブラ
No.3 タンブラ
No.4 タンブラ
No.5 タンブラ
No.6 タンブラ
12. 手順 5 ～ 9 同様にインナシリンダの裏側をタンブラが飛び出さない状態にする。
キー
タンブラ
(2)
© Honda Motor Co., Ltd. 2022 70K2E080
9 of 14
13. 図のようにサブロックタンブラを取り付ける。
図の位置にサブロックタンブラ、スプリングを入れる。
· 取り付けたタンブラの種類を下表に記録してください。
サブロックタンブラ A
Installation Instructions
スプリング側
サブロック
タンブラ
(11)
サブロックタンブラ B
キーを差し込んだ時にサブロックタンブラが飛び出さないことを確認する。
14.
• タンブラが飛び出した場合は、もう一つのサブロックタンブラと交換し、再度確認してください。
飛び出さない。
飛び出さない。
図のように取り付ける。
15.
• インナシリンダがスムーズに右回りに回ることを確認してください。
サブロック
タンブラ
キー
(2)
(2)
(2)
キー
16. インナシリンダ（2）を抜き、タンブラを上から軽く押さえ、キーを抜く。
© Honda Motor Co., Ltd. 2022 70K2E080
10 of 14
17. 図のように取り付ける。
Installation Instructions
(12)
スプリング側
(13)
(2)
図のようにキーを差し込む。
18.
• タンブラを上から軽く押さえ、キーを差し込んでください。
• ストッパタンブラが飛び出ることを確認してください。
図の位置にストッパタンブラ（12）、
ストッパスプリング （13）を入れる。
(12)
キー
(2)
© Honda Motor Co., Ltd. 2022 70K2E080
11 of 14
Installation Instructions

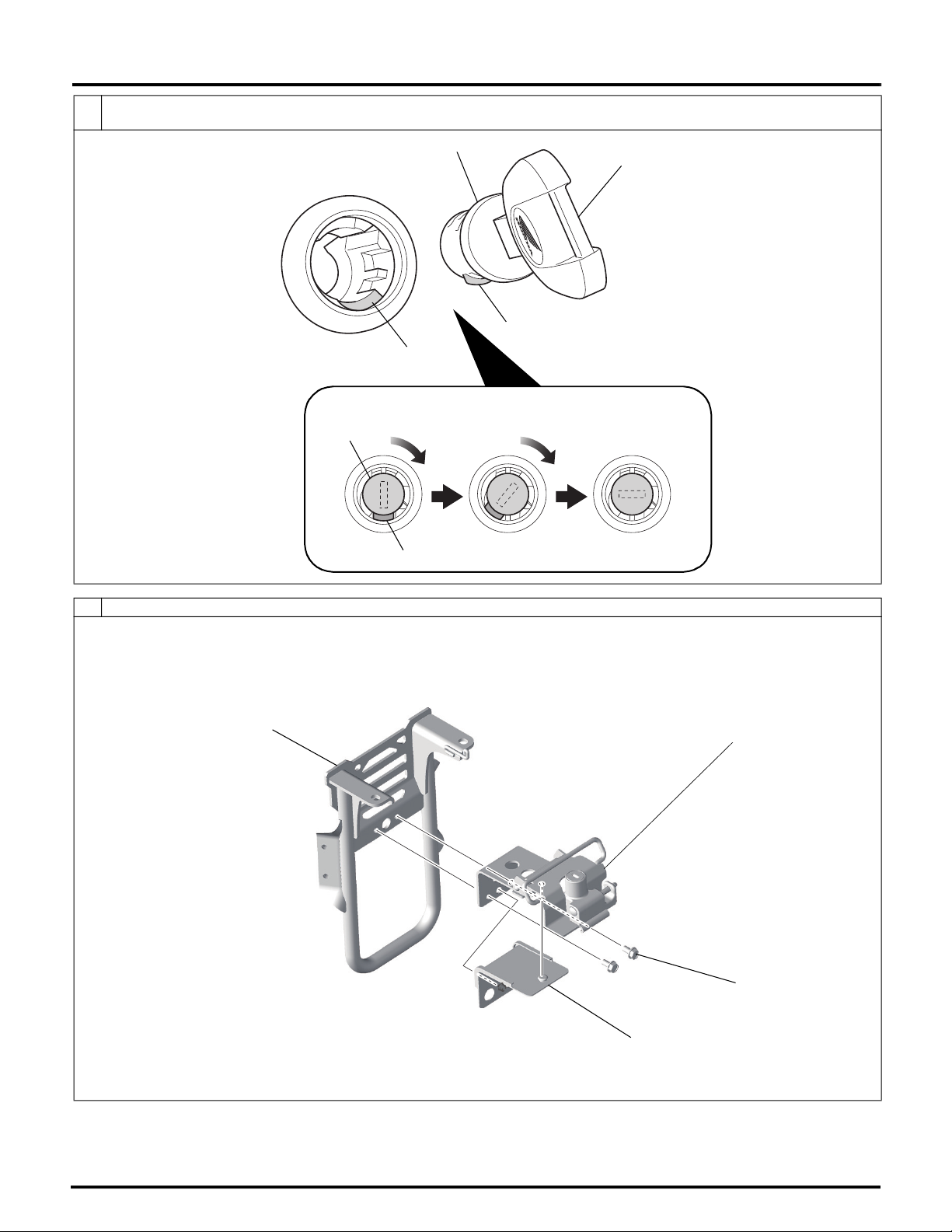

図のように取り付ける。
19.
• インナシリンダが入らないときは、ストッパタンブラ以外のタンブラが飛び出ていないか再度確認してください。
(2)
(12)
スライドガイド
右に回しながら押し込む。
(2)
キー
20. 図のように取り付ける。
(1)
(12)
組み立てたサイドボックス
ブラケット Assy.
(20)
10 N·m
(19)
© Honda Motor Co., Ltd. 2022 70K2E080
12 of 14
21. 図のように取り付ける。
Installation Instructions
[1] ～ [3]: 締め付け順
[2]
(16)
22 N·m
組み立てたサイドボックス
ブラケット
[3]
[1]
(16)
22 N·m
(17)
10 N·m
22. 図のように取り付ける。
(21)
(15)
10 N·m
(17)
(23)
(22)
© Honda Motor Co., Ltd. 2022 70K2E080
13 of 14
Installation Instructions
23. ツールボックス内に格納されていたオーナーズマニュアル等を、図のようにサイドボックス内に格納する。
© Honda Motor Co., Ltd. 2022 70K2E080
14 of 14
