Installation Instructions
トップボックス
品目名 部品番号 対象機種 発行日 Publication No. 取付工数
08L71-MJP-G50
トップボックス
リヤキャリアベース 08L80-K2E-J10
はじめに
• 記載内容や仕様などは、車両の改良のため予告なく変更することがあります。あらかじめご了承ください。
• このマニュアルはメカニックなど Honda モーターサイクルの基本的な技能や知識を持った人を対象として編集しています。
したがって、技能や知識を持っていない人が本書のとおりに整備しても正しい整備ができないことがあります。
Honda 二輪販売店様へ
この取扱説明書は、必ずお客様へお渡しください。
お客様へ
用品の取付には専門知識と特殊工具及び設備が必要になるため、自動車整備有資格者のいる販売店での取付をお勧めします。
シンボルマーク
下記のシンボルマークはこのマニュアルを通して作業上の注意事項、案内を示している。
指示に従わないと、死亡または重大な傷害に至るもの
指示に従わないと、死亡または重大な傷害に至る可能性があるもの
指示に従わないと、傷害をうける可能性があるもの
守らないと車両や構成部品が損傷するため、行ってはいけない事項および作業要領
作業を行う上で、知っておくと作業の効率化につながる情報や補足説明
本機サービスマニュアルを参照
"Installation Instructions BASIC 編 "(70HSS000) を参照
08L73-MJP-G50
08M70-MJE-D03
08M71-MJE-D01
CT125・ハンターカブ 2022.09 MII 0.5 H
その他のシンボル
各シンボルの説明は "Installation Instructions BASIC 編 "(70HSS000) を参照してください。
取付について
• 各スクリュ、ボルト、ナットは確実に締め付けてください。
締め付けが不確実なときは走行中に脱落し、運転者または後続車の乗員や歩行者を死亡または重大な傷害に至らしめる可
能性が高くなります。
• 取り付け作業はエンジン、マフラが完全に冷えてから行ってください。
高温のまま作業を行うと、火傷などを負う可能性が高くなります。
• 部品の脱着をするときは、塗装面への傷付きに注意して作業をしてください。
© Honda Motor Co., Ltd. 2022 70K2E180
1
of 19
許容積載量について
• 荷物の積載は下記になります。
許容積載量
トップボックス 3.0 kg
構成品
取扱説明書及び取付要領書が同梱されているときは、必ずお客様にお渡しください。
＜トップボックス＞
構成部品 No. 部品名 個数 部品番号
(1) トップボックス 1 -
(1)
Installation Instructions
＜トップボックスロック＞
(3)
(4)
(8)
構成部品 No. 部品名 個数 部品番号
(2) ロック Assy. 1 -
(5)
(6)
(7)
(2)
(3) カムプレート 1 (4) ロックスプリング 1 77235-MJE-D00
(5) 6×16 mm ソケットボルト 4 (6) カラー 4 (7) 6 mm ナット 4 (8) ロックワッシャ 1 88537-MJE-D00
© Honda Motor Co., Ltd. 2022 70K2E180
2 of 19
＜キャリアブラケット＞
構成部品 No. 部品名 個数 部品番号
(11)
(12)
(14)
(15)
(10)
(16)
(13)
(19)
< 1 キーインナシリンダ（ウェーブキータイプ）>
構成部品 No. 部品名 個数 部品番号
(23)
(20)
(26)
使用しません。
(30)(28)(27)
(24)
(25)
(29) (31)
(32)
(9)
(18)
(22)
(17)
(21)
Installation Instructions
(9) トップボックスプレート 1 (10) ストッパラバー 4 08Z51-MGE-80003
(11) 8×45 mm フランジボルト 2 95701-0804507
(12) 6×28 mm フランジボルト 4 95701-0602807
(13) カラー 2 (14) 8 mm ワッシャ 2 90535-MR1-770
(15) ブラケットラバー 2 17416-MEE-770
(16) シートマウントカラー 2 77304-MFR-670
(17) 6 mm ワッシャ 4 90503-K87-A00
(18) マウントラバー 4 80219-KCZ-000
(19) カラー 4 45519-MKR-D30
(20) インナシリンダ 1 (21) No.1 タンブラ 6 (22) No.2 タンブラ 6 (23) No.3 タンブラ 6 (24) No.4 タンブラ 6 (25) No.5 タンブラ 6 (26) No.6 タンブラ 6 (27) サブロックタンブラ A 1 (28) サブロックタンブラ B 1 (29) スプリング ( 銀 ) 13 (30) ストッパタンブラ 2 (31) ストッパスプリング ( 黒 ) 2 (32) グリース 1 -
© Honda Motor Co., Ltd. 2022 70K2E180
3 of 19
< 1 キーインナシリンダ（ウェーブキータイプ）>
構成部品 No. 部品名 個数 部品番号
(33)
(36)
(34)
Installation Instructions
(33) キーシリンダ 1 (34) スプリングプレート 1 (35) ワッシャ 1 (36) インナジョイント 1 (37) E リング 1 -
(37)
(35)
トルクについて
車両の部品の締め付けトルクはサービスマニュアルを参照してください。( )
< キーシリンダについて >
• 本製品は 6 種類のタンブラを組み合わせる事で車両のキーに合ったキーシリンダを作ることができます。
• このキーシリンダをボックスなどの用品に取り付けると、車両のキーで取り付けた用品の鍵操作ができます。
6 種類のタンブラを組み合わせる。
(26) (25) (24) (23) (22) (21)
(20)
© Honda Motor Co., Ltd. 2022 70K2E180
4 of 19
取付方法
図の 2 種類のサブロックタンブラを用意する。
1.
• 2 種類のサブロックタンブラは 部の幅が違います。
• タンブラは小さな部品のため、使用するまで袋から出さないでください。
Installation Instructions
(27) (28)
ストッパタンブラ（30）は後で使用します。
(30)
図の 6 種類のタンブラを用意する。
2.
• 6 種類のタンブラは 部の幅が違います。
• タンブラは小さな部品のため、使用するまで袋から出さないでください。
用品取付イメージ
(26) (25) (24) (23) (22) (21)
© Honda Motor Co., Ltd. 2022 70K2E180
5 of 19
図のようにタンブラ、スプリング（銀）を取り付ける。
3.
• 最初に No.1 タンブラを 4 つ取り付けてください。
• 取り付けたタンブラの位置を下表に記録してください。
図の位置にタンブラ、スプリングを入れる。
A
B
C
D
Installation Instructions
スプリング側
タンブラ
(29)
No.1 タンブラ
No.2 タンブラ
No.3 タンブラ
No.4 タンブラ
No.5 タンブラ
No.6 タンブラ
(20)
誤った組立
A B C D
正常な組立
© Honda Motor Co., Ltd. 2022 70K2E180
6 of 19
図のようにキーを差し込む。
4.
• タンブラを上から軽く押さえ、キーを差し込んでください。
(20)
タンブラ
軽く押さえる。
タンブラ
軽く押さえる。
図のように飛び出ているタンブラの位置を確認する。
5.
• タンブラの飛び出す位置、高さはキーによって異なります。
Installation Instructions
キー
(20)
飛び出たタンブラ
正常
タンブラを上から軽く押さえ、キーを抜く。
6.
• タンブラを軽く押さえないとタンブラ、スプリングが飛び出すことがあります。
(20)
タンブラ
軽く押さえる。
タンブラ
キー
キー
タンブラ
軽く押さえる。
© Honda Motor Co., Ltd. 2022 70K2E180
7 of 19
飛び出ていたタンブラを抜く。
7.
• スプリングは取り付けたままにしてください。
抜いた位置に別の種類のタンブラを入れる。
8.
• 次の番号のタンブラを入れてください。
Installation Instructions
タンブラ
飛び出たタンブラ
(20)
(20)
手順 4 ～ 8 を繰り返し行い、図のようにタンブラが飛び出さない状態にする。
9.
• タンブラを上から軽く押さえ、キーを差し込んでください。
キー
タンブラ
タンブラ
(20)
© Honda Motor Co., Ltd. 2022 70K2E180
8 of 19
図のようにインナシリンダの裏側にタンブラ、スプリング（銀）を取り付ける。
10.
• 最初に No.1 タンブラを 2 つ取り付けてください。
図の位置にタンブラ、スプリングを入れる。
E
F
· 取り付けたタンブラの位置を下表に記録してください。
E F
Installation Instructions
スプリング側
タンブラ
(29)
(20)
No.1 タンブラ
No.2 タンブラ
No.3 タンブラ
No.4 タンブラ
No.5 タンブラ
No.6 タンブラ
11. 手順 4 ～ 8 同様にインナシリンダの裏側をタンブラが飛び出さない状態にする。
キー
タンブラ
(20)
© Honda Motor Co., Ltd. 2022 70K2E180
9 of 19
12. 図のようにサブロックタンブラを取り付ける。
図の位置にサブロックタンブラ、スプリングを入れる。
· 取り付けたタンブラの種類を下表に記録してください。
サブロックタンブラ A
Installation Instructions
スプリング側
サブロック
タンブラ
(29)
サブロックタンブラ B
キーを差し込んだ時にサブロックタンブラが飛び出さないことを確認する。
13.
• タンブラが飛び出した場合は、もう一つのサブロックタンブラと交換し、再度確認してください。
飛び出さない。
飛び出さない。
図のように取り付ける。
14.
• インナシリンダがスムーズに右回りに回ることを確認してください。
サブロック
タンブラ
キー
(20)
(20)
(20)
キー

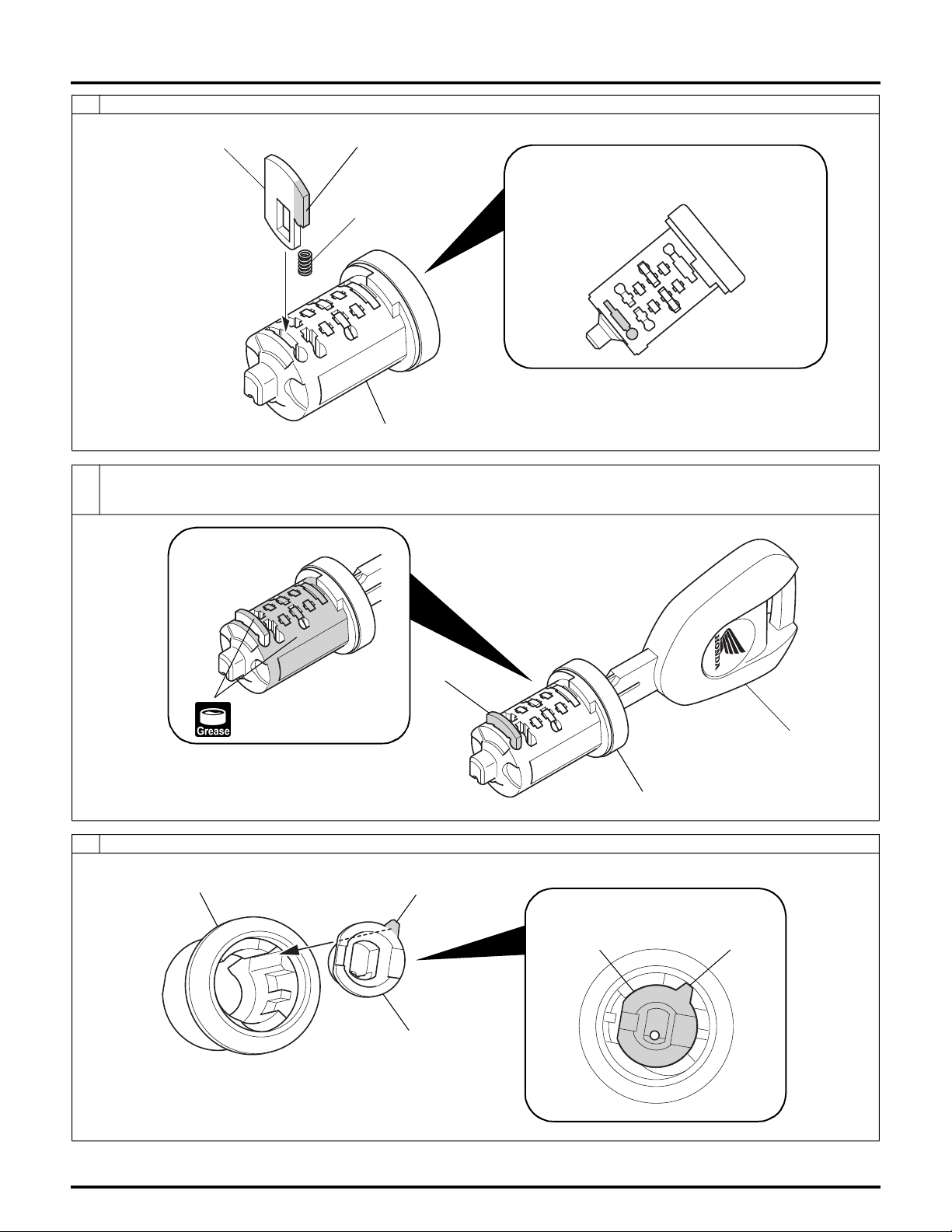

15. インナシリンダ（20）を抜き、タンブラを上から軽く押さえ、キーを抜く。
© Honda Motor Co., Ltd. 2022 70K2E180
10 of 19
16. 図のように取り付ける。
Installation Instructions
(30)
スプリング側
(31)
(20)
図のようにキーを差し込む。
17.
• タンブラを上から軽く押さえ、キーを差し込んでください。
• ストッパタンブラが飛び出ることを確認してください。
図の位置にストッパタンブラ（30）、
ストッパスプリング （31）を入れる。

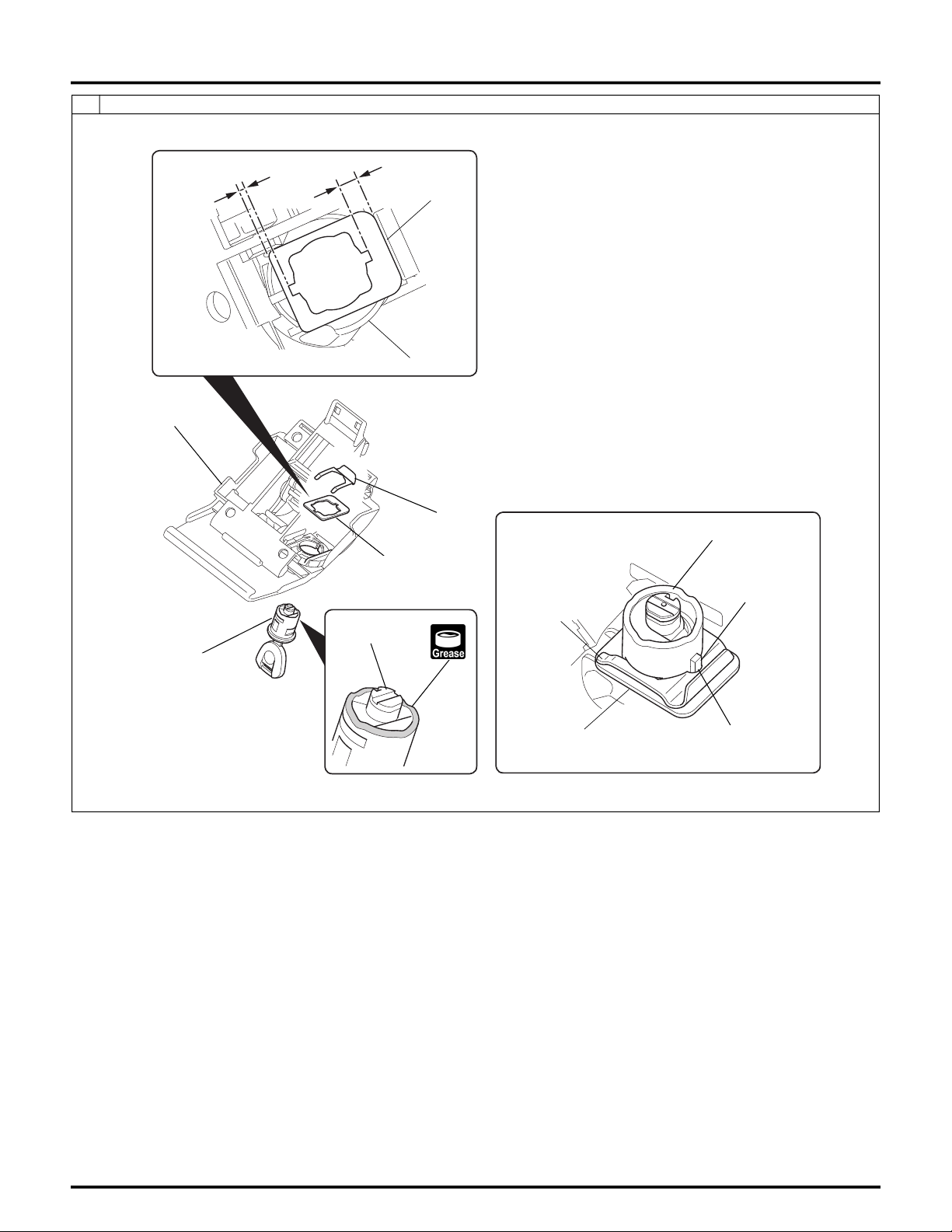

18. 図のように取り付ける。
(33)
タブ
(36)
(30)
(20)
溝（小）にタブを合わせる。
(36)
溝（小）
キー
© Honda Motor Co., Ltd. 2022 70K2E180
11 of 19
Installation Instructions
図のように取り付ける。
19.
• インナシリンダが入らないときは、ストッパタンブラ以外のタンブラが飛び出ていないか再度確認してください。
溝にインナジョイントの 部
が合っていることを確認する。
インナジョイント
溝
スライドガイド
(20)
(20)
右に回しながら押し込む。
(30)
キー
(30)
© Honda Motor Co., Ltd. 2022 70K2E180
12 of 19
20. 図のように取り付ける。
Installation Instructions
(2)
(20)
狭い
広い
(8)
(20)
(4)
(20)
(8)
凸部
(4)
(20)
(8)
切り欠き部
© Honda Motor Co., Ltd. 2022 70K2E180
13 of 19
図のように取り付ける。
21.
• カムプレートの突起部をインナジョイントの切り欠き部に合わせてください。
(34)
キーシリンダ側
(34)
Installation Instructions
合わせる。
(37)
(35)
22. 図のように取り付ける。
(7)
(3)
(2)
(2)
穴位置を合わせる。
穴
© Honda Motor Co., Ltd. 2022 70K2E180
14 of 19
23. 図のように取り付ける。
フックをトップボックスの
リブに引っ掛ける。
リブ
Installation Instructions
フック
フック
(2)
(20)
施錠の位置にする。
24. 図のように取り付ける。
端部
最初に取り付ける。
穴
(5)
(6)
(2)
(7)
(1)
© Honda Motor Co., Ltd. 2022 70K2E180
15 of 19
Installation Instructions
リアキャリアブラケットの取扱・取付説明書、または純正アクセサリ取扱説明書を参照して、リアキャリアブラケットを取
25.
り付ける。
(11)
(15)
(16)
(14)
(13)
(12)
(17)
(10)
(18)
(9)
(19)
© Honda Motor Co., Ltd. 2022 70K2E180
16 of 19
26. 図のように取り付ける。
(1)
Installation Instructions
(20)
解錠。
レバー
ツメ
27. 図のように取り付ける。
(9)
(1)
フック
(9)
フック
© Honda Motor Co., Ltd. 2022 70K2E180
17 of 19
28. 図のように取り付ける。
(1)
フック
Installation Instructions
(20)
施錠。
レバー
フック
キーを抜き、レバーおよびトップボックスが持ち上がらないことを確認し、確実に取り付ける。
29.
• 確実に取り付けられていないと走行中に脱落する可能性があります。
(1)
フック
フック
© Honda Motor Co., Ltd. 2022 70K2E180
18 of 19
レバー
確実に取り付けられていることを確認する。
30.
• 確実に取り付けられていないと走行中に脱落する可能性があります。
Installation Instructions
© Honda Motor Co., Ltd. 2022 70K2E180
19 of 19
