Ce este un termostat de cameră?

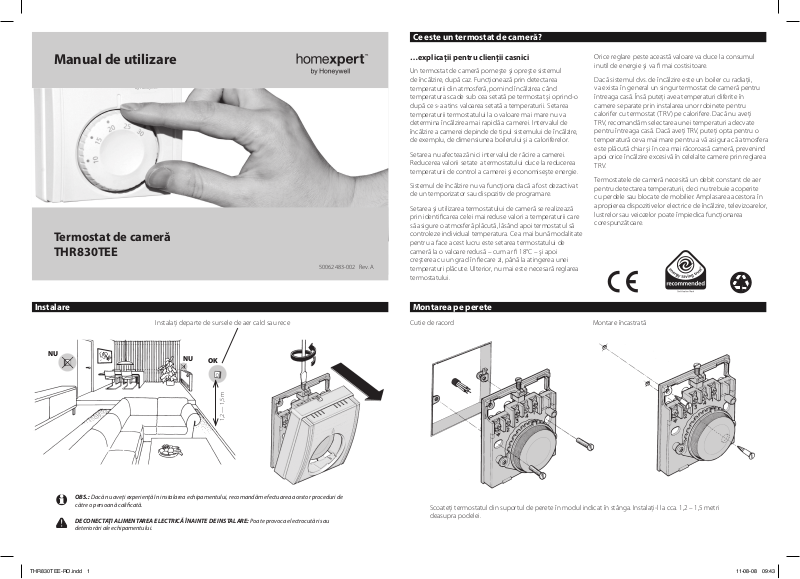

Manual de utilizare

Termostat de cameră THR830TEE

Instalare

50062483-002 Rev. A

…explicaţii pentru clienţii casnici

Un termostat de cameră porneşte şi opreşte sistemul de încălzire, după caz. Funcţionează prin detectarea temperaturii din atmosferă, pornind încălzirea când temperatura scade sub cea setată pe termostat şi oprind-o după ce s-a atins valoarea setată a temperaturii. Setarea temperaturii termostatului la o valoare mai mare nu va determina încălzirea mai rapidă a camerei. Intervalul de încălzire a camerei depinde de tipul sistemului de încălzire, de exemplu, de dimensiunea boilerului şi a caloriferelor.

Setarea nu afectează nici intervalul de răcire a camerei. Reducerea valorii setate a termostatului duce la reducerea temperaturii de control a camerei şi economiseşte energie.

Sistemul de încălzire nu va funcţiona dacă a fost dezactivat de un temporizator sau dispozitiv de programare.

Setarea şi utilizarea termostatului de cameră se realizează prin identiﬁcarea celei mai reduse valori a temperaturii care să asigure o atmosferă plăcută, lăsând apoi termostatul să controleze individual temperatura. Cea mai bună modalitate pentru a face acest lucru este setarea termostatului de cameră la o valoare redusă – cum ar ﬁ 18°C – şi apoi creşterea cu un grad în ﬁecare zi, până la atingerea unei temperaturi plăcute. Ulterior, nu mai este necesară reglarea termostatului.

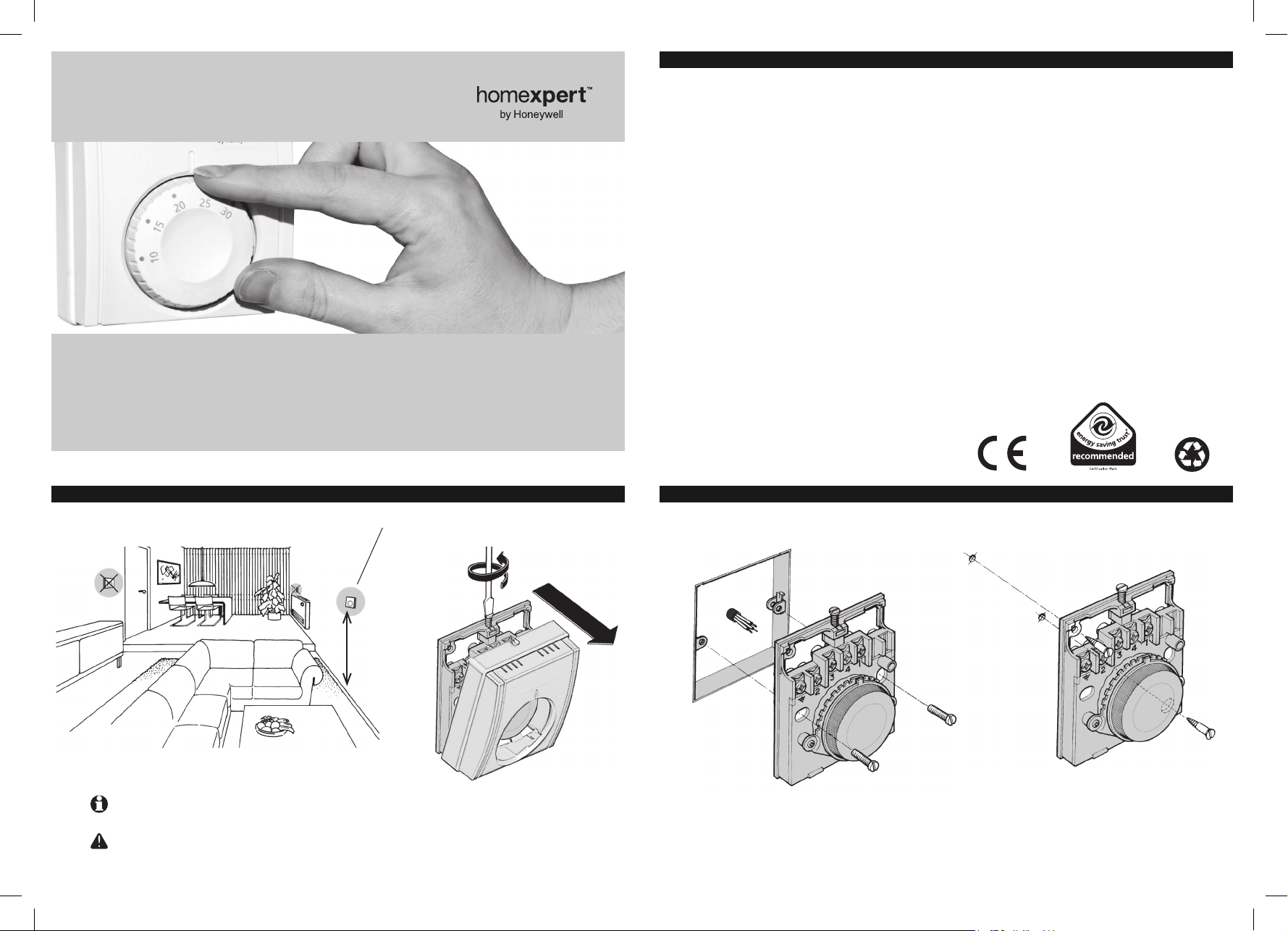

Montarea pe perete

Orice reglare peste această valoare va duce la consumul inutil de energie şi va ﬁ mai costisitoare.

Dacă sistemul dvs. de încălzire este un boiler cu radiaţii, va exista în general un singur termostat de cameră pentru întreaga casă. Însă puteţi avea temperaturi diferite în camere separate prin instalarea unor robinete pentru calorifer cu termostat (TRV) pe calorifere. Dacă nu aveţi TRV, recomandăm selectarea unei temperaturi adecvate pentru întreaga casă. Dacă aveţi TRV, puteţi opta pentru o temperatură ceva mai mare pentru a vă asigura că atmosfera este plăcută chiar şi în cea mai răcoroasă cameră, prevenind apoi orice încălzire excesivă în celelalte camere prin reglarea TRV.

Termostatele de cameră necesită un debit constant de aer pentru detectarea temperaturii, deci nu trebuie acoperite cu perdele sau blocate de mobilier. Amplasarea acestora în apropierea dispozitivelor electrice de încălzire, televizoarelor, lustrelor sau veiozelor poate împiedica funcţionarea corespunzătoare.

Instalaţi departe de sursele de aer cald sau rece

OBS.: Dacă nu aveţi experienţă în instalarea echipamentului, recomandăm efectuarea acestor proceduri de către o persoană calicată.

DECONECTAŢI ALIMENTAREA ELECTRICĂ ÎNAINTE DE INSTALARE: Poate provoca electrocutări sau deteriorări ale echipamentului.

THR830TEE-RO.indd 1 11-08-08 09:43

1,2 — 1,5 m

Cutie de racord Montare încastrată

Scoateţi termostatul din suportul de perete în modul indicat în stânga. Instalaţi-l la cca. 1,2 – 1,5 metri deasupra podelei.

Page 2

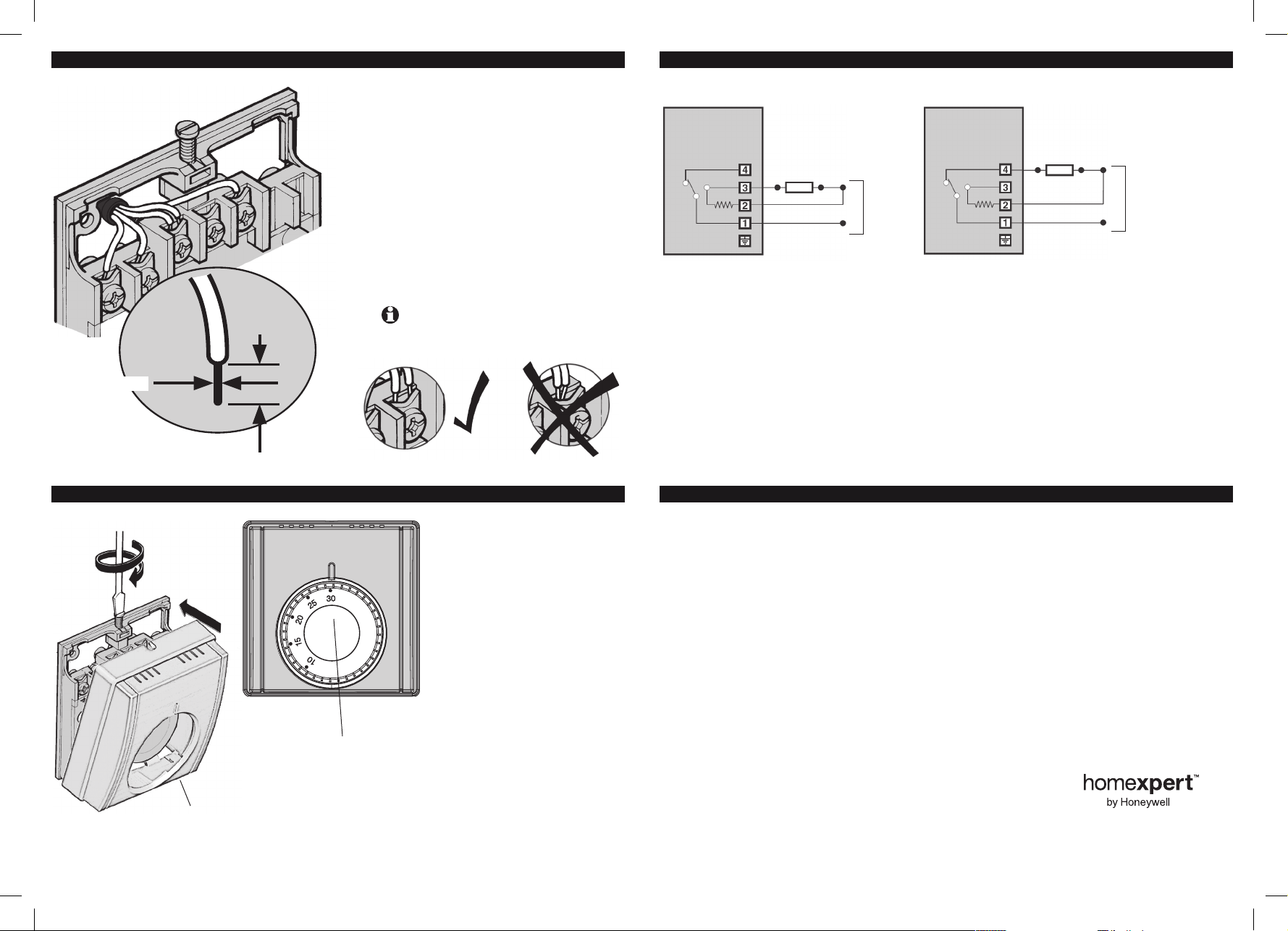

Cablare

Scheme electrice

1,0 – 2,5 mm

8 mm max.

Testarea sistemului şi nalizarea instalării

Conectaţi cablurile echipamentului dvs. de încălzire sau răcire la termostat, în modul ilustrat în stânga. Consultaţi schemele electrice de la paginile 15–17, pentru detalii.

1 Asiguraţi-vă că alimentarea electrică este

deconectată.

2 Îndepărtaţi stratul izolator pentru expunerea a

cca. 6 mm de cablu.

3 Folosiţi o şurubelniţă pentru a desface şurubul

terminal, introduceţi cablul în oriﬁciu, apoi strângeţi şurubul.

4 Consultaţi secţiunea de mai jos pentru testare şi

ﬁnalizarea instalării.

OBS.: Cablarea trebuie să e în conformitate cu reglementările IEE. Menţineţi sursele de alimentare CA/cablurile de sarcină la distanţă de cablurile dispozitivului.

Aplicaţie încălzire Aplicaţie răcire

SARCINĂ RĂCIRE

SARCINĂ ÎNCĂLZIRE

230v~ 50-60 Hz

• Toate cablurile trebuie să ﬁe în conformitate cu Reglementările IEE. Acest termostat este proiectat exclusiv pentru cablare ﬁxă.

• Un comutator, cu separare de contact de cel puţin 3mm în toţi polii trebuie inclus în cablarea ﬁxă ca modalitate de deconectare a alimentării.

• Termostatul este un dispozitiv Clasa II (izolaţie dublă). Un terminal de oprire este furnizat pentru continuitatea cablării împământării externe.

• Sistemul de încălzire trebuie să includă o siguranţă cu o putere nominală maximă de 10 Amp. Sistemul de răcire trebuie să includă o siguranţă cu o capacitate maximă de 6 Amp.

• Termostatul include 4 spaţii pe capac pentru instalarea cablurilor de suprafaţă. Asiguraţi-vă că oriﬁciul este acoperit integral de cablu, fără spaţii. Dacă este cazul, se recomandă ﬁxarea fermă a unui sistem de mini-jgheaburi pe capacul termostatului, pentru a se evita apariţia oricăror spaţii.

Garanţie limitată

1 Puneţi la loc capacul şi ﬁxaţi-l cu un

şurub în modul indicat în stânga.

2 Veriﬁcaţi sursa de alimentare pentru

a vă asigura că sistemul de încălzire este pornit.

3 Rotiţi butonul de comandă pentru

mărirea temperaturii ţintă la 30°C. Dacă termostatul este cablat corespunzător, sistemul de încălzire trebuie să ﬁe funcţional.

4 Pentru întreruperea testului, rotiţi

butonul de comandă pentru

Honeywell oferă o garanţie de 2 ani de la data cumpărării pentru acest produs. Ne obligăm să înlocuim sau să reparăm, la alegerea noastră, produsele, în cazul defectării în interval de 2 ani, exclusiv ca urmare a defecţiunilor de material sau manoperă.

Se înţelege că dacă produsul nu a fost instalat sau întreţinut în conformitate cu instrucţiunile Honeywell, nu este utilizat corespunzător sau dacă s-au făcut orice încercări de rectiﬁcare, demontare sau modiﬁcare a produsului în orice mod, garanţia devine nulă.

Prezenta garanţie pentru produs stipulează întreaga responsabilitate asumată de Honeywell. Nu se extinde

asupra pierderilor subsecvente, daunelor sau costurilor de instalare asociate unui produs defectuos.

Dacă produsul este defect, vă rugăm să îl returnaţi alături de dovada de achiziţie sau chitanţă, în unitatea din care l-aţi cumpărat.

Acest lucru nu vă afectează drepturile statutare.

Pentru informaţii suplimentare referitoare la acest produs, apelaţi linia de asistenţă tehnică homexpert™ by Honeywell la 0845 604 2893.

Pentru o listă completă a condiţiilor, accesaţi www.homexpertbyhonyewell.com.

reducerea temperaturii ţintă la nivelul corespunzător. Sistemul de încălzire ar

Rotiţi butonul la 30°C pentru testare

Puneţi la loc şi xaţi capacul

THR830TEE-RO.indd 2 11-08-08 09:43

trebui să se oprească.

Honeywell Romania S.R.L.

Calea Floreasca Nr. 169A

014459 Sector 1

Bucuresti

Serviciul de Asistenţă Tehnică: 0845 604 2893 50062483-002 Rev. A
