HW-ET7 DVB-S/C/T Modul
Anwendungsbereich:

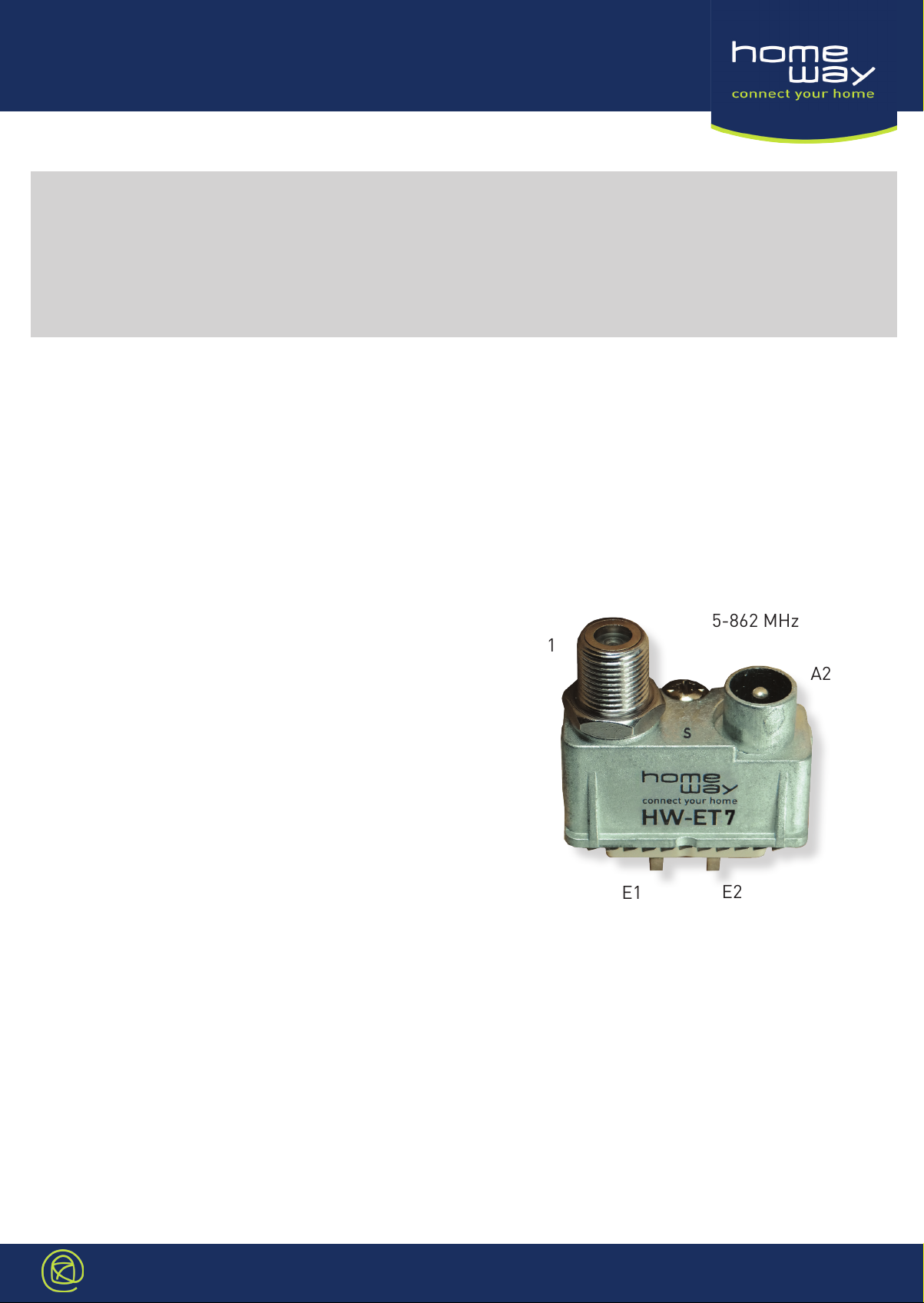

Das TV-Modul HW-ET7 DVB-S/C/T ist ein wechselbares Steckmodul für die homeway Anschlussdosen HW-A1RC und TWD1RC.
Es findet vorzugsweise im Zusammenspiel mit Satellitenanlagen Anwendung.
Die linke Buchse mit F-Gewinde ist für den Anschluss eines SAT-Receivers vorgesehen, der Frequenzgang ist dementsprechend von 950 MHz bis
2150 MHz ausgelegt. Die Auskoppeldämpfung liegt bei ca. 1dB.
Die rechte Buchse mit IEC-Buchse ist für den kompletten Bereich der Terrestrik vorgesehen, auch hier liegt die Auskoppeldämpfung bei ca. 1 dB.
Technische Daten:
A1 F-Buchse (links)
DC-Durchgang
Frequenzbereich: 950...2150 MHz
Selektion: > 25 dB
Dämpfung E1 > A1: ca. 1 dB
Rückflussdämpfung: > 8 dB
A2 IEC male - Buchse (rechts)
F-Buchse
SAT-Receiver
950-2150 MHz
A1
IEC male - Buchse
TV-Gerät,
DVB-C - Tuner
5-862 MHz
A2
DC-fest bis 50 V
Frequenzbereich: 5...862 MHz
Selektion: > 23 dB
Dämpfung E1 > A2: ca. 1 dB
Rückflussdämpfung: > 14 dB @ 40 MHz
-1,5 dB/Oktave
Schirmung:
Schirmklasse A nach EN 50083-1; 50083-2
Hinweis: Sämtliche elektrischen Eigenschaften sind nur gültig in Verbindung mit den Grunddosenkörpern
HW-A1RC (homeway-Basisdose) und TWD1RC (TwiGa-Basisdose).
E1
E2
©
homeway GmbH 11/2016
Bei Angaben von Leistungsdaten handelt es sich um typische Werte.
Änderungen der Leistungsdaten des Produkts gegenüber den Angaben auf diesem Datenblatt sowie Irrtümer bleiben jederzeit vorbehalten.
