HOMEMATIC IP HMIP WRC2 Instructions

Installations- und
Bedienungsanleitung

Installation and operating manual

Wandtaster - 2-fach S. 4

Wall-mount Remote Control ­2-button

HMIP-WRC2

p. 27

Lieferumfang

Anzahl Bezeichnung

1 Homematic IP Wandtaster - 2-fach

1 Wechselrahmen

1 Montageplatte

2 Doppelseitige Klebestreifen

2 Schrauben 3,0 x 30 mm

2 Dübel 5 mm

2 1,5 V LR03/Micro/AAA Batterien

1 Bedienungsanleitung

1. Ausgabe Deutsch 03/2015
Dokumentation © 2015 eQ-3 AG, Deutschland
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des
Herausgebers darf diese Anleitung auch nicht auszugsweise in
irgendeiner Form reproduziert werden oder unter Verwendung
elektronischer, mechanischer oder chemischer Verfahren verviel­fältigt oder verarbeitet werden.
Es ist möglich, dass die vorliegende Anleitung noch drucktech­nische Mängel oder Druckfehler aufweist. Die Angaben in dieser
Anleitung werden jedoch regelmäßig überprüft und Korrekturen
in der nächsten Ausgabe vorgenommen. Für Fehler technischer
oder drucktechnischer Art und ihre Folgen übernehmen wir keine
Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt.
Printed in Hong Kong
Änderungen im Sinne des technischen Fortschritts können ohne
Vorankündigung vorgenommen werden.

Version 1.0 // 140704 (web)

1

F

A

B

C

E

D

2

4

G

K

H

3

J

I

I

J

5

6

Inhaltsverzeichnis

1 Hinweise zur Anleitung ...................................................8

2 Gefahrenhinweise ............................................................8

3 Funktion und Geräteübersicht ....................................10

4 Allgemeine Systeminformationen .............................. 11

5 Inbetriebnahme .............................................................. 11

5.1 Anlernen ................................................................................ 11

5.2 Montage.................................................................................13

5.2.1 Klebestreifenmontage............................................13

5.2.2 Schraubmontage ....................................................14

5.2.3 Montage in Mehrfachkombinationen .................16

5.3 Ecobetrieb .............................................................................17

6 Batterien wechseln ........................................................18

7

7 Fehlerbehebung ............................................................. 19

7.1 Schwache Batterie ...............................................................19

7.2 Befehl nicht bestätigt ......................................................... 20

7.3 Duty Cycle ........................................................................... 20

7.4 Fehlercodes und Blinkfolgen ............................................ 21

8 Wiederherstellung der Werkseinstellungen ..............22

9 Wartung und Reinigung ................................................23

10 Allgemeine Hinweise zum Funkbetrieb .....................24

11 Technische Daten ..........................................................25

7

Hinweise zur Anleitung

Gefahrenhinweise

1 Hinweise zur Anleitung

Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre
Homematic IP Geräte in Betrieb nehmen. Bewahren Sie
die Anleitung zum späteren Nachschlagen auf!
Wenn Sie das Gerät anderen Personen zur Nutzung über­lassen, übergeben Sie auch diese Anleitung.

Benutzte Symbole:

Achtung!

Hier wird auf eine Gefahr hingewiesen.

Hinweis.

Dieser Abschnitt enthält zusätzliche wichtige In­formationen!

fluss von Feuchtigkeit, Vibrationen, ständiger
Sonnen- oder anderer Wärmeeinstrahlung, Kälte
und keinen mechanischen Belastungen aus.

Das Gerät ist kein Spielzeug! Erlauben Sie Kindern
nicht damit zu spielen. Lassen Sie das Verpa­ckungsmaterial nicht achtlos liegen. Plastikfolien/

-tüten, Styroporteile etc. können für Kinder zu
einem gefährlichen Spielzeug werden.

Bei Sach- oder Personenschaden, die durch un­sachgemäße Handhabung oder Nichtbeachten
der Gefahrenhinweise verursacht werden, über­nehmen wir keine Haftung. In solchen Fällen er­lischt jeder Gewährleistungsanspruch! Für Folge­schäden übernehmen wir keine Haftung!

2 Gefahrenhinweise

Das Gerät ist nur für den Einsatz in wohnungs­Önen Sie das Gerät nicht. Es enthält keine durch
den Anwender zu wartenden Teile. Im Fehlerfall
lassen Sie das Gerät von einer Fachkraft prüfen.

Aus Sicherheits- und Zulassungsgründen (CE) ist
das eigenmächtige Umbauen und/oder Verän­dern des Gerätes nicht gestattet.

Betreiben Sie das Gerät nur in trockener sowie
staubfreier Umgebung, setzen Sie es keinem Ein-

8 9

ähnlichen Umgebungen geeignet.

Jeder andere Einsatz, als der in dieser Bedie-

nungsanleitung beschriebene, ist nicht bestim-

mungsgemäß und führt zu Gewährleistungs- und

Haftungsausschluss.

Funktion und Geräteübersicht

Allgemeine Systeminformationen

3 Funktion und Geräteübersicht

In der Raumklima-Lösung kann der Homematic IP Wand­taster - 2-fach komfortabel an den Homematic IP Access
Point angelernt werden, um das gesamte System per
Tastendruck in den Ecobetrieb (z. B. bei Abwesenheit) zu
versetzen. Über die Homematic IP App kann konfiguriert
werden, wie lange der Ecobetrieb nach Tastendruck aktiv
bleibt (temporär oder dauerhaft).

Dank des Batteriebetriebs bietet der Homematic IP
Wandtaster eine hohe Flexibilität bei der Wahl des Mon­tageortes. Montage und Demontage gestalten sich im
mitgelieferten Wechselrahmen durch Verschrauben oder
Aufkleben der Montageplatte auf unterschiedlichen Un­tergründen wie Mauerwerk, Möbeln, Fliesen oder Glas
sehr einfach. Zusätzlich ist es auch möglich, den Home­matic IP Wandtaster in bestehende Schalterserien zu in­tegrieren.

Geräteübersicht (s. Abbildung 1):

(A) Wechselrahmen
(B) Taster (Elektronikeinheit)
(C) Kanal 1 („Ein“ bzw. Ecobetrieb)
(D) Systemtaste (Anlerntaste und LED)
(E) Kanal 2 („Aus“ bzw. Automatikbetrieb)
(F) Montageplatte

10 11

4 Allgemeine Systeminformationen

Dieses Gerät ist Teil der Raumklima-Lösung von Home­matic IP und kommuniziert über das HmIP-Funkprotokoll.
Alle Geräte der Raumklima-Lösung können komfortabel
und individuell per Smartphone über die Homematic IP
App konfiguriert werden. Welcher Funktionsumfang sich
innerhalb des Homematic IP Systems im Zusammenspiel
mit weiteren Komponenten ergibt, entnehmen Sie bitte
dem Homematic IP Anwenderhandbuch. Alle technischen
Dokumente und Updates finden Sie stets aktuell unter
www.eQ-3.de.

5 Inbetriebnahme

5.1 Anlernen

Bitte lesen Sie diesen Abschnitt erst vollständig,

bevor Sie mit dem Anlernen beginnen.

Richten Sie zunächst Ihren Homematic IP Access

Point über die Homematic IP App ein, um weitere

Homematic IP Geräte im System nutzen zu kön-

nen. Ausführliche Informationen dazu finden Sie

in der Bedienungsanleitung des Access Points.

Damit der Wandtaster in Ihr System integriert werden
und mit anderen Homematic IP Geräten kommunizieren
kann, muss er zunächst an den Homematic IP Access
Point angelernt werden.

Inbetriebnahme

Inbetriebnahme

Zum Anlernen des Wandtasters gehen Sie wie folgt vor:

• Önen Sie die Homematic IP App auf Ihrem
Smartphone.

• Wählen Sie den Menüpunkt „Gerät anlernen“ aus.

• Zur Bestätigung eines erfolgreichen Anlernvor-

gangs leuchtet die LED grün. Das Gerät ist nun
einsatzbereit.

• Leuchtet die LED rot, versuchen Sie es erneut.

• Fassen Sie den Taster (B) seitlich an und ziehen

Sie ihn aus dem Rahmen heraus (s. Abbildung 5).

• Drehen Sie den Taster auf die Rückseite.

• Legen Sie zwei 1,5 V LR03/Micro/AAA Batterien

5.2 Montage

Bitte lesen Sie diesen Abschnitt erst vollständig,

bevor Sie mit der Montage beginnen.
polungsrichtig gemäß Markierung in die Batterie­fächer ein (s. Abbildung 6). Der Anlernmodus ist
für 3 Minuten aktiv.

Sie können den Wandtaster entweder im mitgelieferten
Wechselrahmen (A) montieren oder ihn bequem in eine
bestehende Schalterserie integrieren (s. „5.2.3 Montage in

Sie können den Anlernmodus manuell für weitere

Mehrfachkombinationen“ auf Seite 16).

3 Minuten starten, indem Sie die Systemtaste (D)
kurz drücken (s. Abbildung 7).

Bei der Montage im Wechselrahmen können Sie den
Wandtaster

• Das Gerät erscheint automatisch in der Home­matic IP App.

• Zur Bestätigung geben Sie in der App die letzten

• mit den mitgelieferten doppelseitigen Klebestrei-

fen oder

• mit den mitgelieferten Schrauben
vier Ziern der Gerätenummer (SGTIN) ein oder
Scannen Sie den QR-Code. Die Gerätenummer
finden Sie auf dem Aufkleber im Lieferumfang
oder direkt am Gerät.

• Warten Sie, bis der Anlernvorgang abgeschlossen
ist.

an der Wand befestigen.

5.2.1 Klebestreifenmontage

Um den zusammengesetzten Wandtaster mit den Klebe­streifen zu montieren, gehen Sie wie folgt vor:

• Vergeben Sie in der App einen Namen für das Ge­rät (eine Zuordnung des Raums ist für den Wand-

• Wählen Sie einen beliebigen Montageort aus.

taster nicht notwendig).

12 13

Inbetriebnahme

Inbetriebnahme

Achten Sie darauf, dass der Montageuntergrund
glatt, eben, unbeschädigt, sauber, fett- sowie lö­sungsmittelfrei und nicht zu kühl ist, damit der

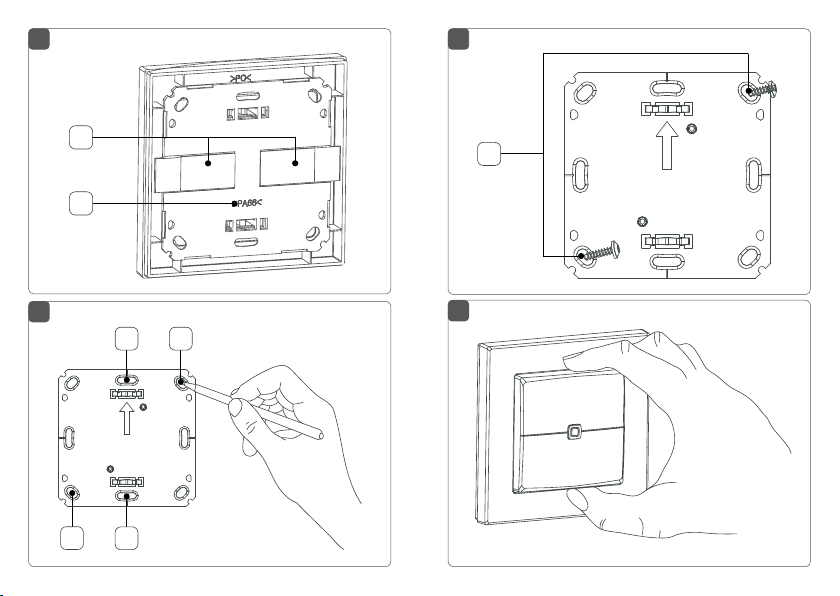

• Zeichnen Sie zwei der Bohrlöcher(I) anhand der

Montageplatte (diagonal gegenüberliegend) mit
einem Stift an der Wand an (s. Abbildung 3).

Klebestreifen langfristig haften kann.

Die Bohrlöcher (J) können für die Montage auf

• Befestigen Sie die Klebestreifen (G) auf der Rück-

einer Unterputzdose verwendet werden.

seite der Montageplatte (F) in den dafür vorgese­henen Markierungen. Achten Sie darauf, dass die

• Bohren Sie die vorgezeichneten Löcher.

Schrift auf der Rückseite für Sie lesbar ist (H) (s.
Abbildung 2).

• Entfernen Sie die Folie von den Klebestreifen.

• Drücken Sie jetzt den zusammengebauten

Wandtaster mit der Rückseite an die gewünschte

Bei Steinwänden verwenden Sie einen 5 mm
Bohrer für die Dübel. Bei Holzwänden können Sie
einen 1,5mm Bohrer verwenden, um das Eindre­hen der Schrauben zu erleichtern.

Position an die Wand.

5.2.2 Schraubmontage

Um den Wandtaster mithilfe der Schrauben zu montie­ren, gehen Sie wie folgt vor:

• Montieren Sie die Montageplatte durch Eindre-

hen der mitgelieferten Dübel und Schrauben (K)
(s. Abbildung 4).

• Setzen Sie den Wechselrahmen (A) auf die Mon-

tageplatte.

• Wählen Sie einen geeigneten Montageort aus.

• Setzen Sie den Taster (B) ein (s. Abbildung 1). Ach-

ten Sie darauf, dass der Schriftzug „TOP“ und die
Stellen Sie sicher, dass in der Wand keine Leitun­gen verlaufen!

Pfeile auf der Rückseite des Tasters nach oben

zeigen und die Klammern der Montageplatte in

die Önungen des Tasters rasten.

• Halten Sie die Montageplatte (F) an die ge-

wünschte Montageposition. Achten Sie darauf,
dass der Pfeil auf der Vorderseite der Montage­platte nach oben zeigt.

14 15
