HOMEMATIC IP HMIP RC8 Instructions

Bedienungsanleitung
User manual

Fernbedienung – 8 Tasten S. 2

Remote Control – 8 buttons p. 24

HmIP-RC8

Lieferumfang

Anzahl Bezeichnung

1 Homematic IP Fernbedienung – 8 Tasten

2 1,5 V LR03/Micro/AAA Batterien

1 Bedienungsanleitung

1 Beschriftungsvorlage

Dokumentation © 2015 eQ-3 AG, Deutschland
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des
Herausgebers darf diese Anleitung auch nicht auszugsweise in
irgendeiner Form reproduziert werden oder unter Verwendung
elektronischer, mechanischer oder chemischer Verfahren verviel­fältigt oder verarbeitet werden.
Es ist möglich, dass die vorliegende Anleitung noch drucktech­nische Mängel oder Druckfehler aufweist. Die Angaben in dieser
Anleitung werden jedoch regelmäßig überprüft und Korrekturen
in der nächsten Ausgabe vorgenommen. Für Fehler technischer
oder drucktechnischer Art und ihre Folgen übernehmen wir keine
Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt.
Printed in Hong Kong
Änderungen im Sinne des technischen Fortschritts können ohne
Vorankündigung vorgenommen werden.

142465 (web)
Version 1.3 (02/2017)

Vorderseite

Rückseite

B

C

D

E

A

F

G

1

2

3

4

5

4 s

6

Rollladen runter

shutters down

Lampe an

lamp on

7

Lampe aus

lamp o

Rollladen
hoch

shutters up

Inhaltsverzeichnis

1 Hinweise zur Anleitung ...................................................8

2 Gefahrenhinweise ............................................................8

3 Funktion und Geräteübersicht ....................................10

4 Allgemeine Systeminformationen .............................. 11

5 Inbetriebnahme .............................................................. 11

5.1 Anlernen ................................................................................ 11

5.2 Beschriftungsfeld .................................................................13

6 Batterien wechseln ........................................................14

7 Bedienung ........................................................................15

8 Fehlerbehebung ............................................................. 16

8.1 Schwache Batterie ...............................................................16

8.2 Befehl nicht bestätigt ..........................................................16

8.3 Duty Cycle ............................................................................. 17

8.4 Fehlercodes und Blinkfolgen ............................................18

9 Wiederherstellung der Werkseinstellungen ............. 20

10 Wartung und Reinigung ................................................21

11 Allgemeine Hinweise zum Funkbetrieb ..................... 21

12 Technische Daten ..........................................................22

7

Hinweise zur Anleitung

1 Hinweise zur Anleitung

Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre
Homematic IP Geräte in Betrieb nehmen. Bewahren Sie
die Anleitung zum späteren Nachschlagen auf!
Wenn Sie das Gerät anderen Personen zur Nutzung über­lassen, übergeben Sie auch diese Anleitung.

Benutzte Symbole:

Achtung!

Hier wird auf eine Gefahr hingewiesen.

Hinweis.

Dieser Abschnitt enthält zusätzliche wichtige In­formationen!

2 Gefahrenhinweise

Önen Sie das Gerät nicht. Es enthält keine durch
den Anwender zu wartenden Teile. Im Fehlerfall
lassen Sie das Gerät von einer Fachkraft prüfen.

Aus Sicherheits- und Zulassungsgründen (CE) ist
das eigenmächtige Umbauen und/oder Verän­dern des Gerätes nicht gestattet.

8

Gefahrenhinweise

Betreiben Sie das Gerät nur in trockener sowie
staubfreier Umgebung, setzen Sie es keinem Ein­fluss von Feuchtigkeit, Vibrationen, ständiger
Sonnen- oder anderer Wärmeeinstrahlung, Kälte
und keinen mechanischen Belastungen aus.

Das Gerät ist kein Spielzeug! Erlauben Sie Kindern
nicht damit zu spielen. Lassen Sie das Verpa­ckungsmaterial nicht achtlos liegen.
Plastikfolien/-tüten, Styroporteile etc. können für
Kinder zu einem gefährlichen Spielzeug werden.

Bei Sach- oder Personenschaden, die durch un­sachgemäße Handhabung oder Nichtbeachten
der Gefahrenhinweise verursacht werden, über­nehmen wir keine Haftung. In solchen Fällen er­lischt jeder Gewährleistungsanspruch! Für Folge­schäden übernehmen wir keine Haftung!

Das Gerät ist nur für den Einsatz in wohnungs­ähnlichen Umgebungen geeignet.

Jeder andere Einsatz, als der in dieser Bedie­nungsanleitung beschriebene, ist nicht bestim­mungsgemäß und führt zu Gewährleistungs- und
Haftungsausschluss.

9

Funktion und Geräteübersicht

3 Funktion und Geräteübersicht

Mit der Homematic IP Fernbedienung können Sie ange­lernte Geräte bequem über acht Tasten steuern, um z. B.
Beleuchtung ein- bzw. auszuschalten, zu dimmen oder
Rollladen hoch- bzw. herunterzufahren.

Die nebeneinander liegenden Tasten bilden jeweils ein
Tastenpaar und sind frei konfigurierbar. Die jeweils linke
Taste hat dabei z. B. die Funktion „Aus/Dunkler/Runter“
und die rechte Taste „An/Heller/Hoch“.

Die Fernbedienung verfügt über ein austauschbares Be­schriftungsfeld zum Notieren der Tastenfunktionen. Auch
bei späteren Änderungen lässt sich die Beschriftung je­derzeit anpassen.

Geräteübersicht (s. Abbildung 1):

(A) Systemtaste (Anlerntaste und LED)
(B) Tastenpaar 1
(C) Tastenpaar 2
(D) Tastenpaar 3
(E) Tastenpaar 4
(F) Beschriftungsfeld
(G) Batteriefach

10

Allgemeine Systeminformationen

4 Allgemeine Systeminformationen

Dieses Gerät ist Teil des Homematic IP Smart-Home-Sys­tems und kommuniziert über das Homematic IP Funk­protokoll. Alle Geräte des Systems können komfortabel
und individuell per Smartphone über die Homematic IP
App konfiguriert werden. Alternativ haben Sie die Mög­lichkeit, Homematic IP Geräte über die Homematic Zent­rale CCU2 oder in Verbindung mit vielen Partnerlösungen
zu betreiben. Welcher Funktionsumfang sich innerhalb
des Systems im Zusammenspiel mit weiteren Kompo­nenten ergibt, entnehmen Sie bitte dem Homematic IP
Anwenderhandbuch. Alle technischen Dokumente und
Updates finden Sie stets aktuell unter www.eQ-3.de.

5 Inbetriebnahme

Bitte lesen Sie diesen Abschnitt erst vollständig,
bevor Sie mit der Inbetriebnahme beginnen.

5.1 Anlernen

Richten Sie zunächst Ihren Homematic IP Access
Point über die Homematic IP App ein, um weitere
Homematic IP Geräte im System nutzen zu kön­nen. Ausführliche Informationen dazu finden Sie
in der Bedienungsanleitung des Access Points.

11

Inbetriebnahme

Sie können das Gerät sowohl an den Access Point
als auch an die Homematic Zentrale CCU2 anler
nen. Weitere Informationen dazu entnehmen Sie
bitte dem Homematic IP Anwenderhandbuch (zu
finden im Downloadbereich unter www.eQ-3.de).

Damit die Fernbedienung in Ihr System integriert werden
und mit anderen Homematic IP Geräten kommunizieren
kann, muss er zunächst an den Homematic IP Access
Point angelernt werden.

Zum Anlernen der Fernbedienung gehen Sie wie folgt vor:

• Önen Sie die Homematic IP App auf Ihrem
Smartphone.

• Wählen Sie den Menüpunkt „Gerät anlernen“ aus.

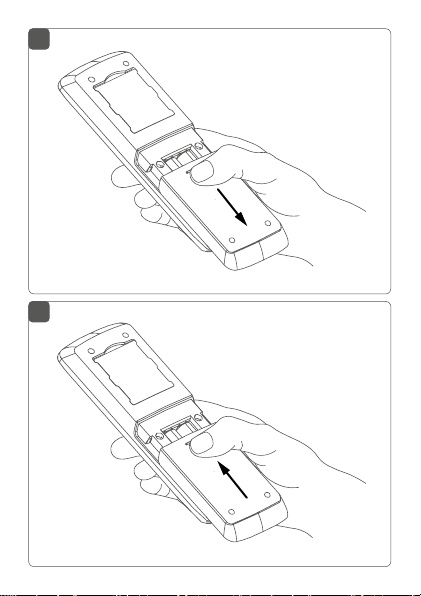

• Önen Sie das Batteriefach (G) auf der Rückseite
der Fernbedienung, indem Sie die Entriegelungs
taste des Batteriefachdeckels nach unten drücken
und den Batteriefachdeckel nach unten ziehen.
Dadurch önet sich das Batteriefach und der De
ckel kann angenommen werden (s. Abbildung 2).

• Ziehen Sie den Isolierstreifen aus dem Batterie­fach (G) heraus, um das Gerät zu aktivieren.

• Schließen Sie das Batteriefach wieder, indem Sie
den Deckel wieder auflegen und mit leichtem
Druck schieben, bis er einrastet (s. Abbildung 3).

• Der Anlernmodus ist für 3 Minuten aktiv.

12

-

-

-

Inbetriebnahme

Sie können den Anlernmodus manuell für weitere
3 Minuten starten, indem Sie die Systemtaste (A)
kurz drücken (s. Abbildung 5).

• Zur Bestätigung geben Sie in der App die letzten
vier Ziern der Gerätenummer (SGTIN) ein oder
scannen Sie den QR-Code. Die Gerätenummer
finden Sie auf dem Aufkleber im Lieferumfang
oder direkt am Gerät.

• Warten Sie, bis der Anlernvorgang abgeschlossen
ist.

• Zur Bestätigung eines erfolgreichen Anlernvor­gangs leuchtet die Geräte-LED (A) grün. Das Ge­rät ist nun einsatzbereit.

Leuchtet die Geräte-LED rot, versuchen Sie es er­neut.

• Wählen Sie in der App aus, in welchen Lösungen
Ihr Gerät eingesetzt werden soll.

• Ordnen Sie das Gerät in der App einem Raum zu
und vergeben Sie einen Namen für das Gerät.

5.2 Beschriftungsfeld

Mithilfe des Beschriftungsfelds (F) auf der Rückseite der
Fernbedienung können Sie die Tastenfunktionen notie­ren.

• Um die Beschriftungsvorlage zu einzulegen bzw.
zu wechseln, entfernen Sie die Abdeckung.

13

Batterien wechseln

• Legen Sie die gewünschte Beschriftungsvorlage
ein und setzen Sie die Abdeckung wieder auf.

6 Batterien wechseln

Wird eine leere Batterie in der App bzw. am Gerät ange-

„8.4 Fehlercodes und Blinkfolgen“ auf Seite 18

zeigt (s.
tauschen Sie die verbrauchten Batterien gegen zwei neue
Batterien des Typs LR03/Micro/AAA aus. Beachten Sie da­bei die richtige Polung der Batterien.

Um die Batterien der Fernbedienung zu wechseln, gehen
Sie wie folgt vor:

• Önen Sie das Batteriefach (G) auf der Rückseite
der Fernbedienung, indem Sie die Entriegelungs
taste des Batteriefachdeckels nach unten drücken
und den Batteriefachdeckel nach unten ziehen.
Dadurch önet sich das Batteriefach und der De
ckel kann angenommen werden (s. Abbildung 2).

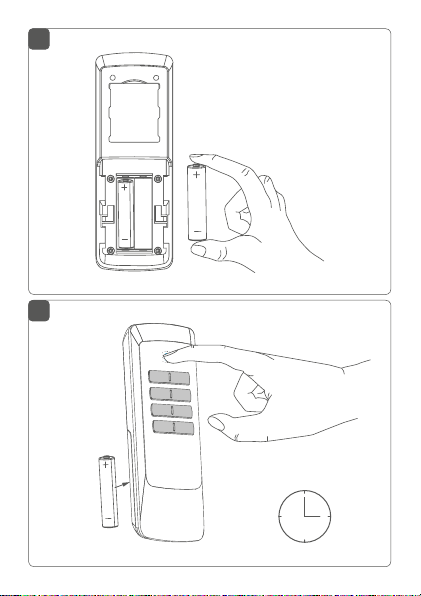

• Legen Sie zwei 1,5 V LR03/Micro/AAA Batterien
polungsrichtig gemäß Markierung in das Batterie­fach der Fernbedienung ein (s. Abbildung 4).

• Schließen Sie das Batteriefach wieder, indem Sie
den Deckel wieder auflegen und mit leichtem
Druck schieben, bis er einrastet (s. Abbildung 3).

• Achten Sie nach dem Einlegen der Batterien auf
die Blinkfolgen der LED (s. „8.4 Fehlercodes und
Blinkfolgen“ auf Seite 18).

14

),

-

-

Bedienung

Nach dem Einlegen der Batterien führt die Fernbedienung
zunächst einen Selbsttest für ca. 2 Sekunden durch. Da
nach erfolgt die Initialisierung. Den Abschluss bildet die
Test-Anzeige: oranges und grünes Leuchten.

Batterien dürfen niemals aufgeladen werden. Bat­terien nicht ins Feuer werfen! Batterien nicht
übermäßiger Wärme aussetzen. Batterien nicht
kurzschließen. Es besteht Explosionsgefahr!

Verbrauchte Batterien gehören nicht in den Haus­müll! Entsorgen Sie diese in Ihrer örtlichen Batte­riesammelstelle!

-

7 Bedienung

Die 8 Tasten sind im Auslieferungszustand als vier sepa­rate Tastenpaare definiert: Tastenpaar 1 (B), Tastenpaar 2
(C), Tastenpaar 3 (D) und Tastenpaar 4 (E).

Dabei hat die jeweils rechte Taste die Funktion „An/Hel-
ler/Hoch“ und die linke Taste „Aus/Dunkler/Runter“.
Mit der Fernbedienung können Sie

• Licht an- bzw. ausschalten

• Licht heller bzw. dunkler dimmen und

• Rollladen hoch- bzw. runterfahren.

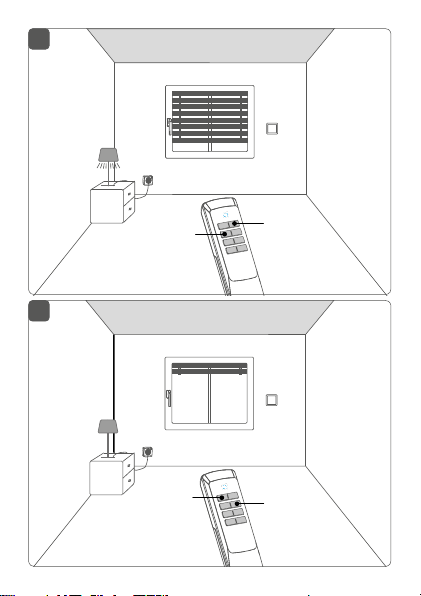

Ein Anwendungsbeispiel finden Sie in Abbildung 6 und 7.

15

Fehlerbehebung

8 Fehlerbehebung

8.1 Schwache Batterie

Wenn es der Spannungswert zulässt, ist die Fernbedie­nung auch bei schwacher Batterie betriebsbereit. Je nach
Beanspruchung kann evtl. nach kurzer Erholungszeit der
Batterie wieder mehrfach gesendet werden.

Ist die Batterie zu schwach, wird dies in der HomematicIP
App und am Gerät über die Geräte-LED (A) angezeigt (s.
„8.4 Fehlercodes und Blinkfolgen“ auf Seite 18). Tau
schen Sie in diesem Fall die leeren Batterien gegen zwei
neue aus (s. „6 Batterien wechseln“ auf Seite 14).

8.2 Befehl nicht bestätigt

Bestätigt mindestens ein Gerät einen Befehl nicht, leuch­tet zum Abschluss der fehlerhaften Übertragung die LED
(A) rot auf. Grund für die fehlerhafte Übertragung kann
eine Funkstörung sein (s.

Funkbetrieb“ auf Seite 21

chen haben:

• Gerät nicht erreichbar,

• Gerät kann Befehl nicht ausführen (Lastausfall,
mechanische Blockade etc.) oder

• Gerät defekt.

16

„11 Allgemeine Hinweise zum

). Diese kann folgende Ursa-

-

Fehlerbehebung

8.3 Duty Cycle

Der Duty Cycle beschreibt eine gesetzlich geregelte Be­grenzung der Sendezeit von Geräten im 868 MHz Be­reich. Das Ziel dieser Regelung ist es, die Funktion aller im
868 MHz Bereich arbeitenden Geräte zu gewährleisten.
In dem von uns genutzten Frequenzbereich 868 MHz be­trägt die maximale Sendezeit eines jeden Gerätes 1 % ei­ner Stunde (also 36 Sekunden in einer Stunde). Die Geräte
dürfen bei Erreichen des 1 %-Limits nicht mehr senden,
bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser
Richtlinie, werden Homematic IP Geräte zu 100 % nor­menkonform entwickelt und produziert.

Im normalen Betrieb wird der Duty Cycle in der Regel
nicht erreicht. Dies kann jedoch in Einzelfällen bei der In­betriebnahme oder Erstinstallation eines Systems durch
vermehrte und funkintensive Anlernprozesse der Fall sein.
Eine Überschreitung des Duty Cycle Limits wird durch
einmal langes rotes Leuchten der Geräte-LED (A) ange­zeigt und kann sich durch temporär fehlende Funktion
des Gerätes äußern. Nach kurzer Zeit (max. 1 Stunde) ist
die Funktion des Gerätes wiederhergestellt.

17

Fehlerbehebung

8.4 Fehlercodes und Blinkfolgen

Blinkcode Bedeutung Lösung

Kurzes oranges
Blinken (gefolgt
von grünem
oder rotem
Leuchten)

1x langes
grünes
Leuchten

1x langes rotes
Leuchten

18

Sendeversuch,
z. B. beim
Drücken einer
Fernbedie­nungs-Taste.

Vorgang
bestätigt

Vorgang fehl­geschlagen
(z. B. Partner
nicht erreich­bar oder Duty
Cycle-Limit
erreicht)

Warten Sie, bis der
Vorgang bestätigt
wurde (langes
grünes Leuchten).

Leuchtet die LED
lange rot auf, ist die
Funkübertragung
fehlgeschlagen.

Sie können mit
der Bedienung
fortfahren.

Versuchen Sie es
erneut (s.

fehl nicht bestätigt“
auf Seite 16

„8.2 Be-

).

Fehlerbehebung

Kurzes oranges
Leuchten (nach
grüner oder ro­ter Empfangs­meldung)

Kurzes oranges
Blinken (alle
10 s)

6x langes rotes
Blinken

1x oranges
und 1x grünes
Leuchten (nach
dem Einlegen
der Batterien)

Batterien leer Tauschen Sie die

Batterien des
Gerätes aus (s.

„6

Batterien wechseln“

).

Anlernmodus
aktiv (für
3 Minuten)

auf Seite 14

Geben Sie die
letzten vier Ziern
der Geräte-Se­riennummer zur
Bestätigung ein (s.

„5 Inbetriebnahme“
auf Seite 11

).

Gerät defekt Achten Sie auf die

Anzeige in Ihrer
App oder wenden
Sie sich an Ihren
Fachhändler.

Testanzeige Nachdem die Test-

anzeige erloschen
ist, können Sie
fortfahren.

19

Wiederherstellung der Werkseinstellungen

9 Wiederherstellung der Werksein-

stellungen

Die Werkseinstellungen des Gerätes können wie­derhergestellt werden. Dabei gehen alle Einstel­lungen verloren.

Um die Werkseinstellungen der Fernbedienung wieder­herzustellen, gehen Sie wie folgt vor:

• Önen Sie das Batteriefach (G) auf der Rückseite
der Fernbedienung, indem Sie die Entriegelungs
taste des Batteriefachdeckels nach unten drücken
und den Batteriefachdeckel nach unten ziehen.
Dadurch önet sich das Batteriefach und der De
ckel kann angenommen werden (s. Abbildung 2).

• Entnehmen Sie eine Batterie.

• Legen Sie die Batterie entsprechend der Pola­ritätsmarkierungen wieder ein und halten Sie
gleichzeitig die Systemtaste (A) für 4 s gedrückt,
bis die LED schnell orange zu blinken beginnt

Abbildung 5)

• Lassen Sie die Systemtaste wieder los.

• Drücken Sie die Systemtaste erneut für 4 s, bis die
LED grün aufleuchtet.

• Lassen Sie die Systemtaste wieder los, um das
Wiederherstellen der Werkseinstellungen abzu­schließen.

Das Gerät führt einen Neustart durch.

20

.

-

-

(s.

Wartung und Reinigung

10 Wartung und Reinigung

Das Gerät ist für Sie bis auf einen eventuell erfor­derlichen Batteriewechsel wartungsfrei. Überlas­sen Sie eine Wartung oder Reparatur einer Fach­kraft.

Reinigen Sie das Gerät mit einem weichen, sauberen,
trockenen und fusselfreien Tuch. Für die Entfernung von
stärkeren Verschmutzungen kann das Tuch leicht mit
lauwarmem Wasser angefeuchtet werden. Verwenden
Sie keine lösemittelhaltigen Reinigungsmittel, das Kunst­stogehäuse und die Beschriftung können dadurch an­gegrien werden.

11 Allgemeine Hinweise zum

Funkbetrieb

Die Funk-Übertragung wird auf einem nicht exklusiven
Übertragungsweg realisiert, weshalb Störungen nicht
ausgeschlossen werden können. Weitere Störeinflüsse
können hervorgerufen werden durch Schaltvorgänge,
Elektromotoren oder defekte Elektrogeräte.

Die Reichweite in Gebäuden kann stark von der im
Freifeld abweichen. Außer der Sendeleistung und
den Empfangseigenschaften der Empfänger spielen
Umwelteinflüsse wie Luftfeuchtigkeit neben bauli
chen Gegebenheiten vor Ort eine wichtige Rolle.

-

21

Technische Daten

Hiermit erklärt die eQ-3 AG, Maiburger Str. 29,
26789 Leer, Deutschland, dass der Funkanlagen­typ HmIP-RC8 der Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung
ist unter der folgenden Internetadresse verfügbar:
www.eq-3.de

12 Technische Daten

Geräte-Kurzbezeichnung:
Versorgungsspannung: 2x 1,5 V LR03/Micro/AAA
Stromaufnahme: 100 mA max.
Batterielebensdauer: 2 Jahre (typ.)
Schutzart: IP20
Umgebungstemperatur: 5 bis 35 °C
Abmessungen (B x H x T): 46 x 131 x 19 mm
Gewicht: 78 g (inkl. Batterien)
Funk-Frequenzband: 868,0 - 868,6 MHz
869,4 - 869,65 MHz
Maximale Funk-Sendeleistung:
Empfängerkategorie: SRD category 2
Typ. Funk-Freifeldreichweite: 300 m
Duty Cycle: < 1 % pro h/< 10 % pro h

Technische Änderungen vorbehalten.

22

HmIP-RC8

10 dBm

Entsorgungshinweis

Gerät nicht im Hausmüll entsorgen! Elektroni­sche Geräte sind entsprechend der Richtlinie
über Elektro- und Elektronik-Altgeräte über die
örtlichen Sammelstellen für Elektronik-Altgeräte
zu entsorgen.

Konformitätshinweis

Das CE-Zeichen ist ein Freiverkehrszeichen, das
sich ausschließlich an die Behörden wendet und
keine Zusicherung von Eigenschaften beinhaltet.

Bei technischen Fragen zum Gerät wenden Sie
sich bitte an Ihren Fachhändler.

Technische Daten

23

Package contents

Quantity Description

1 Homematic IP Remote Control – 8 buttons

2 1.5 V LR03/micro/AAA batteries

1 Operating manual

1 Labelling template

Documentation © 2015 eQ-3 AG, Germany
All rights reserved. Translation from the original version in Ger­man. This manual may not be reproduced in any format, either in
whole or in part, nor may it be duplicated or edited by electronic,
mechanical or chemical means, without the written consent of
the publisher.
Typographical and printing errors cannot be excluded. However,
the information contained in this manual is reviewed on a regular
basis and any necessary corrections will be implemented in the
next edition. We accept no liability for technical or typographical
errors or the consequences thereof.
All trademarks and industrial property rights are acknowledged.
Printed in Hong Kong
Changes may be made without prior notice as a result of techni­cal advances.

142465 (web)
Version 1.3 (02/2017)

24

Table of contents

1 Information about this manual....................................26

2 Hazard information ........................................................26

3 Function and device overview ....................................28

4 General system information ........................................29

5 Start-up ............................................................................29

5.1 Teaching-in ..........................................................................29

5.2 Labelling field........................................................................ 31

6 Replacing batteries ........................................................ 32

7 Operation .........................................................................33

8 Troubleshooting .............................................................34

8.1 Weak battery ........................................................................ 34

8.2 Command not confirmed ................................................. 34

8.3 Duty cycle ........................................................................... 35

8.4 Error codes and flashing sequences .............................. 36

9 Restore factory settings ................................................ 37

10 Maintenance and cleaning ...........................................38

11 General information about radio operation .............39

12 Technical specifications ............................................... 40

25

Information about this manual

1 Information about this manual

Please read this manual carefully before beginning op­eration with your Homematic IP components. Keep the
manual so you can refer to it at a later date if you need to.
If you hand over the device to other persons for use,
please hand over this manual as well.

Symbols used:

Attention!

This indicates a hazard.

Note.

This section contains important additional infor­mation!

2 Hazard information

Do not open the device. It does not contain any
parts that can be maintained by the user. In the
event of an error, please have the device checked
by an expert.

For safety and licensing reasons (CE), unauthor­ized change and/or modification of the device is
not permitted.

26

Hazard information

The device may only be operated in dry and dust­free environment and must be protected from
the eects of moisture, vibrations, solar or other
methods of heat radiation, cold and mechanical
loads.

The device is not a toy; do not allow children to
play with it. Do not leave packaging material lying
around. Plastic films/bags, pieces of polystyrene,
etc. can be dangerous in the hands of a child.

We do not assume any liability for damage to
property or personal injury caused by improper
use or the failure to observe the hazard informa­tion. In such cases, any claim under warranty is
extinguished! For consequential damages, we as­sume no liability!

The device may only be operated within residen­tial buildings.

Using the device for any purpose other than that
described in this operating manual does not fall
within the scope of intended use and shall invali­date any warranty or liability.

27

Function and device overview

3 Function and device overview

With the Homematic IP Remote Control you can com­fortably control connected devices via eight push-but­tons e.g. to switch lights on and o, to dim lights or to
move shutters up or down.

The opposite buttons serve as pair and can be configured
individually. The left buttons are defined for the instruc­tions „O/Darker/Down“ and the right buttons for the in­structions „On/Brighter/Up“.

The remote control oers a replaceable labelling field to
inscribe the button functions. The labelling fields can be
adjusted also if changes are made subsequently.

Device overview (see figure 1):

(A) System button (teach-in button and LED)
(B) Button pair 1
(C) Button pair 2
(D) Button pair 3
(E) Button pair 4
(F) Labelling field
(G) Battery compartment

28

General system information

4 General system information

This device is part of the HomematicIP smart home sys­tem and works with the Homematic IP radio protocol. All
devices of the system can be configured comfortably and
individually with the Homematic IP smartphone app. Al­ternatively, you can operate the Homematic IP devices
via the Homematic Central Control Unit CCU2 or in
connection with various partner solutions. The available
functions provided by the system in combination with
other components are described in the Homematic IP
User Guide. All current technical documents and updates
are provided at www.eQ-3.de.

5 Start-up

Please read this entire section before starting to
use the device.

5.1 Teaching-in

First set up your Homematic IP Access Point via the
Homematic IP app to enable operation of other
Homematic IP devices within your system. For fur
ther information, please refer to the operating
manual of the Access Point.

29

-

Start-up

You can connect the device either to the Access
Point or to the Homematic Central Control Unit
CCU2. For detailed information, please refer to the
Homematic IP User Guide, available for download
in the download area of www.eQ-3.de.

To integrate the remote control into your system and en­able it to communicate with other Homematic IP devices,
you must teach-in the device to your Homematic IP Ac­cess Point first.

To teach-in the remote control, please proceed as follows:

• Open the Homematic IP app on your smartphone.

• Select the menu item “Teach-in device”.

• Open the battery compartment (G) on the back
side of the remote control. Therefore, first press
down the release button of the battery compart
ment cover and pull down the cover afterwards.
This will open the battery compartment and the
cover can be removed (see figure 2).

• Remove the insulation strip from the battery com
partment (G) to activate the device.

• Close the battery compartment by replacing the
cover and pushing it with light pressure until it
latches into place (see figure 3).

• Teach-in mode remains activated for 3 minutes.

30

-

-

Start-up

You can manually start the teach-in mode for an­other 3 minutes by pressing the system button (A)
shortly (see figure 5).

• To confirm, please enter the last four digits of the
device number (SGTIN) in your app or scan the
QR code. Therefore, please see the sticker sup­plied or attached to the device.

• Please wait until teach-in is completed.

• If teaching-in was successful, the device LED (A)
lights up green. The device is now ready for use.

If the device LED lights up red, please try again.

• In the app, select in which applications you want
to use your device.

• Allocate the device to a room and give the device
a name.

5.2 Labelling field

With the labelling field (F) on the back side of the remote
control you can inscribe the functions of each button.

• To insert or exchange the labelling field, please
remove the cover.

• Insert the desired labelling field and replace the
cover.

31

Replacing batteries

6 Replacing batteries

If an empty battery is displayed via the app or the device (see
„8.2 Command not confirmed“ on page 34), replace the
used batteries by two new LR03/micro/AAA batteries. You
must observe the correct battery polarity.

To replace the batteries of the remote control, please pro­ceed as follows:

• Open the battery compartment (G) on the back
side of the remote control. Therefore, first press
down the release button of the battery compart­ment cover and pull down the cover afterwards.
This will open the battery compartment and the
cover can be removed (see figure 2).

• Insert two new 1.5 V LR03/micro/batteries into the
battery compartment of the remote control, mak­ing sure that you insert them the right way round
(see figure 4).

• Close the battery compartment by replacing the
cover and pushing it with light pressure until it
latches into place (see figure 3).

• Please pay attention to the flashing signals of the
device LED while inserting the batteries (see „8.2
Command not confirmed“ on page 34).

Once the batteries have been inserted, the remote control
performs a self-test (approx. 2 seconds). Afterwards, ini­tialisation is carried out.

32

Operation

The LED test display will indicate that initialisation is com­plete by lighting up orange and green.

Never recharge standard batteries. Do not throw
the batteries into a fire. Do not expose batteries to
excessive heat. Do not short-circuit batteries. Do
ing so will present a risk of explosion.

Used batteries should not be disposed of with
regular domestic waste! Instead, take them to
your local battery disposal point.

7 Operation

In the factory settings, the 8 buttons are defined as four
separate button pairs: Button pair 1 (B), button pair 2 (C),
button pair 3 (D) and button pair 4 (E).
The right buttons are defined for the functions “On/

Brighter/Up”, the left buttons for the functions “O/
Darker/Down”.

With the remote control you can

• switch lights on and o

• dim lights brighter or darker

• move shutters up or down.

Please refer to figure 6 and 7 for application examples.

33

-

Troubleshooting

8 Troubleshooting

8.1 Weak battery

Provided that the voltage value permits it, the remote
control will remain ready for operation also if the battery
voltage is low. Depending on the particular load, it may be
possible to send transmissions again repeatedly, once the
batteries have been allowed a brief recovery period.
If the battery voltage is too weak, this will be displayed
in the Homematic IP app and directly on the device via
the device LED (A) (see „8.2 Command not confirmed“
on page 34), In this case, replace the empty batteries
by two new batteries (see „6 Replacing batteries“ on page

32).

8.2 Command not confirmed

If at least one device does not confirm a command, the
device LED (A) lights up red at the end of the failed trans­mission process. The failed transmission may be caused
by radio interference (see
This may be caused by the following:

• device cannot be reached,

• device is unable to execute the command (load
failure, mechanical blockade, etc.) or

• device defective.

34

„8.3 Duty cycle“ on page 35

).

Troubleshooting

8.3 Duty cycle

The duty cycle is a legally regulated limit of the transmis­sion time of devices in the 868 MHz range. The aim of
this regulation is to safeguard the operation of all devices
working in the 868 MHz range.
In the 868 MHz frequency range we use, the maximum
transmission time of any device is 1% of an hour (i.e. 36
seconds in an hour). Devices must cease transmission
when they reach the 1% limit until this time restriction
comes to an end. Homematic IP devices are designed
and produced with 100% conformity to this regulation.

During normal operation, the duty cycle is not usually
reached. However, repeated and radio-intensive teach­in processes mean that it may be reached in isolated in­stances during start-up or initial installation of a system.
If the duty cycle is exceeded, this is indicated by one long
red lighting of the device LED (A), and may manifest itself
in the device temporarily working incorrectly. The device
starts working correctly again after a short period (max.
1 hour).

35

Troubleshooting

8.4 Error codes and flashing sequences

Flashing code Meaning Solution

Short orange
flashing
(followed by
green or red
lighting)

1x long green
lighting

1x long red
lighting

Short orange
lighting (after
green or red
confirmation)

36

Attempting
to transmit,
e.g. on button
press of a re­mote control

Transmission
confirmed

Transmission
failed (e.g.
device cannot
be accessed
or duty
cycle limit is
reached)

Batteries
empty

Please wait, until
transmission has
been confirmed
(long red lighting)

If the LED lights up
long red, the radio
transmission failed.

You can continue
operation.

Please try again (s.

„6 Replacing batter­ies“ on page 32

Replace the bat­teries of the device

„6 Replacing

(see

batteries“ on page

).

32

).

Restore factory settings

Short orange
flashing
(every 10 s)

6x long red
flashing

1x orange and
1 x green
lighting (after
inserting bat­teries)

Teach-in
mode active
(for 3 minutes)

Device defec­tive

Test display Once the test dis-

Please enter the
last four numbers
of the device serial
number to confirm
(see

„5 Start-up“ on

).

page 29

Please see your app
for error message
or contact your
retailer.

play has stopped,
you can continue.

9 Restore factory settings

The factory settings of the device can be re­stored. If you do this, you will lose all your set­tings.

To restore the factory settings of the remote control, please
proceed as follows:

• Open the battery compartment (G) on the back
side of the remote control. Therefore, first press

37

Maintenance and cleaning

down the release button of the battery compart­ment cover and pull down the cover afterwards.
This will open the battery compartment and the
cover can be removed (see figure 2).

• Remove a battery.

• Insert the battery ensuring that the polarity is cor
rect and press and hold down the system button
(A) for 4 s at the same time, until the LED will quick
ly start flashing orange (see figure 5).

• Release the system button again.

• Press and hold down the system button again for 4
s, until the status LED lights up green.

• Release the system button to finish the procedure.

The device will perform a restart.

10 Maintenance and cleaning

The device does not require you to carry out any
maintenance other than replacing the battery
when necessary. Enlist the help of an expert to
carry out any maintenance or repairs.

Clean the device using a soft, lint-free cloth that is clean
and dry. You may dampen the cloth a little with lukewarm
water in order to remove more stubborn marks. Do not
use any detergents containing solvents, as they could
corrode the plastic housing and label.

38

-

-

General information about radio operation

11 General information about radio

operation

Radio transmission is performed on a non-exclusive
transmission path, which means that there is a possibil­ity of interference occurring. Interference can also be
caused by switching operations, electrical motors or de­fective electrical devices.

The range of transmission within buildings can dier
greatly from that available in the open air. Besides
the transmitting power and the reception charac
teristics of the receiver, environmental factors such
as humidity in the vicinity have an important role to
play, as do on-site structural/screening conditions.

eQ-3 AG, Maiburger Str. 29, 26789 Leer/Germany hereby
declares that the radio equipment type HmIP-RC8 is in
compliance with the Directive 2014/53/EU. The full text
of the EU declaration of conformity is available at the fol­lowing internet address: www.eQ-3.com

-

39

Technical specifications

12 Technical specifications

Device short description:
Supply voltage: 2x 1.5 V LR03/micro/AAA
Current consumption: 100 mA max.
Battery life: 2 years (typ.)
Degree of protection: IP20
Ambient temperature: 5 to 35 °C
Dimensions (W x H x D): 46 x 131 x 19 mm
Weight: 78 g (incl. batteries)
Radio frequency band: 868.0 - 868.6 MHz

869.4 - 869.65 MHz
Maximum radiated power:
Receiver category: SRD category 2
Typ. open area RF range: 300 m
Duty cycle: < 1 % per h/< 10 % per h

Subject to technical changes.

40

HmIP-RC8

10 dBm

Technical specifications

Instructions for disposal

Do not dispose of the device with regular domes­tic waste! Electronic equipment must be dis­posed of at local collection points for waste elec­tronic equipment in compliance with the Waste
Electrical and Electronic Equipment Directive.

Information about conformity

The CE sign is a free trading sign addressed ex­clusively to the authorities and does not include
any warranty of any properties.

For technical support, please contact your
retailer.

41

Kostenloser Download der Homematic IP App!

Free download of the Homematic IP app!

Bevollmächtigter des Herstellers:

Manufacturer’s authorised representative:

eQ-3 AG

Maiburger Straße 29

26789 Leer / GERMANY

www.eQ-3.de
