Installations- und
Bedienungsanleitung (S.2)
RS485 I/O-Modul 12 Eingänge
14 Schaltausgänge
Hutschienenmontage:
HMW-IO-12-Sw14-DR
1. Ausgabe Deutsch 04/2011
Dokumentation © 2011 eQ-3 Ltd., Hong Kong
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch
nicht auszugsweise in irgendeiner Form reproduziert
werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt
oder verarbeitet werden.
Es ist möglich, dass das vorliegende Handbuch
noch drucktechnische Mängel oder Druckfehler
aufweist. Die Angaben in diesem Handbuch werden
jedoch regelmäßig überprüft und Korrekturen in der
nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen
übernehmen wir keine Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt.
Printed in Hong Kong
Änderungen im Sinne des technischen Fortschritts
können ohne Vorankündigung vorgenommen
werden.
092020 / V 1.0
2
Inhaltsverzeichnis
1 Hinweise zu dieser Anleitung ...............4
2 Gefahrenhinweise ........................4
3 Funktion................................6
4 Allgemeine Systeminformation zu HomeMatic . 9
5 Allgemeine Hinweise zum Bussystem .......10
5.1 Allgemeine Hinweise zur Installation ........10
5.2 Topologie des Bussystems................10
6 Installation .............................12
7 Zuordnung der Tastereingänge ............17
8 Wartung und Reinigung ..................18
9 Technische Daten ....................... 18
3
1 Hinweise zu dieser Anleitung
Lesen Sie diese Anleitung sorgfältig, bevor Sie ihre
HomeMatic Komponenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf!
Wenn Sie das Gerät anderen Personen zur Nutzung
überlassen, übergeben Sie auch diese Bedienungsanleitung.
Benutzte Symbole:
Achtung! Hier wird auf eine Gefahr hingewiesen.
Hinweis. Dieser Abschnitt enthält zusätzliche
wichtige Informationen!
2 Gefahrenhinweise
Die beschriebenen Aktoren sind Teil einer
Gebäudeinstallation. Bei der Planung und
Errichtung von Elektrischen Anlagen sind die einschlägigen Normen und Richtlinien des Landes zu
beachten, in dem die Anlage installiert wird.
Arbeiten an und in Niederspannungsanlagen dürfen
4
nur von einer Elektro-Fachkraft (nach VDE 0100)
erfolgen. Dabei sind die geltenden Unfallverhütungsvorschriften zu beachten. Zur Vermeidung
eines elektrischen Schlages vor Arbeiten am Gerät
Netzspannung freischalten (Sicherungsautomat
abschalten).
Bei Nichtbeachtung der Installationshinweise können Brand oder andere Gefahren entstehen
(siehe Abschnitt 6).
Betreiben Sie das Gerät nur in Innenräumen und
vermeiden Sie den Einfluss von Feuchtigkeit, Staub
sowie Sonnen- oder andere Wärmebestrahlung.
Jeder andere Einsatz als in dieser Bedienungsanleitung beschrieben ist nicht bestimmungsgemäß und
führt zu Garantie und Haftungsausschluss.
Belasten Sie die Geräte nur bis zur angegebenen
Leistungsgrenze. Eine Überlastung kann zur Zerstörung des Gerätes, zu einem Brand oder elektrischen
Unfall führen.
Die Geräte sind nicht zum Freischalten geeignet.
Öffnen Sie das Gerät nicht, es enthält keine durch
den Anwender zu wartenden Teile.
5
Das Öffnen des Gerätes birgt die Gefahr
eines Stromschlages. Im Fehlerfall schicken
Sie das Gerät an den Service.
Beachten Sie beim Anschluss an die Gerä-
teklemmen die hierfür zulässigen Leitungen
und Leitungsquerschnitte.
Es ist strikt darauf zu achten, dass alle
Anschlussleitungen räumlich getrennt von
netzspannungsführenden Leitungen verlegt
werden, z. B. in eigenen Kabelkanälen oder
Installationsrohren.
Beachten Sie die Installationsvorschriften
für Installationen in Verteilersystemen
(DIN VDE 0100-410).
3 Funktion
Das Modul stellt jeweils zwei unterschiedliche Arten
von Eingängen und Ausgängen zur Verfügung. Die
Eingänge überwachen, ob sich ein Schaltzustand
geändert hat und teilen den aktuellen Schaltzustand
mit (z.B Kontakt offen oder geschlossen)
6
12 Eingänge:
• 6 digitale, TTL-kompatible Eingänge
• 6 analoge (/digitale) Eingänge
Die digitalen Eingänge lassen sich z.B. zum Anschluss von Tastern oder bedrahteten Tür-Fensterkontakten verwenden.
Die analogen Eingänge können Eingangsspanungen
von bis zu 10V messen. Sie lassen sich somit ideal
zum Erfassen von Sensordaten nutzen. Sie können
über die HomeMatic-Zentrale ebenfalls als digitaler
Eingang konfiguriert werden.
14 Ausgänge:
• 8 Open-Collector-Schaltausgänge
• 6 Relaisschaltausgänge
Die Open-Collector-Schaltausgänge erlauben es
Verbraucher bis 24 V/50 mA anzusteuern. Die RelaisSchaltausgänge können Lasten von bis
zu 30 V/ 0,8 A schalten.
Das Modul hat einen geringen Verdrahtungsaufwand, da eine gemeinsame Spannungsquelle
verwendet wird. Zudem verfügt es über das WebUI
über umfangreiche Konfigurationsmöglichkeiten.
Die Konfigurationsdaten werden in einem nichtflüchtigen Speicher abgelegt.
7
Die Montage erfolgt auf einer Standard-Hutschiene
innerhalb von Verteilungen.
(A) Gemeinsamer Anschluss (Common)
Relaisausgang 1,2,3
(B) Gemeinsamer Anschluss (Common)
Relaisausgang 4,5,6
(C) Relaisanschlüsse
(D) Open-Collector-Ausgänge
(E) Bus A
(F) Bus B
(G) Busspannungsversorgung
(H) Eingangsklemmen
(I) Status-LED
8
4 Allgemeine Systeminformation
zu HomeMatic
Dieses Gerät ist Teil des HomeMatic Haussteuersystems.
Alle Geräte werden mit einer Standardkonfiguration
ausgeliefert. Darüber hinaus ist die Funktion des
Gerätes über ein Programmiergerät und Software
konfigurierbar. Welcher weitergehende Funktionsumfang sich damit ergibt, und welche Zusatzfunk-tionen sich im HomeMatic System im Zusammenspiel
mit weiteren Komponenten ergeben, entnehmen Sie
bitte dem HomeMatic Systemhandbuch. Alle technischen Dokumente und Updates finden Sie stets
aktuell unter www.HomeMatic.com.
9
5 Allgemeine Hinweise zum
Bussystem
5.1 Allgemeine Hinweise zur Installation
Beim Anschluss des RS485-Busses sind die
A-Klemmen (1.3), die B-Klemmen (1.7), die 24 V
Spannungsversorgung und die Masseklemmen (1.8)
der Module einer Unterverteilung (max. 127 Stück)
jeweils miteinander zu verbinden. Ein Busabschluss
ist für diese Installation immer erforderlich.
5.2 Topologie des Bussystems
Aus Gründen der Übersicht sollten die HMW-Komponenten immer gruppenweise in Unterverteilungen
montiert werden. Wie viele Unterverteilungen angemessen sind, hängt dabei von der Art und Größe
des zu realisierenden Projektes ab und ist individuell
festzulegen. Es ist auf jeden Fall zu empfehlen, auf
jeder Etage mindestens eine Unterverteilung zu
installieren. Bei größeren Gebäuden kann es auch
sinnvoll sein, mehrere Verteilungen pro Etage (z. B.
separat für jeden Flur) vorzusehen. Entsprechend
sind alle Last und Steuerleitungen sternförmig zu
10
den entsprechenden Unterverteilungen zu führen.
Die Stromversorgung erfolgt über das HutschienenNetzteil HMW-Sys-PS7-DR oder ein anderes, entsprechend der Anzahl und Gesamtstromaufnahme
aller vorhandenen Module in der jeweiligen Unterverteilung dimensioniertes 24 V-Netzteil. Wenn eine
zentrale Programmierung und Steuerung über die
HomeMatic-Zentrale erfolgen soll, sollten die HMWBusleitungen der einzelnen Unterverteilungen sowie
die vom Steuer-PC bzw. einer Zentrale kommende
Leitung an einem unter räumlichen Gesichtspunkten
günstigen Ort zusammengeführt werden, um eine
Trennung der einzelnen Busabschnitte zu erreichen
und ggf. eine Fehlersuche zu vereinfachen. Üblicherweise ist dies der Raum, in dem die Zentrale des
HomeMatic-Systems installiert wird.
11
6 Installation
Beachten Sie die Installationsvorschriften für
das Errichten von Niederspannungsanlagen
gemäß DIN VDE 0100-410.
Hinweis! Installation nur durch Personen mit
einschlägigen elektrotechnischen Kenntnis-
sen und Erfahrungen! (*1)
Durch eine unsachgemäße Installation gefährden Sie
• Ihr eigenes Leben;
• das Leben der Nutzer der elektrischen Anlage.
Mit einer unsachgemäßen Installation riskieren Sie
schwere Sachschäden, z. B. durch Brand. Es droht
für Sie die persönliche Haftung bei Personen- und
Sachschäden. Wenden Sie sich an einen Elektroinstallateur!
(*1) Erforderliche Fachkenntnisse für die Installation
Für die Installation sind insbesondere folgende
Fachkenntnisse erforderlich:
• Die anzuwendenden „5 Sicherheitsregeln“:
- Freischalten;
- gegen Wiedereinschalten sichern;
- Spannungsfreiheit feststellen;
- Erden und Kurzschließen;
12
- benachbarte, unter Spannung stehende Teile
abdecken oder abschranken;
• Auswahl des geeigneten Werkzeuges, der Mess geräte und ggf. der persönlichen Schutzausrüstung;
• Auswertung der Messergebnisse;
• Auswahl des Elektro-Installationsmaterials zur
Sicherstellung der Abschaltbedingungen;
• IP-Schutzarten;
• Einbau des Elektroinstallationsmaterials;
• Art des Versorgungsnetzes (TN-System, IT-System,
TT-System) und die daraus folgenden Anschluss bedingungen (klassische Nullung, Schutzerdung,
erforderliche Zusatzmaßnahmen etc.)
Es ist strikt darauf zu achten, das alle
Anschlussleitungen räumlich getrennt von
netzspannungsführenden Leitungen verlegt
werden (z. B. in eigenen Kabelkanälen oder
Installationsrohren). Alternativ können für
diese niederspannungsführenden Leitungen
doppelt isolierte Netzkabel verwendet
werden.
Die maximalen Leitungslängen aller ange-
schlossenen Leitungen sind je nach verwen-
deter Leitung unterschiedlich.
13
Eine Länge von 50 m darf allerdings nicht
überschritten werden.
Zur Installation gehen Sie wie folgt vor:
• Setzen Sie das Hutschienengerät auf die Hut-
schiene auf und verriegeln Sie es.
Achten Sie dabei darauf, dass die Rastfeder
komplett einrastet und das Gerät fest auf der
Schiene sitzt.
• Isolieren Sie die Drahtenden der Netzzuleitung, der
Leitung zur Last, den Leitungen zu den Tastern,
zum Netzteil und der Busleitung auf eine Länge
von 8 mm ab, ohne dabei die blanke Ader zu
verletzen.
Beachten Sie die nachfolgend aufgeführten
zugelassenen Leitungsquerschnitte!
• Verdrahten Sie alle Anschlüsse gemäß den nach
folgenden Anschlussbildern.
Vergewissern Sie sich, dass alle Anschlüsse
fest und sicher in den Installationsklemmen
fixiert sind.
14
• Verdrahten Sie die Hutschienenmodule zur
Busspannungsversorgung mit dem Netzteil an den
Klemmen 1.4 (24 VDC) und 1.8 (GND).
Achten Sie dabei strikt auf den polaritätsrichtigen
Anschluss an den Klemmen.
Anschließend ist das Modul mit dem RS-485-BUS
an den Klemmen 1.3 (A) und 1.7 (B).
Sobald mehrere Geräte an den RS-485-BUS angeschlossen sind, ist ein Busabschluss zu integrieren.

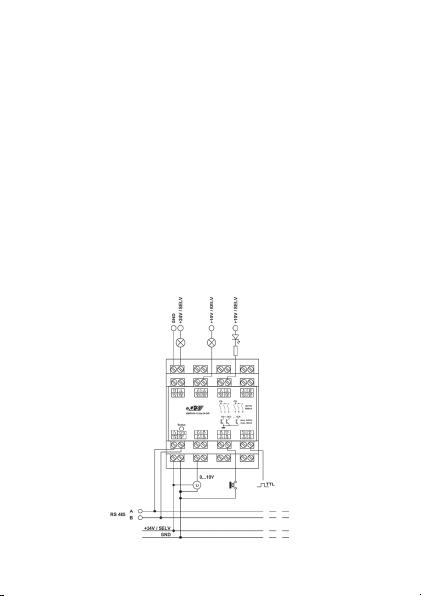

Anschluss- und Installationsbeispiel:
15
Klemme Funktion
1.1 Gemeinsamer Anschluss (Common)
1.2 Digitalausgang 1
1.3 RS 485-BUS, Leitung A
1.4 Versorgungsspannung, +24 V
1.5 Relaisausgang 1
1.6 Digitalausgang 2
1.7 RS 485-BUS, Leitung B
1.8 Versorgungsspannung, Masse (GND),
2.1 Relaisausgang 2
2.2 Digitalausgang 3
2.3 Digitaleingang I7
2.4 Analogeingang I1
2.5 Relaisausgang 3
2.6 Digitalausgang 4
2.7 Digitaleingang I8
2.8 Analogeingang I2
3.1 Relaisausgang 4
3.2 Digitalausgang 5
3.3 Digitaleingang I9
3.4 Analogeingang I3
3.5 Relaisausgang 5
3.6 Digitalausgang 6
3.7 Digitaleingang I10
16
Relaisausgang 1,2,3
Massebezug für alle Eingänge
3.8 Analogeingang I4
4.1 Relaisausgang 6
4.2 Digitalausgang 7
4.3 Digitaleingang I11
4.4 Analogeingang I5
4.5 Gemeinsamer Anschluss (Common)
4.6 Digitalausgang 8
4.7 Digitaleingang I12
4.8 Analogeingang I6
Zugelassene Leitungsquerschnitte:
Relaisausgang 4,5,6
starre Leitung
2]
[mm
0,14 – 2,50 0,14 – 1,5
flexible Leitung mit Aderendhülse
[mm2]
7 Zuordnung der Eingänge
Die digitalen und analogen Eingänge lassen sich
über die Zentrale erfassen und können dort in
Programmen verwendet werden (z. B. können somit
benutzerdefinierte Aktionen anhand der gemessenen Spannung ausgelöst werden).
17
8 Wartung und Reinigung
Das Produkt ist wartungsfrei. Überlassen Sie eine
Reparatur einer Fachkraft.
9 Technische Daten
Kommunikation: RS485-Bus
Gehäuseabmessungen: Standard-Hutschienen gehäuse mit 4 TE Breite
87 x 72 x 65 mm (HxBxT)
Steuereingänge: 6 digitale Eingänge (TTL)
6 analoge/ digitale Eingänge
(0-10 V)
Ausgänge: 8 Open-Collector-Ausgänge
(max. 24 VDC, max. 50 mA)
6 Relaisschaltausgänge
(max. 30V AC oder DC /
SELV, max. 0,8 A)
Spannungsversorgung: 24 V / DC / SELV
Stromaufnahme: 150 mA (max.)
Technische Änderungen, die zur Verbesserung
dienen, sind vorbehalten.
18
Entsorgungshinweis:
Gerät nicht im Hausmüll entsorgen!
Elektronische Geräte sind entsprechend
der Richtlinie über Elektro- und ElektronikAltgeräte über die örtlichen Sammelstellen
für Elektronik-Altgeräte zu entsorgen.
Das CE-Zeichen ist ein Freiverkehrszeichen,
das sich ausschließlich an die Behörden
wendet und keine Zusicherung von Eigen-
schaften beinhaltet.
19
eQ-3 AG
Maiburger Straße 29
D-26789 Leer
www.eQ-3.com
20
Loading...
