Bezdrátové kouřové čidlo HM
Obj. č.: 75 14 97
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup bezdrátového kouřového čidla HM.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho
obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Všeobecné vlastnosti a funkce
Tento kouřový hlásič hlídá na fotoelektrickém principu, zda v místnosti nevzniká kouř. Díky tomu dokáže
včas rozpoznat vznikající požár a včas varovat před nebezpečným kouřem.
Spustí alarm v podobě sirény a zároveň červené a bílé varovné LED (slouží jako nouzové osvětlení
při výpadku dodávky proudu).
Kouřový hlásič HM-Sec-SD přenese varování bezdrátově zároveň na všechny hlásiče kouře stejného
typu nacházející se v jeho dosahu.
Díky tomu lze včas zareagovat na požár vznikající na vzdálenějším místě, např. v jiném patře domu.
Kouřový hlásič spolu lze integrovat do systému s libovolně velkým počtem dalších bezdrátových kouřových
hlásičů stejného typu.
Bezdrátový kouřový hlásič HM-Sec-SD můžete navíc spárovat s centrálou HomeMatic.
Navíc je možné propojit více kouřových hlásičů série RM 100 s hlásičem HM-Sec-SD a dosáhnout
tak vzájemného předávání alarmu. Díky tomu lze kontrolovat i takové místnosti, ze kterých by byl
bezdrátový přenos (dosah) problematický.
Aby nedocházelo k překrývání s jinými přístroji pracujícími na frekvenci 868 MHz, pracuje tento systém
s individuálními adresami, a je tak zajištěný před spouštěním planých poplachů jinými bezdrátovými vysílači
na tomto frekvenčním rozsahu.
Účel použití
Bezdrátový hlásič kouře HM-Sec-SD je určen pro použití ve spojení s dalšími bezdrátovými hlásiči
kouře
HM-Sec-SD.
Bezdrátový hlásič kouře se nesmí používat v prostředí, kde by bezdrátový přenos mohl narušit signály dalších
přístrojů, např. ve zdravotnických zařízeních se systémy pro podporu životních funkcí nebo v podobném prostředí.
Informace týkající se systému HomeMatic
Toto zařízení je součástí regulačního systému HomeMatic.
Všechna zařízení jsou dodávána se standardní konfigurací. Kromě toho lze funkce zařízení nakonfigurovat
pomocí programovacího přístroje a softwaru. Jaké další funkce systém HomeMatic v souhře s dalšími
komponenty poskytuje, o tom se více dozvíte ve speciálním návodu ke konfiguraci nebo v systémové
příručce HomeMatic.
Pokyny týkající se bezdrátového provozu
K realizaci bezdrátového přenosu není vyhrazena zvláštní přenosová cesta, proto nelze vyloučit poruchy.
Další poruchy mohou být vyvolány spínacími pochody, elektromotory nebo vadnými elektrickými spotřebiči.
Dosah se může v budovách v porovnání s volným prostranstvím značně snižovat. Kromě vysílacího
výkonu a přijímacích vlastností přijímačů hrají důležitou roli vlivy prostředí, jako je vzdušná vlhkost
a také stavební charakteristiky konkrétního místa.
1
2
Instalace
Místa vhodná k instalaci a příslušné pokyny
V zásadě se doporučuje nainstalovat do budovy resp. do bytu více kouřových hlásičů. V každém případě
byste měli ve vícepatrových budovách nainstalovat jeden kouřový hlásič v každém patře.
Pouze tak zajistíte včasné a efektivní varování před počínajícím požárem.
V každém případě je třeba nainstalovat alespoň jeden (nebo právě ten jeden jediný) kouřový hlásič nainstalovat
tak, aby zajišťoval cestu k ložnici (chodba resp. schodiště) a aby byl v případě alarmu slyšet i přes uzavřené
dveře ložnice.
V místnosti je třeba zařízení vždy umístit do středu stropu.
Výjimku tvoří podkrovní prostory pod sedlovou střechou. V takovém případě se kouřový hlásič nesmí
umísťovat do špice podkrovního prostoru. Při montáži na strop se smí montovat teprve do vzdálenosti
cca 1 metru od nejvyššího bodu v místnosti, ještě lépe na střešní trám.
Důvodem pro toto umístění je to, že v blízkosti stěn a obzvláště v rozích místností, jakož i u sedlových střech
vzniká vrstva nepohyblivého vzduchu, která nepustí stoupající kouř ke stěnám resp. do rohů místnosti. Proto
byste kouřový hlásič v žádném případě neměli instalovat v oblasti do cca 50 cm od rohů místnosti. Ten by
v nebezpečné situaci mohl zůstat neúčinný a spustit alarm příliš pozdě.
Zda jste zvolili správné umístění, to si můžete vyzkoušet tak, že spustíte test (viz kapitola – Kontrola funkčnosti)
v době, kdy se v ložnici zdržuje spící osoba.
Kouřový hlásič musí spící osobu skutečně vzbudit!
Nakonec je třeba každý kouřový hlásič otestovat, zda se ze zvoleného umístění za každých okolností
dokáže bezdrátově spojit s centrálou.
Z bezpečnostních důvodů a z důvodu předcházení planým poplachům byste kouřový hlásič neměli instalovat
do následujících místností a na tato místa:
kuchyně/koupelna: husté páry v těchto místnostech by mohly vyvolat planý poplach,
místnosti s otevřeným krbem: nebezpečí planých poplachů,
v bezprostřední blízkosti halogenových lamp, traf nebo halogenových svítidel zavěšených na lanku,
jakož i úsporných svítidel a svítidel s obsahem luminoforu (minimální odstup 50 cm),
garáže: výfukové plyny (kouř) mohou vyvolat planý poplach,
prašné a špinavé místnosti: měřicí komora se rychle ušpiní nebo může docházet k planým poplachům,
v blízkosti oken, v blízkosti ventilátorů, větráků a na jiných místech, kde dochází k silnému pohybu vzduchu,
v blízkosti míst, kde se kouří – tabákový kouř spouští planý poplach,
v blízkosti masivních ocelových nosníků, velkých kovových ploch apod. Tyto mohou citelně omezit
vyzařování resp. příjem rádiového signálu. Často pomůže změna umístění o pouhých několik centimetrů.
Montáž hlásiče
Po pečlivém výběru umístění nejprve z kouřového hlásiče sejměte patici. Kouřový hlásič a patici
(na zadní straně) otáčejte proti sobě proti směru hodinových ručiček.
Na stropě si podle patice vyznačte dva body pro upevnění.
Vyvrtejte dva upevňovací otvory, vsaďte do nich hmoždinky a potom k nim pomocí dvou šroubků
přišroubujte patici.
Alternativně, např. pokud pod kouřovým hlásičem chcete vést kabely pro rozšíření systému, můžete
kouřový hlásič namontovat také za použití obou rozpěrek, které jsou součástí dodávky. Při montáži použijte
oba upevňovací otvory odpovídající rozpěrkám (viz obrázek).
Dále můžete pro připevnění použít standardní instalační krabici. Využijte oba připevňovací otvory
v instalační krabici.
Vyhněte se montáži hlásiče do blízkosti masivních ocelových nosníků, velkých kovových ploch apod.
Tyto mohou citelně omezit vyzařování resp. příjem rádiového signálu. Často pomůže změna umístění
o pouhých několik centimetrů.
3
4
Uvedení do provozu
Vložení baterií
Polarita baterií a ovládací prvky na zadní straně hlásiče
Do přihrádek na baterie (viz obrázek) vložte 3 nové
baterie typu AA, dbejte přitom na správnou polaritu.
Po vložení baterií se krátce rozsvítí LED kontrolka
bezdrátového modulu postupně v těchto barvách:
červená, zelená a oranžová a červená kontrolka
v testovacím tlačítku na přední straně přístroje každých
asi 48 sekund blikne a signalizuje tak, že je přístroj
připraven k provozu.
Obsluha bezdrátového modulu
Akustické signalizační zařízení (buzzer) bezdrátového
modulu potvrzuje každé krátké a dlouhé (cca 5 sekund)
stisknutí tlačítka bezdrátového modulu.
LED kontrolka signalizuje aktuální stav opticky.
Krátké stisknutí tlačítka: Režim spárování/konfigurace
LED kontrolka bliká oranžově
Krátké stisknutí tlačítka: Odchod z režimu spárování/konfigurace
Červená LED kontrolka: Spárování se nezdařilo.
Zelená LED kontrolka: Spárování proběhlo úspěšně.
Dlouhé stisknutí tlačítka: Menu
Červená LED kontrolka bliká
Krátké stisknutí tlačítka: Test bezdrátového propojení
Dlouhé stisknutí tlačítka: Obnovení výchozího stavu
Zacvaknutí hlásiče do patice
Poté, co bylo dokončení nastavení bezdrátového modulu, můžete kouřový hlásič zacvaknout do patice.
Zacvakněte kouřový hlásič do patice tím, že jím budete otáčet ve směru hodinových ručiček. Správné umístění
Vám napoví červené trojúhelníky umístěné na patici i na kouřovém hlásiči.
Bez vložených baterií nelze kouřový hlásič do patice zacvaknout!
Spárování
Spárování bezdrátových hlásičů kouře navzájem
Pro spárování dvou bezdrátových kouřových hlásičů musíte nejprve krátce stisknout tlačítko na bezdrátovém
modulu jednoho kouřového hlásiče a následně do 20 sekund tlačítko na bezdrátovém modulu druhého kouřového
hlásiče. Optická signalizace pomocí LED kontrolek na bezdrátových modulech obou kouřových hlásičů musí končit
rozsvícením zelené diody na asi 2 sekundy.
Oba kouřové hlásiče by měly být během procesu spárování od sebe vzdálené alespoň 1 metr, protože se může
stát, že při menší vzdálenosti budou rádiové signály natolik intenzivní, že nebudou přijaty správně.
5
Tím, že provedete spárování dvou bezdrátových kouřových hlásičů, položíte základ bezdrátové sítě.
Alarm spuštěný jedním bezdrátovým kouřovým hlásičem v síti se automaticky přenese na všechny bezdrátové
kouřové hlásiče v síti.
Chcete-li do existující sítě zakomponovat ještě další nový bezdrátový kouřový hlásič, stačí, když ho spárujete
s jiným bezdrátovým kouřovým hlásičem v síti.
Chcete-li některý bezdrátový kouřový hlásič ze sítě vyjmout, musíte provést reset (obnovu výchozího stavu).
Následně ho můžete zapojit do jiné bezdrátové sítě, nebo ho můžete spárovat s dalším bezdrátovým kouřovým
hlásičem, který je rovněž ve výchozím stavu, a založit s ním jinou síť.
Spárování bezdrátového kouřového hlásiče s dalšími komponenty systému HomeMatic
Síť vytvořená z bezdrátových kouřových hlásičů může posloužit jako senzor pro výkonný prvek systému
HomeMatic. K tomu je třeba výkonný prvek (např. pro zapnutí a vypnutí světla) spárovat s bezdrátovým
kouřovým hlásičem v síti. Před spárováním je třeba oba přístroje uvést do režimu spárování. Chcete-li
bezdrátový kouřový hlásič přepnout do režimu spárování, krátce stiskněte tlačítko na bezdrátovém modulu.
LED kontrolka na bezdrátovém modulu bliká oranžově. Pokud nenásleduje žádný pokyn ke spárování, tento režim
je po 20 sekundách automaticky ukončen.
Pokud je kouřový hlásič již spárovaný se centrálou a má tedy zablokované přímé spárování, můžete
jej sice podle výše popsaných instrukcí přepnout do režimu spárování, ovšem ke spárování nedojde
a LED kontrolka na bezdrátovém modulu se na 2 sekundy rozsvítí červeně.
Ve standardní konfiguraci je výkonný prvek kouřového hlásiče naprogramovaný tak, aby se při alarmu zapnul
a po příslušném odvolání poplachu zase vypnul.
Všechny přístroje jsou dodávány se standardní konfigurací. Jako další doplňkové funkce Vám systém HomeMatic
v souhře s dalšími komponenty může poskytnout, o tom se více dozvíte v příručce k systému HomeMatic.
Test funkčnosti a provoz
Test funkčnosti hlásiče kouře
Ovládací prvky na přední straně přístroje
Když jste kouřový hlásič namontovali, měli byste
provést kontrolu jeho funkčnosti.
Jakmile se do kouřové komory dostane kouř, při
testování např. tabákový, dojde ke spuštění
alarmu. Ten trvá tak dlouho, dokud je kouř
v kouřové komoře přítomný.
To, že je alarm spuštěný, se na samotném kouřovém hlásiči projevuje střídáním optického a akustického
signálu v sekundovém rytmu.
K ukončení alarmu dojde automaticky po 48 sekundách a/nebo když všechen testovací kouř vyvanul
z testovací komory.
Pokud na dobu asi 2 sekund stisknete testovací tlačítko, akustický alarm se na cca 10 minut vypne.
Pokud se v té době v kouřové komoře stále ještě nachází kouř, LED kontrolka na testovacím tlačítku
bliká nadále. Pokud se v kouřové komoře už nenachází žádný kouř, můžete alarm stisknutím
testovacího tlačítka zcela ukončit.
Došlo-li na jednom bezdrátovém kouřovém hlásiči ke spuštění alarmu, spustí se optický a akustický alarm
také na všech ostatních hlásičích, které jsou v dosahu a které patří do téže sítě (se zpožděním až 16 sekund,
které je způsobeno bezdrátovým přenosem).
6
Pokud na 2 sekundy stisknete testovací tlačítko na hlásiči, který alarm spustil, všechny kouřové hlásiče
zapojené do systému obdrží signál ke zrušení alarmu. Signalizace všech kouřových hlásičů v bezdrátové
síti je tímto ukončena (se zpožděním až 16 sekund, které je způsobeno bezdrátovým přenosem).
Abyste např. při planém poplachu byli schopni identifikovat hlásič, který alarm spustil, bliká červená LED
kontrolka na jeho testovacím tlačítku ještě dalších 10 minut.
Pravidelné testování a chybová hlášení
Jednou za měsíc je třeba stisknutím testovacího tlačítka na 2 sekundy přezkoušet funkčnost kouřového hlásiče:
Pokud zazní jeden akustický signál a LED kontrolka na testovacím tlačítku desetkrát zabliká, znamená to,
že kouřový hlásič pracuje správně.
Pokud po stisknutí tlačítka začne jenom blikat dioda, je kouřový hlásič vadný a musíte ho vyměnit.
Pokud neobdržíte vůbec žádný signál (ani optický, ani akustický), musíte nejprve zkontrolovat, zda jsou
baterie vložené správně. Je-li tomu tak, zkontrolujte, zda nejsou vybité a případně je vyměňte. Jsou-li
baterie v pořádku a přesto se nic neděje, znamená to, že je kouřový hlásič vadný a musí se vyměnit.
Test bezdrátového propojení
To, zda je bezdrátový kouřový hlásič spárovaný se sítí, si můžete ověřit tím, že necháte kouřový hlásič vyslat
testovací signál. Aby došlo k vyslání testovacího signálu, musíte nejprve na cca 5 sekund stisknout tlačítko
bezdrátového modulu, až začne LED kontrolka na bezdrátovém modulu blikat červeně. Následně je třeba tlačítko
stisknout jednou krátce. Tímto byl vyslán testovací signál.
Na tento signál zareagují všechny bezdrátové kouřové hlásiče, které jsou zapojené do téže sítě, tak, že
prostřednictvím akustického vysílače signálu (buzzeru) na bezdrátovém modulu každých 8 sekund vyšlou
3 krátké signály – toto se opakuje desetkrát.
Tyto testovací signály jsou vyhodnocovány pouze bezdrátovými moduly bezdrátových kouřových hlásičů.
Nejsou vyhodnocovány samotnými kouřovými hlásiči a také nejsou rozšiřovány dále po kabelu (pokud je
k dispozici). Ani další spárované komponenty systému HomeMatic na tyto testovací signály nereagují.
Chcete-li otestovat všechny komponenty systému, musíte vyvolat kouřový alarm (např. pomocí cigaretového
kouře).
7

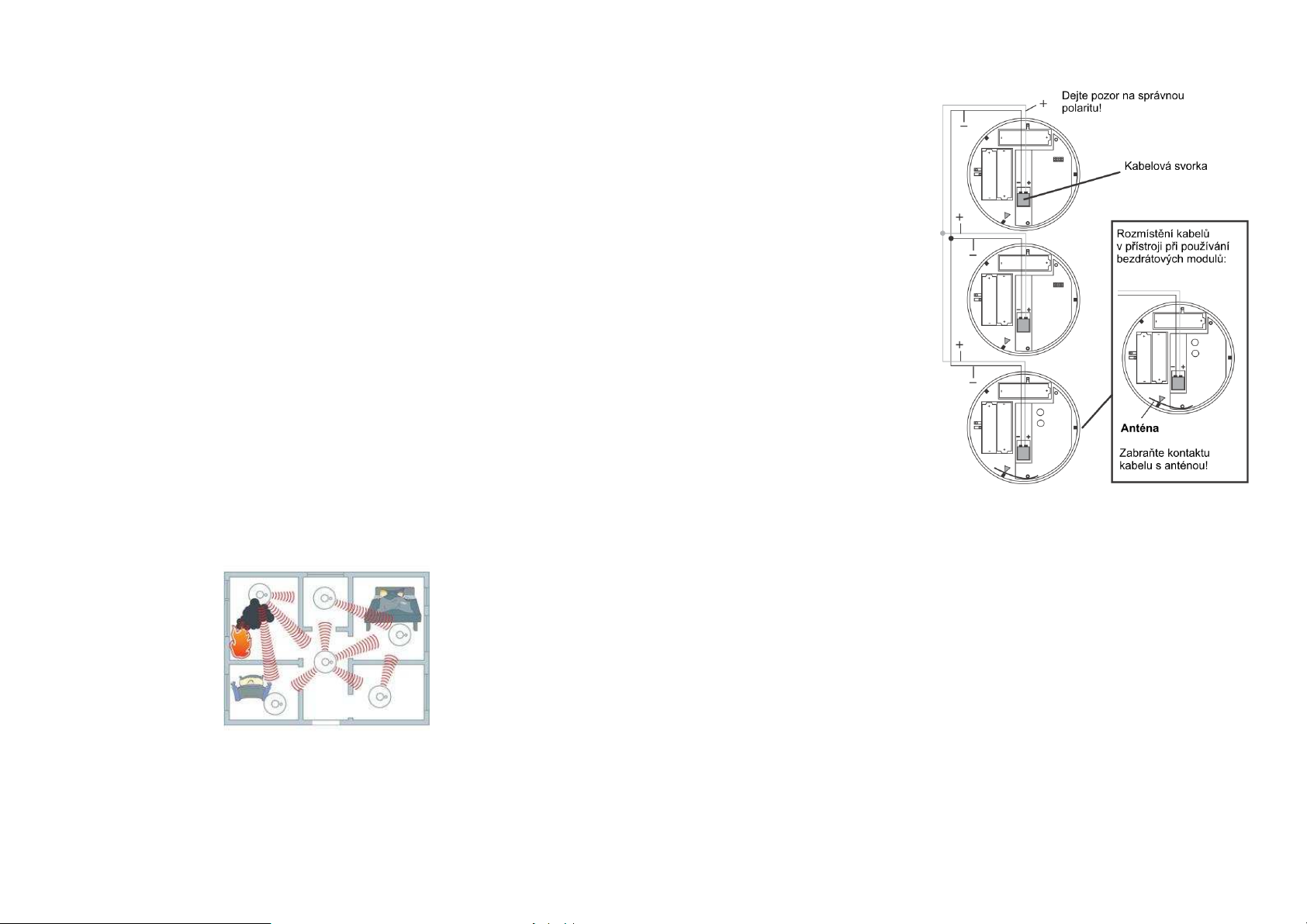

Propojení více hlásičů kouře kabelem
Pokud je třeba jeden nebo více kouřových
hlásičů namontovat na místo, které
neumožňuje bezdrátový přenos nebo je
tento přenos možný jen podmíněně, ať
už z důvodu silného odstínění nebo kvůli
elektromagnetickým poruchám, můžete si
bezpečnost zajistit tím, že kouřové hlásiče
propojíte kabelem.
Takovéto propojení zvyšuje bezpečnost
kromě výše uvedených míst také tam, kde
jsou hlásiče od sebe vzdálené nebo kde
jsou akusticky odstíněné, neboť
v okamžiku, kdy jeden kouřový hlásič spustí
alarm, spustí se alarm také na všech
ostatních hlásičích. Protože ale LED na
testovacím tlačítku bliká pouze na tom
hlásiči, který alarm spustil, můžete tento
hlásič snadno najít.
Jako propojovací kabel je třeba použít
kroucený dvoužilový vodič, např. J-Y(ST)Y
2 × 2 × 0,6 mm.
Takto můžete vytvořit síť o maximální
celkové délce až 400 metrů. Pomocí kabelu
můžete navzájem propojit až 40 kouřových
hlásičů.
Propojovací kabel položte a zapojte tak, jak vidíte na nákresu. V průběhu celého zapojování kabelů dbejte
na správnou polaritu.
Je-li nutné provést instalaci na omítku, namontujte kouřový hlásič za pomoci rozpěrek, které jsou součástí
dodávky, abyste mohli kabel zavést do přístroje, aniž by byl stlačený.
Protáhněte kabel otvorem v patici a v požadované délce ho pomocí svorky na kabely zafixujte na držáku
patice. Dbejte na to, abyste si nechali dostatečnou délku kabelu, abyste později mohli bez problému provést
výměnu baterie.
Odstraňte izolaci z konců kabelu v délce asi 6 mm.
Sejměte svorku na kabely a zasuňte odizolované konce kabelu do svorek.
Dejte přitom pozor na správnou polaritu. Nákres situace v plášti přístroje před umístěním svorky na kabely.
Svorku na kabely znovu připevněte a ještě jednou zkontrolujte, zda je polarita propojení v pořádku.
Nasaďte kouřový hlásič na patici.
Dbejte přitom na to, abyste kabel při nasazování kouřového hlásiče na patici nepřiskřípli do neoprenového
těsnění. Přebytečný kabel můžete umístit do šachty modulu před svorkou. Ovšem uvědomte si, že příliš
dlouhý kabel nad krytem modulu může negativně ovlivnit bezdrátový přenos.
U každého tímto způsobem nainstalovaného kouřového hlásiče proveďte test funkčnosti.
8
Během normálního (periodického) testu funkčnosti stisknutím testovacího tlačítka na cca 2 sekundy se právě
obsluhovaný kouřový hlásič aktivuje. Teprve v případě kouřového alarmu (vyvolaného cigaretovým kouřem apod.)
se zároveň spustí všechny ostatní připojené hlásiče. Ovšem pouze na kouřovém hlásiči, který alarm spustil, bliká
červená dioda na testovacím tlačítku. Pokud nedošlo k převedení alarmu na další hlásiče nebo pokud opakovaně
dochází ke spuštění planého poplachu, zkontrolujte polaritu zapojení!
Obnovení výchozího stavu
Aby došlo k obnovení výchozího stavu hlásiče (reset), musíte na cca 5 sekund stisknout tlačítko bezdrátového
modulu, až začne LED kontrolka na bezdrátovém modulu blikat červeně. Následně musíte tlačítko stisknout znovu
na cca 5 sekund. LED kontrolka nyní bliká rychleji. Po uvolnění tlačítka se bezdrátový kouřový hlásič nachází zpět
ve výchozím stavu (byl proveden reset).
Výměna baterie
Jsou-li baterie vybité, kouřový hlásič to indikuje krátkým pípnutím, které se každých 48 sekund opakuje
a také tím, že červená LED kontrolka na testovacím tlačítku každých 48 sekund 3x blikne.
Potom byste měli baterie co nejdříve vyměnit. Životnost nové sady baterií (alkalických) činí více než 2 roky
(obvykle, bez toho, aby docházelo ke spouštění alarmu). Baterie můžete vyměnit tímto způsobem:
Otáčením proti směru hodinových ručiček sejměte kouřový hlásič z patice.
Vyjměte vybité baterie z přihrádky na baterie.
Do přihrádek na baterie (viz obrázek výše, nepoužívejte 1,2voltové akumulátory!) vložte tři nové baterie typu
LR6 (Mignon/AA) a respektujte přitom správnou polaritu. Po vložení baterií se krátce rozsvítí LED kontrolka
bezdrátového modulu postupně v těchto barvách: červená, zelená a oranžová a červená kontrolka
v testovacím tlačítku na přední straně přístroje každých asi 48 sekund blikne a signalizuje tak, že je přístroj
připraven k provozu.
Zacvakněte kouřový hlásič do patice tím, že jím budete otáčet ve směru hodinových ručiček.
Správné umístění Vám napoví červené trojúhelníky umístěné na patici i na kouřovém hlásiči.
Manipulace s bateriemi a akumulátory
Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí
baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou
malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání
pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte
pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo
nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete
pouze akumulátory.
Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!
K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí!
9
Další pokyny
Pokyny týkající se dosahu a poruch:
Použitý bezdrátový systém pracuje v pásmu 868 MHz, které je využíváno také dalšími bezdrátovými systémy.
Proto mohou přístroje, které pracují na stejné nebo blízké frekvenci, snižovat dosah nebo omezovat provoz tohoto
systému.
Udávaný dosah až 100 metrů se vztahuje na volné prostranství, to znamená, když na sebe vysílač a přijímač přímo
„vidí“. V praktickém provozu se ale mezi vysílačem a přijímačem nacházejí stěny, stropy apod., čímž se dosah
odpovídajícím způsobem snižuje.
Další příčiny sníženého dosahu:
Vysokofrekvenční rušení jakéhokoliv druhu
Zástavba jakéhokoliv druhu a vegetace
V blízkosti přístrojů resp. v cestě či blízko cesty, po které přenos probíhá, se nacházejí vodivé předměty,
které způsobují zkreslení či oslabení pole.
Vzdálenost vysílače nebo přijímače od vodivých ploch či předmětů (také od lidského těla nebo půdy) ovlivňuje
charakteristiku vyzařování antén a tím i dosah.
Širokopásmové rušení v městských oblastech mohou dosáhnout takové hladiny, která snižuje odstup šumu
signálu, čímž se snižuje dosah.
Nedostatečně odstíněné počítače mohou rušit přijímač a tím snižovat dosah.
Bezpečnostní předpisy, údržba a čištění
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do bezdrátového
kouřového čisla. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti,
nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek
a jeho příslušenství nejsou žádné dětské hračky a nepatří k do rukou malých dětí! Nenechávejte volně ležet
obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly děti spolknout.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.
Kouřové čidlo nevyžaduje žádnou údržbu. K čištění pouzdra používejte pouze měkký, mírně vodou
navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev
a laků), neboť by tyto prostředky mohly poškodit povrch a pouzdro čidla.
Technické údaje
Přenosové pásmo 868 MHz
Dosah na volném prostranství až 100 metrů
Napájení 4,5 V / 3× baterie AA
Třída ochrany IP 30
Teplota okolí 0 °C až +50 °C
Teplota při skladování –25 až +70 °C
Rel. Vlhkost vzduchu 5 až 93 %, bez kondenzace
Interní vysílač signálu >85 dB(A)/3 m
Rozměry (Ø × V) 120 × 44 mm
Max. délka kabelu při propojení kabelem 400 m (J-Y(St)Y 2 x 2 x 0,6 mm)
Max. počet zařízení při propojení kabelem 40
10
Příloha
Signály kouřového hlásiče
Provozní stav
Normální provoz
Test funkčnosti v pořádku
Test funkčnosti neproběhl
v pořádku
Lokální kouřový alarm
Kouřový alarm předaný
jiným hlásičem
Baterie je slabá/vybitá
Baterie jiného hlásiče v síti
je slabá
Optický, LED kontrolka na
testovacím tlačítku
Akustický / signální tón
+ bílá LED svítilna
Bliká každých 48 sekund
10 bliknutí Krátký signální tón
Bliká každou sekundu
Bliká každou sekundu
3 krátká pípnutí každé 4 sekundy + bílá LED
svítilna
Bliká každých 48 sekund
3 krátká pípnutí každé 4 sekundy + bílá LED
svítilna
Blikne 3× každých 48 sekund Krátké pípnutí každých 48 sekund
1 dlouhé pípnutí a 2 krátká pípnutí každé
4 hodiny 3x
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad
na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Záruka
Na bezdrátové kouřové čidlo poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení
návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. MIH/05/2012
11
Loading...
